Бензопила хоть и предназначена для распила древесины, но в процессе работы цепь все-таки тупится и требует заточки. В рамках статьи расскажем, как определить, когда нужно точить и как это сделать своими руками, а также разберем все возможные способы (от напильника до болгарки) и какие из них лучше использовать.

Содержание

1. Когда точить
2. Видео
3. 3 популярных способа, которые помогут наточить цепь пилы своими руками
4. 1 способ — напильником
5. Напильник
6. Описание процесса
7. 2 способ — электрическим станком
8. 3 способ — при помощи УШМ (болгарки)
9. Сейчас читают

Когда точить

Есть ряд факторов, которые подскажут, когда пришло время точить цепь бензопилы:

1. Снизилась производительность. Увеличилось время распила.
2. Чувствуется излишняя нагрузка на пилу.
3. Повышенные вибрации.
4. Мелкая стружка.

Для новичков тяжело заметить первые 3 момента, поэтому рекомендуется следить за тем, какая стружка вылетает из разреза.

Мелкая стружка образующаяся в процессе пиления, особенно коричневого цвета является, гарантированным признаком затупления.

Видео

В данном видео, можно ознакомиться с процессом затачивания, наиболее популярными способами и инструментов применяемых для этого.

3 популярных способа, которые помогут наточить цепь пилы своими руками

Человек, который имеет в своем хозяйстве бензопилу, должен знать, как заточить цепь бензопилы своими руками. Существует несколько способов:

1. Наточить с применением напильника (наиболее распространенный способ заточки, т.к. позволяет затачивать инструмент, непосредственно на месте проведения работ по распиловке.)
2. Заточить с использованием специального станка (этот способ применяется в сервисных центрах, но может использоваться и в личном хозяйстве)
3. Заточить с применением болгарки. Для заточки данным способом, требуется наличие определенных навыков. Малораспространенный способ, т.к. достаточно сложно провести заточку при помощи УШМ правильно.

1 способ — напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4,8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5,2, 5,5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Стоит помнить, что применение затупленной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Описание процесса

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Струбцина фирмы Stihl

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

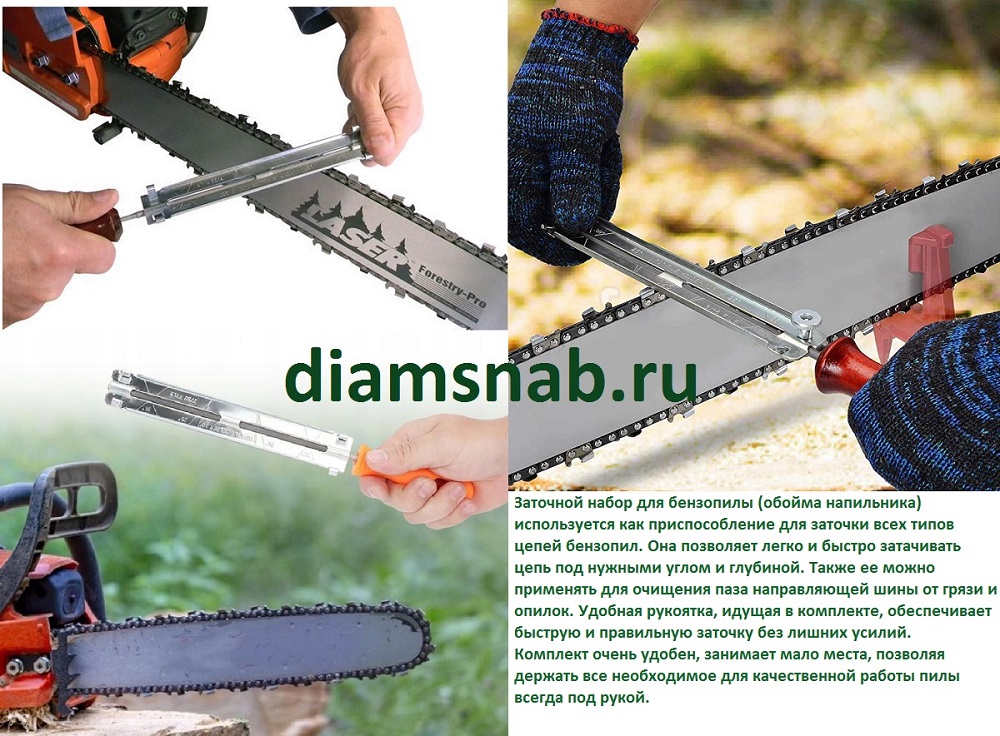

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Более подробно о том, как точить цепь бензопилы напильником, читайте здесь.

2 способ — электрическим станком

Для правки большого количества цепей, как правило, в сервисных центрах, либо на производственных предприятиях, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на основе поворотной платформы и имеет специальный фиксатор для удержания затачиваемого зуба.

Фиксатор способен перемещаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электрический наждак, который включается оператором нажатием на пусковую кнопку.

Глубина погружения наждака, как и угол под которым производится заточка, может регулироваться. Само погружение выполняется оператором.  Правка цепи производится специальным заточным кругом, который при необходимости можно поменять.

3 способ — при помощи УШМ (болгарки)

Способ заточки пильной цепи при помощи угловой шлифовальной машины, наименее распространенный ввиду своей не безопасности. Для того чтобы произвести правку зубьев цепи с использованием в качестве заточного инструмента необходимо:

1. Установить болгарку в тиски и надежно зажать. Для безопасности лучше установить минимальные обороты вращения диска, так будет дольше, но безопаснее.
2. Далее УШМ включается и к вращающейся поверхности диска подставляется затачиваемая кромка зуба цепи.
3. И так, зуб за зубом.

Заточенный таким образом зуб, может существенно отличатся от заточенного при помощи напильника, т.к. в процессе правки с применением болгарки, достаточно тяжело контролировать угол заточки.

Из алгоритма заточки с применением болгарки видно, что трафарета нет, поэтому угол придется брать на глаз. Болгарку лучше взять маленькую и с регулировкой оборотов – такой удобней работать. Б/у диск с подработанной кромкой позволит произвести более точную заточку.

Большим минусом можно считать возможность надреза диском болгарки ушка крепления соединительного звена цепи, что в дальнейшем приведет к разрыву, при проведении работ.

Если в процессе проведения работ с применением бензопилы возникла необходимость заточки, лучше использовать специальный инструмент, нежели придумывать разные хитрости, которые могут обернуться не только финансовыми потерями, но повлечь серьезные травмы при их проведении.

Заточить цепь, не так сложно как кажется на первый взгляд. Любой человек, после изучения процесса правки цепей, способен самостоятельно наточить режущую гарнитуру своего инструмента. Даже если в первый раз получится сделать это не совсем качественно, отчаиваться не стоит, т.к. с каждой следующей попыткой, результат будет лучше и лучше.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Правильная заточка цепи бензопилы: приспособления и инструкции

Бензопила бюджетного или более высокого класса входит в комплект домашнего инструмента почти каждого частного хозяйства. Универсальные свойства современных моделей определяют их применение в маломасштабном строительстве, заготовке топливной древесины, обслуживании садовых и декоративных деревьев.

Удаленность от сервисных центров вынуждает многих владельцев осваивать навыки обслуживания и ремонта своих бензопил самостоятельно. В перечень работ повышенной сложности входит поддержание в исправном техническом состоянии пильных гарнитур. Для этого понадобится качественная заточка цепи бензопилы. Как это сделать своими руками и другие «фишки» опытных мастеров разберем в этой статье.

Фото: механическая заточка цепи бензопилы

ОГЛАВЛЕНИЕ:

• 1 Способы решения текущих проблем
• 2 Целесообразность своевременного ремонта пильной цепи
• 3 Отрицательные последствия работы с неисправной гарнитурой
• 4 Преимущества подменных комплектов
• 5 Сравнение достоинств механизированной и ручной заточки
• 6 Особенности механизированного восстановления пильных цепей
• 7 Особенности работы на ручном и автоматическом станках
• 8 Риски применения нестандартных инструментов
• 9 Преимущества и недостатки ручной заточки
• 10 Рекомендации профи
• 11 Последовательность работы и выбор оптимального угла заточки
• 12 Технология ручной заточки
• 13 В заключение

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Целесообразность своевременного ремонта пильной цепи

Откладывать ремонт цепи на неопределенное время крайне нежелательно. Пильная цепь с притупленными рабочими кромками режущих звеньев снижает производительность бензопилы практически наполовину, также имеют место перерасход горючего и неоправданные потери рабочего времени.

Проблема решается сдачей в специализированную мастерскую, что неизбежно сопровождается дополнительными расходами. В другом варианте владельцами бензопил практикуется заточка цепи бензопилы своими руками. Какая-либо установленная периодичность обслуживания пильной цепи отсутствует.

Отрицательные последствия работы с неисправной гарнитурой

Необходимость наточить режущие кромки пильной цепи становится явной при наличии основных признаков неэффективной работы инструмента. Это:

• повышенная вибрация и затрудненный заход гарнитуры в каждый новый пропил;
• существенное снижение производительности распиловочных работ;
• запах перегретой древесины;
• мелкая структура опилок.

Даже при эффективной работе аварийного тормоза и ловителя оборванной цепи, работа пилой с тупой цепью чревата риском получения травмы. Повышенные нагрузки на двигатель и кинематику бензопилы отрицательно сказывается на продолжительности срока службы инструмента в целом.

Преимущества подменных комплектов

Для того чтобы не носить с собой приспособление для заточки цепей бензопил, работающие на удалении от базы пильщики практикуют последовательную эксплуатацию нескольких комплектов. Такая система позволяет минимизировать время вынужденных простоев связанных с заточкой пильных цепей.

Практика показывает, что в условиях домашней мастерской качество и эффективность заточки существенно выше. Также в полевых условиях отпадает необходимость постоянного присутствия комплекта.

Сравнение достоинств механизированной и ручной заточки

Механизированная заточка на специальных станках с электрическим приводом производится без учета индивидуальных особенностей цепи, в частности, степени ее износа. Все режущие звенья затачиваются под стандартный шаблон, что неизбежно сказывается на уменьшении ее рабочего ресурса.

Во втором случае потеря рабочего времени компенсируется продлением срока службы цепи, поскольку каждое ее звено правится индивидуально. Дополнительные преимущества ручной заточки в экономии материальных средств, возможности выполнить работу в полевых условиях.

При соблюдении определенных требований и наличии необходимого оборудования качество ручной заточки цепей не уступает станочному уровню.

Особенности механизированного восстановления пильных цепей

Несмотря на существенные недостатки, станочная заточка практикуется в крупных лесных хозяйствах и промышленных лесозаготовительных предприятиях. В частно-хозяйственном секторе владельцы бензопил предпочитают восстанавливать работоспособность пильного оборудования своими руками.

О том, как точить цепь бензопилы станком можно прочитать в прилагаемой инструкции, но настоящее умение вырабатывается постепенно в процессе работы. Основательные навыки нарабатываются после самостоятельной заточки 10 и более цепей.

Для восстановления рабочих свойств пильных цепей с твердосплавными режущими звеньями стандартные способы и технологии не эффективны. В таких случаях на помощь приходит алмазная насадка для заточки цепей. Повышенная стоимость доводки износостойкой цепи компенсируется ее 4-5 кратным увеличенным межремонтным ресурсом.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

• Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
• Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Риски применения нестандартных инструментов

От попыток заточить цепь бензопилы болгаркой неопытным пильщикам лучше отказаться сразу. Для такой работы потребуется редкая в свободной продаже дисковая насадка, отличный глазомер, твердость рук и основательные навыки.

При отсутствии других вариантов, специалисты рекомендуют работать на жестко зафиксированной пиле, с заточкой режущих кромок без демонтажа цепи с шины.

Работа болгаркой характеризуется повышенной травмоопасностью, а также требует повышенной точности. Особенно сложно выдержать одинаковый угол заточки цепи бензопилы для продольного пиления. Одно неточное движение болгарки может обернуться дорогостоящим ремонтом цепи или ухудшением ее рабочих характеристик.

Преимущества и недостатки ручной заточки

Для обслуживания одной или двух бензопил в частном хозяйстве достаточно иметь в наличии недорогое и простое по конструкции устройство для заточки цепи бензопилы в ручном режиме.

Технически грамотно и правильно заточить цепь бензопилы напильником без специальных приспособлений, сложно. Даже при наличии определенных навыков, велика вероятность брака и преждевременного выхода дорогостоящей детали из строя.

Следствием может быть:

• нарушение плавности хода цепи и ее форсированный износ;
• дополнительные нагрузки на двигатель;
• проблемы с заходом гарнитуры в распил.

Также возможны спонтанные срабатывания механизма аварийной остановки.

Рекомендации профи

Перед началом работы желательно выработать последовательность операций и получить определенные навыки на заточке списанной цепи. Небольшая потеря времени компенсируется меньшим количеством наиболее типичных ошибок.

Конструкция пильной гарнитуры в принципе совершенна, производитель все нюансы уже учел, поэтому попытки что-либо усовершенствовать, скорее всего, закончатся безрезультатно. Перед первой попыткой самостоятельной заточки рекомендуется разобраться в конструкции пильного звена.

Его несложная конфигурация включает в себя две режущих кромки — боковую и скошенную верхнюю. Толщину снимаемой стружки определяет высота ограничителя. Чрезмерно низко срезанные упоры инициируют дополнительные нагрузки на двигатель, не исключается вероятность травмоопасного разрыва цепи.

Последовательность работы и выбор оптимального угла заточки

Фото: шаблон для заточки цепи

В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя. Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

• Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
• Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
• Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

• Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
• Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
• Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
• Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.

Как заточить цепь бензопилы

Южная Африка

КамерунКот-д’ИвуарЕгипетЭкваториальная ГвинеяГамбияГанаГвинея БисауИзраиль (en)Израиль (он)КенияКувейтЛиван (ar)Ливан (en)ЛиберияМозамбикОман (ar)Оман (en)Qat ar (ar)Катар (en) Саудовская Аравия (ar)Саудовская Аравия (en)СенегалСейшельские островаЮжная АфрикаТанзанияТунисТурцияУгандаОбъединенные Арабские Эмираты (ar)Объединенные Арабские Эмираты (en)ЗамбияЗимбабве

АвстралияАзербайджанМатериковый КитайФиджиФранцузская ПолинезияГонконгИндияИндонезияЯпонияКазахстанМалайзияНовая КаледонияНовая ЗеландияПапуа-Новая ГвинеяФилиппиныСингапурЮжная КореяT АйванТаиландТуркменистанУзбекистанВануатуВьетнам

Албанияаааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааааа Etherlandsnorth macedonianorwaypolandportugalromaniarussiaserbiaslovakiasloveniaspainswedenswitzerland (de) Швейцария (FR) Швейцария (IT) Turkeyukraineunited Kingdom

ArgentinabolivibrazilChilecolombiacosthosthostromaLemaLecu.

ПанамаПарагвайПеруУругвай

Канада (en)Канада (fr)МексикаСША

1. Видео-инструкция
2. Что нужно для того, чтобы подпилить цепь?
3. Уголки для заточки
4. Как часто следует заточить цепь?
5. Как напилить цепочку?
6. Подпиливание в лесу
7. Как правильно настроить глубиномер?
8. Когда менять цепь?
9. Точилки для цепных пил и оборудование для опиловки

Практические советы и руководства

Резка затупившейся цепью приводит к повышенному расходу топлива и чрезмерному износу. К счастью, вы можете легко избежать этого, регулярно и правильно подпиливая цепи. Здесь есть все, что вам нужно знать о заточке бензопилы.

Что мне нужно, чтобы зарегистрировать свою цепочку?

Инструменты для заточки цепных пил, необходимые для поддержания заточки цепи:

• Круглый напильник
• Плоский напильник
• Шаблон напильника
• Тиски для пней

Помните, что круглый напильник и калибры различны для разных типов цепей.

Уголки для заточки

Резцы должны быть подпилены в соответствии с этими углами:

• Угол заточки верхней пластины
• Угол заточки боковой пластины
• Угол наклона напильника
• Установка ограничителя глубины

Углы могут варьироваться в зависимости от типа вашей цепи. Хороший способ восстановить правильный угол наклона фрезы — использовать калибр для опиливания. Делая это, вам не нужно думать о разных углах, чтобы обеспечить хороший результат. Просто следуйте инструкциям, и вы получите правильные углы режущего зуба.

Как часто следует подпиливать цепочку?

Острота пильной цепи со временем снижается, даже если вы избегали резать предметы, которые снижают ее остроту (камни, почву и т. д.). Цепь становится тупой. Если цепь порезалась о камень, она бесполезна и должна быть немедленно заточена. Если вы пользуетесь бензопилой большую часть дня, целесообразно затачивать цепь напильником каждый раз при заправке топливом. Легче затачивать понемногу, но часто, чем долго ждать напильника. Вы также получаете лучшую точность и работаете более эффективно.

Как напилить цепочку?

Мы рекомендуем использовать калибр для напильников Husqvarna для достижения наилучших результатов. Старайтесь откладывать как можно меньше материала.

Начните с поиска самого короткого резака. Все фрезы должны быть заточены так, чтобы длина самой короткой фрезы соответствовала длине.

• Поместите калибр на цепь. Стрелки на калибре для подачи должны указывать в направлении вращения цепи (к переднему колесу). Убедитесь, что измеритель соприкасается с цепью.

• Использовать круглый напильник. Поместите напильник под углом 90° к роликам калибра для напильника. Подпилите обеими руками. Файл должен опираться на оба ролика. Плавными движениями подпилите режущий зуб от себя.
• Теперь приступайте к обработке каждого зуба. Каждый режущий зуб должен быть заточен так, чтобы он был острым. Важно, чтобы все режущие зубья были одинаковой длины.

• После того, как вы закончите заточку всех режущих зубьев с одной стороны, ослабьте тиски, а затем прикрепите направляющую шину с другой стороны. Затем таким же образом затачивайте режущие зубья с противоположной стороны.

Подпиливание в лесу

Полезным инструментом при подпиливании в поле являются тиски для пней. Прикрепите его к пню или бревну и закрепите направляющую шину, как обычные тиски. Файл в соответствии с инструкциями по заполнению.

Как правильно настроить глубиномер?

Настройка ограничителя глубины определяет, насколько глубоко будет врезаться режущий зуб. Если настройка ограничителя глубины установлена ​​на очень низкое значение, рубанок берет очень небольшое количество древесины.

Если ограничитель глубины установлен слишком высоко, режущий зуб будет слишком глубоко врезаться в древесину. Это создает более агрессивный рез, что приводит к сильной вибрации. Это также увеличивает риск отдачи и подвергает бензопилу ненужной нагрузке.

Проверяйте глубиномер каждые 3-5 раз при заточке цепи при нормальном износе и чаще при чрезмерном износе. Используйте ограничитель глубины и плоский напильник, чтобы проверить и установить правильную высоту. Штампы «Мягкая» и «Твердая» на калибре относятся к мягкой древесине (хвойные деревья) и мерзлой или твердой древесине (лиственные деревья).

Когда менять цепь?

Пришло время заменить цепь бензопилы, если самая длинная часть режущего зуба составляет менее 4 миллиметров или если вы обнаружите трещины.

Точилки для цепных пил и оборудование для заточки

(7)

Просмотреть все оборудование для заточки

Статьи по теме

Практические руководства и руководства

Уход за режущим оборудованием

Практические руководства и руководства

6 шагов к успешной валке деревьев

Практические руководства и руководства

Требования безопасности при работе с бензопилой 9012 1

Инструкции и руководства

Рекомендации по файлам и устройствам для хранения файлов

Практические советы и руководства

Натяжение цепи на бензопиле Husqvarna

Истории и вдохновение

Husqvarna Tree Talks: голос современных специалистов по деревьям

Истории и вдохновение

Познакомьтесь с командой Husqvarna H — нашими самыми требовательными пользователями

9 0003

Практические советы и Руководства

Как проверить, работает ли смазка цепи на вашей цепной пиле

Лесоводство и уход за деревьями

Советы по покупке

Правильный выбор цепи бензопилы: несколько советов

Показаны 10 из 107

Как заточить бензопилу — иллюстрированное руководство

Как заточить бензопилу?

Лезвие бензопилы можно заточить вручную с помощью круглого напильника соответствующего размера. Каждый зуб необходимо заточить, используя несколько различных методов заточки.

Существует множество способов заточки зубьев бензопилы, но ручная заточка — самый быстрый и простой способ.

Обучение заточке бензопилы может показаться сложной задачей в первый раз.

Но как только вы научитесь затачивать бензопилу, процесс может оказаться весьма полезным.

Со знаниями и практикой процесс заточки бензопилы может оказаться для вас очень приятным. Особенно, когда вы видите красивые, эффективные, легкие порезы от вашего лезвия.

Возможность собрать и подготовить заготовки для чаш из дерева, которые в противном случае могут пойти в отходы, — одно из самых приятных ощущений.

Острая бензопила необходима для эффективной подготовки заготовки чаши.

Этот сайт посвящен процессу и искусству токарной обработки деревянных чаш. Однако все, что изложено в этой статье, относится к заточке бензопил для любых целей по дереву.

Существуют определенные шаги и методы, которые необходимо учитывать и выполнять, чтобы добиться правильной заточки лезвия бензопилы.

В этой статье подробно описано все, что вам нужно, чтобы заточить лезвие бензопилы как профессионал или, возможно, даже лучше, чем профессионал.

Давайте погрузимся и сделаем наши бензопилы такими же острыми, как новые!

Когда лучше затачивать цепь

Когда лучше затачивать лезвие бензопилы ?

Это может показаться очевидным вопросом, но давайте рассмотрим его поближе.

Первый простой ответ на этот вопрос — затачивать, когда лезвие затупилось и режет не очень хорошо или требуется много времени, чтобы закончить рез.

Бывают и другие моменты, когда нам нужно остановиться и наточить лезвие.

Бензопила не пилит прямо

Если вы видите, что пила дергается или смещается во время пиления, это признак того, что бензопила нуждается в заточке.

Часто, когда бензопила пилит не ровно, режущие зубья так или иначе повреждены.

Самый распространенный способ вызвать проблемы с пилением бензопилой — позволить цепи коснуться земли. Песок, грязь или камни сразу же повредят режущие зубья пилы.

Когда пила касается земли, повреждения никак не уравновешиваются, и цепь, как и шины на вашем автомобиле, не едет, а шатается.

Отсутствие баланса приводит к неточной работе лезвия, и эту проблему необходимо устранить немедленно, чтобы повысить производительность и защитить цепь от дальнейшего повреждения.

Заточка бензопилы в полевых условиях или в мастерской

Лезвие бензопилы можно затачивать в полевых условиях или на верстаке.

Заточка бензопилы в полевых условиях может быть немного неудобной, но есть способы улучшить процесс.

Если у вас есть под рукой бревно, поверните его вертикально и используйте тиски для пня, чтобы устойчиво удерживать шину бензопилы во время заточки.

Тиски для пней можно забить в бревно и обеспечить надежное крепление во время заточки.

Винт с накатанной головкой тисков для пня надежно удерживает шину цепной пилы и позволяет выполнять заточку на устойчивой платформе.

Заточка в мастерской

В мастерской или гараже пилу можно заточить прямо на верстаке или в тисках.

Полотно бензопилы можно оставить на пиле, а шину цепной пилы можно зажать в тисках, чтобы удерживать ее на месте.

Обязательно затяните тиски только настолько, чтобы удерживать шину в устойчивом положении и не сдавливать шину цепной пилы.

Другой вариант — снять полотно с бензопилы и зажать его в тисках.

Цепь должна быть разжата и восстановлена, когда вы проходите сквозь зубы.

Знай свое полотно для бензопилы

Почти каждое полотно для бензопилы отличается.

Учитывая длину цепи, размер и угол наклона режущих зубьев, глубину направляющих звеньев и другие факторы, редко можно найти два одинаковых лезвия.

Из-за того, что существует так много различных переменных полотен бензопилы, вам необходимо точно знать свое лезвие бензопилы.

Прочтите руководство к бензопиле и запишите размер цепи.

Обычно руководство по эксплуатации бензопилы можно найти в Интернете, выполнив поиск по марке и модели пилы, а затем добавив в поиск слово «руководство».

Если вы не знаете, какой размер диска вам нужен, отнесите пилу в специализированный магазин. Обычно они могут помочь вам определить точное полотно бензопилы для вашей модели.

Если вы приобрели дополнительное лезвие, посмотрите на коробку, и вы увидите подробную информацию о своем лезвии.

Диаметр зубьев

Первое, что вам нужно знать для заточки, это диаметр и угол режущих зубьев.

Диаметр зубьев — это также размер напильника, который вам понадобится для заточки зубьев.

Многие лезвия имеют диаметр около 5/32 дюйма (4 мм), 3/16 дюйма (4,75 мм) или 7/32 дюйма (5,5 мм). Но опять же, с вашим лезвием все может быть по-другому.

Угол зубьев также может варьироваться от 10° до 35°.

Диаметр зубьев бензопилы и угол резания — два основных фактора, которые нам необходимо знать для заточки лезвия.

Устройство для заточки цепной пилы

Вам понадобится некоторое оборудование, чтобы правильно заточить лезвие, на удивление минимальное и простое оборудование.

Если вы точите в полевых условиях, я рекомендую иметь под рукой тиски для пней, чтобы удерживать шину цепной пилы на месте во время заточки.

Вам понадобится напильник соответствующего диаметра, соответствующего вашим режущим зубьям. См. выше, чтобы определить диаметр ваших зубов.

Вот ссылки на файлы для трех типовых диаметров бензопил; 5/32″, 3/16″, 7/32″.

Если хотите, используйте направляющую ручку для файла. Кроме того, сопоставьте дескриптор файла с размером вашего файла. Это поможет удерживать напильник в правильном положении при заточке.

После того, как зубья станут острыми, необходимо осмотреть и отшлифовать направляющие граблей. Для этой задачи необходимы глубиномер и плоский напильник.

Это все, что вам нужно для заточки бензопилы.

Безопасность и визуальная помощь

Как и все, что мы делаем в деревообработке, мы всегда хотим быть в безопасности и защищать себя.

Поскольку мы будем перемещать и обращаться с острой цепью, лучше надеть плотные рабочие перчатки.

Защита глаз всегда необходима, чтобы не допустить попадания в глаза металлической стружки или любых посторонних предметов.

В дополнение к защите ваших глаз, вы также можете носить какое-либо увеличительное стекло.

Я использую откидную лупу, чтобы улучшить зрение при резкости.

Улучшенный обзор позволяет легко оценить каждый режущий зуб, когда вы затачиваете лезвие бензопилы.

Разметка и запуск

Если вы знаете, что полотно бензопилы было повреждено в результате касания земли или другого постороннего предмета, сначала проверьте зубья, чтобы найти наиболее поврежденную область.

Отметьте цепь в начальной зоне маркером или другим способом, чтобы предотвратить двойную заточку зубьев.

Комплект цепи

Если лезвие цепной пилы провисает, натяните цепь, прежде чем приступать к заточке.

Вы хотите, чтобы цепь была плотной и прочной в направляющей шины бензопилы с минимальным пространством для маневра.

Однако цепь должна быть достаточно ослаблена, чтобы перемещать ее вдоль канавки шины по мере прохождения процесса заточки.

Правильный угол заточки бензопилы

Все полотна бензопил отличаются друг от друга, но многие полотна используют угол заточки 20°, 25°, 30° или 35°. Опять же, проверьте руководство по эксплуатации пилы или упаковку полотна.

Во время заточки лезвия очень важно сохранять тот же угол.

Если вы используете направляющую для файлов, вы увидите углы, отмеченные линией, пересекающей направляющую. Установите правильный угол и сделайте его параллельным вашей пиле.

(прямая направляющая напильника)

При заточке от руки без направляющей для напильника можно сделать угловую направляющую из куска картона и поместить ее под лезвие.

Вы также можете добавить соответствующие угловые линии к верхней части тисков, если зажимаете цепь тисками во время заточки.

По мере повышения резкости вы можете посмотреть на файл и убедиться, что он совпадает с углом, указанным ниже.

Встроенная угловая направляющая

Большинство производителей дисков делают линию прямо на вершине каждого режущего зуба. Эта линия является правильным углом для зубов.

Вы можете заточить от руки, просто убедившись, что ваш напильник проходит параллельно линии насечки на вершине каждого зуба.

Держите напильник на одном уровне

Напильник должен все время находиться горизонтально и перпендикулярно шине бензопилы.

Не позволяйте передней части файла опускаться или подниматься во время файла.

Держите напильник ровным и плоским, когда затачиваете каждый зуб.

Направление хода файла

ОК, время признания. Раньше я делал этот шаг полностью назад и думал, что это не имеет значения. Это имеет значение .

Режущие зубья бензопилы покрыты или закалены на внешней поверхности.

Это означает, что нам нужно затачивать изнутри наружу, а не снаружи внутрь.

Ход напильника должен идти изнутри наружу, в сторону от режущего кончика зубьев.

Кроме того, напильник режет только при движении вперед, а не при движении назад. Поэтому не позволяйте напильнику касаться зуба на обратном пути, иначе он испортит острый край.

Глубина напильника на фрезе

Глубина, на которой напильник проходит в канавке режущего зуба, имеет решающее значение.

В идеале файл должен оставаться над вершиной режущего зуба примерно на 20% от диаметра файла.

Другими словами, 4/5 напильника находится внутри режущего зуба, а 1/5 напильника находится над зубом.

Эта пропорция необходима для сохранения текущей формы режущего зуба.

Если напильник полностью опущен внутрь изогнутой части режущего зуба, зуб будет иметь загнутый вид.

Крючковатый режущий зуб бензопилы будет хрупким на верхней поверхности и подвержен легкому повреждению.

Если вам трудно удерживать файл на 1/5 выше положения зуба, рассмотрите возможность использования направляющей файла, размер которой соответствует диаметру вашего зуба.

Направляющая напильника специально разработана для удержания 1/5 части напильника над зубом при заточке цепи.

Ход напильника для бензопилы

Когда у вас есть напильник нужного размера и угол, пора начинать напильник.

Напильник работает только на проталкивание, и в большинстве случаев для заточки зуба потребуется сделать всего пару проходов.

Держите файл обеими руками, по одному с каждого конца. Поместите файл в линию под правильным углом к ​​зубам и сделайте один проход вперед поперек зуба.

При напильнике добавляйте давление обратно в изгиб пилообразного зуба, а не вниз.

Тенденция к надавливанию на основание зуба.

Вместо этого нам нужно приложить давление к изгибу зуба, чтобы заточить и удалить любые заусенцы.

Нет необходимости вращать или переворачивать файл при каждом движении. Вместо этого делайте плавные, ровные проходы в линию с нужным углом для ваших режущих зубов.

По завершении каждого рабочего хода возвращайте напильник в исходное положение, не касаясь на обратном пути зуба пилы.

Постоянная опиловка

Сначала обработайте худшие зубья цепи, а затем опилите все оставшиеся зубья на одинаковую величину.

Если для заточки первого зуба требуется пять ходов, примените пять ходов ко всем остальным зубьям.

Причиной такой практики является баланс. Сохранение всех зубьев одинаковой формы и размера сделает цепь сбалансированной и будет работать плавно.

Перевернуть и повторить

Заточите все чередующиеся зубья, идущие в одном направлении на цепи, пока не вернетесь к отметке, сделанной в начале.

После того, как все зубья, движущиеся в одном направлении, станут острыми, поверните цепь или всю пилу, чтобы получить доступ и заточить зубья в противоположном направлении.

Используйте те же приемы для заточки зубьев, идущих в другую сторону.

Грабли для цепной пилы Высота

Между режущими зубьями находятся небольшие выступы или выступающие части металла. Эти приподнятые промежуточные секции называются рейками или направляющими глубины.

Ограничители глубины расположены прямо перед каждым режущим зубом и контролируют, сколько древесного материала попадает на режущий зуб.

По мере заточки зубьев полотна бензопилы их высота также немного уменьшается.

Чтобы сохранить одинаковое или надлежащее расстояние между ограничителями глубины и режущими зубьями, нам также необходимо отрегулировать высоту ограничителей глубины.

С помощью линейки определите правильную высоту каждой направляющей глубины, поместив линейку поперек двух режущих зубьев.

Высота секции направляющей глубины должна быть на одном уровне с высотой упора.

Если секция ограничителя глубины выступает над ограничителем, используйте плоский напильник, чтобы уменьшить высоту ограничителя глубины.

При напильнике я снимаю линейку, потому что индикатор сделан из закаленного металла и затупляет напильник. Как только я удаляю часть материала с граблей, я возвращаюсь и перепроверяю высоту.

Когда верхняя часть ограничителя глубины окажется на одном уровне с датчиком, снимите датчик и напилите над передним краем датчика, чтобы обеспечить плавное движение жидкости.

Производительность звена привода

Под цепью находятся звенья привода, которые входят в шину бензопилы.

Если вы заметили, что цепь в шине цепной пилы движется неравномерно, возможно, проблема в приводных звеньях.

Мусор или посторонние предметы в канавке шины цепной пилы могут поцарапать и повредить ведущие или направляющие звенья.

Снимите цепь с пилы и осмотрите ведущие звенья на наличие царапин или заусенцев. Сгладьте любые поврежденные участки на звеньях.

Кроме того, используйте тонкую плоскую поверхность вашей бензопилы, которая выглядит как отвертка, чтобы полностью очистить канавку шины.

Используйте аэрозольный очиститель для удаления мелкого мусора из труднодоступных мест.

Альтернативные методы заточки

Существуют и другие способы заточки полотна бензопилы.

Вероятно, самый простой способ заточить лезвие без помощи рук — это оставить его и попросить профессионала сделать это за вас.

Однако, даже если профессионал точит ваше лезвие, вы не можете быть уверены, что он уделит столько же времени и внимания, сколько вы могли бы.

Другие варианты включают устройства для заточки, которые крепятся к шине бензопилы и действуют как точилка для карандашей, например точилка для бензопил Timberline.
Точилка для бензопил Timberline 5/32″
Точилка для бензопил Timberline 3/16″
Точилка для бензопил Timberline 7/32″

Компания Oregon производит настольную электрическую точилку для цепных пил, которую можно отрегулировать для заточки практически любого типа полотна бензопилы. Эта модель может быть полезна для производства или если у вас несколько сетей.

Вам нужно будет снять цепь с пилы, чтобы заточить ее с помощью точилки Oregon.

Заточка бензопилы Заключение

Все мы знаем, что для достижения хороших результатов нужны острые инструменты. Бензопила не исключение.

Время, потраченное на заточку бензопилы, может оказаться не самой удобной задачей в вашем списке дел. Но потом, когда вы наблюдаете, как ваше острое лезвие плавно проходит сквозь бревно, результат того стоит.
