Беседка из металла своими руками

Беседка на даче или в загородном доме – мечта каждого хозяина. Она не только украсит участок, но и позволит комфортно провести выходные и просто отдохнуть. В последнее время очень популярны беседки из металла.

В отличие от деревянных беседок, беседки из металла на даче долговечны и будут радовать своих хозяев не один сезон. Не обязательно заказывать беседку у мастеров, можно построить сооружение самостоятельно. Однако спонтанно к этой затее приступать не стоит. Для начала нужно выбрать тип конструкции, обязательно произвести точные замеры и подобрать материалы из которых планируется беседка.

Виды и способы сборки беседки

Беседки из металла по форме обычно подразделяют на:

прямоугольные;
квадратные;
шестиугольные;
восьмигранные;
круглые.

Установить беседку не сложно. Есть два способа, которыми можно собрать и установить беседку из металла своими руками на дачном участке:

Способ сборки беседки №1.

После выбора места и покупки материала необходимо сделать разметку. После этого выкопать необходимое число ям и опустить в них трубы. Их следует забетонировать. Как только бетон высохнет, можно приступать к дальнейшим работам. Эти трубы являются основой и к ним приваривается вся остальная конструкция.

Затем нужно сделать обвязку и уложить настил. Фундамент заливать не нужно. Пол можно забетонировать или выложить плиткой.

Способ сборки беседки №2

Для этого способа нужно залить фундамент. Каркас собирается отдельно. После того, как фундамент высохнет нужно перенести сборную конструкцию беседки и закрепить ее анкерами.

И та, и другая технология сборки металлической беседки практична и надежна. Оба способа имеют и недостатки и достоинства. Если беседка из металла вам нужна только в летний период, то первый вариант идеально подойдет для этого. А вот если вы планируете утеплить ее и сделать пол, то без фундамента никак не обойтись.

Методы соединения элементов конструкции

Металлические детали, из которых впоследствии получится беседка, крепятся в основном с помощью сварки. Но такая беседка делается навсегда. А вот если строительство беседки планируется только на летнее время года, то части конструкции можно соединить болтами и периодически, по мере надобности, разбирать беседку. Разбирается и собирается такая конструкция очень быстро. Для хранения сборной беседки не потребуется много места.

Соединение профильной трубы с помощью болтов

Из какого металла изготовить металлическую беседку?

Выбор металла для беседки самая важная часть в строительстве. На рынке представлено огромное количество различных материалов. Не редкость, например, алюминиевая беседка. Как же не растеряться и выбрать металл, который прослужит долгое время?

Есть фирмы, которые предоставляют готовые металлоконструкции для дачи. Можно рассмотреть вариант приобретения беседки для дачи металлические с поликарбонатом от завода. После покупки их нужно просто правильно собрать. Но можно закупить материал самостоятельно.

Чаще всего беседки из металла делают из профильной трубы. Беседка из металлопрофиля для дачи оптимальное решение, когда стоит задача экономии бюджета. Слишком толстые трубы покупать не стоит, толщина стенок трубы должна быть примерно 2-3 миллиметра. Можно купить круглые трубы, но они должны быть не слишком толстыми.

Профильные трубы

Профильные трубы довольно дорогие, круглые стоят на порядок дешевле. Однако работать с ними сложнее. Если это первый опыт в строительстве, то лучше покупать профильные трубы.

Круглые трубы нужно обваривать и желательно, чтобы шов был красивым и ровным.

Стальные трубы намного прочнее. Они идеально подойдут для конструкции, которые не разбираются на зиму. А вот алюминиевый материал хорош для разборных беседок. Данный материал легкий и разбирать его будет легко. Но зато стоить такая беседка будет дороже.

Можно, конечно, выбрать железо. Но неразборная беседка быстро заржавеет. Ее придется дополнительно окрасить.

Кованые беседки смотрятся очень красиво. В данном случае лучше всего приобрести готовую конструкцию и просто собрать ее. Обычно беседки из кованых элементов стоят довольно дорого.

Расчет материалов, которые потребуются для создания беседки

Закупать материал для создания беседки из металла нужно обдуманно. В первую очередь необходимо произвести точные замеры и, основываясь на цифры, покупать материал.

Для стоек понадобятся профильные трубы следующего размера:

Если крыша планируется из шифера и профлиста, то подойдут трубы размером 50×50 миллиметров. А вот если планируется крыша из черепицы или шифера, то профильные трубы должны быть размером 75×75 миллиметров.

Перемычки можно сделать из тонкого профиля, примерно 20×30 миллиметров. Обязательно нужно заранее подумать об обшивке каркаса. Если он планируется из тяжелых материалов, то трубы должны быть толще.

Материал, который потребуется для сооружения квадратной металлической беседки:

Профильные трубы для обвязки;
Профильные трубы для перемычек;
Металлические полоски.

Если размер квадратной беседки 3000×3000 миллиметра, а размер стоек 2200 миллиметров, то трубы должны быть следующего размера:

Размер труб, которые нужны для создания обвязки – примерно 12-13 метров;

Металлические полоски – примерно 2-3 метра;

Размер профильных труб, которые понадобятся для перемычек:

30 метров труб размером 40×20×2 мм;
6 метров труб – 20×20×2 мм;
14 метров труб – 40×40×2 мм.

Выбор места и оборудование площадки

Выбор места, где будет располагаться будущая беседка из металла для дачи, не менее важный аспект в строительстве. Беседка должна располагаться в выгодном месте, чтобы был красивый вид и отсутствовали сквозняки. Например, если у вас на территории участка есть небольшой пруд, то беседку лучше всего построить на берегу. Ее должно быть видно отовсюду. Она будет не только местом, где можно хорошо провести время. Беседка должна украшать всю территорию участка.

После того, как место выбрано, можно приступить к подготовке площадки. Место обязательно нужно разровнять и убрать всю траву. Обычно, заранее готовят план. Но если плана нет, то можно следовать собственной интуиции. Строительство беседки из металла – занятие не сложное и не требует специального образования. С этим делом справиться даже человек далекий от строительства.

Как только площадка подготовлена, следует приступать к нанесению разметки. Для этого понадобится проволока или нитки. Затем можно выкапывать не слишком глубокие ямы, в которые ставятся опорные столбы.

Высота столбов рассчитывается от общего размера беседки. Чтобы конструкция была устойчивой, можно столбы расположить на более близком расстоянии. Обычно к опорам крепятся еще и пятки.

Пошаговая инструкция по созданию металлической беседки

В качестве примера можно обратить внимание на беседку размером 3х5. Кровля беседки двухкаскатная, а фундамент столбчатый.

Беседка своими руками из профильной трубы пошагово

Тип фундамента

Если вы планируете небольшую беседку из труб около водоема на песчаном грунте, то можно соорудить столбчатый фундамент. А вот если местность болотистая, то фундамент нужно выбирать свайного типа. Для любителей шашлыков, желающих установить внутри беседки мангал, нужно обратить внимание на ленточное основание беседки.

Заливать фундамент на ровном месте нельзя, поэтому первым делом нужно выровнять поверхность. По углам беседки выкопать ямы примерно 50-70 сантиметров. На дно обязательно нужно насыпать песок или щебень. Хорошо утрамбовать. В выкопанные углубления нужно установить трубы. Залить их бетоном. Дождаться пока раствор высохнет. Высыхание зависит от температуры, чем выше температура воздуха, тем быстрее высохнет бетон.

Стойки и нижняя обвязка

После того, как стойки установлены, пришло время заняться обвязкой. Обычно, даже для маленькой беседки, не достаточно 4 стойки. Их можно сделать как можно больше, чтобы беседка была устойчивой и не рухнула от сильного ветра. Трубы между собой нужно сваривать или скручивать болтами.

Если планируется пол из досок, то необходимо сварить перемычки.

Все металлические детали беседки обязательно нужно обработать. Для этого подойдет грунтовка. В первую очередь обрабатываются места сваривания деталей.

Высота беседки должна быть не менее 2 метров, чтобы в ней можно было легко стоять.

Перила и верхняя обвязка

В беседке размером 3х5 высота перил должна быть не меньше 900 миллиметров. Можно сделать перила повыше, а можно обойтись и без них. Все зависит от личных предпочтений хозяина.

Если все же перила планируются, то для этих целей подойдет труба 40×20 мм.

Изготавливаем крышу беседки

Крышу можно накрыть различными материалами. Самые популярные материалы для кровельного покрытия беседки из металла:

шифер;
ондулин;
мягкая кровля;
металлочерепица.

Первым делом нужно положить балки и рейки. А только потом укладывать укрывающий материал.

Изнутри крышу тоже придется обшить. Обшитая крыша выглядит красиво, и к тому же, весной там не будут гнездиться птицы. Лучше всего для обшивки использовать влагостойкую фанеру.

Балки забиваются в стойки. Но не сильно глубоко. Можно сделать основу крыши из металла. Уголки свариваются между собой. Железная основа намного крепче. Ей не страшен сильный ветер.

Деревянные балки и рейки прибиваются друг к другу гвоздями или саморезами.

Если же выбрали дерево, то перед тем, как его использовать, необходимо дерево обработать антисептиком от гниения. Можно дерево покрасить или обработать морилкой.

Чтобы максимально усилить кровлю, нужно обязательно установить поперечный брус.

Пол беседки из металла

Для пола в металлической беседке не обязательно покупать доски. Можно постелить любые, которые есть в хозяйстве. «Сороковка» вполне подойдет. Покупать нужно с запасом, чтобы в самый ответственный момент не бежать в магазин.

Доски впритык стелить нельзя. От воды они разбухают, а значит будут друг друга вытеснять. Необходимо, чтобы между досками была небольшая щель.

Важно! Использование в качестве напольного покрытия половой шпунтованной доски не рекомендуется!

Заключительная отделка беседки

Боковые стороны беседки из металла можно не закрывать. Если, например, беседка выполнена из кованого материала, то закрывать эту красоту не стоит.

Можно обшить железный каркас беседки поликарбонатом. Если правильно провести отделку, то результат будет впечатляющий. Также можно скомбинировать внешнюю отделку беседки, выполнив ее не только из металлических деталей или труб, но и деревянных изделий. Такая отделка будет смотреться весьма респектабельно и богато.

Установка мангала или барбекю в беседку

Отдых на загородном участке давно ассоциируется с приготовлением шашлыков или колбасок. Поэтому ни один участок не может обойтись без мангала или барбекю. Однако не всегда шашлык на мангале – это то, что нужно. А вот барбекю из кирпича заставит ваших гостей постоянно приезжать к вам. Поэтому, мангал или барбекю просто необходимы в беседке.

Но не все беседки позволяют разместить данные приспособления в беседках. Зачастую, чтобы приспособления для готовки мяса поместились в беседке, необходимо большое помещение или при строительстве заранее планировать площадку, где мангал или барбекю разместятся.

Озеленение растениями

Если вы решили не обшивать беседку, то можно около нее посадить вьющиеся растения и сделать стену из живых цветов. В качестве каркаса для вьющихся растений также подойдет профильная труба. Можно повесить на перила горшки с цветущими цветами. В любом случае, они сделают вашу беседку еще красивее, а живая стена защитит от ветра и дождя.

Интересные проекты беседок

Кованые беседки

Одним из самых интересных проектов металлических беседок считается кованая беседка. Она не только украсит приусадебный участок, но и доставит массу удовольствий тем, кто решит провести в ней время. Весит беседка с элементами ковки довольно много, поэтому передвигать ее не стоит. Если вы выбрали данный тип конструкции, то устанавливайте ее на века.

Шестигранная кованая беседка

Но данный тип конструкции не только красив, он еще и практичен. Кованные изделия не подвластны коррозии.

Сделать такую беседку можно и самостоятельно. Кованные детали можно купить в специализированных магазинах, а в дальнейшем собрать ее самостоятельно.

Но как бы не была красива кованная беседка, она стоит довольно дорого. И не каждый может позволить себе такую красоту.

Комбинированный металлический каркас беседки

Очень интересным решением считается комбинирование – кованные элементы сочетаются с профилированными трубами. Беседка получается довольно интересной.

Если же вы решили комбинировать, то беседка станет намного тяжелее, а значит ее лучше не разбирать и детали между собой сварить. Фундамент в этом случае просто необходим.

Заключение

Сделать садовую беседку из металла своими руками не очень сложно, главное не начинать работу спонтанно. А беседка для отдыха нужна на любом дачном участке. Ухаживать за такой металлоконструкцией для дачи особо не нужно. В первую очередь, важно правильно обработать материалы и просто наслаждаться. Главное, чтобы были соблюдены всю нюансы при строительстве беседки из металла.

размеры и дизайна садовых металлических вариантов

В жаркий день всегда хочется проводить побольше времени на природе, избегая заточения в четыре стенах. Для такого отдыха не обязательно уезжать куда-то далеко – достаточно просто выйти во двор, где установлена красивая беседка. Это функциональное дополнение к участку станет идеальным убежищем и одновременно отличным местом для встреч с друзьями. Создать металлическую беседку своими руками не так сложно, как кажется на первый взгляд. Для этого достаточно подыскать все чертежи, распланировать грядущие работы и быть готовым ко всем сложностям, которые могут возникнуть в процессе работы.

Особенности

Сейчас беседки делают из самых разных материалов начиная с древесины и заканчивая пластиковыми бутылками. Но классика все равно остается актуальной. Это же можно сказать и про металлические беседки. Главное преимущество такой конструкции – это, безусловно, ее внешний вид. Металлическая постройка обычно дополняется украшениями или кованными элементами, что выглядит очень изысканно. Такая беседка понравится как поклонникам классического стиля, так и тем, кто любит экспериментировать и искать что-то новое.

Изделие из металла может соответствовать всем требованиям владельца участка. Оно органично впишется в ландшафтный дизайн и будет сочетаться со всеми постройками на дворе. При сооружении беседки из металла можно экспериментировать с формой и дизайном. Конструкции существуют и квадратные, и круглые, и многогранные.

В плане украшения и вовсе все зависит только от фантазии создателей. Декорировать основу можно самыми разными кованными деталями, комбинируя их между собой.

Помимо внешней привлекательности таких беседок, приятно радует и их прочность. Они долговечны и устойчивы к влиянию негативных погодных условий или повышенной влажности. Такая беседка вполне может простоять не один год. Жесткий каркас очень прочен, и, соответственно, постройка со временем не деформируется, а основа здания не проседает.

Если покрыть постройку еще и специальными средствами, то беседке будут не страшны ни коррозия, ни повышенная влажность, ни мороз.

Такие постройки в основном делятся на два вида.

Первый – это классические стационарные здания, которые отличаются прочностью и стоят на одном месте. Обычно перед их постройкой заливают хороший фундамент, а беседку делают максимально надежной.
Другой вариант – переносная постройка. Это временные беседки, которые можно убрать при переезде или же при наступлении сильных морозов.

Проекты

Изящные садовые беседки из прочного металла способны украсить любой загородный участок. Для установки такого изделия сначала нужно подготовить проект. Подготовка эскизов и чертежей – это очень важный этап. Очень важно просчитать размеры будущей постройки и определиться с тем, какая именно беседка будет установлена на территории двора, чтобы определиться с количеством используемых расходных материалов.

Совмещенная с домом

Многие хозяева сейчас выбирают беседки, совмещенные с домом или же с хозблоком. Это особенно удобно на небольшом загородном участке. Если металлическая беседка стоит впритык к дому или летней кухне, остается больше свободного пространства во дворе. Кроме того, в этом случае намного удобнее обустраивать в беседке обеденную зону. Для этого достаточно просто поставить под навесом стол и пару стульев или лавочек.

Совмещенные беседки пристраиваются к основе дома. С этой задачей справиться еще проще, чем с возведением полноценного каркаса.

Отдельная

Если не хочется, чтобы дачная постройка из железа или металла была совместной с домом, можно поставить ее отдельно. Она может располагаться в саду или в центре двора. В этом случае стоит выбирать тот вариант, который станет настоящим украшением участка.

Такого типа беседки, как правило, делают круглыми, квадратными или прямоугольными. Форма и размеры беседки зависят от того, где именно она будет установлена, и насколько много свободного пространства рядом.

Необычной формы

Многие хотят расположить у себя на участке какую-то необычную постройку. Это может быть изысканный восьмиугольный шатер или постройка больших размеров, стилизованная под лодку, а также любые другие формы, которые только могут прийти в голову заказчику.

Выбор проекта – это индивидуальное решение. Но принимать его стоит, ориентируясь не только на то, какие беседки нравятся и не нравятся внешне, но и на то, подходит ли определенный тип конструкции под имеющиеся условия.

Дизайн

Очень важную роль играет и дизайн беседки. При работе с металлом можно вдохновляться разными стилистическими направлениями. Постройку можно декорировать в стиле минимализм, или украсить так, что она будет выглядеть как полноценное архитектурное сооружение. Этот момент определяется вкусовыми предпочтениями и бюджетом.

Самый простой вариант – украсить постройку коваными элементами. Создавать такие декоративные детали своими руками очень трудно, и это задача, которая требует огромного мастерства, но можно купить красивые заготовки или выполнить их на заказ. С созданием отдельных кованных деталей справится практически любой мастер.

Летние садовые конструкции для дачи можно декорировать еще и текстилем. Для этого можно выбрать легкие шторы или полноценные навесы.

Также в качестве декоративных элементов можно использовать и живые цветы. Красивее всего смотрится стилизация под перголу. Для этого в выбранной части двора нужны вьющиеся растения, например, дикий виноград. Такого рода растение оплетет всю беседку буквально за пару лет, и она будет выглядеть по-настоящему сказочно. Другой вариант – украсить постройку яркими цветами в горшочках.

Монтаж и постройка

Изготовление беседки из металла своими руками – это задача, с которой могут справиться далеко не все, поэтому лишний раз повторить пошаговую инструкцию по сооружению подобной конструкции не помешает.

Выбор материалов

Для того чтобы построить красивую беседку, в первую очередь нужно подобрать необходимые инструменты.

В первую очередь нужно выбрать материал, который используется для создания основы постройки. Как правило, это металлические трубы. Они могут быть пустотелыми, с квадратным или прямоугольным сечением, или же профильными. Второй вариант используется чаще. Профильные трубы рекомендуется подбирать прочные. В идеале толщина стенок должна составлять не менее двух миллиметров. Кстати, при покупке труб стоит учитывать тот факт, что от их веса зависит и стоимость материала. Чем тяжелее профильная труба, тем дороже она обойдется.

Далее понадобятся скобы, которые используются для монтажа, прутки из металла, и материал, который используется для обшивки кровли, а в некоторых случаях – и стен. Для работы с металлом понадобятся еще и такие инструменты, как болгарка, перфоратор и строительный уровень, с помощью которого можно проверять, насколько ровными являются линии и грани.

Создание каркаса из труб

Летние беседки из профилированных труб – это достаточно распространенный вариант. В идеале их нужно устанавливать если не на полноценном фундаменте, то на ленточном фундаментном основании. Каркас такой постройки легко сделать своими руками, при этом его ненамного сложнее разобрать по наступлении осени и спрятать до теплых времен.

Сверху этот каркас обтягивается либо ярким тканевым чехлом, либо специальной влагостойкой тканью, которая способна выдержать плохие погодные условия. Сварить каркас из отдельных железных труб несложно. Нужно определиться с формой беседки, отмерить расположение труб при помощи уголка или уровня и сварить все отдельные детали. Такая простая инструкция позволяет создавать самодельные металлические беседки даже тем, кто совсем далек от мира строительных работ.

Выбор подходящего участка

Для того чтобы построить красивую беседку, очень важно уметь выбрать идеальное место, где она будет установлена. Сделать это несложно, главное – ориентироваться на собственные потребности. Беседка должна быть расположена там, где будет удобно отдыхать всей семье. Именно по этой причине очень часто сварная конструкция находится либо в центре участка, либо на видном месте.

Следующий важный момент – поиск идеальных параметров постройки. Беседка не должна быть ни слишком большой, ни слишком маленькой. Легче всего определить параметры самому, учитывая свой рост. Стандартный вариант – это постройка высотой в два метра. Ширина зависит от того, сколько человек должны комфортно располагаться внутри беседки. Ну и, конечно же, этот параметр часто ограничивается возможностями, поскольку на маленьком участке никак не получится расположить огромный металлический шатер.

Когда с размерами беседки уже все понятно, можно переходить к подготовке территории. Для этого нужно просто очистить всю местность от мусора и растительности. После этого в идеале нужно засыпать территорию песком и, залив водой, хорошо утрамбовать. Этот простой процесс подготовки гарантирует, что беседка будет стоять ровно и не проседать.

Работа с кровлей

О работе с основой из металла уже было сказано, поэтому самое время поговорить о кровле. Она должна быть прочной и качественной. Это важно, поскольку в нашей стране дождливая погода – далеко не редкость.

Крышу можно делать из профлиста или поликарбоната. Выполнить обшивку таким материалом несложно. Самый простой вариант – просто уложить листы на каркас и закрепить их при помощи саморезов. Если хочется добавить постройке оригинальности, можно согнуть или скрутить края листов, придав им необычную форму.

Советы и рекомендации

Напоследок стоит поговорить о дополнительных советах, которые дают специалисты тем, кто только собирается строить беседку из металла своими руками.

Во-первых, нужно быть готовыми к тому, что все детали из металла собираются вручную. Если делается временная постройка, а не стационарная, то лучше подбирать и соответствующие типы крепежей. Как правило, это многоразовое соединение, которое легко разбирается и крепится заново.

Во-вторых, можно купить заготовки, вместо того, чтобы делать отдельные детали своими руками. Это настолько облегчает работу, что со всем процессом можно справиться всего за 40 минут, максимум – за час.

И, напоследок, если сделать беседку самостоятельно все же не удается, лучше не тратить свое время и материалы, а обратиться к специалистам. Практически в любой мастерской каркас металлической беседки изготовят за пару дней, попросив за работу немного денег. Украшение, конечно, обойдется дороже и займет побольше времени.

Красивые примеры

Существует много красивых примеров беседок, подходящих и для огромных участков, и для компактных двориков.

Первый пример – это небольшая беседка, которая может украсить практически любой участок. Она выглядит достаточно просто и не занимает много места. Внутри располагается стол и лавочки, где семья может собираться на шашлыки или просто проводить летние вечера.

Другой вариант – наоборот, отличается особой роскошью. Это красивая постройка, в которой металлическая основа изящно декорирована текстилем. Внутри круглой беседки расположен стол со стульями в тон основе металла. По всему периметру беседка огорожена низким витиеватым заборчиком из металла, а круглая крыша делает конструкцию действительно похожей на восточный шатер. Такая беседка украсит участок в классическом или восточном стиле. Она отлично смотрится и в окружении огромного количества зеленых насаждений, и на пустынном дворике.

Последняя беседка очень проста и дешева. Металлическую основу дополняет легкая прозрачная крыша. Тут не нужно тратить время и деньги на заливку фундамента или отделку стен и дверного проема. При этом смотрится конструкция очень изысканно за счет кованых элементов на заборе и столбах.

Металлическая беседка своими руками – это всегда что-то оригинальное и красивое. Зная основные правила и учитывая все рекомендации, можно с легкостью создать такую конструкцию даже самостоятельно, украсив участок любого размера и формы буквально за пару дней.

О том, как правильно сделать беседку из металла своими руками, смотрите в следующем видео.

Беседка из профильной трубы своими руками: чертежи конструкций

Беседка на загородном участке давно перестала быть диковинкой, эту нехитрую постройку стараются сделать практически все хозяева фазенды. Она не только служит декоративным элементом, но и является местом, где в благоприятную погоду проводят много свободного времени все члены семьи, в ней обедают и готовят еду. Стоит рассмотреть подробнее такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.

Особенности

Беседка на загородном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенами, оборудованный скамейками. Дополнением к этим обязательным деталям являются внутренний столик, печь или мангал, цветники и вьющиеся растения, остекление и другие приятные детали – все зависит от фантазии и возможностей хозяев дачи.

Каркас из профильной трубы для такой уличной постройки может обладать следующими преимуществами:

он прочный и стойкий к деформации, механическим повреждениям;
металл, используемый для профиля, долговечен;

строительство такой беседки может обойтись дешевле, чем из натурального дерева и тем более из природного камня;
металлопрофиль благодаря простоте обработки позволяет создавать любые сложные конструкции;
в дальнейшем металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.

Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или обработав защитной шпатлевкой.

Для изготовления подобных беседок обычно берутся полые трубы, имеющее в профиль прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стенок могут быть различными, главное, рассчитать, чтобы вся конструкция выдержала вес крыши и других навесных элементов. Несущие профили обычно обладают более крупным сечением, а перемычки – более тонкие.

Преимущества металлопрофилей еще и в том, что они полые, то есть при достаточной прочности имеют малый вес. В собранном виде элементы обеспечивают равномерное распределение нагрузок на все участки конструкции и на сопряженные с ней элементы. Прямоугольный профиль легко резать, сверлить в нем отверстия, сопрягать, делать необходимые детали. Стоит учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.

Проекты

Доступность материала и простота обработки позволяют создать множество интересных проектов беседок из профильной трубы. Они значительно отличаются по внешнему оформлению, но чертежи несущих каркасов примерно одинаковые.

Один из самых простых примеров – проект беседки в форме квадрата в профиль высотой 2,7 м. Благодаря небольшим размерам такую конструкцию можно поставить даже на крохотном дачном участке, тем не менее – это полноценная зона отдыха, которую можно снабдить непромокаемой крышей, оборудовать стенами, защищающими от ветра и дождя.

В качестве несущих профилей берутся полые балки с сечением 80х80 мм и толщиной стенок 2,5 мм. Для перегородок, кровли, ограждений и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.

Есть два варианта установки такой конструкции. Если она ставится на открытый грунт, то под ее стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры вырываются ямки чуть шире, чем сами профили, и заливаются бетонным раствором. Другой вариант, если беседка будет стоять на твердой основе, например, на тротуарной плитке или бетонной плите. Тогда фундамента не требуется, сама конструкция будет достаточно устойчива, чтобы не обрушиться под сильным ветром.

Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 – 4 ряда на трех сторонах беседки, в четвертой из тонких реек делается дверной проем. Одна сторона квадрата получается шириной чуть более двух метров. Верх основания тоже скрепляется перемычками, крыша делается четырехскатной и симметричной. Для соединения всех элементов используется сварка, после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу покрыть металлочерепицей, шифером или ондулином.

Интересен проект переносной беседки из профильной трубы с размерами 1920х1660 мм и высотой 2300 мм.

Собрать ее можно без труда за 1 день, а размещать где угодно, при необходимости переносить в любое удобное место. Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенок 2,5 мм из оцинкованной стали. Полукруглая кровля опирается на два дуговых профиля, сверху ее можно покрыть прозрачным поликарбонатом, а если хочется тени, то можно использовать металлический профильный лист.

Для скамеек в такой беседке с полукруглой крышей можно взять полированные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того чтобы можно было опираться, стоит добавить сбоку удобные спинки. Посередине беседки располагается столик, за которым может свободно поместиться несколько человек. Вся конструкция создана таким образом, что ее можно без труда переносить вручную: вдвоем или втроем.

В последнее время в нашей стране приобрели огромную популярность шестигранные или восьмигранные крытые беседки, созданные в финском стиле. В центральной части они могут иметь кирпичную печь для внутреннего обогрева и приготовления еды, дымовая труба выводится через центр скатной крыши. Стены таких построек сплошные, добротные, могут быть дополнительно утеплены, внутрь есть возможность провести электрическое освещение. Подобие финской беседки можно создать и на своем загородном участке, используя металлический каркас.

Чертеж каркаса шестигранной беседки в финском стиле очень прост, он включает всего лишь несколько металлических элементов.

Для несущих опор следует подобрать профили 100х100 мм, которые утапливаются в грунт и заливаются бетоном под столбчатый фундамент. Высота от низа до основания крыши может быть от 1200 до 1500 мм, перекрытия кровли состоят из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, потом наращиваются каркасы ограды, внутренних скамеек, дверного проема.

Все работы по резке профилей и сварке каркаса шестигранной беседки осуществляются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступать к ее обустройству. Такие добротные постройки хорошо устанавливать на твердое основание, залить под них бетонный пол или уложить бордюрной плиткой. Достоинством является то, что в дальнейшем такую беседку можно сколько угодно модернизировать: возвести внутри каменную печь с духовкой, сделать остекление, обложить низ кирпичом и так далее.

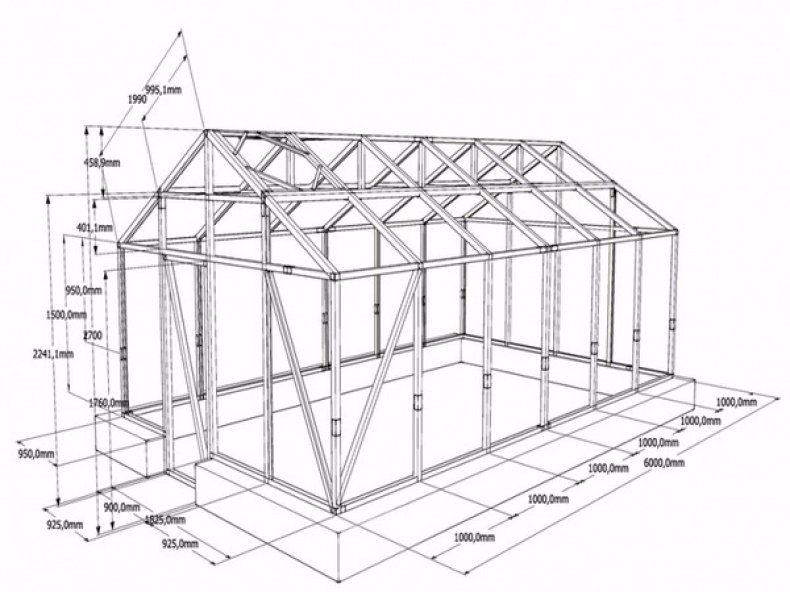

Оригинальным является проект большой прямоугольной беседки с двускатной крышей.

Вариант является открытым, но при желании такой чертеж можно изменить, и по максимуму закрыть стены любым доступным материалом. Для вертикальных стоек используются одинаковые полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными перемычками. Наклонные скаты позволяют стекать дождевой воде, дают хорошую тень. В качестве кровельного покрытия можно использовать различные материалы: шифер, ондулин, профильный оцинкованный лист.

Внутреннее пространство такой беседки позволяет свободно разместить там печь с жаровней, мангал, уголок для приготовления еды, обеденный стол со скамейками. Крышу можно оборудовать таким образом, чтобы через нее выходила печная труба или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, стоит заранее разметить и подготовить место заливки, столбчатый фундамент для несущих металлических опор беседки. После монтажа пола и опорных конструкций можно соединить остальные необходимые элементы, оборудовать кровлю, сделать красивые заборчики и скамейки, другие детали декора.

Дизайн

Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.

Прежде всего, профиль можно покрасить.

Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.

Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.

Единственный минус – металлические детали значительно увеличивают вес беседки.

Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.

Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.

Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.

Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.

Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.

Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.

Строительство

Сделать своими руками садовую беседку из профильной трубы очень просто благодаря дешевизне материала и доступности инструментов. Для начала стоит пошагово распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбор расположения относительно солнца, проходных путей, источников шума. Место для беседки должно быть комфортным.

Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из него же будет видно, сколько материала и крепежных деталей необходимо заготовить. Если беседка стационарная, то сразу подготавливается ровная площадка и место для заливки фундамента. Для опорных стоек из профтрубы достаточно залить столбчатый с максимальной глубиной 0,5 м.

Лунки для заливки выкапываются вручную или садовым буром, в качестве раствора можно применять смесь песка и портландцемента, для усиления использовать щебень, гравий, мелкие камни.

В фундамент закрепляются основные опорные стойки из металлопрофиля. После этого надо изготовить и собрать каркас из металлических элементов.

Для работы понадобятся следующие инструменты:

дрель со сверлами по металлу;
болгарка;
рулетка и маркер;
саморезы и болты по металлу;
сварочный аппарат.

Все профили отмеряются и обрезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опор кровли и других металлических элементов. После сборки железного основания приступают к отделке, обустройству и декору.

Обшить стену и крышу можно любыми из доступных материалов: профлистом, поликарбонатом, фанерой, древесиной.

Здесь могут потребоваться другие инструменты:

ножовка по дереву;
малярный нож;
шуруповерт;
гвозди;
саморезы.

Все зависит от задуманного проекта обустройства беседки.

Построить уютную и красивую беседку из профильных труб и затем украсить ее любым декором очень просто, главное, иметь желание, терпение и немного опыта в строительных работах.

Красивые примеры

Элегантная и очень простая в сборке шестигранная конструкция с деревянными скамейками, столиком и полом из досок. Ее можно обустраивать дополнительными элементами.

Беседка из профильной трубы с крышей и стенами из прозрачного поликарбоната.

Красивая конструкция с крышей из металлочерепицы и декором из дерева. Она подойдет для любого загородного участка.

Беседка из профилированных труб с декоративными элементами из кованого железа.

Элегантная конструкция из окрашенного профиля со столиком и скамейками, обшитая цветным поликарбонатом.

О том, как построить беседку из профильной трубы самостоятельно, смотрите в следующем видеоролике.

инструкция по сварке и монтажу

Металлическая беседка в большинстве случаев является дорогим сооружением, которое не по карману среднему классу дачников нашей страны. Однако, благодаря проектам из профильной трубы, подобные постройки стали доступны, причём по весьма адекватным ценам.

Дугообразная крыша из поликарбоната — простая идея для дачи

Рассматривая поликарбонат как обшивочный материал для стальной конструкции, можно предложить огромное количество недорогих и красивых беседок для дачного участка.
Благодаря самостоятельному строительству можно еще и сэкономить на работе сборщиков.

В публикации будет приведена инструкция по возведению беседки с железным каркасом и обшивкой из поликарбоната. Дополнительно будут показаны десятки идей для строительства, которые можно реализовать у себя на даче.

Важно: фотографии беседок из поликарбоната и металла в большом количестве рассматриваются в другой публикации. В ней собраны лучшие идеи со всего российского интерната, а также интересные дизайнерские решения из-за рубежа. Здесь мы рассматриваем только строительство.

Комбинации материала для беседки

Профильная труба

Металлический профиль не такой дорогой, как массивное кованное железо, но в то же время очень надежный.

Подобрав правильные размеры, можно построить полноценную беседку из металла по очень приятной цене — именно этот момент мы рассматривали в статье про строительство беседки из профиля.

В тандеме с поликарбонатом (не самым дорогим обшивочным материалом), можно найти прекрасный по цене и качеству вариант для своей дачи.

Благодаря его надежности можно защитить беседку от дождя и ветра. Гибкая структура материала позволит сделать постройку нестандартной и удобной формы. А малый удельный вес будет оценен при монтаже, так как работать с поликарбонатом одно удовольствие.

Кованный металл

Именно этот материал считается наиболее дорогим и элитным в строительстве беседок. Любые элементы конструкции, такие как столбы, перила или декоративный рисунок, будут иметь внушительный вес, так как сварка не подразумевает работу с тоненькими прутиками стали.

Из-за большой массы готового каркаса и сложности изготовления, цена будет крайне высокой.

В то же время вы получите отличное место для отдыха, подчеркивающее ваш статус и достаток. К тому же с металлом будет заметно меньше проблем, связанных с уходом, так как кроме коррозии его мало чем можно удивить.

Алюминиевый оконный профиль

Интересное остекление поликарбонатом можно выполнить с помощью алюминиевого профиля. С помощью различных типов (торцевой, соединительный, пристенный) можно выложить плиты карбоната не только на крыше, но и на стенах.

Вам не нужно будет беспокоиться о повреждении стёкол в окнах, так как у вас их просто не будет — их заменит поликарбонат.

Алюминиевое остекление

Сотовый поликарбонат

Самый популярный и дешевый вид поликарбоната на данный момент. Лепят его где угодно и куда угодно. На дачном участке его применение не ограничено — теплицы, стены на веранде, садовые навесы и так далее. Поэтому неудивительно, что и в беседках он нашёл своё применение, как обшивочный материал для крыши и стен.

Благодаря сотовой структуре, в комбинации с затемненной тонировкой, можно укрыться от прямых солнечных лучей.

В свою очередь, поликарбонат концентрирует тепло в закрытом помещении, поэтому если беседка не будет активно продуваться свежим воздухом, вам будет очень некомфортно находиться внутри летом в жару.

: С дугообразной обшивкой

Монолитный поликарбонат

Сплошная структура делает похожим поликарбонат на стекло. Благодаря этому свойству, монолитные плиты используют для застекления беседок, веранд и прочих архитектурных объектов.

Цвет можно подобрать в соответствии со стилем сооружения либо по желанию хозяина — прозрачным, затемненным или цветным.

Навес из монолитного поликарбоната

Важные этапы строительства

Фундамент

Так как беседка представляет из себя металлическую конструкцию, то целесообразно будет сделать максимально простой и дешёвый фундамент из блоков. Их можно сделать самостоятельно из раствора бетона или купить готовые полнотелые фундаментные блоки 20 на 20 на 40 см.

: Под размеры 3 на 3 метра

: Под беседку 3 на 4 метра

Нет никакого смысла делать ленточный или свайный фундамент. Металл сам по себе довольно лёгкий (на фоне кирпичей и массивных брёвен), особенно если речь про профиль, поэтому старайтесь экономить на этом этапе. Здесь это уместно.

Фундамент из блоков (лучший вариант для металлической беседки)

Сварка металлического каркаса

Сварка металла — основная работа при самостоятельном возведении беседки

В отличие от дерева, которое можно соединить саморезами, металл придётся варить. Для этого вам понадобится сварочный аппарат, электроды и умение варки.

Как вариант, можно нанять опытного профессионала, который без проблем сделает вам то, что вы хотите. Но тогда теряется интерес, так как изначально беседка задумывается как сооружение, сделанное своими силами.

Нижняя обвязка

Поверх фундамента укладываются металлические трубы, служащие основой всей конструкции. Размеры металла должна быть побольше, так как именной на нём будет держаться вся масса беседки вместе с людьми (фундамент не в счёт, он из бетона).

: Фундамент из блоков

Если использовать металлический профиль, то размеры должны быть в районе 60 на 60 мм (при толщине 2 мм). Экономить здесь бессмысленно, потому что риски слишком высокие.

Обвязка из металла под беседку (на столбах)

Стойки

Для возведения стен необходимо установить вертикальные стойки, которые привариваются к металлу нижней обвязки. В зависимости от величины беседки количество столбов может кардинально отличаться.

Например, для беседки из металла 3 на 4 метра количество стоек составляет 11 штук (по 4 с боковых сторон, 2 на входной проём и 1 на заднюю стенку).

Готовый каркас из 11 столбов

Если форма постройки имеет количество граней более четырёх, то на каждую из них необходимо будет установить столб. Это наглядно показано на шестигранной беседке (фото ниже). Для классической квадратной постройки количество стоек может быть минимальным.

: Четыре основные стойки и 2 под дверной проём

: Шесть столбов для шестигранной формы

Крыша

Проект четырёхскатной крыши из металла

Для верхней части беседки лучше использовать материал не тоньше, нежели вертикальные стойки.

Помимо кровельного материала (в нашем случае это лёгкий поликарбонат, но всё же), крыша должна будет выдержать нагрузки ветра и снега, который может ощутимо деформировать стальные трубы.

Важную роль играет дополнительная удерживающая опоры (ферма). В зависимости от формы крыши, её конструкция будет отличаться, поэтому предлагаю изучить несколько вариантов на фотографиях ниже.

: Круглая

: Шестигранная

Монтаж поликарбоната

Листы данного материала можно использовать для двух частей беседки:

Как кровля на крышу.
Как обшивка на стены.

Про монтаж поликарбоната на крышу можно почитать в другой публикации, где мы этот вопрос осветили подробно. Там есть прекрасная видеоинструкция, которая наглядно покажет с чего начинать и чем заканчивать укладку.

Инструкция по монтажу поликарбоната

Обшивка стен происходит по схожей технологии, монтаж также осуществляется с помощью саморезов с шайбой.

Важный момент при установке на стены: соты поликарбоната должны располагаться вертикально, чтобы влага не застаивалась в структуре, а стекала вниз. Иначе начнется процесс гниения, который совершенно не нужен отдыхающим в беседке людям.

Полезные советы по укладке вы можете посмотреть в видео, представленном каналом на Youtube «Zenon Video». Там вы увидите полезную информацию для тех людей, которые никогда не работали или только начинают осваивать поликарбонат.

Чертежи с размерами

Если вами будет принято решение строить беседку самостоятельно, тогда вам помогут чертежи готовых беседок, которые останется только воплотить в жизнь либо переделать под свою идею. В случае с металлической беседкой, главное сделать каркас, а обшивка поликарбонатом уже будет как дополнение.

: Навес

: Пергола

: С дугообразной крышей

Ниже представлен полноценный проект беседки в нескольких проекциях, сделанный из профильной трубы 25 на 25 мм. Это довольно маленькая и дешевая конструкция, но для дачи в самый раз. Если у вас нет цели воздвигать элитную постройку, тогда предложенный проект будет неплохим вариантом.

Чертеж беседки из профильной трубы 25 на 25 мм (толщина 2 мм)

Идеи для дачи и сада

Круглые

Многогранная форма выглядит интересно, а в процессе её возведения нет ничего сложного. Даже круглую крышу сделать несложно, так как стропильная система (если так её можно назвать у металлической конструкции), не сильно отличается от классического четырёхскатного варианта. Количество стропил будет равняться количеству граней беседки.

Квадратные

Самая стандартная постройка с размерами 3 на 3, 4 на 4 или 5 на 5 метров. За счёт прямых углов и одинаковых строительных материалов для каждой из четырёх сторон, строительство подобной формы происходит без проблем.

С мангалом

Какой отдых без шашлыка и мяса на углях? Мангал, барбекю или же печной комплекс является отличным дополнением для зоны отдыха гостей.

Благодаря организации дополнительного пространства для жарки мяса (рыбы, овощей или любой другой пищи), люди получают дополнительную свободу в передвижениях. Это особенно для больших групп людей, когда хочется иногда побыть в стороне, а не гуще событий.

Кованная с мангалом

Как правильно сварить беседку из металла: поэтапная инструкция

Сварочный процесс у большинства дачников вызывает «тихий ужас», особенно если до этого они никогда с ним не сталкивались. Но имея даже небольшой опыт, можно вполне сварить беседку из металла самостоятельно, не привлекая других людей для этой работы.

Ниже будет подробно описана сварка металлической конструкции, показаны примеры готовых сооружений, а также приведены чертежи.

Вся эта информация вам понадобится для того, чтобы как минимум подойти к изготовлению данного строения с ясным взглядом на все процессы. Вероятно, после прочтения вы захотите всё сделать своими силами.

Процесс сварки

Конструкция без фундамента

Большинству стальных беседок не требуется прочное основание. Некоторые ставятся прямо на грунт или траву, а идеальная поверхность — это тротуарная плитка.

: На тротуарной плитке

: На траве

: На блоках

Если же вам всё-таки требуется фундамент, то мы рекомендуем отдать предпочтение фундаментным блокам 20 на 20 на 40 см. Металлическая конструкция прекрасно будет себя чувствовать на такой основе без каких-либо дополнительных креплений.

Нижняя обвязка

По аналогии с беседкой из дерева, в первую очередь варится нижняя обвязка. Для этого рекомендуется использовать самое толстое железо во всей конструкции, поэтому используйте хотя бы сечение 60 на 60 мм.

: Нижняя обвязка

: Обвязка из металла под беседку (на столбах)

Не забудьте про лаговую систему, на которую в дальнейшем вы будете настилать пол. Она также делается из труб того же размера.

Установка столбов и верхней обвязки

Далее, необходимо установить вертикальные стойки и приварить их к нижней обвязке. Для этого можно использовать профильную трубу потоньше, например, 60 на 40 мм.

Готовый каркас из металлических 11 столбов

Рекомендуется не жалеть стоек, так как нагрузка на них будет весьма впечатляющая.Если брус выдерживает это всё без проблем, то сварка может просто не вытянуть.

Сварка каркаса

На данном этапе необходимо максимально обварить всю беседку, придав ей максимальную жесткость. У вас должны появиться перила, которые в дальнейшем могут быть закрыты обшивкой, а также свободные входные проёмы (он может быть и один).

Установка крыши

Металлическая крыша заметно сложнее деревянной, поэтому рекомендуется хотя бы проконсультироваться с профессионалами в данной области.

Для односкатной системы необходимо будет сделать ферму в качестве опорной конструкции, после чего уложить кровлю под максимальным скатом (хотя бы 30 градусов).
Двускатный вариант может быть выполнен в разных стилях: с прямыми скатами или дугообразными.

Если вы слабо понимаете слова «нагрузка» и «запас прочности», то спокойно варите односкатный вариант и не парьтесь.

Покраска и обшивка

Для защиты от коррозии все металлические детали должны быть максимально выкрашены. Пускай это будет даже металлический цвет, но он должен быть. Благодаря этой процедуре вы защитите собственную беседку от лишних проблем. Перед покраской зачистите металл от ржавчины и обработайте грунтовкой.

: До покраски

: После

После того как всё высохнет, постройку можно обшивать. Чаще всего это делают с помощью поликарбоната, профнастила иди дерева (решетки, ОСП, вагонка).

Здесь всё зависит от ваших вкусовых предпочтений и финансовых возможностей. Мне нравится профнастил на стенах и поликарбонат на фронтонах, а у вас отношение к этому моменту может быть совершенно другое.

Декор из кованых элементов

Очень красиво на беседке смотрятся декоративные элементы из кованого железа. Они стоят довольно дорого, но несколько штук вполне можно применить для строительства беседки.

Как вариант, это кованые вставки в каркас.

Подборка видеоинструкций

Очень важно не только знать, как всё делается в теории, но и видеть на практике. Ниже будут показаны несколько видеороликов, в которых вполне доступно и понятно показан процесс изготовления беседки и сварки её основных частей.

Чертежи различных проектов

Я слабо представляю, какую беседку вы собираетесь себе варить, поэтому я по максимуму накидаю вам чертежей, а вы уже сами решите, какой вариант вам больше подходит.

Вариантов действительно довольно много, перед выбором я вам настоятельно рекомендую посмотреть различные варианты в интернете или на нашем сайте, потому что это может в корне повлиять на ваше решение.

Примеры сварных сооружений

В обязательном порядке я собрал подборку интересные сварных беседок из металла, которые применимы для классического дачного участка. Рекомендую вам охватить взглядом как можно больше фотографий, после чего решить, что вам нравится, а что нет.

Формы, размеры и обшивочные материалы могут отличаться кардинально.

Внешний вид будет зависеть от вашего решения, а вот сам каркас должен иметь четкие расчеты по нагрузкам и жесткости. Поэтому делайте сразу ставку на внешнее оформление, а с конструкцией уже разберётесь.

Кованая конструкция

Строительство других беседок из металла

Несколько полезных ссылок на изготовления металлических беседок своими руками:

Идея из поликарбоната

Каждый из этих вариантов поможет вам раскрыть глаза на соединения, форму и важные узлы стальных построек.

Мы рекомендуем пробежаться глазами по основным моментам, чтобы учитывать их в дальнейшей работе.

чертежи, фото и подсказки по возведению

Беседка, изготовленная из металла, имеет ряд плюсов – малый бюджет, не сложная сборка и на правильно сделанную беседку приятно смотреть. Помимо этого, при должном уходе за металлом она прослужит вам очень долго. За счет этих преимуществ беседки из металлоконструкций встречаются часто встречаются как на даче, так и в своих домах. Весь процесс может занять не больше трех дней, не считая проработки проекта.

Содержание:

Показать все содержание

Основные плюсы:

Беседка может быть металлическая сборная и переносная без ущерба для конструкции.
Если у вас не самый подходящий грунт для стройки, это не проблема – конструкция это предусматривает и не создает сложностей при монтаже на любом грунте.
Выбор дизайна зависит только от фантазии строителя и хозяина, тем более если они в одном лице.

Вы можете выбрать абсолютно любой вид, взяв пример, посмотрев садовые беседки из металла на фото:

Перед началом стройки следует учесть некоторые детали:

Место для строительства
Форма постройки и ее габариты
Способ сборки конструкции
Выбор материала для облицовки

Рассмотрим все в порядке очереди и что нужно, для возведения беседки из металлопрофиля своими руками.

Виды используемых материалов для сборки

Используемый материал может быть довольно разнообразным учитывая вид металла и обшивки. Для каркаса чаще всего используют следующие профили: тубы круглой или квадратной формы, металлопрофиль или уголок.

Работать лучше с неокрашенным металлом дабы избежать вредных испарений во время работ сваркой. Лакокрасочными материалами можно покрыть беседку по завершении работ.

Для крыши и стенок существует широкий выбор материала. Наиболее популярны, поликарбонат, листы металлопрофиля или вагонки, при желании могут быть решетки из дерева или сварные парапеты. Если для вас это лишнее или нужно сократить бюджет, то можно сделать и без ограды, получится не менее красиво.

Крыша и стенки беседки накрыты поликарбонатом

Если позволяет бюджет, то можно заказать кованную ограду. Такое решение не заставит вас разочароваться и будет смотреться очень красиво. Пример на фото ниже.

Красивая кованная беседка

Кроме прочего можно украсить интерьер беседки плетущимися растениями. Они будут органично смотреться и не требуют большого ухода, нужно только следить чтобы побеги не разрослись куда не надо.

Выбор формы конструкции

При этом шаге всё опять же упирается в фантазию проектировщика, но есть и стандартные решения. Наиболее часто беседка металлическая встречается четырехугольного типа, так как они проще в сборке, но не менее популярны и многогранные сооружения, так как в них легко можно уместить большое количество народа, да и выглядят они эстетичнее.

Стеклянная беседка выполненная в виде купола

На фото выше мы видим оригинальную куполообразную форму. Выполнена беседка из металла и поликарбоната, так как этот материал легко гнется и принимает нужную форму. Но будьте осторожны и не переусердствуйте.

Типы конструкций

Вида всего два: открытый и закрытый. Но вариантов реализации очень много.

Выбирая закрытый тип обычно зашивают стены беседки от пола до потолка. От капризов матушки природы они конечно защищают, но стоит учесть, что в жаркую понадобится достаточная вентиляция.

Закрытая от непогоды беседка

Открытое же сооружение преимущественно удобно в летнее время. Имея достаточно света и хороший обзор окружающей среды, вы сможете полностью почувствовать дыхание природы. К тому же этот вариант требуем меньшего бюджета ввиду отсутствия стен.

Бюджетный вариант беседки — открытая

Также металлические беседки для дачи или дома разделяют на стационарные и переносные. Переносные можно разобрать и вне сезона хранить в сарае. Общий каркас конечно состоит из сваренных между собой деталей, но для скрепления между собой своего рода модулей обычно используют болты.

Составление и расчет проекта

Перед началом нужно есть и просчитать все детали. Строительство не должно доставить сюрпризов. Поэтому обратите внимание на особенности почвы для постройки здания и мангала в беседке, метраж необходимых труб или профиля для скелета, вид обшивки, украшения и растения, наличие дополнительных сооружений.

И конечно стоит составить мини смету и выбрать те материалы, которые впишутся в имеющийся бюджет. После этого составьте чертежи и постарайтесь зарисовать постройку. Если нет времени на составление чертежей, то их можно найти в интернете, где таковых сотни. Вот пример:

Если вы строите беседку для себя это может показаться не нужным. Но если вы делаете для клиента, то схемы, макеты и планы можно дополнить 3D моделью.

Размеры составляются в зависимости от наличия проживающих людей на участке. Стоит учитывать, чтобы было удобно находится внутри людям разной комплекции. Ссылаясь на нормы СНиП рекомендуется строить беседку для дачи не меньше чем 3 на 3 метра.

Пример схемы для строительства беседки

Особенности сборки беседки

Составив проект перейдем к практике. Разделим весь процесс на несколько этапов

Подготовка площадки: земельные работы, заливка бетона
Сборка каркаса: сварочные работы, монтаж, малярные работы
Облицовка. Зависит от типа беседки: полная упаковка включаю окна и двери или только обшивка парапета и крыши

Выбор материалов и инструмента

Рассмотрим перечень материалов для обычной беседки:

Профильная труба. При чем размеры варьируются от размеров самой беседки
Обшивочный материал. Дешевле всего использовать поликарбонат, но при желании можно использовать другой какой понравится
Лакокрасочные материалы. Желательно выбирать специализированную краску для металла
Материалы для замеса бетона: цемент, песок и щебень
Если вы решите заливать стяжку для пола, то вам потребуется арматура сечением в 12 мм.

Так как сваривать метал все равно придется вам понадобится сварочный аппарат. Если в конструкции есть изогнутые детали, то еще понадобится трубогиб. Из обычных инструментов пригодятся: молоток, пила и/или ножовка, кисточки для краски, болгарка, уголок и рулетка.

Заливка фундамента и стяжки

Для того чтобы беседка из металлопрофиля была удобна в эксплуатации нужно сделать качественный пол и выполнить следующие шаги:

Обозначаются границы площадки для фундамента
Ровным слоем убирается примерно 20 сантиметров земли
Пятисантиметровый слой песка и грануляции утрамбовывается при помощи воды
Установка опалубки 15 – 20 сантиметров над землей.
Распределение арматуры по котловану в виде решетки(как на фото). Помните, что для долговечности сетки нужно стягивать прутья проволокой, а не сваривать.
Все это заливается бетоном чтобы над сеткой было минимум 15 сантиметров бетона. Стяжка должна быть ровной под уровень – это будущий пол.
Сняв опалубку, по краям стяжки выкапываются ямы в глубину до метра и количеством равным тому сколько будет опорных стоек.
Под уровень в центр ям ставятся столбы из выбранного металла.
Ямы также заливаются бетоном

Монтаж каркаса

После завершения работ с бетоном наступает очередь сборки каркаса. На высоте 5-10 сантиметров от пола по периметру приваривается одна жила и вторая на высоте примерно 100 – 1500 сантиметров. Естественно, в месте расположения дверей остается проем. Третьим уровнем обвязки становится монтаж балок верхнего пояса(тут уже проем не оставляем).

Сборка ферм крыши и их монтаж

Даже если помещение планируется не большое двускатная крыша поможет упростить его обслуживание в будущем. Фермы лучше всего сваривать на земле предварительно рассчитав их размер. После сборки модулей, они поочередно устанавливаются на крышу. По возможности выполняйте работу с напарником, который будет контролировать правильность сборки в то время как вы будете выполнять сварку. Полностью все элементы крыши соединяются между собой посредством сварки. Если у вас беседка с мангалом постарайтесь позаботится о том, чтобы вытяжка для мангала не испортила эстетику крыши и качество ее сборки. При раскройке кровельного материала также важно это учитывать.

Обшивка беседки из металла своими руками

После того как каркас полностью в сборе его нужно погрунтовать и покрасить. Когда краска высохнет можно переходить к финальной стадии – облицовке или креплении поликарбоната своими руками. Решив работать с поликарбонатом, заранее нужно просверлить отверстия для крепления. Разметив и разрезав на нужные куски обшивку, высверливаются отверстия для монтажа. Для этого также нужно рассчитать расположение отверстий. В итоге все скрепляется при помощи болтов. Помните, что при монтаже поликарбоната важно оставлять тепловой зазор, чтобы при расширении материала, когда на улице будет жарко, он не лопнул от чрезмерной затяжки. Шестигранные беседки из металла имеют крышу из треугольников по количеству углов. Их монтаж отличается от обычной, только формой поликарбоната. Металлическая беседка хоть и сложнее в таком виде, но за то гораздо красивее. На крышу и парапет можно поместить узоры, которые будут добавлять эстетичности и настроения общей постройке.

Заключение

Это и есть весь «секрет» того, как построить беседку своими руками из металла и поликарбоната от основания и до конца.

Не забывайте соблюдать при строительстве правила техники безопасности заботясь о своей жизни и о жизни других людей, используйте защитные очки, маски, перчатки и другие средства защиты.

Элегантные развлечения на открытом воздухе | Аутлет Фабрики Алана 10×10 Беседки

Бесплатная доставка деревянных беседок в Вирджинию. Поставка возможна только в VA.

Для развлечений на свежем воздухе или создания места, где можно уйти когда вы дома, мало что может сравниться с беседкой 10х10, в которой можно разместить как раз нужное количество компании — или вообще никакой. Здесь, у Алана Factory Outlet, предлагаем на продажу лучшие комплекты беседок своими руками сегодня, помогая вам создать структуру, которую вы всегда хотели акцентируйте свой дом и двор.

Деревянная беседка в форме восьмиугольника 10×10, построенная амишами, своими руками конструкция из дерева, обработанного под давлением. Каждый из 10×10 беседки, которые вы можете купить, предварительно вырезаны и имеют все оборудование в комплекте для легкой и быстрой сборки. Наши наборы для DIY можно заказать онлайн и доставлен практически в любое место, где вы хотите разместить ваша беседка. Их легко сделать даже начинающему мастеру своими руками. заказывать и строить.

Все наши беседки 10×10 имеют архитектурную черепицу тридцатилетней давности, и вы можете выбирать из множества цветов черепицы.

Опциональная черепица из кедрового дерева доступна в наборах деревянных беседок. в Аутлет Фабрики Алана. Если говорить о беседках, 10х10 — отличный вариант. размер, который подходит практически для любого двора.

Поворотные перила входят в стандартную комплектацию, когда вы покупаете беседку в магазине Alan’s Factory Outlet.

Традиционная прямолинейная доска, проходящая под линией крыши, стандартная, или вы можете использовать дополнительную доску с зубчатым краем, которая имеет волнистый вид под крышей, когда вы покупаете из нашего ассортимента Комплекты беседки своими руками.

Беседки, построенные амишами, снабжены прочными подпорками. Подтяжки Королевы Анны опциональное обновление каждой беседки, включая конструкции 10х10.

Все деревянные беседки на продажу сделаны из натурального дерева, обработанного под давлением.

Купите комплект беседки со стандартной прямой стойкой или обновите ее до точеной стойки.

Беседки на фотографиях показаны с дополнительными опциями. Приобретите беседки размером 10х10 и внесите заметные изменения в любые открытое пространство, в то время как вы экономите деньги в процессе онлайн.

Если вы покупаете экраны, они сделаны из алюминия и имеют металлическая дверь экрана. Эти экраны съемные, если вы хотите испачкать или покрасьте свою беседку.

Беседки имеют купол с вентиляцией наверху. порядок сегодня и сэкономьте на покупке любого из комплектов беседки своими руками в нашем обширный каталог.

Сделай сам: как обезопасить беседку

Беседка @ Target

Беспокоитесь о том, что ваша беседка улетит этим летом, когда случится следующая буря? Ну, не надо.Если у вас есть беседка на бетонном патио, и вы не можете закрепить ее в земле и хотите сэкономить на дополнительных расходах, наняв профессионала, который выйдет и просверлит отверстия в бетоне патио. Тогда вот быстрое и простое работоспособное решение для увеличения веса беседки и обеспечения того, чтобы она оставалась на месте круглый год. Также посмотрите мою люстру DIY: Gazebo, которая также добавит веса середине рамы, удерживая беседку во внутреннем дворике, а не в воздухе или, что еще хуже, на заднем дворе ваших соседей.

————————————————————————————————————————————————— ————————————————————––

Что я сделал, чтобы исправить его проблему fly away Gazebo , было 60 фунтов мешков с песком, очень больших цветочных горшков, камней, почвы и виноградных лоз.

Что я сделал:

Взял этот большой цветочный горшок и вставил внутрь ножку беседки,

затем разрезал два 60-фунтовых мешка с песком и залил два мешка с песком вокруг ножки беседки внизу.

Затем я добавил немного камней и земли в горшок поверх песка, оставив достаточно места для посадки нескольких растений и виноградных лоз.

Теперь, Там около 150 фунтов. веса на каждую ногу всего 600 фунтов. по всей беседке. В ближайшее время она никуда не улетит. Надеюсь, это поможет сохранить вашу беседку в безопасности, сэкономив при этом деньги и сохраняя ваши инвестиции (беседку) в безопасности, в безопасности и хорошо выглядеть в течение всего года.

Помните: В зависимости от того, где вы живете, всегда убедитесь, что зимой или в дождливые месяцы вы снимаете укрытие с беседки, так как слишком много воды или снега, скопившегося на крышке, может привести к обрушению крыши, не только повреждая покрытие крыши, но и Каркас беседки.

Нравится:

Нравится Загрузка …

Связанные

Теги: «Как сделать», Якорь, Бюджет, Сделай сам, садоводство, Беседка, Дом и сад, Вне жилого пространства, Наружные конструкции, На открытом воздухе, Патио, Шторм, Лето

Простая беседка своими руками — фотографии | Своими руками

Для изготовления простой беседки нам понадобится:

Материалы для беседки

Бетонные блоки
Металлические шпильки
Гайки
Винты
ДСП влагостойкая
Доски, брусья, бруски
Решетки декоративные
Мягкая плитка
Клей водостойкий
Праймер защитный
Глазурь для дерева или глянцевый лак

Самое главное — выбрать в саду уютное место, где можно было бы расчистить площадку диаметром около 2,5 м.

На этапе окончательной сборки беседки нужна помощь домочадцев. Основную часть работы можно выполнить в домашней мастерской, что позволит работать в дождливые дни.

Делаем простую дачу на даче

Беседка имеет форму шестиугольника, поэтому особого внимания потребует изготовление сборных угловых стоек. У заготовок для стоек скосите одну из кромок под углом 30 градусов. В середине каждой снятой кромки выберите паз шириной А мм и глубиной 13 мм под шпонки для сборки стоек.

Десять из двенадцати штук для стоек на стороне, противоположной скошенной, выделены другим пазом — шириной 8 мм и глубиной 40 мм, в который в дальнейшем будут вставлены декоративные решетки. Последние вырезаются лобзиком до размеров 575 • 2 000 мм. Полукруглый арни, придающий беседке романтический вид, изготовлен по самодельному картонному шаблону, имеющему радиус 1100 мм.

Смотрите также: Строительство беседки своими руками

На концах полукруглых арок и прямых поперечин в 30 мм просверливают два отверстия 10 мм и глубиной 20 мм под дюбели с верхнего и нижнего краев.Положение ответных отверстий в стойках отмечается маркерами, вставленными в отверстия полукруглых арок и прямых поперечин. Легкий удар молотком — и центры дырок намечены.

Разрроенные по длине стропила вспахивают, полируют и засыпают двумя слоями грунта, предохраняя дерево от гниения. Затем приступайте к сборке стоек на дюбелях с помощью клея, каждая из которых состоит из двух балок. Клееные столбы временные, пока клей не высохнет. стянуть зажимами.В верхней их части прорезается паз шириной 40 мм и глубиной 70 мм под стропила. В нижнем конце шпилек просверлите отверстия 0 20 мм и глубиной 80 мм под шпильки, которые будут удерживать всю конструкцию.

Три из пяти элементов стен можно собрать в мастерской. Для этого сначала соедините дюбели с клеем арки и перекладину с подставкой, затем вставьте между ними и вклейте в паз декоративной сетки стойки. С другой стороны на него надевается брус, на противоположных краях которого выбираются соответствующие пазы под решетку.а затем в прорезь на противоположном крае стержня вставляется вторая сетка. Наконец, к решетке приклеивается второй столб.

В мастерской можно подготовить к монтажу и крышу беседки, состоящую из двух половинок. Опорные элементы в каждой половине представляют собой два стропила, соединенных стальной шиной. В середине этой фермы два других стропила состыкованы со скошенными концами. Покрышка для стыковки стропил изготавливается из двух стальных полос 5 х 20 х 200 мм, сваренных между собой под углом 60 градусов.

В каждой планке просверлите четыре отверстия 0 3,5 мм для шурупов с потайной головкой. Стропила прибивают ДСП, которые служат не только основанием под кровлю, но и придают конструкции крыши необходимую жесткость.

Сборка простой беседки

Теперь можно приступить к сборке беседки на подготовленном месте в саду.

Для начала закопаем в землю подготовленные бетонные блоки. Их отливают в самодельные формы. С помощью уровня и плоской доски проверьте положение блоков для копания и залейте быстротвердеющим цементным раствором.В каждом блоке предварительно просверливаются отверстия глубиной 150 мм. Затем в них будут вставлены шпильки, забитые в стойки. Сборка беседки начинается с устройства стены рядом с будущим входом.

Затем на дюбели крепится арка, вставляются поперечины для следующей стены и декоративные решетки. Чтобы они не соскользнули, пока сохнет клей, закрепите их гвоздями и вмонтируйте следующую стену.

После монтажа все стены подтягиваются и скрепляются шурупами обеими половинами кровли.К стропилам прибивают доски размером 20 х 80 х 300 мм, которые образуют карниз крыши.

В качестве рубероида, уложенного поверх ДСП, в данном случае используется гибкая черепица (можно вырезать из рулонного материала по шаблону, что будет немного дешевле). По краям кровли крепятся загибом вниз полосы, вырезанной из стального оцинкованного листа. Итак, большая часть работы выполнена.

Осталось зацементировать шпильки в фундаментных блоках и покрыть беседку глянцевым лаком или защитной лазурью в два слоя.

Если беседка находится на лужайке, желательно удалить внутри нее дерн, а вместо этого присыпать и разровнять слой гравия. Чтобы в беседке не росли кривые растения, их следует высаживать в закопанные в землю горшки без дна.

Ссылка по теме: Беседка своими руками — чертежи

Простая беседка из дерева своими руками

1. Заготовки для угловых стоек обрабатываются ручным электрическим пистолетом.

2.Вырезы в верхней части балок проще всего вырезать ручной ножовкой.

3. Канавки на брусьях можно прорезать дисковой электропилой.

4. Поверхность всех деревянных деталей покрывается антисептическим лазуритом или грунтовкой.

5. Декоративные решетки вырезаются лобзиком.

6. Полукруглые арки и ригели соединяются столбиками на деревянных дюбелях с помощью клея. Предварительно заклинивает дюбель в отверстиях арок и перекладин.

Ссылка по теме: Металлическая беседка своими руками

7.Каждая стойка приклеивается на дюбеля двух балок со скошенными краями. Ключи забиваются первыми в паз одной из балок.

8. Соединение балок в совмещенной угловой стойке.

9. Стены беседки можно собрать в мастерской. Сначала к одной из опор соединяют полукруглый свод и перекладины. Затем вставьте решетку, наденьте на нее планку с бороздками по краям и прикрепите вторую стойку.

10. В отверстии, просверленном в нижней части каждой угловой стойки, наполовину удлиняют штифт длиной 30 см.

11. По углам беседки в землю закапывают бетонные блоки.

12. Положение блоков проверяется с помощью плоской доски и уровня.

13. На открытые фундаментные блоки положить смонтированные стены.

14. Над входным проемом к столбам крепится арка на дюбелях с помощью клея.

15. Две последние стены монтируются непосредственно на месте установки беседки.

16. Монтаж первой половины кровли.Собранные на участке стропила вставляют в насечки столбов и укрепляют стыки саморезами.

17. В качестве основания кровли к стропилам крепятся саморезами треугольники, вырезанные из ДСП толщиной 19 мм.

18. Здесь хорошо виден стык половин кровли (центральные стропила).

19. На каждый из шести секторов крыши укладывают рубероид и прибивают гвоздями.

20.Кровля покрыта мягкой черепицей. Здесь главное — надежно закрепить язычки битумной черепицы.

21. Стыки рубероида закрывают вырезанными из него прямоугольными накладками.

22. В заключение беседка покрывается защитной лазурью или, как в нашем случае, глянцевым лаком.

23. Вьющиеся растения высаживают в горшки без дна, чтобы не расползаться внутри беседки.

Простая беседка своими руками — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Беседка с резным декором своими руками — ФОТОГРАФИИ РЕЗНОЙ ГАЗЕБО СВОИМИ РУКАМИ Размечено …

Маленькая уютная садовая беседка своими руками + ПОДРОБНЫЙ ЧЕРТЕЖ НЕМНОГО РАЗГОВОРКА В САД -…

Павильон в с. форма трапеции своими руками (фото + чертеж) Трапециевидная беседка своими руками на несколько лет…

Беседка из профильной трубы и профнастила своими руками. Как сделать беседку из профнастила …

Качели с беседкой своими руками — фото Беседка и качели — хорошо …

Беседка шестиугольная своими руками (чертеж) Как сделать шестиугольную беседку, о которой мечтала всегда …

Теплая беседка своими руками — фото и чертеж Как сделать теплую беседку с …

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Чертежи с размерами поистине ужасные | Hackaday

Я сейчас нахожусь на стадии планирования побочного проекта для Hackaday.Ничего особенного. слишком впечатляет, но это проект, в котором будет задействовано много электромеханических деталей. Для этого проекта потребуется множество гнезд и розеток 1/8 дюйма для монтажа на панели, вертикальные соединители DIN 5, кастрюли, переключатели и другие тщательно обработанные кусочки металла. Mouser и Digikey отлично подходят почти для всех других типов электрических компонентов, но когда дело доходит до такого рода электромеханических компонентов, лучше всего смотреть на AliExpress или DealExtreme, найти что-то близкое к тому, что вам нужно, и купить несколько сотен .Это лучший шаг для производимого продукта? Нет, но мы строим всего несколько сотен таких вещей.

Я просматривал свои обычные Интернет-убежища в поисках подходящих кусочков штампованной латуни и литого пластика для этого проекта и пришел к замечательному выводу. Инженеры, видимо, понятия не имеют, как делать габаритные чертежи. Чертежи были основной компетенцией инженеров с незапамятных времен, пока не был изобретен AutoCAD, и теперь мы наконец пожинаем плоды: сейчас редко можно найти в Интернете рабочий чертеж с размерами.

Этот пост будет наполовину разглагольствованием, наполовину объяснением того, что не так с несколькими чертежами с размерами, которые я недавно нашел. Считайте это примером того, чего не следует делать. Нет никаких причин для того, чтобы состояние инженерного чертежа было или плохо.

Пример первый: чем больше смотришь, тем хуже

Этот первый пример взят из Bitches Love My Switches, витрины с неудачным названием, но со складом на Восточном побережье, где есть много аккуратных выключателей и разъемов, с быстрой доставкой.Если вам нужны джеллитовые партии для гитарных педалей и связанная с ними аудиофилия, это хорошее место, чтобы узнать. Этот магазин не производит собственных выключателей, и поэтому возникает проблема с техническими описаниями и габаритными чертежами. Эти чертежи были где-то сделаны случайным инженером, и этот человек не имеет подготовки по чертежам с размерами.

Давайте поработаем над проблемой проектирования, используя габаритный чертеж, показанный выше. Это переключатель, установленный на печатной плате, который должен иметь гайку, прижимающую его к панели.Думайте об этом как о стойке на печатной плате, только это переключатель. Этот выключатель можно использовать как механическую конструктивную часть корпуса.

Чтобы спроектировать что-либо с использованием этого переключателя, вам необходимо знать высоту каждой части этого переключателя, от того места, где она крепится к печатной плате, до места навинчивания гайки. Вам нужно знать высоту корпуса переключателя. Этот размер полностью отсутствует на этом чертеже, что делает его абсолютно бесполезным. Размер, необходимый для проектирования чего-либо с помощью этого переключателя, отсутствует.Но этот рисунок становится хуже.

Что, если бы вы хотели узнать высоту «тумблера», который физически перемещается в этом переключателе. На чертеже он обозначен как 9,5 мм, но этот размер в лучшем случае бесполезен и неверен даже при самой либеральной интерпретации. Зачем? Потому что тумблер поворачивается. Кончик этого переключателя движется по дуге, и в середине поворота кончик будет «длиннее», чем в любом из фиксированных положений. Реальный чертеж с размерами должен включать размер 9,5 мм и угол поворота тумблера в зафиксированном положении , чтобы вы могли определить фактическую максимальную высоту переключателя.

Хотите еще больше возненавидеть этот рисунок? Конечно. Гайка какого размера идет на резьбовую часть? В яблочко. Это не разгул в магазине, где продаются эти переключатели, но свидетельствует о некоторых ужасных практиках во всей электронной промышленности. Так или иначе, все разучились делать полезные чертежи с размерами.

Пример второй: все производители громкоговорителей встречаются в Богемской роще

Для проекта, над которым я работаю, также понадобится динамик. Общие характеристики — это динамик диаметром 3-4 дюйма, который выдерживает мощность в пять ватт.Я не ищу здесь качества, но я ищу что-то, для чего я могу спроектировать корпус, прежде чем заказывать его.

Динамик — удивительно простое устройство. Здесь есть катушка и магнит, два вывода, бумажный конус и металлический фланец с четырьмя отверстиями по периметру этого фланца, смещенными на девяносто градусов друг от друга. Практически все обычные громкоговорители будут следовать этому прототипу, и если вы строите корпус для громкоговорителя, вам нужно знать только три вещи: диаметр отверстия, которое нужно вырезать, глубину громкоговорителя и насколько далеко друг от друга находятся отверстия для винтов на фланце.Здесь мне нужны только три измерения. Я простой человек. Я тоже очень разочарован.

Информация по установке громкоговорителя Celestion AN2075. Угадай, чего не хватает?

Celestion — известный производитель громкоговорителей. Они существуют уже девяносто лет, они создали первый твитер с металлическим куполом и производят то, что считается стандартом для акустических систем гитарных усилителей. Если вы работаете в индустрии громкоговорителей, Celestion — это то, что вам нужно. Конечно, они могут предложить полезные таблицы данных и технические характеристики, верно? Подумай еще раз.Их громкоговоритель AN2075 указывает общую глубину динамика, диаметр выреза и общий размер динамика. Как далеко друг от друга расположены монтажные отверстия? Да пошли вы, как же далеко они друг от друга. Это даже не «чертеж» или «инженерный чертеж». Это просто неполная информация.

Не только один из лучших рисунков размеров колонок на AliExpress

Celestion. Взгляните на AliExpress. Если вы ищете маленькие и дешевые колонки, которые могут выдерживать десять или пятнадцать ватт, у вас есть тысячи вариантов.Практически ни у кого из них не будет соответствующей информации на страницах своих продуктов. Да, обычно вы получаете размеры фланца и, возможно, глубину динамика. Вы редко найдете места для отверстий под винты на корпусе вашего проекта.

Я не из тех, кто верит в заговоры. Люди слишком эгоистичны, чтобы быть частью клики зла, стремящейся исказить истину или управлять людьми. Это теория СМИ Хомского против Жижека; корысть правит всем.Люди слишком глупы, чтобы организовываться. Это может быть лучшим доказательством существования заговоров. должно быть было заговором между производителями громкоговорителей. Ни у одного из них нет размеров того, где должны быть отверстия.

Пример третий: домкраты

В этом проекте также будут использоваться разъемы DIN 5 (но не как разъемы MIDI), и это должны быть разъемы для монтажа на панель. Почти каждый разъем DIN 5, который вы увидите на Mouser или Digikey, представляет собой прямоугольный разъем. То есть вы припаиваете разъем к плате, и разъем DIN 5 выходит под прямым углом к плате.Я не хочу этого — я хочу, чтобы разъем торчал прямо из платы. Да, эти разъемы существуют, но опять же у нас остались неполные чертежи с размерами, как тот, который я нашел на AliExpress ниже:

Гнездо для монтажа на панель DIN-5. Обратите внимание на заземляющий штифт для втулки разъема. Обратите внимание на отсутствие заземляющего штифта на посадочном месте.

Сначала взгляните на фотографию детали. Это то, что вы ожидаете от разъема DIN 5.Есть пять контактов и дополнительный заземляющий контакт для экрана разъема, как и у любого другого разъема DIN 5 на планете. Взгляните на рисунок. На самом деле это неплохо, и даже дает мне предпочтительную посадку на печатную плату для пяти контактов. Но как насчет этого заземляющего штыря? На чертеже с размерами отсутствует. Если вы купите тысячу таких и пропустите их через сборочную линию, вы быстро обнаружите, что вам нужно отрезать все заземляющие контакты, прежде чем вставлять их в платы.Данные просто отсутствуют, и вы дурак, если проектируете что-то прямо по чертежам. Вы, , должны уметь что-то спроектировать по чертежам, а этот разъем DIN 5 для монтажа на панели — ужасный продукт.

Любой университет, который бросил свой курс рисования, оказывает медвежью услугу своим студентам

С незапамятных времен до конца 90-х — начала 2000-х годов инженерное черчение и черчение было обязательным курсом для всех инженеров. Это класс с Т-образными квадратами и треугольниками и скрытым акцентом на развитие мелкой моторики с помощью букв.Только одна или две недели этого занятия были посвящены чертежам с размерами, но эта неделя жизненно важна для всех инженеров. Ваши чертежи бесполезны, если их не может использовать кто-то другой, а вы не сможете этого сделать без чертежей с правильными размерами.

Не знаю, почему я все время натыкаюсь на действительно ужасные чертежи с размерами. Это обязательный навык для всех инженеров, независимо от того, получили ли они образование в Китае, Англии или США. Но его нет везде, кроме каталога Макмастера Карра.

Если вы хотите узнать, как делать чертежи с размерами, я бы посоветовал взять технический чертеж [французский язык] .Да, книге 100 лет, но то, что она учит, не изменилось за 200 лет. Так научились рисовать чертежники лунного модуля «Аполлон». Да, писать сложно, если у вас нет подходящих карандашей и недостаточно развита мелкая моторика, но мы все равно сейчас используем компьютеры. Прочтите эту книгу, узнайте, как правильно определять размеры чертежей, и перестайте раздражать инженеров, которые пытаются что-то построить.

2018 Справка по SOLIDWORKS — Размеры на чертежах

Форматирование размеров на чертежах
Палитра размеров появляется, когда вы вставляете или выбираете размер, поэтому вы можете легко изменить свойства и форматирование размера.Вы можете изменить допуск, точность, стиль, текст и другие параметры форматирования в палитре, не переходя в PropertyManager.

Размеры Параметры отображения
Щелкните измерение правой кнопкой мыши и выберите Параметры отображения. Доступные варианты зависят от типа размера и других факторов.

Скрыть / показать аннотации
Скрыть / показать аннотации позволяет переключать видимость отдельных аннотаций или таблиц на чертеже.

Выделение измененных размеров

Вставка размеров в чертежи
Размеры в чертеже SOLIDWORKS связаны с моделью, и изменения в модели отражаются на чертеже.

Размер Тип

Завершающие нули

Свойства документа — размеры
Вы можете указать параметры черчения на уровне документа для всех размеров.Доступно для всех типов документов.

Другой размер PropertyManager
В окне PropertyManager Другой размер можно указать отображение размеров.

PropertyManager Значение размера
В PropertyManager Значение размера можно указать отображение размеров. Если вы выберете несколько измерений, будут доступны только те свойства, которые применяются ко всем выбранным размерам.

Точность размеров

Выравнивание размеров и примечаний
Вы можете выровнять размеры и примечания несколькими способами, используя выведение линий, сеток и инструментов выравнивания.

Сканировать равный
Сканировать равный (панель инструментов Размеры / Взаимосвязи) позволяет сканировать на чертежах линии эскиза равной длины или дуги эскиза равного радиуса. Он не проверяет объекты модели.

Rapid Dimension
Вы можете использовать быстрый выбор размеров для размещения размеров, чтобы они были равномерно распределены и их было легче читать.

Автоизмерение чертежа
Вы можете использовать инструмент Автоизмерения для вставки справочных размеров в виды чертежа в качестве базовых, цепных и ординатных размеров.Инструмент Авторазмер работает аналогичным образом в эскизах.

DimXpert
DimXpert ускоряет процесс добавления справочных размеров, применяя размеры на чертежах, чтобы такие производственные элементы, как шаблоны, пазы и карманы, были полностью определены.

Размер PropertyManager
Позволяет задать размеры на чертеже с помощью интеллектуального или DimXpert.

Добавление параллельных размеров к чертежам

Справочные размеры
Справочные размеры показывают размеры модели, но они не влияют на модель, и вы не можете изменить их значения.Однако при изменении модели справочные размеры обновляются соответствующим образом.

Справочный центр масс на чертежах
Центр масс — это выбираемый объект на чертежах, и вы можете ссылаться на него для создания размеров.

Использование круглых скобок для конкретных размеров

Базовые размеры
Базовые размеры — это справочные размеры, используемые на чертежах. Вы не можете изменить их значения или использовать значения для управления моделью.

Ординатные размеры
Ординатные размеры — это набор размеров, отсчитываемых от нулевой ординаты на чертеже или эскизе. На чертежах это справочные размеры, и вы не можете изменять их значения или использовать значения для управления моделью.

Угловые рабочие размеры
Угловые рабочие размеры — это набор размеров, измеряемых от нулевого градуса на чертеже или эскизе.

Размеры фаски
На чертежах можно задать размеры фаски.В дополнение к обычным свойствам отображения размеров, размеры фаски имеют собственные параметры для отображения выноски, отображения текста и отображения X.

Допуск и точность

Перемещение и копирование размеров
После отображения размеров на чертеже их можно перемещать внутри вида или на другой вид. Когда вы перетаскиваете размер из одного места в другое, размер снова присоединяется к модели, если это необходимо. Вы можете перемещать или копировать размеры только на вид, ориентация которого соответствует этому размеру.

Изменить размер
Вы можете изменить размер в детали, эскизе, сборке или чертеже в диалоговом окне «Изменить».

Удаление размеров

Палитра размеров
Палитра размеров появляется, когда вы вставляете или выбираете размер, поэтому вы можете легко изменить свойства и форматирование измерения. Вы можете изменить допуск, точность, стиль, текст и другие параметры форматирования в палитре, не переходя в PropertyManager.

Выносные линии размеров
Вы можете изменить точку присоединения выносных линий размера по умолчанию, наклонить выносные линии, изменить направление выноски и перетащить выносные линии между центральной, минимальной и максимальной точками присоединения дуг и окружностей.

Лидеры размеров

Пример: Типы размерных схем

Определение размеров до средних точек

Автоматический поиск виртуальных острых углов для размеров
Находясь в инструменте измерения размеров, вы можете определять виртуальные острые углы между двумя объектами и использовать виртуальные острые детали для определения размеров.

Почему размеры моего чертежа перемещаются после того, как я их разместил?

При детализации чертежа пользователи, впервые начинающие работать с SOLIDWORKS, часто жалуются, что размеры могут произвольно перемещаться после размещения!

Дело не в том, что ваша программа SOLIDWORKS пытается игнорировать ваши команды, программа следует стандарту компоновки чертежей, который, по ее мнению, вы уже проинструктировали ее поддерживать. Однако вы можете отключить это поведение ИЛИ вы можете изменить фактические настройки, которые управляют им, чтобы использовать это в своих интересах.

Всплывающее сообщение

Многие пользователи, впервые столкнувшиеся с таким поведением, могут не заметить временное всплывающее сообщение, которое на самом деле точно объясняет, что происходит при перемещении измерения. К сожалению, это сообщение отображается только один раз за сеанс SOLIDWORSK, и после этого размеры будут привязаны к предполагаемому положению без каких-либо пояснительных примечаний.

Как отключить параметр интервала

Чтобы отключить поведение, вы можете перейти на вкладку «Параметры системы» в диалоговом окне «Параметры» (в разделе «Инструменты », > Параметры, ), а затем перейти в раздел «Чертежи , ».Здесь есть флажок, в котором вы можете отключить поведение «Уменьшать интервал при удалении или редактировании размеров (добавление или изменение допуска, текста и т. Д.…)». Снятие отметки с этого параметра приведет к тому, что размеры останутся именно там, где вы их разместили, программа больше не будет пытаться регулировать интервал размера.

Параметр шага между размерами

Как отрегулировать параметр шага по умолчанию

Однако, если вы хотите использовать эту функцию, а не просто отключать ее, вы можете настроить способ ее работы, если хотите. Настройка для управления интервалом размеров зависит от файла (поэтому любые изменения, которые вы хотите внести, должны быть сохранены как новый файл шаблона, если вы хотите, чтобы они отражались в новых файлах в будущем). Перейдите на вкладку «Свойства документа» в диалоговом окне «Параметры», а затем перейдите в раздел «Размеры». В разделе Расстояния смещения вы можете настроить интервал смещения, если хотите по-прежнему использовать эту функцию, но иметь интервал, отличный от значения по умолчанию.

<div class="entry-categories"> <svg class="icon icon-category" aria-hidden="true" role="img"> <use xlink:href="https://industry60plus.ru/wp-content/themes/donovan1.2/assets/icons/genericons-neue.svg#category"></use> </svg><a href="https://industry60plus.ru/category/svoimi-rukami" rel="category tag">Своими руками</a></div></footer></article><nav class="navigation post-navigation" aria-label="Записи"><h2 class="screen-reader-text">Навигация по записям</h2><div class="nav-links"><div class="nav-previous"><a href="https://industry60plus.ru/raznoe/kak-prigotovit-gotovye-golubczy-reczept-prigotovleniya-zamorozhennyh-golubczov-menyu-nedeli.html" rel="prev"><span class="nav-link-text">Previous Post</span><h3 class="entry-title">Как приготовить готовые голубцы: Рецепт приготовления замороженных голубцов | Меню недели</h3></a></div><div class="nav-next"><a href="https://industry60plus.ru/raznoe/ogurczy-v-sobstvennom-ogurczy-v-sobstvennom-soku-na-zimu-8-reczeptov-palchiki-oblizhesh.html" rel="next"><span class="nav-link-text">Next Post</span><h3 class="entry-title">Огурцы в собственном: Огурцы в собственном соку на зиму – 8 рецептов пальчики оближешь</h3></a></div></div></nav><div id="comments" class="comments-area"><div id="respond" class="comment-respond"><h3 id="reply-title" class="comment-reply-title">Добавить комментарий <small><a rel="nofollow" id="cancel-comment-reply-link" href="/svoimi-rukami/besedka-svoimi-rukami-chertezhi-i-razmery-iz-metalla-besedka-iz-metalla-svoimi-rukami.html#respond" style="display:none;">Отменить ответ</a></small></h3><form action="https://industry60plus.ru/wp-comments-post.php" method="post" id="commentform" class="comment-form" novalidate><p class="comment-notes"><span id="email-notes">Ваш адрес email не будет опубликован.</span> <span class="required-field-message">Обязательные поля помечены <span class="required">*</span></span></p><p class="comment-form-comment"><label for="comment">Комментарий <span class="required">*</span></label><textarea id="comment" name="comment" cols="45" rows="8" maxlength="65525" required></textarea></p><p class="comment-form-author"><label for="author">Имя <span class="required">*</span></label> <input id="author" name="author" type="text" value="" size="30" maxlength="245" autocomplete="name" required /></p><p class="comment-form-email"><label for="email">Email <span class="required">*</span></label> <input id="email" name="email" type="email" value="" size="30" maxlength="100" aria-describedby="email-notes" autocomplete="email" required /></p><p class="comment-form-url"><label for="url">Сайт</label> <input id="url" name="url" type="url" value="" size="30" maxlength="200" autocomplete="url" /></p><p class="form-submit"><input name="submit" type="submit" id="submit" class="submit" value="Отправить комментарий" /> <input type='hidden' name='comment_post_ID' value='4389' id='comment_post_ID' /> <input type='hidden' name='comment_parent' id='comment_parent' value='0' /></p></form></div></div></main></div><section id="secondary" class="sidebar widget-area clearfix" role="complementary"><section id="categories-3" class="widget widget_categories"><h4 class="widget-title">Рубрики</h4><ul><li class="cat-item cat-item-4"><a href="https://industry60plus.ru/category/dekorativ">Декоратив</a></li><li class="cat-item cat-item-9"><a href="https://industry60plus.ru/category/landshaft">Ландшафт</a></li><li class="cat-item cat-item-7"><a href="https://industry60plus.ru/category/osen">Осень</a></li><li class="cat-item cat-item-3"><a href="https://industry60plus.ru/category/raznoe">Разное</a></li><li class="cat-item cat-item-8"><a href="https://industry60plus.ru/category/rozy">Розы</a></li><li class="cat-item cat-item-10"><a href="https://industry60plus.ru/category/sad-i-ogorod">Сад и огород</a></li><li class="cat-item cat-item-5"><a href="https://industry60plus.ru/category/svoimi-rukami">Своими руками</a></li><li class="cat-item cat-item-1"><a href="https://industry60plus.ru/category/sovety">Советы</a></li><li class="cat-item cat-item-6"><a href="https://industry60plus.ru/category/czvety">Цветы</a></li></ul></section></section></div><div id="footer" class="footer-wrap"><footer id="colophon" class="site-footer container clearfix" role="contentinfo"><div id="footer-line" class="site-info"> <span class="credit-link"> 2024 © Все права защищены. </span></div></footer></div></div> <noscript><style>.lazyload{display:none}</style></noscript><script data-noptimize="1">window.lazySizesConfig=window.lazySizesConfig||{};window.lazySizesConfig.loadMode=1;</script><script async data-noptimize="1" src='https://industry60plus.ru/wp-content/plugins/autoptimize/classes/external/js/lazysizes.min.js'></script>  <style>iframe,object{width:100%;height:480px}img{max-width:100%}</style><script>new Image().src="//counter.yadro.ru/hit?r"+escape(document.referrer)+((typeof(screen)=="undefined")?"":";s"+screen.width+"*"+screen.height+"*"+(screen.colorDepth?screen.colorDepth:screen.pixelDepth))+";u"+escape(document.URL)+";h"+escape(document.title.substring(0,150))+";"+Math.random();</script>  <script defer src="https://industry60plus.ru/wp-content/cache/autoptimize/js/autoptimize_ff261090884feffbe894e964dea6f6fa.js"></script></body></html><script src="/cdn-cgi/scripts/7d0fa10a/cloudflare-static/rocket-loader.min.js" data-cf-settings="7a500216a3fe7059606f7d82-|49" defer></script>

Беседка из металла своими руками

Виды и способы сборки беседки

Методы соединения элементов конструкции

Из какого металла изготовить металлическую беседку?

Расчет материалов, которые потребуются для создания беседки

Выбор места и оборудование площадки

Пошаговая инструкция по созданию металлической беседки

Тип фундамента

Стойки и нижняя обвязка

Перила и верхняя обвязка

Изготавливаем крышу беседки

Пол беседки из металла

Заключительная отделка беседки

Установка мангала или барбекю в беседку

Озеленение растениями

Интересные проекты беседок

Заключение

размеры и дизайна садовых металлических вариантов

Особенности

Проекты

Совмещенная с домом

Отдельная

Необычной формы

Дизайн

Монтаж и постройка

Выбор материалов

Создание каркаса из труб

Выбор подходящего участка

Работа с кровлей

Советы и рекомендации

Красивые примеры

Беседка из профильной трубы своими руками: чертежи конструкций

Особенности

Проекты

Дизайн

Строительство

Красивые примеры

инструкция по сварке и монтажу

Комбинации материала для беседки

Профильная труба

Кованный металл

Алюминиевый оконный профиль

Сотовый поликарбонат

Монолитный поликарбонат

Важные этапы строительства

Фундамент

Сварка металлического каркаса

Нижняя обвязка

Стойки

Крыша

Монтаж поликарбоната

Чертежи с размерами

Идеи для дачи и сада

Круглые

Квадратные

С мангалом

Как правильно сварить беседку из металла: поэтапная инструкция

Процесс сварки

Конструкция без фундамента

Нижняя обвязка

Установка столбов и верхней обвязки

Сварка каркаса

Установка крыши

Покраска и обшивка

Декор из кованых элементов

Подборка видеоинструкций

Чертежи различных проектов

Примеры сварных сооружений

Строительство других беседок из металла

чертежи, фото и подсказки по возведению

Виды используемых материалов для сборки

Выбор формы конструкции

Типы конструкций

Рекомендуем также прочитать

Составление и расчет проекта

Особенности сборки беседки

Выбор материалов и инструмента

Заливка фундамента и стяжки

Монтаж каркаса

Сборка ферм крыши и их монтаж
