Устройство, расчет и монтаж +Видео

Известный многим ленточный фундамент не всегда эффективен и экономичен на грунтах с глубоким уровнем промерзания.  И тогда на помощь приходит экономически более выгодный фундамент – свайно-ростверковый (свайно-ленточный). Фундамент на сваях, устанавливаемый на нулевом уровне, подходит для неровных участков с пучинистым грунтом.

Все строители знают, что основой любого капитального строения, дачного домика, бани или жилого дома, является фундамент. Он обеспечивает конструкции устойчивость, от его надежности зависит срок эксплуатации сооружения и его прочность.

[contents]

Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента

Установленные на участке строительства сваи сами по себе не могут выполнять достаточную для строительства дома несущую функцию. Для придания фундаменту дополнительной надежности сваи на поверхности земли соединяются при помощи балок или плит. Такое соединение и называется ростверк.

Ростверк может быть расположен над землей, на земле или заглублен в грунт (положен на песчаную подушку).

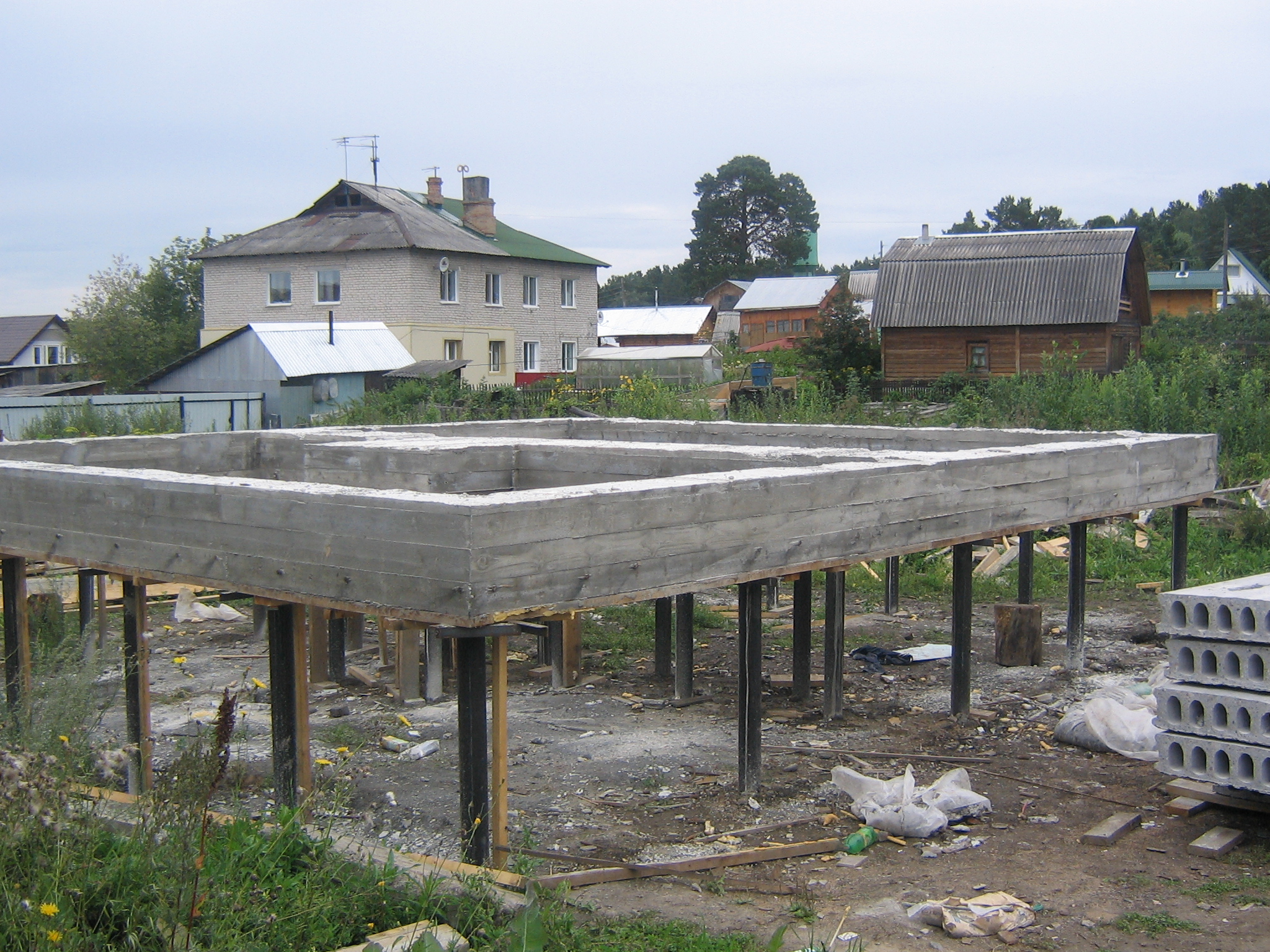

Надземный ленточный железобетонный ростверк

  1. Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк
  2. Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания.Устройство  монолитного ростверка
  3. Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.

Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).

Сваи под фундамент-ростверк

Тип свай под данный фундамент может быть любой. Хорошо подходят железобетонные, бетонные, металлические и даже деревянные сваи. Также хорошо зарекомендовали себя и буронабивные сваи, которые возводятся непосредственно на участке строительства.

Расположение свай зависит от их типа и характера будущей постройки. Так как сваи выполняют основную несущую функцию, то обычно располагаются по периметру здания, на стыках стен и в местах больших нагрузок. Также возможно шахматное расположение свай под ростверком.

Пошаговая инструкция свайно-ростверкого фундамента

  • Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

  • После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

  •  На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк.
    Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.

фундамент с ростверком: фото, видео, разновидности ростверка

Ростверк: что это и его роль в обустройстве фундамента

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.



Заливка монолита с ростверком

фундамент с ростверком: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.



Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

  • повышенный;
  • высокий;
  • заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

  • монолитной;
  • сборно-монолитной;
  • сборной.

В зависимости от материала изготовления различают ростверки:

  • металлические;
  • деревянные;
  • бетонные;
  • железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

  • песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
  • кольцевого дренажа, расположенного на уровне подошвы ростверка;
  • бетонной подготовки в виде стяжки без арматуры;
  • гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.



Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

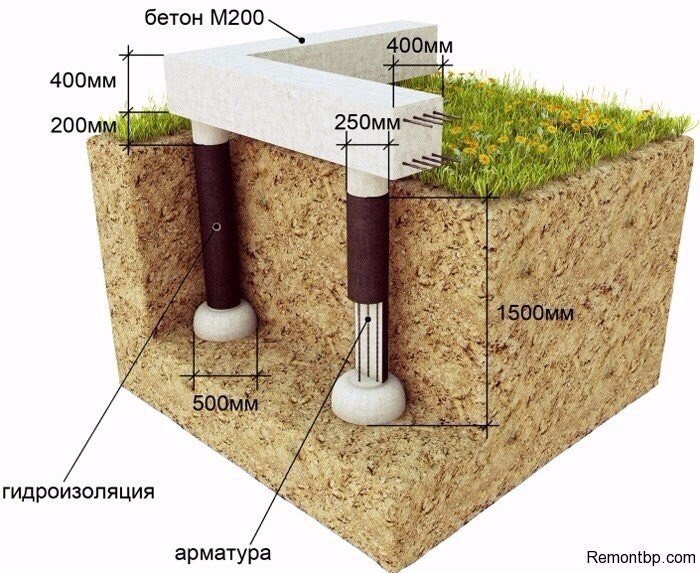

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.   Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

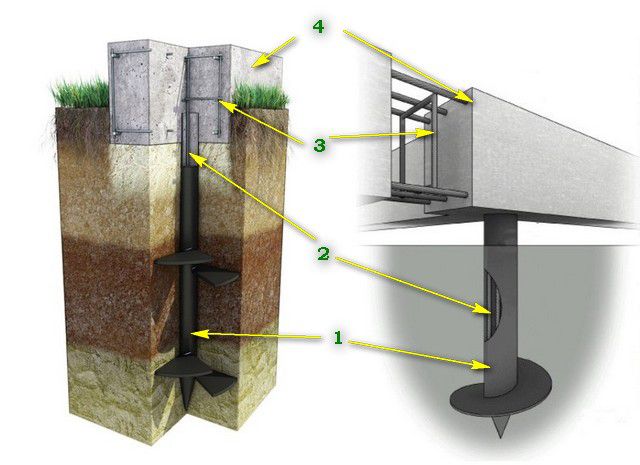

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

  • штыковая и подборная лопата;
  • лом;
  • колья;
  • веревка;
  • деревянные доски или листы ДСП для опалубки;
  • комплект стальных винтовых свай;
  • арматура для армирования свай и ростверка;
  • металлические трубы;
  • бетонный раствор;
  • отвес;
  • нивелир или гидроуровень;
  • рулетка;
  • специальные химикаты;
  • плиты пеноплекса;
  • песок;
  • щебень;
  • битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

  • очистка и выравнивание основания;
  • бурение отверстий в намеченных местах необходимой глубины и размера для свай;
  • утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
  • монтаж винтовых или буронабивных свай согласно технологии производства работ;
  • подготовка песчаной подушки для монолитного ростверка;
  • устройство опалубки;
  • в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
  • выполнение заливки бетоном;
  • создание деревянной опалубки для монолитного ростверка;
  • после застывания бетона выполняется сбор арматурного каркаса для ростверка;
  • монтаж опалубки для обвязки;
  • бетонирование ростверка;
  • снятие опалубки после того, как бетон наберет требуемую прочность;
  • выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

  • необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
  • полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град. , опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Видео: Монолитный свайный ростверк от заливки до постройки дома

Свайный фундамент с ростверком своими руками

Свайный фундамент с ростверком, это отличный вариант для тех, кто обладает достаточными навыками и опытом и готов выполнить его своими руками.

Какие сваи лучше для такого фундамента?

Ростверковый фундамент предполагает использование различных видов свай. Устройство свайного фундамента и монолитного ростверка зависит от типа почвы. Чем она более подвижна, тем более широкий диаметр свай необходимо использовать.
Технология устройства монолитного ростверка и глубина погружения свай всегда связана с глубиной нахождения твердого слоя грунта. Достижение сваей такого слоя и означает прекращение работы по ее заглублению.Результатом строительства является надежная и очень крепкая конструкция, которая сможет без труда выдержать давление массы строения.
Поэтому перед монтажом свай, нужно сделать точный расчет их длины и диаметра. Также необходимо понимать, что сваи дополнительно армируются. Это придает зданию дополнительную устойчивость и укрепляет конструкцию фундамента.

Устройство свайного фундамента с ростверком

Фундамент свайный с ростверком состоит из следующих элементов:

  • виды опор свайного фундамента с ростверком имеют большое значение. Их выбор зависит от особенностей почвы и будущего дома. Можно использовать винтовые, забивные, буронабивные или инъекционные изделия. Сваи являются основным элементом фундамента, который обеспечивает его сцепление и твердым грунтом;
  • ростверки на свайные фундаменты представляют собой подобие ленточного основания. Но его заглубление не достигает глубины промерзания почвы. Вполне достаточно 50 см. Таким образом, после погружения свай, использовать бетон все же придется;
  • конструкция ростверка свайного фундамента предусматривает наличие песчаной подушки. Этот слой должен быть порядка 10 см. Затем внутрь траншеи заливается бетон. При этом нельзя забывать про опалубку.

Получить наглядное представление об устройстве такого фундамента можно, посмотрев видео в интернете.
Таким образом, ростверк для свайного фундамента является аналогом ленточного, но имеет меньшую глубину.

Что представляет собой ростверк свайного фундамента

Ответ на вопрос, что такое ростверк? – довольно прост. Это та часть фундамента, которая закрывает собой сваи и связывает их с массой строения. Тем самым получается единая конструкция. Данный элемент и необходим для придания целостности фундаменту. Ведь сваи служат для закрепления его в грунте, а ростверк распределяет массу дома, перенося ее на сваи. Для устройства фундамента, необходимо знать, как правильно расположить сваи в ростверке. Свайный фундамент ростверк предполагает размещение свай на расстоянии 15 –200 см друг от друга. Точный расчет должен осуществляться специалистом исходя из специфики почвы и будущего здания. Также следует помнить, что ростверки на свайные фундаменты должны быть шире будущего дома на 10–12 см.

Свайно-ростверковый фундамент: как спроектировать и возвести надежную конструкцию

Как спроектировать свайный фундамент с ростверком, чтобы возвести надежную конструкцию?

Единственным вариантом, который способен гарантировать надежность конструкции и ее долговечность, является выполнение расчетом и непосредственных работ специалистами. Свайный фундамент своими руками возможен, но только при наличии серьезного опыта в строительстве и навыков. Иначе, даже при отличных расчетах, слишком велик риск совершить ошибку, которая может привести к катастрофическим последствиям.
Устройство ростверка свайного фундамента с нарушениями технологических условий, может привести к необходимости его замены. А это расходы, которые будут превышать стоимость работ по строительству фундамента.

Возведение такого фундамента в пошаговом рассмотрении

Свайный ростверк и строительство фундамента происходит в несколько этапов:

  • возведение свайного фундамента с ростверком начинается с оценки особенностей местности и разметки участка;
  • установка свай. При этом в первую очередь в грунт погружаются угловые сваи. Затем их заливают бетонным раствором и армируют;
  • свайный фундамент с монолитным ростверком предполагает обязательное устройство песчаной подушки в 10 см. Песок засыпается на почву, а на него уже заливается бетон;
  • свайный фундамент с ростверком заканчивается слоем гидроизоляции. Она предотвращает попадание влаги и разрушение бетонного слоя.

Применительно к строительству фундамента своими руками, можно сказать, что это возможно но очень сложно. Дело в том, что так или иначе, но сваи необходимо покупать. Бетон также придется заказывать на соответствующем заводе. Для того чтобы подготовить отверстия для свай, нужна специализированная техника. А произвести расчеты и подготовительные сможет сможет только профессиональный специалист.

Поэтому объем работ, которые можно выполнить самостоятельно, на самом деле, не так уж и велик. Однако, при самостоятельном их выполнении, всю ответственность за качество, владелец участка принимает на себя.
Безусловно, каждый решает для себя сам этот вопрос, но если рассмотреть потенциальную выгоду от самостоятельного устройства свайного фундамента с ростверком и возможные негативные последствия, то станет явным преимущество обращение в компанию.
Благодаря этому, заказчик получит готовый фундамент, выполненный с соблюдением всех технологических условий. Такой фундамент простоит 50 лет и более и не потребует ремонта.
Таким образом, выполнение всех работ профессионалами, представляется наилучшим вариантом. К тому же это не приведет к существенному увеличению цены.

Выбор в пользу свайного фундамента с монолитным ростверком

Приступая к возведению фундамента дома своими руками, очень важно определиться с тем, какой конструкции отдать предпочтение. И дело не только в том, что от выбора зависят общие расходы на строительство сооружения – немаловажное значение имеет фактор надежности. В этой статье пойдет речь о фундаменте на сваях с ростверком, который в последнее время завоевал доверие многих частных застройщиков в силу ряда преимуществ перед другими конструктивными монолитными вариантами.

Справочная информация

Несложно догадаться о том, что рассматриваемый нами тип– свайный фундамент с монолитным ростверком (лентой). В качестве свай можно использовать как винтовые, так и забивные(или буронабивные) изделия. Но чаще всего в индивидуальном загородном строительстве задействуют буронабивные, которые сочетают с монолитной лентой – так проще и дешевле. В данном случае несущим элементом  являются столбы-сваи, а монолитный ростверк (лента) служит лишь для их обвязки в единую систему, чем достигается равномерное распределение нагрузок на каждую опору.

Многие застройщики, выбирая данную конструкцию для своего дома, допускают одну непростительную ошибку: располагают ленту монолита не над землей, а прямо на ее поверхности или чуть заглубив в грунт. Чем чревато данное решение? Если у свай нет расширения в верхней части, а здание небольшое, оно будет сезонно плавать (поднимаясь зимой под действием пучинистого грунта, опускаясь весной, когда грунт растает). Если же такое расширение есть, то опора попросту может не выдержать выталкивающей нагрузки, действующей на ленту, и треснуть.

Целесообразность возведения

Выбор в пользу данного решения целесообразен лишь в том случае, если:

  • вы хотите сэкономить. Безусловно, в ряде случаев такой подход позволяет сэкономить до 30% средств, выделенных на возведение фундамента. Но, опять же, не стоит вдаваться в крайности: если вы видите, что по расчетам вам требуется возвести несколько десятков свай, то впору задуматься – а не проще ли залить плиту или ленту;
  • качественные показатели грунта не позволяют возвести «классические» типы фундаментов за минимальный отрезок времени. Очень часто бывает так: вы самостоятельно исследуете грунт и замечаете, что по своим показателям он далек от идеала – УГВ высокий, сплошь идет пучинистый грунт (глина и т.д.), да и глубина промерзания для вашего региона немаленькая. Вот в таких условиях либо заливают плиту, либо делают ставку на рассматриваемы в статье тип или фундамент на винтовых сваях;
  • нагрузка от дома относительно невысока. Сразу скажем, что рассматриваемый нами тип  подходит для легких и средних конструкций. Но в любом случае, решающим моментом в пользу выбора одного из видов  должен являться расчет.

Этапы

Для начала необходимо расчистить участок от растительного покрова, провести разметку в соответствии с собственным проектом. Считается, что на данном этапе вы уже представляете, где у вас будут несущие стены, определились с нагрузками – произвели расчет (о нем мы подробно говорили в одной из предыдущих статей). Далее бурятся скважины по периметру здания и в местах расположения несущих стен с шагом не менее 2000 мм. Глубина скважины равна глубине промерзания грунта + 300 мм для подошвы опоры + около 200 мм для песочной подсыпки. Подготавливаем форму для буронабивных свай, делаем опалубку для ленты, армируем как опоры, так и ростверк, заливаем все это бетоном и через 28 суток переходим к дальнейшим этапам строительства дома.

Загрузка…

Монолитный фундамент на сваях: плита, винтовые сваи

Вид свайного монолитного основания для здания

Свайные фундаменты пользуются популярностью среди частных застройщиков ввиду того, что они обеспечивают высокую надежность конструкций при сравнительно небольших финансовых затратах. Их можно использовать не только на ровных строительных площадках, но и в условиях сложного рельефа, причем сваи всегда можно подогнать под одну горизонтальную плоскость.

Все свайные фундаменты состоят из двух ключевых элементов: сваи, сделанной из различных материалов и ростверка, представляющего собой монолитную плиту или ленту, на которой расположены несущие стены здания. Ключевой недостаток таких оснований – это сложность в постройке подвала или технического этажа, а также необходимость обеспечивать высокий уровень теплоизоляции подполья.

Основные преимущества

Варианты устройства монолитных фундаментов на винтовых сваях

К достоинствам оснований на винтовых сваях относятся:

  • небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
  • быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
  • меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
  • минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
  • при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
  • учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Ключевой недостаток свайно-ростверковых фундаментов с монолитной плитой – это необходимость предварительного расчета количества и типа изделий, шага их расположения и массы всей конструкции. Поэтому без предварительного проекта возводить такие основания не рекомендуется.

Виды оснований с монолитным ростверком и подготовительные работы

Висячий ростверк свайного фундамента

Висячий ростверк, который имеет зазор между плитой и грунтом не менее 70-100 мм, иногда больше. Такая конструкция полностью устраняет негативное воздействие со стороны почвы на подполье, но нижнюю часть дома придется дополнительно утеплить. Основание подходит для возведения домов из практически любых строительных материалов.

Использование монолитного цоколь-ростверка. Конструкция основания подразумевает полное отсутствие просвета между грунтом и ростверком, при этом получается небольшое техническое помещение или подвал.

Подготовительные работы при возведении свайно-ростверкового фундамента с монолитной плитой:

  1. Рассчитать тип, длину и диаметр свай.
  2. Подготовить строительную площадку, установить опоры и выровнять их по одной горизонтальной плоскости.
  3. Поверх свай соорудить опалубку, закрепить все вместе, снаружи расстелить слой гидроизоляции.
  4. Затем внутри закрепить арматуру, соединить ее вместе с пучком расположенными сваями, использовать необходимо гибкую проволоку, а не сварку.

Залить всю конструкцию бетоном в несколько равномерных горизонтальных слоев.

Как сделать монолитный ростверк на сваях?

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

  • разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
  • по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
  • как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
  • далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
  • внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
  • если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Армирование монолитной плиты на сваях

Армирование опоры и монолита фундамента

Особенность армирования монолитного фундамента в том, что нужно соединить арматурный каркас несущих опор и ростверка в единую конструкцию. Для армирования необходимо создать два независимых пояса армирования, один установить сверху, другой снизу. На каждом участке нужно использовать как минимум по две продольные арматуры. Для армирования применяются прутья диаметром до 14 мм спирального типа, а для вертикальных прутьев – до 9 мм гладкие.

Поперечная арматура не имеет никакого отношения к нагрузкам, она вяжет всю конструкцию в единый каркас. Арматурный каркас полностью погружается в бетонный раствор, при установке важно всегда оставлять верхние концы прутьев – они затем соединяются с арматурой несущих опор.

Перед заливкой монолитной плиты в местах соприкосновения опалубки и внутреннего каркаса плиты делается гибкое соединение. Если используются стальные несущие опоры, тогда оголовки привариваются к нижнему арматурному поясу. При этом, нижняя кромка пояса должна быть заглублена в бетон на толщину до 5 см, чтобы защитить металл от коррозии. Каркас для плиты считается выполненным, расстояние между поясами до 10 см, а между вертикальными прутьями – до 50 см.

Сваи также нужно дополнительно армировать, особенно если это железобетонные или стальные конструкции. Деревянные и стальные опоры не армируются, они соединяются арматурой или катанкой между собой. Для надежного соединения ростверка и опор оголовки привариваются катанкой или прутьями к нижнему слою арматуры плиты. Ширина ростверка должна быть немного больше, чем внешние размеры секций для лучшего укрепления конструкций.

Виды свай для плитного ростверка

Устройство ростверка на винтовых сваях

В строительстве применяются несущие опорные элементы из четырех видов материала, и у каждого есть свои особенности:

  1. Деревянные столбы длиной до 8,5 м и внешним диаметром до 34 см. Они дешевые, но используются редко. Их приходится дополнительно покрывать специальными составами, чтобы препятствовать гниению.
  2. Железобетонные винтовые опоры производятся из бетона марки М200 и выше, имеют огромный срок службы, но из-за большой массы установить их можно только с помощью мощной строительной техники.
  3. Стальные винтовые сваи с острыми наконечниками. Они применяются чаще всего, учитывая малую массу и простоту в установке. Очень важно перед монтажом обязательно обрабатывать их специальными антикоррозийными составами.
  4. Асбестоцементные трубы. Это полые конструкции, стойкие к практически любым грунтовым воздействиям, но поставляются без армирования.

Свайно-ростверковые фундаменты с монолитной плитой стоят в возведении немного дороже, чем ленточные конструкции, при этом выдерживают достаточно большую массу. Это достигается за счет использования плиты, нагрузка от несущих стен будет равномерно распределена между опорами. Основания такого типа незаменимы при возведении небольших зданий частного и хозяйственного назначения, они отлично подходят для строительства на сложных грунтах, склонных к сезонному пучению.

Ваш личный помощник по фундаментам

Свайный фундамент своими руками пошаговая инструкция, видео

Если на участке имеется слабый грунт, то здесь подойдет фундамент свайного типа, который реально сделать самому. Технологическая процедура возведения такой…

Свайно ростверковый фундамент под газобетон технология

Чтобы правильно выбрать фундамент под газобетон, необходимо учесть геологические специфики участка. Как полагают некоторые специалисты, газобетон является чрезвычайно хрупким материалом, невзирая…

Свайный фундамент с ростверком своими руками

Во множестве случаев свайный фундамент с ростверком — наиболее приемлемый. При всем при том, задумывая соорудить свайно-ростверковый фундамент собственными руками,…

Свайно винтовой фундамент плюсы и минусы, видео

Свайно-винтовой, как и все другие разновидности свайного фундамента, относится к конструкциям глубокого заложения. Конструкция свайного поля, в основном, дорогое удовольствие,…

Свайный фундамент плюсы и минусы, устройство

Использование винтовых свай в сфере строительства практикуется с недавнего времени. Даже сегодня технологический процесс возведения фундамента при помощи свай считают…

Свайно ленточный фундамент плюсы и минусы, технология, подробная информация

Сегодня в строительной сфере весьма распространен свайно ленточный фундамент. Но перед тем, как избрать какой-либо вид основы для здания или…

Свайно ленточный фундамент для дома из газобетона особенности и преимущества

В некоторых случаях из-за особенностей грунта и рельефа поверхности участка возведение полноценного заглубленного ленточного фундамента не представляется возможным. Содержание: Особенности…

Бурение под свайный фундамент технология, полезные советы

Бурение скважин – единственный этап работ при строительстве свайного фундамента, который можно назвать трудоемким. Во всем остальном он максимально прост…

Свайно ростверковый фундамент плюсы и минусы, особенности, достоинства и недостатки

Свайно-ростверковый фундамент можно считать облегченной разновидностью свайно-ленточного, в которой вместо тяжелой ленты используется более легкий ростверк. Содержание: Свайно ростверковый фундамент…

Свайный фундамент с ростверком. Обвязка фундамента из винтовых свай

Обвязочный брус (рис. 1) используется при строительстве деревянных, каркасных строений.

                                                                                        Рисунок 1

Наиболее распространенные варианты сечения бруса:

  • 150х150 при шаге между сваями 2500-2700 мм;
  • 200х200 мм при шаге между сваями 3000 мм.

Крепление к оголовку осуществляется с использованием шпилечного соединения.

Так как на металлических поверхностях может образовываться конденсат, рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (рис. 2). Этот вариант лучше работает на изгиб, так как волокна необработанной древесины сохраняют свою целостность. Оцилиндрованное бревно имеет больший прогиб по отношению к необработанному дереву.

                                                                                        Рисунок 2

Первый венец бревенчатого строения допускается укладывать прямо на оголовок. Если фундамент выполнен в виде ленточного из бетона, то его стоит делать из дуба или лиственницы, так как это позволит увеличить срок службы конструкции. В случае со свайно-винтовым основанием от этих мер можно отказаться, если высота ростверка составит не менее 500 мм от уровня земли.

Обвязка брусом/бревном – самый экономичный и быстро реализуемый способ устройства ростверка. Чтобы обвязка имела один уровень, оголовки свай должны быть расположены на одной отметке. В ином случае выравнивание выполняется выпиливанием части сечения бруса/бревна.

Стыковка бруса/бревна (рис. 3). Для соединения в узлах пропорционально каждому из брусков сверху и снизу выполняются распилы, брус/бревно складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от гниения, проложены джутом.

                                                                                        Рисунок 3

Использование антисептиков для всего бруса/бревна обязательно только для случаев опирания на бетонные ленточные фундаменты. При строительстве на винтовых сваях эта процедура носит рекомендательный характер, но только если высота ростверка составляет не менее 500 мм от уровня земли.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу.Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

человек. более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

ФУНДАМЕНТ. — ppt видео онлайн скачать

Презентация на тему: «ФУНДАМЕНТ» — стенограмма презентации:

ins [data-ad-slot = «4502451947»] {display: none! important;}} @media (max-width: 1000 пикселей) {# place_14> ins: not ([data-ad-slot = «4502451947»]) {display: none! important;}} @media (max-width: 1000 пикселей) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 ФУНДАМЕНТ

2 Содержание: Цели и функции фундамента Материалы, используемые для фундамента Типы фундамента

3 Строительный фундамент

4 Принципы проектирования фундамента
Основными целями проектирования фундамента являются: — обеспечение безопасной, экономичной передачи структурных нагрузок на грунт без каких-либо неприемлемых движений в течение периода строительства и в течение ожидаемого срока службы здания или сооружения.

5 Базовая процедура проектирования
Оценка условий площадки в контексте отчета об исследовании площадки и грунта Расчет ожидаемой нагрузки на конструкцию При выборе типа фундамента необходимо учитывать: Состояние грунта Тип конструкции Нагрузка на конструкцию Экономические факторы Временные факторы относительно предложенного периода контракта Строительная проблема Определение размера выбранного фундамента с учетом нагрузки, несущей способности грунта и любого вероятного будущего движения здания / конструкции

6 Функции фундамента
Распределение нагрузок Устойчивость к скольжению и опрокидыванию Минимизация дифференциальной осадки Защита от подрыва Обеспечение ровной поверхности Сведение к минимуму повреждения почвы

7 Функции фундамента
Распределение нагрузок Фундамент помогает распределять нагрузки надстройки на большую часть почвы Таким образом, интенсивность нагрузки на ее основание не превышает допустимую несущую способность почвы В случае глубокого фундамента , избыточные нагрузки передаются либо через концевой подшипник, либо через оба подшипника бокового трения и концевой подшипник.

8 Устойчивость к скольжению и опрокидыванию
Функции фундамента Устойчивость к скольжению и опрокидыванию Фундамент придает поперечную устойчивость надстройке, закрепляя ее на земле. Он увеличивает устойчивость от скольжения и опрокидывания из-за горизонтальных сил ветра, землетрясений и т. Д.

9 Минимизация дифференциальной осадки
Функции фундамента Минимизация дифференциальной осадки Фундамент равномерно распределяет прилагаемые нагрузки на грунт, даже в случае неравномерных нагрузок. Этого можно достичь, построив комбинированный фундамент или плотный фундамент

10 Защита от подрыва
Функции фундамента Защита от подрыва Основание обеспечивает защиту от размыва или подрыва паводковыми водами или роющими животными Обеспечивает ровную поверхность Обеспечивает ровную поверхность, над которой можно поднять надстройку

11 Сведение к минимуму деформации почвы
Функции фундамента Сведение к минимуму деформации почвы Смещение или разрушение из-за расширения или сжатия подпочвы из-за колебаний влажности в глинистых и чернохлопчатобумажных почвах сводятся к минимуму за счет установки фундаментов специального типа

12 Типы фундаментов

13 НАДЕЖНЫЙ ФУНДАМЕНТ Подходит для большинства грунтов, за исключением рыхлого песка, гравия и насыпей. Обычно строится из железобетона, квадратный в плане Типичные типы блочного фундамента: Изолированный или блочный фундамент Стальной ростверк Прямоугольный фундамент Комбинированный столбчатый фундамент

14 Ленточный фундамент Подходит для большинства нагрузок на грунт и легкие конструкции
Подходит для тех, которые встречаются в жилых домах низкой и средней этажности, где можно использовать массивный бетон Типичные типы ленточных фундаментов: Традиционный ленточный фундамент Глубокая ленточная засыпка или заполнение траншей Железобетонная полоса Непрерывная колонна

15 Плотный фундамент Используется для распределения нагрузки конструкции на большое основание, чтобы уменьшить нагрузку на единицу площади, прилагаемую к земле. Особенно полезно там, где встречаются почвы с низкой несущей способностью, и где отдельные колонны имеют большие нагрузки. и плот

16 Свайный фундамент Может быть определен как серия колонн, построенных или вставленных в землю для передачи нагрузок от конструкции на более низкий уровень грунта. Может использоваться, когда подходящие условия фундамента не представлены на уровне земли или около него. Классификация свай (может быть классифицируются по их основной проектной функции или методу строительства): Концевые несущие сваи Фрикционные или плавающие сваи Сменные сваи сваи смещения

17 Материалы, используемые для фундамента
Фундамент должен быть построен из прочного материала соответствующей прочности. Наиболее подходящий материал — бетон. Бетон представляет собой смесь цемента, заполнителей и воды в контролируемой пропорции.

18 Цемент Изготовлен из глины и мела
Действует как связующее в бетонной смеси Цемент может поставляться в мешках (1 мешок = 50 кг) или навалом. 50 тонн) и закачивается в бункер для хранения

19 Агрегаты 2 типа заполнителей: грубые и мелкие заполнители
Грубый заполнитель определяется как материал, который удерживается на сите 5 мм. Мелкий заполнитель определяется как материал, который проходит через сито 5 мм. Щебень гравийный

20 Вода Должна быть хорошего качества, пригодная для питья.
Вода добавляется, чтобы запустить химическую реакцию и обеспечить удобоукладываемость. Количество используемой воды называется отношением вода / цемент, обычно около 0.4–0,5. Слишком много воды приведет к получению слабой бетонной смеси с низкой прочностью, в то время как слишком мало воды приведет к получению бетонной смеси с низкой и неадекватной удобоукладываемостью.

21 год Бетонная смесь Эта бетонная смесь, выраженная в соотношении, например,
1: 2: 4 или 1: 3: 6/20 мм, что означает 1 часть цемента 3 части мелкого заполнителя 6 частей крупного заполнителя 20 мм — максимальный размер крупный заполнитель для смеси

22 Конец


Решение для винтовых свай | Инженер-железнодорожник

Любое строение у железнодорожной линии, да и любое другое здание в этом отношении, хороши ровно настолько, насколько хорош его фундамент.

Поскольку их нельзя увидеть, они закопаны в землю и обычно покрыты самим строением, о них можно забыть.

Тем не менее, отсутствие видимости не лишает их ума, особенно при попытке установить оборудование в сложных местах.

Недавно компания

Carillion столкнулась с этой проблемой, когда потребовалось установить мачты OLE на участке Великой Восточной линии для Network Rail.

Винтовые сваи казались подходящим вариантом, поэтому команда проекта связалась со специалистами FLI Structures, членами Haley Group.

Индивидуальное решение

Компания

FLI получила контракт на проектирование, изготовление и установку 20 баз OLE, состоящих из мачтовых, анкерных и подкосных фундаментов. Проект поставил перед FLI несколько проблем.

Во-первых, большая часть фундаментов должна была быть установлена ​​за хрупкими подпорными стенами викторианской эпохи, и задача заключалась в том, чтобы избежать каких-либо дополнительных затрат на эти стены. Во-вторых, грунтовые условия были сложными из-за высокого уровня грунтовых вод и текучего песка на некоторых участках.

В-третьих, доступное пространство было очень ограничено позади подпорной стенки в положение основы, особенно в качестве основы были избегать подпорной стенки, фундаменты прилегающих пешеходных дорожек и ограждений.

Наконец, работа должна была проводиться в владениях в дневную / ночную смену в застроенной зоне, где уровень шума необходимо было минимизировать. Винтовые сваи действительно казались лучшим и, вероятно, единственным решением.

Команда FLI разработала ряд индивидуальных решений для фундаментов на винтовых сваях, рассчитанных на различные пролетные характеристики и нагрузки портальных сооружений. Были выбраны группы винтовых свай диаметром до 219 мм, установленные на глубину до 7 метров.

Стальные ростверки завершили стык между сваями и конструкциями OLE.В стальные ростверки была встроена большая гибкость, позволяющая командам на объекте преодолевать любые проблемы, связанные с заглубленными препятствиями и услугами.

Это было особенно важно, когда основания для подвесного портала устанавливаются на противоположных сторонах рельсового пути, поскольку каждая сторона имеет разные физические ограничения.

FLI установила винтовые сваи, используя RRV с приспособлениями для моментных двигателей. Процесс установки был тихим, поскольку не требовались ударные молоты с приводом, что уменьшало количество проблем, связанных с разделом 61.Подпорные стены не пострадали.

Успех

Тони Паркер, менеджер по продажам FLI, прокомментировал: «Наш успех был основан на понимании и эффективном решении проблем на объекте, а также на предоставлении безопасных решений для наших установщиков.

«Делая упор на инновации, мы можем поставлять фундаментные решения для поддержки широкого спектра структур на рынках телекоммуникаций, железных дорог, автомобильных дорог, гражданского строительства и возобновляемых источников энергии.

«Мы берем опыт на каждом объекте и используем эти знания, чтобы продолжать лидировать в секторе фундаментов с винтовыми сваями.”

Успех

FLI на железнодорожных участках был отмечен компаниями Network Rail и Birse Rail, которые вручили FLI награды за инновации в продукции.

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМИ ПАРАМЕТРАМИ прессованных свай

В статье обсуждаются результаты исследований в области создания системы, позволяющей в реальном времени отображать и дистанционно передавать основные технологические параметры вдавливания свай заводского изготовления ( значения сил вдавливания, количества и глубины погружаемых свай, их смещения относительно проектного положения).В отличие от существующих аналогов, он позволяет дополнительно направлять установку углубления в точках погружения свай без инструментального снятия их положения на грунте. Это делается путем ориентирования установки через глобальную систему спутниковой навигации. А положение свай устанавливается автоматически путем расчета их координат, полученных из проекта в формате dfx, предварительно занесенных в память бортового компьютера. Представлены составные элементы такой системы, а также интерфейс для настройки и отображения технологических параметров.Основные технологические показатели процесса в удаленном режиме могут отображаться на дисплее любого мобильного устройства. Показано, что стоимость такой системы составляет 8% от стоимости устройства вдавливания свай. Установлено, что это окупается за счет снижения затрат с последующим усилением ростверковых конструкций. Эти дополнительные работы исключаются за счет оперативного устранения выявленных отклонений, а также повышения точности установки свай в проектное положение.В статье представлен алгоритм выполнения работ при настройке системы, приеме и передаче актуальной информации. Показано, какие участники на разных этапах будут задействованы в этих процессах. В заключение представлены различные показатели эффективности внедрения такой системы. По результатам тайминга доказано, что его использование позволяет сократить сроки и трудозатраты как на производство работ, так и на подготовку исполнительной документации.Кроме того, полученная информация может быть интегрирована в информационную модель здания, что позволит анализировать показатели эксплуатационной надежности свайных фундаментов.

Ошибки экскаватора

На что следует обратить внимание перед покупкой мини-экскаватора Bobcat Площадь пола: достаточное пространство на полу повышает комфорт оператора за счет увеличения скорости скольжения сиденья для создания пространства для ног по мере необходимости или для облегчения доступа к органам управления. Усталые и неудобные операторы с большей вероятностью совершат ошибку и будут чаще нуждаться в перерывах, что снижает производительность.-Экскаватор намного лучше, чем бульдозер, но вы не можете сказать, b / c это только в APU с gimped кешем, а кеш был gimged на BD для начала. Кроме того, информация ничего не меняет. Вы будете продолжать получать новые блестящие песчаные мосты, LOL, только вот они, черт возьми, не разгоняются. -Маллетный палец, также известный как «бейсбольный палец», представляет собой повреждение тонкого сухожилия, которое выпрямляет концевой сустав пальца или большого пальца. Травма возникает, когда твердый предмет (например, мяч) ударяется о кончик пальца и заставляет его согнуться дальше, чем он должен был пройти.-Уверенно сходите с дороги с кранами для пересеченной местности Terex. Благодаря превосходному дорожному просвету и четырем режимам рулевого управления установка этих кранов даже на самой пересеченной местности не является проблемой.

© Отгрузка экскаватора Транспортировка экскаватора | А-1 Автотранспорт. Экскаватор — ключевая часть любой строительной работы. Без экскаватора на месте вы не сможете перемещать землю и выполнять другие основные задачи, необходимые для выполнения повседневных задач, поэтому транспортировка экскаватора на стройплощадку является ключевой частью начала любого проекта.Молоток, также известный как «бейсбольный палец», представляет собой повреждение тонкого сухожилия, которое выпрямляет концевой сустав пальца или большого пальца. Травма возникает, когда твердый предмет (например, мяч) ударяется о кончик пальца и заставляет его согнуться дальше, чем он должен был пройти.

Tradies Insurance Специально разработанная страховка для каждой сделки. Никто не знает традиций так, как мы. Более 35 лет мы специализируемся на предоставлении каждой сделки необходимой вам обложки и конкурентоспособных премий, которые вам нужны… и все это без головной боли с оформлением документов.

% PDF-1.6 % 132 0 объект > эндобдж xref 132 177 0000000016 00000 н. 0000004499 00000 н. 0000004637 00000 н. 0000004811 00000 н. 0000004940 00000 н. 0000004973 00000 н. 0000005179 00000 н. 0000005214 00000 н. 0000006060 00000 н. 0000006407 00000 н. 0000006755 00000 н. 0000006870 00000 н. 0000006997 00000 н. 0000007581 00000 п. 0000008236 00000 п. 0000008273 00000 н. 0000008479 00000 н. 0000008679 00000 н. 0000008794 00000 н. 0000009624 00000 н. 0000010399 00000 п. 0000011133 00000 п. 0000011933 00000 п. 0000012752 00000 п. 0000013555 00000 п. 0000014313 00000 п. 0000014932 00000 п. 0000017603 00000 п. 0000048900 00000 п. 0000087672 00000 п. 0000087698 00000 п. 0000087770 00000 п. 0000087881 00000 п. 0000087974 00000 п. 0000088015 00000 п. 0000088118 00000 п. 0000088159 00000 п. 0000088285 00000 п. 0000088373 00000 п. 0000088511 00000 п. 0000088671 00000 п. 0000088778 00000 п. 0000088819 00000 п. 0000088959 00000 п. 0000089094 00000 н. 0000089197 00000 п. 0000089238 00000 п. 0000089342 00000 п. 0000089383 00000 п. 0000089501 00000 п. 0000089542 00000 п. 0000089647 00000 п. 0000089688 00000 п. 0000089738 00000 п. 0000089788 00000 н. 0000089839 00000 п. 0000089889 00000 п. 0000089930 00000 н. 0000089980 00000 н. 00000

00000 п. 00000

00000 п. 0000090175 00000 п. 0000090314 00000 п. 0000090355 00000 п. 0000090468 00000 н. 0000090509 00000 п. 0000090622 00000 п. 0000090663 00000 п. 0000090787 00000 п. 0000090828 00000 п. 0000090960 00000 н. 0000091001 00000 п. 0000091133 00000 п. 0000091174 00000 п. 0000091276 00000 п. 0000091317 00000 п. 0000091422 00000 п. 0000091463 00000 п. 0000091557 00000 п. 0000091598 00000 п. 0000091705 00000 п. 0000091746 00000 п. 0000091864 00000 п. 0000091905 00000 п. 0000092010 00000 п. 0000092051 00000 п. 0000092181 00000 п. 0000092222 00000 н. 0000092333 00000 п. 0000092374 00000 п. 0000092505 00000 п. 0000092546 00000 п. 0000092647 00000 п. 0000092688 00000 п. 0000092738 00000 н. 0000092788 00000 н. 0000092838 00000 п. 0000092888 00000 п. 0000092938 00000 п. 0000092988 00000 п. 0000093038 00000 п. 0000093088 00000 п. 0000093140 00000 п. 0000093191 00000 п. 0000093243 00000 п. 0000093295 00000 п. 0000093346 00000 п. 0000093397 00000 п. 0000093448 00000 н. 0000093499 00000 н. 0000093550 00000 п. 0000093601 00000 п. 0000093652 00000 п. 0000093693 00000 п. 0000093743 00000 п. 0000093784 00000 п. 0000093896 00000 п. 0000093937 00000 п. 0000094076 00000 п. 0000094117 00000 п. 0000094241 00000 п. 0000094282 00000 п. 0000094394 00000 п. 0000094435 00000 п. 0000094557 00000 п. 0000094598 00000 п. 0000094754 00000 п. 0000094795 00000 п. 0000094927 00000 п. 0000094968 00000 п. 0000095070 00000 п. 0000095111 00000 п. 0000095217 00000 п. 0000095258 00000 п. 0000095362 00000 п. 0000095403 00000 п. 0000095513 00000 п. 0000095554 00000 п. 0000095675 00000 п. 0000095716 00000 п. 0000095848 00000 п. 0000095889 00000 п. 0000096046 00000 п. 0000096087 00000 п. 0000096215 00000 п. 0000096256 00000 п. 0000096383 00000 п. 0000096424 00000 н. 0000096535 00000 п. 0000096576 00000 п. 0000096709 00000 п. 0000096750 00000 п. 0000096799 00000 н. 0000096850 00000 п. 0000096902 00000 н. 0000096954 00000 п. 0000097005 00000 п. 0000097054 00000 п. 0000097103 00000 п. 0000097152 00000 п. 0000097201 00000 п. 0000097251 00000 п. 0000097301 00000 п. 0000097352 00000 п. 0000097402 00000 п. 0000097452 00000 п. 0000097502 00000 п.
