Самодельная картофелекопалка к мотоблоку размеры и нюансы: Nothing found for Dacha-sad-ogorod Dachnyj-instrument Kartofelekopalka-dlya-motobloka %23i-4

Содержание

Как сделать картофелекопалку для мотоблока своими руками

Сбор картофеля является энергозатратным процессом. Картофелекопатель, установленный на мотоблоке, облегчает данную задачу и делает процедуру механизированной. Для выкапывания картофеля мотоблоком потребуется специальное устройство. Оно называется картофельная копалка. В интернете есть много видео на эту тему. Сам механизм для копки клубней картошки мотоблоком может быть разным, в том числе и собранным самостоятельно. Для этого необходимо знать основные нюансы.

В данной статье вы узнаете, возможно ли самому сделать подобную картофелекопалку

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

Основные варианты:

  • вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
  • транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
  • стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства.

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Чертежи самодельных картофелекопалок

Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками, чертежи и расчеты потребуется смотреть и сверять предварительно.

Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа. В чертежах отображается:

  • размеры конструкции;
  • основные особенности выбранного мотоблока;
  • типы соединений;
  • углы наклона деталей и все крепления.
Чертежи являются основой создания картофелекопалки

Фактически, чертеж является не просто предварительным рисунком, а проектом, который будет воссоздан с указанными особенностями и расчетами.

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

  • шлифовальное устройство углового типа;
  • сварка;
  • дрель или гравер.

Также необходимы будут крепежные элементы.

Важно! Все детали должны быть качественными. В противоположном случае уборка картофеля мотоблоком будет некачественной, а механизм не сможет прослужить долго.


Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

  • весь процесс создания регламентирован чертежом со всеми расчетами;
  • крепления любого типа необходимо подготовить заранее;
  • любое отклонение от проекта приводит к неправильной или неполноценной работе;
  • после создания устройства нужна регулировка.

Важным моментом является то, что грохотная конструкция может иметь различные особенности в зависимости от требований. Например, существует двухэксцентриковая вибрационная копалка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Для создания грохотных конструкций вам понадобится сварка

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

  • на платформу устанавливается транспортер, вид которого регламентируется требованиями;
  • простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
  • часто используется в местах с твердой или суглинистой почвой;
  • картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Конструкция стрельчатых картофелекопалок

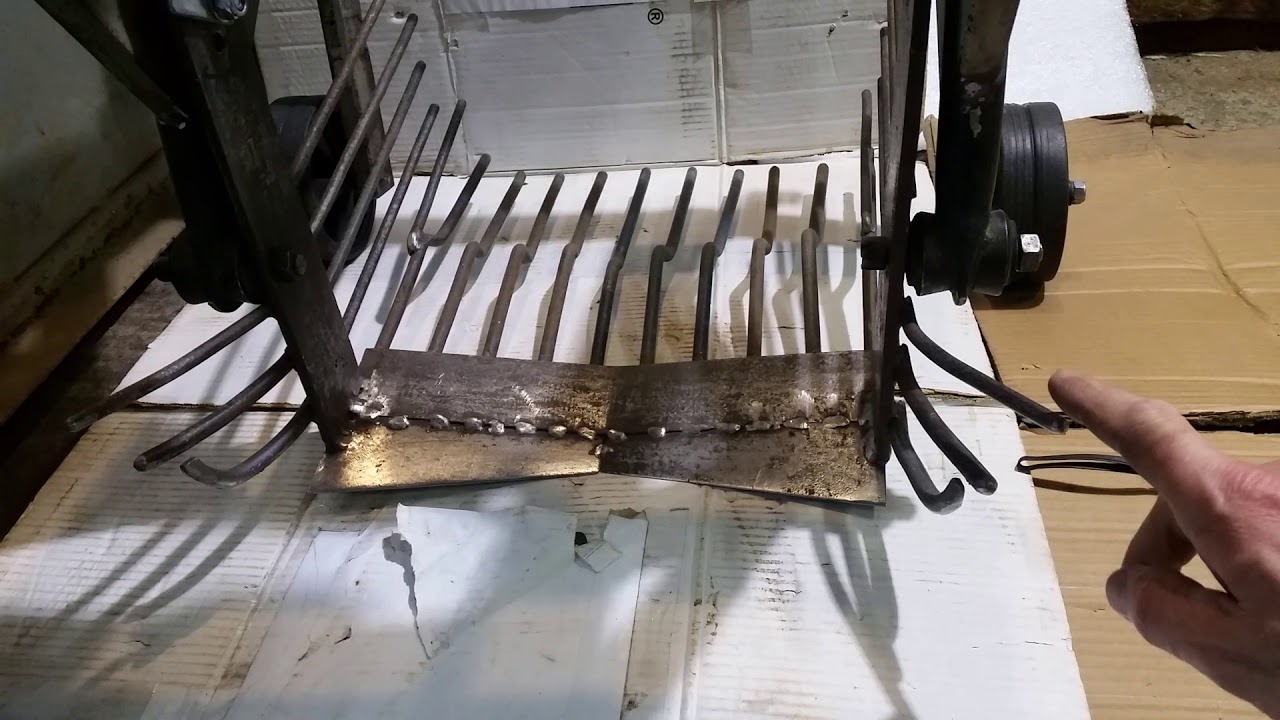

Стрельчатые конструкции являются наиболее простым вариантом для самостоятельного создания. Основные нюансы:

  • не используются для почвы твердого типа;
  • состоит только из ножа, взрывателя почвы и решетки из прутьев;
  • форма расположения прутьев – веер.

Из-за расположения прутьев на механизме такой вариант еще называется веерным. Копка картофеля мотоблоком с веерной насадкой является простым процессом. После того как нож взрезает почву, она идет по прутьям вверх, что позволяет частично просеивать и захватывать клубни.

Важно! Строго регулируется размер промежутков между прутьями, так как при неправильной конструкции картофель будет просеиваться сквозь устройство.

Картофелесажалка на мотоблок должна быть прочной и устойчивой к нагрузкам. Если это условие не будет выполнено, то произойдет деформация веера.

У данного агрегата имеются свои плюсы и минусы

Порядок изготовления картофелекопалки своими руками

Копка картофеля мотоблоком требует выполнения всех правил создания механизма, которым осуществляется процесс. Картофелесажалка на мотоблок делается по установленному плану. Порядок изготовления не меняется, в зависимости от конструкции механизма. Этапы:

  • выбор варианта картофелекопалки;
  • подготовка материалов;
  • расчеты и создание чертежа, на основе которого в дальнейшем будет сделан механизм;
  • создание конструкции и примерка на технику;
  • пробная работа.

Пробная копка картофеля мотоблоком нужна обязательно. Без испытания нельзя полноценно настроить работу агрегата.

Главным пунктом является создание конструкции. Первоначально потребуется собрать необходимые материалы и инструменты. Далее создаются заготовки по чертежам. Каждый элемент должен иметь строго обозначенные размеры. По конструкции сначала идет создание рамы (каркаса), на которую уже прикрепляется остальное, в том числе нож или лемех. После создания рамы идет предварительная работа с креплениями. Только после этого механизм собирается и устанавливается на технику.


Картофелесажалка на мотоблок крепится только после предварительной примерки и подгонки по параметрам. Закрепление может осуществляться с помощью отдельных креплений или приваренной планки.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

  • швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
  • уголки металлического типа в 3 и 4 см по сечению;
  • арматура из стали с диаметральным сечением в 1 см;
  • листовой металл в 0,5 см;
  • набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

  • соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
  • первоначально устанавливается именно поддерживающий элемент конструкции;
  • подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
  • процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
  • последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.


Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

  • первый этап считается моментом создания рамы;
  • рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
  • на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
  • крепится вал для колесной системы;
  • устанавливается несколько стоек и металлический лист на них;
  • после этого создается решетчатая основа;
  • последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.


Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

Правильная посадка картофеля мотоблоком: технология и схема (видео)

Сажать картошку — трудное занятие. Оно отнимает много сил и времени. Для облегчения работы садоводам, российские компании разработали замечательную технику — мотоблок. Самые известные и популярные марки — «Салют» и «Нева», это лучшие мотоблоки для обработки земельных участков.

Они легки в управлении, долго используются и редко ломаются. Но есть некоторые правила, которые необходимо соблюдать, сажая картофель. Эта статья расскажет советы о правильной посадке и нюансах в использовании мотоблока, а также об оборудование, которая поможет посадить и выкопать картофель.

Способы посадки картошки

Существует два способа посадки. Различаются они используемыми инструментами:

  • Окучником с регулятором
  • Навесной сажалкой картофеля.

Оба варианта одинаково популярны у дачников. Просто первый вариант применяется при маленькой площади, а второй — большой. Но первый вариант еще и дешевле. Хорошо подойдет тем, кто любит экономить. Итак, разберем каждый из них.

Мотоблок с окучником

Его конструкция состоит из следующих элементов:

  • Конвейер — транспортер, который подает посевной материал.
  • Бороздодел — прокладывает борозды.
  • Распределитель — с его помощью посадка клубней происходит в строго заданный промежуток времени.
  • Окучник — разрыхляет почву и засыпает урожай землей.

Этот инструмент работает по следующему принципу. Прежде чем начать работать агрегат нужно настроить: на инструмент устанавливаются металлические колеса и специальный бункер. Колеса создают борозды. Они должны быть ровными, тогда процесс выращивания упростится.

В бункер укладывается картофель, который при движении будет выпадать в лунки. После этого происходит замена колес с грунтозацепных на резиновые и установка их по ширине колеи. Это позволит не повредить корнеплод.

Далее окучник засыпает картофель землей, одновременно утрамбовывая ее. Кроме ручного добавления клубней в бункер, весь процесс посадки происходит в автоматическом режиме.

Навесная картофелесажалка

Перед тем как использовать сажалку, придется провести подготовительный к посадке этап. Сначала необходимо вспахать землю. Затем провести боронирование, чтобы урожай получал необходимое количество воды и кислорода. После этого нужно увлажнить грунт (если это возможно).

Этот тип мотоблока имеет следующую конструкцию:

  • бороздоделы;
  • специальный бункер;
  • дисковое приспособление для засыпки картофеля землей.

Строение мотоблока-окучника позволяет посадить картофель за один подход, так как инструмент одновременно делает борозды, высыпает клубни и засыпает их землей. Перед применением нужно прикрепить специальные колеса для захвата грунта и дополнительную насадку — картофелесажалку. Можно использовать самодельный агрегат или купить специальное оборудование.

Как сажать картошку мотоблоком

Предпосадочная подготовка

Перед посадкой обязательно нужно обработать землю: распашку и боронование. Благодаря этому грунт насытится кислородом, и он немного подсушится. Делается это с использованием плуга или специальной фрезы.

Измельчают грядки (нарезают) двумя способами: с помощью ручных граблей или мотоблока. Выбор инструмента зависит от площади участка и собственного желания. Но использовать второй вариант предпочтительнее. Ведь некоторые инструменты при посадке очень хорошо разрыхляют землю. При этом глубина рыхления достигает 20 сантиметров.

Обрабатывать участок лучше с края. Сначала нужно вспахать 2 метра. После этого можно вспахать остальную площадь. Для того, чтобы глубина везде была одинаковой, плугом нужно захватывать часть обработанной грядки.

После этого делается разметка рядов. Чтобы картофель лучше произрастал нужно сделать свободные междурядья. Среднее расстояние между ними должно быть 60-70 см. Дальность рядов зависит от сорта картошки. Для создания междурядий используют разные приспособления. Обработав землю, можно приступать к посадке картофеля под мотоблок.

Техника посадки

Независимо от того, каким способом будет проведена работа, следует выполнять одно правило. Глубина посадки не должна быть меньше 10-15 сантиметров, а расстояние между клубнями (семенами) — 20-30 см. Для простоты ориентировки можно натянуть веревку. Картофель будет лучше прорастать, если после разрыхления удобрить почву.

Работа с окучником. Сначала его прикрепляют к мотоблоку. Используя аппарат «Нева» придется сдвинуть отвалы, для увеличения размаха крыльев. Это необходимо для правильного размещения картофеля в лунках. При работе с «Салютом» проделывать эту процедуру не придется. К агрегату прикрепляются грунтозацепные колеса.

Ширина колеи мотоблока для посадки картофеля — 60 сантиметров. Ботва должна быть посажена на одинаковом расстоянии. После засева необходимо снять металлические колеса и поставить резиновые. При этом ширина должна оставаться прежней. Крылья стоят на максимальном расстоянии. Теперь можно засыпать урожай землей.

При большой площади удобнее, дешевле и быстрее проводить посадку с помощью мотоблока с прикрепленным окучником. Он одновременно садит картофель и засыпает его землей.

Есть еще один вариант применения мотоблока — использовать его под плуг. На аппарат одновременно устанавливают металлические колеса и плуг. При посадке таким способом стоит картофель кидать еще на этапе создания борозды. Сделать это надо сразу, так как инструмент при создании новой борозды заваливает землей семена в уже созданной.

Ниже можно посмотреть видео, как сделать посадку мотоблоком «плуг».

Схема посадки картофеля мотокультиватором

Перед посадкой картошки, землю необходимо разрыхлить и, одновременно, создать борозды. Сажать картофель нужно в то время, когда температура почвы достигает 8-9 градусов. На глубине 10 сантиметров. Борозды нужно делать как можно ровнее, а расстояние между ними должно быть около 60 сантиметров. Делается это, чтобы при разрыхлении почвы не задеть посаженые клубни.

Закончив обрабатывать землю, картофель вручную помещают в лунки. Расстояние между клубнями должно быть 30-50 сантиметров. После этого поле снова обрабатывается мотокультиватором для засыпки картошки землей.

Преимущество такого метода посадки заключается в том, что с его помощью получается хороший урожай. С помощью мотокультиватора разрыхление почвы получается намного качественней, чем обыкновенной лопатой.

При этом он экономит много сил и энергии. Вся работа и посадка культиватором проводится в автоматическом режиме. Руками работать придется лишь при сборке урожая.

Если участок находится рядом с грунтовыми водами, то будущий урожай стоит обезопасить от излишка воды. В этом случае посадку картошки можно сделать прямо в гребни. Гребни формируются мотоблоком высотой 20 сантиметров. Но этот метод выращивания картофеля поможет только там, где почва хорошо увлажнена.

Уборка картофеля мотоблоком

Окучивание

Спустя месяц после посадки появляются первые всходы. Теперь с помощью мотоблока нужно правильно окучить картошку. Начинать этот процесс стоит тогда, когда высота побегов достигнет 15-20 сантиметров.

Само по себе окучивание — замена разрыхления почвы и ее прополку. При этом данная обработка защищает урожай весной от возвратных заморозков. Бывает, что к появлению всходов температура может упасть чуть ниже нуля. А слой почвы, укрывает плоды, согревая их и давая им пережить непогоду.

Обычно окучивают 2 раза: первый раз как появились ростки, второй — через три недели. Но надо знать, что если:

  • Гнездо начинает разрастаться в ширь, поперек гребня;
  • Клубни выглядывают из-под земли и зеленеет на солнце

Окучивать придется в третий раз. Бывают случаи, когда окучка картошки нужна 4 раза за сезон. Зато потом получается хороший урожай.

Для этой процедуры подойдет любой окучиватель — с одним, двумя или тремя рядами. При необходимости на культиваторы устанавливается дополнительная насадка и с ее помощью удобряется почва.

Посмотреть, как работают двухрядным окучником можно по этому видео.

Секреты окучивания

Многие огородники окучивают картофель летом в жару. Но это неправильно. Так можно повредить побеги или сам корнеплод. Растение из-за этого может завять. К тому же процедура негативно влияет на здоровье.

Поэтому делать это рекомендуется утром или вечером. И не в сухую погоду, а после дождя, когда почва чуть подсохнет, но останется достаточно влажной. Так легче избавиться от сорняков и прополоть грядки.

Да и окучивать влажную землю намного проще, так как мокрая земля не осыпается. Влажный грунт, подсыпанный к основанию стебля, стимулирует развитие новых побегов. А это приводит к увеличению урожая, такова технология.

Сборка урожая

Мотоблоком удобно не только сажать картофель, но и собирать. Делается это в начале осени (сентябрь-октябрь) при сухой погоде. Для этого на агрегат устанавливается дополнительное устройство — выпахиватель. Иногда ее называют «картофелекопалка» или выкапыватель. Он копает землю и достает клубни.

Посмотреть, как происходит выкапывание урожая можно в этом видео

Но использовать его необязательно. Достаточно воспользоваться однорядным окучником. Он поднимет землю, и картошка ляжет на край грядки. Останется обойти участок и собрать созревший урожай.

Во избежания прорастания картофеля, после урожая его надо поместить в темное прохладное место. Там он должен пролежать 2-3 недели. После картошку нужно рассортировать по размеру. И только после этого отправлять в погреб.

Посадка и уборка картофеля (видео)

Мотоблок помогает огородникам быстро и качественно посадить картофель, сохраняет силы и экономит время. Ниже на видео показан весь процесс посадки и уборки картофеля, вместе используется комплект культиватора. Здесь подробно показано и рассказано как это делается на «Неве» и «Салюте».

А вы используете мотоблок в своем огороде, сажая картошку?

Foxum

Перейти к контенту Foxum

Поиск: Поиск

    • Ano ang kontrol ng gas sa isang gas stove? Paano ito gumagana at hindi paganahin ang sistema?
    • Paano magturo sa iyong anak na lumabas mula sa sahig sa loob ng 5 linggo mula sa simula
    • Paano upang tukuyin ang isang siglo ng taon: isang talahanayan ng relasyon ng mga siglo sa pamamagitan ng taon
    • Tungkol lamang sa kabutihan. Mga dahilan para sa pagwawakas ng kaparusahan. Ang epekto ng pag-uugali sa pagpapalaya
    • Corvalol: benepisyo at pinsala, pagtitiwala kaysa mapanganib?
    • Paano Ikonekta ang SMS Banking sa Belarusbank sa pamamagitan ng Internet sa telepono
    • Paano "stick" gangs 2021 para sa libre
    • Horoscope para sa 2020 kanser
    • Multimeter kung ano ito? Appointment, species at rekomendasyon para sa pagpili
    • Lidocaine: Epektibong tool para sa lokal na anesthesia.
    • Paano pumunta sa BIOS sa HP.
    • Paano at kung ano ang eksaktong ilagay ang kisame gamit ang iyong sariling mga kamay, teknolohiya at mga materyales
    • Ang awtomatikong sulok ng pag-atake at pagbibigay ng senyas ng overloads ay ... Ano ang awtomatikong anggulo ng pag-atake at labis na karga alarma?
    • Paano Gumawa ng Screenshot sa Telepono - Lifehaker
    • Paano magturo sa isang bata na pumutok sa mga nores sa loob ng 2-3 taon
    • Saan ang Estados Unidos sa mapa ng mundo?
    • Chinese Calendar, o kung anong taon para sa kung ano ang napupunta
    • 200+ Mga kagiliw-giliw na pagkilos para sa laro na "Tama o Pagkilos"
    • Ang ilong ay inilatag - ang mga sanhi at paggamot ng nasal congestion sa mga may sapat na gulang at mga bata
    • Ginagawa ito ng mga frame ng larawan
    • Ano ang tamang tainga ay nasusunog: ang halaga ng oras ng araw
    • Paano Gumawa ng Portal sa Edge sa Minecraft - Stevsky. ru - Mga review ng mga smartphone, mga laro para sa Android at sa PC
    • BIPE BURN: Unang tulong, paggamot sa bahay
    • Firefox: Ang iyong koneksyon ay hindi protektado. Paano upang ayusin
    • Paano gumawa ng manikyur sa pahayagan
    • Ano ang pipiliin para sa isang sofa: spring block o polyurethane foam?
    • Paano gumawa ng isang screenshot ng screen sa computer
    • Paano pumili ng isang lalaki? Mga Panuntunan ng Babae Pickup
    • Paano magsingit ng isang talahanayan mula sa salita sa presentasyon
    • Paano magluto ng mga bola-bola: 20 iba't ibang mga pagpipilian - lifehaker
    • Paano matukoy na ang batang babae ay isang birhen: 5 tumpak na mga katotohanan
    • Paano maayos na ilapat ang mga anino sa mga mata nang sunud-sunod na may larawan
    • Chlorella: Mga kapaki-pakinabang na katangian at contraindications.
    • Paano ibalik ang Remote SMS sa Android
    • Gaano kadali gumuhit ng oso na may puso ng mga yugto
    • 5 orihinal na paraan upang gumawa ng isang kuna. Lifehak para sa mga bata at mag-aaral.
    • Paano mapupuksa ang maybahay ng kanyang asawa magpakailanman: Mga Tip sa Psychologist
    • Paano Pumili ng Feline Toilet Filler: Lahat ng uri, kalamangan at kahinaan ng bawat uri
    • Candy "Rafaello" sa bahay
    • Ano ang ibig sabihin ng xs? Ang halaga ng pagdadaglat
    • Paano sasagutin ang orihinal na tanong: "At paano ka?"?
    • Nakakakuha ng dumi sa kinang sa taglamig, kung paano mahuli, pamamaraan na kumikinang na hapunan
    • Talamak na rhinitis
    • Paano Mag-install ng Fashion sa Minecraft / Mga Tagubilin para sa Minecraft / Minecraft sa loob
    • Ano ang mangyayari sa ngipin pagkatapos alisin ang lakas ng loob?
    • Ano ang Americano: Diluted Espresso o Independent Drink?
    • Posible at kung paano magturo ng isang adult na aso sa isang tray na may tagapuno
    • Mayroon kang pneumonia. Ang mga tanong ng pulmonologist.
    • Paano Magluto ng Steak: Detalyadong gabay
    • Kung paano tratuhin ang frigidity at mapupuksa siya
    • Mga regalo para sa Bagong Taon gawin ito sa iyong sarili - Pahina 1
    Поиск: Поиск

    Свежие записи

    • Не уылдырғы жақсырақ: медбикелер немесе медбикелер немесе кеттілер, жайлы немесе сынақ, мөлшері мен талғамымен, қайсысы әр түрлі
    • Эволюция кезінде эволюция кезінде эволюция пайда болды
    • Барлығы «Греканка» туралы: батырлар, қызықты фактілер және төсек-орынның құпиялары
    • Қалай таңдауға, тазартуға болады және личе деген не
    • Мультиметр дегеніміз не? Таңдау үшін тағайындау, түрлер және ұсыныстар

      © 2020 Foxum / Работает на WordPress / Тема от Design Lab

      Транспортерная картофелекопалка для минитрактора своими руками: фото чертежи и видео

      Сельское хозяйство сейчас продолжает активно набирать обороты в своем развитии. Многие люди стали ближе к природе, работая на земле. Теперь фермеры используют небольшие минитракторы и грохотные картофелекопалки. Сбор урожая – это плата за кропотливый труд, но чтобы пожинать плоды, нужно приложить много усилий.

      Выбираем картофелекопалку

      Модель для сбора картофеля

      К счастью, умельцы выдумали много разных приспособлений, которые в свою очередь облегчили им работу. Ярким примером таких приспособлений является картофелекопалка. Принцип ее роботы прост – эта техника собирает клубни картофеля. Данное изобретение прикрепляют к минитрактору, обладающему средней мощностью. На фото показана классическая грохотная модель.

      Самым распространенным вариантом является транспортерная картофелекопалка для минитрактора. Данное оборудование выделяется высокой производительностью. Она по своему строению почти ничем не отличается от остальных. Только в ней присутствует транспортерная лента, которая способствует вытопке картофеля.

      Самодельная картофелекопалка

      Как это происходит?

      Такое приспособление, как картофелекопалка, оборудовано специальной лопатой-ножом, которая просекает землю на 25 см в глубину. После этого ножи загребают картофель в транспортерную ленту. Там происходят вибрации, при этом лишняя почва отряхивается. Клубни высыпаются на междурядья, где в итоге их выбирают своими руками рабочие.

      Это очень удобно, так как не нужно прикладывать никаких усилий для добычи урожая из земли. Весь процесс работы с минитрактором идет намного быстрее традиционного способа. Человеку нужно только собрать готовые плоды в мешок. На фото показан процесс сбора урожая.

      Преимущества данного прибора:

      • позволяет без физической нагрузки собирать урожай;
      • полностью заменяет лопату;
      • высыпает на почву чистый картофель без земли;
      • быстро работает независимо от погодных условий;
      • способен собирать урожай на больших полях.

      Нюансы

      Сделать транспортерную картофелекопалку крайне сложно. Для успешного результата мастер должен владеть сварочным аппаратом, иметь развитые технические навыки и на должном уровне понимать и разбираться в комплектующих деталях. Все равно потребуется купить множество деталей, поскольку сделать их вручную невозможно.

      В данный момент на рынке металл, особенно подходящий, нужной толщины, стоит дорого. Изучив чертеж и высчитав все затраты на создание картофелекопалки, многие приходят к выводу, что приобрести заводскую модель намного проще, чем сделать самодельную, но все же иногда для определенной почвы требуется специальная техника. Если вы верите в свои силы – можете приступать к созданию индивидуального устройства для помощи в сборе урожая.

      Наверное, в мире еще не придумали более удобного инструмента для минитрактора, который способен легко собирать урожай картофеля. Это устройство простое в применении, работать с ним не только комфортно, но и быстро. Для того, чтобы сделать данную технику, нужно тщательно изучить чертеж картофелекопалки для минитрактора. Стоит отметить, что редко у кого выходит сделать схему самому, особенно не имея должных навыков и соответствующего образования.

      Иногда профессионалу стоит только взглянуть на картофелекопалку или на чертеж, и у него уже возникают новые идеи. Да и обычным огородникам удается смастерить минитрактор для картофеля.

      Как сделать своими руками прибор по чертежу?

      Однорядная картофелекопалка для минитрактора, сделанная своими руками, уникальна в том, что можно лично задать параметры этого оборудования. Для грунта на своем огороде можно выбирать толщину железа ножей. На видео показан принцип подбора толщины лезвия в зависимости от плотности грунта.

      Для основы картофелекопалки используют сваренную металлическую раму, сделанную своими руками. Ее изготавливают из специальных уголков (63х49) и швеллера. Для изготовления такого элемента картофелекопалки, как лемех, используют пластины из металла толщиной приблизительно около 5-6 мм. Эта деталь крепится болтами и гайками на 10 непосредственно к элеваторному кожуху.

      Для изготовлений других элементов следует выбирать подходящие материалы. Для транспортировочной ленты нужно наладить механизм таким образом, чтобы земля не попадала в цепь. Картофелекопалка к минитрактору крепится на определенном уровне. Это нужно учитывать при сборе устройства. Для работы вам понадобится:

      • сварочный аппарат;
      • болгарка;
      • металлические углы и листы разной толщины и размера.

      Особенности

      Одним из основных достоинств однорядной картофелекопалки является ее способность быстро работать. Даже за короткие сроки при помощи техники можно убрать картошку на больших площадях. Сцепка этого устройства является универсальной и способна агрегироваться с любым минитрактором. На фото показано крепление оборудования.

      Данная самодельная машина способна на многое: нею можно легко убирать урожай с поля, засаженного свеклой и луком. Почти все современные фермеры даже не представляют свою работу без картофелекопалки и минитрактора: тяжкий труд с простой лопатой происходит намного медленней и подрывает здоровье. Изобретая все новые инструменты для облегчения работы, люди идут по правильному пути. Копалка для минитрактора значительно упростит вам жизнь.

      Размеры самодельной картофелекопалки для мотоблока

      Главная » Статьи » Размеры самодельной картофелекопалки для мотоблока

      Чертежи картофелекопалки для мотоблока: размеры, фото, видео

      Подробные чертежи картофелекопалки веерного типа для мотоблока фото и видео приспособления в работе.

      Как известно картофелекопалки для мотоблоков есть двух типов, веерная и вибрационная, самая простая в изготовлении копалка веерного типа, её устройство мы и рассмотрим.

      Веерная копалка — это навесное оборудование, в данном варианте для мотоблока, вот так выглядит это приспособление.

      Устройство для выкапывания картофеля представляет собой плуг с веером из прутьев, в процессе движения мотоблока плуг врезается в почву и поднимает её на решётку из прутьев, в свою очередь прутья разрыхляют и просеивают почву при этом клубни картофеля выкидываются уже поверх почвы.

      На видео показан принцип работы веерной картофелекопалки.

      Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с размерами и фото.

      Схема картофелекопалки.

      Чертеж картофелекопалки для мотоблока.

      Самоделка состоит из нескольких частей:

      • Сошка.
      • Полевая планка.
      • Лапа культиватора.
      • Зубья.

      Ещё один вариант.

      Вариант изготовления плуга под копание картофеля.

      На фото показана система регулировки глубины и угла наклона плуга. Отверстия в сошке позволяют регулировать глубину погружения плуга в почву.

      Регулировка угла наклона плуга.

      В этом видео автор показывает картофелесажалку, сделанную своими руками.

      (14 оценок, среднее: 4,93 из 5) Загрузка...

      Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками

      Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

      И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

      Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

      Веерные картофелекопалки

      Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

      Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

      Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

      Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

      Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

      Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

      Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

       Картофелекопалки с грохотом

      Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

      Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

      Чертежи для изготовления своими руками

      Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

      Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

      Картофель очищается лучше от земли и находится на ее поверхности.

      Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

      Транспортерные картофелекопалки

      Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

      Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

      Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

      Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

      В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

      Для просмотра картинки нажмите на ее миниатюру справа

      При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

      И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

      Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

       Барабанные картофелекопалки

      Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

      Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

      Картофелекопалка конная

      Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

      При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

      Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

      Рекомендуем другие статьи по теме

      Изготовление картофелекопалки для мотоблока своими руками

      Картофель на приусадебном участке нужно чем-то убирать. Большинство дачников имеют в гараже мотоблок. В крайнем случае он есть у соседей. Вместо копания земли лопатой, собрать урожай можно при помощи картофелекопалки для мотоблока. Так получается в несколько раз быстрее. Поскольку отдельное устройство приобретать дорого, есть смысл построить его своими рукам из подручных средств.

      Общая информация о механизме

      Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

      Механизм заводского изготовления стоит крайне дорого. На рынке есть дешёвые китайские изделия, но их качество отличается в худшую сторону. Имеет смысл заняться изготовлением приспособления самостоятельно. Для этого следует отличать типы картофелекопалок, выделяющиеся в зависимости от принципа работы приспособлений.

      Типы устройства:

      • стрельчатый;
      • грохотный или вибрационный;
      • транспортёрный.

      Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

      Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

      Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

      1. Лемех подрывает землю вместе с плодами.
      2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
      3. С противоположной стороны поверх земли ссыпаются клубни.

      Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

      Читайте также:  Как сделать самодельный мотоблок своими рукам

      Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

      Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

      Самостоятельное изготовление стрельчатой копалки

      Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

      Необходимые материалы:

      • швеллер из стали;
      • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
      • уголки из металла на 40 и 63 см;
      • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

      Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

      Порядок изготовления:

      1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
      2. На основание устанавливают соху.
      3. К сохе приваривают прутья, которые отделяют клубни от песка.

      Недостатки устройства:

      • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
      • Велик риск нанесения повреждений клубням от ножа.

      Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.

      Вибрационный вариант своими руками

      Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

      Читайте также:  Описание ручных и стационарных электрических циркулярных пил

      Порядок изготовления:

      1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
      2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
      3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
      4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
      5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
      6. Колёса устанавливают в заранее подготовленное место.

      Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

      Читайте также:  Выбор простого универсального бензинового мотоблока для дачи

      Транспортёр для лучшей очистки

      Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

      Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

      В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

      Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

      Шаги по созданию транспортёрной копалки:

      1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
      2. Нож-лемех делают из листовой стали.
      3. К каркасу крепят валики для ленты транспортёра.
      4. Собирают ленту транспортёра и устанавливают.
      5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
      6. Ставят колёса.

      Основная задача — выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

      Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

      Картофелекопалка для мотоблока, самодельная — фото, видео

      Оглавление:

      Картофелекопалка для мотоблока, самодельная

      В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

      Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

      Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

      Самодельные картофелекопалки для мотоблока

      В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

      Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

      Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

      Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

      Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

      После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан. Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

      Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

      Сборка картофелекопалки

      Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

      Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

      Чертежи и схемы самодельной картофелекопалки для мотоблока

      Самодельная картофелекопалка к мотоблоку видео подборка

      Как сделать картофелекопалку на мотоблок ока

      Как сделать барабанную картофелекопалку для мотоблока своими руками

      Барабанная картофелекопалка состоит из трех основных частей: рамы с колесами, ножа и барабана. Последний элемент соединяется посредством цепи, редуктора и зубчатых передач с валом мотоблока или минитрактора, благодаря чему происходит его движение.

      Чтобы сделать картофелекопалку барабанного типа, необходимо:

      • Прежде всего, нужно собрать раму. Ее размеры регулируются желаемыми объемами агрегата. Данную конструкцию можно найти среди металлолома или сварить своими руками из металлических профилей.
      • Из старых рессор изготовить нож и прикрепить к раме с помощью шарнира.
      • Из стальных прутьев сварить барабан. Для того чтобы конструкция была надежной, поперек нее необходимо монтировать дополнительные отрезки.
      • Барабан зафиксировать на раме.
      • На раму установить колеса.
      • С помощью цепей, зубчатой системы и редуктора прикрепить картофелекопалку к мотоблоку или прочему агрегату.
      • К раме со стороны выходного отсека барабана приварить конструкцию для установки тары.

      «Полтавчанка»

      «Полтавчанка» – вибрационная копалка, подходящая для работы с любыми мотоблоками.

      Шкив «Полтавчанки» может быть установлен как на левую, так и на правую часть мотоблока

      Зачастую этот агрегат приобретают для обработки небольших площадей, однако конструкция позволяет работать с участками разных размеров. Максимальная длина копки – 18 см, ширина рабочей полосы – 39 см.

      Топ-5 лучших картофелекопалок для мотоблоков

      На современном рынке представлен большой ассортимент картофелекопалок, однако среди наиболее востребованных выделяют всего пять позиций. Эти устройства применяют как в личном пользовании, так и для обработки крупных сельскохозяйственных полей.

      КМ-4 относится к транспортерному виду картофелекопалок. Благодаря усовершенствованной конструкции устройство позволяет собирать урожай при минимальных потерях.

      Производительность работы картофелекопалки КМ-4 равняется 10 соткам в час

      Одним из плюсов данного агрегата является возможность регулировки глубины копки. Ее минимальный показатель равняется 20 см, что позволяет заниматься сборкой плодов любых клубневых культур.

      ККМ-1 – вибрационная картофелекопалка, пользующаяся большим спросом у владельцев крупных участков. Она приспособлена под сборку не только картофеля, но и других корнеплодов.

      Согласно перечню технических характеристик, масса агрегата модели ККМ-1 – 40 кг

      Копаем картошку мотоблоком Ока.22.08.2020г.

      Это устройство, как правило, устанавливается на мотоблоки «Фаворит» и «Салют», однако отмечается его совместимость и с прочими моделями.

      Самодельная картофелекопалка для мотоблока «ОКА».Без грохота.

      КВМ-3 – универсальная вибрационная картофелекопалка, которая подходит для мотоблоков любого типа.

      Особенность КВМ-3 – сильная вибрация, которая может усложнить процесс управления устройством

      Достоинство данного агрегата заключается в возможности обработки почв большей плотности и влажности. Устройство развивает скорость до 2 км в час и за один подход проходит рабочую полосу шириной 36 см.

      Как

      сделать транспортерную картофелекопалку для мотоблока своими руками

      Транспортерная картофелекопалка также часто может называться ленточной. Связано это с особенностями конструкции устройства. Ленточную картофелекопалку для мотоблока своими руками изготавливают по следующему плану:

      • Прежде всего, необходимо собрать редуктор. Он состоит из корпуса, двух валов и шестеренок. Устройство можно позаимствовать из любой ненужной или пришедшей в негодность техники.
      • Далее нужно изготовить транспортер, который будет перемещать плоды по ленте. Его можно собрать из металлических прутьев и цепи, состоящей из звеньев. С помощью нее конструкция будет приходить в движение.
      • В передней части конструкции закрепить вал, а на нем три ступицы – две по краям и одну в середине.
      • В задней части установить второй вал. На нем также прикрепить звездочки, в количестве двух штук. Общая длина транспортера должна быть 50-70 см.
      • Узлы установить на раму, состоящую из металлических листов и стоек. К конструкции прикрепить колеса.
      • Из рессор изготовить подрезной нож, который будет доставлять землю с плодами к транспортеру.
      • Конструкция приводится в движение цепью от велосипеда, потому в зависимости от размера звездочек можно регулировать скорость движения транспортера.

      Веерная

      Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

      Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

      Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

      Виды картофелекопалок для мотоблока и какую лучше выбрать

      Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

      Транспортерная

      Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

      При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

      Грохотная картофельная копалка своими руками

      Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

      Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

      • профильная труба – с нее нужно сделать раму;
      • 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
      • металлическая арматура или круг;
      • швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
      • редуктор и передняя ступица от авто марки ВАЗ;
      • соединение шлицевого типа;
      • целое колесо с шиной;
      • болгарка и дрель;
      • сварочный аппарат;
      • комплект крепежей.

      Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки. Алгоритм изготовления выглядит следующим образом:

      • Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
      • В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
      • Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
      • Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
      • Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.

      Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца. Она проста в применении и не требует особого ухода.

      Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Caiman и МТЗ.

      Агрегат барабанного типа

      Очищать клубни от грунта с помощью такой картофелекопалки можно за счет вращения решетчатой конструкции. Барабанная версия хорошо показывает себя на сборе картофеля на больших площадях. Она состоит из рамы с колесами, ножа, барабана (вращающегося) из стальных прутьев. Сделать ее самостоятельно без должных навыков и чертежей очень сложно. Для начала подготовьте примерно следующие инструменты, материалы:

      • аппарат для сварки;
      • болгарку;
      • дрель, сверла по металлу;
      • стальной лист, прутья;
      • металлические прутья;
      • шарниры, болты разного диаметра;
      • линейку и карандаш для разметки.
      • Для начала изготовьте раму из подходящего металлического профиля. Размеры могут быть любыми, в зависимости от объема работ.
      • Далее смастерите нож и надежно зафиксируйте его на раму на шарниры. Прикрепите лемех так, чтобы он эффективно подрезал грунт.
      • Сделайте вращающийся барабан, используя стальные прутья.
      • Затем зафиксируйте барабан в раме.
      • В конце соберите всю конструкцию, дополнив ее зубчатыми передачами, цепями и редуктором. Во время работы крутящий момент от трактора должен передавать на барабан картофелекопалки.

      Устройство с грохотным механизмом

      Такая картофелекопалка для мотоблока своими руками часто называется вибрационной или копалкой-трясучкой. Она включает в себя три части: нож, движущуюся решетку с механизмами, металлический каркас (раму). Самостоятельное изготовление такой картофелекопалки потребует опыта и навыка работы с сельхозтехникой. Чтобы сделать ее, подготовьте:

      • болгарку;
      • сварочный аппарат;
      • дрель;
      • сверла по металлу;
      • металлический профиль со стороной квадрата равной 2,5 см;
      • лист стали толщиной от 3 до 5 мм;
      • стальную проволоку диаметром 8 мм или арматуру такой же толщины, но без рифления;
      • колеса, болты, шарниры;
      • рычаги, эксцентрик, мерную ленту, необходимые расходные материалы;
      • линейку и карандаш для разметки.
      • Отмерьте и нарежьте металлический профиль для рамы, размеры которой будут зависеть от ваших предпочтений.
      • С помощью сварочного аппарата сварите каркас.
      • Приварите к нижней части каркаса стойку для колес, а внутри каркаса – держатели для шарниров. На последние будет подвешиваться грохот.
      • Приварите к раме кронштейны для установки механизмом и редуктора. Механизмы будут создавать в конструкции вибрацию.
      • Сварите из металлических прутьев короб-просеиватель, т. е. грохот. Затем подвесьте его на шарнирах внутри рамы.
      • Закрепите на кронштейны редут и прочее оборудование для создания возвратно-поступательных движений, соединив его с грохотом.
      • Вырежьте из стального листа и изогните до необходимой формы нож будущей картофелекопалки. Лемех-нож может быть согнутым, выпуклым, вогнутым или заостренным.
      • Прикрепите лемех-нож на шарнирах к нижней части каркаса, грохоту.
      • В конце наденьте на картофелекопалку колеса, после чего хорошенько закрепите их.

      Этапы сборки устройства

      Перед тем как сделать картофелекопалку своими руками, следует ознакомиться с технологией изготовления этого агрегата. Она включает следующие основные этапы:

      • сборка рамы из металлических уголков и швеллеров;
      • закрепление на подготовленную металлическую раму элеватора и прочих элементов;
      • монтаж на элеватор валов, передающих усилие от вращения колес;
      • установка на раму прочных металлических бортов;
      • установка вибрирующей за счет вращения колес решетки;
      • крепление металлического лемеха на элеватор с помощью болтов 10 мм;
      • сборка опорно-транспортного узла;
      • подсоединение агрегата к сельхозтехнике, к примеру, МТЗ.

      Самодельная картофелекопалка грохотного типа должна быть собрана с помощью сварочного аппарата либо скреплена болтами из металлических уголков. Чем большая нагрузка будет на них приходиться, тем больше должна быть предусмотрена толщина материала. Зачастую пользуются уголками с габаритными размерами 63х40 мм.

      Картофелекопатель своими руками изготавливается с использованием железного швеллера. Схема болтовых соединений требует закупки метизов в необходимом количестве. Чертежи предполагают применение цепи, передающей вращающий момент на колеса из резины либо металла.

      Лемех укрепляется только после окончательной сборки элеватора и закрепления его на несущей раме копалки для мотоблока. Он является непосредственной рабочей частью, представляя собой плуг, нужный для того, чтобы можно было с легкостью выворачивать картофельный корнеплод из грунта. Опорно-транспортный узел, сделанный из дисков или колес, включает также 2 роликовые цепи. Он изготавливается с использованием металлического стержня.

      Особое внимание в процессе сборки механизма необходимо уделить тому, как грохотная картофелекопалка к мотоблоку присоединяется после сборки. Этот этап является последним в процессе изготовления агрегата на мотоблок. Если конструкция некачественно закреплена на нем, то потребуется пересмотреть не навесное оборудование, а сам мотоблок.

      Копалка (картофелекопалка) для мотоблока своими руками

      • Преимущества.
      • Пошаговая инструкция сборки.
      • Наглядные чертежи.

      Каждый владелец дачного участка или собственного дома неоднократно сталкивался с посадкой, сборкой картофеля. Этот монотонный долгий процесс зачастую отнимает много сил и времени. Но сегодня существует возможность сделать копалку для мотоблока своими руками, устройство и принцип работы которой мы рассмотрим в нашей статье. Благодаря этому новшеству весь процесс по обработке картофеля можно полностью автоматизировать. Копалка поможет не только выкопать урожай, а также посадить картофель на достаточную глубину. В продаже появились и заводские копалки для мотоблока, но стоят они несоизмеримо дорого. Мы предлагаем вам пошаговую инструкцию, как собрать картофелекопалку своими руками. Какая картофелекопалка лучше? Конечно же та, что вы сделаете своими руками.

      Ниже приведен пример на фото одной из картофелекопалок для мотоблока.

      Благодаря простой конструкции можно автоматизировать практически полностью выращивание картофеля.

      Как сделать копалку(картофелекопалку) для мотоблока своими руками:

      а) необходимо собрать сварную раму из специального уголка с размерами 63х40, железного швеллера (желательно номер 8) и металлических пластин по 8 мм;

      б) при помощи пластин делаем лемех, можно его изготовить из простой циркуляционной плиты;

      в) готовый лемех крепим к элеваторному кожуху при помощи 4 болтов, которые затягиваем гайками;

      г) из металлических двух корпусов цилиндрической формы изготовим редакционный узел.

      Они выполнены в виде втулки и стакана, которые соединяют между собой два стальных вала, ведущий и ведомый. Эти валы обязательно должны легко вращаться, а на сами шпонки призматической формы необходимо насадить специальные звездочки, к которым приварены ступицы. Лучше всего их сделать из газопроводной трубы размером примерно 25 мм.

      Круглая заточка детали поможет избежать разреза картофеля. Изменяя крепление кожуха к раме можно менять наклон элеватор, а также и угол под копание лунок.

      Картофелекопалка для минитрактора своими руками потребует определенных навыков от вас. Без барабана-очистителя не обойдется ни одна копалка для мотоблока. Процесс ее создания достаточно непростой, но при правильном подходе он не займет у вас много времени. Основная конструкция состоит из двух роликовых цепей, которые имеют 94 звена, и она надеваются на стержни. Такая конструкция из-за своей формы носит название «беличье колесо». Для прочности это колесо необходимо закрепить на два согнутых диска. Можно вместо дисков применить обод от велосипедного колеса.

      Далее «беличье колесо» привариваем к дискам и после чего закрепляем на двух приваренных неподвижных осях, где оного и будет вращаться. Вал вращается на подшипниках, а вместе с ним будут крутиться ведомые звездочки, которые приводят в движение сам барабан.

      Для ползунка лучше всего подойдет фторопласт, по нему цепочно-прутковая лента будет легко скользить. Лента с виду очень напоминает «беличье колесо», но на ней прутья значительно короче и их меньше. Ползуны служат также в качестве опоры и защищают цепь от повреждений.

      Легче всего изготовить опорно-транспортный узел картофелекопалки. Каждый может сделать его по собственным расчетам исходя из методики посадки и обработки картофеля. Как правило, при создании этого узла никаких особых трудностей не возникает. Такие же механизмы применяются в картофелеуборочных комбайнах.

      На сегодняшний день существует несколько основных методов по выращиванию картофеля, но самым популярным остается голландская система. Она отличается универсальностью и высокой урожайностью. Даже в случае неблагоприятных погодных условиях вы получите отличный урожай картошки. Существующие сегодня методы способны значительно сократить время, затраты и ваши силы благодаря автоматизированной копалке картофеля для минитракторов и мотоблоков.

      Чертеж самодельной картофелекопалки (адаптера) к мотоблоку представлены ниже:

      Самодельная картофельная копалка к мотоблоку

      Предлагаем вам также посмотреть самодельные копалки на видео ниже.

      Оборудование с транспортером

      Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

      • на платформу устанавливается транспортер, вид которого регламентируется требованиями;
      • простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
      • часто используется в местах с твердой или суглинистой почвой;
      • картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

      При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

      Самодельная конструкция должна состоять из нескольких основных элементов

      Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

      • швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
      • уголки металлического типа в 3 и 4 см по сечению;
      • арматура из стали с диаметральным сечением в 1 см;
      • листовой металл в 0,5 см;
      • набор гаек и болтов.

      Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

      Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

      Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

      Указанный стандартный набор материалов понадобится для стандартного создания устройства.

      Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях.

      Можно ли самому сделать для мотоблока картофелекопалку

      Автомеханик, специализируется на С/Х технике

      Сбор картофеля является энергозатратным процессом. Картофелекопатель, установленный на мотоблоке, облегчает данную задачу и делает процедуру механизированной. Для выкапывания картофеля мотоблоком потребуется специальное устройство. Оно называется картофельная копалка. В интернете есть много видео на эту тему. Сам механизм для копки клубней картошки мотоблоком может быть разным, в том числе и собранным самостоятельно. Для этого необходимо знать основные нюансы.

      Порядок изготовления картофелекопалки своими руками

      Копка картофеля мотоблоком требует выполнения всех правил создания механизма, которым осуществляется процесс. Картофелесажалка на мотоблок делается по установленному плану. Порядок изготовления не меняется, в зависимости от конструкции механизма. Этапы:

      • выбор варианта картофелекопалки;
      • подготовка материалов;
      • расчеты и создание чертежа, на основе которого в дальнейшем будет сделан механизм;
      • создание конструкции и примерка на технику;
      • пробная работа.

      Пробная копка картофеля мотоблоком нужна обязательно. Без испытания нельзя полноценно настроить работу агрегата.

      Главным пунктом является создание конструкции. Первоначально потребуется собрать необходимые материалы и инструменты. Далее создаются заготовки по чертежам. Каждый элемент должен иметь строго обозначенные размеры. По конструкции сначала идет создание рамы (каркаса), на которую уже прикрепляется остальное, в том числе нож или лемех. После создания рамы идет предварительная работа с креплениями. Только после этого механизм собирается и устанавливается на технику.

      Картофелесажалка на мотоблок крепится только после предварительной примерки и подгонки по параметрам. Закрепление может осуществляться с помощью отдельных креплений или приваренной планки.

      Чертежи самодельных картофелекопалок

      Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками, чертежи и расчеты потребуется смотреть и сверять предварительно.

      Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа. В чертежах отображается:

      • размеры конструкции;
      • основные особенности выбранного мотоблока;
      • типы соединений;
      • углы наклона деталей и все крепления.

      Чертежи являются основой создания картофелекопалки

      Фактически, чертеж является не просто предварительным рисунком, а проектом, который будет воссоздан с указанными особенностями и расчетами.

      Особенности грохотных конструкций

      Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

      Создание вибрационной конструкции потребует наличие следующих инструментов:

      • шлифовальное устройство углового типа;
      • сварка;
      • дрель или гравер.

      Самодельная

      картофелекопалка к мотоблоку «ОКА».Начало.

      Также необходимы будут крепежные элементы.

      Важно! Все детали должны быть качественными. В противоположном случае уборка картофеля мотоблоком будет некачественной, а механизм не сможет прослужить долго.

      Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

      На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

      • весь процесс создания регламентирован чертежом со всеми расчетами;
      • крепления любого типа необходимо подготовить заранее;
      • любое отклонение от проекта приводит к неправильной или неполноценной работе;
      • после создания устройства нужна регулировка.

      Важным моментом является то, что грохотная конструкция может иметь различные особенности в зависимости от требований. Например, существует двухэксцентриковая вибрационная копалка.

      При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

      Для создания грохотных конструкций вам понадобится сварка

      Типы картофелекопалок

      Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

      • вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
      • транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
      • стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

      В этом видео вы узнаете, как сделать картофелекопалку:

      Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

      Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства.

      В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

      Картофелекопалка для мотоблока, самодельная - чертежи, видео

      Оглавление:

      Картофелекопалка для мотоблока, самодельная

      В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

      Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

      Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

      Самодельные картофелекопалки для мотоблока

      В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

      Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

      Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

      Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

      Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

      После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
      Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

      Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

      Сборка картофелекопалки

      Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

      Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

      Чертежи и схемы самодельной картофелекопалки для мотоблока


      Самодельная картофелекопалка к мотоблоку видео подборка

      Самодельный плуг оборотный для мотоблока. Плуг для лебедки своими руками чертежи Изготовление плуга для ручной вспашки земли

      После того, как я приобрел своими руками сельскохозяйственную мотолебедку, которая используется для вспашки огорода, возник вопрос: купить плуг или сделать самому? Прогуливаясь по магазинам и базару Смоленска, возникает странное ощущение, что производимые промышленностью плуги для мотоблока - зрелище унылое. И эти промышленные творения подходят только для «пикировки» а не для вспашки земли и даже с оборотом шва, а по глубине и ширине вспашки можно сделать вывод, что для посадки картофеля с расстоянием между рядами 60 см, не один из предлагаемых в торговле плугом.Либо наши производители экономят, либо мощности самых популярных мотоблоков не хватает для работы с обычным плугом с шириной захвата 30 см. При посадке картофеля не следует трижды вспахивать одну борозду. И цена хочет оставить лучшую - под 2 тыс. Руб. рублей (за пару железок с пункта приема металлолома). Следующий шаг к поиску чего-то разумного - поискать в Интернете. К моему удивлению, на просторах русскоязычной сети плавают 3-4 оригинальных описания с рисунками (меня это очень удивляет).Следующий шаг - посмотреть, что используют другие. Приобрести подходящий плуг не удалось, решено было сделать плуг своими руками. Исходя из того, что плуг предполагалось использовать для посадки картофеля лебедкой для вспашки, к нему предъявляются следующие требования:

      1. Ширина вспашки - до 30 см.

      2. Глубина вспашки -10-20см.

      3. Плуг должен сам удерживать борозду, не вырывая ее и не выпрыгивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

      4. Наличие возможности регулировки глубины и ширины вспашки.

      5. Минимальный вес и достаточная прочность.

      Мой дядя уже более 10 лет использует свою самодельную моторную лебедку для вспашки и перепробовал несколько вариантов, за последние несколько лет остановился на варианте, оптимизированном для самодельной моторной лебедки для огорода, и специально для посадки картофель с междурядьями 60 см. Есть еще самодельный окучник. для моторной лебедки и картофелекопалки.сделано своими руками, все это можно посмотреть на соответствующих страницах сайта .

      Чертеж полевой доски.

      Лезвие изгибается по этому шаблону до совпадения двух профилей, а затем его сваривают под углом.

      При помощи чертежа самодельного плуга необходимо на плотной бумаге нарисовать узор плуга, а затем перенести рисунок на металл и вырезать заготовку болгаркой. Лично я использовал нержавеющую сталь толщиной 1,8 мм.Многие часто используют лист толщиной 2-3 мм. Режущая кромка плуга усилена полосой из более толстого металла. Кто-то предлагает использовать для этих целей диск от циркуляра, кто-то от источника «Москвич». По личному опыту, если дачный участок для семьи из 4 человек пахать весной и осенью, обрабатывая шесть соток, гнаться за суперсилой не стоит. Выгоднее сделать легкий, но достаточно прочный плуг для своих задач. Лучше через 10 лет что-то отремонтировать или заменить, а потом при необходимости, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга.Лишний вес бесполезен.

      Так выглядит система регулировки ширины вспашки. Переставляя большое колесо, вы можете изменить ширину вспашки в значительных пределах. Когда сажаю картошку, устанавливаю захват 30 см, за два прохода получается расстояние 60 см между рядами. Для осенней вспашки огорода или при вспашке целины меньше делаю сцепление. Колесо сделано настолько широким, что плуг не вдавливается в землю.

      Вопросы, комментарии, обсуждение доступны на сайте Пахалка.ru

      Если вам необходимо сделать плуг для лебедки своими руками, в первую очередь необходимо рассмотреть чертежи этого инструмента.

      Особенности лебедки-плуга

      Перед началом работы стоит уяснить, что плуг используется как рабочий элемент плуга, подрезающий слой нижней части почвы. Среди других элементов есть еще и лезвие, которое предназначено для крошения и окутывания земли. Он используется в конструкции и полевой доске, которая выступает в качестве опоры для инструмента.Он упирается в дно борозды. Полевая доска, отвал, мех, а также стойка, на которой закреплен плуг, составляют корпус конструкции. В земле тело движется в направлении горизонта, срезая почву, а затем деформируя ее и переворачивая.

      Особенности изготовления плуга

      Плуг для лебедки своими руками, чертежи которого необходимо составить самостоятельно, можно выполнить только после изучения принципа работы инструмента.Перед этим нужно убедиться, что вы умеете работать с металлом, вам придется гнуть лезвие с помощью гибочных роликов. Вы можете выбрать для себя один из предложенных вариантов изготовления корпуса отвала.

      Особенности изготовления корпуса

      При изготовлении плуга для лебедки своими руками, чертежи которого позволят выполнить работу без ошибок, необходимо будет сформировать корпус, с учетом того, что слой земли должен подниматься на 25 сантиметров.Это указывает на то, что инструмент будет испытывать значительные нагрузки. Кроме того, поверхности корпуса станут подвержены абразивному износу, что влечет за собой необходимость использования стали для изготовления рабочих элементов конструкции, толщина которой равна 5 миллиметрам.

      Характеристики лемеха

      Лемех должен быть съемным, чтобы его можно было точить. Изготовление этого элемента должно осуществляться из легированной стали, это может быть полотно дисковой пилы.Можно использовать незакаленную сталь. Если доступна только углеродистая сталь обычного сорта, не прошедшая термообработку, ее также можно использовать, но перед использованием режущую поверхность лемеха необходимо будет отбить холодной наковальней. После элемент следует заточить.

      Технология изготовления отвала

      При изготовлении плуга с лебедкой своими руками, чертежи которого позволят вам выполнить работу более легко, необходимо подготовить гибочные ролики.Они позволят придать заготовке желаемую форму. Для этого заготовку лезвия, толщина которой составляет 4 миллиметра, необходимо подвести к роликам под углом 23 градуса. Элемент необходимо согнуть, а затем при помощи молотка довести до нужной формы.

      Второй вариант изготовления

      Изначально нужно подготовить чертежи плуга на лебедку своими руками. Только после этого можно приступать к изготовлению полотна, которое можно сделать из стальной трубы, его диаметр должен быть равен 600 миллиметрам, а толщина стенки должна варьироваться в пределах 45 миллиметров.В этом случае сначала должен быть изготовлен шаблон элемента из достаточно плотного картона, а затем приложен к трубе, таким образом должен быть получен угол 23 градуса между дном отвала и цилиндром трубы. Контур элемента необходимо обозначить мелом, а затем газовой сваркой вырезать овал, после чего заготовка обрабатывается наждаком. При необходимости форму можно изменить молотком.

      Третий вариант изготовления

      Сначала необходимо сделать чертежи плуга для лебедки своими руками.Третий вариант изготовления будет наиболее трудоемким. Заготовку для клинка нужно будет нагреть с помощью кузницы. После того как деталь необходимо согнуть по матрице, в качестве последней можно использовать отвал, позаимствованный у тракторного плуга. Корпус плуга должен быть изготовлен из листовой стали, толщина которой составляет 3 миллиметра.

      При изготовлении плуга для лебедки своими руками чертежи, фото которых необходимо изучить заранее, можно предварительно выполнить элементы конструкции из плотного картона, после того, как шаблоны будут склеены.Если дизайн-макет вас устраивает, вы можете использовать его как основу для изготовления инструмента. После изготовления основных заготовок плуга следует использовать стальную пластину для крепления корпуса, толщина которой должна быть равна 3 миллиметрам, а размеры этой заготовки - 500 х 500 миллиметров. Используя стальной лист, нужно отступить от его краев 40 миллиметров. Лемех необходимо установить на металлический лист и закрепить сваркой с двух сторон. Далее необходимо подвести щиток под лемех, учитывая, что его расположение должно быть вертикальным, кроме того, он должен заходить за края лемеха на 8 миллиметров.При этом ограждение стойки должно располагаться на 10 миллиметров выше отвала лемеха, только так можно будет исключить то, что оно будет мешать отвалу. Щит также необходимо прихватить сваркой к стальному листу и лемеху.

      Соединительные элементы

      При изготовлении плуга для лебедки своими руками, как сделать инструмент, необходимо узнать заранее. На следующем этапе нужно примерить отвал к лемеху, который должен быть соединен с этим элементом достаточно плотно, зазоров быть не должно.Угол между лезвием лемеха и кромкой лезвия должен составлять примерно 8 градусов. При обнаружении несоответствия углов лезвие необходимо обработать молотком. После того, как лезвие будет установлено на лемехе, его необходимо прихватить сваркой. На следующем этапе к этому щиту крепится распорная планка, а также опорная плита. Последние необходимо укрепить до опорных уголков. Инструмент должен быть осмотрен, и, наконец, все элементы должны быть сварены. Углы опоры сошников должны быть приварены к опорной плите.

      Заключительная работа

      Выполняя плуг для лебедки своими руками, на следующем этапе нужно хорошо зачистить швы, а лемех и отвал обработать шлифовальной тряпкой. Для обеспечения самоходного плуга необходимо приспособить к нему блок с двумя колесами.

      Особенности изготовления колес

      Колесо для обработки борозд должно быть выбрано таким, чтобы оно имело диаметр 320 миллиметров, а его ширина была эквивалентна 50 миллиметрам. Его можно сделать из металлического листа, толщина которого составляет 4 миллиметра.После того, как нам удалось сделать своими руками плуг для лебедки, необходимо будет сделать полевое колесо диаметром 200 миллиметров, при этом его ширина должна быть эквивалентна ширине базового колеса. Изготовление должно быть из того же материала. Ось колеса образована из трубы диаметром 3/4 дюйма. После проведения этих работ можно смело приступать к использованию инструмента. Из его положительных черт можно выделить то, что в случае поломки его легко отремонтировать, так как вы будете хорошо знать его устройство.

      Наши предки спали не так, как мы. Что мы делаем не так? В это трудно поверить, но ученые и многие историки склонны считать, что современный человек спит не так, как его древние предки. Изначально.

      Как выглядеть моложе: лучшие стрижки для людей старше 30, 40, 50, 60 лет. Девушкам от 20 лет не нужно беспокоиться о форме и длине прически. Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами.Впрочем, уже последнее.

      Топ-10 самых известных звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

      7 частей тела, к которым нельзя прикасаться руками Думайте о своем теле как о храме: вы можете использовать его, но есть некоторые священные места, к которым нельзя прикасаться руками. Исследования показывают.

      13 признаков того, что у вас лучший муж Мужья действительно великие люди.Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, вы сможете.

      Непростительные ошибки в фильмах, которые вы, вероятно, никогда не замечали. Наверное, очень мало людей, которые не хотели бы смотреть фильмы. Однако даже в лучшем кинотеатре есть ошибки, которые зритель может заметить.

      Некоторые мастера своими руками пытаются сделать плуг, скопировав его с трактора или конного плуга. Часто такая попытка заканчивалась неудачей, и не потому, что мастерам не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

      Немного теории

      Чтобы лучше понять процесс вспашки и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие простого клина с почвой. Под воздействием клина происходит деформация грунта, характер которой зависит от технологических свойств грунта и угла альфа (α) установки рабочей кромки клина к горизонту.

      Взаимодействие клина с углом альфа с почвой

      Двугранный клин с углом альфа отделяет слой от дна борозды, приподнимает его, сжимает в вертикальной плоскости и разделяет на отдельные части.Чем больше альфа-угол, тем сильнее изгибается клин и крошится отделенный слой. Однако при увеличении угла альфа до 45 ° грунт перестает скользить по верхнему краю клина и начинает «нагружаться» перед клином. Вертикально ориентированный обоюдоострый клин с гамма-углом (γ) отделяет пласт от стенки борозды, отводит землю в сторону и сжимает ее в горизонтальной плоскости.

      Взаимодействие гамма-клина с грунтом

      Двугранный клин с бета-углом (β) предназначен для отклонения пласта в сторону, переворачивания его.

      Взаимодействие бета-углового клина с грунтом

      Однако для того, чтобы переместить пласт из горизонтального положения в наклонное и перевернуть, угол бета-клина должен изменяться от 25 ° до 130 °, т.е. необходимо, чтобы поверхность клина была изогнутой. Комплексное воздействие на образование трех двусторонних клиньев заменит один треугольный клин, который представляет собой тетраэдр АМБО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОБ.

      Взаимодействие треугольного клина с почвой

      При движении треугольного клина в направлении оси X кромка АВ отрезает слой от дна борозды, кромка БМ - от стенки борозды, а кромка БМ - от стенки борозды. ABM edge отводит слой в сторону, крошится и заворачивает его.

      Для обеспечения вспашки почвы треугольный клин трансформируется в криволинейную лемехно-отвалную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма и бета.

      Рабочая поверхность корпуса плуга

      Напомним, что рабочими органами плуга являются: лемех, режущий пласт снизу; отвал для обмотки и крошения шва, полевая доска - опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также стойка, с помощью которой крепятся ранее перечисленные корпуса плуга, составляют корпус плуга.Двигаясь в почве в направлении оси X, корпус плуга с криволинейной поверхностью разрезает шов, приподнимает его, деформирует, крошится, заворачивает и выбрасывает в открытую борозду. Из множества технологических операций, выполняемых плугом, основная с точки зрения агротехники - это оборачиваемость и крошение пласта, интенсивность которого определяется величинами и интенсивностью изменения углы альфа, гамма и бета, то есть фактическая форма рабочей поверхности отвала корпуса плуга.

      Оборачиваемость слоя земли:
      а - глубина вспашки; б - ширина покрытия пласта корпусом плуга

      Поверхности отвала могут быть цилиндрическими, цилиндрическими (напоминая цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо обволакивает слой, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса не используются для вспашки земли. Наибольший интерес представляет плуг с цилиндрической поверхностью корпуса отвала.Для этой поверхности характерно интенсивное увеличение как угла крошения альфа (от α 0 = 25 ° до α max = 130 °), так и угла охвата бета-слоя (от β 0 = 25 °. 35 ° до β max = 100 °. 130 °). Угол гамма-сдвига варьируется в небольших пределах от (от γ 0 = 35 °. 42 ° до γ max = 45 °. 50 °).

      Изготовление плуга

      Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга.Чтобы изготовить плуг мог каждый (кто знаком с металлообработкой), и даже тот, у кого нет возможности гнуть отвал на гибочных роликах, ниже представлены три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать тот факт, что поднимая слой почвы высотой 20-25 см, плуг испытывает очень значительные нагрузки, а поверхности его корпуса подвержены абразивному износу, поэтому сталь 3 Для рабочих частей плуга необходимо подбирать толщину -5 мм.

      Лемех ... Лемех должен быть съемным (для заточки перед началом вспашки), лучше из легированной стали 9ХС (полотно циркулярной пилы). Подходит также сталь 45, закаленная до твердости HRC 50-55. Если есть только углеродистая сталь обыкновенного качества, например Ст. 5, которая не подвергается «термообработке», то ее также можно заставить удовлетворительно срезать слой земли, если перед вспашкой режущая часть лемеха в холодном состоянии отбивается на наковальне, как коса, и затачивается.

      Первый вариант изготовления лезвия ... Как уже было сказано выше, рабочая поверхность лезвия должна иметь цилиндрическую поверхность. Если у вас есть гибочные ролики, придать заготовке нужную форму не составит труда. Для этого вырезанную из стали (газоэлектросварка, ножницы) заготовку клинка толщиной 3-4 мм подают к роликам под углом 20 ° -23 °, загибают ее, а затем молотком. выполняется по шаблону.

      Чертеж плуга из листовой стали 3 мм

      Второй вариант ... Отвал может быть изготовлен из стальной трубы диаметром 550-600 мм с толщиной стенки 4-5 мм. В этом случае сначала изготавливают шаблон отвала из толстого картона, затем шаблон прикладывают к трубе, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23 °. Контур отвала очерчивается мелом, затем отвал вырезается газовой сваркой и обрабатывается наждаком. При необходимости форму клинка модифицируют молотком, ориентируясь по шаблону.

      Форма лопасти из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

      Третий вариант ... Самый трудоемкий способ получения отвала - это когда его заготовку нужно подвергнуть нагревают в кузнице (или другим способом), а затем перегибают матрицу (в качестве последней подойдет отвал от тракторного плуга).

      Корпус плуга изготовлен из листовой стали Ст.3-Ст.10 толщиной 3 мм.

      Чертеж деталей плуга:
      а - лемех, легированная сталь; б - боковая пластина стойки, Ст3; в - шайба распорная, Ст3; г - опорная плита плуга Ст3; г - полевая доска, уголок 30х30 мм; е - стойка, труба диаметром 42 мм

      Рекомендуется предварительно изготовить элементы плуга из плотного картона, склеить их между собой, соблюдая соответствующие углы.Так, значение углов альфа и бета в разных частях корпуса составит от 25 ° до 130 °, гамма-угла - от 42 ° до 50 °. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

      Когда металлические элементы плуга готовы, для сборки корпуса потребуется металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а также сварочный аппарат. На металлическом листе отступив от краев 40 мм, отложите угол γ 0.

      Плуг в сборе: 1 - лемех; 2 - боковая пластина стойки; 3 - металлический лист 2-3 мм

      Используя клинья с углом α 0 = 25 °, устанавливаем на металлический лист лемехи и прикрепляем его к листу сваркой с двух сторон. Подводим боковую заслонку стойки под лемех, следя за тем, чтобы она располагалась вертикально и заходила за край лемеха на 5-8 мм, при этом откидная створка стойки должна располагаться над лопаткой лемеха (т.е. находится, над листом) на 6-10 мм, чтобы лезвие лемеха не мешало разрезать слой земли.Щит также слегка приклеивается сваркой как к лемеху, так и к металлическому листу.

      Затем примеряем отвал на лемех, который должен плотно входить в лемех, без зазоров, чтобы поверхности отвала и лемеха были единым целым. Угол между ножом лемеха и верхней кромкой ножа равен разности углов γ max и γ 0 и должен составлять 6-8 °.

      Вложение акции:
      1 - акция; 2 - винт с потайной головкой М8; 3 - лезвие; 4 - опорная плита; 5 - уголок 30х30х90 мм; 6 - гайка М8

      При обнаружении несоответствий углов и / или поверхностей лезвие дорабатывают молотком.Установив лезвие на лемех, его приваривают к лемеху (сзади), а также к боковому щиту. Далее к боковому щиту приваривают распорную планку и опорную пластину, а упорные уголки для лемеха снова зацепляются за последний. Плуг снова проверяется и полностью сваривается, а металлический лист, на котором он был собран, отделяется от корпуса с помощью долота или «болгарки» с отрезным диском. Упорные углы крепления лемеха тщательно привариваются к опорной плите.Затем зачищаются сварные швы, а лезвие и лапа обрабатываются наждачной бумагой.

      Чтобы плуг был «самоходным» и сам «держал борозду», необходимо приспособить к нему двухколесный агрегат.

      Плуг с колесным агрегатом:
      1 - колесо поле; 2 - фасоль; 3 - борозда; 4 - корпус плуга; 5 - ручка; 6 - ось колеса; 7 - пластина регулировки плуга из канала

      Колесо борозды диаметром 320 мм и шириной 40-50 мм изготовлено из стального листа толщиной 3-4 мм.Из этого же материала вырезают полевое колесо диаметром 200 мм и шириной 40-50 мм. Ось колеса изготовлена ​​из трубы 3/4 дюйма. С одной стороны труба изгибается под углом 90 ° и к загнутому концу приваривается гильза для установки бороздкового колеса. К другому концу трубы прикреплено полевое колесо. Ось колеса также выполнена составной (на рисунке выше изображена составная ось). Сама труба приваривается к балке плуга (труба диаметром 42 мм).

      Глубина вспашки будет 200-240 мм, то есть примерно равна вертикальному расстоянию от наконечника лемеха до полевого колеса (см. Рисунок выше).Ширина вспашки, равная 220-250 мм, зависит от расстояния (по горизонтали) от наконечника лемеха до колеса борозды. Тем, кто хочет сделать плуг регулируемым по глубине вспашки и ширине земного шва (вниз), необходимо предусмотреть возможность перемещения полевого колеса по вертикали, а колеса по бороздам по горизонтали, а также зафиксируйте колеса в желаемом положении. Для устойчивости плуга при вспашке необходимо предусмотреть регулировку точки крепления плуга к тросу (если плуг перемещается с помощью электролебедки) или к крюку (если сила тяги составляет лошадь).Чтобы было легче найти оптимальную точку крепления для плуга, проще всего взять стальную пластину толщиной 6-8 мм (а лучше - швеллер) размером 120х160 мм, просверлить ряд отверстий диаметром 10 мм. в нем и приварить пластину к балке плуга. На рисунке ниже показана регулировочная пластина, прикрепленная к колесному блоку с разделенной осью для колес.

      Регулировочная пластина:
      а - пластина; б - крепление пластины (швеллера) к бортику; in - loop

      Плуг лучше всего работает с электрической лебедкой, потому что трос тянет плуг строго горизонтально.Когда плуг тянет лошадь, появляется вертикальная составляющая тягового усилия, которая поднимает колесный блок вверх. Причем, чем выше лошадь и чем ближе к ней прикреплен плуг, тем больше эта вертикальная составляющая силы. При первоначальном присоединении плуга к тяговому устройству привяжите трос к регулировочной пластине на расстоянии 60-90 мм от балки в направлении колеса борозды. Первая борозда на пашне делается на половине глубины вспашки для уменьшения изгибающих усилий. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставить на нем четкую отметку, которая будет свидетельствовать о правильном взаимодействии плуга с почвой.Если колеи не видно, переместите точку крепления к левому колесу на 30-60 мм, если колея чрезмерная, переместите точку на колесо борозды. Если вы не хотите, чтобы плуг заходил глубоко, переместите точку крепления над бортом на 30-60 мм, а если она слишком глубокая, опустите точку крепления плуга.

      При использовании содержания этого сайта вам необходимо разместить активные ссылки на этот сайт, видимые для пользователей и поисковых роботов.

      Самодельный плуг не только экономически выгоден, но и не сложен в производстве.Вы всегда будете уверены в надежности такого оборудования, но давайте разберемся, как его построить.

      Плуг используется в сельском хозяйстве для вспашки земли.

      Если вы хоть раз читали газеты и журналы для сельского жителя, то наверняка заметили обилие рекламы о продаже минитракторов и мотоблоков. Неудивительно, что землю нужно возделывать. Но навесное оборудование для такой техники в продаже не всегда бывает качественным.Самый востребованный агрегат - плуг. И при его покупке у будущего пахаря возникает масса проблем: от такого устройства не всегда можно ожидать качественной вспашки, хотя стоимость промышленного плуга довольно внушительная. Самодельный плуг может стать отличной альтернативой некачественному изделию.

      Конструкция плуга

      Прежде чем приступить к изготовлению плуга, разберемся с конструктивными особенностями. Его основные части: лемех, отвал и дощечка.

      Виды плуговых отвалов: 1 - цилиндрический; 2 и 3 - культурные; 4 - полувинтовой; 5 - винт.

      Лемех - основная режущая часть плуга. Находится под отвалом. Угол наклона режущей кромки лемеха должен составлять около 40 градусов. При меньшем угле изделие устремится вверх. При работе на мотоблоке придется постоянно поднимать ручки, что приведет к быстрому утомлению работника. Самодельный плуг для минитрактора с указанным лемехом необходимо постоянно удерживать в почве за счет гидравлики. Лапа изготовлена ​​из высокопрочных марок стали.Найти такой материал в домашних условиях бывает сложно, поэтому рекомендуется использовать лемех промышленного производства по старинной технологии. Идеально может быть деталь от скиммера. В старину сельхозтехника была не очень мощной, поэтому для тяжелых почв применялась техника, перед которой устанавливались плуги - небольшие плуги предварительной обработки почвы, за счет которых рыхлили дерн.

      Отвал плуга играет важную роль. Его работа основана на форме листа. Чем лучше лист выгнут наружу, тем легче продукту переворачивать вспаханную землю.Отвал изготавливается из низкоуглеродистой стали толщиной 3 мм (это критическая толщина, подходящая для мотоблока). Для трактора потребуется отвал с большей площадью листа и более толстым материалом.

      Доска для плуга нужна для устойчивости в почве. Если у вашего мотоблока есть блокировка колес, то при правильно установленной полевой доске вам не придется испытывать больших физических нагрузок. Блоку достаточно «показать» направление и задать заглубление, и тогда он проработает сам по себе до конца пахотной полосы.

      Необходимые инструменты и материалы

      Чертеж деталей плуга.

      А теперь перейдем к непосредственному изготовлению плуга. Начнем с математических расчетов с учетом технических характеристик вашего мотоблока. Если ваша техника обеспечена хорошим коэффициентом сцепления с почвой, то вы можете взять за основу любые чертежи навесного оборудования для мини-техники. В противном случае не торопитесь сделать плуг с широким захватом и большим углублением.Для обычного мотоблока необходимо соблюдать следующие пропорции: 8 кг веса оборудования на 1 см выемки и 0,5 см ширины вспашки.

      Для сборки плуга вам понадобятся:

      • готовая лапа или кусок цельной стали;
      • электродрель;
      • Сталь
      • для изготовления отвала и полевого борта;
      • электросварка;
      • болгарский;
      • болтов и гаек;
      • металлическая подставка для изготовления основания.

      Заказ на работу

      Метод определения центра тяжести плуга: 1- корпус плуга; 2 - фасоль; 3 - рукоятки плуга; 4, 5 и 6 - веревки; 7 - крючок; 8 - отвес.

      На ровную горизонтальную поверхность устанавливаем стойку вертикально, с левой стороны по направлению предполагаемого движения размещаем полевую доску, с правой стороны - лемех. Иногда можно встретить совет, что все детали необходимо приваривать к стойке. Если вы тоже задумали это сделать, то откажитесь от этой мысли: плуг должен быть разборным.Тогда в случае выхода из строя какого-либо элемента его легко можно будет заменить, что сократит вынужденные простои.

      Для того, чтобы плуг можно было легко разобрать и собрать, приварите к нему основание, изделие будет иметь треугольные формы, призванные обеспечить жесткость всей конструкции. На этом основании крепим лемех и полевую доску в заранее обозначенных направлениях. Лезвие должно быть закреплено над лемехом. Ему нужно придать определенную округлость, что можно сделать на специальном станке или путем ковки.Холодная ковка здесь не подойдет по двум причинам:

      1. Холодный металл очень трудно деформировать.
      2. Придать изделию определенную форму не получится: сделаете неровности, которые будут препятствовать скольжению грунта по отвалу.

      Будет лучше, если металл будет нагрет, кован и сразу закален. Отверстия в отвал (их нужно 3) можно проделать прямо в кузнице, но не ошибитесь с точностью в разметке.

      Теперь закрепите лезвие на корпусе.Для крепежа необходимо использовать болты с головкой, плотно погруженной в отверстие. Все выступы будут мешать работе плуга, поэтому их необходимо срезать под основанием, а места отшлифовать.

      Если вы работаете на садовом участке на тракторе, то нужны парные плуги, закрепленные на оси, идущей под углом к ​​оборудованию.

      Здесь крепеж делается с помощью прочных металлических скоб (не используйте сварные крепежи - они сломаются под нагрузкой!).Положение оси подшипника не должно быть неподвижным. Здесь необходимо предусмотреть хотя бы небольшой угол поворота, чтобы можно было регулировать положение плугов.

      При желании мастер может изготовить и оборотный плуг, разместив между осью и трактором гидропривод поворота. Но такая конструкция признана в народе иррациональной: она слишком быстро ломается. Лучше использовать заводские поворотные элементы плуга. Если они есть, то проблем нет; Самостоятельно изготавливать такое сложное устройство нет необходимости.Это будет стоить вам напрасной траты времени и нервов, а результат ваших усилий будет недолговечным.

      Это моя третья самодельная модель плуга с электролебедкой. Учитывая предыдущий опыт, сделал по принципу «чем проще, тем надежнее» - из подручных материалов по минимальной цене.

      Конструкция плуга (фото 1, рис.) Состоит из 5 основных узлов.

      Дамп. Вырезаю болгаркой из листового металла толщиной 2 мм (фото 2).Сварил лемех из рессоры от «Москвича». Он загнул клинок по радиусу так, чтобы своей передней частью он вплотную подошел к передней части полевого борта (ПД), вырезанного из стального листа толщиной 3 мм. Приваривал отвал к ПД внахлест с расчетом, что его режущая часть будет ниже на 2-3 см. Из угла 50х50 см вырезала бегунок длиной 50 см. Прикрепил болтом МБ с потайной головкой к ПД.

      Стойка. Использован профиль 20 × 40 мм.Крепится снизу одним болтом М8 одновременно к бегунку и ПД, а сверху аналогичным болтом к ПД с учетом того, что в этом месте можно регулировать угол наклона плуга. В конце бегунка приварил кусок трубки d 20 мм - проставку для полотна (фото 3). С помощью стойки, прикрепленной к дышлу, плуг можно поднимать и опускать, тем самым регулируя глубину вспашки.

      Ящик. Вместе с поперечной осью выполнены водопроводные трубы диаметром 42 мм.Ящик навески дышла с подставкой был сварен из углов из профиля 30 × 60 мм. При движении вверх и вниз фиксируется на подставке шпилькой (гвоздем) в просверленных отверстиях с интервалом 50 мм (фото 4).

      Узел сцепления. Предназначен для перемещения дышла по поперечной оси (фото 5) при регулировке ширины борозды. Рядом прикрепил кронштейн, через который идет трос от электролебедки (фото 6). С помощью дужки регулирую усилие, необходимое для удержания плуга по ширине борозды (частично и по глубине).

      На концах поперечной оси закреплены колеса из 2-мм жести. Один плоский, другой в виде тарелки. Чтобы было удобнее гнуть, по периметру круга сделал прорези. Ступицы из отрезков трубы d 20 мм были усилены распорками из металлических полос шириной 20 мм (фото 7). Такими же полосами обшил колесные диски, чтобы они не падали на землю.

      Чуть выше отвала привязал к стойке кусок проволоки d 4 мм.Вытащил ее через отверстие в кронштейне на поперечной оси, а на другом конце загнул петлю. Этот S-образный крюк используется для сцепления плуга с тросом лебедки (фото 8).

      Обычно при работе с лебедкой наиболее трудоемкой операцией является транспортировка плуга в новую борозду. С моей конструкцией весом менее 15 кг и с колесами она превращается в прогулку: я поднял ее за распорку и покатил одной рукой в ​​нужное место.

      Прохожу 1-2 начальные борозды, нажимая на плуг сверху, чтобы получить желаемую глубину.После этого я только контролирую процесс - сам плуг держит нужную ширину (прижимая выпуклое колесо к краю борозды) и глубину.
      На заметку

      В идеале S-образный крюк должен изгибаться, когда тяга лебедки намного превышает рабочую силу - например, когда на пути плуга встречается большой камень. Это предотвратит перегорание мотора.

      Некоторые мастера своими руками пытаются сделать плуг своими руками, скопировав его с трактора или конного плуга.Часто такая попытка заканчивалась неудачей, и не потому, что мастерам не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

      Немного теории

      Чтобы лучше понять процесс вспашки и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие простого клина с почвой. Под воздействием клина происходит деформация грунта, характер которой зависит от технологических свойств грунта и угла альфа (α) установки рабочей кромки клина к горизонту.

      Двугранный клин с углом альфа отделяет слой от дна борозды, приподнимает его, сжимает в вертикальной плоскости и разделяет на отдельные части. Чем больше альфа-угол, тем сильнее изгибается клин и крошится отделенный слой. Однако при увеличении угла альфа до 45 ° грунт перестает скользить по верхнему краю клина и начинает «разгружаться» перед клином. Вертикально ориентированный обоюдоострый клин с гамма-углом (γ) отделяет пласт от стенки борозды, отводит землю в сторону и сжимает ее в горизонтальной плоскости.

      Двугранный клин с бета-углом (β) предназначен для отклонения пласта в сторону, переворачивания его.

      Однако для того, чтобы переместить пласт из горизонтального в наклонное положение и перевернуть, угол бета-клина должен изменяться от 25 ° до 130 °, то есть необходимо, чтобы поверхность клин быть изогнутым. Комплексное воздействие на образование трех двусторонних клиньев заменит один треугольный клин, который представляет собой тетраэдр АМБО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОБ.

      При движении треугольного клина в направлении оси X край AB отрезает слой от дна борозды, край BM - от стенки борозды, а край ABM отводит слой в сторону , крошится и заворачивает.

      Для обеспечения вспашки почвы треугольный клин трансформируется в криволинейную лемехно-отвалную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма и бета.

      Напомним, что рабочими органами плуга являются: лемех, режущий пласт снизу; отвал для обмотки и крошения шва, полевая доска - опора плуга, упирающаяся в дно борозды.Отвал, лемех, полевая доска, а также стойка, с помощью которой крепятся ранее перечисленные корпуса плуга, составляют корпус плуга. Двигаясь в почве в направлении оси X, корпус плуга с криволинейной поверхностью разрезает шов, приподнимает его, деформирует, крошится, заворачивает и выбрасывает в открытую борозду. Из множества технологических операций, выполняемых плугом, основная с точки зрения агротехники - это оборачиваемость и крошение пласта, интенсивность которого определяется величинами и интенсивностью изменения углы альфа, гамма и бета, то есть фактическая форма рабочей поверхности отвала корпуса плуга.


      а - глубина вспашки; б - ширина покрытия пласта корпусом плуга

      Поверхности отвала могут быть цилиндрическими, цилиндрическими (напоминая цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо обволакивает слой, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса не используются для вспашки земли. Наибольший интерес представляет плуг с цилиндрической поверхностью корпуса отвала.Эта поверхность характеризуется интенсивным увеличением как угла крошения альфа (с α 0 = 25 ° до α max = 130 °), так и угла поворота бета-слоя (с β 0 = 25 ° ... 35 ° до β max = 100 °. 130 °). Угол гамма-сдвига изменяется в небольших пределах от (от γ 0 = 35 ° ... 42 ° до γ max = 45 ° ... 50 °).

      Изготовление плуга

      Теперь, когда мы немного познакомились с теорией устройства плуга, мы переходим к изготовлению самодельного плуга.Чтобы изготовить плуг мог каждый (кто знаком с металлообработкой), и даже тот, у кого нет возможности гнуть отвал на гибочных роликах, ниже представлены три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать тот факт, что, поднимая слой почвы высотой 20-25 см, плуг испытывает очень значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому сталь 3 Для рабочих частей плуга необходимо подбирать толщину -5 мм.

      Лемех ... Лемех должен быть съемным (для заточки перед началом вспашки), лучше из легированной стали 9ХС (полотно циркулярной пилы). Подходит также сталь 45, закаленная до твердости HRC 50-55. Если доступна только углеродистая сталь обычного качества, например, St. 5, которая не подвергается "термообработке", ее также можно заставить удовлетворительно разрезать слой земли, если перед вспашкой режущая часть лемеха будет отбили на наковальне в холодном состоянии, как косу, и заточили.

      Первый вариант изготовления лезвия ... Как уже было сказано выше, рабочая поверхность лезвия должна иметь цилиндрическую поверхность. Если у вас есть гибочные ролики, придать заготовке нужную форму не составит труда. Для этого вырезанную из стали (газоэлектросварка, ножницы) заготовку клинка толщиной 3-4 мм подают к роликам под углом 20 ° -23 °, загибают ее, а затем молотком. выполняется по шаблону.

      Второй вариант ... Отвал может быть изготовлен из стальной трубы диаметром 550-600 мм с толщиной стенки 4-5 мм. В этом случае сначала изготавливают шаблон отвала из толстого картона, затем шаблон прикладывают к трубе, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23 °. Контур отвала очерчивается мелом, затем отвал вырезается газовой сваркой и обрабатывается наждаком. При необходимости форму клинка модифицируют молотком, ориентируясь по шаблону.


      Форма лопатки из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

      Третий вариант ... Самый трудоемкий способ получения отвала - это когда его заготовка должна быть прогреться в кузнице (или другим способом), а затем нагнуться над матрицей (в качестве последней подойдет отвал от тракторного плуга).

      Корпус плуга изготовлен из листовой стали Ст.3-Ст.10 толщиной 3 мм.


      а - лемех из легированной стали; б - боковая пластина стойки, Ст3; в - шайба распорная, Ст3; г - опорная плита плуга Ст3; г - полевая доска, уголок 30х30 мм; е - стойка, труба диаметром 42 мм

      Рекомендуется предварительно изготовить элементы плуга из плотного картона, склеить их между собой, соблюдая соответствующие углы.Так, значение углов альфа и бета в разных частях корпуса составит от 25 ° до 130 °, гамма-угла - от 42 ° до 50 °. Если самодельный плуг из картона устраивает вас по всем параметрам, смело берите металл.

      Когда металлические элементы плуга готовы, для сборки корпуса потребуется металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а также сварочный аппарат. На металлическом листе отступив от краев 40 мм, отложите угол γ 0.


      Плуг в сборе: 1 - лемех; 2 - боковая пластина стойки; 3 - металлический лист 2-3 мм

      Используя клинья с углом α 0 = 25 °, устанавливаем на металлический лист лемехи и прикрепляем его к листу сваркой с двух сторон. Подводим боковую заслонку стойки под лемех, следя за тем, чтобы она располагалась вертикально и заходила за край лемеха на 5-8 мм, при этом откидная створка стойки должна располагаться над лопаткой лемеха (т.е. находится, над листом) на 6-10 мм, чтобы лезвие лемеха не мешало разрезать слой земли.Щит также слегка приклеивается сваркой как к лемеху, так и к металлическому листу.

      Затем примеряем отвал на лемех, который должен плотно входить в лемех, без зазоров, чтобы поверхности отвала и лемеха были единым целым. Угол между ножом лемеха и верхней кромкой ножа равен разности углов γ max и γ 0 и должен составлять 6-8 °.


      1 - пая; 2 - винт с потайной головкой М8; 3 - лезвие; 4 - опорная плита; 5 - уголок 30х30х90 мм; 6 - гайка М8

      При обнаружении несоответствий углов и / или поверхностей лезвие дорабатывают молотком.Установив лезвие на лемех, его приваривают к лемеху (сзади), а также к боковому щиту. Далее к боковому щитку приваривают распорную планку и опорную пластину, а к последнему снова прихватывают упорные уголки для лапы. Плуг еще раз осматривают и полностью сваривают, а металлический лист, по которому шел плуг, отделяют от корпуса с помощью долота или «болгарки» с отрезным диском. Упорные углы крепления лемеха тщательно привариваются к опорной плите.Затем зачищаются сварные швы, а отвал и лемех обрабатываются наждачной бумагой.

      Чтобы плуг был «самоходным» и сам «держал борозду», необходимо приспособить к нему двухколесный агрегат.


      1 - колесо поле; 2 - фасоль; 3 - борозда; 4 - корпус плуга; 5 - ручка; 6 - ось колеса; 7 - пластина регулировки плуга из канала

      Колесо борозды диаметром 320 мм и шириной 40-50 мм изготовлено из стального листа толщиной 3-4 мм.Из этого же материала вырезают полевое колесо диаметром 200 мм и шириной 40-50 мм. Ось колеса изготовлена ​​из трубы 3/4 дюйма. С одной стороны труба изгибается под углом 90 ° и к загнутому концу приваривается гильза для установки бороздкового колеса. К другому концу трубы прикреплено полевое колесо. Ось колеса также выполнена составной (на рисунке выше изображена составная ось). Сама труба приваривается к балке плуга (труба диаметром 42 мм).

      Глубина вспашки плуга составит 200-240 мм, то есть примерно равна вертикальному расстоянию от наконечника лемеха до полевого колеса (см. Рисунок выше).Ширина вспашки, равная 220-250 мм, зависит от расстояния (по горизонтали) от кончика лемеха до колеса борозды. Тем, кто хочет сделать плуг регулируемым по глубине вспашки и ширине шва почвы (вниз), необходимо предусмотреть возможность перемещения полевого колеса по вертикали, а колеса по бороздам по горизонтали, а также зафиксируйте колеса в желаемом положении. Для устойчивости плуга при вспашке необходимо предусмотреть регулировку точки крепления плуга к тросу (если плуг перемещается с помощью электролебедки) или к крюку (если сила тяги составляет лошадь).Чтобы было легче найти оптимальную точку крепления для плуга, проще всего взять стальную пластину толщиной 6-8 мм (а лучше - швеллер) размером 120х160 мм, просверлить ряд отверстий диаметром 10 мм. в нем и приварить пластину к балке плуга. На рисунке ниже показана регулировочная пластина, прикрепленная к колесному блоку с разделенной осью для колес.


      а - плита; б - крепление пластины (швеллера) к бортику; in - loop

      Плуг лучше всего работает с электрической лебедкой, потому что трос тянет плуг строго горизонтально.Когда плуг тянет лошадь, появляется вертикальная составляющая тягового усилия, которая поднимает колесный блок вверх. Причем, чем выше лошадь и чем ближе к ней прикреплен плуг, тем больше эта вертикальная составляющая силы. При первоначальном присоединении плуга к тяговому устройству привяжите трос к регулировочной пластине на расстоянии 60-90 мм от балки в направлении колеса борозды. Первая борозда на пашне делается на половине глубины вспашки для уменьшения изгибающих усилий. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставить на нем четкую отметку, которая будет свидетельствовать о правильном взаимодействии плуга с почвой.Если колеи не видно, переместите точку крепления к левому колесу на 30-60 мм, если колея чрезмерная, переместите точку на колесо борозды. Если вы не хотите, чтобы плуг заходил глубоко, переместите точку крепления над бортом на 30-60 мм, а если она слишком глубокая, опустите точку крепления плуга.

      При использовании содержания этого сайта вам необходимо разместить активные ссылки на этот сайт, видимые для пользователей и поисковых роботов.

      Плуг ручной "Вятский пахарь" (лопата отца Геннадия) своими руками (чертежи и схемы)

      Ручной плуг "Вятский пахарь" (лопата отца Геннадия) - инструмент для быстрого рытья земли.Повышает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет вращательного метода работы совершенно не нагружает поясницу. Усилия прилагаются только к «рулю направления».

      Лопата монаха Геннадия регулируется по высоте, что позволяет ей идеально соответствовать росту румпеля. Ширина ковша 30 см - в 1,5 раза шире обычной лопаты. Вспахать землю быстро и легко! Подходит для целины, плотной почвы, дерновой почвы.

      Лопата отца Геннадия "Вятский пахарь":
      Увеличивает скорость рытья земли примерно в 4 раза;
      В отличие от обычной лопаты, для этого не нужно наклоняться и приседать;
      За один прием вытаскивает в 2 раза больше земли, чем лопата;
      Облегчает и ускоряет посадку картофеля за счет бокового наклона почвы.

      Несколько лет назад по телевидению показали, как священник в российской провинции ловко выкопал участок странной лопатой, в верхней части которой находился ... руль велосипеда. Это меня очень заинтересовало (я сам не видел эту передачу), и, по словам моей жены, которая видела эту передачу, я сконструировал чудо-лопату, которая может легко копать землю в два раза быстрее и совсем не сгибаться, тем самым не сгибаясь. загружаю мою спину.

      Материалы для изготовления лопаты использовали мастера:
      1.Руль от старого велосипеда, на ручки надел отрезки шланга, так работать удобнее

      2. Нержавеющая труба диаметром 22 мм.

      3. Лопата из холоднокатаной нержавеющей стали толщиной 2 мм

      4 Штифт с пружинным или стальным подвижным элементом (регулируется по земле).

      За рубежом, как и в нашей стране, каждый год придумывают что-то новое по рыхлению почвы, чтобы микрофлора не нарушалась, а микроорганизмы оставались на своем уровне: нижние находятся внизу, а верхние - вверху, что очень важно для будущих урожаев на приусадебном участке и дачном участке.сюжеты.

      Копая такой лопатой, получаешь одно удовольствие: работать и работать хочется, и совсем не устаешь. Это очень хорошо для пожилых людей с радикулитом и другими заболеваниями позвоночника.

      Для выкапывания травы или злаков не подходит, потому что землю нужно переворачивать вверх ногами, а она поворачивает почву только на 180 градусов, а при резком движении достаточно 100-120 градусов

      Еще можно использовать материал с шахтерской лопаты. Исходя из роста человека (а именно рычага руки), я вывел формулу:

      Таким образом определил высоту чудо-лопаты - от руля (верхняя часть) до режущей части (лопату снизу заточил).
      Рулевое колесо выровнено по прямой линии. Штифт входит в трубу и фиксируется болтом 2,11 М8 и служит для поворота чудо-лопаты.
      Копать нужно начинать справа налево или справа назад
      Добавляю чертежи для изготовления чудо-лопаты. Такое орудие труда меня устраивает, работаю охотой и не особо напрягаясь. Всем советую сделать такую ​​замечательную лопату, чтобы облегчить свой нелегкий труд.

      В течение многих лет небольшая гаражная подъемная лебедка, работающая от электросети 220 вольт, уже много лет пылится на моей ферме.Его грузоподъемность была невысокой и составляла всего 250 кг. Хотя в моем сельскохозяйственном арсенале был мотоблок, я все же мечтал обзавестись настоящим плугом. В начале своей карьеры колхозника я приглашал технику с плугом для обработки земли, но с годами все засыпал постройками, фруктовыми деревьями и кустарниками, а трактор на участке не крутился. Пришлось что-то придумать.

      Мотоблок - это самообман.

      Я давно знаю, что некоторые домашние мастера пытались использовать в качестве плугов электрические лебедки.Но все известные мне примеры основывались на том, что лебедка неподвижно закреплена в конце обрабатываемой площади, а плуг тянется к ней тросами, переворачивая слои почвы. Мне эта технология совсем не понравилась. Во-первых, по такой схеме необходимо присутствие и участие в процессе двух колхозников. Один на выключателе, а другой на плуге. Во-вторых, необходимо не только тащить лебедку по мере вспашки, но и постоянно думать, как ее починить, как бы плуг ни на себя тянул, а не наоборот.

      Моя лебедка не могла использовать ее только по одному - это ее низкая грузоподъемность. Я боялся, что она не потянет плуг. Но я решил рискнуть, тем более что покупать ничего не пришлось.

      Для этого я использовал отрезок метровой трубы 50 мм, на котором закрепил лебедку. На концах трубы при помощи электросварки закрепите гайками М 20. Используя эти гайки и болты М 20 длиной 120 мм, я установил маленькие колеса.

      На расстоянии 0.В 8 метрах от лебедки с колесами установите сам плуг так, чтобы в рабочем режиме он располагался на 20 сантиметров ниже самих колес. Это будет глубина вспашки. Идеально сделать этот узел регулируемым, но я очень торопился и не очень верил, что все получится и отложил эту работу на потом. Прикрепил плуг к оси при помощи уголков 33 на 33 мм и электросварки.

      Все остальное - дело техники. Рукоять гнулась из трубы небольшого диаметра.Каждый наклоняется на свой рост.

      Пришлось немного повозиться с кнопкой запуска. Дело в том, что тельфер срабатывает только при нажатии на переключатель. Если немного отпустить, электродвигатель выключится. Первые тесты показали, что это не очень удобно. Часто происходят несанкционированные отключения. Пришлось разобрать блок управления и все переделать на обычный автоматический выключатель.

      Удивительно, но с первого раза все получилось. Всего за пару часов вспахал несколько соток огорода.Все очень привлекательно и интересно. Было удивительно наблюдать, как этот крошечный двигатель переворачивает целые слои земли. Не только переворачивает, но и аккуратно укладывает верхним слоем со всей уже появившейся растительностью вниз, а не вверх с зараженной почвой, обнажая все корни сорняков в почве. Обрекая их на верную смерть.

      Управлять плугом может один человек, поскольку лебедка находится на одной платформе с плугом и системой переключения.Лебедка не прикреплена к оси (на трубе) постоянно. Окончательное место установки можно определить только во время эксплуатации. Если конструкция будет уводиться в ту или иную сторону, то следует внести поправку.

      Все бы хорошо, но постоянно нужно решать проблему фиксации свободного конца кабеля. Это самое слабое место устройства. Самое простое и утомительное - забить костыль в землю и зацепиться за него. Но удобнее всего цепляться за фаркоп своего автомобиля.Можно прицеп и т.д.

      Чтобы силовой кабель не попадал в рабочую зону, достаточно закрепить кабель на достаточном удалении от конструкции с любой удобной стороны.

      При работе есть небольшие нюансы. Главное - надежно закрепить свободный конец троса лебедки.

      Плуг конный, тракторный или для мотоблока - незаменимая вещь в подсобном хозяйстве. Плуг вспахивает почву, переворачивая верхний слой почвы, что уменьшает количество сорняков, делает почву более мягкой и податливой.Плуг можно не только купить, но и сделать самому. Для этого помимо инструментов и материалов нужно иметь представление об устройстве плуга и его геометрии.

      Сделать плуг правильно можно только при наличии понимания процесса вспашки, а также назначения каждой из частей плуга.

      При вспашке клин плуга врезается в почву под определенным углом, в зависимости от мягкости и влажности почвы.Клин разделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. Угол входа зависит от того, на сколько частей будет разделен слой земли: чем больше угол, тем больше будет разделение. Но если угол въезда больше сорока пяти градусов, то почва перестает скользить по рабочей поверхности пахотного устройства, и начинает накапливаться перед ней, затрудняя дальнейшую работу. Вертикальный плуг, то есть с более острым передним углом, отделяет почву от края пахотной борозды и сжимает ее по горизонтали.Плуг с горизонтальным углом поворота работает иначе: он отклоняет и переворачивает слой почвы.

      Стандартный рабочий плуг состоит из:

      • Лемех для обработки почвы
      • Дамп,
      • Нож,
      • Доска полевая,
      • Стеллажи,
      • Скиммер.

      Дополнительно на плуг можно установить:

      • Более прочный металлический каркас
      • Колеса
      • Механизм, корректирующий работу плуга относительно трактора,
      • Гидромеханизмы,
      • Пневматическая гидравлическая система.

      Отвал может иметь несколько типов рабочей поверхности:

      • Винт,
      • Цилиндрический,
      • Цилиндроид.

      Цилиндрический отлично измельчает почву, но не образует пласт. Это не всегда удобно. Цилиндрическая рабочая поверхность обычно используется для работы с мягким грунтом. Наиболее удобно и практично в работе с цилиндрической поверхностью, которая хорошо крошит и переворачивает почву, а также справляется как с сухой, так и с влажной почвой.

      Самодельный плуг

      Чтобы сделать плуг в домашних условиях своими руками необходимо иметь:

      • Ролики,
      • Болгарский,
      • Газорезка,
      • Крепежные изделия,
      • Измерительный инструмент,
      • Молоток,
      • Сварочный аппарат,
      • Ножницы для резки металла.

      Плуг односторонний

      Самый простой вариант в изготовлении. Одностороннее устройство может быть выполнено как неразъемное, в виде единого корпуса, так и сборно-разборное.Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить на диск от круглой тарелки. Дамп обычно выполняется двумя способами. Первый из них требует использования отрезка трубы толщиной около пяти миллиметров и диаметром пятьдесят сантиметров.

      Из пропила вырезается заготовка и с помощью угловой шлифовальной машины доводится до необходимого размера. Второй способ изготовления отвала предполагает наличие стального листа толщиной четыре миллиметра или цилиндра с такой же толщиной стенки, но с поперечным сечением около 50 см.С помощью сварочного аппарата или ножниц по металлу вырезается и сгибается фигура в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

      Любые чертежи содержат шесть составляющих элементов:

      • Металлический диск или лемех,
      • Фундамент,
      • Распорка,
      • Боковая заслонка,
      • Отрезок для створки,
      • Доска для полевых работ.

      Лемех обычно устанавливается с использованием металлического листа и нескольких клиньев, скошенных под углом в двадцать пять градусов.Крепится двухточечной сваркой, а также соединяет стойку и боковой щиток. Щит желательно сделать на сантиметр выше нижнего края лемеха, при этом края щита должны перекрывать край лезвия на пять-шесть миллиметров.

      Лемех с отвалом крепят сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. К боковой стойке крепятся приварная лапка и лезвие, а сама стойка приваривается сначала к основанию, а затем к распорной пластине.Наконец, к основанию приваривают уголки лапы. Все следы сварки и швы зачищаются, а лезвие с лемехом шлифуется.

      Этот тип более эффективен при вспашке больших площадей. Для изготовления потребуется прочный стальной каркас из круглого или прямоугольного профиля толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых деталей и элемента управления. В рабочем органе лемех необходимо размещать снизу, так как его роль заключается в перемещении слоя земли на отвал.Отвал переворачивает почву, срезает и сдвигает, образуя борозду.

      Подставка необходима для крепления рабочих инструментов к раме и удержания ножа. В нем сделано несколько регулируемых отверстий, которые позволят изменять глубину вспашки. Обычно стеллаж сваривается из металлической пластины толщиной не менее сантиметра и крепится к каркасу болтами.

      Рама со всеми рабочими орудиями крепится к минитрактору или мотоблоку самодельным дышлом или навеской... Дышло обязательно должно иметь ручку, иметь прямую или V-образную форму. Вторая форма более эффективна, поскольку делает плуг более устойчивым. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся к раме с помощью регулируемого кронштейна.

      Сборка и установка плуга

      Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства свариваются сначала точечной сваркой, а только когда все детали на месте и правильно скреплены между собой - окончательной.Качество изготовления проверить несложно - для этого необходимо снять отвал с лемехом, а сам плуг поставить на стол. Плотно прижав плуг, проверьте совпадение поверхности стола с горизонтальной поверхностью полозья. Если отклонений нет, все сделано правильно.

      Также можно определить хорошую сборку по следующим критериям:

      • Острый край лапы находится на два сантиметра ниже полозья,
      • Лапа с лезвием не выступает за вертикальный край полозья более чем на сантиметр,
      • Между полозьями и отвалом нет зазора.

      Самодельное устройство навешивается на мотоблок возле пахоты. Начинают с установки стальных колес - они предотвращают скольжение мотоблока в почве. Следующим шагом будет прикрепление плуга, но не затягивать полностью все гайки крепления. С их помощью устройство будет регулироваться, что начинается на специальной подставке. Высота стойки должна быть равна глубине вспашки. После монтажа и проверки крепления всех агрегатов плуг кладут на землю.

      Эксплуатационные испытания проводятся при трехкорпусной вспашке.

      Этого достаточно для измерения глубины и проверки опрокинутых образований. Если борозды переходят одна в другую или расстояние между ними больше десяти сантиметров, все компоненты необходимо заново отрегулировать.

      Самодельные минитракторы своими руками в домашних условиях. Самодельный минитрактор своими руками. Самодельный минитрактор из мотоблока

      При ведении частного хозяйства без трактора просто не обойтись, хотя и с самыми маленькими габаритами.

      Особенно, если кто-то постоянно живет за городом. Именно миниатюрные разновидности техники станут лучшим решением этой задачи. Вы можете приобрести технику от известного производителя, но вариант создания самодельных минитракторов для дома сделать своими руками проще. Это сэкономит вам деньги.

      Какой вариант лучше под самодельный минитрактор

      Автомобиль со сломанной рамой признан многими лучшим вариантом. В таком агрегате всего две части:

      Сцепление осуществляется с помощью специального шарнирного механизма.Все органы управления расположены спереди. То же самое и с ходовой частью. Рулевое колесо и гидроцилиндры становятся основными элементами рулевого управления. На шарнире конструкция отлично прогибается.

      Из-за этого меняется взаимное расположение обеих частей трактора. Такое устройство позволит сэкономить на покупке деталей, без которых установка невозможна.

      По сравнению с передней, задней частью такой комбайн имеет более простое устройство. Задний мост становится одной из главных деталей.Крепится своими руками в люльках, на лонжеронах у полуоси.

      Эта конструкция затем используется для крепления сиденья водителя. Также имеется приспособление для крепления навесного оборудования.

      Сами полуоси вместе с дифференциалом можно снимать с погрузчиков, даже если они уже находились в эксплуатации. Допускается и создание задней подвески, но это решение не всегда будет оправдано. Достаточно небольшого давления в колесах, чтобы создать амортизацию.

      Такой трактор для дома отличается не только простой конструкцией, но и другими достоинствами:

      1. Невысокая стоимость сборки агрегатов. Вы можете использовать элементы конструкции по гораздо более доступной цене, чем то, что собирается на заводе.
      2. Низкий расход топлива. Показатель определяется конструктивными особенностями каждой конкретной модели, но чаще всего он остается низким.
      3. Возможность развернуться, даже если площадь минимальная. Сломанная конструкция рамы способствует наименьшему радиусу поворота.Практически в одном месте техника может поворачиваться на 360 градусов. При вспашке земли это свойство будет особенно полезно.
      4. Высокая производственная мощность.

      Собираем малый трактор от мотоблока

      Самодельный минитрактор 4 на 2 сантиметра уже справляется с большинством необходимых функций. Достаточно будет подготовить такие детали как:

      • Место водителя маленькое.
      • Сигнальные огни.
      • концентраторов.
      • Тяга.
      • Колеса.
      • Рама. Его сооружают из металлических уголков или профильных труб.

      Для бесперебойной работы вашего оборудования достаточно простой гидравлической навески. Дает возможность добавлять вложения ... Что выбирается в зависимости от выполнения определенных видов работ.

      Когда сами детали будут готовы, можно переходить к процессу непосредственной сборки своими руками. Из дополнительных инструментов вам понадобится сварочный аппарат вместе с электродрелью, гаечным ключом и молотком.Процесс сборки займет не более нескольких дней.

      Какие еще детали можно использовать в работе?

      Детали от старых автомобилей можно использовать, если они больше не нужны. Неважно, отечественных мы или зарубежных производителей.

      Конструкция может быть укомплектована большим количеством навесного оборудования, прицепной техники. Именно по этой причине мотоблоки считаются универсальными помощниками в хозяйстве. Его можно использовать для любых работ, связанных с обработкой земли.


      Возможно управление трактором вместе с тележкой, имеющей только одну ось. Тогда можно будет перевозить различные материалы, в том числе песок или грунт, строительные и другие отходы небольших размеров. Водитель сидит на пружинном сиденье в передней части тележки.

      Самодельные тракторы этого типа имеют следующие характеристики:

      • Прицепной механизм.
      • Устройства, с которых осуществляется управление.
      • Механизм в ходовой части.
      • Устройство, позволяющее регулировать мощность.
      • Трансмиссия.
      • Электродвигатель выпускается серии ВП-150М.

      Практически все элементы размещаются на каркасе квадратной формы своими руками. Сам каркас можно построить с помощью швеллера. Лучшими вариантами мотоблоков станут электродвигатели от скутеров отечественных производителей. Допускается использование аналогов мощностью до 5,5 кВт. Главное, чтобы само устройство было одноцилиндровым.

      Эти модели имеют встроенную коробку передач, которая предустановлена. Сцепление вместе с электронным зажиганием становится незаменимым элементом конструкции. Завершает общую картину центробежный вентилятор. Двигатели без этого устройства требуют постоянного ручного охлаждения.

      О чертежах

      На первом этапе нужно хорошо подумать, какой конструкции будет у трактора. Схема соединения деталей также не допускает ошибок. Поэтому основу фундаментов составляют чертежи, составленные по всем правилам.

      Для поиска подходящих вариантов лучше использовать сторонние источники ... Но только если достоверность информации не вызывает сомнений.

      Все элементы должны быть расположены так, чтобы они могли эффективно взаимодействовать друг с другом. Водительское кресло вместе с основными узлами наносится вручную на чертежи в первую очередь. Помощь слесаря ​​не будет лишней, если кто-то сомневается в их мастерстве.

      Есть три группы деталей, требующие особого внимания: трансмиссия, шасси и двигатель.Лучше всего снимать их всех с помощью одного и того же оборудования. Тогда и вписываться не будет.

      Трансмиссия и двигатель: правильный выбор

      Выбор владельцу кажется невелик. Требуется найти то, что лучше всего подходит по имеющимся характеристикам. Есть два типа двигателей, которые найдут оптимальное решение по экономическим показателям и производительности:

      1. УД-2.
      2. УД-4.

      Но разрешается использовать любой двигатель с одним цилиндром.Максимально допустимое количество их в конструкции - два. Если есть возможность найти вариант M67, то рекомендуется его использовать. Основная характеристика - длительный срок службы, хотя затраты на обслуживание и ремонт остаются минимальными. Это один из ответов на вопрос, как сделать мини технику для обслуживания фермы.

      Ваш двигатель должен быть модернизирован перед началом установки. Это нужно для увеличения передаточных чисел, создания грамотной системы охлаждения. Ведь изначально его нет.Охлаждение осуществляется с помощью вентилятора, который прикреплен к коленчатому валу и снабжен прилагаемым кожухом, направляющим воздушный поток.

      Силовыми агрегатами для таких устройств могут стать и моторы

      от старых москвичей с жигулями. Если двигатели снимаются с автомобилей, то одновременно снимается и коробка передач с трансмиссией. Тогда вам не придется искать подходящие детали, вносить коррективы.

      Колеса необходимо выбирать в зависимости от целей, для которых используется транспорт.Диски диаметром 16 дюймов подходят тем, кто планирует перевозить грузы, осуществлять вытяжку и так далее. Но более массивные конструкции, до 18-24 дюймов, лучше справляются с полевыми работами. Эти характеристики улучшают тягу.

      В заключение: некоторые особенности установки

      Поставка гидроцилиндров является обязательной для системы управления, которая поставляется на минитрактор. В этом случае автомобиль не доставит хлопот во время эксплуатации. Максимального внимания требует также регулировка такого показателя, как передаточное число.Рекомендуется устанавливать на низких оборотах. В противном случае трактор может разогнаться до слишком высокой скорости.

      Для всех колес использовать жесткую, независимую подвеску ... Лучше предусмотреть возможность поворота для рамы, хотя бы в пределах 15 градусов. Тогда при прохождении сложного участка колеса не будут провисать ни спереди, ни сзади. Для этого в тормозную систему можно ввести вертлюг от УАЗа. Устанавливается в передней части полурамы. Ограничитель поможет уберечься от лишних переворотов.

      Получается автомобиль с максимальной практичностью. В состоянии решить любые проблемы, возникающие по хозяйству. Будет полезно иметь возможность подключать дополнительные устройства.

      Самодельные минитракторы идеально подходят для работы на небольших участках земли. Собрать мини-трактор своими руками сможет практически любой человек, хоть немного разбирающийся в технике.

      По техническим характеристикам самоделки существенно уступают заводским образцам. Но использовать мощный трактор на небольших площадях как минимум не рационально.Даже расходы на обслуживание и горюче-смазочные материалы ... Но небольшой трактор, собранный вручную, оказывается очень уместным. В этой статье мы расскажем, как сделать минитрактор в домашних условиях.

      Достоинства и недостатки самодельных минитракторов

      Мини-трактор, сделанный своими руками, оказывается намного дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам ... Самоделка Может использоваться в огородах и садах, для обработки посевных площадей (не более 10 га), транспортировки малогабаритных товаров и сбора урожая.


      Стоимость такой машины окупается всего за один сезон. , потому что основные узлы и механизмы обычно снимаются со сломанного оборудования или приобретаются по бросовым ценам. Некоторые фермеры переделывают другую технику в мини-тракторы. В этом случае процесс изготовления оборудования значительно упрощается.

      Из недостатков можно отметить трудности с подбором подходящих запчастей. Кроме того, при выходе из строя некоторых агрегатов могут возникнуть проблемы с заменой или ремонтом.Ведь, как ни крути, трактор собирается из старых, поэтому какие-то детали не найти.

      Для подготовки чертежей необходимо иметь технические навыки и знания. Ведь минитрактор должен работать с навесным оборудованием и прицепной техникой, для этого необходимо рассчитать тяговое усилие двигателя.

      Совет! Собранный своими руками минитрактор необходимо поставить на учет в ГИБДД. В противном случае при выезде на дорогу самоделка может попасть на штрафную стоянку, а вам будет наложен денежный штраф.


      Мы готовим чертежи

      Некоторые мастера могут собрать любую технику, имея только кучу старого оборудования и общий план работы, который следует учитывать. Таких людей всего несколько, и если вы не один из них, необходимо предварительно подготовить чертежи основных узлов будущей машины.

      Если у вас нет необходимых знаний, вы можете попросить друзей или знакомых сделать рисунки. Наконец, необходимую информацию можно найти в Интернете.

      Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть вы берете деталь А и подключаете ее к муфте В.

      Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, возможно, потребуется отрегулировать или дополнительно обработать. Согласитесь, объясните токарю или сварщику, что от них намного удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

      Кстати, на этом этапе нужно определиться, какой именно минитрактор вы хотите сделать своими руками.Разрыв 4х4 очень популярен среди фермеров. Это небольшая модель на шарнирно-сочлененной (ломающейся) раме, с полным приводом. Изделие ручной работы оптимально для работы на ферме.

      Как собрать минитрактор своими руками

      Подготовив схемы и чертежи, необходимо найти подходящие запчасти. Как минимум, вам понадобится двигатель, трансмиссия, рама и рулевое управление ... Найти нужные запчасти дома очень проблематично, поэтому вы можете прогуляться по барахолке и полистать сайты, торгующие запчастями.Здесь можно буквально за копейки купить нужные запчасти.

      Рама

      Излом обычно производится из металлического канала № 5 или № 9. Структура этого материала имеет достаточный запас прочности на изгиб. Из швеллера сварены две полурамы, которые соединяются шарнирным соединением. Для этих целей можно использовать карданные валы от грузовых автомобилей.

      Если перелом вас не устраивает, можно сделать минитрактор на цельнометаллическом каркасе. Такая конструкция обычно состоит из четырех элементов: правого и левого лонжеронов, передней и задней поперечин.

      Лонжероны могут быть выполнены из канала №10, задняя и передняя траверсы - из канала №16 и №12 соответственно. В качестве поперечной балки можно использовать металлический брус.

      Двигатель

      Для работы мини-трактор своими руками может комплектоваться любым двигателем подходящей мощности. Оптимальный вариант - силовая установка мощностью 40 лошадиных сил.

      Чаще всего на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Есть модели, оснащенные двигателем от отечественных легковых автомобилей серии «Жигули» или «Москвич».

      Если самоделка изготовлена ​​по формуле 4х4, то для агрегата М-67 необходимо будет увеличить передаточное число трансмиссии, иначе в силовой установке не хватит мощности для обеспечения необходимого усилия для колесных пар. Учтите, что блоку питания может потребоваться дополнительное охлаждение системы.

      Трансмиссия

      Коробка передач и вал отбора мощности снимаются с автомобиля ГАЗ-53. Сцепление подойдет от старого ГАЗ-52. В готовом виде эти узлы работать не будут; потребуется дополнительная регулировка.

      Для синхронизации сцепления с двигателем потребуется сварить новую корзину сцепления и подогнать ее под требуемые размеры. У маховика двигателя нужно будет укоротить заднюю плоскость и просверлить дополнительное отверстие в центре. Эти операции можно делать на токарном станке.


      Рулевое управление

      Этот агрегат должен включать гидроцилиндры, это обеспечит лучшую управляемость минитрактора. Сделать гидросистему своими руками в домашних условиях невозможно.Поэтому с любой сельхозтехники необходимо снимать готовую гидросистему. Обратите внимание, что для циркуляции масла в гидравлической системе требуется насос.

      Задний мост

      Можно взять подходящий узел с легкового и грузового автомобиля и установить на самодельную конструкцию ... Предварительно необходимо на токарном станке укоротить полуоси.

      Если нет готового моста, составная конструкция из разных автомобилей ... Передний мост не ведущий, поэтому подойдет любой узел, подходящий по размеру.

      Колеса

      Радиус колёс зависит от того, как будет эксплуатироваться минитрактор. Для перевозки грузов лучше подходят диски радиусом от 13 до 16 дюймов. Для проведения сельскохозяйственных работ вам потребуются колеса радиуса 18-24.


      Самодельный мини-трактор должен производить около 2000 оборотов двигателя при вспашке со скоростью 3 км / ч. Для достижения таких показателей необходимо скорректировать схему трансмиссии.

      В идеале каждое колесо ведущей задней оси должно быть оборудовано отдельной коробкой передач.В этом случае вращение задается четырехсекционным гидрораспределителем.

      При такой схеме рулевого управления отпадает необходимость в карданном валу и дифференциале заднего моста. Гидравлика будет отвечать за рулевое управление колесами. Необходимое оборудование (насос и гидроцилиндр) можно позаимствовать у трактора МТЗ-80.

      Как видите, сделать минитрактор своими руками совсем несложно. Несмотря на то, что это довольно трудоемкий процесс, результат с лихвой покроет все затраченные усилия.К тому же собрать самодельную конструкцию - очень увлекательное занятие.

      Минитрактор - незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована эта техника в деревне, у владельцев больших приусадебных участков. Стоимость заводских минитракторов довольно высока. Даже новые технологии китайского производства иногда доступны не каждому. Поэтому все больше домашних мастеров стараются сделать минитрактор своими руками из подручных материалов.

      Если вы решили собрать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат ... Последний часто используется двигатель ЗИД ... Это агрегат четырехтактный с объемом 0,52 л. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в интернете.

      Другой вариант для DIY - ... Это двухцилиндровый агрегат мощностью около 12 л / с и объемом 0,42 литра. Хотя моторы данного типа уже давно сняты с производства, в сети есть большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

      Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

      Этот двигатель имеет мощность 29.3 л / с и объемом 0,649 л. По сути, это мотор ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньший вес. Отличительная особенность двигателя от «Оки» - низкий расход бензина и высокий КПД.

      Более дорогой вариант - двигатель от «Жигулей» ... Моторы линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ - довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

      Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Осталось сделать подходящую раму и трактор готов.

      Из чего сделать раму

      Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выступает в роли базы, на которой закреплены все узлы и детали этого агрегата.Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или из швеллера ... Детали соединяются сваркой. Рама может быть цельной или состоящей из двух частей.

      Цельная рама самая простая в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

      Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4.Это полноприводные минитракторы с ломающейся рамой ... Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала №10 показан на следующем фото.

      Узел излома рамы чаще всего делают от карданного вала автомобиля, например, от ГАЗ-52.

      Главное достоинство самодельного трактора с ломающейся рамой - это небольшой радиус поворота агрегата. Благодаря высокой маневренности поломанный минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

      Ниже представлены чертежи рамы, соединенной петлей.

      Из чего сделать шасси

      Для сборки минитрактора необходимо подготовить ходовую часть ... В нее входят колеса, передний и задний мосты, элементы трансмиссии.

      При выборе колес к минитрактору следует учитывать цель использования последнего.Если агрегат строится для перевозки и переноски грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

      Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто.


      Для изготовления самодельного переднего моста, а также его заднего аналога для полноприводного агрегата потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

      Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

      Так как оси уже имеют встроенный механизм передачи вращательного движения на ось колеса, то делать самодельный редуктор не требуется.

      Преимущества установки гидравлики

      Гидравлическая система устанавливается на минитрактор для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

      1. Машиной становится легко управлять. Рулевое колесо можно почти без усилий повернуть одной рукой.
      2. Гидравлика позволяет использовать различное навесное оборудование.
      3. Использование гидравлики позволяет модернизировать тормозную систему ... Благодаря установленным на агрегате гидроцилиндрам, агрегат затормаживается мгновенно.

      Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

      Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет никакой пользы.

      Для чего нужен ВОМ?

      Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

      ВОМ может быть как зависимым, так и независимым ... В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

      Кроме того, существуют тракторы с синхронным ВОМ ... Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора.Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

      Изготовление трехточечной навески

      Петля предназначена для подсоединения к дополнительному оборудованию трактора. например плуг.

      Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной ... В первом случае подвижность помогает уменьшить вылет при повороте. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

      Сцепка для минитрактора изготавливается из различных деталей, взятых от старой сельхозтехники. Составить описание, как сделать трехточечную навеску в домашних условиях, довольно сложно. Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

      Выбор и установка тормозов и сцепления

      Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять от автомобиля УАЗ готовые блоки ... Колодки тормозного механизма должны быть установлены на ободах колес, а управление должно быть доведено до педали или рычага, установленного внутри кабины.

      Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, ременная муфта от Москвич или УАЗ.

      Блок сцепления прикреплен к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

      Рулевой механизм

      Самостоятельно изготовить рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого мобиля легкового автомобиля.

      При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, имеющимися на поворотных кулаках, установленных на передней балке (изготовление балки обсуждалось выше).

      Как сделать кабину для минитрактора

      Если в летний период можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится достаточно неудобным или даже невозможным.Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

      Кабину

      для самодельного оборудования изготавливают из стального листа по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

      Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при регулировке размеров, - это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

      Кабина изготавливается следующим образом.


      В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

      Нюансы изготовления гусеничного трактора

      Самодельные гусеничные минитракторы - главная особенность техники, которая отличается высокой маневренностью и хорошей проходимостью. ... Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

      Для изготовления минитрактора на гусеничном ходу потребуются следующие элементы конструкции.

      1. Рама. Изготавливается из профильной трубы или швеллера.
      2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
      3. Главный мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовую ось от старой машины, которую следует укоротить.
      4. Трансмиссия. Идеальным вариантом будет коробка от ГАЗ-53.
      5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
      6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

      Для изготовления гусеницы нужно снять с трактора 2 шины и отрезать на них боковые части. Затем эти шины устанавливаются на колеса, установленные на раме, как показано на следующей фотографии.

      Чтобы трактор мог повернуть на , на задней оси нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано отдельным тормозом. Когда вы нажимаете педаль тормоза и переключаете дифференциал, одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.


      Для частного сектора трактор - более чем необходимая вещь.Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы - все это нужно как-то перевезти. Вручную нанести не получится, а вот маленький железный «помощник» в самый раз.

      Приобрести минитрактор для дома можно двумя способами: либо купить, если денег хватает, и вы не беспокоитесь, либо собрать «железного коня» из подручных материалов. Как практичные люди, мы не будем рассматривать покупку, но познакомимся с одним из вариантов самостоятельной сборки трактора.

      В качестве исходного материала для будущего автомобиля возьмем «народный» автомобиль ЛуАЗ где-нибудь на свалке. Или купите у соседа.


      Какой из всей этой груды металлолома нам нужен? Выходим:
      - коробка передач;
      - мосты;
      - электрик;
      - редукторы колесные;
      - рулевой механизм, и не забудьте руль.

      Остальное продаем на металлолом, получая двойную выгоду - заработаем деньги и избавимся от хлама.

      Теперь необходимо решить вопрос с двигателем.Как вариант, покупаем Садко ДЕ-300 от мотоблока плюс колеса (4 штуки 6х12).


      Обороты двигателя у нас «хорошие», но для трактора они немного завышены. Это не гоночная машина ... Поэтому уменьшаем их в 3,5 раза, устанавливая соответствующие шкивы.

      Передачу крутящего момента от двигателя к коробке передач можно организовать с помощью ремня профиля B. Лучше установить сразу два.

      Рама - это основная несущая конструкция.Его можно сваривать из профиля 40х40. Это будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому имеет смысл сразу брать профиль не 40х40, а 40х80. Запас прочности не помешает.


      После того, как все вышеперечисленное будет собрано в одну структуру, мы увидим перед собой плоды собственного героического труда.


      Гидравлика - состоит из гидроцилиндра 75х100, распределителя Р80, насоса НШ-10.

      Рабочий режим насоса 1000-1100 об / мин. Вал насоса является выходным валом от маховика сцепления. Но в связи с тем, что не всегда требуется постоянная работа насоса, желательно сделать для него отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем необходимое: вал, шлицевую муфту, вилку переключения, две шестерни, цепь.


      Нам нужно будет поставить звездочку на снятый вал, но перед этим вал нужно доработать.Сначала обрезаем вал, затем наращиваем на 5 сантиметров, чтобы на место можно было установить звездочку.

      Корпус привода делаем сами, сварив его из уголка 40х40. Привод - это агрегат, требующий постоянной смазки, а это значит, что он должен быть заполнен маслом. Ясно? Затем не забудьте сделать его пломбировать и установить на вал сальник.

      Все готово, теперь он может посмотреть на включенную помпу.


      И выкл.


      В сборе.

      В заключение несколько слов о гидравлике. Центроплан работает на заминку. Переднее сцепление с поворотным валом, заднее с гидроцилиндром для косилок, самосвалов и др.

      На предоставленном видео вы можете увидеть работу гидравлики и нашего «детища» в полностью собранном состоянии «вживую».

      видов, производителей и самодельные навесы для мотоблока

      Мотоблок

      - одно из самых полезных и востребованных технических устройств среди применяемых на приусадебном участке.Однако это утверждение действительно только для дополнительного оборудования. Если размер обрабатываемого земельного участка небольшой, то желательно приобретать брендовые участки. Именно поэтому популярен вопрос, как сделать навесное оборудование для мотоблока своими руками.

      Список принадлежностей не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и такой прочной комплектации нет ни у одного другого мотоблока. Подсчитав сумму, в которую обойдется приобретение всего необходимого оборудования, многие отказываются от этой затеи.Также следует помнить, что не каждую модель можно считать универсальной.

      Проще говоря, приобретая агрегаты для одного мотоблока, очень сложно гарантировать их работу на другом. Однако при наличии желания и определенного багажа знаний многие дополнительные устройства можно изготовить самостоятельно.

      Их рисунки часто можно найти в Интернете, но важно убедиться, что они совместимы. При разработке навесного оборудования с нуля нужно ориентироваться на имеющуюся модель мотоблока.

      Адаптер для прицепа своими руками

      С помощью данного агрегата мотоблок можно легко переоборудовать в минитрактор, что позволяет автоматизировать большое количество обработок приусадебного участка ... Конструкция адаптера прицепа состоит из следующих элементов:


      Для изготовления несущего каркаса следует использовать трубу любого сечения, длина которой составляет от 1,5 до 1,7 метра. С одной стороны, приваривается приспособление для крепления к мотоблоку, а с другой - поперечная балка.Ширина второго элемента подбирается в соответствии с габаритами колесной базы мотоблока. Затем к штанге прикрепляются подкосы для увеличения жесткости конструкции и колесных опор.

      Чаще всего дополнительные узлы крепятся к адаптеру мотоблока с помощью одинарной навески. Также нужно подумать об управлении оборудованием, и оптимальным вариантом в этой ситуации будет рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

      Последним этапом создания адаптера прицепа является установка сиденья, для чего в середине поперечной балки прикрепляется стойка.

      Самодельный окучник дисковый

      Оптимальный вид окучника для приусадебного участка - дисковый. При работе с ним не требуется прилагать больших усилий, а при уменьшении скорости движения мощность увеличивается. Не забывайте, что окучник дисковый - универсальный инструмент, ведь его можно использовать не только после посадки культур, но и во время их роста.

      Конструкция этого типа навесного оборудования не очень сложная и включает:

      • Раму.
      • Диски.
      • Талеры винтовые.
      • Стойки.

      Благодаря наличию талеров появляется возможность регулировки угла наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прилагаемое усилие во время работы.

      Диски можно брать от изношенной сельхозтехники, например, старой сеялки, или из качественной стали, толщина которой 1.5-2 мм. Наружные края загибаются, а в центре просверливается отверстие для крепления к каркасу.

      Изготовление картофелекопалки

      Этот агрегат способен значительно облегчить работу по уборке всех клубневых культур, а не только картофеля. Среди основных конструктивных элементов агрегата необходимо выделить:

      • Каркас сварной.
      • Лемех.
      • Очиститель барабана.
      • Редакция сайта.

      Лемех является подвижным элементом картофелекопалки и может быть изготовлен из листового железа.Срезанные пластины следует заточить, но при этом все края должны быть тупыми, чтобы не повредить клубни. Изготовление каркаса также должно быть простым. Для решения этой проблемы вам понадобится уголок, швеллер №8 и профильная труба. Размеры рамы подбираются индивидуально, а необходимое количество материалов определяется на месте.

      Основным элементом всей структуры блока является редакционный блок. Для его изготовления понадобятся два металлических цилиндра, в которые затем устанавливаются соединительные втулки.После этого необходимо сделать ступицы из металлической трубы, диаметр которой составляет 25 мм. Они используются для крепления звездочек, которые предварительно крепятся к втулкам с помощью дюбелей.

      Самым сложным в изготовлении является очистной барабан, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи в свою очередь крепятся на специальных стержнях, а затем готовый элемент прикрепляется к двум осям. Результат - максимальная мобильность.

      Крутящий момент от двигателя мотоблока передается на лемех, соединенный с корпусом.Во время движения изменяется угол наклона, и выполняются копающие движения. Для регулировки угла наклона рабочего элемента конструкции, а, следовательно, и глубины копания можно сделать бегунок. Фторопласт станет отличным материалом для изготовления этой детали.

      Перечень навесного оборудования для всех моделей мотоблоков очень большой. В первую очередь это: бороны и плуги

      • ;
      • косилки и грабли;
      • сеялки и копатели картофеля;
      • культиваторы и прополки;
      • снегоуборочные машины и дровоколы;
      • сеялки и отвалы;
      • опрыскиватели и насосы.

      Такой большой выбор навесного оборудования никогда не входит в комплект поставки мотоблока Нева. Сложно представить, сколько денег нужно на приобретение всех необходимых для подсобных хозяйств дополнительных устройств. А также следует помнить, что полностью универсальные мотоблоки практически не производятся. Другими словами, агрегаты, подходящие для одной модели, очень редко устанавливаются на другой мотоблок. Иногда производители заранее предусматривают дополнительные возможности для улучшения своей техники, что достигается за счет использования дополнительных навесных агрегатов.К ним относятся:

      • утяжелителей;
      • ходоуменьшитель;
      • дополнительных ступиц;
      • переходники;
      • проушины
      • ;
      • тележки транспортные;
      • рычаги упорные;
      • муфты.

      Абсолютно любую такую ​​технику можно сделать своими руками или позаимствовать у других мотоблоков и переделать. Главное - убедиться, что они совместимы. При разработке оборудования следует учитывать максимальную мощность двигателя, способ подключения, габариты и вес, чертежи, максимальные нагрузки и другие показатели.В противном случае можно потерять деньги и потраченный труд.

      Видео МОЙ СДЕЛАТЬ к МОТОБЛОКУ или ВСЕ, ПРИКРЕПЛЕННОЕ ВАШИМ СОБСТВЕННЫМ

      Конструкция состоит из рамы и корпуса. Самодельные прицепы к мотоблоку своими руками, подразумевают выполнение металлического каркаса. Если при получении элемента каркаса за исходный материал будет взята древесина, то при использовании этого материала будет несколько негативных последствий:

      • из-за влажности дерева произойдет усадка и скручивание элементов, что приведет к частым ремонт;
      • срок службы очень короткий, так как дерево подвергается воздействию сырости, насекомых, ультрафиолетовых лучей;
      • прочность на изгиб дерева ограничивает грузоподъемность прицепа.

      Для монтажа каркаса проще использовать профильные трубы. Они отличаются хорошей жесткостью и не сжимаются под действием силы тяжести. Обшивка будет проще, если для крепления использовать болты. Материал для обшивки подбирается по желанию: железо, профнастил, доски.

      Размеры прицепа к мотоблоку подбираются по габаритам труб. Для стандартной тележки потребуются трубы 50 (60) х30 (каркас) и 25х25 (стойки).Канал подойдет № 5. Для обивки тележки подходят разные материалы ... Дно прицепа должно быть толще, чтобы избежать деформирующих реакций. Прочность конструкции обеспечивается верхней обвязкой стоек.
      В качестве оси для колес используется металлическое основание или балка, которая использовалась в какой-либо технике. Наименьший диаметр оси 3 см. Для усиления опоры необходимо смонтировать уголки и косынки.
      Колеса тележки могут быть колесами от Жигулей или мотоцикла.Использование колес мотоциклетной коляски СЗД поспособствует получению ступицы для прицепа мотоблока.
      Компонент ступицы фиксируется нажатием. Его конец просверливают и кладут на осевую линию, чтобы избежать перекоса.
      Прицеп крепится к мотоблоку с помощью сцепного устройства. Самой простой реализацией считается метод «труба в трубе». Гнутая труба служит основанием. К нему при сварке прикрепляется небольшой отрезок трубы. Затем устанавливается соединительный шкворень. С другой стороны гнутой детали устанавливают отрезок трубы и шкворень.Описанная сцепка для мотоблока своими руками способствует надежности крепления и мобильности при поворотах.

      Адаптер выглядит как прицеп с двумя колесами и сиденьем водителя. Такой дизайн позволяет автоматизировать и упростить все рабочие процессы. Если вы хотите сделать переходник к мотоблоку своими руками, сначала хозяину следует определиться с оптимальным выбором одного из существующих видов приспособлений. Устройство в зависимости от типа трансмиссии может иметь шарнирное соединение:

      • рулевое;
      • мобильный;
      • Расположение основной силовой установки позволяет сделать адаптер спереди или сзади.

      Адаптер рулевого управления

      Устройство данной конструкции основано на жестком сочленении с двигателем, а управление рулевым колесом выполнено в виде отдельного блока. В этом случае управляемые колеса могут быть задними или передними - выбор за дизайнером.

      Самодельный прицеп с рулевым управлением делает мотоблок самодостаточной машиной с хорошей ходовой частью и простотой в эксплуатации.

      Адаптер гибкого шарнира

      Вариант с подвижным шарниром основан на изменении угла по отношению к вертикальной оси, расположенной между соединительными элементами.

      Собрать эту конструкцию проще, но следует учитывать, что на поворотах придется прикладывать больше усилий

      Передний и задний переходники

      В зависимости от конструкции переходник может быть:

      • спереди - находиться впереди управляемого мотоблока;
      • задний - крепится сзади.

      Выбор размещения во многом зависит от цели использования:

      • для процессов копания и рыхления, передний адаптер будет удобнее;
      • для работ, требующих визуального контроля, например окучивания, задний адаптер - лучший вариант.

      Срезание корневищ сорняков, рыхление почвы на небольшую глубину без переворачивания пласта могут быть такими насадками, как плоские фрезы. Плоскорез для мотоблока изготовить достаточно просто. Для него вам потребуются:

      • лист толщиной 5 или 6 мм;
      • лист толщиной 2 мм;
      • труба профильная 40х40 со стенкой 3 мм.

      Порядок изготовления самодельной приставки:

      1. Стеллаж вырезается из толстого листа по шаблону.В стойке просверливаются монтажные отверстия.
      2. Лапа плоского резака вырезается из тонкого листа. Лапа сгибается по шаблону на наковальне согласно чертежу. Элемент рубанка собирается заклепками или сваривается в единое целое.
      3. Из профильных труб вырезаются заготовки каркаса для крепления рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее приваривается сцепка, на которую в дальнейшем будут устанавливаться элементы рубанок.
      4. Составлена ​​схема крепления навесного оборудования к мотоблоку. Полученные данные передаются во фрейм. Пластины сделаны для фиксации навески. Проверяется производительность подъема и опускания. Все изделия окрашены грунтовочной эмалью 2 в 1 для защиты от коррозии.

      Навесное оборудование испытано в полевых условиях. При необходимости вносятся корректировки для повышения производительности.

      Очень часто покупка мотоблока связана с выполнением разовой задачи, но со временем у его владельца возникает желание сделать свою технику универсальной.Многие задаются вопросом, что можно сделать из мотоблока, чтобы его улучшить. На самом деле существует большое количество мастеров, которые могут адаптировать что угодно под другие инструменты: главное - иметь для этого определенные технические навыки в сочетании с творческой смекалкой.

      Мотоблок

      Такие агрегаты имеют общий принцип работы и комплектуются карбюраторным двигателем внутреннего сгорания (более мощные модели могут иметь дизельную силовую установку), трансмиссией и парой ведущих колес.Система управления оборудованием в виде тяг и рычагов размещена на рулевом колесе. Также есть модели, оснащенные дифференциалом.

      Обслуживание техники ничем не отличается от автомобильной, за исключением некоторых конструктивных особенностей мотоблоков.

      Целесообразность самоделок

      Несмотря на то, что на рынке представлен более широкий выбор навесного оборудования, оно не всегда может подойти для определенных задач. Да и соотношение цена-качество порой оставляет желать лучшего.Поэтому многие дачники своими руками изготавливают необходимые аксессуары для мотоблоков. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также иметь навыки работы с ними.

      Только в отдельных случаях, когда требуются более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

      Плюсом в сторону самоделок является то, что при любой разборке легко найти нужный агрегат или сборку от старого автомобиля, пригодного для строительства.

      Мини-бульдозер

      Мотоблок можно превратить в миниатюрный бульдозер, способный выравнивать небольшие участки или убирать снег и мусор, установив на него отвал лопаты. Для этого используется листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного отогнуть вперед по отношению к общей плоскости, закрепить на ней полосу плотной резины для уборки снега или обшить жестью (для земляных работ). Чтобы усилить всю конструкцию сзади, необходимо из металлического уголка сварить несколько ребер жесткости.

      Грабли самоходные

      Несмотря на наличие заводских граблей, многие фермеры предпочитают изготавливать их самостоятельно, учитывая особенности своего хозяйства: размер луга, рельеф.

      В качестве материала граблей используются металлические трубы и закаленные стержни. Как вариант, можно использовать заводские вилки с ручным заводом, приварив их к основанию. Для удобства работы желательно по краям установить небольшие колеса или лапки-лыжи, которые снимут нагрузку на всю конструкцию.

      Приспособления для обработки земли

      Для обработки земли мастера разработали ряд устройств, которые по качеству превосходят фабричные изделия.

      Чаще всего плуг своими руками применяют как приспособление для мотоблока, так как цены на заводе достаточно высокие. Для его изготовления следует использовать листовой металл толщиной не менее 4 мм, из которого вырезают непосредственно сам нож и трубы со стенками такого же размера для каркаса и крепления.

      Культиватор

      Устройство для окучивания грядки может быть выполнено из двух металлических дисков. Они должны быть одного размера при диаметре не менее 50 см. Желательно предварительно заточить край дисков для лучшего забора грунта.

      Крепление их к каркасу следует продумать так, чтобы можно было изменять расстояние между дисками в соответствии с шириной станины.

      Так же можно рассматривать новые варианты всевозможных приспособлений, облегчающих работу по уходу за садом, как самоделки для мотоблока:

      1. культиваторы;
      2. резак;
      3. ножи и плоские фрезы.

      Их чертежи можно легко найти в Интернете и взять за основу для будущего продукта.

      От трактора к лодке

      Самыми распространенными переделками от обычного мотоблока являются всевозможное сложное оборудование и транспортные средства. Правда, последние больше можно назвать самоделками на основе двигателя и трансмиссии устройства.

      Сажалки для картофеля. При большой площади для посадки картофеля идеально подойдет устройство, созданное на базе мотоблока.Он включает сразу несколько элементов. Прежде всего, сеялка для картофеля оснащена небольшим бункером для клубней.

      Перед ним плуг, делающий канаву, а за ним окучник, который засыпает и образует ложе. Все приспособления должны регулироваться в соответствии с глубиной посадки и размером грядки.

      Минитрактор. Чаще всего мастера конструируют всевозможные минитракторы. При этом следует учитывать смещение центра тяжести транспортного средства, так как двигатель установлен сзади.Поэтому следует позаботиться о расширении колесной базы задней оси.

      В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние мосты, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно сделать своими руками, используя подходящие запчасти от старых автомобилей.

      При использовании более мощных шин такой трактор легко превращается в вездеход.

      Лодочный мотор.Двигатель от мотоблока также может стать идеальной заменой обычному подвесному мотору. Для этого сделайте необходимое крепление на корпусе лодки, а штатный резак двигателя замените лопастями. В умелых руках мотоблок также может стать основой для создания небольшой машины наподобие багги. Правда, передвигаться на нем в городских условиях не получится - это связано с официальной регистрацией автомобиля в ГИБДД. Но он может стать отличным подспорьем в сельской местности для рыбалки или охоты, сбора грибов.Также этот «внедорожник» идеально подходит для овладения водительскими навыками новичков.

      Чаще всего передний мост от «инвалида» используется как ходовая для такого самодельного изделия, задний мост - ведущий, его можно установить от старых «Жигулей» или от мотороллера «Муравей». ". Кстати, от этого будет зависеть размер используемых колес. Форма рамы и конструкция корпуса выполнены с учетом условий эксплуатации данной технологии. Но не упускайте такой момент, как необходимость установки ремней безопасности и дуги крыши.

      Предисловие

      Существует огромное количество моделей и марок навесного оборудования для тяги мотоблока, и нужно хорошо разбираться в назначении устройств, чтобы правильно выбрать для работы на сайте.

      Современный мотоблок очень похож на старый плуг, только оснащен мощным двигателем и поэтому не требует тягловой силы в виде лошади или быка. Однако существует более чем существенная разница в том, как именно можно использовать моторизованный помощник.О возделывании земли поговорим позже, для начала рассмотрим индивидуальные насадки. Предположим, что участок уже выкопан и подготовлен к посадке, теперь нужно выбрать по ситуации, какое навесное оборудование для мотоблока вам понадобится. Если вы сажаете зерно, вам понадобится сеялка, но если вы планируете выращивать картофель, к мотоблоку крепится специальная сеялка с бункером для корнеплодов, плугом и окучником.

      Когда земля нуждается в поливе, не лишним будет использовать навесное оборудование, например, мотоблочный насос, производительностью 15 кубометров в час и высотой подачи воды 30 метров с глубиной всасывания до 5 метров. .Но потребность в водоснабжении бывает нечасто, особенно если выпадают сильные дожди, после которых растет все, например, трава. И здесь вам понадобится косилка, ножевой сегмент или ротор, который можно установить как спереди, так и сзади мотоблока.

      Плуг ранее не зря упоминался, именно эта насадка считается основной для подготовки почвы к предстоящему посеву вспашкой. Но использование этого устройства должно быть связано с большой площадью делянки, для небольших площадей достаточно использовать культивацию фрезами, которые устанавливаются вместо колес или навешиваются как отдельное оборудование для мотоблоков.Они также выполняют рыхление. Для большей эффективности мотоблок может двигаться на грунтозацепах, которые обеспечивают лучший контакт с почвой, чем обычные гусеницы .

      Отдельно установленные фрезы удобны тем, что колеса дают мотоблоку плавное движение, а вращающиеся в обратном направлении ножи легко погружаются в землю, не вынимаясь из нее на жестких участках.

      Важным приспособлением является борона, основное предназначение которой - рыхление почвы путем разбивания крупных комьев, а также удаление засохших растений и выдергивание корней сорняков.Насадки этого типа бывают поворотными, дисковыми и зубчатыми. Очень часто для формирования ровных рядов гряд нужны окучники, представляющие собой V-образные лемехи, попарно сгребающие почву в высокую борозду. Также существуют дисковые модели, парные вращающиеся элементы которых установлены под углом 45 градусов к вектору движения.

      Время года, участок необходимо содержать в порядке, а это значит, что необходимо своевременно убирать с земли сыпучие листья и скошенную траву, подметать дорожки, а в зимнее время года расчищать их от снега. .После того, как упомянутая выше косилка выполнит свою задачу, лучше всего использовать навесные грабли, которые обычно оснащены противовесами и ручкой для управления подъемником.

      Подметать листья с газона и дорожек удобнее специальной вращающейся щеткой, высоту ее вращения над землей можно регулировать. С помощью такой же приставки к мотоблокам легко справиться со свежевыпавшим снегом. Если за ночь скопились довольно прочные снежные массы, с ними справится роторная шнековая подметально-уборочная машина с навесной «пушкой», которая стреляет зубчатым снегом на расстоянии до 20 метров.Если заносы слишком большие, используется специальный нож, или, другими словами, бульдозерный нож, который действует аналогично.

      Пора рассмотреть устройство, обеспечивающее максимальное удобство в работе, а именно прицеп-адаптер, с которым совместимы любые мотоблоки и аксессуары. По сути, это довольно длинная стрела с прикрепленной колесной парой, которая называется ездовым модулем. Над осью, соединяющей колеса, жестко закреплено сиденье оператора, за которым находится навеска для навесного оборудования.В передней части стрелы есть подножки и рычаг управления сцепкой.

      Есть еще такой же прицеп узкого назначения, он оборудован кузовом, под которым проходит ось колесной пары, а сиденье установлено с передней стороны. Штанга сцепки имеет упоры для ног, тормозной рычаг и часто орган управления кузовом, который можно вручную опрокинуть или опрокинуть. Вес перевозимого груза редко превышает 500 килограмм. При этом мотоблок с таким прицепом не развивает скорость более 10 километров в час.

      Очень скоро после приобретения собственного сайта встает вопрос о том, как за ним ухаживать. Если его площадь небольшая, то можно обойтись тележкой с ручным инструментом ... Но это не всегда удобно, да и под силу не каждому. А если сайт побольше, то здесь без «помощника» вообще не обойтись. На помощь многим хозяевам приходит мотоблок. Но здесь снова возникает проблема: как расширить его функциональность? Конечно, в тех же магазинах можно приобрести уже готовое заводское навесное оборудование.Главное, чтобы денег хватило на все. И есть еще вариант: самодельные изделия для мотоблока, сделанные своими руками. Минимум инструментов и материалов, немного труда - и приспособления готовы. Самое главное, с минимальными финансовыми затратами. О том, что и как можно сделать самому - далее в этой статье.

      Что можно сделать?

      Функционал мотоблока очень широк. Они зависят только от дополнительных устройств, которые к нему присоединяются.Самоделки для мотоблока - хорошая альтернатива заводским механизмам. Главное - иметь немного фантазии и понимания дела. И вы можете сделать практически все, что угодно.

      Вы можете сделать своими руками следующие агрегаты для мотоблока:

      Список можно продолжить. Но уже понятно, что самодельная техника для мотоблока позволяет выполнять на участке все виды работ.

      Шаги изготовления

      Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов.Для начала нужно определиться, какое оборудование необходимо и какие функции оно будет выполнять. Например, если речь идет о прицепе, конструкция может меняться в зависимости от вида выполняемых работ. Самодельная тележка для мотоблока может иметь возможность самостоятельно разгружать товар. Это очень удобно, когда речь идет о транспортировке удобрений, почвы, заготовленных овощей навалом. В таких случаях поднять кузов и все опорожнить намного проще, чем выгружать вручную.

      Следующий этап - расчет и изготовление чертежа.На этом этапе важно, чтобы мотоблок и полученная техника работали «в паре». Это касается мощности, размера, способа монтажа и многих других факторов.

      После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполнена быстрее, если все будет подготовлено заранее. В этом случае вам не нужно будет бросать работу и идти в магазин за недостающими деталями.

      И только когда все этапы подготовки пройдены, можно приступать к собственно изготовлению.Строительство может занять много времени и сил. Но результат того стоит.

      Обязательные параметры

      При изготовлении самоделок для мотоблока важно учитывать факторы, которые позволят технике работать правильно. Нельзя собрать агрегат, как сосед, работающий на тракторе, и подключить к мотоблоку. Параметры оборудования и навесного оборудования должны быть соответствующими. Поэтому необходимо обратить внимание на следующие моменты:

      • Мощность мотоблока.Итак, для техники емкостью 4,5 л. с участием. груза 250 кг с учетом водителя хватит. На основе этого значения можно рассчитать массу перевозимого груза в прицепе, допустимое количество плугов и т. Д.
      • Размер. Участок возле дома, даже самый большой, все равно не поле. Поэтому обязательно найдутся участки, где крупное оборудование не поместится. Кроме того, с большим (или, наоборот, узким) оборудованием работать не всегда удобно.Он может не проходить между деревьями или, наоборот, быть слишком узким для грядки. Необходимо заранее учитывать такие размеры.

      • Предусмотреть агрегат для навешивания оборудования на мотоблок. Может быть шарнирно-сочлененным, на втулках, подшипнике. Подбирать нужно именно под вашу технику.
      • Способ крепления отдельных единиц оборудования друг к другу. Цельные агрегаты можно соединять между собой сваркой, заклепками, болтами.Выбор в этом случае зависит от наличия инструмента, времени и возможностей.

      Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделок для мотоблока возникнет множество вопросов и нюансов, которые необходимо будет тщательно продумать, чтобы принять правильное решение.

      Производство прицепов

      Одной из самых популярных самоделок является прицеп. Его можно считать самым базовым агрегатом для работы с мотоблоком.Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Дизайн может отличаться в зависимости от желания, фантазии и имеющегося материала.

      Первый шаг - подготовить каркас. Прямоугольный каркас изготавливается с обязательной вставкой ребер жесткости. Предусмотрены места для крепления элементов шасси и навесного оборудования к мотоблоку. Ходовая часть чаще всего монтируется на самодельную ступицу (фурнитура, приваренная к раме, имеет кромку).

      Далее непосредственно прикрепляется шасси. Здесь может использоваться система подшипников или ось, в зависимости от конструкции прицепа. Во втором случае лучше выполнять съемное крепление, чем приварное. Это может понадобиться при ремонте (замене) оси.

      Механизм сцепления проще купить готовым. Вам просто нужно прикрепить его к прицепу. Обычно он прикрепляется к куску металлической трубы, приваренной к раме тележки.

      Плуг своими руками

      Реальность - самодельный плуг для мотоблока.Только в этом случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы.

      Сам отвал плуга обычно изготавливается из стали толщиной 3 мм. Важно правильно его согнуть. Сделать это правильно поможет шаблон из обычной металлической трубы.

      Для стойки возьмите металлическую пластину, толщина которой не менее 10 мм. Степень проникновения регулируется положением крепления стойки на кронштейне.Угол вспашки выбирается наклоном мотоблока. Для этого можно использовать регулировочный винт.

      Почва режется и формируется лемехом. Традиционный вариант - это двусторонний дизайн. Но вы можете выбрать более современный вариант самозатачивающегося лемеха. В первом случае необходимо периодически затачивать оборудование. Это равномерно разрыхлит почву, подрежет корни сорняков.

      Самодельная косилка для мотоблока

      Сделать косилку можно из имеющихся вариантов.В этом случае для начала изготавливается каркас. Чаще всего за исходный материал берут металлический уголок 40х40 мм. Иногда берут основу у заводских косилок. Но это более дорогой вариант.

      К готовой раме крепятся подшипники, в которые монтируется ось для колес. После этого прикрепляется рабочая часть. Тип косилки зависит от ее типа: роторная, сегментная или подключенная к тележке. В действии может приводиться в движение цепью от редуктора бензопилы.В случае с роторной косилкой берутся металлические диски, между которыми крепятся ножи. Во втором случае ножи крепятся к металлической планке. К металлической штанге (подходит от старой детской коляски) крепится колесо, которое приводится в движение валом отбора мощности от оборудования. На этом самодельная косилка для мотоблока готова.

      Делаем культиватор

      Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Резак изготовлен из пластин размером 250х40 мм.Пластины соединяются попарно в виде резца. Обычно они прикручены. Далее берутся две металлические трубы, которые соединяются между собой готовыми резцами. Вся конструкция прикреплена к валу мотоблока.

      Самодельный отвал

      Еще одно популярное навесное оборудование для мотоблока - отвал. Его можно использовать для расчистки снега, выравнивания почвы. Основание сгибается из стального листа толщиной 1-2 мм. К нему крепятся вертикальные ребра жесткости из более толстого металла.

      Очень часто покупка мотоблока связана с выполнением разовой задачи, но со временем у его владельца возникает желание сделать свою технику универсальной. Многие задаются вопросом, что можно сделать из мотоблока, чтобы его улучшить. На самом деле существует большое количество мастеров, которые могут адаптировать что угодно под другие инструменты: главное - иметь для этого определенные технические навыки в сочетании с творческой смекалкой.

      Мотоблок

      Такие агрегаты имеют общий принцип действия и комплектуются карбюраторным ДВС (более мощные модели могут иметь дизельную силовую установку), трансмиссией и парой ведущих колес.Система управления оборудованием в виде тяг и рычагов размещена на рулевом колесе. Также есть модели, оснащенные дифференциалом .

      Обслуживание техники ничем не отличается от автомобильного, за исключением некоторых конструктивных особенностей мотоблока.

      Целесообразность самоделок

      Несмотря на то, что на рынке представлен более широкий выбор навесного оборудования, оно не всегда может подходить для определенных задач.Да и соотношение цена-качество порой оставляет желать лучшего. Поэтому многие дачники своими руками изготавливают необходимые аксессуары для мотоблоков. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также иметь навыки работы с ними.

      Только в отдельных случаях, когда требуются более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

      Плюсом в сторону самоделок является то, что при любой разборке легко найти нужный агрегат или сборку от старого автомобиля, пригодного для строительства.

      Мини-бульдозер

      Мотоблок можно превратить в миниатюрный бульдозер, способный выравнивать небольшие участки или убирать снег и мусор, установив на него лезвие лопаты. Для этого используется листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного отогнуть вперед по отношению к общей плоскости, закрепить на ней полосу плотной резины для уборки снега или обшить жестью (для земляных работ). Чтобы усилить всю конструкцию сзади, необходимо из металлического уголка сварить несколько ребер жесткости.

      Грабли самоходные

      Несмотря на наличие заводских граблей, многие фермеры предпочитают изготавливать их самостоятельно, учитывая особенности своего хозяйства: размер луга, рельеф.

      В качестве материала для граблей используются металлические трубы и закаленные стержни. Как вариант, можно использовать заводские вилки с ручным заводом, приварив их к основанию. Для удобства работы желательно по краям установить небольшие колеса или лапки-лыжи, которые снимут нагрузку на всю конструкцию.

      Сельхозтехника

      Для обработки земли мастера разработали ряд устройств, которые по качеству превосходят фабричные изделия.

      Чаще всего плуг своими руками применяют как приспособление для мотоблока, так как цены на заводе достаточно высокие. Для его изготовления следует использовать листовой металл толщиной не менее 4 мм, из которого вырезают непосредственно сам нож и трубы со стенками такого же размера для каркаса и крепления.

      Культиватор

      Устройство для окучивания грядок может быть выполнено из двух металлических дисков. Они должны быть одного размера и диаметром не менее 50 см. Рекомендуется сначала отшлифовать край дисков для лучшего сбора почвы.

      Крепление их к каркасу следует продумать так, чтобы можно было изменять расстояние между дисками в соответствии с шириной станины.

      Так же можно считать самоделками для мотоблока новые версии всевозможных приспособлений, облегчающих работу по уходу за садом:

      1. культиваторов;
      2. Резак
      3. ;
      4. ножей и плоских фрез.

      Их чертежи можно легко найти в Интернете и взять за основу для будущего продукта.

      С трактора на катер

      Самыми распространенными переделками от обычного мотоблока являются всевозможное сложное оборудование и транспортные средства. Правда, последние больше можно назвать самоделками на основе двигателя и трансмиссии устройства.

      Сеялки картофельные ... При большой площади для посадки картофеля идеально подойдет устройство, созданное на базе мотоблока.Он включает сразу несколько элементов. Прежде всего, сеялка для картофеля оснащена небольшим бункером для клубней.

      Перед ним плуг, делающий канаву, а за ним окучник, который засыпает и образует ложе. Все приспособления должны регулироваться в соответствии с глубиной посадки и размером грядки.

      Минитрактор ... Чаще всего мастера конструируют всевозможные минитракторы. При этом следует учитывать смещение центра тяжести транспортного средства, так как двигатель установлен сзади.Поэтому следует позаботиться о расширении колесной базы задней оси.

      В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передний мост, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно сделать своими руками, используя подходящие запчасти от старых автомобилей.

      При использовании более мощных шин такой трактор легко превращается в вездеход.

      Лодочный мотор ... Двигатель от мотоблока также может стать идеальной заменой обычному подвесному мотору. Для этого сделайте необходимое крепление на корпусе лодки, а штатный резак двигателя замените лопастями. В умелых руках мотоблок также может стать основой для создания небольшой машины наподобие багги. Правда, передвигаться на нем в городских условиях не получится - это связано с официальной регистрацией транспортного средства в ГИБДД. Но он может стать отличным подспорьем в деревне для рыбалки или охоты за грибами.Также этот «внедорожник» идеально подходит для овладения водительскими навыками новичков.

      Чаще всего передний мост от «инвалида» используется как ходовая для такого самодельного изделия, задний мост - ведущий, его можно установить от старых «Жигулей» или от мотороллера «Муравей». . Кстати, от этого будет зависеть размер используемых колес. Форма рамы и конструкция корпуса выполнены с учетом условий эксплуатации данной технологии. Но не упускайте такой момент, как необходимость установки ремней безопасности и дуги крыши.

      Так получилось, что три года назад врачи установили мне кардиостимулятор и сделали инвалидность.

      И запретили тяжелый физический труд. Передо мной стоял выбор - ничего нельзя сделать, но ты хочешь. К счастью, по профессии я инженер, решил сделать оборудование, облегчающее работу на объекте.

      Приближалось время копать картошку. И за 10 дней мне нужно было сделать прицепленную к мотоблоку картофелекопалку.

      Посмотрел дизайн в магазине и в интернете, сделал аналогичный... и остался недоволен результатом. Доработано: максимально упростили конструкцию, облегчили - и получился отличный миниатюрный картофелекопатель без грохота. На все ушло около месяца. Но картофелекопалка оказалась в самый раз!

      Сейчас прицепляю к мотоблоку, заводим двигатель - поехали! Можно идти за агрегатом, можно просто смотреть, как он работает со стороны - на эффективность работы это никак не влияет.

      А теперь подробнее о конструкции.Рама картофелекопалки изготовлена ​​из стального профиля, а прицепное устройство для навешивания на мотоблок - швеллер. Я взял опорные колеса от старого окрасочного оборудования, закрепил их на раме с помощью угольника и приваренных уголков, сделав регулируемыми - для изменения глубины копания.

      Лемех металлический из старой тары, только режущая кромка армирована прочным металлом от стальной пилы. На лемех приварил стальные прутья из проволоки толщиной 8 мм.

      Сверху на раму установил вал на подшипники с чехлом от стиральной машины с одной стороны и эксцентриком с другой. С помощью ременной передачи крутящий момент от двигателя передается на шкив, затем с помощью стержней возвратно-поступательные движения передаются на экран. В конструкции картофелекопалки я использовал самодельные сайлентблоки из металлических втулок и гильз с усилителем резьбы.

      Детали картофелекопалки я раскрасил в соответствующие цвета и собрал в одну конструкцию.В результате получилась довольно легкая, но прочная картофелекопалка. Он отлично справляется со своей задачей.

      Однако во время работы обнаружилась неожиданная проблема: картофелекопалка быстро забилась ботвой. Кошение вручную мне противопоказано.

      Пришлось переподключить свою смекалку и в кратчайшие сроки из бензопилы, металлического уголка из бронированной сетки кровати, колес от детской коляски и стальных трубок был создан кусторез для стрижки ботвы. Кстати, сейчас той же косой заготавливаю сено, а в хозяйстве требует много.

      Из уголка с помощью сварочного аппарата сделал раму для кустореза, сварил штурвал из трубок для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя). Установил и закрепил бензопилу на раме, предварительно проворачивая редуктор ведущей звездочкой вниз. Режущий нож из высокопрочной стали крепился к ведущей звездочке через соединительную втулку.

      Рама кустореза была установлена ​​на трех колесах от детской коляски. Почему три? Потому что четвертое колесо мешает процессу размещения голеней в проходах.Из стального прутка сделал кронштейн для подъема лежачей ботвы и перемещения ее в левый проход. Таким образом, легко и быстро изготовили кусторез для стрижки ботвы картофеля.

      После скашивания рядков я прицепил картофелекопалку к мотоблоку и начал копать ... Сбор картофеля превратился в игру! Игриво косил, игриво копал. Единственная сложность в том, что нам с женой приходится вручную собирать картошку. Но время придет, мы хорошенько подумаем, и эта проблема тоже будет решена.

      Кстати, на областной выставке-ярмарке технического и народного искусства «И невозможное возможно» мой картофелекопатель занял первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

      В заключение хочу сказать, что все можно: вырастить хороших детей, построить дом, посадить дерево, сделать любую технику, получить хорошие урожаи ... Главное, чтобы было желание.

      Инструменты для мотоблока своими руками - фото и чертежи

      1. При помощи сцепки соединяем картофелекопалку с мотоблоком.Через ремень происходит передача крутящего момента от двигателя на картофелекопалку
      2. .
      3. Кусторез для скашивания ботвы с устройством для подъема ботвы, лежащей в проходах

      3. Начальный этап сборки конструкции картофелекопалки с установкой угла атаки лемеха и глубины копания

      4. Из поливочного шланга (рукавов с усилителем резьбы), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения движущихся частей между собой

      5 и 6.Все детали картофелекопалки изготовлены и окрашены. Можно приступить к сборке

      Чертеж картофелекопалки

      Рама с размерами отмечена синим цветом, подвижные штанги с размерами - красным, лемех со штангами и опорными колесами - черный, серый цвет на валу на подшипниках со шкивом

      Мотоблоки на соленоид Onderdelen Elektrische Starter Relis для Yamaha Kodiak ...

      руб. 280.96

      Бесплатная доставка

      ★★ ★★ ★★ ★★ ★★ (0.00) | Заказы (0)

      .
