Накопительный водонагреватель подключение: Как установить водонагреватель своими руками

Содержание

Как подключить водонагреватель на даче


Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.


Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.


Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи


Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический


Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Проточный электрический


Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

Накопительный газовый


Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

Оборудование косвенного нагрева


Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности


Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.


Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.



Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.



схема подбора водонагревателя


Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.



Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.



Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.


На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный


Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.


Проточные вешаются над/под раковиной, в шкафу.

Напольный


Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный


Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.


схема подбора водонагревателя

Горизонтальный


Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Схема работы водонагревателя

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения


Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.


Необходимые материалы:

  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя


Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.


Важно! Розетки должны быть изолированы от влаги крышками или заглушками.


Схема работы водонагревателя

Вешаем на стену


Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа


Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости


Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.


Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.


Как подключить к водопроводу


Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.


Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.


Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.


Смотрим на тип водопровода


Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла


Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена


Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика


Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы


Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.


Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя


Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.


Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель


Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.


При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей


Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.


Схема работы водонагревателя


Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.


Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.


Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.


Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.


Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея


Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя


Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя


Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.


Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.



Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.



Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.


Важно! Обязательно требуется заземление оборудования.


Особенности монтажа проточного водонагревателя


Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене


Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.


Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.


Схемы установки проточного оборудования

Облегченная


Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины


Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.


Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.


Монтаж для 2 точек водоразбора


Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети


Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.


Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.


При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование


Используйте инструкцию по эксплуатации, приложенную к товару.


Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.



Важно! Перед включением заполните емкость! Иначе устройство может сгореть.


Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Водонагреватель накопительный бытовойВодонагреватель накопительный бытовой

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Бойлер косвенного нагреваБойлер косвенного нагрева

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Проточный бойлер бытовойПроточный бойлер бытовой

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Нагреватель воды горизонтальныйНагреватель воды горизонтальный

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

Схема монтажная бойлера с группами безопасности Схема монтажная бойлера с группами безопасности

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Расположение арматуры на входе и выходеРасположение арматуры на входе и выходе

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Правильное подключение бойлераПравильное подключение бойлера

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Электрическое подключение бойлераЭлектрическое подключение бойлера

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт Ток отсечки автомата, А
3,5 20
5,5 25
6,5 30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. .
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Особенности подключения водонагревателя к ХВСОсобенности подключения водонагревателя к ХВС

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Изоляция водяных линий бойлераИзоляция водяных линий бойлера

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

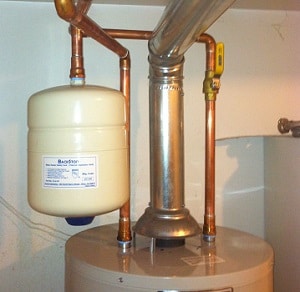

Расширительный сосуд на бойлереРасширительный сосуд на бойлере

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение бойлера к водопроводу: схема и инструкция подключения

Бытовой прибор, который нагревает водопроводную воду для пользования хозяевами жилья, называют по-разному. Слово «бойлер» происходит от английского глагола «to boil», что значит «кипеть». То есть агрегат для подогрева воды — это в английском просторечном выражении «кипятильник». В русскоязычной технической документации применяют слово «водонагреватель» — оно охватывает большинство смыслов, связанных с агрегатом, греющим воду для бытовых нужд. После выбора и покупки такого устройства встаёт вопрос подключения бойлера к водопроводу. Его по силам выполнить своими руками без привлечения дорого оплачиваемого труда специалистов. Но прежде следует разобраться с видами нагревателей для воды и правилами их выбора.

Содержание статьи

Основные типы водонагревателей

Устройства для нагрева воды до нужной пользователю температуры могут иметь различное устройство и конфигурацию.

Ассортимент водонагревателей весьма обширен

По отдельно взятому основанию классификации все бойлеры можно разделить на типы:

  • по способу обработки воды — накопительные и проточные;
  • по источнику питания — электрические и газовые;
  • по форм-фактору — цилиндрические, уплощённые, прямоугольные;
  • по расположению подключения — вертикальные и горизонтальные;
  • по степени активности — косвенные и активные;
  • по способу установки — настенные и напольные;
  • по виду управления — механические и электронные.

Многообразие представленной техники служит для наиболее полного и адекватного удовлетворения разнородных пользовательских потребностей. Например, для частного дома с автономным газовым или твердотопливным котлом отлично подойдёт бойлер косвенного нагрева. Он не содержит встроенного термоэлемента, а вода в нём греется от отопительного котла. Кстати, такие агрегаты обычно бывают напольными, чтобы их удобнее было подсоединять к так же расположенному котлу. В условиях многоквартирного дома такой вариант неприемлем.

Накопительные электрические бойлеры

Именно за этим видом водонагревательной техник закрепилось в массовом сознании слово «бойлер».

Типичный представитель бюджетного сегмента

Источником энергии для нагрева служит бытовая электрическая сеть. Конструктивно бойлер представляет ёмкость, заполняемую водой из водопровода. Встроенный термический электронагреватель (или просто ТЭН) повышает температуру воды до заданного значения. В этом ему помогает термостат — устройство, фиксирующее температуру воды и отключающее нагрев по достижении необходимых значений. Обычно он совмещён со шкалой и переключателем, на котором пользователь сам может выставить необходимый ему параметр. В массе своей электробойлеры — это агрегаты настенного расположения. Это вызвано желанием сэкономить место в небольшом пространстве ванных комнат и кухонь.

Начинка может быть как электронной, так и механической. Достоинство таких устройств — в их универсальности. Редко какое жилище не подведено к электрическим сетям. Порой это единственный вид энергоносителя в районе, где расположен дом. Для многоквартирных домов установка бойлера там, где нет ни централизованно подаваемой горячей воды, ни газа, это становится единственным решением, позволяющим создать минимальный комфорт. Также бойлер становится незаменимым помощником в тех квартирах, где частые перебои с подачей горячей воды, либо она подаётся по часам. Кроме высокого расхода электроэнергии у такого изделия почти нет минусов. Устройство полностью безопасно при соблюдении правил монтажа.

Более подробная информация в статье о том, как выбрать водонагреватель электрический накопительный для квартиры и подключить его. Информация об основных преимуществах накопительных баков, а также нюансы, которые стоит учесть при навешивании бойлера.

Проточные электрические приборы

Конструктивно очень просты, а ещё намного компактнее других моделей.

Почти не занимает места

Пользуются спросом при установке в тех местах, где физически нет места для размещения большого бойлера. Такой бойлер представляет изогнутый канал, вдоль которого проложена спираль нагрева методом обвития (внешнее размещение спирали) либо методом коаксильного кабеля — спираль в водонепроницаемой трубке находится внутри канала, по которому движется вода, повторяя все его изгибы. Для нагрева воды до нужных значений под большим напором нужно, чтобы термоэлемент разогревался очень быстро и до высоких значений. Поэтому мощность проточных аппаратов всегда выше, чем у накопительных — порядка двух-трёх киловатт. Зато работает нагреватель только в тот момент, когда включена вода — всё остальное время он бездействует, заблокированный специальными предохранителями от случайного срабатывания. Возможная область применения — это точки с эпизодическим и кратковременным водоразбором, например, рукомойники либо душевые лейки. Набрать ванну горячей воды таким способом будет уже затратно.

Газовые накопительные устройства

Этот тип встречается редко, хотя с точки зрения затрат на подогрев воды является одним из самых экономичных. Причина в том, что там, где есть возможность использования газа для получения горячей воды, намного чаще ставят проточные водонагреватели. Температурного режима, выдаваемого газовой горелкой, с избытком хватает для нагрева протекающей воды. Проточные водонагреватели компактнее накопительных, поэтому большинство пользователей не видят смысла ставить более крупный бытовой прибор. Для установки его требуется полноценный дымоотводной канал с работающей вентиляцией. Горелка открытого типа потребляет воздух прямо из помещения. Учитывая небольшой объём ванных комнат, нужен постоянный приток кислорода для горения, чтобы воздух не оказывался спёртым. Весомые достоинства этого типа бойлеров — высокая скорость нагрева и показатели экономичности.

Редкий гость в российских квартирах

Газовые колонки

Такие агрегаты практически никогда не называют бойлерами, потому что за ними закрепилось особое название — колонки. Целые дома и кварталы, в которых нет центральной подачи горячей воды, но есть подключение к газовой магистрали, оборудуются проточными газовыми водонагревателями. Известны они ещё с советских времён, но с тех пор стали намного компактнее, точнее, безопаснее и «умнее» благодаря электронной плате управления. Теплообменник, по которому пробегает вода в процессе нагрева, всегда имеет меньшие размеры, чем накопительный бак с горелкой, особенно если речь идёт об объёмах более 50 литров. Расход газа чуть больше, чем в накопительных газовых приборах, но всё равно выходит дешевле, чем греть воду электричеством.

Компактно и экономично

Цены на популярные модели газовых проточных водонагревателей

Газовый проточный водонагреватель

Видео – Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск

Как правильно выбрать бойлер

При выборе нужно учитывать различные параметры бойлеров, и остановить внимание на самом подходящем.

Форма и размер

На первый взгляд, форма бойлера создаёт лишь эстетический эффект и никак не влияет на конструкцию. Однако в сочетании объёмом, а значит, и размером устройства, форма способна сделать использование более комфортным.

Перед покупателями электрического или газового водонагревателя встаёт вопрос об объёме воды, которая постоянно будет расходоваться на бытовые нужды и должна быть накоплена в баке в нагретом виде. При этом нельзя произвести расчёт, просто сложив приблизительную норму в 30 — 50 литров на человека — тогда цифра получится слишком внушительной. В этом нет необходимости, так как все члены семьи никогда не пользуются горячей водой одновременно и не сливают всю свою норму за один раз. Но многое зависит от характера точек водоразбора.

Объём решает многое

Cкажем, если в квартире установлена душевая кабина, то расход будет одним, а если вместительная ванна, которая наполняется несколько раз в сутки — намного больше. Приблизительные рекомендации по выбору объёма накопительного бака приведены в таблице:

Таблица 1. Примерный объём бойлера на семью.

К-во человек Минимальный объём, л Оптимальный объём, л
1 30 50
2 50 80
3 80 100
4 100 120
5 120 150

Как видно из таблицы, оптимальный объём для определённого количества человек в семье — это одновременно и минимальная ёмкость устройства для семьи, состав которой больше на одного человека. Это значит, что эксплуатировать бойлер можно, и в большинстве случаев его объёма будет хватать, но возрастает риск того, что при интенсивном использовании кому-то из членов семьи может достаться остывшая вода.

Небольшие бойлеры на 30 или даже 20 литров будут удобны не в качестве основного, а в качестве точечного источника горячей воды, например, для кухонной мойки или рукомойника. Среди наиболее типичных форм-факторов, в которых исполняются водонагреватели, преобладают два варианта:

  • цилиндрические;
  • уплощённые.

При это соотношение метрических характеристик цилиндрического бойлера бывает разным. Многие 50-литровые варианты оснащаются баками, большими в диаметре, но малыми по высоте. Оптимально размещать их на некоторой высоте, под потолком ванной комнаты — тогда они не «съедают» полезную площадь, и об них не придётся ушибить голову. Бойлеры большей ёмкости делают вытянутыми по вертикали. При сохранении объёма это позволяет уменьшить толщину. Любой цилиндрический бойлер удобен для установки в углу.

Типичное расположение в углу

Уплощённые бойлеры появились на рынке позже цилиндрических как попытка более эргономичного решения. Они имеют скруглённые грани и углы, поэтому не выглядят громоздко и тяжеловесно. Но их плюс не только во внешнем виде. Благодаря плоской конструкции бойлер в 100 — 120 литров имеет толщину, в два или более раз меньшую, чем его цилиндрический собрат. Такие агрегаты можно размещать не только в углах, но и на открытой стене.

Современные бойлеры могут иметь не только нижнее подключение коммуникаций, но и боковое, и даже верхнее. На работу устройства схема расположения входных и выходных штуцеров не влияет, она предназначена для удобства подключения. При выборе бойлера сразу прикидывайте, где вы собираетесь его разместить, и каков будет погонаж соединительных патрубков или гибких шлангов. Так, для нижнего расположения под раковиной предусмотрено верхнее расположение монтажных патрубков. Распространена боковая схема подключения у плоских бойлеров горизонтального расположения.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Материал бака и теплоизоляционный слой

С тех пор, как производители выпускают разные виды бойлеров, между пользователями не утихают споры о том, какой бак лучше с точки зрения эксплуатационных характеристик. В основном баки делают с эмалевым покрытием и из нержавеющей стали.

Эмаль наносится на внутреннюю поверхность бака, который состоит из обычного железа. Бак из нержавеющей стали гомогенен, но имеет сварной шов. Гарантия на устройства, оснащаемые разными видами баков, может насчитывать от 1 года на эмалированные и стеклокерамические баки до 5 лет на нержавеющие. Это говорит о большем эксплуатационном ресурсе нержавейки как материала, контактирующего с водой.

Внутренний вид бака из нержавеющей стали

Но у эмалированных бойлеров есть одно бесспорное преимущество — доступная цена. Этот козырь для многих покупателей перекрывает другие соображения. К тому же, при правильной эксплуатации и наличии магниевого анода, уменьшающего отложение твёрдых осадков на стенках и ТЭНе водонагревателя, последний успешно служит своим хозяевам не один год.

Другие характеристики

В каждом бойлере есть определённая группа особенностей, которые прямо не влияют на его работу, но могут оптимизировать эксплуатацию и сделать её более удобной:

  1. Тип управления. Механическая система содержит датчик физического типа, который при достижении определённой температуры воды расширяется и размыкает электрическую цепь, снабжающую током ТЭН. Датчик связан с рукояткой и проградуированной шкалой. Все бойлеры независимо от типа управления комплектуются светодиодным индикатором, который сигнализирует о готовности воды в аппарате. Электронное управление — это кнопочная или сенсорная панель, к которой в бойлерах ценой выше среднего значения присоединяют ещё и дисплей, где отображается вся информация о состоянии агрегата. Электронное управление точнее и надёжнее, но у него выше риск поломки, а его ремонт обойдётся в немалую сумму.
  2. Степень защиты. Пользователи редко обращают внимание на этот параметр, а зря, ведь от него зависит безопасность использования. Поскольку в бойлере теоретически возможен контакт воды с токопроводящими материалами, в нём в обязательном порядке должна быть предусмотрена защита на случай пробоя ТЭНа. Также необходим контур заземления.
  3. Толщина корпуса. Чем толще стенки бойлера, тем лучше, ведь между внешней оболочкой и внутренним баком проложен слой теплоизолятора. Чем он качественнее, тем меньше вода в устройстве будет остывать за день, если вы даже не открываете кран.

Иногда прилагается ещё и пульт

Подключение бойлера к водопроводу

После того, как выбора сделан, и коробка с бойлером распакована, нужно озаботиться установкой и подключением агрегата к водопроводной и электрической сети.

Вешаем на стену

Неважно, в кухне или в ванной будете вешать, главное — выбрать несущую стену.

Пример крепления к потолку, если стены из гипсокартона

Бойлер, заполненный водой, может весить свыше ста килограммов, поэтому не допускается его монтаж на межкомнатные перегородки, простенки и другие непрочные конструкции. Несущая стена обычно из бетона или кирпича. Для повеса будет нужно:

  • перфоратор;
  • два анкера-крюка;
  • строительный уровень;
  • рулетка;
  • гаечный ключ.

Монтаж бойлера – пошаговая инструкция

Вешают бойлер таким образом:

Шаг 1. Рулеткой измерьте расстояние между крепёжными проушинами бойлера. На высоте, где будет висеть бойлер, отложите это расстояние с помощью карандаша. Уровнем проверьте совпадение отверстий с горизонтом.

Измеряем расстояние между крепёжными проушинами бойлера

Шаг 2. Перфоратором пробурите отверстия в стене чуть глубже длины анкеров. Диаметр отверстий должен позволять вставить анкера внатяг, чуть подбивая их молотком. Гаечный ключ накиньте на гайку и поочерёдно затяните крепёж на обоих крюках. Лепесток анкера разойдётся в стороны и надёжно заклинит анкер в стене.

Бурим отверстия в стене чуть глубже длины анкеров

Цены на популярные модели перфораторов

Перфораторы

Шаг 3. Возьмите бойлер и наденьте его проушинами на крюки, чуть наклони в сторону стены. Если аппарат большой, пригласите помощника, особенно если вешаете со стремянки или табуретки.

Надеваем бойлер

Подключаем к трубопроводам

Все производители маркируют патрубки бойлера в синий и красный цвет. Первый подключается к подаче холодной воды, второй врезается в разводку горячей. Есть несколько моментов, которые нужно учесть перед подключением бойлера к водопроводу.

Многое будет зависеть от типа водопровода. Если у вас трубы открытого типа, то нужно просто убрать лишнее, чтобы доступ к ним был удобен. Для врезки в скрытые трубы придётся снимать плитку и выдалбливать каналы для доступа к трубам. Такую установку следует приурочить к ремонту ванной комнаты.

Схема подключения бойлера

Бойлер можно установить в помощь к централизованному горячему водообеспечению. При этом выход водонагревателя осуществляется также через тройник в горячую магистраль. На входе в квартиру и на выходе из бойлера в обязательном порядке ставят запорные краны. С их помощью можно перекрыть горячий канал от котельной и пользоваться только бойлером или наоборот, перекрыть подачу из бойлера в случае его обслуживания.

Соединение труб – пошаговая инструкция

Для соединения металлопластиковых труб потребуются резьбовые фитинги. Для полипропиленовых — специальный паяльник, который можно арендовать в строительном магазине. Если вам достались входные металлические входные трубы, и менять их на пластик вы не собираетесь, то можно устроить всю разводку на гибких шлангах — во внешней металлической оплётке или с внутренней уплотнительной рубашкой. На концах металлических труб нужно будет нарезать резьбу для накручивания переходников. Разберём это вариант по шагам.

Шаг 1. Найдите точки входа и выхода патрубков для бойлера. Удобнее всего это делать в уже готовых ответвлениях. Таким узлом станет отвод холодной воды на наполнение бачка унитаза. В трубе уже есть готовый тройник. Всё, что нужно — это прикупить ещё один тройник и накрутить его на существующую резьбу. Делайте это с фум-лентой во избежание протечек. Затягивайте разводным или газовым ключом.

Находим точки входа и выхода патрубков для бойлера

Шаг 2. После того, как установлен тройник на холодную воду, возьмите гибкий шланг и соедините патрубок холодной воды на бойлере с одним из выходов на тройнике. На второй выход наверните снятый раньше шланг к бачку унитаза. На входе в обязательном порядке ставят предохранительный клапан. Он служит для аварийного сброса давления при чрезмерном нагреве воды.

Соединяем патрубок холодной воды на бойлере

Шаг 3. Найдите место на горячей магистрали, куда можно врезать тройник. Это можно сделать там, где подключаются краны воды в ванной или на кухне. Гайка патрубка крана отвинчивается, на фум-ленту сажается тройник, потом на один из выходов обратно навинчивают выход к крану, а на свободный — вход горячей воды из бойлера. На патрубке водонагревателя, маркированного красным, обязательно установите запорный кран флажкового типа, чтобы кипяток из бойлера можно было в любой момент перекрыть.

Находим место на горячей магистрали, куда можно врезать тройник

Шаг 4. Проверьте работоспособность бойлера, открыв кран горячей воды и отвернув все запорные вентили. Из крана начнёт выходить воздух, пока бак не заполнится. По мере накопления воды она польётся из крана, после чего его можно закрывать и включать бойлер в сеть. Если в розетке нет заземления, нужно заземлить бойлер принудительно через стальную проволоку.

Проверяем работоспособность бойлера

Видео – Подключения водонагревателя к водопроводу

Внимание! Запрещается подсоединять заземление к батареям отопления, стальным ваннам и прочим металлическим предметам. Если вы живёте в малоэтажном доме, приварите проволоку к штырю, а его забейте в землю. В многоэтажном доме обратитесь в управляющую компанию.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

водонагреватель накопительный

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

проточный водонагреватель

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

бойлер косвенного нагрева в котельной

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

  • Можно подключить несколько точек разбора воды.
  • Можно удалить бойлер от точки разбора воды.
  • Простота и удобство использования.
  • Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

  • Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
  • В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
  • Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

подключение бойлера к водопроводу

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

подключение бойлераОтмерьте полученное расстояние на стене и поставьте отметку.

подключение бойлера к водопроводу

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

подключение водонагревателя

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

установка водонагревателяНа этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

подключение водонагревателя к водопроводу

На боковую резьбу тройника установите шаровой краник.

установка бойлера накопительного

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

установка водонагревателя

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

подключение бойлера к водопроводуДалее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Читайте так же:

Установка и подключение накопительного водонагревателя

Здравствуйте уважаемые читатели сайта sesaga.ru. Эта статья, наверное, будет больше полезна жителям многоэтажек, чем жителям, живущим в частных домах. Хотя, если к дому не подведен газ, или это дачный домик, то накопительный водонагреватель будет самое то, что надо.

В городских квартирах два раза в год отключается горячее водоснабжение: осенью перед отопительным сезоном и весной после отопительного. Каждое отключение длится в среднем 2 – 4 недели. Вот и получается, что городской житель за год около месяца или двух моется в тазике. Это хорошо у кого ванна, а у кого душевая кабинка…

1. Выбор накопительного водонагревателя.

В первую очередь определяемся с литражом бака.
На нашу семью из трех человек хватает 30литров. Правда бывает и так, что если кто-то решил немного погреться, и использовал воды больше положенного, то остальным приходится ждать около 20 — 30 минут, пока не нагреются очередные 30 литров.

Теперь выбираем дизайн, и в каком исполнении будет водонагреватель: вертикальный или горизонтальный, плоский или круглый, вытянутый или квадратный, классический белый или любого другого подходящего цвета.

Но, опять же, чтобы выбрать дизайн и исполнение, нужно определиться с местом установки бака. Обычно водонагреватель устанавливают в туалете над унитазом. Однако, если у Вас санузел совмещенный, то размещаете бак так, чтобы он вписывался в дизайн санузла, не занимал нужное пространство и не мешал.

2. Установка.

Установка простая и не занимает много времени.
Здесь Вам понадобится перфоратор — если бетон, или ударная дрель — если кирпич.
Бур или победитовое сверло диаметром 10мм, и два анкерных болта.
Делаем разметку, сверлим, загоняем анкера и вешаем водонагреватель.

3. Подключение водонагревателя к водопроводу.

Мы рассмотрим две схемы подключения: первая – это когда Вы делаете ремонт, и водонагреватель изначально устанавливается стационарно. Вторая – это когда ремонт только будет или в ближайшее время не предвидится, а горячей воды хочется. Кстати, по второй схеме у меня бак работал почти 6 лет, пока наконец-то не был сделан ремонт.

Вообще, схема подключения водонагревателя очень и очень простая.
Он параллельно подключается к системе домашнего водоснабжения: входом к трубе с холодной водой, а выходом к трубе с горячей.

Давайте рассмотрим схему.
Когда в квартиру горячая вода поступает – водонагреватель не нужен. Он отсекается от квартирной системы водоснабжения вентилями №3 и №4, то есть, в штатном режиме эти вентили закрыты. Холодная и горячая вода циркулирует по трубам как и положено.

Теперь рассмотрим схему, когда центральное водоснабжение отключено, и горячая вода не поступает в квартиру.

Включаем в работу водонагреватель.
Для этого закрываем входной вентиль №1 на горячей воде, и открываем вентиля №3 и №4. Подаем питание 220 Вольт на водонагреватель, и ждем около 40 — 50 минут (в зависимости от емкости водонагревателя), пока вода в баке не нагреется до установленной температуры. Как вода нагрелась, пользуемся ей как обычно.

По мере использования горячей воды, столько же холодной поступает в бак, где холодная и горячая вода перемешиваются. Когда количество холодной превысит количество горячей, вода в баке станет теплой, и придется немного подождать, чтобы она нагрелась.

Теперь рассмотрим временную схему установки водонагревателя.
В этом случае нам понадобятся: 2 тройника, 2 гибких шланга для подключения воды, лента фум и вилка со шнуром. Шнура чтобы хватало до ближайшей розетки.

В первую очередь определяемся с местом установки водонагревателя. Его можно закрепить на стене, а можно просто положить на пол, или убрать куда-нибудь.
Когда определились с местом установки, измеряем длину от штуцеров водонагревателя до ближнего смесителя. Приобретаем два гибких шланга приблизительно такой же длины.

Снимаем смеситель и на его место вкручиваем тройники.

Все резьбовые соединения предварительно обматывайте лентой фум.
Делайте не более 3-х витков.

Теперь смеситель устанавливаем на место, но уже в тройник. Ну а в верхнюю часть тройника вкручиваем шланг от водонагревателя. Как видите, все просто.

Совет. Вначале соберите схему подключения к тройнику в магазине, чтобы потом не бегать и не менять не подошедшую деталь.

Когда дадут горячую воду, и если бак Вам мешает, его можно отключить и убрать до следующего раза. А в освободившееся место в тройнике вкручиваете заглушку.

Еще надо сказать про предохранительный клапан, который идет в комплекте с баком. На схемах он обозначен под №5. Это такой нужный элемент, без которого нельзя, чтобы работал водонагреватель.

Как мы знаем, вода при нагревании расширяется. А так как вода – это несжимаемая среда, то при нагревании вода будет расширяться, тем самым, создавая давление на стенки бака, а также на входную и выходную трубы. Воде же надо куда-то деваться.

Так вот, если бы не было предохранительного клапана, то при достижении определенного избыточного давления вода просто разорвала бы бак. Когда же стоит клапан, то предельно допустимое давление, создаваемое водой, сбрасывается через этот клапан.
Сам же предохранительный клапан настроен на определенное максимальное давление, при достижении которого он срабатывает. Поэтому, если заметите, что с клапана капает вода – не пугайтесь, это значит, что он сбрасывает лишнее.

4. Подаем напряжение питания на водонагреватель.

Для водонагревателя желательно протянуть отдельную линию питания 220 Вольт.

На рисунке показана часть подъездного щитка многоэтажек старой постройки (срисовал со своего). В подъездный или в свой щиток добавляются: УЗО – QF2, автоматический выключатель – SF1 и нулевая колодка N1.

Запомните. Нулевая колодка N1 никак не связана с общим нулем.

На следующем рисунке показана схема с занулением. То есть, Вы зануляетесь на корпус подъездного щитка, тем самым, образуя третий проводник, нужный для корректной работы УЗО.

Эти две схемы подключения водонагревателя используются в многоэтажках старой постройки (система TN-C). Но, какую использовать – решать Вам. У меня лично УЗО не установлено, хотя я и подумываю об этом, но пока еще не определюсь со схемой.

Обязательно прочитайте статьи: как подключить заземление и как подключить заземление. Часть 2. И только после прочтения этих статей выбирайте, по какой схеме будете подключать водонагреватель.

Ну и электрическая схема для домов современной постройки (система TN-S). Идеальное подключение. Здесь думаю тоже все понятно.

Да, чуть не забыл. Питающий кабель ведется сразу от щитка к водонагревателю, и ни в какие соединительные коробки не заводится.

Теперь Вы без проблем сможете установить и подключить водонагреватель к системе домашнего водоснабжения, а также подать на него напряжение питания 220 Вольт.
Удачи!

Установка и подключение накопительного водонагревателя своими руками

Приобретение водонагревателя в квартиру или дом – очень правильный шаг. Это приносит большое количество преимуществ хозяину и жильцам. Но стоит понимать, что установка в домашних условиях накопительного водонагревателя – нелегкое дело. Нужно обладать определенной базой знаний, чтобы выполнить каждый процесс правильно. А он состоит из большого количества этапов.

Установка водонагревателя в частном доме практически ничем не отличаться от квартиры. Зачастую такое устройство покупают в многоэтажные дома, чтобы решить проблему постоянного отключения воды. Подключение и монтаж накопительного водонагревателя к водопроводу – вещи, которые озадачивают потенциальных покупателей. Они просто не знают, как осуществить эти процессы.

Первоначально нужно определиться с моделью водонагревателя. Учитывайте материал стен, а также объем бака, который наглядно расскажет о весе агрегата. Далее нужно приступать к непосредственной установке. Можно обратиться к профессионалам, но часто, они ставят просто нереальные цены за свои услуги. Решили – делаем монтаж самостоятельно. Данный материал ответит на все вопросы.

Схема подключения накопительного водонагревателя

Правильный монтаж и основные секреты

Правильно установить водонагреватель легко, но этот процесс не получится без подготовки. Необходимо, как уже описывалось выше, учитывать вес агрегата. Также в счет идут конструкционные особенности агрегата. Если стенка очень слабая, а вес достаточный, необходимо выбрать другое место или укрепить ее. Просто соорудите специальную подставку для поддержания конструкции, можно использовать кронштейны, планки и трубы.

А что насчет удобства пользования? Несколько правил:

  1. Водонагреватель должен устанавливаться таким образом, чтобы не заслонять проход. Идеальный вариант – создать для него подобие шкафчика или выемки в стене, чтобы поместить его в эту конструкцию, скрыть от глаз, повреждений и возможных неудобств в передвижении. В любом случае, агрегат не должен ограничивать ваши передвижения по квартире.
  2. Крепеж не должен мешать работоспособности бойлера. Также не стоит делать его слишком замысловатым. Лучше всего укрепить именно стену, ведь нагрузка идет на нее, а не на крепление. Поэтому неправильно подобранное место небезопасно, конструкция может легко сорваться.
  3. Устанавливать водонагреватель нужно за один раз. Не растягивайте процесс на дни или недели. Ничего трудного в этом нет, если человек хорошо подготовился.
  4. Подключить электрический водонагреватель к водопроводу – еще одно действие, которое должно выполняться строго по инструкции. О ней немного ниже.
  5. Но главное правило подключения к водопроводу заключается в том, чтобы устанавливать нагреватель как можно ближе к источнику воды, то есть, рядом с раковиной или туалетом.
  6. Регулировать температуру можно с помощью пульта. В ином случае, нужно делать это вручную. Но такая настройка является достаточно бесполезной, поэтому можно просто проигнорировать ее. Удаленность водонагревателя может быть любой, главное, чтобы пользователям было удобно.
  7. Если говорить кратко, то процесс очень прост – высверливаем несколько отверстий, забиваем дюбеля, а затем вешаем бойлер на них. Установка завершена. Но это максимально сокращенная версия, сделать это без других процедур не получиться.

Соединение различных частей водонагревателя также должно осуществляться легко. Никакие лишние предметы или другие вещи не должны мешать этому процессу. Водоснабжение рядом, стена крепка и готова к использованию – этого достаточно для успешного монтажа. Нужно помнить, что работа бойлера — это хорошо, но всем должно быть удобно. Подбирайте место установки ответственно.

Подключаем водонагреватель к водопроводу

Установка и подключение накопительного электронагревателя имеет определенные правила и схему. Нужно выполнять их и тогда весь монтаж пройдет легко, а агрегат сможет работать на своего хозяина годами. Неправильная установка, наоборот, уменьшает эксплуатационный срок в несколько раз. Детали будут постоянно изнашиваться, ломаться, бойлер может мешать передвижениям и многое другое.

Схема устройства накопительного водонагревателя

Схема типичного подключения водонагревателя к водопроводу

Горячая и холодная вода будет подаваться через стояки, которые проходят по всей квартире и не только хозяина, а и всего дома. Их основная задача – снабжение водой. В зависимости от желания, она может быть, как холодной, так и горячей. Нагревателю ничего не стоит превратить первый вариант во второй, для этого он и устанавливается в квартире.

Важно! Обратите внимание на водопроводные краны, которые будут перекрывать поступление жидкости в емкость основного бака. Затем она циркулирует дальше и возвращается обратно. Они должны быть установлены правильно, чтобы не возникло никаких проблем в пользовании. Ведь именно эта часть водонагревателя отвечает за подачу воды.

Не стоит забывать об обратном клапане. Он защищает ТЭН, а также весь агрегат от перегревов или попадания воды. Если холодная вода отключается, бак может остаться без воды. В таком случае, очень часто перегорают ТЭНы. Может дойти до полной поломки агрегата. Именно обратный клапан является предохранителем от вышеописанных проблем. Поэтому он должен быть смонтирован правильно.

Чтобы больше понимать схему устройства, нужно изучить накопительный водонагреватель и основные принципы его работы. Стоит запомнить, что вода всегда поступает снизу. Это сделано для того, чтобы избежать проблем во время экстренного отключения жидкости. В таком случае вода возвращается в пустой стояк с холодной водой. Кстати, стоит очень скрупулезно проверять комплектацию своего агрегата во время покупки – в нем обязан быть обратный клапан.

Но мошенников сейчас очень много, поэтому он может отсутствовать. В другом случае, они могут попытаться продать его отдельно, как дополнительную часть. Не стоит верить такому дешевому трюку, любой производитель подтвердит, что элемент идет в любой стандартной комплектации накопительного водонагревателя. Также стоит сказать несколько слов о сливном вентиле, что же он представляет собой в общей схеме.

Сливной вентиль является простым краном, который опустошает основной бак бойлера. Элемент предусматривается заранее, еще до установки, на подготовительном этапе. Если бойлер придется снимать, именно вентиль позволит слить всю воду из бака и очистить конструкцию. Это не проблема, но баки бывают разными, некоторые содержат в себе сто и больше литров воды. А это уже проблема.

Важно! Располагайте сливной кран всегда на уровень выше, чем стоит обратный клапан. Если этого не сделать, слить воду не получиться, жидкость не будет вытекать.

Важность правильного использования кранов

В схеме подключения присутствуют два крана

Водонагреватель накопительный всегда имеет несколько кранов, а точнее – их два. Один включает воду, которая начинает подаваться пользователю, второй выключает, если она не нужна. Также в системе будет присутствовать пара основных кранов, которые есть во всех квартирах. Они имеют сеть вместе с центральным водопроводом, располагаются возле стояка, чтобы была возможность напрямую перекрыть воду.

Также есть секретный кран, который отвечает за постоянное движение водных масс между стояком и квартирой. В этот момент устройство работает. Данный кран нужно перекрывать, чтобы водой не начали пользоваться все соседи. Если не перекрыть данный элемент, вода просто будет сливаться в стояк. А благотворительностью не хочет заниматься никто. Тем более, водонагревателю просто не хватит мощности, чтобы обеспечить весь подъезд водой.

Итак, главное правило эксплуатации кранов – использование воды правильно. Краны самого водонагревателя нужно выключить, а основные, которые расположились в квартире, открыть. Это подходит в том случае, если воду предоставляет городская котельная. Если горячую воду отключили, краны меняют положения. Устройство подключается к сети, открываются два крана на агрегате, а один из кранов, который отвечает за стояк, перекрывается.

Как правильно подключить водонагреватель к открытому баку

Стандартное расположение труб и элементов в конструкции водонагревателя

Центральное водоснабжение есть далеко не во всех домах. Оно касается только городских зон, многоэтажек и так далее. Что если бойлер нужно установить в частном доме, коттедже или на даче? Центральное водоснабжение там отсутствует. В редких случаях и по некоторым причинам, его может не быть и в квартире. В таком случае, может использоваться накопительный бак с водой.

Зачастую он устанавливается именно на крыше, по большому количеству причин. Это и безопасность, и удобство использования. Водонагреватель не боится таких ограничений и может быть подключен к емкости. Есть только одно условие, два агрегата не могут находиться очень близко друг к другу. Два метра – минимальный показатель для нормальной работы и функционирования.

Также не стоит забывать о том, что каждая модель накопительного водонагревателя имеет свой собственный уровень давления. Если этот показатель выше шести пунктов, то стоит приобрести и смонтировать дополнительные элементы. Редуктор, который будет стоять возле бойлера, перед его входом, позволит снизить давление в несколько раз. Что опять же, обезопасит всю систему в целом.

Существует сразу несколько схем подключения бойлеров к другим емкостям. Все зависит от расстояния, а также других, менее важных аспектов. Их нужно учитывать, каждое условие, это позволит повысить эксплуатационный срок устройства, сделать его работу правильной и надежной.

Подключаем водонагреватель накопительный к электричеству

Основная схема подключения бойлера к электросети

Основное преимущество агрегатов такого типа в том, что они способны работать от простой сети 220В, которая есть в каждом доме и квартире. Кстати, для нормальной эксплуатации необходимо заземление, поэтому зачастую специалисты советуют подключать водонагреватель в уже существующую розетку для стиральной машинки. Катализатором выступит простая вилка.

Важно! Учитывайте, что гнездо для стиральной машинки должно быть создано по всем правилам безопасности. Если оно действительно рабочее и может использоваться, то можно эксплуатировать его для водонагревателя. В ином случае, не стоит даже рисковать, агрегат просто перегорит.

Но не во всех квартирах есть специальные розетки для правильной работы стиральной машинки. Тогда не обойтись без услуг профессионалов, а именно – электриков. Они смогут принести настоящую пользу, создать электропроводку с нуля. Не нужно делать это самостоятельно, беритесь только в том случае, если имеется база знаний. В остальном, не нужно лезть в электричество, это опасно.

Так ли нужна правильная электропроводка для работы водонагревателя:

  • Перепады электроэнергии могут легко повредить все внутренние элементы бойлера. Он просто перестанет работать или из строя выйдет определенная деталь. В худшем случае, может быть возгорание. Проводка должна быть проложена правильно.
  • Если работа будет выполнена некачественно, хозяин сможет спросить за это с одной из компаний.
  • Хорошая электропроводная сеть значительно повышает эксплуатационный период устройства, в несколько раз.
  • Ну и прежде всего, это безопасность дома или квартиры, гарантия защиты и правильной работы всей системы.

Конечно же, создавать новую электропроводку с нуля – процесс дорогостоящий и не столь нужный. Но для правильной работы накопительного водонагревателя он просто необходим. Часто хозяева квартир создают отдельную проводку для агрегата, а затем проводят полную ревизию всего дома. Это помогает выявить старые проблемы и сделать подачу электричества более качественной и безопасной.

Лучшие бренды – выбираем водонагреватель

Один из лучших вариантов на современном рынке – водонагреватель от компании Electrolux

Под конец материала нужно посоветовать несколько действительно хороших производителей, который ассоциируются со словом «качество». Ведь все вышеописанное не имеет значения, если хозяин квартиры купит некачественную технику. Она сломается в любом случае, независимо от правильности подключения электрических и водопроводных схем. Поэтому нужно сделать правильный выбор:

  1. Electrolux. Кто сказал, что только немцы создают качественную технику? Их прямой конкурент – Швеция. Представлять Electrolux нет смысла, его знает каждый. Бренд создает бытовую технику десятилетиями и заслужил прекрасную репутацию. Водонагреватели этой марки прекрасны. Очень популярны дешевые модели с проточным типом функционирования. Все они маленькие, компактные, легки во время монтажа. Плавное управление температурой, большой функционал – основные преимущества для каждого потенциального покупателя.
  2. Ariston. Компания, которая в большей мере специализируется именно на водонагревателях. Основное отличие от конкурентов заключается в очень стильном дизайне, а также большим количеством функций. В сравнении со многими аналогами, большинство моделей имеют выгодную цену. Все бойлеры Аристон могут автоматически отключаться, если произошел сбой в электросети. Такая себе – система безопасности будущего.
  3. Bosch. Еще один бренд, который просто невозможно проигнорировать. Титан всей бытовой техники и лидер по продажам водонагревателей накопительного типа. Надежность, легкость в использовании, высокий срок эксплуатации – основные преимущества моделей. Самые популярные модели работают на газу или электричестве.

Все мы живем в 21 веке – современном мире с развитыми технологиями. Но наличие горячей воды до сих пор остается лотереей. Особенно, если человек живет в квартире, где есть центральное водоснабжение. Ремонты, постоянные починки труб – все это влияет на отсутствие горячей воды. Наличие водонагревателя решит все эти проблемы. Используйте вышеописанные схемы и инструкции, чтобы процесс получился максимально легким и правильным.

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера
  • выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Статьи по теме

Как установить под счетчик водонагревателя:

1) Что
размер
бак водонагревателя?
Эмпирическое правило 1: 3:
Если 1 галлон заканчивается до того, как поступит горячая вода, то 3 галлона воды
нагреватель правильного размера.
Раньше
выбор: посмотрите на варианты горячего-холодного ниже.

Купить:
Меньше
водонагреватели счетчики
Point
использования водонагревателей

2)
Платить
внимание к входам горячего и холодного
Если входы горячего и холодного поменять местами, резервуар будет
работать не так, как ожидалось.
Входящая холодная вода должна подключаться к входу холодной воды внизу водонагревателя
a) Больше потратьте на горячую воду.
б) Тратьте меньше за меньшее количество горячей воды Купите:
Chrome
запорная арматура
3)
Подключите водонагреватель к горячей или
холодный?
Подключаете ли вы вход к источнику холодной воды или подключаете к источнику горячей воды?
(что идет от основного водонагревателя)?

Вариант А:
Подключитесь к горячему источнику.
Смотрите изображение
This
опция забирает горячую воду из основного водонагревателя… так что когда под
в счетчике кончается горячая вода, из магистральной
бак и температура остается горячей.

Преимущество: Быстрота
доставка горячего, еще много горячего в пути.
Недостаток: если вы просто моете руки или не используете много горячего
этот кран, то вариант А стоит дороже, потому что холодная вода поступает в
водонагреватель каждый раз при включении горячего.

Вариант B:
Подключитесь к холодному источнику.
См. Изображение
При использовании под стойкой
водонагреватель для мытья рук, это лучший вариант

Преимущество: Быстрота
подача горячей, без подвода холодной воды в водонагреватель.
Недостаток: Подача горячего на кране ограничена тем, что мало
бак может поставить.

Изображение большего размера
Вариант A / Подключение к горячему источнику:

горячая вода поступает из основного бака
так как в баке под стойкой кончился горячий воздух.
Connect hot
источник воды к входу холодной воды на резервуар
Используйте тефлоновую ленту на резьбе

Advantage
Вариант а: много горячей воды.
Проблема с
Вариант а: стоит дороже. Каждый раз, когда небольшое количество горячего
из крана сразу же поступает равное количество холодной воды.
нагреватель воды.Это заставляет основной водонагреватель работать больше.
Как припаять трубу

Изображение большего размера
Опция
B / Подключение к холодному источнику:

тратить меньше на горячую воду
ограничено количеством внутри
под встречный бак.
При использовании
под прилавком
водонагреватель для мытья рук, это лучший вариант.
При установке
без танка, используйте эту опцию.

Проблема с
вариант б: Подача горячей воды ограничена количеством горячей
вода в под счетчик баке. Водонагреватель под счетчиком питает все
горячая вода в кране.
Преимущественный вариант b:
Стоит меньше. Каждый раз, когда из крана набирается горячая, холодная вода не течет.
войти в основной водонагреватель.

Подключить холодный
источник воды к входу холодной воды на бак. Труба горячего источника закрыта.
Используйте тефлоновую ленту на резьбе
Как припаять трубу

Изображение большего размера Что делать, если … слива нет
клапан на баке?
Некоторые нагреватели с небольшим баком не имеют сливного клапана.
Установить сливной кран на холодную воду.
вход
Установить запорную арматуру на линии холодной воды

Слить воду из водонагревателя?
Снимите клапан TP и слейте воду из бака.

Купить:
Кран шаровой бессвинцовый
Хром
запорная арматура

Купить:
Чайник.
обогреватели
Другой
опции / Вместо установки под противонагревателем
a) Используйте нагреватель чайника / обратите внимание, что нагреватель чайника 1500 Вт потребляет как
большая мощность, как микроволновая печь, и может быстро перегрузить 15 или 20 ампер
автоматический выключатель, если в цепи одновременно работают другие нагрузки.
б) Самодельная солнечная энергия: устанавливайте 2 галлона воды на солнце каждый день
в) Установите систему рециркуляции
4)
Не роняйте водонагреватель
Может сломать элемент или повредить внешнюю оболочку. Внутренний стальной резервуар будет
трудно повредить.
Проверить элементы … если все в порядке, то водонагреватель должен
работа
Не звоните производителю и не сообщайте о проблеме, иначе гарантия будет
скомпрометирован.
Ресурс
Как устранить неисправность электрического водонагревателя
5)
Ремни для защиты от землетрясений / безопасности
Earthquake
области… Закрепите водонагреватель на конструкции, чтобы
Избегайте отсоединения труб и электричества.
Бак тип электрический
водонагреватели можно установить на любое дерево, ковер, пластик и т. д.
поверхность.
Электрические соединения должны выполняться внутри коробки с электрическими номиналами или
корпус. Никаких самодельных коробок, крышек и т. Д.
подключается с помощью кабеля в оболочке на 600 В. Никаких удлинителей, кроме
подключен непосредственно к розетке.
Закройте все электрические коробки и соединения электрическими
крышка, соответствующая коробке.Крышка должна оставаться на месте.
Электрические соединения могут быть сверху или сбоку. Закрепите провод и
канал к конструкции.
Покупка:
Earthquake
ремни
Ресурсы
См. иллюстрацию ремня для защиты от землетрясений

Клапан TP код
Поддон 6)
Поддон спасает от повреждений
Поддон спасает от повреждений
Ресурс:
См. Установку поддона
Купить:
Вода
подогреватель поддонов
Купить:
Вода
извещатели
Автоотключение
клапан
7)
Код перелива TP
Переливная трубка не может быть вставлена ​​внутрь дренажной линии, закрыта или закрыта.
прекращено, где это может вызвать повреждение, если TP выпускает воду.
Сброс температуры и давления
клапан необходим для безопасной работы
нагреватель воды. НЕ ЗАКРЫВАЙТЕ.
ТП
извергает кипящую воду при внутренней температуре и
давление превышает безопасные пределы. Это предотвращает взрыв водонагревателя.
Направляйте переливную трубку в ближайший слив или наружу.
Переливная трубка должна быть как можно короче.
и того же диаметра, что и напорный патрубок клапана. Не уменьшайте размер
в трубу меньшего размера. Переливная трубка максимум 4 колена и 30 футов
длина. Перелив должен заканчиваться на 6 дюймов выше линии слива или воды.
Идеально подходит для вентиляции TP непосредственно на открытом воздухе, заканчивая спуском вниз.
труба. Переливная труба должна наклоняться вниз и не должна находиться под водой. TP
клапан может втягивать воду обратно в водонагреватель, если конец переливной трубки
под водой. Конец переливной трубки не имеет резьбы.
Аккуратно открывайте и закрывайте клапан TP один раз в 1-3 года, чтобы убедиться, что клапан
является
функционирует.
Ресурс
Как проверить, обслужить и заменить клапан TP
Паять медные трубы?

Большинство под прилавком 6 галлонов и 12
водонагреватели галлона имеют 1/2 дюйма
соединения.

Избегайте пайки непосредственно на водонагреватель.
Сначала припаяйте кусок трубы к переходнику с наружной или внутренней резьбой, а затем прикрепите
переходник на водонагреватель.
Это позволит избежать прямого нагрева горелки водонагревателя.
Ресурс
Как паять медные трубы

8)
Изолируйте трубы, верхнюю часть клапана TP и резервуар

НЕ блокируйте рычаг клапана TP
Электрический водонагреватель может быть полностью покрыт изоляцией, кроме TP
клапан

Бак должен быть заполнен водой 9)
танк
ДОЛЖЕН быть наполнен водой перед подачей питания.
Элемент мгновенно перегорит, если
бак не заполнен водой.

Заполните резервуар полностью, пока кран не начнет работать на полную мощность.
ЗАТЕМ на мгновение откройте клапан TP, чтобы выпустить остатки воздуха из верхней части резервуара.
Как только резервуар наполнится водой, можно включить питание.
Ресурсы
Как проверить элемент

.

Как установить два водонагревателя

Изображение большего размера
Изображение большего размера с более детальной разводкой
Косвенное
Нагреватель и бойлер …
На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель:
отопление дома плюс горячая вода.

котел перегревает горячую воду на газе или мазуте со скоростью
150 000–300 000 + БТЕ в час при диапазоне температур, который может
достигнуть почти кипящей воды 200F (смертельная температура для людей,
бактерии, лобстеры и т. д.).

«Водонагреватель — это устройство для подачи горячей воды для жилых или коммерческих помещений, кроме
отопления помещений.Максимальная температура воды на выходе для любого водонагревателя составляет 210 F (98,5 ° C). «Проектирование энергоэффективных коммерческих систем .pdf

котел выполняет две функции.
1)
Нагрейте жилое пространство за счет циркуляции воды на 200 градусов по непрерывному контуру
(котельный контур) от котла через ряд труб и радиаторов
находится в каждой комнате, и обратно к котлу.
2) Теплоснабжение
питьевая вода, циркулируя по контуру 200 градусов воды
от котла через спиральный теплообменник
внутри косвенного нагревателя и обратно в бойлер.

При подключении к
типичный бойлер, косвенный нагреватель может поставлять очень большой объем
питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU
котел, характеристики системы, установка термостата, температура
входящая холодная вода, размер косвенного нагревателя и т. д.
Какой размер косвенного нагревателя нужен

Там
различные типы конструкций водонагревателей косвенного нагрева,
вода из внешнего источника тепла …. например, геотермальный контур,
солнечная система на крыше, дровяная печь-котел и т. д.
Многие
конструкции не используют косвенный нагреватель, а вместо этого циркулируют питьевую воду
через источник тепла, а затем обратно в обычный водонагреватель
или
резервуар.
Уход
должны приниматься, чтобы не превышать пределы резервуара. Некоторые
модели резервуаров для хранения Marathon рассчитаны на 170F. Солнечные баки есть
обычно рассчитан на температуру воды 180F. Некоторый водонагреватель
вспомогательный
резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F
(необходимо проверить спецификацию), в то время как обычные жилые
танки
равномерный рейтинг 150 в новых.Более высокие температуры повредят резервуар
по
ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений,
бытовые водонагреватели водонагреватели должны иметь правильную номинальную
Клапан TP, выпускающий воду при 170F. Старые резервуары с ржавчиной
будет небезопасно при высоких температурах и с большей вероятностью сломается
жестоко.
Ресурс:
Код клапана TP

Водонагреватель косвенного действия необходим для любой системы
без циркуляции чистой питьевой воды,
пример
солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз)
в циркуляционном контуре, чтобы предотвратить замерзание.Ресурс
Прочтите о водонагревателях с гликолем
Гликоль, свинец и другие химические вещества нельзя попадать в питьевую воду.
питьевое водоснабжение.
Пить
вода не может проходить через трубы, которые используются или использовались для
котел из-за
химикаты (хроматы, уплотнение котла и т. д.), обнаруженные в системе котла
из-за опасно высоких температур и давлений котла
вода.
Использование
косвенный нагреватель обеспечивает подачу питьевой воды и воды из
бойлер останется отдельно. Если теплообменник, расположенный внутри
косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть
заменены.

Косвенный
обогреватель подает питьевую (питьевую) воду в дом.
Как
это работает: косвенный нагреватель имеет термостат, который установлен
независимо от бойлера. Термостат управляет циркуляционным насосом.
Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос
циркулирует горячая вода из
котел, через тепло
теплообменник и обратно в котел в непрерывном цикле.
Когда вода
температура внутри косвенного нагревателя достигает заданного значения термостата,
например 120F, циркуляционный насос выключается, и вода останавливается
движение через теплообменник, пока термостат снова не потребует тепла.

Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом?

1)
Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с
горячая вода, используемая в котельной системе. Котел — это закрытая система, которая
рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей
с каждым розыгрышем.
2)
Супер
нагретую горячую воду из котла нельзя пускать в бытовую воду
трубы, давление в которых может превышать номинальное давление, и температуры
может превышать номинальные характеристики резервуара или превышать стандарты безопасности в жилых помещениях для
ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода
(140-180F +) может убить и / или вызвать серьезные ожоги. Типичный
температура ванны в душе составляет 104 F и редко намного выше. Типичный
установка термостата косвенного нагрева может быть 120-135F, что означает, что
холодная вода смешивается с горячей водой на душевом клапане до температуры 104F
температура. Руководство по каждому продукту для бытовых водонагревателей
рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для
любая установка термостата выше 120F.
Ресурс:
Смесительный клапан Advantages
Котловой контур — это «замкнутая система»,
и должен иметь гарантии
минимизировать высокое давление и предотвратить взрыв резервуаров и
трубы, содержащие перегретую горячую воду.Котел ДОЛЖЕН
устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов
из-за высокого давления и температуры от котла …
Не домашнее хозяйство.
Ресурс
Схема труб на 3 котла
Типовая
Руководства по косвенному обслуживанию котла:
Руководство по косвенному обслуживанию
Руководство по эксплуатации котла
Руководство по монтажу / обслуживанию котла
Монтаж / обслуживание промышленного котла
Какой размер необходим косвенный нагреватель

Бойлер
и непрямые — действительно «бесконечный запас горячей воды»… способен
доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным
к
использовать.

Изображение большего размера
Конденсация
обогреватели …
Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде
обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или
рассмотрите конденсационный нагреватель.
Polaris относится к классу воды
нагреватели называются «конденсационными» из-за количества тепла, рециркулируемого из
дымохода и получаемого конденсированного кислого водяного пара, который должен
быть направленным в слив пола.

Полярная звезда
обогреватель
… … водонагреватель Polaris со сверхнизким выбросом азота
Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла
теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов.

Назначение: снабжение больших объемов горячей питьевой воды со вторичной
назначение отопления дома.
Polaris используется много лет. Это не новое введение.
Polaris имеет более высокий
КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60%
эффективность).
Эффективность
комбинированный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые
электричество, необходимое для вентилятора, заслонки дымохода и т. д., но не учитывается
цена покупки, долговечность, обслуживание, ремонт, стоимость установки,
домашние изменения и т. д., а также не учитывать ущерб окружающей среде
домохозяйства с высоким уровнем потребления.

50 галлонов от 100 000 до 199 000 БТЕ в час Polaris
примерно такого же размера, как обычный жилой водонагреватель
(Диаметр 22 дюйма), но может поставить
больше горячей воды, чем водонагреватели на 40 000 БТЕ.

Например, 50
галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час …
это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив
до температуры воды
становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры
входящая холодная вода и настройка термостата).
Модель Polaris на 50 галлонов мощностью 199 000 БТЕ может доставить приблизительно 170 галлонов в первый час.
Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час
оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час.

компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, более дорогой ремонт, более крупный
газопровод и потребление газа, более сложная установка (прямой сброс мощности), необходимость в
чистая электроэнергия и специальная цепь на 120 В, а также защита от перенапряжения для защиты сложной электроники
регуляторы чувствительны к скачкам напряжения и т. д.

Конденсационный нагреватель Polaris использует
вентилятор для втягивания воздуха в горелку внизу водонагревателя
через всасывающую трубу снаружи. Поставка природного газа или пропана
газ
смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.После сжигания топлива вентилятор выталкивает горячие побочные продукты сгорания.
через спиралевидный теплообменник, расположенный внутри бака, перед выталкиванием выхлопных газов
побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или
окончания на крыше. Вентиляционная труба типичная
2-3 дюйма ПВХ, как указано в руководстве.

Обогреватель Polaris может быть
интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом
манипулятор для отопления всего дома … или используется отдельно для доставки
большой объем питьевой горячей воды.

Ресурсы:
Обзор водонагревателя Polaris и изображения
Конденсационный обогреватель Vertex не справляется с потреблением душа с высоким расходом
Эффективность: конденсационные обогреватели обеспечивают циркуляцию горячей воды через спиральный теплообменник,
повышение теплового КПД. Polaris имеет тепловой КПД 94-96%.
Тепловой КПД — это процент тепла от горелки, которое передается в
вода … добавить тепловой КПД с расчетными потерями в режиме ожидания = общий КПД.
Polaris имеет общую эффективность около 81%.
КПД обычного атмосферного газового водонагревателя составляет около
60%. Помните, что рейтинг EF обогревателя — это не эффективность … это
формула для расчета эффективности, которая вычитает процент резервуара
объем … с меньшими резервуарами, имеющими меньший объем, и немного выше
эффективность.
Токсичный
побочные продукты. По федеральному стандарту любой водонагреватель мощностью 100 000+ БТЕ должен
быть сверхнизким NOx. Polaris с горелкой от 100000 до 199000 БТЕ
имеет сверхнизкий уровень выбросов NOx … с выделением 20 частей на миллион NOx.Контраст
с типичным резидентным обогревателем со сверхнизким выбросом NOx 40000 БТЕ
14 стр. / Мин. Типичный объем бытового газа 40 000 БТЕ
водонагреватель (если не рассчитан на низкий уровень выбросов) около 54 частей на миллион.

.

Как долго прослужит водонагреватель? Стоимость замены?

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Распространенное заблуждение состоит в том, что водонагреватель, который перестал работать, необходимо заменить. Истина, лежащая в основе мифа, заключается в том, что единственная часть водонагревателя, требующая замены, — это течь в самом резервуаре.

Наиболее распространенные проблемы с водонагревателем связаны с заменяемыми компонентами, и обычно гораздо дешевле починить водонагреватель, чем заменить его.Теперь, если потребности вашей семьи переросли ваш водонагреватель, возможно, пришло время перейти на установку без бака или установку с баком большей емкости, даже если ремонт вашего текущего может быть простым.

Как долго прослужат водонагреватели?

Как показывает практика, водонагреватели не рассчитаны на срок службы более 10–15 лет (более или менее). Так что, чтобы ответить на вопрос, «как долго прослужит водонагреватель?», Это действительно зависит.

Если вы знаете, как промывать водонагреватель и выполнять эти действия один раз в год, а также обслуживать агрегат в соответствии с рекомендациями других производителей, вы можете получить еще несколько лет, но в конечном итоге бак все равно выйдет из строя.

Водонагреватели с баком из стекловолокна, однако, могут прослужить значительно дольше, а модели высокого класса могут даже иметь пожизненную гарантию на бак. Поврежденные резервуары не подлежат ремонту, независимо от того, из каких материалов они сделаны.

См. Также: Сравните гарантии на водонагреватели

Хотя может возникнуть соблазн купить недорогую модель, имейте в виду, что она может поставляться только с 5 или 6-летней гарантией. Стоит потратить немного больше на покупку модели с 10–12-летней гарантией.Они часто включают анодные стержни для тяжелых условий эксплуатации, которые являются наиболее важным компонентом, когда речь идет о поддержании внутренней части резервуара в хорошем состоянии.

Конечно, вы также можете модернизировать анодный стержень в меньшем блоке, но это также требует дополнительных работ и затрат.

Почему баки выходят из строя

Есть две основные причины выхода из строя бака водонагревателя.

Причина № 1 — Повышенное давление

Первая — это повышенное давление, когда давление воды в резервуаре превышает технические характеристики.Существует две причины избыточного давления: чрезмерный нагрев и слишком высокое давление на входе. Чтобы избежать этих ситуаций, поддерживайте температуру горячей воды на уровне 140F или ниже из-за проблем с перегревом и установите регулируемый клапан на входе, чтобы уменьшить поток на секунду.

Расширительный бак водонагревателя необходим, если ваш дом работает по замкнутой системе водоснабжения. Когда вода в резервуаре нагревается, она расширяется (тепловое расширение), и этой воде нужно куда-то уходить. В открытой системе водоснабжения это давление возвращается в водопровод вашего города.

В закрытой системе избыточное давление сбрасывается путем временного перетекания в расширительный бак. Если этому давлению некуда деваться, ваш бак может буквально лопнуть.

corroded-water-heater-tank corroded-water-heater-tank Причина № 2 — Накопление осадка

Вторая и наиболее частая причина отказа резервуаров — накопление осадка в резервуаре. Химические вещества и загрязняющие вещества в воде в конечном итоге вызовут коррозию или даже ржавчину внутри резервуара, что приведет к утечке.

При возникновении незначительной утечки давление внутри резервуара заставляет воду проходить через трещину, медленно увеличивая количество утечки.Даже дешевый водонагреватель прослужит дольше, если за ним правильно ухаживать.

При покупке нового бака убедитесь, что в его модель входит анодный стержень хорошего качества. Анодные стержни притягивают загрязнения из воды и замедляют коррозию. Они буквально жертвуют собой, чтобы спасти танк от коррозии.

Анодный стержень водонагревателя со временем покрывается слипшимися загрязнениями, что приведет к разъеданию стержня и, в конечном итоге, к его замене, но этот компонент очень недорогой по сравнению со стоимостью нового водонагревателя.

Газ или электричество?

Электрические водонагреватели обычно служат на год или два дольше, чем газовые модели, но не всегда. Газовые обогреватели рекламируются как более экономичные и экологически чистые, чем электрические, но они также имеют больше компонентов, которые могут изнашиваться или выходить из строя. Если у вас нет причин переходить с одного типа на другой, вероятно, проще и дешевле заменить старый блок на тот же тип.

Там могут быть скрытые расходы

При замене водонагревателя вы также должны привести систему водяного отопления в соответствие с действующими строительными нормами.Хотя затраты на это не являются непосредственно частью стоимости водонагревателя, их следует рассчитывать вместе, чтобы получить оценку общих затрат.

Хотя установка водонагревателя, вероятно, дешевле, чем стоимость сантехника, вы должны решить, стоит ли оно того. Непредвиденные затраты могут включать в себя некоторые или все из следующего:

  • Крепления и / или кронштейны водонагревателя
  • Тип и размер системы вентиляции
  • Дренажный поддон под агрегатом
  • Обновление водопровода (трубы) согласно коду

Выбор нового устройства

Переход на энергоэффективный водонагреватель позволит сэкономить много денег в течение срока службы устройства.Современные водонагреватели на 20 процентов эффективнее старых моделей, а многие также нагреваются быстрее. Там, где изоляция из стекловолокна когда-то была нормой, в большинстве современных водонагревателей используется более эффективный пенопласт.

Это правда, что водонагреватели Energy Star стоят больше, чем обычные модели, но они быстро окупятся за счет меньшего потребления энергии и более высокой производительности. Как правило, вы хотите начать искать наиболее эффективный тип водонагревателя, который вы можете себе позволить, а затем сравнивать с аналогичными моделями.

Также ищите модели с высококачественным анодным стержнем. Предпочтительно шестигранный анод большого диаметра или с выходным стержнем половинной длины в горячем порте.

Как узнать, когда нужно заменить водонагреватель?

Как и другие устройства, ремонт или замена — это два варианта, когда возникает проблема. Поскольку бак — единственная часть системы, которая может заставить вас заменить водонагреватель, обязательно устраните неполадки, прежде чем покупать новый агрегат.

Водонагреватели, которые не производят достаточно горячей воды, можно отремонтировать путем замены термостата или других компонентов, а замена всех компонентов любого данного водонагревателя обычно стоит меньше половины стоимости работы нового агрегата.В общем, если устройству не более 10 лет или он не протекает из резервуара, вы, вероятно, сможете исправить тот, который у вас есть.

Сколько стоит установка водонагревателя?

Стоимость установки резервуарного газового или электрического водонагревателя довольно сильно варьируется. Главный фактор — это стоимость самого водонагревателя. Стоимость рабочей силы довольно стандартна в зависимости от района и подрядчика, но вы почти всегда будете платить больше за срочное обслуживание.

С использованием данных HomeAdvisor.com, большинство домовладельцев тратят от 767 до 1446 долларов на недавно установленный водонагреватель (по состоянию на сентябрь 2019 года). Среднее значение составляет 1104 доллара США на основе более 21000 респондентов.

Показатели HomeWyse несколько выше, но в меньшем диапазоне. В зависимости от местоположения они говорят, что вам следует ожидать потратить от 1067 до 1237 долларов. Если вы не уверены в своих силах, лучше всего доверить установку водонагревателя профессионалу.

Похожие сообщения:

.

Нужен ли мне расширительный бак на водонагревателе?

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Чтобы определить, нужен ли вам расширительный бачок на вашем водонагревателе, вам сначала нужно понять, какой у вас тип водонагревателя, что такое расширительный бак и какой размер расширительного бачка вам может понадобиться. Читайте дальше, и мы ответим на эти вопросы и дадим вам лучшее представление о том, что происходит с вашим водонагревателем.

Какой тип водонагревателя у вас есть?

Это может показаться простым вопросом, но многие люди не задумываются о нем активно. Если у вас есть водонагреватель без резервуара, вам не нужно беспокоиться о расширительном бачке, потому что у вас нет основного резервуара.

Однако, если у вас есть традиционный водонагреватель в виде резервуара, вам определенно следует подумать, нужен ли расширительный бак.

Для чего нужен расширительный бак?

Во-первых, вы должны понять, как работает ваш водонагреватель.Когда вода нагревается внутри вашего водонагревателя, она расширяется. Этот процесс называется тепловым расширением и может вызвать нагрузку на вашу водопроводную систему.

Принцип работы таков: если ваш водонагреватель вмещает 50 галлонов холодной воды, при нагревании он расширится примерно до 52 галлонов. Если лишнему объему некуда деваться, он давит на стены вашей сантехники.

Вы можете представить себе этот процесс как сгибание канцелярской скрепки; при достаточном изгибе скрепка сломается.Ваш водонагреватель — это скрепка; при достаточном давлении от расширения и сжатия сам резервуар может начать протекать или даже лопнуть.

В некоторых домах используется открытая система водоснабжения, где вода возвращается в городскую систему водоснабжения и нет дополнительной нагрузки на водопровод в доме. К сожалению, во многих домах есть закрытые системы водоснабжения, в которых водопровод имеет односторонний клапан.

Во многих городах, где в домах есть закрытые системы, владельцы домов должны вкладывать средства в расширительный бак.Фактически, производитель вашего водонагревателя может даже аннулировать вашу гарантию, если у вас нет расширительного бачка с вашей закрытой системой.

Есть способы проверить это и определить, какая у вас закрытая или открытая система водоснабжения, но процесс может быть трудным, поскольку устройства предотвращения обратного потока имеют тенденцию различаться по внешнему виду. Однако вы всегда можете нанять сантехника для выполнения именно этой задачи.

Тогда при чем тут расширительный бачок? Ваш расширительный бачок может помочь вам спасти вашу систему.Расширительный бак предназначен для заполнения дополнительного объема, а также любых колебаний давления поступающей воды.

Расширительный бак служит резервной системой для предотвращения перегрузки водопровода. Избыточный объем воды вместо того, чтобы оказывать слишком большое давление на водопровод, устремляется в расширительный бак и снижает давление в водонагревателе до более безопасного уровня. Это в конечном итоге защищает его от повреждений.

Расширительный бак какого размера мне нужен?

На размер расширительного бака, который потребуется вашему дому, будут влиять два фактора.Первым из них будет размер водонагревателя, который у вас есть. Вы можете найти эту информацию на заводской этикетке самого водонагревателя. Второй фактор — это давление воды в вашей системе. С учетом этих двух факторов вы можете принять решение о том, какой размер расширительного бачка вам нужен.

У каждого производителя расширительного бачка есть калькулятор или таблица, в которых указаны рекомендуемые размер и модель расширительного бачка, который вам понадобится. Универсального подхода не существует, поэтому вам придется провести небольшое исследование или просто связаться с водопроводчиком (нажмите здесь, чтобы получить бесплатную цитату).Вот пара примеров:

Однако вы можете попасть в ситуацию, когда вы не уверены, слишком ли мал размер расширительного бачка. Стандартным является выбор расширительного бачка большего размера, чем необходимо, а не слишком маленького. Это связано с тем, что слишком маленький резервуар может вызвать сброс предохранительного клапана. С другой стороны, если резервуар слишком большой, это не окажет негативного воздействия на вашу сантехнику.

Итак, вам нужен расширительный бак?

Если у вас обычный водонагреватель накопительного бака, скорее всего, у вас он есть.Чтобы быть уверенным, проявите должную осмотрительность к вашей конкретной модели водонагревателя или обратитесь к специалисту по сантехнике. Это одна из тех вещей, на которые вы хотите убедиться.

Похожие сообщения:

.

0 0 vote
Article Rating
