Солнечная батарея своими руками: пошаговый мастер-класс

Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10  — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

Какой вариант выбрать?

Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми  вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые.   Все модели, в зависимости от типа, подразделяются на три вида:

  • монокристаллические модули
    – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
  • поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
  • аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.

Выбор определенного типа зависит от ваших пожеланий  и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать  монокристаллические преобразователи, так как у них самый высокий КПД.

Подготовка инструментов и выбор материалов

Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:

  • Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
  • Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
  • Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
  • Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
  • Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.
  • Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
  • Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.

Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.

Составление проекта

На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи. Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.

Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).

Рис. 1: зависимость положения солнца от времени года

Также обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч. Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.

Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м2. Как правило, 1 м2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м2 панелей.

Порядок изготовления солнечной батареи

Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:

  • Оголенные проводники нарежьте одинаковыми отрезками под лекало, такой длины, чтобы она в два раза превышала размер элемента солнечной батареи. Рисунок 2: отмерьте проводники с помощью лекала
  • Выложите модули на ровную поверхность (секло, лист фанеры, стол и т.д.).
  • Очистите электрические контакты и полудите оловом, накладывать большое количество припоя сюда не нужно, достаточно слегка покрыть контакт. Рисунок 3: полудите контакты
  • Припаяйте заранее полуженные проводники к контактам, обратите внимание, что сильно придавливать пластины нельзя, так как они очень хрупкие. Рисунок 4: припаяйте провод к элементу
  • Замерьте ток от одного элемента с проводниками, это поможет подсчитать суммарную величину для всей батареи.

Если приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.

Изготовление рамки

Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:

  • Возьмите прямоугольный лист фанеры или ДСП такого размера, чтобы на нем могло располагаться нужное количество элементов. Просверлите в нем небольшие отверстия на расстоянии 10 см друг от друга для вентиляции. Рис. 5: просверлите отверстия для вентиляции
  • Приклейте по краю листа деревянные планки высотой не более 2 см, чтобы они не отбрасывали тень на солнечные приемники. Дополнительно прикрутите планки небольшими шурупами.
  • Вырежьте крышку из стекла или прозрачного полимера. Ее размеры должны соответствовать нижнему листу или быть меньше, в зависимости от того, поддается она сверлению или нет. Если крышку можно прикрутит шурупом, то размер может быть идентичен, если стекло может лопнуть при попытке сверления, сделайте его меньше на 0,5 – 1 см. Рис. 6: заготовьте крышку из стекла
  • Изготовьте из алюминиевого уголка прижимной каркас для верхней прозрачной крышки солнечной батареи, но пока ничего не прижимайте.
Рис. 7. соберите солнечную батарею

Постарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД. После того, как изготовите рамку, соберите солнечную батарею.

Изготовление модулей

Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.

  • Разместите солнечные коллекторы лицевой стороной на прозрачной крышке. Оптимально между элементами должно быть 3 – 5 мм, если этого трудно добиться с первого раза, можете сделать разметку на стекле. Рис. 8: разместите элементы

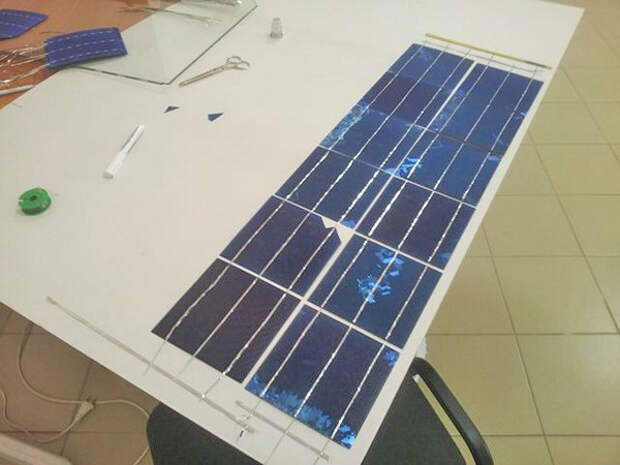

  • Аккуратно спаяйте выводы от каждого элемента «+» к «+», и «–» к «–». Плюсовые контакты должны располагаться на лицевой стороне, а минусовые на внутренней. Рис. 9: спаяйте выводы элементов

Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.

  • Приклейте фотоэлементы к прозрачной крышке, для этого нанесите в центр элемента немного герметика и аккуратно придавите его. Следите, чтобы он располагался строго по разметке, рабочей поверхностью к стеклу, иначе переклеить потом будет проблематично. Рис. 10: приклейте элементы к стеклу
  • Просверлите в рамке отверстия для вывода плюсовой и минусовой шины солнечной батареи. В цепь батареи включите контроллер заряда, который предотвратит разряд заряда аккумулятора на солнечную батарею в темное время суток. Для этого подберите такие характеристики диодов, которые обеспечат полную блокировку цепи от обратного тока.
  • Зафиксируйте выводы солнечной батареи в отверстиях при помощи герметика и поместите в рамку. Рисунок 11: зафиксируйте провода герметиком

После того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.

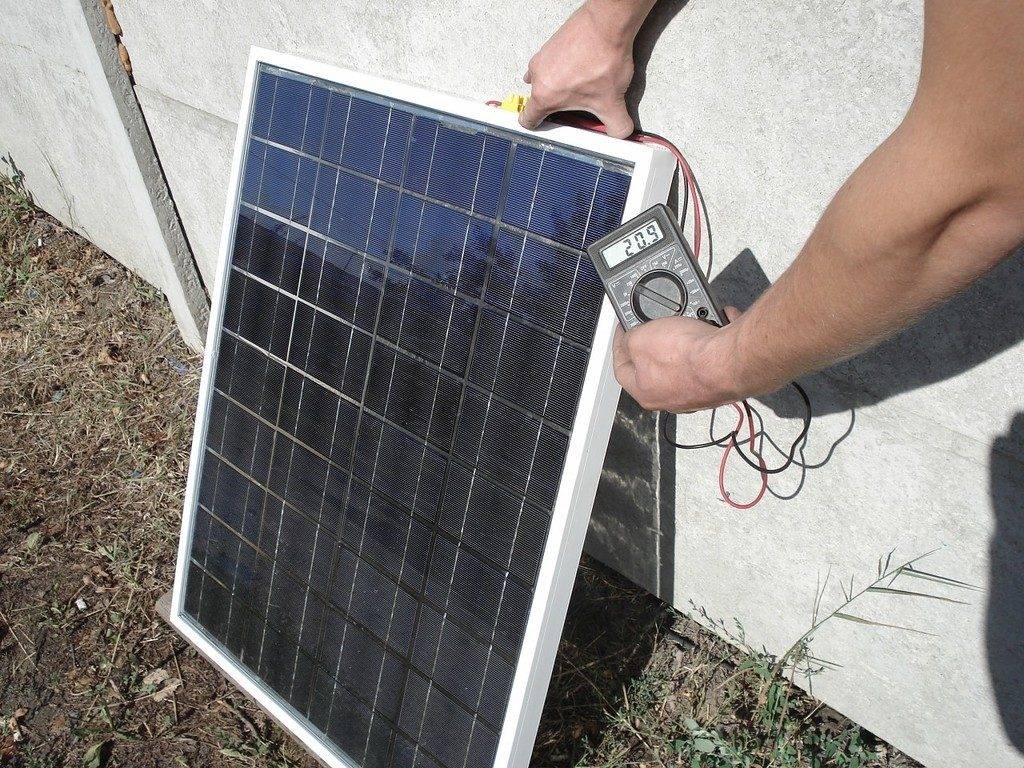

Рис. 12: вынесите на улицу и проверьте мультиметром

Сравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.

Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.

Рис. 13: залейте герметиком

Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию.  После герметизации сверху устанавливается умеренный пресс до полного застывания.

Рис. 14: установите умеренный пресс

До заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП.  Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.

Другие видео инструкции

Китайские солнечные модули - как выбрать? • Ваш Солнечный Дом

В последнее время на рынке появилось много предложений по китайским солнечным модулям. Действительно, в Китае сейчас производится бОльшая часть всех производимых в мире солнечных модулей. Есть среди них и качественные, отвечающие современным требованиям. При покупке китайских таких модулей действует общее правило, применяемое ко всем китайским товарам – качественные модули производят крупные производители, которые имеют культуру производства и обладают качественным оборудованием. Качественные китайские модули по цене выше среднерыночной для китайских модулей, но существенно дешевле европейских и американских.

Связано это с тем, что в Европе и США действуют антидемпинговые меры: в Европе установлена определенная минимальная цена на солнечные модули, в США действуют высокие импортные пошлины для китайских фотоэлектрических панелей.

Если сравнивать по цене с российскими, то цена китайских брендовых модулей будет на уровне рязанских РЗМКП или даже немного дороже, некачественные китайские модули (noname или продающиеся под брендом импортера) будут дешевле. Такие модули собраны из элементов высокого качества Grade A.

Однако в Китае есть очень много производителей модулей, которые собирают их из низкосортных или бракованных элементов. Естественно, цена таких модулей много ниже. Считаем необходимым предупредить, что эти модули по качеству соответствуют своей цене. Поэтому невозможно продавать импортные модули одинакового качества с разницей в цене в полтора-два раза. Несмотря на то, что после кризиса 2008-2010 гг. многие “коленочные” производства по сборке солнечных панелей в Китае позакрывались, жестокая конкуренция заставляет даже крупные заводы в Китае понижать цену на свою продукцию. Это, конечно же, не может быть сделано в ущерб качеству.

Иногда российские продавцы солнечных панелей указывают на своих сайтах, что их модули “произведены на заводе Sunny Energy, одного из самых крупных заводов в Китае”. Во-первых, Sunny Energy далеко не самый крупный, и даже, по китайским меркам, вообще не крупный китайский завод по производству солнечных панелей. Их производственная мощность в 2014 году была 500 МВт, в 2016 – 800 МВт.  Сравните с мощностями действительно крупных китайских заводов (источник – заслуживающий доверия Renewable Energy World) :

Самые крупные производители солнечных панелей в Китае в 2015 году

Действительно крупные (а значит, надежные и качественные) производители изготавливают свои солнечные элементы, а не покупают их у других производителей. Но главное не это – завод Sunny Energy поставляет солнечные панели под брендом Suntellite. За качество этого бренда он отвечает, и именно эти солнечные модули были протестированы независимыми экспертами в Китае и США (см. ссылки ниже). OEM модули любых китайских производителей (даже крупных), выпущенные не под фирменным брендом, с большой долей вероятности будут ниже качеством. Но еще опаснее то, что возможно и то, что эти OEM модули, продающиеся под известным в России названием, вообще сделаны не на этом заводе. Sunny Energy – нормальный китайский “середнячок”, такой же, как, например, Chinaland, TopRay Solar или Perlight Solar. Покупать их модули можно, но только под их фирменным брендом Suntellite. Все остальное может быть лотереей с неизвестным качеством и неизвестно где произведенным.

Не пытайтесь купить самые дешевые модули. Ваша радость от того, что вы купили солнечные батареи дешевле, будет не долгой. В течение нескольких лет после начала работы солнечных панелей вы начнете замечать потерю их мощности, возможна коррозию контактов, помутнение и разгерметизацию солнечной панели из-за некачественных материалов (пасты, контакты, защитная пленка и т.п.). К тому времени гарантия продавца на эти модули закончится, и вы не сможете заменить этот модуль на другой.

Особенно внимательными нужно быть организациям, которые покупают солнечные панели в больших количествах для коммерческих объектов. Если частные лица при покупке самых дешевых солнечных панелей берут на себя ответственность за безответственную трату своих денег, то снабженцы организаций несут персональную ответственность перед заказчиком и своей организацией. В последнее время в русле борьбы с коррупцией проверяющие органы стали более внимательно рассматривать случаи закупки оборудования, особенно для муниципальных или государственных объектов.

У нашего клиента недавно были проблемы такого рода – они закупили дешевые солнечные панели у одного известного в России поставщика китайских панелей, и эти солнечные панели не выдали и половину номинальной мощности. Солнечные панели были установлены на дорогах для питания дорожных знаков и освещения перекрестков, были затрачены огромные деньги на монтаж этих панелей, и в итоге объекты не удалось сдать заказчику. Клиент обратился к нам и купил у нас солнечные модули известного производителя, а некачественные панели пытался сдать поставщику. Однако деньги на первичный монтаж и демонтаж потеряны, сроки сдачи работ сорваны, репутация как надежного исполнителя под угрозой.

Каким же образом китайские производители солнечных батарей умудряются постоянно снижать цену на свою продукцию?

В период после 2011 года, когда цены на солнечные панели упали почти в 2 раза в течение 2 лет и после этого снижались довольно интенсивно в течение еще нескольких лет, у потребителя привилось четкое ожидание снижения цены. Однако, возможности у производителей для этого не безграничны. На настоящий момент исчерпаны практически все возможности по снижению цены для существующей технологии изготовления кремниевых солнечных элементов. Тем не менее, цена на них в 2014-2020 продолжила снижаться – понемногу, но все же снижение цены есть.

В свое время Правительство КНР поддержало своих производителей фотоэлектрической продукции путем введения субсидий, программ поддержки, прямого финансирования ключевых игроков рынка. Это привело к тому, что китайские производителя захватили львиную долю рынка фотоэлектрической продукции в мире. Также был сильно простимулирован внутренний спрос на солнечные батареи в Китае. Это поддержка продолжается и до сих пор.

Увеличение объемов продаж позволило китайским производителям закупать лицензии на технологии и вкладывать деньги в НИОКР. Как результат – высокое качество брендовых китайских модулей и более 80% мирового рынка. Также, цена на китайские модули – самая низкая в мире при сохранении высокого качества.

Дальнейшее снижение цен на китайские солнечные батареи стало возможно за счет внедрения полного цикла производства – от кремния до солнечных панелей.

Конечно, не все китайские производители имеют полный цикл. Большая часть их закупает солнечные элементы у крупных заводов. Качество солнечных элементов отличается – какие-то делаются для внутреннего рынка, какие-то – для экспорта. Цена их отличается существенно.

Дешевые китайские модули делаются из солнечных элементов, не прошедших жесткий отбор для рынков Европы и США. В Россию поставляются модули различного качества, определить хорош ли конкретный модуль нелегко даже специалисту, не говоря уже о простом покупателе.

Как выбрать солнечную панель?

Общее правило – нужно выбирать солнечные элементы и модули, производимые крупными, хорошо известными, компаниями и под своим брендом. Такие модули изготавливаются из элементов самого высокого качества. Старайтесь выбирать Tier1 производителей. Список таких производителей вы можете посмотреть здесь.

Для ориентира можете использовать “Список отобранных китайских правительством фотоэлектрических компаний“, опубликованный в журнале PV-Magazine в 2014 году. Также, при выборе солнечных панелей можно ориентироваться на испытанные американским калифорнийским энергетическим агентством модули. Если названия или производителя предлагаемых вами модулей нет в этих списках, лучше воздержитесь от покупки, даже если вам предлагают очень дешевые солнечные модули. Воспользуйтесь нашими рекомендациями из статьи “Сертификация солнечных модулей“, там есть ссылки на сайты сертификации.

Элементы, не прошедшие жесткий отбор брендового производителя, продаются сборщикам фотоэлектрических панелей, которых в Китае множество. Более того, все эти сборщики продают свои модули OEM, т.е. под торговыми названиями других компаний. Таких на российском рынке сейчас большинство. Всегда обращайте внимание на то, указан ли завод-изготовитель на наклейке модуля. Риск получить модули неизвестного качества, которые будут неизвестно как работать – очень велик, и если вы даже не знаете производителя (торговое название продавца вам никак не поможет в получении гарантии), то будьте готовы, что вы покупаете солнечные модули без гарантии.

Если на модуле нет данных по производителю, а только название OEM продавца – это должно вас насторожить. Обычно такие модули производятся из элементов низкого качества и по низкой цене – не позволяйте заявлению “Сделано из элементов Grade A” ввести вас в заблуждение. Во-первых, это может быть не полной правдой и элементы только похожи на Grade A. Во-вторых, кроме самих элементов, на долговечность модуля влияют и другие параметры – качество пайки, качество материалов (стекло, пленки, и т.п.), качество ламинации и герметизации краев модуля и т.п. Если модуль собран некачественно, то его не спасут даже элементы Grade A.

Более того, продавцы, которые скрывают имя реального производителя и указывают только свое торговое название, нарушают российские законы. Закон о защите прав потребителей явно требует указания реального производителя на наклейке товара или в сопроводительной документации. Подробнее смотрите в специальной теме на нашем форуме Информация о производителе на товаре – обязательно ли?

Обычно дешевые китайские солнечные модули имеют следующие недостатки:
  • Несоответствие заявленной мощности реальной
  • Сильная деградация модулей в первые же годы эксплуатации (до 20-30%)
  • Низкое качество пайки и сборки (как следствие – поломки через несколько лет эксплуатации)
  • Применение некачественных материалов при производстве модуля (флюсы, пленка, алюминий, солнечные элементы и т.п.), которые понижают КПД модуля и снижают срок его службы
Другие статьи Руководства покупателя

Можно и на интернет-аукционе купить модули. Но будут ли они работать так, как заявлено? Скорее всего нет, и у нас есть факты, это подтверждающие.

Модули на нашем сайте продаются по среднерыночной цене, многие продавцы ориентируются на цены нашего сайта, и разница в цене на модули аналогичного качества может быть до 10%. Если модуль продается по цене еще ниже – то с большой долей вероятности такой солнечный модуль гораздо хуже по качеству. Даже в нашем ассортименте есть разные китайские модули – и известный бренд (Renesola, TW-Solar,  JA Solar, Jinko и т.п.), как и в других случаях, стоит дороже.

Нужно учитывать еще один момент при покупке импортных модулей – вопрос обеспечения гарантии. С российскими производителями (на сегодня это Хевел, Телеком-СТВ и РЗМКП) проблем в этом отношении нет – все они производят быструю замену или ремонт модулей по гарантии, но, к сожалению, цена на российские модули сейчас выше, чем на китайские. Ответственные российские импортеры, много лет присутствующие на рынке, также предоставляют свою гарантию на импортируемые ими солнечные модули. В остальных случаях нужно быть очень осторожными при выборе поставщика солнечных панелей.

Китайские солнечные модули с наклейкой торговых брендов без указания реального производителя должны вызывать у вас настороженность – в большинстве случаев вы не сможете получить по таким модулям гарантийный сервис производителя, у нас есть множество примеров этого. Более того, и производители у таких модулей могут быть разные в разных партиях товара, и вы об этом никак не узнаете. Положительные отзывы пользователей в таких случаях бесполезны, т.к. их модули могут быть сделаны на одном заводе, предлагаемые вам в настоящий момент продавцом – на другом.

Вот пример реального пользователя, который купил модули у одного производителя с одним названием, но разительно отличающимися по качеству.

Обратите внимание на то, как запаяны модули. Мелкие производители паяют элементы вручную, а не роботом, поэтому толщина припоя при пайке контактных шин элементов меняется. Крупные фирмы паяют роботом, поэтому качество пайки намного выше.

Обязательно узнайте, сколько лет присутствует на рынке поставщик модулей. Даже если китайский производитель дает гарантию на свою продукцию, подумайте, как вы будете производить обмен модуля – если ваш продавец не обеспечит вам гарантию, то практически у вас ее не будет. При прямом обращении к производителю в Китае у вас обязательно возникнут расходы по транспортировке, таможенной очистке и т.п., т.к. эти расходы ни один зарубежный производитель не покрывает. Эти расходы может вам компенсировать только проверенный надежный продавец, который работает в соответствии с российским законодательством. Если вы покупаете модули у известного продавца, который работает на этом рынке уже много лет (например, у нас) – вы получаете от него и гарантию на модули. Опасайтесь покупать импортные модули у установщиков или мелких продавцов – они, в подавляющем большинстве случаев, не могут обеспечить гарантию на продаваемые модули. Всегда требуйте с них гарантийный талон производителя или импортера, не поленитесь позвонить по телефону, указанному в гарантийном талоне и спросить, кто и как обеспечивает гарантийное обслуживание.

Поэтому наша рекомендация – выбирать только брендовые фотоэлектрические модули, или, по крайней мере, на которых указан их завод-производитель и вы можете узнать по его названию про его качество. Среди китайских это такие, как TrinaSolar, TW-Solar, Canadian Solar, JA Solar, Suntech, Motech, Hanwha, ReneSola, Jinko, Seraphim, и т. д. У них гарантия будет действительно обеспечена многие годы, а не до тех пор, пока существует продавец и его торговая марка. Если хотите купить модули подешевле, то выбирайте модули, которые сертифицированы на основных мировых рынках – США, Европы, Австралии. Как проверить, сертифицирован ли предлагаемый вам солнечных модуль – см. по ссылки во врезке выше.

Солнечные модули стоят недешево, и рассчитаны на срок службы более 30 лет. Было бы очень неумно сэкономить 30-50% на стоимости модуля и получить неработающий через несколько лет модуль, по которому невозможно никому предъявить претензии. Помните, что “дешевое хорошим не бывает”.

Эта статья прочитана 19104 раз(а)!

Продолжить чтение

  • 84

    2 основных параметра для оценки качества солнечных модулей Нам часто задают вопрос - почему у вас солнечные панели стоят столько, а у каких-то других продавцов - дешевле. Простой ответ похож на известную и набившую оскомину фразу. Согласно известной рекламе, "не…
  • 83

    Руководство для покупателя по выбору солнечных панелей При перепечатке ссылка на этот сайт обязательна, См. Правила копирования. "Ваш Солнечный Дом" Общее правило при покупке солнечных батарей Последние несколько лет, очень много компаний, начиная от ландшафтных дизайнеров до установщиков окон, крыш,…
  • 80

    Монокристаллические или поликристаллические солнечные модули: Какие лучше выбрать? Ваша цель: Установить солнечную фотоэлектрическую систему, которая поможет вам уменьшить расходы на электроэнергию. Проблема: На рынке очень много разных моделей и типов солнечных модулей, и это вас запутало. одни продавцы утверждают, монокристаллические…
  • 74

    Новейшие технологии солнечных элементов и модулей Автор: Каргиев В.М., к.т.н. © Технологии производства солнечных элементов и панелей постоянно развиваются и совершенствуются. Производители и исследователи постоянно ищут пути увеличить эффективность солнечных панелей, повысить количество вырабатываемой энергии с единицы площади, улучшить их…
  • 71

    Сколько лет работают солнечные батареи? Солнечные батареи были испытаны в полевых условиях на многих установках. Практика показала, что срок службы солнечных батарей превышает 30 лет. Фотоэлектрические станции, работающие в Европе и США около 25 лет, показали снижение мощности модулей примерно…
  • 70

    Солнечные модули: какие можно у нас купить? Наш ассортимент фотоэлектрических модулей включает монокристаллические и поликристаллические модули мощностью от 15 до 340 Вт, а также аморфные кремниевые модули мощностью 120 Вт. В продаже с доставкой по всей России транспортными компаниями у…

две модели, сборка и установка

Солнечная энергетика — это просто здорово, но вот в чем проблема: даже одна батарея стоит немалых денег, а для хорошего эффекта нужна не одна, и даже не две. Потому и приходит идея — собрать все самому. Если есть у вас небольшой навык пайки — это сделать просто. Вся сборка заключается в том, чтобы последовательно соединить элементы в дорожки, а дорожки закрепить на корпусе. Сразу скажем о цене. Набор для одной панели (36 штук) стоит в районе 70-80$. А полностью со всеми материалами солнечные батареи своими руками обойдутся вам примерно в 120-150$. Намного меньше, чем заводские. Но нужно сказать, что и по мощности они будут тоже меньше. В среднем каждый фотопреобразователь выдает 0,5 В, если последовательно соединить 36 штук, это будет порядка 18 В.

Немного теории: типы фотоэлементов для солнечных батарей

Самая большая проблема — приобрести фотоэлектрические преобразователи. Это те самые кремниевые пластины, которые преобразуют солнечный свет в электричество. Вот тут нужно немного разбираться в типах фотоэлементов. Их выпускают двух типов: поликристаллические и монокристаллические. Монокристаллические более дорогие, но имеют более высокий КПД — 20-25%, поликристаллические — дешевле, но и производительность у них меньше — 17-20%. Как их отличить внешне? Поликристаллические имеют ярко-синий цвет. Монокристаллические немного темнее и у них не квадратная, а многогранная форма — квадрат со срезанными краями.

С фотоэлектрическими преобразователями для солнечных батарей все не очень сложно: монокристаллические и поликристаллические

О форме выпуска. Есть фотоэлементы для солнечных батарей с уже припаянными проводниками, а есть наборы, где проводники прилагаются и все нужно паять самостоятельно. Что покупать  решает каждый сам, но нужно сказать, что без навыка хотя-бы одну пластину вы повредите, а скорее, не одну. А если и паять умеете не очень… то лучше немного дороже заплатить, но получить уже почти готовые к использованию детали.

Сделать фотоэлементы для солнечных батарей своими руками нереально. Для этого нужно уметь выращивать кристаллы кремния, а потом его еще обрабатывать. Потому нужно знать, где купить. Об этом дальше.

Почитать о вида солнечных батарей можно тут.

Где и как купить фотоэлементы

Теперь о качестве. На всех китайских площадках типа Ebay или Alibaba продается отбраковка. Те детали, которые не прошли тесты на заводе. Потому идеальной батареи вы не получите. Но цена у них не самая большая, так что можно смириться. Во всяком случае, на первых порах. Соберите пару тестовых солнечных батарей своими руками, набейте руку, а потом можно брать с завода.

Один из вариантов ячеек с припаянными проводниками

Некоторые продают фотоэлементы запаянными в воск. Это предотвращает их порчу при перевозке, но избавиться от воска и не повредить пластины довольно сложно. Нужно все вместе их окунуть в горячую, но не кипящую воду. Подождать пока воск растает, потом аккуратно разъединять. Потом поочередно купать каждую пластину в горячем мыльном растворе, потом окуная в чистую горячую воду. Таких «омовений» моет понадобиться несколько, воду и мыльный раствор придется менять, и не один раз. После того как воск удалите, чистые пластины разложите на махровом полотенце для просушки. Очень хлопотное это дело. Так что лучше покупайте без воска. Так намного проще.

Теперь о покупках на китайских площадках. Конкретно о Ebay и Alibaba. Они проверены, тысячи людей ежедневно там что-то покупают. Система ничем не отличается. После регистрации, как обычно, в строке поиска набираете название элемента. Потом выбираете понравившееся по какой-то причине предложение. Обязательно выбирайте из тех вариантов, где есть бесплатная доставка (на английском free shipping). Если такой пометки нет, то доставку придется оплачивать отдельно. А она часто больше стоимости товара и уж точно больше той разницы, что вы выгадаете на цене.

С кремниевыми ячейками нужно обращаться очень осторожно: они очень хрупкие

Ориентироваться нужно не только на цену, но и на рейтинг продавца и на отзывы. Внимательно читайте и состав товара, его параметры и отзывы. Можно с продавцом общаться, только сообщения писать нужно на английском.

По поводу оплаты. Она на этих площадках переводится продавцу только после того, как вы отпишитесь в получении товара. А пока идет доставка, ваши деньги лежат на счете торговой площадки. Оплачивать можно с карты. Если боитесь светить данные карты, воспользуйтесь промежуточными сервисами. Они есть разные, но суть одна — ваша карта не засветится. Есть на этих площадках и возврат товара, но это долгая песня, так что лучше брать у проверенных продавцов (с хорошим рейтингом и отзывами).

Да. Посылка идет в зависимости от региона. И дело не столько в том, как долго она будет идти из Китая, как в том, как скоро ее доставит почта. В лучшем случае — недели три, но может и полтора месяца.

Как собрать

Сборка солнечной батареи своими руками состоит из трех этапов:

  1. Изготовление каркаса.
  2. Пайка солнечных элементов.
  3. Укладка в каркас и герметизация.

Каркас изготовить можно из алюминиевых уголков или из деревянных реек. Но форма каркаса, материалы, последовательность изготовления зависят от способа установки.

Способ первый: установка на окне

Батарею вешают на окне, на раму изнутри помещения или снаружи, но тоже на окне. Тогда нужно делать каркас из алюминиевого уголка, а к нему приклеивать стекло или поликарбонат. В этом случае между фотоэлементами остаются хоть небольшие зазоры, через которые немного света проникает в помещение. Размеры рамы выбираете исходя из размеров ваших фотоэлементов и того, как вы собираетесь их располагать. Также некоторую роль могут сыграть габариты окна. Учтите, что плоскость должна быть ровная — фотоэлектрические преобразователи очень хрупкие, и при малейшем перекосе будут трескаться.

В квартире есть только одно место для установки солнечной батареи — на окне

Развернув готовую раму с приклеенным стеклом лицом вниз, на поверхность стекла нанести слой герметика. На герметик, снова-таки лицевой стороной вниз, разложить собранные из фотоэлементов линейки.

Из толстого упругого поролона (толщина не менее 4 см) и куска полиэтиленовой пленки (200 мк) сделать мат: поролон обтянуть пленкой и хорошо скрепить. Лучше полиэтилен спаять, но можно и скотчем воспользоваться, только все стыки должны находиться на одной стороне. Вторая должна быть ровной и гладкой. По размерам мат должен хорошо ложиться в раму (без загибов и усилий).

Основная хитрость — заливка герметиком

Уложили мат на фотоэлементы, утопленные в герметике. На него доску, которая по размерам чуть меньше рамы, а на доску солидный груз. Это нехитрое устройство поможет выгнать пузыри воздуха, которые оказались под фотоэлементами. Воздух снижает производительность, причем очень сильно. Потому чем меньше пузырьков будет, тем лучше. Всю конструкцию оставляете на 12 часов.

Теперь время снять груз и отлепить мат. Делаете это медленно и не спеша. Важно не повредить пайку и проводники. Потому тяните плавно, без рывков. После того, как мат сняли, панель нужно оставить на некоторое время — досохнуть. Когда герметик перестанет липнуть, можно навешивать панель и пользоваться.

Вместо длительной процедуры с герметиком можно взять специальную пленку для герметизации. Она называется EVA. Просто сверху на собранную и уложенную на стекло батарею расстилаете пленку и греете ее строительным феном до полной герметизации. Времени уходит в разы меньше.

Способ второй: установка на стене, крыше и т.д.

В этом случае все иначе. Задняя стенка должна быть плотной и не проводящей ток. Возможно — деревянной, фанерной и т.п. Потому имеет смысл и раму сделать из деревянных брусков. Только высота корпуса должна быть небольшой, чтобы тень от бортиков не мешала.

Собираете каркас под размеры вашей батареи (зависит от размеров солнечных преобразователей, которые вы приобрели)

На фото корпус состоит из двух половинок, но это совсем необязательно. Просто легче собирать и укладывать короткие линейки, но соединений в этом случае будет больше. Да. Несколько нюансов: нужно в корпусе предусмотреть несколько отверстий. В нижней части нужны несколько штук для выхода конденсата, а также два отверстия для вывода проводников от батареи.

Затем корпус батареи покрасить белой краской — кремниевые пластины имеют довольно широкий диапазон рабочих температур, но он не безграничен: от -40oCдо +50oC. А летом в закрытой коробке +50oC набегает легко. Потому и нужен белый цвет, чтобы не перегревались фотопреобразователи. Перегрев, как и переохлаждение, ведет к снижению эффективности. Это, кстати, может стать объяснением непонятного явления: полдень, солнце жарит, а батарея стала давать меньше электричества. А она просто перегрелась. Для южных регионов, наверное, нужно уложить фольгу. Это будет эффективнее. Причем производительность, скорее всего, возрастет: будет улавливаться еще и отраженное фольгой излучение.

Собираем и укладываем дорожки

После того как краса высохла, можно укладывать собранные дорожки. Но в этот раз лицом вверх. Как их крепить? На каплю термостойкого герметика посредине каждой пластины. Почему не нанести по всей поверхности? Из-за температурного расширения пластина будет менять размеры. Если приклеить ее только посередине, с ней ничего не случиться. Если будет хотя-бы две точки — она рано или поздно лопнет. Потому аккуратно посередине наносите каплю, мягко прижимаете пластину. Не давите — раздавить очень легко.

В некоторых случаях пластины сначала крепились на основу — лист ДВП, выкрашенный в тот же белый цвет. А потом уже на основе закреплялись к корпусу шурупами.

После того, как все линейки уложены, последовательно их соединяете. Чтобы проводники не болтались, их можно зафиксировать несколькими каплями герметика. Вывести провода от элементов можно через днище или через бортик — как удобнее. Протяните их через отверстие, а потом залейте дырку все тем же герметиком. Теперь нужно дать всем соединениям высохнуть. Если накрыть крышкой раньше, на стекле и фотоэлементах образуется налет, который сильно снижает эффективность батареи. Потому ждем как минимум сутки (или столько, сколько указано на упаковке герметика).

Финальный аккорд: установка прозрачной крышки

Теперь дело за малым — накрыть все стеклом или прозрачным пластиком. Как крепить — дело ваше. Но на первых порах не герметизируйте. По крайней мере, до испытания. Может где-то обнаружится проблема.

И еще один нюанс. Если планируете в систему подключать аккумуляторы, понадобится поставить диод, который будет предотвращать разряд аккумулятора через батарею в ночное время или в плохую погоду. Лучше всего поставить диод «Шоттки». Его подсоединяю к батарее последовательно. Установить его лучше внутри конструкции — при высоких температурах у него уменьшается падение напряжения, т.е. в рабочем состоянии он будет меньше «садить» напряжение.

Как паять элементы для солнечной батареи

Немного об обращении с кремниевыми пластинами. Они очень-очень хрупкие, легко трескаются и ломаются. Потому обращаться нужно с ними с крайней осторожностью, хранить в жесткой таре подальше от детворы.

Работать нужно на ровной твердой поверхности. Если стол покрыт клеенкой, положите лист чего-то твердого. Пластина не должна прогибаться, а всей поверхностью жестко опираться на основу. Причем основание должно быть гладким. Как показывает опыт, идеальный вариант — кусок ламината. Он, жесткий, ровный, гладкий. Паяют на тыльной стороне, не на лицевой.

Все что понадобится для сборки солнечной панели своими руками

Для пайки использовать можно флюс или канифоль, любой из составов в маркере для пайки. Тут у каждого свои пристрастия. Но желательно, чтобы состав не оставлял следов на матрице.

Укладываете кремниевую пластину лицом вверх (лицо — синяя сторона). На ней есть две или три дорожки. Их промазываете флюсом или маркером, спиртовым (не водно-спиртовым) раствором канифоли. В комплекте с фотопреобразователями идет обычно тонкая контактная лента. Иногда она нарезана на куски, иногда идет в катушке. Если лента намотана на катушку, отрезать нужно кусок, равный двойной ширине солнечного элемента, плюс 1 см.

На обработанную флюсом полосу припаиваете отрезанный кусок. Лента получается намного длиннее пластинки, весь остаток остается с одной стороны. Старайтесь вести паяльник не отрывая. Насколько это возможно. Для более качественной пайки на кончике жала у вас должна быть капля припоя или олова. Тогда пайка будет качественной. Непропаянных мест быть не должно, хорошо все прогревайте. Но не давите! Особенно по краям. Это очень хрупкие изделия. Поочередно припаиваете ленты на все дорожки. Фотопреобразователи получаются «хвостатые».

Лицевая сторона — синяя. На ней есть несколько дорожек (две или три) к которым нужно припаять проводники. Серая — это тыльная сторона. К ней потом припаивают проводники от идущей выше пластинки

Теперь, собственно, о том, как собрать солнечную батарею своими руками. Приступаем к сборке линейки. С обратной стороны пластинки тоже есть дорожки. Теперь «хвост» от верхней пластины припаиваем к нижней. Технология такая же: дорожку промазываем флюсом, потом пропаиваем. Так последовательно соединяем нужное количество фотоэлектрических преобразователей.

В некоторых вариантах на задней стороне не дорожки, а площадки. Тогда пайки меньше, но претензий по качеству может быть больше. В этом случае промазываем флюсом только площадки. И паяем тоже только на них. Вот, собственно, все. Собранные дорожки можно переносить на основание или корпус. Но есть еще множество хитростей.

Паять нужно на твердой ровной поверхности

Так, например, между фотоэлементами нужно выдерживать определенное расстояние (4-5 мм), что без фиксаторов не так и легко. Малейший перекос, и есть возможность порвать проводник, или сломать пластинку. Потому для задания определенного шага на кусок ламината приклеивают строительные крестики (используются при укладке плитки), или делают разметку.

Все проблемы, которые возникают при изготовлении солнечных батарей своими руками, связаны с пайкой. Потому перед герметизацией, а лучше еще и перед переносом линейки на корпус, проверить сборку амперметром. Если все нормально, можно продолжать работу.

Об использовании солнечной энергии для отопления дома можно прочесть тут.

Итоги

Теперь вы знаете, как сделать солнечную батарею в домашних условиях. Дело не самое сложное, но требует кропотливой работы.

Солнечные батареи (панели) из Китая

Торговый дом Chin-Ru организует прямые поставки солнечных батарей из Китая под заказ клиента. У нас Вы можете заказать панели любого типа и размеров — по цене производителя, воспользовавшись комплексом транспортно-логистических услуг для организации доставки в Россию и исключив для себя риски внешнеэкономической деятельности, сложности самостоятельного прохождения процедуры таможенного оформления и ведения ВЭД. При этом Вы получите максимальную выгоду от прямой поставки солнечных батарей.

Солнечные батареи — это современные экологичные источники электроэнергии, которые применяются для питания мелкой цифровой и оргтехники, обеспечения энергией зданий, в качестве элементов питания в космосе и для электромобилей. Панели современных солнечных батарей производятся из полупроводниковых фотоэлементов, которые напрямую преобразовывают световую энергию — в электрическую, с коэффициентом полезного действия до 16 %.

Солнечные панели бывают:

  • Монокристаллические — с КПД до 16 %;
  • Поликристаллические — с КПД до 14 %;
  • Аморфно-кремниевые — с КПД до 8 %;
  • Плёночные теллурид-кадмиевые — с КПД до 11 %;
  • Панели CIGS на основе сплава меди, индия галия и селена — с КПД до 15%.

Самые популярные солнечные панелей, с оптимальным соотношением цены и производительности — поликристаллические, но в зависимости от температурных условий, площади под установку батарей и ряда других факторов, каждый из типов батарей можно оправдано использовать.

Цены на солнечные батареи (панели) из КитаяБ.

Китайские компании занимают лидирующие места по количеству производимых солнечных батарей в год. Вы можете заказать солнечные панели из Китая оптом по ценам производителя через нашу компанию. Это намного выгоднее, чем приобретать товары у перекупщиков и дистрибьюторов.

  • Мы подберём надёжных и проверенных производителей солнечных батарей в Китае;
  • Мы предоставим вам выбор из нескольких типов солнечных панелей;
  • Мы возьмём на себя ведение ВЭД, логистику и таможенное оформление.

Всё что от Вас требуется, чтобы купить солнечные батареи из Китая — это позвонить в нашу компанию и оформить заказ.

Собственное производство солнечных батарей в Китае

Вы можете даже наладить собственное производство солнечных батарей в Китае. Мы предлагаем для наших клиентов экономически эффективный способ поставки батарей. Вы обращаетесь в нашу компанию и заключаете договор на поставку товаров от нашей компании. Вам не требуется нанимать собственных специалистов ВЭД, логистов и нести сопутствующие расходы. Управление всеми рисками наша компания берёт на себя.

Если Вы хотите приобрести солнечные панели из Китая оптом, организовать прямые поставки солнечных батарей из Китая, или даже открыть собственное производство за границей, позвоните в наш офис. Наши специалисты помогут ответить на все Ваши вопросы. На нас можно рассчитывать.


Солнечная батарея своими руками - принцип и порядок сборки в домашних условиях

В получении электроэнергии альтернативными методами в последнее время прослеживается тенденция к активному развитию. И это несмотря на то что подобный подход пока еще остается весьма затратным, если планируется приобрести готовое оборудование. Ждать быстрой окупаемости сделанных вложений не приходится.

Солнечная батарея своими руками

Тем не менее, многие рачительные хозяева домов и даже квартир все пристальнее рассматривают такие возможности. А некоторые из них идут по пути самостоятельного создания необходимого оборудования, хотя бы в качестве стартового эксперимента. Так, например, солнечная батарея своими руками вполне может быть создана в домашних условиях, так как сегодня для ее сборки можно приобрести все необходимое. Тем более что существует несколько способов сборки солнечных панелей из разных комплектующих.

Тем, кто хочет попробовать самостоятельно собрать такой источник электроэнергии, и переназначена настоящая публикация.

Что такое солнечная батарея, и как она работает?

Общие понятия о принципе получения электричества от солнечной энергии

У людей, решивших собрать солнечную батарею, возникает немало вопросов, а для многих эта задача видится и вовсе не выполнимой из-за кажущейся сложности ее конструкции. Однако, на самом деле особых трудностей в ее сборке нет. И в этом можно убедиться, изучив схему и рассмотрев, как выполняет работу мастер, изготовивший не один подобный прибор.

Солнечная батарея представляет собой совокупность фотоэлектрических преобразователей солнечной энергии в электрическую.

Солнечная батарея – это множество правильно соединенных между собой фотоэлементов. Каждый из них обладает невысокими генерирующими способностями, но в совокупности получаются весьма приличные показатели выработанной мощности.

Отдельные фотоэлементы соединены в единую панель и защищены с двух сторон материалами, стойкими к ультрафиолету, влаге и другим атмосферным явлениям. Это важно, так как батареи чаще всего эксплуатируются на открытом незащищенном пространстве — это может быть крыша здания, балконное ограждение или же поляна около дома.

Общая конструкция системы получения электрической энергии от солнечной представляет собой целый ряд приборов и устройств, соединенных в единую цепь:

Примерная схема системы выработки потребительской электрической энергии от солнечной
  • Пластины-преобразователи — это полупроводниковые фотоэлементы, обладающие способностью генерировать постоянный ток под воздействием света. Пластины соединяются между собой по определенной схеме специальными шинами (плоскими проводниками), и собираются в батарею в общем корпусе.
  • Панели-батареи, собранные из фотоэлементов, подключаются к прибору-контролеру с подобранными параметрами тока и напряжения, необходимыми для зарядки аккумулятора.
  • Аккумулятор или целая батарея таких аккумуляторов накапливает заряд.
  • Специальный инвертор преобразует постоянный ток в переменный с напряжением в 220 В (если этот необходимо).

Такая череда приборов используются в схеме в том случае, когда планируется отдельные постоянные точки потребления или даже полностью весь дом запитать от солнечной энергии. Накопленная в аккумуляторе за день энергия может быть использована в пасмурные дни или в темное время суток. Применяются и более простые схемы, когда солнечные батареи выступают лишь вспомогательным источником питания, и накопление энергии не требуется. Панель в таком случае может быть непосредственно подключена к прибору-потребителю. Однако, этот вариант менее надежен, так как стабильность питания будет полностью зависеть от наличия солнца в данный момент.

Использование солнечных батарей для полного снабжения дома энергией актуально в регионах, где количество солнечных дней в  течение года преобладает. Этим обычно «славятся» южные регионы страны. В других условиях они чаще всего применяются в качестве дополнительных источников электроснабжения.

Три основных разновидности фотоэлектрических модулей

Модули солнечных батарей, из которых собирается панель, подразделяются на три типа:

монокристаллический;

— поликристаллический;

— аморфный (тонкопленочный).

От особенностей структурного строения пластин напрямую зависит эффективность конструкции, а также ее общая стоимость.

Монокристаллический и поликристаллический вариант солнечной батареи

Монокристаллические пластины изготавливаются из монокристаллов кремния, выращенных по методу Чохральского. Они отличаются высоким качеством и обладают неплохим (по меркам фотоэлементов) КПД, равным примерно 20÷22%. Из-за этого и стоимость их достаточно высока.

Солнечные лучи, попадая на монокристаллическую поверхность, способствуют возникновению направленного движения свободных электронов. Пластины с двух сторон подсоединены к шинам, которые затем подключаются к общей электрической цепи системы.

Высокий КПД этого типа пластин объясняется тем, что солнечные лучи равномерно рассеиваются по поверхности кристалла.

Поликристаллические фотоэлементы изготавливаются из полупроводника, имеющего поликристаллическую структуру. Именно этот тип батареи считается оптимальным для создания системы преобразования солнечной энергии. Стоимость элементов, а как следствие — и целых батарей получается ниже по сравнению с монокристаллическими приборами. Это обуславливается особенностями производства фотоэлементов, так как при их изготовлении применяются фрагменты, оставшиеся от монокристаллов.

Если сравнивать два этих типа изделий, то можно выделить следующие различия, выявленные тестированием независимых компаний:

  • Поликристаллические пластины отличаются по внешнему виду от монокристаллов, так как имеют неоднородный по цвету окрас поверхностей, с перемежением темных и светлых участков.
Внешнее отличие пластин монокристаллов от поликристаллов заключается в однородности цвета.
  • В процессе эксплуатации у всех фотоэлементов происходит постепенное снижение мощности. Так, после года работы у монокристаллов она снижается на 3%, а у поликристаллических элементов — на 2%.
  • Суммарное количество электроэнергии, выработанное монокристаллическим модулем, примерно на 30% выше, чем у поликристаллических элементов, при их одинаковой площади.
  • Стоимость поликристаллов на 10÷15 % ниже монокристаллических батарей.

Аморфные солнечные модули

Этот тип элементов представляет собой плотную гибкую пленку, значительно упрощающую процесс монтажа батарей.

На современном рынке представлены три поколения подобных фотоэлементов:

Гибкие пленочные фотоэлементы на основе аморфного кремния имеют ряд преимуществ и значительно удобнее в работе
  • Элементы первого поколения являются однопереходными. Они имеют низкий КПД — всего 5% и относительно небольшой срок эксплуатации — не более 10 лет.
  • Пленка второго поколения тоже однопереходного типа, но уровень КПД у нее повышен до 8%, увеличен и срок эксплуатации.
  • Тонкопленочные батареи третьего поколения обладают КПД до 12%, и обладают длительным сроком службы, составляя конкуренцию кристаллическим вариантам.

Несмотря на не выдающиеся характеристики, самыми популярными остаются однопереходные тонкопленочные модули второго поколения. Они доступны по цене и обладают приличной мощностью, которая вполне может конкурировать с кристаллическими вариантами батарей.

Сравнение солнечных фотоэлементов

Если сравнивать кристаллические и пленочные батареи, то у последних существует ряд существенных преимуществ, благодаря которым часто предпочтение отдается именно им:

  • Аморфные пленочные элементы лучше реагируют на изменение температуры, в частности, на ее повышение. В солнечные месяцы года этот тип батарей способен произвести большее количество энергии по сравнению с кристаллическими аналогами — те при нагреве способны потерять до 20% мощности.
  • Пленочные батареи продолжают выработку энергии даже при рассеянном солнечном свете, в отличие от кристаллов, которые не генерируют энергию в пасмурную погоду. При слабом или рассеянном свете аморфная пленка способна вырабатывать до 20% энергии от своих номинальных показатели. Не слишком много, но лучше, чем ничего.
  • Стоимость кристаллических панелей гораздо выше, чем пленочных. Причем цена на последние продолжает снижаться из-за активного наращивания объемов их производства.
  • Пленочные солнечные батареи имеют меньшее количество дефектов и уязвимых мест. Дело в том, что жёсткие пластины при формировании панели спаиваются между собой, а пленка устанавливается в корпус конструкции в целом виде.

Если подвести итоги и вывести их в таблицу, то сравнительные характеристики пленочных аморфных и жестких кристаллических солнечных фотоэлементов будут выглядеть следующим образом:

ПараметрыКристаллические панелиАморфные тонкопленочные батареи
КПД изделий9÷20%6÷12%
Выходное напряжение одного фотоэлементаОколо 0,5 ВОколо 1,7 В
Световой спектр максимальной чувствительностиБлиже к красному цвету, то есть для эффективной работы необходимо яркое солнце.Ближе к ультрафиолету, то есть восприимчивы и к рассеянному освещению.
ГибкостьХрупкие и ломкие, требуют обязательной жесткой основы и надежной защиты от механического воздействия.Гибкие, легко гнутся, не заламываются.
Надежность при эксплуатации в экстремальных условияхТребуют жесткой основы и надежной защиты от механического воздействия.Более устойчивы к механическим воздействиям, хотя тоже требуют защиты.
ДолговечностьПри должной защите, эксплуатируются длительное время, но с годами постепенно снижается эффективность работы изделий.Качественные изделия, выполненные с соблюдением технологии, выгорают на солнце на 4% за первые 4÷5 лет эксплуатации. Дешевые китайские аналоги могут подвести через 2÷3 года.
ВесТяжелые.Легкие.

Необходимо уточнить, что производятся и комбинированные варианты солнечных батарей, то есть состоящие из кристаллических и аморфных элементов. То есть используются по максимуму все преимущества обоих типов. Однако, стоимость подобных изделий весьма высока, поэтому они не настолько популярны, как упомянутые выше батареи.

Что влияет на эффективность солнечных батарей?

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

  • При повышении температуры производительность любых фотоэлементов панелей снижается.
  • При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
  • Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
  • Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.
  • Для получения достаточного количества энергии необходимо установить весьма большое количество батарей довольно больших размеров. Понятно, что для их размещения потребуются большие площади. Многие собственники частных домов используют для их монтажа солнечную сторону крыши.
Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.
  • Нельзя забывать, что батарея будет работать эффективно, только если ее лицевая сторона будет подвергаться периодической очистке от насевшей пыли, грязи, разводов высохшей дождевой воды. А это значит, что к поверхности необходимо обеспечить удобный и легкий доступ.
  • Солнечные батареи недостаточно эффективно функционируют в сумерках и совершенно не работают в ночные часы. Чтобы использовать энергию от них в любое время суток необходимо подключение к нескольким аккумуляторам, которые за солнечный период накапливают энергию.
  • Для большого количества аккумуляторов, если система планируется в качестве основного источника энергии, может потребоваться отдельное помещение.
«Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.
  • Солнечная энергия считается экологически чистой, однако сами пластины фотоэлементов содержат в себе такие токсичные вещества, как кадмий, свинец, мышьяк, галлий и т.п. При нагревании конструкции данные вещества могут выделяться не только в окружающую среду, но и проникать в помещения дома, если батареи установлены на крыше или балконе дома. Оптимальным вариантом будет установить систему в отдалении от жилых строений.
Солнечные батареи на поворотном механизме, постоянно поддерживающим поверхность в фокусе солнечного света
  • При установке батарей на открытой площадке, для более высокой эффективности их работы, систему часто снабжают специальным фотоэлементом, реагирующим на положение Солнца, и поворотным механизмом, который будет поворачивать их вслед за движением светила. Эффективность повышается, но зато возрастает сложность системы и стоимость реализации проекта.
  • Пока что не приходится говорить о высокой эффективности работы подобных систем. Их КПД составляет в самом лучшем случае 20%, остальные 80% воспринятой поверхностью солнечной энергии уходят на нагрев самой батареи, средняя температура которой может достигать 55÷60 градусов. Как уже говорилось выше, при нагреве фотоэлементов, эффективность их работы падает.
  • Чтобы предотвратить перегревание батарей, применяют те или иные системы принудительного охлаждения. Например, устанавливаются вентиляторы или насосы, перекачивающие хладагент. Понятно, что такие приборы также требуют электроэнергии, а также периодического обслуживания. Кроме того, они могут значительно снизить надежность работы всей конструкции. Ну а проблема эффективного пассивного охлаждения батарей пока не решается.

Как собрать солнечную батарею в домашних условиях?

Если после изучения представленной выше информации желание заняться изготовлением солнечной батареи не пропало, можно поэкспериментировать, создав и проверив собственное творение. Далее будет подробно рассмотрена сборка панели из монокристаллических пластин.

Монокристаллическая пластина 78×156 мм с двумя токосъемными дорожками на лицевой стороне. Симметрично им, на тыльной стороне пластины линии припаивания шин обозначены фигурными контактными окошками.

В показанном примере домашний мастер собирает панель габаритами 750×960 мм, состоящую из 36 жёстких монокристаллических пластин размером мм. Пластины устанавливаются в четыре ряда, по 9 фотоэлементов в каждом. Между фотоэлементами выдерживается зазор порядка 10÷12 миллиметров.

Солнечные батареи, установлены на балконном ограждении, а также закреплены к его остеклению. Такой монтаж будет актуален, если балкон находится на солнечной стороне дома. Красной рамкой выделена панель, монтаж которой будет показан.
ИллюстрацияКраткое описание выполняемых операций
Для работы потребуются, прежде всего, сами пластины. Мастер рекомендует приобретать их с запасом, так как они могут иметь разные параметры выходного напряжения, а из них необходимо будет выбрать 36 штук, имеющих наиболее близкие друг к другу показатели.
Шина — это медная луженая лента, то есть уже покрытая оловом, что упрощает ее пайку. Потребуется порядка 10 метров узкой шины шириной в 1,6 мм и 2 метра широкой, шириной в 5 мм.
Для электромонтажных работ необходимо подготовить обычный паяльник на 40 Вт. флюс для пайки — это канифоль, растворенная в спирте, спирт для обезжиривания поверхностей под пайку и их последующей очистки от остатков флюса, ватные диски и палочки.
В качестве основы для монтажа всего модуля в данном случае используется акриловое стекло толщиной 5 мм. Для последующей герметизации фотоэлементов мастер решил использовать прочную бесцветная прозрачная поливинилхлоридную пленку ORACAL®751, которая часто применяется для закрепления рекламы на транспортных средствах.
Несколько слов о том, почему выбрана ширина шины именно 1,6 мм.
Металл имеет свойство при нагревании расширяться, а при остывании, соответственно, сжиматься. На солнечной батарее этот процесс будет происходить постоянно, то есть днем припаянные шины будут увеличиваться в размерах, а ночью - наоборот, что не особо полезно для конструкции.
На опыте мастер испытал ленту шириной в 2 мм, и все-таки остановил свой выбор именно на ширине 1,6 мм. По токопроводящим качествам эти шины не особо отличаются между собой, а более узкая все же меньше повержена линейной деформации.
Подготовив все необходимое, имеет смысл в первую очередь произвести сортировку пластин.
Как говорилось выше, несмотря на то, что это одна модель, они зачастую могут иметь разные показатели в практической работе. А для гармоничной работы батареи значения вырабатываемого напряжения должны быть максимально близкими друг к другу. Например, в данном случае при проведении проверки обнаружилось, что фотоэлементы в равных условиях (при искусственном освещении) могут вырабатывать от 0,19 до 0,35 вольт.
Лучше, если в одной панели будут собраны элементы, имеющие максимально близкие значения, скажем, от 0,30 до 0,33 вольт. Если в комплексе будет установлен один или два элемента, значительно отличающиеся по выходному напряжению, то они будут создавать никому не нужное сопротивление, и станут перегреваться.
Таким образом, отбраковываются пластины, явно выпадающие из общей массы.
При монтаже пластин между ними будет оставляться зазор в 10÷12 мм. Он нужен для того, чтобы пленка, фиксирующая элементы на акриловом стекле, удерживала их со всех сторон.
Далее, необходимо уложить на столе две пластины на расстоянии в 10 мм, и по ним замерить, какой длины необходимо нарезать узкие шины.
Как можно видеть на внешней стороне пластин для скрепления предусмотрены две металлические токосъемные полосы, а на обратной ее стороне места фиксации указаны точечно, окошками.
На лицевой стороне пластины от ее верхнего края необходимо отступить примерно 3 мм.
На обратной стороне второй панели шина также должна не доходить до нижнего края на эти же 2÷3 мм.
После определения длины одной соединительной шины, остальные соединительные элементы отмеряются по ней. Для каждых двух пластин потребуется по два отрезка шины, то есть всего нужно 72 штуки.
В нарезанном виде шины выглядят, как показано на фото. Вовсе не обязательно заготавливать сразу все отрезки — их можно нарезать по ходу работы. Однако если они все-таки будут заготовлены все сразу, то рекомендовано их собрать и сцепить резинкой. Так они не потеряются, и не будут мешаться на столе.
Сначала шины припаиваются к лицевой стороне всех пластин.
Но перед началом пайки металлические токосъемные полосы на пластинах необходимо подготовить, обезжирив спиртом. Для этой работы удобно использовать ватные палочки — их обмакивают в спирт и проходятся по полоске.
Этот процесс необходим для повышения качества пайки.
Следующим подготовительным этапом идет нанесение на очищенные спиртом полоски канифольного флюса.
Лучше, если он будет налит в эластичную емкость в виде маркера (клеевого карандаша) с мягким наконечником. Так будет легче работать, при необходимости выдавливая и распределяя необходимое количество состава.
Следующим шагом идет припаивание шин к внешней стороне пластин.
Шина укладывается на металлическую контактную полоску и выравнивается. Далее, придерживая бо́льшую часть шины, аккуратно прижав ее к полосе, ее верхнюю сторону фиксируют паяльником на 20÷30 мм по длине.
Дополнительный припой при этом не используется – вполне достаточно слоя лужения на самой шине.
Теперь она закреплена и не сможет сдвинуться, поэтому ее оставшуюся длинную сторону закрепить на поверхности будет совсем просто.
Для этого пластину необходимо повернуть к себе противоположной стороной, так чтобы длинная часть шины оказалась под рукой.
Придерживая шину и слегка ее натягивая, по ней аккуратно проводят паяльником, следя за тем, чтобы он не соскользнул в сторону. Луженая лента хорошо припаивается к правильно подготовленной поверхности — достаточно один раз без спешки провести по ней хорошо разогретым паяльником.
Если на ленте останутся заусеницы, то их сразу же необходимо загладить, так как эта сторона пластин должна быть прижата к акриловому стеклу.
Припаяв обе ленты к пластине, их необходимо протереть спиртом с помощью ватной палочки или диска. Необходимо удалить с поверхности весь оставшийся флюс.
Таким же образом последовательно подготавливаются все 36 пластин, или же только 9 фотоэлементов, чтобы собрать одну из четырех полос солнечной панели.
Здесь каждый мастер поступает так, как ему будет удобнее.
Далее будет рассмотрена сборка подготовленных фотоэлементов в одну полосу. Таким же способом производится и соединение остальных трех полос солнечной панели.
Вначале берется пластина, которая будет первой в полосе.
Она укладывается на стол лицевой стороной вниз, вместе с припаянными к ней шинами. Затем полосы под пайку, выделенные на обратной стороне пластины контактными окошками, обрабатывается спиртом, а потом флюсом.
Далее, отступив от края примерно 3 мм по линии, проходящей через окошки, укладывается отрезок шины, и по тому же способу, что и с внешней стороны, припаивается к поверхности.
Свободные концы шин должны расположиться в противоположном направлении относительно припаянных к лицевой поверхности – они будут нужны при коммутации всего ряда элементов в общую батарею широкими шинами.
Теперь необходимо соединить между собой первую и вторую пластины ряда. Для этого концы шин, припаянных к лицевой стороне первой пластины, необходимо вывести на тыльную сторону второй пластины.
Пластины при этом размещаются параллельно друг другу на установленном расстоянии (10 мм). Для удобства можно на рабочем столе заранее выполнить разметку, то есть сделать своеобразный шаблон взаимного расположения пластин.
Точки припаивания контактов обрабатываются спиртом, и затем на них наносится флюс.
Теперь можно осуществить припаивание шин.
Для этого по ним также аккуратно, не торопясь, проводят разогретым паяльником. После окончания пайки обеих шин, их также необходимо протереть спиртом для удаления оставшегося флюса.
Далее, таким же образом коммутируется третья и все последующие пластины ряда.
В результате должно получиться четыре полосы по 9 фотоэлементов, соединенных так, как было показано на иллюстрациях.
Готовые, спаянные ряды фотоэлементов поочередно укладываются на заранее подготовленное акриловое стекло необходимого размера. От краев элементов до края стекла должно быть выдержано расстояние в 50÷60 мм. На стекле ряды временно фиксируются короткими полосками прозрачного скотча.
«Золотое правило» последовательной коммутации источников питания постоянного тока: плюс предыдущего элемента соединен с минусом последующего – и так далее.
В рядах это правило соблюдено. Теперь очень важно его не нарушить и при укладке рядов в батарею.
Так, выступающие слева отрезки шин первого и третьего ряда должны быть припаяны на внешней стороне панели, которая в данном случае повернута к акриловой поверхности. Во втором и четвертом ряду должны выступать концы шин, зафиксированные на тыльной светлой стороне пластин. Если допустить ошибку, то последовательное соединение нарушится, и батарея работать не будет.
В результате конструкция уложенной панели должна будет выглядеть следующим образом.
Когда все ряды будут закреплены на стекле скотчем, их необходимо объединить в одну систему.
Электрическое соединение осуществляется по представленной схеме.
В результате сверху окажется «плюс», снизу «минус».
В качестве соединительных элементов используется широкие шины – это хорошо показано на схеме выше. К ним припаиваются выступающие концы тонких шин.
Излишки после припаивания следует откусить кусачками.
На этой фото хорошо показана крайняя точка коммутации шин.
Закончив работу, панель необходимо проверить на работоспособность с помощью тестера, переключив его на вольтметр и установив щупы на плюс и минус.
Проверку панели можно сначала произвести на рабочем столе – больших показателей не будет, но собранная панель продемонстрирует, что она «живая».
А затем можно провести проверку, вынеся батарею на солнце.
К крайним плюсовой и минусовой шинам закреплены щупы мультитестера.
Даже при облачной погоде на холостом ходу батарея выдает 19,4 вольт — это говорит о правильности соединения панелей.
Солнца на момент проверки не было, и ток невелик, всего около 0,5 ампера. Но даже в пасмурную погоду батарея вырабатывает около 10 ватт энергии.
Параллельно рекомендуется проверить пластины на перегрев — это несложно прочувствовать тыльной стороной ладони.
Если отдельные пластины на общем фоне явно перегреваются, то их желательно сразу же заменить – это пока сделать несложно.
Если батарея работает нормально, то можно ее окончательно герметизировать — закатывать в пленку.
Эксплуатационный срок этой пленки семь лет, но как показывает практика, она отлично функционирует и дольше.
Пленка имеет клеевой слой, закрытый защитной подложкой, которая снимается по мере наклеивания покрытия на фотоэлементы и акриловое стекло.
Первое, что необходимо сделать — это разложить пленку сверху конструкции и выровнять край, от которого начнется ее наклеивание. От того, насколько будет выровнен край, зависит качество приклеивания всего полотна.
Должна быть достигнута полная герметизация, без складок и пустот, так как пленка предназначена для надежной защиты фотоэлементов от любых внешних воздействий.
Далее, необходимо аккуратно отделить защитный слой от пленки по всему краю, примерно на 40 мм, сразу закрепив ее на стекле.
Эта операция проводится очень аккуратно, при приклеивании пленка разравнивается и разглаживается.
Здесь необходимо помнить, что отклеить и выровнять определенный участок пленки — уже не получится, поэтому необходимо делать работу качественно сразу.
Пленку нельзя натягивать, но в то же время она и не должна собираться складками.
Защитная подложка подгибается вниз и по мере приклеивания постепенно снимается. Освободив 20÷30 мм пленки, ее приглаживают к фотоэлементам и просветам между ними, то есть к акриловому стеклу.
Процесс закатывания батареи в пленку — длительный и кропотливый, поэтому необходимо набраться терпения и выполнять его, не торопясь.
Если пленка все-таки замялась или ушла в сторону, ее нельзя отклеивать, так как повредятся фотоэлементы. В этом случае необходимо вырезать и наклеить сверху уже закрепленной пленки дополнительный фрагмент.
Главное — закрыть всю поверхность батареи. На этой иллюстрации показан закатанный в пленку край панели. Хорошо видно, что идеальная гладкость не требуется, главное — плотное прилегание пленки по всей площади.
Когда пленка будет наклеена, можно проводить испытания готовой панели.
Для этого батарею необходимо вынести на солнце и снова подключить к ней тестер.
Как можно видеть, батарея выдает напряжение на выходах почти 20 вольт.
Затем проверяется ток короткого замыкания — он составил 3.94 ампер. А это уже, ни много, ни мало – почти 80 ватт.
Для проверки под нагрузкой к батарее через амперметр была подключена лампочка на 24 В.
Итог на фотографии – горит хоть и не в полный накал, но достаточно ярко.

Многие мастера, кроме стекла и пленки, используют еще и обрамление батареи, одевая ее в жесткую раму. Это придает конструкции необходимую прочность и повышает ее надежность.

Если планируется собрать и использовать несколько солнечных батарей, то их соединяют или последовательно — для увеличения напряжения на выходе, или параллельно – так можно добиться более высоких показателей тока и суммарной мощности

Комплекс панелей через контроллер подключается к аккумулятору — накопителю энергии, а уже от него идет распределение на точки потребления, напрямую или через инвертор.

Узнайте, как сделать солнечный коллектор своими руками, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *

Итак, как можно видеть из представленной информации, батарею вполне можно собрать своими руками. Потребуется наличие некоторых знаний электротехники и монтажа, усидчивость и внимательность.

Другое дело — что предварительно стоить очень тщательно взвесить ожидаемый эффект от батареи и стоимость комплектующих и всего необходимого для системы оборудования. Насколько система получится рентабельной, тем более с учетом местных климатических условий? Не превратится ли ее создание просто в «игрушку» для деятельного мужчины среднего возраста?

Возможно, некоторые вопросы по этому поводу снимет размещенный ниже видеосюжет:

Видео: Основные ошибки, допускаемые начинающими при планировании создания домашних солнечных электростанций

Бытовая солнечная электростанция своими руками

Современные способы использования солнечной энергии для организации систем автономного производства и потребления электроэнергии предусматривают не только установку соответствующего оборудования, но и правильную его эксплуатацию. Под эксплуатацией понимается не только защищенность всего энергетического оборудования от климатических факторов и аварийных ситуаций в электрических цепях, но и правильный подход к экономному расходу производимой электроэнергии.

Рассмотрение замкнутых систем электроснабжения на основе солнечных батарей начнем с основного элемента – самих солнечных батарей. При организации бытовой солнечной электростанции можно пойти по двум путям: купить готовую солнечную панель или сделать ее самостоятельно. В финансовом выражении эти два способа практически не будут иметь преимуществ, т.к. самостоятельное изготовление солнечной панели потребует дополнительных расходов при отсутствии начальных навыков, а также значительно больше времени. Однако при самостоятельном изготовлении солнечных батарей можно рассчитать необходимую мощность установки и, соответственно, оптимизировать количество применяемых батарей.

Изготовление солнечной панели

Любая солнечная панель строится из нескольких соединенных между собой солнечных батарей. В нашем случае для солнечной панели будут использоваться солнечные элементы класса Grade B, заказанные из Китая. Там же заранее необходимо заказать соответствующие распаечные коробки, разъемы MC4 для подключения батарей и шины для соединения ячеек, а также контроллер PWM и автомобильный инвертер мощностью 100Вт (по китайским характеристикам). На месте необходимо приобрести закаленное просветленное стекло (толщина в нашем случае 4мм), которое позволит одновременно защитить солнечные панели от града и других неблагоприятных условий, а также уменьшить потери мощности. Основа солнечной батареи будет закреплена с помощью алюминиевого уголка 30х30. Подключение солнечных панелей к системе электроснабжения будет осуществляться медным кабелем с сечением жилы 6 кв. мм.

В соответствии с заявленными параметрами китайских солнечных панелей мощность каждой из них составляла 2Вт (4А при 0,5В). Заряд аккумулятора осуществляется при напряжении 14,4В, поэтому было решено использовать 72 панели для одной батареи. Соединяться панели будут следующим образом: две цепи с 36 элементами, соединенными последовательно, будут включаться параллельно. На бумаге такая цепь должна выдавать 144Вт мощности при напряжении 18В и токе в 8А.

Сборка солнечной батареи

К каждой солнечной панели припаиваются специальные шины для подключения. Подготавливаем рамку с основанием.

Рисунок 1

Рисунок 2

Солнечные панели укладываем на основание стекла, соединяем все необходимые проводники пайкой и заливаем пластины компаундом для герметизации. Так как в системе будут установлены две батареи, то в систему включаем диод, исключающий падение мощности при затемнении одной из батарей.

Рисунок 3

Рисунок 4

При самостоятельном изготовлении солнечных батарей следует учитывать следующие условия:
- нагрев солнечной панели снижает ее КПД;
- КПД солнечной панели снижается при наличии микротрещин и нарушении пайки.
С учетом этих допущений при измерениях мощность каждой панели даже в солнечный день не превышала 40Вт, при расчетных 144Вт. На материалы для изготовления такой солнечной панели понадобилось около $100, а уже готовая панель такой же мощности обошлась бы на 15-20% дороже.

Солнечные светильники

Подключение солнечной батареи

Для начала необходимо определиться с рабочим напряжением в цепи постоянного тока, на котором будет построена вся система. Самой простой и надежный вариант системы можно создать на базе 12В. Во-первых, 12В – это выходное напряжение автомобильного аккумулятора. Во-вторых, 12В – стандартное напряжение, с которым работают многие электроприборы. В третьих, при наращивании дополнительной емкости системы аккумуляторов потребуется только подключить параллельно еще один или два аккумулятора, а не 4,6 или 8 при напряжениях 24В или 36В.

Для управления системой зарядки аккумулятора будет использоваться PWM или ШИМ-контроллер. При достижении максимального уровня заряда аккумулятора, контроллер пульсацией подает ток на аккумулятор, не давая тому возможность перезарядиться. Для более сложных систем можно использовать MPPT контроллеры, в системах с которыми можно последовательно соединять солнечные батареи. Это дает возможность увеличивать напряжение в цепи и, соответственно, уменьшать ток при сохранении мощности. В нашем случае для управления будет использоваться PWM-контроллер, который обеспечит ток заряда при напряжении 12В в 30А.

Рисунок 5

Помимо контроллера для управления зарядом аккумулятора в цепь также необходимо включить инвертор для преобразования постоянного напряжения в переменное. Простейшие недорогие инверторы выдают модифицированную, а не чистую синусоиду (рисунок 6). Большинство бытовой техники работает с модифицированной синусоидой, за исключением компрессоров холодильников, которые греются при работе с таким напряжением, и стиральных машин. Мощность инвертора определяется исходя из мощности подключаемой нагрузки и типа нагрузки, который определяет максимальные токи при пусках. Например, при пуске холодильника номинальный ток может вырасти в 10 раз. Аналогичные показатели будут и у стиральной машины. Поэтому мощность инвертора стоит выбирать с определенным запасом. В нашем случае в цепях будут установлены два инвертора мощностью 600Вт и 1000Вт.

Как сделать солнечные батареи своими руками

Рисунок 6

Для аккумулирования полученной от солнечных батарей энергии будем использовать аккумулятор емкостью 190 А-ч. В итоге вся система автономного питания с использованием самодельных солнечных батарей будет включать в себя следующие элементы:
1 Две самодельные солнечные батареи (мощность каждой батареи 40Вт).
2 PWM контроллер заряда аккумулятора с максимальным током до 30А.
3 Автомобильный свинцово-кислотный аккумулятор емкостью 190 А-ч.
4 Два инвертора на 600 Вт и 1000 Вт с модифицированной синусоидой.

Рисунок 7

В схеме подключения стоит внимательно следить за питающим напряжением для контроллера, т.к. при его отсутствии и работающих солнечных батареях контроллер выйдет из строя. Помимо этого, инвертор необходимо подключать к аккумулятору напрямую, даже если им потребляется вся мощность солнечных батарей. Вся же система позволит использовать солнечную энергию для зарядки мобильных устройств и освещения по вечерам. В солнечные дни при максимальной выработке электроэнергии к такой системе электроснабжения можно подключать электроинструмент.

Солнечные Батареи и Панели, Китай Солнечные Батареи и Панели каталог продукции Сделано в Китае

Цена FOB для Справки: 105,00 $ / шт.
MOQ: 100 шт.

  • Гарантия: 25 лет
  • Количество элементов: 72pcs
  • заявка: Легкая промышленность
  • Состояние: Новый
  • Сертификация: UL,ISO,ЦБ,CE
  • Материал: Монокристаллический Кремний
  • Поставщики с проверенными бизнес-лицензиями

    Поставщики, проверенные инспекционными службами

    BAODE LIGHTING GROUP CO., LTD.
  • провинция: Jiangsu, China

лучших альтернатив Tesla Powerwall на 2021 год

С каждым годом все больше и больше домовладельцев выбирают сочетание солнечных панелей с солнечными батареями - и не зря. Солнечные батареи продолжают дешеветь из года в год, и в связи с распространением повсеместных отключений электроэнергии люди хотят быть уверены, что у них есть доступ к надежному электричеству.

В течение многих лет Tesla Powerwall была предпочтительной солнечной батареей для большинства домовладельцев. Но недавнее решение компании продавать Powerwall только с солнечными системами Tesla затрудняет получение одной из них.

Итак, если вы ищете солнечную батарею и у вас уже есть солнечные батареи, или если вы не совсем заинтересованы в приобретении солнечной системы Tesla, вам понадобятся альтернативы Tesla Powerwall.

Чтобы облегчить вам поиск, мы собрали некоторых лидеров в области солнечных батарей и проанализировали, как они соотносятся друг с другом. В этом блоге мы рассмотрим солнечные батареи Sonnen Eco, LG Chem, Panasonic EverVolt, Electriq PowerPod и BYD B-Box - и их сравнение с Tesla Powerwall.

Подсчитайте годовую экономию на счетах, установив солнечные батареи

Ваш средний ежемесячный счет

Введите свой адрес, затем выберите его из раскрывающегося списка и введите ежемесячный счет за электроэнергию от 50 до 650 долларов, чтобы запустить калькулятор.

Рассчитать
Икс

Ваши результаты

Оценка крыши для:

Средняя стоимость текущих местных предложений

Среднее количество предложений местных солнечных компаний для системы такого размера.Вы можете запросить индивидуальные предложения ниже.

Требуемое пространство на крыше (кв. Футов)

Количество необходимых панелей (при условии, что вы используете панели на 360 Вт)

Увеличение стоимости недвижимости

В 2019 году Zillow опубликовала исследование, показывающее, что солнечные батареи увеличили стоимость дома в 4 раза.В среднем 1%. Это 4,1% от текущей оценки Zestimate для вашего дома.

$ 0 ежемесячный авансовый платеж по кредиту

На основе 20-летнего кредита P&I стоимость системы за вычетом налоговой скидки 26% с процентной ставкой 4%.

Tesla Powerwall

С момента выпуска первого Powerwall в 2015 году компания Илона Маска Tesla стремилась создать более емкие, надежные и экономичные решения для хранения энергии.Текущий Powerwall + имеет полезную емкость 13,5 кВтч и является наиболее широко используемым резервным аккумулятором для домашнего использования.

Tesla Powerwall стоит 10 500 долларов за аккумулятор, установленный как часть системы хранения Tesla Solar +.

Помните - Tesla Powerwall можно установить только вместе с новыми солнечными панелями Tesla или солнечной крышей Tesla . Tesla больше не продает Powerwall, кроме новых установок с солнечными батареями.

Итак, если вы не можете получить Powerwall, какие батареи вы можете получить?

sonnenCore аккумулятор

Немецкая энергетическая компания sonnen уже давно сосредоточила свои усилия на производстве солнечных батарей.С 2017 года sonnen продает свои батареи в США через сеть установщиков.

Ранее компания предлагала только роскошные солнечные батареи, которые превышали бюджет большинства домовладельцев. В 2020 году компания sonnen решила нанести удар по основному рынку жилой недвижимости, выпустив свою новейшую батарею sonnenCore.

Универсальная аккумуляторная система sonnenCore представляет собой литий-железо-фосфатную батарею емкостью 10 кВтч, которая стоит 9500 долларов до установки.Это значительно дешевле, чем их модели sonnenEco или EcoLinx, установка которых может стоить более 30 000 долларов.

Плюсы солнечной батареи sonnenCore

Аккумулятор sonnenCore объединяет солнечную энергию с функциями, подходящими даже для самого технологически продвинутого умного дома, при этом сохраняя при этом разумную цену.

Благодаря стремлению компании к развитию технологий, аккумулятор имеет множество полезных функций, которые следует учитывать при выборе систем резервного питания.

Некоторые особенности солнечной батареи sonnenCore включают:

  • Интеллектуальная система Зоннена позволяет владельцам управлять тем, куда направляется энергия
  • SonnenCore имеет множество режимов работы, поэтому вы можете получить от аккумулятора именно то, что хотите.
  • Литий-железо-фосфатная батарея, используемая в sonnenCore, более безопасна, чем более широко применяемая литий-никель-марганце-кобальтовая химия
  • sonnen предлагает 10-летнюю гарантию, которая гарантирует, что аккумулятор будет поддерживать до 70% своей емкости в течение 10-летнего срока службы.

Минусы солнечной батареи sonnenCore

  • Хотя они дешевле, чем другие батареи Sonnen, они все же стоят немного дороже, чем другие солнечные батареи на рынке.
  • Батарея бывает только одного размера, поэтому в домах с высоким энергопотреблением может потребоваться установка более одной батареи
  • sonnenCore не предназначен для установки на открытом воздухе, поэтому его следует устанавливать в помещении.
Для какого типа дома лучше всего подходят солнечные батареи sonnenCore?

Аккумулятор sonnenCore лучше всего подходит для домовладельцев, которым нужны расширенные функции, такие как переключение нагрузки по времени использования, и тех, кто заинтересован в возможности отслеживать и контролировать, где у них расходуется мощность .Он также идеально подходит для домовладельцев, которые планируют регулярно разряжать аккумулятор, так как он имеет одну из лучших гарантий и гарантий производительности.

sonnenCore также может принести вам душевное спокойствие, поскольку его химический состав делает его более безопасным и легким в переработке.

Узнайте, стоит ли вам установка солнечных батарей + аккумуляторов

Система аккумуляторов LG Chem RESU Prime

Батарея LG Chem RESU - это литий-ионная батарея, которая улавливает солнечную энергию и накапливает ее для последующего использования в жилых помещениях.В 2021 году LG Chem представила новые батареи RESU Prime повышенной емкости, чтобы удовлетворить потребности рынка, пострадавшего от перебоев в подаче электроэнергии, и для более прямой конкуренции с Tesla.

LG Chem RESU Prime можно использовать в качестве резервного источника питания для всего дома во время простоев или в качестве повседневного аккумуляторного блока, что означает, что он заряжается и разряжается в течение традиционного 24-часового периода. RESU Prime имеет мощность 10 и 16 кВтч и может быть установлен попарно для создания резервной копии всего дома даже для больших домов, которые потребляют много электроэнергии.

Плюсы батареи LG Chem RESU

  • Аккумуляторы LG RESU Prime поставляются с гарантией, которая гарантирует, что они сохранят не менее 70% емкости после 10-летнего периода, что соответствует гарантии, предлагаемой Tesla
  • .
  • 16 кВтч - это достаточно большой домашний аккумулятор, которого хватит для большинства домов, и при необходимости его можно увеличить вдвое.
  • Батареи Prime устанавливаются на полу, и обученные LG установщики могут обслуживать и ремонтировать батареи на месте, если что-то пойдет не так.

Минусы батареи LG Chem RESU

  • Средняя стоимость системы LG Chem, включая вспомогательное оборудование и установку, колеблется от 11 000 до 15 000 долларов в зависимости от вашего местоположения, емкости аккумулятора и затрат на установку.
  • Батареи LG Chem связаны по постоянному току и могут использоваться только для резервного копирования с центральным инвертором цепочки или путем добавления дополнительного инвертора батареи, что увеличивает расходы и сложность
Для какого типа дома лучше всего подходят солнечные батареи LG Chem?

LG Chem RESU, как и его конкуренты, не предназначен для тех, кто хочет отключиться от сети.Фактически, батареи предназначены для работы только в гибридных системах резервного питания от батарей.

Таким образом, эти батареи лучше всего подходят для домов с ограниченным энергопотреблением, которым требуется энергоснабжение в периоды пикового потребления и неожиданных отключений электроэнергии. Системы на 16 кВтч хватит на один день ограниченного потребления энергии в доме, а не на несколько дней.

Аккумулятор Panasonic EverVolt

Panasonic - один из самых узнаваемых и пользующихся доверием брендов электроники в мире, а его предложения по солнечным батареям и батареям соответствуют репутации компании.

Panasonic производит одни из самых эффективных солнечных панелей на рынке, и они были разработаны для бесшовного соединения с аккумуляторной системой EverVolt. Вы также можете купить батареи отдельно и установить их с солнечными батареями или без них.

При установке в качестве системы со связью по переменному току (подключенной к домашней проводке) Panasonic предлагает батареи двух размеров: 11,4 и 17,1 кВтч. Если установлена ​​связь по постоянному току (подключена к солнечному инвертору), аккумуляторная система может быть расширена с 11-102 кВтч для создания действительно огромной резервной системы для всего дома.

Плюсы аккумулятора Panasonic EverVolt

  • Может быть установлен как со связью по переменному току, так и по постоянному току, что позволяет использовать аккумулятор в соответствии с вашими потребностями
  • Может быть достаточно большого размера, чтобы обеспечить долгосрочное резервное копирование и зарядку только от солнечных батарей

Минусы АКБ Panasonic EverVolt

  • Гарантия Panasonic гарантирует только 60% емкости через 10 лет, уступая как Tesla, так и LG
  • Стоимость аккумуляторов Panasonic с подключением по переменному току составляет от 15 000 до 20 000 долларов, что выше, чем у Powerwall +
  • с подключением по переменному току.

Солнечная батарея Electriq Power PowerPod 2

Electriq Power - новая компания, которая начала свою деятельность в калифорнийском гараже в 2014 году.С тех пор компания быстро росла, и теперь она предлагает солнечную батарею PowerPod 2 для домовладельцев, которым требуется резервное питание и переключение нагрузки для предотвращения высоких пиковых затрат энергии при выставлении счетов за время использования.

PowerPod 2 поставляется в версиях с соединением по переменному и постоянному току мощностью от 10 до 20 кВтч.

Плюсы Electriq PowerPod 2

  • Electriq использует в PowerPod 2 химический состав LiFePO4, не содержащий кобальта, что означает, что он меньше загрязняет окружающую среду, чем другие батареи, и избегает использования кобальта, добытого в ужасных условиях.
  • Как и Panasonic EverVolt, PowerPod 2 доступен в версиях с подключением по переменному току и постоянному току для удовлетворения различных потребностей.
  • КПД PowerPod 2 туда и обратно составляет 96.6%, то есть 9,66 кВтч будет доступно на каждые сохраненные 10 кВтч. Кроме того, гарантия Electriq Power гарантирует 70% мощности через 10 лет, даже если LG и Tesla являются лучшими в отрасли

Минусы Electriq PowerPod 2

  • Стоимость PowerPod 2 оценивается от 13 000 до 19 000 долларов США, но может быть выше в зависимости от вашего местоположения и других факторов.
  • Для новой компании сложнее поверить в гарантию Electriq Power, чем гарантии от более авторитетных брендов, таких как Panasonic и LG
  • .
Узнайте, что местные установщики солнечной энергии взимают плату за установку солнечных батарей и батарей.

Система солнечных батарей BYD B-Box

BYD - крупная китайская компания со штаб-квартирой в Шэньчжэне.Несмотря на огромные размеры компании на азиатском рынке, это относительно неизвестный бренд за пределами Китая и соседних стран. В то время как они работают над узнаваемостью своего международного бренда, они вряд ли в ближайшее время опередят своих конкурентов.

Их солнечные батареи B-Box, однако, отлично справляются со своей работой в большинстве жилых помещений. Компания предоставляет вспомогательное оборудование, которое может вместить до четырех аккумуляторных блоков мощностью 2,5 кВт. Это означает, что BYD доступен в четырех размерах: 2.56 кВтч, 5,12 кВтч, 7,68 кВтч и 10,24 кВтч. Поддерживающее оборудование стоит 675,28 доллара, а каждая батарея стоит 1548,91 доллара, не включая затраты на установку.

Плюсы BYD B-Box

BYD, как менее известная компания, должна заполнить большие шансы, если она хочет прорваться на солнечные рынки в Соединенных Штатах и ​​других странах. Тем не менее, B-Box имеет несколько замечательных функций, которые могут сделать его лучшим вариантом для вашей установки на солнечной энергии:

  • BYD использует литий-железо-фосфатные батареи, которые более безопасны, чем традиционные литий-ионные батареи, используемые в телефонах и ноутбуках
  • Большая мощность позволяет оптимально использовать накопленную энергию

Минусы BYD B-Box

  • Большой размер делает аккумуляторную систему навязчивой
  • Самый маленький блок - всего 2 шт.3 кВт / ч полезного хранилища - наименьшая емкость в своем классе
  • Оптимальный температурный диапазон делает B-box далеко не идеальным вариантом для экстремальных климатических условий.
Для какого типа дома лучше всего подходит BYD B-Box?

BYD B-Box может быть небольшим с точки зрения емкости хранения, но он обладает большой выходной мощностью. Большой размер устройства (примерно размер небольшого холодильника) делает его навязчивым, поэтому аккумулятор лучше всего подходит для домов, где есть простой способ спрятать устройство. Его ограниченная емкость хранения и ограниченный оптимальный температурный диапазон означает, что он имеет смысл только для небольших домов с умеренным климатом. .

Есть ли среди солнечных батарей явный победитель?

Аккумулятор, который лучше всего подходит для вашего дома, во многом будет зависеть от вашего бюджета, вашего местоположения, вашего личного профиля энергопотребления и того, какие дополнительные функции вы хотели бы видеть в своей системе.

Мы считаем, что батарея LG Chem - лучшая альтернатива Tesla Powerwall.Он использует проверенные временем технологии и сейчас находится на третьем поколении. Его можно легко соединить со многими различными типами существующих систем солнечных панелей с инверторными цепями или интегрировать с новой установкой. Кроме того, LG Chem уже широко доступен.

Батареи от Panasonic и Electriq Power - прекрасные продукты сами по себе, но, как правило, немного дороже и их труднее достать. Тем не менее, если вы найдете сертифицированного установщика Panasonic, вы можете получить как панели, так и батареи, которые идеально подходят друг другу.Если вы хотите что-то с более впечатляющими характеристиками, вы можете выбрать аккумулятор sonnen. Но это роскошный аккумулятор по роскошной цене.

Неважно, ищете ли вы солнечные панели или резервную батарею, лучше поговорить с квалифицированным установщиком, чтобы лучше понять ваши варианты. Мы также предлагаем вам ознакомиться с калькулятором стоимости солнечных панелей, чтобы лучше понять, как солнечная энергия может работать в вашем конкретном доме.

Ключевые выносы

  • По состоянию на начало 2021 года Tesla продает батарею Powerwall только тем потребителям, которые одновременно покупают солнечные панели или солнечную черепицу.
  • Существует множество альтернатив Powerwall от известных компаний, таких как LG, Panasonic и sonnen.
  • Батарея LG Chem - наш лучший выбор для лучшей альтернативы Tesla Powerwall, потому что это тщательно протестированная технология, ее можно устанавливать одновременно с солнечными батареями или после нее, и на нее предоставляется отличная гарантия.
  • Для домовладельцев, которым нужен опыт премиум-класса, солнечная батарея sonnenCore оснащена первоклассными интеллектуальными функциями и соответствующей ценой.

Солнечная промышленность США столкнулась с проблемой Китая.

Кремниевый фотоэлемент был изобретен в Америке, но сейчас мы не имеем никакого отношения к его производству. Как мы позволили Китаю доминировать в производстве солнечной энергии?

Источник: Bell Labs

Инженер, химик и физик входят в лабораторию 25 апреля 1954 года. На следующий день The New York Times публикует на своей первой странице, что их изобретение «может означать начало новой эры, ведущей в конечном итоге к реализации одной из самых заветных мечтаний человечества - использованию почти безграничной энергии солнца для использования цивилизацией.”

Дэрил Чапин, Кэлвин Фуллер и Джеральд Пирсон работали в знаменитых лабораториях Bell Labs в 1950-х годах, и им приписывают создание кремниевых фотоэлементов. Это американское изобретение открыло эру американской изобретательности - от спутников и космических путешествий до независимого производства энергии на Земле. При таком большом американском техническом опыте, как получилось, что 70 лет спустя Соединенные Штаты практически не повлияли на кремниевые солнечные элементы? Как Китай смог доминировать на рынке производства солнечных батарей?

U.С. выигрывает гонку, но не марафон

Для начала нужно пройти по пути кремниевого солнечного элемента после того, как он покинул Bell Labs. Сначала он нашел применение на американских спутниках (в 1957 году российский «Спутник-1» использовал в качестве источника энергии серебряно-цинковые батареи; в 1958 году американский «Авангард-1» использовал шесть кремниевых солнечных элементов). В 1960-е годы эффективность повысилась, но коммерциализация шла медленно. Нефтяной кризис 1973 года подтолкнул Конгресс США к принятию законопроектов, которые заставили бы страну сделать солнечную энергию более жизнеспособной и доступной для широкой публики.Энергетические компании США, которые на тот момент в основном занимались нефтью и газом, начали открывать подразделения по исследованию солнечной энергии. Одна из этих компаний, Atlantic Richfield Company (ARCO), очень преуспела в разработке фотоэлектрических продуктов.

Фото из архива Департамента энергетики солнечных панелей ARCO.

Компания ARCO Solar добилась многих мировых достижений в отрасли, в том числе первой из производителей панелей, чей годовой объем производства достиг 1 МВт (1980 г.), и первой компании, реализовавшей проект солнечной энергии мегаваттного масштаба (1982 г.).В результате серии приобретений ARCO в конечном итоге становится SolarWorld Americas (субсидия немецкой SolarWorld AG), а технологическое наследие продолжает существовать на заводе по производству кремниевых элементов и панелей в Хиллсборо, штат Орегон.

SolarWorld - центральная тема в истории падения американского производства солнечной энергии. Заслуживает ли SolarWorld вины - это личное мнение, особенно среди тех, кто работал в солнечной индустрии США в начале 2010-х годов.

SolarWorld Americas стала боксерской грушей страны после того, как в октябре 2011 года она подала торговую петицию (вместе с шестью неназванными компаниями по солнечной энергии) с просьбой к U.Правительство Южной Кореи призвано не допустить, чтобы китайские солнечные компании сбрасывали дешевые солнечные панели на рынок США. Многие в солнечной индустрии США осудили SolarWorld как антидоступную солнечную батарею и против честной конкуренции. Они утверждали, что молодая солнечная промышленность США не может расти без более дешевых солнечных батарей. Правительство США, тем не менее, осознало точку зрения SolarWorld о том, что дешевые панели в Китае мешают производителям солнечной энергии США конкурировать на рынке, и США взимали антидемпинговые и компенсационные пошлины (AD / CV) с китайских компаний, производящих солнечную энергию.

Китай в ответ ввел собственные тарифы на поликремний американского производства и поддержал свое внутреннее производство. Десять лет спустя производство поликремния в Америке для рынка солнечной энергии все еще находится на низком уровне, и в настоящее время на долю Китая приходится 80% мировых поставок поликремния (почти половина из них поступает из провинции Синьцзян). В Соединенных Штатах нет производителей кремниевых солнечных элементов, а компания SolarWorld Americas - с ее историческим влиянием на солнечную промышленность США - не работает.

Когда-то Соединенные Штаты (и весь остальной мир) были электростанцией по производству солнечной энергии, теперь цепочка поставок солнечной энергии зависит от Китая.

Истоки борьбы

Иллюстрация, показывающая этапы создания фотоэлектрических солнечных панелей: поликремний, слитки, пластины, солнечные элементы, фотоэлектрические модули. (Иллюстрация Эла Хикса / NREL)

В 2011 году, когда компания SolarWorld Americas подала официальную жалобу в Министерство торговли, ссылаясь на несправедливую торговую практику Китая, производитель из США участвовал на каждом этапе производства солнечных панелей - он плавил и формировал поликремний в слитки, разрезал слитки на пластины, легировал пластины в ячейки и, наконец, собрали элементы в готовые солнечные панели.По словам Десари Стрейдера, тогдашнего главы отдела по связям с правительством SolarWorld Americas, компания только что начала значительные инвестиции в передовое производство солнечных панелей с моно-PERC, когда контракты на поставку поликремния SolarWorld были значительно выше, чем то, что предлагал Китай.

«Они обошли нас по стоимости производства», - сказал Стрейдер о китайских поставщиках в то время. «Мы только что закончили переход на моно-PERC. Конечно, китайцы могли прийти и сбросить [дешевые панели] в США.С. Это было супер просто. Тогда все кричат, что вы не можете конкурировать с [китайскими ценами на модули]. Да, вы правы. Мы не можем конкурировать с рабским трудом ».

Провинция Синьцзян в Китае давно ассоциируется с предполагаемыми нарушениями прав человека. Соединенные Штаты и многие другие международные демократии считают, что Китай вынуждает представителей уйгурского населения, в основном мусульманского, отправляться в трудовые лагеря в северо-западной части страны. Ситуация описывается как этнический и религиозный геноцид уйгурского народа.Синьцзян стал горячей точкой производства поликремния в конце 2000-х годов, после того как Китай разработал экономический план, в котором приоритетное внимание уделялось развитию солнечной энергии и поликремния, а также субсидировало местное производство. Вскоре китайские компании начали выпускать дешевые солнечные батареи, чему способствовало государственное финансирование и, возможно, принудительный труд.

«Если 30% стоимости панели составляет ваш поликремний, и вы не платите заработную плату, [конечно] они бьют нас по стоимости производства», - сказал Стрейдер.

Strader сказал, что когда не было возможности избежать того, чтобы модули SolarWorld американского производства (с дорогостоящими контрактами на поликремний) были дороже, чем импорт из Китая, SolarWorld продолжила судебное разбирательство, чтобы защитить не только свои инвестиции в передовые технологии PERC. , но и американское производство солнечной энергии.

Архивная фотография штабелированных солнечных элементов на производственном предприятии SolarWorld в Орегоне.

Быстро сформировалась оппозиционная группа под названием Коалиция за доступную солнечную энергию (CASE), возглавляемую основателем SunEdison Джигаром Шахом (который сегодня работает в Департаменте энергетики). Членство в CASE заявило, что любые пошлины на импортные солнечные модули повысят цены на системы и нанесут ущерб растущему персоналу, занимающемуся установкой солнечных батарей, который был значительно больше, чем пул производителей солнечных батарей в США.

«SolarWorld стремится в одиночку уничтожить рабочие места в США, связанные с солнечной энергией, которые в основном связаны с установками солнечных батарей, а не с производством солнечных элементов или панелей», - сказал Шах в тогдашнем заявлении. «Правительство не должно вознаграждать или защищать одну немецкую компанию, которая не вписывается в процветающую мировую солнечную промышленность. Это также не должно наказывать американские компании, которые нашли нишу для создания рабочих мест в той же отрасли. Судебное преследование по этому торговому делу не решит проблему продвижения американского производства - оно просто подорвет отрасль.”

SolarWorld отреагировал на негативную реакцию (в Solar Power World в декабре 2011 г.): «Хотя субсидии по своей сути не являются ненадлежащими, для страны незаконно использовать их для увеличения внутреннего производства, чтобы вырасти далеко за пределы потребностей внутреннего потребления. а затем сбросить экспорт по ценам ниже производственных затрат в зарубежную экономику с эффектом разрушения рынка и промышленности этой иностранной экономики.

«Это именно то, что делает Китай».

В 2012 г.Министерство торговли ввело пошлины AD / CV на импорт солнечных элементов в США от китайских производителей в размере от 23 до 35%. Для любой китайской компании, которая не согласилась на расследование ее ведомости материалов в Соединенных Штатах, пошлина составляла изрядные 250%.

Так началась тенденция китайских производителей модулей отправлять солнечные пластины на Тайвань для изготовления солнечных элементов, а затем обратно в Китай для сборки модулей, чтобы избежать тарифов. На цены на солнечные модули в США антидемпинговые налоги существенно не повлияли.

Пострадала американская промышленность поликремния.

Поликремний получает сырую сделку

«SolarWorld подала заявки на торговлю модулями и элементами. Затем Китай принял ответные меры и направил это против нас [производителей поликремния] », - сказал Чак Саттон, вице-президент FBR по продажам поликремния и 30-летний сотрудник REC Silicon. Три американских производителя поликремния, все еще затронутые этой сагой, - это Hemlock Semiconductor Operations, REC Silicon и Wacker Chemie AG.

Архивная фотография поликремния, готового к формованию слитков на производственном предприятии SolarWorld в Орегоне.

В ответ на тарифы США на импортные китайские солнечные элементы Китай в 2013 году ввел собственные высокие пошлины на поликремний американского производства. В то время сообщалось, что Соединенные Штаты производят 24% мирового рынка поликремния. Подавляющая часть производимого РЭЦ поликремния в США поставлялась напрямую в Китай: его предприятие в Мозес-Лейк, Вашингтон (обслуживающее солнечную энергию) экспортировало 80% своего поликремния в Китай, а завод в Бьютте, штат Монтана (который в основном поставлял на рынок электроники). ) экспортировала 50% своей продукции в Китай.

Также в то время у Hemlock был завод в Мичигане, и он работал над новым заводом в Теннесси. Wacker также занималась строительством собственного завода по производству поликремния стоимостью 2,5 миллиарда долларов в Теннесси. Hemlock закрыл свое предприятие в Теннесси в 2014 году, в то время как Wacker продолжила инвестиции, хотя рынок поликремния достиг дна. Вместе с REC Silicon три бывших конкурента в 2019 году опубликовали совместное заявление, в котором утверждалось, что эффективный запрет на китайский рынок привел к тому, что U.Рынок поликремния сократился с 1 миллиарда долларов в 2011 году до 107 миллионов долларов в 2018 году.

Хотя изначально американские поставщики поликремния не допускались к китайскому рынку, они все же могли работать с другими странами и нашли приличную потребность в поставках у корейских и тайваньских производителей солнечных пластин и элементов, пока Китай не ограничил импорт из этих стран. Китай не только наращивал собственное производство поликремния, но и обогнал мировую цепочку поставок солнечных пластин и элементов.

За пределами Китая производители солнечных батарей и элементов питания ограничены.Есть NorSun в Норвегии (в настоящее время менее 500 МВт), LONGi в Малайзии (~ 1 ГВт), JA Solar во Вьетнаме (~ 1 ГВт), Meyer Burger, запускающийся в Германии (~ 1 ГВт), и, возможно, несколько небольших компаний в Тайвань - всего может быть 4 ГВт. Между тем, у трех американских компаний есть гораздо большие производственные мощности (вероятно, около 23 ГВт на полную мощность). И это без учета производства поликремния в Европе.

«Наша проблема прямо сейчас заключается в том, что емкости для изготовления слитков вафель нет или, по крайней мере, недостаточно, за пределами Китая», - сказал Саттон.«Вы смотрите на 20-40 ГВт поликремния, пытаясь бороться за 4 ГВт [производства пластин]».

Эта ситуация с избытком предложения вынудила REC закрыть свой завод в Мозес-Лейк в 2019 году. Его завод в Монтане все еще производит поликремний, но только для рынка электроники. По словам Саттона, если Китай не разрешит импорт из Америки и если в ближайшее время не будет создана цепочка поставок солнечной энергии за пределами Китая, REC будет инвестировать больше в технологии литий-ионных аккумуляторов следующего поколения, в которых используется кремний. В настоящее время компания тестирует это новое предприятие на пилотной линии в Мозес-Лейк.

Но для того, чтобы литиевые батареи, легированные кремнием, превратились в важные контракты для REC, «нам нужно, чтобы рынок электромобилей взлетел, но точно так же Китай доминирует на этом рынке», - сказал Саттон.

Может ли Америка вернуть свою солнечную канавку?

В июне 2021 года Соединенные Штаты обострили десятилетнюю битву с Китаем за поликремний и солнечную энергию. Служба таможенного и пограничного контроля США (CBP) издала приказ об отказе в удержании (WRO) продуктов на основе кремния, производимых Hoshine Silicon Industry Co.расположенная в Синьцзяне, выступая против продуктов, использующих принудительный труд, которые попадают в глобальную цепочку поставок.

Hoshine производит промышленный кремний, который может найти применение в изделиях из поликремния. Хотя Соединенные Штаты не являются крупным импортером кремния Hoshine (всего 6 миллионов долларов прямого импорта в прошлом году), Hoshine поставляет кремний нескольким китайским фирмам, чей поликремний, несомненно, попадает в солнечные элементы и панели, поступающие в Соединенные Штаты. Представители CBP подтвердили, что запрет распространяется на готовые солнечные панели, содержащие материалы Hoshine.

Хотя этот WRO не является полностью реакцией на солнечную промышленность (кремний присутствует во многих полупроводниках и электронике, которые федеральное правительство использует каждый день), его долгосрочные последствия могут привести к переходу к некитайским цепочкам поставок солнечной энергии. Так считает Десари Стрейдер, бывший глава правительственного отдела SolarWorld Americas. Она является основателем американского стартапа по производству солнечной энергии Violet Power. Многие из руководителей Violet Power имеют тесные связи с солнечной отраслью США и SolarWorld, в том числе генеральный директор Чарли Гей, который ранее был генеральным директором ARCO Solar и помог SolarWorld перейти на моно-технологию PERC.

Архивная фотография слитка, готового к разрезанию на пластины на производственном предприятии SolarWorld в Орегоне.

Violet Power произвела большой фурор в 2020 году, когда объявила, что к 2021 году у него будет 500 МВт солнечных элементов и 500 МВт солнечных панелей в штате Вашингтон с возможным масштабом производства до 5 ГВт в год. Это было несколько преждевременным заявлением, поскольку компания недооценивала, насколько сложно будет создать некитайскую цепочку поставок.

Но теперь Violet Power перегруппировалась и планирует стать первым падающим домино, которое вынуждает развивать внутреннюю цепочку поставок.Если Violet Power сможет полностью посвятить себя производству большого количества солнечных элементов, тогда другие стартапы в США получат гарантию крупного клиента и смогут начать производство вафель и слитков здесь, у себя дома.

«Миссия такова: мы владели этой технологией; мы создали эту технологию. Он был создан Bell Labs. Он питал первые спутниковые антенны. «Мы приносим наши технологии не только домой, но и в масштабах цепочки поставок в США», - сказал Стрейдер.

Все, что нужно Violet Power, - это чтобы другие игроки поднялись.

«Мы никогда не собирались заходить в это с 1 ГВт [производства клеток]. Вы должны использовать от 3 до 5 ГВт, чтобы все остальные участники восходящего и нижестоящего потоков возобновили свою работу вместе с вами », - продолжил Стрейдер. «Срок составляет от девяти до 12 месяцев для линии модулей [для начала], от шести до девяти месяцев для пластин, слитков - от 18 до 24 месяцев. Единственный способ сделать это - знать, что у них есть хотя бы одна сотовая компания. Вот что будет с Violet Power ».

Вафли сошли с конвейера производственного предприятия SolarWorld в Орегоне.Архивное фото из Министерства транспорта штата Орегон

Федеральная налоговая льгота в обрабатывающей промышленности также очень поможет. Закон о производстве солнечной энергии для Америки, внесенный в Сенат в этом году, предоставит американским производителям налоговые льготы на всех этапах производственной цепочки поставок солнечных панелей, от производства поликремния до солнечных батарей и полностью собранных солнечных модулей.

Предлагаемые кредиты для производителей включают: 7- / Вт для солнечных панелей, 11- / Вт для интегрированных модулей, 4- ¢ / Вт для фотоэлементов, 12 долл. США / м 2 для кремниевых пластин и 3 долл. США / кг для солнечных батарей. поликремний марки.

«Налоговая льгота в обрабатывающей промышленности должна быть предоставлена, если США собираются что-то делать с изменением климата», - сказал Стрейдер.

Предлагаемый налоговый кредит уже побудил одну компанию объявить о планах по производству модулей в США. Convalt Energy приобрела оборудование на бывшем заводе SolarWorld в Орегоне и перемещает его в Нью-Йорк для создания завода по сборке модулей мощностью 700 МВт, который откроется в 2022 году. Но без производства пластин и элементов в США у него все еще есть китайский проблема солнечного питания.

«Отсутствует пробел. В слитке пластины отсутствует зазор », - сказал Саттон из REC Silicon. «У вас есть люди на одном конце, которые говорят, что нам нужно ввести больше ячеек в США, чтобы сделать эти 20 ГВт [солнечных установок], которые нам нужны. Затем есть люди, которые хотят внедрить клеточные линии, но хотят вафли, которые сейчас могут быть только из Китая. Итак, у вас есть этот пробел.

Уложенные друг на друга пластины на производственном предприятии SolarWorld в Орегоне. Архивное фото из Министерства транспорта штата Орегон

«Они хотят иметь эти U.S., но ваш выбор по поставкам очень ограничен. Чтобы эти люди добились успеха, им нужно либо принять то, что будет, либо нам нужно собраться вместе и инвестировать в производство слитков и пластин », - заключил Саттон.

В августе 2021 года калифорнийский сборщик солнечных панелей Auxin Solar и бывший производитель солнечных элементов Suniva подали петицию в Комиссию по международной торговле США о продлении защитных тарифов на импортируемые солнечные элементы и панели до 2026 года. В судебных документах Auxin заявил, что при сохранении тарифов (который первоначально начался в 2018 году с совершенно другого случая, который здесь не обсуждается), это может привести к производству пластин в США.Сунива утверждает, что только с расширенными тарифами она сможет перезапустить бездействующий завод по производству солнечных элементов в Грузии. Очевидно, что есть амбициозные компании, но будущее отрасли производства солнечной энергии в США, вероятно, будет зависеть от государственной поддержки - в виде субсидий, налоговых льгот и конкурентоспособных тарифов.

Еще в 2011 году Гордон Бринсер, тогдашний президент SolarWorld Americas, размышлял в своей статье: «Рынок солнечной энергии и солнечных установок в США будет продолжать расти с или без несправедливо проданных товаров Китая.Solar здесь, чтобы остаться. Единственный вопрос - сохранит ли американское производство солнечной энергии свою роль ».

Десять лет спустя Соединенные Штаты все еще пытаются разобраться в этом.


Чистая энергия зависит от китайских материалов. Расширяется ли это прокитайски?

Автор: Джон Гринберг, PolitiFact.com | Остин, американский государственный деятель

Кэти МакМоррис Роджерс: Демократический план по экологически чистой энергии является прокитайским, потому что «90% солнечных панелей, 80% ветряных машин, 90% редкоземельных минералов & mldr; находятся в Азии. или в Китае.

Решение PolitiFact: Half True

Вот почему: План демократов по сокращению выбросов углерода и расширению источников более чистой энергии будет на руку Китаю, утверждают некоторые республиканцы.

На слушаниях по Закону о чистом будущем законопроект демократов о климате, член палаты представителей Кэти Роджерс, штат Вашингтон, заявила, что этот план может сделать Соединенные Штаты уязвимыми.

Роджерс, член комитета по энергетике и торговле, заявил: «90% солнечных панелей, 80% ветряных машин, 90% редкоземельных минералов (для) батарей находятся в Азии или Китае. .Таким образом, будущее чистой энергии, основанное на тех видах решений, в которых доминирует Китай, на самом деле является прокитайской повесткой дня ».

Хотя Роджерс выделила Китай, она также включила всю Азию, включая давних союзников, таких как Япония. и Южная Корея. С учетом геополитического угла, который она подчеркнула в конце, мы посмотрели, что говорят цифры об американской зависимости Китая от возобновляемых источников энергии.

Текущее доминирование Китая в ключевых материалах реально.Другой вопрос, означает ли это, что политика чистой энергии является прокитайской повесткой дня.

Мы рассмотрим три системы возобновляемой энергии, перечисленные Роджерс, и взвесим, подтверждают ли данные ее более широкую озабоченность.

Малайзия поставляет большинство солнечных панелей, но строительные блоки поставляются из Китая.

Роджерс прав в том, что большинство солнечных панелей поступает из Азии. База поставок солнечной энергии простирается за пределы Китая, но в значительной степени зависит от китайских материалов и компаний.

Сотрудники Роджерса указали на отчет Центра стратегических и международных исследований, аналитического центра, базирующегося в Вашингтоне, в котором говорится, что «Соединенные Штаты наиболее уязвимы в секторе солнечной энергии, за которым следуют накопители энергии, а затем ветер».

В исследовании подробно описана ключевая роль Китая в производстве деталей для солнечных панелей.

Кремниевая пластина - это строительный блок солнечной панели. Это устройство, которое превращает солнечный свет в электричество, а «более 90% мировых мощностей находится в Китае», говорится в февральском отчете.

Пластины используются для изготовления солнечных элементов, а кластеры элементов собираются в солнечные панели, иногда называемые фотоэлектрическими модулями. И вот здесь цепочка поставок солнечной энергии делает географический скачок.

В 2019 году, последнем году, по которому Управление энергетической информации США располагает данными, на Китай - даже сгруппированный с Сингапуром согласно EIA - приходилось менее 6% солнечных панелей, импортированных в США, если судить по их генерирующей мощности. Малайзия была крупнейшим поставщиком, на долю которого приходилось около 38% всех поставок.Второе место занял Вьетнам с 25%.

Означает ли это, что США больше полагаются на Малайзию, чем на Китай? Не совсем. Многие из малазийских солнечных заводов принадлежат Китаю. И вафли, которые в основном поступают из Китая, остаются ключевым компонентом. (Солнечные компании, базирующиеся в Японии, США, Южной Корее и Сингапуре, также владеют заводами в Малайзии.)

Дэвид Сандалоу, ветеран администрации Клинтона и Обамы, ныне работающий в Центре глобальной энергетической политики Колумбийского университета, говорит о такой концентрации в поставках. цепочка - это нехорошо, и будет важно, чтобы производство распределялось по всему миру более равномерно.

Но он заметил, что зависимость взаимная: китайским компаниям нужны американские покупатели.

«Если китайские производители прекратят продажи в США, на рынок выйдут другие производители», - сказал Сандалоу.

Авторы отчета CSIS, тем не менее, предупреждают, что «фабрики по производству пластин дороги и технически сложны в строительстве».

Китай не является ведущим поставщиком ветроэнергетического оборудования в США.

Заявление Роджерса о том, что 80% ветряных машин из Китая или Азии, неверно.

В ветряные турбины входят три больших компонента - башни, лопасти и генераторы, блоки, которые фактически преобразуют движение вращающихся лопастей в электричество. Шаблоны импорта выглядят немного по-разному для каждого.

Согласно последнему отчету Министерства энергетики США, Китай обеспечивает пятую часть всех импортируемых лопастей. Но для башен Китай не входит в первую пятерку стран, продающих в США. А для ветроэнергетических систем Китай составляет около 5% импорта.

В долларовом выражении Китай представляет только 16% импорта в США всех частей ветроэнергетики, что далеко от 80%, заявленных Роджерсом.

Однако ветряные турбины полагаются на мощные магниты, а для этих магнитов нужны соединения, которые, как правило, поставляются из Китая.

Китай доминирует в поставках редкоземельных минералов, но в США есть запасы

Роджерс особо выделил редкоземельные минералы и их связь с возобновляемыми источниками энергии. Связь наиболее сильна для ветроэнергетики и электромобилей.Магниты в ветряных турбинах и двигателях электромобилей требуют неодима и диспрозия, двух из 17 редкоземельных минералов.

Она также упомянула батареи, которые необходимы для хранения энергии ветра и солнца, а также для работы электромобилей и грузовиков. В аккумуляторах используются кобальт и литий, которых нет в списке редкоземельных элементов. Демократическая Республика Конго доминирует в поставках кобальта. Австралия и Чили производят большую часть лития в мире.

Китай доминирует в производстве редкоземельных минералов в промышленных масштабах.В период с 2016 по 2019 год Китай обеспечил 80% спроса на эти материалы в США. На Китай также приходится около 80% мирового производства.

Главное предостережение заключается в том, что цепочки поставок не заблокированы навсегда. Хотя эти минералы и называются «редкоземельными элементами», они не являются редкостью. Неодим, например, встречается примерно так же, как цинк или свинец. Проблема в том, что они, как правило, недостаточно концентрированы для того, чтобы коммерческая добыча окупалась.

Выступая 22 марта в Комитете по энергетике и торговле Палаты представителей, бывший министр энергетики администрации Обамы Эрнест Монис сказал, что «нет никаких сомнений в том, что в качестве разумной проблемы энергетической безопасности мы должны работать над диверсификацией этих источников полезных ископаемых и их переработки.

Эти усилия уже предпринимаются. В 2019 году администрация Трампа инициировала принятие Закона об оборонном производстве, и Пентагон подписал контракты с местными поставщиками. В настоящее время у правительства США есть запасы в 600 тонн неодима. Создание более надежных цепочек поставок даже оценили Указ президента Джо Байдена

Стремясь найти химические заменители, Государственное агентство перспективных исследовательских проектов поддерживает исследования по созданию магнитов, не содержащих редкоземельные элементы.

Как бы то ни было, часть текущей политики в области экологически чистой энергии направлена ​​на то, чтобы избавить США от зависимости от Китая.

Наше постановление

Роджерс сказал, что Демократический план чистой энергии является прокитайским, потому что «90% солнечных панелей, 80% ветряных машин, 90% редкоземельных минералов & mldr; находятся в Азии или в Китае. . "

Китай производит более 90% кремниевых пластин - ключевого строительного блока солнечных батарей. Китай производит 80% редкоземельных минералов, используемых в США.S. для магнитов, используемых в электромобилях и ветряных турбинах, хотя его роль в энергии ветра в целом гораздо менее доминирующая.

Но вывод Роджерса о том, что закон демократов представляет собой прокитайскую повестку дня, не учитывает ключевой контекст, касающийся общего направления политики правительства США. В течение некоторого времени и по сей день США работают над диверсификацией своей базы поставок и сокращением зависимости от китайских материалов.

Мы оцениваем это утверждение наполовину.

Источники

U.Комитет S. House по энергетике и торговле, слушания по Закону о чистом будущем, 18 марта 2021 г.

Центр стратегических и международных исследований, промышленной политики, торговли и цепочек поставок чистой энергии, февраль 2021 г.

Мир солнечной энергии, места производства солнечных панелей в мире , по состоянию на 24 марта 2021 г.

Институт энергетических исследований, Новый закон Китая о контроле за экспортом, 8 декабря 2020 г.

Управление энергетической информации США, Ежегодный отчет о поставках солнечных фотоэлектрических модулей, 31 июля 2020 г.

Национальная лаборатория Беркли, ветровые технологии Обзор рынка, август 2020 г.

Земляные работы, Ответственный поиск полезных ископаемых для возобновляемых источников энергии, 2019 г.

U.S. Geological Survey, Mineral Commodity Summaries, 2021

Белый дом, Исполнительный приказ о цепочках поставок Америки, 24 февраля 2021 г.

Brookings, Новый центр тяжести глобальной торговли энергией, 14 сентября 2020 г.

Возобновляемые и устойчивые энергетические обзоры, Возобновляемая энергия и геополитика: обзор, апрель 2020 г.

PV Magazine, Используются ли редкоземельные элементы в солнечных панелях?, 28 ноября 2019 г.

Solarblogger, Тонкопленочные солнечные фотоэлектрические панели против кремниевой пластины - что лучше?, октябрь .4, 2016

Министерство энергетики США, Основы солнечных фотоэлектрических элементов, по состоянию на 25 марта 2021 г.

Geology.com, Редкие элементы и их использование, по состоянию на 22 марта 2021 г.

Международное энергетическое агентство, Тенденции в фотоэлектрических приложениях, 2020 г.

Фонд информационных технологий и инноваций, Влияние роста производства в Китае на инновации в мировой солнечной фотоэлектрической промышленности, 5 октября 2020 г.28, 2020

Интервью, Дэвид Сандалоу, первый научный сотрудник Центра глобальной энергетической политики Колумбийского университета, 23 марта 2021 г.

SunVault Solar Система хранения солнечных батарей для домовладельцев

Выберите страну * Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChannel IslandsChileChinaChristmas IslandCocos & Amp; Килинг IslandsColombiaComorosCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова & амп; MalvinasFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHoly См / Ватикан CityHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKoreaKorea, Корейская Народно-Демократическая & # 39; s RepKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian AuthorityPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRo манияРоссийская ФедерацияРуандаСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия / Южный бутерброд ИспанияШри-ЛанкаSt.Елена Китс и Невис LuciaSt. Пьер и Микелон Винсент и GrenadinesSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited KingdomUnited Штаты AmericaUruguayUS Малые отдаленные IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabwe

Выберите штат * Выберите StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Какой у вас средний ежемесячный счет за электроэнергию? * Каков ваш средний ежемесячный счет за электроэнергию? Менее 75 долларов США от 75 до 150 долларов США от 151 до 200 долларов США от 201 до 250 долларов США от 251 до 300 долларов США Более 300 долларов США

Нажимая «СВЯЗАТЬСЯ со мной», я разрешаю SunPower передавать мою информацию своим авторизованным дилерам, чтобы они могли предоставить мне информацию о продуктах SunPower.SunPower или ее авторизованные дилеры могут позвонить мне или написать мне (включая SMS или MMS) (в том числе с помощью предварительно записанных сообщений и / или с помощью автоматизированных технологий, принадлежащих третьим сторонам или размещенных на них) по указанному выше номеру телефона, даже если он находится в штате или на федеральном уровне. Не список вызовов. Мое согласие не является условием покупки. См. Наше Заявление о конфиденциальности и Условия использования

Миф о резервном аккумуляторе для всего дома

Системы резервного питания от батарей в сочетании с солнечной батареей провозглашаются лучшим решением для отключения электроэнергии в Калифорнии в целях общественной безопасности, не говоря уже о нашей архаичной электросети.

Эти системы не только идеально подходят для питания дома при отключении электроэнергии, но также помогают снизить затраты на электроэнергию и предоставляют услуги по поддержке сети, когда это необходимо местным коммунальным предприятиям. По причинам выбросов и стоимости обычные газовые или дизельные генераторы не подходят.

Поэтому неудивительно, что спрос на эти системы превышает предложение оборудования, а также наличие квалифицированного монтажного персонала.

Пределы резервного аккумулятора для всего дома

Но в этом есть одна загвоздка.Нам нравится верить в миф о резервном копировании всего дома или в представление о том, что наш образ жизни в 21 -х годах века будет продолжаться, несмотря на адский пожар или паводок. На самом деле все обстоит иначе: типичные системы резервного питания от батарей работают лучше всего, когда они спроектированы так, чтобы ограничивать емкость батарей и сводить к минимуму использование основных бытовых приборов.

Мифы часто возникают на самом деле: аккумуляторные системы для всего дома действительно работают для автономных приложений. В США около 180000 таких домов

. Но эти дома были спроектированы для автономного проживания: они обычно меньше по размеру и хорошо изолированы; использовать топку с подпиткой пропаном; включать активные и пассивные солнечные тепловые системы; и не имеют энергоемких систем кондиционирования воздуха, зарядных устройств для электромобилей 2-го уровня или плавательных бассейнов.

Есть два фундаментальных технических ограничения, которые делают непрактичным запуск всего дома только от батареи. Во-первых, энергоемкость типичных литий-ионных аккумуляторных систем недостаточна для питания всего дома во время ночного отключения электроэнергии. Во-вторых, инверторы с резервным аккумулятором недостаточно мощны для запуска и работы многих крупных приборов.

Конечно, эти ограничения по энергии и мощности можно решить с помощью нескольких батарей и инверторов. Но стоимость 20+ киловатт инверторов и 40+ киловатт-часов батарей непомерно высока для типичного домовладельца.

Более практичным подходом является разработка системы резервного питания от батарей для питания только критических нагрузок: никаких крупных бытовых приборов, таких как кондиционеры, 240-вольтные зарядные устройства для электромобилей или электрические плиты. Вместо этого, всего четыре-восемь меньших контуров в доме для охлаждения, освещения, развлечений, связи и розеток.

В нашем нынешнем жилищном фонде используется много электроэнергии, а из-за множества подключенных устройств в новых домах часто используется еще больше.

Устройства с высоким энергопотреблением представляют собой наиболее сложную задачу для систем резервного копирования всего дома.Потребляемая мощность большого центрального кондиционера составляет 5000 Вт, зарядного устройства EV - 7000 Вт, электрической плиты - 10 000 Вт, а насосов для бассейнов - 2200 Вт.

Пределы энергии батареи

Итак, как долго типичная солнечная и аккумуляторная система работает ночью при работе с этими более крупными приборами? Ответ: совсем недолго.

Математика проста. Если аккумулятор разряжен до 2,5 киловатт-часов ночью (типично, если аккумулятор используется в вечернее время для максимальной экономии собственного потребления), энергии аккумулятора достаточно только для работы насосов бассейна в течение 60 минут, что является центральным Переменный ток на 30 минут, зарядное устройство для электромобилей на 20 минут или электрическая плита на 15 минут.

При работе любого из этих устройств - после относительно короткого интервала автоматического резервного копирования всего дома - батарея скоро разрядится и не сможет питать критические нагрузки. В лирическом выражении: никаких огней. Нет телефона. Никакого электромобиля. Ни единой роскоши. Как Робинзон Крузо, настолько примитивен, насколько это возможно.

Одно из возможных решений - вручную отключить большую нагрузку на бытовую технику во время отключения электроэнергии. К сожалению, часто случаются отключения электроэнергии днем, когда никого нет дома, или ночью, когда люди спят.Клиенты, которые пытались вручную сбросить нагрузку, обычно разочаровываются в своей системе резервного копирования.

Другое решение (если позволяют бюджет домовладельца и пространство на стене) - добавить вторую аккумуляторную батарею, что фактически удвоит срок хранения энергии.

За последние несколько месяцев мы работали с клиентами, у которых был ряд хороших и плохих опытов с резервным аккумулятором. Во время первого отключения электроэнергии в нашем районе, которое произошло примерно в 22:30, один клиент, который использует аппарат с постоянным положительным давлением в дыхательных путях (CPAP), разрядил свою аккумуляторную батарею примерно за 2 часа дня.м. (он начал храпеть, и его жена велела ему спать на диване). Другой клиент использовал резервную систему для питания одной из субпанелей в своем доме, и он не осознавал, что произошел сбой питания, пока не разрядился аккумулятор.

Решение для обоих клиентов заключалось в том, чтобы удалить несколько дискреционных цепей из резервных субпанелей, чтобы батареи хватило на всю ночь.

Пределы мощности инвертора

Максимальная выходная мощность аккумуляторного инвертора (в киловаттах) - вторая причина мифа о резервном питании всего дома.

Большинство инверторов с резервным аккумулятором были разработаны для бытовых электросетей на 200 А, что подразумевает максимальную выходную мощность переменного тока 7600 Вт при подключении к сети. При питании от батареи (которая имеет ограниченную пиковую скорость разряда) эти инверторы обычно могут обеспечивать 5000 Вт постоянной мощности или 6000 Вт пиковой мощности (около 25 ампер).

Однако требования к мгновенному пусковому импульсному току двигателя переменного тока или насоса часто в два или три раза превышают нормальный потребляемый ток - это означает, что инвертор просто не переключится в резервный режим.Даже если аккумулятор полностью заряжен в солнечный день, насос переменного тока и бассейн не запустятся, и ни одна из критических нагрузок не получит питания.

Проектирование систем резервного питания от солнечных батарей

Независимо от этих энергетических, энергетических и финансовых ограничений, хорошо спроектированная солнечная и резервная система может обеспечивать электроэнергию почти бесконечно. Решающее значение имеют три элемента дизайна.

Во-первых, энергоемкость батареи (киловатт-часы) и мощность инвертора (киловатты) должны быть согласованы с потребностями дома в ночное время, когда батарея частично разряжена.Во-вторых, количество резервных цепей должно быть строго ограничено, чтобы предотвратить питание слишком большого количества небольших устройств или любых крупных устройств. В-третьих, размер солнечной системы должен быть достаточным для частичной подзарядки аккумулятора даже в пасмурный зимний день.

Предстоящие технологии электрических систем умного дома устранят эти практические ограничения за счет автоматического отключения нагрузки во время отключения электроэнергии. На выставке Solar Power International 2019 компании представили интеллектуальные средства управления бытовой техникой и автоматические выключатели, которые могут автоматически отключать крупную бытовую технику.Также была продемонстрирована технология умных электрических панелей, которые могут автоматически управлять всеми цепями в доме.

К концу 2019 года в Калифорнии будет более 10 000 домов и предприятий, оборудованных комбинированными системами солнечной энергии и резервного питания от батарей. По мере того, как эти системы становятся менее дорогими (как за счет снижения стоимости оборудования, так и за счет стимулов), они станут для людей наиболее целесообразным и эффективным способом приспособиться к новым нормам отключения электроэнергии в целях общественной безопасности.

Не говоря уже о самом чистом, безопасном и экономичном способе восстановления нашей архаичной электросети.

***

Барри Корица - генеральный директор калифорнийской компании Cinnamon Energy Systems.

Начало работы с DIY Solar Power

Стоит ли делать солнечные батареи своими руками?

Стоит ли самому устанавливать солнечный проект?

Поскольку солнечная энергия становится все более популярной среди домовладельцев и путешественников, многие часто задаются вопросом, могут ли они пойти по пути DIY и построить систему солнечных батарей самостоятельно. В солнечную установки, от сортировки по вариантам технологий до получения разрешений на обработку, но для многих людей Сделай сам - это отличный маршрут пройти .Благодаря растущему количеству комплектов солнечных панелей, которые предоставляют почти все необходимое для начала работы, самостоятельное использование солнечной энергии никогда не было таким простым. Но это не для всех. Давайте поможем вам решить, стоит ли брать солнечную батарею в свои руки.

Подходит ли мне DIY Solar?

Я хочу отключиться от сети.

Самодельная солнечная энергия идеально подходит для тех, кто хочет отключиться от сети.От сетки солнечные системы или автономные энергосистемы производят достаточно энергии за счет использование солнечных батарей и аккумуляторов без необходимости подключаться к электрическая сеть. Это облегчит вашу задачу, так как вам не о чем беспокоиться о работе с коммунальными предприятиями и подключении к сети.

Я живу в автофургоне, фургоне или хижине.

Самодельная солнечная энергия идеально подходит для небольших проектов и тех, кто живет в небольшие коттеджи, домики, фургоны или дома на колесах.Установка солнечной системы на крыше самостоятельно создать фургон намного проще, чем самостоятельно спланировать систему для Дом площадью 2000 квадратных футов.

У меня есть время и силы потратить на изучение солнечная.

Хотя самостоятельно установить солнечную батарею еще никогда не было так просто, еще предстоит учесть множество технических требований. Например, как комфортно ли вы работаете с электричеством в вашем доме? Однако если вы практический ученик или удобны по дому, устанавливая солнечную батарею в вашем доме может быть не так сложно, как вы думаете.

Плюсы / минусы DIY Solar

Плюсов:

Самодельная солнечная энергия - идеальное решение для тех, кто хочет отключиться от сети.

Установить солнечную батарею намного проще, если вы работаете с автономной системой, не подключенной к сети. Если вы живете в отдаленном районе без надежных и доступный доступ к сети, автономная солнечная энергия может быть отличным способом удовлетворить ваши потребности в энергии.

Вы сэкономите деньги, которые потратили бы на установку

Если вы делаете большую часть работы самостоятельно, вы можно сэкономить тысячи на затратах на установку. О простых и простые солнечные установки, сделать это самостоятельно на самом деле не так страшно как вы могли подумать, благодаря множеству доступных наборов DIY.

Наборы для самостоятельной работы на солнечных батареях включают в себя почти все, что вы нужно начать.

Renogy предлагает ряд различных комплектов солнечных батарей для люди, ведущие разнообразный образ жизни, от тех, кому нужны маленькие 100 ватт установки для питания мелкой бытовой техники и электроники в их фургонах тем, кто установка более мощной системы мощностью 4500 Вт в автономной кабине.

Минусы:

Установка солнечной энергии сложна и требует обучения и опыта

Если вы решили, что хотите выполнить установку себя (либо целиком, либо только его частью), найдите время, чтобы исследуйте и соберите столько информации, сколько вы можете уверенно решать солнечный проект.Работа с лицензированным подрядчиком по всем или некоторым из них может убедитесь, что процесс установки солнечной энергии проходит гладко, а сама система рассчитан на длительный срок службы.

Вы должны сами оформить разрешение.

Одно из главных преимуществ работы с установщик, хорошо разбирается в правилах, нормах и правилах вашего города разрешительные процессы. Самостоятельно справиться с этой бюрократической волокитой можно. в конце концов, зачастую это приносит больше неприятностей, чем того стоит.Кроме того, если вы собираетесь для подключения к сети большинство инженерных сетей требуют установки системы сертифицированным специалистом, поэтому обязательно ознакомьтесь с этими правилами.

Возможно, вы не имеете права на скидки или стимулы.

Многие скидки на солнечную батарею и поощрения действительны только в том случае, если ваш проект был установлен профессионалом. По сути, вы можете потерять тысячи долларов сбережений, если Маршрут своими руками.Это означает, что деньги, которые вы можете сэкономить, не платя за установщик будет потрачен на вашу систему. Думайте об этом как об оплате бухгалтер для подачи налоговой декларации. Конечно, дешевле делать самостоятельно, но вы можете пропустить несколько крупных налоговых списаний.

Ключевые компоненты солнечной установки

Независимо от того, используете ли вы комплект для солнечных батарей DIY или установка системы с помощью установщика, есть некоторые ключевые компоненты для всех солнечные установки. Фотоэлектрические солнечные панели , состоящие из множества кремниевых солнечных элементов, создают электрический ток, когда солнечный свет попадает на панели, они создают электрический Текущий. Ток, собранный солнечными панелями, подается на контроллер заряда, который контролирует, какой ток идет на батарею. Контроллеры заряда предотвращают аккумуляторы от перезарядки. У них также есть возможность выключить система, если запасенная энергия падает ниже 50%. Аккумуляторы хранят и производят постоянный ток мощность.Для использования бытовой техники переменного тока, такой как микроволновые печи, ноутбуки и телефоны. зарядные устройства, инвертор используется для преобразования мощности постоянного тока в переменный ток.

В доме солнечные панели подключены к сети инвертор, который затем подключается к существующей электрической сети в вашем дом. В доме на колесах, фургоне или лодке вы можете выбирать из целого ряда различных инверторы в зависимости от ваших конкретных потребностей в энергии. Большинство комплектов солнечных панелей своими руками будут включают солнечные панели, контроллеры заряда, кабели и монтажное оборудование, Это означает, что вам все равно нужно покупать инвертор и аккумуляторы.

Панели солнечных батарей (Коллекция)

Во многих наборах солнечных панелей есть несколько на выбор доступны различные варианты солнечных панелей. Панели могут быть гибкими и жесткие, а также монокристаллические или поликристаллические. Поликристаллический панели менее эффективны, чем монокристаллические, но также дешевле. Монокристаллические панели более компактны. Дополнительно гибкие солнечные панели весят меньше жестких солнечных панелей и могут быть установлены непосредственно на крыша вашего дома на колесах, в отличие от жестких солнечных панелей, которые торчат над ваша крыша несколько и может быть сложнее играть между другими компонентами на вашем крыша, например антенны и блоки переменного тока.Более прочные жесткие панели могут также могут быть установлены под наклоном, что делает их сбор солнечной энергии более эффективен и позволяет вам не беспокоиться о навигации по их.

Мониторинг (Контроллер заряда)

Контроллеры заряда находятся между источником энергии и хранения и предотвращает перезарядку аккумуляторов за счет ограничения количества и уровень заряда ваших батарей. Они также предотвращают разряд батареи выключение системы, если запасенная мощность упадет ниже 50% мощности.

Батареи (Хранение)

Вам также понадобится способ сохранить всю силу вы генерируете с помощью солнечных батарей. Вот тут-то и нужны батарейки играть. Существует множество вариантов аккумуляторов глубокого разряда, таких как свинцово-кислотные, абсорбирующее стекло-матовое стекло и литий-ионные аккумуляторы.

Инверторы (применение)

Инверторы преобразуют мощность постоянного тока, вырабатываемую вашей солнечной батареей. панели и хранятся в вашей батарее в сети переменного тока.Инвертор необходим для питания обычную бытовую технику, которую можно найти в вашем доме или доме на колесах, от телевизора до микроволновых печей.

DIY солнечный процесс

1. Оцените свои потребности в энергии

Вам сначала нужно размер вашей системы в зависимости от ваших энергетических потребностей.

Калькулятор солнечных батарей Renogy - отличный инструмент, который позволяет быстро и легко определить ваши конкретные потребности.Калькулятор размеров солнечных батарей позволяет вводить информацию о вашем образе жизни, чтобы помочь вам определиться с требованиями к солнечным панелям. Вам просто нужно знать, какое общее количество ватт будет потреблять ваша электроника, как долго вы планируете использовать устройства, эффективность вашего контроллера заряда и среднее количество солнечных часов в день. В После этого калькулятор солнечных батарей подскажет минимальный и рекомендуемый размер системы, а также рекомендованную мощность батареи.

Имея точный понимание ваших потребностей в энергии даст вам лучшее представление о затратах и убедитесь, что вы не недооцениваете или не перестраиваете систему.

Вы также захотите немного спланировать свое крышу и как вы будете монтировать панели на этом этапе, чтобы определить, где вы панели должны быть установлены для максимального солнечного света и эффективности. Ваша крыша рядом конец его жизни? Если да, возможно, пришло время подумать о покупке новой крыши. перед установкой на него панелей. Мы рекомендуем нанять профессионала, чтобы оцените свою крышу, если вы не уверены, что она выдержит установку солнечной энергии.

2.Автономные и сетевые

Вам нужно отключиться от сети? Не обязательно, но это намного проще для проектов DIY.

Преимущества автономных солнечных систем включают: доступ к электроэнергии во время отключения электроэнергии, снижение выбросов углекислого газа и окончание ежемесячные коммунальные платежи. Для тех, кто живет в крошечном доме, доме на колесах, в каюте, на лодке или в изолированном месте или в районе, где у них нет надежного и стабильного доступа к электросети, автономным солнечным батареям. может быть отличным решением.

При этом, будучи подключенным к сети и генерируя энергия из множества разных источников - отличный способ убедиться, что вы имеют постоянный доступ к электричеству и могут воспользоваться экономическими преимущества солнечной энергии, а также отсутствие необходимости в установке без надобности большая и дорогая система. Когда вы подключены к сети, солнечная энергия будет одним из несколько различных источников энергии, которые могут включать использование традиционных электросети, если вы дома, используете береговую электроэнергию или традиционный газ генератор с питанием в доме на колесах.Все эти источники будут подпитывать вашу дома или батареи в вашем доме на колесах, фургоне или лодке.

Имейте в виду, что если вы устанавливаете солнечную батарею на ваш дом и будет подключен к инженерным сетям, многим инженерным сетям и юрисдикциям требовать, чтобы солнечная энергия была установлена ​​сертифицированным установщиком.

3. Купите набор для самостоятельной работы с солнечными батареями

Комплекты солнечных панелей позволяют легко убедиться, что вы иметь все необходимые детали, и что они будут безопасно и эффективно работать все вместе.Renogy предлагает ряд различных комплектов солнечных батарей для желающих. в установке солнечных батарей своими силами.

Стартовый комплект предназначен для начинающих и доступен с простыми в обращении небольшими солнечными панелями, рассчитанными на системы мощностью от 50 до 400 Вт.

Premium Kits включает солнечные панели Eclipse мощностью 100 Вт для систем мощностью от 100 до 800 Вт.

Комплекты для автофургона / фургона - идеальное дополнение к любому жилому дому, дому на колесах или мобильному приложению.Доступны системы мощностью от 100 до 400 Вт, а также у них есть складной чемодан и гибкие варианты солнечных батарей.

Комплекты для кабины и навеса предназначены для автономного использования вдали от электросети. Эти автономные комплекты поставляются со всем, что нужно для питания хижины, крошечного дома или другого небольшого здания. Они бывают мощностью от 1000 до 4500 Вт.

4. Выберите батареи

Если вы отключаетесь от сети или хотите использовать накопитель энергии в своей системе, вам нужно будет исследовать, чтобы решить, какая батарея лучше всего подходит для вас.Свинцово-кислотные батареи - самый недорогой вариант, их можно купить в большинстве крупных автомобильных магазинов. Аккумуляторы из абсорбированного матового стекла накапливают на 10-15 процентов больше энергии, чем свинцово-кислотные, и заряжаются в четыре раза быстрее. Литий-ионные аккумуляторы - самые дорогие варианты, но они служат в четыре раза дольше свинцово-кислотных аккумуляторов и намного меньше весят. Они также требуют очень ограниченного обслуживания.

Необходимый объем аккумуляторной батареи зависит от вашего энергопотребления, поэтому обращайтесь к своим результатам с помощью калькулятора солнечных панелей Renogy.Чтобы дать вам представление, емкости аккумулятора от 4 до 8 кВтч обычно достаточно для среднего дома из четырех человек.

5. Разрешение и установка

Если вы устанавливаете панели в коттедже, коттедже или доме, изучите, что говорят строительные нормы и правила и какие разрешения требуются. Каждая юрисдикция отличается. Уточните у своего государственного энергетического управления, местных властей или местной организации по возобновляемым источникам энергии, какие существуют требования, чтобы убедиться, что вы соблюдаете определенные правила, нормы и строительные нормы.

Когда все необходимые документы будут подготовлены (если они применимы к вам), можно приступить к фактической установке. Наборы Renogy для самостоятельной сборки включают спецификации о том, как установить технологию, но никогда не помешает проконсультироваться со специалистом, чтобы убедиться, что работа выполнена правильно.

Каков вердикт?

Переход на солнечную батарею не так страшен и не так сложен, как когда-то, благодаря множеству наборов для самостоятельной сборки, доступных на рынке.

Если вы заинтересованы в отключении от сети или ведете мобильный образ жизни в фургоне или жилом доме на колесах и у вас есть время и энергия, чтобы посвятить себя солнечному проекту, солнечная энергия DIY может стать отличным способом удовлетворить ваши потребности в энергии и сэкономить деньги.

Байден взвешивает запрет на использование солнечной энергии в Китае над принудительным трудом

В течение нескольких месяцев двухпартийная группа законодателей подталкивала Байдена к введению ограничений на импорт поликремния, аналогичных тем, которые администрация Трампа наложила на хлопок, помидоры и другие товары, экспортируемые из Синьцзяна.

В настоящее время Белый дом рассматривает возможность введения эффективного общерегионального запрета на поликремний из Синьцзяна, согласно четырем источникам в отрасли и на Капитолийском холме, осведомленным о планах администрации.

Запрет, называемый приказом о приостановлении выпуска, позволит таможенной и пограничной службе задерживать в портах США любой импорт, который, как она подозревает, был произведен с использованием принудительного труда. Хотя агентство рассматривает вопрос о введении запрета на региональном уровне, оно также может принять более узкие меры против конкретных фабрик или компаний в Синьцзяне, сообщили два источника.Это соответствовало бы стратегии, которую использовала администрация Трампа, когда она санкционировала поставки из крупной военизированной фирмы Синьцзяна, прежде чем наложить последующий общерегиональный запрет на хлопковую продукцию.

Представитель CBP сказал, что агентство не комментирует, ведется ли расследование в отношении конкретных организаций.

Время исполнения любого потенциального заказа не определено. В то время как некоторые лоббисты отрасли ожидали действий в течение нескольких недель, источники в Конгрессе говорят, что они еще не были проинформированы о каких-либо неизбежных шагах CBP, что является типичной любезностью агентства перед серьезными действиями.

Демократы в Комитете по методам и средствам Палаты представителей призвали администрацию Байдена на прошлой неделе заблокировать импорт китайских солнечных панелей и других продуктов, содержащих поликремний, произведенных с помощью принудительного труда в Синьцзяне. Они сказали, что в начале этого года на брифинге с офисами Конгресса CBP заявила, что ожидаются принудительные меры в отношении поликремния, но CBP еще не предприняла никаких таких шагов.

«Есть небольшое разочарование, что, несмотря на то, что мир сейчас так плохо понимает, что происходит в Синьцзяне, и влияние, которое это оказывает не только с точки зрения прав человека, но и с экономической точки зрения, мы чувствуем, что есть много информации, которая дает им то, что они должны действовать », - сказал Килди, который вел письмо вместе с председателем Ричардом Нилом (демократия от штата Массачусетс.).

Демократы говорят, что есть «неопровержимые доказательства» использования принудительного труда в производстве поликремния, которое превышает стандарты действий в соответствии с разделом 307 Закона о тарифах 1930 года, который запрещает импорт товаров, добытых, произведенных или произведенных в любой стране принудительный или наемный труд.

«Я понимаю, что иногда таможенным органам требуется время, чтобы провести расследование и принять решение», - сказал председатель финансового отдела Сената Рон Виден (штат Орегон), который отдельно обсуждал этот вопрос в Сенате.«Проблемы с цепочкой поставок могут быть невероятно сложными, и в некоторых случаях трудно получить надежную информацию, особенно если вы говорите о Синьцзяне, [где] их информация строго контролируется. за это."

Байден и другие страны G7 привлекли внимание к этой проблеме на недавнем саммите, когда страны подписали тщательно сформулированное совместное коммюнике, в котором содержится призыв к Китаю «уважать права человека и основные свободы, особенно в отношении Синьцзяна».«В нем не изложены какие-либо конкретные действия для США, и при этом он не связывает напрямую Синьцзян с проблемами принудительного труда при использовании солнечной энергии.

«Основная идея в коммюнике заключалась в том, чтобы [] призвать Синьцзян к нарушениям прав человека, а затем установить нейтральный принцип, за которым могут стоять все демократии», - сказал недавно на борту Air Force One советник по национальной безопасности Джейк Салливан. «Мы собираемся предпринять конкретные действия и контрмеры против принудительного труда в этих областях, и когда вы действительно примените это на практике, это повлияет на Синьцзян.«

Но некоторые в отрасли скептически относятся к тому, насколько эффективным будет WRO в искоренении принудительного труда в сложной цепочке поставок солнечной энергии, учитывая ограниченную видимость деятельности Китая.

«Этот [WRO] не может быть единственным механизмом, потому что это тонкая трость, на которую мы вешаем все наши усилия по обеспечению соблюдения», - сказал один официальный представитель торговой ассоциации. «Это не тот сильный международный механизм, который нам нужен, чтобы послать Китаю сигнал о том, что это неприемлемо».

Стратегия обеспечения соблюдения

CBP в отношении любого предстоящего запрета на торговлю еще не ясна.Но в случае запрета на хлопок в Синьцзяне агентство заняло жесткую позицию, вынуждая компании, импортирующие хлопковые продукты из Китая, отслеживать свои волокна на всех этапах их выращивания и переработки. Если компании не могут доказать, что их волокна не из Синьцзяна, таможня конфискует груз.

Для солнечной отрасли, которая выходит из своего последнего рекордного года по установкам и, как ожидается, в этом десятилетии мощность будет увеличена в четыре раза, потенциальная угроза для поставок может нанести ущерб цепочке поставок, которая уже замедляет реализацию проектов и увеличивает затраты.Это может замедлить развертывание технологии, которая поможет Байдену направить страну на путь ликвидации выбросов углекислого газа из энергосистемы к 2035 году.

Ассоциация предприятий солнечной энергетики взяла на себя обязательство, подписанное сотнями компаний, работающих в сфере солнечной энергетики, в начале этого года, чтобы гарантировать, что цепочка поставок солнечной энергии свободна от принудительного труда. Он также выпустил протокол отслеживания цепочки поставок, чтобы помочь компаниям отслеживать продукты и компоненты до источника, и призвал своих участников покинуть Синьцзян до конца этого месяца.

Президент и главный исполнительный директор

SEIA Эбигейл Росс Хоппер заявила, что даже если администрация действительно преследовала WRO, которая была нацелена либо на конкретные компании, либо на Синьцзян, американские компании по производству солнечных панелей уже принимали меры, чтобы избежать сбоев в цепочке поставок.

«Последние девять месяцев мы в основном сигнализировали нашим компаниям о том, что независимо от того, какие действия предприняло федеральное правительство, им необходимо принять меры, чтобы уйти оттуда», - сказала она. "И я думаю, что подавляющее большинство из них сделали это.«

По данным немецкой компании Bernreuter Research, в 2020 году около 45 процентов мировых поставок поликремния солнечного качества было произведено четырьмя производителями из Синьцзяна. Еще 35 процентов прибыли из других регионов Китая, а остальные 20 процентов прибыли из-за пределов Китая. SEIA заявила, что считает, что этого достаточно для поставок в США без поликремния из Синьцзяна.

Тем не менее, солнечная промышленность США уже начинает ощущать более широкие ограничения в цепочке поставок солнечной энергии.

В ежеквартальном отчете SEIA, опубликованном на прошлой неделе, говорится, что, хотя средние цены на солнечные системы оставались относительно стабильными с последнего квартала 2020 года по первый квартал этого года, ключевые ресурсы для солнечных модулей и установок, включая поликремний, сталкиваются с ограничениями.

Никос Цафос, временный директор и старший научный сотрудник программ энергетической безопасности и изменения климата в Центре стратегических и международных исследований, предупредил в недавнем сообщении в блоге, что для США будет сложно.
