Ремонт своими руками культиватора техас: ремонт двигателя и редуктора мотоблоков Техас и Крот – фото и видео инструкция

ремонт двигателя и редуктора мотоблоков Техас и Крот – фото и видео инструкция

Покупка культиватора значительно упрощает процесс выполнения дачных работ различного характера. Ни для кого не секрет, что подобное оборудование может ломаться и таки ломается. Чтобы дачнику не пришлось покупать новый агрегат, он должен понимать, как самостоятельно производить ремонт культиватора. Давайте обсудим этот вопрос далее в этой статье.

Смазка запчастей

Какие части могут придти в негодность?

Все рабочие составляющие культиваторов во время их эксплуатации подвержены довольно сильным нагрузкам. По этой причине они нуждаются в регулярном осмотре и ремонте. Для начала нужно настроить системы зажигания и топливного насоса агрегата. Ведь в зимний период времени он простаивал «без работы», что может вызвать проблемы с запуском мотора. Также стоит проверить трансмиссию. Запомните, халатность на данном этапе работ может привести к серьезным поломкам и необходимости осуществить капитальный ремонт культиваторов.

Разборка мотора

Чтобы выполнить его своими руками, нужно зреть в корень вопроса. То есть понимать причину неисправности, и в каком узле аппарата она возникла.

Условно все поломки оборудования подобного типа можно разделить на две группы:

• поломка двигателя аппарата;
• поломки других частей оборудования.

Согласно отзывам дачников со стажем, применяющих на своих участках культиваторы Техас или Крот, чаще встречаются проблемы первой группы. Как выполнить ремонт самостоятельно станет ясно, если прочесть эту статью до конца.



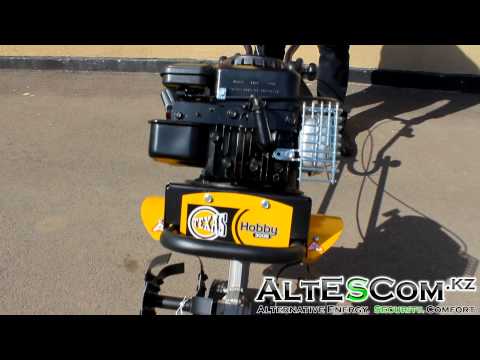

Неполадки с мотором и особенности его ремонта

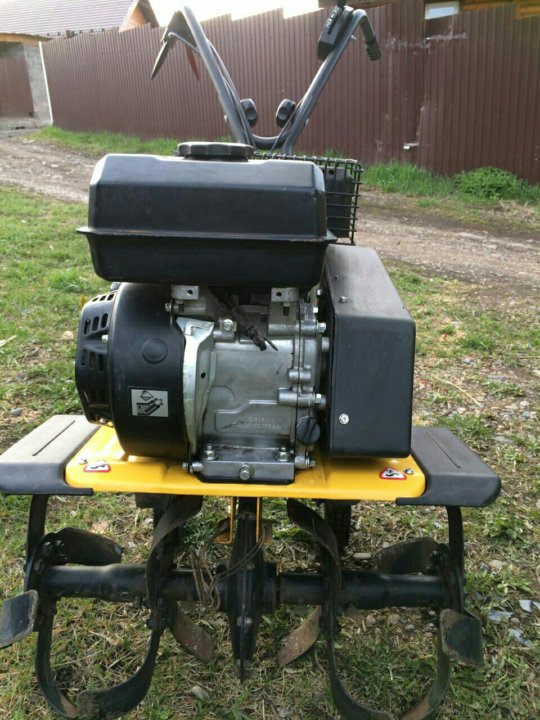

Чтобы выполнить ремонт двигателя культиватора, как на следующем фото, нужно определить основную причину проблемы. Их может быть несколько: давайте обсудим каждый вариант.

1. В тех случаях, когда двигатель аппарата совсем не запускается, выполните следующий алгоритм действий:

• Включите зажигание;
• Проверьте уровень бензина;
• Откройте топливный кран;

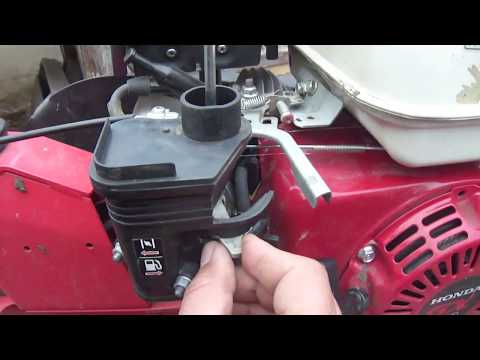

• Проверьте внимательно воздушную заслонку карбюратора мотоблока Техас: ей следует быть плотно закрытой, если вы осуществляете запуск холодного двигателя;

• Уточните для себя, поступает ли топливо в карбюратор. Чтобы ответит на этот вопрос, заполните поплавковую камеру, придавив кнопку поплавка, либо отсоедините шланг от карбюратора. В обоих случаях бензин будет выливаться из отверстия в крышке камеры. Тонкая струя иди отсутствие вообще какой-либо струи подтверждает засорение топливного фильтра. Если вы определили проблему, выполните самостоятельный ремонт: культиватор крот в данном случае нуждается в прочистке этих узлов. Поступает ли бензин в цилиндр мотора, можно понять по качеству свечи. Выкрутите ее, заблаговременно отсоединив провод, а затем тщательно осмотрите. Сухость свечи — показатель отсутствия топлива в цилиндре. Однако, если вы до этого определили, что проблем с поступлением топлива в карбюратор нет, то причина неисправности с мотором может заключаться в самом карбюраторе. Могла загрязниться сетка-фильтр, а может, забился жиклер или что-то в этом роде. Снимите карбюратор, разберите и почистите его. Если же свеча мокрая, то нужно проверить мотоблок на предмет излишка бензина в его баке.
  Просушите цилиндр методом хорошей «прокачки» мотора ручным стартером при вывернутой свече. Но не забудьте прежде совсем перекрыть подачу бензина. Если же вы видите загрязненную нагаром свечу, как на следующем фото, то просто очистите ее хорошенько своими руками, применяя в этих целях бензин и мелкодисперсную наждачную бумагу;
• Посмотрите, есть ли искра. Как это сделать? Присоедините к ней провод, прижмите металлическую часть конструкции к крышке цилиндра. Далее нужно сымитировать старт работы мотора. При отсутствии искры лучше перепроверить саму свечку, электроцепь и катушку зажигания. Изношенные части после осмотра следует заменить;

2. Мотор культиватора Крот не дает мощности вследствие таких проблем:

• Засорился воздушный фильтр: ремонт культиватора своими руками сведется к его прочистке;
• Забился глушитель: его стоит разобрать и промыть;
• Загрязнился карбюратор культиватора Крот: его нужно демонтировать, прочистить и отрегулировать.

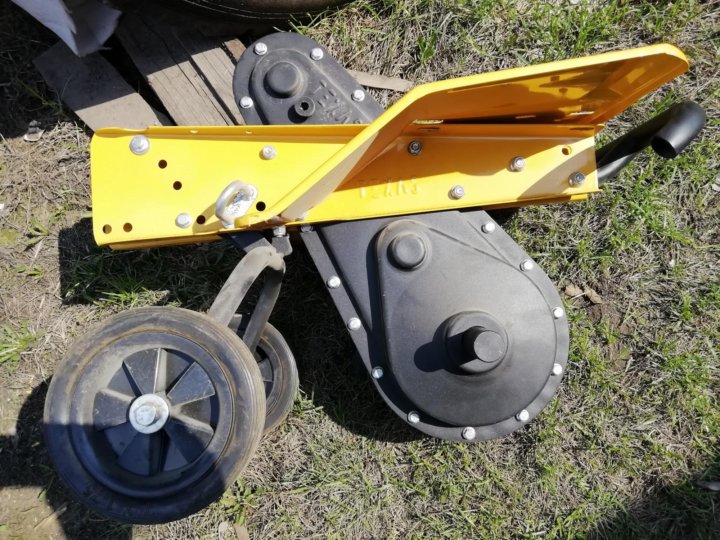

Проблемы с редуктором

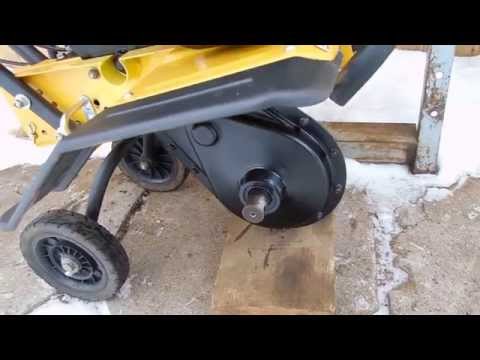

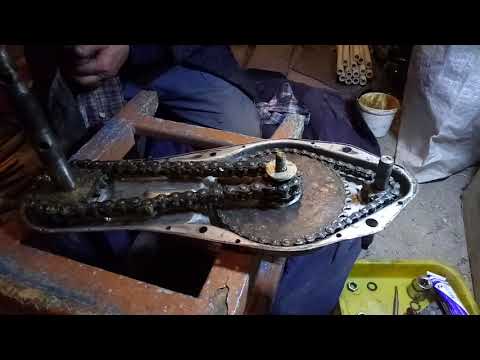

Вам потребуется осуществить ремонт редуктора культиватора, если его работа сопровождается повышенным шумом. Подобное явление характерно в случае нехватки масла. Долейте его в редуктор аппарата, а лучше вовсе замените.

Также шум может возникнуть вследствие «разбалтывания» крепежей узлов: осмотрите и зафиксируйте их своими руками.

Помимо этого, дачники могут столкнуться с проблемой вытекания масла из редуктора. Это может произойти при износе или неправильной установке сальников подшипниковых узлов, при плохо закрепленных крышках и деформировании сопутствующих их прокладках. Устранить подобную течь поможет замена и последующий качественный монтаж сальников, самостоятельная замена прокладок и фиксация крепежей крышек, а также качественная прочистка сапуна.

Не забывайте своевременно менять те детали редуктора аппарата Техас, что более остальных подвержены износу в процессе эксплуатации оборудования подобного рода.

Общие проблемы с мотоблоком

Подведем итоги

В этой статье были описаны наиболее распространенные проблемы, с которыми могут столкнуться дачники при подготовке культиватора к новому сезону. Устранить их своими руками можно без особых трудностей, но подходить к этому заданию нужно ответственно. Видео в этой статье еще раз подробно расскажет об особенностях ремонта культиваторов.

Популярные статьи

• …

• …

• …

• . ..

• …

• …

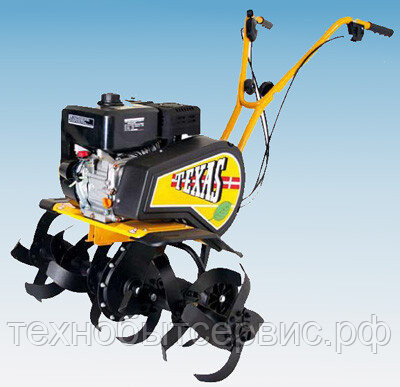

Ремонт культиватора Texas (Техас) в Санкт-Петербурге

Датская компания Texas специализируется на выпуске мототехники и садового инвентаря. Первой собственной технической разработкой стал культиватор. Компания выпускает широкую линейку различных моделей, предназначенных для обработки почвы в самых разных условиях.

Технические особенности

Компания уделяет внимание не только технологии производства, но и общему дизайну своей техники. Модели подразделяются на две основные категории:

• для вскапывания и рыхления земли;
• окучивание грядок и сбор урожая.

Основные преимущества культиваторов Техас, обусловлены следующими конструктивными особенностями.

1. Качественная сборка.
2. Легкое и быстрое переключение передач, за счет удобной панели управления, расположенной на конструкции руля.
3. Благодаря специфической облегченной конструкции рамы — имеют оптимальный баланс.
4. Наличие переднего бампера защищает двигатель от повреждений.
5. В зависимости от модификации на всех агрегатах установлены мощные бензиновые или электрические двигатели.
6. Цепной привод и задний ход облегчают управление.

К недостаткам агрегата можно отнести высокий уровень шума и снижение производительности на мягкой почве.

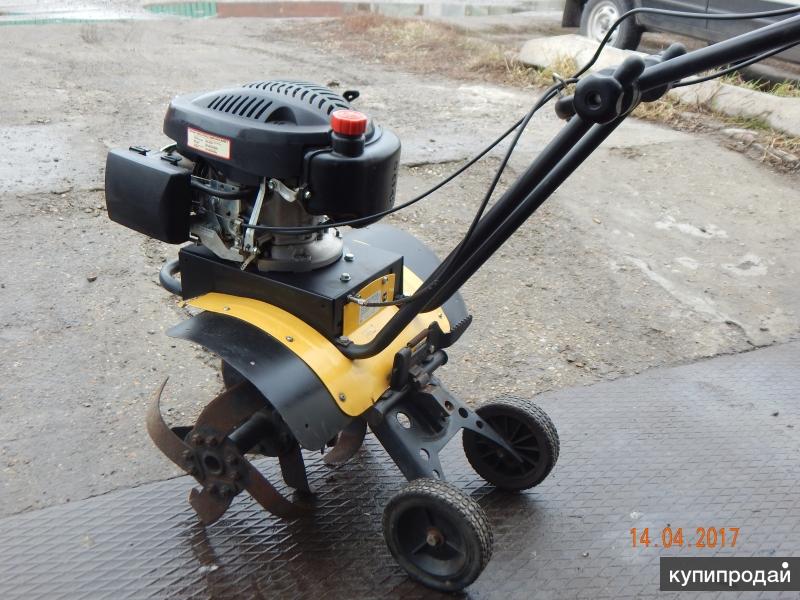

Регулировка и ремонт мотокультиватора Техас

Культиваторы Техас достаточно надежная техника, но во время эксплуатации могут возникать неисправности.

1. Проблемы с редуктором. Из-за нехватки или вытекания масла в редукторе во время работы может возникать шум. Необходимо произвести доливку или сделать полную замену масла. Также посторонние шумы могут быть вызваны неправильной установкой или износом сальников. В этом случае необходима замена сальников и прокладок.
2. Неисправность топливной системы двигателя. Причин может быть несколько: выход из строя топливного насоса, наличие загрязнений в карбюраторе, целостность поршневых элементов и др.
3. Засорение воздушного или топливного фильтра.

Чтобы определить точную причину, надо знать классическую схему конструкции.
