Подъемно поворотные ворота своими руками чертежи и фото: самодельные подъемники, чертежи и расчеты схем изготовления

Содержание

самодельные подъемники, чертежи и расчеты схем изготовления

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто.

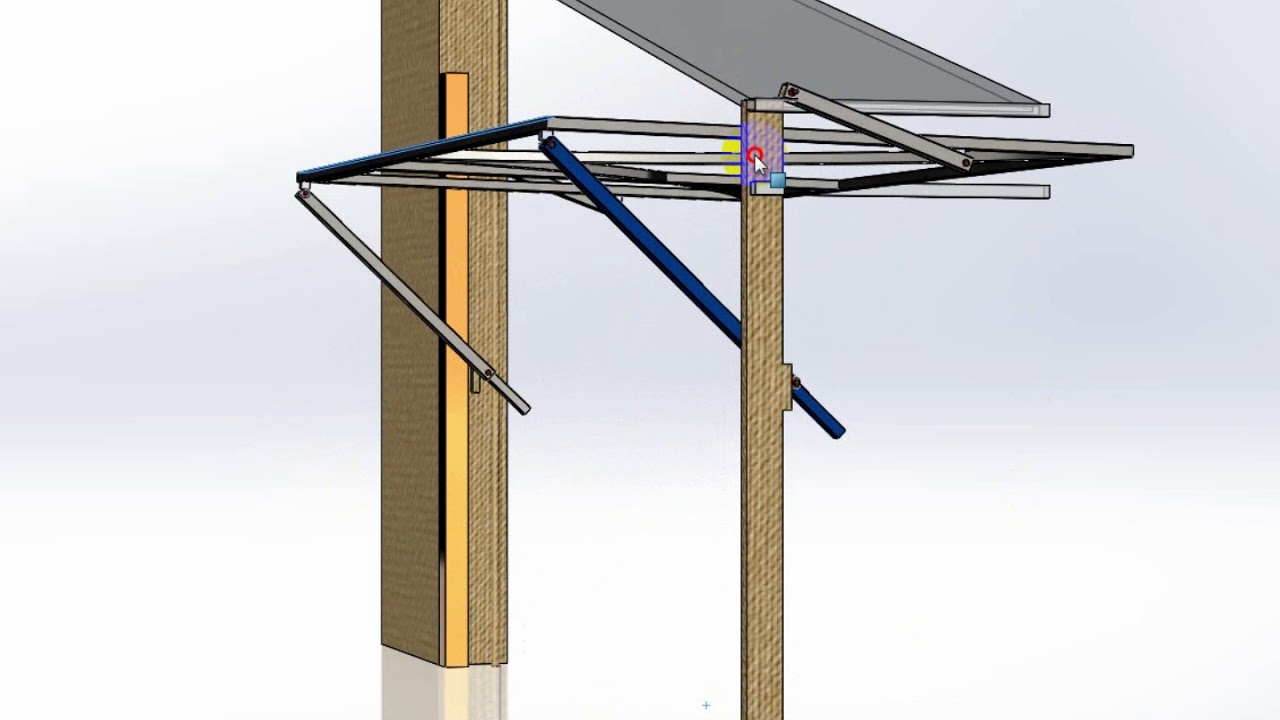

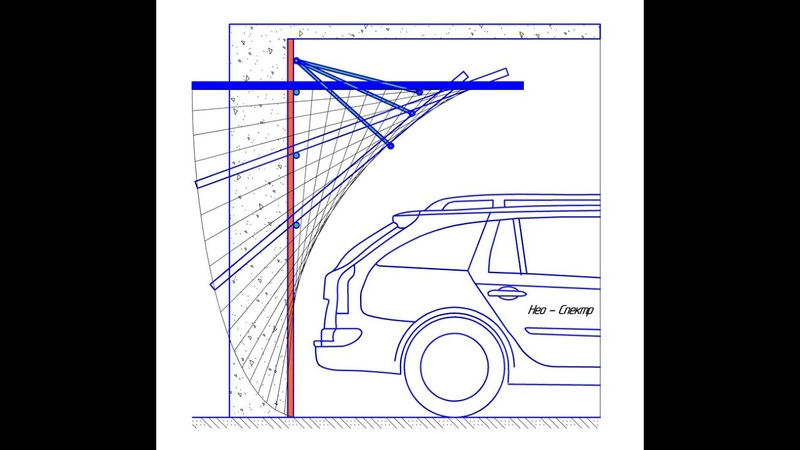

Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ.

Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

  • величину пристенка;
  • параметры проема;
  • размер основных стоек;
  • места соединения уголков;
  • длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы

, а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

  • Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.
  • Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.
  • Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы,

а именно:

  • возвратные пружины;
  • кронштейны;
  • противовесы;
  • трос;
  • рулетку;
  • уровень;
  • дрель;
  • составляющие для изготовления створки;
  • сварочный аппарат;
  • уголок;
  • отвертки;
  • профильную трубу;
  • швеллер;
  • направляющие полозья;
  • металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

  • брус из дерева сечением 100х100 и 120х80 мм;
  • 2 пружины с внутренним диаметром 30 мм;
  • уголки 40х40 и толщиной 4 мм;
  • анкерные болты и саморезы;
  • стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

  • каркас, являющийся главным элементом, на него крепятся все остальные части;
  • створка поворотного типа, которую монтируют в стальную раму;
  • пружина, необходимая для закрывания при ручном управлении;
  • механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

  • Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
  • Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
  • Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.
  • Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
  • Для закрепления подъемного механизма предварительно монтируют створки.
  • Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
  • Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
  • Устанавливаются накладки на торцах изделия.
  • Штукатурят стыки.
  • Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

  • измерить и изготовить раму;
  • измерить диагональ всего проема;
  • элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
  • сварить аппаратом перемычки и все рамы;
  • поставить перемычки;
  • зачистить швы от сварки;
  • с одной стороны наварить металлический лист;
  • пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
  • отрегулировать пружины и подъемники;
  • установить фурнитуру;
  • прикрепить ручки снизу с обеих сторон;
  • с внутренней стороны изделия разместить щеколды;
  • ворота готовы.

Преимущества

Самодельные подъемно-поворотные модели имеют некоторые преимущества перед другими видами ворот. Среди основных:

  • цельное прочное полотно создает надежную защиту от взлома и краж;
  • обладают антикоррозийными свойствами и устойчивостью к другим факторам влияния окружающей среды;
  • благодаря своей конструкции не занимают много места, когда открыты;
  • не требуют отделки различными облицовочными материалами;
  • имеется возможность декорирования любыми вставками;
  • открываются вручную и при помощи пульта;
  • возможность установки одинарных и двойных ворот;
  • удобно открываются, поднимаясь вверх, и не занимают много места;
  • обладают хорошей шумоизоляцией;
  • не выходят из строя в мороз и при повышенной влажности.

Усиленные подъемно-поворотные ворота являются самыми надежными и внешне напоминают щит. Оригинальный современный внешний вид, оформленный из разнообразных материалов, имеет множество расцветок. Конструкция очень надежна и снести ее можно только спецтехникой.

К работе нужно отнестись со всей ответственностью. Изготавливая ворота своими руками, нужно четко следовать инструкциям, тщательно производить расчет и использовать готовые схемы. Даже маленькая ошибка может привести к проблеме в работе механизма.

Наглядную инструкцию по изготовлению подъемно-поворотных ворот смотрите далее.

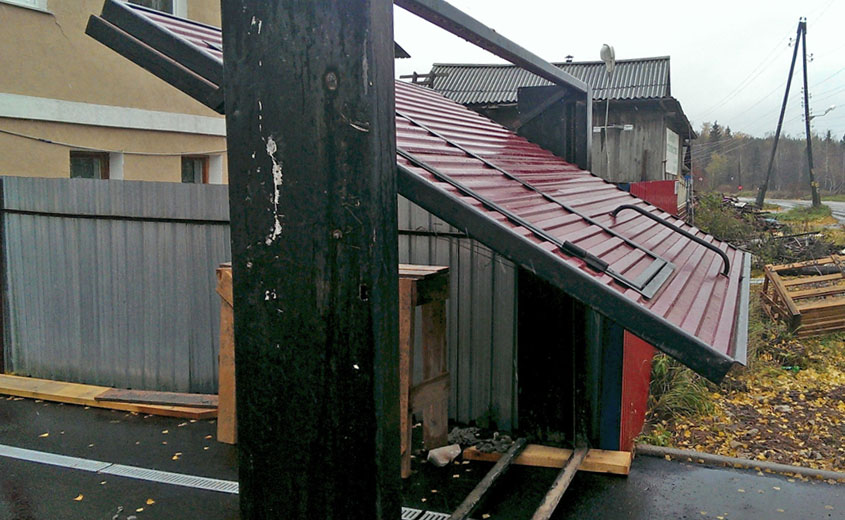

Изготовление своими руками подъемно-поворотных ворот для гаража

Самостоятельное изготовление подъемных ворот для гаража осуществляется в соответствии с предварительно разработанными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющую Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

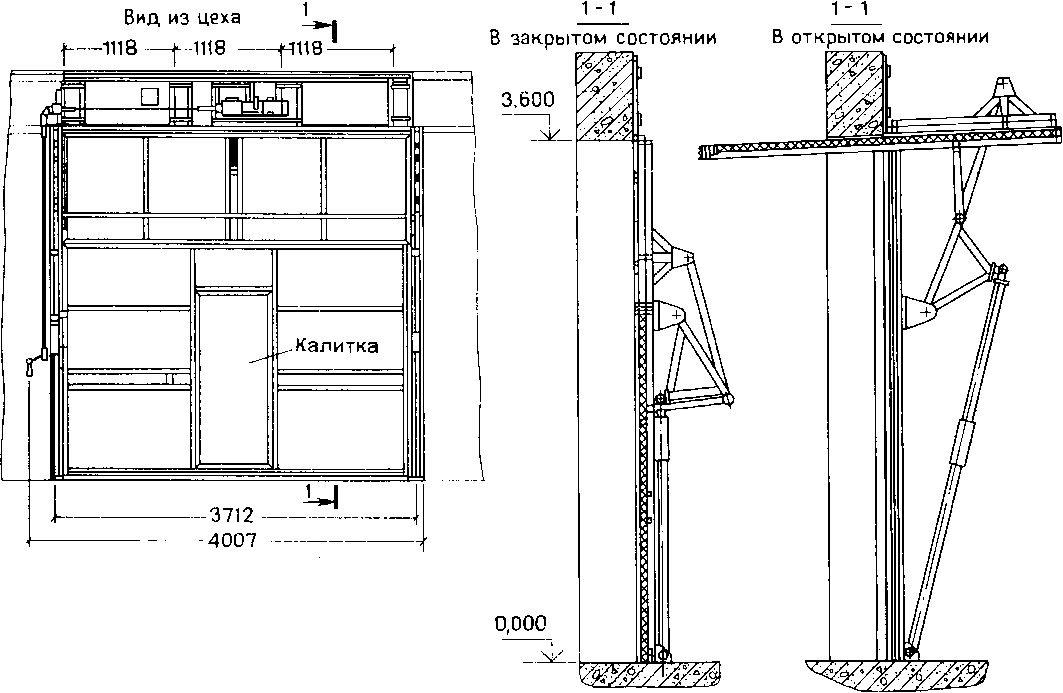

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

  1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
  2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
  3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых предполагается изготавливать один из элементов конструкции:

  • сваривание рамы;
  • создание каркаса со створками;
  • монтаж ворот;
  • установка замково-запорного механизма.

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

  • уголки из стали – 65 мм;
  • полоса из металла – ширина 30 мм, толщина 4 мм;
  • арматурный прут из стали – он используется для фиксации рамы в проеме.
Чтобы сделать маркизы своими руками придется хорошо постараться, но зато можно будет сэкономить по сравнению с покупными моделями.

В нашей статье представлены примерные цены на турникеты ПЕРКо.

Выполняться работы будут с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок. Требуется всего 8 отрезков: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык. Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением уголка, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков – по 4 для каждой из створок. По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они будут с легкостью заходить в проем.

Четыре из полученных отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса, который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм. Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой – на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно соприкасаться с полотном, которое следует приваривать таким образом, чтобы оно 4 см выходило за пределы каркаса.

Необходимо учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину сваркой. Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

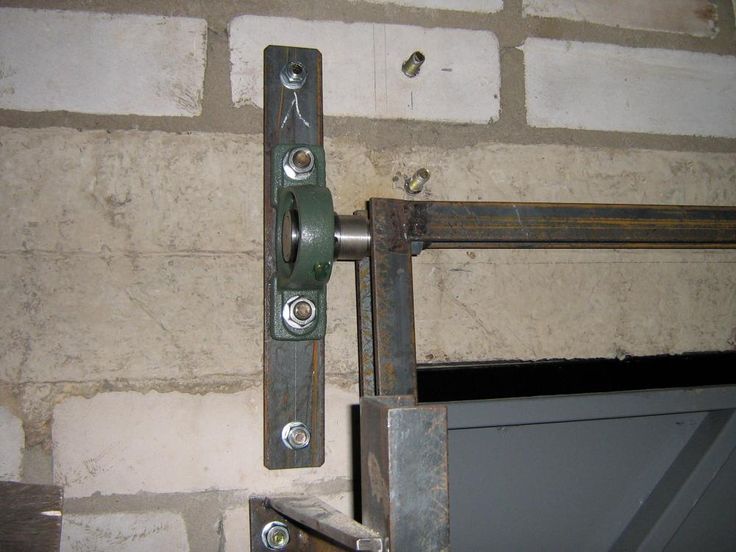

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально необходимо установить воротную раму – как внешнюю, так и внутреннюю сторону.

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющих ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фронтальной гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

Подъемно-поворотные механизмы

Функционировать ворота будут благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, благодаря которым полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться благодаря потолочным направляющим и специальному механизму. Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости. Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно – типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины и выставить направляющие таким образом, чтобы они располагались относительно друг друга параллельно и при этом находились в вертикальной плоскости, так как в противном случае щит будет застревать.

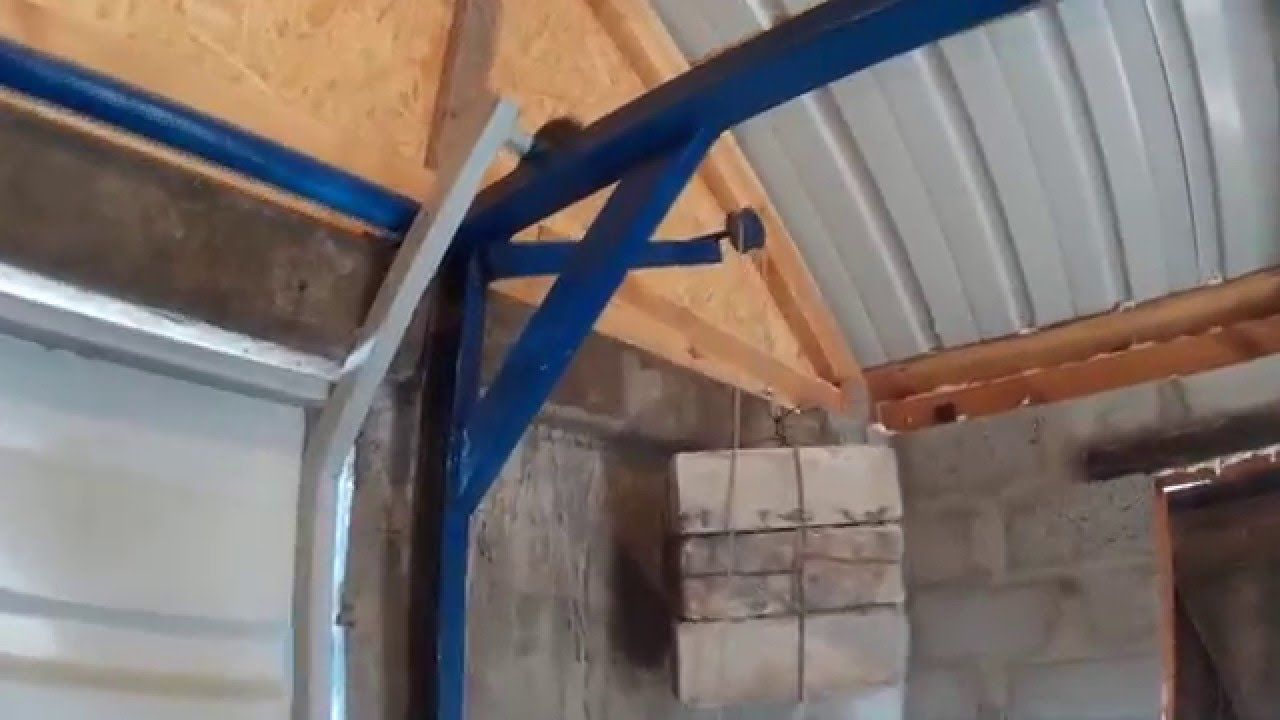

Можно использовать подъемный механизм на противовесах: его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемого через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет оказывать существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Ну а для тех людей, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как функционируют уже готовые подъемные гаражные ворота, сделанные своими руками:

Как изготовить подъемно поворотные гаражные ворота. Как сделать своими руками подъемно-поворотные ворота для гаража? Этапы изготовления, чертежи и размеры. Подготовка к устройству стандартных ворот для гаража

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:


Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

  • пластик;
  • металл;
  • древесина.
    Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:


Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:


Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:


Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:


Недостатки


Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.


Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:


Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:


Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:


Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:


Порядок монтажа


Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:


Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:


Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:


Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

  • безопасность использования;
  • простота и максимально удобство эксплуатации;
  • неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

  • большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
  • несколько увеличенный расход исходных материалов;
  • некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
  • в открытом положении ворота отнимают примерно 20-30 см высоты проема;
  • в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:


Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

  • деревянные бруски высокой прочности;
  • металлические штыри хорошего качества;
  • уголки;
  • кронштейны;
  • жесткие пружины;
  • металлические прутки;
  • декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

  1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
  2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
  3. Кронштейн для крепления возвратных пружин подъемного механизма.
  4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
  5. Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

  1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
  2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
  3. Крепление шарниров на створку дверей и установка ворот на рельсы.
  4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

  • высокая степень защиты, безопасности;
  • долговечность и надежность конструкции;
  • хорошая герметичность;
  • малогабаритность;
  • наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:


Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

И герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры вания посредством пульта, идущего в комплекте.

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.


Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).


Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать своими руками .


Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.


Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

  • торсионного вала;
  • наматывающих шкивов;
  • балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Этап 1. Подготовка оборудования


До того как приступить к работе, следует подготовить все необходимые инструменты.

  1. особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
  2. Электродрель для крепления отдельных элементов на высоте.
  3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
  4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Этап 2. Замеры


Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема



После замеров и подготовки инструментов заказываются сами . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

Этап 4. Установка секционных ворот


Внимание ! Самостоятельное соединение полотен – крайне сложный процесс , справятся с которым лишь опытные мастера . Поэтому лучше заказать уже готовые ворота и установить их в раму .

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие. Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.




Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки). Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества.



Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закры вание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Внимание! Если устанавливается модель ворот с , то потребуется установить еще электрический привод. Для правильного монтажа и подключения следует также ознакомиться с инструкцией к прибору.




При должном подходе и правильных расчетах установка ворот занимает максимум один день.


Этап 5. Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.


Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Видео – Монтаж секционных ворот

Схемы установки секционных ворот












Торсионный механизм и взведение пружины



Читайте нашу новую статью, а также узнайте процесс установки ворот с электроприводом своими руками.

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

  • высокая функциональность;
  • компактность;
  • отсутствие ограничений по размеру;
  • возможность использования любых материалов;
  • удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

  • важность учета ветровой нагрузки, актуальной для данного региона;
  • необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

  • Опорные стойки. Столбы должны соответствовать типу ворот.
  • Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
  • Обшивочный материал. Большой популярностью пользуется металлопрофиль.
  • Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
  • Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

  • дешевизна используемых материалов;
  • простой процесс изготовления;
  • достаточно большой срок эксплуатации;
  • внешняя привлекательность;
  • отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

  • Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
  • Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
  • Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
  • После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
  • Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

  • откатные;
  • подвесные;
  • консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

  • направляющую балку;
  • заглушки, которыми оборудуется балка;
  • концевые ролики;
  • дополнительное устройство, оснащенное 2 роликами;
  • роликовые опоры;
  • ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

  • При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
  • Внутри гаража рама окажется г-образной формы.
  • Полотно оборудуется створками сверху и снизу.
  • Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
  • Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции


Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Вернуться к оглавлению

Содержание материала

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

  • пенопласт;
  • пеноизол;
  • пенополистирол.

Монтажный чертеж

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Устанавливаем подъемные ворота своими руками

Ворота, которые называются подъемными, вы на самом деле видите довольно часто на въездах в гаражи. Они состоят из полотна, которое поднимается и сдвигается под потолок помещения. Такие заграждения пользуются достаточно большой популярностью, ведь все необходимые качества при них: и удобство в пользовании, и защитные свойства, и, что тоже немаловажно, очевидно более выгодная цена. Тем не менее, для установки подъемных ворот своими руками нужны знания, которые помогут вам сделать правильный выбор оборудования и способа монтажа.

В первую очередь следует различать подъемные секционные и поворотные ворота, конструкции которых в целом похожи, но на самом деле имеют довольно значительные расхождения как в плане комплектующих, так и в плане порядка и способа монтажа. В основном они состоят в способе подъема полотна: для секционных изделий используются направляющие и ролики, для поворотных – шарнирно-рычажная система, которая обеспечивает бесшумное движение полотна по потолочным направляющим.

Секционные ворота отличаются большей гибкостью и подвижностью, а также и большей надежностью, в то время как поворотные, которые являются более простыми, обеспечивают безопасность в основном за счет целостности полотна. В качестве материала для полотна секционных ограждающих устройств используются сэндвич-панель, а для подъемно-поворотных выбор более широкий: это и профлист, и дерево, и утепленные панели. Выполнять ремонт самодельных подъемных ворот любого вида довольно несложно, ведь и конструкция не отличается какими-то премудростями.

Сохраняем средства: как лучше сэкономить?

Если вас интересует экономия без потери качества, можно рассмотреть два варианта:

  • монтаж купленных у производителя;
  • изготовление подъемно-поворотных ворот своими руками по чертежам.

Почему именно подъемно-поворотных, а не секционных? Дело в том, что по конструкции последние как раз таки довольно сложны, и изготовить их самому не так и просто. Чтобы не портить материал и не подвергать себя опасности лишний раз, такие подъемные ворота собирают своими руками по видео или инструкции производителя. С поворотными всё намного проще, оттого и сделать их можно самому, потратившись только на материалы.

Кроме собственноручного монтажа или изготовления, есть еще вариант сокращения расходов за счет сокращения панелей или подбора такого их количества, которое будет точно соответствовать проему. Однако в этом случае вы рискуете получить негерметичную конструкцию, которая не будет сохранять тепло. Можно также пожертвовать внешним видом ворот, отказавшись от декорированных и цветных вариантов. То же касается и комплектующих подъемных ворот: исключив электромеханику и оставив ручной привод, вы тоже сможете скинуть цену. Тем не менее, последние три способа отразятся на удобстве и функциональности, а ведь хотелось бы и сохранить и деньги, и все необходимые характеристики.

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

  • Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
  • Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

  • брусья для каркаса (плюс брус на потолок) и уголки для них;
  • штыри;
  • кронштейн швеллерный;
  • пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями. Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

При самостоятельном монтаже или изготовлении подъемных ворот надо учитывать еще и особенности проема или конструкции гаража, которые могут повлиять на процесс установки. Может и вы сталкивались с таким и знаете, как помочь? Тогда не забудьте написать об этом в комментариях!

Автоматические ворота подъездной дороги Фотогалерея

Каждый месяц мы получаем красивые фотографии и чудесные письма от клиентов!
Вот образец ... наслаждайтесь!

Конкорд Подъездные ворота


К удивительным воротам,

Мы очень довольны своими воротами.Мы получаем так много комплиментов по поводу того, как хорошо он выглядит в нашей собственности. Мы сами установили ворота. Сделал несколько звонков в службу поддержки клиентов и остался очень доволен обслуживанием клиентов, которое мы получили, отвечая на все наши вопросы. В поисках наших ворот мы искали в Интернете и были так счастливы, что нашли Amazing Gates. Отзывы покупателей и онлайн-фотографии - вот что нам продали. Сначала был немного обеспокоен тем, что мы находимся в Северной Каролине, с доставкой из Нью-Мексико, но все получилось отлично.Что замечательно, так это то, что ни у кого в нашем маленьком городке нет ворот, которые выглядели бы так великолепно! Мы прилагаем пару фотографий в надежде, что вы сможете их использовать.

С уважением,
Макмиллан Фармс


К удивительным воротам,

Была долгая работа, но мы с женой сделали все сами, кроме заложения фундамента и кирпичей… что нас тормозит. Я очень доволен результатами.Люди на самом деле останавливаются в дороге, чтобы рассказать мне, как красиво выглядит проект ... Отзыв в вашу пользу: Упаковка… супер отличная. Было использовано много времени и заботы, а также отличный упаковочный материал. Я повторно использовал картон из коробки ворот, чтобы сделать коробку для отправки моему сыну, и леди FedEx была очень впечатлена картоном !!! Качество: как и было обещано. Очень аккуратные сварные швы, идеальное выравнивание пикетов, все квадратное, почти идеальное по размерам (это было очень важно для меня, поскольку у меня было мало места для вариаций в моем дизайне).Детали совпадали с вашими отпечатками… отличная вещь, чтобы сказать инженеру. Крепеж: Качественный… штучка хорошая. Саморезы для кронштейнов забора - это произведение искусства! Обожаю резиновую шайбу… проявляет заботу. Ответ: Замечательно работать… от дизайна секций ограждения, включая специальные кронштейны ограждения, до советов по подключению устройства открывания ворот и решения проблем, все были очень полезны.

С уважением и благодарностью,
Боб Колхаус

Ворота подъездной дороги


12 футов.Ворота подъездной дороги Concord Deluxe с забором Lexington / Concord, 5-дюймовые стойки.

Спасибо Джиму и Amazing Gates за отличный опыт установки этих ворот. Высоко ценю профессионализм и квалифицированную помощь во время процесса. Все заказы на запчасти были отправлены полностью, своевременно и должным образом защищенным. Каждая деталь так хорошо сочетается друг с другом и Amazing Gates смогли предоставить все дополнительные совместимые аксессуары, необходимые, когда я завершил проект.Ворота выглядят отлично, работает хорошо, и я сэкономил половину стоимости найма профессионального ворота компании. Какая сделка!

Скотт

Конкорд Подъездные ворота


Привет Джим и всем,

Большое спасибо за помощь в наладке наших ворот.Вот они (см. Прикрепленные картинки). С самого начала моя жена сказала НЕТ, что я не могу этого сделать (из-за полиомиелиту на обеих ногах). Но, прочитав инструкцию и увидев видео из веб-сайт Amazing Gates, в этом нет ничего. Это действительно потрясающе Сделай сам ворота. На самом деле нет никаких сложностей в том, как его поставить. я считать, если вы можете прочитать руководство, тогда вы сможете сделать это с небольшой помощью от тебя ребята.Итог: если я могу это сделать, то это сможет сделать и кто угодно. Вы парни прекрасно. Я так доволен твоей продукцией. Спасибо за экономию мне тысяч долларов.

С уважением,
Питер Ле
(Очень довольный покупатель)

В новые ворота идеально вписываются в место! Я женщина и все сделала работа сама, за исключением дамы по соседству помогите мне установить ворота.Инструкциям было легко следовать.

Выглядит здорово!

Благодарить ты!
Крис Леггетт



Дорогие удивительные врата!

Мы так доволен вашим продуктом.Установка ворот и солнечная энергетическая система не могла быть проще. Моя жена и я сделал это сам (два человека, которым трудно зацепить до стереосистемы). Указанные вами направления были четкими и просто. Наши ворота обращают много внимания на фасад нашего дома. Люди проезжают мимо и даже фотографируют наши ворота. Мы очень рекомендуем вас всем, кто спрашивает.Мы не могли будь счастливее.

В единственная модификация, которую мы внесли в ворота, заключалась в том, что мы хотели одень его немного. Мы покрасили наконечники в медь, которые сделано для более формального вида. Это было очень просто, так как финалы поставляются отдельно в упаковке.

Этот Gate повысил нашу конфиденциальность и безопасность и повысил ценность наших дом.Это превратило наше обычное ранчо в поместье. Мы постоянно получаем комментарии, что у нас самое красивое место в области.

я лицензированный каменщик и на самом деле изготовили ворота на заказ. Это очень дорогой и трудоемкий процесс. Удивительный Гейтс - ЕДИНСТВЕННЫЙ способ сделать ворота снова будущее.

Мы не планируют переехать в ближайшее время, но если мы это сделаем, вы можете поспорить, что наши следующий вход будет включать в себя Удивительные ворота!

Благодарить вам очень нравится,

Алекс и Карен
Колорадо-Спрингс



Конкорд в снегу.

Гайд-Парк Драйв, ворота


Приводные ворота Hyde 16 футов с нестандартные пикеты.

"The ворота смотрятся отлично! Обслуживание клиентов тоже фантастическое."

Джо, Мальборо, Нью-Джерси


14 футов Arche. Джон Лумис Строительство и бетон.


14 футов.Конкорд. Заказчик сделал свое кладка и 300 футов забор!

Привет, Стив,
Добро пожаловать в мой летний проект. Мы в восторге от нашего нового забора и ворота венчающая слава. Наконец-то мы получили все детали и детали установлены в эти выходные и это просто замечательно. Обри был отличным помощником во всем, и Роберта простила мою безмозглость. и добил меня.Многие люди хвалили ворота, даже въезжая с улицы, чтобы прокомментировать. Если у тебя есть небольшой уличный знак, я был бы рад показать его какое-то время. Я живу в одном из самых оживленных уголков Нэшвилла, так что много разоблачения. Я уже начал копать свои ямы для почты для вторых ворот. Пожалуйста, добавьте фотографии в свой зал слава. Если я правильно помню, вы предлагали дополнительный мини-пульт взамен готовых фотографий.Было бы очень хорошо.

Спасибо,
Джон Биола



12 футов Concord с кастомом точки для копья.

Все у Удивительных ворот;

Когда мы купили наши ворота, Стив спросил, не пришлем ли мы несколько фотографий. из ворот после установки.Я приложил для вас несколько фотографий.

Я хотел бы начать с того, что наш опыт был «отличным». Все, с кем мы работали, были очень профессиональны и все очень хорошо осведомлены о вашем продукте ... короче говоря, все отлично работать. Если все, у кого есть бизнес, лечили их клиентам нравятся Amazing Gates, это был бы лучший рынок место.

Мы все еще ждем каменщиков, которые придут и закончат наши ворота колонны, поэтому наши ворота все еще строятся, но я хотел предоставьте вам фотографии, как мы обсуждали.

Большое спасибо за все, что есть у вас и ваших сотрудников сделано для нас. В заключение хочу сказать еще кое-что и что Стив Бюче человек слова, поэтому большое спасибо Стиву.

Уильям Хаффман


12 футов Concord Deluxe

Просто хотел сообщить вам, что наконец-то у меня есть ворота и открыватель.Прикрепил несколько фото. Еще раз спасибо, я очень доволен ворота и смог установить его сам (с небольшой помощью от Роберты).

~ Терри Кокран

Уважаемый Удивительные ворота:

Вы определенно выбрали подходящее название для своего бизнеса в качестве ваши ворота действительно потрясающие.От процесса заказа до доставки, установка была действительно простой и удобной. процесс. Я очень скептически относился к заказу автоматических ворот в онлайн-бизнес, но я был впечатлен вашим веб-сайтом и решил попробовать. Ваш торговый представитель был очень любезен с процессом заказа и предоставил мне лист заказа, чтобы просмотрите мой заказ перед его размещением, чтобы убедиться, что все было верный.Компания доставки была невероятно организована с водитель связался со мной утром по расписанию доставка, чтобы подтвердить время доставки. Он также предоставил дальнейшие позвоните в тот же день, чтобы сообщить мне о его успехах и проверить доставку время. Несмотря на то, что от него не ждали помощи в разгрузке, он очень помог с процессом разгрузки. С разгруженными воротами я открыл материалы для осмотра и был очень впечатлен качеством ворот, открывателей и полноты заказа.

Моя подъездная дорожка идет в гору к дому, а не на уровне бок о бок меня беспокоила простота установки. Однако, с вашими полезными онлайн-видео установка не могла быть было проще. Я считаю, что почти любой, кто следит за вашим видео инструкции не составит труда установить ваши ворота. Ваш стойки с направляющими точками по высоте и петлевые кронштейны Amazing сделать процесс невероятно простым.

Спасибо за прекрасный продукт и поддержку.

С уважением,
Дон Хьюз



16 футов. Гайд-парк,


Прикрепил это фотографии Удивительных ворот, которые мы только что установили.Наши ворота (16-футовый Concord, раздвоенный) установить было несложно. По факту Самым сложным было сделать отверстия достаточно глубокими, чтобы столбы ворот. Мы живем в центре Южной Каролины и недалеко от линия падения, поэтому у нас есть обильные сланцы и сланцевые породы всего в нескольких дюймах под поверхностью почвы. Открыватели были очень просты в установке. и мы очень довольны своей покупкой.Солнечный вариант был прост в установке и с большим блоком управления что было рекомендовано, у нас было место для установки глубоководной морской аккумулятор для работы наших ворот круглый год.

Спасибо
Дэвид
Эджфилд, SC


Уважаемый Кен,

Прикрепленное изображение наших завершенных электрических ворот.Это отличный чувство, что проект объединяется и все работай.

Ваш ворота, столбы, секции забора и все необходимое оборудование установить и эксплуатировать ворота, собранные вместе, как и планировалось. Инструкции и руководства были отличными и облегченными. установка. Кроме того, отличная помощь от вас, Обри, Дэвида Сандоваля, Брэда и Стива Бьюча, устраняли мелкие проблемы, которые у нас были, по мере их возникновения.Спасибо всем за умелую и профессиональную поддержку.

С уважением,

Билл Коул

МТО Афина

Здравствуй Ребята,

Просто хотел выслать вам фото наших ворот здесь, в округе Бакс, штат Пенсильвания.Мы их любим.

Генри и Памела



Уважаемый Удивительные ворота:

Прошло около года так как я купил ворота у тебя, но Я хотел подождать пока дом не был завершен, прежде чем я отправил вам любые картинки.Я не мог бы быть счастливее со стилем, качеством, отделкой и внешним видом Удивительных ворот. Хотя я не установил их сам, профессионал, который действительно был впечатлен качеством. Я получил много комментариев о ворота и как они выглядят, что мой сосед думает об установке ворот также.Ваш торговый представитель мог бы не был более полезным с моей дюжиной вопросов о правильном размере, открывателе, и телефонная будка.

Спасибо за добавленную стоимость и безопасность в мой дом. Если я или кто-то еще спрашивает о покупке ворот, Я ПОЗВОЛЯЮ ИХ ЗНАЙ, УДИВИТЕЛЬНЫЕ ВОРОТА - ПУТЬ!


Блейк Афина

"Я были очень впечатлены надежностью солнечной батареи / батареи электрические ворота."

Майкл Шон, Реддинг, Калифорния

"Мы они очень довольны и выглядит потрясающе. "

Винодельня Sand Castle


Дорогой Джим,

Хочу поблагодарить вашу компанию за создание такого замечательного продукта.От дизайна до установки все было идеально. Я установил свои ворота и всю его электронику прошлая неделя. Это заняло у меня на день больше, чем ожидается, но это обычно так. Все было доставлено успешно и в отличной форме. После просмотра твоего онлайн-видео и следуя вашим шагам пошаговые инструкции, которые мне удалось установить ворота без проблем вообще.С за исключением необходимости помощи в установке шесты и поднимите ворота, я сделал это проект почти полностью мной. Мой Единственный совет будущим покупателям - прочитать инструкция полностью! Я был действительно поражен как все так хорошо сочетается и как легко было установить мой ворота.У меня были сомнения относительно того, или нет, я мог бы это сделать, но когда я отступаю и посмотри на ворота и посмотри, как они работают отлично, интересно, почему у меня были сомнения вообще.

Спасибо, парни!!! (И думать, что я почти купил на месте. Ха!)

Уолтер
Редмонд, Вашингтон


Эссекс 12 ft Driveway Gate


"...Ворота выглядят абсолютно невероятно! "(Эссекс 12 футов) ~ Рич, Колвилл, WA


Уважаемый Кен,

Пользуясь случаем, хочу поздравить вас и ваших сотрудников за все, что вы сделали, чтобы поддержать меня в установке мои ворота.

Все это было для меня очень положительным опытом, начиная с моего оригинального связаться с Джимом Харланом, помогая мне купить необходимое оборудование для моего конкретного приложения. Еще хочу отметить Давида Сандоваля, его помощь в том, чтобы помочь мне понять различные вопросы У меня во время установки было неоценимо.

Спасибо за все, что Amazing Gates для меня сделали.Я полностью доволен моими воротами. Я бы порекомендовал вашу компанию всем потенциальным клиент.

Когда очистится снег, я пришлю вам несколько фотографий моей установки.

Спасибо за все.

Cheers,

Джеральд Киз


Здравствуй Рик

Просто примечание, чтобы сказать, что я только что получил и распаковал свои ворота.Я очень доволен качеством ворот и всей фурнитуры. В ворота лучшего качества, чем я ожидал. Упаковка тоже была отличной. Установлю их весной, а фото при этом вышлю время.

Спасибо за отличный сервис и отличный продукт. Я покажу их своим друзьям.

С Рождеством
Эд Эндрюс

Больше фотографий установки клиента...


Конкорд Делюкс 14 футов



«У вас потрясающие ворота! Когда подошли ворота, я не поверил своим глазам - качество и качество изготовления оказались намного лучше, чем я ожидал! "

~ Ричард, Тосканские высоты Лавендарские сады



Харди (Concord Deluxe 16ft), Неаполь, Флорида


Одноместный Качели "МТО" Спайс Ржавая Афина на заказ диагональные бруски.


12 ft. Эссекс



Dent Essex Gate, Мидвилл, Пенсильвания


Lexington 12ft одинарные качели



Davis Concord Gate, Лас-Крусес, НМ



Lingle Camino Real, Ranchos de Таос, Нью-Мексико



Hartweg Athena, Лексингтон, Иллинойс



Игровая площадка Понтифика Версаль, Метаири, Лос-Анджелес


Чтобы увидеть больше фотографий наших ворот, установленных по всей территории США, посетите нашу страницу Pinterest.
Посетите профиль Amazing Gates of America LLC на Pinterest.

Отправьте нам свой отзыв ...
[email protected]


Письма от клиентов:

Всем на удивление Ворота:

Кому я могу написать, чтобы поделиться своим очень положительным опытом работы с Amazing Gates? Я так рада, что сделала это.Вы, ребята, настоящие профессионалы и действительно выполнили все, что сказали. И вы сэкономили нам почти 80% той суммы, которую мы бы получили, если бы мы наняли кого-то на месте для установки этих электрических ворот. Но ваше обслуживание клиентов и быстрая, полезная, компетентная и эффективная обратная связь сыграли решающую роль.

Спасибо!

Пол З.

Стив,

Я установил мои ворота сегодня.Я, наверное, пробежал миллион футов забора в моей жизни и сотни ворот. Я должен сказать вам, что эти были самыми легкими воротами, с которыми я когда-либо работал. Я сделал все работа сама. После того, как их повесили, они чуть не отключились. После нескольких регулировок шарнирными болтами они становятся идеальными. Не могу поверить, что это было так просто. Большое спасибо.

Шон Р. Макэнэлли

Всем на удивление ворота:

Просто хотел, чтобы все знали, какое удовольствие он имел дело с вашей компанией.Ты, Джим, убедился, что у меня есть продукты или материалы, необходимые для своевременного выполнения работы. Я установил все оборудование, и у меня возникла проблема с электричеством. доска, я тогда поговорил с Дэвидом в техподдержке, он ответил быстро с решением, и я смог завершить свою работу и сделать моих клиентов счастливыми !!

Ваш персонал замечательный! Все из администратор, доставка, продажи и техническая поддержка.Пожалуйста похвалить всех своих сотрудников за хорошо выполненную работу !! Ваше оборудование говорит под себя и отлично работает. С нетерпением жду возможности иметь дело с ты на моей следующей работе.

Спасибо,

Ларри Оней
Сервисная служба Онея

Дорогой удивительный Ворота,

Я не могу передать, насколько впечатлен Я был со всем процессом.От дизайна этап, с доставкой в ​​службу поддержки по телефону. Что плавный, хорошо просчитанный процесс. И за упаковку и доставка вы должны позвонить в отдел доставки Удивительные грузоотправители. Вау, мы были впечатлены. Что касается установка, ну, для такого мастера, как я am это было так же просто, как 123.

Лесли
Нью-Джерси-Шор


«Ворота отличные!» ~ Джеймс
Бассейн Garden Gate

Мы получили много приятных отзывов про ворота и забор на стене... Я очень благодарен тебе за выдающаяся поддержка и совет. Мы считаем себя очень повезло, что нашел вас и работал с вами.

В общем, я хотел позволить тебе знаю, что вы отличные люди для работы, и я будем рады быть вашей ссылкой на любой из ваших будущие клиенты.

Ник


Джессика Гарден Гейт, Нью-Филадельфия, Огайо

Уважаемый г-н Хелфер,

Недавно мы приобрели электрический ворота и различные элементы управления от вашей компании. Мы обнаружили Удивительные врата.com в интернете и решил взять шанс. Какой восторг он работал с вами и вашими знающими и внимательный персонал. Нечасто приходится иметь дело с бизнесом, который так быстр и верен своим слово. Даже ваш сервис "после оплаты" и совет был превосходным.

Поздравляю с тем, что ты порезан выше остальных.

Искренне,
Мистер и миссис З.
Лос-Гатос, Калифорния


Beverly Garden Gate, Морское побережье, CA

Уважаемый г-н Хелфер
Я пишу это письмо как недавний и довольный покупатель одного ваших ворот и предложить вашему вниманию двух ваших сотрудников которые заслуживают особой благодарности и благодарности через все мои контакты с вашей компанией.

Прежде всего Рассел, который был терпеливым объяснил каждый технический аспект и ответил все мои вопросы в течение нескольких месяцев, и был решающим фактором в моей решимости купить ворота у вашей компании, а не какие-либо другая компания.

Но особенно Дезире Атенсио, кто, когда плату РЭ-1 пришлось заменить как неполноценный, был невероятно вежливым, обаятельным, терпеливый и отзывчивый на мои запросы.Дезире followed увидев, что неисправная плата была заменена, позвонил мне, чтобы сообщить о его наличии, его дата отгрузки от дистрибьютора и ожидаемый Дата прибытия.

В этом мире некомпетентных сотрудников «спешите вверх "," получить деньги ", игнорировать покупателя после продажи », и« оставив сообщения на автоответчике ", имея дело с таким специальный сотрудник, как Дезире, был долгожданным опытом.

Я думал, что эти выдающиеся сотрудники должны быть доведены до вашего сведения.

Искренне Ваш,
Джозеф
Ист-Хэмптон, Нью-Йорк


Дорогой Кен,

Пожалуйста, примите это письмо как мою "благодарность" за Ваша честная и информативная помощь в моем недавнем выбор ворот.Проведя много недель в исследованиях доступных продуктов и поставщиков, я решил связаться с вашей компании, потому что она, казалось, предлагает уникальную "систему подход "к автоматическим воротам. Я остался доволен чтобы убедиться, что вы предлагаете не только полные системы но также обширные знания о том, как настроить система для конкретного приложения.Время, когда ты тратить время на разговоры со мной дало мне возможность правильно понимать доступные варианты, чтобы избежать потенциальных подводные камни.

Установка ворот и все компоненты были простыми, и ваше внимание к деталям, таким как дорожный просвет и оборудование места крепления позволяют безупречную работу с начало.Эти мелкие дополнения, такие как отвертка для точной настройки привода ворот добавлено легкости проекта.

На протяжении всей своей карьеры я стремился ставить обслуживание клиентов и их удовлетворение выше личных пожелания. Я не сомневаюсь, что ты сделали то же самое. Я уверен что ты будешь пользоваться большим успехом, поскольку вы продолжаете предоставлять свои уникальный практический подход «тотальной системы» таким клиентам, как я.Еще раз спасибо!

Искренне Ваш,

Хью Барнуэлл, Южная Каролина


Майк,

Я получил ворота и они были в отличном состоянии.

Мой друг помог мне установить ворота. Лучшее, что я могу сказать, это "моя жена любит удивительные ворота "она улыбается, когда открывает и закрывает ворота.

Мы оба искренне счастлив, что мы купили наши ворота, и мы будем рекомендовать Удивительный Ворота никому.

Спасибо за ваше профессионально, когда я разместил свой заказ.

Спасибо,
Джерри

DIY Забор ворота - 5 способов построить свой

Добавление забора к вашей собственности обеспечивает простое решение для защиты от нежелательных животных и любопытных соседей с переднего или заднего двора. Но создание заборных ворот, уравновешивающих потребность в уединении и привлекательность, не отпугивающую приглашенных гостей, может оказаться сложной задачей.Эти простые в сборке, сделанные своими руками заборные ворота достигают именно этого, обеспечивая конфиденциальность и защиту, в то же время улучшая внешний вид вашего дома с любой точки обзора.

Слоновая кость IDYLL

Фото: frysauceandgrits.com

Если вы всегда мечтали о белом заборе из штакетника, сейчас самое время воплотить его в жизнь - начиная с этих белых ворот из штакетника от Fry Sauce и Крупа. Закатайте рукава и выкопайте две ямы глубиной 2 фута для ворот забора, засыпая их галькой, прежде чем вставлять предварительно вырезанные и окрашенные в белый цвет столбы забора.Стильная черная фурнитура для ворот дополняет ряд подходящих планок для забора, создавая поразительный визуальный контраст.

ХОРОШАЯ ПОДДЕРЖКА АРКИ

Фото: smartgirlsdiy.com

Чтобы превратить обычную подъездную дорожку в тенистый садовый альков, остановитесь на этой доступной концепции беседки. Следуя адаптируемым планам производителей Smart Girls DIY, вырежьте обработанные под давлением деревянные доски для столбов беседок, коллекторов и арок. После установки столбов - засыпки снизу гравием для дренажа - прикрепите коллекторы и арки с помощью шурупов для настила.Закончите тем, что присоединитесь к коротким причудливым деревянным воротам, которые повторяют изгибы вашей беседки, создавая еще более очаровательный вход для гостей.

BACKYARD BEAUTY

Фото: blackanddecker.com

Эти высокие и узкие ворота заднего двора, представленные на Black and Decker, могут похвастаться дорогим профессиональным качеством, но вы можете сделать их дешево - и легко - с помощью этого руководства. Ссылаясь на схематический рисунок ваших будущих ворот, вырежьте деревянные доски для дверной коробки и арок, а также доски настила (с их уже сглаженными и закругленными краями) для деревянных панелей ворот.После того, как столярные изделия будут собраны с помощью клея и шурупов, прикрепите настилы к раме, подвесьте готовые ворота на сверхпрочных петлях и распахните дверь, чтобы насладиться весельем!

САДОВЫЙ РАЗНООБРАЗИЕ

Фото: montanawildlifegardener.blogspot.com

Превратить закрытый и неприступный садовый забор в привлекательный вход так же просто, как открыть свой разум и дверь в свой сарай - к декоративному прикосновению неиспользованные инструменты, лежащие в вашем сарае.Подобно блогеру из Montana Wildlife Gardener, снесите ваши существующие заборные ворота, оставив деревянные доски и шурупы для установки нового каркаса. После того, как вы украсите пересеченный зверинец переделанных садовых инструментов - от лопат до граблей - ваши переделанные садовые ворота готовы широко распахнуться!

ТАКОЕ ДЛИННЫЕ, ДЫЩЕННЫЕ

Фото: thecavenderdiary.com

Вы столкнулись с изношенными воротами, которые начали провисать? Блогеры из The Cavender Diary обратились к удобному комплекту ворот для забора для структурного косметического ремонта.Вы тоже можете положиться на что-то подобное из местного магазина товаров для дома, чтобы помочь вам в своем проекте DIY! Как только вы подберете стартовый набор, снимите планки с исходной рамы и отложите их для повторного использования. Затем отрежьте обработанные давлением 2 × 4 доски, чтобы создать новую, более прочную прямоугольную раму, и соберите доски на земле с помощью скоб из набора. Повесьте раму забора на место старых ворот, снова прикрепите сохраненные рейки и нанесите морилку, чтобы получить законченный вид, который в равной степени будет ярким и естественным.

Типы ворот безопасности: распашные, раздвижные, поворотные и др.

Содержание

Приложения для ворот безопасности | Коммерческая vs Жилая | Как выбрать | Различные типы ворот | Общие вопросы и ответы

Руководство по покупке ворот с высоким уровнем безопасности для коммерческих и промышленных организаций

Охранные ворота являются неотъемлемой частью промышленных объектов и объектов с ограниченным доступом. Автоматические ворота безопасности предназначены для обеспечения того, чтобы доступ к указанным территориям был ограничен уполномоченным персоналом.В большинстве случаев промышленные ворота размещаются на въезде, доступ разрешен только авторизованным транспортным средствам. В зависимости от размера или диапазона данного объекта внутри помещения также могут быть вторичные ворота безопасности для ограничения доступа в определенные зоны. Примером может служить любой гараж, куда все водители входят через главные ворота, но где сотрудники переходят ко вторым внутренним воротам, чтобы припарковаться на зарезервированных местах, которые отделены от тех, которые предназначены для широкой публики.

Запросить дополнительную информацию >>

Общие приложения для коммерческих ворот безопасности

Ворота безопасности

используются во многих отраслях промышленности. В любом помещении, доступ в который должен быть ограничен сверх определенной точки, наличие ворот с высоким уровнем безопасности гарантирует, что внутрь могут попасть только авторизованные транспортные средства и люди. Услуги, на которых важны ворота безопасности и на которых специализируется Tymetal, включают:

Автоматические системы ворот безопасности также используются в определенных жилых помещениях, включая входы в эксклюзивные кондоминиумы и частные кварталы.Однако, в отличие от ворот, предназначенных для входа в промышленные объекты, где ворота используются для ограничения доступа к кораблям, самолетам, оружию, технике и испытательным предприятиям, ворота в жилых помещениях используются просто для ограничения доступа жителей, членов семьи и гостей. , не подпуская бездельников, вандалов и грабителей. Щелкните здесь, чтобы увидеть все наши применения ворот безопасности.

КОММЕРЧЕСКИЙ VS. ЖИЛЫЕ ЗАЩИТНЫЕ ВОРОТА

Коммерческие и жилые объекты имеют разный периметр и требования к контролю доступа, поэтому требуются разные типы ворот.Как правило, коммерческий объект будет иметь более строгие требования к безопасности, чем жилой дом, но при этом будет допускать больший объем движения, чем большинство домов. В результате коммерческие охранные ворота должны быть быстрее, надежнее и проще в эксплуатации, чем ворота для жилых домов.

Большинство ворот безопасности для бизнеса изготовлены из алюминия, который отличается прочностью и легкостью, а также устойчив к коррозии. В результате они менее подвержены износу - важное преимущество, позволяющее снизить затраты на техническое обслуживание без ущерба для безопасности или обслуживания.

Посмотреть больше коммерческих ворот

КАКИЕ ВОРОТА БЕЗОПАСНОСТИ СЛЕДУЕТ ВЫБРАТЬ?

Выбор подходящих ворот безопасности для вашего бизнеса - это больше, чем просто выбор между ручной и автоматической системой. Доступно несколько различных конструкций и конфигураций, каждая из которых имеет определенные области применения и преимущества. Некоторые из наиболее распространенных ворот безопасности для бизнеса включают консольные откатные ворота, двустворчатые ворота и многое другое. Это в дополнение к пешеходным воротам и специальной продукции, такой как болларды и преграды.

Некоторые вещи, которые следует учитывать при выборе ворот безопасности для вашего бизнеса, включают:

  • Доступное пространство и размер открывания: Ворота разных типов используют пространство по-разному - одни открываются вверх, а другие выдвигаются или откидываются вперед. Кроме того, подумайте, какие типы трафика вы ожидаете - для больших коммерческих грузовиков, конечно же, потребуется больший проем для безопасного входа и выхода.
  • Частота и скорость: Точное представление о том, сколько трафика вы ожидаете и как быстро вы должны его перемещать, имеет важное значение при покупке бизнес-ворот.Ваша система должна быть спроектирована так, чтобы время простоя было сведено к минимуму, и была достаточно прочной, чтобы выдерживать суровые условия частого ежедневного использования.
  • Оператор и система контроля доступа: Ворота безопасности часто сочетаются с автоматическим открывателем и, в некоторых случаях, с карточкой-ключом или системой контроля доступа с цифровой клавиатуры. Чтобы снизить риск отказа, компоненты должны быть подобраны квалифицированным специалистом, который понимает ваши требования. \

Посмотреть технические характеристики коммерческих ворот

НУЖНЫ ЛИ ЭЛЕКТРИЧЕСКИЕ ВОРОТА?

Электрические охранные ворота для бизнеса имеют ряд очевидных преимуществ перед ручными системами.Электрические ворота - очевидный выбор для более крупных объектов с большим количеством въезжающих и выезжающих транспортных средств, поскольку они сэкономят время, уменьшат потребность в персонале и поддержат вашу повседневную продуктивность на высоком уровне.

Однако электрические ворота имеют некоторые недостатки, в том числе повышенные требования к техническому обслуживанию и более высокие первоначальные затраты. Если вы не уверены, какой тип ворот лучше всего подходит для вашего бизнеса, свяжитесь напрямую с Tymetal Corp. Один из наших представителей будет рад обсудить ваши варианты и предоставить экспертную консультацию, чтобы помочь вам принять более обоснованное решение.

Ворота безопасности различных типов

Для регулирования автомобильного движения, как правило, существует пять современных конструкций ворот повышенной безопасности:

  1. Откатные ворота (это могут быть откатные откатные ворота с V-образной канавкой, консольные откатные ворота или подвесные откатные ворота)
  2. Ворота распашные
  3. Ворота с вертикальным подъемником
  4. Вертикальные поворотные ворота
  5. Двустворчатые ворота

1. Откатные ворота

Роликовая задвижка с V-образной канавкой

Среди всех промышленных ворот безопасности, откатные ворота с V-образной канавкой, также известные как откатные ворота, являются распространенной конструкцией на коммерческих объектах.Когда они открываются, ворота перемещаются боком влево или вправо и выравниваются параллельно забору при въезде транспортных средств. Движение достигается с помощью роликовых колес, расположенных вдоль нижней стороны ворот, которые скользят по дорожке с V-образной канавкой, которая удерживает ворота в выравнивании при открытии и закрытии. Однако катящиеся дорожки могут быть заблокированы грязью и мусором (или снегом и льдом в зимних условиях). Катящиеся колеса из-за их расположения на уровне земли подвержены преждевременному износу и повреждению, что позволяет предположить, что затворы с V-образной канавкой следует использовать там, где не требуется интенсивного использования.Затворы с V-образной канавкой требуют большого обслуживания.

Ворота откатные консольные

Как и откатные ворота с V-образной канавкой, промышленные консольные откатные ворота открываются, сдвигаясь вбок, чтобы освободить место для въезжающих и выезжающих транспортных средств. В отличие от других промышленных шиберных затворов, консольные шиберные затворы не направляются роликами по грунтовой дорожке. Вместо этого консольные ворота перемещаются в сторону и назад с помощью роликовых тележек или роликовых колес, установленных на стойках ворот.

Посмотреть наши консольные ворота >>

Алюминий vs.Стальные консольные ворота

В алюминиевых консольных воротах используются закрытые гусеницы и герметичные узлы тележки на роликовых подшипниках. В стальных консольных воротах используются открытые ролики и рамы из оцинкованной стали. При использовании стальных консольных ворот ролики должны иметь ограждения для устранения точек защемления.

Консольные ворота Tymetal всегда из алюминия. Алюминий не ржавеет и дает отличный вид финишной поверхности, не требующей обслуживания (также доступно порошковое покрытие). Роликовые тележки в сборе в алюминиевых консольных воротах окружены закрытым рельсом вдоль одной или обеих сторон рамы ворот.Эти роликовые тележки в сборе (с уплотненными роликоподшипниками) позволяют легко сдвигать или тянуть ворота вбок параллельно самому ограждению.

Противовесы консольные

Консольные ворота имеют секцию уравновешивания, в которой стойки ворот удерживают сборки роликовых тележек в закрытом и открытом положениях. Секция противовеса обычно составляет 40% -50% ширины проема - более длинные секции противовеса обеспечивают более прочную заслонку. Стандарт противовеса Tymetal составляет 50%.Из-за необходимой секции противовеса общая длина панели алюминиевых консольных раздвижных ворот больше, чем у ворот с V-образной канавкой, но они намного более стабильны при использовании для больших проемов. А без гусеницы нет препятствий для пахоты или колес на уровне земли для сбора грязи и мусора. Панель ворот может быть изготовлена ​​так, чтобы соответствовать большинству прилегающих линий забора - наиболее распространенными вариантами являются конструкции из звеньев цепи или пикетов.

Дополнительным преимуществом алюминиевых консольных раздвижных ворот является отсутствие трения движения (обеспечиваемое сборками грузовика) и защита, обеспечиваемая закрытой гусеницей.Ролики легко скользят, а грязь, снег и лед не мешают работе. В этом основное отличие консольных ворот от роликовых ворот. Закрытая гусеница также исключает точки защемления - выступающие ролики на стальных консольных воротах всегда должны иметь крышки; если их не закрывать, они опасны для конечных пользователей. Поэтому, учитывая улучшенную функциональность, низкие эксплуатационные расходы и преимущества безопасности, связанные с алюминиевыми консольными воротами (по сравнению с воротами с V-образной канавкой и стальными консольными воротами), алюминиевые консольные откатные ворота часто оцениваются персоналом предприятия как лучшая из всех конструкций промышленных защитных ворот.Однако при планировании расположения ворот необходимо учитывать дополнительную длину ворот, необходимую для открывания алюминиевых консольных ворот.

Посмотреть характеристики консольных ворот >>

Откатная калитка

Подвесные откатные ворота используют потолочную балку для поддержки закрытого пути. Панель ворот (обычно алюминиевая для меньшего веса и лучшего внешнего вида) подвешивается к потолочной направляющей, чтобы катиться вперед и назад, открываться и закрываться. Преимущество подъемно-раздвижных ворот заключается в том, что они требуют меньше места для открывания / вставки панели ворот (противовес не требуется).Недостатком является то, что высота потолочной балки будет создавать ограничения на высоту - обычно около 16 футов в высоту.

2. Распашные ворота

Распашные ворота Heavy Duty больше похожи на дверь тем, что они открываются с одной стороны и обычно выходят на 90 градусов при полном открытии (варианты поворота - 90 градусов в одну сторону или 180 градусов в одну сторону). Ворота могут распахиваться внутрь или наружу, могут иметь одну или две створки. Тем не менее, распашные ворота могут представлять опасность на входах без людей и без опознавательных знаков из-за их способности открываться наружу, в отличие от откатных ворот, которые отводятся в сторону и выравниваются по забору.Следовательно, если распашные ворота автоматизированы, перед воротами необходимо свободное пространство и линии остановки, чтобы гарантировать, что они не заденут транспортное средство, ожидающее проезда, или проходящего мимо человека. Обратите внимание, что автоматические распашные ворота нельзя использовать для пешеходов. Отдельный пешеходный доступ необходим, если пешеходам необходимо пройти в зону за системой ворот. Приводы ворот предназначены только для транспортных средств. Петли и контактные кромки предназначены только для обнаружения транспортных средств, но не людей.

3. Вертикальные подъемные ворота

Вертикальные подъемные ворота открываются вверх, а не в сторону или наружу. С двумя подъемными колоннами, по одной с каждой стороны, ворота поднимаются над уровнем разрешенных транспортных средств, которые проезжают через них. Поскольку вертикальные подъемные ворота не требуют места спереди и сзади или с каждой стороны от автомобильного проема, они являются одной из самых компактных и экономичных конструкций ворот. Он также может перекрывать большие отверстия (до 60 футов) и быстро открывается в вертикальном направлении.Однако колонны лифтовых ворот могут выглядеть внушительно в определенных условиях, и мысль о проезде под приподнятыми воротами может показаться некоторым водителям тревожной. Таким образом, вертикальные подъемные ворота являются наиболее подходящими и эстетически приемлемыми для промышленных помещений, при условии, что данная модель предлагает достаточную высоту подъема для проезда даже самых высоких транспортных средств, которые, как ожидается, будут проезжать через въездные ворота.

Посмотреть наши вертикальные подъемные ворота >>

4. Вертикальные поворотные ворота

Вертикальные поворотные ворота открываются, поворачиваясь вверх в одном нижнем углу и поворачиваясь на 90 градусов вверх, и опираясь на боковой край, когда они полностью открыты.Учитывая, что пространство, необходимое для хранения панели ворот с одной стороны, немного больше, чем высота ворот, относительно небольшой объем пространства для хранения (с одной стороны) требуется для хранения панели ворот в открытом положении. Конструкция наиболее подходит для промышленных помещений, где пространство по бокам от автомобильного люка ограничено и где нет ограничений по высоте. Однако существуют ограничения относительно ширины проема в свету, высоты панели ворот, гибкости конструкции и уровня безопасности.

5. Двустворчатые ворота

В таких моделях, как двустворчатые скоростные ворота SecurFold, две заслонки встречаются в центре в закрытом положении. Каждые из двух ворот разделены на две панели, которые соединены петлями, которые позволяют воротам складываться и сжиматься к соответствующим сторонам автомобильного проема при открытии. В другом варианте используются только одни ворота (состоящие из двух панелей), которые открываются в одну сторону. Двустворчатые ворота могут использовать или не использовать подвесные направляющие для направления движения.

Двустворчатые ворота предлагают одни из самых быстрых движений среди ворот любой конструкции, что может помочь ускорить проезд к воротам, где одно транспортное средство за другим отдельно подсвечивается зеленым светом. Из-за уплотняющего движения ворот промышленные складывающиеся защитные ворота обычно занимают меньше места по сравнению с автоматическими воротами любого типа. Однако ворота ограничены проемом до 20 футов.

Посмотреть наши двустворчатые ворота >>

Пешеходные ворота безопасности

Помимо различных типов ворот безопасности, которые предназначены для регулирования движения транспортных средств, на охраняемом объекте обычно устанавливаются ворота на точках входа людей.Пешеходам нельзя разрешать использовать автоматические ворота для проезда. Пешеходный доступ должен быть отдельным входом, специально предназначенным для пешеходов. Двумя наиболее распространенными моделями ворот для регулирования пешеходного движения являются распашные ворота и пешеходный портал.

Распашные ворота для пешеходов

При входе людей распашные ворота открываются и выходят наружу в определенном направлении, позволяя войти одному человеку или группе за раз. Как и его автомобильный эквивалент, распашные ворота для пешеходов похожи на дверь тем, что при использовании занимают перпендикулярное пространство.

Пешеходные порталы

Пешеходный портал совмещает в себе распашную пешеходную калитку с турникетом. Турникет отлично подходит для обеспечения безопасного доступа при большом количестве пешеходов, а распашные ворота обеспечивают специальный доступ.

Другие устройства безопасности

Существуют различные аксессуары, которые часто используются с воротами повышенной безопасности, включая домофоны, камеры видеонаблюдения, системы контроля доступа и устройства свободного выхода. В случае нарушения порядка или чрезвычайной ситуации специальные устройства доступа позволяют полиции и пожарным получить быстрый доступ к объектам в любое время дня и ночи.

Когда дело доходит до ограничения проезда транспортных средств в определенные зоны, открытые для пешеходов, наиболее часто используются следующие конструкции:

Болларды

Болларды - это столбы, которые обычно устанавливаются в ряд для предотвращения проезда транспортных средств в пешеходные зоны, витрины магазинов или здания. Линия боллардов обычно размещается достаточно близко, чтобы препятствовать проезду крупных транспортных средств мимо определенных точек, но на достаточном расстоянии, чтобы пропустить людей и даже некоторые небольшие транспортные средства, такие как тележки и велосипеды.Некоторые болларды могут быть съемными, что позволит проезжать через них при необходимости. Неглубокие болларды TSB-TRUCK Tymetal протестированы на то, чтобы остановить грузовик весом 15 000 фунтов, движущихся со скоростью 30 миль в час, и могут быть фиксированными или съемными.

На перекрестках улиц и прогулок обычно используются болларды для обозначения точки отсечки для автомобильного движения. В промышленных условиях болларды могут использоваться для отделения машин и химических заводов от проезжих по ним транспортных путей.

Противоударные балки / Барьерные кронштейны

Преграждающая планка - одна из самых минималистичных конструкций периметра.Состоит из вертикального рычага, примыкающего к посту управления, рычаг поворачивается вверх на 90 градусов для освобождения проезжающих транспортных средств. В связи с тем, что движущийся шлагбаум состоит из рычага, а не двери забора, ворота с шлагбаумом являются наименее надежными из всех конструкций ворот - их основное предназначение - контролировать проезд транспортных средств. Человек может легко перепрыгнуть, заползти под преграду или протиснуться вокруг нее, что делает конструкцию неэффективной для предотвращения проникновения нарушителей в ограниченное помещение.

Следует отметить одну важную вещь: есть разница между барьерными рычагами для управления движением и аварийными барьерами.Ударная рука прошла краш-тест для остановки транспортного средства. Повреждение автомобиля и пассажиров будет серьезным, если произойдет столкновение с аварийным лучом.

Вот некоторые меры предосторожности, которые следует учитывать в отношении защитных ограждений:

  • Необходимо уделить внимание выбору и размещению ограждений для транспортных средств. Tymetal рекомендует, чтобы каждый объект, рассматриваемый в качестве барьера для управления дорожным движением, был рассмотрен инженером по безопасности дорожного движения на этапах планирования (Tymetal не предоставляет эти услуги).
  • Защитные ограждения проходят испытания для остановки транспортных средств, и столкновения с ограждением приведут к серьезным повреждениям транспортного средства. Необходимо предупредить приближающихся транспортных средств и пешеходов о наличии и работе шлагбаума.
  • Владелец / оператор аварийных барьеров должен взять на себя ответственность за обеспечение движения и техники безопасности, включая все необходимые функции безопасности, которые будут использоваться на каждом участке шлагбаума, включая, но не ограничиваясь: тротуары, освещение проезжей части, предупреждающие знаки, светофоры, звуковые предупреждающие сигналы, визуальные предупреждения или другие устройства управления дорожным движением и будки охранников.
  • Аварийное оружие следует использовать только в приложениях, где безопасность является первоочередной задачей, а работа контролируется охранником или сотрудником службы безопасности.
  • Tymetal рекомендует такую ​​конфигурацию установки, которая позволяет контролировать скорость приближения. Предлагаемые установочные чертежи, входящие в комплект поставки, включают общие схемы и не должны рассматриваться как решение для конкретной площадки, которое было рассмотрено инженером по безопасности для данной площадки, если специально не указано иное. Ответственность за окончательный монтажный план ложится на владельца.

Шлагбаумы управления движением легче и сконструированы так, чтобы отламываться при ударе. Эти типы барьерных планок часто используются в автоматическом режиме, но их не следует путать с барьерными планками, прошедшими краш-тест. Правильное приложение и схема работы сильно различаются для каждого типа устройства (как описано выше).

Как выбрать правильный тип ворот повышенной безопасности

При выборе ворот безопасности для вашего объекта следует учитывать множество факторов.Перед принятием решения следует задать себе следующие вопросы:

Посмотреть больше коммерческих ворот

Сколько свободного места у вас есть?

В зависимости от местоположения вашего предприятия при выборе модели ворот могут быть предусмотрены ограничения по ширине или высоте. Например, в городских помещениях обычно меньше места для ворот, чем в удаленных сельских районах. Следовательно, вам нужно будет учитывать, сколько места на вашем предприятии доступно для ширины забора, глубины ворот и высоты конструкции.

Насколько широким должен быть проем ваших ворот?

Это может зависеть от типов транспортных средств, проезжающих на вашем предприятии. Если коммерческие грузовики большой грузоподъемности регулярно въезжают и выезжают на территорию, вам потребуются ворота с гораздо большей площадью проезда, чем если бы ваш трафик в основном состоял из автомобилей и фургонов.

Сколько веса ворот вы можете выдержать?

Требования к пропускной способности для работы ворот на данном объекте могут в значительной степени определяться весом используемой модели.По большей части вес модели ворот зависит от высоты и ширины: чем больше, тем тяжелее. Однако вес также может быть определен тем, какой материал - алюминий, сталь и т. Д. - используется в конструкции самих ворот. Погодные условия в определенных условиях также могут повлиять на вес ворот. Если ваше предприятие расположено в заснеженном регионе, это окажет значительно большее влияние на работу, чем при более сухом климате.

Как быстро должны двигаться ворота, чтобы обеспечить поток вашего трафика?

В зависимости от объема трафика, входящего и исходящего из вашего объекта, скорость может быть одним из ваших главных приоритетов при выборе модели ворот.В жилых районах с низкой интенсивностью въезда и выезда более низкая скорость ворот была бы более приемлемой. На промышленных объектах с большими объемами эксплуатации производство могло быть затруднено только воротами с медленной скоростью открытия и закрытия. В условиях, когда ворота должны срабатывать для одного транспортного средства за другим, низкая скорость может стать источником разочарования для всех, кто находится в очереди. В некоторых случаях медлительность может даже спровоцировать опасное замедление движения нетерпеливыми второстепенными водителями. Но существуют отраслевые стандарты безопасности (UL 325), которые ограничивают скорость ворот в зависимости от типа применения.Следует проконсультироваться с опытным оператором ворот, чтобы определить подходящий размер и скорость для вашего конкретного применения.

Какая частота вам требуется для ворот?

Для разных частот исполнения созданы разные ворота. Ворота, рассчитанные менее чем на 20 операций в день, могут легко выйти из строя за короткий промежуток времени, если их установить в среде, где транспортные средства должны проезжать 50 раз в час.

Современные требования к безопасности требуют современных решений

Учитывая, что на данном промышленном объекте так много проблем с безопасностью, крайне важно иметь ворота, ограничивающие доступ постороннему персоналу.Независимо от того, управляете ли вы аэродромом или химическим заводом, помещения должны быть изолированы от потенциальных нарушителей или перемещающихся транспортных средств. Поэтому, когда нужно обезопасить периметр, нужно самое лучшее. Вам нужен Tymetal Corp.

Более 25 лет Tymetal является лидером отрасли в области систем безопасности ворот. Каждые ворота, которые мы продаем, проходят тщательные испытания на максимальную долговечность и производительность. В отличие от наших конкурентов, которые собирают системы из разных источников, каждая из продаваемых нами промышленных и коммерческих систем автоматических ворот подбирается из одного источника, что гарантирует полную совместимость ворот и оператора.

Tymetal гордится тем, что предлагает только лучшие конструкции ворот безопасности. Все ворота промышленной безопасности в нашем ассортименте созданы для максимальной производительности в любых климатических и погодных условиях. Если вы ищете сверхмощные распашные ворота, роликовые ворота, консольные откатные ворота или вертикальные подъемные ворота, мы предлагаем один из самых больших вариантов откатных ворот промышленного качества и автоматических систем безопасности для предприятий, работающих в отрасли систем ворот / приводных систем. . Кроме того, мы предлагаем широкий спектр моделей ворот с ручным управлением, а также противоаварийные барьеры, ограждения с защитой от ударов и другие устройства управления дорожным движением для обеспечения максимальной безопасности в промышленных помещениях.

Чтобы визуализировать различные типы доступных ворот с высоким уровнем безопасности, посетите наш веб-сайт, чтобы просмотреть чертежи ворот безопасности, а также файлы CAD для ворот безопасности. Свяжитесь с Tymetal Corp. сегодня, чтобы узнать о наших воротах нестандартной конструкции, получить ответы на вопросы о технических характеристиках ворот и узнать больше о том, как наши системы ворот безопасности могут значительно улучшить операции по обеспечению безопасности на вашем объекте.

Алюминиевые ворота (двойные распашные)

Алюминиевые ворота (двойные) | GreatFence.ком

Ширина ворот не актуальна. Ширина ворот - это размер проема изнутри внутрь двух столбов ворот, включая расстояние для петель и замка. При заказе подъездных ворот имейте в виду, что если вы заказываете подъездные ворота шириной 1–6 футов, вы получите створки шириной 2–3 фута. Если вы закажете подъездные ворота шириной 1–12 футов, вы получите створки шириной 2–6 футов. Примечание: вы должны заказать 2 стальных стойки для любых ворот шириной 18/20 футов или шире.

Посты ворот продаются отдельно . Ширина ворот включает расстояние между петлями и замком.

Все в порядке. подобрать жилое ограждение к коммерческим или промышленным воротам. Это обычное дело для домовладельцев с большими подъездными путями.

Ширина ворот 1, отгружено 2 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: ЖИЛОЙ ПОДЪЕЗД ДВОЙНЫЕ ВОРОТА - КЛАССИЧЕСКОЕ КОПЬЕ - СТИЛЬ 1
Алюминиевые ворота для входа и выхода в любую жилую или коммерческую недвижимость.

В Great Fence наши подъездные ворота, выставленные на продажу, прочные, долговечные и не требуют обслуживания.

Доставка прямо к вам домой или на работу в любую точку США. Пожизненная гарантия на лакокрасочное покрытие, которое не ржавеет!

Все двустворчатые ограждения изготавливаются на заказ вручную с помощью винтов из нержавеющей стали с порошковым покрытием. Затем обрамили и сварили. Предназначен для самостоятельной установки.

ШИРИНА ВОРОТ (НЕ ВЫСОТА) НЕ АКТУАЛЬНА. ВСЕ ШИРИНЫ ВОРОТ ВКЛЮЧАЮТ МЕСТО ДЛЯ ПЕТЛИ И ЗАМКА.

Ворота подъездные на заказ премиум-класса

Не зацикливайтесь на некачественных подделках.Наши высококачественные алюминиевые ворота на 100% произведены в США и идеально подходят для повышения безопасности и эстетики.

Обширная настройка

Наши металлические подъездные ворота бывают разных цветов, текстур и стилей, чтобы соответствовать объектам любого типа и размера.

Высококачественная отделка

Все распашные ворота Great Fence изготовлены из сверхпрочного алюминия разных марок для различных типов собственности.Они оснащены винтами из нержавеющей стали с порошковым покрытием, аккуратно закреплены и приварены. Наши продукты разработаны для быстрой и беспроблемной самостоятельной установки.

Пожизненная гарантия

Чтобы полностью защитить ваши металлические двустворчатые распашные ворота, мы предоставляем пожизненную гарантию на качество изготовления и материалы. Мы также используем специальное лакокрасочное покрытие, устойчивое к трещинам, отслаиванию, пузырям и ржавчине.

Порядок заказа и отгрузки

Наш проверенный и проверенный процесс заказа и доставки разработан для максимального удобства и быстрой обработки.

  1. Оформить заказ через наш сайт
  2. Заказ запланирован на сборку
  3. Изделие в стадии изготовления
  4. Изделие с порошковым покрытием
  5. Изделие тщательно упаковано. Ворота оборачиваются отдельно, а листы пенопласта помещаются между всеми панелями забора и связываются вместе, чтобы удерживать их на месте. Все коробки упаковываются в термоусадочную пленку и закрепляются на поддоне.
  6. Ожидайте, что после отправки заказа вы получите электронное письмо с информацией для отслеживания.

Мы доставляем прямо на дом, в офис или к экспедитору по всей стране. Стоимость доставки может быть определена до размещения заказа. После того, как вы добавили продукты в корзину, нажмите «Рассчитать» и введите свой город, штат и почтовый индекс. Затем нажмите кнопку обновления, чтобы увидеть соответствующие ставки доставки.

Промышленные двойные ворота с аркой, кольцами, пикетами для щенков, средней направляющей и U-образной рамой

Из-за нехватки поставок во всем мире заказы на новые ограждения и ворота в некоторых случаях доставляются после стандартного 8-недельного срока доставки.Благодарим вас за терпение в эти трудные времена. Отклонить

Самозакрывающиеся ворота - лучший выбор для обеспечения безопасности сотрудников?

По данным Бюро труда и статистики США, в 2019 году было зарегистрировано более 300 тысяч случаев несмертельных травм, связанных с падением на рабочем месте. Как руководитель учреждения, где риск опасных падений и других несчастных случаев является повседневной проблемой, вы должны серьезно относиться к безопасности ваших сотрудников, подрядчиков и посетителей.Оборудование, которое вы устанавливаете, обучение, которое вы проводите, а также процессы и правила OSHA, которым вы следуете для обеспечения защиты от падения, жизненно важны для благополучия ваших сотрудников и вашего бизнеса.

Вы никогда сознательно не подвергнете свой персонал риску, которого можно избежать, точно так же, как он никогда намеренно не попадет в опасную аварию на рабочем месте. Но несчастные случаи на рабочем месте могут произойти и действительно происходят при малейшем упущении внимания или из-за того, что работник неосознанно не может сделать что-то настолько простое и привычное, как правильное закрытие внутренних распашных ворот, которые они используют несколько раз в день.

Знание рабочих мест, где обычно требуется защита от падения, и соответствующих им руководящих принципов OSHA - основа ответственного подхода к безопасности при падении. В этой статье будут освещены особые преимущества использования самозакрывающихся ворот безопасности, чтобы минимизировать риск несчастных случаев из-за отвлечения внимания, забывчивости и других человеческих ошибок.

Зачем устанавливать самозакрывающиеся ворота?

Причина номер один для выбора самозакрывающихся ворот вместо ручных калиток безопасности заключается в том, что они обеспечивают практически непрерывную защиту в течение рабочего дня.

Ворота безопасности, закрывающиеся вручную, требуют, чтобы рабочий физически закрыл ворота после того, как они пройдут через них. Этот простой шаг можно упустить, когда рабочий несет тяжелый груз или заставляет себя быстро выполнить задачу. Это оставляет ворота открытыми для них самих или следующего рабочего, чтобы они могли провалиться, устраняя защиту, которую они должны обеспечивать.

Самозакрывающиеся ворота, напротив, автоматически закрываются после того, как рабочий проходит через них. Эта почти бесконечная защита помогает защитить пешеходные дорожки, лестницы и другие части вашего объекта, где установлены такие распашные ворота, от риска падений.А поскольку для этого не требуется последующий визит со стороны работника, чтобы закрыть ворота во время выполнения своих задач, это помогает поддерживать производительность и поддерживать выполнение работниками задачи.

Правила пользования самозакрывающимися воротами

OSHA не указывает конкретные модели самозакрывающихся ворот безопасности, которые можно использовать для защиты от падения. Вы должны руководствоваться своим суждением и проконсультироваться со знающим поставщиком средств безопасности, чтобы определить изделия и установки, которые идеально подходят для вашей компании.Однако OSHA заявляет, что любой проем системы ограждения должен иметь «самозакрывающийся затвор, который скользит или откидывается от отверстия, и оборудован верхней и средней перилами или эквивалентным промежуточным элементом, который соответствует требованиям пункта (b) настоящего документа. раздел »

Важность контроля доступа

Еще одним преимуществом самозакрывающихся ворот безопасности является контроль доступа, важный фактор в обеспечении защиты от падения на рабочем месте. Падения с опасной высоты являются основной причиной травм на рабочем месте, поэтому контроль того, где и как персонал может получить доступ к опасным участкам рабочей среды, часто является ключом к минимизации этих рисков.

Одним из самых простых и эффективных способов управления как физическим доступом к зонам, так и внимательностью сотрудников во время выполнения задач являются системы пассивной защиты, такие как ограждения и распашные ворота. Во многих случаях имеет смысл (и часто требуется OSHA) для этих ворот иметь механизмы самозакрывающихся.

Шаги по защите вашего рабочего места

Даже самые лучшие самозакрывающиеся внутренние распашные ворота - это лишь часть комплексного подхода к обеспечению безопасности:

  1. Обеспечьте постоянное соблюдение всех соответствующих требований и руководств OSHA.Это единственный лучший способ повысить безопасность и избежать дорогостоящих штрафов.
  2. Регулярно проводите анализ, чтобы определить, какие области вашего здания могут нуждаться в защите, которой в настоящее время нет. Важно помнить, что правила техники безопасности со временем могут измениться.
  3. Выявите и устраните все опасности и внедрите надлежащие процессы обслуживания и очистки, чтобы ваше рабочее место оставалось чистым и безопасным.
  4. Регулярно проводите и требуйте обучения для всего персонала, чтобы ваши сотрудники были осведомлены об опасностях падения, использовании оборудования и соответствующих протоколах безопасности труда.

Как добраться

Учитывая все факторы, применимые к каждому рабочему месту и применению безопасности, не существует универсального решения для самозакрывающихся ворот. Вам следует найти производителей с высоким рейтингом и проконсультироваться с опытным партнером. Компания Fabenco, лидер в области систем калиток безопасности, предлагает модели самозакрывающихся распашных ворот для помещений с такими выдающимися характеристиками, как:

  • Простая установка на все стандартные рельсовые системы
  • Пружинные самозакрывающиеся механизмы из нержавеющей стали
  • Открытие без помощи рук на большинстве моделей.
  • Выпускается из оцинкованной стали или стали с порошковым покрытием, а также из нержавеющей стали и алюминия.

Доступен широкий ассортимент самозакрывающихся моделей распашных ворот для помещений, соответствующих вашим потребностям и вашему бюджету. Например, серия XL имеет дополнительные верх и низ и перекладину, чтобы соответствовать высоте средней и верхней направляющей OSHA. Недорогая серия R служит металлической альтернативой пластиковым воротам безопасности, легко монтируясь в уже существующие пластиковые ворота в обоих отверстиях.

Специалисты Fabenco по защите от падения готовы работать с вами, чтобы обеспечить безопасность вашего предприятия и ваших сотрудников. Свяжитесь с нами сегодня.

Идеи для садовых ворот: 20 стильных способов сохранить ваш участок умным и безопасным

Идеи для садовых ворот могут кардинально изменить внешний вид вашего внешнего пространства. От моделей с раздельными подъездными дорожками, которые впечатляют и внушительны, до дизайнов фасадов домов, идеально подходящих для повышения привлекательности вашего дома, существует множество готовых и индивидуальных вариантов.

Конечно, вы также можете воспользоваться возможностью заказать что-нибудь уникальное и сделанное вручную, которое станет частью вашего дома и будет цениться долгие годы.Но это не просто потрясающий дизайн с великолепной отделкой, эти садовые красавицы должны быть практичными, долговечными и обеспечивать надежную защиту.

Чтобы вдохновиться идеей своих садовых ворот, просто продолжайте прокручивать. Мы собрали множество прекрасных дизайнов, чтобы помочь вам выбрать лучший стиль для вашего сюжета. Затем перейдите к нашей функции идей садовых заборов, чтобы узнать о более блестящих способах преобразования вашего открытого пространства.

1. Осветлите каменные столбы белыми воротами

Идеи белых садовых ворот могут обеспечить гостеприимный вход

(Изображение предоставлено: Johner Images / Getty Images)

Если вам нравится стиль в стиле кантри, попробуйте сочетание свежих белых ворот с традиционными каменными столбами.

Бледный оттенок идеально гармонирует с деревенской атмосферой, приподнимает пространство и создает ощущение чистоты и шика. Тем не менее, общий вид по-прежнему сохраняет много винтажного шарма.

Объедините с одной из наших идей садовой дорожки в коттедже, чтобы завершить сцену.

2. Смягчите гладкие планки листвой

Ворота и забор Jacksons Fencing

(Изображение предоставлено: Jacksons Fencing)

Ищете что-то более современное? Выбирайте изящный деревянный стиль для своих идей садовых ворот.Этот выглядит изящно, но элегантно, так как легко сочетается с окружающими панелями забора. Кроме того, удобный замок обеспечивает дополнительную безопасность.

Такой дизайн также отлично подходит, если вы ищете идеи для уединения в саду, так как он не позволит никому постороннему взглянуть. Для дополнительного визуального интереса добавьте вверх листовой зеленой листвы - взгляните на наши лучшие вьющиеся растения для идей.

3. Выберите синий оттенок

Синий всегда будет хорошим выбором для идей садовых ворот

(Изображение предоставлено: Polly Eltes / Future)

Оттенки синего всегда успокаивают и являются отличным выбором, когда речь идет о цветовых решениях сада.Так почему бы не принять оттенок для своих идей садовых ворот?

Мы обожаем этот смуглый серо-голубой тон с его утонченностью и элегантностью. Маленькие цинковые кашпо по бокам красиво подчеркнут внешний вид.

Также обратите внимание, как синяя палитра продолжается на решетчатых заборах за воротами. Это простой, но эффективный способ придать сюжету целостность.

4. Добавьте романтики с помощью цветочной арки

Вырастите арку из роз над своими идеями садовых ворот

(Изображение предоставлено Zoonar / S.Heap / Getty Images)

Хотите добавить романтики в свои идеи садовых ворот? Тогда черпайте вдохновение в великолепном дизайне выше.

Навес цветов, растущий вокруг арки, всегда окажет теплый прием. Выберите ароматные цветы, такие как розы, чтобы еще больше усилить атмосферу. Эти симпатичные розовые идеально смотрятся на фоне белого штакетника и ворот.

Ознакомьтесь с нашим руководством по выращиванию роз, чтобы воссоздать образ.

5. Попробуйте решетчатый дизайн.

(Изображение предоставлено: Jacksons Fencing)

Решетчатый дизайн - это вневременной выбор, и в сочетании с причудливым арочным проемом он создает очаровательное ощущение.Выбирайте широкий удвоенный дизайн, чтобы сделать заявление более смелым, плюс, если вы используете его, чтобы отделить огород от лужайки, вам будет легче проехать на тачке.

Медовый оттенок добавляет пространству тепла. Но, если вы ищете что-то более яркое для своих идей садовых ворот, вы всегда можете нанести на них влагостойкую краску.

6. Дополните внешний вид вашего дома

Используйте одинаковый цвет для деталей вашего экстерьера

(Изображение предоставлено Дэвидом Джайлсом / Future)

Хотите воплотить в жизнь идеи вашего палисадника и произвести поразительное первое впечатление ? Попробуйте этот простой совет.

Просто подберите цвет своих садовых ворот к другим элементам экстерьера. Этот четкий белый тон прекрасно контрастирует с красным кирпичом и красиво объединяет весь образ.

7. Выбирайте гладкие и солидные стили

GoodHome Neva Aluminium Leaf Gate от B&Q

(Изображение предоставлено B&Q)

Большие ворота в современном стиле часто бывают темными, солидными и внушительными, но, к счастью, это не так. всегда должно быть таким.На рынке появляется все больше вариантов из алюминия. Относительно легкие в эксплуатации и с износостойкой и гладкой поверхностью с порошковым покрытием (обычно матово-черным) они производят первое впечатление на идеи садовых ворот.

Настоящим плюсом является то, что многие из них поставляются с резными панелями, вырезанными лазером. Созданные таким образом, чтобы пропускать свет частично, они добавляют декоративности и дают возможность персонализировать фасад вашего дома.

Если вам нравятся наши современные садовые идеи, то это прекрасный выбор.

8. Заказ ручной работы

Садовые ворота на заказ от Black Forge Art

(Изображение предоставлено: Black Forge)

Побалуйте себя творчеством и поручите местному кузнецу создать уникальный, уникальный, уникальный дизайн. и богато украшенный дизайн железа для ваших идей садовых ворот. Хорошо, это не всегда может быть самым экономным вариантом, но шанс получить одноразовую вещь ручной работы, специально созданную для вашего дома, - это то, что можно ценить.

Поищите местных специалистов - Гильдия мастеров-ремесленников - отличное место для начала - и ознакомьтесь с примерами их работы в Интернете.Прежде чем переходить к посещению сайта, попросите расценки и время выполнения заказа. Здесь вы можете согласовать конструкцию и варианты материалов, попросить их провести конкретные измерения и обсудить любые вопросы, связанные с установкой.

9. Попробуйте традиционные распашные ворота

Деревянные садовые ворота на заказ от Britannia Joinery

(Изображение предоставлено: Britannia Joinery)

Существенные и, несомненно, деревенские идеи деревянных распашных садовых ворот являются обычным явлением для многих загородные усадьбы.Прочные и сделанные из массивной древесины, они часто имеют открытый декоративный стиль и окрашены в разные цвета.

Разработанный в первую очередь для предотвращения заблудшего скота, многие конструкции по-прежнему имеют отличительные черты прошлых времен, такие как изогнутые столбы с верхом, идеально подходящие для проезда верхом.

Сегодняшний дизайн по-прежнему поражает воображение, но его можно полностью автоматизировать, а дизайн адаптировать и повторять для небольших ворот и дверных проемов для создания продуманного и скоординированного вида.

10.Выберите правильную древесину

Деревянные садовые ворота на заказ из Britannia Joinery

(Изображение предоставлено: Britannia Joinery)

Большинство ворот выдерживают много ударов - конечно, не в буквальном смысле - а от элементов. Поэтому, когда дело доходит до выбора идеи для садовых ворот, стоит точно знать, что вы покупаете.

Многие нестандартные конструкции массово изготавливаются с использованием обработанных под давлением мягких пород дерева, таких как сосна или красное дерево. Доступные по цене, легко и быстро обрабатываемые, они идеально подходят как для традиционного, так и для современного стиля.

Несмотря на то, что они пропитаны и обработаны консервантом для древесины, эти породы древесины имеют более короткий срок службы, чем древесина твердых пород. На них также есть заметные естественные отметины и сучки, которые некоторые покупатели находят менее привлекательными, чем гладкие, плотные волокна твердых пород дерева с высоким содержанием масел, таких как дуб или ироко.

11. Идеальная окраска

Яичная скорлупа с низким блеском снаружи, пепельно-серый № W9 от Farrow & Ball

(Изображение предоставлено: Farrow & Ball)

Придумайте более яркий вид для ваших садовых ворот идеи? Тогда почему бы не побаловать их свежим новым оттенком.С бесконечным выбором цветов краски на выбор, включая богатые исторические оттенки, землистые нейтральные и бесконечные современные яркие цвета, вы сможете по-настоящему выразить стиль и индивидуальность своего дома.

Это не та роль, с которой может справиться любая старая краска. Лучшая внешняя краска для дерева должна быть богатой смолой, гибкой и дышащей, чтобы справляться с напряжениями и деформациями, которые колебания температуры и погодных условий могут оказывать на древесину. Они также должны быть устойчивыми к ультрафиолетовому излучению, чтобы предотвратить выцветание, а также водонепроницаемыми.Выбирайте из глянцевой, высокоглянцевой, атласной или яичной скорлупы со слабым блеском.

12. Ищите качественное строительство

Деревянные садовые ворота на заказ от Britannia Joinery

(Изображение предоставлено: Britannia Joinery)

Ищете солидные идеи садовых ворот, которые прослужат долгие годы? Затем обратите внимание на то, как собираются ворота и как используются столярные изделия, а также на общий дизайн.

Древесина по своей природе набухает и сжимается в зависимости от влажности и температуры окружающей среды, поэтому для хорошего продукта потребуются стыки, способные справиться с этим, а также детали, предотвращающие проникновение сильного дождя.

Ищите конструкции с пазами, шипами и дюбелями, так как они могут компенсировать движение. Доски с шипами и пазами должны иметь миллиметровый зазор расширения между ними и должны быть установлены во внутреннюю раму с фальцем.

Этот потрясающий шлюз наверху станет отличным дополнением к идеям проезжей части.

13. Выбирайте прочные и безопасные идеи для садовых ворот

Современные ворота Vogue от Grange Fencing

(Изображение предоставлено: Grange Fencing)

Если безопасность сада важна, вам нужно инвестировать в прочные и хорошо продуманные боковые ворота.Конструкция из цельного дерева, которую вы не можете видеть сквозь или сверху, является отличным сдерживающим фактором для любых злоумышленников, особенно если она похожа на стиль вашего забора или садовой стены.

Если вы хотите деревянную конструкцию, ищите прочный стиль, в котором доски имеют фальц внутри рамы, так как это добавит дополнительной прочности и жесткости. Однако старайтесь избегать конструкций с поперечными распорками, так как они могут служить удобной стремянкой.

14. Соедините ваши ворота с забором

Ограждение Prestige Square Trellis и ворота от Garden Trellis Company

(Изображение предоставлено: Garden Trellis Company)

Нужны ли вам животные и дети в безопасности или просто фантазии Безупречный вид, выбор ворот, которые хорошо сочетаются с вашим забором, - отличный ход.Умный и скоординированный, он также помогает визуально сгладить границы, создавая впечатление, что пространство намного обширнее, чем оно есть на самом деле.

Представленные выше ограждения и ворота, одобренные RHS, могут быть изготовлены по размеру из кедра, ироко или сосны и окрашены в один из восьми цветов.

Ищете другие идеи для ландшафтного дизайна? Ознакомьтесь с нашей функцией.

15. Сделайте стиль секретного сада

Эти ворота через стену из красного кирпича полны очарования

(Изображение предоставлено: Peter Reader Landscapes)

Есть что-то довольно романтичное в выветрившихся воротах, установленных в высокая кирпичная стена.На ум приходят видения любимца детства The Secret Garden . Что ж, если вам не посчастливилось унаследовать такую ​​красоту, то почему бы не создать или не ввести в эксплуатацию свою? Эти когда-то сплошные ворота с пазом и пазом были преобразованы в решетчатую секцию из металла.

Разработанный дизайнером садов Питером Ридером, теперь он предлагает дразнящий взгляд на пространство за его пределами. Поговорите с местным садовым дизайнером, кузнецом или плотником, чтобы обсудить идеи дизайна и установки, а также тщательно подумайте, как защитить недавно спиленную древесину от дождя.

Ищете более красивый дизайн? Вдохновитесь нашими идеями планировки дачного сада.

16. Продемонстрируйте традиционные навыки с помощью ваших идей садовых ворот.

Эти сделанные на заказ деревянные садовые ворота сделаны из сладкого каштана, от Woodcrafts Green Man

(Изображение предоставлено: Green Man Woodcrafts)

Cottage garden идеи заслуживают ворот с деревенским шармом. Трудно найти лучший выбор, чем умело созданный вручную дизайн.

Сделанный из сладкого каштана с порослью, этот сказочный минорский дизайн, показанный выше, максимально использует органические широкие изгибы очищенной древесины. Древесина является прочной от природы, ее можно не обрабатывать, она со временем посеребрится и красиво состарится.

Резная защелка из дерева - элегантное дополнение.

17. Выберите подходящий дизайн

Деревянные ворота от Janey Butler Interiors и Llama Architects

(Изображение предоставлено Janey Butler Interiors и Llama Architects)

Немедленно окружение, которое вдохновит вас на выбор ворот.

Городские сады и патио часто сочетаются с острыми, современными формами и отделкой в ​​смелых графических тонах - подумайте о плоских панелях из стали с порошковым покрытием черного цвета или стали Corten с оттенком ржавчины. В сельской местности попробуйте отразить волнистую форму ландшафта, используя древесину местного производства для своих идей садовых ворот.

Этот деревянный рисунок наверху идеально перекликается с далекими холмами и тонами сухих каменных стен.

18. Воспользуйтесь возможностью для художественных работ

Металлические декоративные садовые ворота от Laser Cut Screens

(Изображение предоставлено: Lasercut Screens)

Этот дизайн с двойными панелями больше похож на скульптуру, чем на очевидные ворота. изготовлен из стали, вырезанной лазером.На фоне сада он создает замысловатый драматический силуэт.

Естественные формы, такие как деревья, цветы, листья и семенные головки, будут прекрасно работать в пышной садовой среде, но дизайн, включающий номера и названия домов, может быть очень практичным для проездов и участков, выходящих на фасад.

Почему бы не дополнить дизайн, представив поблизости одни из лучших цветущих деревьев?

19. Учитывайте безопасность

Эти неприхотливые в обслуживании ворота Kerplunk от Screen with Envy изготовлены из алюминия и переработанных пластиковых композитных панелей и рам.

(Изображение предоставлено: Screen with Envy)

Конфиденциальность и душевное спокойствие - ключевые моменты, когда дело доходит до выбора идеи садовых ворот для вашей подъездной дорожки.Для многих наличие умных, но прочных, надежных и довольно внушительных на вид ворот может стать огромным шагом на пути к обеспечению безопасности собственности и созданию чувства уверенности, будь то дома или вдали от дома.

На выбор предлагаются распашные или раздвижные конструкции открывания - это частично зависит от доступного пространства - а также автоматизированные или ручные операционные системы. Вес и требуемое действие ворот будут определять размер необходимого двигателя. Металлические ворота, как правило, легче и нуждаются в двигателе 24 В, в то время как более тяжелым деревянным панелям может потребоваться до 230 В.

Вы можете еще больше повысить безопасность своего дома и сада, установив одну из лучших наружных камер видеонаблюдения.

20. Добавьте яркое прикосновение

Декоративные металлические садовые ворота от Орланд Ричардс

(Изображение предоставлено Орландо Ричардсом)

Яркий цвет и бесстыдный гламур - отличный способ подбодрить ваше внешнее пространство. Итак, почему бы не использовать свои идеи садовых ворот в качестве идеального предлога для создания нового бордюра или дизайна сада?

Металлические ворота отлично подходят для создания ощущения движения, и вы можете быть настолько смелыми, насколько захотите, с цветом и отделкой.Благодаря своей прозрачной природе, он часто сочетается с садом, растениями и идеями садовых дорожек за его пределами.

Вместо того, чтобы просто повесить одну или пару ворот, максимизируйте удар, скоординировав также боковые панели. Идеально подходит для узкого бокового прохода, он действительно поднимает пространство с чувством драматизма и веселья.

В каком направлении должны открываться ворота?

Сад спроектирован и построен компанией Bowles & Wyer

(Изображение предоставлено Стивеном Вустером / Bowles & Wyer)

'Ворота могут открываться внутрь или наружу, поскольку петли могут быть расположены по обе стороны от ворота », - говорят эксперты Jacksons Fencing.«Ворота, открывающиеся внутрь, являются наиболее распространенными, и их эстетика привлекает больше внимания извне, но это не всегда возможно».

«Имейте в виду, что в Законе о автомобильных дорогах Великобритании говорится, что ворота не могут выходить на шоссе, если местные власти не дали разрешения», - добавляют они. Например, это может быть общественная пешеходная дорожка или дорога. Так что, если вы планируете новые садовые ворота в рамках своей идеи дизайна сада, обязательно помните об этом.

Как мне предотвратить провисание ворот?

Ворота и забор Jacksons Fencing

(Изображение предоставлено: Jacksons Fencing)

Хотите, чтобы ваши ворота не провисали? У команды Jacksons Fencing есть несколько советов...

«Покупая новые ворота, по возможности убедитесь, что они укомплектованы регулируемыми петлями на крючках и ленточных петлях», - говорят они. «Древесина - это органический материал, который со временем подвержен движению, и ворота, как правило, деформируются, вызывая провисание ворот, а не закрывание или запирание, как задумано».

'Регулируемые петли позволяют быстро и легко решить эти проблемы. Если у вас уже есть садовая калитка без регулируемых петель, то предпочтительнее использовать новые петли, либо потребуется приспособление.«Обычно это делается путем подъема ворот и повторной фиксации существующих петель или прикрепления новых петель рядом со старыми», - объясняют они.

Какой ширины должны быть садовые ворота?

Насколько широкой должна быть ваша садовая калитка, зависит от того, как она будет установлена ​​в выбранном месте, объясняет команда Jacksons Fencing.

'Большинство производителей предлагают стандартные размеры, а для садовых ворот они обычно начинаются с 0,75 м в ширину. Это минимальная ширина проема двери в соответствии со строительными нормами и практический минимум - примерно до 1 м в ширину.Если шире, петли будут с трудом удерживать садовую калитку ».

«Для любого зазора шириной более 1 м обычно требуется пара ворот», - добавляют они.

Если вы ищете советы, как максимально эффективно использовать небольшой участок, обратитесь к нашим идеям для небольших садов.

Какую древесину использовать для садовых ворот?

Прочные деревянные ворота отлично смотрятся на краю этого современного участка

(Изображение предоставлено: Дуглас Гибб / Future)

Дерево - великолепный материал для сада, просто взгляните на наши идеи террасной доски или лучшее руководство по покупке деревянной садовой мебели для некоторых прекрасных примеров.Но затем дело доходит до идей садовых ворот, вы можете задаться вопросом, какое дерево лучше всего использовать. Эксперты Jacksons Fencing делятся своими советами ...

«Как твердую, так и мягкую древесину можно использовать для строительства садовых ворот», - говорят они. «Мы рекомендуем вам тщательно продумать, какая древесина лучше всего подходит для ваших требований, поскольку найти гарантированные садовые ворота из твердой древесины может быть непросто. При поиске ворот из хвойных пород всегда обращайтесь к надежному производителю, который подтверждает, что древесина прошла процесс обработки, и предлагает долгую гарантию.25 лет - хороший срок ».

«Затраты на установку обычно аналогичны затратам на ворота, поэтому, покупая продукты с гарантией, вы избегаете дорогостоящей замены каждые несколько лет, если древесина пострадает от гниения или нападения насекомых».

Как построить раздвижные ворота из звеньев цепи - Магазин заборов Америки

Установка решетчатых ворот на заборе - идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.

Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать ворота с цепными звеньями.

Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.

Ключевые вопросы:

  1. Как измерить ворота?
  2. Как установить консольные ворота?
  3. Как установить рулонные ворота?
  4. Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Как измерить ворота?

Для всех ворот убедитесь, что вы получаете более одного измерения.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или отклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Часто вы обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.

Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь столбов прилегающей линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов 900 10 футов.

Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.

Как установить консольные ворота?

Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:

  1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань - снаружи. Катки должны находиться на высоте примерно 1 дюйма от земли. Поместите кусок рельса на два ролика. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики.
  2. Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
  3. Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2.5 ”труба). Затяните ролики.
  4. Прокатите ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
  5. Отрегулируйте ролики по мере необходимости так, чтобы ворота находились как можно ближе к земле, но не размещайте ролики ниже уровня земли или заглубляя их. Зимой участки вокруг катков засыпаются снегом и промерзают.
  6. Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
  7. После окончательной регулировки полностью затяните все ролики.
  8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить замок.

Как установить рулонные ворота?

Откатные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

  1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
  2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, установленной по внутренней стороне забора.
  3. Установите универсальные кронштейны гусеницы на расстоянии одного фута от нижней части забора и одной ноги от его верха.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ваших ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
  4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
  5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните рукой.
  6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
  7. Поместив калитку в проем так, чтобы оба задних колеса гусеницы находились сверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса прижимались к гусенице. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице. Затяните колеса.
  8. Раскатайте ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
  9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
  10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы затвор вошел в защелку.
  11. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко напрячь или скрутить спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика, расположенного ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.

Сокращений. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко защемить каток, между штангой и столбом или в проеме.Подробнее об этом позже.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

.
