Как сложить печь из кирпича своими руками для дачи – пошаговая инструкция, схемы строительства

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

  • Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

  • голландская;
  • русская;
  • шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

  1. Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
  2. Сначала выкапывают яму.

    Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
  • Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

  1. Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

  • Также рекомендуем посетить:

Источник: https://materialyinfo. ru/pech-iz-kirpicha/

Самая простая печь из кирпича своими руками, инструкция и фото

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

  • кирпич:
  • *шамотный – 37 шт.;
  • *красный – 60 шт.;
  • дверца поддувала;
  • дверца топливника;
  • решётка;
  • задвижка;
  • варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладкиПечная порядовка следующая:

  1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
  2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
  3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
  4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
  5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
  6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
  7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
  8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
  9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
  10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
  11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкцииЕсли уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печкиСогласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Читайте также — обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

Источник: https://ZnatokTepla.ru/pechi/prostaya-pechka.html

Как сложить мини печь из кирпича своими руками – пошаговое руководство

:

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть.

Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день.

Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

  • кельма, или как её ещё называют, мастерок;
  • удобный молоток-кирка;
  • строительный уровень;
  • рулетка;
  • отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

  • 20 литров раствора;
  • 60 штук печного красного кирпича;
  • 38-40 штук шамотного кирпича;
  • дверка топки;
  • дверка поддувальная;
  • колосниковая решётка;
  • варочная панель;
  • задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

  1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
  2. Затем делают кладку второго ряда.
  3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
  4. Кирпичи в четвёртом ряду идут на ребро.
  5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
  6. Пятый ряд выкладывают плашмя, подобно четвёртому.
  7. Кирпичи шестого ряда идут на ребро.
  8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
  9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
  10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Источник: https://teplospec.com/pechi-kaminy/kak-slozhit-mini-pech-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo.html

Мини-печь из кирпича для дачи своими руками — простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

  • После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
  • На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
  • На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
  • Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
  • В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
  • Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

  • В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
  • В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
  • Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
  • После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
  • Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

  • Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
  • Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

  • В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:
  1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
  2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
  3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
  4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи.

Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты.

Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Снег своими руками – прекрасное новогоднее украшение дома, квартиры или ее маленького уголка, например, самодельным снегом можно украсить подоконник или елку…
Новогодний интерьер и украшение елки для многих – для многих любимое занятие для всей семьи, и продумывать новогодние интерьеры порой начинают еще с осени, а то и раньше. Для встречи Нового Года важно все: и роскошь новогоднего стола…
Канализационная насосная станция на частном участке – решение проблемы произвольного стока, когда по каким-то причинам канализационная система недостаточно стабильно работает на самотек. Частая причина такой нестабильности – невозможность создать уклон…
Дизайн туалета 2020 – это сочетание прочных и гигиеничных отделок, сантехника современного уровня и простой уход за туалетной комнатой. Туалет – самое утилитарное помещение дома, и, казалось бы, бытовой рационализм здесь – основное и главное…
Дизайн комнаты 2020 – это сочетание функциональности и уюта, свобода выражения и модный стиль, эстетика без излишнего украшательства. Часто комната служит одновременно и гостиной и столовой. Возможны варианты современных студий…
Дизайн гостиной 2020 – это функционализм и эстетика, следование моде и признание классических идей. Дизайны гостиных в 2020 году часто реализуют минималистский подход: свобода, воздух, чистота и здоровый образ жизни…
Дизайн квартиры 2020 – свобода и демократичность при максимуме комфорта, а еще – сближение с живой природой как следование общественной мировой тенденции. Звучит незатейливо, тем сильнее поражают новые дизайны квартир 2020 – неожиданные и смелые…
Дизайн прихожей 2020 – минимализм и «светлая тематика»: как можно больше воздуха, света, белая и пастельная палитры, и конечно – трендовые цвета: прохладная мята и цвет спокойного летнего неба…
Дизайн штор 2020 – это природная тематика, натуральность фактур, оттенков и тканей. В тренде все натуральные материалы для штор, зачастую и очень необычные. Дизайны штор в 2020 году демократичны и роскошны, многогранны и свободны…

Источник: https://stroyfora.ru/p/post-353

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные.

    Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Источник: https://o-remonte.com/pech-iz-kirpicha-svoimi-rukami/

Печь своими руками – пошаговая инструкция и порядок действий. Советы как сложить печку правильно (85 фото)

Производители печей на сегодняшний день создают каждый год все новые и новые модели металлических изделий, которые отапливаются благодаря твердым источника горения. Однако многие люди, как и в старые времена, топят свои дома обычными печами из кирпича.

  • Так почему же так много хозяев предпочитают обычные печи, нежели модные и ультрасовременные?

Положительные и отрицательные стороны готовых идей печей

Рассмотрим несколько причин, по которым очень часто выбирают старый вид отопления для дома:

Первый несомненный плюс это поддержание тепла кирпичной печью. Посудите сами – такая печь держит тепло минимум сутки, при условии, что подбрасывать дрова необходимо один раз каждые шесть часов.

Возможность хранить тепло делает печь из кирпича очень экономичной, ведь ей не требуется постоянный источник топлива, более того они намного экологичнее, чем металлические «братья».

  1. Поверхность такой печи не нагревается до столь высокой температуры, которая могла бы оставить ожог на теле человека, наоборот, если прислонить к ней руку, можно почувствовать приятное тепло и уют.

Исходя из этих преимуществ, можно сделать вывод, что тепло, которое отдает печка, является более мягким и устойчивым. Более того, когда нагревается металл до высоких температур, а он это делает, то в воздухе начинается процесс горения вредных веществ, которые несомненно оказывают негативное влияние на органы дыхательных путей.

  • Помимо всего выше сказанного у кирпичной печи есть эстетика, посмотрите на фото самодельной печи и вы все поймете сами.
  • Минусом, пожалуй, является то, что холодное помещение достаточно долго нагревается, однако можно затопить ее немного раньше или приобрести специальные нагреватели, которые хоть немного, но согреют помещение, пока основная мощь будет прогреваться.

Области применения

  1. Печи своими руками на улице и в доме способны не только готовить еду и греть дом, но также коптить мясные продукты питания, плавить и закаливать металл, поддерживать температурный режим и уровень влажности.
  2. Однако не стоит строить печь тех помещениях, где будет находиться дом для животных, так как им все же придется дышать испарениями.

Виды

Самые распространенные кирпичные печи – это русская, шведская, колпаковая и голландка.

Последняя так называется в виду ее последовательности каналов. Печь очень легка в исполнении и конструкции, однако не стоит ожидать от нее сильных качеств, так как ее КПД составляет не более 45%.

Шведская печь очень удобна как для отапливания помещения, так и для готовки. Она имеет камерное исполнение внутри. В отличие от предыдущей печи, эта имеет более высокий КПД, который составляет около 60-65%.

Колпаковая печь способна сама себя регулировать благодаря уникальной конструкции. Обладает еще более высоким КПД – 70-75%. Однако используется только для отопления.

Знаменитая русская печь является проточной, так как в ней нет конвектора. Наиболее высокий КПД около 85%. Уникальный внешний вид, который ни с чем не перепутать. Присутствует возможность готовить русские национальные блюда, которые нельзя воплотить ни в одной другой.

Чертежи и схемы для кладки печей

Основной элемент – это, конечно же, камера с дверью, где происходит сгорание топлива. Под этой камерой находится еще одна небольшая, которая служит поддувом и сбором золы. Воздух, который попадает в печь, сначала проходит через этот отсек.

Далее идет хайло, откуда воздух попадает в сопло. Следующая инстанция воздуха – это конвектор в виде П-образного отсека. Далее следует воздушный конвектор, по которому воздух поднимается наверх в дымоход.

Когда воздух выходит из дымоход наружу, то последней преградой на его пути становится «выдра», которая не дает попасть влаге, в т.ч. дождевым каплям, внутрь.

Как сделать кирпичную печь своими руками

Сперва необходимо определиться, что существует несколько видов кирпичей, из которых сооружается печь, а именно:

Керамический красный кирпич. Используется на самых низших рядах.

Печной кирпич более высокого качества, чем обычный красный. Так как она обладает повышенным режимом выдерживания температуры, то ею выкладывают топочный отсек.

Шамот. Кирпич, который выдерживает максимальную температурную нагрузку. Он используется для сооружения внутренней части печи, по которой идет воздух.

Обратите внимание, что необходимо строго соблюдать инструкции для правильного изготовления печи, иначе придется разбирать все, вплоть до основания, и начинать сначала, а это очень и очень муторный процесс.

Место и способ расположения печи зависит от того, в какой части дома вы хотите ее поставить. Если дом большой, то наилучшим вариантом будет расположение близкое к спальням и более жилым помещениям.

Если вы хотите сооружать печку, которая будет также использоваться как варочная панель или духовка, то располагайте ее прямо на кухне, однако обратную сторону печи можно будет расположить по другую сторону стены. Здесь все зависит от размеров дома и желания назначения печи.

Вы также можете узнать как сделать печь из металла своими руками и соорудить такую, однако помните про преимущества и недостатки таких печей. Более того изготовление металлической печи сложнее, чем из кирпича, поэтому придется приложить немного больше усилий, если вы хотите сделать ее сами.

Основные типы устройства печей для кладки имеют обязательный для исполнения набор правил, благодаря которым печь получается правильной. Внимательно изучите инструкцию и только потом приступайте к сооружению.

  • Совет: для того, чтобы не ошибиться в процессе, необходимо сперва выкладывать ряд без использования раствора, а после того, как вы убедитесь, что все сделано правильно, ряд можно сажать на раствор.

Фото печей своими руками

Источник: https://clubsamodelok.ru/pech-svoimi-rukami/

лучшие проекты для дачи и частного дома

Планируя установить в частном доме печь на кухню из кирпича, застройщик должен четко представлять цели, которые преследует. Слишком от многих параметров зависит, какая конструкция окажется предпочтительнее, и на какие параметры обратить внимание при проектировании.

Важно учитывать все: количество служб, наличие функций, расположение, дизайн, теплоотдачу, выделенный бюджет. Любая печь — это компромисс между функциональностью и практичностью. И вопрос поиска оптимальности сводится к определению той грани, что дает равновесие всему комплексу.

О функциональности и запросах

Печь — это, по сути своей, инструмент. Очень специализированный. Следовательно, рассматривая возможные проекты, важно понимать, что бесконечно универсального инструмента не существует в принципе. И создать его нереально.

Каждый оптимален для решения каких-то определенных задач. И прибавление дополнительных опций в той или иной мере снижает эффективность устройства в базовом, основополагающем секторе, под который инструмент и был изначально оптимизирован.

Бытовые печи делятся на две группы: отопительные и отопительно-варочные. Ясно, что в качестве кандидатуры для установки на кухне интерес вызывает только второй вариант. Все же на кухне мало одного отопления. Желательна возможность и приготовления пищи. Если не в качестве основной площадки, то как дополнительной.

В теории, в печной массив можно уместить массу чего полезного: большую плиту под казан или многоконфорочный настил под всевозможные кастрюльки, коптильню, духовку, хлебную камеру, водогрейную коробку, мангал, сушилку, кухонную вытяжку и еще масса каких-то вещей, ограниченных только фантазией проектировщика.



Но, за каждую из таких имплантаций придется чем-то расплачиваться: возросшими объемами и массой, снижением надежности, потерей теплоотдачи, усложнением эксплуатации, необходимостью частого профилактического обслуживания и другими шероховатостями, не сильно приятными с точки зрения пользователя.

Есть довольно простой способ более-менее обойти все технически узкие места в проекте, максимально уплотнив функционал и предусмотрев отдельные, независимые службы. То есть, проще говоря, скомпоновав множество специализированных печей не в одном корпусе, но максимально плотно, точно комнаты в общежитии.

Но подобное решение больше пригодно для летней кухни, в которой, благодаря наличию площади, легко помещается садовая печь-барбекю с массой постов, выстроенных в ряд или как-то хитро загнутых.

Конечно, если есть избыток свободного места, то можно и расположить в ряд целый комплекс печей, объединенных единой фронтальной стеной. При формальном единстве это будут самостоятельные конструкции, работающие независимо друг от друга. Общими окажутся только дизайн и география.

Рассмотренное решение, конечно, возможно. Но малопригодно для более скромных объемов — не каждая маленькая кухня сможет принять солидную массу кирпича без ущерба для обитаемости — место для маневра резко сократится. Так что придется думать о чем-то, что работает от одной топки, после которой горячие газы направляются таким образом, чтобы прогреть различные службы.

И тут снова сложность — нельзя направить газы на обогрев всего и сразу. Придется соблюдать некоторую последовательность, как бы расставлять приоритеты. И тогда что-то неизбежно станет греться по остаточному принципу — сколько тепла достанется после прогрева других элементов конструкции.

Еще один момент, на который не всегда обращают внимание. Тепловая мощность печи. Следовательно, придется думать, станет ли печь базовым способом отопления. Если да, то ее теплоотдача должна соответствовать теплопотерям помещения.

Чуть проще, если данное условие не относится к числу критичных. То есть печь или предусмотрена как резервный обогрев, или вообще не рассматривается в качестве отопителя. Но тогда снова встает вопрос о комфорте — разогретая печь в небольшом объеме, и без того отапливаемом, создаст такую атмосферу, что выдержит ее не всякий. Поэтому тут лучше обойтись чем-то более скромным, но укутанным в дополнительные слои теплоизоляции.

Заранее расцениваем возможное расположение. Конечно, печка в углу представляется самым оптимальным вариантом компоновки пространства, но снова имеются тонкие места, о которых думают заранее:

  • угловое размещение уязвимо с позиции оптимальной теплоотдачи и организации конвекции воздуха. Там, где важны отопительные характеристики печки, лучше все же разместить ее по центру;
  • не всегда угловое размещение возможно. Хотя, по плану кухни, вроде и напрашивается. Стоит помнить, что печь и ее трубу нежелательно (особенно при нерегулярной эксплуатации) ставить у наружной стены. Труба, если и примыкает к стене — то лучше если к внутренней. А уж если речь идет об угле, где обе стены уличные, то такое и вовсе недопустимо. В таких условиях даже самая продвинутая система откажется работать стабильно.

О конструкциях, тяготеющих к установке на кухне

Изобретение велосипеда в печном деле дается с трудом. Но, говоря по правде, смысла в подобных усилиях нет в принципе — все уже придумано, апробировано и доведено до ума задолго до наших дней — пик расцвета печного отопления пришелся на рубеж XIX–XX столетий. У наших предков имелось время и стимулы понять законы процесса и приспособить конструкцию для решения конкретных задач самым оптимальным образом.

Долгое время кухонные плиты мало отличались от тех, что законсервировал Везувий в Помпеях, Стабии и Геркулануме в 79 году. По сути, негорючее возвышение-постамент с подставкой-треногой, на которую ставили посуду. На поверхности постамента, под горшками, приподнятыми треногой, разводили огонь — практически простой костер. Только облагороженный.

Позднее, когда американец Джон Флавел изобрел кухонную плиту почти современного вида (на основе модели 1800 года Бенджамина Томпсона), а шеф-повар английского Реформ-клуба Алесис Сойер усовершенствовал ее, люди получили возможность варить, печь, греть, жарить на плите, работающей от одной топки. И все современные кухонные очаги, работающие на дровах, до сих пор применяют эту найденную в начале XIX века схему движения горячих газов.

Кухонные отопительно-варочные печи устроены просто. В отопительную конструкцию вживлена плита авторства Алексиса Сойера. Это основа. Дальше — вариации.

Среди многочисленных универсальных печей выделяются шведка Буслаева, печи Волкова, Тимоховича, Свиязева и еще целая когорта схем, отличающихся друг от друга деталями. Минус их в том, что все они не терпят непрофессионализма при кладке, так что новичку повторить эти конструкции сложно — не хватит запаса базовых навыков и знаний. Как же быть тем, у кого есть желание работы своими руками, но нет средств для найма специалиста?

Выход есть. Не надо стремиться удивить всех и вся, покушаясь на создание технического шедевра, в котором учтены все известные человечеству способы и технологии. Достаточно повторить что-то простое и проверенное временем. Желательно что-то такое же надежное и неприхотливое, как паровоз. Конструкцию, прощающую небольшие ошибки.

Порядовка кухонной плиты с духовкой, многократно переходившая из одной книге о печах в другую. На схеме цифрами обозначены:

  1. Чистка духовки.
  2. Духовой шкаф.
  3. Дверца топки.
  4. Дверца поддувала и зольной камеры

Что такое отопительный щиток, и куда его пристроить

На старых фото или кадрах кинохроники кухонные очаги встречаются часто — плиты ресторана и частной квартиры отличались размером, но не конструктивно. В деревнях и сегодня их найти просто во вполне жизнеспособном состоянии. То есть, судя по распространенности, это в целом удачное изобретение.

Общая схема действия примерно следующая: горячие газы из топки направляются в сторону, вбок. При этом они проходят под чугунным варочным настилом (с конфорками или без). Самая большая конфорка при этом располагается непосредственно над топкой. Далее газы опускают вниз. По дороге они омывают жестяной ящик с дверцей — духовку. Выход в дымоход делают внизу, под духовкой.

В старых английских конструкциях топочная дверца делалась двойная — глухая дверца и решетка. Когда дверцу открывали, но оставляли решетку, перед ней можно было расположить кусок мяса — лучистое тепло, проходящее через решетку, работало как гриль. В теории, такая схема осуществима и сегодня, но специализированного литья уже не выпускают. И если что, придется придумывать какую-то модернизацию типовой дверцы самостоятельно. Кстати, в большинстве случаев духовой шкаф тоже придется делать самому. Фабричные найти можно, но они из чугуна (что неплохо) и маленькие (что уже похуже).

Дополнительно к типовым плите и духовке можно добавить водогрейную коробку — такой вмурованный в кирпичную кладку бак, в котором подогревается вода. Важно только расположить его как можно дальше от топки.

Тут мотивация простая. Вода закипает при 100 градусах, а для приготовления пищи желательно достигать 200–250. Следовательно, вода в баке, стоящем близко к топке, станет интенсивно выкипать и охлаждать плиту — выше 100 ее нагреть никак невозможно. И в этом случае придется постоянно менять воду в коробке и тратить лишнее время на приготовление пищи. Так что ставим всегда водогрейную коробку в самом конце контура — воде хватит и остаточного тепла газов.

Итак, после последовательного нагрева плиты, духовки и — возможно — водогрейной коробки, газы выпускаются в трубу. Но они имеют еще достаточную температуру, которую глупо просто так сбрасывать в атмосферу. Лучше как-то освоить эту энергию.

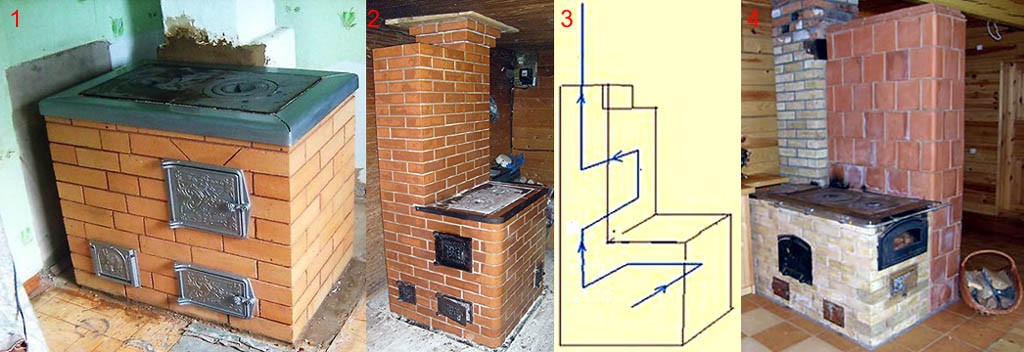

Для чего и придумали обогревательные щитки — систему дымооборотов без собственного топливника. Вот в сочетании с плитой такой щиток и дает полноценную отопительно-варочную печь, вполне пригодную для дачи или небольшой жилой площади, расположенной за городом.

Причем щиток с одинаковым успехом можно подключать и к обычной кирпичной плите (или плиту к нему), и металлической промышленного производства, и небольшой печи-камину с целью увеличения общей теплоотдачи системы. Потому-то щиток и принимают за отдельную отопительную единицу. Правда, совсем не самостоятельную.

Сам щиток устроен предельно просто. Пространство внутри него может организовываться как тепловой колпак, что не вполне оправдано — колпаки страдают слабым нижним и выраженным верхним прогревом. Поэтому чаще применяют обычную дымооборотную. И чаще всего — вертикальную. То есть делают длинный канал, который сворачивают для компактности. А вытянутую петлю располагают вертикально.

Внутреннее сечение каналов щитка должно соответствовать сечению выходного патрубка плиты, подключаемой к нему. Или чуть превышать. То есть если диаметр патрубка 120 мм, то и каналы внутри щитка не должны быть меньше чем в полкирпича — 120х120 мм.

ВАЖНО! Круглому сечению по пропускной способности соответствует квадрат, с размерами сторон, равными диаметру. То есть квадрат и круг, вписанный в него, имеют равные пропускные способности. Это происходит потому, что поток газов не стремится забираться в углы и идет только по центру предоставленного пути — по пути наименьшего сопротивления.

У щитка одна беда. Легко преодолимая, впрочем. Каждый раз он работает на полную силу — газы проходят через весь массив. И, понятное дело, это не совсем удобно в теплое время года — аккумулировать лишнее тепло в большинстве регионов в это время года нежелательно.

Поэтому многие печники вводят в систему дымооборотов щитка задвижку, позволяющую выпускать газы сразу после плиты непосредственно в трубу — так называемый летний ход. Но если закрыть эту задвижку, то газы пойдут по зимнему пути — по наиболее длинному и извилистому.

Немного о металле в кладке

В печах металл вообще-то нежелателен — коэффициент его теплового расширения не совпадает с КТР кирпича. В печи, понятное дело, без металла обойтись невозможно. Поэтому важно соблюдать немного простых правил, которые помогут избежать лишних трещин в кладке.

Прочистные лючки и поддувальные дверцы устанавливают просто на кладочный раствор — глиняно-песчаный. Естественно, в отверстия рамок вставляют проволоку и концы ее запускают в кладку между рядами.

Топочные дверцы сильно греются. Поэтому плотно их вставлять нельзя — разорвут кладку или сами треснут. Чтобы этого не произошло, по периметру рамки наматывается шнур из асбеста, базальта или каолина, вымоченный в глиняном растворе — он сыграет роль теплового компенсатора и герметизирует соединение.

Точно так же ставят и духовку. Но подобная подмотка требуется только в районе дверцы. Сам ящик духового шкафа не укутывают. Хотя поверх шкафа хорошо бы нанести слой примерно в 5–10 мм кладочного раствора — немного выровняет нагрев и предохранит от прямого воздействия жара. Конечно, на боковые стенки такой состав не наносится — отлетит при первой же топке.

Колосник всегда в топке ставят свободно — чтобы зазор получился не менее 5 мм с каждой стороны.

Варочный настил (чаще именуемый просто плитой) кладут на тонкий слой раствора. В который можно добавить размоченного асбеста или каолина. Чуть иначе ставят плиты финского производства — у них настил и рамка выполнены как отдельные элементы. Поэтому их просто прокладывают каолиновой ватой.

Края плиты кладкой не зажимают — порвет при нагреве.

Поверх кладки, по верхнему наружному углу у плиты прокладывают рамку из стального уголка — фаянс. Он служит для предохранения кладки от разрушения — все же бывает, что угол задевают кастрюлями или другой посудой.

Если к плите со щитком над варочным настилом сделать камеру (добавить боковые стенки и подобие перекрытия), то в итоге выйдет конструкция, больше известная как шведка — весьма популярная среди профи и самодельщиков кухонная печка.

Кладка плиты со щитком

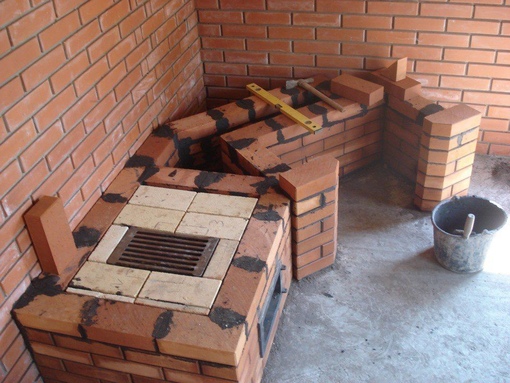

Плиты со щитком устроены просто, и кладка их особого затруднения не вызывает. Достаточно быть просто внимательным и аккуратным.

Ряд 3–4. Серым показаны полудверцы — зольная и чистки.

Ряд 5. Ставится колосниковая решетка и духовой шкаф.

Ряд 7. Устанавливается дверца топки.

Ряд 10. Перекрывается топочный проем. Нельзя для перекрытия ставить металлическую полосу. Только кирпич! Напуск, арка, лучковый свод, клин — что угодно, но без железа.

Ряд 11. Устанавливается плита.

Ряд 26–25. Тут можно установить дополнительную задвижку, переключающую режимы летнего и зимнего ходов. Ее ставят вертикально, выводя через стенку, взамен части перегородки, отсекающей нисходящий ход щитка от трубы — восходящего канала.

Ряд 29. Ставят первую задвижку. Вторую устанавливают через пару рядов.

Вообще, щиток хорош своей универсальностью. Нужно уместить его в помещение пониже — просто уменьшают количество рядов, укорачивая ходы. Правда, так уменьшается и теплоотдача.

Если высоту увеличить, то и теплоотдача вырастет.

Но если нужно увеличить теплоотдачу, но без роста вертикального габарита, то добавляют несколько нисходящих каналов, параллельных существующему. Восходящих число увеличивать смысла нет — газы лучше делятся теплом, когда направлены к земле.

Ниже приводим обучающее видео, в котором довольно верно показан вариант кладки такой простой плиты с отопительным щитком. Выпуск выше плиты делать не обязательно — он носит в этом случае больше декоративный характер.

Понравилась статья? Расскажите о ней друзьям:

Печь трехоборотка: схема кладки своими руками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Виды

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху, благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается, так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

  • кирпич красный полнотелый марки М 150 — 580 штук;
  • смесь сухая кладочная на глиняной основе — 200 кг;
  • колосниковая решетка чугунная;
  • дверца топки;
  • дверца поддувала;
  • чугунная плита с двумя разборными конфорками;
  • духовка сварная из листового металла;
  • задвижка дымохода — 2 шт;
  • чистка — 3 штуки;
  • стальной уголок равнополочный 40 мм — 170 см;
  • полоса стальная 5х50 мм — 65 см;
  • плоский шифер толщиной 10 мм — 1 лист;
  • кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

Выполняют ее так:

  1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
  2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
  3. следом — еще один аналогичный слой асбеста с теми же размерами;
  4. лист кровельного железа с теми же отступами, что и асбест;
  5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах, продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда, в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

  • 1 — топка;
  • 2 — зольник и поддувало;
  • 3 — духовой шкаф;
  • 4 — водяной бак;
  • 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда, как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Отопительно-варочная печка

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

</index>Поделиться:

Разновидности печей

Печь может быть:

  • отопительной, предназначенной исключительно для обогрева помещений;
  • варочной, которая используется для приготовления пищи;
  • комбинированной, обеспечивающей как нагрев комнат, так и возможность осуществлять на ней процесс готовки блюд.

Поскольку выполняется процесс формирования конструкции своими руками, то можно самостоятельно решить, к какому виду будет принадлежать будущая печь.

Достоинства использования

Наиболее оптимальным выбором считается отопительно-варочная печь. Она имеет следующие преимущества:

  • применять сооружение можно не только для обогрева, но и для приготовления пищи;
  • поскольку занимает агрегат немного места, то обеспечивается эффективное использование имеющегося пространства;
  • схема кладки не слишком сильно усложняется, по сравнению с процессом создания стандартной отопительной печи;
  • своими руками организовать такую печь несложно;
  • выбрать можно различные отделочные материалы, которые позволят получить красивое и яркое сооружение, идеально вписывающееся в имеющийся интерьер.

Принцип работы

Перед непосредственным процессом строительства необходимо тщательно и детально изучить весь принцип работы данного оборудования. В этом случае можно будет избежать многочисленных проблем во время осуществления основных этапов формирования кладки.Можно выделить следующие элементы печи:

  • Топка является центральным местом всей конструкции. В нее закладываются дрова, и здесь же осуществляется их горение. Для высокой эффективности данного процесса важно обеспечить поступление кислорода в топку, который поддерживает горение, а также продукты горения должны эффективно и грамотно выводиться.
  • Поддувальная дверца обеспечивает подачу в топку необходимого количества воздуха.
  • Зольник является специальной емкостью, в которую поступает зола от сгоревшего топлива.
  • Каменная закладка предназначена для того, чтобы по ней поднимались вверх продукты горения, которые после этого через специальное отверстие  попадают в камеру сгорания.
  • Дымоход нужен для удаления продуктов горения наружу, а именно – на улицу, причем выводиться он может через крышу или стены строения.
  • Вторичная камера сгорания, повышающая КПД конструкции.

Читайте также:  Печь для плавки алюминия

В процессе прохождения горячих газов, возникших от горения, по различным элементам печи, обеспечивается обогрев помещения. Именно поэтому печь должна содержать все необходимые компоненты, чтобы справляться со всеми поставленными задачами. Также схема кладки должна быть тщательно и грамотно продумана, поскольку при каких-либо нарушениях можно ожидать в результате некачественную конструкцию с низким КПД. Поэтому желательно заранее хорошо изучить все нюансы данной работы и просмотреть обучающее видео, чтобы в итоге своими руками эффективно и надежно справиться с поставленными задачами.

Изготовление кирпичной печи

Поскольку конструкция обычно создается из кирпича, то нужно точно знать, как выполняется данный процесс. Для этого формируется не только схема, но и делается порядовка, которая указывает на правильную последовательность использования каждого кирпича в конструкции. Сам процесс создания печи можно разделить на следующие этапы:

Кладка конструкции

Для этого важно пользоваться чертежами и иными документами, созданными заранее своими руками.

Процесс кладки начинается с создания первого ряда, причем, обычно не используется для него раствор. Важно учитывать правильный шов, который соответствует данным, содержащимся в порядовке. Необходимо правильно определить расположение угловых кирпичей, которые укладываются только с раствором. Важно постоянно пользоваться уровнем, чтобы все кирпичи были уложены идеально ровно и правильно.

Если имеются выступающие элементы, то их можно своими руками осадить с применением киянки. Когда будет создан первый ряд кладки, а также проведена проверка грамотности выполненной работы, середину созданного ряда нужно смазать раствором для кладки. Далее, укладываются угловые кирпичи второго ряда, а после этого кладется и периметр. Как только будет выложено два ряда, нужно тщательно проверить их ровность. Таким же образом выполняется кладка последующих рядов, для чего важно постоянно ссылаться на имеющуюся порядовку и схемы. Шов в печной кладке должен быть очень тонким, поскольку от этого зависит прочность кладки. Также нужно соблюдать правильную перевязку кирпичей. Для топки лучшим решением считается шамотный кирпич, работать с которыми своими руками достаточно просто.

Читайте также:  Печь для кухни электрическая

Монтаж дверок

Они могут быть прочистными или поддувальными. Перед их установкой важно убедиться, что плотность прилегания полотна к рамке является достаточной. Не должно быть перекосов или иных проблем, которые могут привести к неправильному закрыванию дверок. Все дефекты должны быть удалены перед непосредственными монтажными работами.

Установка колосника

Поскольку этот элемент обычно создается из чугуна, то важно помнить, что он нагревается при работе печи, что приводит к его расширению. Поэтому не допускается прочного замуровывания элемента в кладку печи. В ином случае можно ожидать разрушения конструкции во время нагревания печи.

Монтаж топочной дверки

Чтобы печь была удобной для использования, нужно монтировать топочную дверку, которая обычно оборачивается асбестом, что позволяет заполнить температурный зазор.

Установка дополнительных элементов

Печь может содержать большое количество разных приспособлений и деталей, которые улучшают комфортность ее применения. Все эти части могут быть смонтированы своими руками. К ним можно отнести плиту для готовки или полноценную духовку, гриль или иные элементы.

Рекомендации к работе

Чтобы печь получилась надежной, долговечной и отвечающей всем правилам и требованиям безопасности, во время ее формирования своими руками нужно следовать определенным советам, условиям и рекомендациям. Желательно заранее просмотреть специальное обучающее видео, в котором объясняются различные нюансы и особенности данной работы.

К основным правилам можно отнести:

  • Важно строго следовать заранее созданной порядовке. Не допускаются ошибки во время формирования кирпичной конструкции, поскольку если будут какие-либо дефекты или отклонения, то для их устранения придется полностью разбирать всю созданную конструкцию.
  • Первый ряд самой печки должен выкладываться при постоянном использовании уровня или иного измерительного оборудования. Все диагонали должны быть равными и четкими. Вертикальность углов можно проверять с применением отвеса.
  • Все швы в конструкции должны обладать одинаковой толщиной, не превышающей 5 мм.
  • Каждый последующий ряд должен создаваться только с раскладки кирпича насухо.
  • Добиться ровности получаемых рядов можно с помощью постоянного осаждения кирпичей кельмой. При этом будет выходить из швов лишний раствор, который должен оперативно устраняться своими руками, чтобы он не успел застыть.

Читайте также:  Барбекю с казаном

  • Кладка должна выполняться только при постоянной перевязке швов, поэтому важно заблаговременно приобрести оптимальное количество половинок и четвертинок кирпичей. Можно сделать эти элементы самостоятельно, однако важно правильно раскалывать каждый элемент.
  • При формировании дымохода не следует штукатурить их внутреннюю часть, поскольку это может негативно сказаться на теплопередаче конструкции, по которой проходят горячие газы.
  • Все дополнительные печные приборы монтируется в процессе выкладки печи, причем здесь важно постоянно пользоваться порядовкой.
  • Если между дверцами и кладкой образуются существенные зазоры, то их следует заполнять асбестовым раствором.

Таким образом, сделать самостоятельно печь из кирпича, которая будет отвечать всем требованиям безопасности, на самом деле, несложно. Важно только заранее изучить всю необходимую информацию, знать обо всех этапах работы, а также пользоваться качественными материалами и инструментами. При правильном подходе можно получить конструкцию, которая будет надежной, долговечной и привлекательной. При этом в самой печке не будет никаких ошибок или проблем.

Поделиться:

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

  • голландская;
  • русская;
  • шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

Также рекомендуем посетить:

<index>

Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?

Особенности

По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.

Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.

В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.

Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками, то без качественной схемы-порядовки не обойтись.

В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.

Преимущества порядовки:

  1. Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
  2. Работа посильна любому, что обеспечивает значительную экономию средств.
  3. Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
  4. Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
  5. Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером.

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

  • Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
  • Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
  • Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
  • Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
  • Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.
  • На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
  • На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
  • Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
  • 8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.
  • Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
  • Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.

Особенности устройства дымохода

Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.

Нормы и правила

  • Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
  • Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
  • Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.
  • Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
  • Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
  • Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
  • Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.

Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.

Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.

Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.

</index>

Похожие статьи

Печки буржуйкиИспользование газовой печи для домаКонструкция газогенераторных печейРассмотрим особенности отопительно-варочных печей длительного горения

  • 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
  • 24 Март 2016Новые водонагреватели Bosch с сухим тэном
  • 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
  • 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т. Л. Саковцева отвечает на вопросы, интересующие читателей

  • Калькулятор стоимости энергоносителя для отопления
  • Калькулятор стоимости устройства системы отопления
  • Расчет тепловой мощности котла
  • Расчет стоимости ремонтных работ
  • Задать вопрос эксперту

Доброго времени, уважаемые подписчики и читатели! С Вами как обычно PechnikovYarik.

После последних 2 постов, мне написали на почту порядка 20 человек, кто-то просил порядовку печи для дома, кто-то порядовку небольшого мангала. И я решил облегчить поиск по интернету и выложить сюда порядовку печи. Она точно рабочая и проверенная.

Не забудьте, что вес печи большой, это точечное давление. Фундамент должен быть мощным. По быстрому расчету,В  в печи 810 кирпичей = 3240 кг давит на 1 кв.м. Фундамент под печь должен быть равен или тяжелей печи.

Есть исключения когда делают подготовку под фундамент , сыпят щебень, песок и заливают монолитную плиту с армированием.

Но скажу сразу, прежде чем ставить свою печь, надо советоваться с архитекторами и строителями, которые смотрят грунт и делают расчеты.

Если печник говорит, да залейте 10 см и норм…..Так не надо делать.

Это я к тому что печь серьезная конструкция, подходите к ее стройке внимательно

Данная печь, условно, может обогреть до 25 кв.м.

Вот так она выглядит

Порядовка

Все пояснения даны, думаю не запутаетесь. Через ряд лучше проложить оцинкованную сетку с ячейкой 20мм.

Данной печи в Интернете нет, но скоро появится на нашем сайте.

Спасибо!

749Используемые источники:

  • https://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html
  • https://poluchi-teplo.ru/pch/spec/shema-kladki-pechi-trehoborotki.html
  • https://materialyinfo.ru/pech-iz-kirpicha/
  • https://x-teplo.ru/otoplenie/pechi-kaminy/poryadovka-varochnoj.html
  • https://pikabu.ru/story/5_prostaya_pech_s_plitoy_dlya_nebolshogo_doma_ili_dachi_7169299

схема порядовки, материалы, кладка своими руками

На чтение 8 мин. Просмотров 42 Опубликовано Обновлено

Дачная печь – это устройство для отопления помещения и готовки пищи. Существуют разные проекты отопительных устройств, некоторые из них отличаются объемом и массивностью. Выбор определяется площадью обогрева. Кирпичная печь – один из эффективных приборов, который соответствует нормам и требованиям ГОСТ и СНиП. Возвести печь для дачи из кирпича своими руками можно при наличии навыков и умений по существующим схемам и чертежам.

Критерии выбора

Размер, форму печи выбирают в зависимости от площади дома и необходимых функций

Подбор подходящей печи зависит от многих факторов. Они влияют на конструкцию устройства, габариты, характеристики.

Размер и форма

От габаритов кирпичной печки для дачи зависит, какую площадь она сможет обогреть. Печки могут применяться для отопления комнаты и выступать в качестве разделительной стены между двумя помещениями. Для маленьких комнат следует выбирать компактное миниатюрное устройство. Они имеют меньший функционал, но не будут занимать важное пространство.

Выбору топлива уделяется также большое внимание. Обычно кирпичные печи топят дровами, но можно применять и другое сырье (кокс, угли).

Важно заранее выбрать местоположение обогревателя. Следует учитывать, что боковые стенки отдают больше тепла, чем задняя. Этот фактор должен быть предусмотрен при планировании установки в том или ином месте.

Печи бывают разной формы. Можно приобрести или создать модель прямоугольную, Т-образную, с выступом-лежанкой или плитой.

Комплектация

По конструкции печи тоже бывают разные. К наиболее известным относят голландку, шведку, буржуйку и русскую. По комплектации выделяют:

  • Отопительные печи без дополнительных элементов. В них не входит варочную панель или бак для нагрева воды. Состоят только из стен, дымохода, топки и камер.
  • Отопительно-варочные изделия также имеют плиту, на которой можно готовить пищу. Иногда оснащены духовой, сушильной камерой, водонагревателем.
  • Печь-камин. Имеет две топки – печную и каминную, которые можно использовать одновременно или по отдельности.
  • Комбинированные печи. Включают в себя весь комплекс необходимых функций. Часто оснащаются лежанкой, которую можно использовать как кровать.
Отопительно-варочная Отопительная печь Комбинированная Печь-камин

От функционала зависит стоимость печи и сложность ее создания. Самостоятельно рекомендуется возводить простейшую модель без дополнительных элементов.

Место установки

Пример расположения печи в доме

На выбор места установки печки на даче своими руками оказывают влияние несколько факторов:

  • Нахождение недалеко от входной двери. Тепло от нагревателя будет создавать преграду для холодного воздуха с улицы. К тому же при выходе дверцы топки в прихожую удобнее доставлять к ней топливо.
  • Должен обеспечиваться свободный доступ к любой из стенок. Это позволит контролировать целостность стен и очищать камеры.
  • Для печи нужен отдельный фундамент, который не соединен с основанием дома.
  • Дымоход должен проходить между балок, не натыкаясь на них.
  • На полу перед печной дверцей должен лежать жаростойкий настил. Это делается с целью обеспечения пожарной безопасности.

Пользователь должен иметь удобный доступ к печи. При этом она должна располагаться так, чтобы максимально эффективно отапливать помещение.

Базовая конструкция

Чтобы понять, как функционирует печь, необходимо знать ее конструкцию и понимать, за что отвечает каждый участок. Традиционная печка состоит из следующих компонентов:

  • Топливная камера. В нее укладывается топливо. Отделяется от поддувальной камеры колосником в виде решетки.
  • Поддувальная камера. Отвечает за регулировку подачи воздуха. Является местом сбора золы.
  • Духовой шкаф, варочная плита, водонагревательный бак – дополнительные элементы, которые встраиваются в печь.
  • Очистные камеры. В них оседает сажа.
  • Дымоходные каналы. Через них производится отвод дыма на улицу. Труба дымохода может заканчиваться домиком или другим видом колпаков.

Самое важное условие эффективной работы — обеспечение хорошей тяги. Для этого важно соблюдать схему укладки и периодически чистить печь в процессе эксплуатации. Также должна соблюдаться высота трубы и ее верное расположение на крыше.

Материалы для возведения печи

Красный и шамотный огнеупорный кирпич

Самостоятельная сборка даже небольшой печи – довольно сложный процесс. Для этого нужно знать, как работает прибор, уметь подобрать материалы и сложить их, а также читать чертежи.

Если мастер решил создать кирпичную печь своими руками, ему потребуются:

  • Красный огнеупорный кирпич. Его количество зависит от выбранной модели и размеров печки. Транспортировка должна производиться аккуратно, так как материал является хрупким.
  • Шамотный кирпич для кладки топки. Количество – от 40 до 200 штук в зависимости от модели.
  • Глиняный раствор для кладки кирпича.
  • Чугунные детали. Дверцы, задвижки, колосник выполняются из чугуна. Крепиться они будут в кладке на стальную проволоку.
  • Лист асбеста.

Все материалы рекомендуется покупать в специализированном магазине, чтобы они соответствовали заявленным характеристикам.

Специфика укладки

Удаление излишков раствора

Основными компонентами массива печи являются корпус, топка и дымоход. В кладке корпуса используют красный кирпич. Внутренняя облицовка выполняется из огнеупорного кирпича. Корпус с дымоходными трубами укладывается на раствор из глины и песка. Его можно сделать самостоятельно или купить в магазине специальную смесь.

При кладке нужно сводить толщину швов к минимуму. Облицовочные швы не должны превышать 2-3 см, в кладке корпуса и каналов предельное значение равно 5 мм. Чтобы сооружение было прочным, важно соблюдать перевязку швов. Перед выполнением кладочных работ кирпичи следует замочить в емкости с водой. Тогда они не будут вытягивать воду из раствора.

При создании печи мастер должен соблюдать следующие правила:

  • Необходимо на каждом этапе проверять горизонтальность ряда и диагонали. При обнаружении отклонений разбираются предыдущие ряды и исправляются ошибки.
  • Швы следует полностью заполнять раствором. Излишки удаляются.
  • Внутренняя поверхность дымохода должна протираться смоченной кистью.

Рекомендуется сначала делать сухую кладку без раствора. После проверки положения кирпичей и рядовки производится укладка со связующей смесью.

Кладка упрощенной русской печи

Схема кладки русской печи

Русская печь относится к варочно-отопительному оборудованию, поэтому у нее имеется чугунная панель для готовки пищи. Также такой прибор имеет отсеки для выпекания хлеба. В предложенной схеме их три.

В конструкции есть золосборник, который размещен под угароотводом. Сбор золы осуществляется через уличный канал из кирпича, который установлен под колосником.

Под фундамент выбирают грунт на 85 см. Дно выработки нужно засыпать песком и утрамбовать до слоя толщиной 10 см. Сверху кладется металлический футляр, в который помещается 4 ряда кирпичной кладки. На расстоянии 12 см от пола выполняется гидроизоляция. От нее сооружают угароотвод, представляющий собой полый фундамент.

Размер готового устройства составит 77×116 см или 3 кирпича в ширину и 4,5 кирпича в длину.

Схема, по которой кладется маленькая печь из кирпича своими руками:

  • Прокладываются начальные ряды и производится устройство канала для удаления золы. Оно выполняется для выведения остатков с наружной стороны фундамента.
  • После 4 ряда на стенки ставится металлический уголок. Он нужен для создания канала.
  • 5 ряд – перекрытие канала сверху уголков.
  • Перед 7 рядом кладется лист асбеста.
  • После 7 ряда канал обшивают листом металла.
  • С 5 по 13 ряд делается угароотвод.
  • 8 ряд – установка металлических полос.
  • 9, 11, 13 ряды – кладка кирпича на ребро при формировании угароотвода.
  • После 14 ряда печь совпадает с уровнем пола, который вокруг обшивается листовой сталью.
  • Начиная с 15 ряда сооружение кладется в металлический футляр.
  • 16 ряд – монтаж заслонки для отвода и удаления золы.
  • В 17 и 18 ряду укладываются стальные полосы для фиксации дверцы. Также в 18 ряду производится кладка перекрытия угароотвода.
  • 19 ряд – укладка уголков для колосника.
  • 20 ряд – укладка металлической рамы с дверцей для чистки печи.
  • Над 22 рядом кладутся металлические полосы.
  • 23 ряд – из огнеупорных кирпичей.
  • Над 23 рядом делают варочную панель.
  • 25 ряд – из огнеупорных кирпичей. Ставится дверца для заслонки.
  • 26 ряд – формирование дымохода. Для этого в левом заднем углу кирпичи ставят на ребро. Кладку армируют стальными полосами. Также на уровне ряда укладываются металлические листы для выпекания хлеба. Их должно быть 3.
  • Перед 28 рядом делается подстилка из кирпичей в месте, где будет отсек для выпекания хлеба.
  • 31 ряд – делается отверстие для чистки. Усиливается стальной полосой.
  • 33 ряд – создание перемычек.
  • 34 ряд – установка паровытяжной заслонки и вьюшки.
  • В 37 ряду у кирпичей стесывают нижнюю внутреннюю кромку. Это нужно для увеличения сечения дымохода. Также кладутся патрубки из 5 положенных плашмя кирпичей. Соединяется путем перевязки с 31 рядом.
  • 39 ряд – укладка листа асбеста. Является изолирующей прокладкой. Это последний ряд печи.

После 39 ряда делают дымовой канал, который можно изготавливать из бетонных или керамических блоков для ускорения процесса.

На этом работа окончена. Далее маленькая печка осматривается визуально и тестируется.

Мангал с плитой из кирпича своими руками: порядовка

Отдых на природе в выходные дни – это один из самых эффективных способов восстановления сил после напряженной трудовой недели. Нет ничего лучше приятного общения в кругу друзей и знакомых за столом в теплый летний вечер. А разве можно представить себе отдых на даче без свежего, ароматного, аппетитного шашлыка? Конечно же, нет.

Для правильного приготовления мяса необходима специальная печь, называемая мангалом. В этой статье мы поговорим о том, какие разновидности прямоугольной жаровни существуют в настоящее время, а также коснемся вопросов, связанных с изготовлением подобных устройств с плитой своими руками.

Печь из кирпича с мангалом

Когда заходит речь о мангале, многие из нас представляют металлический ящик, оборудованный по бокам отверстиями. Так выглядит классическая переносная жаровня. Подобное устройство незаменимо при вылазках на лоно природы, а вот в условиях дачи можно построить и успешно эксплуатировать более основательную конструкцию. Это может быть кирпичная печь с вмонтированным в нее мангалом.

Подобное устройство от своего простейшего переносного аналога отличается гораздо большими возможностями. Крытая конструкция защищена от проникновения пыли во время приготовления шашлыка, а труба для отвода дыма не заставит повара искать средство спасения от удушливого газа.

Конструкция кирпичной печи-мангала может быть дополнена варочной плитой, коптильной и духовой камерами. В подобный агрегат получится также вмонтировать небольшую емкость для подогрева воды.

Мангал, созданный по образу русской печи

В таком варочном приспособлении в пределах одной конструкции объединены достоинства мангала и русской печи.

Главной особенностью устройства является отсутствие необходимости перевязки швов, что значительно упрощает процесс его возведения и позволяет каждому домашнему мастеру сложить печь своими руками.

После того как устройство будет возведено, перед началом эксплуатации его необходимо просушить самым тщательным образом, при этом несколько первых растопок следует осуществить в разгонном режиме.

При создании арочного свода дачной печи нужно учитывать, что в его центре должен присутствовать только один кирпич. От выполнения этой конструкции зависит прочность сооружения. При формировании арочного свода используется специальное устройство из дерева, которое носит название кружало. Присутствующую разность расстояний между нижней и верхней частями соседних кирпичей арочного свода компенсируют цементно-песчаным раствором, который используется в ходе создания конструкции.

Как сделать печь для барбекю самостоятельно

Наверняка многие дачники желали бы иметь в пределах своего участка уютную беседку, оборудованную красивой печью, обладающей множеством дополнительных приспособлений для приготовления пищи, таких как духовой и коптильный шкафы, а также мангал с плитой для жарки шашлыка.
Как известно, реализация любой идеи начинается с создания проекта. Самой простой схемой является эскиз будущего устройства, в котором отображено грамотное расположение всех варочных приспособлений печи. В ходе работы над подобным проектом важно учитывать следующие особенности:

  1. Высота топочной камеры должна быть не меньше расстояния между нижней и верхней частями четырех рядов кладки.
  2. Высота камина – не менее шести уровней.
  3. Высота мангала – не меньше трех рядов.
  4. Высота кожуха, в котором будут объединены дымоходы всех варочных приспособлений, должна быть не менее трех уровней кладки.

Кроме того, следует учесть одно важное обстоятельство, значительно упрощающее конструкцию. Так как самодельная печь будет эксплуатироваться на улице, при ее постройке нет необходимости создания сложной сети каналов дымоходов, которые во время прохождения по ним дымовых газов обеспечивают дополнительную теплоотдачу.

Для печи, эксплуатирующейся на улице, достаточно все продукты горения просто-напросто вывести в одну трубу, максимально выпрямив каналы дымоходов, являющихся частью общей конструкции.

Где расположить печь

Как правило, установка мангала производится во дворе дачного участка. При выборе места для монтажа печи необходимо учитывать вероятность попадания дыма на соседний участок. Вряд ли соседи придут в восторг от того, что во время приготовления шашлыка вы лишаете их возможности дышать свежим воздухом. Проблему получится решить, пригласив соседей отведать свежеприготовленное блюдо, однако будет лучше, если вы все же избавите их от неудобств.

Чтобы выявить направление, в котором будут исходить дымовые газы от работающей печи, необходимо в месте ее будущей установки развести костер и наблюдать за направлением дыма. Нелишним будет спросить у соседей о наличии или отсутствии продуктов горения на их участке, исходящих от пылающего в вашем дворе костра.

Печь-мангал с плитой можно установить в саду. В этом случае необходимо выбрать свободную от деревьев территорию. Если плотность посадки растений высока, месторасположение будущей печи необходимо расчистить от них. Согласно требованию пожарной безопасности, вблизи источников огня не должно находиться зеленых насаждений.

Готовим материалы

Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.

Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.

Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:

  • брусок станет темно-красным при температуре 350 °С;
  • цвет металла изменится на красный при нагреве до 400 °С;
  • сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
  • на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
  • белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.

Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.

Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:

  • обычный песчано-цементный, предназначенный для кладки стен;
  • состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.

Выкладываем корпус устройства

Беседка с установленной в ее пределах печью для барбекю должна располагаться на монолитной бетонной плите. В ходе создания этого изделия стройматериал следует армировать металлическим прутком. Выполнение подобной основы избавляет от необходимости закладки отдельного фундамента для печи. После создания плиты на ее поверхности с целью обеспечения условий гидроизоляции корпуса устройства нужно расстелить сложенный вдвое лист рубероида, после чего заняться кладкой.

Чаще всего в дачных беседках обустраивается печь-барбекю с плитой длиной 2500 мм и шириной 800 мм. При укладке кирпичей первого ряда определяется наличие отклонений от горизонтальной плоскости. В ходе выполнения второго уровня выявленные дефекты устраняются. При создании третьего ряда в корпус будущей печи устанавливаются зольники, топочные камеры, варочные плиты и прочее оборудование, предназначенное для приготовления пищи.

Чтобы процесс кладки печи происходил без ненужных перерывов, к месту проведения работ следует подвести электричество, которое может понадобиться для пользования необходимыми электроинструментами, а также обеспечить строительную площадку требуемым количеством воды и материалов.

Фурнитура барбекю закрепляется к основе посредством крепежной печной ленты, которая размещается в тело кладки. Окончательная фиксация осуществляется саморезами.

Боковые стороны печи-барбекю лучше делать не прямоугольными, а скругленными. Это повышает уровень эстетического восприятия созданной конструкции. При укладке зольника необходимо использовать кирпичи, грани которых срезаны под углом 45 градусов. Это позволяет во время дальнейшей эксплуатации печи осыпаться золе в полость зольника без препятствий. Для обрезания кирпичей нужно использовать болгарку с кругом для керамики. Применять для этих целей кирку недопустимо.

Одновременно с кладкой зольника выполняется обустройство ниш, предназначенных для хранения дров и подсобных инструментов, необходимых для обслуживания печи-барбекю с плитой. С целью придания конструкции декоративного вида некоторые кирпичи можно выдвинуть наружу на расстояние около ¼ их длины.

Колосник печи-барбекю следует укладывать на два уголка из металла, помещенных в специальные пазы, образуемые в передней части швом кладки. Задний же элемент размещается в созданные для этой цели прорези.

Во время монтажа кирпичи необходимо усаживать с помощью резинового молотка подходящих размеров. Применяя подобный инструмент, можно мягко уложить каждый брусок, не повреждая его.

При кладке топочной камеры между слоем шамотного внутреннего кирпича и наружного керамического необходимо оставить зазор для дальнейшего размещения в нем базальтового картона – материала, обеспечивающего высокие показатели теплоизоляции, а также уберегающего керамический кирпич от перекаливания. Важно, чтобы толщина встраиваемого материала была не менее 5 мм.

Высота устанавливаемого базальтового картона должна соответствовать высоте топочной камеры. При укладке теплоизоляции важно не смять лист. В противном случае материал не сможет выполнять возложенные на него функции.

В непосредственной близости от топки казана необходимо смонтировать специальную емкость для приготовления углей, которые в дальнейшем будут использованы в качестве топлива для мангала с плитой. Емкость представляет собой металлический ящик необходимых размеров. В него закладывают поленья и поджигают их. Доступ воздуха ограничивается углом открытия дверцы топливника. Этим незатейливым способом готовят угли для растопки мангала и казана.

Для всех используемых в печи дверец следует предусмотреть открытие левой рукой. Это позволит человеку, занимающемуся приготовлением пищи, удобно пользоваться совком или кочергой. В случае если владелец дачного участка является левшой, петли для открытия дверец печи должны быть расположены справа.

Предназначенный для приготовления древесного угля ящик следует обязательно обложить с внешней стороны базальтовым картоном. Это убережет контактирующие с емкостью керамические кирпичи от разрушения.

В ходе монтажа печной фурнитуры не следует пренебрегать необходимостью проверки вертикального положения встраиваемых элементов. Для этой цели используется специальный строительный уровень для проведения печных работ.

Измерительное устройство обладает магнитными свойствами, что позволяет прикрепить его к железной поверхности и освободить руки мастера для проведения необходимых работ.

Используемый для приготовления блюд восточной кухни казан нужно установить в специально подготовленный лист металла толщиной не менее 10 мм. На поверхность выбранного изделия нужно поставить казан, обвести его контур, после чего вырезать в металле отверстие для емкости. В полученный проем нужно поместить казан, затем получившуюся конструкцию вмонтировать в корпус многофункциональной печи. Котел необходимо устанавливать только на поверхность схватившейся кладки.

Кладка топки для варочной плиты

В ходе выполнения устройства для сжигания топлива важно грамотно уложить огнеупорный кирпич во внутреннее пространство топливника. Чтобы объем камеры сгорания не уменьшался, шамотный материал рекомендуется укладывать на ребро. Это позволит рационально использовать имеющееся пространство, а также ускорит процесс приготовления пищи.

Дверцы топки и поддувала необходимо устанавливать на крепежную печную ленту, применяя для фиксации болты М8. Далее, над дровницей следует обустроить перекрытие с использованием спаренных стальных уголков 50 мм. Одно изделие крепится к другому с помощью сварки. Общую длину рядов перекрытия нужно подогнать так, чтобы ни один из кирпичей не выступал за плоскость конструкции. При необходимости бруски можно обрезать до требуемой длины болгаркой.

По окончании выполнения перекрытия нужно приступить к угловой кладке основания для плиты для казана и формированию пода мангала. Эта часть выполняется из огнеупорного кирпича. Материал для плиты размещается в специально предназначенные для этой цели пазы. Сначала необходимо сложить бруски насухо, затем отметить место прохождения узкой щели, снять кирпичи, посредством болгарки сделать в отмеченных областях пазы, после чего собрать конструкцию с применением раствора.

При необходимости усадки плиты на предназначенное место следует воспользоваться резиновым молотком. Обратите внимание на то, что конструкция для казана должна быть уложена в предназначенные для нее пазы до того момента, пока раствор не успел схватиться.

Плита для варочного отсека устанавливается по такой же технологии, как и для казана.

Как можно заметить, процесс изготовления многофункциональной печи для дачного участка не так сложен, как может показаться на первый взгляд. Выполняя самостоятельное сооружение печи, не стоит забывать о том, что прямой контакт шамотного кирпича и керамического материала недопустим. Между ними обязательно должна присутствовать прокладка из базальтового картона.

Если вы не будете пренебрегать этим советом, долгий срок эксплуатации созданной на дачном участке печи гарантирован.

Похожие статьи:

Ремонт печей и каминов из кирпича, цены

Цены на ремонт печей и каминов

Ремонт кирпичных печей – интересная для увлеченного мастера, но, каждый понимает, откровенно грязная, физически тяжелая и кропотливая работа. Вымазавшийся в золе починивший печь печник, искренне непомерно счастлив!

Цены на ремонт печей из кирпича точно так же трудно прогнозировать, как и на кладку, не видя точный объем работ. Но для ориентира, 1 рабочий день мастера обойдется Вам порядка 5-6 тыс. руб. За это время он сможет, например, заменить плиту, дверку, несколько прогоревших кирпичей. Время работы неизбежно увеличится, если иметь дело с кирпичами внутренней конструкции, к которым неудобно подобраться.

Что из ремонта печей можно сделать своими руками?

Рассмотрим ситуацию. Вы приехали на дачу или в загородный дом после зимы, решили растопить печь, но она не разгорается и дым идет в помещение. В таком случае, скорее всего, засорились дымовые каналы, например, разбухшей от влаги золой или осыпавшимся раствором глины. Вот наши советы по ремонту печей из кирпича своими руками.

Если печь имеет прочистные дверки для доступа к каналам, то почистить печь без труда сможет ее владелец. Есть печи, в которых нет прочистных дверок, их раньше не ставили, но печники, уважая собрата, а также хозяина печи, оставляли кирпичи на уровне канала немного выдвинутыми. Они легко распознаются, их доставали, чистили, а потом с глиной ставили назад.

Безусловно, сегодня удобнее иметь специальные дверки, и если их нет, а печь еще хорошая, имеет смысл их поставить. Хуже, если прочистных нет, и они никак не обозначены. Это дурной тон, каналы предстоит сначала найти, потом почистить, а затем уж точно лучше поставить дверки.

Всли же печь растопилась, но тяга не очень хорошая или печь немного поддымливает, можно ее почистить, сжигая дрова из осины или ольхи.

Также дадим ответ на один из самых часто задаваемых вопросов - чем заделать щели в печи между кирпичами или между металлической дверцей и кладкой? Тут все просто. Берете базальтовый картон и с помощью термостойкой мастики проклеивайте им щели. Если же обрушился свод или дымовые каналы, то без мастеров не обойтись. Тут потребуется капитальный ремонт печки.

Замена лопнувших и прогоревших кирпичей

Кирпич, как и любой другой материал, имеет определенный срок службы. И назвать заранее его очень сложно. Если существует заводская характеристика кирпича по морозостойкости в количестве зимних циклов, то для кирпича в печи будет много факторов, повлияющих в будущем на его долговечность. Режим эксплуатации, качество кирпича (изначально предполагается, что кирпич печной), наличие футеровки топочной части, вид печи, равномерность прогрева массива и многие другие. Прогоревший кирпич имеет измененный цвет и характерный звук при простукивании. Не стоит дожидаться, пока он лопнет. Такой кирпич уже приносит мало пользы, не аккумулируя достаточное количество тепла. Эта часть ремонта заключается в том, что мастер аккуратно вырежет непригодные кирпичи и заменит на новые.

Замена дверок, варочных плит

Прогорело крепление топочной дверки - не беда. Дверку можно переустановить. Именно топочную дверку, на которую приходится основная тепловая нагрузка, лучше ставить на стальную полосу. Другие (поддувальная, прочистные) можно на нихромовую проволоку. Лопнула варочная плита - неприятно, но заменить ее на новую можно за час.

Обслуживание печей

Обслуживание печей можно разделить на 2 составляющие: уход за печью хозяина и поддержание работоспособности мастером. Привычка обращаться к врачу, когда уже все болит, распространяется и на наших подопечных. Когда прогорело полпечи, сместилась труба, огонь сквозит в швах – самое время позвать печника и просить, чтоб он починил, а он не хочет. Давайте рассмотрим, что входит в обязанности владельца печки, а что следует переложить на специалиста.

Обслуживание печей из кирпича стоит начать с изучения инструкции по эксплуатации. Ее изучение убережет Вас от ошибок и поможет сэкономить на ремонте печи или камина. Для каждой печи есть свои особенности, о них должен рассказать мастер печник.

Человек, который регулярно топит печь, должен подобрать для нее наиболее щадящий и экономичный режим, ни в коем случае не перетапливать ее, особенно аккуратно топить после перерыва. Очень желательно, чтоб у печи был один хозяин. Выгребать скопившуюся золу через зольную и прочистные дверцы надо регулярно. В первый год печь «дает усадку», могут появляться мелкие трещинки и это нормально. Если хозяин располагает временем и не боится измазаться глиной, может самостоятельно избавиться от них.

Владелец печи должен по возможности регулярно (как минимум раз в год) осматривать печь на наличие внутренних и наружных трещин , прогораний, смещений и прочих возможных неисправностей на начальном этапе. Почистить, замазать, вовремя заменить. При подозрении на серьезную неисправность требуется вызвать мастера.

Совет мастера

Режим эксплуатации – один из важнейших факторов долговечности печи. Дольше всех будет работать печь, которая регулярно растапливается в щадящем режиме, которая в холодное время практически не остывает. И, соответственно, страдают дачные, которые раз в неделю второпях растапливают уставшие от дорожных пробок хозяева.

Чтобы не делать частый ремонт кирпичной печи на даче - есть выход. Это металлическая печь, которая быстро нагревается, но и, к сожалению, греет от одной закладки не более 6 часов. Если у Вас дом-термос, будет отлично, если нет – придется и ночью вставать, и дров немало погорит. Если все же кирпичная, то стоит рассмотреть каминопечь или отопительно-варочную печь с плитой. Смысл в том, что пока нагревается массив печи, от каминопечи при открытой каминной дверце идет отражающее тепло, а от печи с плитой – через плиту.

Пример недавно отремонтированной печи

А это результат ремонта камина в СПА-салоне. Раньше он дымил и отсутствовала тяга. Теперь его работу Вы можете оценить сами!


выбор места, возведение фундамента, технология кладки, установка плиты, дымохода, облицовка, советы

С давнего времени искусство печников серьезно ценилось. Дорого обходится оно нам и сейчас, ведь сегодня мастера своего дела производят кладку не просто печей для отопления, но и декоративных, для приготовления еды, универсальных. Данное дело достаточно сложное и имеет множество специальных требований, которые регулируют соответствие материалов, типоразмеров, формат системы дымоотведения и прочие факторы в строительстве печи. Но это никак не значит, что простейшую конструкцию нельзя построить своими руками. DachaDecor.ru уже сейчас расскажет вам, как сэкономить на услугах печника и буквально в следующем сезоне получать насыщенное тепло от новой кирпичной печки.

Выбираем место под строительство

Мы решили вести речь о печи, которая будет располагаться внутри здания. То есть, это не стандартная барбекю в саду или под навесом, а полноценная печка с режимом обогрева и готовки пищи.

В первую очередь, нам необходимо выбрать для нее удобное место. Не важно, в доме будет конструкция или во времянке, она должна устанавливаться по всем требованиям пожаробезопасности, но также обязательно и с учетом наиболее эффективного обогрева помещения.

Если комната небольшая, то можно установить печь даже в углу, как часто и бывает, но стоит помнить, что при большой площади зона напротив будет прогреваться плохо. Тем более, в том случае, если в данном месте находятся входные двери.

Печку лучше устанавливать на кухне, которая будет за счет ее работы обогреваться.

Стоит помнить, что около печи должна быть стена, через которую мы выведем дымоход на улицу. Ну, или следует правильно рассчитать вывод дыма вертикально вверх, если ориентир идет на кирпичный дымоход.

Не менее важно и то, что объемная кирпичная печка имеет достаточно большой вес. Часто на это не обращают внимания, и производят кладку даже на толстый деревянный пол. Но это хорошо только в случае новых пиломатериалов и качественной отделки основания.

В других же случаях намного правильнее создавать под конструкцию простой фундамент.

Устройство фундамента

Кирпичная печь в дачном доме или в любом другом внутреннем помещении устанавливается на фундамент.

Если в месте монтажа на этапе строительства есть деревянный пол, его необходимо будет убрать.

Фундамент может быть каменным или бетонным Часто заливается бетонная площадка, для чего используется опалубка, и так намного проще, ведь можно полностью выложить полноценное основание из кирпича. Если вы решите делать ленточный фундамент, например, ради экономии средств, сократить расходы не выйдет, ведь тогда под печь нужно будет выгонять основание с помощью металлоконструкции, что также потянет деньги.

Итак, наиболее правильно будет залить площадку из качественного бетона. Вполне достаточно бетона М 250, так как фундамент внутри помещения и будет нести на себе не столь большую нагрузку. После высыхания заливки с армированием, можно переходить к строительству печи.

Начинаем кладку

Первый ряд кирпича укладывается на слой гидроизоляции, который необходимо застелить между печью и фундаментом. Для этого используют рубероид, что менее качественно, или же специальные современные материалы.

В кладке очень важно соблюдать технологию. Раньше все держалось на глине и простейших растворах, обмазках и песке, но сейчас рекомендуется применять температуростойкие и более прочные материалы, которые продлят сроки эксплуатации и сделают сам процесс строительства более удобным.

После укладки гидроизоляции – первый слой кирпича. Желательно сразу укладывать шамотный кирпич, так как он практически не реагирует на температуру в данной части. Внизу у нас будет зольный отсек, где не будет горения и высоких температур.

После первого ряда устанавливается дверка поддувайла, которая крепится на стальную проволоку путем обычного натяжения за дальние части печки. Также можно начать использовать шпильки или сварные металлоконструкции.

Второй ряд кирпича укладывается с учетом площади камеры для золы, на дно которой лучше бы уложить лист качественной стали толщиной в 2-3 мм. Так будет намного проще выгребать отходы из зольника в будущем.

После третьего ряда кирпича переходим к установке внутреннего металлокаркаса. Часто высота зольной камеры регулируется самостоятельно, в зависимости от первоначального плана печи и собственных требований, но часто ее измеряют просто высотой дверки данного отсека, плюсуя по верху 1-2 ряда кирпичей.

Строительство средней части конструкции

Средняя часть печи считается самой сложной, но если вы умеете хорошо работать с размерами и электроинструментом, то все гораздо проще, чем кажется.

Именно здесь формируется топочная, так называемая камера сгорания, где дрова и уголь путем горения выделяют тепло на отопление дома. Поэтому на данном этапе стоит быть наиболее внимательными.

В средней части печки, где зольная камера через колосники соприкасается с топочной, устанавливается металлокаркас. Но он не является обязательной частью, если вы можете сделать пазы в кладке.

Установите разметку по ряду кладки в тех местах, где будут устанавливаться колосники, и просто вырежьте пазы болгаркой. Это очень просто, нужно только сделать угол на кирпичах обратным, чтобы образовалась впадина, в точности повторяющая размер аксессуара.

После установки колосников прокладываем еще два ряда кирпича до того момента, как начать формирование заднего отсека под дымоотвод.

Тут нужно точно просчитать абсолютно все, ведь от последующей кладки зависит камера для сжигания топлива в дачной печи, а она может быть большой или малой.

Чаще всего топочная камера высотой всего в 3-4 кирпича, этого вполне достаточно для средней закладки дров, а по сгоранию и угля.

Установка чугунной плиты

Каждый читатель сайта DachaDecor.ru прекрасно понимает, что такое план работ, схема и проект. Поэтому никто не удивится тому, что печь строят не просто за счет кладки цельного кирпича, формируя тем самым размер всей конструкции и отдельные ее камеры. Первоначально задаются размеры, и только потом начинается кладка. Но здесь имеется еще один секрет, ведь варочная поверхность, то есть чугунная плита для кирпичной печи, выбирается еще до начала строительства, и уже под нее устанавливаются размеры. Их параметры очень разнообразны, а потому особенно подстраиваться не придется.

Когда работа практически закончена, в верхнем ряду кирпича делается паз, прорезается он болгаркой, как и на этапе установки колосников. В этот паз устанавливается металлический уголок, который сварен по форме прямоугольника, точно повторяющего размеры чугунной плиты. Форма устанавливается на тот же температуростойкий раствор, с помощью которого производилась вся кладка.

Когда раствор высохнет, можно установить сверху чугунную плиту с кружками, на поверхности которой в будущем можно будет приготовить очень много вкусных блюд.

Декор кирпичной печи

Стройка из шамотного кирпича не самая симпатичная, а потому рекомендуем провести внешнюю отделку, которая поможет вписать печь в дизайн, сделав ее полноценной частью интерьера.

Для этого нужно будет использовать облицовочный кирпич. Строить из него нельзя, так как он выдерживает температуру всего до 650°С, тогда как шамотный кирпич для печи – все 1200°С, не получая при этом повреждений. Стоит также помнить, что температура внутри топки может быть самой разнообразной, от 700-900°С, когда горит дерево, и до 1100-1200°С при горении угля.

Чтобы огнеупорный кирпич не передавал максимальные температуры на наружный декоративный клинкер и тот не разрушался под подобным воздействием, необходимо установить прослойку теплоизоляционного материала. Тут не подойдет простая пленка, которая применяется для утепления домов или других сооружений, а сгодится именно базальт картон, толщина которого должна составлять не менее 5 мм.

После можно переходить к кладке облицовочного кирпича. Тут уж постарайтесь, чтобы печка была действительно красивой.

Откроем небольшой секрет! Работа с клинкером часто сильно затягивается, так как мастера боятся испачкать лицевую часть материала раствором. Но есть прекрасная идея – можно просто заклеить лицевую часть малярным скотчем и строить безо всяких проблем. После кладки последнего кирпича просто снимите малярный скотч, и вы получите чистую и быстро построенную печь.

Кирпичная печь своими руками (видео)

Печной дымоход

На нашем сайте есть интересный и достаточно подробный материал, рассказывающий о самых разных дымоходах, их предназначении, качествах, характеристиках и преимуществах. Поэтому рекомендуем статью к прочтению. Но пока вы читаете данный раздел текущей статьи, привлекаем ваше внимание к следующему…

Дымоход для дровяной печи (которая иногда может топиться и каменным углем), предлагается нескольких типов. Керамический, по типу Шидель, мы предлагаем сразу отбросить, так как это очень дорогой вариант. Тогда у нас останется два самых подходящих дымоотвода – стальной сэндвич и стандартный кирпичный. Именно о них и стоит прочесть в рекомендованной ранее статье.

Пока же укажем на то, что стальной дымоход обойдется гораздо дешевле, и установка его займет довольно мало времени. На кирпичный вы потратите силы, время и немалые деньги, но и качество получите куда серьезнее. Тем более, с ним печь будет работать на отопление куда эффективнее.

Установка дымохода кирпичной печки

Проект печи предусматривает установку дымохода, без него работа просто невозможна. Дымоход может быть установлен сзади конструкции или на дальней ее части сверху. В принципе, сам вывод монтируется очень просто, но на этапе кладки.

В печь может быть установлен стальной дымоход, который послужит достаточно на свою стоимость. Он может быть одностенный или двустенный с теплоизолятором, то есть сэндвич-дымоход. Зачастую, он выводится сразу на улицу и уже там направляется вертикально вверх на хомутах, установленных на стене.

Кирпичный дымоход намного сложнее, так как внутри помещения он является и отопительной частью.

Горячий дым, проходя через кирпичный дымоход, нагревает его, за счет чего вся система отдает больше тепла, и даже по окончанию закладки топлива она еще долго не остывает.

Дымоход из кирпича может быть простым, с несколькими ходами теплового потока, для подключения сразу двух печей, или дымоход груба, который обеспечивает теплом сразу весь дом. Если вы решитесь на строительство простого вертикального кирпичного дымоотвода, его можно провести через перекрытие и кровлю, что довольно просто. Но если вы выберите сложную систему, рекомендуем обратиться за помощью специалистов.

Строительство печи и дымохода – тема интересная, но требующая точных расчетов. Поэтому у вас всегда под рукой точный проект, рулетка, карандаш, лист бумаги для записей и пометок, руководство по сборке конструкции, а также отвес и уровень!

Чистка и профилактика

Каждая печь, которая топится дровами, углем или другим твердым топливом, осаждает на стенках дымохода множество продуктов горения. Это сажа, которая накапливается очень долго, а также масла, не дающие саже опадать вниз. Поэтому чистка дымохода и печки обязательна, но об этом мы уже говорили в специальной статье, посвященной данной теме. Не забывайте о профилактике, и система будет работать качественно за счет чистого дымохода и отличной тяги!

Очень важно чистить также отдельные части системы дымоотведения, если дымоход сложной конструкции. Вам нужно обязательно открывать вьюшки, за которыми также собирается сажа.

Советы профессиональных печников

Решив построить кирпичную печь на даче своими руками, вам необходимо придерживаться не только строгой технологии в кладке и устройстве системы дымоотведения, но также и мнений профессиональных печников, которые с удовольствием делятся своими рекомендациями.

Мы собрали несколько самых важных советов по строительству и декору, которые обязательно вам пригодятся:

  • Не стоит покупать дорогие отделочные материалы, ведь, уделив немного времени и внимания деталям, их всегда можно самостоятельно сделать с помощью угловой шлифовальной машины;
  • Обязательно выбирайте качественный материал для кладки, избегая экономии на кирпиче б/у;
  • Для установки перевалов и перемычек часто используется металлокаркас, который в печах бывает неуместным по разным причинам. Тогда можно найти другое решение – применить сквозные шпильки через нужное количество блоков, между которыми обязательно должен быть кладочный раствор;
  • Чем тоньше шов в кладке, тем меньше шанс растрескивания при температурном воздействии. Поэтому важно соблюдать шов всего в 5-6 мм;
  • Обязательно используйте огнеупорные и жаростойкие материалы, что повысит срок эксплуатации печи;
  • Обратите внимание на безопасность! Место кладки обязательно подлежит отделке негорючими материалами – камень, металл, керамическая плитка;
  • Для установки строго вертикального дымохода не всегда используется уровень по вертикали. Проще работать с корректно натянутой нитью, которая изначально следует по пути отвеса или лазерного нивелира;
  • Соблюдайте все требования плана работ и чертежа – размеры, углы, уровни, количество кирпича, толщину стенок, прочее;
  • Избегайте щелей в швах. Это просто достигается давлением на кирпич в кладке, когда раствор выходит из шва. Его можно легко убрать кельмой;
  • Не зауживайте дымоход, не устанавливайте лишний декор, не предпринимайте никаких действий, негативно влияющих на тягу дымохода;
  • Не стоит вносить в конструкцию собственные идеи. Заново выдумывать велосипед тут просто нельзя, ведь есть определенные правила и технологии;
  • Если вы реставрируете печку, не ломайте ее сразу. Порой качественный ремонт намного проще и лучше возведения с нуля;
  • Никогда не беритесь за кладку, если не уверены, что сможете выполнить ее качественно и безопасно.

Кладка кирпичной печи на даче своими руками – вполне реальный процесс, но только если вы понимаете технологию и следуете правилам. Внимательно изучите каждый пункт проекта и только потом принимайтесь за работу!

Строительство каменного каменного кирпича в России - Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз животных, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Превосходно! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со строительной площадки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую из них - без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В годы учебы в колледже я смешивал и носил сырье для укладки кирпича, поэтому я знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.



Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он посоветовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Медные трубки подойдут, но меня немного беспокоило то, что со временем они могут вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился - эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф - перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я сам замесил большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он ни разу не положил ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали мягким садовым кирпичом (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы по проложению крыши из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.


Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет - а мы, конечно же, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы дождетесь, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления - это то, чего в ней нет - счет за топливо в конце месяца.


Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло - это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и красивее, потому что его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.


Первоначально опубликовано: октябрь / ноябрь 1997 г.

Как быстро построить кирпичную ракетную печь Flat


Вам нужен альтернативный источник приготовления пищи, который является недорогим, быстрым в установке, относительно мобильным и простым в использовании, который представляет собой нечто большее, чем небольшая ракетная печь? Сегодня одна из моих подруг, Банни Уикхэм, размещает в своем гостевом посте в блоге свою историю о том, как они с мужем за один день построили ракетную печь из бетонного кирпича.

Теперь у них есть альтернативные, непостоянные средства приготовления пищи в своем доме на случай чрезвычайной ситуации. Это даже переносно, если им нужно переехать.

ПЛАНЫ РАКЕТНОЙ ПЕЧИ своими руками - ЭКСПЕРИМЕНТ

с Банни Уикхемом

Как вы начали строить ракетную печь?

Посмотрев несколько уроков на YouTube, мы с мужем решили покрутить его на основе чертежей ракетной печи, которые мы нарисовали после. Мы были очень, очень довольны результатами.

Тот факт, что тендер приподнялся над дном, позволяет потоку воздуха втягиваться в камеру сгорания и подниматься вверх. Я был удивлен тем, как мало дров мне пришлось добавить, чтобы получить действительно горячий огонь. Я только что собрала со двора пару пригоршней прутьев и прутьев, и мы готовили!

Конструкция ракетной печи обеспечивает сверхэффективное приготовление пищи… это надо любить !!!!!!!!!!!!!!!!!!!!!!!!!!!!! Возможность готовить и кипятить воду в условиях отсутствия решетки имеет решающее значение. Конечно, у нас все еще есть гриль, камин (внутри), костровище (снаружи) и солнечная печь, но это просто дает нам еще один вариант.

Как работает ракетная печь?

Кастрюля / сковорода должна приподниматься над кирпичами, чтобы воздух мог подниматься в камеру. Мы использовали металлолом, который я положил по обе стороны от отверстия, чтобы поставить на него горшок. Я пойду на свалку (где люди сбрасывают старые печи) и посмотрю, не найду ли я решеток для горелок. Я получил планы из видео на Youtube от компании Sensible Prepper под названием DIY Brick Rocket Stove (см. Ниже).

Экран внизу - это то место, куда вы кладете дрова, он находится над кирпичом и позволяет воздушному потоку входить и подниматься в камеру сгорания, что вам действительно нужно для этой конструкции.Тот, что сверху, использовался только для того, чтобы исключить возможные искры, которые могли появиться, но, честно говоря, он вам не нужен.

Какие расходные материалы вам понадобились?

  • 27 бетонных кирпичей
  • Решетка
  • Металлический экран

Как насчет предполагаемых опасностей бетонных кирпичей в ракетной печи?

Это обычные бетонные кирпичи. Мы немного исследовали его и определили, что он подходит для периодического использования. Я пощупал сторону кирпича, когда использовал его, а внешняя часть кирпича была едва теплой после того, как я приготовил на нем, поэтому я думаю, что с теплопередачей все в порядке.

[редактор: Ваш пробег может отличаться. Банни предположил, что это подходит для случайного использования, но использование негорючих кирпичей может привести к взрыву, если вы будете часто запускать их в условиях сильной жары.]

О зайке:
  • Я мама 4 лет, замужем 25 лет.
  • У меня есть опыт работы в области управления чрезвычайными ситуациями и страсть к готовности.
  • Я являюсь одним из основателей программы CERT нашего округа (группа реагирования на чрезвычайные ситуации).
  • Я принимаю движение «возвращение к основам».
  • Я заядлый пекарь, мне нравится запах свежеиспеченного хлеба, наполняющий мою кухню! 🙂
  • … Впрочем, хлеб на ракетной плите еще не пробовал. Я видел компонент печи для ракетной печи… может быть, это должен быть мой следующий проект!?!

От Джейн : Это определенно проект, который вы можете выполнить со своей семьей менее чем за два часа. У нас есть небольшая портативная ракетная печь, которая отлично подходит для путешествий (и теперь мы любим эту Solo Stove еще больше!), Но именно эту мы хотим иметь в своей кладовой, чтобы иметь возможность собрать в мгновение ока. локальная чрезвычайная ситуация или просто развлечься с кемпингом на заднем дворе.


Купить на Amazon

Это было бы даже то, что мы бы взяли с собой, если бы поехали в поход на выходные. Он просто выровнял бы нижнюю часть нашего ствола, поскольку это не постоянная конструкция, и мы могли бы построить его там, где нам это нужно. Обязательно посмотрите видео ниже, чтобы увидеть его в действии!

Последнее обновление 2021-04-06 в 21:37 / Партнерские ссылки / Изображения из Amazon Product Advertising API

21 Самодельная ракетная печь планирует эффективно готовить с использованием дров

Вы беспокоитесь о том, что в случае стихийного бедствия вы не сможете включить плиту и приготовить еду из-за отсутствия электричества и газа?

Ну тогда вам будет очень интересна ракетная печь.

Ракетная печь - это небольшая переносная печь, которая очень эффективна. Его отлично использовать для приготовления пищи, когда вы не можете использовать обычную плиту. Если вы хотите узнать, как сделать свои собственные, сегодня мы представляем вам замечательный выбор самодельных ракетных печей.

1. The # 10 Can Rocket Stove

Хотели бы вы приготовить целую еду из веточек? Как утверждают Подготовленные хозяйки, с этой ракетной печью можно.

Что делает эту печь еще лучше, так это то, что она сделана из обрезков.Если вам удастся достать несколько консервных банок и пару крышек, то вы сможете в кратчайшие сроки получить очень доступную и эффективную ракетную печь.

Постройте эту ракетную печь ›

2. Ракетная печь космического корабля" Шаттл "

Эта ракетная печь рассчитана на большие нагрузки. Это то, что, как только вы его построите, вы, вероятно, сможете держать под рукой в ​​течение довольно долгого времени.

Однако у этой печи нет списка материалов, и она выглядит довольно сложной для сборки. Так что, если вы не умеете строить вещи, возможно, вам придется попросить опытного друга помочь вам на этом пути.

Постройте эту ракетную печь ›

3. Ракетная печь для тяжелых условий эксплуатации

Если вы выживальщик или просто человек, который любит быть готовым на случай чрезвычайной ситуации, то вас, вероятно, заинтересует именно эта ракетная печь. Это очень тяжелая задача, поэтому вы можете положиться на нее, когда она вам действительно понадобится.

Несмотря на то, что эта печь является сверхмощной, имеется список материалов. Кроме того, вы также получите очень подробные инструкции. Даже если вы новичок в строительстве, вы, вероятно, сможете разобраться в этом.

Построить ракетную печь ›

4. Ракетная печь для супа

Мне очень нравится эта ракетная печь. Они утверждают, что он работает очень хорошо, и его также можно сделать практически бесплатно из своего кармана. Все, что вам нужно, это банка №10, четыре банки супа и несколько инструментов, которые, возможно, уже есть у вас под рукой.

Кроме того, инструкции казались довольно простыми для выполнения. Это всегда отличный бонус к любому проекту. Если вам нужна ракетная печь и вы хотите, чтобы она была рентабельной, рассмотрите этот план.

Постройте эту ракетную печь ›

5. Ракетная печь Tiki

Тот факт, что вы используете печь для выживания или для кемпинга, не означает, что она не должна выглядеть действительно круто, если это возможно. Эта ракетная печь, безусловно, содержит в себе этот элемент.

Если у вас есть около 40 долларов, которые можно инвестировать в этот проект, то у вас действительно может быть действительно мощная ракетная печь, сделанная из бетона. Кроме того, он может иметь форму ракетной печи в стиле тики. Это было бы действительно весело для похода.

Постройте эту ракетную печь ›

6. Ракетная печь Ho Bo Tin Can

Вы, наверное, видели в фильмах, что, когда люди, путешествующие по железной дороге (часто называемые бродягами), едят, они ставят горшок над ракетная печь, чтобы приготовить это.

Что ж, благодаря такому дизайну у вас может быть свой собственный. Похоже, с этой печью будет легко использовать небольшой горшок, который отлично подходит, чтобы вы могли взять с собой свет на случай кемпинга или непредвиденной чрезвычайной ситуации.

Построить ракетную печь ›

7.Ракетная печь из шлакоблоков

Я большой поклонник этой ракетной печи. Для его постройки требуется очень мало материалов, он выглядит действительно функциональным и теоретически не должен стоить дорого.

Плюс, я просто большой поклонник , строящего вещи из шлакоблоков . Если вам нужна ракетная печь, способная вместить горшок приличного размера, то взгляните на эту конструкцию.

Постройте эту ракетную печь ›

8. Ракетные печи на ферме Кул-Куль

На этом участке фактически есть два разных дизайна ракетной печи.По правде говоря, они оба выглядят довольно сложно, но они также выглядят действительно потрясающе.

Тем не менее, они также дают вам действительно отличные детали и изображения, которые делают эти ракетные печи возможным построить. Так что обязательно зацените эти ракетные печи. Похоже, они были бы очень функциональными.

Постройте эти ракетные печи.

9. Ракетный обогреватель без ископаемого топлива

Этот обогреватель выглядит потрясающе. Он предназначен больше для тепла, чем для приготовления пищи. Так что не удивляйтесь, когда это будет выглядеть довольно сложно.Это требует некоторого ноу-хау.

Но если у вас есть это ноу-хау, вы могли бы быть на шаг ближе к тому, чтобы иметь свой собственный обогреватель, который не требует ископаемого топлива. Это экологичнее и экономичнее, если вы знаете, где найти древесину.

Постройте эту ракетную печь ›

10. Ракетный гриль

Как только мой муж это увидит, у меня возникнет чувство, что у меня на заднем дворе построят такую ​​печь. Было бы нечестно, если бы я не рассказал вам, насколько хорош этот гриль.

Надо добавить, у меня во дворе уже есть дровяной мангал на случай ЧП.Однако я серьезно подумываю заменить его этим грилем, потому что он выглядит намного более эффективным, чем то, что я использую. Вы обязательно захотите это проверить.

Постройте этот ракетный гриль.

11. Песчаная ракетная печь

Если вы живете недалеко от пляжа, вы могли бы использовать эту ракетную печь регулярно. Но даже если вы этого не сделаете, вы, возможно, захотите научиться этому в случае возникновения чрезвычайной ситуации. Вам просто понадобится приличное количество песка.

Так что, если вы живете где-нибудь с песчаной почвой, это может быть для вас хорошим вариантом.Для этого требуется совсем немного других материалов. Зная, как построить эту ракетную печь, вы могли бы быть гораздо лучше подготовлены.

Постройте эту ракетную печь ›

12. Ракетная печь / обогреватель за 20 долларов

Не знаю, как вы, но я люблю сделки. Это значительно упрощает выполнение задач, если мне не нужно придумывать кучу денег вперед.

Если вы похожи на меня, то можете проверить эту ракетную печь, которая также служит обогревателем. Кроме того, для этого требуется несколько материалов, есть подробные письменные шаги и прилагается видео.Этот сайт предоставляет вам множество инструментов, которые помогут вам добиться успешной сборки.

Постройте эту ракетную печь ›

13. Ракетная печь из кирпича своими руками

Эта ракетная печь представляет собой еще одну конструкцию, которая кажется очень удобной в изготовлении, а также очень функциональной. Он требует минимального количества материалов и построен из кирпича, поэтому он должен выдерживать нагрузку.

Кроме того, инструкции представлены в виде видео, что позволяет более полно увидеть, как кто-то собирает эту плиту.Если вы искали легкую, но прочную ракетную печь, то эта конструкция может быть тем, что вы искали.

14. Ракетная печь для кемпинга

Эта ракетная печь выглядит очень прочной. Это тоже выглядит очень красиво. Честно говоря, вы бы не посмотрели на него и не подумали, что это даже самодельный.

Однако, несмотря на то, что он выглядит довольно замысловатым, на самом деле этот сайт показывает вам, как его создать за девять шагов. Пусть вас не пугает острота этой печи. Взгляните на него, потому что он может вам понравиться.

Постройте эту ракетную печь ›

15. Ракетная печь из жестяных банок

Это еще одна печь, сделанная из жестяных банок. Неудивительно, что я его фанат. Мне это очень нравится, потому что это что-то полезное, которое можно сделать из переработанных предметов, которые вы, вероятно, используете каждый день.

Кроме того, этот учебник по ракетной печи поставляется в виде видео. Я фанат видеоуроков, потому что они дают вам более глубокое объяснение сборки и позволяют вам действительно увидеть, как она собрана.Если вы тоже визуально обучаетесь, возможно, вам стоит ознакомиться с этим руководством.

16. Красивая ракетная печь

Эта ракетная печь действительно великолепна. Независимо от того, использовали ли вы его в лесу или на заднем дворе, это будет захватывающе.

Однако, помимо внешнего вида, эта печь выглядит действительно функциональной. Это может потребовать немного больше работы, чем упоминалось другими, но для некоторых это может стоить дополнительных усилий.

Построить ракетную печь ›

17.Ракетная печь с двойной горелкой

Я люблю эту ракетную печь. Его настолько легко собрать, что на демонстрацию этого видео у вас уйдет менее 2 минут. К тому же у вас может быть ракетная печь с двумя конфорками! Насколько это аккуратно?

Если вам нужна прочная, функциональная и простая в сборке ракетная печь, то вам нужно взглянуть на нее. Возможно, это именно то, что вы искали в своей ракетной печи.

18. Ракетная печь из четырех блоков

Ракетная печь из шлакоблоков с одной горелкой.Он построен из шлакоблока, поэтому мы знаем, что он должен быть очень прочным. Но простота - вот что делает эту ракетную печь такой замечательной.

Я говорю это, потому что видеоурок занимает 2,5 минуты, чтобы показать вам, как построить и использовать эту печь. И тот факт, что для этого нужно всего четыре шлакоблока, должен сказать вам, насколько легко его построить. Если вам нужно что-то простое и хорошо работающее, проверьте эту ракетную печь.

19. Ведро-печь на 5 галлонов с медалью

Эта ракетная печь очень проста в сборке.Автор на сайте отлично объясняет это. Они даже предоставляют вам PDF-файл, который вы можете скачать, чтобы получить точные размеры и построить свой собственный.

Кроме того, они предлагают отличные фотографии, которые помогут вам со сборкой. Если вам нужна ракетная печь, которая удобна для вашего кошелька и проста в сборке, вы можете проверить эту конструкцию самостоятельно.

Постройте эту ракетную печь ›

20. Жестяная банка Ракетная печь своими руками

Эта ракетная печь также сделана из жестяных банок.Но что отличает его от других, так это количество информации, которую предоставляет вам этот сайт. Они стараются изо всех сил помочь вам понять различные способы использования ракетной печи и то, как они работают.

Кроме того, они также дадут вам видеоурок о том, как построить эту ракетную печь. Это полезно для людей, которые учатся наглядно. Этот сайт - отличный ресурс, и они помогут вам построить простую ракетную печь, которая, похоже, очень хорошо работает.

Построить ракетную печь ›

21.Простая ракетная печь своими руками

Эта ракетная печь кажется очень простой в изготовлении. Для этого действительно требуется несколько материалов, которые (в основном) могут быть использованы.

Плюс, он также предлагает отличные изображения и детали, которые помогут вам при создании этой печи. Если вам нужно что-то, что вы можете построить с ограниченным бюджетом, вы можете проверить эту конструкцию ракетной печи самостоятельно.

Постройте эту ракетную печь ›

Что ж, я надеюсь, вы все нашли ракетную печь, которая вам нравится, благодаря этим предложениям.Я знаю, что сделал! И, надеюсь, вы найдете тот, который можно найти с пользой, чтобы лучше подготовиться к чрезвычайной ситуации или иметь более эффективный способ готовить во время похода.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:
Facebook Pinterest

Как построить ракетную печь: 7 планов

ОБНОВЛЕНИЕ: Только что обновил этот пост впервые за четыре года - теперь у нас есть семь планов ракетных печей по этому поводу страница.Самый новый - самый простой… проверьте!

Только что вернувшись из поездки на выходные в экодеревню Танцующего кролика и в перерывах между заседаниями правления, смогла принять участие в ежегодных открытых дверях общины и Деревенской ярмарке. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск, где продавали попкорн, приготовленный на ракетной плите.

Я действительно заинтригован этой красивой простой концепцией, созданной доктором Ларри Виньярски.Печь была разработана для экологически чистой готовки в развивающемся мире (где костры из древесного дыма вызывают миллионы смертей, а также вносят огромный вклад в вырубку лесов), но мне кажется заманчивым проектом для мастеров-мастеров (даже с ограниченными навыками - стреляйте , Я даже подумываю попробовать это). Вернувшись домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи наблюдается своего рода движение за «открытый исходный код»: многие люди поделились своими проектами этих суперэффективных и сверхчистых дровяных печей.

Ищете альтернативу традиционному уличному грилю для барбекю или даже для обогрева вашего дома (хотя бы частично). Во время раскопок я натолкнулся на ряд планов, которые выглядят в высшей степени практичными для мастерицы на выходных.

1. Очень, очень простая ракетная печь из 16 кирпичей.

Для этого нужно всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (для изоляционных свойств). Создатель печи, доктор Винярски, собирает ее.

2. Немного более активная однокорпусная ракетная печь.

Для этого вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все еще довольно просто…

3. Ракетная печь Big Brick

Если вас интересует что-то более близкое к Внешний вид обычного гриля для барбекю, этот план, разработанный людьми из Root Simple, может быть просто билетом. Это немного сложнее, чем складывание кирпичей, но, вероятно, все же в рамках большинства наших навыков.

4. Стальной барабанный обогреватель для ракетной печи.

Сварка определенно выше моих возможностей, но если у вас есть фонарик (или вы знаете кого-то, кто знает), обратите внимание на эту ракетную печь, сделанную своими руками для отопления помещений. Конечно, обязательно соблюдайте авторские меры предосторожности при эксплуатации и примите во внимание его предположение, что такая плита может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

5. Индивидуальный план ракетной печи.

В базе Rocket Stove Design есть интерактивный инструмент (который, по-видимому, работает только в браузере Firefox), который позволяет вам вводить элементы печи, которую вы хотите построить, и выдает план вашей печи в формате PDF.

6. Ракетная печь из жестяных банок (01.10.11)

Ага, все еще оглядываясь, наткнулся на еще один очень простой план ракетной печи, сделанной из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями и еще одно (более короткое), посвященное некоторым вопросам безопасности, связанным с созданием этой конкретной печи.

7. Ракетная печь «4 блока» (07.11.2015)

Эта даже проще, чем печь из 16 кирпичей наверху, и (на момент публикации видео два года назад ) стоит чуть более 5 долларов.Хотите постоянную печь на заднем дворе, на строительство которой уйдет пять минут? Это тот план, который вам нужен…

Знаете другие практические планы самодельных ракетных печей? Сообщите нам о них в комментариях.

Изображение предоставлено: wsssst на Flickr под лицензией Creative Commons

Постройте ракетную печь - Gardenerd

Что такое ракетная печь, спросите вы? Эта печь предназначена для использования на 80% меньше топлива для отопления, приготовления пищи и консервирования. Как можно построить ракетную печь менее чем за час? Мы позаботимся о вас прямо здесь.

Ракетные печи обычно имеют J-образную форму, что позволяет отдыхающим, поселенцам и пермакологам подкармливать ветки и палки на крючке J, чтобы на вершине J горел ревущий огонь. У нас есть друзья, которые профессионально строят ракету. печей, но когда мы увидели недавнюю статью в журнале Mother Earth News о пяти самодельных ракетных печах, мы ухватились за возможность построить одну для летнего приготовления пищи на открытом воздухе.

Видите ... у нас есть эта куча кирпичей:

Кирпичи, оставшиеся после проекта, наконец, нашли хорошее применение.Вам понадобится 33 кирпича.

Сначала мы расчистили место на задней цементной подушке, чтобы печь стояла ровно и не мешала. Его след небольшой, но лучше не размещать его посреди двора.

Таким образом уложены 4 кирпича в фундамент вашей ракетной печи.

Далее мы пошли против предложенного в статье воздушного гриля для сжигания топлива. В статье автор использует сетку из оцинкованной проволоки. Небольшое исследование показывает, что при сжигании всего оцинкованного выделяются токсичные вещества.Не подходит ни вам, ни вашей еде. Так что мы побежали в Home Depot покупать просечно-вытяжную рейку. Сталь - это билет.

Сделано специально для приготовления барбекю и обогрева, не заставляя себя лечь в больницу.

Так как ракетная печь маленькая, мы разрезаем просечно-вытяжной металл пополам ножницами для жести. Это было легко и заняло всего пару минут.

Мы думали, что это будет сложно резать, но эти ножницы работали как масло. Следующий слой, как и первый, фиксирует просечно-вытяжной металл.

Следуя за другим слоем, как и в первом, мы переключаемся на конфигурацию из 5 кирпичей, чтобы создать J (или L в данном случае - тоже работает).

Два над входом, по одному с каждой стороны и один сзади.

Мы выровняли кирпичи по внутреннему краю, чтобы обеспечить приток воздуха. Так что внешние края не совсем совпадают, но ничего страшного. По-прежнему работает.

Создайте еще 4 слоя, чередуя их, как показано, и поместите сверху старую решетку для духовки. Вам нужна вентиляция под стойкой, поэтому возьмите ее керамической плиткой, если у стойки нет ножек.

Мы очень хотели испытать новую печь, и погода согласилась, предоставив нам 90-градусный день.Идеально подходит для приготовления пищи на открытом воздухе. Выбираем рецепт «пакетика» от Vegetarian Times и разогреваем плиту.

Брикеты из натурального дерева от Trader Joe’s (необработанные), немного бумаги и пучок веток с собственности начнут нас. Как только уголь загорелся, мы начали подавать большие куски дерева.

Мы впервые приготовили пакеты с артишоком и новым картофелем с соусом песто. По общему признанию, мы не использовали достаточно топлива, чтобы приготовить картофель полностью (огонь был недостаточно горячим), но в следующий раз мы будем использовать вдвое больше углей и веток.Несколько минут в тостере завершили процесс. Как человек, у которого никогда не было барбекю, это первое погружение в бассейн для гриля открыло мне глаза на искусство правильно добывать уголь. Как и в садоводстве, это процесс обучения.

Сердца артишока, тонко нарезанный картофель и домашний горох готовятся на углях примерно за 40 минут.

Думайте о ракетной печи как о горелке. Это не полноценный барбекю, но его достаточно, чтобы приготовить тушеное мясо или несколько пакетов овощей, не нагревая кухню в жаркий день.Весь этот проект обошелся в 10 долларов, используя бесплатные кирпичи и старую решетку для тостера.

Наш первый обед из ракетной печи.

Полный набор инструкций см. На сайте Instructables.

27 безумно крутых самодельных ракетных печей для приготовления пищи на дровах

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Ракетные печи - это не ракетостроение, но все же есть наука о том, как они работают.К счастью, они не требуют сложной механики, и они, конечно же, не зависят от газа или электричества, чтобы приготовить вам вкусную еду и утолить голод.

Итак, что такое ракетная печь и как она работает? Ракетная печь работает в основном на дровах. Создавая простой экзоскелет для печи, вы вставляете кусок дерева, который сжигается в камере сгорания, и позволяете пламени и дыму подниматься через дымоход, который является вертикальным и изолированным. Благодаря этому сгорание завершится даже до того, как огонь достигнет верхней зоны приготовления.

Ракетные печи не только просты в механике, но и чрезвычайно удобны для жизни путешественника, поскольку обычно имеют небольшие размеры и удобство переноски. И да, они тоже дешевы по карману. Фактически, вы можете сделать их самостоятельно в той форме, которую считаете лучшей. Ракетные печи можно создавать из лома и вторсырья. Также они используются для отопления домов или небольших помещений. Если у вас есть приличное представление о том, как ее сделать, вы можете построить ракетную печь и в чрезвычайных ситуациях, не требуя подробного списка материалов.

Чтобы помочь вам с процессом, вот несколько простых схем, которые можно сделать своими руками.

Если вы нашли приведенные ниже планы ракетной печи интересными, мы приглашаем вас ознакомиться с различными другими бесплатными планами деревообработки, мы подготовили списки, которые покажут вам, как построить крошечный домик, утиный домик, стойку для оленей, домик для летучих мышей, дерево своими руками. дом, кошачья башня, гараж, костровище, качели для крыльца, теплица, небольшая хижина, стол в фермерском доме, сарай для столбов, клетка для кроликов, собачья кровать своими руками, домик для игр, курятник, журнальный столик или беседка.

Самодельная печь для приготовления пищи из дерева

1. Переработка

Переработка - лучший способ организовать материалы для вашей печи. Возьмите три жестяных банки, чтобы сделать эту удивительную ракетную печь и приготовить вкусную еду в глуши. Всегда не забывайте использовать перчатки при изготовлении, а также резаки и ножницы для резки жести, чтобы разрезать олово, и теплоизоляцию для изоляции печи. Это несложно сделать, правда?

Более подробная информация на сайте rootimple.com

2. Использование металлического ведра

Вместо жестяных банок мы используем металлическое ведро. Но, несмотря на большую площадь для готовки, снижения топливной экономичности нет. Возьмите металлическое ведро, вмещающее пять галлонов, две металлические трубы, решетку для поверхности и немного глиняной грязи. Вуаля. Используйте веточки в качестве топлива и готовьте, сколько душе угодно.

Более подробная информация на сайте rootimple.com

3. Печь из мусорного бака?

Мусорные баки обычно известны тем, что ныряют в мусорные контейнеры и собирают пищу бездомными животными, но вы можете использовать металлический мусорный бак, чтобы творить чудеса на своей кухне на открытом воздухе или в хижине в лесу.Вы всегда можете покрасить плиту, чтобы она не выглядела как мусорное ведро, и украсить ее, как вы сочтете нужным.


Подробнее на instructables.com

4. «Трубки связаны»

Это очень удобно. Все, что вам нужно, это кусок стальной трубы с трехдюймовым сечением и крестом наверху, снова сделанным из стали для поверхности. Его очень легко носить с собой и он чрезвычайно эффективен, вы можете готовить на открытом воздухе самыми простыми способами.

Более подробная информация на gunsamerica.com

5. Строим, приносим кирпичом

Я понимаю, что вы не хотите всегда носить с собой ракетную печь и, возможно, просто хотите безгазовое электричество. бесплатная печь на заднем дворе для приготовления пищи на открытом воздухе. Для этого отличный способ сделать постоянную печь из сложенных кирпичей.
Более подробная информация на onegreenplanet.org

6. Кирпичи, но на этот раз более обходительно

Если вы хотите более аккуратную отделку и большую долговечность для кирпичной печи, выберите эту печь из красного кирпича и раствора, которая выглядит так же аккуратно, как и камин в старинном загородном доме.Вы, конечно, можете покрасить кирпичи или подкрасить их, чтобы они выглядели более привлекательно.
Более подробная информация на сайте rootimple.com

7. Маленькая консервная банка и целая куча веселья

Это опять же жестяная банка, но она намного меньше, чем другие, но столь же эффективна в приготовлении пищи. Все, что вам нужно, это связка веток и несколько листьев, чтобы заправить его.
Более подробная информация на treehugger.com

8.Отопление с помощью ракеты

Ракетные печи можно использовать не только для приготовления пищи. Вы можете создать ракетную печь, чтобы использовать ее в качестве обогревателя дома. Поверьте мне. Это намного дешевле, чем использование газового или электрического обогревателя, и согревает дом максимально уютно. Здесь вместо отопления дома использовался водонагреватель.

Более подробная информация на streetjesus.blogspot.com

9. Маленький обогреватель для большого обогрева

Это меньший обогреватель и более открытый сверху, но на самом деле ему удается нагреть большие открытые внутренние пространства.Экономия денег и экономия на строительстве, но еще больше тепла на зиму должно быть терпимо.

Более подробная информация на instructables.com

10. A Thing Outta Nuthin ’

Это потрясающе смотрится и прекрасно работает. Эта особая конструкция позволяет печи работать в течение 4 часов после загрузки и включения. Это долго сжигает и помогает экономить ресурсы, даже если эти ресурсы были вырваны из сада.

Более подробная информация в инструкциях .com

11. Ракетная печь Использование консервной банки

Вы можете создать ракетную печь, которая работает на ветках, чтобы подпитывать вашу кулинарию. Все просто, правда? Ракетная печь, созданная из банки # 10 и другого подручного материала, упрощает вам задачу ее постройки. Возьмите одну банку №10 и две банки вместимостью 28 унций каждая, добавьте еще одну банку для секции полки. Получите теплоизоляцию. Приобретите резак для жести, чтобы прорезать металл, и прочные перчатки для вашей безопасности. Используйте проволочную вешалку, чтобы сделать ручку, и баллончик с термостойкой краской, если вы хотите покрасить плиту.

Более подробная информация на сайте prepare-housewives.com

12. Крепкий как гвоздь!

Это топка с жесткой кожей. Он прочный и не дрогнет. Аккуратно сваренный, он рассчитан на долгий срок службы. Вам потребуется дополнительная рука помощи, если вы хотите разрезать и сварить его так аккуратно и плотно, как кажется. Вы также можете покрасить его, чтобы он выглядел красивее.
Более подробная информация на Instructables.com

13.Утилита и эстетика в одном лице

Эта ракетная печь по внешнему виду очень напоминает стимпанк и выглядит более завершенной, чем другие, с полной подставкой для поддержки. Он портативный и является своего рода центральным элементом, где бы вы его ни установили. Вы можете покрасить его или потратить немного больше и получить дополнительную отделку, как те, которые у вас есть для каминов malm.
Подробнее на instructables.com

14. Маленькая, но эффективная

Это очаровательно маленькая ракетная печь, в которой снова используется банка №10 в качестве основного корпуса и четыре банки для супа для всего остального.Если у вас уже есть такой материал в гараже или на кухне, вы ничего не тратите на его изготовление. Его легко использовать и легко приготовить, а в качестве бонуса он выглядит мило, пока вы готовите.
Более подробная информация на instructables.com

15. Печь Тики с магическими силами

Эта плита добавляет очень эфирный элемент вашей плите. Он идеально дополняет внешний вид природы и гармонирует с ее естественной средой. Кроме того, его реликтовый внешний вид делает его отличным декоративным элементом.

Но сделать печь тики не так просто, как сделать печь из банок №10. Это тяжелая печь, которую нелегко передвигать. Почему? Потому что он сделан из бетона. Это не значит, что вы не можете брать его в поход, это просто означает, что вам нужно много рук, чтобы транспортировать его.
Более подробная информация на instructables.com

16. The Hobos

Звучит не так уж модно, а название происходит от когда-либо штампованных, но никогда не старых кадров в фильмах о людях, готовящих пищу в подземных переходах и в других местах. станции с небольшой печкой.Этих людей обычно называют бродягами, как и печь после них. Но, эй, по функционалу это совсем не плохо. Он небольшой, легкий и его очень легко носить с собой во время походов или даже когда у вас нет газа или электричества.
Подробнее на logcabincooking.com

17. Печь из шлакоблоков

Шлакоблоки выглядят круто. Шлакоблоки также отличаются прочностью. Шлакоблоки идут с готовыми отсеками, и они достаточно тяжелые.Кроме того, они достаточно большие, чтобы вы могли использовать кастрюли большего размера для приготовления пищи, а с достаточным количеством блоков можно готовить более чем в одной кастрюле. И да, они удобны для ношения в кармане и просты в изготовлении.
Более подробная информация на attainable-sustainable.net

18. Стимпанк для победы!

Стимпанк никогда не исчезает, и такие обогреватели просто привносят эту ностальгию в вашу идею ракетной печи. Он предназначен для тяжелых условий эксплуатации и больше приспособлен для обогрева вашего дома, чем для приготовления еды.Судя по внешнему виду, сделать это непросто. Но как только вы разберетесь в механизме этого, вам не нужно будет чувствовать себя виноватым за использование вещей, которые ухудшают состояние окружающей среды.

Подробнее на alt-nrg.org

19. Stove From The Future

Это выглядит как нечто из антиутопического концепт-арта. И не только приятно смотреть, но и очень функционально в использовании. Он укомплектован двумя наборами лотков и площадок для хранения вещей.Также похоже, что робот подает вам еду с высоко поднятыми тарелками. Вы, конечно, можете усилить этот эффект, создав или нарисовав лицо этой печи. Этот гриль также достаточно велик, чтобы приготовить много, и не будет стоить вам много.
Более подробная информация на Instructables.com

20. Самая легкая вещь, которую когда-либо можно было сделать!

Это, безусловно, самая простая и экономичная ракетная печь в этом списке, но в большинстве случаев это возможно только для тех, кто живет на берегу моря. Даже если вы не один, нет ничего плохого в том, чтобы научиться это делать.Все, что вам действительно нужно для этого, - это много песка. Остальные материалы, использованные здесь, снова представляют собой обрезки, которые можно раскопать и приспособить для печи.
Более подробная информация на instructables.com

21. Портативная плита - черт возьми!

Это победитель. Он достаточно мал, чтобы поместиться в любом месте вашего дома, автомобиля или даже на задней части велосипеда, и он не только помогает вам эффективно готовить еду, но и нагревает лучше, чем кажется. Кроме того, он легкий, удобный для переноски и, разумеется, в кармане.Кроме того, просто для приколов, вы можете назвать это своей карманной ракетой. Забавно, я знаю.
Более подробная информация на instructables.com

22. Самодельная печь, идеально подходящая для кемпинга и пикников на заднем дворе

Аккуратная по дизайну и напоминающая что-то из «Войны миров» или «Звездных войн», эта ракетная печь рассчитана на долгую жизнь. На вид он промышленный и готовый, но на самом деле самодельный. И нет, сделать это несложно. Выполнив несколько простых шагов, вы можете поставить эту печь на задний двор или в поход.
Более подробная информация на instructables.com

23. Еще одно простое изготовление

Это очень легко сделать, и как только у вас будет подробный список инструкций, как сделать это шаг за шагом, ваша работа будет намного проще, чем раньше. Это тоже не дорого, как обычно в ракетной печи. Кроме того, он выглядит очень аккуратно и привлекательно, и его легко носить с собой.
Более подробная информация на сайте rootimple.com

24. Несколько жестяных банок и кое-что другое

Да, в этой банке в основном используется вырванный материал и она не слишком хороша для вида, но в то же время время - это экономия времени, усилий и денег.Просто используя пару больших жестяных банок и немного изогнутой жести в качестве ручек, эта ракетная печь эффективно справляется со своей задачей и помогает вам готовить вкусные блюда на ходу.
Более подробная информация на instructables.com

25. «Стиль» - это второе имя

Эта ракетная печь выглядит очень шикарно по дизайну, гладкая и аккуратная на вид. У него есть три небольших стержня внизу для ножек и симметрично асимметричный дизайн с двумя насадками для головок и четырьмя стальными стержнями на поверхности для удержания сковороды.Более того, похоже, что сковорода приварилась к плите, но в этом нет необходимости. Его легко носить с собой, и его можно использовать на заднем дворе или в походах.
Подробнее на Pinterest

26. Промышленная модель

Очень промышленная по дизайну и напоминающая что-то вроде локомотива, эта печь вместо того, чтобы быть высокой или широкой, имеет длинную форму и использует железные блоки и пластины для разрежьте и сварите их наиболее эффективным способом.Он имеет опору на поверхности для размещения горшков, а в зоне возгорания он разделяет на отсеки древесину, ветку или зону набивки листьев. Две прямоугольные трубы внизу для поддержки могут быть оснащены колесами для перемещения.
Подробнее на Pinterest

27. Печь на колесах? Какие!

Говоря о колесах, эта ракетная печь с полноценной решеткой для приготовления пищи вварена в заднюю часть грузового автомобиля с прицепом, в комплекте с длинной, прямоугольной и просторной решеткой и глубоким местом для топки.У него также есть боковые ручки для удержания и крышка, закрывающая гриль. Этот портативный, но фиксированный гриль очень аккуратно нарезан и сварен, и вы сможете приготовить хорошо прожаренный стейк посреди леса. Этот сверхпрочный гриль очень эффективен для людей, которые любят бывать в дороге как можно чаще.
Подробнее на Pinterest

Какой план самодельной печи Rocket вам больше всего нравится?

Теперь, когда мы дали вам несколько лучших идей для самодельных духовок, когда вы собираетесь испачкать руки? Не беспокойтесь; эти чрезвычайно полезные советы помогут вам в кратчайшие сроки сделать печь из отходов!

Статьи по теме

11 лучших ракетных печей для любителей кемпинга и выживания

10 самых эффективных дровяных печей для домашнего отопления

6 лучших электрических дровоколов для ваших денег Обзор

безопасно использовать бетонные блоки?

Будут ли бетонные блоки «взорваться», если из них сделать ракетную печь?

Вот некоторые из полученных мной отзывов.

Леон Пантенбург

Эта печь из бетонного кирпича - эффективный метод приготовления пищи с использованием только небольших кусочков биомассы.

Самый популярный видеоролик SurvivalCommonSense.com на YouTube пока показал, как построить ракетную печь из кирпичей примерно за 6 долларов. На сегодняшний день он набрал более 1 500 000 просмотров. Подражание - это самая искренняя форма лести (комментирует он с долей иронии). Есть еще несколько успешных постов с использованием практически идентичных материалов и рисунков.

Первоначальная идея заключалась в том, чтобы распространить этот низкотехнологичный метод кипячения воды после стихийного бедствия. Я построил оригинальную печь из бетонных кирпичей, потому что в Lowe’s они были самыми дешевыми. Но можно использовать много разных кирпичных материалов.

Вот что об этом думают читатели:

Из Hilltop Homestead: «Я так понимаю, вы говорите о выживании. Однако многие люди хотели бы сделать их для регулярного или полурегулярного использования.Мне всегда говорили, что для безопасности нужно использовать огнеупорные кирпичи ».

Несколько других отметили, что бетон может «взорваться» при слишком сильном нагревании или рассыпаться после использования.

Я спросил инженера и специалиста по дымоходу, и они оба сказали, что проблем быть не должно.

Затем недавно другой дымоходник по имени Грег Гаррисон взвесил. Вот его мысли:

Это еще одна конструкция печи на биомассе из бетонных блоков. В нем используются материалы, которые можно было извлечь из разрушенной стены подвала.

«Я много лет занимался кладочным строительством. Дымоходы и камины были нашей специализацией.
«В конструкции камина используется огнеупорный кирпич для топки и керамические флюилены для отвода нагретого воздуха из вашего дома.
Для «взрыва» бетонного блока потребуется очень сильный нагрев. (Подумайте о температуре резака). Со временем они испортятся от тепла. Как упоминалось ниже, желтый огнеупорный кирпич или дымоходный кирпич - единственный кирпич, который можно использовать. Они не поглощают тепло.Не уверен в стоимости, но это были бы деньги, потраченные не зря.
