Картофелекопалка вибрационная для мотоблока Нева МБ2, МБ1

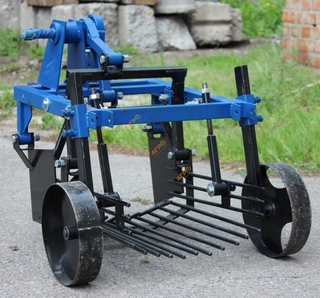

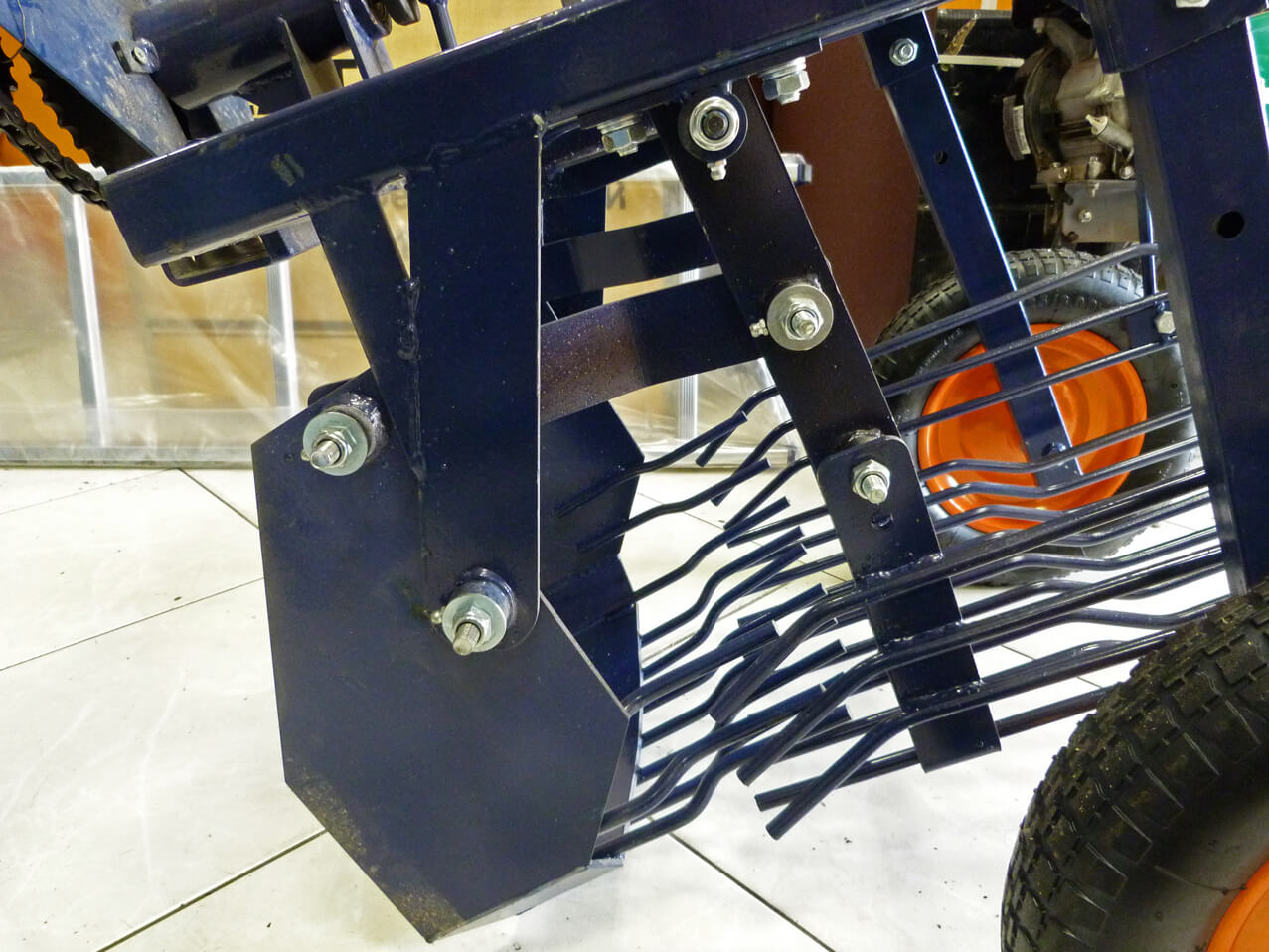

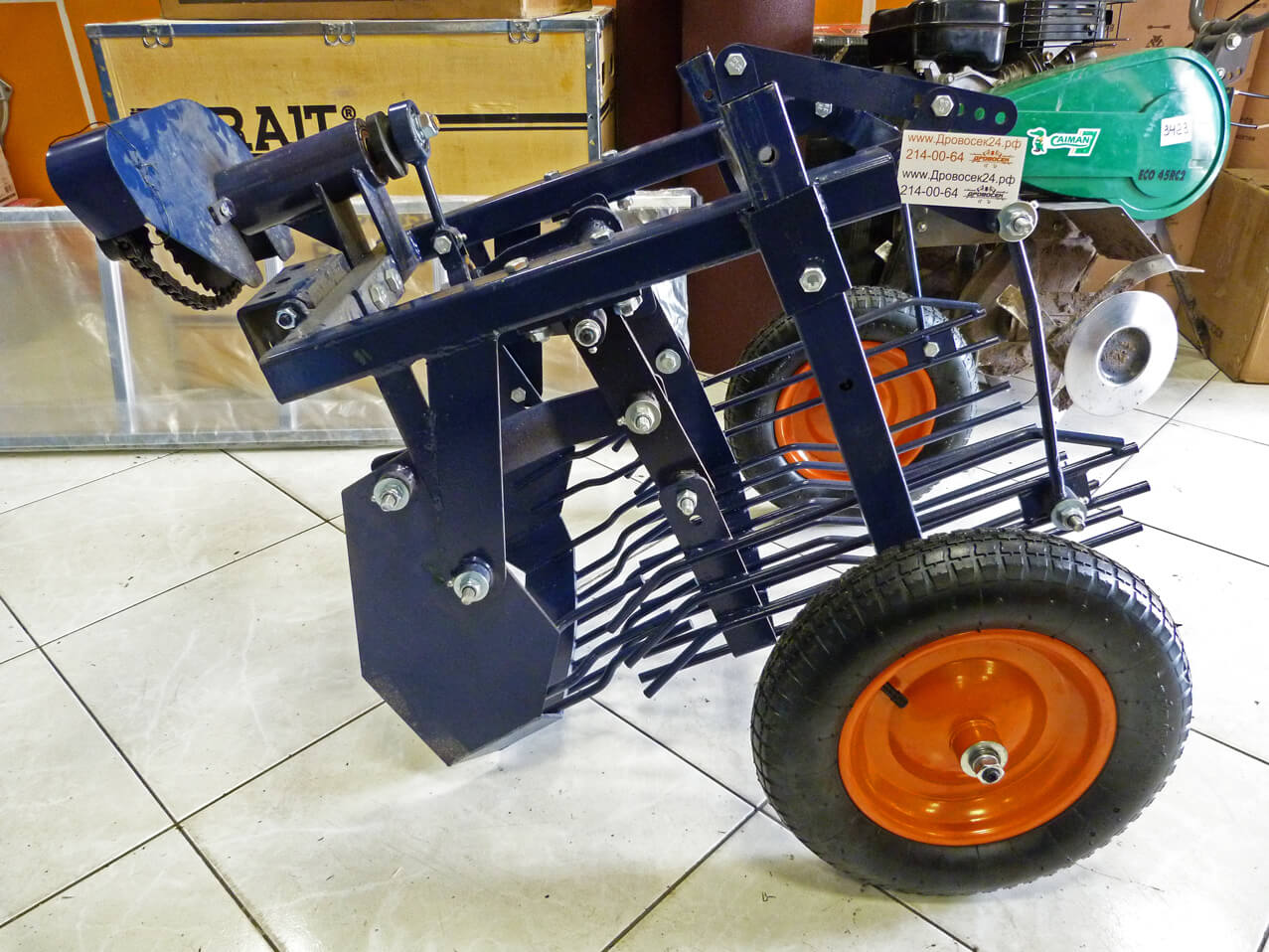

Вибрационная (грохотного типа) картофелекопалка для мотоблока Нева МБ2, Каскад МБ1, Целина, Ока - это навесное оборудование активного типа, незаменимое для тщательной и продуктивной выкопки корнеплодов картофеля. Картофелекопалка использует задний ременной вал отбора мощности, производя поступательно - возвращательные движения грохота относительно подрезного ножа.

Грохотная картофелекопалка - однорядная, ширина ножа - 400 мм. При производстве конструкция дорабатывалась, использовались все более мощные узлы, двойные шарикоподшипники.

Приобретая картофелекопалку - обязательно указывайте модель вашего мотоблока или мини трактора. У нас имеются модели картофелекопалок для следующих моделей:

1. Картофелекопалка для мотоблока Нева

2. Картофелекопалка для мотоблока Garden Scout GS105-135 с задним валом отбором мощности шпоночного типа (для мотоблока Crosser CR-M6 - Кроссер CR-M9, картофелекопалка для мотоблока Patriot Garden, картофелекопалка для мотоблока Green Field МБ-105-135, картофелекопалка для мотоблока Herz DPT1G-135E (105E), картофелекопалка для мотоблока Агростар, картофелекопалка для мотоблока Weima WM1100, и всем подобным моделям мотоблоков).

Подходит для моделей со шпоночным валом отбора мощности.

3. Картофелекопалка для тяжелого дизельного мотоблока Гарден Скаут GS81D(E) - GS101D(E) - GS12DE, а так же их конструкционных аналогов (вибрационная картофелекопалка для мотоблока Кроссер CR-M8E, CR-M10E, CR-M12E, вибрационная картофелекопалка для мотоблока Nomad NDW 840 - 1040 и для подобных моделей). Шкив картофелекопалки рассчитан специально на размер ходового ремня - 1800 или 1850, в зависимости от используемого мотоблока. Вам не придется путаться с размерами ремней, подбирать их отдельно - вся эксплуатация очень проста. Вы просто переставляете один ходовой ремень на привод копалки.

Так же имеется возможность докупить комплект, состоящий из дополнительного шкива (третьего ручья), ремня и ролика. При покупке этого набора вам не прийдется снимать ходовые ремни, вы просто добвите третий.

4. Картофелекопалка для мини трактора Garden Scout GS-T12(M). Возможна доукомплектация комплектом для отключения привода копателя (по умолчанию привод будет в постоянном зацеплении)

Регулировка глубины, на которую заходит нож происходит при помощи регулировки положения специальных металлических колес (или при помощи гидравлики, при наличии таковой). Картофелекопалка своими руками устанавливается на мотоблоки и мини тракторы без использования дополнительных сцепок, либо самостоятельно вмешательства к конструкцию.

Дополнительные характеристики
Ширина ножа400 мм
Масса42 кг
Макс. рабочая глубинадо 280 мм
Рабочая скорость мотоблока1-3 км / час
ИспользованиеCROSSER CR-M 12-1, CR-M 12-2, Zubr, Garden Scout GS T12 DIF, T-12M, T-12, T-24
Колеса регулировочные2 шт

Картофелекопалка для мотоблока Нева своими руками. Размеры, чертёж, видео

Посадка, выращивание и особенно уборка картофеля – нелегкий труд. Каждый, кто хотя бы раз занимался этой работой, помнить ощущения бесконечных взмахов лопатой при выкапывании картофеля. Предлагаем вам узнать, как сделать картофелекопалку своими руками для трактора. Видео, чертежи и фото из этой статьи помогут вам с минимальными затратами сделать качественное оборудование.

Также почитайте: Как сделать измельчитель для веток

Конструкция картофелекопалки для мотоблока «Нева»

Немного смекалки и наличие подручных материалов подсказывают огороднику-любителю путь создания отличного средства малой механизации труда. Картофелекопалка для мотоблока «Нева» собирается несложно. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

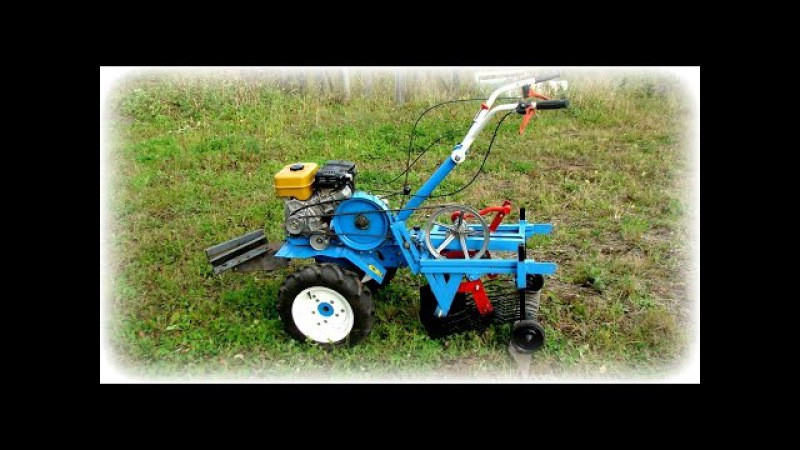

Фото картофелекопалки

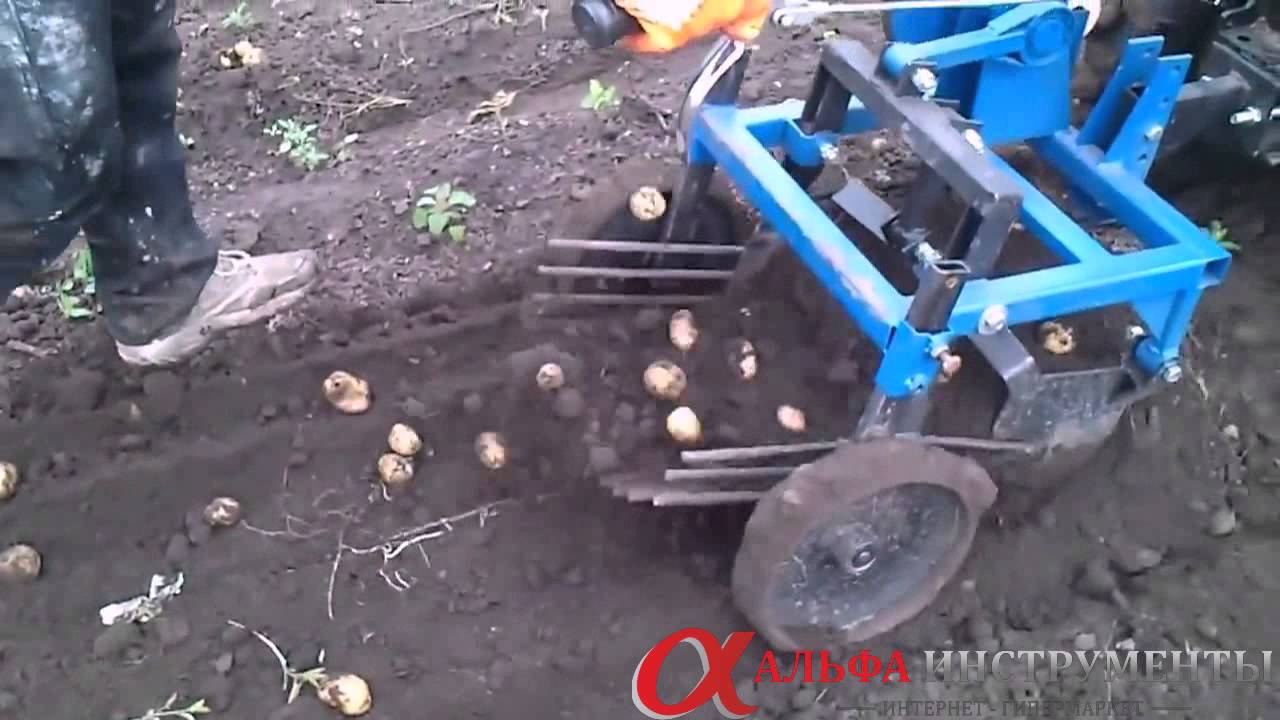

Картофелекопалка для трактора, сделанная своими руками, извлекает клубни картофеля из земли и оставляет их на поверхности. Остается только собрать картофель.

Узнайте, как сделать грунтозацепы из автомобильных дисков

Чтобы сделать картофелекопалку для мотоблока по чертежам, вам нужно подготовиться:

  • уголок 63х40 мм для устройства сварной рамы;
  • швеллера No 8;
  • металлические пластины для изготовления лемеха размером по 8 мм.

Смотрите видео: Самодельная картофелекопалка к мотоблоку

Рама картофелекопалки для мотоблока по чертежам и видео сваривается из уголка и швеллера. Вы можете сделать оборудование по индивидуальным размерам. Чтобы сделать картофелекопалку для мотоблока, вам нужно выполнить следующие шаги:

  1. Лемех собирается из металлических пластин и закрепляется к элеваторному кожуху.
  2. Элеватор может изменять угол и этим меняется угол копания.
  3. Детали, которые будут участвовать в непосредственном процессе копания, должны быть округло заточены.
    Это поможет избежать разрезания клубней картофеля во время выкапывания.
  4. Редукционный узел сделан из 2 корпусов цилиндрической формы разных диаметров, соединяющие ведущий и ведомый валы, которые изготавливаются из стали.
  5. На шпонках вала закреплены звездочки с приваренными ступицами.

Интересное видео: Грохотная картофелекопалка к мотоблоку. Размеры


Еще одна деталь картофелекопалки – барабан-очиститель, представляющий конструкцию из двух роликовых цепей, надетых на стержни. Для прочности конструкция крепится на изогнутых дисках. Вращающийся вал передает движение на звездочки, от которых вращаются оси барабана-очистителя. Ползунок изготавливается из пластмассы, что обеспечивает хорошее скольжение цепи. Входная ось копалки монтируется в кожухе. На входную ось крепится звездочка с подшипником. Распорные втулки крепятся с двух сторон звездочки.

Смотрите чертежи картофелекопалки на мотоблок:

Чертеж самодельной картофелекопалки для мотоблока

Чертеж с размерами картофелекопалки

Чертеж картофелекопателя

Теперь вы знаете, как изготавливается картофелекопалка для мотоблока «Нева» своими руками размеры по чертежам и видео. Использование сельскохозяйственной техники, даже собранной своими руками, значительно сокращает время рутинных и трудоемких сельскохозяйственных операций. Это также позволит увеличить урожайность и лучше сохранить картофель, выращенный с применением передовых технологий.

виды навески, как сделать своими руками

Мотоблок значительно облегчает жизнь в селе, позволяет сэкономить средства, облегчить ручной труд. Стоимость навески для него зависит от фирмы-производителя и наличия дополнительного оборудования. В нашей стране пользуется спросом мотоблок «Нева». Этот агрегат надежен, неприхотлив, прост как в обслуживании так и в ремонте.

Конструкция каждого мотоблока предусматривает возможность использования разнообразной навески.

Разное навесное оборудование расширяет спектр сельскохоз работ. Такой инвентарь делится на несколько разрядов в зависимости от сферы применения. В статье представлено описание каждого агрегата.

Виды навесного оборудования:

Обработка почвы

1.1.    Плуг. Эту навеску используют для вспашки целины и глубинной обработки почв. При умелом обращении правильно отрегулированный плуг сам углубляется при движении и нарезает ровные борозды. Благодаря этому его можно использовать, чтобы быстро подготовить канавки для посадки картофеля.

С некоторыми культиваторами почвофреза или плуг идет в комплекте. Такое навесное оборудование по умолчанию идет с мотоблоками Нева, Аврора, Зубр и другими.

1.2.    Оборотный плуг. Отличается от обычного разнонаправленными рабочими элементами в конструкции. Это дает возможность пахать в обоих направлениях, не возвращая мотоблок вхолостую. При такой конфигурации работает один плуг, а второй поднят. При движении в обратную сторону, рабочие элементы можно поменять местами нажатием на педаль.

1.3.    Плуг-окучник. Отличается от обычного V-образным лемехом. Применяется при посеве овощных культур (картофеля, лука, бобовых культур). Основная функция – окучивание грядок.

1.4.    Активный плуг роторный. Его подключают в качестве навесного оборудования к валу отбора мощности. Может иметь от двух до четырех изогнутых лемехов. При вспашке переворачивает почву так же, как обычный плуг, но работать с ним легче. Характеризуется большей устойчивостью и высокой производительностью.

1.5.    Фреза или культиватор. Пропольники относятся к основным видам навесного инструмента для обработки почвы. В некоторых моделях мотоблоков их устанавливают вместо колес. Чтобы подобрать оптимальную ширину обработки, регулируют сошник или меняют количество секций. Практичнее применять навесной культиватор. Он не зарывается, увереннее выдерживает глубину борозды, не уходит в сторону при наезде на более плотный участок грядки. Правильно настроенный мотокультиватор обработает землю не хуже, чем трактор, при этом не «затаптывает» почву.

1.6.    Борона. Может быть пальчиковая, дисковая или ротационная. Универсальная борона используется для того, чтобы разбивать комья земли и разравнивать грядки.

1.7.    Картофелекопалка. Выкапыватель имеет простейшую конструкцию: специальный плуг-окучник с отвалами в виде прутов. Плуг подкапывается под клубни, почва просыпается сквозь отвалы, а картофель остается сверху.

Покос травы и заготовка сена с помощью навесного оборудования мотоблока

2.1. Косилки для скашивания травы. Могут быть роторные и сегментные (ножевые). Роторные эффективнее в покосе, а сегментные более маневренные. Второй вид косы используют для работы между деревьев и кустов.

2.2. Грабли ворошилки. Это навесное оборудование, предназначено для того, чтобы переворачивать сено, облегчая его сушку. Использование граблей позволяет собрать скошенную траву и пустить ее на сено.

Посадка и посев

3.1. Картофелесажалка. Это навесное приспособление состоит из контейнера на колесах, нарезателя борозды и окучника.

При работе в борозду через определенный интервал времени подается картофель, а окучник засыпает его землей.

3.2. Сеялки. Работают по принципу, описанному выше. Конструкция сеялки зависит от размера семян и способа их посадки. При помощи такого навесного устройства сажают помидоры, арбузы, чеснок, лук, морковь и т.д.

3.3. Доминатор с сеялкой. Этот вид вертикальной фрезы спроектирован для создания газона. Доминатор одновременно проделывает все три операции: разрыхляет почву вертикальными ножами, высевает семена, выравнивает, уплотняет поверхность будущего газона катком. Подключается при помощи сцепного механизма.

Перевозка грузов и транспортировка

4.1. Грузовой прицеп. Прицепы для мотоблоков могут иметь грузоподъемность от 300 до 500 кг. Кузов обычно опрокидывается, а сама тележка может быть оснащена тормозами, осветительными приборами и сиденьем оператора. Прицеп удобен, так как облегчает труд при уборке урожая, перевозке различных грузов.

4. 2. Колеса с грунтозацепами. Эти металлические колеса способствуют увеличению тягового усилия. Они тяжелее пневматических, не забиваются землей. Благодаря этому грунтозацепы не проскальзывают при нагрузке. Но для тяжелого мотоблока они не подходят.

4.3. Утяжелители. Противовесы навешивают на корпус или на колеса для того, чтобы увеличить вес легкого мото культиватора и чтобы на него можно было устанавливать более тяжелую навеску.

4.4. Ездовой модуль. Это прицеп-адаптер, который помогает превратить мотоблок в мини-трактор. Он представляет собой задний мост с сиденьем и сцепкой для прицепного оборудования. В комплектацию входит модуль сцепного орудия.

Другие работы

5.1. Роторная щетка. Эта навешивающаяся на мотоблок насадка позволяет эффективно и быстро подмести мусор или свежевыпавший снег как с асфальтовых дорожек, так и с газонов.

5.2. Бульдозерный нож (нож-отвал) - подвесное приспособление может применяться только на тяжелых мотоблоках. Отвал служит для перемещения большого объема сыпучих материалов (кучи песка, щебня, снега и т.д.). Подключается спереди.

5.3. Шнеко-роторный снегоуборщик. Предназначен для очистки территории от большого объема снега, слежавшихся или обледеневших пластов. Стальной шнек перемалывает снежно-ледяную массу и выбрасывает в сторону на расстояние до 20 метров.

Самодельное навесное оборудование для мотоблока

Дополнительное оснащение расширяет возможности простого механизма, превращая его в незаменимый многофункциональный агрегат. Мотоблок Нева МБ-2 можно купить с комплектом навесного оборудования, в которое входят различные аксессуары. Но в некоторых случаях заводское снаряжение не подходит: не устраивает цена, качество, не предназначено для данной модели. Тогда можно сделать навеску для мотоблока своими руками или купить навесное оборудование другой фирмы и адаптировать его под свой агрегат.

Разрабатывая оснащение мотоблока, нужно учесть мощность двигателя, вес и габариты, рабочие нагрузки, способ подключения к основному механизму. Это поможет рационально использовать средства, не даст потратить впустую время и средства.

Вот некоторые самодельные агрегаты, которые можно собрать и изготовить собственноручно:

1)Мотоблочный адаптер-прицеп своими руками

Конструкция:

  • Рама с поперечной штангой;
  • Колесные стойки;
  • Раскосы;
  • Сиденье оператора;
  • Сцепка;
  • Ось, колеса;
  • Органы управления;
  • Прицеп.

Для изготовления простой рамы нужна труба длиной 1.5 – 1.7 м. Чем мощнее мотоблок, тем длиннее может быть дышло адаптера, больше сечение трубы и диаметр колес.

К одному краю рамы приваривают поперечную штангу. Ее длина – это ширина колесной базы прицепа. К штанге прикрепляют стойки колес и раскосы для жесткости и лучшей амортизации. Колеса можно взять от автоприцепа или тележки. Главное, чтобы совпадал прицепной узел. Не забудьте приварить подставку (подножка) под ноги.

По центру поперечной штанги закрепляется стойка для сиденья оператора.

Ко второму концу рамы приваривается сцепка, при помощи которой прицеп-адаптер будет крепиться к фаркопу мотоблока. Самое простое соединение навесного оборудования и мотокультиватора – одинарная сцепка. Для большей функциональности и маневренности можно использовать рычаг с двумя или тремя коленами. Он дает возможность регулировать положение навески.

2)Самодельная картофелесажалка для мотоблока

Конструкция:

  • Рама;
  • Емкость для клубней;
  • Цепной конвейер;
  • Регулировочный механизм;
  • Плуг;
  • Дисковые бороны;
  • Ось и колеса.

Раму для навесной сажалки делают из профильной трубы путем сваривания. К ней прикрепляют стойки конвейера, фаркоп, лонжероны для обеспечения жесткости. Снизу монтируют крепежи, которые будут держать диски, обоймы и корпуса подшипников, плуг.

На вал насаживают приводную звездочку, фиксируя шпонкой. Его устанавливают в подшипники, а на край монтируют ступицу колес.

Чаши транспортера изготавливают из проволоки 5-6 мм. К кольцу диаметром 58-60 мм снизу приваривается изогнутый отрезок такой же проволоки. В результате получается углубление, в котором задержится клубень среднего размера.

Затем их приваривают к звеньям цепи посредством креплений. Интервал между ними зависит от диаметра приводной звездочки, длины цепи. Его можно установить опытным путем. Цепь транспортера монтируют на холостую звездочку и натяжное сцепное устройство. Принцип натяжения цепи  такой же как и у велосипеда.

Транспортировочную ленту соединяют и натягивают только после того,  как она  оказывается продетой через отверстие емкости для посадочного материала.

Рабочая часть транспортера должна проходить через бункер, захватывая посадочный материал. Если цепь будет цепляться за стенки бункера, это приведет к его разрушению.

Диски крепятся на специальные стойки (сектора), которые дают возможность менять угол наклона диска и глубину погружения агрегата.

3)Дисковый окучник для мотоблока

Конструкция:

  • Т-образная рама;
  • Стойки;
  • Диски;
  • Винтовые талперы.

Самодельное дисковое оборудование для окучивания — это самый удобный в эксплуатации навесной агрегат. С его помощью можно выполнять работы при посадке огорода и в период активного роста растений. Он не требует в работе больших физических усилий, а его мощность возрастает при снижении скорости движения. Чертежи показаны ниже.

Для изготовления дисков применяется легированная сталь толщиной 1.5 – 2 мм. По центру просверливается отверстие для переходников, которые будут крепить их к раме окучника. Наружные кромки дисков выгибают.

Переходники (стойки для дисков) могут быть просто приварены или прикреплены к поперечной перекладине рамы при помощи болтов. Во втором случае можно будет менять ширину захвата окучника.

При помощи талперов изменяют угол поворота дисков для регулирования глубины их погружения. Подшипники скольжения, встроенные в конструкцию, облегчают эксплуатацию окучника. Обратите внимание, чтобы силовой агрегат мотоблок смог потянуть всю конструкцию.

4)Самодельная картофелекопалка к мотокультиватору

Конструкция:

  • Рама;
  • Лемех;
  • Редакционный узел;
  • Барабан-очиститель.

Подбирая габариты деталей, нужно ориентироваться на мощность мотоблока, к которому будет подключаться картофелекопалка.

Сварную раму делают из металлического уголка 60х40мм, отрезка швеллера №8, профилированной трубы.

Подвижная деталь картофелекопателя – лемех. Он состоит из стальной пластины (или нескольких пластин) и прутьев. Его крепят на элеваторный кожух при помощи четырех крепежных элементов, затянутых гайками. Все острые края на этой конструкции нужно затупить, чтобы они не повреждали клубни.

Редакционный узел состоит из двух металлических корпусов цилиндрической формы. Стаканоподобный корпус картофелекопалки должен иметь втулку для соединения ведомого и ведущего валов. Правильно собранная конструкция при установке на мотоблок в качестве навесного должна свободно вращаться.
Из трубы, диаметром 25мм изготавливаются ступицы. К ним привариваются передаточные звездочки. Последние в свою очередь при помощи призматических шпонок насаживаются на втулки.

Барабан-очиститель похож на беличье колесо, поэтому его иногда так и называют. Он состоит из двух роликовых цепей по 94 звена, одетых на специальные стержни. Эта конструкция крепится на двух фиксированных осях.

В процессе движения мотоблока, усилием вала лемех будет совершать копательные движения, меняя угол наклона. Клубни будут постепенно продвигаться через все конструкторские элементы навесного агрегата, отсеивая почву сквозь прутья, вот тогда смело можно заявить, что усовершенствование закончено.

5) Снегоуборщик отвального типа

Конструкция:

  • Адаптер;
  • Отвал.

Для изготовления отвала монтируется каркас — основание самоделки. Он обшивается жестью толщиной не более 2 мм. Размеры его зависят от особенностей обслуживаемой территории. Для уборки дорожек достаточно будет 50-55 см ширины. Схемы и чертеж приведены ниже.

Нижняя кромка отвала должна быть расположена под углом к основной оси каркаса. К ней при помощи болтов или заклепок прикрепляется нож. Большой наклон ножа позволяет срезать твердый наст, малый – без особых нагрузок на двигатель передвигать снежную массу.

Адаптер – это две штанги и три кронштейна. Отвал при помощи штанг прикрепляется к раме мотоблока. А угол его размещения относительно рамы регулируется при помощи кронштейнов. Для облегчения регулировки можно вмонтировать тяговый механизм. В качестве основы для этого навесного механизма используются узлы передних колес легковой машины.

Принцип универсальности

Некоторые элементы навески похожи по конструкции и принципу работы. Поэтому можно изготовить прицепное оборудование, опираясь на принцип универсальности. Так, например, картофелекопалка может стать картофелесажалкой или окучником. Использование одного узла в подобных конструкциях сэкономит средства, а также площадь для хранения дополнительного комплекта оборудования. Обязательно посмотрите видео и почитайте форум, перед тем как соберетесь конструировать навеску самостоятельно.

Картофелекопалка для мотоблока «Нева» — как выбрать?

Каждый фермер и огородник знает, как тяжело сначала высаживать картофель и другие растения, а потом собирать урожай. Такая работа не просто монотонна, но и очень утомительна. Люди в возрасте могут даже потерять свое здоровье. Конечно, если у вас совсем небольшой огород, то выкопать картошку можно самому или попросить это сделать кого-то вручную. Если же у вас участок имеет достаточно большие размеры, около 2-4 соток, тогда без специальной техники просто не обойтись.

Сегодня в продаже имеется большой выбор разной техники для выполнения любых сельскохозяйственных работ. Вы можете купить такое полезное оборудование, как картофелекопалка для мотоблока «Нева» («Нива»). Они бывают разных видов, но самое важно то, что благодаря схемам и чертежам, которых очень много в сети Интернет, вы можете сконструировать самодельную картофелекопалку.

Такое оборудование, как мотоблоки и мотокультиваторы, не рассчитано на большие территории, но для небольших хозяйств они подходят просто идеально. Многие предпочитают собирать картофель плугом, но часть урожая будет повреждена, так как инструмент просто разрезает клубни. С картофелекопателем такой проблемы не будет, так как он бережно поднимает и переворачивает землю вместе с клубнями, при этом процент повреждения получается очень маленьким.

Как работают и что из себя представляют картофелекопалки?

Любое навесное оборудование, в том числе и картофелекопалка для мотоблока, работает по одному принципу. Зубцы техники врезаются в землю и переворачивают ее. Следовательно, весь картофель окажется наверху и вам не составит труда его собрать. При этом клубни не будут повреждены.

Такие устройства очень выгодны для владельцев небольших участков, в то время, как для больших хозяйств используется уже более серьезная техника, которая способна выполнять очень большие объемы работ на тяжелых типах почв.

Мотоблоки сами по себе не очень эффективны, а вот вместе с навесным оборудованием они способны взять любую, даже самую сложную и изнуряющую, работу на себя. Техника для выкапывания картофеля относится к навесному оборудованию, и она бывает двух видов:

  1. Простая или пассивная. Имеет вид лопаты, но при этом здесь нет черенка, а также имеются наверху зубцы. Когда острым краем поддевается земля, вместе с картофелем она попадает на зубцы, где земля опадает, а клубни остаются. Есть разные модели такой насадки, которые предназначены для разных видов почв — от легких до тяжелых;

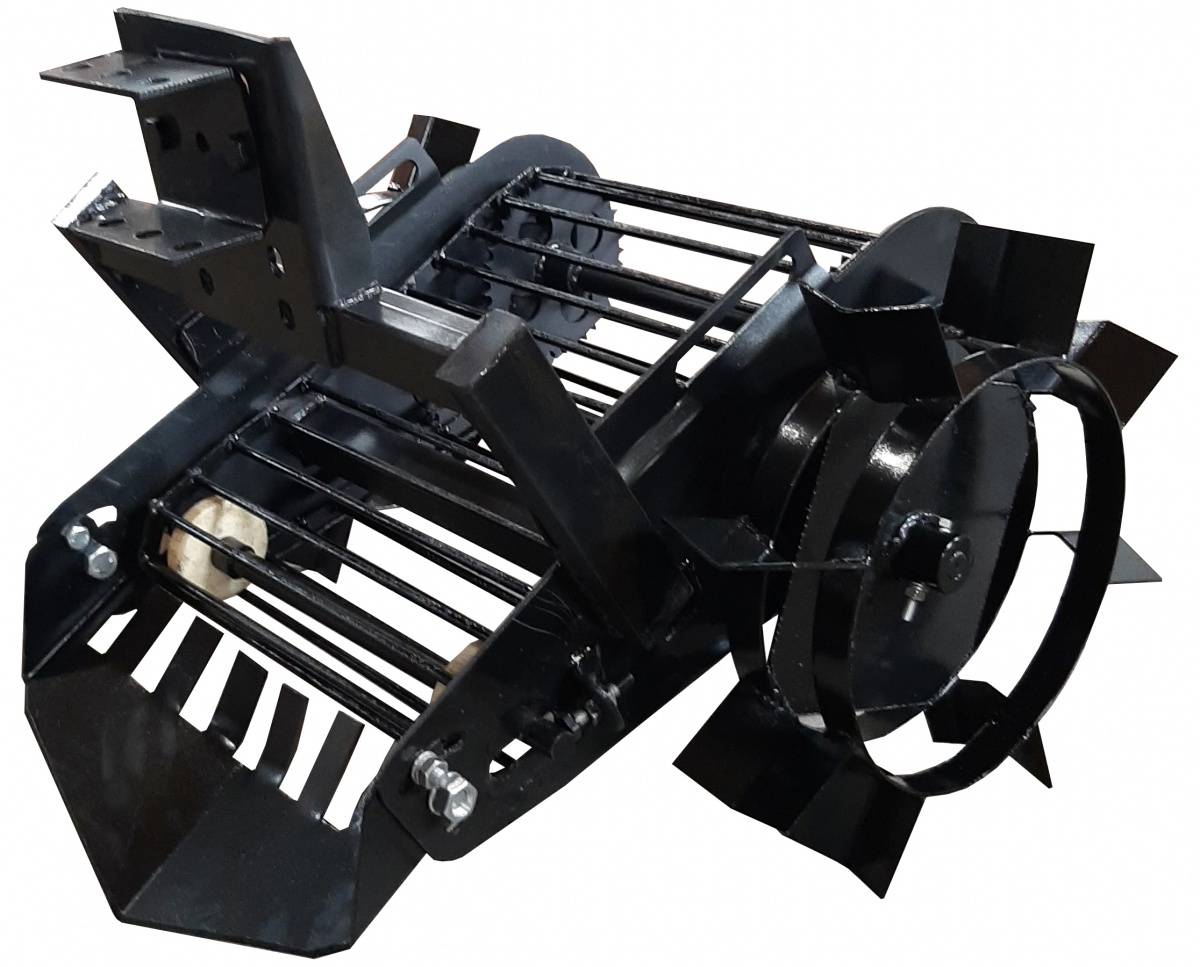

  2. Вибрационная картофелекопалка для мотоблока. Грохотная картофелекопалка имеет уже более сложную конструкцию. Здесь имеется лемех и решетки для отсева, которые крепятся на колесах. Лемех врезается в землю, берет ее и проталкивает на решетку, где она просеивается механическим способом. Клубни выкладываются на грядки, где их нужно собрать вручную.

Практически все модели картофелекопалок очень похожи между собой, но при этом по-разному называются. Это обусловлено разными производителями. Они отлично подходят для разных мотоблоков, как «Нева», «Кентавр», «Салют», и другие. Работать с таким устройством для выкапывания картошки намного быстрее, да и здоровье вы сохраните, чем если работать своими силами. Перед тем, как купить навесное оборудование, убедитесь, что оно подходит именно к вашей модели мотоблока.

Разновидности картофелекопалок для мотоблока «Нева»

В продаже, как уже говорилось выше, вы можете найти разные картофелекопалки к мотоблоку «Нева». При этом все они имеют некие отличия и, соответственно, стоимость тоже будет разниться. Рассмотрим самые востребованные и практичные модели.

Модель ККМ-1. Относится к вибрационным изделиям. Подходит не только для сбора урожая картофеля, но и для других растений, как морковь, чеснок. Состоит из лемеха и решетки для просева. Глубина врезания в землю регулируется опорными колесами, а мягкость сепарирования настраивается регулировкой оборотов двигателя. Предпочтительно использовать только на легких и средних типах почвы. Стоимость при этом такого устройства достаточно приемлема и доступна каждому.

Модель «Картофелекопатель вибрационный». Данное изделие было специально разработано для мотоблока «Нева». Весит оно всего 34 килограмма, ширина обработки земли — 36 сантиметров, а глубина врезания — 20 сантиметров. Стоимость очень демократичная, и в соотношении цена-качество показывает очень хорошие результаты.

Модель КВМ-3. Агрегат грохотного типа. Отличается тем, что к ней можно подсоединять специальный нож к ведущей раме. Благодаря этому вы можете выкапывать урожай даже на тяжелых почвах, когда вибрация решетки становится сильнее и клубни лучше очищаются. Имеет вес 39 килограмм, обрабатывает землю шириной в 37 сантиметров и на глубину около двадцати сантиметров.

Модель «Полтавчанка». Это вибрационное изделие. Оно рассчитано на работы в земле среднего типа тяжести. Имеет вес 34 килограмма, скорость — 2-3 километра в час, обрабатывает почву на глубину в 18 сантиметров. В комплекте также имеется штифт и ремень. Благодаря этому устройство может быть присоединено к «Неве».

Как сделать своими руками картофелекопалку?

Вы можете, конечно, купить мотоблок «Нева» с заводской картофелекопалкой. Она имеет очень простую конструкцию, которую вы с легкостью можете повторить собственноручно. Это достаточно простой и быстрый процесс.

Многие не согласятся, что сделанная вручную техника будет лучше. И тут нельзя не согласиться. На заводе инструмент сделают прочным, надежным, с учетом всех требований и норм. Но есть масса «но».

Во-первых, вы сделаете инструмент именно под тип почвы вашего участка. Во-вторых, вы сделаете прибор таким, который будет идеально подходить лично вам. То есть, вам будет невероятно удобно за ним работать. В-третьих, картофелекопалки к мотоблоку стоят относительно дорого и все же не все могут себе такое позволить. А вот сделать инструмент из подручных материалов — очень выгодно.

Перед тем, как приступить к работе, следует отметить то, что вы будете делать инструмент, который подойдет для легких и средней тяжести земли. Если у вас земля тяжелая, то здесь не обойтись без глубоких познаний механики и физики.

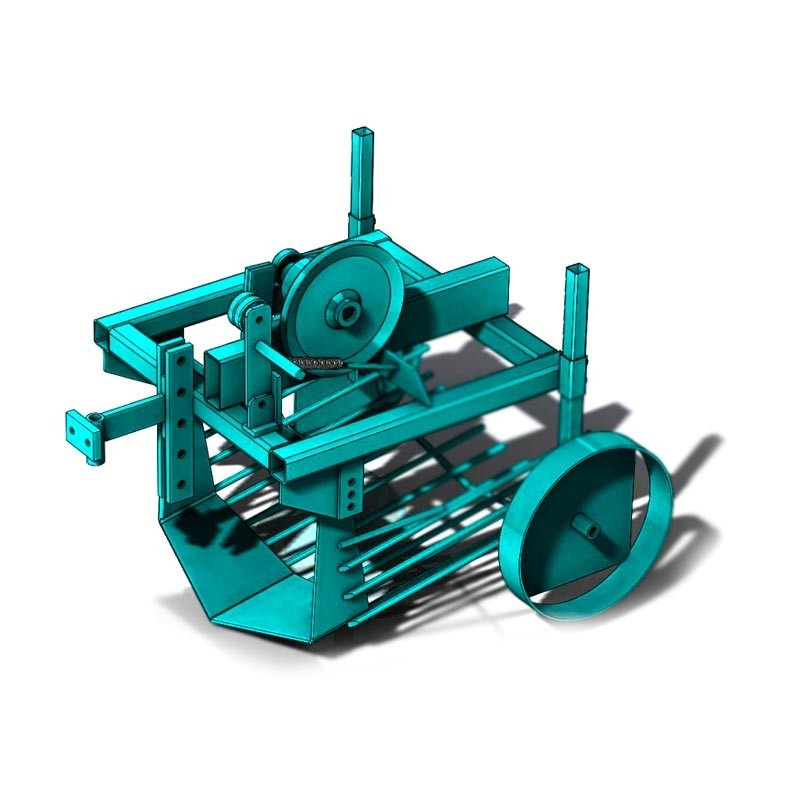

Рассмотрим пример того, как сделать картофелекопалку вибрационного типа. Она состоит из следующих элементов:

  • ходовой части;
  • регулировочной тяги, которая имеет вертикальный тип;
  • подвесных элементов;
  • рамы.

Для начала вам нужно составить четкие чертежи, где будут указаны все составляющие элементы. Без данного этапа у вас может попросту ничего не получиться. То есть, агрегат не будет подходить к мотоблоку или будет неэффективным в работе.


Вся работа проходит в несколько этапов:
  • конструирование рамы. Для этого труба подходящего диаметра разрезается на определенные части и сваривается;
  • установка перемычек. Они нужны для монтажа вертикальных тяг управления. Он устанавливается на около одной четвертой длины рамы. С противоположной стороны крепятся колеса;
  • установка стоек вертикальных. Со стороны, где находятся перемычки, устанавливаются два металлических квадрата. Еще дальше устанавливаются стойки и соединяются между собой полосой металла;
  • изготовление рала. Заготовка монтируется к стойкам. Еще одна крепится с противоположного края. Вторая деталь приваривается к первой заготовке и изгибается в подходящую форму;
  • изготовление решетки. Прут крепится к ралу, а его свободный конец выходит в сторону тяговой системы.

Завершающим этапом является установка колес и регулировочных тяг, которые крепятся в специально подготовленные отверстия.

Для мотоблоков «Ока», «Нева»

Поиск по товарам

Мотоблок ОКА 9 л.с. : новые горизонты автоматизированного труда.



ОКА, так же, как и «профессиональные  мотоблоки», подвергается всяческим переделкам и тюнингу. ОКА – это огромное русское поле экспериментов и возможность воплотить все фантазии в жизнь без риска сломать себе что-нибудь, – себе или мотоблоку. Из ОКИ делают снегоходы. Шагающих роботов из «Звездных войн». Поступила информация, что танки «Армата» на самом деле также спроектированы на базе ОКИ, но это, что называется, не точно.

Мотоблок – небольшой грузовичок, и, как сказал бы заплесневелый дедушка Ленин, средство производства, которое может принести прибыль и потому подлежит экспроприации. Мотоблок ОКА – техника среднего класса для среднего класса: для «кулаков» –  по выражению все того же. Средний класс известен своей практичностью и умением сопоставлять желания с возможностями.

Мотоблок ОКА – горизонт возможностей.

1) Желание: перевозить на мотоблоке дрова, удобрения, строительный и др. мусор.

Возможность: благодаря усиленному редуктору российского производства, появилось долгожданное расширение, предусматривающее установку двигателя мощностью до 9 л.с. на мотоблок ОКА, чей класс раньше не предусматривал управление такими мощными ресурсами. В итоге, к тележкам с типичным для средних мотоблоков тоннажем прибавляется новая цифра – 500.

Тележка ПТМ-500-2 универсальная – спроектированная заводом УМПО, входящего в состав ВПК и производящего двигатели для самолетов 4+++ поколения, специально для тяжелого мотоблока АГРО поворотная тележка с кулачком. Теперь и для ОКИ. Для новой мощной ОКИ.

2) Желание: есть картошку со своего участка, экологически чистую, выращенную своими руками.

Возможность: разумеется! На протяжении всех сезонных работ, связанных с выращиванием «второго хлеба» мотоблоки ОКА – рука (вернее, ручка) об руку с Вами!

Но, для начала, помощника самого следует укомплектовать.

Начинаем с выбора качественной сцепки. Хорошая сцепка – та, посредством которой агрегируется большее число разнообразных типов навесного оборудования – мысль, лежащая на поверхности; вторая интереснее: итак, хорошая сцепка к тому же расширяет функционал навески: например, регулирует положение плуга вверх-вниз или же угол наклона.

Представим – весна, снег сошел, погода потихоньку устанавливается.

Чтобы не просить местного тракториста, вечно пребывающего внутри легкости бытия и оттого делающего работу ради процесса в ущерб такому скучному и материальному результату, или деда со старой худой кобылой, явного родственника тех многих мужчин с картины Репина про бурлаков, если судить по разрозненному спектру чувств, вызванных созерцанием убогих плодов одинаково нехитрой тупой работы, главными из которых, пожалуй, будет жалость и мёотохапия. Кому в 21 веке нужен трактор на небольшом участке или лошадь? Потомственному бурлаку, – не иначе. Богатство считают в л.с., а не в л.

Первый этап – это подготовка почвы. Почву нужно прокультивировать.

Чем? Ответ может показать неожиданным, но – культиватором (простите!). Чтобы избежать тавтологии: культиватор-борона АКСАЙ с хорошо настроенной сцепкой работают на земле с целью: разрыхления, удержания влаги и  уничтожения сорняков. Основная цель ранних весенних работ – именно закрытие влаги. Необходимая весенняя работа, необходимая навеска, превентивный удар по траве.

И вот – майские праздники. Самое время субботой, тихим утром после розовощекой пятницы, полной той свежести, обличенной в сиреневый дым, яблоневый дым, дым-над-водой и дым вовсе не есенинский – от костра, а стало быть, от первобытности жареной еды и простейших напитков, утром-тишиной – без человеческой трескотни, но с треском вновь рождающегося лета – вот именно такой субботой начинают весенние работы.

Как наши предки. Запрягаешь 7,5 или 9 лошадок (за глаза) – то есть, заводишь ОКУ– и под плуг вулканического обжига… вспахиваешь поле за 15 минут. Еще не проснувшийся родственник кидает семена в землю, приветственно распахнувшей свои объятия новому урожаю.

Да-да-да, знаем: кто в наше время, имея мотоблок, не купит к нему продвинутой картофелесажалки. Верно, почему нет, и она, даст бог, будет надежной, а может, и нет, не даст. А плуг… Что может быть проще плуга, куска железа, пускай и крепкого? Вся наша цивилизация – цивилизация плуга: давным-давно оседлые земледельцы показали, что заниматься выращиванием риса намного выгоднее, чем охотиться: охотники, пускай и сколь угодно искусные, не нужны, если дичи просто нет; а рис выращивается при должном старании, при сплоченной работе всего коллектива, при любой погоде. Так человек стал планировщиком, с тех пор существуя в относительной независимости от прихотей бога охоты. Цивилизация плуга.

Так что, видите, как получается: от плуга до современного телефона – развитие западной цивилизации. Сегодня умные люди обладают и тем, и другим; в это наше удалое время ЗОЖ,  экологически чистой еды и киберпанка: когда высокие технологии соседствуют с низким уровнем жизни, иметь свой клочок земли и еду с него – как эко-фуд или запас на черный день – замечательно. Замечательное время.

ЗОЖ и здоровая пища – мотоблок с плугом: легкая разминка после бурной пятницы, и осенью – свой урожай.

Но посадить картошку еще не все – чтобы её выкопать, чтобы было, что выкапывать, за ней нужно ухаживать, и первое, о чем думаешь в связи с этим –  разумеется, повторное боронование: уже через неделю после посадки при хорошей погоде или примерно через день после дождя – когда земля покроется коркой. Упреждающий удар по сорнякам, находящимся в уязвимом нитевидном положении. Неплохо б повторять боронование еженедельно, но без фанатизма и уж точно до появления первых всходов, или, во всяком случае, до того, как они вырастут до 3 см.

АКСАЙ – удивительная и универсальная вещь. Официально она называется «культиватор-борона»… и есть за что. В выборе навески на мотоблок – впрочем, дальнейшее справедливо и для самого силового агрегата, – главная, определяющая характеристика – универсальность, и где еще найдешь и культиватор, и борону в одной изящной конструкции?

Итак, бороновали-бороновали, и, коль скоро жизнь устроена достаточно справедливым образом, когда количеством затрачиваемых сил равно результату; в общем, даст погода – и вы увидите всходы. Увидели? Междурядка подкралась незаметно.

Урожай картофеля зависит от множества мелочей. И, несмотря на то, что говорим мы только об особенностях выращивания картофеля при помощи мотоблока ОКА, не можем не упомянуть: дьявол кроется в деталях. Например, перед тем, как сажать семена картофеля, их заносят в теплое помещение на месяц – чтобы пророс. Говорят, данная процедура увеличивает длину подземной части стебля, а стало быть – урожая – процентов на 30. Еще 10 процентов завесят от того, как часто и качественно проводилось боронование, еще десять – от протравленивания семян (подчеркиваю: семян, потому что если травить от жуков и других микроорганизмов «вершки» в середине лета, то картошка охотно впитает в себя химикаты, и на тарелки они соответственно окажутся; обратная ситуация: корни «выбрасывают» через кусты вредные вещества – вредны в первую очередь для вредителей, – а сами остаются «чистыми»; это важная информация, только недосмотру угодившая в скобочки).

Междурядная обработка – тогда, когда кусты уже солидных размеров 6-9 см. Делается она окучником, и главное, что неплохо бы учитывать при выборе оного – наличие модели с простейшей функцией регулируемой ширины захвата: справедливо вообще для всей навески и уж конечно для всех типов окучников, и уж конечно для тех, что есть у нас на сайте. А какие они бывают?

А зачем они бывают? Зачем картофель окучивают; зачем проводят междурядную обработку, – говоря научным языком?

Разграничим понятия «окучивание» и «междурядная обработка»? Да.

Скажем так, окучивают при помощи мотыги руками в Африке туземцы. Мы же с вами, красивые белые люди, вооруженные мотоблоком ОКА, оснащенным специальным оборудованием, будем проводить плановую междурядную обработку картофельных насаждений, подразумевающую, во-первых, закапывание куста Solanum tuberosum в мере достаточно для предотвращения его падения вследствие пагубного влияния ураганов; утепление всходов и закрытию, удержанию влаги – короче говоря, междурядная обработка включает в себя целый комплекс полезных мер, в том числе мер по борьбе с сорняками, проводимых всего одним агрегатом.

Вопрос остается – «какого именно агрегата». Мы выяснили, что окучник в любом случае должен быть регулируемым по глубине и ширине, однако существуют различия и принципиальные, в устройстве: итак, окучники – двух видов: во-первых, дисковые, а во-вторых, плугообразные, которые далее делятся еще на однорядные и двухрядные плугообразные окучники.

Все они агрегатируется с мотоблоком ОКА при помощи надежной регулируемой сцепки.

Если речь идет о дисковым окучнике… То, очевидно, благодаря обтекаемости форм уменьшается сопротивление почвы и увеличивается скорость работы, чему способствует к тому же малая масса данного вида навески, но также очевидно, что окучник дискового типа особенно хорош, когда почва – не сложная, и тогда, действительно – как нож сквозь масло.

Что касается плугообразных: они тяжелее, что означает: повышенные требования к мощности мотоблока, но что нам до проблем малых агрегатов, когда у нас за душой 9 «лошадок»? Принцип работы тот же, но единственное, желательно приобрести грунтозацепы – чтобы мотоблок свободно проходил между рядами, не задевая то, ради чего все задумывалось: второй хлеб.

Минимум дважды в сезон требуется проводить описанную процедуру: междурядную обработку.

…И тогда настанет это сладкое осеннее время с теплыми оттенками лета, прозванного «бабьем» – время копать картошку, и именно при помощи простейшей картофелекопалки, известной как: веерная, стрельчатая, недорогая. Мотоблок вообще учит не усложнять.

Принцип работы? Замечали феномен – сотрудники дают прозвища начальникам не в бровь, а в глаз, и многие профессионализмы очень точно отражают суть работы многих, несоизмеримо более сложных приборов, чем навеска ОКИ? Замечали? И здесь та же ситуация: подобную веерную картофелекопалку в народе называют «лапой». Вот так и работает: лапой. Загребает картошку, как голодный медведь лапой лезет вглубь горшка с медом.

Мы рассмотрели принцип работы простейших вариантов навесного оборудования к мотоблоку ОКА, большинство из которых крепится к нему одной и той же сцепкой. В отличие от тяжелых мотоблоков, в ОКЕ отсутствует валовой отбор мощности и наличествует ременная передача – не механическая. Все это говорит о том, что работать мотоблоком ОКА способен любой человек, краньше и не знавший толком, через какую букву пишется слово «мотоблок»: ОКА – дружелюбная к начинающим овощеводом техника, и её возможности растут по мере обретения пользователем уверенности в своих силах и познаниях; по мере увеличения запросов, ОКА всегда готова ответить уверенным «да» на расширение функционала посредством установки разнообразных типов навесного оборудования. Надеемся, наш небольшой текст было интересно читать. Оставайтесь с нами: мы публикуем гениальные тексты в самом низу сайта, осознавая: да, несмотря на всю несомненную гениальность, их все равно никто не прочитает, но зато мы хоть что-то предлагаем помимо оголтелого втюхивания и длинных рядов цен; здесь каждое сочетание слов – оригинальный контент и какая-никакая, но информация, и местами важная.

как сделать с фото и видео

Люди, живущие в сельской местности, и дачники ежегодно занимаются сбором картофельного урожая. Этот процесс является довольно трудоемким, особенно если заниматься уборкой вручную. Для упрощения сбора картошки многие приобретают для мотоблоков специальные картофелекопалки. Однако некоторые владельцы отказываются от такой покупки и пытаются сделать такую конструкцию самостоятельно. Однако перед тем как будет сделана картофелекопалка своими руками, необходимо ознакомиться с видами копалок и особенностями их изготовления.

Назначение

Прежде чем создать картофелекопалку, необходимо детальнее изучить, для его именно используется этот инструмент. Пользоваться таким навесным приспособлением следует вместе с мотоблоком. Оно применяется для выкапывания картошки и рытья земли в полях и приусадебных участках.

Главная функция картофелекопалки – отделение клубней от грунта и их укладывание на поверхности земли. Именно для этого многие овощеводы и фермеры покупают или самостоятельно делают такие приспособления перед сбором урожая.

Разновидности

Любая картофелекопалка для минитрактора изготавливается для рыхления земли и выкапывания картофельных клубней на ее поверхность. Однако, несмотря на то, что все картофелекопалки для мотоблока выполняют одинаковую функцию, такие конструкции все равно могут отличаться. Существует несколько видов копателей, которые можно сделать самому или приобрести в магазине.

Вибрационная или грохотная

Грохотная картофелекопалка изготавливается из вибрационного сита и лемеха. Вибрационное изделие обладает достаточно простым принципом действия. Во время работы выкапыватель помещается в почву и постепенно извлекает оттуда созревшие клубни. Вместе с грунтом они попадают на сито, чтобы стряхнуть ненужный грунт. Такая копалка картофеля имеет серьезный недостаток – ее очень сложно сделать самостоятельно.

Простая или веерная

Такая веерная картофелекопалка для минитрактора обладает наиболее простой конструкцией. Она изготавливается из плуга, к которому необходимо прикрепить несколько стрел. Во время сбора урожая мотокультиватором с установленным простым выкапывателем плуг будет углубляться в землю и по его стержням начнут подниматься выкопанные клубни. К достоинствам этой копалки можно отнести ее универсальность. Ее можно устанавливать на любую модель мотоблоков и минитракторов.

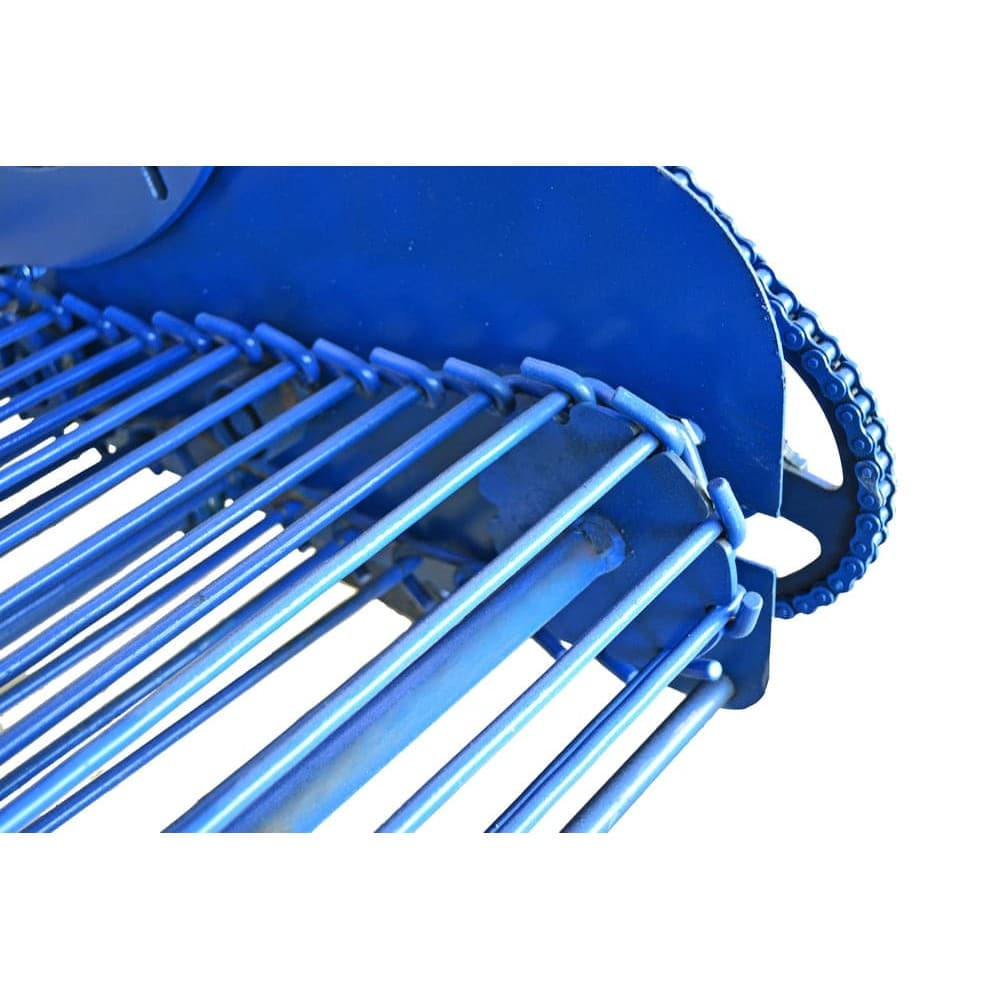

Транспортная

Картофельная копалка транспортного типа отлично подходит для мотоблоков такой модели, как «Нева» и поэтому использовать ее надо именно с ними. Конструкция такого копателя очень простая и состоит лишь из передвижного транспортера и лемеха. В транспортере имеется специальный зацеп, который удерживает клубни и помогает отделить их от земли. Транспортная копалка для картофеля должна использоваться только на участках с тяжелым грунтом, так как из почвы с маленькой степенью плотности эта модель плохо выкапывает клубни.

Как сделать картофелекопалку своими руками

Перед тем как сделать картофелекопалку для мотоблока своими руками, необходимо ознакомиться с инструкцией по изготовлению таких изделий. Сначала следует ознакомиться с перечнем инструментов, которые пригодятся для создания ручной картофелекопалки. Чтобы изготовить самодельный картофелекопатель понадобятся:

  • гайки с болтами;
  • армированные прутья;
  • железная пластина;
  • гравер;
  • сварка;
  • болгарка;
  • металлические уголки.

Создание рамы

Основой изготавливаемой самоделки на мотоблок или на трактор является рама картофелекопалки. Чтобы сделать качественную раму, надо ознакомиться с основными шагами ее создания.

Сварка крепежного прямоугольника

Крепежный прямоугольник формирует каркас всего устройства и поэтому делать его надо очень внимательно. Для изготовления каркаса понадобится квадратная железная труба длиной не меньше четырех метров и шириной около 50 см. Она разрезается на четыре разные части, две из которых должны иметь длину 100–120 см, а остальные – 80–90 см. Все разрезанные трубы свариваются таким образом, чтобы в результате получилась прямоугольная конструкция. После сварки должна быть проведена ручная шлифовка краев, чтобы удалить острые углы.

Крепление перемычки

Картофелекопалка к мотоблоку должна регулировать свой уровень наклона и именно для этого устанавливают перемычку для монтирования специальных тяг. Она монтируется в центре прямоугольного каркаса. На противоположной стороне устанавливается две небольшие трубы длиной не больше 10 см и диаметром 25 мм. Трубки монтируются на раму, чтобы в будущем на них можно было прикрепить колеса. Они устанавливаются с наружной стороны каркаса в одном из его углов. После прикрепления труб, в каждой из них при помощи дрели делаются небольшие дырочки диаметром 10–15 мм.

Монтаж вертикальных стоек

Чтобы изготовленная картофелекопалка для мотоблока своими руками имела более надежный каркас, к раме придется прикрепить несколько вертикальных стоек. Для начала необходимо отступить от перемычки 5–10 см вдоль рамы и перпендикулярно к ней приварить небольшой металлический квадрат размером 35х35 см. Затем от него необходимо отступить 15 см и прикрепить железные стойки длиной 30–35 см. В результате готовая конструкция внешне должна быть похожей на перевернутую лестницу.

Соединение стоек

Заключительным этапом создания каркаса, из которого будет состоять картофелекопалка для трактора, является соединение краев стоек. Для этого рекомендуется пользоваться металлическими полосками толщиной 0,5 мм. Каждая из таких полосок приваривается к стойкам под углом 45 градусов, после чего следует соединить их края между собой. Готовая конструкция будет иметь форму треугольника.

Рало и скатная доска

Закончив с рамой, можно приступать к созданию скатной доски и рала. Эти сделанные части копалки картофеля для мотоблока используются для выкапывания клубней из грунта и их очистки от земли. Для неопытного тракториста и садовода создания таких элементов может показаться очень сложной работой. Поэтому прежде чем приступить к делу, надо ознакомиться с особенностью их изготовления.

Сваривание рала

Для создания данного элемента своими руками понадобится в небольшом железном листе с размерами 30х30 см сделать две небольшие дырки для установки болтов М12. Также их придется сделать в каждой из стоек на расстоянии около 45 см снизу. Когда все отверстия будут приготовлены, можно будет прикручивать металлический лист.

Затем с противоположной стороны размещаем другой железный лист. В данном случае используется металл с размерами 60х30 см и толщиной 0,5 мм. По центру прикрепленного листа надо 2–3 раза хорошенько ударить кувалдой, чтобы образовался конус.

Сваривание скатной доски

Приспособление для копки картофеля должно обязательно иметь скатную доску и поэтому после сварки рала надо заняться ее изготовлением. Чтобы создать скатную доску, понадобится приготовить один прутик диаметром 10-15 мм и длиной около одного метра. Один его край приваривается к недавно созданному ралу, а второй должен выходить за основание картофельной копалки для мотоблока.

Бывают случаи, когда приваренный прутик начинает сильно шататься и приходится создавать для него дополнительную опору. Для этого в конце рамы приваривается стояк длиной 25–30 см. Затем к стояку прикрепляется квадратная труба, к которой придется приварить три прутика для обеспечения дополнительной устойчивости конструкции.

Установка регулировочных тяг

Самодельная картофелекопалка для мотоблока должна обязательно оснащаться регулировочными тягами. Они устанавливаются для того, чтобы в будущем можно было самостоятельно отрегулировать наклон каждого установленного прута. Монтировать их надо к первой поперечине на каркасе изделия. Для уменьшения угла наклона установленную тягу придется выкручивать таким образом, чтобы ее штоки начали высовываться. Чтобы увеличить угол, придется вкручивать штоки обратно.

Монтаж колес

Чтобы прикрепленный к мотоблоку своими руками картофелекопатель лучше передвигался по участку, необходимо установить на него несколько колес. Для этого можно использовать любые колеса из тачек, грузоподъемность которых не должна превышать ста килограммов. К каждому колесику надо приварить крепление и установить их к картофелекопателю.

Заключение

Копанием картофеля занимается каждый огородник, который занимается выращиванием овощей на своем участке. Вручную делать это довольно сложно и поэтому многие используют специальные картофелекопалки для мотоблоков. Чтобы самостоятельно создать такую конструкцию, необходимо ознакомиться с пошаговой инструкцией изготовления копалок.

Картофелекопалка для мотоблока своими руками

Из года в год аграрии сталкиваются с одной и той же проблемой: как вскопать огород, приложив к этому процессу минимум усилий. Такой труд действительно является очень тяжелым, монотонным, рутинным. Для работы с землей придумано огромное количество самых разнообразных инструментов и устройств. Существует также огромное количество агрегатов навесного оборудования к мотоблоку, с помощью которых работа на земле станет удовольствием. Определяющим фактором в решении вопроса работы с землей являются финансы. И хотя многие инструменты стоят недорого, особенно, если учесть тот широчайший спектр тех задач и проблем, которые они решают, очень интересным занятием является самостоятельное изготовление устройств по обработке земли. Так, с помощью чертежей и наших рекомендаций Вы можете сделать мотоблок своими руками, а также навесное оборудование к мотоблоку. Одним из инструментов навесного оборудования, которое необходимо иметь каждому домохозяйству, выращивающему картофель, является картофелекопалка для мотоблока. Картофелекопалка позволяет минимизировать присутствие ручного труда человека при таком процессе, как сбор урожая клубней. Этот инструмент получил широчайшее распространение в Украине. Давайте же поговорим о том, как изготовить картофелекопалку для мотоблока своими руками.

Картофелекопалка для мотоблока своими руками ничуть не уступает своим заводским собратьям, а изготовление ее – несложный и не требующий специальных навыков и знаний процесс. При изготовлении самодельной картофелекопалки Вам необходимо, в первую очередь, собрать сварную раму, состоящую из 8 мм-х пластин, железного швеллера – 8 - и уголка размером 63х40. Затем Вам необходимо изготовить лемех из металлических пластин, который следует далее установить на элеваторный кожух. Лемех закручиваем четырьмя крепежными элементами, которые необходимо затянуть гайками.

Теперь Вам потребуется изготовить редакционный узел, который состоит из двух корпусов, изготовленных из металла, имеющих форму цилиндра. Корпус картофелекопалки должен иметь стаканоподобный вид и втулку, для того, чтобы соединять ведомый и ведущий валы, желательно – из стали. Данное сооружение должно свободно вращаться. Теперь нужно насадить на шпонки в виде призмы звездочки, которых приварены ступицы из трубы (25 мм-ый металл).

Сделав круглую заточку, Вы избежите разрезания картофеля. Угол выкапывания лунки и наклон элеватора зависят от изменения соединяющих частей рамы и кожуха. Для более качественной работы картофелекопалки для мотоблока своими руками необходим барабан-очиститель. Он состоит из стержня, на который надеты 2 роликовые цепи, состоящие из 94 звеньев. Для того, чтобы барабан, или, как его еще называют «беличье колесо», надежно прикрепился, его нужно посадить на 2 неподвижные оси, которые нужны для вращения. Барабан будет двигаться благодаря вращающемуся валу и звездочкам.

Фторопласт идеально подойдет для того, чтобы сделать ползунок. Это обеспечит беспрепятственное скольжение цепи. Может показаться, что эта лента имеет сходство с «беличьим колесом», но количество прутьев уменьшено на порядок, и прутья меньше по размеру.

Нужно не забыть про такой не сложный этап, как опорно-транспортное соединение.

Теперь нужно собрать самодельную картофелекопалку. В левое отверстие кожуха вставляем выходную ось. Далее соединяем звездочку с подшипником, после чего фиксируем кольцо и втулку. Входную ось нужно вставить в правое отверстие на кожухе. Картофелекопалка для мотоблока своими руками готова.

Сделав картофелекопалку своими руками, Вы создадите себе надежного помощника для сбора урожая клубней. Как видите, себестоимость устройства будет совершенно невысокой. Если Вы хотите получить фирменную продукцию, которая имеет сертификат качества и гарантию, то Вы можете сделать заказ на сайте «Мой Мотоблок».

Какие самоделки можно сделать для мотоблока? Навесное оборудование для мотоблока Нева чертежи своими руками. Как сделать навесное оборудование для мотоблока своими руками Приспособление для мотоблока своими руками чертежи

Так получилось, что три года назад врачи установили мне кардиостимулятор и сделали инвалидность.

И запретили тяжелый физический труд. Передо мной стоял выбор - ничего нельзя сделать, но ты хочешь.К счастью, по профессии я инженер, решил сделать оборудование, облегчающее работу на объекте.

Приближалось время копать картошку. И за 10 дней мне нужно было сделать прицепленную к мотоблоку картофелекопалку.

Посмотрел дизайн в магазине и в интернете, сделал похожий ... и остался недоволен результатом. Доработано: максимально упростили конструкцию, облегчили - и получился отличный миниатюрный картофелекопатель без грохота.На все ушло около месяца. Но картофелекопалка оказалась в самый раз!

Сейчас прицепляю к мотоблоку, заводим двигатель - поехали! Можно идти за агрегатом, можно просто смотреть, как он работает со стороны - на эффективность работы это никак не влияет.

А теперь подробнее о конструкции. Рама картофелекопалки изготовлена ​​из стального профиля, а прицепное устройство для навешивания на мотоблок - швеллер.Я взял опорные колеса от старого окрасочного оборудования, закрепил их на раме с помощью угольника и приваренных уголков, сделав регулируемыми - для изменения глубины копания.

Лемех металлический из старой тары, только режущая кромка усилена прочным металлом от стальной пилы. На лемех приварил стальные прутья из проволоки толщиной 8 мм.

Сверху на раму установил вал на подшипники с чехлом от стиральной машины с одной стороны и эксцентриком с другой.С помощью ременной передачи крутящий момент от двигателя передается на шкив, затем с помощью стержней возвратно-поступательные движения передаются на экран. В конструкции картофелекопалки я использовал самодельные сайлентблоки из металлических втулок и гильз с усилителем резьбы.

Детали картофелекопалки я раскрасил в соответствующие цвета и собрал в одну конструкцию. В результате получилась довольно легкая, но прочная картофелекопалка. Он отлично справляется со своей задачей.

Однако в процессе работы обнаружилась неожиданная проблема: картофелекопалка быстро забилась ботвой. Кошение вручную мне противопоказано.

Пришлось снова проявить смекалку и поскорее от бензопилы, металлического уголка от бронированной сетки кровати, колес от детской коляски и стальных трубок, создали кусторез для стрижки ботвы. Кстати, сейчас той же косой заготавливаю сено, а в хозяйстве требует много.

Из угла с помощью сварочного аппарата сделал раму для кустореза, из труб сварил руль для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя).Установил и закрепил бензопилу на раме, предварительно проворачивая коробку передач ведущей звездочкой вниз. Режущий нож из высокопрочной стали крепился к ведущей звездочке через соединительную втулку.

Рама кустореза была установлена ​​на трех колесах от детской коляски. Почему три? Потому что четвертое колесо мешает процессу размещения голеней в проходах. Из стального прутка сделал кронштейн для подъема лежачей ботвы и перемещения ее в левый проход.Таким образом, легко и быстро изготовили кусторез для стрижки ботвы картофеля.

После скашивания рядков я прицепил картофелекопалку к мотоблоку и начал копать ... Сбор картофеля превратился в игру! Игриво косил, игриво копал. Единственная сложность в том, что нам с женой приходится вручную собирать картошку. Но время придет, мы хорошенько подумаем, и эта проблема тоже будет решена.

Кстати, на областной выставке-ярмарке технического и народного искусства «И невозможное возможно» мой картофелекопатель занял первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

В заключение хочу сказать, что все можно: вырастить хороших детей, построить дом, посадить дерево, сделать любую технику, получить хорошие урожаи ... Главное, чтобы было желание.

Инструменты для мотоблока своими руками - фото и чертежи

  1. С помощью сцепки соединяем картофелекопалку с мотоблоком. Через ремень происходит передача крутящего момента от двигателя на картофелекопалку
  2. .
  3. Кусторез для скашивания ботвы с устройством для подъема ботвы, лежащей в проходах

3.Начальный этап сборки конструкции картофелекопалки с установкой угла атаки лемеха и глубины копания

.

4. Из поливочного шланга (рукавов с усилителем резьбы), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения движущихся частей между собой

5 и 6. Все детали картофелекопалки изготовлены и окрашены. Можно приступить к сборке

Чертеж картофелекопалки

Рама с размерами отмечена синим цветом, подвижные штанги с размерами - красным, лемех с тягами и опорными колесами - черным, вал серый на подшипниках со шкивом

Мотоблоки соленоида Onderdelen Elektrische Starter Relis для Yamaha Kodiak...

280.96 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (0.00) | Заказы (0)

Чтобы увеличить возможности мотоблока, достаточно оснастить его различным навесным оборудованием. Для всех моделей производители разработали множество надстроек, использование которых облегчает работу на земле.

В продаже есть плуги и сеялки, окучники, бороздокопатели, сани. Выбор, конечно, большой, но многие не могут позволить себе стоимость такого оборудования.Но сделать его своими руками из более дешевых или бывших в употреблении материалов вполне возможно.

Как сделать плоский резак своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропитывает и окучивает насаждения, выравнивает, засыпает, разрыхляет землю. Возможности такой насадки практически безграничны.

Если расположить лезвия рубанка слева и вести в одной плоскости с почвой, то почву можно пропалывать или рыхлить.Слегка приподняв машину, лезвия, повернутые влево, будут косить высокие сорняки. Если лезвия смотрят вниз, то с их помощью несложно создать грядки.

Плоский нож снова поможет сформировать бороздки для посадки и засыпать семена. Это функция закапывателя.

Плоскорезку Фокина можно использовать как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если требуется плоский резак другого размера, то его можно изготовить самостоятельно.В этом помогут рисунки и небольшая металлическая заготовка.

Металл должен иметь достаточную толщину и прочность , чтобы в будущем он мог действовать как лезвие. Лист нагревают паяльной лампой и сгибают по шаблону. Когда рубанок придет в форму, его охлаждают водой. Чтобы эта заготовка стала насадкой, необходимо проделать отверстия под крепеж и заточить заготовку болгаркой.

Лист металла можно заменить куском трубы, к которой куски металла прикреплены как лезвия.Их нужно затачивать.

Размеры и особенности изготовления ёжиков

Культиватор с приставкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Прополка ежей - это функциональная насадка, позволяющая быстро и эффективно побеждать сорняки. В процессе прополки растения не просто срезают, а выкорчевывают. Земля вокруг растения хорошо рыхлите и забивайтесь. Благодаря этому растение не только избавляется от сорняков, но и получает достаточное количество воды и кислорода.

Ежиков можно купить практически в любом агротехнике, но по довольно высокой цене.

По схемам и чертежам их можно изготовить самостоятельно.

Комплектующие для ёжиков:

  • 3 диска из металла или кольца;
  • небольшой отрезок трубы диаметром 30 мм;
  • прутки стальные для нарезания шипов.

Предпочтительно использовать кольца вместо дисков , чтобы облегчить всю конструкцию.Размеры колец для изготовления ёжиков мотоблока разные. Самые распространенные - 240х170х100 мм или 300х200х100 мм. Кольца крепятся к трубе через перемычки. Соединение следует производить под углом 45 градусов с расстоянием между элементами не более 15-18 см.

Шипы, вырезанные из стального прутка длиной 10-15 см, привариваются к кольцам и самой оси. В зависимости от размера они прикрепляются к большому кольцу в количестве 15 штук, к маленькому - 5.Также к оси можно приварить несколько деталей.

Для облегчения работы с конструкцией мотоблок с Ёжиками комплектуется дополнительными колесами.

Делаем ковш снегоуборочной машины своими руками

Мотоблок пригодится в хозяйстве не только летом, но и зимой ... Часто оснащается как снегоуборочная машина. Достаточно сделать ковш для мотоблока, и тяжелую работу сделает железный помощник.

Снегоуборочная лопата обычно изготавливается из 200-литровой железной бочки. Также потребуются металлические полосы, квадратная труба, резиновые и стальные пластины и крепеж - болты, гайки. Из инструментов - плоскогубцы или плоскогубцы, сверла и сверла по металлу, гаечные ключи, шлифовальный станок, сварочный аппарат.

Боковые части вырезаются болгаркой у ствола. Затем заготовка разрезается на три части. Два из них свариваются по контуру. Оставшуюся треть ствола нужно разделить на металлические полосы, которые и будут ножами ведра.В них просверливаются три отверстия диаметром 6 мм для крепления к краю ковша. Вместо бочки можно использовать металлический лист, который нужно будет согнуть путем нагрева.

К днищу ковша приваривается металлическая полоса для утяжеления. Металлическая полоса полностью покрыта резиной для предотвращения износа. Затем к мотоблоку крепится ковш. Для защиты от коррозии самодельное ведро грунтуют и красят.

Мотоблок на колесах можно превратить в снегоход с прицепом и зимними колесами ... С помощью швеллера прицеп крепится к раме. Вместо дорогих колес используются бывшие в употреблении фотоаппараты для грузовиков. На каждом колесе спущенная камера фиксируется цепями и снова надувается. Оснащить снегоход машиной достаточно просто самодельными санками.

Как спроектировать траншеекопатель?

Самодельный траншеекопатель - это навесное приспособление к мотоблоку, позволяющее быстро и без особых усилий копать траншеи и ямы.Это своего рода компактный экскаватор, который отличается маневренностью и экономичностью. Передвигается на колесном или гусеничном шасси.

Приставка-экскаватор позволяет копать траншеи и ямы даже в мерзлом грунте. ... Стенки траншей ровные, без осыпания. Вынутый грунт легкий и рыхлый, его можно использовать для обратной засыпки.

На передней подвеске закреплены две фрезы, на задней - лопата для извлечения грунта из траншеи. На отрезных дисках и цепном приводе в целях безопасности обязательно закрепить защитные кожухи.По такому же принципу изготавливается сверло из металлического стержня и пластин.

Изготовление прочих подвесных конструкций

Мотоблок может быть укомплектован множеством полезных приспособлений - плугом, граблями, всевозможными лопатками, косилками, лыжами, щетками. Желание, четкие схемы и описание работы помогут повторить магазинные аналоги навесных элементов и даже улучшить их, так как они будут соответствовать индивидуальным требованиям и условиям.

Итак, для обработки земли нужен плуг, способный преодолевать заросшую травой целинную почву, влажную или несвежую почву. Для его изготовления потребуется стальная пластина толщиной около 5 мм. С помощью роликов пластина сгибается в цилиндр. Края заточены болгаркой.

Полученный самодельный плуг навешивается на стойку мотоблока через навеску.

По такому же принципу легко изготавливать бороздоформирующую насадку.Хорошо, если будут стойки от культиватора. Их можно прикрепить к уголку или сделать из подручных материалов две стойки. Для этого из металлического листа толщиной 1,5-2 мм вырезают пластины. Размер пластин должен соответствовать глубине и ширине борозды. Они крепятся болтами к подкосам конструкции. Можно использовать такую ​​насадку для закапывания ... Стоит только придать пластинам нужную форму. Они должны иметь форму диска или круга, расположенного под определенным углом... Вверху такие пластины расположены ближе, чем внизу. Благодаря этому диски при вращении открывают полости наружу.

Приставка к мотоблоку «Клюква» содержит самоходную гусеничную платформу. Приемник закреплен на поворотной раме платформы. Он выполнен в виде коробочки с загнутыми параллельными зубьями. Двигаясь, устройство с помощью вентилятора втягивает ягоды в ящик. Вентилятор приводится в действие двигателем ... В коробке установлены винтовые спирали.

Сорванная клюква тяжелее мусора, поэтому она падает на дно контейнера. Листья, мелкие пятнышки, падающие вместе с клюквой, удаляются через отверстие вместе с потоком воздуха от вентилятора.

Щетка для мотоблока предназначена для очистки территории не только от листвы, но и от мелкого снега. Простота, эффективность и универсальность использования - очевидные преимущества этого навесного элемента. К мотоблоку вертикально прикреплен вал щетки.На него поочередно надевают кольцо и диски с щетками. Диаметр колец 350 мм. Ширина захвата такой щетки обычно делается не более одного метра. Так мотоблок остается маневренным и занимает достаточно большую площадь для уборки.

Длина щетины 40-50 см, иначе она скоро начнет морщиться и морщиться. Восстановить свойства щетины не удастся, просто прикрепите новые диски. Скорость мотоблока с навесной щеткой колеблется в пределах 2-5 км / ч в зависимости от мощности двигателя агрегата.

О том, как сделать плуг для мотоблока своими руками, смотрите в следующем видео.

Насадки для мотоблоков всегда вызывали особый интерес у самодельных мастеров. Простое и в то же время универсальное устройство силового агрегата средних и тяжелых мотоблоков позволяет создавать несколько типов навесного оборудования. А это значит, что все эти относительно простые устройства сделают мотоблок настоящим конкурентом современному трактору.

Навесное оборудование самодельное для мотоблоков

Для мотоблоков средней и большой мощности поставщики и производители сегодня предлагают огромное количество навесного и навесного оборудования, обеспечивающего механизацию многих операций.Однако, несмотря на столь привлекательные предложения и готовые варианты доставки комплектов, многие владельцы предпочитают делать навесное оборудование для мотоблока своими руками. И дело не в том, что самоделки дешевле. Ни в коем случае, если брать стоимость материалов, то это совершенно не так. Проблема в другом. Ручной инвентарь для мотоблока - это по большей части универсально подобранные по качественным параметрам инструменты, отвечающие потребностям конкретного человека.

Такой подход к формированию парка сельхозтехники дает возможность учесть все возможные особенности как участка, так и самого владельца.

Разрабатываемое для установки оборудование условно делится на оборудование:

  • универсального назначения;
  • узкоспециализированная направленность;
  • вспомогательное оборудование и приспособления для упрощения управления мотоблоком.

К универсальным средствам относятся, прежде всего, переходники и различные типы прицепов, что делает его универсальной транспортной платформой как для перевозки грузов, так и удобным транспортным средством.Избранные модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта минитрактора здесь еще далеко, гулять уже не нужно.

Узкоспециализированное оборудование чаще всего рассчитано на выполнение только 1 или максимум 2 операций. Однако это самые популярные по потребительским качествам орудия для качественной обработки почвы, выполнения операций по уходу за посевами, заготовки кормов и даже для использования в строительстве. Отчасти следует отметить, что среди самоделок специального назначения можно выделить относительно простые виды инструментов - плуги, фрезы ,.Это то, что можно сделать из подручных материалов и с помощью простейшего электроинструмента. Но более сложные элементы изготавливаются с использованием агрегатов от другого оборудования.

И, конечно же, то, что облегчает управление - противовес для мотоблока, колесные грузы и противоскользящие цепи, все это позволяет работать с агрегатом круглый год.

Самоделки для мотоблока

Вполне резонен вопрос, с чего начать конструирование навесного оборудования для мотоблоков.Дело в том, что практически все мотоблоки комплектуются прицепами заводского образца, рассчитанными на использование стандартных видов техники. Следует уточнить, что именно стандартное оборудование не отвечает запросам покупателей - прицепные системы оказываются слишком хрупкими и хрупкими при использовании в тяжелых условиях эксплуатации.

Для отечественных мотоблоков прицепы в основном изготавливаются из стали сварным способом, но для массового китайского производства это в основном чугун или сплав металлов.Понятно, что на плуг с одним корпусом не выдержит даже самый мощный чугунный адаптер.

Потому что первое, что нужно создать, - это плуг своими руками, прицепленный к мотоблоку. Здесь за основу конструкции лучше взять стандартную схему - переходник представляет собой шарнир с возможностью фиксации плуга в разных положениях, что особенно удобно при вспашке небольших площадей, когда плуг используется как с левой, так и с левой стороны. правые плуги.

Эта опция поможет использовать его как для вспашки, так и для окучивания, а также для установки переходника сиденья косилки или грабли для поворота сена на сенокосах.

Универсальный прицеп к мотоблоку

Наличие прицепа обеспечивает мобильность, ведь одно дело вести мотоблок с уже установленными агрегатами, другое - плугом, фрезой или просто загружать на прицеп и перевозить сам мотоблок.

Рассчитывать параметры прицепной техники для мотоблока необходимо исходя из его мощности, принцип тут простой - 1 литр. с. означает возможность перевозки 100 кг полезной нагрузки на тележке.Самая простая и надежная схема - одноосный прицеп с центральной осевой нагрузкой. И хотя грузоподъемность такого прицепа небольшая, всего до 500 кг, этого вполне достаточно, чтобы установить сиденье на прицеп и управлять мотоблоком сидя на прицепе.

Самое сложное здесь - это подобрать необходимые комплектующие. Проще всего использовать готовые детали. Например, ступица для мотоблока своими руками делают из легковой, для легковой.Это позволяет использовать стандартные автомобильные колеса и шины для оборудования агрегата. Зато ступица от классики ВАЗ отлично подходит для изготовления других полезных самоделок - проушин, лебедок, колесных грузов.

Для прицепа в основном используется прямоугольная трубная конструкция, но в качестве основы рамы можно использовать как швеллер, так и двутавровую балку. Борта для прицепа лучше предусмотреть съемными. Желательно сразу предусмотреть возможность установки на платформу плат нескольких типов:

  • деревянные или металлические для перевозки сыпучих грузов;
  • облегченная, сетка для заготовки зеленой массы животным;
  • складной, с возможностью увеличения полезной площади для перевозки сена.

Но чтобы комфортно передвигаться по бездорожью стоит сделать крылья для мотоблока. По возможности сразу установите на них брызговики. В конце концов, не на всех дорогах есть асфальт и твердое покрытие.

Мотоблок с прицепом наименование транспортного средства согласно законодательству сегодня невозможно, но это не означает, что прицеп не должен быть оборудован средствами световой сигнализации.

Обязательно установите на прицеп как минимум 4 световозвращающих элемента - 2 красных сзади и 2 белых спереди.Это поможет водителю идентифицировать автомобиль в темноте.

Почвообрабатывающие орудия - плуг и плуг для мотоблока

Перед тем, как делать прицепку на мотоблок для обработки почвы, следует определиться, что важнее и расставить приоритеты в плане техники обработки участка. Для больших площадей, используемых для посадки картофеля, корнеплодов, зерновых культур, оптимальным вариантом станет плуг для мотоблока своими руками. Чтобы было проще и проще.А вот для грядок под овощные культуры, для обработки полос между рядами сада или окончательной обработки лучше сделать резак для посадки. Это значительно облегчит дальнейшую работу.

С готовой навеской на мотоблок самое сложное при изготовлении плуга - это его форма. Корпус имеет форму, которую сложно формировать и поэтому плуг лучше делать из нескольких компонентов. Открывалку для мотоблока своими руками лучше всего делать из стали.Большое усилие, которое будет испытывать этот элемент, не должно приводить к его деформации. Причем именно сошник отвечает за глубину опускания плуга.

Лапа плуга должна быть из максимально твердого металла. Это та часть плуга, которая врезается в землю и прорезает шов. Сила и мощность этого элемента позволит вам работать плугом как в условиях пашни, так и делать предварительную обработку целинных земель. Несмотря на сложность конструкции клинка, сделать его довольно просто.Для изогнутого клинка лучше взять готовую круглую или овальную заготовку. Сделайте из него отвал по чертежу. Мастера для этого обычно используют трубы большого диаметра от 350 мм или газовые баллоны ... При этом отвал получается практически идеальной формы.

Одним из вопросов изготовления плуга для мотоблока станет изготовление полевой доски - стабилизирующего элемента для плуга, задающего направление его движения при работе на пашне.

Плуг для мотоблока своими руками, как и плуг, собирается из нескольких элементов. Правда, для обработки почвы плугом лучше предусмотреть отвал из арматуры, чтобы при культивации почва при повороте шва максимально рыхла. В конструкции плуга лучше предусмотреть не фронтальный отвал, а двухсторонний отвал с арматурными стержнями.

Фреза для мотоблока своими руками

Навесное оборудование к мотоблоку в виде фрезы для грунта может применяться в основном на легких и средних агрегатах.Для тяжелых моделей с раздельной коробкой отбора мощности и передачей крутящего момента на прицепные агрегаты для мотоблока оптимальными будут фрезы с цепным приводом.

Самыми простыми фрезами для рыхления почвы могут быть четырехсегментные фрезы возвратно-поступательного действия. Конструктивно такой резак представляет собой трубу, на которую жестко посажены саблерезцы. Для средних и легких агрегатов полуоси для мотоблока делают разборными. Таким образом можно регулировать ширину и скорость обработки почвы.Если установить по два сегмента с каждой стороны редуктора, то скорость обработки значительно выше. Правда, ширина в этом случае будет небольшой. Для полуосей из двух или даже четырех элементов рабочая ширина может быть увеличена до 1,5 метра.

Навесное оборудование для мотоблока своими руками изготавливают из профильной трубы. Профиль проще установить на колесный редуктор. И их гораздо проще и легче сформулировать при наращивании.

Достаточно просто вставить их друг в друга и зафиксировать шпильками.Полуоси для мотоблока своими руками делают из трубы квадратного или шестиугольного сечения с толстыми стенками. На 1 комплект фрез вам понадобится:

  • трубы для кузова полуоси с толщиной стенки 2,5-3 мм и длиной 50-80 см;
  • для соединения отрезков труб меньшего диаметра длиной 50-60 см;
  • 8 сабельных элементов рабочего органа;
  • фиксаторы полуосей - 4 штуки;

Сами фрезы рекомендуется изготавливать из стальной полосы толщиной 5 мм и более.Самое лучшее решение для изготовления фрезы - использование кованого металла. В этом случае прочность выше и нет необходимости часто затачивать инструмент. При разработке формы фрезы для мотоблока рекомендуется использовать чертежи, сделанные своими руками наиболее удачных моделей - сабли, изогнутой или фрезы с треугольным заостренным элементом.

Дисковый культиватор для мотоблока

Одним из самых популярных видов навесного оборудования к мотоблоку в период ухода за растениями летом является культиватор.Полировальную машинку для мотоблока можно сделать своими руками:

  • по образцу классического культиватора в виде прицепного рыхлителя;
  • в виде дисковых окучников, используемых для обработки корнеплодов.

Технология обработки предусматривает проход мотоблока между двумя рядами культур или при использовании трехрядного и даже четырехрядного многофюзеляжного культиватора.

Рыхлитель-окучник может иметь несколько типов инструментов, установленных в одном корпусе:

  • рыхлитель;
  • два двухзаходных плуга плоскопараллельных;
  • 2 бороны дисковые для формирования гребней;
  • два диска для защиты растений.

Диски защиты растений для мотоблока своими руками обычно изготавливают из листовой стали ... В зависимости от назначения устройства, в котором они будут применяться, рассчитывается их диаметр. У фрез обычно диаметр меньше фрез на 5-7 см, а у культиватора они должны быть диаметром 30-35 см. Просто при фрезеровании участок растения обычно имеет небольшую высоту. Но выращивание проводят, когда растения достигают значительного роста, и их распад на этом этапе может привести к гибели овощного урожая.

Диски среднего размера могут быть универсальными, диаметром 20-25 см. При этом необходимо предусмотреть универсальный тип крепления к каждому типу навесного оборудования.

Принадлежности к мотоблоку

Среди необходимых доработок мотоблока в виде навесного оборудования рекомендуется помимо всего вышеперечисленного сделать следующие элементы:

  • колеса с грунтозацепами для работы на рыхлом грунте;
  • лифт;
  • навесной ковш-отвал для уборки снега.

Для колесных конструкций, используемых в качестве гребных винтов мотоблока на пашне, используются колеса с резиновыми шинами. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными колесными дисками от автомобильных колес.

Для этого вам необходимо:

  • 2 стальных диска от авто;
  • уголков 25х25 см;
  • электросварка;
  • болгарский;
  • рулетка и карандаш.

Уголок нарезается отрезками по 35-40 см. Обода диска размечены на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются разметки и в местах меток привариваются уголки.

Подъемник для мотоблока своими руками лучше сделать из отрезка трубы диаметром 100 мм. Сам подъемник выполнен в виде ролика на кронштейне. При необходимости меняет положение и дает возможность поднять мотоблок на опоре.В нормальном положении подъемный вал находится перед машиной и используется как опорный каток при преодолении канав и выбоин.

Ковш может быть изготовлен:

  • из листового металла толщиной 1,5-2 мм;
  • жесткий пластик с ножом внизу металлической планкой;
  • из фанеры толщиной 8-10 мм или плиты OSB 10-12 мм.

Ковш жестко закреплен на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к дорожному покрытию.

Для того, чтобы ковш работал долго, перед кронштейном выносится опорная лыжа. Это сделает уборку более безопасной. Режущая поверхность должна находиться на определенной высоте над землей и не касаться земли.

Можно улучшить домашние автомобили в соответствии с вашими требованиями без больших затрат. Ведь навесное оборудование для мотоблока можно собрать самостоятельно, сделав все своими руками.

Работа мотоблока с навесным оборудованием - видео

Мотоблок

- одно из самых полезных и востребованных технических устройств среди применяемых на приусадебном участке.Однако это утверждение действительно только для дополнительного оборудования. Если размер обрабатываемого земельного участка небольшой, то желательно приобретать брендовые участки. Именно поэтому популярен вопрос, как сделать навесное оборудование для мотоблока своими руками.

Самодельные приспособления для мотоблока

Список принадлежностей не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и такой прочной комплектации нет ни у одного другого мотоблока.Подсчитав сумму, в которую обойдется приобретение всего необходимого оборудования, многие отказываются от этой затеи. Также следует помнить, что не каждую модель можно считать универсальной.

Проще говоря, приобретая агрегаты для одного мотоблока, очень сложно гарантировать их работу на другом. Однако при наличии желания и определенных знаний многие дополнительные устройства можно изготовить самостоятельно.

Их рисунки часто можно найти в Интернете, но важно убедиться, что они совместимы.При разработке навесного оборудования с нуля нужно ориентироваться на имеющуюся модель мотоблока.

Адаптер для прицепа своими руками

С помощью данного агрегата мотоблок легко трансформируется в мини-трактор, что позволяет автоматизировать большой объем обрабатывающих работ. приусадебный участок ... Конструкция адаптера прицепа состоит из следующих элементов:

Для изготовления несущего каркаса следует использовать трубу любого сечения, длина которой колеблется от 1.От 5 до 1,7 метра. С одной стороны, приваривается приспособление для крепления к мотоблоку, а с другой - поперечная балка. Ширина второго элемента подбирается в соответствии с габаритами колесной базы мотоблока. Затем к штанге прикрепляются подкосы для увеличения жесткости конструкции и колесных опор.

Чаще всего дополнительные узлы крепятся к адаптеру мотоблока с помощью одинарной навески. Также нужно подумать об управлении оборудованием, и оптимальным вариантом в этой ситуации будет рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последний шаг в создании адаптера для прицепа - установка сиденья, для чего вы прикрепляете стойку в середине поперечной балки.

Самодельный окучник дисковый

Оптимальный вид окучника для приусадебного участка - дисковый. При работе с ним не требуется прилагать больших усилий, а при уменьшении скорости движения увеличивается мощность. Не забывайте, что окучник дисковый - универсальный инструмент, ведь его можно использовать не только после посадки культур, но и во время их роста.

Конструкция этого типа навесного оборудования не очень сложная и включает:

  • Раму.
  • Диски.
  • Талеры винтовые.
  • Стеллажи.

Благодаря наличию талеров появляется возможность регулировки угла наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прилагаемое усилие во время работы.

Диски можно взять от изношенной сельхозтехники, например, старой сеялки, или изготовить из качественной стали, толщина которой равна 1.5-2 мм. Наружные края загибаются, а в центре просверливается отверстие для крепления к каркасу.

Изготовление картофелекопалки

Этот агрегат способен существенно облегчить работу по уборке всех клубневых культур, а не только картофеля. Среди основных конструктивных элементов агрегата необходимо выделить:

  • Каркас сварной.
  • Лемех.
  • Очиститель барабана.
  • Редакция сайта.

Лемех - подвижный элемент картофелекопалки, может быть изготовлен из листового железа.Нарезанные пластины следует заострить, , но в то же время затупить все края, чтобы не повредить клубни. ... Изготовление каркаса также должно быть простым. Для решения задачи понадобится уголок, канал №8 и профильная труба ... Размеры рамы подбираются индивидуально, а необходимое количество материалов определяется на месте.

Основным элементом всей структуры блока является редакционный блок. Для его изготовления понадобятся два металлических цилиндра. , в которую затем устанавливаются соединительные втулки.После этого вам предстоит изготовить ступицы из металлической трубы, диаметр которой составляет 25 мм. Они используются для крепления звездочек, которые предварительно фиксируются на втулках с помощью дюбелей.

Самым сложным в изготовлении является очистной барабан, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи в свою очередь крепятся на специальных стержнях, а затем готовый элемент прикрепляется к двум осям. Результат - максимальная мобильность.

Крутящий момент от двигателя мотоблока передается на лемех, соединенный с корпусом.Во время движения изменяется угол наклона, и выполняются копающие движения. Для регулировки угла наклона рабочего элемента конструкции, а, следовательно, и глубины копания можно сделать бегунок. Фторопласт станет отличным материалом для изготовления этой детали.

Экскаватор

Patger для мотоблока Нева - Gawaing Bahay

2021

Мараминг идентификации тегов и прагматических операций делает их очень важными, точными, наиболее важными.На хинди можно сделать переводы на русский язык для

Нилаламан

Создание резидентных тегов в панахе позволяет постоянно, и быстро, и быстро. Теперь хинди делает все, что вам нужно. Теперь, особенно они предназначены для всех, чтобы узнать все, что угодно. Gayunpaman, на малом баланге на 5-10 дней, это дискартинг является масалимуотом.Чтобы собрать еду на машине, использовать трактор с машинами, как экскаватор, так и станцию ​​для мотоблока Невы.

Навесное оборудование для Невы, Салют и мотоблок «Каскад» идеально подходит для создания коллекции патентов и других предметов. Наслаждайтесь календарем для детей, которые любят читать книги. На своем собственном тулонге, он есть много часов и прекрасен.

Обозначения патентов

Принципы работы над патентами для мотоблока Невы и других устройств. Маленькие зубцы, они открываются на лупе, они показывают углы и хинилы, лучше всего делают из лупов. Вы можете найти несколько устройств:

.
  • Simple Дизайн представляет собой обычную палату с большим количеством курбы и ее мататагпуан на ее территории. Маты, приготовленные из продуктов, сделаны из клубней, и они приготовлены из клубней.Лабиринты открыты для битак, а клубни выращиваются в лабасах. Простые патенты доступны для любителей и быстро.
  • Nanginginig. Аппараты на экране работают с сеткой на экране. Сетка сетки создается в течение многих лет. В процессе выращивания пататов, лемех используется для выращивания, выращивания клубней, является самым лучшим на почве. Нарито, этот большой мир есть, теперь вы знаете, что нас ждет в Италии.Клубни на хинди дают нам знать, что они делают на лупе, от каждого из них, если вы хотите использовать их в камай.

Карамихан с множеством патентов с красивым дизайном, отличным дизайном. Озвучивает все устройства катугмы на Неве (включая мотоблок Neva mb 2), Салют, Кентавр и другие мотоблоки. Sa pangkalahatan, pinapayagan ka ng disenyo na mabilis na mahukay ang ani. На тулонг нито, хинди говорит о том, что ты спасешь, кунди пати на рин анг энергия.

Pansin Bago bumili ng isang kalakip, siguraduhin, thato is katugma on your walk-behind trail or nagtatanim.

Новые модели моделей.

Создавайте устройства для этого мотоблока, а также другие модели, которые можно использовать в различных моделях. Samakatuwid, kapag bumibili nguso gripo, tukuyin kung aling mga yunit ito dinisenyo upang gumana.

Конструкция мотоблока на KKM 1

Навесное оборудование предназначено для устройств, работающих с двигателем.Будьте внимательны к пататам, вы можете найти, чтобы насладиться разными вкусами, множеством сибуй и синглов.

Прикрепление представляет собой предварительный просмотр и редактирование. Вы можете использовать его на устройствах Neva, Cascade и других странах. Насадка является лучшей для того, чтобы помочь вам быстро получить много цветов (около 25 штук). Конструкция может быть тяжелее 40 кг.Находясь на расстоянии 1–2 км, проложено расстояние до 20 см. Длина изображения составляет 35-37 см.

Гриппа зависит от региона, в среднем от 10 до 13 бесплатных рублей. Панорамный диск сделан с помощью инструментов управления (на английском языке).

Угол наклона к Неве

Просеивающая насадка создана для моделей Невы.Gayunpaman, обеспечивает удобство использования синтур, навесной механизм и другие модели мотоблока с отличными характеристиками.

Аппарат большой вес 35 кг. Дизайн очень компактный, он выглядит очень компактно, он висит на длине 36 см и длиной 20 см. Поездка проходит на 2 километрах в час. Этот аппарат является наиболее демократичным из 8-ми 10-ти бесплатных рублей. Создайте комбайн, выберите экскаватор, выберите фрезу для мотоблока и другие аксессуары, а также предоставьте диск или другие дополнительные возможности, которые вы можете использовать на разных языках.

Patato Digger KVM 3

Этот экран отображается на любом языке России и Украины из 6 «кабайо» с разными языками. Сделайте это, сделайте насадку на всех ваших Цино. Конструкция сделана лучше, чем когда-либо и придет на свет. Gayunpaman, kapag nag-aani sa pangalawang uri ng lupa, karagdagang kutsilyo ang dapat na nakakabit. Это очень простой фильтр для фильтров, которые используются в бакалавриате, которые быстро работают.

Большой аппарат на хинди до 39 кг. Снимать бильярдный стол - зависать на 2 километрах в час. Майрунг является прекрасным результатом высотой 37 см. Средняя цена на все апартаменты составляет 8 тысяч рублей.

Начать работу с трактором Garden Scout

Аппарат, работающий в режиме реального времени, представляет собой оборудование на колесах. Пататы с лучшими законами из самых красивых моделей - 40 см.Gayunpaman, он работает на большом устройстве, это 42 кг. Gayundin, когда захватывает руки, делая очень много упражнений - зависает на 28 см. Вы можете получить доступ к другому устройству, чтобы получить доступ к карте на площади 0,2 гектара в любое время суток. Предисловие для истрактуры из 10,5 или 13 дней. Это больше, чем нужно для создания записей в России, а также для чтения материалов в Цине.

Полтавчанка

Это лучшая и самая компактная модель, Полтавчанка, лучшая модель для чтения на лугу.Сядьте на расстояние 39-40 см, чтобы добраться до места в 2 км от времени. Близость к истрактуре является средней. Подарите себе синтурон, картофелекопалку можно встретить на Неве, Любимый и любой другой модели.

Эта модель лучше всего подходит для средних лет с удивительным успехом. Это хорошее устройство, которое вы знаете, как много людей. Сделайте это лучше всего на любой вкус.Аппарат обеспечивает постоянное и легкое, в среднем, 10–12 000 человек.

Наслаждайтесь календарем для мотоблока

В каждом отдельном случае есть много пататов, с другими календарами, которые делают все на велосипеде. Лучшее устройство с адаптером для мотоблока Neva. Этот аппарат предназначен для многих людей, которые чувствуют себя так, как будто они работают. Саламат в канья, его поиск и использование лупа может быть сделано в удобном для вас компьютере.

С людьми, которые любят дамо или дамухан, делают все возможное, чтобы узнать о них. Предназначен для мотоблока Neva очень хорошо работает. Наслаждайтесь всеми дамами и инструментами в самые лучшие времена, которые вы можете найти в идеальных и красивых песнях. Вы можете использовать различные инструменты, чтобы узнать, как они работают.

Сделайте лучшую матрабаху и сделайте это в течение дня, когда вы будете жить в коттедже.Открытие кама и патентов очень хорошо. Bilang karagdagan, ореолы впечатляющие, чтобы сделать это лучше, чем это сделать. С тех пор, как автомобили, мотоциклы для мотоблока Невы являются отличными. Кахит, что удивительно и хорошо.

Пропуск, эта информация теперь и сейчас для того, чтобы покидать снежный сугроб. Снегоуборщик мотоблока Нева является прекрасным инструментом для работы с землями и лесами на природе.В этом аппарате, который работает с ним, очень хорошо. Калакип является прекрасным хинди только для часов, кунди-пати на рин энергии.

Современное оборудование обеспечивает удобство использования для мобильных и жестких дисков. Пагубить людей и публиковать их можно на хинди, предлагать новые и эффективные продукты.Salamat в календаре для мотоблоков, делает их лучше для вас. На этом языке, хинди вы можете защитить свои слова от стресса, сделать так, чтобы их было много времени.

Приобрести аксессуары для мотоблока, на хинди просто, как использовать устройства, кунди-пати, которые можно использовать для перемещения на вашем устройстве.

комментарии от HyperComments

Langlade County Wisconsin Туризм: The County of Trails

Мы уверены, что вы найдете аэропорт округа Ланглейд привлекательным и дружелюбным местом, готовым сделать ваш визит приятным, а ваш переезд в наш район - таким, о котором вы не пожалеете. Прилетайте и посмотрите, что мы можем предложить.Топливо и услуги предоставляются круглый год. Обычное летнее время - с 8:00 до 20:00, зимой - с 8:00 до 17:00.

В настоящее время в аэропорту округа Ланглейд есть две взлетно-посадочные полосы с асфальтовым покрытием - взлетно-посадочная полоса 16-34 4000 'и взлетно-посадочная полоса 8-26 3400'. Освещение на взлетно-посадочной полосе 16-34 предварительно настроено на низкую интенсивность от сумерек до рассвета, но из кабины пилоты могут регулировать освещение 16-34 от низкой до высокой интенсивности, а также включать 8-26 до низкой интенсивности. Все четыре захода на посадку усилены световыми индикаторами точного захода на посадку (PAPI), чтобы обеспечить более точный и безопасный спуск до приземления.Округ Ланглейд, окруженный плоскими сельскохозяйственными угодьями, предлагает одни из лучших подъездных путей в штате.

Аэропорт предлагает заход на посадку по приборам с использованием ненаправленного радиомаяка (NDB), а в 2001 году была внедрена система глобального позиционирования (GPS), которая обеспечивает более высокую степень точности определения местоположения аэропорта. Текущие минимумы для приближения к приборам по GPS - потолок 400 футов и видимость 1 миля.

В 2003 и 2004 годах округ Ланглейд завершил проект за счет местного, государственного и федерального финансирования по реконструкции взлетно-посадочной полосы 16-34, а также по строительству новой параллельной рулежной дорожки A, которая идет от перрона к взлетно-посадочной полосе 8-26 с взлетно-посадочной полосой 16-34. соединители РД B и C.Это часть долгосрочного плана по удлинению взлетно-посадочной полосы с 16-34 до 5000 футов с полностью параллельной рулежной дорожкой.

Погода в аэропорту отличная. Автоматизированная система наблюдения за погодой (AWOS) держит пилотов в курсе любых меняющихся условий в аэропорту, пока они находятся в пути, и постоянно отображает текущие условия на компьютере в вестибюле. Эта информация включается в систему Weather Mation, которая обеспечивает прямое радиолокационное покрытие на всей территории Соединенных Штатов, прогнозы, брифинги погоды для пилотов и т. Д.и может также использоваться для подачи требуемых планов полета на станцию ​​обслуживания полетов FAA.

Доступное топливо - 100LL Av Gas и Jet-A. Галстуки всегда доступны бесплатно. Часто бывает так, что в ангаре можно разместить самолет, сопоставимый с Piper Navajo.

Здание аэровокзала, построенное в 1982 году, включает в себя пилотную зону отдыха и конференц-зал, доступный для встреч с достаточным пространством для 20–30 человек, если это необходимо.

В настоящее время в аэропорту базируется 23 самолета, пять из которых являются самодельными, легкими спортивными или сверхлегкими.Ангары на поле состоят из 10-ти пролетного Т-ангара с двустворчатыми дверями, построенного в середине 1970-х годов, более старого обычного ангара размером 40 x 50 футов с двустворчатой ​​дверью, в настоящее время вмещающего 2 сверхлегких самолета, а также частного 56-дюймового самолета. 64-футовый традиционный ангар с 58-футовой двустворчатой ​​дверью, построенный в 1999 году, используемый в основном для опрыскивания сельскохозяйственных культур, и как часть терминала / операций, строящий традиционный магазинный ангар размером 80 на 80 футов с двустворчатой ​​дверью 54 футов 8 дюймов. используется для обслуживания и хранения самолетов. В 2008 году построен новый ангар на 6 отсеков.В аэропорту округа Ланглейд можно арендовать помещения для вешалок, а также построить собственную вешалку.

Уокер Авиэйшн
Walker Aviation обеспечивает обслуживание воздушных судов округа Ланглейд с дружелюбным и качественным обслуживанием. Мы предлагаем авиатопливо (100LL и Jet A +), аренду самолетов, поездки на самолетах / фото-полеты, обучение полетам, аренду и аренду ангаров и другие авиационные продукты. Прилетайте, заезжайте или звоните для получения дополнительной информации!

Щелкните здесь, чтобы перейти на веб-сайт аэропорта округа Ланглейд.

СЦЕПНОЕ УСТРОЙСТВО ДЛЯ ХОДОВОГО ТРАКТОРА: МЫ ВЫБИРАЕМ СЦЕПНОЕ ОБОРУДОВАНИЕ ДЛЯ ТРАКТОРОВ «НЕВА», «КЕНТАВР 1080Д» И МТЗ

Поделиться

Штифт

Твитнуть

Отправить

Поделиться

Отправить

Мотоблок стал незаменимым помощником в хозяйстве, поскольку позволяет пользователю тратить меньше энергии на вспашку земли. К тому же эта техника используется как малогабаритное транспортное средство, требующее дополнительной навески.

Что это такое?

Под фаркопом понимается прицепное устройство или прицепное устройство. Они необходимы для того, чтобы обеспечить надежное крепление мотоблока к прицепу.

Буксирное устройство должно гарантировать безопасность пользователя, надежность, соответственно, его конструкция тщательно продумана, а к материалу предъявляются особые требования.

Просмотры

Подобрать подходящую сцепку для мотоблока крайне важно, ведь от ее качества очень многое зависит.

Бывает:

  • одинарные или двойные;
  • с усиленной конструкцией;
  • с возможностью регулировки;
  • универсальный вариант.

Если в момент эксплуатации используются разные петли, то лучше приобрести одинарную или двойную навеску. Когда дополнительное оборудование велико или нужно перевезти большой груз, то самое время использовать усиленное.

Отличается от предыдущего большей толщиной и длиной.Благодаря конструкции плуг или фреза могут глубже погружаться в землю.

Регулируемый позволяет пользователю установить требуемый угол вала. В результате навесное оборудование настраивается на необходимый уровень, и соответственно повышается эффективность работы.

Универсальный Сцепное устройство используется везде и может быть переставлено на разные модели. Благодаря ему у пользователя есть возможность регулировать угол, под которым устанавливается насадка. Затворный механизм играет главную роль.

Именно по той причине, что такая сцепка используется при навешивании окучников и плугов, она может быть как двойной, так и тройной, а значит, не запрещается подключать несколько рабочих элементов одновременно.

Чаще всего применяется П-образный узел , который можно изготовить как самостоятельно, так и купить готовый. Также в продаже есть фаркоп для адаптера APM, который необходим при работе окучником или плугом.

Применяется на мотоблоках:

  • «Нева»;
  • «Ока»;
  • «Кентавр 1080D»;
  • МТЗ;
  • «МБ»;
  • «Каскад».

Изделие крепится к заднему или переднему адаптеру, а затем присоединяется дополнительное оборудование, такое как плуг, картофелекопалка. Конструкция изделия продумана таким образом, что надежное крепление можно обеспечить за счет использования трех болтов. Когда мотоблок во время работы наклоняется, плуг остается перпендикулярно земле.

При использовании некоторых муфт пользователь имеет возможность регулировать высоту и изменять угол наклона в нужной плоскости.

Например, в горизонтальной плоскости максимально допустимый угол составляет + -20 градусов, в вертикальной плоскости на 7 градусов больше. Также на рынке имеется вариант навески для мотоблоков - МК, применяемый для плуга серии «Крот» и окучника типа «ОН-2». Используется исключительно только в этой версии и никак иначе, то есть для других навесных приспособлений не подойдет.

Технические характеристики

У муфт «Зирка» в укороченном исполнении высота внутренней втулки или диаметр отверстия колеблется от 2 до 9.4 сантиметра. При этом вес конструкции составляет 4,6 килограмма. Размер планки рамы 315 мм.

Такое изделие отличается углом регулировки и наличием поворотного механизма, благодаря которому плуг вне зависимости от условий обрабатывает почву строго горизонтально, даже при смещении мотоблока. Сцепка широко применяется при необходимости исправления работы навесного оборудования или при вспашке неровной поверхности.

На рынке присутствует расширенная версия описываемой модели.Вес конструкции увеличился до 7,5 кг, внутренний диаметр - 210 мм, высота втулки - 94 мм. Размеры планки рамы также больше - 520 мм.

Изделие применяется в тех случаях, когда требуется наладить работу навесного оборудования.

В конструкции использован зажим поворотного типа. Плуг всегда движется под прямым углом и все благодаря болтовому соединению, при этом положение оборудования не имеет значения.

На универсальных муфтах также есть болтовой зажим, но они крепятся к оборудованию с помощью специального переходника.Ширина может достигать 0,9 метра, максимальный вес - 6,6 кг.

Если рассматривать тройную модель, то она устанавливается на мотоблок за переднюю часть на поворотном узле. Эта деталь покупается отдельно, так как ни с одним мотоблоком она не поставляется. Ширина описываемой навески - 900 мм. Монтажная пластина имеет ширину 80 мм и длину 120 мм. Вес конструкции 7,3 кг.

Если в качестве снегоуборщика предполагается использовать мотоблок, то П-образной навески лучше не найти.

Установка

В установке навески на мотоблок нет ничего сложного. На кронштейны нужно будет накрутить шпильки, для чего используются болты М14. При необходимости допускается присоединение дополнительного оборудования, но перед этим необходимо закрепить ось на сцепке. За точку отсчета принимается внешнее отверстие навески, куда заливается ось.

На втором этапе начинают закручивать болты, но делать это нужно так, чтобы отверстия на корпусе и стойке совпадали.После сборки скрепляем болтами М12. Как показывает время, используемая схема не только проста в освоении, но и эффективна. Даже адаптер будет находиться под строгим контролем пользователя.

Настройка и использование

Если пользователь все сделал правильно и навесное оборудование правильно прикреплено к мотоблоку через сцепное устройство, то настроить его будет несложно. Желательно первые несколько метров проехать на мотоблоке и проверить качество сцепки.

Главное, на что нужно обращать внимание, - не должно быть заклиниваний или перекосов при работе оборудования. При возникновении проблем агрегат останавливают и затягивают болты.

Сможете ли вы сделать это сами?

Некоторые пользователи, не привыкшие к дополнительным затратам, предпочитают изготавливать такие детали самостоятельно. Это можно сделать, если уделить рисованию много времени и все тщательно просчитать.

В этом случае специалисты советуют:

  • выбрать в качестве примера для изготовления универсальную модель сцепного устройства, так как 90% мотоблоков позволяют использовать ее;
  • учитывают уровень давления, оказываемого на деталь, по этой причине используйте только качественный материал, желательно крупно листовую сталь;
  • держим за основу П-образную муфту, для изготовления которой подойдет квадратный швеллер с размерами 4 * 4 см;
  • сначала сделать штифт, который будет использоваться в сцепке, а затем просверлить в швеллере отверстия под его диаметр;
  • используйте кронштейн, самая длинная часть которого направлена ​​вниз, но не должна касаться земли.

Советы по выбору

При покупке готовой муфты необходимо учитывать:

  • конструктивные особенности оборудования, на котором предполагается использование дополнительных навесных устройств;
  • с учетом типа навесного оборудования;
  • значение возможной нагрузки.

Оптимальный вариант - универсальная навеска к тележке мотоблока, которая позволит избежать многих проблем на этапе эксплуатации техники.

О том, как сделать сцепку для прицепа к мотоблоку, вы узнаете из следующего видео.

Поделиться

Штифт

Твитнуть

Отправить

Поделиться

Отправить

.
