Картофелекопалка для культиватора своими руками: Как сделать картофелекопалку своими руками для мотоблока: видео, чертежи

Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

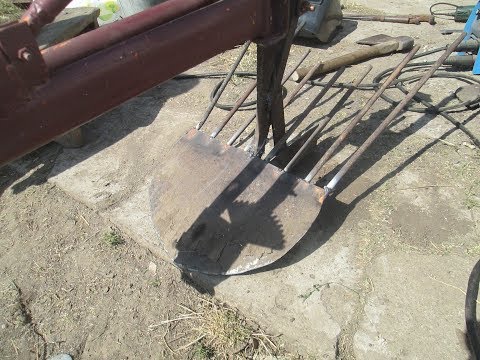

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

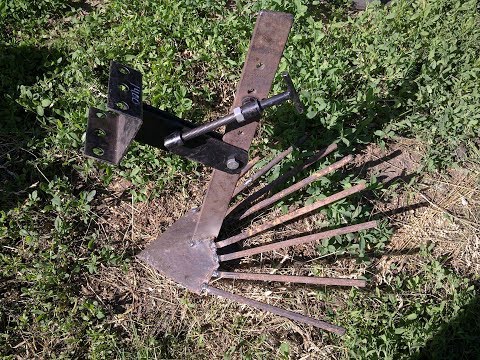

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

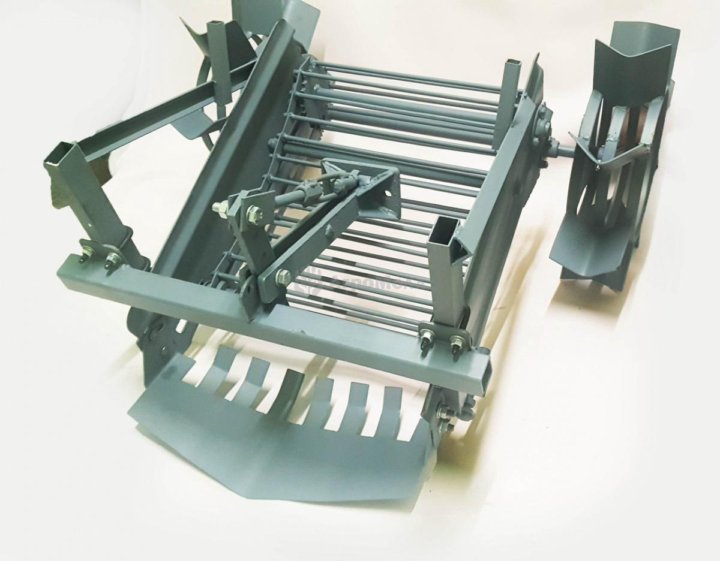

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Картофелекопалка для мотоблока своими руками

Интернет-магазин Moimotoblok » Полезные статьи » Картофелекопалка для мотоблока своими руками

Из года в год аграрии сталкиваются с одной и той же проблемой: как вскопать огород, приложив к этому процессу минимум усилий. Такой труд действительно является очень тяжелым, монотонным, рутинным. Для работы с землей придумано огромное количество самых разнообразных инструментов и устройств. Существует также огромное количество агрегатов навесного оборудования к мотоблоку, с помощью которых работа на земле станет удовольствием. Определяющим фактором в решении вопроса работы с землей являются финансы. И хотя многие инструменты стоят недорого, особенно, если учесть тот широчайший спектр тех задач и проблем, которые они решают, очень интересным занятием является самостоятельное изготовление устройств по обработке земли. Так, с помощью чертежей и наших рекомендаций Вы можете сделать мотоблок своими руками, а также навесное оборудование к мотоблоку. Одним из инструментов навесного оборудования, которое необходимо иметь каждому домохозяйству, выращивающему картофель, является картофелекопалка для мотоблока. Картофелекопалка позволяет минимизировать присутствие ручного труда человека при таком процессе, как сбор урожая клубней.

Этот инструмент получил широчайшее распространение в Украине. Давайте же поговорим о том, как изготовить картофелекопалку для мотоблока своими руками.

Картофелекопалка для мотоблока своими руками ничуть не уступает своим заводским собратьям, а изготовление ее – несложный и не требующий специальных навыков и знаний процесс. При изготовлении самодельной картофелекопалки Вам необходимо, в первую очередь, собрать сварную раму, состоящую из 8 мм-х пластин, железного швеллера – 8 — и уголка размером 63х40. Затем Вам необходимо изготовить лемех из металлических пластин, который следует далее установить на элеваторный кожух. Лемех закручиваем четырьмя крепежными элементами, которые необходимо затянуть гайками.

Теперь Вам потребуется изготовить редакционный узел, который состоит из двух корпусов, изготовленных из металла, имеющих форму цилиндра. Корпус картофелекопалки должен иметь стаканоподобный вид и втулку, для того, чтобы соединять ведомый и ведущий валы, желательно – из стали. Данное сооружение должно свободно вращаться. Теперь нужно насадить на шпонки в виде призмы звездочки, которых приварены ступицы из трубы (25 мм-ый металл).

Сделав круглую заточку, Вы избежите разрезания картофеля. Угол выкапывания лунки и наклон элеватора зависят от изменения соединяющих частей рамы и кожуха. Для более качественной работы картофелекопалки для мотоблока своими руками необходим барабан-очиститель. Он состоит из стержня, на который надеты 2 роликовые цепи, состоящие из 94 звеньев. Для того, чтобы барабан, или, как его еще называют «беличье колесо», надежно прикрепился, его нужно посадить на 2 неподвижные оси, которые нужны для вращения. Барабан будет двигаться благодаря вращающемуся валу и звездочкам.

Фторопласт идеально подойдет для того, чтобы сделать ползунок. Это обеспечит беспрепятственное скольжение цепи. Может показаться, что эта лента имеет сходство с «беличьим колесом», но количество прутьев уменьшено на порядок, и прутья меньше по размеру.

Нужно не забыть про такой не сложный этап, как опорно-транспортное соединение.

Теперь нужно собрать самодельную картофелекопалку. В левое отверстие кожуха вставляем выходную ось. Далее соединяем звездочку с подшипником, после чего фиксируем кольцо и втулку. Входную ось нужно вставить в правое отверстие на кожухе. Картофелекопалка для мотоблока своими руками готова.

Сделав картофелекопалку своими руками, Вы создадите себе надежного помощника для сбора урожая клубней. Как видите, себестоимость устройства будет совершенно невысокой. Если Вы хотите получить фирменную продукцию, которая имеет сертификат качества и гарантию, то Вы можете сделать заказ на сайте «Мой Мотоблок».

Картофелекопалка ревущая на мотоблок своими руками

Делаем самодельную картофелекопалку на мотоблок своими руками

Картофелекопалка на мотоблок «Нева»

Виды картофелекопалки

Копатели

Горшок ато экскаваторы используются на рыхлых и среднеуплотненных почвах. Агрегаты для копки картофеля различаются:

• габаритами;
• конструктивных особенностей;
• ширина рабочей полосы;
• требования по очистке поля от сорняков;
• способов очистки клубней от земли.

Мастера своими руками изготавливают несколько видов картофелекопалок. Наиболее популярными являются вентиляторные и экранирующие установки. опытные мастера изготавливают конвейерные и барабанные копатели для картофеля.

Картофель Ряды на полях, обработанных тракторами и культиваторами, должны быть ровными. Между рядами достаточно места для движения колес сельскохозяйственных машин.

Картофелекопалка с грохотом для культиватора

Картофелекопатель вибропросеивающий (или встряхиватель) предназначен для улучшения процесса уборки овощей с помощью культиватора. Подходит для сбора различных овощей. Картофелекопалка грохотная на культиватор упрощает работу аграриев, ускоряет уборку урожая, удешевляет сельскохозяйственную продукцию.

Фундамент

Оптимально использовать трубу квадратного профиля 40 х 40 мм. Лучше взять 4-метровую заготовку в металлопрокате и разделить ее на отрезки по 120 и 80 сантиметров. Получаем четыре опорных бруса.

Из них нужно сварить основу в виде прямоугольника под прямым углом. Его размеры составят 120 на 80 сантиметров.

Виды картофелекопалок

На рынке представлено несколько десятков моделей устройств, но их всего два вида:

• Простая картофелекопалка . Обычные лопаты или плуги с приваренными стержнями или зубьями. Плуг. лопата врезается в почву, поднимая спелые плоды наружу по зубьям. Получается, что лишняя земля отсеивается от корнеплодов в процессе рыхления и подъема почвы. Все клубни из гнезда остаются наверху. Особенность простой 9Картофелекопатель 0027 заключается в том, что он устанавливается на любой мотокультиватор или малый трактор любой мощности.

• Картофелекопалка вибрационная. Это транспортная картофелекопалка для культиватора . Оснащен решетчатой ​​решеткой или решетками, которые устанавливаются на опорные колеса. В конструкции также предусмотрена доля.
  В процессе вспашки почва прорезается, затем поднимается вместе с корнеплодами на решетку. На решетке картофель просеивают от земли и ботвы. Далее корни падают по решетке на поверхность участка. В конце концов, из картофеля легко собрать урожай в мешках копатель .

Сельскохозяйственная техника данного типа выпускается под разными торговыми марками, имеет несколько видов креплений. Перед покупкой лучше убедиться, что устройство подойдет к вашей модели культиватора.

Несколько основных популярных моделей культиваторов:

Модифицированный картофель, запряженный лошадьми

Копатель В действии.

• Обыкновенный «ККМ-1».
• Обыкновенный «КВМ-3».
• Обычный садовый разведчик.
• Вибрация «Нева».
• Вибрация «Полтавчанка».

В летний сезон цены, конечно, могут повышаться.

Важно, что перечисленные модели картофелекопалок точно подходят по типу крепления к мотоблоку:

Картофелекопалка веерная под культиватор

Веерная картофелекопалка имеет несколько названий. Его еще называют стрельчатым копателем и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копатель крепится к румпелю .
• Лемех с острым концом рыхлит землю.
• Картофель отрывается от земли, падает на наклонную поверхность сошника и перемещается по металлическим стержням.
• Почва отделяется от клубней и через веточки высыпается на пашню.
• Картофель, двигаясь вверх по приподнятым веткам, падает на землю, где его можно собрать.

Копание веером 9Копатель 0007

допускает наличие на поле редких и малозаросших сорняков. Картофельную ботву перед уборкой скашивают.

Создание модели вибрации

Правила изготовления каждой детали отдельно и сборки всего механизма.

Картофелекопалки Transporter

Их намного проще сделать своими руками, но, на наш взгляд, они не хуже очищают картофель от земли.

Ножи у них такие же, как и у просеивающих, а очистка картофеля происходит при движении по конвейерной ленте. Понятно, что чем она длиннее, тем лучше будет чистить картошка, но длинные конвейерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На румпелях они будут мешать идущему за ним человеку.

Привод конвейерной ленты может быть другим. Если брать с колес самого -го копателя , то они должны быть с хорошими грунтозацепами, чтобы не застревали на мокром или очень рыхлом грунте.

Интересны в этой конструкции и задние направляющие, более компактно укладывающие картофель за ленту.

В данной конвейерной картофелеуборочной машине своими руками привод ленты осуществляется от вала отбора мощности самодельного мотокультиватора и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении данного типа картофелекопалки основной проблемой будет подбор скорости вращения привода конвейера и ее согласование с обороты вала отбора мощности. В этой модели вал отбора мощности вращается со скоростью 500. 800 об/мин, а коробка передач взята от моторной лодки с передаточным числом примерно 1:2. Остальное подобрано по размеру звезд для примерная скорость ходьбы при копании 2-3 км/ч.

И все же более целесообразной нам кажется связь между скоростью конвейерной ленты и скоростью колеса.

Существуют модели, предназначенные для конкретных мотокультиваторов и минитракторов, например, для механизмов с боковым ВОМ:

Картофелекопалки с грохотом

Самый распространенный тип картофелекопалок, выпускаемый различными машиностроительными заводами России и за рубежом. Имеет небольшие конструктивные отличия, в первую очередь, в конструкции привода колосникового сита. поддон во время работы колеблется, что позволяет частично очищать картофель от земли во время движения картофелекопалка .

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может быть шарнирным и слегка колебаться при движении, упрощая процесс выкапывания клубней. Ширина ножа 35. 40 см.

Картофелекопатель Spedo для трактора BCS

Чертежи своими руками

Именно такой тип картофелекопалки , несмотря на достаточную сложность в изготовлении, изготавливается домашними мастерами своими руками чаще других. Предлагаем примерные чертежи с основными размерами такой картофелекопалки на румпель .

Большое количество соединений подвижных частей обуславливает необходимость регулярного обслуживания данного устройства, но результат его работы лучше, чем у вентилятора картофелекопалки :

Картофель лучше очищается от земли и располагается на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных вибрациях очистка проходит достаточно хорошо:

Вентилятор

Картошка Копатели

Самые простые в изготовлении, также производятся промышленным способом, но большинство из них требуют некоторых доработок.

Сразу видно, что в их основе один и тот же окучник, именно он, заглубленный ниже уровня залегания клубней, разрыхляет и разрыхляет почву. И вот он приносит выкопанную картошку. вентилятор, приваренный к задней части окучника. Его роль выполняют металлические прутья, сваренные на расстоянии 3-4 см друг от друга, расходящиеся и изогнутые вверху.

Глубина проникновения регулируется упорными колесами, а опорой для ног служит поперечная планка, стоя на которой человек собственным весом обеспечивает необходимое проникновение в устройство.

Именно эта схема веерной картофелекопалки кажется нам наиболее производительной. Сам процесс копки можно увидеть здесь:

Ниже приведен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму, угол атаки и другие нюансы вам придется дорабатывать самостоятельно с учетом вашей почвы, мощности и ходовых качеств мотоблока , на который вы планируете установить картофелекопалку и даже сорта картофеля, образующие клубни на разной глубине.

Разновидность такой копалки без вентилятора, рассчитанная на двух человек:

Картофелекопалки барабанные

Это довольно редкий вариант приспособления для мини-техники, поэтому в основном самодельный. Очистка картофеля от почвы в таких приспособлениях достаточно качественная, как и укладка его на землю, но сама конструкция довольно спорная, да и клубни повреждаются сильнее, чем при выкапывании вышеуказанными картофелекопалками, а потому хуже сохраняются .

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное. изготовление барабана, упорных роликов и подшипников. явно сложнее. Никаких особенностей конструкция ножа не имеет, за исключением того, что предпочтительнее, чтобы он имел более округлую форму в задней части, чтобы картофель не повреждался дополнительно при попадании в барабан.

Картофелекопатель

Копатель для культиватор , виды конструкций, чертежи для изготовления своими руками

Основная часть огородных площадей россиян традиционно отводится под картошку, ведь в нашем народе ее еще называют второй буханкой. Многие переложили часть работы по выращиванию картофеля на свои плечи, а точнее на прицепную технику малой механизации: культиваторы и минитракторы.

И если посадить картошку труда не составляет, то окучивание, а главное, выкопать — дело не из легких. Для окучивания и прополки чаще всего используют окучник, идущий в комплекте с культиваторами, но для перекопки в чистом виде он не совсем пригоден. Разберемся, что копать и как сделать картофелекопалку на 9.0007 румпель своими руками.

Известно несколько конструкций картофелекопалок для культиваторов и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Картофелекопалка конная

Их еще немало в продаже в интернете. Они ввозятся в основном из Польши и переделываются в минитракторы и землеройные машины.

При этом, учитывая более высокую скорость движения данной техники по сравнению с конной, помимо переделки прицепного устройства, на него ставится ограничитель-щит со стороны, на которую выбрасывается выкопанная картошка. В противном случае его придется собирать в соседних районах. Клиновидная лапа закапывает картофель, как и у веерных копателей, а привод устройства, извлекающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость движения, тем быстрее это съемник картофеля вращается.

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады общению с Вами 😉
