Как сделать бойлер своими руками: Бойлер своими руками: как сделать накопительный водонагреватель

Posted on by

Водонагреватель своими руками: сделать электрическое устройство

Если есть время и навыки, можно изготовить водонагреватель своими руками. Он незаменим для частного дома, где нет центрального водоснабжения.

Водонагреватель — устройство для непрерывного нагрева воды в системе водоснабжения.

Также он пригодится в квартире на период отключения горячей воды. Сначала нужно продумать технические моменты, разобраться в схеме работы, а потом приступить к сборке бака и нагревательного элемента.

Содержание

  1. Разновидности электрических водонагревателей
  2. Важные нюансы
  3. Количество ТЭНов
  4. Объем бака
  5. Прочие детали
  6. Инструкция по созданию водонагревателя
  7. Создание теплообменника
  8. Изготовление бака
  9. Теплоизоляция устройства
  10. Змеевик для нагревателя
  11. Процесс монтажа
  12. Преимущества и недостатки самодельных нагревателей

Разновидности электрических водонагревателей

Существует два типа электронагревателей — накопительный и проточный. Первый проще изготовить самостоятельно. Но второй тип удобнее в использовании: из крана постоянно льется горячая вода, не нужно ждать, пока она нагреется. Такой прибор расходует электричество, когда открыт смеситель. Еще одно преимущество этого вида — не нужно делать теплоизоляцию устройства.

Важные нюансы

Для хорошей работы бойлера важно количество и расположение нагревателей в емкости. Рекомендуется закреплять их один над другим, на одинаковом расстоянии друг от друга и от дна. По физическим законам теплая вода поднимается, течет к задней стенке, плавно опускается, на смену ей приходит еще более горячий поток.

Постоянное движение помогает поддерживать температуру и равномерно нагревать весь объем.

Количество ТЭНов

Число нагревательных элементов в бойлере зависит от их мощности и от желаемой производительности устройства. Стандартное значение для бытовых нагревателей — 2 кВт. Используют 3 таких элемента (суммарно 6 кВт) для нагрева воды объемом 300 л до 100° за 3 часа. Исходя из этого, можно посчитать, сколько нужно ТЭНов для самодельного водонагревателя. Чем их больше, тем быстрее устройство справляется с задачей.

Если вы собираетесь расходовать горячую воду в больших количествах, то лучше делать модель с двумя ТЭНами.

Объем бака

По статистике житель квартиры использует 100-400 л воды каждый день. При изготовлении бойлера нужно учитывать количество человек, которые будут им пользоваться, и частоту использования. Минимальная вместимость емкости — 30 л. Нужно помнить, чем больше водонагреватель, тем дольше он греется.

Прочие детали

При изготовлении устройства и его эксплуатации следует подумать о безопасности. Полезные советы:

  1. Если вода в котле циркулирует естественным образом, нужно поставить датчик температуры, который при перегреве отключит ТЭН.
  2. Безопаснее подключать прибор не к розетке, а к отдельной линии с кабелем увеличенного сечения.
  3. Открытые провода требуется изолировать и сделать заземление всей конструкции.
  4. Минимальное расстояние от устройства до потолка — 30 см, а до пола — 80 см.
  5. Если подключение происходит к системе центрального водоснабжения, необходимо поставить предохранительный клапан, который снижает давление.

Инструкция по созданию водонагревателя

Проще всего сделать бойлер с накопителем. Предлагаемая конструкция не предусматривает подключение к центральному водоснабжению или использование насоса. Вода подается естественным образом, под действием физических законов: холодный бак располагается выше, чем горячий, а смеситель находится уровнем ниже.

Создание теплообменника

Один из вариантов изготовления нагревателя — вокруг трубы отопления. На нее наваривается конструкция с нижним расположением точек водоразбора и выходом для горячей воды сверху. Теплоноситель в батарее работает вместо нагревательного элемента. Недостаток такого способа — летом он не работает.

Чаще всего бойлеры оборудуют теплообменниками в виде змеевиков.

Изготовление бака

В качестве емкости для воды можно использовать газовый баллон или пластиковый контейнер подходящего размера.

Можно сварить корпус самостоятельно из листового металла. Для этого понадобится сварочный аппарат с электродами, дрель, ТЭН. Из листов нужно изготовить цилиндр с дном.

Как сделать устройство:

  1. В верхней части бака просверлить отверстия друг напротив друга для холодной и горячей воды.
  2. Закрепить в них шаровые клапаны.
  3. Сбоку подготовить место для крепления теплообменника.
  4. На вход и выход надеть патрубки.
  5. Снизу просверлить отверстие для сливного крана.
  6. В нижней части поставить нагревательные элементы и зафиксировать их латунными гайками.
  7. Изолировать ТЭНы от влаги.
  8. Поставить термостат.

Теплоизоляция устройства

Чтобы емкость не остыла, ее покрывают теплоизоляционным материалом. Для этой задачи хорошо подходит пенопласт и фанера. Сначала собирается короб. Он должен быть больше бака на ширину пенополистирола. Следует учитывать, что электропроводка будет расположена снаружи для безопасности.

Теплоизоляцию водонагревателя можно сделать своими руками.

Змеевик для нагревателя

Изготовление нагревательного элемента для электрического водонагревателя своими руками — важный этап работы. Его можно сделать из металлической или металлопластиковой трубы подходящего диаметра. Лучший уровень теплоотдачи у меди и латуни.

Трубку нужно накрутить на основу цилиндрической формы. В качестве оправки можно взять бревно. Важно следить, чтобы витки спирали не касались друг друга. Навивка не должна быть тугой, иначе ее сложно будет снять. Ее длину рассчитывают исходя из данных: на каждые 10 л потребуется 1,5 кВт мощности змеевика.

Процесс монтажа

Для закрепления прибора на стене понадобится:

  • накопительный бак;
  • емкость для холодной воды объемом не менее 50 л;
  • клапан с поплавком, как на унитазе;
  • шланги и фурнитура для их крепления;
  • провода и клеммы;
  • стальные уголки.

Интересущие детали можно купить в интернет-магазине «КВАНТА +«.

Сначала нужно установить поплавковый механизм. Для этого в верхней части баллона, прямо под крышкой, необходимо сделать отверстие. После этого — подогнать устройство под размер конструкции. Чаще всего требуется укоротить центральную штангу. Крепления клапана нужно изогнуть, если емкость имеет цилиндрическую форму.

Вся система закрепляется на стене или на ступенях. На верхнем уровне следует повесить холодный бак, на 70-100 см ниже — горячий, и еще на 80-100 см ниже установить раковину со смесителем.

Если провести расчеты мощности и энергопотребления, становится понятно, что ставить водонагреватель в квартире или в доме невыгодно. Дешевле оплачивать коммунальные услуги или приобрести экономичный бойлер в магазине.

Самостоятельное изготовление прибора оправдано на даче, особенно, когда продуманы способы экономии, например, используется солнечная энергия для нагрева воды.

Бойлер своими руками.

В разгар, не побоимся сказать Украинского энергетического кризиса, ‘’нашему брату’’ приходится серьёзно напрягать мозг на тему альтернативного отопления и водоснабжения.
Рынок альтернативных видов обогрева помещений и водоснабжения в Украине на сегодня предлагает огромнейший выбор аппаратных устройств. Под альтернативными источниками отопления можно подразумевать любые типы отопительных приборов, кроме, газовых. К числу альтернативных отопительных приборов на сегодня относятся: твердотопливные котлы, электрические котлы, жидкотопливные котлы, твёрдотопливные печи, тепловые насосы.
В среде альтернативных водогрейных систем имеются бойлеры на твёрдом топливе, бойлеры косвенного нагрева, электрические проточные или накопительные водонагреватели, водяные коллекторы.

Действительно выбор климатической техники на Украинском рынке очень велик, но к сожалению стоимость аппаратов как правило, значительно превышает ожидания потенциального покупателя.
На сегодня, в связи с, простите за грубость – обнищанием народа, приходится включать в работу все резервы наших жизненных навыков и фантазии и впоследствии изобретать самостоятельно то, что хотелось бы купить, тем более, если есть ещё и техническое образование.
Но всё же не смотря желание включить в работу “очумелые ручки” нужно немало времени на подбор и поиск необходимых деталей для изготовления нужного нам устройства. Благо есть сегодня производители узлового оборудования, а именно производящие отдельные узлы и аксессуары для различных целей.

Итак, тема статьи – водонагреватель своими руками. Значит, в данной статье, мы расскажем каким образом с минимальными потерями времени и средств можно создать накопительный водонагреватель, называемый в народе бойлером.

Начнём с  самого главного…
Что из себя представляет классический водонагреватель?!
Классический водонагреватель — бойлер, представляет собой бочку в бочке между стенками которой находится утеплитель, во внутренней бочке водонагревателя находится нагревательный ТЭН или группа ТЭНов с анодом или без него, так же внутри бака находится переливная труба, сливные и заливные патрубки, в конце концов водонагреватель имеет терморегулятор или температурный блок управления.

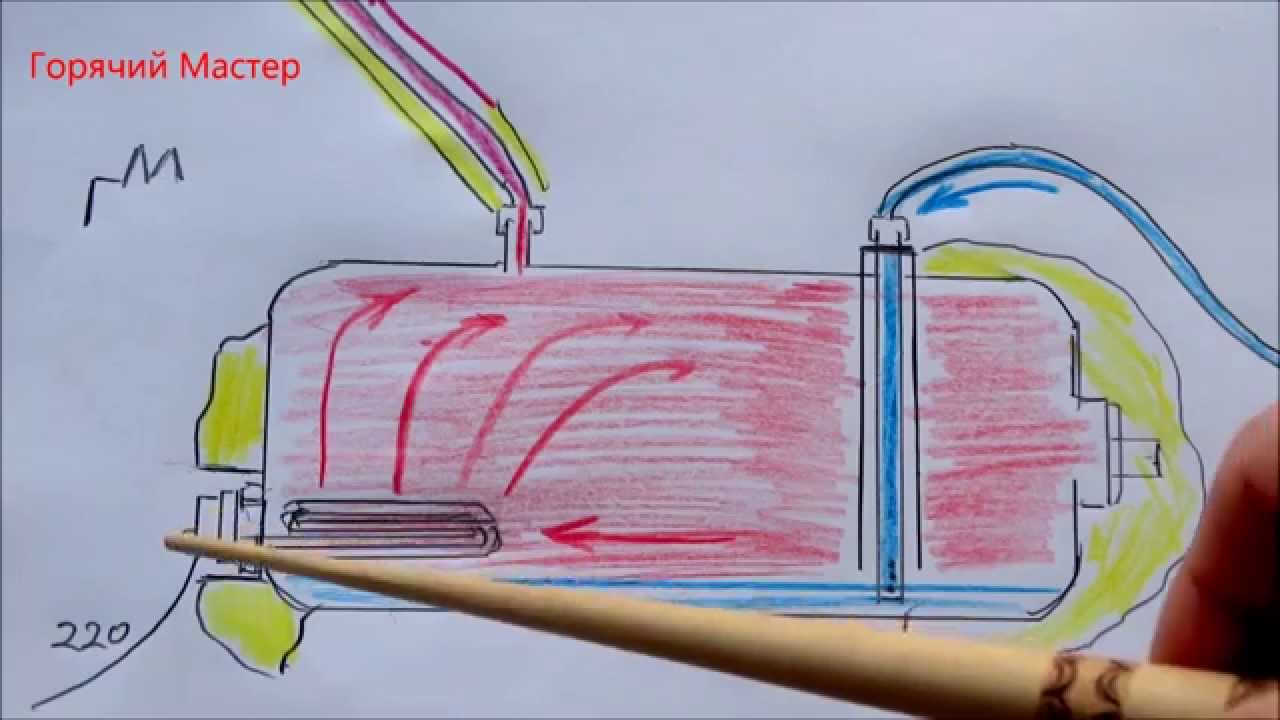

Схема стандартного водонагревателя накопительного типа приведена ниже.

Самое главное в накопительном водонагревателе, это накопительная ёмкость или бак.
Бак для водонагревателя можно просто купить, причём почти в каждом хозяйственном магазине имеется широкий выбор полипропеленовых ёмкостей от 10 и выше литров. Как правило, изделия, предназначенные для летнего душа, имеют стойкость к температуре до 95 градусов по цельсию. Если нет желания приобретать подобную продукцию или нет доверия к пластику, есть варианты использовать стандартную бочку-бидон. Вообще человеку с руками и головой приобрести бак для водонагревателя не проблема.
Следующее условие для водонагревателя, Нагревательный элемент. В классическом электроводонагревателе роль нагревательного элемента играет, простой, мокрый электрический ТЭН. В некоторых случаях и моделях бойлеров используют мокрые тэны или спаренные. В нашем же случае, предлагается использовать блок ТЭНов.


Что такое блок ТЭНов? Блок электрических ТЭНов – это резьбовой фланец, как правило, ½ либо 2 дюйма в диаметре в который впаяны 3 ТЭНа разной мощности.
К примеру: если это будет блок мощностью 6 кВт, то он будет иметь 3 электрических ТЭНа по 2 кВт каждый. Блок ТЭНов производиться из жаропрочной нержавеющей стали, что даёт его довольно длительный ресурс службы. Самая главная особенность блока электрических ТЭНов в том, что в блоке можно поочерёдно включать один, два или три тэна вместе.



Почему в нашем случае, рекомендуется для самодельного водонагревателя использовать блоки ТЭНов?.. Потому что они долговечнее, быстрее нагревают воду в отличии от стандартных ТЭНов и самое главное возможность ступенчато подключать ТЭНы разной мощности.

Третий узел, который превратит вашу задумку в полноценный агрегат, это электропривод.

Электропривод представляет собой блок, включающий в себя одно или многоступенчатый переключатель, а хотите включатель нагревательных элементов, терморегулятор температуры нагретой жидкости и защитная автоматика.
Имея навыки конструирования электрооборудования, не сложно будет собрать электропривод для водонагревательного агрегата, но если уверенных навыков электроинженерии нет или просто нет на баловство времени, можно приобрести, так называемый температурный блок управления, который с 2015 года начал производится Харковской торговой маркой TEHNI-X производящей комбинированные котлы.

Температурный блок управления ТЭНами представляет собой аккуратную, компактную, стальную коробочку, в



которой уже имеется все необходимые электрические узлы для управления блоками ТЭНов. В температурном блоке управления ТБУ TEHNI-X имеется трёхступенчатый переключатель нагревательных элементов, капиллярный терморегулятор на 90 градусов, УЗО. ТБУ TEHNI-X
Производится в двух модификациях: ТБУ-1 – мощностью до 9 кВт напряжением до 220 В и ТБУ-2 — мощностью до 15 кВт напряжением до 380 В. Температурный блок TEHNI-X ТБУ-2 является универсальным, то есть предназначен он на максимально, подключаемое напряжение до 380 В но для специалиста-электрика не составит проблем перенастроить его на напряжение до 220 В.
В принципе, наш водонагреватель уже “собран”. Далее уже рекомендуется без обязательного условия максимально утеплить бак водонагревательного аппарата с целью минимализации теплопотерь носителя и экономии средств потребителя и можно ещё смонтажировать градусник для точнейшей регулировки температуры нагреваемой жидкости. Кстати все пероечисленные в статье детали, аксессуары и элементы можно приобрести в магазине ТЕХНОЛОГИЯ.COM.UA.

Как видите, всё гениальное просто! Всё же если данный путь для вас сложен или по какой-либо причине не приемлем, вы можете обратиться в наш магазин и приобрести не дорогой, заводской водонагреватель.

Тепла и комфорта Вам!!!

Термодинамический ручной бойлер | xUmp

Игрушки и подарки > Наука встречается с искусством

Товар#: 10216 8 отзывов покупателей

Это крутая старомодная термодинамическая игрушка-бойлер, изготовленная из выдутого вручную стекла. Жидкость внутри этих красивых бойлеров выстреливает вверх по трубкам и кажется закипающей, когда вы держите ее в руке. Из него получаются отличные чулки для праздников или классическая настольная игрушка для офиса.

Особенности:

  • Старомодная игрушка-кипятильник содержит жидкость, которая выстреливает вверх по трубке и кажется кипящей, когда вы держите ее в руке
  • Из выдутого вручную стекла
  • Отлично подходит в качестве наполнителя для чулок или настольной игрушки

Примечание. Это бывает разных стилей и цветов. Хотя мы стараемся выполнять конкретные запросы, мы не можем гарантировать, какой стиль или цвет будет отправлен клиентам. Цена указана за единицу. На рисунке показаны четыре ручных котла только для демонстрации.

Возраст:
8 +

Прибл. Размер корабля:
7,25 x 2,00 x 2,00 дюйма
18,42 см x 5,08 см x 5,08 см

Вес:
0 фунтов 2 унции
0,04 кг

Предупреждение:
ОПАСНОСТЬ УДУШЬЯ
Мелкие детали. Не для детей младше 3 лет.
ХИМИЧЕСКАЯ ОПАСНОСТЬ
Содержит химические вещества, которые могут нанести вред при неправильном использовании. Внимательно прочитайте предупреждения на отдельных контейнерах. Не использовать детям, кроме как под НАБЛЮДЕНИЕМ ВЗРОСЛЫХ.

Отзывы покупателей

   Хорошая научная игрушка
Джеймс из Ньюпорт-Бич, Калифорния
Ручные бойлеры — это хорошие научные игрушки для обучения фазовому переходу и расширению жидкости при ее превращении в газ. Они не учат закону Чарльза, как неправильно пытается научить коробка. Иногда они ломаются, а красный и фиолетовый — мои любимые, зеленый выглядит не так хорошо.

JS из Бостона, Массачусетс
Отличное развлечение для «маленького» подарка в канун Рождества. Прибыл в необыкновенные и приятные 1 1/2 дня после размещения заказа — еще неделя до Рождества!

   Это стекло!
Марк МакГрори из Тихераса, Нью-Мексико, США
Один пришел сломанным, но другой был просто великолепен. Здорово наблюдать за лицом детей, когда они проверяют воду. Отличный продукт. Чувствуется настоящая наука.

   Демонстрация класса
Джен Олт из Гейтс Миллс, Огайо
Я регулярно использую их, чтобы начать свои уроки передачи энергии. Они определенно привлекают людей всех возрастов, хотя они хрупкие, поэтому мои семиклассники склонны слишком легко их ломать. Если я их не использую, я их выбрасываю.

Кэрол из США, Мичиган, Адриан
Отлично!

   Забавный подарок учителю!
Джули из США, Арканзас, Фейетвилл
Это как раз то, что нужно любящему науку учителю! Спасибо! На вашем сайте я нашла все, что искала!

L Zimmer из Иллинойса
Заказ получил быстро. Упаковано хорошо. Хорошее обслуживание. Будет использовать снова.

   Потрясающий
Анжелика из Калифорнии
Это потрясающе! Некоторые люди могут заставить его кипеть лучше, чем другие, но это очень весело!

Как сделать котел своими руками

Изготовление своими руками полезных предметов быта, инструментов и электроприборов не всегда связано со стремлением сэкономить. Дух изобретательства живет практически в каждом, кто хоть раз держал в руках гаечный ключ или отвертку. Для тех, кто не в состоянии выкинуть на помойку ни грамма медной проволоки и даже старого ненужного бритвенного лезвия, будет полезно узнать, как из таких подручных средств можно сделать работоспособный котел.

Котел своими руками можно изготовить различными способами, но не все варианты самостоятельной сборки этого устройства позволяют использовать его длительное время. В статье описаны основные, проверенные временем варианты самостоятельного изготовления котла.

Как сделать котел своими руками — лучший из проверенных способов

Чаще всего в кустарных условиях котлы изготавливают из:

  • Лезвия бритвы. Клинки Спутник.
  • Гвозди
  • ТЭН для чайника.

ТЭН из старого чайника

ТЭН из старого чайника

Также можно сделать работоспособные приборы для нагрева воды из нихромовой проволоки, которая устанавливается на керамический изолятор в домашних условиях.

Основная задача, которую следует выполнять при самостоятельном проектировании нагревательных элементов, — минимизировать возможность короткого замыкания и поражения электрическим током. При использовании низковольтных самоделок поражения электрическим током практически не стоит опасаться, а вот устройства, работающие от сети 220 В, могут стать причиной несчастных случаев и пожара.

Котел с лезвиями

Котел несложно сделать из бритвенных лезвий. Для выполнения работы необходимо подготовить следующие комплектующие:

  • 2 лопасти типа «Спутник».
  • 2 спички.
  • Двухжильный кабель с вилкой.
  • Резьбы.

Схема электрокотла лопастного

Процесс сборки самодельного котла следующий:

  • К каждой лопасти привязывается медная жила электрического провода.
  • Между лезвиями помещаются 2 спички, которые будут служить распорками для защиты от короткого замыкания.
  • Лопасти нити наматываются на спички таким образом, чтобы исключить свободное перемещение металлических частей.

Самодельный водонагреватель в сборе

Самодельный лопастной котел полностью готов к эксплуатации!

Тест самодельного устройства

Теперь осталось только подобрать бак, в котором можно будет кипятить воду. Емкость, которая будет использоваться с котлом данной конструкции, не должна быть изготовлена ​​из токопроводящего материала. Также следует соблюдать крайнюю осторожность при включении и выключении устройства. Перед тем, как включить самодельный электроприбор в сеть 220 В, необходимо предварительно опустить прибор в воду. При нагреве воды категорически запрещается прикасаться к электрическому прибору или емкости с водой.

Помимо необходимых мер безопасности, также необходимо помнить, что нагрев воды таким способом возможен только при наличии в ней токопроводящих солей металлов. Дистиллированная вода из лопастного котла не будет нагреваться из-за отсутствия токопроводящей среды между двумя металлическими плоскостями.

Кроме того, использование электролитического метода нагрева воды негативно сказывается на ее вкусовых качествах, поэтому такой вариант нагрева больше всего подходит для технических жидкостей.

Бойлер от нагревателя

Сделать бойлер в домашних условиях из ТЭНа не сложнее, чем с помощью бритвенных лезвий. Этот вариант самодельного устройства при правильном изготовлении более безопасен в использовании.

ТЭН несложно «извлечь» из старого чайника, неисправность которого не связана с ТЭНом.

Помимо наличия исправного ТЭНа также потребуется подготовить двухжильный провод с вилкой, которую также можно позаимствовать у неисправного чайника. Также для крепления проводов к обогревателю рекомендуется приобрести клеммники, использование которых значительно упростит и ускорит процесс самостоятельного изготовления устройства. В этом случае процесс сборки осуществляется в следующей последовательности:

  • Концы провода зачищают от изоляции ножом или специальным приспособлением.
  • Провода подаются в клеммы и затем крепятся к клеммам ТЭН встроенными винтами.
  • С помощью мультиметра проверяется сопротивление нагревательного элемента, а также возможная протечка на корпусе изделия.

Водонагреватель от ТЭНа от чайника

При успешной диагностике самодельный прибор может успешно конкурировать с заводскими изделиями, а качество подключения основного провода к ТЭНу может быть выполнено даже лучше, чем у бытовая техника из магазина. Отсутствие пайки позволит этому устройству прослужить гораздо дольше, но если нет клеммников, то вышеописанный вариант котла можно сделать, припаяв провода к контактам ТЭНа.

Этот вариант самодельного котла можно использовать без ограничений. Качество приготовленной таким образом кипяченой воды позволяет заваривать чай, кофе или любые другие напитки без потери вкуса.

Из гвоздей

Электроприбор из гвоздей является разновидностью котла из лопастей, но с более «цивилизованной» конструкцией. Для изготовления данного водогрейного прибора необходимо подготовить:

  • 6 гвоздей 80 мм
  • Двухжильный медный провод с вилкой
  • Электродрель и сверло 3 мм.
  • Кусок деревянной доски 100х100 мм, толщиной не менее 25 мм.

Гвозди для самодельного водогрейного прибора

Процесс изготовления котла из гвоздей осуществляется в следующей последовательности:

  • В середине деревянной пластины делаются 6 отверстий диаметром 3 мм с расстояние между ними 3-5 мм.
  • Стальной гвоздь устанавливается в каждое отверстие в деревянной пластине.
  • От кабеля с вилкой каждый контакт соединен с 3 гвоздями.
  • Деревянная плита крепится над баком и подключается к сети 220 вольт.

При выполнении этих действий необходимо строго следить за тем, чтобы провода были максимально плотно прижаты к металлической поверхности гвоздей. Для обеспечения надежного контакта проводов с электродами рекомендуется перед установкой гвоздей в деревянную пластину вставить 1/3 медной жилы провода в каждое отверстие. Если все действия были выполнены правильно, то при проверке сопротивления между контактами вилки мультиметр должен показать нулевое значение.

Использовать данное устройство для нагрева воды следует в следующей последовательности:

  1. В неметаллическую кружку налить воду, которая не должна быть дистиллированной.
  2. Поместите деревянную тарелку на кружку электродами вниз.
  3. Подключить прибор к сети 220 В.
  4. После закипания жидкости самодельный котел следует отключить от электричества.

Как и в случае использования изделия из бритвенных лезвий, качество кипяченой жидкости оставляет желать лучшего, поэтому такой способ приготовления кипятка лучше использовать и для технических нужд.

Самый мощный самодельный котел

Нихромовая спираль

Для того, чтобы вскипятить большой объем воды, можно сделать из подручных средств мощное переносное устройство. Для изготовления устройства потребуются следующие детали:

  1. Спираль нихромовая с диаметром проволоки не менее 1 мм.
  2. Предохранитель промышленный серии PN 2.
  3. Кабель двухжильный из провода сечением не менее 4 мм 2 .
  4. Отвертка и шурупы 20 мм.
  5. Складная заглушка.

Предохранитель ПН-2

Изготовление мощного прибора для нагрева воды осуществляется в такой последовательности.

  1. Взрыватель ПН-2 разбирается для снятия керамического корпуса изделия.
  2. 8 винтов, которые образовались при разборке устройства, вкручиваются в отверстия в корпусе керамического изолятора.
  3. Конец нихромовой спирали цепляется за один из 8 ввинчивающихся винтов.
  4. Затем внутри корпуса электроизолятора спираль проталкивается на противоположный конец круглого изолятора и снова закрепляется вокруг винта.
  5. Спираль закручивается в обратную сторону, но уже закреплена на другом винте, ввернутом в изолятор.
  6. Таким же образом спираль и саморезы соединяются еще в 5 точках, после чего зачищенные медные провода соединяются с первым саморезом и последним и саморезы полностью вкручиваются в керамический изолятор. Учитывая значительную мощность такого самодельного котла, сечение подключаемого медного провода должно быть не менее 4 мм 2 . На другом конце провода установка вилки.

Проверка мощного самодельного водонагревателя

Эксплуатацию котла можно проводить только в подвешенном состоянии.
