Как правильно заточить цепь бензопилы. Видео

Как считает Национальная энциклопедия строительства ProfiDom.com.ua, даже популярный Stihl не вечен: и когда-то зубья бензопилы изнашиваются, что легко установить по характеру образующейся стружки. При затупленной режущей кромке стружка получается мелкой, потому что рабочая кромка не режет, а мнёт древесину. Естественно, что затрачиваемые оператором усилия резко возрастают. То есть, приходит время заточить цепь

Эксперты ProfiDom.com.ua попытались разобраться, как правильно затачивать цепь бензопилы, — как выбрать оптимальную технологию, как выяснить оптимальный угол заточки зуба должен быть и как это проверить?

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию, которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Как выглядят функциональные части зуба бензопилы

Перед началом длительных работ с бензопилой, нужно выполнить осмотр инструмента и выполнить пробное пиление, в результате которых необходимо следующее:

  • Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления
  • Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
  • Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  • Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

  • Шириной;
  • Толщиной;
  • Углом заточки.

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы, при этом, снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя, при этом, не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём, для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. При заточке ограничителей, этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому, увлекаться снижением высоты ограничителя, при заточке зуба, не стоит.

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Рекомендуется делать её в диапазоне 6 — 12° (для сравнения – при преобладании поперечного распила – до 25 -30°).

Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы. Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65 — 80°). Особенно, важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°.

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10 — 12° – при продольном распиле, и 25 — 30° – при поперечном распиле.

Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4 — 5.5 мм, либо на станке. В первом случае, крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25 — 30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя, потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются, также, специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рисунка выше, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен ниже.

Комплект заточного инструмента и приспособлений

Сначала, затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки, круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

  • Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
  • Возможностью регулирования угла заточки, в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ, на корпусе зажима имеется измерительная шкала.

Опционно, станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также, гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Правильная заточка цепи бензопилы: приспособления и инструкции

Бензопила бюджетного или более высокого класса входит в комплект домашнего инструмента почти каждого частного хозяйства. Универсальные свойства современных моделей определяют их применение в маломасштабном строительстве, заготовке топливной древесины, обслуживании садовых и декоративных деревьев.

Удаленность от сервисных центров вынуждает многих владельцев осваивать навыки обслуживания и ремонта своих бензопил самостоятельно. В перечень работ повышенной сложности входит поддержание в исправном техническом состоянии пильных гарнитур. Для этого понадобится качественная заточка цепи бензопилы. Как это сделать своими руками и другие «фишки» опытных мастеров разберем в этой статье.

Фото: механическая заточка цепи бензопилы

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Целесообразность своевременного ремонта пильной цепи

Откладывать ремонт цепи на неопределенное время крайне нежелательно. Пильная цепь с притупленными рабочими кромками режущих звеньев снижает производительность бензопилы практически наполовину, также имеют место перерасход горючего и неоправданные потери рабочего времени.

Проблема решается сдачей в специализированную мастерскую, что неизбежно сопровождается дополнительными расходами. В другом варианте владельцами бензопил практикуется заточка цепи бензопилы своими руками. Какая-либо установленная периодичность обслуживания пильной цепи отсутствует.

Отрицательные последствия работы с неисправной гарнитурой

Необходимость наточить режущие кромки пильной цепи становится явной при наличии основных признаков неэффективной работы инструмента. Это:

  • повышенная вибрация и затрудненный заход гарнитуры в каждый новый пропил;
  • существенное снижение производительности распиловочных работ;
  • запах перегретой древесины;
  • мелкая структура опилок.

Даже при эффективной работе аварийного тормоза и ловителя оборванной цепи, работа пилой с тупой цепью чревата риском получения травмы. Повышенные нагрузки на двигатель и кинематику бензопилы отрицательно сказывается на продолжительности срока службы инструмента в целом.

Преимущества подменных комплектов

Для того чтобы не носить с собой приспособление для заточки цепей бензопил, работающие на удалении от базы пильщики практикуют последовательную эксплуатацию нескольких комплектов. Такая система позволяет минимизировать время вынужденных простоев связанных с заточкой пильных цепей.

Практика показывает, что в условиях домашней мастерской качество и эффективность заточки существенно выше. Также в полевых условиях отпадает необходимость постоянного присутствия комплекта.

Сравнение достоинств механизированной и ручной заточки

Механизированная заточка на специальных станках с электрическим приводом производится без учета индивидуальных особенностей цепи, в частности, степени ее износа. Все режущие звенья затачиваются под стандартный шаблон, что неизбежно сказывается на уменьшении ее рабочего ресурса.

Во втором случае потеря рабочего времени компенсируется продлением срока службы цепи, поскольку каждое ее звено правится индивидуально. Дополнительные преимущества ручной заточки в экономии материальных средств, возможности выполнить работу в полевых условиях.

При соблюдении определенных требований и наличии необходимого оборудования качество ручной заточки цепей не уступает станочному уровню.

Особенности механизированного восстановления пильных цепей

Несмотря на существенные недостатки, станочная заточка практикуется в крупных лесных хозяйствах и промышленных лесозаготовительных предприятиях. В частно-хозяйственном секторе владельцы бензопил предпочитают восстанавливать работоспособность пильного оборудования своими руками.

О том, как точить цепь бензопилы станком можно прочитать в прилагаемой инструкции, но настоящее умение вырабатывается постепенно в процессе работы. Основательные навыки нарабатываются после самостоятельной заточки 10 и более цепей.

Для восстановления рабочих свойств пильных цепей с твердосплавными режущими звеньями стандартные способы и технологии не эффективны. В таких случаях на помощь приходит алмазная насадка для заточки цепей. Повышенная стоимость доводки износостойкой цепи компенсируется ее 4-5 кратным увеличенным межремонтным ресурсом.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

  • Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
  • Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Риски применения нестандартных инструментов

От попыток заточить цепь бензопилы болгаркой неопытным пильщикам лучше отказаться сразу. Для такой работы потребуется редкая в свободной продаже дисковая насадка, отличный глазомер, твердость рук и основательные навыки.

При отсутствии других вариантов, специалисты рекомендуют работать на жестко зафиксированной пиле, с заточкой режущих кромок без демонтажа цепи с шины.

Работа болгаркой характеризуется повышенной травмоопасностью, а также требует повышенной точности. Особенно сложно выдержать одинаковый угол заточки цепи бензопилы для продольного пиления. Одно неточное движение болгарки может обернуться дорогостоящим ремонтом цепи или ухудшением ее рабочих характеристик.

Преимущества и недостатки ручной заточки

Для обслуживания одной или двух бензопил в частном хозяйстве достаточно иметь в наличии недорогое и простое по конструкции устройство для заточки цепи бензопилы в ручном режиме.

Технически грамотно и правильно заточить цепь бензопилы напильником без специальных приспособлений, сложно. Даже при наличии определенных навыков, велика вероятность брака и преждевременного выхода дорогостоящей детали из строя.

Следствием может быть:

  • нарушение плавности хода цепи и ее форсированный износ;
  • дополнительные нагрузки на двигатель;
  • проблемы с заходом гарнитуры в распил.

Также возможны спонтанные срабатывания механизма аварийной остановки.

Рекомендации профи

Перед началом работы желательно выработать последовательность операций и получить определенные навыки на заточке списанной цепи. Небольшая потеря времени компенсируется меньшим количеством наиболее типичных ошибок.

Конструкция пильной гарнитуры в принципе совершенна, производитель все нюансы уже учел, поэтому попытки что-либо усовершенствовать, скорее всего, закончатся безрезультатно. Перед первой попыткой самостоятельной заточки рекомендуется разобраться в конструкции пильного звена.

Его несложная конфигурация включает в себя две режущих кромки — боковую и скошенную верхнюю. Толщину снимаемой стружки определяет высота ограничителя. Чрезмерно низко срезанные упоры инициируют дополнительные нагрузки на двигатель, не исключается вероятность травмоопасного разрыва цепи.

Последовательность работы и выбор оптимального угла заточки

Фото: шаблон для заточки цепи

В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя. Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

  • Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
  • Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
  • Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

  • Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
  • Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
  • Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
  • Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.

Заточка цепей для бензопил: подробная видео инструкция

Бензопила является незаменимым помощником на загородном участке, независимо от его размеров и возраста сада. Но мало просто стать владельцем хорошего инструмента, еще необходимо обеспечить правильную его работу. Самым сложным моментом является заточка цепей для бензопил. Здесь требуется изучение их устройства и умение правильно пользоваться вспомогательными инструментами.

Содержание

Определить, когда пора приступать к процедуре, довольно просто. При хорошо заточенном инструменте не требуется прилагать больших усилий, чтобы он вошел в дерево. Как только необходимо увеличивать интенсивность нажатия, нужна заточка пильной цепи. Чрезмерная изношенность влияет и на другие важные показатели:

  • снижается производительность;
  • возрастает напряжение в теле;
  • увеличивается расход топлива;
  • повышается нагрузка на все звенья, сокращая срок эксплуатации оборудования.

Это полезно!

При своевременной заточке снимается меньше металла, а значит, срок службы цепи увеличивается.

Бензопила станет лучшим помощником на загородном участке

Хорошо заточенная пила обеспечивает безопасную и продуктивную работу. Этим она практически не отличается от других режущих инструментов. А вот множество зубьев и сложность их строения превращают заточку в кропотливый процесс. При наличии необходимого инструмента выполнить работу можно самостоятельно. Но перед тем как заточить цепь бензопилы, необходимо изучить строение инструмента, особенно зубьев.

  • Зуб имеет две кромки: верхнюю и боковую. Первая скошена под углом по направлению движения лезвия.
  • Режущее звено состоит из основания, лопатки зуба, ограничителя глубины. Лопатка, в свою очередь, имеет горизонтальное, спадающее назад под углом, лезвие и торцевое вертикальное.
  • Разность между верхней линией ограничителя глубины и передней линией спинки зуба определяет толщину стружки. Обычно это 0,5-0,8 мм (в идеале 0,6 мм). С каждой заточкой это расстояние сокращается из-за уменьшения верхней грани зуба. Поэтому необходимо делать контрольный подпил через 6-8 заточек.
  • Именно углы обеспечивают режущие свойства цепи.

Задний угол верхней кромки – самый важный. Его величина может быть от 50 до 60°.

Задний угол торцевого лезвия формирует сужающаяся назад лопатка зуба. Он играет роль в боковом обрезании стружки.

Передний угол формирует кромка торцевого лезвия с поверхностью скольжения режущего звена. В зависимости от типа цепи его величина составляет 60-85°.

Зуб цепи имеет сложное строение, но после изучения его легко будет заточить

Угол заточки определяют измерением под прямым углом от верхней режущей кромки к направляющей шине.

Важно! Углы заточки цепей бензопил могут быть разными, но надо запомнить основное правило. При распиле дерева мягкой породы (непромерзлого) производительность выше, чем больше угол. А сгладить вибрацию при распиле твердой древесины (или промерзшей) можно при уменьшении угла заточки. При этом наименьший показатель составляет 25°, а самый высокий 35°. Только у цепей для продольного распила угол заточки равен 10°.

Напильник необходимо держать под определенным углом

Периодичность манипуляций зависит от частоты использования техники. При работе на личном подворье процедура может понадобиться только через несколько месяцев, а вот при функционировании бензопилы в профессиональных целях и трех раз в день бывает недостаточно.

Определить рабочее состояние цепи можно по ее растянутости и виду стружки, которая образуется при пилении. Если пила хорошо заточена, выходят одинаковые опилки правильной формы. Если затуплена – стружка мелкая и острая, с большим количеством древесной пыли (похожа на опилки, образуемые при работе обычной ножовкой).

Важно! Цепь тупится быстрее, если столкнется с грунтом. Причем, достаточно одного касания.

Если это произошло неожиданно, и вы не знаете, где заточить цепь бензопилы, тогда придется осваивать навыки самостоятельно.

Для заточки цепи в домашних условиях продается специальный набор. Его стоит приобрести вместе с бензопилой, чтобы не пришлось бросить работу и ехать в город, если техника «пропашет» землю.

Набор для заточки цепи стоит приобрести одновременно с бензопилой

Необходимый инструмент можно подобрать и самому. Это должны быть цилиндрический (к нему прилагается державка, которая «подскажет», по какой линии направить инструмент) и плоский напильники, шаблон, крючок для изъятия от стружки. Значительно упростят процесс тиски (освободят руки).

Чтобы прошла успешно первая заточка цепи бензопилы, видео станет наглядным пособием и лучшим помощником.

Зубья удобнее обрабатывать через один. Сначала затачиваются режущие. Для этого накладывается шаблон. Его стрелки должны указывать на направление движения цепи. При заточке нажимать надо на переднюю часть, делая небольшой уклон к поверхности шины. Движения должны производиться легко и размеренно, по одинаковому количеству раз на каждый участок. Один зуб надо затачивать слева, другой справа.

Важно! Если длина зубьев отличается, необходимо стачивать все до длины самого короткого.

Положение цилиндрического тонкого напильника должно быть таким, чтобы его край немного выступал за верхнюю грань зуба и располагался под прямым углом.

Чтобы сточить зуб-ограничитель, следует пользоваться тонким напильником. Шаблоном не стоит пренебрегать. Отметки на нем подскажут, как правильно заточить цепь бензопилы, чтобы не появились лишние отходы и не увеличилась вибрация:

  • S (Soft) определяет угол для работы с древесиной мягких пород;
  • H (Hard) – с твердыми или промерзлыми породами.

Во время заточки зубцов их внутренние отверстия становятся шире. Именно этот параметр на производительность не оказывает влияния, а вот основания отверстий должны располагаться горизонтально.

Даже если работа спорится и не является такой утомительной как в первый раз, все равно надо принять все меры, чтобы реже заниматься этой процедурой без ущерба для нормального функционирования техники.

  • Обкатывать новую цепь перед использованием. Для этого после установки следует прогнать ее в течение 1 минуты на малых оборотах и столько же на средних. Такие манипуляции обеспечат смазывание всех деталей маслом, разогреют звездочку и цепь. Также получится проверить натяжение. При необходимости ее регулировки надо подождать пока инструмент остынет, а после необходимых действий снова прогреть холостым ходом.
  • Не использовать новую цепь со старой ведущей звездочкой и наоборот. Менять звездочку после стачивания двух цепей.
  • Постоянно следить за натяжением цепи. Растянутая может соскользнуть и поранить оператора.
  • Ограничитель глубины пропила должен быть всегда заправлен и отрегулирован. Проверять это необходимо при каждой четвертой заточке.
  • Обеспечить постоянную подачу масла хорошего качества и в достаточном количестве для цепи, направляющей шины и звездочки. Они должны быть смазаны постоянно.

Но даже хороший мастер не всегда может обойтись ручным способом. Если бензопилой пользовались, не придавая значения заточке цепи, ее режущая кромка становится совершенно бесформенной. Тогда рациональнее использовать станок. Они бывают нескольких видов.

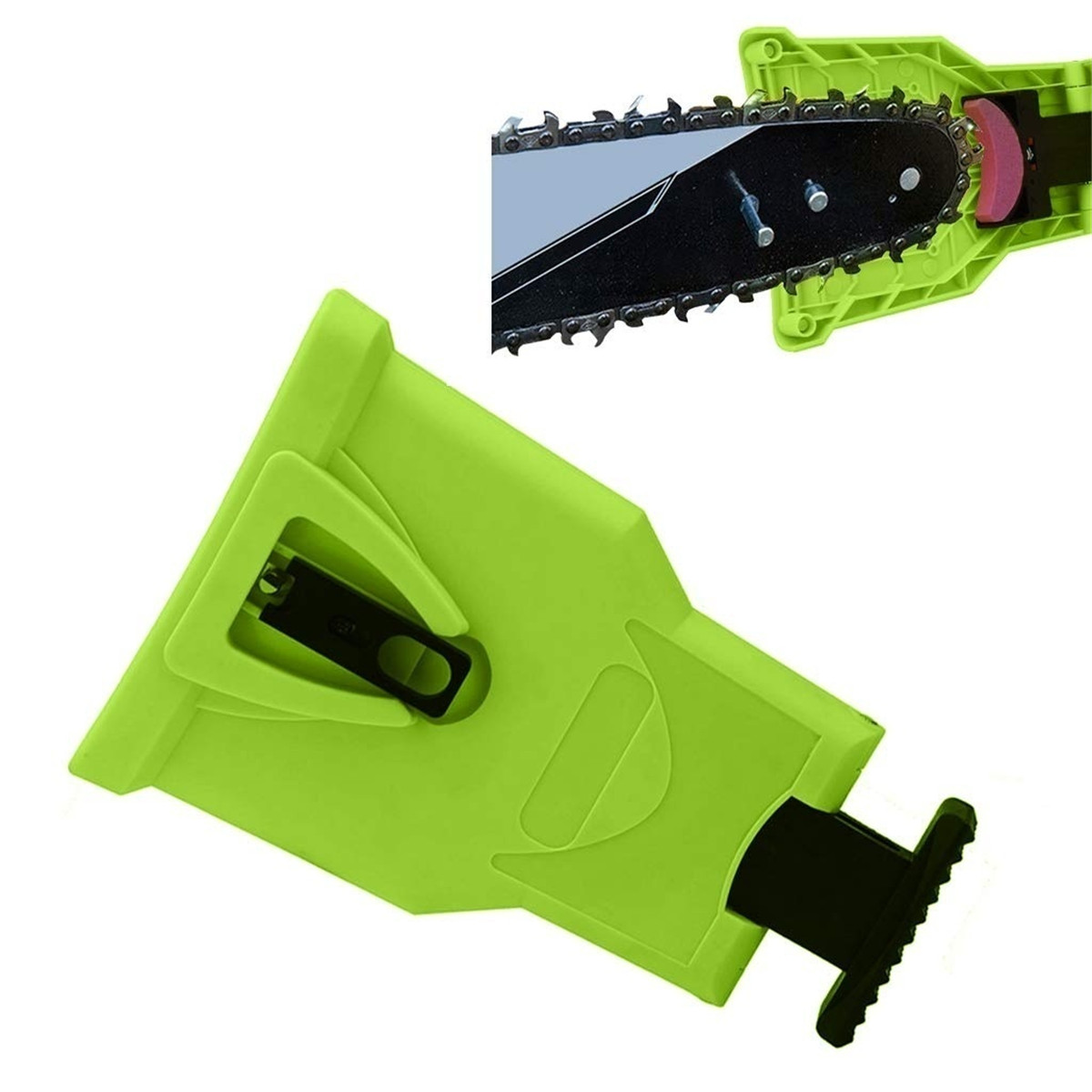

С таким приспособлением заточить один зуб можно за 3 движения

  • Ручной  станок представляет собой скорее приспособление для заточки цепей для бензопил, чем станок. Его рабочая часть напоминает лучковую пилу. Только вместо режущего полотна вставлен длинный цилиндрический напильник. Механизм настройки довольно сложный, но позволяет установить все необходимые параметры. Для обработки одного зуба достаточно 2-3-х движений.
  • Электрический оборудован абразивным диском. Системой настройки позволяет точно установить цепь под определенным углом, подводит диск к затачиваемой кромке. Дополнением может быть защитный экран, который предотвратит попадание искр и стружки в глаза.

Электрический станок обеспечивает высокую точность и быстрое выполнение работы

Лучше всего с работой справится автоматический станок для заточки цепей. Но не всегда рядом есть такое оборудование и опытный специалист, который сможет быстро провести работу. Процесс освоения ручного способа заточки займет определенное время, но навыки останутся «на всю жизнь»: личная бензопила всегда будет в идеальном состоянии, да и соседи станут обращаться за помощью или советом.

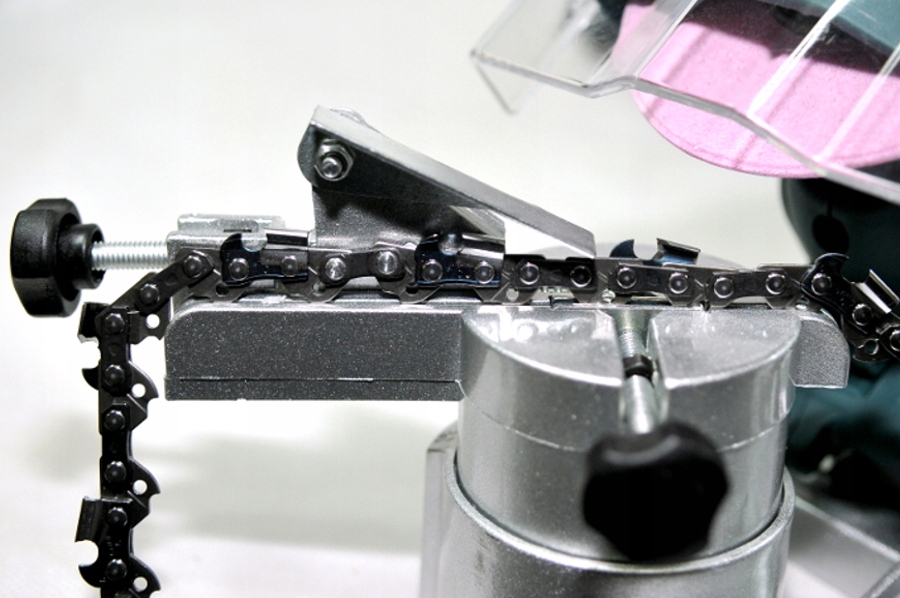

Станок для заточки цепей бензопил

Эффективность работы бензопилы, то, насколько мощно выбирает инструмент древесину в пропиле, зависит от мощности — приемистости мотора и остроты режущей кромки зуба. Даже самые качественные цепи для бензопил рано или поздно теряют остроту, поэтому примерно через каждые 2-3 часа работы приходится выполнять заточку цепи для бензопил своими руками. При наличии навыка и точного понимания процесса восстановить остроту кромки зуба можно на обычном столе на даче, с помощью мини-станка, или используя напильник для заточки цепей бензопил.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

  • Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30о;
  • Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5о.

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

  1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
  2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Станочная заточка цепей бензопил

Прежде чем приобретать станок для заточки цепи, необходимо разобраться, как выбрать станок для заточки цепей бензопил, потому что цена на отдельные модели довольно высокая, а покупка дорогостоящего агрегата вслепую явно не оправдывает себя.

Для заточки используют три типа станочных агрегатов:

  • Мини-станки и приспособления малого класса, рассчитанные на очень небольшую производительность;
  • Легкие настольные системы;
  • Стационарные заточные станки.

Все три категории позволяют избавиться от эффекта «играющего» напильника и выполнить заточку с приемлемым качеством, но все же существуют определенные нюансы в использовании станков и приспособлений.

Легкие ручные станки для заточки цепей бензопил

Приспособления для затачивания зубьев цепи на первый взгляд мало чем отличаются от ручного точения напильником. Основу мини-станка составляет струбцина и два винтовых регулятора. Приспособление устанавливается непосредственно на шину, и с помощью винтов выставляются значения переднего и бокового углов заточки. Остается только вставить заточной напильник в направляющую люнету и поочередно заточить зубья.

Для цепей с крючковыми зубьями выпускается специальное приспособление, позволяющее выполнить заточку с помощью секторного абразивного бруска, уложенного внутри пластикового корпуса.

В крючковых цепях для бензопил, в отличие от обычной схемы, режущая кромка расположена горизонтально на верхней плоскости или спинке зуба. Такие кромки можно затачивать с помощью насадки или обычным плоским надфилем. Чтобы выполнить заточку с помощью насадки, достаточно просто одеть корпус на шину, захлопнуть, закрыть его на защелку, запустить бензопилу и нажать боковой рычаг на торце.

Настольные и стационарные заточные системы

Среди наиболее продаваемых станков можно назвать продукцию трех ведущих производителей оборудования для бензопил – «Oregon», «Sadko» и «Makita».

Из оборудования компании «Oregon» можно посоветовать профессиональную модель 519789. Мощная станина и высокий подъем абразивного диска позволяют выполнять работы любой сложности. Вес агрегата -6 кг, потребляемая мощность электродвигателя составляет 214 Вт. Диапазон заточки переднего угла – от 0-40о, бокового 0-10о. Станок рассчитан на большую нагрузку, поэтому даже после затачивания нескольких сотен цепей точность позиционирования останется неизменной.

Более простая и дешевая модель станка «Sadko SCS-85 PRO» позволяет затачивать большинство размеров цепей бензиновых пил с передним углом до 30о. Вес агрегата составляет всего 2,5кг. В отличие от предыдущей модели, это скорее компактная, чем профессиональная модель, но в своем классе «Sadko» не уступает продукции других компаний.

Обе модели оснащены автоматическим устройством центрирования цепи при зажиме его в тиски.

На что следует обратить внимание при выборе станка

Во-первых, станина станка должна обязательно изготавливаться из металла. Процесс заточки даже малых поверхностей зуба связан с приложением нагрузки и возникновением вибраций. Металл хорошо справляется с гашением колебаний, пластиковые детали со временем деформируются, и точность заточки падает.

Во-вторых, наиболее нагруженный узел — шарнир поворота заточной консоли, тоже должен быть металлическим. Большинство отечественных и китайских фирм для удешевления используют пластиковые шарниры достаточно большой ширины. На практике модели, изготовленные даже из ударопрочного и износостойкого пластика, не позволяют добиться необходимого качества заточки.

В-третьих, диапазоны устанавливаемых углов затачивания должны быть как у модели 519789. Мировой лидер в производстве шин и цепей к бензиновым пилам выбрал параметры 0-40о не просто так, а чтобы увеличить точность хода настроечного винта. Большинство дешевых станков ограничивают величину заточки переднего угла 30о и меньше. Это значит, что нормально заточить цепь можно будет только после 3-4 переточки с помощью напильника или на других приспособлениях, когда размеры кромки будут выработаны на 15-20%.

Кроме того, немаловажным фактором является мощность привода станка. Чем быстрее выполняется процесс затачивания кромки зуба, тем меньше риск самоотпускания закалки металла. При правильной настройке станка процесс должен занимать не более секунды на зуб.

Отдельно следует упомянуть размеры нониусов или шкал, по которым выставляются углы заточки зуба. Деления и размерность шкалы должны позволять читать величину угла не менее чем в половину градуса.

Заключение

Наиболее приемлемым вариантом заточки цепей будет профессиональное оборудование или ручной мини-станок. Покупать настольный вариант профи-класса не имеет смысла, так как его стоимость будет в десятки раз выше, чем покупка десятка новых цепей. Для собственного пользования можно приобрести ручной или компактный электрический станок «Oregon 542654».

Заточка цепи бензопилы своими руками: тонкости, эффективные способы

Качество строительного инструмента – вопрос не просто эффективности, но и безопасности работы. Именно поэтому следует тщательно следить за состоянием рабочих частей любого инструмента и бензопилы в том числе. Необходимо своевременно затачивать цепь и при этом не обязательно обращаться к специалисту: можно осуществить весь процесс самостоятельно. Далее подробно о технологии заточки цепи бензопилы своими руками (прилагается видеоинструкция).

Заточка цепи на бензопиле: необходимость процедуры и тонкости ее осуществления

Чтобы не потратить свое время напрасно, необходимо точно знать, что цепь на бензопиле уже затупилась. Определить это достаточно легко. Так, хорошо наточенная пила мягко и быстро входит в дерево. Если чувствуется хотя бы малейшее сопротивление во время работы с деревом, это – первый признак того, что цепь уже затупилась и не следует затягивать с ее заточкой. Дело в том, что изношенность цепи может повлиять следующим образом на очень важные показатели:

  • уменьшается производительность инструмента;
  • усиливается нагрузка на мышцы тела;
  • расход топлива сильно увеличивается;
  • звенья цепи испытывают перенагрузку, тем самым сокращается срок эксплуатации инструмента.

Бензопила

Чтобы должным образом осуществить заточку цепи бензопилы, необходимо иметь особую сноровку, а она может появиться лишь в том случае, если имеется представление об особенностях строения пилы. Дело в том, что зубья цепи отличаются достаточно сложным и необычным строением, соответственно, процесс заточки превращается в достаточно кропотливое дело.

Итак, край цепи густо покрыт зубьями, которые имеют 2 кромки: верхнюю и боковую. Одно звено цепи представлено основанием, лопаткой и ограничителем глубины.

То, насколько быстро цепь пилы затупится, зависит напрямую от нагрузки на инструмент и условий, в которых осуществляется работа. Так, достаточно лишь пару раз попасть пилой по камню или земле и придется точить цепь.

Оптимальные способы заточки цепи бензопилы

Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.

Заточка напильником

Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:

  • напильника цилиндрической формы, установленного в державку;
  • плоского напильника;
  • крючка и шаблона для определения нужной глубины ограничителя.

Заточка с помощью напильника

Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину. После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.

Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.

Совет. Во время процесса заточки зубьев цепи необходимо периодически поворачивать напильник по кругу. Это позволит избежать сильно выраженного износа точильного инструмента с одной стороны.

Заточка болгаркой

Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.

Заточку можно провести с помощью болгарки

Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.

Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.

Заточка на станке

К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.

Для заточки зубьев цепи чаще всего используют один из следующих типов станков:

  • Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.

Станок для заточки пилы

  • Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.

Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!

Как быстро заточить цепь бензопилы: видео

Заточка цепи бензопилы своими руками

Абсолютно все владельцы мотопил сталкиваются рано или поздно с потребностью заточки цепи. Эту проблему можно решить двумя методами – отдать цепь в мастерскую, или выполнить своими руками заточку цепи для бензопилы. С первым решением все ясно, но иногда обращение в сервисный центр является невозможным – к примеру, цепь затупилась при работе на даче, от которой сотни километров до ближайшей мастерской. В этом случае придется самостоятельно справляться. Поговорим, как правильно заточить цепь бензомоторной пилы.

Оглавление:

  1. Необходимость заточки пилы
  2. Когда нужна заточка пилы
  3. Параметры зубьев
  4. Общие правила заточки
  5. Приспособления для заточки
  6. Станки для заточки



Необходимость заточки пилы

Процедура заточки цепи бензопилы — не сложнее, чем процесс заточки любого режущего инструмента при наличии специальных приспособлений. Зуб мотопилы имеет сложную геометрию. Боковая и верхняя режущие кромки, вторая из которых скошена по направлению к линии движения цепи под определенным углом, эту операцию делают непростой.

В значительной степени на высокую производительность бензопилы влияет правильное использование её цепи, которая должна быть в обязательном порядке острой и заточенной предварительно. Только так можно обеспечить эффективную и безопасную работу при её применении. Ведь правильно заточенная цепь бензопилы важнее мощного движка. Точение пилы нужно производить после её затупления, что состоит в медленной работе, также аппарат водит в стороны.

Интенсивная работа бензопилы провоцирует быстрое затупление цепи. Иногда на протяжении дня может потребоваться проведение нескольких заточек. Проблему усугубляет и то, что зубья быстро тупятся при встрече с землей. Даже если вы один-два раза зацепите почву шиной, то работу можете прекращать — стружка станет мелкой, и пила перестанет углубляться в древесину. Чем раньше затачиваются затупившиеся зубья, тем меньше материала необходимо при заточке снимать, как следствие – время полезной службы пильной цепи становится более длительным.

Когда нужна заточка пилы

К сожалению, заточка цепи для бензопилы во многих случаях осуществляется несвоевременно – пользователи просто не замечают признаков, которые указывают на то, что произошло затупление цепи. Не следует пилить дефектной пильной или затупленной цепью, следствием чего являются плохие результаты резания, большая циклическая нагрузка, высокий расход топлива, разрушение ведущей звездочки и шины. Это приводит в свою очередь к уменьшению производительности, повышению износа всех узлов бензопилы и падению срока полезной службы бензопилы.

Чтобы не возникало таких проблем, обратите внимание во время работы на вид стружки. По состоянию стружки получится определить, когда нужно заточить цепь. Если она становится темнее, чем раньше, это является явным признаком того, что цепь требует проведения заточки. Затупившуюся цепь вы сможете распознать, если из реза вылетает вместо крупной толстой только мелкая стружка. В стружке при этом возникает много пыли, и она смахивает на иголки.

Достаточно просто определить момент, когда необходима заточка. Важным признаком выступает усилие подачи. Цель, заточенная правильно, в рез втягивается уже при небольших нажатиях. Если наоборот, бензопилу принуждают к пилению увеличением усилия подачи, то затупились зубья.
Приглядитесь внимательно к зубьям цепи – затупление во многих случаях можно заметить невооруженным взглядом. Необходимость проведения заточки цепи бензопилы штиль вы сможете определить по сниженному уровню производительности – труднее пилить, да и работа занимает у пользователя больше времени.

Параметры зубьев

Режущее звено цепи бензомоторной пилы состоит из: лопатки зуба, основания звена и ограничителя глубины. Лопатка зубка имеет торцевое лезвие, которое расположено вертикально, и спадающее верхнее лезвие, размещенное по горизонтали.

Чтобы достичь оптимальных режущих свойств, необходимо придать лезвиям зуба определенные углы. Спинка зуба, что спадает под углом назад, формирует угол верхнего лезвия, который требуется для врезания в древесину верхнего лезвия. Лопатка зуба, которая сужается назад, формирует угол торцевого лезвия, необходимый для проведения бокового обрезания стружки, летящей из-под бензопилы.

Кромка торцевого лезвия с поверхностью скольжения звенья формирует передний угол, что варьируется у разных цепей от 60 до 85 градусов. Наклон назад верхнего лезвия измеряется в соответствии с плоскостью скольжения звена и зависимо от разновидности пильной цепи, и достигает 50 – 60 градусов. Верхнее лезвие — главное лезвие, а угол верхнего лезвия – самый важный угол. Угол верхнего лезвия измерению поддается с трудом, его правильное значение возможно при соблюдении всех величин, обозначенных выше.

Вы сможете угол заточки цепи бензопилы изменять зависимо от случая применения. Главное правило: чем больше значение угла заточки, тем при распиле мягкой непромерзлой древесины производительность резания выше. При распиле твердого и промерзлого дерева уменьшение угла заточки способствует уменьшению вибрации и плавному ходу пилы. Но помните, что угол заточки не должен быть больше 35 и меньше 25 градусов. Исключение составляют цепи, предназначенные для продольного распила, этот угол у них равен 10°.

Угол верхнего лезвия, угол заточки и передний угол изменяются при заточке. Подобные критерии решающее влияние оказывают на режущие способности цепи. Перед лопаткой зуба на каждом звене располагается ограничитель глубины. Разности по высоте между кромкой спинки зубка и кромкой ограничителя глубины определяют как расстояние ограничителя глубины.

От данного показателя зависит уровень врезания в древесину верхнего лезвия (толщину стружки) и поэтому на производительность. Устанавливают расстояние ограничителя глубины зависимо от вида исполнения и шага цепи. Оно должно находиться в норме 0,5-0,8 миллиметров, чаще всего – 0,6 миллиметров.

Высокие значения вызывают повышенную склонность бензопилы к отдаче, вибрации цепи и слишком большому захвату. Низкие значения провоцируют падение производительности. Так как с каждой заточкой бензопилы расстояние ограничителя глубины падает из-за уменьшения верхней грани зубка, ограничитель глубины также требует периодического подпиливания — через десять заточек.

Общие правила заточки

Правильная заточка цепи бензопилы нуждается в соблюдении нескольких рекомендаций. Перед заточкой цепи настоятельно рекомендуется на них обратить внимание. Острота угла режущего звена и высота ограничителя пропила должны соответствовать критериям, установленным изготовителями. Кроме того, важно, чтобы были идентичными размеры всех звеньев одной цепи. Иначе может снизиться производительность, а уровень вибрации и нагрузка на двигатель – увеличиться. Из-за неравномерных нагрузок увеличивается вероятность разрыва цепи.

Так как внутренний контур зубка по своей форме близок к окружности, а материал цепи является достаточно мягким, цепь принято точить круглым напильником, что имеет небольшой диаметр. Заточка бензопилы нуждается в точном позиционировании напильника относительно затачиваемого зубка.

Верхний край напильника должен выступать над верхней гранью зубка приблизительно на 1/5 диаметра напильника. Непосредственно перед заточкой цепи бензомоторной пилы рекомендуется узнать ее параметры, рекомендуется выбирать диаметр напильника зависимо от шага цепи. Он колеблется обычно в диапазоне 4-5,5 миллиметра.

На видео заточки цепи бензопилы видно, что напильник нужно располагать под прямым углом в вертикальной плоскости к цепи и 10 или 30 градусов — в горизонтальной. Все эти условия выполнить с помощью только одного напильника — достаточно сложно, поэтому можно использовать для заточки бензопилы разные приспособления, позволяющие обеспечивать нужные параметры заточки. Они представляют из себя наборы, которые идут в комплекте к бензомоторным пилам, или покупаются в любом строительном магазине самостоятельно.

Приспособления для заточки

Распространенный набор, предназначенный для заточки цепи бензомоторной пилы, состоит из круглого напильника, который установлен в специальную державку, напильника плоского, что необходим для стачивания ограничителя глубины, обеспечивающего последнюю операцию шаблона для заточки цепи бензопилы, и специального крючка для очистки бензопилы от опилок.

На державке с напильником круглым есть линии, которые позволяют позиционировать ее правильно относительно цепи. Державку устанавливают на затачиваемый зуб соответственно с линиями ориентации. Пластина при этом опирается на ограничитель глубины и верхнюю кромку зубка, а напильник размещается под режущей кромкой.

Применение державки гарантирует прилегание на правильной высоте напильника к зубу. Существуют разные державки для разных шагов цепи. Грамотный выбор державки соответственно правильному диаметру напильника гарантирует, что последний будет выступать на 1/5 своего диаметра над спинкой зуба. Использовать нужно только специальные напильники.

Перед ручной заточкой цепи бензопилы необходимо закрепить шину. Напильники подбирайте в соответствии с видом цепи, главным критерием выбора в данном случае является ее шаг. Круглые напильники имеют диаметр 3 — 6 миллиметров и предназначаются для заточки режущего зубка. У плоских напильников ширина колеблется в пределах 4 — 12 миллиметров, они применяются для снятия контрольного зубка.

Обратите внимание на такие рекомендации, которые помогают правильно точить цепь бензомоторной пилы:

  • заточку нужно делать таким способом, чтобы 1/5 напильника для заточки цепи бензопилы выступила над режущей кромкой;
  • инструмент необходимо двигать не вперед-назад, а в одну сторону;
  • через каждые 2-3 заточки зубца стоит подтачивать ограничитель пропила.



Заточку осуществляют таким способом:

  • предварительно установите тормоз цепи, плотно зажимая бензопилу между коленей;
  • после этого поставьте шаблон таким способом, чтобы «стрелки» указали на «нос» шины. Не забывайте мелом пометить зуб, с которого началась заточка;
  • переместите напильник в сторону, которая указана стрелками, движениями «от себя» и выполните заточку;
  • с помощью напильника плоского и накладки необходимо снять контрольный зуб. В этом случае направление движения может быть любым.

Следует отметить, что работа с набором для заточки цепи бензопилы требует определенных навыков, именно поэтому без опыта не желательно делать заточку дорогостоящей цепи.

Не нужно стараться слишком сильно нажимать на напильник, делайте размеренные и плавные движения. Регулярно поворачивайте напильник для избегания одностороннего износа. Аналогичным способом заточите все остальные зубки. Удобнее заточить сначала зубья одного направления, а затем то же самое проделать с зубками другого направления, сменив положение.

При заточке делайте одинаковое количество движений напильником по каждому зубу при одинаковом давлении. Таким образом, получается одинаковая длина зубьев. Длина всех режущих зубьев должна быть одинаковой. Разная длина зубьев становится причиной неравномерного хода цепи и формирования в ней трещин. В случае с неодинаковой длиной зубьев, нужно опилить все режущие зубья на длину самого короткого зубка.

Станки для заточки

Заточить напильником можно не всякую цепь. Если при работе мотопила основательно пропахала гравийную или песчаную почву или ее не точили слишком долго, что режущая кромка потеряла форму абсолютно, заточка напильником будет требовать слишком много времени и усилий. Резонно в подобных случаях необходимо применять станок для заточки цепи бензопилы. Такие станки разделяются на электрические, что оборудованы заточными кругами, и ручные приспособления.

Рабочая часть таких приспособлений для заточки цепи бензопилы напоминает конструктивно лучковую пилу, в которой вставлен вместо полотна пилы круглый длинный напильник. Станки затачивают и правят цепи, подгоняя под один размер длину верхней кромки всех зубьев по наименьшему зубу, принимающему за контрольный. Сложный механизм настройки поможет выставить все нужные параметры.

Заточку необходимо производить 2-3 движениями, принимаясь после этого за следующий зуб и оставляя все настройки, сделанные для контрольного зубка. Этим можно обеспечить одинаковые параметры процедуры заточки абсолютно для всех зубьев. Когда вы будете стачивать ограничитель, круглый напильник смените на плоский.

Электрический инструмент для заточки цепи бензопилы — простой и в использовании удобен. Он оснащен системой настройки, что помогает устанавливать цепь под необходимым углом и точно подводить к затачиваемой кромке диск. Существуют станки, которые осуществляют при опускании на цепь диска автоматический зажим тисков.

Станок, по сути, выполняет аналогичную роль, что и круги для заточки цепи бензопилы и калибр, но с более высокой точностью. Заточку выполняют следующим образом:

  • Немного ослабьте для начала винт, что регулирует зажим цепи.
  • Установите в направляющий паз цепь таким способом, чтобы звенья смотрели в сторону заточного камня.
  • Затем установите нужный угол заточки. Стандартным значением является острый угол в 300, но возможны и другие варианты зависимо от сферы использования цепи. Полярность выбирайте в зависимости от заточки резца — левостороннего или правостороннего.
  • Проведите заточку. Возможны два варианта. Первый из них – последовательная заточка, обработка резцов один за другим, но каждый раз в данном случае придется менять полярность. Другой состоит в заточке каждого второго резца: обработке сначала левосторонних, а затем правосторонних резцов, или же, как вам будет удобнее. За счет уменьшения числа операций, так как нет необходимости менять каждый раз полярность, увеличивается скорость работ.



В процессе работы важно выполнять некоторые правила. Во-первых, оптимальный уровень заточки определяют исходя из длины наиболее затупившегося зубца, который служит ориентиром. Во-вторых, заточку не желательно делать слишком глубоко, потому что это приводит к снижению прочности звена. После выполнения работы рекомендуется продуть сжатым воздухом цепь и оставить ее в чистом масле на определенное время.

Теперь вы знаете, что представляет собой такая процедура, как заточка цепи бензопилы своими руками, и какая цена заточки цепи бензопилы. Работа – не из легких, имеет свои особенности и нюансы, требует наличия минимальных базовых навыков, но вполне решаема в домашних условиях. Осталось лишь выбрать один из вариантов развития событий – использование напильника или ручного станка.

Быстрая заточка цепи бензопилы болгаркой

Время от времени цепь бензопилы тупится, особенно при серьезных объемах работ по распилу старой древесины. К тому же, когда насечки с одной стороны тупятся больше, чем с другой, это приводит к отклонениям от прямой линии реза и может стать причиной заклинивания штанги бензопилы в древесине.

Традиционные методы восстановления режущей способности цепи

Заточить цепь пилы, которая имеет неравномерный износ, не снимая ее с направляющей, можно с помощью напильника круглой формы. При этом стачивать необходимо около 1 мм высокопрочной стали, и только на один зуб придется потратить уйму времени.

Как восстановить заточку пилы при помощи болгарки

Более рациональным решением для быстрого восстановления остроты зубьев является использование угловой шлифовальной машинки, или, проще говоря – болгарки. Делать это не так сложно, как кажется на первый взгляд. Надо установить пилу лезвием по направлению к себе и, наклоняя инструмент в соответствии с углом заточки зуба, восстановить рабочую кромку последнего, прижимая к ней боковую часть вращающегося диска. Каждый последующий зуб заточен под противоположным углом, поэтому положение болгарки придется чередовать.

При этом заточка каждого займет секунду – две, не больше. Выполнять эту процедуру следует аккуратно, чтобы из-за неосторожного движения не повредить цепь, и тем более направляющую пилы.

Подготовка диска по металлу к заточке цепи

Как правило, в болгарках используются диски для резки металла, поэтому для качественной заточки его край следует немного затупить. Выполнить это задание проще простого – достаточно использовать обычный камень.

Диск по металлу не предназначен для работы с таким материалом, и после пары усилий его край потеряет остроту, что, собственно нам и необходимо.
И после этого переходим к наточке.

Поочередно проходимся по каждому зубу.

Чем я вывел из строя пилу

Причина выхода из строя зубьев пилы – старая гнилая древесина. При распиловке таких деревьев они очень быстро тупятся, и лезвие начинает вести себя непредсказуемо. В моем случае ствол был в диаметре 50-60 см, не меньше. Я делал выемку для корректировки направления падения дерева. Возможно, ее следовало сделать немного больше – тогда бы это позволило точнее положить ствол дерева. Однако, как раз на этом этапе пила и перестала нормально резать.

Правила безопасности

Работы по заточке пилы болгаркой требуют определенной четкости движений. В любом случае необходимо проследить, чтобы никого не было рядом, тем более на линии работы диска. Ничто не должно сковывать ваши действия. Также необходимо убедиться, что диск, установленный в болгарке, не достиг критического износа.
Что касается валки деревьев, то прежде чем проводить данные работы, следует принять меры по недопущению случайных прохожих в зону возможного падения ствола.

Результат работы

После оперативного восстановления заточки пилы болгаркой работа пошла веселее, и в итоге я все же срезал сухое и неподатливое дерево, положив ствол именно так, как и планировал.

Смотрите видео

Точилка для бензопил: Получите подробный видеоурок бесплатно

Размещено

Автор: Стив Максвелл

ОБНОВЛЕНО 23 июля 2020: Правильная заточка бензопилы может занять больше времени и больше навыков, чем кажется на первый взгляд. Электрические точилки для цепных пил значительно упрощают эту работу, но вам все равно нужно знать, как пользоваться машиной. Нажмите ниже, чтобы просмотреть подробный видеоурок о том, как использовать станок для заточки цепной пилы с колесом, а затем посмотрите, что эта острая цепь может сделать с большим дубовым бревном.Под окном видео есть расшифровка стенограммы с отметкой времени, чтобы вы могли просмотреть подробности по мере необходимости. Это видео действительно создано, чтобы помочь вам учиться.

ВИДЕО ТРАНСКРИПТ: 00:01 В этом видео я хочу показать вам, как я использую такой заточный станок для заточки пильных цепей. Я собираюсь вдаваться в подробности, и это обучающее видео, поэтому вы сможете настроить машину и использовать ее для получения отличных результатов, как и я.

00:17 Я годами точил пильные цепи с напильником и направляющей, и результаты хорошие, они даже отличные, но они занимают много времени, и результаты не так хороши, как с машина нравится эта. Вы можете добиться однородности и острых краев, и в итоге вы получите пильную цепь, которая действительно режет лучше, чем новая, по крайней мере, первое время.

00:37 Я буду работать здесь над этой пилой. Для такой заточки цепь должна соскочить с пилы. У меня есть пара цепей для каждой пилы, и я буду затачивать их обе, а затем, когда буду резать, сниму тупую и надену новую. Таким образом, я должен как можно реже настраивать машину, чтобы она была очень эффективной.

01:02 Но прежде чем снимать пильную цепь, я хочу кое-что проверить. Видите, если вы сюда присмотритесь, это резак. Вот здесь, это на самом деле сгрызло часть дерева, и это тоже резак, этот другой, но между ними есть еще одна мелочь. Это ограничивает количество укусов, которые может выдержать каждый зуб цепи. Если бы цепь попыталась полностью укусить до глубины, она просто не смогла бы этого сделать. Цепь застревает в дереве. Вот эта штука, которая движется перед резаком и не дает резцу съесть больше, чем он может прожевать. Вот этот измеритель, с помощью которого вы можете определить, не слишком ли он торчит. Я говорю слишком много, потому что, когда вы затачиваете пильную цепь, эффективная кромка, режущая кромка фактически начинает немного опускаться. Это потому, что зуб, зуб цепи, наклонен назад, поэтому чем больше вы его затачиваете, тем дальше он идет вниз и тем выше становится этот небольшой выступ по отношению к режущим кромкам.

02:18 Здесь этот калибр лежит над резцами. Он находится на вершине этих резцов и имеет вогнутую центральную часть.Он вдавлен на 25-1000 дюйма, и поэтому, если это соотношение между резаками и этим маленьким ограничивающим выступом здесь правильное, когда я надену датчик, я не смогу почувствовать выступ, торчащий над стороной датчик. Если он торчит, я могу отпилить его вручную плоским напильником или использовать для этого заточный станок. Это быстрее и стабильнее. Я покажу вам, как все это работает, когда мы снимем пильную цепь и наденем ее на станок.

03:10 Снятие цепи одинаково для любой пилы. Вам понадобится торцевой ключ, чтобы открутить две анкерные гайки. На таких вещах их всегда двое. Чтобы упростить работу, я тоже люблю немного ослабить натяжение цепи. Так что возьми эти орехи и сразу приступай. Тогда эта крышка может оторваться, и она станет там очень грязной. Я расскажу вам немного об этом позже. Теперь мы просто вдавливаем штангу и можем снять цепь. Мне нравится сначала снимать его с носовой части пильного полотна, просто чтобы снять его там.Затем вернитесь сюда, а затем пошевелите им и снимите их там.

04:17 Теперь, прежде чем я сделаю что-нибудь еще, я сниму штангу. Я почищу это, а затем переверну шину, потому что шины изнашиваются, когда цепь скользит по ним. Большинство разрезов выполняется на нижней стороне планки, так что именно там износ наиболее высок. Но если вы перевернете его, ваша планка изнашивается больше всего, а из-за износа, который вас беспокоит, эти поверхности становятся вогнутыми. Таким образом, самые стороны стержня, тонкий кусок металла будет торчать, и чем больше изнашивается стержень, тем выше становится этот небольшой выступ металла. Это отчасти делает скольжение цепи шатким, и в конечном итоге это большая проблема.

05:06 То, что я на самом деле делаю, как только я чувствую, что на этих краях образуются какие-либо гребни, я просто беру пруток на мой кромкошлифовальный станок по дереву и просто немного очищаю их, шлифуя по всей поверхности. длина его. Он полностью избавляет от подобных проблем, поэтому работает быстро и просто, а штанга остается в отличном состоянии.

05:28 Итак, я установлю его таким образом, когда придет время, а пока давайте просто поставим пильную цепь, перенесем ее к машине здесь, и я покажу вам, как цепь вставляется. Вы должны думать об этих станках как об миниатюрной отрезной пиле, за исключением того, что она так вращает шлифовальный круг. Для цепей разного размера существуют шлифовальные круги разной ширины, но они выглядят так. Последнее довольно давно. В конце концов они становятся слишком маленькими для использования, но это то, как они выглядят, и вот что здесь.И то же самое с цепью, удерживаемой в этом маленьком зажимном приспособлении, вот так; зажимается там и при работающем двигателе, вы как бы рубите, и шлифовальный круг шлифует переднюю кромку зуба.

06:29 Это теория. Вот как он работает, и он работает очень хорошо и быстро, но вам нужно правильно настроить машину. Вам нужно довольно точно отрегулировать, насколько сильно шлифовальный круг режет, какая часть зуба входит в шлифовальный круг, а также здесь есть разные настройки угла.Это звучит сложнее, чем есть на самом деле, но вам нужно все это исправить, чтобы эта машина работала. На это нужно время, и как только все будет готово, вы готовы к работе.

07:06 Итак, с таким углом устройства я могу точить каждый второй зуб. Итак, я могу заточить этот, я могу заточить этот, я могу заточить этот. Я покажу вам, как работает экшен, не включая его. Я вставляю эту цепь сюда, я тяну ее назад, пока этот винтик не остановит ее от дальнейшего движения.Это регулирует положение резака по отношению к ресторану машины. А потом я просто фиксирую его этим маленьким зажимом. Итак, теперь цепь надежно поддерживается, она не качается, не двигается, ничего. Я нарежу здесь и буду шлифовать … Меня беспокоит передний край зуба. Меня здесь ни о чем не беспокоит. Это передний край зуба и особенно острие. Вот здесь и происходит большая часть резки.Когда машина отрегулирована правильно, она будет производить цепь, которая на самом деле производит ленты из дерева, а не только из опилок. Вот почему это так хорошо.

08:18 Теперь я покажу вам, как внести необходимые корректировки. Если у вас есть опыт заточки цепей, вы знаете, что главная проблема — это относительный угол резцов по сравнению с тем, что их затачивает. Итак, мы идем с двух сторон. У нас есть этот угол, а также есть своего рода угол наклона вниз.Вы можете увидеть оба из них спереди. Итак, когда я откручиваю эту часть машины, под ней находится ручка, теперь я могу делать две вещи. Я могу поворачивать это вокруг. Понимаете, теперь, как вы видите, это, конечно, не годится, верно. Мне нужно подобрать там угол резца. Таким образом, я могу поворачивать его под разными углами, а также могу поворачивать его в этой плоскости. Вот так и вращается вот так. Так что мне нужно подобрать правильные углы.

09:24 Что мне нравится делать, так это брать свежую цепь, которая может быть немного тупой, и затачивать ее, возможно, немного раньше, чем я обычно, и слежу за углами резака. Я позволил этому быть моим проводником. Я знаю, что эта цепь имеет горизонтальный угол наклона более 30 градусов, так что это число прямо здесь. Вы можете видеть, что отметка проходит чуть дальше 30. Я также знаю, что когда мы затачиваем эту цепь, эти зубы здесь, мы хотим, чтобы все было наклонено назад на 10 градусов. Теперь, если вы заметили здесь, вы можете увидеть, как она скользит, как эта штука скользит. Он катится, я думаю, можно сказать, вот так. Итак, мы хотим чуть больше 30 в этом направлении, и мы хотим, чтобы это было расположено здесь для этих зубов, что я делаю на стороне.

10:37 Итак, когда у меня это на месте, я могу поднять ручку и зафиксировать все на месте. Итак, я правильно понял? Что ж, нам нужно посмотреть и увидеть. Как это сочетается? Думаю, там неплохо смотрится. Однако существует большая проблема, заключающаяся в том, что зуб не находится достаточно далеко в этом направлении, чтобы встретиться с колесом. Теперь вы видите этот разрыв? Это бесполезно, потому что мы хотим, чтобы передняя кромка фрезы касалась шлифовального круга.Итак, мы собираемся ослабить это, и я воспользуюсь этим механизмом регулировки здесь. Это то, что позволяет мне немного сдвинуть цепь вперед, так что я попробую. Я сдвинул его немного вперед с помощью этой ручки. Это толкает резак вперед. Я прижму его к собаке и зажму.

11:43 Посмотрим, как это выглядит. Ладно, наверное … это уже перебор. Я переборщила. Я буду шлифовать больше зубов, чем нужно.На этом этапе вы видите, что вы хотите посмотреть на передний край зуба и любые повреждения, которые там есть. Ущерб будет довольно постоянным. Повреждение от удара о камень или гвоздь в дереве или даже просто регулярный износ. Повреждение и износ будут примерно одинаково распространяться по всем зубам. Поэтому я хочу удалить ровно столько зуба, чтобы избавиться от повреждения, и не больше. Итак, я настроил это так, чтобы он слишком сильно отрывался, поэтому я собираюсь немного отодвинуть его, потянуть назад, и давайте попробуем еще раз.Так что, наверное, неплохо. Думаю, он просто касается переднего края этого зуба.

12:41 Теперь пора включить прибор, попробовать и посмотреть, как мы шлифуем этот зуб, и хорошо ли он выглядит. Мы собираемся внести здесь наши корректировки, а затем просто переберем все зубья на этой стороне, используя ту единственную последовательную регулировку.

12:57 Итак, имея здесь все эти зубы, я хочу быть уверенным, что знаю, с какого зуба я начинаю, чтобы не переточить, не перебрать некоторые ранее заточенные зубы. Итак, я просто использую маркер, чтобы сделать один из них черным. Сейчас я включу все здесь. Я включу мотор. Важно, чтобы этот камень был чистым, не покрытым глазурью. После заточки, может быть, половины большой цепи, такой как эта, или, конечно, целой большой цепи, на шлифовальном круге появится своего рода остекление металла. Это помешает кругу агрессивно и чисто шлифовать сталь режущих зубьев. Итак, что вам нужно сделать, вы должны время от времени править колесо, а это очень жесткий блок правки колеса.Он снимает, он как бы по существу стачивает шлифовальный камень. Это очищает. Я хочу быть уверенным, что всегда получаю закругленную кромку, потому что это профиль, который я хочу попасть в зуб.

14:10 Итак, я сейчас включаю и просто одеваю колесо, чтобы оно было красивым и чистым. Я знаю, что он будет хорошо резать, но еще не знаю, идеальны ли настройки. Итак, я осторожно попробую этот зуб и посмотрим, что здесь происходит. Это почти идеально.Мы перемещаем материал от передней части зуба, но не слишком сильно. Я также не сижу здесь долгое время, когда шлифовальный круг соприкасается с зубом, потому что я не хочу, чтобы зуб стал докрасна или что-то в этом роде. Он может нагреваться, и он будет нагреваться, но я просто хочу измельчить его, как пульсами. Теперь мне это нравится.

15:12 Это действительно здорово, и мы можем рассмотреть это поближе, но есть еще одна корректировка, о которой я хочу вам рассказать. Итак, я скорректировал угол, два угла. Угол в этом направлении, а затем угол вбок, который вы можете увидеть на шкале. Я отрегулировал положение зуба по отношению к шлифовальному кругу, то есть вперед и назад. Это регулируется этим устройством здесь.

15:39 Но есть еще одна корректировка, и здесь она важна. Это ручка, которая контролирует, насколько далеко вниз режет колесо. Если я спущусь слишком далеко, я начну измельчать часть цепи, которую я не хочу измельчать.Я хочу только зуб стачивать и не более того. Значит, нужно регулировать и глубину реза. Как оказалось, глубина реза здесь неплохая. Это примерно там, где я хочу. Он идет вниз, касается всего на зубе, но не заходит слишком далеко. Так что я считаю, что это идеальная шлифовка зубов.

16:17 Это видно с той стороны. Давайте посмотрим с другой стороны, и вы можете многому научиться, глядя на это и со стороны оператора.Вы видите, как блестит эта часть зуба? Это свежемолотый. Он свежемолотый до самого дна, и из-за этого свежего помола он кружится и поднимается здесь до красивой точки. Это хорошо заточенный зуб. На самом деле, он такой острый, что я легко могу порезаться об острие. Он очень острый, и это то, что мне нужно для всех остальных зубов на этой стороне цепи. Итак, моя машина настроена, я готов начать использовать ее в автоматическом режиме, и я хочу показать вам ритм того, как это выглядит, когда я начинаю.

17:09 Итак, я надел защитные очки и готов начать использовать эту регулировку. Итак, это зуб, который я уже сделал. Даже когда зуб уже сделан, вы всегда можете получить еще несколько искр, если вы как бы оперетесь на машину, на ручку в одну или другую сторону. Машина просто прогибается. Ничего страшного. Вы не продолжаете измельчать, пока не исчезнут искры, вы просто продолжаете измельчать, пока большинство из них не исчезнет. Итак, измельчите, ослабьте, вперед, потяните назад, зажмите и снова измельчите.Так что я просто продолжу здесь. Вот как выглядит ритм, когда я не останавливаюсь, чтобы объяснить, как он работает.

19:12 Я пульсирую это, я не кладу постоянно на него больше секунды или двух, потому что я не хочу перегревать резак, но если на этих резцах есть кора, смола или что-то еще, они собираются стать горячими. Не то чтобы вы могли поддерживать его в идеальном состоянии, но вы определенно можете минимизировать накопление, и это то, что мне нравится делать. Это исключительно длинная цепочка до [неразборчиво 00:19:41].Это немного длиннее, чем мне нужно для бревен, которые я режу, но чем длиннее цепочка, тем дольше она остается острой, учитывая все обстоятельства, при прочих равных. Просто потому, что осталось больше зубов, чтобы продолжать резать. Таким образом, у меня увеличивается срок службы цепи, и у меня появляется больше зубьев, которые нужно затачивать, когда приходит время затачивать более длинную цепь, но с такой машиной, как эта, это не проблема. Видите ли, мы вернулись к нашему зубу с волшебной меткой, так что вы только что увидели, что нужно, чтобы заточить половину этой огромной большой длинной цепи.

20:22 Теперь мне нужно отрегулировать точилку, чтобы изменить ее угол, чтобы заточить все зубья на другой стороне цепи, так что я вроде наполовину готов. Что мне нравится делать, так это то, что у меня есть несколько цепей для каждой из моих пил, и я затупляю их все, прежде чем достать заточное оборудование, поэтому мне не нужно постоянно менять эти углы взад и вперед. Обычно я просто снимал эту цепь и надел другую тупую цепь, и я затачивал ту же сторону тупой цепи, а затем я делал регулировку, затачивал другую сторону, а затем снова надевал первую цепь. .Итак, я минимизирую корректировки, которые мне нужно здесь внести, но идея в этом.

21:02 А теперь давайте переконфигурируем эту точилку, чтобы она работала на другом конце цепи. Моя работа теперь состоит в том, чтобы отменить все регулировки этой каретки. Итак, я собираюсь ослабить ручку, и она была 30 градусов с одной стороны, теперь я собираюсь повернуть ее и сделать чуть больше 30 градусов с другой стороны. Теперь вся каретка цепи наклонена таким образом на 10 градусов. Мне тоже нужно это изменить, так что это должно … поехали.Итак, причина всего этого в том, чтобы отрегулировать углы, чтобы я мог начать делать все остальные резаки прямо сейчас. Итак, этот острый, но, конечно, этот и все резцы с этой стороны не острые. Так что я собираюсь выровнять все, затянуть, а затем взглянуть и посмотреть, насколько хорошо это идет. Теперь я вижу … Нет, я здесь не настраивал. Вот и все.

22:16 Есть проблема, это не проблема, это просто то, о чем вы должны знать. Видите ли, раньше, когда эта тележка переворачивалась таким образом, когда эта собака зацеплялась за заднюю часть резцов, которые я уже отрезал, ее положение из стороны в сторону было прекрасным, но теперь вы видите, что здесь есть проблема.Прежде всего, собаки вряд ли ловить этот зуб на этой стороне цепи, и если бы я был срубить, если вы можете увидеть там, я бы мелющие, что остановка собаки там. Итак, они решили эту проблему, заставив собаку двигаться из стороны в сторону.

22:58 Итак, я ослаблю эту ручку. Я не меняю положение собаки относительно чего-либо еще, но все, что это позволяет собаке, — это скользить боком. Если вы видите здесь, здесь есть небольшая пружина, которая должна быть уверена, что собака соскользнет, ​​когда вы ослабите эту ручку.Я вставляю его в положение для других резаков и сейчас зафиксирую на месте. Теперь я не буду его включать. Я просто расскажу, как у нас дела. Ну, это почти идеально. Мы только что наткнулись на передний край зуба. Если видите, угол идеальный. Угол шлифовального круга идеально соответствует углу фрезы, и он будет просто тереться о лицевую сторону. Да, это прекрасно.

23:51 Иногда приходится дурачиться, но теоретически глубина рубки и степень наклона фрезы вперед и назад должны быть одинаковыми от одной стороны к другой. Мне не нужно было производить дополнительную регулировку, но в данном случае я этого не делал. Я готов к работе. Я надену защитные очки. Теперь, пока мы занимаемся этим, прежде чем я включу, вы видите этот камень, этот шлифовальный круг все еще довольно чистый, но если вы посмотрите, например, на такие места, он начинает темнеть и покрывается глазурью. Так что, чтобы это колесо резало агрессивно, чистило и как можно холоднее, я собираюсь одеть его снова, как только зажгу.

25:14 Итак, я только что закончил все зубья на этой цепочке. Это длинная цепь, и я был бы готов снова надеть ее на пилу прямо сейчас, но я хочу немного сократить ограничители глубины, чтобы эта цепь могла выдержать больший захват. На самом деле это не нужно, но, как я объяснял ранее, эти маленькие шишки ограничивают прикус, который может принять каждый зуб. Это происходит на большой мощной пиле. Он может откусить больше, чем сейчас. Так что я просто перенастрою кофемолку, чтобы это произошло.

25:49 Итак, регулировка ограничителя глубины, ограничителя глубины — это не то, что вам нужно делать постоянно, может быть, только два или три раза в течение срока службы цепи, прежде чем все резцы будут заточены. выключен, но я перенастроил этот заточный станок для этого. Так что приходите и посмотрите. Я изменил угол наклона, так что он идет более или менее прямо вниз. Он немного отклонен от перпендикуляра. На самом деле это не имеет значения, потому что сейчас моя цель — немного отшлифовать верхнюю часть направляющей глубины с помощью шлифовального круга. Так что я просто хочу сделать его короче. Он не должен быть острым и не должен быть наклонен в определенном направлении. Я могу снять это колесо и надеть более широкое колесо, что-то вроде этого, что немного облегчило бы работу, но я не хочу тратить время на снятие колеса и его повторную замену на такой работа.

26:46 Я отрегулировал эту стопорную собачку так, чтобы глубиномер находился сразу под колесом, когда оно опускается. Хорошо, теперь я отрегулировал ручку глубины на задней стороне машины так, чтобы она уменьшалась только на нужную мне величину; и сумма, которую я хочу, если вы помните, определяется этой шкалой. Этот датчик устанавливает глубиномеры на 25-1000 дюйма ниже кончиков резцов. Это своего рода заводская настройка. Иногда, как я уже сказал, я хотел бы сделать это немного ниже, но давайте посмотрим, как это выглядит.Я тестирую регулировку здесь, поэтому мы просто зафиксируем ее сверху. И да, я не чувствую этого торчащего вверх, он почти на одном уровне, почти на одном уровне с датчиком.

27:46 Итак, я покажу вам, как это работает. Я просто делаю это с одной стороны, потому что здесь указатель глубины находится в немного другом положении, поэтому я настрою инструмент, чтобы сделать это правильно позже. Но пока я просто сделаю пару таких и покажу вам, как они выглядят. Ладно, вот и все.А теперь, прежде чем я перейду к следующему, я возьму этот файл [rotch 00:28:29]. Поскольку эти направляющие глубины, они на самом деле сталкиваются с деревом, когда летят слишком долго. Я хочу немного округлить это, и это займет всего пару … и тогда это будет достаточно округлено. Итак, я просто перейду к следующему здесь … затем отправлю.

29:30 Итак, цепи все острые, режущие кромки готовы к работе, и я хочу снова надеть цепь на пилу. Это корпус, на котором держится цепь, и она сильно загрязняется, поэтому вам следует немного очистить ее, прежде чем снова надеть.Необязательно относиться к этому серьезно. Вы просто как бы хотите соскрести грязь с этой полосы. Это тормоз цепи, то есть то, что сжимает внешнюю часть сцепления, если бензопила отталкивает мою руку, запускает этот механизм. Вы также можете очистить некоторые другие области. Дело в том, что он станет очень грязным, очень быстро, так что не зацикливайтесь на том, чтобы выбить кучу вещей, просто незакрепленные вещи. А также здесь, потому что здесь гайки сидят вниз, поэтому вы хотите, чтобы они упирались в что-то твердое, а не только на маслянистые опилки.

30:40 Итак, собираюсь снова надеть планку, которая надевается на эти две шпильки, я протолкну ее до упора, а затем возьму свою цепь и натяну ее на сцепление. Я хочу убедиться, что он правильно сцеплен с картером сцепления, а затем просто сесть в него и поработать. Кажется, это правильно. Иногда цепи не могут должным образом сцепиться со сцеплением, поэтому на самом деле они не там, где должны быть. Если это так, вы не сможете так легко перевернуть его, так что выглядит хорошо.Я всегда немного подозреваю, потому что эти вещи могут неправильно сочетаться. Итак, я надеваю это.

31:42 Теперь, когда это случилось, все отлично вписалось. Но если не работает и по какой-то причине он не хочет заходить до конца, это, вероятно, связано с тем, что ваш регулятор цепи с мизинцем внутри находится в неправильном положении. Может быть, вы сняли другую цепь и заменяете ее более тугой, и вот этот палец, видите ли, движется вперед и назад, когда вы затягиваете или ослабляете цепь, и он входит в эти отверстия.Так что, если этот штифт находится в неправильном положении, он не войдет в отверстие, и это будет частично продолжаться, но не так далеко, как должно. Так что кажется, что все идет так, как должно, должно быть. Теперь я говорю, кажется, потому что иногда, как я уже сказал, эти вещи могут неправильно сочетаться; так что вы не хотите просто закручивать все, заводить двигатель, идти и начинать резку без каких-либо испытаний.

32:40 Итак, первая часть тестирования состоит в том, чтобы закрепить это, не очень сильно, но достаточно плотно, чтобы удерживать предметы. Теперь вы видите здесь, в цепи, у нас много провисания. Цепь должна быть достаточно тугой, чтобы не было зазора, поэтому здесь и пригодится регулятор цепи. На этой пиле Echo он красивый и удобный снаружи, поэтому я просто затягиваю его. Когда я затягиваю, вы увидите, что провисание начинает исчезать. Я просто останавливаюсь чуть-чуть мимо ситуации с закрытым разрывом. Да, эта цепочка все еще вращается. Он все еще скользит. Я в хорошей форме. Я знаю, что могу закончить затягивание этих гаек здесь, и эта пила должна быть готова к работе.

33:44 Когда я включу его, я хочу убедиться, что цепь действительно вращается свободно. Несмотря на то, что это не новая цепь, я знаю по опыту, что в первые полдюжины сокращений или около того, вполне вероятно, что возникнет дополнительный провисание. Так что мне нужно ослабить эти гайки, немного усилить натяжение цепи, снова затянуть гайки, и тогда у меня на какое-то время все будет в порядке с натяжением цепи.

Как: заточка цепи бензопилы

Регулярное техническое обслуживание цепи бензопилы и пильной шины важно для поддержания высоких стандартов качества дров и увеличения срока службы дровоколы.Использование тупой пильной цепи может вызвать множество проблем: машина нагревается, пильная шина нагревается и изнашивается, пила замедляется и требуется больше времени для резки, а цепная звездочка изнашивается быстрее. При интенсивном использовании цепь рекомендуется менять ежедневно.

Не забывайте всегда носить подходящую защитную одежду, перчатки и очки при обслуживании дровоколы.

Минимальная потребность дровоколов Hakki Pilke в обслуживании означает меньшее время простоя и больше обработки дров.Посмотрите наше видео с подробной инструкцией по заточке цепи электрической точилкой:

Снятие цепи

Дровоколы серии

Hakki Pilke Pro оснащены нашим высокоэффективным автоматическим натяжителем цепи AC 10, который постоянно поддерживает оптимальное натяжение цепи, предотвращая поломку и ослабление. Правильное натяжение цепи значительно увеличивает срок службы цепи и скорость резки.Гидравлический натяжитель цепи не требует ручного натяжения и позволяет заменить цепь менее чем за 40 секунд.

Убедитесь, что ваш процессор выключен и отключен от источника питания. Откройте кожух машины и поверните рычаг в положение ВЫКЛ. Это снимает давление в автоматическом натяжителе цепи. Ослабьте цепь, потянув ее вниз от середины балки, и снимите ее.

Обслуживание цепи

Цепь можно заточить круглым напильником для цепной пилы или электрическим шлифовальным станком.Если вы затачиваете свои цепочки напильником, существует множество вспомогательных средств, облегчающих работу, например держатели файлов и шаблоны для документов. Заточка цепи с помощью электрической точилки — это простой и быстрый способ получить правильно заточенные края цепи.

Заточите цепь в соответствии с типом вашей цепи и указаниями производителя о рекомендуемом угле резания.

При использовании болгарки быстро постукивайте по поверхности, чтобы предотвратить перегрев поверхности.Убедитесь, что ручка блокировки тисков плотно затянута и цепь заблокирована. Проведите цепь вперед, чтобы установить следующий резак, который нужно затачивать.

Проверьте и при необходимости отрегулируйте ограничители глубины. Убедитесь, что фрезы заточены гладко, а поверхность выглядит равномерно яркой. Удалите мусор и тщательно смажьте цепь цепным маслом.

Обслуживание пильного полотна

Состояние пильного полотна всегда следует проверять при перетягивании цепи, а пильное полотно проверять и обслуживать при необходимости.

Если пруток погнут или имеет трещины на направляющих, его необходимо заменить новым. Посмотрите вниз на планку бензопилы, как в прицел на винтовке, чтобы определить, прямая у нее планка или нет.

Шины бензопилы изнашиваются в двух местах: на верхней стороне направляющих шин и на поверхностях внутри направляющих. Проверить шину шины на износ и отшлифовать вершины рельсов болгаркой. Не забудьте отшлифовать обе стороны и убедиться, что верхняя часть планки ровная.

Замена режущей цепи

Установите режущую цепь и убедитесь, что она вращается в правильном направлении. Сначала установите его на переднюю звездочку направляющей шины. Не забудьте повернуть рычаг в положение ВКЛ. Закройте кожух машины и включите машину.

Современные дровоколы имеют автоматические натяжители цепи, они натягивают режущую цепь до нужного натяжения и поднимают пильную шину. Машины серии Hakki Pilke Pro оснащены запатентованной системой AC 10, которая не требует ручного натяжения и инструментов для замены цепи.

Потяните за край цепи посередине балки, чтобы проверить натяжение. Натяжение правильное, если цепь можно немного поднять с умеренным усилием. Если цепь кажется слишком свободной или натянутой, проверьте давление натяжителя цепи в гидравлических натяжителях цепи и винт натяжения цепи в механических системах.

Дополнительные чаевые! Всегда держите пять цепей в режиме ожидания. Если у вас нет инструментов для заточки цепей или у вас много цепей, подумайте об их заточке с помощью услуг внешней службы заточки.Таким образом, заточка цепей оптом может быть более экономичной и экономичной.


Мы разработали простую анкету, которая поможет вам подобрать дровокол, отвечающий вашим потребностям. Узнайте больше о передовых решениях, которые предлагает Hakki Pilke, посетив наш веб-сайт.

Как точить вашу бензопилу как профессионал

Фотография предоставлена: sonsam — Getty Images

From Popular Mechanics

Переход от топора к бензопиле может стать величайшим эволюционным скачком в истории инструментов.Подумай об этом. Казалось бы, в мгновение ока задача рубки дерева из трудоемкой и невероятно трудоемкой превратилась в невероятно быструю и легкую.

Сегодня бензопилы обычно используются как профессиональными лесоводами, так и домашними мастерами для вырубки и вырубки деревьев. Но даже самая большая и мощная бензопила не справится с тупой цепью. Хорошая новость заключается в том, что в отличие от большинства других электроинструментов, вы можете заточить бензопилу до состояния как новая всего за несколько минут.

💡 Вот верный признак того, что бензопила нуждается в заточке.Осмотрите дерево, выбрасываемое пилой. Острая бензопила разбрызгивает тонкую стружку. Тупая пила выбрасывает мелкую древесную пыль.

Заточка напильника

Фотография предоставлена: Михал Чодира — Getty Images

Использование напильника для ручной заточки затупившейся пильной цепи может показаться очень медленным способом. Но как только вы совершенствуете описанные ниже техники, все идет на удивление быстро.

Сначала внимательно посмотрите на пильную цепь, и вы увидите ряд зубцов с заостренными полукруглыми режущими кромками.Диаметр кромок варьируется от одной пилы к другой, но обычно составляет 5/32 дюйма, 3/16 дюйма или 7/32 дюйма. Для заточки этих изогнутых режущих кромок используйте круглый напильник соответствующего диаметра. Также обратите внимание на то, что вершины режущих зубьев отшлифованы под разными углами, то есть один зуб находится под углом влево, а следующий — вправо.

Между каждым режущим зубом находится плоский кусок металла, по форме напоминающий спинной плавник акулы. Эти детали, называемые «граблями», немного короче по высоте, чем режущие зубья.Грабли не требуют заточки; их цель — действовать как глубиномеры, чтобы контролировать, насколько глубоко зубья врезаются в древесину.

Чтобы обеспечить стабильные и точные результаты при заточке пильной цепи вручную, важно установить напильник в направляющую для заточки. Направляющая служит двум целям: обеспечивает плоскую поверхность для размещения пилки на пильной цепи и контролирует глубину резания пилкой. На верхней поверхности направляющей выбиты наклонные линии, соответствующие шагу (или углу резания) зубьев пильной цепи.

История продолжается

Направляющие для заточки продаются в большинстве магазинов товаров для дома и в Интернете по цене около 10 долларов; упаковка из двух круглых файлов будет стоить еще 7 долларов или около того. Или вы можете купить составной комплект примерно за 20 долларов, который включает в себя все, что вам нужно для начала ручной подачи, включая руководство и различные файлы.

Перед заточкой вам необходимы две характеристики: диаметр полукруглых режущих кромок на пильной цепи и шаг (или передний угол) этих режущих кромок.Обе информации доступны в руководстве по эксплуатации бензопилы или у производителя цепи.

Выберите круглый напильник, соответствующий диаметру полукруглых кромок на режущих зубьях. Ослабьте винты с накатанной головкой на направляющей заточки и вставьте круглый напильник под два металлических прижимных зажима. Затяните винты, чтобы закрепить файл в направляющей.

⚠️ Включите тормоз цепи и зажмите стальной стержень бензопилы в тисках. Если это аккумуляторная бензопила, в целях безопасности снимите аккумулятор.

Затем несмываемым маркером отметьте первый режущий зуб, который нужно затачивать. Это будет визуальным напоминанием о том, где вы начали затачивать.

Установите направляющую заточки на верхнюю часть пильной цепи так, чтобы напильник опирался на отмеченные чернилами полукруглые режущие кромки. Отрегулируйте направляющую так, чтобы наклонные линии, нанесенные на верхнюю часть направляющей, были параллельны стальному стержню пилы. Теперь, сохраняя этот угол, протолкните пилку вперед через режущий зуб.

Повторите еще пять или шесть раз, используя медленные ровные движения. Подсчитайте, сколько движений вы сделали по первому зубу, и сделайте такое же количество движений по остальным зубам. При правильной заточке вся криволинейная режущая кромка зуба должна быть чистой и блестящей.

После заточки первого зуба пропустите следующий и подпилите зуб после этого. Помните, что угол заточки зубьев пилы чередуется слева и справа. Так что лучше всего точить каждый второй зуб, чтобы вам не приходилось постоянно менять угол заточки вперед и назад.Продолжайте таким же образом, подпиливая каждый второй зуб, пока не вернетесь к начальной точке пильной цепи. Теперь переместитесь на другую сторону перекладины и начните опиливать зубы, которые вы пропустили на первом круге.

Поначалу заточка напильника может показаться неудобной, но через некоторое время вы почувствуете себя комфортно. И как только вы овладеете этой техникой, вы сможете точить большинство бензопил менее чем за 15 минут.

Переносные точилки для точилки

Ручная заточка идеально подходит для заточки пильных цепей, но заточка с помощью механического инструмента быстрее и веселее.

Есть два типа переносных электроинструментов, которые позволяют быстро заточку бензопилы. Первый — это вращающийся инструмент, обычно называемый инструментом Dremel, который поддерживает приспособление для заточки цепной пилы. В комплект принадлежностей (15 долларов США) входит цилиндрический шлифовальный камень и направляющая, которая зажимается на инструменте. Вращающиеся инструменты доступны как в проводной, так и в беспроводной версиях. Есть также 12-вольтовые версии, которые работают от аккумулятора вашего автомобиля или грузовика, что полезно при тренировках в поле.

Другой вариант портативного электроинструмента — это электрическая роторно-шлифовальная машина, специально разработанная для одного: заточки бензопилы, которая делает это очень быстро и очень хорошо. Инструмент поставляется в виде набора с точильными камнями разного размера и металлической направляющей для заточки, которая устанавливается на носик инструмента.

Аксессуар для вращающегося инструмента и специальный шлифовальный станок отлично справляются с заточкой пильных цепей. Если у вас уже есть вращающийся инструмент, подумайте о приобретении комплекта принадлежностей для заточки, который также можно использовать для заточки лезвий газонокосилок, ножниц для травы, топоров и других инструментов.

В остальном специальный шлифовальный станок — разумное вложение, особенно если вы много пользуетесь бензопилой.

Настольные точилки

Фотография предоставлена: Oregon

Если вы используете бензопилу круглый год или если у вас есть несколько бензопил, то вы можете значительно сэкономить время и энергию, затачивая пильные цепи с помощью настольная точилка. Точилка этого стиля обеспечивает наиболее точные и стабильные результаты.

Инструмент работает как торцовочная пила, но вместо пилы по дереву он оснащен шлифовальным кругом диаметром 4½ дюйма.Колесо наклоняется до 35 градусов влево и вправо для соответствия наиболее распространенным углам резания пильной цепи.

Начните с зажима точилки или привинчивания ее к рабочему столу. Выключив пилу и вынув аккумулятор, снимите пильную цепь с пилы и вставьте ее в тиски точилки. Отрегулируйте шлифовальный станок на нужный угол, затем нажмите спусковой крючок и опустите верхнюю рукоятку, пока прядильное колесо не коснется режущего зуба на пильной цепи. Заточка зуба занимает всего две-три секунды.

Освободите зажим, переставьте пильную цепь и повторите. Как и в случае опиливания, затачивайте каждый второй зуб, затем отрегулируйте угол заточки и затачивайте оставшиеся зубья под другим углом. Настольная точилка, безусловно, является самым быстрым и точным способом заточки пильной цепи, но, что не менее важно, практически невозможно повредить пильную цепь, отшлифуя слишком много материала.

Независимо от того, какой инструмент или технику вы используете, следите за тем, чтобы пильная цепь оставалась острой, и ваша цепная пила прослужит дольше, будет лучше работать и резать быстрее и безопаснее.

Вам также может понравиться

Инструмент PFERD — цепь Sharp Sharp Force

PFERD

Тим Ард

[email protected]

Вот уже три или четыре года я использую и продвигаю уникальный
продукт производства Pferd, Inc. The Pferd Chain Sharp ™,
также продается компанией Husqvarna Forest & Garden под названием Sharp.
Force ™.Этот инструмент, по моему опыту, лучшая система заточки для
случайные и профессиональные пользователи для заточки в полевых условиях цепных пил и пил всех производителей.
Причина хорошо иллюстрируется недавними презентациями, проведенными на Поле Лесников.
Дни в Бунвилле, штат Нью-Йорк. Во время презентаций я доказал толпе, и снова
Я, какой супер продукт, инструмент Pferd.

Вызов

У меня было 16-дюймовое точеное сосновое бревно, помещенное в выставочную зону для распиловки
демонстрации.Я решила посмотреть, сможет ли человек из зала, без особого продвижения
и обучение, могли заставить инструмент Pferd работать на затупившейся пильной цепи. Я попросил добровольцев
помочь. Первый доброволец сказал мне, что раньше он затачивал пильную цепь, но никогда не
использовал в прошлом инструмент Пферда. Задача новой системы шлемов Husqvarna заключалась в следующем:
забейте его первый пропил через бревно вторым пропилом после заточки инструментом. я
рассчитал свой первый разрез из 8.11 секунд через журнал. Затем, чтобы усложнить задачу, я побежал
371xp на полной скорости и воткнул штангу в песчаный грунт на пути к заточке
бревно. Толпа охах и аххх, но в основном смеялась. Волонтер не
отказ… начал точить. Имейте в виду, что я лишь вкратце показал инструмент и то, как
чтобы перевернуть файлы для каждой стороны цепочки. Остальное он должен был решить сам.
Затем я продолжил разговор с толпой о методах направленной валки.Это
не превышала 10 минут. Затем я попросил его сделать второй разрез. Время на это
был немного медленнее на 8,79 секунды, но он ударил здоровенный узел в сосне и завязал
видел, как я слишком старался, чтобы победить в первый раз. Толпа сочувствовала. Результаты для меня
все еще удивляли меня и меня. Учитывая рубку земли и его опилку
опыт, сеть по-прежнему работает хорошо.

Затем я снова попробовал все это на презентации в воскресенье и на самом деле
лучшие результаты от участника, который никогда раньше не затачивал и действительно никогда
работал пилой.Его время было 9,57 и 9,58 после быстрого удара по грязи и быстрого
заточка.

Результаты… в обоих случаях они смогли приблизиться к своему
первый раз. Несмотря на то, что второй раз был немного медленнее, я вознаградил их новым
Система шлемов Husqvarna под аплодисменты толпы.

Использовались те же пила и цепи Husqvarna 371xp, и вы можете увидеть
Оператор играет большую роль в сокращении времени. Я легко мог разрезать
8-секундный диапазон с их заточкой — знакомство с пилой.Важный
Проверяемым показателем была их способность воспроизводить стабильное время после хорошего затупления. В
Инструмент Pferd отлично работает!

Фото 1

Фото 2

Как это работает?

Естественно после показа инструмента приходят вопросы. Как
это работает? Что отличает его от других инструментов? Я хочу взять тебя
Я чувствую разницу и механику использования инструмента.Создано видео, в котором рассказывается о правильном использовании и которое можно
просмотрено на
YouTube.

Фото 4

Концепция

Инструмент Пферда уникален тем, что затачивает круглые (вогнутые)
режущей поверхности зуба установленным круглым напильником и устанавливает ограничитель глубины
пропорционально высоте зуба с установленным плоским напильником. (фото 3,4,5) Все
выполняется за один проход вокруг каждой стороны петли пильной цепи при установке на пилу и
направляющая планка.

Каждый режущий зуб работает независимо от других режущих зубов на
петля но пока в составе команды. Ограничитель глубины важен для зуба фрезы
функция. Глубиномер устанавливает степень прикуса или глубину, которую резец будет пытаться
вырежьте стружку из древесного волокна. Слишком мелкая — и фреза не примет стружку
глубокая и резак, а иногда и цепная пила не выдерживают нагрузки.Это вызывает зуб
бесконтрольно раскачиваться и вибрировать и увеличивать вероятность отдачи и отдачи.

Фото 6

Фото 5

Инструмент Pferd устанавливает толщину стружки, опуская инструмент и плоский напильник.
в контакт с ограничителем глубины. (фото 4) По мере заточки зуба верхняя пластина
поверхность зуба уменьшается по высоте.Посмотрите на любой зуб фрезы, и вы увидите, что
верхняя пластина спускается к хвостовику зуба. Этот инструмент опирается на зуб
подпиливается и задняя часть верхушки ведущего зуба. Когда зуб отпиливается,
Инструмент Pferd опускает плоский напильник на место и удаляет только необходимый глубиномер.
чтобы скорректировать настройку пропорционально высоте зуба. Это важно, потому что один
Проблема, с которой сталкивается станок для заточки цепей, многие инструменты для установки ограничителя глубины являются средними.Высоты
два-три зубца на цепной петле усредняются, чтобы установить глубиномер по мере того, как вы
файл через инструмент настройки. Использование системы с усреднением скоро ваши зубья пилы
теряют однородность, и цепь начинает резать по направлению к более острой, меньшей глубине
калибр установил зубья. Обычно это позволяет вырезать круг. Круговая резка — это когда
вы прорезаете бревно, цепь начинает срезаться в сторону, а затем она застревает в разрезе
примерно половину журнала.Инструмент Пферд помогает минимизировать этот эффект, так как глубина
калибр каждого зуба действительно устанавливается независимо от других зубов. Это гарантирует, что каждый
зуб, независимо от его длины или длины, глубиномер установлен правильно
настройки.

Подумайте об этом — вам действительно не нужно считать штрихи на
зуб с этим инструментом. Просто убедитесь, что вы напилили достаточно, чтобы удалить все повреждения.
зуб, держите эти углы под правильным, и он снова готов к резке, как новая цепь.Возможно, лучше!

Фото 7

Фото
8

Реверсивные файлы

Необходимо перевернуть файлы в обоих направляющих дизайнах.
для заточки левого и правого фрезы на вашей пильной цепи. (фото 1,2) Это можно сделать
легко после понимания файлы разрезаются только в одном направлении и должны быть помещены в
направляющую режущими зубьями вперед.Подача документов с помощью инструмента Pferd всегда требует
установить поступательным движением инструмента на зуб фрезы. Обратите внимание на
стрелка или верхняя часть «Корона H» на плоском напильнике. Это предупредит вас о
правильное направление файла. Они должны указывать от вас в руководстве. (фото 7,8)


Фото 9

Фото 10

Замена файлов

Файлы можно легко заменить.5/32 дюйма, 3/16 дюйма или
Круглый напильник 7/32 «- это стандартный напильник Pferd / Husqvarna 8», который можно просто
заменил в ручке. (фото 9,10) Плоские файлы в последнюю очередь, но должны
необходимо заменить, можно приобрести у вашего дилера. Напильники просто (фото 11) набор
в направляющую в соответствующие гнезда и зафиксированы держателем, либо проводами, либо
скользящие зажимы. (фото 8,13)

Фото 11

Важно

При заточке любой пильной цепи важно знать
рекомендуемые производителем углы и настройки глубиномера.Кроме того, форма
ограничитель глубины необходимо обслуживать правильно. Правильно закругленные или плоские согласно
технические характеристики. Обязательно уточните эти настройки у вашего дилера или производителя. Когда
вы проверяете рез бензопилой после заточки, обратите внимание на любое агрессивное поведение или
вибрации. Если они есть, не используйте пильную цепь без устранения проблемы. Ваш
на карту поставлена ​​безопасность.

Иногда, даже если производитель цепи продает инструмент, который вы используете
возможно использование неправильного инструмента или калибра для конкретного типа цепи.Есть много
виды, размеры и конструкции. Я рекомендую знать вашу сеть и ее характеристики.
и затем, какой бы инструмент вы ни использовали для обслуживания пильной цепи, убедитесь, что он выполняет свою работу.
правильно. Стараюсь, чтобы цепочка с полками выглядела точно как новая. Я имею в виду,
следите и сохраняйте углы, как они выходят из коробки, когда они новые. Независимо от того, являетесь ли вы
с помощью инструмента Pferd или настольного шлифовального станка для цепной пилы; оператор конечный
причина безопасности и результатов резки.

Фото 12

Фото 13

Инструмент (и)

Есть две конструкции инструмента Пферда, которые используются для заточки всех популярных
размеры пильной цепи. Первый работает с цепочкой меньшего размера, например с низкопрофильной 3/8 «или
.325 «. (фото 12) В данном руководстве используется круглый напильник 5/32″. Вы можете узнать
Эта версия выполняется быстро, так как файлы закрепляются в направляющей с помощью держателей для проводов.

Вторая версия содержит файл 3/16 «или 7/32» для
работать с более крупными зубьями 3/8 дюйма. Эта направляющая имеет уникальный дизайн скользящего замка для
удерживайте круглый и плоский напильник на месте. (фото 3,13)

Наличие

Инструменты Pferd доступны из двух источников. Продукт
продается через дилеров Pferd по всей стране как Chain Sharp ™ и через дилеров Husqvarna как Husqvarna SharpForce ™.Менее 25 долларов этот инструмент станет настоящим активом в арсенале любого оператора цепной пилы. За
для получения дополнительной информации обращайтесь на [email protected]

Приобрести острый инструмент в лесу
Приложения в интернет-магазине!

Перейдите по этой ссылке в интернет-магазин

Обзор TEMco FP1000 — Автоматическая точилка для цепей для домовладельцев

TEMCo FP1000 должна быть в верхней части вашего списка, если вы домовладелец, ищущий качественную автоматическую точилку для цепной пилы.

Самоподвижная цепь. Автоматическая точилка для бензопил. ( AMAZON )

Пиление дерева тупой пильной цепью чрезвычайно утомительно (и опасно). Вы не только тратите впустую топливо и перегреваете двигатель, но и повышаете вероятность отдачи каждый раз, когда вы поворачиваете бензопилу в пропил. А если вы много работаете, владеете несколькими бензопилами и резаете несколько деревянных шнуров каждый год, заточка всех этих цепей вручную может оказаться довольно утомительной.

Когда время — деньги, вы хотите, чтобы работа выполнялась быстро.Вот где автоматическая точилка для цепной пилы может помочь вам повысить производительность. Это не только быстро, но и очень стабильно. В отличие от людей, он не устает. Вы можете подпилить эти цепи вручную в полевых условиях, но в магазине вам лучше всего подойдет автомат для затачивания десятков цепей каждую неделю.

Сначала нужно научиться,
поскольку автоматические устройства для заточки цепей, такие как TEMco FP1000, работают иначе, чем
обычные настольные шлифовальные машины или электрические цепные точилки. И да, автомат
цепные точилки дорогие.Действительно дорого, если вы хотите его купить
топовых моделей, таких как Franzen SA6 или DinaSaw T-REX, которые могут стоить несколько
тысяч долларов за единицу. Но подумайте о преимуществах —

  • На ручном или обычном электрическом
    точилки для бензопил, вам нужно будет переключить угол шлифовального станка после одного
    сторона. Это означает, что вам нужно пройти через цепь дважды — один раз для левых резцов,
    один раз для правильных фрез. А вот автомат для заточки бензопил заменит
    между левым и правым резаками отдельно, поэтому вся цепь выполняется за один
    цикл (более быстрое время заточки).
  • Вам не о чем беспокоиться
    «Синий зуб», т.е. перегрев фрез.
  • Вы можете наслаждаться любимым
    напиток, пока точилка выполняет свою работу, так как ручная подача цепи отсутствует
    необходимо. Это так же просто, как установить и забыть.

Почти все автоматические точилки для бензопил
также при заточке фрезы опилите ограничитель глубины / грабли. Мы поговорим
о том, почему это важно позже, но сначала давайте взглянем на два
точилки для цепных пил, которые мы рассматриваем сегодня —

Лучшая автоматическая точилка для цепей — TEMCo FP1000

Программируемое количество зубьев.Всего 4 фунта. (Купить на Amazon)

TEMco FP1000: Это доступная автоматическая точилка для цепей, которая идеально подходит
для небольших магазинов и сборщиков дров, которым нужна надежная, но универсальная машина.
Он будет затачивать фрезы и одновременно шлифовать грабли. Есть
датчик приближения, который определяет относительное положение входящих резцов, поэтому
он чередуется между левым и правым, без проблем (даже если есть два
фрезы подряд на одной стороне). И цепь автоматически питается.Все вы
необходимо ввести определенные параметры, такие как угол верхней пластины, количество резцов и т. д.
а все остальное сделает машина.

Oregon 720-120: Более мощный автоматический станок для заточки цепей, он дороже, чем
TEMco FP1000 и отличный выбор для ремонтных мастерских, строительных магазинов, елочных
обрезки предприятий, пилорамы и т. д. Он даже очистит пищевод после
заточка фрезы и опускание граблей. Способен работать с шагом .404 дюйма
цепи, подобные тем, что используются на Stihl MS880 Magnum или даже на харвестерах.



Отзывы: Автоматическая точилка для цепей

TEMco FP1000 — лучшая автоматическая точилка для цепной пилы для домовладельцев. Период! Мы также смотрим на промышленную модель из Орегона, но она не для домовладельцев. Другой вариант, который мы обсудим позже, — это тот факт, что Oregon производит бензопилы со встроенными автоматическими точилками для цепей, встроенными в бензопилу, что является очень хорошим вариантом, и вы должны рассмотреть его в зависимости от наших потребностей.

Начнем с обзора впечатляющего TEMco FP1000.


Обзор TEMco FP1000

Идеально подходит для : заточные цепи для лесного хозяйства, пиломатериалов или резки ледяных глыб

Разработан для обеспечения точности и скорости. Время дорого.

  • Подходящие цепи размером ► 1/4 ″, 3/8 ″, 3/8 ″ Низкопрофильный
  • Подходящая ширина канавки прутка ► 0,043 ″, 0,050 ″
  • НЕ подходит для ширины зубьев ► 0,058 ″ , 0,063 ″

TOP Характеристики:

  • Заточка зубьев фрезы
  • Заточка зубьев граблей
  • Автоматическая цепная подача
  • Программируемое количество зубцов
  • Включает: розетку с тремя розетками, автомобильный аккумулятор и адаптеры питания CBN
  • Шлифовальные круги
  • Обещание на 1 год
  • Цифровой дисплей с цветными мембранными кнопками
  • Освоите элементы управления с помощью наших пошаговых обучающих видео
  • Ручка регулировки глубины цепи расположена сзади
  • Вход для переключателя питания и адаптера расположен сзади
  • Ручка регулировки длины цепи, расположенная спереди
  • Ручка регулировки шага цепи, расположенная спереди
  • Простая замена с нашими шлифовальными кругами из CBN, входящими в комплект поставки
  • Монитор износа с прозрачной крышкой
  • Регулировка угла резака: 20-40 °
  • Угол шлифования рейки: ноль °
  • Левый и правый (L / R) Датчик резца: Да
  • Шлифовальная головка L / R Автопозиционирование : Да

Обзор

Что делает TEMco FP1000 поистине уникальным, так это
тот факт, что это действительно портативная автоматическая точилка для цепей.Да, ты можешь
перетащите его в кузов грузовика и подключите к автомобилю 12 В
аккумулятор с помощью зажимов, входящих в комплект. Или прикуриватель
сокет, это будет работать так же хорошо. Вернувшись в магазин, вы можете безопасно
установите его на скамейке и используйте адаптер переменного тока 120 В (также входит в комплект) для питания.
от стены. Большинство других промышленных автоматических станков для заточки цепей не поддерживают
Работа 12 В, и даже если они есть, они намного больше и тяжелее, чем это
Модель TEMco, которая делает транспортировку на рабочее место серьезной проблемой.

Производительность (скорость заточки) находится на одном уровне с любой из высокопроизводительных моделей конкурирующих брендов, хотя вы определенно получите гораздо лучшую отделку от чего-то вроде Markusson Triplematic, но чего вы ожидаете от этой ценовой категории? вероятно, лучшая автоматическая точилка для цепей, которую вы найдете. И нет, мы не рассматриваем те дешевые китайские модели, которые можно найти на eBay. Они либо выходят из строя в течение нескольких месяцев, либо используют проприетарные детали, которых нет ни в одном из местных хозяйственных магазинов.Техническое обслуживание и долгосрочная поддержка клиентов — огромная головная боль для тех малоизвестных китайских брендов, которые могут существовать сегодня и исчезнуть завтра.

«В отличие от большинства других автоматических точильных машин для цепей, этот маленький парень от TEMco имеет такую ​​цену, когда владельцы малого бизнеса и даже энтузиасты бензопилы могут его купить…

Отзывы клиентов

TEMco проводит исследования и разработки для всех своих продукты во Фремонте, Калифорния. Там же они занимаются маркетингом, продажами, выполнением заказов и т. Д.Чтобы снизить затраты, производство осуществляется в Китае, но при этом соблюдаются строгие стандарты качества, поэтому вы получаете надежный продукт. Послушайте, даже айфоны производятся в Китае и довольно хорошо выдерживают все формы физического насилия. Таким образом, не все, что поступает из Китая, является плохим барахлом, некоторые из продуктов самого высокого качества также производятся там.

Теперь необходимо отметить, что FP1000 использует собственные круги CBN для шлифования. Всего в комплекте вы получаете 3 колеса.Некоторые профессионалы утверждают, что это недостаток, потому что поиск запатентованных деталей в случае отказа машины займет гораздо больше времени, чем доставка их в местную ремонтную мастерскую для быстрого устранения. Но отличная служба поддержки клиентов TEMco должна немедленно отправить запасные колеса на случай, если у вас износится. К тому же не зря они используют фирменные колеса.

Шлифовальные круги на FP1000 вращаются на очень высоких оборотах, поэтому они должны быть идеально концентричными по отношению к шпинделю. Если осевые или радиальные измерения даже немного отклоняются, он будет сильно вибрировать и повредить весь механизм.Есть два круга для заточки фрез, каждое со своим уникальным профилем — FPA110 шириной 1/8 дюйма и FPA111 шириной 3/16 дюйма. И, наконец, есть FPA112 с коническим профилем для опускания граблей на ваших пильных цепях. Вам придется заменить обычные фрезы-шлифовальные машины на эту граблино-шлифовальную машину, когда вы захотите сделать ограничители глубины.

TEMco FP1000 будет работать только с
стандартные или «комплектные» цепи. Если вы не уверены, что это значит, возьмите
вытащите бензопилу и осмотрите звенья цепи.Если есть только одна завязка
между каждым зубом фрезы (левый резак, стяжная лента, правый резак, стяжная лента…),
у вас есть полная цепочка дополнений. Это тип цепи, предоставляемой
по умолчанию с любой купленной пилой. Он работает без сбоев и идеально подходит для работ,
требуют более коротких разрезов. В больших профессиональных пилах используется скиповая цепь, о которой мы поговорим в
подробнее позже в нашей статье. На данный момент все, что вам нужно знать, это то, что
Цепной рычаг подачи / продвижения TEMco FP1000 откалиброван в соответствии с
расстояние между резцами.И в цепочке пропуска слишком много места между
фрезы для правильной работы руки.

Также стоит отметить, что некоторые бензопилы используют цепи с двумя последовательными ножами на одной стороне (левый нож, левый нож, правый нож, правый нож). Это не проблема, поскольку на FP1000 не запрограммировано выравнивание резца. Вместо этого он использует датчик приближения для определения относительного положения каждого предстоящего резака, который затем передается на головку шлифовальной машины, чтобы она могла соответствующим образом регулироваться.

Да, и FP1000 не справится с цепями вашего комбайна (или цепями от гигантских профессиональных пил, таких как Stihl MS 880). Это продукт начального уровня, предназначенный для наиболее популярных типов цепей. Таким образом, в настоящее время вы не можете затачивать цепь с шагом 0,404 дюйма. Или цепь калибра 0,063 дюйма, что, безусловно, ограничивает возможности этой машины. Он поддерживает следующие спецификации шага — ¼ ”, 0,325”, 3/8 ”и 3/8” низкопрофильный. Поддерживаются следующие размеры: 0,043 дюйма и 0,050 дюйма.

ВАЖНО : Внимательно прочтите руководство пользователя перед тем, как приступить к работе с этой заточкой для цепной пилы.Также посмотрите обучающее видео выше, в котором показано, как работать с FP1000. Перед заточкой очистите шлифовальный круг и цепь от мусора (опилок, древесного сока, грязи и т. Д.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TEMCo FP1000):

  • Напряжение питания: 110–240 В, 60 Гц
  • Входная мощность двигателя: 125 Вт
  • Максимальная скорость: 11000 оборотов в минуту (об / мин)
  • Вес изделия: 4 фунта
  • Максимальный шаг цепи: 0,325 дюйма и 3/8 дюйма LP

Oregon 720-120 Review

Промышленная автоматическая точилка для цепной пилы.Большая сила для серьезных пользователей

Изображения появятся в течение следующих 24 часов. Спасибо за терпеливость.

«Иногда нужно абсолютно ноль
компромисс в отношении надежности и производительности, независимо от цены. Для таких
пользователям Oregon 720-120 предлагает лучшее в отрасли качество и функции для
убедитесь, что все ваши пилы оснащены острыми цепями, когда вам нужно
их. Если у вас в магазине Stihl MS 880 или Husqvarna 3120XP,
это автоматическая точилка для цепей для вас.”

Обзор

В отличие от TEMco FP1000, этот Oregon
автоматическая точилка для цепей не предназначена для переноски или использования на открытом воздухе. это
также намного больше и тяжелее из-за типов пил, которые эта машина
разработан для работы с харвестерами, лесными и лесопильными пилами. Это
почему он поддерживает цепи полного прохода с шагом 3/8 дюйма, которые в основном
более длинные бруски (36+ дюймов) и используются для пережевывания гигантских бревен на лесопилках /
комбайны. Цепь с полным пропуском имеет две стяжные ленты между каждой режущей головкой и
предназначен для максимально быстрого вывода материала из разреза, что позволяет
более глубокие захваты и более высокая скорость цепи.Он используется при выполнении длинных разрезов и
имеет лучшую способность очистки от древесной стружки по сравнению с цепью с полным комплектом (больше
материал может перемещаться между двумя последовательными резцами).

Oregon 720-120 — это переименованный Markusson Triplematic, и поэтому он обладает всеми функциями. Например, их пневматический натяжитель цепи, который автоматически растягивает пильную цепь, так что вам не нужно натягивать ее вручную, пока она находится на заточном станке. Модель 720-120 также поддерживает телескопический удлинитель, который позволяет устанавливать более длинные цепи (аксессуар приобретается отдельно).Вы получаете подставку с мясорубкой, которая позволяет установить 720-120 на пол вашего магазина для получения стабильной и прочной основы.

На этой стойке также находится пневматическая система натяжения цепи. Вам придется проделать немало сборочных работ самостоятельно, поэтому обязательно следуйте инструкциям пользователя. Это сильно отличается от опыта конечного пользователя по сравнению с TEMco FP1000, который, по сути, представляет собой настольную точилку для тисков, требующую очень небольшой сборки. Если вам не хватает места в магазине, вы можете установить Oregon 720-120 на скамью (в этом случае вы потеряете натяжение пневматической цепи).

После того, как вы собрали 720–120, пора познакомиться с панелью управления. Вам нужно будет ввести такие данные, как угол наклона верхней пластины, угол наклона головки, количество резцов и т. Д. В комплекте поставляются два шлифовальных круга — оба имеют диаметр 150 мм, один толщиной 1/8 дюйма, а другой — 3. / 16 дюймов толщиной. Перед тем, как начать заточку, используйте прилагаемый профильный камень и шаблон, чтобы убедиться, что ваш профиль колеса подходит для любого типа цепи, с которой вы собираетесь работать. У этой автоматической точилки нет датчика, что означает, что он не может определить, находится ли следующий резак справа или слева.Он работает на основе заранее определенного профиля («тупое» переключение, которое попеременно переключается между левым и правым).

Итак, если ваша цепь имеет два левых или правых резца подряд, вы можете изменить ориентацию кофемолки вручную, иначе вы в конечном итоге повредите цепь. У Markusson Triplematic, на котором основана эта точилка, также отсутствует датчик. Единственная модель Markusson с датчиком — это их топовая модель SEMSOMATIC. Это одна из областей, в которой TEMco FP1000 превосходит эту дорогую модель Oregon, она оснащена датчиком приближения резака, несмотря на то, что она менее чем в десять раз дешевле модели 720–120.

Для предотвращения перегрева фрез
Oregon 720-120 оснащен регулируемой скоростью вращения шлифовального круга. В отличие от
TEMco FP1000, не требует смены колес для уменьшения глубины
датчики. Вместо этого он обрабатывает все 3 части зуба одновременно — глубиномер,
пищевод и резак. Есть два режима работы — только резак и 3-в-1. В
720-120 очистит пищевод даже после его заточки. Он поддерживает шаг .404 дюйма
цепи, чтобы можно было точить цепи комбайна.


Представляем Oregon CS1500 и CS300

Самозатачивающиеся бензопилы .Будьте впереди всех!

«Не все, кто читает эту статью,
владелец ремонтной мастерской или предприятия по уходу за деревьями. Некоторые из вас домовладельцы, которые
не хочу ничего, кроме одной 18-дюймовой бензопилы для распиловки дров или
уборка куста вокруг дома. И не иметь дело с какой-либо цепочкой
точилки были бы огромным бонусом. А как насчет бензопилы, которая точит
сам?»

Обзор

Иногда вам просто нужно использовать бензопилу, не беспокоясь о заточке.Кроме того, владение одной или двумя бензопилами (как в случае с большинством домовладельцев) не требует покупки дорогой автоматической точилки для цепей. На данный момент Oregon CS1500 (с проводом) и CS300 (с аккумулятором) — единственные две электрические бензопилы со встроенной цепной заточкой. Они используют запатентованную Oregon систему PowerSharp, которая состоит из 3 уникальных компонентов — специально разработанной цепи PowerSharp, направляющей шины PowerSharp и точильного камня.

Шлифовальный камень расположен прямо за муфтой и имеет форму полукруга.Вы нажимаете на маленький красный рычажок, расположенный рядом с передней ручкой, одновременно вращая бензопилу в течение 3-5 секунд. Это зацепит точильный камень и заставит его упираться в специально разработанные фрезы цепи PowerSharp. За несколько секунд ваша цепочка из тупой станет острой. Вы можете затачивать цепь PowerSharp примерно от 10 до 15 раз, прежде чем она изнашивается и не требует замены.

CS1500 — это пила с питанием от сети на 15 ампер и
имеет 18-дюймовую штангу. Он очень тихий, но один из самых мощных
электрические бензопилы в наличии.И даже есть тормоз цепи с защитой от отдачи.
в отличие от некоторых более дешевых электропил, которые пропускают этот очень важный
функция безопасности. Операция так же проста, как нажатие на спусковой крючок, чтобы начать резку
(просто убедитесь, что он включен в розетку). Регулировка выравнивания планки
и очень легко натянуть цепь, благодаря механизму без инструментов. CS1500
без проблем справится с бревнами лиственных пород толщиной от 15 до 20 дюймов и даже может дать
газовые пилы начального уровня с объемом двигателя 40 куб. см. за свои деньги. Он доставляет все это
производительность при нулевом выделении дыма и простота обслуживания.Все
Вам необходимо время от времени менять масло в прутке и чистить пилу.

Если вам нужна производительность CS1500
В портативной упаковке обратите внимание на аккумуляторную пилу CS300 из Орегона. Это приходит
со штангой 16 дюймов по умолчанию, но при необходимости вы можете легко установить штангу 18 дюймов
дополнительная длина реза. Но убедитесь, что это панель PowerSharp, иначе
встроенная система заточки не будет работать надежно. CS300 использует 40V
аккумулятор, и доступен в 3 различных вариантах — 2,6 Ач для обычных пользователей
(модель CS300-E6), 4.0 Ач для домашних мастеров и любителей (модель CS300-A6) и 6,0 Ач
для рубки дров / валки деревьев (модель CS300-R7). В своем инструменте — только
В конфигурации CS300 весит всего 10,2 фунта с направляющей шиной и цепью.
установлены.


Ручная точилка для цепной пилы или автоматическая для цепной пилы

Между профессионалами и энтузиастами ведется много споров относительно жизнеспособности автоматических цепных точилок и их выгодного предложения по сравнению с хорошими старыми ручными напильниками, которые люди используют уже несколько десятилетий.Все мы знаем, что для заточки цепи бензопилы с помощью простого круглого напильника не требуется снимать саму цепь, и ее можно легко провести на рабочем месте. В то время как с электрической точилкой для цепей вам нужно снять цепь с пилы, чтобы заточить ее. Кроме того, вы не сможете взять с собой автоматическую точилку для цепей 70 фунтов и скамью для ее крепления, когда вы идете в лес за дровами.

Автоматические устройства для заточки цепей также плохо справляются со сломанными фрезами или цепями с пропуском рисунка.Они могут стоить несколько сотен долларов (высококачественные автоматические модели стоят тысячи), и вы рискуете перегреть фрезы, если будете держать колесо в нажатом положении слишком долго. Легко обнаружить плохую заточку, выполненную точилкой в ​​стиле настольного точильного станка; передний край фрезы будет выглядеть синевато-фиолетовым после того, как вы слишком долго шлифовали его. Это признак перегрева, и это влияет на состояние металла, делая его более хрупким.

Но автоматические точилки цепей имеют свои преимущества.Самый очевидный из них — это скорость: вам не нужно менять направление после обработки одной стороной фрезы, поскольку режущая головка будет вращаться автоматически после заточки каждого зуба. Это происходит за счет невозможности обрабатывать скиповые цепи (некоторые модели премиум-класса, такие как Oregon 720-120, могут обрабатывать определенные типы скиповых цепей). Но вы экономите массу времени, и это может быть действительно важно, если вы ведете такой бизнес, как мастерская по ремонту оборудования или служба ухода за деревьями (где все используют один и тот же тип цепочки с полным дополнением).Может, вам нужно затачивать 5-7 цепей подряд, делать все это вручную круглым напильником было бы крайне утомительно.

Plus, автоматическая точилка для цепей, действительно может сэкономить время, если вы часто режете грязную древесину (зараженную термитами, вторичную древесину, засыпанную грязью и т. Д.). Когда вы режете грязную древесину, гораздо лучше носить с собой несколько цепей и менять их каждые 10 минут или около того, чем затачивать каждую вручную, когда она затупляется.

Вернувшись в магазин, вы берете свои 10 или 12 тупых цепей и за несколько минут заточите их с помощью автоматической точилки.Он выполняет всю работу, пока вы расслабляетесь. Но если вам нужно затачивать только одну цепочку 3 или 4 раза в день, то ручной напильник определенно имеет больше смысла. Хотя следует отметить, что 99% людей, читающих эту статью, не смогут достичь уровня согласованности, который имеет автоматическая точилка для цепей. Некоторые из ваших резаков будут короче или длиннее, чем другие, некоторые из граблей будут выше, чем другие.


Почему вам следует резать острой цепью

Острая цепь не только режет много
быстрее, но это также снижает вероятность отдачи.Правильно заточенная цепь
с ограничителем глубины, установленным в соответствии с фрезой, будет резать древесину
как нож сквозь масло, вместо того, чтобы цепляться за дерево. Тупые фрезы
удариться о древесные волокна и может застрять, из-за чего бензопила будет тянуть
выйдет из вашей хватки или, что еще хуже, повернуться к вам лицом. И с
тупая цепь, вы почти всегда производите дым и опилки вместо того, чтобы
любая актуальная работа. Это создает ненужную нагрузку на двигатель, потому что
новички раскручивают его на полную катушку, не понимая, что ограничивает не мощность
их режущая способность.Это приведет к перегреву двигателя и может повредить его
внутренности.

Итак, как определить, что цепь затупилась? Простой-
просто посмотрите на остатки, образовавшиеся во время резки. Если он длинный, тонкий и вьющийся
стружки, ваша пильная цепь острая. Если вы заметите мелкие пылинки, ваш
пильная цепь затупилась. Это просто складывание бревна вместо того, чтобы разрезать
через это. Другой способ обнаружить затупившуюся цепь — почувствовать силу, которую она
протолкнуть пилу через бревно. В древесину въедется острая цепь,
тянет вас за собой.Он хочет войти, а тупая цепь должна быть
насильно. Вы обнаружите, что опираетесь на бензопилу, используя свой
собственный вес, чтобы он прогрыз бревно. Не делайте этого, потому что это может
гнуть штангу и привести к неприятным авариям.

В поле можно заточить пилу
цепочка вручную круглым и плоским напильником. Напильник круглый для фрезы, плоский
пилка для грабли. Выберите правильный размер файла для вашей конкретной цепочки, это
данные можно найти на обратной стороне коробки / упаковки вашей цепочки.Мы также предлагаем
Вы можете посмотреть нашу статью о том, как затачивать пильную цепь.

Примечание: Пильную цепь нельзя затачивать бесконечно, каждую цепь можно
заточен примерно 4 или 5 раз, прежде чем вы выбросите его и получите новый.
Ищите «следящий знак», который должен быть наклонной линией на задней стороне
верхняя пластина на резак. Каждый раз, когда вы напиливаете резак, вы удаляете часть
материал и сократить его длину. Когда вы попадаете в точку свидетеля, пора
отказаться от цепи.

Руководство по заточке бензопилы

Когда у вас есть бензопила, одно главное.Цепь должна быть острой. Есть несколько точилок для электрических цепных пил, несколько ручных точилок для бензопил и множество направляющих, которые помогут вам получить правильный угол заточки. Я исследовал различные способы заточки цепи бензопилы. Цены варьируются по всей карте, но у вариантов есть свои плюсы и минусы.

Типы цепей бензопилы

Когда дело доходит до цепи бензопилы, существует множество сбивающих с толку вариаций. Вы можете получить различную заточку, различное расстояние между зубьями, и все это может меняться в зависимости от вашей пилы и пильного полотна, которое на ней установлено.

Варианты заточки зуба

Две наиболее часто встречающиеся геометрии режущих зубьев — это шлифование с квадратным зубом и квадратное шлифование. Квадратный зуб, круглая шлифовка, производимая компанией Oregon, называется X-шлифованием. По сути, это изменение угла зуба (25 вместо 30 градусов) и 10 градусов вниз вместо 0 градусов.

Варианты угла заточки

При заточке цепей, в зависимости от конкретной цепи, с которой вы работаете, существуют различные углы заточки.Большинство цепей Crosscut затачиваются до 30 градусов. Вы можете оценить это с помощью напильника или, если на зубах есть следы, вы можете сопоставить угол своего напильника с отметкой свидетеля. Не на всех цепях есть свидетельство. Как правило, на различных приспособлениях отмечены углы, которые позволяют более точно задавать угол опиливания. Разрывная цепь, используемая в процессе укладки плит, который я использовал на самодельной лесопилке Аляски, на заводе обрезается под углом 10 градусов. Как правило, меньший угол помогает сделать продольный разрез более гладким.Некоторые пилорамы, выполняющие резку плит, будут резать пильную цепь под углом 0 градусов. Это снизит скорость пропила, но при использовании бензопилы он будет максимально плавным.

Варианты типов цепочек

Часто с цепями Crosscut, которые выполняют много производственной работы, требуется немного более агрессивный разрез. Изменение расстояния между режущими зубьями делает резку более агрессивной. Существует 3 типа компоновки зубьев: полная компоновка (стандартная), полускиповая и скиповая компоновка цепей.Полный комплект означает, что весь узор состоит из зубов. Каждая секция цепи включает режущее звено. Полный комплект (или стандартная цепь) будет оставаться острым дольше всех, но для заточки потребуется больше времени. В полускипе есть все остальные секции с полным набором, затем пробел и один зуб перед повторением полного набора. Узор будет состоять из двух зубов, промежутка, одного зуба, промежутка, затем узор повторяется. В цепи с пропущенными зубьями отсутствующий резец повторяется после каждого режущего зуба.Это будет наиболее агрессивным и наиболее эффективным способом очистки от опилок, но увеличит вибрацию пилы и повысит опасность отдачи. Цепь с пропущенными зубьями, вероятно, потребует более частой заточки, но для заточки потребуется меньше времени, так как режущие зубья составляют половину.

Заточка цепи бензопилы

Большинство цепей бензопил затачиваются круглым напильником. Вы можете приобрести набор пилок для заточки бензопил всего за несколько долларов. Наиболее важно определить, какой размер файла требуется для конкретной цепочки, которую вы используете.Большинство потребительских пил будут использовать шаг 3/8 дюйма и калибр 0,050. Для каждой длины стержня потребуется соответствующая цепь. Фактически, каждая планка устанавливает размер цепи, которую необходимо использовать. Цепь должна соответствовать длине шины, пазу в шине (калибр) и звездочке, которая приводит в движение цепь (шаг). Для цепи с шагом 3/8 будет использоваться напильник для бензопилы 7/32 дюйма или точильный камень.

Заточка поперечной цепи

При заточке цепи передний край зубила необходимо довести до однородной кромки.Многие производители советуют просто касаться кромки каждой режущей точки одинаковое количество раз, чтобы добиться равномерной заточки всех зубьев. Если это новая цепь или она не ударилась о кусок металла о дерево, этого должно быть достаточно. Возможно, вы даже сможете сохранить равномерный угол от руки. Большинству людей потребуется помощь для поддержания постоянного угла заточки. Stihl делает подходящие направляющие, которые удерживают файл и обеспечивают хороший угол обзора. Это ступень выше, чем ручная заточка, но это немного дороже, чем предусмотрено.Я рекомендую использовать приспособление Oregon G-160B.

В любом случае, чтобы организовать заточку поперечной цепи на пиле, вам понадобится способ удерживать пилу во время работы. Есть несколько тисков для пней, которыми можно удерживать пилу во время работы. Если вы затачиваете пилу в гараже или магазине, пилу можно поддерживать в настольных тисках или даже в импровизированных тисках, сделанных из деревянных полос твердой древесины и затянутых стопорным болтом. После закрепления определите самую короткую точку разреза, это можно сделать с помощью набора суппортов или небольшого разводного ключа.Это становится главной ссылкой. Сначала заточите этот резак. После завершения отметьте его маркером с фломастером, чтобы снова найти его. Все оставшиеся фрезы нужно подпилить до этого размера. Подпилите все фрезы в одном направлении, затем поменяйте стороны и сделайте все фрезы в другом направлении. Это позволит вам быть более последовательным. Теперь, когда все фрезы заточены, необходимо проверить ограничители глубины. По мере заточки режущих кромок лезвие будет двигаться назад вдоль фрезы, уменьшая высоту зубьев фрезы.Для компенсации может потребоваться регулировка ограничителей глубины. В комплекты для заточки напильников входит ограничитель глубины. Поместите его над ограничителями глубины на цепи и нащупайте верхнюю часть, чтобы увидеть, выходит ли она за пределы верхней части датчика. Если это так, подпилите его плоским файлом.

Заточка разрывных цепей

Напильники для бензопилы

Напильники для бензопилы

должны иметь размер в соответствии с калибром цепи. Для цепи калибра 3/8 дюйма размер файла 7/32 ″

Наборы для заточки бензопил

Базовый набор для заточки бензопил — это набор для заточки бензопил Unidrift, состоящий из 8 частей.В нем есть все основные инструменты, необходимые для заточки бензопилы от руки. В нем есть руководство, которое покажет вам большинство углов, с которыми вы можете столкнуться, и файлы для работы с большинством датчиков цепи. Также имеется ограничитель глубины для проверки и точной настройки граблей (ограничителей глубины).

Шаблон для заточки бензопил

На мой взгляд, приспособление для опиловки должно иметь возможность контролировать угол подачи после того, как оно установлено, оно должно регулироваться на 0,10, 25, 30 и 35 градусов и иметь регулировку верхнего угла.Он также должен иметь возможность управлять плоским напильником для точной настройки ограничителей глубины на цепи. Точилка для бензопил Granberg Model G-160B соответствует всем параметрам по разумной цене и является моей главной рекомендацией.

На этом приспособлении много настроек. Угол заточки можно регулировать до 35 градусов в любом направлении, также можно регулировать наклон и глубину резания. Есть собачка, которая контролирует регистрацию новых зубов, и регулятор, который точно настроит место установки файла.С модификацией держателя вы можете использовать шлифовальный станок Granberg 12 VDC Grind-N-Joint или инструмент Dremel с установленным в нем шлифовальным инструментом. Это позволит вам заточить фрезы вместо опиливания. G-160B позволит вам выполнять повторяемые и точные заточки.

Точилки для электрических бензопил

12 В постоянного тока

Granberg Grind-N-Joint, 12-вольтовая ручная цепная шлифовальная машина — небольшая ручная шлифовальная машина на 12 вольт с прессованной пластиной, которая крепится к шлифовальной машине для обеспечения опорных углов.Это устройство может работать в паре с моделью G160B для обеспечения точных повторяемых углов заточки.

120 В переменного тока

Dremel 1453 — Набор принадлежностей для заточки цепи Этот аксессуар для вашего вращающегося инструмента Dremel поставляется с монтажной пластиной с направляющими углами и предназначен для переноски резцов на цепи бензопилы. Его также можно установить на модель G160B для повышения повторяемости заточки вашей бензопилы. Настольный или настенный шлифовальный станок для цепной пилы Oregon 410-120 — Если у вас есть магазин, в котором можно работать, и место для установки этого шлифовального станка, это определенная модернизация ручных или устанавливаемых на пруток инструментов для заточки.

Для использования этой кофемолки с пилы снимается цепь. Он вставляется в держатель на столе, а затем регистрирует цепь для шлифовки. Затем шлифовальный круг опускается для заточки режущей кромки цепи. Это быстро и точно. Немного дороже, чем приспособления, но если вы затачиваете много цепей, это лучший вариант.

Я сломал цепь поперечной резки на моей лесопилке на Аляске, когда болты откатились во время второго пропила дубового бревна. Эта цепочка была популярной, пока я не посетил друга, у которого в магазине была кофемолка Oregon 410-120.Через 20 минут после того, как я вошел, я вышел с красиво заточенной цепью. Если вы устанавливаете большое количество цепей или хотите создать собственный сервис по заточке бензопил, вы можете перейти на Oregon 520-120. Этот шлифовальный станок для цепной пилы имеет модернизированные удерживающие тиски и двигатель мощностью 0,4 л.с. Это позволит эффективно заточить значительную часть цепи.

Я дал вам несколько вариантов заточки цепей для бензопил. У меня есть друг с Oregon 410-120, поэтому я готов к заточке, когда он появится.У меня также есть инструмент Dremel, который я использую для стрижки ногтей лаборатории.

Я заказал Granberg G-160B и потрачу немного времени на изготовление держателя для инструмента Dremel, когда он появится. Я опубликую план для владельца и посмотрю, что я могу сделать с созданием видео на YouTube, чтобы показать, как оно работает, после того, как я проведу тестовый запуск. А пока у меня есть файлы, которые поместятся в приспособление Granberg, когда оно появится. Это должно дать мне возможность проверить, как это работает, и сделать обзор, когда он появится.Не стесняйтесь оставлять комментарии о своих решениях по заточке бензопил. Я хотел бы услышать от вас о вашем собственном опыте заточки.

Как делать видео Видео с бензопилой

Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Jono & Johno PTY LTD с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Термин «Jono & Johno PTY LTD» или «нас» или «мы» относится к владельцу веб-сайта, зарегистрированный офис которого находится. Наш ABN: 90 169 145 180. Термин «вы» относится к пользователю или посетителю нашего веб-сайта.

Использование этого веб-сайта регулируется следующими условиями использования:

  • Содержание страниц этого веб-сайта предназначено только для вашей общей информации и использования. Он может быть изменен без предварительного уведомления.
  • Ни мы, ни какие-либо третьи стороны не предоставляем никаких гарантий относительно точности, своевременности, эффективности, полноты или пригодности информации и материалов, найденных или предлагаемых на этом веб-сайте для какой-либо конкретной цели.Вы признаете, что такая информация и материалы могут содержать неточности или ошибки, и мы прямо исключаем ответственность за любые такие неточности или ошибки в максимальной степени, разрешенной законом.
  • Вы используете любую информацию или материалы на этом веб-сайте исключительно на свой страх и риск, за который мы не несем ответственности. Вы несете ответственность за то, чтобы любые продукты, услуги или информация, доступные через этот веб-сайт, соответствовали вашим конкретным требованиям.
  • Этот веб-сайт содержит материалы, которые принадлежат нам или переданы нам по лицензии.Этот материал включает, помимо прочего, дизайн, макет, внешний вид и графику. Воспроизведение запрещено, кроме как в соответствии с уведомлением об авторских правах, которое является частью настоящих условий.
  • Все товарные знаки, воспроизводимые на этом веб-сайте, которые не являются собственностью оператора или переданы ему по лицензии, подтверждаются на веб-сайте.
  • Несанкционированное использование этого веб-сайта может повлечь за собой иск о возмещении ущерба и / или стать уголовным преступлением.
  • Время от времени этот веб-сайт может также содержать ссылки на другие веб-сайты.
