Синий провод фаза или ноль: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра.

Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников.

В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов.

Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах.

В соответствии с ними L – это обозначение фазы, а N – ноля.

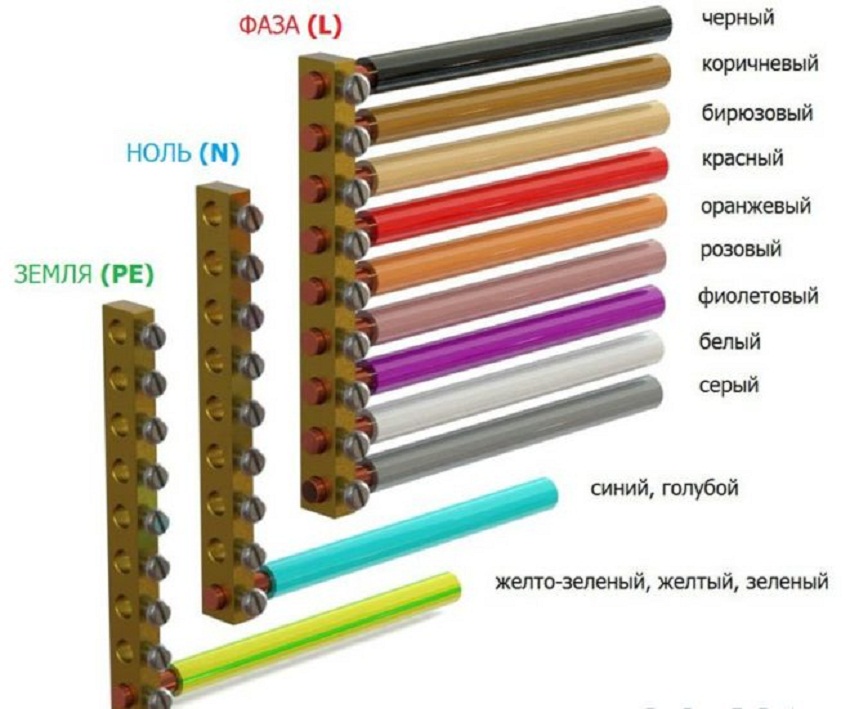

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает

красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только

желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Как определить фазу и ноль индикатором-пробником. Цвета фазного провода

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.

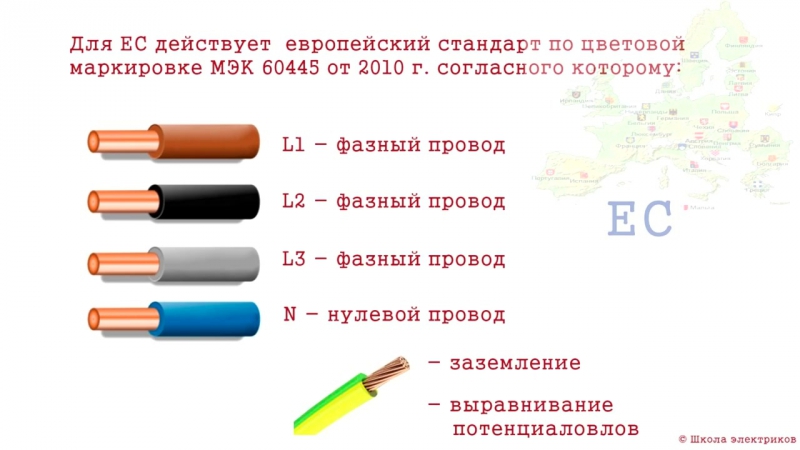

В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник

для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Почему индикатор светится

при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

В квартирах хрушевок и сталинок обычно так и делают, электрик сказал правильно.

Каким цветом обозначаются земля, фаза и ноль

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Определение 1

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Определение 2

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Определение 3

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Рисунок 1. Обозначение фазы на электрических схемах

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

• Бело-синий провод это фаза или ноль?
• Черный провод это фаза или ноль?
• Красный провод это фаза или ноль?
• Белый провод это фаза или ноль?
• Синий провод это фаза или ноль?
• Коричневый провод это фаза или ноль?
• Голубой провод это фаза или ноль?
• Синий цвет провода у фазы или ноля?
• Какого цвета нулевой провод в электропроводке?
• Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

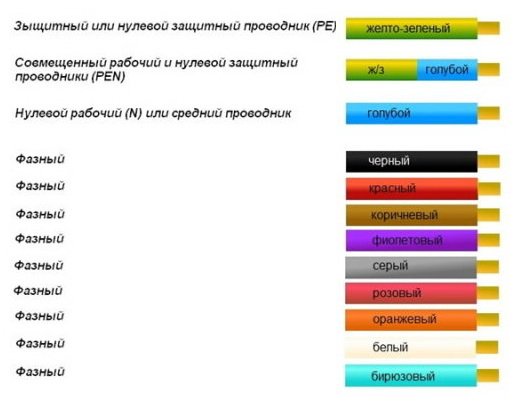

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Определение 4

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Определение 5

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

Цвет заземления

Определение 6

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Как правильно подключить люстру дома самостоятельно: инструкция и советы

Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке

Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

• «фаза»;
• «ноль»;
• заземление (только в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.

Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.

На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».

«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.

Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

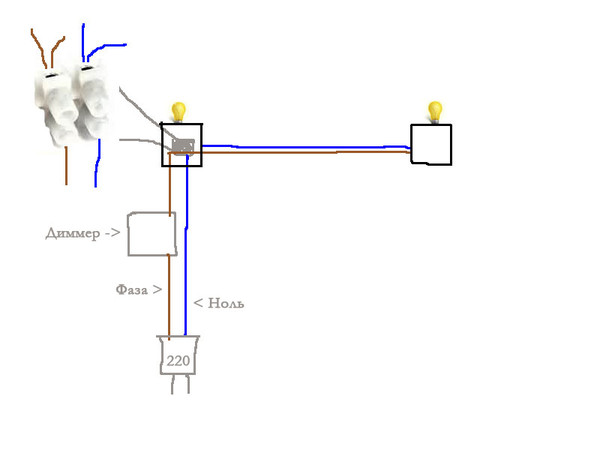

Подключение светильника с двумя и тремя проводами

Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.

Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.

Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

Монтаж светильника с несколькими рожками

Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

1. В первую очередь — скрутить все «нули».
2. Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.

Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.

Особенности галогенных приборов

Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.

Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.

ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.

Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.

Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.

Например, в продаже можно найти:

• Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
• Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
• Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
• Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
• Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.

Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.


На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.



Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.



ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ





Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.





Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ



Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.



Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.







После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.





– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.





Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Расцветки проводки в Америке, Западной Европе. Частный электрик москвич



Какие цветовые коды оболочки проводов используются для обозначения в западных странах при монтаже электропроводки



Кабели, провода, вся электропроводка, с помощью которой производится электромонтажные работы в доме, квартире в электрощите, при монтаже электроаппаратов имеет цветовую маркировку. Цветовая маркировка электропроводки при распределении переменного и постоянного тока какой-либо ветви цепи обязательно имеет цветовую маркировку.

В некоторых странах все цвета проводов указаны в нормативно-правовых документах, в некоторых странах есть лишь некоторые рекомендации по цвету проводов для электромонтажа. Посмотрим, какие правила цветовой маркировки проводки, то есть цвета изоляции провода, существуют на Западе.

В Европе большинство стран придерживается правил МЭК, Международной Электротехнической комиссии. Мы будем рассматривать те правила, которые используются для расцветки электропроводки переменного тока.

Рассмотрим новые и старые цветовые коды. Старая кодировка не полностью учитывала точное обозначение фаз. Электромонтажные работы сейчас выполняются с учетом новых правил цветовой кодировки, а это более понятно и удобно при электромонтаже.

Кстати, в Европе провод защитного заземления везде обозначается как зеленый с желтой полосой. Цветовые коды электропроводки МЭК, применяемые в большинстве стран Европы:

Функция провода	Буквенное обозначение	Цвет МЭК	Цвет, старый МЭК
Защитное заземление	РЕ	Зеленый с желтой полосой	Зеленый с желтой полосой
Нейтральный, ноль	N	Синий	Синий
Одиночная фаза	L	Коричневый	Коричневый или черный
Линия 1(3 фазы)	L1	Коричневый	Коричневый или черный
Линия 2 (3 фазы)	L2	Черный	Коричневый или черный
Линия 3 (3 фазы)	L3	Серый	Коричневый или черный



Так обозначаются цвета электропроводки в Европе. Если производится монтаж электропроводки в доме с трехфазным напряжением, то по цвету провода можно понять какую функцию выполняет провод, какая это фаза или это ноль.

А вот в США цветовая маркировка электропроводки отличается. Там есть маркировка Национального Электрического кода. Провод заземления в Америке или медный оголенный, без изоляции, или зеленый, или зеленый с желтой полосой. Цвета провода черный, красный и синий используются для электропроводки с трехфазным переменным напряжением 120 вольт. Цветовой код коричневый, оранжевый и желтый используется для электропроводки с более высоким переменным напряжением.

Вот цветовые коды электропроводки переменного тока, используемые в США:

Функция провода	Буквенное обозначение	Цвет для 120В	Цвет альтернативный
Защитное заземление	PE	Оголенный медный, зеленый, зелено-желтый, белый	Зеленый
Нейтральный, ноль	N	Белый	Серый
Линия, одиночная фаза	L	Красный или черный
Линия (3 фазы)	L1	Черный	Коричневый
Линия (3 фазы)	L2	Красный	Оранжевый
Линия (З фазы)	L3	Синий	Желтый



Так что в Штатах ноль в розетке – белый провод, что для нашей российской электропроводки в доме не характерно.

Если вам нужно сделать качественный монтаж электропроводки в доме или квартире, звоните. Я делаем надежную электропроводку.

Правильный цветовой код проводки [Обновление 2020]> ElectGo

Цветовой код проводки

Введение:

Tai Sin начала свое производство в 1980 году. Со временем компания развивалась и расширяла свой бизнес в различных производственных категориях. Tai Sin производит качественные кабели и провода для различных напряжений, которые подразделяются на кабели низкого напряжения, кабели среднего напряжения и измерительные кабели. Кабели и провода изготавливаются из высококачественного материала, чтобы конкурировать с рынком, обеспечивая долговечность и надежность.За последние три десятилетия компания расширила свое производство и представилась как Tai Sin Electric Limited «Tai Sin». В 1998 году компания была зарегистрирована на фондовой бирже Сингапура Catalist. Tai Sin занимается производством высококачественных кабелей, которые используются в различных секторах распределения и промышленности. Компания Tai Sin наладила прочные партнерские отношения с основными подрядчиками и известными консультантами, чтобы одновременно улучшить качество и количество своей продукции.Компания предоставляет различные электрические кабели, а также различные решения для проводки для государственного и частного секторов.

Стандарты соответствия:

Различные компании, производящие кабели и провода в Сингапуре, следуют стандартам соответствия, установленным правительством Сингапура при производстве различных продуктов. Компания соблюдает стандарты соответствия, чтобы предоставлять глобальный продукт по всей стране.Кабели Tai Sin для обеспечения качества продукции соблюдают разные правила, связанные с различными продуктами и их стандартами.

Типы цветовых кодов проводов:

Цветовая кодировка электрических проводов в разных странах разная. В каждой стране есть свои производители для производства проводов для электричества, а цветовая кодировка проводки устанавливается правительственной организацией, которой по всей стране следуют все производители.Различные схемы цветовой кодировки проводов используются для идентификации различных категорий проводов из большого количества проводов. Например, если для всей проводки используется одинаковая цветовая кодировка, будет сложно идентифицировать нейтральный провод, провод под напряжением или заземляющий провод. Цветовая кодировка кабелей различается в разных странах Великобритании, нейтральный провод обозначается синим цветом, основной провод или провод под напряжением обозначается коричневым цветом, а кабель или провод заземления обозначается зеленым и желтым цветом. В Сингапуре есть два цветовых кода для проводов.Один код проводки — это старый цветовой код, а второй — последний цветовой код, установленный правительством, который сейчас соблюдается по всей стране. Согласно старой цветовой кодировке, красный, желтый или синий использовался для обозначения основного или токоведущего провода, нейтральный провод был представлен черным, а земля — ​​желто-зеленым комбинированным цветным кабелем. Согласно новой цветовой кодировке [1], в однофазном кабеле коричневый представляет магистраль, нейтральный провод — синей линией в однофазном и трехфазном.Заземляющий провод обозначен зеленой и желтой линиями в обеих фазах. Для трехфазной системы магистральный или токоведущий провод представлен коричневым, черным и серым цветом.

Как подать заявку на существующую проводку?

Цветовая кодировка проводов была обновлена ​​в Сингапуре несколько лет назад. Электромонтажные работы выполняются до того, как изменение цветового кода все еще существует, и для ремонта или обслуживания прежних проводов используются новые провода, которые смешивают цвета. Различные компании предлагают более качественные решения по ремонту и замене прежней проводки.Однако профессиональный электрик знаком с предыдущей цветовой кодировкой, а также с современной цветовой кодировкой, и он может легко применить новую цветовую кодировку к существующей проводке. В старых схемах провод под напряжением или основной провод был красным, нейтральный провод — черным, а заземляющий — зеленым. Профессиональный электрик может определить каждый предыдущий провод с цветовой кодировкой и легко подключить новый провод к существующему.

Указания по цветовому кодированию в соответствии со стандартом (OSHA, ANSI): [2]

OSHA определило два цвета для требований безопасности.Согласно OSHA, красный и желтый цвета должны использоваться для обозначения различных физических опасностей. Для опасностей, связанных с возгоранием, необходимо использовать красный цвет, а для физических опасностей и осторожности — желтый цвет.

ANSI определил цвета для различных знаков и табличек безопасности. Знак красного цвета обозначает пожарную опасность. Опасное оборудование и машины представлены табло оранжевого цвета с предупреждением. Различные опасности представлены желтыми знаками и табличками. Общие знаки безопасности отображаются на табличках и табличках зеленого цвета в соответствии с ANSI.Синие знаки и уведомления передают информацию об опасностях на рабочем месте.

Советы по организации кабелей:

Организация кабелей — важная проблема, которая может быть опасной при неправильном обращении. Для правильного управления разные кабели должны быть связаны вместе. Кабели должны иметь маркировку и цветовую кодировку для правильного использования. Необходимо обеспечить надлежащую изоляцию кабелей.

Каталожные номера:

[1] «Новый цветовой код кабеля для электрических установок», Elise.ema.gov.sg, 2020. [Онлайн]. Доступно: https://elise.ema.gov.sg/safety/about.html. [Доступ: 25 февраля 2020 г.].

[2] «Безопасные цвета OSHA и ANSI | Графические продукты », Graphicproducts.com, 2020. [Online]. Доступно: https://www.graphicproducts.com/articles/osha-and-ansi-safety-colors/. [Доступ: 25 февраля 2020 г.].

цветов проводки | Стандарты цветовой кодировки электрических проводов

Цвета проводов в Австралии несколько раз менялись в истории потребительского электрооборудования, и эта статья надеется раскрыть некоторые тайны.Этап 3 может помочь вам понять стандарты цветовой кодировки для электропроводки оборудования, а также для электропроводки корпуса / установки. Цветовая кодировка проводки зависит от региона, поэтому перед началом работы убедитесь, что вы работаете с оборудованием для Австралии / Новой Зеландии. Самая распространенная комбинация вилки и розетки — это AS / NZS 3112, и именно на этом мы сосредоточимся сегодня. В этой статье подробно описаны следующие цветовые коды кабелей:

— Цвета проводки AS / NZS (однофазный)
— Цвета проводки AS / NZS (многофазный)
— Цвета проводки старого и нового AS / NZS

Как упоминалось выше, Австралия и Новая Зеландия используйте стандарт AS / NZS 3112 для вилок и розеток.AS / NZS 3112 Состоит из 3 плоских контактов, два из которых имеют форму перевернутой буквы «V», верхний левый контакт активен, верхний правый контакт — нейтральный, а нижний — заземляющий. Эта конфигурация была стандартной с 1990 года, когда она заменила исходную конфигурацию C112 (которая изначально была основана на патенте США от 1916 года). Однофазная проводка чаще всего встречается в бытовых электроприборах.

— Старый черный нейтральный провод AS / NZS был заменен на синий нейтральный провод.
— Старый активный провод AS / NZS был заменен на коричневый активный провод.
— Заземляющий провод в Австралии зеленого цвета, но иногда имеет желтую маркировку.

Цветовая кодировка была изменена в соответствии с конфигурацией «Европейский стиль» для подключения оборудования.

Многофазная проводка требуется для передачи большего количества электроэнергии и считается более стабильной, чем однофазная. Многофазный ток более постоянен, а его выходная мощность в 1,5 раза превышает максимальную мощность однофазной проводки, что делает его более подходящим для проводки для жилых домов и крупных промышленных предприятий.

Корпусная проводка (иногда называемая монтажной проводкой) использует цветовую кодировку, отличную от проводки оборудования, поэтому она также должна быть включена в нашу статью, так сказать, чтобы охватить все основы.

Что означают красный, синий, зеленый и желтый цвета проводов в национальном стандарте для проводов для ремонта дома?

Спецификация цвета провода приведена в разделе 3.5.1 национального стандарта GB50258-96. Когда в проводке используется многофазный провод, цвет фазовой линии должен быть легко различим, цвет фазовой линии и нейтральной линии должны быть разными, одно и то же здание, цвет проводов в конструкции должен быть однородным. ; провод защитного заземления (провод РЕ) должен быть изолированным проводом желто-зеленого цвета и фазой; световой провод должен быть голубым изолированным проводом.

Во-первых, что означает цвет провода?

В общестроительном энергоблоке многие люди цвета провода нарушают правила. Неясно, является ли цвет проходным проводом и проводом под напряжением или используется ли провод заземления. Кабель предназначен для использования разных цветов, в основном, чтобы правильно различать фазу в проводе. Линейный, нейтральный и защитный заземляющий провод для предотвращения неправильной работы, приводящей к серьезным электрическим авариям, вызванным ошибками проводки, увеличению сложности обслуживания и времени ремонта.По цвету провода ниже вы можете в основном определить, какую линию представляет цвет:

В национальном стандарте GB50258-96, когда в проводке используются многофазные провода, цвет фазовой линии должен быть легко различим. , а цвет фазовой линии и нулевой линии (т. е. рабочей нулевой линии N) должен быть другим. Провод защитного заземления (PE-провод) должен быть изолированным проводом желто-зеленого цвета и фазой; нейтральный провод (провод N) должен быть голубым изолированным проводом.GB / T6995.2-2008 указывает, что цвет трехфазного кабеля L1 / L2 / L3 желтый, зеленый и красный.

Правила цвета второго, однофазного, трехфазного провода

Комбинация цвета Firewire и нуля

Трехфазная цепь: красный, желтый и синий соответственно представляют три линии огня,

Цепь постоянного тока: коричневый — положительный, черный — отрицательный

Однофазная цепь: красно-зеленый, красно-желтый, красно-черный, желто-синий зеленый или желтый, черный черный желто-зеленый

Лицевая сторона однофазной розетки

Гнездо: заземление слева нулевая правая фаза

В-третьих, цветовой код провода

Национальный стандарт: желтый, зеленый, красный.Синий представляет ABC N

Европейские стандарты: красный (L1), желтый / белый (L2), синий (L3), черный (средняя линия), зеленый / желтый (земля)

Стандартные цвета в будущем: коричневый (L1) , черный (L2), серый (L3), синий (средняя линия), зеленый / желтый (земля)

Фаза A трехфазной цепи переменного тока: желтый; Фаза B: зеленый; Фаза C: красный; Нейтральный или нейтральный, голубой; Заземление: желтое и зеленое.

Цепь переменного тока, соединенная двухжильным или двухжильным проводом: красный и черный параллельно.

Положительный электрод цепи постоянного тока: коричневый; отрицательный: синий;

Действующий GB7947-2006 (IDT IEC 60446-1999):

Для идентификации проводов разрешены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

Черный или коричневый цвет предпочтительнее для обозначения фазного проводника переменного тока в системе.

Один зеленый и желтый цвет разрешен только в том случае, если его меньше вероятность путать с окраской защитного проводника.

Если в цепь включен нейтральный или промежуточный проводник, в качестве цветового идентификатора следует использовать синий. Во избежание путаницы рекомендуется светло-голубой.

Гонконг: (Новый стандарт был внедрен в июле 1997 г.)

Старый: трехфазный: красный, желтый (или белый), синий Нейтраль: черный Защищенное заземление: желто-зеленый

Новое: трехфазное: коричневый , черный, серый Нейтраль: синий Протектор: желто-зеленый

Фаза A трехфазной цепи: желтый; фаза B: зеленый; фаза C: красный; нейтральный или нейтральный, голубой; линия заземления: желто-зеленая.

Цепь переменного тока, соединенная двухжильным или двухжильным проводом: красный и черный параллельно.

Положительный электрод цепи постоянного тока: коричневый; отрицательный: синий;

Идентификация цвета кабеля

Основная линия обычно питается от трехфазной пятипроводной системы, то есть фазовые линии желтые, зеленые и красные; нейтральная линия — синяя; линия земли желто-зеленая;

На практике часто обнаруживается, что цвет кабеля в кабеле или в линии оболочки не соответствует требованиям.Три фазовые линии одной и той же цветовой линии и однофазное трехжильное освещение имеют желтый, зеленый и красный цвета, что не допускается спецификацией. Кроме того, нельзя использовать средства для наматывания ленты на проволоку. Поэтому при покупке кабеля или провода в оболочке, помимо модели, следует указывать сечение и цветовое разделение жилы.

Цветовая маркировка проводки. Правильное соединение проводов фаза-ноль-земля. Различение проводов по цвету изоляции в многожильных кабелях

Для удобства монтажа любой электрический кабель изготавливается с разноцветной изоляцией на жилах.При установке штатной разводки обычно используются трехжильные кабели (фаза, нейтраль, земля).

Фаза («L», «Линия»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «провод под напряжением» и «линия». Чаще всего бывает строго определенных цветов. В распределительном щите фазный провод перед выходом к потребителю подключается через устройство защитного отключения (УЗО, предохранитель), в нем переключают фазу. Внимание! С голой фазой шутки плохи, поэтому, чтобы не перепутать фазу ни с чем другим — помните: фазовые контакты всегда помечены латинским символом «L», а фазовый провод красный, коричневый, белый или черный ! Если вы в этом не уверены или разводка устроена иначе, то приобретите отвертку с простым индикатором фазы.Прикоснувшись его жалом к ​​оголенному проводнику, по характерному свечению индикатора всегда можно узнать, фаза это или нет. А еще лучше сразу обратиться к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Neutral» «Zero»)

Второй важный провод — это ноль, широко известный как «обесточенный провод», «пассивный провод» и «нейтраль». «. Бывает только синий … В квартирных распределительных щитах он должен быть подключен к нулевой шине, он помечен символом «N».К розетке нулевой провод подключается к контактам, также помеченным знаком «N».

Земля («G», «T», «Terre», «Земля», «gnd» и «Земля»)

Изоляция заземляющего провода только желтого цвета с зеленой полосой. В распределительном щите он подключен к шине заземления, к двери и к корпусу щита. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или символом в виде перевернутой и коротко подчеркнутой буквы «T».Обычно заземляющие контакты видны и могут выступать из розеток, становясь доступными для детей, что иногда вызывает шок у многих родителей, тем не менее, эти контакты не опасны, хотя все же не рекомендуется тыкать туда пальцы.

Внимание! При работе с электрическими сетями под напряжением всегда существует высокий риск поражения человека электрическим током или возгорания. Даже если установлено УЗО, настоятельно рекомендуется соблюдать все меры безопасности! Известно, что особая конструкция такого переключателя проверяет синхронизацию фазы и срабатывания нуля, и если УЗО обнаруживает утечку фазного тока, не возвращая ни один из своих процентов в ноль, то немедленно разрывает контакт, что позволяет сэкономить время. жизнь человека; однако если коснуться не только фазы, но и нуля, то УЗО не спасет.Касание обоих проводов смертельно опасно !!!

Сегодня невозможно представить монтаж электропроводки без использования разных цветов проводов (цветная изоляция проводов) … Провода с цветовой кодировкой не являются маркетинговыми уловками для привлечения клиентов или украшения продукции.

На самом деле разные цвета проводов являются насущной необходимостью, поскольку маркировка проводов помогает узнать назначение каждого из них в определенной группе, чтобы облегчить переключение. Также при выделении значительно снижается риск ошибки в процессе электромонтажа, и соответственно возникает короткое замыкание при тестовом выключателе или поражение электрическим током при ремонте и обслуживании сетей.

Цвета, выбранные для маркировки проводов, специально подобраны и контролируются едиными стандартами PUE. В этих стандартах указано, что жилы проводов следует различать буквенно-цифровыми или цветовыми обозначениями.

Эта статья вам точно расскажет о значении цвета провода. Стоит отметить, что работа коммутации проводников стала намного проще после принятия единых стандартов цветовой идентификации. Каждое ядро ​​с определенной целью теперь помечено уникальным цветом, например: синим, желтым, коричневым, серым и т. Д.

Часто цветовая кодировка наносится по всей длине жилы, но допускается также обозначение в точках соединения или на концах жил, для этой цели кембрик (цветные термоусадочные трубки) или изолента разных цветов используются. Чтобы избежать лишних работ вроде разметки трубками или изолентой, достаточно при покупке правильно определить цветовую кодировку изоляции. Также следует приобретать его в нужном количестве, чтобы обеспечить одинаковую разметку проводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняет цвет провода в сети постоянного, однофазного и трехфазного тока.

Расцветки шин и проводов трехфазного переменного тока.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются следующим образом: фаза «А» — желтый; фаза «B» — зеленая, фаза «C» — красная.

Какого цвета провода «+» и «-» в сети постоянного тока:

Помимо сетей переменного тока широко используются цепи постоянного тока.Цепи постоянного тока используются в:

1. В строительстве, при использовании вилочных погрузчиков, электротележек и электрокранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и др.

3. На электрических подстанциях — для электроснабжения автоматики.

В сети постоянного тока используется всего 2 провода, так как в таких сетях нет фазного или нейтрального проводника, а есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам провода и шины с положительным зарядом (+) окрашены в красный цвет, а провода и шины с отрицательным зарядом (-) отмечены синим цветом. Средний провод (M) обозначен синим цветом.

Положительный провод двухпроводной сети маркируется тем же цветом, что и положительный провод трехпроводной сети, к которой он подключен, только если двухпроводная сеть постоянного тока создается через ответвление от трехпроводной сети. Сеть постоянного тока.

Цвет провода в проводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке сетей переменного тока используются многожильные провода в разноцветной изоляции.

Цветовая кодировка проводов особенно важна, когда электромонтаж выполняется одним человеком, а обслуживание или ремонт — другим. В противном случае ему придется постоянно проверять щупом, где фаза, а где ноль. Те, кто работал со старой проводкой, знают, как это может раздражать, ведь раньше в быту была только белая или черная изоляция.Со времен СССР цветовая кодировка проводов постоянно менялась, пока не был определен специальный стандарт. Каждый цвет провода теперь определяет его назначение в проводе.

В настоящее время нормативным документом является ПУЭ 7, регламентирующий цветовую маркировку изолированных или неизолированных жил, где согласно ГОСТ Р 50462 «Идентификация жил по цветам или числовым обозначениям» следует использовать только определенные обозначения и цвета. использоваться.

Основным назначением маркировки электропроводки является простота и скорость определения назначения жилы по всей длине, что собственно является одним из основных требований ПУЭ.

Ниже будет рассмотрено, в каком цвете должны быть жилы электроустановок переменного тока напряжением до 1000В и с едва заземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) отмечены синим цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосами. Эта комбинация должна использоваться исключительно для маркировки заземляющих проводов.

Комбинированные нулевой рабочий и нулевой защитный проводники (PEN) имеют синий цвет по всей длине шнура с желто-зелеными полосами на стыках или на концах. Важно отметить, что сегодня ГОСТ допускает противоположный вариант окраски — желто-зеленые полосы с синими на стыках.

Подводя итог, то цвет провода должен распределяться следующим образом:

1. Комбинированный (PEN) — желто-зеленый с синими отметинами на концах;

2.Zero worker (N) — голубой (голубой) цвет;

3. Нулевой защитный (ПЭ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ при маркировке фазных проводов предпочтение следует отдавать следующим цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый.

Известно, что однофазная электрическая цепь может быть создана ответвлением от трехфазной цепи, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазного проводника трехфазная схема.

Цветовая кодировка изоляционного покрытия проводов должна выполняться таким образом, чтобы цвет фазового проводника был легко отличим от цвета проводов N, PE или PEN. В случае использования немаркированного провода цветные идентификаторы размещаются в точках подключения или в конце.

В настоящее время промышленность выпускает электрические провода различного сечения с жилами с буквенно-цифровыми и цветными обозначениями по всей длине провода.Основная функция любого типа маркировки — визуальное распознавание каждой отдельной жилы провода в соответствии с его назначением, а также облегчение (ускорение) монтажа и эксплуатации проводов.

Кроме того, разделение жил по цвету в силовой электрической цепи также является одним из современных требований безопасности, регламентированных ГОСТом.

Электропровод широко применяется в производстве и быту как в цепях переменного тока (однофазная сеть 220В или трехфазная сеть 380В), так и в цепях постоянного тока.Электропровод может быть одножильным и многожильным. Жилы провода могут быть однопроволочными или многопроволочными.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть — это электрическая сеть с двумя электрическими проводниками. Один провод — фазный, другой — нулевой. Двухпроводная электрическая сеть до сих пор используется в старых домах в виде обычной электропроводки. Старая электропроводка представляет собой двухжильный алюминиевый провод (лапша) с белой изоляцией.

Двухжильный провод применяется для подключения выключателей, обычных розеток, светильников.

Поскольку обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля довольно проблематично. Поэтому для того, чтобы определить, где фаза, а где ноль, используйте отвертку-индикатор, щуп, «проходимость», тестер, мультиметр или другое электрическое измерительное устройство.

Сегодня для того, чтобы отличить фазу от нуля при работе, при установке используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

Гибкий провод с коричневыми и синими (голубыми, синими) жилами часто используется как двухжильный провод. Настоятельно рекомендуется использовать коричневый провод в качестве фазового, а синий — в качестве нейтрального.

Часто встречаются двухжильные провода с разным цветом жил. Например, в таких проводах фазовый провод может быть не коричневого, а красного, черного, серого или другого цвета.

В случае использования двух отдельных одножильных проводов возможны два варианта маркировки.Первый — это использование проводов разного цвета. Например, красный провод можно использовать как фазу, а синий провод как ноль.

Если используются провода одного цвета, то фазный и нейтральный проводники можно пометить либо цветной изолентой, либо с помощью цветной термоусаживаемой трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается красная изолента, а на нейтральный провод — синяя изолента.

При использовании термоусадки маркировка одноцветных проводов практически не отличается от маркировки изолентой.На фазовый провод надевается красная термоусадка, а на нейтральный провод — синяя термоусадка.

В домашних условиях можно пометить жилы проводов другим цветом.

Цветовая кодировка в однофазной трехпроводной сети 220В

Трехпроводная электрическая сеть — это сеть с тремя электрическими проводниками. В настоящее время трехпроводная сеть становится все более распространенной, особенно для новой проводки.

Как и в двухпроводной сети, один провод — фазный, второй — нулевой, а третий провод — провод защитного заземления, который служит для защиты от поражения электрическим током.В трехпроводной сети используется трехпроводной провод, обычно с коричневыми, синими и желто-зелеными проводниками.

Коричневая жила — это фаза, синяя жила — нейтральный провод, желто-зеленая жила — провод защитного заземления. Во избежание путаницы не рекомендуется использовать жилу желто-зеленого цвета в качестве фазного или нейтрального проводника.

Трехжильный провод с цветными жилами применяется для подключения современных розеток европейского образца, которые помимо фазных и нейтральных контактов имеют еще и контакт для подключения заземляющего проводника.Также для подключения светильников используются трехжильные провода.

Цветовая кодировка проводов в трехфазной сети 380В

Трехфазная электрическая сеть может быть четырехпроводной или пятипроводной, т.е. четырехжильной или пятижильной. Единственное отличие — наличие или отсутствие проводника защитного заземления. Те. четырехпроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и отсутствия защитного заземляющего проводника. Пятипроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и наличия заземляющего проводника.

Как в четырехпроводных, так и в пятипроводных сетях используется синяя жила для нулевого рабочего проводника, а желто-зеленая жила — для заземляющего. Что касается трех фаз А, В и С, то для них чаще всего используются коричневые, черные и серые прожилки соответственно. Но есть и другие цвета жил.

Четырехжильный и пятижильный провод используются для подключения трехфазной нагрузки или для разделения однофазной нагрузки на группы.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника.Первый провод — плюс, второй — минус. Красный провод используется как положительный проводник, а синий провод используется как отрицательный.

По результатам всего вышеперечисленного стоит отметить следующее: несмотря на определенные стандартные требования к цветовой кодировке проводов, без предварительной проверки стопроцентно полагаться на цвет той или иной жилы провода не рекомендуется.

Электропроводка здания состоит из изолированных алюминиевых и медных проводов.Для удобной разводки, а также для дальнейшего обслуживания кабелей производители используют разные цвета для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие бывают цвета

Согласно ПУЭ, изоляционный материал проводки должен быть окрашен и легко распознаваться мастером. Электрический кабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый провод окрашен в определенный цвет.Сейчас трудно поверить, что не так давно изоляция жил кабеля имела только два цвета: черный и белый. Но, к счастью, с введением новых правил цветовая гамма кардинально изменилась. В основном для разводки используются следующие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневые оттенки. Рассмотрим подробнее, какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

нейтральный

Нулевой сердечник (нейтральный) обычно синий или голубой.В распределительной коробке этот провод подключается к нулевой шине, которая обозначена латинской буквой N. К этой шине подключаются все синие провода. Следует отметить, что нулевой провод совмещает в себе две функции: рабочий и защитный ноль. Ноль защитного провода тоже синего цвета, а на концах, т.е. в местах соединения, есть желто-зеленые полосы. Подключается к шине с маркировкой REN. Следует отметить, что общепринятые правила допускают наличие зеленых полос по всей длине провода с синими концами.

Замкнутая схема.

Заземляющий провод

Заземляющий провод желтого, зеленого или полосатого цвета по всему кабелю. Такой провод подключается в распределительном щите к пластине заземления. В распределительной коробке заземляющий провод подключается к заземляющим проводам от розеток и электроприборов, например, освещения. Заземляющий провод не подключен к устройству защитного отключения.

Как выглядит заземляющий провод?

Фазовый провод

Жила, отвечающая за фазу в электрическом проводе, окрашена в разные цвета.Это может быть: черный, коричневый, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый. Каждый производитель электропроводов вправе обозначить фазный провод одного из этих оттенков. Проще говоря, основная задача электрика при монтаже электропроводки помещения — в первую очередь определить нулевой провод и провод заземления, а оставшийся провод будет фазным. Чтобы не получить удар электрическим током, электрик должен проверить провода с помощью специального щупа, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как самому покрасить провода

Бывают случаи, когда провода имеют нестандартный цвет, отличный от указанного в ПУЭ. В таких ситуациях вы можете самостоятельно обозначить цветом жилы кабеля. Для этого используем цветную изоленту, которой отмечаем концы проводов в распределительном щите. Также для таких целей есть специальная термоусадочная трубка, иногда ее называют батистом. После этого не забудьте обязательно записать свои обозначения, чтобы в дальнейшем не было путаницы.

Цветная изолента для маркировки проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как менялась цветовая кодировка проводов со времен СССР

Комментариев:

Похожие сообщения

Способы раскалывания стен с помощью различных инструментов. Бронированный медный кабель для дома и участка

Сегодня сложно представить электропроводку без использования цветной изоляции.И это не маркетинговые «фишки» производителей, стремящихся представить свой продукт в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами по соблюдению правильной маркировки. Для чего это.

Услуги электрика и электромонтажные работы в Запорожье на сайте: https://elektrik.zp.ua/stati-na-temu-elektriki/148-montazh-sistem-zazemleniya

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы проволоки идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая вена имеет определенное назначение и обозначена соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветную изоленту или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовая кодировка проводов для трехфазных, однофазных сетей и сетей постоянного тока.

Цветовая кодировка проводов и шин переменного трехфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

• шины с фазой «А» окрашены в желтую палитру;
• шины с фазой «В» — зеленый тон;
Шины
• с фазой «С» — красного тона.

Цветовая маркировка проводов. Цвета электрических проводов (шины постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Средний контакт отмечен синим цветом и отмечен буквой «M».

Старожилы электромонтажных работ, вероятно, знакомы со старыми методами электромонтажа и цветовой кодировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов в электротехнике обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Вероятность ошибки во время установки, которая может привести к короткому замыканию во время тестового подключения или поражению электрическим током во время ремонта, значительно снижается.

Цветовая маркировка проводов. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначен синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется при маркировке защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках подключения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.

1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
2. Защитный ноль (PE) желто-зеленого цвета.
3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвета фазных проводов

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем ответвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. При этом цветовая маркировка фазовых контактов не должна совпадать с цветами N — PE — PEN. На немаркированных кабелях цветная маркировка наносится на место подключения. Для их обозначения используйте цветную изоленту или термоусадочную трубку (батист).

Какого цвета заземляющий провод. Цветовая маркировка проводов (фаза — ноль — масса)

При устройстве осветительных сетей и питании розеток используется трехжильный кабель (трехжильный кабель). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной цветной изоляции значительно упрощает разводку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением.Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняется разными мастерами, но под общим руководством ГОСТ. В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления есть синяя оплетка, а земля совмещена с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Цветовая маркировка проводов. Обозначение нуля и нейтрали

Ноль отображается синим цветом. В коммутаторе он подключен к нулевой шине и обозначается буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматики.

Провода распределительной коробки (кроме провода от переключателя) отмечены синей нейтральной палитрой. При подключении они не принимают участия в процессе переключения. «Нейтральные» синие провода подключаются к розеткам и контакту N, который отмечен на обратной стороне розетки.

Цветовая маркировка проводов. Цветовая кодировка фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвета могут быть не такими однозначными. Он также может быть коричневым, но не синим, зеленым и желтым.В автоматических щитках «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. В переключателях включается фазовый провод. В этом случае при отключении контакт замыкается и напряжение поступает на потребителей. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в устройстве бытовой электропроводки (с заземлением).При желании вы легко сможете сделать это по требуемым стандартам с соблюдением всех технических норм.

Маркировка проводов (N, PE, L). Правильная проводка фазы нулевого заземления

В большинстве современных кабелей жилы имеют изоляцию разных цветов. Эти цвета имеют определенное значение и выбраны неспроста. Какая цветная маркировка проводов и как по ней определять, где ноль и земля, а где — фаза, и поговорим дальше.

В электрике принято различать провода по цветам.Это значительно облегчает и ускоряет работу: вы видите набор проводов разного цвета и по цвету можете угадать, какой из них для чего предназначен. Но, если разводка не заводская и вы ее не делали, перед началом работ обязательно нужно проверить, соответствуют ли цвета намеченному назначению.

Для этого возьмите мультиметр или тестер, проверьте напряжение на каждом проводе, его величину и полярность (это при проверке электросети) или просто прозвоните, куда и откуда уходят провода и не меняется ли цвет. » по пути.Так что знание цветовой маркировки проводов — одно из необходимых навыков домашнего мастера.

Цветовая маркировка заземляющего провода

По последним правилам проводка в доме или квартире должна быть заземлена. В последнее время вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при наличии блока питания с рабочим заземлением.

Чтобы не запутаться за провод заземления, принято использовать желто-зеленый цвет.Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный провод — это основное желтое поле с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосами или просто зелеными, но это нестандартно.

Цвет заземляющего провода — одножильный и многожильный

Иногда в кабеле бывает только ярко-зеленый или желтый провод. В этом случае они используются как «земляные». На схемах «земля» обычно нарисована зеленым цветом.На аппаратуре соответствующие контакты подписаны латинскими буквами PE или в русском варианте написано «земля». К надписям часто добавляют графическое изображение (на рисунке ниже).

В некоторых случаях на схемах заземляющая шина и подключение к ней обозначены зеленым цветом

Нейтральный цвет

Другой проводник, выделенный определенным цветом, является нейтральным или нулевым. Для него выделяется синий цвет (ярко-синий или темно-синий, иногда синий).На цветовых схемах эта схема также нарисована синим цветом, подписана латинской буквой N. Контакты, к которым необходимо подключить нейтраль, также подписаны.

Нейтральный цвет — синий или синий

В кабелях с гибкими многопроволочными жилами, как правило, используются более светлые оттенки, а одножильные жесткие жилы имеют оболочку более темных насыщенных тонов.

Цветовая фаза

С фазными проводниками несколько сложнее. Они раскрашены в разные цвета.Исключены уже используемые — зеленый, желтый и синий — и все остальные могут присутствовать. При работе с этими проводами нужно быть особенно внимательными, ведь на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее распространенная цветовая кодировка фазных проводов — красный, белый и черный. Также могут быть коричневые, бирюзово-оранжевые, розовые, пурпурные, серые.

На схемах и клеммах фазные провода подписаны латинской буквой L, в многофазных сетях рядом номер фазы (L1, L2, L3).Кабели C с несколькими фазами имеют разные цвета. Это проще при электромонтаже.

Как определить, правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику нужно знать, какой именно провод фазный, какой нулевой, а какой — заземляющий. Если оборудование подключено неправильно, оно выйдет из строя, а неосторожное прикосновение к проводам под напряжением может закончиться печально.

Вам необходимо убедиться, что цвета проводов — земля, фаза, ноль — соответствуют их разводке

Самый простой способ ориентироваться — это цветовая маркировка проводов.Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае нужно специально понимать, после чего вешать метки или оставлять цветные метки. Во-вторых, даже если жилы в кабеле окрашены в разные цвета, и вы можете визуально найти нейтраль и землю, правильность ваших предположений необходимо проверить. Бывает, что при установке путают цвета. Поэтому сначала проверяем правильность предположений, затем приступаем к работе.

Для поверки потребуются специальные инструменты или измерительные приборы:

• отвертка индикаторная;
• мультиметр или тестер.

Фазный провод можно найти с помощью индикаторной отвертки, для определения нуля и нейтрали понадобится тестер или мультиметр.

Чек с индикатором

Отвертки с индикатором бывают нескольких видов. Есть модели, на которых светодиод загорается при соприкосновении металлической части с токоведущими частями. В других моделях для проверки необходимо дополнительно нажать кнопку.В любом случае при наличии напряжения светодиод загорается.

С помощью индикаторной отвертки можно найти фазы. Металлической частью касаемся оголенного проводника (при необходимости нажимаем кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Off — нейтраль или земля.

Работаем аккуратно одной рукой. Второй не касается стен или металлических предметов (например, труб). Если провода в тестируемом кабеле длинные и гибкие, вы можете держать их другой рукой для изоляции (держитесь подальше от оголенных концов).

Тест мультиметром или тестером

На приборе выставляем шкалу, которая чуть больше расчетного напряжения в сети, подключаем щупы. Если называть бытовую однофазную сеть 220В, установите переключатель в положение 250 В. Одним щупом прикоснитесь к оголенной части фазного провода, а вторым — к предполагаемой нейтрали (синий цвет). Если при этом стрелка на приборе отклоняется (мы запоминаем его положение) или на индикаторе загорается цифра, близкая к 220 В, мы выполняем ту же операцию со вторым проводником, который обозначается цветом как «земля» ».Если все правильно, показания прибора должны быть ниже — меньше тех, что были до него.

Если нет цветовой маркировки проводов, придется перебрать все пары, определяя назначение жил по показаниям. Мы используем то же правило: когда звенит пара фаза-земля, показания ниже, чем когда звонит пара фаза-ноль.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: проводка по всей длине должна обеспечивать возможность легко распознавать изоляцию по ее цвету.

В домашней электросети, как правило, прокладывается трехжильный провод, каждая жила имеет уникальный цвет.

• Рабочий ноль (N) синий, иногда красный.
• Нулевой защитный провод (РЕ) — желто-зеленый.
• Фаза (L) — может быть белая, черная, коричневая.

В некоторых европейских странах существуют неизменные стандарты для фазовой проводки. Питание розеток — коричневое, освещения — красное.

Цвет проводки ускоряет проводку

Цветная изоляция жил значительно ускоряет работу электрика. Раньше проводники были либо белого, либо черного цвета, что в целом доставляло электрику-электрику немало хлопот. При отключении необходимо было подать питание на проводники, чтобы с помощью регулятора определить, где была фаза, а где ноль. Цвет спас эти мучения, все стало предельно ясно.

Единственное, что не стоит забывать при обилии проводников, — это отмечать табличкой их назначение в распределительном щите, так как их может быть от нескольких групп до нескольких десятков линий питания.

Окраска фаз на подстанциях

Цвета домашней электропроводки не совпадают с цветами электрических подстанций. Три фазы A, B, C. Фаза A желтая, фаза B зеленая, фаза C красная. Они могут присутствовать в пятижильных жилах вместе с нулевым проводом — синим и защитным проводом (землей) — желто-зеленым.

Правила соблюдения цветов электропроводки при монтаже

От распределительной коробки до переключателя прокладывается трехжильный или двухпроводной провод, в зависимости от того, установлен ли одноклавишный или двухклавишный выключатель; обрывается фаза, а не нейтральный провод.Если есть белый провод, он будет питать. Главное, соблюдать последовательность и последовательность в раскраске с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука».

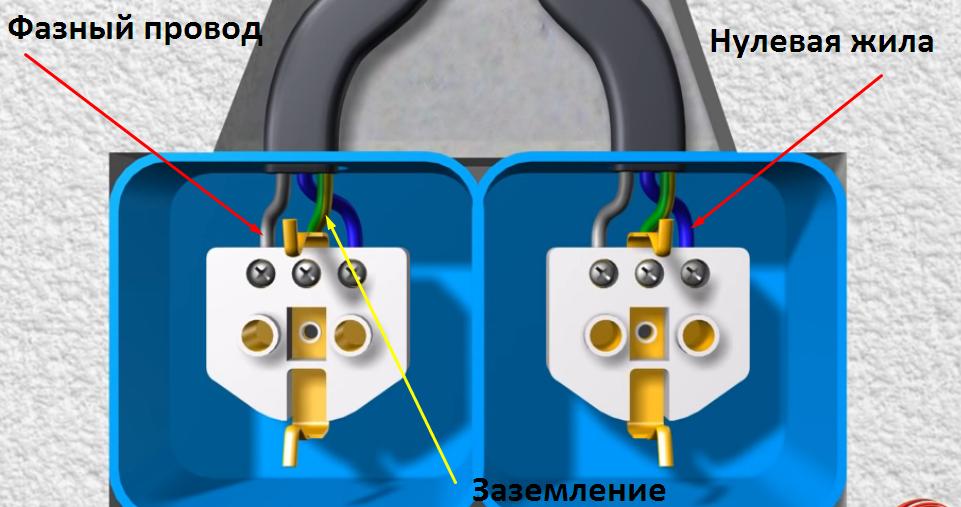

На розетках чаще всего зажимают защитный провод (желто-зеленый) посередине устройства. Соблюдаем полярность , ноль рабочий — слева, фаза — справа.

Напоследок хочу отметить , есть сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными.Возможно, производитель решил при отсутствии одного цвета использовать то, что есть. Ведь не прекращайте производство! Сбои и ошибки случаются везде. Если вы столкнетесь с тем, где именно фаза, а где ноль, вы решите, вам нужно только запустить с элементом управления.

Электрические кабели, произведенные в период СССР, имели в основном черную или белую изоляцию, что создавало трудности и неудобства при электромонтажных работах, так как не всегда можно было быстро определить назначение провода.Теперь на полках есть кабели разных цветов. Это разнообразие преследует очень конкретную цель. Цветовая маркировка каждого типа проводов (ноль, минус, плюс, заземление и различные фазы) в первую очередь предназначена для обеспечения большей безопасности электромонтажных работ, а также для более простого и быстрого поиска и подключения контактов.

Во избежание неточностей в цветовой гамме, в зависимости от того, какой производитель изготовил данную продукцию, она строго регламентирована ПУЭ (Правилами электромонтажа) и государственными стандартами.До 2009 года применялся ГОСТ Р 50462-92; в замене ГОСТ Р 50462-2009 внесены изменения в цвета проводов в трехфазных сетях, окраска плюса, минуса и нуля в сетях постоянного тока, коричневый рекомендован как основной цвет для фазы в однофазной сети одобрено использование комбинации желтого и зеленого цветов для заземления.
Различные типы кабелей:

• Черный
• коричневый
• Красный
• оранжевый
• желтый
• зеленый
• Синий
• фиолетовый
• серый
• Белый
• розовый
• бирюза

Кабель маркируется желаемым цветом на концах (то есть в зоне подключения), а также по всей длине в виде однотонной изоляции или отдельных этикеток.

Окрашивающие кабели разных типов

Трехфазная сеть

В трехфазной сети трансформаторных подстанций переменного тока по ГОСТ 1992 г. фаза А имеет желтый цвет провода, Б — зеленый провод, С — красный. Согласно новому ГОСТу предпочтительно использовать коричневый для фазы A, черный для фазы B и серый для фазы C. В обычных бытовых кабелях для фазы A используется белый цвет, для фазы B — черный, для C также красный.
Заземляющий провод обычно окрашен в виде желто-зеленых полос в продольном или поперечном направлении.Причем каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка заземляющего кабеля может быть только желтой или только зеленой. Если такой кабель проложен открытым способом, то допустимо использование черного цвета, так как он улучшает защиту от коррозии. Также черный цвет везде использовался в обозначении заземляющего провода до внесения изменений в нормативную документацию в 2009 году.
Zero имеет синюю или синюю изоляцию провода.

Однофазные сети

В этом типе сети переменного тока изоляция фаз чаще всего бывает коричневой, серой или черной, но также допустимы красный, фиолетовый, розовый, белый и бирюзовый цвета.Причем в однофазной сети, питаемой от однофазного источника энергии, обычно используются провода с коричневой изоляцией. Если однофазный сердечник выполняется как ответвление трехфазной электрической цепи, то он маркируется цветом, которым обозначена фаза трехфазной цепи.
Заземляющие провода, как и в предыдущем случае, отмечены сочетанием желтого и зеленого цветов.
PEN-проводники, у которых по всей длине соединены защитный ноль и рабочий ноль, окрашены в синий цвет, а на концах нанесена желто-зеленая маркировка.В то же время ГОСТ допускает и другой вариант — желто-зеленые линии по всей длине провода и синие метки на концах.

Сети постоянного тока

Если система с сетью постоянного тока была введена в эксплуатацию до 2009 года, то ноль должен быть голубым, плюс должен быть красным, а отрицательный полюс должен быть темно-синим. Согласно новому ГОСТу, коричневый цвет должен использоваться для плюса, серый — для минуса, а синий — для нуля.

Правила маркировки

Маркировка производится на концах проводов., т.е. в местах их взаимосвязи или с различным оборудованием.
Допускаемые для маркировки цвета можно комбинировать, но по возможности избегайте путаницы. Итак, желтый и зеленый можно использовать только в сочетании друг с другом и только для заземления, а не, например, плюс / минус.
Если провода в системе изначально промаркированы неправильно или вообще не промаркированы, то это можно исправить:

• Путем нанесения буквенной, символьной или цветной маркировки нестираемыми маркерами (удобно, если провод белый или хотя бы светлый)
• Наклейка на полиуретановые бирки с надписями.
• Использование термоусадочной трубки или изоляционной ленты желаемого цвета

Естественно, сначала необходимо определить, какой провод — плюс, какой — минус и т.д. Назначение каждого провода (в бытовой электросети это можно сделать с помощью индикаторной отвертки или мультиметра).
Не всегда удается создать цветовую схему электрической схемы в бумажном варианте. Затем в черно-белых копиях буквенные обозначения используются для однозначной идентификации цвета каждого типа провода.Их полный перечень приведен в ГОСТ Р 50462-2009. Для маркировки кабелей, которые включают в себя несколько проводов разного типа в буквенном обозначении, разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность ошибок и аварийных ситуаций. Поэтому необходимо соблюдать даже индивидуальную систему электроснабжения квартиры или дома, не говоря уже о более крупных промышленных, торговых, общественных и других объектах.

Сегодня сложно представить электромонтаж без использования цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся представить свой товар в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами на соответствие правильной маркировке. Для чего это.

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы проводов идентифицируются цветовыми или буквенно-цифровыми обозначениями. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая жила имеет определенное назначение и обозначается соответствующим тоном (синий, желтый, зеленый, серый и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветной скотч или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовая маркировка проводов для трехфазных, однофазных и сетей постоянного тока.

Провода и шины трехфазного переменного тока

Окраска покрышек и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

• шины с фазой «А» окрашены желтой палитрой;
• шины с фазой «В» — зеленые;
Шины
• с фазой «С» — красного цвета.

Маркировка проводов по цвету. Цвета проводов в электрике (шина постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Синим цветом обозначен средний контакт, обозначенный буквой «М».

«Старожилы» электромонтажа наверняка знакомы со старыми методами разводки и цветовой маркировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов у электрика обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Существенно снижается вероятность ошибок при установке, которые могут привести к короткому замыканию при тестовом подключении или поражению электрическим током при ремонте.

Маркировка проводов по цвету. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначается синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен в желто-зеленые полосы. Комбинация этих тонов используется для маркировки защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках соединения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.

1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
2. Защитный ноль (PE) желто-зеленого цвета.
3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвет фазового провода

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем разветвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. В этом случае цветовая маркировка фазовых контактов не должна совпадать с цветом N — PE — PEN. На немаркированных кабелях в местах соединения ставятся цветные метки. Для их обозначения используйте цветной скотч или термоусадочную трубку (батист).

Какого цвета заземляющий провод.Маркировка провода по цвету (фаза — ноль — земля)

При прокладке осветительных сетей и подаче питания на розетки применяется трехжильный кабель (трехжильный кабель). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной разноцветной изоляции значительно упрощает прокладку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением. Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняют разные мастера, но под общим руководством ГОСТ.В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления имеется синяя оплетка, а заземление совмещено с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце панели. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Маркировка проводов по цвету. Ноль и нейтраль

«Ноль» отображается синим цветом. В распределительном щите он подключен к нулевой шине и обозначен буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматического устройства.

Провода распределительной коробки (исключение — провод от выключателя) обозначены синей нейтральной палитрой. При подключении они не участвуют в процессе переключения.Синие «нулевые» провода подключаются к розеткам и контакту N, который указан на обратной стороне розетки.

Маркировка проводов по цвету. Цветовое обозначение фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвет может быть не таким четким. Он тоже может быть коричневым, но синим, зеленым и желтым — никогда. В автоматических панелях «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. Коммутация фазных проводов осуществляется в автоматических выключателях.В этом случае при отключении контакт замыкается и на потребителей подается напряжение. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в установке домашней электропроводки (с заземлением). При желании вы легко сможете сделать это по желаемым стандартам с соблюдением всех технических стандартов.

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не заметить, что у кабелей всегда разный цвет изоляции. Он не был придуман для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознать фазы, заземление и нулевой провод. Все они имеют свою расцветку, что позволяет многократно работать с электропроводкой удобно и безопасно. Самое главное для мастера — знать, какой провод каким цветом следует обозначать.

Цветовое обозначение провода

При работе с электропроводкой наибольшую опасность представляют провода, к которым подключена фаза. Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбраны самые яркие, например, красный, предупредительный цвета.

Кроме того, если провода размечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• коричневый;
• оранжевый
• Сирень
• Pink;
• фиолетовый
• Белый;
• Серый.

Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L.Если фаз не одна, а несколько, к букве нужно добавить числовое обозначение, которое выглядит так: L1, L2 и L3, для трехфазных сетей 380 В. В некоторых версиях первая фаза (масса) может обозначаться буквой A, вторая — буквой B, а третья — буквой C.

Какого цвета провод массы

В соответствии с современными стандартами заземляющий провод должен иметь желто-зеленый цвет. По внешнему виду он похож на желтый утеплитель, на котором есть две продольные ярко-зеленые полосы.Но иногда бывает окраска от поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае этим цветом будет обозначена «земля». С соответствующими цветами он также будет отображаться на диаграммах. Чаще всего инженеры чертят из ярко-зеленого, но иногда можно заметить и желтые проводники. На схемах или устройствах обозначьте «землю» латинскими (английскими) буквами PE. Соответственно маркируются контакты, куда необходимо подключить «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, знайте, что это заземляющий провод, и его называют защитным, потому что он снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующую цветовую маркировку:

• Синий;
• Синий;
• Синий с белой полосой.

Никакие цвета в электрике не используются для маркировки нейтрального провода. Так что вы найдете его в любом, будь то трехжильный, пятижильный или, может быть, с еще большим количеством проводников.Синий и его оттенки обычно закрашиваются «под ноль» в различных узорах. Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он задействован в разводке с питанием. Некоторые, читая схему, называют ее минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако рассчитывать только на опасный цвет, ведь новичок или безответственный работник из ЖК-а мог их неправильно подключить.В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для того, чтобы проверить провода на полярность, берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается светодиод, установленный в корпусе.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, значит второй проводник, который остался, нулевой.Однако часто встречаются трехжильные провода. Здесь для определения вам понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (плюс), а какие нулевая.

Это делается следующим образом:

• Переключатель установлен на приборе таким образом, чтобы выбрать шакала выше 220 В.
• Затем нужно взять два щупа и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденному фазному проводу, а второй прислонить к предполагаемому нулю.
• После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.

Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод равен нулю, а оставшийся провод предположительно является «землей». Если значение, отображаемое на дисплее, меньше, стоит продолжить проверку. Одним щупом снова касаемся фазы, другим — якобы заземления. Если показания прибора ниже, чем при первом замере, значит, у вас «земля».По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, вы где-то напортачили, и перед вами «нулевой» провод. Выход из этой ситуации — либо искать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно.Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке соединения фаза-ноль показания индикаторного мультиметра всегда будут выше, чем в случае пары фаза-земля.

Провода в электрических цепях имеют цветовую маркировку по стандартам. Этот факт позволяет электрику за короткий промежуток времени найти ноль, землю и фазу. Если эти провода подключены неправильно, произойдет короткое замыкание. Иногда такая ошибка приводит к тому, что человек получает поражение электрическим током.Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов призвана обеспечить безопасность при работе с электропроводкой. К тому же такая систематизация значительно сокращает время работы электрика, так как он умеет быстро находить нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если нужно установить новую, либо заменить старую розетку, то определять фазу не нужно.Для вилки не имеет значения, с какой стороны вы ее вставляете.
• В том случае, когда вы подключаете выключатель от люстры, нужно знать, что на него нужно подавать определенную фазу, а на лампочки только ноль.
• Если цвет контактов и фаза и ноль точно совпадают, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
• Перед тем, как определять проводник, электрическая цепь в доме или другом помещении должна быть обесточена, а проводка на концах должна быть зачищена и проложена в стороны.Если этого не сделать, то они могут случайно прикоснуться, что приведет к короткому замыканию.

Использование цветной маркировки в электротехнике значительно облегчило жизнь людей. Кроме того, благодаря цветовой кодировке безопасность повысилась до высокого уровня при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Тем, кто работает с электропроводкой, будь то квалифицированные мастера или начинающие электрики, следует соблюдать осторожность в процессе прокладки электрического провода и знать, какой провод указан.При разводке и подключении контактов всегда подключайте жилы согласно цветовой кодировке согласно новым правилам, и в целях вашей безопасности и уважения к тем, кто будет с ними работать в будущем, не путайте их. Помните, что ваш оплошность может привести к пагубным последствиям.

Для правильного соединения проводов используется их цветовая маркировка, что позволяет быстро обнаружить нужный проводник в жгуте. Но не все знают, что такое фаза и ноль в электрике, поэтому часто путают цвета, что усложняет дальнейший ремонт электропроводки.В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разделить фазу, землю и ноль.

Провода должны подключаться друг к другу только в строгом соответствии. Если перепутать, произойдет короткое замыкание, которое может привести к отказу оборудования или кабеля, а в некоторых случаях даже к возгоранию.

Стандартные цвета проводов

Маркировка позволяет правильно подключить провода, быстро найти нужные контакты и безопасно работать с кабелями любого типа и формы.Маркировка EMP стандартная , поэтому, зная принципы подключения, вы можете работать в любой стране мира.

Обратите внимание, что старые кабели, произведенные в СССР, имели один цвет жилы (обычно черный, синий или белый). Чтобы найти нужный контакт, приходилось звонить или подавать фазу на каждый провод по очереди, что приводило к неоправданной трате времени и частым ошибкам (многие помнят недавно построенные хрущевки, в которых при нажатии дверного звонка на входная дверь, в ванной свет включился, а при нажатии выключателя в спальне не было напряжения в розетке в коридоре).

Различные значительно упростили процесс создания проводки и через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три типа проводов: заземляющий, нулевой и фазный. Цвет наносится на весь провод, поэтому, даже если вы разрежете кабель посередине, вы все равно сможете понять, где находится контакт. Заземление обозначается следующим образом:

1. Цвет желто-зеленый (в подавляющем большинстве случаев).
2. Зеленый или желтый.

На схеме подключения заземление обозначено аббревиатурой PE.

Примечание: на чертежах и на сленге электриков заземление часто называют нулевой защитой. Не путайте с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме — буква N. Иногда его называют нейтральным или нулевым контактом, поэтому будьте осторожны и не путайте эти понятия.

Теперь посмотрим, он используется чаще всего. Вам будет непросто, так как вариантов может быть масса. Советуем пойти противоположным путем — сначала найдите желто-зеленую массу, затем синий ноль, а оставшиеся в кабеле провода будут фазой. Их необходимо соединять по цветам, чтобы не было путаницы. Чаще всего в трехжильных системах они отмечены коричневым цветом, но могут быть и другие варианты:

• черный;
• красный;
• серый;
• белый;
• розовый.

На схематических изображениях фаза обозначается буквой L. Вы можете определить ее с помощью тестовой отвертки или мультиметра. При соединении проводов используйте специальные зажимы или припаяйте их со смещением относительно друг друга , чтобы предотвратить короткое замыкание или окисление контактов с последующей потерей напряжения.

Классические цвета кабеля

Разница между нулем и землей

Некоторые начинающие электрики не знают и зачем это вообще нужно.Разберем этот вопрос подробнее. Электрический ток проходит через ноль и фазу, поэтому прикоснуться к ним невозможно. Земля же служит для отвода напряжения, если оно пробивается внутрь корпуса устройства. Это своего рода защита, которая в последнее время стала обязательной — некоторые устройства не работают, если они не заземлены.

Внимание: не игнорируйте требования к заземлению — накопленное статическое электричество или поломка могут вывести устройство из строя или поразить вас.

Если вы не уверены, какой из проводов заземлен, а какой равен нулю, воспользуйтесь следующими советами. Они помогут определиться без обозначения цвета провода:

1. Измерьте сопротивление провода — оно будет меньше 4 Ом (следите, чтобы на нем не было напряжения, чтобы мультиметр не сгорел).
2. Найдите фазу, с помощью вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше нуля.
3. Если измерить мультиметром напряжение между землей и заземленным устройством (например, аккумулятором в многоэтажном доме), то вольтметр не определит напряжение.Если вы измеряете напряжение между нулем и землей, отображается определенное значение.

Все это верно только для трехжильных кабелей и более. Если в кабеле всего два провода, то в них по умолчанию один будет заземлением (синий), второй фазой (черный или коричневый).

Соблюдайте правила подключения кабеля

Ищу фазу

Вы уже знаете, какой цвет провода, фаза, ноль, земля. Рассмотрим главный вопрос — как найти фазу. Если вы собираетесь подключать розетку, то, собственно, этот вопрос вас не беспокоит — нет разницы, на какой контакт подавать фазу или ноль.А вот с переключателем дело обстоит иначе.

Внимание: в переключателе, фаза всегда открывается, а на лампочку приходит ноль. Это необходимо для предотвращения поражения электрическим током во время ремонта или замены лампы. Фазу нужно подводить к нижнему контакту патрона, ноль в сторону.

Если в разводке два одноцветных провода, то фазу проще всего найти индикатором — при прикосновении к оголенному проводу он начинает светиться.Перед тем как прикасаться к проводу, выключите питание, зачистите изоляцию на проводе (достаточно 1 см), разделите провода в разные стороны, чтобы не было короткого замыкания. Затем включите электричество и прикоснитесь индикатором к контакту. Большой палец следует положить на отвертку, где расположена контактная площадка. После этого на индикаторе должен загореться светодиод. Это позволит найти фазу, но прибор не поможет разобраться между нулем и землей. Чтобы узнать, какого цвета заземляющий провод в трехжильном проводе, вам нужно будет воспользоваться описанными выше способами.

Можно найти индикатор фазы

Вывод

Если вы создаете новую проводку, обязательно соблюдайте принятую в EMPwire маркировку в электрике — это поможет вам в последующем ремонте системы, ведь вы легко сможете идентифицировать провода по цвету. Используйте желто-зеленый кабель для заземления, синий для заземления, коричневый / черный / белый для фазы. В кабелях с большим количеством фаз подключайте контакты только по цвету, используя соответствующие зажимы и термоусадочные.Если приходится работать со старой проводкой, где цвета не соответствуют стандарту, то в первую очередь ищите фазу индикаторной отверткой. Контакт, который не светится, будет желаемым нулем.

При прокладке проводов соблюдайте правила — они должны проходить только горизонтально и вертикально. Нет необходимости пытаться сэкономить, перетаскивая их по наклонной стене или потолку — в будущем вы их просто не сможете найти или во время ремонта вы их зацепите / убьете, что приведет к серьезным последствиям.Запомните раз и навсегда цвета проводов в трехжильном кабеле — это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитов, прокладкой новых линий и т. Д.

Мне часто задают вопрос на объектах: «Как при подключении оборудования учитывать цвет проводов?»

Для начала попробую объяснить, почему у каждого электрика свое мнение о цветовой маркировке. Когда я учился в школе в 1995-1998 годах, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Черный цвет — корпус или земля.

Прошло несколько лет, и черный провод заменили на желто-зеленый. То есть стали следующие маркировки:

• Окрашенные в другие цвета — фаза.
• Черный или белый цвет — нулевой провод.

Недавно появился европейский стандарт, которым пользуюсь.

• Желто-зеленый, зеленый или желтый цвет — провод заземления.
• Синий цвет — нейтральный провод.
• Остальное (обычно белое) — это фаза.

Надеюсь, вы понимаете, почему существует такой широкий разброс мнений по маркировке проводов. В какое время учился — такую ​​маркировку использует. Семь лет назад я использовал вторую маркировку, а недавно перешел на третью, так как у нас в Минске в основном приходится подключать импортное оборудование, и эта маркировка используется везде. Справедливости ради, я недавно подключал московские вентиляторы, тогда там использовалась 2-я маркировка, то есть завод не переходил на евростандарт.

Какой цвет использовать? Смущенный? Предлагаю использовать третий европеец. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зеленый цвет — провод заземления.
• Синий цвет — нейтральный провод.
• Белый цвет — фазный провод

Вопрос в том, что делать, если на проводе нестандартная маркировка. Например, мне недавно пришлось проложить провод с красной, синей и черной жилой. Расскажу, как я рассуждал:

• Синий цвет — это нулевой провод, что, думаю, понятно.
• Черный, как и белый, не имеет цвета, а белый имеет фазу, поэтому я сделал ее фазой. Причем часто в проводе ВВГ белый провод идет с черной полосой.
• Оставшийся красный провод я сделал землей.

У вас могут быть другие рассуждения. Например:

• Красный опасен, поэтому фаза.
• Черным, как в старину, можно сделать землю.
• А синий, как в евростандарте, можно сделать нулевым.

Но учтите, если вы используете провод с нестандартной маркировкой, обязательно где-нибудь запишите выбранную маркировку.Если не писать, легко запутаться. Проверено на собственном опыте.

Если вы используете свою маркировку на родине, обязательно опишите в комментариях с указанием места проживания. Может, это кому-то поможет.

Руководство по цветам электропроводки в Великобритании

Как электрик, проходящий обучение, цвета электропроводки — это один из первых и наиболее важных уроков, которые вы усвоите. Этот пост научит вас всему, что вам нужно знать о цветах проводов в Великобритании, включая новую систему, старую систему и одно- и трехфазную проводку.

(Викимедиа)

Объяснение цветов проводки в Великобритании

Прежде чем мы углубимся в изучение цветов самих проводов, важно понять, почему у нас есть три разных типа проводов и какую роль каждый из них играет в цепи.

Заземляющий провод

Заземляющий провод является средством безопасности в системах электропроводки. Он предотвращает поражение электрическим током, обеспечивая путь для прохождения тока к земле (или земле, отсюда и название).В то же время заземляющий провод предотвращает прохождение тока через неисправную цепь за счет размыкания предохранителя или автоматического выключателя.

Провод под напряжением

Провод под напряжением передает ток к вашим приборам от источника питания.

Нейтральный провод

Нейтральный провод отводит ток от ваших приборов к источнику питания.

Какие новые цвета проводки?

Как вы можете видеть на изображении ниже, новые (текущие) цвета проводки в Великобритании:

• Заземляющий провод → зелено-желтый

Какие цвета старой проводки?

У старых цветов проводки в Великобритании по-прежнему есть три провода: земля, ток и нейтраль.Однако в старых системах электропроводки вы обнаружите, что цвета этих проводов различаются:

• Заземляющий провод → зеленый и желтый (но иногда голый, без рукава)

Когда появились новые цвета проводки?

Новые цвета проводки стали обязательными в 2006 году, хотя они использовались с 2004 года. Наличие двух систем может показаться запутанным, но на самом деле новая система была введена таким образом, чтобы цвета проводки в Великобритании совпадали с цветами других европейских стран.Это объясняет, почему вы можете услышать, что новую систему называют «гармонизированной» системой.

На практике вы с большей вероятностью столкнетесь с новой системой электропроводки. С 1 апреля 2006 года правительство изменило законодательство, изложенное в BS 7671 (Требования к электроустановкам), сделав незаконным использование старых цветов проводки в новых установках. Однако, если вы столкнетесь с системой, которая с тех пор не обновлялась, старая система проводки все еще может быть на месте.

В некоторых домах есть как старые, так и новые системы электропроводки.Любые пристройки, построенные после 2006 года, будут иметь новые цвета проводки, но остальная часть дома может по-прежнему иметь более старые цвета. Введение нового законодательства не гласило, что существующие здания должны быть полностью перемонтированы — скорее, изменение просто означало, что в новых установках должна использоваться проводка нового цвета.

В ситуациях, когда присутствуют обе системы электропроводки, помните, что:

• Заземляющий провод будет желто-зеленого цвета (или иногда голого в старых системах).
• Провод под напряжением коричневый в новых системах и красный в старых.
• Нейтральный провод синий в новых системах и черный в старых.

Одно- и трехфазное подключение

Теперь, когда вы освоили старую и новую системы цветности проводки, следующий урок, который нужно усвоить, — это разница между однофазными и трехфазными источниками питания. Мы не будем вдаваться в подробности здесь, но это поможет понять, чем эти две системы отличаются, почему они используются и как они выглядят с точки зрения электропроводки.

Однофазная система на сегодняшний день является наиболее распространенной и используется в большинстве домов, тогда как трехфазные источники питания могут справляться с большими объемами энергии, поэтому используются в промышленных зданиях.Системы домашней электропроводки, которые мы обсуждали до сих пор, являются однофазными с тремя проводами (заземление, фаза и нейтраль).

Трехфазные системы имеют три отдельных провода под напряжением — мощность в каждом проводе под напряжением не совпадает по фазе с двумя другими, отсюда и термин трехфазный. Трехфазные системы не всегда имеют нейтральный провод, поэтому они могут состоять либо из пяти проводов (три провода, земля и нейтраль), либо из четырех проводов (три провода и заземление).

В однофазной системе имеется один источник переменного тока (AC) с напряжением, которое со временем изменяется в унисон от положительного до отрицательного, поэтому будут моменты, когда питание не будет подаваться.С другой стороны, трехфазные системы можно рассматривать как три источника переменного тока, работающие вместе с их синусоидальными волнами в противофазе, поэтому питание подается всегда.

В домашних условиях можно использовать один источник переменного тока, потому что осветительные и маломощные приборы могут работать с колебаниями мощности. Нам нужны трехфазные системы для промышленного использования, чтобы всегда было электричество — без этого постоянного источника питания тяжелая техника не могла бы нормально функционировать.Более того, в Великобритании трехфазные системы обеспечивают более высокое напряжение примерно 415 В по сравнению с примерно 240 В для однофазных систем.

Основные выводы

Мы рассмотрели здесь много материала, поэтому давайте рассмотрим несколько ключевых выводов, чтобы закончить:

• Новые цвета электропроводки в Великобритании — зеленый и желтый для заземляющего провода; коричневый для провода под напряжением и синий для нейтрального провода.
• Старая электрическая проводка в Великобритании — зеленый и желтый (или голый) для заземляющего провода; красный для провода под напряжением и черный для нейтрального провода.
• С 1 апреля 2006 г. стало обязательным использование новой цветовой системы в новых установках.
• Однофазные системы имеют три провода и обеспечивают одно питание переменного тока в моменты, когда питание не подается, поэтому они используются в домашних условиях.
• Трехфазные системы имеют четыре или пять проводов и обеспечивают три источника переменного тока — напряжение никогда не бывает нулевым, поэтому эти системы используются в промышленных условиях.

---

Из этого руководства вы узнали о старых и новых цветах электропроводки в Великобритании, а также об одно- и трехфазных системах.Если вы хотите заняться торговлей электрооборудованием, ознакомьтесь с нашим ассортиментом учебных курсов по электрике и курсов 18-го издания или свяжитесь с нами сегодня.

Что такое цветовая кодировка электрических проводов

Электрические провода имеют стандартную цветовую кодировку, которая помогает классифицировать каждую функцию провода в цепи. В Индии провода имеют режим RGB, т.е. красный-зеленый-черный . Каждый из этих проводов RGB имеет разные функции.

Красный — Красный провод обозначает фазу в электрической цепи.Это он под напряжением, который нельзя подключить к другому красному проводу или черному проводу. Красный цвет используется в некоторых типах ножек переключателя. Ножка переключателя — это провод, который выходит из нижней клеммы переключателя и при включении становится горячим. Это нога, которая включает и выключает нагрузку.

Черный — Черные провода обозначают нулевой провод в электрической цепи. Нейтральный провод подключается к нулевой шине внутри электрического щита. Шина представляет собой проводящую металлическую шину, которая притягивает электрический ток с целью распределения.) Черный провод можно подключать только к черному проводу, а не к другому цветному проводу. Черный провод является нейронным, он несет заряд / ток. Он в основном несет несимметричную нагрузку, то есть обратный ток, который мы называем. Обратный ток — это электричество / ток, которые не используются, и обратный ток на электрическую панель / панель.

Зеленый — Зеленый провод означает заземление в электрической цепи. Зеленый провод должен быть включен, можно подключать только к зеленому проводу (никаких других проводов). Заземляющие провода обычно не предназначены для освещения и вентиляторов.Зеленые провода используются в основном для розеток.
