Ошибки электриков. 1. Цвета, цвета, цвета..

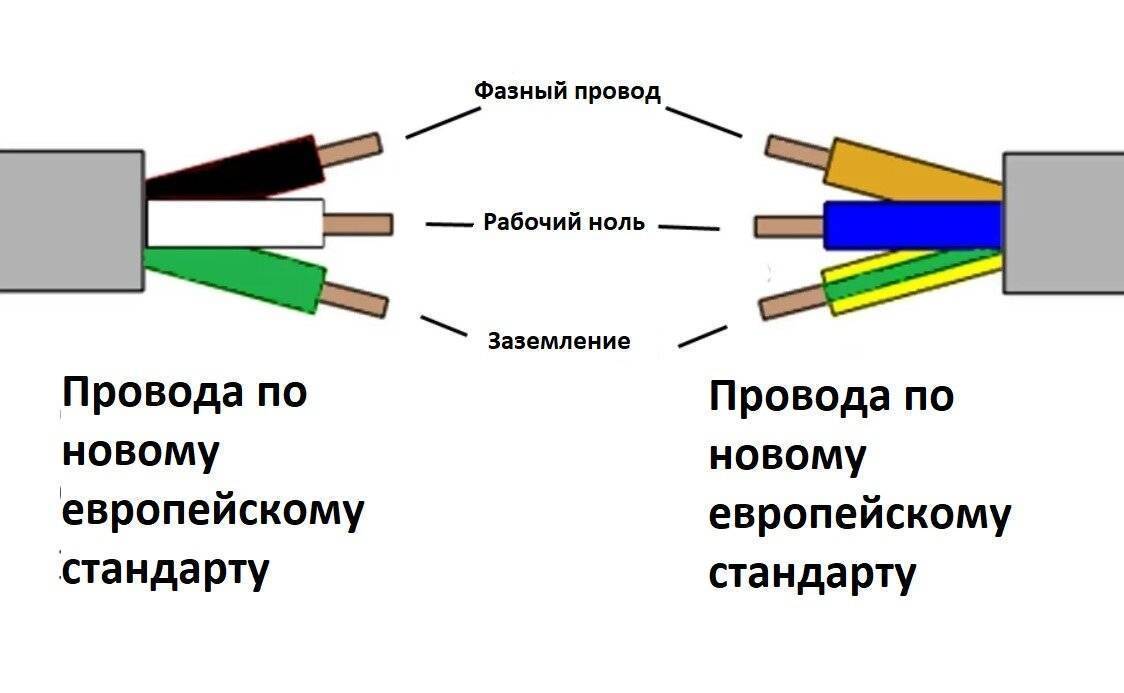

1. Какие цвета проводов бывают?
Разных, но в современной практике электромонтажа встречаются следующие варианты:
- Трехжильные — коричневый, синий, желто-зеленый
- Трехжильные — белый, синий, желто-зеленый
- Трехжильные — серый, коричневый, черный
- Пятижильные — серый, коричневый, черный, синий, желто-зеленый
Согласно ПУЭ п.1.1.29 — защитным проводником (заземления) является проводник желто-зеленого цвета, а нулевым рабочим проводником — синего (голубого) цвета. Предполагается, что остальные цвета могут быть использованы как фазные.
Обычный пятижильный кабель — для меньшего количества жил убирают какие-либо цвета из имеющихся
2. Ошибки цветов в розетках
Самый простой вариант ошибки, который допускают лишь самые новички — перепутать три провода в обычной однофазной розетке. Еще один вариант как допустить такую ошибку — работа с очень плохим освещением.
Правильное подключение:
- фаза справа — коричневый провод
- нейтраль слева — синий провод
- заземление боковые контакты — желто-зеленый провод
Если перепутать фазу и нейтраль в обычной розетке — ничего страшного не произойдет, вы просто нарушите негласное правило
Мы обычно подключаем розетки по таким цветам — картинку из интернета пришлось переделать (правильная разводка PE-проводника на следующей картинке — по просьбам комментаторов)
Более грамотный вариант разводки PE-проводника для розеток, соединенных шлейфом. В некоторых случаях требуют отдельный опуск к каждой розетке от коробки.
Если перепутать нейтраль и заземление — сработает УЗО или на линии или на Вводе. Что обернется не быстрыми поисками неправильно подключенной розетки
Если перепутать фазу и заземление — электроприбор, включенный в такую розетку работать не будет, а на корпус может оказаться поданной фаза, что весьма опасно, особенно при отсутствии УЗО на такой линии или Вводе.
Для ситуации с кабелями, имеющими жилы Черный Коричневый Серый цвета — электрики договариваются что чем считать. Обычно или черный земля, или коричневый земля. Такие кабели, к счастью, встречаются не часто.
3. Ошибки цветов в выключателях
Так как выключатели разрывают цепь, то главной ошибкой тут является не столько цвет приходящего и отходящего из выключателя проводов, сколько то, что по ним идет — фаза или ноль.
Устанавливайте выключатель в разрыв фазного проводника! ЦОКОЛЬ НЕ ЗАЗЕМЛЯТЬ, КАРТИНКА ИЗ ИНТЕРНЕТА — ЗАЗЕМЛЯТЬ КОРПУС СВЕТИЛЬНИКА!
Крайне нежелательно устанавливать выключатель в разрыв нулевого провода, так как в этом случае светильник все время будет находится под фазным напряжением. Это создает опасность поражения током, при замене ламп или каких-либо происшествиях, например, протечках.
4. Ошибки цветов в щитах
Тут все серьезнее. Обычно щиты распределяют три фазы, и согласно российским нормам — ПУЭ п.
1.1.30 — фазы 1-Желтый, 2-Зеленый, 3-Красный. Только в кабелях таких цветов я не встречал. Провода Установочные — да, делают ПуВ и ПуГВ таких цветов, но вот в кабелях..
Поэтому существует две точки зрения, либо соответствие как указано ниже:
1. Серый=Желтый (самый светлый) — Фаза А
2. Черный=Зеленый (как очень темно зеленый) — Фаза B
3. Коричневый=Красный (одинаковая первая буква) — Фаза С

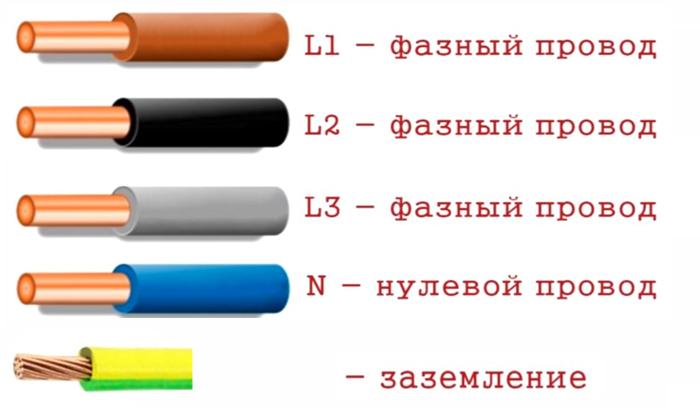

Либо по таблице А.1 приложения А ГОСТ Р 50462-2009 (МЭК 60446:2007) — 1 фаза Коричневый, 2 фаза Черный, 3 фаза Серый.
На толстых кабелях цвета для экономии наносят тонкой полоской, а все остальное оставляют неокрашенным
Наибольшие проблемы в перепутанных цветах в электрощитах возникают при подключении трехфазных электродвигателей — вентиляторов, компрессоров, приводов. Именно порядок чередования фаз определяет в какую сторону будет происходить вращение вала двигателя.
Для того, чтобы избежать ошибок при подключении фаз — фазировке (не путать с выравниванием нагрузки по фазам), применяют специальный прибор, индикатор порядка чередования фаз:
Индикатор порядка чередования фаз — показывает по часовой или против часовой стрелки будет происходить вращение подключенного двигателя
По опыту замечу, что не допускается использование желто-зеленых проводников в качестве фазных при сборке щитов.
Это не одобряется ни РосТехНадзором, ни в экзаменационных билетах по Электробезопасности.
Заключение
Какого цвета «земля»? Цветовая маркировка проводов
Цветная изоляция проводов непосвящённому человеку может показаться не более чем дизайнерским решением производителя. В лучшем случае кто-то может прийти к выводу, что цветная изоляция нужна для того, чтобы идентифицировать провода на концах многожильного кабеля, в котором все они спрятаны под общей внешней оболочкой.В действительности цветная изоляция ― выполнение требований ГОСТ Р 50462-2009 и ГОСТ 31947-2012, на которые мы будем ссылаться в этой статье.
Цветовая маркировка должна быть единообразной для разных производителей кабельной продукции, а её цель ― не только облегчить идентификацию проводников и ускорить рабочий процесс, но и исключить ошибки монтажа и вероятность возникновения несчастных случаев из-за неправильного подключения.
Цвет изоляции должен присутствовать на протяжении всей длины провода. Помимо цветовой маркировки, на кабель или провод могут наноситься также буквенно-цифровые обозначения, надписи, бирки, этикетки и специальные маркеры.
Допускается маркировка жил цифрами, начиная с единицы.

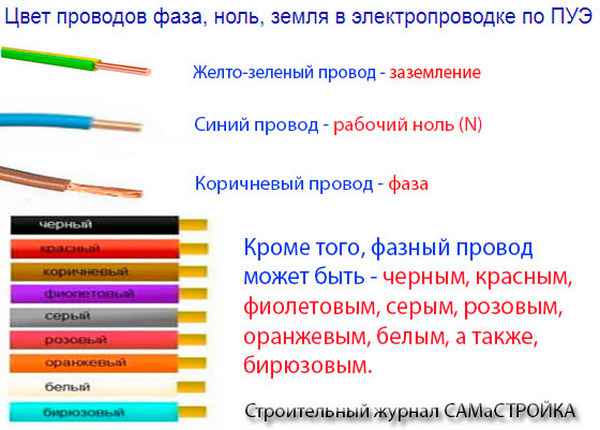

Для фазного проводника однофазной электрической цепи предпочтителен коричневый цвет.
На схемах фазные провода обозначаются латинской буквой L. При наличии нескольких фаз к букве добавляется цифровое обозначение (1, 2, 3).
Ноль Изоляция нулевой жилы должна быть синего цвета. Иногда производители делают её голубой, но ошибиться здесь в любом случае невозможно, так как другие цвета, кроме оттенков синего, для нейтрали не используются.Маркировка цифрами для «ноля» не предусмотрена.
На схемах «ноль» обозначается синим цветом и латинской буквой N.
Земля Провод заземления отличить от остальных легче всего: в соответствии со стандартом, его изоляция должна иметь двухцветную жёлто-зелёную окраску. ГОСТ требует, чтобы ни один из цветов не занимал менее 30 % поверхности изоляции. Полосы могут располагаться как вдоль, так и поперёк провода, а также виться спиралью.
Использование в изоляции проводов жёлтого и зелёного цветов по отдельности не допускается.
Маркировка цифрами для «земли», так же, как и для «ноля», не предусмотрена.
На схемах заземление обозначается жёлтым или зелёным цветом и подписывается латинскими буквами PE.
Полюсные проводники В электрических цепях постоянного тока для положительного проводника (L+) предпочтительным является коричневый цвет изоляции, для отрицательного (L-) ― серый, для среднего (М) ― синий.В том случае, если двухпроводная цепь постоянного тока является ответвлением от трехпроводной, цвет полюсного проводника двухпроводной цепи должен совпадать с цветом того проводника трехпроводной электрической цепи, к которому он подсоединяется.
Совмещённые проводники Для проводов, совмещающих рабочий ноль и заземление (PEN/PEM), фазу или полюс и заземление (PEL), предусмотрена жёлто-зелёная расцветка с синими метками на окончаниях и в точках соединений.
Для PEN-проводников возможен альтернативный вариант расцветки: синий по всей длине с жёлто-зелёными метками на окончаниях и в точках соединений.
Устаревшие стандарты Если вы занимаетесь ремонтом проводки в старых домах или квартирах, то не стоит полагаться на цвет проводов для определения их принадлежности. Даже если требования ГОСТ во время монтажа были соблюдены, нужно помнить, что это были старые требования. По ним фазы обозначались красным, зелёным и жёлтым цветами, ноль ― синим, а заземление ― чёрным.Несоответствие старых и новых стандартов может привести как минимум к путанице, но не исключены и несчастные случаи. Поэтому если вы имеете дело со старой проводкой или просто не уверены, что провода были подключены правильно, стоит воспользоваться индикаторной отвёрткой либо тестером и мультиметром для определения их принадлежности.
Для того чтобы облегчить работу себе и другим мастерам, которые могут заниматься этой проводкой после вас, после каждого определения помечайте провода в конце и начале цветными кембриками, термоусадочными трубками, маркерами или изолентой в соответствии с текущими стандартами.
В таких случая старайтесь назначать цвета проводов максимально близко к стандартам и обязательно промаркируйте концы жил согласно фазировке изолентой или цветными кембриками.
В работе полезно придерживаться нескольких простых правил:
• Чтобы избежать несоответствия в цветовой маркировке проводов, старайтесь работать с кабелями одного и того же производителя.
• Если приходится использовать кабели разных производителей и цвета проводов в них не совпадают, промаркируйте все жилы заранее цветной изолентой, чтобы облегчить себе дальнейшую работу.
• Если кабель слишком короток и вам приходится его наращивать, используйте провода тех же цветов, что и жилы кабеля.

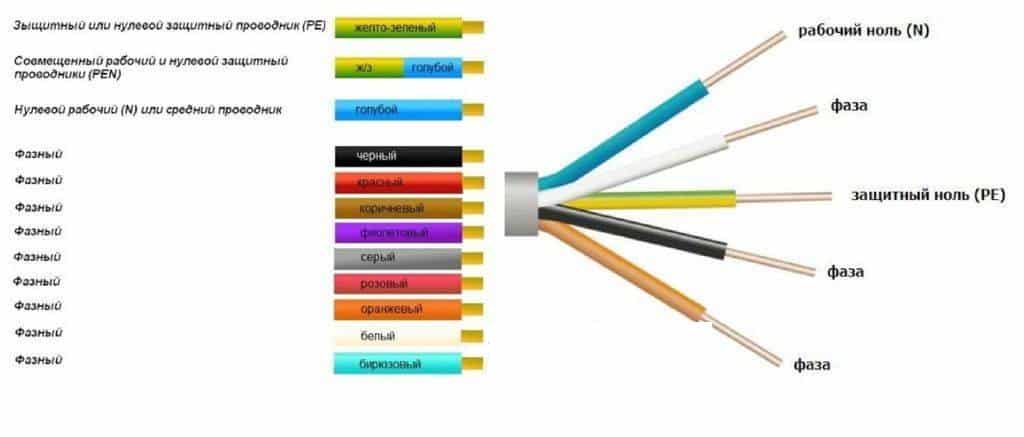

Для наглядности мы объединили всю маркировку, о которой говорилось в этой статье, в одну таблицу.
Стандарты цветов электропроводки | Соединители фазы 3
Стандарты цветов электрических проводов
Цвета электрических проводов для трехфазных электрических приложений стандартизированы, чтобы облегчить идентификацию отдельных фаз проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока неоднократно менялись и различаются в зависимости от региона.
или трехфазное электроснабжение, в цепях будет использоваться пять проводов: провод заземления, нейтральный провод, провод под напряжением, провод линии 2, провод линии 3 электрический. В этой статье подробно описаны следующие цветовые коды кабелей:
— Международные цвета проводки
— Европейские стандарты цвета проводов
— Старые и новые цвета проводки Великобритании
Для стационарной электропроводки требуются особые правила по цвету проводки (bs 7671) для обозначения различных линий электропередач в разных странах. В США есть свои цвета проводки для электрических цепей: черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока.
В Австралии также есть другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с европейскими цветами силовых кабелей переменного и постоянного тока. Большая часть Европы соблюдает коды цветов электропроводки IEC («Международная электротехническая комиссия») для ответвленных цепей переменного тока.
Когда изменились цвета проводки в Великобритании?
В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электроустановкам), в результате чего изменение цветовой маркировки электрических кабелей было признано одним из наиболее значительных изменений для электротехнической отрасли. в современной истории. В правилах проводки были внесены изменения, чтобы согласовать цвета проводки в Великобритании с европейскими цветами кабелей для обеспечения согласованности и во избежание путаницы. Старые цветовые коды кабельных вилок не учитывали правильное чередование фаз, поэтому большая часть Европы теперь придерживается цветовых кодов проводки IEC (Международной электротехнической комиссии) для цепей переменного тока.
Какого цвета старые провода в Великобритании?
В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, касающийся идентификации изолированных и неизолированных проводников по цветам. В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета изоляции фиксированных проводов. В результате для замены красного провода под напряжением и черного нейтрального провода потребовались старые цвета проводки в Великобритании.
Как изменились цвета проводки в Великобритании?
Старый цвет Новый цвет
Живой красный Живой коричневый
Нейтральный черный Нейтральный синий
— Старый черный цвет нейтрального провода в Великобритании был заменен синим нейтральным проводом.
— Старый красный провод под напряжением в Великобритании был заменен коричневым проводом под напряжением.
— Провода заземления в Великобритании обозначаются зеленым и желтым проводами заземления
Как изменились цвета проводки в Великобритании?
Великобритания теперь придерживается цветовых кодов штекеров переменного тока BS 7671 IEC.
Стандарты цвета стационарной проводки Великобритании теперь универсальны в Европе, как и цепи проводки socapex, аналогичным образом это будет отражаться на разъемах питания, имеющих цветовую маркировку. Электроснабжение существующих установок в домашних хозяйствах должно быть проверено на наличие старых проводов, так как это может представлять серьезную опасность. Бытовые вилки можно подключать тремя изолированными проводами.
Цвета проводки штекера
| Провод | Цвет |
|---|---|
| Коричневый | |
| Нейтральный | Синий |
| Земляной | Желтый и зеленый |

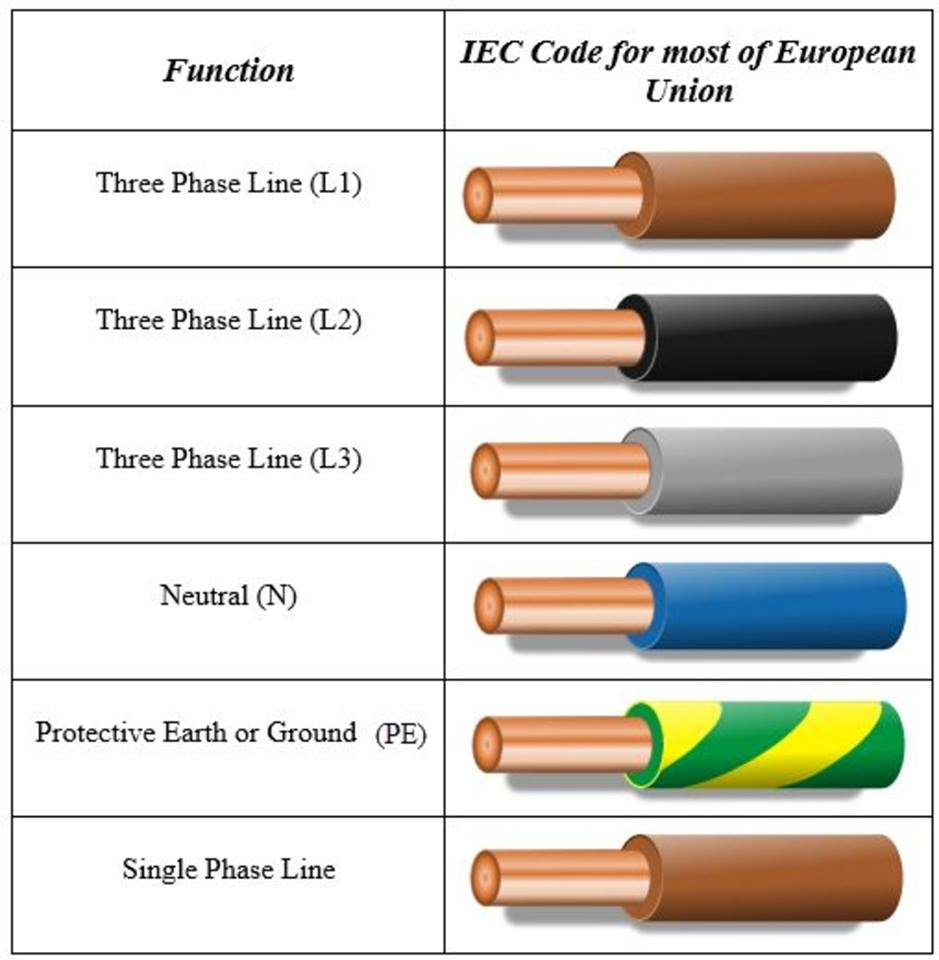

Европа и Новая Великобритания Цвета трехфазных силовых кабелей
Силовые кабели в Европе и Великобритании идентифицируются по стандартизированной цветовой маркировке силовых кабелей.
Какого цвета заземляющий кабель для Великобритании?
Заземляющий кабель в Великобритании и Европе имеет зеленый цвет.
Какого цвета нейтральный кабель для Великобритании?
Нейтральный кабель в Великобритании и Европе имеет синий цвет.
Какого цвета провод под напряжением?
Кабели под напряжением в Великобритании и Европе имеют коричневый цвет.
Цвета электрических проводов — Фаза 3 США
Стандарт цветового кодирования электрических проводов для трехфазных электрических приложений стандартизирован для облегчения идентификации отдельных фаз проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока неоднократно менялись и различаются в зависимости от региона. Для трехфазного электроснабжения в цепях будет использоваться пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей: — Международные цвета проводки
— Цветовые коды проводки США
— Старые и новые цвета проводки Великобритании
Международные цветовые коды проводки
Стационарная электропроводка требует особых правил цвета проводки (bs 7671) для идентификации различных линий электропередач в разных странах.
В США есть свои цвета проводки для электрических цепей: черный, красный и синий используются для трехфазного напряжения 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также есть другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь согласованы с европейскими цветами силовых кабелей переменного и постоянного тока. Большая часть Европы соблюдает коды цветов электропроводки IEC («Международная электротехническая комиссия») для ответвленных цепей переменного тока.
| Регион | Заземление (G) | Нейтральный (Н) | Линия 1 (L1) | Линия 2 (L2) | Линия 3 (L3) |
|---|---|---|---|---|---|
| США (Латвия)* | Зеленый | Белый | Черный | Красный | Синий |
| США (HV)* | Зеленый | Серый | Коричневый | Оранжевый | Желтый |
| Европа и Великобритания | Зеленый | Синий | Коричневый | Черный | Серый |
| Великобритания (старый) | Зеленый | Черный | Красный | Желтый | Синий |
| Австралия | Зеленый | Черный | Красный | Белый | Синий |
| Канада | Зеленый | Белый | Красный | Черный | Синий |
*США (ВН) Следует использовать для 3-ФАЗНОГО НАПРЯЖЕНИЯ 277/480 В переменного тока.
Цветовые коды проводки в США
В США цветовые коды обычно используются для силовых проводов в «отводных цепях», проводке между последним защитным устройством.
Цвета проводов переменного тока для 120/208/240 вольт
Эти цвета проводов обычно используются в домашних и офисных условиях.Фаза 1 — черный
Фаза 2 — красный
Фаза 3 — синий Нейтраль — белый Земля — зеленый, зеленый с желтой полосой или оголенный провод
Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте высоковольтное соединение, для этой фазы провода должны быть помечены оранжевым цветом. Соединения с высокой ветвью обычно редко встречаются в новых установках.
цветов провода переменного тока для 277/480 вольт
Промышленные двигатели и оборудование обычно имеют системы более высокого напряжения. Фаза 1 — коричневый Фаза 2 — оранжевый Фаза 3 — желтый Нейтральный — серый Заземление — зеленый, зеленый с желтой полосой или неизолированный провод Очень важно иметь задокументированную систему маркировки проводов для систем высокого напряжения.
