Ремонт масляного обогревателя своими руками: пошаговый мастер-класс

В холодное зимнее время хорошие источники тепла, как никогда кстати. Таким источником может быть масляный обогреватель. Его большой плюс — это отдача тепла даже после отключения прибора от сети. Поэтому, масляные обогреватели так популярны.

Как и другие теплоизлучающие приборы, масляные радиаторы имеют большую мощность. Поэтому работают чаще всего в экстремальном режиме.

2,5 кВт — мощность нашего ремонтируемого масляного обогревателя

Это в свою очередь приводит к перегрузкам в электрических цепях прибора и выходу из строя некоторых его элементов. А сам нагреватель (ТЭН) остается целым.

Поэтому, вместо того, чтобы покупать новый обогреватель, можно попробовать отремонтировать старый. Тем более, что для этого не нужно особых инструментов и приборов. Достаточно тех, которые есть практически в каждом доме.

Масляной обогреватель Binatone

Ниже в статье, речь пойдет о масляном обогревателе Binatone. Но способ поиска неисправности и ремонта применим и к прибором других производителей. Ведь их компоненты и устройство мало чем отличаются.

Итак, как проявляется данная поломка. Обогреватель не греет, кнопки управления не светятся и манипуляции этими кнопками ни к чему не приводят.

Кнопки управления масляного обогревателя не светятся

В то же время напряжение в сети присутствует, что было проверено мультиметром. При таких условиях, проблема может быть как в самом обогревателе, так и в сетевом шнуре.

В любом случае обогреватель следует разобрать. По крайней мере снять защитный кожух панели управления.

Для этого прибор следует перевернуть панелью управления вверх. Сразу будут видны два винта крепления крышки снизу. Винты имеют головку под крест. Используя соответствующую отвертку — выкручиваем их.

Винты крепления крышки

Кладем винты так, чтобы никуда не закотились. Например, на магнит или в картонную коробку.

Далее, находим верхний винт крепления. Он скрыт за пластмассовой декоративной вставкой.

Верхний винт крепления

Находим отверстие, и пытаемся той же крестовой отверткой попасть на головку винта.

Выкрутив его, стараемся следить, чтобы он не выпал в нишу пластмассовой накладки. Иначе потом его будет трудно вставить обратно. Придется снимать эту панель, что не совсем удобно.

После того, когда винт будет откручен — переворачиваем крышку на бок.

Переворачиваем крышку на бок

Взору открываются основные узлы и элементы обогревателя.

Основные узлы и элементы масляного обогревателя

Это сам нагреватель, тепловентилятор, выводы кнопок управления, термостат и механизм защиты от падения прибора на бок.

Все эти узлы соединены жмутом проводов.

Управление мощностью осуществляется двумя переключателями на лицевой стороне крышки.

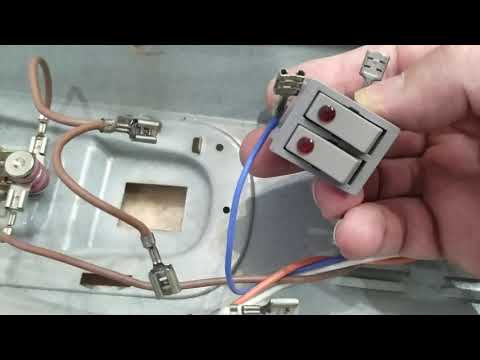

2 переключателя

Каждый выключатель добавляет 1000 Вт. Максимальная мощность 2 кВт. Если включить и тепловентилятор, значение увеличится до 2. 5 кВт.

Включение тепловентилятора производится кнопкой сбоку панели. Его мощность составляет 500 Вт.

Кнопка для включения тепловентилятора

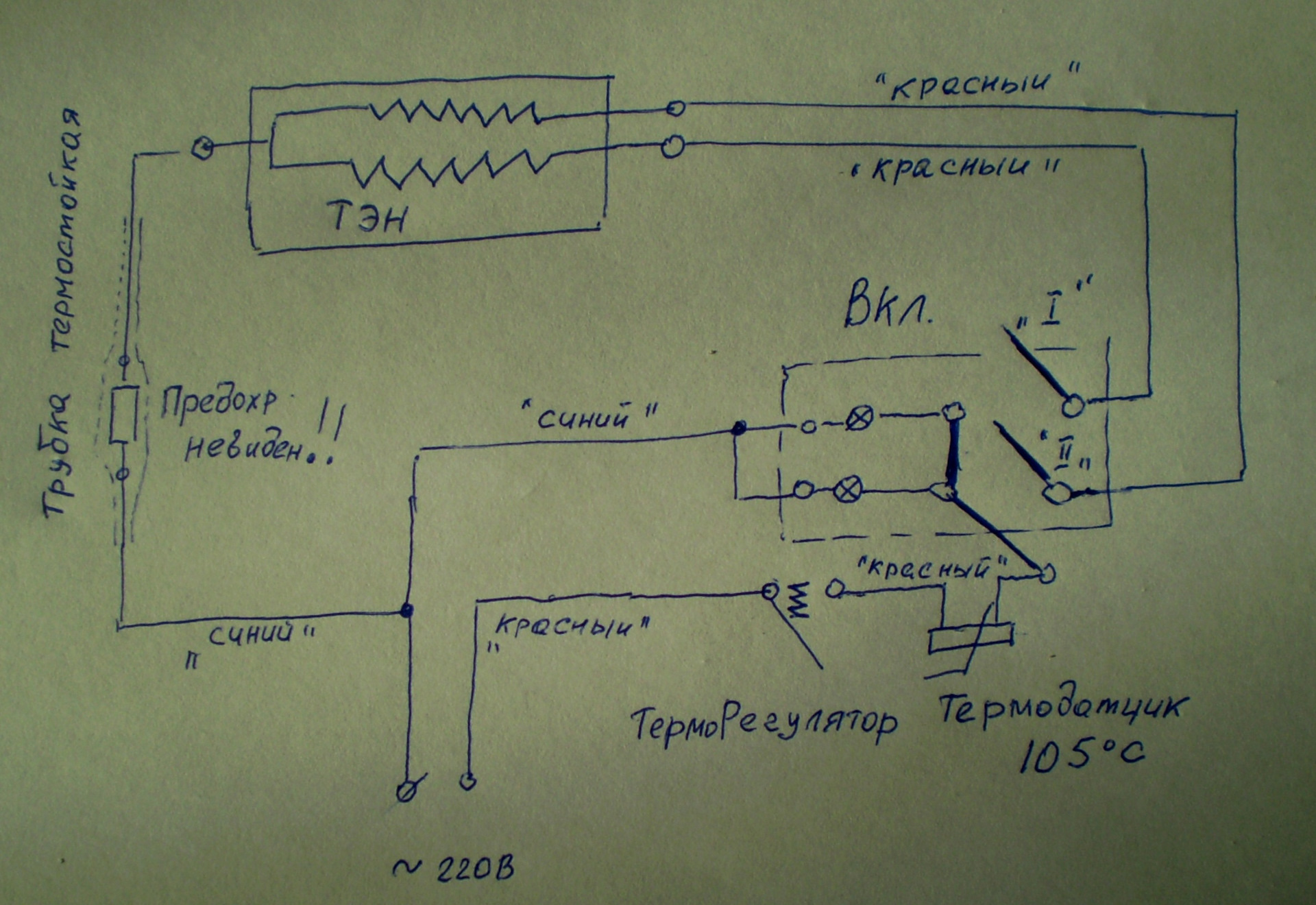

Если смотреть по схеме, то провода со шнура питания подключены: один прямо на оба нагревателя, второй на вывод датчика наклона.

Этот датчик состоит из группы контактов и качельки с противовесом.

При наклоне в одну из сторон, корпус качели разрывает контакты. Поэтому, чтобы проверить его на работоспособность, качельку нужно установить посередине.

Установка качельки посередине

Контакты прозваниваем любым прибором, показывающим цепь. Это может быть мультиметр, омметр или указатель напряжения.

Концы прибора соединяем с выводами датчика или штыре на вилке и смотрим на результат.

Прозвонка контактов

Прибор показывает цепь. Значит с датчиком все нормально. Дальше по цепи стоит термостат.

Интересно, что если установить щуп прибора на вход термостата, цепь он не показывает.

Прозвонка термостата

При внимательном осмотре, обнаруживается, что в термостойкой трубке находится предохранитель. И не просто обычный предохранитель, а защита от перегрева.

Термостойкая трубка в масляном обогревателе

Чтобы до него добраться, нужно открутить винт крепления зажима. Если посмотреть на его маркировку, то можно увидеть, что рассчитан он на напряжение 250 В, ток 15 А и температуру 165°С.

Откручиваем винт крепления зажима

То есть, он может сработать от короткого замыкания и от перегрева прибора свыше 165°С.

Проверяем его на целостность, используя ту же прозвонку. Прибор указывает на обрыв предохранителя. Случилось это от повышенных токов или температуры — неизвестно. Но причина непрохождения напряжения на нагреватель именно в нем.

Прибор показывает на обрыв предохранителя

Можно заказать термопредохранитель с такими же параметрами и установить его на место старого. Но самый простой вариант выйти из положения — совсем исключить его из схемы.

Еще не было случая, чтобы в холодное время масляный обогреватель закипел, тем более это предотвратит термостат.

Что же касается перегрузки по току, то в случае чего, сработает предохранитель или автомат на квартирном щите. Поэтому замена термопредохранителя не настолько актуальна.

Сгоревший предохранитель

Тем более, нет никакой гарантии, что новый предохранитель не сгорит в течении недели использования.

В любом случае, будете вы менять этот элемент или нет, неважно. Сейчас нужно, чтобы обогреватель работал.

Для этого откусываем предохранитель, желательно как можно ближе к его корпусу. Так будет возможность без проблем скрутить и спаять концы. При этом необходимо использовать канифоль и припой ПОС- 60. Паяльник лучше взять помощнее. Не менее 60 Вт, иначе поверхности недостаточно прогреются.

Вот как выглядит спаянное соединение. Разорвать его довольно сложно.

Спаянное соединение

Теперь натягиваем термотрубку на соединение. Прикручивать трубку к корпусу нет нужды. Тем более,что это может способствовать короткому замыканию на корпус. Поэтому, провод следует расположить так, чтобы он находился внутри короба посередине, ничего не касаясь.

Натягиваем термотрубку на соединение

Далее, делаем все в обратном порядке. Надеваем крышку и зажимаем верхний винт.

Сборка в обратном порядке

После чего зажимаем два нижних крепления. Проверяем, чтобы крышка надежно была зажата, потому, что перемещение обогревателя происходит именно за ручку на крышке.

Когда все будет зажато и проверено, включаем прибор в сеть и смотрим на панель. Оба индикатора на кнопках светятся и радиатор начинает набирать температуру.

Масляной обогреватель работает

Можно считать ремонт успешным. Следует помнить, что нежелательно включать оба нагревателя и тепловентилятор. А также, нужно наблюдать за уровнем масла в радиаторе. При необходимости его можно добавить. Например, используя трансформаторное масло.

Следуя этим простым правилам, можно продлить жизнь обогревателя на долгие годы.

Ремонт масляного обогревателя своими руками — это легко и просто!

Масляные электрические обогреватели имеют простую конструкцию, поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя, проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент.

Затруднения при устранении неисправности может вызвать лишь утечка масла, появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная, занимающая немало времени. Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту, однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Содержание

• 1 Устройство и принцип работы обогревателя
• 2 Неисправности и ремонт масляного обогревателя

Устройство и принцип работы обогревателя

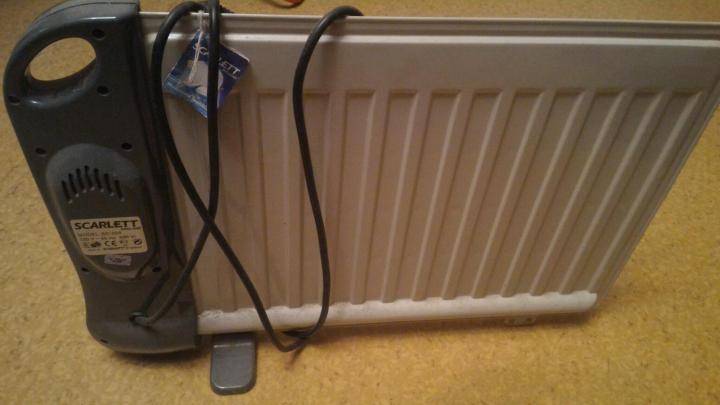

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

Важно: не рекомендуется самостоятельно ремонтировать поврежденный корпус обогревателя и пробовать заменить неисправный ТЭН.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.
