Попутная схема отопления – устройство, применение, как делается

Попутная схема разводки отопительного трубопровода отличается тем, что является саморегулирующейся. Если она собрана правильно, то после монтажа ее настраивать не нужно. На каждом радиаторе в этой системе должна возникнуть одинаковая разница давлений между подачей и обраткой. Каждый отопительный прибор в попутной схеме работает в одинаковых гидравлических условиях.

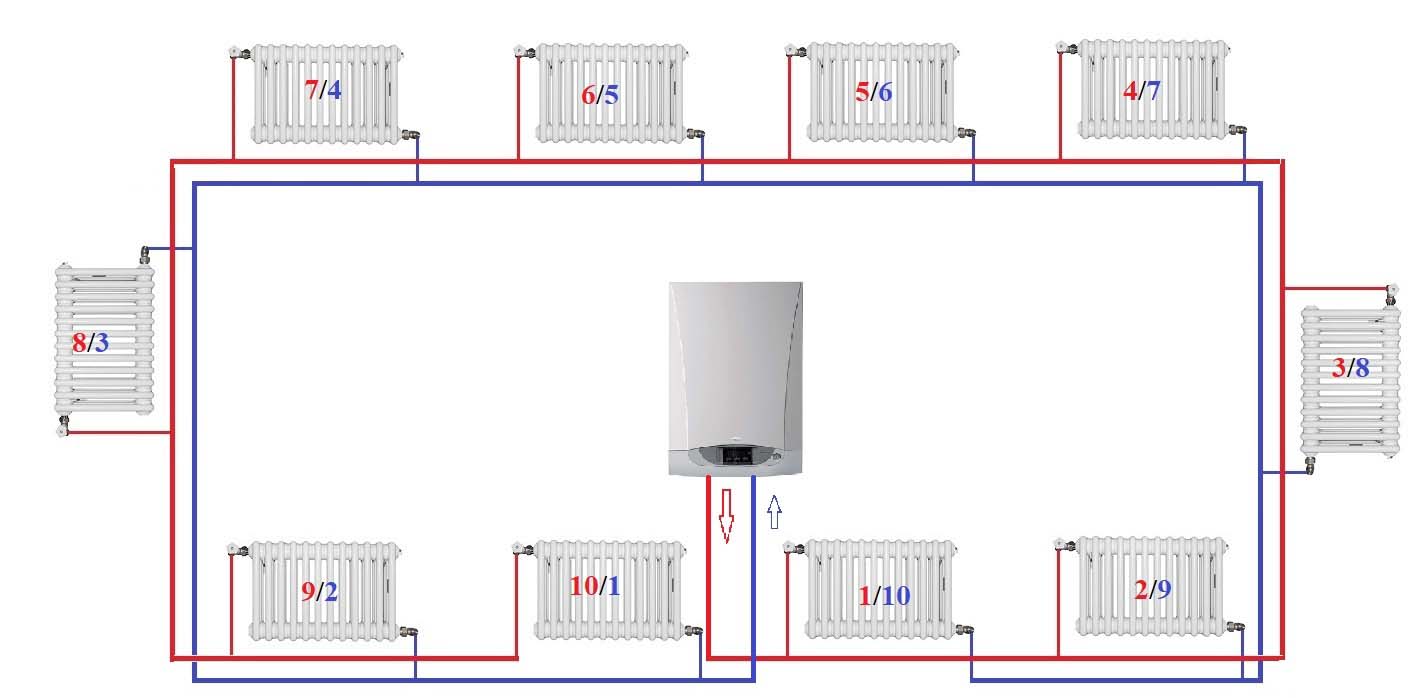

Как устроена попутка

Одинаковая разница давлений на радиаторах возникает потому, что сумма длин подачи и обратки для каждого одинаковая. Это можно наглядно увидеть на схеме. Возьмите любую батарею из системы, и оцените суммарную длину подающего и отводящего трубопровода до котла.

Т.е. все отопительные приборы находятся в одинаковых условиях автоматически, а это именно то, что на других схемах добиваются тонкой настройкой и добиться иногда не могут. Например, сложная настройка у лучевой схемы, где каждая батарея подключена длинной парой трубопроводов к одному коллектору. Длины этих трубопроводов разные, радиаторы взаимно влияют друг на друга, поэтому систему приходится тщательно регулировать.

Диаметры трубопроводов

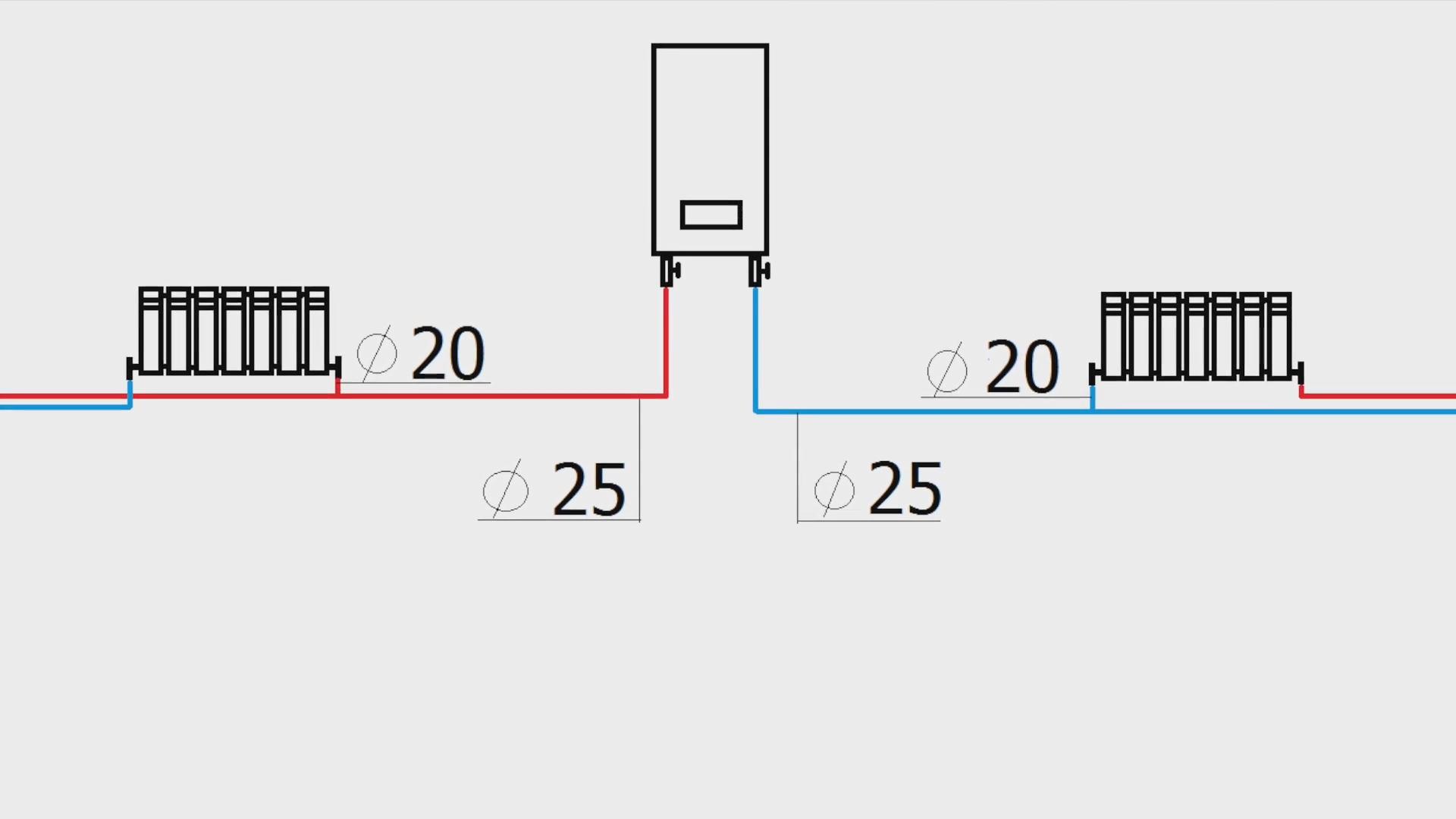

Желательно, чтобы диаметр магистрального трубопровода (и подачи и обратки) был бы одинаков на протяжении всего кольца, за исключением подключения последнего радиатора. Где с точки разветвления на предпоследний, можно использовать меньший диаметр, ведь это будет уже не магистраль, а отвод на последний в схеме отопительный прибор. Т.е. конечный отрезок и подачи и обратки может быть с меньшим диаметром.

Выдержка одного значительного диаметра магистралей необходима, чтобы обеспечить одинаковые условия для радиаторов. Т.е. чтобы эта «попутка» была бы сбалансированной системой, где все батареи работают стабильно в одних условиях.

Если же начать «играться» в экономию и уменьшать диаметр магистрали по ходу движения жидкости (ведь ее требуется меньше с каждым ответвлением), то очень просто сделать, так что группа последних радиаторов будет всегда холоднее, т.

е. система получится сложнонастраиваемой.

Таким образом, для небольшого дома с 6 – 8 радиаторами от котла прокладывается трубопровод с диаметром 26 мм (наружный для металлопластика, для полипропилена и др. материалов — другие значения), затем до предпоследнего прибора, — 16 мм. Наоборот, для обратки, – от первой батареи 16 мм, затем от второго – 26 мм кольцо до котла.

Но это лишь пример для небольшой системы, а если дом большой, то и диаметр магистралей возможно нужен побольше, чтобы на конечных участках трубопровод не шумел, чтобы скорость в нем не превысила 0,7 м/с. Определить необходимый диаметр можно несложным подбором по подключенной мощности, пример расчета можно обнаружить и на данном ресурсе.

Всегда ли нужна попутка

Попутная система отопления подороже по сравнению с тупиковой, процентов на 20. Денежный перерасход связан с применением труб большого диаметра, и в особенности их фитингов – тройников на ответвлениях радиаторов и переходников на меньший диаметр, которым подключены радиаторы.

В тупиковой же схеме диаметры труб будут меньшими, так как вся мощность разделяется на 2 и более плечей, по выходу из котла.

Особенно громоздкой становится попутка, когда нет возможности провести трубы по кольцу по периметру дома – от выхода котла к его входу. Тогда обратку приходится возвращать тем же путем, где и уложена подача.

Получается сложная петля уже из трех магистральных трубопроводов большой толщины. Этого нужно избегать и преобразовать попутку в более простую тупиковую схему по конкретным обстоятельствам.

Обычный же переход на тупиковую систему происходит при снижении количества радиаторов до 10 и менее. Тогда появляется возможность сбалансировать радиаторы в тупиках и сами плечи без особого наращивания мощности насоса.

При наличии 3, 4 и даже 5 радиаторов в плече нет проблемы с балансировкой всех радиаторов и плечей в тупиковой схеме отопления.

А если те же десять радиаторов приходится делить по плечам как 6 и 4, — то лучше делать самонастраивающуюся попутку, так как при 6 отопительных приборах и неравнозначных тупиках придется излишне увеличивать мощность насоса и слишком «зажимать» ближе расположенные к нему батареи.

Осложнения при создании попутной системы отопления и ее настройка

Если, как рекомендовалось, диаметр магистрали трубопроводов будет одинаковым, а радиаторы будут расположены на одном высотном уровне, а также, если не будет слишком большой разницы в мощностях радиаторов, то и проблем с работой системы быть не может.

Точнее, любые проблемы типа «не греет 3-й радиатор» возникают только лишь из-за нарушений монтажа. Например, выполнена пайки полипропилена с наплывами и перекрытием внутреннего диаметра.

Но если, негативные для работы системы факторы, которые указаны выше, присутствуют, то и различия в работе радиаторов могут возникать.

• Расположенный выше заберет больше теплоносителя.
• Слишком мощный не сможет ее развить на максимум, а при увеличении расхода насосом, самые маленькие батареи начнут шуметь из-за большой скорости.
• Подключенные уменьшенным диаметром трубопровода (последний не в счет), вероятней всего, не разовьют мощности, так как давление на них будет меньше.

В общем, попутка стабильная схема, но «нежная», — не стоит нарушать правил ее создания, и все будет работать как положено.

Остается лишь вопрос совмещения весьма мощных радиаторов с другими, ведь если его не решить, то система будет … не применимой вообще.

Возможно, что в оранжерее нам понадобится один отопительный прибор на 5 кВт, а в туалете – 0,5 кВт. Настраивая насос и трубопроводы под 5-киловатник, мы подадим на батарею в туалете повышенное для него давление и слишком увеличим через него скорость.

А решение конфликта мощностей все тоже, что и в плечевой схеме – балансировочные краны. Они должны стоять, по крайней мере, на самых маломощных радиаторах в попутке, защищая их от большого давления.

Но если радиаторы управляются местными термоголовками, то возможна ситуация, когда часть отключится, а какой-либо оставшийся в работе, начнет шуметь из-за увеличившегося потока. Поэтому балансировочные краны лучше ставить сразу на все приборы отопления при создании попутной схемы отопления для дома.

Остается один из главных вопросов, — а можно ли собрать попутную систему отопления дома своими руками? Конечно можно. Но нужно уделить внимание освоению также и следующих вопросов.

Выбор вида труб и их диаметра, подбор радиаторов по мощности, обвязка котла, обвязка радиатора, правильный подбор фитингов, способы монтажа, приемы и проблемы с выбранным трубопроводом, тренировка выполнения монтажа. В принципе, даже новички в слесарном деле, собирали отличные работоспособные системы отопления из современных материалов. Вероятно, что так будет и далее.

Схемы отопления – попутка, тупиковая, коллекторная и др. Сравнение и выбор

Для дома нужно подобрать подходящую схему отопления, чтобы она надежно работала весь период эксплуатации, не была излишне дорогой. Схема разводки отопительных трубопроводов подбирается под конкретную планировку здания. На выбор влияют размещение котельной относительно других комнат, этажность здания, отапливаемая площадь, размещение комнат и их теплопотери и др.

Чтобы определиться с выбором подходящей отопительной схемы, рассмотрим какие системы отопления бывают, их достоинства и недостатки и области применения.

Начнем с самых популярных схем, которые применяются наиболее часто и рекомендуются специалистами для создания отопления в частных домах и квартирах. В них предусматривается установка насосов для циркуляции жидкости. Самотечную систему рассмотрим последней.

Попутная разводка отопительного трубопровода

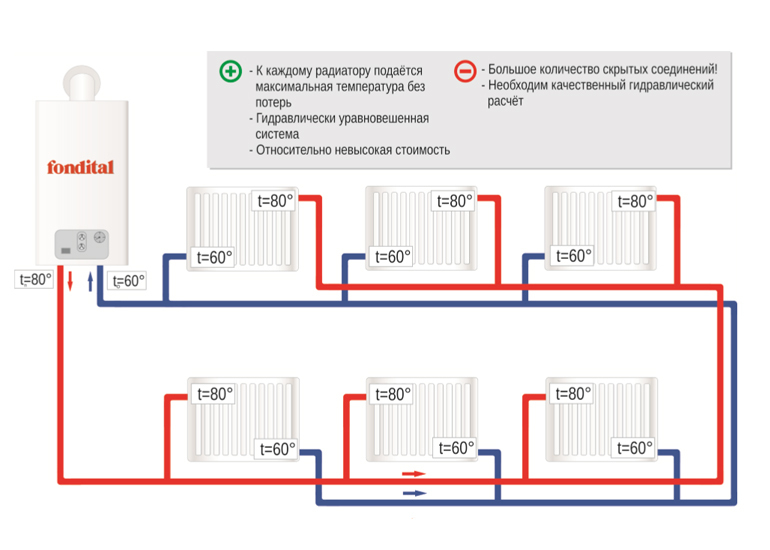

«Попутка» является универсальной двухтрубной схемой разводки отопительного трубопровода. Подача (горячий трубопровод) от отопительного котла прокладывается по периметру всего здания и к нему последовательно подключаются радиаторы, а заканчивается она на последнем по ходу движения жидкости радиаторе.

Обратка начинается с первого радиатора, к ней попутно подключаются остальные радиаторы и она возвращает теплоноситель обратно в котел.

Из схемы видно, что для каждого радиатора суммарная протяженность подачи и обратки будет примерно одинаковой, поэтому все радиаторы работают в примерно одних и тех же гидравлических условиях.

Схема наилучшим образом подходит для больших площадей отопления, так как позволяет максимально упростить всю разводку для большого здания. В подающем трубопроводе и будет происходить некоторое снижение температуры жидкости, но в данном случае это не критично.

Диаметр основных труб требуется повышенный, в зависимости от подключенной к ним тепловой мощности, чтобы скорость теплоносителя не превышала максимальные рекомендуемые значения (0,7 м/с) при наибольшей нагрузке.

Это обстоятельство значительно удорожает систему, потому что большие фитинги дороже, попутка хоть и самая стабильная, но не самая дешевая.

Тупиковая схема включения радиаторов

Тупиковая схема состоит из двух или нескольких плечей (ветвей, направлений, тупиков…), приблизительно одинаковых по протяженности и по подключенной мощности радиаторов. В ней можно применить более тонкие трубы, так как длина плечей не большая, она ограничена по количеству радиаторов, что и делает систему дешевле.

Подача в каждом плече прокладывается до последнего радиатора, параллельно ей проводится и обратка до котла, или до стояка на каждом этаже.

Разводка может применяться и в маленьких дома и в больших, является универсальной и надежной, но лучше всего ее удается реализовать в домах небольших или средней площади – до 200 м кв. Что бы в каждом плече было не более чем по 5 радиаторов, тогда меньше проблем с их отладкой.

Важно соблюсти примерное равенство мощностей и гидравлических сопротивлений в каждом плече (по 5 а не 6 и 4). Разница в длине двух труб (подача и обратка) между плечами не должна превышать 20 метров.

Коллекторная (лучевая) разводка отопительного трубопровода

В центре дома устанавливается коллектор, к которому парами тонких трубопроводов (подача и обратка) подключаются все радиаторы.

Здесь трубы чаще прячутся под полом и недоступны для обслуживания, так как иначе выполнить разводу не представляется возможным. Недостатки – сложность прокладки трубопроводов с учетом теплоизоляции, трудность регулировки системы.

Обязательно должно быть примерное равенство гидравлических сопротивлений каждой ветви, отходящей от коллектора, иначе система будет разнотемпературной.

Схеме присущи сложность балансировки и не желательность изменения параметров системы «самостоятельно», так как каждая ветвь влияет на все другие подключения в коллекторе. Поэтому при неграмотной регулировке тепло может «пропасть» из какой-то комнаты.

Достоинства – меньшая стоимость, целесообразность монтажа при толстом пироге чернового пола, так как диаметры труб не большие. Отсутствие множества труб в видимой части интерьера.

Однотрубное отопление — «ленинградка»

Здесь действительно имеется экономия на длине трубопровода, но она не большая. Также один трубопровод большого диаметра, проложенный у пола (под полом в теплоизоляторе), меньше портит дизайн по сравнению с двухтрубными системами.

Радиаторы подключаются последовательно по длине трубопровода. Циркуляция жидкости в них за счет конвекции, за счет сопротивления в трубопроводе по длине подключения, которое создается искусственно уменьшением диаметра и др.

Каждый из радиаторов забирает энергию, охлаждая жидкость. В итоге к последнему радиатору приходит наиболее охлажденный теплоноситель.

Бороться с этим явлением можно уменьшая длину трубопровода, а также увеличивая диаметр труб, и создавая в нем большую скорость движения воды, уменьшая, таким образом, разность температур между подачей и обраткой (но скорость не может превышать допустимые значения по шуму для данного диаметра).

Также, по ходу движения жидкости просто увеличивают мощность радиаторов, чтобы компенсировать потери температуры. По сути, схема эффективно может применяться, лишь в небольших до 200 м кв. площадях на одно кольцо.

Система применяется не часто, так как проигрывает остальным по распределению энергии, потреблению электричества для создания скорости струи, а также из-за сложности регулировки и нестабильности работы, так как один радиатор влияет на работу других. Кроме того, система в итоге дороже из-за большого диаметра трубы.

Самотечное отопление

Сверхдостоинство самотечной схемы — не нужно электричество для движения жидкости. Кроме того, как правило, работа системы стабильна и безотказна.

Но она не может применяться на больших площадях, так как естественного теплового напора не хватает, чтобы вода циркулировала с должной скоростью, которая необходима для подачи нужного количества тепла к радиаторам. Обычная максимальная площадь одного этажа, где может быть применима самотечная схема — не более 150 м кв на 1 этаж.
К ней нельзя подключить дополнительные контура с насосами, например обогрев гаража или теплый пол.

Но при должной разности высотных отметок горячей и холодной воды, а также при больших диаметрах трубопровада, площадь может быть большей, что проверяется расчетом.

Также система самотеком обычно обходится дороже в 2 раза, чем схемы с насосом:

• Требуется большой диаметр трубопроводов и их фитингов для уменьшения гидравлического сопротивления.
• Как правило, применяются стальные трубопроводы, обеспечивающие этот самый большой внутренний диаметр, которые ржавеют и сложны в монтаже.
• Котел устанавливается в приямке (в отапливаемом подвале) чтобы быть ниже радиаторов, чем и создается напор от разности температур.
• Кроме того, наличие множества толстых труб, которые должны иметь определенную начальную и конечную высотные отметки, может значительно подпортить внутренний интерьер.

Схема востребована на удаленных дачах, в местах с нестабильным энергоснабжением, пользуется популярностью «по привычке», так как люди бояться отключений электроэнергии и т.п.

Какую схему отопления предпочесть

• Для большого дома чаще проектируют попутную схему разводки отопительного трубопровода, стабильную и простую.
• В домах поменьше чаще стараются сэкономить, и делается более дешевая, стабильно работающая, но несколько более сложная плечевая схема разводки. При этом плечи создаются приблизительно одинаковыми по характеристикам.
• Лучевая разводка отопления находит все больше сторонников в связи с применением высоких окон, обогреваемых полов, внутрипольных конвекторов. При этом создается вместительное основание пола в котором иногда дешевле проложить тонкие трубы к каждому обогревателю от единого коллектора на этаже.
• От «ленинградки» специалисты не в восторге из-за их нестабильной работы и сложности проектирования и налаживания. Не стоит усложнять, и искать проблемы «на ровном месте», это касается и отопления.

Если возможны перебои с электроэнергией, то для частного дома нужно приобрести и подключить элеткрогенератор , который должен быть в рабочем состоянии всю зиму. А если обеспечить работу системы не возможно, то в нее необходимо заливать незамерзающую жидкость.

Для твердотопливных котлов, которые не прекращают работу при отключении электроэнергии, насос системы отопления необходимо подключать к «бесперебойнику», чтобы обеспечивалась циркуляция жидкости несколько часов в аварийной обстановке.

А если этим всем заниматься не хочется, а электроэнергия не стабильна, то выручит самотечная система со своей схемой разводки. Правда она сгодится только на небольшой дом при ее создании придется потрудиться и излишне потратится.

Попутное и тупиковое движение теплоносителя. Петля Тихельмана

Для создания автономных систем отопления сегодня чаще всего выбирается двухтрубная разводка, которая позволяет поддерживать равномерную температуру каждого радиатора и эффективно регулировать ее. В зависимости от характера движения теплоносителя в подающей и обратной магистрали, для ее реализации может быть выбрана тупиковая (встречная) или попутная схема. Каждый из этих вариантов имеет свои достоинства и минусы и лучше подходит для определенных условий монтажа. Использование попутной схемы или петли Тихельмана в некоторых случаях представляет собой единственный способ создания эффективного и стабильно работающего отопления. Разберем характерные особенности, плюсы и минусы этой схемы двухтрубной разводки.

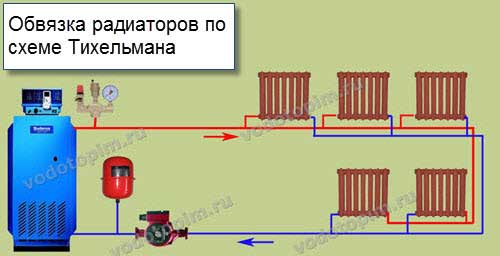

Как работает петля Тихельмана

Наиболее распространенной в бытовых сетях является тупиковая схема движения теплоносителя. Ее принцип действия заключается в том, что нагретая вода от котла по подающей магистрали поступает в каждый радиатор, а на выходе из контура отопительного прибора по обратной магистрали сразу направляется к отопительному котлу. Таким образом потоки воды в «подаче» и «обратке» движутся навстречу друг другу. В данном случае подающая магистраль проходит от котла до последнего прибора, а обратная магистраль — в обратном направлении, начиная от последней батареи до котла.

Принципиальной особенностью системы попутного типа является то, что и в подающей, и в обратной трубе теплоноситель движется в одном и том же направлении. Обычно такая схема используется в сетях с нижней разводкой. При этом предусматривается прокладка не двух, а трех труб:

• подающий трубопровод;
• обратный трубопровод;
• трубопровод для возврата теплоносителя из обратной магистрали к котлу.

В данном случае «подача» также проходит от котла до последнего отопительного прибора. Обратная магистраль проходит от первого до последнего отопительного прибора. Таким образом теплоноситель движется по ней в том же направлении, что и по напорному трубопроводу. От последнего отопительного прибора он возвращается обратно к котлу по отдельной трубе.

Для чего используется попутная схема

Попутная система отопления применяется в тех случаях, когда необходимо решить проблему сложной балансировки трубопроводной сети. Такая балансировка требуется для того, чтобы обеспечить равномерное распределение тепла между подключенными радиаторами. Чем ближе батарея расположена к котлу, тем меньшими будут в ее контуре потери давления по сравнению с контурами других батарей. Соответственно основной поток теплоносителя будет стремиться именно в этот контур. В результате в сети отопления тупикового типа возникает ситуация, когда в первом от котла отопительном приборе поддерживается слишком высокая температура, а последний радиатор оказывается слишком холодным и не может эффективно обогревать помещение.

Для устранения этого дисбаланса на каждый радиатор приходится ставить игольчатый вентиль или термостатический клапан для регулировки объема теплоносителя, подаваемого на каждый прибор. Таким образом, давление на конкретной батарее будет тем ниже, чем ближе она расположена к котлу. Однако серьезные сложности с балансировкой возникают, когда необходимо создать отопительную сеть значительной протяженности, например, если нужно обогреть двухэтажный дом. В таких случаях на первом радиаторе давление может быть занижено настолько, что теплоноситель в него просто не потечет, либо может не хватить настройки клапана. В этом случае оптимальным будет использование варианта с попутным движением теплоносителя.

Вариант с попутным движением теплоносителя дает возможность намного легче решить вопрос балансировки. Собственно, такой вопрос возникает только в том случае, если используются батареи с разными характеристиками. Если все радиаторы в системе отопления имеют одно и то же число секций и одинаковые размеры, то попутная разводка является сбалансированной изначально и не требует применения специальной регулирующей арматуры. При разном количестве секций или при разных типоразмерах установленных в системе радиаторов ее придется балансировать. Однако сделать это будет намного легче по сравнению с тупиковой схемой.

Плюсы и минусы

Главным плюсом петли Тихельмана является именно ее сбалансированность. Выбор такой схемы позволит сократить количество установленной регулирующей арматуры. Соответственно, отпадает необходимость обслуживания дополнительных устройств и возможность их выхода из строя. В результате повышается общая надежность системы и упрощается ее эксплуатация.

Также за счет того, что система является сбалансированной, все батареи в ее составе греют практически одинаково без применения дополнительных решений. Это оптимизирует работу котла и насоса, снижает износ оборудования. Кроме того, в таком режиме повышается эффективность работы системы.

Петля Тихельмана подходит для создания и систем с принудительной циркуляцией, и для самотечных систем. Наиболее распространены, безусловно, принудительные системы. Однако если возникает потребность создания системы с естественной циркуляцией теплоносителя, то хорошим выбором будет именно попутная схема. Это также объясняется сбалансированностью трубопровода и отсутствием необходимости в установке дополнительной регулирующей арматуры.

Радиаторы Lammin обладают высокой тепловой эффективностью и отличными гидравлическими характеристиками. Благодаря этому их использование дает возможность в полной мере использовать все преимущества данного типа отопительной системы.

Помимо перечисленных достоинств, петля Тихельмана имеет и ряд недостатков:

• существенное увеличение протяженности трубопроводов;
• необходимость использования труб различного диаметра;
• необходимость прокладки трех магистральных трубопроводов.

Главным минусом является увеличенная протяженность трубопроводов. Это приводит к значительному росту материальных затрат на комплектацию системы отопления. Кроме того, перечисленные недостатки усложняют работы по ее монтажу.

В связи с этими недостатками схемы с попутным движением применяются реже, чем тупиковые. Однако для создания крупных систем с протяженными трубопроводами такая схема зачастую является просто незаменимой и обеспечивает максимальную эффективность.

Попутная система отопления схема своими руками видео

Строительная индустрия радует нас все более разнообразными и практически применимыми тенденциями. Одной из них стала схема отопления под названием петля Тихельмана. Данная система достаточно широко используется не только в нашем государстве, но и далеко за его пределами. Специалисты отмечают, что своей популярностью данная система по большей мере обязана максимальной простоте конструкции. Между тем, несмотря на то, что самостоятельно соорудить эту «петлю» сможет практически каждый, определенную подготовку пройти все же стоит. В противном случае вы рискуете достигнуть результата, качество которого будет, как минимум, неудовлетворительным. Петля Тихельмана – одно из самых эффективных решений

Мифы вокруг приспособления

Если вам придется когда-нибудь столкнуться с необходимостью сделать выбор между такими системами для отопления дома, как попутная и тупиковая, вы наверняка заметите, насколько неоднозначные отзывы и мифы относительно первого варианта заполняют сетевое пространство. Между тем, практика показывает, что львиная доля публикаций псевдопрофессионалов не имеет никакой практической почвы и построены исключительно в гипотетической плоскости. Итак, специалисты выделяют три наиболее распространённых мифа, которые порочат славу отопления с попутным движением теплоносителя:

• Необходимость в балансировании такой системы отсутствует, а потому на отопительном приборе в ее конструкции не нужно проводить монтаж клапанов балансировочного типа;
• В данной конструкции можно специально уменьшить как диаметр, так и длину трубопровода.
• В каждом циркуляционном кольце присутствует одинаковое гидросопротивление.

Стоит отметить, что существуют определенные государственные стандарты, а также специальные учебники, обратившись к которым вы сможете быстро убедиться в ложности мифов, представленных выше. Пример схемы “петли”

Краткая характеристика «попутки»

Нужно сразу сказать, что чисто с конструкционной точки зрения «попутка» является едва ли не наиболее простым среди предложенных в современной строительной индустрии вариантов. Попутная система отопления предполагает протяжку подающей трубы традиционным способом, то есть прокладку ее непосредственно от котла в последний по схеме радиатор. Одновременно с этим, есть и обратная труба, монтаж которой осуществляется следующим образом: она протягивается к нагревательному устройству от самого первого радиатора. В связи со спецификой прокладки разводки такого типа суммарная длина труб, которые подключаются к каждой батарее, является одинаковой. Простыми словами: если к батарее ведет короткая труба подачи, то отводная труба будет достаточно длинной. Схема системы с указанием мощностей

Каковы преимущества данного варианта?

Выбирая между аналогами, которые современные специалисты разработали для частных домов, необходимо разобраться с тем, каковы их отличительные достоинства. В случае «попутки» справедливо будет упомянуть о таких характеристиках:

• Несмотря на то, что мероприятия по балансировке все же необходимо осуществлять, их масштабы будут минимальными, в отличие от аналогичных видов работ с другими отопительными конструкциями.
• Благодаря особенностям конструкции данного типа прогрев помещений осуществляется равномерно, а тепло при этом еще очень долго не покидает дом.
• В заключении хотелось бы сказать, что попутная схема современной системы отопления, которая более известна под названием петля Тихельмана, функционирует с максимальной отдачей.

В рамках тупиковых конструкций двухтрубного типа радиаторы, которые расположены в наибольшей близости к нагревательному оборудованию, в отличие от отдаленных, как правило, нагреваются до высоких температур. Естественно, такая ситуация требует поиска эффективных решений. В данном случае специалисты рекомендуют проводить монтаж балансировочных кранов, при помощи которых количество теплоносителя, протекающего через трубы около нагревательного агрегата, существенно сокращается. “Петля” подойдет для помещений с простой планировкой

К сожалению, даже дорогостоящая балансировка не способна позволить пользователю запустить радиаторы на мощность, предусмотренную производителем. Помимо этого, дополнительной денежной затратой в деле организации такой конструкции, является обязательная покупка весьма недешевого насоса, мощностные параметры которого обеспечат эффективное движение теплоносителя.

Одновременно с этим, так называемая петля Тихельмана известна практически полным отсутствием подобных минусов. Так, батареи, которые задействованы в ее конструкции, функционируют в усредненных и равных условиях.

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена. Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра. Точки «равного давления» — схема с попутным движением теплоносителя

Факторы целесообразности выбора

Современные отопительные системы представлены как на отечественном, так и на мировом рынке строительной индустрии в широком разнообразии. Однако, каждое из предложенных конструктивных решений целесообразно применять в некоторых конкретных случаях. Если рассматривать конкретно систему петли Тихельмана, ее установка является рациональным решением, если:

• у вас большой дом, организация отопления в котором предполагает монтаж большого количества батарей;
• существует возможность прокладки труб исключительно по периметру комнат;
• вы готовы потратить на организацию отопления в доме относительно большое количество финансов.

Выше подан традиционный минимальный перечень условий, в соответствии с которыми выбор в пользу «попутки» является рациональным и обоснованным. Таким образом, если работа циркулярного насоса определяется влиянием балансировки, а необходимости в прокладке трехтрубной системы с большими петлями отсутствует, именно попутная схема оптимальным образом будет функционировать в вашем доме. Настройка клапана – схема с тупиковым движением теплоносителя

Как рассчитать необходимый диаметр труб?

Естественно, в процессе проектирования схемы отопительной системы в конкретном архитектурном объекте необходимо определиться с тем, каковым должен быть диаметр труб в конструкции. В данном случае предполагается вычисление общих тепло-мощностных показателей. Это необходимо сделать в первую очередь, так как в противном случае монтаж отопления будет затруднен. Итак, в процессе определения диаметра труб мы высчитываем мощность конструкции. Необходимо заранее определить такие параметры:

• объем дома;
• разность температур внутри помещений и в окружающей среде;
• стандартный коэффициент по потерям тепла, который в свою очередь напрямую зависит от того, насколько утепленным является архитектурный объем в целом.

Схема двухтрубной системы

В отношении коэффициента существуют уже заранее определенные числа, которые зависят от степени теплоизоляции архитектурного объекта. Так, если присутствует минимальная теплоизоляция или она полностью отсутствует, то коэффициент равен 3 или 4. В случае облицовки здания кирпичом данный показатель варьируется в диапазоне от 2 до 2.9. При условии среднего уровня изоляции тепла в помещениях предлагается коэффициент со значением порядка 1.8. В завершении стоит сказать, что, если дом утеплен качественными строительными материалами, а также при условии, что был проведен монтаж стеклопакетов и современных дверей на всех входах в здание, коэффициент теплопотерь является минимальным – не более, чем 0.9.

После расчетов, описанных выше, необходимо определить с какой скоростью теплоноситель будет передвигаться по трубам. Традиционный диапазон значений данного параметра – от 0.36 до 0.7 метров в секунду. Специалисты называют эти рамки оптимальными. Как правило, диаметр труб в районе 26 миллиметров является наиболее подходящим как для обратной магистрали, так и для подающей. Для подключения радиаторов к системе специалисты рекомендуют использовать 16-тимилиметровые трубы.

Сколько воды должно быть в «петле»?

Вполне очевидно, что для грамотной организации отопления в доме необходимо знать конкретное количество теплоносителя, который будет заполнять и приводить в действие всю систему. Прежде, чем приступать к непосредственно к расчетам количества необходимой воды, нужно определить каковы теплопотери всего дома. Для этого необходимо знать такие параметры, как:

Далее остается лишь воспользоваться формулой следующего типа: G = S * 1 / Ро * (Тв – Тн)к. Получив значение теплопотерь можно приступать к определению количества воды. Для этого используем такую формулу – Q = G/(c*(Т1-Т2)). Для ее применения понадобиться знать удельную теплоемкость воды, а также ее температуру как в обратной трубе, так и в подающей. Схема вертикальной двухтрубной системы

Доверьтесь современным технологиям

Ни для кого не секрет, что во времена эры современных технологий люди могут позволить машинам и программному обеспечению решать множество рутинных задач. Очевидно, что новичок в строительной сфере не в состоянии в полном объеме осуществить все необходимые расчеты, а также с нуля создать полноценный проект отопления в доме. К счастью, разработчики уже создали специальные программы, использование которых существенно упрощает дело проектирования и расчетов. Как правило, программное обеспечение для строительной сферы является достаточно дорогостоящим.

Между тем, многие компании предлагают бесплатные версии программ, которые обладают настолько ограниченным функционалом, чтобы пользователь ознакомился с основными возможностями продукта. Собственно, для проектирования отопления в загородном доме подобной бесплатной версии программного продукта может быть вполне достаточно. Схема магистралей воды в системе отопления

Алгоритм работ

Для того, чтобы осуществить качественный монтаж системы в собственном доме, вам придется следовать определенной технологии. Так, сборка проводится в следующем порядке:

• установка котла;
• монтаж радиаторов;
• прокладка магистралей;
• монтаж циркуляционного насоса;
• установка расширительного бака, а также объектов группы безопасности.

В процессе монтажа системы не забывайте, что необходимо учитывать и специфику планировки каждого конкретного помещения. Следует учитывать насколько магистральные пути, которые так или иначе все равно необходимо прокладывать около двери, портят визуальный образ комнат. В хозяйственных помещениях скрывать трубы нет смысла, а в жилых комнатах трубу можно протянуть непосредственно под дверью. Тупиковая и попутная схема движения теплоносителя

Петля Тихельмана или попутка. Не связывайтесь с этой системой, если вас к тому не вынуждают обстоятельства.

Попутка — система не лучше и не хуже других. Обладает, как достоинствами, так и недостатками. Но будоражит умы пользователей больше иных систем, наверное, здесь дело в названии. Что-то мифическое слышится нам в слове петля: петля времени, петля памяти… На деле за это системой скрывается обычная гидравлическая схема, несущая в себе больше проблем, чем любая другая система, например, обыденно звучащая тупиковая система. В слове тупик ничего мистического нет, а в большинстве случаев применяют именно тупиковую. Итак, что такое петля Тихельмана? Это система, в которой теплоноситель движется в одну сторону, и по подающей магистрали, и по обратной. Вот так: Обратите внимание! Магистрали уходят от котла в одну сторону и возвращаются с другой. Это идеальный случай для монтажа попутки. И самый частый, когда без нее можно обойтись. А обходиться без нее нам надо во всех случаях, когда это возможно. Когда без попутки не обойтись? Когда радиаторов в линии 8-9 и больше, и когда мы можем вернуться к котлу, только тем путем, которым ушли от него. Как здесь: Правда, в этом случае петля Тихельмана из обычной двухтрубки превращается в псевдотрехтрубку, но мы вынуждены идти на это увеличение трудоемкости системы и ее стоимости, потому что никакая иная система не сможет обеспечить такого относительного гидравлического равенства всех приборов в системе, как петля Тихельмана. Но это случай частный и встречается довольно редко. В большинстве случаев, когда попутка представляет собой систему, опоясывающую периметр дома, мы можем с меньшими затратами обойтись тупиковой системой Почему в этом случае нам не нужна попутка? Во-первых, она более дорогая и материалоемкая. Во-вторых, рассказы о том, что она не требует балансировки – это басни, распространяемые неграмотными сантехниками. Балансировать попутку надо обязательно. Конечно, у вас может получиться попутка, в которой радиаторы будут работать все, но это случается редко. И при этом могут наблюдаться гидравлические шумы в радиаторах и вам, наверняка, потребуется больший по мощности и стоимости насос. Почему попутка требует балансировки? Ведь кажется все радиаторы находятся на одинаковом расстоянии (по длине магистралей) от насоса. Причина видна из этого графика: Перепад давления между подачей и обраткой на последних и первых радиаторах по движению теплоносителя всегда больше, чем на средних. И этот перепад может быть недостаточен для обеспечения циркуляции теплоносителя через прибор. Если в нашей системе применены радиаторы с малым гидравлическим сопротивлением, например, чугунные, алюминиевые, трубчатые (с большим проходным сечением), то средние радиаторы в системе обязательно будут холодные. Исправить это положение не сложно. На крайних радиаторах должны быть установлены балансировочные вентили. И в этом смысле балансировка попутки мало чем отличается от балансировки тупиковой схемы. Количественные показатели будут приблизительно одинаковы Как видите, глубина балансировки (показана условно для попутки и тупиковой схем) хоть и отличается, но не сильно. Конечно нам выгоднее иметь меньшую глубину балансировки, чтобы сопротивление всей системы было как можно меньше, но при этом не обязательно делать свою систему дороже на 15-20%. Поэтому чаще всего применяется тупиковая схема, потому что пользователю без разницы насколько задушен радиатор, на 50 процентов или на 60. Все что интересует пользователя – это равномерно прогретые радиаторы во всей цепи. Итак, мы выяснили, что: попутка — это система отопления загородного дома, имеющая незначительное преимущество в меньшей глубине балансировки, по сравнению с аналогичной по сопротивлению и нагрузке системой тупиковой. Дающая возможность монтировать последовательности из 10 и более радиаторов. Для тупиковой системы 10 радиаторов в одном плече, как правило, значение предельное, уже трудно поддающееся настройке. Более дорогая по сравнению с тупиковой схемой. Поэтому применять ее в случае, когда радиаторов не больше 10-12 и когда попутка не вырождается в трехтрубку, не следует. Выгоднее применить тупиковую в два плеча. Ничего кроме попутки мы не сможем применить в случае, когда прокладка магистралей возможна только по периметру дома, площадь этажа значительная и радиаторов на этаже 20. Обязательным условием для устройства петли Тихельмана является применение балансировочных клапанов на отопительных приборах. Оставить без балансировки можно только 3-5 радиаторов в середине петли. Но в этом случае при возникновении гидравлических шумов у вас не будет возможности избавиться от них. Поэтому не экономим и ставим балансировочники на все приборы. Желательно иметь радиаторы с высоким гидравлическим сопротивлением, в этом случае, вы будете избавлены от необходимости глубокой балансировки крайних приборов. В остальном попутка — обычная система. Но применять ее надо только в тех случаях, когда более высокие затраты на ее монтаж, оправданы невозможностью применить никакую другую систему. А такое встречается не часто. Поэтому не делайте лишних движений и не тратьте лишние средства. Без попутки чаще всего можно обойтись.

Тупиковая система отопления — схема для частного дома. Жми!

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью. Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения.

[advice]Важно знать: монтировать трубопровод в случае его бетонирования или оштукатуривания необходимо из полимерных труб по технологии соединения на надвижной гильзе.[/advice]

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины.  При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод.

Эта система даёт возможность подключать:

• контур — теплый пол;
• контур — сушильные полотенца.

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

[warning]Замечание мастера: вертикальная схема проектируется исключительно с циркуляционным насосом.[/warning]

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Смотрите интересное видео, в котором специалист дает квалифицированные советы на тему устройства двухтрубной системы отопления:

Оцените статью: Поделитесь с друзьями!

Виды систем отопления частного дома, схема отопления

Схемы системы отопления

Самотечная схема

Однотрубная система

Коллекторная схема

Попутная система отопления

Плечевая система

Вывод

Рассмотрим 5 систем отопления: самотек, «ленинградку» (однотрубную систему), коллекторную, тупиковую и попутную. Сразу раскроем секрет, что самые лучшие схемы — это «попутка» и тупиковая плечевая. В маленьких домах задействуют плечевую, в больших домах лучше всего – «попутка», где много радиаторов с балансировкой не будет никаких проблем.

Такая схема никому сейчас не нужна, и когда ее требуют выполнить, думая, что обойдётся дешево, люди сильно ошибаются. Во-первых, потому что там нужны толстые трубы. Во-вторых, регулировка очень нежная, ее легко нарушить, поэтому нужны уклоны, чтобы котел стоял ниже радиаторов, т.е. нужен приямок на кухне или подвал, тогда это будет работать. И даже в этом случае вы будете иметь одну большую проблему самотека — второй этаж всегда горячее, чем первый. С этим можно бороться, но вся эта борьба приводит к тому, что система удорожается. Потребуется устройство байпасов, сварочные работы, балансировочные краны на втором этаже и их отсутствие на первом. Это приведет к тому, что система самотека обойдется в 3 раза дороже, чем насосная.

Самотечная схема в трехэтажном доме не рекомендуется потому, что движение теплоносителя ленивое, медленное, и те 20 кг разницы в тонне нагретой и холодной воды — недостаточная причина, чтобы вода двигалась интенсивно по трубам и батареям.

На двух этажах самотек будет работать неплохо, но при определенных условиях. К примеру, для полноценного самотека понадобится два полноценных этажа и чердак. На чердаке устанавливается расширительный бак, к которому будет от котла подходить главный стояк, желательно по прямой (небольшое искривление допустимо, но это будет ухудшать работу самотека). От главного стояка будут расходиться «лежаки» с уклоном 0,05, от которых будут опускаться стояки, и они будут собираться в обратку для перехода в котёл.

Самотек хорош, в избе, где есть сени, спальня и поток, и стоит котёл. Также будет прекрасно работать в одноэтажных домах. Рассмотрим еще мансардный дом, где полноценный первый этаж и на втором немножко приподняты стены, затем идёт скошенная крыша. В данном примере, расширительный бак девать некуда, придется устанавливать где-то в помещении. Возникает проблема — кто будет топить дом, если хозяева используют его только на выходных? Следовательно, дом будет замерзать, а значит нужна незамерзайка, которая хуже ходит по системе, чем вода. Она обладает меньшей теплоемкостью и ядовита. К тому же, при нагреве расширительного бака пары теплоносителя будут попадать в помещение, надо дышать ими или нет. Как вариант, можно вывести на улицу, сделав герметичную крышку, но это опять плюс к затратам.

Ещё один недостаток – нет возможности проложить трубы правильно, они должны прокладываться ровно. Итого, прежде чем делать самотёк обратите внимание на дом, учтите нюансы.

Преимущество самотечной системы в том, что она независима от электричества. Если произойдет отключение электроэнергии, то у вас все равно будет тепло.

Что такое однотрубная система, которая якобы стоит дешевле, чем обычная двухтрубная? Ничего она не экономит. «Однотрубка» хороша в цехах, в доме сделать сложно. Например, некая сеть, на которой стоят радиаторы. Не всегда получается так, чтобы получилась действительно «ленинградка», так как мы должны уйти от котла и дойти до крайнего отопительного прибора, и снова вернуться к котлу. Получается всё равно двухтрубная схема отопления, но выглядит как однотрубная.

При таком подключении коэффициент затекания в радиатор сильно снижается. Это приводит к тому, что скорость движения теплоносителя понижается, и, если в обычной системе разница между подачей и обраткой 6-10°, то при уменьшении коэффициента затекания значение возрастает до 20 градусов, потому что вода стоит и успевает сильно остыть. В батарею вода приходит 70 градусов и остывает до 50, следовательно, теплоноситель в следующий радиатор попадает более холодным, следующий – еще холоднее, и так далее. Если в цепи стоят 10 радиаторов, то к последнему теплоноситель попадает уже не 70-градусный, а 40-градусный. С этим можно бороться, увеличивая батареи по ходу движения теплоносителя. Увеличение сложно посчитать и прогнозировать работу системы отопления, и это дороже.

Основной аргумент — чтобы в полу не было соединений.

Рассмотрим такой недостаток. Имеется коллекторный ящик, от которого отходят в разные стороны по 2 трубы к каждому радиатору. Желательно этот ящик ставить в центре строения, потому что если будет стоять в другом месте, то сумма длин труб не будет равной и образуется дисбаланс. Балансировка коллекторной системы не должна трогаться, необходимо, чтобы радиаторы прогревалась одинаково.

Также, увеличивая искусственно гидравлику ближних батарей — увеличивается гидравлика всей системы, и понадобится более мощный насос. Для отопления нужно обеспечить беспрепятственный доступ теплоносителя в отопительные приборы, а в данной схеме гидравлика увеличивается искусственно, чтобы перераспределить потоки.

Это такая схема отопления, в которой не нужно ничего регулировать. Она хороша тем, что сумма длин труб к каждому радиатору одинаковая. Подача начинается от котла, обратка начинается только от первого радиатора, следовательно, если сложить суммы подачи и обратки для каждой батареи, то значение будет одинаковое (константа). В итоге, нет никаких беспокойств, нет необходимости искусственно увеличивать гидравлику, все работает замечательно.

Единственный отрицательный момент заключается в том, что в «попутке» магистральная труба и фитинги должны быть толще, чем в коллекторной системе – это обойдется дороже.

Что из себя представляет тупиковая схема? Она хороша тогда, когда дом небольшой, и есть возможность сделать плечи приблизительно одинаковой длины с разницей не больше 20 м на двух трубах. Если это получается, и тепловая нагрузка на каждом плече примерно одинаковая в доме до 200 м², то лучше, чем плечевая система, ничего сделать нельзя.

В чём преимущество? Во-первых, используется меньшее количество труб, во-вторых, появляется возможность проложить трубы по периметру дома. Если соединения, которые зашиваются в пол, выполняются из сшитого полиэтилена или прессового металлопластика, то они очень надежны и уже опробованы не раз на практике.

Самотечная система используется в домах одноэтажных, двухэтажных, но с полноценным чердаком, где поместится расширительный бак;

однотрубная («ленинградка») — лишние траты, лишнее беспокойство, неудобно и хлопотно;

коллекторная (лучевая) — использовать можно, но учитывайте лишнее количество труб и их расположение поперёк помещений;

оптимальный вариант — «попутка», которая предпочтительнее для больших домов;

или тупиковая плечевая, пригодная для небольших домов до 200 метров квадратных.

Шагов составления карты автостопа: (1) отбор проб из природы устанавливает …

Контекст 1

… до 99 1 C в течение 15 минут, а затем охлаждение в течение 5 минут при 12 1 C. Продолжение повторного упорядочения по Цвику. В соответствии с протоколом массива мы метили ДНК, добавляя 1 мл фермента RTdT (Promega, Мэдисон, Висконсин, США: M1875) и 1 мл биотина-N6-ddATP (Enzo, Нью-Йорк, Нью-Йорк, США: 42809) к 1 мл фрагментированного Раствор ДНК. Смесь инкубировали при 37 ° C в течение 90 минут, нагревали до 99 ° C в течение 15 минут для дезактивации фермента, а затем давали ей остыть в течение 5 минут при 12 ° C.Базовый комплекс микроматриц Калифорнийского университета в Медицинской школе Дэвиса гибридизировал микроматрицы с использованием геномной ДНК вместо кДНК в стандартном протоколе Affymetrix (Affymetrix, Санта-Клара, Калифорния, США). Необработанные значения интенсивности гибридизации были извлечены с использованием пакета Bioconductor Affy (Gautier et al., 2004;) и нормализованы средние значения скольжения (см. Дополнительную таблицу 2). Чтобы обнаружить области генома, расходящиеся между отобранными и контрольными популяциями, мы использовали два подхода. Во-первых, мы записали зонды, значительно отличающиеся по интенсивности гибридизации между отобранными и контрольными линиями, используя двусторонний t-критерий P -значения меньше 0.001 (PROC GLM, SAS Institute Inc., 1988). Чтобы оценить области дифференцировки, мы подсчитали количество значимых зондов в пределах неперекрывающихся окон размером 1 МБ (каждый из которых содержит около 2000 олигонуклеотидов). Выбор размера окна был обусловлен следующими соображениями. Скорость рекомбинации у самок мух составляет примерно 2 сМ на 1 МБ. Во время фазы разрушения рекомбинации хромосомы проходят через самцов без рекомбинации половину времени. Соответственно, первоначально полностью сцепленные sfp, расположенные на расстоянии 1 Мб друг от друга, все еще связаны в 50% хромосом в начале отбора.Ассоциации выбранных аллелей с sfp в соседних окнах могут уменьшиться в два раза. Чтобы проверить значимость региональной дивергенции, мы переставили положения олигонуклеотидов и записали наибольшее количество sfp в окне для каждой перестановки. Этот анализ был чрезмерно упрощен и игнорировал родство людей в пределах отобранных популяций. Во-вторых, мы повторно проанализировали данные с помощью модели ANOVA, включив эффекты отбора и популяции, вложенные в отбор.Идентификационные области геномной дифференциации были обнаружены с помощью обоих анализов. Мы выбрали восемь интересующих зондов Affymetrix и сконструировали пары праймеров для ПЦР с использованием Primer3 (http: // frodo.wi.mit.edu/cgi-bin/primer3/primer3_www.cgi), которые будут амплифицировать 100-200 п.н. окружающих областей, которые мы получили BLASTing против генома дрозофилы. По одному праймеру из каждой пары мы имели 50 меченных биотином и очищали с помощью высокоэффективной жидкостной хроматографии (Thermo Oligos, Uem, Германия). Кроме того, мы использовали программу SW для конструирования праймеров компании Biotage (для конструирования одного праймера для пиросеквенирования непосредственно перед интересующим зондом на цепи, комплементарной той, которая амплифицирована праймером для ПЦР, меченным биотином.Мы выделили ДНК из шести популяций, на этот раз используя пулы из 100 мух. Мы использовали стандартные условия для ПЦР-амплификации ДНК. Лаборатория ветеринарной генетики Калифорнийского университета в Дэвисе обработала эти продукты ПЦР на пиросеквенаторе PSQ 96MA, используя их стандартный протокол. Мы смешали 3 мкл шариков и 37 мкл связывающего буфера (Biotage 40-0033, Упсала, Швеция) на реакцию ПЦР, а затем добавили 40 мкл этой смеси в каждую лунку с образцом в планшете для ПЦР. Позволяя образцам инкубироваться на миксере в течение 10 минут, мы объединили 5 мл праймера для секвенирования (Thermo Oligos) с 35 мл буфера для отжига (Biotage 40-0036) и добавили по 40 мл в каждую лунку пустого планшета для секвенирования (Biotage 40- 002).Когда образцы закончили смешивание, мы использовали вакуумный инструмент, чтобы удалить жидкость и оставить шарики и продукты ПЦР связанными с зондами. Затем мы окунули вакуумный инструмент в кюветы, заполненные 70% этанолом, денатурационным раствором (0,2 М NaOH) и 1 Â промывочным буфером (Biotage 40-0035, разведенный 1:10) на 5 с каждая. После выключения вакуума мы выпустили образцы в лунки планшета для секвенирования, вставив зонды вакуумного инструмента в дно лунок и потирая маленькими кружками.После нагревания планшета для секвенирования при 80 ° C в течение 2 минут мы позволяли ему остыть до комнатной температуры. По мере охлаждения образцов мы добавляли смесь ферментов, субстрат и dNTP в объемах, указанных поставщиком (Biotage 40-0045), в картридж пиросеквенатора, вставляли картридж и планшет для секвенирования в пиросеквенатор и начинали цикл. Частоты аллелей рассчитывали по относительным сигналам (ординатам), соответствующим альтернативным нуклеотидам. Цель состоит в том, чтобы идентифицировать естественные аллели, которые улучшают устойчивость к голоданию в выбранных линиях по сравнению со средним значением для популяции.Ожидается, что образец из 20 геномов дрозофилы из естественной популяции будет включать такие аллели (Madalena and Robertson, 1974). Как нам найти генетический регион, в котором они содержатся? Чтобы ответить на этот вопрос, мы применили подход к картированию автостопом (рис. 1). Во-первых, мы «смешали» выборку генотипов с популяцией, достаточно большой, чтобы смещение частот аллелей было незначительным. Во-вторых, чтобы улучшить разрешение последующего картирования, мы уменьшили неравновесие по сцеплению в исходной выборке, допустив примерно 50 поколений рекомбинации в отсутствие искусственного отбора.Ясно, что на генетический состав этой базовой популяции мог повлиять непреднамеренный отбор и дрейф во время фазы разрушения сцепления. Чтобы свести к минимуму последний эффект, каждая отобранная и контрольная субпопуляции были инициированы с большой выборки (приблизительно 1000 особей) из базовой популяции приблизительно 10 000–15 000 особей. Для последующего картирования автостопом дрейф не имеет большого значения, поскольку все контрольные и выбранные популяции были получены из одной популяции-основателя.Мы намерены проанализировать изменение частот полногеномных аллелей, достигнутых в результате отбора (символически представлены на рисунке 1). Чтобы осуществить отбор, мы поместили постоянное количество спарившихся самок или самцов в пустую бутылку, закрытую водонасыщенной пробкой из волокна. Мы оставили примерно 50% выживших самцов и самок каждой выбранной линии в качестве заводчиков для следующего поколения, и такое же количество случайно выбранных особей было использовано для каждой подобранной контрольной линии.Минимальное количество отобранных и контрольных линейных мух составляло 250 самцов и 250 самок в каждом поколении. После 13 поколений отбора наблюдается четкая прямая реакция представителей обоих полов в отношении выживаемости мух контрольной линии. Смертность отслеживалась до тех пор, пока не погибли все мухи; построение кривых выживаемости в течение всей жизни (рис. 2). Как показано, оба пола значительно более устойчивы к голоданию, чем контрольные, на что указывает общее среднее значение всех трех выбранных линий по сравнению со всеми тремя контрольными линиями.Поскольку отобранные и контрольные популяции были четко дифференцированы друг от друга в результате отбора (P = 0,0001, рис. 2), они также должны отличаться по частотам аллелей, обеспечивающих устойчивость к голоданию. Мы выделили ДНК для автостопного картирования и пиросеквенирования после одного поколения расслабленной селекции после 15 поколений селекции на устойчивость к голоданию. Мы обнаружили различия в частоте аллелей среди популяций с помощью Affimetrix GeneChip V.2. экспрессионные микрочипы, состоящие из 14 олигонуклеотидов по 25b на ген (за некоторыми исключениями).Если естественный аллель несет несоответствие олигонуклеотиду микроматрицы, это приводит к снижению сигнала гибридизации. Если частота такого аллеля увеличивается в выбранных популяциях, средний сигнал гибридизации для этого олигонуклеотида соответственно уменьшается. Тогда разница в интенсивности гибридизации между контрольной и выбранной популяциями может быть значительной, если изменения в частотах аллелей большие и постоянные среди реплицированных популяций. Мы извлекли ДНК из трех отдельных мух из каждой отобранной и контрольной линии и гибридизировали каждый из этих образцов ДНК для разделения микроматриц, получив в общей сложности 18 массивов (по три массива на каждую выбранную и контрольную линию).Методы, используемые для анализа сигналов от гибридизации тотальной ДНК — ДНК микрочипа, следующие. Для каждого признака массива средняя нормализованная интенсивность гибридизации (дополнительная таблица 1) была проанализирована с помощью однофакторного дисперсионного анализа для выбора олигонуклеотидов, расходящихся между отобранной и контрольной популяциями. Сигнал гибридизации от отдельного олигонуклеотида может быть шумным и потенциально вводящим в заблуждение. Однако обратите внимание, что в более раннем исследовании мы подтвердили большинство sfp, когда проверили их с помощью прямого пересеквенирования (Turner et al., 2005). Соответственно, мы основывали анализ на значимости изменений гаплотипов, а не на отдельных sfp s. В нашей экспериментальной схеме полиморфизмы, тесно связанные из-за начальной выборки, остаются в сильном неравновесии и представляют собой блок гаплотипа. Блок, подвергающийся выборочному сканированию, отмечен многочисленными sfp со значительным расхождением между контрольной и выбранной популяциями. Составной сигнал многих расходящихся sfp, маркирующих гаплотипический блок, однозначен. На рисунке 3 показано количество функций в окне размером 1 Мб, которые существенно различаются (P o 0.001) между отобранной и контрольной популяциями. Мы выбрали это окно, поскольку оно приблизительно соответствует размеру блоков неравновесия сцепления после 50 поколений случайного спаривания. Некоторые регионы, в первую очередь левое плечо второй хромосомы, значительно обогащены значительно расходящимися sfp s. Чтобы проверить, ожидается ли такое скопление случайно, мы 1000 раз переставляли хромосомные положения sfp s, каждый раз записывая наибольшее количество значимых sfp в окне размером 1 Мб.Ни одна перестановка не привела к количеству значений выше, чем обнаружено с исходным неперестановочным набором данных. Мы пришли к выводу, что наш метод обнаруживает сильно расходящиеся блоки гаплотипов …

Контекст 2

… для интенсивности гибридизации между выбранными и контрольными линиями, используя двусторонний t-критерий P -значения менее 0,001 (PROC GLM, SAS Institute Inc., 1988). Чтобы оценить области дифференцировки, мы подсчитали количество значимых зондов в пределах неперекрывающихся окон размером 1 МБ (каждый из которых содержит около 2000 олигонуклеотидов).Выбор размера окна был обусловлен следующими соображениями. Скорость рекомбинации у самок мух составляет примерно 2 сМ на 1 МБ. Во время фазы разрушения рекомбинации хромосомы проходят через самцов без рекомбинации половину времени. Соответственно, первоначально полностью сцепленные sfp, расположенные на расстоянии 1 Мб друг от друга, все еще связаны в 50% хромосом в начале отбора. Ассоциации выбранных аллелей с sfp в соседних окнах могут уменьшиться в два раза.Чтобы проверить значимость региональной дивергенции, мы переставили положения олигонуклеотидов и записали наибольшее количество sfp в окне для каждой перестановки. Этот анализ был чрезмерно упрощен и игнорировал родство людей в пределах отобранных популяций. Во-вторых, мы повторно проанализировали данные с помощью модели ANOVA, включив эффекты отбора и популяции, вложенные в отбор. Идентификационные области геномной дифференциации были обнаружены с помощью обоих анализов. Мы выбрали восемь интересующих зондов Affymetrix и разработали пары праймеров для ПЦР с использованием Primer3 (http: // frodo.wi.mit.edu/cgi-bin/primer3/primer3_www.cgi), который будет амплифицировать 100-200 п.н. окружающих областей, которые мы получили с помощью BLAST-анализа против генома дрозофилы. По одному праймеру из каждой пары мы имели 50 меченных биотином и очищали с помощью высокоэффективной жидкостной хроматографии (Thermo Oligos, Uem, Германия). Кроме того, мы использовали программу SW для конструирования праймеров компании Biotage (для конструирования одного праймера для пиросеквенирования непосредственно перед интересующим зондом на цепи, комплементарной той, которая амплифицирована праймером для ПЦР, меченным биотином.Мы выделили ДНК из шести популяций, на этот раз используя пулы из 100 мух. Мы использовали стандартные условия для ПЦР-амплификации ДНК. Лаборатория ветеринарной генетики Калифорнийского университета в Дэвисе обработала эти продукты ПЦР на пиросеквенаторе PSQ 96MA, используя их стандартный протокол. Мы смешали 3 мкл шариков и 37 мкл связывающего буфера (Biotage 40-0033, Упсала, Швеция) на реакцию ПЦР, а затем добавили 40 мкл этой смеси в каждую лунку с образцом в планшете для ПЦР. Позволяя образцам инкубироваться на миксере в течение 10 минут, мы объединили 5 мл праймера для секвенирования (Thermo Oligos) с 35 мл буфера для отжига (Biotage 40-0036) и добавили по 40 мл в каждую лунку пустого планшета для секвенирования (Biotage 40- 002).Когда образцы закончили смешивание, мы использовали вакуумный инструмент, чтобы удалить жидкость и оставить шарики и продукты ПЦР связанными с зондами. Затем мы окунули вакуумный инструмент в кюветы, заполненные 70% этанолом, денатурационным раствором (0,2 М NaOH) и 1 Â промывочным буфером (Biotage 40-0035, разведенный 1:10) на 5 с каждая. После выключения вакуума мы выпустили образцы в лунки планшета для секвенирования, вставив зонды вакуумного инструмента в дно лунок и потирая маленькими кружками.После нагревания планшета для секвенирования при 80 ° C в течение 2 минут мы позволяли ему остыть до комнатной температуры. По мере охлаждения образцов мы добавляли смесь ферментов, субстрат и dNTP в объемах, указанных поставщиком (Biotage 40-0045), в картридж пиросеквенатора, вставляли картридж и планшет для секвенирования в пиросеквенатор и начинали цикл. Частоты аллелей рассчитывали по относительным сигналам (ординатам), соответствующим альтернативным нуклеотидам. Цель состоит в том, чтобы идентифицировать естественные аллели, которые улучшают устойчивость к голоданию в выбранных линиях по сравнению со средним значением для популяции.Ожидается, что образец из 20 геномов дрозофилы из естественной популяции будет включать такие аллели (Madalena and Robertson, 1974). Как нам найти генетический регион, в котором они содержатся? Чтобы ответить на этот вопрос, мы применили подход к картированию автостопом (рис. 1). Во-первых, мы «смешали» выборку генотипов с популяцией, достаточно большой, чтобы смещение частот аллелей было незначительным. Во-вторых, чтобы улучшить разрешение последующего картирования, мы уменьшили неравновесие по сцеплению в исходной выборке, допустив примерно 50 поколений рекомбинации в отсутствие искусственного отбора.Ясно, что на генетический состав этой базовой популяции мог повлиять непреднамеренный отбор и дрейф во время фазы разрушения сцепления. Чтобы свести к минимуму последний эффект, каждая отобранная и контрольная субпопуляции были инициированы с большой выборки (приблизительно 1000 особей) из базовой популяции приблизительно 10 000–15 000 особей. Для последующего картирования автостопом дрейф не имеет большого значения, поскольку все контрольные и выбранные популяции были получены из одной популяции-основателя.Мы намерены проанализировать изменение частот полногеномных аллелей, достигнутых в результате отбора (символически представлены на рисунке 1). Чтобы осуществить отбор, мы поместили постоянное количество спарившихся самок или самцов в пустую бутылку, закрытую водонасыщенной пробкой из волокна. Мы оставили примерно 50% выживших самцов и самок каждой выбранной линии в качестве заводчиков для следующего поколения, и такое же количество случайно выбранных особей было использовано для каждой подобранной контрольной линии.Минимальное количество отобранных и контрольных линейных мух составляло 250 самцов и 250 самок в каждом поколении. После 13 поколений отбора наблюдается четкая прямая реакция представителей обоих полов в отношении выживаемости мух контрольной линии. Смертность отслеживалась до тех пор, пока не погибли все мухи; построение кривых выживаемости в течение всей жизни (рис. 2). Как показано, оба пола значительно более устойчивы к голоданию, чем контрольные, на что указывает общее среднее значение всех трех выбранных линий по сравнению со всеми тремя контрольными линиями.Поскольку отобранные и контрольные популяции были четко дифференцированы друг от друга в результате отбора (P = 0,0001, рис. 2), они также должны отличаться по частотам аллелей, обеспечивающих устойчивость к голоданию. Мы выделили ДНК для автостопного картирования и пиросеквенирования после одного поколения расслабленной селекции после 15 поколений селекции на устойчивость к голоданию. Мы обнаружили различия в частоте аллелей среди популяций с помощью Affimetrix GeneChip V.2. экспрессионные микрочипы, состоящие из 14 олигонуклеотидов по 25b на ген (за некоторыми исключениями).Если естественный аллель несет несоответствие олигонуклеотиду микроматрицы, это приводит к снижению сигнала гибридизации. Если частота такого аллеля увеличивается в выбранных популяциях, средний сигнал гибридизации для этого олигонуклеотида соответственно уменьшается. Тогда разница в интенсивности гибридизации между контрольной и выбранной популяциями может быть значительной, если изменения в частотах аллелей большие и постоянные среди реплицированных популяций. Мы извлекли ДНК из трех отдельных мух из каждой отобранной и контрольной линии и гибридизировали каждый из этих образцов ДНК для разделения микроматриц, получив в общей сложности 18 массивов (по три массива на каждую выбранную и контрольную линию).Методы, используемые для анализа сигналов от гибридизации тотальной ДНК — ДНК микрочипа, следующие. Для каждого признака массива средняя нормализованная интенсивность гибридизации (дополнительная таблица 1) была проанализирована с помощью однофакторного дисперсионного анализа для выбора олигонуклеотидов, расходящихся между отобранной и контрольной популяциями. Сигнал гибридизации от отдельного олигонуклеотида может быть шумным и потенциально вводящим в заблуждение. Однако обратите внимание, что в более раннем исследовании мы подтвердили большинство sfp, когда проверили их с помощью прямого пересеквенирования (Turner et al., 2005). Соответственно, мы основывали анализ на значимости изменений гаплотипов, а не на отдельных sfp s. В нашей экспериментальной схеме полиморфизмы, тесно связанные из-за начальной выборки, остаются в сильном неравновесии и представляют собой блок гаплотипа. Блок, подвергающийся выборочному сканированию, отмечен многочисленными sfp со значительным расхождением между контрольной и выбранной популяциями. Составной сигнал многих расходящихся sfp, маркирующих гаплотипический блок, однозначен. На рисунке 3 показано количество функций в окне размером 1 Мб, которые существенно различаются (P o 0.001) между отобранной и контрольной популяциями. Мы выбрали это окно, поскольку оно приблизительно соответствует размеру блоков неравновесия сцепления после 50 поколений случайного спаривания. Некоторые регионы, в первую очередь левое плечо второй хромосомы, значительно обогащены значительно расходящимися sfp s. Чтобы проверить, ожидается ли такое скопление случайно, мы 1000 раз переставляли хромосомные положения sfp s, каждый раз записывая наибольшее количество значимых sfp в окне размером 1 Мб.Ни одна перестановка не привела к количеству значений выше, чем обнаружено с исходным неперестановочным набором данных. Мы пришли к выводу, что наш метод обнаруживает блоки гаплотипов, сильно различающиеся между отобранными и контрольными популяциями. Хотя микроматрицы устанавливают области расхождения между отобранными и контрольными линиями, вероятно, из-за отбора, они не дают никакой информации о фактических различиях частот аллелей, достигнутых в результате отбора. Следующим шагом анализа автостопа должно быть независимое измерение с помощью другой техники частоты sfp в отобранных и контрольных популяциях.Методом выбора было секвенирование ДНК, и для этой цели мы разработали праймеры, непосредственно примыкающие к значимым sfp из QTL второй хромосомы. Мы использовали их для ПЦР-амплификации больших образцов ДНК, полученных от 100 мух на популяцию. Затем мы проанализировали последовательности олигонуклеотидов с помощью метода пиросеквенирования, который позволяет точно оценить частоту аллелей из совокупных образцов (Neve et al., 2002). Полиморфизм был очевиден для четырех олигонуклеотидов из семи, что согласуется с ожиданием того, что некоторые sfp являются ложными открытиями (см…

коричневый марморированный вонючий клоп — Halyomorpha halys

общее название: коричневый марморированный вонючий жук

научное название: Halyomorpha halys (Stål) (Insecta: Hemiptera: Pentatomidae)

Введение — Синонимия — Распространение — Описание — Жизненный цикл — Экономическое значение — Хосты — Управление — Коричневые мраморные вонючие жуки во Флориде — Избранные источники

Введение (Вернуться к началу)

Коричневый вонючий жук (BMSB), Halyomorpha halys (Stål) (, рис. 1, ) — это инвазивный вонючий жучок, впервые обнаруженный в 2001 году в США недалеко от Аллентауна, штат Пенсильвания, хотя он, вероятно, присутствовал за несколько лет до его открытия (Hoebeke and Carter 2003).В Соединенных Штатах коричневый вонючий клоп стал основным вредителем древесных фруктов и овощей, ежегодно вызывая ущерб урожаю и затраты на борьбу с ним на миллионы долларов (Leskey et al. 2012a). Коричневый марморированный вонючий клоп также стал неприятностью для домовладельцев из-за того, что он использовал сооружения в качестве мест для зимовки (Inkley 2012). Значение коричневого марморированного вонючего жука привело к тому, что большое количество научных исследований, правительственных и частных исследований было сосредоточено на борьбе с ним.

Рис. 1. Взрослая коричневая камчатка-вонючка, Halyomorpha halys (Stål). Фотография Лайла Дж. Басса, Университет Флориды.

Синонимия (к началу)

Pentatoma halys Stål, 1855
Poecilometis mistus Uhler, 1860
Dalpada brevis Walker, 1867
Dalpada remota Walker, 1867

Распределение (Вернуться к началу)

Коричневый мраморный вонючий клоп обитает в Восточной Азии, включая Китай, Тайвань, Корею и Японию (Lee et al.2013). С момента своего открытия в Северной Америке коричневый клоп-вонючий быстро распространился по восточным и средним западам США, а также обосновался на Западном побережье (, рис. 2, ). После своего вторжения в Северную Америку коричневый вонючий клоп распространился по всему миру, охватив Европу, Евразию и Южную Америку (Чили), что сделало его инвазивным видом с глобальным влиянием (Wermelinger et al. 2008, Faúndez and Rider 2017, Валентин и др., 2017). Связь коричневого мармчатого вонючего жука с искусственными сооружениями сделала его искусным путешественником; припаркованные автомобили, включая транспортные средства для отдыха и грузовые контейнеры, могут служить желательными местами для зимовки коричневого марморированного вонючего жука.Последующее перемещение этих транспортных средств и грузов через границы штатов или между странами привело к его быстрому распространению. Несмотря на широкое распространение в Соединенных Штатах, коричневый марморированный вонючий клоп не имеет устойчивых воспроизводящихся популяций в каждом штате, где имело место обнаружение. Инвазионный потенциал коричневого марморированного вонючего клопа привел к повышенной бдительности со стороны наций, которые не были захвачены коричневым марморированным вонючим насекомым. Меры предосторожности по ограничению его глобального распространения включают инспекции потенциальных растений-хозяев, а также фумигацию или термическую обработку грузов, которые могут содержать путешествующих автостопом коричневых мармурных вонючих насекомых (Duthie et al.2012).

Рисунок 2. Распространение коричневого клопа marmorated stink, Halyomorpha halys (Stål), в Соединенных Штатах на основе отчетов, представленных на Eddmaps.org, размещенных Университетом Джорджии — Центром инвазивных видов и экосистем Здоровье.

Описание (Наверх)

Яйца: Яйца коричневого мармчатого вонючего клопа имеют светло-зеленый или голубой цвет, диаметр 1 мм, в кладке примерно 28 яиц (, рис. 3 ).Яйца обычно располагаются на нижней стороне листьев растений-хозяев. По мере развития эмбриона он может стать видимым через яйцо, а глаза будут выглядеть как два красных пятна.

Рис. 3. Яйца коричневого клопа-вонючего, Halyomorpha halys (Stål). Фотография Дэвида Р. Ланса, USDA APHIS PPQ, Bugwood.org.

Нимфы: Нимфы первого возраста имеют длину примерно 2,4 мм, с черной головой и грудной клеткой и оранжево-красным брюшком ( Рисунок 4) .После перехода ко второму возрасту нимфы теряют большую часть своей оранжево-красной окраски. Нимфы второго возраста выглядят темными, с шипами на боковом крае грудной клетки. Крыловые почки начинают развиваться с каждой последующей линькой. Более поздние возрасты имеют основную окраску от черного до серого с заметными шипами по краям плечевой кости, а также белыми полосами на ногах и усиках (, рис. 5, ). Нимфы грубых вонючих клопов, Brochymena spp., Можно спутать с коричневыми нимфами клопов-вонючих из-за наличия шипов на краях плечевой кости и полос на ногах, однако нимфы Brochymena не имеют четко выраженных личинок. белые полосы на усиках ( рисунок 6 ).

Рис. 4. Недавно вылупившиеся нимфы коричневого мармчатого вонючего клопа Halyomorpha halys (Stål) собрались рядом с кладкой яиц. Фотография Дэвида Р. Ланса, USDA APHIS PPQ, Bugwood.org.

Рис. 5. Нимфа позднего возраста коричневого клопа-вонючего, Halyomorpha halys (Stål). Фотография сделана Гэри Берноном, USDA APHIS, Багвуд.орг.

Рис. 6. Нимфа позднего возраста из рода Brochymena. Нимфы этого рода могут быть ошибочно приняты за коричневого марморированного вонючего клопа, Halyomorpha halys (Stål), нимф из-за наличия шипов на краях плечевой кости. Их можно отличить от коричневых нимф клопов-вонючих по отсутствию четко выраженных белых полос на усиках. Фотография Джозефа Бергера, Багвуд.орг.

Взрослые: Взрослые особи коричневого клопа-вонючего крупнее, чем у большинства местных видов насекомых-вонючих, их длина варьируется от 12 до 17 мм. Основной цвет представляет собой смесь коричневого, темно-красного и черного на дорсальной поверхности с бежевой или кремовой вентральной поверхностью, перемежающейся с металлическими зелеными отметинами на вентральной части грудной клетки. Ключевые особенности для идентификации взрослого включают белые полосы на усиках и ногах, отсутствие плечевых (плечевых) шипов и чередование темных и светлых полос на краю живота (, рис. 7, ).

Рис. 7. Ключевые диагностические признаки взрослого коричневого клопа-вонючего, Halyomorpha halys (Stål) (слева). Зеленые стрелки указывают на полосатость усиков, округлые плечи и чередующуюся окраску по краям брюшка. Сходный вид клопов-вонючих, Euschistus servus (Say) (справа), имеет чередующуюся окраску по краям брюшка, а также округлые плечи, но не имеет светлых полос на усиках (красные стрелки).Фотография сделана Лайлом Дж. Бассом, Университет Флориды.

Жизненный цикл (Вернуться к началу)

Коричневый мраморный вонючий клоп, как и все вонючие клопы, является насекомым с гемиметаболизмом. Развитие от яйца до взрослой особи занимает от 40 до 60 дней, в зависимости от температуры и светового периода. После вылупления личинки первого возраста могут собираться вокруг кладки яиц перед линькой и рассредоточением на корм. Взрослые особи могут производить несколько кладок яиц на протяжении всей своей жизни.Зимняя диапауза — важнейший компонент жизненного цикла коричневого мармурного вонючего клопа. Коричневые клопы-вонючки реагируют на сокращение продолжительности светового дня во время осени переходом в диапаузу. В этот период репродуктивная деятельность взрослых особей прекращается, поскольку вонючие клопы экономят ресурсы, чтобы пережить зиму. Только взрослые особи входят в диапаузу и переживают зиму. Повышение температуры и продолжительности светового дня весной сигнализирует об окончании периода покоя, и взрослые коричневые клопы-вонючки покидают свои места зимовки в поисках пищи.В более теплом климате возможно несколько поколений в год, хотя в большей части своего североамериканского ареала коричневый мармчатый вонючий клоп имеет от одного до двух поколений в год.

Экономическое значение (Вернуться к началу)

Будучи многоядным вредителем, коричневый марморированный вонючий клоп может нанести ущерб нескольким культурам, в том числе древесным фруктам, орехам, овощам и пропашным культурам. В годы эпидемии коричневая мармеладная вонючка причинила значительный ущерб производителям плодовых деревьев, повредив яблоки, персики и груши.В 2010 году вспышка коричневого клопа-вонючего привела к убыткам производителей древесных фруктов в Среднеатлантическом регионе на сумму более 37 миллионов долларов США (Leskey et al. 2012b). В западных штатах США наблюдали, как коричневая вонючка питается фундуком и миндалем, двумя ценными ореховыми культурами. Производители овощей понесли экономический ущерб: сообщалось о кормлении сладкой кукурузой, фасолью и помидорами (Кухар и др. 2012). Рядовые культуры, такие как кукуруза и соя, также пострадали от коричневого марморированного вонючего клопа, причем повреждение происходило вблизи полей, прилегающих к лесным участкам, которые служат средой обитания для популяций коричневых марморированных вонючих насекомых.

Внешний вид травм растений зависит от их типа. Питание фруктами, орехами и некоторыми овощами может привести к образованию пробковых пятен на плоти непосредственно под местом кормления. Кормление также может вызвать обесцвечивание, некроз или хлоротичные пятна из-за повреждения тканей (Leskey and Nielsen 2018). Питание развивающимися фруктами, особенно персиками, может привести к повреждению кошки, при котором растущий плод не может разрастаться в месте травмы, полученной кормлением, что приводит к деформированию плода ( Рисунок 8 ).В большинстве случаев кормление нимфой и взрослыми особями делает плоды непригодными для продажи.

Рис. 8. Кошка получила травму развивающимся плодом персика. Эта травма типична для кормления клопов-вонючек, например, от коричневого клопа-вонючего, Halyomorpha halys (Stål). Другие вонючие клопы во Флориде, такие как Euschistus servus (Say) и листолистный клоп Leptoglossus phyllopus (L.), могут стать причиной травм кошки.Фотография Кори Пенка, Университет Флориды.

В дополнение к экономическим потерям от прямого повреждения посевов и увеличения затрат на борьбу, распространение коричневого мармчатого вонючего клопа серьезно нарушило установленные программы IPM, что привело к увеличению использования пестицидов широкого спектра действия. Хотя осторожное и разумное использование пестицидов обеспечивает высокую степень безопасности, их использование связано с негативным воздействием на окружающую среду и сокращением популяций естественных врагов в сельскохозяйственных районах.Косвенные затраты, связанные с увеличением использования пестицидов после появления коричневого мармчатого вонючего клопа, трудно измерить, но, несомненно, они значительны.

Коричневый мраморный вонючий клоп также важен с экономической точки зрения как вредный вредитель, проникая в дома и другие строения осенью в поисках прохладного и сухого места для перезимовки. В домах, расположенных рядом с районами с высоким изобилием коричневых мраморных вонючих насекомых, может наблюдаться тревожно большое количество вторжений коричневых мраморных вонючих насекомых.В исследовании Inkley (2012) было собрано 26 205 взрослых коричневых клопов-вонючек в одном доме за 181 день. В то время как присутствие коричневого вонючего жучка не представляет риска причинения вреда домовладельцам, раздавливание или другое беспокойство вонючих жуков приведет к выделению неприятного запаха, а их экскременты могут окрасить поверхности.

Хосты (Наверх)

Несмотря на то, что коричневый клоп-вонючий замечен на нескольких сотнях растений-хозяев, он проявляет сильные предпочтения в отношении определенных видов и предпочитает растения с плодовой структурой.Хозяева сельскохозяйственных культур включают яблоко, грушу, персик, виноград, чернику, сою, томат и кукурузу. Коричневая мраморная вонючка использует также несколько декоративных и ландшафтных растений, в том числе дерево принцессы ( Paulownia ), клен и ясень. В то время как кормление чаще всего наблюдается на плодовых структурах растений, коричневый марморированный вонючий клоп способен питаться вегетативными структурами и может пробивать кору некоторых деревьев, чтобы питаться.

Управление (Наверх)

Сельское хозяйство: Борьба с коричневым вонючим клопом в сельскохозяйственных условиях в первую очередь зависит от использования инсектицидов широкого спектра действия.Чрезмерный химический контроль прервал установленные программы IPM для нескольких культур (Blaauw et al. 2015). Поскольку пестициды, которые наиболее эффективны против коричневого вонючего клопа, часто токсичны для естественных врагов, опылителей и других полезных насекомых, были разработаны стратегии по сокращению количества пестицидов, используемых для борьбы. Среди них — использование опрыскивателей по краям, которые используют преимущества повышенной плотности вредителей, наблюдаемых в пограничных рядах сельскохозяйственных культур, особенно когда границы примыкают к лесным участкам.

Фермеры добиваются аналогичного контроля, направляя распыление пестицидов в районы с наибольшими популяциями вредителей и уменьшая количество пестицидов, используемых в районах с меньшей плотностью вредителей. Открытие феромона агрегации позволило исследователям разработать приманки, которые привлекают коричневого марморированного вонючего насекомого в непосредственной близости от места нахождения приманки. В сочетании с ловушками, в том числе ловушками в виде черной пирамиды (, рис.9 ) и липкими ловушками, приманки могут позволить производителям определять, когда популяции вонючих насекомых достигают уровней, требующих применения пестицидов (Aldrich et al.2009 г.). Кроме того, в настоящее время разрабатывается подход «привлекать и убивать», который направлен на использование приманки с феромонами для привлечения вонючих насекомых к определенным деревьям, которые затем обрабатываются пестицидами (Morrison et al., 2016).

Рис. 9. Пирамидальная ловушка, используемая для отслеживания вонючих насекомых в персиковом саду. Феромонная приманка, привлекательная для коричневого марморированного вонючего клопа, Halyomorpha halys (Stål), помещается внутрь верхней части ловушки для увеличения захвата ловушки.Черная ловушка чаще всего используется для коричневого марморированного вонючего жука. Фотография Кори Пенка, Университет Флориды.

Городской / жилой: В жилых помещениях основным средством уменьшения вторжения в дом коричневого марморированного вонючего жука является герметизация входов в дом, включая ремонт заслонки от насекомых и заделку трещин и других проемов в зданиях. Для домашнего использования были разработаны различные ловушки с разной степенью успешности.

Биологический контроль: Местные естественные враги не были эффективны в борьбе с популяциями коричневого марморированного вонючего клопа в его инвазивном ареале.Было замечено, что хищники питаются коричневым мармчатым вонючим клопом, однако сообщалось о низких уровнях контроля, обычно ниже 20%. В своем естественном ареале коричневый марморированный вонючий клоп подвергается паразитизму до 70% от ряда паразитоидов перепончатокрылых яиц, однако уровень паразитизма среди паразитоидов местных яиц на востоке США значительно ниже, часто ниже 10% (Ogburn et al. ).

Самурайская оса, Trissolcus japonicus (Эшмид), была идентифицирована как потенциальный классический биологический агент борьбы с коричневым марморированным вонючим клопом (, рис. 10, ).В восточной Азии оса-самурай была замечена паразитирующей на яйцах коричневого марморированного вонючего клопа, при этом уровень паразитизма в среднем составлял около 50% в течение года, с пиком около 80% (Yang et al. 2009). Оса-самурай была импортирована в Соединенные Штаты и помещена на карантин, пока ее проверяли на эффективность и специфичность к хозяину. Исследования показывают, что оса-самурай предпочитает яйца коричневого вонючего жука и вряд ли представляет угрозу для местных жуков-вонючек в Соединенных Штатах.

Летом 2015 года оса-самурай была обнаружена в дикой природе в Мэриленде (Talamas et al. 2015). Предполагается, что присутствие осы-самурая в Северной Америке было случайным заносом, возможно, через перемещение паразитированных яиц на грузах из Восточной Азии. Продолжительность заселения осы-самурая в США неизвестна. Вторая и отличная популяция осы-самурая была обнаружена в штате Вашингтон, что указывает на то, что распространение этого вида может быть шире, чем считалось ранее (Milnes et al.2016). Оса-самурай была одобрена Министерством сельского хозяйства США для выпуска в штатах, где она уже обосновалась. Есть надежда, что широкое распространение этого агента биологической борьбы сократит популяцию коричневого мармчатого вонючего клопа до приемлемого уровня.

Рисунок 10. Оса-самурай, Trissolcus japonicus (Эшмид) , Яичный паразитоид коричневого марморированного вонючего клопа, Halyomorpha halys (Stål), появляющийся из яйца вонючего клопа.Самурайская оса была одобрена для выпуска в качестве средства биологической борьбы в некоторых областях. Фото Элайджи Таламаса, FDACS.

Коричневые мраморные вонючие жуки во Флориде (Наверх)

В то время как коричневый клоп-вонючий широко распространен и широко распространен на большей части территории Соединенных Штатов, его распространение на юго-восток было относительно медленным. Зарегистрированные, воспроизводящиеся популяции зарегистрированы в Грузии, но более крупных вспышек популяций не наблюдалось.С 2006 года во Флориде было несколько сообщений о коричневом марморированном вонючем насекомом, но большинство сообщений касалось отдельных экземпляров, которые, вероятно, были завезены автостопом из северных штатов. В 2018 году обследование вредителей-вонючих на персиках Флориды выявило нимфы и яйца коричневого марморированного вонючего клопа из фруктового сада в округе Лейк, что позволяет предположить, что воспроизводящаяся популяция коричневого марморированного вонючего клопа может быть установлена ​​рядом с этим персиковым садом (Penca and Hodges). 2018). На сегодняшний день локализованная популяция в округе Лейк — единственная подтвержденная установленная популяция коричневого марморированного вонючего клопа во Флориде.Еще неизвестно, будет ли эта популяция сохраняться и увеличиваться, или она будет истреблена естественным путем.

Благодарности

Авторы хотели бы поблагодарить Элайджу Таламаса, Сьюзан Халберт и Пола Скелли из Министерства сельского хозяйства и бытового обслуживания Флориды, а также Хуаниту Попено (UF / IFAS Lake County Extension) за просмотр этого документа и предложения полезных предложений.

Избранные источники (В начало)

• Олдрич-младший, Хримян А., Чен X, лагерь MJ.2009. Семиохимический мониторинг вторжения коричневого вонючего клопа и неожиданного привлечения местного зеленого вонючего клопа (Heteroptera: Pentatomidae) в Мэриленде. Энтомолог Флориды 92: 483-491.

• Blaauw BR, Polk D, Nielsen AL. 2015. IPM-CPR для персиков: включение поведенческих методов для борьбы с Halyomorpha halys и основными вредителями персика. Наука управления вредителями 71: 1513-1522.

• Дати С., Майкл Т., Стивенсон Б., Ямоа Е., Макдональд Б.2012. Анализ рисков Halyomorpha halys (коричневый мраморный вонючий жук) на всех путях. Министерство сырьевой промышленности, Веллингтон, Новая Зеландия. 57 с.

• Фаундес Э.И., Райдер Д. 2017. Коричневый мраморный вонючий клоп Halyomorpha halys (Stål, 1855) (Heteroptera: Pentatomidae) в Чили. Arquivos Entomolóxicos 17: 305-307.

• Hoebeke ER, Carter ME. 2003. Halyomorpha halys (Stål) (Heteroptera: Pentatomidae): многоядный вредитель растений из Азии, недавно обнаруженный в Северной Америке.Труды Энтомологического общества Вашингтона 105: 225-237.

• Inkley DB. 2012. Характеристики вторжения в дом коричневого мармятника-вонючего клопа (Hemiptera: Pentatomidae). Журнал энтомологической науки 47: 125-130.

• Кухар Т.П., Камминга К.Л., Тех V, Уэлен Дж. 2012. Вредоносный потенциал коричневого мармчатого вонючего клопа на овощных культурах. Сеть управления предприятием. (19 октября 2018)

• Lee D-H, Short BD, Джозеф С. В., Bergh JC, Leskey TC. 2013. Обзор биологии, экологии и управления Halyomorpha halys (Hemiptera: Pentatomidae) в Китае, Японии и Республике Корея. Экологическая энтомология 42: 627-641.

• Leskey TC, Nielsen AL. 2018. Влияние инвазивного коричневого марморированного вонючего клопа в Северной Америке и Европе: история, биология, экология и менеджмент. Ежегодный обзор энтомологии 63: 599-618.

• Leskey TC, Hamilton GC, Nielsen AL, Polk DF, Rodriguez-Saona C, Christopher Bergh J, Herbert AD, Kuhar TP, Pfeiffer D, Dively GP, Hooks CRR, Raupp MJ, Shrewsbury PM, Krawczyk G, Shearer PW, Whalen Дж., Коплинка-Лоер С., Майерс Э., Инкли Д., Хельмер К.А., Ли Д.Х., Райт С.Е.2012a. Вредный статус коричневого клопа марморированного, Halyomorpha halys в США. Перспективы борьбы с вредителями 23: 218-226.

• Leskey TC, Short BD, Butler BR, Wright SE. 2012b. Воздействие инвазивного коричневого клопа-вонючего, Halyomorpha halys (Stål), на фруктовые сады в центральной части Атлантического океана в Соединенных Штатах: тематические исследования коммерческого управления. Психика: журнал энтомологии 2012: 1-14.

• Milnes JM, Wiman NG, Talamas EJ, Brunner JF, Hoelmer KA, Buffington ML, Beers EH.2016. Обнаружение экзотического яичного паразитоида коричневого марморированного вонючего клопа, Halyomorpha halys (Stål) на северо-западе Тихого океана. Труды Энтомологического общества Вашингтона 118: 466-470.

• Morrison WR, Lee D-H, Short BD, Khrimian A, Leskey TC. 2016. Создание поведенческой основы для стратегии «привлекать и убивать» для борьбы с инвазивными палочками Halyomorpha в яблоневых садах. Журнал науки о вредителях 89: 81-96.

• Огбурн Е.С., Бессин Р., Дикхофф С., Добсон Р., Гришоп М., Хельмер К.А., Мэтьюз К., Мур Дж., Нильсен А.Л., Полей К., Поте Дж. М., Роджерс М., Велти К., Вальгенбах Дж.2016. Воздействие естественного врага на яйца инвазивного коричневого клопа-вонючего, Halyomorpha halys (Stål) (Hemiptera: Pentatomidae), в органических агроэкосистемах: региональная оценка. Биологический контроль 101: 39-51.

• Penca C, Hodges AC. 2018. Первое сообщение о размножении и локализованном поселении коричневого клопа-вонючего (Hemiptera: Pentatomidae) во Флориде. Флоридский энтомолог 101 (4): 4 стр.

• Talamas EJ, Herlihy M. V., Dieckhoff C, Hoelmer KA, Buffington M, Bon MC, Weber DC.2015. Trissolcus japonicus (Ashmead) (Hymenoptera, Scelionidae) появляется в Северной Америке. Журнал исследований перепончатокрылых 43: 119-128.

• Валентин Р.Э., Нильсен А.Л., Виман Н.Г., Ли Д.Х., Фонсека DM. 2017. Глобальная сеть вторжений коричневого марморита вонючего клопа, Halyomorpha halys . Научные отчеты 7: 9866.

• Вермелингер Б., Винигер Д., Форстер Б. 2008. Первые записи об инвазивном клопе в Европе: Halyomorpha halys Stål (Heteroptera: Pentatomidae), новый вредитель древесных декоративных растений и фруктовых деревьев? Bulletin de la Société Entomologique Suisse 81: 1-8.

• Ян ZQ, Яо YX, Qiu LF, Li ZX. 2009. Новый вид Trissolcus (Hymenoptera: Scelionidae), паразитирующий на яйцах Halyomorpha halys (Heteroptera: Pentatomidae) в Китае, с комментариями по его биологии. Анналы Энтомологического общества Америки 102: 39-47.

Смоки и бандит (1977) — Краткое содержание сюжета

Бо Дарвилл, он же Бандит, — легенда дальнобойщика на пенсии, работающий на родео-грузовике. К нему обращается ненадежная команда магнатов отца и сына (Большой и Маленький Энос Бёрдетт), которые планируют большую вечеринку.Единственная проблема в том, что в 1978 году в Америке из-за тайных законов о спиртных напитках было незаконно отгружать пиво Coors к востоку от Техаса … и Бёрдетты хотели его для своей вечеринки в Атланте, Джорджия. 400 случаев этого.

Burdetts предлагают Bandit 80 000 долларов за пиво в Тексаркане, штат Техас, и за 28 часов доставят его обратно в Атланту. Появляется Кледус Сноу, «Снеговик». Бандит убеждает Кледуса вести грузовик с пивом, в то время как он будет запускать блокиратор, отвлекая Смоки, как в их лучшие времена. Когда Кледус убежден, приманка раскрывается…a Черный Pontiac Trans Am 1977 года с раскраской «золотой орел», один из самых знаковых автомобильных символов в истории американского кино.

Как и битва за Трою с Одиссеем, приготовление пива — это только начало. Теперь им просто нужно доставить его домой. Насколько это может быть сложно? У них были бы свободные часы, если бы их пути не пересеклись с срывом свадьбы скоро покрасневшей молодой пары, депутата Бьюфорда Т. и миссис Кэрри Джастис-младшая. Кажется, почти-миссис.Джастис передумал у алтаря, и он «танцевал обратно по проходу», все время извиняясь перед Джуниором. На выходе из церкви она останавливает первую проезжающую машину … Trans Am бандита Дарвилла. Она запрыгивает в свадебное платье и вуаль (по крайней мере, на некоторое время), хлопая в майках. Она знакомится с Бандитом, который в конце концов называет свою Лягушку, так как она склонна к прыжкам. Эй, вы попробуете выйти из свадебного поезда на американском маслкаре 70-х, едущем со скоростью 110 миль в час.

Вернувшись на свадьбу Справедливости, отец жениха вне себя от ярости.Когда он выходит из церкви, Шериф Бьюфорд Т. Джастис — из Техаса !! — узнает, что блудница, которая смутила его перед его городом, умчалась с ужасающей скоростью … на черном Trans Am. Погоня продолжается !!

Кледус хорошо проводит время в грузовике с пивом, хотя незапланированный заплыв со своим вторым пилотом (Бассет-хаунд Фред) и драка на остановке грузовика с группой седых байкеров теряют ему ценные минуты. Между тем, между Бандитом и Лягушкой вспыхивает химия. Он даже снимает шляпу, что делает только одно…и только одно. Когда Техас поворачивается к Арканзасу, внезапно что-то становится очевидным … Шериф Джастис все еще преследует, и он теряет еще один шарик с каждым новым оскорблением своей полицейской машины.

Уничтожено много-много полицейских крейсеров. Перепрыгивают недостроенный подвесной мост … а потом нет. Бутерброды Diablo. Кресло-качалка. Шорты. Наконец, вся полиция штата Джорджия вместе с вертолетом присоединяется к погоне. В ошеломляющей кульминации событий срок соблюден…и деньги собираются с Еноса и Еноса. Ладно, не совсем. Заключена сделка по принципу «дважды или ничего» на суп из бостонских моллюсков (через 18 часов), а также на «Бандит», «Лягушку» и «Снеговик» в их новом «Кадиллаке» красного цвета с карамельным яблоком. Бандит, через полицейский отряд своего вездесущего CB, наконец представляет себя Буфорду … в конце концов. Сведя его к следующему пункту назначения, они уносятся прочь … направляясь на север, в Новую Англию. Шериф Джастис вылетает с парковки, оставляя Джуниора позади … послушно преследующего папу.В конце концов, кто еще будет держать его в руках?

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Установка портативного водонагревателя на 12 В в автофургоне

Есть много кемперов с раковиной и насосом, но они редко включают горячее водоснабжение. Электричество плохо работает для отопления, особенно таких плотных по температуре вещей, как вода, поэтому большинство людей просто списывают его на комфорт для дома и дома на колесах.

Это вполне понятно, но мы подозреваем, что в большее количество сборок будет включена горячая вода, если бы люди знали, как просто установить 12-вольтовый электрический пропановый водонагреватель в их автофургоне! В этом посте мы расскажем, как добавить водонагреватель на 12 В к вашей нынешней системе мойки на 12 В.

Если вы ищете другие способы получить горячую воду, прочтите наши сообщения о том, как найти душ в дороге, и узнайте о переносном водонагревателе типа «душ в коробке».

@three_vanlifers

Типы водонагревателей на пропане

Когда дело доходит до установки водонагревателя в фургоне, есть два основных решения:

Полностью переносные водонагреватели — это, по сути, «душ в коробке». У них есть собственные водяные насосы, смесители и насадки для душа.Настройка практически отсутствует. Они просты в использовании, безопасны и их легко буксировать. Если вы не хотите возиться с проектированием системы водоснабжения, это лучший вариант.

Тем не менее, у полностью переносного водонагревателя есть серьезный недостаток. Эти системы поставляются со встроенным водяным насосом , поэтому вы не можете подключить их к имеющейся у вас раковине на 12 В (по крайней мере, непросто) .

Вот тут и пригодятся безрезервуарные водонагреватели!

Как работает безбаковый водонагреватель на пропане?

В отличие от душевой кабины, в безрезервуарном водонагревателе мало деталей.Это простая конструкция, в которой используется давление воды из насоса для раковины, вода нагревается с помощью пропанового баллона, а затем выталкивается через душевую лейку.

Если вы хотите принять горячий душ, все, что вам нужно, это насос на 12 В, резервуар для пресной воды, баллон с пропаном и подключение на 12 В.

Все становится немного сложнее, если вы хотите подключить его к раковине и для горячей, и для холодной воды:

Детали пропанового электрического водонагревателя на 12 В

На этой диаграмме показан поток горячей воды, направляемый прямо в раковину.Это позволяет мойке работать как бытовая, позволяя регулировать поток горячей / холодной воды в соответствии с предпочтительной температурой.

Чтобы получить полную информацию о том, как собирается система с раковиной 12 В, прочтите наш пост: Установка раковины на 12 В в ваш кемпер

Советы по технике безопасности для пропанового водонагревателя

При игре с пропаном всегда важно соблюдать дополнительные меры предосторожности. Водонагревателям нужен свежий кислород, потому что они сжигают топливо. Обеспечьте им достаточную вентиляцию и никогда не используйте водонагреватель на пропане в закрытом автомобиле!

Установите водонагреватель в хорошо вентилируемом месте, например, возле задней или боковой двери. Никогда не устанавливайте водонагреватель снаружи автомобиля. Они не предназначены для постоянного воздействия внешних факторов. Большинство обогревателей специально заявляют, что они не должны подвергаться воздействию дождя или снега.

Регулярно проверяйте газовые линии, чтобы убедиться в отсутствии утечек, и установите поблизости детектор угарного газа.

Как установить водонагреватель

1. Найдите подходящее место.

Ознакомьтесь с приведенными выше советами по безопасности и найдите в автомобиле место с хорошей вентиляцией.У вас должен быть доступ к обогревателю, чтобы регулярно проверять на утечки воды и газа. Нагреватель также должен быть в пределах досягаемости для регулировки настроек.

Размещение его рядом с резервуарами для воды и пропана избавит вас от необходимости иметь дело с длинными трубками и, возможно, тратить воду впустую.

Если вы строите раковину под давлением, вместо прилагаемой насадки для душа вы можете удвоить свою функциональность, купив выдвижной смеситель, который можно вытащить из автомобиля для принятия душа!

@advanturouslife

2.Взгляните на свои точки подключения

Бесконтактный водонагреватель имеет три точки для подсоединения шлангов:

• Вход холодной воды
• Газопровод
• Выход горячей воды

Перед началом установки убедитесь, что линия воды и газа отключены.

3. Присоедините водопровод

Для обеспечения водонепроницаемости оберните входные разъемы на устройстве тефлоновой лентой или аналогичным материалом.

Каждый пропановый обогреватель должен иметь собственный водяной шланг.Если вы хотите заменить трубку на что-то более длинное, стандартный размер составляет ½ дюйма толщиной. Для горячей воды следует использовать трубки из ХПВХ, чтобы избежать повреждения шлангов.

Для дополнительной безопасности прикрепите хомут к водяным штуцерам, чтобы предотвратить утечки.

4. Вставьте батарейки

Вставьте две батареи типа D и включите водяной насос. В большинстве случаев батареи необходимо покупать отдельно. Эти батареи служат для запуска автоматического пьезозажигания нагревателя.

Запустите водонагреватель, чтобы проверить отсутствие утечек воды или ослабленных соединений. Вы должны услышать щелчки в устройстве, указывающие на включение воспламенителя.

Выключите водяной насос перед подсоединением газопровода.

5. Присоедините линию подачи газа

Как и в случае с линиями подачи воды, перед присоединением шланга необходимо обернуть вход газа тефлоновой лентой. Убедитесь, что вы используете тефлоновую ленту желтого цвета , предназначенную для конкретных газов. Желтую ленту можно использовать на водопроводной арматуре, но нельзя использовать белую ленту для газовой арматуры.

Затем установите газовую арматуру. Убедитесь, что вы не перетягиваете газовую линию. Это может привести к поломке регулятора и серьезной утечке газа!

Вы можете обнаружить утечку газа, просто понюхав воздух вокруг арматуры на наличие запаха «тухлого яйца», содержащегося в пропане.

После того, как все установлено, прикрепите душевую лейку и набор шлангов. Вставьте батарейки и подключите нагреватель к источнику питания. Большинство устройств поставляются с вилкой прикуривателя на 12 В.

Готово!

На что обращать внимание на безбаковый пропановый нагреватель

Мы рассмотрели ряд самых популярных водонагревателей без резервуаров, чтобы помочь вам решить, что лучше всего подойдет для вашего фургона.Эти модели работают аналогично, но есть несколько отличий, о которых следует помнить.

Время работы

Максимальное время работы ограничено количеством топлива, воды и заряда аккумулятора, которые у вас есть под рукой. Батареи типа D используются для воспламенения пропана. Это может длиться неделями при регулярном использовании душа. Электроустановка на 12 В обеспечит вам постоянную подачу горячей воды.

Некоторые устройства имеют аварийное отключение, которое отключает устройство через 20 минут использования.Это мера безопасности для предотвращения накопления окиси углерода.

БТЕ

BTU, также известная как «британская тепловая единица», по сути, это то, вокруг чего вращается мир пропана. BTU измеряет потребление или доставляемую мощность по отношению к отдельным газовым приборам. Думайте об этом как о «лошадиных силах» устройства.

Водонагреватель с высоким значением BTU нагревает воду быстрее или до более высокой температуры.

мин. Давление воды (PSI)

Давление воды измеряется в фунтах на квадратный дюйм (PSI).Всем этим нагревателям требуется минимальное давление воды, чтобы вызвать зажигание нагревателя.

Вы должны быть уверены, что имеющийся у вас насос на 12 В может подавать достаточно высокое давление на квадратный дюйм для работы вашего душа. Это не должно быть проблемой для большинства надежных водяных насосов. Указанное давление воды — это минимальное количество воды, необходимое для работы.

Для справки: предлагаемый нами водяной насос SURFLO на 12 В обеспечивает подачу давления 55 PSI

Макс. Расход (галлонов в минуту)

Скорость потока измеряется в галлонах в минуту (GPM).Это количество воды, которое ваша душевая лейка будет подавать за каждую минуту использования. Зная свой расход (и как долго вы принимаете душ), вы также сможете составить представление о том, какого размера резервуар для воды вы хотели бы иметь под рукой.

Регулировка температуры

Температурные шкалы предусмотрены на каждом из этих нагревателей. Вы сможете контролировать, хотите ли вы принять теплый или горячий душ. Некоторые водонагреватели без бака имеют максимальную тепловую мощность для предотвращения ожогов.

Лучшие водонагреватели 12 В

Camplux 5L 1.Наружный портативный пропановый безрезервуарный водонагреватель на 32 галлона в минуту.

Первый водонагреватель без резервуара в нашем списке — это портативный водонагреватель Camplux 5L 1,43 галлона в минуту. Camplux — это бренд, который обслуживает тех, кто любит природу и тщательно подходит к правильной установке. Они имеют почти двадцатилетний опыт работы в газовой и электротехнической промышленности и поставили перед собой цель создавать продукты, ориентированные на мобильность, энергосбережение и инновации.

Эта модель проверяет все три этих поля и многое другое.

Одной из самых привлекательных особенностей Camplux является то, что он работает с самой низкой скоростью потока среди продуктов, которые мы рассмотрели. Его GPM составляет всего 1,32, что означает, что вы будете использовать меньше воды и, в свою очередь, вам не придется таскать так много воды.

Camplux рекомендует использовать водяной насос SURFLOW 12V, который идеально подходит для большинства потребителей. Зажигание питается от двух батареек типа D.

Вода нагревается до максимальной температуры 114,8 ° F и имеет защиту от перегрева за пределами этой точки.Это защитит вас от ожогов, но вы не сможете получить такую ​​горячую воду, как в некоторых других моделях.

Поскольку безопасность — большая проблема для Camplux, этот обогреватель имеет устройство подавления пламени. Это означает, что если через насос проходит недостаточно воды, он отключается, чтобы предотвратить накопление окиси углерода. Точно так же он также имеет защитное отключение при истощении кислорода, а также защиту от замерзания.

Защита от замерзания помогает предотвратить хрупкость и поломку металлических спиралей внутри при хранении в холодную погоду.Отсутствие защиты от замерзания — это недостаток, который мы видели в некоторых других рассмотренных нами моделях. На продукт также предоставляется гарантия 1 год на случай, если что-то пойдет не так.

Верхняя ручка Camplux может складываться и убираться. Если вы не хотите постоянно встраивать этот обогреватель в кемпер, вы можете оставить его, а затем повесить водонагреватель на дереве или другом прочном предмете на открытом воздухе.

Если вам кажется, что этого недостаточно, Camplux также предлагает вариант объемом 10 л, который вдвое мощнее.Это увеличит выходную мощность с 34 000 БТЕ / час до 68 000 БТЕ / час, чтобы не отставать от большего расхода воды в 2,64 галлона в минуту.

Есть ли у Camplux возможные недостатки?

Да. Если вы живете в Северной Америке, вы можете обнаружить, что все соединения нестандартны для этого региона. Поскольку Camplux все еще является новичком в США, это неудивительно.

Это ни в коем случае не является препятствием или чрезмерно сложным, просто имейте это в виду, когда настраиваете его, что традиционная фурнитура в Home Depot или Lowe’s может не подойти.

Что нам нравится	Что нам не нравится
Самый низкий расход	Соединения не типичны для Северной Америки
Защита от замерзания 03 Не нагревается так, как другие модели
Max Safety Features

Gasland 1.8GPM 6L Открытый портативный пропановый газобаллонный водонагреватель Обзор

Портативный безрезервуарный водонагреватель Gasland 6L — не самое примечательное имя, но у него есть несколько ключевых особенностей, которые отличают его от некоторых других нагревателей, которые мы рассмотрели.

Во-первых, он имеет рейтинг в БТЕ: 41 000. Это водонагреватель-монстр без ограничения по времени работы и максимальной максимальной температурой 167 ° F.

Нагреватель, который нагревается , что горячий может быть как хорошим, так и плохим.Хотя хорошо иметь возможность стать очень жарким, температура выше 150 ° F может довольно быстро вызвать серьезные ожоги кожи.

Тем не менее, нам нравится тот факт, что даже если вы находитесь в холодной среде, вы можете полностью отрегулировать температуру в соответствии со своими потребностями и начать расслабляться. Поток тепла и воды полностью регулируется, так что вы можете добиться желаемого.

Gasland оснащен стандартными средствами защиты, такими как устройство погашения пламени, защита от замерзания, а также защита от перегрева, чтобы во время полоскания ничего не случилось.

Этот продукт поставляется с удобными кронштейнами, чтобы его можно было повесить для вашего удобства, а ручка для переноски легко складывается для быстрого хранения. Если что-то пойдет не так, на прибор действительно распространяется ограниченная гарантия сроком на 1 год при условии, что он эксплуатируется и обслуживается в соответствии со спецификациями, подробно изложенными в прилагаемом руководстве по эксплуатации.

Итак, есть ли у этого безрезервуарного водонагревателя минусы?

Наиболее примечательным является высокая тепловая мощность. Если вы очень чувствительны к теплу или знаете, что этим обогревателем будут пользоваться дети, будьте осторожны с трубкой при включении.Вода, которая остается в трубке после выключения насадки для душа, будет намного горячее, чем температура, которую вы выбрали после повторного включения.

Что нам нравится? Нет макс. Времени работы

Camp Chef HWD5 Triton Water Heater Review

Camp Chef — компания, которая производит ряд популярных продуктов для переоборудования кемперов.Мы рассмотрели их портативную походную печь в прошлом. Поскольку у этой компании довольно много пропановых продуктов, естественно, что они также разработали водонагреватель с высокими характеристиками.

Так чем же отличается Triton от других рассмотренных нами?

Это устройство немного больше и тяжелее, чем другие в нашем списке. Для работы также требуется самое высокое минимальное давление воды: 25 фунтов на квадратный дюйм. Это означает, что вам понадобится надежный насос на 12 В, чтобы вода продолжала двигаться.

С другой стороны, вода становится горячей! При максимальной температуре 150 ° F вы можете получить ожоги, не уменьшив огонь должным образом.Эта конструкция работает при сопоставимой максимальной скорости потока 1,5 галлона в минуту и ​​имеет 1 год гарантии, как и другие.

Замечательная особенность, которая выделяет Triton, заключается в том, что у него более длинный шланг для лейки душа, который мы видели. Он простирается на 8 футов в длину! Сама душевая лейка также имеет несколько настроек, включая душ, туман и струю.

В целом, мы считаем, что это солидный вариант водонагревателя. Его функции находятся в середине списка, и у него не так много плохих отзывов. Единственное, на что мы видели жалобы, это то, что иногда запальник часто отключается.Это может быть связано с плохой защитой от ветра на устройстве.

Кроме того, нет защиты от замерзания, как мы видели на Camplux. Это означает, что вам нужно убедиться, что водонагреватель полностью опорожнен, когда вы сидите в холодную погоду, чтобы змеевики внутри не замерзли и не повредились.

Что нам нравится	Что нам не нравится
Нет максимального времени работы	Может потребоваться повторное зажигание
9 Самая длинная душевая лейка	Без защиты от замерзания
Несколько настроек распыления

Обзор портативного безрезервуарного водонагревателя Eccotemp L5

И наконец, последний продукт в нашем списке: Ecotemp L5.Это самый легкий водонагреватель без резервуара, который мы рассматривали, его вес составляет всего 8 фунтов. Внешние размеры сравнимы с Camplux, но у него более высокая максимальная тепловая мощность.

Максимальная температура Eccotemp L5 составляет 140 ° F.

Этот переносной водонагреватель работает от двух батарей типа D, как и два последних продукта. Он имеет защитное отключение, которое активируется, если прибор работает дольше 20 минут или наклоняется более чем на 45 градусов, чтобы избежать несчастных случаев.

Для этого требуется более высокое значение 20 фунтов на квадратный дюйм, чтобы запустить зажигание, но это все еще намного ниже, чем у большинства насосов, которые люди будут использовать, и он рассчитан на выработку горячей воды 1,5 галлона в минуту.

Душевая лейка, входящая в комплект Eccotemp, позволяет выбирать между различными настройками струи, чтобы найти давление и форму, которые идеально подходят для вас. Это немного улучшенный опыт по сравнению с другими продуктами.

Во время настройки этот нагреватель включает в себя все необходимые переходники и фитинги в коробке.Это также включает 1 год гарантии на устройство.

Итак, какие части мы не фанаты?

Мы читали жалобы на то, что с этим продуктом вы должны проявлять особую осторожность, чтобы не оставлять его при низких температурах. Катушки, которые на самом деле нагревают воду, очень тонкие и замерзнут, разорвав катушки, если вы не будете осторожны. Чтобы этого не произошло, в холодные дни необходимо убедиться, что резервуары для воды полностью опорожнены.

Во-вторых, у этого обогревателя не самое крепкое лобовое стекло.Это означает, что при сильном ветре пламя пропана может не гореть. Это не должно быть проблемой, если вы управляете устройством внутри, но об этом следует помнить.

Что нам нравится	Что нам не нравится
Самая легкая конструкция	Без защиты от замерзания
Защита от ветра	2	2
Несколько настроек распыления

@alpinemargarita

Завершение

Переносные водонагреватели — отличное решение для добавления горячей воды в ваш кемпер.Система проста в настройке, универсальна и может быть встроена прямо в вашу текущую систему с потребителем 12 В.

Три рассмотренных нами обогревателя схожи по качеству. Чтобы выбрать лучший продукт для вашего фургона, вам нужно сосредоточиться на максимальной температуре, времени работы и специальных функциях, таких как защита от замерзания или индивидуальная настройка насадки для душа.

Если вам нужен душ с горячей водой, но вы не совсем готовы спроектировать подобную систему, мы рекомендуем приобрести переносной пропановый душ, который имеет более простую конструкцию (но не может быть встроен в раковину).Удачных путешествий!

гранул РНК перемещаются автостопом по лизосомам для транспортировки на большие расстояния, используя аннексин A11 в качестве молекулярной связки

Основные моменты

•

гранулы РНК «путешествуют автостопом» на подвижных лизосомах во время транспортировки на большие расстояния

AN связывается с РНК и лизосомами через домены разделения фаз и мембранного связывания

•

ANXA11 связывает гранулы РНК с лизосомами и необходим для транспорта аксональной РНК

•

Связанные с ALS мутации ANXA11 нарушают его функцию связывания транспорт

Резюме

Дальний транспорт РНК обеспечивает локальный синтез белка в метаболически активных участках, удаленных от ядра.Этот процесс обеспечивает соответствующую пространственную организацию белков, жизненно важных для поляризованных клеток, таких как нейроны. Здесь мы представляем механизм транспорта РНК, в котором гранулы РНК «путешествуют автостопом» по движущимся лизосомам. In vitro биофизическое моделирование, микроскопия живых клеток и объективная протеомика бесконтактного мечения показывают, что аннексин A11 (ANXA11), фосфоинозитид-связывающий белок, связанный с гранулами РНК, действует как молекулярная связка между гранулами РНК и лизосомами.
