Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

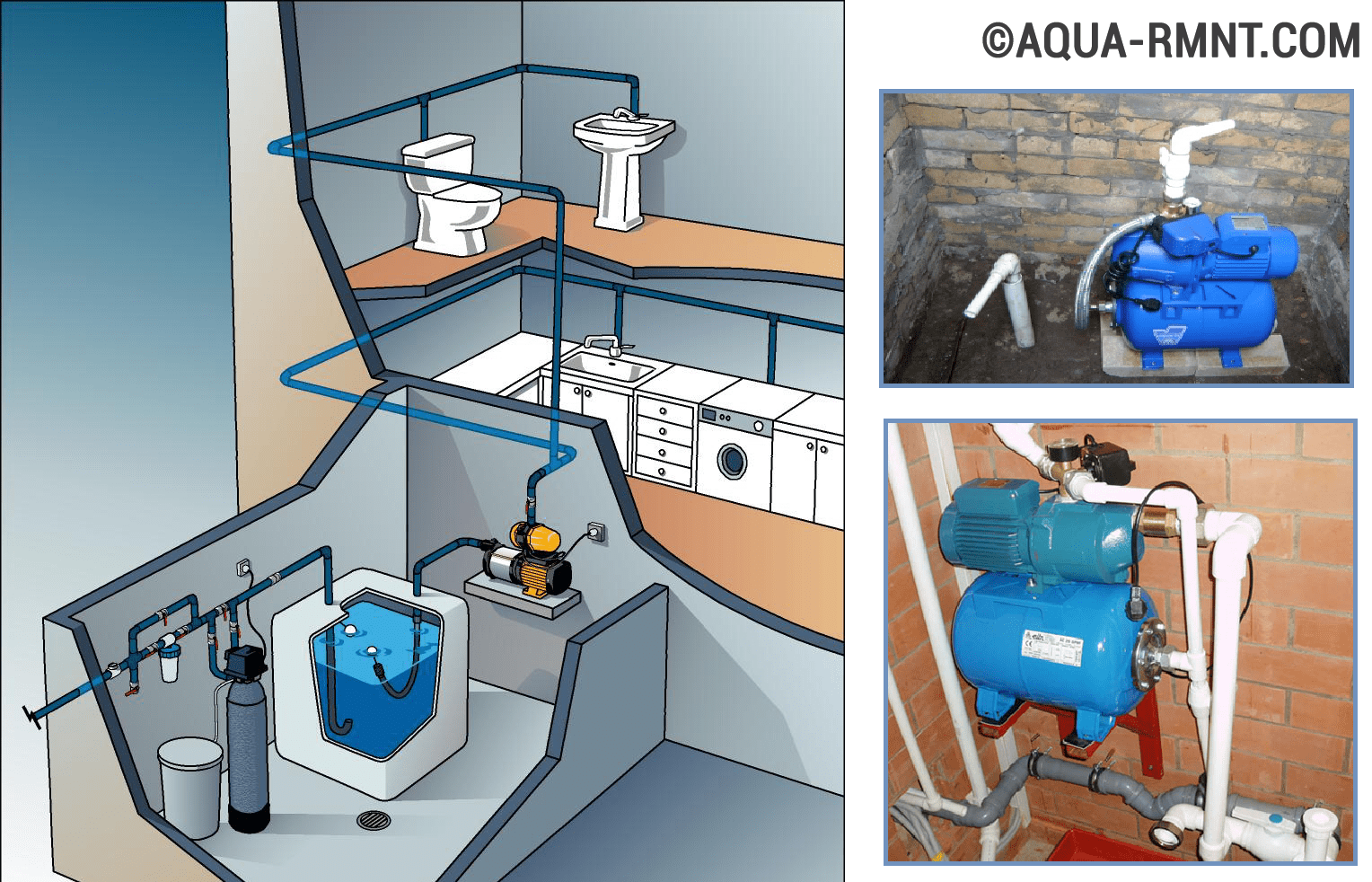

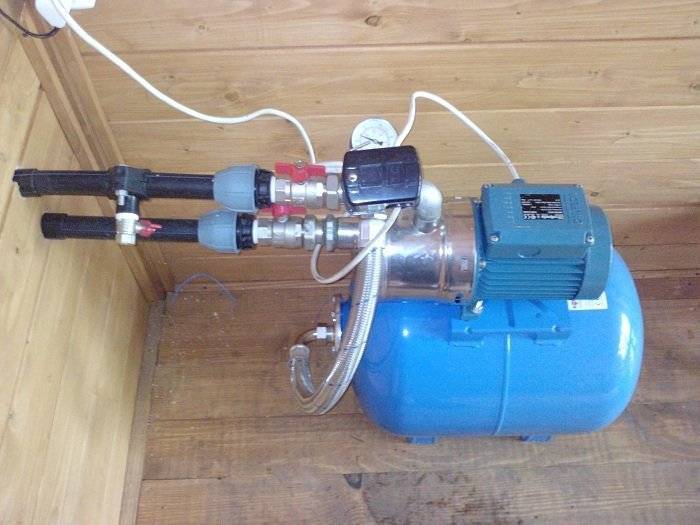

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Установка и подключение насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

  • Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
  • В нижнем секторе эжектора устанавливается сетчатый фильтр.
  • Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
  • Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
  • На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
  • Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
  • Роются траншеи на глубину ниже порога промерзания грунта.
  • В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
  • Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
  • Для подсоединения трубы к эжектору используются муфты.
  • Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
  • Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
  • Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

  • При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
  • Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
  • Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

  • изменившиеся гидрогеологические условия;
  • устаревшее оборудование;
  • увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

  • В заранее продуманно месте разъединяется водопроводная труба.
  • Конец, от городской магистрали присоединяется к накопительной емкости.
  • Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
  • Выполняется монтаж электропроводки.
  • Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Оцените статью: Поделитесь с друзьями!

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

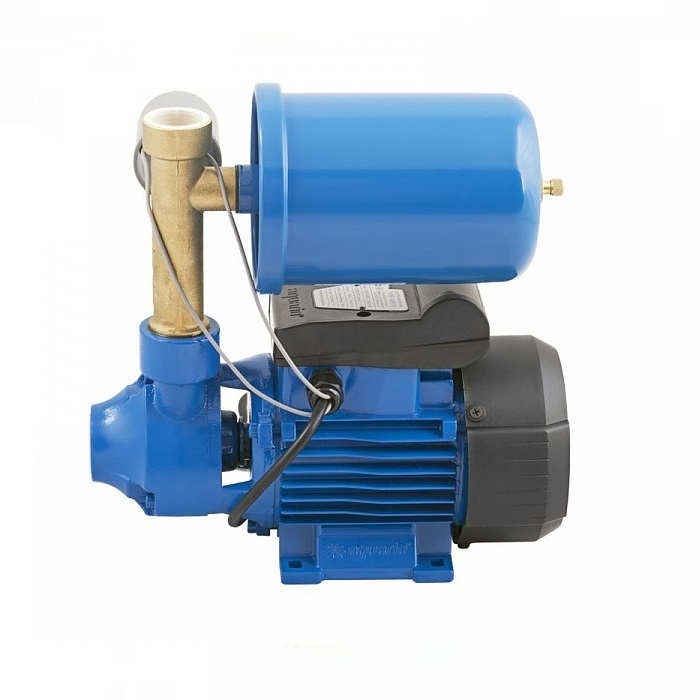

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

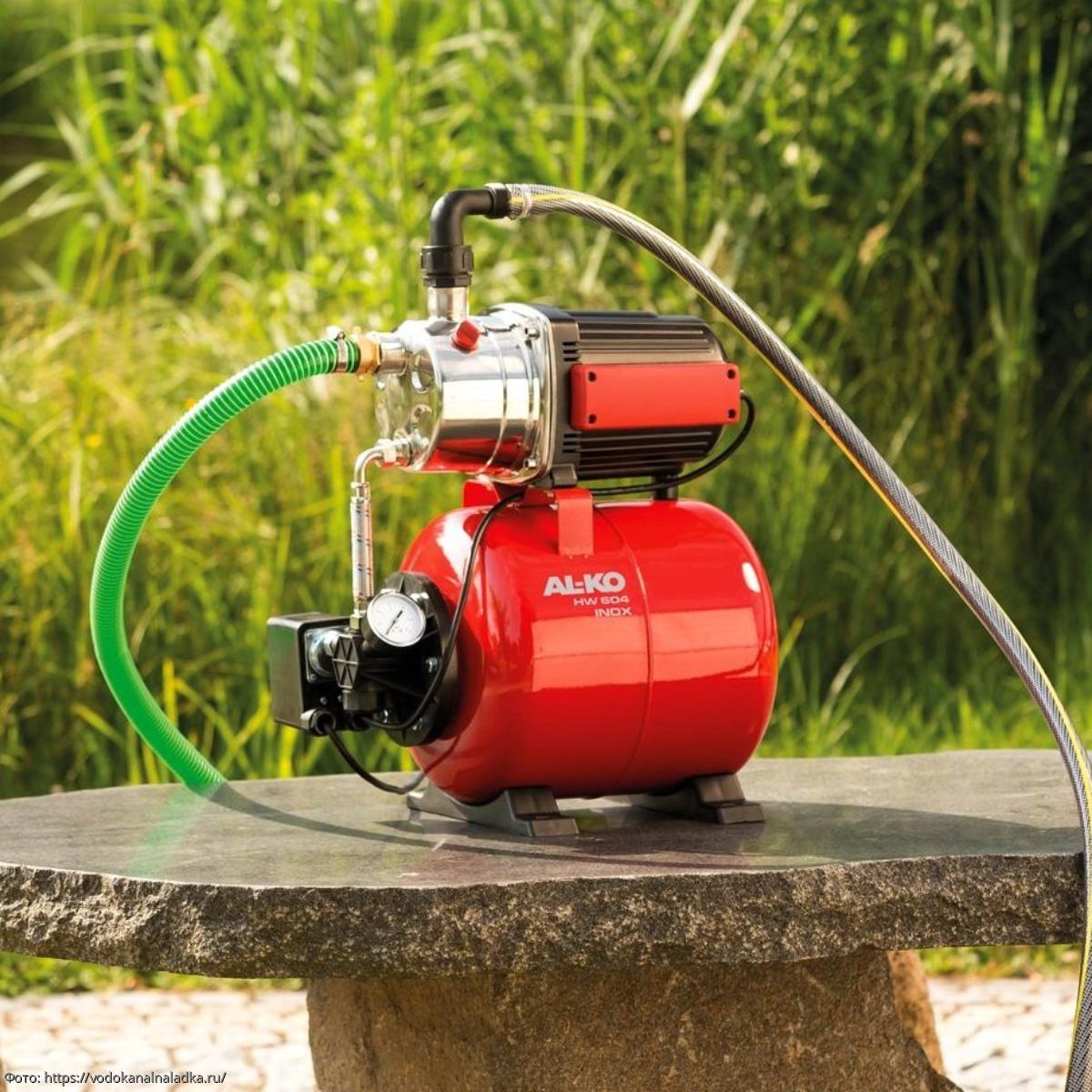

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

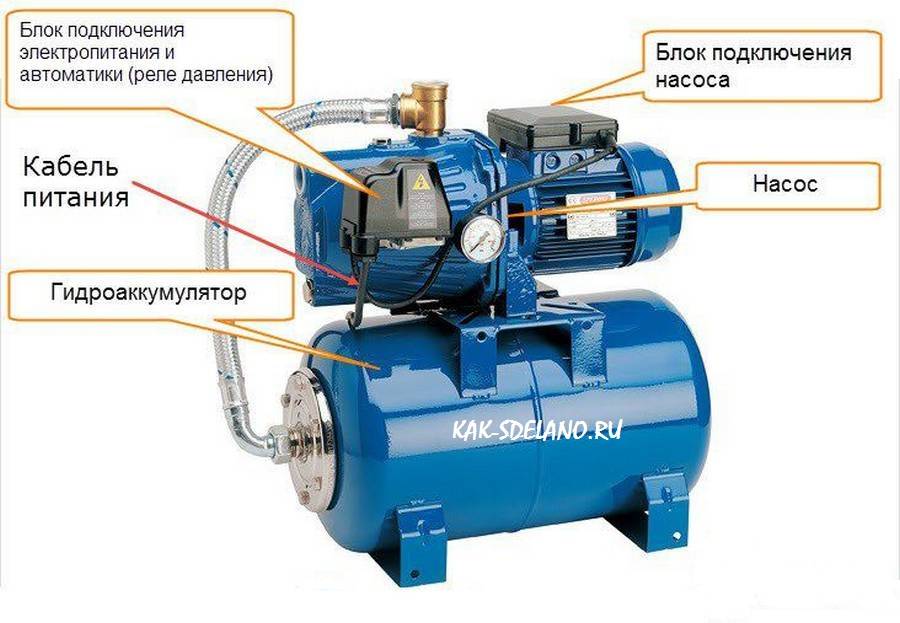

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

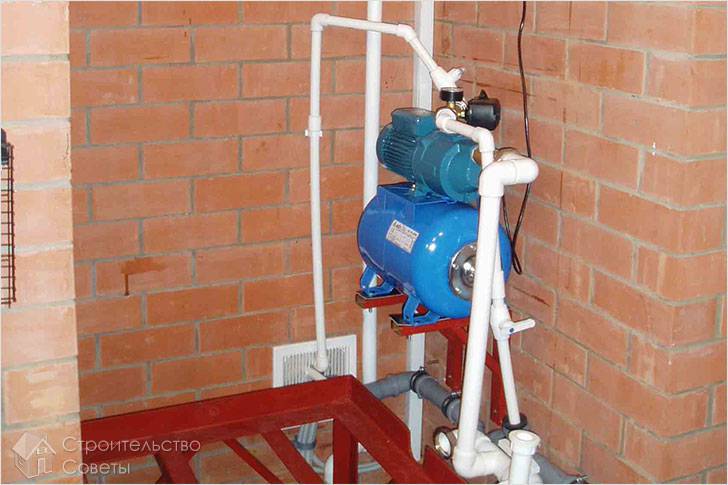

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

  • емкость объемом не менее 30 л;
  • резиновая мембрана соответствующего диаметра;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Монтаж насосной станции со скидкой 15%

Насосные станции очень тесно вошли в нашу жизнь, ведь перекачка воды необходима для нормального жизнеобеспечения. Существует множество насосов. В основном перед каждым насосом стоит задача обеспечить наш дом водичкой. В этой статье речь пойдет о подключении насосной станции. Насосная станция от погружного насоса отличается тем, что погружник необходимо погружать в колодец или скважину, а насосную станция можно устанавливать стационарно в доме или в кессоне.

Монтаж насосной станции к колодцу


необходимо начать с определения расстояния от колодца до дома (желательно в метрах), метраж подъема воды из колодца и подъема трубопровода в дом. Только после определения этих параметров можно приступать к выбору мощности насоса. После подбора насоса нам необходимо будем закупить весь необходимый материал. Необходимо правильно выбрать диаметр трубы, по которой будет поступать вода до нашего дома. Диаметр трубы зависит от расстояния до колодца, и конечно мощности самого насоса.

МОНТАЖ НАСОСНОГО ОБОРУДОВАНИЯ
Насоса скважинного однофазного монтаж на глубину до 20 м. - 4500
Насоса скважинного однофазного монтаж на глубину 20-50 м. - 6500
Насоса скважинного однофазного монтаж на глубину 50-90 м. - 8800
Насоса центробежного замена - 2500
Насоса циркуляционного d до 32 мм. монтаж - 2600
Насоса циркуляционного замена - 2000
Оголовка устья скважины монтаж с герметизацией - 3000
Системы Сололифт монтаж - 2500
Станции насосной замена - 2500
Станции насосной монтаж - 3700
Узла рециркуляции монтаж - 4000

Монтаж насосной станции к скважине немного легче ведь сама насосная станция будет находиться в непосредственной близости от скважины. То есть будет находиться в кессоне. Кессон устанавливается непосредственно на скважину. Его основная функция это защита скважины от поверхностных вод. Грубо говоря, кессон это технический колодец. Далее мы заводим трубу в скважину или в колодец. Перед установкой трубы нам необходимо установить обратный клапан. Обратный клапан нужен для того чтоб вода зайдя в водопроводную трубу под воздействием насоса не сбрасывалась обратно. От сюда и название обратный клапан. Преимущество насосной станции заключается в том сто в ее комплектацию уже входит расширительный бак. Что помогает нам поддерживать необходимое давление в трубопроводе. Насосная станция это достаточно дорогостоящее оборудование.

Монтаж насосной станции "Сантехник-сервис" предлагает большой перечень услуг, в том числе и установку насоса. Наши специалисты сделают это надежно, качественно и в максимально короткий срок. Установить насос не такая и легкая задача, особенно, когда этот насос вы видите впервые и даже не знаете как им пользоваться. Тем более мы беремся и за обслуживание, купленной у нас техники.

Для малых нужд обычно используют водяные насосы, используемые в малой системе водоснабжения. Также применяются насосы для установки в колодец или скважину. Если у Вас уже есть скважина, то сроки проводимых работ максимально уменьшатся, ну а если нет, то будет Вам и скважина.

Первым делом нужно остановить свой выбор на конкретном типе насоса, сделать выбор. По установке и цене насоса, самым распространенным будет водяной насос, которые применяется практически в любой сфере деятельности человека. Самый маленький такой насос, способен обеспечить нужды воды для питья и полива огорода.

Для того чтоб у вас в доме функционировали все сантехнические приборы необходимо правильно установить насос. Конечно, какая же ванная комната обходится без резервуара для наполнения теплой водой с расслабляющими компонентами или душа? Ведь, отсутствие такого вида сантехники сводит на нет основное предназначение данного помещения. Выбирая то, что по душе, потребитель, глядя на обилие специального оборудования, уже задумывается над тем, где и как собрать душевую кабину небесно голубого цвета либо как установить мойдодыр для мойки рук и лица, так приглянувшиеся в гипермаркете. Скорее всего, чтобы добиться положительного результата, а не изуродовать стены, пол и обновки, придется обратиться за помощью к специалисту – сантехнику, который не только знает как установить унитаз в предназначенном для него месте без моральных и материальных потерь для клиента, но, и расскажет, сколько стоит заменить трубы на полностью устраивающий, в финансовом плане, вариант. При этом, непонятная схема сборка душевой кабины которую вы накануне приобрели, не вызовет на лице опытного спеца недоумения, поскольку установка такого вида сантехнического оборудования производится, практически, повсеместно, поскольку пользоваться современным душем удобно и комфортно.

Монтаж и сборка насосной станции


Но, следует отметить, что насосы, сборка и монтаж которых отличаются особой точностью и подгонкой составляющих, должны радовать клиентов как можно большой период времени. Именно поэтому, внимательность и квалификация сантехника занимают не последнее место при выполнении такого ответственного участка работы. Конечно, очень сложно, психологически, доверить установку дорогостоящего оборудования постороннему человеку, который, с порога, назвался опытным специалистом, а на деле, как заменить трубы на пластиковые не имеет ни малейшего представления. Поэтому, только рекомендации знакомых либо отзывы на многочисленных форумах в Интернете дадут потенциальному клиенту основание считать, что элементарная схема монтаж душевой кабины знакома предлагающему себя специалисту.

Насосы можно разделить на следующие виды:

  • Погружные - насосы полностью погруженные в воду, надежно изолированы от воды, корпусы таких насосов обычно узкие ко диаметру, из-за особенности эксплуатации.
  • Центробежные - обширное применение и обслуживании, простая конструкция, используются везде.
  • Поверхностные - нет контакта корпуса насоса с жидкостью, применяется в поливе огорода.

Насосы погружные идеально подходят для установки в артезианскую скважину. При хорошо защищенном и узком корпусе исключается попадание воды и обеспечение охлаждения мотора насоса. Имеют очень хороший напор. Средняя глубина подъема воды 10 метров. На такие насосы одевают защитные резиновые кольца.

Если вы хотите установить насос в колодец, то Вам подойдут поверхностные и погружные насосы. Для этого понадобится: напорный бак, реле давления, сам насос и гидроаккумулятор. При такой схеме насос будет выдерживать две или 3 атмосферы, что вполне достаточно для работы как бытовых приборов, так и для других нужд.

"Сантехник-сервис" проведет всю нужную консультацию с возможными клиентами, подберет нужный насос индивидуально. Установит и расскажет о всех нюансах использования гидронасоса. Стоимость установки насоса зависит самого насоса, проводимых работ и дополнительных услуг, заказанных нашими уважаемыми клиентами. Мы готовы исполнить все прихоти наших клиентов, какими бы невероятными они не были. Хотите фонтан на садовом участке? Будет Вам и фонтан!

"Сантехник-Сервис" именно та компания, которой можно доверить все услуги и не беспокоится об их исполнении. Будьте с нами и не пожалеете об этом!
Поэтому монтаж насосной станции лучше доверить профессионалам.

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

  • Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
  • Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
  • Процесс установки системы сопровождается определенными трудностями;
  • Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
  • В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

  • Расстояние, на которое станция будет удалена от скважины;
  • Температурно-влажностный режим в месте, выбранном для установки;
  • Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
  • Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Оцените статью: Поделитесь с друзьями!

Установка насосной станции - как установить (подключить)

Система подачи воды в частных домах и дачах обустраивается в первую очередь. Установка насосной станции на даче обеспечит всех жильцов удобствами в виде постоянной подачи воды из гидросистемы вне зависимости от давления в ней. От правильности монтажа зависит долговечность конструкции и качество подачи жидкости. Прежде, чем приступать к установке, необходимо изучить информацию по этому вопросу.

В зависимости от источника воды, станция может быть подключена к трем видам источников:

  • колодец;
  • скважина;
  • водопровод.

Расположение агрегата может быть:

  • в подвале;
  • в кессоне.

В первом варианте агрегат располагают на возвышенности. Это необходимо для предотвращения соприкосновения сточных вод с аппаратом. Для предотвращения вибраций, аппарат не должен касаться стен помещения в котором он находится. Температура в помещении должна быть плюсовой, то есть необходимо отапливаемое помещение.

Во втором варианте размещение происходит на глубине два метра и больше. Это связано с промерзанием грунта.

Варианты конструкции станций:

  • однотрубная;
  • двухтрубная.

Первая используется при глубине скважины до десяти метров.

Вторая устанавливается при глубине скважины от десяти до двадцати метров. Модель снабжается эжектором. Смета на монтаж и расположение трубопровода рассчитывается на этапе планирования.

Конструкция

Конструкция насосной станции состоит из следующих частей:

  1. Обеспечивающий подачу воды из колодца или скважины поверхностный насос.
  2. Гидроаккумулятор, который регулирует давление при отключении и включении агрегата.
  3. Реле давления, которое отключает аппарат при высоком давлении и включает его, если показатели занижены.
  4. Манометр, устройство измеряющее давление.
  5. Водозаборная система с обратным клапаном.
  6. Труба, соединяющая нагнетатель с водозаборной системой.

Как подключить насосную станцию

Самое первое действие – должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед  тем,  как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

  1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
  2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
  3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
  4. Прокладывается трубопровод.
  5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра.  Для этого к ниппелю присоединяют манометр и производят замер.

Необходимое давление насосной станции для создания напора составляет 1,5 атмосферы. Если давление воды в системе будет выше, то у пользователя будет возможность использовать душ, при этом нагрузка на оборудование будет повышенная, что приведет к изнашиванию. При пониженном давлении система не изнашивается, но водоснабжение будет на низком уровне комфорта. Для комфортных показателей необходимо настроить реле давления. Подключение насосной станции к скважине проводят после тщательного изучения схем.

Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

  1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
  2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
  3. Конец трубы помещается в колодец или скважину.
  4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
  5. Все стыки герметизируются с помощью специальной пасты.
  6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления.

Реле давления регулируется таким образом:

  1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
  2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
  3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
  4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны. Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

Монтаж и запуск насосной станции в подвале (видео)

Как подключить насосную станцию к водопроводу

Установка насосной станции своими руками к водопроводной системе уместна при недостаточном давлении в общей системе водоснабжения. При необходимости к системе подсоединить бойлер или домашний водонагреватель, напор должен быть достаточным.

Для подключения к магистрали используют способ врезки или тройника. Если водопровод представляет собой полиэтиленовую трубу диаметром тридцать два миллиметра(это стандарт для такого материала), в таком случае используют способ с тройником. Если водопровод состоит из стальной трубы, а его диаметр больше тридцати двух миллиметров, в таком случае используется способ врезки в систему. Обязательно все соединения уплотняются резинкой для предотвращения протечек.

Для подключения станции к врезке присоединяют кран шаровый. К крану подсоединяют трубу, с двух концов присоединенную к муфтам. Крайнюю муфту крепят к аппарату.

К выходу агрегата с помощью футорки крепят шаровый кран. К нему вкручивается цанга, подходящая к трубе из пластика и прикрепляют саму трубу ведущую в помещение.

Нюансы при подключении

Установку производят с накопительным баком. Бак накопления необходимо подключать к общей системе водоснабжения. Прежде чем попасть в жилье, вода, проходя через емкость, идет к насосной станции. После этого должен устанавливаться провод и настройка аппаратуры. Установленный водонасосный агрегат настраивается. Подключение насосной станции к водопроводу без регулированного давления не будет функционировать.

Регулировку давления на насосной станции осуществляют следующим образом: после наполнения улитки двумя литрами воды контролируют отключение и включение аппарата. Показатели отключения три бара, показатель включения-до двух бар. Для регулировки давления включения предназначен винт Р, для регулировки отключения винт ДР. Винт используется как регулятор давления.

При установке насосная станция обязательно обеспечивается фильтром для предварительного очищения воды. Фильтр устанавливается на всасывающем агрегате. Монтаж насосной станции сопровождается очисткой фильтра, поскольку его загрязнение повлечет за собой загрязнение всей системы и снижения напора в ней. Регулировку насосной станции проводят кропотливо для качественной работы всего механизма.

Установив насосную станцию на даче, пользователь получает постоянный напор в кране и комфортное пользование водой. Правильно отрегулированный и настроенный агрегат,  прослужит долгое время.

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;
  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.
  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.
  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.
  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.
  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.
  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

  • После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
  • Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.
  • При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
  • Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
  • Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.
  • При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

насосно-подъемных станций

НАСОСНЫЕ ПОДЪЕМНЫЕ СТАНЦИИ

Широкий спектр стандартных насосных станций (PLS) компании Wastech

используется для перекачки промышленных сточных вод, химикатов, растворителей, суспензий и других технологических жидкостей.

Насосные подъемные станции могут иметь одностороннюю (один насос) или дуплексную (два насоса) конфигурацию и включать в себя панель управления.

?
Насосные подъемники

В процессе очистки сточных вод жидкости можно транспортировать из одного места в другое с помощью различных средств.Возможно, самый простой способ перекачки жидкости - это самотечный слив. Однако бывают случаи, когда гравитационные дренажные системы не работают или они непрактичны. В этих случаях системы насосных подъемников могут перемещать сточные воды из одной области в другую.

Вертикальные насосно-подъемные станции используются, когда отсутствуют заметные твердые частицы и сточные воды необходимо перекачивать из отстойника на более высокую высоту. В этих подъемных станциях используются вертикальные центробежные насосы, установленные на крышках резервуаров для перекачки сточных вод.Вертикальные насосные подъемные станции Wastech включают пластиковые резервуары из полипропилена или полиэтилена, один насос в симплексной системе или два насоса в дуплексной системе, узел многоточечного реле уровня и промышленную панель управления серии Wastech IPCP. Wastech предлагает эти панели управления с системой вертикального подъема насосов как часть пакета, тогда как многие другие производители требуют, чтобы эти панели управления приобретались отдельно. Панель управления позволяет насосу или насосам работать в автоматическом режиме на основе переключателей уровня или в ручном режиме.

Когда сточные воды содержат твердые частицы, пневматическая насосная подъемная станция может быть более эффективной, чем вертикальная насосная подъемная станция. В этих подъемных станциях используются двухдиафрагменные насосы с пневматическим приводом, поскольку они больше подходят для перекачивания шламов и жидкостей с взвешенными твердыми частицами. Системы подъемных насосных станций для растворителей работают аналогично пневматическим насосным станциям, но они специально разработаны для работы с растворами горючих углеводородов. Эти станции оснащены реле уровня и соленоидными клапанами насосов, которые предназначены для предотвращения взрывов.Насос, бак и реле уровня изготовлены из нержавеющей стали для работы с растворителями.

Wastech Controls and Engineering также может спроектировать и изготовить индивидуальную насосную подъемную станцию, отвечающую вашим конкретным потребностям. Все, включая геометрию, размер, материалы и логику управления, можно настроить в соответствии с индивидуальными требованиями заказчика. Позвоните сегодня, чтобы узнать больше о стандартных продуктах или узнать, как большой штат инженеров Wastech может работать с вами для создания индивидуальной системы.

Вертикальная насосная подъемная станция

Wastech Вертикальные насосно-подъемные станции (VPLS) предназначены для перекачки воды, химикатов и сточных вод, когда самотечный дренаж невозможен. Доступны большие размеры насоса и резервуара, а также индивидуальные конфигурации.

Технические характеристики:
  • Симплексная (один насос) или дуплексная (два насоса) конфигурация
  • Многоточечный датчик уровня в сборе с цифровым индикатором уровня
  • Обратные клапаны на выпуске каждого насоса, чтобы жидкость не вытекла обратно в резервуар после остановки насосов
  • Каждый насос имеет отдельный блокируемый разъединитель двигателя, который позволяет выполнять работы по техническому обслуживанию одного насоса, пока другой находится в эксплуатации.
  • Все насосные подъемные станции оснащены переключателем высокого уровня для активации аварийного сигнала высокого уровня
  • Для подъемных станций требуются промышленные панели управления серии Wastech IPCP (или аналогичные).

Стандартные характеристики
  • Литой полиэтиленовый резервуар (стандартные резервуары на 16, 32 и 56 галлонов, доступны нестандартные размеры)
  • Крышка полипропиленовая заводская
  • Один или два насоса - головка насоса из ХПВХ
  • Сетчатый фильтр на всасывании насоса
  • Двигатели с термозащитой TEFC
  • Блокируемый разъединитель для каждого насоса
  • Обратный клапан для каждого насоса с эластомерами Viton
  • Впускной патрубок 2 ”FNPT, верхний монтаж
  • 2 ”FNPT верхнее вентиляционное соединение
  • Смотровое окно размером 4 x 6 дюймов для доступа для обслуживания
  • Многоточечный датчик уровня в сборе с цифровым индикатором уровня
  • Распределительная коробка NEMA 4X для подключения к панели дистанционного управления
Дополнительные функции
  • Изготовленный полипропиленовый бак с двойной герметизацией с поплавковым выключателем утечки
  • 6-дюймовый гибкий кабель с предварительной разводкой для подключения к панели дистанционного управления
  • Боковое впускное соединение
  • Напорный коллектор с запорными шаровыми кранами
  • Корпус нагнетательного коллектора
  • Анкерные сейсмостойкие
  • Насосы и фитинги из ПП и ПВДФ
Есть вопросы по заказу нестандартной системы?

Один из инженеров Wastech обсудит с вами характер вашего процесса исключительно для вашего предприятия.
Звоните (818) 998-3500 или по электронной почте Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. для цитаты или дополнительной информации.

Канализационная насосная станция, Канализационная насосная станция, Насосные станции

USEMCO Затопленное всасывание Насосные станции ниже уровня земли предназначены для постоянного пребывания людей и не классифицируются как ограниченное пространство для обычного входа.

Предварительно упакованные стальные затопленные всасывающие насосные станции для сточных вод разрабатываются по индивидуальному заказу в соответствии с вашей уникальной конструкцией системы.

Модели диаметром от 8 до 14 футов

Насосные станции всасывающих сточных вод с затопленными ямами диаметром 8–14 футов предназначены для дуплексных и тройных насосных конфигураций, постоянного пребывания человека и обеспечивают оператору чистую защищенную среду. Варианты дизайна USEMCO включают многоуровневые рабочие зоны, переходные платформы и трубы для обслуживания оборудования.

Рекомендуемый диаметр дуплексной насосной станции
Расход Рекомендуемый диаметр
0-500 галлонов в минуту 8 футов
500-900 галлонов в минуту 9 футов
900-1200 галлонов в минуту 10 футов
1200-1800 галлонов в минуту 11 футов
1800-2500 галлонов в минуту 12 футов
2500-2800 галлонов в минуту 13 футов
2800-3100 галлонов в минуту 14 футов

Арахисовый дизайн

Насосные станции всасывающих сточных вод, затопленные арахисом, полностью собраны на заводе, протестированы и доставлены на место установки готовыми к установке.

Изогнутая конструкция стены добавляет станции прочности и пространства

Двухэтажные станции позволяют входить с уровня земли по лестнице коммерческого уровня. Первый уровень - это диспетчерская, а второй - бювет .

Стандартное оборудование включает насосы, органы управления, освещение, осушитель, нагреватель, нагнетатель, отстойник, алюминиевую лестницу и потолочные подъемные проушины. Крышка входной трубы оснащена автоматической выдвижной лестницей и устройством принудительного открывания.Типичные варианты насосов для сточных вод: сборные, с гибкой муфтой или с горизонтальным клиноременным приводом.

Электрические элементы управления могут находиться на станции или над землей, используя приводы с регулируемой скоростью или контроллер постоянной скорости с возможностями SCADA для обоих. Варианты катодной защиты включают протекторную гальваническую систему с магниевыми анодами или систему подаваемого тока. Популярными вариантами являются подъемники для людей, разработанные ANSI, которые соответствуют стандартам разрешений во всех 50 штатах, дополнительная труба для снятия оборудования, монорельсовые подъемники или мостовые краны.

Погружные насосные станции, насос подъемной станции

Врезка

  • 4'-12 'диаметром до 40' в длину.
  • Эпоксидная смола из каменноугольной смолы 32 мил
  • Направляющие рельсы и базовые колена установлены на заводе
  • Работает с любым погружным насосом
  • Гибкость в соответствии с вашими потребностями

Малый подводный аппарат

Подойдет ли погружная насосная станция USEMCO вашим потребностям? Конечно, будет, потому что каждая погружная насосная станция построена в соответствии с вашими требованиями.Вы выбираете производительность, насосы, регуляторы уровня (поплавок или датчик) и клапаны.

Быстрая доставка и простая установка

Забудьте все, что вы когда-либо знали о длительных сроках поставки и дорогостоящей сборке на месте… Ваша погружная насосная станция USEMCO может быть доставлена ​​через 6-8 недель после размещения заказа. Он полностью собран и протестирован нашими специалистами перед отправкой. Обычные насосные станции требуют, чтобы ваш участок раскопок был открыт в течение нескольких недель.С помощью погружной насосной станции USEMCO это время можно легко сократить до одного или двух дней. Ваша насосная станция USEMCO поставляется в целости и сохранности и готова к работе по прибытии на место работы. Вы сэкономите время и деньги!

Гарантия единственного источника

Гарантия USEMCO обеспечивает лучшую защиту, доступную на сегодняшний день - на погружную насосную станцию ​​USEMCO предоставляется гарантия от внешних протечек или сквозной ржавчины. Кроме того, вы получаете дополнительную безопасность от USEMCO в качестве единого гаранта для всех жизненно важных компонентов вашей насосной станции; клапаны, помпа, люки и пульты управления.

Характеристики

  • Антифлотационная пластина надежно фиксирует погружную насосную станцию ​​USEMCO, когда условия не позволяют использовать бетонную подушку.
  • Легкие алюминиевые люки с устройством принудительного открывания.
  • Выпускной патрубок значительно ниже линии замерзания означает, что вы можете не беспокоиться о замерзании.
  • Встроенная клапанная камера является самодренажной, что упрощает обслуживание.
  • 2 года гарантии от протечек или сквозной ржавчины.

Вы выбираете

  • Вместимость
  • Двойная или тройная насосная камера
  • Поплавковые или погружные датчики уровня контроля
  • Дополнительный трубопровод аварийного байпаса

9VAC25-790-380. Перекачка сточных вод.

Артикул 2
Канализационные насосные станции

A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога.Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи. Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если это применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в нее (двигатели, оборудование управления, нагнетатели, переключатели, подшипники и т. Д.)) должен быть физически расположен выше 100-летнего паводка / воздействия волны или иным образом защищен от 100-летнего ущерба от наводнения / воздействия волн. Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован таким образом, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрены два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше. Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при отключении любого одного агрегата оставшиеся агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше.Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение продолжительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод во влажном колодце.

3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений - это те станции, которые сбрасывают в очистные сооружения без рассеивания потока через систему самотечного сбора.Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2-1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой. Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза больше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом мощность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход.Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью. Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена выдерживающая способность на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения.Если размер установки оправдывает себя, рекомендуется использовать механически очищаемую решетку с измельчителем или устройством для измельчения. Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов.Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов. Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях пуска они запускались с положительной высотой всасывания, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии.Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи водозабора. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования. Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе - восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов.Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление является предпочтительным для всех канализационных насосных станций. Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

8. С целью определения уровней жидкости для аварийных сигналов, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, такой, что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы надежным внешним выключателем, расположенным над уровнем земли, где это возможно.

B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с соответствующей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которое может потребовать периодического обслуживания и осмотра, находятся во влажном колодце, то оно должно механически вентилироваться во время доступа обслуживающего персонала.

2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где чрезмерная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

4. Там, где может возникнуть проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть как непрерывной, так и прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев - не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и мокрым колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, должны быть разделены на две секции, должным образом соединенные между собой для облегчения ремонта и очистки.

2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать накопления тепла в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени выдержки.

3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

Насосная станция Южного Парка - Коммунальные услуги

Коммунальные предприятия Сиэтла в настоящее время работают над двумя другими проектами ливневых вод в нижнем промышленном бассейне Южного Парка, чтобы уменьшить наводнения и улучшить качество воды в водном пути Нижнего Дувамиша:

  1. Партнерский проект по дренажу и проезжей части Южного парка по строительству улиц и дренажной системы для устранения хронических наводнений и дренажных проблем.
  2. Установка контроля качества ливневой воды для очистки ливневой воды из системы ливневой канализации перед тем, как она попадет в водный путь Дувамиш.

Северный промышленный и жилой район Южного парка испытывает хроническое наводнение по трем причинам:

Главная дренажная труба Нижнего Дувамишского водного пути находится под водой во время прилива.
Когда идет дождь во время прилива, основная труба на 7-й авеню S, которая течет к водному пути Дувамиш, не может стекать в реку, и вода возвращается в дренажную систему.Дождь, падающий в нижних частях бассейна, не может вытекать, а вода в основной трубе иногда может вытекать обратно из водозаборов и водосборных бассейнов, затопляя окрестности. Насосная станция позволит дренажу из основной трубы во время приливов и уменьшит наводнения в районах, где имеется дренажная система.

Не на всех улицах в этом районе есть дренажная система.
Дополнительные улучшения транспортировки не будут полностью эффективны, пока насосная станция не будет установлена ​​так, чтобы трубы могли дренировать во время прилива.Когда будет построен дополнительный дренаж проезжей части, он будет соединен с главной трубой на 7-м авеню S, и насосная станция позволит системе дренировать при высоких приливах.

Многие частные владения в бассейне не имеют дренажных труб, подключенных к общественной дренажной системе.
Некоторые объекты недвижимости находятся ниже улицы или расположены вдоль улиц, на которых нет существующей системы сбора. В этих районах отдельные владельцы собственности могут захотеть провести улучшения для подключения к общественной дренажной системе на улице, как только она станет доступной.

Used 2008 BMW 328i ABS Control Module в сборе, STATION WAGON, AWD

Все клиенты carpartsource.com получают БЕСПЛАТНУЮ ДОСТАВКУ всех заказов, никаких минимумов и налога с продаж! Все детали отправляются в течение 24-48 часов с момента оформления заказа. Мы предоставляем нашим клиентам бесплатную стандартную доставку.

Все мелкие детали подлежат ускоренной доставке. Взимается дополнительная плата.

Все более крупные детали, включая двигатели, трансмиссию, передний и задний мосты, доставляются коммерческими перевозчиками.Мы не взимаем дополнительную плату за доставку груза, если адрес доставки, который вы нам предоставляете, является коммерческим адресом, например механический цех, гараж или любой другой объект, желающий и способный принимать грузы в ящиках.

Если вы не можете предоставить такой адрес, вы можете забрать свой груз на терминале перевозчика с ближайшая близость к вашему домашнему адресу. С вами свяжутся по этому поводу вскоре после того, как вы разместите заказ.

Время доставки

Все детали будут доставлены в пункт назначения в течение 2-5 дней после отправки с нашего предприятия. Сроки варьируются в зависимости от расположение адреса доставки.

Мы делаем все возможное, чтобы обеспечить быструю доставку вашей автозапчасти. Нам дается ориентировочная дата доставки и отслеживание информация от наших перевозчиков. В очень редких случаях эти посылки могут прибыть за пределами расчетных сроков.

Перевозчики

Наши службы бесплатной стандартной доставки различаются в зависимости от размера детали и места назначения. Наши перевозчики включают UPS, FedEx и Грузовые перевозки.

Ограничения на доставку

Наша бесплатная стандартная доставка ограничена США. Если вы заинтересованы в доставке за пределы США и Канады, позвоните по телефону 1-800-874-1873.

Из-за риска потери и таможенных органов мы не отправляем ни при каких обстоятельствах в следующие страны: Беларусь, Бирма, Конго, Кот-д'Ивуар, Куба, Иран, Ирак, Ливан, Либерия, Ливия, Северная, Корея, Сомали, Судан / Южный Судан, Сирийская Арабская Республика, Йемен, Зимбабве

Пошлины и налоги

Бесплатная стандартная доставка внутри страны не облагается пошлинами и / или налогами.Любые ускоренные и / или международные поставки могут облагаться пошлинами и налогами.

Отслеживайте свой заказ здесь!

Читать меньше ...

  • Политика возврата

    Мы стремимся к тому, чтобы покупатели были полностью довольны своей покупкой. Если вы не удовлетворены, вы можете вернуть неиспользованный / удаленный товар в течение 30 дней с даты доставки.

    Если вы решите, что товар вам не нужен, или вы приобрели его по ошибке, вы несете ответственность за обратную доставку и комиссию за возврат в размере 25%.Если товар неисправен или мы допустили какую-либо ошибку, мы предоставим вам предоплаченную этикетку доставки для вашего возврата. Мы можем запросить у вашего механика подтверждение / документацию или фотографию поврежденного или дефектного продукта. Мы должны получить деталь в том состоянии, в котором она была получена, в течение 30 дней с даты, когда вы, наш клиент, получили деталь.

    Вы несете единоличную ответственность за проверку и соблюдение требований к доставке и упаковке перевозчика, использовавшего возврат, включая возврат, для которого используется этикетка предоплаты.

    Если товар находится на гарантии, если мы сделаем существенную ошибку в описании товара или если мы сделаем ошибку при доставке, и вы свяжетесь с нами в течение 30 дней после получения товара, мы отправим за наш счет замену дефектного Или неправильный товар и возместите стоимость обратной доставки после того, как мы обработаем возврат. Если замена недоступна, мы вернем вам деньги при обработке возврата.

    Возвраты обрабатываются в порядке их получения.После получения возврата возврат обрабатывается в течение 3-5 рабочих дней. Уточните у эмитента вашей кредитной карты сроки получения возврата.

    Процедура возврата

    Отправьте запрос на возврат на [email protected]

    Укажите: полное имя, номер заказа и причину возврата. Кто-то свяжется с вами в течение 24 часов.

    * Что нужно знать о товарах и возврате

    • Если посылки или предметы были повреждены при транспортировке, пожалуйста, свяжитесь с нами в течение 3 дней с момента получения.
