Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Содержание статьи

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления.

Конструкция колпаков всех видов состоит из следующих элементов:

Конструкция колпака для дымохода

  1. Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
  2. Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.

    Виды фартука-капельника

  3. Кронштейны. Пластины из листового металла, которые используют, чтобы соединить козырек с фартуком. Количество кронштейнов зависит от размера дымохода и веса зонтика. Крепеж выполняют при помощи сварки.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать.

Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Разновидности колпаков для дымохода

Разные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Оптимизация тяги с помощью дефлектора

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

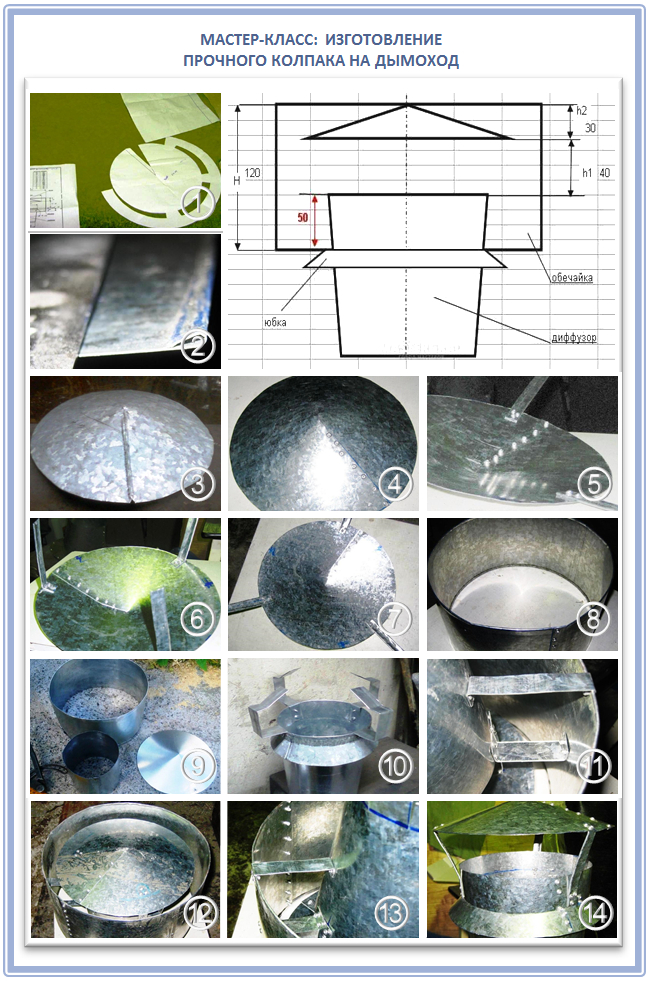

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

Оголовок (колпак, зонт, дымник) на кирпичную трубу

Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Cодержание статьи

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

  1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
  2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
  3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

Так выглядит установленный дымник на трубе с защитными декоративными решетками

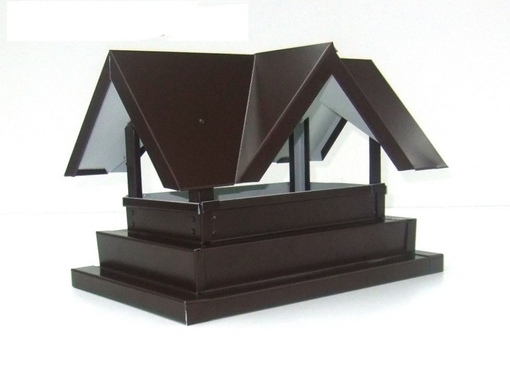

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

  1. Лист металла для крыши.
  2. 4 куска профиля 20х20 мм.
  3. Металлический уголок.
  4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 900. Этот козырек фиксируют к стойкам пластинами и заклепками.

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как своими руками сделать дымник на трубу?

Дымник на кирпичную трубу дымохода своими руками: фото

Камины становятся популярными в последнее время, при обустройстве которых у многих возникает вопрос, как сделать дымник на трубу, и насколько он необходим. Ни один камин, если только он не сделан для красоты, не может обойтись без дымоходов, трубы. И конечно, в данной ситуации невозможно обойтись без такого необходимого атрибута, как колпак, который предполагает защищать трубу от осадков.

Различные варианты дымника для дымоходной трубы

Дымник на кирпичную трубу – это древний элемент архитектуры, наличие которого на крыше дома говорит о том, что у хозяев изысканный вкус.

Стоит отметить, что уловив такую тенденцию, производители предлагают большое количество крышек на трубу разных конфигураций, и можно купить в магазине изделия по своему вкусу.

Но некоторые владельцы домов предпочитают делать все своими руками. Прежде чем приступить к изготовлению, нужно понимать не только конструкцию данного элемента декора, но и какой материал применить для создания дымника на трубу.

Вернуться к оглавлению

Содержание материала

Для чего нужна конструкция

У накрывки есть определенные функции, которые она должна выполнять, например:

  1. Защита трубы от осадков.
  2. Отведение воды от верхней части дымохода.
  3. Защита кладки от разрушения.
  4. Укрепление трубы.

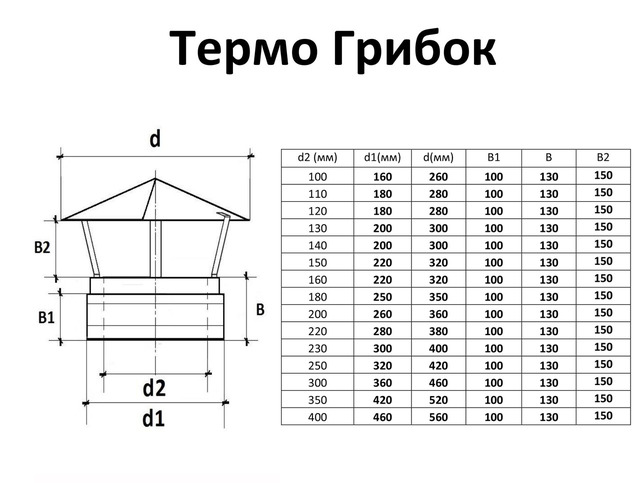

Чертеж дымника с размерами и названиями элементов

Важно! Если кованый дымник на трубу будет выполнен неправильно, то может появиться турбулентность в дымоходе и вихревые потоки, которые будут мешать отведению дыма.

Как устроена накрывка

Конструкция не сложная, но благодаря ей, в трубу не будет попадать вода при сильных атмосферных осадках и не появится наледь зимой.

Независимо от формы, накрывку можно оснастить разными элементами:

  1. Флюгер – декоративный элемент, показывающий направление потока ветра. Часто его присоединяют к заслонке, которая обеспечивает прохождение дыма в подветренную сторону. Благодаря этому флюгер способствует увеличению тяги в печи. Флюгер должен быть изготовлен из тонкого металла. Для легкого вращения флюгарки в его конструкции присутствует подшипник, который нужно смазывать периодически.

    Дымник с флюгером для трубы

  2. Защитная решетка. Если камином пользуются редко, то в трубе может свить гнездо птица, для того, чтобы это предотвратить и обустраивается сетка на дымник. Также она предотвратит попадание мусора в трубу.
  3. Вставка под крышку, которая призвана защитить крышу конструкции от горячего дыма, что может испортить внешний вид изделия.
  4. Откидная крышка – упрощающая процесс очистки дымохода, который имеет свойства забиваться сажей. Но можно обустроить и съемный дымник.

Кроме этого, сама конструкция может различаться по форме крыши:

Накрывки могут отличаться по способу изготовления, применяемому материалу, но функция у всех конструкций одна – защитить трубу и усилить тягу.

Железный дымник для дымохода

Как выбрать материал

Есть много материалов на современном рынке, из которых можно изготовить данный предмет декора. Самым распространенным материалом является нержавеющая сталь с полимерным напылением.

Если такого материала найти не удалось, то можно использовать медь, титан с цинком, алюминий. От правильного подбора материала зависит срок службы изделия. Часто производители дымников оснащают их сеткой, для защиты трубы, или теплоотражающим экраном, который сохраняет полимерное покрытие от горячего дыма.

Оформление и конструкция медного дымника

Важно! Перед тем как начать делать дымник на трубу своими руками, нужно сделать точные замеры дымохода, и учесть все особенности монтажа.

Стоит отметить, что эта конструкция устанавливается на трубе, то есть место труднодоступное и поэтому нужно выбрать такой материал, который сохранит свои эстетические свойства надолго, будет противостоять атмосферным явлениям. Помимо нержавеющей стали, для этой конструкции хорошо подойдет медь. В видео показан процесс изготовления дымника из меди.

Вернуться к оглавлению

Дымник своими руками

Как уже говорилось ранее, конструкция дымника не сложная, но если вы никогда этим не занимались, то могут возникнуть некоторые трудности в изготовлении. Если вы не имеете опыта, то стоит сделать очень подробный чертеж конструкции, которую вы хотите получить в итоге.

Чертеж стоит перенести на картон, определенного размера. Далее, все детали нужно вырезать, сложить картонную модель дымника, при этом продумав все способы крепления и соединения.

Как только вам станет понятно, в какой последовательности производить сборку, можно приступить к изготовлению накрывки из металла. Рассмотрим несколько простых примеров изготовления:

Сводчатый дымник

Для его изготовления этой конструкции не потребуется много материалов, так как она достаточно проста. Приготовьте 4 стойки и небольшой лист металла, нужного размера, согнутый в дугу.

Схема сводчатого дымника для изготовления своими руками

Этапы изготовления, следующие:

  1. Из листа металла нужно вырезать прямоугольник так, чтобы в согнутом виде он полностью перекрывал верх трубы. Хотите, чтобы дымник был необычным? Сделайте на длинных противоположных краях трапециевидные разрезы на одинаковом друг от друга расстоянии.
  2. Из уголка, или кровельной стали заготовьте стойки в количестве 4 штук. На концах, которые нужно изогнуть буквой Г, нужно проделать крепежные отверстия.
  3. Заготовьте металлический прямоугольник из того же уголка.
  4. Стойки прикрепить к прямоугольнику заклепками. Внимание! Расстояние между стойками должно равняться размерам просвета дымохода, иначе установить конструкцию правильно не получится.
  5. На изогнутом металлическом листе отгибаем разрезанные элементы под прямым углом в противоположные стороны, закрепляем его на стойки.
  6. Дымник устанавливаем в дымоход и при помощи больших шпилек закрепляем на кладку.

Все теперь можно любоваться элементом декора на вашей трубе. При желании эту конструкцию можно украсить фигуркой петушка или белочки, вырезанными из того же металла.

Шатровый дымник

Это пирамидка, которая сложена из 4 одинаковых, треугольников. Сделать его самостоятельно не составит труда. Чем меньше основание у равнобедренного треугольника, тем круче у вас получится крыша накрывки.

Чертеж для изготовления шатрового дымника

Так же как и в первом случае, делаем чертеж, который переносим на картон и вырезаем макет. Так вы сможете не только точно подогнать накрывку под просвет трубы, но и скорректируете крутизну крыши по вашему усмотрению. Этапы монтажа:

  1. Вырезаем треугольники из металла, при помощи ножниц по железу, при этом нужно не забыть оставить кромку в сантиметр.
  2. Киянкой нужно проковать по краям кромки, для того, чтобы материал хорошо загнулся. Эти действия нужно произвести на всех четырех треугольниках.
  3. Загибаем кромку под углом 90 градусов.
  4. Стыкуем треугольники по кромке и проковываем на верстаке. Для получения более надежного соединения, в шве можно проковать проволоку.
  5. Далее делаем 4 стойки из уголка, или кусочков листового железа.
  6. По краям каждой стойки высверливаем отверстия для закрепления.
  7. К каждому углу скатной крыши дымника при помощи заклепок приделываем стойки.
  8. Закрепляем стойки в просвете дымохода частного дома, при помощи штырей, или больших гвоздей.

Если у вас достаточно знаний и мастерства, то такой дымник можно украсить флюгером аист.

Конусный дымник

Эта конструкция хорошо подойдет для железной печной трубы. Процесс работ, следующий:

  1. Вам понадобится циркуль, которым на листе картона нужно будет начертить окружность по диаметру больше, чем просвет трубы.
  2. Затем нужно вырезать из этой окружности небольшой сегмент, например, равный 1/12 окружности, для получения конуса.
  3. Сложите картон в конус, если он, на ваш взгляд, должен быть круче, то нужно вырезать больший сегмент.
  4. Перенести макет на сталь и вырезать круг, но только сегмент мы не вырезаем, а просто сделаем разрез от края окружности к центру. Края загнем на 90 градусов для соединения.
  5. Как и в первом случае, шов нужно соединить и хорошо проковать.
  6. Подготовить 4 стойки, которые закрепляются на конус при помощи заклепок.
  7. Осталось только установить дымник на круглую трубу.
Различные виды дымников на круглую трубуВернуться к оглавлению

В заключении

Как видим ничего сложного в производстве, и установке дымника нет, достаточно приложить немного усилий и элемент декора будет красоваться на вашей трубе. Стоит отметить: если вы топите свой камин или печь дровами, то можно не заморачиваться по поводу цвета колпака на трубу, так как после нескольких дней она закоптится и будет просто черной, а чистить постоянно вы ее не будете, слишком трудозатратный процесс.

Как сделать колпак на трубу дымохода своими руками: чертежи, фото

Камин и печь в собственном коттедже, бане или беседке – это сложная в инженерном плане конструкция, которая обязана отвечать всем требованиям пожарной безопасности. Для стабильного вывода продуктов горения через трубу дымохода понадобится дефлектор, перенаправляющий воздушные массы и не допускающий попадания воды и снега. Как сделать колпак на дымоход своими руками, определить наиболее практичную форму и составить чертежи?

Форма и функциональность

Основные задачи крышки на дымоотводе:

  • Увеличение воздушной тяги;
  • Предохранение от случайного залетания птиц в трубу;
  • Сохранение кладки дымохода;
  • Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода  почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Виды колпаков:

  1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
  2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

  • Дефлектор в форме полукруга больше подходит для европейского дизайна;
  • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
  • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
  • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
  • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

  • Лист оцинкованного металла, меди или нержавейки;
  • Картон и маркеры;
  • Ножницы по металлу;
  • Приспособления для сгибания листа;
  • Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега. Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам. Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома.

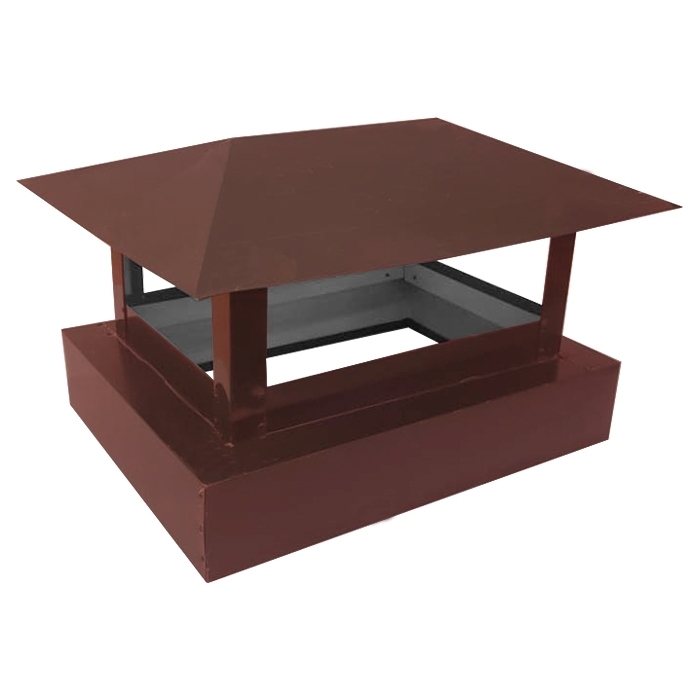

Колпак на кирпичную трубу дымохода

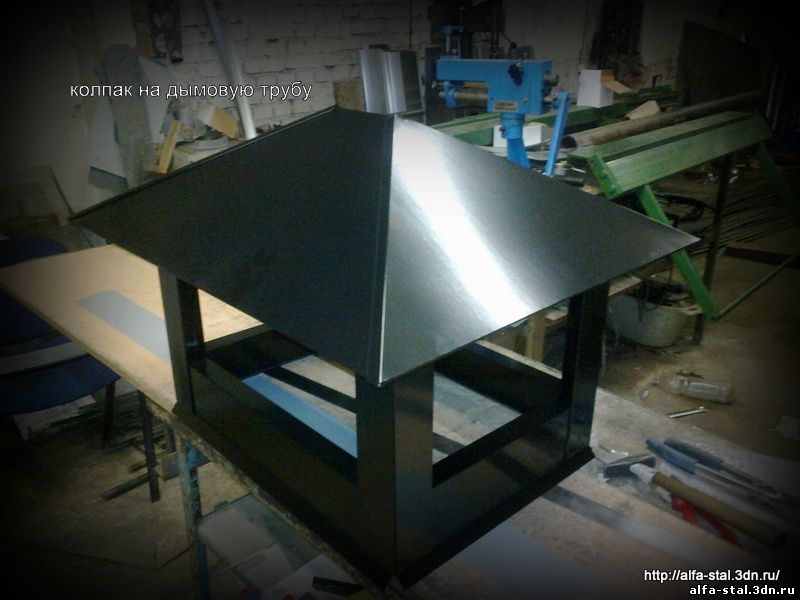

Колпак дымохода

Обязательным элементом в сопутствующих материалах для кровли, является

колпак на трубу. Названий у этого элемента довольно много, часто его называют:

зонт на трубу, флюгарка, дымник, но под всеми этими названиями

подразумевается один и очень необходимое изделие.

У колпака на трубу есть несколько назначений:

— Защита трубы от разрешения. Колпак обеспечит надежную защиту кирпичной

трубы от пагубного воздействия осадков. Ведь вода сама по себе может

размочитьи ослабить кладку трубы, а зимой при замерзании, полностью ее

разрушить.



— Защита дымохода от дождя и снега. Дымник устроит таким образом, что его

крышка, шире основания трубы и выполнена в виде домика, что надежно

защищает дымоход от попадания в него дождя, снега и мусора. Будьте уверены,

что отказ от колпака трубы гарантирует Вам постоянный мусор в камине или

печи. А мокрые внутренние стенки трубы и сырость приведут к плесени и

сырости.



— Декоративные функции.

Зонт на трубу придаст завершенность и эстетику

Вашей кровле. Он может быть изготовлен из металла в цвет кровли и по

индивидуальному проекту. Специалисты нашей компании «колпачники»,

изготавливают все колпаки на трубы по индивидуальным размерам. Это связано

с тем, что каждая печная труба имеет свой индивидуальный размер. Это позволит

изготовить изделие, которое плотно и без излишних зазоров оденется

на Вашу трубу.



Наши мастера имеют большой практический опыт и позволяет изготовить

колпак по Вашим требования и из различных материалов.

— Самым распространенным материалом для изготовления флюгарок, является

оцинкованная сталь с цветным полимерным покрытием, в цвет уже

существующей кровли. Все изделия имеют защитную пленку, что

дополнительно защищает покрытие при монтаже.





— Бюджетным материалом служит простая оцинкованная сталь.

Стоимость колпака из этого сырья немного ниже, чем у предшественника,

но заказ из него как правило обусловлен проектом и уже существующей

кровлей из оцинкованных фальцевых картин.

— Более элитным и дорогим материалом служит благородная медь.

Она подчеркивает статус строения и колпак из этого металла будет

почти вечным.



Срок изготовления колпаков на дымоходные трубы составляет 3-4 рабочих

дня и мы не боимся больших объемов

Дымники на кирпичные трубы своими руками, советы

Сегодня вы узнаете как, и из чего, можно изготовить дымники на кирпичные трубы своими руками. Дымник, он же колпак, зонтик или флюгарок — очень важный элемент, выполняющий несколько функций.

Прежде всего дымник закрывает трубу от осадков — снега и дождя, то есть выполняет роль зонтика.

Кроме того — это колпак, который удерживает и гасит искры, вылетающие с дымохода. То есть, выполняет защиту, предотвращая риск возникновения пожара.

Следующая, не менее важная функция — обеспечение тяги. Дымник устроен таким образом, что происходит регулировка воздушных потоков в канале.

В результате улучшается тяга, обеспечивается лучшее горение, исключается риск отравления угарными газами.

Дымники на кирпичные трубы

Как видите, положительных сторон у дымников очень много. Он надёжно защищает дымоход от попадания мусора, от порывов сильного ветра и так далее.

К тому же, если колпак сделан с любовью — то он может служить украшением вашего дома.

Материал для изготовления дымников

Итак, если вы решили изготовить дымник своими руками, то, прежде всего следует определиться с материалом. То есть, решить, из чего его изготавливать.

Как видно из описания функций дымника, он, прежде всего, должен быть выполнен из негорючих материалов.

Дымник из кирпича для трубы

Это может быть дымник из кирпича для кирпичной трубы. В принципе это красиво, надёжно, долговечно.

Конечно, если колпак выполнен профессионалом и с применением правильного раствора для дымоходов.

Но, если у вас дымоход не кирпичный или вы решили изготовить новый колпак на старый дымоход, то выложить дымник из кирпича, для новичка, будет сложно.

Металлический дымник для дымохода

Чаще всего, и этому есть объяснение, колпаки изготавливают из металла.

Качественный металл — это долговечный, прочный и надёжный материал. В целом, он не создаёт большой нагрузки на конструкцию дымохода.

Для изготовления дымников подойдёт:

  • Профлист — материал недорогой, доступный, удобный в работе. Срок службы колпака до 10 лет;
  • Нержавейка, как и профлист, недорогая и доступная, прослужит лет 15, 20;
  • Оцинковка может прослужить до 30 лет;
  • Сталь стоит недорого. Прослужит колпак до 15 лет;
  • Цинк-титан дорогой, но долговечный. Срок эксплуатации более 50 лет;
  • Медь, при правильном монтаже, также будет служить более полувека.
Медный дымник

Виды флюгарок

Огромное разнообразие существующих флюгарок поражает воображение. Здесь есть где проявить фантазию и воплотить её в реальность.

Многие колпаки — это настоящие произведения искусств. Здесь и кованные, ажурные узоры, представители флоры и фауны.

Вы можете воплотить в реальность всё, что пожелаете. Однако, не следует забывать — что основная функция дымников — защита дымохода.

А все произведения искусств не должны препятствовать выходу продуктов горения.

Также, важно исключить возможность налипания снега или образования сосулек на колпаке.

В первую очередь следует думать о практичности и функциональности колпака.

А если вы впервые собрались изготовить его своими руками, то, лучше всего остановиться на простом варианте в виде покатой крыши.

Изготовление дымника своими руками

Для того, чтобы изготовить дымник самостоятельно, вам понадобятся инструменты для работы с металлом.

Можно изготовить колпак при помощи сварочных работ, а можно с помощью заклёпок.

Второй способ, более доступный широкому кругу новичков, детально показан в видео.

Коротко можно описать процесс следующим образом:

  • Рисуем дымник на бумаге. То есть, проводим расчёт и делаем чертёж.
  • Создаётся нижняя окаймовка колпака по размеру трубы. Впоследствии она, как ободок, сядет на основание дымохода.
  • Затем к основанию колпака крепятся стойки.
  • На эти стойки закрепляют крышу, то есть, сам дымник.
  • Вся эта конструкция насаживается на дымоход и крепится к кирпичам.

Дымники на кирпичные трубы, видео

Полезные статьи:

сделать своими руками, выбрать, виды

Установка отопительной печи или камина в загородном доме приводит к необходимости правильно оборудовать дымоход и обеспечить его защиту от внешних воздействий. Попадание в трубу осадков может негативно сказаться на качестве обогрева, а постоянное отсыревание ее стенок ведет к их быстрому разрушению. Колпак на трубу дымохода — решение для защиты трубы.

Защитный зонт для дымохода позволит избежать этих неприятных последствий, он также является декоративным элементом, способным дополнительно украсить кровлю.

Как сделать козырек для дымохода знают даже малоопытные строители, конструкция и принцип действия таких устройств достаточно простой. Обычно грибок на дымоход представляет собой защитную пластину, устанавливаемую на краях трубы на небольшой высоте, таким образом дым свободно выходит наружу, но отверстие трубы надежно прикрыто сверху.  Колпаки для защиты дымохода бывают самых разнообразных типов:

  • круглые,
  • прямоугольные,
  • плоские,
  • конусообразные,
  • с двумя или более скатами,
  • дизайнерские – различных сложных форм,
  • украшенные фигурками и флюгерами,
  • с защитными сетками от птиц,
  • с функцией улучшения тяги,
  • разъемные – для облегчения технического обслуживания трубы.

По типу материала изготовления выделяют следующие типы:

  • жестяные,
  • алюминиевые,
  • из нержавеющей стали,
  • из сплава цинка с титаном,
  • медные,
  • отлитые из чугуна,
  • из прочного пластика,
  • покрытые гидроизоляцией,
  • покрытые черепицей.

На заметку

Дерево для изготовления дымников не используется из-за опасности возгорания и неустойчивости к воздействию осадков.

Разновидности ↑

Из всего разнообразия конструкций можно выделить несколько основных типов:

  • Зонт – самый простой классический тип защиты, который чаще всего устанавливают на трубу. Свое название он получил за круглую форму – зонт эффективно защищает от осадков, создает минимум сопротивления выходящему дыму, а изготовить его можно самостоятельно из плотного листа жести. Самый распространенный тип – зонтик на трубу дымохода в виде конуса, который сворачивается из жести, и вставляется в трубу с помощью распорных элементов. Также распространен зонт юбка – когда крепление выполняется в виде пояса, охватывающего трубу по диаметру.
  • Грибок – достаточно простое устройство, обычно устанавливающееся на дымоходы, которые задействуются периодически(например в бане). Главная функция – искроуловитель. Изготавливается грибок на вентиляционную трубу чаще всего из жести или стали.

  • Колпак – простые дымники на кирпичные трубы знакомы каждому, эти устройства по конструкции похожи на зонты, иногда отличаются прямоугольной формой, и соответственно имеют скаты. Часто колпаки оборудуются разъемной крышкой, чтобы удобно было чистить дымоход, не снимая конструкцию целиком. Колпаками также называется приспособление, которое закрывает место прохода металлической трубы через кровлю -например фартук-колпак для трубы круглого сечения.

  • Флюгарка – их главная особенность в том, что зонт на дымоход по своей площади делается больше, чем выходное отверстие трубы. Свое название эти устройства получили за обыкновение прикреплять к их поверхности или козырьку флюгеры для определения направления ветра. Верхняя часть флюгерки может быть как в виде конуса, так и в виде двускатной крыши. Плоская флюгарка также часто используется благодаря простоте изготовления. Широко распространен вариант флюгарки с полукруглым зонтиком – такую модель легко изготовить из жести своими руками, при этом ее конструкция позволяет не только избежать накопления снега на крышке колпака, но и собирания конденсата на его внутренней поверхности.

  • Дефлекторы – отличается особенной конструкцией, увеличивающей скорость вывода продуктов сгорания, а также улучшающей качество тяги. Это устройство лучше всего защищает от задувания дымохода ветром и образования обратной тяги. Дефлекторы бывают как простых конструкций, так и необычных, например в форме шара из изогнутых лопастей. Дефлекторы для дымохода разрешены к использованию только для твердотопливных устройств, применение их для газовых котлов может быть небезопасно.

Кроме основных типов очень часто можно увидеть оголовок дымовой трубы, выполненный по собственному оригинальному чертежу, такие устройства выполняют кроме основных еще и декоративную функцию.

Принцип работы ↑

Простой грибок на трубу выполняет в основном функции защиты от попадания в отверстие трубы мусора, снега и дождя, проникновения птиц, а также улавливает искры, летящие из топки. Для этого достаточно, чтобы зонт был поднят над трубой на достаточное расстояние, и рекомендуется установка дополнительной сетки. Более сложный оголовок дымохода, такой как дефлектор, имеет своей задачей улучшить качество тяги и таким образом увеличить КПД отопительного прибора.

Принцип действия дефлектора основан на законе аэродинамики – когда ветер сталкивается с преградой в виде оголовка трубы, возникает эффект разрежение воздуха, который используется для увеличения тяги. С помощью различных конструкций можно усилить действие этого эффекта. Очень важно защитить дымоход от образования обратной тяги – для этого используется либо дополнительный колпак(может привести к образованию конденсата), или устанавливается под крышкой обратный конус, помогающий разбивать движение воздуха, либо конструкция дефлектора делается поворотной. Тогда поворачиваясь по направлению потока воздуха, колпак закрывается от ветра заслонкой, выступающей также в роли преграды для разрежения воздуха.

Самостоятельное изготовление ↑

Для того чтобы сделать колпак или грибок на трубу дымохода своими руками, нужно сначала определить какой тип устройства будет наиболее подходящим. В случае если отопительным прибором пользуются не так часто, подойдет простой зонт на трубу дымохода, при регулярном интенсивном протапливании здания, необходимо более прочное и надежное устройство, например колпак-дымник или дефлектор.

После выбора модели нужно определиться с материалами. Чтобы сделать грибок на вытяжную трубу своими руками лучше всего обратиться к удобным в работе материалам:

  • алюминий – благодаря податливости, изготовление колпака из этого металла не составит труда,
  • оцинкованный металл – также отличается мягкостью, его легко резать и сгибать, что облегчит выполнение работ,
  • жесть – хорошо поддается резке специальным инструментом, просто сгибается.

Остановившись на одном из материалов, необходимо внимательно снять мерки(измерить внутреннее сечение, и обхват трубы), а затем подготовить чертеж будущего изделия. Рассмотрим как сделать грибок на трубу.

Чертеж состоит из круга – будущего зонтика, диаметр которого должен быть примерно на 10см больше обхвата трубы. Для креплений вычерчивается три полосы 20-25см в длину и 2-3см в ширину.

Перед тем как приступать к работе необходимо подготовить инструменты:

  • сантиметр, циркуль, маркер на спиртовой основе,
  • ножницы по металлу,
  • дрель,
  • металлический хомут,
  • металлическая сетка,
  • крепежные элементы,
  • защитные перчатки.

Порядок работы будет следующим:

1С помощью кальки и маркера чертеж переносится на лист металла. 2Детали чертежа вырезаются при помощи ножниц по металлу. 3В вырезанном круге из центра откладываются два радиуса под углом 30-40 градусов, после чего получившийся сегмент вырезается ножницами. 4Круг с вырезанным сегментом сворачивается в конус, в месте где края находят друг на друга, просверливаются отверстия, в которые вставляются крепежные элементы(заклепки). 5Три металлические полосы на равном расстоянии друг от друга крепятся к краям конуса при помощи заклепок. 6Зонт устанавливается на трубу так, чтобы между краем конуса и дымохода было минимум 10см, затем крепежные стойки стягиваются металлическим хомутом. 7При необходимости в трубе устанавливается металлическая сетка для защиты от мусора и проникновения птиц, она также будет выполнять искроулавливающие функции. Для крепления сетки к стойкам грибка можно использовать заклепки.

При правильном выборе и установке колпак для дымохода обеспечит надежную защиту трубы от внешних воздействий и продлит срок ее службы. Кроме того, это устройство может заметно увеличить эффективность работы отопительного прибора, а также украсить собой внешний вид кровли.

© 2021 stylekrov.ru

Расширьте свой дымоход из кирпичной кладки трубой класса A

Возможно, вы недавно приобрели дом с дымоходом, который бездействовал в течение десятилетий, и, возможно, вы хотите использовать его для установки своей новой дровяной печи. Дымоход далеко не функционален из-за треснувшей плитки дымохода и отслаивающегося кирпича. Ну так что ты делаешь? Все больше и больше домовладельцев теперь срывают дымоход прямо под линией крыши и используют переходную пластину Rock-Vent Transition Plate для перехода на дымоходную трубу класса A, которая может проходить через крышу.

Кирпичные дымоходы требуют ухода. Они нуждаются в гидроизоляции раз в два года, новой выточке и постоянно растрескивающихся каменных коронках. В большинстве случаев утечка возле дымохода, скорее всего, происходит из-за треснувшей коронки дымохода. Если коронка не будет сделана идеально, в ближайшие пару месяцев она, скорее всего, потечет. Все это может закончиться, если каменный дымоход переходит на дымоход класса А.

Начните с демонтажа изношенного дымохода до такой степени, чтобы кирпичи были в хорошем состоянии.Обычно это будет чуть ниже линии крыши. Кирпичи, расположенные чуть ниже линии крыши, часто находятся в гораздо лучшем состоянии, чем кирпичи над крышей. Десятилетия дождя, снега и ветра разрушают кирпичи гораздо быстрее, чем кирпичи, лежащие под крышей.

После того, как дымоход снят, вы можете установить облицовку из нержавеющей стали внутри оставшегося дымохода, чтобы подсоединить его непосредственно к соединителю или трубе печи вашего прибора. Убедитесь, что вы устанавливаете облицовку дымохода подходящего размера для прибора, иначе прибор не будет работать должным образом и может стать причиной выхода дыма из дровяной печи.Чтобы правильно подобрать размер облицовки дымохода, см. Наше Руководство по выбору размеров вкладыша дымохода.

Теперь, когда футеровка дымохода из нержавеющей стали подсоединена к прибору, вы можете прикрепить футеровку к переходной пластине. Переходная пластина — это часть, которая делает все это возможным. Переходная пластина имеет воротник на нижнем конце для соединения с облицовкой дымохода из нержавеющей стали и имеет воротник наверху пластины для соединения с дымоходной трубой Rock-Vent Class A. Переходную пластину необходимо закрепить на твердой поверхности, чтобы вы могли прикрепить ее к верхней части дымохода и выдержать вес тяжелой дымоходной трубы класса А.

В зависимости от размера вытяжной трубы, которую вы сняли, вам, возможно, придется отремонтировать крышу, чтобы вы могли правильно обшить кровельной черепицей, которая необходима для обеспечения водонепроницаемости этой системы. После того, как гидроизоляция будет правильно установлена ​​и будет использован качественный силикон, эта система должна быть водонепроницаемой в течение многих лет. Затем просто установите и закройте шторку и колпак дымохода, и все готово! Если дымоход находится над линией крыши более чем на четыре фута, рекомендуется установить комплект распорок для крыши, чтобы закрепить дымоход.

Rock-Vent Дымоходная труба класса A — одна из немногих марок дымоходной трубы класса A, которая имеет одобренное соединение гибкой облицовки дымохода с дымоходной трубой класса A. Имея утвержденный U.L. Перечисленное подключение очень важно для безопасности и функциональности любой дымоходной системы.

Если у вас есть вопросы по поводу вашей конкретной установки, позвоните нам, и мы будем рады вам помочь.

Как заделать отверстия для труб в кирпичной стене | Руководства по дому

Автор: SF Gate Contributor Обновлено 21 мая 2021 г.

Герметизируйте зазоры вокруг водопроводных, канализационных и газовых труб, проходящих через кирпичные стены, чтобы предотвратить выход кондиционированного воздуха и проникновение нежелательных вредителей в дом.Независимо от того, насколько плотно соединение, вокруг труб, проложенных через кирпичные стены, останется зазор. Однако для герметизации этих зазоров достаточно нескольких типов герметика; тип, который вы выберете, должен зависеть от размера зазора.

Конопатка

  1. Протрите область вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор.

  2. Заполните пистолет для герметика внешним герметиком. Конопатки на акриловой и латексной основе, предназначенные для наружных работ, идеально подходят для герметизации зазоров размером 1/2 дюйма и менее по периметру трубы.

  3. Нанесите ровный валик или шнур уплотняющего материала по периметру трубы.

  4. Протрите конопатку пальцем. Удалите излишки уплотнения влажной тряпкой.

Цемент

  1. Подготовьте отверстие, используя молоток и долото, чтобы выровнять края, — инструктирует Quikrete. Будьте осторожны, чтобы не повредить трубу.

  2. Протрите область вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор.Слегка смочите поверхность вокруг трубы.

  3. Смешайте небольшое количество цемента в чистом ведре с помощью краевого шпателя. Цемент — идеальный материал для заполнения зазоров вокруг труб размером более 1/2 дюйма.

  4. Нанесите цемент по периметру труб с помощью краевого шпателя. Втисните материал в зазор, чтобы при необходимости заполнить дополнительные пустоты за поверхностью.

  5. Вытрите цемент до гладкости с помощью влажной губки.

Аэрозольный пенный герметик

  1. Протрите область вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор.

  2. По возможности проветрите помещение. Надевайте защитные перчатки, очки и респиратор.

  3. Нанесите вспененный герметик на зазор по периметру трубы, советует семейный разнорабочий. Пенный герметик хорош для герметизации зазоров вокруг труб размером более 1/2 дюйма. Для заполнения зазора достаточно как расширяющегося, так и нерасширяющегося пенопласта.

  4. Дайте вспененному герметику полностью высохнуть, прежде чем удалять излишки герметика.

  5. Удалите излишки герметика, обрезав поролоновый герметик острым канцелярским ножом.

    6. Наконечник

    Используйте комбинацию пенопласта и цементной штукатурки для заполнения больших зазоров и пустот. Заполните более крупные пустоты вспененным герметиком, затем нанесите цемент, чтобы обеспечить естественную отделку поверхности, окружающей трубы.

    Предупреждение

    Пары герметика могут быть опасными, и этот материал очень трудно удалить с рук, поэтому обязательно используйте защитное снаряжение.

    При использовании пенопласта соблюдайте инструкции и предупреждения производителя.

    Пенный герметик легко воспламеняется; не используйте материал возле открытого огня.

Что нужно знать об установке заглушки на дымоход

«Нужна ли заглушка для дымохода? Какой размер мне действительно нужен? Эти и другие вопросы — распространенные вопросы, которые мы получаем в компании Full Service Chimney, когда пытаемся помочь домовладельцам с их потребностями в воде и содержании животных.

Видите ли, заглушки на дымоходы очень нужны. У них есть две основные функции: во-первых, они удерживают « вне вещей», снаружи и « внутри вещей», внутри, и они действуют как « стража ворот» , если хотите.Защитите дымоход от воды, снега, животных и других предметов, которые могут нанести вред вам и вашему дымоходу! Наконец, они позволили « внутри вещей», ускользнуть, что должно… вы знаете, о чем я говорю: дым, тепло, креозот, угарный газ и другие побочные продукты сгорания.

Заглушка дымохода достаточно умен, чтобы знать, что эти штуки могут выйти, а другие предметы не войдут внутрь! По правде говоря, у нас не было бы бизнеса на сумму около ста тысяч долларов в год, если бы на дымоходах сразу же были заглушки.Они будут сохранены и на грани жизни.

Заглушка дымохода какого размера может вам понадобиться? Первый вопрос к этому вопросу: мы имеем дело с дымоходом из каменной кладки, дымоходом с воздушным охлаждением или заводским дымоходом? С каменной кладкой (по крайней мере, здесь, в метро Канзас-Сити) распространены размеры 8 на 8, 8 на 13, 13 на 13, 8 на 17 и 13 на 17. Теперь они делают крышки одного размера, которые подходят всем, но они подходят. не работают должным образом, они плохо подходят.

Мое предложение: найдите кого-нибудь наверху дымохода, который знает, как измерить заглушки дымохода.Тщательно замерьте, а затем выберите самую дорогую бейсболку, которую вы можете себе позволить. Почему я так говорю? Большинство продаваемых нами заглушек заменяют старые заглушки, но если бы наши клиенты когда-то купили заглушку дымохода из нержавеющей стали с искрогасителем из нержавеющей стали, мы бы даже не разговаривали об этом!

Колпачки из нержавеющей стали служат практически вечно. Вот почему я говорю, что самая дешевая крышка, которую вы когда-либо купите, будет той, которую не нужно будет заменять ».

Как правильно добавить дренаж к подпорной стене

Вода — основная причина разрушения подпорных стен.Внизу каменная стена, вышедшая из строя из-за неправильного дренажа за стеной. Сочетание наклонного грунта к стене, отсутствия дренажного камня за стеной и отсутствия прозрачных дренажных отверстий или дренажных отверстий приводит к разрушению стены. Из-за высоты этой стены давление, создаваемое за стеной из-за воды, находящейся за камнями, вызвало этот выброс.

Когда требуется дренажная труба за стеной

Каждая подпорная стена должна включать дренажный камень за стеной.Хотя установка дренажной трубы на всех стенах — это хорошая идея, в определенных ситуациях перфорированная дренажная труба абсолютно необходима. Ниже приведены несколько сценариев, при которых требуется дренажная труба за стеной:

  • Стены высотой не менее 4 футов при измерении от фундамента до верха стены. Сегментные блоки сами по себе не выдерживают такого количества воды. Кроме того, стены более 4 футов могут нанести катастрофический ущерб, если стена обрушится.
  • Все заливка бетоном или шлакоблоком подпорные стены. У этих стен нет естественных стыков, через которые могла бы стекать вода, как у сегментных блоков и деревянных стен. Эти стены нуждаются в дренажной системе независимо от высоты стены.
  • Если за стеной имеется плохой дренаж грунта, например, глина , в стеновой системе должен быть дренаж. Влажная глина очень непрочная, поэтому важно обеспечить выход воды из-за стены.
  • Стены, в которых есть заглубленных источников воды в пределах 50 футов от участка стены, такие как ирригация, водопровод или шланг, требуют дренажной системы.
  • Подземные воды присутствуют. Это может быть немного сложнее обнаружить. Если участок влажный, когда вы копаете стену, или вы замечаете, что вода собирается возле предполагаемого вами места стены даже в сухих условиях, это хороший индикатор грунтовых вод.
  • Участок имеет уклон к стене.Вода будет стекать под гору естественным образом. Для удаления этой воды потребуется дренажная система.
  • Вы строите многоуровневую или террасную стену .
  • Поверхностные воды также необходимо учитывать. Проверьте, нет ли поблизости водосточных желобов и проверьте, где стоки воды в пределах вашей собственности, чтобы убедиться, что вода отводится от вашей стены. Если за стеной есть водосточная труба, запланируйте установку дополнительной трубы для отвода воды к передней части стены. Не используйте перфорированную трубу для транспортировки воды из водосточной трубы за подпорной стенкой.Используйте выступы или бермы, чтобы отвести поверхностную воду от стены. По возможности укладывайте канаву или уступ как минимум в два раза больше высоты стены (2H) от поверхности стены. Если канализация или труба неосуществимы, запланируйте установку дренажной системы за стеной.

Что такое дренажная система?

Дренажная система состоит из нескольких основных компонентов: дренажный камень, фильтровальная ткань, перфорированная труба и выходы через поверхность стены. Прежде чем мы углубимся в эти компоненты, помните, НИКОГДА не используйте раствор между блоками на стенах из сегментных блоков.Вода должна стекать между блоками, а раствор перекрывает эти зазоры, которые позволят воде стекать через лицо. Правильные сегментные блоки подпорной стены имеют выступ или штифты для предотвращения смещения блоков. Прикрепите верхний блок и замковый камень друг к другу с помощью строительного клея *, который обеспечивает гибкость стеновой системы.

Дренажный камень

Все стены должны быть оборудованы дренажным камнем, даже если для них не требуется дренажная труба. Установите дренажный камень в задней части подпорной стены и выступите на 12 дюймов за блоки.Начните дренажный камень у основания стены и пройдите в пределах 6 дюймов от верха стены. Чтобы оценить количество дренажного камня, возьмите площадь стены в квадратных футах и ​​умножьте на 1 фут, чтобы получить кубические футы дренажного камня. Разделите кубические футы на 220 000, чтобы преобразовать в тонны, или кубические футы на 2970, чтобы преобразовать в кубические ярды.

Камень №57, идеальный дренажный агрегат!

Количество мелких частиц (материала, проходящего через сито № 200) должно быть менее 10%.НЕ используйте мелкий гравий или речной камень в качестве дренажного камня. Гладкость этого материала затруднит удержание на конце стены или если вам когда-нибудь понадобится удалить блок. Кроме того, гладкий материал трудно уплотнять, и он со временем осядет. Я рекомендую хорошо гранулированный компактный заполнитель угловой формы. В идеале размер должен быть 0,25–1,25 дюйма. Это включает ¾ ”щебень, камень № 57, камень № 67 или засыпку класса I или II. Использование одного из этих материалов также позволит вам использовать тот же материал для дренажного камня, основного материала и стенового камня.

Ткань фильтра

Положите фильтровальную ткань * или ландшафтную ткань над дренажным камнем и под верхним слоем почвы. Это предотвращает засорение дренажного камня мелкими частицами и органическими веществами и появление пятен на лицевой стороне стены.

Фильтровальная ткань должна быть не менее 3 футов шириной и быть нетканой. Обеспечьте 6 дюймов ткани на тыльной стороне подпорной стенки. Используйте строительный клей *, чтобы прикрепить фильтровальную ткань к обратной стороне подпорной стенки. Установите минимум 6 дюймов свеса за конец дренажного камня.Соедините концы ткани внахлест минимум на 4 дюйма по длине. Для оценки необходимого количества длина ткани — это просто длина стены плюс 5% на отходы и перекрытия. Вы можете купить рулоны шириной 6 футов и разрезать их пополам.

Обратите внимание, если дренажный камень шире 12 дюймов, что является обычным явлением при заполнении всей площади выемки дренажным камнем, запланируйте использование более широкой части ткани, чтобы полностью покрыть дренажный камень. Вам не нужна фильтровальная ткань за дренажным агрегатом, если за стеной установлен полный 12-дюймовый заполнитель.Если на вашем участке глиняная или темная засыпка, вы можете поместить фильтрующую ткань вдоль задней части подпорных стеновых блоков, чтобы предотвратить просачивание тонкого материала через блоки и окрашивание вашей стены.

Дренажная перфорированная труба

Перфорированная труба * должна иметь прорези по всей длине трубы. Некоторые гофрированные трубы имеют отверстия только с одной стороны, и этого следует избегать. Труба пройдет по всей длине стены (L) и должна быть 3 или 4 дюйма в диаметре. Во всех случаях дренажная труба должна иметь положительный дренаж не менее 2%, то есть с уклоном в сторону выхода.Хорошее практическое правило: если ваши выпускные отверстия расположены на расстоянии 30 футов друг от друга, труба должна иметь уклон 7 дюймов от высокой стороны к выпускному отверстию на нижней стороне.

Выход трубы

Есть три различных варианта, которые я выберу для выпуска вашей дренажной трубы, третий из которых мой любимый. Независимо от того, как вы выберете выпуск дренажной трубы, размещайте выпускное отверстие как минимум через каждые 30–50 футов вдоль стены. Если в вашей стене есть глина или есть грунтовые воды, разместите выпускные отверстия на расстоянии 30 футов вдоль стены.

Сделайте прорезь для трубы в стене.

1. Выпустите трубу через поверхность стены. Это идеальный вариант, когда линия земли перед стеной ровная. Поместите непроницаемый материал (почва, которая не пропускает воду) перед блоками, за блоками и внутри полого сердечника блока (если применимо) до линии земли на передней поверхности. Непроницаемый материал может быть насыпью на месте, вынутой для траншеи, или мелкозернистым песком, илом или глиной.Не используйте мягкие или органические вещества. Слегка полейте, затем уплотните весь непроницаемый материал за два прохода пластинчатого уплотнителя.

Вырежьте отверстие в блоке с помощью пилы по бетону, достаточно большого, чтобы труба могла проходить через стену. Отверстие в стене может быть во втором ряду блоков. Поместите трубу поверх уплотненного непроницаемого материала. Поместите фильтрующую ткань на стыке между задней частью блока и трубой, чтобы предотвратить миграцию обратной засыпки через отверстие.Вы также можете нанести раствор вокруг трубы на лицевую сторону блока.

Выведите трубу через поверхность стены.

Для подсоединения перфорированной сливной трубы к выпускной трубе вам понадобится тройник *. Также рекомендую установить решетку * над выходом трубы. Это предотвратит попадание грызунов в вашу водосточную трубу и построение гнезда.

Дополнительная заглушка * для выхода на склоне.

2. Отведите трубу под стену. Это идеальный вариант, если перед стеной есть скат.Это позволяет избежать резки блоков и позволяет расположить трубу ниже на стене. В этом случае протяните дренажный камень до самого низа стены. Там, где труба освещает свет или выходит из склона, вы можете установить наклонную торцевую заглушку *, подобную той, которая находится слева, чтобы избежать опасности споткнуться.

Выведите трубу на уровне земли перед стеной.

3. Используйте универсальный слив в стене *. Это инновационный продукт, который не так широко известен. Поместите универсальный слив в стене вертикально между сегментными блоками, чтобы избежать необходимости разрезать блоки.Затем он подключается непосредственно к тройнику в перфорированной сливной трубе.

Универсальный водоотводящий желоб — это эстетически приятный вариант, позволяющий избежать грубых следов, характерных для отводов труб. Он также имеет встроенную решетку, чтобы грызуны не заползли в вашу канализацию и не построили гнездо. Этот вариант выхода помогает сократить рабочее время и уменьшить количество необходимых материалов.

Заключительные мысли

Дренаж является важной частью любой системы подпорных стен.Невозможно переоценить, насколько важно управление водой для долговременной эксплуатации вашей стены. Если у вас есть вопросы о конструкции дренажа или что-либо еще, связанное с вашим проектом подпорной стены, запланируйте бесплатный звонок или оставьте комментарий ниже.

* Партнерская программа Amazon. Если вы воспользуетесь этими ссылками и совершите покупку, я могу получить компенсацию.

Зная разницу между строительным раствором и бетоном — что вам нужно для вашего проекта?

И бетон, и раствор используются в строительных проектах, но есть некоторые различия в их составе и, следовательно, в их прочности, что означает, что их нельзя менять местами и один не должен использоваться вместо другого.В основном бетон более прочен и долговечен, поэтому его можно использовать для строительных проектов, таких как установка столбов, тогда как раствор используется в качестве связующего вещества для кирпича, камня и т. Д.

Бетон представляет собой смесь воды, цемента и песка, аналогичную раствору. Однако бетон также содержит гравий и другие крупные заполнители, что делает его более прочным и долговечным. Бетон имеет низкое водоцементное соотношение и имеет более тонкую консистенцию, чем строительный раствор. Бетон часто армируют сталью, когда он используется в качестве структурной опоры здания.Однако бетон также может поддерживаться землей, например ступеньками, тротуарами, бетоном, подушками для электроприборов. Он идеально подходит для установки столбов, таких как столбы ограды, столбы почтовых ящиков, баскетбольные столбы, столбы настила, фонарные столбы и качели.

Одним из видов бетона, который мы продаем, является бетонная смесь быстрого схватывания Quikrete . Это специальная смесь быстро схватывающегося цемента, песка и гравия, предназначенная для схватывания примерно за 20-40 минут. Позволяет ставить столбы без перемешивания — просто высыпать сухую смесь в лунку и замочить.Прочность этого конкретного бетона составляет 4000 фунтов на квадратный дюйм за 28 дней.

Раствор, представляющий собой смесь воды, цемента и песка, имеет более высокое водоцементное отношение, чем бетон. Он имеет более густую консистенцию, что делает его отличным клеем и связующим веществом для кирпича и плитки. Раствор можно использовать для строительства и ремонта кирпича, блока и камня для барбекю, столбов, стен, швов раствора с заправкой, а также горшков.

Мы продаем Quikrete Mortar Mix , который представляет собой смесь кладочного цемента и гранулированного песка.Вы просто добавляете воду. Прочность этого конкретного строительного раствора составляет 750 фунтов на квадратный дюйм в течение 28 дней.

См. Нашу брошюру по бетонным изделиям здесь. Для получения информации о вашем конкретном проекте, пожалуйста, обратитесь в наш отдел покраски или оборудования.

Как правильно выключить и закрыть водопроводную линию

В этом руководстве объясняется, как отключить воду в вашем доме и как закрыть водную линию.

Это то, что вам нужно сделать перед началом любого проекта по сносу или строительству в вашем доме, в вашем гараже или в любом другом месте, где подается вода.

Как отключить подачу воды:

1. Найдите главный запорный клапан.

Главный запорный клапан воды обычно представляет собой латунный клапан с круглой ручкой и расположен рядом с основной водопроводной трубой, ведущей в ваш дом.

Эта труба часто находится в подвале, на кухне или в подсобном помещении.В регионах, где круглый год тепло, запорная арматура может быть на улице.

2. Закройте вентиль.

Поверните вентиль по часовой стрелке, чтобы выключить воду.

После отключения воды приборы, использующие воду, не будут работать должным образом, пока вода не будет включена снова.

Не пользуйтесь посудомоечной машиной, стиральной машиной и другими приборами, когда вода отключена, чтобы избежать повреждения. .

3. Слейте остатки воды из труб.

Откройте кран в умывальнике в подвале или наружный кран, чтобы удалить как можно больше воды из труб.

Как закрыть ватерлинию:

1. Отрежьте водопроводные трубы.

Используйте труборез или ножовку, чтобы сделать чистый квадратный надрез, обрезая как можно меньше трубы.

Затем протрите концы каждой обрезанной трубы тканью, чтобы убедиться, что они гладкие и чистые.

2. Закройте трубы крышкой.

Установите колпачок на трубу и сделайте «отметку глубины».

Затем надвиньте колпачок на трубу до тех пор, пока его край не совпадет с меткой глубины.

3. Проверьте плотность посадки колпачка.

Снова включите воду и проверьте, нет ли утечек в соединениях крышки.

Если вы не наблюдаете капель воды, значит, утечек нет, и крышка установлена ​​правильно.

Если вы видите, что капает, повторяйте шаг 5, пока утечка не исчезнет.

утечки в дымоходе | 5 причин негерметичного дымохода

Причины протечки дымоходов обычно сводятся к пяти. Если ваша проблема не решена с помощью пунктов из этого списка, возможно, ваша утечка не из дымохода!

# 1 Простейшая причина протечки дымохода: дождь идет прямо сверху

Это несложно представить. Дымоходы без крышек пропускают много дождя, падающего прямо в них.Покрытие дымохода имеет смысл для большинства людей. Он не только защищает от дождя, но и защищает от птиц, животных и мусора. Самая большая ценность кожуха дымохода состоит в том, что он действительно защищает дымоход, потому что, когда дымоход забивается внизу, люди заболевают (или даже умирают) от отравления углекислым газом. Хотя это правда, что иногда открытый дымоход является источником проблем с водой, чаще всего причиной утечки является металлическая футеровка.

Как это исправить

Купите крышку дымохода и попросите профессионала убедиться, что все не так просто.

# 2 Многие утечки в дымоходе происходят из-за трещин в короне дымохода

Коронка дымохода — это цементная деталь наверху дымохода. Кирпичи поднимаются вокруг облицовки дымохода, но наверху вам нужно что-то, чтобы не дать дождю и снегу просто падать вокруг плитки. Вы можете видеть, что само предназначение короны дымохода — не допускать попадания дождя. Трещины в короне дымохода могут возникнуть в результате смещения конструкции или усадки, возникшей в первый день установки короны.Когда на вашей короне есть трещины, вода проходит сквозь эти трещины.

Как это исправить

Как починить треснувшую корону, зависит от того, насколько серьезны повреждения. Большинство коронок имеют небольшие трещинки. Даже маленькие нужно ремонтировать, потому что все большие трещины начинались как маленькие. Вода в трещинах замерзает и тает всю зиму, год за годом, заставляя маленькие трещины со временем превращаться в большие. Существуют превосходные материалы для покрытия короны , такие как Chimney Saver Crown Coat, которые покрывают кладку и предотвращают превращение небольших трещин в настоящую проблему.

Однако, если корона дымохода серьезно повреждена, единственное, что можно исправить — это удалить и переставить кирпичную кладку . Нельзя накладывать пластырь на кровоточащую рану, нельзя покрывать структурно разрушенную корону дымохода и ожидать, что это сработает. Лучше всего покрыть корону пальто Crown Coat сейчас, чтобы избежать больших хлопот и затрат в будущем.

Дырявый дымоход? Мы можем это исправить! Если вы считаете, что дымоход наносит ущерб вашему дому, позвоните нам или назначьте встречу онлайн.Мы будем рады вам помочь.

# 3 Дымоходы протекают изнутри из-за конденсации

Я помню женщину, у которой отслоились обои в том месте, где труба проходила через дом. Она знала, что это дымоход, потому что это единственное место, где отслаиваются обои. Она перепробовала все — крышку дымохода, мигание, даже перестроила всю верхнюю часть дымохода. К тому времени, когда я встретил ее, она потратила тысячи долларов, но ничего не исправило.

Это был старый дом с кирпичным дымоходом без облицовки.Я уверен, что в 1900 году, когда он был построен, по дымоходу шел дым от дров или угля. Где-то по пути была установлена ​​газовая печь, но дымоход не был выложен футеровкой должного размера.

Как это исправить

Газы имеют очень низкую температуру и содержат много влаги. Эти пары конденсировались внутри этого слишком большого, слишком холодного старого дымохода, буквально пропитывая кирпичи и сохраняя их влажными все время. Все, что потребовалось, это вкладыш для дымохода , и мы решили проблему.

# 4 Мигание дымохода вызывает утечки

Гидроизоляция — это то, что предотвращает попадание воды в то место, где кирпичная конструкция проходит через крышу (или иным образом приближается к крыше). Между кирпичами и крышей есть довольно большой зазор, и вода будет литься через это отверстие, если оно не опломбирован. Гидроизоляция часто бывает алюминиевой, которая проходит между парой кирпичей и изгибается поверх черепицы. Эти пятна закрывает какая-то водонепроницаемая «штука». Хотя это далеко не лучший выбор, часто в качестве «материала» используется смола.В любом случае перепрошивка длится не вечно, а гудрон — еще меньше.

Как это исправить

Теперь есть более качественные материалы для герметизации оклада. Если вам нужен трубочист, чтобы починить мигание, скажите ему, что вам нужен Flash Seal от Saver Systems. (Как видите, мне нравятся продукты Saver Systems, но они просто хорошо работают, поэтому вы не ошибетесь!) Они лучше герметизируют и служат дольше.

# 5 Утечки в дымоходе из-за протекающих кирпичей

Кирпичи и строительный раствор пропускают воду, причем часто в большом количестве.Проблема здесь такая же, как и с кроной — замораживание и оттаивание всю зиму с последующим повреждением, которое вызывает протечки в доме.

Вы, наверное, слышали о гидроизоляции дымохода, но вы должны быть осторожны с тем, какой гидроизоляционный материал использовать. Когда вода впитывается в шов кирпича или раствора в летнее время, вода, вероятно, через некоторое время высыхает. Исключением могут быть поверхности в тени или на той стороне дома, где никогда не светит солнце; эти стены остаются влажными.Эта вода действительно пытается уйти, «падая», то есть вес воды (или напор воды) переносит ее к земле, где она вырывается из кирпичей внутри или снаружи дома.

Если вы применяете гидроизоляционный материал, который физически блокирует поры кирпича или раствора, вода задерживается внутри кирпича. Некоторые кирпичи действительно становятся мокрыми, хотя более вероятно, что вода просто просочится внутрь дома. Кстати, использование гидроизоляции на основе силикона может задерживать воду и причинить больший ущерб, чем вы начали.Используйте гидроизоляционные средства полисилоксанового типа, такие как Chimney Saver от Saver Systems.

Как это исправить

Чтобы выяснить, не протекает ли дымоход через поверхность кладки, попросите своего подметальщика провести тест на абсорбцию кладки (MAT). Это простой тест, при котором специальная пробирка прикрепляется к стороне дымохода, и вы записываете время, необходимое для вода впитывается в стену. Это подскажет вам, следует ли сделать дымоход гидроизоляционным.

Бонус: # 6 утечки из дымохода, которые не протекают из дымохода

Иногда утечка начинается в другом месте, но попадает в дымоход, а затем явно проникает внутрь помещения через отверстие в дымоходе.

Например, ваша крыша может иметь протечку через вентиляционное отверстие чердака или черепицу наверху. Вода может попасть на чердак или над вашим потолком и либо капать на пол, либо катиться по стрингеру (длинному куску дерева, отделяющему фермы крыши и проходящему по всей длине вашего дома). Если стрингер неровный, вода может разойтись — и даже попасть в дымоход. Это произошло, и обычно не обнаруживают, пока люди не потратят ужасную сумму на то, чтобы починить все остальное.

Еще одно событие, которое может произойти (хотя я никогда не слышал о том, чтобы это происходило на самом деле), — это то, что на чердаке может появиться столько влаги, что она может конденсироваться и скатываться по стрингеру на дымоход.
