Как из дрели сделать токарный станок: Токарный станок из дрели своими руками: чертежи, фото, видео

Простой токарный станок из дрели

Такой простой токарный станок может сделать каждый у себя дома своими руками, при наличии обычной дрели. Все детали станка самодельные и изготовленные из дерева, кроме подшипника и шурупов. Почти ничего лишнего, только все самое необходимое.
Итак, что понадобиться для токарного станка:

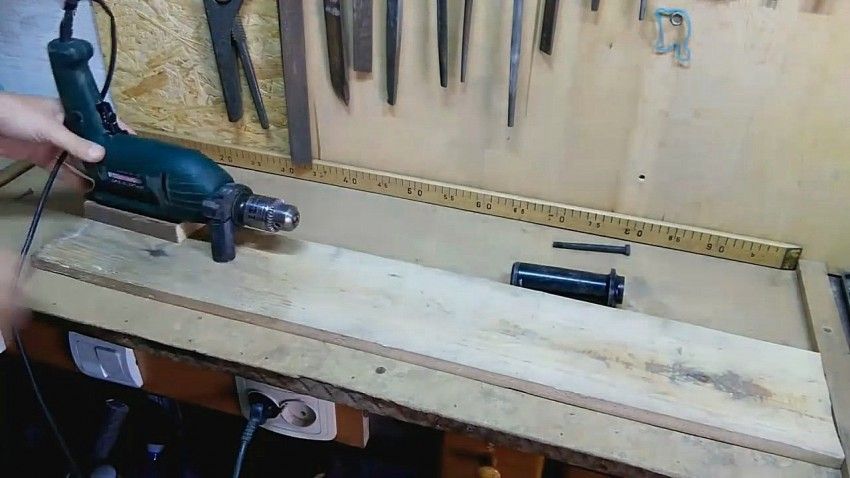

Для начала необходимо определиться с размеров столешницы станка. Я взял такие размеры, у вас могут быть другие.

Габариты столешницы определяются размерами вашей дрели и габаритами заготовок, которые вам в дальнейшем нужно будет обрабатывать.
Первым, что нужно сделать после того как вы определились с размерами, так это найти центр у дрели. Для этого кладем её на столешницу и замеряем расстояние от центра патрона до столешницы.
Затем берем квадратную деревяшку и сверлим в ней отверстие под шейку дрели. Центр для отверстия – это расстояние, которые мы только что замерили. Это нужно для того чтобы зафиксировать дрель ровно.

Отпиливаем лишнее и пока убираем это крепление в сторону.

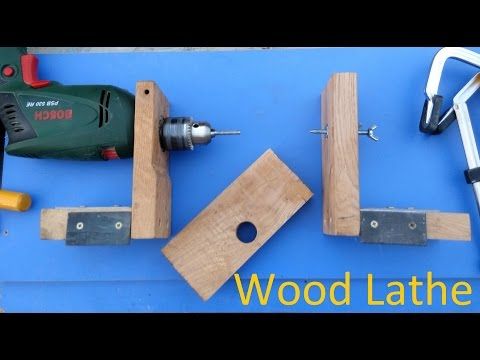

Теперь собираем две уголковые детали. Это две, склеенные между собой, прямоугольные деревяшки.

Деталь поменьше – это бабка станка, которая будет удерживать крутящуюся заготовку, с другой стороны. А деталь по шире – это станина, на которую будет опираться деревообрабатывающий инструмент. Высота этой станины должна быть примерно равна, размеру от центра дрели до столешницы. А высота бабки больше раза в полтора, чтобы по центры можно было закрепить подшипник.
Дрелью со сверлом делаем направлявшие у бабки и станины. Для этого по линии делаем отверстия и потом под наклоном соединяем их.

Все три важные детали готовы. Можно их покрасить из баллончика при желании.

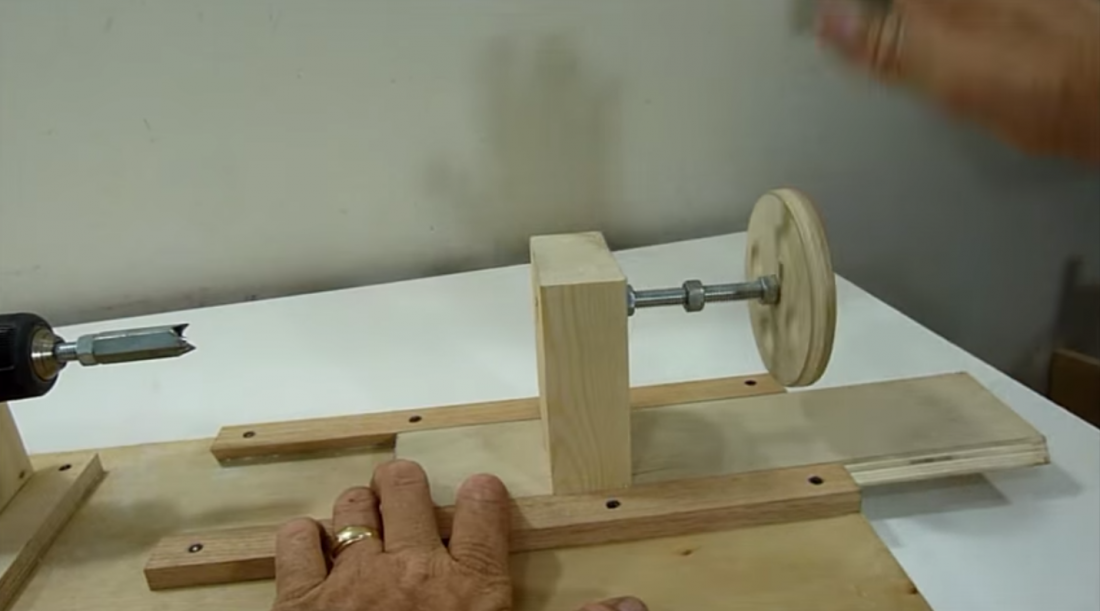

В бабке делаем не сквозное отверстие под подшипник. В подшипник вставляем болт и стягиваем гайкой. Смазываем клеем посадочное место и устанавливаем подшипник, гайкой наружу.

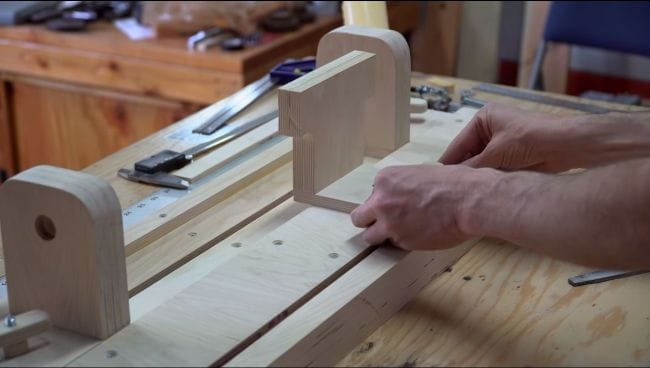

В столешнице крепим направляющие для бабки из обычных реек. Сверлим отверстия под длинные болты, нужно три штуки. Также крепим саморезами крепление под дрель. Плюс маленький деревянный прямоугольник под ручку дрели. Приворачиваем детали.

Вставляем дрель и фиксируем саморезам, чтобы она сидела жестко и не проворачивалась.

Токарный станок по дереву почти готов, осталось только сделать фиксатор, который будет удерживать заготовку. Для этого выпилим кругляш, ввернем в него саморезы и болт с гайкой.

Закрепим в патроне дрели.

Закрепим заготовку и зажмем задней бабкой, предварительно рассверлим отверстия под крепления в заготовке. Включим дрель и зажмем фиксатор на ручке, чтобы не удерживать кнопку.

Пробуем обрабатывать заготовку. Все отлично. Теперь можно делать различные ручки, рюмки, скалки и т.п.

Изготовление токарного станка из дрели самостоятельно – Мои инструменты

Содержание

• 1 Что такое токарный станок и можно ли его сделать самому
• 2 Выбираем материал для создания токарного агрегата
• 3 Как быстро сделать станок токарный по дереву самостоятельно
• 4 Делаем из дрели токарный станок по металлу
• 5 Как увеличить функционал устройства

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование. Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

1. Станина или основание
2. Передняя бабка
3. Задняя бабка
4. Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

1. Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
2. Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине.
   На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
3. Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
4. Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук.

Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

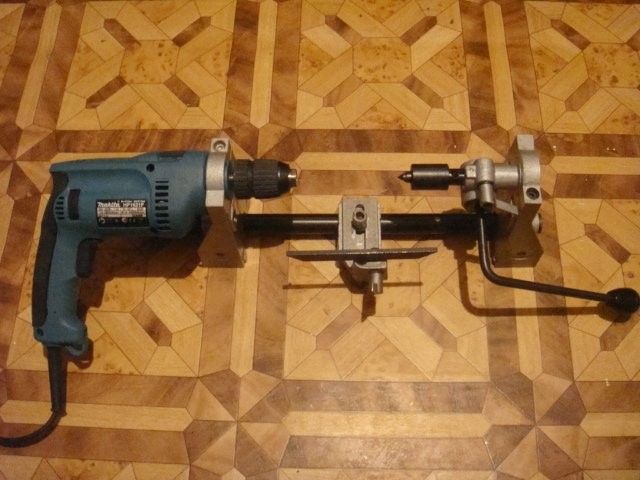

1. Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
2. Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
3. Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
4. Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т. п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка.
   Длина рейки равна расстоянию между передней и задней опорами
4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки.

В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно.

Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.

Публикации по теме

Операции сверления – Mini-lathe.com

Выравнивание передней и задней бабки токарного станка позволяет сверлить отверстия точно по центру цилиндрической детали. Я пытался сделать это однажды со своим сверлильным станком и тисками до того, как у меня появился токарный станок; получилось не слишком хорошо.

Перед тем, как просверлить торец заготовки, вы должны сначала торцевать торец, как описано в разделе «Операции торцевания». Следующий шаг — просверлить отверстие с помощью центрирующего сверла — жесткого, короткого сверла с коротким наконечником. Если вы попытаетесь просверлить отверстие без предварительного сверления центра, сверло почти наверняка будет отклоняться от центра, создавая отверстие слишком большого размера и смещенное. Мы ненавидим это!

Центровочные сверла бывают разных размеров, например № 00, № 0, № 1– № 5 и т. д. Вы можете приобрести наборы № 1– № 5 менее чем за 5 долларов США по распродаже у нескольких поставщиков.

Подготовка к сверлению

MegaSack 2022 — Effetto Mariposa To…

Включите JavaScript в задней бабке. Когда оправка патрона свободно вставлена ​​в отверстие задней бабки, выверните отверстие задней бабки примерно на 1/2″.

Зафиксируйте заднюю бабку в направляющих, затем плотно задвиньте патрон назад к задней бабке, чтобы оправка плотно вошла в конус Морзе задней бабки. (Патрон снимается с задней бабки путем поворота плунжера задней бабки назад до тех пор, пока оправка не будет выдавлена).

Выберите центрирующее сверло с диаметром, аналогичным диаметру отверстия, которое вы собираетесь просверлить. Вставьте центрирующее сверло в кулачки патрона задней бабки и затяните патрон, пока кулачки не начнут захватывать сверло.

Поскольку цель состоит в том, чтобы сделать сверло как можно более жестким, вам не нужно, чтобы оно выступало слишком далеко от кончиков губок. Поверните сверло, чтобы установить его на место, и удалите металлическую стружку или другой мусор, который может помешать правильному положению сверла.

Теперь затяните патрон. Хорошей практикой является использование 2 или 3 отверстий для ключа патрона, чтобы обеспечить равномерное затягивание (но все три могут быть недоступны из-за узких границ 7 × 10).

Сдвиньте заднюю бабку вдоль направляющих, пока кончик центрирующего сверла не окажется примерно на 1/4″ от конца заготовки, и затяните зажимную гайку задней бабки. Рычаг блокировки плунжера задней бабки должен быть плотно прижат – не настолько, чтобы препятствовать движению плунжера, но достаточно, чтобы обеспечить максимально возможную жесткость плунжера.

СОЖ

Если я не работаю с латунью, я почти всегда использую смазочно-охлаждающую жидкость при сверлении. В частности, с алюминием, который имеет тенденцию захватывать сверло, это помогает обеспечить гладкое и точное отверстие.

Я использую смазочно-охлаждающую жидкость марки Tap Magic, но есть и другие превосходные марки.

Вам нужно всего несколько капель за один раз, поэтому маленькой банки должно хватить на долгое время. Я использую небольшую бутылочку с игольчатым наконечником, чтобы нанести жидкость на работу.

Бутылка изначально содержала легкое масло и была приобретена в Home Depot.



Центровое сверление

Включите токарный станок и установите скорость около 600 об/мин. Используйте рукоятку задней бабки для медленного продвижения сверла к концу заготовки и продолжайте, пока коническая часть центрального сверла не войдет в заготовку примерно на 3/4 пути.

Это все, что вам нужно для центрирующего сверла, так как его назначение — просто сделать начальное отверстие для обычного сверла. Выверните центральное сверло и остановите токарный станок.

Сверление отверстия

Ослабьте зажимную гайку задней бабки и сдвиньте заднюю бабку до конца направляющих. Выньте центральное сверло из патрона, вставьте обычное сверло и затяните его в патроне.

Сдвиньте заднюю бабку, пока кончик сверла не окажется примерно на 1/4″ от заготовки, а затем зафиксируйте заднюю бабку на месте. Нанесите несколько капель смазочно-охлаждающей жидкости на кончик сверла, затем запустите токарный станок и просверлите заготовку, как и раньше, со скоростью от 400 до 600 об/мин.

После продвижения сверла примерно в два раза по его диаметру выньте его из отверстия и с помощью щетки удалите металлическую стружку с кончика сверла.

При необходимости добавьте еще несколько капель смазочно-охлаждающей жидкости, затем продолжите сверление, удаляя стружку примерно через каждые 2 диаметра глубины.



Измерение глубины сверления

Если вы не просверливаете полностью довольно короткую заготовку, вам, как правило, потребуется способ измерения глубины отверстия, чтобы вы могли остановиться на нужной глубине.

Одним из первых приспособлений, которые я сделал на токарном станке, был простой глубиномер — небольшой латунный цилиндр со стопорным винтом, который надевается на кусок буровой штанги диаметром 1/16 дюйма и длиной около 3 дюймов.

Очень удобно для проверки глубины отверстий. Вы можете использовать правило магазина, чтобы установить латунный ползунок на желаемую глубину, а затем зафиксировать его на месте с помощью небольшого установочного винта.

Другой способ измерения глубины – использование градуированных меток на корпусе задней бабки. Однако их не так просто увидеть.

Если вам нужна настоящая точность, Варминт Эл придумал отличную идею установить 1-дюймовый циферблатный индикатор на задней бабке. Наконечник DI касается пластиковой пластины, установленной на ползун задней бабки.

DI крепится болтами к отверстию 1/4-20, просверленному и нарезанному сбоку задней бабки. Если вы делаете этот мод на своем токарном станке, снимите плунжер с задней бабки перед тем, как просверлить монтажное отверстие для DI, чтобы избежать сверления плунжера.



Сверление глубоких, глухих и больших отверстий

В металлообработке «глубоким» отверстием считается любое отверстие, диаметр которого более чем в 3 раза превышает диаметр сверла. Глухое отверстие — это отверстие, в котором вы не просверливаете заготовку насквозь; то есть нижний конец закрыт.

При сверлении таких отверстий очень важно часто полностью выводить сверло из отверстия, чтобы стружка могла выйти из отверстия. Вам нужно делать это каждый раз, когда вы продвигаете сверло примерно в два раза по его диаметру.

Несоблюдение этой процедуры приведет к тому, что стружка застрянет в отверстии, приварится к сверлу и создаст отверстие неравномерного и грубого диаметра. Смазочно-охлаждающая жидкость также поможет предотвратить прилипание стружки к сверлу или стенкам отверстия.

Большие отверстия соотносятся с размером станка, и для мини-токарного станка я считаю отверстие больше 3/8″ «большим». Если вы попытаетесь просверлить большое отверстие, скажем, 1/2″, начав со сверла 1/2″, вы можете не получить хорошего чистого отверстия, потому что за один раз удаляется слишком много материала.

Отверстие лучше сверлить поэтапно, начиная, скажем, со сверла 5/16″, затем 3/8″ и так далее, пока не дойдете до сверла 1/2″ для последнего прохода. Таким образом, большое сверло удаляет лишь небольшое количество материала по периметру отверстия, и его работа будет намного проще.

Использование патрона токарного станка

• Описание
• Комментарии

Если у вас есть токарный станок, вы знаете все о размещении цилиндрического центра в передней бабке и подвижного центра в задней бабке. Возможно, вы не знакомы с установкой сверлильного патрона на токарный станок. Есть МНОГО веских причин, чтобы добавить этот аксессуар в вашу коллекцию токарных инструментов.

Что мне нужно?

Первое, что вам нужно, это немного информации. Вам нужно знать, имеет ли ваш токарный станок конус № 1, № 2 или № 3 в передней и задней бабке. Проверьте руководство пользователя. Конус № 2 очень распространен. Если это то, что у вас есть, закажите себе сверлильный патрон с конусом № 2. В противном случае закажите сверлильный патрон с конусом №1 или сверлильный патрон с конусом №3. Он должен входить как в переднюю, так и в заднюю бабку.

А потом…

А потом дверь открыта, чтобы использовать патрон для разных целей. Когда он находится в задней бабке, используйте его для удержания сверл для сверления коробок с крышками или для сверления отверстий под выступы на концах рукояток инструментов. Установленный на передней бабке, вы можете использовать его для удержания оправок для перьев, полировальных кругов или флаттер-шлифовальной машины. Он может даже служить патроном для мелкосерийной токарной обработки.

Подробнее о токарных станках

Токарный станок по дереву — уникальный инструмент. В отличие от других инструментов дерево движется (крутится) и мы приближаем инструмент к материалу. Очень важно убедиться, что вы полностью понимаете безопасность токарного станка.

Вам также следует выполнять ряд текущих работ по обслуживанию вашего токарного станка. Ухаживать за токарным станком не сложно. Это простые вещи.
