Создаем и подключаем бойлер косвенного нагрева своими руками + чертежи и видео

Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто — это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, где его нередко отключают.

Самодельный бойлер косвенного нагрева

Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!

Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.

Содержание

Принцип работы бойлера косвенного нагрева
- Конструкция и материалы
Инструкция по сборке и подключению своими руками
- Теплоизоляция
- Принцип работы бойлера на дровах
Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

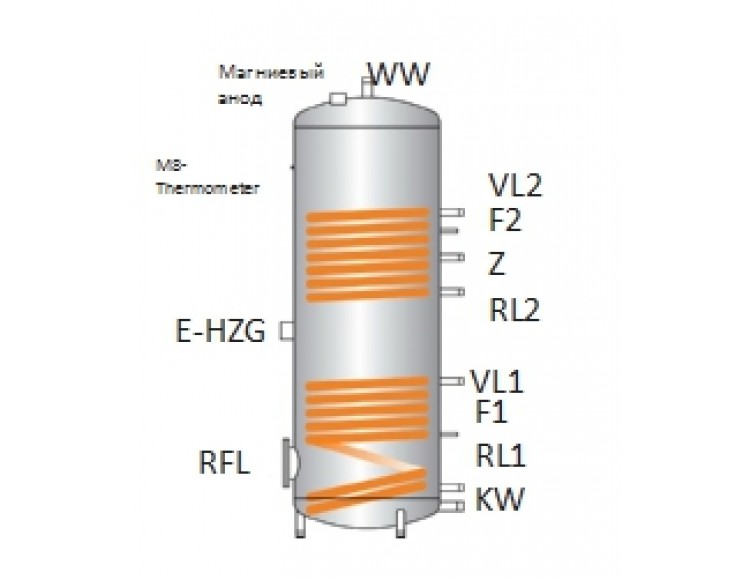

В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера. Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
Ко дну привариваются ножки (если они предусмотрены).
Устанавливается ТЭН, если это было запланировано.
Затем змеевик подключается к контуру отопительной системы, согласно схеме.
Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

Как сделать бойлер косвенного нагрева своими руками?

Проблема с горячей водой для многих частных владельцев недвижимости, где отсутствует подключение к системе центрального отопления, остается и сегодня актуальной. Установка бойлера требует серьезных капиталовложений, а вот изготовление бойлера косвенного нагрева своими руками может стать альтернативой в решении этого важного вопроса. Его основная выгода в том, что горячая вода подается по мере необходимости без особых затрат в денежном эквиваленте с вашей стороны.

Содержание

1 Конструкция бойлера
2 Разновидности систем
3 Достоинства и минусы бойлера косвенного нагрева
4 Виды работ и материалы
5 Технология сборки
- 5.1 Бак водонагревателя
- 5.2 Делаем змеевик
- 5.3 Утепляем конструкцию
- 5.4 Окончательная сборка
6 Бюджетный вариант изготовления

Конструкция бойлера

Многих частных домовладельцев интересует вопрос: что это за устройство, каким образом в нем происходит нагревание воды. Изделие такого типа — крупная накопительная конструкция, не зависящая от стандартных источников энергии (газа, электросистемы), проще говоря, водонагреватель циркуляционного вида.

Внутри бака устанавливается спиралевидная труба — именно в ней циркулирует вода, нагреваемая котлом автономного отопления. Холодная вода поступает через трубу, расположенную снизу, равномерно нагревается в баке и подается пользователю через выходной трубопровод, который расположен вверху. Для максимального удобства к трубам подсоединены шаровые краны. Снаружи бак закрыт толстым слоем теплоизоляции.

Чертежи этого изделия весьма просты и легко читаются, если у вас есть хотя бы основы технического образования.

Разновидности систем

Те пользователи, которые используют газовые колонки и различного вида бойлеры для получения горячей воды, отлично знакомы с массой проблем, возникающих при их эксплуатации: надо выждать некоторое время, пока вода нагреется до нужной температуры, если включить одновременно горячую воду на кухне и в ванной, то ее температура понизится. Косвенный бойлер устраняет эти проблемы: поступающая от него вода всегда имеет постоянную температуру, независимо от того куда она подается. Такие водонагреватели могут быть нескольких типов.

Самым распространенным является конструкция со змеевиком, который устанавливается внутри бака, и по нему циркулирует горячая вода. Холодная вода, поступая в емкость, контактирует со змеевиком и нагревается до установленной температуры.
Другой вариант — когда змеевик монтируется вдоль стенок емкости, а не в ее центре.

Если есть две емкости — большая и маленькая, то меньшую по размерам вставляют в большую. Вода циркулирует между ними: в малую нагнетается горячая вода, а вокруг нее — холодная для нагрева.

Принцип работы таких водонагревателей прост, чтобы наглядно разобраться в работе системы есть подробная схема.

Достоинства и минусы бойлера косвенного нагрева

Преимущества бойлера косвенного нагрева, сконструированного своими руками, над другими водонагревателями:

возможность подключения к централизованной отопительной системе;
основная емкость устанавливается в непосредственной близости от котла автономного отопления;
монтаж всей конструкции не занимает много времени;
сокращается расход электроэнергии и газа;
дом обеспечивается горячей водой одной температуры постоянно.

Недостатков у такой конструкции не так уж и много:

для монтажа вам потребуется специальное помещение;
чтобы нагреть воду в баке до оптимальной температуры при первом запуске, нужно продолжительное время, а это гарантирует потери на общем обогреве всех остальных помещений;
чистить змеевик надо не реже двух раз за 12 месяцев, чтобы он не забивался отложениями.

Важно! Такой вариант действует только во время осенне-зимнего сезона, по его окончании включается встроенный ТЭН. Владельцы частных строений, которые используют автономное отопление, могут перекрыть поступление воды на обогрев дома, а воду в емкости продолжать нагревать с помощью котла.

Если вы пользуетесь электрическими нагревательными элементами, то включать их лучше ночью, во время действия льгот.

Виды работ и материалы

Чтобы изготовить бойлер своими руками, надо выполнить такие работы:

подготовить металлическую емкость с хорошими антикоррозийными характеристиками ;
аккуратно согнуть трубу для змеевика;
сделать качественную теплоизоляцию конструкции;
осуществить полную сборку всей системы;
подвести воду;
змеевик надежно подсоединить к домашней системе отопления;
подключить подачу нагретой воды к домашнему водопроводу.

Для выполнения некоторых операций вам понадобятся такие материалы и оборудование:

трубы металлопластиковые или из нержавеющего металла;
грунтовка на основе нитроэмали;
гайка с диаметром около 32 мм;
емкость большого размера — для небольшой семьи сгодится простой газовый баллон;
понадобится сварка.

Со всеми материалами и предстоящими видами работ мы определились, теперь приступаем к непосредственному монтажу.

Технология сборки

Распишем поэтапно, как сделать бойлер косвенного нагрева своими руками — весь комплекс работ будет состоять из последовательной сборки разных частей конструкции.

Бак водонагревателя

Объем емкости, куда будет поступать вода для последующего нагревания, зависит от потребностей домовладельца: стандартный расход до 70 литров на каждого домочадца в сутки, поэтому для семьи в 4 человека будет вполне достаточно 200 л.

Материал бака следует выбирать из сплава алюминия, а также других цветных металлов, которые не подвержены коррозии, если позволяют финансы — нержавеющей стали. Хорошей альтернативой является баллон для газа, но внутренние стенки надо обработать специальной грунтовкой, иначе горячая вода будет иметь неприятный тухлый запах.

В корпусе бака своими руками надо вырезать не менее 5 отверстий: два с любого бока — они предназначены для врезки змеевика, внизу также 2 — для подачи воды и крана слива, вверху только одно — отбор горячей воды.

Делаем змеевик

Этот элемент, сделанный из медной трубы малого диаметра, но толстостенной, обязательно может иметь различные габариты — это зависит от объема и высоты емкости. Специалисты утверждают, что на каждые 10 л. воды необходимо 1,5 кВт тепловой мощности змеевика.

Вы можете для экономии средств из домашнего бюджета использовать трубы из другого материала, но обязательно с отличной теплоотдачей. При изготовлении надо очень внимательно следить за образованием витков:

они ни в коем случае не соприкасаются — между витками должен быть зазор;
нельзя делать чрезмерные усилия — это сильно затруднит снятие готового изделия со специальной оправки;
количество витков строго рассчитывается и зависит от габаритов бака.

Для оправки используют трубу необходимого диаметра или круглое деревянное полено без сучков. После изготовления спираль тщательно покрывают защитным термостойким лаком.

Утепляем конструкцию

Бак с наружной стороны обязательно покрывается теплоизоляцией для уменьшения потерь и повышения КПД изделия — это может быть специальная пена для монтажа или другой материал с отличными теплоизоляционными свойствами, например, пенопласт.

Его крепят при помощи проволоки, специальными стяжками или сажают на клей. Сверху утеплителя мастера рекомендуют укрепить листы фольги или использовать утеплитель с одной фольгированной стороной. Некоторые умельцы для утепления вставляют бойлер в емкость большего размера, а пространство между ним и внутренними стенками заполняют утеплителем любого вида.

Окончательная сборка

Когда все детали будущей конструкции подготовлены, то начинается ее сборка.

Змеевик устанавливается по центру или же вдоль внутренней поверхности емкости, к концам присоединяются патрубки (пайка или сварка).
При вертикальном расположении к емкости привариваем ножки, при настенном расположении — специальные петли крепления.
К нижней части бака приваривается нагревательный элемент.
Сверху устанавливается крышка и приваривается к корпусу.
Змеевик подключается к контуру автономной системы согласно выбранной схеме.
Подсоединяем трубы подвода холодной воды и магистраль отвода горячей.
Подключаем водонагреватель к системе домашнего водопровода.

Для консультации, чтобы было меньше вопросов, советуем посмотреть вот такое видео:

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

медная или бронзовая труба;
доски разного размера;
листовой алюминий;
коллектор, сделанный из меди или ее сплава;
определенного формата листы стекла;
специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

Чтобы конструкция лучше поглощала тепло и не отдавала его наружу, применяется стекло и специальная краска.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Косвенные водонагреватели 101 — все, что вам нужно знать

Фото: Supplyhouse.com

Поскольку они обычно находятся вне поля зрения — например, в подвале или в кладовой, — многие домовладельцы не думают о водонагревателях. Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но нравится вам это или нет, но когда существующий водонагреватель выходит из строя, даже самые незаинтересованные домовладельцы должны избавиться от своей инерции и ознакомиться с ассортиментом продукции.

Хорошей новостью является то, что производители соревнуются в поиске все более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде. Плохая новость заключается в том, что без консультации с подрядчиком может быть трудно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. Когда вы оцениваете варианты, не забудьте учесть один особенно привлекательный вариант, который часто упускают из виду, — косвенный нагрев воды.

Возобновление интереса к косвенным водонагревателям

Косвенные водонагреватели не новы — они существуют уже несколько десятилетий. Но сегодня, в связи с растущей заботой об окружающей среде и растущими затратами на электроэнергию, непрямые установки пользуются новой популярностью. Почему? Для домовладельцев в некоторых частях страны непрямой нагрев воды может обеспечить мощный двойной удар по сокращению энергопотребления и экономии средств.

На самом деле, по данным Министерства энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством подачи горячей воды» в точки потребления, на которые вы полагаетесь каждый день, несколько раз в день.

Учитывая, что водонагреватели потребляют гораздо больше энергии, чем думает большинство людей, — больше энергии, чем большинство других бытовых приборов вместе взятых, — выбор высокоэффективного решения может значительно улучшить вашу прибыль, особенно в долгосрочной перспективе.

Фото: Supplyhouse.com

Как работает косвенный водяной нагрев

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, представляет собой не более чем хорошо изолированный накопительный бак, в котором находится змеевиковый теплообменник. менее распространенная версия основана на конструкции «бак в баке». Но в любом случае «косвенный» блок не производит собственного тепла; вместо этого он полагается на 9котел 0021.

В типичной схеме замкнутый водопровод соединяет бойлер с бойлером косвенного нагрева, подающим к нему нагретую воду. Хотя котловая вода никогда не смешивается с водой в накопительном баке, она циркулирует по змеевикам в теплообменнике, который, в свою очередь, нагревает воду для бытовых нужд.

По сути, бойлер выполняет всю работу, а косвенный нагреватель лишь способствует передаче тепла.

Когда следует рассматривать косвенный водонагреватель

Если в вашем доме еще нет бойлера, вы можете прекратить чтение прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com, «косвенные водонагреватели имеют смысл только в том случае, если вам нужен котел для отопления помещений». Поскольку на рынке преобладает оборудование HVAC с принудительной подачей воздуха, котлы становятся все более редкими. Однако, если ваш дом входит в число относительно немногих домов с водяным плинтусом, радиатором или теплым полом, когда вы устанавливаете косвенный блок, котел управляет обеими системами, нагревая дом и воду.

Даже если ваш котел пролежал в подвале 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что есть значительные преимущества, связанные с использованием только одного энергоемкого крупного прибора вместо обычной пары».

Проконсультируйтесь со специалистом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найдите плюсы сейчас

Летом ситуация несколько усложняется, хотя бы потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребности домохозяйства в горячей воде.

Косвенные водонагреватели и безбаковые водонагреватели

Косвенные водонагреватели — не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип водонагревателей — широко известные безрезервуарные водонагреватели — делают то же самое. Ключевое отличие заключается в том, что эффективность косвенного водонагревателя равна эффективности котла, а бойлеры обычно превосходят большинство водонагревателей. Если у вас есть новый высокопроизводительный котел, способный достигать 96-процентная эффективность, вы намного лучше, чем с безбаковым устройством, которое предлагает 80-процентную эффективность, или обычным устройством с коэффициентом эффективности в диапазоне 60 или 70 процентов.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя у себя дома, O’Brian настоятельно рекомендует обсудить ваши планы с подрядчиком. Часть работы можно сделать своими руками, но правильный выбор косвенного водонагревателя включает в себя набор сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, нанять подрядчика недешево, как и купить косвенный водонагреватель. Но хотя первоначальные затраты могут быть значительными, косвенные водонагреватели обычно не требуют дорогостоящего обслуживания или ремонта. Кроме того, с небольшим количеством движущихся частей и подключений к коммуникациям и без возгорания косвенные водонагреватели часто служат намного дольше, чем другие типы. Многие производители даже дают пожизненную гарантию.

Независимо от того, нужно ли вам заменить сломанный водонагреватель или просто модернизировать его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете установить бойлер, косвенный бойлер станет очевидным выбором» из-за надежности и стоимости. -эффективный нагрев воды. Если вы устали бояться прихода ваших счетов за коммунальные услуги, сделайте следующий шаг к выяснению того, будет ли косвенный водонагреватель иметь смысл для ваших нужд, вашего бюджета и вашего дома. Не знаете, с чего начать? Вы можете начать с посещения SupplyHouse. com прямо сейчас, чтобы изучить широкий выбор косвенных водонагревателей и аксессуаров от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.

Фото: istockphoto.com

Проконсультируйтесь со специалистом

Найдите плюсы сейчас

Бойлер косвенного нагрева своими руками: устройство самодельного котла

Наличие водопровода с горячей водой является частью привычного комфорта для современного дома. Однако не всегда удается решить проблему подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника отопления отопительный контур. Для решения проблемы нужно просто построить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать устройство полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего санитарную воду к точкам водоснабжения. Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.

Содержание статьи:

Непрямое отопление Устройство котельного котельного. Инструкция по подключению и запуску системы
Выводы и полезное видео по теме

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда, теплообменники традиционно строят по принципу «труба в трубе», и в данном случае элементами теплообмена являются сосуд и трубчатый змеевик. Накопительный сосуд играет роль внешней «трубы», внутри которой размещается внутренняя «труба» или змеевик.

Галерея изображений

Фото

Приготовление санитарной воды в бойлере косвенного нагрева осуществляется без непосредственного использования электричества, газа, твердого или жидкого топлива

Вода для гигиенических процедур в бойлере косвенного нагрева производится теплоносителем, нагретым бойлером

Бойлер подключается к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель, прежде чем он далее попадет в отопительные приборы

Чаще всего бойлеры косвенного нагрева оснащаются теплообменниками в виде змеевиков. Такое решение особенно характерно для самодельных конструкций.

Змеевик, по которому течет теплоноситель, просто устанавливается внутрь бака. Он постоянно нагревал воду для бытовых нужд в такой форме накопительного водонагревателя 9.0003

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, пустой газовый баллон, обычный бойлер

Сложность заключается не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширения при нагреве жидкости

Нет необходимости устанавливать собственную группу безопасности. Избыточное давление устранит общий предохранительный клапан для отопления. А вот воздухоотводчик совсем не помешает, ведь внутри отдельной от системы емкости вода будет кипеть

Устройство энергосбережения

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный газовый баллонный бойлер

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик на схеме подключения котла

Проходит через трубчатый змеевик, а внутренняя часть сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, нагревают холодную воду в сосуде.

Традиционная схема подключения бойлера косвенного нагрева выглядит примерно так. В этом случае устройство работает в паре с котлом отопления

Схема

обычно выполняется по технологии противотока двух сред, различных по уровню температуры. Другими словами, если выход для нагретой воды предусмотрен в нижней части бака, а патрубок подачи холодной воды выше, то в этом случае теплоноситель подается в змеевик на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды перепутаны местами. На практике чаще встречаются схемы с верхним выводом нагретой воды.

Чтобы уменьшить потери тепла, бойлер косвенного нагрева своими руками следует утеплить. Хороший теплоизолятор — минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и примыкающие к нему трубопроводы подлежат теплоизоляции.

Целесообразно устанавливать систему в непосредственной близости от . Такой подход обеспечит меньшие затраты на монтаж, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева значительно сократятся.

Следующая фотоподборка ознакомит с примером изготовления простейшего бойлера косвенного нагрева:

Галерея изображений

Фото

Бак из нержавеющей стали в качестве корпуса

Сильфонный теплообменник

Трубы для подключения теплообменника к отоплению

Монтаж труб теплообменника с подвесками

Проектирование и монтаж своими руками

Главной задачей на этапе проектирования своими руками является подбор накопительного бака, который своим объемом покрывал бы потребность в горячей воде.

Выбор емкости хранилища

Для большинства случаев эксплуатации системы расчет потребности производится на 3-4 человека (средняя семья). По регламенту на одного человека расходуется около 70 л/сутки. То есть для среднестатистической семьи достаточно установить бойлер косвенного нагрева объемом 200 л. При такой емкости потребность полностью удовлетворяется.

Особое внимание следует уделить выбору сосуда для переделки его в бойлер косвенного нагрева. Это должен быть резервуар прочный, долговечный, не подверженный коррозии

Бак для нагрева холодной воды обычно выбирают для вертикальной установки, но возможен и вариант монтажа в горизонтальном положении. В качестве бака котла допустимо использовать емкость из прочных термостойких материалов.

Безусловно, материал контейнера следует выбирать с учетом его высоких антикоррозионных свойств, допустимого теплового расширения и других эксплуатационных характеристик.

Подходящие материалы включают:

алюминий;
нержавеющая сталь
специальные полимеры.

Следует помнить: котлы любого типа относятся к сосудам, работающим под давлением. Кроме того, теплоноситель системы отопления может нагреваться до высокой температуры (90°С и выше). Исходя из этих свойств котельных систем, следует спроектировать и построить систему своими руками.

На практике часто встречаются довольно нелепые конструкции, также сделанные своими руками, например, на основе обычной фляжки для молока или столовой кастрюли. Таких решений следует избегать.

Это пародия на бойлер косвенного нагрева. Сделано своими руками, но требуется совсем другой подход, чтобы сравнить с действительно надежным и эффективным устройством

В конструкцию бойлера косвенного нагрева, выполненного своими руками, входит и расчет трубчатого змеевика. Здесь необходимо рассчитать необходимую тепловую мощность этого устройства, чтобы по результатам расчета определить длину трубы змеевика и ее диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков котлов является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала имеют высокий коэффициент теплопередачи.

Эффективность змеевика (время нагрева и заданная необходимая температура) во многом зависит от правильного расчета. Также важно правильно установить спираль внутри сосуда

Для расчета необходимых значений для изготовления змеевика котла подойдет формула:

L = Q / D * (Tg — Tx) * 3,14

Буквенные обозначения здесь:

L — длина трубы
Q 9073 — тепловая мощность змеевика — диаметр трубы,
Тг — температура горячей воды,
Тх — температура холодной воды.

Рассмотрим на примере, как рассчитать длину медной трубы под спираль 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, купленная на рынке в бухте. Под котел взят сосуд вместимостью 200 л. Расчетные температуры холодной и горячей воды составляют 15ºС и 80ºС соответственно.

Необходимо определить размер длины медной трубы, достаточной для изготовления теплообменной трубчатой спирали мощностью 20 кВт. По формуле осуществляется следующий расчет: 20/0,01*(80-15)*3,14. Результат расчета: необходимая длина медной трубы 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева емкостью 150-200 литров, как правило, берется медная или латунная труба диаметром 10 — 20 мм. Трубка скручивается по спирали с учетом остаточного зазора 5-7 мм между витками.

Зазор нужно делать обязательно (допускается раздвигание витков после намотки), так как необходима компенсация расширения металла. Кроме того, при такой конструкции спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана используется толстостенная полиэтиленовая труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные витки можно найти готовые к употреблению. Например, взять виток от какого-нибудь технологического оборудования. Но тогда приходится учитывать размер располагаемой мощности и соответствие спирали по мощности теплоотдачи.

Часто не удается выполнить подбор в точном соответствии с параметрами. Поэтому, чтобы не терять драгоценное в этом смысле время, выгоднее сделать трубчатый спиральный нагреватель самостоятельно.

Катушку своими руками без опыта сделать сложно, но такая задача выполнима. Здесь главное выполнить качественную намотку спирали. Для намотки медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра котловой емкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, то диаметр змеевика будет: (500 — 500/10) = 450 мм.

Один из вариантов установки резьбового фитинга на конец трубы змеевика. Свободный конец резьбового фитинга войдет в отверстие на стенке сосуда.

На концы трубы, скрученной в спираль, нужно будет смонтировать контактные резьбовые штуцеры. Для решения этой задачи необходимо:

Получить ровный срез на концах трубы, обработав их труборезом.
Накладка на конец трубы с обжимными гайками.
Для обработки кромок выработки трубы.
Установите фитинги и прочно затяните их на трубе с помощью гаек.

Нет необходимости использовать исключительно резьбовые двухсторонние фитинги. При наличии навыков пайки медных труб и соответствующего инструмента можно установить односторонние резьбовые фитинги методом пайки.

Также в зависимости от материала корпуса сосуда не исключен вариант припайки непосредственно к стенкам сосуда. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется из-за сложной технологической операции.

В собранном на фитингах или спаянном состоянии теплообменный элемент (змеевик котла) уже можно считать готовым к монтажу и последующей эксплуатации. Осталось подготовить место для установки непосредственно на бак котла и ввести в сосуд водонагреватель.

Подготовка емкости котла

Как в бак котла вставить готовую медную (латунную) спираль, если бак цельный? В этом случае необходимо аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться болтами к корпусу сосуда.

Посадочные места крышки и бака выровнены, отшлифованы, снабжены резиновой прокладкой. Между тем внутренняя установка (и обслуживание) представляется более удобной, если сделать на баке две заглушки — верхнюю и нижнюю.

Пример устройства крышки на сосуд, который используется под бойлер косвенного нагрева. Герметичность достигается прокладочным и болтовым креплением по всей окружности

После установки крышки на бак котла проблема с установкой змеевика внутри бака отпадает сама собой. Теперь достаточно просверлить два отверстия на корпусе сосуда, ориентируясь на расположение концевых частей спиральной трубы. Диаметр отверстий должен соответствовать диаметру резьбовой части фурнитуры с запасом 1-2 мм.

Резьбовые части фитингов пропускаются в отверстия после установки прокладок. Затем на наружную стенку бака наматывают ответную арматуру и туго затягивают соединение.

При таком креплении нагревательный змеевик достаточно устойчив, но необходимо сделать дополнительные опоры. Течение теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры компенсируют дефект.

Вариант перехода от труб змеевика котла к магистралям с теплоносителем теплоносителя. Прямая фурнитура одновременно служит крепежом

На корпусе бойлера косвенного нагрева также необходимо сделать отверстия для сбора и слива воды, запрессовать в них короткие патрубки, а на патрубках установить запорную арматуру. При желании можно дополнить устройство стрелочный термометр.

После завершения монтажа всех компонентов корпус сосуда закрывается снаружи изоляционным материалом. Здесь подойдет минеральная вата с верхним фольгированным покрытием.

Инструкции по подключению и запуску системы

Прежде всего, самодельный бытовой бойлер косвенного нагрева необходимо подключить к теплотрассе. Там, где используется автономная система отопления, в сеть домашней котельной.

Механическое соединение выполняется при открытой крышке бака котла. После подключения нужно открыть запорный кран, который соединяется с обраткой теплоносителя, и убедиться в отсутствии протечек как снаружи устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева в полную силу, рекомендуется проверить систему на герметичность. На фото — заводской экземпляр

Если течи не обнаружено, открыть линию подачи охлаждающей жидкости. Необходимо некоторое время подождать, пока змеевик прогреется до температуры системы отопления. В режиме полного нагрева еще раз внимательно проверьте змеевик и все места соединения на наличие возможных утечек.

Если проверка показывает целостность системы, закройте крышку сосуда и подключите нагретую воду. Протестируйте систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Используемый газовый баллон часто используют для изготовления самодельных устройств. Представляем видео как сделать БКН из корпуса цилиндра.
