Бойлер для нагрева воды как работает: Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

Содержание

Как пользоваться бойлером: экономная эксплуатация водонагревателя

Как правильно пользоваться уже работающим водонагревателем?

Пример 3 подключения электрического водонагревателя.

Следует знать, что бойлер во время работы нельзя отключать от электрического тока. Если горячая вода временно не нужна, то прибор можно выключить от розетки. Этим вы сэкономите электроэнергию.

Однако многие специалисты утверждают, что если бойлер постоянно наполнен нагретой водой, то он не подвергается разрушению (коррозии). Помимо этого, прибору значительно легче установить необходимую температуру, чем начинать нагрев с нуля. Для того чтобы предупредить возникновение пожара, обязательно убедитесь в том, что прибор заземлен.

Проточные бойлеры не имеют ограничений в объеме нагреваемой воды. Обычно ими пользуются одновременно лишь в одном месте (где моют посуду или принимают ванну). Если полностью открыть кран, то вода в водонагревателе не успеет нагреться. Для того чтобы снизить потери тепла, бойлер необходимо устанавливать как можно ближе к месту пользования горячей водой.

Если в дом подается жесткая вода, то необходимо установить прибор для очистки воды, потому что иначе водонагреватель очень быстро выйдет из строя. Если прибор установлен в сауне или бане, то нужно следить за тем, чтобы на него не попадали капли жидкости. Пользоваться проточным электрическим бойлером нельзя в тех домах, где температура воздуха часто падает до нуля.

Как экономить электроэнергию

Существует несколько способов реально снизить затраты на приготовление воды для нужд ГВС:

  1. Регулировать температуру на бойлере таким образом, чтобы исключить лишний расход электричества, но без уменьшения комфорта для жильцов дома.
  2. Простейший и доступный для всех метод заключается в том, чтобы не нагревать воду, когда она не нужна.
  3. Чтобы экономить электроэнергию, можно использовать дополнительные источники тепла, получаемого по более выгодным расценкам.
  4. Вовремя очищать внутренние элементы агрегата от накипи и отказаться от схем с рециркуляцией ГВС.

Максимальная температура нагрева в большинстве бытовых аппаратов составляет 75 °С.

Учитывая, что зимой водопровод нередко охлаждается до 8—10 °С, электронагревателю на 80 литров необходимо до 3 часов, чтобы достигнуть этого максимума. Все это время ТЭН потребляет полную мощность (минимум – 2

Бойлер косвенного нагрева – схема, принцип работы водонагревателя

Накопительные водонагреватели, работающие от электричества, обеспечивают нужный расход горячей воды, но долго набирают температуру — 1.5…2 часа в зависимости от объема бака. Более привлекательный вариант – специальная емкость для ГВС, прогреваемая котлом отопления в течение 10—30 минут, разница ощутимая. Цель публикации – разъяснить пользователям, что такое бойлер косвенного нагрева, рассмотреть устройство агрегата, дать практические рекомендации по выбору и подключению накопителя своими руками.

2 типа емкостных нагревателей для ГВС

Бытовой бойлер косвенного нагрева – это металлический резервуар объемом 50…300 литров, использующий для приготовления горячей воды сторонний источник тепла – котел, печь с водяным контуром либо солнечный коллектор, реже — геотермальную установку (тепловой насос). По устройству и принципу действия водогрейные аппараты делятся на 2 разновидности:

  1. Наиболее распространенный вариант – с теплообменником в виде змеевика, сделанного из меди или нержавеющей стали.
  2. Конструкция «бак в баке», где нагревательным элементом служит внутренняя емкость из нержавейки.
Накопительные водогрейные баки предлагаются в разном исполнении, пользователь может выбрать подходящую форму

Накопительному резервуару придается цилиндрическая или другая форма, но обязательно — с закругленными торцами. Поскольку водопроводное давление нередко достигает 6—8 Бар, сварной прямоугольный танк (от английского tank) долго не прослужит – плоские стенки выгнутся от напора воды, емкость лопнет по швам.

Справка. Некоторые модели двухконтурных газовых котлов комплектуются резервуарами косвенного нагрева, расположенными внутри теплогенератора, как показано ниже на фото. Вместительность встроенных накопителей не превышает 80 л.

Чтобы максимально прояснить ситуацию и помочь выбрать водонагреватель, дадим подробное описание каждого типа косвенных бойлеров.

Аппараты со спиральным теплообменником

Емкостный бойлер данного типа состоит из следующих элементов:

  • бак косвенного нагрева, изготавливается из нержавейки либо черного металла, покрытого термостойкой эмалью;
  • металлический резервуар оснащен патрубками для присоединения к водопроводной сети и погружными гильзами под монтаж термостатов либо датчиков температуры;
  • внутри бака установлен нагревательный элемент – спиральный змеевик, подключаемый к системе отопления частного дома;
  • для защиты стального сосуда от воздействия электрохимической коррозии используется магниевый либо титановый анод, который постепенно разрушается в процессе эксплуатации;
  • снаружи танк изолирован пенополиуретаном толщиной 30—50 мм, лицевая обшивка — тонколистовой крашеный металл или кожух из полипропилена;
  • на переднюю часть аппарата выведена шкала стрелочного термометра.

Примечание. Иногда производители снабжают свои изделия патрубком с краном опорожнения, автоматическим воздухоотводчиком и другими полезными дополнениями.

Устройство греющего бака со спиральным теплообменным контуром

Принцип работы бойлера довольно прост: через верхний патрубок в змеевик подается теплоноситель с температурой 70—90 °С, быстро нагревающий весь объем воды в баке. Охлажденный теплоноситель возвращается обратно в котел через нижний патрубок.

Отбор горячей воды производится из верхней зоны емкости, пополнение предусмотрено снизу. Загрузкой (подогревом) до установленной температуры ведает термостат и трехходовой клапан, входящий в схему обвязки бойлера, которую мы разберем далее.

Информация для сравнения. Водяной теплообменник «косвенника» развивает мощность от 12 кВт (бак 80 л) до 25 кВт (200 л) при нагреве на 45 градусов, температура котловой воды – 80…90 °С. В электрических бойлерах используются ТЭНы мощностью 1.5…2.

5 кВт. Максимальное время нагрева 100 л воды – 43 и 240 минут соответственно, минимальное – 25 и 150 мин (данные французского производителя Atlantic).

Мы рассмотрели относительно дешевую модель одноконтурного водонагревателя. Какие еще разновидности аппаратов можно найти в продаже:

Важный момент. В настенных версиях бойлеров штуцеры расположены снизу, а внутри резервуара стоит трубка забора горячей воды из верхних слоев. В напольных моделях присоединительные резьбы находятся сверху или сбоку аппарата, а трубка опускается на дно танка от штуцера подачи холодной воды. Как работает водонагреватель, смотрите на видео:

Конструкция «бак в баке»

Внешне бойлер не отличается от «собрата» — цилиндрический утепленный корпус, патрубки для подсоединения теплонесущей и санитарной воды, шкала термометра.

Изнутри водогрейный прибор устроен иначе:

  1. Наружный резервуар, сделанный из обычной углеродистой стали, служит водяной рубашкой для внутреннего бака. Между стенками двух сосудов циркулирует теплоноситель, нагретый до 80—90 °С.
  2. Внутренняя цилиндрическая емкость сварена из нержавеющей стали.
  3. Внутрь нагреваемой емкости опущена гильза датчика температуры и трубка подачи / отбора воды (зависит от ориентации корпуса в пространстве). Магниевый анод отсутствует.
  4. Полезная вместительность контура ГВС составляет примерно 70% от общего объема бойлера.
  5. Тепловая мощность 100-литрового аппарата достигает 18 кВт при площади поверхности нагрева 1.03 м², время полной загрузки – 10 минут (данные бельгийского производителя ACV).
  6. Разогретый бойлер способен функционировать в проточном режиме – теплообменной площади хватит на производство горячей воды «на ходу». Одно условие: котельное оборудование должно обеспечить нужный расход теплоносителя. Например, модель 100 л (бак ГВС – 70 литров) может запросить 1.
    5…2.5 тонны теплоносителя в час.
Конструкция агрегата с внутренним резервуаром в напольном исполнении

На приведенной схеме, где показана емкость в разрезе, хорошо заметен волнистый профиль стенок бака, сделанный по таким соображениям:

  • гофрированная структура боковых стенок позволяет сосуду увеличиваться / сжиматься при нагреве / охлаждении воды;
  • увеличивается площадь теплообмена;
  • подвижность волнистого профиля провоцирует самоочищение внутренних поверхностей от накипи.

Водонагреватели «бак внутри бака» также предлагаются в комбинированном исполнении – с ТЭНом прямого нагрева. Трубчатый элемент автоматически включается при остывании содержимого бойлера до определенной температуры либо работает летом, когда отопительное оборудование отключено. Температура задается пользователем с помощью электронного блока управления.

Уточнение. В отличие от электрических бойлеров, ТЭН подогревает котловой теплоноситель, а не санитарную воду внутри нержавеющего бака.

Конструкция настенного аппарата, оборудованного трубчатым нагревательным элементом

Двустенные водонагреватели косвенного нагрева более эффективны и долговечны, изготовители декларируют гарантийный срок службы 5—10 лет. Дополнительный плюс – упрощенное обслуживание, пользователю не нужно проверять состояние магниевого анода и возиться с заменой каждые 2 года. Теперь о минусах:

  • греющая рубашка отнимает 25—30% полезного объема танка, традиционный змеевик – до 10%;
  • модели, оборудованные электрическим ТЭНом, нельзя монтировать горизонтально;
  • агрегат транспортируется только в вертикальном положении.

Примечание. Бойлеры, предназначенные для горизонтального монтажа, крепятся к стене «холодным» патрубком книзу.

Существенный недостаток водонагревателей – приличная стоимость. Сравним 2 агрегата, сопоставимые по качеству: ACV SMART LINE E 300 и DRAZICE OKC 300 NTRR общим объемом 300 литров. Бельгийский нагреватель ACV «бак внутри бака» обойдется в 1720 у.

е., цена бойлера «Дражице» со змеевиком — 750 у. е. Чешская модель с двумя теплообменниками стоит вдвое дешевле одноконтурного «бельгийца».

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

  1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
  2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
  3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
  4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.
Варианты размещения водогрейной установки рядом с источником тепловой энергии

Совет. При выборе места расположения накопительной емкости учтите нюанс: рядом с бойлером ставится расширительный бачок, чей объем составляет 10% от вместительности основного резервуара.

Лучший вариант размещения в загородном коттедже – помещение котельной.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

  1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
  2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
  3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

Примечание. Толщину металлических стенок рабочего резервуара можно прикинуть по весу танка. Качественный бойлер 80 л, сделанный из металла 2 мм, «затянет» примерно 25 кг.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Важно. Перед креплением настенной горизонтальной модели бойлера внимательно изучите инструкцию. Обычно аппарат вешается таким образом, чтобы патрубок холодной воды находился снизу. Если бак перевернуть вверх ногами, змеевик и ТЭН окажется в верхней зоне, что недопустимо.

Рекомендуемые технологические отступы от напольного бойлера до ближайших стен

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

  • автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
  • циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
  • термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
  • обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
  • на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.
При запуске котла «на холодную» циркуляционный насос бойлера лучше остановить, пока теплогенератор не разогреется

Замечание. Для нормальной работы загрузочного контура хватит насоса 25—40 (напор – 0.4 Бар). Элемент можно устанавливать на обратной либо подающей линии – большой разницы нет. В руководстве по монтажу водонагревателей DRAZICE приводится схема обвязки, где перекачивающий агрегат стоит на подаче.

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

При подключении водонагревателей типа «бак в баке» производитель рекомендует ставить расширительный бачок на стороне системы отопления

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

  1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
  2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
  3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Важный нюанс. Вышеописанная схема также используется при обвязке накопителя с двухконтурным газовым котлом. Недопустимо стыковать «косвенник» с линией ГВС теплогенератора.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Нагревом воды от солнечного коллектора должен управлять отдельный электронный блок

Видео: простейшая схема подключения настенного бойлера

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

  • редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
  • обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
  • расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
  • предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
  • дренажный кран служит для слива воды по способу сообщающихся сосудов.
Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий – нейтраль, коричневый – фаза, желто-зеленый – заземление и так далее

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Заключение

Аппараты косвенного нагрева имеют массу преимуществ перед проточными и электрическими установками. Есть и недостатки – габариты баков, более сложный монтаж и неизбежные тепловые потери при эксплуатации в дежурном режиме. Но перечисленные минусы отступают на второй план перед комфортным горячим водоснабжением, которое обеспечивает накопительный бойлер, работающий в паре с котлом.

Как выбрать бойлер косвенного нагрева (2019) | Другая бытовая техника | Блог

Бойлеры косвенного нагрева, как и прочие водонагреватели, предназначены для организации систем горячего водоснабжения. Однако долгое время они не пользовались особой популярностью, сильно уступая электрическим бойлерам и газовым колонкам.

Бойлеры косвенного нагрева дороже электрических и газовых аналогов, да и установка их связана с некоторыми сложностями. Однако рост цен на энергоносители, затянувшийся кризис и возрастающая техническая грамотность владельцев загородного жилья потихоньку увеличивают спрос к этому виду водонагревателей, ведь у них есть множество плюсов:

- Экономичность. По сравнению с электрическими бойлерами, греющийся от газового котла «косвенник» дает (в зависимости от местных тарифов на газ и электричество) экономию в 3-10 раз. Если же сравнивать с отдельным газовым бойлером или газовой колонкой, то бойлер косвенного нагрева выгоднее тем, что не требует изменения газового проекта и отдельного дымохода.

- Долговечность. У бойлеров косвенного нагрева отсутствует высокотемпературный нагревательный элемент, прогар которого является самой распространенной причиной поломки водонагревателя. Теплообменник бойлера косвенного нагрева обрастает накипью намного медленнее и это не представляет для него особой опасности.

- Использование бойлера косвенного нагрева является самым простым способом организации ГВС (Горячего ВодоСнабжения) при использовании нестандартных источников тепла – солнечных панелей, тепловых насосов и т.п.

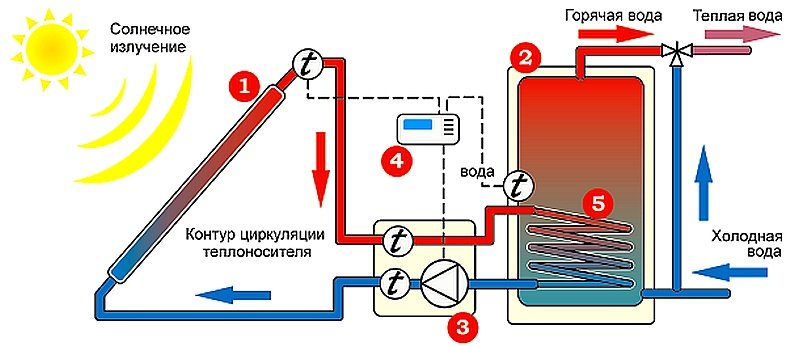

Образец устройства системы ГВС на основе солнечного коллектора и бойлера косвенного нагрева.

- Бойлер косвенного нагрева наиболее удобен при организации системы ГВС с рециркуляцей (о них будет чуть ниже), набирающей все большую популярность в частных домах и коттеджах.

Есть у бойлеров косвенного нагрева и минусы. Кроме высокой цены и внушительных габаритов можно отметить относительно невысокую производительность, связанную с низкой температурой теплоносителя и зависимость от внешнего источника тепла. Последнее обстоятельство может вызвать некоторые затруднения летом при отоплении с помощью газового котла. Котел должен быть подготовлен для использования в паре с бойлером, иметь соответствующие настройки и возможность подключения к датчику температуры в бойлере, иначе эффективность работы системы будет снижена.

Для снижения зависимости от внешнего источника тепла, многие бойлеры комплектуются ТЭНами, позволяющими поддерживать температуру воды в бойлере при прекращении подачи горячего теплоносителя в теплообменник.

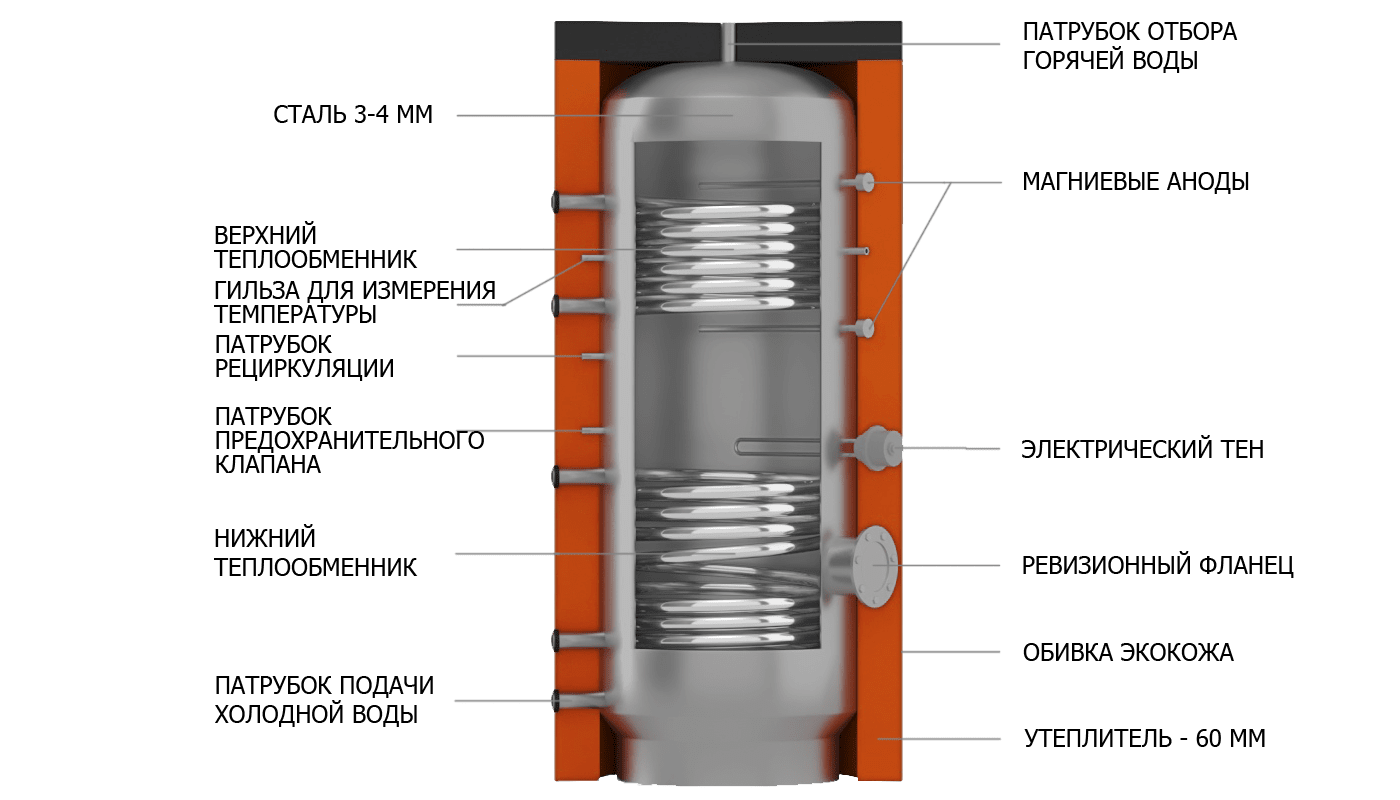

Устройство бойлеров косвенного нагрева

Устроен бойлер косвенного нагрева весьма просто – внутри бака проходит спиральный теплообменник, по которому циркулирует теплоноситель от источника тепла (обычно – газового котла). Теплоносителем может быть как дистилированная вода, так и специальные жидкости (этиленгликоль, пропиленгликоль, антифриз и т.д.). Задача теплоносителя - эффективно перенести тепло от его источника (котла) до бойлера.

Теплообменников может быть больше одного – такие бойлеры позволяют использовать несколько источников тепла одновременно. К примеру, солнечных панелей может быть недостаточно для прогрева воды, тогда можно подключить ко второму теплообменнику газовый котел, «добирающий» требуемое тепло.

Кроме патрубков для теплоносителя, для горячей и поступающей холодной воды, могут быть также патрубки для рециркуляции и для установки датчика температуры.

Горячее водоснабжение с рециркуляцией

Случалось ли вам, открыв кран, ждать, когда вода «потеплеет»? Стоящая в трубах вода, разумеется, остывает, и чем водонагреватель расположен дальше от точки разбора, тем дольше приходится ждать горячей воды. При этом литры (а то и десятки литров) воды без пользы утекают в канализацию. Система ГВС с рециркуляцией полностью решает эту проблему – в ней горячая вода движется по трубам постоянно, температура её всегда остается высокой и теплая вода из крана появляется мгновенно. И именно бойлеры косвенного нагрева позволяют организовать такую систему с минимальными затратами и максимальной эффективностью.

При организации системы ГВС с рециркуляцией на основе бойлера косвенного нагрева и газового котла в отопительный период дополнительные затраты будут только на питание циркуляционного насоса. Разумеется, горячие трубы ГВС отдадут некоторое количечтво тепла в дом, но это значит, что отопительным батареям останется меньше работы. Произведенное котлом тепло, в итоге, все равно остается в доме и внедрение рециркуляции горячей воды увеличения расхода газа (чего некоторые опасаются) не вызывает.

Характеристики бойлеров косвенного нагрева

Наличие опции «рециркуляция» говорит о том, что бойлер подготовлен к использованию в системе ГВС с рециркуляцией, проще говоря, имеет патрубок для "обратки". Бойлеры без такого патрубка тоже можно использовать в системе с рециркуляцией, но это потребует усложнения обвязки (трубопровода и запорных устройств) бойлера и немного снизит эффективность системы.

Полезный объем бака является важным параметром для любого накопительного водонагревателя. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без повторного прогрева бойлера. Температура горячей воды в бойлере косвенного нагрева обычно ниже, чем в накопительных электронагревателях, поэтому и объем его должен быть больше.

С увеличением объема бака увеличивается и время, необходимое для его нагрева. Сколько конкретно времени потребуется – зависит от множества параметров – от объема бойлера, разницы температур нагреваемой воды, температуры теплоносителя, его расхода и т.д. Если в паспортных данных котла не приведено время нагрева, то его можно примерно вычислить по формуле.

где Т – время прогрева в часах, V-объем бака в м3, Δt – перепад температур, W- тепловая мощность бойлера в кВт, 0,00117 – коэффициент для согласования единиц измерения. Однако имейте в виду, что приводимая в параметрах тепловая мощность бойлера зависит от температуры теплоносителя и горячей воды – для расчета паспортной мощности чаще всего берутся значения 80°С и 45°С соответственно. Но могут быть и другие величины и при сомнениях следует обратиться к документации на бойлер. При изменении любой из температур значение тепловой мощности бойлера также меняется. Некоторые производители приводят таблицы со значениями тепловой мощности для различных температур теплоносителя и горячей воды.

Пример таблицы, отражающей зависимость тепловой мощности от температуры горячей воды, температуры и расхода теплоносителя. Бойлеры косвенного нагрева Buderus Logalux.

Если же такой таблицы в руководстве нет, время прогрева можно оценить только примерно – чем ниже температура теплоносителя и чем выше температура горячей воды, тем дольше будет прогреваться бойлер.

Способ нагрева определяет, каким образом греется вода в бойлере. Все бойлеры косвенного нагрева используют, как следует из названия – косвенный способ, когда нагрев производится протекающим через бойлер теплоносителем. Однако многие бойлеры снабжены также ТЭНом, осуществляющим электрический нагрев воды в бойлере. Кроме ого, большинство моделей без ТЭНа позволяют его последующую установку в специальный патрубок или в ревизионное отверстие.

ТЭН может быть полезен в следующих случаях:

- Если температура теплоносителя непостоянна, ТЭН позволяет установить и поддерживать точную температуру горячей воды в бойлере.

- Если температуры теплоносителя от основного источника тепла недостаточно для прогрева бойлера, например, при использовании солнечных панелей или теплового насоса. В этом случае ТЭН используется для «догрева» воды до нужной температуры.

- При отключении основного источника тепла на ремонт, профилактические работы или просто на лето. В этом случае ТЭН используется для прогрева всего объема воды. Но имейте в виду, что мощность ТЭНа обычно в разы меньше мощности, обеспечиваемой теплообменником, поэтому скорость прогрева при использовании одного лишь ТЭНа снизится в разы. Чтобы определить время прогрева всего бойлера, можно воспользоваться той же формулой:

где W – мощность ТЭНа. Ну и ни о какой экономии в таком режиме работы говорить, конечно, не приходится. При неработающем теплообменнике бойлер косвенного нагрева с ТЭНом превращается просто в дорогой накопительный электроводонагреватель, поэтому долгое время его так эксплуатировать не стоит.

Площадь теплообменника влияет на его тепловую мощность. Разные производители могут использовать различные значения расхода теплоносителя, температур теплоносителя и горячей воды при подсчете тепловой мощности. Поэтому этот параметр может оказаться полезен при сравнении двух моделей с примерно одинаковым значением тепловой мощности. В одинаковых условиях модель с большей площадью теплообменника обеспечит большую мощность.

Максимальная температура нагрева определяет температуру горячей воды, при которой не происходит повреждения внутреннего покрытия бака. Сама температура нагрева зависит исключительно от температуры теплоносителя. Не рекомендуется греть бойлер теплоносителем с температурой большей, чем максимальная температура нагрева.

Покрытие внутреннего бака необходимо для его защиты от коррозии. Лучше всего защищены от неё баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место таких баков – сварной шов, который часто выполняется металлом, подверженным коррозии.

Баки с эмалевым покрытием и покрытием из биостеклофарфора (стеклокерамикой, являеюшейся разновидностью эмали) уступают «нержавейке» в устойчивости к механическим повреждениям – малейшая деформация бака приводит к появлению трещин в покрытии и, как следствие, быстрому появлению очагов коррозии. Поэтому при покупке бойлера с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь бойлер от ударов.

Кроме того, качество покрытия может быть разным, и эмали разных моделей могут сильно отличаться по прочности и долговечности.

Многие производители для дополнительной защиты бака от коррозии устанавливают в него магниевый анод. Магний взаимодействует с кислородом воды, защищая металл бака от его воздействия. Магниевый анод защитит бак даже при повреждении покрытия, но он требует периодической замены – раза в 1-2 года.

При подборе бойлера обратите внимание на максимальное допустимое давление горячей воды и давление теплоносителя. Допустимое давление горячей воды должно быть с некоторым (1,5...2 кратным) запасом выше максимального давления в магистрали холодной воды. Если в системе ХВС часты гидроудары, рекомендуется поставить на входе в бойлер редуктор давления.

А допустимое давление теплоносителя должно соответствовать параметрам источника тепла. Ни в коем случае значение этого параметра не должно быть ниже уставки (заданного значения давления, при котором происходит срабатывание клапана) предохранительного клапана котла – это может привести к разрыву бойлера.

Варианты выбора бойлеров косвенного нагрева

Для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди бойлеров с полезным объемом 80 – 150 л.

Для семьи в 4-6 человек объем бака потребуется побольше – 200 – 300 л.

Если вы хотите, чтобы вода в кране была горячей сразу после того, как вы его открыли – вам нужна система ГВС с рециркуляцией и бойлер косвенного нагрева с соответствующей опцией.

Наличие ТЭНа в бойлере косвенного нагрева гарантирует наличие горячей воды, даже если основной источник тепла по каким-то причинам будет отключен или окажется неспособен нагреть воду до нужной температуры.

Бойлер с магниевым анодом проработает дольше за счет дополнительной защиты от коррозии – только не забывайте его периодически менять.

Как выбрать электронагреватель для воды. Помогаем определиться с критериями

Самый экономичный электрокотел – это миф

Электричество гораздо проще преобразовать в тепло, чем другие энергоносители – природный газ, твердое топливо, солярку. Приведем 3 простых примера побочного выделения теплоты при использовании электроэнергии:

  • обмотки любого работающего электродвигателя всегда нагреваются;
  • лампочка (даже светодиодная) вместе со светом выделяет тепло;
  • греются даже провода, по которым течет ток.

Заметьте, перечисленное оборудование призвано выполнять свои функции, а не отапливать дом. Двигатель вращает что-либо, лампа светит, проводка снабжает их энергией. Образование излишков теплоты – побочный эффект, возникающий из-за сопротивления указанных элементов.


Спиральный и индукционный нагреватель, преобразовывающий электроэнергию в теплоту с эффективностью 99%

Чтобы преобразовать всю электрическую энергию в тепловую, достаточно создать в цепи участок высокого сопротивления, который сам не разрушится от нагрева. Такой элемент называется электронагревателем. Второй (более сложный) способ получить тепло – создать индукционные вихревые токи Фуко, нагревающие металлический предмет в зоне действия катушки-индуктора.

Важный момент. Независимо от способа преобразования, 98–99% электричества превратится в теплоту. То есть, любой электроотопительный прибор работает с КПД 98–99%, не меньше. Это значит, что самый экономичный электрический котел не существует, все агрегаты одинаково эффективны. Что бы ни утверждали продавцы бытовой техники.

Особенности устройства электрокотла

Основные элементы конструкции электрического котла отопления – бак и нагревательный элемент. Приборы оборудованы системами контроля и автоматического управления.

Также в комплектацию различных моделей могут входить расширительные баки и циркуляционные насосы.


При покупке котла следует обращать внимание на тип электронагревательного элемента. С течением времени на ТЭНах оседают известковые частицы, что сказывается на мощности прибора

Электрокотлы имеют несколько достоинств:

  1. Пожаробезопасность. Благодаря системам автоматического контроля и отсутствию открытого огня приборы безопасны. Они не выделяют токсичных веществ и продуктов сгорания, не способны взорваться.
  2. Удобство монтажа. Для электрического оборудования не требуется ни дымохода, ни вентиляции, что облегчает монтаж.
  3. Высокий КПД. Независимо от типа нагревательного устройства все электрокотлы отличаются высокой эффективностью.
  4. Компактность. Электроприборы, особенно навесные, занимают мало места.
  5. Приятный дизайн. Большинство современных моделей стилистически универсальны и хорошо смотрятся в интерьере.

Электрокотлы почти идеальны – просты в эксплуатации, безопасны. Их единственный серьезный недостаток – высокая стоимость электроэнергии. Еще один нюанс: жителям регионов, где бывают частые перебои в работе энергосети, лучше выбрать котлы, работающие от других источников энергии, или позаботиться о покупке дополнительных приборов отопления.

Преимущества и недостатки отопления с электробойлером

Главное преимущество схемы — простота. Собрать такую конструкцию способен практически любой мастер, поскольку для этой цели не потребуются ни особая квалификация, ни сложные инструменты. Еще одно преимущество — невысокая цена. Чаще всего, водонагреватели электрические для отопления продаются по более низким ценам чем электрокотлы. Благодаря этому, при создании системы теплоснабжения небольших объектов, можно существенно сэкономить. При этом можно получить очень надежную высокофункциональную систему, способную управляться через современные линии связи, например, вай фай. Именно поэтому она хорошо интегрируется в программу “Умный дом”.

К недостаткам использования водонагревателей можно отнести:

  1. Невысокая мощность.
  2. ТЭН постоянно находится в рабочем состоянии, что приводит его к быстрому износу. Для гарантии нужно выбирать устройства имеющие 2 и более ТЭНов.

Как работает электрический водонагреватель для отопления

Как правило, такие устройства применяют исключительно для ГВС. Но современные технологии позволяют использовать его в качестве дополнительного теплового контура для нагрева воды системы отопления. Прежде чем применять водоподогреватель для подготовки теплоносителя приборов отопления необходимо произвести модернизацию его схемы подпитки:

Создать принудительный контур циркуляции теплоносителя.

Выполнить обвязку отопительной схемы с установкой обязательны устройств защиты и регулирования: расширительный бак, циркуляционный электронасос и запорно-регулирующая арматура, блок управления и защиты с первичными датчиками по температуре и давлению среды.


Оригинальность идеи, и ее практическая реализация, состоит в синхронной эксплуатации одного и того же источника: для ГВС и отопления. По этой причине предварительно рекомендуется подобрать электронасос требуемой электромощности. Он должен быть способен обеспечить покрытие всех гидравлических потерь в системе и равномерно распределить тепло по отопительным приборам. Специалисты рекомендуют в системах одновременного нагрева ГВС, и отопления предусмотреть установку фильтров очистки воды на входе перед бойлером.

Методика нагрева воды водонагревателем

Современные электрические водонагреватели для отопления работают по тому же принципу что и бойлеры. Большая герметичная емкость заполняется водой, нагрев которой происходит с помощью электрических ТЭНов. При этом возникают теплопотери через корпус.

В котлах теплоноситель повышает температуру при прохождении через теплообменник со встроенным ТЭНом. Так как объем этой камеры относительно небольшой – нагрев происходит быстро. При этом тепловые потери минимальны. Также следует отметить, что в конструкции в большинстве случаев уже есть циркуляционный насос, расширительный бак и удобная система управления. Кроме последнего водонагреватели электрические для отопления типа ВЭО не имеют этих элементов.

Бак-аккумулятор и бойлер для отопления

Накопительный бак, в конечном счете, целиком и полностью идентичен классическому водонагревателю. Различие состоит во внутреннем змеевике, который присоединяется к отопительной системе.

Профессионально организованное система теплоснабжения через теплообменник подразумевает, что данный компонент станет осуществлять функцию термического аккумулятора. Жидкая среда, находящаяся в баке, принимает тепло через змеевиковый теплообменник, подсоединенный к внутридомовой отопительной трубной системе.

Бойлер косвенного нагрева

Оптимальной альтернативой варианта отопления небольших помещений, является включение в схему теплоснабжения бойлера косвенного нагрева. Они могут быть универсальными, способными работать на разных видах энергоносителей: газ, дымовые газы от сгорания твердого топлива и электричество.


Обычно такие устройства устанавливают в схемах теплоснабжения для повышения общего КПД в виде дополнительного источника нагрева. Основным считается традиционный отопительный котел. Для результативной работы водонагревателя непрямого нагрева требуется его установка перед вводом обратной сетевой воды в котлоагрегат. Таким способом, возможно, выполнить оптимальную систему отопления.

Инертность нагрева

Скорость повышения температуры воды в трубах для электрических котлов достаточно высокая. Среднее время нагрева с 25 град до 60 составляет 15-20 мин в зависимости от объема системы. В этом плане отопление с помощью водонагревателя значительно уступает традиционному. Для того чтобы объем воды в бойлере емкостью 150 литров достиг нужного значения температуры необходимо ждать около часа. Основными критериями, влияющими на этот показатель, являются мощность ТЭНов, объем бака и всей системы в целом.

Однако когда электрический котел перестает работать – вода в трубах быстро остывает. В то же время в системе водонагревателя большой объем горячей жидкости находится в баке и потребуется несколько циклов циркуляции, чтобы она остыла. Т.е. в случае непредвиденного отключения электричества теплоноситель в бойлерной системе будет еще некоторое время горячим.

Резюмируя эти факторы можно определить основные условия использования электрического водонагревателя для отопления:

  • Площадь отапливаемого помещения должна быть относительно небольшой. Это обусловлено соотношением 1 кВт тепловой энергии на 10 м.кв;
  • Хорошее качество проточной воды для сохранения всех элементов отопления;
  • Для наполнения бака необходимо создать такой же напор, как и в водопроводе – 4 атм. Это касается только тех случаев, когда устанавливается обычный бойлер не предназначенный для отопления из водонагревателя. В специализированных моделях значение минимального давления значительно ниже – от 1,5 атм.

Можно использовать электрический водонагреватель для отопления дома с небольшой площадью до 80 м.кв. Прежде всего это относится к дачным постройкам.

Вторым способом использования проточного водонагревателя для отопления является обустройство системы теплый пол. Но даже в этом случае необходимо внимательно ознакомиться со схемой подключения прибора к трубопроводу.

Подбор теплогенератора по мощности

Чтобы подобрать мощность электрокотла, первым делом посчитайте тепловые потери своего дома. Приближенный способ расчета вы наверняка знаете: для обогрева 100 квадратных метров площади здания берется отопительный агрегат производительностью 10 кВт, на 200 м² – 20 кВт и так далее. Если хотите получить более вменяемый результат, воспользуйтесь нашими расчетными методиками.


Очень приближенный метод расчета – площадь всех помещений делим на 10, получаем теплопотери в киловаттах

Теперь определим задачи, которые должен решать электрический котел (выбираем нужный пункт списка):

  • круглосуточное отопление квартиры, дачи, загородного дома;
  • то же, с подогревом воды для хозяйственно-бытовых нужд;
  • работа в ночное время по дешевому тарифу;
  • дежурный обогрев – поддержание температуры воздуха +5…10 °C.

Примечание. Ночное отопление дома электрическим котлом можно совместить с нагревом теплоаккумулятора. В 7.00 агрегат отключается, дальше водяная система получает тепло, накопленное в буферной емкости. 2 условия: выделенный лимит расхода электроэнергии должен составлять 15…20 кВт + мощный электрокотел.

Полноценное отопление электричеством обходится недешево и применяется по необходимости. Более выгодный вариант – ночной обогрев с 23.00 вечера до 7.00 утра, когда стоимость энергии вдвое меньше. Дежурный режим используется на строящихся объектах или дачах, где хозяева проводят 2–3 дня еженедельно.

Выбираем мощность электроотопительного котла в зависимости от поставленных задач:

  1. Для круглосуточной работы агрегат подбирается с запасом 10…20%. То есть, цифра теплопотерь умножается на коэффициент 1.1–1.2. Например, дом площадью 60 квадратов теряет 4 кВт, производительность электрокотла составит 4 х 1.2 = 4.8 кВт.
  2. Под горячее водоснабжение (ГВС) мощность агрегата следует увеличить на 50%. То есть, цифру 4 кВт из примера умножать на коэффициент 1.5 (получим 6 Квт).
    Для получения горячей воды одноконтурный электрокотел принято подключать к бойлеру косвенного нагрева через трехходовой клапан. Последний переключает теплоноситель между баком и системой отопления
  3. Электронагревательный аппарат для ночного отопления можно брать без запаса мощности, если утром его заменяет газовый либо твердотопливный котел. Снижение температуры до 18–19 °C во время сна не доставит особого дискомфорта, зато сэкономит деньги.
  4. Мощность электрокотла, поддерживающего плюсовую температуру в здании, берем с понижающим коэффициентом 0.6–0.7 (минус 30–40%) от количества теплопотерь.

Совет. Для организации ГВС не нужно искать двухконтурный котел. Обычно реализуется 2 варианта: устанавливается отдельный электрический водонагреватель или мощный теплогенератор плюс бойлер косвенного нагрева.

Производительность отопителя для ночной «зарядки» теплоаккумулятора зависит от объема бака и считается индивидуально. Подбор электрокотла в стандартных условиях описывается в видеоролике:

Разновидности аппаратов

При выборе котла для отопления многие интересуются двумя его параметрами. Первый — объем бака, второй — потребляемая электрическая энергия.

Проточный водонагреватель

Проточный бойлер отопления воды нет емкости, предназначенной для большого ее объема. Он устроен так, что потребляемая вода нагревается моментально. В быту применяют два вида:

  • Электрический — производство происходит в компактном корпусе, крепление настенное. Нагрев воды происходит во время ее прохождения через электрический нагреватель.
  • Газовый — внутри теплообменника происходит протекание воды. Под ним горит газовая горелка, которая нагревает жидкость.

Проточный электрический водонагреватель, предназначенный для отопления, обладает таким устройством:

  • Корпус — материалом служит металл или пластик, снаружи покрыт специальным покрытием для защиты и декора.
  • Трубка для теплообмена — расположена внутри корпуса, чаще всего обладает спиралевидной формой.
  • Нагревательная деталь — находится в теплообменной трубке или же в металлическом отдельном стакане.
  • Измеритель протока — происходит реакция на закрытие/открытие на смесителе крана.
  • Электромагнитный пускатель — выполняет управление магнитного пускателя, представляет собой мощный электронагреватель.
  • Термостат — включает/выключает агрегат, регулирует подачу горячей воды исходя из мощности напора.
  • Тепловой предохранитель — необходим для аварийного отключения прибора.
Плюсы Минусы
Небольшой вес, компактные параметры Из-за сложного изготовления цена на них довольно-таки высокая
Возможно эксплуатировать сразу, как только включился, так как вода нагревается быстро Высокое потребление электричества
Подключение и монтаж можно выполнить самостоятельно за полтора часа Для подключения возникает необходимость прокладывать отдельно еще один сетевой кабель
Все детали, находящиеся внутри, изготовлены из металла, не подвластного коррозии

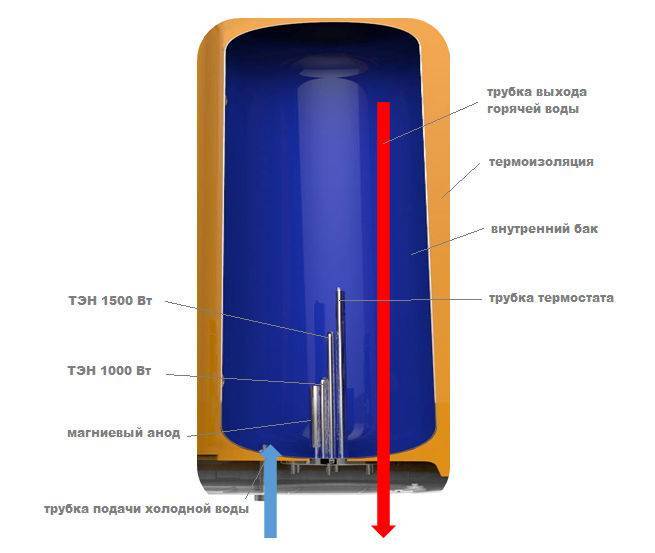

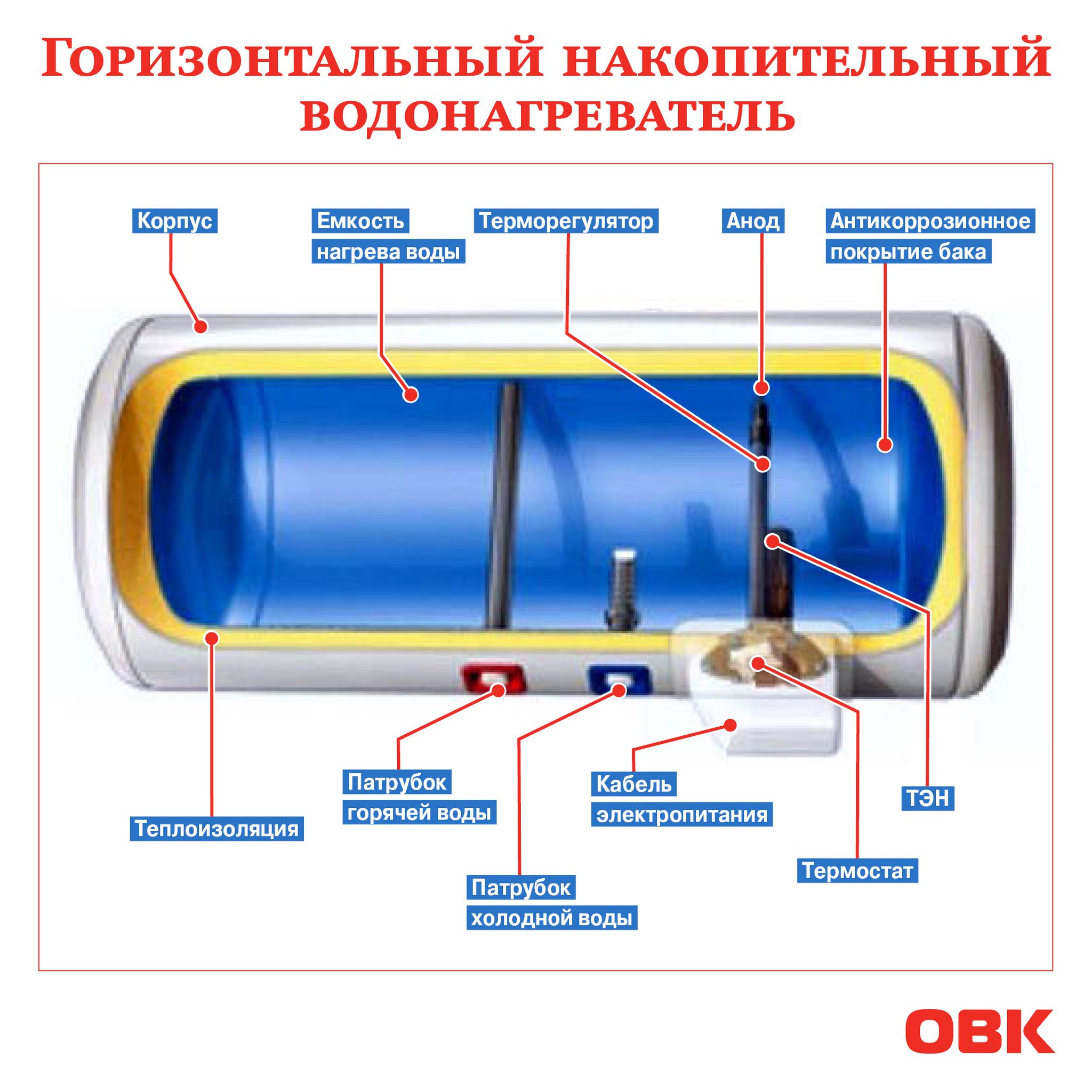

Накопительный котел электрического типа

В быту чаще всего используют накопительные котлы электрического типа. Внешне они имеют отличия, но само устройство одинаковое:

  • Корпус — изготовлен из стали, имеющей толщину 0,8 миллиметров. Сверху наносится покрытие из полиэфирной эмали, служащее не только декором, но и защитой.
  • Бак — находиться внутри корпуса, производится из стали толщиной 1,2 миллиметра, снаружи покрыт защитой от коррозии. Он имеет три вида. Первый — термоупрочненное покрытие, используется в недорогих моделях. Считается не особо прочным: эмаль может потрескаться и рассыпаться от резкого перепада температурного режима. Второй — стеклокерамика, наносится при высокой температуре, очень прочная. Третий — титановое напыление, самое долговечное и прочное, применяется на дорогих моделях.
  • Теплоизоляция — минимальная толщина 20 миллиметров, максимальная — 40. Имеет вид прослойки между баком и наружным корпусом.
  • Магниевый анод — предназначен для защиты от ржавчины. Монтаж происходит возле ТЭНа, предохраняет бак и нагревательную деталь от электромеханической коррозии.
  • ТЭН — находиться в нижней части бака.
  • Термометр — цифровой или механический. Находиться снаружи корпуса, предназначен для контроля воды.
  • Термостат — автоматически включает/отключает нагревательный элемент. Регулировка ручная или электронная.
  • Индикаторный светодиод — подключен к термостату, дает знать, когда ТЭН включен или выключен.
  • Водяные патрубки — изготовлены из металла, снаружи заканчиваются резьбой, подключаются к водопроводу.
  • Установочный кронштейн — используется для крепления агрегата на стену.
Плюсы Минусы
Большой ассортимент Установка выполняется только на прочную стену из-за большого веса аппаратов
Монтаж простой, легкий, выполняется за пару часов Максимальный срок эксплуатации девять лет, так как устойчивость к коррозии понижена
Замена детали происходит максимум за полтора часа За счет утеплителя параметры довольно габаритные
Низкое потребление электричества Долго нагревается (от получаса до девяти часов)
Появляется толстый слой накипи

Классификация

Котлы электрические делятся на три основных типа:

  • ТЭНовые;
  • электродные;
  • индукционные.

Кроме того, между ними есть ряд других различий. Так, например, существуют напольные или настенные модели. Они могут подключаться к 380В или 220В – в зависимости от размеров помещения (используются для частного дома или небольшой квартиры). Также основным показателем является количество контуров, в которых находится горячая вода – один или два.

ТЭНовые

Электрокотел работает, основываясь на процессе превращения тока в тепловую энергию за счет использования трубчатых нагревателей, установленных непосредственно в емкости. ТЭН поднимает температуру жидкости внутри трубы. Она, попадая в отопительную систему, прогревает помещение.

Чтобы устройство всегда работало так, как необходимо, предусмотрен блок управления. За отоплением следит комнатный регулятор температуры. Именно он воспринимает понижение этого показателя и сообщает о необходимости увеличения подогрева. Нужное давление появляется в результате подключения насоса. За счет использования современных технологий, после того, как температура в помещении поднимается до установленной отметки, режим отключается. Спустя некоторое время перестает работать и насос, который обеспечивает перемещение теплоносителя.

Основное достоинство такого вида котлов – отсутствие контакта между жидкостью и теплообменником. Это позволяет использовать защитные устройства для автоматического отключения.

Оборудование дает возможность просто реализовать плавное или ступенчатое регулирование.

Как и любые другие устройства, эти обладают своими недостатками. ТЭНовые по сравнению с остальными котлами имеют ограниченный срок службы. Не исключается и преждевременное перегорание из-за неправильного использования. Перед приобретением обязательно нужно обратить внимание на возможность ремонта или замены.

Также на самом трубчатом нагревателе быстро образовывается накипь. Это значительно снижает срок службы устройства. Обязательно нужно искусственно снижать жесткость жидкости.

Такие водонагревательные котлы представляют собой одно- и двухконтурные агрегаты. Последние обеспечивают горячее водоснабжение и отопление.

В большинстве случаев установки вешаются на стену, хотя есть и такие, которые располагаются на ровной твердой поверхности.

Этот вид считается самым популярным среди электрических котлов.

Электродные

Нагрев теплоносителя осуществляется путем прямого прохождения через него тока. При этом нет «посредников» в виде ТЭНа. Электролиз не происходит, так как анод и катод постоянно меняются местами.

Важно отметить, что в случае работы без жидкости, электрический котел отопления или горячего водоснабжения не выйдет из строя. Кроме того, накипь не разрушает электроды – иногда наблюдается небольшое снижение мощности.

Температура теплоносителя возрастает быстро. При этом увеличивается давление, с помощью которого вода и перемещается по сети – нет необходимости в установке насоса. Прекрасно подходит для ванной, так как не занимает много места.

Такой водяной агрегат имеет КПД порядка 96%. При этом он долговечен и надежен в использовании.

Такое устройство невозможно подсоединить через элемент защиты. В качестве теплоносителя используются только специальные антифризы.

Индукционные

Подобные установки имеют конструкцию, схожую с трансформатором, состоящим из двух контуров. Первичным выступает магнитная система, а вторичным – устройство теплообмена. Посредством переменного поля в нем электроэнергия позволяет нагреть теплоноситель.

Главными достоинствами можно назвать безопасность, а также взаимодействие с различными жидкостями для обогрева. Как и прошлый вариант, хорошо подходит для ванной.

Но тут есть и недостатки. Главными считаются первичная цена, а также стоимость последующей эксплуатации.

Бойлеры

Отдельно стоит вспомнить электрические накопительные установки. По факту они представляют собой ТЭНовое оборудование, устанавливаемое параллельно. При этом могут предназначаться как отдельно для ГВС или отопления, так и для обоих направлений. Для последнего применяются системы косвенного нагрева. Такие накопительные электрические установки позволяют поднимать температуру воды для хозяйственных нужд теплоносителем, предназначенным для отопления.

Такой бойлер идеально подходит для использования в загородных домах. Он в основном устанавливается вместе с котлами, использующими любой энергоноситель. При этом снаружи он еле теплый, так как обычно подобные установки имеют качественную защиту, позволяющую сохранять энергию внутри долгое время.

Общие положительные стороны

Если рассматривать в общем, то все электрические котлы, независимо от вида, обладают рядом достоинств:

  • простота исполнения;
  • нет необходимости отдельно создавать место для установки оборудования;
  • не нужно думать о покупке, доставке и хранении энергоносителя;
  • нет необходимости выводить дымоход;
  • безопасность, ведь нет возможности утечки ядовитых веществ;
  • экологичность – нет вредных выбросов.

Если устанавливать электрические водогрейные двухконтурные агрегаты, подключая все его функции, потребитель не будет испытывать каких-либо проблем с отоплением помещения или подачей воды нужной температуры для хозяйственных нужд.

Нюансы выбора правильной модели

Электричество – дорогостоящий энергоресурс. Если котел будет подобран неправильно, придется оплачивать огромные счета за электроэнергию.

Поэтому имеет смысл обратить внимание на некоторые нюансы:

  • Функции прибора. Необходимо определиться, какие функции должен выполнять котел – только отапливать дом или дополнительно снабжать его горячей водой.
  • Технические показатели котла. Обязательно учитывают не только обогреваемую площадь, но и степень ее теплоизоляции.
  • Цена. Во многом стоимость отопительных приборов зависит от мощности, но это не все. Дополнительные функции могут привести к значительному удорожанию модели. Поэтому нужно четко понимать, позволяет ли бюджет переплачивать за удобство.

Еще до начала поисков котла следует выяснить, насколько мощным он должен быть.

Можно рассчитать мощность, ориентируясь на усредненные показатели: 1 кВт электроэнергии достаточно для отопления помещения 10 м. кв. с высотой потолков до 3 м. Получается, для обогрева маленького дома площадью 60 м подойдет прибор мощностью от 6 кВт.


При покупке электрического котла принципиальное значение имеет расход энергии. Лучше переплатить за более дорогую модель, зато сэкономить на ее эксплуатации

Желательно учитывать степень теплоизоляции и покупать котел с небольшим запасом мощности (20%). Если дом плохо утеплен, лучше выбрать газовую или твердотопливную модель, поскольку отопление с помощью электроэнергии обойдется слишком дорого.

Что поможет сэкономить на отоплении?

Существует несколько устройств, которые помогают снизить расход электроэнергии и удешевить отопление дома:

  • Термостаты. Отопительные котлы, оборудованные термостатами, не перегревают помещения, но при этом поддерживают заданный температурный режим.
  • Программаторы. «Умные» котлы регулируют температуру в помещении по определенному графику. Хотя сам котел работает постоянно, нагревательный элемент потребляет электроэнергию лишь 34% этого времени. Подробнее о обустройстве системы отопления в умном доме читайте здесь.
  • Многоступенчатые регуляторы мощности. Благодаря автоматическим регуляторам можно предельно рационально использовать энергоресурсы.
  • Микропроцессоры. Устройства плавно регулируют мощность котлов, а некоторыми приборами можно управлять даже дистанционно – со смартфонов или других гаджетов. Такие модели дороги, зато стоят затраченных средств.

На энергопотреблении электрокотла заметно сказывается наличие или отсутствие циркуляционного насоса.

Если он не входит в комплектацию модели, желательно докупить его отдельно и подключить к системе отопления.


Если есть вероятность, что в холодное время года дом будет оставлен на некоторое время, лучше выбрать модель с системой защиты от замерзания теплоносителя

При покупке котла для загородного дома или дачи стоит обратить внимание на системы защиты от замерзания теплоносителя.

Монтаж и выбору теплоносителя для водонагревателя


Установленный водонагреватель в котельной

До того как сделать из водонагревателя отопление, необходимо рассчитать оптимальную мощность. В этом случае нельзя руководствоваться номинальной мощностью установки. Главным показателем является время нагрева воды до нужного температурного режима. В некоторых моделях он ограничивается 20-30 минутами, но для большинства составляет более часа.

При использовании обычного электрического водонагревателя для отопления дома рекомендуется воспользоваться следующими советами.

  • Монтаж установки следует выполнять в теплом и сухом помещении. Таким образом можно минимизировать тепловые потери;
  • Электропроводка должна быть рассчитана на максимальную нагрузку водонагревателя от системы отопления дома;
  • В качестве теплоносителя рекомендуется использовать простую дистиллированную воду. По сравнению с антифризом обладает лучший теплоемкостью;
  • Лучше всего приобретать модели с закрытым ТЭНом. Это предотвратит появление накипи на элементах нагрева.

По мнению большинства специалистов, оптимальным выбором являются водонагреватели электрического типа для отопления типа ВЭО. Важно правильно подобрать модель определенной мощности. При этом необходимо учитывать параметры основного котла отопления. В сумме они должны формировать оптимальную систему нагрева воздуха в доме.

В видеоматериале показан пример самостоятельной установки обычного бойлера в качестве основного отопительного прибора.

Источники

  • https://otivent.com/elektricheskij-kotel-dlya-otopleniya-doma
  • https://sovet-ingenera. com/otoplenie/kotly/elektricheskie-kotly-otopleniya.html
  • https://pechiexpert.ru/mozhno-li-ispolzovat-bojler-dlya-otopleniya/
  • https://StrojDvor.ru/otoplenie/otoplenie-v-dome/obzor-vodonagrevatelej-dlya-otopleniya-doma-protochnye-elektricheskie/
  • https://mtop.info/tekhnika/bojler-dlya-otopleniya/
  • https://ZnatokTepla.ru/kotly/electricheskie/elektricheskie-vodogrejnye-kotly-vidy-preimushhestva-i-nedostatki.html

Что такое бойлер – как правильно выбрать и подключить бойлер к водопроводу

Установка бойлера позволяет полностью покрыть потребности в горячей воде и качественно улучшить условия быта. Но прежде чем приступить к обустройству автономной подачи горячей воды в доме, следует разобраться с тем, что такое бойлер, как он работает и каким способом его нужно подключить к системе водоснабжения и к электрической сети. Существует несколько видов таких водонагревателей, имеющих свои преимущества и недостатки. Правильный выбор модели позволит создать наиболее эффективную систему автономного снабжения горячей водой жилища.

Виды бойлеров

Бойлерами или водонагревателями называют бытовые системы, использующиеся для нагрева водопроводной воды до определенной температуры. Они могут отличаться принципом работы, мощностью, видом используемой энергии, объемами, техническими и конструктивными характеристиками.

На рынке представлено несколько видов бойлеров, предназначенных для эксплуатации в определенных условиях:

  • Бойлеры косвенного нагрева, которые не требуется подключать к электросети или газовой магистрали. Принцип работы бойлера косвенного нагрева основан на использовании энергии отопительного котла в системах автономного отопления. Их не нужно подключать к электричеству или газу, такие агрегаты подключаются к одноконтурному котлу и требуют достаточной площади для размещения.
  • Проточные водонагреватели электрического или газового типа, которые не требуют много места при размещении и начинают нагрев воды непосредственно перед подачей в кран. Они могут работать как от электрической сети, так и от газовой магистрали. Обычно такие водонагреватели не рассчитаны на большой объем горячей воды.
  • Накопительные бойлеры электрического и газового типа. В электрических моделях воду нагревают при помощи ТЭНов, в газовых модификациях используется газовая горелка, а также открытая или закрытая камера сгорания. В закрытой модели не требуется осуществлять вспомогательную подачу воздуха.

Водонагреватели накопительного типа в свою очередь могут быть:

  • закрытыми напорными. Они рассчитаны на одновременное обслуживание нескольких точек подачи воды, например, на кухне и в ванной одновременно;
  • открытыми безнапорными, которые подают горячую воду только в одном месте.

Подбираются бойлеры в зависимости от:

  • условий эксплуатации;
  • необходимых объемов горячей воды;
  • источников подключения.

Чаще всего сегодня используются электрические накопительные бойлеры, которые устанавливают и в городских квартирах, и в загородных домах.

Устройство бойлера

Конструктивные особенности бойлера накопительного типа таковы, что включают в себя следующие элементы:

  • накопительный бак для воды, сделанный из нержавейки;
  • корпус, защищающий накопительный бак;
  • слой термоизоляции;
  • нагревательные элементы;
  • термодатчики.

Объем накопительного бака может быть в диапазоне от 10 до 200 литров. В качестве теплоизоляционного слоя используется полиуретан или поролон. Изнутри нержавеющий бак покрывают антикоррозийным слоем из специальной эмали или титана.

Принцип работы бойлеров разных видов

Принцип работы бойлера накопительного типа основан на нагреве холодной воды, поступающей в нижнюю часть накопительного бака специальными нагревательными элементами. Горячая вода находится в верхней части бойлера и посредством напора выталкивается из него. С помощью терморегулятора задается нужный температурный режим, который поддерживается системой по мере остывания воды, находящейся в баке.

Нагрев воды в накопительном водонагревателе может осуществляться сухим или мокрым способом. В первом случае нагревательный элемент расположен в специальной колбе, которая не дает ему соприкасаться с водой и образовываться накипи. Такие бойлеры отличаются более длительным эксплуатационным сроком и стоят дороже.

При мокром нагреве ТЭН непосредственно контактирует с водой, что приводит со временем к образованию на нем накипи. Такие водонагреватели чаще выходят из строя, но стоят они дешевле моделей с сухим нагревом воды.

Бойлеры косвенного нагрева представляют из себя обычные теплообменники, которые могут накапливать необходимое количество горячей воды. Конструкция бойлеров косвенного нагрева состоит из:

  • термодатчиков;
  • циркуляционного насоса;
  • обратного и предохранительного клапанов;
  • запорной арматуры;
  • специальной защиты катода от коррозии.

Даже в самом простом косвенном водонагревателе имеется четыре входа и выхода, через которые производится подключение бойлера к водопроводу одновременно в нескольких точках потребления горячей воды. Монтаж такого бойлера ведется одновременно с одноконтурным котлом. Теплообменник обычно устанавливается в таких водонагревателях в нижней части, или сразу в нескольких местах одновременно.

Время нагрева воды зависит от мощности нагревательных элементов и объема накопительного бака. Такие агрегаты способны обеспечить нагрев до высоких температур больших объемов воды, которая будет расходоваться одновременно сразу в нескольких местах потребления горячего водоснабжения. Стоят они дорого и отличаются длительным сроком эксплуатации.

Бойлеры косвенного нагрева и накопительные бойлеры бывают напольными и настенными. Подходящий тип водонагревателя подбирается под место его установки.

Проточные водонагреватели имеют нагревательный элемент и термодатчики, которые срабатывают при открытии крана с холодной водой. Такие устройства предназначены для нагрева проточной воды в небольших объемах. Они не могут обеспечить горячей водой в нужном количестве, так как в их конструкции не предусмотрено наличие резервуара. Довольно часто такие водонагреватели выходят из строя из-за образования накипи на нагревательных элементах и перегрузок.

Схема подключения бойлера к водопроводу

При подключении бойлера к водопроводу следует учесть:

  • вид нагревательного оборудования;
  • место его установки;
  • тип используемого водопровода.

Так как пользоваться бойлером того или иного типа придется, исходя из расчета его мощности и места установки, то следует сначала внимательно изучить рекомендации производителя, прежде чем приступать к монтажным работам.

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода. Сегодня в городских квартирах и загородных коттеджах используются трубы из разных материалов:

  • полипропилена;
  • металлопластика;
  • стали.

При подключении бойлера к полипропиленовым трубам нужно подготовить специальные инструменты: паяльник и труборез. Тройники для подключения бойлера также должны быть изготовлены из полипропилена. Краны к ним подсоединяют при помощи муфт МРН.

При работе с трубами из металлопластика подключение водонагревателя осуществляется при помощи фитингов. Трубы из металлопластика обычно кладут поверху, поэтому не потребуется снимать наружный слой, закрывающий водопровод. В трубу врезают тройник, к которому потом подсоединяется дополнительными трубами или гибкими шлангами сам бойлер.

При врезке в водопровод, собранный из стальных труб можно использовать тройник «вампир», который позволит обойтись без сварочных работ. Тройник крепится к трубе при помощи зажимных винтов. После его установки в водопроводе сверлят отверстие, используя для этого отводной конец тройника. После этого на отвод ставят кран, к которому подсоединяют специальными трубами-переходниками бойлер.

Стандартная схема подключения водонагревателя к водопроводу включает в себя:

  • подсоединение устройства к холодному и горячему стояку, через которые в бойлер сначала будет поступать холодная вода, а затем выходить горячая;
  • установку запорных кранов, которые будут открывать для подачи холодной воды в бойлер и поступления горячей воды в месте ее потребления;
  • установку кранов на общий стояк;
  • монтаж обратного клапана.

При нагреве воды кран, открывающий горячую воду, следует держать закрытым, чтобы избежать ухода нагретой воды в общий стояк. Если водонагреватель не используется, то следует перекрыть оба крана.

Как выбрать бойлер для домашнего использования

При выборе подходящего бойлера для создания автономного снабжения жилья горячей водой, следует обращать внимание на:

  • мощность агрегата;
  • наличие или отсутствие накопительного бака;
  • место установки нагревательного оборудования;
  • способа нагрева воды;
  • среднесуточную потребность в горячей воде.

Часто при выборе водонагревательного оборудования владельцам жилья приходится решать: что лучше бойлер или проточный водонагреватель? Нередко покупатели ориентируются только на стоимость таких бытовых устройств, не принимая во внимание их мощность и примерный срок эксплуатации.

Следует учитывать, что недорогие проточные водонагреватели чаще предназначены на потребление небольшого количества горячей воды. Обычно их устанавливают в офисах, административных зданиях или местах общественного питания. Для домашнего использования в городской квартире лучше всего использовать накопительный бойлер, работающий от электричества.

Для загородных домов оптимальным вариантом станет водонагреватель косвенного нагрева. Стоят такие агрегаты дороже, небольших проточных водонагревателей. Они рассчитаны на нагрев большого количества воды в сутки, что позволит полностью решить проблему горячего водоснабжения и обеспечит улучшение качества жизни.

Помогла статья? Оцените ее



Как работает бойлер послойного нагрева, когда применяется

Бойлер послойного нагрева – относительно новый элемент для систем горячего водоснабжения, в которых нагрев ведется проточным способом. Газовая колонка или двухконтурный котел, а также электрический проточный нагреватель, могут нагреть воду проточным способом – она нагревается на ходу при прохождении через прибор. Может подаваться тут же потребителю, тогда система получается предельно дешевой и простой – «нагреватель-кран».

Зачем нужно дополнять ее еще одним недешевым устройством, – бойлером послойного нагрева? Но большинство пользователей таких систем считают, что без такого бойлера просто не обойтись…

У проточного нагрева много недостатков

Если используется газовая колонка или двухконтурный котел, то они будут включаться каждый раз, как только откроется кран. При нормальном водопользовании – весьма часто. Температура воды при пуске будет непредсказуема, в зависимости от расхода.

Помимо большого износа оборудования, для газового проточного нагрева характерны также:

  • Долго ждать, пока пойдет горячая вода, ведь котел всегда находится не слишком близко к крану. Перерасход воды. При расстоянии больше 5 метров целесообразность системы вообще под вопросом.
  • Температура воды будет переменчивой, душ принимать, как правило, не комфортно, часто идет горячая вода, в зависимости от скачков давления в сети. Котел может тактовать, то включаться то выключаться при малых расходах.

У электрического нагрева становится не важным частое включение в работу оборудования, но зато добавляется:

  • Слишком мала мощность для нагревателей 220 В, получится лишь весьма тонкая струйка теплой воды.

Впрочем и у 25 –киловаттных газовых или электрических нагревателей, получаемую струю воды нельзя назвать мощной. Набор ванны придется ждать довольно долго.

  • Выводы: сам по себе проточный нагрев слишком не комфортный, нуждается в усовершенствовании, поэтому пользователи идут на новые траты, лишь бы избавиться от недостатков.

Что умеет послойный бойлер

В послойном бойлере вода располагается слоями – вверху горячий, внизу холодный.

  • Горячая вода выдается на краны с верхней части бака. Холодная поступает в нижнюю.
  • Нагрев обеспечивается перегоном воды через котел из нижней части в верхнюю с помощью дополнительного насоса, который бывает и встроенным в бойлер.

При этом слой холодной воды уменьшается и исчезает, а горячей наращивается. Насос включается автоматикой, при достаточно толстом слое холодной воды.

Но бойлеров, рассчитанных на работу с маломощными электрическими нагревателями, не встречалось. Они нецелесообразны, так как всю эту систему лучше заменить обычным более дешевым электрическим бойлером с 2-киловатным теном.

Как устроен бойлер послойного нагрева.

Для того, чтобы распределить слои внутри бака, в его конструкции находятся трубки, которые заканчиваются на разной высоте. Соответственно, вверху находятся патрубки водозабора и подачи горчей воды из котла, а внизу — подачи в бак воды из водопровода и забор на котел.

Подача воды на кран может быть как от давления водопровода (водоаккумулятора частного дома), так и с помощью отдельного насоса, включающегося при открытии крана (падении давления).

  • Кроме того, с бойлером послойного нагрева может быть создана и система постоянного циркуляции воды по водопроводу. Тогда реализуется принцип – «открыли кран – сразу пошла горячая вода».

Особенность оборудования бойлера

  • В баке расположен анод, который разрушается постепенно, и который обязательно нужно осматривать при ежегодном техническом обслуживании, и менять при необходимости. Несвоевременная замена анода выведет это оборудование из строя.
  • В баке может находиться циркуляционный насос в блоке с автоматикой. Так, например, компании Вайлант, Будерус и др. снабжает свои двухконтурные газовые котлы подобными накопительными бойлерами.

Что предпочесть, косвенный бойлер с одноконтурным котлом или послойный…

Классическая схема создания комфортной ГВС в частном доме или в квартире – одноконтурный котел и бойлер косвенного нагрева. Горячая вода греется за 10 -15 минут, в зависимости от мощности котла и объема бойлера. Мощные котлы с таким бойлером способны обеспечить фактически бесконечную отдачу горячей воды, так как сам косвенный теплообменник делается и на 25 кВт и более.

Примерно тоже самое достижимо и с мощным двухконтурным котлом. Но также создается:

  • горячая вода все же быстрее попадает на краны, если бойлер был холодным. Нет промежутка времени на общий прогрев.

При слишком большом и длительном водозаборе температура воды не будет постепенно понижаться. Она понизится скачообразно, как только сольется весь горячий слой и котел не успевает пополнять горячий.

  • Температура воды в послойном бойлере не может быть задана какой угодно, она определяется фактическлой производительностью насоса, а также возможностью котла по модулированию мощности в этом режиме… С косвенным бойлером температура воды задается временем нагрева, т.е. определяется точностью термореле, ее можно определить до градуса.

Стоимость же систем сопоставима.

Еще одно ограничение на применение проточника с послойным — повышенная жесткость воды, свыше 140 мг /литр. Соли выпадают, при нагреве до 54 градусов и забивают… Нужно применять фильтр против накипи, что только удорожает, усложняет систему.

Можно сказать, что бойлер послойного нагрева в настоящее время является скорее вынужденным решением, по уходу от проблем проточного нагрева. Нагрев же косвенным способом остается основным.

Стоимость электрического котла

- Руководство по покупке на 2020 год

Электрические и газовые котлы

Газовые котлы

могут быть довольно дорогими в установке, особенно если у вас еще нет газовой линии, проходящей через ваш дом. Проведение газопровода - это большое дело, за которое вы дорого заплатите. К счастью, сегодня в большинстве домов есть электричество. Это означает, что для того, чтобы установить электрический бойлер, не нужно подводить к дому электрическую линию. Его просто необходимо подключить к существующим линиям, и вы сможете воспользоваться этим решением практически сразу.Это означает, что установка электрического котла более доступна по цене, и вы можете рассчитывать на более низкие расценки на такую ​​установку по сравнению с ценой на установку нового газового котла.

Еще одним преимуществом электрического бойлера-нагревателя является то, что вам не придется беспокоиться об утечке газа в вашем доме. Эти устройства очень безопасны, и по этой причине их можно разместить на большем количестве участков дома. Их не так сложно установить, и вы будете уверены, что ваша система будет обеспечивать вас необходимым теплом, не создавая для вас никаких проблем.

Что такое электрический котел?

Электрокотел - это большая емкость для воды с входом и выходом. Внутри этого большого резервуара находится множество электрических нагревательных элементов. Электричество поступает от основного источника питания вашего дома и проходит через эти нагревательные элементы, чтобы нагреться до очень высоких температур. Когда эти электрические элементы нагреваются, вода проходит по ним и также нагревается. Когда вода достигает достаточно высокой температуры, электрический насос перемещает воду из бойлера через выпускное отверстие в остальную часть дома, чтобы пропустить через различные типы радиаторов, установленных в вашем доме.Вход забирает холодную воду из дома, которую котел нагревает перед повторной отправкой.


Электрокотлы энергоэффективность

Электрические котлы более эффективны, чем котлы, работающие на природном газе, потому что не требуется дымохода. При сжигании газов образуется некоторое количество отработанного газа, который необходимо выпускать из дома. Наряду с этими отходящими газами, от котла уходит и часть тепла, это потеря энергии.Поскольку электрические котлы не образуют отходящих газов, дымохода не существует, и почти все выделяемое тепло используется для отопления дома. Это позволяет электрическим котлам иметь КПД до 99%, что невозможно для большинства решений на ископаемом топливе.


Минусы электрокотлов

Несмотря на то, что электрические бойлеры обладают рядом преимуществ, использование этих систем водяного отопления в вашем доме имеет ряд недостатков. Их эксплуатация потенциально может стоить дороже, чем газовые котлы, они также ограничивают количество горячей воды, которую вы можете произвести, и оставляют вас на милость энергетических компаний в случае сбоя электроснабжения.

Они могут быть дорогими в эксплуатации

Электроэнергия просто дороже газа в большинстве районов США и Канады. Это означает, что, полагаясь на электричество для нагрева воды и вашего дома, вы потратите больше денег, даже если ваше устройство использует электричество более эффективно, чем газовый котел. В большинстве случаев вы потратите больше, чтобы произвести такое же количество тепла.

Низкая теплопроизводительность

Электрический нагреватель не дает столько тепла, как сжигание газа.Это означает, что вы не сможете производить достаточно тепла для своего дома, если ваши потребности в отоплении достаточно велики, по крайней мере, без серьезных модификаций линии электропередач и, возможно, установки нескольких котлов. Если ваш дом больше или вам нужно много тепла, у вас может не быть выбора, кроме как полагаться на газ для выполнения работы.

Электрокотлы не работают при отключениях электроэнергии

Если вы теряете электроэнергию, вы теряете тепло и / или горячую воду, когда используете электрический бойлер.Это не относится к большинству топливных котлов, и вы можете продолжать наслаждаться теплом даже при отключении электроэнергии при правильной настройке.

Электрические котлы

- это доступный вариант с самого начала, и они имеют много реальных преимуществ по сравнению с газовыми котлами, но также имеют некоторые недостатки. Скорее всего, со временем вы потратите больше на обогрев дома, и, возможно, вы даже не сможете производить достаточно тепла для своего дома с помощью электрического бойлера. При этом для некоторых преимущества перевешивают недостатки, и электрический бойлер просто имеет смысл.

Электрокотлы экономят место

Электрические котлы

можно разместить в любом месте дома, потому что у них нет дымохода, который нужно прокладывать через весь дом, и их не нужно устанавливать рядом с внешней стеной. Вместо этого их можно разместить в центре вашего дома или в любом другом месте, которое вам действительно нравится. Котлу также не нужен топливный бак, как для масляной котельной или пропановой установки. Это означает, что вы сэкономите место, которое также можно отвести под топливо.


Советы по обслуживанию электрического котла

Электрокотлы очень просты в обслуживании. Отсутствуют горючие газы и со временем не образуются остатки, которые необходимо смыть. Вместо этого у вас есть очень чистый раствор, и единственное реальное обслуживание, которое необходимо выполнить, - это очистить от мусора воду, протекающую через систему. Электрические котлы обычно требуют меньшего обслуживания, чем котлы других типов, которые вы могли бы установить, например, новый пароводяной котел, который более сложен в эксплуатации.


Объяснение различных типов котельных систем (и того, что вам понадобится для вашего дома)

Есть три основных типа котлов, которые вы можете установить в своем доме: комбинированные котлы , только отопительные (обычные) и системные котлы .

Самый подходящий вариант для вас и вашего дома во многом зависит от ваших текущих потребностей в горячей воде, но также важно учитывать другие факторы, такие как возраст ваших нынешних систем отопления и давление в водопроводной сети.

Стоит ли оставаться с текущим типом котла? Или стоит перейти на другой тип котла центрального отопления? Давайте выясним….

Нужно быстро узнать стоимость нового котла? Узнайте, какая замена вам нужна, а также затраты (занимает 60 секунд).


Комбинированные (комбинированные котлы): какие они?

Комбинированный бойлер обеспечивает отопление и горячую воду из одного блока, обычно подвешенного на стену.

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок (личные данные не требуются).

Это святой Грааль отопления и самый популярный тип котельной в Великобритании.

Итак, как работают комбинированные котлы?

В котлах

Combi используется металлический теплообменник для мгновенного нагрева горячей воды по запросу, например, за счет сжигания. путем сжигания топлива, такого как газ или нефть.

Это самое большое отличие комбинированных котлов, так как в отличие от традиционных котлов для них не требуется отдельный резервуар для хранения горячей воды.

Вместо этого горячая вода нагревается сразу от одного агрегата.

Узнайте все о комбинированных котлах в нашем руководстве по комбинированным котлам.

Интересно узнать, котлы какой марки показали худшие характеристики? Узнайте в нашем отчете о самых худших котлах.

Плюсы пароконвектомата

Если вы ищете котел с высокой энергоэффективностью, решением может стать комбинированный (комбинированный) котел. Их можно использовать для обогрева дома, а также для воды в нем, что сэкономит вам деньги на счетах за отопление.

Их компактный размер делает их идеальными даже для самых небольших помещений, а поскольку для нагрева воды они используют сеть, вам не придется выделять место для громоздкого резервуара для воды или баллона.

Еще один плюс в том, что они могут мгновенно нагреть необходимую вам воду; Вам не придется ждать этого горячего душного душа.

Минусы комбинированных котлов

Следует учитывать несколько недостатков.

Расход воды снижается, когда два или более выпускных отверстия используются одновременно.

Итак, если у вас есть большая собственность с несколькими ванными комнатами (которые можно использовать одновременно), комбинированный вариант может быть не лучшим выбором для вас.

В конечном счете, пароконвектомат может нагревать только воду, которая подается к нему из сети. Таким образом, если давление воды в водопроводе низкое, комбинированный бойлер будет работать не очень хорошо.

Комбинированный котел ключевые точки:

  • Компактный дизайн делает их идеальными для объектов с ограниченным пространством.
  • Не нужен накопитель горячей воды.
  • Не нужен бак для холодной воды.
  • Как правило, не подходит для больших домов с несколькими ванными комнатами / или для высоких потребностей в горячей воде.
  • Может не подходить для регионов с низким давлением водопроводной воды.

Хотите ежемесячно платить за новый котел? Обратитесь к нашему руководству по финансированию котлов для получения дополнительной информации.

Только тепло (обычные котлы): что это такое?

Тепловой или обычный котел состоит из трех основных компонентов - самого котла, отдельного накопителя горячей воды и накопительного резервуара холодной воды.

Котел подает горячую воду как в резервуар центрального отопления, так и в накопитель, поэтому может обеспечивать как горячую воду, так и воду для отопления.

Как работают котлы только на отопление?

Обычные котлы работают, подавая горячую воду непосредственно в систему центрального отопления, то есть в радиаторы, и накапливая горячую воду в накопителе горячей воды для использования по требованию.

Холодная вода подается в котел через резервуар для холодной воды (обычно расположенный на чердаке / чердаке), который наполняет котел под действием силы тяжести.

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок (личные данные не требуются).

Плюсы отопительных котлов

Бойлеры, работающие только на нагрев, могут обеспечивать больший расход и, как следствие, больше подходят для больших объектов с более высокими требованиями к горячей воде, например те, у кого несколько ванных комнат.

Поскольку они не требуют подачи воды под высоким давлением через водопровод, они являются хорошим вариантом для старых систем отопления, которые могут не выдерживать высокое давление закрытой системы.

В качестве альтернативы, они также являются хорошим выбором для областей с водопроводом с низким давлением воды, которые обычно не могут обеспечить достаточное давление воды, необходимое для комбинированных и системных котлов.

Ознакомьтесь с нашим новым справочником по стоимости котлов и воспользуйтесь нашим калькулятором размеров котла, если хотите лучше понять, как работает наш инструмент расчета котировок с фиксированной ценой.

Минусы отопительных котлов

Обычный бойлер может быть несовместим с некоторыми новыми системами отопления, и вам, возможно, придется подождать, пока вода не достигнет нужной температуры.

Также имейте в виду, что вам понадобится место для хранения баллона котла и бака для воды.Поскольку бачок для холодной воды должен быть установлен непосредственно над котлом, это также может ограничить место установки котла.

Ключевые позиции котла только для отопления:

  • Хороший выбор для домов с несколькими ванными комнатами и высокими требованиями к горячей воде.
  • Идеально подходит для районов с низким давлением воды.
  • Хороший выбор для тех, у кого старые / традиционные системы отопления не выдерживают высокого давления.
  • Поскольку для них требуется цистерна, они требуют больше места и ограничивают возможности установки котла.
  • Цистерна на чердаке зимой подвержена замерзанию, и ее протечка может быть проблематичной.

Ваш котел негерметичен или теряет давление? Воспользуйтесь нашим быстрым и простым инструментом, чтобы заменить котел по фиксированной цене.

Системные котлы

: что это такое?

Системные котлы

по сути являются модернизированной версией обычного или теплового котла. Они могут обеспечить как горячую воду по запросу, так и воду для отопления ваших радиаторов.

Как работают системные котлы?

Как и у отопительного котла, у них есть отдельный бак для горячей воды, только без вентиляции.

[quotediv]

Нужно быстро узнать стоимость нового котла? Узнайте, какая замена вам нужна, а также затраты (занимает 60 секунд).

Все детали, такие как насос и расширительный бак, также являются внутренними, что также означает, что для него не требуется цистерна для холодной воды, а вода подается в котел через сеть.

Плюсы системных котлов

Так же, как и котлы, работающие только на обогрев, наличие большого накопителя горячей воды означает, что они идеально подходят для объектов с высокими требованиями к горячей воде.

Поскольку все их компоненты встроены в систему и не требуют цистерны для холодной воды, это означает, что они не требуют столько места, как бойлер, работающий только на нагрев. Это также означает большую гибкость в выборе места установки.

Системные котлы

не требуют установки каких-либо компонентов на чердаке, это также означает, что вам не нужно беспокоиться о возможных утечках или замерзании в зимние месяцы.

Минусы системных котлов

Скорость потока горячей воды в доме во многом зависит от давления в водопроводной сети, поэтому, если t будет низким, скорость потока в доме будет ограничена.По этой причине они не идеальны для мест с низким давлением воды.

Природа этой системы, работающая под высоким давлением, означает, что она может не подходить для объектов с более старыми системами.

Системным котлам

необходим накопительный водонагреватель, поэтому, если вы меняете его на комбинированный котел, вам нужно будет найти подходящее место для хранения.

Ключевые позиции системного котла:

  • Рекомендуется для домов с несколькими ванными комнатами / выходами для горячей воды.
  • Не требует цистерны на чердаке.
  • Внутренние компоненты упрощают установку.
  • Может не подходить для регионов с низким давлением воды.
  • Может не подходить для старых систем центрального отопления, которые не выдерживают высокого давления воды.
  • Если вы переходите с комби, вам нужно подумать, где вы будете хранить резервуар для горячей воды.

Хотите переместить котел в другое место? Ознакомьтесь с нашим справочником «Стоимость перемещения котла».

Тип котла Часто задаваемые вопросы

Вас все еще интересует какой-нибудь аспект выбора нового котла? Это неудивительно для такой сложной инженерной мысли, вот некоторые из наиболее часто задаваемых вопросов:

Что такое конденсационный котел?

Независимо от того, какой тип котла вы собираетесь установить, по закону он должен быть конденсационным.

Все конденсационные котлы энергоэффективны не менее чем на 90%, могут использовать избыток энергии для обогрева вашего дома, лучше для окружающей среды и помогут снизить ваши счета за отопление.

Конденсация - это не «тип котла» как таковой, это скорее технический атрибут.

Какой размер котла вам нужен?

При рассмотрении размера котла обычно подразумевается

Какой размер котла мне нужен?

Как я могу определить, какой размер котла мне нужен?

Воспользуйтесь нашими простыми таблицами, чтобы рассчитать, какой размер котла вам нужен, а затем найти лучший котел в своем диапазоне размеров. Котел подходящего размера меньше, чем вы думаете.Мы регулярно увеличиваем размеры наших котлов в Великобритании, что способствует снижению эффективности и сокращению срока службы. Почему так происходит? 99% монтажников не обучены правильно определять и настраивать конденсационные котлы. Чтобы узнать больше о нашей работе по выявлению и исправлению ошибок отрасли, прочтите нашу страницу «Герои отопления».

В этом руководстве мы поможем вам определить ваши потребности в тепле с учетом размера и возраста собственности, а также проанализировать модели котлов. Подобрать комбинированный котел немного сложнее, так как мощность, необходимая для горячей воды, намного больше, но мы также предлагаем помощь и в этом случае.

Обзор размеров котла

Котел правильного размера - это как машина, едущая по автостраде

Часто возникает соблазн на всякий случай увеличить размер котла. Превышение номинального размера очень неэффективно и ускоряет износ, который может стоить тысячи долларов в течение срока службы котла из-за более высоких счетов на топливо и ранней замены.

Думайте о котле как о машине. Автомобиль наиболее эффективно путешествует по автомагистрали в течение длительного времени. Тот же принцип применим и к котлам.Котел наиболее эффективен, когда он может работать в течение длительного времени, и для этого его необходимо точно настроить на такую ​​же мощность в кВт, которая необходима для обогрева вашего дома.

Котлы увеличенного размера будут «циклически» включаться и выключаться, так как котел слишком быстро нагревается, работает на короткие импульсы, а затем отключается. Подобно сцеплению автомобиля, застрявшего в пробке в центре города, циклы «стоп-старт» потребляют больше топлива и подвергают компоненты большей нагрузке, чем при движении по автомагистрали.

Расчет размера вашего котла - он меньше, чем вы думаете!

Если у вас есть системный или обычный котел, размер будет зависеть от потребностей вашего дома в тепле.Для комбинированных котлов размер «больше», потому что он включает производство горячей воды.

Ориентировочно, подавляющее большинство домов в Великобритании имеют потребность в тепле менее 10 кВт, обычно 6-8 кВт. Для системных котлов и котлов, работающих только на нагрев, это легко приспособить, поскольку доступны котлы меньшего размера.

Однако для комбикорма тепловая мощность обычно составляет около 18 кВт для стороны отопления системы и 24 кВт и выше для горячей воды. Хорошая новость заключается в том, что большинство современных котлов могут иметь пониженный «диапазон», т.е.е. Ваш установщик может отрегулировать мощность котла до 6-10 кВт, чтобы точно удовлетворить ваши максимальные потребности в тепле. Обязательно попросите своего установщика сделать это.

Влияние на КПД котла
Конденсационные котлы

имеют КПД 90% и более, но откровенная правда в том, что они почти никогда не достигают заявленной заводом эффективности на практике, потому что 99% установщиков не прошли обучение конденсационной технике. Фактический КПД приближается к 80%. Причин для этого много, и они касаются размера котла, его минимальной мощности, используемого управления отоплением и сбалансированности радиаторов.В нашем блоге мы подготовили очень простое пошаговое руководство по максимально эффективному использованию вашего конденсационного котла. Почему конденсационные котлы не образуют конденсата.

1) Расчет комбинированного котла

В таблице ниже найдите возраст вашей собственности вверху и его размер в левом столбце. Возраст собственности предполагает стандартные меры по изоляции, такие как двойное остекление и изоляция чердаков, которые были модернизированы или - для более новых свойств - были установлены во время строительства. Некоторые старые объекты были ретроспективно хорошо изолированы.Если ваш уровень изоляции очень высок для возраста собственности, вы можете переместить столбец вправо. Если вы планируете добавить ванные комнаты, вам нужно будет учесть расход горячей воды (см. Ниже).

ПОМНИТЕ, средний британский дом имеет максимальную потребность в тепле 6-8кВт в очень холодный день, по словам производителя котлов Viessmann, очень характеристики превышают 10кВт. Вы можете купить котел побольше, но установщик должен уменьшить мощность при установке.

Калибровка на горячую воду

Расход горячей воды комбинированного бойлера, выраженный в «литрах в минуту» (л / мин), показывает, насколько быстро комбинированный бойлер может нагреть горячую воду.Расход горячей воды варьируется от 9,8 л / мин до 25 л / мин! В домах с несколькими ванными комнатами расход горячей воды уменьшится вдвое, если два душа работают одновременно, поэтому важно следить за расходом. Если у вас несколько ванных комнат, вы можете подумать о бойлере с более высоким расходом. Обратите внимание: для многокомпонентных ванных комнат действительно лучше использовать системный бойлер и бак для горячей воды.

Комбинированные котлы
Возраст собственности до 1900 г. 1920-1930-х годов 1950-1980-е годы 1990-е годы 2000 г.в.
Уровни изоляции Плохая изоляция Некоторая изоляция Средняя теплоизоляция С достаточной изоляцией Хорошо изолированные
Кол-во спален и ванных комнат
1 сп. + 1 ванная 7 кВт / 9-12 л / мин 7 кВт / 9-12 л / мин 6 кВт / 9-12 л / мин 6 кВт / 9-12 л / мин 4 кВт / 9-12 л / мин
2 сп. + 1 ванная 8 кВт / 9-12 л / мин 8 кВт / 9-12 л / мин 7 кВт / 9-12 л / мин 6 кВт / 9-12 л / мин 5 кВт / 9-12 л / мин
2 сп. + 2 ванны 8 кВт / 12-16 л / мин 8 кВт / 12-16 л / мин 7 кВт / 12-16 л / мин 6 кВт / 12-16 л / мин 5 кВт / 12-16 л / мин
3 сп. + 1 ванная 9 кВт / 9-12 л / мин 9 кВт / 9-12 л / мин 8 кВт / 9-12 л / мин 7 кВт / 9-12 л / мин 6 кВт / 9-12 л / мин
3 сп. + 2 ванны 9 кВт / 12-16 л / мин 9 кВт / 12-16 л / мин 8 кВт / 12-16 л / мин 7 кВт / 12-16 л / мин 6 кВт / 12-16 л / мин
4 сп. + 1 ванная 10 кВт / 9-12 л / мин 10 кВт / 9-12 л / мин 9 кВт / 9-12 л / мин 8 кВт / 9-12 л / мин 7 кВт / 9-12 л / мин
4 сп. + 2 ванны 10 кВт / 12-16 л / мин 10 кВт / 12-16 л / мин 9 кВт / 12-16 л / мин 8 кВт / 12-16 л / мин 7 кВт / 12-16 л / мин
5 сп. + 2 ванны 14 кВт / 12-16 л / мин 12 кВт / 12-16 л / мин 10 кВт / 12-16 л / мин 10 кВт / 12-16 л / мин 9 кВт / 12-16 л / мин
5+ сп. + 2 ванны 16 кВт / 12-16 л / мин 15 кВт / 12-16 л / мин 14 кВт / 12-16 л / мин 12 кВт / 12-16 л / мин 10 кВт / 12-16 л / мин

Морская техника: испытание котловой воды

Цели испытаний котловой воды

1) Контролировать состояние котловой воды.
2) Для управления дозированием химикатов в котле.
3) Поддерживать котел в исправном состоянии, при любых возможных загрязнениях морской воды.

Первым этапом испытания котловой воды является отбор пробы питательной воды из соответствующего котла. Образец воды, отобранный из бойлера через соединение, будет относительно чистым и не отражает истинного сквозного соединения, будет относительно чистым и не отражает истинное состояние котловой воды, который считается хорошим образцом.

Это связано с тем, что горячие частицы образца смываются паром, в результате чего растворенное твердое вещество в образце выше, а большое количество летучих веществ, таких как гидразин, снижает показатель концентрации в программе тестирования.
Отбор проб:
Требуется репрезентативная проба воды. Всегда отбирайте пробу воды из одного и того же места. Дайте воде вытечь из пробоотборного крана перед взятием пробы для тестирования, чтобы убедиться, что в линии нет отложений.

Идеальное место в котле для отбора пробы - от клапана салинометра, после прохождения через охладитель пробы, убедившись, что линия пробоотборника промыта, а бутыль для пробы тщательно промыта.Дайте воде вытечь из бутылки с образцом, чтобы предотвратить попадание воздуха внутрь бутылки и сохранить герметичность бутылки для тестирования. Следуйте процедурам тестирования, рекомендованным Unitor Chemical Services Анализатором качества воды Spectrapak 311. Возьмите тестовый образец для:

1. pH
2. Щелочность
3. Хлориды
4. Фосфаты
5. Общая жесткость
Некоторые иногда рекомендуют проведение испытаний на электропроводность. производители.

Тест на щелочность

Тест на щелочность проводится в два этапа:

1) Тест на щелочность фенолфталеина
2) М-щелочность

P- Тест на щелочность (CaCO3)

Цель: 1 .Это дает щелочность образца из-за гидроксидов и карбонатов. №
2. Предупреждает о высокой концентрации гидроксидов натрия и последующем повреждении котла из-за образования щелочи.

Процедуры:

1. Возьмите пробу воды 200 мл в остановленную бутыль.
2. Добавьте одну таблетку P-Alkalinity и встряхните или измельчите, чтобы она растворилась.
3. Если присутствует P-щелочность, образец станет синим.
4. Повторяйте добавление таблетки по одной (давая время таблетке раствориться), пока синий цвет не станет постоянно желтым.
5. Подсчитайте количество использованных таблеток и выполните следующий расчет:
P-Щелочность, ppm CaCO3 = (количество таблеток x 20) - 10
например, 12 таблеток = (12 x 20) - 10 = 230 CaCO3
6. Запишите полученный результат в предоставленном журнале с датой проведения теста.
7. Оставьте пробоотборник для M-щелочности.

M-тест на щелочность

Назначение:

1. Он определяет щелочность, обусловленную бикарбонатами, включая бикарбонаты, образовавшиеся во время теста P-щелочности.
2. Результат предупреждает нас о возможном образовании углекислоты внутри котла, а также в линиях конденсата пара из-за высокой концентрации бикарбонатов.

Процедуры:

1. К образцу P-щелочности добавьте одну таблетку M. Щелочность и встряхните или измельчите до разложения.
2. Повторяйте добавление таблеток по одной (давая время таблетке раствориться), пока образец не станет постоянно красным / розовым.
3. Подсчитайте количество использованных таблеток и выполните следующий расчет: M- Щелочность, ppm CaCO3 = (Количество P.& M. Таблетки x 20) - 10 например Если 12 п. 5 М. Таблетки щелочности.
4. Запишите полученный результат в предоставленном журнале с датой проведения теста.

PH Test

Растворы, частью которых является вода, содержат ионы водорода и гидроксильные ионы, когда они присутствуют в равных количествах, раствор считается нейтральным. При избытке ионов водорода он кислый, а при избытке гидроксильных ионов - щелочной. Слабощелочная вода снижает коррозию.Уровень кислотности или щелочности обычно выражается через значение pH. Это в основном мера концентрации ионов водорода в растворе; для удобства задействованные очень маленькие значения выражаются в логарифмах их обратных величин.

PH = логарифм обратной величины иона водорода в растворе

Следует отметить, что по мере использования обратной величины значение pH увеличивается по мере уменьшения фактической концентрации ионов водорода.

Тест значения pH (взаимный или ионный водород)
7.5 - 14,0 для котловой воды
6,5 - 10,0 для конденсатной воды

Назначение:

1. Для предупреждения о кислотности или щелочности пробы котловой воды.
2. Результат поможет установить дозировку котельного состава для борьбы с коррозией.

Процедуры:

1. В прилагаемом пластиковом контейнере для образца возьмите образец воды объемом 50 мл.
2. С помощью белого 0,6 грамм. Лопаткой, входящей в комплект поставки, добавьте одну мерку реагента pH в пробу воды, дайте ей раствориться - при необходимости перемешайте.
3. Выберите правильный диапазон pH тест-полоски и погрузите ее в образец воды на одну минуту.
4. Выньте полоску из образца и сравните полученный цвет с цветовой шкалой на контейнере для индикаторных полосок pH.
5. Запишите полученное значение pH в прилагаемом журнале относительно даты проведения теста.

Chloride ppm CI Test

Назначение:

1. Предупреждает о любом загрязнении морской водой системы питания котла.
2. Помогите установить эффективный контроль продувки котла.

Процедуры:
Диапазон исследуемых хлоридов определяет размер используемой пробы воды. Чем выше уровень хлорида, тем меньше размер используемой пробы воды - это экономит таблетки. Например. для низкого уровня хлоридов используйте 100 мл. образец воды. Для более высоких уровней хлоридов пробы воды объемом 50 мл.
1. Возьмите пробу воды в прилагаемую пробку.
2. Добавьте одну таблетку хлорида и встряхните, чтобы она растворилась. Образец должен стать желтым, если присутствуют хлориды.
3. Повторяйте добавление таблетки по одной (давая время таблетке раствориться), пока желтый цвет не изменится на постоянный красный / коричневый.
4. Подсчитайте количество использованных таблеток и выполните следующий расчет:
Для 100 мл пробы воды: ч / млн хлоридов = (количество таблеток x 10) - 10, например, 4 таблетки = (4 x 10) - 10 = 30 ч / млн хлорида
Для пробы воды объемом 50 мл: хлорид ppm = (количество таблеток x 20) - 20, например, 4 таблетки = (4 x 20) - 20 = 60 ppm хлорида
Для малых значений ppm хлорида используйте образец большего размера.
Для более высоких концентраций хлорида ppm используйте образец меньшего размера.
5. Запишите полученное значение pH в прилагаемом журнале относительно даты проведения теста.

Тест на содержание фосфатов (PO4)

Цель:

1. Помогает поддерживать запас фосфатов в котле для предотвращения любого возможного загрязнения котловой воды коррозионными и солеобразующими солями. Однако слишком много фосфата в котле может также способствовать вспениванию и грунтованию.

Процедуры:

1.Возьмите компаратор с предоставленными ячейками на 10 мл.
2. Вставьте фосфатный диск в компаратор.
3. Отфильтруйте пробу воды в обе ячейки до отметки 10 мл.
4. Поместите одну ячейку в левый отсек.
5. В другую ячейку добавьте одну таблетку фосфата, измельчите и перемешайте до полного растворения.
6. Через 10 минут поместите ячейку в правый отсек компаратора.
7. Держите компаратор на свет.
8. Вращайте диск, пока не получите совпадение цветов.
