Навес для машины своими руками из металла чертежи и размеры и фото: Навес для машины своими руками

Навес для машины своими руками

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Содержание

1. Обзор конструкций
2. Материалы для навеса под машину – опорная конструкция
3. Виды кровли и материалы
4. Мобильные навесы под машину
5. Площадка
6. Особенности размещения
7. Какой навес лучше
8. Техническая сторона вопроса
9. Размеры
10. Как построить навес из поликарбоната для машины своими руками

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

• Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
• Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

• Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

Навес для машины, фото комбинированной постройки из дерева и камня

Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25^о, но окончательный наклон зависит от выбора кровельного материала.

При уклоне крыши в 25^о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

• профлист;
• рубероид;
• мягкая черепица;
• металлочерепица;
• ондулин;
• шифер;
• поликарбонат;
• тент.

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

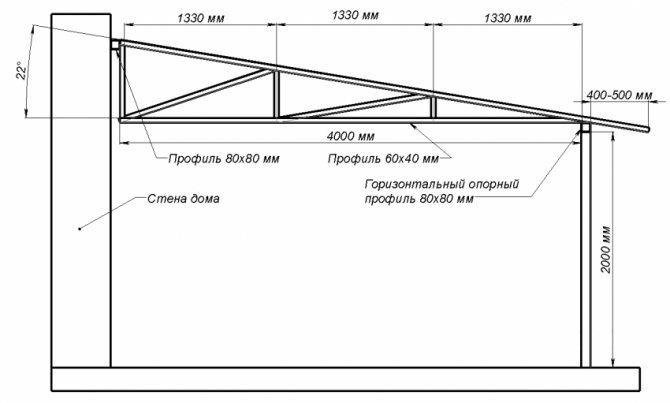

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

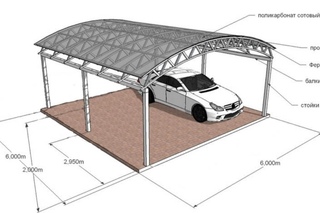

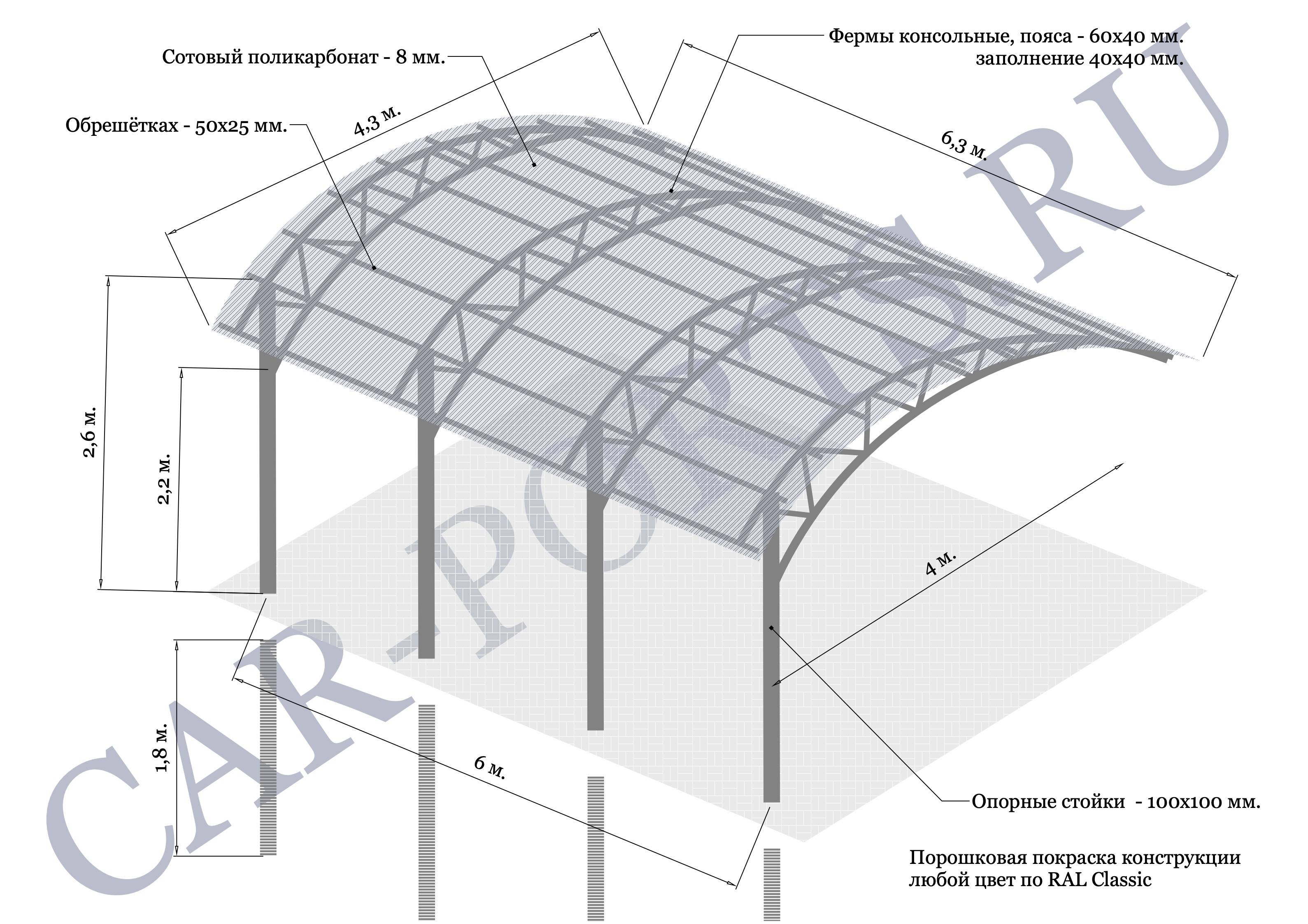

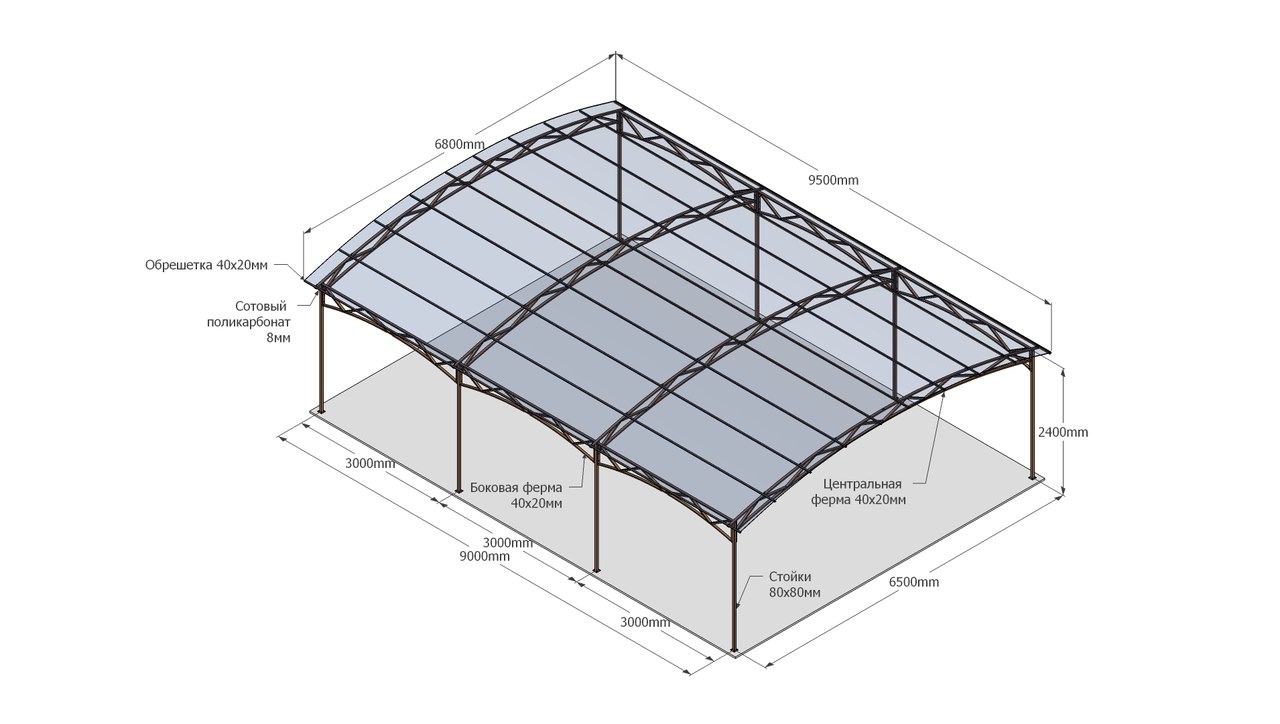

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

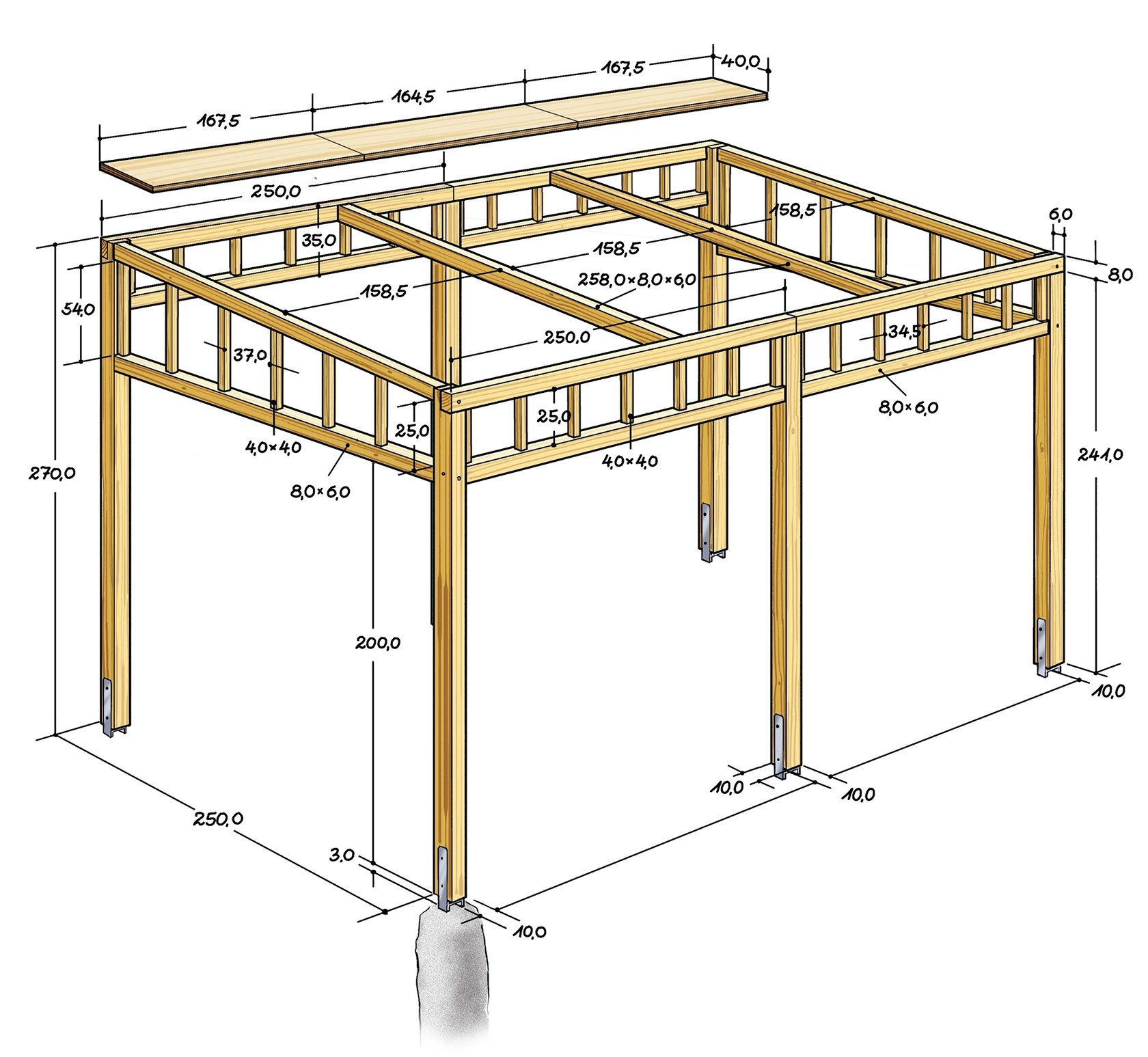

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

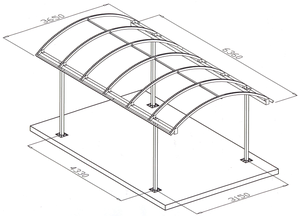

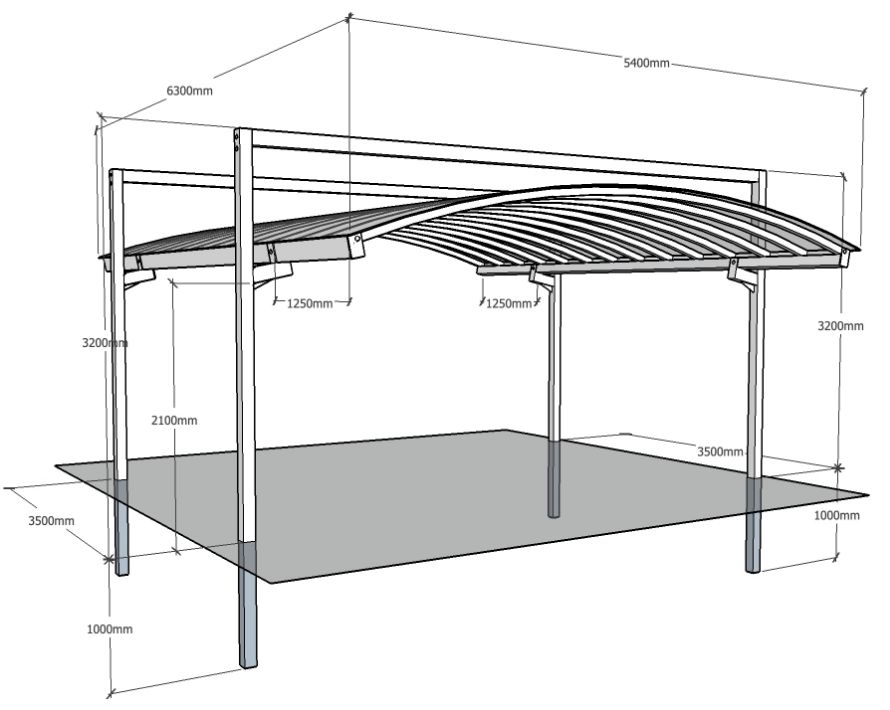

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

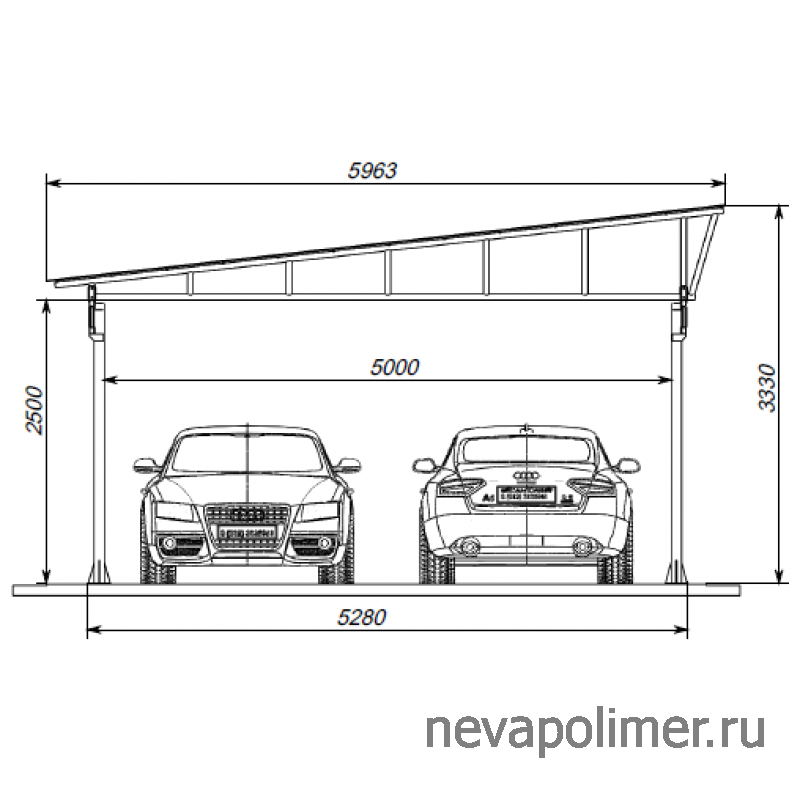

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

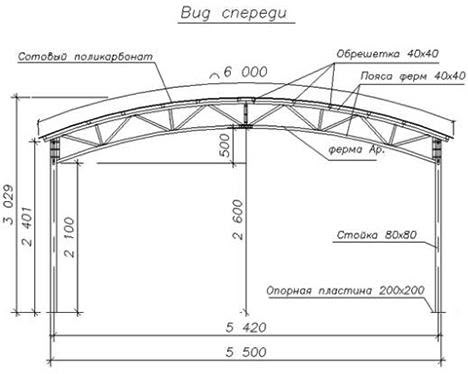

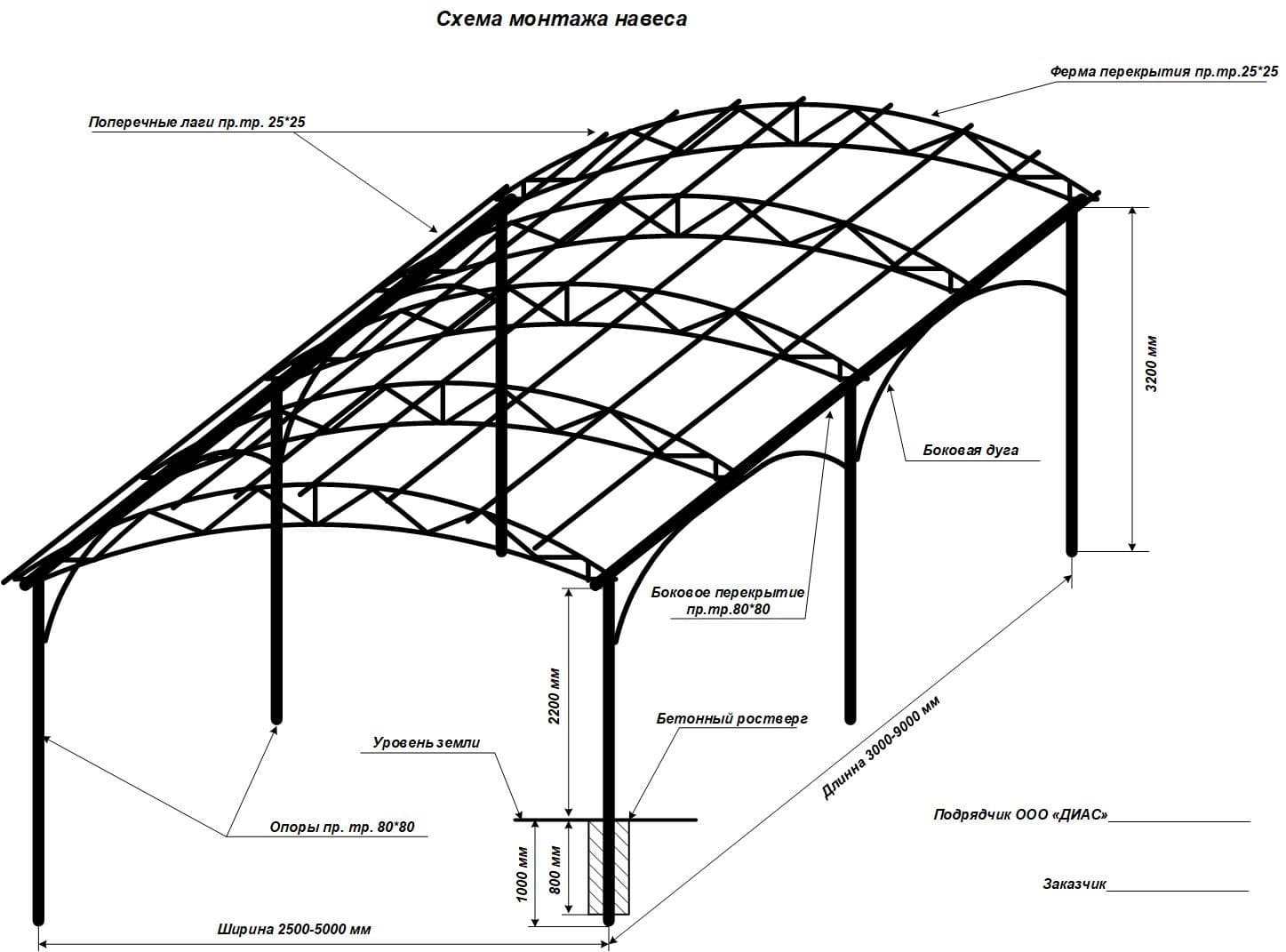

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

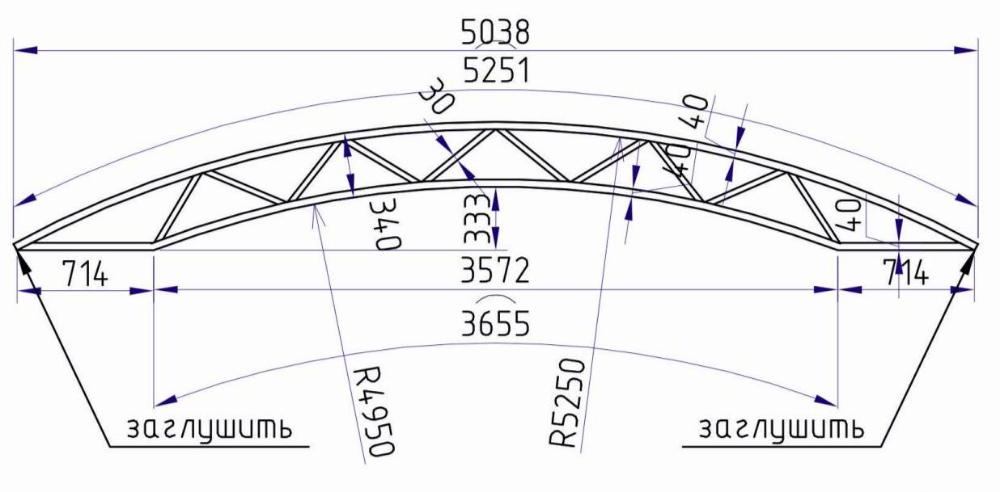

Вариант простой стропильной системы, которую легко изготовить своими руками

Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

из дерева, из металла, чертежи

Построить гараж, а тем более обычный навес для автомобиля, не составляет особого труда, поскольку здесь не требуется специального строительного образования. Несмотря на это, придется поинтересоваться основными технологическими процессами, начертить, хотя бы на листке обычной бумаги схему (проект), а также рассчитать необходимое количество различных строительных материалов.

Сооружение навеса для машины своими руками значительно экономит денежные средства. В данной статье рассматриваются варианты схемных решений всевозможных видов навесов, варианты применения различных строительных материалов, а также возможность постройки уникальных навесов.

Содержание

• 1 Особенности, а также требования
• 2 Виды опорных конструкций
  • 2. 1 Опоры из дерева
• 3 Монтаж деревянных опор
• 4 Характер кровельного покрытия
• 5 Монтаж кровли из поликарбоната
• 6 Некоторые рекомендации
• 7 Применение элементов декора
• 8 Основные элементы
• 9 В заключение

Особенности, а также требования

Для начинающего строителя, который ранее не практиковал строительство подобных объектов, лучше навес пристроить к основному зданию. Дело в том, что в таком случае уже имеется опора, что значительно облегчает процесс дальнейших работ. Если навес делать в виде отдельного объекта, то потребуется больше опыта, да и больше затрат.

Возможны следующие варианты конструкций:

1. Использовать мобильный тент. Хотя вариант не отмечается высокой надежностью, зато имеется возможность изменить местоположение навеса в случае необходимости. Как вариант, можно рассматривать складную конструкцию, что позволяет в любой момент освободить площадку или же убрать навес на хранение.
2. Навес с боковыми защитными стенками отличается повышенной функцией защиты. В таком случае потребуется внутренняя обшивка стен и потолка, а также монтаж водосточной системы.
3. Объект должен гармонично вписываться в общий стиль оформления основной постройки, а также ландшафтного дизайна. Для этого лучше иметь рисунок, чертеж, габариты постройки, а также определиться с ее местоположением.

   Вариант из металлопрофиля и поликарбоната

Естественно, что размеры навеса должны рассчитываться с учетом габаритов автотранспорта. Габариты автомобиля определяются при открытых дверцах. Оптимальными размерами для легковых автомобилей считаются: высота навеса не меньше 2-х с половиной метров, а зачастую и три метра. Слишком высоким навес делать не имеет смысла, поскольку без боковой защиты на автомобиль смогут попадать осадки. Надежность всей конструкции зависит от прочности основных элементов – опор. Составляя чертеж, необходимо учитывать:

• Ширину и длину всей конструкции.
• Расположение навеса.
• Этап выравнивания площадки.
• Выбор опорных элементов, а также кровельного материала.

Материал изготовления во многом зависит от формы крыши и типа кровельного материала. Организация односкатной крыши – это самый простой вариант. Кроме этого, подобный вариант наиболее экономичный и не требует особых навыков строительства.

Четырехскатная крыша намного сложнее технически, но она способна надежно защитить конструкцию от ветра и осадков. Крыша в виде арки также пользуется большой популярностью. Кроме этого, конструкция достаточно надежная. Угол наклона такой крыши не должен быть больше 10 градусов.

Варианты конфигурации крыши

Важный момент! Навес для грузового автомобиля – это более мощная и более надежная конструкция с площадкой, сделанной из бетона. Для легковых автомобилей достаточно иметь площадку, обустроенную тротуарной плиткой или обустроенную, с помощью асфальта.

Виды опорных конструкций

Характер опорных конструкций зависит от конфигурации и величины постройки, хотя в основном используется 4 опоры в виде столбов из металла, которые скрепляются между собой по периметру элементами из металла. В зависимости от конструкции, расстояние между опорами выбирается в полтора метра, для большей надежности. Возможны следующие варианты опорных конструкций:

• Из камня.
• Из бетона.
• Из металла.
• Из дерева.
• Из кирпича.

В любом случае придется раскошелиться, поскольку любые варианты требуют серьезных капитальных вложений. Понадобятся не только опоры, но и элементы для связи, а также каркас для крыши. Очень важно правильно подобрать толщину опор из металла, чтобы они гармонично смотрелись на общем фоне. Конструкция из металла хороша тем, что в дальнейшем упрощается уход.

Навес с опорными столбами из 8-миллиметровой металлической трубы

Добротный большой навес потребует значительной площади, а также применения специальной строительной техники и оборудования. Без дополнительной помощи вряд ли можно обойтись даже при установке опор. Если использовать дополнительные строительные материалы, обшив навес, допустимо получить вариант защищенной конструкции, в виде гаража.

Как правило, выбираются трубы, диаметром 8 и больше сантиметров. Их заливают бетонным раствором, а также покрывают антикоррозийными составами.

Опоры из кирпича, из камня или из бетона неплохо смотрятся и не требуют дополнительных мер по защите, при этом их долговечность составляет десятилетия. Применение дерева считается более дешевым вариантом несмотря на то, что дерево требует качественной защиты и не отличается долговечностью. Крыша не обязательно делается из того же материала, что и колонны. Подобный подход позволяет иметь уникальную конструкцию, где сочетаются не сочетаемые элементы конструкции. Как правило, каждый хочет уйти от шаблонов, чтобы получить свою, уникальную постройку.

Опоры из дерева

Деревянные опорные конструкции устанавливаются без привлечения спецтехники и зачастую можно обойтись одним помощником, вырыв ямы предварительно самостоятельно или наняв одного работника.

Деревянные конструкции обладают одним существенным недостатком – боятся влаги. Чтобы увеличить их срок службы, конструкции из дерева необходимо обрабатывать антисептиками, причем подобные действия приходится проводить регулярно, каждый год. Естественно, что в качестве опор подойдут исключительно твердые породы деревьев.

Вариант столбов из дерева

Если обратить внимание на таблицу, то можно сделать правильный выбор:

Порода	Твердость (по Бринеллю)	Плотность (кг/м3)	Примечание
Береза	3,0	600	Стабильность средняя. Со временем цвет станет глубже.
Лиственница	2,6	500	Через несколько лет появится налет серого цвета. Потребуется регулярная обработка.
Дуб	3,7	700	Через пару лет дерево станет темнее.
Ясень	4,0	700	Быстро выцветает. Исправит положение обработка пропиткой два раза в год.
Груша	3,3	680	Через пару лет появится красноватый оттенок. Если дом из красного кирпича, будет смотреться органично.
Вишня	3,0	580	Отличная стабильность. В будущем цвет станет более глубоким.
Сосна	3,5	550	Отличается повышенной стабильностью. Практически не меняет цвет.

Выбирая элементы конструкции из дерева, очень важно понимать, что после нескольких лет эксплуатации строительные элементы из дерева будут иметь совсем другой вид. При наличии трещин, следует понимать, что дерево со временем рассохнется. Наилучшее сочетание таких факторов, как цена и качество, имеют такие породы, как сосна и лиственница.

Стандартная вариация открытого навеса из дерева

Важно знать! Особенно подвержена внешним воздействиям та часть опоры, которая вкапывается в землю. Чтобы продолжить срок службы, эту часть просмаливают или закрывают специальным материалом с пропиткой.

Монтаж деревянных опор

В первую очередь следует подготовить площадку, после чего приступают к установке опор.

Для этого следует поступить так:

1. Для начала выкапываются ямы, диаметром чуть больше 1 метра. Их размер зависит от размеров опорных брусьев.
2. В ямы вставляются деревянные брусья, засыпаются щебнем и заливаются песчано-цементным раствором. Очень важно на этом этапе выставить и закрепить опоры строго вертикально.
3. Каждая опора контролируется с помощью строительного уровня.

Монтаж опорной колонны для навеса от гаража

Watch this video on YouTube

Как правило, полное застывание раствора происходит в течение 72-х часов, после чего допустимо проводить дальнейшие работы.

В качестве совета! При применении дерева в качестве строительных элементов нелишним будет обработать их составами, устойчивыми от возгорания.

Характер кровельного покрытия

Выбор кровельного материала – это еще один важный этап строительства. И хотя многие считают, что шифер и железо наименее подходящие материалы по цене и по весу, хочется возразить. В наше время шифер и железо – это наиболее доступные и дешевые строительные материалы, отличающиеся рядом достоинств, хотя их трудно привязать к современному дизайну.

Все большей популярностью пользуется поликарбонат, который имеет неплохие характеристики:

В наше время в строительных магазинах наблюдается огромный выбор цветовых решений подобного материала. Почему-то многие указывают на дешевизну поликарбоната. Скорее всего, что это может быть отечественный производитель, так как этот материал достаточно дорогой, хотя и востребованный, если есть лишние деньги. При наличии таких средств, допустимо выбрать поликарбонат различной степени прозрачности.

Монтаж кровли из поликарбоната

Отличаются листы поликарбоната тем, что они легкие, поэтому их монтаж можно сделать самостоятельно. Для крепления подходят шурупы с широкой шляпкой (ПШ) и шуруповерт. Материал позволяет соорудить крышу любой конфигурации, но в разумных пределах. Больше всего из поликарбоната делают крыши в виде арки. Этим материалом допустимо зашить боковушки навеса, защитив внутреннее пространство от непогоды.

Рекомендуется следующий подход в приобретении и монтаже:

1. Следует отдавать предпочтение продукции известных фирм.
2. Больше подходят ячеистые листы, которые характеризуются лучшими технологическими характеристиками по установке.
3. Крышу лучше делать из цельных листов поликарбоната, а отрезки лучше использовать для зашивки стен.
4. Торцы листов придется закрыть специальной перфолентой, иначе ремонт придется делать каждый год.
5. Листы следует располагать защитным пленочным покрытием наружу. Этот материал легко обрабатывается, поэтому без проблем режется на заготовки соответствующих размеров.

   Матовые листы на арочной крыше

Фиксируются листы с помощью термошайб, а затем необходимо убрать защитную пленку. Торцевые части листов закрываются специальной лентой на основе алюминия. Крыша, изготовленная на основе поликарбоната, требует дальнейшего ухода.

Уход сводится:

• К обработке поверхности обычными моющими средствами.
• Не следует осуществлять уход при повышенных температурах.
• При высоких температурах (в жару) этот материал становится менее устойчивым к механическим нагрузкам.

На видео ниже показано, как правильно следует крепить листы поликарбоната.

КАКОЙ ИСПОЛЬЗОВАТЬ ПОЛИКАРБОНАТ ДЛЯ НАВЕСА

Watch this video on YouTube

Некоторые рекомендации

На чертежах должны присутствовать реальные цифры, отображающие габаритные размеры всей конструкции, а также каждого элемента в отдельности. Это позволит намного быстрее выполнить все работы.

Изучив весь процесс постройки навеса под машину, не лишним будет воспользоваться некоторыми советами, если ранее не было подобной практики.

Советы и рекомендации могут нести очень важную, полезную информацию, независимо от того, из каких строительных материалов строится навес.

В обязательном порядке следует позаботиться об отводе воды, смонтировав систему водостока. Конфигурация данной системы во многом зависит от габаритов постройки.

Монтаж водостока

В качестве советов можно рассматривать такие пожелания:

• Количество опор зависит от размеров навеса, поэтому их может быть больше 4-х.
• Чтобы обезопасить всю конструкцию, лучше сделать бетонную площадку, иначе конструкция может деформироваться.
• Если воспользоваться буром для сверления отверстий в грунте, работы можно ускорить и весьма существенно.
• Чтобы установить опоры, допустимо воспользоваться опалубкой.
• Раствор бетона должен соответствовать тем требованиям прочности, которые указываются на упаковке. При заливке можно воспользоваться моментом, вставив кронштейны из металла, к которым в дальнейшем предполагается крепить деревянные опоры.

Укладка некоторых кровельных материалов требует предварительной укладки рубероида. Это оцинковка, профлисты, ондулин и другие. Кроме этого, они требуют монтажа обрешетки. Строительство каркаса из металла потребуют дополнительного крепления в виде поперечин, приваренных к основным элементам конструкции.

Стандартный вариант конструкции: схема с размерами

Если необходимо, то соединительные доски укрепляются за счет дополнительных балок, соединенных между собой с помощью болтов. Деревянную крышу можно соорудить с помощью широкой 10-ти сантиметровой доски. Верхняя часть кровли, так называемый конек, укрепляется дополнительными стойками. Очень важно не забывать, что в зимний период нагрузка на крышу увеличивается в разы за счет выпавшего снега. Когда крыша (каркас) делается из металла, то не имеет смысла устанавливать деревянные опоры.

Важный момент! В случае если средняя нагрузка на конкретный (расчетный) навес составляет около 1 тыс. кг, то опоры из кирпича или из бетона не должны быть тоньше 300 мм.

Следующее видео представляет этапы постройки обычного навеса для автомобиля в виде арки.

Простой арочный навес под поликарбонат

Watch this video on YouTube

Применение элементов декора

Построенный навес под автомобиль, как правило, облагораживается. Существует несколько подходов, при этом чаще всего используется декор, как немаловажный фактор придания постройке привлекательного вида. Декорирование – это процесс, который возможен только после возведения сооружения, при этом общий подход следует продумать еще на этапе планирования, хотя бывает всякое: сначала строится навес, а затем продумываются элементы декора. Если навес полностью открытый, то элементы декора располагаются исключительно по периметру.

Варианты декоративного оформления:

• Применение декоративных элементов из металла. Этот вариант отличается высокой стоимостью, но при должном уходе элементы декора прослужат длительное время. Многие этот вариант называют элитным.

  Вариант с коваными элементами

• Конструкцию из дерева следует отделать элементами декора из дерева, соорудив по периметру «скандинавскую» сетку. Возможен вариант из сплошной или из резной доски.

  Декор деревянными элементами

• Как вариант, можно воспользоваться вагонкой, зашив ею фронтоны или закрыть их поликарбонатом. Такой подход гармонично смотрится в сочетании с деревянными, а также другими типами колонн.

  Кирпичные колонны в сочетании с невесомой крышей из поликарбоната

• При использовании дерева, как основного строительного материала, торцы конструкции облагораживаются резными элементами декора из дерева. К этим же элементам крепится и система водостока.

  Необычная геометрия и простота монтажа

• Навес-шатер может быть, как стационарным, так и мобильным. Хотя конструкция и простая (на фото ниже), свои функции она выполняет.

  Мобильный вариант навеса-шатра

• Интересный вариант для навеса, это применение камня в сочетании с деревом, хотя сразу же в глаза бросается не сочетаемость элементов конструкции: слишком грубо.

  Каменные колонны и дерево.

• Организация освещения внутри навеса считается важным элементом декора. Современный стиль – это светодиодные трубчатые лампы (ленты).

  Арочный вариант с подсветкой

Прекрасно смотрятся точечные светильники, создающие весьма прикольное освещение, больше декоративное, нежели практичное.

Низкий монолитный навес с точечной подсветкой

Основные элементы

Не следует игнорировать того факта, что даже простой навес для машины требует подробных чертежей и схем.

Осуществляются все расчеты исключительно на основе выбранных строительных материалов. В качестве опор применяются либо металлические трубы, либо деревянные брусья. Не менее важно определиться  с типом кровельного материала. В качестве вариантов можно предложить:

• Профлисты.
• Листы из поликарбоната.
• Металлочерепицу.

Важно придерживаться расстояния между опорами в полтора метра. Не следует также забывать о системе водостока.

Поэтому можно смело говорить о том, что нюансов не так уж и мало, несмотря на простоту конструкции, тем более что усложнять это сооружение не имеет никакого смысла.

В заключение

Навес для автомобиля – это скорее роскошь, тем более, если имеется гараж, хотя без гаража как говорится «далеко не уедешь». Поэтому многие предпочитают делать гараж, а навес для машины – как получится, поскольку он занимает полезную площадь. Дело в том, что не каждый имеет машину, а также солидный земельный участок, на котором удается разместить еще и навес для автомобиля.

Если площадь участка позволяет, то можно построить и навес, чтобы не загонять каждый раз машину в гараж. Особенно это актуально в летний период, а вот на зиму навес как бы и не нужен. Если подходить к данной проблеме с экономической точки зрения, то можно обойтись самой простой конструкцией, в виде навеса- шатра, которую можно убрать на зиму, а весной, с появлением первого тепла, установить все элементы на место.

На самом деле немногие опираются на данный фактор и стараются блеснуть красотой, тем более, если имеются лишние деньги. Хотя наличие денег еще не гарантирует возможности, поскольку не всегда имеются средства и имеются возможности, которые связаны с наличием свободного пространства.

Навес для машины – это практичный вариант для дачи, если хозяин появляется на ней исключительно в летнее время. Постройка на даче гаража не обоснована экономически, а вот самый простой навес – это то, что нужно. Самое главное, чтобы на зиму его можно было снять и положить на хранение.

Как согнуть трубу без трубогиба для навеса. Гнём трубу без трубогиба. Как сделать, делаем навес.

Watch this video on YouTube

Комплект металлического навеса для 2 автомобилей

Arizona

Комплект металлического навеса для 2 автомобилей (4 стойки)

Комплект металлического навеса для двух автомобилей с 4 стойками представляет собой надежное и долговечное решение для хранения транспортных средств, которое идеально подходит для укрытия двух автомобилей. . Этот универсальный комплект для навеса можно также использовать в качестве покрытия для патио или в качестве дополнительного крытого места для хранения в вашем доме или коммерческом здании. В комплект стального навеса для двух автомобилей входит все необходимое, чтобы легко собрать прочную металлическую конструкцию, которая обеспечит максимальную защиту от непогоды. Комплект металлического навеса для двух автомобилей уже доступен для доставки или самовывоза в Аризоне.

© 2022 Western States Metal Roofing. 3D-рендеринг предназначен только для иллюстраций.

Платежная цена

• Основная упаковка: Galvalume® Metal Crow Panels & Trim-$ 1 900
• Премиум-пакет: Предварительно окрашенные металлические панели на выборе SMP PAIN Предложение См. список материалов

  Варианты цвета металлической крыши

  Дополнительная информация Варианты цвета Гарантия на краску Особенности и преимущества Список материаловЗападная ребристая панельИнформация о доставкеИнструкции по установкеИнформация для заказа

  ПредыдущийСледующий

  Дополнительная информация

  Наши металлические навесы предназначены для сборки одним или двумя людьми с минимальным опытом строительства.

  Комплекты металлических навесов могут быть доставлены недорого. Должен быть вилочный погрузчик или два человека, чтобы передать комплект навеса для груза. Грузовик не поставляется с вилочным погрузчиком, и водителю не разрешается разгружаться. Место доставки должно быть способно принять 48-футовый грузовик с безбортовой платформой и быть коммерческим предприятием. Весь комплект весит ок. 1000 фунтов. Однако ни один отдельный компонент не весит больше 75 #. Разгружается Быстро.

  Может быть доставлено куда угодно — электронная почта: [email protected] с почтовым индексом корабля до места назначения по фрахтовой ставке.

  Доступные цвета для навесов

  Эти образцы цветов максимально приближены к фактически предлагаемым цветам с учетом ограничений цветопередачи.

  Доступная гарантия на краску Для скачивания

  Гарантия на краску распространяется на металлические кровельные панели только в том случае, если был выбран цвет. Гарантия на краску не распространяется на панели Galvalume.

  • Гарантия на краску Cool-Tech® SMP

  Особенности и преимущества

  Есть много причин, чтобы установить металлический навес для машины в вашем доме. Однако, если вы хотите что-то быстро построить и это прослужит практически всю жизнь, подумайте о металлическом навесе для машины, который вы можете построить самостоятельно, а не нанимать генерального подрядчика.

  • Простота установки . Сэкономьте время и деньги, купив готовый к сборке металлический навес для машины, по сравнению с наймом подрядчика для строительства пристройки к вашему дому. Комплекты металлических навесов изготавливаются заранее и поставляются с инструкциями и инженерными планами, которые соответствуют требованиям строительных норм штата Аризона и превосходят их.
  • Не требует технического обслуживания . Никогда не беспокойтесь о ремонте или замене деталей по сравнению с брезентовыми навесами или конструктивными элементами более низкого класса. Наши комплекты для навесов включают тяжелые детали толстой толщины, которые не ржавеют, не гнутся и не складываются в тяжелых условиях.
  • Доступен в различных размерах и цветах – Подберите любой комплект навеса для машины к внешнему виду вашего дома, выбрав цвет металлической крыши, который будет дополнять существующую крышу. Кроме того, мы предлагаем широкий выбор размеров, чтобы соответствовать любому свободному пространству на вашем участке.

  Список материалов

  777777777777777777 ″ винтовые винтовые 90

  Количество	Материал
  4	4 x 4 x 11 калибр. Оцинкованная труба @ 12 футов – 0 дюймов
  2	12 дюймов x 2 1/2 дюйма x 14 калибра. Оцинкованные прогоны CEE @ 18’ – 2″
  6	Западное ребро, калибр 24, Galvalume® @ 18’ – 0″
  8	Обшивка GA, 1,5 Galvalume® @ 10’ – 0″
  80	12-14 x 1″ Шурупы Galvalume® (Крыша)
  35	12-14 x 1 ″ винты No Шайора оцинкованной (Purlin to Post)
  80	1/4-14 x 7/8 ″ винтовые винты (отделка для крыши)
  1/4-14 x 7/8″ Винты, оцинкованные (внахлест к крыше)
  4	Колпачки к стойке
  стойка)
  2	Скобы, 22 GA, оцинкованные
  6	1/4-14 x 7/8 ″ винты оцинкованные Предыдущий REANEXT 12 Панель по кровельной панели с западными ребрами Расстояние ребер (высота): 7,2 ″ Высота ребра: 1,5 ″ Доступные GAUGES: 24, 26 018 . Каждый комплект металлического навеса стандартно поставляется с промышленной прочностью и низкими эксплуатационными расходами панели Western Rib 7.2. В то время как большая часть конкурентов предлагает хлипкие 29панели Western Rib — это самая прочная металлическая панель с открытой застежкой, которая бывает 24 или 26 калибра. Эта простая в установке металлическая панель класса огнестойкости А обладает превосходной ударопрочностью, подъемом ветром и пролетными характеристиками по сравнению с другими панелями. Сделанный из 100% перерабатываемого материала, Western Rib доступен для навесов в 10 уникальных цветах краски и galvalume, чтобы придать идеальный последний штрих вашему новому навесу. Металлические комплекты укрытия для автофургонов могут быть доставлены в любую точку страны очень недорого на одном из наших маршрутных грузовиков. Нажмите ниже, чтобы получить предложение, или позвоните по номеру 877-787-5467 . Информация о доставке Комплекты металлических навесов могут быть доставлены недорого. Должен быть вилочный погрузчик или два человека, чтобы передать комплект навеса для груза. Грузовик не поставляется с вилочным погрузчиком, и водителю не разрешается разгружать груз. Место доставки должно быть способно принять 48-футовый грузовик с безбортовой платформой и быть коммерческим предприятием. Весь комплект весит ок. 1000 фунтов. Однако ни один отдельный компонент не весит более 75 фунтов. Должен быть грузовик или прицеп, способный перевозить панели длиной 18 футов. Металлические навесы для автомобилей Carport могут быть выбраны клиентом в следующих местах: Аризона Калифорния Западные штаты Кровя металлов 901 W. Watkins St. Phoenix, AZ 85007 (Watkins St. , AZ 85007 (Watkins St. , AZ 85007 ) (AZ 85007 (Watkins St. , AZ 85007 ) (AZ 85007 ) (Watkins ул. Western Metal Deck 616 S. Oaks Ave. Онтарио, Калифорния 91762 ( 909 ) 467-2016 Возможна доставка куда угодно! Электронная почта: [email protected] с почтовым индексом корабля до места назначения для фрахтовой ставки. Инструкции по установке Инструкции по сборке металлического автомобильного порта: Установите колонны в отверстия и проложите струнные линии на уровне земли и поверх колонн. Выровняйте столбцы и убедитесь, что диагональные размеры квадратные. Заполните ямы бетоном и расположите колонны на скате крыши, используя уровень для отвеса и натяжения линий для определения высоты и выравнивания. Когда бетон застынет, прикрутите прогоны к колоннам и настил крыши к прогонам. Примечания: Этот гибкий продукт позволяет использовать различные технологии. Не оставляйте колонны без надлежащей распорки. Каждый лист обеспечивает покрытие шириной 36 дюймов. Информация для заказа Пожалуйста, используйте эту форму, чтобы отправить запрос на коммерческое предложение. Один из наших сотрудников рассмотрит ваш запрос и свяжется с вами. METALCARPORT.COM ПРИНАДЛЕЖИТ И УПРАВЛЯЕТСЯ КОМПАНИЕЙ WESTERN STATES METAL ROOFING Metalcarport.com — это веб-сайт, которым владеет и управляет компания Western States Metal Roofing, семейный производитель кровельных панелей из гофрированного металла. Подразделение металлических навесов работает на производственном предприятии Western States, расположенном в Фениксе, штат Аризона, откуда упаковывается и отправляется ваш комплект металлических навесов. Комплекты металлических навесов могут быть отправлены в любую точку континентальной части Соединенных Штатов с дополнительной возможностью самовывоза с нашего завода в Фениксе или из нашего распределительного центра в Тусоне, Аризона, или Онтарио, Калифорния. Наши комплекты металлических навесов изготовлены из прочных стальных стоек и прогонов и легко собираются с использованием наших эксклюзивных металлических кровельных панелей Western Rib®, окрашенных в цвета премиум-класса SMP или стандартного покрытия Galvalume®. Эти качественные комплекты металлических навесов специально разработаны и упакованы для тех, кто любит делать все своими руками и нуждается в прочном, простом стальном навесе, который можно построить по прибытии. Наборы стальных навесов доступны в различных размерах, которые могут удовлетворить различные потребности, такие как защита ваших транспортных средств, место для тени во внутреннем дворике, дополнение к вашему дому для полезности или добавление в качестве места для хранения вашей лодки. на открытой территории вашей собственности. Сэкономьте время и деньги, купив навес напрямую у производителя. Обратите внимание: все комплекты навесов не включают структурные чертежи. Предварительные планы доступны за 250 долларов, но не предназначены для строительства и не могут быть использованы для получения разрешения на строительство. Перед началом строительства всегда уточняйте в своем городе местные постановления и строительные нормы и правила или консультируйтесь с генеральным подрядчиком. Информация о компании Комплекты металлических навесов и комплекты металлических навесов для автофургонов производятся и продаются компанией Western States Metal Roofing. Комплект металлического навеса для 6 автомобилей с 8 опорами Arizona Комплект металлического навеса для 6 автомобилей (8 опор) Комплект металлического навеса для шести автомобилей с 12 опорами — это надежное и долговечное решение для хранения транспортных средств, которое идеально подходит для навес на шесть машин. Этот универсальный комплект для навеса можно также использовать в качестве покрытия для патио или в качестве дополнительного крытого места для хранения в вашем доме или коммерческом здании. В комплект стального навеса на шесть автомобилей входит все необходимое, чтобы легко собрать прочную металлическую конструкцию, которая обеспечит максимальную защиту от непогоды. Комплект металлического навеса на шесть автомобилей уже доступен для доставки или самовывоза в Аризоне. © 2022 Western States Metal Roofing. 3D-рендеринг предназначен только для иллюстраций. Платежная цена Основная упаковка: Galvalume® Металлическая крыша панели и отделка-3900 долл. США Премиум Плака Цитата См. список материалов Варианты цвета металлической крыши Дополнительная информация Варианты цвета Гарантия на краску Особенности и преимущества Список материаловЗападная ребристая панельИнформация о доставкеИнструкции по установкеИнформация для заказа ПредыдущийСледующий Дополнительная информация Наши металлические навесы предназначены для сборки одним или двумя людьми с минимальным опытом строительства. Комплекты металлических навесов могут быть доставлены недорого. Должен быть вилочный погрузчик или два человека, чтобы передать комплект навеса для груза. Грузовик не поставляется с вилочным погрузчиком, и водителю не разрешается разгружаться. Место доставки должно быть способно принять 48-футовый грузовик с безбортовой платформой и быть коммерческим предприятием. Весь комплект весит ок. 1000 фунтов. Однако ни один отдельный компонент не весит больше 75 #. Разгружается Быстро. Может быть доставлено куда угодно — электронная почта: [email protected] с почтовым индексом корабля до места назначения по фрахтовой ставке. Доступные цвета для навесов Эти образцы цветов максимально приближены к фактически предлагаемым цветам с учетом ограничений цветопередачи. Доступная гарантия на краску Для скачивания Гарантия на краску распространяется на металлические кровельные панели только в том случае, если был выбран цвет. Гарантия на краску не распространяется на панели Galvalume. Гарантия на краску Cool-Tech® SMP Особенности и преимущества Существует множество причин, по которым стоит установить металлический навес для машины в вашем доме. Однако, если вы хотите что-то быстро построить и это прослужит практически всю жизнь, подумайте о металлическом навесе для машины, который вы можете построить самостоятельно, а не нанимать генерального подрядчика. Простота установки . Сэкономьте время и деньги, купив готовый к сборке металлический навес для машины, по сравнению с наймом подрядчика для строительства пристройки к вашему дому. Комплекты металлических навесов изготавливаются заранее и поставляются с инструкциями и инженерными планами, которые соответствуют требованиям строительных норм штата Аризона и превосходят их. Не требует технического обслуживания . Никогда не беспокойтесь о ремонте или замене деталей по сравнению с брезентовыми навесами или конструктивными элементами более низкого класса. Наши комплекты для навесов включают тяжелые детали толстой толщины, которые не ржавеют, не гнутся и не складываются в тяжелых условиях. Доступен в различных размерах и цветах – Подберите любой комплект навеса для машины к внешнему виду вашего дома, выбрав цвет металлической крыши, который будет дополнять существующую крышу. Кроме того, мы предлагаем широкий выбор размеров, чтобы соответствовать любому свободному пространству на вашем участке. Materials List Quantity Material 8 4 x 4 x 12 Ga Galvanized Tube @ 12′-0” 6 12” x 2 ½ ” x 14 Ga Оцинкованные прогоны Cee @ 18′-2” 18 Западное ребро 24 Ga Galvalume @ 18′-0” 15 Galvalume 2 60/84 Trim 1 5/8 Galvalume -0” 180 12-14 x 1″ Винты Galvalume (крыша) 70 12-14 x 1 ″ винты № Вайочной машины оцинкованной (Purlin to Post) 150 1/4-14 x 7/8 ″ ВИНДЫ ПОЛУЧЕНИЯ (ТРИМКА). 310 1/4-14 x 7/8 ″ винты, оцинкованные (колен до крыши) 8 Крышки на пост 32 12-14 x 1 ″. столб) 6 Скобы, 22 Ga оцинкованные 18 1/4-14 x 7/8 ″ винты оцинкованные Предыдущий REANEXT 12 Панель по кровельной панели Western Rib 1 1/2 ″ Глубины и 7,2 ″ PITH Heavy 26 -й калиб RV Panelter Panelter Тяжелый 24 -калибный RV Panelter . При особенностях: 7777202 Heavy 24 -hile RV Panelter . Большинство конкурентов предлагают хлипкие панели 29 калибра. Наши металлические комплекты укрытия для автодомов стандартно поставляются с прочной кровлей толщиной 26 мм. Приюты для автофургонов стандартно поставляются с прочной кровлей толщиной 24 калибра. Western States Decking — производитель металлочерепицы. Таким образом, мы можем предоставить вам более прочную панель по более низкой цене, чем дистрибьютор приютов для автофургонов, который производит свои собственные панели. Металлическая панель Western Rib Shelter RV доступна в окрашенном или ZINCALUME®-покрытии. Эта металлическая кровельная панель RV Shelter имеет глубину 1 1/2 дюйма и шаг 7,2 дюйма. Западное ребро через закрепленную кровельную панель обеспечивает покрытие 36″. Он прост в установке и отлично смотрится на металлическом навесе для автодома. Металлические комплекты укрытия для автофургонов могут быть доставлены в любую точку страны очень недорого на одном из наших маршрутных грузовиков. Нажмите ниже, чтобы получить предложение, или позвоните по номеру 877-787-5467 . Информация о доставке Комплекты металлических навесов могут быть доставлены недорого. Должен быть вилочный погрузчик или два человека, чтобы передать комплект навеса для груза. Грузовик не поставляется с вилочным погрузчиком, и водителю не разрешается разгружать груз. Место доставки должно быть способно принять 48-футовый грузовик с безбортовой платформой и быть коммерческим предприятием. Весь комплект весит ок. 1000 фунтов. Однако ни один отдельный компонент не весит более 75 фунтов. Должен быть грузовик или прицеп, способный перевозить панели длиной 18 футов. Металлические навесы для автомобилей Carport могут быть выбраны клиентом в следующих местах: Аризона Калифорния Западные штаты Кровя металлов 901 W. Watkins St. Phoenix, AZ 85007 (Watkins St. , AZ 85007 (Watkins St. , AZ 85007 ) (AZ 85007 (Watkins St. , AZ 85007 ) (AZ 85007 ) (Watkins ул. Western Metal Deck 616 S. Oaks Ave. Онтарио, Калифорния 91762 ( 909 ) 467-2016 Возможна доставка куда угодно! Электронная почта: [email protected] с почтовым индексом корабля до места назначения для фрахтовой ставки. Инструкции по установке Инструкции по сборке металлического автомобильного порта: Установите колонны в отверстия и проложите струнные линии на уровне земли и поверх колонн. Выровняйте столбцы и убедитесь, что диагональные размеры квадратные. Заполните ямы бетоном и расположите колонны на скате крыши, используя уровень для отвеса и натяжения линий для определения высоты и выравнивания. Когда бетон застынет, прикрутите прогоны к колоннам и настил крыши к прогонам. Примечания: Этот гибкий продукт позволяет использовать различные технологии. Не оставляйте колонны без надлежащей распорки. Каждый лист обеспечивает покрытие шириной 36 дюймов. Информация для заказа Пожалуйста, используйте эту форму, чтобы отправить запрос на коммерческое предложение. Один из наших сотрудников рассмотрит ваш запрос и свяжется с вами. METALCARPORT.COM ПРИНАДЛЕЖИТ И УПРАВЛЯЕТСЯ КОМПАНИЕЙ WESTERN STATES METAL ROOFING Metalcarport.com — это веб-сайт, которым владеет и управляет компания Western States Metal Roofing, семейный производитель кровельных панелей из гофрированного металла. Подразделение металлических навесов работает на производственном предприятии Western States, расположенном в Фениксе, штат Аризона, откуда упаковывается и отправляется ваш комплект металлических навесов. Комплекты металлических навесов могут быть отправлены в любую точку континентальной части Соединенных Штатов с дополнительной возможностью самовывоза с нашего завода в Фениксе или из нашего распределительного центра в Тусоне, Аризона, или Онтарио, Калифорния. Наши комплекты металлических навесов изготовлены из прочных стальных стоек и прогонов и легко собираются с использованием наших эксклюзивных металлических кровельных панелей Western Rib®, окрашенных в цвета премиум-класса SMP или стандартного покрытия Galvalume®. Эти качественные комплекты металлических навесов специально разработаны и упакованы для тех, кто любит делать все своими руками и нуждается в прочном, простом стальном навесе, который можно построить по прибытии. Наборы стальных навесов доступны в различных размерах, которые могут удовлетворить различные потребности, такие как защита ваших транспортных средств, место для тени во внутреннем дворике, дополнение к вашему дому для полезности или добавление в качестве места для хранения вашей лодки. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
