Мангал своими руками из кирпича пошаговая: подготовка, пошаговая инструкция по устройству мангала, фото и чертежи

Нет точного разделения между барбекю и барбекю. Главное отличие в том, что готовят на шпажках на гриле, а бербекю делают на решетке. Но оба этих метода приготовления можно использовать даже на костре, поэтому — для нас в любом случае — и гриль, и мангал — одна конструкция.

Также можно классифицировать по наличию кровли.Мангал — это всегда открытый прибор, без дымохода. В мангалах, особенно из кирпича, часто делают дымоходы, хотя есть и простые открытые модели.

Мангал из кирпича простой

Эта конструкция очень проста, ее легко изменить под любые нужды и желания. Состоит из кирпичных стен, в которых устроены выступы (кирпич кладется по краю). На эти выступы укладываются жаропрочные листы (металл и др.), Решетки, шпажки. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится отдельно и по желанию.

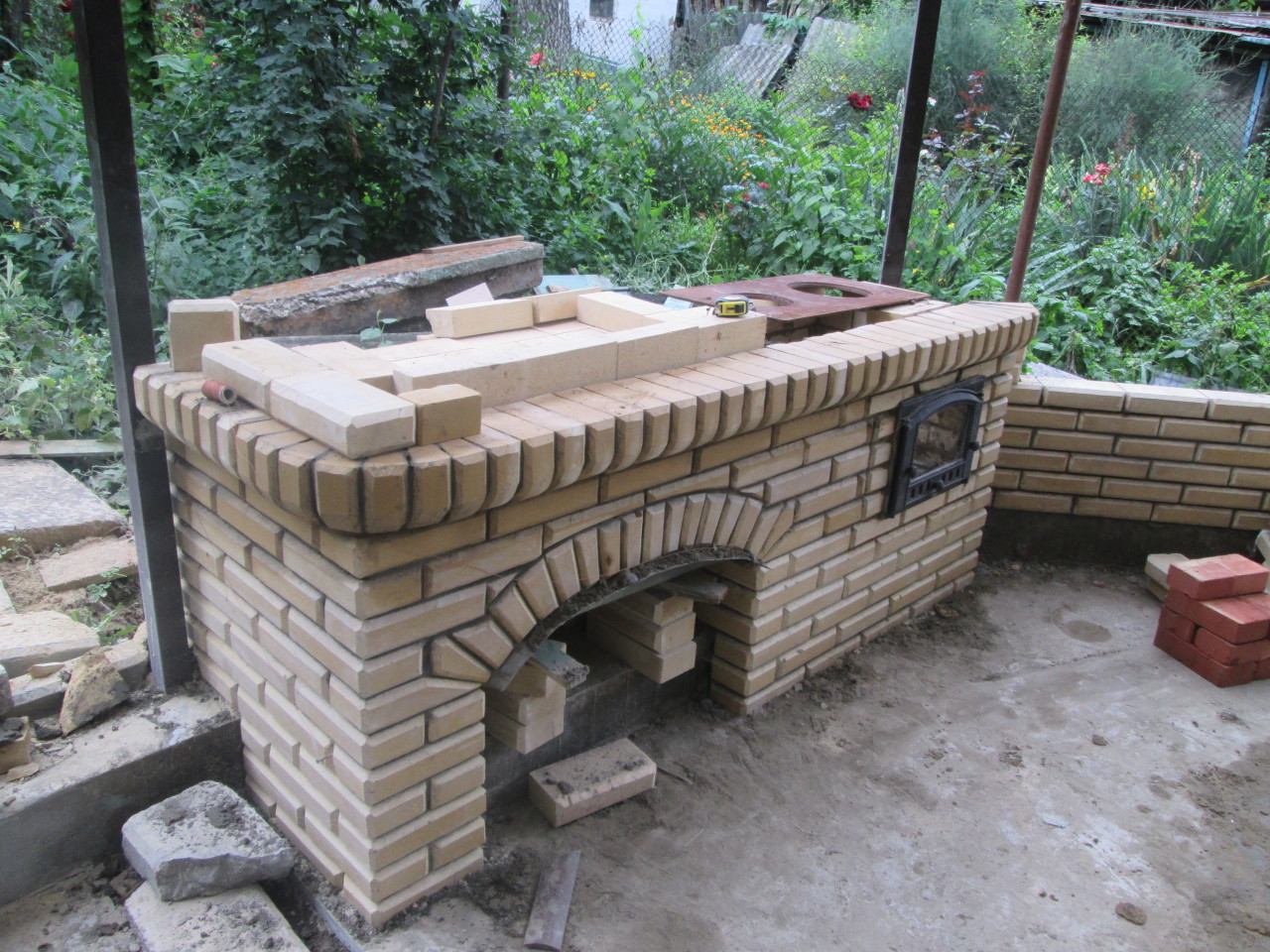

Проект и фото готового мангала из кирпича

Любое кирпичное здание требует фундамента или хотя бы подготовленного фундамента. Даже этот маленький кирпичный гриль. Так как кирпичей не много — стена в полкирпича, то для этого сооружения подойдет утрамбованная площадка, выложенная каким-то твердым покрытием.

Подготовка фундамента

Удалите плодородный слой, при необходимости углубите яму. Глубина должна быть примерно 20-25 см.Размеры фундамента или площадки на 50 см больше размеров печи во всех направлениях. Дно выравнивают, насыпают на него щебень средней фракции. Толщина слоя щебня 15 см. Хорошо утрамбован. Желательно — виброплита, если ее нет, трамбовка металлическая или деревянная.

Дальнейшие действия зависят от выбранной базы. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если в качестве основания выбран плитный фундамент, его армируют стержнем диаметром 10 мм. Укладывается вдоль и поперек фундамента с шагом 20 см, в местах пересечения завязывается. Если вы не умеете вязать специальной проволокой, можно стянуть пластиковыми фиксаторами. Для данной модели допускается армирование готовой толстой проволочной сеткой. Опалубка обнажается по краям и все заливается. Приступать к работе можно через неделю, если среднесуточная температура была не ниже + 20 ° C, и через две, если была + 17 ° C.

Для этого кирпичного мангала используется полнотелый керамический кирпич М200. Можно взять плиту, но она дороже, шамот ставить не стоит: температура не подходящая и он слишком любит влагу, чтобы нормально себя чувствовать на открытом гриле.

Кладка выполняется на глиняно-песчаной смеси, в которую для большей прочности добавлено немного цемента. Новичкам лучше брать готовую смесь для печки, только не термостойкую, без шамота. Месить по инструкции, толщина шва 3-5 мм, соблюдать строго.Постоянно следите за вертикальностью стен и горизонтальностью кладки. Это важно для нормальной работы духовки.

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половины. В 6-м и 10-м рядах кирпичи кладут на ложку — боком, и разворачивают поперек основной кладки. Если вы делаете мангал — под решеткой — в одни ряды, задняя стенка делается из кирпича, также кладется на ложки, а для сохранения толщины кладки их кладут в два ряда, как и остальные. — с перевязкой — офсетными швами.Если вы собираетесь использовать ка-мангал — для шампуров — на задней стене, положите кирпич и на ложки, сделав в этой области выступ. Спереди в качестве опоры для шампуров используется обрезанная по размеру профильная металлическая труба небольшого сечения. В нем можно сделать углубления для шампуров.

Начиная с 7-го ряда кладка ведется только пополам — справа или слева — как угодно, но эта раскладка дана под жарочной камерой слева — она ​​шире, слева есть стол. Если вам удобнее наоборот, сделайте зеркальное отображение этого порядка.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которое он будет «вытягивать» из основания и продлить срок его службы, необходима гидроизоляция под первым рядом. Можно уложить рулонный материал в два слоя (например, толь или гидроизоляцию), пройтись по периметру с гидрофобной пропиткой. Слой гидроизоляции между первым и вторым рядом не помешает.

Так выглядит одна из вариаций кирпичного мангала без стола (если он вам не нужен, просто проигнорируйте эту деталь)

После того, как кирпичный мангал сложен, его оставляют сохнуть в теплой погоде 1-2 дня, в более прохладную — 3-5 дней.Затем вы можете провести тестовый запуск. Примерная «комплектация» представлена ​​на фото готового мангала. В этом варианте выполнены три ряда выступов: верхний — для продуктов, средний — для углей, а нижний — для сбора жженых углей и золы.

Чтобы мангал в сложенном виде служил более-менее долго, его желательно покрыть составом, снижающим гигроскопичность. Для этого случая лучше всего подойдет лак КО-85. А еще неплохо было бы предусмотреть какое-то укрытие: чтобы закрыть на случай дождя и на зиму.

Мангал из кирпича с дымоходом: заказать

Этот мангал посложнее, но и не самый сложный. Самое главное, что здесь камера сгорания имеет прямой свод, и сделать его сводчатым намного проще. Кирпичная жарочная камера поднята на высоту 90 см, общая высота — до начала трубы — 217,5 см.

Все начинается с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг арматуры 15 см) на утрамбованном щебнем основании.На высохший фундамент в два слоя укладывается гидроизоляция, затем начинается укладка. Если барбекю делается в беседке, первый ряд кладки следует начинать на уровне пола. Если фундамент ниже, выкладывают дополнительный ряд (или два) кирпича, а затем начинают кладку по заданной схеме.

Первые 9 рядов не требуют особых пояснений. Их кладут точно по схеме, соблюдая порядок, используя половинки и обрезные кирпичи, если это указано на плане.В обязательном порядке необходимо проверить вертикальность полученных стен, а также проконтролировать толщину раствора — 8-10 мм и горизонтальную кладку каждого кирпича.

Для контроля толщины шва можно использовать арматурный стержень соответствующего диаметра. Ставится на край, поверхность ряда заливается раствором, излишки срезаются кельмой чуть выше планки. После кладки и простукивания кирпичей получается ровный шов — планка не дает кирпичу опускаться ниже необходимого.Затем планка удаляется и перемещается выше.

Для возможности укладки 6-го ряда (сплошного) после укладки 5-го кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета топки — 1450 мм. Полоски нужно 3 — одна по краю, по две примерно посередине каждого ряда кирпичей или как указано ниже (11 ряд).

Расположение следующих рядов мангала ясное. Только в 12 ряду обратите внимание — кирпичи нужны пропиленные вдоль. Также следует сказать, что 12-й и 13-й ряды крупнее нижних — образуют декоративный «пояс».

Кирпич шамотный (ША-8) в этих рядах выделен светлым цветом. Наносят его на такой же состав из глины и песка (можно добавить небольшую долю цемента). Смеси на основе шамота лучше не использовать: для спекания им нужны очень высокие температуры, недостижимые в уличных мангалах. В результате этот раствор впоследствии может просто рассыпаться.

С этой частью заказа тоже все ясно: начинаем формировать арку топки.Он перекрывается на 22-м ряду, в котором постепенно сужается.

Продолжает формироваться свод, который в 30-м ряду переходит в дымоход. Далее чередуются 30-й и 31-й ряды, пока не будет достигнута необходимая высота.

Видео

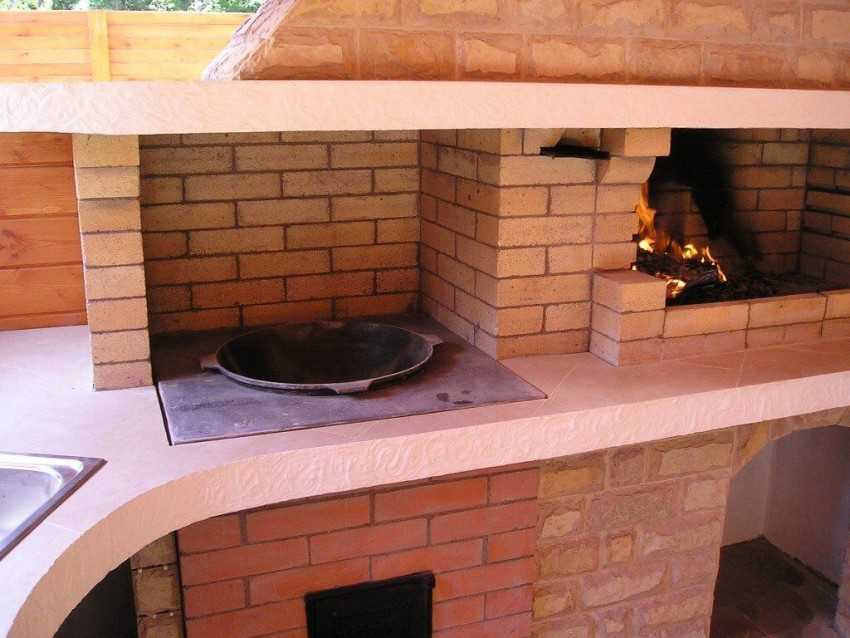

Фото кирпичного мангала

Сначала несколько вариантов попроще. Эти мангалы из кирпича можно сделать своими руками.

Вариации на ту же тему — оригинальная отделка

Несколько мангалов, которые можно построить, имея некоторый опыт, но лучше доверить специалисту (если, конечно, найдете)

Мангалы из кирпича делают на своих участках многие владельцы.Такой дизайн будет не только украшением, но и будет иметь практическое значение.

Ведь тогда можно будет получить большое количество друзей прямо на улице. Сегодня мы расскажем, как сделать уличный мангал из кирпича.

Это не сложная работа и ее вполне можно сделать самостоятельно. Тогда цена строительства будет намного ниже.

Видео в этой статье поможет подобрать подходящий дизайн и составить план.

Как построить уличный мангал: особенности работы

Открытый кирпичный мангал — важное и необходимое сооружение, он отлично подходит для тех, кто хочет провести время на свежем воздухе своей оригинальной дачи.Так что, если есть желание построить уличный мангал своими руками, то вы обязательно это сделаете, важно лишь следовать некоторым рекомендациям специалистов.

Используем кирпич для строительства

Наиболее привлекательно будет смотреться уличный мангал из кирпича своими руками.

Здесь необходимо соблюдать следующий порядок работы:

Используем бутовый бетон

Некоторые владельцы предпочитают использовать при строительстве бутобетон.Этот материал будет намного дешевле.

• Если вы решили построить мангал из бутового бетона, то знайте, что для основания такого сооружения потребуется опалубка, которая должна быть качественной и надежной.

Внимание: Его необходимо обшить рубероидом, также можно покрыть битумом, потому что так в будущем проблем не возникнет.

• Затем можно укладывать первый слой крупных камней, при этом точно зная, что вы справитесь с этой работой, не забывайте заполнять поры между камнями, ведь это важное условие.
• Поверх камней нужно залить цементный раствор, который будет правильно сделан, необходимо несколько слоев, здесь все зависит от размеров будущей конструкции.

Внимание: каждый последующий слой нужно выполнять только после завершения предыдущего, а это значит, что вы должны учитывать эти важные рекомендации в любом случае.

• Когда приходит последний слой работ, то тут его просто нужно выровнять, проверяя горизонтальность, конечно, с особой легкостью это можно сделать с помощью строительного уровня.

Бетонный фундамент

При создании бетонного фундамента в обязательном порядке необходимо вырыть яму, размеры которой вы должны определить самостоятельно, потому что, опять же, многое зависит от размеров будущего строения.

Итак:

• Как только это будет сделано, дно котлована необходимо засыпать небольшим слоем влажного песка, после чего аккуратно сформировать опалубку.
• На дно котлована нужно аккуратно разместить арматуру, заливая бетонной смесью, все работы должны выполняться аккуратно.
• Если вы делаете бетон самостоятельно, то нужно засыпать яму щебнем, а затем залить раствором песка и цемента. Он должен быть достаточно тонким, чтобы избавиться от всех пор. Не должно быть воздуха.
• Когда фундамент полностью высохнет, нужно сделать необходимую гидроизоляцию, для этого лучше всего использовать специальную полиэтиленовую пленку.
• Все чаще для таких работ люди выбирают именно бетонный фундамент, но при этом нужно понимать, что все зависит только от вашего решения, поэтому решайте сами, что вам делать.Сделать блочный вполне возможно, только его цена будет намного выше.

Внимание: Размер фундамента должен превышать габариты конструкции не менее чем на десять см. Тогда устойчивость мангала будет намного выше.

Кирпичная кладка для барбекю

Как только вы приступите к кладке мангала кирпичом, нужно правильно и внимательно изучить необходимые правила работы, ведь рабочий процесс требует особых знаний и навыков, только тогда все можно делать так, как того требует технология.

Важно выбрать именно тот кирпич, который идеально подходит для таких работ.

Внимание: Многие выбирают для таких работ силикатный кирпич, имеющий воздушные полости, на самом деле этого делать нельзя, так как он для этих работ непригоден. Но если вы хотите выбрать красный печной кирпич, то знайте, что это хороший вариант.

Первый ряд кладки

Желая построить качественный и прочный кирпичный мангал, при этом не прилагая особых усилий, следует знать, что первый ряд нужно выкладывать всухую, ведь это самое главное условие.

Внимание: Если вы сделаете это, то таким образом в дальнейшем вам не нужно будет регулировать кирпичи по размеру, вы начнете использовать уже, только целые блоки и половинки.

Таким образом, работа будет выполняться намного быстрее, и никаких сложностей возникнуть не должно, и это не может не радовать.

Внимание: Не забывайте, что кирпич обладает особым свойством впитывать воду, а это значит, что перед выполнением работ его стоит увлажнить, если этого не делать, он будет впитывать воду из кладочного раствора, как в результате конструкция не будет долговечной.

Итак:

• Кирпич можно смочить в любой интересующей вас емкости, также его можно заливать из садового шланга, как правило, здесь нет никаких ограничений.
• Приступая к кладке кирпича, вы должны понимать, что делать это нужно по линиям, которые вы отметили заранее. Мокрый кирпич, нужно класть его на кладочный раствор так, чтобы пазы внутри кирпича также были заполнены, чтобы можно было увеличить прочность конструкции, поэтому примите это во внимание.

• Также необходимо соблюдать перевязку кладки. Заказные швы не должны совпадать. Это сильно ослабит конструкцию.
• После укладки каждого ряда необходимо проверять правильность укладки. Делается это с помощью строительного уровня.
• Укладку надо начинать с углов мангала. При их изготовлении необходимо использовать отвес и проверять вертикальность расположения.

Цоколь

Следует отметить, что поверх первого ряда кирпичей потребуется выложить следующие ряды, не забываем, что каждый ряд начинается с углов, после чего заполняется область перегородок.

• Также не забывайте, что лучше каждые несколько рядов проверять строительным уровнем, тогда вы будете уверены, что все делаете правильно.
• В углах специалисты советуют использовать арматуру из металлической проволоки, ведь так можно придать прочность соединения.
• Цоколь должен быть выше уровня земли. Сколько — решаете в соответствии с выбранным дизайном.

Внимание: никогда не используйте пустотелый кирпич для приготовления барбекю.Он может насытить влагой и просто порвать. Для этой работы лучше использовать полнотелые.

Установка мангала

Чтобы правильно расположить основание мангала из кирпича, необходимо сначала правильно разместить металлические уголки, делая это между противоположными стенами.

• Топка, в которой разжигаются угли, как правило, должна быть из толстостенного металла.
• Мангал изготавливается только из толстостенного металла. Таким образом можно серьезно продлить срок службы конструкции, к тому же очистить ее от золы будет удобно, так что учтите это.Можно купить в торговых сетях или сделать самому.
• Чтобы создать действительно нормальную тягу, вы должны помнить о доступе воздуха, поэтому вам нужно оставить несколько щелей, которые не будут заполнены строительным раствором.

Важные элементы мангала и декора

Вы должны четко понимать, что мангал может быть тем, о чем вы сами мечтаете, например, всегда можно построить капитальную конструкцию, в которой будут отсеки для бытовой техники, это могут быть специальные поверхности, предназначенные для столешниц и т. Д.

• Чтобы правильно обустроить мангал, а конструкция прослужила долгие годы, лучше всего в самом начале сделать чертеж, который учтет все тонкости возведения такой конструкции.
• Вы сами должны решить, какой вид отделки выбрать для своего мангала, ведь у каждого человека свои вкусы и фантазии.
• Пол, как правило, в мангале из кирпича, лучше всего застелить тротуарной плиткой, также он может быть из щебня или другого материала, здесь все тоже полностью зависит от вас.
Столешницы
• можно сделать, например, из керамогранита, ведь это самый распространенный и шикарный материал, идеальный для этого.
• Не забывайте, что к красному кирпичу идеально подходят различные кованые фигурные элементы, поэтому в любом случае можно украсить мангал таким образом, чтобы он выглядел действительно ни с чем не сравнимо и шикарно.

Заключение

Теперь вы точно знаете, что соорудить мангал на территории своего участка можно без проблем, важно соблюдать некоторые рекомендации и тонкости работы, после чего вы сможете наслаждаться качественной и прочной конструкцией, которая будет служить на протяжении многих лет.

Открытый барбекю давно стал обязательным атрибутом загородного дома на семейном отдыхе. Он может быть переносным или стационарным из металла. Но лучший вариант — стационарный уличный мангал с использованием таких материалов, как кирпич или камень. Они долговечны и могут служить отличным элементом архитектурного оформления участка.

При изготовлении мангала из камня требуется высокая квалификация мастера и сам процесс более трудоемкий. Работать с таким материалом, как кирпич, намного проще и позволяет делать это самостоятельно.

Разнообразие производимых сегодня кирпичей с разными свойствами позволяет воплотить все идеи в жизнь. На фото уличные мангалы из кирпича.

Этапы строительства

1. Определяемся с дизайном, делаем проект и чертеж уличного мангала из кирпича;
2. Подбираем материалы (кирпич, цемент, глина, песок, конструктивно необходимые металлические элементы) и инструменты, необходимые для работы;
3. Строим фундамент;
4. Укладываем кирпич.

Уличный мангал из кирпича своими руками строится с использованием металлических элементов — дверей, крышек, заливных, ящиков и рассеивающих решеток. Металлические материалы обычно приобретаются в специализированных магазинах, но также можно использовать материалы ручной работы из подручных средств. Самый дорогой вариант — заказать эксклюзивные металлические элементы в любой кузнице.

Устройство фундамента под кирпичный мангал

Сезонные циклы повторного нагрева, замерзания и оттаивания грунтовых вод, а также характер самих почв требуют устройства фундамента под кирпичную кладку.Это обеспечит длительную эксплуатацию конструкции.

1. Проект фундамента своими руками предполагает, что его габаритные размеры должны быть больше размеров самого мангала. Глубина траншеи для устройства фундамента напрямую зависит от характера почвы на участке. Песчаные почвы не требуют большого заглубления, хватит 25 см. Если до песка добраться сложно или его нет совсем, то достаточно углубиться на 50 см и засыпать дно траншеи песком.Слой песчаной подушки должен быть не менее 10-15 см.
2. Далее траншея засыпается мелкой галькой или щебнем с последующей заливкой цементной смеси. Состав раствора — одно ведро цемента на три ведра песка с добавлением воды. Песок нужно брать из реки. При наличии бетономешалки процесс упрощается — щебень с цементом, песком и водой смешивается и становится более однородным.
3. Затем полученную смесь (бетон) заливают в траншею.Заливаемый фундамент разравнивают кельмой или лопатой. Делаем перерыв на процесс застывания на день или чуть больше. После того, как наша смесь застыла, проверяем боковые и верхние части фундамента с помощью строительного уровня.
4. Выступающие дефекты легко удаляются молотком. После того, как фундамент полностью промерзнет, ​​укладываем гидроизоляцию; в качестве материала можно использовать рубероид.

Кладка кирпича для мангала

Поскольку кирпич будет подвергаться воздействию высоких температур, раствор для его укладки должен обладать огнеупорными свойствами.Большую роль в этом играет такой компонент, как глина.

В глину с высоким содержанием жира необходимо добавлять песок, а в нежирную глину.

Состав имеющегося материала можно определить самостоятельно, без химического анализа. Это легко сделать с помощью мешалки. Схема определения качества глины: в ведро залейте водой 2-3 литра глины и перемешивайте до исчезновения комочков. Состав лучше размешивать не сразу, а дать глине набухнуть.Получив однородную массу, вынуть брусок из раствора.

Глина с нормальными свойствами не прилипает к доске, а образует глинистые отложения. Маслянистая глина заметно прилипает к планке, у бедной вообще нет контакта, просто стекает вниз. Выяснив характеристики глины, приступаем к замешиванию раствора.

1. Кирпич первого ряда нужно класть очень аккуратно, но также важно строго соблюдать дальнейший заказ кирпичного уличного мангала.Для начала следует сделать проект кирпичной кладки.
2. Заказ должен осуществляться с обязательным применением уровня, который используется в строительстве. Одно из устоявшихся правил устройства мангала — это упорядочение в начальном ряду кирпичей по краю. Но это задача не столько практическая, сколько декоративная. Порядок и расположение показаны на видео.
3. Укладываем начальные два ряда кирпичей в сплошную кладку в виде прямоугольника, при этом тщательно выравнивая все углы по уровню.При кладке кирпич очищают от всего лишнего раствора, чтобы не испортить внешний вид будущего здания.
4. Схема кладки третьего ряда кирпича предполагает формирование места для дополнительных элементов мангала. На фото уличный мангал из кирпича.
5. На завершающем этапе нужно построить дымоход.
6. В данном случае упорядочивание ведется таким образом, что кирпич постепенно перемещается рядами. Сдвигать ряды необходимо не более чем на треть кирпича, иначе конструкция будет неустойчивой.Также нужно позаботиться о надежной перевязке швов.
7. На завершающем этапе можно покрыть конструкцию каким-нибудь защитным составом. Это поможет предотвратить вымывание раствора из швов между кирпичами. Как вариант — силиконовый водоотталкивающий.

Уличный камин-мангал из кирпича строится в таком же порядке, но предполагает увеличение ширины топочного пространства.

Уличный мангал-коптильня из кирпича отличается тем, что схема и чертеж будут несколько сложнее.Предполагается, что топка расположена ниже уровня земли, наличие коптильни и дымогенератора.

Все старания по созданию барбекю быстро окупятся удовольствием от его использования и наслаждением от вида, вкуса и запаха вкусных блюд, приготовленных на нем. Пусть будет приятным отдых на свежем воздухе и вкусным мясом!

Современную дачу сложно представить без мангала — оригинального кирпичного сооружения. Построив его, вы избавитесь от необходимости таскать в машине стальной ящик с дырками.Вам не нужно становиться на колени перед ним, раздувая огонь и глотая едкий дым. Кирпичный мангал сделает процесс приготовления шашлыка легким и приятным, а также поспособствует украшению дачи.

Более подробно расскажем о возможных вариантах конструкции такой конструкции и основных этапах ее укладки.

Варианты барбекю на открытом воздухе

Чем кирпичный мангал отличается от переносного металлического? Базовая конструкция этих центров одинакова.Это пожаробезопасная площадка для угля, снабженная бортиками и приподнятая на опорах.

У них тоже есть отличия:

• Площадка для жарки у кирпичной конструкции выше, чем у переносной, поэтому на ней удобнее готовить;
• При стационарном очаге можно организовать отвод дыма в дымоход, чтобы рядом с ним удобно было сидеть вне зависимости от направления ветра;
• Кирпичный вариант по декоративным качествам превосходит переносной.Он становится ключевым элементом ландшафтного дизайна и важной частью зоны отдыха.

Самую простую решетку можно сделать из кирпича без использования раствора. Забетонируйте ровную площадку под ним. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стены.

Прорези, оставшиеся между кирпичами, будут выполнять роль вентиляции топки, а бортики защитят огонь от сильного ветра. Выложив на «ногу», они покрыты самодельная плитой, отлитой из огнеупорного бетона.Закладка стен заканчивается, после чего стационарный мангал будет готов к приему шашлыка.

Попутно отметим, что принципиальные отличия мангала от мангала скорее надуманы, чем реальны. Единственная разница между ними заключается только в том, на чем жарят мясо. В мангале для этого используют решетку, а в мангале — стальные шпажки.

Поменяв решетку на шампуры, можно легко превратить решетку в мангал. Опорные площадки на кирпичных бортах станут для них надежной опорой.

Очевидный недостаток данной конструкции — отсутствие крыши и дымового бокса. Поэтому наиболее распространены закрытые кирпичные постройки, оборудованные легким навесом и трубой.

Помимо улучшения функциональных качеств такого очага, перед владельцем открывается обширное поле для декорирования и стилизации.

Если вы решили соорудить уличный мангал из кирпича, но не очень уверенно чувствуете себя в роли декоратора, то накройте его простым арочным сводом и увенчайте короткой трубой.От такого дополнения конструкция только выиграет. Внезапный дождь не потушит жаровню в таком очаге, а ветер не пошлет дым в лицо собравшимся в беседке гостям.

Небольшой козырек над фасадом не будет лишним. Он защитит вас от дождя и не прервет процесс жарки.

Боковые полости кирпичного гриля можно использовать для хранения посуды и другой кухонной утвари.

Добавив в конструкцию камина с дымоходом металлическую дверцу, получаем печь-мангал.После топки ей будет хватать тепла не только для шашлыка, но и для приготовления первых блюд.

Не хранить на открытом воздухе. Необработанный кирпич плохо держит тепло и быстро разрушается от перепадов температур. Поэтому решаясь на такой проект, не забудьте нарисовать схему навеса, которая защитит очаг от атмосферных осадков.

Обратите внимание, что — прекрасная альтернатива садовой беседке. Если вы его еще не построили, то объедините эти две конструкции в один комплекс.

Рассмотренные примеры убеждают в том, что построить мангал из кирпича своими руками — не очень сложная задача. Самая важная часть этой конструкции — свод с кирпичной трубой, может быть заменена дымосборником из оцинкованной стали. Его можно заказать у квалифицированного жестянщика, сняв размеры с чертежа.

Перед началом укладки следует определиться с местом для стационарного мангала. Здесь нужно учитывать направление господствующих ветров, наклон рельефа и особенности ландшафта.

Не разводите камин возле деревьев, кустов или других легковоспламеняющихся предметов. Близость к зоне отдыха — еще одно условие, которое необходимо учитывать при поиске места для зоны барбекю. Идеально, если ваша летняя беседка будет продолжением мангала. В этом случае готовые блюда не придется далеко уносить.

При проектировании мангала правильно выбирайте его высоту. С эргономической точки зрения оптимальная высота жаровни равна расстоянию от земли до запястья.

Длина топки не должна превышать 100 см. Этого будет достаточно, чтобы обеспечить компанию из 8-10 человек шашлыком в одной вкладке. Ширина топки должна равняться длине шампура (47-62см).

Переведя наши рекомендации в «кирпичный формат», допустим, что внешние размеры кладки 4 на 2 кирпича. По ним подбираются все остальные размеры очага: ширина фундамента и дымового зонта.Примерный расход кирпича для такого сооружения 250-300 штук.

Пошаговая инструкция по сборке мангала

Начинаем работу с фундамента. Не следует делать слишком глубоким. Главное, чтобы он был достаточно прочным и без проседания выдерживал вес кирпичного мангала.

Разметив контуры фундамента, снимаем грунт с земли на глубину 15-20 см, после чего заливаем нашу «котлован» бетоном.Пара арматурных стержней диаметром 10-12 мм и заделанная в бетон стальная кладочная сетка укрепят фундамент. Гидроизоляцию необходимо делать поверх плиты. Поверх него заливается выравнивающая растворная стяжка, а на нее укладывается керамическая плитка или один слой кирпича.

На этапе заливки можно проложить электрический кабель до фундамента. Забетонируйте его в основание и вытащите контакты для подключения освещения. Эта несложная работа сделает использование уличного камина более комфортным.

Простая кладка мангала из кирпича начинается с возведения трех опорных стен — двух боковых и одной задней. Если вас больше интересует проходная конструкция, заднюю стенку строить не нужно.

Кладку осуществляем на цементно-песчаном растворе (1 часть цемента на 3 части песка).

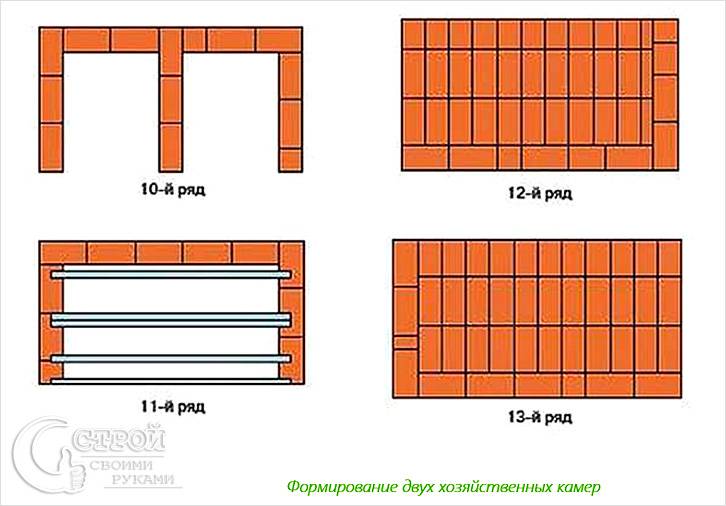

Если вы хотите, чтобы сделать два отделения (для жарки и хранения посуды), а затем в опорной части можно расположить две полости, помещая другую промежуточную стенку в полкирпича.

Выложив стены, их нужно застелить бетонной плитой. Для этого лучше использовать кусок OSB плиты подходящего размера. Ставится снизу, чтобы после схватывания бетона можно было снять опалубку. Сверху нужно установить квадратный каркас из обрезной доски. Его высота должна быть равна толщине заливаемой плиты.

Уложив на OSB плотный полиэтилен, его заливают раствором (толщина слоя 1-2 см).Затем на него укладывают 4 стержня арматуры диаметром 12-14 мм и засыпают опалубку мелкозернистым бетоном (щебень фракции 0,5-1 см).

После того, как бетонная плита затвердела, мы выполняем кладку таким же образом, как и рассмотренные процедуры. Для удаления пригоревших углей установите в решетку ящик из оцинкованной или нержавеющей стали. Его ширину необходимо сделать такой, чтобы по бокам можно было разместить шампуры или решетку для барбекю.

Завершением конструкции станет вытяжной колпак из оцинкованной стали.Он избавит вас от необходимости тратить силы на кладку сводчатой ​​кирпичной трубы.

Зонт можно прикрепить к кирпичной стене саморезами по металлу. Непосредственно перед этим не забудьте в швы кладки вложить несколько укороченных уголков, к которым будет крепиться вытяжка.

Мангал — один из обязательных атрибутов летнего отдыха. Если позволяет место и бюджет, вполне возможно обустроить его на собственном дачном участке. В наше время существует множество подробных инструкций, в которых пошагово описано, как своими руками сделать мангал из кирпичей.

Да, можно просто купить готовый мангал для дачи, но есть что-то привлекательное в планах построить такой мангал из кирпича своими руками. Шашлык на даче — это не только место сбора всей семьи, но и интересный элемент загородного дизайна.

Преимущества кирпичного мангала (мангала)

1. Можно готовить не только мясо, но и другие продукты. Например, рыба, различные морепродукты, овощи, птица, даже сладости.
2. Более крупные размеры и (как правило) круглая форма мангала + задняя стенка способствуют более равномерному распределению тепла по площади.
3. Изделие не нанизывается на шпажку, а кладется на решетку, причем вы можете менять ее положение по высоте, выбирая тем самым оптимальный режим.
4. Тепло можно получить не только от сжигания дров или угля, но и от других источников тепла.
5. Наличие капюшона.
6. В некоторых случаях устанавливается индикатор температуры, что обеспечивает дополнительное удобство в приготовлении пищи.
7. Мясо перед приготовлением не нужно мариновать.

Выбор места для установки мангала и его габариты

Начать нужно с этого. На нескольких сотнях квадратных метров, когда есть буквально каждая «пядь земли» дороги, сделать выбор не так-то просто. Но чертеж мангала составляется исходя из размеров сегмента, на котором будет построена печь.

Что учтено:

• Мангал не должен мешать повседневному рабочему процессу на даче.
• Печь желательно устанавливать так, чтобы преобладающий ветер уносил дым от дома.
• Рядом с этим местом должна быть основная труба.
• Вряд ли целесообразно подводить к объекту полноценный водопровод, да еще протянуть его по участку.
• Чтобы капризы погоды не стали препятствием в приготовлении шашлыка, желательно над мангалом соорудить хотя бы легкий навес.
• Следовательно, поблизости не должно быть высоких кустарников и фруктовых деревьев.
• А если учесть, что тепло от печи не лучшим образом отразится на них, то необходимость некоторого удаления от растительности становится еще более очевидной.
• Помимо самого мангала, на этом участке желательно оборудовать место для хранения дров, а также поставить небольшой стол и хотя бы пару скамеек (как вариант).

Не менее важно учитывать следующее:

• Поверхность почвы должна быть ровной;
• Рядом с кухней желательно разместить площадку для барбекю.Так будет проще оборудовать зону для готовки светом или водой при необходимости.

При постройке мангала лучше заранее определиться, где вы будете готовить мясо, подавать его и мыть посуду.

Мангал является источником открытого огня. Его расположение должно быть на достаточном удалении от построек, особенно легковоспламеняющихся, а также от деревьев и кустов.

Перечень инструментов, необходимых для строительства мангала из кирпича:

• рулетка,
• обычно
• тачка,
• мел,
• штык лопаты,
• кувалда,
• вилы,
• лопата,
• ковш,
• кельма и соединение,
• лобзик,
• подборщик,
• долото,
• молотки для резины и столярные изделия,
• уровень,
• пила.

Выбор кирпича для мангала

Принцип работы кирпичного мангала сильно отличается от использования других построек. Поэтому при выборе кирпича необходимо учитывать следующие условия:

1. Высокие температуры. При сжигании некоторых пород древесины температура может достигать 1000 ° C и выше.
2. Резкие перепады температуры. За короткое время кирпич нагревается до высоких температур, а затем очень быстро остывает.

Внимание! Для обычного красного или силикатного кирпича выдержать такой режим просто невозможно.В результате произойдет быстрое разрушение, что приведет к растрескиванию.

Некоторых виды огнеупорных кирпичей предназначены для длительного воздействия высоких температур, например, в промышленных печах, но не способны выдержать внезапный нагрев и охлаждение. Его использование также приведет к быстрому разрушению.

Поэтому лучше использовать красный печной кирпич. Он рассчитан специально на значительные изменения теплового режима и способен долго служить без разрушения.

Подготовительные работы

Фундамент под кирпичный мангал

Для мангала на даче, учитывая, что он кирпичный, наиболее рациональным решением будет плиточное основание. Во-первых, обеспечивает прочность и устойчивость конструкции. Во-вторых, , вам не придется проводить объемные земляные работы, что для жилого дачного участка крайне нежелательно.

Сначала нарисуйте участок, подготовленный для фундамента. Для этого можно использовать шпагат и колышки (их размер должен соответствовать площади мангала на чертеже).

Затем в намеченном месте нужно выкопать яму (глубины 30 см будет достаточно). В образовавшейся яме необходимо установить опалубку. В него будет помещен крепежный раствор. Эта смесь состоит из песка и цемента в соотношении 3: 1.

Основание кирпичного мангала необходимо укрепить. Для этих целей используются как арматурные стержни, так и арматурная сетка. Стержни необходимо укладывать в основание после заполнения половины подготовленного объема фундамента.

В случае с сеткой ее придется укладывать дважды.Нижнюю часть фундамента необходимо залить раствором примерно на треть, поверх него уложить сетку, залить еще треть и уложить следующий армирующий слой. Затем просто залейте фундамент до необходимой высоты.

Кладка мангала из кирпича

Чтобы кирпичные стены выглядели аккуратно и ровно, рекомендуется сначала укладывать первый ряд материала без раствора. На фундаменте можно наметить ориентиры расположения всех последующих рядов кладки.

Кирпичная решетка должна быть выложена в шахматном порядке, т.е. следующий ряд всегда будет смещен на половину кирпичного блока по отношению к предыдущему.

Перед кладкой кирпича убедитесь, что фундамент достаточно укреплен. Конечно, перед началом работы лучше подождать несколько дней.

Кладочный раствор

Для кладки мангала используется раствор двух видов:

Стандартный раствор для участков, не находящихся в непосредственном контакте с огнем.В зависимости от марки цемента рассчитывается количество песка:

• для M25 используется пропорция 5 частей песка на 1 часть цемента;
• для М50 — 4 к 1;
• для M75 — от 3 до 1.

Шампунь используется для кладки самой топки. Этот огнеупорный материал способен выдерживать высокие температуры. Его можно найти в магазинах стройматериалов под названием «каолин».

Процесс укладки

Порядок кладки кирпича напрямую зависит от выбранного вами порядка оформления / чертежа мангала, которого необходимо строго придерживаться, поэтому ниже мы укажем только общие правила и советы:

• Аккуратно поместите кирпичи первого ряда.
• Выкладывать ряд нужно начинать с угла, а уже потом заливать боковые стенки.
• Ширина зазоров между кирпичами 1 см.
• Соблюдайте правильные углы и уровень кладки.
• Раствор для первого ряда должен быть густым.
• Кирпичи следующего ряда обязательно перекрывают швы предыдущего ряда.
• При выкладывании последующих рядов не забывайте проверять углы кладки на вертикальность.
• Каждый третий шов необходимо армировать сеткой или стальными стержнями.

Мангал гриль

Для основания под мангал необходимо между противоположными стенками разместить металлические уголки или арматурные стержни. На них кладут фундамент топки из кирпича. У нас эту роль играет металлический поддон. Главное условие — топка легко очищалась от золы.

В районе топки необходимо оставлять боковые щели в кирпичной кладке незаполненными раствором. Это позволит воздуху попасть в камеру. Ведь без подачи кислорода невозможен процесс сгорания топлива.

Основание для мангала помещается в пространство между стенками конструкции. Для этого между ними можно разместить металлические прутья или уголки, на которые будет выложено кирпичное основание. В качестве альтернативы можно использовать поддон из толстого листового металла.

Дымоход для барбекю

Самый простой вариант — установить металлический ящик в виде сужающегося кверху конуса.

Кирпичный дымоход сделать сложнее, требует практического опыта.Достаточно просто отметить, что необходимо правильно рассчитать его высоту.

Для строительства топки и дымохода берут только огнеупорный кирпич.

Рабочая поверхность

Для большего удобства использования кирпичного мангала соорудите прямо рядом с ним специальную рабочую зону. Столешница должна гармонировать с общим видом получившейся плиты и быть удобной в использовании. Вы можете использовать прочную плитку для пола или тротуара.

Для рабочей поверхности важно, чтобы она была прочной и моющейся.

+ Бонусы

Расчет материалов для строительства мангала из кирпича (на примере)

Мангал, построенный по предложенному чертежу, предназначен для приготовления блюд любой кухни: русской, европейской, восточной. С его помощью можно готовить — коптить, жарить, запекать, варить — для большого количества едоков.

Материалы:

• Кирпичи — 1850 шт. (без трубы)
• Глина — 1 м³ песок — 2 м³
• Пруток ∅ 14 мм — 2,2 м
• Полоса стальная 50х5 — 1.2 м
• Листовая сталь S = 5 мм — 1,5 м²
• Труба водогазопроводная 1/2 «- 0,4 м
• Уголок стальной 100х100 — 2,9 м

Печное оборудование:

• Решетка 415х260 — 7 шт.
• Дверь ясеня 270х130 — 3 шт.

Не стоит сразу приступать к приготовлению шашлыка … Вновь построенный мангал, как и любую другую печь, необходимо предварительно разогреть. Это значит, что хотя бы пару дней он греется пустой, то есть в щадящем режиме, с небольшой загрузкой дров.И только после такой «приработки» конструкцию можно использовать по прямому назначению, то есть для приготовления шашлыка.

Чертежи кирпичных мангалов с заказом

При подготовке статьи использованы материалы с сайтов :
my-fasenda.ru
centrog.ru
banivl.ru
bouw.ru
diz-cafe.com
strmnt.com
101dizain.ru
idealsad.com
better-house.ru
мухин.ru
тепло.гу

Вы готовы построить мангал из кирпича?

Как сделать жаровню

В детстве мы делали «Зимние грелки» — гениальное устройство, сделанное из продырявленной жестяной банки, набитой палками и бумагой. Содержимое банки воспламенилось, и хитрое изобретение было раскручено по дугам прямой руки, используя длинную проволочную ручку. Пылающая банка неистово ревела во время перелета и, как следует из названия, согревала вас. Зимой.

Оглядываясь назад, не совсем ясно, произошло ли «согревание» из-за тепла, производимого самой банкой, или из-за того, что она с энтузиазмом тряслась ею над головой.В любом случае, это продлило наши зимние игры на открытом воздухе, которые в те невинные дни состояли в том, чтобы бросать камни в предметы, лазать по всяким вещам и праздно забивать друг друга футбольным мячом. (Это было время до появления мобильных телефонов и игровых приставок, как вы понимаете)

Когда провода не было в наличии, мы обычно снабжали наши зимние обогреватели ручками на шнурках, что, оглядываясь назад, было неким конструктивным недостатком. Однако он добавлял дрожь возбуждения от незнания, когда рукоятка прожигает, и посылая раскаленный баллончик с огнем проносился по небу, как метеор из жестяной банки, или ударялся о землю в виде ливня искр и шрапнели от раскаленной палки.

Здравый смысл, почерпнутый из старости (в сочетании со строгими требованиями STIHL к здоровью и безопасности), не позволяет нам рекомендовать вам изготовить его самостоятельно, но костровая жаровня — более крупный брат Winter Warmer, живущий на земле, — отличный способ согреться. на участке или в саду! Огненная жаровня также удобна для избавления вашего зимнего участка от некомпостируемого мусора, который накапливается в течение сезона. Мы топим наши обрезками сидровых яблонь, а также другими древесными отходами, прежде чем загружать их выкопанными сорняками, которые будут восстанавливаться и разрастаться только при попадании на компост — особенно хороший пример — вьюнок.

Шаг первый: очистите вашу банку

Убедитесь, что вы тщательно очистили выбранный металлический контейнер перед использованием.Очевидно, что старые покрытые коркой остатки пищи не окажут вредного воздействия на горящую жаровню, но старая канистра из-под масла или что-то подобное может стать неприятным воспламеняющимся сюрпризом. Перед тем как начать, протрите его металлической щеткой и облейте его из шланга.

Шаг второй: проветривайте жаровню

Проделайте несколько отверстий в нижней трети банки. Для этого лучше всего использовать сверло, оснащенное подходящим большим сверлом из быстрорежущей стали (HSS). Перед сверлением сделайте небольшую ямку в том месте, где вы хотите сделать отверстие, используя молоток и кернер.Это предотвратит скольжение сверла до того, как оно прокусит металл. Для наилучшей работы жаровни проделайте также несколько отверстий в основании.

Шаг третий: разведите огонь

Поднимите садовую жаровню над землей, положив ее на четыре больших кирпича. Поместите кучу небольших сухих палочек в виде «вигвама» на дно жаровни, расположив их вокруг трута, например, нескольких листов смятой газеты или сухих листьев. (Вы можете обмануть и использовать зажигалку, если хотите — мы также видели, как люди использовали чипсы Dorito в качестве зажигалки, но никогда не одобрили бы такое расточительное использование таких вкусных треугольных закусок.)

Поверх вигвама с маленькими липучками добавьте пару веток среднего размера, стараясь не перегружать жаровню, прежде чем зажигать трут. Когда огонь полностью разгорится и ваши куски дерева среднего размера начали яростно гореть, вы можете начать добавлять ветви большего размера и более крупные куски дерева, прежде чем добавлять любые имеющиеся у вас сорняки. Однако будьте осторожны — добавляйте зелень постепенно, чтобы уменьшить количество дыма, раздражающего соседей.

Горячие подсказки

Внешняя поверхность вашей жаровни станет горячей и останется таковой некоторое время после того, как огонь потухнет.Убедитесь, что вы держите руки подальше от металла, и, когда закончите, не забудьте промыть место пожара водой. У костров есть привычка самовоспламеняться — особенно если ветер усиливается — и меньше правонарушений, связанных с земельным участком, более серьезных, чем оставлять костер без присмотра.

Когда огонь утихнет и жаровня станет достаточно холодной, чтобы ее можно было использовать, вы также можете использовать золу. Некоторые люди используют его, чтобы растопить ледяные дорожки зимой, но, по нашему опыту, это не так уж эффективно (и оставляет после себя серый, грязный беспорядок).Если у вас есть компостная куча, состоящая преимущественно из пищевых отходов и скошенной травы, зола поможет снизить кислотность, создавая лучшую среду для компостирования. Вы также можете выкопать золу в тех местах, где вы планируете посадить овощи, которые хорошо растут в щелочной почве, такие как цветная капуста, капуста и лук. Древесная зола также содержит калий, поэтому ваши растения оценят это дополнительное питание.

Вы уже делали жаровню для своего сада? У вас есть какие-нибудь полезные советы? Дайте нам знать об этом в комментариях!

Простой мангал с печкой на даче своими руками.Мангал из кирпича своими руками: чертежи, размеры, фото

Мангал — один из обязательных атрибутов летнего отдыха. Если позволяет место и бюджет, вполне возможно обустроить его на собственном дачном участке. В наше время существует множество подробных инструкций, которые шаг за шагом описывают, как своими руками сделать мангал из кирпичей.

Да, можно просто купить готовый мангал для дачи, но есть что-то привлекательное в планах построить такой мангал из кирпича своими руками.Шашлык на даче — это не только место сбора всей семьи, но и интересный элемент загородного дизайна.

Преимущества кирпичного мангала (мангала)

1. Можно готовить не только мясо, но и другие продукты. Например, рыба, различные морепродукты, овощи, птица, даже сладости.
2. Более крупные размеры и (как правило) круглая форма мангала + задняя стенка способствуют более равномерному распределению тепла по всей площади.
3. Изделие не нанизывается на шпажку, а кладется на решетку, причем вы можете менять ее положение по высоте, выбирая тем самым оптимальный режим.
4. Тепло можно получить не только от сжигания дров или угля, но и от других источников тепла.
5. Наличие капюшона.
6. В некоторых случаях устанавливается индикатор температуры, что обеспечивает дополнительное удобство в приготовлении пищи.
7. Мясо перед приготовлением не нужно мариновать.

Выбор места для установки мангала и его габариты

Начать нужно с этого. На нескольких сотнях квадратных метров, когда на дороге буквально каждый «дюйм земли», сделать выбор не так-то просто.Но чертеж мангала составляется исходя из размеров участка, на котором будет возводиться печь.

Что учтено:

• Мангал не должен мешать повседневному рабочему процессу на даче.
• Печь желательно устанавливать так, чтобы преобладающий ветер уносил дым от дома.
• Рядом с этим местом должна быть основная труба.
• Вряд ли целесообразно подводить к объекту полноценный водопровод, да еще протянуть его по участку.
• Чтобы капризы погоды не стали препятствием в приготовлении шашлыка, желательно над мангалом соорудить хотя бы легкий навес.
• Следовательно, поблизости не должно быть высоких кустарников и фруктовых деревьев.
• А если учесть, что тепло от печи не лучшим образом отразится на них, то необходимость некоторого удаления от растительности становится еще более очевидной.
• Помимо самого мангала, на этом участке желательно оборудовать место для хранения дров, а также поставить небольшой стол и хотя бы пару скамеек (как вариант).

Не менее важно учитывать следующее:

• Поверхность грунта должна быть ровной;
• Рядом с кухней желательно разместить площадку для барбекю. Так при необходимости будет проще оборудовать зону приготовления светом или водой.

При постройке мангала лучше заранее определиться, где вы будете готовить мясо, подавать его и мыть посуду.

Мангал является источником открытого огня. Его расположение должно быть на достаточном удалении от построек, особенно легковоспламеняющихся, а также от деревьев и кустов.

Перечень инструментов, необходимых для строительства мангала из кирпича:

• рулетка,
• обычно
• тачка,
• мел,
• штык лопаты,
• кувалда,
• вилы,
• лопата,
• ковш,
• кельма и шпатель,
• лобзик,
• подборщик,
• долото,
• молотки для резины и столярные изделия,
• уровень,
• пила.

Выбор кирпича для мангала

Принцип работы кирпичного мангала сильно отличается от использования других построек. Поэтому при выборе кирпича необходимо учитывать следующие условия:

1. Высокие температуры. При сжигании некоторых пород древесины температура может достигать 1000 ° C и выше.
2. Резкие перепады температуры. За короткое время кирпич нагревается до высоких температур, а затем очень быстро остывает.

Внимание! Для обычного красного или силикатного кирпича выдержать такой режим просто невозможно. В результате произойдет быстрое разрушение, что приведет к растрескиванию.

Некоторых виды огнеупорных кирпичей предназначены для длительного воздействия высоких температур, например, в промышленных печах, но не способны выдержать внезапный нагрев и охлаждение. Следствием его применения также будет быстрое уничтожение.

Поэтому лучше использовать красный печной кирпич.Он разработан специально для значительных изменений теплового режима и способен долго служить без разрушения.

Подготовительные работы

Фундамент под кирпичный мангал

Для мангала на даче, учитывая, что он кирпичный, наиболее рациональным решением будет плиточное основание. Сначала обеспечивает прочность и устойчивость конструкции. Во-вторых, , вам не придется проводить объемные земляные работы, что крайне нежелательно для обитаемого дачного участка.

Сначала нарисуйте участок, подготовленный для фундамента. Для этого можно использовать шпагат и колышки (их размер должен соответствовать площади мангала на чертеже).

Затем в намеченном месте нужно выкопать яму (глубины 30 см будет достаточно). В образовавшейся яме необходимо установить опалубку. В него будет помещен склеивающий раствор. Эта смесь готовится из песка и цемента в соотношении 3: 1.

Основание кирпичного мангала необходимо укрепить.Для этих целей используются как арматурные стержни, так и арматурная сетка. Стержни необходимо укладывать в основание после того, как будет заполнена половина подготовленного объема фундамента.

В случае с сеткой ее придется укладывать дважды. Нижнюю часть фундамента необходимо залить раствором примерно на треть, поверх него уложить сетку, залить еще треть и уложить следующий армирующий слой. Затем просто залейте фундамент до необходимой высоты.

Кладка мангала из кирпича

Чтобы кирпичные стены выглядели аккуратно и ровно, рекомендуется сначала укладывать первый ряд материала без раствора.На фундаменте можно наметить ориентиры расположения всех последующих рядов кладки.

Кирпичная решетка должна быть выложена в шахматном порядке, т.е. следующий ряд всегда будет смещен на половину кирпичного блока по отношению к предыдущему.

Перед кладкой кирпича необходимо убедиться, что фундамент достаточно укреплен. Конечно, перед началом работы лучше подождать несколько дней.

Кладочный раствор

Для кладки мангала используется раствор двух видов:

Стандартный раствор для участков, не находящихся в непосредственном контакте с огнем.В зависимости от марки цемента рассчитывается количество песка:

• для M25 используется пропорция 5 частей песка на 1 часть цемента;
• для М50 — 4 к 1;
• для M75 — от 3 до 1.

Шампунь используется для кладки самой топки. Этот огнеупорный материал способен выдерживать высокие температуры. Его можно найти в магазинах стройматериалов под названием «каолин».

Процесс укладки

Порядок кладки кирпича напрямую зависит от выбранного вами порядка оформления / чертежа мангала, которого необходимо строго придерживаться, поэтому ниже мы укажем только общие правила и советы:

• Аккуратно уложите кирпичи начального ряда.
• Выкладывать ряд нужно начинать с угла, а уже потом заливать боковые стенки.
• Ширина зазоров между кирпичами 1 см.
• Соблюдайте правильные углы и уровень кладки.
• Раствор для первого ряда должен быть густым.
• Кирпичи следующего ряда обязательно перекрывают швы предыдущего ряда.
• При выкладывании последующих рядов не забывайте проверять углы кладки на вертикальность.
• Каждый третий шов необходимо армировать сеткой или стальными стержнями.

Мангал гриль

Для основания под мангал необходимо между противоположными стенками разместить металлические уголки или арматурные стержни. На них кладут фундамент топки из кирпича. У нас эту роль играет металлический поддон. Главное условие — топка легко очищалась от золы.

В районе топки необходимо оставлять боковые щели в кирпичной кладке незаполненными раствором.Это позволит воздуху попасть в камеру. Ведь без притока кислорода процесс сгорания топлива невозможен.

Основание для мангала помещается в пространство между стенками конструкции. Для этого между ними можно разместить металлические прутья или уголки, на которые будет выложено кирпичное основание. В качестве альтернативы можно использовать поддон из толстого листового металла.

Дымоход для барбекю

Самый простой вариант — установить металлический ящик в виде сужающегося кверху конуса.

Кирпичный дымоход сделать сложнее, требует практического опыта. Достаточно просто отметить, что необходимо правильно рассчитать его высоту.

Для строительства топки и дымохода берут только огнеупорный кирпич.

Рабочая поверхность

Для большего удобства использования кирпичного мангала соорудите прямо рядом с ним специальную рабочую зону. Столешница должна гармонировать с общим видом получившейся плиты и быть удобной в использовании.Вы можете использовать прочную плитку для пола или тротуара.

Для рабочей поверхности важно, чтобы она была прочной и моющейся.

+ Бонусы

Расчет материалов для строительства мангала из кирпича (на примере)

Мангал, построенный по предложенному чертежу, предназначен для приготовления блюд любой кухни: русской, европейской, восточной. В нем можно готовить — коптить, жарить, запекать, варить — на большое количество едоков.

Материалы:

• Кирпичи — 1850 шт.(без трубы)
• Глина — 1 м³ песок — 2 м³
• Пруток ∅ 14 мм — 2,2 м
• Полоса стальная 50х5 — 1,2 м
• Листовая сталь S = 5 мм — 1,5 м²
• Труба для воды и газа 1/2 ″ — 0,4 м
• Уголок стальной 100х100 — 2,9 м

Печное оборудование:

• Решетка 415х260 — 7 шт.
• Дверь ясеня 270×130 — 3 шт.

Не стоит сразу приступать к приготовлению шашлыка … Построенный мангал, как и любую другую печь, необходимо предварительно разогреть. Это значит, что хотя бы пару дней он греется пустой, то есть в щадящем режиме, с небольшой загрузкой дров. И только после такой «приработки» конструкцию можно использовать по прямому назначению, то есть для приготовления шашлыка.

Чертежи кирпичных мангалов с заказом

При подготовке статьи были использованы материалы с сайтов :
my-fasenda.ru
centrog.ru
banivl.ru
bouw.ru
diz-cafe.com
strmnt.com
101dizain.ru
idealsad.com
better-house.ru
mukhin.ru
teplo.guru

Вы готовы построить кирпичный мангал?

Современный коттедж сложно представить без мангала — оригинального кирпичного сооружения. Построив его, вы избавитесь от необходимости таскать в машине стальной ящик с дырками. Вам не нужно становиться на колени перед ним, раздувая огонь и глотая едкий дым.Кирпичный мангал сделает процесс приготовления шашлыка легким и приятным, а также поспособствует украшению дачи.

Более подробно расскажем о возможных вариантах дизайна такой конструкции и основных этапах ее кладки.

Варианты барбекю на открытом воздухе

Чем кирпичный мангал отличается от переносного металлического? Базовая конструкция этих центров одинакова. Это пожаробезопасная площадка для угля, снабженная бортиками и приподнятая на опорах.

У них тоже есть отличия:

• Площадка для жарки у кирпичной конструкции выше, чем у переносной, поэтому на ней удобнее готовить;
• При стационарном очаге можно организовать вывод дыма в дымоход, чтобы рядом с ним можно было удобно расположиться независимо от направления ветра;
• Кирпичный вариант по декоративным качествам превосходит переносной. Он становится ключевым элементом ландшафтного дизайна и важной частью зоны отдыха.

Самую простую решетку можно сделать из кирпича без использования раствора. Забетонируйте ровную площадку под ним. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стены.

Прорези, оставшиеся между кирпичами, будут выполнять роль вентиляции топки, а бортики защитят огонь от сильного ветра. Выложив на «ногу», они покрыты самодельной плиту из литых огнеупорного бетона. Закладка стен заканчивается, после чего стационарный мангал будет готов к приему шашлыка.

Попутно отметим, что принципиальные отличия мангала от мангала скорее надуманные, чем реальные. Единственная разница между ними заключается только в том, на чем жарят мясо. В мангале для этого используют решетку, а в мангале — стальные шпажки.

Поменяв решетку на шампуры, можно легко превратить решетку в мангал. Опорные площадки на кирпичных бортах станут для них надежной опорой.

Очевидный недостаток данной конструкции — отсутствие крыши и дымового бокса.Поэтому наиболее распространены закрытые кирпичные постройки, оборудованные световым навесом и трубой.

Помимо улучшения функциональных качеств такого очага, перед владельцем открывается обширное поле для декорирования и стилизации.

Если вы решили соорудить уличный мангал из кирпича, но не очень уверенно чувствуете себя в роли декоратора, то накройте его простым арочным сводом и увенчайте короткой трубой. От такого дополнения конструкция только выиграет.Внезапный дождь не потушит жаровню в таком очаге, а ветер не пошлет дым в лицо собравшимся в беседке гостям.

Небольшой козырек над фасадом не будет лишним. Он защитит вас от дождя и не прервет процесс жарки.

Боковые полости кирпичного гриля можно использовать для хранения посуды и другой кухонной утвари.

Добавив в конструкцию очага с дымоходом металлическую дверцу, получаем печь-мангал.После топки ей будет хватать тепла не только для шашлыка, но и для приготовления первых блюд.

Не хранить на открытом воздухе. Необработанный кирпич плохо держит тепло и быстро разрушается от перепадов температур. Поэтому решаясь на такой проект, не забудьте нарисовать схему навеса, которая защитит очаг от атмосферных осадков.

Обратите внимание, что — прекрасная альтернатива садовой беседке. Если вы его еще не построили, то объедините эти две постройки в один комплекс.

Рассмотренные примеры убеждают в том, что построить мангал из кирпича своими руками не так уж и сложно. Самая важная часть этой конструкции — свод с кирпичной трубой, может быть заменена дымосборником из оцинкованной стали. Его можно заказать у квалифицированного жестянщика, сняв габаритные размеры с чертежа.

Перед началом укладки следует определиться с местом для стационарного мангала. Здесь нужно учитывать направление господствующих ветров, наклон рельефа и особенности ландшафта.

Не разводите камин возле деревьев, кустов или других легковоспламеняющихся предметов. Близость к зоне отдыха — еще одно условие, которое необходимо учитывать при поиске места для зоны барбекю. Идеально, если ваша летняя беседка будет продолжением мангала. В этом случае готовые блюда далеко уносить не придется.

При проектировании мангала правильно выбирайте его высоту. С точки зрения эргономики оптимальная высота жарочной площадки равна расстоянию от земли до запястья.

Длина топки не должна превышать 100 см. Этого будет достаточно, чтобы обеспечить компанию из 8-10 человек шашлыком в одной вкладке. Ширина топки должна равняться длине шампура (47-62см).

Переведя наши рекомендации в «формат кирпича», допустим, что внешние размеры кладки 4 на 2 кирпича. По ним подбираются все остальные размеры очага: ширина фундамента и дымового зонта.Примерный расход кирпича для такого сооружения 250-300 штук.

Пошаговая инструкция по сборке мангала

Начинаем работу с фундамента. Не следует делать слишком глубоким. Главное, чтобы он был достаточно прочным и без проседания выдерживал вес кирпичного мангала.

Разметив контуры фундамента, снимаем грунт с земли на глубину 15-20 см, после чего заливаем нашу «котлован» бетонной смесью.Пара арматурных стержней диаметром 10-12 мм и заделанная в бетон стальная кладочная сетка укрепят фундамент. Гидроизоляцию необходимо делать поверх плиты. Поверх него заливается выравнивающая растворная стяжка, а на нее укладывается керамическая плитка или один слой кирпича.

На этапе заливки можно проложить электрокабель до фундамента. Забетонируйте его в основание и вытащите контакты для подключения освещения. Эта несложная работа сделает использование уличного камина более комфортным.

Простая кладка мангала из кирпича начинается с возведения трех опорных стен — двух боковых и одной задней. Если вас больше интересует проходная конструкция, заднюю стенку строить не нужно.

Производим кладку на цементно-песчаный раствор (1 часть цемента на 3 части песка).

Если вы хотите, чтобы сделать два отделения (для жарки и хранения посуды), а затем в опорной части можно расположить две полости, помещая другую промежуточную стенку в полкирпича.

Выложив стены, их нужно застелить бетонной плитой. Для этого лучше использовать кусок OSB плиты подходящего размера. Ставится снизу, чтобы после схватывания бетона можно было снять опалубку. Сверху нужно установить квадратный каркас из обрезных досок. Его высота должна быть равна толщине заливаемой плиты.

Уложив на OSB плотный полиэтилен, его заливают раствором (толщина слоя 1-2 см).Затем на него укладывают 4 стержня арматуры диаметром 12-14 мм и засыпают опалубку мелкозернистым бетоном (щебень фракции 0,5-1 см).

После затвердевания бетонной плиты кладка выполняется так же, как и рассмотренные процедуры. Для удаления пригоревших углей установите в решетку ящик из оцинкованной или нержавеющей стали. Его ширину необходимо сделать такой, чтобы по бокам можно было разместить шампуры или мангал.

Завершением конструкции станет вытяжной колпак из оцинкованной стали.Это избавит вас от необходимости тратить силы на укладку сводчатой ​​кирпичной трубы.

Зонт можно прикрепить к кирпичной стене саморезами по металлу. Непосредственно перед этим в швы кладки не забудьте положить несколько укороченных уголков, к которым будет крепиться вытяжка.

Правильная кладка кирпичной печи — это не только архитектурный баланс, сохраняющий прочность конструкции, но и гарантия функциональных преимуществ и безопасности при эксплуатации.Даже опытному мастеру барбекю необходимо заказать барбекю. Знание каждого кирпичного ряда с заданным количеством элементов и точным расположением дает неоценимый эффект в скорости выполнения работы своими руками и качественном результате.

Термин «заказ» характеризует сразу два конструктивных решения, используемых в одном архитектурном пространстве — кладку кирпича. Именно это разделение иногда смущает начинающего печника. Важно держать наготове оба определения, которые, судя по их названию, обеспечивают не только контроль кладки по рядам, но и порядок кладки.

Если не хватает времени на строительство печи, рекомендуем обращаться в компанию: «Камин Очаг»

Устройство управления

Первоначально профессиональное слово «заказ» описывает простейшее устройство, необходимое для контроля высоты. и горизонтальное положение каждого кирпичного ряда.

Устройство состоит из двух вертикальных планок высотой 1,5-2 м, закрепленных с противоположных сторон одной стены к нижним рядам двумя скобами каждая. Последние используются для надежного соединения реек без болтов, чтобы не «травмировать» свежую кирпичную кладку.

Минимальное количество ярусов, которое позволяет установить порядок — 2. Так как кладка ступенчатая, одна скоба соединяется с кирпичом первого ряда с одной стороны кладки, а вторая — с элементом выше, но уже с соседней стороны — это одинаково для обеих стоек. Сечение планки не указано: толщина должна быть такой, чтобы выдерживать напряжение между двумя частями установки. Как правило, выбирают бруски 50х50.

Контроль осуществляется путем нанесения на заказ надрезов через каждые 77 мм по высоте.Эти интервалы требуют максимально возможной точности, так как от них зависит строительная сбалансированность кладки. Если на одной рейке хотя бы один из интервалов отличается на 1 или 2 мм от противоположной стороны, горизонтальность будет нарушена. Расстояние 77 мм складывается из высоты кирпича и толщины шва: 65 + 12 мм.

От выемки до выемки натягивается шнур, называемый причалом. Он позволяет отслеживать точность кладки каждого кирпича подряд. Если первые ярусы складывались с помощью уровня, док обслуживает их на следующих этапах.Натяжной болт предусмотрен в месте крепления кронштейна по порядку или поблизости. Достаточно прикрутить его с одной стороны, и причал можно хорошенько расправить между решетками. Крайне важно натягивать шнур, чтобы в середине кладки не было провисания и максимально точно отслеживалось горизонтальное положение.

Иногда заказ устанавливается на трех или даже четырех кирпичных стенах. Это помогает проследить симметрию размеров и углов, а также сохранить горизонтальность кладки сразу со всех ее сторон.

Испытательное приспособление можно изготовить самостоятельно. Устройство состоит из простых элементов, которые в период строительства буквально лежат под ногами.

Сложность заключается только в обеспечении точности самого заказа — важен каждый миллиметр и градус. Самодельный прибор будет выгоден, если работа над кирпичным мангалом будет разовой. Например, для собственной беседки.

Значение схематической структуры

Второе значение слова «порядок» появилось благодаря популярному наречию.Управление рядами теперь осуществляется не по высоте и горизонтали, а по количеству и расположению. Заказ барбекю — это схема, по которой производится пошаговая укладка.

Рисунки помогают как начинающему печнику, так и опытному профессионалу. Если схема поможет новичку разобраться в конструкции печи и станет полезной инструкцией по проведению работ, то заказ пригодится мастеру в быстрой реализации подобных проектов.После составления чертежи послужат школьнику таблицей умножения — все контрольные на «5», либо время от времени капитальный шашлык с казаном или русской печью.

Сбалансированное основание

Основой сбалансированной кладки является правильный фундамент. — тяжеловесная конструкция, если учитывать нагрузку на единицу площади. В связи с этим ей требуется монолитное основание. Песочная подушка, щебень, арматурный каркас, качественный цементный раствор — все это сделает фундамент прочным и долговечным, но не менее важно учитывать его баланс:

Возведение печи в порядок

Перед кладкой огнеупорный кирпич, нужно тщательно продумать конструкцию своего мангала.Чем лучше представлена ​​пошаговая диаграмма, тем меньше вероятность ошибок. Также заказ помогает заранее рассчитать количество стройматериалов, сделать смету и вовремя приобрести необходимое количество. Это эффективный подход, позволяющий избежать задержек из-за отсутствия элементов.

Отдых на природе в загородном доме или на даче не обходится без приготовления пищи на открытой жаре. Банальными шашлыками или запеченными овощами никого не удивишь, а вот настоящий плов или другое сложное блюдо в таких условиях можно приготовить только на специальной мангале.Это печь для барбекю, конструкция которой предусматривает установку казана.

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — капитальное сооружение для приготовления различных блюд на раскаленных углях. Особенность этой установки в том, что процесс готовки осуществляется на металлической решетке без открытого пламени, а мангал не накрывается крышкой.

В терминологическом аспекте термин «барбекю» означает способ обжаривания мясных или овощных продуктов на углях при температуре в диапазоне 100-130 ° C.

Для удобства приготовления такие устройства модернизируют путем присоединения к ним дополнительных отсеков и установок. Большую популярность приобрела конструкция, сочетающая печь барбекю, мангал с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что мангал легко превратить в обычную печь, если убрать казан, а на отверстие надеть чугунные кольца разного размера, образуя твердую поверхность.

Капитальная печь-мангал имеет множество положительных и несколько отрицательных качеств.

Таблица: преимущества и недостатки печи барбекю

Фотогалерея: проекты готовых печей барбекю

Конструкция из красного и шамотного кирпича выглядит очень солидно Печь барбекю также может быть размещена в углу Сложная конструкция требует помощи профессиональные строители Светлая отделка имеет привлекательный вид Креативный подход к строительству поможет сделать оригинальное украшение дачи Необычная форма печи-барбекю привлекает взгляд

Подготовка к строительству: чертежи и оптимальные размеры

Возведение дома печи-барбекю должны предшествовать подготовительные мероприятия по выбору места постройки, составлению чертежей и схем.

При выборе площадки для строительства нужно руководствоваться следующими правилами:

1. Между топочным комплексом и жилым домом должно быть расстояние не менее 5 м.
2. Доступ на кухню не должен находиться слишком далеко от строения. При необходимости их можно разместить под одной крышей.
3. Дом следует располагать подальше от жилого дома соседей, так как запахи и дым могут их раздражать.
4. Решение всех вопросов строительства доверить специалистам.
5. Перед постройкой необходимо провести исследование грунта и, в соответствии с его качеством, выбрать подходящий тип основания.

Немаловажную роль играет размер будущей печи для барбекю.

Если поверхность с мойкой, мангалом или казаном поставить слишком низко, то через некоторое время спина устанет, а если в процессе готовки рабочие поверхности окажутся слишком высокими, ожогов не избежать.

Чтобы найти золотую середину, следует придерживаться правила — оптимальная высота рабочей поверхности печи-барбекю должна быть немного ниже уровня локтей повара.

Если ширина выделенного участка не позволяет сделать широкую конструкцию, то этим оптимальным параметром можно считать значение 240-250 см. Такой печной комплекс будет компактным и удобным. Ширина мангала должна быть 63–65 см.

Размер топки для казана будет по 3,5 кирпича с каждой стороны, что соответствует 87 см.

Выбор материала, расчет необходимого количества

Для изготовления шашлыков используются различные материалы, в том числе кирпич, металл, камень и глина.

Из последнего можно сделать монолитную конструкцию.

Глина использовалась в древней керамике. Первые исторические упоминания о подобных сооружениях относятся к III тысячелетию до нашей эры. В наше время печи такого типа используются редко. Для его изготовления вам понадобится особая порода маслянистой глины.

Каменные печи-барбекю более распространены, но они не пользуются большой популярностью, так как для их строительства требуются бутовый камень, песчаник и известняк. Неудобство этого материала заключается в его разной форме, поэтому каждый элемент необходимо тщательно подбирать друг к другу.

Печные комплексы из металла получили широкое распространение в настоящее время, что связано с относительной дешевизной материала и простотой его обработки. В продаже большое количество готовых конструкций. В домашних условиях такие конструкции делают компактных размеров. … Для этого используются стальные листы или трубы толщиной не менее 5 мм. Популярным вариантом является использование старых баллонов с пропаном. Толщина стенок и размеры этих емкостей подходят для изготовления таких конструкций.

Самый удобный, качественный и прочный материал для печи — кирпич. Имеет стандартные размеры и формы.

Следует отметить, что не все виды кирпича подходят для строительства печи барбекю. … Например, силикат использовать нельзя. Для мангалов, духовок и других конструкций, работающих в условиях высоких температур, используется огнестойкий красный и шамотный материал. Камера сгорания футерована только вторым типом.

Помимо основного строительного материала вам потребуются:

1. Бетонная смесь для закладки фундамента.
2. Доски или фанерные доски для изготовления опалубки.
3. Арматурные стержни для конструкции металлического каркаса, армирующего бетонное основание.
4. Песок и гравий для фундамента.
5. Проволока, пластиковые зажимы или сварочный аппарат для крепления всех соединений к арматурной конструкции.
6. Гидроизоляционный материал для фундамента. Для этого обычно используют толстый полиэтилен или рубероид.
7. Раковина металлическая, смеситель, сливные устройства, резиновый шланг.
8. Металлические уголки для установки столешниц с мойкой, крепления для мангала и других элементов конструкции духового шкафа.

Все эти материалы требуют тщательных расчетов.

Кирпичи на глиняном растворе

Чтобы построить печь для барбекю, вам понадобится красный огнеупорный 810-820, а также шамот 30-35. Толщина швов между ними 3-5 мм.

Бетон, песок, гравий

Поскольку печь барбекю будет совмещать несколько рабочих зон, ее конструкция займет большую площадь земельного участка.Чтобы этот комплекс был устойчивым, необходимо сделать капитальную базу. В качестве такового подойдет плиточный фундамент.

Чтобы рассчитать точное количество бетона, нужно знать общий объем основания. Для этого нужно использовать особую геометрическую формулу. Поскольку фундамент будет выполнен в виде приплюснутого параллелепипеда размером 270х100х20 см, объем бетонной смеси необходимо рассчитывать по формуле V = h³, где h — длина стороны фигуры.Например, это будет выглядеть так: 2,7 ∙ 1,0 ∙ 0,2 = 0,54 м³.

По той же формуле рассчитывается объем песка и гравия. Для основы потребуется слой каждого материала толщиной 10 см. Из этого следует, что потребуется песок: 2,7 ∙ 1,0 ∙ 0,1 = 0,27 м³. То же значение и для гравия.

Арматура

Чтобы фундамент не растрескался под весом печи, необходимо его усилить. Для этого нужен металлический каркас. Для его изготовления используется арматурный пруток толщиной 12 мм.Металлическая конструкция представляет собой объемный каркас в виде двух решеток, которые соединены между собой деталями арматуры длиной 15 см. Размер каждой ячейки в каркасе составляет 10х10 см.

Удобнее считать этот материал в погонных метрах. Для этого необходимо определить общую длину всей арматуры для каркаса. Для этого необходимо сначала рассчитать количество стержней, расположенных по длине каркаса, затем по ширине и между решетками.

Стержни рассчитываются по длине конструкции. Длина каждого из них 95 см. Необходимо определить, сколько стержней поместится по длине фундамента, если расстояние между ними составляет 10 см. Для этого требуется 270: 10 = 27 штук. Надо добавить еще один стержень, так как с другого края рамы он закроет конструкцию … Чтобы узнать, сколько это в погонных метрах, нужно 27 ∙ 0,95 = 26,6 м.

По такому же принципу вычисляется количество арматуры для ширины основания.Для этого 100: 10 = 10 штук, в погонных метрах будет: 2,7 ∙ 10 = 27 м.

Надо сложить эти значения, чтобы получить суммарный параметр для одной решетки: 26,6 + 27 = 53,6 м.

Так как в конструкции предусмотрено две решетки, то 53,6 ∙ 2 = 107,2 погонных метра.

Теперь нужно рассчитать количество армирующих элементов, соединяющих две части каркаса. Эти стержни располагаются по периметру (на пересечении каждой планки), а также внутри конструкции, на расстоянии 90 см друг от друга рядами.

Из предыдущих расчетов известно количество стержней по ширине и длине каркаса: 28 + 10 = 38 м. Это значение необходимо удвоить, так как элементы расположены по периметру конструкции: 38 ∙ 2 = 76 штук. Внутри рамки еще два ряда по 10 штук, поэтому 76 + 20 = 96 штук. Определить это значение в погонных метрах несложно: 96 ∙ 0,15 = 14,4 погонных метра.

Гидроизоляция для фундамента

Чтобы рассчитать необходимое количество гидроизоляционного материала, нужно найти площадь основания.Площадь этой фигуры определяется по следующей формуле: S = a ∙ b, где a — ширина, b — длина прямоугольника. Подставляем значения: 2,7 ∙ 1,0 = 2,7 м².

Пошаговая инструкция изготовления печи барбекю с казаном

Когда место для строительства выбрано и подготовлено, чертежи и схемы будущей конструкции составлены, а необходимые материалы приобретены, вы можно переходить к непосредственному строительству печи барбекю.Для этого выполните следующие действия:

1. На выбранном участке сделайте разметку под фундамент будущей печи. Для этого можно использовать шнуры и колья.
2. В соответствии с разметкой выкопайте яму глубиной 35 см. Его дно необходимо выровнять и утрамбовать.
3. Внутрь ямы насыпают песок так, чтобы получился равномерный слой толщиной 10 см. Материал будет лучше сжиматься, если он влажный.
4. Сверху насыпьте такой же слой гравия.
5. Сделайте опалубку из обрезных досок или толстой фанеры.Его высота должна быть не менее 25 см, чтобы уровень залитого бетона не доходил до верхнего края борта.
6. Установите опалубку на дно котлована параллельно его стенкам.
7. Из прутьев арматуры толщиной 12 мм сделать объемный каркас с ячейками 10х10 см. Конструкция не должна касаться дна, поэтому подкладывайте под нее деревянные бруски или фрагменты кирпича в шахматном порядке.
8. Залить бетонной смесью. Для фундамента использовать цемент марки М 250.Арматурный каркас должен полностью исчезнуть под затиркой.
9. Покройте фундамент гидроизоляционным материалом. Для этого используйте рубероид или толстый полиэтилен. Это необходимо для того, чтобы влага внутри бетона испарялась равномерно. Если оставить фундамент неоткрытым, верхний слой быстро высохнет. В дальнейшем это чревато тем, что основание треснет. Бетонная смесь затвердеет через 4–5 дней. Первые двое суток нужно вскрывать гидроизоляцию и каждые 10-12 часов поливать основание водой.Полиэтилен или рубероид не дают влаге быстро испаряться. Это равномерное твердение плитного фундамента.
10. Когда основание высохнет, его нужно покрыть слоем рубероида или другого гидроизоляционного материала, а на него только кладут кирпич. Первые 6-7 рядов цементным раствором не кладут.
11. Заказ печи барбекю должен выполняться в соответствии со схемой. Каждый последующий ряд необходимо сдвигать относительно предыдущего в шахматном порядке.У этого метода есть название — полукирпичная кладка. Это обеспечивает надежное соединение материала.
12. Для топки необходимо использовать шамотные кирпичи. Он может выдерживать температуру выше 1600 ° C. Проверяйте каждый ряд на вертикальность и горизонтальность с помощью строительного уровня, квадрата и отвеса.
13. Формы места для зольников и дверок.
14. Для казана необходимо сделать камеру сгорания в виде прямого цилиндра или цилиндра, сужающегося кверху. Эта часть печи сделана из шамотного кирпича.
15. К строительству дымохода можно приступать только после полного затвердевания раствора в кладке. Трубу можно возводить не только из кирпича. Для этого часто используется металл.
16. Установить смеситель и раковину. Подсоедините шланги подачи воды.
17. После полного высыхания раствора и усадки конструкции печи можно приступать к ее отделке. Для этого можно использовать камень, кирпич, плитку или побелку.
18. Отделочный материал необходимо закрепить на подготовленном основании.Для этого предварительно необходимо оштукатурить поверхность при помощи монтажной сетки с размером ячеек 10х10 мм.
19. Если вы выбрали белилку, то нужно использовать такую, которая не пачкается. Для этого подойдет гашеная карбидная или известковая соль.
20. Для отделки камнем и плиткой достаточно очистить поверхность от пыли и использовать готовые клеевые смеси.

Видео: садовая печь-мангал своими руками

Нюансы использования

Чтобы печь-мангал и ее рабочие элементы радовали вас долго, нужно правильно ею пользоваться:

1. Тепло будет даже если вы сначала удалите старую золу.
2. Дым от остатков под пепельницей от предыдущих приготовлений может испортить вкус блюда.
3. Перед использованием новый чугунный казан необходимо смазать подсолнечным маслом, а затем прогреть на плите 20 минут. При необходимости долейте масло. По истечении указанного времени дайте казану просохнуть, затем слейте оставшееся масло. Протрите изнутри сухой тканью. Теперь он готов к использованию. Каждое последующее блюдо, приготовленное в нем, будет вкуснее.
4. Комфортнее будет пользоваться такой печью, если полы перед ней выложить камнем, а над мангалом сделать навес или крышу.

Соорудить печь для барбекю своими руками можно, если строго следовать инструкции и отнестись к этому процессу ответственно. Такая конструкция прослужит вам долго и полностью оправдает ваши ожидания.

Похоже, что построить кирпичный мангал с печью своими руками слишком сложно и затратно, и справиться с этим под силу только профессионалам. А вот такую ​​работу реально сделай сам .

Нужно просто запастись терпением, получить все необходимые материалы и с должным усердием приступить к работе.

Хорошая печь для барбекю станет не только хорошим украшением дачи, но и отличным поводом собрать всю семью, родных и близких под одной крышей.

Также еда, приготовленная на открытом воздухе всегда вкуснее и избавляет от необходимости стоять на душной кухне жарким летом.

Зачем строить печь из кирпича своими руками?

Такая плита идеальна не только для приготовления шашлыка, в ней можно приготовить в принципе любых блюд , на что хватит только фантазии.

Тушить овощи, жарить пирожки, варить варенье, а если вы купите казан, то сможете насладиться вкусным пловом. Кирпичный гриль смотрится намного эффектнее переносного .

Особенно, если это гриль с духовкой, к которой пристроено место для приготовления и нарезки блюд. А построив навес над зданием, вы с комфортом будете им пользоваться в непогоду.

Достоинства и недостатки

Несомненным плюсом является то, что мангал из кирпича почти вечен … Построив такую ​​печь, вы будете пользоваться ею столько, сколько захотите. К тому же возможность похвастаться кирпичной печью-барбекю на глазах у гостей тоже не будет лишней. Решить проблему с внезапным дождем можно, прикрепив навес.

Крыша идеально дополнит печь-мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам можно отнести то, что стоимость таких мангалов на порядок больше, чем переносных металлических, а при неправильной сборке они могут оказаться совершенно бесполезными.

Планировка строительства

Где будет печь с кирпичным мангалом. Готовим место своими руками

Строительство необходимо вести на открытой хорошо продуваемой территории и вдали от легковоспламеняющихся предметов. Также рекомендуется оборудовать это место неким укрытием для защиты печи от непогоды. Дополнительное удобство обеспечит небольшая беседка, в которой могли собраться гости.

ВНИМАНИЕ! Заранее узнайте у соседей, не будет ли им мешать дым от печки.Для этого на стройплощадке разведите огонь и убедитесь, что дым никому не доставит неудобств.

Дополнительные хозяйственные постройки

На мангале могут быть: казан, печь, коптильня, камин с мангалом, тандыр, варочная плита.

Можно построить мангал с кирпичной печью, дополнить постройку коптильней или рабочей зоной … Количество построек ограничено только свободным пространством на участке.

Дизайн

Любой мангал начинается с проекта.Если у вас нет технического образования, то лучше заказать верстку у профессиональных строителей, либо воспользоваться одним из наших проектов (фото и заказы смотрите ниже). Но вы можете заказать его самостоятельно, соблюдая основные правила:

• камера сгорания высота постройки четыре ряда кладки ;
• три ряда кладки на решетку ;
• камин — в шесть рядов кладки ;
• опалубка — трехрядная кладка высотой .

Если вы не уверены, сможете ли выполнить заказ самостоятельно, лучше обратиться по этому поводу к специалистам. Неправильный дизайн может значительно ухудшить качество духового шкафа.

Проекты кирпичных мангалов с печью: чертежи, фото

Проект печи мангала с закрытой печью (возможна духовка)

Проект печи барбекю с открытой печью

Проект мангала с духовкой

Необходимые инструменты для работы.

• Лопата .
• Ковш .
• Контейнер для раствора .
• Болгарский .
• Мастер ОК .
• Резиновый молоток.

Необходимые материалы

• Кирпич керамический.
• Кирпич шамотный для топливного дома.
• Цемент.
• Песок.
• Сухие смеси для кирпичной кладки.
• Глина.
• Дикий камень.
• Рубероид.
• Гравий.
• Уголок металлический.
• Варочная плита.
• Гризли.
• Балки деревянные.
• Дверца вентилятора.
• Дверь топки.

Строим мангал из кирпича своими руками

Подготовка площадки

Если строительная площадка не забетонирована или, например, не облицована камнем, то вам придется подготовить площадку под мангал.В первую очередь очистите от мусора и удалите верхний слой почвы. Требуемая площадь не менее трех квадратных метров .

СПРАВКА! Если мангал стоит не под навесом, то строить желательно не на глине, а на цементном растворе, добавляя в него соль, в соотношении: 1 килограмм соли на ведро раствора.

Закладка фундамента

Строительство угольной печи необходимо начинать с устройства фундамента. Размеры зависят от площади постройки, а глубина — от плотности грунта.Чем меньше плотность, тем глубже делается фундамент. Армировать лучше стальными штифтами или проволокой .

Ширина котлована должна быть больше самой топки на 10 сантиметров … Глубина копания примерно на 30 сантиметров … Если в почве много песка, то копать яму неглубокую глубину, а перед заливкой фундамента необходимо установить опалубку.

Если земля глиняная, то бетон для фундамента можно заливать сразу без подготовки.

После установки деревянной опалубки засыпьте дно песком и гравием, утрамбовывая и заливая поверхность. После этого слить раствор.

Фундамент через 10-15 дней наберет силу, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить конструкцию гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

Здесь используются любые другие материалы, которые сохранят такое же тепло внутри гриля.Сверху кладем слой кирпичной кладки и заливаем все цементом. Теперь можно переходить к постройке угольной печи.

СПРАВКА! Если вы живете в дождливой местности, то вместо ямы лучше использовать площадку из кирпича. Это поможет снизить влияние лишней влаги на духовку.

Вас также будет интересовать:

Строительство мангала с духовкой

Получив план постройки, или выполнив его своими руками, нужно переходить к сооружению кирпичного мангала с печью.Строительство следует вести с должной тщательностью и аккуратностью. Поскольку неправильная и некачественная конструкция может испортить всю конструкцию, а это будет стоить потраченных зря времени и денег.

При кладке кирпича поможет деревянный каркас , который нужно установить в начале, для получения однородных стен мангала. Желательно использовать глину в растворе для кладки. Вместо глины можно использовать специальные сухие смеси … Металлическим уголком закройте проемы печи.Если вы решили использовать для строительства старый кирпич, то не забудьте про предварительную очистку от высохшего старого цемента.

Выложить очаг из шамотного кирпича , ввиду его огнестойкости. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для гриля изготавливается из цемента, песка и глины. Для топки из шамотного кирпича раствор без добавления цемента применяют в пропорции: три части песка на одну часть глины … Кирпичи перед кладкой желательно замочить в воде … Это обеспечит более прочный захват.

Перед началом строительства внимательно просчитайте расположение кирпичной кладки и убедитесь, что вокруг нее достаточно свободного места.

Схема кладки мангала с печью

1. Выложите первые два непрерывных ряда кирпичей в форме прямоугольника или в форме, предусмотренной в разметке. Не забывая выровнять углы и удалить излишки раствора , чтобы не испортить внешний вид мангала.Используйте отвес, чтобы ряды оставались прямыми.
2. На третий уровень установить зольную дверцу печи.
3. Четвертый также выложен сплошным.
4. В пятом ряду закрыть зольную дверцу печи замком и установить решетку.
5. На шестой выложите кирпичи без зазоров.
6. В седьмой уже можно установить дверцу для топки.
7. В восьмом и девятом кирпичи следует укладывать сплошным слоем.
8. С десятого уровня обычно уже ведется строительство дымохода.
9. В одиннадцатом заблокируйте дверной проем топки.
10. На двенадцатом уже сделайте варочную поверхность и очаг.
11. С четырнадцатого ряда приступаем к устройству дымоходного канала и сооружаем боковые стенки мангала и заднюю стенку.
12. С двадцать первой по двадцать третью создается полукруглое перекрытие … Вот чтобы придать кирпичу правильную форму, его придется распилить болгаркой .
13. Кирпичи с двадцать четвертого по тридцать первый должны быть выложены сплошным слоем.
14. Где-то на двадцать шестой выводят дымовой канал подряд.
15. Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно изготавливается из тех же материалов, из которых построена печь.

Для большего комфорта использования мангала следует учесть некоторые нюансы его конструкции.Например, при расчете ширины мангала необходимо учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забудьте оставить небольшой зазор при установке металлической двери. Высота духовки должна соответствовать вашему росту для большего удобства при работе с ней.

Пожарная безопасность

Не забывайте, что барбекю чрезвычайно пожароопасны конструкций.Несоблюдение техники безопасности при неосторожной эксплуатации мангала может привести к плачевным последствиям.

Рядом нельзя оставлять взрывоопасные предметы. Строительство нельзя вести возле деревянных объектов, деревьев, … Устанавливайте навесы или другие навесы с осторожностью, чтобы исключить возможность возгорания.

Важно! Ни при каких обстоятельствах нельзя размещать легковоспламеняющиеся материалы на работающей духовке или рядом с ней.

Знание и использование наиболее важных основ безопасности исключает возможность получения неожиданных результатов.

Как делать глиняные кирпичи и почему вам может понадобиться

Мечеть Дженне в Мали — одно из крупнейших построек, полностью построенных из глины. Фото любезно предоставлено бароном Резником / Aisle Seat Please

Грязь — один из самых популярных строительных материалов во многих странах, где работает телка. Это имеет смысл. Грязи много и буквально дешево, как и солнечный свет, которым сушат глиняные кирпичи, пока они не станут достаточно твердыми для строительства. Единственные затраты — это труд и время. Это относительно простой процесс, который использовался во многих вариациях примерно с 7000 г. до н. Э.С.

Но не будем относить глиняные стены к деревенским однокомнатным домам с соломенными крышами. Фактически, конструкции из сырцового кирпича варьируются от примитивных до достойных Pinterest. Среди самых больших зданий, полностью построенных из глины, находится Великая мечеть Дженне в центре Мали, внесенная в список Всемирного наследия ЮНЕСКО. Стены сделаны из обожженных на солнце глиняных кирпичей, скрепленных раствором из песка и глины, а затем заштукатурены еще большим количеством грязи.

Хиппи и поселенцы — это самодельные дома из глины, сделанные из смеси земли, глины и соломы, которые смешиваются вместе, часто босиком, а затем складываются в комки и разглаживаются в стены.Несмотря на название, в процессе строительства не участвуют кукурузные початки. Также известное как кобб или клом, название происходит от древнеанглийского термина, обозначающего способ, которым комки грязи накладываются друг на друга, образуя толстые стены. Глиняные постройки обладают реальной выносливостью. Кобовые дома возрастом более 500 лет все еще стоят и живут в Соединенном Королевстве. А новые появляются благодаря книгам, семинарам и онлайн-курсам с практическими рекомендациями от экспертов This Cob House и Cob Cottage Company.

Если вы ищете дополнительные доказательства того, что грязь не обязательно означает бедность, обратитесь к штату Вашингтон. Знаете ли вы, что дом Билла Гейтса площадью 66 000 квадратных футов в Медине частично защищен от земли, а это означает, что многие жилые помещения заправлены в землю и обернуты земляными стенами, чтобы воспользоваться естественным регулированием температуры? Счета за коммунальные услуги, как правило, ниже в защищенных от земли постройках, а уникальная конструкция обеспечивает дополнительную конфиденциальность.

Самые шикарные глиняные дома можно найти в Австралии.Сторонники говорят, что в земляных домах прохладнее в летние месяцы и они защищены от термитов. Кроме того, они недороги, если вы сделаете кирпичи самостоятельно. Правительство Австралии готово помочь и предлагает множество практических рекомендаций на веб-сайте, посвященном вопросам устойчивого развития.

Современный дом из сырцового кирпича недавно был выставлен на продажу в Элтэме, Австралия.

Хотите попробовать? Вот рецепт глиняных кирпичей. Но помните, изготовление кирпича — это больше искусство, чем наука, и вы, вероятно, предпримете несколько попыток, чтобы усовершенствовать свой собственный фирменный рецепт.

Состав

Грязь (самые прочные кирпичи получаются из грязи с содержанием глины от 25 до 50 процентов)
Песок
Солома, трава или сосновые иглы
Вода
Солнечный свет
Форма для формования кирпичей

Смешайте землю и воду, чтобы получилась густая грязь. Добавьте немного песка, затем смешайте с соломой, травой или хвоей. Вылейте смесь в формы. Выпекайте кирпичи на солнце около пяти дней. Если появляются трещины, накройте кирпичи, чтобы они не попадали под прямые солнечные лучи. Выньте кирпичи из форм и дайте им высохнуть еще несколько дней.

Достаточно ли прочны ваши кирпичи? Проверьте их, бросив один примерно с высоты бедра. Если он сломается, вероятно, в нем слишком много песка. Трещины, образовавшиеся после высыхания, могут означать, что в используемой грязи слишком много глины.

Сделайте свои собственные кирпичи из почвы — DIY

Несколько лет назад, читая прекрасную книгу Кена Керна, Дом, построенный собственником, , я наткнулся на кое-что, что заставило меня сразу встать со стула: CINVA Ram, a машина с ручным управлением, которая превращает обычную землю в существенные строительные кирпичи размером 4 х 6 х 12 дюймов.

Так как я всегда в поисках недорогих строительных материалов, меня (мягко говоря) заинтриговала идея превратить почву в бетонные блоки. Признаюсь, я скептически относился к тому, что простой старый садовый сорт , грязь — черт возьми — мог быть использован в качестве строительной среды здесь, на холодной и сырой восточной окраине штата Вашингтон.

Однако, прочитав больше о уплотненной земле, я узнал, что ее главное ограничение — уязвимость к воздействию влаги — может быть преодолено путем добавления цемента в сырой грунт в качестве «стабилизирующего агента».Что ж, этого было достаточно, чтобы убедить меня попробовать. . . Так что я вместе с друзьями приобрел CINVA Ram и приступил к постройке сарая, птичника и очага полностью из грунтово-цементных блоков.

Теперь, два года спустя, я рад сообщить, что все сооружения успешно пережили одну достаточно суровую зиму и в целом оправдали мои самые высокие ожидания. Грунт-цемент не только обладает отличными изоляционными качествами, но и прочен, долговечен, пожаробезопасен, с ним легко работать и он чрезвычайно дешев.(Мои блоки стоили мне по три цента каждый … и они даже не стоили бы , что много, если бы меня не заставляли покупать глину и песок, чтобы добавить их в нашу илистую местную почву!) Короче говоря, почва- цемент — это все, что я считаю строительным материалом.

Если вам интересно, CINVA — это аббревиатура Межамериканского центра жилищного строительства и планирования в Боготе, Колумбия. . . в то время как Рам происходит от имени Пола Рамиреса, чилийского инженера, который изобрел это устройство для изготовления кирпича в середине пятидесятых годов.

CINVA Ram состоит из коробки или формы, заполненной влажным цементно-грунтовым слоем, и поршня с рычажным приводом, который сжимает смесь земля-вяжущее. После того, как форма была загружена надлежащим количеством материала, оператор машины затем опускает ее длинную ручку с давлением от 70 до 100 фунтов (оказывая, в свою очередь, давление 40 000 фунтов на сжимаемую почву). Затем кирпич, образованный в результате этой процедуры, извлекается, ставится в прохладное место и оставляется для высыхания на срок до трех недель.

Хотя технически это не сложно, изготовление строительных блоков с помощью CINVA Ram — это так называемая «трудоемкая» операция. Четверо взрослых, работающие на организованной сборочной линии с помощью механизированной бетономешалки, могут производить только около 50 кирпичей размером 4 х 6 х 12 дюймов в час. (Поскольку пара тысяч блоков необходима даже для небольшого дома, вы можете понять, почему мало кто пытается использовать эту технику строительства в одиночку!)

Но чтобы быть справедливым и дать другую сторону истории: кирпичи CINVA Ram могут быть трудозатратными для изготовления.. . но они также прочные, долговечные, огнестойкие, стоят очень мало наличных денег и обладают хорошими изоляционными качествами. Короче говоря, если у вас больше времени, чем денег, вы хотите строить из природных материалов, и вам нужна прочная конструкция. . . грунтово-цементная смесь, сформированная в блоки с помощью CINVA Ram, может быть для вас правильным ответом (как и для меня).

Пять основ производства кирпича

Основной процесс изготовления кирпича можно разбить на пять этапов: [1] анализ почвы, [2] просеивание земли, [3] подготовка смеси, [4] изготовление блоков и [5] выдержка кирпича.

Мы обсудим каждое из этих действий более подробно.

Состав почвы

Анализ грунта, который будет превращен в кирпичи, является первым (и, вероятно, самым сложным) этапом производства блоков из прессованной земли. Вы должны знать состав грязи, которую собираетесь использовать, прежде чем сможете оценить количество цемента и / или отсутствующих «естественных» компонентов, которые необходимо добавить в окончательную «смесь».

Все почвы состоят из трех компонентов: песка, ила и глины.Эти компоненты определяются на основе размера частиц (песок является самым крупным из трех, а глина — самым мелким).

Несколько песчаная земля, кажется, является лучшими блоками CINVA Ram, а оптимальная почва для кирпичей состоит примерно из 75% песка и только 25% ила и глины. (Одна только глина никогда не должна составлять менее 10% или более 50% от общего количества.) Однако допустимы значительные отклонения от этого идеала. Согласно инструкциям, прилагаемым к нашей машине, «большая часть земли, если она в достаточной мере свободна от растительных веществ, будет давать хорошие блоки из сжатой земли.«

Вы можете получить приблизительное представление о составе вашей почвы, просто взяв пригоршню и пощупав ее. Песок — естественно — имеет грубую и зернистую консистенцию, а ил имеет консистенцию муки. Влажная глина гладкая на ощупь, немного липкая и образует ленту, когда вы сжимаете ее между большим и указательным пальцами.
