Копалка для мотоблока своими руками: Картофелекопалка для мотоблока – особенности изготовления своими руками

Картофелекопалка для мотоблока – особенности изготовления своими руками

Ранее сбор урожая картофеля отнимал массу сил и времени. Сегодня жизнь фермеров упростилась, ведь появилась возможность приобрести картофелекопалку для мотоблока, которая существенно упрощает процесс, и позволяет сохранить силы и время. А если не полениться, то можно собрать копалку для мотоблока своими руками. В таком случае ферме сэкономит еще и неплохую сумму денег.

Типы картофелекопалок

Для копки картофеля мотоблоком существует немалое количество инвентаря. Все оборудование делится на несколько типов:

• Грохотные картофелекопалки;
• Устройства, оснащенные транспортерной системой;
• Стрельчатые конструкции.

От того, какого типа оборудование вы предпочтете, зависит скорость и качество копки картошки мотоблоком. Ниже рассмотрим каждый из видов инвентаря более подробно.

Особенности грохотных конструкций

Второе название такой конструкции – вибрационная копалка. Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.

Грохотная картофелекопалка к мотоблоку, как правило, не способно обрабатывать большие участки за один раз. Водитель вынужден проходить тонкие полосы земли, из-за чего на сбор урожая тратиться много топлива и времени.

Оборудование с транспортером

Эта конструкция состоит из лепехи и движущегося транспортера. Перед тем, как копать картошку, потребуется проверить участок на наличие толстых сорняков, чтобы они не наматывались на «поднос» устройства.

Транспортер конструкции оснащен зацепным элементом, который призван удерживать картофель на специальной платформе. При этом грунт просто сыпется с платформы, благодаря чему фермер получает чистый картофель.

Этот тип оборудования достаточно практичный, однако его не стоит применять на влажном грунте.

Конструкция стрельчатых картофелекопалок

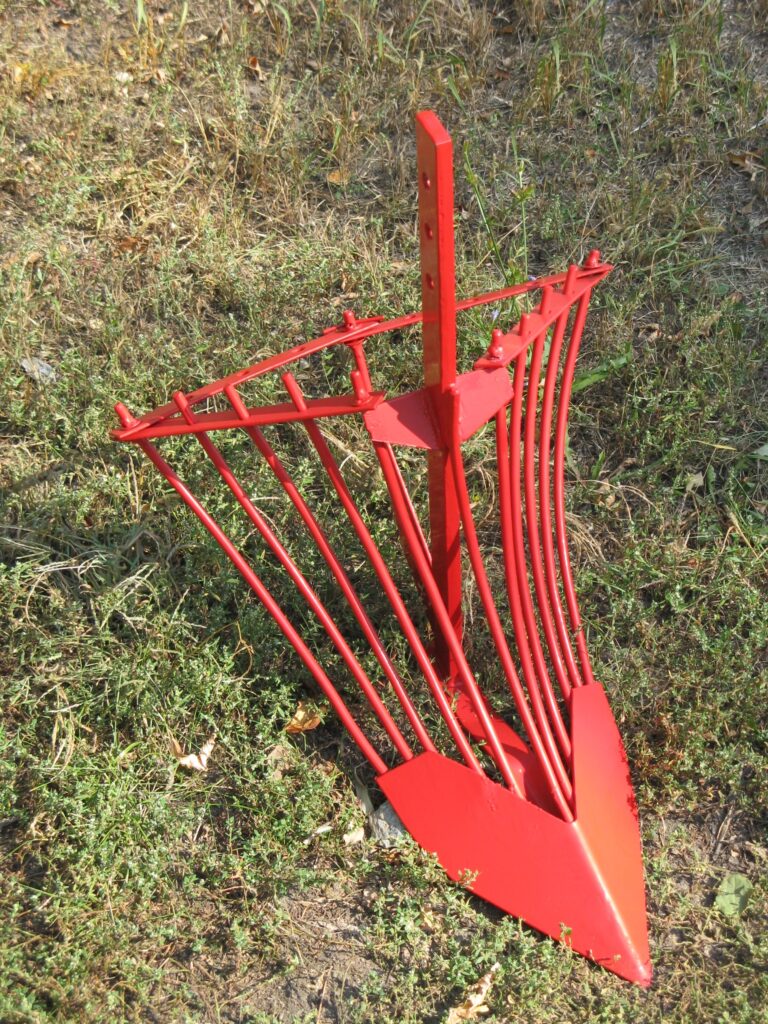

Стрельчатая, или веерная конструкция, считается одной из наиболее простых. В процессе эксплуатации грунт подрезается ножами, и вместе с урожаем попадает на специальные прутья. С них грунт быстро осыпается, а картофель остается на их поверхности.

Этот тип приспособления показал свою эффективность на мягкой рыхлой земле.

Картофельная копалка для мотоблока такого типа имеет один недостаток – при обработке неровных участков, прутья когут застрявати в земле, из-за чего фермеру приходится постоянно останавливать работу.

Порядок изготовления картофелекопалки своими руками

Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:

• Несколько листов металла, швеллера и металлические уголки;
• Болты и гайки;
• Сварочный аппарат;
• Болгарка;
• Рулетка;
• Кувалда.

Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.

Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации.

Вся самодельная конструкция должна состоять из нескольких основных элементов:

• Лемеха;
• Опорно-транспортного механизма;
• Надежной рамы;
• Валов;
• Элеватора.

Процесс сборки выглядит следующим образом:

1. Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
2. Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см.;
3. После этого необходимо приварить стойки. Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
4. Далее стойки соединяются кусками оставшегося швеллера. Таким образом, у вас должен получиться своеобразный металлический треугольник;
5. К нему приварите металлическую пластину. После этого согните ее кувалдой и зафиксируйте с обратной стороны;
6. Прикрепите лемех к элеватору посредством болтов;
7. Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
8. Закрепите валы на элеваторе;
9. Зафиксируйте редукционный блок на стержне при помощи подшипников;
10. В конце останется собрать опорно-транспортный механизм.

Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.

При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора. Для больше надежности вместо болтов используйте сварку.

Картофелекопалка для мотоблока своими руками

Из года в год аграрии сталкиваются с одной и той же проблемой: как вскопать огород, приложив к этому процессу минимум усилий. Такой труд действительно является очень тяжелым, монотонным, рутинным. Для работы с землей придумано огромное количество самых разнообразных инструментов и устройств. Существует также огромное количество агрегатов навесного оборудования к мотоблоку, с помощью которых работа на земле станет удовольствием. Определяющим фактором в решении вопроса работы с землей являются финансы. И хотя многие инструменты стоят недорого, особенно, если учесть тот широчайший спектр тех задач и проблем, которые они решают, очень интересным занятием является самостоятельное изготовление устройств по обработке земли. Так, с помощью чертежей и наших рекомендаций Вы можете сделать мотоблок своими руками, а также навесное оборудование к мотоблоку. Одним из инструментов навесного оборудования, которое необходимо иметь каждому домохозяйству, выращивающему картофель, является картофелекопалка для мотоблока. Картофелекопалка позволяет минимизировать присутствие ручного труда человека при таком процессе, как сбор урожая клубней. Этот инструмент получил широчайшее распространение в Украине. Давайте же поговорим о том, как изготовить картофелекопалку для мотоблока своими руками.

Картофелекопалка для мотоблока своими руками ничуть не уступает своим заводским собратьям, а изготовление ее – несложный и не требующий специальных навыков и знаний процесс. При изготовлении самодельной картофелекопалки Вам необходимо, в первую очередь, собрать сварную раму, состоящую из 8 мм-х пластин, железного швеллера – 8 — и уголка размером 63х40. Затем Вам необходимо изготовить лемех из металлических пластин, который следует далее установить на элеваторный кожух. Лемех закручиваем четырьмя крепежными элементами, которые необходимо затянуть гайками.

Теперь Вам потребуется изготовить редакционный узел, который состоит из двух корпусов, изготовленных из металла, имеющих форму цилиндра. Корпус картофелекопалки должен иметь стаканоподобный вид и втулку, для того, чтобы соединять ведомый и ведущий валы, желательно – из стали. Данное сооружение должно свободно вращаться. Теперь нужно насадить на шпонки в виде призмы звездочки, которых приварены ступицы из трубы (25 мм-ый металл).

Сделав круглую заточку, Вы избежите разрезания картофеля. Угол выкапывания лунки и наклон элеватора зависят от изменения соединяющих частей рамы и кожуха. Для более качественной работы картофелекопалки для мотоблока своими руками необходим барабан-очиститель. Он состоит из стержня, на который надеты 2 роликовые цепи, состоящие из 94 звеньев. Для того, чтобы барабан, или, как его еще называют «беличье колесо», надежно прикрепился, его нужно посадить на 2 неподвижные оси, которые нужны для вращения. Барабан будет двигаться благодаря вращающемуся валу и звездочкам.

Фторопласт идеально подойдет для того, чтобы сделать ползунок. Это обеспечит беспрепятственное скольжение цепи. Может показаться, что эта лента имеет сходство с «беличьим колесом», но количество прутьев уменьшено на порядок, и прутья меньше по размеру.

Нужно не забыть про такой не сложный этап, как опорно-транспортное соединение.

Теперь нужно собрать самодельную картофелекопалку. В левое отверстие кожуха вставляем выходную ось. Далее соединяем звездочку с подшипником, после чего фиксируем кольцо и втулку. Входную ось нужно вставить в правое отверстие на кожухе. Картофелекопалка для мотоблока своими руками готова.

Сделав картофелекопалку своими руками, Вы создадите себе надежного помощника для сбора урожая клубней. Как видите, себестоимость устройства будет совершенно невысокой. Если Вы хотите получить фирменную продукцию, которая имеет сертификат качества и гарантию, то Вы можете сделать заказ на сайте «Мой Мотоблок».

Картофелекопалка для мотоблока — виды, изготовление

Картофелекопалка на мотоблок представляет собой навесную конструкцию, которая позволяет быстро собирать урожай, не повредив его. Оборудование активно применяется в крупных хозяйствах и на небольших участках.

Копалка картофеля для мотоблока обладает очевидными преимуществами, очень проста в использовании.

Виды картофелекопалок к мотоблоку

Современные копалки на мотоблок бывают нескольких видов, что напрямую зависит от их конструкционной особенности:

• • простая или веерная. Конструкция схожа с сердцеобразной лопатой, удлинённые зубья наверху. Принцип работы данного оборудования следующий: лопату с подрезными ножами опускают в почву, после она поднимается вместе с картофелем. Земля просыпается, остаются клубни, которые скатываются на грядки. Картофелевыкапыватель данного типа также рознится в зависимости от обрабатываемой почвы. Потому есть конструкции, которыми обрабатываются лёгкие, средние и тяжёлые грунты;

• • вибрационная или грохотного типа. Такая конструкция комплектуется с лемехом, колёсами с решётками, просевающими грунт, отличается наличием механического просева. В списке популярных грохотных копалок ККМ-1 и ККм-3;

• • транспортерная. Оборудование, отличающееся сложным строением. Во время копки картошки мотоблоком задействуется специальная лента, на неё отправляется почва и клубни. При движении происходит просеивание грунта, после картошка остаётся на земле;

• стрельчатая. Механизм отличается простотой, который легко приспосабливается к различным моделям мотоблоков. Происходит подрезание грунта с клубнями ножом. Такая копка картофеля мотоблоком подходит для грунта с невысокой плотностью.

Большинство из указанных типов оборудования отличается манёвренностью и может быть использовано на больших земельных участках. Перед покупкой такого приспособления стоит ознакомиться с его отличительными характеристиками.

Как сделать картофелекопалку для мотоблока своими руками?

Копать картошку мотоблоком можно без покупки данного навесного оборудования. Картофелекопатель вполне возможно сделать самому.

Для сбора оборудования необходимо обзавестись следующими элементами:

• листовым металлом для изготовления лемеха. Толщина должна быть не больше пяти миллиметров;
• стальной арматурой или кругом под сеялку. Сталь нужно брать диаметром от десяти сантиметров;
• уголком в три сантиметра для усиления конструкции;
• стальной полосой или швеллером с толщиной металла от одного сантиметра;
• дрелью;
• сваркой;
• различными крепежами.

Если инструменты материалы готовы, нужно изучить чертёж. Схемы позволят грамотно подобрать детали, понять специфику крепления элементов, их размеры.

Простейшая картофельная копалка изготавливается по следующему алгоритму:

1. Лист из стали сгибается. Перед этим сталь разогревается газовой горелкой. Край лопаты обрабатывается ручной ковкой для её максимальной надёжности. После металл нужно обязательно закалить;
2. Металлические прутья приваривают к тыльной стороне лопаты. Рабочая сторона должна остаться максимально твёрдой;
3. За стойку пойдёт держатель от ручной плужной системы. Не стоит использовать дополнительные швеллеры или уголки;
4. Лемех можно изготовить из старых дисков от циркулярки. Вырезаются два куска, которые привариваются между собой под углом. Готовая деталь закаливается;
5. За подвес сойдёт швеллер. В нём нужно сделать отверстия для регулирования глубины вхождения лемеха в грунт.

Такая самодельная копалка картофеля отличается долговечностью. Конструкция позволяет использовать оборудование даже при первых заморозках.

Использование картофелекопалки – это отличная возможность сэкономить личное время и силы во время сбора урожая. Оборудование очень простое и не нуждается в особом уходе. Оно функционирует на мотоблоках Нева МБ-1 и МБ-2, агрегатах марок Агро, Кайман, Каскад, МТЗ.

Выбор картофелекопалки для мотоблоков



После того как окончены тяжелые весенние работы по пахоте земли и посадке растений, начинается не менее тяжелый период ухода за посадками. Не облегчает жизнь фермера и огородника, имеющего большой земельный участок, и наступление осени, так как приходит пора уборки корнеплодов.



Конечно, выкопать картофель можно и вручную, но придется привлекать для этого необходимое количество помощников, что в случае выращивания корнеплодов на продажу существенно уменьшит доход.

Также ручной труд потребует намного больше временных затрат, а это, конечно же, крайне нежелательно. Помочь в таком трудоемком деле может простое устройство – картофелекопалка. Придуманная уже достаточно давно она верно служит своим владельцам, в несколько раз ускоряя и облегчая сбор картофеля и прочих круглых корнеплодов.



Копалку для мотоблока любого типа можно как купить готовой, так и изготовить своими руками, поскольку конструкция ее очень проста. Единственное, на что следует обратить внимание, – это то, что в зависимости от класса мотоблока будет изменяться и вид картофельной копалки. Наглядно все можно увидеть на видео, посвященном работе мотоблока с копалкой.

Выбор копалки

В зависимости от того к какому классу относится мотоблок – тяжелому, среднему или легкому, изменяется и вид применяемой для него копалки картофеля. В том случае если для обработки участка используется легкий или средний мотоблок (вроде Невы, Агро или Зубра), о сложной копалке стоит забыть. С ними совместимы только простые модели.

Однако стоит отметить, что, несмотря на всю примитивность конструкции, справляются со своими обязанностями эти копалки хорошо, но, конечно же, уступая более сложным и мощным. Если же земледелец обладает мотоблоком, относящимся к тяжелому классу и имеющим повышенную мощность (например, МТЗ), то приобретать к нему необходимо копалку вибрационного (грохотного) типа, которая максимально облегчит процесс уборки корнеплодов.



Важно помнить, что если к мотоблоку среднего и легкого класса приобрести копалку второго типа, то мощности агрегата не хватит. Если же для мощного мотоблока купить простую копалку, машина отлично справится с работой; но итог будет не так хорош как при вибрационной картофельной копалке, дающей наилучшие результаты. Только правильный выбор картофельной копалки для мотоблока позволит полностью использовать ее возможности.

Виды оборудования

Все картофельные копалки, предназначенные для мотоблоков разделяются на три вида:



• •    простая или стрельчатая;
• •    вибрационная или грохотная;
• •    транспортерная.

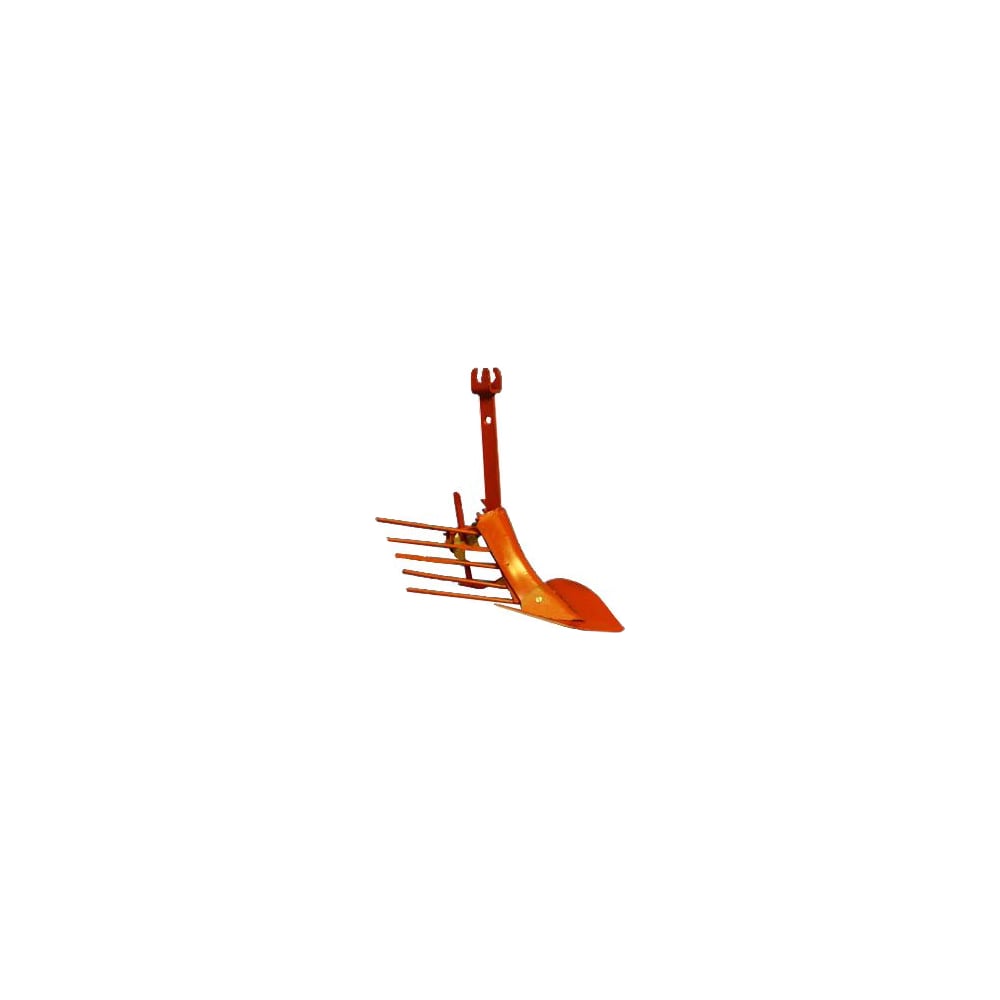

Стрельчатые копалки, агрегатируемые с мотоблоком имеют самое простое устройство и минимальную цену. В такой модели все части стационарны, а движущиеся отсутствуют. Работает она по простому принципу. Нож прорезает пласт грунта с картофелем и приподнимает его. После этого срезанный пласт попадает на смонтированные веером прутья копалки, расположенные над землей. Почва с картофеля осыпается между прутьями, а клубни падают на землю, в достаточной степени очищенные от земли. Такой способ избавления от грунта подходит только при легкой и сухой почве.

Грохотная копалка к мотоблоку – более сложное устройство. В ней присутствуют лемех и движущаяся платформа грохот. Эта картофельная копалка для мотоблока срезает грунт лемехом, а после он направляется на платформу. На ней почва обсыпается вниз через сетку под действием вибрации.



Транспортерная копалка для мотоблока является среди рассматриваемых моделей самой усовершенствованной. В ней срезанный лемехом грунт поступает на ленту транспортера, где происходит максимально качественная очистка картофеля даже от липкого влажного грунта.

Существенное значение имеет и размер копалки для мотоблока. Его надо выбирать с учетом особенностей агрегата и эксплуатации.

Изготовление своими руками

Совсем не обязательно покупать готовую копалку. Имея немного навыков работы с металлом и используя готовые чертежи, копалку для мотоблока можно сделать своими руками. Определив, какого типа будет копалка, а также выбрав ее размеры, можно приступать к работе.







Изготовление картофельной копалки для мотоблока своими руками начинается со сварной рамы. Для этого применяется квадратная труба. Она распиливается на четыре части нужной длины и после сваривается в прямоугольник. Делая ее, важно придерживаться имеющегося чертежа копалки. После этого из куска такой же трубы изготавливается перемычка.



Далее, последовательно разбираясь с тем как сделать копалку для мотоблока, устанавливают вертикальные стойки. Их делают из металлических квадратов и приваривают к раме. На чертеже копалки для мотоблока это наглядно отражено. Затем стойки соединяются между собой при помощи металлических прутков с диаметром в пол сантиметра.

Режущую часть копалки, которая будет подрезать почву, можно сделать как из листа стали толщиной в пять миллиметров, так и из пришедшей в негодность циркулярной пилы. И в том и в другом случае работает копалка отлично. Заточка режущей части должна быть округлой. Это позволит не очень сильно углубляться в почву, а также сведет к минимуму механическую порчу клубней картофеля.

Процесс сборки копалки для мотоблока своими руками не сложен, но для освоения этой работы стоит просмотреть видео, так как наглядные материалы не заменит ни одна инструкция. Изготовив копалку самостоятельно, владелец мотоблока обзаводится качественным навесным оборудованием по очень низкой цене.

Смена полностью ручной уборки корнеплодов на частично механизированную помогает владельцам больших участков оптимизировать свой труд и получить максимум прибыли от урожая.

Картофелекопалки и сажалки для мотоблока МТЗ. Самодельные варианты, видео обзоры и отзывы

Обзор картофелекопалок

Картофелекопалка – это устройство, предназначенное для облегчения сбора корнеплодов и в частности картофеля. Достоинством данных приспособлений является то, что сбор овощей осуществляется в кратчайшие сроки и практически без применения человеческих усилий. Все больше землевладельцев стараются облегчить и уменьшить свой физический труд за счет использования мотоблоков и навесного оборудования.

Картофелекопалка КТ-5 к мотоблоку МТЗ

Исходя из названия, можно подумать, что агрегат годиться только для одной функции, но это не так. С его помощью можно подготавливать почву, нарезать борозды для посадки, а также окучивать кусты. На рынке представлено множество моделей, которые отличаются друг от друга не только формой, но и размерами, принципом действия. Многие умельцы дорабатывают купленные у производителей модели, превращая их в совершенные устройства.

Различают два вида копалок, которые могут использоваться как мотоблоком Беларус МТЗ 09Н, так и другой моделью:

• Активные.
• Пассивные.

Активные картофелекопалки, в свою очередь, делятся:

• вибрационные, которые еще могут называться грохотными или трясучками. Принцип действия предполагает подрезание ножом пласта земли глубиной до 20 см, причем ширина рабочей области составляет около 40 см. Клубни вместе с землей подаются на решетку, входящую в состав конструкции, и благодаря вибрации отделяются от земли. В конструкцию устройства входят один или пара эксцентриков. Последний вариант считается самый лучший, потому что вибрации глушатся насадками и не передаются на оператора. Мало этого, использование двух эксцентриков позволяет качественно просеять поднимаемый пласт земли и отделить клубни. Копатели с одним эксцентриком тоже эффективны, но за счет вибраций доставляют дискомфорт оператору.
• Транспортерные устройства, которые еще называются конвейерными или ленточными. Основным элементом является лента, которая при движении просеивает землю, а клубни выбрасывает поверх земляного пласта. Устройство аккуратно поддевает ком земли с клубнями, не повреждая урожай. Единственным нюансом, который надо учесть, является уборка урожая при просохшей земле. Эффективность такой копалки настолько велика, что потери урожая составляют всего 2%.

Пассивные картофелекопалки для мотоблока МТЗ отличаются по цене и особенностям конструкции. Они просты и не требуют особых навыков при использовании. Подходящий вариант для экономных землевладельцев. Это навесное оборудование еще называют веерная копалка. Выглядит устройство как небольшая лопата с приваренными прутьями.

Принцип работы совеем простой: мотоблок тянет картофелекопалку, лопата подрезает пласт земли и благодаря прутьям корнеплоды оказываются просеянными и падают на поверхность. В работе есть некоторые нюансы, которые наглядно видны в видео обзоре ниже. Во-первых, картофель может присыпать землей и при его сборе надо ворошить комья, чтобы собрать все картофелины. Во-вторых, в прутьях постоянно запутывается заранее не убранная ботва.

Виды картофелекопалок для мотоблока МТЗ

На рынке представлены модели картофелекопалок отличающиеся не только заводом-изготовителем, но и внешним видом и эффективностью работы. Как правило, они универсальные и подходят не только для мотоблоков МТЗ, но и для устройств других фирм.

Ниже приведены самые популярные и востребованные модели.

• Нева – компактные размеры, средний вес в 34 кг, ширина рабочей области 36 см, вскапывает на глубину до 20 см.
• Грохотная копалка ККМ-1 по своим характеристикам схожа с предыдущим вариантом, только ширина захвата составляет 39 кг, а вес около 40 кг.
• Копалка вибрационная КВМ-3 – выпускается в Китае, высота агрегата 90 см, а ширина рабочей области 39 см. Вес небольшой, всего 34 кг.
• Украинская модель «Полтавчанка» — превосходит свои аналоги по габаритам, но вес сохраняется 34 кг, значительнее эффективнее во величине глубины выкапывания – 25 см. И ширина обрабатываемого участка за один проход 40 см.
• Транспортерная копалка КТ-51 значительно больше по габаритам, но за счет использования легких материалов весит 36 кг. Ширина захвата увеличена до 53 см, позволяя быстрее обработать участок.
• Фирменное устройство от МТЗ КФТ-02

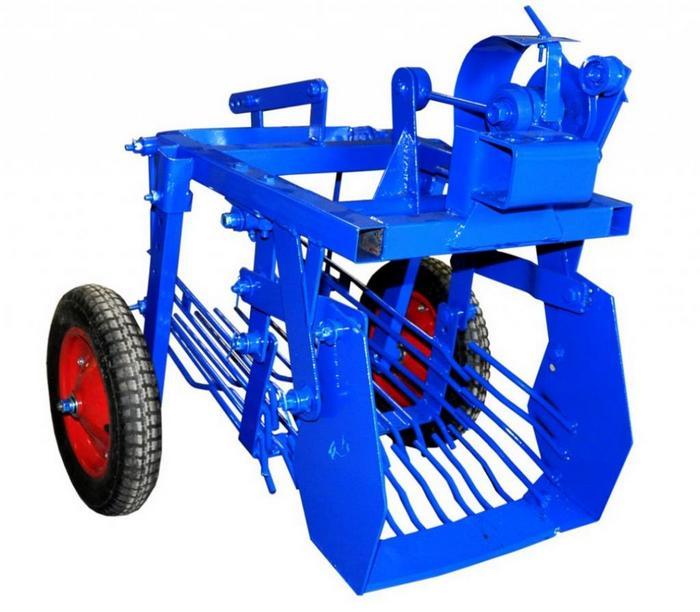

  Картофелекопалка для мотоблока ККМ-1

  Картофелекопалка «Полтавчанка»

  Картофелекопалка КФТ2-01




Преимущества и недостатки работы с картофелекопалкой на мотоблоках МТЗ

Преимущество использования картофелекопалки трудно не заметить – с ее использованием существенно сокращается время работы на участке, экономятся силы фермера. Мало того, ее можно использовать для сбора не только картофеля, но и других корнеплодов – свеклы, моркови и т.д. Но все это можно делать при условии, что модели копалки установится на имеющийся мотоблок. Потому, перед приобретением навески обязательно уточните возможность подключения.

В качестве недостатка можно отметить, что при сборе урожая существуют некоторые потери и повреждения корнеплодов. Несмотря на то, что конструкция самого устройства продумана до мелочей, 2 % потерь могут присутствовать.

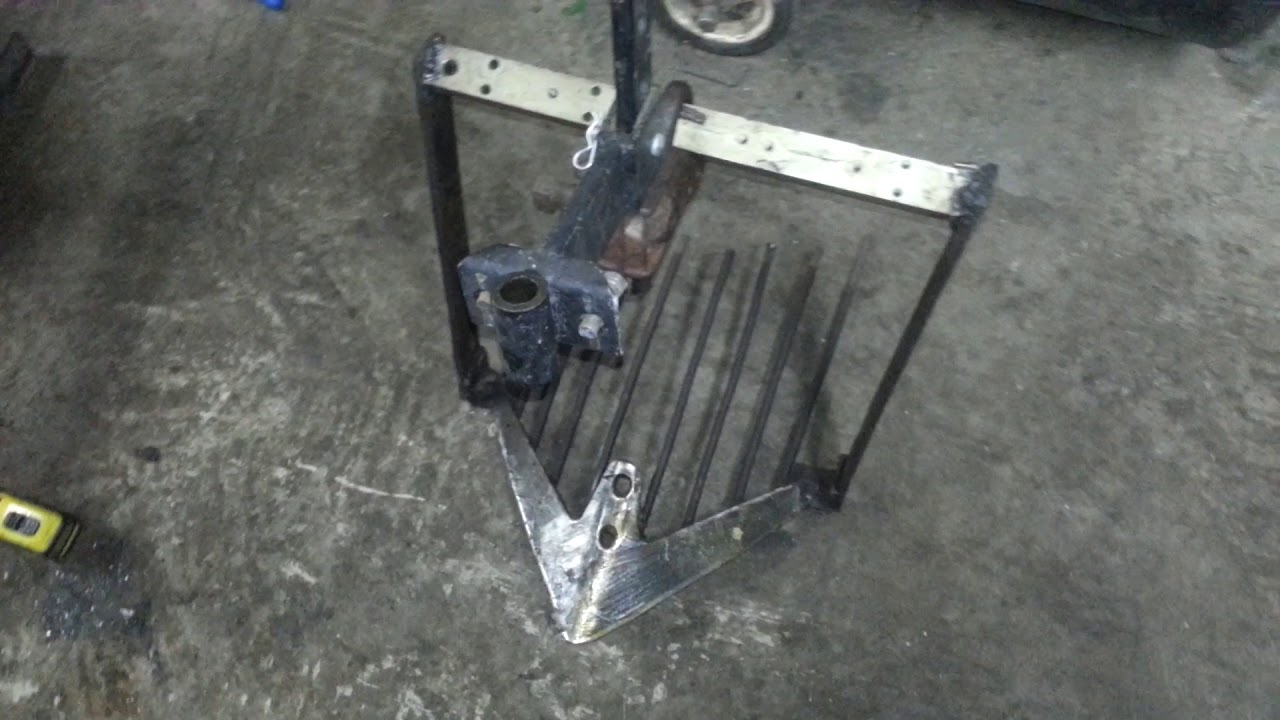

Самодельные варианты картофелекопалки для мотоблока МТЗ

При наличии терпения, навыков сварки и желания можно изготовить картофелекопалку своими руками. Самой простой является веерный тип. Понадобится:

• Сталь толщиной 3-4 мм. для лемеха;
• Болты для креплений;
• Прямоугольный профиль из стали для стойки;
• Арматура в диаметре 8 мм.;

Выполняет действия по порядку:

• Просверлить 2 отверстия для крепления к стойке посреди лемеха;
• Приварить пруты к расширенной части ножа. Длина подбирается индивидуально, но обычно в пределах 50 см;
• Соединить болтами лемех и стойку;
• К стойке в верхней части приварить кронштейн для последующего соединения устройства к мотоблоку;
• Нижняя часть лемеха должна быть крепкой, поэтому можно усилить ее металлом.

Такой вид картофелекопалки наиболее крепкий и прослужит долгие годы.

Видео обзор

Ниже представлен видео обзор, в котором наглядно демонстрируется, как удобно пользоваться картофелекопалкой, прицепленной к мотоблоку МТЗ

Мотоблок МТЗ 09Н становится многофункциональным помощником при использовании навесного оборудования, а именно картофелекопалки

Отзывы владельцев

Отзывов в сети об эффективности картофелекопалок очень много и все положительные.

Михаил:

С приобретением картофелекопалки ККМ-1 жить стало веселее, в том плане, что она значительно облегчила полевые работы. Теперь не надо гнуть спину, а достаточно только пройтись с мотоблоком и собрать урожай. Со своих 30 соток собираю картошку за день. Поначалу, перебирал землю, вдруг затерялось что-то, но копалка работает отлично.

Валера:

Покупать большой агрегат для сбора картофеля с 6 соток не имело смысла, поэтому смастерил веерную копалку сам. Чертежи, описания – все в свободном доступе, поэтому с сыном собрали быстро. Если грунт мягкий и песчаный, то работа идет легко и быстро. Но если почва плотная, то придется повозить целый день.

Захар:

На 2 гектарах руками не пособираешь картофель, поэтому купил транспортер КТ-51. Процесс практически полностью автоматизирован, поэтому сбор урожая идет быстро. Повреждений нет, что очень порадовало, так как боялся потерять урожай.

Картофелесажалки для мотоблока МТЗ

От производителя

Создание картофелесажалки значительно облегчило трудозатратную работу фермеров. Конструкторы предусмотрели универсальность крепления, поэтому устройство можно крепить и на мотоблок, и на минитрактор. Моделей сажалок существует много. Все имеют различный принцип действия, формы и, соответственно, удобство в использовании.

Картофелесажалка для мотоблока МТЗ КСМ-1

Картофелесажалки классифицируют:

• Способом подачи корнеплода;
• Формой бака;
• Наличие колес для транспортировки;
• По возможности садить несколько или один ряд;
• Возможностью подавать удобрения одновременно с клубнями;
• Полностью автоматические и полуавтоматические агрегаты.

Способы подачи корнеплодов – это то, что в главное степени отличает устройства друг от друга. Предусмотрено несколько видов, так как практикуют посадку целых клубней, половинок, проросших и нет.

Различают:

1. Ложечковая система подачи заключается в захватывании корнеплод насадкой в виде ложки и подавание его в почву. С помощью такого агрегата можно выполнять несколько функций, таких как нарезание борозды, высаживание семян, подача удобрения и формирование гребня из почвы нужной высоты.
2. Плоскоременная подача характеризуется использованием ремней с V-образной формой, которые располагаются горизонтально. Таким образом, картофель подается поочередно и исключается вероятность попадания двух картофелин в одну лунку.
3. Фасонная подача производится, когда овощи уже проросли. Благодаря сочетанию плоскоременной и ложечковой системы, которые расположены горизонтально эффективность захвата и подачи картофеля повышается. Однако, оператору необходимо постоянно контролировать процесс.
4. Мультиременная подача осуществляет двухрядную посадку, поэтому существенно выигрывает по сравнению с предыдущими видами. Ремни, расположенные по центру, подают картофель, а остальные формируют ряд, чтобы облегчить захват.
5. Система накалывания предназначена для посадки половинок.
6. Пальцевая подача выглядит, как транспортер, который благодаря поступательным движениям захватывают картофель и через отверстие подают на посадку.

Модели картофелесажалок для мотоблока МТЗ

Как правило, все устройства универсальны по способу подключения к мотоблоку, но при покупке, все такие, следует уделить внимание этому нюансу. Ниже приведены модели, которые выпускаются отечественными производителями:

• КСМ-1А – общим весом 33 кг, имеет бак на 34 л. Такой агрегат позволяет высадить 5 клубней в одном погонном метре.
• КСМ-1 – предназначена для посадки картофеля в один ряд с шагом 25см. Высадку производит на глубину 50 см. Вместительность бака составляет 40 л. Вес модели составляет 40 кг.
• КСТ-1Т – представляет собой компактную сажалку общим весом 33 кг и емкость бака 34 л. При условии, что она садит 5 клубней на метр, ее производительность составляет 0,2 Га в час.
• КС-1 – производят многие страны. На фоне своих аналогов, картофелесажалка отличается значительным весом в 190 кг и небольшим посадочным расстоянием в 12 см. Посадка осуществляется на глубину от 60 до 150 см.

Картофелесажалка КСМ-1ЦУ

Картофелесажалка КСТ-1Т

Картофелесажатель однорядный ДТЗ КС-1

Работа с картофелесажалками для мотоблока МТЗ

Работа с картофелесажалками достаточно проста. Необходимо загрузить посадочный картофель в бак и отправляться на посадку. Баки могут отличаться формой и объемом. Обычно объем вмещает 2 ведра картофеля. Если у картофелесажалки есть транспортировочные колеса, то передвижение будет осуществляться быстрее, а маневренность значительно возрастает. В зависимости от внешнего вида и конструкции, сажалки могут быть одно- и двухрядными. На большее количество рядов оборудование не делается, так как из-за этого возрастает его вес и уменьшается удобство эксплуатации.

Не все, но многие модели предоставляют функцию одновременной подачи клубня и удобрения. В таком случае агрегат снабжается дополнительным баком, который необходимо заполнить удобрениями. Подача автоматическая и строго дозированная.

Автоматические модели всю посадку осуществляют самостоятельно, поэтому не требуют вмешательства фермера. А полуавтоматические менее функциональные, так как требуют непосредственного участия оператора, который должен подавать клубни вручную.

Посадка клубней

Желательно почву заранее вспахать при помощи почвофрезы или плугом. Для того, чтобы обогатить почву кислородом и просушить верхний слой, необходимо бороновать ее. Подготовить картофелесажалку и засыпать картофель в бак. Если ваша навеска не поддерживает нарезание борозд, то необходимо предварительно использовать окучник. После посадки, клубни закрываются землей.

Самодельные варианты картофелесажалки для мотоблока МТЗ

На фото представлен подробный чертеж, который поможет изготовить картофелесажалку для мотоблока МТЗ самостоятельно.

Видео обзоры

Посадка картофеля происходит намного быстрее и легче. Как именно демонстрируется в следующем видео обзоре

Отзывы владельцев

Те владельцы, которые предпочли автоматизировать посадку картофеля отмечают в своих отзывах, что время работ сократилось за счет быстрой и равномерной подачи клубней.

Валентин:

Использование картофелесажалки для мотоблока МТЗ значительно упростило работу и сажать стало легче. Это устройство делает все само, мне остается только направлять мотоблок. Рядки получаются ровными, а кусты вырастают на одинаковом расстоянии благодаря четкой подаче клубней. Копку я тоже осуществляю с мотоблоком Беларус и соответствующей навеской.

Максим:

Не представляю теперь, как можно сажать картофель без этого навесного оборудования. Загрузил бак и вперед на покорение полей. Все делает сама – садит, пригребает. Если кто-то еще не обзавелся таким устройством, то очень рекомендую. Копка у меня тоже автоматизирована.



Картофелекопалка для мотоблока Нева своими руками. Размеры, чертёж, видео

Посадка, выращивание и особенно уборка картофеля – нелегкий труд. Каждый, кто хотя бы раз занимался этой работой, помнить ощущения бесконечных взмахов лопатой при выкапывании картофеля. Предлагаем вам узнать, как сделать картофелекопалку своими руками для трактора. Видео, чертежи и фото из этой статьи помогут вам с минимальными затратами сделать качественное оборудование.

Также почитайте: Как сделать измельчитель для веток

Конструкция картофелекопалки для мотоблока «Нева»

Немного смекалки и наличие подручных материалов подсказывают огороднику-любителю путь создания отличного средства малой механизации труда. Картофелекопалка для мотоблока «Нева» собирается несложно. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Фото картофелекопалки

Картофелекопалка для трактора, сделанная своими руками, извлекает клубни картофеля из земли и оставляет их на поверхности. Остается только собрать картофель.

Узнайте, как сделать грунтозацепы из автомобильных дисков

Чтобы сделать картофелекопалку для мотоблока по чертежам, вам нужно подготовиться:

• уголок 63х40 мм для устройства сварной рамы;
• швеллера No 8;
• металлические пластины для изготовления лемеха размером по 8 мм.

Смотрите видео: Самодельная картофелекопалка к мотоблоку

Рама картофелекопалки для мотоблока по чертежам и видео сваривается из уголка и швеллера. Вы можете сделать оборудование по индивидуальным размерам. Чтобы сделать картофелекопалку для мотоблока, вам нужно выполнить следующие шаги:

1. Лемех собирается из металлических пластин и закрепляется к элеваторному кожуху.
2. Элеватор может изменять угол и этим меняется угол копания.
3. Детали, которые будут участвовать в непосредственном процессе копания, должны быть округло заточены. Это поможет избежать разрезания клубней картофеля во время выкапывания.
4. Редукционный узел сделан из 2 корпусов цилиндрической формы разных диаметров, соединяющие ведущий и ведомый валы, которые изготавливаются из стали.
5. На шпонках вала закреплены звездочки с приваренными ступицами.

Интересное видео: Грохотная картофелекопалка к мотоблоку. Размеры

Еще одна деталь картофелекопалки – барабан-очиститель, представляющий конструкцию из двух роликовых цепей, надетых на стержни. Для прочности конструкция крепится на изогнутых дисках. Вращающийся вал передает движение на звездочки, от которых вращаются оси барабана-очистителя. Ползунок изготавливается из пластмассы, что обеспечивает хорошее скольжение цепи. Входная ось копалки монтируется в кожухе. На входную ось крепится звездочка с подшипником. Распорные втулки крепятся с двух сторон звездочки.

Смотрите чертежи картофелекопалки на мотоблок:

Чертеж самодельной картофелекопалки для мотоблока

Чертеж с размерами картофелекопалки

Чертеж картофелекопателя

Теперь вы знаете, как изготавливается картофелекопалка для мотоблока «Нева» своими руками размеры по чертежам и видео. Использование сельскохозяйственной техники, даже собранной своими руками, значительно сокращает время рутинных и трудоемких сельскохозяйственных операций. Это также позволит увеличить урожайность и лучше сохранить картофель, выращенный с применением передовых технологий.

Как сделать картофелекопалку для мотоблока своими руками

Сбор картофеля является энергозатратным процессом. Картофелекопатель, установленный на мотоблоке, облегчает данную задачу и делает процедуру механизированной. Для выкапывания картофеля мотоблоком потребуется специальное устройство. Оно называется картофельная копалка. В интернете есть много видео на эту тему. Сам механизм для копки клубней картошки мотоблоком может быть разным, в том числе и собранным самостоятельно. Для этого необходимо знать основные нюансы.

В данной статье вы узнаете, возможно ли самому сделать подобную картофелекопалку

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

Основные варианты:

• вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
• транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
• стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства.

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Чертежи самодельных картофелекопалок

Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками, чертежи и расчеты потребуется смотреть и сверять предварительно.

Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа. В чертежах отображается:

• размеры конструкции;
• основные особенности выбранного мотоблока;
• типы соединений;
• углы наклона деталей и все крепления.

Чертежи являются основой создания картофелекопалки

Фактически, чертеж является не просто предварительным рисунком, а проектом, который будет воссоздан с указанными особенностями и расчетами.

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

• шлифовальное устройство углового типа;
• сварка;
• дрель или гравер.

Также необходимы будут крепежные элементы.

Важно! Все детали должны быть качественными. В противоположном случае уборка картофеля мотоблоком будет некачественной, а механизм не сможет прослужить долго.

Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

• весь процесс создания регламентирован чертежом со всеми расчетами;
• крепления любого типа необходимо подготовить заранее;
• любое отклонение от проекта приводит к неправильной или неполноценной работе;
• после создания устройства нужна регулировка.

Важным моментом является то, что грохотная конструкция может иметь различные особенности в зависимости от требований. Например, существует двухэксцентриковая вибрационная копалка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Для создания грохотных конструкций вам понадобится сварка

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Конструкция стрельчатых картофелекопалок

Стрельчатые конструкции являются наиболее простым вариантом для самостоятельного создания. Основные нюансы:

• не используются для почвы твердого типа;
• состоит только из ножа, взрывателя почвы и решетки из прутьев;
• форма расположения прутьев – веер.

Из-за расположения прутьев на механизме такой вариант еще называется веерным. Копка картофеля мотоблоком с веерной насадкой является простым процессом. После того как нож взрезает почву, она идет по прутьям вверх, что позволяет частично просеивать и захватывать клубни.

Важно! Строго регулируется размер промежутков между прутьями, так как при неправильной конструкции картофель будет просеиваться сквозь устройство.

Картофелесажалка на мотоблок должна быть прочной и устойчивой к нагрузкам. Если это условие не будет выполнено, то произойдет деформация веера.

У данного агрегата имеются свои плюсы и минусы

Порядок изготовления картофелекопалки своими руками

Копка картофеля мотоблоком требует выполнения всех правил создания механизма, которым осуществляется процесс. Картофелесажалка на мотоблок делается по установленному плану. Порядок изготовления не меняется, в зависимости от конструкции механизма. Этапы:

• выбор варианта картофелекопалки;
• подготовка материалов;
• расчеты и создание чертежа, на основе которого в дальнейшем будет сделан механизм;
• создание конструкции и примерка на технику;
• пробная работа.

Пробная копка картофеля мотоблоком нужна обязательно. Без испытания нельзя полноценно настроить работу агрегата.

Главным пунктом является создание конструкции. Первоначально потребуется собрать необходимые материалы и инструменты. Далее создаются заготовки по чертежам. Каждый элемент должен иметь строго обозначенные размеры. По конструкции сначала идет создание рамы (каркаса), на которую уже прикрепляется остальное, в том числе нож или лемех. После создания рамы идет предварительная работа с креплениями. Только после этого механизм собирается и устанавливается на технику.

Картофелесажалка на мотоблок крепится только после предварительной примерки и подгонки по параметрам. Закрепление может осуществляться с помощью отдельных креплений или приваренной планки.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

выберите материал и инструмент

Навесное оборудование для разных типов техники стоит внушительных денег.

Вот почему один из вариантов сэкономить — сделать его самому, из подручных и покупных материалов.

Одно из самых популярных дополнительных приспособлений к минитрактору или мотоблоку — самодельная картофелекопалка.

Позволяет полностью автоматизировать процесс сбора картофеля, который требует очень много времени, если его делать вручную.

С чего начать?

Не хватайтесь за инструменты и металлические предметы с головокружительной скоростью. Прежде всего следует определиться с некоторыми очень важными моментами.

• С каким оборудованием будет использоваться картофелекопалка?
• Сколько можно потратить на это мероприятие?
• Картофелекопалка какая будет собираться и по каким чертежам?
• Как будут соединяться отдельные части?
• Где и как будут подбираться материалы для строительства?

Способ соединения — сварка или болт-гайка?

Есть два способа соединения отдельных частей металлоконструкций (листов, уголков и т. Д.).), которые вам придется использовать при проектировании картофелекопалки.

Метод контактной сварки электричеством или газом — более эстетичный, но в большинстве случаев менее надежный.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердом и каменистом грунте, существует вероятность разрыва шва между металлоконструкциями.

Другой способ — с помощью болта, контргаек и гаек. Используя такой крепеж, можно надежно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать — например, если нужно было перевезти картофелекопалку на большое расстояние.

Для соединения отдельных частей специального оборудования не требуется: достаточно дрели, дрели и пары ключей.

Что нужно для сборки самодельной картофелекопалки?

Основой этого типа приставки обычно является сварная рама из металлических уголков.Толщина металла подбирается с учетом нагрузки, которую он будет испытывать.

Чем он больше, тем толще должен быть металлический лист. Чаще всего используются уголки, имеющие размеры 63 × 40 мм. Также вам понадобится железный швеллер из прочного металла.

Деталь № 8 идеально подходит для этого случая. Кроме того, требуются листы металла разных размеров, толщиной не менее 8 мм.

Если все будет соединяться болтами, необходимо приобрести необходимое количество метизов.

Вам также понадобится:

• цепь, передающая крутящий момент;
Колеса
• — металлические или резиновые, в зависимости от типа грунта, на котором вам придется работать;
Металлический барабан
• ;
• ¼ труба газовая.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции есть два стальных ножа, которые режут землю. После этого клубни собирают вместе с почвой и через специальную транспортную решетку подают в приемный бункер.

Решетка движется и вибрирует, в результате чего приставшие комья земли легко отделяются от клубней картофеля.

При недостатке материала бункер не может быть сделан, а очищенный от налипшей почвы картофель можно вываливать прямо на поле. Потом просто собирает руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее все соединения, тем дольше прослужит собранный прибор.

В первую очередь собирается каркас из уголков и металлических швеллеров. Она является опорной базой всей конструкции. Все остальные компоненты прикрепляются к раме после сборки.

Одной из самых больших и важных частей картофелекопалки является элеватор. Состоит из вибрационной решетки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция элеватора сварена или прикручена из металлических уголков.

Элеватор снабжен специальными валами, на которые передается усилие от вращающихся колес — это заставляет решетку вибрировать.

После того, как лифт полностью собран и закреплен на опорной раме картофелекопателя, доля прикреплена к нему. Это плуг, который представляет собой непосредственную рабочую часть, вытаскивающую клубни картофеля из земли.

Его можно сделать из множества металлических предметов. И от настоящего, самого обыкновенного плуга, и от специально заточенного и изогнутого отрезка трубы диаметром 200 мм.

Лемех рекомендуется крепить к элеватору болтами, так как именно эта часть картофелекопалки при работе испытывает наибольшую нагрузку. Болты на 10 — это именно то, что вам нужно в этом случае.

Предпоследний этап — проектирование и сборка транспортной опоры. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлической планки. Также доступны звездочки и подшипники.

Все эти детали в сборе сделают перемещение картофелекопалки во время работы чрезвычайно простым и несложным.Роликовые цепи используются для передачи вращения на специальные валы, которые вызывают вибрацию решетки элеватора.

Звездочки прикреплены к металлическому стержню, который действует как мост и вращается при движении. К стержню приваривают металлические диски, а затем к ним прикрепляют колеса.

Особое внимание следует уделить способу подключения оборудования к сельскохозяйственной технике, которая будет приводить ее в движение.

Строительство этого устройства — последний этап сборки картофелекопалки своими руками.

Если у вас есть навесное оборудование для трактора или мотоблока, достаточно сделать аналогичное по конструкции крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную систему подключения навесного оборудования.

В этом случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации могло стать внесение изменений в конструкцию самого трактора.

Толщина металла, из которого собирается картофелекопалка

Оптимальная толщина металла для данного типа самодельного оборудования — 5-7 мм.Именно такой размер гарантирует достаточно высокую прочность и не лишний вес.

Если работа по уборке картофеля должна выполняться на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В этом случае можно использовать материал меньшей толщины.

Если почва твердая и каменистая, чем больше весит картофелекопалка, тем лучше. Благодаря своему весу он создаст необходимое для работы усилие.

Лемеху легче врезаться в землю и развернуть слои почвы вместе с клубнями картофеля.

Какие колеса использовать для изготовления самодельной картофелекопалки

Для рассматриваемого типа оборудования могут применяться три типа колес:

• резина с обычным протектором;
Резина
• с протектором трактора;
• металл.

У каждого вида есть свои достоинства и недостатки. Использование любого из них полностью оправдано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под тяжелым весом, стоит обратить внимание на резиновые колеса.

Они довольно легкие, а протектор резиновой шины трактора легко будет грести землю, что позволит технике без труда трогаться с места, не поскользнуться и не застрять.

Также при проектировании картофелекопалки следует выбирать самые широкие колеса, иначе движение будет несколько затруднено.

Металлические колеса идеально подходят для работы на твердой почве. Они значительно увеличат общий вес конструкции, которая в этом случае есть только под рукой: плугу будет легче врыться в землю и выполнять свою функцию.

Также желательно подбирать тракторный протектор для цельнометаллических колес, чтобы избежать застревания и скольжения при движении по рыхлой и заболоченной почве.

Палец

По возможности на элеваторе можно установить пальчиковый барабан. Это отрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такого размера, чтобы она не доходила до решетки всего на пару сантиметров. Барабан установлен на специальной оси с наварной звездочкой.

С помощью цепной передачи ось барабана соединяется с валом колеса.

Если все сделать правильно и расчеты верны, пальцы разломают твердую засохшую землю, которая вместе с клубнями падает на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции вам понадобится:

• труба большого диаметра;
• круглые металлические листы , которые впоследствии закроют оба отверстия в трубе;
• стальной стержень , который будет выполнять функцию оси вращения;
• длинные пальцы металлические цилиндрические (можно использовать арматуру, используемую для армирования бетона).

Вся конструкция изготовлена ​​методом контактной сварки.

Купить заводскую картофелекопалку — очень дорогое мероприятие. Поэтому при отсутствии лишних денег и большого количества времени, а также при исправной голове и руках можно легко сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно относиться к своей работе внимательно и добросовестно, тогда самодельная картофелекопалка может прослужить вам без поломок и простоев очень долго:

Посадка, выращивание и особенно сбор картофеля — дело непростое.Каждый, кто хоть раз проделал эту работу, должен помнить ощущения от бесконечного раскачивания лопаты при выкапывании картошки. Предлагаем вам узнать , как сделать картофелекопалку своими руками для трактора … Видео, чертежи и фото из этой статьи помогут сделать качественную технику с минимальными затратами.

Строительство картофелекопалки для мотоблока «Нева»

Немного изобретательности и доступность подручных материалов подскажут садоводу-любителю путь к созданию прекрасного средства малой механизации труда.Картофелекопалка для мотоблока Нева проста в сборке. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Фотография картофелекопалки

Картофелекопалка для трактора своими руками вынимает клубни картофеля из земли и оставляет их на поверхности. Осталось только собрать картошку.

Для изготовления картофелекопалки для мотоблока по чертежам необходимо подготовить:

• уголок 63х40 мм для устройства сварной рамы;
• канал № 8;
Металлические пластины
• для изготовления лемеха размером 8 мм.

Рама картофелекопалки для мотоблока сварена из уголка и швеллера по чертежам и видео. Вы можете настроить свое оборудование. Чтобы сделать картофелекопалку для мотоблока, необходимо выполнить следующие действия:

1. Лапа собирается из металлических пластин и крепится к кожуху элеватора.
2. Элеватор может изменять угол наклона, и это меняет угол копания.
3. Детали, которые будут участвовать в процессе копания, необходимо заточить.Это поможет избежать срезания клубней картофеля при перекопке.
4. Редуктор состоит из 2-х цилиндрических корпусов разного диаметра, соединяющих ведущий и ведомый валы, которые выполнены из стали.
5. Звездочки с приварными ступицами закреплены на шпонках вала.

Интересное видео: Ревущий картофелекопатель для мотоблока. Размеры

Еще одной деталью картофелекопалки является очистительный барабан, который представляет собой конструкцию из двух роликовых цепей, надетых на стержни.Для прочности конструкция крепится на изогнутые диски. Вращающийся вал передает движение на звездочки, от которых вращаются оси очистного барабана. Ползунок сделан из пластика, что обеспечивает хорошее скольжение цепи. Входной вал экскаватора установлен в кожухе. К ведущей оси прикреплена звездочка с подшипником. К обеим сторонам звездочки прикреплены распорные втулки.

Чертеж с размерами картофелекопалки

Чертеж картофелекопалки

Теперь вы знаете, как сделать картофелекопалку для мотоблока Нева габариты по чертежам и видео.Использование, даже самостоятельной сборки, значительно сокращает время рутины и. Это также повысит урожайность и позволит лучше сохранить зрелый картофель.

Наверное, каждый хозяин большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и сократить время обработки почвы до минимума, поэтому садоводы стремятся обзавестись мотоблоком и различной техникой к нему. . Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то есть смысл задуматься о необходимости картофелекопалки для механической уборки.Теперь вы можете купить различные конструкции и улучшенную технику для всех типов мотоблоков, а можете приложить немного усилий, чтобы сделать экскаватор для мотоблока своими руками. В этой статье мы познакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

Картофелекопалка своими руками — особенности конструкции

Картофелекопалки бытовые бытовые двух типов: простые и вибрационные. Принцип работы всех типов картофелекопателей одинаков — рало, лемех или зубья погружаются в почву, а клубни картофеля извлекаются на ее поверхность.Таким образом, садоводу не нужно будет вручную выкапывать картошку из каждой ямки — садовый агрегат сделает это за него. Оба типа экскаваторов можно изготавливать самостоятельно из подручных средств, а можно купить некоторые комплектующие, стоимость которых невысока, и сэкономить свой бюджет.

Экскаватор простой представляет собой приставку в виде заостренного изогнутого железного листа, к которому веерообразно приварены стержни. Эта мини-лапа разрезает почву и поднимает клубни вверх веером из веток, одновременно удаляя лишнюю почву.К мотоблоку присоединяется простой экскаватор, который механизирует уборку картофеля.

Виброкопатель — это картофелекопалка с конвейером, предназначенная для работы с мотоблоком. Комплектуется решеткой и колесами. Механизм уборки у такого копателя прост: почва срезается с помощью раллийной рамы, которая вместе с клубнями картофеля попадает в решетку, где корнеплоды отсеиваются от комков земли с последующим прикатыванием решетчатой ​​решетки к почве. поверхность.

Важно! Картофелекопалку своими руками имеет смысл делать для обработки участков с легкими и средними почвами.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для изготовления обыкновенной самодельной картофелекопалки для мотоблока понадобятся следующие материалы:

• рама из сваренных между собой уголков размером 40 на 40 мм;
• секции труб или каналов 1.Длиной 3 м;
• арматура диаметром 10 мм;
• лист металлический толщиной 7 мм и более для бортов ограждения и лемехов;
• секции квадратных труб или швеллеров для металлических стеллажей — 8-10 шт .;
• вращающийся металлический барабан и цепь для передачи вращения;
• колеса, болты и метизы.

Знаете ли вы? Картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная — до 85%. Оборудование и инструмент, необходимые для создания картофелекопалки своими руками: сварочный аппарат

• ;
• дрель и дрель;
• ножницы по металлу;
• молоток, ключи гаечные;
• болгарский.

Особенности изготовления простой картофелекопалки

Simple Potato Digger — это усовершенствованная изогнутая лопата, которая погружается в землю под клубнями картофеля и выталкивает их на поверхность. Правильно рассчитав ширину копателя и угол наклона режущего инструмента, можно при уборке рыхлить почву, которую не нужно будет копать.Сделать простую картофелекопалку элементарно — три листа железа свариваются между собой и прикрепляются к мотоблоку специальным креплением. Простота конструкции и небольшое количество комплектующих позволяют изготавливать ее начинающему оператору сельскохозяйственной техники, умеющему работать со сварочным аппаратом.

Как сделать окучник

Самым простым окучником является окучник листерного типа, который состоит из двух остроконечных сварных крыльев из листового железа толщиной не менее 2-3 мм.Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, кончик которых протыкает и разрыхляет землю, поэтому каждый садовод, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом ряда. приемлемый для него интервал, который он обычно выдерживает при посадке картофеля. Обычно это около 60 см, а промышленные окучники имеют ширину всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого составляет от 30 до 60 см, а высота — около 30 см.Этот элемент окучника изогнут по высоте треугольника, тем самым получится протыкающий землю наконечник, к нему приварены небольшие прямоугольники в виде крыльев, размах которых будет равен ширине междурядья. К основному треугольнику веерообразно приваривают 7-10 стержней длиной около 30 см. Для лучшей жесткости край треугольника укрепляют железным прутком толщиной не менее 3 мм.

Важно! Жесткая стойка-опора не позволит двигателю мотоблока при работе перегружаться.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50 * 520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения наконечника копателя в землю во избежание срезания клубней. Повышать жесткость наконечника и крыльев имеет смысл, соединив края крыльев железной пластиной, к которой будет привариваться стойка конструкции, несущая на себе всю нагрузку земляных работ при уборке картофеля, по возможности это металлическая часть может быть предварительно закалена.

Как сделать картофелекопалку ревущего типа своими руками

Сделать картофелекопалку своими руками немного сложнее, но в исполнении очень реалистично. Для начала нужно изготовить отдельные узлы этого полезного агрегата, соединить их между собой, проверить работу механизма, и вибрационная картофелекопалка для мотоблока своими руками готова к уборке картофеля. Разберем все этапы изготовления картофелекопалки для мотоблока. Перед изготовлением данного механизма рекомендуется сделать схематический чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при замере материала и дальнейшей сварке.

Для начала рекомендуется изготовить раму для копателя-грохота. Для этого из трубы квадратного сечения 40 * 40 мм (или уголков) следует сварить прямоугольник размером 120 * 80 см, который необходимо хорошо отшлифовать болгаркой. Затем на четверти длины этого прямоугольника каркаса приваривается отрезок квадратной трубы 40 * 40 мм для перемычки и дальнейшего монтажа стержней.В другой части рамы делаем крепление для оси колеса, для этого с внешней стороны по углам нужно вертикально расположить и приварить два отрезка трубы длиной 15 см и диаметром 30 мм, и просверлить отверстие в каждой трубе сверлом диаметром 10 мм.

Затем следует установить несколько вертикальных стоек — для этого нужно отступить от встроенных перемычек на 5 см с обеих сторон и приварить квадрат размером 3 * 3 см и длиной 50 см, затем отступить еще на 20 см. см и приварите 40-сантиметровые столбы, после чего отступите 40 см и приварите 30-сантиметровые стойки, в результате получится своеобразная лестница.Теперь нужно соединить стойки металлической полосой, толщина которой 0,4 мм, под углом 45 градусов, в результате у вас получится треугольная конструкция.

Знаете ли вы? Первый картофелекопатель на конной тяге был создан русским кузнецом в 1847 году.

Как сделать скатную доску и рало

Следующий этап изготовления картофелекопалки своими руками — это сварка рабочей части нашего устройства — раля и скатной доски.Рало необходимо для выкапывания клубней картофеля из почвы с последующей подачей их на скатную площадку с помощью железных прутьев. Для строительства рала необходимы два металлических листа размером 400 * 400 мм толщиной 0,3 мм, в каждом из которых нужно проделать отверстие под болт, а также просверлить отверстие в столбах, отступив назад. 5 см от края и надежно прикрутите эти металлические пластины к раме болтами. Затем металлическую пластину размером 30 * 70 см конусообразно сгибают в центральной части ударами молотка и приваривают встык к боковым листам — получился раль, край которого нужно заточить для лучшее проникновение в землю.

Скатная доска сварена из 8-10 металлических прутков или кусков арматуры длиной около 1,2 м, один конец которых приварен к нижней части рельса, а другой выступает за экскаватор и довольно свободно перемещается. Стержни приваривают параллельно на расстоянии около 40 мм. Для усиления конструкции на торце каркаса с обеих сторон от него можно приварить швеллер длиной около 30 см — это будут подступенки, к которым приваривается планка. Затем к нему будут приварены стержни на расстоянии двух третей их длины для обеспечения прочности наклонной доски.Во время уборки свободные края веток будут вибрировать и сбивать почву, приставшую к корням. Также рекомендуется приваривать к боковым сторонам стоек скатной доски металлические пластины, чтобы клубни картофеля не выпадали из решетчатой ​​конструкции.

Выбор колес для строительства

С основными этапами изготовления картофелекопалки своими руками мы уже ознакомились, теперь нам нужно выбрать колеса по конструкции из следующих вариантов:

• металл — подходят для работы на твердом грунте, своим весом утяжеляют экскаватор и улучшают работу на ралли;
• резиновые простые — используются для работы на рыхлом грунте, на влажном грунте, не дадут возможности транспортировать садовую технику; Резина
• с тракторным протектором — позволит использовать конструкции на мокрой почве без скольжения, они громоздкие и тяжелые.

Колеса резиновые с тракторным протектором — лучший вариант для изготовления картофелекопателей. Колесо оснащено креплением, аналогичным букве «L», которое крепится к оси, закрепленной на раме экскаватора. Колесо можно закрепить «шпилькой» по аналогии с садовой тачкой.

Важно! Более широкие колеса облегчают передвижение картофелекопалки по грядкам.

Крепежные изделия

И вот мы на завершающем этапе изготовления картофелекопалки своими руками — изготовление крепежа и финальная сборка механизма.Редуктор крепится к оси с помощью подшипников, транспортный механизм собран из колес, роликовых цепей, металлических дисков. Ось, как соединительный мост, должна крепиться звездочками, к ней привариваются диски, к которым крепятся колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм картофелекопалки.

Затем изготавливается держатель с буквой «Г». Длинный конец прикрепляют к балочной части, которая соединяется с мотоблоком, а короткий конец приваривают к наконечнику рала.Для контроля угла наклона ралли балку лучше всего соединять с картофелекопалкой двумя и более болтами.

В результате всей проделанной работы у вас будет картофелекопалка для мотоблока, очень простая в эксплуатации, к тому же она будет частично разборной и транспортабельной за счет болтового крепления механизма. Такая копалка для картофеля поможет извлечь клубни картофеля из почвы, немного очистить землю и аккуратно уложить их на поверхность борозд.Хозяину приусадебного участка останется только собрать урожай и обеспечить ему оптимальные условия хранения.

Было ли это полезно?
колодец №

Картофелекопатель длиной минитрактор позволяет убирать корнеплоды быстро и с минимальными потерями. Сделать это приспособление своими руками довольно сложно, но многие фермеры предпочитают использовать самодельные агрегаты.

Мини-трактор-экскаватор предназначен не только для уборки картофеля. С помощью этой насадки вы можете оптимизировать сбор свеклы, моркови, редиса и репы.Эти устройства крепятся к задней навеске трактора, бывают одно- и двухрядные.

Картофелекопалки по виду работ можно разделить на конвейерные и вибрационные. В этой статье мы рассмотрим популярные модели и расскажем, как сделать экскаватор для минитрактора своими руками.

Принцип работы картофелекопателей

Корнеплоды очень удобны в использовании. Навесное оборудование крепится к задней навеске минитрактора.Установленные на агрегате ножи во время движения вскрывают слой почвы на глубину примерно 25-30 сантиметров, извлекая клубни картофеля.

Двигаясь по конвейеру, картофель освобождается от остатков почвы и ботвы. После этого очищенный урожай попадает в бункер-накопитель или попадает в проходы.

На российском рынке навесное оборудование для сельхозтехники, картофелекопалки для минитрактора представлено в большом ассортименте. Следует отметить, что фермеры охотно закупают не только импортную, но и отечественную продукцию.

Все агрегаты отличаются друг от друга производительностью, конструктивным весом и техническими характеристиками … Независимо от производителя, все агрегаты работают очень аккуратно и помогают убирать урожай с минимальными потерями.

Обзор популярных моделей картофелекопалок

ККМ-3

Вес данного агрегата всего 40 килограммов, поэтому данное устройство оптимально для мини-трактора … Основные агрегаты включают активную лемех для вскрытия почвы и просеивающей сетки.Эти особенности указывают на то, что это однорядная виброкопалка для картофеля.

Глубина обработки почвы 20 сантиметров. Ширина охвата этой насадки составляет 400 миллиметров. Необходимое для работы усилие передается через вал отбора мощности минитрактора. Два колеса придают агрегату устойчивость. Экскаватор обслуживает один механизатор.

КФТ2-01

Картофелекопалка однорядная конвейерная, предназначена для работы на легких почвах … Неплохо для минитракторов МТЗ.

Картофелекопалка измельчает почву на глубину от 15 до 20 сантиметров. Ширина захвата 580 миллиметров, производительность около 0,2 га в час. Стоит отметить, что вес оборудования составляет 125 килограмм, поэтому для качественной работы требуется соответствующая тяговая мощность минитрактора и двухдиапазонный ВОМ.

4U-1

Транспортная картофелекопалка китайских производителей. Подходит для уборки всех видов корнеплодов. Вес навесного оборудования составляет 135 килограммов, поэтому минитрактор должен иметь мощность от 18 до 30 лошадиных сил.

Кроме того, для правильной работы изделия частота вращения вала отбора мощности должна быть не менее 540 об / мин. Ширина захвата составляет 650 миллиметров, но картофелекопалка однорядная. Устройство крепится к трактору с помощью задней трехточечной навески. Производительность — 0,2-0,3 га в час.

DTS-1

Картофелекопалка конвейерная, отличается хорошей производительностью и точностью работы.Режущее устройство устройства состоит из трех отдельных ламелей, задняя часть которых находится на одной оси с конвейерной лентой. Такая схема обеспечивает частичную очистку клубней перед поступлением на конвейер и минимизирует потери при уборке урожая.

Все трущиеся детали и опорные подшипники защищены от пыли, что положительно сказывается на сроке службы оборудования. Следует отметить, что установка оснащена эллиптическим встряхивателем и гладкими роликами, по которым движется конвейерная лента.

Z-653/2

Картофелекопалка транспортная, предназначена для мини-тракторов тягового класса 0,6-0,9. Вес оборудования составляет 320 килограммов, поэтому мощность дизельного двигателя, устанавливаемого на минитрактор, должна начинаться от 18 лошадиных сил.

Устройство может работать на междурядьях шириной от 60 до 75 сантиметров. При умеренной влажности воздуха и нормальной структуре почвы можно собрать до 100 центнеров с каждого гектара. При этом заготовленные клубни практически не пострадают.Диапазон скоростей для оптимальной работы оборудования должен варьироваться от 1,5 до 6 км / ч.

Обзор популярных моделей картофелесажалок

КС-2МТ

Мини-тракторная сеялка картофелесажалка рассчитана на обработку двух рядов. Вес конструкции насадки 115 кг. Ширина между посадочными рядами регулируется, ширина может варьироваться от 60 до 75 сантиметров.

Для посевного материала выделены два бункера объемом 35 литров каждый. Следует отметить, что данный аппарат сажает 5 картофелин на погонный метр.

2 МБС-1

Сеялка картофельная однорядная от китайских производителей. Вес оборудования составляет 105 килограммов, поэтому для работы необходимо использовать минитрактор мощностью от 12 до 18 лошадиных сил.

Следует отметить, что глубина посадки клубней составляет 8-12 сантиметров, а шаг между кустами — 25-27 см.

Из особенностей можно выделить посадку картофеля и одновременное внесение удобрений. Для этого в картофелесажалке есть две емкости: 40 кг для семян и 25 кг для удобрений.

S-239

Это двухрядная модель, которая может работать в автоматическом режиме. При работе с этой приставкой вы можете регулировать ширину рядка, расстояние между клубнями и глубину посадки.

Производительность агрегата 0,3-0,4 га в час. Обслуживается одним трактористом, для работы потребуется минитрактор тягового класса 0,4 и выше.

Самодельная картофелекопалка

Если вы не хотите тратиться на заводское навесное оборудование, вы можете оборудовать свой минитрактор самодельной картофелекопалкой.Сразу стоит отметить, что браться за изготовление такой конструкции рекомендуется только подготовив предварительные чертежи и эскизы. Чертежи помогут точно определить количество материала и рассчитать тяговое усилие.

Выполнение этой работы лучше доверить лицу с техническим образованием. Подготовив чертежи, можно приступать к сборке навесного оборудования для минитрактора.

Для начала нужно сделать каркас. Нужно взять металлический уголок или швеллер.Части каркаса свариваются электросваркой. Затем основная рабочая плоскость — лемех — изготавливается из листа металла или отрезка водопровода.

Эта деталь предназначена для вскрытия почвы. Некоторые фермеры прикрепляют лапу к раме элеватора с помощью сварки. Это ошибка, такой нож прослужит недолго, ведь он несет основную нагрузку. Лучшим вариантом будет резьбовое соединение.

Сам подъемник крепится к раме под углом.Для этого из стального профиля делают «стакан» со втулками. Втулки между собой соединены валами из высокопрочной стали. На шпонки валов установлены шестерни со ступицами.

Для изготовления приводного барабана вам потребуются роликовые цепи и шина. Стержень должен быть круглым, на него будут надеваться цепочки. Для надежности конструкции по бокам приварены два металлических диска. Барабан устанавливается на неподвижную ось, которую необходимо вставить в кожух. После этого устанавливается звездочка с опорным подшипником.

Самодельная картофелекопалка для минитрактора готова к работе. Изготовление такой конструкции своими руками — довольно трудоемкий процесс. Вам также потребуются навыки электросварки и инженерные навыки.

Если вы только пробуете себя в роли изобретателя, гораздо проще приобрести заводскую модель. Стоимость отечественных однорядных картофелекопателей не превышает 30 000 рублей. Обычно затраты на покупку оправдываются за один сезон.

Для тех, кто не понаслышке знаком со сваркой и любит возиться с различными приспособлениями, хочу добавить, что приведенная выше конструкция самодельного экскаватора далеко не единственная.

На просторах всемирной паутины можно найти чертежи различных устройств, предназначенных для уборки корнеплодов. Разобравшись в принципе работы и изучив схемы и чертежи, вы можете попробовать создать навесное оборудование по собственному проекту.

Уникальность принципа действия моей самодельной картофелекопалки заключается в следующем: при движении за минитрактором между рядами прицепной механизм лопатообразным ламелем поднимает подберезовики (рядка картофеля) и высвобождает плоды. .

Урожай, немного почвы, а также остатки ботвы попадают на цепной конвейер элеватора.

В других конструкциях после конвейера плоды попадают через проходной лоток в очищающий барабан, на приемном участке они бесконечно скапливаются, увеличивая время сбора урожая. В моем самодельном уборочном механизме нет очистного барабана — земля насыпается через решетку еще на конвейере, сушеные ботвы не доставляют особых неудобств, а очищенные плоды попадают в бункер для хранения.

Проект

Комбайн прост по конструкции — он состоит из большого количества узлов и деталей от выведенной из эксплуатации сельскохозяйственной техники, в первую очередь от старой промышленной картофелеуборочной техники. Однако технология его изготовления проста — достаточно иметь ножовку по металлу, электродрель и сварочный аппарат (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепная и 1 цепная передача (при использовании роликовых цепей звездочек мопедов, велосипедов и сельскохозяйственных агрегатов).

Пояснения к чертежу: 1, 2 — шарнир и тяги (на виде спереди условно не показаны), 3 — рама мотор-редуктора, 4 — топливный бак, 5 — двигатель, 6 — приводная цепь транспортера элеватора. , 7 — бункер-накопитель, 8 — тележка колесная, 9 — планки регулировочные, 10 — точка крепления элеватора, 11 — цепной конвейер, 12 — бортовой элеватор, 13 — лемех.

Лифтовое устройство

А теперь подробнее о каждом из важнейших узлов.Самый главный из них — лифт. Он выполняет 2 функции: транспортировку — перемещение и очистку картофеля, а также функцию основания — к его раме прикреплен комплектный зубчатый механизм. Подъемник установлен несимметрично к колесной тележке.

Самодельный чертеж лифта

Элеватор (конвейер и откосы на виде сверху условно не показаны): 1 — лемех, 2, 10 — борга, 3, 9 — откосы. 4 — рама, 5 — регулируемая опорная звездочка (з.= 9, 2 шт.), 6 — нерегулируемая опорная звездочка (z = 9, 2 шт.), 7 — неподвижная тяговая звездочка (z = 9, 2 шт.), 8 — ведущий вал, 11 — Болт М10 (16 шт).

Это связано с принципиальными особенностями работы трактора — ширина колеи, как правило, больше расстояния между котлами, поэтому одна группа тракторных и контрольных колес постоянно перемещается между рядами, а другая группа — вдоль. убранная площадь поля. Рама лифта изготовлена ​​из угловых профилей 45х45 мм.К нему прикреплены лемех и корпуса опорных и тяговых звездочек на приводном валу конвейера. Конвейер цепно-пильный (гусеничный) — от списанного комбайна по уборке картофеля.

Его цепи были укорочены примерно до 1670 мм (изготовлено 44 стержня), а стержни — до 300 мм. Гусеница снабжена лопатками для захвата плодов (при их отсутствии крупные плоды скатились бы) и закреплена на опорных звездочках, передние регулируемые (определяют степень натяжения цепи).

Конвейер приводится в движение тяговыми звездочками на приводном валу. Причем скорость больше, чем движение трактора между рядами, иначе комбайн не справится с количеством поступающих плодов. Борта из листовой стали (толщина — 1 мм) крепятся к угловым профилям каркаса, по бокам прикрепляются откосы, замыкающие цепи, чтобы туда не попала картошка. Кроме того, установлены две пары кронштейнов: одна пара для ламелей, регулирующих угол наклона по отношению к колесной каретке, а вторая пара для установки лифта на каретку.Как указано выше, на лифте установлен мотор-редуктор с собственным основанием.

Силовая часть

Мотор от мопеда Д-6, без доработок (правда, очень желательно установить вентилятор принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Приводится в движение очень просто — с помощью спускового рычага. Для выполнения этой операции требуется достаточно ручного труда.

Чертеж электростанции

Мотор-редуктор: 1 — рама блока, 2.9 — звездочки большие (z = 48) со втулками, 3, 7 — звездочки малые (z = l6) со втулками, 4 — двигатель, 5,6 — валы верхнего и нижнего корпусов с подшипниками (от сельхозтехники), 8 — двигатель рама, 10 — цепи мопеда, 11 — рычаг ручного запуска двигателя.

Рама трансмиссии

Рама мотор-редуктора: 1 — стойка левая, 2 — кронштейн задний, 3 — кронштейн передний, 4 — нижняя поперечина (2 шт.), 5 — поперечина верхняя (2 шт.), 6 — стойка правая, 7 — люльки верхние (2 шт.), 8 — площадка под каркас двигателя (сталь, лист, s3), 9 — люльки нижние (уголок стальной 50х50х3, 2 шт.). Детали I — 7 из стального уголка 40х40х3. Все крепежные пазы выполнены на месте.

Редуктор состоит из трех цепных приводов (цепи — мопед, а звездочки — модернизированный велосипед), а также верхнего и нижнего промежуточных валов. Функция редуктора — передача крутящего момента от двигателя Д-6 на вал привода лифта. Топливо поступает самотеком из бензобака, установленного над двигателем.

Нагрузочный механизм также прост по конструкции. Состоит из каретки колес и бункера-накопителя. Основание каретки состоит из угловых профилей 40х40 мм. Стенки бункерного отсека изготовлены из железа для крыши и прикручены к передней и задней стойкам с помощью толстой проволоки через специально проделанные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок показалось мне неуместно).

Для разгрузки отсека бункера решетчатое дно опускается, и фрукты накапливаются в заранее подготовленных пакетах.Лемех состоит из четырех частей: обрезного диска от культиватора, стального листа толщиной 4 мм, передняя кромка которого отрезана молотком по силуэту диска, и двух кронштейнов из уголка 45 × 45 мм. профили. Сталь для изготовления диска закаленная, которой не страшны камни и сморщенные комки земли. Полукруглый профиль режущей кромки наиболее эффективен при выкапывании картофеля.

Лапа крепится к основанию элеватора четырьмя болтами.Особо рассматривать сцепной механизм не буду. У каждого разная техника, и навесное оборудование обычно крепится по-разному … Скажу только, что ведущим элементом механизма является шарнир от рулевой тележки, имеющий прочную и надежную конструкцию. Картофелеуборочный комбайн проработал два сезона, что значительно сократило физический труд нашей семьи.

Плуг лопата на колесах своими руками + самодельная картофелекопалка | Сделай сам

В прошлом году я подумал о создании картофелекопалки, так как беспокоился о болях в спине, а сбор урожая нужно было максимально упростить.В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашла подходящий вариант и сделала необходимый дизайн.

Примечание

Если при вспашке земля с картофелем расходится в стороны, и не падает на решетку, необходимо загнуть края лопаты или приварить борта высотой 5-6 см.

Для реализации идеи пригодился старый окучник, запряженный лошадьми, который так и не поднял руку, отправили на металлолом.

Снял башмак гильзы (центральная часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил.

Вырезал полукруглую лопату нужного размера из листовой стали толщиной 5 мм (см. Фото п. 1) Слегка согнул дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждак.

Разрезал стальную полосу сечением 25 × 3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего экскаватора.

Используя металлические стержни (3), втулки (4) (отрезки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы экскаватором было удобно работать и при вспашке он не отклонялся в сторону, я установил колеса (5). Ось для них сделал из обрезков П-образной формы, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно коляску или тележку). С помощью болтов с гайками собрал узел и закрепил на штанге плуга-лопаты.

Борозду рою землекопом, как обыкновенным плугом, земля с картошкой поднимается по лопате на решетку и просыпается через нее.

Кстати

Испытав экскаватор в кейсе, убедился, что колесная база должна регулироваться по высоте, благодаря этому можно выбрать желаемый угол проникновения лопаты, тем самым снизив нагрузку на руки.

© Автор: Василий Покрачко, село Красная Беларусь, Могилевская область Автор фото

---

Смотрите также: Картофелекопалка своими руками (фото)

---

ПРИМЕЧАНИЕ: НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ

Все копают картошку плугом, но даже после этого нужно вручную выкопать отвал земли для сбора урожая.Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простое устройство для своего мотоблока.

Подготовка и сборка

Из профильной металлической трубы сечением 40 × 40 мм и уголка с полкой 50 мм сварил П-образный каркас (форма и размер произвольные) для крепления будущего экскаватора к мотоблоку.

Он взял стальную полосу сечением 40 × 5 мм и с помощью кувалды и круглой железной трубы согнул ее в виде крюка.Ближе к концу последнего из окучника трактора приваривали клин, слегка разводя лезвия в стороны. Для этого просто постучите кувалдой по изгибу (посередине).

Арматурный стержень d 12 мм был разрезан на шесть отрезков по 350 мм. Металлические штифты приваривают к «хвосту» окучника на расстоянии 50-60 мм друг от друга. Стрела готова, закрепляем ее на раме болтом и гайкой ТМ14 (фото 1)

Работа картофелекопалки

Рама с устройством закреплялась на мотоблоке.Последняя устанавливается напротив борозды так, чтобы она находилась между колесами. Закапываю экскаватор в землю и по борозде гоняю мотоблок. Окучник вспахивает почву, а штифты ее ломают, в результате картофель остается на поверхности (2 фото) и его нужно просто собрать.

© Автор: Евгений Штойко, с. Лозовое, Хмельницкая обл. Автор фото

.

КАРТОФЕЛЬ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Лучшая буксируемая / портативная мини-экскаватор / экскаватор / траншеекопатель / экскаватор | by The Review Guys

Для выполнения больших ландшафтных и строительных проектов часто требуется тяжелое оборудование, такое как экскаваторы и траншеекопатели, но это оборудование выходит за рамки ценового диапазона среднего человека.Даже аренда тяжелого оборудования может обойтись вам в сотни долларов в день. К счастью, есть доступная золотая середина. Портативный экскаватор-погрузчик — отличная альтернатива огромному механизму, и он справится со своей работой. Прочтите наши обзоры буксируемых экскаваторов-погрузчиков, прежде чем сделать свой выбор и выяснить, какой из них лучше всего подходит для вас.

Экскаватор с обратной лопатой — это всего лишь уменьшенная версия более крупного оборудования, которое можно найти на крупных коммерческих строительных площадках. Вы можете подключить буксируемую обратную лопату к своему автомобилю или внедорожнику и использовать его там, где это необходимо.У них есть ведро, в которое можно копать или засыпать землю, и стул, на котором можно управлять ведром с помощью рычагов. Этот тип обратной лопаты имеет только два колеса, а не четыре, и он может справиться с проектами, которые слишком велики для лопаты.

Рельеф

Первое, что вам нужно принять во внимание, — это тип местности, на которой вы собираетесь использовать оборудование. Будете ли вы использовать его для рытья верхнего слоя почвы, глины или другого типа почвы ? Собираетесь ли вы использовать его часто для перемещения большого количества грязи или просто время от времени? Мы рассмотрели несколько различных моделей, но не все они обладают одинаковой прочностью или мощностью копания, поэтому важно найти ту, которая подойдет именно вам.

Прицеп или без прицепа

Некоторые агрегаты необходимо подсоединять к трактору, в то время как другие модели легче буксировать. Если у вас еще нет трактора, выберите машину, которую можно буксировать пикапом или транспортным средством.

Место для хранения

Хотя все это уменьшенные версии коммерческого экскаватора с обратной лопатой, вам все равно понадобится место для их хранения, когда они не используются. Размеры нестандартны, и каждая модель будет иметь уникальный размер, поэтому убедитесь, что у вас есть место для ее хранения.

Универсальность

Копать ямы — это здорово, но можете ли вы получить другое навесное оборудование для машины, которое также позволит вам выполнять различные работы? Например, можно ли при необходимости получить грейфер или насадку для большого пальца?

Глубина и дальность копания

Большинство экскаваторов такого размера позволяют копать на глубине 7–8 футов, а угол наклона стрелы составляет 60–120 градусов влево и вправо. Чем больше у вас будет диапазон, тем быстрее вы сможете выполнить проект.

Спецификации:

· Глубина копания: 7 футов

· Ширина копания: 13 дюймов

· Ход стрелы: 60 градусов

Этот буксируемый траншеекопатель идеально подходит для всех ваших проектов земляных работ. Он поставляется с ковшом с тремя зубьями шириной 13 дюймов и может копать на глубину до 7 футов. Он может быть прикреплен к трактору или пикапу и оснащен большими 12-дюймовыми колесами, сертифицированными DOT, для большей устойчивости. Он меньше, чем другие модели из нашего списка, поэтому вы можете легко хранить его в гараже или сарае, когда не используете.Несмотря на меньшие размеры, это прочный блок, способный выполнять свою работу.

Спецификации:

· Глубина копания: 8 футов

· Ширина копания: 16 дюймов

· Ход стрелы: 120 градусов

Этот буксируемый траншеекопатель может выполнять любые землеройные работы и подходит для тракторов и трасс категории 1 на 3-точечной системе навески. Он может копать до 8 футов с широким 16-дюймовым ковшом и поднимать чуть более 1000 фунтов. Его немного сложнее настроить, чем другие модели, так как он должен быть подключен к гидравлической системе вашего трактора, но это справедливый компромисс для стабильности и мощности, которые вы получите с этой машиной.Он сделан Titan и имеет множество аксессуаров, которые могут сделать вашу машину намного больше.

Спецификации:

· Глубина копания: 7 футов

· Ширина копания: 12 дюймов

· Ход стрелы: 120 градусов

Этот буксируемый экскаватор-погрузчик мощностью 9 л.с. изготовлен компанией Honda, поэтому вам не о чем беспокоиться о качестве или производительности. Он поставляется с траншеекопателем с 2 зубьями, который достигает глубины 8 футов, а угол поворота стрелы составляет 120 градусов. Сцепное устройство входит в комплект поставки, поэтому вы можете подключить его к грузовику, а шины соответствуют стандарту DOT 12 дюймов и могут выдерживать до 3500 фунтов.У него довольно удобное сиденье для долгих дней раскопок. Это отличный общий выбор, и он может справиться с любой задачей, которую вы ему бросаете.

Есть несколько различных аксессуаров, которые могут быть дополнены вашим экскаватором-погрузчиком, чтобы расширить его функциональность. Для начала можно поменять ковш на траншеекопатель или грейферный ковш. Это позволяет вам захватывать и перемещать материал, а не просто копать. Он идеально подходит, когда вам нужно переместить бревна или что-нибудь цилиндрическое.

Если вы не хотите переключаться на ковш грейфера, вы можете просто получить большой палец, который можно прикрепить к имеющемуся ковшу, что даст вам больше возможностей в отношении того, что вы можете подобрать.

Есть также навесное оборудование для борозды, которое идеально подходит для посева и сбора урожая. Вы также можете приобрести приспособление для вилочного погрузчика, когда вам нужно поднять и переместить вещи. Наконец, вы можете превратить вашу машину в мощный снегоуборщик.

В Интернете есть планы о том, как построить свой собственный экскаватор-погрузчик, но это непросто, особенно если у вас нет опыта работы в области механика тяжелого оборудования. Это не проект «сделай сам» на выходные. Также вы должны спросить себя, сколько стоит построить самодельный буксируемый экскаватор с обратной лопатой? Хотя это возможно сделать самостоятельно, если учесть стоимость материалов и время, которое вы потратите, может быть проще просто купить один вместо этого.Кроме того, когда вы покупаете его вместо того, чтобы строить, вы знаете, что можете добавить к нему доступные вложения, когда вам нужно больше функциональности.

Для выполнения работ по ландшафтному дизайну и строительству иногда требуются различные инструменты и оборудование. Использование лопаты для копания или перемещения земли занимает слишком много времени и требует слишком много работы. Вот когда буксировка за обратной лопатой — идеальный инструмент для работы. Любая из наших рекомендаций отвечает поставленной задаче и может стать прекрасным дополнением к вашему ландшафтному оборудованию.

1. Лучшая ходовая часть на траншеекопателе: Буксируемый траншеекопатель Special
2. Лучший экскаватор с ходовой частью: 7-футовая 3-точечная обратная лопата с навесным оборудованием для большого пальца Kubota Deere
3. Лучший общий выбор: Экскаватор-экскаватор HOC TE301H + 9 л.с. + 1 год гарантии

Что нельзя сделать с 20–25-сильным трактором ??

опубликовал on пятница, 27 июля 2018 г. в Новости дилеров

Позаботьтесь о большем, чем вы ожидаете, с трактором серии 1 от John Deere.

Если ваш список дел становится больше, чем у дороги на озере Пончартрейн, пора подумать о том, чтобы приобрести небольшой компактный трактор, чтобы начать выполнять ваши дела. С оборудованием, которое выполняет задачи от кошения и транспортировки до рытья и расчистки земли, небольшой совет специалиста может иметь большое значение, чтобы указать вам лучший трактор для вашей земли в Луизиане. К счастью, наши специалисты готовы помочь.

Во-первых, знайте, что мощность — понятие относительное, потому что разные производители используют двигатели одинаковой мощности на очень разных тракторах.Например, субкомпактный трактор John Deere 1025R с мощностью 23,9 л.с. весит 1444 фунта. Сравните это с трактором 3025E с двигателем мощностью 25 л.с. и весом 2222 фунта, и вы поймете, что мощность и вес — не единственные факторы, которые необходимо учитывать при поиске подходящего небольшого или компактного трактора.

Ладно, тогда для чего нужен номер в лошадиных силах? Рассматривайте его как отправную точку для раскрытия возможностей трактора, поскольку мощность в конечном итоге определяет, что трактор может и чего не может, и с каким размером орудия он может справиться.Необходимые орудия зависят от размера вашей земли и от выполняемых вами специальных задач. Если у вас пять акров или меньше , наши эксперты говорят, что вы будете более чем довольны компактным трактором мощностью 23–25 л.с., который, как оказалось, является идеальным местом для John Deere.

Пока все хорошо? Большой! Давайте разберемся с задачами, которые трактор 1-й серии мощностью 20–25 л.с. выбивает из парка, и о том, какие орудия вам понадобятся для их выполнения.

Работа, которую легко выполнить с помощью небольшого компактного трактора мощностью 20–25 л.с.:

Mo крыло
Почти каждый использует свой трактор, чтобы сократить их газон, так чувствовать себя уверенно о том, как быстро вы будете проверить это с вашим списка дел с одним из этих орудий: брюхо (или середины монтажа) косилку для покрытия много земли, Роторная косилка для уборки высокой травы, чистовая косилка для сложных участков, например, под невысокими деревьями и вдоль берегов прудов.

Садоводство
Если вы выращиваете свою зелень, наши специалисты порекомендуют роторный культиватор для вашего зеленого трактора, чтобы подготовить почву на грядке, взбивая ее в мелкое семенное ложе без комков, которое идеально подходит для посадки.

Транспортировка
Помимо косилок, по многим причинам наши эксперты рекомендуют навесное оборудование №1 — это фронтальный погрузчик. Он отлично подходит для транспортировки и разбрасывания материалов, таких как мульча, песок, гравий или почва, а также для некоторых других задач…

Livesto ck
Фронтальные погрузчики также отлично подходят для перевозки мешков с кормом, перемещения небольших квадратных тюков сена, очистки стойл, удаления навоза и опорожнения желобов.

Драйв eway & Road Management
В крайнем случае, нижняя часть фронтального погрузчика может служить отвалом подручной коробки для разбрасывания материала и выравнивания грунтовых дорог. Говоря о ножах для коробок, нет ничего лучше оригинального, чтобы справиться с этой задачей. Если вам необходимо разложить материал, выровнять или выровнять дорогу или проезжую часть, либо засыпать строительную площадку, наши специалисты рекомендуют это сразу за фронтальным погрузчиком.

Модернизация земли
Чтобы по-настоящему освоить все свои владения, вы можете добавить экскаватор — для выкапывания пней, рытья траншеи, прокладки труб, дренажа или ухода за берегами пруда — и получить землекоп для строительства забора или столбов.

Почему компактный трактор John Deere превосходит другие тракторы мощностью 23–25 л.с. на рынке

К настоящему времени вы должны представить, что ваш список дел сокращается до нуля благодаря тому, насколько мощным и универсальным является трактор John Deere серии 1 мощностью 23–25 л.с. Если вам нужны дополнительные доказательства, у наших экспертов есть несколько последних причин, по которым John Deere может выиграть конкуренцию.

Эргономика и простота использования
В дополнение к тому, что вам удобно сидеть на желтом сиденье, John Deere позволяет очень легко менять навесное оборудование, когда вы занимаетесь своими делами.Таким образом вы будете тратить меньше времени и энергии на то, чтобы расставить вещи по местам, меньше уставать и быстрее выполнять свои задачи.

Топливная эффективность
Как мы упоминали ранее, наши малые тракторы являются лидерами по топливной эффективности, поэтому вы тратите меньше на топливо или дизельное топливо и делаете больше перед заправкой.

Более высокая стоимость при перепродаже
Перенесемся в будущее через 10–20 лет, когда вы будете готовы к новому компактному трактору. Вы можете рассчитывать на получение от вашего трактора малой мощности John Deere примерно на 30% больше, чем от конкурентов.

Все, что вам осталось сделать, это сесть за руль и испытать трактор на себе. Запланируйте тест-драйв в ближайшем к вам Sunshine месте и поговорите с нашими экспертами о любых ваших потребностях в задачах, которые мы не упомянули в этом списке. Мы не только эксперты по тракторам, мы также видели все причуды, которые может предложить ландшафт южной Луизианы, и хотели бы помочь вам преодолеть их. Мы с нетерпением ждем возможности заработать на вашем бизнесе!

NASD — Безопасность трактора

Введение Что внутри?
Урок 1 Возьмите под свой контроль свою безопасность
Урок 2 Подготовка к безопасной эксплуатации
Урок 3 Избегайте несчастных случаев при опрокидывании
Урок 4 Избегайте наездов и столкновений
Урок 5 Опасности, связанные с движущимися частями и механизмами
Урок 6 Безопасность на шоссе и другие опасности.
Заключение
Проверь себя Решения

В буклете is приведены важные правила техники безопасности, которые необходимо соблюдать при использовании трактора.

Советы по безопасности и реальная авария отчеты, были объединены, чтобы вы могли лучше понять риски, связанные с этим типом работы.

Использование этот буклет вместе с практическим обучением технике безопасности и руководством оператора оборудования.

Цель:

1. Определите наиболее часто встречающиеся причины серьезных травм и смерти в результате дорожно-транспортных происшествий с трактором.

Несоблюдение техники безопасности при эксплуатации тракторов и навесного оборудования может привести к серьезным травмам. травма или смерть. Наиболее распространенные типы серьезных несчастных случаев:

1. Ролловеры

Вы можете получить серьезные травмы или погибнуть, если трактор перевернется.

Отчет об аварии Сотрудник погиб при проезде трактора

Резюме инспекции несчастного случая OSHA 112205341660 Сотрудник использовал трактор с косилкой.На нем не было ремня безопасности. Пока при скашивании на склоне трактор откатился в сторону, прижимая его между опрокидывающейся защитной конструкцией (ROPS) и землю. Он скончался от полученных травм. Всегда надевайте ремень безопасности; использовать дополнительно осторожность при работе на склоне.

2. Слипы

Вы можете получить серьезные травмы или погибнуть, если вас переедет трактор.

Отчет об аварии Сотрудник погиб при наезде на беспилотный трактор

Резюме инспекции несчастного случая OSHA 111630969140 Сотрудник попытался запустить трактор от внешнего источника, подключив кабели аккумуляторной батареи к двум другим грузовикам. Он стоял перед задней шиной трактора, и когда он повернул выключатель стартера, трактор двинулся вперед.Он был сбит. Запускать трактор только сидя на сиденье оператора.

3. Попадание в движущиеся части

Вы можете получить серьезные травмы или погибнуть, если зацепитесь за движущиеся части оборудования.

Отчет об аварии Сотрудник погиб в результате запутывания шнеков

Резюме инспекции несчастного случая OSHA 123578858 Несколько сотрудников копали ямы с помощью трактора с навесным копателем ям под столб (шнеком).Один Сотрудник обошел экскаватор, и его рубашка и штанина зацепились за приводной вал. Его нога вывернулась и была отрезана ниже колена, и он ударился головой о приводную линию шнека. Он был убит. Держите руки, ноги и одежду подальше от вращающихся частей машин.

4.Столкновения

В случае столкновения вы можете получить серьезные травмы или погибнуть.

Отчет об аварии Сотрудник ударился веткой во время резки кистью

Резюме инспекции несчастного случая OSHA 304474711 Сотрудник вел трактор с косилкой. Он ударился о ветку дерева, которая входила в такси и ударил его в нижнюю часть туловища.Он был убит. Следите за низко висящими ветками деревьев и другие препятствия, которые могут попасть в кабину трактора.

Безопасные рабочие привычки важны. Вот три действия, которые вы можете предпринять, чтобы обезопасить себя на рабочем месте:

1. Узнай все, что сможешь.
   Чтобы предотвратить несчастные случаи с трактором, прочтите и следуйте указаниям в руководстве по эксплуатации оборудования.Обратите внимание на инструкции по технике безопасности в руководстве и предупреждающие таблички, которые вы видите на оборудовании. Если у вас есть вопросы, остановитесь и спросите своего руководителя, прежде чем продолжить.
2. Сконцентрируйтесь на безопасной работе.
   Иногда у вас может возникнуть соблазн пойти на рискованный короткий путь. Помните, что авария может нанести вам необратимую травму или оборвать вашу жизнь. Ради вашей безопасности и безопасности окружающих не брать на себя ненужный риск.Нет таких срочных сроков, что вы не можете тратить время на то, чтобы безопасно выполнять свою работу.
3. Дополнительные меры предосторожности .
   Не работайте с механизмами, если вы устали, принимали наркотики или алкоголь. Если вы принимаете лекарства, обсудите со своим врачом или фармацевтом, можете ли вы безопасно управлять оборудованием.

Производители помещают важные сообщения по технике безопасности на тракторах и в инструкции по эксплуатации. Очень важно читать, понимать и соблюдать правила техники безопасности.

Треугольник e — знак осторожности. Восклицательный знак e в центре означает Pay. Внимание . В некоторых случаях, знак в форме треугольника покажет картинку. В других случаях слова объясняют, почему используется этот знак.

Во многих сообщениях по технике безопасности используются слова Осторожно, Предупреждение и Опасно , чтобы привлечь ваше внимание. Каждому знаку присвоен цвет. к нему, чтобы привлечь ваше внимание. С каждым знаком связаны общепринятые цвета: предупреждающие знаки желтого цвета, предупреждающие знаки оранжевого цвета, а знаки опасности красного цвета.Ниже приведены сообщения о безопасности и их значение. Каждый на этих знаках будет написано сообщение и, возможно, изображение о небезопасном состоянии.

ВНИМАНИЕ означает, что нужно быть осторожным. Следуйте указаниям на знаке, иначе вы можете получить травму.

ПРЕДУПРЕЖДЕНИЕ является более серьезным и означает, что вам нужно следовать указаниям на знаке, иначе вы можете серьезно пострадать или погибнуть.

ОПАСНО — это наиболее серьезное сообщение по технике безопасности. Если вы не будете следовать инструкциям, вы получите серьезную травму. или убили.

Чтобы получить ответы, нажмите здесь.

1. Каковы наиболее частые причины серьезных травм и смертей от работы трактора? Обведите правильный вариант в кружок отвечать.

   1. Прорывы шин, утечки гидравлической жидкости, пожар и удары молнии
   2. Переворачивание, наезды, попадание в движущиеся части и столкновения
   3. Отравление угарным газом, тепловой удар, ожоги и наезд

2. Сопоставьте изображение безопасности с его значением.

   а. Остерегайтесь вращающегося вала
   б. Надевайте защитные очки.
   с. Не попадайтесь в движущиеся части.

1. Определите и найдите части трактора, которые необходимо проверить перед работой.
2.Обсудите шаги для безопасного запуска и выключения.

Безопасность начинается перед двигателем. Каждый день перед началом работы важно тщательно осматривать трактор. Используйте контрольный список на следующей странице в качестве руководства для ежедневных визуальных проверок. Если вы обнаружите что-нибудь не так во время Ежедневно проверяйте, предупредите своего руководителя перед запуском трактора.

Ремень безопасности и ROPS

Ремень безопасности и конструкция защиты трактора при опрокидывании (ROPS) работают вместе, чтобы удерживать вас на месте оператора. платформу при опрокидывании трактора.Повреждение любого из этих устройств безопасности может привести к серьезным травмам или смерти.

Охранники и щиты

Защитные кожухи и щитки защищают вас от движущихся частей. Сверьтесь с руководством оператора, чтобы узнать расположение ограждений. и щиты. Проверьте наличие предупреждающих знаков, предупреждающих вас о местонахождении охранников. Защита и щитки не должны быть повреждены или погнутый. Немедленно сообщите о повреждении своему руководителю.

Шины

Правильный уход за шинами важен для сохранения тяги.Шины с признаками повреждений, с чрезмерным износом протектора. или недостаточно накачаны, не будут работать безопасно.

Ступени и платформа оператора

Поскользнуться и упасть на ступеньках — частая причина серьезных травм. Держите шаги и на платформе оператора нет льда, грязи и мусора. Когда нескользящая поверхность ступеньки изнашивается, она может стать гладкий и подлежит немедленной замене.

Утечки жидкости

Утечки могут вызвать поломку и привести к пожару.Лужи или капли жидкости под трактором указывают на утечку. Немедленно сообщайте о признаках утечки жидкости своему руководителю.

Уровни жидкости

Проверьте указатель уровня топлива, щуп для уровня масла и радиатор для уровня охлаждающей жидкости перед вы начинаете каждый день, пока двигатель еще холодный. Недостаток любой из этих жидкостей может вызвать отказ двигателя, и потеря мощности может подвергнуть вас опасности.

Безопасный вход и запуск

Вы можете погибнуть или серьезно травмироваться, если не сядете в трактор или не запустите его правильно.Во избежание несчастных случаев следуйте инструкциям в руководстве оператора по входу и запуску.

• Удалите посторонних лиц перед запуском двигателя, включением мощности или перемещением трактора.

• Трехточечная техника

  Закрепите все свободно одежду или длинные волосы, чтобы не запутаться в движущихся частях машины, и носить прочную нескользящую обувь, чтобы скольжение на платформе оператора.
• Если трактор, которым вы управляете, издает сильный шум (см. Руководство, справа) используйте средства защиты органов слуха, например наушники или беруши.
• Пристегните ремень безопасности.
• Отрегулируйте сиденье и безопасность ремень, чтобы вы могли дотянуться до педалей, рулевого колеса и органов управления.
• Убедитесь, что стояночный тормоз включен, коробка передач находится в нейтральном положении, и все органы управления заблокированы.
• Взберитесь по ступенькам, обращенным к трактору, обеими руками поручни. это называется трехточечной техникой и является наиболее безопасным способом входа в трактор.
• Запуск трактора согласно инструкции производителя. Дайте трактору прогреться.

Когда носить средства защиты органов слуха

Стандарт OSHA 1910.95 (i) (l) требует использования средств защиты органов слуха, когда уровень звука превышает определенные пределы (обычно в среднем 85 или 90 децибел в день, в зависимости от обстоятельств).Эти уровни можно измерить звуком. измеритель уровня. Также может потребоваться программа сохранения слуха, требующая проверки слуха и других мер предосторожности. Обратитесь к руководству оператора оборудования, а также к своему руководителю, чтобы узнать о средствах защиты органов слуха. для каждого предмета снаряжения, а также инструкции по его правильному ношению.

Правила защиты органов слуха

Защита слуха может потребоваться, если:

• Вы должны значительно повысить голос, чтобы вас услышал кто-то на расстоянии трех футов.
• После выхода из шумного места кажется, что у вас заложены уши, или вы слышите легкий звон или свист, который уходит через час или два.
• Когда заводишь машину утром, радио с вечера так громко, что приходится его включать вниз.

Безопасность шин трактора

Вы должны ежедневно проверять шины перед работой и обращать внимание на их состояние в течение рабочего дня.Шина обслуживание должно выполняться только обученным, уполномоченным персоналом. Обратитесь к руководству вашего оператора для правильного процедуры обслуживания шин для вашего автомобиля и типа шин.

Практикуйте безопасное обслуживание шин:

Защитная одежда:

• Соблюдайте политику безопасности вашей компании в отношении использования средств защиты, таких как защитные очки, перчатки. и каски при обслуживании шин.

стоять в стороне от шины

Давление в шинах:

• Давление в шинах может возрасти при нормальной работе, и его не следует снижать. Если вы путешествуете с большей скоростью и испытываете чрезмерное давление в шинах, однако вам следует снизить скорость или остановиться и дать шинам вернуться в нормальное состояние. давление и температура перед продолжением.
• Не стойте рядом с шиной во время регулировки давления в шинах. Встаньте на расстоянии за протектором и используйте длинный шланг с защелкивающимся или самоприставным патроном.

Шины / диски с повреждениями:

• Не эксплуатируйте трактор с шинами с низким давлением, трещинами, поврежденными ободами, порезами или другими повреждениями.
• До не сваривайте и не обрезайте какие-либо части обода.
• Не накачивайте шину, которая была спущена или почти спущена до первого осмотр всех деталей шины и обода на предмет повреждений.

Вспомогательное оборудование:

• Используйте соответствующие домкраты, стойки и подъемники для поддержки трактора во время обслуживания шин.

Возврат в сервис:

• При заправке отремонтированной шины используйте каркас безопасности или ограничители.
• После того, как шина была перемонтирована, переустановите крышки, ограждения и щиты (если таковые имеются).
• Следуйте спецификациям производителя по крутящему моменту для фитингов, болты и соединения.

Безопасное отключение

Защитите себя от смерти или травм, соблюдая правила техники безопасности во время выключения.

• Полностью остановите трактор и припаркуйте его на ровной поверхности.
• Опустите все навесное оборудование на землю.
• Переведите органы управления в нейтральное положение, заблокируйте органы управления (если они есть) и включите стояночный тормоз.
• Убедитесь, что ВОМ (питание взлет) отключен или выключен.
• Перед выключением двигателя дайте трактору остановиться на холостом ходу.
• Снимите ключ.
• Дождитесь остановки всех движущихся частей.
• Отстегните ремень безопасности и выйдите, спустившись по ступенькам обоими руки на поручнях.
• При необходимости заблокировать гидрооборудование.
• Заблокировать колеса трактора и / или навесного оборудование, если оно припарковано на склоне.

Прицепное и отцепляющее навесное оборудование

• Сцепляйте буксируемые грузы только на дышло.
• Запрещается поднимать, опускать или иным образом изменять дышло. Зацепка выше, чем дышло может вызвать опрокидывание назад.
• Инструкции по сцепному устройству см. В руководстве оператора. или навесное оборудование с гидравликой, трехточечной навеской или валом отбора мощности.
• Убедитесь, что все защитные ограждения находятся на своих местах и ​​не имеют повреждений.
• Отсоединяйте навесное оборудование только на ровной поверхности.
• Не допускайте попадания посторонних в зону между трактором и навесное оборудование или орудие. они могут быть легко раздавлены или захвачены движущимся оборудованием части.

Процедуры безопасной заправки топливом

• Всегда выключайте двигатель перед заправкой.
• Перед заправкой топлива всегда дайте двигателю остыть.
• Проверить чтобы убедиться, что вы используете топливо, подходящее для вашей модели трактора.
• Не курить при заправке трактора.
• Коснитесь топливной форсункой машины перед снятием крышки топливного бака, чтобы предотвратить возгорание статической искры топливо.

Чтобы получить ответы, нажмите здесь.

1. Используйте эти слова для обозначения участков трактора, которые следует проверять ежедневно.

   ROPS
   Главный щит ВОМ
   Ремень безопасности
   Утечки жидкости
   Шины

   Используйте список слов, чтобы заполнить пробелы в процедурах безопасного запуска.

   облицовка
   сиденье оператора
   безопасность пояс
2. Поднимитесь по ступенькам ____________________ трактора, взявшись обеими руками за поручни.

3. Никогда не запускайте трактор откуда угодно кроме ______ ___________.

4. Отрегулируйте сиденье так, чтобы руки и ноги могли дотянуться до всех органов управления и рулевого управления. колесо с закрепленным ______________________.

1. Определите безопасные рабочие процедуры для предотвращения несчастных случаев при опрокидывании.
2. Оцените безопасные рабочие процедуры для холмов и склоны.

Несчастные случаи, связанные с опрокидыванием, часто приводят к серьезным травмам или смерти.три типа опрокидывания трактора — в сторону, задняя и передняя.

Опрокидывание происходит, когда трактор выходит из равновесия. Некоторые из наиболее частых причин:

• Перегрузка
• Несет слишком высокие нагрузки
• Неправильная сцепка
• Работа на неровной или неровной поверхности
• Выталкивание схватить
• Неравномерное нажатие на тормоз
• Работа слишком близко к обрыву
• Слишком быстрое движение

Время реакции человека слишком велико, чтобы остановить опрокидывание после его начала.Вы можете избежать опрокидывания, распознав опасные ситуаций и принятие мер, чтобы их избежать.

1. Боковые опрокидывания

Боковое опрокидывание — самый распространенный тип несчастных случаев, связанных с опрокидыванием. они возникают, когда трактор выходит из равновесия, часто когда он едет по холму, несет слишком высокий груз или слишком быстро движется по неровной поверхности.

Отчет об аварии Сотрудник погиб при проезде трактора

Резюме инспекции несчастного случая OSHA 120060140 Сотрудник подъехал на тракторе слишком близко к обочине крутой насыпи, в результате чего он скатился по холм.Трактор остановился почти вверх ногами. Сотрудник не был пристегнут ремнем безопасности и его голова ударилась о конструкцию защиты от опрокидывания (ROPS). Он скончался от полученных травм головы. в аварии. Держитесь подальше от крутых насыпей; никогда управлять трактором без ремня безопасности.

2.Задний опрокидыватель

Опрокидывание сзади может произойти, когда трактор буксирует слишком тяжелый или неправильно сбалансированный груз, при движении в гору или при использовании навесного оборудования или оборудования.

Отчет об аварии Сотрудник погиб при буксировке трактором

Резюме инспекции несчастного случая OSHA 0950621 Сотрудник на тракторе вытащил грузовик из грязи.Сотрудник прикрепил цепочку между задняя часть трактора и грузовик и пыталась тянуть грузовик с трактором. Вес грузовика заставил переднюю часть трактора оторваться от земли и перевернуться назад, приземлившись поверх сотрудника. У него была сломана шея, и он скончался на месте. Не пытайтесь тянуть больше, чем тяговое усилие трактора.

3. Передние ролловеры

Опрокидывание спереди происходит чаще всего, когда оператор не останавливается перед высадкой, или случайно проезжает по набережной.

Отчет об аварии Сотрудник погиб, когда трактор упал с выступа

Резюме инспекции несчастного случая OSHA 125470765 Сотрудник управлял трактором с отвалом.Он подъехал к пандусу, который был окружен ограждением. Трактор прошел через ограждение и перевернулся вперед. край пандуса. Сотрудник был раздавлен трактором и убит. Избегайте работы трактора рядом с выступы; держитесь подальше от перил.

Как избежать аварий с опрокидыванием

• Двигайтесь медленно.При увеличении скорости увеличивается риск опрокидывания.
• Управляйте элементами управления плавно. Избегать рывками запускается, поворачивается и останавливается, что приводит к неустойчивости трактора.
• Снижение скорости при повороте, переезде на склонах или при движении по неровной, скользкой или грязной поверхности.
• Избегайте наезда на препятствия, которые могут трактор опрокинулся.
• Не перегружайте трактор и навесное оборудование.Проверьте этикетку емкости или паспортную табличку. для максимального предела нагрузки. Не превышайте этот предел, иначе трактор может стать неустойчивым и перевернуться.
• Проконсультироваться руководство пользователя для правильного использования противовеса.
• Если вам нужно работать на склоне, держите тяжелый конец трактора обращен вверх.
• При работе с навесным ковшом переносите грузы как можно ниже к земле, продолжая расчищать землю.
• Избегайте канав, насыпей, ям и любых склонов, слишком крутых для безопасной работы.
• Равномерно распределяйте грузы в навесном ковше. Возможен боковой переворот, если груз неравномерный и ковш находится слишком высоко.
• Зафиксируйте неустойчивые грузы, чтобы они не сместились или не упали, что приведет к опрокидыванию трактора.
• Сцепка только на дышло трактора. Тяговые штанги предназначены для обеспечения максимального тягового усилия при буксировке грузов.При сцепке в любом месте, кроме дышла, трактор может опрокинуться назад во время работы. При использовании трехточечной сцепки держите сцепку низко.
• Не двигайтесь вперед, если трактор застрял в грязи. Всегда отступайте. Если вы не можете безопасно вернуться назад, буксируйте трактор с другим транспортным средством.

Что такое ROPS

Конструкции защиты от опрокидывания (ROPS) требуются по закону с 1976 года. Однако многие тракторы построены до 1976 года. все еще используются.ROPS — это защитные рамы, надежно прикрепленные к трактору, чтобы предотвратить раздавливание оператора если трактор перевернется. ROPS не предотвратит несчастных случаев, связанных с опрокидыванием; однако это поможет защитить вас, если при опрокидывании происходит авария.

Не вся кабина или ограждающие конструкции оператора имеют конструкцию ROPS. Например, навес для защиты оператора от солнца. не является одобренной конструкцией ROPS и не обеспечивает защиты при опрокидывании. Сертифицированная конструкция ROPS должна соответствовать строгим техническим требованиям. стандарты производительности.Они должны выдерживать вес трактора и создавать защитную зону для оператора. во время опрокидывания. Обычно ROPS ограничивает переворачивание до 90 градусов.

Утвержденная конструкция ROPS может быть:

1. Закрытая кабина с рамой кабины, выполняющей роль ROPS
2. открытая четырехстоечная конструкция ROPS
3. открытая двухстоечная конструкция ROPS
4. — это двухстоечная конструкция с защитой от опрокидывания, которая складывается или выдвигается для уменьшения просвета.

Внимательно ознакомьтесь с руководством оператора, чтобы узнать, оборудован ли трактор, которым вы управляете, одобренной конструкцией ROPS.

При эксплуатации трактора с конструкцией ROPS всегда пристегивайтесь ремнем безопасности. Если вы не пристегнуты ремнем безопасности, ROPS может не защитить вас от раздавливания в результате аварии.

Safe Hill Operation

Тракторы

предназначены для работы на холмах с уклоном не более 20 процентов. Вы можете получить серьезные травмы или погибнуть, если будете работать на холме с уклоном более 20 процентов.

Никогда не переезжайте через холм, управляя трактором.Трактор может стать неустойчивым, что приведет к боковому опрокидыванию.

Никогда не двигайтесь с тяжелой частью трактора, направленной вниз по склону. Это может привести к опрокидыванию назад.

Всегда двигайтесь вверх и вниз по склону так, чтобы самая тяжелая часть трактора была обращена вверх. Без навесного оборудования тяжелая часть трактора — это задняя часть.

При работе с передним навесным оборудованием двигайтесь вперед в гору.

Время реакции

Время реакции — это время, которое требуется человеку, чтобы отреагировать на событие или чрезвычайную ситуацию.Трактор может опрокинуться за ¾ секунды; намного быстрее, чем время реакции человека.

На время вашей реакции могут повлиять многие факторы, например:

• Неопытность
• Возраст
• Фитнес-уровень
• Усталость
• Болезнь
• Озабоченность / отвлечение
• Настроение
• Погода
• Употребление алкоголя, табака, наркотиков или медикаментов
• Плохое зрение
• Плохой слух
• Вибрация станка

Распознайте эти факторы и то, как они влияют на вашу способность реагировать на потенциально опасную ситуацию.

Чтобы получить ответы, нажмите здесь.

1. Наиболее распространенным типом пролонгации является __________________ __________.
   1. боковые опрокидывания.
   2. опрокидывания вперед.
   3. опрокидывания сзади.

2. При работе на склоне тяжелый конец трактора должен быть обращен к ___________.
   1. В гору
   2. вниз по склону

3. При увеличении скорости трактора ______________ вероятно опрокидывание.
   1. меньше
   2. более

4. Выберите правильный режим работы трактора на холме.


Цели

1. Обсудите типы и причины дорожно-транспортных происшествий и наездов.
2. Определите правильные рабочие процедуры для предотвращения аварий наезда и столкновения.

Вы можете погибнуть или получить серьезные травмы, если вас переедет трактор или вы столкнетесь с другим предметом во время движения на тракторе.

Аварии наездов часто происходят, когда:

• Оператор переехал при попытке запустить трактор или использовать органы управления, когда он не находится на сиденье оператора
• Оператор сбит с сиденья препятствием (например, низко висящей веткой дерева)
• оператор падает с сиденья при наезде трактора на препятствие (например, пень или валун)
• Пассажир (дополнительный водитель) падает с трактора
• Прохожий возле трактора попал под наезд.

Могут возникнуть столкновения между трактором и невидимым объектом, например, скрытым пнем или камнем, низко висящей веткой или конструкцией. Столкновения могут привести к серьезным травмам или смерти в следующих случаях:

• оператор столкнулся с препятствием
• трактор сталкивается с препятствием и оператор сбрасывается с трактора
• трактор сталкивается с препятствием, а затем перекатывается через

Наезд оператора и столкновения

Самое безопасное место для оператора трактора — на сиденье оператора с пристегнутым ремнем безопасности.Вы можете получить серьезные травмы или погибнуть, если попытаетесь управлять трактором с земли или с другого места на тракторе.

• Никогда не покидайте платформу оператора при работающем двигателе.
• Никогда не запускайте трактор, закорачивая клеммы стартера. Если трактор включен, он перевернется и переедет вас.
• При выполнении технического обслуживания обязательно заблокируйте все гидравлическое навесное оборудование, установите органы управления в нейтральное положение и используйте утвержденные домкраты и подъемники.

Отчет об аварии Сотрудник погиб при наезде тракторной косилкой

Резюме инспекции несчастного случая OSHA 0111700 Сотрудник использовал трактор с косилкой, когда правое переднее колесо трактора, по-видимому, столкнулось с препятствием. Работника сбросили с трактора, а затем он сбил. Он был убит. У трактора отсутствовала половина ремня безопасности. Будьте осторожны, не переезжайте через препятствия; никогда не эксплуатируйте трактор с оборванным ремнем безопасности.

Отчет об аварии Сотрудник погиб при наезде трактором

Резюме инспекции несчастного случая OSHA 0418800 Сотрудник, который управлял трактором, остановился, поставил трактор на нейтраль, но не выключил двигатель и не включил аварийный тормоз перед выходом.Трактор начал скатываться по склону, и работник попытался сесть на движущийся трактор, но был сбит задним колесом и погиб. Всегда выполняйте процедуры безопасного выключения перед выходом из трактора; никогда не садитесь на движущийся трактор.

Отчет об аварии Наезд на ремонтника трактором

Резюме инспекции несчастного случая OSHA 170843064 Сотрудник ремонтировал сломанное навесное оборудование косилки на тракторе.Он стоял перед левым задним колесом, сваривая сломанную опору вместе, когда он потянулся к гидроуправлению и случайно включил трансмиссию. Ведущее колесо трактора наехало ему на грудь и раздавило. Он был убит. Коробка передач была не в нейтральном положении, и тормоза не были установлены. Перед проведением технического обслуживания трактора выполните процедуры безопасного отключения.

Направляющая Безопасность
РУКОВОДСТВО ПО БЕЗОПАСНОСТИ: Направляющая находится в стороне от трактора и навесного оборудования.Оператор может управлять автомобилем, не создавая опасности для направляющей.	НЕБЕЗОПАСНОЕ РУКОВОДСТВО: Направляющая находится между трактором и навесным оборудованием и может получить серьезные травмы или погибнуть, если трактор начнет движение.
Никаких лишних гонщиков!
Никогда не позволяйте никому ездить на тракторе, если он не находится в утвержденном пассажирском перевозчике. На тракторе нет безопасного места для кого-либо, кроме водителя.

Случайные наезды и столкновения

Сотрудники, обслуживающий персонал и другие посторонние могут получить серьезные травмы или погибнуть, если не будут соблюдаться безопасные рабочие процедуры.

• Осмотрите трактор перед запуском или движением.
• Держите посторонних и сотрудников на безопасном расстоянии, пока вы управляете трактором.
• Если навесное оборудование или навесное оборудование закрывает вам обзор, выключите трактор и обойдите трактор, чтобы убедиться, что поблизости никого нет.
• Никогда не позволяйте никому стоять между трактором и навесным оборудованием или орудием. они могут быть сбиты трактором или зажаты между трактором и навесным оборудованием или орудием.
• Если сослуживец помогает вам вести трактор, убедитесь, что он находится достаточно далеко от транспортного средства, чтобы его не переехали.подождите

Наезды и столкновения пассажиров

Любой, кто не находится на сиденье трактора, может упасть и быть наездом. Время реакции человека слишком велико, чтобы водитель мог отреагировать, если пассажир упадет с трактора.

• Никогда не допускайте на трактор лишних водителей.
• Не позволяйте никому ездить или стоять на дышле, картере моста, боковых тягах трехточечной навески, крыльях задних колес или навесном оборудовании.
• Не позволяйте пассажирам находиться на коленях у оператора.
• Используйте только одобренное дополнительное оборудование для пассажиров.

Смотреть на опасность столкновения

Проверьте свою рабочую зону на наличие скрытых препятствий, таких как: камни, скрытые механизмы или пень в высокой траве.

Во время движения убедитесь, что вы не находитесь рядом с низко висящими ветвями, линиями электропередач или конструкциями.

Даже если трактор может поместиться, дважды проверьте, чтобы навесное оборудование не проходило мимо столбов, дверных проемов и других препятствий.

Будьте осторожны с препятствиями
При управлении трактором без кабины вас могут раздавить или выбросить из сиденья водителя, если вы столкнетесь с препятствием или неровной поверхностью.

• Всегда надевайте ремень безопасности.
• Перед тем, как начать, проверьте рабочую зону. Обратите внимание на все возможные препятствия: низко висящие ветки деревьев, камни, трубы и низко висящие провода. Убедитесь, что у вас есть достаточный зазор через узкие проходы, дверные проемы и другие отверстия.
• Поддерживайте прямую видимость. Держите окна и зеркала в чистоте и в хорошем состоянии. Держите навесное оборудование низко к земле, чтобы вы могли видеть над ним.
• Используйте направляющую, чтобы указать путь, когда навесное оборудование или навесное оборудование закрывает вам обзор.

Процедуры безопасного крепления
Перед тем как направить трактор задним ходом, убедитесь, что на участке нет людей и препятствий.

• Убедитесь, что сиденье и все органы управления правильно отрегулированы.Водители часто слегка переключаются, когда они поворачиваются в сиденье для включения заднего хода, в результате чего ноги или руки теряют контакт с органами управления.
• Когда орудие закрывает вам обзор, попросите коллегу направить вас. Держите проводника на прямой видимости, но достаточно далеко, чтобы его нельзя было сбить с ног.
• Обратитесь к руководствам по эксплуатации трактора, навесного оборудования и навесного оборудования для получения информации о надлежащих методах поддержки.

Quiz Yourself

Чтобы получить ответы, нажмите здесь.

Обведите кружком для каждой пары рисунков тот, на котором оператор использует безопасные процедуры.

1.

2.

3. Используйте слова из списка для завершения предложений.

   сиденье оператора
   перемещение
   ветки

   1. Никогда не пытайтесь установить __________ трактор.

   2. Во время движения убедитесь, что вы не находитесь рядом с низко висящими _________, линиями электропередач или конструкциями.

   3. Никогда не запускайте трактор откуда угодно, кроме ______________.

Цели

1. Определите механические опасности трактора и агрегата.
2. Опишите, как избежать травм движущимися частями машины.

Вы можете получить серьезные травмы или погибнуть, если вы или ваша одежда зацепитесь за движущиеся части трактора.Зацепления происходят в валах с механическим приводом, ремнях, шестернях, цепях или колесах.

Отчет об аварии Сотрудник получил травму в приводном валу экскаватора для почтовых ям

Резюме инспекции несчастного случая OSHA 119581437 Сотрудник использовал трактор с навесным экскаватором для копания почтовых ям. Когда шнек с гидравлическим управлением опускался, он всей массой своего тела надавил на экскаватор для копания почтовых ям.Его одежда зацепилась за вал трансмиссии и опорную стрелу. Он был серьезно ранен. Расследование показало, что с экскаватора сняли охрану, которая должна была защитить сотрудника. Никогда не эксплуатируйте оборудование без защитных ограждений или экранов.

Отбор мощности (ВОМ)
Одним из самых опасных устройств передачи мощности на тракторе является ВОМ.Поддержание надлежащих ограждений машины может снизить риск получения травм. Заглушка ВОМ вращается со скоростью 540 оборотов в минуту (об / мин) или 1000 об / мин. Вы защищены от вращающегося стержня главным щитком ВОМ и от вращающегося вала встроенным щитком ВОМ. Сообщите своему руководителю об отсутствии или повреждении щита и не работайте на тракторе до тех пор, пока щит не будет заменен или отремонтирован.

Следующие меры безопасности могут помочь предотвратить наиболее распространенные типы зацепления ВОМ:

• Соблюдайте процедуры безопасного выключения и дождитесь остановки всех движущихся частей, прежде чем снимать трактор.
• Держите все части системы отбора мощности защищенными и охраняемыми.
• Периодически проверяйте кожухи трансмиссии, вращая или поворачивая их, чтобы убедиться, что они не прилипли к валу. ВНИМАНИЕ: Это следует делать только при выключенном двигателе.
• Никогда не наступайте на вращающийся вал отбора мощности.
• Убедитесь, что скорость ВОМ соответствует рекомендуемой скорости агрегата.
• Никогда не носите свободную одежду возле вращающегося ВОМ.Убедитесь, что шнурки на обуви завязаны и закрепляют длинные волосы.

Не приближайтесь к вращающемуся ВОМ ВОМ диаметром 3 дюйма, вращающийся со скоростью 540 об / мин, будет вращаться со скоростью 7 футов в секунду. Как быстро вы можете отреагировать?
Время реакции	ВОМ закроется …
1/4 секунды	21 дюйм, примерно на длине от плеча до кулака
1/2 секунды	42 дюйма, примерно длина вашей ноги
3/4 секунды	64 дюйма, примерно рост среднего человека
1 секунда	85 дюймов, примерно на высоте дверного проема

Прочие механические опасности

Тракторная промышленность сгруппировала механические опасности по категориям: точки защемления, точки наматывания, точки сдвига, точки раздавливания, точки ожога, свободно вращающиеся части, накопленная энергия и брошенные предметы.Ниже приведены восемь примеров механических опасностей с соответствующими предупреждающими символами.

Точки защемления образуются, когда две части машины движутся вместе, и хотя бы одна из них движется по окружности. Примеры точек защемления — зубчатые, ременные или цепные передачи. Держите ограждения и щиты на месте, чтобы защитить себя от защемлений.

Точки намотки возникают, когда любая часть станка вращается. Свободная одежда или волосы легко могут быть захвачены вращающимися механическими частями.вращающийся вал отбора мощности — одна из наиболее распространенных точек захвата. Поддерживайте охрану, чтобы защитить себя от вращающихся точек намотки. Убедитесь, что шнурки на вашей обуви завязаны, и никогда не носите свободную одежду.

Точки сдвига возникают, когда края двух частей машины перемещаются поперек или сближаются друг с другом, образуя область, похожую на ножницы, которая может прорезать кожу, одежду и части тела. Один из объектов может быть неподвижным или оба могут двигаться. Триммеры для живой изгороди являются примером станка с острием среза.Во избежание порезов выключите машину перед работой на ней.

Точки разрушения образуются, когда два объекта движутся навстречу друг другу или когда один объект движется к неподвижному объекту, и зазор между ними становится меньше. наиболее распространенный пример точки удара — тягач, откатывающийся задним ходом, для присоединения к навесному оборудованию. Не позволяйте никому стоять между трактором и орудием во время сцепки.

Точки перегорания возникают при нагревании деталей машины.Глушители, блоки цилиндров, трубопроводы и муфты гидравлической жидкости являются примерами точек возгорания. Избегайте ожогов, не прикасаясь к двигателю или частям машины.

Подвижные части продолжают двигаться после отключения питания машины. это происходит из-за большого усилия, необходимого для перемещения механических частей. Немедленно остановить эту силу практически невозможно. Чтобы избежать травм из-за раскачивающихся деталей, заглушите двигатель трактора, отключите ВОМ и дождитесь полной остановки машины перед осмотром

.

Накопленная энергия — это энергия, которая была ограничена и неожиданно высвобождалась.Пружины и гидравлические системы являются примерами потенциально накопленной энергии. Чтобы избежать опасности накопленной энергии, знайте, какие части машины подпружинены. Ежедневно сбрасывайте гидравлическое давление при выключении.

Брошенные предметы — это материалы, которые выгружаются из машины. Эти опасности могут быть вызваны вращающимся вентилятором или лезвиями ножа, используемыми для резки, измельчения или измельчения материалов, например роторной косилкой. Избегайте травм от брошенных предметов, полностью остановив машину перед приближением к зоне разгрузки.Держите выпускной желоб в стороне от посторонних. Надевайте защитные очки, чтобы защитить себя от брошенных предметов. При использовании насадки ротационной косилки обратитесь к руководству пользователя относительно надлежащего экранирования для защиты оператора.

Изображения, использованные в разделе «Другие механические опасности», были воссозданы из изображений, сделанных с разрешения ASAE S441.4, FEB04, Знаки безопасности.

Если трактор или навесное оборудование контактирует с источником электроэнергии:

Сохраняйте спокойствие. Соблюдайте процедуры безопасного выключения. Оставайтесь на своем месте, иначе вы можете получить удар током. Попросите кого-нибудь позвонить в энергетическую компанию. Не подпускайте людей к машине и ее навесному оборудованию. Прежде чем выходить из трактора, дождитесь отключения питания.

Опасность поражения электрическим током

При контакте трактора или навесного оборудования с электричеством вы можете получить удар током.Поговорите со своим руководителем перед тем, как приступить к работе, требующей работы вблизи источника электроэнергии.

• Позвоните на горячую линию вашего штата для однократного вызова коммунальных служб, чтобы определить скрытые линии перед копанием. номер телефона будет на информационных страницах в начале телефонной книги.
• Не переносите высокие грузы возле линий электропередач.
• Держите навесное оборудование как можно ниже при работе вблизи воздушных линий.
• Никогда не проезжайте по проложенным или незащищенным линиям электропередач.

Гидравлические опасности
Гидравлические системы могут выйти из строя без предупреждения. Не позволяйте никому стоять под поднятым гидравлическим устройством без надлежащей блокировки.

Травмы, вызванные гидравлической инъекцией, серьезные: Утечки в гидравлических шлангах образуют тонкую струю под высоким давлением, которая быстро прорезает кожу, вызывая серьезную травму, называемую впрыском гидравлической жидкости. Немедленно обратитесь за медицинской помощью! Травма, вызванная впрыском гидравлической жидкости, серьезна, даже если она не вызывает сильной боли.

Гидравлика высокого давления
Другой способ передачи мощности от трактора к навесному оборудованию — это гидравлическая система.

• Имейте в виду, что гидравлическая система может выйти из строя без предупреждения. Никогда не стойте и не работайте под поднятым оборудованием, если оно не поддерживается утвержденным подъемным устройством.Информацию об одобренных опорных устройствах см. В руководствах по эксплуатации трактора и оборудования.
• Следите за тем, чтобы на концах шлангов и соединений не было грязи и пыли.
• Никогда не проверяйте гидравлические шланги на герметичность руками. Если вы подозреваете утечку, попросите квалифицированного специалиста проверить ее на предмет утечек.
• Перед отсоединением гидравлических шлангов проверьте наличие тепла.

Проверьте себя

Чтобы получить ответы, нажмите здесь.

Используйте список слов, чтобы заполнить пробелы в следующих предложениях.

Система ВОМ
к
запутывания
медицинская помощь

1. ___________________ происходит, когда вы или ваша одежда застревает в движущихся частях оборудования.

2. Точки раздавливания образуются, когда два объекта движутся навстречу друг другу или когда один объект движется _________ неподвижный объект и расстояние между ними становится меньше.

3. Все части ________________ должны быть защищены и защищены.

4. Немедленно обратитесь __________________, если вы получили травму из-за впрыска гидравлической жидкости.
5. Проведите линию от слова до части, которую оно описывает.

   Главный щиток ВОМ	Встроенный щиток ВОМ

Цели

1. Определите правила безопасной работы при движении трактора по шоссе.
2. Объясните другие риски для здоровья и безопасности, связанные с эксплуатацией трактора.

Вам может потребоваться переместить трактор из одного места в другое по проезжей части общего пользования, или вам может потребоваться работать рядом с проезжей частью общего пользования. Вы можете получить серьезные травмы или погибнуть, если трактор, которым вы управляете, попадет в аварию. Поскольку тракторист может быть не в состоянии слышать шум двигателя, он или она должны полагаться только на зрение, чтобы осознавать окружающую обстановку.Если вам необходимо управлять трактором на дороге общего пользования, не забудьте соблюдать все правила дорожного движения и знаки.

Отчет об аварии Сотрудник погиб, когда трактор перевернулся на дороге общего пользования

Резюме инспекции несчастного случая OSHA 300256138 Сотрудник ехал по дороге общего пользования на тракторе с груженым прицепом. Он ехал с горы слишком быстро, и трактор начал раскачиваться.Когда он попытался повернуть налево на собственность работодателя, трейлер покачнулся, в результате чего трактор перевернулся. Сотрудник, который не был пристегнут ремнем безопасности, был сброшен с трактора и раздавлен насмерть, когда тот перекатился на него. Информацию о безопасной скорости на шоссе для вашей модели трактора и навесного оборудования см. В руководстве оператора трактора.

Советы по безопасному проезду по шоссе

• Соблюдайте все правила дорожного движения и знаки.
• Избегайте езды на тракторе по дорогам общего пользования в часы пик.
• Всегда будьте в курсе того, что происходит вокруг вас. Помните, трактор сложно маневрировать, поэтому вы не сможете быстро среагировать, чтобы избежать аварии.
• По возможности разрешите более быстрое движение транспорта вокруг вас.
• Используйте эмблему SMV (медленно движущееся транспортное средство), чтобы идентифицировать трактор как транспортное средство, которое движется со скоростью 25 миль в час или меньше. При буксировке техники на задней части техники должна быть видна эмблема SMV.

  Эмблема медленно движущегося транспортного средства

• Если автомобиль оборудован правой и левой педалями тормоза, заблокируйте их вместе для движения по дороге. Если педали тормоза не заблокированы вместе, нажатие на один тормоз на скорости движения может привести к резкому повороту трактора.
• Соблюдайте безопасную дистанцию. Из-за размера и веса трактора вам потребуется больше места, чтобы остановиться, чем обычному легковому автомобилю.
• Убедитесь, что ваше оборудование не приближается к другим полосам движения.
• По возможности избегайте вождения ночью. Если вам необходимо вести машину ночью, используйте соответствующие фары и отражатели.

Будьте осторожны в дороге
При движении по проезжей части общего пользования не забудьте оставить достаточно места для автомобилистов, чтобы они могли обойти ваш автомобиль и навесное оборудование.

По возможности держитесь правее.

По возможности используйте транспортный прицеп для перемещения трактора между рабочими площадками, а не по дороге общего пользования.

Приспособления для буксировки и навесное оборудование

• Прикрепляйте оборудование только к соответствующему дышлу трактора с помощью подходящего пальца сцепного устройства.
• Дополните сцепное устройство страховочной цепью для движения по шоссе. страховочная цепь должна быть достаточно прочной, чтобы удерживать вместе трактор и навесное оборудование или буксируемое транспортное средство в случае выхода из строя основного сцепного устройства.
• Зафиксируйте все буксируемое оборудование в транспортном положении.

Безопасная работа в условиях дорожного движения

• При работе возле проезжей части общего пользования используйте указатель и предупреждающие конусы для предупреждения о встречных транспортных средствах. Располагайте указатели и конусы достаточно далеко перед местом работы, чтобы у водителей было время замедлить движение.
• Оператор трактора и флагман должны быть одеты в хорошо видимую светоотражающую одежду.
• Не паркуйте трактор на проезжей части общего пользования. Если вам необходимо оставить трактор на рабочем месте, найдите ровную поверхность вдали от дороги и выполните процедуры безопасного выключения.

Опасности для здоровья и окружающей среды

Тепловое напряжение
Вы можете серьезно заболеть или умереть, если не примете надлежащих мер предосторожности при работе на открытом воздухе при высокой температуре и / или влажности.Жара может снизить физическую работоспособность, а также умственную активность, что может привести к серьезным несчастным случаям.

Отчет об аварии Сотрудник потерял сознание от теплового удара и умер в результате пожара на траве

Резюме инспекции несчастного случая OSHA 0950624 Сотрудник косил траву на тракторе. Свидетели видели, как работник стоял позади трактора на обочине дороги со снятой рубашкой, а впереди трактора был виден медленно движущийся огонь травы.Тело сотрудника позже нашли на земле, сильно обгоревшее. Расследование показало, что сотрудник потерял сознание из-за теплового удара, а затем огонь прошел по нему и убил его. Пейте много жидкости и обращайтесь за помощью при первых признаках теплового стресса.

Тепловая болезнь начинается с теплового истощения и, если не уделять должного внимания, может привести к тепловому удару. Немедленно примите меры, если заметите кого-либо с симптомами теплового заболевания (показано слева).

Избегайте тепловых заболеваний
Для предотвращения теплового заболевания:

• Пейте воду часто в течение дня; не ждите, пока вы почувствуете жажду, чтобы напиться. Рекомендуется по крайней мере литр воды в час.
• Держитесь подальше от газированных напитков, кофе, чая и алкогольных напитков, которые обезвоживают организм.
• Избегайте больших приемов пищи перед работой на жаре.
• Некоторые рецепты могут сделать вас более восприимчивыми к тепловым заболеваниям.Посоветуйтесь со своим врачом или фармацевтом, могут ли какие-либо лекарства, которые вы принимаете, повлиять на вас во время работы в жару.
• Носите легкую ткань, например хлопок, чтобы контролировать температуру тела.
• В солнечные дни надевайте шляпу или солнцезащитный козырек, чтобы контролировать температуру тела.
• Планируйте выполнять самую тяжелую работу в самое прохладное время дня. Обычно это с 6 до 10 часов утра
• Делайте частые короткие перерывы в затененных местах для остывания.
• Не принимайте солевые таблетки, если это не рекомендовано врачом. Большинство людей получают достаточно соли в своем рационе, чтобы учесть соль, теряемую при потоотделении.

При тепловом заболевании:

• Если кто-то чувствует перегрев, переместите его в более прохладное место, желательно с кондиционером. Наблюдайте за человеком и при необходимости обратитесь за медицинской помощью.
• Обмахните человека вентилятором для увеличения охлаждения.
• Попросите человека выпить много жидкости.
• Если у человека начнутся судороги или появятся симптомы теплового удара, смочите его одежду прохладной водой и немедленно обратитесь за помощью.

Теплофакты

• Вы чаще страдаете от теплового заболевания во влажные дни.
• Если вы не привыкли работать в жару, у вас больше шансов заболеть тепловым заболеванием. Вашему организму может потребоваться от 5 дней до 2 недель, чтобы привыкнуть к работе в жару.Рекомендуется начинать с работы половину обычного времени и рабочей нагрузки в первый день, а затем наращивать до полного дня к концу недели.
• Вы более уязвимы к тепловому заболеванию, если уже перенесли его в прошлом.
• В течение дня вы можете производить от двух до трех галлонов пота. Пополняйте эту жидкость, выпивая жидкости, чтобы не страдать от теплового заболевания.

Симптомы теплового истощения Тепловое истощение — серьезное заболевание, которое необходимо лечить непосредственно перед тепловым ударом.Если вы или ваш коллега испытываете какие-либо из следующих симптомов, немедленно охладитесь и выпейте много воды. Головокружение Головоломка Головная боль Чувство слабости, усталости Липкая и влажная кожа

Симптомы теплового удара Тепловой удар — это неотложная медицинская помощь, которая может привести к летальному исходу.Если у кого-то появятся следующие симптомы теплового удара, немедленно позвоните в службу экстренной помощи. Горячая, сухая, красная кожа (не потная) Дезориентация Путаница Температура тела выше 105 ° F Судороги Бессознательное состояние

Воздействие солнца
Продолжительное пребывание на солнце вызывает рак кожи, катаракту и другие серьезные заболевания.

• Выберите солнцезащитный крем широкого спектра действия. это защитит вас как от UVA, так и от UVB лучей. Убедитесь, что фактор защиты от солнца (SPF) составляет не менее 15.
• В солнечные дни надевайте шляпу или солнцезащитный козырек, солнцезащитные очки и легкие рубашки и брюки с длинным рукавом, чтобы контролировать температуру тела и защищать от солнца.

Защита от молний
В плохую погоду спрячьтесь в помещении. Никогда не паркуйте трактор возле дерева в качестве укрытия.

Меры предосторожности при молнии
От ударов молнии ежегодно умирают сотни людей. Соблюдайте эти меры предосторожности, чтобы обезопасить себя в плохую погоду.

• Как только вы услышите гром, выключите трактор и двигайтесь в помещении. Когда вы слышите гром, вас может поразить молния. Молния может ударить, даже когда нет дождя.
• Кабина закрытого транспортного средства обеспечивает некоторую защиту от молнии, но прочное здание обеспечивает наилучшую защиту.
• Слушайте радио, чтобы получать новости о погоде и штормовые предупреждения.

Если вы не можете укрыться внутри:

• Доберитесь до низкого места. Молния поражает самые высокие объекты.
• Присядьте на подушечках ног. Положите руки на колени и опустите голову между коленями.
• Свести к минимуму контакт с землей.
• Не лежать на земле; это сделает вас более крупной целью.

Хранить вдали от:

• Большие одинокие деревья и башни, заборы, телефонные столбы и линии электропередач
• Реки, озера, бассейны и другие водоемы
• Металлические предметы, инструменты, оборудование, проволочные заборы и зонты.

Если кого-то ударила молния Позвоните 911 Проверьте, дышат ли они.Может потребоваться искусственное дыхание или сердечно-легочная реанимация. Проверить, нет ли ожогов на теле. Переместите жертву внутрь, из бури. При немедленной помощи большинство жертв удара молнии выживают.

Окись углерода
Окись углерода (CO) — это бесцветный газ без запаха и вкуса, который может отравить и убить. Симптомы отравления угарным газом включают головную боль, тошноту, слабость, головокружение и потерю сознания.Чтобы избежать отравления CO, используйте все оборудование на открытом воздухе. Если вам необходимо управлять трактором в помещении, убедитесь, что имеется соответствующая вентиляция для предотвращения воздействия CO.

Травмы и болезни, вызванные холодом
Продолжительное воздействие отрицательных температур может привести к травмам и заболеваниям, вызванным холодом, которые могут серьезно повредить или убить вас.

Низкие температуры снижают умственную активность и вызывают усталость и истощение, что может привести к несчастным случаям.

Обморожение
Обморожение возникает, когда части тела становятся настолько холодными, что замерзают кожа и ткани. Обморожение обычно происходит на ушах, носу, пальцах, руках, пальцах ног и ступнях или других частях тела, которые остаются открытыми при отрицательных температурах. Обмороженная кожа немеет и приобретает бледно-белый цвет.

Гипотермия
Гипотермия возникает, когда температура тела человека падает до или ниже 95 ° F.Общие симптомы включают синеватую кожу, неконтролируемую дрожь, сонливость или усталость.

Избегайте холодовых травм и заболеваний

• Термобелье при работе при низких температурах; вы можете легко снять слои, если вам слишком тепло.
• Наденьте головной убор и перчатки.
• Держите мышцы в тепле и расслаблении, двигаясь как можно больше.
• Делайте частые короткие перерывы в теплых местах.
• Выполняйте работу в самое жаркое время дня, обычно во второй половине дня.
• Никогда не работайте в одиночку.

Укусы насекомых
Укусы насекомых можно лечить без медицинской помощи, если человек не страдает аллергической реакцией.

Первый шаг к лечению укуса насекомого — удаление жала. это можно сделать, соскоблив жало прямым краем, или вытащив его пинцетом.Если вы решите использовать пинцет для удаления жала, будьте предельно осторожны, чтобы не проколоть выступающий мешочек с ядом.

После удаления жала в течение первых 24 часов можно использовать холодный компресс для подавления боли и отека. По прошествии первых 24 часов следует приложить тепло, если боль или отек не исчезнут.

Людям с тяжелой аллергией на укусы насекомых следует проконсультироваться с врачом по поводу ношения рецептурной аптечки. набор содержит лекарство и инструкции по применению, если человек ужалил.Если комплект используется, пострадавший все равно должен получить медицинскую помощь. Позвоните за помощью или отвезите в ближайшую больницу.

Укусы змей
Если вас укусила змея, немедленно обратитесь к врачу и постарайтесь описать врачу размер и цвет змеи. это может помочь врачу определить, была ли змея ядовита.

Никогда не режьте, не сосите и не прикладывайте холодные компрессы к укусам змей.

Млекопитающие
Помните о животных, таких как белки или летучие мыши, которые могут находиться на деревьях или кустах и ​​напугать вас во время работы.Также будьте осторожны с животными, такими как крысы, скунсы и еноты, которые могут быть бешеными.

Ядовитый плющ, дуб и сумах

• Вымойте пораженный участок, а также всю одежду и инструменты, которые могли коснуться растения.
• По возможности не царапайте пораженную область, чтобы предотвратить заражение.
• Горячие и холодные компрессы можно использовать для подавления зуда.
• Обратитесь к врачу, если сыпь находится на лице, внутри рта или покрывает большую часть тела.

Листья ядовитого плюща обычно встречаются группами по три.

Лечение порезов и ожогов
Небольшие порезы и ожоги можно лечить прямо на стройплощадке.
Обратитесь за медицинской помощью, если:

• Порезы сильно кровоточат, более полутора дюймов в длину и четверть дюйма в глубину, или являются результатом колотой раны.
• Область ожога покрывает более одной пятой тела с волдырями, волдырями на руках, ногах, лице или гениталиях, а также если кожа почернела или обуглена.
• Порез или ожог инфицирован.

Обработка отрезов

• Тщательно очистите область.
• Удалите из раны мусор.
• Надавите на рану марлей или чистой впитывающей тканью, пока кровотечение не остановится. Если кровь просачивается через ткань, не удаляйте ее, продолжайте добавлять марлю или ткань поверх предыдущей.
• Нанесите мазь с антибиотиком и накройте повязкой или чистой марлей.
• Дайте ране зажить и предотвратите заражение грязью, часто меняя повязку или марлю.
• Если конечность была ампутирована, поднимите ее, оказывая прямое давление, и позвоните 911.

Лечение ожогов

• Охладите ожог, поместив его под прохладную проточную воду или в емкость с прохладной водой минимум на 15 минут.
• Накройте это место марлей или чистой тканью.
• Дайте ожогу зажить и предотвратите заражение грязью, часто меняя марлю.
• При появлении волдырей не ломайте их. Накройте марлей и дайте им разорваться самостоятельно.

Ниже приводится список минимальных требований к аптечкам на рабочем месте в соответствии со стандартом ANSI Z308.1-2003 *.

• Компресс абсорбирующий
• Бинты лейкопластыри
• клейкая лента
• Антисептические аппликации для индивидуального использования
• индивидуальные средства для лечения ожогов
• Перчатки для медицинского осмотра без латекса
  прокладки стерильные
• бинт треугольный

* ANSI Z308.1-2003 опубликовано Международной ассоциацией защитного оборудования, Арлингтон, Вирджиния, www.safetyequipment.org. Используется с разрешения.

Чтобы получить ответы, нажмите здесь.

Используйте список слов, чтобы завершить следующие предложения.

тянущий
осведомлен
законы
педали тормоза
гром

1. Соблюдайте ___________ дорожного движения и знаки при движении трактора на проезжей части дороги общего пользования.
2. Зафиксируйте _______________ вместе для движения по дороге.
3. Всегда будьте _____________ к тому, что происходит вокруг вас, когда вы ведете трактор.
4. Зафиксируйте все буксируемое оборудование в транспортном положении перед _______________ выходом на дорогу.
5. Ищите убежище при первом звуке ___________, который означает, что в этом районе могут быть удары молнии.
6. Обведите самое безопасное место, чтобы переждать бурю:


   Под ближайшим деревом.	В ближайшем приюте.




Вы можете погибнуть или серьезно травмироваться, если попадете в аварию с трактором. Почти все аварии трактора можно предотвратить. Практикуя безопасные рабочие привычки, вы можете предотвратить несчастные случаи на работе. Возьмите под контроль свою безопасность, следуя правилам, изложенным в этой брошюре. Используйте эту информацию, чтобы обеспечить безопасность вашей работы.

Чтобы получить ответы, нажмите здесь.

Используйте список слов, чтобы завершить следующие предложения.

поскользнулся и упал
пить
скорость
правый
дополнительные райдеры
алкоголь или наркотики

1. Никогда не работайте на тракторе под воздействием ___________.
2. Никогда не допускайте ___________________________ на вашем тракторе. Одно место означает одного гонщика.
3. Следите за чистотой ступеней трактора и платформы оператора, чтобы предотвратить ____________________________.
4. Уменьшите __________________ при поворотах, пересечении склонов, а также на неровных, скользких или грязных поверхностях.
5. При движении по дороге общего пользования всегда держитесь как можно дальше от __________, следя за тем, чтобы навесное оборудование не мешало другим автомобилистам.
6. При работе в жарких или влажных условиях ___________ много воды.

1. Каковы наиболее частые причины серьезных травм и смертей от работы трактора? Выберите правильный ответ.

   1. Прорывы шин, утечки гидравлической жидкости, пожар и удары молнии
   2. Переворачивание, наезд, попадание в движущиеся части и столкновения
   3. Отравление угарным газом, тепловой удар, ожоги и переезды
2. Совместите изображение безопасности с его значением.


1. Используйте эти слова для обозначения участков трактора, которые следует проверять ежедневно.


   Используйте список слов, чтобы заполнить пробелы в процедурах безопасного запуска.

2. Поднимитесь по ступенькам напротив трактора , взявшись обеими руками за поручни.

3. Никогда не запускайте трактор откуда-либо, кроме сиденья оператора .

4. Отрегулируйте сиденье так, чтобы руки и ноги могли дотянуться до всех органов управления и рулевого колеса с пристегнутым ремнем безопасности .

1. Наиболее распространенным типом пролонгации является __________________ __________.
   1. боковые опрокидывания.
   2. опрокидывания вперед.
   3. опрокидывания сзади.

2. При работе на склоне тяжелый конец трактора должен быть обращен к ___________.
   1. в гору
   2. вниз по склону

3. При увеличении скорости трактора ______________ вероятно опрокидывание.
   1. меньше
   2. далее

4. Выберите правильный режим работы трактора на холме.


Обведите кружком для каждой пары рисунков тот, на котором оператор использует безопасные процедуры.

3. Используйте слова из списка для завершения предложений.

   1. Никогда не пытайтесь смонтировать движущийся трактор .

   2. Во время движения убедитесь, что вы не находитесь рядом с низко висящими ответвлениями , линиями электропередач или конструкциями.

   3. Никогда не запускайте трактор откуда угодно, кроме сиденья оператора .

Используйте список слов, чтобы заполнить пробелы в следующих предложениях.

1. запутывания случаются, когда вы или ваша одежда застревает в движущихся частях оборудования.

2. Точки сдавливания образуются, когда два объекта движутся навстречу друг другу или когда один объект движется к неподвижному объекту, и зазор между ними становится меньше.

3. Держите все части системы ВОМ экранированными и охраняемыми.

4. Немедленно обратитесь за медицинской помощью , если вы получили травму из-за впрыска гидравлической жидкости.
5. Проведите линию от слова до части, которую оно описывает.


   Главный щиток ВОМ	Встроенный щиток ВОМ

Используйте список слов, чтобы завершить следующие предложения.

1. Соблюдайте все правила дорожного движения и знаки при эксплуатации трактора на дорогах общего пользования.
2. Заблокируйте педали тормоза вместе для движения по дороге.
3. Всегда будьте в курсе того, что происходит вокруг вас, когда вы ведете трактор.
4. Зафиксируйте все буксируемое оборудование в транспортном положении перед тем, как тащить его на дорогу.
5. Ищите убежище при первом звуке грома , что означает, что поблизости могут быть удары молнии.
6. Обведите самое безопасное место, чтобы переждать бурю:


Используйте список слов, чтобы завершить следующие предложения.

1. Никогда не работайте на тракторе в состоянии алкогольного или наркотического опьянения .
2. Никогда не позволяйте дополнительным водителям на вашем тракторе. Одно место означает одного гонщика.
3. Следите за чистотой ступеней трактора и платформы оператора, чтобы предотвратить поскальзывание и падение .
4. Снижайте скорость при поворотах, пересечении склонов, а также на неровных, скользких или грязных поверхностях.
5. При движении по дороге общего пользования всегда держитесь как можно дальше от справа , следя за тем, чтобы навесное оборудование не мешало другим автомобилистам.
6. При работе в жарких или влажных условиях запивайте большим количеством воды.

Публикация №: MF2708

---

Этот материал был произведен в рамках гранта № 46G3-HT04 от Профессионального Управление безопасности и здоровья, U.С. Департамент труда. Это не обязательно отражают взгляды или политику Министерства труда США, а также не упоминают торговые наименования, коммерческие продукты или организации подразумевают одобрение со стороны США. правительство.

Этот буклет подготовлен K-State Research and Extension, Университет штата Канзас, Манхэттен, Канзас.

Информация в данной публикации собрана из различных источников, которые считаются надежными и представляют лучшее текущее мнение по этому поводу.Однако ни K-State Research and Extension, ни его авторы гарантировать точность или полноту любой информации, содержащейся в этой публикации, и ни K-State Research и Расширение или его авторы несут ответственность за любые ошибки, упущения или убытки, возникшие в результате использования этой информации. При определенных обстоятельствах могут потребоваться дополнительные меры безопасности.

Торговые марки, упоминаемые в этой публикации, используются только для идентификации продукта.Никакого одобрения не предполагается, также не подразумевается критика подобных продуктов, не упомянутых.

Заявление об отказе от ответственности и информация о воспроизведении: информация в NASD не представляют политику NIOSH. Появляется информация, содержащаяся в NASD с разрешения автора и / или правообладателя. Более

Информация об отказе от ответственности и воспроизведении: информация в NASD не представляет политику NIOSH.Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Tractor 101 — Mahindra Agriculture North America: Mahindra тракторы, сельскохозяйственное оборудование и коммунальные машины

Выбор и покупка нового трактора Mahindra должны быть легкими и приятными. Наша компетентная дилерская сеть готова предоставить полезные советы, повысить ваши знания и уровень комфорта в процессе покупки трактора. На данный момент этот раздел «Трактор 101» представляет собой ресурс с терминологией, касающейся тракторов, и часто задаваемыми вопросами, которые помогут максимально упростить ваше исследование.

Задавайте правильные вопросы

Выбор подходящего трактора — важное решение. Вот несколько полезных вопросов, которые нужно задать себе, когда вы начнете процесс.

Сколько гектаров у вас есть?

Лошадиные силы критичны. Покупка подходящего трактора с нужной мощностью и функциями с первого раза может привести к экономии в долгосрочной перспективе. Подумайте о своих потребностях, чтобы трактор и оборудование могли расти вместе с вами по мере роста ваших потребностей.

Каким типом собственности вы владеете?

Для разных свойств требуются разные тракторы. Ваша собственность может включать пастбища или лужайки, большие посевные площади, длинные гравийные подъездные пути или огороженные животноводческие участки с труднопроходимыми пространствами. Работа, которую вам потребуется от трактора, будет отличаться. Ваш дилер Mahindra поможет вам подобрать трактор в соответствии с вашим имуществом и его потребностями.

Умеешь ли ты управлять трактором?

С учетом вашего опыта вы сможете подобрать трактор оптимального размера, трансмиссии (зубчатый, гидростатический или челночный) и конфигурацию управления.

Какую работу вы будете выполнять?

Такие работы, как кошение, перемещение сена, профилирование, озеленение, перемещение материалов и т. Д., Или любая комбинация этих задач потребуют различного инвентаря и навесного оборудования, а также мощности.

Чего мне ожидать от моего дилера Mahindra?

Ваши отношения с дилером тракторов Mahindra должны стать ключевым фактором при покупке, так как вы будете работать с ним или с ней в течение нескольких лет. Убедитесь, что дилер нашел время, чтобы помочь выбрать подходящий трактор, и поддержать вас после покупки.Поговорите с менеджером по обслуживанию, чтобы убедиться, что вы довольны его знаниями, наличием запасных частей и часами работы.

Попробовать — Запланировать тест-драйв:

Нет лучшего способа узнать, подходит ли вам трактор, чем сесть за руль и сесть в трактор Mahindra. Тест-драйв должен быть самым важным, что вы сделаете, прежде чем принять окончательное решение. Независимо от вашего опыта управления трактором, ваш дилер окажет вам всю необходимую помощь, чтобы почувствовать себя комфортно во время тест-драйва, чтобы вы могли полностью оценить производительность.

В то время как удивительное количество владельцев впервые покупают трактор, не тестируя различные модели, самые довольные владельцы не пропускают этот важный шаг.

Tractorpedia ™

Просмотрите некоторые термины и сокращения тракторов, с которыми вы, возможно, не знакомы:

3-точечная навеска: 3-точечная навеска используется для крепления навесного оборудования и навесного оборудования, устанавливаемого сзади, например, косилок, ножей, скреперов, копателей, культиваторов и экскаваторов-погрузчиков. Он состоит из двух подъемных рычагов и одной верхней тяги, на которой штифты прикрепляют орудия.Взгляните на разницу Mahindra и нашу сверхпрочную конструкцию.

Экскаватор-погрузчик: Экскаватор-погрузчик, используемый для рытья ям, траншей и канав, состоит из двух стрел и ковша, соединенных гидроцилиндрами.

Отвал для коробок: Используется для перемещения грязи и гравия, засыпки или разрыхления уплотненной почвы. Коробчатый отвал использует двухпозиционные регулируемые стойки для быстрого разрушения уплотненных поверхностей почвы для подготовки семенного ложа или ухода за ландшафтом.

Шасси: Рама, которая поддерживает раму трактора и внутренние части, включая двигатель, трансмиссию, подвеску и т. Д.

Дышло: Штанга на задней части трактора, используемая для буксировки.

Лошадиная сила (л.с.): Количество энергии, необходимое для поднятия 550 фунтов на один фут за одну секунду.

Гидростатическая трансмиссия: Трансмиссия с гидравлическим приводом, которая позволяет изменять скорость с помощью ножной педали.

Орудие: Прочные, высокопроизводительные навесные орудия, которые могут быть добавлены к трактору для увеличения его рабочих функций. Сюда могут входить ландшафтные инструменты, косилки, ножи для ящиков и многое другое.

Джойстик: Джойстик дает оператору полный контроль над навесным оборудованием, устанавливаемым спереди, например, фронтальным погрузчиком.

Погрузчик: Фронтальный погрузчик работает как большая лопата с мощностью и массой трактора за ним. Конструкция с быстрым креплением позволяет быстро включать и выключать погрузчик. Самым распространенным инструментом является ковш, но другие инструменты, которые работают на погрузчике, включают копья для тюков, вилы для поддонов и грейфер.

Копатель ям для столбов: Используется для сверления ям в земле для столбов ограждений или строительных опор, или для рытья неглубоких ям для цветов, деревьев или кустарников.

Трансмиссия: Трансмиссия передает мощность от двигателя на ведущие колеса и механизм отбора мощности (ВОМ). Основные функции включают выбор передаточных чисел, балансировку мощности ведущих колес для поворота и разрешение трактору двигаться задним ходом.

ВОМ (вал отбора мощности): Используемый для подачи энергии на навесное оборудование, ВОМ позволяет навесному оборудованию получать энергию от двигателя трактора.

Quick Hitch: Быстроразъемное устройство присоединяется к трехточечной сцепке трактора, что позволяет оператору легко зацеплять орудия.

Роторный резак: Трехточечный орудие, наиболее часто используемое для стрижки пастбищ.

Стабилизаторы: Подушечки, которые опускаются для стабилизации трактора при использовании обратной лопаты.

Synchro-Shuttle: Позволяет переключать передачи на ходу без скрежета шестерен.

Культиватор: Культиватор: Роторный культиватор используется для обработки почвы при подготовке к посадке садов и ландшафтным проектам. У культиватора есть зубья, которые вращаются в почве, разрыхляя и разрыхляя ее.

TLB (трактор, погрузчик, обратная лопата): Этот пакет включает трактор, погрузчик и обратную лопату.

Трансмиссия: Система шестерен, определяющая скорость и направление трактора.

European Engines and Walk Behind Tractors

, ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И ПРОЧИТАЙТЕ УСЛОВИЯ ПЕРЕД ТОРГОМ
ЕСЛИ ВЫ НЕ ПРОЧИТАЛИ И НЕ ПОНЯЛИ ЭТИ УСЛОВИЯ, ПОЖАЛУЙСТА, НЕ ПРЕДЛАГАЙТЕ СТАВКИ
ПРЕДСТАВЛЯЯ ТОРГ НА ДАННОМ АУКЦИОНЕ, ПОКУПАТЕЛЬ СОГЛАШАЕТСЯ СО ВСЕМИ УСЛОВИЯМИ И УСЛОВИЯМИ, ИЗЛОЖЕННЫМИ ВНИМАТЕЛЬНО, И ЗАКЛЮЧАЕТ ДОГОВОРНОЕ СОГЛАШЕНИЕ НА ПОКУПКУ ТОВАРА (-ОВ) НА СЛЕДУЮЩИХ УСЛОВИЯХ:
1.КАТАЛОГ: Aumann Auctions приложила все усилия для подготовки каталога для этого аукциона, чтобы предоставить точные описания всех предметов. Все лоты продаются КАК ЕСТЬ, ГДЕ-ЕСТЬ, со всеми дефектами, неточностями и ошибками описания. Ответственность за комплексную проверку возлагается на участника торгов / покупателя. Печатные заявления или описания сотрудников предоставлены добросовестно и являются предметом мнения.
2. ПЛАТЕЖИ. К вашей общей покупке добавляется 10% Buyers Premium. Все продажи окончательны. Возврат платежа по кредитной карте не допускается.Все счета должны быть оплачены по завершении аукциона. Мы принимаем ТОЛЬКО наличные, чеки, сертифицированные средства, карты Visa и MasterCard. При оплате кредитной картой с вас будет взиматься плата за ваши покупки, плюс взносы покупателей, плюс 5% комиссия по кредитной карте и любые применимые налоги. НИЧЕГО не будет снято с вашей карты до совершения покупки. Только участники Pickup могут платить чеком или наличными. Примечание: чеки могут быть обработаны в день аукциона; убедитесь, что на вашем счету достаточно средств. За каждую транзакцию, необходимую для сбора недостаточных средств, будет взиматься комиссия в размере 25 долларов плюс ответственность за неисполнение обязательств покупателем, указанным ниже.
3. НЕОБХОДИМОСТЬ ПОКУПАТЕЛЯ: Победитель торгов, не оплативший товары в течение 3 дней с даты аукциона, будет считаться неисполненным. Такое неисполнение Победителем торгов приведет к тому, что участники торгов будут нести ответственность как перед Продавцом, так и перед Aumann Auctions, Inc. Продавец имеет право (а) объявить это договорное соглашение расторгнутым и взыскать полный ущерб за его нарушение, (б) принять решение подтвердить это договорное соглашение и обеспечить выполнение его конкретных требований или (c) Продавец может перепродавать товары публично или в частном порядке с Aumann Auctions, Inc.и в таком случае Покупатель несет ответственность за оплату любого дефицита, возникшего в результате второй продажи, плюс все расходы, включая, но не ограничиваясь, расходы на содержание / транспортировку / хранение предметов, расходы как на продажу, так и юридические и случайные убытки Продавца и Aumann Auctions, Inc.
Кроме того, Aumann Auctions, Inc. также оставляет за собой право взыскать любой ущерб отдельно от нарушения Покупателем. Покупатель соглашается оплатить все разумные гонорары адвокатам и расходы, понесенные Aumann Auctions, Inc.в сборе средств. Покупатель также соглашается с тем, что плата за хранение / обработку в размере 2% в месяц будет добавлена ​​к остатку любого невыплаченного остатка, причитающегося Aumann Auctions, Inc., и любых других расходов или убытков, понесенных покупателем в результате несоблюдения этих условий. Любое взыскание долга или разбирательство по спорам будут рассматриваться в суде или арбитражном суде в округе Монтгомери, штат Иллинойс, по усмотрению как Продавца, так и Aumann Auctions, Inc.
И Победитель торгов, и Продавец возмещают Aumann Auction, Inc.и ограждать Aumann Auctions, Inc. от любых издержек, убытков, обязательств или расходов, включая гонорары адвокатам, возникших в результате того, что Aumann Auctions, Inc. была названа стороной в любом судебном иске, возникшем в результате невыполнения участниками торгов или Продавцами каких-либо обязательств. и обязательства, изложенные в этом договорном соглашении.
4. ПРЕДМЕТЫ ПОДАЧИ: Все отправления запланированы заранее. Пожалуйста, смотрите время и место получения в описании товара. Покупатель обязан убедиться, что все предметы включены в комплект, прежде чем убирать коробки из помещения.Не забранные предметы могут быть оплачены как за переезд, так и за хранение.

ПРОВЕРКА УЧАСТНИКА ТОРГОВ: Право на участие в торгах является предварительным, и если проверка личности вызывает сомнения, Aumann Auctions, Inc. имеет право отклонить регистрацию, и торги будут прекращены. Продавец и Aumann Auctions, Inc. оставляют за собой право запретить любому лицу участвовать в торгах, если есть какие-либо вопросы относительно его учетных данных, психической пригодности и т. Д. Претенденты соглашаются сохранять конфиденциальность своего имени пользователя и пароля, поскольку они несут ответственность за ЛЮБОЕ и ВСЕ деятельность, связанная с их учетной записью.Если имя пользователя зарегистрированного участника торгов является оскорбительным для Aumann Auctions, Inc. или, по их единоличному мнению, наносит ущерб торгам, Aumann Auctions, Inc. оставляет за собой право удалить участника торгов или в одностороннем порядке изменить имя пользователя с уведомлением участника торгов. При использовании веб-сайта вы должны соблюдать все местные законы штата и федеральные законы. Нарушение приведет к прекращению прав на использование веб-сайта.

МАКСИМАЛЬНАЯ СТАВКА: Когда вы делаете ставку на максимальную ставку, текущая цена не увеличивается автоматически до максимальной ставки.Другой участник торгов должен сделать ставку, чтобы увеличить текущую цену, и компьютер автоматически сделает ставку до вашего максимума с указанным шагом.

ВРЕМЯ ЗАВЕРШЕНИЯ АУКЦИОНОВ: Только онлайн-аукционы Aumann Auctions, Inc. являются рассчитанными по времени событиями, и все торги завершаются в указанное время. Однако на наших аукционах также есть то, что называется функцией автоматического продления. Любая ставка, сделанная в течение последних 5 минут аукциона, автоматически продлевает аукцион на 5 дополнительных минут. Торги будут продолжаться с шагом 5 минут с момента размещения последней ставки до тех пор, пока не закончатся ставки, а лот простаивает в течение 5 минут.Следовательно, аукцион не закроется до тех пор, пока все участники торгов не будут удовлетворены, и никто не сможет перебить ставку в последние секунды, не имея другой возможности сделать ставку снова.
