Картофелекопалка для культиватора своими руками размеры чертеж видео: Чертежи картофелекопалки для мотоблока: размеры, фото, видео

Содержание

видео, на фото чертежи и размеры самодельного агрегата

В последнее время мало кто из дачников вскапывает садовые участки вручную. Современные производители садовой техники предлагают потенциальному клиенту довольно широкий выбор разнообразных моделей по доступной цене. Давайте поговорим о том, как сделать картофелекопалку для мотоблока своими руками, чтобы сэкономить на приобретении такого агрегата.

картофелекопалка

Краткая характеристика

Самодельная картофелекопалка для мотоблока – это прекрасное изобретение, которое упрощает жизнь многих дачников. Не все понимают, как это сложно, вырастить и собрать урожай картофеля на своем приусадебном участке. Поэтому применение агрегатов подобного характера просто не заменимо в период зрелости корнеплодов картофеля.

Придуманное народными умельцами специальное изобретение разных размеров для мотоблока стало результатом долгих изысканий владельцев собственных огородов. Сначала вместо него применяли обычную совковую лопату, использование которой вынуждала дачника прикладывать огромные физические усилия для того, чтобы получить долгожданный урожай. Сегодня в этих елях применяется механическое устройство, предназначенное для отделения клубней от грунта и укладывания их на поверхности земли.

картофелекопалка

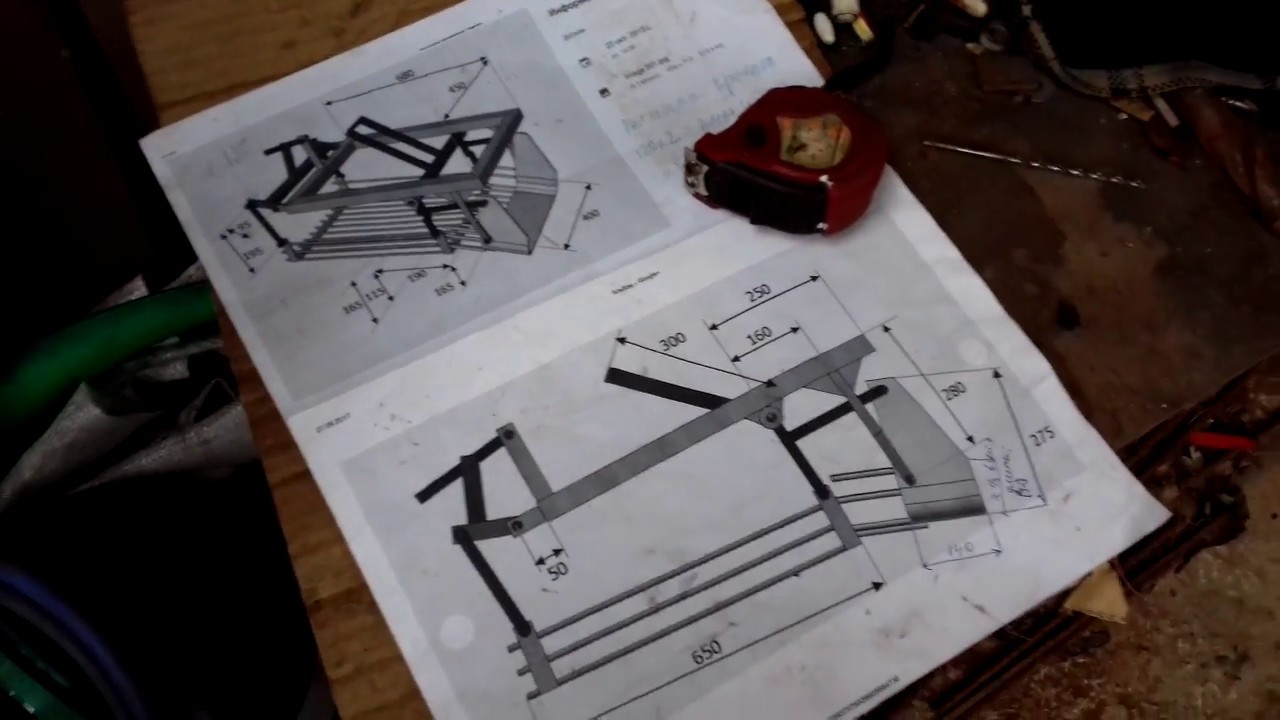

Изготовление по чертежам

Конечно, те дачники, кто совсем не обладает опытом в сфере изготовления своими руками механизмов подобного рода, может потратить на это довольно немалое количество своего времени. Однако, если хорошенько разобраться в методике изготовления прибора разных размеров для мотоблока и найти в сети интернет хороший чертеж картофелекопалки для мотоблока, любой дачник разберется в этом нелегком задании. И собранная ими картофелекопалка не уступит по своей функциональности и качеству готовым моделям, собранным на заводе.

Вы задались вопросом, как сделать картофелекопалку к мотоблоку? Запаситесь терпением и чертежами. Вот фото, которое иллюстрирует готовое оборудование, собранное самостоятельно руками дачника.

Для начала вам потребуется собрать сварную раму для будущего изделия. Для ее изготовления нужны металлические пластины с диаметром 8 мм, железный швеллер №8 и специальный уголок с параметрами 63 на40. Из металлических пластин вам нужно будет изготовить лемех, после чего он устанавливается на элеваторный кожух. Чтобы осуществить монтаж лемеха, примените четыре крепежа, которые надежно затягиваются гайками;

Далее переходят к изготовлению такой составляющей части оборудования для сбора картошки, как редакционный узел. Чтобы его создать, возьмите пару корпусов из металла в форме цилиндра. Корпусам для агрегата подобного назначения следует быть сделанными в виде стаканчика и втулки, которые соединяют друг с другом ведомый и ведущий валы из высокопрочной стали. Готовая конструкция получится легко вращаемой. Чтобы достичь такого эффекта, насадите на шпонки призматической формы особые звездочки. К звездочкам должны быть приваренными ступицы из прочной металлической трубы с диаметром 25 мм;

Чтобы картофель не разрезался на части во время его выкапывания из грунта, сделайте заточку круглой. Вы должны понимать, что при изменении соединения кожуха к раме конструкции, поменяется и наклон самого элеватора, и угол выкапывания луночки в грунте;

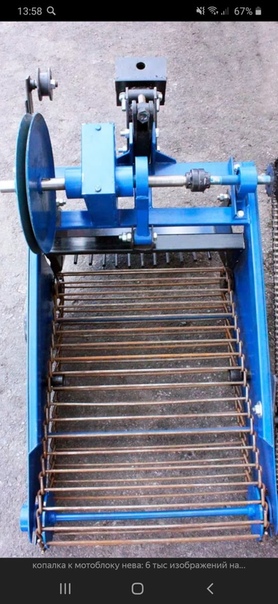

Чтобы изготовить не фабричный агрегат, изображенный на следующем фото, вручную, нужно обладать некоторыми навыками. Каждая картофелекопалка для мотоблока своими руками не сможет работать качественно, если у нее не будет барабана очистителя;

Методом сварки присоедините диски и «беличье колесо», зафиксируйте колесико на осях. В таком случае колесо сможет беспрепятственно вращаться;

Движение коленвала обеспечивают подшипники, с ними смогут двигаться и звездочки, которые приведут барабан в движение;

Чтобы соорудить ползунок, возьмите фторопласт. Тогда цепочка сможет свободно скользить. На первый взгляд такая деталь схожа с «беличьим колесом», однако в данном случае она имеет меньше прутков, количество которых также снижено. Для опоры в конструкции такого типа применяются ползуны, защищающие цепочку от вероятности повреждения в процессе эксплуатации.
Вы можете получить стандартные размеры картофелекопалки для мотоблока. Изготовить ее самому действительно не очень просто, однако если вы примените верный подход, то на весь процесс вы потратите довольно короткий промежуток времени.

Само изделие для мотоблока должна иметь пару роликовых цепей, каждая из которых насчитывает по 94 звена. Их нужно одеть на стержни. Система такого характера получила название «беличье колесо» благодаря особенностям своей формы. Такое для обеспечения большей надежности и прочности, потребуется закрепить на двух дисках, согнутой формы. Если таких дисков не будет в наличии, воспользуйтесь ободом от колеса велосипеда.

Ну и наконец, наиболее простым этапом при сооружении картофелекопалки для мотоблока, как на фото, — это выполнение опорно-транспортного соединения. Его можно сконструировать своими руками по чертежам, отталкиваясь от собственного метода выращивания картофеля. Создать такой узел агрегата разных размеров очень просто.

Процесс сборки

В отверстие на левой стороне кожуха нужно вставить выходную ось самодельной картофелекопалки. Они имеет вид болта с резьбой. По окончанию выполнения данной операции, можно соединить звездочку с подшипником.

Также нужно зафиксировать распорную втулку и колечко. После этого вставьте входную ось в отверстие на кожухе с правовой стороны.

После выполнения несложных и недолгих по времени операций вы сможете насладиться применением на своем дачном участке эффективной и надежной самодельной картофелекопалки для мотоблока. Посмотрите на следующее фото, чтобы увидеть готовое изделие в сборке. Оно станет незаменимым помощников для вас в тот период времени года, когда на вашем огороде созреет и будет готов к выкапыванию картофель.

Применение подобной картофелекопалки для мотоблока существенным облегчит вашу дачную жизнь и сделает выращивание культуры картофеля на своем приусадебном участке гораздо приятнее.

Подведем итоги

Сегодня появились очень эффективные методы выращивания и сбора урожая картофеля, которые позволяют значительным образом сократить время, силы и материальные затраты дачника. Применение самодельной картофелекопалки, которую можно установить на мотоблок – это революционное изобретение народных умельцев. Если вы хотите изготовить картофелекопалку для мотоблока самостоятельно, но пока не обладаете достаточным опытом в таких вопросах, посмотрите видео, представленное ниже. Оно поможет вам учесть все наиболее важные моменты в процессе выполнения работы.

Самодельная картофелекопалка для мотоблока своими руками: инструкция, чертежи и схемы


Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Справка. При всем многообразии конструктивных решений ручных картофелекопалок практически все они основаны на двух ведущих принципах: вращательном и рычажном.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

  • «американки» — комбинации штыковой лопаты с совковой;
  • инструмента «Торнадо», основанного на вращательных действиях рук человека;
  • поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

Справка. «Американки» отличаются креплением ручки, которая составляет с полотном меньший угол, чем у совковой лопаты, но не идет параллельно ему, как у штыковой. Такая конструкция наиболее рациональна именно при копке овощей.

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья. Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни. При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

  1. Инструмент вонзают в почву рядом с картофельным кустом.
  2. Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
  3. Рукоятку справа или слева наклоняют как можно ниже.
  4. Черенок возвращают в вертикальное положение.
  5. Одной из ног давят на образовавшийся рычаг.
  6. В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.


Картофелекопалка «Американка»

Интересное на сайте:

Инструкция для создания самодельной картофелесажалки

Как сделать двухрядную картофелесажалку самому

Как сделать картофелесажалку для минитрактора

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь. Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Важно! Поскольку устройству, сделанному из металла и дерева, приходится часто соприкасаться с влажной почвой, хранят его в сухом помещении.

Барабанная копалка: особенности применения

Может быть интересно Как правильно укрыть розы на зиму в ПодмосковьеКамины в интерьере в гостиной: оригинальные идеи с фотоИнтерьер загородного дома в классическом стиле: фото всех комнат в классическом стиле внутри

Эта модель картофельных копалок, оснащена барабанным механизмом, зарекомендовала себя в сельскохозяйственном производстве на уборке урожая картошки с больших площадей. Сделать картофелекопалку для мотоблока своими руками можно, устройство с барабаном включает 3-х комплектующие детали:

  • рама, с присоединенными к ней колесами;
  • ножевой лемех — основной элемент любой копалки;
  • барабан, который совершает обороты по своей оси во время уборки урожая.

Нож-лемех закреплен в каркасе устройства на шарнирах, углубляясь в грунт, срезается верхний слой земли и корнеплоды попадают в барабан. Когда барабан крутится — корнеплоды бьются об решетку, очищаясь от грязи, земли. Далее очищенная картошка выпадает на поле. Тракторный вал соединен с барабаном зубчатым механизмом, цепью и редуктором.

Когда устройство работает, крутящий момент передается на барабан с вала посредством последовательного соединения этих запчастей. Модель считается эффективной при уборке урожая картошки в промышленных масштабах и целиком окупает потраченные на нее средства.

Разные типы самодельных картофелекопалка для мотоблока делают сбор урожая эффективным и качественным. Разнообразный выбор средств изготовления устройств дает возможность мастерам создать копалку под индивидуальные нужды.

Преимущества и недостатки

К преимуществам ручных картофелекопалок относятся:

  • повышение производительности труда;
  • оптимизация и облегчение физических нагрузок;
  • щадящее отношение к картофельным клубням при извлечении их из земли;
  • возможность использования их для копки других корнеплодов, культивации почвы на огороде и в саду.

Существенный, но единственный недостаток подобных ручных устройств заключается в необходимости прилагать физические усилия.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.
Типы устройства:

  • стрельчатый;
  • грохотный или вибрационный;
  • транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

  1. Лемех подрывает землю вместе с плодами.
  2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
  3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Предлагаем ознакомиться Чем утеплить сруб внутри

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Что лучше: «Торнадо» или «американка»

«Американка» — это усовершенствованная, но все же лопата, ей свойственны все недостатки обыкновенной штыковой лопаты. Они усугубляются большей нагрузкой, которая создается за счет углубления в полотне. Кроме напряжения рук, ног и спины, приходится постоянно наклоняться к земле, чтобы извлечь из земляного кома картофельные клубни.

От большинства этих недостатков избавлен ручной картофелекопатель «Торнадо». С ним не требуется наклоняться ни во время работы, ни для извлечения из грунта картофелин, поскольку почва удаляется через зубья.


Картофелекопалка «Торнадо»

Способы соединения

Соединить детали картофелекопалки можно двумя способами: сваркой и при помощи болта.

  • Контактная сварка не является надежным способом крепления. Дело в том, что при использовании оборудования на твердом закаменелом грунте происходит слишком сильная нагрузка на металлические части конструкции. Сварочный шов может разойтись.
  • Болт-гайка. Для такого соединения не требуется особого оборудования, лишь ключи и дрель. Вариант намного надежнее контактной сварки. Этому способу крепления не страшны перегрузки.

Обратите внимание! Гайку всегда можно открутить, а конструкцию – разобрать. Это отличное решение, если возникает необходимость перевозки картофелекопалки на дальние расстояния.

Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж

Мастеру, умеющему работать с металлом и имеющему сварочный аппарат, вполне доступно самостоятельное изготовление эффективной ручной картофелекопалки.

Конструкция устройства состоит из нескольких отдельных частей, которые собирают поочередно и затем соединяют вместе:

  1. Изготавливают рыхлитель (см. чертеж ниже) из прута диаметром 12 мм и длиной 67,7 мм, к которому перпендикулярно через равные расстояния приваривают 8 прутьев такого же диаметра и длиной 280 мм. Сверху перпендикулярно присоединяют 2 уголка №25, укрепленные для жесткости диагонально приваренными прутьями аналогичного диаметра.
  2. К трубе 28х25х3 мм и длиной 800 мм перпендикулярно приваривают предварительно заостренные и очищенные болгаркой от граней жесткости 9 кусков арматуры №12 длиной 280 мм каждый. С другой стороны несущей трубы присоединяют перпендикулярно стойки ручек из труб диаметром ¾ дюйма, длиной 1650 мм каждая. На высоте 1000 мм их изгибают на 30° по отношению к вертикали в сторону разрыхлителя, где между ними прикрепляют трубу такого же диаметра и длиной 400 мм. Верхние части ручек длиной по 200 мм отгибают под углом 90° в противоположные стороны.
  3. Педаль делают из 2 отрезков труб 28х25х3 мм длиной по 150 мм. Их перпендикулярно присоединяют концами к трубе диаметром ¾ дюйма и длиной 400 мм. С других концов параллельно трубе приваривают отрезок арматуры №12 такой же длины. На расстоянии 200 мм от первого отрезка арматуры присоединяют параллельно ему еще один. Сверху на концах отрезков прямоугольных труб перпендикулярно прикрепляют отрезки таких же труб высотой по 80 мм каждая.
  4. К бокам получившейся педали болтами прикрепляют рыхлитель.
  5. Конструкцию крепят к остальной части картофелекопалки с помощью завесов, одни части которых приваривают к стойкам ручек, а вторые — к вертикальным отрезкам труб на педали.

Для изготовления этой эффективной ручной картофелекопалки своими руками ниже представлен чертеж:

С чего начать?

Не стоит сломя голову хвататься за инструменты и куски металла. В первую очередь следует определиться с некоторыми очень важными моментами.

  • С каким видом техники будет использоваться картофелекопалка?
  • Какая сумма может быть потрачена на данное мероприятие?
  • Какой тип картофелекопалки и по каким чертежам будет собираться?
  • Каким способом будут соединяться отдельные детали?
  • Где и как будут подбираться материалы для конструирования?

А знаете ли вы, что благодаря своим техническим характеристикам, бульдозер Т-130 может выполнять множество функций?
А здесь вы узнаете все характеристики башенных кранов серии КБ.

Подведение итогов

Все эти инструменты несложно сделать своими руками. Они облегчают самые тяжелые работы, и увеличивают производительность труда. Плоскорезы и чудо-лопаты должны быть в арсенале каждого культурного дачника. Но годятся они только для земли, которая уже обрабатывалась – целины ими не поднять. Правда, перед большинством огродников такая задача и не стоит.

На FORUMHOUSE можно найти больше умных инструментов для обработки земли, узнать, как сделать самодельный трактор, посмотреть видео, в котором подробно показано устройство плоскореза «Косарь», и видео, которые рассказывает про лайфхаки, улучшающие жизнь дачника.

{SOURCE}

Инструмент для копки земли: чем заменить лопату

«Не будьте упертыми, отдайте лопату своему самому вредному соседу!», – призывает участник FORUMHOUSE с ником Борис Анненков и автор книги «Подари лопату соседу». Участники нашего портала если и не отдали лопату соседу, то, по крайней мере, успешно совмещают ее с другими, нетрадиционными инструментами для перекопки и рыхления земли. Эти инструменты позволяют вскопать грядки быстрее и затратить меньше усилий. А после работы с ними не болит ни спина, ни руки.

В этой статье мы расскажем:

  • Как сделать чудо-лопату: чертежи, инструкции, отзывы.
  • Простой способ сделать картофелекопалку.
  • Как сделать плоскорез.

Инструмент для копки земли: чем заменить лопату

«Не будьте упертыми, отдайте лопату своему самому вредному соседу!», – призывает участник FORUMHOUSE с ником Борис Анненков и автор книги «Подари лопату соседу». Участники нашего портала если и не отдали лопату соседу, то, по крайней мере, успешно совмещают ее с другими, нетрадиционными инструментами для перекопки и рыхления земли. Эти инструменты позволяют вскопать грядки быстрее и затратить меньше усилий. А после работы с ними не болит ни спина, ни руки.

В этой статье мы расскажем:

  • Как сделать чудо-лопату: чертежи, инструкции, отзывы.
  • Простой способ сделать картофелекопалку.
  • Как сделать плоскорез.

Как быстро вскопать огород лопатой

Не смотря на активное развитие техники, многие огородники все еще используют для вскапывания огородов обыкновенную лопату. Это максимально доступный метод, который нуждается только в одной затрате – физической.

Однако, несмотря на то, что это один из самых распространенных инструментов, важно помнить, что работать с ним длительное время достаточно тяжело. Для небольших участков это еще терпимо, но для огородов больших площадей вскапывание таким методом нежелательно.

Особое внимание рекомендуется обращать на материал, из которого сделан инструмент. Если это обычное железо – при работе с ним придется приложить массу усилий. Лучше отдать предпочтение титану.

Кроме того, перед началом работы стоит обратить внимание на структуру почвы. При перекапывании песчаных почв придется приложить меньше усилий, чем при обработке чернозема. Это обусловлено структурными особенностями типов почв.

Как выбрать картофелекопалку к мотоблоку – обзор основных моделей

В сезон сбора картофеля практически все владельцы мотоблоков пользуются картофелевыкапывающими устройствами. Это эффективный и быстрый способ собрать урожай.

Картофелекопатель (или картофелекопалка) – это техническое приспособления, которое автоматизирует труд по обработке картофельных полей для выкапывания урожая и очищения его от налипшей земли. Если на дачных участках и небольших огородах посадки вполне по силам справиться с работами вручную, то на обширных площадях без помощи копалки не обойтись.

Картофелекопалки отличаются долговечностью и эффективностью применения. Однако надо знать, как выбрать картофелекопалку правильно под ваши потребности и объемы предстоящих работ. Для этого учитывается вес техники, габариты, класс, мощность устройства и тип грунта.

Виды картофелекопалок и их устройство

Картофелекопалки – это хороший выбор работы с почвами средней и легкой тяжести. Производителями сельхозтехники выпускаются различные виды картофелекопалки для мотоблоков, тракторов и мини-тракторов. Отличаются друг от друга они принципами функционирования и техническими моментами.

При выборе необходимой модели надо тщательно изучить все характеристики устройства, учитывать особенности грунта и предстоящие объемы работ. Очень важно сделать правильный выбор, чтобы уберечь себя от лишних проблем и трудностей в процессе эксплуатации картофелекопалки.

Картофелекопалка универсальная

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Вот почему расстояние между зубцами не должно превышать размеры маленького клубня картошки.

Копалки быстро и легко обрабатывают картофельные, луковые, чесночные, свекольные и морковные посевы. В ходе уборки корнеплоды не повреждаются и сохраняют товарный вид. Угол наклона копателя и глубина погружения регулируются тракторной сцепкой.

Для таких аппаратов подходят легкие и средние почвы Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

  • Данный вид картофелекопалки легко крепить к мотоблоку.
  • Она может быть использована даже с мотоблоками малой мощности.
  • Универсальная копалка разработана в разных видах.
  • Копать можно на большей скорости (2-й и 3-й передаче).·
  • Цена универсальной копалки довольно низкая.

О минусах:

  • Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
  • Во время копки картофеля в земле может оставаться 10—15% всего урожая.
  • Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
  • Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
  • На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.
  • Для таких аппаратов подходят только легкие и средние почвы.

Нельзя не отметить еще одно – техника долговечная и отличается высокой степенью надежности.

Картофелекопалка вибрационная

Большой популярностью среди фермеров пользуется картофелекопалка вибрационно-грохотного типа. Основными рабочими элементами являются лемех (активный нож) и вибрационный стол (решетка).

Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта, даже если они сильно пристали. После этого картофель ложится на поверхность почвы в рядок. Потом ими наполняют сетки и мешки вручную.

  • Картофелекопатели грохотного типа выбирают из почвы почти все клубни (до 98 процентов).
  • Грохотная картофелекопалка имеет ряд преимуществ:
  • Справится с копкой картофеля на более тяжелых грунтах.
  • Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
  • Ускоряет процесс выкопки картофеля, что экономит время.
  • Практически ничего не остается в грунте.
  • Хорошо очищает клубни от грунта.
  • Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
  • Не повреждает картофель.
Есть несколько минусов:
  • Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
  • Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
  • Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.

При покупке грохотной модели картофелекопалки под мотоблок надо убедиться, что в мотоблоке есть ВОМ или возможность подключить агрегат при помощи шкива. Специалисты рекомендуют заранее проверять совместимость картофелекопалки с мотоблоком. Вибрационно-грохотные картофелекопалки имеют глубину подкапывания от 150 до 200 миллиметров и ширину захвата 360-400 миллиметров.

Картофелекопалка транспортерная

Транспортерная картофелекопалка еще имеет название ленточная или конвейерная. Эта копалка напоминает вибрационную, однако вместо вибрирующей решетки для очистки урожая в них применяется конвейерный механизм – лента. По ленте движется картофель, где он отлично очищается от грунта. Кроме того, грунт очищается, даже если он влажный и сильно прилип к клубням.

Транспортерная картофелекопалка совсем не повреждает клубни, что высоко могут оценить фермеры, которые выращивают корнеплоды для продажи. С ее помощью мягко и довольно быстро можно собрать весь урожай с больших участков земли.

По размерам такая картофелекопалка лучше всего подходит для работы с мотоблоками на больших площадях, может функционировать при любых погодных условиях.

Транспортерная копалка для мотоблока является среди рассматриваемых моделей самой усовершенствованной, так как лучше просеивает картофель. Ведь он отделяет его от грунта и оставляет на поверхности.

К минусам можно отнести лишь цену ленточной копалки, но, если учитывать все ее плюсы, можно понять, что она окупит себя в довольно короткие сроки.

Назначение и принцип работы картофелекопалок

Принцип, по которому работает любая картофелекопалка, следующий: агрегат приподнимает корнеплоды из почвы, отделяет их от остатков земли и возвращает в валках на поле, после чего урожай подбирается вручную

Картофелекопалки существуют двух типов:

Картофелекопалка двухрядная в основном применяется на больших предприятиях и полях. Ручной труд практически полностью отсутствует благодаря тому, что оборудование подключается при помощи редуктора или ремня и вала отбора мощности от мотоблока. Такие картофелекопалки делятся на вибрационные и транспортерные.

Картофелекопалка однорядная стоит дешевле двухрядных. Может легко подключаться к любым вариантам мотокультиваторов и мотоблоков при помощи специальной сцепки. Состоит из вытряхивателя, лемеха и стойки. В процессе использования лемехом подкапываются клубни с грунтом, земля отсеивается при помощи вытряхивателя. В этом случае больше используется ручной труд, но модели имеют небольшую цену, они универсальны и надежны.


Совместимость копалки с моболоком

В зависимости от того к какому классу относится мотоблок – тяжелому, среднему или легкому, изменяется и вид применяемой для него копалки картофеля.

В том случае если для обработки участка используется легкий или средний мотоблок (вроде Невы, Агро или Зубра), о сложной копалке стоит забыть. С ними совместимы только простые модели. Однако стоит отметить, что, несмотря на всю примитивность конструкции, справляются со своими обязанностями эти копалки хорошо, но, конечно же, уступая более сложным и мощным.

На мотоблоки среднего по массе класса устанавливается вибрационная картофелекопалка. Грохот приводится в движение валом отбора мощности заднего шпоночного типа. При помощи мотоблока данного типа с вибрационным картофелекопателем, Вы можете легко собрать урожай корнеплодов (до 95% общего количества).


Если земледелец обладает мотоблоком тяжелого класса (от 200 кг) и имеющим повышенную мощность, например, МТЗ, то приобретать к нему необходимо копалку вибрационного типа. Однако можно использовать и универсальную картофелекопалку. Имея отличную компоновку мощного дизельного двигателя и расширенной коробки передач с пониженными скоростями, можно собрать до 85% урожая картофеля при помощи обычного буксируемого картофелекопателя на усиленной сцепке, так и до 98% урожая картофеля при помощи вибрационного картофелекопателя.

Важно помнить, что если к мотоблоку среднего и легкого класса приобрести копалку второго типа, то мощности агрегата не хватит. Если же для мощного мотоблока купить простую копалку, машина отлично справится с работой; но итог будет не так хорош как при вибрационной картофельной копалке, дающей наилучшие результаты. Только правильный выбор картофельной копалки для мотоблока позволит полностью использовать ее возможности.

Как выбирать картофелекопалку?

На рынке представлен огромный выбор картофелекопалок, и вопрос о том, какой лучше воспользоваться грохотной или транспортерной, может и вовсе универсальной картофелекопалкой для простого культиватора, решается, в зависимости от разных факторов.

Чтобы правильно выбрать картофелекопалку, необходимо обратить внимание на следующие параметры:

  • Площадь посевов. Чем она больше, тем современнее и мощнее оборудование нужно покупать.
  • Свойства грунта. В некоторых случаях почва является слишком жесткой, и покупать самое примитивное оборудование нет смысла.
  • Влажность. Большинство дешевых моделей не могут очистить грунт, если он влажный и прилип к клубням.
  • Финансовые возможности.

Также ориентируйтесь на состояние вашего моноблока. Если он устаревший, рекомендуется сначала обновить основное оборудование, а уже потом покупать современные навесные приспособления. В противном случае неполадки моноблока могут вывести из строя дорогую технику.

Изучив подробно информацию, сопоставив цены и полезные характеристики разных картофелекопалок, можно выбрать тот вид техники, который подойдет именно вам.

Если вы не знаете, как выбрать картофелекопалку для мотоблока, тогда стоит обратиться к квалифицированным специалистам магазина agro-moll.ru. Здесь представлен большой выбор моделей по выгодным ценам.



виды, советы как выбрать, картофелекопалка своими руками

ГлавнаяРазноеКартофелекопалка на мотоблок своими руками чертежи размеры

Картофелекопалка для мотоблока своими руками. Размеры. Чертёж. Картинки

С приходом весны или осени каждый дачник приступает к важному этапу – обработке своего садового участка и подготовке почвы к новому посадочному сезону. Некоторые стараются отдавать предпочтение специализированной техники отечественного или зарубежного производства, но есть и такие, которые изобретают свои собственные приспособления и с успехом их используют. Особой популярностью среди огородников пользуется картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки которой представлены в этой статье. Давайте рассмотрим, что необходимо для ее создания и почему такое приспособление считается не менее эффективным, чем специализированная техника.

Картофелекопалка для мотоблока

Картофелекопалка для мотоблока своими руками – разновидности и предназначение

Все знакомы с мотоблоком – прибором, который обрабатывает грунт. Если у вас есть такое устройство, вы можете существенно упростить себе жизнь, сделав к нему полезное дополнение – картофелекопалку. Многие понимают, сколько сил и времени требуется для выращивания и сбора урожая, особенно если территория слишком большая. Придуманное народными умельцами устройство – результат долгой работы и расчетов владельцев собственных дачных участков. Картофелекопалку даже применяют для обработки полей.

Главная задача прибора – отделение картофеля от грунта и его последующая укладка на поверхность. Сложно ли изготовить такое устройство? Для этого потребуются некоторые знания, умения, а также достаточное количество подходящего материала. Преимуществ от изготовления своими руками довольно много, главное их которых – экономия семейного бюджета. Стоимость самодельной конструкции обойдется гораздо ниже, чем покупка заводской.

Чертеж картофелекопалки

Картофелекопалку своими руками можно изготовит в двух видах:

  1. Напоминающую лопату с приваренными прутьями, которые загоняются в грунт. При этом земля стряхивается, а картофель остается. Эффективность такого устройства довольно высока и помогает получить весь урожай. Сложно ли сделать такую модель? Для этого не требуются особые навыки или хитроумные детали. Важно лишь иметь перед собой схему и необходимый инструмент.
  2. Сложную вибрационную картофелекопалку грохотного типа, укомплектованную сошником и просевными решетками. Картофель поступает на решетку и в результате вибрации просеивается от земли, выбрасывая клубни на поверхность. Такое устройство сделать самому довольно сложно, но возможно.

Картофелекопалки могут присоединяться к мотоблоку или трактору. Также можно изготовить полностью ручную модель. Мы предлагаем вам рассмотреть самый распространенный вариант – вибрационную картофелекопалку, которая присоединяется к технике. Конструкция состоит из металлических ножей, режущих почву, и с помощью которых клубни попадают в специальную емкость для сбора корнеплодов. Земля, попавшая на решетку, автоматически отпадает благодаря вибрации. Что касается емкости для сбора урожай, то его может не быть вообще. Это полностью зависит от желания дачника.

Картофелекопалка состоит из нескольких частей:

  • Рамы.
  • Элеватора (специальная решетка, которая вибрирует и удерживает картофель, чтобы тот не выпадал).
  • Валов (вращающиеся части, которые и создают эффект вращения).
  • Лемех (плуг с ножами).
  • Опорно – транспортный узел (двигают оборудование по грунту).

Картофелекопалка своими руками: размеры, чертёж, картинки

Какие материалы необходимы для создания подобного оборудования? Вам понадобится несколько уголков, швеллер, трубы, листовой металл, арматура, метизы, цепь, металлические стойки, колеса, барабан, болты. Также нужно позаботится о наличии подходящих инструментов: сварочного аппарата, гаечного ключа, кувалды, ножниц и дрели. При изготовлении картофелекопалки применяется три вида колес: резиновые с обычным протектором, резиновые с тракторным протектором и металлические.

Важно! Если вы хотите, чтобы оборудование легко и плавно двигалось по вашей территории, тогда следует отдать предпочтение широким колесам с тракторным протектором, которым нестрашна любая грязь, вода и глина. Они не буксируют, но отличаются внушительным весом.

О том, как делается картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки можно найти в приведенной ниже схеме. Надеемся, что наши советы помогут вам изготовить и пользоваться таким полезным и нужным устройством.

Схема картофелекопалки

www.dacha-svoimi-rukami.com

Картофелекопалка на мотоблок — виды, изготовление своими руками

Картофелекопалка на мотоблок – это навесная конструкция, позволяющая быстро собрать урожай картофеля, не повреждая, при этом клубни сельскохозяйственной культуры. Сегодня это оборудование активно используется как в условиях крупных хозяйств, так и владельцами небольших огородов, что говорит о массе преимуществ и простоте в применении картофелекопалки.

Виды картофелекопалок к мотоблоку

Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:

  • простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями. После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;
  • вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;
  • транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.

Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон

струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.

Как сделать картофелекопалку для мотоблока своими руками?

Если вы хотите копать картошку мотоблоком, но средств на покупку картофелекопалки у вас нет, то вы можете сделать подходящее для работы оборудование своими руками. Чтобы собрать простейшую картофелекопалку самому, вам понадобится:

  • листовой металл, из которого будет изготовлен лемех. Толщина материала должна составлять не более 5 мм;
  • арматура или круг из прочной стали, который потребуется для изготовления сеялки. Диаметр детали должен быть не менее 10 см;
  • полоса из стали или швеллер, толщиной не менее 1 см – из него нужно сделать подвесное устройство;
  • 3-сантиметровый уголок, который призван усилить конструкцию;
  • сварочный аппарат;
  • дрель;
  • набор крепежей.

После подготовки инструментов и материалов обязательно изучите чертёж. При помощи схемы вам будет гораздо проще разобраться с тем, какие размеры должны быть у деталей, и как крепить элементы, используемые для сборки.Изготовление простейшей картофелекопалки для мотоблока выполняется в таком порядке:

  1. Для начала нужно согнуть стальной лист. Это делается таким образом, чтобы итоговое изделие напоминало по своей форме культиватор «ласточкин хвост». Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
  2. К тыльной стороне лопаты приварите металлические прутья. При этом проследите, чтобы рабочая поверхность изделия осталась максимально твердой;
  3. Как вариант, для изготовления лемеха можно применить старые диски от циркулярной пилы. Они изготовлены из очень прочной стали, благодаря чему сделанный из них лемех прослужит максимально длительное время. Чтобы сделать элемент картофелекопалки, вырежьте из дисков две части и приварите их друг к другу под углом. После этого не забудьте закалить готовую деталь;
  4. В качестве стойки можно воспользоваться держателем от старого ручного плуга. Применять швеллеры или уголки для этого нельзя, так как с такой деталью копка картошки мотоблоком будет очень неудобным, и, к тому же, рисковым занятием;
  5. Для изготовления подвеса можно взять швеллер. Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.
Изготовленная таким образом самодельная картофелекопалка способна прослужить достаточно длительное время. С такой конструкцией копка картофеля мотоблоком может осуществляться даже поздней осенью, в период первых заморозков.

Грохотная картофельная копалка своими руками

Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

  • профильная труба – с нее нужно сделать раму;
  • 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
  • металлическая арматура или круг;
  • швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
  • редуктор и передняя ступица от авто марки ВАЗ;
  • соединение шлицевого типа;
  • целое колесо с шиной;
  • болгарка и дрель;
  • сварочный аппарат;
  • комплект крепежей.

Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.Алгоритм изготовления выглядит следующим образом:

  1. Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
  2. В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
  3. Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
  4. Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
  5. Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.
Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца. Она проста в применении и не требует особого ухода.

Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.

o-motoblokah.ru

Картофелесажалка и картофелекопалка для мотоблока

Картошка почитаема на столах многих людей. Но вот посадить и вырастить картофель — задача хлопотная и тяжелая. Технический прогресс не стоит и на месте, и в помощь огородниками и фермерам создано много вспомогательных устройств. Одним из таких помощников является картофелесажалка для мотоблока. Это устройство помогает значительно ускорить посадку картофеля весной.

Картофелесажалка – что это

Для высадки большого количества картошки одним мотоблоком не обойтись.  К нему необходимо прикрепить картофелесажалку. Такое устройство можно приобрести в специализированных точках продаж. Или сделать самостоятельно.

Преимущества:

  • полностью механизированный процесс посадки картофеля позволит увеличить количество выращенного овоща. Можно будет часть реализовывать;
  • агрегат имеет высокую экономичность и быструю окупаемость;
  • картофелесажалка проста и неприхотлива в эксплуатации.

Как выбрать?

В магазинах ассортимент предоставленных картофелесажалок довольно велик. Потребитель зачастую теряется в многообразии моделей и информации.

Бункер в агрегате бывает конусный и прямоугольный. Особой разницы нет – в любой может поместиться примерно 2 ведра картофеля.

Внимание следует уделить методу крепления тарелочки для клубней. Для этого используют ленты или цепи. Ленточное крепление долговечнее. Но агрегаты с цепями стоят дешевле. При этом цепи во время вибраций могут повредить клубни.

Тарелки для посевного материала должны быть большими, вместительными, иметь форму корзины.

Модели, имеющие транспортное колесо, более мобильны – их легко можно развернуть в любой момент.

Картофелесажалка внешне выглядит как простая тележка на одном колесе. Но если присмотреться внимательнее, окажется, что устройство это не такое уж и понятное.

Картофелесажалка для мотоблока своими руками

Сделать картофелесажалку можно и своими руками. Для этого понадобится хороший чертеж, немного сил, терпения и умения.

Для закрепления всех деталей устройства потребуется металлическая рама с двумя продольно расположенными лонжеронами. Изготавливается она из металлических пластин, железного швеллера и специальных уголков. Поперечные элементы (3 шт.) будут служить для соединения. Передняя часть имеет дугообразную форму и виллу. Закрепление конструкции на мотоблоке происходит при помощи двух пальцев.

Для изготовления колеса понадобится 2 диска с зубьями, которые будут помогать конструкции передвигаться по рыхлому грунту.

Наиболее важным элементом агрегата является бункер. Он устанавливается непосредственно над колесом. Именно через него клубни попадают именно в то место, в которое нужно.

Но в магазинах можно приобрести своего рода картофелесажалку-конструктор. В набор входят все необходимые детали: от рамы, колесной базы до металлических штифтов.

Дома нужно только собрать и тщательно подогнать все элементы. Такой агрегат будет стоить намного дешевле заводской собранной конструкции. А сборка по времени и потраченным усилиям займет меньше времени, нежели самостоятельное изготовление всех деталей.

Картофелекопалка

Хлопот доставляет не только посадка урожая, но и его уборка. Иногда возникает необходимость быстро собрать картофель – затяжные дожди, заморозки. Картофелекопалка для мотоблока избавит от необходимости выкапывать клубни вручную. Процесс пойдет намного быстрее, не будет отнимать много сил.

Картофелекопалка закрепляется на мотоблоке при помощи специальных сцепок.

Конструкция агрегата состоит из ножей и решеток, которые поднимают, фильтруют клубни и отделяют их от почвы.

По принципу работы картофелекопатели делятся на несколько групп.

Универсальные модели – внешне похожи на зубчатую лопату.

Конструкция:

  • лемех;
  • просеиватель;
  • простая стойка.

Во время работы агрегат при помощи острой части поднимает клубни вместе с частью грунта. Все это попадает на зубчатую решетку, лишняя почва отряхивается. На поверхности остаются клубни, которые можно собрать вручную.

Такое оборудование имеет невысокую стоимость, его можно использовать на не очень тяжелых почвах.

Вибрационные агрегаты бывают грохотными и вибрационно-грохотными. Лемех представляет собой активный нож и с вибрационной просевающей решеткой.

Во время работы нож картофелекопалки срезает клубни и высыпает их на грохот. Там происходит механическое отделение клубней от земли – грунт проходит через решетку, овощи отбрасываются в сторону.

Такие агрегаты могут захватить более широкие полосы земли. Но при выборе следует учитывать модель мотоблока, иногда бывает несовместимость оборудования.

Картофелекопалка транспортерная для мотоблока по принципу работы похожа на вибрационный.  При сборе урожая клубни попадают на ленту картофелекопателя и там очищаются от налипшего грунта. Чистые овощи падают на землю. Такие агрегаты имеют наибольшую глубину вскапывания и ширину захвата.

Картофелекопалка имеет ряд неоспоримых преимуществ перед ручным сбором урожая:
  • процесс уборки картофеля становится максимально простым и быстрым, что позволяет сохранить не только силы, но и здоровье;
  • техника обладает высокой эффективностью и продуктивностью;
  • картофелекопалка относится к универсальному оборудованию – ее можно регулировать для различной глубины вскапывания в зависимости от специфики конкретной работы;
  • многофункциональность – при помощи картофелекопалки можно собирать и другие овощи (свеклу, чеснок).

Популярные модели

КВМ-3 – оборудование относится к грохотному типу. Подходит к любым мотоблокам мощностью более 6 лошадиных сил, произведенным в России, Украине и Китае. Для работы на твердых почвах в комплекте предусмотрен специальный нож, который можно закрепить на основной раме. Это позволит обеспечить более мощную вибрацию.

Масса агрегата 39 кг. Позволяет обрабатывать в час 0,1-0,2 гектара. Стоимость оборудования ниже среднего

Полтавчанка – картофелекопатель для небольших площадей. Модель с хорошей скоростью и обширной шириной захвата почвы. Вес агрегата 34 кг. Наличие в комплектации штифта и ремня позволяет установить данное оборудование на многие мотоблоки. Предназначена для среднетяжелых почв со средним уровнем влажности. Регулировка колеса позволяет изменять глубину вскапывания.

Самостоятельная сборка

Прежде чем приступить к сборке, необходимо тщательно изучить чертежи картофелекопалки для мотоблока своими руками.

Сбор картофелекопалки для мотоблока своими руками начинается с формирования рамы.

Для этого необходимо сварить металлический прямоугольный каркас размером 120×80 см. Края необходимо отшлифовать при помощи болгарки.

Расходные материалы:

  • железный швеллер (№ 8). Можно использовать трубы длиною 1,3 м;
  • для лемеха и стенок понадобятся листы металла толщиной более 7 мм;
  • несколько арматур с сечением 1 см;
  • при использовании болтов для крепления необходимы метизы;
  • чтобы конструкция вращалась, понадобится цепь;
  • для стоек можно использовать различные куски трубы, швеллер;
  • колеса необходимо выбирать в зависимости от почвы, на которой будут производиться работы;
  • металлический барабан, который можно собрать из арматуры;
  • болты.

Из инструментов необходимо приготовить аппарат для сварки, гаечные ключи, пилу по металлу. Для загибания каркаса нужна кувалда. При помощи дрели со специальными сверлами можно делать отверстия для крепления деталей.

Если возникли трудности во время сборки картофелекопалки для мотоблока, видео поможет разобраться с устройством более подробно.

Окучник

Окучивание картофеля относится к наиболее трудоемким сельскохозяйственным работам. Можно использовать тяпку или ручной окучник. Но это долго и малоэффективно.

Поэтому лучше воспользоваться окучником для мотоблока. С его помощью легко можно формировать земляные гребни поверх корней картофеля. Это позволяет создавать оптимальные условия для формирования и роста клубней.

На рынке встречается несколько видов окучника.

Стреловидный, имеющий фиксированную ширину захвата. Наиболее простой и дешевый. Но популярностью среди фермеров не пользуется. Подходят такие модели только для мотокультиваторов, мощность которых не превышает 3,5 л. с. Вес мотоблока должен быть менее 30 кг. Наличие тонких перегородок не позволяет использовать агрегат на твердом грунте. Для влажной почвы он также не подходит.

Стреловидный окучник с регулируемой шириной захвата является самым распространенным. Стоимость его высока. Но оборудование весьма универсально, что позволяет ему быстро окупиться. Благодаря регулируемой ширине оборудование можно устанавливать на различные мотоблоки. Сажать картофель с таким окопником очень удобно. При помощи минимального захвата нарезаются борозды, в которые укладываются клубни. А если захват сделать несколько больше, можно борозды засыпать и сделать гребни для комфортного роста овоща.

Дисковый окучник для мотоблока – наиболее востребованные и распространенные агрегаты. У них очень высокая производительность и малая энергозатратность. Можно регулировать гребни по ширине и высоте. Гребни после использования данного окучника получаются ровными и высокими.

При выборе окучника необходимо учитывать тип грунта и мотоблока, размеры земельных угодий, финансовые возможности. На стоимость агрегата влияет:

  • размер дисков, их толщина и диаметр;
  • из какого материала изготовлено оборудование – обычная или легированная сталь;
  • наличие определенных втулок и подшипников.

Высокая стоимость дискового окучника сподвигла народных умельцев на самостоятельное производство подобного агрегата.

Окучник для мотоблока своими руками

Необходимо взять крышки от кастрюль диаметром от 50 до 60 см или диски от нерабочей сеялки. Их потребуется две штуки.

Из крышек изготавливаются рабочие поверхности, путем затачивания. Заточку необходимо произвести по всей длине окружности. При помощи молотка заготовки загибаются. Одна сторона должны быть выпуклой, другая – выгнутой. Это позволит приподнимать почву и присыпать близлежащие кусты. Диски устанавливаются симметрично, на расстоянии равном междурядью.

Также необходимы талрепы (2 шт.), стойки (2 шт.) и поводок в виде буквы Т. Талрепы предназначены для регулировки вертикального угла разворота диска.

Все элементы можно соединить, используя болты или сварку. После чего конструкция закрепляется на кронштейне мотоблока при помощи поводка, болтов, плоских шайб и стопоров. Непосредственно диски скрепляются с помощью регулируемых переходников.

Такой окучник будет не таким эффективным, как заводской. Но позволит сэкономить немалую сумму.

Все навесные агрегаты для мотоблока станут настоящим подспорьем для владельцев аграрных угодий любого размера. Это не только значительная экономия сил и времени, но и возможность увеличить количество урожая для реализации и получения прибыли. Приобретать навесную технику лучше в зимний период, когда цены на нее несколько ниже.

koffkindom.ru

виды, советы как выбрать, картофелекопалка своими руками

В небольших фермерских хозяйствах большинство процессов обработки земли и грядок с растительными культурами механизированы. Это позволяет выполнять работу быстро и качественно. Главным помощником считается мотоблок. Техника является универсальной за счёт возможности установки различных приспособлений и насадок. Расходы на покупку мотоблока и комплектующих деталей вполне обоснованы, а окупаемость гарантирована всего за несколько сезонов.

Посмотрите видео про картофелекопалку для мотоблока

Среди самых популярных овощных культур, выращиваемых в наших регионах, считается картофель. Его высаживают как крупные фермеры, так и небольшие хозяйства. Вручную обработать сложно даже пол гектара, поэтому периодически силами изобретателей разрабатывались разные приспособления, облегчающие процесс выращивания корнеплода.

Трудоёмкость существенно снизилась после выхода на рынок картофелекопалки – конструкции, предусматривающей подсоединение к мотоблоку. Сделать её можно также своими руками, используя подручные материалы.



Виды картофелекопалок

Выпускаемые приспособления для сбора картофеля подразделяются на 3 вида.• Простая (стрельчатая) конструкция представляет дешёвый сегмент, что обусловлено несложным устройством. Все элементы копалки стационарны, движущиеся части отсутствуют. Принцип работы заключается в разрезании грунта ножом, вследствие чего овощи приподнимаются. Срезанный земельный пласт попадает в каркас из прутьев, где корнеплод очищается от грунта. В итоге весь урожай оказывается на поверхности. Такой способ сбора картофеля подходит при сухой почве. Избавиться от налипшей влажной земли с помощью стрельчатой конструкции не получится.• Вибрационная копалка представляет более сложное устройство, имеющее лемех и движущуюся платформу. Принцип работы заключается в подрезании пласта земли лемехом, после чего грунт с овощами направляется на платформу, где под действием вибрации происходит очистка корнеплодов от земли.• Транспортерное устройство считается самой усовершенствованной. В конструкции помимо лемеха имеется транспортерная лента, где картофель проходит более качественную очистку (даже от влажного грунта).

Как выбрать картофелекопалку для мотоблока?

Выбор модели картофелекопалки полностью зависит от технических характеристик мотоблока и условий эксплуатации. При наличии лёгкого или среднего мотоблока типа «Агро» или «Зубра» от сложной конструкции копалки стоит отказаться. С такой техникой будут совместимы только простые модели из-за малой мощности агрегата. На мощный мотоблок можно установить простую копалку, но результат очистки при этом будет низким. Правильный подбор гарантирует рациональную трату средств на покупку приспособления для сбора картофеля и качественную работу двух механизмов.Рассмотреть функционал и особенности конструкции можно на примере некоторых моделей.

• КВМ-3 представляет агрегат вибрационного вида. Вес конструкции – 38 кг, показатель заглубления в почву доходит до 20 см. Особенностью модели является возможность установки ножа к ведущей раме. Это позволяет собирать корнеплоды на тяжёлых грунтах и после длительных дождей.• «Полтавчанка» – копалка вибрационного вида, идеально подходит для выкапывания картофеля на грунтах средней тяжести. Вес устройства составляет 34 кг, рабочая скорость развивается до 3 км/ч. Показатель заглубления ножей – до 18 см.• ККМ-1 относится к вибрационным устройствам. Модель разработана для мотоблока Нева. При наличии дополнительных ремней и крепежей может использоваться в сочетании с другой техникой. Показатель заглубления в почву составляет 18-20 см, вес конструкции – 40 кг, рабочий захват участка – 37 см.

Картофелекопалка своими руками

Тем хозяевам, кто имеет опыт работы с металлом и разбирается в чертежах, можно изготовить инструмент своими руками. А начать работу нужно с определения вида копалки. На листе бумаги нужно составить чертёж с указанием параметров устройства.Шаг 1.Самая простая конструкция предусматривает наличие рамы. Её можно сварить из квадратной трубы, предварительно раскроенной по размерам чертежа. После этого нужно закрепить с помощью сварки перемычку из такого же материала.Шаг 2.На раму из металлических квадратов смонтировать стойки, используя метод сварки.Шаг 3.Соединить стойки между собой металлическими прутьями (толщина 5-7 мм). В результате должно получиться некое подобие корзинки.Шаг 4.Подготовить режущий элемент. В качестве ножа может использоваться старый диск циркуляционной пилы или лист стали толщиной не менее 5 мм. Придать заточке режущей детали округлой формы. Это минимизирует во время эксплуатации порчу картофеля и предотвратит сильное заглубление резцов в грунт.Такую конструкцию многие модернизируют разными узлами, позволяющими максимально приспособить устройство под особенности грунта и расположение грядок.

        Поделиться:
Рекомендуем прочитать:

nastroike.com

Как изготовить картофелекопалку для мотоблока веерного типа

Уборка картофеля в большом хозяйстве без механики и специальных приспособлений — потеря времени и сил. Поэтому современный хозяин покупает или делает самостоятельно, своими руками все, что нужно для быстрого и легкого сбора урожая.

Канал «Сельская жизнь» снял видео и рассказал, как сделать несложную картофелекопалку, которая подходит для мотоблока. Для всех видов (МТЗ, Нева, Агрос, Зубр и др.) с некоторой переделкой крепления.

Показано, как откапывается с помощью картофелекопалки картошка – самое простое устройство. Уже третий год трудится на откопке корнеплодом. О том, как она работает, можете посмотреть, если интересует в этом видео. О конструкции — ролик в конце статьи.Что понадобилось для этого? Стрелка от культиватора — можно от чизеля — арматура двойка – взял круглую, без рифлений, это лапа от культиватора. Стрелка крепится при помощи болтов. Это просто толстая пластина, для упора наварена арматура. Конечно, в идеале было сделать сцепку как у плуга – трубу приварить. Приварил так – уже третий год пользуюсь, меня устраивает. Единственное — приварена арматура с 2 сторон, чтобы пяткой не вывернуло.Вид снизу. Для укрепления приварена пластина, это тоже наварено. Длина этих арматурин где-то 47 см – в зависимости от стрелки. Длина стойки 50 см, расстояние 10 см, дырка под обыкновенный болт. Так он стоит на поверхности под наклоном, т.е. Когда его прикрепишь, он так входит в землю., арматуру не надо загибать верх, она, так стоит загнутой вверх.А так крепится на стандартную сцепку от мотоблока. Сидит плотно, зазора нет. Отверстие сделано на уровне стойки, видите, упирается в угол. Такая картофелекопалка используется в хозяйстве. На этом все, до новых встреч.

izobreteniya.net

Как сделать самому картофелекопалку для мотоблока.Чертежи+видео.

Оглавление:

  • Картофелекопалка для мотоблока, самодельная
  • Самодельные картофелекопалки для мотоблока
  • Чертежи и схемы самодельной картофелекопалки для мотоблока
  • Самодельная картофелекопалка к мотоблоку видео подборка

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто д

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.

Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Чертежи и схемы самодельной картофелекопалки для мотоблока

Напишите своё мнение :

www.motojob.ru

Картофелекопалка для мотоблока своими руками.

Содержание статьи

Самодельные картофелекопалки серьезно облегчают сбор урожая, при этом правильно настроенный агрегат работает практически без потерь урожая. Стоит она будет дешевле заводской.

Принцип работы картофелекопалки – забрать вскопанный грунт с клубнями картофеля и отделить первое от второго. Урожай может оставаться либо на поверхности, либо сгружаться в контейнер.

Типы картофелекопалок.

Картофелекопалки бывают пассивного или активного типа.

Пассивная картофелекопалка состоит из специальной лопаты, которая углубляется в грунт ниже уровня клубней картофеля. Плохо отделенный от земли урожай подается на поверхность. Дальше идет ручное отделения картофеля от грунта и его уборка. Хоть и приходится трудится руками, но такой труд не сравним с ручным выкапыванием картошки. Такой агрегат не только дешев, но и прост в сборки.

Активная картофелекопалка, которая помимо специальных лопат имеет еще специальный отсек для картофеля с грунтом и вибрационное устройство «грохот», которое отделяет клубни картофеля от грунта. Чистая картошка остается в специальном отсеке или на поверхности земли позади мотоблока.

Мотоблок с таким устройством и стоит дороже, и в сборке оно намного сложнее.

Изготовление пассивной картофелекопалки для мотоблока своими руками.

Для изготовления пассивной картофелекопалки своими руками потребуется: прочное листовое железо толщиной 3-5 мм для лемеха, арматура или стальной круг диаметром 8-10 мм для отсеивающей решетки, стальной швеллер или полоса толщиной 10 мм для подвесного устройства, 30 мм уголок для усиления, аппарат для дуговой сварки, дрель и крепежные элементы.

Устройство пассивной картофелекопалки для мотоблока.

Первый способ. Лемех делается по форме «ласточкин хвост» как у простого культиватора. Для твердости и прочности рабочей поверхности ее обрабатывают ковкой и закаливают. На тыльную сторону привариваются прутья.

Второй способ, лучше. Из старых износостойких и прочных дисков от циркулярки болгаркой вырезают два сектора и приваривают под углом с последующей закалкой. Такой лемех и тупиться будете реже и прослужит дольше.

В качестве стойки в большинстве случаев используют держатель от плуга, но если такой возможности нет, то можно использовать стольную полосу.

Подвес изготавливают из швеллера. Для регулировки глубины и угла атаки оставляют специальные отверстия.

Такое устройство не требует присмотра. Если на мотоблоке имеется сиденье, то можно спокойно садиться и работать.

Активная картофелекопалка для мотоблока с вибрационным устройством, «грохотом».

Более сложное, но и производительное устройство. Если участок с посаженной картошкой большой то применение активной картофелекопалки окупится и сэкономит силы.

Для изготовления активной картофелекопалки нужно: профтруба для рамы, стальной лист толщиной 3-4 мм для ковша, стальной круг или арматура, швеллер 30*30 мм для вертикальных тяг, передняя ступица от заднепроходного легкового автомобиля, ВАЗовский редуктор заднего моста, шлицевое соединение от коробки передач, колесо от сельхозтехники, сварка, дрель, болгарка и крепежные элементы. Если будет использоваться вал отбора мощности, то потребуется карданный вал.

Устройство активной картофелекопалки для мотоблока.

Такая картофелекопалка передвигается по грунту на колесах которые регулируют ее высоту над полем, у рамы две точки опоры, а подвес мотоблока является тяговым устройством.

Для работы редуктора его соединят либо с колесами картофелекопалки, либо используют вал отбора мощности мотоблока. Тяга одним концом соединяется с кривошипно-шатунным механизмом.

Шлицевое соединение приводит в движение и лемех и вибрационное устройство грохот. В результате работы устройства клубни картофеля отделяются от грунта и собираются в решетчатом контейнер.

Специальный контейнер для сбора и отделения картофеля от земли

Если контейнеру поставить положительный угол наклона, то картофель будет оставаться в нем, если отрицательны – то скапливаться на земле позади устройства.

Видео картофелекопалки для мотоблока.

sadovij-raj.ru

Картофелесажалка для мотоблока своими руками: размеры, чертёж картинки

Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

  • металлических штифтов;
  • емкости для сбора картофеля;
  • рамы;
  • элемента рыхления;
  • колесной базы с осью вращения;
  • системы шестерней;
  • механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

  1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
  2. Изготовление лемеха, который монтируют на элеваторный кожух.
  3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
  4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
  5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
  6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Видео о картофелесажалке для мотоблока, сделанной своими руками:

Безусловно, лучшая техника фермера весной – картофелесажалка для мотоблока своими руками, размеры чертёж, картинки дадут возможность без особых финансовых затрат и усилий сделать ее самостоятельно, при этом сэкономить существенную сумму на покупке дорогостоящей техники для ведения фермерского хозяйства. Фото и видео в статье также станут прекрасным подспорьем для тех, кто желает изготовить картофелекопалку в домашних условиях.

Картофелекопалка для мотоблока поможет быстро и качественно собрать урожай

Loading…

Loading…

Для уборки картофеля на малых и средних участках используют мотоблок. Картофелекопалка для мотоблока — обязательное оборудование в данном случае, ведь сельскохозяйственные работы немыслимы без специального инструмента, приспособлений и техники. Тяжелые времена ручного труда остались в прошлом.

Любая модель картофелекопалки имеет однотипный принцип работы. Описать ее принцип следует так: зубцы или прутья, погружаясь в землю, достают на поверхности клубень за клубнем. Из гнезда поднимается каждая картофелина, которую собирают вручную очень быстро.

Виды

При выборе картофелекопалки для мотоблока приходится проанализировать транспортерные и вибрационные («трясучки») модели, так как они составляют друг другу достойную конкуренцию.


Картофелекопалка транспортерная

Также они отличаются по размеру агрегата, по ширине охвата, по строению, по способности работать на разной почве, способами очищения урожая от остатка земли и т.д. По самой обобщенной классификации их можно поделить на два типа: активные и пассивные.

Пассивные модели обладают следующими характеристиками:

  • простота моделей;
  • доступная цена;
  • возможность соединения практически к любому мотоблоку;
  • внешность выполняется в виде лопаты с изогнутыми вовнутрь краями;
  • крепление осуществляется с помощью специальной сцепки.

Пример пассивных моделей – веерные картофелекопалки. Их можно изготовить в бытовых условиях или на заказ в любом регионе.

Активные модели обладают иными характеристиками:

  • минимум ручного труда и физической силы;
  • подключение к мотоблоку осуществляется с помощью редукторов, валов отбора мощности (ВОМ), ремней или адаптеров;
  • высокая эффективность и надежность;
  • подходят для работы на больших участках;
  • подходят для сборы других видов культур: чеснока, лука, свеклы, моркови и т.д.


Картофелекопалка для мотоблоков с валом отбора мощности
Картофелекопалки активного типа подразделяются на следующие виды:

  1. Ленточные или транспортерные.
  2. Вибрационные с грохотом.

Транспортерные модели стоят дороже, чем вибрационные. Вибрационные копалки по устройству также делятся на два вида: с одним эксцентриком или с двумя. Предпочтительно выбирать модели с двумя эксцентриками, так как у них производительность выше. Кроме того, на рынке иногда встречаются универсальные модели, сочетающие в себе принципы как транспортерных, так и вибрационных моделей.

Видео — Как выбрать картофелекопалку



Отзывы владельцев

Большинство отзывов владельцев – положительные. Почти все отмечают удобство работы с таким навесным оборудованием: производительность возрастает в несколько раз при минимальных затратах времени и физического труда.

Преимуществом является легкость эксплуатации, простые модели практически не требуют обслуживания. Более сложные виды устройств, например, грохотные, могут потребовать замены ремня. Также некоторые владельцы отмечают, что довольно быстро изнашиваются лемехи: это возможно при нарушении правил эксплуатации, некачественном металле. В таких случаях необходимо заменить лемех, который можно приобрести в специализированном магазине или изготовить самостоятельно.

Пользовались ли Вы картофелекопалкой? Покупали или сделали своими руками?



Как выбрать?

Оценка эффективности производится по следующим критериям:

  • по мотоблоку и мототрактору. В ряде случаев выбор очевиден из-за мощности мотоблока. Если мотоблок имеет двигатель с воздушным охлаждением, с задним валом отбора мощности, к нему подходит только вибрационная картофелекопалка с грохотом. Для мотоблока «Нева» подходит только варианты «трясучка». Для них транспортерные модели не выпускаются. А вот для мототракторов на их базе проще выбрать картофелекопалку – к ним подходит и транспортный, и грохотный варианты. Если мототрактор серийного выпуска, то следует отдать предпочтение транспортерным моделям;
  • в зависимости от почвы. Грохотная картофелекопалка хорошо себя зарекомендовала при работе с почвой легкой и средней тяжести. Но если лето было засушливым или почва заросшая, то грохотные модели не справляются с задачей. Если выбор стоит между грохотным и транспортерным, то предпочтение следует отдавать второму;

Примечание! Сложность заключается в том, что не всегда удается точно оценить тип и состояние почвы. В этом случае не помешает сбор информации у других фермеров о том, какую технику они используют.

  • качество и производительность. Здесь выгодно отличаются транспортерные модели. Они умеют быстро, эффективно и бережно извлекать урожай из почвы. Грохотные модели в этом плане уступают;
  • цена. Оптимальный вариант – транспортерные модели, но они стоят на порядок дороже. Но если есть необходимость уложиться в ограниченный бюджет, то можно купить и вибрационную модель. Но пусть оно будет с двумя эксцентриками.

Видео — Какая картофелекопалка лучше, грохотная или транспортёрная

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

  • швеллер из стали;
  • соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
  • уголки из металла на 40 и 63 см;
  • прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

  1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
  2. На основание устанавливают соху.
  3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

  • Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
  • Велик риск нанесения повреждений клубням от ножа.

Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.



Плюсы и минусы транспортерных моделей

Многим кажется привлекательным простота модели и возможность эксплуатации одновременно двух эксцентриков. Но в них есть специфически узлы – сайлент-блоки, которые не выдерживают регулярных нагрузок, изнашиваются и требуют ремонта или замены. В этом плане транспортерные модели более надежны. Они имеют специальные редукторы, позволяющие им оптимизировать их работу. Благодаря конструкции можно легко изменить скорость движения ленты в зависимости от состояния грунта. Вместо сайлент-блоков они оснащены подшипниками, что также повышает надежность техники.

Если сравнить по эффективности, то между моделями нет принципиальной разницы. Транспортерная модель может превосходить тем, что после нее урожай остается на поверхности земли. А грохотные оставляют урожай в немного смешанном виде с грунтом.

Популярные модели: Ярило, КМ-4.

Характеристика грохотных моделей

Их известные представители: ККМ-1, КВМ-3, «Полтавчанка», КМ-1 для мотоблока МТЗ.


Картофелекопалка КВМ-3

Конструкция состоит из активного лемеха и грохот решетки. Территория для маневрирования техники должна быть не менее 60-70 см. в ширину. Лемех подрезает пласт земли, куда внедряется решетка. За счет вибрирующих движения просеивается грунт и отделяется урожай. Сила вибрации такая, чтобы просеять большие, слипшиеся куски грунта. После просеивания урожай остается на поверхности грунта.

Преимущества моделей:

  • широкий охват почвы – исключает остатки урожая в почве;
  • хорошо отделяет грунт от картофели;
  • можно использовать для выкапывания других видов урожая: чеснок, свекла, морковь и т.д.;
  • удобство в эксплуатации;
  • экономичный расход топлива;
  • оптимально для работы на больших участках земли.

Недостатки:

  • высокая стоимость;
  • не рационально использовать на больших участках.

Плюсы и минусы веерных картофелекопалок

Веерные модели представляют собой механизм, сооруженный по типу лопаты с вогнутыми во внутрь краями. К краям привариваются металлические прутья. Копание происходит с помощью острых концов. Обладает следующими недостатками и преимуществами.


Веерная картофелекопалка

Преимущества:

  • легко устанавливается на мотоблок;
  • совместимость с мотоблоками, у которых минимальная мощность мотора. Например, это НЕВА МБ;
  • надежность конструкции;
  • высокая производительность;
  • простота конструкции позволяет изготовить на заказ в любом регионе;
  • доступная стоимость.

Недостатки:

  • веерные модели могут работать с небольшим участком грунта. Это обычно до 20 см. в ширину и до 15 см. в глубину;
  • часто повреждает картофелины;
  • около 15% урожая остается под грунтом;
  • мотоблок с веерной картофелекопалкой расходует много топлива;
  • урожай необходимо собрать вручную;
  • способна работать только с легким, рыхлым грунтом.

Подведение итогов

Популярные стандартные картофелекопатели и их замечательные инновации облегчают 100-процентный сбор корнеплодов и гарантируют их неповрежденность.

Такие специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены. Здесь пригодятся узкие вилы с редкими, но прочными 3-4 зубьями. А для комфортной транспортировки изготавливают уже рассмотренную разборную конструкцию.

Во время уборки картофеля приходится лопатой или вилами несколько раз перебирать землю в поисках зарывшихся картофелин. И так собирается довольно приличное количество, особенно если поле немалое. Работа эта нудная и не очень результативная, приходится делать много лишних движений. Вилы и лопата не очень удобны для этого. Вот мастер и придумал изогнутые вилы, чтобы быстро и не сильно нагружая руки и спину, перебирать вскопанную землю. Сначала вскапывается огород, потом в действие приводится этот удачно придуманный инструмент. Сделать его очень просто, можно с нуля, а можно и просто загнуть зубья имеющихся вил. Пригодится и для уборки скошенной травы.



Голосование за лучшую картофелекопалку для мотоблока

Какую бы вы выбрали картофелекопалку для мотоблока или посоветовали?

Bomet Z-655

0.00% ( 0 )

КТН-2В

0.00% ( 0 )

Garden Scout

10.00% ( 1 )

Ярило

10.00% ( 1 )

КМ-4

10.00% ( 1 )

Нева

10.00% ( 1 )

КМ-1П

10.00% ( 1 )

«Полтавчанка»

10.00% ( 1 )

КВМ-3

10.00% ( 1 )

ККМ-1

10.00% ( 1 )

КК-1

0.00% ( 0 )

4UD-1

10.00% ( 1 )



Принцип действия


Принцип действия картофелекопалки

Картофелекопалка для мотоблока

Данная техника имеет примерно одинаковые принципы работы для разных подвидов.

Обратите внимание! Картофелекопалки можно применять для уборки урожая всех клубневых культур, а не только картофеля: редиски, лука, свёклы и других.

Двухрядные копатели взрезают почву с помощью трех лемеховых ножей, захватывает слой земли с двух рядов с находящимися в ней клубнями и подает его в отряхивающий отдел, где большая часть налипших загрязнений и камешков стряхивается. Сам картофель выкладывается специальными механизмами обратно на поле, где его подбирают с помощью других аппаратов или вручную.

Транспортные колеса позволяют менять глубину обработки и контролировать одинаковое поднятие слоя почвы по обоим рядам, что придает всей конструкции повышенную маневренность. Первый этап просеивания происходит между прутками в вертикальном элеваторе эллиптической формы. Та земля, что не отсеялась, вместе с клубнями и зеленью ссыпается на элеватор-каскад, где идет дополнительная сепарация. После чего картофель и ботва выкладываются на поле по следу, где прошел трактор. Чтобы оба ряда были уже, на двухрядных картофелекопателях устанавливают гребенки по бокам элеваторов.

Важно! Если элеваторы забиваются крупными камнями или посторонними предметами, слышится сигнал стопорных механизмов, оператору необходимо остановить машину и устранить причину засора.


самодельная грохотного типа, вибрационная для трактора, транспортерная для минитрактора, чертежи и схемы

Профессиональная картофелекопалка для мотоблока стоит очень дорого. Из-за сложностей с процессом сбора урожая владельцы земельных участков постоянно изобретают какие-либо способы, позволяющие облегчить работу. Бюджетным вариантом является изготовление самодельной картофелекопалки для мотоблока либо трактора.



Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

  • транспортерные;
  • грохотные;
  • универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

  • подхватывание земли и ее подача на специальный стол;
  • просыпание почвы через щели под влиянием вибрирующего стола;
  • высыпание клубней с противоположной стороны на почву.

Картофель остается поднять, чтобы уложить его в специальную тару. Картофелекопалка транспортерная является более сложным агрегатом, чем грохотная. Она состоит из ленты, барабана и транспортера.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

  • высадку клубней;
  • подъем целины;
  • окучивание растений;
  • сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Как сделать картофелекопалку для мотоблока (видео)

Принцип работы картофелекопалки

Картофелекопалка для мотоблока своими руками, сделанная согласно чертежам, должна обладать определенными характеристиками. Если это будет ручная картофелекопалка, то она должна иметь соответствующий привод. Перед выполнением работ следует рассчитать бюджет мероприятия и определиться со способом обработки земли агрегатом.

Картофелекопалка своими руками, сделанная для проведения работ на земельном участке, имеет простой принцип. Конструкция включает 2 стальных ножа, необходимых для разрезания земли. Клубни, собранные ножами, вместе с грунтом поступают по специальной транспортной решетке в бункер для сбора овощей.

Картофелекопалка вибрационная в процессе работы отделяет клубни от почвы. Свой урожай можно сваливать на грунт рядом с агрегатом, если на устройство бункера не хватило специального материала. Отдельные элементы конструкции из металла могут соединяться 2 способами:

  • на основе электрической или газовой контактной сварки;
  • крепежными деталями (болтами, гайками, контргайками).

Эти способы обеспечивают прочное соединение деталей из металла. Соединения с помощью болтов обладают разными преимуществами перед сварными швами, поскольку картофелекопалку можно с легкостью разобрать при необходимости.

Чтобы соединить отдельные части, не нужно тратить время на выполнение работы со специальным инструментом. Необходимо подготовить лишь дрель со сверлом и пару ключей. Самодельные картофелекопалки выполняются из металлического листа толщиной 5-7 мм. Именно такие размеры способны гарантировать высокий уровень прочности всей конструкции.

Картофелекопалка для минитрактора не обладает слишком большим весом, что существенно облегчает копание грунта. Для работы с твердыми почвами следует использовать копалку, имеющую больший габарит. Она тяжелее, поэтому лемех лучше врезается в грунт и выворачивает наружу пласт почвы с овощными клубнями.

Картофелекопалка своими руками (видео)

Этапы сборки устройства

Перед тем как сделать картофелекопалку своими руками, следует ознакомиться с технологией изготовления этого агрегата. Она включает следующие основные этапы:

  • сборка рамы из металлических уголков и швеллеров;
  • закрепление на подготовленную металлическую раму элеватора и прочих элементов;
  • монтаж на элеватор валов, передающих усилие от вращения колес;
  • установка на раму прочных металлических бортов;
  • установка вибрирующей за счет вращения колес решетки;
  • крепление металлического лемеха на элеватор с помощью болтов 10 мм;
  • сборка опорно-транспортного узла;
  • подсоединение агрегата к сельхозтехнике, к примеру, МТЗ.

Самодельная картофелекопалка грохотного типа должна быть собрана с помощью сварочного аппарата либо скреплена болтами из металлических уголков. Чем большая нагрузка будет на них приходиться, тем больше должна быть предусмотрена толщина материала. Зачастую пользуются уголками с габаритными размерами 63х40 мм.

Картофелекопатель своими руками изготавливается с использованием железного швеллера. Схема болтовых соединений требует закупки метизов в необходимом количестве. Чертежи предполагают применение цепи, передающей вращающий момент на колеса из резины либо металла.

Лемех укрепляется только после окончательной сборки элеватора и закрепления его на несущей раме копалки для мотоблока. Он является непосредственной рабочей частью, представляя собой плуг, нужный для того, чтобы можно было с легкостью выворачивать картофельный корнеплод из грунта. Опорно-транспортный узел, сделанный из дисков или колес, включает также 2 роликовые цепи. Он изготавливается с использованием металлического стержня.

Особое внимание в процессе сборки механизма необходимо уделить тому, как грохотная картофелекопалка к мотоблоку присоединяется после сборки. Этот этап является последним в процессе изготовления агрегата на мотоблок. Если конструкция некачественно закреплена на нем, то потребуется пересмотреть не навесное оборудование, а сам мотоблок.

Самодельная техника для мотоблока. Навесной для мотоблоков, различного оборудования и навесного оборудования

Так получилось, что три года назад врачи установили мне кардиостимулятор и сделали инвалидность.

И запретили тяжелый физический труд. Передо мной стоял выбор - ничего нельзя сделать, но ты хочешь. К счастью, по профессии я инженер, решил сделать оборудование, облегчающее работу на объекте.

Приближалось время копать картошку.И за 10 дней мне нужно было сделать прицепленную к мотоблоку картофелекопалку.

Посмотрел дизайн в магазине и в интернете, сделал похожий ... и остался недоволен результатом. Доработано: максимально упростили конструкцию, облегчили - и получился отличный крохотный картофелекопатель без грохота. На все ушло около месяца. Но картофелекопалка оказалась в самый раз!

Сейчас прицепляю к мотоблоку, заводим двигатель - поехали! За агрегатом можно идти, можно просто смотреть, как он работает извне - на эффективность работы это никак не влияет.

А теперь подробнее о конструкции. Рама картофелекопалки изготовлена ​​из стального профиля, а прицепное устройство для навешивания на мотоблок - швеллера. Я взял опорные колеса от старого окрасочного оборудования, закрепил их на раме с помощью угольника и приваренных уголков, сделав регулируемыми - для изменения глубины копания.

Лемех металлический из старой тары, только режущая кромка армирована прочным металлом от стальной пилы.На лемех приварил стальные прутья из проволоки толщиной 8 мм.

Сверху рамы я установил вал на подшипниках с кожухом стиральной машины с одной стороны и эксцентриком с другой. С помощью ременной передачи крутящий момент от двигателя передается на шкив, затем с помощью стержней возвратно-поступательные движения передаются на экран. В конструкции картофелекопалки я использовал самодельные сайлентблоки из металлических втулок и гильз с усилителем резьбы.

Детали картофелекопалки я раскрасил в соответствующие цвета и собрал в одну конструкцию. В результате получилась довольно легкая, но прочная картофелекопалка. Он отлично справляется со своей задачей.

Однако в процессе работы обнаружилась неожиданная проблема: картофелекопалка быстро забилась ботвой. Кошение вручную мне противопоказано.

Пришлось переподключить смекалку и в кратчайшие сроки из бензопилы, металлического уголка из бронированной сетки кровати, колес от детской коляски и стальных трубок создали кусторез для стрижки ботвы.Кстати, сейчас той же косой заготавливаю сено, а в хозяйстве требует много.

Из угла с помощью сварочного аппарата сделал раму для кустореза, из труб сварил руль для управления (на нем закрепил рычаг управления дроссельной заслонкой двигателя). Установил и закрепил бензопилу на раме, предварительно проворачивая коробку передач ведущей звездочкой вниз. Режущий нож из высокопрочной стали крепился к ведущей звездочке через соединительную втулку.

Рама кустореза была установлена ​​на трех колесах от детской коляски. Почему три? Потому что четвертое колесо мешает процессу размещения голеней в проходах. Из стального прутка сделал кронштейн для подъема лежачей ботвы и перемещения ее в левый проход. Таким образом, легко и быстро изготовили кусторез для стрижки ботвы картофеля.

После скашивания рядков я прицепил картофелекопалку к мотоблоку и начал копать ... Сбор картофеля превратился в игру! Игриво косил, игриво копал.Единственная сложность в том, что нам с женой приходится вручную собирать картошку. Но время придет, мы хорошенько подумаем, и эта проблема тоже будет решена.

Кстати, на областной выставке-ярмарке технического и народного искусства «И невозможное возможно» мой картофелекопатель занял первое место в номинации «Декоративно-прикладное искусство» (изобретения технического характера).

В заключение хочу сказать, что можно все: вырастить хороших детей, построить дом, посадить дерево, сделать любую машину, получить хорошие урожаи.Главное, чтобы было желание.

Инструменты для мотоблока своими руками - фото и чертежи

  1. С помощью сцепки соединяем картофелекопалку с мотоблоком. Через ремень происходит передача крутящего момента от двигателя на картофелекопалку
  2. .
  3. Кусторез для скашивания ботвы с устройством для подъема ботвы, лежащей в проходах

3. Начальный этап сборки конструкции картофелекопалки с установкой угла атаки лемеха и глубины копания

4.Из поливочного шланга (рукавов с усилителем резьбы), металлических втулок, болтов, шайб и гаек собираем сайлентблоки для соединения движущихся частей между собой

5 и 6. Все детали картофелекопалки изготовлены и окрашены. Можно приступить к сборке

Чертеж картофелекопалки

Рама с размерами отмечена синим цветом, подвижные штанги с размерами - красным, лемех со штангами и опорными колесами - черным, вал серый на подшипниках со шкивом

Мотоблоки соленоида Onderdelen Elektrische Starter Relis для Yamaha Kodiak...

280.96 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (0.00) | Заказы (0)

Мотоблок - помощник при обработке почвы, транспортировке грузов, уборке урожая. Для этих манипуляций его необходимо оснастить дополнительными насадками. Но в магазине они дорогие, комплектация по цене дороже самого мотоблока. Многие мастера конструируют и изготавливают самоделки для мотоблока своими руками.В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками работы болгаркой, сварочным аппаратом, дрелью, можно собрать полезные самоделки из подручного материала и устаревших деталей. Самодельные конструкции зачастую изготавливаются из более прочного металла, чем покупные, и служат дольше.

Купить прицепную и прицепную к мотоблоку в интернет-магазинах

Самодельные аксессуары для мотоблока

К необходимым в хозяйстве массам относятся:

  • культиваторы - плуги, фрезы, рыхлители;
  • для ухода за посевами - окучники;
  • грабли;
  • лопаты для снега;
  • сеялки, посадочные устройства.

Грабли для мотоблока

Самодельные грабли для мотоблока используются при заготовке сена для скота в небольшом хозяйстве. Их делают вручную из узких металлических труб и прутьев. Чтобы получить прочную конструкцию, детали собирают под сварку.

Самодельные грабли сделаны складными для удобства транспортировки.

Самостоятельно сконструировав грабли, вы можете настроить ширину захвата по своему усмотрению. Высота захвата рулона регулируется. Грабли предназначены для сбора сена или скошенной травы на участке.Во втором случае можно уменьшить как ширину конструкции, так и размер зубцов.

Самодельные фрезы "Гусиные лапки" для мотоблока

Помогают глубоко рыхлить почву, измельчать крупные комья земли.

Это устройство представляет собой цельносварную конструкцию, поэтому оно прочнее и долговечнее обычных мотоблоков. Куттер эффективно обрабатывает твердую почву под посев картофеля. Может пахать землю под снегом.

Качество вспашки зависит от степени заточки самодельных фрез.Земля становится пышной, поднимается на 5-10 см, если лезвия рубанков острые. Они давят большие и мелкие корни, уничтожают вредных жуков и проволочников, насыщают почву кислородом.

Самодельные «гусиные лапки» для штатного входного крепления необходимо изготавливать диаметром 52 см, хват - 1,25 м, количество балок - 30 шт. Каждая балка прикручена к катушке болтами.

Самодельный плуг

Самодельный плуг для вспашки несложно сделать даже человеку с минимальными навыками работы с металлом.Фрезы используются для рыхления уже использованного грунта. Плуг используется для обработки целинных и плотно утрамбованных почв. Имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать самому.

Вам понадобится плита толщиной 4-5 мм и труба со стенкой такой же толщины. Конструкция крепится к каркасу. Главный элемент приспособления - это заточенная пластина, ее необходимо вырезать болгаркой в ​​виде отвала.Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через заминку.

Плуг оборотный

Плуг этой конструкции немного сложнее. На верхнюю часть изделия ручной работы прикреплено округлое перо. Есть не только вспашка земли, но и отсыпка срезанного пласта - при работе на целине иногда это необходимо. Сложная конструкция оборотного плуга требует его изготовления профессиональным мастером, который может точно рассчитать параметры каждой детали.

Одна из разновидностей таких конструкций - плуг Зыкова. Для сборки своими руками вам понадобится подставка, которой он цепляется за мотоблок, непосредственно корпус плуга с лемехом, доска для упора и изогнутый отвал для переворачивания пластов. Лезвие плуга изготовлено из трубы диаметром 50 см.

Отвал лопаты

Мотоблок предназначен для выравнивания земельных участков под строительство инженерных сооружений. Он, как бульдозер, умеет очищать тротуары и дорожки от грязи и сугробов.Для изготовления самодельного клинка нужно взять металлический лист толщиной 2 мм. Внутри отвала для прочности приваривают вертикально более толстые металлические пластины - они не дадут прогнуться задней стенке отвала. Нижняя часть лопаты тоже нужна, она обшита жестью, чтобы дно не застряло в земле или снеге. Нижняя часть лопаты располагается под прямым углом к ​​нижнему основанию.

Самоделки для мотоблока своими руками можно сделать из использованных материалов.

Чтобы сделать самодельную лопату, вам понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет стальная бочка на 200 литров. Его нужно разрезать по высоте на 3 части и две внешние из них нужно сварить. Толщина металла ствола достаточна для прочности приспособления.

Картофельная сеялка

Очень популярным и незаменимым инвентарем в саду является самодельная картофелесажалка. Имеет расширитель для клубней с отверстием внизу и диски для их закапывания в землю.Заднее колесо изнутри необходимо закрыть пластиной, чтобы посадочный материал не попал под колесо мотоблока. Вся конструкция установлена ​​на стальном каркасе. Глубина его крепления регулируется.

Бункер может быть изготовлен из фанеры или тонкого оцинкованного листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повредились, бункер изнутри выложен резиной.

Высевающее устройство представляет собой металлическую трубку диаметром 10 см, к которой прикреплен сошник для прорезания борозды.Его высота, а значит, и глубина борозды регулируется вертикальным перемещением конструкции.

Борозды закрываются дисками, направленными навстречу друг другу под углом. Они приводятся в движение подшипниками. Ширина ряда изменяется ослаблением болтов лестниц и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сеялки, почву можно рыхлить с помощью приваренных к раме культиваторов.

Сиденье самодельной сеялки для мотоблока крепится к металлической опорной раме.

Окучатель дисковый

Из подручных материалов можно своими руками собрать удобное устройство для окучивания посаженных овощных культур рядами. Основными элементами самодельной петли станут две металлические крышки от кастрюль или дисков одинакового размера. Их диаметр не менее 50 см. Края крышек или металлических дисков необходимо заточить как фрезы. Это основные детали окучника. Плоские крышки загибаем внутрь молотком.

Диски, собирающие почву катком вокруг стеблей картофеля или других культур, укреплены на металлической раме.К его нижней части приварены колесики для поддержки. Необходимо зафиксировать штанги диска подвижно, чтобы можно было регулировать угол наклона обрабатываемых поверхностей.

Это очень необходимо при ведении домашнего сада. Оснащенная различным навесным оборудованием, эта техника способна выполнять практически все: от окучивания растений до заготовки древесины или сбора мусора. Стоит отметить, что мотоблоки сложно назвать универсальной техникой. Список агрегатов, которые можно подключить к самым дорогим моделям, ограничен несколькими типами навесного оборудования.

Впрочем, работать только с заводскими агрегатами тоже не стоит. Практически каждый из требуемых для хозяйственных нужд агрегатов мотоблока можно изготовить своими руками по чертежам.

Навесное оборудование для мотоблока Нева своими руками

Перечень навесного оборудования для всех моделей мотоблоков очень большой. В первую очередь, это:

  • бороны и плуги;
  • косилки и грабли;
  • картофелесажалок и картофелекопателей;
  • культиваторы и прополки;
  • снегоуборочные машины и дровоколы;
  • сеялок и отвалов;
  • опрыскиватели и насосы.

Такой большой выбор навесного оборудования никогда не входит в комплект поставки мотоблока Нева. Сложно представить, сколько денег нужно на приобретение всех дополнительных устройств, необходимых для подсобного хозяйства. И также необходимо помнить, что полностью универсальные мотоблоки практически не производятся. Другими словами, агрегаты, подходящие для определенной модели, очень редко устанавливаются на другой мотоблок. Иногда производители заранее предусматривают дополнительные возможности для улучшения своей техники, что достигается за счет использования дополнительных навесных агрегатов.К ним относятся:

  • утяжелители;
  • крипер;
  • дополнительных хабов;
  • Переходники
  • ;
  • тележек транспортных;
  • рычаги упорные;
  • муфты.

Абсолютно любую такую ​​технику можно сделать своими руками или позаимствовать у других мотоблоков и переделать. Главное - убедиться, что они совместимы. При разработке оборудования следует учитывать максимальную мощность двигателя, способ подключения, габариты и вес, чертежи, максимальные нагрузки и другие показатели.В противном случае вы можете потерять деньги и потраченный труд.

С помощью специального самодельного адаптера из мотоблока «Нева» можно сделать небольшой трактор и максимально автоматизировать ведение домашнего хозяйства.

Его элементы:

  • металлический каркас;
  • Поперечный брус
  • ;
  • муфта;
  • ось, колеса и колесные опоры;
  • брекетов;
  • блоков управления;
  • тележка;
  • удобное сиденье.

Типовая рама прицепа изготавливается из любой стальной трубы длиной до 2 метров.С одного конца к нему при помощи сварки крепится сцепка. Это узел, с помощью которого вся конструкция крепится к фаркопу мотоблока. С другой стороны приваривается поперечный стержень, размер которого следует подбирать исходя из ширины колесной базы автомобиля. Далее к штанге крепятся подкосы и колесные опоры, которые необходимы для обеспечения жесткости рамы и амортизации при перемещении по саду. Колеса следует снять с автомобильного прицепа или садовой тележки.

Обычно переходник и навесные агрегаты мотоблока соединяются одной сцепкой. Управление всеми функциональными узлами осуществляется специальным рычагом с несколькими коленями. При их переключении вы можете отрегулировать изменение положения прилагаемой насадки. А еще вы можете использовать дополнительный рычаг для регулировки приложенной силы. В конце к поперечной штанге необходимо прикрепить металлическую основу, на которой будет располагаться водительское сиденье.

При большой длине дышла адаптера требуется самый мощный мотоблок.Мощность мотора также повлияет на размер колес и размер трубы, из которой позже будет собираться несущая рама.

Сборка дискового окучника для мотоблока Нева своими руками

Лучшим при работе в саду считается самодельный окучник дискового типа. При работе с ним необходимо применять минимальное количество физического труда. Уменьшая скорость передвижения, можно увеличить его максимальную мощность, что хорошо сказывается на результатах работы.Такая дисковая конструкция окучника отличается универсальностью. С таким приспособлением можно заниматься хозяйством после посадки различных растений и при их интенсивном росте.

В состав дискового окучника входят:

  • стойки;
  • Металлический каркас
  • ;
  • дисков;
  • талперы специальные.

Специальные талеры необходимы для регулирования угла поворота дисков. От этого угла напрямую зависит глубина дисков и усилие, необходимое для выполнения задачи.Чтобы облегчить работу человека, дисковый окучник оснащен несколькими подшипниками скольжения, обеспечивающими удобство и надежность продукта.

Диски должны быть из высококачественного металла толщиной 2 миллиметра. Наружные края следует загнуть, а в центре проделать специальное отверстие для переходников. Они закреплены на раме окучника. В том случае, если сделать диски своими руками не получается, то нужно брать их от старой сеялки или другого подобного оборудования.

Окучник может работать с переменной или фиксированной поверхностью. С помощью переменной можно регулировать расстояние между дисками, просто перемещая стойку. Узлы навесного оборудования собираются сваркой или болтовым соединением.

Картофелекопатель в сборе для мотоблока Нева

Навесной агрегат для мотоблока очень удобен при уборке картофеля и других растений.

Картофелекопалка состоит из следующих элементов:

  • лемех;
  • каркас металлический сварной;
  • барабан очистной;
  • Редуктор
  • .

Лемех - подвижная часть такого оборудования, которая состоит из металлических стержней и нескольких стальных слегка заостренных пластин. Очень острые концы и края на всей структуре лемеха должны быть притуплены таким образом, чтобы не срезать клубни растений во время уборки урожая.

Чтобы сделать прочный каркас , понадобится металлический уголок, кусок швеллера и профильная труба. Размеры, а также масса сварной рамы, зависящая от массы используемых материалов и конкретных конструктивных особенностей, должны соответствовать габаритам и максимальной мощности мотоблока.

Редуктор - важнейшая часть картофелекопалки. Для его изготовления понадобятся два металлических цилиндра, которые служат стаканами для всех соединительных узлов. Такая конструкция обеспечивает взаимную работу ведомого и ведущего валов. Затем из стальной трубы сделать ступицы , к которым крепятся звездочки трансмиссии. Эти элементы плотно прилегают к втулкам с помощью специальных призматических шпонок.

Самой сложной частью картофелекопалки является очистной барабан , в конструкцию которого входит несколько роликовых цепей, которые устанавливаются на специальные стержни.Такой агрегат еще называют беличьим колесом, которое закреплено на двух неподвижных осях, что делает его подвижным при движении. Другими словами, с помощью усилия вала двигателя лемеха картофелекопалки, закрепленные на подвижном кожухе, смогут изменять угол наклона и совершать копающие действия при движении аппарата.

Угол наклона рабочего механизма и глубина копания изменяются ползунком. Такой бегунок изготавливается из фторопласта, а его технические параметры должны соответствовать характеристикам мотоблока.Это, прежде всего, скорость движения, максимальная мощность мотора и другие параметры. Дополнительно необходимо учитывать свойства почвы.

Сборка снегоуборщика для мотоблока Нева своими руками

Не каждый человек может приобрести себе заводской снегоуборщик ... Не всегда целесообразно покупать его на несколько месяцев использования. Очистить вручную всю прилегающую территорию тоже довольно сложно.Может быть изготовлен полностью эффективный снегоуборщик для мотоблока своими руками.

Самым простым вариантом можно считать снегоуборочную машину с отвалом. Он состоит из нескольких основных узлов - лезвия и адаптера. Последний состоит из нескольких металлических стержней и кронштейнов. С помощью стержней лезвие крепится к раме изделия, а кронштейны позволяют регулировать его положение в различных плоскостях.

Регулировка может производиться как в ручном режиме , так и с помощью рычагов или тягового агрегата.В основе такой системы лежит поворотный механизм, который можно снять с различной транспортной техники или изготовить самостоятельно. Для этого стоит взять за основу механизмы передних колес автомобиля.

Для сбора бульдозерного отвала необходимо изготовить каркас из металла, обшитый листом жести. Размеры снегоуборщика можно подобрать в соответствии с техническими параметрами устройства и характеристиками очищаемого участка. В том случае, когда дорожки во дворе около 75 сантиметров шириной , то стоит сделать полотно на 50 см.С таким отвалом довольно легко маневрировать при уборке снега.

К нижнему краю лезвия, который находится под углом к ​​оси привода рамы, крепится специальный нож с помощью надежного соединения. Когда угол наклона ножа большой, лезвие легко срезает плотные слои снега. Малый угол позволяет перемещать снег без особой мощности. Аппарат.

Сборка универсальных навесных механизмов для мотоблока Нева своими руками

Довольно много видов самодельного навесного оборудования для мотоблоков имеют аналогичную конструкцию и принцип действия.Именно поэтому при сборке петли своими руками на мотоблок стоит позаботиться об универсальности. Например, картофелесажалку можно превратить в картофелекопалку, а снегоочиститель - в небольшой бульдозер. Немного изменив конструкцию, один механизм можно использовать для разных работ на приусадебном участке. Это поможет сэкономить физические силы, деньги и место для хранения вещей.

Современные крестьяне не представляют своей деятельности без специальной техники.Большинство собирают навесное оборудование для мотоблока своими руками, так как эта машина поступает в продажу с минимальным набором дополнительных инструментов для обработки земли.

Для дачников и жителей сельской местности, где требуется возделывать достаточно большие участки земли, эта техника - настоящее спасение, позволяющее выполнять задуманную работу быстро, качественно и без больших физических усилий. В качестве трактора представляет ценность только мотоблок; для выполнения различных земельных работ нужно приобрести или изготовить навесное оборудование своими руками.

Дополнительных инструментов к этой машине очень много, поэтому приобретать их выгодно только крупным аграриям и тем, кто занимается выполнением земельных работ на заказ. Но чтобы обработать достаточно небольшие участки земли или в целях экономии, все эти инструменты можно создать своими руками. Часто специалисты советуют все же приобрести фаркоп в магазине, так как он играет довольно важную роль в работе и имеет универсальный вид. Для мотоблока он просто необходим, с его помощью крепится навесное оборудование, такое как: плуг, прицеп, картофелесажалка, окучник и многое другое, что понадобится в работе фермера.К сожалению, этот блок связи не идет в комплекте с оборудованием, поэтому его придется приобретать отдельно. Но многие мастера при неудачных поисках муфты изготавливают ее сами.

Как сделать узел сцепления?

Эта деталь должна быть из прочного материала, так как она является связующим звеном между инструментом для работы и тяговым усилием мотоблока. Эта сборка должна иметь крепкие фиксирующие элементы с обеих сторон.

Для его изготовления вам потребуются следующие инструменты и материалы:

  1. Металл или швеллер.Они понадобятся вам для создания основной части узла.
  2. Крепежные детали в виде болтов, гаек и стальных стержней.
  3. Для того, чтобы положение узла изменилось, нужно продумать, какой элемент уравнивания нужен. Это должен быть прочный металлический рычаг.
  4. Для сборки этой части мотоблока вам понадобится сварочный аппарат, набор ключей, сверла и сверло по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности станка.Узел должен иметь достаточно прочные крепежные детали и подходить по размеру к основному оборудованию.

Конечно, нужно сделать универсальную стяжку, так как к ней можно будет крепить как самодельные устройства, так и покупные.

Универсальная сборка собирается в следующей последовательности:

  1. Для начала нужно взять 2 П-образные металлические дуги одинакового размера, для их изготовления отлично подойдут швеллеры. В каждой металлической пластине нужно просверлить отверстия: в одной - 6 шт., А в другом - 8 шт.
  2. Корпус представляет собой более сложную деталь и собирается с помощью сварочного аппарата. Он должен четко измерить и просверлить отверстия под соединительные элементы, а на одном из кронштейнов необходимо продумать, как сделать подвижное соединение.
  3. Самое сложное в этой работе - изготовление рычага, а точнее самого механизма регулировки положения мотоблока. Его основные части - винт, скоба и ручка.

Для проведения этой работы рекомендуется использовать специальный станок, на котором можно будет заточить все необходимые детали.Когда сцепка собрана и готова к эксплуатации, стоит проверить прочность ее крепления и крепления рабочего приспособления для мотоблока.

Навесные приспособления для мотоблока

Для обработки земли и выполнения ряда сельскохозяйственных работ на малогабаритном тракторе потребуются следующие дополнительные приспособления:

  1. Грабли.
  2. Плуги.
  3. Окучники.
  4. Картофелесажалки и картофелекопалки.
  5. Бороны.
  6. Машины прополочные и косилки.
  7. Дровоколы.
  8. Опрыскиватели.
  9. Роторные культиваторы.

Все эти приспособления рано или поздно понадобятся, но чаще всего это грабли, плуг, культиваторы и приспособления для посадки и сбора картофеля.

Как сделать окучник?

Самая простая самодельная насадка - окучник. Для сборки этого устройства вам потребуются следующие инструменты и материалы:

  1. 2 диска одинакового размера, изготовленные из прочного металла.Их можно сделать самостоятельно или взять со старой сеялки.
  2. Болты, гайки, металлические оси и шайбы, подшипники скольжения.
  3. Т-образный металлический каркас.
  4. Стеллажи - 2 шт.
  5. Чтобы правильно отрегулировать угол поворота дисков, необходимо приобрести винтовые стропы.

Адаптеры расположены по центру дисков, с их помощью крепятся к раме. Стойки в идеале следует устанавливать на такие устройства, чтобы можно было дополнительно регулировать расстояние между дисками.Остальные детали собираются сваркой и болтовым соединением.

Картофелекопалка

Устройство незаменимо при уборке клубневых культур, особенно картофеля. Сделать своими руками такие самоделки для мотоблока не так-то просто. Перед работой необходимо создать чертежи навесного оборудования и продумать каждую деталь.

Рама, как основной корпус, сваривается из металлических уголков или швеллеров. Он должен быть достаточно прочным и устойчивым.

Для прямого сбора клубней нужны 1 или 2 металлические пластины с закругленными краями, это делается для того, чтобы они не порезали картофель. Также потребуются металлические стержни, которые привариваются к пластине. В совокупности такая конструкция называется лемехом - это подвижная часть этого устройства.

Не менее важным оборудованием является редакционный центр. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2-х втулок, обеспечивающих взаимодействие валов.

Корпус для очистки клубней. Неопытному мастеру сделать его довольно сложно. Для его сборки нужно приобрести роликовые цепи, стальные стержни, именно с их помощью нужно собрать конструкцию, которая по внешнему виду будет напоминать беличье колесо. Это колесо необходимо жестко закрепить на 2-х специальных стержнях, чтобы барабан мог вращаться.

Правильно собранные детали позволят использовать это устройство в работе долгие годы, а качественный результат порадует.

Снегоуборочное устройство

Выполнить несложно; для его создания нужно подготовить 2 металлические трубы и кронштейны. Так называемый отвал может быть изготовлен из листового металла. Стержни соединены с его корпусом сваркой, а кронштейны позволяют зафиксировать угол его наклона и положение относительно узла сцепления. Эту движущуюся часть можно взять от бывшей в употреблении самоходной техники.

Картофельная сеялка

Для самостоятельной сборки данной насадки необходимо подготовить следующие детали:

  1. Рама является основным опорным элементом, ее можно сваривать из металлических уголков и швеллеров.
  2. К раме необходимо прикрепить металлическую ось, к которой будут крепиться колеса.
  3. Бункер для картофеля прикреплен к нижней части рамы.
  4. Звездочки должны быть правильно прикреплены к раме и соединены с регулировочным механизмом.

Особое внимание следует уделять правильно отрегулированному расположению звездочек, так как это повлияет на распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов мотоблока и навесного оборудования.

Некоторым умельцам удается создать универсальные приспособления для земляных работ, например, добавив или сняв какие-либо детали, из мотокультиватора можно сделать сеялку картофеля, а грабли легко переоборудовать в бороны, поменяв основные насадки на Рамка. Если подойти к этому вопросу грамотно и грамотно, то постепенно на мотоблок можно будет собрать все необходимые инструменты для хозяйственных и сельскохозяйственных работ.

Самоделки для мотоблока (52 видео)

Супервидео подборка лучших роликов

Приятного просмотра!

1.Сеялка картофельная на мотоблок своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (начало)

Как сделать сеялку для мотоблока 2

Как сделать сеялку для мотоблока 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (габариты)

КАРТОФЕЛЬНАЯ КАССА домашняя (тесты)

Самодельная сеялка для картофеля.Пашу и сажаю картошку.

2. Самодельные культиваторы для мотоблока .

Самодельные культиваторы-ежики для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Самодельный культиватор междурядный для мотоблока

Рыхлитель пропалывающий

3. Плоскорезы самодельные для мотоблока .

Картофелеуборочная машина для мотоблока своими руками.Плоскорез для мотоблока

Плоскорезка для мотоблока. Захват 1 метр

Агрегат культиватор-прополочный 2-рядный к мотоблоку

4. Самодельный окучник для мотоблока

Окучник дисковый для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры (править)

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи на 1 см выше одного по отношению к другому. Роторы изготовлены из металла толщиной 3 мм. На воздухозаборнике установлен дополнительный бумажный воздушный фильтр размером в половину легкового автомобиля.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок нева МБ 3)
В этом видео я покажу, как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные грунтозацепы для мотоблока .

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных проушин для мотоблока своими руками.

7. Картофелекопалка самодельная для мотоблока .

Картофелекопалка предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке.Комбинируя мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени. В данной модели картофелекопалки производитель учел все недостатки выпущенных ранее экземпляров. В соответствии с запросами покупателей, ранее приобретавших данную модель, в конструкцию экскаватора были внесены изменения. На сегодняшний день полтавская картофелекопалка - самая популярная модель в своем классе, о чем свидетельствуют поисковые запросы в Яндексе и Google.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
- глубина обработки: до 180 мм
- привод: ремень
- почвоотделитель: регулируется частотой вращения двигателя
- размеры, ДхШхВ: 900х670х570 мм
- масса: 34 кг

Самая простая самодельная картофелекопалка для веерного мотоблока. В этом видео я показываю изготовленную мною картофелекопалку, с помощью которой я копаю картошку на своем участке более 3 лет.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока "Нева", без использования грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока .

Скалыватель для мотоблока

Дровокол + дровокол для мотоблока

Как сделать дровокол

Дровокол стоечный

9. Самодельный снегоуборщик для мотоблока .

Самодельный шнековый снегоуборщик для мотоблока

10.Самодельная сеялка для мотоблока

Сеялка кукурузная к мотоблоку

11. Самодельный прицеп к мотоблоку

Прицеп может быть прикреплен к легковому автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа к мотоблоку и минитрактору своими руками

Самодельный прицеп к легкому мотоблоку. Самосвальный прицеп для мотоблока

Мотоблоком можно пахать землю, траву косить, зимой мотоблоком расчищать снег.Вы также можете использовать мотоблок в качестве минитрактора, но одно из самых распространенных применений - это грузовые перевозки. Но для этого нужен прицеп. Прицеп можно купить в магазине, но не всем это по карману. Ничего, прицеп для мотоблока можно легко сделать своими руками.

Здесь мы расскажем, как сделать самодельный прицеп для мотоблока, рассмотрим его составные части и чертежи, которые помогут вам сделать свой прицеп.

Прицеп для мотоблока можно рассматривать как совокупность рамы, кузова, колес и сцепного устройства.
Каркас изготовлен из стальных труб прямоугольного и круглого сечения, скрепленных стальными уголками с помощью сварочного аппарата.

Все это необходимо дачникам, ведь вы наверняка будете использовать прицеп в колхозе, бездорожье.

Для днища и боковых сторон кузова можно использовать профнастил, листовой металл толщиной 1 мм или доски толщиной 20 мм. С помощью досок нужно скрепить их между собой стальными уголками, а готовый корпус прикрепить к каркасу болтами.Для удобства погрузки и разгрузки боковины выполнены откидными, об этом мы упомянем позже.

Для изготовления оси колеса понадобится стальной стержень длиной 1,07 м. Такая длина стержня нужна для того, чтобы в дальнейшем колеса не выступали за габариты нашего самодельного кузова. Сделайте косынки и углы как стальные опоры. С помощью сварочного аппарата соедините лонжероны и корпус продольного шарнира стальным стержнем через углы и косынки.На лонжероны нужно надеть ось кронштейна и серьги.

Колеса для самодельного прицепа можно взять от любой техники, конечно, если эти колеса подходят по размеру. К моторизованным коляскам Жигули или СЗД легко адаптировать колеса. Если использовать колеса последних, то они уже идут со ступицами и осью, заточенной до нужного нам диаметра.

Также разбирающиеся в технике говорят, что с садовой тачки легко подобрать колеса ... Их радиус 16-17 дюймов очень хорошо помещается под нашу тележку (прицеп).

Как самому сделать прицеп к мотоблоку? Все очень просто, если, конечно, можно отличить скобу от серьги и доску от трубы, нам не составит труда сделать каркас будущего прицепа и соединить их между собой.

Боковая часть прицепа к мотоблоку может быть сделана складной только сзади, для удобства погрузки мешков, но если вы перевозите сыпучие грузы, то боковины можно сделать складывающимися.Перед началом работ и сборкой кузова, рамы, колесной оси и сцепного устройства, которые мы рассмотрим позже, необходимо ознакомиться с чертежом, чтобы иметь точное представление о параметрах нашего прицепа.

Вот чертеж прицепа, который легко сделать своими руками.

Ранее мы рассказывали, как и из каких материалов можно сделать самодельный прицеп для мотоблока. Теперь вы можете посмотреть, как делать самодельные прицепы к ролику мотоблоков, на котором были сняты самодельные прицепы, чтобы иметь представление о том, что у вас в итоге получится.

Для того, чтобы тележка (прицеп) могла двигаться, к ней необходимо прикрепить колеса. Снять колеса можно с любой недорогой машины. Ранее упоминалось, что вы можете снимать колеса с моторизованной коляски СЗД.

Они уже идут с нужными нам концентраторами. Также можно купить отдельно аналогичные колеса или заднюю балку с ВАЗ2109 в комплекте с колесами. Сейчас очень часто с ВАЗ2109 используют заднюю балку в силу доступности и дешевизны.

Фактически через сцепку прицеп соединяется с навеской мотоблока.Мы постараемся объяснить, как сделать сцепку, которая подходила бы под стандартное «ухо» мотоблока, но вы должны знать, что разные производители мотоблоков делают на свои мотоблоки разные сцепки, так что вы будете надо подумать, как соединить ваш прицеп с вашим агрегатом.

Верхняя сторона сцепного устройства представляет собой ось в двух подшипниках, вокруг которой вращается вращающийся блок. Пыльники закрывают подшипники, а пространство между ними заполняет смазка.

Консоль соединяется с шасси, которое, в свою очередь, крепится к раме прицепа с помощью трубчатого корпуса продольного шарнира.Соединение рамы с шарниром обеспечивается упорным кольцом и болтом М8. Это крепление позволяет эффективно передвигаться по любой дороге. Колеса при движении не зависят от колес мотоблока.
Предоставляем чертеж консоли и держателя:

Сцепка простая в изготовлении. Вам просто нужно взять трубу размером 60х30 мм и прикрепить ее одним концом к лонжеронам, а другим (концами балок - цепным механизмом), то есть к консоли.Так можно сделать двухлучевой носитель.

Одним из самых необходимых инструментов для каждого садовода, фермера или огородника, владеющего механизированной сельскохозяйственной техникой, является прицеп для мотоблока. Используя мотоблок в хозяйстве, можно сажать, пахать, обрабатывать. А если к мотоблоку прикрепить прицеп, мы получим отличного помощника, который сможет перевозить достаточно тяжелые грузы. Размеры прицепа для мотоблока рассчитаны таким образом, чтобы он был универсальным и многофункциональным агрегатом.Они также облегчают работу фермера, наклоняя кузов и открывая заднюю дверь.

Оптимальные габариты прицепа для мотоблока

Большинство прицепов могут управляться сидя благодаря установленному сиденью. Перед тем, как выбрать прицеп для мотоблока, нужно проверить его совместимость с мотоблоком. Также нужно учитывать прочность рамы и толщину стального листа, чтобы при работе мотоблока прицеп не деформировался.

Давайте посмотрим на конкретных примерах, каких размеров бывают прицепы.
Прицеп-самосвал ПМ-0,6С. Длина прицепа 1400 мм. Ширина прицепа 1000 мм. Грузоподъемность 350 кг.

Прицепной мотоблок с рессорами 7С. Длина прицепа 2900 мм. Ширина прицепа 1000 мм. Высота прицепа 1200 мм. Максимальная грузоподъемность 500 кг.


Прицеп к мотоблоку самодельный. Длина прицепа 2250 мм. Ширина прицепа 965 мм. Высота прицепа 885 мм.Грузоподъемность 400 кг.

Чертеж прицепа к мотоблоку

Данный прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, представляет собой трансформируемую единицу. Оборудован простой рессорной подвеской.

Одно из предназначений прицепа - возможность перевозки мотоблока на автомобиле. Агрегат «Вилка» позволяет одному человеку загружать и разгружать мотоблок без особых физических усилий.

При отсутствии легкового автомобиля прицеп комплектуется кузовом и соединяется с мотоблоком.Вместо фрез на мотоблок устанавливаются колеса. Прицеп имеет хорошую рессорную подвеску, что обеспечивает отличную плавность хода, хорошую продольную устойчивость и практически полное отсутствие жесткости. Части прицепа легко отсоединяются, что позволяет компактно хранить прицеп в разобранном виде.

Длина корпуса 2320 мм, ширина 1590 мм, высота 500 мм. Ширина колеи 1490 мм. Размеры корпуса: длина 1500 мм, ширина 1200 мм, высота 300 мм. Размер вил 500х300 мм.

Возможности комплектации

Все детали по детали

Варианты использования прицепа

Габаритные размеры прицепа

Основное назначение прицепа - перевозка грузов. Сам прицеп является промежуточным звеном при транспортировке груза. Поэтому первоочередная задача при создании прицепа - добиться небольшого веса и хорошей грузоподъемности. Все элементы конструкции прицепа используются рационально.Вес шасси - 25 кг. Вес перевозимого груза 200 кг. При хранении прицеп занимает очень мало места и легко помещается в легковой автомобиль.

Если вы владелец мотоблока, то у вас есть возможность сделать из него настоящий трактор, хотя правильнее было бы назвать его минитрактором. Превратить обычный мотоблок в такую ​​полезную машину можно двумя способами: делать все самому или использовать заводские комплекты. Предлагаем вам узнать как сделать прицеп к мотоблоку своими руками ... Видео и рисунки станут настоящими помощниками в улучшении сельхозтехники.

Как самостоятельно сделать минитрактор на базе мотоблока с прицепом?

Чтобы сделать прицеп к мотоблоку своими руками по видео и чертежам и превратить его в мини-трактор, важно правильно выбрать модель техники. Опыт многих фермеров показал, что наиболее доступный и к тому же надежный минитрактор получается от мотоблока профессионального (или тяжелого) класса.

Фотография прицепа к мотоблоку

Нередко прицеп к мотоблоку изготавливается на базе агрегата Нева российского производства с бензиновыми двигателями Subaru мощностью 7 л.с. Также часто используют 12-сильный дизельный китайский Зубр или его 9-сильный соотечественник «Кентавр».

Чертеж прицепа к мотоблоку

Чтобы превратить двухколесный мотоблок в небольшой четырехколесный трактор, вам понадобятся различные инструменты:

Схема сцепки мотоблока трактор

Перед тем, как приступить к превращению мотоблока в минитрактор с прицепом, подумайте, какое навесное оборудование (косилка, плуг, лопата и т.) ваша сельхозтехника будет работать с. В этом случае можно понять, во что превратить мотоблок: картофелесажалку, картофелекопалку или снегоуборщик.

Пошаговая инструкция: как собрать минитрактор из мотоблока и прицепа

Основная часть конструкции (помимо самого мотоблока) представляет собой сварной металлический каркас, состоящий из двух лонжеронов двух траверс - передней и задней. Их делают из металлического уголка, катаного швеллера или профилированной трубы.Форма каркаса может быть прямоугольной или трапециевидной.

  1. Подставки можно прикрепить к углам рамы.
  2. Затем на раму следует установить задний мост, а в случае полного привода - передний мост.
  3. На следующем этапе сборки минитрактора двигатель мотоблока и коробка передач устанавливаются на раму. Последний должен быть повернут в сторону водителя, чтобы переключать его было удобно и легко.

Распространенным вариантом оформления является так называемая ломаная рама.Он состоит из двух частей, соединенных шарнирно-сочлененной сцепкой. Такая конструкция снижает стоимость деталей для монтажа органов управления.

Чертеж прицепа для мотоблока своими руками

Если в основе конструкции мотоблока «Кентавр», то необходимо рассчитать кинематическую схему передачи крутящего момента от мотоблока. вал двигателя к оси. При этом важно правильно распределить осевую нагрузку, особенно если машину планируется использовать для перевозки грузов.

Самодельный минитрактор из мотоблока и прицепа, как правило, комплектуется механизмами от обычных автомобилей или вилочных погрузчиков. Например, тормозной механизм и рулевая рейка взяты от старых «Жигулей». Таким же образом можно обеспечить строящийся автомобиль рулевой колонкой в ​​сборе со тягами, передней балкой со ступицами, колесами, задними крыльями.

При самостоятельной сборке минитрактора по чертежам и видео важно продумать расположение узлов и механизмов так, чтобы их обслуживание было удобным.Например, наиболее распространенным вариантом размещения тормозной системы является выходной вал мотоблока.

Интересное видео: Прицеп к мотоблоку Нева, габариты, навеска


Важно позаботиться об удобном сиденье водителя, ведь на минитрактор обычно не устанавливаются амортизаторы. Кроме того, нужно позаботиться об устройстве фаркопа. Он понадобится не только для буксировки прицепа, но и для дополнительной навесной сельхозтехники.Прицепное устройство от трактора Белорус удобно использовать.

Фотография прицепа к мотоблоку

Самодельные минитракторы на базе мотоблока очень распространены благодаря сочетанию хорошей функциональности и невысокой цены по сравнению с заводскими аналогами. Создать собственную модель такой техники может оказаться не так просто и просто, как купить готовую. Зато какое удовольствие работать на своей земле на собственном минитракторе!

Теперь вы знаете, как сделать прицеп к мотоблоку своими руками по видео и чертежам , чтобы вы могли попробовать подготовить технику к весенним сельхозработам на даче или в собственном хозяйстве.

Который можно использовать для любых работ: вспашка огорода, перенос урожая, рассады и так далее. Для того, чтобы можно было перевезти на мотоблоке еще больше контента, нужно сделать прицеп для мотоблока самостоятельно.

Итак, сначала разберемся, как сделать самый простой мотоблок с прицепом. Вам потребуются стальные трубы, колеса, пружины, лист металла, швеллер «пятерка», крепеж. Конечно, нужно иметь инструменты, сварку и уметь все это использовать.

Рама будет цельной. Он будет установлен на каркасной сетке. Для этого делаем траверсы из углов. Изготавливаем лонжероны из труб. Их соединяют поперечинами так, чтобы получилась решетка.

Привариваем стойки к продольным трубам сваркой. В верхней части будет установлена ​​обвязка из угла. Также можно сделать боковины прицепа, которые будут складываться назад. Создадим платформу из дюралюминиевого листа. Для боковых сторон можно использовать более тонкие листы.
Для создания балки нужно соединить два канала. На одном конце будет ось колеса.

Полученная балка будет пружинно соединена с лонжеронами. Концы пружины надеваются на ось скобы. Дышло изготовим из прямоугольных труб. При желании прицеп можно даже оборудовать габаритными огнями, фарами.

Самодельный прицеп для мотоблока, видео

А теперь мы расскажем, как сделать прицеп с большим функционалом.Стоит сказать, что все работы лучше всего проводить на основе заранее подготовленных чертежей. Как только размер прицепа определен, можно приступать к подсчету материалов. Эта работа очень важна, так как можно будет сэкономить значительную сумму денег. Обязательно найти сварочный аппарат, поскольку одни саморезы не смогут обеспечить прочность изделия.


Прицеп для мотоблока своими руками габариты, чертеж

Для создания прочного каркаса понадобятся профильные уголки.Также берем прямоугольные трубы квадратного или прямоугольного сечения. Для изготовления корпуса используем дюймовые доски и стойки.

Обратите внимание, что созданная структура будет иметь одну ось. Следовательно, чтобы правильно распределить нагрузку, ее нужно укладывать ближе к центру оси, а не к дышлу. Однако складывающиеся стороны сделать нельзя. Но при большом желании можно сделать и борта.

Шасси - основная часть прицепа, которая будет крепиться к мотоблоку.Чтобы не задумываться о том, где найти колеса или как их сделать, мы просто покупаем готовые колеса от другой мелкой техники. Для соединения мотоблока и прицепа делается консоль. Крепится к навесному системному кронштейну. Дышло вставлено в трубчатый корпус и закреплено упорным кольцом. Это позволит вам легко управлять созданной техникой на всех типах поверхностей.

В передней части прицепа на мотоблоке выполнено сиденье, на котором водитель будет сидеть, опираясь ногами на специально изготовленную платформу и направлять поездку.

Смотрите видео: грузовой прицеп - самосвал для мотоблока

Ну а теперь немного юмора:

  • Как и когда убирать белокочанную капусту, чтобы ...

Домовладельцы и огородники часто используют мотоблок. Его можно увидеть практически в каждом подсобном хозяйстве. Техника незаменима и необходима для всех видов работ. Помимо обработки почвы с помощью механизированного устройства можно перевозить грузы (сено, удобрения, посадочный материал, дрова и мусор).Если вы приобретаете мотоблок или снегоход без прицепа, расстраиваться не стоит, ведь прицепное устройство для мотоблока можно сделать своими руками.

Комплектация мотоблока может быть самой разнообразной:

  • Хиллер.
  • Grouser.
  • Плуг.
  • Сажалка для картофеля.
  • Сеялка.
  • Грабли.
  • Косилка.

Характеризуется грузоподъемностью оборудования, массой, мощностью и другими показателями.Мотоблок бывает средний, легкий и тяжелый (профессиональный). Мотокультиватор считается аналогом этой техники, но он предназначен для выполнения одной работы - обработки почвы. Иногда это может быть дополнительная функция.

Конструкция тележки несложная. С помощью обычных инструментов практически любой хозяин сможет самостоятельно построить тележку для мотокультиватора или мотоблока Нева. Важная часть изготовления - это правильное составление чертежа или эскиза.К основным работам следует приступать, строго придерживаясь намеченных размеров. Для упрощения процесса можно взять за образец заводскую модель тележки. Прицепные устройства могут быть большой и малой грузоподъемности (500 или 100 кг). При этом корпус отличается и по размеру.

Для разных типов мотоблоков подбираются тележки с разными техническими характеристиками:

  • Для большегрузных автомобилей (более 10 л.с.) одноосная или двухосная тележка с длиной кузова до 1.Можно использовать 5 м шириной и 3 м длиной.
  • Для средних (мощностью до 10 л.с.) чаще всего используются одноосные тележки с длиной кузова до 1,5 м и шириной до 1,4 м. Грузоподъемность таких тележек составляет примерно 300-500 кг.
  • Для легких (до 4,8 л.с.) прицепов используются одноосные прицепы с длиной кузова около 1,15 м и шириной 1 м. Тележки рассчитаны на нагрузку до 300 кг.

Борта в тележках могут быть высотой до 40 см, а с бортовыми ограждениями в мощных прицепах - до 60 см.Для облегчения процесса разгрузки или погрузки в конструкции предусмотрена открывающаяся или съемная задняя дверь. Также доступны модели со съемными боковыми панелями.

Стандартные модели тягово-сцепного устройства имеют задний центр тяжести, что облегчает наклон тележки и разгрузку некоторых грузов. Гидравлическим подъемным цилиндром обычно оснащаются только тяжелые модели. Такие модели стоит оборудовать тормозами, так как на крутых спусках будет действовать инерционная сила движения и остановить мотоблок не удастся.

Плюсы и минусы самодельного прицепа

Существует множество готовых проектов от производителей тракторов и сторонних производителей. Благодаря тележке мотоблок будет полноценным транспортом, но чтобы определиться с выбором между покупной и самодельной моделью нужно пересмотреть свои достоинства:

  • Незаменимый прибор для работы на даче.
  • Для изготовления можно использовать простой материал и технологию.
  • При производстве значительно экономятся деньги.

При покупке не всегда удается найти агрегат, подходящий по всем характеристикам, а его качество и технические параметры могут быть намного ниже цены.

Правильный дизайн

Для предотвращения многократной переделки деталей в процессе сборки, а также для экономии материала, который может испортиться, нужно создавать чертеж детально и внимательно. Лучше всего создать несколько рисунков каждой детали со всех сторон.Особенно это актуально для сложных деталей.

При составлении чертежа и подготовке эскизов можно упустить важные нюансы ... В связи с этим чертеж необходимо доработать и изучить с учетом следующих моментов:

  • Определите, какой основной или вспомогательный агрегат нужен прицепу, а также узнайте способ подключения. Это может быть выполнено разными способами (сварка, прикручивание или клепка).
  • Перемещение и соединение неподвижных вращающихся частей (на шарнирах, втулках, подшипниках или в осевом направлении).
  • Нужны ли парковочные механизмы.
  • Наличие самосвала.

В то же время есть много других элементов, которые необходимо учитывать и создавать в зависимости от их собственных потребностей и желаний. Например, не все согласятся сделать шарнирный шарнир своими руками, но многие смогут недорого купить на металлолом. В чертежи при необходимости вносят коррективы и детальный рисунок. Создание чертежа - процесс непростой, но после него можно укомплектовать и правильно перечислить необходимые запчасти и инструменты.

Перед покупкой материалов и созданием чертежей нужно осмотреть имеющиеся детали, так как любые металлические изделия могут пригодиться для создания конструкции или дополнительных элементов.

Разработка легкой тележки

Тележка грузоподъемностью до 350 кг подходит для любого типа мотоблоков, а тележка большей грузоподъемности потребует разработки дополнительных тормозов, так как использовать ее будет небезопасно (можно использовать как эвакуатор).Чтобы сделать легкий прицеп своими руками, габаритные чертежи легко найти в Интернете. Их необходимо доработать под свои нужды, в зависимости от наличия заготовок и требований.

Грузоподъемность будет зависеть от выбора габаритов и габаритов самого кузова. Для этого можно использовать размеры производителей, а разработку чертежа рекомендуется проводить поэтапно:

  • Общий вид с размерами всех агрегатов, таких как кузов, рама, колеса и шасси.
  • Детальный вид рамы, изготовленной из трубы квадратного или круглого сечения, сваренной вместе.
  • Кузов и его строение. Корпус может быть как из доски, так и из металла.
  • Рекомендуется усилить несущее устройство несколькими ребрами жесткости, поскольку основная нагрузка будет передаваться на него через узел вертлюга и дышло.
  • Поворотный блок - сложный элемент, требующий особого внимания.

В зависимости от выбора материала для изготовления и усиления некоторых участков конструкции, использование мотоблока может быть с разными нагрузками.

Изготовление деталей и материалов

Для изготовления прицепного устройства потребуется:

После подготовки необходимых деталей и инструментов можно приступать к работе, но очень важно перед работой очистить металл от ржавчины с помощью болгарки и преобразователя.

Рама прицепа

Самый лучший вариант для создания каркаса, здесь будут вырезаны круглые и квадратные трубы, а также углы. Конструкция подходит для эксплуатации на неровных дорогах.Каркас может быть выполнен с использованием подшипников и нескольких труб. Также необходимо установить колеса. Стальной стержень диаметром 30 мм и более и длиной 1080 мм подходит для создания оси, на которую будут устанавливаться колеса. Этот стержень приваривается к стойкам петель и каркаса.

Проехал тележку мотоблока

Конструкция создается из надежно сваренных деталей. Основная нагрузка создается на поворотный и сцепной механизмы, поэтому конструкцию необходимо армировать металлическими деталями методом сварки.Для изготовления несущей нужно приварить опорные уголки, косынки с продольными петлями и стержнями корпуса.

Самодельный корпус прибора

Кузов самодельной тачки может быть изготовлен из подходящего металла или доски сечением 20 мм. При изготовлении из досок обязательно укреплять конструкцию. металлические уголки ... Кузов необходимо соединить с каркасом в нескольких точках при помощи удерживающих деталей. Центр тяжести одноосной тележки не должен пересекать ось колеса.

При создании конструкции самосвального кузова необходимо в середине рамы установить оси для откидного устройства. При этом важно установить их соосно и точно сориентировать, так как при неправильной установке подъему корпуса может препятствовать заклинивание. Втулки оси привариваются через усиливающую пластину толщиной около 5 мм. Сцепка, являющаяся основой рамы, тоже оснащена такими усилителями. Обычные петли, часто используемые при строительстве распашных ворот и калиток, могут использоваться как втулки и оси, но с диаметром, который выдержит вес груза.После окончания сварки нужно проверить люфт. Эта конструкция не является разборной, поэтому ось необходимо устанавливать с первого раза, чтобы предотвратить переработку.

Присоединение мотоблока к тележке

Для подсоединения прицепа к трактору необходимо сделать консоль. Верхняя часть опоры может быть аналогична контуру ручек культиватора, так как ее необходимо крепить к консоли навесного типа. В месте крепления между подшипниками необходимо нанести смазку и накрыть пылезащитный чехол.При большой нагрузке на прицеп во время эксплуатации рекомендуется изготавливать подвижное сцепное устройство. Соединительное устройство устройства установлено в цилиндрическом корпусе продольного шарнира, а вся конструкция фиксируется кольцом.

Для изготовления муфты потребуется:

Такая конструкция облегчает управление мотоблоком на неровном дорожном покрытии.

Выбор колес для прицепа

Многие мастера по изготовлению прицепов оставляют отзывы на сайтах, где можно порекомендовать установку покрышек от коляски вместе с комплектом центральных деталей.Однако в этом случае необходимо отшлифовать ось оси так, чтобы ее размеры совпадали с поперечными сечениями подшипников ступицы.

Круг диаметром 3 см идеально подходит для шлифования и создания базы центрального круга. Центральный вал, продольные петли и угловые опоры соединяются сваркой. Если выбраны другие варианты колесных пар , вы можете выполнить следующие операции:

  1. Прикрепите уголок к поперечной части каркаса или приварите кусок трубы.
  2. Просверлите отверстие в нижней части уголка или трубы для крепления фитинга и оси колеса.

Работа с днищем прицепа

Для прочного днища лучше всего использовать металлические листы толщиной от 2 до 3 мм. Также можно использовать и обрезную доску, но дно будет менее прочным.

На завершающем этапе в обязательном порядке необходимо закрепить водительское сиденье и проверить установку колес. Для большего удобства необходимо сварить подножку, чтобы ступни не оставались в воздухе.Для улучшения внешнего вида прицеп можно чистить и красить.

Сборка конструкции должна производиться на ровной поверхности. Выбирая профиль примерно 40-50 мм, не обязательно укреплять конструкцию косынками. При обычных и ровных сварных швах конструкция получится достаточно жесткой, поэтому при отсутствии сварочных навыков лучше привлечь опытного человека. После окраски устройства специальной краской все детали будут защищены от коррозии, а тележка прослужит дольше.При создании складной конструкции необходимо приварить замок и использовать стальную шпильку с шплинтом.

Изумительная техника для села. Самодельная сельхозтехника

Минитрактор - незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована эта техника в деревне, среди владельцев больших приусадебных участков. Стоимость заводских минитракторов довольно высока. Даже новые технологии китайского производства иногда доступны не каждому.Поэтому все больше домашних мастеров стараются изготовить минитрактор своими руками из подручных материалов.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать силовой агрегат ... Последний часто используется двигатель ЗИД ... Это четырехтактный агрегат с объемом 0,52 л. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в интернете.

Другой вариант для DIY - ... Это двухцилиндровый агрегат производительностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в интернете существует большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29.3 л / с и объемом 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная черта двигателя «Ока» - небольшой расход бензина и высокий КПД.

Более дорогой вариант - двигатель от «Жигулей» ... Двигатели линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ - довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Осталось сделать подходящую раму и трактор готов.

Из чего сделать раму из

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выступает в роли базы, на которой закреплены все узлы и детали этого агрегата.Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера ... Детали соединяются сваркой. Рама может быть цельной или состоящей из двух частей.

Цельная рама самая простая в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4.Это полноприводные минитракторы с ломающейся рамой ... Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала №10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Главное достоинство самодельного трактора с ломающейся рамой - это небольшой радиус поворота агрегата. Благодаря высокой маневренности поломанный минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

Ниже представлены чертежи рамы, соединенной шарниром.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси. В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего.Если агрегат строится для перевозки и переноски грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с диаметром обода от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто .


Чтобы сделать самодельный передний мост, а также его задний аналог для полноприводного агрегата , потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, то самодельный редуктор делать не требуется.

Преимущества установки гидравлики

Гидравлика устанавливается на минитрактор для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

  1. Машиной становится легко управлять. Рулевое колесо можно почти без усилий повернуть одной рукой.
  2. Гидравлика позволяет применять различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему ... Благодаря установленным на агрегате гидроцилиндрам, агрегат затормаживается мгновенно.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с маломощными моторами установка гидравлики ни к чему хорошему не приведет.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимым, так и независимым ... В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с Синхронным ВОМ ... Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора.Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Петля предназначена для присоединения к дополнительному оборудованию трактора. например плуг.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной ... В первом случае мобильность помогает уменьшить вылет при повороте. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных деталей, взятых от старой сельхозтехники. Описать, как сделать трехточечную заминку в домашних условиях, довольно сложно. Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовых блока от автомобиля УАЗ ... Колодки тормозного механизма должны быть установлены на ободах колес, а управление должно быть доведено до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, ременная муфта от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Рулевой механизм

Самостоятельно изготовить рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, имеющимися на поворотных кулаках, установленных на передней балке (изготовление балки обсуждалось выше).

Как сделать кабину для минитрактора

Если летом можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится достаточно неудобным или даже невозможно.Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготовлена ​​из листовой стали по заранее подготовленному чертежу. Расчет можно проводить на основе кабины от трактора МТЗ ... На следующем фото представлен чертеж, на основе которого можно сделать кабину самостоятельно.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при регулировке размеров, - это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.


В общем, чтобы лучше понимать, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы - техника, главной особенностью которой является высокая маневренность и хорошая маневренность ... Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления минитрактора на гусеничном ходу потребуются следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, готовую ось от старого автомобиля можно использовать и для гусеничного агрегата, который следует укоротить.
  4. Трансмиссия. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 шины и отрезать на них боковые части. Затем эти шины устанавливаются на колеса, установленные на раме, как показано на следующей фотографии.

Чтобы трактор мог повернуть на , на задней оси должен быть установлен дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано отдельным тормозом. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

В частных домах часто используется самодельная сельхозтехника.Такие конструкции собирают по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование служит долго и выполняет все необходимые задачи. Возможно, для приусадебного участка или небольшого огорода такой вариант станет удачным решением. Но практика показывает, что промышленному предприятию целесообразнее закупить новое производственное оборудование.

Производство, настройка и эксплуатация самодельной сельхозтехники

Для изготовления любой сельхозтехники требуются профессиональные чертежи и чертежи.Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогостоящим инструментом для сборки конструкции. На заводе оборудование защищено от коррозии и быстрого износа, это также необходимо при ручной сборке.

Процесс создания навесного самодельного оборудования довольно сложен:

  • изготовление и испытание оборудования в соответствии с нормами и требованиями области применения;
  • установка навесного оборудования на трактор, мотоблок или другую спецтехнику, выполняющую работы;
  • постановка задач, которые необходимо выполнить - это может быть вспашка почвы, разбрасывание удобрений или семян, сбор урожая;
  • постоянный мониторинг работы устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику для безупречного выполнения работы практически невозможно. Заводские устройства часто поставляются готовыми к эксплуатации, а ремесленное оборудование требует постоянного контроля результатов действий. И это главная проблема - функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка и уборка земель - сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за некачественной лесозаготовительной продукции, поскольку экономический эффект от автоматизации будет незначительным. Собранная в домашних условиях сельхозтехника в своей работе может продемонстрировать следующие неприятные стороны:

  • низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
  • сложная установка на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
  • снижение эффективности уборки урожая или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
  • Заметное снижение продуктивности земельного участка после такой обработки, снижение рентабельности хозяйства.

В любом частном хозяйстве или фермерском хозяйстве можно найти различное оборудование, которое используется для облегчения труда и повышения его производительности. Мини-техника для личного подворья используется для обработки земли, ухода за скотом и птицей. С его помощью транспортируют урожай и удобрения.

Не у каждого фермера достаточно финансовых ресурсов для покупки мощной техники. В личном подворье приходится обходиться небольшими силами. Правильно подобранная мини-техника способна выполнять широкий спектр сельскохозяйственных работ.Она может быть:

  • переносной;
  • пешеход;
  • верховая езда;
  • стационарный.

Переносное оборудование включает электроинструмент, который держится за руки, подвешивается на плечах или устанавливается на опорных катках. Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходное оборудование - мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и др. Приводится вручную. Мощность этого типа оборудования может достигать 10 кВт или около 13 л.с.

Мощность приводного оборудования достигает 18 кВт или 22 л.с. В эту группу входят минитракторы тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарное оборудование - опрыскиватели, насосные станции и др. Мощность устройства до 10 кВт. Это равняется 13 л.с.

Минитрактор

Основу линейки минитракторов на российском рынке составляет техника белорусских, китайских и южнокорейских производителей. Небольшую его часть составляют европейские, американские и японские бренды.Последние виды техники не получили широкой популярности у российских аграриев из-за сложности и дороговизны обслуживания.

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой крупноузловую сборку известных брендов ... Большинство российских аграриев покупают минитракторы китайского производства. Их качество сборки за последние годы значительно улучшилось. Для них в стране создана хорошая техническая база, на которой проводится ремонт и обслуживание.

Правила выбора минитрактора

При выборе любого типа оборудования каждый покупатель руководствуется собственными финансовыми возможностями. Они определяют предел возможностей, в рамках которого выбирают подходящий минитрактор. Есть ряд критериев, которые помогут сделать правильный выбор. Важно выбрать для себя лучший вариант и не переплачивать за него.

Перед покупкой минитрактора определяется перечень работ, на которых его планируется использовать.Это помогает определить необходимую мощность техники. Бюджетные минитракторы мощностью 16-20 л.с. справятся с обработкой небольших участков земли. Другие параметры, которые следует учитывать при покупке:

  • тип и расход топлива;
  • тип привода;
  • частота вращения вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она стабильнее. Обязательное условие покупки - тест-драйв.Техника должна быть простой в использовании. Все современные модели минитракторов имеют рулевое управление ... Люди, умеющие водить машины, легко осваивают эту технику.

Каждый минитрактор имеет специальные приспособления для навесного оборудования. Лучше покупать в комплекте с базовой комплектацией. Это позволит избежать дальнейших проблем с соединением различных узлов. Покупать минитрактор нужно у проверенных производителей.

Какой минитрактор лучше купить: характеристики, возможности

При покупке минитрактора никогда не будет лишним консультация специалиста или отзывы других покупателей.

Табл. Самые продаваемые минитракторы в России

Модель минитрактора Технические характеристики Особенности

Мощность дизельного двигателя 22 л.с.Максимальная скорость 27,35 км / ч. Емкость топливного бака 8 л. Трансмиссия заднего привода. Радиус поворота передних колес - 3,9 м. Коробка передач - 6 передач. Двигатель запускается электростартером. Масса без навесного оборудования 960 кг. Минитрактор собран в России из неродных запчастей.Это не снижает степень надежности его работы.

Мощность дизельного двигателя 24 л.с. Масса без навесного оборудования 1040 кг. Трансмиссия заднего привода. КПП имеет 8 ступеней. Запуск двигателя электростартером Минитрактор без закрытой кабины. Полная китайская сборка.

Емкость топливного бака 6 л. Мощность дизельного двигателя 22 л.с.Приводная трансмиссия. КПП - 6 ступеней. Минитрактор собирается в России по китайской лицензии.

Мотокультиваторы и мотоблоки

Мотокультиваторы и мотоблоки имеют много общего. Их главное отличие - мощность. В мотоблоках он намного выше. Оборудование может работать на электричестве и жидком топливе. Его основное предназначение - обработка земли. Фаворитами продаж в России являются модели немецких производителей ... За ними следуют японские и американские бренды в этом сегменте сельхозтехники.

В отличие от минитракторов мотоблоки и мотокультиваторы относительно легкие. Выбирая технику этого класса, обратите внимание на тип своего двигателя. Для обработки земельных участков, удаленных от источника электроэнергии, подойдет техника, работающая на бензине или дизельном топливе. Возделывать землю возле дома можно на мотокультиваторе и мотоблоках, работающих от электричества.

При покупке мотоблоков нужно обращать внимание на их мощность и вес.Производимое оборудование делится на 3 класса, каждый из которых рассчитан на определенные условия работы:


Сельхозтехника своими руками

В любом хозяйстве всегда есть под рукой материал для изготовления сельхозтехники. Инженерные знания и дизайнерские навыки всегда найдут применение в подсобном хозяйстве. Например, они помогут превратить мотоблок в минитрактор.

Пошаговая инструкция по переоборудованию мотоблока в минитрактор

Большой недостаток мотоблоков - ручная тяга.Это компенсируется ценами ниже, чем стоимость минитракторов. Умелые руки в короткие сроки способны с минимальными затратами превратить мотоблок в мини-трактор. Процесс переделки мотоблока начинается с составления расчетов и строительных чертежей. При отсутствии опыта дизайнерской деятельности лучше использовать чужие разработки.

Шаг 1. Рама и кузов минитрактора свариваются из металлических листов, профилированных труб и уголка.Их массу нужно рассчитывать с учетом мощности двигателя. Если в конструкции используется мотоблок с мощным агрегатом, то в его устройстве можно использовать автомобильные прицепы. Двухколесные тележки лучше всего подходят для адаптации мотоблока к минитрактору.

При изготовлении каркаса необходимо предусмотреть устройство крепежа для подвесного оборудования. По контуру рамы проделываются специальные отверстия для будущей установки элементов кабины и кузова.

Шаг 2. Подбор комплектующих к подготовленному каркасу будущего минитрактора. Для этих целей автомобилисты могут найти в гараже много полезных вещей. От легкового автомобиля ВАЗ можно взять педальные блоки управления и барабанный тормоз ведущих колес. За копейки необходимые детали можно найти при разборке автомобиля.

Шаг 3. Установка перемычек
Узлы собираются из различных элементов. Вы можете взять их из старых легковых автомобилей или сельхозтехники.Мосты самостоятельно изготавливаются из:


Задний мост можно использовать от старого УАЗика. Его придется немного укоротить. К укороченному варианту заднего моста подходят короткие полуоси.

Шаг 4. Установка колес

Выбирая колеса для минитрактора, нужно учитывать то, что они напрямую влияют на управляемость техники. Слишком большие колеса при повороте вынуждают водителя прилагать большие усилия для управления техникой.Маленькие колеса зарывают трактор в землю. Оптимальный размер колес для передней оси - 12-14 дюймов.

Шины минитрактора должны иметь проушины. Они значительно увеличивают маневренность машины.

Шаг 5. Установка системы управления и сиденья водителя

Системы управления

начинают делать после установки шасси. Колесо в последовательности установки следует за установкой водительского сиденья. Регулирует высоту руля.Он не должен мешать водителю при управлении техникой.

Шаг 6. Установка двигателя и кузова

Установка двигателя и наладка его работы - завершающие этапы сборки минитрактора. Установка двигателя начинается после того, как на нем собрано шасси ... Агрегат устанавливается на специальную плиту. В нем должны быть пазы для крепления. После установки двигателя устанавливается электрическая цепь и подключаются рулевое управление и панель приборов.

На завершающем этапе переделки мотоблока в минитрактор выполняется обшивка кабины.

Видео - Переделка мотоблока в минитрактор

Из чего можно сделать систему полива для сада

Полив растений в саду можно отнести к трудоемким работам. На это придется потратить много времени и физических усилий. Вы можете облегчить себе уход за своим садом, сделав оросительную систему из подручных материалов.Конструкция системы зависит от источника воды. Это может быть:


Забор воды из скважины, естественных водоемов и водоемов осуществляется насосом. Оптимальный насос для дачи - «Малыш». Его:


В саду проложены шланги с отверстиями для капельного полива растений. Вода из них должна попадать под корень растения. При заборе воды для полива из водопровода шланги подключаются к крану. Если используется насос, шланги подсоединяются к его выходному патрубку.

Среди преимуществ капельного орошения:

  • экономия расхода воды;
  • механизация ручного труда.

Подробнее о изготовлении оборудования для полива сада можно узнать в.

Почему старая стиральная машина может пригодиться в подсобном хозяйстве

Никогда не следует спешить выбрасывать старую стиральную машину. Его можно использовать для изготовления различных приспособлений для подсобных хозяйств ... Например, приспособить для мытья овощей. Для этого машину устанавливают над дренажной системой.Он действует как местная канализационная система. Овощи загружаются в бельевой люк. Вода в машину подается с помощью переносного шланга. Сточные воды самотеком от стиральной машины сбрасывать в канализацию. Эта система мойки овощей работает как дуршлаг.

Из старой стиральной машины можно сделать оригинальную клумбу, мангал или коптильню. Барабан и электродвигатель используются для изготовления измельчителя травы, измельчителя зерна и других принадлежностей.

Циркуляр от болгарки

Самый простой способ превратить шлифовальный станок в пилу - это заменить стандартное полотно на лезвие, предназначенное для древесины.У такого устройства ограниченный диапазон действия. Он может разрезать рейки или тонкие бруски. На болгарку надевается защитный кожух. Рукоять выполнена продолжением корпуса.

Для торцовки пиломатериалов требуется торцовочная пила. Сделать его можно из болгарки, закрепив инструмент на поворотной планке. Дисковая пила используется для распиливания большого количества пиломатериалов. С его помощью можно вырезать доску или брус любого размера. Изготовление циркулярной пилы требует определенных знаний. Пильный диск на циркулярной пиле закреплен на столе, установленном на раме.Для его изготовления используется уголок 50 * 50.

Пильный стол изготавливается из фанеры или доски. Кнопка управления и переключатель расположены сбоку. Разобраться, как сделать круговой из болгарки, можно по видео.

Видео - Как сделать круговой из болгарки

Самоделки для дачи

Фантазия дачников не знает границ. Из подручных материалов делают различные приспособления, облегчающие их работу в поле, огороде или огороде.

Длительное хранение корнеплодов требует соблюдения определенных условий хранения. После перекопки картофель перебирают, очищают от грязи и сушат от лишней влаги. Клубни лучше хранить в ящиках. В такой емкости происходит естественная вентиляция картофеля, что значительно снижает процент загнивания.

Для изготовления ящика используют рейки 15 * 20, брус 40 * 40 или 50 * 50, фанеру толщиной 8-10 мм.

Пресс для измельчения винограда

Пресс можно сделать самостоятельно из бочки, фильтрующей сетки и винтового механизма. Можно заменить ствол на сетчатый цилиндр, на винтовой механизм с обычным домкратом. При использовании ствола его бока расширяются за счет прорезей, которые выполняются между боковыми направляющими. Ширина щели 2-3 мм. Ствол установлен на раме из специально сваренного для него металлического профиля. Виноград помещают в бочку, которая закрывается крышкой, диаметр которой соответствует внутреннему размеру емкости.

С помощью винтового механизма или домкрата к крышке прилагается давление. Под его воздействием виноград дает сок, который через щели вытекает из бочки. Для его сбора под днищем бочки установлен поддон для сбора.

Самодельная сельхозтехника очень популярна у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен.Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве ... Мотоциклетные конструкции обычно работают на бензиновых или дизельных двигателях ... Наличие колес позволяет вам предстоит выполнить множество задач. В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат.Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае применяется навесное оборудование, во втором - проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику.Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад. Также нужно расширить переднюю ось.
  • Вездеход. Культиватор установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров.Он маневренный и очень функциональный.

  • Сенокосилка. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно. Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если установить гусеницы на мотоциклетную конструкцию, то получится отличный транспорт для передвижения снежными зимами.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор.Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в междурядья, где собирают вручную. Самодельная сельхозтехника представляет собой множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину железных конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из железных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен. Подготовьте вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому без специальных технических навыков ее сделать невозможно. Да и по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками - хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Специфика жизни в сельской местности предполагает наличие неких средств малой механизации, помогающих дачнику в его повседневной работе.Особенно это касается фермеров, у которых достаточно большие владения, обработка которых вручную просто невозможна.

Однако не у всех хватает средств, чтобы купить в магазине готовый минитрактор, ведь его стоимость может быть действительно внушительной.

В таких случаях самодельных минитракторов и сельских умельцев становятся все более актуальными и достойными внимания. Это полностью оправдано, ведь такой подход к делу позволяет существенно сэкономить на покупке самого агрегата, что является основной причиной таких самоделок.

Это также может быть интересно, потому что сам процесс сборки может быть довольно увлекательным , особенно для тех, кто неравнодушен к технологиям.

Подробнее о самодельном минитракторе смотрите на видео:

Самодельный минитрактор, видеороликов о котором вы можете свободно найти в интернете бесплатно, имеют аналогичные технические данные, а также показатели производительности , - как покупные варианты, например минитракторы, произведенные.

Конечно, они будут отличаться мощностью используемого двигателя, но сама специфика выполняемых ими работ будет схожей. В принципе, идея сборки самодельного агрегата заключалась в выполнении того перечня сельскохозяйственных работ, который типичен для минитрактора.

Наверное, его основное назначение - непосредственная работа «в поле». Речь идет о вспашке земельных владений, удалении сорняков, чтобы обработанная почва подходила для последующего посева на ней картофеля и других овощей и зерновых культур.

Это первостепенная задача для любого минитрактора, не важно, куплен ли он в магазине или сделан своими руками.

Кроме того, самодельный минитрактор можно использовать для следующих целей:

  • перевозка различных грузов;
  • уборка строительного и бытового мусора;
  • очистка прилегающих территорий от снежных масс;
  • для стрижки травы с целью последующей заготовки сена для скота.

Понятно, что такая работа будет невозможна без использования дополнительного навесного оборудования и прицепной техники, агрегатируется с минитрактором. Такие устройства можно приобрести прямо в специализированном магазине, а можно спроектировать самостоятельно.

К счастью, в Интернете полно всевозможных чертежей с указанием точных размеров и параметров, чего вполне хватит любому сельскому мастеру.

В основном самоделки используются в основном на бытовом уровне, что и понятно, ведь крупные фермы и агропромышленные комплексы имеют возможность закупить более одного минитрактора, поэтому им не нужно прибегать к самостоятельной работе. сборка этих агрегатов.

Но это не значит, что самодельные минитракторы будут сильно уступать по характеристикам покупным вариантам. Если это все же так, то это отставание не критично, но на бытовом уровне его и вообще не заметить.

Устройство

Такая самоделка на даче, например, минитрактор, отличается довольно простым конструктивным устройством, дает определенные преимущества тому, кто будет осуществлять процесс сборки.

В связи с тем, что самодельные агрегаты выполнены по образу и подобию своих магазинных «собратьев», их конструкция будет очень похожа.

Условно самодельный минитрактор можно разделить на несколько рабочих узлов :

  • ... Это, пожалуй, самая важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
  • Трансмиссия. Этот прибор можно взять от старых советских автомобилей, которые для этих целей вполне подходят.
  • Редуктор .
  • Колесная база. Для этой цели можно использовать колеса от старой техники - тех же отечественных автомобилей.
  • Силовой агрегат ... В самодельном минитракторе в качестве основной движущей силы можно использовать мотоблок. Поэтому двигатель будет использоваться так же, как на мотоблоке, но это не строгая рекомендация.
  • Для этих целей можно использовать другой двигатель, желательно дизельный, с приличной мощностью (не менее 9 л.с.).
  • Рулевое управление.
  • Прочие компоненты. Сюда входит сцепление, водительское сиденье и т. Д.

Как мы видим, большая часть компонентов будет заимствована из старого устаревшего оборудования, поэтому производственные затраты минимальны. Единственное потребуется немного поработать со сваркой рамы и настройкой органов управления, но для сельского умельца это привычное дело, не доставляющее особых проблем.

Как это сделать

Пожалуй, самый интересный вариант самостоятельной сборки - минитрактор перелом 4х4 самодельный,

, который изготовлен на базе мотоблока . В целом это довольно распространенный способ сборки минитрактора, который доказывает свою эффективность и экономичность при эксплуатации.

Внешне такая конструкция выглядит довольно громоздкой, но внутреннее наполнение полностью пропорционально, т.е. каждая деталь находится на своем месте, точно подогнана под размеры и параметры. Учитывать конструктивных особенностей подробнее:

Чертеж 1

Фото чертежи узлов

    • Конструкция рамы будет состоять из двух частей - лонжерона и траверсы ... Лонжероны состоят из трех компонентов. Лицевая часть будет выполнена из швеллера №10, последний - из стальной трубы с размерами 8х8 см.
    • Задняя траверса будет сделана из канала №16, , а передняя - из канала №12. Поперечины выполнены аналогично. В принципе, все самодельные полноприводные минитракторы имеют схожую конструкцию рамы, с такими же техническими параметрами.

  • В качестве двигателя практически можно использовать любой силовой агрегат , мощности которого хватит для проведения сельскохозяйственных работ.Идеальным вариантом в этом случае будет использование 4-х тактного дизельного двигателя с водяным охлаждением.
  • Коробка передач и раздаточная коробка вал отбора мощности можно взять от автомобиля ГАЗ-53 ... Сцепление подойдет от ГАЗ-52.
  • Определенные проблемы могут возникнуть при соединении сцепления и двигателя. Придется заново изготовить маховик двигателя, а также изготовить новую крышку корзины сцепления, чтобы она подходила к двигателю. Маховик обтачивают на токарном станке, срезая задний участок, а также обтачивая дополнительный пролет посередине.
  • В общем, самодельный минитрактор - это подгонка под конкретные детали , поэтому стоит быть готовым к тому, что для шлифовки некоторых деталей придется обращаться к токарю.
  • Мост устанавливается в конструкцию практически без изменений ... Крепится к каркасу четырьмя лестницами.
  • В качестве колес можно использовать аналогичные, взятые из легковых автомобилей .

    Но здесь есть один важный нюанс: передние колеса должны быть примерно 14 дюймов, что является оптимальным значением для колес передней оси.

  • Дело в том, что использование меньшего диаметра может спровоцировать падение агрегата в землю, а использование большего диаметра приведет к невозможности выполнения определенных маневров.
  • Схема ходьбы минитракторов и мини-автомобилей самоделок, представленная ниже, наглядно демонстрирует принцип расположения колес на осях, а также их крепления к раме.
  • Для повышения маневренности самоделки на руль можно установить гидроусилитель руля. Можно взять из старого оборудования, либо собрать самостоятельно. Для этого нам понадобится масляный насос с приводом от двигателя.

  • Важным этапом работы станет расположение сиденья водителя ... Его необходимо расположить таким образом, чтобы рулевое колесо не упиралось в колени водителя, т.е. не мешало свободному управлению Устройство.

Самодельные переломы для минитракторов имеют очень важное преимущество - у них очень хорошие показатели маневренности ... Конечно, этот способ сборки немного сложнее, чем альтернативы, но затраченных усилий однозначно стоит.

На российском рынке сельхозпродукции достаточно много моделей культиваторов зарубежного и отечественного производства от различных компаний. Культиватор - это настоящее европейское качество по доступной цене.

Опрыскиватель для сада позволяет обрабатывать самые труднодоступные места, при этом активное средство надежно удерживается на листьях.Собираемся познакомиться с разными видами опрыскивателей для сада и огорода.

Сеялки для картофеля механизируют и улучшают процесс посадки, выравнивая ряды, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Вы найдете всю необходимую информацию о картофелесажалках.

Вообще в этом способе сборки очень много комплектующих взято со старых отечественных автомобилей ... Например, рулевую рейку можно позаимствовать у старых «Жигулей», то же самое можно сказать и о барабанном тормозе - тоже можно взят из поддерживаемой машины.

Лучшие модели

Самодельный минитрактор из мотоблока - довольно распространенный способ изготовления минитрактора в домашних условиях. В целом хорошие агрегаты бывают от следующих марок мотоблоков:

Для примера возьмем мотоблок, из которого без труда можно сделать будущий минитрактор. Весь перечень работ сводится к тому, что нужно сделать каркасную конструкцию из металлического профиля, а также дополнить устройство сиденьем и второй колесной парой.

Технические характеристики:

  • тип используемого двигателя - 4-х тактный, дизельный;
  • Ёмкость топливного бака - 5,5 л;
  • Частота вращения
  • - 3 тысячи оборотов в минуту;
  • тип охлаждения - воздушное;
  • Объем двигателя
  • - 418 см3.

Стоимость будет формироваться исходя из цены самого мотоблока и стоимости материалов, необходимых для работы.Если учесть, что средняя цена на такой мотоблок составляет около 40 тысяч рублей, то цена окончательной сборки составит порядка 45-48 тысяч рублей.

Также хороших результатов можно добиться, если переоборудовать мотоблок НТ-135, имеющий аналогичные характеристики с предыдущей версией.

Технические характеристики:

  • тип используемого двигателя - 4-х тактный, дизельный;
  • максимальная мощность - 9 л.с.
  • Емкость топливного бака - 5.5 л;
  • Частота вращения
  • - 3600 об / мин;
  • тип охлаждения - воздушное;
  • Объем двигателя
  • - 406 см3.

Стоимость самого мотоблока составит порядка 54 тысячи рублей ... При этом окончательная цена на готовый самодельный минитрактор будет формироваться исходя из стоимости необходимых материалов ... В частности , речь идет о следующих компонентах:

  • Гидравлическая система ... В принципе можно взять от старой сельхозтехники.
  • Колесная пара - снята со старых отечественных авто.
  • Руль и тормозная система.

Суммирую все затраты, общая стоимость самодельного минитрактора достигнет 60 тысяч рублей.

Заключение

Как видим, различных способов изготовления самодельных минитракторов достаточно. При этом их можно спроектировать практически «с нуля», сварив необходимые детали конструкции, либо переделать для этих целей мотоблок.К счастью, их конструкция во многом схожа, что делает это возможным.

В Интернете можно найти довольно большое количество не только подробных чертежей с указанием разметки, но и видео, наглядно демонстрирующего такие агрегаты в работе.

Посмотрев на них, можно убедиться, что принцип их действия полностью идентичен приобретенным аналогам, поэтому минитракторы собственного производства становятся все более уместными.

Улей, который собирает мед сам Вероятно, сбор улья сам по себе для многих пчеловодов похож на сказку.И все пчеловоды интересуются этой технологией. И, наконец, в сфере пчеловодства, не претерпевшей существенных изменений с 1852 года, появится улей, собирающий мед самостоятельно ...

Подставка для канцелярских принадлежностей своими руками Я нашла отличную идею, как сделать золотую подставку для канцелярских принадлежностей своими руками. У каждого свой стол. Будет удобно, если вы купите подставку для канцелярских товаров. Но зачем покупать, если подставка ...

Клетка для выгула кроликов по чертежам Клетки такого типа обычно используются летом.Обычно предназначен для молодняка. У этой клетки нет дна. Устанавливается прямо на траве. Поэтому туда рекомендуется допускать только молодых кроликов. Поскольку большой ...

Чертежи печи пиролиза своими руками Подробный процесс с фото Чертежи печи пиролиза можно посмотреть здесь Описание Для сборки котла используйте металл толщиной не менее 4 мм, но на дверцах и в нижней части необходимо использовать металл толщиной 8 мм. камера газификации ...

Чертежи печи пиролиза Процесс изготовления печи пиролиза с фото.Для постройки котла используйте металл толщиной не менее 4 мм, но необходимо использовать металл толщиной 8 мм на дверях и 6 мм на дне камеры газификации. В противном случае из-за температурных воздействий ...

Бесплатные чертежи клеток для кроликов Решил сделать чертеж клетки для кроликов. Совсем недавно я делал клетку у себя дома в деревне. Сделала своими руками клетку для кроликов. Конечно, кто еще сам сделает и все покупать не буду ...

Самодельная сельхозтехника очень популярна у фермеров России.Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет выполнять множество задач.В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы.В первом случае применяется навесное оборудование, во втором - проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад.Также нужно расширить переднюю ось.
  • Вездеход. Культиватор установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.


  • Сенокосилка. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно.Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортным средством для передвижения в условиях снежной зимы.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в междурядья, где собирают вручную.Самодельная сельхозтехника представляет собой множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину железных конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из железных пластин изготовлен лемех, который крепится к корпусу элеватора.


Лифт слегка наклонен. Подготовьте вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому без специальных технических навыков ее сделать невозможно.Да и по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками - хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Изумительная техника для села. Изумительная техника для села Самодельные с / х агрегаты

В частных домах часто используется самодельная сельхозтехника. Такие конструкции собирают по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование служит долго и выполняет все необходимые задачи.Возможно, для приусадебного участка или небольшого огорода такой вариант станет удачным решением. Но практика показывает, что промышленному предприятию целесообразнее закупить новое производственное оборудование.

Производство, настройка и эксплуатация самодельной сельхозтехники

Для изготовления любой сельхозтехники требуются профессиональные чертежи и чертежи. Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогостоящим инструментом для сборки конструкции.На заводе оборудование защищено от коррозии и быстрого износа, это также необходимо при ручной сборке.

Процесс создания навесного самодельного оборудования довольно сложен:

  • изготовление и испытание оборудования в соответствии с нормами и требованиями области применения;
  • установка навесного оборудования на трактор, мотоблок или другую спецтехнику, выполняющую работы;
  • постановка задач, которые необходимо выполнить - это может быть вспашка почвы, разбрасывание удобрений или семян, сбор урожая;
  • постоянный мониторинг работы устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику для безупречного выполнения работы практически невозможно. Заводские устройства часто поставляются готовыми к эксплуатации, а ремесленное оборудование требует постоянного контроля результатов действий. И это главная проблема - функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка земли и уборка урожая - сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за некачественной лесозаготовительной продукции, поскольку экономический эффект от автоматизации будет незначительным. Собранная в домашних условиях сельхозтехника в своей работе может продемонстрировать следующие неприятные стороны:

  • низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
  • сложная установка на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
  • снижение эффективности уборки урожая или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
  • Заметное снижение продуктивности земельного участка после такой обработки, снижение рентабельности хозяйства.

В этой коллекции есть несколько идей, которые могут быть полезны домашним мастерам при разработке собственных проектов, облегчающих сельскохозяйственные работы. Видео в конце статьи.

Остроумный газонокосилка придумал уникальную адаптацию по-своему: он просто взял три существующие газонокосилки, немного изменил их, чтобы прикрепить к минитрактору. Теперь ему не нужно часами ходить в поле, чтобы обработать большую площадь. Самоделка выглядит забавно, но это вполне работоспособная вещь, ускоряющая работу по стрижке газона ровно в три раза.

Культиватор автоматически объезжает деревья


Очень удобный механизм. В нем есть не только рабочая часть, но и чувствительный элемент. Трактор с культиватором проходит по полю,
, как только чувствительный элемент, который немного выступает вперед, касается дерева, полуавтомат немедленно реагирует и уводит культиватор в сторону, чтобы обойти дерево. После этого он сразу возвращается в рабочее положение и продолжает обработку почвы.Отличная идея!

Машина для покрытия грядок пленкой

Чтобы покрыть все грядки на этом поле пленкой, потребуется несколько дней, если рабочие будут выполнять всю работу вручную.
Небольшой культиватор укладывает перфорированную пленку за один проход над каждой грядкой. В то же время он образует края кровати.

Как собирают лук в Корее. Он сложен в узкую полоску.

Агрегат собирает лук сразу с нескольких грядок и сбрасывает их в одну узкую полоску.Это средство малой механизации - средство обходиться небольшими недорогими уборочными механизмами и не покупать дорогой комбайн. Смотрите также, что делают в Корее с луком после сбора урожая. Работницам не нужно выполнять слишком много работы. Вместо этого на конвейере работает робот. Хотя без человеческого ума и умения не обойтись.

Специфика жизни в сельской местности требует наличия определенных средств малой механизации, помогающих дачнику в его повседневной работе.Особенно это касается фермеров, у которых достаточно большие владения, обработка которых вручную просто невозможна.

Однако не у всех хватает средств, чтобы купить в магазине готовый минитрактор, ведь его стоимость может быть действительно внушительной.

В таких случаях самодельных минитракторов и сельских умельцев становятся все более актуальными и достойными внимания. Это полностью оправдано, ведь такой подход к делу позволяет существенно сэкономить на покупке самого агрегата, что является основной причиной таких самоделок.

Это также может быть интересно, потому что сам процесс сборки может быть довольно увлекательным , особенно для тех, кто неравнодушен к технологиям.

Подробнее о самодельном минитракторе смотрите на видео:

Самодельный минитрактор, видеороликов о котором вы можете свободно найти в интернете бесплатно, имеют аналогичные технические данные, а также показатели производительности , - как покупные варианты, например минитракторы, произведенные.

Конечно, они будут отличаться мощностью используемого двигателя, но сама специфика выполняемых ими работ будет схожей. В принципе, идея сборки самодельного агрегата заключалась в выполнении того перечня сельскохозяйственных работ, который типичен для минитрактора.

Наверное, его основное назначение - непосредственная работа «в поле». Речь идет о вспашке земельных владений, удалении сорняков, чтобы обработанная почва подходила для последующего посева на ней картофеля и других овощей и зерновых культур.

Это первостепенная задача для любого минитрактора, не важно, куплен ли он в магазине или сделан своими руками.

Кроме того, самодельный минитрактор можно использовать для следующих целей:

  • перевозка различных грузов;
  • уборка строительного и бытового мусора;
  • очистка прилегающих территорий от снежных масс;
  • для стрижки травы с целью последующей заготовки сена для скота.

Понятно, что такая работа будет невозможна без использования дополнительного навесного оборудования и прицепной техники, агрегатируется с минитрактором. Такие устройства можно приобрести прямо в специализированном магазине, а можно спроектировать самостоятельно.

К счастью, в Интернете полно всевозможных чертежей с указанием точных размеров и параметров, чего вполне хватит любому сельскому мастеру.

В основном самоделки используются в основном на бытовом уровне, что и понятно, ведь крупные фермы и агропромышленные комплексы имеют возможность закупить более одного минитрактора, поэтому им не нужно прибегать к самостоятельной работе. сборка этих агрегатов.

Но это не значит, что самодельные минитракторы будут сильно уступать по характеристикам покупным вариантам. Если это все же так, то это отставание не критично, но на бытовом уровне его и вообще не заметить.

Устройство

Такая самоделка на даче, например, минитрактор, отличается довольно простым конструктивным устройством, дает определенные преимущества тому, кто будет осуществлять процесс сборки.

В связи с тем, что самодельные агрегаты выполнены по образу и подобию своих магазинных «собратьев», их конструкция будет очень похожа.

Условно самодельный минитрактор можно разделить на несколько рабочих узлов :

  • ... Это, пожалуй, самая важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
  • Трансмиссия. Этот прибор можно взять от старых советских автомобилей, которые для этих целей вполне подходят.
  • Редуктор .
  • Колесная база. Для этой цели можно использовать колеса от старой техники - тех же отечественных автомобилей.
  • Силовой агрегат ... В самодельном минитракторе в качестве основной движущей силы можно использовать мотоблок. Поэтому двигатель будет использоваться так же, как на мотоблоке, но это не строгая рекомендация.
  • Для этих целей можно использовать другой двигатель, желательно дизельный, с приличной мощностью (не менее 9 л.с.).
  • Рулевое управление.
  • Прочие компоненты. Сюда входит сцепление, водительское сиденье и т. Д.

Как мы видим, большая часть компонентов будет заимствована из старого устаревшего оборудования, поэтому производственные затраты минимальны. Единственное потребуется немного поработать со сваркой рамы и настройкой органов управления, но для сельского умельца это привычное дело, не доставляющее особых проблем.

Как это сделать

Пожалуй, самый интересный вариант самостоятельной сборки - минитрактор лом 4х4 самодельный,

, который изготовлен на базе мотоблока . В целом это довольно распространенный способ сборки минитрактора, который доказывает свою эффективность и экономичность при эксплуатации.

Внешне такая конструкция выглядит довольно громоздкой, но внутреннее наполнение полностью пропорционально, т.е. каждая деталь находится на своем месте, точно подогнана под размеры и параметры. Рассмотрим подробнее конструктивные особенности :

Чертеж 1

Фото чертежи узлов

    • Конструкция рамы будет состоять из двух частей - лонжерона и траверсы ... Лонжероны состоят из трех компонентов. Лицевая часть будет выполнена из швеллера №10, последний - из стальной трубы с размерами 8х8 см.
    • Задняя траверса будет выполнена из канала №16 , , а передняя - из канала №12. Поперечины выполнены аналогично. В принципе, все самодельные полноприводные минитракторы имеют схожую конструкцию рамы, с такими же техническими параметрами.

  • В качестве двигателя практически можно использовать любой силовой агрегат , мощности которого хватит для проведения сельскохозяйственных работ.Идеальным вариантом в этом случае будет использование 4-х тактного дизельного двигателя с водяным охлаждением.
  • Коробка передач и раздаточная коробка Вал отбора мощности можно взять от автомобиля ГАЗ-53 ... Сцепление подойдет от ГАЗ-52.
  • Определенные проблемы могут возникнуть при соединении сцепления и двигателя. Придется переделать маховик двигателя, а также сделать новую крышку корзины сцепления, чтобы она поместилась под двигатель. Маховик обтачивают на токарном станке, срезая задний участок, а также обтачивая дополнительный пролет посередине.
  • В общем, самодельный минитрактор - это подгонка под конкретные детали , поэтому стоит быть готовым к тому, что для шлифовки некоторых деталей придется обращаться к токарю.
  • Мост устанавливается в конструкцию практически без изменений ... Крепится к каркасу четырьмя лестницами.
  • В качестве колес можно использовать аналогичные, взятые из легковых автомобилей .

    Но есть один важный нюанс: передние колеса должны быть около 14 дюймов, что является оптимальным значением для колес передней оси.

  • Дело в том, что использование меньшего диаметра может спровоцировать погружение агрегата в землю, а использование большего диаметра сделает невозможным выполнение определенных маневров.
  • Схема ходьбы минитракторов и мини-автомобилей самоделок, представленная ниже, наглядно демонстрирует принцип расположения колес на осях, а также их крепления к раме.
  • Для повышения маневренности самоделки на руль можно установить гидроусилитель руля. Можно взять из старого оборудования, либо собрать самостоятельно. Для этого нам понадобится масляный насос с приводом от двигателя.

  • Важным этапом работы станет расположение сиденья водителя ... Его необходимо расположить таким образом, чтобы рулевое колесо не упиралось в колени водителя, т.е. не мешало свободному управлению Устройство.

Самодельные переломы для минитракторов имеют очень важное преимущество - у них очень хорошие показатели маневренности ... Конечно, этот способ сборки немного сложнее, чем альтернативы, но он определенно стоит затраченных усилий.

На российском рынке сельхозпродукции достаточно много моделей культиваторов зарубежного и отечественного производства от различных компаний. Культиватор - это настоящее европейское качество по доступной цене.

Опрыскиватель для сада позволяет обрабатывать самые труднодоступные места, при этом активное средство надежно удерживается на листьях.Пойдите для ознакомления с различными типами опрыскивателей для сада и огорода.

Сеялки для картофеля механизируют и улучшают процесс посадки, выравнивая ряды, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Вы найдете всю необходимую информацию о картофелесажалках.

Вообще при таком способе сборки очень много комплектующих берется со старых отечественных автомобилей. Например, рулевую рейку можно позаимствовать от старых «Жигулей», то же самое можно сказать и о барабанном тормозе - ее тоже можно взять от опертой машины.

Лучшие модели

Самодельный минитрактор из мотоблока - довольно распространенный способ изготовления минитрактора в домашних условиях. В целом хорошие агрегаты бывают от следующих марок мотоблоков:

Для примера возьмем мотоблок, из которого без труда можно сделать будущий минитрактор. Весь перечень работ сводится к тому, что из металлического профиля нужно изготовить каркасную конструкцию, а также дополнить устройство сиденьем и второй колесной парой.

Технические характеристики:

  • тип используемого двигателя - 4-х тактный, дизельный;
  • Ёмкость топливного бака - 5,5 л;
  • Частота вращения
  • - 3 тысячи оборотов в минуту;
  • тип охлаждения - воздушное;
  • Объем двигателя
  • - 418 см3.

Стоимость будет формироваться исходя из цены самого мотоблока и стоимости материалов, необходимых для работы.Учитывая, что средняя цена на такой мотоблок составляет около 40 тысяч рублей, цена окончательной сборки составит порядка 45-48 тысяч рублей.

Также хороших результатов можно добиться, если переоборудовать мотоблок НТ-135, имеющий аналогичные характеристики с предыдущей версией.

Технические характеристики:

  • тип используемого двигателя - 4-х тактный, дизельный;
  • максимальная мощность - 9 л.с.
  • Емкость топливного бака - 5.5 л;
  • Частота вращения
  • - 3600 об / мин;
  • тип охлаждения - воздушное;
  • Объем двигателя
  • - 406 см3.

Стоимость самого мотоблока составит порядка 54 тысячи рублей ... При этом окончательная цена на готовый самодельный минитрактор будет формироваться исходя из стоимости необходимых материалов. В частности, речь идет о следующих компонентах:

  • Гидравлическая система ... В принципе можно взять от старой сельхозтехники.
  • Колесная пара - снята со старых отечественных авто.
  • Руль и тормозная система.

Суммирую все затраты, общая стоимость самодельного минитрактора достигнет 60 тысяч рублей.

Заключение

Как видим, различных способов изготовления самодельных минитракторов достаточно. При этом их можно спроектировать практически «с нуля», сварив необходимые детали конструкции, либо переделать для этих целей мотоблок.К счастью, их дизайн во многом схож, что делает это возможным.

В Интернете можно найти довольно большое количество не только подробных чертежей с указанием разметки, но и видео, наглядно демонстрирующего такие агрегаты в работе.

Посмотрев на них, можно убедиться, что принцип их действия полностью идентичен приобретенным аналогам, поэтому самостоятельное производство минитракторов становится более уместным.

Улей, который сам собирает мед. Наверное, сам улей для многих пчеловодов похож на сказку.И все пчеловоды интересуются этой технологией. И, наконец, в сфере пчеловодства, не претерпевшей существенных изменений с 1852 года, появится улей, собирающий мед самостоятельно ...

Подставка для канцелярских принадлежностей своими руками Я нашла отличную идею, как сделать золотую подставку для канцелярских принадлежностей своими руками. У каждого свой стол. Будет удобно, если вы купите подставку для канцелярских товаров. Но зачем покупать, если подставка ...

Клетка для выгула кроликов по чертежам Клетки такого типа обычно используются летом.Обычно предназначен для молодняка. У этой клетки нет дна. Устанавливается прямо на траве. Поэтому туда рекомендуется допускать только молодых кроликов. Поскольку большой ...

Чертежи печи пиролиза своими руками Подробный процесс с фото Чертежи печи пиролиза можно посмотреть здесь Описание Для сборки котла используйте металл толщиной не менее 4 мм, но на дверцах и в нижней части необходимо использовать металл толщиной 8 мм. камера газификации ...

Чертежи печи пиролиза Процесс изготовления печи пиролиза с фото.Для конструкции котла используйте металл толщиной не менее 4 мм, но необходимо использовать металл толщиной 8 мм на дверцах и 6 мм на дне камеры газификации. В противном случае из-за температурных воздействий ...

Бесплатные чертежи клеток для кроликов Решил сделать чертеж клетки для кроликов. Совсем недавно я делал клетку у себя дома в деревне. Сделала своими руками клетку для кроликов. Конечно, кто еще сам сделает и все покупать не буду ...

Самодельная сельхозтехника очень популярна у фермеров России.Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет выполнять множество задач.В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы.В первом случае применяется навесное оборудование, во втором - проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад.Также нужно расширить переднюю ось.
  • Вездеход. Культиватор установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.


  • Сенокосилка. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно.Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортным средством для передвижения в условиях снежной зимы.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в междурядья, где собирают вручную.Самодельная сельхозтехника представляет собой множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину железных конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из железных пластин изготовлен лемех, который крепится к корпусу элеватора.


Лифт слегка наклонен. Подготовьте вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому без специальных технических навыков ее сделать невозможно.Да и по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками - хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Минитрактор - незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована эта техника в деревне, среди владельцев больших приусадебных участков. Стоимость заводских минитракторов довольно высока.Даже новые технологии китайского производства иногда доступны не каждому. Поэтому все больше домашних мастеров стараются сделать минитрактор своими руками, используя подручные материалы.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать для него силовой агрегат. На последнем часто используется двигатель ZID ... Это четырехтактный агрегат объемом 0,52 литра. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли.Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в интернете.

Другой вариант для DIY - ... Это двухцилиндровый агрегат производительностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в интернете существует большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей.Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л / с и объем 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная черта двигателя «Ока» - небольшой расход бензина и высокий КПД.

Более дорогой вариант - двигатель от «Жигулей» ... Двигатели линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше.Трактор с двигателем ВАЗ - довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Осталось сделать подходящую раму и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы.Рама минитрактора выступает в роли базы, на которой закреплены все узлы и детали этого агрегата. Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера ... Детали соединяются сваркой. Рама может быть как цельной, так и двухчастной.

Цельная рама самая простая в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4. Это полноприводные минитракторы с ломающейся рамой ... Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала №10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Главное преимущество самодельного трактора с ломающейся рамой - малый радиус поворота агрегата. Благодаря высокой маневренности поломанный минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

Ниже представлены чертежи рамы, соединенной шарниром.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси.В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего. Если агрегат строится для перевозки и переноски грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с диаметром обода от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто .


Чтобы сделать самодельный передний мост, а также его задний аналог для полноприводного агрегата , потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, то самодельный редуктор делать не требуется.

Преимущества установки гидравлики

Гидравлика устанавливается на минитрактор для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом. Агрегат с установленной гидравликой имеет свои преимущества.

  1. Машиной становится легко управлять.Рулевое колесо можно почти без усилий повернуть одной рукой.
  2. Гидравлика позволяет использовать различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему. Благодаря установленным на агрегате гидроцилиндрам происходит мгновенное торможение агрегата.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата.Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к мини-трактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимым, так и независимым ... В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса.Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ вращается от коленчатого вала двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с синхронным ВОМ ... Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора. Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Петля используется для присоединения дополнительного оборудования к трактору , например, плуга.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной ... В первом случае мобильность помогает уменьшить вылет при повороте. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных деталей, взятых от старой сельхозтехники. Описать, как сделать трехточечную заминку в домашних условиях, довольно сложно.Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ ... Тормозные колодки нужно установить на диски колес, а управление довести до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля.Например, ременная муфта от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Рулевой механизм

Самостоятельно изготовить рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, установленных на передней балке (изготовление балки было рассмотрено выше).

Как сделать кабину для минитрактора

Если в летний период можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится скорее неудобно или даже невозможно. Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготовлена ​​из листовой стали по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ.На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при регулировке габаритов, - это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.


В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы - это техника, главной особенностью которой является высокая маневренность и хорошая маневренность ... Также трактор на гусеницах создает минимальное давление на почву, которое не может Можно сказать о своем колесном собрате.

Для изготовления гусеничного минитрактора потребуются следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, готовую ось от старого автомобиля можно использовать и для гусеничного агрегата, который следует укоротить.
  4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 шины и отрезать на них боковые части. Затем эти шины устанавливаются на колеса, установленные на раме, как показано на следующей фотографии.

Чтобы трактор мог повернуть на , на задней оси должен быть установлен дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано отдельным тормозом. Когда вы нажимаете педаль тормоза и переключаете дифференциал, одно колесо ведущей оси останавливается, а противоположное продолжает вращаться.В результате трактор поворачивает в нужном направлении.

Главная »Трансмиссия» Изумительная техника для села. Изумительная техника для села Самодельные с / х агрегаты

Навесное оборудование для мотоблоков своими руками. Самодельное навесное оборудование для мотоблока, описание, видео, фото Самодельное навесное оборудование для мотоблока

13067 08.10.2019 7 минут

Если раньше нужно было боронить и пахать практически вручную, используя минимальное количество вспомогательные инструменты, теперь это можно было сделать с помощью специального оборудования.В данном случае речь идет о мотоблоках - агрегатах, которые являются полноценными помощниками в саду и огороде. Однако стоимость всей этой техники довольно высока, с учетом стоимости самого мотоблока, поэтому многие мастера приспособились изготавливать новые самоделки из тех или иных технических средств.

Неудивительно, что рост такого интереса к данной технике был связан с применением различного дополнительного оборудования прицепно-навесного типа (КУН), существенно расширяющего функциональные возможности мотоблока.

Об устройстве мотоблока

Далее вы научитесь выбирать. Чтобы было понятнее, в чем заключается принцип самодельного изготовления мотоблока и его дополнительных узлов, необходимо детально рассмотреть устройство мотоблока как средства малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих агрегатов:

  • Основная движущая сила, т.е. двигатель.
  • Трансмиссия.
  • Шасси.
  • Основные элементы управления.

Двигатель

Стандартный двигатель внутреннего сгорания используется как основная движущая сила в конструкции мотоблоков. В зависимости от типа и марки мотоблока, например, используемый двигатель может быть разным:

  • Бензиновый 4-х тактный двигатель. Этот двигатель используется для агрегатов, относящихся к легкому и среднему классу устройств.
  • Дизельный 4-х тактный двигатель. Такие двигатели используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Подробнее о работе дизельного мотоблока смотрите на видео:

Конечно, в комплектации встречаются и двухтактные моторы, но они используются в довольно старых моделях мотоблока, существенно уступающих 4-х тактным по мощности тяги. Однако большинству потребителей достаются именно 4-тактные бензиновые двигатели. В их устройство входят следующие системы:

  • Система, отвечающая за подачу топлива.Состоит из топливного бака, карбюратора, воздушного фильтра и топливного шланга.
  • Система смазки, смазывающая те части, которые трутся друг о друга.
  • Стартер для проворачивания коленвала.
  • Система охлаждения, отводящая тепло от блока цилиндров с помощью воздушного потока.
  • Система зажигания, создающая искру на свече зажигания.
  • Газораспределительная система, обеспечивающая поступление топливовоздушной смеси в цилиндр двигателя, а также отвечающая за выход выхлопных газов.

Важно, что двигатель уже продается со всеми основными рабочими системами, что значительно облегчает процесс самодельного изготовления мотоблока.

Трансмиссия

Основная функция трансмиссии - передача крутящего момента от двигателя на колесную базу, а также регулирование скоростей и изменение движения агрегата. В его конструкцию входят несколько рабочих узлов: коробка передач, сцепление, коробка передач и дифференциал (имеется не во всех моделях).

Коробка передач бывает нескольких типов:

  • Шестерня.
  • Ремень.
  • Цепь.
  • Комбинированный.

В основном на тяжелых мотоблоках применяется классический тип зубчатой ​​передачи, состоящий из конической и цилиндрической передач.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом вне зависимости от типа трансмиссии в конструкции присутствует ВОМ - вал отбора мощности, передающий крутящий момент на рабочие органы агрегата.

Что касается сцепления, то оно может быть разным:

  • В виде клиноременной передачи. Суть процесса заключается в рычаге сцепления, который натягивает или ослабляет ремень, который передает или останавливает передачу крутящего момента от двигателя к коробке передач.
  • Одно- или многодисковые муфты, сухие или мокрые.
  • Муфта коническая.

В большинстве качественных мотоблоков используется второй тип сцепления, самый надежный.

Шасси

Шасси включает в себя не только саму колесную базу, но и рамную конструкцию, к которой крепятся эти колеса и где расположены основные рабочие органы мотоблока.

В более современных моделях мотоблока предусмотрено изменение расстояния между колесной парой, что позволяет регулировать размер колеи мотоблока.

На сегодняшний день существует два типа колес - пневматические и металлические с грунтозацепами.

Основные элементы управления

Мотоблок расположен на рукоятке агрегата, отвечающего за изменение скорости и направления движения агрегата. Среди элементов управления:

  • Рычаги, рулевое колесо и переключатели скорости.
  • Управление сцеплением.
  • Рычаг или кнопка остановки двигателя.
  • Газоснабжение и др.

В конструкции мотоблока нет сиденья для человека (как в), поэтому само управление осуществляет человек своими руками.

Инструменты для мотоблока своими руками

Хочу начать разбор самоделок с непосредственного изготовления мотоблоков своими руками. Здесь не вопрос, что мы сделаем агрегат с нуля, потому что для домашних условий это технически невозможно.

Основные рабочие агрегаты возьмем с другой техники, осталось только подготовить некую базу, на которой можно было бы успешно соединить все органы мотоблока.

Хочу рассказать о дизельных мотоблоках на 4 колеса, о самоделках которых пойдет речь далее. По сути, эти агрегаты внешне и по своим техническим характеристикам похожи на полноценные минитракторы.

Чтобы помочь фермерам, компании производят различное специальное оборудование, облегчающее работу и обслуживание фермы.все об устройстве и характеристиках зернодробилки Копилка.

Миллионы людей на нашей земле занимаются садоводством и сельским хозяйством. - сэкономит ваше время, здоровье и силы.

Те, у кого есть собственное хозяйство, должны узнать, как проходит процесс доения в доильном аппарате. Пройдя ознакомление с доильным аппаратом AID 2.

Отличие только в том, что у мотоблоков нет блокировки дифференциала, но в остальном они очень похожи - и наличие водительского сиденья, и рулевого управления, и наличие двух пар колес.

Понятно, что переделка будет основана на добавлении нескольких дополнительных агрегатов к имеющемуся мотоблоку - дополнительной рамы ко второй колесной паре, установке рулевого колеса и сиденья, под которым регулятор скорости. должен располагаться пр.

Видео: Минитрактор от мотоблока Нева МБ2

Готовая версия стоит около 120 тысяч рублей, поэтому не у всех есть средства на ее покупку. Здесь целесообразным становится самодельное производство, которое с каждым годом набирает популярность.

Как сделать четырехколесный мотоблок

Чтобы сделать полноценный 4-х колесный мотоблок, нам понадобится достаточно мощный базовый агрегат (Зубр, Нева и т. Д.). В данном случае мы рассмотрим переделку от мотоблока Нева, ведь в нашей стране он достаточно распространен.

Для большего удобства можно приобрести готовый комплект переоборудования, который стоит около 30 тысяч рублей.

Условно разделим процесс сборки на несколько этапов:

  • Прежде всего, нам нужно позаботиться о изготовлении каркаса.Это дополнительная несущая конструкция, под которой будет располагаться вторая колесная пара. Для изготовления каркаса нам потребуются отрезки трубы и металлические уголки.
  • Особых требований к параметрам трубы нет, но нужно учитывать, что нагрузка на эти элементы будет достаточной.
  • Элементы трубы необходимо разрезать болгаркой, а затем скрепить болтами. Для большей устойчивости конструкции можно сваривать поперечную стальную балку.
  • Также необходимо приварить приспособление для крепления навесного оборудования и прицепной техники к раме. Его можно установить как спереди, так и сзади агрегата.
  • Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен соответствовать ширине передней оси. Ступицы колес необходимо прикрепить к трубе.
  • По центру нужно просверлить сквозное отверстие, через которое крепим конструкцию к лицевой раме. Далее устанавливается коробка передач и рулевые тяги.Затем устанавливаем руль.
  • В качестве колес можно использовать старые от советских автомобилей.
  • Устанавливаем имеющийся двигатель на переднюю часть конструкции. Это сделано для того, чтобы мотоблок был более устойчивым на поверхности, ведь за ним будет располагаться навесная или прицепная техника.

Кстати, к мотоблоку он будет подсоединяться при помощи фаркопа (для и специального кронштейна (для навесного оборудования).

Такие самоделки для мотоблока своими руками достаточно надежны и практичны в эксплуатации, ведь вся конструкция получается более монолитной, представляя собой полноценное устройство с сиденьем и рулем.По своей функциональности они даже сравнимы с минитракторами, которые намного дороже.

Рассмотрим дополнительно самоделки для мотоблока Нева своими руками, раз уж он так популярен. В частности, можно сделать несколько вариантов дополнительного оборудования:

  • Отвал для мотоблока.
  • дискового типа и др.

Дамп

Отвал нужен не только для уборки снега зимой, но и для расчистки различного мусора.Для его изготовления нам понадобится обычный листовой металл, толщина которого будет примерно 2 мм. Внутри него нужно приварить 4 ребра из той же стали, но толщиной около 4 мм.

В них нужно просверлить отверстия, через которые будет крепиться лезвие со стержнями. Нижнюю часть конструкции лучше всего обшить листовым металлом, чтобы лезвие не вонзилось в землю.

Хиллер

Для его изготовления нам понадобится пара обычных металлических крышек для кастрюль (эмалированные в данном случае не подойдут).Их диаметр должен быть около 500 мм. Далее на шлифовальном станке затачиваем края крышек, чтобы они лучше входили в почву.

Дисковые окучники необходимо прикрепить к самодельной тележке с колесами. Их делают из сваренных между собой обычных втулок и труб.

Навесное оборудование к мотоблокам и мотокультиваторам, самоделки из которых можно полностью изготовить самостоятельно, бывает различных типов:

  • Оборудование для прополки.
  • Картофелекопалки и картофелесажалки.
  • Снегоуборщики и др.

Самодельный прицеп

Прицепы к мотоблоку и изделиям из них представляют собой довольно простую конструкцию, состоящую из обычного ящика с бортами, расположенного на колесной базе.

Чтобы сделать прицеп самостоятельно, нам понадобится:

  • Выступ 40 × 25 мм и 25 × 25 мм. Он нужен для изготовления самой сцепки тележки с мотоблоком, а также для изготовления бортов - внутри и под прицепом.
  • Для корпуса нам нужно сделать каркасную конструкцию из профтрубы 40 × 25 см и 25 × 25 см. Дно корпуса можно сделать из обычного куска листового металла. Кусочки профтрубы необходимо приварить ко дну корпуса таким образом, чтобы получилась решетка. Поверх этих кромок по всему периметру приваривается полноценный отрезок профтрубы.
  • На готовый каркас нужно установить профлист, который будет выполнять функции бортиков.Высота каждой стороны примерно 30 см.
  • Дверь багажника нужно сделать складной. В качестве защелок мы используем обычные защелки, которые необходимо крепить с двух сторон сбоку. Эта сторона крепится к низу кузова с помощью обычных петель от дверей. С этой же стороны можно установить отражатели, выполняющие роль отражателей.
  • Колеса можно взять от автомобилей «Ока» или «Жигули» - их диаметр будет оптимальным.
  • Мост тоже можно взять от старых Жигулей.Колеса крепятся к нему парой подшипников. Вы можете прикрепить мост к каркасу с помощью отрезков трубы, до двух с каждой стороны. Одни концы трубы привариваются к мосту, а другие концы привариваются к корпусу.

Целесообразность изготовления самодельного прицепа вполне объяснима, ведь стоимость всех затрат на самоделку составляет около 4 тысяч рублей, что в несколько раз ниже цены готового прицепа в магазине.

Лучшая самодельная фурнитура

Не менее интересны самоделки с двигателем от мотоблока (читай).Среди них наиболее интересным является изготовление снегохода. В качестве ходовой части можно использовать транспортную ленту, на которую нужно прикрепить снежные крюки.

Кроме того, интересны варианты изготовления другой разной техники из мотоблока:

  • Внедорожники. По типу конструкции они напоминают минитракторы, но имеют колеса большего диаметра. Это необходимо для того, чтобы агрегат мог пройти по самой сложной и труднопроходимой местности.
  • Минитрактор. Мы уже рассматривали эту конструкцию, которая включает в себя дополнительную часть рамы для второй пары колес, а также рулевые колеса и сиденье водителя.

Заключение

Самоделки мотоблока своими руками, чертежи которых можно найти в интернете, - лучший выход для тех, у кого нет возможности потратиться на покупку дополнительного оборудования.

Учитывая значительную экономию, желающих сделать такие технические средства своими руками очень много.

О том, как делать самоделки для мотоблока (катера, прицеп, грабли), можно узнать, посмотрев видеоролики, размещенные Юрием Сербиным.

Сельскохозяйственная мини-техника

К самоделкам для мотоблока относятся специалисты:

  • тележка-прицеп - для перевозки грузов;
  • Фреза
  • - для перемешивания почвы и измельчения твердых комьев;
  • Грабли
  • - навесное оборудование для мотоблоков;
  • окучник - образует ровные и высокие гребни на грядках с корнеплодами;
  • Нож
  • - предназначен для уборки снега и песка, создавая оптимальные условия для последующей обработки почвы.

Перед тем, как изготовить самодельную фурнитуру для мотоблока, необходимо подготовить чертежи.

  1. Для изготовления граблей с широким захватом используются водопроводные трубы, втулки, стержень и рулетка. На штангу надевается втулка. Затем поверхность стержня постукивают и вращают. Чтобы сделать грабли для мотоблока своими руками, рекомендуется использовать круглый стержень. Скрепление частей агрегата осуществляется электросваркой. Для упрощения конструкции самодельные детали шкворня на мотоблоках закреплены без подшипников качения.Складные грабли удобны в транспортировке.
  2. С помощью мотоблока можно выровнять землю, очистить тротуары и дороги от снега. Для выполнения такой работы используется специальное приспособление - отвал. Самоделка для мотоблока изготавливается из листового металла (толщиной 1-2 мм), внутри которого приварены 4 ребра жесткости. Последние элементы изготавливаются из листового металла толщиной 3-4 мм. Отвал закрепляется тягами вертикально. Для этого в первой конструкции проделываются отверстия.Снизу самоделку на мотоблок обшивают жестью (для предотвращения закапывания в почву).
  3. Очистить дорогу от снега и грязи с помощью лезвия лопаты. Такие самоделки из мотоблока изготавливаются с помощью болгарки, дрели и сварочного аппарата. Ковш-самосвал изготовлен из стальной бочки объемом 200 литров. Ствол разрезан на 3 части - сегменты лопаты. Две части свариваются по контуру. Толщина полученного лезвия-лезвия 3 мм.

Дополнительные устройства

Перед тем, как сделать сеялку для мотоблока своими руками, готовятся чертежи, определяется тип конструкции.Специалисты выделяют следующие типы сеялок:

  • с учетом количества посевных рядов - 1-5;
  • овощной;
  • для точного высева.

Для точечного посева моркови, свеклы и лука используется сеялка овощная. Подача семян осуществляется с опорных и ведущих колес. Сменные звездочки отвечают за регулировку скорости вращения аппарата. Сеялки точного высева мотоблочные самодельные представлены в виде щеточных высевающих аппаратов.Семена вращаются в бункере, высыпаются в лунку, которая закрывается специальным диском. Последний элемент имеет отверстия разного диаметра.

Диск вращается, чтобы изменить размер отверстий. Подобным способом изменяют норму высева семян. Сеялка соединяется с мотоблоком с помощью универсальной сцепки. Ящик для семян изготовлен из деревянных досок (толщиной 15 мм). Стены соединяются саморезами и уголками. Внизу стен монтируются накладки. Для сброса семян из ячеек в днищах предусмотрены тарелки.Диаметр колес 200 мм. В ступицах проделываются отверстия. Для изготовления сошника используется стальной лист толщиной 1,5 м. Ящик крепится к мотоблоку кронштейном.

Специалисты советуют делать дисковые окучники из металлических крышек от кастрюль (диаметр 50 см). Следующим шагом будет заточка лезвий крышки. Для этого используется шлифовальный станок. Плоские крышки предварительно загибают в одну сторону. Эту работу можно проделать молотком. Следующим шагом будет изготовление тележки, к которой будут крепиться диски, перемещающие землю.Для его изготовления используются трубы и втулки. Внизу установлены колеса.

Укомплектовать мотоблок можно гусиным ножом. Такие самоделки мотоблоков, в отличие от обычных культиваторов, более долговечны.

Самодельные насадки можно использовать для обработки твердых почв, защиты от вредителей. Главное, чтобы ось мотоблока подходила по диаметру.

Прицепы и ступени для газонов

Для изготовления борозды используется заводской прицепной плуг.К конструкции прикручивают уголок 70 мм и 2 стойки от культиватора. Последние элементы должны быть напротив колес мотоблока. Ножи культиватора нарезаются болгаркой. Для фиксации пластины используются болты.

Для изготовления прицепа к мотоблоку своими руками применяют дрель и болгарку. Тележка закреплена жигулевским карданом. В основе конструкции - задний Москвичевский мост. Коробка передач предварительно демонтируется с устройства. Для крепления полуосей используется труба.Мост соединен с каркасом трубами. Кузов прицепа изготовлен из оцинкованной стали толщиной 0,8 мм. Тележка усилена металлическими уголками по краям. Чтобы на мотоблок была минимальная нагрузка, колеса должны располагаться посередине кузова.

Для изготовления такого навесного оборудования для мотоблока своими руками, как аэратор, используют газонные башмаки. Аппарат можно изготовить с обувью. К подошве прикреплены гвозди. Затем готовятся деревянные доски (с учетом размера обуви).Для этого воспользуйтесь электрическим лобзиком.

Ремень используется для крепления доски к обуви. Аэратор-прицепка для мотоблока своими руками можно использовать для обработки небольшого участка земли. Если площадь земли большая, то аппарат делают из трубы (длина 50 см), железа, гвоздей.

Специалисты советуют делать такой аппарат из стали и труб. Вал и подшипники проходят через цилиндр. Труба засыпается песком или гравием. С внешней стороны к трубе приваривают гвозди (острием наружу).Ногти в шахматном порядке.

Сеялка для картофеля и проушины

Подъемный механизм картофелесажалки для мотоблока легко изготавливается вручную. Устройство состоит из 2-х дисков и чаши. Клубни попадают в почву через отверстия в чаше. Затем диски зарывают картошку. Для изготовления такого устройства используется рама, колеса, ось, шкворни, бункер, регулировочный механизм. Основным элементом изделия является каркас. На нем закреплены все детали навеса.Колеса накрыты пластиной. В противном случае картофель в ненужный момент вывалится из бункера.

Грунтовые проушины для мотоблока можно изготовить из сварочного аппарата и болгарки. Для этого используют старые автомобильные диски, уголок из стали. К полуоси прикреплен подшипник. В центре диска приваривается квадратная пластина. Дополнительно пластина прикручивается к диску. Каток готов. Следующим шагом будет изготовление крючков. Уголок разрезается болгаркой на несколько частей.Элементы фиксируются сварочным аппаратом. Получившиеся крючки размещаем на ободе диска с шагом 15 см.

Из баллона с газом можно сделать грунтозацепы. Для этого нарезается ободок шириной 5-7 см (диаметр 30 см). Из пластины изготавливаются крючки, которые фиксируются с шагом 15 см.

В центре каждого крючка приваривается дополнительная пластина. На конец крючков прибавляется еще 60 см, чтобы получившаяся техника больше уходила в почву. К ободу металлического диска приваривается пластина.

При использовании самодельных конструкций мотоблока рекомендуется соблюдать технику безопасности.

Самоделки для мотоблока (52 видео)

Супервидео подборка лучших роликов

Приятного просмотра!

1. Сеялка картофельная на мотоблок своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (начало)

Как сделать сеялку для мотоблока 2

Как сделать сеялку для мотоблока 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (габариты)

КАРТОФЕЛЬНАЯ КАССА домашняя (тесты)

Самодельная сеялка для картофеля.Пашу и сажаю картошку.

2. Самодельные культиваторы для мотоблока .

Самодельные культиваторы-ежики для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Самодельный культиватор междурядный для мотоблока

Рыхлитель пропалывающий

3. Плоскорезы самодельные для мотоблока .

Картофелеуборочная машина для мотоблока своими руками.Плоскорез для мотоблока

Плоскорезка для мотоблока. Захват 1 метр

Агрегат культиватор-прополочный 2-рядный к мотоблоку

4. Самодельный окучник для мотоблока

Окучник дисковый для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры (править)

Окучники для посадки картофеля. Супер вариант!

Дисковые окучники с культиваторными лапами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5.Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены на 1 см выше одного по отношению к другому. Роторы изготовлены из металла толщиной 3 мм. На воздухозаборнике установлен дополнительный бумажный воздушный фильтр размером в половину легкового автомобиля.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок нева МБ 3)
В этом видео я покажу, как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные проушины для мотоблока .

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных проушин для мотоблока своими руками.

7. Картофелекопалка самодельная для мотоблока .

Картофелекопалка предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке.Комбинируя мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени. В данной модели картофелекопалки производитель учел все недостатки выпущенных ранее экземпляров. В соответствии с запросами покупателей, ранее приобретавших данную модель, в конструкцию экскаватора были внесены изменения. На сегодняшний день полтавская картофелекопалка - самая популярная модель в своем классе, о чем свидетельствуют поисковые запросы в Яндексе и Google.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
- глубина обработки: до 180 мм
- привод: ремень
- почвоотделитель: регулируется частотой вращения двигателя
- размеры, ДхШхВ: 900х670х570 мм
- масса: 34 кг

Самая простая самодельная картофелекопалка для веерного мотоблока. В этом видео я показываю изготовленную мною картофелекопалку, с помощью которой я копаю картошку на своем участке более 3 лет.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока "Нева", без использования грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока .

Скалыватель для мотоблока

Дровокол + дровокол для мотоблока

Как сделать дровокол

Дровокол стоечный

9. Самодельный снегоуборщик для мотоблока .

Самодельный шнековый снегоуборщик для мотоблока

10.Самодельная сеялка для мотоблока

Сеялка кукурузная к мотоблоку

11. Самодельный прицеп к мотоблоку

Прицеп может быть прикреплен к легковому автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа к мотоблоку и минитрактору своими руками

Если у вас есть земельный участок, то вы знакомы с тем, насколько сложно работать по рытью, рыхлению и окучиванию.На это уходит много времени и сил. Чтобы облегчить решение подобных проблем, можно приобрести вспомогательную спецтехнику, это может быть мотоблок. Используя это оборудование, вы можете выполнять широкий спектр работ. Это может быть обработка земли, уборка участка, а также перевозка урожая и любого другого груза.

Раствор

Убрать снег, сорняк и кучу без насадок невозможно, он доступен в продаже в широком ассортименте, среди прочих опций следует выделить переходник, представляющий собой тележку с сиденьем.Такое дополнение превращает обычный мотоблок в настоящий трактор, но в магазинах он стоит довольно дорого. Поэтому вы можете сделать переходник самостоятельно, как и некоторые другие виды насадок.

Инструкция по сборке простого адаптера для мотоблока

Навесное оборудование для него вполне может изготовить практически любой домашний мастер. Если вы хотите сделать переходник, то это может быть стальной каркас из трубы. Для этого нужно взять ту, которая имеет прямоугольное сечение, при этом длина должна быть 1.7 мес.

К одному из концов необходимо перпендикулярно приварить трубу длиной 0,5 м. Эта деталь станет основой для крепления подкосов под колеса. Высота подкосов от оси до верхней точки составит 0,3 м. На следующем этапе необходимо закрепить распорки к центральной трубе и ступице колеса. Длина изделий будет зависеть от уклона и угла наклона.

Квадратная рамка может быть любого размера. В этом примере будут рассмотрены следующие размеры: 0,4 x 0,4 м. Возможна одинарная конструкция с болтами.Чтобы можно было регулировать, к раме следует приварить рычаг, у которого должно быть три колена, их длина будет 20, 30 и 50 см соответственно. Для увеличения прилагаемых сил к руке нужно добавить 75-сантиметровую руку. Узел навески можно приобрести или изготовить самостоятельно. Продолжительность работы насадки будет зависеть от качества сцепки. Сиденье необходимо закрепить на металлической опоре, которая приваривается к центральной трубе. По этому можно предположить, что вам удалось изготовить навесное оборудование для мотоблока своими руками.Его преимущества - невысокая стоимость и простота конструкции.

Если вы решили сделать это самостоятельно, следует внимательно ознакомиться с инструкцией по изготовлению муфты в сборе. Самой простой конструкцией будет 15-сантиметровый штифт, который устанавливается в отверстие на фаркопе мотоблока. Недостатком такого варианта является довольно быстрый износ, так как под воздействием вращающегося прицепа выламываются отверстия для навески. Сцепное устройство можно удлинить, чтобы снизить износ.

Чертежи навесного оборудования на мотоблок можно составить самостоятельно. Из них вы узнаете, что адаптер крепится к оборудованию с помощью одной сцепки, состоящей из двух частей. Первый необходим для подключения оборудования, а второй - регулируемый переходник между оборудованием и подъемником.

Для увеличения количества используемых орудий адаптер можно дополнить универсальным двойным сцепным устройством. Подходит и такая техника для мотоблока «Салют».Однако, чтобы прочитать инструкцию, важно спросить, как установлено сиденье. С шагом 80 см от переднего края сиденье необходимо закрепить на каркасе позвоночника. В этом случае нужно использовать болты. После того, как вся система будет собрана воедино, ее необходимо проверить на работоспособность.

Изготовление плуга

Перед изготовлением этой насадки необходимо подготовить чертежи. В них вы сможете обозначить основные узлы - лемех и лопасть.Для рабочих элементов следует использовать сталь 3 мм, но сначала специалисты советуют поработать со съемным лемехом. Наиболее подходящим материалом для него будет диск, позаимствованный у циркулярной пилы. При отсутствии можно использовать обычную сталь, не прошедшую термическую обработку.

Режущей частью станет рабочий элемент косы, отбивающийся о наковальню. Навесной плуг также должен иметь в своем составе отвал, приступать к изготовлению можно после того, как закончишь с лемехом. В качестве материала для этого можно использовать трубу 50 мм, толщина которой составит 5 мм.Заготовку клинка можно сделать для начала по шаблону, на следующем этапе заготовку можно подвести на наковальню, а затем на болгарку.

Сборка плуга

Навесное самодельное оборудование на следующем этапе можно собрать. Для начала следует воспользоваться вариантом сборки макета, который выполнен из плотного картона. Детали склеиваются, при этом нужно придерживаться необходимых углов. После обработки лезвия, лемеха и вспомогательных деталей можно подготовить квадратный стальной лист толщиной 2 мм со стороной 500 мм.От краев делается отступ 40 мм, затем накладывается лемех и производится точечная сварка с двух сторон.

Ограждение стойки также должно быть состыковано с лемехом, шарнир должен находиться в вертикальном положении. Защитный кожух должен быть расположен немного выше, чем лезвия лемеха. Смещение необходимо для срезания почвы. Важно плотно состыковать лемех с лезвием, зазоров быть не должно. В результате конструкция должна получиться практически литой. Между верхней кромкой вала и ножом лемеха необходимо установить угол в пределах от 6 до 8 ° C.

Изготовление косилки

Также можно сделать своими руками. Используется для ухода за газоном, скашивания травы на сено. Для работы нужно подготовить цепи от редуктора бензопилы, а также пару дисков, позаимствованных у. Ножи могут быть из закаленного металла, на каждый диск понадобится по 4 ножа. Просверлите отверстия на дисках диаметром 6 мм. Ножи следует укрепить на диске с помощью хвостовиков. Зазор между ножом и хвостовиком должен быть на 2 мм больше толщины ножа.

При изготовлении косилки для мотоблока своими руками оси для крепления ножей могут быть изготовлены из углеродистой прочной стали, диаметр которой составляет 8 мм и более. Ось необходимо затянуть до упора с диском, чтобы не мешать движению ножей.

Заключение

Диски закрепить на сварной раме и привязать к приводу - дополнительными ручками на конструкции мотоблока. Шестерни можно позаимствовать от автомобиля ВАЗ. Диски должны вращаться навстречу друг другу, это позволит скошенной траве уложиться в ряды.На привод можно установить защитную крышку.

Мотоблок - одно из самых полезных и востребованных технических устройств среди применяемых на приусадебном участке. Однако это утверждение действительно только для дополнительного оборудования. Если размер обрабатываемого земельного участка небольшой, то желательно приобретать брендовые участки. Именно поэтому популярен вопрос, как сделать навесное оборудование для мотоблока своими руками.

Список принадлежностей не ограничивается косилкой, плугом или бороной.Этот список достаточно велик, и такой прочной комплектации нет ни у одного другого мотоблока. Подсчитав сумму, в которую обойдется приобретение всего необходимого оборудования, многие отказываются от этой затеи. Также следует помнить, что не каждую модель можно считать универсальной.

Проще говоря, приобретая агрегаты для одного мотоблока, очень сложно гарантировать их работу на другом. Однако при наличии желания и определенных знаний многие дополнительные устройства можно изготовить самостоятельно.

Их рисунки часто можно найти в Интернете, но важно убедиться, что они совместимы. При разработке навесного оборудования с нуля нужно ориентироваться на имеющуюся модель мотоблока.

Адаптер для прицепа своими руками

С помощью данного агрегата мотоблок легко трансформируется в мини-трактор, что дает возможность автоматизировать большое количество работ по обработке приусадебного участка. Конструкция прицепного адаптера состоит из следующих элементов:


Для изготовления несущей рамы следует использовать трубу любого сечения, длина которой колеблется от 1.От 5 до 1,7 метра. С одной стороны, приваривается приспособление для крепления к мотоблоку, а с другой - поперечная балка. Ширина второго элемента подбирается в соответствии с габаритами колесной базы мотоблока. Затем к штанге прикрепляются подкосы для увеличения жесткости конструкции и колесных опор.

Чаще всего дополнительные узлы крепятся к адаптеру мотоблока с помощью одинарной навески. Также нужно подумать об управлении оборудованием, и лучшим вариантом в этой ситуации будет рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последним этапом создания адаптера прицепа является установка сиденья, для чего в середине поперечной балки прикрепляется стойка.

Самодельный окучник дисковый

Оптимальный вид окучника для приусадебного участка - дисковый. При работе с ним не требуется прилагать больших усилий, а при уменьшении скорости движения увеличивается мощность. Не забывайте, что окучник дисковый - универсальный инструмент, ведь его можно использовать не только после посадки культур, но и во время их роста.

Конструкция этого типа навесного оборудования не очень сложна и включает:

  • Раму.
  • Диски.
  • Талеры винтовые.
  • Стойки.

Благодаря наличию талеров появляется возможность регулировки угла наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прилагаемое усилие во время работы.

Диски можно брать от изношенной сельхозтехники, например, старой сеялки, или из качественной стали, толщина которой 1.5-2 мм. Наружные края загибаются, а в центре просверливается отверстие для крепления к каркасу.

Изготовление картофелекопалки

Этот агрегат способен существенно облегчить работу по уборке всех клубневых культур, а не только картофеля. Среди основных конструктивных элементов агрегата необходимо выделить:

  • Каркас сварной.
  • Лемех.
  • Очиститель барабана.
  • Редакция сайта.

Лемех является подвижным элементом картофелекопалки и может быть изготовлен из листового железа.Срезанные пластины следует заточить, но при этом все края должны быть тупыми, чтобы не повредить клубни. Изготовление каркаса также должно быть простым. Для решения этой проблемы вам понадобится уголок, швеллер №8 и профильная труба. Размеры каркаса подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основным элементом всей структуры блока является редакционный блок. Для его изготовления понадобятся два металлических цилиндра, в которые затем устанавливаются соединительные втулки.После этого необходимо сделать ступицы из металлической трубы, диаметр которой составляет 25 мм. Они используются для крепления звездочек, которые предварительно фиксируются на втулках с помощью дюбелей.

Самым сложным в изготовлении является очистной барабан, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи в свою очередь крепятся на специальных стержнях, а затем готовый элемент прикрепляется к двум осям. Результат - максимальная мобильность.

Крутящий момент от двигателя мотоблока передается на лемех, соединенный с корпусом.Во время движения изменяется угол наклона, и выполняются копающие движения. Для регулировки угла наклона рабочего элемента конструкции, а, следовательно, и глубины копания можно сделать бегунок. Фторопласт станет отличным материалом для изготовления этой детали.

Перечень навесного оборудования для всех моделей мотоблоков очень большой. В первую очередь это: бороны и плуги

  • ;
  • косилки и грабли;
  • картофелесажалки и картофелекопалки;
  • культиваторы и прополочные машины;
  • снегоуборочные машины и дровоколы;
  • сеялки и отвалы;
  • опрыскиватели и насосы.

Такой большой выбор навесного оборудования никогда не входит в комплект поставки мотоблока Нева. Сложно представить, сколько денег нужно на приобретение всех дополнительных устройств, необходимых для подсобного хозяйства. А также следует помнить, что полностью универсальные мотоблоки практически не производятся. Другими словами, агрегаты, подходящие для определенной модели, очень редко устанавливаются на другой мотоблок. Иногда производители заранее предоставляют дополнительные возможности по совершенствованию своей техники, что достигается за счет использования дополнительных навесных агрегатов.К ним относятся:

  • утяжелителей;
  • ходоуменьшитель;
  • дополнительных хабов;
  • переходники;
  • проушин;
  • тележки транспортные;
  • рычаги упорные;
  • муфты.

Абсолютно любую такую ​​технику можно сделать своими руками или позаимствовать у других мотоблоков и переделать. Главное - убедиться, что они совместимы. При разработке оборудования следует учитывать максимальную мощность двигателя, способ подключения, габариты и вес, чертежи, предельные нагрузки и другие показатели.В противном случае вы можете потерять деньги и потраченный труд.

Видео МОЙ СДЕЛАЙ ДЛЯ МОТОБЛОКА ИЛИ ВСЕ, ПРИКРЕПЛЕННОЕ ВАШИМ СОБСТВЕННЫМ

Конструкция состоит из рамы и корпуса. Самодельные прицепы к мотоблоку своими руками подразумевают под собой металлический каркас. Если в качестве исходного материала для получения элемента каркаса взять древесину, то при использовании этого материала возникает несколько негативных последствий:

  • из-за влажности дерева произойдет усадка и скручивание элементов, что приведет к частым ремонт;
  • срок службы очень короткий, так как дерево подвергается воздействию сырости, насекомых, ультрафиолетовых лучей;
  • Прочность дерева на изгиб ограничивает грузоподъемность прицепа.

Проще использовать профильные трубы для монтажа каркаса. Они отличаются хорошей жесткостью и не сжимаются под действием силы тяжести. Обшивка будет проще, если для крепления использовать болты. Материал для обшивки подбирается по желанию: железо, профнастил, доски.

Размеры прицепа к мотоблоку подбираются по габаритам труб. Для стандартной тележки потребуются трубы 50 (60) х30 (каркас) и 25х25 (стойки).Канал подойдет № 5. Для обивки тележки подходят разные материалы. Дно прицепа должно быть толще, чтобы избежать реакций деформации. Прочность конструкции обеспечивается верхней обвязкой стоек.
В качестве оси для колес используется основание металлического типа или балка, которая использовалась в какой-либо технике. Наименьший диаметр оси 3 см. Для усиления опоры необходимо смонтировать уголки и косынки.
Колеса тележки могут быть колесами от Жигулей или мотоцикла.Использование колес мотоциклетной коляски СЗД поспособствует получению ступицы для прицепа мотоблока.
Компонент ступицы фиксируется нажатием. Его конец просверливают и кладут на осевую линию, чтобы избежать перекоса.
Прицеп крепится к мотоблоку с помощью сцепного устройства. Метод «труба в трубе» считается простой реализацией. Гнутая труба служит основанием. К нему при сварке прикрепляется небольшой отрезок трубы. Затем устанавливается соединительный шкворень. С другой стороны гнутой детали устанавливают отрезок трубы и шкворень.Описанная сцепка для мотоблока своими руками способствует надежности крепления и мобильности при поворотах.

Адаптер выглядит как прицеп с двумя колесами и сиденьем водителя. Такой дизайн позволяет автоматизировать и упростить все рабочие процессы. Если вы хотите сделать переходник на мотоблок своими руками, сначала хозяину следует определиться с оптимальным выбором одного из существующих типов устройств. Устройство в зависимости от типа трансмиссии может быть шарнирно-сочлененным:

  • рулевое;
  • мобильный;
  • Расположение основной силовой установки позволяет сделать адаптер спереди или сзади.

Адаптер рулевого управления

Устройство данной конструкции основано на жестком сочленении с двигателем, при этом управление рулевым колесом выполнено в виде отдельного блока. В этом случае управляемые колеса могут быть задними или передними - выбор за дизайнером.

Самодельный прицеп с рулевым управлением делает мотоблок самодостаточной машиной с хорошей ходовой частью и простой в эксплуатации.

Адаптер гибкого шарнира

Вариант с подвижным шарниром основан на изменении угла по отношению к вертикальной оси, расположенной между соединительными элементами.

Собрать эту конструкцию проще, но следует учитывать, что на поворотах придется прикладывать больше усилий

Передний и задний переходники

В зависимости от конструкции переходник может быть:

  • спереди - находиться перед управляемым мотоблоком;
  • сзади - для крепления сзади.

Выбор размещения во многом зависит от цели использования:

  • для процессов копания и рыхления, передний адаптер будет удобнее;
  • для работ, требующих визуального контроля, например окучивания, задний адаптер - лучший вариант.

Обрезка корневищ сорняков, рыхление почвы на небольшую глубину без переворачивания пласта могут быть такими насадками, как плоские фрезы. Плоскорез для мотоблока изготовить достаточно просто. Для него вам понадобятся:

  • лист толщиной 5 или 6 мм;
  • лист толщиной 2 мм;
  • Труба профильная 40х40 со стенкой 3 мм.

Порядок изготовления самодельной приставки:

  1. Стеллаж вырезается из толстого листа по шаблону.В стойке просверливаются монтажные отверстия.
  2. Лапа плоского резака вырезается из тонкого листа. Лапа сгибается по шаблону на наковальне согласно чертежу. Элемент рубанка собирается заклепками или сваривается в единое целое.
  3. Из профильной трубы вырезаются заготовки каркаса для крепления рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее приваривается сцепка, на которую в дальнейшем будут устанавливаться элементы рубанок.
  4. Составлена ​​схема крепления навесного оборудования к мотоблоку. Полученные данные передаются во фрейм. Пластины сделаны для фиксации навески. Проверяется производительность подъема и опускания. Все изделия окрашены грунтовочной эмалью 2 в 1 для защиты от коррозии.

Навесное оборудование испытано в полевых условиях. При необходимости вносятся корректировки для повышения производительности.

Очень часто покупка мотоблока связана с выполнением одной задачи, но со временем у его владельца возникает желание сделать свою технику универсальной.Многие задаются вопросом, что можно сделать из мотоблока, чтобы его улучшить. На самом деле существует большое количество мастеров, которые могут адаптировать что угодно под другие инструменты: главное - иметь для этого определенные технические навыки в сочетании с творческой смекалкой.

Мотоблок

Такие агрегаты имеют общий принцип действия и комплектуются карбюраторным двигателем внутреннего сгорания (более мощные модели могут иметь дизельную силовую установку), трансмиссией и парой ведущих колес.Система управления оборудованием в виде тяг и рычагов размещена на рулевом колесе. Также есть модели, оснащенные дифференциалом.

Обслуживание техники ничем не отличается от автомобильного, за исключением некоторых конструктивных особенностей мотоблока.

Целесообразность самоделок

Несмотря на то, что на рынке представлен более широкий выбор навесного оборудования, оно не всегда может подойти для определенных задач. Да и соотношение цена-качество порой оставляет желать лучшего.Поэтому многие дачники своими руками изготавливают необходимые аксессуары для мотоблоков. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также иметь навыки работы с ними.

Только в отдельных случаях, когда требуются более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок является то, что при любой разборке легко найти нужный агрегат или сборку от старого автомобиля, пригодного для строительства.

Мини-бульдозер

Мотоблок можно превратить в миниатюрный бульдозер, способный выравнивать небольшие участки или убирать снег и мусор, установив на него отвал лопаты. Для этого используется листовой металл толщиной не менее 3 мм. Нижняя часть лопаты должна быть немного загнута вперед по отношению к общей плоскости, закрепить на ней полосу плотной резины для уборки снега или обшить жестью (для земляных работ). Чтобы усилить всю конструкцию сзади, необходимо из металлического уголка сварить несколько ребер жесткости.

Грабли самоходные

Несмотря на наличие заводских граблей, многие фермеры предпочитают изготавливать их самостоятельно, учитывая особенности своего хозяйства: размер луга, рельеф.

В качестве материала для граблей используются металлические трубы и закаленные стержни. Как вариант, можно использовать заводские вилки с ручным заводом, приварив их к основанию. Для удобства работы желательно по краям установить небольшие колеса или лапки-лыжи, которые снимут нагрузку на всю конструкцию.

Приспособления для обработки земли

Для обработки земли мастера разработали ряд устройств, которые по качеству превосходят фабричные изделия.

Чаще всего плуг своими руками применяют как приспособление для мотоблока, так как цены на заводе достаточно высокие. Для его изготовления следует использовать листовой металл толщиной не менее 4 мм, из которого вырезают непосредственно сам нож и трубы с одинаковыми по размеру стенками для каркаса и крепления.

Культиватор

Устройство для окучивания грядки может быть выполнено из двух металлических дисков. Они должны быть одного размера, диаметром не менее 50 см. Рекомендуется сначала отшлифовать край дисков для лучшего сбора почвы.

Крепление их к каркасу следует продумать так, чтобы можно было изменять расстояние между дисками в соответствии с шириной станины.

Так же можно рассматривать новые варианты всевозможных приспособлений, облегчающих работу по уходу за садом, как самоделки для мотоблока:

  1. культиваторы;
  2. резак;
  3. ножи и плоские фрезы.

Их чертежи можно легко найти в Интернете и взять за основу для будущего продукта.

От трактора к лодке

Самыми распространенными переделками от обычного мотоблока являются всевозможное сложное оборудование и транспортные средства. Правда, последние больше можно назвать самоделками на основе двигателя и трансмиссии устройства.

Сажалки для картофеля. При большой площади для посадки картофеля идеально подойдет устройство, созданное на базе мотоблока.Он включает сразу несколько элементов. Прежде всего, сеялка для картофеля оснащена небольшим бункером для клубней.

Перед ним плуг, который делает канаву, а сзади окучник, который засыпает и образует ложе. Все приспособления должны регулироваться в зависимости от глубины посадки и размера грядки.

Минитрактор. Чаще всего мастера конструируют всевозможные минитракторы. При этом следует учитывать смещение центра тяжести транспортного средства, так как двигатель установлен сзади.Поэтому следует позаботиться о расширении колесной базы задней оси.

В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние мосты, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно сделать самостоятельно, используя подходящие запчасти от старых автомобилей.

При использовании более мощных шин такой трактор легко превращается в вездеход.

Лодочный мотор.Двигатель от мотоблока также может стать идеальной заменой обычному подвесному мотору. Для этого сделайте необходимое крепление на корпусе лодки, а штатный резак двигателя замените лопастями. В умелых руках мотоблок также может стать основой для создания небольшой машины наподобие багги. Правда, передвигаться на нем в городских условиях не получится - это связано с официальной регистрацией транспортного средства в ГИБДД. Но он может стать отличным подспорьем в деревне для рыбалки или охоты за грибами.Также этот «внедорожник» идеально подходит для овладения водительскими навыками новичков.

Чаще всего передний мост от «инвалида» используется как ходовая для такого самодельного изделия, задний мост - ведущий, его можно установить от старых «Жигулей» или от мотороллера «Муравей». ". Кстати, от этого будет зависеть размер используемых колес. Форма рамы и конструкция корпуса выполнены с учетом условий эксплуатации данной технологии. Но не упустите такой момент, как необходимость установки на крыше ремней безопасности и арок.

Ручной культиватор торнадо своими руками. Ручной культиватор

своими руками

Каждый садовод обрабатывает землю на даче. Слово «возделывание» пришло к нам из латинского языка. В переводе это означает - обрабатывать, взращивать. Но это так. В процессе возделывания почва обрабатывается, культивируется с целью избавления от сорняков. Но цель выращивания - не просто прополка. После выращивания почва становится рыхлой и более насыщенной кислородом. Культиватор используется для обработки почвы перед посевом и после сбора урожая.Другому культиватору нужно обработать междурядья, скучать и пересаживать растения. Культиватор - очень удобное устройство, оно облегчит работу и сократит время обработки почвы в саду, на клумбе и на любом другом участке.

Современный культиватор можно купить в специализированном магазине. Но такую ​​технику легко собрать своими руками. Вам просто нужно найти четкие инструкции, необходимые детали и инструменты и приступить к работе.

Для начала следует знать, что культиваторы делятся по типу корма:

  • ручные;
  • бензин;
  • электрика.

Еще они делятся по весу и мощности. Есть культиваторы сверхлегкие, мини, они весят не более тридцати килограмм, идеально подходят для небольших садовых участков и дач.

Есть легкие культиваторы. Их вес более тридцати, но не более шестидесяти килограммов. Такие культиваторы используются на больших площадях, на пашнях и целинных землях. Средние культиваторы весят до ста килограммов. Ну а самые большие культиваторы тяжелые. Их вес более ста килограммов.Такие культиваторы используются на больших полях и землях.


Существует еще одна классификация культиваторов - по назначению:

  • универсальные - используются для обработки почвы на любых площадях, между рядами, используются для прополки;
  • специальные - для обработки определенного сорта или культуры;
  • Кормушки - культиваторы предназначены для обработки почвы и постепенного внесения удобрений;
  • предпосадочная, паровая - для боронования любой почвы перед посевом, пригодна для дачи;
  • прополка - для прополки междурядий на полях, где уже всходили посевы.

Есть культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Они различаются размерами, ведь культиватор для одного ряда намного меньше, чем для обработки нескольких рядов.

Но для возделывания огородов и клумб лучше всего подходит стандартный ручной культиватор. Он легкий и простой в использовании. Он также занимает мало места и имеет небольшой вес. Есть садовые культиваторы, они тоже небольшие по размеру, идеально подходят для дачи.


Преимущества и недостатки культиваторов

У каждого типа культиватора есть свои плюсы и минусы. Электрокультиваторы легкие и небольшие по размеру. Их не нужно заправлять, так как они работают на электричестве. Они также довольно просты и удобны в использовании, но не подходят для дачи, где нет электричества.

К недостаткам можно отнести то, что они работают только в той зоне, где доходит шнур питания. Также электрические культиваторы не очень мощные.Таким культиватором можно обрабатывать клумбы и тепличный грунт, но на больших площадях они совершенно бесполезны. Ведь от длины шнура зависит то место, где этот культиватор сможет обработать почву.

Бензиновый культиватор (бензиновый культиватор) имеет чуть больше преимуществ. С ним удобно обрабатывать большие площади, ведь такой культиватор обладает большой мощностью и функциональностью. К недостаткам можно отнести сложность обслуживания, большой вес и заправку.И чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Газовые культиваторы часто называют звездчатыми культиваторами.


Ручной культиватор - делай дома

Такой культиватор - самое полезное в хозяйстве. У него много положительных сторон:

  • отсутствие нагрузки на поясницу,
  • простота использования,
  • эффективность,
  • доступность,
  • компактность.

С таким культиватором вы не разорвете сорняки по всему участку, зато он очень эффективно рыхлит почву и не переворачивает ее.Но культиватор рассчитан на небольшие участки и только на пашне. Идеально под дачу.

Во-первых, следует понять, для каких целей нужен культиватор. Ведь на выбор того или иного культиватора влияет набор культур, которые высаживают на участке, и структура почвы самого участка. Если у вас небольшой участок, то мощный и вместительный культиватор займет много места. Это только навредит, пользы от этого не будет.

Лучше всего создать культиватор своими руками, так вы сэкономите деньги и найдете помощника в хозяйстве. Некоторые культиваторы можно создать из имеющихся инструментов, для некоторых требуются дополнительные детали, но их стоимость не будет превышать стоимость целого культиватора в магазине. Культиваторы ручной работы - идеальные помощники в саду и подходят для дачи.

Самый маленький культиватор

«Шустрый малыш» - небольшой самодельный культиватор, его можно назвать мини-культиватором.Он захватывает всего двадцать сантиметров территории, но работать с таким культиватором очень удобно. Все, что вам нужно сделать, это прикрепить к оси несколько вырезанных металлических звездочек, а затем прикрепить удобную ручку. Итак, новый помощник фермы готов. С ним легко обрабатывать междурядья в то время, когда урожай уже поднялся. Именно его миниатюрный размер предотвратит повреждение желаемых растений. Также, если звездочки хорошо заточены, то сорняки срезают без проблем. При этом сорняк не цепляется за культиватор и не разносится по участку.Подходит для дачи, потому что ее удобно транспортировать.


Простой культиватор - «Торнадо»

Еще один простой культиватор, который можно сделать своими руками, называется «Торнадо». Этот культиватор идеален для работы на легких почвах. Причем изготавливается он из самых обычных вил или пружинящей проволоки, еще его можно назвать мини-культиватором.

  1. Для того, чтобы сделать такой культиватор, вам понадобится деревянная ручка-ручка, которую нужно будет доработать.Деревянная ручка вашего нового культиватора должна быть усилена. Для этого используется металлическая или пластиковая труба, разрезанная по длине. Он не должен быть больше деревянной ручки. После того, как труба будет отрезана, наденьте ее на деревянную ручку и перемотайте. Это сделает ручку намного более плотной, и с ней будет легче работать.
  2. Далее приступаем к изготовлению основной части культиватора. Взять вилы и молоток, также понадобится фото или чертежи оригинального культиватора «Торнадо», ведь нужно в точности повторять все изгибы.
  3. Сильный удар молотка приведет к изгибу вил в том направлении, в котором вы их укажете. Но не переусердствуйте.
  4. Создав основание культиватора, прикрепите его к рукоятке, и вы сможете обрабатывать почву своим новым культиватором.


Зубья культиватора также можно изготовить из толстой упругой проволоки. Этот вариант потребует больше времени и усилий. Но результат того стоит.

Старые велосипедные культиваторы

Для другого варианта культиватора, который вы можете создать самостоятельно, вам потребуются велосипедные запчасти.Так что если у вас есть старый и ненужный байк - сделайте культиватор самостоятельно и не тратьте деньги на покупку. Это идеальный помощник на даче.

  1. Прикрепляем культиваторную головку к раме старого велосипеда, это может быть часть старого культиватора, железные прутья или небольшой плуг, сап.
  2. Удобная ручка для управления культиватором сделана из кусков железных труб или другого металла. Между ручками крепится перекладина.
  3. Сборка всех частей культиватора между собой осуществляется болтами, гайки на которых затянуты максимально плотно, чтобы вся система была цельной, либо все части можно было закрепить сваркой.Этот вариант намного надежнее предыдущего.
  4. После того, как база готова, к ней крепится колесо, оно не должно быть слишком большим, чтобы плуг хорошо входил в землю. И не слишком маленький, тогда вам придется приложить больше толкающего усилия, чем требуется для колеса среднего размера.


Если у вас осталось старое колесо среднего размера, вы можете сделать другой вариант домашнего культиватора. Просто прикрепите изогнутые металлические ручки к колесу, которое также крепит небольшой плуг, прикрепленный за колесом, ближе к вам.И вот самодельный культиватор ручной работы готов.

Самодельный культиватор дисковый

Также существует вариант самодельного ручного культиватора, который изготавливается из стальных дисков. Всего дисков должно быть пять, на трех из них прикреплены зубья, с помощью которых будет разрыхляться почва. Такие диски можно изготовить самостоятельно или заказать. Ведь они сделаны на токарном станке. Два диска будут гладкими, а на трех других будут закреплены специальные зубья или изогнутые гвозди. Когда диски готовы, их поочередно надевают на ось, затем надевают подшипники и шайбы, а затем всю конструкцию прикрепляют к деревянной ручке.С помощью этих зубцов обрабатывается почва, они поочередно погружаются в землю и рыхлят ее. Они также подрезают корни сорняков. Благодаря своему весу этот ручной культиватор не требует большой мощности. Единственный недостаток - зубки нужно периодически чистить от сорняков. Ведь скошенная трава цепляется за зубы и разносится по участку.


Ротационный культиватор может быть изготовлен вручную, этот тип культиватора предназначен для боронования, выравнивания почвы после вспашки.Он чем-то похож на дисковый культиватор, но диски в нем другой формы - полусферические и выпуклые. И их не пять, а всего четыре. Причем каждая пара привязана к своей оси. Также основание остается подвижным, что помогает при необходимости изменять угол наклона дисков. Основание будет металлическим, его можно будет прикрепить к удобной деревянной или металлической ручке, на которой будут винты для регулировки угла наклона дисков. Цельнометаллический культиватор такого типа окажется тяжелее, поэтому, если у вас нет мощности, сделайте деревянную ручку.Этот культиватор удобен тем, что трава не будет цепляться за диски.


Удобный культиватор с бензопилой

Если у вас есть старая бензопила, которой вы давно не пользовались, не спешите ее выбрасывать или продавать. Из его исправных деталей можно сделать отличный ручной культиватор своими руками. Такой вариант подойдет тем, кто разбирается в технике. Вам также нужно будет приобрести некоторые материалы, смазку и топливо. Ведь этот культиватор бензиновый, то есть работает на бензине или другом топливе.

  1. Для начала нужно сделать раму для мотоблока из углов. Он будет кубической формы.
  2. Затем двигатель крепится к верхней части рамы будущего культиватора.
  3. Ручки изготовлены из металлических труб, с такими ручками очень удобно обрабатывать почву.
  4. Вам также понадобятся две звездочки, одна для промежуточного вала, а другая будет ведущей. Именно из-за этих деталей культиватор называют культиватором-звездочкой.

Недостаток самодельного культиватора в том, что он требует постоянной дозаправки.


Электрокультиватор своими руками

При желании можно создать электрокультиватор в домашних условиях. Но следует учитывать, что он будет ломать землю крупными кусками, это при быстрой работе. Если обрабатывать таким культиватором почву медленно, то комков будет меньше, а почва станет более мягкой и вспаханной. Также следует помнить, что рабочая зона будет ограничена длиной электрического шнура.

  1. Для того, чтобы сделать такой культиватор, понадобятся два металлических уголка, которые крепятся к редуктору. К ним для большего удобства прикреплены изогнутые ручки.
  2. Ось для колес также прикреплена к тем же углам. Колеса у культиватора среднего размера. Ведь с большими работать будет не очень удобно, а маленькие выйдут из строя.
  3. Далее нужно соединить вал с обычной электрической мясорубкой. Вам потребуется отломать стандартную насадку и вставить в отверстие подготовленный винт.
  4. Далее для большего удобства можно перенести кнопку включения с самой мясорубки на ручку культиватора, и все готово.
  5. Шнур питания кофемолки следует заменить, так как стандартный шнур обычно очень короткий и не работает.


Есть еще много вариантов изготовления культиваторов своими руками. Просто нужно проявить немного фантазии и смекалки. Ведь имея старый, но рабочий мотор от стиральной машины, можно создать и исправный электрокультиватор.Вам просто нужно найти части старого велосипеда и соединить их вместе. Вы также можете добавить батареи, и у вас есть самодельный аккумуляторный культиватор.

Ведь не всегда всю работу можно выполнить с помощью большого и профессионального культиватора. Иногда гораздо проще обработать междурядье ручным культиватором, не повредив растениям.

Как только приходит весна и тает снег, все начинают ждать теплой погоды. Многие люди хотят как можно скорее приступить к обработке своих участков, чтобы подготовить почву для обильных урожаев.И здесь ручной культиватор пригодится каждому дачнику и огороднику. Ведь если перед посадкой рыхлить почву, то в насыщенной кислородом почве растения прорастут намного быстрее. А при работе культиватором особых усилий не требуется, при этом работа выполняется намного быстрее. С культиватором, сделанным вами, могут работать и взрослые, и дети. Чтобы научиться, нужно немного времени. Главное, при изготовлении ручного культиватора соблюдать все инструкции.


С ручным культиватором вы не только вспахиваете почву перед посадкой, но и создаете удобную борону для посева семян. Также культиватор можно использовать для борьбы с сорняками, когда все уже поднялось. Ведь не всегда есть желание выдергивать траву руками. И обрабатывать огород нужно часто.

Любой из самодельных, самодельных культиваторов идеален для дачи. Ведь они довольно маленькие и с ними очень удобно работать.В одном мини-культиваторе вы найдете отличного помощника на даче.

Не всегда покупать овощи и фрукты выгодно. Ведь нет гарантии, что магазинные овощи выращены с соблюдением всех технологий. А овощи, выращенные вами в собственном саду или на даче, гораздо приятнее. Более того, если правильно и с умом заниматься садоводством, то даже настроение поднимется. Улучшается и ваше физическое здоровье, потому что появляются постоянные физические нагрузки.Для того, чтобы садоводству и огородничеству было удобно заниматься садоводством, некоторые инструменты стоит купить или изготовить самостоятельно. Если вы разбираетесь в технике, то в этом нет ничего сложного, вы легко сможете собрать самодельный инструмент для обработки земли и удаления сорняков. Если вы мало что знаете, выберите ручной культиватор с простой конструкцией. Если вы хотите самостоятельно создать сложный культиватор, попросите друзей помочь вам. Создавать такую ​​полезную технику в домашнем хозяйстве вместе с друзьями будет намного интереснее и увлекательнее.


Сегодня каждый дачник хочет облегчить свой нелегкий труд за счет появившихся в продаже всевозможных мотоблоков и мотокультиваторов. Использование механических культиваторов увеличивает производительность труда и в несколько раз сокращает время обработки почвы.

Такие агрегаты многофункциональны и позволяют выполнять все работы, связанные с обработкой земли. Но такие культиваторы иногда стоят больших денег и для транспортировки к месту работы нужна машина, а для ее хранения помещение, в квартире дачник не станет хранить культиватор.Для обычного человека это оказывается дорого. Но решение этой проблемы все же есть. Автор решил сделать ручной культиватор из старого велосипеда без каких-либо затрат и вложений. Такая конструкция решает ряд проблем, если у дачника, конечно, небольшая площадь, например, стандартные советские шесть соток или четыре сотки.

И так что это за дизайн. Рама велосипеда с колесом, рама, видимо, повернута вниз на то место, где располагалось сиденье, и на то место, где педали смотрели вверх, и в этом месте автор приварил ручки.Нижняя часть, где находилось сиденье, будет служить держателем для режущей лапки культиватора. В этом, по сути, весь гений этого дизайна. А теперь давайте подробнее рассмотрим, как он сделал свое изобретение и что для этого требовалось.

Материалы: рама велосипеда , колесо, лемех культиватора, труба 16 мм.
Инструменты: сварочный аппарат, болгарка, молоток, набор ключей.





На месте приваривания педалей ручки.


А на место сиденья вставил культиваторную лапу. В этом весь дизайн, он прост и доступен каждому дачнику. А теперь автор тестирует своего железного коня на своем приусадебном участке.

7 дачных чудо-помощников!

Необычный ручной садовый инструмент (фото, видео, чертежи)

Рубанок - великое достижение аграрного ума. Это первый по-настоящему универсальный садовый инструмент. Не только для обработки почвы, но и для всестороннего сосуществования с культурным сообществом растений и почвой.

Плоскорез Фокин "Стриж"

2. Лопата Ripper Miracle "Пахарь"

Рыхлитель Чудо-лопата «Пахарь» чертежи:

Лопата, относящаяся к рыхлителям-культиваторам - «Пахарь». Механизм рыхлителя Пахарь прост и достаточно эффективен. Подъем земли осуществляется за счет работы простого рычага. Основная нагрузка приходится на ноги, которые вдавливают рабочие вилы в землю. Поднятие почвы происходит за счет усилий рук, что облегчает работу спины и поэтому привлекает пожилых людей и садоводов с болями в пояснице.Две противоположные вилы, проходя одна через другую, разрыхляют почву, не заворачивая ее, обеспечивая глубину рыхления 15-20 см.

Преимущества конструкции лопаты или рыхлителя, или картофелекопалки

1. Глубокая обработка почвы без оборота шва.

2. Высокая производительность труда.

3. При обработке пласта не требуется значительных физических усилий.

4.В наличии.

Способ применения:

Особенность обработки почвы чудо-лопатой в том, что огород копает не поперек, а вдоль.Обеими вытянутыми руками берем чудо-лопату за края верхней перекладины, наступаем на площадку (ступеньку) и она легко входит в землю. Легким движением (можно в сочетании с легким встряхиванием), сделав два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, отводим лопату назад на 30 см, приводим лопату в вертикальное положение, вбиваем ее в землю и повторяем циклы до тех пор, пока ряд не закончится. Затем приступаем к обработке следующего ряда.

Материалы: полудюймовая рабочая, кругляк (или шестигранник) диаметром 15 мм.

Для удобства транспортировки может быть изготовлена ​​разборная конструкция.

Чудо-лопата Прокопенко чертежи:

Чудо-вилы позволяют копать землю без нагрузки на спину благодаря уникальному роторному способу работы. Вилы Miracle Pitchfork не требуют от вас наклоняться или приседать. Усилия прилагаются только к «рулю направления». При этом производительность копания увеличивается в 3-4 раза.

Замечательные вилы регулируются по высоте в широком диапазоне, что позволяет идеально подогнать инструмент под свой рост.

Чудо-вилы токарные фото:

Чудо-лопата монаха-отца Геннадия. Фото и рисунки:

Чудо-тесак - инструмент для легкой и безопасной колки древесины. Вы можете расколоть в три раза больше древесины за такое же количество времени и усилий, как и обычным тесаком. При этом рубить дрова смогут даже женщины и дети, ведь основная работа заключается только в поднятии и опускании гири весом 3 штуки.3 кг.

One Wonder Cleaver заменяет четыре инструмента: тесак, топор, молоток и долото. При соблюдении инструкции по применению средство абсолютно безопасно.

Чудо-тесак позволяет резать даже очень толстые бревна. Кроме того, он не требует особых навыков и очень прост в эксплуатации.

Miracle тесак, фото:

6. Чудесный окучник для картофеля

Чудо-окучник предназначен для рыхления почвы на грядах картофеля и окучивания поднявшегося картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхление и окучивание) и правильному формированию картофельного гребня

Ручной культиватор - это инструмент для садоводческих работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, от самого простого ручного варианта до варианта с электродвигателем.

Самостоятельный культиватор ручной

Самый простой вариант - культиватор Торнадо

Культиватор Торнадо, самый простой по своей конструкции, немного похож на штопор на вертикальной ручке, заканчивающийся горизонтальной ручкой.

«Торнадо» - культиватор ручной для обработки легких почв

Делается самостоятельно просто, из обычных вил. Предварительно купите в хозяйственном магазине пластиковую насадку для ручки лопаты в виде ручки - они используются как на вилках, так и на лопатках для удобства эксплуатации. Так как ручка оригинального «Торнадо» представляет собой длинную горизонтальную трубку, нашу ручку тоже нужно доработать.

Для этого мы используем кусок пластиковой трубы длиной около полуметра и диаметром немного больше, чем толщина пластиковой насадки лопаты, которую мы приобрели.Трубку аккуратно разрезаем по длине, затем края разреза разворачиваем в стороны и надеваем на купленную насадку. Трубку желательно намотать на ручку насадки, чтобы она во время работы не дергалась и не сдвигалась из исходного положения. В результате наша горизонтальная стрела культиватора будет выступать примерно на 25 см с обеих сторон.

Изготовление ручки для ручного культиватора Торнадо

Теперь вы можете заняться самой интересной частью и согнуть вилки в виде штопора.Для этого воспользуемся обычным молотком, от ударов которого металлические зубья будут гнуться в любую сторону. При этом необходимо сверить результат с фото оригинальной модели такого культиватора и внимательно повторить на нем все изгибы зубьев.

Опция культиватора из велосипедных запчастей

Другой предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что он частично механизирован. Для его изготовления нам понадобится рама и колесо от любого старого велосипеда.

Ручной культиватор из велосипедных запчастей

К раме велосипеда прикрепляем культиваторную головку, это может быть уже готовая головка от любого культиватора или самодельная конструкция из заточенных стальных прутков. Если у вас есть культиваторная головка, вы можете использовать небольшой плуг.

Удобная ручка для надежного управления культиватором изготовлена ​​из отрезков стальных труб или алюминия. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см.

Структурная схема ручного культиватора из велосипедных деталей

Колесо среднего диаметра крепится к раме специальными барашковыми гайками или обычными контргайками.
С помощью этого культиватора, сделанного своими руками, вы можете легко убить сорняки, прополка промежутки между рядами растений.

Как сделать ручной культиватор

Основная часть самодельной модели культиватора - пять стальных блинных дисков, которые надеваются на ось и могут вращаться на ней. Три диска из пяти содержат острые Г-образные зубья, которые являются рабочими органами для рыхления почвы. На концах оси установлены цапфы с подшипниками, к которым крепятся стальные кронштейны, которые соединяются на деревянной ручке.

Схема зубчатого плуга:

  • 1 - блинные диски,
  • 2 - Г-образные зубья,
  • 3 - ось, 4 - цапфа,
  • 5 - скоба стальная,
  • 6 - ручка

Блинные диски и ось фрезеруются независимо. либо делается заказ на их изготовление на токарном станке. На внешних поверхностях и в боковых гранях трех дисков просверливают пять отверстий для фиксации зубьев из стального стержня диаметром 10 мм.

На ось надеваются диски с зубьями, затем устанавливаются цапфы с подшипниками и шайбами.
При катании по почве диски культиватора протыкают землю зубцами и разрыхляют ее верхний слой. Острые зубы подрезают корни сорняков, измельчают почву и аэрируют ее.

Ротационный дисковый культиватор

Самодельным роторным культиватором можно боронить, измельчать большие участки земли и выравнивать поверхность участка. Схема этой модели представлена ​​на рисунке ниже и называется дисковым культиватором.

Самодельный дисковый культиватор:

  • 1- диск,
  • 2 - осевой.
  • 3 - втулка,
  • 4 - кронштейн большой,
  • 5 - кронштейн малый,
  • 6 - сток,
  • 7 - труба,
  • 8 - ручка

Рабочий орган дискового культиватора - полусферические выпуклые диски, приваренные к втулкам. Два полусферических диска надеваются на две оси, концы которых фиксируются в кронштейнах с помощью шплинтов.
Труба 7 с поперечной перекладиной, в которую вкручиваются ручки 8, проходит через специальный выступ, приваренный к большому кронштейну 4.Конец стержня длиной 250 мм и диаметром 24x2 мм приваривается к малой скобе 5 с глухим резьбовым отверстием, в которое вкручивается стержень диаметром 16 мм, верхний конец которого (с барашками) выступает над перекладиной.
Стальные диски 1 должны быть полусферическими, и сделать их такой формы из обычных 4-миллиметровых стальных пластин непросто. Нужно сильно ударить молотком, «выбить» чаши из заготовок.


Проушины на конце стержня позволяют регулировать угловое положение полусферических дисков.Когда большие пальцы вращаются по часовой стрелке, шток и шток перемещаются вверх, поднимая небольшой кронштейн и внутренние концы осей, в результате чего угловое положение дисков изменится.

Подборка видео ручного культиватора

Есть еще много способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

Вам просто нужно немного знать детали машин и электротехники, а также немного фантазии.Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

( 19 оценок, в среднем: 4,32 из 5)

Все есть! Все. И я купила семена моркови с капустой, и нашла участок в 6 соток. Есть желание выращивать собственную сельхозпродукцию! Даже здоровья, пока есть! Осталось посадить и ухаживать за рассадой.Но земля для грядок не подготовлена. Вам нужно его откопать. Долго копал, - попросила соседка. Он перевернул слои земли мотоблоком и уехал. А что теперь делать с этими ровными рядами курганов, оставшихся после плуга? На самом деле их граблями не ударишь. Эврика! Мне нужен собственный минитрактор. Или можно обойтись культиватором ?!

Примерно в таких ситуациях попадают начинающие дачники. Но чтобы не тратить силы зря, нужно сначала «разобраться в теме»."

Самодельный культиватор: ручной, торнадо, механический

Для посадки всех растений земля должна быть готова. Это означает, что ее необходимо рыхлить, удалять сорняки, вносить необходимые удобрения, проверять кислотность и при необходимости нормализовать .

Зачем надо рыхлить?

Понятно, что без этого не обойтись. Но как это сделать с наименьшими физическими усилиями. Можно купить минитрактор или мотоблок. И обойтись без материальной энергии расходы.Для этого есть культиваторы. Это сельскохозяйственные орудия или механизированные агрегаты с различными рабочими частями (когти, диски, ежи). Тип, размер, принцип работы культиваторов зависит от области применения. Некоторые варианты очень просты по конструкции. Поэтому любители самоделки часто задаются вопросом: «как сделать культиватор своими руками». Это выполнимо, но сначала нужно разобраться , как они работают и какие задачи выполняют .

Что можно делать с культиватором?

  • Провести предпосевную обработку участка. Это паровые культиваторы.
  • Пашня. Он обработает землю внутри рядов.
  • Есть универсальные агрегаты для сплошной и междурядной обработки почвы.
  • Специализированный, разработан с учетом особенностей выращивания отдельных растительных культур.
  • Культиваторы - кормовые. Они одновременно рыхлят почву между рядами и вносят удобрения для подкормки растений.

Принцип действия основан на движении очищающих или вращающихся рабочих элементов по почве. Это изогнутые стержни различной формы, лапки, заостренные пластины, вогнутые диски часто с прорезями, дисковые ёжики.

Какие бывают культиваторы?

Руководство. Вы можете использовать их одной рукой. Служат для обработки небольших грядок или труднодоступных мест. Рабочие элементы выполнены в виде изогнутых когтей длиной до 15 см. Еще одна разновидность - прорезные мини-диски или ёжики.Эти элементы вращаются на оси, жестко закрепленной в вилке. Самодельный культиватор этого типа прост в изготовлении .

Как это сделать?

Процесс изготовления ручного культиватора своими руками займет часов ... Для этого потребуется:

  1. Металлический лист толщиной 3-3,5 мм. Легче будет приготовить
  2. Четыре «закрытых» подшипника (например №202). Иногда они используются в экипажах для шоссейных велосипедов.
  3. Металлическая ось, соответствующая диаметру подшипников.Который будет на нем плотно посажен.
  4. Полоса металлическая толщиной 5 мм, для изготовления вилки
  5. Обрезная трубка из металла. Внутренний диаметр 15-25 мм. Зависит от размеров будущего культиватора. Длина 100-200 мм.
  6. Деревянная ручка. Длина от 350 мм до 1000 мм.
  7. Инструмент: дрель, сверло с диаметром оси, угловая шлифовальная машина «болгарка», сварочный аппарат.

Секвенирование

  • Необходимо "болгаркой" из металла вырезать 4 диска.Диаметр от 100 до 200 мм. Такой разброс в размерах связан с тем, что у каждого культиватора свои амбиции и размер грядки. Сделайте радиальные пазы глубиной, равной ¼ радиуса. Это также делается с помощью отрезного круга болгарки.
  • Просверлите отверстия в центре каждого диска диаметром, равным диаметру отверстия подшипников.
  • Согните диски так, чтобы они имели сферическую форму. Для этого поместите диск на брусок из мягкой древесины. Например, липа, необработанная осина, тополь.Можно использовать сосну. Затем молотком придаем диску вогнутую форму.
  • Затем мы привариваем подшипники к центрам каждого диска и насаживаем диски на ось на такое же расстояние. Для надежности их также можно в нескольких местах «схватить» сваркой. Только будьте осторожны, , чтобы не повредить подшипник.
  • Загибаем металлическую полосу буквой «П». Со стороны перекладины по центру привариваем трубку для ручки. А к «ножкам» буквы приваривается ось с дисками.
  • Все! Самодельный дисковый культиватор готов. Прикрепите ручку и получайте удовольствие от своей работы.

Tornado

Другой тип разрыхлителя для ручного выпечки получил свое название благодаря своей форме. Сделать культиватор торнадо своими руками так же просто, как сделать культиватор дисковый. Имеет несколько разновидностей, в зависимости от рабочего элемента. Это могут быть заостренные, изогнутые стальные стержни. Или изогнутые пластины, которые также плоско затачиваются.

Что требуется для этого?

  • Четыре металлические полосы размером 2.5 мм x 20 мм x 230 мм. Или 4 стальных стержня диаметром 8 мм.
  • Металлическая трубка.
  • Деревянная ручка для изготовления ручки.
  • Аппарат сварочный, наждак, «болгарка».
  • Несколько часов свободного времени.

Как это сделать?

  • Отшлифовать прутки или полосы на наждаке.
  • Придайте им форму части вытянутой спирали.
  • Приварите кусок трубы длиной 20 см.
  • Сварить тройник из этой же трубы.
  • Соединить рабочую часть тройником с деревянной ручкой.
  • Вставьте ручки одной ручки в тройник с обеих сторон.

Жесткие размеры по высоте и длине ручек изделия здесь не приводятся, так как на каждого человека они индивидуальные ... Зависит от роста дачника, длины рук, ширины плеч и манера работы.

Есть еще механические культиваторы. Это более мощные машины. Выполняйте больше работы, лучше и быстрее. Они приводятся в действие электродвигателями или двигателями внутреннего сгорания.Качественный культиватор своими руками сделать довольно сложно ... Для этого нужен точный расчет, изготовление чертежа, подгонка деталей, эксперименты и хороший инструмент. Если у вас недостаточно навыков, то лучше приобрести мотоблок или мотокультиватор заводского изготовления. Они способны значительно снизить физические усилия при обработке сайта. Эти машины дополнительно комплектуются культиватором, плугом, дисками, плоскими фрезами.

Однако есть и «золотая середина».Для обработки почвы можно сделать культиватор из деталей старого велосипеда ... При работе с ним требуется только сила мышц.

Сырье

  • Задняя и передняя вилка велосипеда.
  • Колесо среднего диаметра от того же. Чем шире, тем лучше.
  • Руль.
  • Детали рамы велосипеда.
  • «Болгарка», сварочный аппарат.

Точный чертеж не привожу, так как все равно у каждого будут свои размеры исходных деталей.А для любителя, делающего все своими руками, главная ценность - идея.

Итак, нужно закрепить колесо сразу на двух вилках. Совмещаем их глазки и вставляем ось колеса. Соединяем противоположные концы вилок с частью рамы. Получился треугольник с колесом в одном углу. К другому углу прикрепляем руль, используя оставшиеся детали каркаса. Третий угол используется для крепления «насадок». это рабочих мест культиватор . Можно сделать вилку с дисками или приварить полосу с загнутыми ножками.Хорошо подойдет плоский резак или даже небольшой плуг.

Еще один вариант самодельного электрокультиватора. Это, конечно, не мотоблок или мини-трактор, но больших затрат не требует. Для его изготовления используется электродвигатель от мясорубки, закрепленный на сварной раме с углов. Выбрана коробка передач. Через него вращение передается на рабочий механизм разрыхлителя.

Таким образом, видно, что культиватор в дачном хозяйстве незаменим, функциональнен и разнообразен по конструкции.Без мотоблока фермер как без рук. А вот кому не нужно обрабатывать большой площади вполне можно сделать электрокультиватор своими руками или небольшой ручной. Это может сделать кто угодно. Можно начинать!

габаритных чертежей, монтажная схема. Как и из чего сделать минитрактор своими руками? Самодельные тракторы или минитрактор своими руками

Все домашние хозяйства или небольшие фермы требуют много ручного труда. Собранный своими руками мини-трактор помогает снизить его долю.Его можно использовать для различных целей, в том числе для уборки сена, обработки почвы, транспортировки урожая или удобрений. Провести такие операции без механизации в домашних условиях оказывается проблематично.

Крупные агрокомпании принимают решение о покупке иностранной или отечественной сельхозтехники. Небольшим хозяйствам не всегда удается выделить необходимую сумму на мини-трактор, поэтому приходится придумывать и внедрять самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов.При необходимости некоторые силовые агрегаты делают более мощными, а изделие считается максимально ремонтопригодным с универсальным комплектом запчастей и расходных материалов.

Плюсы и минусы самодельного минитрактора

Широкую популярность данного вида техники обеспечивают следующие преимущества:

  • Комфортная работа в ограниченном пространстве. Для самодельного минитрактора оптимальны поля менее 2-3 га. Большие площади обрабатываются более крупным и мощным оборудованием.
  • Ручная копка эффективна не во всех областях. Это относится к каменистой или твердой почве. В этом случае ручной труд будет намного тяжелее. В таких условиях уместнее использовать минитрактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит задачу.
  • Изготовить минитрактор своими руками зачастую будет дешевле, особенно при наличии силовой установки от другой техники. Остальные узлы можно сделать своими руками, чертежи в этом случае будут уникальными.
  • Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как мини-трактор придется из подручных средств сделать самому, то в схемы можно заранее заложить перспективу переоборудования.
  • Самоделка будет легкой, что не создаст лишней нагрузки на почву. Это делает его безопасным в эксплуатации даже при уходе за посевами во время культивации, окучивания или сбора урожая.

При всех положительных факторах тем, кто решил сделать минитрактор своими руками, необходимо знать о будущих минусах.Большинство запчастей будут уникальными, поэтому иногда бывает сложно найти аналоги. Об этой практике следует позаботиться заранее.

Также владельцам данной техники будет запрещено передвижение по дорогам общего пользования. Чтобы это исправить, вам придется пройти долгий путь регистрации вашего транспортного средства ... В противном случае его придется возить на пашню или в сад не самостоятельно, а на трейлере. За проезд самоделки по обычной трассе можно получить штраф.

ВИДЕО: Сколько стоит сделать минитрактор своими руками

Для правильной реализации замысла конструкции необходимо иметь реальные чертежи и размеры будущих элементов и узлов.

Чертеж агрегата с размерами

Важно подготовить следующие основные модули:

  • силовая установка оптимальной мощности;
  • трансмиссия для передачи мощности от двигателя на колеса;
  • база в виде каркасной конструкции;
  • рулевое;
  • место для водителя.

Если в наличии не весь комплект, то недостающие детали стоит поискать при разборке автомобиля или в пунктах утилизации автомобиля. Также что-то легко забрать на СТО.

Самостоятельная сборка рамы

Основание часто сваривают из швеллера или двутавра. Они выбираются из интервала от № 5 до № 9. Система окажется очень прочной. Чаще всего ее готовят под разрывную раму, используют две полурамы, которые соединены между собой подвижными шарнирными соединениями в виде деталей карданных валов от грузовика.

Каркас для будущих переломов из канала

Также рама может быть неразъемной, собранной из двух лонжеронов и груза. Поперечина сделана из канала № 10. При работе помощников желательно иметь под рукой чертеж, чтобы получить желаемый результат.

Подготовка двигателя

Перед тем, как собирать минитрактор своими руками, следует позаботиться о моторе. Достаточным считается двигатель мощностью около 40 л.с.Под этот критерий подпадают силовые установки УД-2, М-67, УД-4, МТ-9. Также не редкость сборки на базе блоков цилиндров от старых ВАЗ или АЗЛК.

Домработницы стремятся создавать полноприводные модели. Такие автомобили рекомендуем собирать с колесной формулой 4х4 на базе двигателя М67. В этом случае необходимо обеспечить увеличение передаточного числа в трансмиссии. Если этого не сделать, то двигателю будет не хватать крутящего момента. В этой ситуации важно сформировать дополнительную систему охлаждения.

Из мотоблока очень удобно сделать трактор. При этом уже готов силовой агрегат, передний мост, тормоза, коробка передач, рама и рулевое управление.

При традиционном расположении двигатель расположен спереди, прямо над передней осью в продольном направлении. К нему через муфту крепится коробка передач. Далее по схеме идет раздатка и ведущий мост. Соединение элементов в такой схеме осуществляется с помощью муфт или нескольких карданных валов.

Иногда удобнее разместить двигатель на раме, подложив под нее деревянные доски. Таким образом можно будет найти для него оптимальную позицию. При необходимости изготавливаются кронштейны для удобной фиксации блока цилиндров.

Важно соблюдать распределение веса, чтобы не получить систему быстрого опрокидывания. Опытные специалисты рекомендуют распределять массу по осям в соотношении 60% к ведущей оси и 40% к ведомым (управляемым) колесам.

Трансмиссия и задний мост

Самая прочная и недорогая коробка передач - это коробка от советских грузовиков ГАЗ-53. От них или от ГАЗ-52 применяется система сцепления. При креплении к каркасу стоит позаботиться о дополнительной подгонке узлов друг к другу. Есть домашние модели с аксессуарами от УАЗ. Их силовые параметры сохраняют высокий уровень надежности.

Синхронизировать сцепление и мотор можно будет через собранный новый корпус (корзину).Вам нужно будет обрезать заднюю плоскость на силовой установке маховика ... Вам также нужно будет просверлить дополнительное центральное отверстие.

За задний мост минитрактора принимается готовый агрегат от легкового автомобиля или грузовика. В такой ситуации важно подогнать по размерам полуось. Для колесной формулы 4x2, где одна из осей не является ведущей, будет проще выбрать валы передних полуосей.

Руль и колеса

Так как делать самодельный минитрактор предполагается для силовых нагрузок, в схеме важно выбрать рулевое управление с гидроцилиндром.В домашних условиях сделать такое гидравлическое устройство не получится, поэтому его можно будет подобрать при разборке автомобилей или сельхозтехники. Также позаимствуем рулевую тягу.

В качестве сиденья можно использовать любой подходящий предмет - сиденье от машины, кресло, даже табурет пригодится, если его правильно закрепить

Диски

DIY следует выбирать с радиусом более 13 дюймов. Они подходят для оборудования, предназначенного для перевозки грузов.Если предполагается проведение сельскохозяйственных работ, то стоит отдать предпочтение радиусу из интервала 18-24 сантиметров.

Опорные цапфы - вилки от советских грузовых карданов. Готовим пару вилок к балке или прямо к каркасу при условии совмещения. Остальные приварены к поворотным кулакам.

ВИДЕО: Интересные идеи по сборке самодельного трактора и навесного оборудования

Ручной труд в домашнем саду требует много времени и сил.Вспашка земли, окучивание картофеля, транспортировка товаров - все это тяжелый физический труд, который могут облегчить малыши. Имея опыт работы в слесарно-сварочном деле, вы сможете сделать минитрактор своими руками.

Выбор параметра

Вид деятельности, для которой предназначена техника, определяет параметры будущего станка. Размеры самодельного минитрактора будут зависеть от ширины колеи, размеров агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип почвы, количество использованных плугов.Поэтому перед тем, как приступить к постройке трактора для дома своими руками, нужно определиться со следующим:

  1. Габаритные размеры. От них зависит маневренность и способность работать на небольших площадях.
  2. Мощность и тип двигателя. Дизельные двигатели больше подходят для этой техники из-за хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при той же мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета... Если техника будет использоваться зимой, то необходимо предусмотреть насадку отвала для уборки снега.
  4. Наличие ВОМ. Требуется подключить картофелекопалку, косилку, насос системы полива.

Какие чертежи понадобятся

Для того, чтобы иметь четкий план работы над проектом постройки минитрактора, понадобится его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые необходимо установить.


Сборка трактора в домашних условиях происходит из сборок мотоциклов, мотоблоков и автомобилей с пробегом. Поэтому чертежи составляются исходя из тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой двигатель, коробка передач, раздаточная коробка, ходовая часть. Эти сборочные единицы выстраиваются по конструктивным особенностям и размерам. Составлена ​​кинематическая схема передачи крутящего момента от двигателя на ведущие колеса. Затем на чертеже отображаются конструктивные особенности:

  • габариты рамы;
  • материал;
  • точек крепления агрегатов, подвески;
  • элементов, усиливающих конструкцию.

Остальные чертежи не так важны, как чертеж рамы, потому что они постоянно пересматриваются в процессе производства.

Как сделать самодельный минитрактор

Самый простой вариант сделать минитрактор своими руками - переделать мотоблок б / у. В нем есть почти все, что вам нужно для сборки:

  • двигатель;
  • Сцепление
  • ;
  • Трансмиссия;
  • Колеса трактора
  • с полуосями.


Рама от мотоблока может использоваться как фрагмент рамы минитрактора.Есть крепления для двигателя и коробки передач. Сборку необходимо производить в следующей последовательности:

  1. Приварите раму со всеми крепежными элементами из металлопроката.
  2. Установить задний и передний мосты.
  3. Зафиксируйте детали двигателя и трансмиссии.
  4. Собрать рулевое управление.
  5. Якорь топливного бака, сиденья водителя, защитных чехлов.
  6. Приварите насадку приспособления для крепления.
  7. Провести электрооборудование и установить осветительные приборы.

Можно взять за основу. Для его преобразования не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны прикреплен сам культиватор, а с другой - рулевое управление с педальным узлом. Тросы управления дроссельной заслонкой и сцеплением подключены к педалям. В середине конструкции установлено водительское кресло. В спину заваривается заминка.

Рама самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовые рамы имеют свойство испытывать крутильные нагрузки.Лучше всего для них подойдет швеллер, угловая или квадратная труба. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.


Для частного сектора трактор - это больше, чем просто необходимая вещь. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы - все это нужно как-то перевезти. Вручную нанести не получится, но маленький железный «помощник» в самый раз.

Приобрести минитрактор для своего подворья можно двумя способами: либо купить, если денег хватает и вы не беспокоитесь, либо собрать «железного коня» из подручных материалов.Как практичные люди, мы не будем рассматривать покупку, но познакомимся с одним из вариантов самостоятельной сборки трактора.

В качестве исходного материала для будущего автомобиля возьмем «народный» автомобиль ЛуАЗ где-нибудь на свалке. Или мы можем купить его у соседа.


Какая из всей этой груды металлолома нам нужна? Оставляем:
- коробка передач;
- мосты;
- электрик;
- редукторы колесные;
- рулевой механизм, и не забудьте руль.

Остальное продаем на металлолом, получая двойную выгоду - заработаем деньги и избавимся от хлама.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Садко ДЕ-300 от мотоблока плюс колеса (4 штуки 6х12).


Обороты двигателя у нас «хорошие», но для трактора они немного завышены. Это не гоночная машина. Поэтому уменьшаем их в 3,5 раза за счет установки соответствующих шкивов.

Передачу крутящего момента от двигателя к коробке передач можно организовать с помощью ремня профиля B.Лучше установить сразу два.

Рама - это основная несущая конструкция. Его можно сваривать из профиля 40х40. Это будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому имеет смысл сразу брать профиль не 40х40, а 40х80. Запас прочности не помешает.


После того, как все вышеперечисленное будет собрано в одну структуру, мы увидим перед собой плоды собственного героического труда.


Гидравлика - состоит из гидроцилиндра 75х100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса 1000-1100 об / мин. Вал насоса является выходным валом от маховика сцепления. Но в связи с тем, что не всегда требуется постоянная работа насоса, желательно сделать для него отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем необходимое: вал, шлицевую муфту, вилку переключения, две шестерни, цепь.


Нам нужно будет поставить звездочку на снятый вал, но перед этим вал нужно доработать.Сначала обрезаем вал, затем наращиваем на 5 сантиметров, чтобы на место можно было установить звездочку.

Корпус привода делаем сами, сварив его из уголка 40х40. Привод - это агрегат, требующий постоянной смазки, а это значит, что он должен быть заполнен маслом. Ясно? Затем не забудьте сделать его пломбировать и установить на вал сальник.

Все готово, теперь он может посмотреть на включенную помпу.


И выкл.


В сборе.

В заключение несколько слов о гидравлике. Центроплан работает на заминку. Переднее сцепление с шарнирным валом, заднее с гидроцилиндром для косилок, самосвалов и др.

На предоставленном видео вы можете увидеть работу гидравлики и нашего «детища» в полностью собранном состоянии «вживую».

Минитрактор - незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована эта техника в деревне, среди владельцев больших приусадебных участков.Стоимость заводских минитракторов довольно высока. Даже новые технологии китайского производства иногда доступны не каждому. Поэтому все больше домашних мастеров стараются изготовить минитрактор своими руками из подручных материалов.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать для него силовой агрегат. На последнем часто используется двигатель ZID ... Это четырехтактный агрегат объемом 0,52 литра. и вместимостью 4.5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в интернете.

Другой вариант для DIY - ... Это двухцилиндровый агрегат мощностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в интернете существует большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л / с и объем 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная особенность двигателя от «Оки» - низкий расход бензина и высокий КПД.

Более дорогой вариант - двигатель от «Жигулей» ... Моторы автомобильной линейки ВАЗ имеют мощность двигателя от 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ - довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Осталось сделать подходящую раму и трактор готов.

Из чего сделать раму из

Сборка минитрактора всегда начинается с изготовления рамы.Рама минитрактора выступает в роли базы, на которой закреплены все узлы и детали этого агрегата. Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера ... Детали соединяются сваркой. Рама может быть цельной или состоящей из двух частей.

Цельная рама самая простая в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4. Это полноприводные минитракторы с ломающейся рамой ... Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала №10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Главное преимущество самодельного трактора с ломающейся рамой - небольшой радиус поворота агрегата. Благодаря высокой маневренности поломанный минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

Ниже представлены чертежи рамы, соединенной шарниром.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его ходовую часть ... В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего.Если агрегат строится для перевозки и переноски грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с диаметром обода от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто .


Для изготовления самодельного переднего моста, а также его заднего аналога для полноприводного агрегата потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса при движении трактора будут вращаться с разной скоростью.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, то самодельный редуктор делать не требуется.

Преимущества установки гидравлики

Гидравлика устанавливается на минитрактор для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

  1. Машиной становится легко управлять. Рулевое колесо можно почти без усилий повернуть одной рукой.
  2. Гидравлика позволяет использовать различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему ... Благодаря установленным на агрегате гидроцилиндрам, агрегат затормаживается мгновенно.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимым, так и независимым ... В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с синхронным ВОМ ... Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора.Синхронизация движения и вращения требуется при работе агрегата с посевным оборудованием.

Изготовление трехточечной навески

Петля предназначена для присоединения к дополнительному оборудованию трактора. например плуг.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной ... В первом случае мобильность помогает уменьшить вылет при повороте. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных деталей, взятых от старой сельхозтехники. Составить описание, как сделать трехточечную навеску в домашних условиях, довольно сложно. Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовых блока от автомобиля УАЗ ... Тормозные колодки должны быть установлены на колесных дисках, а управление должно быть доведено до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, ременная муфта от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Рулевой механизм

Самостоятельно изготовить рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого мобиля легкового автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, установленных на передней балке (изготовление балки было рассмотрено выше).

Как сделать кабину для минитрактора

Если летом можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится достаточно неудобным или даже невозможно.Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготовлена ​​из листовой стали по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при регулировке габаритов, - это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.


В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы - техника, главной особенностью которой является высокая маневренность и хорошая маневренность ... Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления гусеничного минитрактора потребуются следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовую ось от старой машины, которую следует укоротить.
  4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 шины и отрезать на них боковые части. Затем эти шины устанавливаются на колеса, установленные на раме, как показано на следующей фотографии.

Чтобы трактор мог повернуть на , на заднюю ось нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано отдельным тормозом. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

Facebook

Твиттер

В контакте с

одноклассники

Google+

.
