Как покрыть крышу профлистом своими руками видео: технология, способ крепления, порядок монтажа, узлы

технология, способ крепления, порядок монтажа, узлы

Главная » Крыша » Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

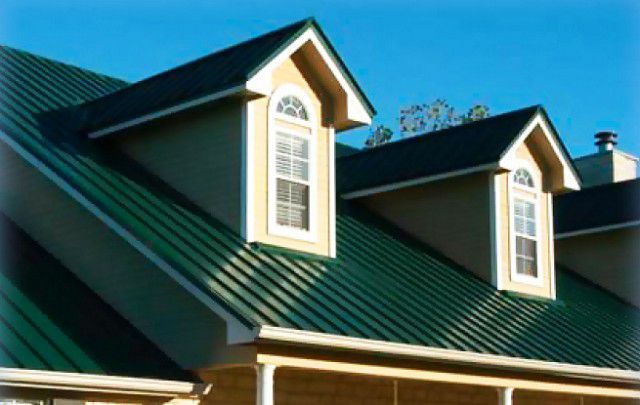

При небольших затратах крыша из профнастила выглядит солидно

Виды профнастила

Содержание статьи

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

• Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
• Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
• Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
• ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Как сделать крышу из металлочерепицы смотрите тут.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Угол наклона кровли	Величина горизонтального перекрытия профлиста
меньше 12°	200 мм + герметик
от 12° до 14°	200 мм
от 15° до 30°	150-200 мм
больше 30°	100-150 мм

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как покрыть крышу гибкой черепицей смотрите тут.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

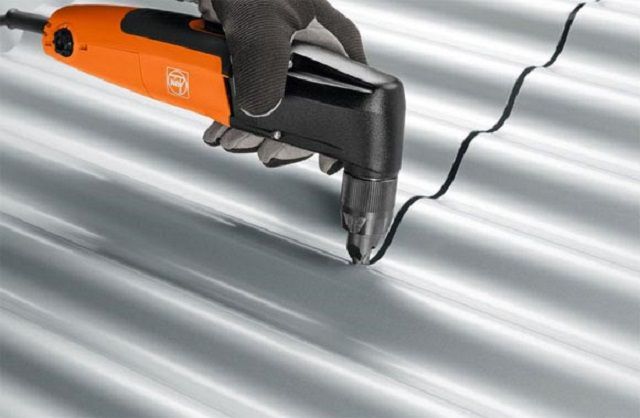

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя  — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

• Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

  Как укладывать гидроизоляцию на крыше

• Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом.
• Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
• К обрешетке крепят профлист.

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

• Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
• К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

  Примерный состав пирога для утепленной крыши из профлиста

• Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
• Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
• Устраивается обрешетка.
• Монтируется профлист.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.



Принцип установки конька с вентиляцией

Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

Как покрыть крышу профлистом своими руками. Видео и фото монтажных работ

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одним из самых доступных и универсальных материалов, используемых сегодня в строительстве, является профилированный лист или профнастил. Он широко применяется при возведении хозпостроек, заборов, обшивки стен и кровельных работах. Благодаря легкости и простоте монтажа, крыть профнастил может и непрофессионал. Попробуем разобраться, как покрыть крышу профлистом своими руками. Видео и фото примеров кровельных работ помогут разобраться в этом вопросе.

Металлический профлист — отличное решения для крыши дома

Что такое профилированный лист и как им крыть крышу

Благодаря развитию передовых технологий, в строительстве появились новые материалы,  обладающие высокими эксплуатационными характеристиками и доступной ценой. К высокотехнологичным стройматериалам относится профнастил – оцинкованные гофрированные листы металлопроката разного размера с полимерным покрытием или без него.

Листы профнастила различной расцветки и с разной высотой гофры

С внешней стороны профилированный лист состоит из следующих слоев:

• оцинкованный лист – основа профлиста;
• антикоррозийное покрытие;
• полимерное покрытие;
• защитная монтажная пленка.

С внутренней стороны лист может быть также защищен антикоррозийным слоем и защитным лаком.

Преимущества использования профлистов в строительстве

Благодаря высоким защитным характеристикам и эстетическим качествам, профлист просто незаменим при обустройстве кровли. Удобство использования этого материала заключается также в том, что обшивку стен, установку заборов и кровлю крыши профлистом можно производить своими руками. На многочисленных специализированных сайтах имеются видео и фотоинструкции того, как можно крыть крышу настилом из профлистов.

Высокая прочность, антикоррозийные свойства и жесткость в сочетании с разнообразием размеров и небольшим весом обеспечили популярность  профнастила  при строительстве разного вида помещений.

Профлисты может уложить даже непрофессионал

К основным преимуществам использования профлиста относят следующие:

• долговечность;
• неподверженность коррозии;
• жесткость;
• небольшой вес;
• универсальность;
• легкость самостоятельного монтажа;
• доступность комплектующих материалов;
• удобство транспортировки и хранения;
• низкая цена;
• широкий выбор размеров;
• высокая эстетичность покрытия.

Крыша из профнастила не подвержена коррозии

Применение профлиста ускоряет время и общие затраты на строительство своими руками. Небольшое количество стыков обеспечивает надежность и герметичность конструкции, а малый вес позволяет крепить профлист даже новичкам.

Как покрыть крышу профлистом своими руками. Видео и фотопримеры выполняемых работ

После выхода на строительные рынки профилированных листов, кровельные работы с помощью этого материала стали производится значительно быстрее и проще. Большое количество информации, фото и видео, как покрыть крышу профлистом своими руками, позволяют научиться крепить кровлю из профнастила самостоятельно.

Как и многие ремонтные работы,  крыть кровлю профлистом лучше всего вдвоем. Предварительно необходимо уточнить размеры площади, которую нужно покрыть профнастилом,  удостовериться в прямоугольной форме скатов и проверить их плоскость с помощью уровня. Затем определиться с цветом, формой, толщиной и маркой  профлиста, а также подобрать необходимый инструмент и комплектующие.

Виды профлиста, выбор и маркировка профнастила

Разнообразие видов, форм и широкий диапазон размеров профлиста для крыши дают возможность найти нужный материал для любой кровли.

Профлист с капиллярной бороздкой

Профлисты отличаются высотой гофры, наличием капиллярной бороздки и разнообразием цветовой гаммы полимерного покрытия. Форма гофры профнастила бывает трапециевидной и синусоидальной, реже встречается лист закругленной и прямоугольной формы.

Капиллярная канавка необходима, чтобы отвести влагу с крыши при стыковке профлистов внахлест, а полимерное покрытие обеспечивает защитную и эстетическую функцию. Благодаря разнообразию цветовой гаммы, можно смонтировать своими руками крышу любого цвета, придав особую индивидуальность жилищу.

Важно! Все данные о профлисте отражены в его маркировке. Для кровли используют профнастил с маркировкой буквой H – несущий, а последующий ряд цифр означает ряд характеристик.

Маркировка профнастила: Н — для настила кровли (установки несъёмной опалубки, в качестве межэтажных перекрытий), С — для стеновых ограждений и перегородок, НС — для настила кровли и стеновых ограждений

Например, профнастил имеет маркировку Н-60-0,7-840, что означает:

• профнастил для кровли;
• высота гофры 60 мм;
• толщина металла профлиста 0,7 мм;
• монтажная ширина листа 840 мм.

Выбор профлиста производится в зависимости от назначения строящегося помещения и климатических условий местности. Неотапливаемые помещения, сараи, ангары и прочие подсобные здания можно покрыть недорогим оцинкованным профнастилом без полимерного покрытия. Жилые здания, где угол наклона кровли свыше 10°, нужно крыть профлистом с полимерным покрытием, большой толщиной металла и высокой гофрой.

Для крепления профлистов используйте саморезы под цвет кровли

Важно! При выборе профлиста обращайте внимание на его внешний вид. Поверхность материала должна быть гладкой, без трещин и царапин, с неповрежденной защитной пленкой.

Важным параметром при выборе марки профлиста является угол ската. Чем больше угол ската, тем больше поверхность кровли, выше парусность, но ниже снеговая нагрузка, так как с покатой крыши снег легко скатывается. Во избежание деформаций, кровлю небольшого уклона нужно крыть  профлистом большей толщины.

Схема укладки тепло- и гидроизоляции для крыши из профнастила

Необходимые инструменты и материалы

 До того как, крыть крышу профлистом своими руками, необходимо определиться с инструментом и закупить соответствующие материалы. Для самостоятельной установки кровли из профнастила необходимо иметь следующее:

• аккумуляторный шуруповерт;
• строительный степлер;
• электроножницы и ножовку по металлу;
• строительный уровень;
• рулетку;
• маркеры разного цвета;

Инстументы для монтажа профлистов: 1 — шуруповерт, 2 — молоток, 3 — резиновый молоток, 4 — щетка по металлу, 5 — рулетка, 6 — рейка, 7 — маркер, 8 — водяной уровень, 9 — ножницы по металлу, 10 — круглогубцы

• пистолет с герметиком;
• дрель с комплектом буров;
• шурупы-саморезы с уплотнительной шайбой;
• конек для соединения листов;
• металлическую щетку для удаления стружки;
• ветровую планку от дождевой воды;
• снегозадержатели на крышу из профлиста.

Состав металлического профлиста

Этапы работ и расчет материала

 Основными этапами кровельных работ своими руками с использованием профлистов являются:

• проектирование кровли;
• установка обрешетки;
• определение размеров и количества профлиста;
• определение комплектующих и доборных элементов;
• монтаж профлиста на кровлю крыши;
• установка ветровых планок, конька и снегозадержателей.

Перед тем как покрыть крышу профлистом, нужно  определиться с проектом. Это можно сделать  с  помощью специализированных строительных программ или произвести расчет самостоятельно. Если предстоит крыть сложную кровлю с множеством скатов под разными углами наклона,  лучше всего воспользоваться готовыми программами или обратится  к архитекторам. При несложной конструкции вопрос,  как накрыть крышу профлистом без специальной программы, решается путем обычных математических расчетов.

Крыша, подготовленная для укладки листов профнастила

Расчет материала

Основная формула для расчета количества профилированных листов, чтобы крыть простую крышу, следующая:

N=D/L,

Где N – количество профлистов для укладки горизонтального ряда, D – длина ската кровли, L- полезная (монтажная) ширина листа. При окончательном расчете параметр N округляют в большую сторону.

Важно! Говоря о размерах профлиста для крыши необходимо иметь в виду, что в расчетах учитывается не общая, а рабочая, т.е полезная ширина листа. При этом нахлест материала равен разнице между общей и полезной шириной листа.

Для несложной крыши количество требующихся профлистов можно рассчитать самостоятельно

Размер горизонтального нахлеста зависит от угла склона и определяется по специальной таблице:

Угол ската	До 15 градусов	15 — 30 градусов	Более 30 градусов
Нахлёст	20 см и более	От 15 до 20 см	10 — 15 см



Вертикальный нахлест зависит от марки выбранного профнастила и его нужно крыть с перекрыванием волны.

Марка профнастила играет существенную роль и при определении размера свеса: чем больше высота гофры, тем длиннее должен быть свес. При коротком свесе может произойти затекание воды под кровлю.

После определения количества горизонтальных профлистов, нужно рассчитать, сколько таких рядов необходимо, чтобы накрыть кровлю. Эта величина рассчитывается исходя из длины склона крыши, карнизного свеса, кровельного листа, размера нахлестов, а также с учетом доборных элементов.

Монтаж обрешётки под профнастил

Как крепить профлист на крышу. Особенности монтажа  своими руками

Прежде чем начать крепить профнастил своими руками, желательно просмотреть соответствующие обучающие видео и фотоматериалы. Кровлю крыши профлистом нужно начинать после установки торцевых досок, с нижнего ряда, с расчетом на величину свесов. К верхней торцевой доске впоследствии нужно крепить торцевую планку профлиста (ветровой уголок). Затем с помощью саморезов  установить карнизную планку.

Схема подготовки крыши под укладку профлистов

Важно! Установка карнизной планки должна быть произведена ниже гидроизоляционного ковра. Тогда образующийся конденсат будет попадать в водосбор или на отмостку.

Покрыть кровлю профнастилом своими руками можно двумя способами: накрыть предыдущий лист последующим, либо подложить его под низ. Крепить профлисты к обрешетке нужно шурупами-саморезами с ЭПДМ-прокладкой для защиты от влаги. Количество саморезов рассчитывается исходя из формулы: 5-7 шт. на 1 кв.м кровли. Для скрепления профлистов шурупы ввинчивают в верхнюю волну профиля с шагом 0,5 см.

Полезный совет! Во избежание деформации прокладки, старайтесь закручивать шурупы аккуратно и без дополнительного усилия.

Важно закручивать саморезы в профнастил правильно

Крепить профлисты можно четырехблочным или трехблочным способом. В первом варианте последовательность монтажа следующая:

1. Первый лист первого ряда.
2. Второй лист второго ряда.
3. Второй лист первого ряда.
4. Второй лист второго ряда.

Во втором варианте крепить листы нужно по схеме:

1. Два листа первого ряда.
2. Один лист второго.

Монтаж доборных элементов. Снегозадержатели

 После монтажа профнастила, необходимо установить те доборные элементы, которые не крепились во время кровли: конек, отливы, планки углов, снегозадержатели и прочее.

Доборные элементы для крыши из профлистов

Учитывая наши климатические условия с суровой и снежной зимой, снегозадержатели являются важным элементом крыши. Из-за высокой теплоемкости профлиста происходит подтопление нижнего слоя снега и существует опасность лавинообразного его схода.

Установка снегозадержателей своими руками позволяет равномерно распределить нагрузку на крышу, обеспечивая безопасность и повышая теплоизоляцию за счет снежного покрова. Также снегозадержатели  предохраняют защитный слой профлиста от повреждения твердыми частичками, содержащимися в снегу.

Снегозадержатели защитят зимой от схода снежной массы с крыши

Полезный совет! Учитывая стоимость снегозадержателей, можно крепить их не по всей поверхности крыши, а в наиболее важных местах: над дорожками и входами в здание.

Снегозадержатели имеют разные размеры и конструкцию,  выбор которой определяется средней высотой снежного покрова местности, а также особенностями крыши. Следует помнить, что установка снегозадержателей не освобождает от регулярного освобождения крыши от снега.

На основе полученной информации и представленных видеоматериалов вы сможете легко и быстро создать красивую крышу собственного дома самостоятельно.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

пошаговая кровля крыши профлистом своими руками, саморезы для крепления

Прочную качественную кровлю из профнастила можно довольно легко соорудить самостоятельно. Важно при этом только знать, что собой представляет устройство кровли из профлиста, а также как крепить эти листы к обрешётке, как защищать внутреннее подкровельное пространство от влаги. Особое внимание также надо уделить доборным элементам, которые надо использовать с полным соблюдением технологии.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов. Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев. Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Пошаговые мастер-классы монтажа

Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах».

Тонкий металлопрофиль

Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.

Пошаговая инструкция:

1. Подрезать необходимое количество листов.
2. Проверить наличие всех будущих элементов для кровли.
3. Начать укладку снизу, от торца крыши. Первый лист должен крепиться в центре прогиба полки и фиксироваться одним шурупом.
4. Следующие листы кладутся внахлёст, прикрепляясь шурупами.
5. Шурупы ввинчиваются перпендикулярно во внутренние полки профиля, другое расположение саморезов может привести к деформации листов.
6. Уже уложенные подобным образом несколько листов надо выровнять специальным трассировочным шнурком.
7. Полученную деталь надо прикрепить к облицовке.
8. Если длина металлического листа будет соответствовать размеру ската крыши, то его надо прикрепить у конька по центру.

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать.

Мастер-класс монтажа кровли из металлопрофиля:

1. Крепление профнастила должно начинаться с раскладывания от нижнего угла первых листов. Выравнивать листы надо относительно карниза. Соединяются эти листы между собой внахлёст.
2. Если длина скатов будет длиннее листов, то после укладки первого ряда профнастила параллельно скату остальные листы надо уложить с поперечным нахлестом.
3. Причём чем больше будет наблюдаться уклон скатов, тем меньше должен быть нахлест. Максимальный нахлёст в 20 см выполняется на кровлях примерно под углом до 15 градусов. Ширина нахлеста будет зависеть и от высоты волны профлиста. Если речь идет о низком профилированном листе, то волн должно быть не менее двух.
4. Нахлёст по длине металлических листов должен равняться от 15 до 20 см.
5. Саморезы при этом вкручиваются с точным расчетом, так как недостаточное или чрезмерное крепление профнастила саморезами может привести к снижению эксплуатационных свойств материала.

Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала.

Ветрозащита и гидроизоляция

В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.

Ветрозащита и гидроизоляция подразумевает следующие действия:

1. Закрепить выбранный гидроизолирующий материал на стропилах. Для этого действия надо взять самый простой строительный степлер, но перед непосредственной укладкой стоит обязательно проверить, той ли стороной вы собираетесь укладывать мембрану или пленку. Полотнище между собой надо склеить специальной лентой.
2. Далее надо пробить по стропилам рейки, толщина которых составляет не менее 2 см, и сформировать необходимый для проветривания зазор для вентиляции.
3. На обрешётки далее кладется кровельный материал.

Пошаговый монтаж гидроизоляции под профнастил:

1. Уложить горизонтально гидроизоляционную пленку по направлению от карнизной планки до конька.
2. Оставить 150 мм нахлёст с обеспечением провисания 20 мм пленки между стропилами.
3. Когда пленка будет уложена, ее надо герметично соединить внахлёст, проклеить аккуратно стыки с помощью клейкой ленты.
4. С помощью зазора между обрешеткой и плёнкой можно повысить общую вентиляционную эффективность. Ширина такого зазора должна составлять 5 см.
5. Чтобы воздух проходил беспрепятственно через кровельный конек, надо оставить зазор 5 см между пленкой и кровельным коньком.
6. Профильные листы прикрепляются к прогону с помощью оцинкованных саморезов с уплотненной шайбой. Прикрепляется нижняя часть волны, а также все последующие листы, которые должны накрывать предыдущие.

Порядок укладки листов

Большинство кровельщиков монтаж профлиста делают следующим образом: начинают с нижнего ряда, укладывают сначала четыре листа, и каждый из них фиксируется только по одному саморезу, расположенному в центре. После этого соединяются между собой листы саморезами 4,8×19 мм, которые должны устанавливаться с шагом 50 см. После этого надо проверить, насколько металлические листы получились выровнены по свесу кровли, а затем окончательно зафиксировать кровельный материал.

Если вы устанавливаете кровлю впервые, во избежание перекоса профлисты надо прикрепить в следующем порядке:

1. Первый лист устанавливается на обрешетку, крепится одним шурупом у самого конька.
2. Второй профлист укладывается таким образом, чтобы нижние края у обоих листов снизу составляли одну идеальную ровную линию.
3. Далее надо зафиксировать нахлёст по верху волны под первой поперечной складкой.
4. Оценить на глаз, насколько правильно состыкованы профлисты. Если неровно, то надо приподнять один лист от другого, слегка наклонить его движением снизу вверх, а затем снова состыковать складку за складкой. Всё закрепить саморезами поверх волн.
5. Эти действия необходимо проделать и с 3−4 листами, выровнять их внимательно по карнизу, после чего установить остальные профлисты.

К основанию кровли профнастил необходимо монтировать так, чтобы вынос края был 4 см от карниза. Это надо делать для того, чтобы на коньках оставить щель оптимального размера, и чтобы вентиляция кровли не нарушалась.

Качественные саморезы

Расход саморезов во время монтажа кровли из профнастила обычно составляет около 6 штук на один квадратный метр. Для такого монтажа подойдут размеры 4,8×28−35 мм. Такие саморезы можно использовать как для дерева, так и для металла. У производителей кровельных материалов можно также приобрести в качестве инструмента шуруповерты со специальной насадкой. Можно также использовать аккумуляторную электродрель.

Специальные саморезы для кровли крыши профлистом своими руками являются незаменимыми, так как только таким образом можно обеспечить:

• Высокую прочность соединения.
• Полную водонепроницаемость материала.
• Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Самые надежные качественные саморезы можно приобрести у тех же поставщиков, которые занимаются реализацией профнастила. Рекомендуется выбирать шурупы из нержавеющей или углеродистой стали с цинковым покрытием. При покупке этих элементов всё равно необходимо тщательно осмотреть все уплотнительные шайбы.

Правильное крепление

Понять то, правильно или нет вы закрепили шуруп, можно по металлической шайбе — у неё должна выступать резиновая прокладка примерно на 1 мм.

Завинчивать саморезы в профнастил необходимо строго перпендикулярно, прямо в прогиб вертикальных волн. Хотя многие строители по этому поводу ведут споры, у каждого метода имеются свои преимущества. Например, саморез в нижней волне создает наиболее надежное крепление, а в верхней волне дождевая вода имеет меньше шансов проникнуть под кровельное пространство.

Но производители рекомендуют закреплять профнастил именно в прогиб. На гребне и карнизе вам необходимо вкручивать шурупы в прогиб через волну, а в центре листа их надо вкручивать в каждую доску обрешётки. Всего на каждый квадратный метр уходит примерно от 5 до 8 шурупов.

Необходимые инструменты

Стоит заметить, что монтаж профнастила на крышу является действительно доступным даже малоопытному в строительстве человеку. Конечно, имеются такие материалы для кровли, правильно уложить которые смогут только лишь опытные профессионалы. Но если рассматривать случай современного профнастила, то здесь сможет каждый справиться с монтажом самостоятельно.

Благодаря большой длине профнастила скаты крыши перекрываются без каких-либо дополнительных поперечных стыков, а этот материал легко поддается корректировке и резке. Из инструментов для монтажа понадобятся следующие:

• Электрические высечные ножницы.
• Шуруповёрт.
• Насадка на дрель для резки металла.
• Клещи «гофра».
• Ручные ножницы по металлу.
• Ручные просечные ножницы по металлу.
• Рулетка с тряпичной лентой.
• Насадка на шуруповерт 8×45.

Укладывать профиль можно на скаты почти любых углов наклона, при этом необходимо только лишь правильно рассчитать величину поперечного нахлёст:

• 100−150 — мм при больших углах.
• 200 мм — для уклона от 14 градусов.
• 150−200 — мм для крыш с 15−30 градусами.

Чтобы прикрепить профнастил, вам потребуются саморезы со специальными уплотняющий me шайбами.

Техника безопасности

Сама по себе технология кровли металлопрофилем является не такой сложной. Важным здесь считается не повредить кровельное покрытие во время монтажных работ. На первый взгляд этот материал выглядит довольно прочным и жестким, но во время работы с ним всё равно нужна осторожность:

• По готовому настилу из профнастила передвигаться необходимо только в мягкой обуви.
• Надо наступать только на вогнутые волны листов, а лучше всего прямо на саморезы.
• Ходить по крыше можно только на носочках.
• Нога должна выставляться всегда параллельно скату.
• В одной выемке одновременно должна находиться только одна нога.

Ухаживать за такой кровлей будет весьма просто: дождь сам по себе смывает всю грязь с поверхности, а вам необходимо лишь один раз в год почистить водосточные системы и разжелобки от забившихся опавших листьев.

Как правильно крыть крышу профнастилом

Такой материал, как профнастил, уже давно известен всем и применяется в строительстве в самых разных «амплуа» — из него устанавливают заборы, строят гаражи и навесы, а также покрывают крыши хозяйственных построек, маленьких домиков и даже больших особняков. Профнастил производится в разнообразных расцветках, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и с комбинированием оттенков. что смотрится весьма оригинально.

Как правильно крыть крышу профнастилом

Чтобы знать, как правильно крыть крышу профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественный кровельный и расходный материал, подготовить все необходимые инструменты.

Очень важно то, что не нужно обладать особыми профессиональными навыками, чтобы произвести покрытие крыши этим материалом. Главное — соблюдать технологическую последовательность работ и не совершать ошибок, которые могут привести к протеканию крыши, что потребует доведение покрытия «до ума».

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

• Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
• Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
• Простота монтажа — материал легко укладывается внахлест и прикручивается специальными саморезами.
• Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
• В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которые предназначены для эффективного отвода воды при укладке полотен материала внахлест.

Капиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

• Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
• При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
• Низкая звукоизоляция. Если крыша не будет снабжена тепло— и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Выбор профнастила для кровли

Профнастил может производиться из оцинкованных металлических листов, не имеющих цветового покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов, или же для покрытия хозяйственных построек. Его также часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет достаточно низкую стоимость, но мало подходит для покрытия жилых строений, так как обладает невысокими эксплуатационными характеристиками и не слишком привлекательным с точки зрения эстетики внешним видом.

Большой популярностью пользуется профнастил, который имеет декоративное защитное покрытие из полимерных составов. Этот материал более долговечен и способен выдержать достаточно серьезные нагрузки. Безусловно, это — при правильном монтаже, который во многом зависит от угла уклона скатов крыши.

Производится несколько типов профнастила, имеющих защитно-декоративное полимерное покрытие:

• Несущий (Н) — предназначенный для покрытия крыши, перекрытий и навесов.
• Стеновой (С) — используется для возведения забора, ангаров, гаражей.
• Универсальный (НС) — подходит для кровли, установки ограждений, постройки гаражей, хозяйственных объектов и т.п.

Для покрытия крыши лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из выше перечисленных типов.

Кроме этого, этот материал разнится по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Для примера – несколько моделей представлено в таблице:

Маркировка	Внешний вид профнастила	Применение	Высота гофры в мм	Толщина металла в мм	Полезная ширина в мм
С10		Стеновой	10	0,5; 0,6; 0,7	1100
С18		Стеновой	18	0,5; 0,6; 0,7; 0,8	1000
С21		Стеновой	21	0,5; 0,6; 0,7; 0,8	1000
НС35		Кровельный Стеновой	35	0,5; 0,6; 0,7; 0,8	1000
С44		Стеновой	44	0,5; 0,6; 0,7; 0,8; 0,9; 1,0	1000
Н60		Кровельный	60	0,7; 0,8; 0,9; 1,0	845

Металлический лист профнастила может иметь одностороннее или двухстороннее покрытие, но для чего бы он ни приобретался, лучше выбирать материал, защищенный с двух сторон.

Покрытие состоит из многочисленных защитных слоев, на предлагаемой вниманию схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю сторону.

Слоистая структура качественного профнастила

Внешняя сторона кровельного материала:

• Основой для профнастила является стальной лист.
• Сталь покрывается слоем цинка.
• Далее идет антикоррозийное покрытие.
• На него наносится грунтовочный слой, который служит подготовкой для полимера.
• Затем идет цветное полимерное покрытие.
• На цветовое полимерное покрытие часто наносится защитная пленка (полиуретановая), которая сохранит его от выцветания и отслоения.
• Для транспортировки и хранения профнастила он сверху может дополнительно покрываться пленочным покрытием, которое удаляется после монтажа.

Внутренняя сторона профнастила покрывается в той же последовательности точно такими же материалами, но на одних моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрывается одинаково с двух сторон. Последние, безусловно, имеют более высокую стоимость, но и срок эксплуатации у них значительно больше.

Цветовая гамма профнастила достаточно разнообразна. По самым скромным подсчетам цветовой диапазон представлен не менее, чем 30-ю оттенками, поэтому выбрать нужный не составит труда. Цветовой слой на поверхность может быть нанесен порошковым способом или же с применением специальной технологии полимерного покрытия.

Если обобщить критерии выбора, то можно перечислить следующее:

• Чтобы убедиться в том, что материал качественный и произведен в профессиональных условиях, следует попросить у продавца сертификат на продукцию. Если он отсутствует, то лучше обратиться в другой магазин.
• Проверяется маркировка материала, говорящая о его назначении, толщине и высоте волны.
• Оценивается внешний вид материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов окрашивающего и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может много рассказать о качестве профнастила — если при осмотре обнаружатся отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
• Еще одним критерием является проверка профнастила на сгиб — качественный материал должен быть упругим, и если его попробовать согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно проявиться следа сгиба.
• Тип внешнего декоративного покрытия — полимерный или порошковый. Самыми качественными покрытиями профнастила являются матовый и обычный полиэстер и пластизоль. Данные о покрытии также должны быть указаны в сертификате на продукцию.
• Цена материала. Нужно помнить, что не стоит выбирать самый дешевый материал — вряд ли он будет качественным. Тем более что весь профнастил имеет вполне доступную цену.

Когда материал приобретен, необходимо правильно его доставить на место стройки, а также аккуратно, без повреждений, разгрузить и поднять на высоту.

Цены на различные виды профнастила

Профнастил

Как избежать повреждений при транспортировке и монтаже материала?

Этот вопрос важно осветить потому, что повреждение профнастила при его доставке, разгрузке и монтаже значительно снизит срок эксплуатации будущей кровли.

Этот материал производится из стального листа, которому придают рельефность с помощью холодного проката в специальном оборудовании.

Изготовление профнастила прокаткой листов в специальном станке

Такой материал, настеленный в качестве кровли, способен выдержать высокие ветровые и снеговые нагрузки, но при его транспортировке, погрузке и выгрузке, покрытие листов может быть подвергнуто ненужным механическим нагрузкам, что повлечет за собой его повреждения. Чтобы этого не произошло, следует соблюдать определенные правила транспортировки, хранения, переноски и поднятия листов.

• Перевозка профнастила производится на грузовых автомобилях. Листы должны быть уложены стопками на жесткое основание кузова или же на специальную металлическую раму, которая закреплена в кузове под углом.

Транспортировка профнастила требует соблюдения определенных правил

• После укладки кровельного материала в машину, его необходимо надежно закрепить стропами, чтобы избежать трения листов друг об друга при движении автомобиля, так как именно это может привести к повреждению защитного покрытия.
• Автомобиль, перевозимый профнастил, должен двигаться со скоростью не более 80 км/ч.
• Очень важно проследить, чтобы разгрузка кровельного покрытия проходила с максимальной осторожностью. Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов снимался со стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего – подготовить настил из досок и фанеры, застеленный сверху полиэтиленом.
• Требуется следить за тем, чтобы ни один из листов не перегибался при переноске, так как вернуть его в первоначальное состояние не удастся, а это значит, что при покрытии, между листами образуются зазоры, которые будут нарушать ровность и цельность кровли.
• Чтобы поднять профнастил на крышу, не причинив ему вреда, нужно тоже делать это правильно:

— для аккуратного подъема материала потребуются лаги, которые устанавливаются под наклоном к крыше — это будет своеобразные «рельсы» для удобства подъема листов;

Приспособление для подъема листов на крышу

— листы поднимаются на высоту только по одной штуке;

— не рекомендовано проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмированию работников;

— сама укладка профнастила на крышу может быть выполнена двумя мастерами, а вот подъем кровельного материала на высоту лучше проводить втроем — это дополнительная страховка целостности материала и безопасности работ.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала складывается в том случае, если покрывается большая площадь крыши, так как в процессе укладки и крепления придется ходить по уже уложенной кровле. Поэтому, необходимо правильно подобрать обувь для работы — она должна быть не только удобной, но и иметь мягкую эластичную подошву, которая не сможет повредить защитный слой и не будет скользить на поверхности крыши. Наступать на закрепленный кровельный материал можно только между ребер и лишь в тех местах, где проходят направляющие обрешетки, особенно если между ними большой шаг.

Инструменты для кровельных работ с профнастилом

Чтобы монтаж проходил аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы потребуются:

Инструменты для кровельных работ с профнастилом

• Шуруповерт.
• Рулетка.
• Ножницы для резки металла толщиной до 0,6 мм.
• Маркер для отметок.
• Уровень.
• Электродрель.
• Резиновый молоток.
• Электролобзик или электроножницы.
• Мягкая щетка для сметания металлической стружки.

Запрещено резать профнастил «болгаркой». Оптимальный инструмент для этого — электроножницы

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на монтаж

Многое в процессе покрытия кровельным материалом зависит от уклона крыши. Очень важно правильно расположить доски или бруски обрешетки, а также соблюсти необходимую величину нахлеста листов профнастила.

Зависимость конструкции обрешетки и способа укладки листов от уклона крыши

• Если уклон ската составляет 5 ÷ 10 градусов, то обрешетку делают сплошной или же рейки прибиваются на расстоянии не более 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять по горизонтали в две волны, а верхнего на нижний ряд — не менее чем на 300 мм. Причем при таком маленьком уклоне ската, щели между листами профнастила чаще всего заполнить герметиком, так как все равно остается риск затекания воды между ними, особенно в ветреную погоду.

• При уклоне ската крыши в 10 ÷ 15 градусов расстояние между брусьями обрешетки составляет 400 ÷ 450 мм, а рядом расположенные листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
• При уклоне крыши более, чем в 15 градусов бруски обрешетки закрепляются на стропила на расстоянии в 550 ÷ 600 мм. Нахлест укладываемых рядом листов производится в одну волну, а верхний на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы удобно было делать разметку и крепление обрешетки, вырезается нужного размера, например, в 600 мм, который поможет намного быстрее провести монтаж каркаса под кровельное покрытие.

Порядок закрепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух или более горизонтальных рядов профнастила.

• Укладка кровельного материала начинается от карниза. Крайний лист выставляется строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме этого, укладываемые листы выравниваются по нижнему краю свеса — если исключить этот способ выравнивания, то нижний край кровли будет неровным.

Один из вариантов очередности крепления листов профнастила

• По окончании монтажа первого ряда, закрепление второго начинается с той же стороны крыши, с которой монтировался первый. Впрочем, некоторые мастера практикуют и иной подход – с последовательной укладкой нижнего, а затем верхнего листа, или с укладкой «лесенкой» — например, два листа снизу – один сверху, то есть верхний ряд постоянно «отстаёт» на 1 лист.

Оптимальный вариант — если длины листа достаточно на весь скат крыши

• Если есть возможность приобрести листы, равные длине ската, то нужно отдать предпочтение именно этому варианту — это сократит время на монтаж, и крыша будет более надежно защищена от протекания, так как горизонтальных нахлестов листов попросту не будет.

Правила крепления профнастила

Крепление листов профнастила осуществляется с помощью специальных саморезов, оснащенных пресс-шайбой и резиновой прокладкой. Чтобы крыша смотрелась эстетично, саморезы обычно подбираются под цвет основного материала.

Специальные саморезы для крепления листов профнастила

• Если крыша кроется цельными по длине ската полотнами, то первый лист временно закрепляется вверху ниже конька крыши на 50 мм и внизу, на свесе. Лист должен выступать за край свеса на 40 ÷ 50 мм. Верхнее оставленное открытым расстояние, станет вентиляционным зазором и сверху позднее накроется коньковым элементом.
• Второй лист укладывается внахлест с первым на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.

Нахлест листов на одну волну и крепление их между собой по гребню волны

• Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны. Их скрепление происходит от карниза к коньку с шагом вкручивания саморезов в 500 мм.

Саморезы, установленные по низу и по гребню волны

• Когда будет уложено 3÷5 листов профнастила, и они будут выровнены по краю свеса, осуществляется капитальное их закрепление к обрешетке. К обрешетке полотна крепятся в нижней части волны, сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
• Если укладывается два или более горизонтальных рядов, то в полосе их нахлеста между собой они закрепляются саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания саморезов рекомендовано удалять образовавшуюся металлическую стружку, во избежание повреждения ею защитного покрытия кровельного материала. Ее сметают с покрытия полностью с помощью мягкой щетки.

Нужно оговорить и то требование, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такой крепеж не удержит полотна при возникновении высокой ветровой нагрузки. Ветер может запросто сорвать кровельное покрытие, причем гвозди останутся в брусках обрешетки.

Монтаж доборных элементов

Кроме полотен профнастила, в конструкции кровельного покрытия присутствуют и другие элементы, которые помогают защитить строение от проникновения осадков в чердачное помещение. Нужно отметь, что наличие даже одного образовавшегося или незакрытого зазора в кровле способно серьезно испортить перекрытие, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка проходящих через кровлю труб, карнизные доски и другие.

Крепление конька

После завершения монтажа листов профнастила, в самой высокой точке крыши его края накрываются коньком.

Установка коньковых элементов

Конек закрепляется теми же саморезами, через вершину волн профнастила, с шагом в 200 ÷ 300 мм. Чтобы крепление стало надежным, необходимо при монтаже обрешетки заранее предусмотреть по двум сторонам конька две продольные доски.

Устанавливая конек, его нельзя вплотную прижимать к высшей точке кровли — между ней и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается полукруглый тип конька, то с его торцевых сторон устанавливаются и закрепляются специальные заглушки.

Заглушки по краям конька

Так как конек собирается из отдельных элементов, их тоже укладывают внахлест. Простые коньки, имеющие форму угла, должны иметь нахлест в 120 ÷ 150 мм, а полукруглые (черепичные) —  в 100 ÷ 120 мм, с совмещением их по ребрам жесткости.

Воспользуйтесь, калькулятором расчета высоты конька стропильной системы с необходимыми пояснениями, в нашей статье.

Отделка фронтонной части кровли из профнастила

Чтобы исключить вероятность того, что профнастил будет сорван ветром с торцевой стороны, просвет между листами и обрешёткой закрывают ветровыми углами или планками, которые накладываются одной стороной на профнастил, другой — на первое стропило, выходящее на торец строения. Планка закрепляется также саморезами с шагом 400 ÷ 500 мм.

Облицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как планки тоже составляются из отдельных элементов, они укладываются внахлест в 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается до настила основного материала кровли. Он исполняет и декоративную роль, закрывая боковые соединения стропильной системы, и функциональную, не давая брызгам при стекании воды с крыши в сток попадать на деревянные части. Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба водостока.

Установка карниза и кронштейнов для водосточного желоба

• Чаще всего сначала к обрешетке закрепляются саморезами кронштейны водостока на расстоянии в 500 ÷ 600 мм друг от друга. Их опускают ниже обрешетки на 100 ÷ 150 мм.
• Затем на кронштейны устанавливается желоб.
• После этого устанавливается карнизная планка и прибивается или прикручивается к нижней доске обрешетки.

Схема взаимного расположения карнизных элементов

• Полотна профнастила укладываются сверху карнизной планки, и должны быть выровнены таким образом, чтобы вода, стекая с них, напрямую попадала в закрепленный желоб водостока

Установка ендовы

Установка ендовы требуется не для каждой крыши, а только там, где она имеет сложную конфигурацию с переломами профиля. Если есть сопряжение двух плоскостей, обращённое углом вниз, то без монтажа этого элемента не обойтись.

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Ендова состоит из двух частей — внутренней и наружной.

• Внутренняя часть ендовы укладывается еще до настила кровли. Она закрепляется на стык двух плоскостей крыши и фиксируется к обрешетке кровельными саморезами с шагом в 350÷500 мм. Отдельные детали длинной ендовы укладываются, начиная от карниза и поднимаясь до конька, внахлест на 150 ÷ 200 мм.

Внутренняя часть ендовы

• После того как листы профнастила будут настелены (со сдвигом на внутреннюю часть ендовы на 80 ÷ 100 мм), между ними и внутренней частью ендова укладывается слой пористого уплотнителя. Этот материал предотвратит протекание во время дождя. Затем профнастил через низ волн с шагом в 400 ÷ 500 мм вместе с нижней частью ендовы прикручиваются к обрешетке саморезами.
• После этого на края полотен профнастила наносится силиконовый герметик, а на него укладывается внешняя часть ендовы.  Так же, как и внутренняя, она является составной, поэтому ее детали укладывают внахлест на 100 мм, начиная монтаж от карниза и помазывая стыки герметиком.

Схема ендовы в сборе

• После этого наружная часть ендовы прикручивается саморезами к профнастилу.

Крепление снегозадержателя

Снегозадержатель — это элемент, который не допустит резкого схода снега с крыши в весенний период, задерживая его и давая время растаять и стечь водой или испариться.

Уголковые снегозадержатели

Снегозадержатели бывают двух видов — это своеобразные планки в виде уголков, прокручивающиеся в шахматном порядке, или горизонтальный трубчатые преграды, устанавливаемые в специальных кронштейнах.

Снегозадержатели в виде труб на кронштейнах

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в имеющиеся в них отверстия вставляются специальные трубки с резьбой по краям, на которую, после их монтажа, закручиваются металлические заглушки.

И кронштейны, и планки снегозадержателей крепятся через профнастил к обрешетке. При закреплении планок, они прикручиваются через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые и будет уходить талая вода.

Узнайте, как установить снегозадержатели на крыше из металлочерепицы, а также изучите расчеты и процесс монтажа, из статьи на нашем портале.

Пристенный профиль, закрывающая стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть, во избежание протекания. Для этого существует специальная фигурная планка – пристенный профиль, которая монтируется на стену с помощью анкерных креплений, а на металлопрофиль — саморезами, вкручиваемыми в гребень волны.

Заделка примыкания кровли к вертикальной стене

Для уплотнения стыка планки со стеной может применяться силиконовый герметик. Целесообразно, кроме того, в стене проделать штробу, чтобы спрятать в нее верхний изогнутый край этого профиля. После установки штробу можно заделать, к примеру, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для профнастила

Уплотнители применяются в кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «переломов» шатровых крыш и под коньком.

Уплотнитель под коньковым элементом кровли

Уплотнители обычно имеют с одной из сторон клеящий слой, закрытый пергаментом, который перед монтажом снимается, и материал наклеивается в нужном месте.

Различные типы уплотнителей

Оформление прохода трубы через профнастил

Если через покрытие из профнастила проходит дымоходная труба печи или камина, или вентиляционный канал, то придется поработать над герметизацией зазоров на стыках между кровельным материалом и стенами трубы. Но прежде чем проводить работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обрешетку профнастила.

Облицовка прохода трубы через кровлю из профнастила

Вокруг трубы из отдельных металлических примыкающих профилей устанавливается фартук. На стенах дымохода с помощью маркера отмечается линия, по которой будет пробита штроба для загиба в нее верхнего края примыкающих профилей. Затем ее нужно тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких деталей

После этого под нижний край фартука подводится так называемый галстук — полоса металлического листа, имеющего отбортовки, которую монтируют от трубы до карниза. Галстук необходим для отвода скапливающейся за трубой воды во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и настеленный по бокам трубы галстук, а верхний край установить в штробу, также на герметик. При установке деталей примыкающей планки нужно соблюдать нахлест их друг на друга в 150 мм.

После того как внутренние работы будут закончены, осуществляется монтаж профнастила. Когда кровельный материал будет уложен вокруг дымоходной трубы, монтируется наружные планки фартука, которые закрепляются на трубе и на гребни профнастила на крыше.

Общая последовательность покрытия крыши профнастилом

Основные узлы кровельной конструкции из профнастила

Итак, зная, как производится монтаж всех доборных элементов и самого профнастила, можно рассмотреть последовательность работ по покрытию крыши этим кровельным материалом.

• Первым шагом стропильная система застилается гидроизолирующей пленкой. Она настилается от карниза, по горизонтали ската внахлест на 100 ÷ 150 мм. Закрепляется пленка с помощью степлера скобами на стропильных ногах.
• Сверху пленки к стропилам прибиваются бруски контробрешетки, которые создадут необходимый вентиляционный зазор между пленкой и кровельным материалом. Размер брусков должен составлять 400 × 500 мм, то есть вентиляционный зазор будет составлять 400 мм.
• Перпендикулярно контробрешетке устраивается обрешетка скатов. Здесь нужно предусмотреть дополнительные коньковые доски — их располагают с двух сторон конька крыши. Также дополнительные доски или бруски монтируют вокруг дымоходной трубы и на стыках плоскостей крыши для закрепления ендовы (угол внутрь) или конькового элемента (угол наружу).
• Далее, на фронтонных сторонах крыши закрепляются ветровые доски.
• Затем на нижнюю доску обрешетки закрепляются кронштейны для сливного желоба, и укладывается сам желоб.
• Прибивается к крайней доске обрешетки карнизная планка.
• Следующим этапом идет закрепление внутренней части ендовы, если она необходима в конструкции крыши.
• Затем можно переходить к обустройству гидроизоляции дымоходной трубы. По ее краям настилается галстук, идущий к карнизу — его крепят поверх карнизной планки. Далее, устанавливаются и герметизируются примыкающие к трубе элементы внутреннего фартука.
• Разобравшись с внутренними доборными элементами, которые должны находиться под кровельным материалом, переходят к монтажу полотен профнастила. Для прохождения трубы в одном или двух листах вымеряется и вырезается с помощью электроножниц проем нужного размера. Края профнастила должны закрывать части фартука, закрепленного на обрешетке и вплотную подходить к трубе. Возможно оставление зазора в 50 ÷ 70 мм.
• Далее, на стыках двух отделов крыш, закрепляется внешняя часть ендовы.
• После этого на высшей точке крыши закрепляются металлические элементы конька.
• Последним этапом с фронтонной стороны на профнастил и ветровую доску закрепляется ветровозащитный уголок.

Итак, как видите, ничего сверхъестественного в укладке такой кровли нет. Изучив последовательность работ и технологию их исполнения, заручившись содействием надежных помощников, приобретя необходимый материал, подготовив инструменты, можно смело начинать покрытие крыши профнастилом своими силами.

И в завершение публикации — полезное видео с тонкостями процесса устройства кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

монтаж, устройство и расчет крыши из профлиста

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте про двускатную крышу подробный обзор и про односкатную крышу, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

• Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
• Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
• Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
• Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
• Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
• Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
• Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Минусов у профнастила немного. С ними можно успешно бороться, применяя новые технологии:

• Шумность. Возникает из-за резонирования тонкой металлической мембраны при падении града или капель дождя. Устраняют «эффект барабана» звукоизолирующими материалами, которые монтируют в местах крепления листа или под всей поверхностью профнастила.
• Коррозионная нестойкость. В местах разрушения покрытия возникают очаги ржавчины. Бороться с этим помогают краски и аэрозоли, которые наносят на царапины или повреждения при их появлении. Профилактика коррозии — соблюдение технологии монтажа, правильный крепеж, аккуратная эксплуатация.
• Высокая теплопроводность. Металл не препятствует теплопередаче между холодным и нагретым воздухом, поэтому для термоизоляции применяют утеплители — минеральную вату, пенополистирол, пенопласт.

Обладая значимым количеством достоинств и некоторыми недостатками, профнастил сегодня занимает лидирующее место среди кровельных материалов. По сравнению с близким аналогом — металлочерепицей — он значительно дешевле. Разница при покупке достигает 40-60%.

Виды профнастила по назначению и покрытию

Кровля из профнастила — не единственное применение гофрированных элементов. Это многофункциональный материал, который в различных условиях выполняет разные задачи.

Классификация по назначению

В зависимости от толщины металла и высоты ребер жесткости профилированный лист имеет разную несущую способность. Согласно технических характеристик его применяют:

• Для облицовки фасадов, устройства ограждений. Основное назначение — защита от осадков, декоративное оформление. На большие нагрузки конструкция не рассчитана. Маркируется буквой С — стеновой. Рядом обозначается высота волны в миллиметрах — С8…С20. Толщина листа не превышает 0,6 мм. Его крепят к вертикальным поверхностям.
• Для кровель промышленных объектов или жилых домов. Здесь профнастил испытывает значительные нагрузки. Толщина металла варьируется в пределах 0,4-0,8 мм. Жесткость профиля увеличена за счет высоких продольных волн — 20-45 мм.
• Для несущих конструкций, несъемной опалубки. Лист, усиленный гофрой высотой 45-160 мм и дополнительными ребрами-канавками, используют как опорный элемент для восприятия больших нагрузок. Толщина листа — 0,7-1 мм. В обозначении присутствует буква Н — несущий.

Наиболее популярны в качестве кровельного материала профнастилы марок НС35 или С44. Они обеспечивают конструкции необходимую прочность. Более тонкие стеновые профили применять не рекомендуется из-за повышенного риска деформации под нагрузкой. Укладка чересчур мощного материала экономически не оправдана. Это приведет к перерасходу средств при излишнем запасе прочности.

Виды покрытий

Стальные профилированные листы выпускают без покрытий, с оцинковкой или хромированием, с защитно-декоративным полимерным слоем. Используемые материалы в значительной степени определяют долговечность профнастила.

Наиболее распространенные виды покрытий:

• цинковое или алюмоцинковое;
• полиэстровое;
• PVDF;
• полиуретановое;
• пластизолевое.

При оцинковке прокат окунают в расплав металла, при этом образуется защитный слой толщиной 25-30 мкм. Полученный материал применяют для перекрытия кровель хозяйственных или промышленных зданий, а также как заготовку для дальнейшего нанесения полимерных составов.

Недорогое практичное покрытие из полиэстера наносят на оцинкованную сталь слоем толщиной 25 мкм. Оно отличается цветостойкостью, устойчивостью к колебаниям температур. Повреждается при механическом воздействии, поэтому транспортировку и монтаж нужно проводить аккуратно. Срок службы такого материала достигает 25 лет.

Состав усовершенствовали — в полиэфир добавили тефлон. Это позволило получить новую разновидность — матовый полиэстер. Толщина покрытия — 35 мкм. Поверхность слегка шершавая, с металлическим отливом. Профнастил с таким защитным слоем прослужит до 40 лет.

Покрытие из поливинилденфторида и акрила обозначается PVDF. Оно обладает высокой стойкостью к выцветанию, механическим повреждениям, колебаниям температуры. Глянцевая или матовая пленка толщиной 27 мкм гарантирует эксплуатацию профнастила на протяжении 40 лет.

Полиуретановый полимер с добавками полиамида или акрила — наиболее долговечный из всех видов покрытия. Срок службы металлических профилей с защитой PURAL достигает 50-70 лет. Сочетание механической прочности и устойчивости к разного рода воздействиям предполагает его применение в местностях с очень суровым климатом, агрессивной внешней средой. Матовая или блестящая поверхность образована пленкой толщиной 50 мкм.

Кровля из профнастила с пластизолевым покрытием очень декоративна. Тиснение создает рельеф, напоминающий текстуру кожи или дерева. ПВХ с добавкой пластификаторов наносят слоем в 200 мкм. Он надежно защищает металл от механических повреждений или агрессивной среды. Но к перепадам температуры и солнечному свету материал неустойчив.

Важно. Вид покрытия определяет технические характеристики профнастила и его стоимость. Наиболее дорогой материал с защитным слоем из полиуретана. Высокая цена полимера компенсируется надежностью и долговечностью службы.

Расчет профнастила

Перед началом работ нужно выполнить предварительный расчет кровли из профнастила. Это можно сделать вручную или с помощью программ.

Расчет заключается в определении количества листов для перекрытия скатов с учетом рабочей площади профиля, доборных элементов и расхода крепежа.

Алгоритм расчета выглядит так:

1. Определяют площадь скатов с учетом ширины карнизных и фронтонных свесов. Если крыша сложной формы, ее разбивают на простые фигуры и рассчитывают каждую отдельно.
2. Находят площадь листа как произведение длины элемента на рабочую ширину, указанную в маркировке. Она дана с учетом наложения волн при монтаже.
3. Площадь скатов делят на площадь одного листа. Полученный результат — нужное количество кровельного материала.

Если профнастил укладывают в 2 ряда, принимают в расчет ширину вертикального нахлеста — 100-200 мм. Для сложной крыши расчерчивают полистовую раскладку.

Количество и длину доборных элементов определяют, зная периметр скатов, длину стыков по внутренней и внешней поверхности конструкций. Расход саморезов — 7-8 штук на один квадратный метр покрытия.

Выбор угла наклона

Для небольших кровель используют профилированный лист С18, С20, С21. В конструкциях с крупными пролетами, широким шагом стропил применяется настил НС35, Н60.

Большое влияние на выбор схемы монтажа, конструкции стропил и обрешетки имеет угол наклона кровли. Согласно СНиП II-26-76* минимальное его значение 10° — для жилых зданий, 8° — для навесов и промышленных объектов.

Оптимальный угол наклона скатов крыши рассчитывают, исходя из факторов:

• собственный вес кровли;
• масса снегового покрова;
• ветровая нагрузка;
• прочность профнастила.

Слишком малый угол наклона может стать причиной протечек покрытия, поэтому швы дополнительно герметизируют. Одновременно увеличивается действующая вертикальная нагрузка. В этом случае стропила должны быть более прочными и массивными, а обрешетка уложена с меньшим шагом. Профнастил монтируют с нахлестом в 2 волны.

Если подъем скатов слишком крутой, это приводит к увеличению боковой нагрузки от ветра. При сильных порывах высоко поднятая крыша может быть сорвана. Поэтому придерживаются «золотой середины» — принимают угол наклона кровли 15°-30°. В этом случае вода беспрепятственно стекает с поверхности. Нахлест листов профнастила можно уменьшить до одной волны.

Монтаж профнастила своими руками

Профилированный настил достаточно прост в монтаже, легко режется ручным инструментом. Небольшой вес позволяет поднимать его на высоту без применения строительной техники.

Для умельцев, которые задумались о том, как покрыть крышу профлистом своими руками, это вполне посильная задача. Потребуются навыки обращения с режущим инструментом, шуруповертом, рулеткой и хотя бы один помощник.

Монтаж кровли из профнастила включает этапы:

• устройство гидроизоляции;
• укладку контробрешетки и обрешетки;
• монтаж металлопрофиля;
• установку доборов.

Важно. Доборные элементы устанавливают до или после частичного монтажа профлиста.

Влияние уклона крыши при монтаже

При устройство кровли учитывают угол наклона скатов:

• 10°-15° — под настил С8, С10, С20 укладывают сплошную обрешетку. Листы в ряду нахлестывают на 2 волны. Дополнительно стыки уплотняют кровельным герметиком. Между рядами соблюдают нахлест не менее 200 мм. С21, С35 и С44 монтируют по разреженной обрешетке с шагом 300-500 мм и нахлестом на 1 волну.
• 15°-30° — обрешетку укладывают с шагом от 500 мм, нахлест в ряду на 1 волну, между рядами 150-200 мм.
• Более 30° — уменьшают величину горизонтального нахлеста до 100-150 мм.

Более точную информацию можно получить у менеджеров специализированных торговых точек, в рекомендациях производителей.

Порядок закрепления листов

Монтаж начинают с нижнего угла ската. Кровельный материал укладывают на обрешетку следующем порядке:

1. Первый лист выравнивают по линии карнизного и фронтонного свеса. Для марок С8, С10, С20, С21 это 50-100 мм, для остальных — 200-300 мм. Временно закрепляют саморезом.
2. Укладывают второй лист с нахлестом, выравнивают по свесу и закрепляют так же.
3. Начиная снизу, листы соединяют по верху волны между собой, саморезы устанавливают с шагом 400-500 мм. К обрешетке не прикручивают.
4. Третий и четвертый элемент крепят аналогично.
5. Блок из листов окончательно выравнивают, закрепляют саморезами к обрешетке. На 1 м² расходуют 7-8 штук, устанавливая их в нижнюю часть волны.

Следующий ряд монтируют с рекомендуемым нахлестом. Поочередно выравнивают два-три соседних листа, затем прикручивают их к каркасу.

Система вентиляции кровли

Правильно выполненная вентиляция позволит избежать на долгое время конденсата, тем самым увеличит сроки эксплуатации крыши из профнастила. Она состоит из следующих элементов:

• Продухи – предназначены для естественного движения вохдуха, бывают карнизные и коньковые продухи. Карнизные делятся на щелевидные и точечные. Щелевидные продухи — это щели, оставленные между крыше и стеной шириной в 2,5 см. Точечные делаются в виде отверстий, если угол крыши 15 градусов и больше, ширина отверстия 10мм, если меньше 15 градусов, сечение отверстия 25мм. Коньковые продухи делают шириной в 50мм, или отдельными отверстиями через каждые 7 метров
• Аэратор – предназначен для вывода паров и влаги с подкровельного пространства, делается для скатных крыш. Внешне выглядит как труба накрытая зонтиком, делятся на точечные и непрерывные.

Правила крепления профнастила

Чтобы кровельное покрытие долго служило без ремонта и радовало глаз, при монтаже соблюдают правила:

• При транспортировке и монтаже берегут материал от царапин. Повреждения закрашивают аэрозолем или краской.
• Для обрешетки используют обработанные антисептиками пиломатериалы.
• Доски укладывают равномерно. Толщина их должна быть одинакова.
• Резку осуществляют лобзиком или электроножницами. Болгарку не применяют.
• Используют только специальный крепеж — оцинкованные саморезы с цветными головками и шайбами из эластичных полимеров.
• К обрешетке крепят сквозь нижнюю гофру. Нижний, верхний ряд и нахлесты прикручивают в каждый прогиб, промежуточные — через волну, соблюдая шахматный порядок.
• Нагель устанавливают перпендикулярно поверхности.
• Крайний ряд вдоль фронтона крепят к каждой доске.

Важно. Передвигаются по крыше в мягкой обуви, наступая в нижнюю часть волны. При работе на высоте соблюдают меры безопасности.

Крепление в волну и прогиб

Из под металлической шайбы резинка должна выступать на пару миллиметров, это будет означать, что шуруп закручен правильно. Вкручивание  самореза обязательно должно происходить строго перпендикулярно в волну или прогиб профлиста. Тут два мнения, производители рекомендуют в своих инструкциях крепить в прогиб при этом соединение будет более крепким и надежным, чем если крепить в волну. Другое мнение, при крепеже в волну можно практически на 100% избежать попадания воды в пространство между кровлей и обрешеткой.

Качественные саморезы

При монтаже важно использовать специальные саморезы, именно они смогут: полностью обеспечить водонепроницаемость кровли из профнастила, надежно скрепить листы и обеспечит отсутствие коррозии.

Такие саморезы часто продают сами поставщики материала, в любом случае просматривайте уплотнительные шайбы на наличие деффектов.  В среднем будет уходить 7-8 шт на м² , для укладки на обрешетку подойдут саморезы 4,8 на 30-35мм,  для крепления доборных элементов 4,8 на 50-60мм.

Монтаж доборных элементов

Для герметизации стыков в кровлях из профнастила используют доборы:

• капельники;
• нижние и верхние ендовы;
• планки — примыкания, карнизные, торцевые, коньковые;
• снегозадержатели;
• парапеты.

Капельник устанавливают до монтажа профнастила. Его прикручивают к нижней части стропил саморезами или прибивают гвоздями с шагом 35-40 см.

Нижнюю, или донную, ендову монтируют по сплошной обрешетке в местах сопряжения скатов. Делают это до начала монтажа листов. На основание наносят уплотняющие мастики. Крепят временно.

Верхнюю ендову укладывают на готовое покрытие, окончательно закрепляют саморезами.

Планки примыкания устанавливают до или после частичного монтажа покрытия. Стыки герметизируют уплотнителями. При этом соблюдают принцип — вышележащая деталь должна перекрывать нижнюю. Только в этом случае осадки не будут проникать в подкровельное пространство.

Видео: проход трубы через крышу из профлиста

Как ухаживать за кровлей из профлиста

Материал хорош тем, что он достаточно простой, грязь с крыши смоет дождь и вам остается лишь 1 раз в год чистить желоба водосточной системы от листьев деревьев. Проблем со снегом тоже не должно быть, на такой крыше его задерживается немного и совсем ненадолго, если все же есть желание почистить крышу из профлиста, то делайте это пластмассовой лопатой, чтобы не поцарапать ее. Если вы все же захотите качественно помыть свою крышу, используйте моющие средство для окрашенных поверхностей и воду с давлением не более 50Бар.

Как ремонтировать кровлю из профнастила

Своевременные ремонтные работы помогут увеличить сроки эксплуатации крыши. И так, какие проблемы могут возникнуть:</p

• Коррозия. В случае ее появления нужно почистить железной счеткой поврежденные места, вымыть и дать высохнуть. Затем специальным средством для увеличения сцепления металла и краски обработать область и закрасить водоотталкивающей краской материал.
• Попадание влаги в места крепления. Это может возникнуть из-за рассохшейся прокладки(придется заменить крепежи), слабой фиксации крепежа(надо подзатянуть) или при не перпендикулярном вкручивании крепежа.
• Трещины и разгерметизация. Такое тоже возможно, их можно замазать полуретановым герметиком. Еще может произойти разгерметизация швов, в местах стыка для решения проблемы используем также герметик.

Крыша из профнастила своими руками

Осуществляя монтаж прямоугольно-скатной кровли, не забывайте об установке торцевых досок. Их следует соорудить в первую очередь. Благодаря этому, вам будет значительно легче размещать профилированные листы на крыше (читайте также: «Как сделать крышу из профнастила»).

Торцевая верхняя доска должна быть установлена выше, чем обрешетка. Далее, к доске крепится торцевая планка. В результате всех вышеперечисленных действий, у вас получится ветровой уголок.

Крыша из профлиста своими руками обязательно нуждается в подшивке. Ее следует устанавливать после монтажа карнизной планки. Как правило, крепежным материалом в этом случае выступают гвозди и саморезы.

Крыша из металлопрофиля своими руками должна иметь карнизную планку под профнастилом. При этом важно обеспечить вентиляцию. Это необходимо для устранения водяного пара. Обязательно установите уплотнитель, который не должен пропускать воздух.

Вариант устройства карнизного свеса

Накройте дренажный желоб на профнастиле последующим листом. Разницы в проведении монтажа нет: слева направо или справа налево – как вам удобно. Единственное, что нужно отметить – это накладка листа под предыдущий. Но вы так же можете подсовывать один профиль под другой.

При перекрытии пологой крыши профнастилом, рекомендуется использовать прокладку с уплотнителем. При этом осуществляйте нахлест листов на одну волну. Если прокладка не используется – сделайте нахлест в две волны. При монтаже крутых скатов, можно заменить уплотнитель на использование нахлеста в одну волну (читайте также: «Профнастил для перекрытий»).

Конструкция крыши из профнастила предполагает процесс укладки листов из профиля. Если вы работаете с двускатной кровлей – то начинайте монтаж с торца крыши. При монтировании вальмой кровли, укладка профнастила начинается с центра вальмы.

Помните, что свес карниза должен быть от 35 до 40 миллиметров. Когда вы установите первый кровельный лист – прикрепите его временно к центру. Для этого в качестве крепежного материала лучше всего использовать специальный шуруп. Читайте также: «Как накрыть крышу металлопрофилем». Далее, уложите аналогично еще 3–4 листа. Для соединения кровельных листов между собой, рекомендуется использовать саморезы для кровли с размером 4,8х19 миллиметров. При этом шаг должен составлять 500 миллиметров. После выравнивания листов по линии свеса кровли, можно смело производить окончательный крепеж. Кровельные листы на коньке и у свеса крепятся через профильное дно к обрешетке. Крепление выполняется на каждой второй волне (подробнее: «Крепление профнастила на крыше»).

Учитывая толщину профнастила, закрепите среднюю часть в шахматном порядке. Другими словами, необходимо закрутить саморезы по 5 штук на каждом квадратном метре.

Многорядная укладка профнастила и ее способы:

1. Укладка по вертикали. Первый лист укладывается на нижнем ряду и временно крепится. Аналогично укладывается и первый лист во втором ряду. Далее, происходит укладка второго листа на первом ряду и второго листа на втором ряду. Таким образом, получается целый блок. После этого, необходимо создать и присоединить последующий блок. Этот метод идеально подходит для крыш с водосточными канавками.
2. Второй вариант – блок включает 3 листа. Уложите два листа на первом ряду, и закрепите их между собой. Затем прикрепите к ним один лист из второго ряда. Окончательное закрепление блока произойдет после выравнивания по карнизу. Далее, крепится аналогичный блок из 3 листов. Этот метод подойдет для листов без водосточной канавки.

Ни в коем случае не забывайте, что листы из профиля очень легкие. Их нельзя подвергать высоким нагрузкам и ходить по ним во время монтажных работ.

Установка торцевой и коньковой планки

Длина торцевой планки должна составлять около 2 метров. При наращивании 50–100 миллиметров – делайте нахлест планок друг на друга. По словам специалистов, лучше всего производить укладку торцевых планок со стороны свеса кровли, постепенно направляя их к коньку.

При образовании лишней длины – срежьте ее у конька. Торцевая планка должна занять как минимум одну волну профилированного листа. Крепеж планки происходит не только к торцевой доске, но и к листам профиля. Для этого вам понадобятся все те же саморезы. Шаг должен составлять до 1 метра. Используйте гладкие элементы конька во время монтажа коньковой планки. Обязательно проложите проветриваемый утеплитель. Он должен располагаться между элементами конька и листами материала с трапециевидным профилем. Если листы включают в себя мелкую гофру, то произведите укладку коньковых уплотнителей (читайте также: «Устройство крыши из профнастила — инструкция»).

Монтируем коньковый узел

Нахлест при укладке коньковых планок должен составлять более 100 миллиметров. Для крепежа используйте саморезы. При этом длина шага должна достигать до 300 миллиметров.

Монтируем планку примыкания

Ее длина должна составлять 2 метра. Уложите планку с нахлестом 200 миллиметров. Со стороны примыкания планки к кровельному листу, закрепите ее при помощи саморезов 4,8х19 миллиметров. Шаг должен быть шаг не менее 400 миллиметров.

Монтаж кровли из профнастила своими руками, подробно на видео:

Оформляем примыкание крыши к стене

Дом из металлопрофиля своими руками невозможно создать без использования пошаговой инструкции. Для соединения торца крыши со стеной, рекомендуется использовать коньковый уплотнитель. Он укладывается между планкой стыка и верхним краем профлиста на крыше. Если вы используете боковое примыкание пологой крыши к стене, то вам понадобится продольный уплотнитель. Это необходимо для того, чтобы щели не забивались снегом в холодную погоду. Осуществляя монтаж крутой кровли – эта мера не понадобится (читайте также: «Какой профнастил лучше для крыши»).

Итак, наша статья подошла к концу. Мы рассказали вам о процессе монтажа крыши из профнастила. Это совсем не трудная процедура, при условии – что вы будете придерживаться всех необходимых инструкций. Рекомендуем дополнительно обратиться к фото- и видеоматериалам. Они помогут вам вживую увидеть весь процесс монтажа кровельного материала. Ну а если вы хотите добиться идеального результата – то обратитесь к профессионалам. Они без труда сделают за вас всю необходимую работу. Читайте также: «Кровля из профнастила своими руками».

Кровля из профнастила своими руками: технология устройства

Качественную и прочную кровлю из профнастила достаточно легко построить самостоятельно. Важно только знать, какие материалы нужно брать, как правильно крепить листы к обрешетке и как защитить внутреннее подкровельное пространство от сырости.

И особое внимание мы уделим доборным элементами, которые обойти нужно с полным соблюдение технологии. Итак, кровля из профнастила своими руками – шаг за шагом!

Как только вы произвели точные расчеты вашей крыши, можно заказывать профилированные листы. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затянувшиеся дожди), тогда листы храните не снимая заводскую упаковку, на ровной поверхности и в закрытом помещении. Дополнительно под листы нужно подложить брусья с шагом 50 см.

Перекладывайте и перемещайте такой кровельный материал аккуратно, держа за края по длине и особенно избегая заломов и прогибов листов. Еще перемещать листы нужно осторожно, т.к. современное полимерное покрытие особо чувствительно к механическим повреждениям.

Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев. Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской.

К счастью, технология устройства кровли из современного профнастила позволят проводить все работы в теплое время года, с апреля по сентябрь, и долго вам хранить листы не придется.

Давайте первым делом сразу разберемся со строительным терминами, чтобы вам не пришлось искать в интернете значение каждого нового слова:

Вы будете удивлены, но один и тот же (на первый взгляд) материал нужно укладывать по-разному. Все дело в производителях – каждый дает свои рекомендации по укладке, и они действительно важны. Потому что профнастил от разных фирм требователен к своим условиям, пусть различия и небольшие. Поэтому внимательно изучите прилагаемую к кровельному материалу инструкцию и не доверяйте полностью нанятым рабочим, которые «собаку съели на таких крышах» и пытаются все делать по-своему.

Вот простой пример, как отличается монтаж профнастила толщиной менее 0,7 см и более прочного:

А при работе с таким материалом деревянная подмостка уже не нужна:

Представьте, что нанятая бригада станет топтаться ногами по тонкому профнастилу, потому что перед этим они «точно такую же крышу ставили вашему соседу» и «ничего не погнулось»? А теперь погнется, и еще как, на что горе-рабочие заявят, что «так оно и было».

Но, если говорить в целом, то главный показатель качественного монтажа кровли – это герметичность. Ведь кровля как раз для того и служит, чтобы от влаги и холода были защищены все внутренние конструкции. И даже малозаметная щель может стать серьезной проблемой: сырость, подтеки, быстро портящиеся материалы и грибок. Вот почему мы сейчас подробно разберем все тонкие моменты.

лучших бесплатных руководств по Aseprite для геймдизайнеров и пиксель-художников

Источник изображения РесурсыПиксель Арт По сценарию Джоша Петти Раскрытие информации: этот пост может содержать партнерские ссылки. Это означает, что если вы что-то покупаете, мы получаем небольшую комиссию без каких-либо дополнительных затрат для вас (подробнее)

Пиксель-арт пережил серьезное возрождение, во многом благодаря растущему сообществу инди-разработчиков, которое любит пиксельное искусство из-за ностальгического фактора, эстетики и относительной простоты производства.

Существует множество программ для создания пиксельной графики. Но Aseprite — один из лучших.

Популярная благодаря простому интерфейсу и плавному рабочему процессу, Aseprite — идеальная программа для всех, кто изучает пиксельную графику или хочет создать пиксельную графику профессионального уровня.

С помощью следующих бесплатных руководств вы быстро научитесь использовать компактный, но мощный набор инструментов Aseprite для создания богатых персонажей, предметов, оружия и пользовательских анимаций.

И так как программа с открытым исходным кодом, вы можете бесплатно загрузить исходный код для компиляции Aseprite, как я сделал на своей машине с Ubuntu.

Руководство для начинающих по Aseprite

Посмотреть на YouTube

Руководство MortMort для начинающих по Aseprite охватывает все основы программы.

С подробным описанием каждого инструмента и наглядными примерами вы быстро узнаете все, что нужно для создания собственного пиксельного искусства.

Помимо основного набора инструментов, вы также узнаете, как использовать временную шкалу для создания анимации, а также как экспортировать таблицы спрайтов для разработки игр. Вы узнаете, как использовать слои и разбивать сложные сцены и персонажей.

Aseprite был разработан для простоты, но MortMort показывает вам, как получить максимальную отдачу от программного обеспечения, усложняя его еще больше.

Представляя Aseprite в качестве альтернативы Photoshop, MortMort объясняет, что обе программы находят свое применение в разработке игр.

Инструменты анимации и временной шкалы

Посмотреть на YouTube

Еще одно отличное видео для начинающих, это руководство от MortMort фокусируется на временной шкале и раскрывает принципы покадровой анимации в Aseprite.

Не оставляя камня на камне, MorMort исследует все настройки, доступные для анимации, включая макеты интерфейса, слои, шкуру лука, настройки и многое другое.

Даже опытные пользователи Aseprite могут здесь кое-чему научиться.

Несмотря на простоту дизайна интерфейса, Aseprite обладает множеством мощных функций. Помимо изучения основ, MortMort также углубляется в такие темы, как теги и связывание ячеек, которые помогут вам максимально эффективно использовать Aseprite.

Воспользовавшись преимуществами более уникальных функций, пользователи увеличат скорость обучения и производства.Одна из причин, по которой разработчики игр выбирают пиксельное искусство в качестве стиля для своих игр, заключается в том, насколько быстро художники могут его создать.

Aseprite помогает им делать это еще быстрее.

Основы сглаживания

Посмотреть на YouTube

Еще одно фантастическое видео от MortMort, в котором есть несколько отличных советов по сглаживанию для начинающих.

Anti-Aliasing — это пугающая тема для всех, но ее очень важно изучить. Это метод, который может придать вашим творениям пиксельной графики дополнительный реализм и помочь им исчезнуть с экрана.

В этом типе изображений важен каждый пиксель, который должен передавать как можно больше информации. Сглаживание — это способ использования пикселей, отличных от , для сглаживания неровных линий и создания иллюзии формы.

Если все сделано правильно, сглаживание добавит глубины вашим изображениям.

Mort идет еще дальше и демонстрирует вам некоторые передовые методы создания спрайтов для игр. Например, поскольку игровые персонажи появляются на разных фонах, вы захотите использовать нейтральный цвет для своего контура.

Методы затенения

Посмотреть на YouTube

В этом базовом руководстве Rainy Day 3210 объясняется, как использовать затенение для создания глубины.

Начав с некоторых примеров плохого арта, Rainy Day помогает начинающим пиксельным художникам решать проблемы идентичности с их собственным артом и предлагает методы, которых следует избегать.

«В конце дождливого дня» — это простой пример использования ценности для создания глубины. С помощью трех оттенков синего и черного художник создает убедительный синий шар.Мы можем видеть, как изменяющиеся значения «поворачивают» форму, делая ее трехмерной с помощью всего лишь нескольких пикселей.

Это видео также содержит несколько советов по использованию инструмента кривой в Aseprite. Он отлично подходит для добавления теней вашим персонажам и объектам.

Как создать лист спрайтов

Посмотреть на YouTube

Спрайт-листы чрезвычайно полезны при разработке игр, но создавать их вручную утомительно.

К счастью, Aseprite упрощает создание листов спрайтов, поэтому нам не нужно делать это самим.

ETOSurvival показывает, как использовать Aseprite и его временную шкалу для создания цикла ходьбы в четырех направлениях для персонажа видеоигры. Подумайте о двухмерных играх с видом сверху вниз, таких как Zelda, и вы поймете идею.

Благодаря объединению всей графики в одно основное изображение упрощается организация игрового контента. Это также уменьшает размер файла игры за счет уменьшения количества файлов, необходимых для рендеринга символов (обычно это называется сжатием ).

Еще одно преимущество использования листов спрайтов в том, что они гибкие и позволяют легко изменить игру.

Например, вы можете быстро внести изменения в персонажа, отредактировав таблицу спрайтов и сохранив файл. Это автоматически обновит анимацию персонажей по всей игре.

Создание персонажей и анимация

Посмотреть на YouTube

Создание персонажа — один из самых сложных аспектов любой видеоигры.

Хороший персонаж может сделать или сломать в остальном хороший проект. В этом видео Advent1013 проектирует и анимирует простого персонажа с помощью Aseprite и множества удобных пиксельных методов.

Используя холст 32 × 32 пикселя, вы можете следовать этой базовой технике развития персонажей. Художник создает силуэт фигуры перед добавлением деталей, что невероятно ценно для самостоятельной практики.

Студенты-художники, которые много рисовали фигуры, знают, что это общий подход к рисованию углем.

Советы и хитрости кисти

Посмотреть на YouTube

MortMort вернулся с расширенным руководством по использованию инструмента кисти в Aseprite.

Эти полезные советы призваны ускорить ваш рабочий процесс и сделать ваш пиксельный рисунок безупречным.

Сначала идет роспись плитки. Это очень полезный прием, который действительно может сэкономить ваше время, особенно если вы рисуете большие сцены, состоящие из множества плиток. Эта функция имеет множество творческих приложений, так что вы захотите поэкспериментировать со всеми возможностями.

Также Морт описывает настройки чернил в Aseprite, изучение которых может занять время. Используйте эти настройки, чтобы быстро затенять спрайт или рисовать сложные текстуры с тонкими переходами.

8-кадровый рабочий цикл

Посмотреть на YouTube

Создание циклов выполнения — это то, чем вы много занимаетесь как аниматор персонажей, особенно работая с пикселями.

Чем больше вы тренируетесь, тем лучше у вас получается.

Этот отличный учебник от YouTuber HeartBeast проведет вас через создание базового цикла из 8 кадров. Не дайте себя обмануть: 8 кадров — это все, что вам нужно для убедительной анимации.

Циклов пробега — отличный шанс добавить индивидуальности и выразительности вашим персонажам.Обратите внимание на то, как HeartBeast создает анимацию, и отметьте ключевые моменты, которые помогают направлять работу.

Например, земля должна оставаться неизменной на всех кадрах.

Плитка для травы

Посмотреть на YouTube

Умение создавать бесшовные плитки — важная часть создания пиксельной графики.

Традиционно эти плитки использовались для покрытия большой площади, занимая при этом очень мало памяти компьютера. Сегодня они являются одним из многих инструментов в наборе инструментов художника по пикселям.

Чтобы плитки были бесшовными, их нужно наматывать в обоих направлениях. Aseprite упрощает это, предоставляя параметр Tile Mode на вкладке View.

Используйте это для предварительного просмотра мозаичного изображения, чтобы увидеть, как оно выглядит при дублировании по горизонтали и вертикали. Или попробуйте продублировать по оси Y, чтобы протестировать анимированный водопад.

Pixel Art House

Посмотреть на YouTube

В этом коротком руководстве художника TutsByKai вы узнаете простой, но эффективный метод создания пиксельного дома.

Выполнив несколько процедур и включив их в свой распорядок дня, вы сможете быстро создавать дома из Aseprite с идеальным пикселем.

Начните с очертания крыши, а затем нарисуйте корпус дома.

Следите за дверями и окнами, прежде чем переходить к таким деталям, как черепица и оконная отделка. Используйте копирование и вставку в сочетании с переворачиванием и вращением, чтобы быстро расширять текстуры.

Текстура камня

Посмотреть на YouTube

Теперь, когда вы знаете, как создать текстуру травы, пора переходить к камням и камням.

TutsByKai показывает вам, как использовать мозаичный режим Aseprite для рисования поразительно реалистичной текстуры.

Начните с очертания отдельных камней и не бойтесь подтолкнуть их к краю. Пиксельные художники говорят о «сокрытии сетки», что означает сокрытие швов плитки. Переходите к темным и светлым значениям и заканчивайте светлыми поверхностями поверх самых темных теней.

Анимация дыма

Посмотреть на YouTube

Необычная анимация дыма — идеальный способ добавить немного шика в пиксельную графику.

Следуйте этому превосходному руководству и создайте свой собственный мистический дым для трубы, костра или магической атаки. Это идеально подходит для некромантов и других магов.

В этом видео рассказывается об интересном методе со снятием шкуры для развития движения между кадрами. Рекомендуется начать с простых форм и поработать над всей анимацией, прежде чем рисовать детали или тени.

Charmander Искусство и анимация

Посмотреть на YouTube

Это покадровое видео без озвучивания, поэтому это не полное руководство.

Несмотря на отсутствие инструкций, это отличный пример того, как комбинировать многие из представленных до сих пор техник.

Посмотрите, как этот опытный художник полностью с нуля оживляет Чармандера с помощью пикселей.

Они используют снятие шкуры с лука, а также сглаживание для достижения гладких краев и чистой анимации. И они создают существо, используя силуэт, как мы видели в предыдущих уроках из этого списка.

Дополнительные инструменты и советы Aseprite

Посмотреть на YouTube

У

JebbyGD есть несколько отличных советов для продвинутых пользователей Aseprite.

Это видео в основном представляет собой пошаговое руководство по параметрам панели инструментов, но если вы еще не полностью изучили его самостоятельно, позвольте JebbyGD сделать это за вас.

Знаете ли вы, что вы можете легко заменять цвета и изменять размер ваших спрайтов на лету? Вы также можете настроить цветовые кривые своих пикселей, создать собственные кисти и быстро создать текст.

Обязательно проверьте это, когда вы немного освоитесь с основами программного обеспечения.

Несмотря на упрощенный дизайн, Aseprite объединяет в себе множество мощных функций, которые делают его фаворитом как любителей, так и профессиональных художников-пиксельщиков.

Думаю, вы поймете, почему, когда вы начнете использовать его сами.

---

Автор: Джош Петти

Джош — художник и разработчик игр, специализирующийся на научной фантастике, фэнтези и абстрактном искусстве. В его работах используются яркие цвета и сочетаются элементы глитч-арта, бега, ретро-гейминга, неогео и концептуального искусства. Прежде чем заняться 3D-моделированием, анимацией и программированием, он прошел обучение на масляного художника. Сейчас он руководит Brain Jar, небольшой студией по разработке игр, которая специализируется на экспериментальном содержании, основанном на повествовании.Вы можете узнать больше на сайте или в Twitter @brainjargames.

---

.

Звукоизоляция квартиры своими руками — материалы и решения | Своими руками

Трудно найти тихое место в мегаполисе. Гул двигателей и гудки гудков на улицах, гул толпы в подземных переходах, грохот метро — все это создает серьезную нагрузку на нервную систему. Увы, но даже в квартире нас часто беспокоят звуки, проникающие с улицы и от соседей. Как уберечься от шума?

Звукоизоляция квартиры задача сложная, и даже значительные временные и финансовые затраты часто не приносят желаемого результата.На строительных форумах много дискуссий на эту тему, увы. не всегда плодотворно. Мы решили выбрать наиболее часто задаваемые вопросы и ответить на них.

Можно ли улучшить звукоизоляцию квартиры, обшив стены и потолок пробковым шпоном?

Пружинные тонкослойные материалы (включая пробковые панели и покрытия) действительно способны работать как поглотитель звуковой энергии, но они эффективны только при установке сбоку от источника шума (в основном ударного, то есть непосредственно вибрации). воспринимается структурой здания).Применяются для звукоизоляции музыкального оборудования (создания акустических подиумов), в качестве основы для напольных покрытий. Что касается внутренней обшивки изнутри, то при толщине покрытия 10 мм снижение интенсивности воздушного шума (4 Rw) не превышает 2,5 дБ, то есть эффект практически незаметен.

Из лучших материалов наилучшие результаты показывает незатвердевающий акустический герметик в сочетании с гипсовыми плитами (ГКЛ). Конструкция представляет собой двухслойное покрытие стен гипсокартоном, причем второй слой не прикручивается, а приклеивается к первому герметику, выполняя роль демпфера.Снижение воздушного шума в этом случае достигает 6 дБ (заполнение пустот между полосами доски волокнистыми матами повысит звукоизоляцию еще на 5-7 дБ).

Мы живем в панельном доме. Соседи по этажу постоянно шумят: слышны голоса, потом играет музыка. Подскажите, что делать со стеной, из-за которой слышны эти звуки?

Во-первых, вам нужно убедиться, что ваши подозрения относительно источника шума верны.В бетонном многоэтажном доме очень легко ошибиться, так как его конструкции отлично проводят звук. Например, вы уверены, что в подъезде слышите музыку соседей, а на самом деле меломан живет над вами, он повесил колонки на стену — а последние звучали в пределах двух-трех этажей.

Воздушный шум низкой интенсивности, например спокойная речь, не может вызывать вибрацию массивных стен, и вы не должны их слышать. Правда, звук может проникать сквозь щели между панелями.То есть в первую очередь следует удалить обои и штукатурку, выяснить, где находится щель — незачесанный шов, проем (например, для розетки) — и заделать его. Что касается облицовки стен, то большинство специалистов по строительной акустике сходятся во мнении, что локальная шумоизоляция бесполезна: после проведения работ только на одной стене не стоит ожидать ощутимого результата.

---

См. Также: Звукоизоляция квартиры: стены, потолок и перегородки (фото и видео)

---

В офисе необходимо обеспечить тишину.Какой звукоизоляционный материал предпочтительнее?

Для звукоизоляции помещений (кабинеты, спальни) используются многослойные пироги из акустически жестких (отражающих звук) и мягких (звукопоглощающих) материалов. В первую очередь обычно используются GCR и GVL. в качестве вторых — волокнистые и пористые плиты и маты (из стекла, камня, льна, целлюлозной ваты).

Шумопоглощающие материалы помещаются между стержнями тюка. На потолке монтируют подвесные системы из тех же комбинаций материалов, на полу — плавающую армированную стяжку, под которую укладывают волокнистые плиты высокой плотности (150-200 кг / м ² ).Чем больше толщина слоев, тем выше уровень звукоизоляции. Отчасти это зависит от свойств наполнителя — предпочтительнее специальные шумопоглощающие материалы (см. Таблицу «Звукоизоляция для пола»).

Кроме того, крайне важно крепить конструкцию к стене или потолку. Необходимо избегать жестких стыков между слоями, то есть обычные шурупы с дюбелями и металлические скобы не подойдут — нужно использовать застежку-стяжку с резиновыми вставками и шайбами.

Проще (но не дешевле) купить готовые двух- и трехслойные панели, монтируемые на стены и потолок без каркаса (с использованием клея или специальных креплений), но они ограничивают вас в выборе отделки: на окрашенных стенах. в местах стыка панелей время от времени появляются трещины.

Постоянно стук каблуками от соседей сверху. Можно ли с помощью акустического потолка улучшить звукоизоляцию потолка?

Акустические потолки (натяжные и подвесные) и стеновые панели для обустройства жилых квартир используются в основном для оптимизации звука громкоговорителей, расположенных внутри помещения (домашнего кинотеатра или студии).В основном они изготавливаются из пористых и перфорированных тонкослойных материалов (толщина не более 40 мм), способных не отражать, а частично поглощать, частично рассеивать звуковую волну и тем самым уменьшать эффект эха. Расположенные сбоку от источника шума, они немного улучшают звукоизоляцию соседних помещений, но практически бесполезны, если монтируются в защищенном помещении. На потолке нужно собрать толстую (не менее 100 мм) многослойную подвесную конструкцию, но это тоже. Скорее всего, посторонний звук не погаснет полностью, так как структурные колебания распространятся по стенам.

Только что переехал в квартиру в новостройке. Везде ремонт, и очень хорошо слышен звук перфораторов и дрелей.

Очевидно, надо «по кругу» звукоизолировать. Ударный и структурный шум, возникающий в результате механического воздействия на несущие и ограждающие конструкции здания, может распространяться на большие расстояния и преодолевать массивные стены и перекрытия. Защитить их крайне сложно.

Комплексная звукоизоляция увеличит стоимость ремонта на 20-30%.Кроме того, вы теряете 10-12% полезной площади. Вряд ли такие потери оправдают себя — наверняка шум, возникающий от работы приборов, не будет устранен полностью, в лучшем случае вы уменьшите его громкость вдвое. На этапе «освоения» новостроек целесообразнее знакомиться с соседями с верхнего этажа и настаивать на том, чтобы при заливке стяжки пола и укладке напольного покрытия использовали материалы, снижающие ударный шум. Конечно, вы также должны обеспечить покой людей, живущих этажом ниже.

При перепланировке квартиры было решено возвести новую стену спальни из гипсокартона. Можно ли будет обеспечить тишину в комнате?

Существуют специальные решения, позволяющие значительно улучшить звукоизоляционные свойства перегородки из гипсокартона. Прежде всего, необходимо установить две разнесенные рамы (иначе двойная рама с виброповоротом ). Они собираются из металлических профилей на расстоянии 10-20 мм друг от друга и не скрепляются между собой.

В результате резонансные колебания резко уменьшаются, и звуку становится трудно преодолеть препятствие. Внутренние полости каркасов заполнены шумопоглощающими матами общей толщиной не менее 100 мм. Эта конструкция, толщиной 140-150 мм, имеет индекс снижения воздушного шума до 48 дБ, то есть за ней не слышны даже громкие голоса. Если использовать двухслойную кожу (12,5 на 12,5 мм), то звукоизоляция увеличится еще на 8-10 дБ.

---

Смотрите также: Звукоизоляция стены в спальне своими руками — мастер-класс от А до Я

---

В квартире слышен шум с подъезда — лай соседской собаки, звук открывающихся дверей лифта и т. Д. Что делать в этой ситуации?

Наиболее вероятная причина — некачественная входная дверь. Придется заказывать новый дизайн. При выборе обращайте внимание на материал заполнения (оптимальный вариант — плиты высокой плотности из каменной или целлюлозной ваты), а также количество петель герметизации — их должно быть две (первая на полотне, вторая на полотне). коробка).Кроме того, поинтересуйтесь, какие сорта предлагает компания. Повысить звукоизоляцию позволят сэндвич-панели, в которых есть слой пенополистирола, пенополиуретана или технической заглушки толщиной 10-16 мм. При установке дверной коробки обратите внимание на заполнение монтажного зазора: мастер не должен экономить пену.

Фасад нашего дома в Новой Москве выходит на центральную улицу микрорайона. В часы пик в квартире слышен шум транспорта.Как добиться тишины в квартире?

Имеет смысл заказать окна со стеклопакетами. у которых толщина внешнего стекла будет 6 мм, а двух других — 4 мм. Такая конструкция гораздо меньше подвержена резонансным колебаниям, чем обычная. Окна желательно устанавливать с широким (от 80 мм) коробом.

Они предназначены для северных регионов и зданий из сэндвич-панелей, но испытания показали, что такая коробка обеспечивает дополнительную транспортную шумоизоляцию не менее 3 дБ.Эти опции обеспечат удовлетворительную изоляцию транспортного шума RA _trans — 35-37 дБА. тогда как стоимость окна вырастет всего на 20-30 96. Более дорогие решения — стеклопакет с акустическим триплексом (два стекла склеены незатвердевшим компаундом) и отдельные двери (окна финские или шведские тип). Подобные конструкции будут стоить почти вдвое дороже обычных.

---

См. Также: Правильная звукоизоляция дома, квартиры — что делать, если живешь рядом с дорогой или железной дорогой

---

МНЕНИЕ СПЕЦИАЛИСТА

Чтобы добиться приемлемой звукоизоляции между этажами, можно использовать плавающие стяжки.Нижний слой аналогичной конструкции выполнен из материала, способного подавлять ударные колебания. В продаже есть универсальные подложки — водонепроницаемые (защищающие от протечек) и вибродемпфирующие одновременно.

Сюда входят маты из минерального волокна с битумным или каучуковым битумным покрытием, прессованные пробковые листы, вспененный полиэтилен или резина. Подложка укладывается на стены на высоту, равную толщине пирога пола, чтобы изолировать структурные шумы. Поверх залить цементно-песчаную стяжку.Высота стяжки до 40 мм не армируется, при высоте 40-60 мм необходимо армирование дорожной сетки. Через 28 дней бетон набирает 100% прочности, и можно покрывать чистовой пол. Для ламината и паркета рекомендуется дополнительное выравнивание. Более простой, но менее эффективный вариант — использовать специальные мягкие подложки под напольное покрытие.

АКУСТИЧЕСКИЕ ЗНАЧЕНИЯ

ИНДЕКС ИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА Rw (дБ) характеризует способность конструкций не передавать шум в диапазоне частот 100–3150 Гц.Чем выше значение Rw, тем лучше звукоизоляция.

LIMITED Lnw (дБ) Связано с уровнем шума под перекрытием при воздействии на него ударника. Чем меньше значение Lnw, тем выше звукоизоляционная способность перекрытия.

Для характеристики специальных шумозащитных материалов и конструкций, ПОКАЗАТЕЛИ СНИЖЕННОГО ВОЗДУШНОГО И УДАРНОГО ШУМА ( DRw и DLnw).

КОЭФФИЦИЕНТ ШУМОВОЙ ПОЛИТИКИ НОМЕРА a _w рассчитываются в соответствии с международным стандартом ISO 354 (а также американским коэффициентом NRC).Это значение может принимать значение от 0 до 1 (1 означает полное звукопоглощение, 0 — отсутствие поглощения или полное отражение). Она говорит о способности материала гасить эхо в комнате.

---

Установка звукоизоляции — советы профессионалов

---

Большинство жителей многоквартирных домов представляют своих соседей беспокойными кентаврами с дурным музыкальным вкусом или роскошной коллекцией панчеров. Чтобы избавиться от подобных представлений, нужно сделать звукоизоляцию своей квартиры.

Звукоизоляцию помещения лучше делать на этапе ремонта. Когда наклеены обои и уложен ламинат, от назойливых шумов не уйти будет невозможно. Приглушить их можно только установив шкаф вдоль самой проблемной стены или повесив ковер.

Первое, что нужно сделать, это замазать шпаклевкой все щели в стенах, на потолке и в полу. Есть дырочки, которые нельзя мазать. К ним относятся, например, розетки. В многоквартирных домах проемы проектируемых розеток обычно сквозные.На них следует уложить звукоизоляцию. Однако для этого необходимо отключить электричество не только в своей, но и в соседней квартире. Затем следует снять розетку с монтажной коробкой, уложить изоляцию на тыльную сторону соседнего блока и только после этого все поставить на место. Для этого вида шумоподавления подходят негорючие звукоизоляционные материалы. Внимания требует подогрев и стояки. Все швы и трещины вокруг труб необходимо заделать специальными герметиками, выдерживающими высокие температуры.

Когда подготовительные работы закончены, можно приступать к монтажу звукоизоляционных конструкций. Разделяются не материалы, а дизайн. С задачей справится только многослойная конструкция, состоящая из плотных, мягких и твердых слоев.

На стенах, потолке или полу сооружается каркас из профиля с ячейками размером с лист звукопоглощающего материала. Все элементы следует крепить к основанию не напрямую, а через виброизолирующую ленту.Для стоечного профиля используйте специальные звукоизоляционные подвесы с эластичной прокладкой для предотвращения передачи шума. Затем ячейки укладываются минеральной ватой или другим мягким материалом. Важно, чтобы толщина звукопоглощающих матов была не менее 5 см. Все воздушные полости должны быть заполнены. Между матами прокладывают электрические кабели.

Шить конструкцию следует в два-три слоя, комбинируя несколько видов материалов. Для этих целей подойдут: гипсокартон, гипсоволокно, фанера, ДСП и OSB.Швы заделывают шпаклевкой или специальным незатвердевающим герметиком.

Наиболее эффективными материалами считаются те, у которых коэффициент звукопоглощения близок к единице. Специальные звукопоглощающие материалы на основе стекловолокна имеют коэффициент звукопоглощения около 0,8 при толщине материала 5 см. В зависимости от производителя эти цифры могут отличаться.

Жертвовать тишиной придется много. Во-первых, космос. Минимум 5 см для звукопоглощающего слоя, плюс 2-3 см для обшивки.Во-вторых, на звуконепроницаемой стене нельзя вешать тяжелую полку и картину. И, конечно же, нужно быть готовым к внушительным расходам на материалы.

Также есть готовые решения по звукоизоляции помещений — сэндвич-панель с прозрачным, чистым гипсокартоном. Для монтажа не нужно строить каркас из профилей, так как панели имеют уникальное крепление.

Толщина звукоизоляции может варьироваться от 4 до 18. Обратите особое внимание на несущую способность основания, так как вес одной панели 150 × 50 см составляет около 20 кг.Все торцевые соединения панелей со стенами должны иметь виброизоляционный слой.

---

Монтаж звукоизоляции своими руками — как обращаться с разными материалами

МИНЕРАЛЬНАЯ ШЕРСТЬ

Вата на основе базальтовых волокон крепится к стене (или потолку) традиционным способом: с помощью металлической или деревянной обрешетки. И каркас из деревянных брусков в этом случае предпочтительнее, так как дерево по звуку намного хуже металла.

Прежде всего, выровняйте поверхность и отшлифуйте ее.Затем наносим разметку, отмечая карандашное расположение элементов каркаса: с учетом того, что стандартная ширина матов звукоизоляции 500 мм, расстояние между направляющими должно быть 450-480 мм, иначе маты не выдержат. Во время монтажа сетки между брусками и стеной прокладываем демпферную прокладку, которая может представлять собой кусок войлока или нарезанные полосы из той же каменной ваты.

Если под рукой оказалось не дерево, а металлический профиль, его следует закрепить на специальных вешалках, в конструкции которых уже предусмотрен звукоизоляционный слой.

На готовый каркас монтируем маты базальтовые, а сверху — пароизоляционную пленку. При утеплении потолка также фиксируем вату деревянными рейками.

Заключительный этап — установка внешней отделки. Обычно это гипсокартон или вагонка.

TEXAUND

Материал можно монтировать на любую поверхность, в том числе оштукатурить. Главное, чтобы основание было выровнено и обработано грунтовкой. Самый простой способ — смонтировать мембрану самоклеящимся слоем.При их отсутствии воспользуемся монтажным клеем, который необходимо наносить как на стену, так и на саму пленку. Полотно прижимаем к стене и проходим по ней валиком, сглаживая пузырьки воздуха и улучшая сцепление «Тексдауна» со стеной. При этом следует помнить, что полосы материала приклеиваются без зазора, внахлест: край одной полосы должен переходить в другую, примерно на 50 мм. Чтобы края плотно сходились друг с другом, промазываем их жидкими гвоздями или привариваем газовой горелкой.

Материал очень тяжелый, поэтому его установка на потолок осуществляется отдельными небольшими листами с фиксацией дюбелями.

Далее поверх «Тексдауна» нужно установить обрешетку, после чего обшить ее гипсокартонными плитами.

ПОРОЛОН

Плиты из мягкого пенопласта легко наклеиваются на жидкие гвозди или широкий двусторонний скотч. Для установки чернового (финишного) покрытия, как обычно, соберем каркас из деревянных брусков или металлических профилей.Направляющие фиксируют на подвесах, прикрепляя их к стене непосредственно через клееный поролон. Каркас смонтируем так, чтобы

он находился на расстоянии 50-60 мм от стены. Если поверхность поролона рельефная, планки обрешетки располагаем прямо в пазах объемного рисунка. Поверх собранного каркаса укладываем гипсокартон, деревянные панели или любой другой материал.

штукатурка

При выборе штукатурной смеси необходимо «определиться, для какого способа нанесения она подходит: некоторые виды акустической штукатурки предназначены исключительно для машинной отделки».

После выравнивания поверхности закрепляем на стене мелкоячеистую тканевую сетку. Это повысит способность композиции поглощать шум. Использовать в процессе работы металлические маяки нельзя, потому что металл слишком хорош, чтобы передавать звук.

Отделку следует проводить поэтапно: за один раз будем наносить слой толщиной не более 10 мм. Следующий слой начнут укладывать только после высыхания предыдущего. Нанесенный состав выравниваем с помощью правила, а лишнее убираем наполовину.

Для отделки стен можно использовать любую декоративную смесь.

ПЕРЕД УСТАНОВКОЙ ЗВУКОИЗОЛЯЦИИ внимательно осмотрите розетки, расположенные в межквартирных стенах. В муниципальных домах строители, прокладывая проводку, для удобства монтажа часто прорезают в розеточном блоке сквозные отверстия. Не исключено, что именно через них идет посторонний шум. В этом можно убедиться, приложив ухо к самой розетке. Если через него действительно проходят какие-то звуки, отключите электричество и демонтируйте весь агрегат.

Скорее всего, за ним вы найдете тыльную часть розетки соседней квартиры. В этом случае заполните пустое пространство между розетками наполнителем из минеральной ваты, который необходимо обрезать по диаметру отверстия. Поверх наполнителя нанесите толстый слой гипса и дождитесь его высыхания. Осталось только вернуть блок сокета на законное место.

ЕСЛИ НРАВИТСЯ НА ГРОМКУ МУЗЫКА , но при этом не желаете возиться с полной звукоизоляцией пола, задумайтесь о покупке шумопоглощающего ковра.Это изделие должно быть изготовлено по иглопробивной технологии — только такое покрытие очень хорошо задерживает звуки любого происхождения. При покупке также обратите внимание на то, чтобы ковролин имел поролоновую основу из латекса или резины. Еще одно необходимое условие — это особый вид ворса под названием «лохматый». Его длина 30-40 мм.

НАИЛУЧШИЙ ЭФФЕКТ от использования акустической штукатурки достигается в том случае, если вместе с ней используется дополнительный слой пенопластовых плит. Сначала монтируется пенопласт, а затем непосредственно на него наносится штукатурная смесь.Рекомендуемая толщина поролона не менее 2 см. Поскольку материалы имеют разную плотность, звук поглощается более эффективно. Но так как общая толщина звукоизоляции составляет 5-7 см, этот способ хорош для не очень маленьких помещений.

SORRY NOISE проникает не только сквозь стены и потолок, но и через входную дверь. Например, стук каблуков, хлопок закрывающихся дверей лифта, разговоры соседей, бросающих курить на лестничной площадке.Как правило, дверные монтажники закрывают щели в дверном проеме обычной монтажной пеной, которая не является звукоизоляционным устройством. Оптимальное решение — убрать пену, а зазоры заполнить цементным раствором. Однако желательно установить еще одну защиту от посторонних звуков — внутреннюю деревянную дверь. При наличии порога и резинового уплотнителя можно снизить уровень шума на 15 дБ.

Сметная стоимость работ и материалов
Материал	Коэффициент материала		Минимальная стоимость		Минимальная стоимость установки
Минеральная плита из стекловолокна	0,7-0,95	123 руб / м 2		700 руб / м 2
Мембрана «Texdown»	0,7-0,8	974 рус		650 RU6./ М 2
Акустическая пена	0,8-0,9	910 руб / м 2		600 руб / м 2
Штукатурка звукоизоляционная	0,5-0,7	485 руб / 12 кг.		530 руб. / М 2

---

Звукоизоляция квартиры своими руками — видео

© Авторы: Владимир Григорьев, Сергей Васильев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Полка-конструктор своими руками Подставка из многослойной фанеры …

Звукоизоляция стены в спальне своими руками — мастер-класс от А до Я Правильная звукоизоляция спальни своими руками …

Козочки складные устойчивые для мастерской своими руками — фото и чертеж Козочки складные для мастерской…

Садовый вар своими руками — 3 рецепта. Памятка садоводу КАК ПОДГОТОВИТЬ САД В СВОИХ РУКАХ …

Звукоизоляция и звукоизоляция в домашних условиях — материалы и методы Способы и материалы для шумоизоляции …

Ночник из светодиодов своими руками Как сделать ночь лампа свой …

Шумоизоляция своими руками — схемы и советы от архитектора Звукоизоляция дома своими руками -…

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Как установить межгосударственную дверь своими руками | Своими руками

Внутренняя дверь — желанный элемент каждой комнаты. Правильно подобранная и правильно собранная дверь может быть украшением и долгие годы выполнять свои прямые функции, для которых она собственно и предназначена.

Установка дверей своими руками — работа не простая, но и не очень сложная. А если сделать это самостоятельно, то можно не только сэкономить, но и приобрести навыки, которые пригодятся в будущем при строительстве дома.Подготовительные работы производятся на прочном столе (верстаке) или на полу. Обязательно подкладывайте под собираемое изделие мягкий материал, например, картонную коробку.

Петли на дверной косяк и белье необходимо установить заранее. При этом обратите внимание на направление открывания дверей.

В зависимости от направления открывания дверей покупаются петли и замок. Однако для большинства современных замков для межкомнатных дверей направление открывания не имеет значения, так как язычок замка всегда можно переставить в нужное положение.Также следует учитывать, что некоторые замки «привязаны» к толщине дверного полотна. На это стоит обратить внимание.

СБОР ДВЕРНОЙ КОРОБКИ

В этом примере установка дверной коробки имеет немного меньшую толщину, чем толщина перегородки, в которую встроена дверь. Перед началом работ нужно подготовить необходимые инструменты и вспомогательные материалы.

Новую дверь желательно покупать в комплекте (желательно — одного производителя), состоящем из блока дверной коробки, дверного полотна, наличников и ворот с учетом размеров дверного проема и толщины перегородки.При покупке обязательно проверьте все элементы на отсутствие дефектов, в том числе относительно геометрии деталей.

Ставим новую межкомнатную дверь своими руками — пошаговая инструкция

1. Стойки дверной коробки соединяются с перемычкой саморезами, смазав стыковые поверхности клеем. Чтобы шурупы не потрескались при вкручивании шурупов, в последних просверливаются направляющие отверстия.
2. Установив порог, ящик помещается в проем и закрепляется сверху и снизу.
3. Дистанционные клинья для фиксации дверной коробки в проеме используются попарно. Это позволяет выставить дверную коробку в дверном проеме, не искажая ее отдельные элементы. Чем лучше клинья, тем легче с ними работать.
4. Стук-клинья, установленные в зазоры между дверной коробкой и перегородкой, легкими ударами молотка.
5. После заклинивания проверьте уровень положения всех деталей дверной коробки. При этом необходимо контролировать, не погнулись ли детали.При необходимости отрегулируйте положение дверной коробки клиньями.
6. Убедившись в правильности установки дверной коробки, просверлите возле клиньев в стойках отверстия под саморезы. Коробка крепится саморезами к перегородке.
7. Наконец проверьте прямоугольность дверной коробки. Равные диагонали указывают на то, что прямые углы выдержаны. Можно повесить дверное полотно.
8. Повесив дверное полотно на петли, прикрепите ответную часть дверного замка к стойке ящика.Разрежьте его так же, как дверные петли.

ЗАВЕРШЕНИЕ ОПЕРАЦИЙ

1. Отрежьте выступающие части клиньев. Здесь лучше использовать ручной инструмент, так как делать это нужно очень аккуратно, чтобы не повредить дверную коробку.
2. Применяя накладку и измерительную линейку, укажите необходимую ширину доборов. Замеры производятся в нескольких местах и ​​обязательно — по углам дверной коробки.
3. Если нет готовых добор нужного размера, то их можно вырезать из широкой строганной доски, подобрать под дверную коробку по цвету и фактуре.Затем вручную вырежьте части нужной ширины по направляющей дисковой пилой. Ширину ворот необходимо тщательно отрегулировать.
4. Если вы хотите увеличить толщину лака, с обратной стороны к нему прибивают брус подходящего размера. Установите собранный пикап на место и прикрепите его к коробке саморезами.
5. Наличники желательно устанавливать не заподлицо с краями сверл, а немного от них.

Несколько советов по самостоятельной установке межкомнатных дверей

• Если опыт столярных работ небольшой, установку дорогой двери лучше доверить профессионалу.
• Самый простой способ закрепить дверную коробку, когда перегородка деревянная. В этом случае при установке дверной коробки можно обойтись только саморезами. Если перегородка кирпичная или бетонная, вам также понадобится подходящий дюбель. Всегда используйте правильное крепление.

Подробнее 7

A — Для крепления коробки в дверном проеме используйте деревянные или пластиковые клинья.

B — Между коробкой, установленной в проеме, и перегородкой должны быть зазоры 2-3.Этого достаточно для установки стопорных клиньев.

Q — Лучше, если порог, входящий в блок дверной коробки, будет из твердых пород дерева. Тогда это продлится дольше.

D — Верхняя петля устанавливается на расстоянии 15-20 см

от верхнего края дверной коробки, а нижнего — на расстоянии 20-25 см от нижнего края дверного полотна. Углубления для петель выбираются долотом по намеченному контуру на глубину, точно соответствующую толщине схемы петель.Сами петли необходимо закрепить так, чтобы головки саморезов не выступали за плату петли.

По материалам журнала для мастеров сам мастер

Примечание: Как правильно выбрать дверь

Посмотрите на дверь.

Как вы думаете, оно объединяет или разделяет пространство? На этот вопрос существует всего три стандартных ответа. Между тем двери сделаны такие разные …

Итак, одна дверь нужна для уединения, другие — для выхода в соседнюю комнату.Третий разумно указывают: важно, чтобы оба. Для лучшей приватности нужна надежная звукоизоляция, матовая, полноценная ткань, плотно облегающая коробку по всему периметру. Для создания ощущения открытого пространства предпочтение светопропускающим конструкциям — застекленным или полностью остекленным. Когда вы совмещаете кухню или прихожую с гостиной, дверь в целом может быть довольно условной, как и стена, в которой сделан проем … Какой именно должна быть дверь в вашем случае?

Жизнь без двери — расстегнута

Уровень популярности удерживает распашная дверь, то есть открывающаяся на себя или от себя.Его конструкция известна с давних времен. Ящик представляет собой основу, надежно закрепленную в проеме перегородки и с помощью двух петель на петлях удерживает полотно, позволяя ему открываться в одном направлении и закрываться в противоположном.

Двери, как и в метро, ​​открывающиеся в обе стороны относительно плоскости стены, называются распашными. Они оснащены специальными петлями на пружинах, отличаются высокой проходимостью и в жилищном строительстве используются крайне редко.

Двери как стена

Наряду с распашными дверями популярны раздвижные двери и перегородки.Их неоспоримым преимуществом является возможность экономии места, что крайне важно в малогабаритных квартирах. Когда вы открываете дверь, раздвижная дверь перемещается по стене или заходит в стену заранее заданным карандашом. Штраф, конечно, отнимает часть площади, и возведение ее возможно только на этапе ремонта, но расстановка мебели возможна со всех сторон возле двери.

Сэкономьте место и разрешите складную дверь. Его ткань состоит из двух или более частей, соединенных петлями.При открытии детали складываются гармошкой.

Полотно дверное

Полностью стеклянная раздвижная или распашная дверь — это полотно, сделанное из безопасного закаленного стекла, которое трудно разбить и которое невозможно разрезать.

Пропуская свет, дверь улучшает естественное освещение помещения, обычно коридора или холла. Матовое покрытие делает стекло непрозрачным, что обеспечивает конфиденциальность. Звукоизоляция этой двери обеспечивает сплошное стекло толщиной более 8 мм и контур уплотнения.

Для обеспечения жесткости конструкции стеклянная ткань часто обрамляет алюминиевый корпус.

Вставить в рамку

Межкомнатные двери имеют рамную или панельную конструкцию. Каркас состоит из каркаса и вставок заполнения. Так, например, устраиваются панельные модели с повязкой из напильника. В дизайне возможны комбинации вставок: дерево, стекло, ДСП с ламинированным покрытием и другие материалы. Полотно панельной двери может быть как однородным, так и каркасным.Из листовых материалов или прутков склеивается однородное полотно с последующей отделкой. Но чаще всего между двумя листами фанеры, ДСП или МДФ стоит стоечная конструкция, а пустоты заполняются сотовым звукоизоляционным материалом. Такая конструкция хорошо защищает от проникновения шума, что особенно актуально для спален и детских комнат. Внешняя отделка может быть самой разной.

Нюансы отделки межкомнатных дверей

Производители широко используют синтетические материалы: глянцевые пленочные покрытия, ламинат и кортекс.

В отличие от натурального дерева, «синтетика» мало подвержена механическим воздействиям, проста в уходе и относительно дешевая. Ламинат и кора также отлично имитируют рисунок любого натурального материала.

В целом востребована текстура дерева, в том числе имитация брашинга (когда с поверхности дерева буквально вычесываются мягкие волокна).

Наряду с цельнодеревянными дверьми, как правило, рамного исполнения, применяется отделка натуральным шпоном.Внешне тонкий слой деревянного покрытия не отличается от массива, но вся конструкция более легкая и устойчивая к короблению.

Проем в дизайне

Наряду со стандартными решениями есть яркие неординарные варианты. Современная межкомнатная дверь может стать украшением интерьера или стать незаметной, как хамелеон. На заводе модели хамелеонов грунтуют под покраску, финишную отделку производят после установки. Возможности широкоформатной печати позволяют разместить на дверном полотне любую фотографию или рисунок.Стеклоткань также пропускает свет из комнаты в комнату и действует как необычный источник света. Больше всего в стиле хай-тек подходят стеклянные двери. Все особенности конструкции: петли или роликовые механизмы, аксессуары — на виду и волей-неволей поддерживают стиль высоких технологий.

Золотые ручки

Чаще всего в межкомнатные двери устанавливают ручки с нажимным или поворотным механизмом. Внешние части рукояток давления представляют собой Г-образные рычаги. Два плеча соединены граненым стержнем, проходящим через полотно.Нажимаешь — стержень поворачивается и открывает защелку. В роторных моделях усилие рычага осуществляется поворотом диска или шара. Такие модели компактны, но менее удобны.

Стационарные ручки (без фиксатора) предназначены только для открывания и закрывания полотна. Сейчас их выбирают реже. Раздвижные двери снабжены другими открывающимися устройствами: например, рамками или планками с углублениями для пальцев. Их, как правило, собирают при изготовлении полотна.

Какие дверные петли

• Нашивка без застежки .Они состоят из двух частей и позволяют снимать дверь с петель. В случае съемных петель нужно определиться между левым и правым исполнением.
• Накладные цельные (двусторонние) . Чтобы снять полотно с неразъемных петель, требуется открутить шурупы. Но неразъемная петля универсальна: она позволяет повесить полотно по обе стороны от проема.
• Врезной . Аналогичен накладным, но устанавливается в заранее подготовленные пазы.
• Винт . Они прикрепляются к шпилькам с резьбой, которые ввинчиваются в торец лезвия и ложу. Применяются в дверях с тамбуром.
• Скрытый . Когда дверь закрыта, не видно. Их откидная часть в защитном футляре врезается в коробку и соединяется с тканью с помощью П-образного рычага. При закрывании створки рычаг входит в паз коробки.
• Итальянский . Крепятся они не сбоку, а сверху и снизу полотна.Открывающуюся сторону можно выбрать в процессе установки.

Двери на роликах

За траекторию движения и плавность раздвижной двери отвечают роликовый механизм, фиксирующий элемент и направляющий флажок. Ролики механизма ездить сами по железной дороге, расположенной в верхней балке поддержки, а иногда и в потолке. Количество дверей у этой двери от одной до четырех. Однако конструкция, состоящая более чем из одной створки и шириной 3 м, считается раздвижной перегородкой.

Двери нижнего отката (когда направляющая и подвижные ролики установлены в полу) используются крайне редко. Во-первых, излишняя неровность пола скрывает потенциальную опасность получения травм. Во-вторых, в полости рельса скапливается грязь, и время от времени возникают препятствия для движения.

В заметке:

Если дверь должна быть нейтральной, остановите выбор на белом белье. Белый, как известно, сочетается с любыми цветовыми фантазиями.Дверь под цвет пола или мебели — тоже безошибочное и экономичное решение. Приверженцы классического интерьера рекомендуют остановить свой выбор на панельных моделях. Современный интерьер ближе к гладкому белью.

---

Правильный монтаж межкомнатной двери своими руками

Часто люди, покупая хорошие межкомнатные двери, доверяют их установку неспециалистам. И в результате у них возникают проблемы: полотно клинья в коробке, замки и ручки плохо работают, внешний вид плохой и т. Д.Но в целом процесс установки двери несложный, и, зная основные правила, вы сможете справиться с этой работой самостоятельно.

Открытие

Как показывает практика, этому моменту очень редко уделяют должное внимание, а зря. Правильная геометрическая форма проема и точные размеры даже в вертикальных плоскостях — уже пол дела (фото 1). В противном случае неизбежны разного рода проблемы.

Часто ошибки возникают еще на этапе проектирования проема и выбора нужного размера дверного полотна.На сегодняшний день стандартными размерами полотен считаются: ширина 600, 700, 800, 900 мм и высота 2000 мм. При этом ширина проема должна превышать ширину полотна на 60-100 мм, а высота проема от уровня чистого пола (чистовой пол) — 2060-2080 мм.

Комплектующие аксессуары

Раскрой замков, петель и другой фурнитуры требует особой осторожности и кропотливых расчетов, иначе внешний вид двери легко испортить.А преждевременный износ механизмов — это нередко явление.

Для вставки обычных петель и простых замков достаточно пары острых зубил, дрели, ножа и молотка. Но для более сложных работ, в частности установки и вставки петель сложной формы, вам понадобится фрезер. Однако они могут разрезать и обычные петли, что значительно ускоряет процесс и улучшает качество кадра.

При установке двери устанавливаю петли на расстоянии 200 мм от верхнего и нижнего торца дверного полотна.Верхний и нижний контур петли вырезаю острым резаком; Боковой край отмечаю карандашом. Боковой упор фрезера регулирую так, чтобы край фрезы находился на отметке карандаша. Затем фрезой подбираю посадочное место для петли, не доходя 1-1,5 мм до линии надреза, угол выравнивается стамеской. Затем вставляю петлю, проверяю прочность и сверляю отверстия под саморезы.

Сразу хочется отметить еще такой момент, как правильное соединение стойки коробки и перекладины.Практически все современные боксы имеют радиусное сечение, неправильная стыковка боковых стоек и верхней перекладины приводит к результату, как на фото (фото 4 и 5).

Профильные коробки лучше всего комбинировать с «хорошей сделкой». Проще всего это сделать с помощью торцовочной пилы, пропил будет чистым и точным.

Коробка соединяется шурупами, предварительно просверлив отверстия перпендикулярно линии реза. Ширина верхней перекладины должна быть на 5-6 мм шире дверного полотна.

В коробке петли я вырезал так же, как и в дверце, но с небольшим нюансом.Дверное полотно укладывается на нервюру петлями вверх, сверху кладу стойку так, чтобы верхняя часть стойки была смещена на 2-3 мм относительно верхнего торца полотна, тем самым образовав верхний зазор.

После этого отношу на подставку ярлыки верхней и нижней границы петли. Пока подставка лежит на полотне, нужно убедиться, что герметик плотно прилегает к полотну, нет ли кривизны. Расстояние от стороны петли до пломбы лучше всего делать на 0,5 мм больше, чем на полотне.После каркаса необходимо проверить точность посадки, поставив заднюю часть подставки на лист, предварительно закрепив петли на полотне (фото 2 и 3). На стенде я ношу этикетку нижнего края дверного полотна, тогда она будет использоваться как отправная точка для формирования зазора между полотном и полом.

Для удобства вставки петель в коробку можно сделать несложное приспособление (фото 6).

Для фиксации замка понадобится пара зубил, две перфораторы 16 и 20, дрель, острый нож и, если есть, фреза — им удобнее подобрать накладку для переднего фланца. замка.Затем, разметив, просверлите отверстие на 16 на глубину замка и выровняйте его стамеской. Если все делать аккуратно, этого можно избежать.

Крепление дверной коробки

Собранный ящик с помощью клиньев фиксируют в проеме. На этом этапе проверяю горизонтальность верхней перекладины и при необходимости поправляю. Вам нужно начать с обратной петли; с помощью клиньев выставляю по уровню в двух плоскостях и фиксирую саморезами. Вторая стойка выравнивается по уже наклеенному полотну.Добившись плотного прилегания без зазоров и трещин, полотно к пломбе также фиксируется саморезами. Для заполнения зазоров между дверной коробкой и стеной я использую профессиональную монтажную пену — она ​​меньше расширяется по сравнению с обычной пеной и поэтому не вызывает деформации коробки.

Что касается наличников, то прямые соединены под прямым углом. Классическим способом соединения манжетов радиуса и изогнутости считается соединение «в лицо» (фото 7 и 8).

Для справки:

Очень важно измерять каждое дверное полотно в отдельности, так как даже кажущиеся на первый взгляд идентичные полотна на самом деле отличаются размером на 1-5 мм. Например, ширина одного полотна 801 мм. Следовательно, ширина верхней перекладины должна составлять 806-807 мм. А второе полотно может быть шириной 798 мм, соответственно перекладина должна быть шириной 803-804 мм.

Правильный монтаж межкомнатной двери: фото нюансов монтажа

© В.Кочмарук, мастер-установщик дверей

---

Установка межкомнатных дверей своими руками — советы и опыт читателей

---

Как я установил межкомнатную дверь

ИЗ ПРЕДЫДУЩИХ БЫТОВЫХ КВАРТИР, МЫ ПОЛУЧИЛИ НАС В ТЯЖЕЛОМ СОСТОЯНИИ, И Я В ПЕРВЫЙ РАЗ РЕШИЛ ПОЛНОСТЬЮ ЗАМЕНИТЬ ПРОМЕЖУТОЧНЫЕ ДВЕРИ. И чтобы немного сэкономить, все работы по их установке производились самостоятельно, без привлечения специалистов.

Ящик монтажный

Сделав необходимые замеры, заказал двери вместе с коробками в магазине.После доставки приступили к монтажу, который состоял из нескольких этапов: сборка коробки и ее установка, навешивание дверного полотна, установка дополнительного элемента и наличников.

Я собрал коробку, закрепив все детали саморезами. Затем с помощью клиньев закрепили его верхнюю часть в проеме. Перед тем, как закрепить дно коробки, выровняйте сторону петли в двух плоскостях с помощью строительного уровня. Подгоните ширину вверху и внизу коробки с учетом зазоров по 5 мм: ширина дверного полотна в моем случае составляет 800 мм, а значит, расстояние между боковинами должно быть 805 мм.Используя клинья, он закрепил обе стороны коробки и установил между ними проставку.

Вешаем полотно

Повесив дверное полотно, проверил уровень, закрывается ли дверь равномерно. Затем я установил в коробку дополнительные поперечные распорки чуть ниже ручки и на уровне верхней петли. В приоткрытом положении дверь не должна открываться или закрываться самопроизвольно. Место крепления коробки к стене закрепили монтажной пеной. Для надежного захвата обрызгиваем отверстие водой из пульверизатора.

Оставьте коробку в таком состоянии до полного высыхания пены (не менее 12 часов). Потом отрезал клинья, не дотянувшись до них, снял распорки и аккуратно срезал ножом выступающую пену.

Важно!

При установке коробки необходимо вставить верхние клинья на уровне стыка поперечной и краевой частей (в углах).

Добор и обрезки

Замерив зазор между коробом и стеной, лобзиком отрежьте дополнительную доску нужного размера.Вставил элемент в паз и воткнул в нескольких точках. В случае, когда ширины стандартного предборного элемента (230 мм) недостаточно, чтобы полностью закрыть ширину проема, используйте соединительную планку (продается в строительном магазине), которую можно «привязать» к нескольким элементам. .

Определив необходимую длину наличника, распилить заготовки ножовкой и стулом под углом 45 градусов. Закрепите накладку на последние гвозди, предварительно просверлив для них отверстия d 1,5 мм.

Кстати

Пена может повредить лак на коробке, поэтому перед заливкой поверхность коробки лучше проклеить малярным скотчем. При высыхании пена увеличивается в объеме в несколько раз, это нужно учитывать при установке.

© Автор: Владимир Якушев, Курган

---

Установка межкомнатных дверей своими руками — видео

---

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Отделка двери ламинатом вручную Как отделать дверь ламинатом …

Меняем дверные петли своими руками от А до Я Замена дверных петель своими руками …

Металлическая дверь с ажурным окном своими руками Как сделать своими руками из металла …

Сделать арочную дверь своими руками пошаговая инструкция и фото Как сделать самое простое но…

Как правильно установить двери в стены в квартире Мы сами устанавливаем межкомнатные двери. Профессиональный плотник …

Монтаж строительной пены — правильное использование при установке двери КРЕПЛЕНИЕ ДВЕРНОЙ КОРОБКИ С ПОМОЩЬЮ …

Пол перегородки и дверь в новом коттедже своими руками Внутреннее устройство дома …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.
