Беседка из профильной трубы своими руками: Чертежи и схема изготовления

Беседка из профильных труб – это не только уютное место для отдыха, где можно уединиться, спрятавшись от ежедневной суеты. Эта конструкция может стать истинным украшением вашего участка! Однако для этого к строительному процессу следует подходить грамотно и творчески, причем это касается не только проектирования, но и монтажа всех конструктивных элементов сооружения. Итак, сегодня вы узнаете, как построить беседку из металлопрофиля и что вообще для этого потребуется.

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы своими руками

Содержание статьи:

Конструктивные особенности беседок из профильных труб

Как можно догадаться из названия, главным расходным материалом, который в данном случае будет использоваться, являются профильные трубы, которые, в свою очередь, могут иметь либо квадратное, либо прямоугольное сечение. Подобный материал по многим характеристикам значительно превосходит иные разновидности проката (к примеру, круглые трубы, пруты или уголки) и лучше подойдет для строительства разного рода металлических конструкций, в особенности, если они изготавливаются собственноручно.

Беседка из профильной трубы

Беседка из профильной трубы

Благодаря особой форме сечения, профтрубы обеспечивают следующие важные параметры.

  • Нагрузка будет распределяться максимально равномерно, причем не только по самим трубам, но и по элементам, которые с ними соединены.
  • Сам процесс возведения будет максимально быстрым и простым.
  • Конструкция получится достаточно прочной, хотя и весить при этом будет не очень много (дело в том, что такие трубы полые внутри).
  • Беседка будет более красивой и привлекательной, чем если бы использовались другие разновидности металлопроката.
  • Наконец, места креплений с другими деталями просто и удобно подгонять, причем с любой из сторон. А о тех же трубах круглого сечения этого сказать нельзя.

Беседка из профильной трубы

Беседка из профильной трубы

Еще стоит заметить, что профильные трубы являются поистине универсальным материалом. Они могут применяться не только для силовых конструктивных элементов (кровельных балок, например), но также для всех остальных (даже декоративных – столов, скамеек, прочего). Для изготовления беседки можно использовать только сам металлопрофиль, а также материал, который может быть использован для кровли (к примеру, сотовый поликарбонат). А для обеспечения привлекательности и предельной легкости всей конструкции можно, как показано на иллюстрациях, применить трубы разного сечения.

Обратите внимание! Стойки при этом должны быть выполнены из труб такого диаметра, чтобы конструкция получилась надежной и прочной, в то время как остальные элементы могут быть выполнены из меньших изделий (в зависимости от функционального назначения).

Беседка из профильной трубы

Беседка из профильной трубы

Для беседки, в особенности, для ее опорных столбов предпочтительнее использовать именно квадратный металлопрофиль. Что же касается прямоугольного, то он тоже подойдет, но его лучше применять для обрешеток, ограждений и иных элементов, не подверженных значительным механическим нагрузкам.

Помимо того, в процессе сооружения вам понадобятся навыки работы с электрическими инструментами – электрической дрелью и болгаркой. Также желательно, чтобы вы умели хоть немного работать со сварочным аппаратом. Таким образом, вы сумеете выполнить сварные швы в тех местах, где это потребуется. Согласитесь, крепление, осуществленное с помощью болта с гайкой, выглядит не так аккуратно и привлекательно, как выполненное посредством сварочного аппарата.

Беседка из профильной трубы

Беседка из профильной трубы

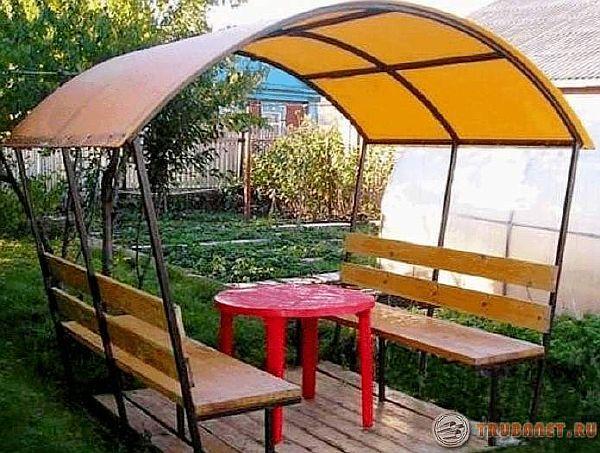

Видео – Беседка из металлопрофиля и поликарбоната

Основные достоинства металлических беседок

Стоит заметить, что беседка из профильной трубы, помимо легкости сооружения, имеет и другие важные преимущества.

  • Она немного весит – если почва на участке достаточно плотная и не сдвигается в зависимости от сезона, то фундамент может вообще не потребоваться – вместо этого конструкцию можно взгромоздить на кирпичи/камни. Если же беседка небольшая, то ее при необходимости вообще можно будет переносить на другое место. В крайнем случае, можете построить столбчатый фундамент, который куда менее затратный, нежели ленточного типа.
  • Такая конструкция пожаробезопасна, чего нельзя сказать о беседках, выполненных из древесины. Следовательно, внутри без проблем можно размещать, к примеру, мангал. В таком случае даже если пожар и произойдет, то конструкции он никоим образом не повредит.
  • Беседка из профильной трубы

    Беседка из профильной трубы

  • Металлическая беседка очень прочная, она может без особых проблем выдерживать сезонные подвижки почвы. Каркас гораздо лучше держит форму, нежели те, что выполнены из дерева либо кирпича.
  • Наконец, все соединения получаются максимально точными и геометрически правильными. Хотя даже в случае неточностей их можно будет с легкостью устранить.

Беседка из профильной трубы

Беседка из профильной трубы

Безусловно, имеются у таких беседок и свои минусы. Так, теплоизоляция здесь практически нулевая. По этой причине подобного рода беседки выполняются открытыми, то есть больше для летнего использования. Конечно, конструкцию можно чем-то обшить (скажем, вагонкой), однако она все равно останется неуютной и холодной. Помимо того, каркас нуждается в перманентном уходе. Антикоррозийное покрытие придется регулярно обновлять, иначе каркас будет контактировать с влажным грунтом и, как следствие, начнет ржаветь.

Видео – Беседка своими руками

Разновидности и варианты изготовления

Для начала заметим, что садовая беседка может иметь разные формы (прямоугольной, шести- или восьмигранной, круглой). Помимо этого, существует сразу два способа установки металлического каркаса.

  • Способ первый: бетонирование вертикальных труб в грунт. Остальные элементы конструкции в таком случае будут крепиться именно к этим стойкам. Очевидно, что фундамент как таковой в данном случае отсутствует, хотя, если нижнюю обвязку несколько поднять над поверхностью грунта, можно выполнить настил пола, хотя зачастую в таких беседках напольное покрытие выкладывается тротуарной плиткой или же бетонируется.
  • Беседка из профильной трубы

    Беседка из профильной трубы

    Беседка из профильной трубы

    Беседка из профильной трубы

  • Способ второй: сначала сооружается фундамент (ленточный либо столбчатый) или, что наблюдается нечасто, заливается монолитная плита.Сооружение каркаса осуществляется отдельно, а фиксируется он уже после монтажа стоек и нижней обвязки. В случае столбчатого/ленточного фундамента трубы необходимо укладывать непосредственно на него, а затем уже соединять между собой «на месте». В результате готовое сооружение можно будет поднять только с помощью спецтехники.

Обратите внимание! Трудно сказать, какому из вариантов лучше отдать предпочтение. В плане надежности креплений выигрывает первый способ, поскольку опоры оказываются забетонированными. Еще данный способ дешевле, ведь фундамент и нижняя обвязка здесь не требуются. Зато без пола подобного рода конструкция является всего лишь летней беседкой, поскольку для закрытой (зимней) обязательно требуется пол.

А вот беседка из профильной трубы, возведенная на фундаменте, своими руками имеет одно преимущество – в ней изначально предусматривается присутствие пола. Кроме того, такое возвышение (пусть оно и маленькое) предотвращает попадание грязи и брызг внутрь.

Ключевые варианты сборки

В большинстве случаев металлические изделия соединяются между собой при помощи сварочного аппарата. Скорость работы в таком случае высокая, равно как и степень надежности. Однако, если речь идет об открытой летней конструкции, может возникнуть необходимость в демонтаже и последующем повторном монтаже. И неудивительно, ведь если дачный участок не охраняется, то оставлять на нем кучу металла как минимум небезопасно. Речь о том, что это железо могут попросту украсть. Если так, то модули необходимо сваривать, а затем соединять друг с другом посредством болтов. В большинстве своем подобные разборные сооружения представляют собой металлический каркас, на который устанавливается тент либо, как вариант, любой другой материал, который можно быстро закрепить и так же быстро снять.

Беседка из профильной трубы

Беседка из профильной трубы

Обратите внимание! В разборных беседках каркас должен быть разбит по граням. Если конструкция с четырьмя углами, то необходимо изготовить четыре отдельных контура, а затем соединить их с соседними посредством перемычек. Если сооружение восьмигранное, то восемь, и так далее.

Беседка из профильной трубы

Беседка из профильной трубы

Какие материалы лучше использовать?

Что касается главного расходного материала, то с ним мы уже определились – это металлопрофиль, который прост в работе, а потому и используется в большинстве случаев. Рекомендуем использовать изделия, толщина стенок в которых равна минимум 0,2 сантиметра. Хотя слишком толстые трубы тоже не стоит использовать – такие зачастую продаются по килограммам, а потому при тех же внешних габаритах обойдутся гораздо дороже.

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Если вы по тем или иными причинам отдадите предпочтение круглым изделиям, то используйте с такой же толщиной стенок. Работать с ними труднее (в частности, сваривать), но при наличии опыта и навыков рискнуть можно – такие трубы стоят дешевле прямоугольных. Есть и еще один вариант – применение металлического уголка. Однако толщина последнего уже должна быть несколько большей (порядка 0,25-0,3 сантиметра) ввиду меньшей жёсткости. Подобная конструкция будет очень даже неплохо смотреться под обшивку.

Беседка из профильной трубы

Беседка из профильной трубы

Все это говорилось о стали, но вы должны знать, что профтрубы (равно как и те же уголки) производятся также и из алюминия. Вес всей беседки в таком случае будет меньшим, что весьма актуально при строительстве разборного сооружения. Однако обойдется все это в несколько раз дороже.

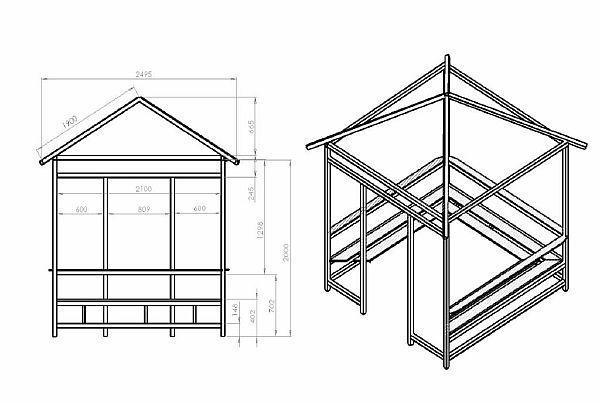

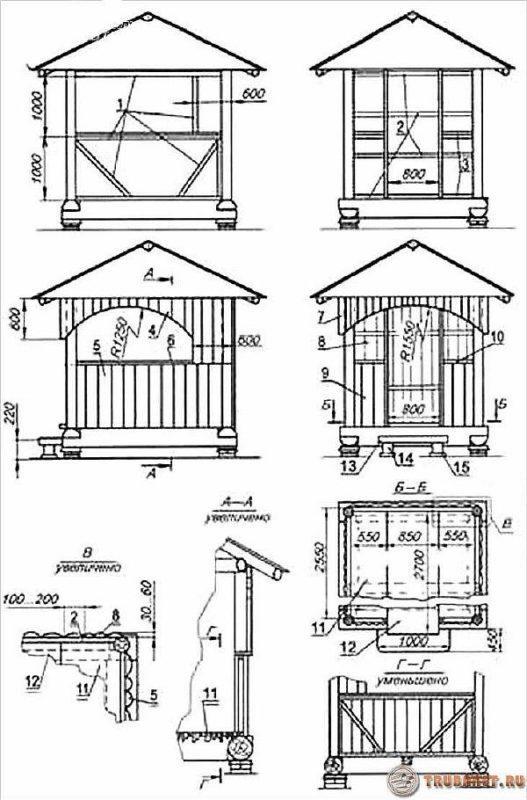

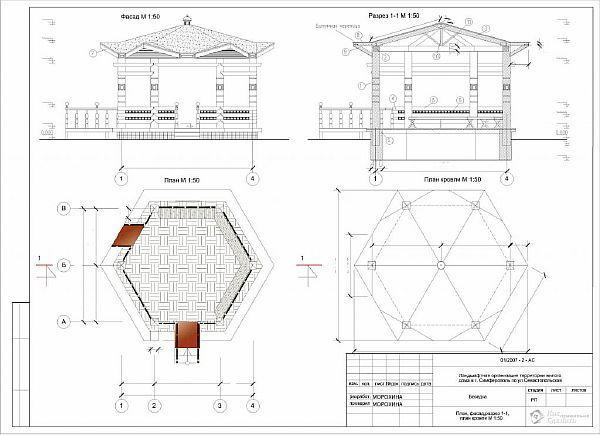

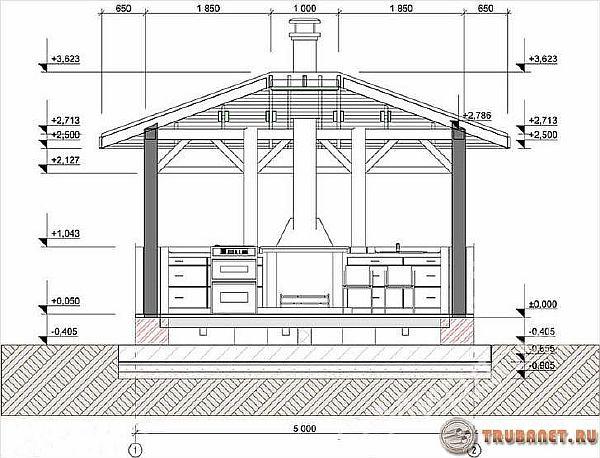

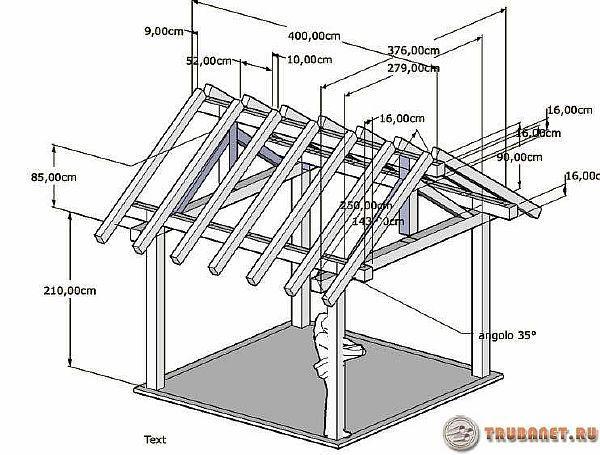

Чертежи и схемы дачных беседок из металлопрофиля

Теперь предлагаем ознакомиться с наглядными примерами того, как может выглядеть дачная беседка изготовленная из профильной трубы. Можете использовать одну из схем ниже, а можете и придумать что-либо свое – дело ваше. В любом случае, для общего ознакомления приведенные ниже материалы будут очень даже полезны.

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

Беседка из профильной трубы

чертеж

чертеж

Чертеж

чертеж

чертеж

Теперь, ознакомившись с важными нюансами, способами, вариантами и примерами, можем приступать к самому главному – непосредственно процессу изготовления конструкции. Традиционно работу начинаем с подготовки всего необходимого.

Мастер-класс. Строительство беседки из металлопрофиля своими силами

В качестве примера рассмотрим изготовление беседки 3х5,4 метра с двускатной кровлей. Процесс будет состоять из нескольких последовательных этапов, каждый из которых будет рассмотрен ниже. Но для начала следует подготовить все необходимое.

чертеж

чертеж

Итак, чтобы сделать такую конструкцию своими руками, вам потребуются:

  • трубы профильные 4х2 и 4х4 сантиметра;
  • щебень, цемент и песок;
  • сварочный аппарат, а также 3-миллиметровые электроды к нему;
  • кувалда;
  • болгарка;
  • деревянные колья;
  • ручной бур;
  • угольник;
  • уровень;
  • грунтовка;
  • битум.

После подготовки всего необходимого можем приступать непосредственно к рабочему процессу.

Первый этап. Выполняем разметку

чертеж

чертеж

Для начала очищаем участок, который мы выбрали для строительства, от различного мусора, после чего снимаем дерн. Далее определяем один угол сооружения, вбиваем там деревянный колышек, затем отмеряем от него ширину/длину конструкции и натягиваем веревку. Получаем прямоугольник, в котором нам предстоит измерить диагонали. Если те равны, значит, с углами мы справились на отлично. В нашем случае длина составляет 5,4 метра, а ширина – 3 метра. Те стороны, что короче, делим надвое и фиксируем маячки; длинную сторону (заднюю стенку будущей конструкции) делим натрое (по 1,8 метра). В конце отмечаем последнюю сторону – отступив от каждого угла по 2,2 метра, также вбиваем колья.

чертеж

чертеж

Второй этап. Делаем ямы для опор

чертеж

чертеж

В местах, где располагаются колья, выкапываем ямки глубиной 50 сантиметров. Для этого удобнее всего применять небольшой ручной бур – почва в таком случае останется устойчивой и достаточно плотной. В итоге у нас должно получиться десять отверстий, имеющий одинаковый диаметр и глубину.

чертеж

чертеж

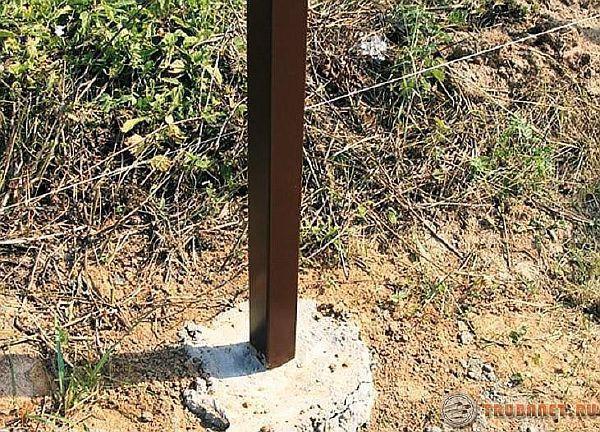

Третий этап. Устанавливаем опоры

Берем профильную трубу побольше (4х4 сантиметра) и, используя болгарку, нарезаем десяток отрезов по 3 метра каждый. Полученные стойки обрабатываем жидким битумом на 1/3 высоты, после чего хорошенько просушиваем. Далее опускаем опоры в лунки (очевидно, что вниз пропитанными концами), выравниваем и забиваем, используя кувалду, на 0,8-0,9 метра. Повторно проверяем вертикальность столбов, после чего можем из засыпать почвой (вначале – слоем песка, затем – щебня). Поверх заливаем заранее приготовленный бетон, протыкаем его металлическим прутом в нескольких местах (это нужно для удаления пузырьков воздуха), затем выравниваем поверхность.

чертеж

чертеж

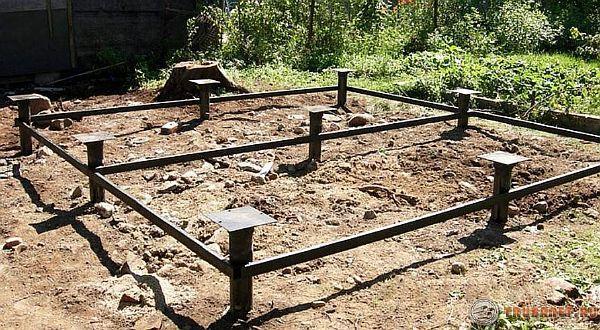

Четвертый этап. Ообвязка

Теперь берем шесть 3-метровых отрезкой трубы 4х4 сантиметра и четыре – 4х2 сантиметра длиной 5,4 метра каждый. Крепим обвязку к несущим опорам на высоте приблизительно 80-90 сантиметров от поверхности, аналогично делаем и по верхнему краю. Ввиду одинаковой высоты столбов никаких трудностей с укладкой и привариванием труб обвязки возникнуть не должно. Для установки нижнего пояса на одной из опор ставим метку на требуемой высоте, после чего переносим ее на другие трубы с помощью уровня. Затем прикладываем элементы обвязки в соответствии с этими метками и привариваем.

Обратите внимание! В конце укрепляем верхнюю обвязку парой поперечных труб, после чего начинаем собирать крышу, которой будет украшена наша беседка из профильной трубы.

чертеж

чертеж

Пятый этап. Делаем крышу

В нашем случае каркас кровли будет включать в себя основание, скаты, а также поперечные перемычки. В работе будем использовать все ту же профильную трубу, но уже 2х4 сантиметра. Режем эту трубу в соответствии с предварительными замерами: восемь куском по 2 метра, четыре – по 3 метра и три – по 5,4 метра. Из них варим прямоугольник, соответствующий размерам всей конструкции, после чего пару 2-метровых отрезков прикладываем с меньшей стороны по углам и соединяем друг с другом таким образом, чтобы нижние торцы выступали за края ямы приблизительно на 5 сантиметров. Аналогичным способом привариваем оставшиеся шесть кусков, а затем фиксируем их на раме кровли с равным шагом. Для укрепления фермы сверху применяем продольную трубу, а снизу – пару поперечных.

Чтобы поставить конструкцию на опоры, ищем себе помощника. Приподнимаем каркас кровли, затем осторожно устанавливаем его поверх обвязки. Выровняв каркас, фиксируем его с помощью сварочного аппарата по углам конструкции. Остается лишь тщательно зачистить места сварки, нанести грунтовку и покрасить все сооружение.

Шестой этап. Делаем пол

чертеж

чертеж

В нашем примере пол выкладывается тротуарной плиткой. Данный вариант считается самым легким и простым, хотя вы при желании можете сделать что-то другое – дощатый пол, скажем, или же цементную стяжку. Что же, начинаем.

Дерн мы сняли еще на этапе разметки, а потому сейчас только хорошенько выравниваем и уплотняем почву. Не забываем проверить готовую площадку при помощи уровня, если требуется —  снимаем излишки почвы или подсыпаем в нужных местах. Затем засыпаем площадку слоем отсева либо песка (что касается толщины этого слоя, то она должна составлять не более 100 миллиметров). Более того, мы обязательно должны позаботиться о незначительном уклоне (в пару-тройку градусов), благодаря которому вода не будет скапливаться на полу сооружения.

чертеж

чертеж

чертеж

чертеж

чертеж

чертеж

чертеж

чертеж

Вырываем по периметру канаву, устанавливаем бордюры, после чего приступаем к укладке плитки на песок. Каждую плитку подбиваем с помощью резинового молотка, чтобы швы получились как можно плотнее, а еще проверяем тем же уровнем. После укладки всех фрагментов засыпаем пол тонким слоем просеянного мелкофракционного песка и, пользуясь веником, распределяем его по швам. Затем, после удаления остатков песка, хорошенько смачиваем поверхность водой. Удобнее всего это делать распылителем, поскольку под действием сильных струй песок может попросту вымыться из швов.

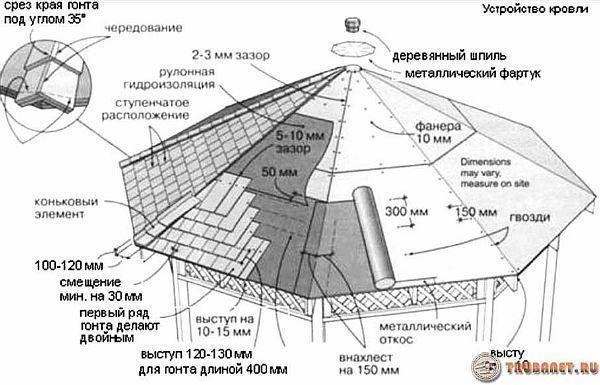

Седьмой этап. Устанавливаем кровлю

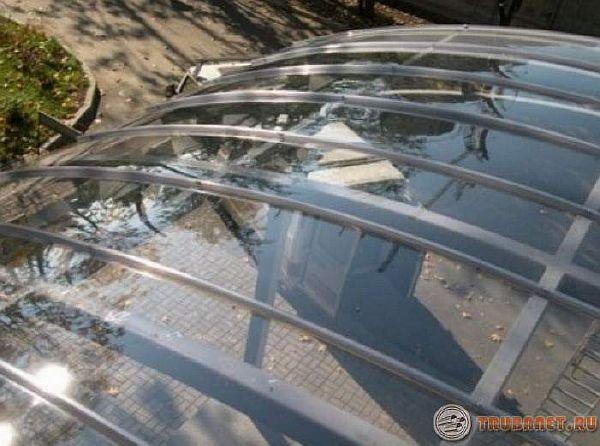

В данном случае мы можем использовать любой понравившийся материал – поликарбонат (сотовый либо монолитный), шифер, а также все, что вам подойдет и понравится. Берем кровельный лист, обрезаем его в соответствии с размерами ската, укладываем на каркас, после чего фиксируем саморезами по металлу.

чертеж

чертеж

чертеж

чертеж

Восьмой этап. Выполняем отделку

чертеж

чертеж

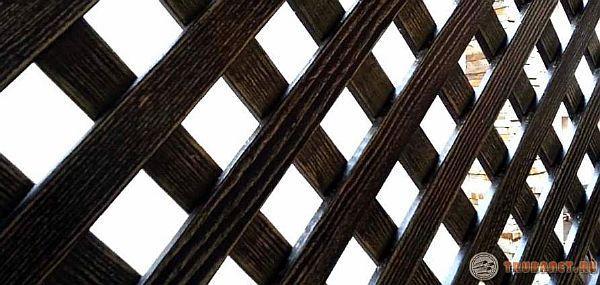

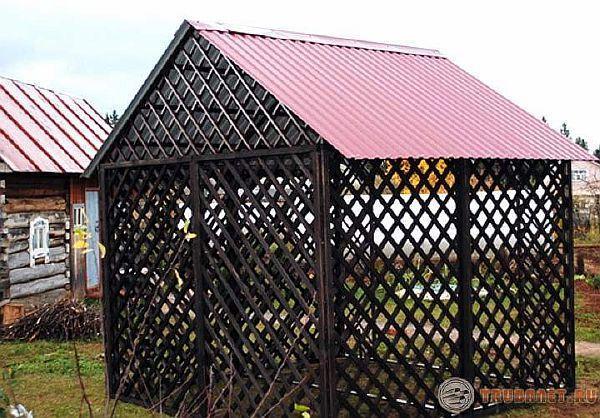

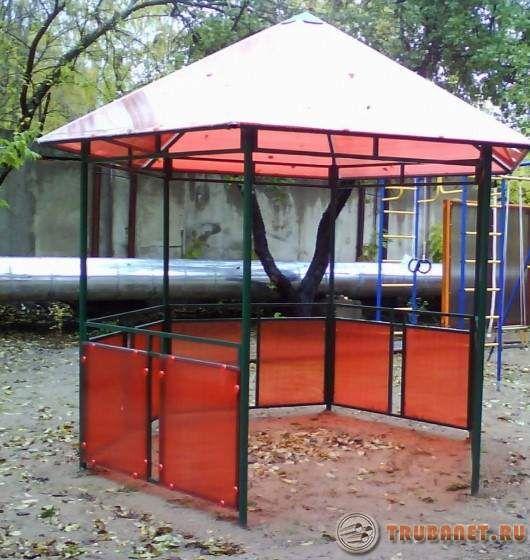

Мы можем оставить нашу конструкцию полностью открытой, однако если закроем ее низкими стенками по бокам, то беседка из профильной трубы будет выглядеть гораздо привлекательнее. Можем снаружи установить все тот же поликарбонат, поставить между обвязкой и напольным покрытием влагостойкую фанеру, шикарную сварную решетку, щиты их древесины – словом, все здесь зависит исключительно от наших возможностей и богатства фантазии. Внутри же конструкции поставим уютный столик и лавочки, а если требуется, то и проводим электричество.

чертеж

чертеж

Обратите внимание! Аналогичным образом беседку можно возвести из кирпича и древесины – разметить площадку, выложить или установить опорные столбы, оборудовать крышу. Главное отличие будет заключаться лишь в устройстве фундамента, поскольку для деревянной конструкции понадобится столбчатое основание, в то время как для кирпичной – ленточное или же монолитное.

чертеж

чертеж

чертеж

чертеж

Видео – Беседка из металлопрофиля и профинастила

В качестве заключения. Как ухаживать за металлической беседкой?

Для того чтобы беседка выполненная из профтрубы, прослужила максимально долго, не теряя своей привлекательности и первоначальных качеств, за ней необходимо должным образом ухаживать. Как уже отмечалось ранее, после завершения строительства, но до того, как приступать непосредственно к эксплуатации, все металлические элементы необходимо покрыть специальной антикоррозийной грунтовкой, а затем покрасить защитной краской (последняя защитит не только от ржавления, но и от негативного воздействия влаги). Также важно, чтобы защитное покрытие обновлялось приблизительно каждые 4-5 лет. Как и в случае с любым другим сооружением, в обязательном порядке следите за тем, чтобы на кровле беседки не скапливались осадки. На этом все – никаких других обработок или мытья конструкция из металлопрофиля не требует. Можете разве что производить периодический полив из шланга с целью удаления скопившейся грязи.

чертеж

чертеж

На этом все, теперь вы знаете, что собой представляет беседка сделанная из профильной трубы, каковы ее плюсы, минусы, разновидности. Кроме того, вы ознакомились с пошаговой инструкцией по изготовлению конструкции своими руками. Надеемся, здесь вы нашли ответы на все интересующие вас вопросы. Удачи в работе и теплых зим!

Беседка из пластиковых труб своими руками пошагово: подготовка материала, сборка

Летом на даче не обойтись без легкого навеса или беседки, где можно было бы укрыться от тени, поесть на свежем воздухе. Но дерево или металл стоят дорого и доступны не каждому хозяину. Бюджетная альтернатива – беседка из труб ПВХ. Конструкция из них выйдет легкой, разборной, а изготовление не займет много времени и труда.

Беседка в виде полусферыБеседка в виде полусферы

Преимущества использования пластика

Основой сооружения могут стать обычные водопроводные трубы, скрепленные между собой фитингами или другими элементами. Обойдутся они недорого.

Кроме того, среди важных плюсов их применения стоит выделить:

  • устойчивость к воздействию внешней среды;
  • длительный срок службы;
  • детали легко заменить, а конструкцию разобрать;
  • простота монтажа;
  • быстрота сборки;
  • низкая цена;
  • не надо делать фундамент;
  • материал не гниет и не ржавеет;
  • беседку можно сделать в соответствии со стилем ландшафтного дизайна.

Пластиковые трубыПластиковые трубы

Фото: водопроводные трубы

Но приступая к ее изготовлению нужно помнить, что это вариант укрытия только на теплое время года. На зиму сооружение стоит убирать с улицы – в период сильных морозов пластик начинает деформироваться.

При покупке труб обращайте внимание и на то, исходит ли от них какой-либо запах. Если да, то лучше откажитесь сразу от этого товара, иначе запах будет исходить и от готовой беседки.

Выбор полипропиленовых труб

Для простых конструкций можно применять металлопластиковые, пропиленовые или трубы из поливинилхлорида (ПВХ). Толщина и размеры различны. Выбор зависит от того, насколько массивную конструкцию вы решили построить. Соединить части между собой лучше с помощью паяльника или фитингов.

Все виды имеют хорошую гибкость, что позволяет сделать беседку в форме шара, полукруга, трапеции.

Разные виды пластиковых трубРазные виды пластиковых труб

Фото: разнообразие материала

Если сравнивать прочность материала, то существенно выигрывает металлопластик. За счет внутренней прослойки алюминия трубы не расширяются под действием высокой температуры, поэтому срок их эксплуатации больше. Соединение деталей выполняется двумя фитинговыми способами:

  • обжимным;
  • прессовым.

Но стоит металлопластик в несколько раз дороже. Для бюджетных сооружений вполне хватит труб ПВХ.

Беседка-шатерБеседка-шатер

Фото: летняя беседка-шатер

При изготовлении беседок мастера рекомендуют покупать профильные трубы квадратного сечения, а не круглого. Они имеют повышенную жесткость, реже ломаются, поэтому с ними удобнее работать.

Проекты летних беседок из ПВХ-труб

Благодаря гибкости и легкости материала создать сооружение даже сложной геометрической формы не составит труда. Популярна конструкция в виде дуги. Ее берут за основу и для строительства:

  • пергол;
  • теплиц;
  • навесов для машин или уличного барбекю.

Навес для машины из пластиковых трубНавес для машины из пластиковых трубТеплица из ПВХ трубТеплица из ПВХ труб

При этом крыша бывает одно- или многоскатной.

Пользователи часто ищут:

Будущую постройку изображают на бумаге в виде схемы. Далее делают несколько эскизов с разных ракурсов. В проекте указывают материалы для настила крыши, обшивки стен, размеры каждого элемента, подсчитывают общие расходы.

Как сделать беседку своими руками из водопроводных труб

Разберем детальнее каждый этап работ.

Подготавливаем материалы и инструменты

Нам понадобятся:

  • полипропиленовые трубы;
  • прецизионные ножницы для резки материала;
  • металлические трубки или куски арматуры;
  • паяльник;Аппарат для сварки полипропиленовых трубАппарат для сварки полипропиленовых труб
  • муфты (фитинги) разного диаметра;
  • материал для обшивки стен, крыши;
  • строительный фен;
  • лопата.

Пригодятся фитинги таких типов:

  • угловые – для соединения под углом 900;
  • тройники – фиксируют три куска трубы под прямым углом;
  • удлиняющие – для крепежа трех труб под 1800.

Резка полипропилена по размерам

Когда чертеж конструкции разработан, а все материалы куплены, необходимо приступать к нарезке деталей для сооружения.

Ножницы для пластиковых труб

схема, пошаговая сборка и монтаж

Грамотно спроектированная и умело построенная беседка из профильной трубы может стать изысканным украшением дачного участка. И только красотой дело не ограничивается. Это сооружение сочетает в себе прочность и надежность.

Для того, чтобы беседка из профиля воплотила в себе все эти качества, к процессу ее строительства нужно подойти ответственно и вдумчиво. Значение имеет каждый этап, от выбора места до финишной отделки. Рассмотрим пошагово, как своими руками сделать легкое, изящное и практичное сооружение, которое время в течение многих лет будет удобным местом для отдыха всей семьи и гостей.

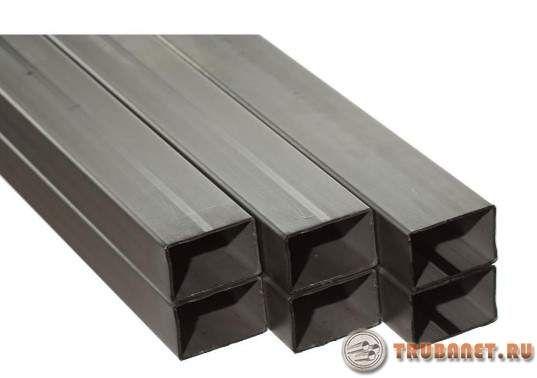

Почему именно из профиля?

Металлопрокат с сечением прямоугольной формы на рынке появился относительно недавно. Сегодня этот материал находится на пике популярности среди частных застройщиков.

Обусловлено это тем, что профильные трубы имеют существенных преимуществ:

  • Заготовки имеют квадратное или прямоугольное сечение. Такая конфигурация удобна для стыковки отдельных деталей, чего нельзя сказать об арматуре, уголках или круглых трубах.
  • Легкость. Полые внутри ламели весят меньше монолитных изделий. При этом, они значительно превосходят их по прочности за счет углов, играющих роль ребер жесткости. Профильные трубы обладают достаточной прочностью, чтобы из них делать мебель и ограждения.
  • Универсальность заготовок. Они используются для создания несущих конструкций, испытывающих самые сильные нагрузки, в качестве соединительных деталей и декоративных элементов.
  • Простота обслуживания. Гладкие плоскости удобно чистить от грязи и ржавчины. На них хорошо ложится грунтовка и краска.
  • Прочность прямоугольной конструкции из профильных заготовок. Готовые сооружения без повреждений и разрушений выдерживают вертикальные и горизонтальные нагрузки. На них не воздействуют сезонные подвижки грунта.

Немаловажным фактором является и пожарная безопасность. Даже если на участке произойдет пожар, то каркас и крышу он не затронет. Металл сохранит свою структуру и конфигурацию.

Выбор формы и размеров

Выбор конструкций беседок для самостоятельной сборки сегодня необычайно велик и разнообразен. Решение в пользу той или иной модели принимается исходя из наличия свободного места на участке, его ландшафта и оформления.

Большую беседку следует возводить только в тех случаях, когда она будет использоваться для приема гостей, приготовления и приема пищи в летнее время. В такую постройку можно поставить мебель, бытовую технику, печь и мангал.

Соединить дом и летнее строение можно с помощью перголы. Это легкое и изящное сооружение эффектно и практично соединит два сооружения в единый ансамбль. Пускают по ним орешник, виноград, вьющиеся цветы и растения. Практичным решением является выращивание некоторых сортов помидоров, имеющих оригинальные и красивые плоды.

Беседки из профтрубы имеют разнообразную форму. Делают их квадратными, прямоугольными и в виде многогранника. Не менее разнообразный выбор конфигурации крыши.

Она может быть:

  1. односкатной;
  2. двускатной;
  3. выпуклой;
  4. вогнутой;
  5. комбинированной.

Для кровли беседки используется шифер, гибкая и керамическая черепица, профнастил и листовой металл. Популярностью пользуются строения с кровлей из поликарбоната.

Внутренняя и внешняя облицовка делается из материалов, устойчивых к влаге и ультрафиолету.

Используется натуральная древесина, пластик, рейки, водостойкая фанера. Привлекательно и оригинально смотрятся беседки, внешнее обрамление которых оформлено из винограда. Помимо красоты, такое решение имеет и практическое применение в плане кулинарии.

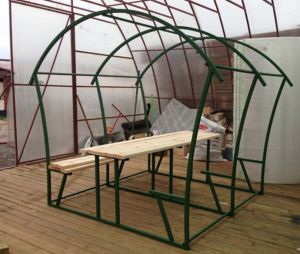

Разборная или стационарная?

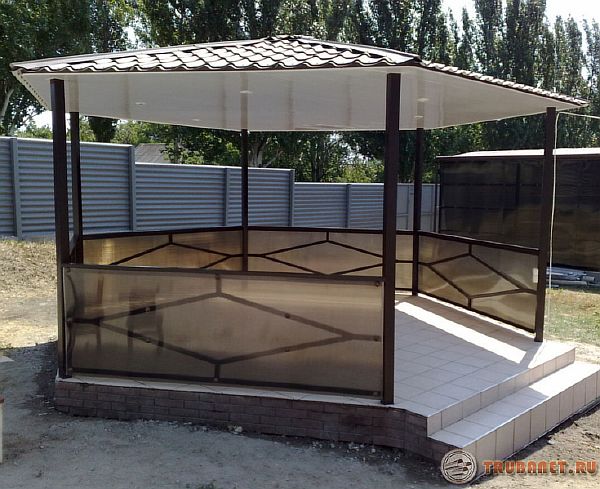

Принимая решение о том, как сделать беседку из профильной трубы, желательно сразу определиться с типом ее подвижности. Если строительство будет проводиться там, где люди живут постоянно, то целесообразно возводить стационарное сооружение. Для этого потребуется обустраивать фундамент, полы и постоянные стены. Сборка проводится быстро, так как соединение деталей каркаса осуществляется сваркой.

Бетон и железобетон придадут строению высокую прочность, оно будет крепким и долговечным.

Разборные беседки делают в тех случаях, когда дача не охраняется, а владельцы появляются на участке эпизодически. Сборные конструкции сложнее собрать, но потраченное время и вложенные усилия окупаются. На период холодов стальные конструкции изолируются от дождя и снега. Владельцы участка могут не опасаться вандалов, которые могут распилить каркас на металлолом.

Подготовка материала и инструментов

Для строительства потребуются такие инструменты:

  • уровень;
  • рулетка;
  • болгарка с дисками по металлу;
  • электрическая дрель;
  • сварочный аппарат;
  • набор отверток;
  • гаечные ключи;
  • наждачная бумага;
  • малярная кисть.

Необходимые материалы:

  • профильные трубы сечением 40×40 мм и 40×20 мм;
  • песок, мелкий щебень и цемент;
  • грунтовка для железа;
  • металлические уголки;
  • акриловая краска;
  • гудрон;
  • отделочный материал.

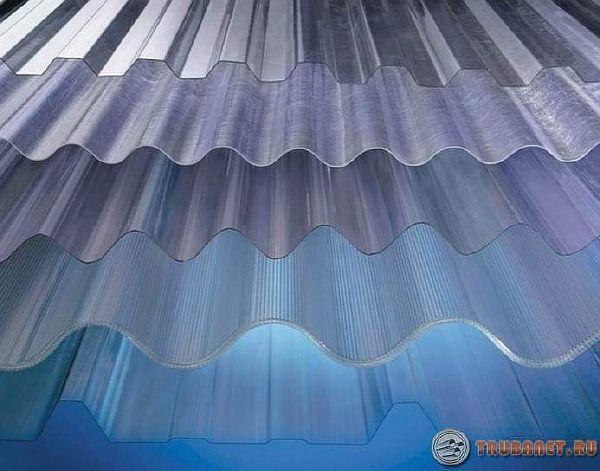

Если в качестве кровельного материала и отделки стен выбран сотовый поликарбонат, то потребуется набор специальных крепежных метизов.

Каким должно быть место установки

Для разборного строения этот фактор не имеет большого значения, так как его легко перемещать по участку. Что касается стационарного сооружения, то следует придерживаться строительных норм и правил.

Место для установки нужно выбирать с учетом таких требований:

  • на возвышенности, чтобы предотвратить подтопление;
  • отсутствие подземных коммуникаций;
  • не ближе 3 метров от опасных в пожарном отношении построек;
  • возможность обустройства дорожки для свободного прохода;
  • на отдалении 15 метров и более от туалета.

Выбирать место строительства стоит с перспективой, чтобы не демонтировать беседку для возведения гаража, бани или другого объекта.

Какие материалы лучше использовать

Основой строения является стальной каркас. Его собирают из профильных заготовок с толщиной стенок не менее 2 мм. Изделия с более толстыми стенками стоят значительно дороже, работать с ними тяжелее, а практический эффект невелик.

Чтобы уменьшить расходы на материалы, можно для перемычек и декоративных элементов использовать круглые водопроводные трубы. Стоимость их значительно ниже, а прочность высокая.

Что касается разборных сооружений, то для их сооружения можно использовать алюминиевый профиль. Этот металл в 3 раза легче стали, но и значительно дороже.

Расчет веса трубы

Данное мероприятие проводится при проектировании разборного сооружения или строительстве на неустойчивом грунте.

Для проведения подсчетов необходимо иметь чертежи с размерами и знать вес одного погонного метра профильной трубы. Если общий вес каркаса превышает предельно допустимую на грунт нагрузку, то стальные стропиламожно заменить легким и прочным деревянным брусом. При проектировании разборной беседки ее целесообразно разбить на модули, которые можно поднимать и переносить в одиночку.

Расчет других материалов

Продуманное планирование стройки имеет непосредственное влияние на ее смету и время проведения. Одинаково нежелательно наличие излишков или нехватка материалов.

Проводится расчет по таким направлениям:

  • фундамент;
  • каркас;
  • крыша;
  • отмостка;
  • пол;
  • соединительные элементы;
  • внешняя и внутренняя отделка.

Отдельно подсчитывается потребность в расходных материалах. Необходимо иметь достаточный запас электродов, сверл, отрезных и шлифовальных дисков.

Пошаговая инструкция

Сделав выбор конструкции и материалов, необходимо спланировать работу. Ее началом является составление проектной документации.

Сделать чертеж беседки из профильной трубы можно самостоятельно, привлечь к этому специалиста или купить уже готовый проект.

Проект, чертеж или схема

При самостоятельном планировании строительства лучше сделать общий эскиз и несколько схем, раскрывающих его детали. Так будет значительно проще составить смету и провести расчет необходимых материалов.

Схемы проекта могут содержать такую информацию:

  1. фундамент;
  2. вертикальные стойки;
  3. верхняя (нижняя) обвязка;
  4. конструкция крыши;
  5. облицовка пола, стен и кровли;
  6. прохождение электрических проводов, светильники, розетки и выключатели.

После проверки проекта и закупки материала можно начинать строительство.

Выбор фундамента

Основа для беседки делается в обязательном порядке, даже если это сооружение сборное и переносное. От качества выполнения основания зависит устойчивость строения к колебаниям грунта и прочим нагрузкам.

Существуют такие типы фундамента, которые делаются для беседок различного веса и размера:

  • монолитный плитный;
  • ленточный;
  • столбчатый;
  • свайный (винтовой или трубный).

Наиболее распространенным является легкий ленточный фундамент, внутри которого укладывается тротуарная плитка.

Разметка

Размечать место нужно с помощью рулетки, шнура и кольев. Сначала вбивается один кол, от которого прокладываются линии, определяющие стороны беседки. После их определения выверяется правильность формы по диагоналям. Коррекция проводится до тех пор, пока все показатели не станут соответствовать расчетным. После этого снимается верхний слой грунта и выравнивается дно котлована.

Яма для фундамента или опор

В зависимости от выбранного типа фундамента делается котлован определенной конфигурации:

  1. Для столбчатого выкапываются ямы глубиной до 120 см (ниже точки промерзания). Сделать ямы можно ручным буром.
  2. Для монолитной плиты отрывается котлован, внутрь которого укладывается арматура и заливается бетон.
  3. Под ленточный выкапывается фундамент с последующей установкой опалубки.

Во всех случаях на дно котлована засыпается песок и гравий, а внутренняя площадь накрывается геотекстильной тканью против сорняков.

Сборка каркаса

Этот процесс проводится в такой последовательности:

  • Устанавливаются опоры. Они опускаются и бетонируются в ямах или прикручиваются к вмурованным закладным.
  • Делается верхняя обвязка. После этого каркас становится цельным и обретает прочность. Для предотвращения перекоса прогоны обвязки усиливаются поперечинами.
  • Сборка каркаса и крыши. Независимо от выбранной конфигурации, она делается так, чтобы скаты выступали за фундамент минимум на 20 сантиметров.

Перед монтажом следующих конструкций металл зачищается, грунтуется и красится.

Делаем пол

Обустраивается пол несколькими способами:

  1. Укладывание тротуарной плитки на подушку из песка и гравия.
  2. Шлифовка и покрытие бетонной плиты цветной пропиткой.
  3. Выкладывание керамической плитки на цементное основание.
  4. Сооружение настила из досок, укладываемых на лаги, прикрученные к каркасу.

Если в беседке планируется установка мангала, то нужно выбирать безопасный в пожарном отношении материал.

Настил кровли

Крепление кровельного материала к стальным стропилам проводится напрямую или с использованием промежуточных прокладок.

Варианты могут быть следующими:

  • поликарбонат — на уплотнители и соединительные профили;
  • профнастил — непосредственно на стропила;
  • шифер — на обрешетку из деревянных реек;
  • гибкая черепица — на плотную сплошную основу из ДСП или фанеры.

С нижней стороны крыша обшивается только в том случае, если укладывается утеплитель или под кровлей делается чердак.

Обшивка стен

Обшиваются все стены, одна, две или три. Выбор зависит от того, какая беседка: зимняя или летняя.

В случае зимнего варианта используется гипсокартон, панели из пластика или МДФ. Внутри них укладывается утеплитель из минеральной ваты.

Неплохим решением является использование матового или цветного поликарбоната. Этот материал создает эффект легкости и открытого пространства, одновременно скрывая от посторонних глаз внутреннюю часть беседки.

Внутренняя отделка

Изнутри помещение рекомендуется отделывать материалами, устойчивыми к сырости и низким температурам. Аналогичные требования относятся и к мебели. Лучше установить изделия из пластика, ротанга, стекла и цветного металла.

Плафоны должны быть закрытыми и герметичными.

Внешняя отделка

Снаружи стены и перегородки отделываются в соответствии со вкусами владельцев участка. Варианты существуют самые разнообразные — кованая решетка, лепнина, раскрашенная ОСП или гладкий шифер. Главное, чтобы беседка гармонировала с окружающей обстановкой.

Видео процесса

Просмотр видео этапов строительства беседки, будет хорошим уроком для начинающих мастеров.

На этом все, если наша статья вам пригодилась — делитесь ею в соцсетях с родными и близкими. До новых встреч!

Загрузка…

Чертеж беседки из профильной трубы, как сварить самостоятельно конструкцию


На чтение 9 мин.
Обновлено

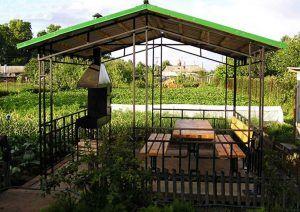

фото: беседка своими рукамиМеталлическая беседка является прекрасным украшением загородного дома. Она разнообразит ландшафтное оформление, укрывает от солнечных лучей, и становиться удобным местом для приема гостей.

Самым удачным вариантом для такой конструкции считают профильную трубу, но вначале следует разработать чертеж беседки из профильной трубы.

фото: Чертеж беседки из профтрубы

Преимущества используемых профильных трубопрокатных заготовок

Размеры беседок из профильной трубы могут быть очень разными: от небольшой до габаритной постройки. Проф. труба позволяет воплотить любую фантазию мастера.

Профильные трубы стали очень популярными строительными материалами, построить из них совсем не дорого, они удобны в применении, надежны и служат длительное время.

фото: Проф. труба

Заготовка любого профиля является жесткой и прочной. Ее вес намного меньше, чем у аналогов другого вида сортамента металлопроката. Из всего этого проявляются такие достоинства данного изделия:

  • легкость перевозки стройматериала для строительства;
  • широкие возможности для разработки формы будущего строения;
  • простота ухода.

Для постройки беседки в качестве исходного материала рекомендуют использовать оцинкованные заготовки. Они избавляет от ежегодной необходимости подкрашивать постройку в местах образования ржавчины.

Виды конструкций

Выбор вида конструкции является важным моментом. Потому, что данное сооружение может быть капитальным или разборным. Как выглядит разборное и стационарное строение из профильной трубы, сделанная своими руками, наглядно демонстрирует видео. Изучив его можно избрать для себя самый оптимальный вариант.

Разборный вариант

Это сборная установка, где каркас сделан из квадратных или прямоугольных трубопрокатных изделий. Для навеса на такую беседку применяют пластик или водонепроницаемые ткани. Такая установка имеет ряд существенных преимуществ:
Фото: разборная беседочка из квадратной трубы своими руками

  • Простая сборка. С легкостью справятся даже неопытные новички.
  • Быстрота монтажа. Собрать такую конструкцию можно за несколько часов.
  • Пользоваться таким сооружением можно с ранней весны до поздней осени. Пластик защищает от вредного воздействия ветра и дождя. Чтобы защитить беседку достаточно разобрать ее и спрятать на хранение.
  • Еще одним существенным достоинством становится мобильность. Эту беседку при желании можно легко убрать и переустановить.
  • Для данного сооружения не нужно подготавливать фундамент, и брать трубы большого диаметра.

Стационарный вариант

Такая постройка устанавливается капитально. Для каркаса и перемычек применяют стальной профиль, кирпич и дерево. Обязательным условием для возведения становиться наличие фундамента. Конструкция этого вида отличается сложностью, и на ее создание потребуется больше материальных и временных затрат, чем на беседку разборного вида.
Фото: стационарный павильон из профильной трубы своими руками
Плюсы стационарного сооружения:

  • Наличие фундамента и профильные трубопрокатные изделия придают строению высокую прочность и долговечность. Оно способно переносить высокие нагрузки от ветров, дождевой воды и снега.
  • При возведении есть возможность применять разные виды исполнения. В постройку может поместиться мебель, мангал, печь. К ней можно провести электроэнергию. Такую конструкцию можно остеклить и отапливать.
  • Дополнительным преимуществом строения называют возможности воплощения разнообразных видов дизайна.

Проектирование и разработка чертежа

Как правильно сварить беседку из профильной трубы, чтобы она получилась прочной и надежной? Для этого вначале нужно провести подготовительные работы.

Они включают составление чертежа. Это нужно для того, чтобы получить представление, как будет смотреться будущая постройка, и какие детали она будет содержать.

фото: Проектирование и разработка чертежа для беседочки

И не важно для стационарного или разборного сооружения он будет составляться. Он поможет установить количество нужных для работы материалов и то, какие детали придется соорудить. Чертежи представлены в нашей статье.

Примерный вариант схемы прямоугольной конструкции из профильных заготовок

В чертежи такой постройки вносят стойки для опоры (4 или 6), которые скреплены перемычками. На рисунке нужно четко прорисовать особенности нижней и верхней части конструкции, также опорные элементы, каркас и крышу.

фото: чертеж прямоугольной павильона

Для обвязки и каркаса можно взять как одинаковый по сечению профиль, так и разнообразный. Важно учесть и то, что количество скатов крыши и количество стоек нужно делать одинаковым. Чаще всего для такой беседки используют высоту в три с половиной метра.

фото: чертеж павильона с монгалом

ВАЖНО! Если разрабатывается чертеж для стандартной беседки со сварными узлами, то следует учесть допуски. Иначе в итоге габариты не совпадут с теми, которые указаны в плане.

Выбор материалов

Кровля. Для нее чаще всего используются:

  • Профнастил.
  • Ондулин.
  • Тент из брезента или ПВХ.
  • Черепица.

Беседки из проф. трубы и поликарбоната, фото которых можно посмотреть дальше, является наиболее распространенным вариантом.

фото: павильон из профильной трубы и поликарбоната

Поликарбонат отличается от других материалов невысокой ценой, это и диктует его высокую популярность.

Также он отличается большим ассортиментом выбора, и может быть: матовый, глянцевый, полупрозрачный. Покупатели легко могут выбрать вариант, который максимально подойдет к конкретному дизайнерскому решению.

фото: крыша с листа поликарбоната

Однако этот материал плохо реагирует на низкую температуру и его специалисты не советуют применять для стационарно устроенной конструкции. Более длительный срок он сможет прослужить в разборном строении.

фото: листы поликарбона

Стены и перегородки. Их выполняют из дерева, профтрубы, стекла, сотового поликарбоната, и даже используют детали художественной ковки.

foto: Стены и перегородки из поликорбаната

Этот выбор зависит от финансовых возможностей и желания.

Основные этапы работы

Видео

И теперь пришел черед рассмотреть детально, как сварить беседку из профильной трубы. Данное строительство выполняют в такой последовательности:

  • подготовка фундамента;
  • монтаж опор;
  • устройство обвязки снизу;
  • устройство обвязки вверху;
  • закрепление балок и стропил;
  • оформление внутри;
  • обшивка крыши;
  • обшивка каркаса.

Подготовка места и прокладка фундамента

Видео

Краткий план. Согласно плану на земле выполняют разметку. В углах прямоугольника копают углубления под опоры и подсыпают щебневую прослойку. Затем ставят профиль и заливают раствором из цемента. Пол будущей беседки просыпают песком и оформляют любым удобным материалом. Это может быть например: керамическая или тротуарная плитка.

foto: делаем фундамент
При выборе места на участке, нужно остановиться на самом живописном варианте. Удачным местом для расположения строения будет, например на берегу. Данная постройка является существенным дополнением к оформлению ландшафтного дизайна, и это следует принимать во внимание.

Если место выбрано, то можно начинать подготовку площади. Начинают работу со снятия верхнего слоя почвы и очистки от корней растений. Соответственно чертежу наносят разметку. После этого выкапывается траншея для фундамента. Специалисты советую в таких случаях укладывать столбчатый фундамент.

По углам постройки пробуривают ямы, глубиною в 60 см. В эти углубления на 20 см засыпают щебень, устанавливают профиль и заливают бетоном. То, насколько ровно выставлены столбы, проверяют строительным уровнем.

Видео

ВАЖНО! Для опорных стоек трубу режут с запасом в 50 см. Именно эта часть трубы заглубляется в фундамент. Сечение трубы должно быть 80х80мм, стенка у заготовок должна иметь толщину 2.5мм. Чтобы повысить показатель устойчивости стоек, к ним приваривают пятку.

После того, как завершена подготовка места, возводят фундамент. Эта работа проходит в такой последовательности:

  • Кода готовы траншеи, нужно утрамбовать грунт.
  • После укладываются стойки-опоры.
  • Далее траншею заливают бетоном. Раствор готовят в пропорциях 1 к 3, и в него советую добавлять гранитный отсев.

Для постройки на металлическом каркасе подойдет столбчатый фундамент. Но, если в строение будет установлен мангал или барбекю, то нужно залить ленточное основание.

Обвязка

Лишнюю часть заготовок срезают болгаркой и наваривают на стойки. Места среза на заготовках предварительно обрабатывают напильником.

Видео

После собирается обвязка в низу и вверху. Заготовки крепят на такие дистанции, которые соответствуют размеру материала для облицовки.

фото: делаем обвязку

Если строится шестигранная конструкция, то кроме труб нужно использовать и швеллер. Площадь при этом делят шест одинаковых частей, также на одинаковые части разрезают швеллер и крепят все сваркой.

Кровля

Видео

Крышу у беседки можно сделать плоскую или скатную. Для второго варианта устанавливают и приваривают стропила из профтрубы. Заготовка в данном случае используется точно такая, как для основного каркаса.

Для постройки квадратной или прямоугольной формы, стропила выкладывают в форме треугольника под наклоном приблизительно 15 градусов. А для плоских крыш можно обойтись только балками.

чертеж кровли

Если строится габаритная конструкция, где размер стропил превышает полтора метра, то ее дополняют распорками. А, используя тонкую профтрубу, делают обрешетку с шагом в 0,35 м.

Стенки конструкции

Боковые стороны советуют декорировать. Можно выполнить решетку из той же профтрубы, что использовали для каркаса, а можно взять и более тонкие изделия.

оформление стенок

Для такой работы можно брать самые разные материалы. Так, например, очень красиво выглядит обрешетка из дерева. Или можно использовать обшивку из поликарбоната.

стенки в виде решеток павильона

Беседка из винограда

Если на дачном участке появится павильон под виноград, то гости в таком доме смогут не только отдохнуть от жары в уютном месте, но и насладиться вкусными ягодами. Беседка для винограда из профильной трубы станет настоящим украшением любого дома.

ВАЖНО! Плодоносящие растения требуют для роста прочное основание.

Для них можно сконструировать:

  • Временное или сезонное сооружение. Эта строение из профильной трубы является разборной конструкцией. Ее используют только в теплое время, а с приходом холодов, ее убирают и прячут на хранение. Отличительная черта такого варианта – легкий вес и мобильность. Иначе, постройку будет сложно разбирать и переносить. Еще примечательно и то, что для такого вида построек можно не подготавливать фундамент.
  • Постоянное сооружение. Это серьезная конструкция, которая предполагает основание в виде фундамента и прочные опоры. Как ее строить рассматривалось в описании выше.

Видео

Разновидностей строений под виноград есть очень много, ниже перечислим их:

  1. Арочный вид.
  2. Шпалера, которую составляют две плоскости.
  3. Круглое сооружение.
  4. Постройка, пристроенное к дому и многие другие.

Особого внимания заслуживают неправильные и многогранные по форме беседки. В данной ситуации все зависимо от фантазии хозяина и объема площади двора.

фото: Беседка из винограда

Если есть желание, то можно сделать проект постройки у профессионального дизайнера, который сможет эффективно внедрить самые необычные фантазии. Таким профессионалам под силу даже футуристические решения.

Да, такое участие будет стоить денег, но в конечном итоге владелец получает конструкцию, способную удивить окружающих размахом и необычностью решения.

ВАЖНО! Строение может быть выполнено в любом стиле, но он обязательно должен отвечать общему оформлению участка и дома. А сорта винограда для такого сооружения следует подбирать в соответствии к особенностям регионального климата.

Беседка своими руками из профильной трубы сделанная по нашим чертежам и технологии, будет отличным местом для отдыха вашей семьи и отличным укрытием от жаркого летнего солнца.

фото: чертеж беседки в китайском стиле

Здесь можно будет своими руками вырастить к столу вкусный и сладкий виноград, который станет не только изысканным угощением, но и дополнительным украшением загородного дома.

Беседка из пластиковых труб своими руками: виды материала, монтаж соединений

Если вы не готовы платить серьезные деньги за кованное железо или профильную трубу, то альтернативой могут быть классические пластиковые трубы. Благодаря фитингам можно добиться надежных соединений, а применив некоторые хитрости к фундаменту, можно зафиксировать пластиковую беседку не хуже классической постройки.

Идея для беседки из труб, укрытых полиэстером и тканью

Идея для беседки из труб, укрытых полиэстером и тканью

ПВХ трубы — дешевый и лёгкий материал, имеющий как свои недостатки, так и преимущества перед другими строительными материалами.

При соблюдении всех требования монтажа, можно соорудить очень неплохой каркас, а обшивку вы уже выберете по своему желанию.

В данной публикации мы рассмотрим многообразие пластиковых труб, а также варианты беседок из этого материала. Затем будет показан процесс строительства полипропиленовой беседки, где основной акцент мы сделаем на соединениях между её частями.

Варианты пластиковых труб

Полипропиленовые (ПВХ)

Разная толщина полипропиленовых труб

Разная толщина полипропиленовых труб

Изначально пластиковые трубы задумываются как часть водопроводной и отопительной системы. Монтаж происходит с помощью специального паяльника (мы его ласково называем «утюжок») и муфт.

Полипропилен обладает потрясающими характеристиками, которые также подходят для нашего дачного строительства:

  • Прочность.
  • Гибкость.
  • Низкий вес.
  • Не требует дополнительной обработки.
  • Низкая цена.

Металлопластиковые

По сравнению с полипропиленом, металлопластик более дорогой и надежный в плане трубопровода. Благодаря алюминиевой фольге внутри, не происходит расширения материала при высоких температурах, что положительно сказывается на сроке эксплуатации.

Конструкция металлопластика

Конструкция металлопластика (отличие от классического полипропилена в алюминиевой прослойке)

Так как нам по барабану, расширяется он там или нет, мы смотрим на способы его монтажа и технически характеристики. Соединения заметно отличается от полипропилена, так как используется прессовой и обжимной фитинг.

Для обжимного варианта нам понадобится дополнительный инструмент, а в случае с прессовым будет достаточно двух разводных ключей.

Разнообразие беседок из пластиковых труб

С закрепленными столбами

Если взять довольно толстые трубы и зафиксировать их в фундаменте, то можно сделать некое подобие навеса и шатра. Крышу лучше всего обшить максимально лёгким материалом, например, тканью или полиэстером, чтобы каркас не деформировался при порывах ветра.

Шторы на каркасе из полипропиленовых труб

С дугами

Благодаря гибкой форме, из пластика можно сделать достойную дугообразную беседку с обшивкой из листов поликарбоната. Такое сооружение прекрасно подойдёт для сада, чтобы в перерывах между хлопотами передохнуть.

Беседка с дугообразной крышей

Беседка с дугообразной крышей

Переносные

Лёгкость материала позволяет сделать очень лёгкую беседку, с массой которой справится даже один человек (при отсутствии тяжелой кровли или обшивки). Если не зафиксировать беседку в грунт с помощью фундамента, тогда её вполне можно переставлять с места на место, в зависимости от потребности.

Переносная беседка из труб

Монтаж полипропиленовых соединений через муфты

Для работы нам понадобится следующий инструмент и строительные материалы:

  • Полипропиленовые трубы.
  • Муфты (прямые, угловые и тройники).
  • Ножницы специальные.
  • Паяльник специальный.
Прямой
Прямой
Угол 90
Угол 90
Тройник
Тройник

Инструкция по монтажу представлена на картинке ниже. По такому принципу собирается весь каркас пластиковой беседки.

Монтаж полипропиленовых соединений

Монтаж полипропиленовых соединений

Монтаж металлопластиковых соединений через фитинги

Работа с металлопластиком потребует дополнительный инструмент — пресс-клещи. Цена на каждое соединение будет ощутимо выше, нежели простые полипропиленовые муфты. Поэтому если вы планируете строить подобную беседку, старайтесь делать как можно меньше соединений, чтобы сэкономить на этом моменте.

Монтаж металлопластиковых соединений

Монтаж металлопластиковых соединений

Установка столбов

Для придания устойчивости каркаса, необходимо максимально плотно зафиксировать вертикальные столбы (стойки). Для этого можно использовать металлические штыри либо полноценные фундаментные столбы из бетона (роется ямка и заливается раствором).

В любом случае этот момент нужно продумать заранее. Если металл можно свободно уложить на плитку и он никуда не денется за счёт своей массы, то пластик вполне может «убежать» от порыва ветра.

Труба для вставки столба
Труба для вставки столба
Установка опорного столба
Установка опорного столба

Возведение крыши

Стропильную систему не получиться изготовить по типу деревянной или металлической крыши. Необходимо использовать форму усеченного конуса с несколькими стропильными ногами, которые создадут прочный каркас для дальнейшей обшивки. Пример данной крыши представлен на фотографии ниже.

Каркас и стропильная система беседки из пластиковых труб

Каркас и стропильная система беседки из пластиковых труб

Обшивка поликарбонатом

Конструкция из труб получается прочная, но крайне неустойчивая. Чтобы надежно зафиксировать всё строение, необходимо чем-то обшить каркас. На помощь нам придёт поликарбонат, который по массе и прочности идеально подходит для монтажа.

Обшивка каркаса поликарбонатом

Обшивка каркаса поликарбонатом

Защита беседки от солнца и ветра

Интересный вариант летней беседки представлен в виде шатра. Изготавливается обыкновенный каркас из шестнадцати труб (шесть на столбы, четыре на верхнюю обвязку и шесть на стропила), а поверх него вешается легкая ткань или полиэстер, который выполняют декоративную и защитную функции.

По моему мнению, данный проект заслуживает внимания, так как его себестоимость является копеечной, а выглядит он очень цивильно.

Шатёр из пластиковых труб

Шатёр из пластиковых труб

Видеоинструкция по изготовлению навеса из труб

По правде говоря, найти более-менее адекватную инструкцию по строительству подобной беседки не удалось, но вот про создание навеса рассказывалось даже на Первом канале.

Ведущая подробно расскажет и покажет из каких пластиковых труб делается конструкция, а также каким образом она скрепляется.

инструмент, технология изготовления, чертежи и фото

Сегодня для многих дача уже не воспринимается земельным участком, куда владелец приезжает с одной лишь целью — работать на земле, чтобы вырастить урожай. Каждый, кто владеет клочком земли за городом, имеет прекрасную возможность отправиться на отдых, забыть на время о будничных делах, насладиться свежим воздухом и остаться наедине с природой.

Всё это приводит к увеличению количества желающих обзавестись дачным домиком. И когда у человека появляется надел земли, он начинает задумываться о благоустройстве территории.

Беседка из профильной трубы своими руками

Многие задумываются о беседке, которая даёт возможность в комфортных условиях насладиться чашечкой чая, понаблюдать восход солнца или же поужинать на свежем воздухе. Имея уютную беседку, человек может расслабиться и получить заряд энергии, наслаждаясь при этом окружающей его красотой.

Стоит заметить, что готовая беседка, равно, как и изготовленная своими руками — довольно сложно решаемая задача. Дело в том, что в магазине редко когда встретишь беседку, которая может устроить по размеру, цвету, материалу и иным параметрам.

Изготовить же такую конструкцию самостоятельно под силу не каждому, ведь для этого нужно обладать профессиональными навыками. На самом деле это заблуждение.

Любому из нас под силу создать великолепное сооружение, причём на это не придётся тратить большие средства, время и силы. Однако всё же придётся основательно подготовиться к этому серьёзному мероприятию — нужно будет выполнить предварительные расчёты и позаботиться о наличии необходимых инструментов. Именно этому и будет посвящена эта статья.

Чаще всего в качестве материала для изготовления беседки выбирают металлическую профильную трубу квадратной или прямоугольной формы. Среди всех доступных видов проката, этот вариант представляется наиболее подходящим для сооружения таких конструкций, изготавливаемых из металла.

Особый интерес представляет её форма, поскольку:

  • Давление, оказываемое на конструкцию, равномерно распределяется по каркасу и сопряжённым с ним элементам.
  • Обладая достаточно высокой прочностью, это сооружение отличается малым весом, что обусловлено наличием у неё полой структуры.
  • В случае возникновения необходимости подогнать участки сопряжения с другими элементами либо соединения с ними торцевой части со стороны стенки проблем особых не возникнет. Скажем, для создания привлекательного крепёжного соединения с круглой трубой все действия будут сводиться к созданию у присоединяемого элемента выреза, имеющего необходимый радиус закругления.
  • Подобный материал позволяет создавать более привлекательные и оригинальные изделия, чего нельзя добиться, используя прочие виды металлопроката.
  • Обеспечивает возможность для быстрого и не затратного сооружения беседки.

Важным достоинством профильной трубы является её универсальность. На её основе можно создавать не только силовые элементы конструкции, но и все прочие детали, в том числе и декоративные. Также она подходит для создания сиденья.

Великолепное изделие можно получить, используя в качестве материала для него профильную трубу в сочетании с каким-либо кровельным материалом, скажем, поликарбонатом. Причём здесь есть возможность создать такую беседку, которая будет не только иметь привлекательный облик, но и минимальный вес, для чего достаточно грамотно подойти к выбору металлопроката различного сечения.

Стойки изготавливают на основе труб специального размера, который позволит беседки демонстрировать высокие характеристики прочности и надёжности. При изготовлении всех прочих элементов и деталей используют трубы меньшего размера, но при этом необходимо в первую очередь ориентироваться на назначение и выполняемые функции.

Желательно для этих целей применять трубы квадратного сечения, в первую очередь это касается опор. При их отсутствии можно остановить выбор на прямоугольных трубках, однако все же они больше подходят для создания ограждения беседки, обрешётки и иных не силовых и необремененных нагрузкой элементов.

Необходимый инструмент

Чтобы изготовить беседку из металла своими руками, у вас должен быть определённый электроинструмент:

  • болгарка;
  • электродрель.

Нелишним будет наличие навыков работы со сварочным аппаратом. С его помощью вы сможете при необходимости сделать сварные швы, если потребуется соединить определённые металлические элементы.

Конечно, можно использовать и болтовые соединения, однако такой вариант не в состоянии обеспечить изделию аккуратный и привлекательный вид. Поэтому рекомендуется всё же, если есть возможность, использовать сварочный аппарат.

Начало строительства — изготовление проекта

Если рассматривать технологию разработки проекта и строительства крытой конструкции для отдыха из профильной трубы своими руками, то она в этом плане полностью схожа с изготовлением беседки из металла любого иного типа.

Первым действием должно быть изготовление чертежей и эскизов создаваемой конструкции. Этот проект должен содержать в себе размеры беседки, элементы конструкции, а помимо этого методы соединения каждых элементов.

Очень важно, чтобы в проекте всё было изложено как можно подробнее. Это упростит задачу по расчёту количества необходимого материала, а также строительству сооружения для отдыха. В некоторых случаях может потребоваться разработать несколько эскизов: общего плана и для разных ракурсов, отличающихся особой сложностью или требующих детализации участка конструкции.

Необходимо иметь в виду, что, если планируется размещать стойки в грунт вне зависимости от того, будут ли они зафиксированы на бетон, нужно использовать трубы, которые по своей длине должны превышать проектную высоту опоры на величину, соответствующую расстоянию фрагмента, который будет заглублён от поверхности земли.

Форма беседки из металла

При выборе формы беседки можно выбрать любой вариант. Самым простым решением представляется конструкция квадратной или прямоугольной формы. В этом случае возникает меньше проблем с сооружением кровли.

Последняя может быть выполнена в одно — или двускатном варианте. Шестигранная беседка из металла выделяется от прочих своим оригинальным и изящным исполнением, в чём с ней никто не может соперничать.

Если выбор сделан в пользу шестигранной конструкции, имеющей большие внешние размеры, то упростить задачу по устройству подобной кровли можно, если добавить в каркас не только стойки по периметру, но и дополнительную опору в середине.

Она будет служить местом для установки стропил кровли, при этом она должна по высоте превосходить боковые, тем самым можно будет создать для крыши нужный уклон. Вариант с изготовлением многогранного навеса может быть реализован в конструкции беседок прямоугольной и квадратной формы.

Сборка каркаса беседки из металла

Определившись с местом, где будет размещена беседка, необходимо подготовить площадку. Для этого нужно убрать верхний слой плодородной почвы, включая корни растительности. При необходимости может потребоваться выровнять открытый грунт, чтобы получилась горизонтальная поверхность.

Далее, переходят к нанесению разметки контура создаваемой конструкции, ориентируясь на размеры, отображённые в дизайн-проекте. Затем приступают к рытью траншеи для фундамента.

Учитывая, что беседка имеет очень малый вес, для неё допустимо использовать столбчатый фундамент. Технология его сооружения сводится к бетонированию лишь тех участков, где будут размещены стойки.

Таким образом, все действия будут сводиться к тому, что придётся выкопать предварительно рассчитанное количество ямок диаметром 40 см и глубиной около 0,5 м. В качестве стоек можно использовать профильные трубы, имеющие следующие размеры:

  1. Толщина стенок 2,5 мм.
  2. Сечение 80 x 80 мм.

Размещать опоры нужно таким образом, чтобы они располагались в ямках вертикально, после чего свободное пространство заливают бетоном.

В некоторых случаях фундамент является необязательным, тем более, если планируется сооружать беседку небольших размеров. При таком варианте к нижней части стоек рекомендуется приварить пятку, благодаря чему опоры приобретут повышенную устойчивость.

Хорошим решением будет размещение по периметру беседки полка из швеллера и уголка. В этом случае последние будут выполнять роль основания каркаса. Также не будет лишним сварить будущую конструкцию в углах. В завершение необходимо приварить стойки конструкции беседки.

Вне зависимости от варианта исполнения беседки необходимо принять меры по обеспечению длительного срока службы основания каркаса. Здесь имеется в виду защита от воздействия влаги и осадков. С этой целью на металлопрокат, расположенный у поверхности земли и под ней, наносят слой грунтовки или антикоррозионной краски по металлу.

Завершив работу по монтажу стоек, приступают к выполнению горизонтальных верхней и нижней обвязки. Материалом для неё послужит труба аналогичного или меньшего сечения. Варка пояса должна выполняться на такой высоте, чтобы нижняя обвязка не создавала препятствий для входа в беседку.

Что же касается верхней, то её нужно располагать таким образом, чтобы она не создавала необходимости наклонять голову. Для повышения прочности конструкции беседки можно добавить между столбами диагональные распорки. Они крепятся к стойкам в каждом проёме при помощи сварки за исключением входного.

Как сделать кровлю

Процесс обустройства кровли требует в обязательном порядке создания стропильной системы. Для неё используем аналогичную трубу, которая была выбрана и для стоек. Стропила необходимо располагать под углом не менее 10–15 градусов.

Если планируется создавать довольно объёмную беседку, из-за чего стропила будут иметь длину более полутора метров, то потребуется приварить внутри контура системы распорки. Далее, приступают к созданию обрешётки: для этого берём тонкую профильную трубу и фиксируем её между стропилами при помощи сварки, выдерживая шаг 35 см.

В завершение приступаем к укладке листов поликарбоната на решётку, проделываем отверстия и фиксируем материал при помощи саморезов с термошайбами.

Создать уют и комфорт на дачном участке, может каждый владелец, что не потребует серьёзных затрат и специальных навыков. Беседка из профильной трубы может стать главным украшением участка, если грамотно подойти к её сооружению.

Если в точности придерживаться технологии строительства, то можно создать своими руками конструкцию, которая по своим эксплуатационным и декоративным качествам станет достойной альтернативой готовым садовым беседкам, изготовлением которых занимаются опытные мастера.

Оцените статью: Поделитесь с друзьями!

Беседки из профильной трубы своими руками фото

Содержание статьи

Дача — это место, где нужно не только копаться в огороде, пересчитывать свои грядки или собирать урожай, а еще время от времени отдыхать от городской суеты. Прочитайте полезную статью – описание: как сделать беседки из профильной трубы своими руками – фото примеры:

пример беседки

пример беседки — 1

пример беседки

пример беседки — 2

пример беседки

пример беседки — 3

Ведь в наше время дачники все чаще обустраивают свои владения дополнительными конструкциями для отдыха. Если есть возможность и определенные навыки, почему бы не сделать все самостоятельно? Например, место, где можно просто посидеть или спрятаться от солнца.
пример беседки своими руками

Такие конструкции из профильного металла всегда выглядят интересно, и пользуются спросом. Главное, что необходимо для возведения беседок – это умение пользоваться сварочным аппаратом и делать это достаточно хорошо. В статье подробно описаны этапы работы с профильными трубами. Но для начала, необходимо разобраться.

Что представляет собой профильная труба

Профильная труба, в отличие от стандартного аналога, не имеет объёма. Её особенностью является легкость и практичность. Изготавливается в основном из углеродистой или низколегированной стали. Последнее время, часто используется в сфере строительства.

По форме профильные трубы могут быть:
• Овальные
• Прямоугольные
• Плоскоовальные
• Квадратные
профильные трубы

Наиболее устойчивая форма — квадратная. Для возведения беседки из профильной трубы квадратной формы нужно принимать во внимание её положительные особенности:
• Легкость
• Гибкость
• Устойчивость
• Повышенная сопротивляемость от коррозийного налета
• Легко соединяется с другими частями конструкции
• Не дорогой материал

Какие параметры профильной трубы использовать?

В основном для сборки беседки из профильной трубы используют не толстый металл, но и не слишком тонкий. Ищут середину. Примерно 3-4 мм. Так как её продают цена/кг. Поэтому увесистую сваю брать не выгодно, да и ни к чему.

Если использовать круглую профильную трубу, тут есть плюс и минус. Дешевый материал, но сложнее будет приварить её к конструкции.

Беседка своими руками из профильной трубы изготавливается по определенным формам, которые указаны.

Формы и виды сборок

Беседка из профильной трубы бывает нескольких форм:

• Прямоугольной,
• Квадратной,
• Шестиугольной,
• Круглой,
• Восьмигранной.

Что бы воплотить в жизнь свою мечту и построить беседку, нужно знать два способа сборки.

1. Профильные трубы, расположенные вертикально бетонируются в землю. Остальная часть конструкции крепится к этим сваям. В данном способе наличие фундамента не актуально. Вместо пола, территорию посыпают песком, бетонируют или выкладывают плитку.
схема сборки беседки

2. Второй способ подразумевает наличие фундамента. На месте заливают монолитную плитку или фиксируют каркас, как при первом варианте, только сваи намного короче. На них крепится, уже готовая конструкция. Сооружение поднимают с помощью крана и устанавливают.

Беседка из профильной трубы делается как первым, так и вторым способом. Определить какой лучше? По надежности и креплению – первый вариант. Стойки фиксируются с помощью бетона. К тому же потребуется меньше материала и сэкономит бюджет.
Второй вариант сборки более сложный в исполнении, но имеет ряд преимуществ:

• Красивый дизайн
• Возможность наличия пола из теплого материала (дерево, пластик)
• Влага не разрушит конструкцию
беседка с фундаментом

Способы сборки

Беседка из профильной трубы может быть как сборной, так и спаянной. Все зависит от вашего желания. Чаще всего конечно спаивают сталь, а из алюминия лучше делать сборную конструкцию. Просто если дачный массив не охраняется в зимний период, то сооружение могут разобрать на железки. Будет очень обидно.

Подготовка к работе

Сделанная беседка своими руками из профильной трубы – это получение определенных навыков в сфере строительства. И что бы прошло все гладко, необходимо подготовить и продумать все заранее.

Первым делом закупаем металл. Использовать для опор следующие параметры труб:

• 50 на 50 мм – если кровельный материал, который вы хотите использовать это не шифер.
• 75 на 75 мм – если кровельный материал это шифер.
• 20 на 30 мм – трубки для распорок и перемычек.
Для маленькой беседки длиной три на три метра, высотой два метра и кровлей из поликарбоната понадобится профильная труба квадратной формы:

1) 50 на 50 мм. Длина 13 метров (с запасом).
2) 40 на 40 мм. Длина 15 метров.
3) 20 на 20 мм. Длина 6 метров
4) 40 на 20 мм. Длина 30 метров.

Выбираем место и форму беседки

Не маловажная задача – это выбор места. Лучшее расположение беседки из профильной трубы это не на территории вблизи дома, но и не слишком далеко. Метра четыре от дома — идеальный вариант. И убедитесь, что сооружение в итоге будет видно. Это все — таки украшение двора.

Второй этап – определиться с формой беседки. Составить чертеж. Если вы уверены в своих силах и обладаете строительными навыками. Можете возвести шестигранную беседку в изящном исполнении, как на фото.
место для беседки

Если это ваш первый опыт, возьмитесь за квадратную или прямоугольную конструкцию. Сведите риски к нулю, и у вас не будет проблем с сооружением кровли.

Материал и инструменты для изготовления беседки

Беседка своими руками из профильной трубы, сделанная бюджетным способом, может прослужить долгие годы и не потребует дополнительной реконструкции с течением времени. Что бы соорудить её нам потребуется:

• Профильные трубы (метраж зависит от размеров беседки). Берите с запасом.
• Бетонный раствор (цемент, вода, песок)
• Поликарбонат
• Деревянная или пластиковая фурнитура (на ваш выбор). Можете вообще не использовать её.
• Грунтовка или краска

А так же вам нужно иметь в своем арсенале следующие инструменты:

• Электродрель с набором сверл для работы по металлу
• Болгарка
• Сварочное оборудование
• Швеллерные балки
• Штыковая лопата
• Само резы по металлу и терма шайбы под цвет отделочного материала

Сборка каркаса

Если площадка засажена, то потребуется снять плодородный слой. Потом засыпьте неровность песком или натуральным слоем, который лежал. Не вздумайте сажать цветочки на этой территории, если они прорастут, избавиться от сорняков будет сложно.

Теперь можно приступать к работе. Запаситесь прохладной водой и мороженым. На работу уйдет примерно 10 часов, и беседка своими руками из профильной трубы будет сделана.

Выкопайте ямы для свай примерно на 50-60 сантиметров. Делать это лучше с помощью бура (держите крепко). После того, как все лунки будут выкопаны, установите трубу на 90 градусов. Закидайте ямку осколками кирпича и зафиксируйте столб. Для устойчивости опытные установщики приваривают к свае “пятку”. Выставленную стойку залейте бетонным раствором. Одна лопата цемента на три таких же песка. Получился жидкий раствор. Если это не получилось, используйте совет ниже.

Полезный совет: если цемент получился густой, используйте палку, что бы раствор заполнил яму.

Что бы обеспечить беседки длительный срок службы и защитить её от влаги наносят слой грунтовки на металл, расположенный у основания соприкосновения с землей. Завершив установку опор, переходите к сварке верхних и нижних обвязок.

Нижняя обвязка

При изготовке нижней обвязки используйте трубы толщиной 50 на 50 мм. Выкладываете их и проверяете градус угла. При необходимости корректируете. Из трубы меньшей толщины делаете парочку перемычек. На них будет опираться пол. Места сварки замазываете грунтом.
нижняя обвязка беседки

Верхняя обвязка и перила

Устанавливаете высоту перил примерно 100 см. Но это не обязательный параметр. Можно их даже не использовать, если вы будете покрывать полностью всю конструкцию поликарбонатом.

Для обвязки используете трубы толщиной 40 на 20 см. Для прочности ввариваете между обвязками по две стойки к каждой стороне, кроме проема. А то можно и увлечься.
ФОТО8

Сборка кровли

Выбираем метод, которым будем крыть крышу. Все зависит от вашего материала кровли:

• Под шифер используются деревянные стропила
• Под поликарбонат – металлические стропила

Металлические стропила

Сварка стропил – это еще одна из главных задач, которые могут облегчить прокладку кровли беседки. Выбирайте такие же трубы, как и для опорных свай и необходимый прокладочный угол должен быть 10-15 градусов.

Если вы решили построить большую беседку, вам необходимо между стропилами создать еще одну систему распорок. А внутри контура каждые 35 см вварим тонкую профильную трубку. Это придаст не только эффект прочности, но и улучшит вид конструкции в целом.

Следующим этапом вам потребуется заранее приготовленный поликарбонат. Высверливаем дырочки под болты. Растягиваем материал по всему периметру и с помощью саморезов и терма шайб прикрепляем пластик. Крыша, не пропускающая лучи света и капли дождя готова.
металлические стропила в конструкции беседки

Деревянная конструкция кровли

Беседка своими руками из профильной трубы может собираться с помощью деревянных стропил. Для этого выбираем брусок примерно 80 на 40 мм и под основу черепицы прокладываем влагостойкую фанеру.

В торцы свай, на которых держится конструкция, забиваем бруски 6 см. К ним будут крепиться стропила. После операции срежете лишнее.
Приступим к основному, вырезаем стропила в количестве четырех по 3 метра (лишнее срежете потом). Главное правильно их соединить на пике конструкции.

Первым делом соедините сначала два бруса. Не нужное подпилите. После чего, создайте уклон, сбив гвоздями длину. Подпилите снова до результативного итога. Проделайте аналоги для двух оставшихся бруса и для прочности прикрепите металлические уголки из нержавеющей стали.

Обработайте полученную деревянную конструкцию с помощью антисептика и морилки. Можете покрыть лаком. Дождь не должен разрушить конструкцию.

Выложите по центру дополнительную деревянную стойку, И прибейте к ней брусок 90 см. Это требуется для того, что бы вода с крыши не затекала внутрь.

Наберитесь сил, попейте водички. Вам предстоит водрузить собранную на земле деревянную конструкцию наверх беседки. Верхушка должна опереться на брусок. Установите конструкцию строго по центру, проверьте отвесом градус вертикальности бруска. Если все готово и стоит нормально, закрепите концы стропил к пробкам, которые вбивали. Снимите подпорку и можете монтировать любой выбранный материал.
деревянная конструкция беседки

Отделка беседки

Беседка своими руками из профильной трубы почти закончена. Осталось сделать сиденья, поставить стулья и обшить конструкцию. Тут уже никто не поможет, так как каждый волен выбирать свое. Зависит от фантазии.

Можно подварить оставшиеся трубки к конструкции и выполнить какие-нибудь узоры или закрыть беседку со всех сторон железным листом, оставив только вход. Выбирайте сами.

Полезное видео — как согнуть трубу без трубогиба



Похожие статьи

Все о Беседке РОС (Беседка 9)

Давайте посмотрим, как установить симулятор Gazebo 9 для работы с вашей системой ROS. Мы собираемся увидеть, как заменить версию Gazebo по умолчанию, которая поставляется с установкой ROS, и будут ли существующие ранее симуляции работать (или нет) с этой новой версией симулятора.

Как установить Gazebo ROS (Gazebo 9) в существующую среду ROS

Я предполагаю, что в вашей системе уже есть дистрибутив ROS.Если да, то вы, вероятно, установили версию Gazebo, которая по умолчанию входила в состав этого дистрибутива ROS. Если вы проверите документацию по Gazebo, вы увидите, что следующая таблица соответствует версиям Gazebo по умолчанию, которые автоматически устанавливаются с ROS:

  • ROS Indigo: Беседка 2.x
  • ROS Kinetic: Gazebo 7.x
  • ROS Lunar: Беседка 7.x

Давайте теперь посмотрим, как вы можете перейти к замене версии Gazebo по умолчанию на самую новую (9.x по состоянию на 3 мая 2018 г.).

Сначала удалите беседку по умолчанию

Если вы хотите установить последнюю версию, вам нужно сначала удалить установленную по умолчанию Gazebo (которая, вероятно, была установлена ​​при установке ROS). Это легко, потому что, независимо от дистрибутива ROS, одна и та же команда применяется ко всем дистрибутивам для удаления установки Gazebo по умолчанию:

 $ sudo apt-get remove ros-ROS_DISTRO-gazebo *
$ sudo apt-get удалить libgazebo *
$ sudo apt-get удалить беседку *

(замените ROS_DISTRO на имя вашего дистрибутива.

После удаления в вашей системе не останется ни файлов Gazebo, ни пакетов, связанных с ROS. А теперь давайте установим новую беседку 9.

Обновить репозиторий

Вам нужно будет добавить репозиторий osrfoundation в вашу систему пакетов Linux, чтобы получить новые пакеты Gazebo.

 $ sudo sh -c 'echo "deb http://packages.osrfoundation.org/gazebo/ubuntu-stable` lsb_release -cs` main "/etc/apt/sources.list.d/gazebo-stable.список'
$ wget http://packages.osrfoundation.org/gazebo.key -O - | sudo apt-key добавить -

Затем обновите репо пакетов:

 $ sudo apt-get update

Интеграция Gazebo с ROS осуществляется с помощью серии пакетов ros- < ROS_VERSION> -gazebo9. Список пакетов ROS — Gazebo, которые обычно предлагает OpenRobotics, следующий (где в нашем случае мы использовали ROS_VERSION = kinetic):

  • ros-kinetic-gazebo9-dev
  • ros-kinetic-gazebo9-plugins
  • ros-kinetic-gazebo9-ros-control
  • ros-kinetic-gazebo9-msgs
  • ros-kinetic-gazebo9-ros
  • ros-kinetic-gazebo9-ros-pkgs

Установить беседку 9

Это сделает очень простая команда:

 $ sudo apt-get install ros-kinetic-gazebo9- *

Эта команда установит все зависимости.Чтобы проверить, все ли работает правильно, просто введите:

 $ беседка

Окно, подобное этому, должно появиться на вашем экране.

Gazebo_ROS_install_gazebo

Стартовый экран имитатора робота Gazebo 9

[irp posts = ”8825 ″ name =” Запуск демонстрации навигации Husarion ROSbot в имитации беседки ”]

Testing Gazebo с батареей симуляций на основе ROS

Итак, если вы читаете этот пост, значит, вам интересна комбинация Gazebo / ROS. И ваш следующий вопрос должен быть следующим: будет ли эта новая версия работать с нашими ранее работающими симуляциями на основе ROS? Ответ на этот вопрос … это зависит от обстоятельств.Это зависит от того, для какой версии Gazebo была сделана ваша симуляция, и какие части Gazebo используются в этой симуляции. Мы провели следующие эксперименты с некоторыми из наших симуляций.

Испытание с помощью моделирования руки робота

Давайте рассмотрим простой пример: давайте запустим робота-манипулятора Wam, который включает в себя несколько моделей, кинект, лазер и манипулятор с совместными контроллерами. Симуляция создана для Gazebo 7.x

Сначала вам нужно создать catkin_ws:

 $ mkdir -p ~ / catkin_ws / src
$ cd ~ / catkin_ws
$ catkin_make

Вы можете клонировать и скомпилировать моделирование Wam из The Construct public simulations repo с помощью следующих команд:

 $ cd ~ / catkin_ws / src
$ git clone https: // TheConstruct @ bitbucket.org / theconstructcore / iri_wam.git -b кинетический
$ cd ..
$ catkin_make
$ roslaunch iri_wam_gazebo main.launch

Результатом является симуляция, которая показывает только некоторые предупреждения, связанные с переопределениями пространства имен xacro .

 несогласованных переопределений пространства имен для xmlns: xacro:
 старый: http://ros.org/wiki/xacro
 новое: http://www.ros.org/wiki/xacro (/home/ricardo/catkin_ws/src/iri_wam/iri_wam_description/xacro/iri_wam_1.urdf.xacro)

Это предупреждение можно устранить, изменив во всех затронутых файлах определение xacro из этого:

 xmlns: xacro = "http: // ros.org / wiki / xacro "

на это:

 xmlns: xacro = "http://www.ros.org/wiki/xacro"

Проблем с выполнением любого из них не было. Имейте в виду, что он включает в себя совместные контроллеры, а также пару плагинов датчиков. Таким образом, никаких модификаций в моделировании не потребовалось (помните, изначально она была создана для Gazebo 7.x).

Gazebo ROS Gazebo9 simulation Wam robot ros

Gazebo 9 моделирование робота Wam с ROS

Испытания с имитацией колесного робота

Следующее моделирование, которое мы протестировали, было моделированием робота Summit XL от Robotnik.Мы использовали следующие команды:

 $ cd ~ / catkin_ws / src
$ git clone https: //[email protected]/theconstructcore/summit_xl.git -b кинетический
$ cd ..
$ catkin_make

В этом случае у нас также не было проблем с запуском моделирования с помощью следующей команды:

 $ roslaunch sumit_xl_course_basics main.launch

Gazebo ROS Gazebo9 Summit XL robot simulation

Симулятор робота Summit XL работает в беседке 9

Тестирование с полным моделированием окружающей среды

В этом случае мы решили протестировать симуляцию, созданную самой командой Gazebo, которую они использовали для соревнований и которая была создана для Gazebo 8.Это также интересная симуляция, потому что включает в себя полностью двуногого робота с несколькими датчиками, в полноценной офисной среде с перемещающимися людьми и множеством вещей. Посмотрите здесь.

 $ cd ~ / catkin_ws / src
Клон $ hg https: //[email protected]/osrf/servicesim
$ cd ..
$ catkin_make
$ roslaunch servicesim servicesim.launch

Моделирование хорошо работало в готовом виде.

Gazebo ROS ServiceSim Gazebo9

ServiceSim работает в беседке 9

Gazebo ROS ServiceSim Gazebo9 robot

ServiceSim работает в беседке 9

Gazebo ROS Rviz data produced by ServiceSim in Gazebo 9

Ревиз, показывающий данные, полученные ServiceSim в беседке 9

Проблемы при работе с ROS с Gazebo 9

Gazebo остается и всегда будет отдельной программой, полностью независимой от ROS.Это делает работу между ними не такой гладкой, как могла бы быть.

Контроллеры ROS не предоставляются

Одна из проблем, которую я вижу с Gazebo 9 при работе с ROS, заключается в том, что Gazebo предоставляет множество интересных моделей роботов через свою библиотеку Ignition Fuel. Однако ни одна из моделей не включает контроллеры ROS. Поэтому, если вы хотите использовать модели для ситуации на основе ROS, вам необходимо создать контроллеры самостоятельно. Одним из примеров этого случая является красивая симуляция автономной автомобильной среды, созданная командой Gazebo.Симуляция идеально подходит для работы с автономными автомобилями, но поддерживает только тематику беседок.

Использование формата SDF вместо URDF

Дополнительная проблема с моделями заключается в том, что они были созданы в формате SDF. SDF — это формат по умолчанию для создания моделей и целых симуляций в Gazebo 9, но этот формат не поддерживается ROS. Это затрудняет использование моделей в симуляциях Gazebo + ROS, поскольку ROS требует URDF-описание модели, чтобы показать ее на Rviz.(на всякий случай, если вы хотите преобразовать модели SDF в URDF, просмотрите следующий учебник об этом).

Вы можете подумать, зачем использовать SDF вместо URDF для определения моделирования. Одна из причин использования SDF в Gazebo вместо URDF (как указала Луиза Пубель в этом интервью подкаста разработчиков ROS) заключается в том, что SDF преодолевает некоторые ограничения URDF, такие как, например, создание замкнутых контуров в модели робота. . URDF не позволяет создать робота, у которого есть кинематическая цепочка, которая в какой-то момент разделяется на две, а затем снова объединяется.SDF легко справляется с этим. Посмотрите это видео, чтобы понять проблему:

Исходя из этого, может быть, наиболее удобным решением было бы изменить ROS для поддержки SDF вместо изменения Gazebo для поддержки URDF?

[irp posts = ”9004 ″ name =” Мой робот-манипулятор — Часть № 1 — Базовый URDF и RViz ”]

А как насчет плагинов ROS?

Плагины ROS для Gazebo 9 — это плагины, которые обеспечивают доступ к различным датчикам, исполнительным механизмам и другим функциям симулятора через интерфейс ROS.Пакеты плагинов ROS предоставляются в виде набора пакетов ROS, отличного от основного дистрибутива Gazebo 9. Обычно эти пакеты предоставляются через несколько недель после выпуска новой версии Gazebo. Хорошая новость заключается в том, что эти пакеты для Gazebo 9 уже доступны (хорошая работа, Хосе Луис Риверо 😉, и вы уже установили их в начале этого поста.

Если вы используете стандартные плагины, предоставляемые ROS, в своих симуляциях, весьма вероятно, что они все равно будут работать в готовом виде.С другой стороны, если вы создали свои собственные плагины с использованием API-интерфейса Gazebo для этого, есть вероятность, что они могут не работать и, возможно, потребуется адаптировать небольшие изменения, сделанные в API-интерфейсе плагинов.

Заключение

С Gazebo 9 симулятор достигает очень зрелой версии, в которой можно создавать довольно подробные симуляции. Посмотрите, например, на впечатляющую симуляцию автономных автомобилей, созданную OSRF. В каждой новой версии мы находим новые функции, но, что более важно, мы находим большую стабильность (то есть меньше сбоев).

Если вы хотите знать, какие функции будут включены в будущие версии Gazebo и когда они будут выпущены, просто проверьте дорожную карту Gazebo.

Ссылки по теме и полезные




.

[Беседка за 5 минут] 002 — Как добавить модели беседки в симуляцию

  • Узнайте, как добавить модель беседки в симуляцию работающей беседки
  • Robot Ignite Academy, место, где можно научиться программировать роботов, используя только веб-браузер
  • ROS Development Studio (среда, использованная в видео), еще один мощный онлайн-инструмент для практического продвижения вашего обучения ROS
  • Репозиторий моделей Gazebo, где вы можете найти различные модели для создания

В этом посте мы предполагаем, что вы уже создали пакет ROS под названием my_simulations и следующие файлы: ~ / Simulation_ws / src / my_simulations / launch / my_world. запуск и ~ / Simulation_ws / src / my_simulations / world / empty_world. мир .

Если у вас нет этих файлов, не забудьте сначала прочитать предыдущий пост: https://www.theconstructsim.com/gazebo-5-mins-launch-first-gazebo-world-using-ros/

Если вы проверите файл my_world.world , из предыдущего поста у нас будет следующий контент:






<включить>
 модель: // солнце



<включить>
 модель: // земля_плоскость





Добавим почтовый ящик модели .Помните, что вы можете найти множество моелей Gazebo в репозитории моделей Gazebo.

Окончательный вариант содержимого ~ / Simulation_ws / src / my_simulations / world / empty_world. мир после добавления почтового ящика будет:






<включить>
 модель: // солнце



<включить>
 модель: // земля_плоскость



<включить>
 модель: // почтовый ящик






Это добавляет модель под названием почтовый ящик в исходное положение ( x = 0, y = 0, z = 0 ).Если вы хотите, чтобы он был в другом месте, вы можете добавить , как в примере ниже:

 <включить>
   модель: // почтовый ящик
   2 1 0 0 0 0


Теперь, когда у нас есть набор файлов empty_world.world , мы можем начать моделирование двумя способами:

Вариант первый : Щелкните Simulation -> Выберите File , затем выберите my_world.запуск. Это должно автоматически загрузить веб-версию gazebo, которая называется gzweb.

Postbox gazebo simulation loaded in ROSDS

Имитация беседки почтового ящика загружена в ROSDS

Второй вариант : Если вы запускаете тесты на своем компьютере или хотите запустить моделирование вручную, вы можете просто:

Исходный код

 ~ / Simulation_ws / devel / setup.bash
roslaunch my_simulations my_world.launch - экран

Если вы находитесь в ROSDS и решили запустить моделирование вручную, вам необходимо вручную открыть Gazebo Web ( gzweb ), щелкнув Tools -> Gazebo.

Поздравления. Вы успешно загрузили пользовательскую модель в мир беседок с помощью ROS.

Если вы плохо понимаете все описанные здесь шаги или вам нужно больше разобраться в файлах, которые мы создали, помните, что у нас есть живая версия этого сообщения на YouTube. Кроме того, если вам понравился контент, рассмотрите возможность подписки на наш канал на YouTube. Мы публикуем новый контент ~ каждый день.

Продолжайте развивать ROS Learning.


.

Наборы беседок, патио и самодельная крыша для беседок Австралия

Наборы беседок, Крыша для террас и беседок своими руками , сделанная из американской черепицы, обеспечивает идеальное решение как для строительства новых, так и для замены крыш. Беседка — это крытая конструкция, с которой открывается круговой обзор окрестностей. Если ваше представление о наслаждении — это вдыхать свежий воздух и проводить свободное время на улице, то крытая гостиная на открытом воздухе должна быть в вашем списке желаний.

Наборы беседок для отдыха и защиты на открытом воздухе

Гостиная на открытом воздухе — идеальное место, чтобы замедлить время простоя и расслабиться.Постоянные беседки, пергола с крышей или крытый внутренний дворик — все это защищает от суровых погодных условий Австралии. Просто поднимите свой любимый стул и позвольте природе снять дневной стресс.

Постоянные беседки

Развлекательные гости

Закрытые дворики, постоянные беседки или навесы-беседки могут стать идеальным местом для развлечения ваших гостей. Эта открытая гостиная станет центром вашего сада, где вы сможете насладиться видом.В результате наша асфальтовая черепица является фантастическим вариантом, поставляемым в виде комплектов беседки для самостоятельной сборки, комплектов крыш патио или комплектов беседок.

Продажа комплектов уличных беседок, патио и самодельной перголы

При покупке новой террасы для террасы, комплектов беседок для самостоятельной сборки или комплектов беседок важным фактором является цена комплектов беседок. От размера и выбора материала будет зависеть стоимость беседки, патио или беседки. Воспользуйтесь таблицей цен ниже, чтобы изучить наши беседки на продажу .

Комплект беседки Цена / Стоимость

РАЗМЕР КРЫШИ
Стоимость комплекта беседки
СТОИМОСТЬ ГАЗЕБО
Битумная черепица
и подкладка
СТОИМОСТЬ ГАЗЕБО
Кембриджская черепица
и подкладка
A-Bond 17 мм.
3 м x 3 м
при 25 градусах
$ 426 $ 522 $ 230
3 м x 4 м
при 25 градусах
$ 505 $ 625 $ 321
4 м x 4 м
при 25 градусах
$ 647 $ 881 $ 413
4 м x 5 м
при 25 градусах
794 долл. США долл. США 1076 528 долл. США
5 м x 5 м
при 25 градусах
941 $ 1181 $ 642
5 м x 6 м
при 25 градусах
$ 1156 $ 1534 $ 780
6 м x 6 м
при 25 градусах
$ 1303 $ 1729 $ 917

Ознакомьтесь с ценами на наши комплекты беседок и сравните их с другими вариантами крыши.Наши комплекты беседок для продажи очень рентабельны с самыми долгими доступными гарантиями.

Чтобы получить более подробную стоимость беседки, крыши патио или перголы, воспользуйтесь нашим Калькулятором комплектов беседок. В этом калькуляторе вы можете включить свес крыши, изменить угол наклона и настроить множество других параметров для получения подробной цены.

Наборы самодельных пергольных крыш, крытых патио или беседок с американской черепицей

Наша американская черепица — это долговечный материал, напоминающий естественную красоту сланца и деревянной черепицы.В отличие от шифера или дерева, черепица не требует обслуживания на всю жизнь.

В результате черепица чрезвычайно рентабельна, намного дешевле, чем другие варианты кровли. Они даже до трети цены других альтернатив.

Кроме того, черепицу можно быстро и легко установить, и поэтому она является отличным решением для самостоятельной сборки.

Простой расчет материалов с помощью нашего онлайн-калькулятора крыши

Просто отправьте электронное письмо с размерами вашей наружной беседки , патио или самодельной беседки .Мы предоставим вам расценки на материалы, необходимые для выполнения работы. Если вам потребуется помощь с измерениями, один из наших сотрудников будет рад помочь.

Вы также можете воспользоваться нашим удобным калькулятором для постоянной беседки на крыше. Просто введите данные вашей постоянной беседки, и она определит, сколько связок черепицы и синтетической подложки вам нужно. У нас есть полный ассортимент натуральных профилей и цветов, которые можно быстро отправить.

Легкий и компактный продукт означает, что мы можем отправлять заказы по всей Австралии.Это включает в себя Мельбурн Виктория, Сидней Новый Южный Уэльс, Брисбен QLD, Аделаида, штат Вашингтон, штат Вашингтон, Тасмания и Северная территория Северной Территории.

Наборы для беседки, патио и беседки своими руками

  • Дешевый вариант крыши для беседки — значительно дешевле, чем большинство альтернативных вариантов уличной беседки.
  • Может заменить солому, кедровую тряпку, черепицу, металл и практически любой кровельный материал.
  • Очень легко построить . Комплект для самостоятельной установки .
  • Не требует обслуживания.(Запрещается подметать балийскую солому или смазывать / окрашивать кедровые дрожжи)
  • Долговечный с международной гарантией от 20 до 40 лет.
  • Фанерные изолированные панели.
  • Подходит для уклонов выше 9,5 градусов (более низкая достижима).
  • Подходит для облицовки стен.
  • Легкая система.
  • Аналогичным образом, легкие наружные беседки, патио и комплекты беседок, сделанных своими руками, легко рассылать по Австралии.
  • Выполнен на заказ.
  • Улучшенные звукоизоляционные качества.
  • Стили, напоминающие натуральный сланец и деревянные шейки.
  • Обеспечение тени. Защита от палящего палящего солнца Австралии.
  • В первую очередь подходит для беседок, пергол, закрытых патио, навесов, гаражей / навесов для автомобилей и хижин на Бали.

Вот отличная программа, чтобы измерить вашу уличную беседку, патио или перголу, сделанную своими руками.

Принадлежности для гонта, отправленные для строительства беседок, патио и беседок своими руками

Наборы

для беседок, террасы и перголы являются гордыми австралийскими дистрибьюторами IKO Corporation , крупнейшего мирового экспортера черепицы.В результате мы работаем более 15 лет, являясь экспертами по поставке и установке битумно-черепичных материалов. Благодаря этому опыту мы предоставили тысячам клиентов свои кровельные требования.

Поставки комплектов беседок, патио и беседок для дома по Австралии

Пользовательские комплекты постоянных беседок, патио и перголы, поставляемые для строительства новых или заменяемых крыш, можно отправить в любую точку Австралии. При относительно невысокой стоимости легкая форма и компактная форма битумной черепицы позволяют нам отправлять ее в отдаленные районы Австралии.

В результате эти легкие комплекты беседок и беседок (18 кг / м², включая фанеру) могут заменить практически любой тип облицовки, от металла до плитки и всего, что между ними.

Кровельная черепица Cambridge Pergola

Комплекты беседок, патио и беседок для самостоятельной работы

Установка своими руками становится все более популярной для новых домов и, прежде всего, уличных крыш всех типов. Благодаря этому наши индивидуальные комплекты можно использовать для строительства навеса, патио, беседки или перголы, что может стать идеальным проектом на выходные.

Долговечная битумная черепица является идеальной заменой стареющих крыш пергол, истонченных балийских хижин, закрытых патио и гниющих уличных беседок.

Без каких-либо предварительных знаний об установке черепицы клиенты достигают блестящих результатов. Поэтому домашние мастера по выходным могут построить эти крыши с помощью простых инструментов (молотка, гвоздей, ножа и меловой линии). Вознаграждение представляет собой 30-летнюю или пожизненную международную гарантию производителя.

.

Беседка

Скачать (11.0.0)

Журнал изменений |
Руководство по миграции

Особенности выпуска
  • Семантика кадра SDFormat 1.7, см. Доклад на ROSCon 2019
  • Поддержка скелетных анимаций BVH
  • Замедленное / ускоренное воспроизведение журнала
  • Гусеничные с ластами
  • Шум динамического смещения для датчиков
  • Поддержка сетки STLB и улучшенный анализ SVG
  • Сферический гидролокатор
  • Зависимости Bumped Ignition для соответствия Ignition Citadel:

Мы рады объявить о выпуске Gazebo 11.Эта версия беседки
имеет долгосрочную поддержку с окончанием срока службы 29 января 2025 г.

Мы также выпустили новые минорные версии для Gazebo 9 и 10:

Первый стабильный выпуск Gazebo вышел в октябре 2012 года. Сейчас почти 8
спустя годы и 10 основных выпусков, Gazebo 11 знаменует конец основных выпусков
из базы кода osrf / gazebo.
Все выпущенные версии будут поддерживаться до конца срока их службы, получая
обратно-совместимые функции и исправления ошибок.

Мы хотели бы поблагодарить внешних разработчиков, которые внесли свой вклад в Gazebo за последний год:

  • Сильвио Траверсаро
  • Мартин Пецка
  • Минфэй Сунь
  • Шон Йен
  • Дженнифер Бюлер
  • Оливье Крейв
  • Виктор Лопес
  • Тан Бенджамин
  • Вэй Сюй
  • Тимо К
  • Эрик Тиммонс
  • Стивен Джаст
  • Джонатан Нойола
  • Томас Хайнс
  • Терри Уэлш
  • Карлуш Мигель Коррейя да Коста
  • Едхин Кижаккетара
  • Сэмюэл Лекеффр
Переход на зажигание

В дальнейшем команда моделирования Open Robotics сосредоточит внимание на
развитие
Каркас моделирования зажигания.

Не все функции, доступные в Gazebo 11, были перенесены в Ignition.
все же. Аналогичным образом, Ignition предлагает новые функции, которые недоступны на
Беседка 11. Вы можете увидеть сравнение характеристик Ignition Citadel и
Беседка 11
Вот.

И Gazebo, и Ignition используют SDFormat как
формат описания мира. Следовательно, миры и модели, которые работают на
Беседку можно легко перенести на Ignition.

Ignition Gazebo поддерживает различные типы плагинов из Gazebo-classic.Проверять, выписываться
этот учебник
для обзора типов плагинов и примера того, как портировать плагин из
Беседка.

Улучшенные руководства по миграции и API, которые помогут перейти от Gazebo к
Зажигание будет в ближайшие несколько месяцев.

Команда разработчиков беседок

.
