Ленточная пила по дереву своими руками по чертежам и видео

05Дек

Содержание статьи

  1. Введение
  2. Изготовление
  3. Типы и устройство ленточных пил
  4. Размеры
  5. Шаг зубьев для самодельной ленточной пиле по дереву
  6. Устройство и сборка станка
  7. Наладка пилы в процессе изготовления ленточной пилы для бревен своими руками
  8. Изготовление конструктивных элементов
  9. Механизм натяжения пильного полотна
  10. Пильный стол
  11. Правила работы
  12. Заключение

Если вы занимаетесь строительством или работаете с деревянным массивом, например, создаете мебель, а может вы просто затеяли самостоятельную стройку, то вам понадобится много пиленого бруса. Его можно купить, но вы значительно сэкономите, если обзаведетесь собственной пилорамой. Ее можно найти в магазине по высокой цене или построить из подручных материалов. В статье мы расскажем, как сделать ленточную пилу по дереву своими руками, предложим чертежи и видео, чтобы вы могли приступить к созданию.

Введение

Такое приспособление имеет значительные габариты, не говоря уже о деревянном массиве, который может иметь значительную длину до распиловки. По этой причине оборудование можно устанавливать исключительно на частном участке, лучший выбор – специально оборудованный цех или навес, просторная мастерская. Попытке монтажа на чердаке или в подвале могут привести к перебоям в электропитании дома (следует подводить отдельную проводку и щиток), а также к постоянному шуму.

Изготовление

Имея все это в виду, собственную пилораму можно начать проектировать с определения и расчищения места. Лучше, если оно будет отапливаемое, а также смежным с сараем для хранения брусьев. Затем следует сделать чертеж в специализированном программном обеспечении – «Автокад» или другие. Это даст вам необходимую точность при расчете. Теперь подробнее поговорим про каждый этап изготовления станка распиловочного по дереву своими руками.

Типы и устройство ленточных пил

  • Агрегат имеет массу преимуществ, в том числе:
  • высокая степень производительности;
  • невысокая отдача тепла в атмосферу;
  • низкая себестоимость;
  • хорошая скорость работы и достаточная точность.

Все разновидности имеют одинаковую основу – есть столешницы или рабочая поверхность, где будет лежать бревно. Оно подвергается распиловке с помощью режущих частей – вращающихся лезвий. Они могут быть различной конфигурации. Также необходимо учесть все крепежи и двигатель, который будет приводить всю машину в движение. Виды зависят от того, какой материал необходимо распилить, это может быть дерево, металл, камень либо синтетика, разные виды пластмасс. В случае прочных заготовок следует укрепить конструкцию, усилить ее сверхпрочными сплавами. В обратном случае режущая лента будет ломаться. Если обращаться только к пильному станку, который можно изготовить своими руками, то следует классифицировать агрегаты следующим образом:

  • Беззубые. Название не совсем точное, так как небольшие зубцы все же имеются, но основное действие происходит за счет интенсивного нагрева и трения.
  • Зубчатые. Полотна, то есть ленты, замкнутые, поэтому происходит постоянный непрерывный процесс. Это самый простой и незатратный вид, к которому мы будем преимущественно обращаться.
  • Электроисковые. Имеют повышенную прочность и износостойкость. Их устанавливают в основном на производствах, когда нужно поддерживать серийное изготовление древесины, а также производить распиловку крупных бревен большого диаметра, с которыми трудно справиться в домашних условиях.



Размеры

Если вы планируете преимущественно не поперечное, а продольное пиление, то вам больше подойдут широкие ленточные пилы. Они имеют более ровный срез и не будут съезжать вдоль волокон. При работе с небольшими деталями следует ограничиться узкими пилками, у которых есть больший шанс отсутствия повреждений. Стандартными параметрами считаются изделия шириной 3,5 – 4 см. Но если вам предстоит заниматься фигурной резкой, то стоит выбрать ленту не более 2 см. Напротив, для больших, массивных бревен есть модели вплоть до 88 миллиметров.

Шаг зубьев

Этим термином определяется расстояние, которое находится между острыми, режущими элементами. Чтобы хорошо обработать древесину, придерживайтесь наших советов:

  • Для тонких листовых заготовок можно брать крупные зубцы с соразмерным промежутком. Это даст ровный спил.
  • Большие полотна нуждаются в мелкой и частой череде зубчиков.
  • Переменными называются те ленты, которые обладают не равномерным шагом, а меняющимся. Это дает очень хорошие результаты, если заготовка из мягкой породы. Еще один плюс – опилки меньше засоряют рабочую часть.

Также есть изделия с разводкой, то есть с отгибанием режущей части в одну и другую сторону – каждую четную и нечетную вершину. Все товары этого сегмента маркируются. Следует ориентироваться на эти рекомендации, так как от них зависит уровень вибраций и качество резки. Если следовать правилу по подбору лент, то их износостойкость значительно увеличится. Скорость ленточной пилы по дереву будет зависеть от заточки. Убедитесь в этом при покупке. Проверьте режущий край – равномерен ли он, имеются ли трещины, неровности, волны. Также заранее осведомитесь, можно ли повторно заточить материал. Теперь можно переходить непосредственно к установке.

Устройство и сборка станка

Устройство состоит из столешницы, двух шкивов, то есть вращающихся дисков, ремней, направляющих, опор, двигателя и самой ленты. Движение полотна происходит за счет натяжения и вращения верхнего и нижнего круга. Чем оно быстрее, тем выше скорость распиловки. Вертикальный тип агрегата проще в изготовлении.

Станина

Это основа, на которую будет возлагаться большой вес, поэтому мы рекомендуем делать ее из металла, но если такой возможности нет, то подойдет и деревянный брус, склеенный в несколько слоев и для верности скрепленный шурупами. Склейка должна происходить разнонаправленно, чтобы волокна были не вдоль доски, а поперек предыдущего слоя.

Блок шкива для ленточного станка по дереву своими руками

Эта деталь будет держать в натяжении пилу и вращать лопасти. Ко внутренней части рамы следует прикрепить колесный вал. Вы можете выточить его сами, но в этом случае нужно позаботиться о фланце, отвечающим за фиксацию. Крепление может быть неровным, тогда следует изменить угол наклона до 90 градусов. Даже небольшая погрешность может привести к тому, что лента пойдет криво, слезет с направляющих или быстро затупится.

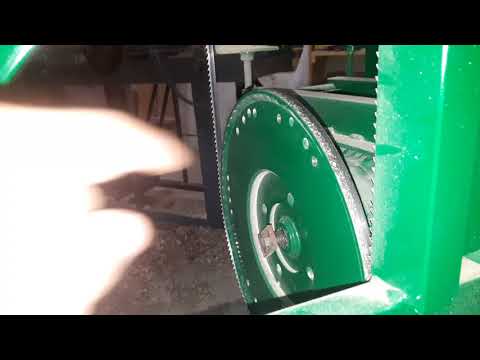

Шкивы

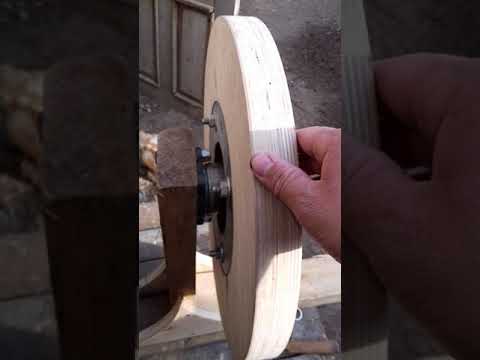

Колеса следует выполнить не менее 3 см в ширину. Сделать их можно из нескольких склеенных слоев фанеры, а затем вырезать отверстие, в него помещается подшипник. Внешняя сторона круга может быть оклеена обычной велосипедной камерой, резина предупредит соскальзывание и обеспечит оптимальный результат. При посадке на колесный вал следует уделить особое внимание прочности и ровному расположению, чтобы не допустить ударов о станину.

Столешница

Ее нужно изготовить из ДСП или нескольких слоев фаеры. Снизу должна быть опорная ножка, под которой можно расположить движок. Основная задача – сделать стол ровным и довольно прочным для планируемого объема обрабатываемой древесины. Внешнюю часть нужно покрыть электроизоляционным материалом – текстолитом.

Наладка в процессе изготовления ленточной пилы для бревен своими руками

Настройка заключается в:

  • расположении колес на одной линии;
  • первое включение следует производить без направляющих;
  • тестовую распиловку – без высокой нагрузки.

Затем можно установить блоки, которые будут направлять ленту.

Подготовка к работе

Перед началом изготовления станка приготовьте все нужные приспособления и материалы, уберите все лишнее с площадки, помните о технике безопасности на рабочем месте. Перечислим то, что вам понадобится.

Инструменты

  • Циркулярная пила для распила заготовок.
  • Электролобзик для выпиливания отверстий.
  • Струбцины понадобятся для фиксации частей в процессе склейки.
  • Сверлильный агрегат – можно применять электродрель или шуруповерт, также пригодятся сверла разного диаметра.
  • Шлифовальное оборудование – все поверхности лучше отшлифовать, чтобы не пораниться при использовании.

Материалы, фурнитура, крепеж

  • Фанера 1,5 см в ширину.
  • Прочный деревянный массив для основания или металл.
  • Подшипники.
  • Два вала.
  • Режущее полотно.
  • Расходники – клей, изолента, гайки, саморезы.

Сборка ленточнопильного станка (ленточной циркулярной пилы) по дереву своими руками: основные конструкции

Если при склейке элементов (основа и столешница) вы применяли струбцины, то их можно снять после полного высыхания древесины и обработать все поверхности.

Изготовление конструктивных элементов

Важно аккуратно собрать все механизмы, чтобы не было смещений. Это может привести к выходу из строя всего инструмента.

Основание

Когда вы будете натягивать пильное полотно, обязательно плотно зафиксируйте механизм, чтобы не произошло разбалтывания и колебания.

Шкивы

При монтаже шкивов проверьте, хорошо ли они вращаются. Они не должны цепляться за другие поверхности, а также располагаться под углом к станине. Их нужно разместить ровно параллельно.

Механизм натяжения пильного полотна

К вращающемуся валу нужно прикрепить ручку. Она будет иметь роль натяжения ленты. Само полотно сначала нужно надевать на круги без сильного натяга, свободно. Но затем, с помощью рычага, следует добиться достаточного расстояния между двумя шкивами.

Пильный стол

Следующий этап – монтаж стола. Его можно прикрепить с помощью клея, но такая конструкция может выдержать небольшой вес, так что лучше добавить саморезы. Обратите внимание на то, чтобы столешница была ровно перпендикулярна основанию, иначе срез на самодельном ленточнопильном станке по дереву будет косым.

Сборка

Теперь можно заняться подключением электрического двигателя. Позаботьтесь об изоляции всех проводов и контактов, прежде чем подключите его в розетку. Когда конструкция собрана, проведите несколько тестовых запусков, чтобы удостовериться, что лента не соскакивает с креплений.

Правила работы

Прежде чем приступать к распилу, ознакомьтесь с рекомендациями:

  • Установку следует крепко закрепить к полу. Это позволит избежать колебаний во время распиловки.
  • Место, в котором будет находиться пилорама, должно быть проветриваемым, потому что от древесины будет идти постоянная мелкая стружка, можно повредить органы дыхания.
  • Чтобы полотно не растягивалось, снимайте его каждый раз после окончания действий, а затем надевайте и регулируйте снова. Обязательно делайте пробный запуск после каждого натяжения ленты.
  • Делайте перерывы минимум один раз в два часа, чтобы проверить установку и дать остыть электроприводу.

Заключение

В статье мы рассказали про устройство ленточной пилы по дереву. Обращайтесь в ООО «Роста», если вы решили купить приспособления для промышленного пользования. У нас в наличии и на заказ имеются ручные и полуавтоматические ленточнопильные станки, а также маятниковые, вертикальные и двухстоечные агрегаты. Цена на товары снижена в 1.5 — 2 раза по сравнению с зарубежными аналогами. Чтобы уточнить интересующую вас информацию, свяжитесь с менеджерами, мы с радостью поможем в выборе оборудования. В качестве завершения посмотрим видеозапись.

Видео

Ленточная пила своими руками в домашних условияж

Главная » Ленточные пилы

Занимаясь разработкой самодельной ленточной пилы, важно понимать, как она устроена и для каких целей будет применяться. В случае ведения частного бизнеса, можно создать ленточную пилу своими руками, способную работать не только с деревом, но и с другими материалами, включая:

  1. Камень.
  2. Металл.
  3. Синтетику.

Из-за высокой плотности, обрабатывать такие материалы нужно специальными станками, изготовленными из усиленной стали. Стандартный металл не способен нормально резать камень или металлические заготовки. Также ему не под силу твердые породы дерева.

ОГЛАВЛЕНИЕ:

  • 1 Сборка каркаса
  • 2 Монтаж штанги и опор для шкивов
  • 3 Сборка рабочего стола
  • 4 Вырезание шкивов и крепление их на опоры
  • 5 Монтаж направляющих полотна
  • 6 Завершающая отделка, проверка и настройка

Сборка каркаса

Собирая каркас ленточной пилы, лучше отдавать предпочтение твердым и крепким породам дерева. В противном случае конечная конструкция не будет обладать требуемой жесткостью и начнет создавать вибрации. Отдельные элементы, включая рабочий стол, изготовляются из прочной фанеры, а ребра жесткости дополнительно усиливаются рейками. Наиболее доступный вариант — демонтировать старую мебель.

Первым делом в домашних условиях нужно составить чертежи, на основе которых будет выполняться сборка каркаса. Они создаются с учетом высоты рабочего помещения и физиологических особенностей человека, который будет работать за пилой.

Монтаж штанги и опор для шкивов

Самые примитивные ленточные пилы созданные своими руками с каркасом из фанеры или бревен, обладают опорной штангой толщиной 8х8 см. К ней прикрепляются 2 прочные опоры, которые будут удерживать шкивы. Желательно для ленточных пил создавать опоры из крепких материалов, включая многослойную фанеру с жесткой сердцевиной.

Дистанция между ними подбирается таким методом, чтобы там можно было разместить обрабатываемое бревно. Специалисты рекомендуют делать небольшой зазор, чтобы предотвратить возможные проблемы в будущем.

Сборка рабочего стола

Создавая ленточный станок для развода древесины своими руками, нужно обращать внимание на его размеры. Комфортная высота ленточной пилы выбирается в зависимости от особенностей постройки и человека. Главное, чтобы нижний и приводной шкив, силовой агрегат и большое количество стружки нормально помещались в свободном пространстве. Саму форму выбирают любую, но большинство пользователей останавливается на варианте закрытой тумбы, которая становится естественным контейнером для опилок.

На этапе монтажа рабочего стола для ленточной пилы своими руками необходимо предусмотреть удобный способ открытия и размещение поддона — это позволит удобно чистить пилу.

Столешницу устанавливают на нижней опоре. Если ее высота небольшая, понадобится создать подставку под всю конструкцию.

Вырезание шкивов и крепление их на опоры

Механизм натяжения ленточной пилы и шкивы сваривают с применением специального оборудования. Диаметр последних бывает произвольным, но чем он больше — тем дольше пила сможет прослужить без поломок. Однако важно следить за размерами полотен, выбирая соотношение 1/1000 по отношению к диаметрам шкива. Деталь длиной 40 см должна обладать диаметром в 4 мм. Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм.

При составлении параметров диаметра необходимо учитывать такие принципы:

  • Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
  • Средняя скорость движения режущего диска не должна превышать 30 м/с.
  • На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
  • Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
  • Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

Чтобы ленточная пила самостоятельно размещалась в центре и не спадала, кромку делают выпуклой, придерживаясь угла в 5-10°.

На шкиве привода с ремнем рекомендуется оставлять небольшую канавку, где будет находиться ремень. Сам шкив обтягивается резиной с велосипеда или автомобильных колес.

Выбранный диаметр должен на 1-2 размера быть меньше диаметра шкива, что исключит вероятность соскальзывания полотна. Верхний элемент фиксируется на подвижном блоке и перемещается в горизонтальной позиции, гарантируя нормальную степень натяжения режущей кромки. Для этого используется механизм натяжения ленточной пилы, в качестве которого может применяться брус под блоком, к которому присоединена пружина. Когда специалист нажимает на рычаг, конструкция автоматически поднимает блок со шкивом, натягивая пилу.

Еще на этом этапе сборки своими руками необходимо позаботиться о способе фиксации рычага в выбранном положении. Подобную задачу лучше решить с помощью болтов, которые находятся на разных уровнях. Посредством пружины будет обеспечиваться оптимальная степень давления, поглощающая напряжение.

В нижнем блоке закреплено 2 шкива: ведомый и ведущий. Главное — убедиться, что они достаточно сбалансированы, а вероятность появления «восьмерок» во время вращения исключена.

Чтобы закрепить верхний шкив своими руками, лучше задействовать самоцентрирующийся подшипник. Он обеспечивает возможность быстрого снятия и повторного монтажа колес. При этом сами колеса должны фиксироваться с максимальной прочностью, в противном случае подшипники начнут расшатываться.

Монтаж направляющих полотна

На следующем этапе необходимо закрепить направляющие ленточной пилы под углом 90 градусов. Это предотвратит получение неровных и неправильных заготовок с кривыми концами или дефектами.

Наиболее простым решением является прикручивание к брусу 3 подшипников: 1 фиксирует плоскую сторону, а остальные предназначены для крепления ленты по бокам.

Важным этапом монтажной работы ленточной пилы своими руками является выравнивание направляющих по отношению точки фиксации опоры. В противном случае даже маленькие отклонения приведут к большим дефектам и деформациям.

В качестве альтернативы для 2 подшипников можно использовать ограничители из дерева. Еще следует закрепить ряд направляющих под столом. Важно крепить их таким образом, чтобы они размещались поближе к заготовке, а еще лучше — на дистанции 3-4 см от бревна.

При желании работать с разными по толщине материалами рекомендуется предусмотреть возможность регулировки высоты направляющих.

Завершающая отделка, проверка и настройка

Пилу из дерева можно эксплуатировать сразу после сборки, однако специалисты рекомендуют предварительно оснастить ее кожухом, который закроет верхний шкив.

Подобные манипуляции не просто придадут конструкции эстетическую привлекательность, но и повысят степень безопасности: даже при соскальзывании ленты со шкива она остановится в кожухе. В качестве дополнительного аксессуара следует предусмотреть контейнер под стружку, к которому можно будет легко получить доступ.

Привод ремня рекомендуется вывести из-под рабочего стола, защитив его от опилок. Силовой агрегат защищается кожухом, изолированным от пыли и прочего мусора.

Финальный этап обработки древесины лаком или краской положительно сказывается на сроке службы инструмента, а еще предотвращает получение травм при контакте со сколками и щепками необработанного материала. Перед эксплуатацией все поверхности дополнительно зашкуриваются и пропитываются антисептиками — они препятствуют гниению и развитию плесени.

Понравилась статья? Поделиться с друзьями:

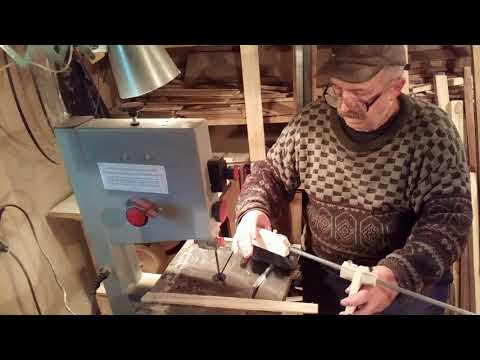

Лучший способ настроить ленточнопильный станок!

В далеком 2007 году я опубликовал видео о настройке ленточной пилы. Метод, который я продемонстрировал, был тем, чему я научился у других столяров, а также в многочисленных книгах и руководствах. Хотя этот метод работает отлично, он слишком усложняет вещи и использует пару ненужных шагов, а именно достижение компланарности колес и устранение дрейфа. Четыре года спустя мне стало известно о видео с выставки Woodworking Show с участием Алекса Снодграсса и его более простого (и почти надежного) метода настройки ленточной пилы. С тех пор я подружился с Алексом и спросил его, не хочет ли он прийти в мой магазин, чтобы снять его метод установки. Он согласился, и вот! Могу с уверенностью сказать, что это ЛУЧШИЙ способ настройки ленточной пилы.

Выравнивание отвала

Установите отвал и приложите достаточное усилие, чтобы отвал надежно удерживался на колесах. Используйте регулировку слежения, поворачивая колесо вручную, чтобы совместить самую глубокую часть горловины с центром верхнего колеса.

 Натяжение полотна

Обычно на большинстве ленточных пил можно не обращать внимания на измеритель шипа, так как он известен своей неточностью. Вместо этого натягивайте лезвие до тех пор, пока ваш палец не сможет отклонить лезвие примерно на 1/4 дюйма. Этот тест следует проводить сзади пилы, где ничто не может помешать лезвию. Сила давления, которую вы оказываете на лезвие, не должна приводить к побелению пальца. Если это произойдет, вы слишком сильно давите. После того, как натяжение установлено, убедитесь, что лезвие все еще правильно движется, а горловина находится в центре верхнего колеса.

Боковые направляющие (спереди назад)

Передняя часть боковых направляющих должна располагаться примерно на 1/16 дюйма назад от самой глубокой части впадин лезвия. Вы не хотите, чтобы боковые направляющие соприкасались с режущими зубьями лезвия, так как зубья расширяются под небольшим углом. Эта регулировка выполняется как для верхней, так и для нижней направляющих.

Упорные подшипники

Аккуратно отрегулируйте упорные подшипники, чтобы они НЕ вращались во время движения лезвия, но начинали вращаться, как только на лезвие оказывается легкое давление. Потратьте необходимое время, чтобы получить эту корректировку в самый раз. Конечно, вы сделаете эту настройку как для верхней, так и для нижней направляющих.

Боковые направляющие (из стороны в сторону)

Как и при регулировке упорного подшипника, боковые направляющие должны располагаться как можно ближе к лезвию, фактически не касаясь его. Поэтому, когда лезвие движется, подшипники должны оставаться неподвижными. Когда на лезвие оказывается небольшое давление во время его движения, подшипники должны вращаться.

Подровняйте стол

Используя 2×4 или 2×6, сделайте частичный надрез на лицевой стороне доски. Выключите пилу, переверните доску и постарайтесь, чтобы лезвие скользнуло в прорезь. Если он входит легко и без сопротивления, мы знаем, что стол равен 9.0 градусов к лезвию. Если он не скользит, отрегулируйте стол и снова отрежьте/проверьте. Чем шире доска, тем точнее будет этот тест.

Выравнивание упора

Ограничитель можно выровнять параллельно корпусу лезвия, используя только линейку. Убедитесь, что линейка опирается на корпус лезвия между зубьями. С достаточно длинной линейкой вы легко сможете выровнять забор на глаз. Алекс показывает нам систему F.A.S.T., которая представляет собой простой и удобный способ выполнить ту же задачу.

Тестовый рез

Поскольку общая цель этого процесса настройки — подготовка к распиловке, хорошим тестом будет срезание тонкого шпона с соединенной и обструганной доски. В нашем первом тестовом разрезе мы смогли отрезать кусок диаметром 0,016 дюйма или чуть более 1/64 дюйма. Это намного тоньше, чем все, что мне когда-либо нужно, но довольно круто видеть, что пила способна делать такой тонкий разрез.

Особая благодарность Alex Snodgrass и Carter Products за помощь в создании этого видео. Удачной распиловки!
