Самодельный масляный обогреватель: особенности и конструкция

Для создания самодельного масляного обогревателя, в первую очередь, обратитесь к теории. Не станем рассказывать о регулировке термостатом температуры или то, что бак состоит из секций. Упомянем практические аспекты – догматы. Без знания основ конструирование обернется печалью. Расскажем, почему масляный обогреватель издает странные грохочущие звуки при переворачивании емкости кверху ногами и обратно. Рассмотрим возможность самостоятельного изготовления масляных радиаторов.

Что узнать для изготовления масляного обогревателя

Емкость непременно герметичная, масло не кипит, а сгорает. Температура вспышки близка в 200 градусам Цельсия. Нерафинированные сорта на воздухе полимеризуются. Подойдет бак произвольной конфигурации, но лучше служит продающийся в магазине (повышается ремонтопригодность). Конструкция, набранная из секций, подойдет. Необходимая теория:

  • Во-первых, бак заполняется маслом на 85%. Остальное место занимает воздух. Это делается, чтобы масло не разорвало бак, в противном случае емкость не выдержит температурного расширения жидкости. Но воздушная подушка гасит тепловые удары. Поэтому, при переворачивании масляного радиатора кверху ногами и назад слышится глухой, грозный стук. Ничего страшного нет, просто пузыри воздуха находят удобное положение и периодически всплывают на поверхность, лопаясь.
  • Масло берите чистое, термостойкое. Первое требование выполняют для предотвращения образования на ТЭНе накипи, приводящее к аварийной ситуации. Второе вытекает из рабочих температур. В масляном обогревателе часто зашкаливает за 100 ºС.
  • ТЭН выбирается по мощности, но без магниевого анода. С данным серебристым стержнем дилемма.  На деле магниевый анод защищает спираль или стенки бака от разрушения, принимая на себя удар электрохимической коррозии. В указанной цепи алюминий жертва, а медь агрессор. Но магниевый анод не спасет. Масло является изолятором, гасит электрическую коррозию. Во-вторых, стружка с магниевого анода быстро бы привела ТЭН в негодность. Это оседало бы на дне, что быстро вывело из строя спираль. Масло – не вода, прилипание не отменяется.
  • Не рекомендовали бы сочетать в конструкции бака масляного обогревателя металлы, образующие несовместимую электрохимическую пару: алюминий и медь. В случае медного ТЭНа нежелательно и применение стали, нержавеющую использовать допускается.  Намокнуть прибор может и снаружи, что вызовет коррозию с вытекающими последствиями. Минусов минимум два: не удосужились разузнать внутреннее давление, но полагаем, что немалое, и масло при вытекании может загореться, при попадании к ТЭНу воздуха. Полезно знать, какие материалы использовать. Если ТЭН стальной, допускается врезать элемент в чугунный радиатор отопления, для медного лучше найти биметаллические батареи и трубы из нержавейки. Так обретаете уверенность, что конструкцию со временем не порвет.
  • Для правильного конструирования узнайте, как циркулирует масло. В заводских радиаторах процесс идет естественным путем. Нагретое масло поднимается в области ТЭНа и опускается на противоположной стороне. Понятно, что в современных биметаллических радиаторах, где порой вертикальные проходы крайне узкие, номер не пройдет. В данном случае сделайте бак с ТЭНом и принудительно прокачивайте масло через каналы. Заметьте, что трубки радиаторов уже, нежели у чугунных. Это не позволит внутрь поместить ТЭН. Разумнее создать конструкцию на основе бака. Тем же, кто твердо решил вставить ТЭН в старую чугунную батарею — а идея и вправду заманчивая — полезно научиться обращаться с инструментом.

Как собрать и разобрать чугунную батарею

Чугунная батарея в роли корпуса для масляного обогревателя выглядит привлекательно по той простой причине, что внутрь ввинтите ТЭН и кучу прочих полезных вещей, резьба уже нарезана. Батарея собрана из секций. Каждая на первой стороне несет левую резьбу, на второй – правую. Соединяются ниппелями, невидимыми снаружи, и ключом орудуют изнутри. Ниппель выглядит как кусок трубы, на одном конце резьба правая, а на другом левая. В результате, вращая деталь в одном направлении, стягиваем секции, в другом — разводим.

Самодельный ключ напоминает ломик. У ниппеля внутри стоит пара зубцов, за них цепляется плоский шлиц. Ломик напоминает гигантскую отвертку. Одним концом вставляется внутрь, а вторым осуществляется вращение. Очертания ручки часто Г-образные, либо оставляется ухо для фомки, служащей рычагом. Добавим, что заводские версии снабжены на ключе насечками (числом до шести), для легкого разбора на секции. Данным образом упрощается процесс монтажа или демонтажа.

Обратите внимание, что современные секции по форме несимметричны, опытный мастер может заранее сказать, где находится левая резьба, а где скрылась правая. Советские одинаковы с боков, но заглушки и трубы с разной нарезкой, перепутать не получится.

Делался акцент, так как медную либо алюминиевую резьбу легко сорвать. Тогда радиатор придет в негодность. Нужно заранее понять сторону вращения ключа. Без этого сделать масляный обогреватель проблематично. В магазине продаются комплекты для сборки радиаторов, куда входят футорки и прочие полезные вещи. Футорки снаружи содержат исключительно правую резьбу, что упрощает монтаж. Допустима установка в конструкцию клапанов, датчиков давления, температуры. На тестовом запуске нужно контролировать данные параметры, потом уже уберете до следующей самостоятельной сборки масляного обогревателя.

Конструкция масляного обогревателя

Мощность масляного обогревателя определяет ТЭН. В нашем случае поставим два:

  1. в нижней части;
  2. по обеим сторонам.

Нагреватели не соприкасаются. Уже отметили, что медный ТЭН уступает стальному в случае чугунных радиаторов. Но теплопроводность хуже. С точки зрения безопасности рекомендуем заземлить радиатор. Способ не принципиален. К примеру, в произвольном месте зачистить металл, потом напаять ушко под провод. Главное – исправная работа заземления. Разумеется, придется со стороны каждой из четырех резьб проверить сопротивление на случай ненадежного контакта. Цифра не выше нескольких Ом.

Что касается термостата, устройство стоит в ТЭНе, но пойдет ли в данном случае прибор, настраиваемый максимум на 95 ºС. Склонны думать, с великой натяжкой. Гораздо уместнее приспособить здесь оснастку утюга. Там внутри биметаллическая пластина, настраиваемая ручкой на нужную температуру. Но провести контроль давления необходимо. Обычные чугунные радиаторы не выдержат и 10 атм. Бездумный нагрев чрезвычайно опасен. На первый запуск накручиваем манометр на одну из футорок (или крайних секций), далее последовательно проходим режимы самодельного масляного радиатора. 10 атмосфер – примерное значение. Подробнее осведомитесь у хорошего сантехника либо в магазине. Разумеется, доводить систему до предела нельзя, необходим значительный запас по давлению на самодельный масляный обогреватель.

Примечание! Биметаллическая пластинка стоит под автоматически срабатывающей кнопкой электрочайника. Реагируют на сравнительно низкую температуру. Приводится в действие паром. Порог срабатывание оцените экспериментально. В качестве рабочего реле не годится, но послужит аварийным выключателем.

Что касается контроля, уже пояснили, как обеспечить функцию. Добавим, что пластина прикрепляется неподалеку от ТЭНа с любой стороны. Не важно, если она встанет кверху ногами. Еще требуется термопредохранитель, с подбором тяжелее. Двигатели бытовой техники или трансформаторы оснащаются рассчитанными на 135ºС, что маловато для данного случая. Которым оснащен утюг, наоборот, грубоват. В первую очередь, необходимо замерить все режимы, и с точки зрения температуры, потом уже выбирать термопредохранитель для масляного регулятора. Обязательно разместите эту защиту по возможности ближе к вкрутке ТЭНа. Под это дело может не подойти пайка.

Необходимо нарезать резьбу, лучше использовать гайку на основание ТЭНа. Не все нагреватели такую имеют. Следом – проверка заземления. Пайка должна держать любую температуру. Возможно, наилучшим вариантом станет привинтить клемму под одну из футорок. Смотрите по месту. Мы рассказали, как сделать масляный обогреватель, теперь читатели определенно поймут, что сделать масляный обогреватель самостоятельно вполне реально.

инструкция по установке, устройство, схема, видео и фото





Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.

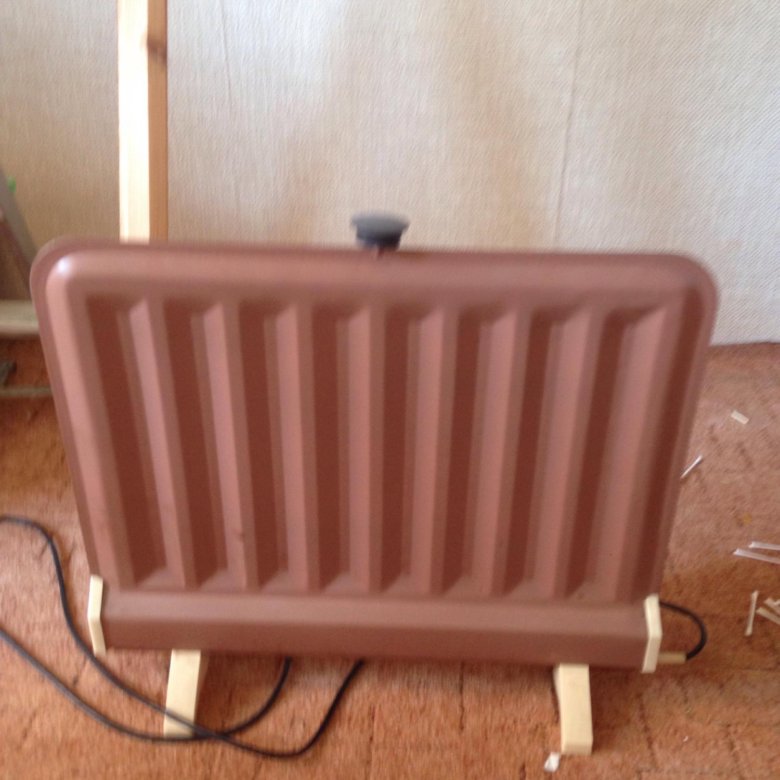

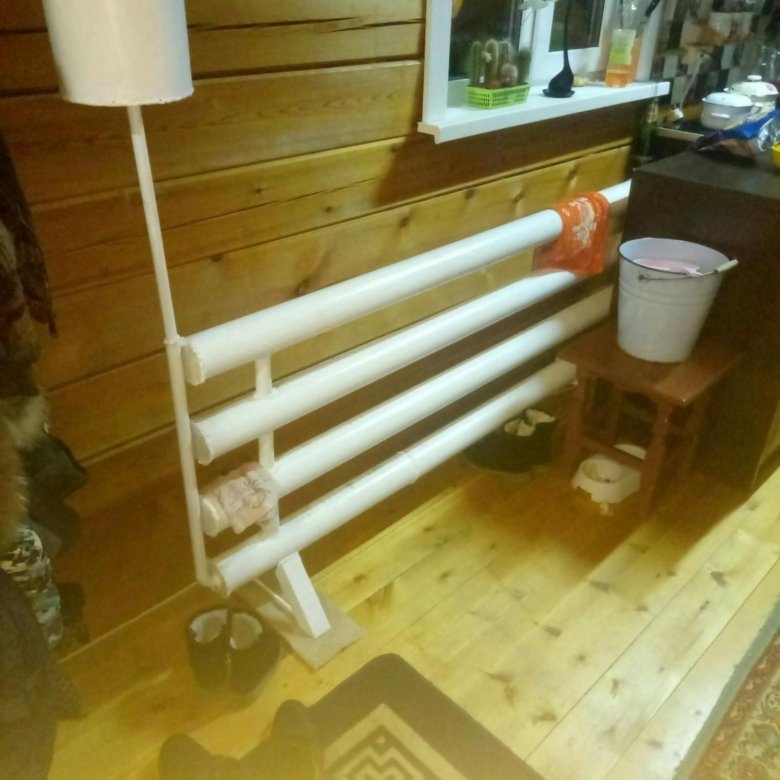

На фото – объемный самодельный агрегат.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Расположение узлов.

Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.
Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.
Плюс такие звуки может издавать термостат.
В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

  • Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки. Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

Принципиальная схема.

  • Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
  • В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
  • Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Диагностика ТЭНа при помощи омметра.

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.
Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

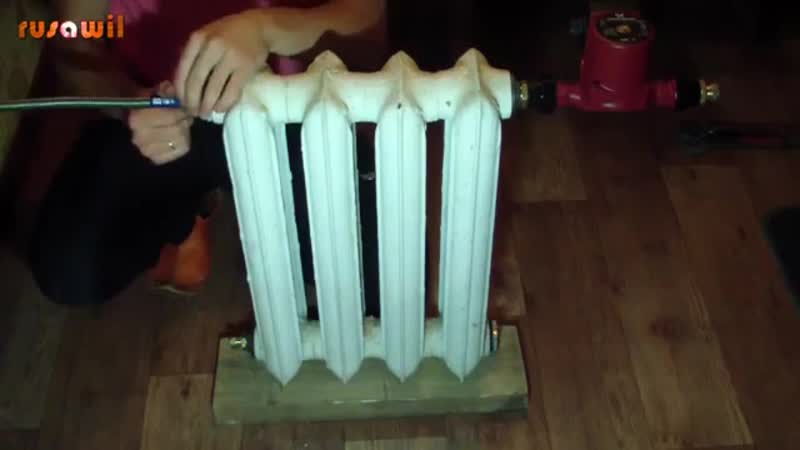

Обогреватель на основе МС-140.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Датчик термостата.

Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.
Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Герметизация ТЭНа.

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Стандартная электрическая схема устройства масляного радиатора.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, трубу подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Разновидности ТЭНов.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Эскиз радиатора.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.
Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.

Характеристики разных моделей обогревателей.

На видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.

как сделать теплообменник или батарею с тэном

Переход на альтернативные источники обогрева жилья сегодня актуален, как никогда. Особенно многих жильцов многоэтажных домов беспокоит этот вопрос, когда приходит пора менять старые чугунные батареи на что-то новое, а это требует дополнительных затрат, и зачастую немалых. Вот тогда и интересуются потребители, а что можно сделать из чугунной батареи, чтобы она и дальше дарила тепло своим хозяевам.

Обогреватель из батареи и тэна

Когда предстоит решить, чем отапливать помещение: электричеством или твердым/жидким топливом, то потребителей смущают оба варианта своей дороговизной. Поэтому многих и интересует вопрос, как сделать обогреватель из чугунной батареи, чтобы он дешево обходился и не требовал особого ухода.

Умельцы уже давно используют преимущества, которые дает установка тэна. Его основная заслуга в том, что при правильном подключении, он вполне может без дополнительных источников тепла обогревать небольшие помещения, например, теплицу, гараж, мастерскую или курятник.

Чугунная батарея с тэном – это, по сути, эффективный способ автономного обогрева небольшого помещения или использования ее в качестве дополнительного источника тепла в квартире в условиях городской теплосети.

Тэн – это металлический цилиндр, внутри которого установлена спираль. Стенки трубки не соприкасаются со спиралью за счет изоляции специальным наполнителем. Установленный в отопительное устройство, подобный самодельный обогреватель из чугунной батареи обладает следующими преимуществами:

  • Это надежная конструкция, полностью безопасная для жизни людей.
  • У этого устройства высокий КПД.
  • Они просты и долговечны в эксплуатации.
  • Тэны практически незаметны, так как устанавливаются непосредственно в отопительную систему.
  • Так как они снабжены терморегулятором, то способствуют экономии энергоресурсов.
  • Потребляемое им количество электроэнергии значительно ниже, чем у обычных электрообогревателей, котлов или системы теплый пол.
  • Чтобы сделать подобный обогреватель из чугунной батареи своими руками, не потребуются какие-либо разрешительные документы. Тэн просто монтируется в трубу теплосети.

Установить и подключить тэн сможет даже человек, далекий от электромонтажных работ. Как правило, они продаются в комплекте с деталями для монтажа и обеспечения защиты, регулирующими устройствами и элементами для подключения к электросети. Тэн просто закручивается в гнездо радиатора и включается в розетку.

Следует помнить, что устанавливать тэн нужно в горизонтальном положении. Включать устройство для обогрева помещения можно тогда, когда в системе есть теплоноситель.

Для контроля безопасности тэны снабжены двойной защитой от перегрева. Контрольные датчики располагаются и внутри устройства, и снаружи.

Современные тэны для подключения к чугунным радиаторам оснащены двумя режимами работы, что позволяет использовать их, как основной источник отопления, и тогда они включаются на полную мощность, либо как аварийный или периодический. В последнем случае подобную технологию выгодно применять, например, на дачах, где постоянно не проживают, но за тем, чтобы трубы и батареи не промерзали, нужно следить.

Чтобы сделать эффективным отопление из чугунных радиаторов своими руками, нужно подобрать тэн подходящей мощности. Для этого производится расчет с учетом требуемого нагрева теплоносителя и его количества в батарее.

Масляный радиатор из батареи МС-140

Как правило, масляные обогреватели используются в качестве дополнительных источников тепла, если центральное отопление «не справляется» в полном объеме. Иногда их применяют для обогрева небольших помещений, куда не проведено отопление.

В этом случае, зная, как сделать масляный радиатор из чугунной батареи, можно хорошо сэкономить и на покупке нового устройства, и на его эксплуатации.

В зависимости от мощности, которая требуется от обогревателя, для его изготовления может потребоваться от 1 до 4 тэнов. Как правило, для применения подобного масляного радиатора в быту хватает одного-двух тэнов. Для работы потребуются:

  • Классическая чугунная батарея, например, марка МС-140.
  • Тэн подходящей мощности.
  • Техническое масло, но, если верить умельцам, лучшим вариантом станет использование электротехнического масла, которое заливают в трансформаторы. Оно устойчиво к высоким температурам, и потому более безопасно. Единственный недостаток трансформаторного масла – это его высокая стоимость.

Современный рынок тепловых технологий предлагает тэны, специально приспособленные для работы в чугунном радиаторе МС-140. Лучше поискать и купить готовое устройство, чем пытаться рассчитать самостоятельно, какая потребуется мощность, форма и размер прибора.

Сделать масляный радиатор очень легко, выполняя действия в нужной последовательности:

  • Тэн устанавливается в нижний коллектор чугунной батареи с торцевой части.
  • Задняя стенка конструкции заземляется.
  • Шланг для слива масла и шаровой кран перенести вниз. Это важно, так как в случае слива носителя тяжелый корпус батареи, наполненный маслом, бывает трудно наклонить.
  • На верхнее торцевое отверстие над тэном ставится пробка, а отверстие над краном закрывается заглушкой с краном Маевского.

Масло при нагреве сильно расширяется и ему для этого внутри чугунного радиатора потребуется место, поэтому заполнять емкость следует только на 80-85%.

Теплообменник для котла из чугунной батареи

Многие умельцы ради экономии средств на отоплении в автономных системах обогрева устанавливают в печи или котлы теплообменники. Их основная задача – это передача тепла, которое образуется при сжигании твердого топлива.

Чтобы конструкция была действительно эффективной, она должна обладать следующими характеристиками:

  • Чем больше площадь нагреваемой поверхности, тем больше тепла она сможет передать.
  • Материал, из которого сделан теплообменник, должен обладать высокой теплоотдачей.
  • Устройство должно быть устойчиво к перепадам температур.

Как показывает практика, самый оптимальный и дешевый вариант – это собрать теплообменник из чугунной батареи. Она подходит по следующим причинам:

  • Из секций радиатора можно собрать устройство необходимой нагревательной площади. Если использовать старые чугунные батареи, то их вначале нужно разобрать и промыть, а затем, зная, как собрать чугунную батарею, из нее делают конструкцию нужной длины.
  • Чугун обладает достаточной теплопроводностью и при этом устойчив к агрессивной среде, которая образуется внутри печи.
  • Достаточно широкие каналы чугунной батареи способны беспрепятственно пропускать воду из отопительного контура, которой для эффективного обогрева дома требуется большая скорость движения. Чтобы обеспечить подобную циркуляцию, нужно создать значительную разницу температур входящей и выходящей воды. Чем она больше, тем быстрее бежит теплоноситель по сети.

Когда производится сборка чугунных радиаторов отопления своими руками для монтирования из них теплообменника, то нужно заменить прокладки специальными асбестовыми нитями, заранее пропитанными графитовой смазкой.

В зависимости от размеров печи, можно использовать несколько секций чугунных радиаторов или даже выставлять их в два ряда. Сборка осуществляется таким же образом, как и для подключения к городской теплосети. Для этого применяются переходники, сгоны и уголки, а после соединения всех секций конструкцию нужно проверить на герметичность. Для этого в нее под напором подается вода.

Нельзя устанавливать теплообменник в печь, не проверив его надежность и герметичность.

Лучшим местом для подобного устройства будет дымоход. Там чугун будет защищен от открытого пламени, что обеспечит его сохранность. Если поставить теплообменник в топку, то пламя с одной стороны и холодная вода, которая поступает в него по трубе с другой, могут вызвать сильные перепады температур, которые он не выдержит.

Заключение

Никакой сложности в том, как превратить чугунные батареи своими руками в теплообменник или масляный радиатор, нет. При наличии нужных инструментов и тэнов из старых советских «гармошек» можно сделать эффективные обогреватели, дав им, таким образом, вторую жизнь.

инфракрасный, газовый или из батареи

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

Не забудь поделиться с друзьями!

Содержание статьи

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

  • Простота и доступность в сборке.
  • Безопасность и надежность в эксплуатации.
  • Экономичность в потреблении энергоносителей.
  • Высокая производительность и рабочая мощность.
  • Доступная стоимость конструктивных элементов и материалов.
  • Эргономичность и удобство транспортировки.
  • Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

  • Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
  • Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
  • Удобство использования и транспортировки.
  • Высокий КПД при бесшумной работе конструктивных элементов.
  • Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Изготовление инфракрасного обогревателя своими руками

Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.

Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.

Для работы потребуется подготовить следующие материалы и инструменты:

  • два одинаковых куска стекла,
  • фольга на алюминиевой основе,
  • герметик,
  • свеча из парафина,
  • клей из эпоксидной смолы,
  • электропровод с вилкой,
  • держатель свечи,
  • палочки для очистки сажи,
  • губка для очистки стеклянной поверхности.

Собирается инфракрасный обогреватель своими руками по следующей схеме:

  1. Стекло тщательно очищается от загрязнений и обезжиривается.
  2. Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
  3. По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
  4. Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
  5. Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
  6. Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
  7. Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.

Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где

N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.

Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

  • использованная батарея,
  • трубчатый нагреватель,
  • масло техническое,
  • регулятор температуры нагрева,
  • токопроводящий шнур на 2 жилы с вилкой,
  • электрическая помпа мощностью на 2,5 кВт,
  • металлические уголки,
  • трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

  1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
  2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
  3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
  4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
  5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
  6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
  7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
  8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
  9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Сборка газового обогревателя своими руками

Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.

Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:

  • газовую горелку и закрывающий вентиль,
  • сито в форме полусферы,
  • листовую оцинкованную сталь,
  • металлическую сетку.

Схема сборки устройства для обогрева следующая:

  1. Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
  2. К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
  3. Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
  4. Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
  5. Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.

Самодельная тепловая пушка

Еще один вариант оборудования, который можно собрать собственноручно – электронагреватель по типу тепловой пушки.

Для изготовления домашней тепловой пушки потребуются:

  • металлическая цилиндрическая емкость (ведро, срезанный баллон),
  • нагревательный элемент – спираль от электроплиты,
  • металлическая решетка,
  • вентилятор,
  • токопроводящие провода,
  • выключатель.

Сборка тепловой пушки проводится следующим образом:

  1. Болгаркой срезается донная часть конструкции подготовленной цилиндрической емкости. Получается сквозная заготовка.
  2. По диаметру емкости обрезается решетка. Спираль фиксируется на решетке так, чтобы диаметр укладки был меньше диаметра емкости.
  3. По бокам емкости проделываются горизонтальные отверстия прямоугольной формы для вставки решетки с зафиксированной спиралью. Таким образом, спираль располагается с отступом в 3 см от края емкости.
  4. От спирали токопроводящие провода выводятся за стенки емкости через специальные изоляторы. Снаружи на стенке емкости фиксируется автоматический выключатель с дополнительной изоляцией.
  5. На противоположной стороне от решетки устанавливается вентилятор, который надежно фиксируется к стенкам на саморезы. Прибор подключается к автомату.
  6. По краям корпуса проделываются отверстия для монтажа опор с фиксацией на гайки. Готовая конструкция должна получиться максимально устойчивой.
  7. Тестовый запуск готового обогревателя. Вначале включается вентилятор, затем подается питание на спираль.

Сконструировать домашний электрообогреватель своими руками из подручных средств, стоимость которых невелика, не представляет особой сложности, поэтому с подобной задачей справится даже начинающий мастер.

Самодельные обогреватели для дома, дачи и гаража

Для отдыха на даче зимой необходим надежный источник тепла (обогреватель). Его можно приобрести в специализированных магазинах. Но есть дачники, которые с легкостью могут сконструировать самодельные обогреватели для дома, дачи и гаража.

К такому решению приходят не все дачники и домовладельцы, а только те, у которых есть специальные навыки и умение. Среди них встречаются настоящие инженеры-самоучки. Они способны просчитать все до мелочей, тщательно обрабатывать каждую деталь, смонтировав оригинальный безопасный обогреватель.

Затраты на материал для самодельного прибора для нагрева помещения минимальные, поскольку его можно найти в хозяйстве. Если даже покупать материал за деньги, то стоить он будет намного дешевле, нежели прибор из магазина, а эффект от работы одинаковый. Зачем тогда тратиться на приобретение готового оборудования, когда его можно смонтировать самостоятельно. Как сделать обогреватель для дома своими руками?

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

  • Прибор должен иметь простую конструкцию без сложных элементов и деталей.
  • Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
  • При создании газового обогревателя также следует учитывать его экономичность.
  • Обогреватель не должен быть громоздким, а способы его активации — сложными.
  • Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Как показывает практика, самым эффективным способом обогрева в домашних условиях является инфракрасное излучение.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Масляный обогреватель своими руками

Благодаря своей безупречной функциональности, характеристикам и эффективности, масляные обогреватели завоевали среди дачников большую популярность. Они безопасны и компактны, обладают высоким уровнем КПД.

Устройство самодельного масляного обогревателя очень простое: герметический корпус с маслом (может подойти любой баллон из-под газа или иная герметичная емкость), вокруг которого обворачиваются электрические трубчатые нагреватели.

Чтобы сделать масляный обогреватель, необходимы следующие материалы и инструмент:

  • Герметическая емкость (радиатор от машины, металлическая или алюминиевая батарея).
  • Трансформаторное или техническое масло.
  • 4 тэна.
  • Электромотор или помпа небольшой мощности (до 2-2,5 кВт).
  • Набор сверл, дрель, сварочный аппарат, электроды, включатели.

Процесс монтажа масляного обогревателя в домашних условиях проходит по следующему сценарию:

  • Монтаж рамы. Раму нужно сделать такую, чтоб она была транспортабельной и удобной в эксплуатации, стоит также учесть способ ее хранения в теплую часть года. Уголки свариваются между собой при помощи сварочного аппарата.
  • Отверстия под монтаж ТЭНов. Отверстия можно сделать болгаркой или сваркой, а лучше всего автогеном (если есть возможность его достать).
  • Крепление помпы или мотора. Можно установить мотор или помпу непосредственно на корпус обогревателя или на каркас. Нужно проследить, чтобы помпа не прикасалась к тэнам.
  • Крепление тэнов. Тэны устанавливаются на заранее подготовленное место при помощи болтовых соединений.
  • Герметичность. Для достижения герметичности, нужно заварить все отверстия. Для более удобного пользования обогревателем и аварийного слива жидкости, можно смонтировать крышку, которая бы прикручивалась к корпусу.
  • Подключение нагревательных элементов. Подключать их нужно параллельно (именно так обогреватель будет эффективно работать). Выбирать нужную температуру можно регуляторами.
  • Масляный обогреватель почти готов. Остается все собрать на раме и весь прибор заземлить.

Масляный радиатор своими руками станет отличным и эффективным обогревателем для дома и дачи. Единственный его минус – зависимость от электричества и большое его потребление.

Электрический обогреватель своими руками

Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.

Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.

Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м2 каждый), эпоксидного клея, куска провода с вилкой на конце.

  1. Первый этап. Нужно измельчить графит, если нет готового графитного порошка. Количество порошка влияет на эффективность обогревателя, потому его должно быть достаточно.
  2. Второй этап. Графитовый порошок смешивается с эпоксидным клеем. В результате такого действия получается отменный графитовый проводник, у которого есть большое сопротивление.
  3. Третий этап. Полученный состав графитного порошка и эпоксидного клея зигзагообразными широкими линиями наносят на одну из пластиковых пластин.
  4. Четвертый этап. Используя тот же эпоксидный клей, крепится вторая пластина сверху. Можно получившуюся конструкцию, после высыхания, поместить в деревянную раму. Это придаст обогревателю большей прочности.
  5. Пятый этап. Крепятся медные клеммы по обе стороны обогревателя. К ним подсоединяются провода с вилкой.
  6. Завершающий этап. Прибор готов к применению. Нужно включить его в розетку и проверить работоспособность.

Самодельный электрический обогреватель является самым эффективным и удобным средством обогрева помещения. Многих дачников часто интересует вопрос о том, как сделать обогреватель для гаража своими руками? Для гаража можно сделать обогреватель по тому же принципу, только пластиковые пластины нужно взять меньшие, примерно в два раза. Этого будет достаточно, чтобы обогреть небольшой гараж.

Видео: изготовление обогревателя своими руками

технология сборки разных типов приборов

Характерной чертой современных обогревателей, выпускаемых отечественной и зарубежной промышленностью, является эффектный дизайн.

Но стоит ли тратиться на такую красоту, если нужно обогреть, к примеру, гараж зимой или дачный домик в ненастную погоду?

В столь непритязательной обстановке можно воспользоваться и самодельным устройством, которое при всей своей неказистости отлично справится с поставленной задачей.

Тем более что изготовить обогреватель своими руками в силу простоты его конструкции совсем несложно. Давайте познакомимся с некоторыми разновидностями этих приборов и узнаем, как и из чего можно сделать обогреватель своими руками в домашних условиях.

Виды обогревателей

Домашнему умельцу, желающему обзавестись самодельной «грелкой», можно предложить на выбор несколько вариантов:

Масляный

Представляет собой емкость, оснащенную трубчатым электронагревателем (ТЭН) и заполненную маслом.

Главным элементом ТЭНа является спираль из нихрома или другого материала с высоким электросопротивлением, которая при пропускании через нее электрического тока начинает греться. Спираль помещена в медную трубку, заполненную песком.

Масло отводит тепло от ТЭНа, распределяет его по поверхности корпуса и вдобавок служит теплоаккумулятором (после отключения электричества прибор некоторое время продолжает греть окружающий воздух).

Парокапельный

По своему устройству парокапельный обогреватель очень похож на масляный, только в качестве среды, распределяющей тепло, используется водяной пар. Он образуется из небольшого количества воды, которое заливается в корпус.

Такое решение дает два существенных преимущества:

  1. При замерзании парокапельный обогреватель не лопнет, так как вода занимает лишь незначительную часть его объема.
  2. Пар является чрезвычайно емким теплоаккумулятором. Точнее, не столько пар, сколько процесс испарения: именно при переходе из жидкого состояния в газообразное вода накапливает большой объем тепловой энергии, который возвращается при конденсации пара на стенках обогревателя.

Отдав тепло корпусу прибора, сконденсированный пар в виде воды стекает в нижнюю часть, где установлен ТЭН. Мощность ТЭНа и объем воды подбирается таким образом, чтобы разрыв обогревателя давлением пара был исключен.

Благодаря тому, что корпус прибора герметично закрыт, его стенки изнутри от высокой влажности не ржавеют.

Свечной

Пламя свечи, как известно, выделяет не только свет, но и некоторое количество тепла.

Только оно обычно улетучивается под потолок в виде конвективных потоков воздуха и там «размазывается» по всей площади помещения.

Почему бы не установить над свечой «ловушку» для тепла? О том, что она из себя представляет, мы расскажем в следующем разделе.

Инфракрасный (ИК)

Любое вещество с отличной от абсолютного нуля температурой излучает «тепловые» электромагнитные волны, которые называются инфракрасными.

Интенсивность этого излучения находится в прямой зависимости от температуры вещества. Водяные и масляные радиаторы также распространяют ИК-волны, но в очень малом количестве, поскольку их поверхность является относительно холодной.

Чтобы превратить металлический предмет в ИК-излучатель, достаточно нагреть его до температуры красного свечения. Если же использовать особые материалы, например, графит, то достаточно ощутимых «тепловых» волн можно будет добиться и при сравнительно низких температурах.

Знание этих тонкостей поможет нам изготовить своими руками ИК-обогреватель, который будет отдавать нам тепло напрямую, то есть без участия воздуха в качестве посредника.

Другие виды

Поскольку электричество есть не везде, имеют право на жизнь конструкции, работающие на газу или твердом топливе. К последним можно отнести буржуйки.

Требования к обогревательному прибору

Разрабатывая конструкцию обогревателя того или иного типа, будем придерживаться следующих правил:

  1. Прибор должен быть абсолютно безопасным.
  2. Конструкция должна быть достаточно простой, чтобы ее можно было собрать собственными руками.
  3. Детали и материалы будем использовать только такие, которые можно раздобыть без малейших затруднений.

Итоговая стоимость самоделки должна составлять не более 30% от стоимости обогревателя заводского изготовления тех же вида и мощности. В противном случае изготовление прибора своими руками теряет смысл.

Сборка обогревателя

Как собрать самодельные обогреватели для дома? Рассмотрим поэтапно технологию изготовления обогревателей перечисленных видов:

Масляный обогреватель

Итак, рассмотрим, как соорудить масляный обогреватель своими руками. Такой обогреватель проще всего сделать из радиатора водяного отопления, уже имеющем готовые отверстия с резьбой. Чтобы он мог занимать вертикальное положение, радиатор нужно прикрепить к сваренной из стального уголка раме с «лыжами» или ножками.

ТЭН можно купить в магазине. Он должен обязательно иметь регулятор температуры.

Изготовление масляного обогревателя из радиатора

Резьба в радиаторе вряд ли будет соответствовать резьбе ТЭНа. Чтобы последний можно было установить, нужно изготовить адаптер в виде втулки с нарезанной снаружи и внутри резьбой. Наружная должна соответствовать резьбе радиатора, внутренняя – резьбе ТЭНа.

Перед ввинчиванием адаптера в радиатор на его наружную резьбу следует намотать уплотнительный материал. Наилучшим образом для этой цели подходит фторопластовая лента (более распространенное название – ФУМ-лента), которая выдерживает очень высокие температуры.

При необходимости самодельный масляный обогреватель можно оснастить двумя ТЭНами. В этом случае их нужно подключить параллельно.

Нагретое масло за счет конвекции поднимается вверх, поэтому ТЭНы обязательно должны быть расположены в самом низу прибора.

Парокапельный обогреватель своими руками

Обогреватель этого типа собирается подобно масляному. За исключением нескольких отличий:

  • ТЭН должен быть маломощным;
  • корпус должен быть нержавеющим, в противном случае самодельный парокапельный обогреватель долго не прослужит;
  • вместо трансформаторного масла нужно залить небольшое количество воды.

Корпус можно сварить самостоятельно в виде трубчатого радиатора, используя трубы из нержавеющей стали.

Чтобы избежать разрыва корпуса паром, установите на нем предохранительный клапан.

Свечной

«Ловушка» для тепла, которую нужно разместить над свечой, представляет собой набор керамических цветочных горшков разного размера, вложенных один в другой. Достаточно будет 3-х штук диаметром, к примеру, 15, 10 и 5 см. Устанавливаются горшки в перевернутом виде.

Для сборки «ловушки» понадобится шпилька (стержень с резьбой) диаметром от 6 до 12 мм, гайки в количестве 8 штук и примерно 20 шайб.

Вот что нужно сделать:

  1. На шпильку с одной стороны навинчивается гайка, а с другой – надевается самый большой горшок, так чтобы донышком он стоял на навинченной гайке. Чтобы донышки горшков не пришлось сверлить, желательно покупать изделия с уже готовыми отверстиями.
  2. Надетый горшок изнутри нужно зафиксировать гайкой, после чего в него вставляется второй горшок.
  3. Аналогично устанавливается третий горшок, после чего внутри него на шпильке набирается сердечник из оставшихся гаек и шайб.

Самодельный свечной обогреватель

Опору для конструкции можно соорудить из кирпичей – это самый простой вариант. Несколько изящнее будет смотреться подставка, сваренная из металлопрофиля.

Мощность свечного обогревателя в зависимости от размеров свечи может варьироваться в пределах от 15 до 42 Вт. Пойманное тепло накапливается в керамике и по мере ее нагрева начинает излучаться в виде ИК-волн.

Как обогреть помещение, если стандартные 220 вольт напряжения отсутствуют? Обогреватель 12 вольт своими руками – настоящее спасение в такой ситуации. Три варианта изготовления прибора рассмотрены на сайте.

О преимуществах и недостатках газовых обогревателей для гаража читайте тут.

При выборе обогревателя существенную роль играет его экономичность. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/dlya-doma-energosberegayushhie. html рассмотрим виды обогревателей и их энергоэффективность.

ИК-обогреватель

Проще всего своими руками сделать так называемый пленочный ИК-обогреватель. Действовать нужно так:

  1. Приготовьте смесь из эпоксидного клея и графитового порошка. Наилучшим источником графита являются отработанные щетки токосъемников электротранспорта – троллейбуса или трамвая. Основу смеси должен составлять именно графит, клей используется только в качестве связующего.
  2. Далее нужно взять лист слоистого бумажного пластика площадью около 1 кв. м и нанести на него (на сторону с наибольшей шероховатостью) приготовленную смесь в виде длинной полосы, извивающейся «змейкой».
  3. Поверх «змейки» нужно наклеить еще один лист пластика, прихватив его для надежности все тем же эпоксидным клеем.
  4. С разных сторон к графитовой «змейке» нужно посредством клемм подсоединить жилы провода с вилкой на конце. При желании в цепь можно включить какой-нибудь примитивный терморегулятор.
  5. Чтобы самодельным пленочным ИК-обогревателем было удобнее пользоваться, его, словно картину, следует закрепить на деревянной рамке.

Сборка инфракрасного обогревателя

Перед включением обязательно проверьте сопротивление графитового излучателя и рассчитайте силу тока, который будет протекать в цепи. Она должна соответствовать возможностям электропроводки.

Газовый обогреватель своими руками

Данный прибор будет отапливать помещение и за счет конвекции, и за счет ИК-излучения.

Вот что понадобится для его изготовления:

  • газовые горелка и вентиль;
  • хозяйственное сито полусферической формы;
  • лист оцинкованной стали;
  • стальная сетка.

Прибор делается по следующей схеме:

  1. Из листа оцинкованной стали посредством ножниц по металлу надо вырезать две заготовки, имеющие вид круга (диаметр должен соответствовать диаметру хозяйственного сита) с «ушками».
  2. К одной из заготовок нужно с одной стороны прикрутить болтами газовую горелку. Далее нужно отогнуть «ушки» этой заготовки в противоположную от горелки сторону и прикрутить к ним полусферическое сито так, чтобы горелка оказалась внутри него. Сито играет ту же роль, что и «ловушка» для тепла в свечном обогревателе.
  3. Теперь нужно взять металлическую сетку и прикрепить ее в виде цилиндра к тем же «ушкам», так чтобы сито с горелкой оказалось внутри. В качестве крепежных деталей следует использовать заклепки. Теперь сетка с прикрепленной к ней круглой заготовкой напоминает кастрюлю, в которую уложены горелка и накрывшее ее полусферическое сито.
  4. Накрываем «кастрюлю» второй заготовкой, отогнув ее «ушки» вверх. К этим «ушкам» приклепываем верхнюю часть сеточного цилиндра.

Обогреватель готов. Остается подсоединить к горелке шланг от линии газоснабжения.

Периодически имеются перебои с отоплением, а обогревателя нет? Свечной обогреватель можно быстро изготовить своими руками, к тому же без существенных затрат.

Какие нюансы нужно учитывать при выборе керамического обогревателя, вы узнаете в этой теме.

Видео на тему

настенные и напольные, выбор, ремонт и изготовление своими руками

Масляные электрические радиаторы появились на рынке много лет тому назад, еще во времена Советского Союза. Они были неплохим вариантом для обогрева квартир и домов в тех случаях, когда штатное отопление не справлялось с резким похолоданием. Сегодня кроме «аварийной» функции они могут служить и постоянным источником тепла. Многие модели имеют термостаты, которые позволяют тратить ровно то количество электроэнергии, которое потребуется на поддержание комфортной температуры. Конечно, использование электрических нагревателей на сегодняшний день самое дорогое отопление, но со стремительным ростом цен такой положение, наверное, долго не сохранится.

Конструкция  и виды

Принцип действия масляных радиаторов несложный: от встроенного тЭна нагревается масло, а от масла корпус. Корпус передает тепло воздуху

Принципиальное устройство масляного радиатора очень простое. Имеется герметичная емкость из металла, заполненная маслом. В нее встроен трубчатый нагревательный элемент — ТЭН. Нагреваясь, он передает тепло окружающей его среде — маслу.  При этом нагретая часть становится более легкой и устремляется вверх, на ее место приходит более холодная. Так возникает естественная конвекция внутри радиатора, и вся его поверхность разогревается равномерно. Нагретый от масла корпус передает тепло окружающему его воздуху.

В зависимости от формы различают два типа устройств: панельные и секционные.

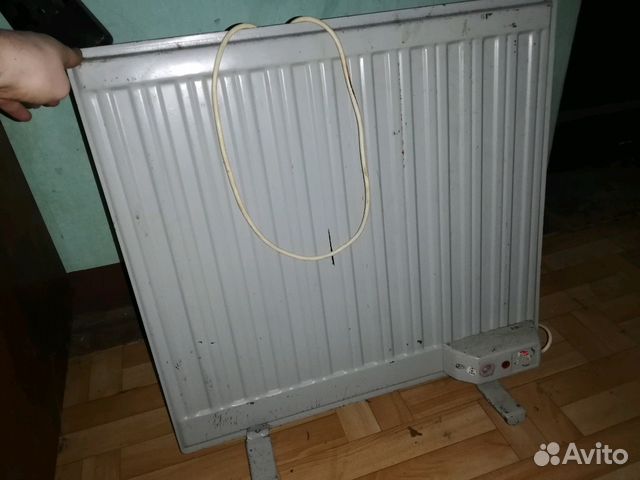

Панельные масляные обогреватели

Состоят из одной или двух, редко трех нагревательных панелей. Они представляют собой две металлические пластины, сваренные между собой. В них при помощи штамповки сформованы каналы для движения теплоносителя, в данном случае — масла. Внизу в пластины внутрь вставлены ТЭНы.

Из-за особенностей формы они получаются плоскими, но высокими и (или) широкими. Потому удобно размещаются вдоль стены или мебели. Некоторые варианты можно вешать на стены. Потому по способам установки они бывают:

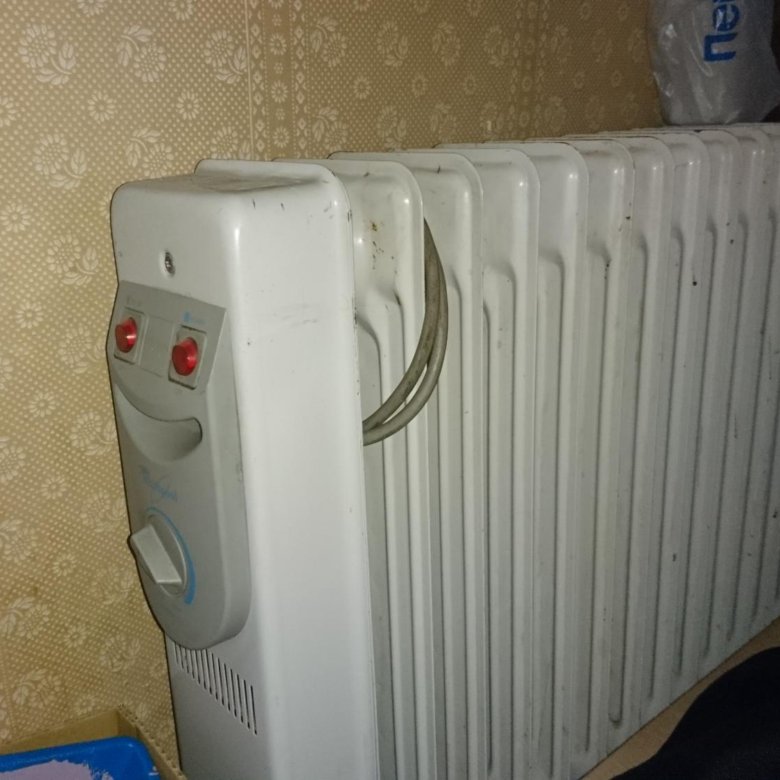

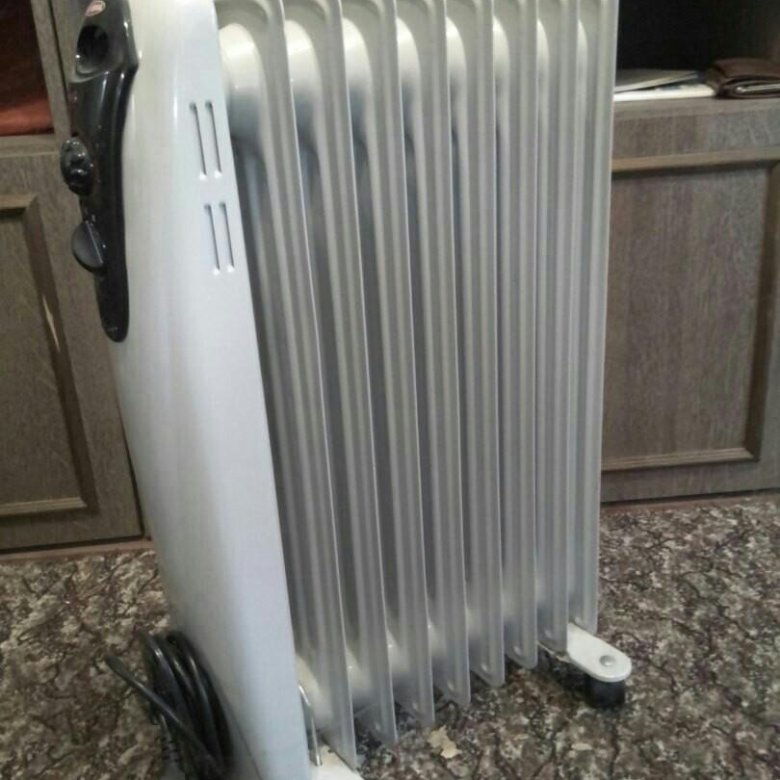

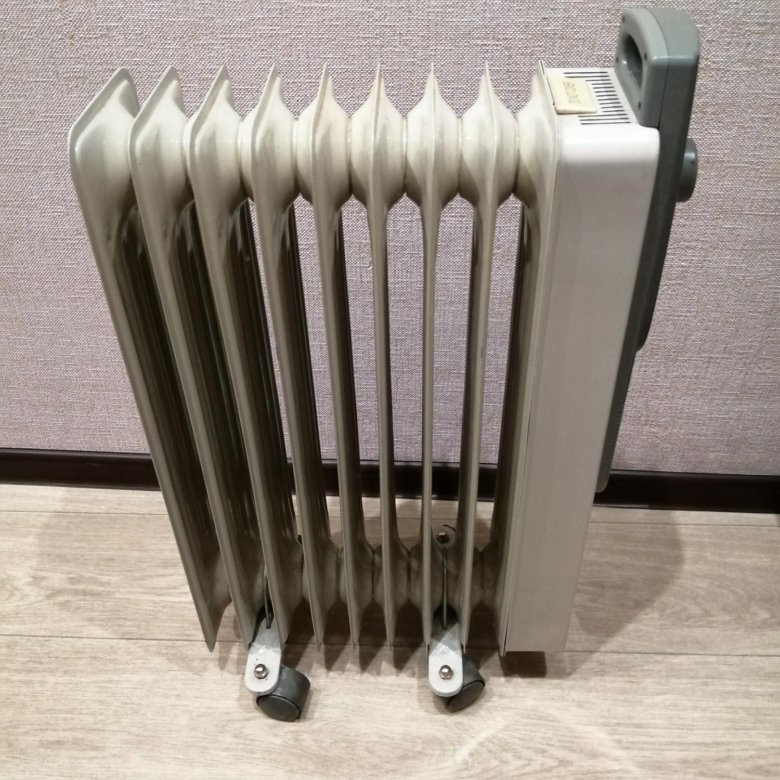

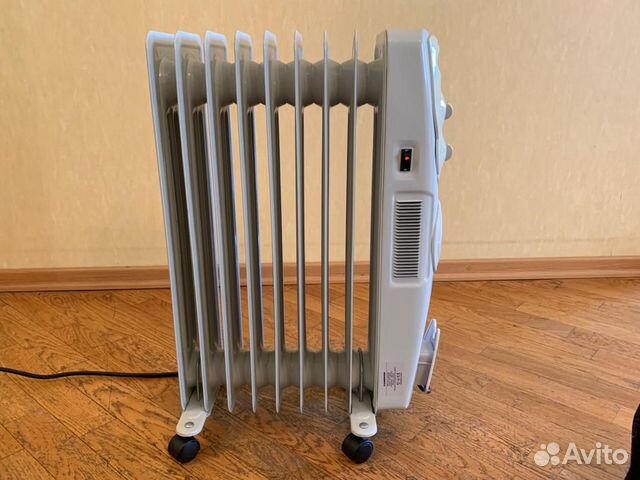

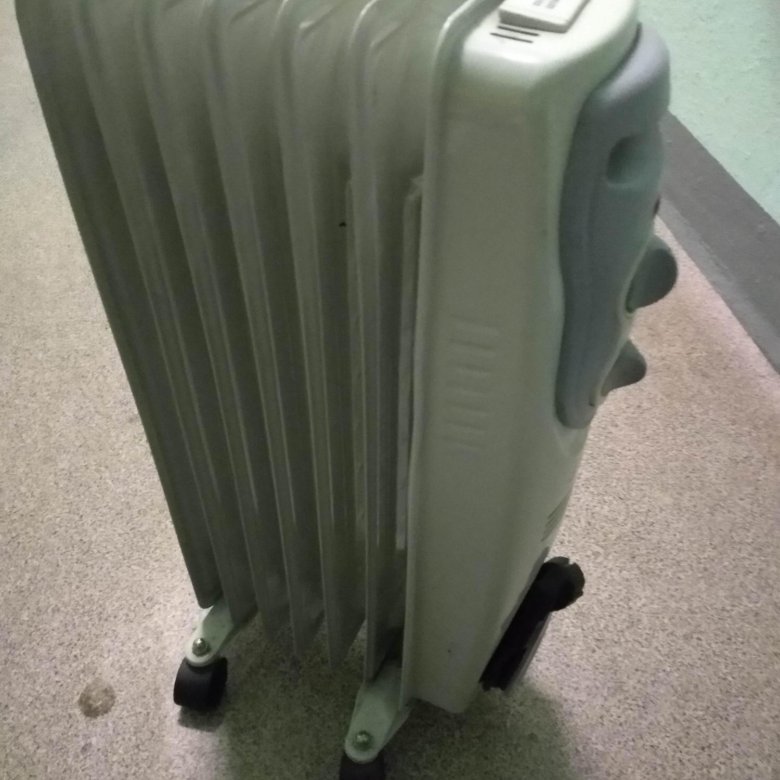

Секционные масляные радиаторы

Электрические батареи в этом случае имеют другой вид. Они напоминают секционные радиаторы водяного отопления. Из-за особенностей строения имеют чуть большую эффективность, за счет большей поверхности теплоотдачи. Готовые секции свариваются в единую конструкцию, в которую вставляется все тот же ТЭН. В этой группе подавляющее большинство — напольные модели, так как глубина прибора получается немалая, и вешать его на стену крайне неудобно.

Эффективность,  управление и цены

В каждом масляном обогревателе есть ТЭНы. Есть модели с одним нагревателем, есть с несколькими. Их работой управляют реостаты или термостаты.

Реостаты — это ручные переключатели. Ими вы вручную изменяете мощность. Оснащенные таким управлением модели имеют самые низкие цены. Для удобства использования на реостате имеется градуировка, чаще всего в виде цифр, иногда в виде точек или «рисок». Минимальная мощность  соответствует единице, максимальная — в зависимости от мощности прибора и типа реостата может быть от 3 до 7-8.

Чем плох такой тип регулировки? Требуется отслеживать параметры воздуха, и в соответствии с ними менять настройку. Когда вы бодрствуете, это еще терпимо, а вот ночью очень неудобно. Из-за того, что регулировка происходит вручную, расходуется много электроэнергии «впустую» — часто температура бывает выше комфортной, а это нехорошо и для самочувствия, и для кармана.

Секционные отчасти напоминают водяные радиаторы

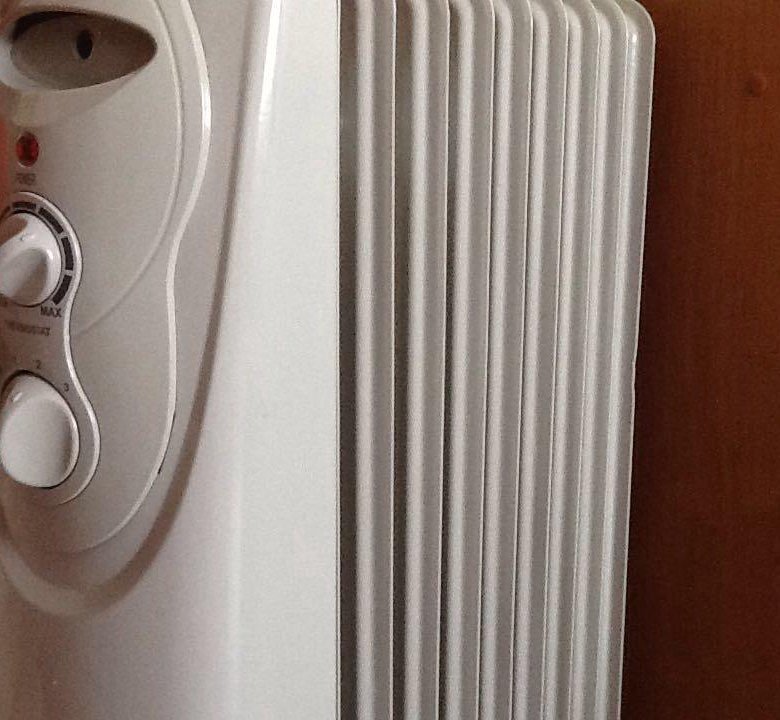

Для автоматической регулировки используют термостаты. На них выставляется желаемая температура воздуха. На этом участие человека окончено. В таких моделях есть встроенный датчик, который измеряет температуру. Если она превышает заданную на 1 градус, подается команда на отключение электропитания. При понижении температуры на один градус ниже выставленного значения, нагрев включается снова. Таким образом и экономится электроэнергия — никакого перегрева, к тому же поддерживается комфортный климат в помещении. Модели с термостатами стоят дороже, но в результате, за электрическое отопление платить вы будете меньше.

Термостаты бывают механические или электронные. Модели с механическими устройствами стоят дешевле, но, как ни странно, являются более надежными. Механике постоянный нагрев не страшен, она работает и при более высоких температурах.

Электронные модели стоят дороже, но сбоят чаще, и ремонт их более дорогостоящий. Тем не менее, они имеют более широкий функционал. Есть масляные радиаторы с пультом управления, есть с возможностью программирования температуры по времени суток или по дням недели.

Электрический масляный обогреватель может стать спасением в холода

Программируемые масляные обогреватели имеет смысл покупать при постоянном использовании. Тогда они дают реальную экономию электроэнергии. Например, днем в доме никого нет, и смысла поддерживать высокую температуру нет. Потому задают какую-то минимальную, например, 10-12oC. За час или два до прихода выставляют уже более комфортные 20-22 oC. За это время воздух прогревается, вы приходите в теплую квартиру.

Достоинства и недостатки масляных обогревателей

Среди электрических нагревательных приборов масляные — единственные, которые называют электрическими радиаторами. Масляное отопление имеет массу достоинств:

  • не сушит воздух;
  • радиаторы передают тепло в основном при помощи теплового излучения;
  • имеет безопасную конструкцию;
  • поверхность практически никогда не нагревается выше 50-60 oC;
  • легкая установка и управление.

Все это так, но есть и минусы. Главный — достаточно большая инерционность. Масло, которое служит для передачи тепла, имеет большую теплоемкость. И пока оно не нагреется, воздух прогреваться не начнет. Но это же свойство позволяет сглаживать температурные перепады при включении/отключении.

Самая большая проблема — большая инерционность и небольшой КПД: слишком много ступеней передачи тепла

Второй минус — безопасность и долговечность работы зависит от качества изготовления. Неправильно рассчитанная конструкция при нагреве может просто разорваться, некачественно заделанные швы, и масло будет течь. Потому, покупка дешевых, но неизвестных марок — дело рискованное.

Электрический конвектор или масляный радиатор

Чем отличается электрический конвектор? Он имеет совсем другой принцип работы: передает тепло практически полностью за счет конвекции.

Внутри корпуса электроконвектора тоже стоит ТЭН. От него нагревается находящийся вблизи воздух, после чего тот устремляется вверх. На его место приходит снизу холодный, и все повторяется. В действительности процесс постоянный:  мимо ТЭНа идет поток воздуха. Потому нагревается помещение быстро. Но это, пожалуй, единственное преимущество.

Зато есть масса недостатков. Главные — при таком способе обогрева сильно падает влажность и выжигается кислород. Чтобы добавить свежего воздуха, приходится открывать окно. Но тогда температура падает, и необходимо снова включать конвектор.

Еще один неприятный момент: воздух несет с собой частички пыли, они, попадая на ТЭН, сгорают, появляется характерный неприятный запах. Но запах — это еще не все, пересушенный воздух становится причиной головной боли и плохого самочувствия.

Производители стремятся свести к минимуму недостатки конвекторов и делают нагреватели низкотемпературными или из специальных сплавов. Но такие устройства стоят дороже, хотя проблема стоит далеко не так остро.

Конвекторы быстро нагревают помещение

Из сказанного можно сделать следующий вывод: если требуется быстро нагреть помещение, можно использовать конвектор. Для постоянного отопления лучше использовать масляные обогреватели: они создают здоровую атмосферу и не выжигают кислород. Но это — только одна точка зрения, и возможно, у кого-то есть другая. В принципе, лучше всего сделать комбинированную систему — из электрических обогревателей обоих типов. Так будет возможность  помещение быстро и эффективно нагреть, а также поддерживать комфортную атмосферу.

Масляный обогреватель своими руками

Несложная конструкция электрических радиаторов позволяет их сделать самостоятельно при минимальных навыках работы с электричеством.

Что нужно

Конструктивно он состоит из металлического герметичного корпуса, заполненного маслом, и ТЭНа. Корпусом могут служить старые батареи (чугунные, алюминиевые или стальные), масляный радиатор от автомобиля, газовый баллон небольшого размера, специально сваренная конструкция, даже кастрюля с заваренной крышкой, кусок заваренной трубы приличного диаметра, и т.п. Тут выбор очень широкий, но помните, что всю емкость придется заполнять маслом, а оно недешево.

Нагревательные элементы есть в магазине или на рынке, их нужно будет от 1 до 4 штук, в зависимости от требуемой мощности. Если корпусом будут радиаторы,  достаточно будет одного ТЭНа. В этом случае лучше поставить два небольших масляных радиатора, чем один длинный.

Так выглядят ТЭНы для радиаторов

Понадобиться еще масло для обогревателя. Подойдет машинное или трансформаторное. Трансформаторное лучше, так как предназначено для работы при высоких температурах.

Из инструмента нужен будет сварочный аппарат (или знакомый сварщик), дрель, сверла, термореле или переключатели (чтобы можно было включать/выключать ТЭНы).

Как собирать

В имеющемся корпусе нужно будет оставить лишь одно отверстие, в которое будут вставляться ТЭНы. Первым делом на стальной пластине закрепляем нагревательные элементы. Соединять их нужно будет параллельно.

Самый удобный вариант — старые радиаторы. Подойдут и чугунные старого типа МС-140 (гармошка).  Тогда в штатной заглушке с резьбой можно просверлить отверстия, в которые вставить ТЭНы. Может вам повезет, и вы найдете подходящей формы нагреватели, закрепленные на основании с нужным диаметром и резьбой. Есть еще вариант — заказать изготовление на специализированном предприятии.

Это электрическая часть масляного радиатора, изготавливаемого своими руками

Чтобы масло не закипело, необходим контроль его температуры и устройство, отключающее при необходимости электропитание. Такие функции выполняют жидкостные термореле. Нужна будет модель с длинным выносным датчиком. Для этого датчика на заглушке среди ТЭНов делают отверстие, в которое вставляют запаянную на конце трубку. Ее диаметр — больше диаметра датчика. Место, где вставлена трубка, герметизируется. Подматывается фум-лентой и подмазывается термостойким герметиком (температуру герметик должен выдерживать не менее 350oC).

Теперь закрепленные ТЭНы вкручиваем в нижний  коллектор радиатора. Для обеспечения герметичности потребуется паронитовая прокладка (резину не ставьте, она быстро потеряет герметичность).

Вставляем в нижний коллектор сначала ТЭН, потом в трубку для термодатчика регулятор

На противоположной стороне от нагревательных элементов в верхнем коллекторе вкручивается пререходник с ручным или автоматическим воздухоотводчиком. Самый распространенный вариант — кран «Маевского». Через него будет стравливаться лишний воздух. Два оставшихся входа закрываются стандартными заглушками.

Заполняется маслом радиатор через ту заглушку, в которую вкручивается кран «Маевского». Клапан выкручивается и внутрь наливается масло. Уровень — до тех пор, пока не начнет выливаться из отверстия. После чего воздухоотводчик устанавливается на место. Масляный радиатор своими руками практически готов. Осталось подключить термореле. На нем есть две клеммы, к которым подсоединяются провода от электрошнура. Теперь обогреватель можно включать.

Нужно немного сказать о длине ТЭНов и типе радиаторов. В алюминиевых радиаторах коллекторы для прохода теплоносителя очень узкие. Максимально в секции содержится 0,4 л жидкости. Потому для обеспечения нормальной циркуляции требуется нагреватель, который будет проходить под всей батареей (но не должен дотрагиваться до заглушки). Тогда вся поверхность будет равномерно горячей. Но мощность ТЭНа должна быть небольшой, иначе постоянно будет перегреваться поверхность. Итак: для алюминиевого корпуса ищите нагреватель небольшой мощности почти во всю длину.

ТЭН для радиаторов в схематичном изображении и не фото

С чугуном ситуация другая. Тут секции имеют большое сечение, в каждой помещается не меньше литра жидкости. Зато циркуляция тут отменная, и использовать можно нагреватель, который длиннее половины батареи. Но есть еще один момент: к инерционности масла добавляется инерционность чугуна. Чтобы его быстро нагревать нужна будет большая мощность, а это реально осуществимо далеко не всегда: ограничения по электропитанию в домах и квартирах не отменял никто.

И еще один момент. Вместо термореле можно поставить обычный выключатель, при помощи которого включать или отключать  электропитание. Но тогда ТЭН должен быть с термореле. Еще вариант —  это термореле поставить самостоятельно.

Со всеми этими «можно» получилось несколько вариантов масляного радиатора, изготовленного своими руками.

Ремонт масляного радиатора отопления

Чаще всего выходит из строя ТЭН. Его замена — дело совсем не сложное, вполне можно справиться самостоятельно. Но попутно можно решить еще одну проблему. Она характерна для недорогих китайских обогревателей: часто с той стороны, где крепятся нагревательные элементы, подтекает масло. Потому, при замене ТЭН, не забудьте дополнительной герметизации. Это можно сделать или поставив паронитовую прокладку, или обработав соединение термостойким герметиком (с температурой использования 350oC).

Текущее масло — частая проблема в недорогих моделях секционных масляных радиаторах

Начинать нужно со снятия боковой панели. Находите внизу и вверху саморезы, откручиваете их, снимаете крышку. Обычно тут и видны потеки масла. Чтобы не забыть, как и что присоединено, или сфотографируйте картину, или зарисуйте (с обозначением цвета проводов). Теперь можно провода отсоединить и выкрутить заглушку с ТЭНами.

Снимаются они легко: есть гайки, их откручиваете, и просто вынимаете из отверстий пробитый нагреватель. На его место ставите новый. Если ранее радиатор не разбирали, и не знаете, какого типа нужен нагреватель, берете с собой в магазин неисправный, там его демонстрируете и говорите, что вам нужен такой же.

Устанавливаете новый нагреватель (прокладки не забудьте), затягиваете гайки. Теперь заглушку с ТЭНами вставляете в радиатор и закручиваете. Для герметизации, как говорилось выше, или прокладку поставьте, или герметиком пройдитесь. Воспользовавшись разводным ключом, затягиваете соединение. Но не перестарайтесь металл тонкий, легко сорвать резьбу.

Теперь по зарисованной или сфотографированной картинке подключаете провода, затем устанавливаете боковину. Все, радиатор отремонтирован. И сделали это вы сами, своими руками.

Для тех, кто лучше воспринимает видеоряд, как менять ТЭН на масляном радиаторе, сморите в видео.

Итоги

Масляный радиатор отопления — неплохой выбор для поддержания стабильной температуры в помещении. Он безопасен, не выжигает кислород. Его конструкция настолько проста, что изготовить его можно своими руками. Не представляет особого труда и замена сгоревшего ТЭНа. Надеемся, пояснение, фото и видео инструкции вам в этом помогут.

Сделайте нагреватель отработанного масла — Сделай сам

Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помогал построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом, докаталитических времен.Поскольку требования экономии топлива и федеральных стандартов выбросов начали влиять на производителей автомобилей, им пришлось изготавливать более компактные и более жесткие двигатели, которые работали при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х годов. Впоследствии моторное масло иногда вспыхивало в картерах автомобилей, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

Современные обогреватели для цехов отработанного масла используют технологию, отличную от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу сказать с достаточной степенью уверенности, что EPA никогда бы не одобрило эту технологию, если бы она была изготовленной.

Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива заставляют вас искать менее дорогой способ обогреть свой магазин, гараж или дом предстоящей зимой?

Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна по-прежнему будет бесплатно раздавать всем, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло картера в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче на правильно спроектированную горелку картерное масло сгорает как чистое. и без заметного запаха.

И цены точно не побьют! Старое моторное масло по-прежнему доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это могут определить исследователи, ориентированные на экологию MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета выигрывает от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается «еще один раз» в качестве топлива примерно на один галлон меньше свежей нефти, которую необходимо выкачать из земли и переработать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем — как это обычно делается — «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

Печь на отработанном масле

MOTHER EARTH NEWS (которая выделяет больше тепла, чем масляные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» собирается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для переноски» в переулках за бытовыми приборами или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц на выбор, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, НЕ выбирайте обогреватель с оцинкованным баком (очень легко узнать по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% агрегатов, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк — единственный вариант, по крайней мере, по четырем причинам:

[1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемая продолжительность жизни печи или печи, сделанной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки на 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.

[2] Стандартные бочки на 55 галлонов имеют некрасивые «подпругие» ребра, которые только мешают, когда бочки просверливаются и режутся во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

[3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

[4] В наши дни рынок переработанных бочек настолько оживлен, что иногда бочки стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели может бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги … почему бы и нет?

Выбирай, выбирай и планируй заранее

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит — это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может быть довольно ловко разобрал некоторые внутренние детали масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «в полевых условиях», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины. , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а затем снова обратно на свалку.

ОК. У вас есть хороший звуковой танк, который вам нравится? Отлично. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам понадобится дверца доступа к готовому продукту напротив (или как можно более близкая к ней) шва бака и всех неприглядных фитингов и отверстий для элементов.

Имейте также в виду, что у выброшенных баков водонагревателя очень много различий. У некоторых, естественно, кажется, что все их приспособления находятся в нужных местах, а у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь — это сжать вентиляционную трубу до тех пор, пока она не станет размером 5 X 7. -дюймовый овальный сечение. Конечно, это было немного больше, но это определенно придало нашей печи особый, «магазинный» вид!)

Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

Делаем это просто!

Исследовательская группа

MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами.СОВЕТ: Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» — это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила — предпочтительно модель для промышленного использования — является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните сборку печи с мелом мелом всех отверстий, которые показаны на схемах нагревателя отработанного масла, вам придется вырезать в стенках утилизированного бака водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымовой трубы больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам придется только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вы все равно захотите подпилить и сгладить каждую пропиленную или обожженную металлическую кромку на готовой плите.

Теперь переверните резервуар наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый резервуар водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные трубные заглушки 3/4 дюйма, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это проект, созданный на основе болтов!

Суть дела

Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Конечно, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов вниз в камеру нагрева. Этот дымоход при желании может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О. D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность — одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» использованного водонагревателя) — с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи — крепится к нижней части трубы.

После завершения весь этот узел «подогреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой хомут из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно дополняет счет как единственный запорный механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, привинченной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите ее снять. Полудюймовое отверстие, просверленное в центре дверцы и прикрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продаются по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подключите маслопровод самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти агрегат как по экономичности, так и по теплопроизводительности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что входило в печь, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, можете легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, шурупов, болтов и т. Д., Лежащих в магазине. В любом случае, однако, вам не понадобится больше одного хорошего дня, чтобы собрать весь этот проект воедино … и в любой момент вы можете добавить один долгий день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем построить невероятно дешевую горелку для отработанного масла MOTHER EARTH NEWS, — это запустить агрегат, когда он будет собран!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка вырабатывает 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

Во втором случае печь отводит все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что горелка на коммерческом мазуте такого же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей печи.

И, в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

Есть причина такой эффективности

В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

Горелка на отработанном масле

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь — это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] переработки отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом. Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «собрать ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» — это идеальный вариант для вас » мы собираемся согреться в предстоящие холодные месяцы.

Thurmalox 270 — потрясающая краска!

Это правда, что научно-исследовательский центр мальчиков вниз в материнских ЗЕМЛЯХ NEWS»долго и упорно работал, чтобы развить супер-простой и супер-эффективную отработанное масло горелки.И некоторые люди здесь, в редакции, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали — рано или поздно — им придется столкнуться: что они будут рисовать печь, когда она была закончена?

Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанес больше слоев более различных видов и марок и формулировок «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей — а затем наблюдал, как все это горит выключен, когда эти печи или обогреватели были зажжены в первый раз, — чем он думает.

Короче: очень много компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — на самом деле не стоит окунать кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто установил баллончик с Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

И вот именно Деннис, роясь в поисках чего-нибудь, что можно было бы распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил, что образец тармалокса 270 спрятан на задней стороне полки. «Можно также попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что потерпит неудачу.»

Представьте себе удивление Денниса (и всех остальных!), Когда должным образом распыленный и должным образом вылеченный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, помешался, или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по цене 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и — если вы не достаточно небрежны, чтобы поцарапать горелку — никогда больше не придется красить свою красивую печь.

Лично мы склонны брать Турмалокс.


Как зажигать и использовать плиту для отработанного масла

Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать в эту печь отработанное масло, оно будет гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» мазут.

Одной вспышки хватит на несколько недель … даже на всю зиму!

ПРЕДУПРЕЖДЕНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОСИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКОГОРЮЧЕЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!


Ведомость материалов

Компонент Количество Цена Позиция
Нагреватель (1) — Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
Впускной канал (1) $ 3.00 12 «X 8» дымовая труба
(1) 1,25 18 «X 4» дымовая труба
(1). 80 4 «колено 90 градусов
(1) 1,00 10-футовая подвеска на роликах
(1) — 12-1 / 2 Листовой металл размером «X 6-1 / 4»
(1) — 23 «X 12» кусок листового металла
Выхлопной дымоход (1) 4,75 Тяжелая дымовая труба 36 «X 6»
(1) 1,00 6 «реверсивный стальной шпиндель (заслонка дымохода)
Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
(1) 3,00 8-дюймовая стальная сковорода
(1) 3,00 1/4 дюйма X 6 дюймов стальная пластина
(1) . 60 1 / Болт Redi 4 «X 12»
(1).20 1 дюйм X 9 дюймов E.M.T. (Электрическая металлическая трубка)
(1) Ниппель 40 3/4 «X 4» (труба с резьбой)
(2) Напольный фланец 1,20 3/4 дюйма
Узел подачи топлива (1) 3,00 Длина 7 футов, наружный диаметр 1/4 дюйма. леска из мягкой меди
(1) 30,00 рулон НД 3/8 дюйма из мягкой меди
(2) 8,50 2-дюймовые наружные колена
(2) 6,20 2-дюймовые вентилируемые заглушки наливной горловины
(2) 1,25 3/4 дюйма с наружной резьбой на переходники с внутренней резьбой 1/2 «
(2) .80 1/2″ ниппели с наружной резьбой, закрыть
(2) 5,60 1/2 «с внутренней резьбой на 1/2» запорные клапаны с внутренней резьбой
(2) .85 1/2 «самец до 3/8» О.D. раструб с наружной резьбой, с конусными гайками
(2) 0,75 наружная резьба от 1/4 дюйма до наружного диаметра 3/8 дюйма. Ниппели с наружной резьбой, с накидными гайками
(2) Игольчатые клапаны 5,20 1/4 дюйма, внутренняя
(2) .4 Ниппели с наружной резьбой 1/4 дюйма, закрытые
(1) . 90 1/4 дюйма с внутренней резьбой T
(1) 0,70 1/4 дюйма с наружной резьбой до 1/4 дюйма с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры (1) 1,14 1/8 дюйма X 3 дюйма X 36 дюймов, плоский приклад
(1) 1,20 3/32 Плоская заготовка «X 1/12» X 60 «
(1) .60 1″ X 1 «X 8» уголок
(1) 1.05 оконная защелка
(1) — 2 «X 2» лом листового металла
( 45) 2.50 10-32 болта с полукруглой головкой с гайками, 3/4 «
(21) 1/4″ болта с полукруглой головкой с гайками, 3/4 «
(3) No.10 винтов для листового металла, 1/2 дюйма
(8) 3/16 дюйма плоские шайбы
(6) стопорные шайбы 3/16 дюйма
(13) стопорные шайбы 1/4 дюйма
(4) гайки 1/4 дюйма
( 1) 2,00 мешка 100 фунтов мелкого песка
(1) трубная заглушка 45 3/4 дюйма
(1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
(1) 7,00 декоративная сковорода с изображением орла, полная асбеста (Insblock: 37,92 долл. США за коробку — 6912 куб. дюймов)
Принадлежности (1) . 25 зажим из кожи аллигатора
(1) .60 3 / Ниппель с наружной резьбой 4 дюйма, 2 дюйма
(1) 2,95 3/4 дюйма с внутренней резьбой на 3/4 дюйма запорный клапан с внутренней резьбой
(1) 1.05 3/4 дюйма, от мужчины к женщине, уличное колено

Общая стоимость базовой печи без внешнего водопровода: 36,14 долларов США

Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

Необходим инструмент

Электродрель
Сверла 1/8, 13/64, 1/4, 13/32 и 1/2 дюйма
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре струбцины
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Инструмент для развальцовки
Набор концевых ключей
Трубный ключ


Journey to Forever’s Waste Oil Heater

Journey to Forever’s Waste Oil Heater

Второе издание

Роджер Сандерс обновил свою популярную улучшенную версию нагревателя отработанного масла «Новости Матери-Земли», добавив много новой информации и дополнительных функций.

Этот нагреватель отработанного масла решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить вам тысячи долларов на счетах за отопление.

Конструкция Roger проста, надежна, проста в сборке и использовании — она ​​тихая и не требует электричества — она ​​имеет надежный поток масла и широкий диапазон нагрева — ее легко зажигать и легко чистить.

«Это практичный дизайн, который вы можете использовать изо дня в день для серьезного обогрева вашего жилища или мастерской, не тратя много времени и разочарований», — говорит он.

Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы читателей.

Новые разделы на:

Конструкция
Теория работы
Практические моменты эксплуатации
Автоматика
Горячая вода и отопление дома
Переоборудование дровяной печи
Отопление теплицы
Сжигание растительного масла

И многое другое — с полными инструкциями DIY, фотографиями, дизайнерскими чертежами.

Второе издание доступно в виде электронной книги в формате pdf, цена 22 доллара США.50.

Чтобы скачать книгу, НАЖМИТЕ ЗДЕСЬ


.

После напряженной, но очень ХОЛОДНОЙ первой зимы, проведенной в старом, ветхом и замерзающем традиционном японском доме из дерева и бумаги, в котором мы жили до 2004 года, мы, наконец, закончили строительство нашего первого нагревателя отработанного масла за день до начала весны. Он был у нас на кухне, части которой были открыты для непогоды, и это действительно согревало место.

Лучше всего он сжигал нефтяное топливо, но мы сжигали в нем отработанное кулинарное масло (WVO, отработанное растительное масло), а не отработанное моторное масло — см.

Примечание . Он выделял много тепла и немного курил, но не слишком много. но мы обнаружили, что коксоудаление требуется слишком часто. (См. Биотопливный обогреватель Journey to Forever .)

Как и большинство вещей, которые мы строим, он был сделан в основном из мусора — 90-литрового топливного бака из брошенной сушилки для риса, выброшенных печных труб из нержавеющей стали и арматура, пара сковородок, немного стального лома, несколько кусков водопровода диаметром 1 дюйм, медный трубопровод длиной 1/4 дюйма от мертвого кондиционера, гайки и болты и саморезы.Общая стоимость составила около 2,50 долларов США.

Дизайн см. На схемах:

Схема A , Схема B .

Справа: Нагреватель питается от 20-литрового бака для керосина от выброшенного водонагревателя, на полке за коленом в дымоходе.Он имеет регулируемый клапан на выпускном отверстии для топлива, необходимый для обеспечения правильного расхода топлива.

Слева: 90-литровый бак для дизельного топлива, из которого мы сделали обогреватель.

Основание горелки — это сковорода из нержавеющей стали диаметром 8 дюймов со сточенным наконечником ручки и обрезанным ободком. Он стоит на двух стальных пластинах с водопроводной трубой длиной 4 дюйма и 1 дюйм между ними. Круглая стальная плита горелки диаметром 3/8 дюйма имеет диаметр чуть менее шести дюймов и перфорирована отверстиями 5/16 дюйма. Он поддерживается двумя стальными водопроводными трубами длиной 3-1 / 4 дюйма по 1 дюйм, удерживаемыми «болтами». Верх устройства представляет собой перевернутую чугунную неглубокую сковороду диаметром 6 дюймов с отрезанной ручкой и перфорированными отверстиями 5/16 дюйма. Он удерживается над плитой горелки двумя стальными водопроводными трубами длиной 1 дюйм и 1 дюйм. Весь блок прикручивается болтами к полу каменки.
В резервуаре было вырезано отверстие в двери, которое использовалось как дверь. Внутри обогревателя вокруг дверного пространства болтами прикручивается стальная подкладка, ее проем на 3/8 дюйма меньше по периметру дверного пространства. Другой кусок стали прикручивается снаружи к нижнему краю, чтобы заклинивать дверцу. . Три рычага удерживают ее вверху. В двери прорезано скользящее смотровое окошко.
Стальная пластина закрывает отверстие наливной крышки с отверстиями для 4-дюймовой воздушной трубы в центре и дымохода.
Если у вас нет лобзика, который может резать сталь, наметьте форму двух больших отверстий и аккуратно просверлите круг из маленьких отверстий рядом друг с другом внутри круга. Прорежьте металл между отверстиями, удалите внутреннюю часть металла, а затем воспользуйтесь полукруглым напильником, чтобы сгладить края отверстия, пока оно не войдет в печную трубу. Зажимы и саморезы удерживают дымоход на месте.
Медный трубопровод 1/4 дюйма наматывается четыре раза вокруг дымохода: входное отверстие вверху, выходное отверстие внизу, выходное отверстие изогнуто вниз, чтобы капать в воздуховод.
Кольцо, вырезанное из отрезка дымовой трубы с фланцем, загнутым внизу, прикручивается к воздушной трубе, чтобы удерживать ее на месте.
Топливопровод на месте, передняя половина втулки привинчена к изгибу 90 градусов наверху воздуховода.Впускной конец проходит через заднюю часть втулки
Топливный бак, выше. Далее примерка горелочного блока. Крайний справа воздуховод и расширяющаяся воронка спускались над горелкой. Как построить воронку .
Поднимите воронку (она скользит вверх), чтобы добавить перлит в сковороду.Опустите воронку на место. Добавьте в перлит пару сотен мл керосина.
… и зажечь керосин в перлите. Горящая бумага направляет горячий воздух в дымоход и устанавливает поток воздуха. Закройте дверь, включите подачу топлива.Проверьте пламя в горелке через скользящее окно, чтобы отрегулировать поток топлива.
Положите на пол сзади печки немного мятой бумаги и подожгите …

Кому

MOTHER’s Waste Oil Heater — оригинальная версия

Модификации:


Биотопливо
En español — Биотопливо, биодизель
Библиотека биотоплива
Поставщики и поставщики биотоплива

Биодизель
Сделайте свое собственное биодизельное топливо
Рецепт Майка Пелли
Процесс биодизеля
Процесс биодизеля
Биодизель
Процесс биодизеля
Процесс биодизеля

Биодизель в Гонконге
Выбросы оксида азота
Глицерин
Ресурсы по биодизелю в Интернете
Есть ли будущее у дизелей?
Ресурсы и характеристики растительного масла
Мойка
Биодизель и ваш автомобиль
Еда или топливо?
Прямое растительное масло в качестве дизельного топлива

Этанол
Ресурсы по этанолу в Интернете
Является ли этанол энергоэффективным?

Общественное развитие | Развитие села
Городские фермы | Органическое садоводство | Компостирование | Малые фермы | Биотопливо | Ящики на солнечных батареях
Деревья, земля и вода | Семена мира | Соответствующая технология | Транспортные средства проекта

Начало | Что о нас говорят | О проектах ручной работы
Проекты | Интернет | Школьные проекты | Карта сайта | Поиск по сайту | Пожертвования | Свяжитесь с нами

Как сделать собственный нагреватель отработанного масла

Одним из преимуществ нагревателя отработанного масла является то, что используемое топливо (отработанное моторное масло) относительно недорогое.Еще одно преимущество — возможность повторно использовать то, что обычно считается мусором. Хотя масло все же необходимо откачивать из земли, отработанное моторное масло уже однажды использовалось по прямому назначению. Любое дальнейшее использование поможет уберечь его от загрязнения окружающей среды.

Снять металлическое покрытие и изоляцию с бака электрического водонагревателя. Осмотрите бак на предмет коррозии. Выбросьте резервуар, если присутствует чрезмерная ржавчина, и выберите другой водонагреватель.Поставьте бак на торец. Поверните бак так, чтобы швы и фитинги находились на задней стороне, противоположной тому месту, где будет дверца доступа.

Нарисуйте прямоугольник 12 на 12 дюймов на передней части резервуара. Здесь будет дверца доступа к горелке. Нарисуйте круг диаметром 4 дюйма в центре верхней части резервуара. Это будет место расположения всасывающей трубы. Нарисуйте еще один круг диаметром 6 дюймов в верхней части резервуара сбоку от 4-дюймового круга. Это будет место расположения дымовой трубы.Вырежьте все отмеченные ранее отверстия резаком или электрической сабельной пилой. Вырежьте отверстия для воздухозаборника и дымохода немного меньше, чем отмеченные кружки, и подпилите края позже, чтобы разместить воздухозаборник и дымоход. Сохраните кусок, вырезанный для дверцы доступа, так как позже он станет самой дверцей доступа.

Переверните резервуар так, чтобы он стоял сверху. Просверлите отверстия в днище резервуара для установки стойки для труб, которая будет поддерживать узел горелки. Закрепите стойку для труб на месте внутри бака.Вырежьте из листового металла три-четыре ножки для бака. Поставьте одну из ножек на дно емкости. Просверлите ножку и дно резервуара. Прикрутите ножку на место. Повторите эту процедуру для остальных ног. Снова переверните емкость и поставьте на ножки. Найдите все отверстия для труб. Закройте их заглушками. Найдите отверстия, в которых нагревательные элементы входят в бак. Отрежьте в два раза больше стальных пластин, чем есть отверстий для нагревательных элементов. Прикрутите одну стальную пластину к внешней стороне каждого отверстия нагревательного элемента.Прикрутите еще одну стальную пластину к внутренней стороне каждого отверстия нагревательного элемента.

Просверлите несколько отверстий диаметром 1/4 дюйма в чугунной сковороде диаметром 6 дюймов. Между отверстиями должно быть около дюйма. Просверлите несколько отверстий диаметром 1/4 дюйма в круглой части стальной пластины толщиной 1/4 дюйма. Между отверстиями должно быть около дюйма. Просверлите четыре отверстия в дне стальной сковороды диаметром 8 дюймов. Прикрутите стальную сковороду к фланцу трубы. Поместите две распорки на стальную сковороду.Поместите перфорированную стальную пластину поверх распорок труб. Поместите еще две распорки на верхнюю часть стальной пластины. Поместите 6-дюймовую чугунную сковороду на распорки для труб. Проденьте длинный болт через отверстия в верхней сковороде, распорках для труб, стальной пластине, втором комплекте распорок для труб и нижней сковороде. Закрепите болты гайками. Это сформирует узел горелки. Присоедините ниппель длиной четыре дюйма к трубному фланцу, расположенному в нижней части узла горелки.Вставьте блок горелки в резервуар через люк и навинтите ниппель на фланец трубы на дне резервуара.

Вставьте отрезок дымовой трубы диаметром 6 дюймов в ранее вырезанное отверстие в верхней части резервуара. Это сформирует дымоход. Убедитесь, что дымоход входит в резервуар как минимум на шесть дюймов. Закрепите дымоход на резервуаре болтами. Оберните мягкую медную трубку снаружи дымохода три раза. Расположите нижний конец медной трубки прямо над узлом горелки.Закройте медную трубку 12-дюймовым дымоходом диаметром 8 дюймов. Прикрепите колено 4-дюймовой дымовой трубы под углом 90 градусов к стороне 8-дюймовой дымовой трубы и поместите конец над нижним концом медной трубы.

Присоедините 18-дюймовую 4-дюймовую дымовую трубу к концу коленчатой ​​трубы и поместите ее во впускное отверстие в верхней части бака. Постройте воронку из листового металла и прикрутите ее к концу 4-дюймовой дымовой трубы внутри резервуара. Расположите воронку над блоком горелки. Воронка должна располагаться на один дюйм выше верхней части узла горелки.Прикрутите раму к внутренней стороне смотрового отверстия, чтобы на нее опиралась съемная панель. Закрепите дверцу доступа защелками. Покрасьте всю печь высокотемпературной краской для печи. Установите устройство и закрепите его болтами, чтобы предотвратить опрокидывание. Заполните блок горелки изоляцией из керамического волокна. Заполните дно печи песком.

  • Не используйте резервуар из оцинкованного металла. Их можно определить по серебристому налету. Оцинкованный металл при нагревании выделяет ядовитые пары.

    Не пытайтесь перезапустить горячую горелку с керосином. Пары могут вызвать взрыв.

    Никогда не используйте воду для тушения масляного пожара. Держите ведро с песком под рукой, чтобы при необходимости погасить пламя.

Машины Мерфи — Самодельные планы подогревателя отработанного масла

Вопрос :
Я слышал, что многие отработанные масла имеют высокое содержание воды. Повлияет ли это на работу каменки?

Ответ:
В схемах нагревателя предусмотрена конструкция, которая действует как водоотделитель в топливном баке.Небольшие количества эмульгированной или растворенной воды, подаваемые в горелку, не влияют на ее работу. Отопитель очень устойчив к грязному или влажному топливу.

Вопрос:
Насколько велико здание с этой системой отопления?

Ответ:
Количество потребляемой энергии, необходимой для обогрева любого здания, в значительной степени зависит от температуры наружного воздуха и эффективности теплоизоляции здания. Чтобы получить представление об этой мощности обогревателя, средняя отдельно стоящая дровяная печь вырабатывает около 65 000 БТЕ тепла.

Вопрос:
Насколько сильно нагревается нагреватель снаружи?

Ответ:
Температура выхлопных газов блока зависит от настроек топлива, но обычно составляет от 400 до 650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи каменки нет открытых горячих поверхностей, о которых можно было бы обжечься. Все поверхности нагрева находятся внутри устройства.

Вопрос:
Есть ли какие-то особые детали, которые будет сложно найти или которые будут дорогими?

Ответ:
Нет.Большинство деталей представляют собой обычные аппаратные элементы, которые можно извлечь из бытовой техники или приобрести в местном хозяйственном магазине. Для установки требуется выхлопная труба, рассчитанная на использование дровяной печи, и насос, для которого существует множество вариантов.

Вопрос:
Можно ли менять какие-либо фильтры и как часто их нужно менять?

Ответ:
Отопитель не требует фильтрации топлива. Тем не менее, рекомендуется установить впускную сетку на всасывании топлива, чтобы не допустить попадания в насос каких-либо палок, веток или мертвых насекомых.

Вопрос:
Можно ли подключить этот нагреватель к термостату?

Ответ:
Да. Установив соответствующие регуляторы нагрева масляной печи, вы можете легко подключить ее к термостату.

Вопрос:
Если во время сборки у меня возникнут проблемы или вопросы, доступна ли какая-либо поддержка?

Ответ:
Да, просто напишите мне по электронной почте или позвоните, и я уверен, что смогу вам помочь.

Вопрос:
Можно ли оставить установку без присмотра?

Ответ:
Не зная вашей точной установки, я не могу дать рекомендации по этому поводу. Однако, хотя лично я бы никогда не оставил дровяную печь без присмотра более чем на несколько минут, я оставляю свой магазинный обогреватель включенным на несколько часов. Во время нормальной работы этого ТЭНа пламя внутри не видно. Она полностью заключена внутри камеры сгорания, изготовленной из бака под давлением.

Вопрос:
Как долго установка будет работать на одном баке топлива?

Ответ:
Это будет очень зависеть от того, какой размер топливного бака вы решите использовать и насколько холодно на улице. Мой бак на 50 галлонов обычно длится около 4 дней при температуре 10 градусов, но мой магазин настолько плохо изолирован, что сквозь него дует холодный воздух. На некоторых фотографиях, включенных в планы, видно жалкое отсутствие теплоизоляции в моем доме.

Вопрос:
Можно ли приспособить этот агрегат для нагрева воды?

Ответ:
Часть нагревателя, которая фактически производит пламя, может быть легко адаптирована для нагрева воды, но на этих планах показано, как использовать ее только для нагрева воздуха. Если вы задаете этот вопрос, вы, вероятно, сможете решить его сами.

Вопрос:
Нужен ли мне вертикальный фрезерный станок типа Бриджпорт или токарный станок, или любой другой специальный станок, подобный этому?

Ответ:
Для сборки нагревателя требуются только основные инструменты.Вам понадобится сварочный аппарат MIG или TIG, и вы должны уметь вырезать квадраты и круги из стали. Вам понадобится угловая шлифовальная машина и отрезные круги. Горелка или плазменный резак тоже подойдут, но они не обязательны.

Вопрос:
Сколько на самом деле будет стоить постройка этой штуки?

Ответ:
Моя мастерская находится на ферме, и у нас там валяется всякого барахла. Я потратил около 100 долларов на различные вещи, такие как бочка на 55 галлонов, старый баллон с пропаном и некоторые фитинги.Я нашел большой вентилятор наверху в топке с принудительной подачей воздуха и уже имел топливный бак. Сколько вы потратите, во многом будет зависеть от того, сколько вы уже имеете или можете найти бесплатно. Этот блок был разработан с использованием деталей от обычных бытовых приборов, которые я регулярно выбрасываю.

Все, что вам нужно знать о нагревателях отработанного масла

Нагреватель отработанного масла в наши дни стал горячей темой в США и Канаде, потому что это безвредное для окружающей среды решение. Он перерабатывает отработанное масло, которое нужно сбрасывать в море или на свалку.Недавно в моем районе я заметил, что несколько людей делают свои собственные обогреватели на отработанном масле, чтобы сэкономить деньги. И многие из них, в том числе производители, продвигают нагреватель отработанного масла как «экологически чистое решение». Что ж, это утверждение стоит проверить, и если это утверждение правдиво, оно, безусловно, будет заметно. В этой статье мы собираемся проанализировать, как работает нагреватель отработанного масла, и действительно ли он настолько хорош.

Что ж, несложно догадаться, какое топливо используется в подогревателе отработанного масла.Любой тип нефти, синтетическое масло, которое нельзя использовать по прямому назначению, можно использовать в качестве основного источника топлива для нагревателей отработанного масла. Обычно заводы и насосные станции являются основными источниками этого типа нефти. Но домашние хозяйства также могут предоставить отработанное масло, поскольку вы можете использовать отработанное растительное масло для нагревателей отработанного масла. Тем не менее, именно Агентство по охране окружающей среды отвечает за маркировку того, какое масло безопасно сжигать. Поэтому, если вы хотите сжечь какое-либо масло, которое не помечено как безопасное, вы должны сначала проверить его.

Подогреватели отработанного масла работают по технологии сжигания. Масло разбивается на множество мелких частиц, выделяющих тепловую энергию. Принцип работы нагревателей отработанного масла объясняется ниже:

Изображение: Как работает нагреватель отработанного масла?

Подогреватели отработанного масла в основном состоят из двух частей — топливного бака и горелки. Отработанное масло хранится в топливном баке. На пути от топливного бака к горелке находится фильтр, который фильтрует отработанное масло, чтобы контролировать поток топлива в горелку на постоянном уровне.Этот фильтр можно мыть, и регулярное техническое обслуживание положительно влияет на общую эффективность нагревателя. Отфильтрованное топливо предварительно нагревается до оптимальной температуры и распыляется для сжигания перед подачей в камеру сгорания. В камере сгорания чистое и эффективное пламя создается с помощью распыленного масла. Затем осторожно расположенные внутренние вентиляторы притягивают воздух к пламени, чтобы нагреть его и направить в пространство комнаты. Отработанный газ необходимо отводить, чтобы в помещении оставался воздух с помощью соответствующей системы вентиляции.

Технология нагрева отработанного масла считается революционной технологией, и производители нагревателей отработанного масла рекламируют ее как экологически чистую технологию, полезную для окружающей среды. Пришло время оценить их претензии, действительно ли они являются революционным экологически чистым продуктом.

Что ж, нагрев отработанного масла полезен для окружающей среды в том смысле, что он предлагает способ вторичного использования отработанного масла, которое должно сбрасываться в море или другие места захоронения. Но нагреватели отработанного масла не так экологичны и экологичны, как думают производители.Как и все обогреватели, работающие на жидком топливе, обогреватели для отработанного масла также производят газы, которые необходимо смешивать с открытым воздухом.

Как и другие технологии сжигания топлива, нагреватели отработанного масла также выделяют газы и токсины, которые опасны для окружающей среды. По сравнению с обычными нагревателями нагреватели отработанного масла выделяют такие токсины, как кадмий, свинец, мышьяк, хром и многие другие. Причина этого в том, что в нагревателях отработанного масла используются все виды моторных масел, которые содержат моющие, смазочные материалы и многие другие неизвестные вещества.

Еще одна важная вещь, которую следует помнить о нагревателях отработанного масла, заключается в том, что использование нагревателя отработанного масла в вашем штате может быть незаконным, если вы сжигаете любой тип масла, не отмеченный как безопасный EPA (Агентство по охране окружающей среды).

Экономическая эффективность нагревателей отработанного масла заслуживает обсуждения, поскольку считается основным преимуществом их перед другими традиционными нагревателями. Действительно, нагреватели отработанного масла используют отработанное масло в качестве источника топлива, которое очень дешево по сравнению с маслами.Вы можете получить отработанные масла на заправках и на различных заводах по очень низкой цене. Но одна лазейка в этой идее заключается в том, что они также используют электричество для выработки тепла. Таким образом, будет неточным, если мы просто сравним цену на отработанное масло, чтобы определить стоимость эксплуатации нагревателей отработанного масла.

Еще одна вещь, которую вам необходимо знать, это то, что вам может потребоваться разрешение на использование обогревателей отработанного масла в зависимости от региона, в котором вы живете. Стоимость разрешения повлияет на эксплуатационные расходы на обогреватели отработанного масла.

Основным препятствием для нагревателей отработанного масла является слишком высокая первоначальная стоимость. Это связано с тем, что каждый нагреватель отработанного масла необходимо тестировать, чтобы обеспечить безопасность пользователей в долгосрочной перспективе. Многие предложат построить самодельную горелку для отработанного масла с минимальными затратами, и вы можете найти многочисленные руководства о том, «как сделать нагреватель отработанного масла с капельной подачей». Но здесь, в The Soothing Air, мы бы порекомендовали вам этого не делать, поскольку существует множество технических проблем, которые необходимо решить, прежде чем начинать какой-либо процесс сгорания.Вы можете узнать больше об этой теме в последней части этой статьи.

Хотя обогреватели отработанного масла имеют много преимуществ по сравнению с другими типами обогревателей, они также имеют ряд серьезных недостатков, в том числе следующие:

Токсины тяжелых металлов

Нагреватели отработанного масла работают на различных типах масла. Из-за универсальности топливных опций эти обогреватели подвергаются воздействию множества химических веществ. В результате они производят больше токсинов тяжелых металлов, таких как кадмий, свинец, мышьяк или хром, чем обычно.

Чрезмерное обслуживание

Нагреватели отработанного масла обычно обеспечивают чистое тепло для гаражей, магазинов или домов. Но их эффективность нагрева обычно зависит от их технической пригодности. Эти обогреватели требуют регулярного обслуживания для обеспечения безопасности и эффективности. Большая часть отработанного масла тратится впустую, когда их химическая форма каким-то образом портится. Эта химическая примесь оказывает огромное давление на фильтр внутри нагревателя отработанного масла. Поэтому фильтр необходимо очищать не реже двух раз в неделю.

Проблема безопасности

Нагреватели отработанного масла вызывают некоторые опасения по поводу безопасности. Во-первых, побочные газы, выделяемые в процессе сжигания отработанного масла, опасны для здоровья, если их не удалить должным образом. Как вы понимаете, они вредны и для окружающей среды. Более того, при неправильном обслуживании нагреватели отработанного масла более подвержены риску возгорания или несчастным случаям, чем нагреватели других типов.

Если вы не являетесь экспертом в области процесса топочного нагрева, то наш ответ — большое НЕТ.Создание собственного самодельного нагревателя отработанного масла может показаться очень простым после прочтения одного или двух блогов в Интернете, в которых объясняется, как сделать нагреватель отработанного масла с капельной подачей или как построить нагреватель отработанного масла. Но есть много технических проблем, с которыми вам придется столкнуться, чтобы обеспечить общую безопасность обогревателя, и одна крошечная ошибка может привести к фатальной катастрофе в вашем доме. Есть причина, по которой промышленные модели нагревателей отработанного масла стоят так дорого. Однако, если вы все еще думаете о создании собственного самодельного нагревателя масляной горелки, вам следует учесть следующие вопросы:

  • Вам следует учитывать процесс самовоспламенения в ваших котлах на отработанном масле, потому что ручное зажигание слишком опасно для работы
  • Масляный нагреватель должен иметь внутренний воздушный компрессор
  • Он должен быть защищен от любых легковоспламеняющихся предметов, таких как бумага, одежда или газы
  • Топливный бак должен быть без ржавчины и утечек
  • Должна иметь систему вентиляции
  • Отработанное масло следует хранить должным образом
  • Обогреватель необходимо обслуживать должным образом не реже двух раз в неделю

Наконец, технология нагрева отработанного масла, несомненно, имеет много положительных особенностей, таких как использование перерабатываемых отработанных масел.Но они не так безвредны для окружающей среды, как многие из нас думают. Если вы ищете дешевое и энергоэффективное решение для обогрева своего дома или гаража, вы можете поискать другие варианты. Но если вы действительно настроены использовать нагреватель отработанного масла, мы рекомендуем вам покупать только сертифицированный нагреватель отработанного масла.

Категория: Нагреватели

Лучшие планы подогревателя отработанного масла

Боковые стенки меньшего обогревателя будут излучать меньше тепла, и он будет сжигать меньше топлива.

Лучшие планы нагревателя отработанного масла .

Ключевая идея подогревателя отработанного масла своими руками — воздушная горелка.
Многие из них могут быть построены в основном из подручных материалов, которые у вас могут быть валяются или которые вы можете подобрать дешево или бесплатно.
Система подогрева отработанного масла с капельной подачей деталей для нагревателя отработанного масла планирует поставки по всему миру готовых блоков нагревателя отработанного масла.
Новости Матери-Земли: готовый узел горелки печи заполнен дробленым асбестом или асбестовым кирпичом.Как сделать горелку на отработанном масле.
Он будет работать на чем угодно, от моторного масла до гидравлической жидкости для трансмиссии овощей и других масел.
Планы обогревателя на отработанном масле в формате pdf.
Все наши детали проходят предварительные испытания, поэтому мы знаем, что они работают, еще до того, как вы их получите, и вы сэкономите много времени и усилий, если будете строить свой собственный нагреватель.

Эту каменку-каменку легко собрать с запасными частями, и она обеспечит вас теплом бесплатно.Недавно я нашел в Интернете интересную схему и решил построить самодельный нагреватель отработанного масла или горелку бабингтона, потому что эта горелка работает на масле с любым уровнем загрязнения — основная идея.
Руководство по схемам нагревателя отработанного масла по самодельным нагревателям отработанного масла.
Сделайте подогреватель отработанного масла.

В Интернете есть несколько различных схем обогревателей отработанного масла, и некоторые из них даже бесплатны.
Так, как и у многих мелких фермеров с постоянной работой, молодой семьей и тысячей дел, которыми нужно постоянно заниматься, кажется, что когда вы живете в холодном климате, всегда есть масса времени, посвященная сбору дров для обогрева дома. и.Панели солнечной энергии лучшие солнечные панели горелка для отработанного масла многотопливная горелка масляная плита diy нагреватель плантатор коробки подняты.
Это очень простой способ сделать самодельный нагреватель отработанного масла.

Обогреватель отработанного масла сделает комнату уютной для чтения.
Вы можете сжечь все типы масла, шестерни, растительного двигателя, гидравлической трансмиссии, биодизеля и т.д.
Я работал в гараже, столкнулся с проблемой утилизации водяного масла.Вы можете подогреть немного животного жира или сала, и они тоже будут очень довольны этим.

Масло стекает по сферической поверхности и растекается по ней тонкой пленкой.
Вместо того, чтобы слить отработанное масло, почему бы не использовать его для отопления.
Используя меньшую подачу топлива для горелки и металлический бак, вы можете модифицировать нагреватель отработанного масла для использования в меньшем пространстве.
Большой нагреватель отработанного масла обогреет большой магазин или дом.

Как работает подогреватель отработанного масла? — NewAir

Самодельные старые масляные обогреватели имеют столько мест, где что-то может пойти не так, что это даже не смешно. Это действительно не так. Если вам действительно нужен обогреватель отработанного масла, вам следует приобрести испытанный и сертифицированный. Вот некоторые начальные критерии, о которых стоит подумать, если вы рассматриваете их:

►Нагреватель должен иметь внутренний воздушный компрессор. Этот компонент помогает маслу гореть чище и быстрее, с меньшим количеством золы.
►Поиск защитных устройств, таких как высокотемпературные автоматические выключатели, устройства подавления пламени и т.д.
►Нагреватель должен быть проверен и внесен в список признанных на национальном уровне сторонних лабораторий — списки UL и / или ETL являются хорошим началом.
►Нельзя использовать обогреватель в зоне с горючими материалами, включая бумагу или дерево, или в зоне с легковоспламеняющимися парами.
►Любой безопасный обогреватель, заполненный отработанным маслом, должен иметь минимальные зазоры, место для хранения топлива и требования к электропроводке, которые ДОЛЖНЫ соблюдаться.
►Вы должны регулярно очищать нагреватель отработанного масла, в том числе удалять золу и материалы, образующиеся при сжигании масла. Зола представляет опасность возгорания, а отложения могут быть токсичными. Поэтому во время технического обслуживания вам необходимо всегда носить защитное снаряжение.
►Само отработанное масло необходимо хранить в соответствующих контейнерах.
► Нагреватели, заполненные отработанным маслом, продаются с различными типами дымоходов, некоторые из которых безопаснее других. Например, опасны одностенные дымоходы. Они могут сильно нагреваться внутри, что может привести к пожару.

Нагреватель отработанного масла будет стоить дороже, чем традиционный маслонаполненный обогреватель, потому что компоненты и технология более сложны для соответствия нормам горелки. При проведении исследования вы можете обнаружить, что люди сочтут дополнительные расходы приемлемыми, поскольку вы экономите деньги на расходах на электроэнергию в течение всего срока службы устройства.

На самом деле это применимо только к крупным заводам и т.п., которые имеют высокий выход отработанного масла. Для домашнего применения покупка подходящего нагревателя отработанного масла, который может стоить более 5000 долларов, не является рентабельным.Вы также должны учитывать тот факт, что вам все еще нужно электричество для работы обогревателя, а также не очень «бесплатное» масло для тепла, а также труд по обслуживанию обогревателя. Строить собственное устройство, которое может показаться более дешевой альтернативой, просто небезопасно. Есть причина, по которой испытанные в лаборатории нагреватели отработанного масла такие дорогие: их нужно правильно настраивать, чтобы не взорваться.

.
