Самоделки инкубаторы: Очень простой инкубатор

Домашний мини инкубатор
Начинать целесообразно с изготовления корпуса инкубатора, потом переходить к электромонтажу и отящик из досок шириной 110 и толщиной 15 мм. Внутренние его размеры 300x300x200 мм. Крышка съемная, 330×330 мм. Для предотвращения бокового смещения применяются рейки 20×20 мм, прибиваемые к крышке с отступом от краев на толщину стенок корпуса.

Весь электромонтаж выполняется непосредственно на крышке. Стоваттные резисторы-нагреватели устанавливаются на кронштейнах из металлического уголка размерами 30×30 мм параллельно друг другу (их разделяет примерно 200 мм) и симметрично терморегулятору и соединяются с ним согласно принципиальной электрической схеме инкубатора. Монтаж ведется одножильным медным проводом диаметром 1—1,5 мм в теплостойкой изоляции.

Сам же терморегулятор (от электроутюга) крепится шурупами, пропущенными сквозь теплоизолирующую прокладку, посредине крышки. Он имеет достаточно широкий диапазон регулировки температуры. Но если есть возможность выбора, то предпочтительнее экземпляр, четко срабатывающий даже при самом легком надавливании на биметаллическую пластину: такой будет более чутко реагировать и на изменение теплового режима в инкубаторе, включая или выключая электронагреватели.

Инкубатор оснащается светоин-дикатором (лампочка НИ с патроном, а также резистор РЗ в виде ни-хромовой спиральки, располагающейся в фарфоровой трубочке) от электроутюга. Свечение индикатора — верный признак прохождения электрического тока через резисторы-нагреватели Р1 и Р2.

Н1_1 питается от делителя, образуемого сопротивлениями Р1 + Р2 (полезная нагрузка) и РЗ. Но в утюге в качестве нагрузки выступал ТЭН, мощность которого (а значит, ток, протекавший через делитель, и напряжение питания лампочки, снимавшееся со спиральки) гораздо больше тех значений, которые соответствуют принципиальной электрической схеме инкубатора. То есть штатный индикатор будет светиться в самоделке очень слабо.

Вполне подходящим для такой замены оказывается 40-витковый отрезок спирали от 400-ваттной электроплитки открытого типа. Падение напряжения на этом проволочном резисторе оказывается достаточным для яркого свечения индикаторной лампочки Н1_1, вставленной в отверстие диаметром 12 мм в крышке инкубатора. Фарфоровая трубочка, защищающая обновленный проволочный резистор РЗ, а также остальные детали крепятся по месту.

Самодельный инкубатор оснащается несложным оборудованием. Для этого на дно укладываются три лаги — рейки 300x20x20 мм. Между ними посредине устанавливаются две емкости с водой для поддержания необходимой влажности воздуха. В качестве емкостей подойдут пластмассовые крышки и корпуса от школьных пеналов, готовален, красок, лишь бы их борта не превышали 20 мм. Устанавливается и металлическая сетка размерами 300×300 мм с ячейками 5×5 мм.

Практически готовый инкубатор с открытой крышкой включают в электросеть для проверки и предварительной настройки. Слушают, как терморегулятор отзывается на это включение четким срабатыванием с весьма характерным звуком — щелчком. Затем закрывают крышку и после двух-трех срабатываний терморегулятора (ориентиром служит уже светоиндикатор) замеряют, насколько быстро инкубатор выходит на заданный тепловой режим. При необходимости винт терморегулятора поворачивают в нужную сторону.

Как свидетельствует практика, необходимый тепловой режим устанавливается после прогрева инкубатора в течение двух-трех часов работы. Оптимальным считается такое состояние, при котором температура воздуха внутри корпуса составляет 37—38 °С (погрешность ± 0,3 °С).

В процессе инкубации необходимо периодически, по 6—10 раз в сутки, переворачивать яйца, не забывая при этом подливать воду в емкости и поглядывать на термометр. В случае незначительного перегрева достаточно слегка приоткрыть крышку на короткое время.

Примерно с 19-го по 21-й день с момента закладки яиц начнут появляться цыплята. Вылупившихся птенцов переносят в подходящую картонную коробку и сушат там с помощью электролампы мощностью 60—100 Вт при температуре около 30 °С. Количество вылупившихся цыплят составляет 40—70 процентов от закладки. Результат во многом зависит от качества яиц. Для проверки зародышей и контроля за их развитием желательно иметь овоскоп, пусть даже самодельный.

Ю.КАРИМОВ,

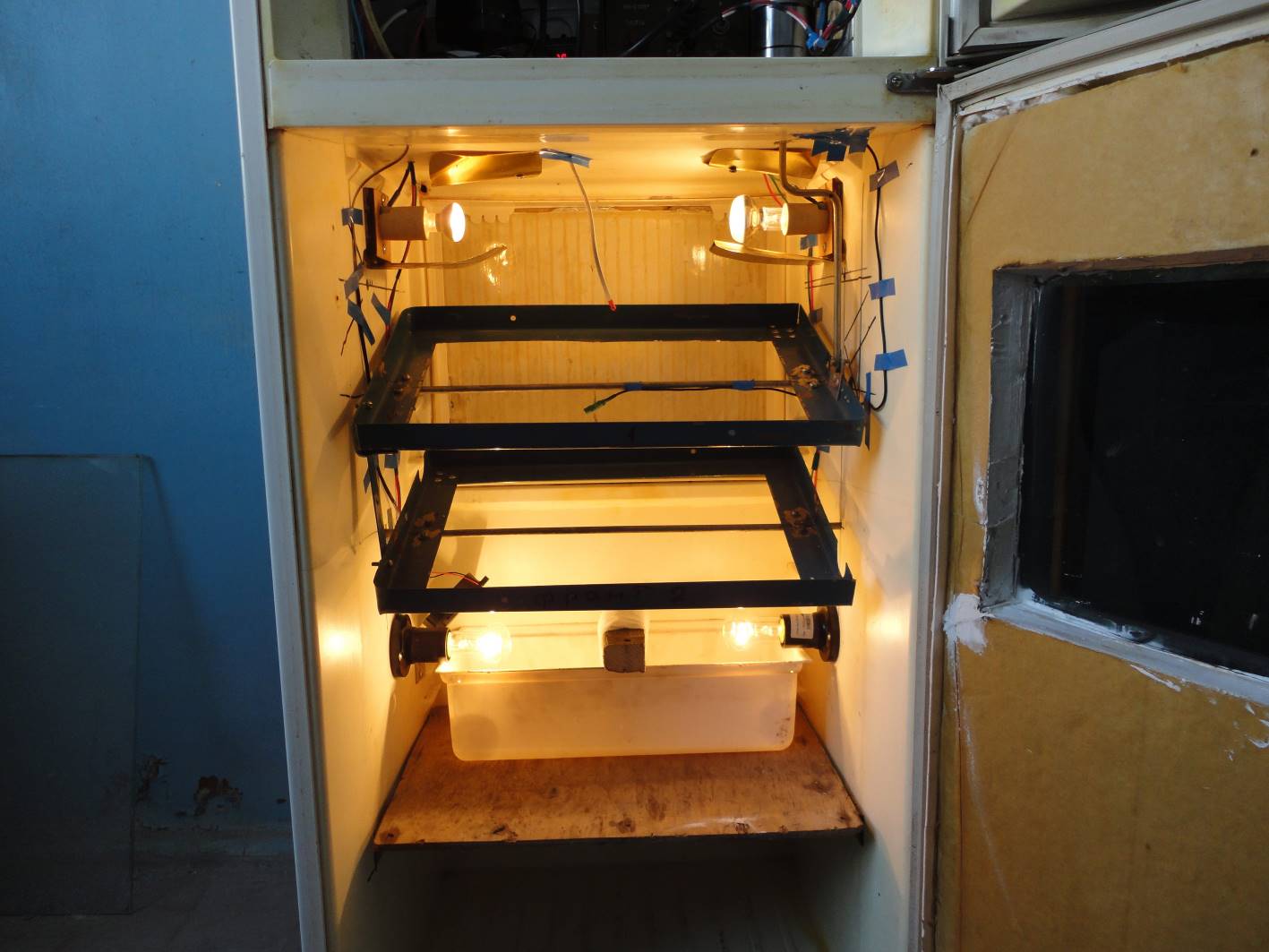

Самодельный инкубатор из старого холодильника

Корпус инкубатора представляет собой утепленную коробку. Можно взять любую коробку, снабдить ее терморегулятором и нагревателем – получится инкубатор.

Однако в таком инкубаторе будет маленький вывод цыплят с большим количеством «задохликов».

Лучше всего для инкубатора использовать готовый корпус из холодильника.

Здесь описывается изготовление инкубатора своими руками из корпуса бытового холодильника типа «Полюс», «Ока» и т.п. Интересен вариант инкубатора из корпуса двух-трех камерных корпусов. Тогда в морозильных отделениях можно сделать выводные инкубаторы, что позволяет увеличить производительность.

Прежде всего, необходимо демонтировать внутреннюю начинку холодильника. Срезать пластмассовые выступы для полок, а образовавшиеся отверстия закрыть куском ДВП, вставленного под обшивку. Для придания жесткости, к корпусу холодильника 1 прикрепляются две доски 2 (150х20х11) из плотного материала (лучше дуб) так, как показано на рисунке 1а.

Снизу доски соединяются брусками и сбиваются гвоздями или прикручиваются длинными шурупами. Сверху доски прикручиваются болтами 3 к несущей рамке 12 сваренной из уголка 20х20.

В доске делается небольшое углубление под фланцы 6. Фланцы 6 крепятся к доске и корпусу 1 двумя болтами. В центр фланца запрессовывается подшипник 5 под ось 7 диаметром 10 мм. Для предотвращения смещения оси 7 при вращении ее края зафиксированы двумя гайками, затянутыми друг на друга.

На правый край верхней оси вставляется втулка с резьбой. Втулка крепится к оси длинным болтом 25, головка которого замыкает концевые датчики 24.

Концевые датчики 24 крепятся шурупами к доске с возможностью регулировки и располагаются в зависимости от угла поворота лотков (обычно 90 градусов). На оси 7 вставляется блок подлотковых рамок 16 (рисунок 1б).

К верхней и нижней рамке по центру приварены две направляющие втулки Ф20 (рис.2б), на которых имеются отверстия с резьбой М6. Болтами рамки крепятся к оси 7, на которой в месте крепления сделаны спилы, чтобы не было проворота рамок.

Рамки между собой соединены тягой 14. В тяге имеются отверстия через 100 мм без резьбы для свободного прохождения болта М6. По краям каждой рамки имеются аналогичные отверстия. На краях болтов сверлится отверстие под шпильку (гвоздь).

Соединение рамок и тяг 14 необходимо делать через шайбы. Шплинтовать лучше со стороны противоположной установке лотков (наружной).

Верхняя и нижняя рамки имеют полный периметр из уголка 20х20 рис. 2 а. Такая же рамка может стоять и в середине. Остальные рамки состоят из двух боковых полурамок, с длинной выступов — 30 мм. Эти выступы необходимы для удержания лотков в крайних положениях углов поворота. В верхние отверстия левых тяг заправляется трос 11 Ф2-3 мм.

С передней стороны трос проходит через небольшой блок 13. Под прохождение троса через корпус в нем сделаны отверстия 21, которые одновременно являются и вентиляционными.

Трос закрепляется на валу 10 двигателя 9 так, чтобы не было перехлеста при реверсивном вращении. Двигатель поворота лотков 9 крепится болтами к рамке 12. На рамку 12 устанавливается блок электроники и панель управления. Вверху корпуса 1 сверлятся два отверстия под плотную установку термометра 8 и прохождение терморезистора 22.

На задней стенке корпуса 1 установлен двигатель 19 вентилятора 18. К корпусу 1 двигатель 19 крепится шпильками через усилительную доску 20. Вокруг лопастей вентилятора 18 устанавливается ТЭН 17 (см. рис.3).

В местах прохождения через корпус ТЭН 17 изолируется асбестовым шнуром. ТЭН можно согнуть, если внутри его изоляторами служит асбест, а не керамика. Радиус изгиба нужно делать около 100 мм.

Если ТЭНа нет, то против вентилятора натягиваются нагревательные спирали (или просто проволока «нихром») от плитки общей мощностью 1 – 3 кВт.

При использовании фазоимпульсного регулирования температуры спираль полностью нагревается в момент первого включения, да и то кратковременно.

Поэтому спираль можно натягивать на рамку из стеклотекстолита. За лопастями вентилятора в корпусе сделаны два вентиляционных отверстия 21 Ф40. Поскольку внутри корпуса холодильника утеплителем, как правило, служит стекловолокно, то во все вентиляционные отверстия необходимо плотно вставлять изолирующие кольца (кусок пластмассовой трубы).

Это необходимо, чтобы в дыхательные пути цыплят не попала стекловата.

В холодильниках есть штатный желоб для отвода воды при оттаивании. Желоб 23 необходимо установить в обратном направлении для подачи воды на лопасти вентилятора во время вывода цыплят.

Вода в желоб в капельном режиме поступает из пластмассовой канистры 26. Лотки, емкостью 60 куриных яиц, изготовлены из прутка 6мм. Размер лотка 380х300х50. Каркас можно сварить, можно свинтить винтами М3.

Каркас лотка обтягивается сеткой. У меня сетка сплетена из рыболовной лески 0,5 – 0,8 мм. Можно взять любую сетку с мелкой ячейкой. Может подойти сетка от мух, но не штампованная, а плетенная. Ее надо усилить рыболовной леской так, чтобы лоток без прогиба выдерживал вес в 5 кг.

Хорошая сетка из капроновой нити, но в первое время она сильно вытягивается. Сетка из рыболовной лески хороша тем, что легко моется и поддается дезинфекции. Верхний лоток имеет двойную высоту и емкость. Поэтому он имеет скошенный передний край так, чтобы при повороте лоток не касался двери.

На дно инкубатора устанавливается емкость 15 с водой. Емкость 15 закрывается деревянной рамкой с натянутой на нее сеткой. Это необходимо, чтобы при выводе цыплята не утонули при случайном падении.

За 3 дня до вывода цыплят, лотки устанавливаются в горизонтальное положение, автоматика отключается. В это время лотки со стороны вентилятора закрываются сеткой от мух.

Во время инкубации каждый лоток закрывается натянутой сеткой, для предотвращения выпадения яиц.

Если на двери холодильника нет магнитного уплотнителя (корпус-то старый), закрепите по периметру тарную дощечку и оклейте ее поролоном толщиной 10 мм. Замок двери можно сделать любым, но надежным. У меня в торец двери вкручены два болта напротив болтов крепления фланцев, и дверь стягивается двумя растяжками, накинутыми на эти болты. Вместо растяжек можно изготовить крючки.

Для наблюдения за выводом цыплят в двери делается вырез на всю высоту лотков шириной 100 мм. В вырез на шурупах закрепляется деревянная рамка с пазами под стекло. Двойное остекление делается обычным способом, т.е. под штапики.

Во время инкубации смотровое окно должно быть закрыто плотной тканью. Для шторки надо предусмотреть направляющие. Для подсветки во время наблюдения в правом верхнем углу корпуса 1 устанавливается патрон типа «миньон» под лампу мощностью 15 ватт. С левой стороны корпуса устанавливается бытовой выключатель света.

Детали с пропущенными размерами изготавливаются по месту с учетом размеров корпуса холодильника.

Как видите, даже такую, казалось бы сложную вещь, как инкубатор для цыплят, можно сделать своими собственными руками! Желаю вам творческих успехов!

Самодельный инкубатор из холодильника с переворотом яиц своими руками

Все те кто живет в частных домах как правило имеют домашнее хозяйство, чаще всего это домашняя птица: куры, гуси, утки. Некоторые разводят индюшат или перепелов. Но никто не поспорит с тем , что каждой весной все задумываются о ранних питомцах. Ранний молодняк цыплят уже к осени превращается в полноценных несушек. Но где же так рано найти наседку. Ответ есть  —  сделать самому.

За все время моего увлечения по изготовлению самодельных инкубаторов я их сделал  5 шт. Есть полностью собранные своими руками по моим личным расчетам, а есть переделка старого поломанного холодильника в искусственную наседку. Именно один из таких инкубаторов я сегодня попытаюсь показать и поделюсь всеми секретами по его изготовлению.

Как оказалось, инкубаторы из холодильников превосходно держат тепло, с ними хорошо работать и за довольно короткий срок, он превращается в инкубатор.  Инкубатор который будет представлен , был сделан своими руками из старого холодильника Минск , размерами 550х570х1400,

На месте где была морозильная камера я вставил окошко, через которое могу наблюдать весь процесс в том числе и изменение температуры на стеклянном термометре,

Следующий шаг это установление обогревателей, они выполнены на обычных лампочках накаливания 220 вольт, но не более 25 ватт. Для этого необходимо приобрести в строительном магазине 4 патрона, такого типа, чтобы была возможность их прикрепить в холодильнике сверху и снизу. После разборки холодильника, в нижней части его, где стоял мотор, задняя стенка имела наклон 45 градусов, именно там я установил два нижних патрона и вентилятор. Спросите почему не на самом дне? Это нужно для того, чтобы  на дне была возможность разместить лоток с водой, так этот лоток располагается под лампами. Это же сделано и в с целью предупреждения попадания воды на проводку с высоким напряжением.

Лотки для яиц я сделал из пластиковых ящиков, которые приобрел в магазине как тару от фруктов. Их нужно обрезать , чтобы высота была 5-6 см. Покупая ящики внимательно посмотрите, они есть разные, выбрать нужно такие чтобы их можно было обрезать по жесткой каёмке. Ну и в принципе можно их сделать самому. Все лотки я установил на ось и связал между собой планкой, так чтобы она выходила наружу, через отверстие вверху в холодильнике. С помощью данной планки, не открывая инкубатор мы будем изменять наклон яиц. Будет 3 фиксатора, которые  фиксируют положение яиц в горизонтально положении и под углом 45 градусов. На схеме,

Режимы работы самодельного инкубатора

Теперь немного остановимся на режимах инкубации. Для примера приведу режим для цыплят. Любые другие режимы можно найти в интернете, это не займет труда, только хочу обратить ваше внимание на то, что в зависимости от расположения градусника есть разный температурный режим. Я расскажу о режимах, при котором градусник расположен на поверхности яиц. Я его располагаю в верхнем лотке на яйцах.

Итак, вначале перед закладкой яиц, нужно на сутки включить инкубатор, чтобы он прогрелся. Поставить на дно посуду с водой, я использовался ванночки для фотографий, можно любые другие, только учесть то что влажность нужно менять при помощи увеличения или уменьшения количества посудин. У меня есть две маленькие ванночки размером  15х23 см, они составляю 100% влажности, если нужно 50%, одну убираю, если нужно 75% ставлю ванночку 23х28 см.

1-й день выставляю терморегулятор на 41 градус и так держу 12 часов, это нужно для активации зародыша. Дальше до  11 дня инкубации температура на поверхности яиц должна быть 39,5 градусов, влажность 100% ,воздух на минимуме. Не забываем поворачивать  каждые три часа, для этого я вынимаю фиксатор положения и поворачиваю лотки. Следующий период с 11-го по 19 день, понижаем температуру до 29 градусов, влажность делаем 50 % ,а приток воздуха увеличиваем , открывая по несколько отверстий вентиляции. В этот период необходимо один раз в сутки яйца охлаждать. Ну и заключительный период это с 19 по 21 день. Температура 38,5 градусов, влажность 75%, воздух на максимуме. Первые цыплята могут появляться уже на двадцатый день, особенно если присутствовал перегрев. А остальные на 21 день, а если был недогрев, то и на 22 день.

Для контроля развития зародыша яйца проверяют на овоскопе в 6,11 и 19 день.Овоскоп можно сделать самому. Первый раз уже хорошо видно зародыш и зачатки кровеносной системы, в этот период отбраковываются яйца без зародыша. Во второй период отойти те яйца, которые не выдержали инкубацию в основном из-за плохого качества сохранности яиц. Происходит  это по через кровоизлияние зародыша, что видно по четко выраженному кровеносному кольцу. Ну а в третий период уже хорошо видно как шевелится цыпленок и пытается пробраться наружу. В это т период яйца уже не поворачивают.

тест

Еще я хочу приложить схему

, который тоже сделал своими руками. Только для нее нужно ставить вентилятор, так она работает идеально, при изменение температуру на сотую градуса, терморегулятор четко реагирует .Градусник выбирайте хотя бы с делением на  5 десятых. Ну и в общем-то  в данный инкубатор вмещается более 200 куриных яиц, процент вывода довольно большой. На рис.7-10 вид терморегулятора и более детально видно размещения некоторых деталей. Вот такую самоделку я сделал своими руками.

Рис.7

Рис.8

Рис.9

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

Как сделать инкубатор своими руками в домашних условиях

Инкубатор своими руками в домашних условиях с чертежами.

Самодельный инкубатор можно сделать своими руками, даже из обычной картонной коробки и в этом нет ничего сложного.

В этой статье мы рассмотрим несколько самых простых вариантов самодельных инкубаторов с чертежами, фото и видео, где подробно рассказано о том как изготовить инкубатор.

Как самому сделать инкубатор.

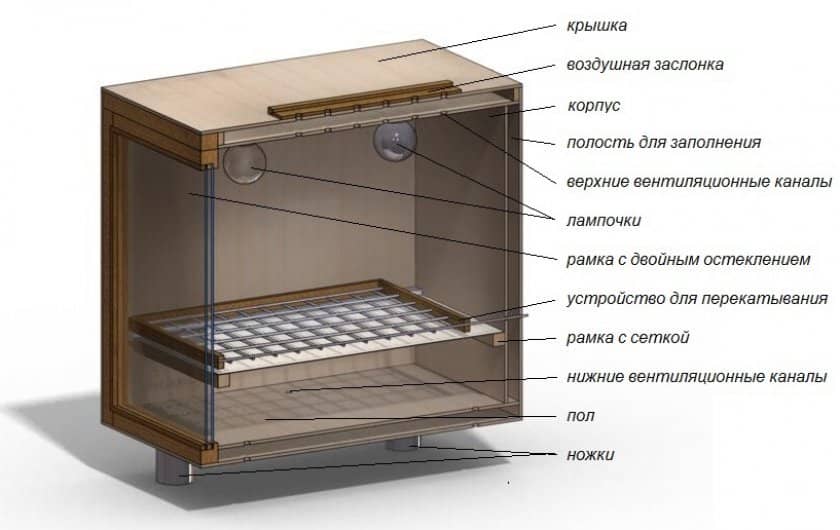

Итак, прежде всего инкубатор состоит из таких элементов:

Корпус.

Корпус инкубатора можно сделать из различных материалов, можно использовать старый холодильник, деревянный ящик или даже обычную картонную коробку. Очень важно чтобы корпус сохранял тепло внутри себя, поэтому его нужно обязательно утеплить, в качестве утеплителя можно использовать любой теплоизоляционный материал:

• Пенополистирол.
• Пенопласт.
• Войлок.
• Минеральную вату.
• Пенофол.

Нагревательные элементы.

Для обогрева инкубатора можно использовать обычные лампочки, чтобы равномерно распределить тепло лучше использовать не одну мощную лампочку, а несколько маломощных на 25– 40 Вт. В качестве нагревательных элементов также можно использовать электрические тэны.

Терморегулятор.

Чтобы поддерживать постоянную определённую температуру в инкубаторе, нагревательные элементы нужно периодически выключать и включать. Для этих целей используется терморегулятор, он контролирует и поддерживает температуру в инкубаторе.

Когда температура повышается, выше заданного значения, срабатывает реле и отключает нагревательные элементы. Когда температура опускается ниже заданного значения, реле снова их включает. Терморегулятор сделать самостоятельно достаточно сложно, его проще купить в хозяйственном магазине.

Лотки для яиц.

Чтобы разместить, яйца, в инкубаторе используются лотки, поскольку процесс инкубации требует периодически (2 – 3 раза в сутки) переворачивать яйца, то делать это приходится вручную, или с помощью автоматического поворотного механизма.

Циркуляция воздуха.

Температура воздуха возле нагревательных элементов будет немного выше, чем в дальних углах камеры инкубатора, чтобы обеспечить равномерный обогрев яиц, нужно установить небольшой маломощный вентилятор, который обеспечит циркуляцию теплого воздуха внутри инкубатора.

Влажность в инкубаторе.

Процесс инкубации требует поддержания влажности в камере инкубатора, для этого достаточно установить на дно инкубатора ёмкости с водой.

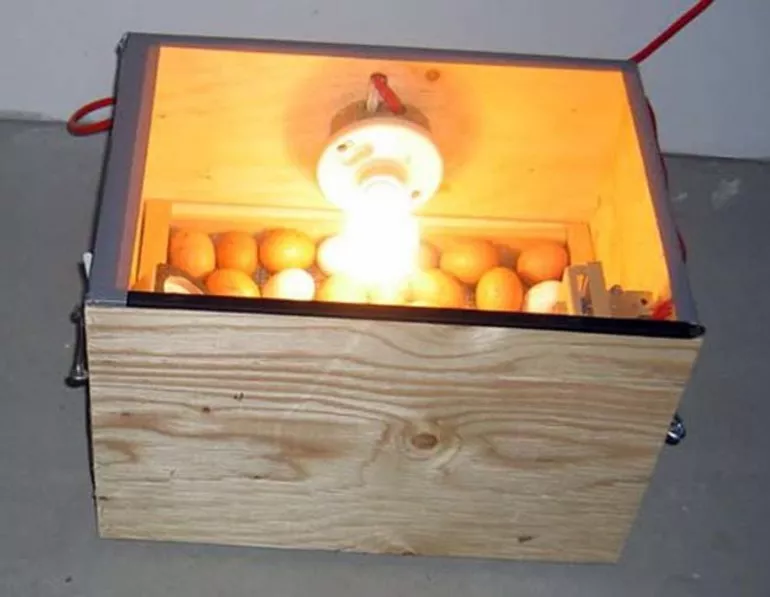

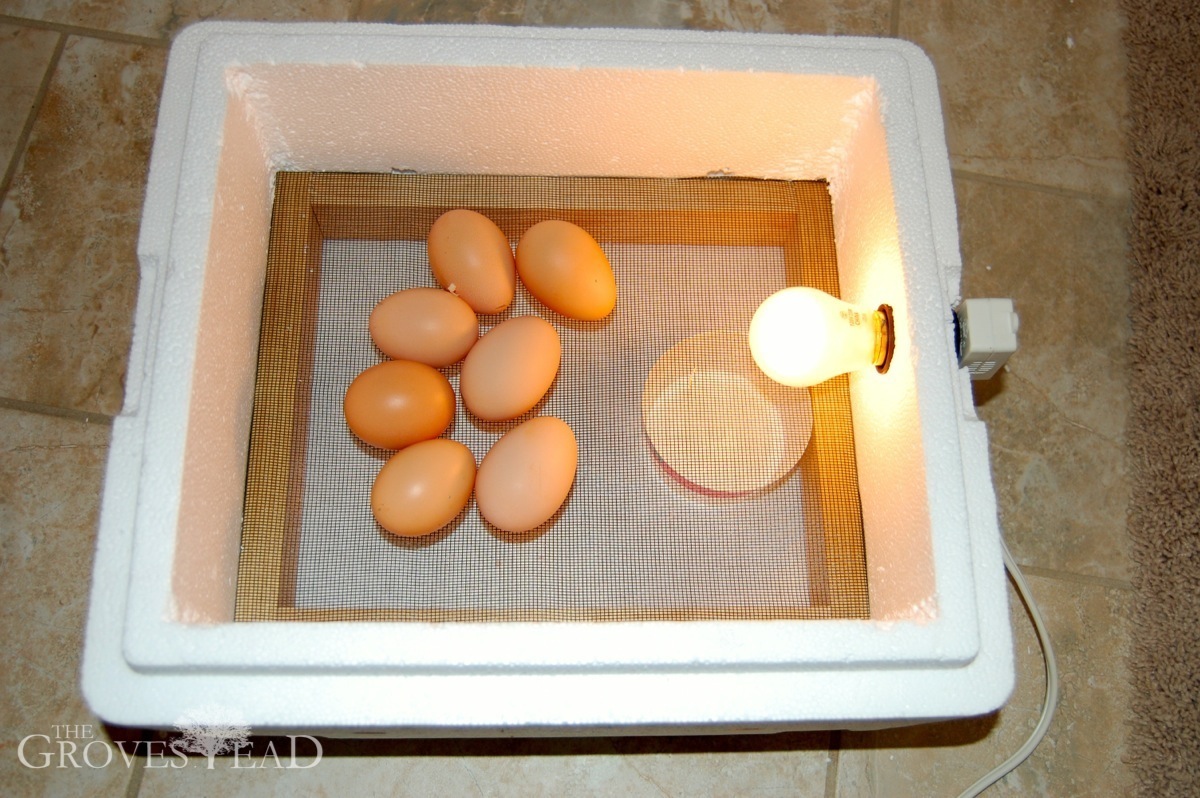

Как сделать инкубатор из коробки.

Это самый простой вариант самодельного инкубатора, подойдёт любая коробка из толстого картона, например от бытовой техники. Стенки коробки нужно утеплить любым доступным теплоизоляционным материалом.

Для удобного контроля, за процессом инкубации, в стенке корпуса можно сделать небольшое окно из оргстекла.

Для обогрева можно использовать 2 – 3 электролампы по 25 Вт, лампы нужно подключить к сети 220 V через терморегулятор.

Лотки для яиц можно сделать из металлической сварной сетки, пластика, деревянных реек, для установки лотков на стенках корпуса нужно установить боковые рейки. Для равномерного распределения теплого воздуха в инкубаторе желательно установить небольшой маломощный вентилятор, можно приспособить кулер на 12 V от блока питания компьютера.

Чтобы поддерживать влажность в инкубаторе, нужно обязательно на дно ящика поставить небольшую широкую ёмкость с водой.

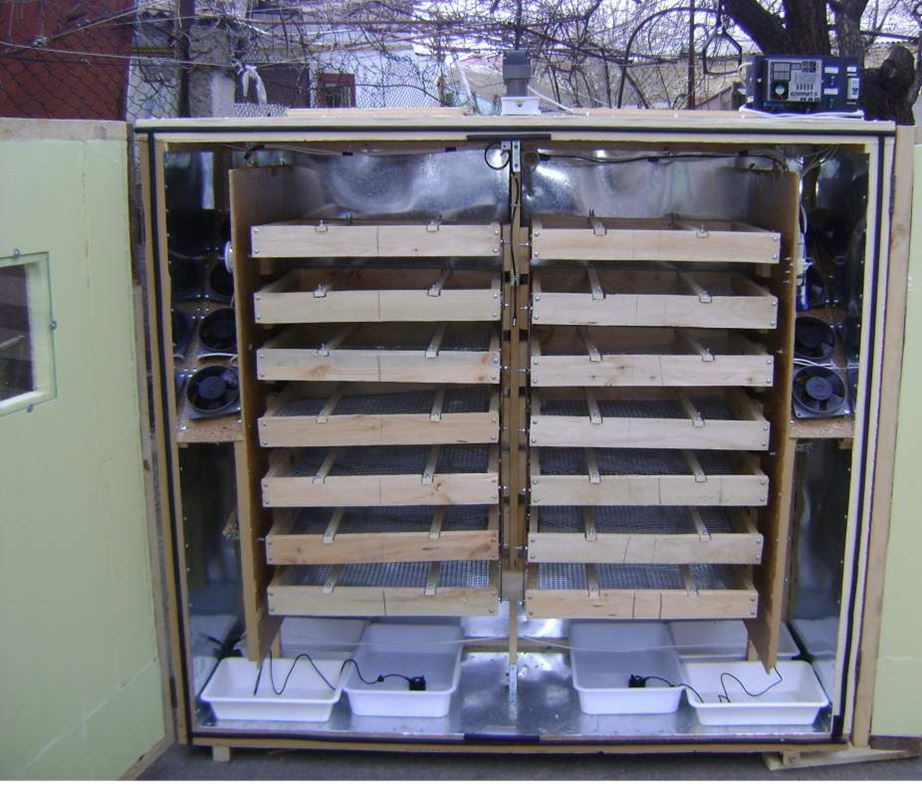

Как сделать инкубатор из старого холодильника.

Старый холодильник также можно приспособить под инкубатор, корпус холодильника идеально подходит для этого, он уже имеет теплоизоляцию и удобную герметичную дверь. Остаётся только снять морозилку, и установить снизу и сверху лампы для обогрева с терморегулятором, вентилятор, ёмкость с водой, контрольный термометр и лотки для яиц.

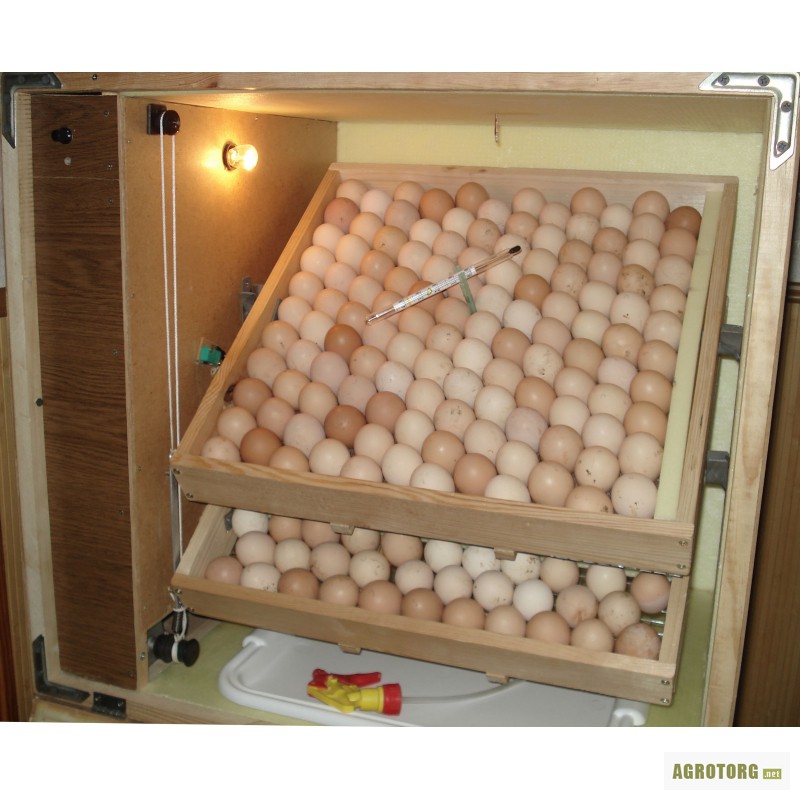

Чтобы не переворачивать яйца вручную, можно сделать устройство для переворота яиц.

Работу инкубатора нужно протестировать он должен точно поддерживать заданную температуру на терморегуляторе, после чего можно закладывать яйца и проводить инкубацию.

Для успешной инкубации яиц очень важно постоянно поддерживать нужную температуру, если внезапно дома выключат свет нужно поставить в инкубатор кастрюлю с горячей водой, а корпус инкубатора накрыть одеялом. Это позволит поддерживать допустимую температуру некоторое время, пока дома не включат свет.

Чертежи и описание изготовления в статье инкубатор из холодильника.

Как сделать инкубатор своими руками из холодильника видео.

Как сделать инкубатор перепелов.

Для инкубации перепелиных яиц можно использовать тот же инкубатор что и для куриных яиц, он имеет ту же самую конструкцию и работает по такому же принципу.

Яйца перепелов значительно меньше куриных, и для них требуется меньше места в инкубаторе, поэтому можно сделать инкубатор для перепелов небольших размеров, схема и принцип его работы тот же.

Как сделать инкубатор для перепелов видео.

Как самостоятельно сделать инкубатор для птиц

Самодельный инкубатор можно изготовить в домашних условиях. Сделать это достаточно просто. Бывали случаи, когда цыплята выводились даже просто под включенной настольной лампой. Но предпочтительнее изготовить инкубатор по правилам.

Довольно многие птицеводы используют инкубаторы заводского производства, приобрести которые, конечно, можно, но это обойдется значительно дороже, чем если Вы будете изготавливать подобную конструкцию самостоятельно. Каркас данной установки изготавливается с использованием деревянных брусков, обшивка снаружи может быть произведена фанерой. Для утепления допустимо использовать пенопласт. Под потолком камеры в центре нужно расположить ось, на которой следует плотно зафиксировать лоток, предназначенный для яиц. На оси посредством стального штыря, который должен быть выведен через верхнюю панель, можно будет производить повороты лотка с яйцами.

В качестве размеров лотка рекомендуется использовать следующие габариты: 25 x 40 см, тогда как высота должна быть равна 5 см. Изготовить этот элемент можно с использованием прочной стальной сетки, ячейки которой обладают габаритами 2 x 5 см, толщина проволоки должна быть равна двум миллиметрам. Снизу лоток необходимо обтянуть мелкой сеткой на основе капрона. Укладку яйца нужно производить вертикально, расположив тупым концом вверх. Над лотком, предназначенным для яиц, следует установить термометр контроля, что позволит исключить соприкосновение объектов и обогревающего элемента во время поворота. Шкала температурных показателей должна быть выведена наружу сквозь верхнюю панель.

Второй этап работ

Самодельный инкубатор на дне корпуса должен иметь четыре лампы, мощность которых — по 25 Ватт каждая. Каждую пару ламп можно защитить стальным полотном, толщина которого равна 1 миллиметру. Их монтаж нужно произвести на двух кирпичах красного цвета. Для того чтобы обеспечить необходимый уровень влажности, должна быть установлена ванночка для воды, ее размер — 10 х 20 х 5 см. В ее основе можно использовать сталь.

К ванночке должны быть укреплены П-образные ленты, выполненные из медной проволоки, на них следует развесить ткань, что значительно увеличит поверхность испарения. На следующем этапе можно приступать к работе над потолком камеры, в котором просверливают около десять отверстий, диаметр каждого должен быть равен 30 мм. Изготавливая самодельный инкубатор, в нижней его части нужно сделать такие же отверстия в количестве двенадцати штук. Данная система позволит обеспечить доступ свежего воздуха.

В основе корпуса может быть старый холодильник. Такая камера уже утеплена, что избавляет от необходимости производить работы по ее уплотнению. Необходимо будет дополнить конструкцию ножками, чтобы обеспечить ей более внушительную жесткость, на корпус нужно укрепить две доски, в нижней части они должны быть сопряжены брусками, в качестве крепежного элемента можно использовать шурупы. В доске рекомендуется сделать углубление, предназначенное под фланцы. В центральную часть устанавливается подшипник. Чтобы предотвратить смещение оси, нужно установить втулку с резьбой. Крепление производится с помощью длинных шурупов к оси. Рамки должны состоять из двух элементов, каждый из которых имеет выступы, необходимые для удерживания лотков в том положении, в котором они были установлены. Когда изготавливается самодельный инкубатор, в верхнее отверстие необходимо заправить трос, который фиксируется на двигателе. Внутри корпус следует обшить утеплителем, в качестве которого может быть использовано стекловолокно. Во все вентиляционные отверстия нужно установить отрезки пластмассовых трубок. В холодильниках есть желоб для стока воды, при изготовлении данной конструкции его нужно монтировать в обратном направлении.

Самодельные инкубаторы, своими руками создаваемые, довольно часто изготавливаются с использованием деревянных брусков, снаружи их предстоит обшить листовой сталью, тогда как внутри конструкция должна быть утеплена пенопластом, можно использовать и другой изоляционный материал.

Важно расположить нагревательные элементы в конструкции правильно. Если изготовление установки производится самостоятельно, то произвести данные работы можно по-разному: сбоку, сверху, под яйцом, над ним или по периметру. Расстояние от нагревательного элемента будет зависеть от вида нагревателя. Если используются лампочки, расстояние до яиц должно быть равно 25 сантиметрам, но не менее. Если используется нихромовая проволока, то будет достаточно десяти сантиметров. Стоит исключить возникновение сквозняков, в противном случае выводок погибнет.

Самодельные инкубаторы своими руками изготавливается с обеспечением определенного температурного режима, который должен быть выдержан в пределах полуградуса. Можно в роли регулятора тепла применять биметаллические пластины, барометрические датчики, а также электрические контакторы.

Контроль влажности

Непосредственно перед тем как будет начата инкубация, в течение трех дней нужно анализировать систему на надежность, в процессе этого необходимо попробовать установить требуемую температуру. Особенно важно проследить, чтобы не осуществлялось перегрева, это обусловлено тем, что зародыш гибнет, если в течение десяти минут на него будет воздействовать температура в 41 градус. Необходимо учесть, что промышленный инкубатор работает по принципу переворачивания яиц каждые два часа, но будет достаточно производить такую процедуру около трех раз в сутки. Для того чтобы повысить процент выводимости, нужно обеспечить правильное хранение яиц. Делать это необходимо в горизонтальном положении, при этом их нужно будет периодически переворачивать, внешние условия должны быть особенными, таким образом, температура не должна быть выше двенадцати градусов, тогда как влажность — не более 80 процентов. Не следует использовать яйцо, если оно повреждено, его поверхность неровная или шероховатая, а форма неправильная. Используя овоскоп, необходимо исключить использование яиц, которые имеют два желтка, кроме того, не должны быть использованы яйца, которые имеют большую воздушную камеру. Самодельные инкубаторы, чертежи которых необходимо изучить перед началом работ, должны использоваться правильно. Перед тем как закладывать яйцо в инкубатор, его нельзя мыть, так как при этом будет повреждена внешняя оболочка, которая имеет определенные свойства. Слишком большие по размеру яйца тоже не должны быть использованы для инкубации. Контролировать процесс нужно начать после пяти дней нахождение яиц внутри инкубатора, использовать для этого нужно все тот же овоскоп.

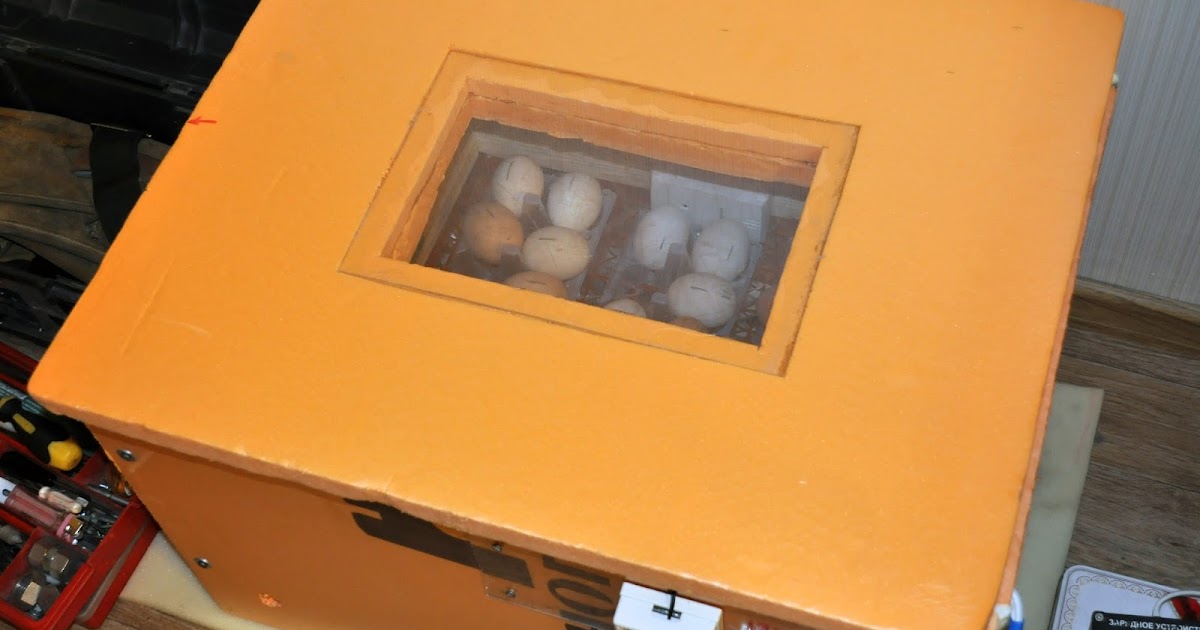

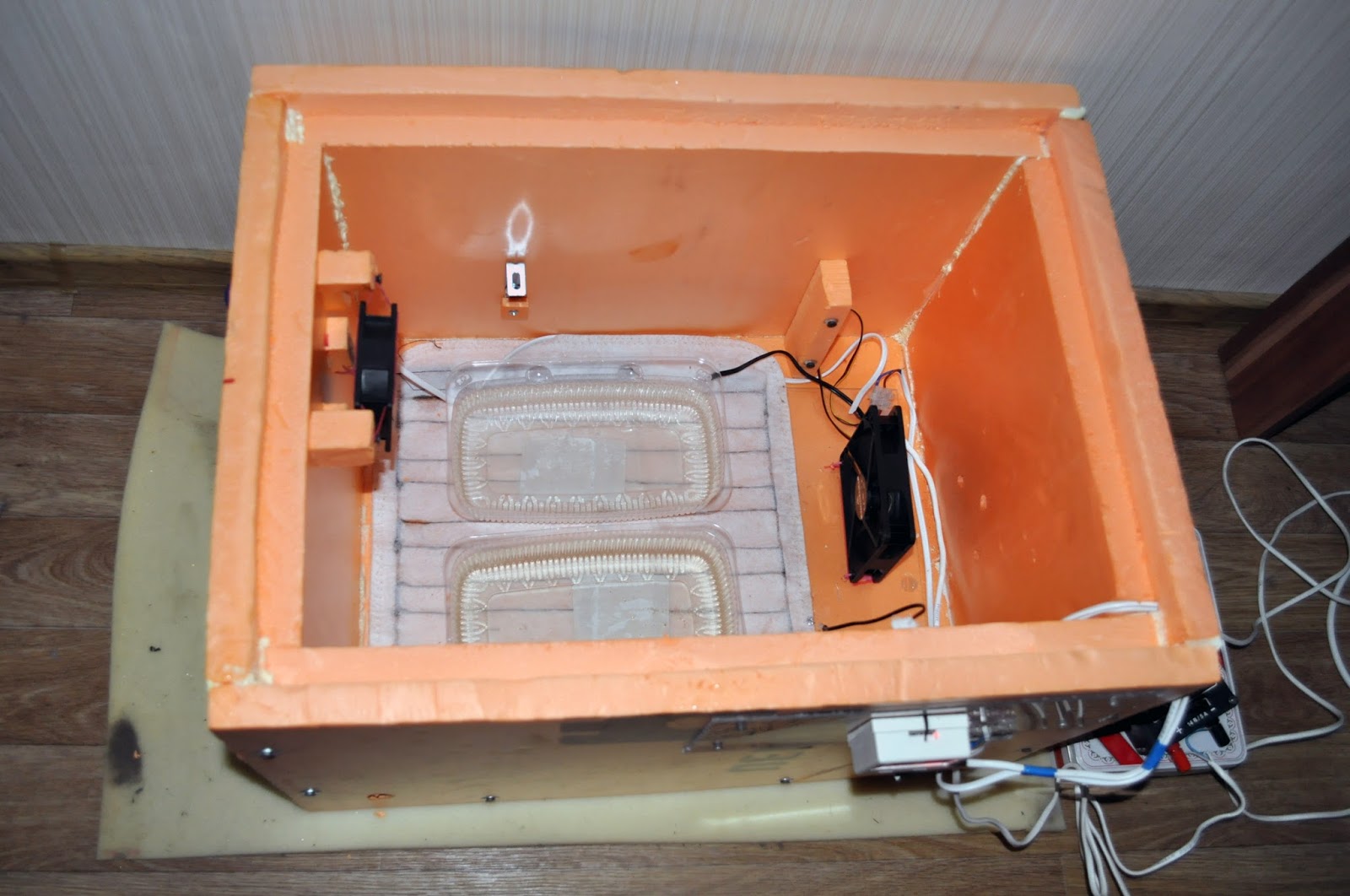

Самодельный инкубатор из пенопласта должен работать в разных температурных режимах для разных видов птиц. Например, яйцо кур должно содержаться в течение двух дней при температуре 39 градусов, с 3-го по 18-й день нужно поддерживать температуру 38,5 градуса, с 19-го по 21-й день должна быть выдержана температура 37,5 градуса. Что касается утиного яйца, то с 1-го по 12-й день температура должна поддерживаться в пределах 37,7 градуса, с 13-го по 24-й день — 37,4 градуса, а вот с 25-го по 28-й день данный показатель должен находиться на отметке 37,2 градуса.

Перед тем как сделать самодельный инкубатор, необходимо подготовить материалы и выбрать наилучшие из них. Чтобы производить работы, можно использовать не только камеру, но и ящик, и подходящую коробку. В основе изделия может быть не только древесина, но и пластик, а также картон. Обшивку можно произвести не только фанерой, но и достаточно плотной бумагой. Для того чтобы исключить потерю тепла, все щели нужно заделать с помощью герметика. Лотки могут быть выполнены из строганных досок, высота бортиков которых должна быть равна семидесяти миллиметрам. Вся конструкция должна напоминать этажерку. Для того чтобы обогревать установку, можно использовать пять электролампочек, одна из которых может быть установлена снизу, что обеспечит равномерное распределение тепла. Термометр ни в коем случае не стоит доставать из установки, это позволит вам следить за состоянием условий в инкубаторе. В верхней части обязательно должно быть предусмотрено смотровое окно, оно необходимо для того, чтобы дополнительно контролировать яйцо. В процессе проведения работ будет необходима схема инкубаторов. Самодельный инкубатор будет выполнен с использованием чертежа правильно.

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

Инкубатор из холодильника своими руками: фото и описание изготовления

Простой самодельный инкубатор, сделанный из холодильника своими руками: фото и описание изготовления.

Приветствую! Сделал себе два инкубатора из старых холодильников. Корпус холодильника, очень хорошо сохраняет холод, он также хорошо сохраняет и тепло. Что я сделал из последнего холодильника всё показано на этих фото .

Снял всё оборудование с холодильника и оставил только корпус.

В этот будущий ещё инкубатор, установил обогреватели в дверцу холодильника: — это тены с нихромовой проволокой, если у вас, тенов нет, то лампочки это самый простой способ обогрева.

Как например у меня здесь в двухкамерном бывшем холодильнике, во второй камере с верху стоят обогреватели в виде ламп 60 ватт, и вентиляторы.

Закрываем дверь ламинатом, это то, что было у меня под рукой в наличии, хотя можно и фанерой и пластиком и много ещё чем.

На дно дверцы нужно вмонтировать вентилятор, я взял его со старой кухонной вытяжки. Хотя сейчас в магазине есть разные, но у меня был этот .

Очень понравились соединители проводов, которыми я соединял провода, очень быстро и крепко.

Вот так выглядит теперь дверца инкубатора.

Делаем в инкубаторе стеллаж для полок .

Делаем полки для яиц.

Используем рейку и оцинкованную сетку .

Дополнительно поставил противопожарный контакт он при 70 градусов, разрывает электрическую цепь. Он нужен в том случае, если вдруг остановиться вентилятор и если что-то пойдёт не так. Советую ставить два вентилятора один сверху, один снизу двери.

Чтобы в инкубаторе была влажность, ставлю на дно, с этого же холодильника, чашки из под фруктов, те что снизу стоят, заполняю их водой. А далее всё по датчикам. Переворот ручной, утром и вечером поворот на 180 градусов, хватает. Да ещё в него входит 360 куриных яиц .

Первый вывод цыплят в этом самодельном инкубаторе из холодильника, составил — 85% .

Гусята вывелись тоже не плохо.

Для инкубатора, приобрёл вот такое термoреле с Китая. К термореле подключаем лампочки на обогрев инкубатора, датчик температуры размещаем в камере с яйцами. На самом термореле выставляем диапазон температур при котором срабатывает отключение.

Автор самоделки: Александр Александрович. Краснодарский край.

Очень простой инкубатор

Инструменты и материалы:
-Пластиковый контейнер с крышкой;
-Пластиковый лоток;
-Терморегулятор W1209;
-Вентилятор с компьютера 12 В;
-Провод;
-Лампочка накаливания 100 Вт;
-Патрон;
-Разъемы;
-Вилка электрическая;
-Кабель-стяжка;
-Кусачки;
-Изолента;
-Отвертка;
-Дрель;
-Брусок;
-Глубокая тарелка;
-Выключатель;
-Адаптер 12 В;
