Русские печи, русские печки с лежанкой, с плитой и камином

Основательная, теплая и невероятно уютная русская печь с лежанкой еще столетие назад считалась основой любого дома. Именно от нее зависело, сможет ли пережить семья суровую зиму. Сегодня печные сооружения заменили централизованные и автономные системы отопления, удобные тем, что владельцам нет необходимости контролировать их работу.
Однако русские печки никуда не делись. Более того, в последнее время они завоевывают все большую популярность — магия огня и «живое» тепло неизменно привлекают домовладельцев даже дорогих коттеджей. Поэтому русские печи в современном интерьере сегодня более чем востребованы.

Современная русская печь в интерьере

Виды русских печей

Традиционный вариант русской печи — это глинобитное или кирпичное сооружение с топочной камерой — горнилом, прямым дымоходом и лежанкой.

Все остальные печные конструкции, которые сегодня предлагаются на рынке под определением «русская печь» — уже усовершенствованные модификации.

На сегодняшний день их выбор поражает воображение — компактные, крупногабаритные, с одной или двумя топками, с лежаком или без. Отдельного внимания заслуживает хлебная печь — это усеченный вариант русской печи без шестка с внутренним дымоходом. Также существуют модели с варочными панелями, сушилками, каминами и даже водонагревательными баками. Но у всех у них в основе лежит традиционная конструкция, которая всегда является варочно-отопительной.

Устройство русской печки

Классическая русская печь – это массивная конструкция длиной 2,5 м и шириной 1,5 м, способная отапливать площадь до 50 м². Благодаря высокой теплоемкости кирпича сооружение хорошо аккумулирует и держит тепло, впоследствии отдавая его в помещение на протяжении длительного времени. В результате, чтобы обогреть дом, нет нужды постоянно поддерживать огонь.

Особенности конструкции

Отличительная особенность русской печи — ее топка (горнило), по совместительству являющаяся и варочной зоной.

Здесь происходит сгорание топлива, а после — готовится пища. Причем в горниле она не просто варится, как на обычной электроплите, а томится без контакта с огнем при оптимальной температуре. Еда, приготовленная таким способом, обладает особым вкусом, ароматом и насыщенностью. Кроме того, в ней сохраняются практически все витамины, полезные вещества и не образуются канцерогены с токсинами.

Отдельные части топки также имеют свое название. Например, свод (небо) — это верхняя часть топки арочной или прямоугольной формы. Под — основание варочной зоны, имеющее небольшой уклон к выходу. Это необходимо, чтобы, во-первых, дымовые газы собирались под сводом. Во-вторых, было удобнее ставить, двигать и доставать посуду.

Схема русской печи из кирпича

Помимо отопительно-варочной части в русской печи обязательно есть лежанка (другое название элемента «полати» или «перекрыша»), располагающаяся над самой теплой частью конструкции — горнилом.

Раньше она использовалась для отдыха или сна. Сегодня в основном для проведения оздоровительных процедур, например, прогрева тела при простудных заболеваниях. Чтобы полати сильно не нагревались, от свода горнила их отделяют засыпкой.

Другие элементы

Также в устройство русской печи входят и другие элементы, каждый из которых имеет свое уникальное название. Для современного человека, пожалуй, интересными будут только те, которые и сегодня присутствуют в некоторых модификациях (понимать, про что рассказывают печники, часто бывает очень полезно). Это:

  • Опечье или фундамент. В деревнях русскую печь ставили на укрепленный пол, монтируя дополнительные лаги. Основание, на котором располагалась остальная конструкция, называлось опечье. Однако вес русской печи может составлять несколько сотен килограмм — если опечье из кирпича или строиться модель с нижним прогревом, то сооружение может весить 12 и более тонн. Поэтому под русскую печь обязательно возводят отдельный фундамент, не связанный с основанием здания.
    Делают его из разных материалов — камня, бута, бетона или кирпича.
  • Подпечек или дровница. Это ниша, расположенная под горнилом и предназначенная для сушки и хранения щепы и дров. В целях пожаробезопасности она отделяется от топочной зоны засыпкой, закладываемой при строительстве печи.
  • Шесток. Площадка перед горнилом. Здесь оставляют приготовленную пищу, извлеченную из печи, чтобы она дольше не остывала.
  • Печурки — небольшие углубления в теле печи, использующиеся для хранения различных продуктов или предметов.
  • Устье — округлый проем, через который в горнило закладываются дрова и помещается посуда в варочную зону.

В современном исполнении в конструкции русской печи с лежанкой некоторые элементы убираются или меняются на более эффективные. Например, на смену варочной зоны пришла плита, а в моделях с нижним прогревом устраиваются дымовые каналы для прогревания стенок в подтопочном пространстве, устанавливаются дополнительные топки и т. д.

Такие печи более функциональны и практичны, при этом не теряют своего очарования старины.

Плюсы и минусы русских печей

Русская печь — это уникальное в своем роде сооружение. Не зря эта отопительно-варочная конструкция стала прототипом для многих последующих сооружений.

Неоспоримые достоинства русской печи:

  • Высокая теплоемкость. Если русская печь правильно сложена, она равномерно накапливает и отдает тепло, хорошо прогревает дом и в течение долгого времени обеспечивает оптимальную температуру в помещениях. При этом воздух не пересыхает, что положительно сказывается на микроклимате.
  • Комфортабельность. Теплая лежанка будет по достоинству оценена всеми членами семьи. Особенно в холодное время года. Кроме того, сам вид печи придаст любой обстановке уют.
  • Особые условия для готовки. Приготовление пищи происходит без контакта с огнем. Поэтому только здесь можно приготовить настоящий борщ, щи и другие исконно русские блюда при оптимальном для них температуре.
  • Долговечность. Русская печь — чрезвычайно устойчивая конструкция, срок службы которой может составлять несколько десятков лет при минимальном уходе. Дом может разрушиться, а она будет стоять.
  • Высокая безопасность. Все части печи, контактирующие с открытым огнем отделены от основного массива подсыпкой. Поэтому стенки сооружения не нагреваются до опасной температуры.

Но и идеальным устройством назвать русскую печь нельзя. Есть у этой конструкции и свои недостатки. В противном случае в нее не вносились бы постоянные усовершенствования. Среди наиболее значимых минусов:

  • классическая модель — это достаточно громоздкое сооружение, которое занимает много места;
  • конструкция имеет низкий КПД, что влечет за собой еще один минус — расход топлива неэкономичен;
  • воздух в помещении прогревается неравномерно — источник тепла здесь располагается на высоте почти в метр от уровня пола, а опечье изолированно от топки, поэтому наверху жарко, внизу холодно;
  • топливо сгорает неравномерно — конструкция топки предполагает постоянное поступление более холодного воздуха извне, поэтому возле устья процесс горения более интенсивен из-за избытка кислорода;
  • готовить в русской печи можно только через 1,5-2,0 часа после начала растопки, при этом непосредственно наблюдать за процессом невозможно.

Однако все эти проблемы легко устраняются опытным печником. У каждого мастера есть свои наработанные варианты, в которых решены основные недочеты традиционной конструкции.

Проекты русских печей

В классическом варианте русских печей из кирпича нет дымоходов, равномерно прогревающих ее массив. Именно с этим связаны многие недостатки сооружения — дымление на холодную, небольшой КПД и т.д. Поэтому традиционная русская печь сегодня используется редко. Зато современные конструкции более чем востребованы. Они могут различаться размером, функциональностью, и стоимостью.

Теплушки

Также модификации коснулись размеров — габариты стали меньше за счет улучшения конструктива сооружения. При этом получилось сохранить достоинства прототипа и избавиться от его основных недостатков, в первую очередь от неравномерного обогрева.

Русская печь — теплушка

Если не вдаваться в технические подробности, в новую конструкцию в подпечье добавили дополнительную топку с дверцей и поддувалом. Такое решения позволило решить сразу несколько задач:

  • за счет изменения внутреннего устройства печи стало возможным уменьшить размеры сооружения;
  • сократилось время на прогрев конструкции — нижняя топка нагревает печь за полчаса;
  • печь можно топить и по-старому, загрузив дрова через горнило.

Дымоходы в печи сделаны так, что, какую бы топку вы не запустили, горячие газы в любом случае прогреют конструкцию, прежде чем выйти через трубу. Это обеспечивает дополнительную экономию топлива.

Экономка

Это печное сооружение имеет два топливника (с лицевой и правой стороны). При этом варочная поверхность перекрывает оба таким образом, что большая конфорка находится над основным, малая – над дополнительным.

Русская печь Экономка — проект

Фото Русская печь — Экономка

Такое исполнение позволяет без ограничений использовать печь для готовки как зимой, так и летом. При этом расход топлива в обоих случаях экономичен.

Это одна из самых бюджетных печей, как по расходам на строительство, так и затратам на эксплуатацию. Отлично подходит для обогрева дачных и небольших дачных домов. Тем не менее, при необходимости ее также можно дополнить различными элементами. Например, водогрейным котлом или лежанкой.

Существует несколько различных моделей экономки, отличающихся по конструкции. Так, некоторые варианты оснащены чугунным настилом с двумя конфорками, установленным на месте шестка. Получается сооружение, у которого за плитой, есть варочная камера, закрываемая заслонкой. Чтобы такой печью можно было пользоваться в летнее время, между топливниками устанавливают задвижку. Она открыта летом, чтобы дымовые газы из горнила уходили сразу в трубу и печь не прогревалась, и закрыта зимой.

Такая конструкция наиболее компактна. Но если место позволяет варочную плиту можно вынести за пределы сооружения.

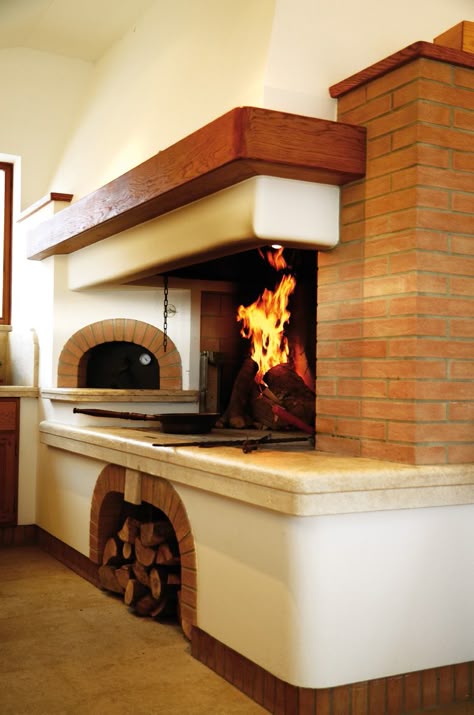

Русская печь с камином

Этот вариант появился относительно недавно и стал настоящим трендом. Особенность конструкции — задняя часть топки выводится через стену в соседнее помещение. И получается, что в одном сооружении совмещено сразу несколько функцией — камин с открытым огнем и классическая печь для отопления дома и приготовления пищи.

Фото Русская печь с камином. Авторский проект 1

Фото Русская печь с камином. Авторский проект 2

Фото Русская печь с камином. Авторский проект 3

Такие печи не только обогревают жилую площадь и позволяют готовить пищу. Но и выполняют декоративную функцию. Камин в любой обстановке смотрится презентабельно и придает всей комнате более уютный и гостеприимный вид.

Альтернативный вариант — когда камин располагается на передней части печи. В этом случае он может располагаться как внизу, так и сбоку.

Комбинированные модели

Это настоящие агрегаты, требующие максимально точных расчетов. Устанавливать такие печи можно, конечно, только в просторных помещениях. Например, в павильонах или закрытых беседках. Зато для удобства хозяйки в них можно интегрировать все что угодно.

Фото Русская печь Комбинированная модель — проект

Фото Печной комплекс

В конструкцию могут входить камин, духовка, лежак, водогрейный бак, печурки для сушки и хранения кухонной утвари, увеличенный в размерах подпечек, где можно складывать не только запас дров, но и топор, бумагу для розжига и т.д.

Уличные комплексы

В последнее время русские печи используются в качестве основы при строительстве уличных барбекю-комплексов. И все благодаря удачной конструкции колпакового типа, оптимальной для использования в условиях улицы, и созданию эффективного температурного режима в варочной зоне. В таких сооружениях, конечно, нет лежанки, но общая концепция печи осталась неизменной — открытая топка и дымоход над камерой, где готовится пища.

Фото Уличный комплекс на основе Русской печи 1

Фото Уличный комплекс на основе Русской печи 2

Фото Уличный комплекс на основе Русской печи 3

Дизайн русской печи

Впечатление от печи зависит не только от ее конструкции, но и внешнего вида. Сегодня делают сооружения как с минимальной, так и полноценной отделкой.

Причем нужно учитывать, что для работ можно применять только те материалы, которые выдерживают перепады температур, не подвержены горению при нагреве и не требуют особого ухода. Это значительно сужает круг возможных вариантов. Однако современная промышленность сегодня выпускает достаточно много термостойких материалов, которые допустимо применять в дизайне русской печи в доме. Главное, при покупке обращать внимание на горючесть изделий, выбирая материалы класса НГ (негорючие), и рекомендации производителей на упаковке.

Побелка

Традиционный способ — это глиняный раствор, которым штукатурят массив сооружения. После полного просыхания стены покрывают побелкой (меловой или известковой) или ее современными аналогами. Такая отделка имеет как преимущества, так и недостатки — в глиняной «шубе» печь более теплоэффективна, кладка печи скрыта. Но такое покрытие неустойчиво к механическим повреждениям. Побелка со временем пачкается, сереет от сажи и требует обновления.

Немного исправить ситуацию может использование современных штукатурок и различных водоэмульсионных красок, перед нанесением которых основание обрабатывают грунтовкой глубокого проникновения. Такие покрытия более гигиеничны и не впитывают запахи. Достаточно влагостойки, чтобы их можно мыть и чистить.

Смотрятся сооружения с такой отделкой очень красиво. Кроме того, с помощью правильно подобранного цвета можно визуально уменьшить или увеличить размеры печи. Некоторые владельцы, чтобы разнообразить монохромность отделки, украшают ее поверхности различными рисунками, орнаментом и узорами.

Термостойкий лак

В последнее время также часто используют специальный красящий лак для кирпича (или составы на его основе). Он имеет хорошую термостойкость, при нагреве не выделяет вредных соединений и сохраняет все свои свойства в течение длительного времени.

Обработка русской печи термостойким лаком

Единственный минус такого способа отделки — кладка русской печи должна быть идеальной, из нового кирпича. В противном случае все недостатки и изъяны будет хорошо видно.

Облицовка

Классический вариант отделки с помощью облицовки — изразцы. Это традиционный материал, представляющий собой плитку из обожженной глины. Но не плоскую, а с основанием коробчатой формы.


Изразцы для облицовки русской печи

Такое исполнение значительно облегчает монтаж материала. А расписные рисунки на лицевой части изразцовой плитки позволяют создавать сооружения с уникальным дизайном, непохожим на другие.

В качестве альтернативного варианта можно использоваться и современные материалы, обладающие не меньшей долговечностью, практичностью и износостойкостью. Это может быть облицовочный кирпич, керамогранит, камень или даже обычная кафельная плитка.

Современные русские печи в интерьере домов

Сегодня дома оформляют в самых разных дизайнах. На удивление русская печь прекрасно вписывается практически в любой даже современный стиль, если грамотно подобрать ее конструкцию и отделку. Большой выбор различных моделей позволяет найти вариант и для традиционных, и для урбанистических дизайнов.

Так, для интерьеров домов в деревенском стиле оптимальным вариантом станет классический вариант отделки — глиняная штукатурка, покрытая побелкой. Или варианты, имитирующие подобное оформление. Такой дизайн подчеркнет колорит стиля и усилит впечатление от интерьера.

Для обстановки, где использование элементов крестьянской избы неуместно, в качестве облицовочного материала можно выбрать изразцы. Это особая керамическая плитка с росписью в различных стилях —под старину, с традиционными узорами или орнаментами, простыми изображениями пейзажей, людей или животных. Сегодня она производится не только вручную, но и промышленным способом. Поэтому выбор изразцов для облицовки русской печи очень разнообразен и подобрать подходящий вариант в соответствии с общим дизайном интерьера будет несложно. Если хочется оригинальности — можно заказать ручную роспись.

Ручная роспись русской печи

Изразцы — материал достаточно дорогой, поэтому ими можно облицевать только переднюю часть печи. Или заменить их на современный керамогранит, терракотовую плитку и искусственный камень.

Как выбрать печника

Русская печь с лежанкой — одно из самых сложных сооружений, для возведения которого требуются не только теоретические знания и умение класть кирпич, но и большая практика. Строительство этого сооружения требует определенного опыта. Недостаточно просто знать порядовки. В печь нужно удачно вписать особенности строения, адаптировать конструкцию под требования владельца не только к внешнему виду, но и функциональности.

Поэтому, чтобы построить русскую печь, мастера лучше выбирать не по «сертификатам», а по реальным примерам его работы. Если мастер может наглядно показать свои уже завершенные работы, ответить на все ваши вопросы по устройству печи, объяснить технические особенности — это грамотный специалист.

В тоже время расплывчатые описания и «плаванье» в ответах должны вас насторожить. Скорее всего это некомпетентный человек или посредник, от которого не будет никакой пользы. Только дополнительные расходы.

Почему так важен опыт печника

Несмотря на то, что современные модификации русской печи более совершенны, они всё равно имеют некоторые недостатки, проявляющиеся при эксплуатации. И только опытный печник может заранее предвидеть, какие проблемы могут возникнуть у выбранной конструкции, и заранее их устранить или компенсировать уже в процессе строительства.

Например, модели с горнилом могут дымить из-за завихрений в перетрубье. Чтобы убрать турбулентность, мастер обтесывает и шлифует до гладкости стенки хайла, при этом строго соблюдает расчетные размеры.

Кроме того, мастер может значительно изменить конструкцию сооружения в соответствии с вашими желаниями. При этом не только сохранить все функции печи, но и улучшить удобство ее эксплуатации. Добавить варочную плиту, сделать лежанку более широкой, уменьшить время растопки и многое другое.

Заключение

Русская печь до сих пор актуальна, особенно в домах, где нет централизованных инженерных коммуникаций. Но функциональность этого сооружения полностью зависит от качества строительства и квалификации печника. В распоряжении мастера должна быть не только теория и диплом, но и практические умения, знание основных технологий и норм безопасности.

Русская печь с камином и лежанкой своими руками: порядовка, описание кладки, фото

 Русская печь с камином и лежанкой – модернизированное изобретение наших предков. Она позволяет прогреть дом, да еще и будет изюминкой интерьера. А какое удовольствие лежать на печке – если ее использовать вместо кровати, то сон будет как у младенца! В этой статье подробно расписаны особенности конструкции, а также дается подробная инструкция, как сделать ее своими руками.

Особенности конструкции

Русская печка прошла большой путь, столетиями менялась, совершенствовалась. Огромный вклад в развитие внес И. С. Подгородников, разработавший серии «Экономка» и «Теплушка», на основе которых сейчас делают все русские печи. Еще больше конструкцию усовершенствовал И. В. Кузнецов, разделивший топку и варочную камеру, герметизировавший предпечье и тем самым повысивший безопасность конструкции и КПД.

Свернуть

  • Материалов и их количество
  • Список инструментов
  • Приготовление раствора для кладки
  • Изготовление фундамента
  • Порядок кладки рядов русской печи с камином
  • org/ListItem»>Схема и чертеж
  • Сушка
  • Вывод

Сейчас в обиходе модернизированные варианты. Большой популярностью в частных домах, сделанных в классическом и кантри стиле, пользуется конструкция русской печи с камином.

Основные элементы стандартной русской печи:

  • Труба.
  • Задвижка.
  • Дверка.
  • Вьюшка.
  • Хайло.
  • Шесток с окошком.
  • Подпечье.
  • Устье.
  • Подина.
  • Засыпка.
  • Горнило.
  • Свод.
  • Очелок.

Чтобы сделать русскую печь с камином, внутри кирпичной кладки сбоку обустраивают дополнительную камеру топки (бывает открытой или закрытой). Также делают специальные каналы, через которые проходит нагретый воздух, конвективные трубы и панели, зольный ящик, герметичную топочную дверцу с огнеупорным стеклом.

Общий вид

В результате такой усовершенствованной конструкции в доме становится тепло, как при работе классической русской печи. Но устройство получается чистым (уменьшается выброс продуктов горения в жилое помещение), увеличивается уровень безопасности, удобства пользования.

На верхней части печи позади дымохода по традиции оборудуют лежанку (перекрышу). Прогревается лежанка за счет теплоотдачи от «потолка» горнила. Основание обычно обмазывают глиной, сверху обкладывают деревом – тогда место получается теплым, но не обжигающим.

Материалов и их количество

Русская печь с камином с указанными выше габаритами потребует не менее 2500 кирпичей и 580 кг смеси для кладки (глиняного, известкового, известково-гипсового, глиняно-гипсового или цементного раствора). Стоит брать материала  чуть больше необходимого, учитывая, что в процессе работы примерно 5-10% уходит в бой. Если выкладываете печь впервые, то может понадобиться производить перекладку сводов из-за неправильных расчетов, так что запас кирпичей и раствора не будет лишним.

Кирпичи нужны двух видов: примерно 1750 шт. закаленного красного (лучше серии М-200), остальное – шамотный огнестойкий кирпич (подойдет серия Ш-8). При создании фундамента под русскую печь понадобятся: песок, доски под опалубку, щебенка, цемент, арматура (диаметров 9-10 миллиметров). При обустройстве печи с камином используются следующие материалы:

  • Печные дверцы (3 штуки – топочная с закаленным стеклом под размер топки, поддувальная 30х14 см, прочистная 14х14 см).
  • Колосниковая каминная решетка (примерно 22.5х17.5 см).
  • Варочная панель с конфорками, если предполагается последующая готовка на печи.
  • Дымовая задвижка (6 штук – одна стандартная 13х24 см и пять «летнего хода» – 25х40 см).
  • Вентиляционная решетка (она размещается на фасаде печи, выбирайте модель, подходящую по декору).
  • Металлический уголок, полоска (каждый размером 150 см), стальной лист минимального размера 5×50×50 см.

к содержанию ↑

Список инструментов

В процессе работы по устройству русской печи с камином помимо расходных материалов и комплектующих понадобятся рабочие инструменты. Вот минимальный набор:

  • Печной молоточек (кирка) – им стесывают, разбивают кирпичи на части (иногда нужны половины, четвертинки кирпичей). Также полезна для рихтования проволоки. Лучше выбирать односторонний молоток, с ним удобнее работать.
  • Кельма (другое название – мастерок или штукатурная лопатка). Ей мешают, укладывают раствор, ровняют, убирают остатки. Лучше выбирать стальную лопатку среднего размера (20х15 см с  высотой колена 5 см).
  • Правило, угольник, уровень – стальные или деревянные измерительные устройства помогают контролировать ровность укладки кирпичей русской печи. Для контроля за вертикальностью деталей понадобится отвес (выглядит как грузило на веревке) и направляющие стойки (при укладке печи лучше использовать 4 шт.).
  • Шабровка – приспособление нужно для очистки дымовыводящих, вентиляционных каналов, которые могут засориться строительным материалом при монтаже конструкции.
  • Сито полезно иметь для просеивания сыпучих материалов, используемых в приготовлении раствора.
  • Ведро, корыто или растворные ящики – любая посуда, где будет удобно разводить раствор.
  • Скамьи, куда взбирается печник для работы над верхними частями русской печи, а также опоры пониже, куда ставят посуду с раствором, кладут инструментами.
  • Мочальная кисть – применяется для затирки готовой поверхности печки.
  • Болгарка или абразив для шлифовки поверхности фасадного кирпича.
  • Ручной миксер – стальной прут с витками на конце. Удобен для перемешивания раствора.

к содержанию ↑

Приготовление раствора для кладки

Новичкам в печном деле лучше приобретать готовые смеси для печей. Она делаются из компонентов, идеально подходящих под укладку кирпичей русской печки. Нужно будет только пересыпать порошок в емкость, залить жидкостью в пропорции, указанной на упаковке, и приступать к работе. Минус готовых смесей – цена. Она выйдет раза в 4 дороже, чем приготовление глиняного раствора своими руками. Если есть желание сэкономить, вот инструкция:

  • Песок пропускают через сито с мелкими ячейками.
  • Глина заливают водой в пропорции 3:1. Смесь оставляют мокнуть 2-3 суток.
  • Размешивают комки в глине и пропускают через сито. Получается сметанообразная субстанция.
  • Смешивают глину с песком в пропорции 2:1 (пропорция примерная, зависит от жирности глины). Раствор должен быть густым, но не прилипать к лопатке. При слишком густой глине пропорции с песком меняют на 1:0.5, при слишком жидкой – 1:3.

к содержанию ↑

Изготовление фундамента

Первый этап работ по установке русской печи с камином – изготовление фундамента. Если основание делается с нарушениями, то конструкция со временем просядет, возникнет перекос. Также из-за некачественного фундамента на стенках печи появятся трещины, пользоваться печкой без риска устроить пожар станет невозможным.

Ширина и длина основания должны быть на 12-15 см больше чем размеры печи. Глубина фундамента должна быть более 50 см (лучше 80 см).

Делается фундамент для русской печи в несколько слоев. После того, как прокапывается котлован и делается деревянная опалубка, производится укладка:

  • Песчаной подушки (15 см).
  • Слоя гравия (15 см).
  • Каркаса из арматуры.
  • Бетонной заливки.

Сверху фундамент рекомендуется заложить 2-3 листами рубероида или стальными листами и только потом приступать к кладке русской печки.

к содержанию ↑

Порядок кладки рядов русской печи с камином

к содержанию ↑

Схема и чертеж

Чертеж:

Если есть желание сделать русскую печь своими руками, сначала придется изучить схему и чертеж порядовки (кирпичной кладки), обустройства внутренних отсеков и внешней отделки. О конструкции системы уже было сказано в предыдущей главе статьи. Остановимся на особенностях укладки.

Наиболее практичным вариантом порядовки для русской печки с камином является конструкция из 40 рядов, крайние два будут являться основанием печной трубы. В этом случае получится печка высотой примерно 2,75 м, длиной – 2,05 м, шириной 2,05 м.

Примерный вид будущей русской печи с камином

Укладка кирпичей производится строго с соблюдением правил для каждого ряда. Только так русская печь будет работать, как надо. Вот краткое описание одного из возможного проекта печки с камином:

  • Первые 3 ряда меньше подвергаются температурному воздействию при нагреве печи, поэтому могут делаться из менее жаростойких сортов кирпичей. В 1 слое допускается применение сначала целых кирпичей по внешнему периметру, внутри – бой. Во 2 слое делают 2-3 окошка под очистные колодца, поддувало (количество зависит от проекта печи). 3 ряд повторяет укладку 2 ряда.

    1

    2

    3

  • При создании 4 слоя начинается выстраивание передней части топки. Остальные части слоя повторяют рисунок предыдущего ряда. Используются и красный, и шамотный кирпич (последний выкладывается по периметру топки).

    4

  • На 5 слое создаются каналы, поддувальная камера. На последнюю кладется решетка. Используется только красный кирпич.

    5

  • При выкладывании 6 слоя монтируется топочная дверка, вентиляционная решетка. Вокруг топки используется шамотный кирпич. В остальных местах – красный.

    6

  • 7 слой выкладывается по рисунку 5-ого, 8 слой по рисунку 6-ого (это называется «вперевязку»).

    7-8

  • На 9 слое делается подпечка, при необходимости устанавливается варочная поверхность с конфорками.

    9

  • 10 слой будет чуть сложнее. Углы выкладываются из трехчетверток. Бока делаются из ложковых полномерных кирпичей, а задник – из тычковых полномерных экземпляров. Впереди кладутся целые кирпичи стычками вглубь в 3 слоя. При такой укладке получается полость, называемая шестком. Пространство между шестком и задней стенкой печи засыпается прослойкой из гравия, песка, глины.

    10

  • 11, 13, 15, 17 ряды – по бокам укладывают тычковые кирпичи, вдоль задней стенки – ложковые. 12, 14, 16 ряды делаются по рисунку 10 ряда. На этом этапе еще делается каминная арка.

    11

    12

    12 (продолжение)

    13

    14

    15

    16

    17

  • На 17-м ряду, точно над установленными внизу, устанавливаются верхние декоративные решетки на вентиляционные выходы печи.

  • 17 (продолжение)

  • На 18-й ряду – устанавливается задвижка на дымоотводный канал летнего хода (сзади горнила). Необходимое количество кирпичей: 9 шамотных и 55 обычных красных кирпичей.

    18

  • 19-22 слой делается сплошным покрывалом, оставляются только отверстия под дымоотводные каналы.

    19

    20

    21

    22

  • На 23 слое выкладываются кирпичи вокруг отверстий дымоходов. Ставятся 3 задвижки.

    23

На этом этапе завершается подготовка широкой основы. И вот что получается в итоге:

Половина работы сделана

Дальше делается верхняя, трубообразная кладка.

  • На 24 слое задвижки фиксируются.

    24

  • 25-29 ряды делаются идентичными, они формируют вертикальный канал печи с дымоотводами.

    25

    26

    27-28

29-36 ряды перекрывают горизонтальный канал, выполняются по единому рисунку.

29-30

31

  • На 32 ряду закряпляется очистная дверца.

32

33

34-35-36

  • На 37 слое завершается дымоотводный канал, ставятся задвижки.

37

  • На 38 слое задвижки перекрываются.

38

  • 39-40 ряды – готовится основание трубы печи. Делается обычно из 10 кирпичей для каждого слоя.

    39-40

к содержанию ↑

Сушка

После завершения кладки русской печи надо будет провести процедуру сушки. Есть два способы. Можно, к примеру, распахнуть поддувальную дверку, вьюшки, задвижки (для создания сквозняка). Через 2 дня начинать топить камин при самой на низкой мощности (если камин дровяной, то использовать только сухие паллеты).

Работать печка при сушке должна по щадящему режиму: 2 раза в сутки по 40-60 минут ежедневно, пока стены не станут сухими на ощупь, а межкирпичный раствор не станет светлого цвета.

Стоит учитывать, что влага от сырого раствора будет испаряться. Нужно тщательно проветривать помещения после процедуры сушки. Если на стенках появляется конденсат, то воду надо вытирать тряпкой.

В зависимости от размеров печки сушка длится 4-7 суток. Затем можно начинать использовать печь в полную силу. Если начать включать камин на полную мощность без предварительной сушки, произойдет растрескивание стен.

к содержанию ↑

Вывод

Устройство печки – сложно занятие. Зато в конце получится практичная, удобная конструкция, способная прогреть дом. Укладку кирпичей, монтаж камина можно сделать своими руками. Но если нет навыка, уверенности в конечном результате, тогда лучше доверить дело специалистам. Профессионалы предлагают русские печи с камином по типовым и индивидуальным проектам, а главное – они несут ответственность за работу, чего не бывает при самостоятельном изготовлении конструкции.

Обогреватели для кирпичной кладки горят горячим и чистым

Изображение 1 из 2 Каменные печи сжигают дрова при высокой температуре. Эта каменная печь Tulikivi из мыльного камня имеет встроенную печь для обжига и полку.
Изображение предоставлено: Туликиви

Каменные печи сжигают дрова при высокой температуре. Эта каменная печь Tulikivi из мыльного камня имеет встроенную печь для обжига и полку.
Изображение предоставлено Туликиви. Этот изготовленный на заказ каменный обогреватель был построен Уильямом Дэвенпортом с использованием гранита и мрамора.
Изображение предоставлено: Ассоциация нагревателей каменной кладки Северной Америки

Другие энергетические решения

Последние две недели я писал о дровяных печах и пеллетном отоплении. На этой неделе я сосредоточусь на другом способе чистого и эффективного сжигания дров: использовании каменной каменки.

Каменная печь, также называемая каменной печью или русским камином, представляет собой систему отопления, работающую на дровах, которая работает с перерывами при очень высокой температуре для нагревания большого количества тепловой массы, которая затем излучает тепло в дом. Нагреватель имеет обходной путь, по которому проходят дымовые газы. Здесь тепло передается камню, кирпичу или другим каменным элементам каменки.

Основные преимущества каменных обогревателей

С экологической точки зрения каменные обогреватели очень быстро сжигают топливо при высокой температуре. Это приводит к очень полному сгоранию с небольшим выбросом вредных веществ. За исключением первого разжигания огня, не должно быть видимого дыма.

С точки зрения производительности и комфорта каменным обогревателям требуется много времени для нагрева, но затем они продолжают излучать тепло в течение очень длительного периода времени, обычно от 18 до 24 часов. Внешняя поверхность каменной печи никогда не нагревается так, как чугунная или стальная дровяная печь, но сохраняет тепло гораздо дольше. Площадь поверхности обеспечивает большую излучающую поверхность, что способствует комфорту.

Эксплуатация каменных печей

В отличие от дровяной печи, в которой вы обычно разжигаете огонь, а затем поддерживаете его в течение длительного периода времени, добавляя топливо, каменная каменка работает партиями, а топливо обычно полностью сгорает к моменту начала следующего пожара. Это означает, что вам придется разводить много костров, что некоторым людям покажется менее удобным.

Поскольку в каменной каменке топка может быть не очень большой, а желателен быстрый и интенсивный огонь, дрова режут и раскалывают по-разному. Часто допустимая длина дров меньше, чем у дровяной печи (иногда до 12 дюймов), а оптимальный диаметр расколотых дров меньше — обычно от 3 до 5 дюймов.

Поскольку тепло от каменного обогревателя не может быстро нагреть помещение (для достижения максимальной температуры наружной поверхности и пиковой подачи тепла может потребоваться несколько часов), он не так эффективен, как дровяная печь для быстрого обогрева помещения. холод прочь. Вам нужно планировать заранее. И если это будет солнечный осенний день, и у вас много окон, выходящих на юг, включение каменного обогревателя утром может привести к периоду перегрева позже в тот же день, когда солнечная энергия достигает пика.

Некоторые каменные нагреватели включают в себя печи для выпечки или зоны для подогрева, встроенные в модули, что является интересной функцией для тех, кто интересуется выпечкой на дровах. Другие включают встроенные скамейки для сидения.

Варианты продукции

Обогреватели для кирпичной кладки часто изготавливаются по индивидуальному заказу, и такие устройства могут удовлетворить широкий спектр дизайнерских потребностей и особых требований. Поскольку они большие и тяжелые, необходимо предусмотреть такие устройства, как бетонная плита или бетонные несущие стены под обогревателем. Североамериканская ассоциация нагревателей каменной кладки является отличным ресурсом по каменным обогревателям и включает справочник производителей каменных обогревателей.

Некоторые производители модульных каменных обогревателей также относительно легко собираются. Самый известный производитель – финская компания Tulikivi. Нагреватели Tulikivi изготавливаются из мыльного камня или керамики и доступны в самых разных стилях, как с духовыми шкафами, так и без них. Некоторые из них включают встроенные многоместные сиденья.

Если в доме есть место для него, каменный обогреватель часто является лучшим способом отопления дровами. В новом строительстве, особенно в сельской местности, на это определенно стоит обратить внимание.

Алекс является основателем BuildingGreen, Inc . и исполнительный редактор журнала «Environmental Building News». Он также недавно создал Resilient Design Institute . Чтобы быть в курсе последних статей и размышлений Алекса, вы можете подписаться на его ленту в Твиттере.

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение вопроса об использовании энергии в жилых помещениях

Руководство по продукту Посмотреть больше

Русская каменная печь обогревает высокоэффективный дом

В холодные зимние месяцы так приятно посидеть у теплого огня. Камины и дровяные печи создают уютную, привлекательную обстановку. К сожалению, многие дровяные приборы не используют древесину эффективно и не очень подходят для дома с высокими эксплуатационными характеристиками. Когда Чип Вик представлял себе свой новый дом в Нортпорте, штат Мэн, он был вдохновлен использованием солнечной энергии и местной древесины для производства электроэнергии и тепла.

Русская каменная печь для обогрева

В его новом доме в качестве основного источника тепла для дома используется инновационный российский каменный обогреватель производства компании Sheridan Brick & Stone Work. Его интеллектуальная конструкция позволяет теплу постепенно рассеиваться по всему дому с 3 спальнями, создавая равномерную температуру из скромного количества дерева. В сочетании с герметизацией воздуха и большим количеством изоляции шестиугольный дом исключительно удобен и энергоэффективен.

«Из-за стоимости дома я был бы удивлен, если бы семья Вик использовала гораздо больше, чем 2 связки дров в год», — говорит Эдвард Шеридан, владелец компании Sheridan Brick & Stone Work на Среднем побережье штата Мэн. «В зимние дни они, вероятно, зажигают два костра в день, а иногда и один. Когда у вас есть огонь, вы сжигаете его на полную мощность, до 1700 градусов или выше, так что он становится максимально горячим и сжигает все масла и газы во вторичной камере».

Более высокие температуры повышают энергоэффективность нагревателя, объясняет Шеридан. «Вы не горите постоянно; вы получаете полное сгорание в коротком горячем огне и извлекаете все возможное тепло. Вы хотите просто иметь огонь один или два раза в день. Это означает, что вы можете разжечь печь утром, пойти на работу, а когда вы вернетесь домой вечером, печь все еще будет отдавать тепло. Затем вы можете снова зажечь огонь, прежде чем ложиться спать, и дом будет очень теплым, когда вы проснетесь утром».

В каменной печи используется местный камень для скамьи и облицовки, а также местный кирпич ручной формовки из района Бостона. Несовершенства кирпича придают ему текстуру и исторический вид. Местный камень имеет привлекательный голубой оттенок, похожий на мыльный камень, который хорошо сочетается с кирпичом.

Даже домашняя температура

Русская двухколпаковая каменная печь с австрийской экотопкой расположена на первом этаже шестигранного дома. Печь оснащена обогреваемой скамейкой и печью для пиццы и спроектирована так, чтобы удерживать тепло как можно дольше.

«Если вы хотите отапливать дровами, вы получите больше сохраненной тепловой энергии в доме с русской каменной печью», — говорит Шеридан. «У вас есть 5 тонн кирпичной массы, которая поглощает это тепло, как батарея, и будет удерживать его от 12 до 15 часов. С точки зрения эффективности вы получаете максимальное сохранение тепла от дерева. Вы не отправляете действительно горячие газы в дымоход, они имеют довольно низкую температуру, в отличие от многих дровяных печей. В этом и гениальность!»

Кроме того, в доме много энергоэффективных функций. Окна и двери с тройным остеклением помогают предотвратить проникновение воздуха и соответствуют стандарту пассивного дома. Наружные стены и потолок имеют высокое значение теплопроводности из-за большого количества вдуваемой целлюлозной изоляции.
