Принцип работы бойлера электрического: Как работает и из чего состоит нагреватель воды

Содержание

Принцип работы водонагревателя

Электрический водонагреватель представляет собой устройство, используемое для автономного снабжения горячей водой каких-либо объектов, например, загородных домов. Жители многоэтажек также часто устанавливают автономные нагреватели воды, чтобы не зависеть от планового отключения централизованного горячего водоснабжения.

Устройство электрического водонагревателя

Электрический водонагреватель состоит из таких элементов, как:

  • кронштейн для крепления устройства к стене,
  • трубки для отбора горячей и подачи холодной воды,
  • теплоизоляция,
  • регулируемый термостат,
  • внутренний резервуар,
  • термометр,
  • тэн,
  • магниевый анод,
  • корпус устройства,
  • лампочка индикатора.



Принцип работы бойлера

Феномен накопительных водонагревателей в том, что их устройство достаточно простое и незамысловатое, однако они считаются одними из наиболее надежных и экономичных устройств. Работа водонагревателя основывается на двух основных его элементах:

внутреннем баке и нагревательном элементе (ТЭНе, в случае с использованием электрических нагревателей).

Основной элемент любого водонагревателя – бак. Принцип работы водонагревателя очень напоминает принцип работы обыкновенного термоса с подогревом. Именно по этой причине на сегодняшний день при изготовлении баков для водонагревательных приборов особое внимание уделяют именно внутреннему их покрытию.

Чаще всего водонагревательные баки изготавливают из стали стабилизированной, которая отличается наибольшей устойчивостью к коррозийным процессам. Изнутри баки покрыты специальным покрытием из стеклофарфора. Этот материал, благодаря своей особенной кристаллической структуре, отличающейся химической нейтральностью, обладает целым рядом полезных свойств. Этим также объясняется тот факт, что обыкновенно работа водонагревателя вызывает частичное отслаивание покрытия бака, чего не наблюдается в баках со стеклофарфоровым покрытием. В таких баках, даже при длительной работе, вода постоянно остается кристально чистой.

Схема работы водонагревательного прибора

Внутри водонагревательного прибора располагаются специальные трубочки, отвечающие за подачу в него холодной и забор горячей воды. Вода в бак поступает снизу. Здесь она равномерно распределяется по всему объему бака, благодаря специально установленному рассекателю струи. Это способствует тому, что нагретая вода в баке теплыми массами постепенно вытесняется наверх, откуда и производится ее забор. В основном работа водонагревателя основывается на принципе не смешивания разных слоев жидкостей, благодаря чему в баке получается вода однородной температуры.

На стальном фланце обыкновенно монтируются следующие приспособления:

  • ТЭН (нагревательный элемент) – нихромовая спираль, отделанная медным кожухом;
  • термостат с двойной защитой, служащий для контроля температур;
  • магниевый анод – приспособление, способное уменьшать коррозию внутреннего покрытия бака.

Данный фланец не является стационарным, он съемный, и его закрепляют на корпус водонагревателя отдельно.

Защита бойлера от перегрева

Кроме того, что работа водонагревателя предполагает наличие термостата для плавного регулирования температуры, этот прибор также может выполнять защитную функцию, защищая агрегат от нежелательных перегревов. Как только температура воды в баке доходит до опасной отметки, в термостате срабатывает специальное защитное устройство, которое экстренно отключает ТЭНы. Температурный режим выставляется потребителем самостоятельно. Как только температура нагретой в баке воды снижается на пару градусов, ТЭНы самостоятельно включаются и вновь возвращают температуру воды в баке до заданной отметки.

Как правильно выбрать модель

При выборе модели данного устройства необходимо обращать внимание на внутреннее покрытие резервуара. Оно может быть выполнено из нержавеющей стали, титана или стеклофарфора.

По мнению специалистов, изделия из стеклофарфора отличаются низкой стоимостью, однако они обладают рядом существенных недостатков. Самыми распространенными из них являются

короткий срок гарантийного обслуживания (не более 3 лет), а также риск образования микротрещин вследствие перепадов температуры.

Модели с внутренним покрытием резервуара, выполненным из титана или нержавеющей стали, обладают длительным сроком гарантийного обслуживания. Как правило, он находится в пределах 7-10 лет.

Наряду с этим, при выборе водонагревателя следует обращать внимание на среднесуточный показатель расхода горячей воды из расчета на одного человека. При этом нужно учитывать, что он включает в себя такие данные, как количество воды, потребляемое во время умывания, мытья посуды, а также приема душа.

Согласно мнению специалистов, принцип работы водонагревателя напрямую определяется его типом. Существуют три типа данного устройства: накопительный (в некоторых источниках его также называют емкостным), проточный и наливной.



Накопительный водонагреватель – мощный и надежный

Данные модели выглядят как емкость, в которой происходит нагревание воды при помощи электрических тэнов в течение определенного времени.

Принцип работы водонагревателя этого типа включает в себя постепенное нагревание воды до необходимой температуры после установления режима. После нагрева устройство автоматически отключается (этому способствует специальный контактор), а после остывания или расхода воды – автоматически включается.

Как правило, мощность тэнов в подобных изделиях составляет не более 2 киловатт.

Проточные водонагреватели - скорость нагрева воды

  1. Вытяжная труба
  2. Теплообменник
  3. Газовая горелка
  4. Вентилятор (формирователь тяги)
  5. Пульт управления
  6. Датчик потока
  7. Горячая вода к крану
  8. Подвод газа
  9. Подвод холодной воды
  10. Холодная вода к крану

Данный тип подобных устройств отличается отсутствием емкости для воды. Принцип работы водонагревателя проточного типа заключается в запуске тэнов только после открытия крана холодной воды в ванной комнате или на кухне.

Этот тип водонагревателей также довольно распространен.

Их можно разделить на два вида: напорные и безнапорные. Основное отличие состоит в количестве водоразборов. Принцип работы водонагревателя напорного вида предусматривает возможность подключения устройства к нескольким точкам потребления. Это возможно благодаря поддержанию определенного уровня давления во внутреннем резервуаре.

Принцип работы безнапорного водонагревателя, наоборот, предусматривает возможность подключения только к одному водозабору. Практически мгновенное нагревание воды в подобных изделиях происходит с помощью тэнов, мощность которых составляет от 3 до 27 киловатт.

Принцип работы и устройство накопительного водонагревателя (бойлера)

При отсутствии в квартире горячего водоснабжения на помощь приходят бытовые накопительные водонагреватели (или бойлеры, это одно и тоже). Существует множество моделей отличающихся мощностью, емкостью бака, типом нагрева. Самыми востребованными считаются бойлеры накопительного типа, работающие от электричества или газа.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство водонагревателя накопительного типа одинаково для любых моделей. Бойлер состоит из емкости для воды, которая заключается в декоративный кожух, а между ними проложен утеплитель. Получается подобие термоса. Основное различие накопительных бойлеров в том, какой у них стоит нагреватель: электрический ТЭН или газовая горелка.

Существуют накопительные водонагреватели косвенного нагрева, где подогревателем служит змеевик, подключенный к системе отопления. Такие бойлеры оказались практически не востребованы. Отопление работает не круглый год, а, значит, человек не имеет возможности летом пользоваться горячей водой.

Различаются нагреватели накопительные по типу монтажа. Вертикальные бойлеры занимают много места, из-за чего их ставят в просторном помещении. Для маленькой комнаты больше подходит горизонтальный водонагреватель. Последний вариант неудобен в плане пользования. У горизонтального бойлера происходит быстрое смешивание горячего и холодного слоя воды. В итоге при открывании крана идет кипяток, а примерно через минуту начинает течь более прохладная вода.

Общее устройство бойлера

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

  • Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
  • Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
  • Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
  • Лицевая область наружного корпуса водонагревателя оснащена термометром.
  • Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
  • В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
  • Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
  • Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Монтаж и эксплуатация любого накопительного водонагревателя не вызывает затруднения у пользователя. Прибор кронштейнами крепят к стене. Подающий трубопровод может быть подключен только к водопроводу с холодной водой. В этом и заключается принцип работы бойлера, так как в нем нагревается именно холодная вода. Если вход накопительного водонагревателя подключить к централизованному ГВС квартиры, то корректное достижение температуры после подачи в бак горячей воды станет невозможным.

Принцип работы

Основной принцип работы накопительного водонагревателя заключается на послойном разделении жидкостей разных температур. По закону физики теплая вода находится вверху, а холодная снизу. Для полного представления, как работает бойлер, рассмотрим по порядку все действия:

  • При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
  • Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
  • О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
  • На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

В работе накопительного водонагревателя происходит непрерывный цикл. Забранную горячую жидкость постоянно замещает холодная вода. Теплоизоляция под кожухом предотвращает быстрое остывание. Вода остается теплой в течение 2–3 суток.

Бойлер нужно правильно подобрать по мощности и объему. При большом разборе воды маломощная модель не справится с прогревом. На выходе жидкость не будет соответствовать заданной температуре.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

  • Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
  • Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
  • Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75оС.
  • Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85оС.
  • Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
  • Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
  • О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

  • Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

    так обычно выглядит мокрый ТЭН

  • Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.

    так выглядит сухой ТЭН

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

  • Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
  • Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
  • Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
  • Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
  • Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

  • электрические накопительные нагреватели;
  • бойлеры косвенного нагрева;
  • газовые бойлеры;
  • проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

  • сталь с эмалированным покрытием;
  • нержавеющая сталь;
  • пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

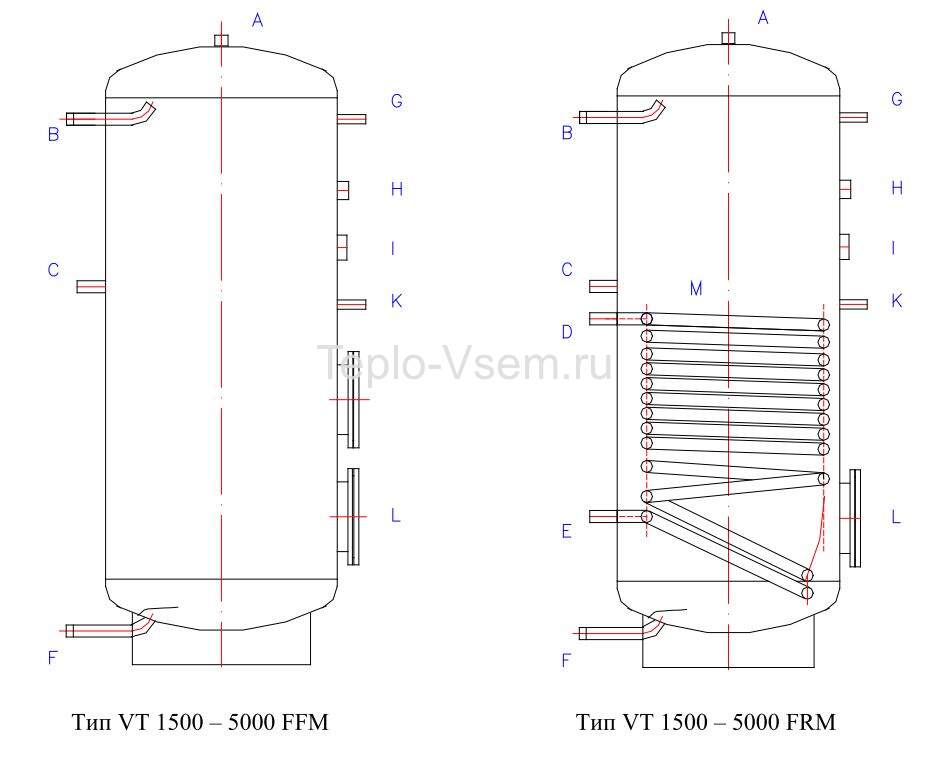

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

  • газовые колонки;
  • проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Принцип работы бойлера: газового, электрического

Если совсем просто – то принцип работы бойлера очень простой – это устройство, которое нагревает воду. Но вот в реализации этой простой идее, которая обеспечивает комфортные условия проживанию множеству человек можно подойти по разному.

принцип работы бойлера

Наиболее распространенными на рынке являются газовые и электрические бойлеры.

Газовый бойлер

Несомненным преимуществом газовых бойлеров является то, что горячая вода в кран после его включения начинает поступать практически сразу же после его включения. Вам не придется ждать.

газовый бойлер

Как работает газовый проточный бойлер

Все основные элементы газового проточного бойлера смонтированы внутри прочного металлического корпуса. Вода, поступающая из магистрали водоснабжения проходит в теплообменник, под которым расположена газовая горелка. Устройство довольно простое с первого взгляда, но для того, чтобы газовый нагреватель работал без аварий – вся система должна быть оборудована довольно сложными автоматическими устройствами.

Непосредственно после того, как вы открываете кран с горячей водой – в автоматике бойлера открывается клапан, который открывает подачу газа. В хороших моделях поджиг поступающего газа производится автоматически, а в более скромных вам для этого придется нажать специальную кнопку.

От сжигания природного газа образуются продукты сгорания, которые удаляются через дымоход. Существуют варианты газовых бойлеров с закрытыми камерами сгоряния, в которых продукты сгорания удаляются через металлический коаксиальный рукав.

подключение газового бойлера

Как правило газовые нагреватели монтируются в домах, подключенных к магистральным системам газоснабжения. Они безусловно лидируют по соотношению цена-качество при таких условиях. Газовые проточные бойлер имеют довольно скромные размеры. Невысокая стоимость расходуемого для нагрева воды газа позволяет их назвать удачным экономным вариантом. Так, стоимость нагрева воды в таком устройстве примерно в три раза ниже, чем в его электрическом аналоге. Видимо вследствии этого, а также из-за необходимости снабжения таких устройств надежной автоматикой – стоимость самой газовой колонки выше, чем у электрического бойлера.

Газовый проточный бойлер, рекомендованный для установки в квартиру может подавать в кран до 17 литров горячей воды в минуту.

Как выбрать газовый проточный бойлер

Первой характеристикой, которую вам необходимо оценить при выборе такого устройства является его мощность. Как правило, производители делят газовые нагреватели по количеству литров воды, которое устройство способно нагреть в минуту.

Поэтому необходимо трезво оценить возможный расход горячей воды в вашей квартире, особенно, если в ней имеется несколько ванных комнат. При малой производительности одновременное утреннее умывание получится несколько некомфортным. Обычно, температура подаваемой в кран воды регулируется в современном газовом бойлере при помощи термостата.

При этом система может автоматически повышать мощность при повышении числа точек потребления. Так, если вы нежитесь в душе, то при включении горячего крана на кухне – система автоматически увеличит огонь горелки и объем нагреваемой воды.

Важно выбрать и тип поджига огня в вашем газовом бойлере. Если раньше для розжига горелки приходилось применять немалую ловкость рук, оперируя краном и спичками, то сейчас бойлеры, оснащенные системой пьезорозжига позволяют поджечь огонь под горелкой простым нажатием кнопки. Существуют и системы а автоматическим розжигом, включающимся от потока воды. Но при длительном отсутствии такую систему во избежание неприятностей лучше отключать. Хотя совсем уж качественные устройства оснащены многоступенчатой системой защиты, которая отключит газ при любой аварийной ситуации, например при чрезмерном нагреве или угасании огня, резком снижении давления газа или остановке водяного потока.

Система с «умным» электронным зажиганием может работать и от встроенных батареек, также такая колонка позволяет существенно экономить расход газа, уменьшая его на 15 процентов. Система розжига HydroPower вообще не имеет электрического питания – пьезорозжиг в ней питается от небольшой водяной турбинки, которая начинает вырабатывать ток от поступления на нее потока воды.

Как установить газовый проточный бойлер

В связи с тем, что газовые колонки относятся к объектам повышенной опасности – к ним предъявляются особые требования при установке. При этом они включают в себя не только требования к оборудованию, но и требованию к помещению, в котором устанавливается устройство. Сам монтаж газового бойлера обычно поручается специализированной компании. В ходе установке к устройству подводят газовую трубу, трубопроводы подачи холодной и отбора горячей воды и в ряде случаев – кабель электрического питания.

Электрический бойлер

Огромной популярностью в современных домах пользуются накопительные электрические бойлеры. Они устанавливаются и в частных особняках и в многоквартирных строениях. Объем их бака варьируется от 30 до 100 литров. Такие устройства включаются в систему водоснабжения сразу после магистрального трубопровода и могут снабжать горячей водой несколько кранов. Дополнительными опциями в таких устройствах являются специальные термостаты для непрерывного нагрева или для защиты от замерзания.

электрический накопительный бойлер

Монтаж такого устройства сравнительно прост – как правило сразу за местом подключением сети водоснабжения вашего дома или квартиры в водораздающей системе устанавливается нагреватель. Он может встраиваться параллельно имеющейся системе горячего водоснабжения и позволяет пользоваться горячей водой даже при отключениях магистральной системы.

Накопительный электрический нагреватель имеет сравнительно небольшую мощность теплового элемента, сравнимую с электрочайником. Его можно включать в обычную розетку. Но, тем не менее в домах старой постройки перед установкой накопительного электрического водонагревателя рекомендуется провести ревизию системы электропитания и при необходимости проложить новый провод к розетке от распределительного щитка и отдельного автомата выключения.

Цена бытового накопительного нагревателя может зависеть от множества факторов, например от известности бренда, от его объема, от мощности ТЭНа.

Основным фактором, определяющим цену такого устройства является объем и материал исполнения накопительного бака.

Минимально необходимый объем накопительного нагревателя на семью из трех человек составляет 50 литров. Но в этом случае утром вам удасться только умыться. Ни о каком приеме душа несколькими домочадцами не может быть и речи. Наиболее оптимальным объемом будет нагреватель на 80 литров. В принципе такой объем позволяет даже с комфортом рпинимать ванну.

Проточные электрические водонагреватели

Такие устройства используются как правило для подключения одной точки водоразбора. Связано это с тем, что нагревание протекающей воды в большом объеме требует солидной мощности ТЭНа. Это неизбежно повышает расход электроэнергии и зачастую требует отдельной линии электропитания. Самые мощные проточники работают вообще на трехфазовом электричестве, которое в некоторых домах просто отсутствует. Также такие устройства очень требовательны к качеству протекающей воды – они могут очень быстро забиться накипью.

Принципиально такое устройство является трубой, вокруг которой расположены нагревательные элементы, управляемые автоматикой. Несомненным плюсом такого устройства является его компактность – он может устанавливаться буквально на любое свободное место.

Солнечные нагревательные бойлеры

Несмотря на общую суровость российского климата – солнечные водонагреватели в последнее время стабильно повышают количество продаж. Связано это прежде всего с тем, что такое устройство практически не имеет эксплуатационных расходов. Однажды потратившись на систему солнечного нагрева вы можете забыть о расходах на несколько десятков лет. Современные устройства позволяют качественно аккумулировать тепло, нагревая воду и удерживать ее в нагретом состоянии в течении довольно продолжительного времени. Однако к выбору такого устройства необходимо подойти очень тщательно, потому что не всякий гелионагреватель будет хорошо работать даже в солнечную погону в суровом зимнем российском климате.

Как правило, для комплектации частного дома рекомендуется установка солнечного коллектора с аккумулирующим баком емкостью в 300 литров. Горячую воду в такой бак будут поставлять два коллектора. Использовать ее можно не только на бытовые цели, но и, например на подогрев воды в бассейне.

Принцип работы такого устройства довольно прост: трубопроводы с протекающей водой помещаются в специальные прозрачные емкости, заполненные либо веществом, адсорбирующим тепло, либо просто вакуумом.

Принцип работы бойлера косвенного нагрева

Несколько особняком стоят бойлеры косвенного нагрева. Они передают тепло от магистральной системы теплоснабжения либо от автономной отопительной системы на воду, используемую в бытовых целях через теплообменный пункт. Дело в том, что воду из систем водоснабжения и теплоснабжения смешивать нельзя. Вода в батареях имеет специальный химический состав и оснащается присадками, которые делают ее непригодной не только для питья, но и для мытья тела или посуды.

Простота использования

Любой из водонагревателей, отличающихся по принципам вполне доступен для самостоятельного монтажа. После установки они, как правило не требуют постоянного технического обслуживания, за исключением регламентных работ и проверки безопасности.

При установке водонагревателей сначала проверьте рабочее давление в вашей системе водоснабжения и соотнесите его с паспортными данными водонагревателя. При несовпадении этих показателей вам, возможно придется устанавливать редуктор давления.

Специалисты считают, что в среднесрочной перспективе принципиальных изменений на рынке водонагревателей ждать не придется. Основные направления инженерной мысли будут стремиться к повышению энергоэффективности таких устройств. Которые получат более качественную теплоизоляцию баков и возможность аккумуляции тепло дольшей продолжительностью.

Принцип работы бойлера видео

Принцип действия водонагревателя накопительного: его работа

Принцип действия накопительного нагревателя основан на постепенном нагревании воды, что позволяет экономно потреблять электроэнергию. Народное название такого водонагревателя – бойлер, он способен нагревать воду до температуры 55-75 градусов и работает в автоматическом режиме. Это универсальное оборудование, которое может быть установлено и эксплуатироваться в любом помещении.

Преимуществами накопительного водонагревателя являются: небольшое электропотребление и использование данного оборудования несколькими водозаборными точками одновременно.

Разновидности водонагревателей

Промышленные модели имеют более высокие мощность и производительность. Обычно они используются на производствах, где требуются большие объемы горячей воды.

Бытовые модели имеют меньшую мощность, но они более экономичные и предназначены для применения в квартирах и частных домах, где есть система водоснабжения.

По типу энергоносителя водонагреватели делятся на:

  • электрические;
  • газовые;
  • комбинированные;
  • жидкотопливные;
  • твердотопливные;
  • солнечные.

Самыми распространенными энергоносителями, которые используются для нагрева воды, являются газ и электричество.

Реже в качестве источника топлива используется твердое или жидкое топливо, а также солнечная энергия.

Устройство накопительного водонагревателя для вертикального монтажа.

Вернуться к оглавлению

По принципу работы

  • проточного типа – вода нагревается, проходя через нагревательный элемент. Такое оборудование обеспечивает постоянную подачу горячей воды, основная их характеристика – мощность нагревательного элемента;
  • накопительного типа – вода нагревается в накопительном баке. Такой водонагреватель действует по принципу термоса, основная его характеристика – емкость бака;

Водонагреватели накопительного типа имеют большие размеры, чем модели проточного типа.

Вернуться к оглавлению

По типу подключения

  • открытого типа, могут обслуживать только одну точку. Здесь при открытии крана холодная вода выталкивает горячую воду и сразу поступает в бак;
  • закрытого типа – могут обслуживать несколько точек. В баке поддерживается постоянное давление, равное давлению в водопроводе.

Вернуться к оглавлению

Электрический накопительный водонагреватель

Принцип работы накопительного водонагревателя.

Принцип действия электрического водонагревателя основан на том, что вода нагревается до установленной температуры, а затем поддерживается на указанном уровне в автоматическом режиме. Еще одним преимуществом водонагревателя является то, что холодная вода в него поддается под давлением, и горячая вода выдается под таким же напором.

Наиболее экономически выгодным режимом работы водонагревателя считается температура 60-65 градусов. Такой температуры достаточно для того, чтобы пользователь чувствовал себя комфортно, а тепловые потери значительно ниже, чем при работе на полную мощность.

От чего зависит скорость нагрева воды:

  • от мощности нагревательного элемента. Если емкость водонагревателя меньше 150 л, то используются ТЭНы мощностью 1,2 – 2,0 кВт. Для тех моделей, емкость которых больше, требуются более мощные нагревательные элементы, но принцип действия у всех водонагревателей одинаковый;
  • от емкости водонагревателя, обычно чем она больше, тем дольше будет нагреваться вода.

Если у вашего накопительного бойлера объем 100 л и в нем установлен ТЭН мощностью 1,5 кВт, то для нагрева воды до максимума потребуется 3 часа 45 минут, для водонагревателя с таким же ТЭНом, но емкостью 22 л, всего 22 минуты.

Вернуться к оглавлению

Устройство электрического бойлера

Схема подключения бойлера.

На сегодняшний день дизайнерские решения водонагревателя могут быть самыми разнообразными. Есть вертикальные, горизонтальные, круглые, плоские модели, но любой бойлер работает по типу термоса. Внутренний бак, в котором находится вода, и корпус водонагревателя отделяет слой теплоизоляционного материала, это позволяет эффективно сохранять воду в горячем состоянии.

Основные части накопительного бойлера:

  • нагревательный элемент;
  • термостат – прибор, который позволяет в автоматическом режиме поддерживать заданную температуру воды, он периодически включает и отключает ТЭН;
  • магниевый анод предназначен для защиты внутреннего бака с водой от коррозии;
  • предохранительный и обратный клапаны, обычно они идут в одном корпусе, предохраняют конструкцию от избыточного давления и ТЭН от перегорания при отсутствии воды.

Вернуться к оглавлению

Конструкция внутреннего бака

В качестве материала для внутреннего бака может быть использована нержавеющая сталь или углеродистая сталь с эмалевым покрытием и другими покрытиями, защищающими его от коррозии.

Указанный элемент является основным в конструкции накопительного бойлера. Работает внутренний бак при высоких температурах, давлении, а также подвержен коррозии. В основном все конструкции бойлеров неразборные, поэтому срок службы накопительного бойлера в основном зависит от срока службы внутреннего бака. Более длительный срок службы имеют модели, у которых бак выполнен из нержавеющей стали, но они более дорогие.

Конструкция наружного корпуса может быть выполнена из пластмассы или эмалированной стали. Кроме того, что это корпус водонагревателя, он также выполняет и эстетическую функцию.

Толщина теплоизоляционного слоя в большинстве моделей составляет от 2 до 3 см, в основном для этих целей используется вспененный пенополиуретан.

Вернуться к оглавлению

Преимущества и недостатки накопительного электрического водонагревателя

Схема устройства водонагревателя косвенного нагрева.

Преимущества:

  • небольшая мощность нагревательных элементов, поэтому нет необходимости устанавливать отдельную проводку;
  • к одному бойлеру можно подключать несколько точек водозабора;
  • водонагреватель может быть установлен на значительном расстоянии от точки забора воды;
  • наличие смесителя позволяет получать воду необходимой температуры, не меняя напор воды;
  • простота использования.

Недостатки:

  • значительные габаритные размеры, что надо учитывать при установке;
  • если вода полностью используется, то для ее нагрева потребуется некоторое время.

Проточно-накопительный водонагреватель

Особенностью указанного типа является то, что в таком водонагревателе есть небольшой бак. Есть возможность регулировать мощность нагревательного элемента, и таким образом он может использоваться как нагреватель проточного или накопительного типа. Наличие небольшого бака позволяет постоянно иметь определенный запас горячей воды. Если возникает необходимость, то такое оборудование можно использовать для постоянной подачи горячей воды.

Для квартиры или дома лучшим вариантом является использование накопительного электрического водонагревателя. Это простой прибор, который позволит в вашем доме всегда иметь горячую воду и не зависеть от централизованного горячего водоснабжения.

Вернуться к оглавлению

Газовые проточные водонагреватели

Схема проточного газового водонагревателя.

Газовые колонки работают по тому же принципу, что и электрические водонагреватели, основной их характеристикой является мощность, чем она выше, тем выше производительность водонагревателя.

Газовые колонки бывают с электро-, пьезорозжигом и HydroPower. Колонки с пьезорозжигом запускаются вручную, для этого надо нажать кнопку. Колонки с электророзжигом запускаются автоматически, после того как открывают кран с горячей водой.

Если газовая колонка HydroPower, то ток для розжига вырабатывает турбина, а она приводится в действие потоком воды, поэтому электричество или батарейку подключать не надо. Газовые накопительные водонагреватели менее распространены, это связано со сложностью их установки.

Принцип работы электрического водонагревателя: накопительный и проточный бойлер

Не так давно централизованное отопление являлось исключительным благом, приходящим в каждый дом. Со временем практика пользования коммунальными ресурсами показала некоторые недостатки существующей системы обеспечения. Это плановые выключения, недоступность за городом и не всегда приемлемые тарифы. Ориентируясь на принцип работы водонагревателя накопительного электрического, можно выбрать бесперебойный источник горячей воды, доступной в любое время при наличии подключения к холодному водоснабжению. В зависимости от предпочтений пользователей и условий места эксплуатации современные производители предлагает различные модели.

Содержание статьи:

Основные разновидности водонагревателей

В классификации бытовой техники используется вид энергии как основной критерий группировки. В практике обустройства частных и многоквартирных хозяйств хорошо зарекомендовали себя газовые, электрические модели накопительного и проточного нагревов, а также бойлеры косвенного нагрева.

Электричество как основной источник энергии подходит под типовое устройство водонагревателя. К тому же подключение к сетям является первоочередным. Котлы на электричестве практичны и бесшумны, характеризуются высоким КПД. В отличие от газовых моделей, не требуют оборудования вытяжки. Основным принципом работы водонагревателей является преобразование электрической энергии в тепловую через ТЭНы.

К сведению! Недостатки приборов — зависимость от подключения и высокие тарифы на коммунальные услуги.

В газовых котлах подогрев воды во внутренних баках происходит за счет энергии, выделяемой при горении газа. Современные производители климатического оборудования делают упор именно на этих моделях. Они безопасны, экономичны, имеют привлекательный дизайн и высокий КПД. Примерно один раз в год требуют сервисного обслуживания (проверки разводки подключения, чистки конфорок).

По способу нагрева воды различают два вида: накопительные и проточные системы. Первый тип оборудования работает в режиме ожидания, постоянно поддерживая заданную пользователем температуру. При выборе модели рассматривают объем бака и материал, из которого он изготовлен, вертикальное или горизонтальное исполнение корпуса, а также способ управления. Учитывая устройство бойлера для нагрева воды, проточные системы являются более экономичными. В газовых колонках расход энергии происходит только в рабочем режиме.

Бойлеры косвенного нагрева были задуманы как пассивный элемент системы горячего водоснабжения.

Обратите внимание! Принцип работы устройства заключался в отборе тепла от змеевика, работающего от системы отопления. Учитывая то, что централизованное снабжение работает не круглый год, косвенный нагрев подходит не всем.

Устройство электрического водонагревателя

Накопительные системы представляют собой взаимосвязанные компоненты, обеспечивающие потребителя подогретой водой. Комплектация техники следующая:

  • корпус цилиндрической формы, в котором умещаются остальные компоненты. До 15 л пластиковый, для большего объема используют металлопластик;
  • нагревательные элементы или ТЭНы;
  • стальная накопительная емкость или бак, оснащенный специальным теплоизолирующим слоем (для уменьшения потерь тепла). Изнутри покрывается стеклофарфором. Для предупреждения коррозии в системе предусмотрен анод из магниевого сплава;
  • блок управления с индикацией режима работы;
  • схема подключения к электричеству;
  • план подключения к водоснабжению, выходные патрубки;
  • встроенная система защиты внутренних компонентов.

Устройство бойлера обеспечивает горячую воду только после полного нагрева бака. Принципиальная схема работы оборудования строится на принципе разделения жидкостей, имеющих различные показатели температуры. Для отвода подготовленной воды используется специальный патрубок (клапан) снабжения.

Обратите внимание! В зависимости от того, где будет использоваться нагреватель, подбирают необходимый объем бака в литрах. Для дачи будет достаточно емкости до 15 дм³, а для частного дома лучше приобрести нагреватель большим объемом.

Принцип работы электрического накопительного водонагревателя

Оборудование этого типа функционирует по особому принципу. Внутри накопительного нагревателя происходит перемешивание воды. По законам физики более подогретая жидкость устремляется вверх резервуара. Внизу накапливается холодная или менее нагретая вода, это зона нагрева, где работает нагревательный элемент. Пассивный сдвиг жидкости обеспечивает периодическую активацию оборудования, то есть подогрев до готовности.

К сведению! Прибор имеет постоянное подключение к сети. Нагрузка на нагревательное оборудование контролируется через термостатные контакты. Их задача состоит в размыкании цепи при достижении водой необходимой степени нагрева.

Для блокировки инверсии (рециркуляции) в системе оборудования работает обратный клапан. Именно он не дает подогретой воде двигаться в другом направлении. На выпускной магистрали (на потребителя) работает водораспределительная арматура. После раздачи патрубком внутри системы бойлера снижается давление. Реакцией на это является открытие наливного клапана для заполнения бака холодной водой из водопровода.

Обратите внимание! Решающее значение для КПД электроводонагревателя обеспечивает рассекатель. Он контролирует процесс перемешивания воды за счет ограничения скорости.

Принцип работы электрического проточного водонагревателя

Проточные нагреватели имеют простую конструкцию. Почти для всех моделей применяется единая концепция, при которой жидкость проходит через корпус теплового оборудования, получая тепло от ТЭНов. В момент, когда пользователь открывает кран, запускается специальное реле давления, за ним срабатывает нагревательЕго задача — быстро подогреть воду до заданной температуры.

В конструкции есть прерыватель, функция которого состоит в принудительном отключении питания. Это происходит при перепадах давления в системе или превышении степени нагрева воды. Дополнительный предохранитель — стабилизатор. Его задача — обеспечить нормализацию давления при достижении критических значений.

Конструктивные особенности

Главной составляющей электрических водогрейных приборов остается ТЭН. Сплав этой детали обеспечивает отдачу тепла при прохождении через него электрического тока. Спирали изолируются для упреждения коррозии, для чего помещаются в специальный пластиковый блок. При разогреве нагревательного элемента генерируемое тепло забирается проходящей через него холодной водой.

Конструкция активного блока исключает остаточное тепловыделение. Это происходит из-за небольшого объема проходящей жидкости и массы самого устройства. Образования накипи на спиралях не происходит, что значительно продлевает срок службы изделий.

Обратите внимание! Если посмотреть водонагреватель в разрезе после долгих лет использования, можно заметить лишь небольшой налет на поверхности спиралей.

В проточных установках закрытой модификации спирали ТЭНов заключаются в медные или латунные модули. Такое строение обеспечивает безопасность в противопожарном отношении.

Рассматривая, как работает бойлер, следует различать тип управления. Гидравлическое манипулирование происходит вручную, через шесть ступеней мощности. Более точное управление действиями техники электронное. Такая система работает автономно, под заданную пользователем температуру контролируется степень нагрева воды в бойлере. Такой принцип лучше гидравлики, поскольку все процессы контролируются электроникой вне зависимости от напора.

Основные правила эксплуатации электрических водонагревателей

Вне зависимости от того, как работает накопительный электрический водонагреватель, пользователям надлежит следовать рекомендациям по эксплуатации.

Они устанавливаются производителями:

  • монтаж следует производить в правильном положении;
  • второе правило состоит в том, что не нужно переводить технику в максимальный режим. Особенно это касается оборудования, процесс нагревания в котором поддерживается двумя элементами. Один лучше всего использовать в качестве резервного;
  • подключение к водопроводу рекомендуется только через защитную арматуру (клапан предохранительный);
  • даже если пользователь знает, как устроен водонагреватель, не стоит проводить самостоятельный ремонт. Это сократит гарантийный срок и может нарушить режим подогрева;
  • следует обращать внимание на качество водопроводной воды. При необходимости следует поставить фильтр;
  • проведение ремонта и техобслуживания возможно только после отключения от водопровода, системы отопления и электрической сети;
  • заземление обязательно;
  • запрещается включение техники при отсутствии водоснабжения;
  • в ремонт лучше отдавать в специализированный сервис. Это гарантирует замену вышедших из строя компонентов на оригинальные запчасти и умелое обращение с дорогой техникой.

Советы и рекомендации по выбору водонагревателей

Приобретение бытовой техники всегда сопряжено с подбором под бюджет и необходимые параметры для снабжения объекта.

Обратите внимание! Практика использования водонагревателей обозначила четкие критерии, согласно которым покупка будет радовать пользователей экономичностью и исполнением своих функций, а не просто состоять на учете.

Для начала покупателям важно понять, за счет чего будет нагреваться вода. В этом отношении выигрывает газовая техника, так как тарифы на газ ниже. Правда, если в районе потребителя отсутствует подключение к магистрали голубого топлива, лучше всего ориентироваться на электрические модели. Кроме того, такая техника проще в монтаже на место эксплуатации.

Далее нужно определиться с типом водонагревателя. По статистике более популярны накопительные агрегаты. Да, они не могут быстро подогреть и выдать горячую воду. Но при условии выбора достаточного объема бака можно спокойно пользоваться запасом бойлера. Хватит на целую семью. Если по условиям места использования не подходит громоздкая техника, лучше взять проточный агрегат. Они экономичные и компактные, но не обеспечивают максимальный разогрев рабочей среды.

Количество ТЭНов и производительность важны при большом потреблении горячей воды в доме. Модели с двумя спиралями более эффективны, к тому же позволяют иметь резервный источник обеспечения при выходе одного из строя. Мощные (свыше) 15 кВт приборы могут покрыть потребности в горячей воде на нескольких объектах: на кухне, в ванной, бане и других помещениях.

Обратите внимание! Практичность и управление — об этих параметрах лучше всего узнать заранее. В магазинах об этом могут умолчать или слишком приукрасить свойства товара.

Материал бака можно узнать из паспорта изделия, лучше всего нержавеющая сталь, а не пластик. Тем, кто испытывает сложности, можно обратить внимание на модели надежных производителей.

Принцип работы электрического бойлера

Различные виды электрических водонагревателей получили широкое распространение в быту современных людей. Особенно актуально это устройство в условиях отсутствия горячей воды в частных домах, во время сезонных долгосрочных или кратковременных отключений. Основной принцип работы бойлера заключается в нагревании жидкости, помещенной в емкость, при помощи ТЭНа. Электрический водонагреватель накопительного типа тесно связан с системой водоснабжения и системой электропитания. У него достаточно высокая производительность, обеспечивающая необходимую потребность.

Как работает электрический бойлер

По своим конструктивным особенностям, электрические бойлеры могут быть вертикальными, горизонтальными и универсальными. Чаще всего, используется первый вариант, как наиболее оптимальный для бытовых условий. В этой конструкции трубка, забирающая холодную воду, расположена в нижней части водонагревателя. Благодаря установленному рассекателю, распределение воды происходит по всему объему бака.

В процессе нагревания плотность изменяется, и горячая вода поступает в верхнюю часть бойлера и через подключенную трубку поступает к потребителю. В данном случае не происходит перемешивания горячей и холодной воды. При расходовании горячей воды, бойлер автоматически добирает холодную воду и подогревает ее.

Для того, чтобы установить необходимую температуру нагревания, применяется термостат. Он соединяется с ТЭНом и, в случае перегрева воды, с его помощью производится автоматическое отключение. Срабатывание термостата происходит и при падении температуры. В этом случае происходит включение ТЭНа, чтобы довести температуру воды до заданного значения.

Для длительного сохранения температуры воды в конструкции водонагревателя используется теплоизоляция. Благодаря ей, удается обеспечить значительную экономию энергетических ресурсов. Даже при пассивной работе бойлера, суточная потеря температуры составляет всего лишь 8 градусов.

Для спуска избыточного давления используется специальный клапан, установленный в трубке подачи воды. При максимальной разнице давления в системе подачи воды и внутри бака, происходит открытие клапана, и эта разница становится минимальной. При отключении холодной воды, с его помощью осуществляется слив воды из бака.

Особенности электрического водонагревателя

Для того, чтобы окончательно выяснить принцип работы электрического бойлера, его необходимо сравнить с проточным водонагревателем. Если бойлер, прежде всего, служит для накопительного нагрева определенного количества воды в объеме, равном баку, то проточный аппарат нагревает столько воды, сколько ее единовременно тратится потребителем. Нагрев такого же количества воды бойлером, потребует меньшего количества электроэнергии, в сравнении с проточным способом.

Устройство накопительных электрических бойлеров

Руководство по электрическому котлу

Что такое электрический котел?

Электрический котел - это котел, работающий на электричестве, а не на горючем ископаемом топливе, таком как газовые или масляные котлы.

Электрические котлы бывают разных видов, например, электрические комбинированные котлы, системные котлы и проточные котлы. Электрические котлы на 100% эффективны, то есть, если вы заплатите за 1 кВт электроэнергии, вы получите 1 кВт тепла.

Электрические котлы иногда можно спутать с электрическими водогрейными котлами.Электрические водогрейные котлы - это небольшие приборы, которые используются для кипячения воды для чая или кофе. Электрический котел - это устройство, используемое для обогрева вашего дома.

Как работает электрический котел?

Электрокотлы работают за счет пропускания проточной воды через элемент, который нагревается электричеством. Нагревательные элементы в электрических котлах EHC рассчитаны на максимальную площадь поверхности. После того, как вода нагревается, она проходит через остальную систему отопления вашего дома и нагревает ваш дом до желаемой температуры.

В чем преимущества электрического котла?

Снижение затрат на техническое обслуживание - У других типов котлов больше движущихся частей, что может вызвать поломки по сравнению с электрическими котлами, у которых нет движущихся частей. В системах отопления с котлами, работающими на биомассе, котлами на древесных гранулах и другими котлами для сжигания, трубы иногда могут нуждаться в замене с течением времени.

Save the Planet - Когда электрический котел работает, он имеет меньший углеродный след, чем котлы для сжигания.

Безопасность - Поскольку в электрическом котле нет горючего топлива, нет риска утечки газа и риска взрыва.

Простая установка - электрические котлы установить проще, чем другие альтернативы. Дымоход не требуется, так как внутри котла не происходит горения. Это означает, что электрический котел можно разместить практически в любом месте на территории.

Низкие затраты на установку - поскольку электрические котлы довольно просты и легки в установке, общая стоимость установки намного ниже, чем у газового котла.

Сколько стоит электрический котел?

Эксплуатационные расходы на электрический котел варьируются от дома к дому. Это связано с рядом внешних факторов, таких как уровень изоляции, окна, тариф на электроэнергию, комфортные температуры и многие другие факторы.

В настоящее время стоимость электроэнергии выше, чем стоимость газа, что увеличивает эксплуатационные расходы электрокотлов. Однако электрические котлы более эффективны, чем газовые, что означает, что вы будете получать больше фактического тепла на единицу топлива, за которое вы платите.

Чтобы получить точные данные о текущих расходах, мы провели обследование 96 объектов недвижимости, которые были оснащены различными продуктами электрического отопления EHC. Вы можете найти подробную информацию о наших результатах здесь

Если вы рассматриваете возможность покупки электрического котла, мы можем вам помочь. Заполнив краткую форму здесь, мы можем предоставить вам бесплатное предложение без обязательств, а также честную рекомендацию по системе отопления.

Электрические котлы - TheGreenAge

Что такое электрические котлы?

Электрокотлы - это метод нагрева воды для вашей системы отопления с использованием только электроэнергии.Типичный котел использует газ для нагрева воды, в то время как электрический котел может использоваться в несетевых областях или там, где подача газа либо нежелательна, либо невозможна.

Как работают электрические котлы?

Сам котел очень простой. Он может быть разных форм и форм, но обычно вы увидите устройство, через которое протекает вода и нагревается с помощью нагревательного элемента, как в чайнике. Иногда можно встретить длинные тонкие блоки, которые предназначены для создания максимальной площади поверхности для нагрева воды.

В чем преимущества электрокотлов?

Электрические котлы могут быть полезны в определенных ситуациях. Это очень простые элементы технологии, поэтому им не нужно много места, и их можно разместить практически в любом месте на территории, потому что к ним не нужен дымоход или газовая труба. В процессе нагрева воды теряется очень мало тепла, поэтому электрокотлы имеют почти 100% -ный КПД.

Они, как правило, проще в установке и, очевидно, не нуждаются в инженере по газобезопасности.Простота системы и процесса установки означает, что общая стоимость установки будет намного меньше, чем у газового котла.

Какие недостатки у электрокотлов?

Конечно, если бы электрокотлы были лучшим решением, вы бы видели их везде, но это не так. У электрокотлов есть и минусы - позвольте мне рассказать вам об основных моментах. Газ значительно дешевле электричества, примерно на 30% от цены. Это означает, что стоимость нагрева воды с использованием электричества будет намного выше, даже если у вас очень эффективная система.

Это довольно очевидно, но даже если вы сравните электрические котлы с другими видами электрического отопления, электрический котел не обязательно окажется на первом месте. Если сравнить, например, с инфракрасным, электрический котел будет дороже в эксплуатации.

Электрические котлы, вероятно, имеют свое место в определенных свойствах. Это простой и легкий в установке вариант, но для многих людей найдутся более эффективные способы обогрева дома. Если газ недоступен, инфракрасные, тепловые насосы или даже масляные котлы, вероятно, будут дешевле в эксплуатации, чем электрические котлы.

Как работают электрические чайники?

Как работают электрические чайники? - Объясни это Рекламное объявление

Машины работают на бензине ... а люди ходят на чае и кофе (по крайней мере, в моем доме)! Если вы пьете кофе или чай ведром, вы хоть раз обрадуетесь имел смекалку изобрести сверхэффективный способ остыть воду в горячую, а именно в электрический чайник (также известный как электрочайник).Наполните его водой, включите, включите, и через пару минут у вас будет трубопровод горячей воды, готовый для пить или готовить. Как именно работает чайник? Почему это нужно так долго варить? И как он узнает, когда выключиться? Давайте посмотрим внимательнее!

Фото: Электрический чайник - удобный способ получения тепловой энергии из электричества. Это водонагреватель, но это также устройство преобразования энергии, которое иллюстрирует один из самых основных законов физики: сохранение энергии (обсуждается ниже).

Что такое электрический чайник?

Чайники - одни из самых простых бытовых приборов. Поднимите крышку, загляните внутрь и вы увидите на самом дне емкости для воды катушку толстый металл называется ТЭНом. Когда вы включаете чайник в электрическую розетку, в нагревательный элемент поступает большой электрический ток. Элементы сопротивление (тенденция любого материала останавливать электричество протекающий через него) превращает электрическую энергию в тепло.В других словами, элемент становится горячим. Поскольку он находится в прямом контакте с холодной водой, тепло передается воде за счет теплопроводности и быстро нагревается. это тоже вверх.

Фото: вверху: нагревательный элемент в основании электрического чайника, показанный на нашем верхнем фото. Внизу: в некоторых котлах элемент скрыт от глаз под внутренним полом, чтобы он не покрылся известковым налетом. Это более аккуратный дизайн, но он делает чайник намного шумнее.

Сколько времени нужно для кипячения чайника?

Вы можете кипятить воду всеми способами - даже в простой кастрюле на открытом огне или плите - хотя закрытый чайник обычно работает намного быстрее: он предотвращает отвод тепла, позволяет давлению расти быстрее. (помните, что вода закипает, когда давление ее насыщенного пара равно атмосферному), и помогает воде закипеть быстрее.Но вы когда-нибудь расстраивались, сколько времени нужно вашему чайнику, чтобы закипеть? Не надо! Удивительно то, что ваш чайник закипает так же быстро, как и он - а вот Почему.

Если вы продолжаете накачивать тепловую энергию на дно чайника (быстрее, чем тепло уходит через верх и по бокам), рано или поздно вода внутри него закипит. Основной закон физики, называемый сохранение энергии говорит нам, что если вам нужно вскипятить литр воды, начиная с одной и той же температуры, вам всегда придется добавлять для этого одинаковое количество энергии.Используете ли вы костер или чайник, микроволновую печь или что-нибудь изумительное. перемешивая устройство в стиле Джеймса Прескотта Джоуля (см. вставку ниже), количество энергии, которое вы должны вложить, чтобы вскипятить воду, точно такое же.

Допустим, вы начали с 1 литра (примерно 1 килограмм, 2,2 фунта) холодной воды. примерно при 10 ° C (50 ° F), и вы хотите поднять его на 90 ° C до точки кипения (100 ° C или 212 ° F). Количество энергии, которое вам нужно: 4,2 × 1000 грамм × 90. градусы = 378000 джоулей или 378 кДж.

Загадочное "4.2 "- постоянная величина, называемая удельной теплоемкостью воды. Каждый материал имеет разную удельную теплоемкость, которая представляет собой просто количество энергии, которую вы должны вложить, чтобы поднять температуру одного грамма материал на один градус по Цельсию. Вам нужно добавить 4,2 джоуля энергии для повышения температуры 1 грамма воды на 1 ° C, поэтому Удельная теплоемкость воды составляет 4,2 Дж / г / ° C.

378 кДж для кипячения литра воды - гораздо больше энергии, чем вы думаете. Энергоэффективная лампа мощностью 10 ватт использует 10 джоулей энергии каждую секунду (потому что 1 ватт означает использование одного джоуля в секунду), так что это займет 37 800 секунд - около 10.5 часов - использовать столько энергии, сколько потребляет наш чайник на одно кипячение!

Работа: Чайники расходуют много энергии для кипячения воды, но справляются со своей задачей быстро (примерно 2,5 минуты), потому что они работают на большой мощности. При том же количестве энергии вы можете включить микроволновую печь примерно на 8 минут, портативный компьютер на час 20 минут или энергосберегающую лампу примерно на 10,5 часов.

Если вы используете электрический чайник мощностью 2400 Вт, это означает, что он потребляет 2400 Вт. джоулей электрической энергии в секунду и положив (примерно) то же самое количество энергии в воду в виде тепла каждую секунду.Делить 378000 на 2400, и вы обнаружите, что чайнику требуется около 160 секунд. делать работу, которая звучит примерно правильно - электрический чайник обычно закипает примерно за 2–3 минуты. Старая пословица говорит, что горшок (чайник), за которым наблюдают, никогда не закипает, но это датируется временем когда большинство людей кипятили воду на ужасно неэффективной открытой угольные пожары. Электрический чайник может вскипятить воду всего за пару минут, потому что это может добавить тепла энергия для воды намного быстрее и эффективнее, чем открытый огонь (который позволяет теплу выходить во всех направлениях).

Если мощность вашего чайника была примерно 2400 Вт (Вт), и вы использовали британский источник питания питание 240 вольт (В), это означает, что ток, проходящий через элемент будет 2400/240 или 10 ампер (A). По бытовым меркам это изрядная сила: для сравнения, маленькое зарядное устройство для моего iPod потребляет максимальный ток. 0,67 ампер - чайник потребляет в 15 раз больше! Итак, ответ на электрический чайник работает так быстро, если использовать относительно большой электрический ток. Количество произведенного тепла составляет пропорционально квадрату тока, поэтому больший ток производят гораздо больше тепла и нагревают предметы намного быстрее, чем более мелкие.

Фото: Скрытый нагревательный элемент типичного современного чайника, вид снизу. Элемент запечатан в светло-серой центральной части, и (если вы присмотритесь) вы можете просто увидеть два его вывода, торчащие в правом нижнем углу. Темно-серый ободок (к которому прикасается мой большой палец) представляет собой резиново-пластиковую прокладку, которая закрывает нагревательный элемент внутри дна чайника и предотвращает просачивание воды. Длинная трубка наверху направляет пар из чайника вниз к термостату, который выключает элемент в нужное время (как описано ниже).

Рекламные ссылки

Как работают водогрейные котлы быстрого приготовления?

Если вы устали ждать и хотите, чтобы чайник закипел быстрее, вы можете сделать только две вещи. Один использовать больше электрического тока - другими словами, купить более мощный чайник; другое использование - использовать меньше воды.

Водогрейные котлы / диспенсеры "мгновенного действия" (например, Breville Hot Cup и Morphy Ричардс Мено), который на самом деле может вскипятить всего лишь стакан воды. быстро объедините эти методы.Они используют более мощный нагрев элемент, чем обычный чайник (обычно 3000 Вт или более) и они разработаны таким образом, чтобы элемент мог безопасно работать в контакте с только небольшое количество воды. Если вы варите только (скажем) четверти литра воды, вам нужно только четверть меньше энергии - скажем, 100 000 джоулей. И если вы снабжаете эту энергию элементом мощностью 3000 Вт, посчитайте, и вы обнаружите, что можете сделать это примерно за 30 секунд, а не за 30 секунд. 2,5 мин. Видите ли вы здесь еще одно большое преимущество? Если ты кипячение всего чайника, чтобы приготовить только один горячий напиток, вы эффективно тратя три четверти потребляемой энергии.Кипячение ровно столько воды, сколько вам нужно, значительно сэкономит вам денег - а также помогает окружающей среде.

Как чайник узнает, когда нужно выключиться?

Иллюстрация: Как выключается электрический чайник. Есть пароотводчик и трубка (желтая, 43 и 44), ведущая вниз от верхней части водяной камеры (серый, 38) к биметаллическому термостату и переключателю (оранжевый и красный, 1 и 2). Когда чайник закипает, по этой трубке вырывается пар, нагревает термостат и заставляет его открыться, отключая нагревательный элемент (зеленый, 39) и предотвращая кипение воды.Иллюстрация из патента США 4 357 520: Электрический контейнер для кипячения воды с включаемыми сухими и чувствительными к потоку термочувствительными блоками управления от Джона К. Тейлора, любезно предоставлен Управлением по патентам и товарным знакам США.

Ранние электрические чайники имели встроенную опасность: их было относительно легко включить, уйти и сделать одну или две работы по дому, а потом забыть о них. Если бы ты был повезло, когда вы вернулись через несколько минут, вы нашли свой кухня наполнена облаками пара. Если не повезло, ваш чайник элемент может перегореть, перегореть предохранитель или даже вызвать пожар.

К счастью, практически все современные чайники отключаются. автоматически с помощью термостатов (механических, электрических или электронные устройства, реагирующие на изменение температуры). Многие из них на основе разработок английского изобретателя Джон С. Тейлор, чей компании Otter Controls и Strix Ltd разработали более чем миллиардов таких термостатов по всему миру.

Как они работают? Самые простые из них механические и используют биметаллический термостат (описанный в нашей основной статье о термостатах), интегрированный в элемент в нижней части чайника.Он состоит из диска два разных металла, тесно связанных друг с другом, один из которых расширяется быстрее, чем другой, по мере повышения температуры. Обычно термостат изогнутый в одном направлении, но когда горячая вода достигает точки кипения, пар попадает на биметаллический термостат и внезапно щелкнуть и согнуть в противоположном направлении, немного как зонт выворачивается наизнанку на ветру. Когда термостат открывается, он нажимает на рычаг, который срабатывает. цепь, отключает электрический ток и безопасно выключает чайник.Более сложные термостаты для чайников (используются в системах такие как модный кофейный бойлер Marco Über) полностью электронные и позволяют нагревать воду до точной температуры и поддерживать ее на неопределенный срок путем многократного включения тока. и выкл.

Фото: Вот как на самом деле выглядит типичный термостат-выключатель Strix. Я использовал точки того же цвета, что и на иллюстрации выше, чтобы показать ключевые детали этого старого разобранного чайника. Паровая трубка (желтая) направляет пар к биметаллическому термостату.Термостат (оранжевый) выключает чайник. Блок переключения (красный) и несколько проводов соединяют термостат, выключатель питания (розовый) и беспроводной разъем (темно-синий) с двумя клеммами нагревательного элемента (зеленый). Термостат и переключатель прикручены к нижней части светло-серого скрытого нагревательного элемента (показан на фото выше на этой странице).

Фото: крупный план биметаллического термостата (показан оранжевой точкой на другом фото).

«Механический эквивалент тепла»

Иллюстрация: эксперимент Джоуля по поиску механического эквивалента тепла.

Электрические чайники могут показаться ужасно обыденными, но их стоит прочитать и написать о том, потому что они блестяще иллюстрируют один из самых фундаментальные физические законы нашей Вселенной: вы можете преобразовывать один вид энергии в другой, но вы не можете создать энергию из воздуха или превратить ее в ничто. Эта чрезвычайно важная идея называется сохранением энергии, и английский физик Джеймс Прескотт Джоуль (1818–1889) был одним из первых, кто проник в ее суть.

Джоуль разработал блестящий эксперимент.Он прикрепил тяжелый груз (1) к веревке, намотанной на шкив (2), так, чтобы груз падал, веревка вращала ось (3) и перемешивала лопастное колесо внутри емкости, полной воды (4). Он рассудил, что «механическая» энергия, которую он таким образом добавлял к воде, превратится в тепловую энергию, слегка нагревая воду. После многократных экспериментов он успешно доказал, что энергия (или, как он это называл, vis viva), теряемая падающим грузом, в точности равна энергии, полученной при нагревании воды.Таким образом, Джоуль подтвердил, что механическая энергия (или работа) и тепловая энергия были взаимозаменяемыми, и результаты были опубликованы в известной статье под названием «Механический эквивалент тепла», которая до сих пор считается одним из наиболее важных подтверждений теория сохранения энергии.

Джоуль считал, что может найти доказательства в поддержку своих идей в реальном мире. Все, что ему нужно было сделать, это найти водопад и измерьте температуру вверху и внизу; падающая вода преобразует потенциал энергии в тепло, создавая разницу температур, которая, как он полагал, подтвердит его теория.По его расчетам, могучий Ниагарский водопад будет на пятую градуса теплее. внизу, чем вверху, хотя измерить это было бы довольно сложно! Пытаясь уладить этот вопрос, Джоуль взял с собой в медовый месяц несколько термометров. в Шамони, Франция, в 1847 году, и попытался измерить водопад там, но не смог сделать это достаточно точно чтобы доказать свою точку зрения.

Узнать больше

Рекламные ссылки

Узнать больше

На фото: старинный чайник Morphy Richards из нержавеющей стали.В этой модели биметаллический термостат и механизм переключения полностью скрыты в массивной ручке.

На этом сайте

Вам могут понравиться эти другие статьи на нашем сайте по схожей тематике:

Статьи

  • Пылающее желание эффективности Том Мерфи. Как я объяснил выше, для нагрева определенного количества воды до той же температуры требуется такое же количество энергии, как бы вы это ни выбрали. Но одни методы более эффективны, чем другие.Как объясняет Том Мерфи в этом замечательном сообщении в блоге, электрические чайники значительно более эффективны, чем чайники с плитой и микроволновые печи.
  • Что более энергоэффективно - кипячение воды с помощью электрического чайника, чайника на газовой плите или микроволновой печи ?: The Guardian, Notes & Queries, 2011. Читатели Guardian высказывают различные мнения об эффективности различных методов кипячения воды .
  • Неуклюжие, суетливые или просто уродливые чайники Элис Роустхорн. The New York Times, 9 августа 2009 г.Почему чайники так плохо спроектированы? Эта писательница интересуется эстетикой, но, может быть, ей было бы лучше подумать о том, как наука и техника ограничивают конструкцию машины, которая может быстро и эффективно вскипятить воду?

Книги

  • Чайник: оценка Джонатана М. Вудмана. Aurum Books, 1997. Обзор 36 культовых чайников, в том числе знаковых дизайнов У.А.С. Бенсона, Питера Беренса (для AEG), Кеннета Грейнджа и других, с акцентом на промышленный дизайн.

Патенты

Если вас интересуют настоящие технические подробности, почему бы не взглянуть на некоторые из множества патенты, описывающие принцип работы чайников? Вот четыре, которые я выбрал, но вы найти больше в записях.

  • Предохранитель Мориса Ли Уорнера: модифицированный предохранитель, предотвращающий выкипание электрических перколяторов. Патент США 1794045, 24 февраля 1931 г.
  • Электрический кофейник от Амброуза Олдса. Электрический кофейный перколятор, поддерживающий установленную температуру заварки.Патент США 1998732. 23 апреля 1935 г.
  • Электрический резервуар для кипячения воды с включаемым сухим и чувствительным к потоку термочувствительным блоком управления от Джона К. Тейлора. Патент США 4,357,520, 2 ноября 1982 г.
  • Термочувствительное устройство управления для контейнеров, снабженных электрическими погружными нагревателями, John C. Taylor et al. Патент США 4,621,186. 4 ноября 1986 г.

Видео

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2011, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис.(2011/2020) Электрочайники. Получено с https://www.explainthatstuff.com/how-electric-kettles-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте ...

Обзор промышленных электрокотлов большой мощности. Отопительные котлы на электричество

Используя электроэнергию в качестве топлива, электрокотлы прочно удерживают свои позиции среди других типов теплогенерирующих установок.

Электрокотлы выделяются среди других приборов тем, что выделяют тепло, экологической чистотой и относительно невысокой стоимостью.Однако высокие эксплуатационные расходы, вызванные высокой стоимостью электроэнергии, сводят на нет эти преимущества. Преимущества электрокотла: небольшие габаритные размеры, простота установки и эксплуатации, бесшумность и отсутствие необходимости в оборудовании дымохода. Благодаря этому электрические мини-котельные получили распространение в качестве дополнительного (аварийного) теплогенератора.

В большинстве электрокотлов нагрев теплоносителя осуществляется трубчатыми электронагревателями - электронагревателями, установленными в котле.Количество обогревателей варьируется в зависимости от модели. Благодаря параллельному подключению ТЭН, при выходе из строя одного из них котел продолжит работу на остальных. Также используется ионный метод генерации тепла. В этом случае сам теплоноситель играет роль проводника электричества. Электроды расположены в баке, и когда между ними проходит разряд, выделяется тепло. Однако котлы этого типа требовательны к составу теплоносителя. Практически все системы электрокотлов оснащены циркуляционными насосами и расширительными баками.

Для снижения расхода электроэнергии при повышении температуры наружного воздуха в электрокотельных оборудована система регулировки, позволяющая отключать часть обогревателей. Также снизить эксплуатационные расходы позволяет установка счетчика, учитывающего дневной и ночной тариф. Если установить гидроаккумулятор, то можно накапливать электричество ночью и расходовать днем. Для подключения электрокотла требуется отдельная линия, оборудованная автоматикой безопасности.

Положительные качества электрокотельных

  • При поставке данные системы укомплектованы «под ключ». Это означает, что заказчик получает изделие, укомплектованное всеми агрегатами и агрегатами, необходимыми для работы котла. Осталось только установить его и подключить к системе отопления, а также к системе электроснабжения. Это экономит деньги заказчика и сокращает время установки.
  • Электрокотлы работают в автоматическом режиме и не требуют постоянного присутствия оператора.
  • Небольшие габаритные размеры и то, что все блоки объединены в один корпус, позволяют устанавливать устройство непосредственно в отапливаемом помещении. Этому способствует эстетика котла.
  • Использование нагревателей (ТЭН) из нержавеющей стали является гарантией надежности прибора.
  • Кроме того, преимуществом является возможность изменения мощности котла при изменении наружной температуры. Возможность изменения температуры котла в пределах каждой установленной мощности.
  • Наличие индикаторов состояния системы, а также датчиков температуры и давления на панели управления котлом дает возможность контролировать работу котельной, в том числе в случае возникновения нештатной ситуации.
  • Конструкция пульта управления мини-котельной предусматривает подключение к нему выносного оборудования (датчиков, таймеров или других устройств).
  • Система безопасности электрокотла, отвечающая всем современным требованиям, - гарантия его безопасной эксплуатации.В случае возникновения сверхтоков на любой из ступеней мощности автоматика немедленно отключит питание этой ступени. То же произойдет и при коротком замыкании. Невозможно включить котел, когда бак частично заполнен теплоносителем. Когда теплоноситель достигает критической температуры, котел автоматически отключается. Клапан взрыва предохраняет котел от разрушения из-за превышения внутреннего давления.

Слабые стороны электрокотельных установок

  • Необходимо проверить на электроподстанции возможность подачи мощности, необходимой для работы мини-котельной, и смонтировать отдельную линию для подключения котла.
  • Необходимо предусмотреть возможность остановки мини-котельной из-за перебоев в подаче электроэнергии как при аварии, так и при проведении профилактических работ на линии.

Вас также может заинтересовать

Индивидуальное отопление внедряется повсеместно и с каждым годом становится все популярнее. Неудивительно: автономная котельная делает пользователей независимыми от государственной теплотрассы, позволяет включать и выключать отопление по желанию, а также контролировать его мощность.Кроме того, индивидуальное отопление в долгосрочной перспективе экономит внушительную сумму денег.

Котельные на дровах имеют смысл в первую очередь для объектов, удаленных от газовых магистралей, или в лесной и деревообрабатывающей промышленности, которые просто не используют жидкое или газообразное топливо, а также должен быть решен вопрос утилизации отходов. адресованный. В то же время дровяные котельные подходят для обслуживания жилых, бытовых, промышленных, социальных и административных зданий: иными словами, они полностью универсальны.

Котел настенный

Насколько значима такая возможность, как приложение для дома? Какая еда им нужна? Как правильно их соединить? Какие меры безопасности следует соблюдать при установке и эксплуатации? Как видите, вопросов очень много, и это еще не все. В настоящее время рядовые потребители стараются жить хорошо с точки зрения комфорта и комфорта, а значит, отношение к отопительным котлам становится самым требовательным. Никто больше не хочет возиться с сервисом - все хотят установить, подключиться и забыть.

Виды электрокотлов

Прежде всего, следует отметить, что, судя по названию, они работают напрямую от сети электрического тока. То есть теплоноситель нагревается при контакте через нагревательные элементы. Отсюда и классификация, в основе которой лежат разные отопительные приборы и приборы.

Котлы с ТЭНами

Принцип работы такого отопительного агрегата прост и надежен. Конструкция представляет собой емкость, в которой смонтированы несколько ТЭНов.Вода, попадая в емкость, нагревается прямо от этих элементов. Количество необходимых ТЭНов зависит от мощности самого котла. Вы можете привести пример. Если вам нужен котел мощностью двенадцать киловатт, то в его конструкции должно быть шесть нагревателей. При этом мощность каждого должна составлять два киловатта.

Обычно такие котлы оснащаются хорошей системой автоматики, которая контролирует эффективную работу устройства в целом. Когда охлаждающая жидкость охлаждается, она включает столько нагревательных элементов, сколько необходимо в данный момент для повышения температуры до заданной температуры.Все операции по настройке режима работы производятся на панели управления.

В настоящее время производители предлагают два типа оборудования - одноконтурные и двухконтурные котлы. Интересна конструкция и принцип работы двухконтурного аналога. Это обычный одноконтурный котел с дополнительно установленным котлом. Этот агрегат работает по следующему принципу. Если происходит только обогрев помещения, то включаются ТЭНы в котельной системе.Если есть потребность в горячей воде для хозяйственных нужд, отключаются ТЭНы котла, и котел включается. То есть работа происходит поочередно.

К достоинствам такого отопительного агрегата можно отнести простоту конструкции, дешевизну, простоту монтажа и подключения. В нем нет сложных узлов и конструктивных элементов. В качестве теплоносителя могут использоваться все известные на сегодняшний день жидкости, применяемые в системах отопления.

Минусы тоже есть. Во-первых, большие размеры.Ведь для того, чтобы обогрев работал хорошо, необходимо нагреть большое количество воды. Во-вторых, это образование накипи, если в качестве теплоносителя используется обычная вода.

Котлы электродные

Начнем с того, что вода - это электролит, то есть проводник электрического тока. Это свойство придается растворенным в нем солям. Но в любом случае, где есть плотная среда (а вода одна), всегда есть сопротивление. Вперед, продолжать. Если есть сопротивление, это означает, что при преодолении этого сопротивления обязательно будет выделяться тепло.Это законы физики.

Теперь о самом котле. Он устанавливает два электрода, на которых создается разность потенциалов. Вода, будучи электролитом, начинает пропускать через себя ток, который ее нагревает. Обратите внимание, что ток внутри охлаждающей жидкости также будет переменным.

К достоинствам таких моделей можно отнести компактность конструкции. Для них нет необходимости в больших объемах воды и, соответственно, объемной емкости. Их часто используют в открытых системах отопления - без циркуляционного насоса они прекрасно справляются с возложенными на них обязанностями.Добавьте простоту и дешевизну конструкции - в ней нет сложных деталей и деталей.


Монтаж электродных котлов

В том случае, если произойдет протечка теплоносителя, и котел останется без воды, ничего страшного не произойдет. Нет проводника - нет тока. В этом плане котлы ТЭН уступают по безопасности. Они оснащены термостатом, который отвечает за отключение нагревательных элементов. Если не работает, и такие ситуации уже были, то минимум, что может произойти, - это короткое замыкание.Максимум - это огонь. Я не хочу никого пугать и снижать качественные характеристики ТЭНов, но каждую ситуацию нужно рассматривать со всех сторон.

Поскольку электродные нагреватели работают по принципу нагрева теплоносителя постоянным электрическим током, в качестве теплоносителя здесь может использоваться только вода. Но это должен быть обычный кран, потому что он содержит соли, которые делают его электролитом. Дистиллированная вода в этом случае не подойдет. И последний недостаток - электроды постепенно растворяются в воде, а значит, их придется периодически покупать и менять.

Индукционные котлы

Этот тип электронагревательного котла представляет собой цилиндрический корпус, в котором установлена ​​диэлектрическая трубка, на которую, в свою очередь, наматывается змеевик. В трубу вставляется металлический стержень. Принцип работы такой системы заключается в том, что электрический ток, движущийся по катушке, создает электромагнитное поле. Из-за электромагнитной индукции в самом стержне появляется электрический ток. Но что интересно, в ядре тока течь некуда, а значит, начинает создаваться разность потенциалов (об этом мы уже говорили в разделе, посвященном электродным котлам).Внутри металла, из которого сделан сердечник, происходит миграция заряженных частиц. Это приводит к тому, что последний начинает греться. Вот вам и тепловая энергия.

Казалось бы, такая сложная конструкция и многоступенчатость в формировании тепловой энергии должна привести к падению КПД. Но этого не происходит. Почему?

  • Во-первых, это надежная внешняя теплоизоляция устройства.
  • Во-вторых, незначительное тепло, которое выделяет обмотка змеевика, тоже идет на нагрев теплоносителя.
  • В-третьих, катушка излучает только индукционные токи, которые полностью поглощаются сердечником. То есть нет потерь энергии.

Индукционные котлы нового поколения 3кВт-250кВт

Многие современные «кулибины» научились делать индукционные котлы своими руками. Для этого потребуется 50-миллиметровая труба из сшитого полиэтилена, провод от обмотки любого мощного трансформатора (у него отличная эмалевая изоляция), металлический стержень в качестве сердечника (это может быть даже якорь).Очень важно надежно закрепить металлический стержень, чтобы он не касался краев трубы. Последняя, ​​в свою очередь, закрывается с двух сторон пресс-фитингами (заглушками).

Если говорить о достоинствах, следует отметить, что такой котел может работать очень долго. Его ресурс практически неограничен. Такая толстая обмотка катушки прослужит долго, накипь не образует накипи, не подвержена перегреву. А если покупать заводское изделие, то в качестве гарантии от протечки теплоносителя выступает конструкция «все в одном».И последний плюс - такому котлу нет разницы, какой теплоноситель топить, лишь бы он был жидким. Но недостаток у такой модели один - это сегодня дорогое удовольствие как в плане приобретения, так и в плане эксплуатации (потребляет много тока).

Общие характеристики

Все современные отопительные электрические котлы имеют ряд конструктивных и функциональных особенностей. Например:

  1. Обязательная установка системы автоматики, где основную роль играет термостат.Этот прибор следит за температурой охлаждающей жидкости и переключением режимов работы. Сегодня некоторые модели снабжены термодатчиками, которые устанавливаются вне конструкции. Они отвечают за контроль температуры внутри помещения.
  2. В природе не бывает электрокотлов мощностью менее 3,5 киловатт, поэтому любая модель подключается только через распределительный электрический шкаф или щиток. В обычную розетку эти настройки включить нельзя - у них даже вилки нет.И не пытайтесь его установить. До 7,0 киловатт, котлы подключены к сети переменного тока, блоки большей мощности потребуют в вашем доме тока 380 вольт.
  3. Вся электрическая энергия, используемая для производства тепла, идет только на нагрев теплоносителя. По законам физики это 100% процесс. А если какая-то имеет КПД менее 100%, то не надо винить принцип работы электрокотлов - все зависит от конструкции, утеплителя и других показателей.

Как рассчитать мощность


Расчет мощности котла

Любой котел, предназначенный для системы отопления, рассчитывается по мощности по такому же принципу - один киловатт на десять квадратных метров площади помещения. Но не стоит удивляться и бояться получившимся цифрам, ведь это номинальная мощность.

Обычно котел набирает необходимое тепло, обогревает дом, а затем снижает скорость, поддерживая только необходимую температуру.Следовательно, затраты не будут соответствовать расчетной мощности.

Как правильно подключить агрегат

Если рассматривать котел электрического отопления с точки зрения пожарной безопасности, то он соответствует всем нормам и требованиям. Зажигать такой агрегат просто не удастся. Единственное, что может привести к возгоранию, - это неправильно подобранная проводка в условиях недостаточного сечения самого провода. Если сечение небольшое, то велика вероятность нагрева и возгорания.Чтобы правильно подобрать провод, а точнее его сечение, необходимо применить известное всем электрикам правило - один восьмиамперный ток на квадратный миллиметр сечения.

Ассортимент современного оборудования

Оптимальным решением использования электрокотла является его подключение к системе «теплый пол». Это связано с тем, что среди всех известных источников тепла электрические - самые дорогие. Теплый пол не требует высоких температур, поэтому здесь можно неплохо сэкономить.В таких ситуациях чаще всего используются настенные электрические блоки. Они не только компактны, но и представляют собой своеобразные мини-котельные, в конструкции которых уже установлен циркуляционный насос и расширительный бак, если он необходим.

В целом с помпой на сегодняшний день в своей категории это эффективная модель. Эффективность достигается за счет равномерного распределения теплоносителя по отопительным приборам. А это позволяет не только равномерно распределять тепло по помещениям, но и экономить на электроэнергии, понижая температуру самого теплоносителя.

Вывод по теме

В настоящее время появились альтернативные решения для электрокотлов. Например, инфракрасные обогреватели, пленочный теплый пол, тепловые насосы разных типов и групп. Все это становится довольно серьезным препятствием на пути к росту популярности. Альтернативные решения проще во всем - в установке, цене, в обслуживании. Электрокотлы уйдут с рынка или останутся? Все будет зависеть от новых конструктивных решений и технологий, которые будут внедрены в этот вид оборудования.

Как дела у электрокотельных ? Абсолютно просто. Электрокотельная мало чем отличается от водяного отопления. сопровождается размещением в доме труб и батарей. По ним проходит теплоноситель, роль которого может выполнять вода. Нагрев теплоносителя происходит с помощью ТЭНов. А затем с помощью насоса теплоноситель распределяется по системе труб и радиаторов.

Такие электрокотельные часто оказываются запасными при возникновении аварийных ситуаций.Их используют различные коммунальные службы, а также технические работники, выполняющие ремонтные или профилактические работы. Ведь иногда, если он перестает работать, это может нанести очень большой ущерб. Однако электрокотельные могут быть не только запасными, но и основными.

Преимущества электрокотельных

Может работать не обязательно от электроэнергии. Есть и другие виды топлива. Например, уголь или дрова, мазут или нефть, газ. Но при всем этом разнообразии электрическая котельная имеет свои преимущества.Сразу скажу, что электрика дешевле из-за стоимости оборудования. Поэтому при покупке и установке данного агрегата вам не потребуются большие финансовые вложения.


Электроэнергия - второй после газа вид топлива по невысокой цене. Поэтому при отсутствии централизованной газовой магистрали возле вашего дома можно подключить такое оборудование, как, например, электрическое. Дополнительная денежная экономия будет еще более значительной, если вспомнить, что электрические котельные в обслуживании не нуждаются.

Недостатки электрокотла: как их устранить?

Но не стоит забывать и о недостатках электрокотельных. В первую очередь, многих людей, желающих приобрести это оборудование, останавливает стоимость электроэнергии. Но мы откроем вам секрет, что есть способ помочь платить за электроэнергию почти так же, как за природный газ.


Прежде всего, вы можете установить счетчик, работающий на двух тарифах. Ночью энергия стоит немного, а днем ​​дороже.Дополните систему буферным резервуаром, аккумулирующим тепло. Ночью помещение отапливается и емкость нагревается. Днем счетчик не работает, так как в помещении нагревается буферная емкость.

Электрокотельная установка с доставкой

Автоматизированные электрические котельные имеют оборудование в удобном собранном состоянии. Поэтому их легко транспортировать из одного места в другое. В агрегате три сектора:

  • в первую очередь электрооборудование
  • во втором - котлы электродные
  • в третьем - дополнительное оборудование


Все оборудование оснащено автоматикой.Поэтому не требуется постоянного присутствия и вмешательства в работу специализированного персонала. Диспетчер может управлять такой техникой на большом расстоянии.

Строительство электрокотельной в Подмосковье

Professional Монтаж электрокотельной Вам гарантирует Savard. Наши специалисты выполняют, соблюдая все нормы и правила, установленные СНиП. Мы даем гарантию на все единицы, которые мы продаем и устанавливаем.

Заказать можно в любой день недели в рабочее время.Также вы можете оставить заявку через сайт, наши специалисты перезвонят вам в ближайшее время и ответят на все интересующие вас вопросы. Мы предлагаем нашим покупателям только лучшее от зарубежных производителей по разумной цене.

Котлы паровые и водогрейные промышленные электрические большой мощности предназначены для отопления и горячего водоснабжения промышленных и сельскохозяйственных объектов. Котельное оборудование применяется также для отопления коттеджных и дачных поселков.

Типы промышленных электрокотлов

По техническим характеристикам промышленные электрокотлы делятся на несколько групп.Отличия касаются принципа нагрева, функциональности и внутреннего устройства. Основная классификация относится к продукту, полученному в результате работы:
  • Котел паровой электрический - производная перегретая вода. В зависимости от конструкции и внутреннего устройства потребитель получает влажный или сухой пар.
  • Водогрейный котел - работает как обычное котельное оборудование, нагревая воду до температуры не выше точки кипения. Котел устанавливается там, где нет необходимости в паре, для подключения к традиционным системам водяного отопления и горячего водоснабжения.
У каждого типа котельного оборудования есть свои сильные и слабые стороны, которые важны при выборе правильного устройства.

Котлы паровые электрические

Котлы паровые электрические для промышленных объектов используют принцип многократного перегрева теплоносителя. Фактически это означает, что теплоноситель нагревается дважды перед поступлением в систему отопления.

В паровых котлах используется следующий принцип теплообмена:

  • Вода перегревается выше точки кипения до 130 ° C, что приводит к повышенному испарению.
  • Пар направляется в специальный коллектор, где частицы жидкости собираются и отсеиваются.
  • Сухой пар, направляемый на повторный нагрев.

Двойной нагрев пара приводит к увеличению давления в теплообменнике. На выходе параметры от 0,01 МПа до 0,55 МПа. По предварительному заказу возможно увеличение параметров до 0,8 МПа. По этой причине паровые котлы еще называют теплогенераторами высокого давления. Их эксплуатация оправдана при необходимости получения сухого и влажного пара для средних предприятий.

Водогрейные котлы промышленные

Применение водогрейных котлов для отопления производственных помещений целесообразно на тех предприятиях, где нет необходимости в паре. Подогрев теплоносителя осуществляется до 95-98 ° С. Вода, нагреваясь, создает в системе отопления небольшое давление. По этой причине водогрейные котлы называют котлами низкого давления.

Для промышленных целей применяют три типа электрокотлов:

  1. Индукционные.
  2. ТЭНовые.
  3. Электрод.

В первых двух случаях принцип косвенного нагрева теплоносителя. В индукционных электрокотлах нагрев осуществляется с помощью электромагнитной катушки, в аналоге ТЭН нагрев осуществляется поверхностью трубчатого нагревателя.

Электродные котлы промышленного типа встречаются реже, но потребляют меньше электроэнергии, примерно на 40%. Парогенератор с электродами производства КЭП.

Для повышения энергоэффективности промышленных электрических водогрейных котлов большой мощности требуется установка дополнительного оборудования: циркуляционные насосы, бойлер косвенного нагрева и др.

Как выбрать электрокотел для производства

Выбор котла для электрического отопления основывается на нескольких важных параметрах:
  • Принцип нагрева - индукционные устройства, стоят дороже примерно на 10-15%, чем аналоги ТЭН. Но, недостаток последнего, быстрый выход из строя трубчатого ТЭНа. №
    В условиях непрерывной эксплуатации, даже с установкой системы фильтрации и очистки воды, срок службы водонагревателя не превышает 5-7 лет.Индукционный нагреватель, проработает в 3-4 раза дольше. Более дешевые - электродные котлы.
  • Количество контуров - электрические котельные, они работают на горячее водоснабжение и отопление промышленных предприятий. Возможность приготовления бытовой горячей воды, есть двухконтурные водонагреватели.
    Одноконтурные модели подключаются к ГВС через бойлер косвенного нагрева. Для промышленного использования устанавливаются накопительные баки емкостью несколько тысяч литров.
  • КПД - промышленные электрокотлы для отопления промышленных зданий, индукционного типа и оснащенные ТЭНами на потребление электроэнергии, практически не отличаются.Модели TEN требуют больших вложений во время эксплуатации.
  • Сборка - производство котлов осуществляется несколькими отечественными и зарубежными компаниями. Не все теплогенераторы имеют одинаковое качество сборки и надежность. Предпочтение стоит отдавать проверенным временем маркам.

Преимущество ТЭН и индукционных котлов, возможность подключения к энергосберегающим системам промышленного отопления. Во время сезонной остановки производства устанавливается режим незамерзания, при котором котел автоматически поддерживает нагрев теплоносителя в пределах 10-15 ° С.

Расчет и выбор котла

Расчет электрокотла для промышленного здания выполняется исключительно грамотным инженером-теплотехником. При расчетах учитываются следующие параметры:
  • Теплопотери - необходимо провести ревизию здания на предмет возможных тепловых потерь. После исследования описываются меры по снижению теплопотерь. По результатам необходима тепловая мощность ТЭНа.
  • Стоимость электроэнергии - на каждое промышленное производство выделяют лимит электроэнергии.Рассчитав производительность котла, рассчитайте, какая модель подходит для отопления, не превышая установленного лимита. Учитывайте потребность в дополнительном оборудовании в электричестве. Возможно, потребуется увеличить лимит, установленный энергосбытовой компанией.
Двухконтурные котлы промышленного назначения встречаются крайне редко. Для горячего водоснабжения установите отдельный бойлер или проточный водонагреватель. При необходимости используйте накопительный бак косвенного нагрева, подключив его напрямую к системе отопления.

Производители промышленных котлов

Желая сэкономить на покупке электрокотла для отопления промышленного предприятия, некоторые заказчики совершают ошибку, приобретая котельное оборудование некачественного качества.

Технология изготовления промышленных электрокотлов достаточно сложна. Соблюдение поэтапной сборки возможно только на заводе. «Самопальные» устройства в лучшем случае проработают несколько лет, после чего выйдут из строя, в худшем - приведут к пожару.

Покупать стоит исключительно заводскую продукцию надлежащего качества.Судя по опыту эксплуатации, высокому качеству сборки и надежности, отличает электрические котлы следующих марок:

  • Attsu - итальянский производитель, специализирующийся на производстве промышленных парогенераторов. Максимальная мощность 3 мВт. Котлы Атцу, оснащенные микропроцессорным контроллером. Можно каскадировать несколько устройств, чтобы увеличить мощность.
  • STEAM ELMO - парогенераторы, с большой паропроизводительностью. Вы можете выбрать модель, способную производить до 5000 кг пара / час.Котлы STEAM ELMO, устанавливаемые в блочно-модульную котельную. Максимальное увеличение паропроизводительности до 20 000 кг / час.
  • КЭП - парогенераторы максимальной мощностью 250 кВт. Котлы электродного типа, с максимальной температурой нагрева до 160 ° С. КЭП - это бытовые электрокотлы, отличающиеся высоким КПД.
  • EVAN Professional EPO - в модельном ряду котлы мощностью от 36 до 240 кВт. Водогрейный котел ТЭНН проточного типа. Преимущество котельного оборудования Evan Professional EPO - микропроцессорное управление, автоматическая защита, предотвращающая выход из строя автоматики, при перепадах напряжения и при коротком замыкании.
  • ЗОТА Пром - еще один бытовой электрокотел ТЭН, который работает на нагрев теплоносителя без возможности производства пара. Максимальная мощность модельного ряда 400 кВт. Производит 9 м³ горячей воды в час. В ZOTA Prom установлены трубчатые нагреватели из нержавеющей стали диаметром 13 мм.
  • ACV E-tech P - немецкий котел, бельгийской сборки. Электрокотел, использует проточный метод отопления. Максимальная производительность, 260 кВт. В серию входят одноконтурные и двухконтурные котлы.Внутри электрокотла ACV E-tech P установлен накопительный бак максимальной емкостью почти 400 литров. Удобный электрокотел для отопления дома с большой площадью и приготовления горячей воды.
  • Savitr PROF и MAX - отопительные котлы с одним и двумя контурами, предназначенные для комфортного обогрева помещений, максимальной площадью до 2400 м². Котлы Савитр ПРОФ и МАКС, это лучшее решение для отопления автомастерских и небольших производственных цехов. Продукция выпускается одноименным российским концерном.
  • Intois Optima - электрокотел ТЭН, предназначенный для подключения к системам отопления в жилом и промышленном секторах. При производстве российских котлов используются инновационные технологии, обеспечивающие высокую безопасность эксплуатации и длительный срок службы. Intois Optima - электрический котел нового поколения.
  • НЕВСКИЙ класс «Индустриальный» - еще одна ТЭН модель электрокотла, выпускаемая российским заводом. Максимальная отапливаемая площадь составляет 5000 м². Электрокотел НЕВСКИЙ класса «Промышленный», подключается к микропроцессорному контроллеру, управляется дистанционно и имеет многоуровневую систему защиты.
Водогрейный котел и парогенератор подбираются в каждом конкретном случае отдельно. В зависимости от условий эксплуатации выбирают электродный или электрокотел ТЭН. Отечественные котлы не уступают по качеству и надежности даже именитым европейским моделям.

Требования к промышленной котельной с электрическим котлом

Правила безопасной эксплуатации паровых электрических котельных подробно изложены в документе от 28 мая 1993 г., утвержденном Ростехнадзором Российской Федерации.В нормах, в частности, оговаривается расположение котельного оборудования, меры по предотвращению возникновения аварийных ситуаций и поражения обслуживающего персонала электрическим током.

Нормы описывают необходимость в следующем:

  • Электрокотельное оборудование должно иметь высокую степень автоматизации. Обеспечивает автоматическое управление, самоотключение и активацию агрегата в случае аварии.
  • Установка промышленных электрокотлов отопления, допускается в любом техническом помещении промышленного предприятия, со средней влажностью.Электрокотел подбирается с соответствующей степенью защиты от влаги.
  • Монтаж и подключение электрогенератора выполняет специалист с необходимым уровнем доступа. Все монтажные работы выполняются с соблюдением правил.
Любое нарушение сроков подключения и монтажа влечет за собой право энергосбытовой компании отказать предприятию в подаче электроэнергии.
Электробезопасность котельной
Электрокотлы для отопления производственных помещений должны быть заземлены.Проведено регулярное обслуживание систем отопления. При подключении к электрической розетке обязательно соблюдайте следующие условия:
  • Автоматика и УЗО установлены.
  • Электрокотел подключен к отдельной трехфазной линии напряжения.
  • Для предотвращения выхода из строя автоматики промышленной котельной устанавливается регулятор напряжения с необходимой синусоидой.
    Для обеспечения бесперебойной работы котла рекомендуется использовать генератор, работающий на дизельном топливе.
  • Обслуживающий персонал без необходимого разрешения к выполнению работ по обследованию и ремонту котельного оборудования не допускается.
Персонал регулярно проходит инструктаж по безопасному обслуживанию и ремонту. В котельной размещаются предупреждающие знаки и вывешивается инструкция с пошаговым планом действий в случае возникновения чрезвычайной ситуации.
Требования к воде для электрокотлов
Электрокотлы индукционные и ТЭНы, работают с любым теплоносителем. Некоторые модели способны нагревать антифриз в любых пропорциях.Для подпитки котла устанавливают систему фильтрации и водоподготовки.

Электродные нагревательные приборы работают исключительно со специальным теплоносителем с высоким содержанием солей. В процессе электролиза, сопровождающего нагрев теплоносителя, объем жидкости в водяном контуре уменьшается. Через время нужно заправить систему отопления новой порцией теплоносителя.

Промышленные котлы - относятся к отопительному оборудованию с высокой степенью опасности. Монтаж, подключение к электросети и последующее обслуживание производятся исключительно в соответствии с правилами, указанными в ПУЭ и описанными в рекомендациях Ростехнадзора.

Завод Инжиниринг | Когда использовать электрические паровые котлы

Производители ископаемого топлива снова увеличивают количество тепла для промышленных и коммерческих операторов крупных паровых котлов, работающих на ископаемом топливе. Поскольку операторы котлов мало что могут сделать для контроля затрат на электроэнергию, очевидный ответ - найти способы контролировать потребление - без сокращения операций или снижения производительности процессов с паровым обогревом.

К счастью, когда погода становится теплой, снижение спроса на отопление позволяет отключить большие центральные котлы.Но при этом операторы буквально «выпускают пар», когда тот же котел обеспечивает пар для технологических процессов. Как правило, даже при максимальном диапазоне регулирования котел производит больше пара, чем требуется технологическим процессам, и этот избыток выбрасывается в атмосферу. Потраченная впустую энергия представляет собой значительную стоимость топлива на стороне ввода.

Комплектный паровой электрический котел может быть более экономичным решением (рис. 1). Он может поддерживать работу, потребляющую пар, на полной скорости, в то время как большой котел, работающий на ископаемом топливе, прерывается летом или нуждается в обслуживании или ремонте.

Рис. 1. Комплектным паровым электрокотлам требуется только электричество и питательная вода.

А как насчет затрат на электроэнергию?

Хотя электроэнергетические компании являются одними из крупнейших операторов паровых котлов, работающих на ископаемом топливе, они меньше страдают от роста цен на нефть и газ из-за использования угля. Те, кто использует нефть и газ, имеют большее влияние на поставщиков из-за их размера и объема использования. Большинство операторов промышленных и коммерческих котлов, вероятно, платят больше за электроэнергию по сравнению с нефтью и газом за эквивалентные количества британских тепловых единиц.Сравнение общих затрат указывает на преимущества использования электрического парового котла для выработки технологического пара при снижении общей потребности предприятия в паре. (См. Таблицу 1.)

Таблица 1. Эксплуатационные расходы котла1.

Тип котла Стоимость топлива, $ / час
Электрокотел 10 л.с. (~ 100 кВт)
150 л. С. Газ:
Масло:

Примечания :

1.См. Пример ниже для предположений и расчетов, использованных для этих цифр.

2. Котлы, работающие на ископаемом топливе, понижены до минимального рабочего коэффициента 0,2 или 30 л.с.

Пример: окупаемость электрического котла

Время, необходимое для окупаемости инвестиций в новый электрический котел, зависит от топлива, на котором работает существующий центральный котел, стоимости топлива, минимального рабочего уровня и того, как используются котлы. Расчеты для цифр в Таблице 1 предполагают, что для технологического нагрева требуется всего 10 котлов мощностью (л.с.), а номинальная мощность центрального котла составляет 150 л.с.Это выходная мощность котла при номинальной мощности, и одна л.с. эквивалентна 34,5 фунтам пара в час или 33 446 БТЕ / час (в среднем) при 212 ° F и выше.

Полная мощность в 150 л.с. равна 5 017 000 БТЕ / час. При предполагаемом КПД 80% потребляемая мощность на полной мощности составляет 6 271 000 БТЕ / час. При снижении производительности до 20% установка будет выдавать 30 л.с. или 1 003 000 БТЕ / час при несколько более низком КПД, который предполагается равным 75%. При таком коэффициенте диапазона изменения и эффективности расход составит 1 338 000 БТЕ / час.Для газового котла потребляемая энергия составляет 1 000 000 британских тепловых единиц на 1 куб. М газа. Котел в Таблице 1 будет использовать 1,338 кубических футов в час для выработки 30 л.с., минимального рабочего уровня. Поскольку требуется всего 10 л.с., 20 л.с. пара попадают в дымовую трубу как потраченная впустую энергия.

Для Таблицы 1 предполагается, что стоимость поставленного газа составляет 7,00 долларов США за куб. Фут. Стоимость эксплуатации центрального котла на 30 л.с. составляет 1,338 куб. М3 / час x 7,00 долл. США / тыс. Куб. Футов = 9,37 долл. США / час. Потери в трубопроводе не учитываются, поскольку котел имеет достаточную избыточную мощность, чтобы преодолеть эти потери при минимальном диапазоне отклонений.

Для котлов, работающих на жидком топливе, ситуация аналогичная - цены на топливо варьируются в зависимости от региона и поставщика и могут возрасти в будущем. В таблице 1 указана цена 1,40 доллара за галлон. и энергосодержание 138 000 БТЕ / галлон. Если разделить это на ввод 1,338,000 БТЕ / час (то же, что и газовый котел), котел потребляет 9,7 галлона / час. При цене 1,40 доллара за галлон эксплуатационные расходы составляют 13,58 доллара за час. Потери в трубопроводе не учитываются.

Электрокотел работает на полную мощность, что для простоты предполагает обеспечение технологических требований и 3% потерь на коротком участке трубопровода между котлом и технологическим процессом.Предполагается, что стоимость электроэнергии составляет 0,05 доллара США / кВтч. Так как одна л.с. соответствует примерно 9,81 кВт, а преобразование электроэнергии в котле составляет около 98%, выходная мощность 10 л.с. требует 100 кВт на входе. Стоимость эксплуатации составляет 5 долларов США в час.

Энергия на единицу топлива основана на диаграммах, опубликованных Институтом газовых технологий, Чикаго, Иллинойс.

Как показано в Таблице 1, экономия затрат на топливо от использования электрического котла мощностью 10 л.с. по сравнению с продолжением эксплуатации основного котла мощностью 150 л.с. составляет не менее 4 долларов.37 в час в случае газового котла. Это означает, что стандартная стоимость установки этого электрического котла в размере 20 000 долларов может быть окупена менее чем за 4600 часов работы. Это соответствует 27 неделям круглосуточного обслуживания без выходных, или примерно двум летним периодам работы. Для мазутного котла срок окупаемости будет намного короче. Кроме того, сроки окупаемости обычно короче, если учесть затраты на техническое обслуживание.

Приложения

Комплектные электрические паровые котлы доступны для производства пара низкого и высокого давления мощностью не менее 165 л.с.Некоторые производители изготавливают на заказ более крупные электрические котлы в соответствии с конкретными требованиями к установке. Электрические котлы подходят для широкого спектра процессов, включая те, которые используются при производстве химикатов, красок, бумаги, текстиля, нефтепродуктов, фармацевтических препаратов, пластмасс и резины; а также производство продуктов питания и напитков и многие другие объекты, где требуется нагрев, увлажнение и стерилизация. Конкретные области применения включают подачу пара в резервуары для хранения и сосуды с рубашкой; реакционные и дистилляционные сосуды, реторты и автоклавы; нагревательные валки для покрытия бумаги, каландрирования, ламинирования, гофрирования и тиснения; плиты, штампы и формы, используемые при обработке пластмасс и эластомеров (рис.2).

Рис. 2. Типовая котельная установка с замкнутым контуром

Хотя основной котел установки обычно подает пар и горячую воду для комфортного обогрева и увлажнения, могут быть случаи, когда установка электрического котла для локального обогрева при расширении установки может оказаться рентабельной. Точно так же электрические котлы являются идеальным выбором для новых технологических объектов, где большие котлы, работающие на ископаемом топливе, непрактичны или не требуются. При правильном размере электрического котла отсутствуют потери в дымовой трубе сгорания, дымовые трубы или выбросы в дымовую трубу.По сравнению с котлами, работающими на жидком топливе, здесь нет резервуаров для хранения топлива, которые нужно было бы устанавливать, держать заполненными или беспокоиться об утечке. Кроме того, не требуется техническое обслуживание горелок и поверхностей теплообменников.

Комплектные электрические котлы поставляются со всеми элементами управления и заказанными аксессуарами на месте и готовы к работе. С большинством электрических котлов может работать обслуживающий персонал, прошедший минимальную подготовку. Они запускаются быстро и выпускают пар в течение получаса. Это безопасные, компактные, бесшумные агрегаты, которые можно устанавливать рядом с местом потребления пара, что устраняет необходимость в длинных участках трубопровода и тепловых потерях, которые могут достигать 10%.Электрокотлы хорошо изолированы, поэтому они не добавляют значительного тепла в окружающую среду (рис. 3). Они работают от существующего распределительного напряжения, и единственным дополнительным требованием является подача питательной воды.

Рис. 3. Типовая конструкция вертикального электрокотла.

Техническое обслуживание электрокотлов минимально, помимо регулярных проверок уровня воды и ежемесячных проверок электропроводки. Как и все котлы, они требуют мер по борьбе с накипью и периодической продувки для поддержания эффективности.Замена нагревательного элемента при необходимости легко осуществляется через дверцу котла.

Размеры и выбор

Поскольку комплектные электрические паровые котлы предварительно спроектированы и собраны, а требования к установке для большинства агрегатов схожи, определение размеров и выбор из списка стандартных продуктов, как правило, является несложным процессом. В большинстве систем отопления требуется всего четыре шага для определения правильной мощности бойлера в БТЕ.

1. Определите количество БТЕ / ч, необходимое для доведения приложения до рабочей температуры за желаемое время, включая трубопроводы.

2. Определите количество БТЕ / час, необходимое для поддержания рабочей температуры в технологическом процессе и трубопроводе.

3. Взяв наибольший результат из Шага 1 или Шага 2, преобразуйте БТЕ / час в фунты пара в час, используя стандартные данные по насыщенному пару (Таблица 2). Разделите БТЕ / час, необходимое для скрытой теплоты, в БТЕ / фунт при рабочем рабочем давлении или при манометрическом давлении.

4. Переведите фунты пара в час в потребности котла в кВт. Поскольку таблицы насыщенного пара основаны на питательной воде с температурой 32 ° F, упрощенная таблица киловатт на фунт пара используется для определения поправочного коэффициента для питательной воды при более высокой температуре (таблица 3).Умножьте требуемые фунты пара в час из шага 3 на этот поправочный коэффициент.

Таблица 2. Насыщенный пар - термодинамические свойства

Манометрический пресс. (фунт / кв. дюйм)

Темп. (° F)

БТЕ / фунт. Сб. Пар (фут3 / фунт) Манометрический пресс. (фунт / кв. дюйм)

Темп. (Ф)

БТЕ / фунт. Сб. Пар, (фут3 / фунт)
Жидкостное тепло Скрытое тепло Всего пара Жидкостное тепло Скрытое тепло Всего пара
0 212 180 970 1150 27.0 70 316 286 898 1184 5,2
1 216 183 968 1151 25,0 75 320 290 895 1185 4,9
2 219 187 965 1152 24,0 80 324 294 892 1186 4.7
3 222 190 964 1154 22,5 85 328 298 889 1187 4,4
4 224 193 962 1155 21,0 90 331 302 886 1188 4,2
5 227 195 961 1156 20.0 95 335 306 883 1189 4,0
6 230 198 959 1157 19,5 100 338 309 881 1190 3,9
7 232 201 957 1158 18,5 110 344 316 876 1192 3.6
8 235 203 956 1159 18,0 120 350 322 871 1193 3,3
9 237 206 954 1160 17,0 125 353 325 868 1193 3,2
10 240 208 952 1160 16.5 130 356 328 866 1194 3,1
15 250 218 945 1163 14,0 140 361 334 861 1195 2,9
20 259 227 940 1167 12,0 150 366 339 857 1196 2.7
25 267 236 934 1170 10,5 160 371 344 853 1197 2,6
30 274 243 929 1172 9,5 170 375 348 849 1197 2,5
35 281 250 924 1174 8.5 180 380 353 845 1198 2,3
40 287 256 920 1176 8,0 190 384 358 841 1199 2,2
45 292 262 915 1177 7,0 200 388 362 837 1199 2.1
50 298 267 912 1179 6,7 220 395 370 830 1200 2,0 ​​
55 303 272 908 1180 6,2 240 403 378 823 1201 1,8
60 307 277 905 1182 5.8 250 406 381 820 1201 1,75
65 312 282 901 1183 5,5 300 422 399 805 1204 1,48

Таблица 3. Зависимость температуры питательной воды котла в киловаттах на фунт пара

Питательная вода

температура, (

Манометрическое давление пара, фунт / кв. Дюйм изб.

0

2

10

15

25

40

50

75

100

125

150

40 .3347 .3355 .3375 .3388 .3406 . 3422 . 3431 . 3447 . 3458 . 3464 . 3470
50 .3318 ,3326 .3345 .3359 .3376 .3392 .3401 . 3417 . 3429 . 3435 . 3441
60 .3288 . 3296 .3316 ,3329 .3347 .3363 .3372 .3388 . 3400 .3407 . 3411
70 . 3259 . 3267 . 3287 .3300 .3318 .3334 .3343 .3359 .3370 .3376 .3382
80 .3229 . 3238 . 3278 . 3271 . 3288 .3305 .3313 ,3329 .3341 .3347 .3353
90 . 3200 .3208 . 3238 . 3242 . 3259 . 3275 . 3284 .3300 .3312 .3318 ,3324
100 .3171 .3179 .3199 . 3212 . 3229 . 3246 . 3255 . 3271 . 3283 . 3288 . 3294
110 .3142 .3150 ,317 .3183 . 3200 . 3217 . 3225 . 3242 . 3253 . 3259 . 3265
120 .3112 . 3210 .314 .3154 .3171 .3187 .3196 . 3212 . 3224 . 3230 . 3236
130 . 3083 . 3091 .3111 .3124 .3142 .3160 ​​ .3167 .3183 .3195 . 3200 .3206
140 .3054 . 3062 .3082 . 3095 .3113 .3129 .3137 .3154 .3165 .3171 .3177
150 . 3025 .3032 . 3052 . 3066 . 3083 . 3099 .3108 .3124 .3136 .3142 .3148
160 .2995 .3003 . 3029 . 3036 . 3054 .3070 . 3079 . 3095 .3107 .3113 .3118
170 ,2966 . 2974 . 2994 .3001 . 3025 .3041 . 3050 . 3066 . 3077 . 3083 . 3089
180 .2937 ,2945 ,2964 , 2978 .2995 .3011 .3020 . 3036 . 3048 . 3054 .3060
190 . 2907 ,2915 ,2935 ,2948 ,2966 , 2982 .2981 .3007 . 3019 . 3025 . 3030
200 .2878 . 2886 . 2906 ,2919 ,2937 ,2953 ,2962 , 2978 , 2989 .2995 .3001

Давление пара должно быть наименьшим давлением, которое обеспечит требуемый выход при температуре выше, чем конечный желаемый продукт или температура процесса. Чтобы определить, является ли повышение температуры продукта или процесса достаточным, определите, имеется ли в теплообменнике достаточная площадь поверхности теплопередачи, чтобы удовлетворять формуле:

Q = U x A x D T.

Где:

Q = Теплопередача, БТЕ / час

U = Общий коэффициент теплопередачи для конкретного нагреваемого продукта, тип источника тепла [насыщенный пар; вода] и способ переноса [свободная конвекция; принудительная конвекция; зажим]

A = Площадь поверхности теплопередачи теплообменника, фут2

D T = Изменение температуры, град F

При необходимости

D T может быть увеличен, если не превышаются максимальное номинальное давление котла и максимально допустимая температура оболочки теплопередающей поверхности, контактирующей с продуктом.

Пример расчета котла

Химическая компания использует кожухотрубный теплообменник для нагрева 10 галлонов воды в минуту от 140 F до 185 F для непрерывного процесса. В теплообменник подается пар под давлением 50 фунтов на квадратный дюйм от большого центрального котла, работающего на ископаемом топливе. Компания желает закрыть большой котел в летние месяцы. Электрокотел какого размера нужен для замены центрального пароснабжения при остановке? (Конденсат смешивается с питательной водой и возвращается в котел при температуре 50 ° F.)

Тепловая энергия, необходимая для этого примера, может быть рассчитана по следующей формуле:

Q = [(C) ( C p ) (SG) (V) (D T ) (K) x (SF)] / [H], где:

Q = Требуемое количество тепла, кВт / ч

C = коэффициент преобразования для галлонов в минуту в фунт / час, 8,345

(8,345 фунта / галлон x 60 мин / час) = 500 фунт-мин / галлон-час

C p = Удельная теплоемкость воды, 1 БТЕ / фунт / фут

SG = Удельный вес жидкости, 1 для воды

V = Объемный расход жидкости, 10 галлонов в минуту

D T = Изменение температуры жидкости, град F

(185 ° F - 140 ° F) = 45 ° F

K = кВт котла на фунт пара

(при 50 фунтах на квадратный дюйм для питательной воды 50 F, из таблицы 3) = 0.3401 кВт / фунт.

H = Скрытая теплота пара при рабочем давлении 50 фунтов на кв. Дюйм (из таблицы 2) = 912 БТЕ / фунт

SF = коэффициент безопасности 20% = 1,2 (при неизвестных тепловых потерях, потере конденсата из-за мгновенного испарения и т. Д.)

Этот расчет можно разбить на следующие этапы:

1. Перевести галлоны в минуту потока в фунты в час:

10 галлонов в минуту x 500 фунтов в минуту / галлон в час = 5000 фунтов в час

2. Исходя из количества фунтов в час, рассчитайте необходимое количество британских тепловых единиц, используя удельную теплоемкость воды и повышение температуры (D T):

5000 фунтов / час x 1 британских тепловых единиц / фунт / фут x 45 F = 225000 британских тепловых единиц / час

3.Используя скрытое теплосодержание при 50 фунтах на квадратный дюйм из таблицы 2, рассчитайте фунты пара в час, необходимые для доставки требуемых британских тепловых единиц:

225000 БТЕ / час / 912,2 БТЕ / фунт = 246,66 фунта / час

4. Преобразуйте фунты пара в час в кВт котла, используя коэффициент 0,3401 из таблицы 3:

246,66 фунта / час x 0,3401 кВт / фунт = 83,89 кВт

Чтобы компенсировать неизвестные потери тепла и возможные потери нагретого конденсата из-за мгновенного испарения, при выборе размеров котла обычно применяется 20% -ный коэффициент безопасности.Расчетный размер котла:

1,20 x 83,88 кВт = 100,67 кВт

На основании этого расчета выберите электрический паровой котел. В зависимости от производителя, такой котел может быть оснащен множеством дополнительных опций производительности, включая автоматическую продувку, продувочные сепараторы, где пар и горячая вода не могут быть сброшены непосредственно в канализацию, электронные регуляторы уровня воды и электронные регуляторы для установок с регулируемым давлением. .

- Отредактировал Джозеф Л.Фощ, старший редактор,

630-3320-7135, [email protected]

Подробнее

Автор готов ответить на вопросы по электрическим паровым котлам. С ним можно связаться по телефону 412-967-3886.

Основы электрического котла

Учитывая огромную популярность природного газа в качестве источника топлива для систем отопления домов, неудивительно, что так много людей рассматривают его как единственный вариант. Хотя природный газ - отличный выбор по многим причинам, к счастью, это не единственный доступный вариант.Будь то из-за ограничений в наличии природного газа или просто из-за желания использовать систему без сжигания, все больше и больше людей используют электрические обогреватели в своих домах. Давайте рассмотрим один из наиболее распространенных электрических обогревателей, электрический бойлер, и его преимущества для вашего дома.

Как это работает

Электрический котел на самом деле очень похож на котел, работающий на природном газе. Единственная реальная разница заключается в том, что электрический бойлер избегает любого вида горения для создания тепла, вместо этого использует несколько нагревательных элементов для нагрева воды, циркулирующей по дому.

В газовом котле теплообменник подвешен над пламенем горелочного узла. Вода проходит через теплообменник и нагревается огнем внизу, прежде чем попасть в дом. Электрокотел немного отличается, с нагревательными элементами фактически внутри теплообменника с водопроводом. Сами нагревательные элементы в основном представляют собой очень толстые металлические провода, свернутые в спираль и подключенные к источнику электроэнергии. Когда система пропускает электрический ток через эти провода, он встречает сопротивление, которое вызывает нагрев катушек.Теперь нагретые нагревательные элементы нагревают воду в теплообменнике перед раздачей.

Зачем устанавливать электрический котел?

Есть много причин предпочесть электрический котел другим системам отопления, первая из которых - эффективность. Электроэнергия часто является более дорогим видом топлива по сравнению с природным газом. Однако газовые обогреватели выводят из дома много тепла в виде дымовых газов, которые бесполезны для системы отопления и опасны для домовладельца. Поскольку электрический котел не сжигает топливо, почти все его тепло уходит непосредственно в воду, используемую для обогрева дома.Электрические котлы также требуют гораздо меньшего обслуживания из-за отсутствия движущихся частей по сравнению с каменками.

Если вы заинтересованы в установке электрического бойлера, позвоните в Boehmer Heating & Cooling, чтобы записаться на прием. Мы предоставляем качественные услуги по установке котлов на всей территории Bethel Park.

Теги: Вефиль Парк, Котел
Пятница, 30 января 2015 г., 11:19 | Категории: Отопление |

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98.5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или значительно увеличенные по размеру, самое простое решение - заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на работу на жидком топливе или газе, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия для повышения энергоэффективности вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания.

Укажите герметичную топку или котел для сжигания, которые будут направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) непосредственно наружу, без необходимости использования вытяжного колпака или заслонки. Печи и котлы, которые не являются герметичными камерами сгорания, втягивают нагретый воздух в устройство для сжигания, а затем направляют этот воздух вверх по дымоходу, тратя впустую энергию, которая была использована для нагрева воздуха.
