Насос погружной ручеек: устройство, характеристики, отзывы, правила использования

Содержание

устройство, характеристики, отзывы, правила использования

Вибрационные насосные агрегаты выполнят за дачников и владельцев частных домов колоссальный объем тяжелой, зачастую «грязной» работы. Компактный водяной насос «Ручеек» накачает воды из открытого или подземного источника, «перекинет» ее из накопителя к точкам полива, поможет почистить дно колодца.

Согласитесь, такой обширный фронт работ под силу немногим устройствам. Несмотря на популярность и многолетнюю практику эксплуатации «Ручейка», немногие знакомы с его конструктивными особенностями. Не все представляют, в каких ситуациях этот прибор просто незаменим, как его грамотно подключать и использовать.

Мы рады поделиться полной информацией о перечисленных интересующих вас моментах. У нас вы найдете подробный обзор характеристик и технических возможностей устройства. Сведения, приведенные в статье, дополнены фото-подборками и видео-руководствами.

Содержание статьи:

Принцип работы и устройство

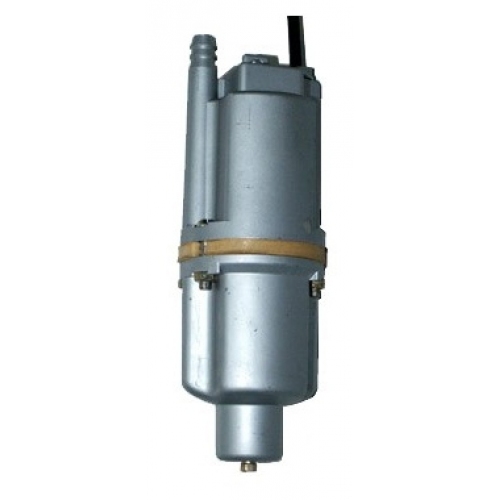

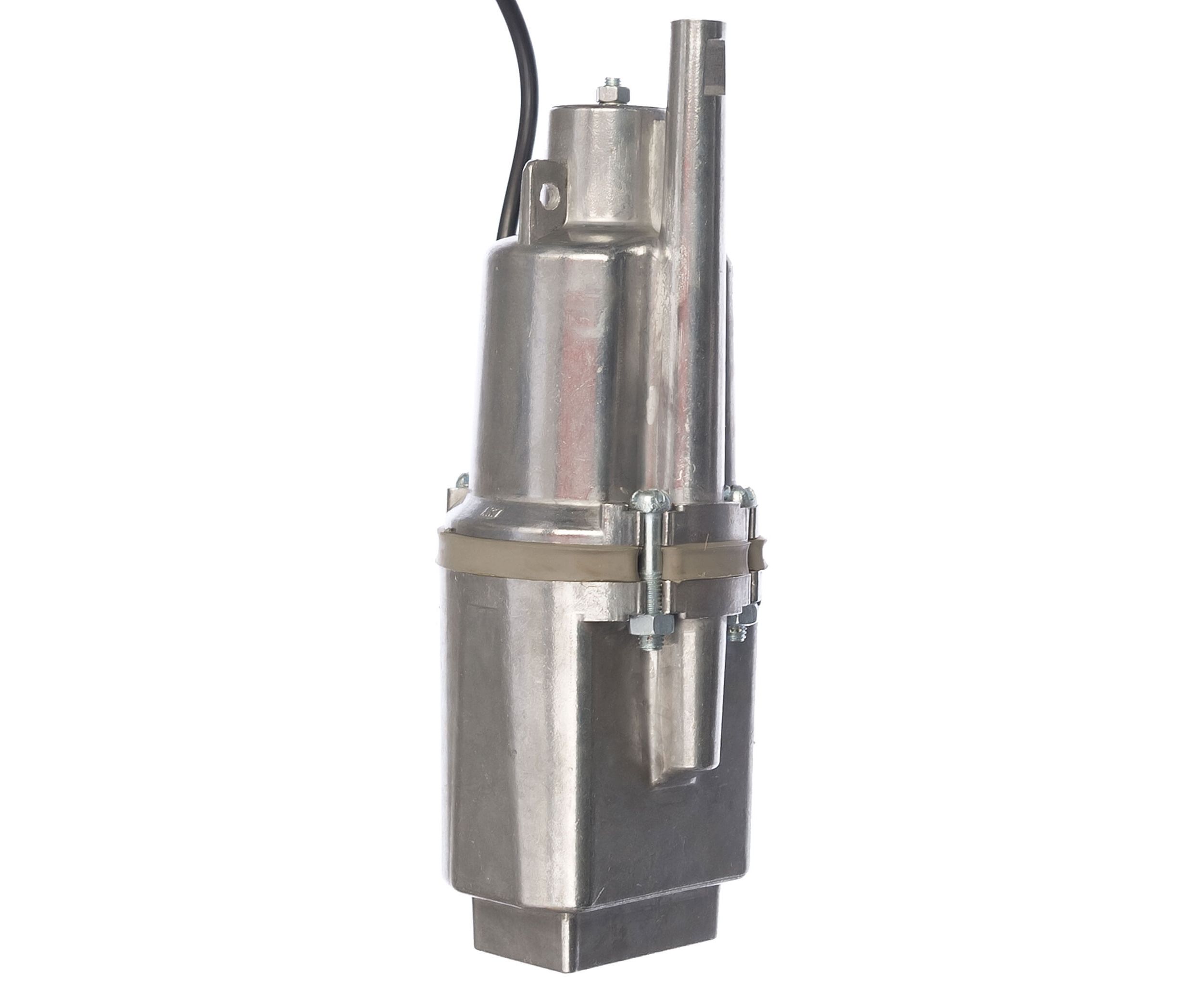

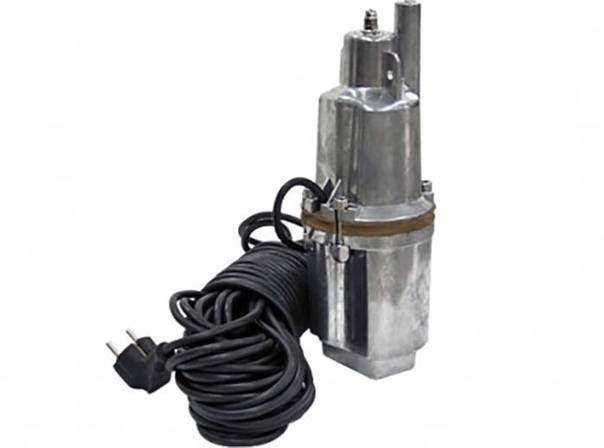

Насос “Ручеек” – один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата – мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос.

Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” – это , то есть для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час.

Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

Насос “Ручеек” обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства.

Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды.

Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Галерея изображений

Фото из

Недорогое износостойкое оборудование

Разновидности вибрационных агрегатов

Компактные насосы производства стран СНГ

Ремкомплект для вибрационного насоса

Технические параметры насоса “Ручеек”:

  • температура перекачиваемой воды – не более 35°С;
  • мощность – 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию;
  • глубина погружения – в пределах 40-60 м;
  • средняя производительность – около 7 л/мин.

При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность. Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч.

Производительность агрегата достаточно скромная. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Для работы с морской водой “Ручеек не предназначен.

Подключение и правила эксплуатации

Перед тем, “Ручеек” в , следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

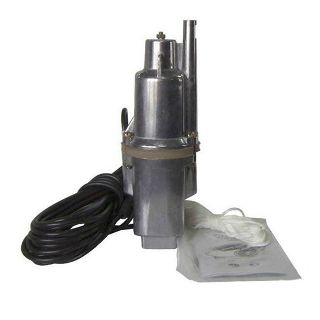

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции плохо сочетаются с вибрационным воздействием, возникающим во время работы агрегата.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Если применение шланга по каким-то причинам нежелательно или неудобно, можно использовать гибкую водопроводную трубу из пластика. Ее также необходимо надежно закрепить на патрубке с помощью хомута. Если все материалы приготовлены и нюансы учтены, можно приступать к установке насоса.

Для этого нужно выполнить ряд простых шагов:

  1. Распаковать насос “Ручеек”, расправить электрокабель.
  2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
  3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
  4. На отверстие для забора воды надеть специальный защитный фильтр.
  5. Аккуратно и плавно опустить насос в колодец или скважину.
  6. Закрепить капроновый шнур.
  7. Подключить насос к электропитанию.
  8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

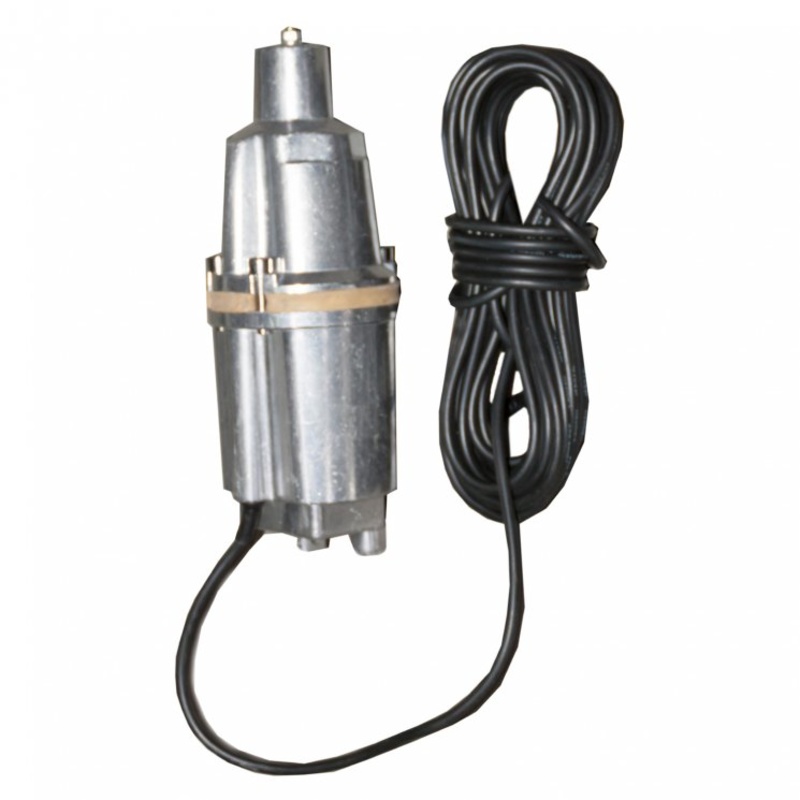

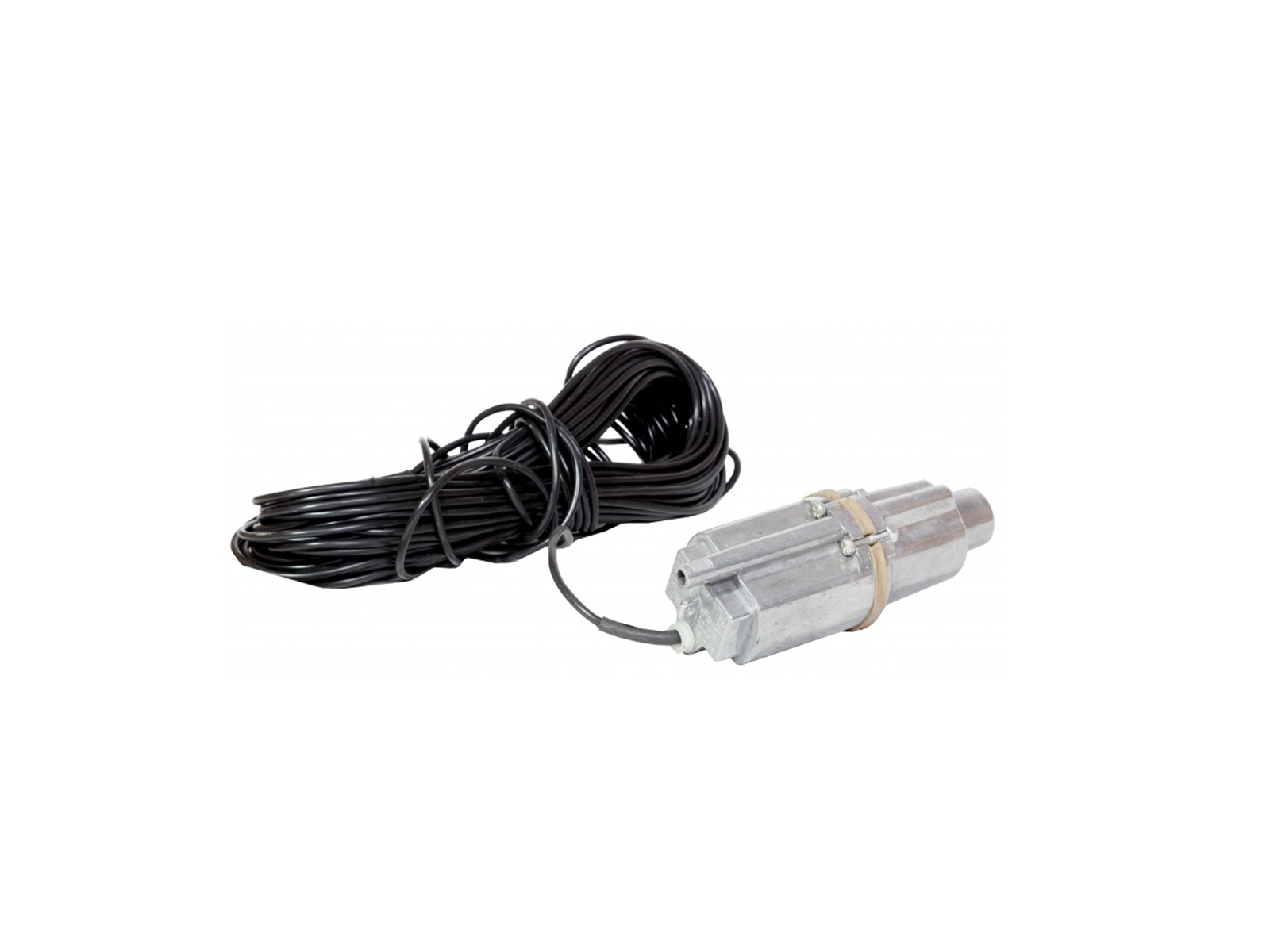

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

Правильное использование насоса позволяет увеличить срок его эксплуатации и бесперебойной работы. Производитель указывает время непрерывной работы насоса не более 12 часов.

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

На этой схеме представлены составляющие компоненты насоса «Ручеек». В случае поломки устройство не сложно разобрать и отремонтировать (+)

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова.  Все необходимые для починки комплектующие обычно имеются в свободной продаже.

Следующий “плюс” этого насоса – широкий круг задач, которые можно решить с его помощью. “Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы.

К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для такое оборудование может стать настоящей находкой.

В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы вот таким самодельным фильтром из пластиковой бутылки

“Ручеек” на все случаи жизни

Относительно неглубокую скважину с низким дебитом или колодец с подобными характеристиками лучше всего снабдить насосом “Ручеек” или другой бюджетной моделью. Более мощное и дорогое оборудование здесь просто не нужно. Оно будет опустошить колодец слишком быстро, опасность возникновения “сухого хода” в такой ситуации очень высока.

В техпаспорте изделия сказано, что насос предназначен только для переваривания чистой воды. Однако за десятилетия существования модели владельцы частных домов и дачных участков нашли этому устройству самое разнообразное применение. Например, эта модель широко используется при .

В этой таблице указаны основные характеристики насоса “Ручеек”, благодаря которым этот агрегат способен справиться с решением множества хозяйственных задач

По окончании бурения таких сооружений вода остается сильно загрязненной частичками ила, песком и т.п. Чтобы получить пригодную для питья чистую воду, эту смесь необходимо выполнить.

Практика показала, что “Ручеек” неплохо справляется с этой задачей. Особенность устройства насоса Ручеек состоит в том, что в нем нет вращающихся частей. Поэтому он не слишком быстро забивается при работе в загрязненной воде.

Периодически насос извлекают, разбирают, промывают, выполняют необходимый ремонт, а затем снова собирают и пускают в дело. Разумеется, при таком обращении скорость износа существенно возрастает. Нет ничего удивительного, что в процессе прокачки скважины насос может полностью выйти из строя.

Для очистки одной скважины в зависимости от ситуации может понадобиться и два, и даже три-четыре таких агрегата. Но по деньгам это выходит значительно дешевле, чем приобретение специальной техники с повышенной устойчивостью к износу.

Неопытные владельцы участков иногда считают, что прокачать скважину можно и с помощью того насоса, который будет подавать воду в водопровод дома. Это абсолютно неверное решение.

Владельцам скважин и колодцев периодически приходится . В этих случаях насос такого типа незаменим. Он эффективно справится с откачкой загрязненной воды из колодца или скважины.

Если насос под рукой, все работы будут выполнены гораздо быстрее. Если скважина заилена или запесочена, вибрации, возникающие при работе “Ручейка”, из врага превращаются в друга.

Так выглядит насос “Ручеек” в разобранном виде. Прочный стальной корпус надежно защищает устройство от внешнего воздействия и частых поломок

Качественные и дорогие обычно рассчитаны на длительную работу именно с чистой водой. Качать обильно загрязненные песком воду лучше именно с помощью “Ручейка” или другой бюджетной техники. Если после прокачки скважины какому-то “Ручейку” удалось “выжить”, ему обязательно найдется дальнейшее применение.

Вибрирующие воздействие позволяет быстро и эффективно разрушить илистую пробку, прочистить отверстия скважинного фильтра и выкачать грязь на поверхность. В результате дебит скважины заметно возрастет.

Для прочистки заиленных скважин рекомендуется использовать модель с верхним забором воды.

Галерея изображений

Фото из

Разборка насоса Ручеек для ремонта

Замена изношенных уплотнителей и крепежа

Прочистка фильтров насоса

Обратная сборка вибрационника Ручеек

Пылящийся в сарае “Ручеек” станет настоящей находкой, если основной насос в скважине или колодце по каким-то причинам сломается. Он станет вполне приемлемой временной заменой, позволяющей в считанные часы восстановить водоснабжение в доме. На время ремонта основного насоса не придется приобретать или арендовать новое оборудование.

Подтопление дренажными водами подвала, смотровой ямы в гараже или другого подобного углубления – ситуация неприятная. А чтобы вычерпать ненужную жидкость с помощью ведра, понадобится немало времени и сил.

Поскольку дренажные воды обычно содержат не так уж много загрязнений, для их откачки идеально подойдет насос “Ручеек”.

Недорогие малогабаритные вибрационники используют в прочистке водозаборных сооружений. Они взмучивают илистые отложения на дне скважин и колодцев, которые потом откачиваются дренажными насосами

Он, конечно, работает медленно, но стабильно. Ожидать от дренажных вод идеальной чистоты, конечно же, не приходится. Чтобы улучшить работу насоса рекомендуется использовать специальный дополнительный фильтр, который защитит конструкцию от загрязнений.

Фильтр выполнен в форме колпачка и предназначен для верхней части насоса. Чтобы его надеть, рекомендуется сначала прогреть этот элемент. Тогда установка фильтра будет выполнена гораздо быстрее и проще.

Если при доме имеется бассейн или другой вместительный резервуар с водой, насос “Ручеек” можно использовать для откачки воды из таких емкостей. В этом случае имеет смысл использовать модель “Ручеек-1М”. В отличие от других моделей она снабжена нижним забором воды, что позволяет удалить воду из резервуара полностью.

Используют насосы типа “Ручеек” и при монтаже систем отопления, а именно – для опрессовки, когда требуется заполнение системы водой. Воду можно взять из колодца или привезти в отдельной бочке.

На заборное отверстие насоса надевают шланг и опускают его в воду. Второй шланг, надетый на подающий патрубок насоса, присоединяются к открытому сливному крану отопительной системы.

С помощью манометра отслеживают давление в системе. После опрессовки устраняют выявленные неисправности. В целом можно сказать, что насосы типа “Ручеек” можно использовать для решения практически любых задач по откачке жидкости или перекачивании ее к месту назначения. Главное требование – вода не должна быть слишком грязной.

Главное преимущество насоса “Ручеек” и аналогичных моделей заключается в бюджетной цене. Их не жалко “кидать” на выполнение “грязной работы”. При выходе из строя прибор просто меняют на новый

Модификации и аналогичные модели

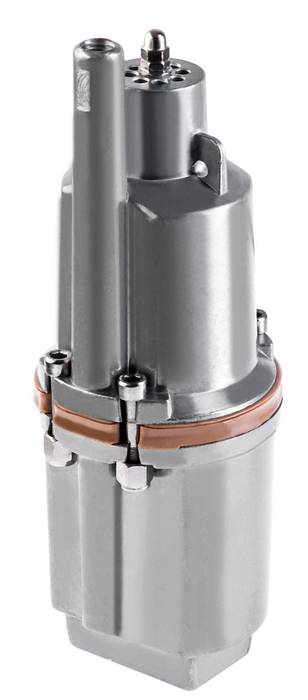

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь).

По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях “Ручеек” и “Ручеек-1” забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос “Omnigena-Dorota” – достойный аналог “Ручейка”, разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос . Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности.

Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ – российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”.

Ценовые характеристики этих насосов тоже практически совпадают. Стоимость на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota – погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше.

Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Выводы и полезное видео по теме

Здесь можно посмотреть практический пример работы насоса этой марки:

В видео-ролике приведена схема устройства насоса, его технические параметры, а также обозначены особенности использования “Ручейка”:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков.

Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.

Есть опыт работы с погружным насосом “Ручеек”? Расскажите, для каких целей вы используете агрегат, поделитесь впечатлениями об эксплуатации техники с нашими читателями. Задавать вопросы и оставлять комментарии к статье можно в форме, расположенной ниже.

насосы ручеёк технические характеристики, отзывы, ремонт своими руками SanDizain.ru

Виды

Насос Ручеек В-40Простота конструкции отразилась и на количестве видов насосов Ручеёк, хотя количество выпускаемых модификаций достаточно большое.

Связано это с принципом забора воды из резервуара (водоёма):

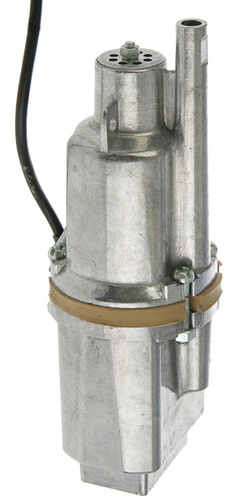

  • модель с верхним положением обратного клапана (верхний приток воды).

Ручеёк-В-10, В-15, В-25, В-40. Насос постоянно находится в воде и ситуация с перегревом ему не грозит;

с нижним положением клапана (нижний приток воды).

Ручеёк-Н-10, Н-15, Н-25, Н-40. Возможен вариант, когда насос, откачав максимально воду, окажется на воздухе, что грозит неминуемым перегревом. Во избежание этого он снабжён термореле, предохраняющим его от перегрева.

По конструктивным и техническим характеристикам оба вида насосов мало чем отличаются друг от друга. Числовые показатели у всех модификаций говорят о длине подводящего кабеля – от 10 до 40 метров.

Технические характеристики

Вибрационный насос «Ручеек» по техническим характеристикам считается достаточно качественным оборудованием. По многим параметрам он превосходит продукцию прочих компаний-производителей. Нередко приборы обладают высотой подъема воды 40 м. Большей практичностью отличаются насосы с этим показателем в 60 м.

Перед монтажом вибрационного насоса Ручеек следует посмотреть обучающее видео

Оборудование может быть погружено максимум на 7 м. Если прибор используется для скважины, то ее диаметр обязательно должен превышать размер самого насоса. Обычно его диаметр составляет 10 см. Главное при выборе насоса – его производительность. Она определяется количеством литров воды, которую перекачивает оборудование за час работы.

Разновидности насосов «Ручеек» по производительности:

  • Небольшая составляет 360 л/ч;
  • Средние показатели — 750 л/ч;
  • Высокая позволяет перекачать 1500 л/ч.

Мощность находится в пределах 225-300 Вт. При этом напряжение для всех моделей составляет 220 В с частотой тока 50 Гц. Оборудование может бесперебойно работать 12 часов.

К прочим характеристикам можно отнести тип насоса. Обычно это погружной вертикальный вид. Агрегат алюминиевый, с одним обратным клапаном. Вес составляет 4 кг. При этом могут встречаться модели с разной длиной кабеля – от 10 до 40 м. Диаметр шланга варьируется в пределах 18-22 мм. Вода в зависимости от модели может проникать как снизу, так и сверху.

Возможности устройства

Конечно, данный насос не решит ваших каких-то глобальных проблем кардинальным образом в водоснабжении большой загородной территории, так как в среднем имеет мощность от ста пятидесяти до двухсот двадцати пяти ватт. Но со многими процессами разобраться эффективно поможет владельцу загородного дома.

Гидроподача

В доме этот агрегат справляется с необходимой подачей природной воды. Правда, одновременно вы не сможете спокойно купаться в ванной, мыть накопившуюся посуду и стирать, так как насос выдает только до семи литров в минуту.

Но если Вы будете пользоваться умело и достаточно экономно, то хватит и на принятие теплого летнего душа, и на стирку накопившихся вещей. Водный напор напрямую зависит от глубины конкретного гидроресурса. Чем цифра больше, тем соответственно и подача меньше.

Нежелательно подключать насос одновременно к вашему загородному дому, бане и иным важным хозяйственным постройкам, так как может быть вызвана нежелательная автоматическая перезагрузка данной системы.

Замена насоса

Некоторые частные владельцы загородных домов, применяющие в домашнем водоснабжении более мощное и дорогостоящее оборудование, покупают в качестве страховки этот бюджетный насос. Ведь поломаться может абсолютно любой, даже самый лучший импортный прибор, и пока вы его отремонтируете у специалистов и получите обратно, пройдет много времени.

А насос вам в любом случае пригодится в хозяйстве. И тогда для удовлетворения жизненных потребностей вам пригодится именно «Ручеек». Он является своеобразной палочкой-выручалочкой для хозяев загородных домов и не оставит вас одного в трудной беде, которых так много хватает в повседневной жизни каждого человека, владеющего загородным домом.

Применение в медленно наполняющемся источнике

При тщательной копке колодца или скважины сложно заранее догадаться, насколько быстро восстановиться надлежащий уровень воды при многократном использовании. Один источник это сделает мгновенным образом, а второму понадобятся долгие дни на долгожданное обновление.

Но при покупке прибора мало кто об этом думает, и бывает, что агрегат очень быстро производит откачку воды, нежели восполняется. В такой ситуации система может отключиться автоматическим образом и потребовать скорейший перезапуск. При быстром заборе увеличиваются шансы на получение мутной воды.

Лучше всего брать «Ручеек», так как он работает более стабильно и имеет низкую интенсивность забора.

Как успешно восстановить засорившуюся скважину?

Можно разработать систему с помощью «Ручейка». Качество воды, конечно, не изменится, но объем значительно увеличится, вы это сразу отметите для себя.

Включите насос и опустите его как можно ближе к необходимому фильтру. Благодаря вибрирующему механизму будут выбиваться многочисленные наслоения, а затем подниматься на ровную поверхность. Несколько таких успешных попыток, и скважина начнет приходить в полный порядок.

Во время работы необязательно стоять прямо возле вашей скважины. В любом случае водяной насос полностью водичку не выкачает. Поэтому можете заняться своими накопившимися домашними делами. Например, можете полить дачный огород. Вы сразу же заметите, поменяется ли качество воды и объем.

Выкачивание воды из затопленного помещения

Весной очень часто у дачников сильно затапливаются подвалы и погреба. Вынести воду с помощью небольших ведер очень проблематично и занимает много драгоценного времени. Здесь вам отлично поможет насос с хорошим качеством от белорусского отечественного производителя.

Новая система отопления

При строительстве нового дома система отопления делается в первую очередь, нежели подключение к водоснабжению. Нужно как-то заполнить все трубы.

Схема такая: вы привозите воду в огромной бочке, вставляете в нее данный насос, а второй шланг соединяете со спускным краном батареи. Далее аккуратно открывается кран и запускается этот агрегат. Пока система тщательно наполняется, смотрите внимательно на специальный манометр, дабы определить, когда давление окажется на нужной для вас отметке.

Вибрационный погружной насос Ручеек модели и аналоги

Использование «Ручейка» в качестве дренажного устройства

Нужно иметь в виду, что если технику использовать не по назначению, то это значительно сокращает ее срок службы. Нарушение работы насоса может быть вызвано попадением в механизм песка и мелких камней. Мощность «Ручейка» вполне может справиться даже с откачиванием дренажа, талой воды и пополнений со средней загрязненностью. Но стоит позаботится о приобретении фильтра для дополнительной защиты.

Насос погружается в этот фильтр как в стакан. Есть множество различных видов защитных кожухов. Самыми распространенными являются прорезиненные чехлы, которые натягиваются на разогретый насос.

Ремонт насоса

Так как насос не дорогой, часто многие просто отказываются от ремонтных работ и просто приобретают новый. Но в основном это устройство отлично поддается ремонту за небольшую плату. Ремонт можно сделать и самостоятельно, прочистив детали от загрязнений и заменить прокладки. Конечно могут возникнуть небольшие трудности при разборке аппарата. Ржавчина покрывает крепежные болты, и раскрутить их бывает не так то просто.

Модели и аналоги

На рынке представлены три модели данного насоса — это насос «Ручеек», «Ручеек-1» и «Ручеек-1М». Конструкция их схожа, но имеется и различие. Так, в модели «Ручеек-1» установлена система верхнего забора воды, что способствует получению самой чистейшей воды. А «Ручеек-1М» забирает воду из нижнего отверстия. Это модель наиболее подходящая для откачивания резервуаров, которые нуждаются в полном опустошении.

Насос «Ручеек» очень популярен. Это объясняется тем, что у него относительно не высокая цена   и достаточно высокое качество. А также погружной насос очень прост в работе. Он не нуждается в каких-либо настройках перед работой, просто нужно нажать кнопку и он заработает. Приобретая насос «Ручеек» уточняйте сразу какая длина электрического кабеля, находящийся в комплекте. В комплекте стандартных моделей может быть кабель размером 10,15, 25, 40 метров, что также влияет на стоимость прибора.

В современных моделях насоса «Ручеек» есть специальный датчик со свойством определения температуры и функцией отключения в момент достижения прибором критической точки. Такая ситуация возможна, если насос окажется без воды. Эта защита от работы «в сухую» может предотвратить поломку и продлит срок службы насоса.


Техническое описание данного устройства

Насос этого типа специалисты относят к классифицируемой группе погружного насоса, который быстро и успешно функционирует вследствие множественных колебательных движений диафрагмы, которая моментально реагирует на любое изменение давления данного устройства.

Существенное различие в давлении

Действует этот агрегат исключительно от двухсот двадцати ватт, за шестьдесят минут, расходуя при этом около двухсот пятидесяти ватт в целом. В первую очередь все зависит непосредственно от максимальной мощности конкретной марки технического устройства.

В нем напрочь отсутствуют разнообразные передвигающиеся элементы и ненужные подшипники, благодаря этой характеристике эффективно функционирует, потому что с помощью трения из строя выводятся необходимые детали и требуется их незамедлительная переустановка.

Забор воды располагается сверху, что дает важную положительность в качественном охлаждении всей рабочей системы. В реальном действии рабочая система не испытывает чрезмерного нагрева, а соответственно, не сталкивается с ежедневными перегрузками.

Вторым, но немаловажным плюсом верхнего забора, считается полное отсутствие засасывания со дна, благодаря чему чистая вода не загрязняется и ее можно ежедневно пить всем жильцам загородного дома или дачного участка, не тревожась за общее состояние своего здоровья и здоровья детей.

Выводы и полезное видео по теме

Здесь можно посмотреть практический пример работы насоса этой марки:

В видео-ролике приведена схема устройства насоса, его технические параметры, а также обозначены особенности использования “Ручейка”:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков.

Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.

Есть опыт работы с погружным насосом “Ручеек”? Расскажите, для каких целей вы используете агрегат, поделитесь впечатлениями об эксплуатации техники с нашими читателями. Задавать вопросы и оставлять к статье можно в форме, расположенной ниже.

Принцип действия и преимущества, инструкция по ремонту своими руками +Фото

Насос «Ручеек» был изобретен еще в советское время для использования на дачных участках и на сегодняшний день имеет очень большое распространение.Его работа основана на вибрационной подвижности якоря с мембраной, производящейся с помощью действия электромагнитной катушки. Он может быть использован для прочищения скважин, забитых илом, для доставки воды из скважины для употребления в пищу, для доставки воды для полива, для наполнения отопительной системы, при откачивании бассейна или резервуара. Отличается относительно не большой стоимостью и хорошим качеством.

Содержание статьи:

Принцип действия и преимущества погружного насоса «Ручеек».Инструкция по ремонту своими руками

Насос «Ручеек» был разработан еще в советское время более сорока лет назад. Изготавливали его на Могилевском ОАО «Ольса» в Беларуси.
Этот прибор конкурировал с любыми моделями этого класса.
Объяснялось это простыми причинами:

  • Его размеры и форма цилиндра удобны для использования в неподходящих для других устройств местах, таких как скважина, дно глубокого колодца, затопленные гаражи и подвалы, берег водоема;
  • Проста использования: не требует заливки воды перед работой, не нужна смазка механизма;
  • Долгий срок службы, связанный с высокими качественными показателями, многолетними наработками технологии процесса;
  • Неплохой напор воды;
  • Минимальная потребляемая мощность — около 225 Вт в час.

Он был изобретен для использования на дачных участках и на сегодняшний день имеет очень большое распространение. Насос обладает хорошим качеством, относительно не дорогой ценой, а его мощности вполне хватит для обслуживания небольшой семьи и участка в шесть-двенадцать соток.

Поломка случается редко, ремонтные работы не сложные, запчасти легкодоступные и не дорогие. В среднем насос может прослужить от пяти до восьми лет.

Погружной вибрационный насос предназначен для забора воды из колодезной шахты более ста миллиметров в ширину и до сорока метров в глубину.Насос весит около четырех килограммов.

Насос «Ручек» предполагает забирание воды сверху, это конечно является плюсом со стороны попадания различных загрязнений в устройство.

Технические характеристики насоса «Ручеек»

Насос обладает не большим энергопотреблением от двухсот двадцати до трехсот ватт. Это сопоставимо с аквариумным насосным фильтром на триста-пятьсот литров.Если необходимо его достаточно просто можно запитать аккумулятором или генератором.Питание насоса происходит от бытовой сети. Для скважин до сорока метров в глубину, мощность составит до 40л в час. Если забор поверхностный и глубина забора не более полутора метров — мощность забора составит до полутора кубометров в час.Предусмотрено и часто используется длительность времени работы, до двенадцати часов.

Конструктивные особенности и функция верхнего забора эффективно обеспечивают отведение выделяющегося тепла от той части насоса, которая обеспечивает работу.Инструкцией предусмотрено регулярное отключение устройства примерно каждые два часа на 15 мин. Это поможет продлить срок эксплуатации мотора. Но практически этим мало кто пользуется.Насос «Ручеек» универсален и может быть использован как для откачивания воды из колодца и скважины, так и для  природных источников(бассейнов, прудов).

Устройство насоса Ручеек

Прикреплять насос не всегда необходимо. В вертикальном положении он  весит на тросе.

Запрещается вешать насос с помощью провода. Вибрационные колебания от рабочего насоса приведут к износу кабеля.

У насоса практичный металлический корпус и он является очень прочным.Для предотвращения столкновения со стенами колодезной шахты на него надевается прорезиненное кольцо для амортизации.

Принцип работы

Принцип работы насоса основан на вибрационных движениях якоря  с мембраной, производящихся  с помощью действия магнитной катушки. Электромагнитное напряжение создает магнитные поля, которые вызывают изменение внутреннего давления насоса. Колебание диафрагмы давлением  обеспечивает подъем воды.

Мембраной через обратный клапан  засасывается вода внутрь  механизма и выталкивается оттуда  через наружный штуцер.  По шлангу, закрепленному на штуцере, вода раздается пользователям.
Благодаря тому, что конструкция минималистичная , вибрационный механизм может быть почищен от засорения, нужно всего лишь отвинтить четыре винта.

Насос погружной вибрационный— принцип работы

Бесперебойная длительная работа обеспечивается тем, что здесь отсутствуют трущиеся и вращающиеся детали.У насоса «Ручеек» есть ограничения в сфере бытового использования. В промышленных целях его не используют, так как у него маленькая мощность. В фермерском хозяйстве применяются устройства с большей мощностью и накопительным баком.

Если в семье большой расход воды, то стоит лучше обзавестись серьезной насосной станцией. Так как, например, для наполнения бассейна на сто кубов «Ручейку» потребуется около недели.

«Ручеек» удобен для использования в скважине с низкой мощностью. Там, где при опустошении скважины мощный насос переходит к работе в холостую или отключается, то «Ручеек» при срабатывании  термозащиты продолжает прокачивание скважины со скоростью пять-семь литров в минуту. Часто после работы «Ручейка» наблюдается возрастание мощности скважины на пятьдесят процентов.

Применяется:

  • для доставки воды из скважины для употребления в пищу;
  • для доставки воды для полива;
  • для наполнения отопительной системы;
  • при откачивании бассейна или резервуара.

«Ручеек» используют для прочищения скважин, забитых илом.Также насос может быть использован для откачивания дренажной воды. В основном его используют конечно же для качания питьевой воды, но в связи с разными возникающими ситуациями на дачных участках, он может быть использован как дренажное устройство. Даже имеется в продаже специальное устройство, защищающее насос при работах с загрязненной водой.

Вибрационный погружной насос «Ручеек»: модели и аналоги

Использование «Ручейка» в качестве дренажного устройства

Нужно иметь в виду, что если технику использовать не по назначению, то это значительно сокращает ее срок службы. Нарушение работы насоса может быть вызвано попадением в механизм песка и мелких камней. Мощность «Ручейка» вполне может справиться даже с откачиванием дренажа, талой воды и пополнений со средней загрязненностью. Но стоит позаботится о приобретении фильтра для дополнительной защиты.

Насос погружается в этот фильтр как в стакан. Есть множество различных видов защитных кожухов. Самыми распространенными являются прорезиненные чехлы, которые натягиваются на разогретый насос.

Ремонт насоса

Так как насос не дорогой, часто многие просто отказываются от ремонтных работ и просто приобретают новый. Но в основном это устройство отлично поддается ремонту за небольшую плату. Ремонт можно сделать и самостоятельно, прочистив детали от загрязнений и заменить прокладки.Конечно могут возникнуть небольшие трудности при разборке аппарата. Ржавчина покрывает крепежные болты, и раскрутить их бывает не так то просто.

Не в коем случае нельзя пытаться любыми путями открутить крепко приржавевший болт. Лучшим выходом будет аккуратная срезка с помощью болгарки головок крепления.

Модели и аналоги

На рынке представлены три модели данного насоса — это насос «Ручеек», «Ручеек-1» и «Ручеек-1М». Конструкция их схожа, но имеется и различие. Так, в модели «Ручеек-1» установлена система верхнего забора воды, что способствует получению самой чистейшей воды. А «Ручеек-1М» забирает воду из нижнего отверстия. Это модель наиболее подходящая для откачивания резервуаров, которые нуждаются в полном опустошении.

Аналогом «Ручейка» является насос «Малыш». Их технические характеристики, качество работы и ремонтопригодность очень схожи.

Насос «Ручеек» очень популярен. Это объясняется тем, что у него относительно не высокая цена   и достаточно высокое качество. А также погружной насос очень прост в работе. Он не нуждается в каких-либо настройках перед работой, просто нужно нажать кнопку и он заработает. Приобретая насос «Ручеек» уточняйте сразу какая длина электрического кабеля, находящийся в комплекте. В комплекте стандартных моделей может быть кабель размером 10,15, 25, 40 метров, что также влияет на стоимость прибора.

В современных моделях насоса «Ручеек» есть специальный датчик со свойством определения температуры и функцией отключения в момент достижения прибором критической точки. Такая ситуация возможна, если насос окажется без воды. Эта защита от работы «в сухую» может предотвратить поломку и продлит срок службы насоса.


Насос Ручеек: Технические Характеристики, Использование

Насос водяной Ручеек 1 – практичное и экономичное решение для дачи

Некоторые марки бытовых насосов известны и популярны ещё с советских времен. Их репутацию не пошатнули даже импортные аналоги, заполонившие рынок. К таким «динозаврам» можно отнести и вибрационный насос Ручеек белорусского производства, служащий нашим дачникам верой и правдой уже более сорока лет.

Его и сегодня можно встретить едва ли не на каждой второй даче, где есть скважина или колодец. Что не удивительно: агрегат отличается хорошим качеством, небольшим весом и габаритами, удобством использования и доступной ценой.

Конструкция и параметры

Электронасос Ручеек относится к агрегатам вибрационного типа (см. Вибрационный водяной насос: принцип работы и рекомендации по выбору), перекачивающим воду за счет частых колебаний мембраны (или диафрагмы), поочередно всасывающей жидкость внутрь корпуса и выталкивающей её наружу.

Принцип действия и виды

Движение мембраны связано с колебаниями давления внутри прибора, которое в свою очередь уменьшается и увеличивается в результате действия переменного тока, создающего магнитное поле.

Устройство насоса

То есть, никаких вращающихся рабочих колес или винтов, а также подшипников, подверженных трению, насос «Ручеек» не содержит, поэтому может очень долго работать без поломок. Работает он от сети 220 В, весит около 4 кг, имеет удлиненную вытянутую форму, благодаря чему может использоваться как в колодцах, так и в скважинах диаметром более 100 мм.

Различают два вида таких устройств:

  • Ручеек 1 – насос с верхним забором воды. Такая конструкция позволяет ему не перегреваться, так как система охлаждается перекачиваемой жидкостью. Кроме того, он не взбаламучивает воду, поднимая частички песка и ила со дна, и сам реже засоряется ими.
  • Ручеек 1М – насос с нижним забором воды. С его помощью можно полностью опустошать емкости и откачивать воду из затопленных помещений. Для защиты от перегрева в него встроен термодатчик, отключающий агрегат при перегрузках или отсутствии воды.

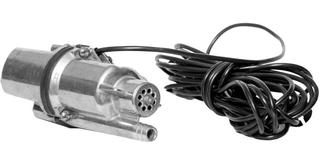

Модель с нижним водозабором

Технические характеристики

Основные технические характеристики указаны в таблице:

Подача при напоре 40 м л/час 432
Подача при напоре 1 м л/час 1500
Номинальный напор м 40
Максимальный напор м 60
Потребляемая мощность Вт 225
Размеры (диаметрХвысота) мм 98Х268
Диаметр присоединительного патрубка мм 19

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Область применения

Вибрационные насосы типа Ручеек не предназначены для решения масштабных задач по водоснабжению предприятий или многоквартирных домов.

Это маломощные агрегаты для бытового использования, с помощью которых осуществляются следующие действия:

  • Обеспечение водой жилого дома с небольшим количеством жильцов. Для большой семьи он вряд ли подойдет, так как не сможет одновременно обеспечивать напор сразу в нескольких водоразборных точках, например, в душевой кабине, кухонном кране и стиральной машине. Семи литров в минуту для этого недостаточно.

Обратите внимание. Инструкция не рекомендует подключать такой насос к дому и одновременно использовать для полива или других нужд на участке, так как это может привести к его перегрузке. Или нужно всегда следить, чтобы он использовался поочередно.

Во время полива напор в доме будет слабым

  • Автоматизация подачи воды из малодебитного источника (см. Дебит колодца или как рассчитать его уровень). Если вода в колодец или скважину прибывает очень медленно, мощный насос опустошит его довольно быстро и отключится либо просто сломается, работая вхолостую. Маломощные насосы Ручеек в такой ситуации будут работать стабильно, откачивая воду пусть медленно, но без перерывов для восстановления уровня воды и без взбаламучивания нижнего придонного слоя.
  • Осушение подвалов и погребов, откачивание воды из бассейнов. Данное устройство полезно иметь всем дачникам и владельцам домов, подземные помещения которых затапливает во время весенних паводков. Для их осушения лучше всего подойдет насос вибрационный Ручеек 1М с нижним забором воды, который сможет выкачать всю воду. Конечно, на это потребуется немало времени, но все же это лучше, чем черпать и выносить воду ведрами.

В такой ситуации выручит Ручеек

Совет. Чтобы насос не засорился, желательно оборудовать его всасывающее отверстие специальным фильтром либо поместить устройство в фильтрующий стакан.

  • Заполнение системы отопления. Если дом уже построен, система отопления смонтирована, а воду на участок ещё не дотянули или не успели соорудить собственный источник, заполнить систему тоже можно с помощью маломощного насоса, опущенного в емкость с водой. Его соединяют шлангом со спускным краном на радиаторе, открывают его и включают агрегат в сеть. Во время закачки необходимо контролировать давление по манометру, чтобы вовремя отключить оборудование.
  • Прокачка скважин. Скважины на даче, посещаемой только в теплое время года, из-за нерегулярного использования часто заиливаются. Забившийся частичками ила фильтр начинает хуже пропускать воду, её уровень падает. Решить эту проблему также поможет насос скважинный Ручеек, который нужно опустить на дно и включить. Создаваемая им вибрация будет выбивать твердые частицы из фильтра. Смешиваясь с водой и проходя через насос, они будут удаляться из источника, очищая его. А эту грязную воду можно использовать для полива огорода или наполнения накопительной емкости. Прокачку выполняют до тех пор, пока напор не станет сильнее, а вода чище.

Очистка заиленного колодца

Незаменим Ручеек и как запасной вариант. Такое оборудование можно купить «про запас», на случай выхода из строя основного.

Его цена не пробьет брешь в семейном бюджете, зато на то время, пока вы будете выбирать новый насос или ремонтировать имеющийся, дом не останется без водоснабжения. Минимальные потребности Ручеек вполне обеспечит.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

Они таковы:

  • В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

На фото показано крепление страховочного троса

Обратите внимание! Нельзя опускать и подвешивать насос на питающем кабеле. Он быстро повредится из-за вибрации.

  • Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
  • Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Что делать, если насос сломался

Так как конструкция устройства весьма надежная и не содержит вращающихся и истирающихся элементов, то неисправности насоса Ручеек в течение гарантийного срока, составляющего 30 месяцев, случаются довольно редко. А если и случаются, то ремонтируется он бесплатно.

Но ничто не вечно, и со временем проблемы все же могут возникнуть. Чаще всего они связаны с попаданием крупных абразивных частичек или воды внутрь механизма. Почему это происходит и как устранить неполадки своими руками?

  • Из-за воздействия твердых частиц, проникших внутрь, несмотря на встроенный фильтр, может деформироваться или порваться резиновый клапан. Его легко можно заменить с помощью ремкомплекта или вырезав аналогичную деталь из толстой резины. Например, из пробки от бутылок с жидкими медицинскими препаратами.

Ремкомплект для вибрационных насосов

  • Вода попадает в насос в результате разгерметизации корпуса, когда устройство находится близко к стенкам колодца или работает в скважине без амортизирующего резинового кольца. Вибрируя, оно получает удары по корпусу, который не выдерживает такой нагрузки. Заливающаяся в него вода приводит к отслоению магнита от заливки. Чтобы закрепить его, нужно нарезать болгаркой на его поверхности канавки, заполнить их водостойким герметиком и вставить назад, хорошо зажав до высыхания.

Это важно! При дальнейшей эксплуатации насоса необходимо исключить его соприкосновение со стенками обсадной трубы, а также работу в сухом режиме.

Заключение

Имея в дачном арсенале такое полезное устройство, как вибрационный насос небольшой мощности, можно использовать его не только для подачи воды из местного источника, но и для множества других целей. Пусть по многим характеристикам Ручеек и уступает современным мощным моделям, но его стабильная работа и надежность – это гарантия того, что вы никогда не останетесь без воды для повседневных нужд.

Дополнительную информацию о нюансах его установки, эксплуатации и ремонта вы можете получить из видео в этой статье.

описание и технические характеристики, использование устройства

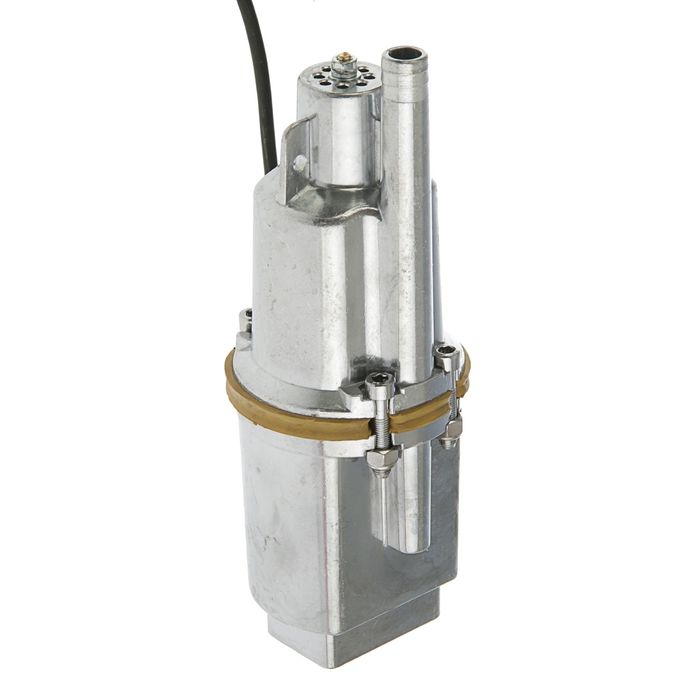

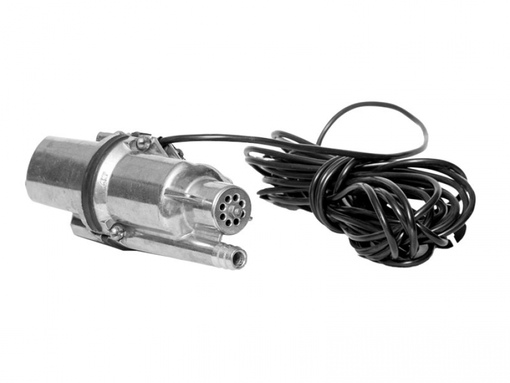

Вибрационный насос Ручеек обладает компактными размерами

Водяной насос «Ручеек» обладает множеством преимуществ и считается лидером на рынке. Производителем техники является Беларусь. Чтобы обезопасить конструкцию, рекомендуется отдельно приобрести фильтр.

Содержание статьи

Технические характеристики

Вибрационный насос «Ручеек» по техническим характеристикам считается достаточно качественным оборудованием. По многим параметрам он превосходит продукцию прочих компаний-производителей. Нередко приборы обладают высотой подъема воды 40 м. Большей практичностью отличаются насосы с этим показателем в 60 м.

Перед монтажом вибрационного насоса Ручеек следует посмотреть обучающее видео

Оборудование может быть погружено максимум на 7 м. Если прибор используется для скважины, то ее диаметр обязательно должен превышать размер самого насоса. Обычно его диаметр составляет 10 см. Главное при выборе насоса – его производительность. Она определяется количеством литров воды, которую перекачивает оборудование за час работы.

Разновидности насосов «Ручеек» по производительности:

  • Небольшая составляет 360 л/ч;
  • Средние показатели — 750 л/ч;
  • Высокая позволяет перекачать 1500 л/ч.

Мощность находится в пределах 225-300 Вт. При этом напряжение для всех моделей составляет 220 В с частотой тока 50 Гц. Оборудование может бесперебойно работать 12 часов.

Лучшая производительность наблюдается в насосах с верхним забором воды. Такие модели меньше подвержены попаданию твердых частиц по сравнению с оборудованием, куда вода проникает снизу.

К прочим характеристикам можно отнести тип насоса. Обычно это погружной вертикальный вид. Агрегат алюминиевый, с одним обратным клапаном. Вес составляет 4 кг. При этом могут встречаться модели с разной длиной кабеля – от 10 до 40 м. Диаметр шланга варьируется в пределах 18-22 мм. Вода в зависимости от модели может проникать как снизу, так и сверху.

Преимущества вибронасоса

Приборы «Ручеек» отличаются высоким качеством. Такая продукция хорошо зарекомендовала себя на рынке. Это отечественный производитель, который представляет доступное оборудование при хороших эксплуатационных характеристиках.

Плюсы прибора:

  1. Хорошо поддается ремонту. В конструкции можно заменить все элементы и узлы.
  2. Не требует дорогого технического обслуживания. Достаточно включить насос — и все, не нужно контролировать его работу. В автономном режиме устройство способно работать 12 часов. Но лучше делать небольшие перерывы, чтобы повысить рабочий ресурс прибора.
  3. При верхнем заборе воды электрическая часть устройства охлаждается. При этом оно не загрязняется илом или мелкими камешками.
  4. Используется для откачки воды из любых источников. Но устройство работает только с питьевой водой.
  5. Корпус изделия отличается прочностью. Случаи разгерметизации практически не встречаются. Для предохранения от соприкосновений со стенками колодца используют резиновое кольцо.
  6. Фиксировать устройство на стенке колодца нет необходимости. Насос просто подвешивается на веревке или бечевке.
  7. Устройство оборудовано термозащитой. При перегреве происходит автоматическое отключение. Обычно такое возможно, когда в источнике понижается количество воды.

Среди преимуществ вибрационного насоса Ручеек следует отметить практичность и длительный срок службы

Прибор идеально подходит для источника с низким дебетом воды. Благодаря умеренной производительности оборудование способно обеспечивать подачу жидкости долгое время. При этом не происходит полного осушения колодца или скважины.

Принцип работы и устройство

В погружной прибор «Ручеек» входят электропривод, вибратор и корпус. Все детали соединены между собой с помощью винтов. Электропривод состоит из сердечника с двумя катушками и питающего шнура. Вибратор в своей конструкции имеет амортизатор, диафрагму, упор, муфту и шток, внизу которого оборудован якорь, а вверху – поршень.

Корпус имеет вид кожуха. В верхнем его отделе расположен стакан с отверстиями для подачи воды и труба для ее выхода. Клапан используется для закрытия и открытия данных отверстий.

Обслуживать насос Ручеек достаточно легко

Перекачка происходит благодаря движениям якоря и поршня. Они начинают колебаться благодаря эластичному амортизатору, который превращает переменный ток в вибрации. Шток приводит в движение поршень, а он с помощью вибраций делает небольшой гидравлический удар в стакане, где расположены отверстия. Клапан тогда закрывается, и вода выводится.

Конструкция насоса не предусматривает вращающиеся элементы. А это минимизирует возможность поломки, ведь именно трение приводит к проблемам с оборудованием.

Из-за верхнего забора жидкости система не нагревается, так как вода ее охлаждает. К тому же в конструкцию не попадает ил и прочий мусор со дна колодца. «Ручеек» реже забивается и нечасто требует чистки.

Настройка и инструкция к использованию

«Ручеек» отличается надежностью. Если правильно использовать оборудование, то поломки будут крайне редко. Некоторые неисправности легко устраняются с помощью правильной настройки. Для этого потребуется достать насос из колодца и поместить в емкость с водой без шланга. Дальше запускается прибор и проверяется напряжение, которое должно составлять 220 В.

При достаточном напряжении оборудование можно отключать. Дальше продувают выходное отверстие. Процедуру можно выполнить просто ртом, специальных инструментов не требуется. При правильных настройках насос с легкостью продувается. Если дунуть сильнее, то можно услышать ход поршня.

Перед разборкой необходимо сделать метки на стыках. Это упростит дальнейшую сборку.

Насос разбирается. Для этого потребуются тиски, которыми сжимают уступы на корпусе, которые находятся рядом с винтами. Ослабление винтов проводится поочередно. При первой разборке можно выполнить замену винтов с головкой под шестигранник, что намного удобнее для сборки конструкции.

Время от времени в насосе Ручеек следует менять изношенные детали

Настройка «Ручейка»:

  1. Определение положения поршня. В правильном варианте он находится параллельно остальным частям конструкции. Причина перекоса может крыться в зазоре между его втулкой из металла и штоком. Решить проблему можно, перемотав шток фольгой до устранения зазора.
  2. Соблюдение совпадения осей штока и поршня. Если они смещаются, то стакан начинает ерзать по прокладке. Для устранения разбирают и собирают конструкцию. При этом стакан временно крепится к прокладке с помощью скотча.
  3. Правильный интервал между поршнем и седлом. В идеале оно должно составлять 0,5 мм. Регулировать расстояние можно, манипулируя количеством шайб с толщиной 0,5 мм, которые надеваются на шток.

Правильно собранный электронасос работает при нормальном напряжении, обеспечивая давление 0,2-0,3 м. Но если после настройки устройство функционирует плохо, то нужно его разбирать и устранять поломку. Нередко причина кроется в погнутом штоке поршня. Устранить проблему своими руками не получится, но можно немного подкорректировать.

Вибронасос «Ручеек» подойдет для любого источника чистой воды. Конструкция прочная, надежная, эффективная. Ремонт можно провести самостоятельно, замена деталей не вызовет трудностей.

Водяной наасос «Ручеек» — технические характеристики и эксплуатация

Характеристики насоса Ручеек

Технические характеристики и основные параметры вибрационного насоса Ручеек описываются несколькими пунктами:

  • погружной насос с верхним или с нижним забором воды;
  • рабочая глубина до 40 м;
  • производительность – около 450 л в час;
  • электропитание от бытовой сети 220 В;
  • потребляемая мощность 270 Вт;
  • вес – 4 кг.

Технические характеристики насосов Ручеек

Такие характеристики насоса Ручеек не особо впечатляют, но для удовлетворения нужд по воде в небольшом хозяйстве – вполне приемлемы.

Принцип работы

Вибрационный погружной насос Ручеек имеет диафрагму, вибрация которой создает разность давления внутри корпуса. Поток воды образуется за счет заборного клапана, который попеременно находится в закрытом или открытом положении.

Такой вибронасос не требует постоянного обслуживания, так как диафрагма приводится в движение электрической катушкой, которая создает электромагнитное поле. Отсутствие вращающихся деталей, подшипников, сложных кинематических схем не допускает критического износа деталей, поэтому поломок практически не происходит.

Описание моделей

Несмотря на простоту конструкции, насосы для воды Ручеек имеют несколько модификаций:

  • В-10, В-15, В-25, В-40;
  • Н-10, Н-15, Н-25, Н-40.

Различие в моделях заключается в расположении рабочего клапана для верхнего (В) или нижнего (Н) забора воды. Цифра после индекса указывает на технические характеристики, которые позволяют работать устройству на различной глубине от 10 до 40 метров. Любой погружной насос нормально работает при условии, что его корпус полностью находится в воде.

Погружные насосы для дачи

Так как некоторые скважины имеют ограниченное заполнение водой при интенсивном выкачивании, все устройства снабжены защитным реле, которое отключает насос в случае осушения источника. Это позволяет избежать перегрева при работе в сухую.

Принцип действия и преимущества погружного насоса «Ручеек». Инструкция по ремонту своими руками

Насос «Ручеек» был разработан еще в совет

Что нужно знать о погружных насосах

Преимущества и недостатки погружных насосов

Погружной насос имеет несколько основных преимуществ по сравнению с другими типами насосов:

Грунтовка: Грунтовка не требуется. Они являются самовсасывающими, поскольку работают под поверхностью перекачиваемой жидкости.

Кавитация: Погружные насосы полностью погружены в воду, поэтому они не подвержены кавитации. Это может быть проблемой с центробежными насосами и другими типами поршневых насосов прямого вытеснения.

КПД: Погружной насос имеет напор жидкости на всасывающем конце, что помогает ему работать. Ему не нужно тратить столько энергии на всасывание жидкости в насос, и, следовательно, он более эффективен.

Шум: Эти насосы в большинстве случаев работают очень тихо, будучи погруженными в воду.

Есть также некоторые недостатки, с которыми нужно бороться:

Доступность: Погружные насосы часто труднодоступны для текущего осмотра или технического обслуживания, особенно в глубоких скважинах.Это затрудняет профилактическое обслуживание, и во многих случаях насосы оставляют работать до тех пор, пока они не выйдут из строя и не потребуют замены.

Коррозия: Продолжительное воздействие любых жидкостей приведет к коррозии. Погружные насосы часто используются для перекачивания агрессивных и абразивных жидкостей. Уплотнения особенно подвержены коррозии, что приводит к утечкам и повреждению двигателя. Чтобы противодействовать коррозии, эти насосы должны быть изготовлены из коррозионно-стойкого материала, что может сделать их более дорогими, чем другие типы насосов той же мощности.

По возможности, погружные насосы следует проверять как можно чаще. Таким образом можно провести любой необходимый ремонт, чтобы продлить срок службы насоса.

Применение погружных насосов

Погружные насосы обычно очень надежны и способны хорошо работать в суровых условиях. Они сделаны из прочного чугуна и защищены от коррозии эпоксидным покрытием.

Вот некоторые из основных областей применения этих насосов:

Сточные воды: Погружные насосы широко используются в производстве песка и сточных вод.Они часто используются в насосных и подъемных станциях, поскольку они компактны и дешевле в установке, чем другие насосы.

Очистка сточных вод: Для этого приложения требуются погружные насосы, такие как насосы измельчителя, которые могут беспрепятственно транспортировать твердый материал от входа до выхода. Эти насосы часто превращают сточные воды в частицы для облегчения обработки и последующей обработки.

Отстойник: Погружные насосы часто используются для удаления жидкости из определенной области на небольшой глубине.Это может включать опорожнение хвостохранилищ после горных работ или откачку воды из здания после затопления.

Дноуглубительные работы: Эти насосы используются портовыми властями для выемки грунта в гавани. Они должны быть специально разработаны для работы с жидкостями с высоким содержанием твердых частиц.

Скважины: Водные скважины и скважины используют эти насосы для подъема воды на поверхность. В нефтегазовой промышленности для подъема нефти на поверхность из глубоких скважин широко используются погружные насосы ESP.

Горнодобывающая промышленность: На шахтах используются погружные насосы УЭЦН, конструкция которых отличается от тех, что используются в нефтегазовой промышленности. Им приходится работать в суровых условиях, потому что шахтная вода очень кислая и содержит взвешенные твердые частицы.

Морское применение: Погружные насосы используются на всех морских судах для борьбы с затоплением и разгрузкой барж.

Погружные насосы могут быть действительно незаменимыми. В некоторых из этих случаев промышленность не могла бы работать без них.

Цены на погружные насосные машины в Нигерии (2020)

Во многих частях Нигерии водоснабжение в лучшем случае ненадежно, а в худшем — нет. Это объясняет, почему большинство людей и семей придумали разные способы получения воды для бытовых нужд. От добычи воды из рек и рытья колодцев до строительства сложных систем водоснабжения из скважин — существует множество различных каналов, по которым нигерийцы получают воду для повседневного использования.

Насосные машины используются в Нигерии в течение долгого времени.Они используются либо для забора воды из колодцев, либо для забора воды из скважинных систем. Здесь мы поговорим о погружных насосных машинах, которые в основном используются для глубоких скважин.

Погружной насосный агрегат — это мощный насос с присоединенным к нему герметичным электродвигателем. Как следует из названия, вся его сборка погружена в воду. Этот тип насоса работает, выталкивая воду из глубокой скважины на поверхность, и более эффективен, чем струйный поверхностный насос, который работает, вытягивая воду вверх из глубокого источника.

Хотя погружные насосы могут использоваться в широком диапазоне применений, таких как нефтяные скважины, системы канализации, водоснабжения и так далее. Но здесь, в Нигерии, они чаще всего используются для бытовых систем водоснабжения. Популярные марки погружных насосов в Нигерии включают:

  • Pedrollo
  • Interdab
  • Grundfos
  • Granac
  • SAER

Цены на погружные насосные машины в Нигерии

  • Погружной водяной насос Granac 0.5 л.с. === N30,000 — N35,000
  • Погружной водяной насос Granac 0,75 л.с. === N35,000 — N40,000
  • Погружной насос Granac 1 л.с. === N40,000 — N45,000
  • Погружной Granac водяной насос 3 л.с. === N80,000 — N85,000
  • Погружной водяной насос Pedrollo 1,5 л.с. === N160,000 — N175,000
  • Погружной насос Pedrollo 2 л.с. === N225,000 — N240,000
  • Погружной водяной насос Pedrollo 3 л.с. === N240,000 — N260,000
  • Погружной водяной насос Interdab 1 л. с. === N50,000 — N65,000
  • Погружной водяной насос Interdab 2 л.с. === N90,000 — N110,000
  • Погружной водяной насос SAER 1 л.с. === N140,000 — N150,000
  • Погружной водяной насос SAER 1.5 л.с. === N155,000 — N165,000
  • Погружной водяной насос с медным змеевиком 1 л.с. === N30,000 — N40,000
  • Погружной водяной насос для дноуглубительных работ === N1,700,000 — N1,800,000
  • Grundfox solar погружной водяной насос === N750,000 — N800,000
  • Погружной водяной насос из нержавеющей стали 1,5 л.с. === N25,000 — N30,000
  • Погружной водяной насос OPP 1,5 л.с. === N50,000 — N60,000
  • Погружной водяной насос Finedab 1 л.с. === N25,000 — N30,000
  • Погружной водяной насос Fovol 1 л.с. === N25,000 — N30,000
  • Погружной водяной насос Lolenzy 1.5 л.с. === N90,000 — N100,000

Цены на погружные насосы зависят от таких факторов, как репутация бренда, выходная мощность, тип змеевика, количество проводов, долговечность и встроенные функции.

Как выбрать правильный погружной насос для скважин

При покупке погружного насосного агрегата в Нигерии вам нужно не ограничиваться ценой, чтобы не сделать неправильный выбор. Дешевый погружной насос, скорее всего, будет некачественным и неадекватным для ваших нужд.Итак, вам нужно спросить опытного скважинного инженера о лучших брендах, доступных здесь, в Нигерии.

Что еще более важно, вам необходимо определить требуемую выходную мощность для вашего насоса. Это будет зависеть от количества водопроводных труб и оборудования в вашем доме, офисе или другом объекте, для которого вы хотите использовать машину. Кроме того, требуемая выходная мощность вашей насосной машины будет зависеть от диаметра, а также от индивидуального давления потока воды на каждом выходе на вашем предприятии. Таким образом, вы не можете просто выйти на рынок и выбрать любую насосную машину просто потому, что ее выходная мощность идеально подходит для вашего генератора или ее цена соответствует вашему бюджету. Если вы купите погружную насосную машину меньшего размера, она либо будет работать неадекватно, либо вам придется много тратить на частый ремонт.

Глубина скважины — еще один фактор, определяющий, какой тип погружного насоса вам понадобится. Чем глубже скважина, тем мощнее должна быть ваша помпа.

Для большинства жилых помещений в Нигерии подойдет насосная машина мощностью 0,5 л. С., Но необходимо учитывать все упомянутые выше факторы. Например, 0.5 л.с. может оказаться недостаточно для вашего дома или офиса, если ваша скважина слишком глубокая или у вас слишком много водопроводных кранов и выходов. В этом случае вам придется выбрать насос с более высокой выходной мощностью.

Проверить цены на другие типы машин в Нигерии

Центрифужный питательный насос — GN Solids Control

Часть I: Питающий насос центрифуги GNG

(поршневой насос прямого действия)

Подающий центрифужный насос серии

GNG представляет собой поршневой насос прямого вытеснения, также называемый винтовым насосом. Объемный поршневой насос GNG — идеальный насос для подачи в декантерную центрифугу без сдвига или перемешивания бурового раствора. Основными частями являются винтовой вал (ротор) и втулка винтового вала (статор). Благодаря особой геометрической форме двух частей, они по отдельности образуют емкость для повышения давления. Жидкость течет вместе с валом, внутренняя скорость потока низкая, производительность остается, давление стабильное, поэтому не будет возникать завихрение и перемешивание. Вал насоса изготовлен из нержавеющей стали, насос серии GNG доступен для опции с полной комплектацией. корпус из нержавеющей стали.

Технические характеристики питательного насоса центрифуги GNG

Модель Расход (м3 / ч) Давление (МПа) Двигатель (кВт) Макс.скорость (об / мин) Вход (дюймы) Выход (дюймы) Вес (кг) Размеры: Д × Ш × В (мм)
GNG10-040B 10 (44 галлона в минуту) 0,3 4 244 3 3 245 2245 × 320 × 550
GNG20-055B 20 (88 галлонов в минуту) 5. 5 210 3 3 323 2450 × 340 × 562
GNG30-075B 30 (132 галлона в минуту) 7,5 258 4 4 386 2761 × 370 × 600
GNG40-110B 40 (176 галлонов в минуту) 11 252 5 5 454 3270 × 370 × 665
GNG50-110B 50 (220 галлонов в минуту) 11 273 5 5 608 3790 × 400 × 782
GNG60-150B 60 (264 галлонов в минуту) 15 225 5 5 649 3322 × 550 × 740
GNG70-220B 70 (308 галлонов в минуту) 22 230 6 6 875 3740 × 420 × 785
GNG80-220B 80 (352 галлонов в минуту) 22 283 6 6 875 3740 × 420 × 785
GNG90-220B 90 (396 галлонов в минуту) 22 205 6 6 875 3740 × 420 × 785

Характеристики питающего насоса центрифуги GNG

Подающий насос центрифуги

GNG может приводиться в движение с помощью муфты или регулировать скорость с помощью двигателя с регулируемой скоростью, треугольного клинового ремня, коробки передач и т. Д. Поршневой насос серии G без дополнительных принадлежностей, компактной конструкции, небольшого объема, простого обслуживания, ротора и статора являются изнашиваемыми частями этого насоса, их удобно заменять.Статор изготовлен из эластомерного материала, поэтому он имеет особые преимущества по сравнению с другими насосами для перекачки жидкостей с высокой вязкостью и твердых взвешенных частиц.

Прочее Питающий насос центрифуги

Насос прямого вытеснения серии

GNG является наиболее популярным насосом для центробежной подачи, но для некоторых применений в буровой промышленности также используются горизонтальный центробежный насос и погружной шламовый насос для подачи бурового раствора в декантерную центрифугу.

Проверить горизонтальный центробежный насос можно здесь: http: // www.gnsolidscontrol.com/sand-pump/

Часть II: Питающий насос центрифуги YZ

(Погружной шламовый насос)

YZ Погружной шламовый насос с вертикальной одноступенчатой ​​системой и одинарной системой всасывания, подвесной центробежный насос, он изготовлен из износостойкого сплава, может перекачивать среду с частицами высокой концентрации. Между рабочим колесом и корпусом насоса нет подшипника и сальника. поэтому шламовый насос не требует обслуживания и устойчив к высоким температурам, шламовый насос является идеальным центробежным насосом для

Погружной шламовый насос

YZ Погружной шламовый насос (подача центрифуги)

Модель Расход (м3 / ч) Высота подъема (м) Двигатель (кВт) Скорость (об / мин) Выход (дюймы)
GN50YZ20A-18 30 (132 галлона в минуту) 10 4 1450 (50 Гц) 1750 (60 Гц) 2
GN50YZ40A-10 40 (176 галлонов в минуту) 10 5.5 2
GN80YZ50A-20 60 (264 галлонов в минуту) 18 7,5 3
GN80YZ80A-20 80 (352 галлонов в минуту) 20 11 3
GN100YZ100A-30A 110 (440 галлонов в минуту) 24 18,5 4
GN100YZ100A-30 120 (528 галлонов в минуту) 28 22 4
GN100YZ160A-38B 164 (721 галлонов в минуту) 26 30 4
GN150YZ250A-40B 240 (1056 галлонов в минуту) 24 37 6
GN150YZ250A-40A 270 (1188 галлонов в минуту) 30 45 6

Модель шламового насоса Значение: 80 - YZ80-20A
YZ — Вертикальный погружной шламовый насос
80 — Выходной диаметр насоса (мм)
80 — Расчетный расход насоса (м ³ / ч)
20 — Конструкция насоса напор (м)
A — Рабочее колесо, которое нужно обрезать первым

Тип привода насоса: Шламовый насос соединяется посредством гибкой муфты и электродвигателя, направление вращения насоса — по часовой стрелке от первичного хода

YZ Конструкция погружного шламового насоса

YZ шламовые насосы структура консольного насоса одной ступени и одного всасывания, с корпусом подшипника, поддерживая, промежуточная труба, соединяющая гидравлические компоненты насоса, вода выпускается из частей сливной трубы, рабочее колесо насоса является для полуавтоматических окутано перемешивающая лопасть на лопасти выдвинута, основная характеристика этого насоса заключается в том, что детали вала подводного насоса имеют достаточную жесткость, рабочее колесо и корпус насоса не имеют подшипников, нет уплотнения вала, которое может транспортировать большую среду твердых частиц. Длина подачи воды шламовым насосом составляет от 800 до 2000, всасывающая труба может быть подобрана в случае необходимости. Уплотнение вала проходит в подводный насос без создания уплотнение вала, привод должен быть установлен вертикальный двигатель на опорной сиденье соединительной муфтой и с насосом.

Купите погружной шламовый насос от китайского производителя. Погружной шламовый насос GN Solids Control system. Буровой резервуар Погружной шламовый насос . Ваш лучший погружной шламовый насос для системы циркуляции бурового раствора и подачи декантерной центрифуги.

Погружные отстойники и насосы Little Giant

Little Giant имеет прочную репутацию производителя высококачественных и долговечных погружных насосов! PlumbingSupply.com® — это ваш поставщик погружных насосов для сточных вод и отстойников, комплектных систем выброса и тысяч других сантехнических изделий, приспособлений и принадлежностей. Ищете большой выбор насосов для различных областей применения? Кликните сюда.

Насосы для отстойников и сточных вод серии 6EC от Little Giant

Полипропиленовые основы

Характеристики этих насосов:

  • Энергоэффективный двигатель на 5 А
  • 1/3 HP погружной отстойник / насос для сточных вод
  • 53 галлонов в минуту на расстоянии 5 футовнапора — 34 галлона в минуту на 20 футов
  • Максимальный вертикальный подъем (отключение) на высоте 28 футов
  • Обрабатывает жидкие и твердые отходы диаметром до 1/2 дюйма
  • Разработан для непрерывной работы, но не должен работать всухую
  • Винты, болты из нержавеющей стали, ручка и уплотнение в сборе
  • Торцевые уплотнения (пружина из нержавеющей стали, детали из нитрила, графитовые и керамические поверхности)
  • Тепловая защита от перегрузки
  • Улитка с эпоксидным покрытием
  • Доступны модели с ручным и автоматическим управлением
  • 1-1 / 2 «разгрузка FNPT
  • Диапазон температуры жидкости: 140 ° F (60 ° C)
  • Поплавковый выключатель мгновенного действия активируется на уровне «включено» примерно на 8–11 дюймов и «выключено» на уровне примерно 2–5 дюймов.
  • Механический поплавковый выключатель Piggyback «включено» срабатывает на уровне приблизительно от 13 дюймов до 15 дюймов и «выключен» на уровне приблизительно от 6 дюймов до 8 дюймов

Чугунные основания

Двигатели

Little Giant с постоянными разделенными конденсаторами (PSC) обеспечивают меньшее потребление тока, повышая энергоэффективность, улучшая производительность и более холодный двигатель.Корпус и крышка из чугуна с эпоксидным покрытием, основание из полипропилена или чугуна на ваш выбор и нейлоновое рабочее колесо обеспечивают долговечный, устойчивый к коррозии и ржавчине, надежный насос. Корпус двигателя насоса заполнен диэлектрическим маслом для отвода тепла двигателя и обеспечивает смазку подшипников на весь срок службы. Это масло не токсично для водных организмов.

115 В — 60 Гц, 5,0 А, 1/3 л.с., 53 галлона в минуту при 5-футовых моделях (сертифицировано UL / CSA)


Высоконапорные насосы для сточных вод серии 9EN от Little Giant

Модель 9EN-CIA-RF

Характеристики этих насосов:

  • Идеально подходит для использования в коммерческих, жилых, сельскохозяйственных и промышленных применениях для обезвоживания, сточных вод и сточных вод
  • Мощный 4/10 л. с. полностью погружной отстойник / насос для сточных вод
  • Перемещает воду с колоссальной скоростью 80 галлонов в минуту при давлении напора 5 футов
  • Максимальный вертикальный подъем (отключение) на высоте 32 футов
  • Обрабатывает жидкие и твердых отходов от до диаметром 3/4 дюйма
  • Отлично подходит для отвода легких или средних сточных вод из зоны сбора вверх в канализационные, септические или дренажные линии.
  • Тепловая защита от перегрузки
  • 1-1 / 2 «разгрузка FNPT
  • Автоматический насос имеет диапазон уровней 9 «- 14» «Вкл.» И 2 «- 6» «Выкл.» С регулируемым механическим поплавковым выключателем Piggyback

Двигатели с постоянными разделенными конденсаторами работают меньше, потому что они потребляют меньший электрический ток.Кроме того, корпус двигателя заполнен маслом для быстрого отвода тепла и смазки подшипников на весь срок службы. Внешний корпус изготовлен из чугуна с защитным эпоксидным покрытием с использованием винтов, болтов, ручки и уплотнений из нержавеющей стали для защиты от коррозии и ржавчины. Все эти комбинированные характеристики насоса не только обеспечивают большую энергоэффективность, но и улучшают производительность насоса, что, в свою очередь, увеличивает срок его службы.

115 В — 60 Гц, 9,0 А 4/10 л.с., 80 гал / мин @ модели 5 футов (сертифицировано UL / CSA)


Отстойники / сточные насосы Little Giant 14EH серии

Элиминатор с высоким напором, серия

Показана модель 14EH-CIM

Характеристики этих насосов:

  • 1/2 HP , но рассчитан на очень высокий напор
  • Расход: 60 галлонов в минуту при напоре 20 футов
  • Максимальный вертикальный подъем (отключение) 50 футов
  • Перекачивает жидкости и твердые отходы диаметром до 3/4
  • Рекомендуется, когда напор будет выше 20 футов напора
  • Для автоматической работы необходимо использовать поплавковый выключатель или контроллер уровня жидкости
  • Предназначен для непрерывного использования полностью погружен в воду

Корпус насоса изготовлен из высокопрочного чугуна с эпоксидным покрытием и имеет винты, болты и подъемное кольцо из нержавеющей стали для защиты от ржавчины и коррозии. Двигатель с постоянным разделенным конденсатором развивает высокую скорость 3450 (об / мин), а двигатель насоса оснащен термозащитным устройством с автоматическим возвратом в исходное состояние, которое защищает насос от перегрева. Корпус двигателя заполнен маслом не только для охлаждения двигателя, но и для смазки подшипников и уплотнений. Для увеличения срока службы насоса и наилучших результатов охлаждения уровень перекачиваемой жидкости должен быть выше верхней части корпуса двигателя. Этот насос оснащен литым чугуном с эпоксидным покрытием, динамически сбалансированным, двухлопастным, незабивающимся рабочим колесом с откачивающими лопатками для оптимальной производительности и эффективности перекачивания.Соединения конденсатора и кабеля питания изолированы от маслонаполненного корпуса двигателя для облегчения технического обслуживания в полевых условиях. Насосы Little Giant 14EH-CIM весят 82 фунта.

Этот насос для сточных вод Little Giant 14EH-CIM может перекачивать воду на высоту до 50 футов по вертикали. Это означает, что даже если насос все еще может работать, сточные воды (смесь жидкости и твердых веществ) не смогут подниматься выше 50 футов и будут просто оставаться на этой высоте в трубе. Этот насос не рекомендуется для работы при давлении головки будет ниже, чем 20 футов головы.Работа при давлении напора менее 20 футов может привести к сокращению срока службы насоса, перегрузке двигателя, повреждению и отказу двигателя.

115 В — 60 Гц, 12,5 А, 1/2 л.с. — 60 галлонов в минуту при 20 ‘модели — (Сертификат UL / CSA)

Из-за размера / веса и для обеспечения безопасной доставки некоторые товары доставляются грузовиком и имеют дополнительную плату за доставку в размере 175 долларов США за товар .


Сопутствующие товары и информация

Перекрестная таблица для насоса для сточных вод

Little Giant прекращает выпуск насосов серий 6E, 6EN, 8E и 9E.В приведенной ниже перекрестной ссылке показаны старые номера деталей и номера насосов, которые вы можете заказать для замены существующего насоса. Производство большинства насосов серии Little Giant 10E также прекращено. Насосы серии 10E имеют мощность 1/2 л.с., но насосы серии 9EN 4/10 л.с. обеспечивают те же 80 галлонов в минуту на 5 футах напора, имеют большую высоту отсечки и стоят намного меньше, чем серия 1/2 HP 10E. Они также дешевле в эксплуатации, потому что меньше потребляемая сила тока. Мы также показываем номера перекрестных ссылок для насосов серии 10E ниже.

СТАРАЯ Арт. № СТАРЫЙ Арт. № Используйте Арт. № Используйте Арт. №
6E-CIM 506710 6EC-CIM 506801
560851
6EN-CIM 506610
6E-CIM 506711 6EC-CIM 506802
560852
6EN-CIM 506611
6E-CIM 506730 230 В
Снято с производства
6EN-CIM 506615
6E-CIM 506735 230 В
Снято с производства
6EN-CIM 506616
6E-CIM 506775 6EC-CIM 506806
6EN-CIM 506641
6EN-CIA-SFS 506630 6EC-CIA-SFS 506807
506855
6E-CIA-SFS 506701 6EC-CIM 506804
6EN-CIA-SFS 506631
6EN-CIA-SFS 506635 230 В
Снято с производства
6EN-CIA-SFS 506636
6EN-CIA-RF 506619 6EC-CIA-RF 506858
6EN-CIA-RF 506620 6EC-CIA-RF 506803
506853
8E-CIM 509000
509005
9EN-CIM 509207
8E-CIM 509125 9EN-CIM 509208
8E-CIA-RFS 509100
509105
509120
9EN-CIA-RF 509209
9E-CIM 509200 9EN-CIM 509207
9E-CIM 509225 9EN-CIM 509208
9EH-CIM 509330 9EN-CIM 509208
9E-CIA-RFS 509300
509320
9EN-CIA-RF 509209
9EH-CIA-RFS 509350 9EN-CIA-RF 509209
10E-CIM 511200 9EN-CIM 509207
10E-CIA-VDS 511201 9EN-CIA-RF 509209
10E-CIM 511225 9EN-CIM 509208
10E-CIA-RFS 511300 9EN-CIA-RF 509209
10E-CIA-SFS 511350 9EN-CIA-RF 509209
10E-CIA-SFS 511355 9EN-CIA-RF 509210

вернуться наверх ↑

Honda Pumps: Погружные водяные насосы

Идти

Энергетическое оборудование

  • Генераторы

      Домашнее резервное копирование

      Промышленное

      Рекреационный

      Супер тихо

      Экономика

      Посмотреть все

      Генераторы
      Полезные инструменты
      • Выберите правильный генератор

      • Подключение к вашему дому

      • Сравнение уровня звука

      • Параллельная возможность

      • Аксессуары

      Видео
      • Продукт
        Информация Видео

      • Как
        Видео

      Ресурсы
      • Брошюры

      • Специальный
        Предложения

      • Финансирование
        Параметры

      Использование и обслуживание
      • Инструкции по эксплуатации
      • Генератор
        Безопасность

      • Генератор
        Операция

      • Топливо
        Рекомендации

      • Аккумулятор
        Обслуживание

      • Сосуд
        Выбор

      Сервис и поддержка
      • Продукт
        Регистрация

      • Информация о деталях
      • Магазин
        Руководства

      • Гарантия
        Информация

      • Напоминает и
        Обновления

      • Поддержка
      • Специальные предложения
      • Финансирование
    • Газон и сад

      Газонокосилки

      Серия HRX

      HRN серии

      Серия HRS

      Серия HRC

      Посмотреть все

      Газонокосилки
      Выберите подходящую газонокосилку
      • Выбор
        Косилка

      • Почему
        Выберите газонокосилки Honda?

      • Роботизированные косилки

      • Аксессуары

      Видео
      • Продукт
        Информация Видео

      • Как
        Видео

      Ресурсы
      • Брошюры

      • Специальный
        Предложения

      • Финансирование
        Параметры

      Использование и обслуживание
      • Владелец
        Руководства

      • Газон
        Советы по обслуживанию косилки

      • Топливо
        Рекомендации

      • Мульчирование
        Льготы

      • Уход за газонами
        подсказки

      Сервис и поддержка
      • Продукт
        Регистрация

      • Запчасти
        Информация

      • Магазин
        Руководства

      • Гарантия
        Информация

      • Напоминает и
        Обновления

      • Поддержка
      • Специальные предложения
      • Финансирование

      Роботизированные косилки

      Miimo

      Культиваторы

      Мини-культиватор

      Средние культиваторы

      Культиватор с задней стойкой

      Посмотреть все

      Культиваторы
      Выберите правильный культиватор
      • Выбор
        культиватор

      • Почему
        Выбираете Honda Tiller?

      • Аксессуары

      Видео
      • Продукт
        Информация Видео

      • Как
        Видео

      Ресурсы
      • Брошюры

      • Специальный
        Предложения

      • Финансирование
        Параметры

      Использование и обслуживание
      • Владелец
        Руководства

      • Топливо
        Рекомендации

      • Обработка почвы
        подсказки

      Сервис и поддержка
      • Продукт
        Регистрация

      • Запчасти
        Информация

      • Магазин
        Руководства

      • Гарантия
        Информация

      • Напоминает и
        Обновления

      • Поддержка
      • Специальные предложения
      • Финансирование

      Триммеры

      Триммеры

      Кусторезы

      Система VersAttach

      Посмотреть все

      Триммеры
      Выберите подходящий триммер
      • Почему выбирают
        Хонда?

      • 4-тактный
        Преимущества двигателя

      • Нижняя
        Стоимость операции

      • Простота
        использовать

      • Аксессуары

      Видео
      • VersAttach Видео

      Ресурсы
      • Брошюры

      • Специальный
        Предложения

      • Финансирование
        Параметры

      Использование и обслуживание
      • Владелец
        Руководства

      • Топливо
        Рекомендации

      Сервис и поддержка
      • Продукт
        Регистрация

      • Запчасти
        Информация

      • Магазин
        Руководства

      • Гарантия
        Информация

      • Напоминает и
        Обновления

      • Поддержка
      • Специальные предложения
      • Финансирование
    • Насосы

      • Насосы

      Насосы общего назначения

      Насосы высокого давления

      Строительные насосы

      Универсальные насосы

      Погружные насосы

      Посмотреть все

      Насосы
      Выберите правильный насос
      • Почему выбирают Honda

      • Выбор
        Насос

      • Аксессуары

      • Насос
        Терминология

      • Насос
        Теория / Дизайн

      • Скачать насос
        Выбрать

      • Насос
        Выбрать

      Ресурсы
      • Брошюры

      • Специальный
        Предложения

      • Финансирование
        Параметры

      Использование и обслуживание
      • Инструкции по эксплуатации
      • Поиск проблемы
        Руководство

      • Топливо
        Рекомендации

      • Хранение / грунтовка
        подсказки

      Сервис и поддержка
      • Продукт
        Регистрация

      • Информация о деталях
      • Магазин
        Руководства

      • Гарантия
        Информация

      • Напоминает и
        Обновления

      • Поддержка
      • Специальные предложения
      • Финансирование
    • Снегоочистители

      • Снегоуборочные машины

      Одноступенчатая снегоуборочная машина

      Двухступенчатая снегоуборочная машина

      Посмотреть все

      Снегоуборочные машины
      Выберите подходящий снегоуборщик
      • Особенности для рассмотрения

      • Почему
        Выбираете снегоуборочные машины Honda?

      • Селектор снегоуборщика

      • Аксессуары

      Видео
      • Продукт
        Информация Видео

      • Как
        Видео

      Ресурсы
      • Брошюры

      • Специальный
        Предложения

      • Финансирование
        Параметры

      Использование и обслуживание
      • Инструкции по эксплуатации
      • Топливо
        Рекомендации

      Сервис и поддержка
      • Продукт
        Регистрация

      • Информация о деталях
      • Магазин
        Руководства

      • Гарантия
        Информация

      • Напоминает и
        Обновления

      • Поддержка
      • Специальные предложения
      • Финансирование
    • Служба поддержки

    • Специальные предложения

    • Финансирование

    Найти дилера

    Поиск

    Идти

    Служба поддержки
    Специальные предложения
    Финансирование

    • Главная

    • Насосы

    • Погружные насосы

    ПРОДУКЦИЯ — Погружной насос

    Новые продукты
    Периферийный насос
    Центробежный насос
    Самовсасывающий струйный насос
    Погружной насос
    Многоступенчатый насос
    Садовый насос
    Циркуляционный насос
    Насос бензинового двигателя
    Другие насосы
    Принадлежности
    Автоматический регулятор

    Главная> Продукция> Погружной насос

    Погружной насос
    POP2
    Погружные ДРЕНАЖНЫЕ насосы
    (ДЛЯ ЧИСТОЙ ВОДЫ)
    П ОП
    VORTEX

    Погружные насосы VORTEX
    (ДЛЯ СТОЧНОГО НАСОСА)
    MVS10-1
    Погружной однолопастный насос
    (ДЛЯ КАНАЛИЗАЦИИ)
    SP100F
    ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ПЛАСТИКА
    VTX3000
    ПОГРУЖНЫЕ ВИХРЕВЫЕ НАСОСЫ
    SS700
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    2SS750
    ДВУХСТУПЕНЧАТЫЕ ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    (ВЫСОКАЯ ГОЛОВКА)
    SA750
    ПОГРУЖНЫЕ НАСОСЫ С АЛЮМИНИЕВОЙ КРЫШКОЙ
    2SA1100
    ДВУХСТУПЕНЧАТЫЕ ПОГРУЖНЫЕ НАСОСЫ
    (ВЫСОКАЯ ГОЛОВКА)
    2SI1500F
    МНОГОСТУПЕНЧАТЫЕ ПОГРУЖНЫЕ НАСОСЫ (ВЫСОКИЙ НАСОС)
    VSW1100F
    НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    V450
    НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    V1100
    НАСОСЫ ДЛЯ НЕРЖАВЕЮЩЕЙ СТАЛИ
    V1300DF
    КАНАЛИЗАЦИОННЫЕ НАСОСЫ S / S С СИСТЕМОЙ РЕЗКИ
    VN750
    НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    VH 1500
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ВЫСОКОГО НАСОСА (ДЛЯ ЧИСТОЙ ВОДЫ)
    VH 2200
    ПОГРУЖНОЙ НАСОС ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ВЫСОКОГО НАСОСА (ДЛЯ ЗАГРЯЗНЕННОЙ ВОДЫ)
    VC 1100
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ВЫСОКОГО НАСОСА (ДЛЯ ЧИСТОЙ ВОДЫ)
    3VH 1500
    МНОГОСТУПЕНЧАТЫЙ ПОГРУЖНОЙ НАСОС
    (ВЫСОКАЯ ГОЛОВКА)
    SW 550
    A ЛЮМИНИЕВЫЕ НАСОСЫ ДЛЯ КАНАЛИЗАЦИИ
    SW2200
    НАСОСЫ ДЛЯ ЧУГУНА С СИСТЕМОЙ ШЛИФОВКИ
    SC2200
    ЧУГУННЫЕ НАСОСЫ ДЛЯ КАНАЛИЗАЦИИ С СИСТЕМОЙ ШЛИФОВАНИЯ
    W 150
    ЧУГУННЫЕ НАСОСЫ ДЛЯ КАНАЛИЗАЦИИ
    W 550A-4
    ЧУГУННЫЕ НАСОСЫ ДЛЯ КАНАЛИЗАЦИИ (4-ПОЛЮСНЫЕ)
    WD2200A
    ЧУГУННЫЕ НАСОСЫ ДЛЯ КАНАЛИЗАЦИИ
    MSK-1
    ПЕРИФЕРИЧЕСКИЕ ПОГРУЖНЫЕ НАСОСЫ 4 ДЮЙМА
    Погружной двигатель с масляным водяным охлаждением, 4 дюйма, 6 дюймов

    SEA 200
    ПЛАСТИКОВЫЙ НАСОС ДЛЯ СТОЧНЫХ ВОД
    (ДЛЯ МОРСКОЙ ВОДЫ)

    SUPER CUT
    SUPER CUT ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ПОГРУЖНОЙ НАСОС

    MCS
    ПОГРУЖНОЙ ДВУХКАНАЛЬНЫЙ НАСОС
    (ДЛЯ КАНАЛИЗАЦИИ)

    MSS
    ДВУХКАНАЛЬНЫЙ НАСОС
    (ДЛЯ КАНАЛИЗАЦИИ)

    MCX
    ПОГРУЖНОЙ ВИХРЕВОЙ НАСОС
    (ДЛЯ КАНАЛИЗАЦИИ)

    MSX
    ПОГРУЖНОЙ ВИХРЕВОЙ НАСОС
    (ДЛЯ КАНАЛИЗАЦИИ)

    V2200DF
    S / S СТОЧНЫЙ НАСОС С СИСТЕМОЙ РЕЗКИ

    Vh4000
    S / S ПОГРУЖНОЙ НАСОС С ВЫСОКИМ НАПРАВЛЕНИЕМ
    (ДЛЯ Грязной воды)

    ВЫРЕЗАТЬ
    С СИСТЕМОЙ РЕАМЕРНОЙ РЕЗКИ
    (ДЛЯ SEWGAE)
    ДВУХСТУПЕНЧАТЫЙ ПОГРУЖНОЙ НАСОС W-CUT
    ЧУГУННЫЙ НАСОС С НОЖОМ
    ПОГРУЖНОЙ НАСОС БОЛЬШОГО ПОТОКА
    4R (4 дюйма)
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    5 «МНОГОСТУПЕНЧАТЫЕ ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 5XS205
    5 «МНОГОСТУПЕНЧАТЫЕ ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    4SP (4 «)
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    6R (6 дюймов)
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ГЛУБОК ДЛЯ ГЛУБИН
    6RCS (6 «)
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    3 ВИНТА1. 2-50-0,37
    3ВИНТОВЫЕ ПОГРУЖНЫЕ НАСОСЫ

    6CIS (6 «)
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ГЛУБОКОГО СКВАЖИНА

    Погружной герметичный двигатель 4 дюйма, 6 дюймов
    VHN1500 (F)
    НАСОС ДЛЯ КАНАЛИЗАЦИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
    MCM20
    ПОГРУЖНЫЕ ДВУХКАНАЛЬНЫЕ НАСОСЫ (ДЛЯ КАНАЛИЗАЦИИ)
    4ДОР
    НАСОСЫ ДЛЯ ГЛУБОКИХ СКВАЖИН
    6SP
    НАСОСЫ ДЛЯ ГЛУБОКИХ СКВАЖИН

    CLEAN 450
    ПОГРУЖНОЙ ДРЕНАЖНЫЙ НАСОС (ДЛЯ ЧИСТОЙ ВОДЫ)

    VW500
    НАСОСЫ С АЛЮМИНИЕВОЙ КРЫШКОЙ ДЛЯ СТОЧНЫХ ВОД

    5SA
    5-СТУПЕНЧАТЫЙ, 6-СТУПЕНЧАТЫЙ ПОГРУЖНОЙ НАСОС (ВЫСОКИЙ НАСОС)
    КТЗ НАСОСЫ СТОЧНЫЕ КАНАЛИЗАЦИОННЫЕ НАСОСЫ KRS (4-ПОЛЮСНЫЕ)
    ПОЛ 450
    ПОГРУЖНОЙ ДРЕНАЖНЫЙ НАСОС (ДЛЯ ЧИСТОЙ ВОДЫ)
    ВИНТ 1. 8-50-0,5
    ВИНТОВЫЕ ПОГРУЖНЫЕ НАСОСЫ
    QDX1.5-12-0.25
    ПОГРУЖНЫЕ ДРЕНАЖНЫЕ НАСОСЫ
    СС1.5-32-0.75
    ПОГРУЖНЫЕ ДРЕНАЖНЫЕ НАСОСЫ
    DC4000A
    ПОГРУЖНЫЕ СТОЧНЫЕ НАСОСЫ
    3R (3 «)
    ПОГРУЖНЫЕ НАСОСЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
