Маркировка проводов по цвету 220: обозначение фазы, нуля и земли в сетях 220, 380 В

Содержание

Цветовая маркировка кабеля и провода. Поиск фазы и нейтрали

В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие.



В процессе проведения квартирного ремонта или починки домашней электротехники у многих, обычно не умудренных опытом электриков-любителей, возникают вопросы, какой цвет провода необходимо присоединить к той или иной жиле кабеля, где фаза, а где ноль в розетке и другие. Все эти вопросы очень правильные и нужные, ведь от верного ответа на них зависит не только безопасность электромонтера и окружающих его людей, но и бесперебойность работы электросети в доме или квартире.


Цветная маркировка каждой жилы в современном кабеле не является прихотью или рекламной «фишкой» производителей. Наоборот, это жесткий стандарт, которого придерживаются во всем мире, обусловленный регламентами безопасности, а также существенно упрощающий процедуру и скорость монтажа.




Понятие цветовой маркировки проводной продукции


Цветовое оформление жилы любого провода является своеобразным маркером, который четко определяет принадлежность проводника к своей функциональной группе (нейтраль/ноль, фаза, заземление/«земля»), а также уточняет групповое назначение проводников. Цветовая маркировка раз и на всегда решила проблему ошибочного подключения, часто приводящего к перегреву жил или короткому замыканию. Кроме того, значительно возросла скорость монтажа, ведь зная, какой цвет провода является, например, фазным, легко найти аналогичный в месте подключения и надежно их соединить. Иногда дополнительно используется буквенно-цифровой код, также выполняющий задачу идентификации жилы.


Обычно проводник целиком имеет однородный цвет, но допускается и маркирование только окончаний отдельных жил, который являются точками коммутации.


Для максимального понимания уточним термины фаза и нейтраль/ноль. Вся энергосистема, по умолчанию, является 3-фазной, т.е. напряжение между парой любых фаз — 380 В. Для получения привычных 220 В для бытовых электроустановок предусмотрен 0-вой провод. Фазное напряжение между нейтральной жилой и проводом под 380 В будет равно разности потенциалов со знакомым числом 220 В.

Маркирование проводов для электросетей 3-фазного и постоянного тока


В 3-фазных сетях переменного тока входящие проводники и шины высокого напряжения имеют следующую окраску:


  • Желтая – для А-фазы,


  • Зеленая – для В-фазы,

  • Красная – для С-фазы.



Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.

Цветовое маркирование в бытовых электросетях


До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные

Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

Содержание статьи

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

  • черный будет фаза – L
  • белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье «4 способа отличить заземляющий проводник от нулевого».

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Статьи по теме

типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Содержание статьи:

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

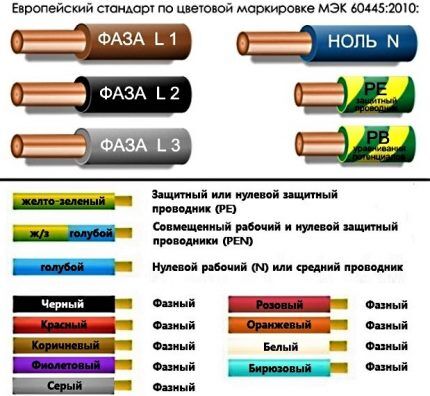

Маркировка по европейскому стандартуМаркировка по европейскому стандарту

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

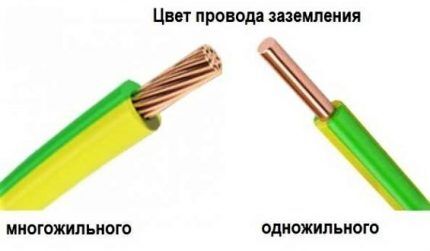

Заземляющая зеленая-желтая жилаЗаземляющая зеленая-желтая жила

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Распределения цветов изоляцииРаспределения цветов изоляции

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

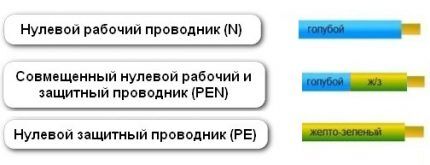

Цветовая маркировка проводниковЦветовая маркировка проводников

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

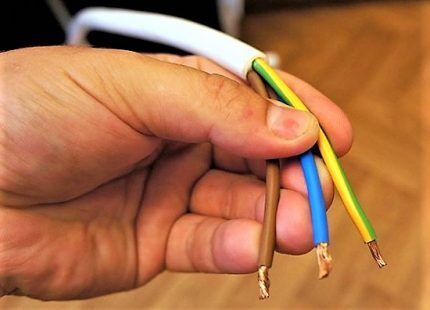

Трехжильный кабель с цветовой маркировкойТрехжильный кабель с цветовой маркировкой

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Галерея изображений

Фото из

Соединение жил в распредкоробке

Монтаж электрической розетки

Подключение линий к автоматам

Установка люстры или светильника

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

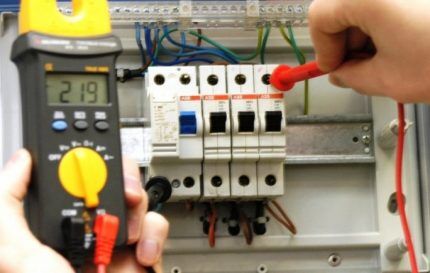

Проверка подключения автоматовПроверка подключения автоматов

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

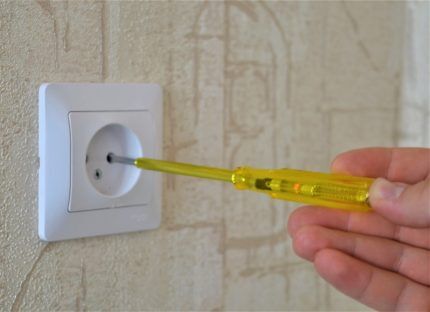

Применение индикаторной отверткиПрименение индикаторной отвертки

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

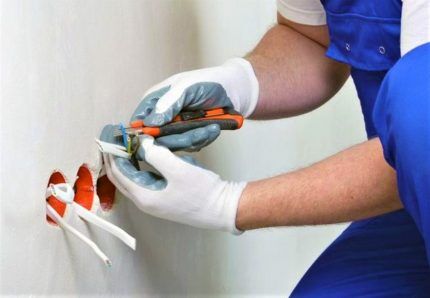

Защитные прорезиненные перчаткиЗащитные прорезиненные перчатки

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

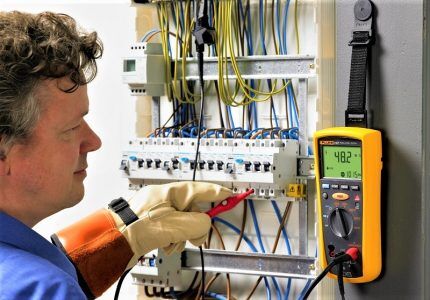

Тестирование электрики в щитеТестирование электрики в щите

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Цвета проводов в электрике, фаза, ноль, земля по ГОСТ. Буквенные обозначения

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

маркировка проводов в электрике по ГОСТ

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

«Фаза»

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный,  к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

Согласно ГОСТ:

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

простой мультиметр для прозвонки проводов

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

отвертка-индикатор

Щуп отвертка-индикатор

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

буквенное обозначение фазы и нуля

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Цветовая маркировка проводов: расшифровка цвета и букв

Автор Петр Андреевич На чтение 8 мин. Просмотров 387 Обновлено

Цветовая маркировка проводов применяется для удобства технических работ, проведения регулярного обслуживания и профилактики электропроводки и щитовых. Также соблюдение установленных правил маркировки проводов по цветам повышает уровень безопасности лиц, осуществляющих эти работы.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Цветная маркировка внешней оплётки токопроводящих жил регламентируется положениями технических стандартов. Они прописаны в следующих нормативных сводах:

  • ГОСТ №23594 от 1979г.
  • Правила технической эксплуатации электрических установок (ПТЭЭП).
  • Правила устройства электрических установок.

ПТЭЭП предписывает, что жилы электропроводки необходимо подключать к источнику электроэнергии соответственно с условным обозначением проводов. Расцветка фаз, как и нуль и провод «земля» имеют свои, индивидуальные цвета. Когда кабель содержит жилы в оплётке одного цвета, то на выходах каждого провода следует поставить буквенное обозначение. Аналогичными обозначениями маркируется и распределительная электрощитовая, к которой подключается питающий кабель.

Правила ПУЭ относительно маркировки электропроводки прописывают следующее:

  1. Электрощиту при его установке присваивают идентификационное наименование, или порядковый номер, который заносится в общий план-схему электросети здания. Исключение – когда в многоквартирном доме электрощитки располагаются индивидуально, в каждой квартире.
  2. На внутренней поверхности электрощитовой крепится таблица, на которой указаны все потребители, подключённые к данному распределительному устройству.
  3. После установки щитка и подсоединения всей электрораспределительной системы, специалист-монтажник должен оставить схему сборки потребителю, либо прикрепить её внутри щитовой. Это делается для удобства и безопасности проведения дальнейших ремонтных или монтажных работ, при необходимости подключения к щитовой новых потребителей.

Кроме того, ПУЭ и ПТЭЭП содержат такие нормативные положения:

  • Каждой линии кабеля должно присваиваться собственное наименование, либо порядковый номер.
  • На кабелях, проложенных открытым способом, должны закрепляться номерные бирки.
  • На автоматических устройствах аварийного отключения также должна наноситься маркировка подключенной к ним электропроводки.

Согласно правилам ГОСТа №23594, принятого ещё в бытность СССР в 1979г., но действующего до сих пор, все жилы токопроводящего кабеля должны подключаться по их расцветке. На план-схемах они должны обозначаться индивидуальным буквенным или цифровым обозначением. Если оплётка жил кабеля одноцветная, то маркируются отдельные провода на входе и выходе при помощи бирок, пломб или разноцветных ПВХ-трубок.

Маркировка жил для электромонтажных решений

маркировка проводовмаркировка проводовСхема маркировки проводов по цвету

Необходимость обозначения кабеля и отдельных электрических жил прописывается в основных эксплуатационно-технических нормативах. Соблюдать правильную маркировку фаз и заземления очень важно при монтаже электропроводки, во избежание возможных ошибок при проведении последующих работ в щитовой.

Обозначаются токопроводящие жилы кабеля, как определено нормами ПУЭ и ГОСТ, двумя основными способами:

  • При помощи цветовой маркировки проводов. Каждая отдельная жила – фаза, нуль, или земля, – имеет свою уникальную расцветку.
  • Буквенно-цифровыми обозначениями, используемыми для монохромной оплётки, и на план-схемах сборки электрических линий.

Окрас полимерной оболочки

Для визуального определения, к какому типу относится конкретная жила проводки – фазе, заземлению или нулю, разработана целая система цветовой идентификации. Согласно ей, электрические жилы фазы имеют самые разные расцветки (варьируются у разных производителей электропроводки) – от чёрной до белой.

Цветовая и буквенная маркировка проводов в электрике по стандартам ПУЭЦветовая и буквенная маркировка проводов в электрике по стандартам ПУЭ

Как видим, фазный провод бывает самой различной расцветки. Однако, соблюдается обязательное правило: он не может быть синего или голубого цвета, либо двуцветным. Полимерная оплётка нуля, в отличии от фазного провода, имеет только одну гамму: синий, либо голубой цвет разной насыщенности. В этом состоит главное отличие фазы и нуля в цветной маркировке электропроводки.

Заземление в электросетях чаще означается двухцветной окраской. Чаще это жёлтый фон с идущей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. Как вариант – жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

  • Красный или коричневый – фаза А.
  • Чёрный – фаза В.
  • Серый, белый – фаза С.
  • Голубой – нулевая жила.
  • Жёлто-зелёный – «земля».

Цветовая и буквенная маркировка проводов в электрике по стандартам ПУЭЦветовая и буквенная маркировка проводов в электрике по стандартам ПУЭ

Аналогичным светом должны окрашиваться и жёсткие шины, с помощью которых производится крепёж электрических жил в щите. Вышеперечисленные варианты цветов обязательны только для нашей страны. За рубежом могут действовать свои, отличные от наших, стандарты. Так, в ЕС для обозначения нуля могут использоваться чёрный, белый, либо серый цвет. Заземление там часто обозначается однотонным зелёным или жёлтым цветом.

При монтаже электросети с постоянным током, применяются иная цветовая маркировка проводов. Поскольку здесь отсутствует нулевая жила (ток идёт в одном направлении, от + к –), то возникнуть разночтений «синий провод это фаза или ноль?» не может. В сетях с постоянным током полярность обозначается так:

  • Положительный полюс – жила в красной оплётке.
  • Отрицательный – в синей или чёрной изоляции.

Для приборов, использующих электроцепи с несколькими номиналами, стандартного цветного обозначения не имеется. Узнать, какой провод здесь плюсовой, а какой минусовой, можно лишь из сопроводительной технической документации. В постоянных цепях с двуполярной запиткой, нуль выделяется голубой расцветкой.

В автомобильной проводке красным, оранжевым или розовым цветом стандартно обозначается плюсовой провод. Масса же в бортовой сети – всегда провод в чёрной оплётке. Расцветка же остальных проводов может варьироваться в очень широком диапазоне, и зависит от конкретного автопроизводителя.

Буквенное обозначение жилы

Современный порядок буквенного обозначения электрических жил, по большей части, стандартизирован на международном уровне. Этим он выгодно отличается от цветовой маркировки, бывающей индивидуальной для каждой страны. Общепринятые буквенные обозначения для однофазной цепи таковы:

  • L – жила фазы.
  • N – нуль.
  • РЕ – заземление.
  • + – плюсовой провод.
  • – – минусовой провод.
  • М – в двуполярных цепях постоянного тока, так обозначается средняя точка.

Заземление обозначается на схемах и клеммах особым значком, состоящим из одной вертикальной полосы, и нескольких перпендикулярных ей полос различной длины. Этот символ един для всех мировых производителей электрооборудования, и может дополняться различными значками, в зависимости от типа используемого заземления.

Для трёхфазных устройств буквенные символы имеют дополнительную цифровую кодировку:

  • I фаза – L1.
  • II – L2.
  • III – L3.

Иногда в постсоветском пространстве ещё встречается советское обозначение фаз, состоящей из латинских литер А, В, и С. Ещё одним отсуплением от международных стандартов является совмещённая буквенная маркировка: LA, LB, LC.

В приведённых ниже таблицах даны цветовые и буквенно-цифровые обозначения фазировки, нуля и заземления в различных электрических цепях.

Электрическая цепь переменного тока

Тип проводящей жилы Буквенно-цифровое обозначение Цвет изоляционной оплётки Цветовое обозначение на чёрно-белой схеме
Фаза в однофазной цепи L Коричневый, чёрный, серый BN (brown)
I фаза трёхфазной цепи L1 Красный, коричневый BN (brown)
II фаза трёхфазной цепи L2 Чёрный BK (blak)
III фаза трёхфазной цепи L3 Серый, белый GY (grey)
Земля в однофазной цепи LE Жёлто-зелёный YG (yellow-green)
Земля в трёхфазной цепи LE LE LE Жёлто-зелёный YG (yellow-green)
Нуль N Синий, голубой BU (blue)

Электрическая цепь постоянного тока

Положительный полюс L+ Коричневый BN (brown)
Отрицательный полюс



L- Серый GY (grey)
Земля положительного полюса LE+





Синий, голубой







BU (blue)

Земля отрицательного полюса LE-
Средний проводник N



Как проверить правильность подключения

Иногда бывает, что при осуществлении ремонтных работ, или при необходимости подключить новую жилу к уже существующей проводке, возникают сомнения в соблюдении предыдущим мастером правил цветовой идентификации. Проверить правильность подключения проводов, в соответствии с их расцветкой, можно двумя способами:

  1. Отвёрткой-индикатором.
  2. Мультиметром-тестером.

Как использовать индикатор

Цветовая и буквенная маркировка проводов в электрике по стандартам ПУЭЦветовая и буквенная маркировка проводов в электрике по стандартам ПУЭ

Наиболее доступный вариант, это проверка однофазной электроцепи при помощи индикатора-отвёртки. Для этого выполняем последовательно следующие операции:

  • Убедиться, что автомат питания в электрощитовой отключен, и проводка обесточена.
  • Зачистить концы и развести обе проверяемые жилы.
  • Подключить питающий автомат, пустив по проводке ток.
  • Последовательно приложить индикатор металлическим жалом к одному, затем к другому оголённому проводу.
  • Токопроводящая жила с фазой, вызовет свечение индикаторной лампочки внутри отвёртки. Следовательно, вторая из них является нулевой.

Как пользоваться тестером

Цветовая и буквенная маркировка проводов в электрике по стандартам ПУЭЦветовая и буквенная маркировка проводов в электрике по стандартам ПУЭ

Определить, какой провод фаза, а какой – нуль, можно также при помощи мультиметра. Данная операция требует больших познаний в обращении с электротехническими устройствами, нежели отвёртка-индикатор. Первым шагом выставляем на приборной шкале значение измеряемого напряжения. Для домашней сети это будет 220 вольт.

Затем один щуп тестера прислоняем к предполагаемой фазе, а другой – к возможному нулю. Если ваше предположение оказалось правильным, то стрелка покажет на шкале значение примерно равное 220 вольтам. Если же один из проводов оказался заземлением, то стрелка покажет гораздо меньшее значение.

Чтобы установить одновременно, какая жила фаза, нейтраль и земля, потребуется сравнить между собой показания всех трёх пар. После нахождения фазы, проверяем в паре с ней два остальных провода. Тот, что даст показание, близкое к 220В – нуль, а жила, давшее меньший показатель – заземление.

Подробная инструкция по использованию мультиметра.

Вывод и полезное видео

Благодаря цветовой и буквенной индикации проводки, удаётся сэкономить немало сил и времени при проведении электротехнических работ. Однако, если возникает сомнение в правильности использования обозначений предыдущим мастером, лучше подстраховаться, и перепроверить правильность подключения жил индикатором или тестером.

Если не достаточно информации по теме “Маркировка проводов”, то читайте статью Василия.

ПолезноБесполезно

фаза, нуль, земля, трехжильный кабель, плюс, минус

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

Проводка2

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Проводка3

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Проводка4

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

Проводка5

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Проводка6

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Проводка7

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Проводка8

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Хорошая реклама




Расшифровка значения каждого цвета

Что означает для вас каждый цвет провода

Если вы живете в Соединенных Штатах и ​​ваш дом был построен после 1940-х годов (или с тех пор ваша устаревшая проводка была обновлена), вы можете ожидать, что электрические провода за вашими стенами будут соответствовать определенным цветовым стандартам. Определенные цвета обозначают функцию каждого провода в цепи.

Очень важно изучить эти цветовые коды электрических проводов перед тем, как приступить к ремонту электрической системы своими руками.

Просто помните, все электрические провода в какой-то момент могут проводить ток, поэтому относитесь к каждому цветному проводу с одинаковой осторожностью. Если у вас есть какие-либо сомнения, доверьте электромонтажные работы квалифицированному специалисту.

Что означает цвет электрического провода

Черные электрические провода

Этот цвет провода используется для передачи энергии к выключателям и розеткам во всех типах цепей. Кроме того, черные провода часто используются в качестве ножек переключателя в цепях, которые соединяют переключатель с электрической нагрузкой.Считайте, что все черные провода всегда находятся под напряжением.

Красные электрические провода

В цепях на 220 В красные провода являются вторичными проводами под напряжением. Как и черные провода, их также можно использовать в некоторых типах ножек переключателей. Кроме того, красные провода используются для подключения проводных датчиков дыма к электросети дома. Можно соединить два красных провода вместе или красный провод с черным проводом.

Синие и желтые электрические провода

Хотя провода этих цветов несут питание, они не используются в стандартной розетке.Вместо этого используются синие и желтые провода в качестве токоведущих проводов, протянутых через кабелепровод. Например, вы можете увидеть желтые провода в качестве ножек переключателей потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света. Затем синие провода чаще всего используются в качестве переключателей для трех- или четырехпозиционных переключателей (например, если у вас есть переключатели наверху и внизу лестницы, которые управляют одним и тем же светом, это трехпозиционный переключатель).

Белые и серые электрические провода

Если вы обнаружите провода любого из этих цветов, значит, вы нашли нейтральные провода.Чаще всего используется белый цвет, но серые провода выполняют ту же функцию. Назначение нейтрального провода — подключиться к нейтральной шине, проводящему куску металла внутри электрической панели, который притягивает электрический ток для распределения по всему дому. Белый и серый электрические провода можно подключать только друг к другу. Хотя они называются «нейтральными» проводами, они все же могут проводить ток, особенно если токовая нагрузка в цепи несимметрична, поэтому обращайтесь с этими проводами осторожно.

Зеленые электрические провода

Зеленые провода предназначены для заземления электрической цепи. Они подключаются к клемме заземления в розетке и идут к шине заземления в электрическом щите. Таким образом, зеленые провода действуют как отказоустойчивые, давая электричеству место для утечки в землю, если находящийся под напряжением провод в цепи касается металла или чего-то еще проводящего. Зеленые провода можно подключать только к другим зеленым проводам. Помните, что если где-то в вашей цепи есть неисправность, зеленые провода могут оказаться под напряжением, поэтому обращайтесь с ними осторожно.

Trust Mr. Electric для установки и модернизации электропроводки

С помощью этого руководства по цветовым кодам электрических проводов вы, надеюсь, лучше поймете, какие провода выполняют какие задачи. Вы можете чувствовать себя комфортно, выполняя простые электрические обновления самостоятельно, но вы можете доверять специалистам по обслуживанию в Mr. Electric®, которые сделают эту работу за вас.

Чтобы получить расценки от местного г-на Electric для вашего предстоящего электромонтажного проекта, вы можете назначить встречу онлайн или позвонить нам по телефону (844) 866-1367.

Вы недавно использовали Mr. Electric для установки наружного освещения вашего двора? Наш коллега по бренду Neighborly®, The Grounds Guys, может помочь вам улучшить ландшафтный дизайн, чтобы он сочетался с ним!

Этот блог предоставляется компанией Mr. Electric только в образовательных целях, чтобы дать читателю общую информацию и общее понимание по конкретной теме, указанной выше. Блог не должен использоваться вместо работы с лицензированным электриком в вашем штате или регионе. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

.

Электропроводка (цветовая кодировка проводов)

18 октября 2017 г.

Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей. В большинстве объектов электричество будет поступать в одну точку здания, а затем распределяться практически по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем.Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, гарантирующие, что те, кто работает с этим типом оборудования, могут гарантировать, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, каким из них следовать в той или иной ситуации. Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов.Изучение различных вариантов, которые могут быть использованы в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

  • Положительный — провод для положительного тока красный.
  • Отрицательный — Провод отрицательного тока черный.
  • Заземление — Заземляющий провод (если есть) будет белым или серым.

Питание переменного тока

бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов, рассчитанных на напряжение 120, 208 или 240 вольт, используются следующие стандарты цвета проводки. Важно отметить, что при таком типе проводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто работает с ней.

  • Фаза 1 — Проводка Фазы 1 должна быть черной.
  • Фаза 2 — Проводка фазы 2 должна быть красной.
  • Фаза 3 — Проводка фазы 3 должна быть синей.
  • Нейтраль — Нейтраль должна быть белого цвета.
  • Заземление — Заземление может быть зеленого или зеленого цвета с желтой полосой.

В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно определить по проводу, помеченному оранжевым, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезного риска смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

  • Фаза 1 — Проводка фазы 1 должна быть коричневой.
  • Фаза 2 — Проводка фазы 2 должна быть оранжевой.
  • Фаза 3 — Проводка фазы 3 должна быть желтой.
  • Нейтраль — Нейтральный провод должен быть серым.
  • Заземление — Заземление должно быть зеленого или зеленого цвета с желтой полосой.

Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии со стандартами цвета США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования — всегда разумный шаг в плане безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, — это проводка данных на объекте.Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

Некоторые типы сетевых кабелей пропускают достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимую электроэнергию от сетевого кабеля, к которому они подключены. Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

Кабели передачи данных обычно окрашиваются в соответствии с требованиями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов применимы только к проводам, по которым проходит электричество. Во многих случаях жгуты этих цветных проводов будут сгруппированы вместе и опломбированы черным или серым кабелем.Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В таком случае важно уделить время и правильно пометить провода и электрические кабелепроводы, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый комплект проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно с проводами высокого напряжения, является еще одной хорошей идеей для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием для тех, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

Те, кто ежедневно работает непосредственно с электропроводкой, должны сначала пройти обучение тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, является обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-то справочный материал, который может быть плакатом, книгой, компьютерной системой или любым другим. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

Если на объекте есть провода, которые были проложены до стандартов, которые используются сейчас, важно предпринять шаги для решения этой проблемы безопасности.Один из вариантов — удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

Если это невозможно, нанесение ярлыков на провода через каждые несколько футов — это еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

ресурсов

.Портативная портативная машина для маркировки волоконным лазером с серийными номерами

OEM поддерживается! Китайская волоконная лазерная маркировочная машина для металла (ручки, U-образные диски, ювелирные изделия, автозапчасти)

  • Широко используется для маркировки металлических и неметаллических материалов
  • Высокая скорость (7000 мм / с), высокая точность (0,01 мм)
  • Воздушное охлаждение, нет требований к температуре
  • Система фокусировки с двойной красной точкой, проста в эксплуатации
  • Длительный срок службы (100000 рабочих часов), без расходных материалов

Машинный вид

Двойной указатель красной точки

Максимальный лазерный источник, принятый машиной

Beijing JCZ Controller

Дополнительное вращающееся устройство для гравировальных колец

Волоконно-лазерные маркировочные машины с другими конструкциями для справки

Характеристики

Волоконно-лазерная маркировочная машина с полностью закрытым корпусом, более безопасна, чем обычные модели

Применяемые материалы

Лазерная маркировочная машина может работать с большинством приложений для маркировки металлов, таких как золото, серебро, нержавеющая сталь ,

Латунь, алюминий, сталь, железо и т. Д., А также может наносить маркировку на многие неметаллические материалы, такие как АБС, нейлон,

PES, ПВХ, Макролон.

Преимущества

1) Источник волоконного лазера с длительным сроком службы: 100 000 часов

2) Хорошая сканирующая головка, с хорошим уплотнением, небольшим объемом и компактностью.

3) Хороший контроллер Scaps, быстрая и стабильная передача интерфейсов USB.

4) Низкое потребление:

5) Высокая совместимость: шрифт TTF, SHX, BMP, DXF, AI, PLT и т. Д..

6) Высокая точность: до 0,0012 мм, обеспечивает фантастический эффект маркировки.

7) Превосходный лазерный луч: разрешение составляет 1 микрон, что в 10 раз больше, чем у традиционных продуктов.

8) Без расходных материалов: один волоконный маркер может работать более 10 лет без расходных материалов.

9) Высокая скорость: 800 стандартных символов в секунду, что в 3-5 раз выше, чем у традиционных продуктов.

10) Лучам волоконного лазера не нужно регулировать оптический путь лазера.

11) Интегрированная система воздушного охлаждения: охлаждающий эффект лучше, чем эффект водяного охлаждения в YAG-лазере.

12) Более глубокая маркировка: макс. Нержавеющая сталь 1,2 мм, подходящая для отраслей, требующих высокой точности и глубины маркировки

.

Технические параметры

Тип

FL-10 / FL-20 / FL-30

Мощность

10 Вт / 20 Вт / 30 Вт

Длина волны лазера

1064нм

Область маркировки

100 * 100 мм

Дополнительная область маркировки

50 мм * 50 мм / 150 мм * 150 мм / 200 мм * 200 мм / 300 мм * 300 мм

Глубина маркировки

≤0.5 мм

Скорость маркировки

800 стандартных символов в секунду

Минимальная ширина строки

0,012 мм

Минимальный символ

0,15 мм

Повторяемая точность

± 0,003 мм

Срок службы модуля волоконного лазера

100 000 часов

Качество луча

M2 <1.5

Диаметр пятна фокусировки

<0,01 мм

Выходная мощность лазера

10% ~ 100% непрерывная регулировка

Рабочая среда системы

W8-32 / 64 бит / W7-32 / 64 бит / Windows XP

Режим охлаждения

Воздушное охлаждение — встроенное

Температура рабочей среды

15 ° C ~ 35 ° C

Потребляемая мощность

220 В / 50 Гц / однофазный или 110 В / 60 Гц / однофазный

Требования к питанию

<400 Вт

Коммуникационный интерфейс

USB

Размеры / вес упаковки

88 * 42 * 70 см / 55 кг

Дополнительно (не бесплатно)

Поворотное устройство, подвижный стол, другая индивидуальная автоматизация

Примеры фотографий

Мы отправляем машину морским путем в порт и экспресс (DHL / FedEx / TNT / UPS…) к двери.

Мы делаем все возможное, чтобы ваш опыт работы с нами был положительным, и поэтому мы поддерживаем все, что мы продаем.

На этот товар предоставляется гарантия производителя 2 года.

1. Наши технические специалисты обеспечат обслуживание клиентов в Китае на месте. Мы обеспечим круглосуточный онлайн-сервис для иностранных клиентов. По требованию иностранного заказчика мы организуем выезд технических специалистов за границу для установки или обслуживания машины.

2. В течение гарантийного срока и повреждения деталей машины при нормальном использовании, мы бесплатно предложим новые для замены.

3. Мы будем предлагать бесплатное обновление программного обеспечения на всю жизнь.

4. По истечении срока гарантии мы можем возобновить договор, по которому мы можем пользоваться теми же услугами, что и в течение гарантийного периода.

5. Наша компания будет периодически исследовать отношение персонала к обслуживанию, чтобы улучшить качество обслуживания.

Компания Hengchunyuan Machinery Equipment Co., Ltd, предлагая высококачественные лазерные продукты и услуги, быстро расширяет масштабы своего предприятия. Различные типы и различные спецификации продукции удовлетворяют спрос всех клиентов. Компания Hengchunyuan поручает нам разработку, производство и распространение промышленного лазерного оборудования.

Добро пожаловать на наш завод! С нетерпением ждем клиентов по всему миру!

Сертификаты CE / FDA, которыми машина награждена

Для получения дополнительной информации обращайтесь:

Liaocheng Hengchunyuan Machinery Equipment Co., ООО

—————————————— ———————————

Тел .: 0086-0635-8511007 Факс: 0086-0635- 8511007 Мобильный: +8615095023738

Skype: hcylasercnc

QQ: 3300350969

Wechat: flashlasercnc

WhatsApp: +8615095023738

16

.

Wuhan Optical Valley Laser Metal Optical Fiber Mini Laser Color Wire Graving Marking Machine For Sale

Ухань оптическая долина лазерная металлическая оптоволоконная мини-лазерная цветная проволочная гравировальная маркировочная машина для продажи

Фотографии машин

портативная машина для лазерной маркировки металла 20 Вт Характеристики:
Волоконная лазерная маркировочная машина: Открытый рабочий стол, легко загружать материал.
портативный волоконный лазерный маркировочный станок мощностью 20 Вт Материалы для применения:
Волоконный лазерный маркировочный станок может работать с большинством приложений для маркировки металлов, таких как нержавеющая сталь, латунь, алюминий, сталь, железо и т. Д., А также может наносить маркировку на многие неметаллические материалы , таких как
ABS, нейлон, PES, PVC, Makrolon и т. д.
портативный оптоволоконный станок для лазерной маркировки металла мощностью 20 Вт Применимые отрасли:
Электронные компоненты: резисторы, конденсаторы, микросхемы, печатные платы, клавиатура и т. Д.
Механические детали: подшипники, шестерни, стандартные детали, мотор и т. Д.
Инструмент: панель Доска, паспортные таблички, прецизионное оборудование и т. Д.
Аппаратные средства: ножи, инструменты, измерительные инструменты, режущие инструменты и т. Д.
Автомобильные детали: поршни и кольца, шестерни, валы, подшипники, сцепление, фонари, предметы первой необходимости: изделия ручной работы, молния, ключница Сантехника и др.

портативный оптоволоконный станок для лазерной маркировки металла мощностью 20 Вт Преимущества:
1) Высокая точность: до 0,0012 мм, обеспечивает фантастический и удовлетворенный эффект маркировки.
2) Превосходный лазерный луч: разрешение составляет 1 микрон, что в 10 раз больше, чем у традиционных продуктов.
3) Без расходных материалов: один волоконный маркер может работать более 10 лет без расходных материалов.
4) Высокая скорость: 7000 мм / сек, в 3-5 раз выше, чем у традиционных продуктов.
5) Луч волоконного лазера выходит напрямую из оптоволоконного устройства IPG / Raycus, нет необходимости настраивать оптический путь лазера.
7) Низкое потребление: <500 Вт, в 1/25 ~ 1/10 раз больше, чем у диодов и YAG, более экономично и экологично.
8) Оригинальный контроллер JCZ, интерфейс USB, быстрая и стабильная передача, простая работа с программным обеспечением, мощные функции.
9) Качественная сканирующая головка, с хорошей герметичностью, способная предотвращать попадание пыли и воды, небольшой объем, компактная и прочная.
10) Длительный срок службы лазерного модуля IPG / Raycus: 0,1-0,2 миллиона часов (световая накачка YAG: несколько сотен часов; полупроводник: 10 000 часов).
11) Высокая совместимость: шрифт TTF, SHX, BMP, DXF, AI , PLT и другие файлы формата, выводимые из CorelDraw, PS, AutoCAD и т. Д.
12) Интегрированная система воздушного охлаждения: охлаждающий эффект лучше, чем эффект водяного охлаждения в лазере YAG, без обслуживания.
13) Глубокая маркировка: макс. Нержавеющая сталь толщиной 1 мм, подходящая для отраслей, где требуется высокая точность и эффект маркировки глубины.

портативный лазерный маркировщик для металла мощностью 20 Вт Технические данные:

Длина волны лазера 1064 нм
Дополнительная зона маркировки 50 мм * 50 мм / 100 мм * 100 мм / 200 мм * 200 мм / 300 мм * 300 мм
Минимальная ширина линии 0.015 мм
Минимальный символ 0,2 мм
Повторяемая точность ± 0,003 мм

Контроллер

(программное обеспечение — EzCad)

JCZ из Китая
Срок службы модуля волоконного лазера 100000-200000 часов
Качество луча M2 <1,6
Диаметр фокусного пятна <0,01 мм
Стабильность мощности (8 ч) <± 1.5% СКЗ
Операционная среда системы Windows XP / Windows 7 / Windows 8 / Windows 10
Режим охлаждения Воздушное охлаждение — встроенное
Рабочая температура 0 ℃ ~ 40 ℃
Напряжение 220V / 50HZ / 1-PH или 110V / 60HZ / 1-PH
Требования к питанию <500 Вт
Компьютер запрошен Будет один ПК с машиной
Размеры (Д * Ш * В) 750 мм * 200 мм * 500 мм
Размер упаковки 850 мм * 300 мм * 600 мм
Масса нетто 30 кг
Масса брутто 50 кг

Дополнительно

(не бесплатно)

Поворотное устройство, подвижный стол, другая индивидуальная система автоматического согласования

Описание продукта

Образец шоу

Упаковка и доставка

po rtable 20w волоконный лазерный маркировщик для металла Упаковка и доставка:

1.5-7 рабочих дней после получения оплаты.

2. Имеется 3 слоя упаковки: водонепроницаемый утолщенный полиэтиленовый пакет, пенопласт для защиты от тряски, прочный экспортный деревянный ящик.

портативный лазерный маркировщик для металла мощностью 20 Вт Гарантия и послепродажное обслуживание:

1. Трехлетняя гарантия (включая лазерный источник)

2. Круглосуточная техническая поддержка по электронной почте или по телефону.

3. Бесплатное обучение по установке и эксплуатации.

Данные параметров машины для лазерной маркировки :

Тип машины Вес нетто (кг) Масса брутто (кг) Размер упаковки (см)
ОВ ЛМ-50 68 95 95 * 53 * 99
ОВ ЛМ-100 260 360 126 * 91 * 193
ОВ LM-100F 300 430 173 * 143 * 108
ОВ ЛМ-20 95 148 91 * 71 * 155
ОВ ПМ-50 36 53 77 * 36 * 72
ОВ ПМ-20 40 60 81 * 40 * 74
ОВ СФ-20 43 60 72 * 42 * 83
ОВ СФ-10 22 26 83 * 57 * 15
ОВ СФ-100 70 100 1180 * 760 * 560

портативный оптоволоконный станок для металлической лазерной маркировки 20 Вт FAQ:

1.Как установить и использовать этот станок для лазерной маркировки?

Машина уже установлена ​​перед отправкой. У нас есть очень подробное руководство на английском языке для лазерной системы и программного обеспечения для лазерной маркировки, почти все клиенты могут легко выучить их самостоятельно. Мы также поможем вам, если у вас есть какие-либо сомнения.

2. Что делать, если с лазерной маркировочной машиной что-то не так?

Пожалуйста, свяжитесь с нами в первый раз и не пытайтесь исправить это самостоятельно.

Контакт

Wuhan Optical Valley Laser Equipments Co., ООО

Контакт: Анна / Отдел продаж
Whatsapp: 0086-15907185116
Мобильный телефон: 0086-15907185116
Wechat: 15907185116
QQ: 2874516050
Skype: 15907185116
Почтовый ящик: info @ zgglaser.com
Веб-сайт: www.zgglaser.com

Руководства по покупке:
Советы по покупке станка для лазерной маркировки:
Сообщите нам следующую информацию, чтобы мы могли порекомендовать вам наиболее подходящую модель.
1. Какие материалы вы хотите обрабатывать? (Нержавеющая сталь, алюминий, дерево, пластик…)
2. Эффективный размер маркировки? (75 * 75 мм, 110 * 110 мм, 175 * 175 мм, 300 * 300 мм)
3. Вам нужно наносить маркировку на цилиндрическую или круглую поверхность?
4. У вас есть размер или вес продукта, на котором вам нужно нанести маркировку?
5. Вы покупаете для личного пользования или продаете?

.

0 0 vote
Article Rating
