Цвета проводов в электрике: обозначение

Это опасное, но полезное электричество несет в дома тепло и свет. Привыкшему к благам цивилизации обывателю остается только удивленно смотреть внутрь розетки, если произошла внезапная катастрофа, а цветовая маркировка проводов ни о чем не говорит. Чтобы не чувствовать себя героем боевика, склонившимся над готовой взорваться бомбой с разноцветной начинкой из белых, синих, красных и желто-зеленых жил, лучше ознакомиться с классификацией заранее.

Вся электрические кабеля маркируются с помощью цвета

Сказ о том, как земля, ноль и фаза в одной связке оказались

Цветовая маркировка проводов позволяет безошибочно идентифицировать, кто есть кто. При ремонте важно определить трех «участников» процесса передачи тока в наши дома и квартиры:

  • фазу;
  • ноль;
  • заземление.

От подстанции к домам и другим объектам подходит электрический кабель с пятью жилами. Три из них фазные, одна для нуля и одна для заземления. Но эти первоначальные 380 В по пути в квартиру трансформируются в 220, ведь вместо трех фаз в этом проводе остается одна. За передачу энергии отвечают ноль и фаза, функция земли – безопасная работа системы при пробоях и других аварийных ситуациях.

Неприятные, а порой фатальные последствия для человека случатся, если произойдет прямой контакт с фазой. Поэтому обесточенная линия – единственный шанс уберечь себя во время самостоятельной замены выключателей и розеток.

Перед проведением работ по электрике нужно запомнить цветовые обозначения проводов

Нулевой проводник может пропускать через себя ток, если к нему подсоединено устройство с импульсным блоком питания. Но напряжение в этом случае невелико и опасности для здоровья не представляет. Это, впрочем, не отменяет необходимости отключить подачу электроэнергии в помещение. Так как цветовая маркировка позволит быстро найти каждого участника передачи тока?

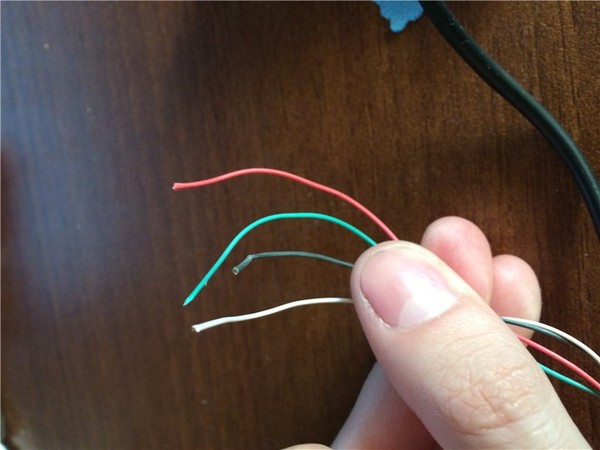

Белый, черный, голубой: к фазе подключен какой?

Электрика ошибок не прощает. Обозначение по цветам приятно сократит время ремонта и возможные расходы на лечение. Фазный провод чаще всего имеет красный или черный цвет.

Белый, коричневый, фиолетовый, розовый, серый и оранжевый оттенки опасны в той же мере.

В электрических сетях все это цветное разнообразие – обозначение проводника фазы. Список может завершить бирюзовый колер, и расцветки наиболее опасных проводов перечислены.

Знания маркировки проводов необходимы для безопасного проведения ремонта электрической проводки

Если информацию о том, что означает черный или красный провод, легко запомнить, то в остальных цветовых хитросплетениях можно разобраться с помощью отвертки с индикатором. Световой сигнал на конце прибора позволит понять, какой проводник отвечает за фазу и ноль, а какой является заземлением.

Цвет нулевого проводника

Цветовая маркировка с использованием зеленого цвета проста. Этот колер обозначает нулевой проводник, но он «работает» в паре с другим оттенком. Если перед вами зелено-желтый полосатый провод – это ноль. Еще встречается комбинация из трех цветов.

В электрических сетях с глухозаземленной нейтралью желто-зеленый провод является нулевым защитным проводником. Ему соответствует и буквенное обозначение PE. Зелено-желтый полосатый проводник с голубыми метками на концах – это нулевой защитный и рабочий провод (PEN). Нулевой рабочий проводник (N) имеет чисто голубой цвет по всей длине, без желто-зеленых оттенков.

Так как комбинация желто-зеленого цвета может быть спутана с однотонными проводами этих же расцветок, их решено было не применять при маркировке. Идентифицировать нулевой провод можно по буквенно-цифровому коду 417-МЭК-5019. В этом случае отметка будет равноценна желто-зеленым полосам. Но подобная маркировка уместна только тогда, когда ноль хорошо отличим от остальных проводов формой или наличием оплетки.

Наличие альтернативы оставляет за желто-зеленым обозначением пальму первенства как за наиболее предпочтительным способом выделения проводов. При этом жесткому регламентированию при производстве подвергается способ нанесения цвета. На отрезке в 15 мм желтый или зеленый оттенки должны занимать от 30 до 70% поверхности провода. Оставшееся место отводится полосе контрастного оттенка.

Черный, белый, красный – всяк из них опасный

Черный и белый, равно как и красный провод, в электрике обозначают проводник фазы. Такое разнообразие оговорено ГОСТом и подразумевает, что в различных цепях предпочтение будет отдано одному из этих цветов.

  • Черный колер используют в силовых цепях постоянного и переменного тока.
  • Красный цвет применяют в цепях управления переменного тока.
  • Оранжевый встречается в цепях управления блокировкой, питаемых от внешнего источника энергии.

Работа с электрикой требует внимательности

Например, в цепи переменного тока черный цвет провода указывает на «минус», а красная изоляция на «плюс». Трехфазные трансформаторные сети с пятью жилами предполагают три разных цвета для каждой из фаз:

  • желтый оттенок для фазы A;
  • зеленый провод для фазы B;
  • C-фаза обозначена красным проводом.

Для кабелей на 380 В трем фазам соответствуют другие цвета проводов: белый – A, черный – B, красный – C.

Нельзя забывать о том, что стандарты время от времени меняются, а белый цвет – один из самых распространенных среди изоляции электрических проводов. Возможно, что недобросовестный электрик мог смонтировать проводку из таких материалов, забыв указать маркировку другим способом. Чтобы выяснить местоположение фазы, придется использовать индикаторную отвертку. Полезной окажется следующая информация.

До 2000 года встречалась такая маркировка по цветам:

  • белый цвет – N-проводник;
  • черный – PE;
  • другой яркий оттенок – фазный.

Самостоятельная работа

Отыскивать ноль, заземление и фазу приходится часто. Как упоминалось выше, халатность не всегда является причиной цветовой неразберихи в проводах. Тратить время и средства на полную замену существующей проводки захочет не каждый домовладелец. Но даже в этом случае можно воспользоваться жилами с различным цветом изоляции, чтобы маркировать их по завершении работ.

Если предыдущий владелец квартиры или электрик не озаботился маркировкой, то любой белый проводник после самостоятельных изысканий можно обозначить самому.

Способ 1 – цветная изолента. С покупкой разноцветного материала проблем не будет. Положительный момент от его применения еще и в том, что у забывчивых домашних умельцев появляется прекрасная возможность сделать на ней письменные отметки.

Промаркировать провода можно с помощью цветной изоленты

Способ 2 – кембрики. Термоусадочные трубки различных цветов можно надеть на белый проводник после ремонтных работ. Согласно требованиям ГОСТа и ПУЭ, маркировка должна проводиться определенным образом: провод помечается в месте соединения с шиной.

Подобная предусмотрительность облегчит дальнейшие работы и не останется незамеченной теми, кто будет заниматься ремонтом электросети в будущем.

Важно создавать новую маркировку проводов по цвету только в соответствии с современными стандартами. Обязательно соблюдать при работах технику безопасности, а при возможности привлекать специалиста для консультации и оказания помощи – электричество не тот случай, когда лучше учиться на собственных ошибках.

Цветовая маркировка проводов

В советское время не использовалась цветовая маркировка проводов: все они были либо белыми, либо иногда чёрными. Для того чтобы отыскать нужную жилу в такой проводке, приходится ставить их все под напряжение и проверять каждую в отдельности. Из-за усиления мер электробезопасности теперь применяется обозначение силовых проводов определёнными цветами. Правила цветовой маркировки закреплены в ПУЭ седьмого издания. Использование данного метода обозначения силовых линий позволяет повысить электробезопасность и сэкономить время при выполнении любых работ на электрооборудовании.

Для разных сетей используются свои цвета. В трёхфазных сетях на шинах трансформаторных подстанций применяется следующее обозначение:

— фаза А — жёлтый цвет;

— фаза В — зелёный;

— Фаза С — красный;

— нулевая рабочая фаза N — синий;

— защитная линия «земля» PE — двухцветная жёлто-зелёная изоляция.

Если шина заземления прокладывается открытым способом, то допускается окрашивание её в чёрный цвет, что позволяет повысить защищённость против коррозии.

В обычных кабелях используется обозначение для фаз А, В, С: белый, чёрный, красный соответственно, рабочая нейтраль — синий, заземление PE — жёлто-зелёный. Если нулевой провод и земля совмещены, то используется жёлто-зелёный провод, при этом на концы линии обязательно должны быть нанесены голубые метки.

Для однофазных сетей ПУЭ предусматривает такое обозначение:

— рабочая нулевая нейтраль N — голубой цвет;

— заземление PE — двухцветный жёлто-зелёный цвет;

— фаза — чаще всего применяется коричневый или чёрный цвет, однако правила ПУЭ допускают использование других цветов: красного, оранжевого, розово-белого, серого, фиолетового, бирюзового.

В случае совмещения нейтрали N и заземления PE применяется аналогично трёхфазным линиям желто-зелёная изоляция с нанесением голубых меток на оба конца линии.

В практике электрика постоянно попадается «нестандартная» маркировка. Для того чтобы обозначить неформатные провода, рекомендуется использовать дополнительную маркировку, которая закрепляется на концах жил (бирки). Для этого можно пользоваться несмываемыми маркерами, ПВХ изолентой, маркировочными бирками как ручного, так и заводского изготовления или другими аналогичными приспособлениями. Цвета маркеров должны соответствовать закреплённой в ПУЭ цветовой маркировке.

плюс или минус, цветовое обозначение заземления и нуля на проводах

На чтение 9 мин Просмотров 21.2к. Опубликовано Обновлено

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую.

По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

  • Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
  • Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
  • Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
  • Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
  • Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

  • Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
  • Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
  • Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Стоимость индикаторной отвертки

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Стоимость мультиметра

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

  • Вкрутить в патрон лампочку.
  • К клеммам патрона зацепить провода с зачищенной изоляцией.
  • Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

различение цветовой маркировки и ее использование на практике

Большинство изделий кабельно-проводниковой продукции имеют цветовое отличие изоляции жил, называемое «маркировкой», играющее важную роль в практическом применении. Правильное использование маркировки значительно облегчает работу персонала по обслуживанию электрических сетей, позволяя быстро определять нужные проводники и производить их коммутацию в электроустановках. Окраска проводников осуществляется в соответствии с ПУЭ и каждый электрик должен быть ознакомлен с ней для обеспечения безопасности, как личной, так и людей, которые будут работать в дальнейшем.  Читайте также статью ⇒ Особенности конструкций проводов, кабелей и шнуров, критерии выбора.

Основные цвета изоляции жил в бытовых электросетях

В бытовом использовании наиболее часто встречаются двух- или трехжильные провода. Основная их масса с двойной изоляцией имеет различия жил по цвету. Правилами устройства электроустановок предусмотрены следующие отличия:

  • «земля» (на схемах обозначается, как РЕ-проводник) – окрашивается чередующимися желтыми и зелеными полосами, реже, в некоторых кабельных изделиях — чисто желтым или чисто зеленым цветом;
  • «ноль» или «нейтраль» (на изображениях схем подписывается латинской буквой «N») – имеет синий, бело-синий или голубой окрас;
  • «фаза» (именуется на электросхемах литерой «L») – может иметь любой другой цвет (даже фиолетовый), но чаще всего бывает белым, черным или коричневым.

Нужно знать, что в описаниях схем земля может называться «защитным нулем», а ноль — «рабочим нулем». Эти понятия нельзя путать, потому что они имеют абсолютно различные значения. Не менее важным условием является умение отличать проводники друг от друга.

Жила заземления обеспечивает защиту человека от поражения током на случай повреждения изоляции и утечки электричества на корпус прибора, находящегося под напряжением. В процессе подачи электроэнергии она не играет никакой роли. В отличие от нее, нулевой проводник является неотъемлемой частью электрической цепи, и при подключении нагрузки обтекается током.

Распределение по цвету фазных, нулевых и заземляющих проводов согласно ПУЭ

При проведении коммутации, синие провода соединяются между собой, либо подключаются к контакту электроприбора «N». Фазные провода направляются к контакту «L». Заземляющие жилы коммутируются с клеммой, имеющей соответствующее обозначение:

Условное обозначение контакта заземления на схемах и корпусах электроприборов

Кабеля трехфазных цепей могут иметь цвет силовых жил желтый, зеленый и красный/черный. Цвет заземляющей и нулевой жилы при этом остается неизменным – желто-зеленым и синим соответственно. Необходимо быть внимательным, чтобы на перепутать двухцветный проводник со схожим одноцветным.

Маркировка проводов сетей постоянного тока обычно производится красным «+» и черным «-» цветом.

Определение назначения жил на одноцветных проводах

Иногда изоляционные оболочки провода не имеют цветовых различий. Обычно это изделия с однослойной изоляцией типа ППВ или АППВ. Для простоты ориентирования следует знать и принять за правило, что в качестве заземляющего проводника всегда используется средняя жила. «Фазу» и «ноль» определяют с помощью индикатора напряжения (индикаторной отвертки).

Определение земли, фазы и нуля на одноцветном трехжильном проводе

Определить «ноль» и «землю» можно также с помощью тестера мультиметра. При его установке на измерение напряжения и замыкании щупов между фазой и «0» на дисплее отобразится значение напряжения близкое к 220 В. При контакте с заземляющим проводом показания будут немного выше.

Еще одним способом различения нейтральной и заземляющей жилы является использование омметра. Его показания сопротивления на заземлении не должны превышать 4 Ом.

Важным моментом является правило: измерение напряжения производится при наличии электричества, а сопротивления – при его отсутствии.

Самостоятельная маркировка проводов

В случае отсутствия цветовых различий на изоляции жил провода или кабеля, их маркировку можно осуществить своими руками для удобства последующей эксплуатации. Это делается двумя способами:

  • с помощью цветной изоляционной ленты;
  • с применением разноцветных ПВХ кембриков или термоусадочных трубок.

Обычно обозначаются концы провода в местах их коммутации между собой или с клеммами потребителей электроэнергии согласно описанным выше принципам маркировки (фаза, ноль, земля). Изолента наматывается в один-два витка и держится на жилах за счет своей клейкости, а термоусадочная трубка после надевания на провод подвергается воздействию высокой температуры, в результате чего плотно обжимает его.

Цветные кембрики для производства маркировки проводов своими руками

Эти материалы рекомендуется использовать и для изоляции холодных счалок между жилами, что поможет в дальнейшем избежать путаницы.

Практическая рекомендация: Обозначение фазы и нейтрали в распределительных коробках можно осуществить также с помощью цветных соединительных изолирующих зажимов, одетых на проводные скрутки.

Использование цветовой маркировки на практике

Умение отличить «фазу» по цвету изоляции, может пригодиться при установке защитного устройства, например, автоматического выключателя. Пользователь без труда определит проводник «L», на который нужно поставить защиту.

Во время подключения розетки, знание цвета проводов согласно ПУЭ, поможет безошибочно отличить жилу заземления и произвести ее коммутацию с соответствующей клеммой. Эти же навыки пригодятся при сборке разъема (вилки).

Использование маркированных проводов при подключении люстры или осветительной сети на несколько линий даст возможность без проведения «прозвонки» осуществить подсоединение выключателя и произвести электрическую разводку, направив к каждому светильнику свою цветную линию.

Схема осветительной сети на две линии с цветовым обозначением проводов

Знание маркировки жил кабеля во многом помогает при ремонте электрического оборудования, как в быту, так и на производственных объектах. У грамотного электрика не возникнет вопроса, какого цвета провод соединить с заземляющим контактом или с «рабочим нулем».

Однако следует помнить, что быть уверенным в соблюдении правил маркировки жил кабеля можно только в тех случаях, если их подключение производилось лично или на заводе изготовителе. На незнакомых объектах перед началом работы необходимо убедиться в правильности цветовой коммутации.

Различия в цветовых обозначениях некоторых зарубежных стран

Большинство стран мира, включая Европу и США, приняли схожие правила маркировки проводов. Так, например, заземляющие жилы имеют желто-зеленую или чисто зеленую оболочку. Иногда «земля» не покрывается изоляцией вовсе.

Нулевые жилы помимо синего колера могут иметь черную, белую или серую (серебристый металлик) окраску, а фазные жилы в большинстве случаев покрываются яркими цветными оболочками.

Для сравнения, цветовая маркировка кабелей иностранных государств приведена в таблице:

ГосударствоФазные проводникиРабочий нольЗащитный ноль
АргентинаЧерный, коричневый, серыйСинийЖелто-зеленый
БразилияЖелтый, красный, черный, белыйСинийЗеленый
США, КанадаКрасный, желтый, коричневый, синий, черныйБелый, серебристый металликЗеленый, желто-зеленый, голый
ЕвросоюзКоричневый, черный, серыйСинийЖелто-зеленый
Индия, ПакистанКрасный, желтый, синийЧерныйЗеленый, желто-зеленый
ЮАРКрасный, белый, желтый, синийЧерныйЖелто-зеленый
Австралия, Новая ЗеландияКоричневый, белый, красный, желтыйЧерный, синийЗеленый, желто-зеленый, голый

Указанные в таблице расцветки фазных токоведущих жил являются основными и общепризнанными. Могут встречаться и другие цвета, но это больше исключение, чем правило.

Распространенные ошибки при пользовании цветовой маркировкой

Большинство ошибок, совершаемых при подключении или соединении проводов, являются следствием невнимательного отношения к цветовой маркировке жил или ее игнорирования. Среди наиболее часто допускаемых недочетов стоит отметить следующие:

  1. Обустройство электрической проводки без предварительного ознакомления с правилами ПУЭ, в результате чего подключение жил производится без учета соответствия цвета жил их назначению. Следствием этого может стать путаница в обслуживании электрических сетей и сложности при осуществлении их ремонта другим специалистом
  2. Подключение по невнимательности к клемме заземления токоведущего провода, имеющего схожую окраску (например, бирюзовую). Результатом станет аварийное срабатывание защитного устройства (отключение автоматического выключателя), либо короткое замыкание, способное привести к выходу оборудования из строя
  3. Использование на скрутках в распределительной коробке соединительных изолирующих пластиковых колпачков (СИЗ) несоответствующего цвета. Это может ввести в заблуждение обслуживающий персонал, который будет проводить ремонт или ревизию электропроводки
Соединительные изолирующие зажимы (СИЗ) для защиты скруток в распределительных коробках
  1. Удаление РЕ проводника при установке розетки, не имеющей заземляющих контактов. Это грубая ошибка, посягающая на безопасность при использовании электроэнергии. Вместо удаления заземляющей жилы лучше поменять устаревшую розетку на изделие, соответствующее современным стандартам
  2. Ошибка может быть допущена и при соблюдении цветовых маркировочных обозначений. Например, если провести счалку в виде скрутки между медным и алюминиевым проводником, то контакт будет ненадежным, хотя цвета оболочек будут совпадать

Внимательное отношение к требованиям нормативных документов и соблюдение техники безопасности поможет избежать ошибок при обслуживании электрических сетей и обезопасить их эксплуатацию.

Актуальные вопросы по теме

Вопрос: Что делать если при обустройстве домашней электропроводки используется провод с несоответствующей цветовой маркировкой жил, или вообще не имеющий ее?

Ответ: Можно отметить имеющиеся цвета и их подключение в своей памяти, но лучше произвести самостоятельную маркировку, как это указано в 3-м разделе данной статьи.

Вопрос: Не является ли нарушением использование проводника с желто-зеленой изоляцией в системе уравнивания потенциалов (СУП)?

Ответ: Это не может быть нарушением, потому что данная система является разновидностью заземления корпусов мощных электроприборов, поэтому цвет жилы должен соответствовать назначению.

Вопрос: Можно ли при самостоятельной прокладке РЕ проводника в доме, где он не предусмотрен электропроводкой, использовать обычный провод, а потом маркировать его?

Ответ: Конечно можно. Единственное условие – произвести маркировку во всех, без исключения, местах подключения, чтобы избежать путаницы при дальнейшей эксплуатации.

Вопрос: Если в розетке отсутствуют обозначения «L» и «N» значит ли это, что подключение проводов можно производить произвольно, без учета цвета оболочки жил?

Ответ: Да, в таких розетках не имеет значения, куда подключать «ноль» и «фазу», но нужно проконтролировать правильное подключение «земли» и установку защитных устройств строго на фазный провод.

В заключении можно отметить, что цветовая маркировка проводов имеет большое значение не только в практическом отношении, но и в вопросах безопасности. Поэтому каждому пользователю, сталкивающемуся с вопросами обслуживания электросетей, будет полезно ознакомиться с принципами обозначения проводников цветом и использовать полученные знания на практике. Читайте также статью: → «Провода для электропроводки».

Оцените качество статьи:

Как подключить провода | Цвет проводов | Маркировка проводов


У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет — ноль.
  • Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Цветные остальных цветов — фаза.
  • Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Синий цвет — нулевой провод.
  • Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зелёный цвет — земляной провод.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

.

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

  • Синий цвет — нулевой провод, это я думаю понятно.
  • Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
  • Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

  • Красный — опасный, поэтому фаза.
  • Чёрный, как в старый времена, можете сделать землёй.
  • А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Бесплатный курс «Электрика Своими Руками»

Профи курс «Сам Себе Электрик»

С уважением,
Автор и руководитель проекта «Электрика своими руками».
Инженер-электрик. Екимов Игорь
www.ekimov-igor.ru

Ещё по теме...

Какого цвета провод плюс или минус?

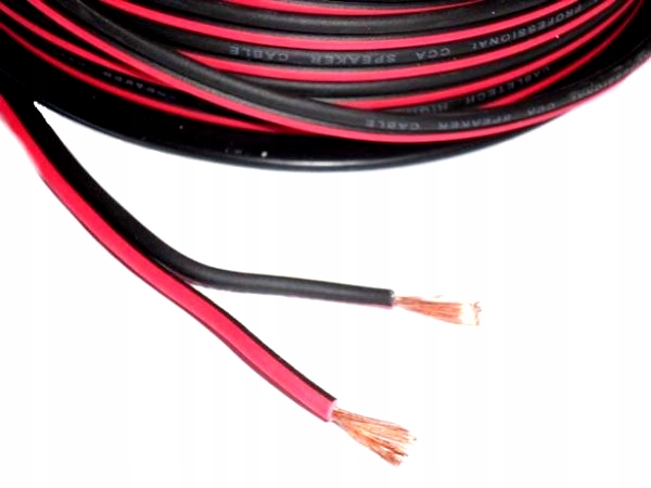

В цепях постоянного тока плюс обозначают красным, минус – черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.

Как определить полярность проводов по цвету?

Маркировка проводов при переменном трехфазном токе

  1. серый, фиолетовый, оранжевый или красный провод – фаза;
  2. желтые и зеленые полоски – заземление;
  3. синий либо сочетание белых и синих полос – нейтраль.

Как определить плюс и минус на проводе?

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса).

Какой провод плюс а какой минус на зарядном устройстве?

Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

Какой провод плюс а какой минус черный и красный?

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми.

Как узнать какой провод плюс а какой минус по цвету?

В цепях постоянного тока плюс обозначают красным, минус – черным. Иногда минус обозначают синим цветом, но в системах с двухполярным питанием (плюс, минус, ноль), провод нуля обязательно должен быть синим.

Как определить плюс и минус по цвету провода?

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.

Как отличить плюс и минус?

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Какой провод плюс черный или зеленый?

Розетка с четырьмя проводами имеет пару для абонентской линии: зеленый (прямой, плюс) и красный (обратный, минус) провода. Еще два провода — черный и желтый — используются либо для подачи питания на некоторые устройства: черный – плюс, желтый – минус; либо для второй абонентской линии, местной, или офисной.

Какой провод плюс на зарядке от телефона?

Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок. Вот так это выглядит на рисунке.

Какого цвета проводов в зарядном устройстве?

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных. В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Как определить на конденсаторе плюс и минус?

Примеры обозначения плюса и минуса конденсатора

Узнать, где у конденсаторов плюс, можно отыскав знак «+», который может находиться возле ножки соответствующего вывода. На графической схеме устройства такой же знак находится возле обозначения плюсовой обкладки. Минус на схемах не наносится.

Какой провод минус красный или белый?

Какой из проводов в USB плюс и минус? Их там 3:красный, зеленый, белый. Эти 3 провода замотаны в фольгу по периметру и замотаны хметаллическими проводами (без изоляции). Красный — плюс, зеленый и белый выступают для передачи данных, черный или оплетка — минус.

Какой провод обычно минус?

Электрические сети постоянного тока

Расцветка таких проводов легко запоминается: плюс – красного цвета, а минус – черного. Важно! Для бытовых приборов эти цвета верны только для питающих линий, в дальнейшей части схемы плюсовой провод может иметь другой цвет.

Какого цвета клеммы плюс и минус?

При этом стоит запомнить, что в том случае, если на корпусе аккумулятора нет обозначений, то стоит ориентироваться на цвет клемм. Плюс обозначаючается красным, а минус синим цветом.

Цвет провода имеет значение в электронике?

Цвет провода имеет значение!

Не для текущей работы через провод, но для устранения неполадок, безопасности и других, которые могут столкнуться с любым проектом. При напряжениях на уровне линии электропередачи национальные регулирующие органы предписали «горячей» линии определенные цвета, такие как красный для питания (и оранжевый, черный или коричневый для многофазного питания) и зеленый или зеленый / желтый в полоску в качестве заземленного проводника.

В большинстве низковольтных систем постоянного тока, с которыми я сталкивался, красный - положительный, а черный - отрицательный. Он настолько укоренился в наших разработках, что люди примут это на новой системе, и изделия для дома могут только сказать «подключите красный провод здесь».

Когда вы создаете макет нового дизайна, электрически не имеет значения, какие цвета вы выбрали, но я редко делаю умеренно сложную сборку без хотя бы одной ошибки. Устранить неполадки в вашем дизайне намного проще, если вы согласны с тем, какие цвета вы использовали для какой части схемы. Выбор цвета может быть несколько произвольным, но для системы постоянного тока оставьте красный для положительного, черный для заземления.

В других системах более высокой мощности, или RF, цвет провода или цветовая полоса могут быть производственным кодом, который говорит вам, каков внутренний состав провода. Он может указывать тип изоляции (огнестойкость, номинальное напряжение) или тип проводника (алюминий, медь, стальной сердечник) или другие детали. Я работал над проектированием низковольтного мониторинга для мощных систем. Меня учили, что красный ток течет только в красных проводах. Позвольте мне заверить вас, что я видел, как красный ток счастливо течет по черным проводам, пока расплавленная медь не взорвется, покрывая комнату. Я тогда держал красный ток в красных проводах.

Всегда предполагайте, что цвета проводов что-то значат, если вы работаете на существующем устройстве, даже если все это означает, что этот синий провод - это другая цепь, чем этот фиолетовый провод. Я был сломленным студентом и проводил электронные прототипы с одним рулоном красной проволочной сетки, который у меня был. В конце концов они сработали, но я вовремя заплатил за устранение неисправностей. В моей профессиональной работе использовались цвета проводов национальных электротехнических норм и кодов большого размера, но в сигналах низкого напряжения использовалась другая цветовая комбинация, но физически отличались провода, что также помогло их разделить. А в производстве каждый продукт был точно таким же, чтобы упростить работу ремонтного отдела.

Таким образом, для ваших проектов положительный и отрицательный провода должны иметь свой собственный цвет, тем более что именно здесь вам часто приходится подключаться к внешнему источнику питания, и тогда сигнал (сигналы) может иметь третий (или более) цвет. Если у вас есть небольшой набор катушек для подключения проводов, вы можете разработать свой собственный код, соответствующий вашим проектам; например, синий для входов, желтый для цифровых сигналов, фиолетовый для аналоговых и зеленый для выходной стороны. Это поможет вам долгие годы в устранении неполадок. Помните, что цвет для вашей пользы, и подгоните ваши правила под ваши дизайны. Если вы сохраняете проект, вы можете также написать код.

Расшифровка значения каждого цвета - Pacman Electric

Электрические провода, связывающие ваш дом вместе, имеют набор цветов, которые определяют функцию каждого провода в цепи. Но что означает каждый?

К счастью, цветные покрытия вокруг медного проводника провода дают вам все необходимые сведения о том, что делает каждый провод и является ли он горячим, нейтральным или заземленным.

Это невероятно важно знать, прежде чем начинать какой-либо проект домашней электропроводки, а также важно для вашей безопасности, поэтому давайте разберемся, что означают эти цветные провода и когда их использовать.

Черные электрические провода

Черные электрические провода переносят ток от источника питания к розетке и используются для питания во всех типах цепей. Будьте осторожны при обращении с ними - когда вы видите черный провод, вы знаете, что он горячий. Черный провод любой цепи всегда должен находиться под напряжением.

Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки во всех цепях. Черные провода никогда не используются для заземления или нулевого провода и предназначены для использования в качестве источника питания для выключателя или розетки.Чаще всего они встречаются в жилых домах.

Красные электрические провода

Красные электрические провода - это вторичные токоведущие провода в цепях 220 В, которые обычно встречаются в многожильных кабелях с оболочкой. Эти провода обычно используются для коммутации проводов, а также для соединения между детекторами дыма, жестко подключенными к энергосистеме.

Можно соединить два красных провода вместе или красный провод с черным. Поскольку красные провода проводят ток, они считаются горячими.

Синие и желтые электрические провода

Синие и желтые провода чаще всего встречаются в коммерческих зданиях и используются в качестве проводов под напряжением, протягиваемых через кабелепровод. Эти провода несут питание, но не используются в обычной розетке. Они используются в более сложных цепях и используются в качестве токоведущих проводов для проведения тока между переключателями и полюсами, поэтому их называют путешественниками.

Желтые провода используются в качестве ножек переключателей для потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света, в то время как синие провода обычно используются в качестве переходников для трех- или четырехпозиционных переключателей.

Белый и серый электрические провода

Белый и серый цвета обозначают нейтральный провод. Это означает, что он подключается к нейтральной шине электрической панели.

Когда питание покидает электрическую панель через горячий провод цепи и работает через такие устройства, как электрическая лампочка или розетка, электрический ток возвращается обратно на сервисную панель через нейтральный (и обычно белый) провод, который подключен к нейтральная шина, которая возвращает ток в электрическую сеть.

Белые провода обычно используются в жилых домах, а серые - в коммерческих. Белый и серый провода можно подключать только к другим белым и серым проводам.

Несмотря на то, что эти провода нейтральны, они могут пропускать ток, особенно при несимметричной нагрузке, поэтому обращайтесь с ними осторожно. Если вы видите белый провод, отмеченный черным или красным (или кусок черной или красной изоленты на его концах), это означает, что он действует как горячий провод и больше не является нейтральным.

Зеленые электрические провода

Зеленые провода подключаются к клемме заземления в розетке и идут к шине заземления на электрической панели.Их основная цель - заземлить электрическую цепь и обеспечить путь к земле для электрического тока цепи, если провод под напряжением в цепи взаимодействует с металлом другого проводящего материала.

Эти провода подключаются только к другим зеленым проводам и действуют как отказоустойчивые, позволяя электричеству иметь место для выхода. Они могут переносить значительный ток, поэтому обращайтесь с ними осторожно.

Другие цветные провода

Это наиболее распространенные цвета, используемые в электропроводке.Другие цветовые комбинации, такие как полосатые провода, могут использоваться для других целей.

Помните, что черный и красный провода всегда горячие, это означает, что они являются проводами источника, которые переносят питание от электрической сервисной панели к месту назначения, например к розетке или свету. Белые провода, усиленные красной или черной лентой или маркировкой, используются как горячие; тем не менее, черный провод нельзя использовать в качестве нейтрального или заземляющего провода или для каких-либо иных целей, кроме как нести электрическую нагрузку под напряжением.

Синие и желтые провода иногда используются в качестве проводов под напряжением и в качестве дорожных проводов, зеленые провода (и оголенные медные провода) являются проводами заземления, а белые и серые провода являются нейтральными. Однако все электрические провода, независимо от их функции, в какой-то момент могут пропускать электрический ток, и с ними следует обращаться с одинаковой осторожностью.

Мы надеемся, что этот список поможет вам различать цветные провода в вашем доме. Если вы не знаете, что означают эти провода и что они делают, важно обратиться к квалифицированному специалисту, который ответит на любые ваши вопросы.

Хотя варианты «сделай сам» возможны, решение электрических проблем в вашем доме может оказаться непосильной задачей.Компания Pacman Electric стремится сделать вашу жизнь настолько динамичной, насколько это возможно.

Свяжитесь с нами сегодня или позвоните по телефону (954) 577-7923. мы с нетерпением ждем возможности помочь!

Для чего нужен красный провод при установке осветительного прибора? | Руководства по дому

Автор Майкл Логан Обновлено 15 декабря 2018 г.

Соглашения о цвете проводов предотвращают ошибки проводки, которые могут вызвать поражение электрическим током, вызвать пожар или повредить приборы или приспособления. Производители проводов поставляют провода самых разных цветов, и электрик должен использовать провод правильного цвета для домашней проводки.Назначение красного провода для подключения светильника различается, но в большинстве случаев легко определяется.

Национальный электротехнический кодекс

NEC резервирует определенные цвета проводов для определенных целей. Зеленый зарезервирован для земли и может иметь желтые полосы. Заземляющий провод часто представляет собой голую медь. Белые провода зарезервированы для заземленного проводника, часто называемого нейтралью. Серый также допустим как нейтральный, но используется редко. Другие цвета оставлены на усмотрение электрика, но черный, красный и другие цвета либо всегда находятся под напряжением, либо пропускают ток от выключателя.

Кабель в оболочке

Самая распространенная домашняя проводка - это кабель с неметаллической оболочкой с тремя проводами: черным, белым и неизолированным. Некоторые экранированные кабели включают четвертый красный провод, что позволяет использовать их для подключения светильников с трехпозиционными переключателями или потолочного вентилятора с отдельными переключателями света и вентилятора. Кабель в оболочке с красным проводом всегда сопровождается черным проводом, белым проводом и оголенным проводом. В очень старых домах может быть кабель, который исключает оголенный провод.

Кабельная проводка

В некоторых домах проводка заключена в кабелепровод.Металлический кабелепровод может служить заземляющим проводом, поэтому неизолированные или зеленые провода не используются. Белый провод - нейтраль, все остальные цвета - горячие. Электрики часто используют черные, красные или синие провода для подачи электричества в цепь от главной панели. Они могут использовать другие цвета для проводки переключателя, например желтый или коричневый. Оранжевые провода часто используются для соединения детекторов дыма.

Электропроводка светильника

Точное назначение красного провода для осветительного прибора может варьироваться.За исключением редких случаев, это горячий провод или переключаемый горячий провод. Проверить провод бесконтактным тестером напряжения при включенном питании и выключателе. Если тестер показывает, что провод горячий, выключите выключатель и повторите тест. Если провод все еще горячий, значит, он является горячим проводом, который передает электроэнергию в ответвленную цепь. Если выключение выключателя отключает провод, красный провод подает питание от выключателя света. Примечание. Никогда не прикасайтесь к проводам или их точкам подключения, когда цепь находится под напряжением.Перед тем, как приступить к работе с электропроводкой или устройствами, отключите питание цепи и убедитесь, что она отключена, с помощью бесконтактного тестера напряжения.

Цвета электрических проводов и их значение, решено!

Фото: istockphoto. com

В: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался - я думал, что белый всегда считался «нейтральным» проводом.Что означают эти цвета электрических проводов и что обозначает красная лента?

A: Вы правы, белая оболочка обычно обозначает нейтральный провод , но не всегда так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого бронированного кабеля «BX» или «MC» - это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод. Горячий провод или «токоведущий» провод в черной оболочке обычно передает питание 110-вольтовой лампе или розетке, в то время как нейтральный провод будет уносить энергию, а неизолированный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.

Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется. Поскольку для этих приборов не требуется нейтраль, но используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичная ветвь») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающего персонала, электриков или опытных мастеров по ремонту, что провод не нейтраль , а проводник с током.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он действовал как токопроводящие, и им следует соответствующим образом кодировать цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и стеновыми и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый - установка, которую все еще можно увидеть в старых домах сегодня.

Что обозначают цвета отдельных электрических проводов

Фото: istockphoto.com

Зеленый, зеленый с желтой полосой и неизолированные медные провода можно использовать для заземления.

Заземляющий провод никогда не может использоваться в качестве нейтрали, даже если он подключается к той же шине на главной панели - это серьезное нарушение правил техники безопасности, которое может вызвать поражение электрическим током, серьезную травму или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.

Белый и серый провода обычно используются в качестве нейтральных проводов.

Национальный электротехнический кодекс 2011 г. требует наличия нейтрали в каждой распределительной коробке для установки новых устройств, таких как датчики движения, датчики присутствия, переключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которое не требует нейтрали, или попросите профессионального электрика отремонтировать электрическую проводку.

Белые и серые провода можно использовать в качестве токоведущих, если они промаркированы с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятым отраслевым методикам, описанным здесь, но обязательно добавьте уведомление на главной электрической панели или дополнительной панели с указанием значения маркировки.

Черные провода используются для подачи питания в цепь.

Всегда считайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для обеспечения напряжения вторичной фазы в сети 220 В.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает напряжение первичной фазы) находится под напряжением.Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтным приборам, таким как электрические водонагреватели, колодезные насосы и старые электрические плиты. Тем не менее, те же самые 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, где белый провод был отмечен черной или красной лентой как на приборе, так и на главной панели, чтобы указать, что он был переназначен как токоведущий провод. В этой схеме подключения предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в приложении на 120 вольт.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного переключателя, обеспечивает коммутируемое питание двигателю вентилятора. Если у вашего нового потолочного вентилятора есть лампа, красный провод от второго переключателя в той же настенной коробке может обеспечить коммутируемое питание для освещения вентилятора. Предположим, что красный и черный провода находятся под напряжением.

Красный также может использоваться в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных приложениях для дымовых извещателей.

Триггерный провод используется для активации всех соединенных между собой дымовых извещателей, как только один извещатель обнаруживает дым или пожар.В этой схеме подключения дымовые извещатели получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной извещатель. Для каждой марки детектора и каждой серии моделей используются разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синие, желтые, фиолетовые и коричневые провода часто выступают в качестве «проводников» для передачи энергии между переключателями в трех- и четырехпозиционных переключателях.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в игру, когда у вас есть несколько мест настенного переключателя - два в трехпозиционном переключателе или три в четырехпозиционном переключателе, которые управляют одним и тем же набором источников света. .Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы, провода этих цветов также могут использоваться для подачи питания в приложениях с напряжением 220 вольт; здесь тоже всегда следует предполагать, что они живые.

Советы по безопасности при работе со всеми типами электрических проводов

Соблюдайте осторожность при наблюдении за проводами любого цвета и взаимодействии с ними. Национальный электротехнический кодекс содержит строгие правила окраски проводов для заземляющих и нейтральных проводников, но он менее строг, когда речь идет о других цветах.Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но не следует полагать, что электромонтаж в вашем доме был выполнен правильно профессиональным электриком. Чтобы защитить себя:

  • Вы, , должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если это руководство говорит, что это не так.
  • Всегда используйте электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Цвета электрических проводов | Мистер Спарки, Канзас-Сити,

07 Dec Общие сведения о цветах электрических проводов

Отправлено в 11:55 в без категории Электрик из Канзас-Сити

Понимание цветов электрических проводов обеспечивает безопасность электриков, жителей и бытовых приборов каждый раз, когда электрическая система находится на техническом обслуживании или ремонте.Различные цвета обозначают назначение провода в цепи.

Помните, что все провода в определенное время могут пропускать электрический ток, поэтому со всеми ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую опасность - провода под напряжением.

Горячие провода - это провода, по которым электрический ток под напряжением проходит от электрической панели или блока выключателя к местам назначения, таким как розетки или осветительные приборы. Их также называют линейными проводами.

Цветовые коды электрических проводов

1.Черные провода - Hot
Черные провода передают питание на розетки и переключатели во всех типах цепей, а также могут использоваться в качестве ножек переключателя, связи между переключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при обращении с ними следует проявлять особую осторожность.

2. Красные провода - горячие.
Красные провода - это вторичные токоведущие провода в цепях 220 В, которые также могут использоваться в различных ножках переключателя. Красные провода в основном используются для подключения системы электроснабжения дома и проводных детекторов дыма, так что, если срабатывает одна сигнализация, все срабатывают.

Красные провода используются при установке потолочных вентиляторов там, где могут быть выключатели света. Электрики могут связать красный и черный провод или два красных провода.

3. Синие и желтые провода - горячий
Синие и желтые провода могут передавать питание, но они обычно не используются в проводке розеток. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя для структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве переключателей в трех- или четырехпозиционных переключателях, например, в переключателях внизу и вверху лестницы, управляющих одним и тем же светом (трехсторонним).

4. Белые провода с красной или черной лентой - горячий.
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода - Заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к клемме заземления в розетке сейфа и проходят к шине заземления в электрической панели.

Таким образом, провода играют роль отказоустойчивого устройства, которое позволяет электричеству где-то уйти в землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и при возникновении неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не следует использовать для каких-либо других целей, поскольку это может представлять опасность поражения электрическим током.

Винты заземления на любых электрических устройствах также часто окрашиваются в зеленый цвет.

6. Оголенные медные провода - Заземление
Заземление обеспечивает безопасный путь, по которому электричество возвращается на землю в случае электрического повреждения. Поскольку все электрические устройства должны быть заземлены, ко всем из них подключаются неизолированные медные провода, включая арматуру, выключатели, розетки и металлические корпуса или рамы приборов.

Также необходимо заземлить электрические металлические коробки, поскольку они являются токопроводящими.

7. Белые или серые провода - нейтраль
Слово «нейтраль» может вводить в заблуждение, поскольку оно менее опасно или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, потому что они могут проводить электрический ток, в основном, когда токовая нагрузка схемы несимметрична.

Нейтральные провода подключаются к токопроводящей металлической части электрической панели, которая притягивает электрический ток, который распространяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только между собой.

Белые и серые провода при неправильном обращении представляют опасность поражения электрическим током, поскольку по ним передается питание обратно на электрическую панель. При работе с белыми проводами убедитесь, что они имеют или не имеют красной или черной ленты вокруг них, так как это будет означать, что они использовались в качестве горячих проводов.

Важно понимать цвета электрических проводов, на которые также обращают внимание провод нагрузки и провод c. Нагрузочные провода соединяют светильник и выключатель света. Когда переключатель замкнут, он позволяет электричеству течь от переключателей света к осветительным приборам, включая свет.

Часто возникает путаница между линейным и нагрузочным проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также можно использовать в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине коммутатора, а линейные провода подключаются к нижней половине коммутатора.

Провода

C, иначе называемые обычными проводами, являются еще одним важным проводом для полного понимания цветового кода электрического провода. Обычно они встречаются в современных домах или домах, подвергшихся современной реконструкции.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Умные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
C-провода отвечают за обеспечение непрерывного питания 24 В путем замыкания цепи провода R (источника питания) на плату управления системы HVAC.

Какого цвета провод C и как его идентифицируют?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед тем, как приступить к ремонту электрических проводов, убедитесь, что в них нет напряжения, отключив основное электропитание. Мультиметр можно использовать для поиска и устранения неисправностей и проверки электропроводки в доме.

Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система устарела и устарела или где нет проводов под напряжением.

В разных регионах и странах используются разные цветовые коды электрических проводов. Таким образом, перед работой с любыми электрическими проводами важно понимать область и цветовую маркировку проводов.

Мистер Спарки Электрик KC, штатный электрик Америки, обслуживает Канзас-Сити, штат Миссури, вместе с командой сертифицированных электриков также в Оверленд-парке. Помимо аварийного ремонта электрооборудования, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток, установку потолочного вентилятора, установку освещения, ремонт электропроводки, установку ландшафтного освещения и проверку домашней электросети.Позвоните нам сегодня по телефону (816) 535-8808, чтобы записаться на прием!

Стандарты цветов электропроводки - разъемы фазы 3

Цвета электропроводки для трехфазных электрических систем стандартизированы, чтобы помочь идентифицировать отдельные фазы проводов. Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нейтральный провод, провод под напряжением, провод линии 2, электрический провод линии 3.В этой статье подробно описаны следующие цветовые коды кабелей:
- Международные цвета проводки
- Европейские стандарты цвета проводов
- Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий питания в разных страны. В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки.Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

В марте 2006 года правительство Соединенного Королевства внесло поправку в британский стандарт BS 7671 (Требования к электрическому оборудованию), в результате изменение цветовой кодировки электрических кабелей считалось одним из самых значительных изменений для электротехнической промышленности в России. современная история.В правилах электромонтажа внесены изменения, чтобы согласовать цвета проводов в Великобритании с цветами европейских кабелей для единообразия и во избежание путаницы. В старых цветовых кодах кабельных вилок не учитывалось правильное чередование фаз, поэтому большая часть Европы в настоящее время соблюдает цветовые коды проводки IEC (Международной электротехнической комиссии) для цепей переменного тока

В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, охватывающий идентификацию изолированных и голые проводники по цветам. В 1999 году стало очевидно, что новый европейский стандарт для проводов и цветов кабелей означает, что Великобритании придется изменить цвета фиксированных изоляторов проводов. В результате старые британские цвета проводки потребовали заменить красный провод под напряжением и черный нейтральный провод.

-
Старый цвет Новый цвет
Live Red Live Brown
Нейтральный черный Нейтральный синий
UK синим нейтральным проводом.
- Старый красный цвет провода под напряжением в Великобритании был заменен коричневым проводом под напряжением.
- Заземляющие провода Великобритании идентифицируются зелеными и желтыми проводами заземления.

Соединенное Королевство теперь следует цветовой кодировке кабеля переменного тока стандарта BS 7671 IEC. Стандарты цвета фиксированной проводки Великобритании теперь универсальны в Европе, как и схемы проводки socapex, аналогично это будет отражено на разъемах питания с цветовой кодировкой. Электроснабжение существующих установок в домах необходимо проверять на наличие старых проводов, так как это может представлять значительную опасность. Бытовые вилки можно подключать тремя изолированными проводами.

Цвета трехфазных силовых кабелей для Европы и Новой Великобритании

Силовые кабели в Европе и Великобритании идентифицируются по стандартной цветовой кодировке силовых кабелей.

Какого цвета кабель заземления в Великобритании?

земля в Великобритании и Европе цвет провода кабеля - зеленый .

Какого цвета нейтральный кабель Великобритании?

Нейтральный провод в Великобритании и Европе, цвет - синий .

Какого цвета провод под напряжением?

Цвета кабеля под напряжением в Великобритании и Европе: коричневый .

Система цветового кодирования электропроводки

Открывая розетку или коробку выключателя света, вы можете столкнуться с удивительным набором проводов разных цветов. Черный, белый, голая медь и другие цвета тесно переплетаются, но каждый из них имеет определенную цель. Зная назначение каждого провода, вы будете в безопасности, а электрическая система вашего дома будет в отличном рабочем состоянии.

Смотреть сейчас: Общие сведения о системе цветового кодирования электропроводки

Цветовая маркировка электрических кабелей и проводов

Неметаллический (или NM) электрический кабель на 120 и 240 вольт состоит из двух основных частей: внешней пластиковой оболочки (или оболочки) и внутренних проводов с цветовой кодировкой. Оболочка связывает внутренние провода вместе, а его внешняя маркировка указывает количество проводов и размер провода (калибр) в оболочке. Цвет оболочки указывает на рекомендованное использование.Например, белая оболочка означает, что внутренние провода имеют калибр 14, а желтая оболочка означает, что они имеют калибр 12.

Но если посмотреть глубже, то цвет проводов внутри оболочки показывает, что провода разного цвета служат разным целям. В Национальном электротехническом кодексе (NEC) говорится, что для нейтральных проводов необходимо использовать белый или серый цвет, а в качестве заземляющих проводов следует использовать неизолированные медные или зеленые провода. Помимо этого, существуют общие общепринятые правила в отношении цвета проводов, указывающие на их назначение.

Ель / Екатерининская песня

Черные провода: горячие

Черная изоляция всегда используется для горячих проводов и распространена в большинстве стандартных бытовых цепей.

Термин «горячий» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Даже если вам разрешено использовать белый провод в качестве горячего провода, пометив его изолентой, обратное не рекомендуется и не допускается. Другими словами, не используйте черный провод в качестве нейтрального или заземляющего провода или для каких-либо других целей, кроме как для переноски электрических нагрузок под напряжением.

Ель / Марго Кэвин

Красные провода: горячие

Красные провода используются для обозначения проводов под напряжением.

Красные провода иногда используются в качестве второго горячего провода в 240-вольтовых установках. Еще одно полезное применение красных проводов - это соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.

Ель / Марго Кэвин

Белые провода с черной или красной лентой: горячие

Когда белый провод дополняется красной или черной маркировкой, это часто указывает на то, что он используется в качестве горячего провода, а не нейтрального провода.Обычно это обозначается полосой из черной или красной изоленты (но могут использоваться другие цвета), обернутой вокруг изоляции провода.

Например, белый провод в двухпроводном кабеле можно использовать для второго горячего провода в приборе на 240 В или в розетке. Этот белый провод следует несколько раз обмотать черной изолентой, чтобы показать, что он используется не для нейтрали.

Ель / Марго Кэвин

Оголенные медные провода: заземление

Голые медные провода - самый распространенный тип проводов, используемых для заземления.

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается на землю или землю. Оголенные медные провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов. Металлические электрические коробки также нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки не проводят ток и не требуют заземления.

Ель / Марго Кэвин

Зеленые провода: земля

Иногда для заземления используют зеленые изолированные провода.

Винты заземления на электрических устройствах также часто окрашиваются в зеленый цвет. Никогда не используйте зеленый провод для каких-либо целей, кроме заземления.

Ель / Марго Кэвин

Белые или серые провода: нейтраль

Белый или серый цвет обозначают нейтральный провод.

При осмотре белого или серого провода убедитесь, что он не обмотан изолентой. Это указывало бы на горячую проволоку. Старые провода иногда могут терять изоляционную ленту. Таким образом, если внутри коробки есть неплотная петля из ленты, есть вероятность, что она оторвалась от нейтрального провода.

Термин нейтраль может быть опасно вводящим в заблуждение, поскольку, по всей видимости, подразумевает неэлектрифицированный провод. Важно отметить, что нейтральный провод также может нести ток и может шокировать вас. В то время как провода, обозначенные как горячие (черные или красные изолированные провода), передают питание от сервисной панели (коробки выключателя) к устройству, нейтральные провода передают питание обратно к сервисной панели. Таким образом, как горячий, так и нейтральный провода могут привести к поражению электрическим током и травмам.

Ель / Марго Кэвин

Синие и желтые провода

Синие и желтые провода иногда используются в качестве горячих проводов внутри электрического кабелепровода.

Ель / Марго Кэвин

В кабеле NM редко встречаются синие и желтые провода. Синие провода обычно используются путешественниками в трех- и четырехпозиционных переключателях.

Как подключить выключатель света - очень просто

Умение подключать выключатель света - один из основных навыков, которым должен владеть каждый домовладелец. Как домовладельцу, вам, вероятно, придется много раз менять выключатель света, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже. Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

Инструменты, необходимые для подключения выключателя света
  • Плоскогубцы
  • Инструмент для зачистки проводов
  • Отвертка с головкой Philips
  • Гайки для проволоки
  • Лента электрическая

Базовые знания о том, как подключить выключатель света
  • Черный провод - это горячий или нагрузочный провод
  • Белый провод - Это нейтральный провод
  • Bare Copper (Green) Wire - Это ваш заземляющий провод
  • Красный провод - Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

Внимание! - Если вы заменяете существующий коммутатор, убедитесь, что вы не понимаете, как он подключен, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

Зачистка проводов

Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра провода.

Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

Как подключить стандартный однополюсный выключатель света

Стандартный однополюсный выключатель света требует, чтобы вы просто прикрепили к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам.Выключатель служит для отключения питания от выключателя света.

Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

Как подключить трехсторонний выключатель света

Трехпозиционный переключатель света - это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе с выделенным винтом или входом на переключателе, который специально отмечен для этой цели.

Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

.

Главный провод, который будет идти от одного переключателя к другому, должен состоять всего из 4 проводов (черный, белый, земля и красный).

Просмотрите схему ниже, чтобы ознакомиться с основными инструкциями по трехстороннему подключению.

Вот наше видео о том, как подключить трехпозиционный переключатель света

Гайка для проволоки

Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места внутри вашей распределительной коробки.

Недорогие, но эффективные гайки для проталкивания можно приобрести здесь, на Amazon .

Заключение - Как подключить выключатель света

Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он просто требует небольшого исследования и терпения. Если у вас есть какие-либо вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

Связанные вопросы

Нужен ли мне электрик для установки выключателя света?
Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

Имеет значение, какой провод идет где на выключателе света?
Важно правильно подключить выключатель света и в соответствии с инструкциями. Если вы не подключите переключатель правильно, это может привести к серьезному повреждению переключателя или приспособления и даже вызвать пожар.

Подключается ли горячий провод к выключателю света?
Горячий провод подключается к выключателю света, а белый нейтральный провод - нет.Есть некоторые установки выключателя света, у которых также есть нейтральный провод, идущий к выключателю.

Трудно установить 4-позиционный выключатель света?
Установка 4-позиционного переключателя света сложнее и намного проще при новом строительстве.

Статьи по теме

50 самых популярных вопросов по освещению

Как правильно выбрать лампочку

Сколько розеток в цепи на 20 А?

.
