Инструкция как сварить калитку из профильной трубы своими руками


На чтение 9 мин.
Обновлено

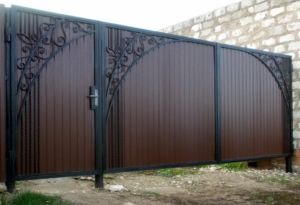

Фото - Ворота и калиточный поем из профильного трубопрокатаКак сварить калитку из профильной трубы, задавался вопросом не один владелец частного дома. Ведь такой нехитрый элемент помогает повысить комфорт и безопасность жилища.

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

  • имеет невысокую стоимость;
  • выделяется надежностью и прочностью в процессе использования;
  • характеризуется небольшим весом;
  • почти не подвергается коррозийным образованиям;
  • превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

  1. Минимальная простота изготовления и монтажа.
  2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
  3. Длительный срок использования.
  4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
  5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства. Их не так много, но знать их важно.

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

Конструкция строения

Смотреть видео

Наиболее простой вид входных сооружений из профильной трубы – это распашной. Для него при работе потребуется помощник.

Второй вид: конструкция, оснащенная раздвижным механизмом, что, несомненно, является дорогим удовольствием. Такое строение можно заказать у специалистов, так же можно справиться с ее возведением и самостоятельно.

Роликовые направляющие к строению можно приобрести в строительных магазинах. Так же можно их выполнить своими руками. К слову следует добавить, что этот тип механизмов в использовании проявил себя, как самый удобный.

Какое потребуется оборудование и стройматериалы

Перед тем, как варить калитку из проф трубы необходимо приобрести следующие материалы:

  • саморезы;
  • защелку и комплект петель;
  • профтрубы разного сечения, которые будут использованы так же и для опорных столбов для обрешетки и состыковочного приспособления для калитки из профтрубы;
  • грунтовку для металла;
  • краску;
  • материал для обшивки и кованые детали для украшения.

Помимо этого для калитки из профтрубы следует приготовить:

  • сварочный аппарат (автомат) и электроды;
  • болгарку;
  • дрель;
  • уровень;
  • рулетку;
  • молоток.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала.

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Фото - Чертеж калитки из профтруб

Фото - Чертеж калитки № 2

Фото - чертеж постройки № 3

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Установка столбов

На размеченных местах в соответствии к плану делают ямки для столбов. Их рекомендуют делать ямобуром. Его за небольшие деньги советуют брать в аренду. По стандартам глубина каждого углубления должна составлять ровно метр. Увеличивать или уменьшать глубину не рекомендуют.

На дно каждой подготовленной ямы засыпается щебень, который будет служить «подушкой» для столба. После чего конструкцию бетонируют цементным раствором. Песок, щебень и цемент берут в пропорции 2:4:1.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны  грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

  1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

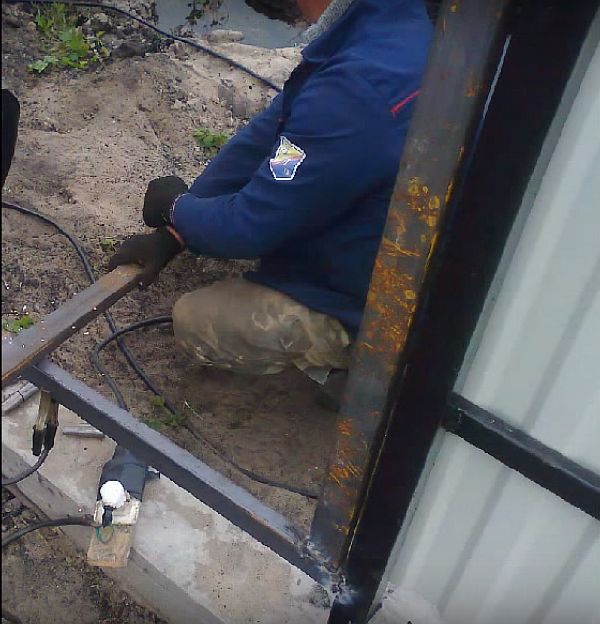

Фото - Приварка горизонтальных планок каркаса

  1. Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем. Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо.

Фото - Сварка навесов

  1. Также навесы сваривают на боковые стойки забора.

Фото - Фиксация навесов на столбах забора

  1. Посередине будущего каркаса нужно сварить горизонтальную планку.
  2. После этого каркас срезается с основания, снимается с петель.

  1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

  1. Далее выполняется врезка замка.

Фото - Врезка замка

  1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

Фото - Примерка каркаса

  1. Затем выполняется крепление опорных планок.

Фото - Крепление опорных планок

  1. Готовая рама покрывается обшивочным материалом.

  1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Фото - Обустройство фиксатора

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео



Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель. Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки.

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Обшивка

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

  • вырезается лист нужных размеров;
  • подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Особенности установки каркаса и крепления к столбам

Как ставить каркас, было уже описано, но есть еще несколько рекомендаций, которые нужно знать.

  • Обустройство забора из профиля и ворот лучше осуществить стеновым профлистом, который помечен маркировкой «С».
  • Шум при работе позволяют уменьшить шариковые петли.
  • Чтобы сделать постройку правильно, нужно не забыть о двадцатисантиметровом зазоре снизу. Если сваривать без учета этого зазора, то в зимний период из-за скопления снега будут большие сложности с открытием. Такой же зазор рекомендуют оставлять и в верхней части. Это нужно для декоративного оформления. А какой декор выбрать, каждый будет решать сам.
  • Так же при работе не стоит забивать о мерах безопасности. А в данном случае они очень важны. Сварка без соблюдения мер безопасности и неправильное обращение с профлистом может привести к получению очень серьезных травм во время работы.
  • Монтировать профильный лист необходимо аккуратно, потому, что на нем очень легко остаются царапины. Если они возникли, то расстраиваться не стоит. Небольшие изъяны легко убрать краской в баллончике.
  • Чтобы закрепить ворота и калитку к столбикам, следует применять навесы большых размеров. Конструкция с такими элементами будет жесткой и не станет провисать. Профессиональные мастера, как самый лучший вариант рекомендуют крепежи на основе подшипника. Они уверяют, что с этими механизмами все будет работать долго и надежно.

На этом все монтажные действия заканчиваются. Данное строительство интересно тем, что во время него можно проявить креативность и сварить все по своему желанию. Входную конструкцию можно обшить, украсить интересными элементами декора.

Смотреть видео

Различные интересные идеи для оформления можно подобрать в интернете. Проблем с выбором подходящего варианта не возникнет. Профессиональные мастера и домашние умельцы предоставили множество превосходных вариантов на любой вкус и для любых финансовых возможностей.

Свариваем калитку из профильной трубы? Последовательность этапов- Обзор +Видео

Варим калитку из трубыБез калитки немыслимо представить ворота или забор на загородной территории. С учетом того, что она принимает на себя большую часть нагрузки, для изготовления подбирают долговечные и прочные материалы. Калитка из профильной трубы – самый быстрый способ изготовить конструкционный элемент, и скомбинировать с другими материалами.

Преимущества калитки из профиля

Конструкция обладает рядом преимуществ, которые владелец дома оценит по достоинству:

  • Профтруба для калиткидешевизна материала, позволяет при минимальных затратах смастерить отличную калитку;
  • долговечность элемента забора;
  • простота изготовления и установки;
  • прочность и надежность;
  • возможность выбора дизайна и декоративных элементов в виде ковки.

Материалы для изготовления калитки

Прежде чем приступить к сооружению калитки для забора из профиля, соберите нужный инструмент и материал:

Длина элементов подбирает с учетом высоты входной двери и заглубления в почву. Чаще всего используют профиль диаметром 60 х 60 мм;

  • труба профильная металлическая для рамы. Для работы годится, материл диаметром 20 х 40 мм?
  • уголки из металла 40 × 40 мм. Используются для создания перемычек;
  • навесы из металла для монтажа;
  • лакокрасочные и грунтовочные материалы для покрытия каркаса;
  • фурнитура: ручка, замок, и др.

Для фиксации опорных столбов подготовьте щебенку, песок и цемент.

Инструменты для изготовления калитки из профильной трубы

  • болгарка для нарезки трубы и шлифовальных работ;
  • аппарат для сварки металла;
  • отвес или уровень;
  • лопата;
  • рулетка.

Процесс изготовления

Технологический процесс изготовления калитки из металлического профиля своими руками требует соблюдения таких этапов:

  • создание чертежа;
  • расчет и закупка материалов;
  • разметка профиля и нарезка;
  • монтаж опор;
  • изготовление каркаса методом сварки;
  • фиксирование навесов;
  • нанесение грунтовки и окрашивание конструкции;
  • обшивка рамы профильной трубой;
  • крепление декоративных элементов.

Создание проекта и чертежа калитки

Для того чтобы узнать сколько материла понадобиться для работы, создают чертеж. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений. Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции.

Первым делом определитесь с точными размерами калитки из профиля. Для того чтобы будущая конструкция калитки из металлического профиля смотрелась гармонично, верх калитки должен соответствовать общему уровню ограды. Стандартная ширина калитки – 900 – 1200 мм. Трудностей с наброском чертежа возникнуть не должно, все достаточно просто, главное знать количество исходников.

Сварка каркаса калитки

Когда предварительные расчеты произведены, а материал закуплен, можно переходить к созданию рамы для калитки. Для этого берут металлопрофильную трубу и нарезают ее на элементы, согласно чертежу. Чтобы отрезки получились ровными, трубу выкладывают на ровную горизонтальную поверхность. Для идеальной состыковки профиля, соблюдайте угол среза 45º.

Точечной сваркой прихватите нарезанную трубу воедино. Обваривать сразу не нужно, прежде необходимо убедиться, что каркас получился ровным. Проверьте раму по диагонали, уложив ее на ровный пол. Чтобы обеспечить жесткость каркаса калитки из профильной трубы и профлиста, приварите перемычки поперек или диагонально.

После того как рама будет окончательно смонтирована, зафиксируйте коробку для замка, в том случае, если предусмотрен врезной вариант. При выборе навесного замка, на калитку приваривают навесы.

Шлифовочные работы – важный этап по созданию калитки, который позволяет убрать сварочные швы поверхности и затереть неровности и убрать изъяны.

Окрашивание каркаса

После шлифовки переходят к окрашиванию конструкции. Для начала наносят грунтовку, для обеспечения высокого уровня сцепления лакокрасочных материалов с металлом и предупреждения образования ржавчины. Краску наносят при помощи кисти или распылителя. Выбирайте краску с маркировкой для металла.

Примечание. Старайтесь не допускать подтекания краски. Нанесите первый тонкий слой, а после высыхания второй. Подтеки и толсто нанесенная краска выглядят не привлекательно на готовой конструкции.

Установка калитки

Переходим к завершающим работам – устанавливаем калитку. Учтите, что на этапе сварочных работ, фиксируются петли, которые покрывают ЛКМ. Прежде чем начать монтаж каркаса и калитки, необходимо установить опорные столбы. Для этого применяют тубу диаметром 60 х 60 мм. Элемент заглубляют в землю до 70 – 100 см, этого хватит для того чтобы обеспечить устойчивость и прочность конструкции.

Совет! Внизу столба крепят детали из металлического листа, наподобие подошвы. Это позволит обеспечить дополнительную устойчивость и упростить задачу по выравниванию.

Сделайте замеры и выкопайте углубления для погружения опор. Выставите элементы строго по уровню, проверяя вертикальное положение всех сторон. Поставьте временные распорки, сделайте замес бетонной смеси и залейте в углубления.

После застывания бетонного раствора, переходите к фиксации навесов. Возьмите на подмогу еще одного человека, поскольку этап ответственный, необходимо соблюдать четкость и слаженность работы. Приложите калитку из профильной трубы к опорам в таком положении, в котором она будет висеть на воротах. Сделайте пометки для навесов и прикрепите при помощи сварочного аппарата недостающие элементы. Швы обработайте шлифовальным кругом. По окончании работ, столбы покройте грунтовочным составом и краской.

Обшивочные работы

Обшивка каркаса калитки проводится на завершающем этапе. Для оформления конструкции подходят профилированный листовой металл, который используют для отделки стен. Выбор профнастила представлен в различной цветовой гамме.

Подберите прочные крепежные элементы – метизы. Цвет бортика под заклепку тоже может быть самым разнообразным, так же, как и профлиста.

Приставьте лист к металлической раме, высверлите дырки по периметру с промежутками в 20 см. после этого, переходите к фиксации профильных листов к каркасу. На последнем этапе повесьте калитку на раму и проверьте качество открытия и закрытия, установите замок и ручку. В качестве декора используйте кованые детали. Их можно приобрести в готовом виде или сделать на заказ. Калитка из профиля с ковкой выглядит очень привлекательно на фоне общей конструкции забора.

из профильной трубы, профнастила, металла, дерева, чертежи, схемы

В любом заборе должен быть вход. Для въезда машин делают ворота, для прохода людей — калитки. Их делают на каркасе из дерева или металла, заполнение подбирают такое же как в ограде или что-то оригинальное. Если вход между двух кирпичных стен, заполнение можно выбрать по своему вкусу. Причем сделать калитку своими руками не так и сложно, во всяком случае, некоторые несложные варианты.

Устройство

Содержание статьи

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение - холодная ковка и древесина

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Конечный результат

Конечный результат

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

  • две поперечины длиной от одного столбы до другого (получилось 108 см),
  • две стойки — высотой 185 см.
Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка не будет открываться.

Привариваем петли.

Калитка с каркасом из профильной трубы - устройство и размеры

Калитка с каркасом из профильной трубы — устройство и размеры

Первой привариваем нижнюю петлю, множество раз перепроверяя ее вертикальность уровнем. Вторую стараемся установить на том же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если все совпало, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Петля приварена на калитку

Петля приварена на калитку

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины. Работа элементарная: отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как надо срезать. Берем болгарку с режущим диком по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или  напильником — в зависимости от величины «косяка»). Когда укосина «стала», привариваем ее.

Приварить укосины несложно

Приварить укосины несложно

Аналогично довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Сделать калитку - это еще и приварить замок

Сделать калитку — это еще и приварить замок (когда покрасится, будет выглядеть лучше)

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Это все. Калитку почти сделали. Далее — стандартные работы по металлу — шлифовка, грунтовка, покраска каркаса и последним этапом — крепление заполнения. В данном случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Калитка после грунтовки

Калитка после грунтовки

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

А это уже конечный результат: решили сделать калитку, сделали...

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))

Для любимцев))



Для домов в современном стиле калитки нужны соответственные

Для домов в современном стиле калитки нужны соответственные



Из самых разных материалов... даже из сучков

Из самых разных материалов… даже из сучков



Древесина и кованные элементы - беспроигрышная комбинация

Древесина и кованные элементы — беспроигрышная комбинация



Главный компонент - фантазия

Главный компонент — фантазия



Трафарет изменяет даже самый простой забор

Трафарет изменяет даже самый простой забор



Сделать пару вырезов в досках... оригинальная деревянная калитка готова!

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!



В гости к сказкам

В гости к сказкам



Велосипед, колеса, лопата - все материалы для изготовления калиток

Велосипед, колеса, лопата — все материалы для изготовления калиток



К забору из евроштакетника

К забору из евроштакетника



Небольшой фрагмент - кот из фанеры...

Небольшой фрагмент — кот из фанеры…



Оригинальный дизайн... со стороны двора

Оригинальный дизайн… со стороны двора



Даже калитка из профнастила может быть оригинальной

Даже калитка из профнастила может быть оригинальной

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

Как сварить калитку из профильной трубы своими руками

Самым надежным материалом для сваривания калитки своими руками является профильная труба. Конструкция, сделанная из нее, проста в изготовлении и уходе, долговечна, удобна в эксплуатации. Разнообразие способов оформления позволяет создавать оригинальные сварные калитки. Например, с применением кованых элементов.

Сварка калитки своими руками

Определяемся с материалом

Если решено сделать калитку из профильных труб потребуется:

  1. Труба 80×80 для изготовления опорных стоек, если для обшивки выбран легкий материал (сетка, поликарбонат). Для тяжелой конструкции размер увеличивается до 100×100.
  2. Для каркаса калитки достаточно трубы 40×40 или 60×40.
  3. На перемычки подойдет труба 40×20, 32×32 или можно их сделать из уголка.
  4. Саморезы с резиновыми шайбами.
  5. Материал для обшивки.
  6. Навесы.
  7. Наждачная бумага.
  8. Для приготовления бетонного раствора нужно запастись цементом, песком, щебнем.
  9. Краска.
  10. Грунтовка.

Делаем эскиз и расчет

Составляя чертеж необходимо учитывать место размещения. Если сварить калитку рядом с воротами один из опорных столбов будет общим. Отдельно стоящая калитка делается одинаковой высоты с забором (но не больше 2,1 м) или ниже него. Если ограждение высокое, над ней устраивается перемычка с обшивкой как у забора. Ширина выбирается в пределах 0,9 — 1 м. При меньшем размере неудобен проход с сумками, а при большем потребуется сварка более прочного каркаса.

Также нужно учитывать глубину закапывания опорных столбов. Ее величина определяется глубиной промерзания почвы плюс 15 — 20 см. Кроме основных размеров на чертеже указывается сечение профиля, координаты мест установки замка, ручек, петель. Детальная проработка позволит точно рассчитать количество материалов и избежать ошибок при монтаже.

Величина закапавыния опорных столбов определяется глубиной промерзания почвы плюс 15 — 20 см

Величина закапавыния опорных столбов определяется глубиной промерзания почвы плюс 15 — 20 см

Как правильно сварить калитку: пошаговый процесс

Так как сваривание калитки из профильной трубы можно начать с установки опор, а затем изготовить каркас или наоборот, нужно выбрать удобный порядок действий. Для работы следует запастись:

  • уровнем, рулеткой;
  • болгаркой с отрезными и шлифовальными кругами;
  • сварочным аппаратом;
  • металлической щеткой;
  • дрелью со сверлами;
  • молотком;
  • краскопультом или валиком, кистями.

Монтируем столбы

При монтаже калитки на кирпичные опоры на них должны быть установлены закладные, прикрепленные к трубам внутри столбов. К ним привариваются петли или, чтобы не было зазора, вертикальные стойки, предварительно заглубив в землю.  Под металлические опоры пробуриваются или выкапываются ямы. Их дно засыпается слоем песка толщиной 10 см.

Для устойчивости к нижним концам труб приваривают куски арматуры. На глинистых почвах возможен перекос, поэтому рекомендуется снизу и сверху соединить опоры перемычками. Если порог нежелателен, нижняя заглубляется на 20 — 30 см в землю. Перед монтажом стойки и перемычки грунтуются, затем окрашиваются. После установки на место вертикальность опор проверяется уровнем, ямы засыпаются щебнем, заливаются бетонным раствором.

Свариваем каркас

Трубы размечаются так, чтобы концы заготовок были срезаны под углом 45˚. Каркас сваривают из профильной трубы своими руками на столе или ровной площадке. Выложенные по уровню заготовки прихватывают между собой. Отсутствие перекосов проверяется измерением диагоналей (допустимое расхождение не более 2 мм).  Если все в порядке, заподлицо со стойками прихватывается горизонтальная поперечина. Еще раз проверяются углы, провариваются все стыки с обеих сторон.  У высоких калиток по диагоналям устанавливаются укосины (дополнительные ребра жесткости). На лицевой стороне сварочные швы зачищаются болгаркой.

Каркас сваривают на столе или ровной площадке

Каркас сваривают на столе или ровной площадке

Навешиваем на столбы

Для установки каркаса с легкой обшивкой достаточно двух цилиндрических петель, установленных на расстоянии 20 — 30 см от верха и низа. На тяжелые добавляется еще одна. Производя монтаж калитки нужно между ее нижним краем и почвой оставлять зазор 10 см. Это позволит предотвратить образование сугробов зимой.

Каркас с помощью клиньев и бруса снизу устанавливается в проеме. К нему и опоре прихватывается верхняя петля, затем нижняя. Проверяется ход створки. Если перекосов нет, накладываются сплошные швы, брус и клинья удаляются.

Облицовываем

Каркас перед обшивкой снимается с петель, зачищается, грунтуется, красится в два слоя. Оформление производится:

  1. Сеткой или прутьями, закрепленных сваркой.
  2. Профлистом, прикрученного саморезами. Края обрабатываются антикоррозийным составом, затем покрываются краской. Профнастил крепят по горизонтали через волну, по вертикали с шагом 15 — 25 см. Вместо него можно использовать листовое железо.
  3. Поликарбонатом на саморезах. Для защиты от влаги торцы закрываются клейкой лентой.
  4. Деревянными досками, обработанными антисептиком. Их красят и закрепляют саморезами.
  5. Коваными элементами, которые после приварки можно выкрасить под золото, бронзу или медь.

Оформить калитку можно на свой вкус и цвет

Оформить калитку можно на свой вкус и цвет

Выбираем замки для калитки

Ассортимент запорных механизмов обширен — от задвижки до электронных устройств. Оптимальным вариантом считается врезной замок с защелкой. Он удобен в эксплуатации и имеет надежную защиту.

Для установки замка на высоте 0,9 м от почвы в профиле каркаса болгаркой с кругом небольшого диаметра делается сквозное отверстие. После примерки намечаются и просверливаются места под саморезы и замочную скважину. Ответную планку на опоре закрепляют саморезами после монтажа калитки, предварительно разметив и высверлив отверстия.

Следуя инструкциям и рекомендациям, даже новичок сможет самостоятельно сварить калитку из профильной трубы. Для этого достаточно не понаслышке знать, как работать с металлом. Используя в качестве обшивки детали от старого велосипеда (рама, колеса), сломанную лопату, кирку или древесные ветки необычной формы можно создать оригинальный дизайн.

основные этапы проектирования и строительства

Ограждение садового участка требует наличие входа (калитки) и въезда (ворот). Эти элементы необходимо предусмотреть на стадии строительства самого забора. В большинстве случаев именно обустройство калитки вызывает проблемы у неопытных изготовителей. Оптимальным и наименее затратным решением является сооружение калитки из различных профильных труб и последующая обшивка каркаса профлистом. Калитка из профильной трубы изготавливается на основании чертежа и небольших знаний мастера.

Калитка для забора, изготовленная из профильных труб

Калитка для забора, изготовленная из профильных труб

Разработка чертежа

Начальный этап изготовления калитки – это проектирование, то есть разработка чертежа, который способствует подготовке необходимых материалов.

Если разработан правильный чертеж – калитка из профильной трубы будет прочная и красивая. Некорректный чертеж приведет к необходимости внесения изменений на стадии изготовления конструкции.

Для проектирования калитки потребуется:

  • подобрать материалы для изготовления конструкции;
  • определить ее размеры.

Высота калитки должна быть равна высоте забора. Допускается небольшое отклонение в сторону уменьшения. Оптимальная ширина конструкции 0,9-1,2 м.

Каркас калитки из профильной трубы будет более прочным, если его изготавливать из труб сечением не менее 40*20 мм. Для декоративных элементов можно использовать трубы меньшего размера.

Готовый проект садовой калитки

Готовый проект садовой калитки

Выбор и подготовка материалов

В процессе подготовки к изготовлению калитки требуется:

  • выбрать и приобрести все материалы и дополнительные элементы;
  • приготовить инструменты, которые могут потребоваться в процессе работы.

Перед тем, как сделать калитку из профильной трубы, нужно подготовить набор необходимых материалов. Для изготовления конструкции потребуется:

  • профильные трубы, из которых будет состоять каркас изделия;
  • материал для обшивки. Можно применить: металлические листы, деревянные доски и так далее. Выбор материала для обшивки должен основываться на виде материала, из которого изготовлен забор, или желанием изготовителя;
  • саморезы для крепления обшивки к каркасу. Если для обшивки используется профильный лист, то цвет саморезов рекомендуется подбирать по цвету материала;
  • трубы для столбов, требующиеся при установке конструкции. Опорные трубы должны быть прочными. Целесообразнее выбирать опоры размером не менее 60*60 мм;
  • дверные петли для крепления калитки к опорным трубам;
  • дверная ручка;
  • замок.

Для установки калитки потребуется бетонно-цементная смесь.

При приобретении необходимых материалов важно создать минимальный запас приблизительно в 10%. Это позволит своевременно корректировать конструкцию при возможных ошибках.

Чтобы собрать и установить калитку, необходимо приготовить инструменты:

  • болгарку для нарезки профильных труб в размер;
  • сварочный аппарат, электроды;
  • мерительные инструменты, включая строительный уровень;
  • шуруповерт;
  • лопата для проведения земельных работ.

Изготовление и установка

Теперь разберемся, как сварить калитку из профильной трубы и установить конструкцию. Все работы производятся в несколько этапов:

  • изготовление каркаса калитки;
  • обшивка каркаса выбранным материалом;
  • установка готового изделия.

Сварка каркаса

Перед сборкой конструкции выполняется ряд процедур:

  • трубы, предназначенные для изготовления каркаса, нарезаются в размер, согласно разработанного чертежа. При проведении работы рекомендуется защитить глаза и руки мастера от возможного попадания металлической стружки;

Нарезание труб для каркаса калитки

Нарезание труб для каркаса калитки

  • места сварки защищаются от ржавчины и металлических за

Ворота из профильной трубы своими руками: чертежи и эскизы

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

  1. В виде решётки.
  2. Обшитые сайдингом, деревом либо профнастилом.
  3. С элементами ковки.
  4. Ажурные.

открываются настежь

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

кованное изделие эскиз

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

  • Для изготовления опор — 80*80 мм.
  • Для рамы — 60*40 или 40*20 мм.
  • Для перемычек — 40*20 или 20*20 мм.

размеры материала схема

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

простой чертеж распашных

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

чертеж откатных

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

обязательное бетонирование

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Видео:

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

  1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
  2. Сваривается каркас ворот из профильной трубы.
  3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
  4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

рисунок для сварки

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

  • Установить опоры строго вертикально.
  • Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
  • Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина  которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

чертеж для повторения

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Видео:

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

как сделать откатные

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Видео:

Заключение

Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.

фото простого сооружения

При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

.

0 0 vote
Article Rating
