Зачем нужен и как он устроен

Токарный станок предназначен для изготовления деревянных изделий, имеющих цилиндрическую или близкую к ней форму. Это незаменимая вещь при ремонте загородного дома с деревянной лестницей, резным крыльцом, но не только.

При наличии некоторого опыта токарный инструмент позволит не просто сэкономить на покупных элементах декора, но и заработать, ведь деревянные изделия ручной работы высоко ценятся.

Необходим ли в домашней мастерской такой станок, решать самому мастеру.

Конечно, если нужны несколько ручек для стамесок, их проще купить, но если есть желание изготовить цельнодеревянную лестницу, то комплект балясин выльется в очень крупную сумму. Гораздо дешевле изготовить их самостоятельно. Кстати, даже не придется тратиться на покупку оборудования – простенький станок можно изготовить в собственной мастерской, используя подручные материалы.

Принцип работы токарного станка по дереву не отличается особой сложностью. Цилиндрическая заготовка фиксируется вдоль оси вращения. На нее передается крутящий момент. Подводя к заготовке различные резцы или шлифующий инструмент, ей придают желаемую форму.

Основные части токарного станка:

  • станина, на которой закреплены все составные части;
  • электрический привод;
  • передняя бабка;
  • задняя бабка;
  • подручник.

Для удобства работы используют схемы изменения скорости вращения. В профессиональном оборудовании это настоящая коробка передач, система шестерен, позволяющая регулировать обороты в очень широких пределах. Это сложно, самодельный токарный станок по дереву достаточно оборудовать ременной передачей с несколькими шкивами разного диаметра.

Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Электродвигатель для станка

Основа привода токарного станка – двигатель. При выборе данного агрегата важно обращать внимание на его основную характеристику – мощность. Для домашнего станка подойдут модели мощностью от 1200 до 2000 Вт. Важен тип подключения, бывают однофазные и трехфазные двигатели.

В настольном токарном станке небольшой мощности можно использовать двигатель от стиральной машины. Он вряд ли справится с обработкой крупной заготовки, но поможет изготовить мелкие элементы декора и кухонную утварь.

Прямой привод или ременная передача

Существует несколько способов передачи вращения на заготовку. Самый простой – прямой привод. В данном случае заготовка крепится непосредственно на вал двигателя. Отличительная особенность данной конструкции – простота.

При всем при этом прямой привод имеет ряд существенных недостатков.

Прежде всего, станок с прямым приводом не позволяет регулировать скорость вращения, что критично при работе с твердым материалом. Также стоит учитывать нагрузку на электродвигатель, особенно при работе с заготовками большой массы. Как бы хорошо ни была она центрована, без вибрации не обойдется. Подшипники двигателя не рассчитаны на продольную нагрузку и будут часто выходить из строя.

Чтобы обезопасить двигатель от поломок и обеспечить возможность регулировки скорости вращения заготовки, стоит рассмотреть ременную передачу. В данном случае двигатель располагается в стороне от оси вращения заготовки, а крутящий момент передается посредством шкивов. Используя блоки шкивов разных диаметров, несложно менять скорость в довольно широких пределах.

Станок для дома желательно оборудовать шкивами с тремя и более ручьями, что позволит с одинаковым успехом обрабатывать древесину любых пород, а при необходимости работать с мягкими сплавами.

Передняя и задняя бабка

Обрабатываемая заготовка зажимается между двумя устройствами, называемыми передняя и задняя бабка. На переднюю передается вращение от двигателя, потому она является более сложным узлом.

Конструктивно передняя бабка самодельного токарного станка представляет собой металлическую П-образную конструкцию, между боковыми гранями которой на подшипниках установлен вал и один или несколько шкивов. Корпус данного агрегата можно изготовить из толстой стали, для сборки его в единое целое подойдут болты достаточной длины.

Важная часть передней бабки, как и станка в целом – вал, шпиндель с тремя или четырьмя штифтами, предназначенными для фиксации заготовки. Данный вал пропускают через подшипник одной из щечек П-образного корпуса, далее на него насаживают шкивы. Для их крепления используется шпонка или средство для фиксации цилиндрических деталей, последней надевается вторая щечка, конструкция надежно стягивается болтами.

Задача задней бабки – поддерживать длинную заготовку, позволяя ей свободно вращаться. Можно купить готовую деталь заводского станка, а можно использовать патрон мощной электрической дрели, закрепленный на угольнике подходящей длины. В сам патрон зажимается вал с заостренным концом.

Передняя и задняя бабка устанавливаются на станину. Важно понимать, что оси вращения обоих валов должны полностью совпадать. В противном случае вероятна поломка заготовки, выход станка из строя, а возможно, и травма токаря.

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Резцы по дереву

В качестве режущего инструмента для токарного станка используются резцы. Купить подобный инструмент можно практически в любом строительном магазине. В продажу поступают отдельные резцы и целые наборы.

Если поблизости нет магазина, но есть возможность и желание, можно сделать необходимый инструмент самому. Для этого понадобится металлорежущий станок, а также полотно инструментальной стали, его можно заменить старым инструментом. Токарный резец высокого качества может получиться, к примеру, из старого советского напильника.

Мини-станок для мелких работ

Часто возникает необходимость выточить несколько мелких деревянных деталей, в этом случае вовсе не обязательно изготавливать полноценный станок, можно обойтись токарным мини-станком по дереву. Его изготовление не потребует много труда и не займет много времени.

Устройство такого станка отличается крайней простотой. В качестве электрической составляющей отлично подойдет двигатель от старого магнитофона, запитанный от внешнего блока питания. Станиной мини-станка послужит отрезок доски необходимой длины.

Двигатель необходимо закрепить. Конечно, для маленького станка ременная передача не годится, заготовку придется крепить на вал двигателя. Лучшее приспособление для этого – планшайба. Корпус привода – П-образная пластина, в центре которой просверлено отверстие под вал. Двигатель в корпусе с помощью саморезов крепится на станине.

Основная часть станка готова, остается только изготовить заднюю бабку. Ее корпус изготавливается из бруска подходящего размера. В нем точно по высоте двигателя сверлится отверстие для вала, в качестве него используют дюбель-гвоздь подходящей длины. Бабка крепится с помощью клея и нескольких саморезов.

Используя источник питания с возможностью регулировки выходного напряжения, можно создать станок с переменной скоростью вращения. Регулировать обороты удобно с помощью педали ножного управления. Конструкция данного устройства может быть самой разнообразной, все зависит от имеющихся деталей.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

как его сделать самостоятельно в домашних условиях, чертежи с размерами, фото, видео

Очень часто бывает такая ситуация, что денег на некоторое, очень нужное, оборудование для своей домашней мастерской не хватает или вовсе нет. В то же время для работы постоянно нужно что-то точить.

Вот тогда и возникает необходимость сделать самому недостающее оборудование, а данном случае токарный станок по дереву. Можно ли его сделать своими руками в домашней мастерской и затратно ли это?

Общая конструкция и устройство самодельного агрегата

При проектировании самодельного станка для токарных работ можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.

Основными конструктивными элементами токарного станка перечислены ниже.

Станина

Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.

Электрический привод

Привод: ротор двигателя или педаль для ножного привода.

Передняя бабка

Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.

Задняя бабка

Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.

Подручник

Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.

Простой способ самостоятельного изготовления станины

Надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Выбор электродвигателя для деревообрабатывающих операций

Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.

Отлично подходят двигатели:

От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.

Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.

Двигатель от стиральной машины выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

  1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
  2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Установка передней и задней бабки

Одни из самых главных деталей станка — это передняя и задняя бабки. Между ними зажимается заготовка. Передняя бабка непосредственно осуществляет вращение изделия.

Важно!

Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.

Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.

Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.

Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.

Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.

Задняя бабка состоит из следующих элементов:

  1. Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
  2. Направляющая труба.
  3. Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
  4. Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.

Как изготовить подручник в домашних условиях?

Опора для ведения резца вдоль ствола заготовки это и есть подручник. Лучше всего изготовить его из стальной трубы или уголка, потому что деревянные опоры быстро стираются и не способны выдерживать столь серьезные нагрузки, как металлическая деталь того же размера.

Можно изготовить его, сварив т-образно две трубы, а можно поступить еще проще и закрепить на станине кусок доски с деревянной бобышкой, однако точность и износостойкость такой конструкции не долговечна. Главное, в обустройстве подручника-это то, что верхняя грань трубы или уголка должна соответствовать оси вращения заготовки: в таком случае риск сломать стамеску минимален.

Важно!

При работе на токарном станке можно обрабатывать только нижнюю часть заготовки! В противном случае резец может зажевать и надломить, что может привести к серьезным травмам. При работе на деревообрабатывающем станке обязательно используйте защитные очки для ликвидации риска получить травму.

Как надежно закрепить заготовку

Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.

Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.

Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.

Как выбрать резцы самому?

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.

Среди резцов по дереву наиболее популярны следующие инструменты:

  • Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
  • Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
  • Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
  • Стамеска, наиболее распространенный тип резца по дереву.

В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

Резцы для ручного точения древесины различают на следующие типы:

  • Полукруглые.
  • Плоские косые.
  • Отрезные.
  • Отрезные с фигурной заточкой.
  • Угловые.
  • Фасонные.
  • Резец-крючок.
  • Резец-кольцо.
  • Скошенный угловой.

Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:

  • Рейтер — инструмент с полукруглой формой режущего наконечника.
  • Мейсель — инструмент со скошенным плоским лезвием.

Применяется для обработки дерева и доведения его до состояния готового изделия.

Как изготовить резцы?

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Это может быть:

  • Сверло.
  • Скальпель.
  • Советские напильники особенно широко применяются для изготовления самодельных резцов.
  • Лезвие ножовки по металлу.
  • Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

  1. Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
  2. Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
  3. После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Важным этапом подготовки резца по дереву является его заточка.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

  1. Посредством точильного бруска, периодически смачиваемом водой.
  2. Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
  3. Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Общие правила эксплуатации

При работе на токарном станке соблюдение техники безопасности-залог комфортной работы.

Необходимо:

  • Снять всю бижутерию, особенно цепочки или серьги. Заправить длинные волосы под спецодежду. Все, что может намотать на цилиндр изделия необходимо надежно отстранить от станка.
  • Всегда перед началом работы надежно закрепить заготовку и после вынуть ключ, если таковой предусмотрен.

Важно!

Запрещается передавать предметы через работающий станок. Любая мелочь может упасть на изделие и не только попортить его, но и отскочить в непредвиденном направлении.

Чертежи с размерами

Мини-токарный станок по дереву своими руками

У каждого домашнего мастера обязательно найдутся идеи, как использовать мини-токарный станок по дереву в личном хозяйстве. Детали, основе которых присутствуют тела вращения, используются в самых изделиях. Древесина весьма благодарный материал. Есть древесные породы, чья прочность соизмерима с металлом. В реальной практике деревянное изделие может оказаться гораздо технологичней в изготовлении.

Для некоторых наличие настольного станочного оборудования станет основой для семейного бизнеса. Сегодня можно видеть обилие товаров из Китая, но качество оказывается на весьма скромном месте. Спрос на прочную и красивую продукцию, изготовленную своими руками (Hand made), возрастает. Массовость была востребована, когда рынок был непритязательным. Теперь востребованы предметы и изделия более высокого качества. Они могут использоваться довольно долго и эффективно.

Что можно сделать на токарном станке?

Собираясь сделать мини-токарный станок своими руками, мастер предполагает, какие изделия в будущем будут изготавливаться на нем. Часто выбор зависит от спроса, который изучен на местности или в интернете. Есть специальные ресурсы, на которых мастера делятся своими предложениями. Здесь встречаются и те, кто приобретает готовые изделия оптом, чтобы потом заниматься розничной продажей.

Одним из самых крупных рынков для деревянных изделий, изготовляемых на токарном оборудовании, является Арбат. Ежедневный оборот товара здесь в иные дни достигает несколько миллионов долларов. Место паломничества иностранных туристов постоянно заполнено покупателями, которые приходят сюда в поисках сувениров. Пробиться на этот рынок сложно, но при желании можно стать поставщиком оригинальных изделий.

Миска с ложкой и крышкой выточены из цельных кусков дерева:

Весьма востребованы заготовки для лестничных пролетов, поворотных площадок. В любом городе присутствуют фирмы, которые изготавливают лестницы для загородных домов. Балясины, в основе которых используются цилиндрические изделия, пользуются спросом.

Производители лестниц редко занимаются подсобным производством. Им проще купить полуфабрикат. В дальнейшем заготовки составляют окончательное изделие. Поэтому есть смысл поискать подходящие строительные предприятия, куда можно предложить свой товар.

Балясины для деревянной лестницы:

Шахматы традиционно вытачивают из ценных пород дерева. Некоторые даже дополнительно не окрашивают, комбинируют древесину: палисандр или тиковое дерево идет для изготовления черных (темных) фигур; береза, липа, ясень используются для вытачивания белых фигурок.

Шашки используются не только при игре в эту игру. В нардах тоже используют шашки. Если же они дополнительно украшены дополнительными эмблемами, то спрос на них будет выше.

Шахматы, выточенные из дерева:

Вазы и кашпо покупают для дома. Их дарят на дни рождения, свадьбы и юбилеи. Искусно изготовленный предмет интерьера сам служит дополнительным украшением. Поэтому изготовление подарочных сувениров – это довольно интересное направление индивидуальной деятельности.

Крупные производства не станут конкурентами, там решаются иные задачи. Но свое индивидуальное производство заполняет свою нишу товаров потребления. Эффективность и доходность подобной деятельности может быть довольно высокой.

Деревянные вазы и кашпо, выточенные из яблони и вишни, довольно привлекательны:

Кухонные принадлежности: скалки; небольшие емкости для хранения сыпучих продуктов; ложки, – все эти предметы разнообразят кухню современной хозяйки. Изобретательность мастера может предложить нечто оригинальное, что привлечет основных потребителей оригинальных изделий.

У нескорых мастеров, предложивших креативные товары на рынок, в дальнейшем есть постоянные клиенты. Они ждут новизны и что-то новенькое. Есть смысл стать подобным изготовителем в своей местности. Будет доход и признание.

Банка с крышкой для хранения соли (береза):

Но чтобы начать производить подобные изделия или изобретать новые формы, нужно обзавестись станком для дома. Иметь подобное оборудование у себя имеет несколько преимуществ:

  • Нет необходимости с утра пораньше бежать в другой конец города, чтобы успеть к началу рабочего дня.
  • Нет настроения работать, можно устроить себе выходной. Работать приходится только на себя и для себя.
  • Есть желание изготавливать то, что нравится, можно делать, экспериментировать, искать новые формы и способы. Каждый день можно делать что-то новое.
  • В качестве сырья используется материал, который может ничего не стоить. Его нужно только принести домой.
  • Реализовывать можно не только у себя в населённом пункте, интернет и его торговые площадки открыты круглые сутки. Можно организовать сбыт за сотни и тысячи километров от собственного дома.

Как самому сделать мини-токарный станок?

Начинать любое изготовление нужно с проработки проекта.

  1. На стадии проектирования происходит разработка спецификаций. Спецификации – это перечень деталей, входящих в сборочный узел.
  2. Узлов в установке может быть довольно много. Какие-то детали могут повторяться. Но может быть и наличие множества весьма разнообразных заготовок. Конструктор должен стремиться максимально унифицировать используемые детали, только тогда изделие будет конкурентоспособным по стоимости.
  3. После первого этапа проектирования начинается подбор комплектующих. Он позволит определить реальную конструкцию, где оригинальных деталей будет минимальное количество. Тогда проще изготовить действующий образец.
  4. При комплектовании определяются заготовки, без которых невозможно обойтись. Их придется изготовить. Все остальное дешевле купить.

Проекции токарного станка:

Больше всего внимания уделяется передней бабке. Тут находится двигатель, попутно устанавливается патрон. Для деревянных изделий трехкулачковый крепеж используется редко. Чаще применяются поводковые патроны, они требуют первичного центрования заготовки, а потом установки поводка, который станет вращать заготовку.

Вариант передней бабки токарного станка:

Некоторые мастера делают привод из дрели. В них достаточно мощности (из современных электроинструментах можно выбрать дрель до 2…3 кВт). У них предусмотрен механизм плавного изменения частоты вращения. Имеется и реверс.

Начинающие мастера часто интересуются, сколько стоит небольшой станок, изготовленный своими руками. Иногда изделие обойдется почти даром, так как комплектующие можно найти бесплатно. Останется только грамотно собрать станочек и начать его эффективно использовать.

Пошаговая инструкция изготовления

Следуя прилагаемому примеру, любой домашний мастер может обзавестись настольным станочком. В дальнейшем, если возникнет необходимость, можно задуматься и о профессиональном оборудовании.

Для изготовления понадобится электродвигатель, рассчитанный на питание от источника постоянного тока с напряжением 12 В. Здесь могут быть использованы аккумуляторы от автомобиля или источников бесперебойного питания от компьютеров.

Цанговый патрон поможет устанавливать в него небольшие центры. В него устанавливают сверла или другие цилиндрические изделия. Основное назначение – это задавать центр для обрабатываемой детали.

Мебельный ролик будет использован для изготовления задней бабки. У подобной детали имеется подшипник, который можно использовать в качестве задней опоры для заготовки.

Электрические схемы «живут» за счет проводов, по которым течет ток. Попутно понадобятся выключатели, клеммы для соединения. Умелые мастера попутно используют кабельные каналы. В них прокладывают провода. В дальнейшем вероятность наступить на них сводится к нулю.

Аккумулятор от ИБП довольно удобен в использовании. У него небольшая масса, он сам довольно компактен. В то же время это устройство обладает значительным запасом электроэнергии.

Нужно напилить заготовки из древесины. В небольшом станке нет необходимости использовать сварные конструкции, так как при работе нагрузки не будут большими.

Для желающих повторить изделие предлагаются размеры заготовок. Они указаны в сантиметрах.

Перед использованием нужно зашлифовать детали, потом их красят.

Станина окрашивается черной краской. Она будет стоять неподвижно.

Все детали, устанавливаемые выше станины, окрашиваются голубой краской.

Сначала на станину устанавливается передняя бабка. Она представляет собой прочную опору. Саморезами и клеем добиваются прочного соединения деталей. После полимеризации клея изделие разобрать нельзя, оно приобретет необходимую жесткость.

Для монтажа электродвигателя нужно прикрутить опорный уголок.

К уголку будет смонтирован электромотор.

Еще одна важная деталь – поводковый патрон. Для его изготовления использован небольшой элетромоторчик от детской игрушки. Нужен только корпус. Поэтому после удаления внутренностей производится рассверливание под цанговый патрон.

На корпусе наносится разметка. По ней будет произведен рез.

Установив цанговый патрон, проверяют, как будет вращаться поводок. Нужно добиться вращения без биений.

Теперь срезается лишний металл поводка.

Выполняется монтаж поводка и цангового патронов. Теперь можно приступать к другим частям станка. Передняя бабка готова.

В задней бабке будет использован упорный подшипник от мебельного ролика. Нужно удалить излишки, а потом устанавливать на опору.

Лишний металл срезан. Есть опора, подшипник и острые кромки.

Острые кромки и заусенцы удалить. Такая надпись встречается на большинстве деталей из металла. Вот эти кромки удаляются.

Чтобы подшипник работал и не изнашивался, его нужно смазать. Смазку в процесс работы придется периодически возобновлять.

Заднюю опору ставят на пластину. Она будет скользить по станине станка.

Сближая заднюю и переднюю бабку, определяют центр на задней бабке.

Точка центра определена. На нее нужно установить вращающуюся опору из мебельного ролика.

Совместив центры, определяются места для сверления. В них будут ввернуты саморезы.

Завершение монтажа – это вворачивание саморезов по своим местам.

На станине задняя бабка может перемещаться вперед и назад. Чтобы облегчить подобные перемещения, нужно несколько усложнить конструкцию. Создается корпус задней бабки.

Направляющий корпус собирается на клею и саморезах.

В собранном виде видны два направляющих паза. Они нужны для установки фиксирующих болтов.

Нужно приподнять станину. Поэтому под углы подкладываются резиновые пластинки. Их приклеивают по месту на двусторонний скотч.

Завернув болтики, можно притянуть корпус задней бабки к станине. Отпустив, ей дают свободу перемещения. Нужно установить направляющие, по которым она сможет двигаться, сохраняя соосность с патроном.

Направляющие устанавливаются с обеих сторон от корпуса. Их тоже придется периодически смазывать силиконовой смазкой.

Пришло время установить опорную поверхность, на которую будут опираться резцы.

Опора прикручивается к станине. Пока не приобретены токарные резцы, можно использовать обычные отвертки. Ими обрабатывают древесину.

К электродвигателю паяют провода.

Станок готов. Можно приступать к испытаниям.

На заготовке определяют центр. Его придется засверлить. Профессионалы используют специальные калибры, которыми проверяют правильность сверления.

После фиксации в передней бабке подгоняют заднюю. Дополнительно закрепляют на острые концы подшипникового узла.

Включив двигатель, начинают точение. Сначала удаляется лишняя древесина. Получают цилиндр. Затем будет производиться фасонное точение.

Окончательную обработку проводят наждачной бумагой.

Раздвинув бабки, вынимают готовую точеную деталь.

Видео: как сделать мини токарный станок по дереву?

Станок готов. Можно искать заказы. Он поможет изготавливать самые разные детали.

Изготовление токарного станка по дереву своими руками

В домашней мастерской часто получается так, что кроме уже имеющегося инструмента не хватает самого малого – токарного станка. И не в том дело, что в поделке из дерева требуются детали идеально цилиндрических или шаровидных форм, просто иногда хочется сделать то, что давно задумано. Вот и возникает мысль, а что, если делать токарный станок по дереву своими руками, такой небольшой станочек, и места чтобы немного занимал, и чтоб работать было удобно.

Устройство токарного станка по дереву

Идеей собрать свой токарник по дереву рано или поздно начинает болеть практически каждый мастер. Кто-то приходит к этому самостоятельно, после долгих расчетов и раздумий, а кто-то вспоминает детство, и школьную мастерскую там ведь тоже были станки по дереву. Да и сложного, в том, чтобы собрать деревообрабатывающий станок по образу и подобию школьного нет. Ведь материал в виде отрезков труб в гараже найдется уж точно.

Первым делом стоит вспомнить все основные части конструкции того самого, школьного станка по дереву. Деталей здесь вроде и немного, но каждая из них выполняет определенную роль, без которой все превращается в груду металлолома.

Основой любого станка выступает станина. Это массивное основание, на котором крепится все остальное оборудование. Станина должна быть максимально прочной и жесткой, во время работы она должна выдерживать большие нагрузки не только в виде массивной заготовки, но и в виде вибрации и действия разнонаправленных сил при обработке деревянной заготовки.

Передняя бабка токарного станка представляет собой устройство, в котором устанавливается приводной вал. С одной стороны вала устанавливается устройство зажима заготовки – токарный самоцентрирующийся патрон, планшайба или устройство, на которое навинчивается или набивается заготовка из дерева. С другой стороны токарного вала крепится ведущая шестерня, шкив с одним или несколькими ручьями для ременной передачи. Токарный вал должен обеспечивать вращательное движение со скоростью до 3000 оборотов, для бытовых нужд этого достаточно. Поэтому токарный вал обычно устанавливается на подшипниках или втулках. Ось вала является основной осью токарного станка, и чем выше вал над станиной, тем больше диаметр заготовки можно обрабатывать.   Обработка деталей на станке осуществляется при помощи ручных резцов, а учитывая скорость вращения вала, неосторожное прикосновение к шкиву или ремням может повлечь травму, поэтому передний узел обязательно закрывается защитным экраном или кожухом. Жесткое крепление защиты к передней бабке обязательное условие безопасной работы.

С противоположной стороны устанавливается задняя бабка. Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации.

Во время работы на токарнике используются ручные резцы. Для того чтобы не держать их на весу между передней и задней бабкой устанавливается подручник – упор под резцы.

Для вращения рабочего вала устанавливается привод, это может быть электродвигатель с прямой или ременной передачей, а может быть и привод от мускульной силы. Кстати, первые токарные станки по дереву были именно с ручным приводом – по типу лучковой пилы, это потом, они были вытеснены ножным приводом.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

Прямая передача

Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

Ременная передача

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.

Выбор электродвигателя

Электродвигатель подбирается в зависимости от мощности и размеров обрабатываемой заготовки. Для работы с заготовками длиной больше 50 см и диаметром больше 10 рекомендуется выбирать двигатель мощностью 300-400 ватт. Для небольших переносных станков по дереву рекомендуется мощность 80-180 ватт. Для мини версий, на которых работают моделисты, подойдут и двигатели мощностью 40-60 ватт.

Важными параметрами также выступают количество оборотов и тип напряжения для работы мотора. В домашней мастерской лучше иметь асинхронный двигатель, работающий от бытовой сети 220 вольт, а вот для больших токарных станков для серьезных задач лучше сделать выбор в пользу мощных трехфазных двигателей с подключением к промышленной сети. Для прямой передачи обычно используется двигатели с большим числом оборотов. А для ременной передачи лучше поставить мотор со стандартными 1420 оборотами в минуту.

Материалы и комплектующие

Для конструирования станков обычно используется металл, но как показывает практика собрать небольшой токарный станок можно и из подручных средств, например, отрезков фанеры, деревянных брусков и металлических пластин.

Самым простым и удачным материалом для работы выступает фанера, это крепкий и легкий материал, способный выдерживать большие перегрузки. Недаром фанеру используют для постройки фюзеляжей самолетов, и если она выдерживает перегрузки там, то и в качестве основного материала для токарного станка выдержит.

Соединения можно выполнить при помощи мебельных болтов, конфирмата, саморезов. Усиление конструкции можно сделать при помощи мебельных стальных пластин.

Принцип изготовления

Сделать токарный станок по дереву рекомендуется с использованием уже готовых узлов и деталей, сведя к минимуму изготовление деталей своими руками.

На начальном этапе рекомендуется сделать чертеж с указанием всех размеров. Если есть возможность, то рекомендуется сделать модель из картона, она покажет все тонкие места проекта. Это дешевле, чем исправлять ошибки во время сборки из дорого материала.

Вторым этапом выступает раскрой материала. При работе с фанерой понадобятся электролобзик  или дисковая пила. Сначала выпиливается, склеивается и стягивается болтами станина станка. Вторым этапом выступает конструирование привода и передней бабки. Дальше работа над задней бабкой и подручником.

На завершающем этапе изготавливаются дополнительные устройства – копир, фрезерное устройство, шлифовальный стол. Как показывает практика из фанеры толщиной 18-24 мм сделать миниатюрный токарный станок для моделирования можно за 3-4 дня.

Установка передней и задней бабки

Передняя бабка токарного станка может быть изготовлена в разных конструкторских решениях. Для ее изготовления можно использовать как готовые узлы с подшипниками и осью, так и самодельные.

В первом случае под токарный вал можно приспособить ступицу с осью от переднего колеса велосипеда, во втором просто купить два закрытых подшипника с внутренним диаметром 10 мм, болт толщиной 10 мм, и несколько шайб и гаек.

Опоры узла передней бабки выпиливаются из фанеры. В них сверлятся отверстия под подшипники. А дальше, в отверстиях закрепляются подшипники с токарным валом, и фиксируются зажимными болтами. После этого, передняя бабка токарного станка прочно крепится на станину.

Узел задней бабки изготавливается по шаблону опор передней. Правильно изготовленная задняя бабка токарного станка своими руками будет тогда, когда совпадут центр токарного патрона и конусного центра. Легче всего это сделать, зажав в патроне обычный карандаш и приблизив к нему заднюю бабку, отметить точку центра. После этого можно сверлить отверстие и вставлять болт с гайкой и контргайкой и заточенным под конус центром.

Подручник

Подручник для токарного станка по дереву нужен как упор, на который при работе будет ложиться резец. Оптимально сделать подручник регулируемым по высоте и таким, чтобы мог передвигаться и фиксироваться в любом месте станины между бабками. Материал может быть разный – металл или даже фанера, главное, чтобы его кромка, на которую будет опираться резец, была жесткой, поэтому ее рекомендуется усилить металлической пластиной. Устройство подручника токарного станка по дереву рекомендуется сделать регулируемым — это позволит расширить количество операций на станке и обрабатывать детали не только вдоль, но и попрек оси станка.

Какие еще типы станков можно сделать

Даже самые простые самодельные токарные станки по дереву можно превратить в многофункциональные устройства, оснастив их дополнительным оборудованием. Кроме того, используя готовые узлы и детали от другого оборудования, можно собрать прекрасную модель для домашнего творчества.

С копиром

Это устройство позволит поставить на поток изготовление однотипных деталей. С копиром проще всего выточить набор шахмат, ручки для столовых приборов и других предметов. Суть этого устройства заключается в фиксации на подручнике шаблона с профилем будущей заготовки из фанеры или готовой детали из дерева. Для работы в таком случае потребуется и модернизировать ручной резец, установив на него ограничитель. При обработке дерева резец обрабатывает деталь, и достигнув нужного диаметра, упирается в кромку шаблона, а дальше двигаясь по рельефу создает нужный профиль на самой детали.

Мини

Мини токарный станок по дереву нужен прежде всего для получения начальных навыков обработки древесины. Настольный станок пригодится и для создания поделок, таких как шашки или шахматы и для профессионального использования – для моделистов, создающих архитектурные модели или выставочные диорамы. Такая модель обычно имеет небольшие размеры, ведь большинство деталей редко бывают длиннее 10 сантиметров.

Из электродрели

Этот вид инструмента просто создан для того, чтобы использоваться в постройке токарных станков для обработки дерева. По сути, это готовая передняя бабка – двигатель есть, зажимной патрон есть, регулировка оборотов электродрели есть. Осталось просто зажать корпус в струбцине и установить напротив заднюю бабку. Конечно, работать часами на нем не стоит, ну а для мелких деталей это то что нужно.

Из мотора стиральной машины

Самодельный токарный станок по дереву на основе мотора от советской стиральной машины отличное решение для станков среднего размера.

Выносливый двигатель 150-250 ватт с готовой резьбой под зажим, отлично справится с обработкой заготовки длиной до 1 метра и диаметром 10-15 сантиметров.

Основа узла передней бабки – пластина 4 мм и уголки.

Передняя бабка в сборе на рамной станине из профильной трубы.

Заготовка под патрон – отрезок трубы с наваренной заглушкой.

Держатель в сборе на валу мотора.

Пластина с болтом – основа узла задней бабки.

Центрирование задней бабки.

Задняя бабка в сборе с конусом вращения и валом.

Основание подручника.

Устройство подручник токарного станка.

Все детали в сборе после покраски.

Как видно процесс сборки небольшого токарного станка для домашних работ при наличии необходимых деталей не отнимает много времени. Для успешной работы здесь большую роль играет опыт работы со сварочным аппаратом. Но главное в этом деле творческий подход, помогающий в процессе сборки применять нестандартные решения, ведь без фантазии даже в этом деле никак не обойтись.

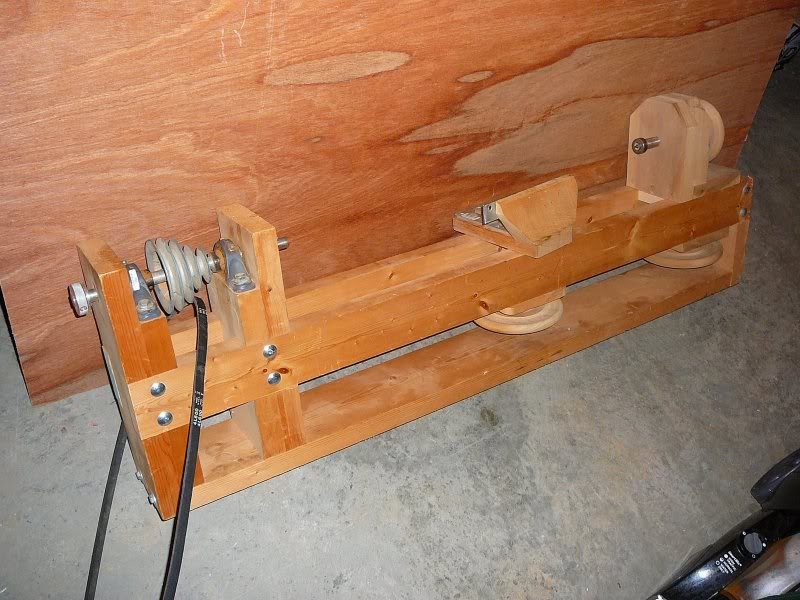

Простейший настольный токарный станок по дереву своими руками

Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно. В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.

Токарный станок по дереву своими руками

Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.

Устройство токарного станка по дереву

Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.

Стандартный инструмент имеет такие составные части:

  • станина;
  • передняя бабка;
  • задняя бабка;
  • суппорт.

Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.

Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.

Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.

Устройство токарного станка по дереву

Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.

Возможности станка

Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:

  • сверление;
  • создание пазов;
  • фигурная обточка;
  • обработка торцов.

Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.

Обработка дерева на токарном станке

Материал и комплектующие

Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки. Некоторые мастера применяют двигатели от машинок для заточки ножей, но найти рабочий мотор от стиральной машины гораздо проще. Для приведения механизма в действие потребуется также комплект приводных ремней.

Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.

Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.

Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:

  • сверлильный аппарат;
  • напильники и наждачная бумага;
  • УШМ (болгарка) и набор дисков для резки металла;
  • сварочный аппарат.

Также следует подготовить шурупы, болты и гайки для крепежа элементов.

Основание, рама и шпиндельная коробка

Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.

Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.

Рама для самодельного токарного станка по дереву
Шпиндельный узел

Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.

Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию. Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.

Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.

Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Подручник

Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.

Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.

Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.

Подручник

Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.

Изготовить токарный станок по дереву просто — нужно лишь немного времени и терпения!

самодельная передняя бабка, фрезерное приспособление

Испокон веков дерево верой и правдой служило людям. Древесина является предметом труда мастера по изготовлению столярных изделий. Особенно большой популярностью пользуются вещи, сделанные на токарном станке. Многие токари-металлисты любят точить дерево. Умение работать на металлорежущем оборудовании мотивирует их изготовить токарный по дереву своими руками для домашней мастерской.

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением. Три главных механизма:

  • привод — электрический двигатель, однофазный или трёхфазный;
  • передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
  • исполнительный — это суппорт.

Четыре основных узла:

  • станина — корпус, на котором закреплены механизмы;
  • передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
  • задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Если самодельный токарный по дереву станок предназначен для точения и сверления деталей без требования к точности, его можно изготовить самостоятельно.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

С этой резьбой изготовлена планшайба под токарный патрон. Вращает всю эту конструкцию электрический двигатель от стиральной машинки мощностью 300 ватт.

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции. Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками. Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

  • наружный диаметр 56 миллиметров;
  • толщина стенки 10 миллиметров;
  • длина 180 миллиметров;
  • посадочные гнёзда под подшипники диаметром 24 миллиметра;
  • вал диаметром 30 миллиметров.

Простые приспособления делают станок универсальным и увеличивают перечень операций. Например, установив в патрон шлифовальный барабан с наждачной бумагой, можно затачивать инструмент. Устройство для точения по копиру выглядит следующим образом:

  • копир;
  • труба, установленная вдоль станины, выполняющая роль салазок;
  • дисковая электропила, выполняющая роль резца по дереву.

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.

Токарный станочек-мини

Самодельный маленький токарный станочек по дереву умельцы ухитряются сделать, потратив 30 минут времени. Материал для изготовления древесно-стружечная плита толщиной 20 миллиметров или толстослойная фанера. Устройство имеет такую схему:

  • основание 540х260х20 миллиметров;
  • стойка под электродрель 150х100х20 миллиметров.

Задняя бабка изготавливается из двух прямоугольных брусков, собранных в конструкцию под прямым углом. В стойке сверлится посадочное отверстие под электродрель, делается фиксатор для надёжного крепления. Стойка неподвижно закреплена к основанию. В задней бабке просверлено отверстие для винта, торец которого заточен под конус. Это упорный центр. Импровизированная задняя бабка перемещается по направляющей прорези, фиксируется в один оборот эксцентрика. Подручник изготовлен из рейки, прикреплённой к основанию.

Такая простая самоделка даст возможность без проблем выточить из дерева ручку к напильнику или вал качалки для теста. Да и вообще, обработка дерева — очень интересное занятие.

Originally posted 2018-03-28 15:31:16.

9 Самодельные токарные станки по дереву Планы, которые можно легко сделать своими руками

Станки по дереву могут быть очень интересными в использовании, а создание собственных ручек, шахматных фигур, деревянных украшений или самодельных мисок может подарить вам чувство большой гордости и достижений. Проблема в том, что цена даже на многие станки начального уровня настолько высока, что это может оказаться дорогостоящим хобби.

Однако одно решение — если у вас есть необходимые навыки — это создать свое собственное. Если вы из тех, кто не уклоняется от задач, связанных с самоделкой, вы можете построить свой собственный токарный станок дома за небольшую плату.Если вы хотите попробовать, мы искали в Интернете планы на 9 самодельных токарных станков по дереву , которые вы можете легко сделать своими руками.

1. История токарных станков и план их изготовления

Если вы ищете план, как сделать деревянную рейку своими руками дома, это отличное место для начала. Владелец этой страницы не сразу сразу знакомится со схемами и инструкциями — во-первых, он находит время, чтобы представить концепцию токарного станка и дать вам краткое описание его истории на протяжении многих лет.

Когда это будет решено и вы будете готовы приступить к работе, вы найдете подробные инструкции о том, как построить токарный станок, список материалов, которые вам понадобятся, и информацию о том, где их купить. Вы также найдете множество четких фотографий и диаграмм, показывающих, что именно вам следует делать на каждом этапе.

Подробности смотрите здесь

2. Деревянный токарный станок из дерева

Вот еще один замечательный проект, которым хотел поделиться один домашний мастер.Его идея заключалась в том, чтобы построить токарный станок по дереву, используя дерево в качестве основного материала. Для эксперимента он даже использовал дерево для подшипников, хотя объясняет, что их можно заменить на шарикоподшипники, если хотите.

Как он объясняет во введении к проекту, одна из проблем при изготовлении деревянного токарного станка по дереву заключается в том, что он вибрирует намного сильнее, чем тяжелая чугунная версия. Однако, как он предлагает, вы можете в некоторой степени уменьшить это, закрепив его на твердом верстаке.

Есть несколько разделов, в которых вы можете прочитать о том, как построить токарный станок, как владелец сайта улучшил его с течением времени, а также некоторые примеры объектов, которые он использовал для изготовления токарного станка.

Все очень четко объяснено с множеством изображений, демонстрирующих, что он сделал — и что вам нужно сделать, если вы хотите попробовать скопировать это. Впечатляющая конструкция своими руками и очень полезный ресурс.

Подробности смотрите здесь

3. Токарный мини-станок от дрели

Вот гениальная идея от очень креативного мастера. Если вы хотите сделать простой мини токарный станок по дереву в домашних условиях, вам не нужно сложное оборудование — все, что вам нужно, это обычная дрель.

Это не даст вам инструмент, который можно использовать для переворачивания больших мисок или изготовления домашней мебели. Однако, если вы хотите попробовать свои силы в токарной обработке древесины и у вас нет денег на покупку дорогого готового токарного станка, это может быть решением, которое позволит вам попробовать его, не прожигая дыры в кошельке.

Все инструкции взяты из видео на YouTube — текста нет. Как объясняет парень на видео, у него нет токарного станка, и он никогда даже не владел им, но он просто решил, что все равно хочет попробовать сделать такой.

Идея настолько проста, и для любого, кто считает себя даже немного удобным, дизайн должно быть легко воспроизвести. Это еще один умный способ сделать небольшой токарный станок из материалов и оборудования, которые, вероятно, уже есть у вас дома.

4. Самодельный токарный станок старшеклассником

Вот тот, который посрамит многих любителей DIY. Это большой и прочный токарный станок по дереву, сделанный старшеклассником из кусков металлолома и прочего мусора, лежащего у него дома.

Как он объясняет во введении, после того, как вы купили различное оборудование, которое вам нужно — например, патроны для токарных станков по дереву , и опоры для токарных станков по дереву , и т. Д. — многие токарные станки DIY не работают намного дешевле. чем некоторые из токарных станков, которые вы можете купить. Вместо этого автор этой статьи решил сделать токарный станок, который не требовал бы фрезерования или литья и не требовал бы от него покупки каких-либо дорогих компонентов.

Как он продолжает объяснять, этот план является скорее объяснением его мыслительных процессов, чем пошаговым руководством.Он надеется, что если кто-то еще захочет использовать его идеи таким образом, будет легче адаптировать их к индивидуальным обстоятельствам и доступным материалам.

В целом, это явно очень впечатляющий человек, у которого впереди долгая карьера DIY. Отличная работа!

Для получения подробной информации щелкните здесь

5. Обучающее видео по деревянному токарному станку

Вот еще одно видео, которое мы нашли на YouTube, которое покажет вам все, что вам нужно знать, чтобы сделать высококачественный токарный станок из дерева.Нам нравится, как снято видео — все профессионально объяснено и наглядно продемонстрировано. Темп видео также примерно правильный, чтобы вас заинтересовать и сосредоточить.

Что особенно умно в этом плане, так это то, что после измерения досок для резки вам не нужно снова измерять, потому что все сочетается друг с другом. Это похоже на сборку плоской мебели, только вы сами ее сделали.

Когда вы углубитесь в видео, вы увидите, что это еще один токарный станок с приводом от дрели, что делает его недорогим в сборке, так как вам не нужно покупать дорогой двигатель для его работы.Затем он также продолжает объяснять, как он улучшил дизайн, давая вам полезные советы, которые стоит принять во внимание, даже если вы не совсем следуете его дизайну.

Отличное видео и хорошо сделанный токарный станок. Нам понравилось это.

6. Токарный станок профессионального уровня с чертежами

Вот еще одно видео на YouTube, демонстрирующее, как построить токарный станок в вашей мастерской. Как видите, для этого токарного станка требуется определенное количество специального оборудования, чтобы вырезать древесину по форме, но результаты являются исключительными.

В видео нет разговоров — просто кто-то демонстрирует все, что вам нужно (немного ускорено, чтобы вам не скучно было смотреть!). Тем не менее, чертежи этого токарного станка также доступны для загрузки, поэтому, если объединить планы и видео, все будет легко проследить.

Если у вас есть доступ к необходимому дереворежущему оборудованию и необходимому опыту для выполнения работы, это план, который предоставит вам высококачественный токарный станок по дереву за небольшую часть цены, по которой его можно было бы купить. склад.

7. Простой мини-токарный станок

Вот еще одно видео, которое мы нашли, которое должно дать вам еще несколько идей и немного вдохновения, как сделать токарный станок по дереву в домашних условиях. Для этого вам нужно будет купить несколько деталей — например, двигатель. Но все это не должно стоить слишком дорого по сравнению с тем, что вам пришлось бы заплатить за купленный в магазине токарный станок.

Это еще одно видео без слов, но все очень наглядно продемонстрировано, так что за ним будет достаточно легко следить, если вы хорошо разбираетесь в мастерской.Единственное, что мы можем сказать об этом видео, это то, что мы не так уверены в выборе музыки…

8. Видео и планы токарного станка по дереву

В этом видео вы получите чтобы увидеть, как вырезать кусочки, чтобы построить собственный токарный станок из фанеры. Опять же, все наглядно продемонстрировано и легко отслеживается, а планы доступны на веб-сайте ниже.

Это еще одно видео, которое нам понравилось, и нам тоже понравились результаты.Это видео демонстрирует, как с помощью соответствующего оборудования и небольшого ноу-хау, сделанного своими руками, вы можете построить высококачественный и эффективный токарный станок по дереву, не тратя целое состояние.

9. Экспериментальный токарный станок из обрезков

Хотя некоторые из приведенных выше видеороликов могут идти вразрез с духом настоящего DIY в том, что проекты слишком профессиональные, это видео совсем наоборот. Здесь у нас есть видео, демонстрирующее, как кто-то сделал экспериментальный токарный станок исключительно из обрезков, которые они нашли в своей мастерской.

Хорошо, так что это могут быть не те части, которые вы с готовностью валяете дома, но практически все, что используется в видео, — это утилизированный мусор. Конечно, это зависит от того, как вы относитесь к DIY и что это на самом деле означает, но многие люди одобрят то, как эти ребята спасают много старого лома и перерабатывают его во что-то совершенно новое.

Более того, в результате получился очень впечатляющий токарный станок, который, похоже, отлично справляется с работой. Посмотрите видео и убедитесь в этом сами.

Вдохновляющие планы, видео и идеи

Когда мы зашли в Интернет, чтобы посмотреть, что делают другие, то мы обнаружили, что есть много людей с большим творчеством и некоторыми серьезными навыками.Вы можете решить скопировать один из этих токарных станков шаг за шагом или попытаться объединить идеи во что-то новое. Однако, что бы вы ни делали, есть множество вариантов, которые обойдутся намного дешевле, чем покупка дорогого токарного станка в магазине.

Не забудьте закрепить

Как использовать токарный станок по дереву (для начинающих)

На токарном станке можно выполнять множество различных проектов. Новичкам может быть сложно понять, как пользоваться токарным станком, поэтому мы составили это руководство для вас.Итак, как использовать токарный станок по дереву?

В этой статье мы более подробно рассказываем о деталях, но если у вас нет времени, чтобы прочитать всю статью, мы сделали краткий обзор ниже, чтобы вы могли просмотреть, как использовать токарный станок по дереву.

  • Определите основные компоненты токарного станка по дереву, двигатель, головку и заднюю бабку, опции с регулируемой скоростью и упор для инструмента
  • Настройка важна, убедитесь, что ваши лезвия острые и правильного состава, я предлагаю с использованием быстрорежущей стали
  • Поместите лезвия / насадки на опору для инструментов под углом 90 ° и подальше от вас, чтобы избежать разлетающихся деревянных стружек
  • Чтобы создать цилиндрическую деталь из вашего ложа, равномерно брить по всей поверхности ложи
  • Всегда держите незакрепленные или болтающиеся предметы подальше от токарного станка, так как это может привести к серьезным травмам в случае их застревания

Чтобы использовать токарный станок по дереву, вам нужно переместить заднюю бабку через маховик так, чтобы он находился над шпинделем передней бабки.Вам нужно будет поместить насадку на опору для инструмента, включить станок и начать токарную обработку древесины.

Основные компоненты токарного станка по дереву

Если вы новичок в токарной обработке, часто бывает трудно определить отличия вашего токарного станка по дереву.

Чтобы вы понимали, как каждая деталь взаимодействует друг с другом, ниже мы определили основные компоненты токарного станка по дереву, чтобы у вас было более четкое представление о том, как его использовать.

Двигатель

Токарный станок питается от электрической розетки, проходящей через двигатель.Без двигателя ваш токарный станок по дереву не имеет мощности, поэтому это важный компонент для этого станка.

Токарные станки по дереву бывают разных размеров, и все зависит от того, как они используются. Чаще всего встречаются токарные станки по дереву с мощностью от до 2 л.с.

Двигатель токарного станка по дереву расположен слева от токарного станка, и эта область известна как «передняя бабка» токарного станка.
Его можно найти либо внутри передней бабки, либо под передней бабкой — это зависит от модели приобретенного вами токарного станка по дереву.

Не знаете, что такое передняя бабка? Продолжайте читать — в ближайшее время мы подробно рассмотрим этот компонент.

Power & Speed ​​Control

Мы установили, что токарный станок по дереву — это мощный инструмент, который нужно иметь в вашей мастерской, но он бесполезен, если вы не можете использовать его должным образом.

Чтобы эффективно использовать токарный станок по дереву и снизить его производительность, вам потребуется использовать разные скорости.

Большинство токарных станков по дереву имеют опции для управления скоростью, которые представлены в виде ременного шкива, электрического и механического механизма.Электрические и механические механизмы имеют функцию переменной скорости, что позволяет пользователям определять скорость в зависимости от выбранного приложения.

Эти скорости через любые три из этих компонентов управления скоростью могут находиться в диапазоне от 500 до 3000 об / мин. Почему эта функция так важна для токарного станка по дереву?

Все просто — дерево, которое вы режете, и размер приложения. Как показывает практика, более мелкие кусочки требуют более высоких оборотов в минуту, чтобы контролировать резку более эффективно.

Передняя бабка и задняя бабка

Передняя бабка расположена слева от токарного станка по дереву. В нем осуществляется преобразование мощности двигателя в выбранную скорость шпинделя. Шпиндель обеспечивает движение вашей детали, позволяя ей вращаться.

Помимо передней бабки, токарный станок по дереву удерживает заднюю бабку, расположенную справа от устройства, однако ее можно отрегулировать в выбранное положение для удобства вашего проекта.

Задняя бабка позволяет шпинделю токарного станка оставаться в центральном положении, а также гарантирует, что шпиндель вращается равномерно.Так как заднюю бабку можно отрегулировать по направляющим токарного станка, токарные станки по дереву добавили универсальности для работы с проектами любого размера, при необходимости фиксируя заднюю бабку на месте.

Опора для инструмента

Опора для инструмента считается одной из самых важных характеристик токарного станка, и это основано исключительно на двух вещах; безопасность и удобство. Токарный станок по дереву может быть опасным инструментом, и вы же не хотите быть еще одной статистикой, не так ли?

Чтобы убедиться, что это не так, подставка для инструмента позволяет токарщикам по дереву размещать свои резцы на подставке, чтобы эффективно проделывать надрезы в древесине.Некоторые токарные станки по дереву имеют четырехпозиционную подставку для инструмента, что означает, что переключение между инструментами осуществляется легко, а вы тем временем защищаете свои пальцы.

Кроме того, упоры для инструментов регулируются, поэтому вы можете переместить их в положение, которое лучше всего подходит для данной породы дерева, а также для области применения, над которой вы работаете.

Токарный станок по дереву: как его использовать?

Вы чувствуете себя более комфортно, указывая на компоненты токарного станка по дереву теперь, когда мы рассмотрели основные функции?

Надеюсь, что вы — так что теперь мы сможем взглянуть на использование токарного станка по дереву — что является приятной частью.

Чтобы упростить понимание, я разделил с помощью токарного станка по дереву на две части, настройку и использование токарного станка.

Начнем с настройки токарного станка и детали, над которой вы работаете.

Настройка

В качестве примера мы будем точить дерево. Это наиболее распространенное использование токарных станков по дереву и отличный способ начать.

Прежде чем вы начнете, во время настройки важно, чтобы ваш токарный станок был полностью выключен, так как вы не хотите, чтобы произошли несчастные случаи.

Вам нужно будет организовать инструменты, которые вы используете при настройке, и использовать позиционную фиксацию упора для инструментов.

Почему так важно настраивать инструменты? Что ж, вам нужно выбрать правильную насадку, так как неправильный выбор может повредить вашу деталь. Перед использованием убедитесь, что ваши насадки для инструментов острые, так как тупые насадки также могут вызвать повреждение и могут вылететь из токарного станка, если они не закреплены достаточно плотно.

Для лезвий рекомендуется использовать быстрорежущую сталь, так как лезвия, изготовленные из таких материалов, как углеродистая сталь, за очень короткое время затупятся, что доставит вам огромное неудобство при токарной обработке.

Лучше всего резать древесину под углом 90 °, но это меняется по мере того, как вы приобретаете новые навыки и вам нужно резать под другим углом, в зависимости от приложения и проекта.

Использование токарного станка

Теперь, когда настройка завершена, вы должны читать, чтобы начать токарную обработку.

В разделе «Настройка» я сказал, что угол в 90 ° идеально подходит для поворота, поэтому для оптимальной производительности вам необходимо сохранить его под этим углом. Вам нужно будет использовать колесо задней бабки, чтобы переместить заднюю бабку в нужное положение. Интересно, что это за позиция?

Приклад, с которым вы работаете, должен располагаться над шпинделем передней бабки и внутри центра шпоры. Когда вы поворачиваете колесо задней бабки, это позиционируется за вас.

Еще один важный шаг после этого — убедиться, что у вас мало запасов.Вы не хотите, чтобы он улетел и ударил вас — это определенно нанесет вам серьезный урон.

Опора инструмента на вашем токарном станке по дереву должна быть на одной линии с вашим прикладом, с удобным расстоянием между самим битой и ложей, с хорошей направляющей на ”.

Затем вам нужно включить токарный станок по дереву. Для этого примера лучше выбрать минимально возможную скорость.

В будущем, когда вы будете вращать, выбранная вами скорость будет точно соответствовать типу древесины, которую вы пилите.Если вы не уверены, в Интернете есть много справочников, которые помогают в виде диаграмм, и некоторые модели токарных станков также поставляются с этими руководствами.

Первое, что вы заметите, — это сопротивление, оказываемое на вас, когда резец входит в дерево. Это создает разрезы, поэтому не откладывайте это, когда это произойдет.

Биты вашего деревянного ложа теперь должны отваливаться, и теперь вы видите свой токарный станок в лучшем виде. Вбивая лезвие в ложу, важно охватить все направления, особенно если вам нужна идеально цилиндрическая деталь.

Вот как вы работаете на токарном станке по дереву — не так уж сложно, если так поставить?

Инструменты, которые вы используете, будут отличаться от задачи к задаче, поэтому важно практиковаться с запасным инвентарем, чтобы вы могли получить от своей машины высочайшее качество.

Заключительные мысли

Теперь вы должны иметь твердое представление о компонентах токарного станка по дереву и о том, как его эффективно использовать.

Эти станки — фантастические инструменты, которые десятилетиями помогали деревообрабатывающим работникам и любителям, и приятно видеть, что вы тоже смотрите в начало этого пути.

Если у вас еще нет токарного станка по дереву — не беспокойтесь, у нас есть несколько полезных руководств, которые подходят для любого бюджета.

Что вы думаете об этой статье, как вы думаете, сможете ли вы использовать токарный станок по дереву для начала работы над своими проектами после прочтения?

Ответ должен быть утвердительным, и я очень рад видеть, что вы можете создать.

Дайте мне знать, что вы думаете о создании, в комментариях ниже, а также не забудьте поделиться некоторыми советами с нашими читателями, если вы опытный токарь.

Часто задаваемые вопросы

Какое защитное снаряжение мне следует использовать?

Самое главное, необходимы защитные очки, так как они предотвращают попадание летящих кусков дерева в глаза. Рассмотрите возможность использования маски для лица, так как опилки могут быть опасны при вдыхании, а токарные станки по дереву создают очень большое количество пыли при токарной обработке.

Держите все незакрепленные части одежды, волос и украшений в недоступном для этого месте и прячьте, так как незакрепленные и свисающие предметы или волосы могут попасть внутрь машины.

Доработка деревянных токарных станков

В этом видео я отвечаю на некоторые из наиболее часто задаваемых вопросов и комментариев. Попадаю на токарный станок видео. Большинство вопросов, которые задают люди, уже заданы по статьям на моем сайте или по самим видео. Но вот резюме из вопросов, которые я рассмотрел в видео:

Зачем я построил токарный станок?

Мне часто приходилось слышать комментарий «Почему бы тебе не построить токарный станок?». С момента его создания Время от времени я получаю комментарий «Зачем вы построили токарный станок?».Как объяснено в моем первое видео о токарном станке, я построил его, потому что я хотел поэкспериментировать с использованием деревянных подшипников для станков, а также, имея получил так много отзывов о сборке токарного станка, я подумал, что есть интерес в теме.

Почему я использовал клен для подшипников?

Потому что я хотел посмотреть, достаточно ли хорош клен. Есть лучший лес для подшипников, таких как lignum vitae. Или я мог сделали держатели под бронзовые подшипники скольжения или шариковые. Но я хотел чтобы посмотреть, выдержит ли дерево.Пока все хорошо, хотя я должен был быть осторожным, чтобы сохранить древесина хорошо промасливается, пока не пропитается маслом.

Как долго служат деревянные подшипники?

Пока признаков износа не заметил. Если они со временем износятся, я могу заменить их легко и дешево.

Насколько мощный двигатель, какого типа?

Я использовал асинхронный двигатель мощностью 1750 об / мин и мощностью 1/3 л.с. Мотор имеет очень слабый пусковой момент и едва достаточный при повороте дежи. Я могу заглохнуть токарный станок, если я хочу.Но слабый мотор также является полезным средством безопасности.

Почему нет защиты ремня?

Шкив находится рядом с вращающейся заготовкой, к которой вы держите долото. Заготовка намного опаснее ремня. Если у тебя нет смысла чтобы пальцы не попали в ремень, токарный станок использовать не стоит, пусть в одиночку построить один.

Чем тяжелее, тем лучше

В идеале этот токарный станок должен быть сделан из чего-то действительно тяжелого, например, из чугуна. Это поможет снизить вибрацию.Но мне нравится токарный станок, который легко убрать, когда я им не пользуюсь, а этот очень хорош при этом. Проблема легкости и вибрации может быть решена с помощью зажимая его на тяжелом верстаке.

Нет выключателя питания

Я не устанавливал выключатель питания на этот токарный станок. Мотор отдельный блок, и до сих пор я использовал шнур с вилкой и розеткой в конце, что позволяет мне включать вещи удаленно. Очень удобно.

Хотя в этот раз я использовал его, я просто подключил его к включенной розетке. заднюю часть моей ленточной пилы и отключил двигатель ленточной пилы.Поэтому я переключаюсь его включите выключателем питания ленточной пилы.

Другой вариант — подключить его к панели питания с помощью переключателя.

Стержень резьбовой патрон токарный

Много раз возникало предположение, что вместо четырех частей стержня с резьбой, у меня должен быть один кусок стержня с резьбой, который подходит ко всем насквозь и через металлический вал. Это было бы улучшением по сравнению с тем, что я сделал, хотя два других стержня с резьбой все равно прикрепляться таким же образом.Сделать было бы труднее, поэтому я не делал этого таким образом, но вы можете сделай это так.

Стопорные гайки токарного патрона

Очень хорошее предложение, которое постоянно появляется, — использовать контргайки типа со встроенной нейлоновой шайбой, которая обеспечивает высокое трение гаек на резьбовых стержнях. Это предотвратит их освобождение. Я изменил планы, предложив использовать контргайки, хотя я не беспокоился поменять гайки на мои. Если одна из челюстей начнет расшатываться, ложа, вероятно, также ослабнет, поэтому, прежде чем челюсть оторвется, Я замечал, что акция шатается, и останавливался, чтобы исследовать.

Насколько опасен 4-кулачковый патрон

При работе с нормальной скоростью вращения для чаш, простая резинка вокруг 4-х кулачковый патрон предотвратит отрыв кулачков, если гайки оторваться. Разгон до 1500 об / мин (слишком быстро для поворота дежи), нужны две резинки, чтобы челюсти не разлетелись.

Я вычислил, с какой скоростью двигаются кулачки 4-х кулачкового патрона, и они не двигаются быстрее, чем кто-то бросает что-то через комнату. Так что попадание одной из этих отлетающих челюстей не вызовет серьезных травма, повреждение.Я скругил края челюстей, чтобы, если меня ударит один, это не так больно.

Почему бы не сделать патрон Longworth?

Было предложено сделать патрон лонгворта для моего токарного станка. Такой патрон используется для удержания края чаши при отделке. вверх, переворачивая дно. Конечно, можно сделать такой стиль патрон из дерева. Но я не очень люблю вращать чашу, и я думаю, что я бы предпочитаю просто привинчивать несколько деревянных брусков к большой лицевой панели, чтобы удерживать обод миски.Может, если бы я сделал много чаш, это стоило бы, но я не есть применение для деревянных чаш в это время.

Почему бы не установить 4-кулачковый патрон на лицевую панель или лицевую пластину на 4-кулачковый патрон?

Мне часто предлагают сделать лицевая панель, которая крепится к 4-кулачковому патрону, поэтому мне не нужно переворачивать приводной вал для переключения. Или что я должен сделать 4-кулачковый патрон что болтами к лицевой панели.

Я полагаю, что прикручивание чего-либо к лицевой панели — разумная идея, но я как лицевая панель и 4-кулачковый патрон прямо на валу, поэтому мой предпочтительнее просто положить их на любой конец вала.Листать перевернуть приводной вал не так уж и неудобно.

Почему бы не сделать самоцентрирующийся патрон?

Я не думаю, что дерево — подходящий материал для изготовления самоцентрирующегося патрона. Это было бы слишком слабо и неточно. Центрирование 4-кулачкового патрона — это не то много работы, и я могу настроить его, пока заготовка не окажется точно по центру.

Какую фанеру вы использовали?

Для патронов я использовала фанеру из балтийской березы. Это отличная фанера для строительные приспособления и станки, но дороже обычной фанеры.Вы можете купить его в таких местах, как The Home Depot, где есть «удобные панели» находятся. Это кусочки фанеры размером 2х4 дюйма. Вы можете получить лучшую цену за этот вид фанеры в магазине древесины.

Почему вы испортили отличный сверлильный патрон?

Машинисты много говорили о том, как я делал машинный конус для сверлильного патрона. Это был эксперимент, и он сработал. Это не до машиниста стандартов, но это сработало. Патрон сверла не поврежден. Я все еще могу его снять, и если бы у меня был сверлильный станок, на который он подходил, я бы мог установить его там.

Какую программу CAD вы использовали?

Я использовал SketchUp. Я довольно ясно говорю об этом во многих местах своего веб-сайта, но вопрос продолжает подниматься. Я не утруждаюсь отвечать на эти вопросы. Если тебе не все равно достаточно искать ответ, найти не сложно.

Где я могу получить планы?

Вы можете купить планы здесь. Извини, я беру деньги по планам. Я не гоняюсь за спонсорами и не рекламирую матрасы, бритвы. или электронные книги. Я не люблю чрезмерное количество реклама, поэтому я беру деньги за планы заработать немного денег на своей работе.Но у вас нет , есть , чтобы купить планы. Вы могли бы просто использовать мои статьи как вдохновение и разработайте собственный набор размеров для вашего токарного станка.

В заключение …

В целом, этот токарный станок был довольно забавным проектом, а токарный станок в свою очередь — забавным. для создания небольших проектов.

Но серьезным недостатком токарных станков является то, что вам нужно искать проекты, которые можно сделать на токарном станке. Большинство моих (не токарных) проектов начинаю с проблемы, а я создаю что-нибудь, чтобы решить эту проблему.Но нет очень много проблем, которые можно решить с помощью токарного станка.


Часто задаваемые вопросы


См. Также:

Проектов на самодельном токарном станке:

Вернуться к основному индексу токарного станка

Как сделать самодельный токарный станок?

Токарный станок — это инструмент или станок, который используется для резки, сверления, шлифования, накатки металлических, деревянных, резиновых или пластмассовых деталей с целью изготовления из них симметричного объекта.Короче говоря, токарный станок используется для формования керамических изделий, дерева, металла, пластика, резины и т. Д. На токарном станке можно сконструировать многие вещи, такие как основания для ламп, алюминиевые горшки, летучие мыши, ножки стола, музыкальные инструменты, чашки, кубки и т. Д. тарелки, миски, вазы, подсвечники и так далее.

Женщина с книгой

Есть много видов токарных станков: металлообрабатывающие, деревообрабатывающие, стекольные, прядильные по металлу, декоративные токарные и т. Д.Построить токарный станок в домашних условиях можно, выполнив несколько простых шагов. Для изготовления самодельного токарного станка потребуются некоторые вещи, такие как ручная дрель, металл бурового инструмента, стальной дюбель, опорные подшипники, сосновая доска, шурупы, стамеска сварщика, а также гайки и болты.

Чтобы приступить к изготовлению самодельного токарного станка, сначала нужно вырезать кусок металла и приварить его к стальному металлическому стержню.На эту толстую металлическую основу нужно прикрепить столярку для токарной обработки. Для этого определите центральную точку металлической пластины и отметьте ее, что легко сделать, измерив расстояние от одного угла до одной диагонали от него, а затем повторить это для двух других сторон. Метка, которая пересекает середину стали, будет точным центром. Теперь просверлите отверстия в этой основной металлической пластине вокруг центра. Затем установите дюбель так, чтобы деревянную деталь можно было прикрепить к этой основной металлической пластине.

Используйте четыре винта и проденьте их через отверстия в основной металлической пластине и в дереве, которое этот самодельный токарный станок будет вращать.Теперь прикрепите опору опоры подушки к сосновой доске, соблюдая разумное расстояние между ними. Токарный вал опирается на подушку блока подшипников во время использования, для того, чтобы держать его уровень. Пусть конец вала и металлической базовой пластины светильника проход через подушку блок подшипников. Присоедините вал к дрели, а затем включите дрель.

Таким образом, все части соединяются друг с другом.Когда сверло включен, блок подушки подшипников позволит превратить вал, который в свою очередь вращает токарный металлическая опорная пластина. Чтобы повернуть заготовку из дерева на этом самодельном токарном станке, ее необходимо прикрепить к металлической пластине станка четырьмя прочными винтами. Винты необходимо вставить в просверленное отверстие и затянуть. Теперь этот самодельный токарный станок готов обрабатывать деревянные детали и придавать им любую форму.

Некоторые мысли и примечания по использованию дрель-токарного станка

Одной из причин, по которой я перешел на специализированный токарный станок, была приводная часть Non.Это центр.

На этом типе вы не можете изменить центр. B&D, который я показал, и тот, что по вашей ссылке, не вращается с оправкой. Острие просто находится в углублении / крошечной полости на конце оправки и подходит для фрикционной посадки. Его можно перетянуть и, в свою очередь, перегреть оправку. Это не идеально.

У лучших из них есть подвижный центр, что означает, что он вращается из-за наличия подшипника, плюс он часто может иметь четыре острых края, чтобы взаимодействовать с деревянным элементом, таким как повернутая ножка стула.При повороте ручки рабочий центр по-прежнему находится в торцевой полости оправки, но вращается при вращении двигателя, избегая перегрева, но при чрезмерном затягивании может искривить вал.

Еще лучше приспособление для защиты оправки, которое не только имеет подшипник, но и позволяет оправке скользить в полую трубу, таким образом предотвращая перегрев и искривление, связанное с чрезмерным затягиванием, при встрече с заготовкой, которая вращается свободно и не позволяет инструменту работать, когда приложение останавливает его. вместо того, чтобы разрезать его.В моем случае я обнаружил, что клей не удерживается в заготовке. Повторное приклеивание вылечило это, и я смог закончить поворот. NB просто убедитесь, что конус Морзе подходит для вашего выбора токарного станка. Ниже приведены примеры хранителя оправки и способы ее использования.


Просто подумал, что мне нужно прояснить ситуацию немного лучше. На самом деле, возможно, мне следовало обрисовать в общих чертах, на что следует обратить внимание новичку при выборе токарного станка и принадлежностей, необходимых для начала токарной обработки?

Живое устройство для оправки

Grizzly h3669 Hobby токарный / дисковый шлифовальный станок —

Установите электрическую дрель в этот токарный / дисковый шлифовальный станок для хобби, и вы сможете поворачивать мелкие предметы, например ручки, а затем шлифовать их до конца! Включает в себя цилиндрический центр, центр винта, заднюю бабку и подставку для токарной обработки древесины.Для шлифования с диском включает в себя 5-дюймовый шлифовальный диск, который устанавливается в патрон дрели, и шлифовальный стол, который устанавливается в держателе инструментальной стойки. В шлифовальном диске используются любые 5-дюймовые диски для наждачной бумаги PSA. Электродрель и 5-дюймовые шлифовальные диски PSA в комплект не входят. Характеристики: Поворот на 360 градусов, поворот на 6 дюймов над станиной, 24 дюйма между центрами Конструкция станины из алюминиевого сплава Может использоваться как токарный станок по дереву или дисковая шлифовальная машина Требуется сверло с размером буртика 44 мм. Вес: 10 фунтов

Изготовление чаши без токарного станка — 3×3 Custom

  • портфолио
  • Учебники и планы
  • инструменты
  • Магазин 3×3
  • Около
  • Связаться с нами
Меню

ДИЗАЙН | СТРОИТЬ | СОЗДАТЬ

  • портфолио
  • Учебники и планы
  • инструменты
  • Магазин 3×3
  • Около
  • Связаться с нами

Рекомендуемые

Подставка для проигрывателя с геометрическим рисунком из шпона Гитара из шпона Sunburst Заточка ручного инструмента Трехструнная гитара Explorer с фанерой в стиле пэчворк 5 простых проектов по деревообработке для детей Блокировка головоломки Хранение игрушек в бассейне Современная скамья для хранения Многофункциональные снегоходы с поперечным разрезом Мраморный пасьянс Соединение внахлест из трех частей Easy DIY Moxon Vise Как использовать шаблоны табуретов Knock Down 6 способов накрыть кромки фанеры Как сделать регулируемое приспособление для установки дюбелей Пазлы для детей своими руками Как сделать наклейку на водную горку Сделай сам гитара с эпоксидной смолой Ocean Pour Современная тележка для бара Изготовление дюбелей без токарного станка Изготовление ящиков с рисунком из обрезков древесины Доска для стрельбы с насадками Приставной столик Waterfall с полкой для хранения Ложки для резьбы — Power Tools VS.Ручные инструменты Обеденный стол со встроенным ящиком для хранения вещей Регулируемый зажим для шипа Угловая уздечка Тумбочка для беспроводной зарядки Приспособление «ласточкин хвост» для настольной пилы Конический джиг .
