Как сделать крышу 4 скатную крышу: устройство, виды, как сделать самому

Содержание

устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные

Как сделать крышу четырехскатную - самая подробная инструкция!

Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.

Как сделать крышу четырехскатную

Содержание статьи

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов.
    Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Вид вальмовой крыши Краткое описание

Классическая

Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.

Шатровая

Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.

Датская вальмовая крыша

Удачная попытка усовершенствовать классические вальмовые крыши.
Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.

Полувальмовая

Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Еще одна разновидность сложной датской вальмовой крыши с двумя скатами в коротком торце

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре.

Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

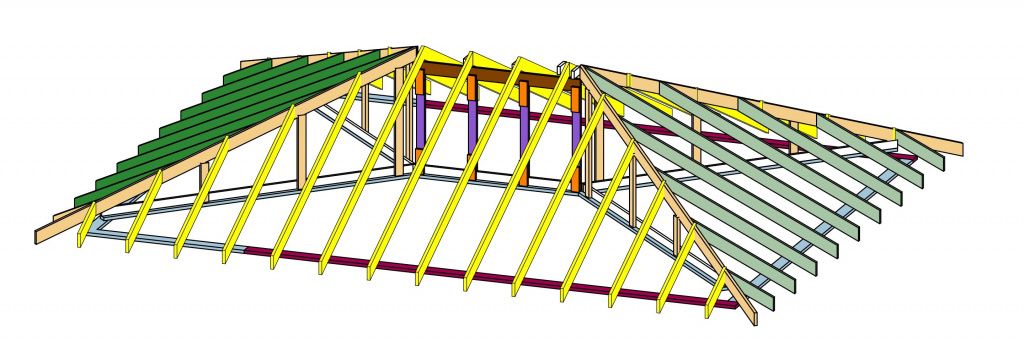

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты.

Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам

Строительство четырехскатной крыши состоит из нескольких этапов, нужно подробно рассмотреть каждый из них.

Балки перекрытия и мауэрлат

Цены на различные виды бруса

Брус

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Укладка бруса

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Важно. На те стены, где планируется установка вертикальных ног «табуретки», нужно класть широкие доски. За счет этого равномерно распределяется дополнительная нагрузка стропильной системы на всю поверхность кладки. Армопояс надо заливать на одном уровне с перемычками.

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

    Установленные анкеры

  3. Установите в отверстия анкера. Их можно делать из строительной арматуры периодического профиля, катанки или шестигранника соответствующих диаметров, но в верхней части обязательно должна быть резьба. Для мауэрлата достаточно анкеров диаметром 8 мм.
  4. Замерьте расстояние от каждой шпильки до края стены и запишите этот параметр на горизонтальной поверхности армирующего слоя. Это намного ускорит дальнейший процесс установки мауэрлата.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Подготовка бруса

Цены на популярные модели дисковых пил

Дисковые пилы

Создаются соединения в четверть

Поднимайте по очереди заготовки на верх стены, положите рядом со шпильками и отметьте места высверливания отверстий. Делается это при помощи угольника. Приставьте его катет к одной стороне бруса, а второй подведите к шпильке и нарисуйте линию. Проделайте такую же операцию и с другой стороны шпильки, на поверхности бруса должно быть две параллельные линии. Теперь перенесите расстояние, записанное на армирующем поясе, на брус и сделайте метку центра отверстия.

Заготовки укладываются рядом со шпильками

Отмечаются места сверления отверстий

Высверлите отверстие и уложите мауэрлат на место. Не забывайте постоянно делать гидроизоляцию. С большим усилием затяните гайки и прижмите мауэрлат к армирующему поясу. По такому же алгоритму укладывайте оставшиеся элементы по периметру дома. Все готово – можно начинать строить стропильную систему.

Сверлятся отверстия

Гидроизоляция пристреливается степлером

Затягиваются гайки

Изготовление опорных горизонтальных прогонов

Профессионалы между собой такую конструкцию называют «табуретка». Это очень ответственный элемент стропильной системы, двух одинаковых вариантов на все случаи жизни не существует. Мастер должен принимать конкретное решение на месте с учетом особенностей дома и стропильной системы. Но как мы уже отмечали, идеальный вариант – сооружать четырехскатную стропильную систему по проекту. Он обязательно нужен для всех жилых строений, без проекта дом нельзя сдавать в эксплуатацию. Это значит, что к нему не подключат инженерные коммуникации, в нем не пропишут жильцов, его нельзя продавать или завещать по наследству. Юридически строение не существует, не имеет стоимости, непригодно для жилья. Так что обязательно заказывайте изготовление проектной документации.

Готовое перекрытие и мауэрлат

Все стороны «табуретки» должны располагаться на одинаковом удалении от мауэрлата, в противном случае возникнет проблема с креплением стропильных ног.

Схема сбора табуретки

Шаг 1. Положите доски плашмя на несущие стены внутри дома. Над досками натяните нить поверх мауэрлата и проверьте зазор между ней и поверхностью досок. Этот параметр нужно обязательно проверять. Дело в том, что мауэрлат может не быть идеально горизонтальным, доски на несущих стенах иметь различную толщину и т. д. А нам надо добиться максимально горизонтального положения прогонов, оно оказывает важное влияние на устойчивость стропильной системы. Длина вертикальных опор измеряется отдельно для каждого элемента и должна учитывать перепад по высоте.

Доски укладываются плашмя

Шаг 2. Временно закрепите опоры диагональными распорками, установите их в вертикальном положении. Можно пользоваться обыкновенным уровнем, но наиболее точный результат дает отвес. Кстати, профессиональные строители при изготовлении стропильной системы для измерений отдают предпочтение отвесу и гидравлическому уровню в виде заполненного водой шланга небольшого диаметра. Эти измерительные приборы имеют самую высокую точность и не зависят от правильности настройки или добросовестности производителя.

Установка опор

Процесс монтажа, чертеж

Шаг 3. Установите на вертикальные опоры балки прогонов, соедините все элементы в единую жесткую конструкцию.

Фото собранной конструкции

Практический совет. Бывают случаи, когда из-за слишком большого расстояния между внутренними перегородками дома нет возможности в нужном месте сделать упор. Тогда надо предусматривать на «табуретке» дополнительные боковые подкосы и к ним крепить прогон. Подкосы монтируются после выравнивания пространственного положения «табуретки» по всем осям. Имейте в виду, что от точности выставления мауэрлата и горизонтальных прогонов во многом зависит прочность и устойчивость стропильной системы четырехскатной крыши. Кроме того, имея все размеры можно сделать рабочий чертеж элементов стропильной системы (рядовых и накосных стропил, раскосов, нарожников, упоров), это намного облегчит и ускорит строительные работы. Не надо будет терять время на замер каждого элемента на чердаке, а потом опускаться на землю для его изготовления. На практике доказано, что время, потерянное на подготовку чертежа, непременно многократно окупается в период изготовления стропильных ног.

Изготовление и монтаж стропил

На чертеже есть угол наклона скатов и высота прогона, эти исходные данные позволяют легко рассчитать длину стропилин, расстояние между запилами и их глубину. Размеры надо перенести на доску.

Важно. Проверьте состояние досок для стропилин, они должны быть ровными, без изгибов, повреждений болезнями древесины и трещин. Нагрузка на эти элементы максимальная, рекомендуется для стропильной системы использовать пиломатериалы не ниже первого сорта.

Шаг 1. Вырежьте по размерам одну стропильную ногу, не поленитесь подняться на дом и проверить ее. Причем не только в одном месте, а по всему периметру строения. Обнаружились ошибки – поправьте их. Первая стропилина используется в качестве шаблона, по ней изготавливаются все оставшиеся. Количество зависит от размеров дома, угла наклона крыши, ветровой и снеговой нагрузок. С учетом этих усилий рассчитываются размеры досок, самостоятельно сделать это сложно.

Подготовка стропильной ноги

Первая стропилина используется в качестве шаблона

Размечать углы среза проще угольником Свенсона, это очень удобный, точный и полезный для столяров инструмент. Непонятно, почему в Америке с ним работали с 1925 года, а к нам он попал совсем недавно и считается современным измерительным инструментом. Кстати, и большинство ручных электроинструментов придумали иностранные инженеры, над чем десятилетиями в поте лица трудились отечественные – большая государственная тайна.

Угольник Свенсона метрический

Шаг 2. Поднимите на дом и установите на место четыре рядовые стропилины, проверьте их положение. Если все в норме, ставьте на место конек и прибивайте к нему стропила. Прибивать нужно вначале два крайних элемента, после проверки положения между ними натягивается нить и по ней фиксируются все оставшиеся. Это очень важный момент, стропильные ноги должны располагаться строго в одной плоскости.

Установлены четыре рядовые стропилины

К коньковому брусу стропила прибиваются тремя гвоздями: два с боков наискось, а один сверху. Этого вполне достаточно, нагрузки на разрыв незначительные.

Шаг 3. Сделайте чертеж угловых (накосных) стропилин, согласно полученным данным вырежьте элементы. В большинстве случаев для таких длинных стропил приходится наращивать доски. Выполнить это несложно, в Интернете есть подробная информация о различных способах наращивания. Выберите для себя самый подходящий, постарайтесь, чтобы место соединения было как можно ближе к подпоркам или раскосам. В любом случае, оно не имеет прочности целой доски, надо принимать меры предосторожности и уменьшать усилия на изгиб.

Подготовлены накосные стропила

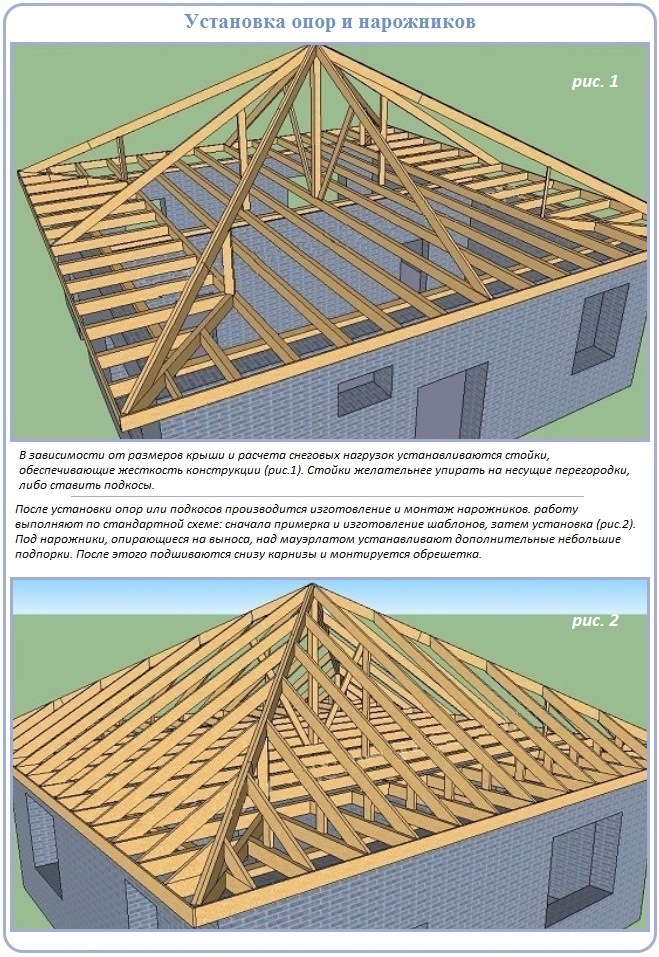

Шаг 4. Поставьте шпренгель под накосными стропилами. Он состоит из следующих элементов:

  • опорная балка, упирается на мауэрлат;
  • боковые раскосы, прибиваются к стропилине и опорной балке;
  • вертикальный упор, усиливает стропилину.

Элементы шпренгеля

Шпренгель выполняет две задачи: снимает напряжение стропилины на изгиб и выдерживает боковые ветровые нагрузки на крышу дома. Такие элементы делаются для каждой наклонной стропилины. Желательно, чтобы место наращивания стропилины располагалось над шпренгелем.

Шпренгель имеет сразу несколько функций

Для выравнивания накосной стропилины натяните нитку и при помощи шпренгеля выровняйте ее положение. Чтобы вертикальная опора не соскальзывала, зафиксируйте ее положение упорным бруском, приколоченным к стропилине. Для дополнительного повышения устойчивости наклонных стропилин подоприте их подкосами, нижний конец должен упираться о вертикальную опору «табуретки». Поставьте подкос под углом 90° к стропилине, это предотвратит соскальзывание элемента.

Стропилина подперта подкосом

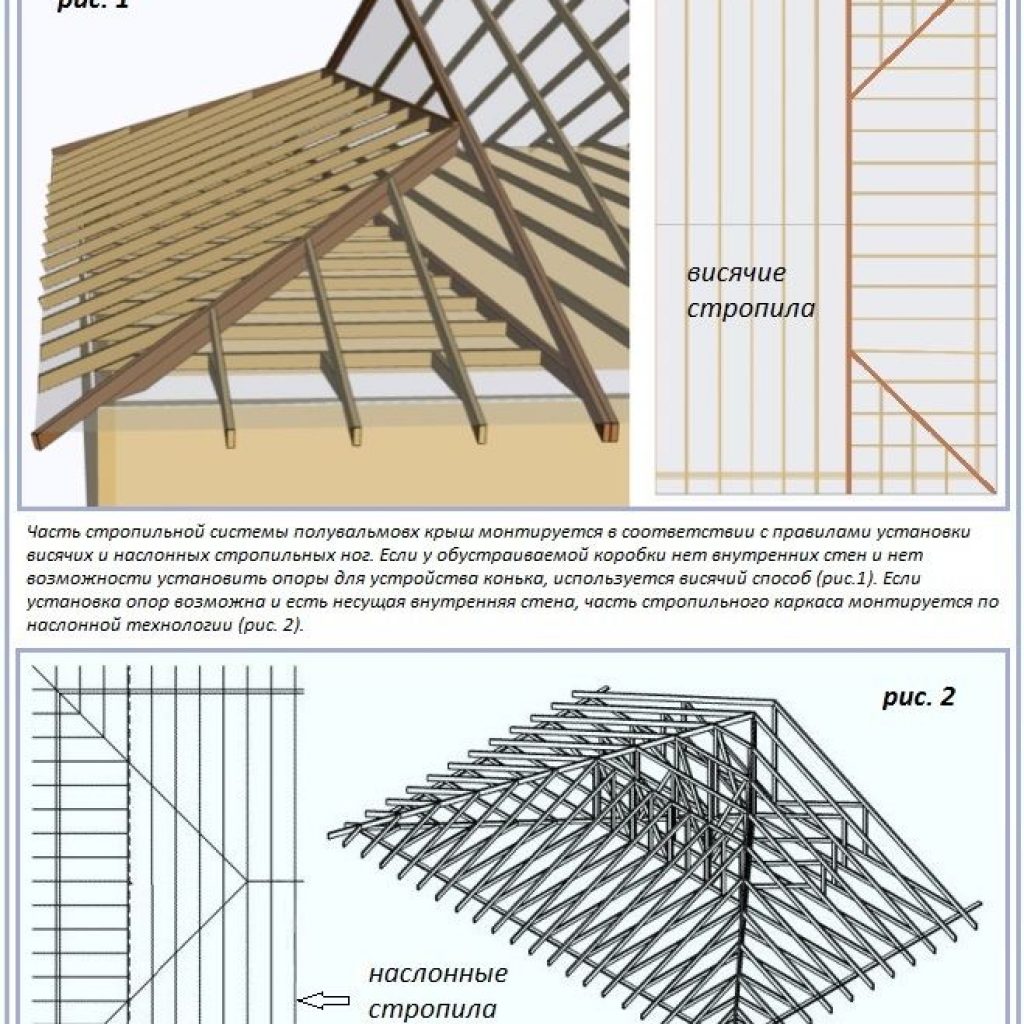

Если стропильная система висячая, то для фиксации ног нужно использовать металлические угольники, во всех остальных случаях достаточно обыкновенных гвоздей. Если доски для стропил очень короткие, то к ним нужно прибить кобылки.

Готовая стропильная система

Цены на различные виды крепежа для стропил

Крепеж для стропил

Шаг 5. Натяните нитку по краю карнизного свеса и разметьте все стропила. Срезы лучше размечать при помощи угольника или простого шаблона. Второй вариант быстрее и точнее. Подрежьте по разметке стропила, прибейте ветровую доску и первый брусок контробрешетки.

По краю карнизного свеса натянута нитка

Для разметки используется простой шаблон

Ветровая доска

На холодной крыше пленку можно не использовать. Она нужна лишь для минимизации протечек в случае нарушения герметичности основного покрытия и незначительного уменьшения конденсата, решение принимайте самостоятельно.

Шаг 6. Устанавливайте обрешетку под покрытие, шаг зависит от типа кровельного материала.

Практический совет. Для повышения несущих характеристик и устойчивости крыши можно дополнительно закрепить стропильные ноги стяжками, установленными над горизонтальными верхними прогонами.

Стропильные ноги дополнительно закреплены стяжками

Монтаж кровельных покрытий

После того как настелена пленка, сделайте контробрешетку под металлическую черепицу. Мягким кровлям контробрешетка и пленка не нужна. Для металлической черепицы шаг первых двух досок обрешетки 30 см, для всех остальных 35 см. На коньке доски следует размещать таким образом, чтобы к ним можно было зафиксировать металлический коньковый элемент.

Контробрешетка под металлочерепицу

Важно. Если использовалась пленка, то в коньке нужно оставить продухи для естественной вентиляции деревянных конструкций.

Крыша из металлочерепицы

Следите за тем, чтобы стропила были поставлены правильно и точно в одной плоскости, это исключит необходимость выравнивания обрешетки. Покрытие крыши выполняются по широко известным технологиям и с учетом рекомендаций производителей. Если на крыше будут установленные вентиляционные отверстия или дымоходы, то для герметизации лучше использовать специальные доборные элементы, они реализуются в комплекте с кровельными покрытиями. Отводной желоб фиксируется после подшивки, не забывайте делать уклон для отвода воды.

Видео — Скатная крыша. Теплофизика.

Видео – Четырёхскатная крыша на гвоздях и табуретке

Как сделать четырехскатную крышу и рассчитать конструкцию

На завершающем этапе возведения здания необходимо обустроить крышу. Существует большое количество ее конструкционных решений, но среди многообразия владельцы частных коттеджей часто предпочитают строительство четырехскатной крыши. Отличается такой вид кровли сложностью монтажных работ, но результат превосходит все ожидания, поскольку конструкция имеет прекрасный внешний вид, благодаря множеству вариаций, в чем можно убедиться, посмотрев фото. Кроме этого четырехскатная крыша имеет длительный срок эксплуатации.

Решая вопрос относительно того, как сделать четырехскатную крышу дома, надо рассмотреть возможные варианты. Основные ее разновидности: шатровая, вальмовая, полувальмовая.

Крыша вальмовая четырехскатная. Строительство четырехскатной крыши своими руками такого типа кажется сложным, но при наличии навыков создания обычной кровли эта задача вполне выполнима. Когда основание дома имеет форму прямоугольника, то обычно используют вальмовую конструкцию. В ее торцах устраивают две треугольные плоскости, а два фасадных ската делают в виде трапеции. Эти две треугольной формы поверхности называют вальмами.

Расчеты конструкции четырехскатной крыши

Монтаж кровли такой формы невозможно реализовать, если нет проекта ее строительства.

Порядок, как рассчитать четырехскатную крышу правильно, знают только сотрудники специализированных проектных организаций. В технической документации, подготовленной специалистами, имеются чертежи стропильной конструкции, основных ее узлов соединения, схема кровельного «пирога» и других элементов для обустройства кровли.

При расчете прочностных показателей, учитывают, что на систему стропил оказываются постоянные (среди которых вес самой кровли) и временные нагрузки. К последним факторам относятся атмосферные осадки, сильные ветра, вес людей, осматривающих или ремонтирующих крышу. Вес кровли определяют путем умножения удельного веса каждого используемого материала на площадь поверхности скатов. Для этого нужно знать, как посчитать площадь крыши дома. Прежде всего, для кровли рассчитывают угол наклона крыши, исходя из климатических особенностей конкретного региона. Среднее значение данного показателя составляет от 5 до 60 градусов. Если в районе расположения дома наблюдаются обильные осадки, специалисты настоятельно рекомендуют строить четырехскатные крыши с углом наклона в пределах от 45 до 60 градусов. Согласно СНиПу, снеговая нагрузка для средней полосы России равна 180 кг/м², если уклон составляет не более 60 градусов. С возрастанием угла наклона увеличивается количество материала для создания кровли, а соответственно стоимость ее строительства значительно возрастает.

Когда известен уклон скатов, требуется узнать высоту кровельного конька. Для этого величину, равную половине пролета дома, умножают на табличный коэффициент, который соответствует этому углу. Например, для угла в 25 градусов коэффициент равен 0,47, а при 30 градусах – 0,59, таким образом, если дом имеет ширину 10 метров, тогда высота конька составит 2,35 и 2,95 метра.

Затем производятся расчеты относительно длины стропил и их рекомендуемого сечения. Такой параметр как сечение стропил зависит от угла наклона крыши и оказываемых нагрузок. Запас прочности элементов стропильной конструкции не может быть меньше коэффициента 1,4. При определении размеров крыши – ее высоты, ширины и длины учитывают угол постройки. До того, как посчитать площадь четырехскатной крыши, необходимо знать площадь каждого из кровельных скатов, которые, как говорилось ранее, могут иметь форму треугольника или трапеции. Так как рассчитать площадь крыши иногда без схемы весьма сложно, рекомендуем это выполнять по заранее составленному проекту.



Самостоятельный монтаж четырехскатной крыши


Наличие чертежей четырехскатной крыши и документации позволяет точно знать, как сделать четырехскатную крышу на конкретном здании. Когда расчеты произведены, наступает очередь выбора кровельного материала и самостоятельного монтажа четырехскатной кровли. Жесткость будущей конструкции обеспечивают такие элементы как стропила, подкосы, затяжки и т.д. Читайте также: "Как сделать крышу дома".

Стропила, которые являются самой важной деталью стропильной системы, делают из прямоугольного бруса, имеющего сечение от 50 до 150 миллиметров. Благодаря этому элементу обеспечивается необходимая жесткость, поэтому пиломатериалы для него должны быть изготовлены из качественной древесины, без дефектов.

Технология как построить четырехскатную крышу предусматривает последовательность монтажа стропильной конструкции. Сначала необходимо установить на место мауэрлат (нижний каркас кровли дома), представляющий собой опору из бруса и бревен. Чтобы проверить правильность установки элементов системы стропил, используют строительный уровень (прочитайте также: "Как сделать четырехскатную крышу своими руками – пошаговая инструкция строительства"). Мауэрлат при монтаже располагают так, чтобы нижний каркас выходил за наружные стены постройки минимум на 40 сантиметров вдоль периметра здания. Для того чтобы стены не промокали, между ними и мауэрлатом укладывают два слоя рубероида. В деревянных срубах нижним каркасом стропильных конструкций выступает верхний венец.


Когда мауэрлат уложен, приступают к установке каркасных стропильных ног, которые называются диагональными или накосными. Для придания дополнительной прочности их закрепляют стойками или подкосами и таким образом конструкция имеет большую жесткость и нагрузка распределяется равномерно. Если есть в этом необходимость, для опор стропил строят боковые прогоны. Также выполняют установку на трех подпорках центральной балки – по обе стороны и по центру. Затем собирают основной каркас, для этого закрепляют наклонные стропила к опорным балкам и одновременно к коньковому прогону. Шаг монтажа при этом не превышает 50 сантиметров, в противном случае конструкция получится непрочной и не сможет противостоять внешним нагрузкам.

Стропильная система четырехскатной крыши, подробная видео инструкция:

Чтобы избежать в ветреную погоду излишней вибрации и с целью увеличения прочностных характеристик системы кровли, можно скрепить между собой нарожные стропила на расстоянии одного метра от конькового прогона, для чего подойдут доски с сечением не меньше 40х120 миллиметров.

До того, как сделать четырехскатную крышу, необходимо убедиться, что материал для наклонных стропил не имеет меньшую длину, чем расчетная величина. Правда, абсолютно точного подбора относительно размера не требуется, поскольку стропильные ноги будут подрезаться. Специалисты рекомендуют при постройке четырехскатной крыши для обеспечения предельной надежности конструкции использовать много таких крепежных изделий как гвозди.

Когда завершена сборка каркаса, приступают к укладке кровельного пирога: пароизоляции, утеплителя, гидроизоляции и материала для покрытия. Выбор последнего зависит от угла наклона скатов, и его нужно выбрать прежде как построить крышу. Рулонное покрытие – идеальный вариант для плоских конструкций (5-18 градусов), а при 30-60 градусах используют асбестоцементный шифер, профлист или металлочерепицу.

Количество кровельного материала, которое необходимо приобрести, определяют, исходя из площади крыши. До момента, как рассчитать площадь четырехскатной крыши, вычисляют площадь каждого ската и полученный результат суммируют.

При создании четырехскатной кровли достойный результат можно получить только при наличии проекта и чертежей.

варианты и кровельные материалы для вальмовой крыши

Вальмовые крыши и их конструкция. Особенности возведения, выбора материалов и расчета конструкции. Правильный подбор кровельного материала в этой статье.

Вальмовая кровля: сложная, но красивая

Вальмовая кровля приобретает все больше популярности. При всей сложности конструкции она имеет немало преимуществ, привлекающих владельцев частных домов. Рассмотрев все особенности возведения, можно построить ее даже своими руками.

Особенности, преимущества и недостатки

Вальмовая крыша отличается от двухскатной отсутствием фронтонов и наличием четырех скатов. Это тип сложной крыши, у которой два торцевых ската имеют треугольную форму и называются вальмами. Из-за них конструкция получила свое название.

Ряд преимуществ 4-х скатной крыши с вальмами включает в себя:

  • жесткость конструкции, не подверженной деформациям;
  • отсутствие опасности скопления снега и других осадков;
  • малую ветровую нагрузку даже в местностях с частыми бурями;
  • дополнительную защиту строения от осадков, благодаря карнизным свесам по его четырем сторонам;
  • повышение привлекательности внешнего вида здания;
  • снижение склонности к разрушению карнизных свесов.

Но, не лишена 4-х скатная сложная вальмовая крыша недостатков, из которых выделяют:

  • повышенную стоимость возведения конструкции;
  • высокую сложность, требующую участия в строительстве специалистов;
  • низкую высоту четырехскатной крыши, из-за которой в доме сложно организовать жилые мансардные помещения;
  • отсутствие естественных источников света, из-за чего у четырехскатной кровли необходимо всегда делать мансардные окна, если в нем есть необходимость.

Важно перед строительством взвесить как плюсы, так и минусы.

Виды вальмовых крыш

Имеет несколько типов, отличающихся между собой деталями конструкции.

Полувальмовая крыша

Полувальмовой называют кровлю, где отсутствует полноценная 4-х скатная вальма и в итоге выходит двускатная вальмовая крыша, где одновременно присутствуют и заломы, и фронтоны. Все стропильные ноги, как и в обычной «двухскатке» ставят параллельно по длинной стороне.

Шатровая

Шатровая вальмовая крыша отличается от других четырехскатных конструкций тем, что все ее ребра и 4 ската сходятся в центральной точке кровли. В результате чего, подобной конструкцией дом перекрывают лишь если он квадратный.

Классическая

Классическая вальмовая конструкция содержит в себе элементы, типичные для подобных четырехскатных крыш и чаще всего используется в жилых зданиях в форме прямоугольника.

Как правильно рассчитать углы наклона вальмовой крыши - исходя из снеговой нагрузки, из ветровой нагрузки.

Рассчитываем площадь крыши

Вопрос как рассчитать 4-х скатную крышу собственными силами не так уж прост. Расчеты довольно сложны, поэтому часто прибегают к специальным калькуляторам.

Также, можно посчитать площадь каждого из скатов и суммировать их. В случае, если последние представляют собой сложные фигуры, то их можно предварительно поделить на более простые.

Какое дерево лучше использовать для установки крыши

Строители считают лучшими видами древесины для возведения конструкций сложной кровли — лиственницу и сосну. Пиломатериалы из них имеют баланс цены и прочности. Четырехскатная крыша требует строгого подхода к качеству деревянных элементов. На них не только должны отсутствовать дефекты, но их дополнительно обрабатывают антипиренами против возгорания и антисептиками против плесени.

Порядок монтажа вальмовой крыши

Монтаж вальмовых конструкций происходит в несколько этапов. 4-х скатные крыши жилых домов требуют особо внимательного подхода в возведении опорных конструкций стропил.

Укладка и крепление мауэрлата

Кровельные скаты на 4 стороны крыши опираются на мауэрлат. В случае с вальмами для него используют деревянные брусья с сечением 10 на 10 или 10 на 15 см. Последние устанавливают по периметру стен. Соединения делают не встык, а внахлест и брусья присоединяют к основанию стены металлическими скобами.

Монтаж прогона

Параллельно сторонам мауэрлата ставят прогон, который используют в роли основания дополнительных опор ног стропильной конструкции. Необходимость в нем возникает лишь в том случае, если крыша имеет большую площадь или крайне сложную конфигурацию.

Размещают его по середине. Также прогона не требует шатровая вальмовая кровля, которая держится за счет сложного узла в месте смыкания диагональных стропил.

Стойки и подкосы

Диагональные стропила всегда требуют дополнительного усиления, не важно речь о вальмовой крыше небольшой или большой площади. При размере накоса от 9 метров, устойчивость должна обеспечивать не одной, а двумя дополнительными опорами минимум. Для меньших пролетов используют одну усилительную конструкцию. В роли последних выступают стойки и подкосы.

Стойка — это элемент, вертикально устанавливаемый на перекрытие. От последнего ее отделяет гидроизоляционный материал в случае, если перекрытие делают из железобетонных плит.

Подкос отличается тем, что ставится под углом в пределах от 45 до 53 градусов. Величину угла выбирают таким образом, чтобы она позволяла обеспечить поддержку стропил, на которые воздействует максимальная нагрузка. Упирается подкос снизу в лежни.

Монтаж конька

Прежде чем смонтировать коньковую балку, осуществляют замеры и помечают ее точное местоположение. Для последнего используют натянутую веревку и уровень.

Диагональные стропила

Диагональные стропила ставят так, чтобы верхней пяткой они упирались в балку конька. Способы опоры могут быть разными, в зависимости от сложности и типа конструкции:

  • если коньковый прогон один и проходит вдоль центральной оси, то ноги стропил опирают на саму балку;
  • если прогонов два или стропильные ноги делают из досок, последние опирают на шпренгель, который уже опирается на оба конька;
  • если в конструкции с двумя коньковыми прогонами делают ноги из брусьев, то необходимо использовать дополнительно прибоину из короткой доски, толщиной от 5 см, для сшивания ног в коньковой зоне.

Для посадки на опору пятку стропильной ноги подрубают и крепят гвоздями. Если требуется усиление крепления, то для этого используют хомуты из металла или проволоку.

Что касается нижней части, то ее упирают в мауэрлат или же опирают на него. Крепят пятки металлическими уголками с гвоздями или специальными металлическими скобами. В простых случаях подходит пробой гвоздями по деревянной планке.

Рядовые или центральные стропила

Рядовые и центральные стропила монтируют после диагональных по такому же принципу, как и последние.

Нарожники

Нарожники требуются, если крыша конверт имеет большую площадь. С их помощью формируют плоскость вальм и части скатов, примыкающие к стропилам накоса. Монтируют их с помощью врубки.

Для этого в накосах делают гнезда, не допуская параллельного расположения полуног смежных скатов, из-за чего при шаге они часто смещаются. Рекомендованное расстояние между ними — 20 см.

Выбор изоляционных пленок и утеплителя

Сложность конструкции 4-х скатной вальмовой крыши требует особо тщательного подхода к выбору паро-, гидро- и теплоизоляции.

Пароизоляция

Современные пароизоляционные материалы представлены специальными пленками от таких производителей, как JUTA, Tyvek, Руфизол. Такие пленки очень легкие и просты в монтаже.

Гидроизоляция

Для гидроизоляции рекомендуется применять мембраны высокого качества. Чем больше в регионе осадков, тем лучше они должны быть. Популярны на российском рынке уже упомянутые производители Изоспан, Руфизол и JUTA.

Утеплитель

Для утепления вальмой крыши не рекомендуют использовать стекловату. Как морально устаревший материал. Хорошо подходит минеральная вата и специальные маты на ее основе.

На какие сооружения рекомендуется вальмовая крыша

Вальмовая крыша лучше всего подходит для крупных жилых построек. Особенно тех, где предполагается мансарда. Также ее используют в некоторых нежилых строениях. Например, для беседки больших размеров 4-х скатная крыша может быть идеальным решением. Гараж тоже только выиграет от такой конструкции.

Как сделать мансардный этаж под вальмовой крышей

Чтобы сделать мансарду жилого типа под вальмовой кровельной конструкцией, необходимо, в первую очередь, хорошо ее утеплить и гидроизолировать.

Также, обеспечивают источники естественного света: ещё во время установки стропил намечают места для окон, которые располагают как с длинной стороны, так и торцов.

Выбор кровельного материала

На рынке представлено огромное количество кровельного покрытия, но не всякое подходит для вальмовых крыш.

Обзор современных кровельных материалов для скатных крыш на Российском рынке

Гарантийный срок

Устойчивость к окружающей среде

Шумо-
поглощение

Вес материала

Варианты форм и
расцветок

Сложность монтажа

Ценовой сегмент

Металлочерепица, Профнастил С Полимерным покрытием Эконом сегмента: Полиэстер, Матовый Полиэстер

Металлочерепица, Профнастил С Полимерным покрытием Премиум сегмента: Pural, Prisma, Purex, Granit и т. д.

Фальцевая кровля Оцинкованная или с Полимерным покрытием

Гибкая битумная черепица Сбс-модификатор и окисленный битум

Композитная черепица Алюминиевые листы с каменной крошкой

Натуральная, Керамическая и Цементно-Песчаная черепица

Эконом Бюджетный вариант, такой материал подойдет для не очень требовательных покупателей или для временных построек. Если выбрать надежного поставщика, то материал сможет прослужить долго и без особых хлопот. Цена варьируется от характеристик и производителя.

Эконом

250-350 ₽/кв.м

Стандарт Более качественное покрытие и толщина металла, продлевают срок службы и внешний вид материала. Разумное вложение денег. Цена варьируется от характеристик и производителя.

Стандарт

400-720 ₽/кв.м

Один из самых надежных вариантов кровли, за счет отсутствия сквозных дырок. Прослужит долго и без лишних посторонних вмешательств. Цена варьируется от характеристик и производителя.

Стандарт

250-720 ₽/кв.м

Огромное разнообразие форм и цветов, для любого кошелька. Удорожает материал за счет необходимости настила из фанеры ОСП. Практически не имеет отходов (обрезков), идеально подходит для крыш со сложными формами.

Стандарт

200-1600 ₽/кв.м

Премиум Практически не имеющая минусов кровля, возможность индивидуального подбора цвета позволяет воплотить самые смелые фантазии.

Премиум

800-1900 ₽/кв.м

Один из старейших видов кровли, подчеркивает вкус и статус хозяина. Мимо такого дома невозможно пройти, не обратив на него внимание. Огромное разнообразие цветов и форм.

Премиум

330-4500 ₽/кв.м

VIP Кровля на века. Архитекторы предпочитают использовать именно этот материал. Он прекрасно подходит для проектов изысканных заказчиков. Дорого. Солидно. Долговечно.

VIP

2700-4900 ₽/кв.м

Металлочерепица

4-х скатные кровли из металлочерепицы дешевле многих других вариантов при довольно эстетичном виде, что определяет их популярность.

Кровельный материал делают из профилированного стального листа, покрытого защитным слоем.

Недостатки — шум и проблемы с теплоизоляцией. А также малая гибкость.

Мягкая кровля

Мягкая кровля делается из органических волокон, что обуславливает ее экологичность. В то же время она требует сплошной обрешетки, да и плохо противостоит огню.

Композитная черепица

Композитную черепицу делают из стальных листов, покрытых специальными защитными составами и гранулами из натурального камня. Благодаря этому она прочная и красивая. Но, также — дорогая. Достаточно хорошо подходит для вальмовых кровель.

Профнастил

Профнастилом называют крашенные листы стали с трапециевидным профилем. Материал отличается дешевизной и прочностью, но из шумности и плохих характеристик теплоизоляции плохо подходит для жилых помещений. 4-х скатная крыша большой беседки — лучший вариант для него.

Ондулин

Ондулин — материал из листов, покрытых составом из битума. Отличается достаточной гибкостью и прочностью. Хорошо подходит для сложных крыш.

Недостаток, помимо цены, состоит в том, что легко гнется.

Фальцевая кровля

Самый дорогой вариант покрытия. Крышу фальцуют медью или цинком для нарядного вида и долгой эксплуатации.

Вальмовая крыша — довольно сложная конструкция, требующая при возведении немало материальных затрат. Но, они окупаются благодаря ее повышенной устойчивости, красоте и появлению полезного пространства мансарды.

Минимальный шаг крыши

для крытого крыльца | Домашние гиды

Райан Крукс Обновлено 28 декабря 2018 г.

Крыша защищает дом и крыльцо от снега и дождя, а также от солнечного тепла. Добавление крытого крыльца увеличивает внешнее пространство в доме, а установка крыши для крыльца снижает температуру и условия на крыльце. Добавление крыши может создать проблемы с водоотводом, если уклон крыши слишком мал.

Минимальный уклон крыши

Минимальный уклон крыши составляет 1/4: 12, что соответствует подъему на 1/4 дюйма до 12 дюймов пробега.Однако использовать эту площадку можно только с застроенной кровлей или специализированной синтетической кровлей. Крытые веранды, расположенные рядом с деревьями или в районах с сильными дождями, не должны использовать крышу с низким уклоном, чтобы избежать захвата мусора и воды на поверхности крыши.

Соответствие уклона существующей крыши

Уклон крытой веранды должен соответствовать уклону крыши существующего дома. Здания с несколькими скатами крыши не кажутся связными. Крыльцо должно казаться частью конструкции, а не приклеенным дополнением.Если невозможно согласовать уклон существующей крыши, используйте более мелкий уклон, чем крыша; не используйте более крутой уклон, потому что форма крытой веранды будет преобладать или контрастировать с основной крышей.

Подберите материал крыши и используйте соответствующий уклон

Совместите кровлю крытого крыльца с основной крышей. Определите минимальный уклон кровли исходя из рубероида. Минимальный шаг черепицы составляет 1: 6, что эквивалентно 4-дюймовому подъему до 24-дюймового бега.Минимальный уклон металлической кровли со стоячим фальцем составляет 1: 4 или 3 дюйма по высоте до 12 дюймов. Минимальный шаг рулонной кровли составляет 2:12, или 2 дюйма подъема до 12 дюймов бега.

Функциональный шаг

Функция крыши в погодных условиях и в окружающей среде определяет минимальный уклон крыши. Например, гонтовая крыша в заснеженном регионе может быть 2:12, но лучше иметь более крутой уклон, например 12:12 или даже более крутой, чтобы сбрасывать снег. Кроме того, крыша в лесу должна иметь уклон не менее 2:12, чтобы сбрасывать опавшие листья и лесной мусор.

Как сделать каркас односкатной крыши своими руками [Пошаговое руководство]

Готовы построить свой сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны - все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговыми инструкциями по некоторым из наиболее популярных конструкций односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем понять некоторые термины сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким гидом. Надеемся, мы ответим на все ваши вопросы.

Факторы, влияющие на конструкцию односкатной крыши

Виды кровельных материалов

Фанера или OSB - самые распространенные материалы, используемые для обшивки кровли. Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если крыша меньше 2/12, она должна быть металлической или иметь покрывающую резиновую мембрану.

Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель. Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара - все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, но имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше). Дождь может скапливаться на крыше с низким уклоном и гнить кедровую и асфальтовую черепицу, а также находить или увеличивать щели, вызывая утечки. Влажная черепица может привести к образованию мха, который также разлагает черепицу.

Преобладающий сильный ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша солянки рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип сарая

Крыши разных стилей соответствуют определенным конструкциям. Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel.Если вам нужна высокая сторона и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много полезного чердака / складского помещения, лучше всего подойдет крыша Gambrel или амбар. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox - идеальный вариант. Двускатная или шатровая крыша обеспечит более высокое центральное хранилище или высоту над головой.

Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене. Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей.Это позволяет много места для хранения на одной стене и меньше - на другой.

Разъяснение общих терминов по кровельным материалам

  • Наклон
    Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для бега на 12 дюймов (3/12).
  • Шаг
    Высота крыши по сравнению с общим пролетом крыши, обычно выражается как отношение в футах (6 футов к 18 футам или 8:16). Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.
  • Уголок
    Используется для распила стропила в месте его стыковки с коньковой балкой, а также для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 - угол 18,2 °, а 6/12 - угол 26,6 °.
  • Коньк
    Верхний край, где встречаются два ската или настила крыши.
  • Коньковая балка
    Передает нагрузку крыши на концы фронтона или стойки и поддерживает коньки стропил на коньке.Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.
  • Коньковая доска
    Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как связная система.
  • Хомут-стяжки
    Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, таким образом, крышу; часто располагается на 1/3 - 1/2 стропила между коньком и потолком.

  • Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и упрощает надежное прикрепление стропила к стене.
  • Длина стропила
    Расстояние от коньковой балки до стены, рассчитывается с использованием общего подъема по всему пролету (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила друг к другу, тем толще их глубина, чем больше уклон, тем лучше выдерживается снеговая нагрузка.Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока - это максимальное расстояние между стропилами: 12 дюймов означает 6 дюймов площади притока, 16 дюймов - 8 дюймов, а 24 дюйма - 12 дюймов площади притока. Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность - это время, в течение которого снег остается на крыше, прежде чем он растает, испарится или соскользнет; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, поскольку снег собирается в течение нескольких часов, дней или даже недель. Так что крыша успевает приспособиться к нагрузке.

В чем разница между шагом и наклоном

Уклон измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша преодолевает из стороны в сторону, или ее пролетом в футах. Это соотношение.Если коньковая балка или пик на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет - 24 фута, шаг будет 6/24 или 1/4.

Уклон - это коэффициент подъема стропила по длине, обычно измеряемый в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон.Расстояние по вертикали от верхней плиты до верха коньковой балки - это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом - это уклон 6/12.

Угол больше подходит для строительства здания и расчета потребности в материалах, а уклон - для конструкции крыши.

Виды кровли по скату

Есть 3 основных типа крыш; плоский, пологий склон и крутой склон - Гамбрель представляет собой сочетание низкого и крутого склона.

Flat Roof - имеет уклон 2/12 или меньше, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон - имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью. Воздействие ветра меньше, но снег, дождь и мусор проливаются медленно.

Крутой склон - имеет уклон более 4/12 и покрыт черепицей или сталью. Он должен выдерживать большую силу ветра, но быстрее проливает дождь, снег и мусор.

Требования строительных норм

В Строительном кодексе указаны приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция. Однако он не решает проблему подтекания.

Строительный кодекс также детализирует требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши.Возможно, вам также потребуются штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться с местным строительным отделом. Убедитесь, что ваша структура соответствует требованиям кода.

Разница между стропилами и фермами

Стропила и фермы используются для создания конструкции крыши.Основное отличие состоит в том, что ферма изготавливается на заводе по техническим стандартам. Он часто использует более мелкие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из пиломатериалов большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, добавляются завязки-воротники.

Стропила с коньковой балкой

  • Доски размером 2 × 6 или более, обрезанные под углом, чтобы прилегать к коньковой балке, проходящей по всей длине крыши, или над ней.У них также обычно есть выемка для пасти птицы, поэтому они крепятся к верхней панели стены.

Стропила наклонные, наклонные или наклонные

  • Протяните верхнюю пластину низкой стены над верхней пластиной высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз. Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

  • Обычно изготавливаются в соответствии с техническими стандартами.У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

  • Используйте стропила для проектов с меньшими пролетами и фермы для проектов с большим пролетом. Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее.Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема фермы на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше: стропила или фермы?

  • Зависит от того, что вы строите, поскольку структурная целостность правильно построенных стропил такая же, как и у фермы.Стропила заменяют фермы, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготовлены из пиломатериалов меньших размеров, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы. Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

  • Стропила быстрее для небольших проектов. Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
  • И фермы, и стропила безопасны для строительства кровли. Однако безопасность - это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропил может легко обрабатываться одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены и не поставить руку или ногу не в то место - человеческая ошибка; знания и планирование предотвращают ошибки.

Обрамление наиболее распространенных типов крыши

Двускатная крыша

Двускатная крыша сарая может быть построена стропилами с коньковой доской 1х6 или с помощью ферм. Многое зависит от размера конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится с использованием бруса 2 × 4 или 2 × 6 для стропил и 2 × 4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах. Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы так, чтобы они были параллельны стенам для крепления облицовки.

Gambrel Крыша

Односкатная крыша Gambrel требует значительно большего количества вырезов под углом, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке.Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать свой собственный уголок для ферм, отрежьте 2х4 куска для верхнего откоса до нужной длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и переместились на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине.Размер потолочной балки зависит от пролета и того, что вы планируете хранить на чердаке.

Крыша соляного ящика

Односкатная крыша Saltbox сконструирована аналогично двускатной крыше, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила имеют разрез под углом, чтобы встретиться с коньковой доской, и вырезать «птичий рот» там, где они пересекаются с опорными стенками. Стяжка воротника часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части. Большинство деталей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Skillion - Каркас крыши навесного типа

Крыши в стиле Skillion и Shed обрамлены односкатными стропилами 2 × 4 или 2 × 6 (или толще), простирающимися от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, убедитесь, что вы добавили дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий рот» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезаю каждый конец вертикально для облицовочной доски и блокирую или закрепляю стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Наклон к каркасу односкатной крыши

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропила устанавливается на пластину ригеля, прикрепленную к существующей стене, или прикрепляется к ней. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Вальмовая крыша

Вальмовая крыша хорошо защищает от снега, дождя и листьев и может быть сделана с помощью стропил или стропил. При использовании стропил к укороченной коньковой доске, которая проходит не по всей длине здания, крепятся обычные стропила. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым срезом под углом и с «птичьим ртом» там, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для прикрепления к набедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12 дюймов, 16 дюймов или 24 дюймов. Несмотря на то, что нужно вырезать много углов и вырезов в виде птичьего рта, это довольно простая, но привлекательная крыша.

Каркас плоской крыши

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или желобам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Процесс создания каркаса односкатной крыши - пошаговые инструкции

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска является нижней пластиной, а коньковая доска - верхней пластиной. Сохраняйте это простым и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или спилить стропила для садового сарая довольно просто.Если это сарай или гараж, то изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Безопасность прежде всего

Тысячи несчастных случаев на строительстве происходят ежегодно. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара. Большинство несчастных случаев можно избежать и, как правило, это просто человеческая небрежность.

  • Лестницы делают доступ к высоте стропил или ферм более простым и безопасным. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
  • Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и разлетающиеся обломки - вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
  • Защитная обувь - это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы почувствуете это.
  • Рабочие перчатки защищают от порезов и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
  • Страховочные тросы и ремни безопасности - хорошая идея при работе на крыше. Убедитесь, что вы привязываете его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.

Выбрать рубероид

  • Для строительства ферм используйте пиломатериалы 2 × 4 и сделайте косынки из фанеры ½ дюйма.
  • Сделайте стропила из бруса размером 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.

Определить подъем

Умножьте рост одного фута на общую длину склона.

Например :

Чтобы построить односкатную крышу на односкатном навесе 4х8 дюймов, мне нужно знать, где прикрепить пластину для балки. Ригель - это то, к чему стропила будут прикреплены к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонной стены должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

Определить пробег

Прогона является расстоянием между одной опорной стенкой к осевой линии навеса для двускатной крыши с. Для односкатной крыши или односкатной крыши это расстояние от одной несущей стены до другой.

Для наклонной площадки 4х8 футов в примере на Определите высоту , пролет - это ширина здания, или 4 фута.

Расчет шага

Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

Чтобы определить уклон нашего примера навеса с навесом 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах, или в данном случае бегом. Общий подъем составляет 12 дюймов или 1 фут, а пролет - 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

  • Чем больше уклон крыши, тем лучше она будет проливать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
  • Минимальный уклон крыши составляет 1/8 дюйма на фут пролета
  • Для битумной или композитной черепицы требуется уклон не менее 2/12, для стальной кровли - шаг 3/12 или выше, а для рулонной кровли - уклон 2/12 или более.
  • Наилучший шаг для черепицы - от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 - лучший вариант.
  • Металлическая кровля - хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут понадобиться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Каркас односкатной крыши с общими стропилами

Найдите длину обычных стропил в сарае

Под обычными стропилами понимаются все стропила, которые идентичны в конкретной конструкции крыши. После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Горизонтальное расстояние от хребта к наружной опорной стенки вводного, в ногах. Требуемый уклон - это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из объединенных чисел, и у вас будет длина стропил от конька до стены.

Для нашего примера с наклоном 4х8 дюймов общий подъем составляет 1 фут, а общий бег - 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Определение размера пиломатериалов и O. C. Расстояние

Прибавьте длину карниза к длине стропил, и вы получите общую длину стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую Таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подойдет 2 × 6 при 16-дюймовом центре, и это с 40-фунтовой живой нагрузкой. Если длина вашего стропила меньше 5 футов, используйте стропила 2 × 4 с центрами 16 дюймов.

В примере с наклонной площадкой 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Определите глубину резания птичьего рта

Птичий рот не должен располагаться на стене, не превышая 1/3 глубины стропила, если он выходит за пределы стены. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья 4 дюйма.

Для нашего примера с навесом 4х8 футов с использованием стропил 2х4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Отрезать по отвесу

Верхний отвес делается там, где стропила соприкасаются с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез в соответствии с уклоном крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя часть короткой стороны была напротив доски на 1/2 - 1 дюйм от конца. Поверните длинное плечо квадрата, пока отметка 12 дюймов на внешней стороне не будет напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной стороны доски.Проведите линию поперек доски там, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте по линии.

Измерьте длину стропил и разметьте внешний край здания

От верхней части уголка измерьте длину стропила, определенную по формуле. Отметьте стропило этой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться пасть или сиденье.

Разложить и отрезать Птичий рот

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, сидящих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов - 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть ориентированы на квадрат напротив нижней стороны стропил, линия должна пересекать внешнюю сторону длинной руки на расстоянии 10½ дюймов.Проведите линию от отвеса до отметки 12 дюймов, и у вас получатся линии разреза для птичьего рта.

Разметка и обрезка хвоста стропила

Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер облицовки определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Установить стропила

Если стропила привязаны к коньковой доске, разметьте ее и верхнюю плиту опорных стен с шагом. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продвигайтесь вдоль конька, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Способы крепления стропил к верхним плитам:

Используйте гвозди 10d или 16d, чтобы прибить стропила на место на верхней пластине. Я также обычно добавляю ураганные стяжки для дополнительной защиты от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Односкатная односкатная крыша с коньковым каркасом

Коньковая балка толще коньковой доски, поэтому забивать ее гвоздями в конец стропила нереально.

  • Врезание гвоздей с обеих сторон стропила в балку - это один из вариантов, но затрудняет удержание стропила на одной линии.
  • Стропильные вешалки - еще один вариант крепления стропил к коньковой балке. Прикрепите к балке подвесы на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (я предпочитаю).

Каркас крыши с фермами

Другой вариант - обрамление крыши с использованием ферм вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

  • Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится составлять его; Иногда бывает проще, если сарай необычного размера или формы.
  • Вырежьте все компоненты одной фермы, включая косынки, чтобы скрепить ее. Скрепите части вместе и убедитесь, что они подходят - при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
  • Соберите фермы, используя ½ ”фанерные косынки, используя гвозди со спиральными или кольцевыми стержнями 6d.
  • Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
  • Поднимите фермы на верхние плиты, разложите их в соответствии с планом и закрепите на стеновых плитах.
  • Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
  • Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте отрезки 2 × 4 длины, чтобы прибить к последней ферме, пройтись по фронтону и вытянуть, чтобы сформировать карниз. Прибейте облицовочную доску к концам надстроек крыши 2 × 4.

Обрамление металлическими скобами

На рынке имеется множество металлических скоб.Многие из них хороши, но некоторые лучше. Я предпочитаю крепежи Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Установить обшивку крыши

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные хомуты между фермами / стропилами.

Начинайте с нижнего угла и работайте вдоль крыши, используя полные листы поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Вырежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Обязательно ознакомьтесь с моим постом о том, какую фанеру использовать для односкатной крыши.

Установить фетр на крыше сарая

Раскатайте первый ряд фетра и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Перекройте следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Установить капельницу

Кромка отвода воды прибивается гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание ветром влаги под войлок. На конце «Птичья пасть» проходит под войлоком. Также перекрывайте участки капельного края.

Укладка черепицы

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

Похоже, статья на другой день!

Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Поделитесь с нами вашими мыслями.Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Как построить сарай с наклонной крышей [Пошаговое руководство]

Сначала готовый сарай со скатной крышей. Наклонная крыша также известна как skillion, односкатная или односкатная .Это односкатная крыша, которую можно представить как половину скатной крыши.

Когда я переезжал в свой новый дом, я знал, что не смогу забрать свой сарай с собой. Это была моя первая! Это был красавец 6х8 с двускатной крышей и двойной дверью. На это у меня ушло почти 6 месяцев (тьфу). Я был опустошен!

Чтобы восполнить свою потерю, я утешил себя осознанием того, что мне нужно построить новое складское помещение для всех моих вещей. У меня накопился снегоочиститель, газонокосилка, генератор и многое другое.Это будет мой второй сарай за 2 года. Мой новый ребенок!

В этой статье я расскажу вам, как построить мой новый сарай с нуля.

Как построить сарай с наклонной крышей: шаг за шагом

Шаг 1: Сбор требований

Когда я начал думать о своем новом сарае, я задумался о своих потребностях. Я решил построить сарай побольше и больше места. Мне не пришлось бы перемещать газонокосилку, чтобы добраться до лестницы, или снегоочиститель, чтобы выкопать генератор.У меня даже было бы место для хранения стройматериалов вместо гаража.

Я спланировал свои требования; Я не хотел никаких модных черт и слуховых окон. Хотелось чего-нибудь практичного. Думая о своем другом сарае, я составил список:

Крыша :

  • Из-за климата и большого количества снега требовался больший уклон.
  • Что-то простое и практичное, что я мог бы построить самостоятельно.
  • Простота монтажа кровельных материалов.

Фонд :

  • Я не хотел, чтобы мой сарай стоял на земле.
  • Поднятый означает суше и прослужит дольше.

Сайдинг :

  • Простая и дешевая установка.

Шаг 2. Проверьте ограничение местного законодательства

Моим первым шагом было поискать некоторые ответы в местных строительных правилах:

  • Мне нужно разрешение на строительство?
  • Какой сарай самого большого размера я могу построить без разрешения и с ним?
  • Есть ли ограничения на строительные материалы?
  • Есть неудачи?
  • Есть ли максимальная высота сарая?
  • Есть требования к ширине двери?

Затем я проверил в местных коммунальных службах, чтобы убедиться, что мой сарай не помешает их работе.На всякий случай я также проверил в своей соседской ассоциации, есть ли у них какие-либо ограничения.

По правилам моего города я мог построить сарай до 10 × 14 без разрешения на строительство . Я написал по электронной почте в местный строительный отдел, чтобы узнать, как они измеряют размер сарая; по внешнему периметру основания фундамента или выступу крыши.

Они ответили быстро и вежливо. Они подтвердили, что мне не нужны разрешения, и предоставили другую полезную информацию.Размер сарая будет равен , рассчитанный по площади основания . Кроме того, максимальная высота сарая, измеряемая от уровня земли до самого высокого пика крыши, составляет 14 футов и никогда не должна превышать высоту дома.

Постановлением разрешено строительство навеса в боковом дворе, на заднем дворе или на заднем дворе; но никогда над септическим полем. В их ответ также был включен список одобренных материалов для наружного сайдинга, которые были полезны.

Шаг 3. Выберите размер и стиль сарая

Вот моя установка: я рассмотрел, что мне нужно, чтобы поместиться в сарае сегодня, рассмотрел несколько пожеланий на будущее, посмотрел на свой бюджет и определил размер. Я видел много навесов, но после некоторых исследований у меня в голове возникли определенные идеи; Я придумал свой стиль сарая.

Размер

Я решил воспользоваться всеми правилами и построить сарай размером 10 x 14 .

Сарай

Хотел простую крышу . Мне не нужны гребни или впадины, которые требуют много работы и могут протекать. Я остановился на с наклонной крышей . Она похожа на односкатную или односкатную крышу, или на клесторную крышу, но имеет одно видимое отличие. У него больший уклон. По сути, наклонная крыша - это плоская крыша, высоко наклоненная на одном крае для создания очень крутого склона.

Преимущества:

  • Строить значительно дешевле, чем двускатную или многоскатную крышу, так как в крыше меньше материала.
  • Нет утечек в гребнях или впадинах.
  • Быстрее и проще в сборке. Никаких сложных углов или разрезов.
  • Более высокая стена с одной стороны для лестниц или кладовых.
  • Свободное пространство на крыше без ферм и стропил.
  • Быстро проливает дождь и снег.

Недостатки:

  • Преобразование односкатной крыши в многоскатную крышу дорого, поскольку все стены должны быть одинаковой высоты.
  • Снег может скапливаться у нижней стены крыши и вызывать сырость или гниение стены.
  • Быстрый сток дождя или снега может вызвать эрозию почвы за навесом.

Шаг 4. Определите местоположение навеса

Следующий шаг - самая важная часть: найти лучшее место для моего сарая.

Строительные нормы и правила требуют, чтобы сарай располагался на расстоянии не менее 5 футов от границы участка, 5 футов от дома и 5 футов от любых других зданий.

Я решил поставить свой сарай на 7 футов от забора вместе с соседом.Это скроет их сарай и даст деревьям возможность расти. Это также поместило сарай ближе к моей подъездной дорожке, что упростило бы запуск моего снегоочистителя.

Шаг 5: Подготовка строительной площадки

Как только я определился с местом для своего сарая, я очистил территорию от почвопокровного покрова. Я добавил 2 фута с каждой стороны периметра сарая и забил деревянные колья по углам, чтобы получить нужную мне площадь. Я удалил дерн и верхний слой почвы, а затем слегка утрамбовал участок, чтобы утрамбовать рыхлый грунт.

Шаг 6: Постройте фундамент навеса

Одно из важных решений при строительстве сарая - фундамент. Он обеспечивает плоское, ровное и устойчивое основание, на котором можно построить сарай. Фундамент также помогает удерживать сарай от земли, предотвращая сырость и гниение.

Я решил использовать бетонных блоков настила , как в моем первом сарае. Я использовал регулируемые стальные опоры настила 4 × 4 , которые вставляются в блоки настила, чтобы упростить выравнивание.Я нашел их в продаже в моем местном магазине товаров для дома, но вы можете найти аналогичные подставки для колод на Amazon.

Почему я выбираю этот тип фундамента?

  • Легко построить стабильное основание для сарая
  • Недорогое основание даже с подготовкой грунта и щебнем.
  • Сарай находится над землей, что позволяет проветрить под ним и очистить хранилище на гравии.
  • Главное преимущество, очень легко выровнять основание во время строительства.Кроме того, если земля оседает и какой-либо из блоков опускается, стальные опоры настила упрощают повторное выравнивание.

Вот план фундамента

Я использовал 24 блока настила и 24 регулируемых опоры настила 4 × 4. Я хотел убедиться, что пол ничего не провисает… никогда! Я мог почти хранить танк в своем сарае !

Если бы я сделал это снова , я бы уменьшил количество блоков и опор вдвое и добавил оцинкованные подвесы для балок для блокировки, чтобы добавить структурной жесткости каркасу пола.Общая и линейная нагрузка для № 2 класса 2 × 6 на 4-дюймовом пролете составляет 303 фунта на погонный фут.

Это отличный фундамент для навесов для мотоциклов или навесов с тяжелой техникой, например, газонного трактора, но для моих нужд это было излишним.

Когда у меня были блоки настила и регулируемые опоры 4 × 4, мне нужно было встроить опоры в блоки. Используя бетонную смесь и следуя пошаговой инструкции, я закрепил опоры в блоках.

Вот шаги:

Picture 1: Очистите блоки для террасы от любого рыхлого материала.
Изображение 2: Очистите регулируемую опору 4X4 от масла или жира.
Изображение 3: Снимите опору.

Изображение 4: Именно так я выбрал установку опор.
Изображение 5: Если опоры установлены таким образом, будет больше жесткости и поддержки.
Изображение 6: Чтобы бетон не попал в колонну с болтами, я заклеил ее лентой.

Изображение 7 и 8: Смочите бетонный блок, чтобы он лучше сцепился с новым бетоном.Заполните отверстие и прорези в блоке настила, затем протолкните закрепленный лентой конец опоры 4 × 4 в отверстие в бетонном блоке.

Изображение 9: Убедитесь, что опорная плита наклонена так, чтобы она опиралась на бетонный блок, а также на новый бетон. Уберите беспорядок и разгладьте свежий бетон. Теперь позвольте бетону застыть.

Я рекомендую выложить все блоки вместе и проделать один и тот же шаг с каждым блоком, прежде чем переходить к следующему шагу.

Пока блоки застывают, положите садовую ткань и разложите слой гравия .

Я выложил блоки настила по плану, чтобы они совпадали с конструкцией пола. Выровняли блоки и использовали регулируемые опоры для выравнивания конструкции пола.

Связано: Как построить навес с блоками

Шаг 7: Постройте пол под навес

Теперь самое интересное и работа начинается!

Что вам понадобится :

Соберите все необходимые инструменты, чтобы вам не пришлось искать их позже: молоток, пила, уровень, гаечный ключ, отвертку, рулетку и карандаш.Держите под рукой гвозди и шурупы.

Вам не понадобятся какие-либо необычные инструменты, но отрезная пила быстро справится с пропилами и углами, а циркулярная пила отлично подходит для резки фанеры. Мне тоже очень повезло; мой местный магазин товаров для дома ликвидировал аккумуляторные гвоздезабиватели Paslode Impulse. Я смог забить один, и это сэкономило мне много времени.

Каркас пола был на самом деле простым; 6 обработанных давлением 2x6x14 ’и 2 обработанных давлением 2x6x10’ досок. У моего местного поставщика не было 14-дюймовых досок, поэтому я получил вместо них 16-дюймовые.Я знал, что лишние пиломатериалы не пропадут даром.

Регулируемые опоры настила 4 × 4 разработаны для настоящих пиломатериалов 4 × 4, поэтому мне потребовалось добавить проставки. Пригодились остатки от 2x6x16.

Я обработал концы пропиткой для древесины CopperCoat Green.

Чтобы скрепить регулируемые опоры, балки и блоки вместе, я использовал шурупы № 8 x 2 дюйма. Перед закреплением рекомендуется проверить квадратную форму балки.

Я добавил обработанные давлением 2 × 6 блоков примерно через каждые 4 фута, чтобы создать основу пола в виде сетки. Блоки предотвращают скручивание балок пола под нагрузкой и обеспечивают большую поддержку, поэтому между балками будет меньше отскока. Я использовал свой новый гвоздезабиватель для крепления досок и блокировки гвоздями из оцинкованной стали. Определенно экономия времени!

Сетка, созданная блокировкой.

Перед тем, как я начал прикреплять фанеру, обработанную давлением 3/4 дюйма, я еще раз проверил, что конструкция пола квадратная и ровная.

Основание 10 × 14 означает, что фанеру придется разрезать. Еще мне не хотелось когда-нибудь ползать под навесом, чтобы подтянуть регулируемые опоры 4х4.

Имея это в виду, я спланировал раскладку фанеры так, чтобы я мог удалить 2 внутренние части

и имеют доступ ко всем внутренним блокам.

Я использовал винты для настила №8 × 2 дюйма, чтобы закрепить фанеру. Все, что мне нужно сделать, чтобы отрегулировать любую из внутренних опор, - это удалить одну или обе части фанеры и затянуть или ослабить необходимые гайки.

Шаг 8: Строительство стен

Планируя свой сарай, я определил, где будут окна и двери. Я выбрал пиломатериал 2 × 4 на 16-дюймовом центре для стен и 2 × 6 для стропил. Мне также понадобятся пиломатериалы 2 × 6 для оконных и дверных коллекторов. Затем я разработал план стойки для конструкции стены. Это упростило составление списка материалов, которые необходимо было приобрести.

Есть несколько способов купить пиломатериалы. Вы можете позвонить своему местному поставщику и попросить его доставить материалы из вашего списка.Это отлично работает, если у вас нет доступа к грузовику или трейлеру. Но вы получаете то, что они выбирают, а это может быть не то, что вы выберете, если будете делать это сами. Также может взиматься плата за доставку.

Если у вас есть доступ к грузовику или трейлеру, вы можете забрать пиломатериалы… обычно. Некоторые лесные склады не хотят, чтобы вы передавали пиломатериалы по разным причинам. Однако большинство коробочных магазинов позволяют вам самостоятельно выбирать пиломатериалы. Если вы можете сами выбирать пиломатериалы, обратите внимание на ряд вещей.

Скручивания : Посмотрите вдоль узкого края пиломатериала, если он заметно скручен, положите его обратно.Его будет сложно выпрямить и затруднит крепление гипсокартона или обшивки.

Изгиб : Посмотрите еще раз вдоль узкого края, если пиломатериал немного изгибается влево или вправо, его можно использовать. Он может выпрямляться с блокировкой, а также при прибивании или прикручивании к прямой детали; как при удвоении для триммера или уголка.

Деформированный, изогнутый или изогнутый : Посмотрите вдоль плоской длины пиломатериала. Если пиломатериал слегка наклоняется влево или вправо, он образует арку или провал по горизонтали.Его все еще можно использовать для балок или балок / стропил, но не в качестве шпильки. Убедитесь, что они уложены аркой вверх; вес материала пола или крыши (сила тяжести) может прижать его прямо.

Pro Подсказка: Купите дополнительные пиломатериалы для блокировки (башмаков) стен на высоте 4 фута. Он предохраняет шпильки от перекручивания и придает дереву гвоздь или гипсокартон. Также предусмотрены стеллажи между стойками.

Pro Совет: Всегда измеряйте размеры пиломатериалов.Если вам нужно 12 футов, а вместо этого вы получите 10, вы не будете счастливы.

С пиломатериалами на строительной площадке я был готов начать. Используя фанерный пол в качестве рабочего стола, я соединил верхнюю и нижнюю пластины задней стенки бок о бок на платформе.

Я удостоверился, что они были 14 футов в длину, затем, следуя моему плану гвоздиков, обозначил, где будут идти гвоздики, нарисовав линии небольшим квадратом для стропил; отметив X на правильной стороне линии, где будет идти шип.

Я тщательно измерил одну шпильку и отрезал ее до нужной длины; вспоминая это для 6-футового.высоту стены мне нужно было вычесть двойную верхнюю пластину и пластину порога. Используя эту гвоздь, я пометил остальные стойки для этой стены и вырезал их тоже.

Затем я положил шпильки между верхней и нижней пластинами, совместил их с метками и взял свой молоток. Мой удобный модный гвоздезабиватель быстро прибил пластины к шпилькам. Когда стена была построена, я снял ее с террасы и прислонил к забору.

Я использовал тот же процесс, чтобы построить боковую стену без окон.Не забывая обрезать верхнюю и нижнюю пластины на 7 дюймов до 10 футов, чтобы они поместились между передней и задней стенками.

Стойки были той же длины, что и на задней стене. После того, как я сколотил его, я убедился, что он квадратный, и прибил две противоположные диагонали 2x4, чтобы удержать его квадратным. Прибиваем его к каждой шпильке и пластине перекрещиваем. Затем я сдвинул его в сторону и прислонил к дереву.

Pro Совет: Используйте винты, чтобы прикрепить диагональные распорки, их легче снять.

Боковая стена с окном имела несколько отличий. Я использовал двойной заголовок 2 × 6 над окном. Зажатый между 2x6s, я использовал прокладки из фанеры ½ дюйма.

Жатка переносит вес конструкции над окном и переносит его через комбинацию шпилек и триммера на пол. Расстояние между жаткой и грубым подоконником и двумя стойками триммера является грубым проемом для окна высотой 27 ½ "x 27".

Не забудьте о заклепках между грубым подоконником и нижней панелью стены.После тщательных замеров и резки я повторил шаги, сделанные для другой торцевой стены.

Последняя стена была самой высокой (9 футов) и самой тяжелой стеной с наибольшим количеством отверстий. После постройки его возведут первым. Я разложил нижнюю пластину и отметил места расположения стоек, в том числе цапфы и триммеры для двери и окна.

Это окно будет 27 ½ ”x 37 высотой. Правила ограничивали размер двери не более 6 футов; поэтому я сделал грубый проем для двери высотой 76 ½ дюймов и шириной 6 футов.

Я обрамил два конца этой стены тройными шпильками. Внешний штифт соединял конец верхней пластины и нижней пластины. Середина поддерживала конец верхней пластины к нижней пластине.

И внутренняя стойка поддерживала пластину двойного порога верхних окон, которая действовала как верхняя пластина для стоек. Я использовал двойной заголовок 2 × 6 над дверью и окном с вставленными между ними фанерными распорками.

Использование конструкции крыши skillion означало, что у меня могли быть окна прямо у кануна.Я повернул верхнюю пластину большой стены по краю и использовал распорки ½ дюйма между двумя 2х4.

Это сделало 2x4 жаткой, чтобы нести вес крыши над высокими окнами, а также верхнюю пластину. Я использовал двойные 2x4 для поддержки верхней пластины стены стойки и верхней пластины / балки стены.

Двойные опоры 2 × 4 были равномерно распределены по стене, создавая 5 проемов шириной 29 ¾ дюймов и высотой 14 дюймов. После того, как я соорудил эту стену, я убедился, что она квадратная, и снова прибил две противоположные диагонали 2x4, чтобы удержать ее квадратной.Теперь я был готов возвести стены.

Угол с четырьмя стойками: я использовал угол с четырьмя стойками для создания прочного угла и стойки для поддержки крыши. Эта конфигурация также обеспечивает больше материала для крепления внешней обшивки и обеспечивает поддержку для крепления гипсокартона внутри (при необходимости).

Прикрепите блоки по периметру пола, чтобы стена не соскользнула с основания, когда вы поднимаете ее на место.

The Challenge: Как поднять тяжелую переднюю стену в одиночку (без помощника)?

Мое решение: домкратом !

Я понимаю, что есть и другие способы поднять стену самостоятельно, и мой, возможно, был не самым безопасным, но он был творческим и работал.Независимо от того, какой метод вы выберете, знайте свои безопасные пути спасения!

В безветренный день я приподнял верхний край стены и положил под нее несколько блоков. Как только он оказался достаточно высоко от пола, я вставил под него автомобильный домкрат.

Я прикрепил пару ремней к верхней балке, чтобы стена не высовывалась, когда она поднимается. Я использовал отрезки от стены, поэтому у меня была разная длина для крепления и подъема. Перед каждым подъемом автомобильным домкратом я проверяю, что он тоже не перекатится.

В следующий раз я прикреплю длинную скобу 2 × 4 с внешней стороны обоих концов и положу ее на землю так, чтобы они тянулись к фундаменту при подъеме стены.

По мере того, как стена поднимается, выше они также действуют как распорки.

Выровняв стену по вертикали, я прикрепил диагональные распорки к верхней части стены и к кольям, вбитым в землю.

Когда большая стена выровнялась и закрепилась на месте, я прибил нижнюю пластину к полу.Затем я поднял торцевые стены на место, выровнял и прибил их к полу и передней стене.

Я положил нижнюю пластину задней стенки на пол. Прибивал к блокам по периметру, чтобы он не упал с пола, и поднимал стену до тех пор, пока она не упиралась в две торцевые стены.

Я прикрепил блоки гвоздями к настилу пола, выровнял и укрепил стены. Концы фронтона пристраивались к торцевым стенам.

Связанный: Направляющая по изоляции навеса

Шаг 9: Обшивка стен сарая

Я использовал 23/32 дюйма.x 4 фута x 8 футов OSB T&G для обшивки стен с помощью 2-дюймовых шурупов для крепления настилов на месте. Было немного забавно устанавливать его в одиночку. Обшивка размером 4 x 8 футов подходит по горизонтали или вертикали к 16-дюймовым стенам с центральной стойкой.

Я пошел вертикально по двум причинам. Мне не пришлось бы поднимать лист, чтобы сесть на другой лист; и меньшая вероятность попадания влаги на вертикальный шов по сравнению с горизонтальным швом.

Pro Tip: Прикрепите ровную доску или блок к периметру лицевой стороны платформы на высоте, на которой будет начинаться обшивка.Это обеспечивает опору для оболочки и освобождает руку или две для установки T&G и крепления.

Pro Tip: Убедитесь, что канавка свободна и открыта, прежде чем положить лист; избавляет от многих разочарований.

Я использовал войлочную бумагу (гудрон) для обмотки стен по нескольким причинам. Дегтярная бумага дешевле и сохнет быстрее, чем Типар. Рулон фетровой бумаги №15 размером 3х72 дюйма стоит около 15 долларов, рулон типара размером 3х100 футов стоит около 50 долларов в моем магазине. Я использовал 2 рулона фетровой бумаги.

Я начал обматывать сарай снизу и стал подниматься вверх; перекрытие верхнего слоя над нижним, чтобы удалить влагу с древесины.

I u

Крыши

Используйте директивы для крыши для автоматического создания условий вальмы, фронтона, навеса, гамбреля, крыла чайки, полубедра или голландского фронтона. Создайте полутораэтажную структуру и разместите автоматические слуховые окна. Вручную нарисуйте пользовательские плоскости крыши и соедините их вместе, чтобы программа произвела вычисления за вас.

Советы и хитрости для крыши

Крыши могут быть одним из самых сложных компонентов дома, проектировать их не следует. Мы рассмотрим, как инструменты главного архитектора могут создать крышу любого стиля. На этой прямой трансляции мы ответим на вопросы аудитории о процессе. Представлено Скоттом Харрисом, CKBD.

Видео No.10202

Основы крыши

Узнайте, как создавать крыши в программе «Главный архитектор» с помощью инструмента автоматического построения крыши, и как использовать ручные инструменты для создания крыш для создания и редактирования плоскостей крыши, изменения свойств стен для двускатных и шатровых крыш, узнайте о двухскатных, односкатных и других стилях крыш.

Видео № 5447

Вальмовая крыша

Создайте скатную крышу в диалоговом окне «Построить крышу».

Видео № 6123

Двускатная крыша

Создайте двускатную крышу, выбрав параметр «Двускатная стена» в Спецификации стены, а затем построив крышу.

Видео № 6124

Односкатная крыша

Используйте параметр High Shed Gable Wall в дополнение к Full Gable Walls, чтобы создать отдельно стоящую односкатную крышу, или просто настройку Full Gable Wall, чтобы создать односкатную крышу в стиле.

Видео № 6125

Gambrel Roof

Используйте параметр «Верхний уклон» в «Спецификации стены», чтобы задать параметры верхнего и нижнего уклона для создания крыши в стиле «гамбрель».

Видео № 6126

Крыша крыла чайки

Используйте настройку Upper pitch в Спецификации стены с шагом, противоположным уклону двускатной крыши, чтобы создать крышу крыла чайки.

Видео № 6127

Полуавтоматическая крыша

Использование параметра Upper Pitch на фронтальной стене позволяет создать стиль полубедра или обрезанного фронтона.

Видео № 6128

Голландская двускатная крыша

Используйте параметр «Голландская двускатная крыша» в спецификации стены для автоматического создания такой крыши.

Видео № 2420

История с половиной крыши

Используйте параметр «Игнорировать верхний этаж» в диалоговом окне «Построить крышу», чтобы крыша располагалась на стенах первого этажа.

Видео № 6130

Слуховые аппараты автоматические

Инструмент Auto Dormer имеет другие требования, чем инструмент Auto Floating Dormer.

Видео № 6131

Стратегии проектирования крыш

Используя как автоматическое создание крыши, так и методы ручного рисования и редактирования, вы можете быстро спроектировать системы крыш с широкими возможностями настройки.

Видео № 703

Рисование крыш вручную

Сложные стили крыш, включая изогнутые плоскости крыши, можно создавать вручную.

Видео № 25

Соединение плоскостей крыши

Две плоскости крыши или потолка можно соединить на смежных кромках как в 2D, так и в 3D с помощью кнопки редактирования «Соединить плоскости крыши».

Видео № 724

Определение пересечений плоскостей крыши

Установите флажок «Архитектурное предпочтение для автоматического размещения точек пересечения крыш», чтобы программа генерировала временные точки САПР, соответствующие точкам пересечения плоскости крыши.

Видео № 728

Строительство мансардных окон

Есть несколько методов создания мансардных окон у главного архитектора. Инструменты слухового окна позволяют легко создавать слуховые окна.

Видео № 26

Базовые полилинии крыши

Если вы хотите построить крышу, которая отличается от контура вашего здания, а также от директив крыши для внешних стен, вы можете использовать полилинии базовой линии крыши.

Видео № 706

Frieze Molding

Фризовые молдинги, также известные как фризовые доски, устанавливаются под карнизами плоскостей крыши и могут быть созданы автоматически с помощью диалогового окна «Построить крышу».

Видео № 708

Установка минимального размера ниши

Любая ниша, глубина и ширина которой меньше минимального значения ниши, рассматривается так, как если бы внешняя стена продолжалась прямо поперек.

Видео № 716

Создание многоскатных крыш

Информация в этой статье относится к:

ВОПРОС

Мне нужно смоделировать конструкцию с несколькими односкатными крышами. Как я могу добиться этого в Home Designer?

ОТВЕТ

В Home Designer легко создать структуру с несколькими односкатными крышами.В этой статье мы расскажем, как создать комбинацию односкатной крыши и на изображении выше. Выполнив эти шаги, вы сможете использовать полученные навыки и применить их в своем собственном дизайне.

Создать базовый план

  1. Запустите программу Home Designer и выберите запуск New Plan с использованием шаблона стиля по умолчанию.
  2. Нарисуйте основной контур конструкции, как на изображении ниже.

  3. Используя инструмент Select Objects , выберите нижнюю левую стену и нажмите кнопку редактирования Open Object .
  4. На панели «Крыша» в открывшемся диалоговом окне «Спецификация стены » укажите для стены значение Full Gable Wall и нажмите ОК .

  5. Повторите этот процесс для всех стен, как показано зеленым на изображении ниже.

    Обратите внимание, что вам нужно будет использовать инструмент Build> Wall> Break Wall , чтобы разместить разрывы вдоль задней стены там, где она встречается с двумя вертикальными стенами, чтобы вы определяли только два концевых сегмента как Full Gable Wall.

  6. После того, как вы определили эти стены как Full Gable Wall, установите для двух внутренних стен значение High Shed / Gable Wall .

    Две внутренние стены, заданные как High Shed / Gable Wall, показаны синим цветом на изображении ниже.

  7. Оставшиеся стены с цветом по умолчанию на изображении выше - это стены, которые позволяют настраивать их шаг в диалоговом окне «Спецификация стен», чтобы управлять отдельными плоскостями крыши, которые будут покрывать каждую секцию дома.
  8. Выберите верхнюю среднюю секцию, которая в настоящее время не определена, и установите для нее Шаг , равный 4 дюйма, дюйма 12 дюймов, и щелкните OK .

  9. Наконец, используйте инструмент Select Objects , чтобы выбрать комнату справа от конструкции и увеличить ее значение Rough Ceiling до 144 дюйма, , затем нажмите OK .

    Повторите эту процедуру для левой комнаты, как ну, оставив по умолчанию только центральную комнату.
