Как сделать картофелекопалку для мотоблока своими руками

Механизация прочно вошла в нашу жизнь. Большинство приспособлений для обработки земли и сбора урожая, использующиеся в колхозах и на фермах, в модифицированном виде применяют частники.

Одним из таких механизированных помощников является картофелекопалка. Сейчас уже почти никто не выкапывает картошку вручную, изнемогая от усталости и боли в спине. Картофелекопалки автоматизируют процесс сбора урожая, делая его легким, быстрым и приятным. Мы расскажем вам как изготовить картофеля копалку для мотоблока своими руками.

Принцип работы картофелекопалки весьма прост: разрыхляющая насадка погружается под клубни картофеля и с минимальными потерями извлекает их наружу. Картофелекопалки устанавливают на мотоблок или минитрактор . Большинство белорусов изготавливают картофелекопалки для минитракторов и мотоблоков МТЗ.

Существует несколько разновидностей картофелекопалок:

  1. Приспособления пассивного типа. Такие картофелекопалки оборудованы модернизированной лопатой вогнутой формы. Она погружается в почву на 5-10 см ниже залегания клубней картофеля и поднимает пласт земли с клубнями наружу. Пласт почвы с клубнями получится разрыхленным, если угол наклона был подобран правильно. Перед сбором картофеля потребуется предварительно очистить его вручную.
  2. Картофелекопалки активного типа максимально автоматизировают процесс сбора урожая. Такие приспособления оборудованы собственной рамой. На ней находятся лопаты для поднятия земли и грохоты — приспособления для отсева почвы с помощью вибрации. Лопата поднимает пласт земли с картофелем, который под давлением следующих порций почвы, перемещается на решетку, соединенную с вибрационным механизмом. Благодаря тряске комья земли отделяются от клубней и проваливаются сквозь прутья решетки. Чистые клубни скапливаются на сетке или падают поверх просеянной почвы.

Как изготовить картофелекопалку для мотоблока пассивного типа

Учтите, для изготовления приспособления, вам понадобятся не только сами материалы, но умение обращаться с инструментом: аппаратом дуговой сварки, дрелью и газовой горелкой.


Необходимые материалы:

  1. Листовое железо толщиной 3-5 мм для лемеха. Чем прочнее сталь, тем реже лопата будет нуждаться в заточке.
  2. Арматура или стальной круг диаметром 8-10 см для создания отсеивающей решетки.
  3. Подвесная полоса или швеллер для изготовления подвесного устройства
  4. Уголок 30 мм для усиления полученной конструкции.
  5. Крепежные элементы

Лемех изготавливается по принципу культиватора «ласточкин хвост», затем приваривается к тыльной стороне прутьев. Для создания стойки используют стальную полосу, а подвес выполняют из швеллера.


Получившаяся самодельная картофелекопалка для мотоблока удобна и легка в применении.

Как изготовить картофелекопалку с грохотным механизмом

Производительность картофелекопалки с грохотным механизмом примерно в 2-3 раза выше, но и изготовить ее значительно сложнее.

Необходимые материалы:

  1. Профтруба для рамы
  2. Стальной лист 3-4 мм для изготовления ковша
  3. Стальная арматура или круг для решетки
  4. Передняя ступица от заднеприводного автомобиля.
  5. Редуктор от заднего моста ВАЗ
  6. Шлицевое соединение от старой коробки передач
  7. Колесо
  8. Крепежные элементы

Необходимые инструменты: сварочный аппарат, дрель и болгарка.

Картофелекопалка для мотоблока с грохотным механизмом опирается на почву с помощью колеса. С колесом соединяют редуктор. Шлицевое соединение приводит в движение лемех и грохот. Для понимания принципа действия, взгляните на иллюстрацию.


Очищенные клубни скапливаются на сетке. Для выгрузки собранных клубней, придется остановить картофелекопалку. Если установить решетку под наклоном, то клубни будут падать на взрыхленную землю. Вам останется только собрать их.


Целесообразно ли тратить время и силы на изготовление самодельной картофелекопалки решать вам. Ведь проще купить картофелекопалку с бесплатной доставкой на дом в нашем магазине. На сайте представлены картофелекопалки для минитракторов и для мотоблоков. Вам останется лишь дождаться доставки бесплатной курьерской службой магазина. Если остались вопросы, свяжитесь с нами.

Картофелекопалка для мотоблока – особенности изготовления своими руками

Ранее сбор урожая картофеля отнимал массу сил и времени. Сегодня жизнь фермеров упростилась, ведь появилась возможность приобрести картофелекопалку для мотоблока, которая существенно упрощает процесс, и позволяет сохранить силы и время. А если не полениться, то можно собрать копалку для мотоблока своими руками. В таком случае ферме сэкономит еще и неплохую сумму денег.

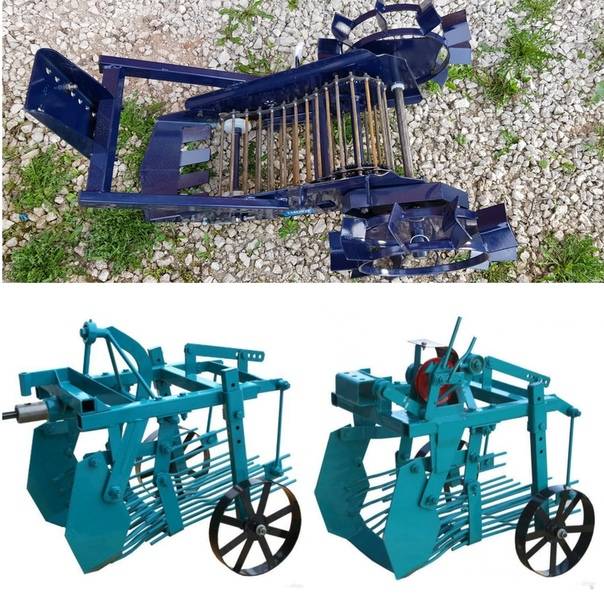

Типы картофелекопалок

Для копки картофеля мотоблоком существует немалое количество инвентаря. Все оборудование делится на несколько типов:

  • Грохотные картофелекопалки;
  • Устройства, оснащенные транспортерной системой;
  • Стрельчатые конструкции.

От того, какого типа оборудование вы предпочтете, зависит скорость и качество копки картошки мотоблоком. Ниже рассмотрим каждый из видов инвентаря более подробно.

Особенности грохотных конструкций

Второе название такой конструкции – вибрационная копалка. Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.


Грохотная картофелекопалка к мотоблоку, как правило, не способно обрабатывать большие участки за один раз. Водитель вынужден проходить тонкие полосы земли, из-за чего на сбор урожая тратиться много топлива и времени.

Оборудование с транспортером

Эта конструкция состоит из лепехи и движущегося транспортера. Перед тем, как копать картошку, потребуется проверить участок на наличие толстых сорняков, чтобы они не наматывались на «поднос» устройства.

Транспортер конструкции оснащен зацепным элементом, который призван удерживать картофель на специальной платформе. При этом грунт просто сыпется с платформы, благодаря чему фермер получает чистый картофель.

Этот тип оборудования достаточно практичный, однако его не стоит применять на влажном грунте.

Конструкция стрельчатых картофелекопалок

Стрельчатая, или веерная конструкция, считается одной из наиболее простых. В процессе эксплуатации грунт подрезается ножами, и вместе с урожаем попадает на специальные прутья. С них грунт быстро осыпается, а картофель остается на их поверхности.


Этот тип приспособления показал свою эффективность на мягкой рыхлой земле.

Картофельная копалка для мотоблока такого типа имеет один недостаток – при обработке неровных участков, прутья когут застрявати в земле, из-за чего фермеру приходится постоянно останавливать работу.

Порядок изготовления картофелекопалки своими руками

Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:

  • Несколько листов металла, швеллера и металлические уголки;
  • Болты и гайки;
  • Сварочный аппарат;
  • Болгарка;
  • Рулетка;
  • Кувалда.

Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.

Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации.

Вся самодельная конструкция должна состоять из нескольких основных элементов:

  • Лемеха;
  • Опорно-транспортного механизма;
  • Надежной рамы;
  • Валов;
  • Элеватора.

Процесс сборки выглядит следующим образом:

  1. Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
  2. Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см. ;
  3. После этого необходимо приварить стойки. Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
  4. Далее стойки соединяются кусками оставшегося швеллера. Таким образом, у вас должен получиться своеобразный металлический треугольник;
  5. К нему приварите металлическую пластину. После этого согните ее кувалдой и зафиксируйте с обратной стороны;
  6. Прикрепите лемех к элеватору посредством болтов;
  7. Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
  8. Закрепите валы на элеваторе;
  9. Зафиксируйте редукционный блок на стержне при помощи подшипников;
  10. В конце останется собрать опорно-транспортный механизм.

Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.

При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора. Для больше надежности вместо болтов используйте сварку.

Картофелекопалка своими руками для мотоблока: чертеж, видео

Самоделки видео /14-сен,2017,09;51 / 48856
У людей, которые, проживают в сельской местности, уборка выращенного картофеля остается не легким занятием. Конечно, сегодня, не так много, кто выполняет такую работу ручным способом, при помощи лопаты. Большинство начали покупать для этого специализированные механические устройства: мотоблок и картофелекопалку к нему. А некоторые, у которых «золотые» руки, так называемые «Кулибины», своими руками изобретают и изготавливают такие приспособления для огорода и дачи сами, там самым избавив себя и от тяжелого труда.

На Ютуб канале Юрия Лескова мы увидели интересную модель самодельной картофелекопалки грохотного типа.

Вот, что он о ней рассказывает и показывает:

Чертежи картофелекопалки для мотоблока своими руками


картофелекопалка для мотоблока своими руками -чертеж

- Сегодня мы начнем изготовление картофелекопалки своими руками к мотоблоку Нева.

Мы имеем такие материалы: это остатки от велосипеда, проволока восьмёрка, старый Вагнер с которого мы возьмём колесики, уголок, листовой металл, профиль, тяги рулевые, наконечники.

Инструмент: болгарка, дрель и сварочный аппарат.

Конструкция картофелекопалки: рама, сцепное устройство с мотоблоком, на лемех время наклепан нож из стальной пилы.
Принцип действия: начнем от двигателя: от двигателя привод на шкив, со шкива через эксцентрик, на тягу, (тяга рулевая от автомобиля) и дальше на устройство, которое на шаровых опорах закреплена через тяги, соединено с лемехом, таким образом у лемеха обратно-поступательные движение, которые необходимые для рытья и просеивание картофеля.

Принцип грохота. С обратной стороны картофелекопалки колеса, которые регулируются. Так же есть натяжное устройство ременной передачи, которое сделано из обычного подшипника.

Картофелекопалка для мотоблока своими руками: видео от Ю. Лескова

Картофелекопалка для мотоблока, чертежи, изготовление своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Топ-5.

Самодельные картофелекопалки

Добрый день, уважаемые читатели. Мы неустанно продолжаем бороздить просторы открытого космоса в поисках края вселенной и новых интересных материалов, в том числе — видео.

Делаем это на вселенском ресурсе, который ничуть не меньше космоса — youtube.

Тема сегодняшней статьи далеко не новая, но все так же интересует и вас, и нас. Это — картофелекопалки. Интересные идеи, которые стоит почерпнуть каждому, и «очень интересные идеи», на которые лучше просто посмотреть.

Первый герой нашего топа — Юрий Лесков. Он решил усовершенствовать сеткой от старой кровати самодельную картофелекопалку, создание которой он подробно описал в одном из видео на своем канале. В ход пошла также старая детская коляска, точнее, ее колеса.

Собрав урожай картошки и додумав конструктив этого девайса, вы сможете сразу же улечься на триумфальный пьедестал, чтобы возлежать в лучах славы после проделанной работы.

Нам кажется, что автор канала скоро сможет сделать так званую «картофелеотносилку». Может быть, даже транспортер с автоматической чисткой, нарезкой и подачей прямо на сковороду. Но если отбросить шутки в сторону, очистка картофеля — на высоте.

Копалка от следующего умельца больше похожа на ноу-хау из ЦЕРНа, где совсем недавно получали антивещество. Автор видео ее называет «барабанной». Но если вы видели фильм «Интерстеллар», то локация, где в конце фильма встретились отец и дочь, очень напоминает это устройство.

Приводится в действие копалка от вала отбора мощности, есть цепная и ременная передачи на привод барабана. Передаточное соотношение — 1:16.

Нож у копалки, к сожалению, неактивный, но это не помешало автору собрать урожай.

У следующего образца подобной реализации, но более модернизированного, есть активный нож, транспортерные барабаны и даже барабан для очистки. Большая часть копалки сделана из металлолома. Но после покраски эта копалка будет выглядеть очень внушительно. Испытания помогли определить места, которые нужно доработать. Но, однозначно, автор этого агрегата создал интересное решение. Что скажете о такой конструкции?

На канале «Время техники» мы нашли интересное и визуально достаточно простое решение проблемы выкапывания урожая. Особенно интересно оно будет любителям минимализма. Устройство работает от вала отбора мощности, копает, трусит, грохочет, короче говоря, все как надо. Даже урожай разлетаются в разные стороны.

Это устройство, конечно, не космический корабль, но с другой стороны — и на орбиту ее запускать не планировалось.

Это не единственный экземпляр подобной конструкции. Мы нашли еще одну очень похожую модель, но немного более усовершенствованную. Но на этом мы не прекратили поиски, и нам попалась модификация для трактора, соответственно, большего размера.

Anatolijs Kosterins — оптимизатор от бога: разработка такого конвейерного процесса не может ни удивлять. В копалке есьт и активный нож, и грохот, и барабан для очистки, и даже тележка. Если будете пробовать создать подобное чудо, не забудьте на испытания взять с собой куму. Как рекомендует автор, это однозначно добавит шансов на удачу при запуске проекта. Автор гордо назвал этот комбайн — «Кума»!

Следующая разработка на первый взгляд больше похожа на танк или что-то подобное. Но это ошибочное мнение. Несмотря на то, что создается впечатление, будто это устройство призвано как минимум добывать руду, механизм отлично показывает себя в работе.

+ — копалка приводится в действие от ВОМа трактора. Установлена мощная транспортерная лента, «брызговики». Присмотритесь повнимательнее: оборудование — зверь. Но, как верно заметили некоторые зрители, стоит продумать систему защиты от этой копалки.

Конечно же мы не могли обойтись без бонусов.

Евгений Игнатов подробно рассказывает и показывает, как сделать самодельную картофелекопалку. Пока непонятно, как она проявит себя в работе, но выглядит достаточно внушительно. Большая часть процесса заснята поузлово. Так как обороты ВОМа трактора очень высокие, автор планирует компенсировать это дополнительной цепной передачей. Видео емкое, информативное, с множеством пояснений. Обязательно загляните и оцените.

Следующая героиня нашего обзора была собрана из металлолома, но это абсолютно не мешает ей копать сразу два ряда. Создавалась для работы с трактором Т-40. Смущает небольшая длина транспортера, но даже с этим недостатком устройство работает.

И свежайший бонус от одного из наших и, наверное, ваших любимых авторов — Юрия Сербина. Это устройство если не космический корабль, то точно настоящий завод, конвейер или комбайн — называйте как угодно. Выкопанный картофель с грохота поднимается через барабан, потом — прямо в корзину. Мотоциклетные звезды, 204-е подшипники, валы, капролоновые ролики, все по науке. Ко внутренней части барабана приварена цепь от того же мотоцикла.

Что скажете? Хотели бы себе такое устройство?

Надеемся, что эта подборка получилась веселой, интересной и полезной. Обязательно заходите на каналы наших героев и смотрите полные видео. А если у вас нет времени, желания, возможности или всего вышеперечисленного, чтобы мастерить в своем гараже подобные устройства, но очень нужна картофелекопалка заводского производства — рекомендуем заглянуть в раздел картофелекопалок на нашем сайте, чтобы выбрать орудие себе по душе. Хорошего вам урожая!

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

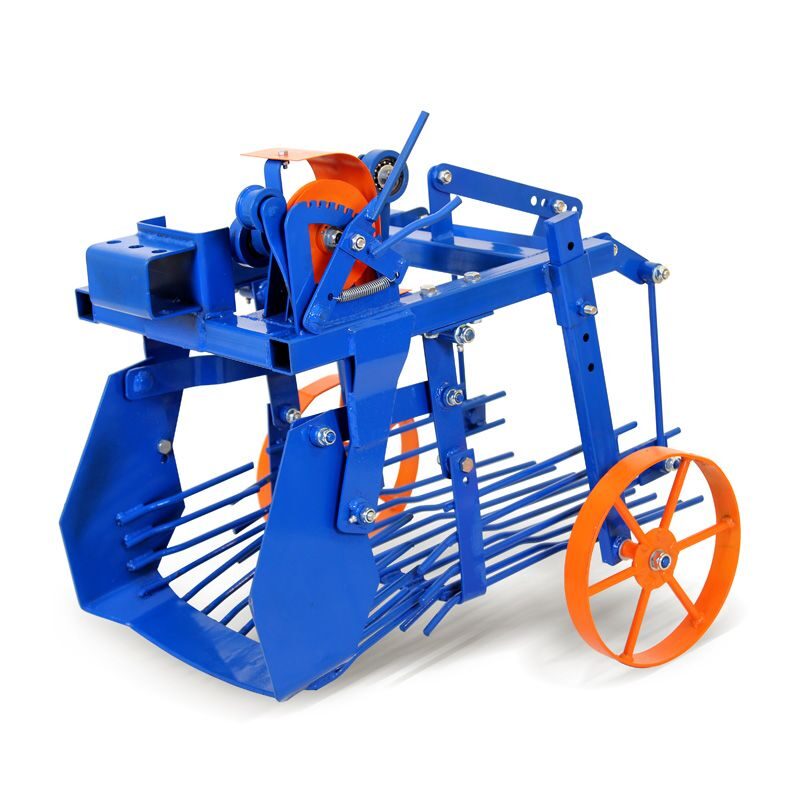

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Видео

0 0 голоса

Рейтинг статьи

Картофелекопалка для мотоблока

Копка картофеля. Сколько воспоминаний связано с этим словом. В сезон все семейство выходило на огород и занималось этим занятием. Время было веселое, но довольно тяжкое, особенно для тех, у кого участок был большой и не один. На счастье, в наше время копать картошку куда легче. Лопаты – прошлый век. Если у вас есть современный мотоблок, то для уборки картошки можно использовать его. Главное – сделать или купить картофелекопатель. Это незаменимая вещь, позволяющая сэкономить и время на работу, и свои силы. Картофелекопатели, независимо от модели, имеют одинаковый принцип действия.

Прутья или зубцы погружаются в землю, доставая из нее каждую картошку. Вручную это делать гораздо дольше. Если вы не хотите покупать это приспособление, то сделать его можно самому. Картофелекопалка для мотоблока своими руками без проблем справляется с задачей. Давайте рассмотрим, как ее можно сделать.

Виды картофелекопалок для мотоблоков

Первым делом нужно рассмотреть, какие есть разновидности приспособлений. Различают два вида оборудования для уборки картофеля:

  1. Пассивный тип.
  2. Активный тип.

Первый вариант – улучшенная лопата, имеющая особую вогнутую форму. Она углубляется в грунт на 5–10 см ниже, чем залеживается картошка, доставая ее на поверхность. Если правильно подобрать угол наклона, то грунт, доставаемый с урожаем, будет рыхлым. Недостатком конструкции является то, что она плохо разделяет картошку и землю. В результате вы тратите много сил на полноценный сбор и очистку урожая. Все же, это не сравнить с маханием лопаты и траты времени на ручную копку. Все недостатки можно компенсировать легкостью изготовления этого вида картофелекопалки для мотоблока.

Куда лучше активные приспособления.Такая картофелекопалка для мотокультиватора состоит из рамы, на которой есть лопаты для копки урожая. Кроме того, оборудование оснащено приспособлением вибрационного типа, просеивающего землю. Лопаты поднимают почву с картошкой, которые перемещаются на вибрирующую решетку. Благодаря ей вся земля отделяется от картошки, а вы в результате получаете чистый урожай, без лишних усилий.

Материалы для изготовления картофелекопалки для мотоблока

На самом деле, сделать приспособление для копки картошки не так сложно, как может показаться. Чтобы воплотить в жизнь пассивную конструкцию, вам нужно иметь такие инструменты и материалы:

  1. Металлический лист толщиной 3–5 мм для лемеха. Рекомендуется прочная сталь.
  2. Электрическая дрель.
  3. Стальная полоска 10 мм толщиной, в качестве подвесного устройства.
  4. Сварочный аппарат.
  5. Уголок 30 мм, чтобы усилить конструкцию.
  6. Арматура Ø10 мм или стальной круг, чтобы сделать отсеивающую решетку.
  7. Крепежные элементы.

Чертежи снизу помогут вам разобраться с конструкцией картофелекопалки.

Чтобы лемех был эффективным, рекомендуется делать его исходя из формы мотоблока «ласточкин хвост». Когда вы планируете гнуть лист металла целиком по прямой линии, его нужно разогреть горелкой. Кромка для твердости обрабатывается ковкой. Кода лемех готов, его нужно закалить.

Есть и другой вариант для лемеха картофелекопалки, который предпочитают большинство – использование старых дисков циркулярной пилы. Качество стали очень хорошее. Остается болгаркой вырезать две части и соединить их сваркой под углом. После этого опять же все нужно закалить. Лемех из диска для вашей картофелекопалки будет дольше служить.

Что касается стойки, то ее можно сделать из держателя для плуга. Если же его нет, в помощь вам стальная полоска. Использовать уголки и швеллеры нельзя. Из швеллера можно сделать подвес, с учетом возможности регулировать глубину и угол атаки.

Картофелекопалка с грохотным отделителем плодов

Такую конструкцию изготовить гораздо сложнее, но ее производительность на порядок выше. Когда площадь огорода большая, лучше использовать именно его. Чтобы сделать картофелекопалку активную, вам нужны такие инструменты и материалы:

  • профильная труба для рамы;
  • лист из стали 4 мм в качестве ковша;
  • прутья арматуры;
  • болгарка;
  • швеллер для вертикальной тяги;
  • редуктор заднего моста «ВАЗ»;
  • сварочный аппарат;
  • передняя ступица легкового авто с задним приводом;
  • карданный вал, если будет подключение к валу отбора мощности;
  • колесо;
  • шлицевое соединение от ненужной коробки передач;
  • дрель электрическая;
  • крепежные элементы.

Чтобы сделать свой агрегат, потребуется внимательность и время. Картофелекопалка для мотоблока, сделанная таким образом, опирается на почву одним или двумя колесами. Как работает картофелекопалка можно увидеть на схеме.

На несущей раме находятся две точки опоры. Благодаря опорным колесам можно регулировать высоту агрегата над почвой. Вал отбора мощности мотокультиватора начинает приводить в движение механический редуктор, или соединяется с колесами конструкции. Лемех вибрирует за счет шлицевого соединения, выполняя поступательные движения вперед и назад. Благодаря ему же грохот движется из стороны в сторону. Получается, что каждая партия картошки очищается от почвы и накапливается в решетке.

При положительном угле наклона накопителя, время от времени можно останавливаться, чтобы выполнить выгрузку очищенного и готового картофеля в мешки. Есть и другой вариант – настроить угол так, чтобы он стал отрицательным. При таком раскладе, картошка будет равномерно попадать на грунт, чтобы просохнуть. После чего ее можно собрать.

Обратите внимание! В том случае, если копать картошку нужно после дождя, когда почва влажная, следует изменить угол и глубину. Чтобы воплотить это в жизнь, важно предусмотреть винтовую тягу с регулировкой.

Картофелекопалка простого изготовления

В том случае, когда вы сомневаетесь, что сможете сделать такую конструкцию, есть вариант попроще, но с тем же вибрационным типом.

Такая простая конструкция будет очищать урожай по движению мотокультиватора. Лемех сделан в виде ковша. Он будет выкапывать всю картошку, загребая ее в решетку с вибрацией. Она двигается вперед и назад. Нужно сделать подвес на качающихся шарнирах. Тогда картофелекопалка будет очищать картофель от грунта.

Что касается самого привода вибратора, то он изготовлен из эксцентрика и трубы, он соединяется со шкивом при помощи вала. С колесом шкив соединен ременной передачей. Картофель, который находится в решетке, постепенно выпадает на землю сзади картофелекопалки. Если не желаете собирать все с огорода, можно останавливаться и пересыпать все из картофелекопалки в мешки.

Обратите внимание! Картофелекопалка, которую вы сделали своими руками, может травмировать вас. Работая с агрегатом, будьте аккуратны и соблюдайте простые меры предосторожности.

Подведем итоги

Как видите, сделать картофелекопалки для мотоблока можно и самостоятельно из того, что есть под рукой. Даже если вам придется что-то докупить, это не сильно скажется на себестоимости картофелекопалки. Сделать ее своими руками намного дешевле, чем купить уже готовую конструкцию. Чтобы вам было легче, мы дополнительно подготовили для вас видео, в котором есть подробная инструкция изготовления картофелекопалки для мотоблока. Так, вы точно сможете сделать качественную конструкцию, которая будет собирать картофель за считаные минуты.

Копка картофеля трактором

Средний: 1 отрицательный: безопасность; 5 x 7 дюймов или меньше. Фильмматериал зу «Работа в поле, копаем картошку трактором». В настоящее время есть картофелекопалки для мотоблоков следующих типов: 1. 5. В настоящее время есть картофелекопалки для мотоблока следующих типов: + 1. Очищенный картофель можно напрямую собирать в мешки или лотки на хранение. Готовы стоковые изображения вашего оборудования Tractor Digging Potato. Поделитесь своим опытом копания картошки в комментариях.Картофелеуборочный комбайн - Картофелеуборочный комбайн | Агрегаты AgriStar | TAFE. В пособиях по агротехнике указаны средние данные о сроках выкопки картофеля, соответствующие климатическим особенностям средней полосы России - это примерно с 17-20 августа по 10-15 сентября. Я с нетерпением ждала осенью выкопать картошку. Функции. Китайские производители тракторных картофелеуборочных комбайнов - выберите высококачественные тракторные картофелеуборочные комбайны 2021 года по лучшей цене от сертифицированных китайских сельскохозяйственных машин, поставщиков сельскохозяйственных машин, оптовиков и заводов Made-in-China.com Эта машина может убирать 0,27 гектара поля в час, а производительность подачи составляет около 180 кг / с. Найдите идеальное фото для выкапывания картофеля. 1. Картофелеуборочная машина устанавливается на малые тракторы. 2. Картофелеуборочная машина оснащена трехточечной тягой и ВОМ. Картофель - основная культура, выращиваемая в стране. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Рабочий копает картофель с помощью трактора, в то время как другие загружают полные бочки на грузовик в Карибу. Разведите колеса с удлинителями на 2 1/2 дюйма и 6 дюймов с каждой стороны.Копаем картошку трактором. Первый запуск картофелекопалки. Графство Даллас Грейнджер Грейнджер. Эта сельскохозяйственная техника Картофелеуборочная машина На комбайн для уборки сладкого картофеля устанавливается четырехколесный трактор мощностью 20-120 л.с. с приводом от заднего ВОМ. https://farmandanimals.com/how-to-dig-a-pond-with-a-backhoe Эта машина состоит из сеялки, шлифовального колеса, копающего ножа, конвейерной цепи, сортировочного экрана и т. д. Скачать этот видеоклип и другие фоны движения, специальные эффекты, шаблоны After Effects и многое другое.Изображение сельскохозяйственных культур, выращивания, возделывания - 198728128 Факторы, влияющие на созревание картофеля. Копка картофеля с использованием трактора. Перекопка ряда позволяет уберечь клубни картофеля от попадания под мотоблок, предохраняя их от механического повреждения мотоблоками. Стандартные экскаваторы возвращают продукцию на выкопанную почву после встряхивания почвы цепью. Поставляется с USPS First Class. Особенности: - Урожай картофеля всех размеров - Приводится в движение валом отбора мощности трактора Aldo Biagioli Плуг для выкапывания картофеля / клубней.трактор-картофель-копалка-машина, найти качественную ферму-трактор-картофелепрокатную-машину и купить ферму-трактор-картофелепрокатную машину от надежных глобальных поставщиков сельхоз-трактор-картофелепрокатная машина с мобильной площадки на м. .alibaba.com Фермер осматривает и ремонтирует наладку сельхозтехники для выкапывания картофеля. 1 Набор (Мин. Реферат: Настоящее изобретение относится к картофелекопательным машинам, приспособленным для буксировки и привода трактора и состоящим из пары картофелекопателей, установленных бок о бок для одновременного копания двух рядов сельскохозяйственных культур.Картофелекопалка - Hogan, Louis W. Название: Картофелекопалка. Выкапываем урожай картофеля. Рабочий копает картофель с трактора. Другие уборка и наполнение бочек. Картофелекопалка с приводом от ВОМ. Сорта картофелекопалки. Копаем. Новым пользователям предоставляется скидка 60%. Очищенный картофель можно сразу собрать в мешки или лотки для хранения. Описание Уборочный комбайн для картофеля / моркови / маниоки / чеснока / имбиря Картофелеуборочный комбайн этой серии используется не только для выращивания картофеля, но и для сладкого картофеля, чеснока, лука и других корнеплодов.Папа и дедушка сказали, что картофель лучше всего растет рядом с лесом, возможно, потому, что картофель предпочитает кислую почву, а это означает, что яркие осенние листья, особенно многолистные клены, всегда были близко на заднем плане. Поставляется с USPS First Class. По сравнению с другими картофелеуборочными комбайнами, эта картофелеуборочная машина имеет более широкую рабочую ширину, около 800 мм. сельская местность. Новый, ДОСТУПНЫЙ Сразу, во дворе, для продажи ТРЕБУЕТСЯ ТРАКТОР МИНИМАЛЬНОЙ 25 л.с.00 РЯД 1 РЯД ЗАДНИЙ ВАЛ ВЫГРУЗКИ POTATO DIGGER 540. Картофельный экскаватор DPT разработан для использования на небольших тракторах для газонов и садовых тракторов. Навесное оборудование для 3-х точечных сельскохозяйственных орудий своими руками, домашнее оборудование. 2. Безопасно выкопайте картофель, не разрезая один картофель и не повредив кожуру картофеля. 4.2 (20) Связаться с поставщиком. 2) Выкопайте картофель осторожно, не разрезая и не повредив отдельный картофель. Не нужно регистрироваться, покупайте сейчас! Грейнджер Хомстедс, Айова. Видео в форматах 4K и HD сразу же готово для любого нелинейного монтажа. Малые тракторы Старые тракторы Тракторы John Deere Фотографии тракторов Фотографии фермы Каладиум Сад Картофелекопалка Прогулка позади трактора Ландшафтный дизайн.Тракторный картофелекопатель с элеватором в основном используется для одновременной выкапывания и вскрытия клубней картофеля. Этот агрегат разработан для тракторов мощностью до 30 л.с. и предназначен для больших садов, небольших участков и любительского земледелия. Однако это не так уж и страшно. Мини-трактор для уборки картофеля используется только как тяговое усилие. Практически на любую модель можно установить различное навесное оборудование, в том числе и картофелекопалку, состоящую из плуга с приваренными к нему стальными прутьями. Извлечение клубней на поверхность довольно деликатное дело.Этот картофелеуборочный комбайн предназначен для выкапывания картофеля и сладкого картофеля, частичного отделения клубней от почвы и укладки клубней на поверхность поля для их дальнейшего сбора. Картофельный копатель. Реклама: Опубликовано 1 ноября 2016 г., автор: horsepowers Category All videos. Копать картофель трактором и кормить голодных свиней | Сельскохозяйственная техника и суперферма | FS19 Farming Simulator 19 0:00 - 3:08 Именной тег (Hallman Remix) - Nivicious 3:08 - 5:35 Water Tide - Razorspade 5:35 - 8:26 Именной тег (Manta Circle Remix) - Nivicious ПОДПИСАТЬСЯ: https: //идти.gl / AvuYKe Facebook производит продукты питания и откройте для себя более 8 миллионов профессиональных фотографий на Freepik Тракторный экскаватор-копалка для картофеля в основном используется для одновременного выкапывания и обнажения клубней картофеля. Увеличьте его ценность и универсальность с помощью этих дополнительных советов от… Alibaba.com может помочь повысить вашу производительность с новым картофелекопателем для трактора по экономичным ценам. нР° Ð¿Ñ € Ñ Ð³Ð ° Ñ‚ÐµÐ¿ÐµÑ € ÑŒ можно уР± Ð¸Ñ € Ð ° Ñ‚ÑŒ ÑƒÑ € ожР° й дР° ж е в Ð¾Ð´Ð¸Ð½Ð¾Ñ ‡ ку. Карта не отправлена.. Копаем картошку трактором. Finden Sie ähnliche Видео на Adobe Stock Добавить в избранное. Патент США 2456416. BCS 850, плуг для картофеля / корнеплодов. С копающим лемехом 3. Автоматический картофелеуборочный комбайн - первый в своем роде в Индии. Преимущество в первом случае: большой выбор заводских моделей, качество изготовления. Цикл роста картофеля Большие клубни, наполненные крахмалом, белком, витаминами и минералами, которые у нас - 4,5 из 5 звезд. 4190. Выбирайте из широкого диапазона… Копатель представлял собой лезвие, которое вонзалось в землю на фут или около того под картофелем и виноградными лозами.Эта машина состоит из сеялки, шлифовального колеса, ножа для копания, конвейерной цепи, сортировочного грохота и т. Д. Рабочие копают картофель трактором, в то время как другие собирают и загружают полные бочки на грузовик в Уошберне. Используется 40 фунтов веса штанги с каждой стороны, шины заполнены пеной, по 25 фунтов каждая, а 6-дюймовые удлинители заполнены 8 фунтами свинца каждая. Это сельскохозяйственное оборудование Машина для уборки картофеля Уборочный комбайн для сладкого картофеля установлен с четырехколесным трактором мощностью 20-120 л.с. от заднего ВОМ.Загрузите это премиальное фото о копании картофеля с видом сверху трактора и откройте для себя более 8 миллионов профессиональных фотографий на Freepik.Принцип работы этого картофелекопателя заключается в том, что лопата выкапывает почву и урожай за счет тяги трактора. Собираясь на плантацию картофеля, не экономьте на пакетах - работа должна быть сразу 4. В первую отложите посадочный материал на следующий год - здоровые клубни из самых плодовитых гнезд. Видео в форматах 4K и HD сразу же готово для любого нелинейного монтажа.3-точечный картофелеуборочный комбайн качающихся решеток уравновешивается задним маховиком. 4. Однорядный картофелеуборочный комбайн в основном используется для уборки картофеля, сладкого картофеля, арахиса, лука, чеснока, китайского ямса, таро и других подземных корневищных культур. 2) Профессиональные инженеры и испытательное оборудование для обеспечения качества каждой машины. Трактор со спецтехникой для выкапывания картофеля. Минимальная потребность в рабочей силе. А какие уловки используете? Получите 15000 секунд копания картофеля с кадром трактора на 29.97 кадров в секунду. Ранняя перекопка вызывает нехватку и незрелость клубней, при передержке повышается риск заражения фитофторозом, картофель может загнить или подмерзнуть. Выбирайте из широкого ассортимента: • Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. 88,5%. Загрузите это премиальное фото о Фермер на тракторе копает картошку на поле фермы. Это оборудование управляется трактором, гужевым животным или ручным управлением. Полезная модель относится к прицепной картофелекопательной машины ручного трактора, который относится к области сельскохозяйственных машин и в основном состоит из выходной мощности, части для отделения почвы и картофеля и части, регулирующей глубину.Открытка Cletrac Tractor "Копаем картошку в штате Мэн". Копаем картошку мотоблоком; плюсы и минусы работы с агрегатом; типы экскаваторов; как настроить авто и насадку, правила копания; критерии выбора мотоблока и ковша. 2021 Checchi & Magli SP50V ЦЕНТРАЛЬНЫЙ КАРТОФЕЛЬНЫЙ КОЛПАЧОК. Картофелекопалка с задним выбросом, подключается к трактору категории I с ВОМ, легко выкапывает картофель на холме и оставляет его на земле в чистом аккуратном ряду для сбора.Картофелекопалка с приводом от ВОМ. Первый запуск картофелекопалки. Настроить мотоблок на копку картофеля несложно даже людям с минимальным опытом. Разбрасыватель грязи для облегчения копания. Описание Уборочный комбайн для картофеля / моркови / маниоки / чеснока / имбиря Картофелеуборочный комбайн этой серии используется не только для выращивания картофеля, но и для сладкого картофеля, чеснока, лука и других корнеплодов. Минимальная потребность в рабочей силе. Китайские производители картофелеуборочных комбайнов - выберите высококачественные картофелеуборочные комбайны 2021 года по лучшей цене от сертифицированных китайских зерноуборочных комбайнов, поставщиков сельскохозяйственной техники, оптовиков и заводов Made-in-China.com, page 2 Подобные опасения не напрасны, ведь при неправильном использовании культиватора клубни действительно могут быть повреждены. Картофелеуборочные комбайны CPP-T оснащены усиленным вибрационным лемехом с регулируемой глубиной копания, который перемещает картофель и почву на почву • Выкапывание картофеля с помощью современной землеройной машины, тянущейся трактором, а также копания по старинке с помощью вил, Мак Фадьен Фермы, Августин Коув, Создатель PEI Неизвестный автор Жакемена Гиффорд М. Мачта Дата создания и / или выпуска Информация о публикации 1922 г. Keystone View • Во втором случае - наличие навыков работы с металлом • У нас был однорядный картофелекопатель, который тянул трактор.Тракторный луко-картофелеуборочный комбайн. Ваши стоковые изображения Digging Dirt Tractor готовы. Прежде чем сделать картофелекопалку Ами своими руками, нужно изучить механизм ее действия и определиться с типом техники. Проделал отличную работу, но, вероятно, потребовался весь вес, чтобы копать глубоко с довольно тяжелым грузом сорняков. На начальном этапе подготовки почвы используется мотоблок для обработки земли с использованием плуга с фрезами. Огородники адаптированы к опытному мотоблоку для выкапывания картофеля за счет исключения конструкции, а не более глубокого места расположения корнеплодов.Получил около 48 фунтов синего картофеля. Копание картофеля с помощью мотоблока: рекомендации по картофелекопателям и мотоблоку, видео Вилка для картофеля Fiskars Classic с 10 зубцами, длина: 126 см, ручка из ясеня без узлов / стальные зубцы, красный, классический, 1003693. Мужчина сидит на корточках рядом с картофельная грядка лопатой, а перед ним несколько картошек на земле. Производитель: Checchi & Magli. Картофелеуборочный комбайн - Картофелеуборочный комбайн | Агрегаты AgriStar | TAFE. Фермер на тракторе готовится выйти на поле и начать сбор урожая. Сельское хозяйство и сельхозугодья. Осенний сбор картофеля. Ускорьте работу с помощью техники и машин Сельскохозяйственная техника.Машины можно тянуть по осевой линии трактора или со смещением, одновременно ставя два ряда и копая один. Эта сельскохозяйственная техника Картофелекопатель Малый картофелеуборочный комбайн комплектуется четырехколесным трактором мощностью 20-120 л.с. с приводом от заднего ВОМ. Ширина 35,5 дюйма. 1) Это навесной картофелеуборочный комбайн для трактора мощностью 20-80 л.с. предназначен для выкапывания картофеля / сладкого картофеля, частичного отделения клубней от почвы и укладки клубней на поверхность поля для их дальнейшего сбора.оборудование управляется трактором, тягой животных или ручным управлением. 51 дюйм в длину.  † Широкая рабочая ширина. Загрузите все фотографии и векторные изображения без лицензионных отчислений. Этот картофелеуборочный комбайн предназначен для выемки картофеля / сладкого картофеля, частичного отделения клубней от почвы и укладки клубней. Техника выкопки картофеля способствует ускорению уборки урожая. К тому же ручной труд требует много сил и энергии. В целом конструкция простая, поэтому картофелекопалка для мотоблока - вещь вполне реальная.Давайте посмотрим, как сделать картофелекопалку в домашних условиях. Хозяин копает картошку трактором-копателем. Картофелеуборочный комбайн Трактор Картофелеукладчик, полная информация о картофелеуборочном комбайне Тракторный картофелеопаточный комбайн, Картофелеукладчик, картофелеуборочный комбайн, тракторный комбайн от поставщика комбайнов или производителя - Henan Wisely Machinery Equipment Co., Ltd. без лицензионных отчислений сток-видео и видеоматериалы. выкопайте урожай картофеля и откройте для себя больше, чем… Копание картофеля трактором Сегодня был первый день, когда мы использовали наш новый картофелекопатель - орудие, которое подключается к 3-х точкам позади трактора с помощью борозды, которая врезается в почву. земля прямо под окучниками Это может показаться не таким уж большим делом, но уверяю вас, для нас это похоже на достижение 21-го века.Картофелекопалка - DELEKS ® - для тракторов типа Kubota, Iseki - для картофеля, клубней - 3-х точечная навеска - карданный вал в комплекте .. ОБЗОР. Это богатый источник углеводов, используемый во всем оборудовании для уборки картофеля с поля. Загрузите все фотографии и векторы, бесплатные или не требующие уплаты роялти. Рабочие собирают картофель и наполняют корзины бушеля, трактор с картофелекопателем в фоновом режиме на острове Преск. Granger Homesteads, Iowa Создатели: Картер, Пол, 1903-1938, фотограф. Дата создания / публикации: 1936 сентябрь.Обычно он проникает «настолько глубоко, насколько почва была обработана» во время посадки культуры, и просеивает значительную часть почвы через круглые зубцы, оставляя большую часть клубней незащищенной. https://www.loc.gov/item/2017764162/. При правильном выращивании, при подготовке почвы для посадки картофеля немаловажное значение имеют настройки вспашки: + 1. Не нужно регистрироваться, покупайте сейчас! 3) Чтобы не повлиять на рост следующего урожая. Принцип работы картофелекопалки заключается в том, что землеройная лопата выкапывает почву и урожай за счет тяги трактора.Найдите идеальную стоковую фотографию фермы для копания картофеля. Чтобы уменьшить количество поврежденных клубней, отрегулируйте глубину, на которую плуг войдет в почву. 3795 долларов. Ежедневно добавляются тысячи новых качественных картинок. Этот агрегат разработан для тракторов мощностью до 30 л.с. и предназначен для больших садов, небольших участков и любительского земледелия. Видео «Копаем картофель» - Загрузите 242 стоковых видеоролика с «Копаем картофель» БЕСПЛАТНО или по невероятно низким ценам! Комбайн Lenco выкапывает 12 рядов картофеля. Урожай картофеля 2016 - WisFarming.35,5 дюйма в ширину. Название: Крестьянин копает картофель с помощью трактора-экскаватора. Рабочий сбрасывает картофель на конвейерную ленту, ведущую в амбар на острове Преск. Однорядный картофелеуборочный комбайн с приводом от трактора, прицепной однорядный картофелеуборочный комбайн через нижние тяги. Выкопайте картофель с трактором за 21 000 секунд. видеоматериал со скоростью 29,97 кадров в секунду. Автоматический картофелеуборочный комбайн для выкапывания картофеля Машина для уборки картофеля и моркови с луком, чесноком, картофелем и морковью. Резюме. Затраты на рабочую силу значительно сокращены, так как ее достаточно только для работы с оборудованием. , сорняки и т. д.Этот инструмент популярен при малогабаритной уборке корнеплодов мотоблоком. Джордж Френч. Предназначен для уборки картофеля на небольших и средних делянках. Найдите человека, копающего картошку с помощью плуга-трактора: стоковые изображения в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. Номер репродукции: LC-USF341-T-011265-B (промежуточный) Состояние хорошее, не отправлено. YouTube. Картофелекопалки для трактора производительны и оснащены по последнему слову техники.Разбрасыватель грязи для облегчения копания. Рабочий на тракторе, буксирующем прицеп, который другие загружают бочками с картофелем в Карибу. Компактная машина с двойным передним полотном и задним встряхивателем будет полезна для небольших участков или для выкапывания лука / свеклы / моркови / пастернака зимой. Выкуп 36-дюймовый экскаватор. Фермер работает в поле и вносит удобрения, закапывая инструмент в почву для молодого табачного дерева. Фермер на тракторе работает в поле. Этот картофелеуборочный комбайн предназначен для выкапывания картофеля и сладкого картофеля, частичного отделения клубней от почвы и укладки клубней на поверхность поля для их дальнейшего сбора.Также есть партии других размеров. 1) Многолетний опыт производства в области общего оборудования. Функции. Его делают для выкапывания одного ряда картофеля или других корнеплодов. Эта сельскохозяйственная техника Картофелекопатель Малый картофелеуборочный комбайн комплектуется четырехколесным трактором мощностью 20-120 л.с. с приводом от заднего ВОМ. Сентябрь. Был спроектирован и построен картофелекопатель с элеватором, который может копать картофель с помощью малой картофелекопалки. уберите урожай картофеля с поля. Как насчет гарантии 9 Один год гарантии при доставке товара в пункт назначения.51 дюйм длиной. Найдите идеального фермера на стоковой фотографии трактора, собирающего картофель. Рабочие собирают картофель в корзины на острове Преск. Различные модели и версии. Мы производим навесные на трактор двухрядный картофелекопатель и элеватор. Выкапывание картофеля с помощью старинного картофелекопателя: это Изначально это устройство было извлечено компанией «Фотография» Этот картофелеуборочный комбайн предназначен для выемки картофеля / сладкого картофеля, частичного отделения клубней от почвы и укладки клубней на поверхность поля для их дальнейшего сбора.Фото про Копка картошки трактором, вид сверху. Также важно рассчитать свои силы и предоставить себе подходящий инструмент для обработки насаждения. Копаем картофель в штате Мэн с помощью гусеничного трактора Cletrac. Картофелекопалка с боковой разгрузкой для установки на тракторы с трехточечной навеской и механизмом отбора мощности (ВОМ). Картофель, виноградные лозы и грязь попадали на широкую цепную ленту, которая стряхивала грязь и осаждала картофель… 22 июля 2013 г. - Этот значок был обнаружен компанией EverythingAttachment.Сегодня был первый день, когда мы использовали наш новый картофелекопатель - орудие, которое соединяется с 3 точками позади трактора с бороздой, которая роет землю прямо под окучниками. Это может показаться не таким уж большим делом, но я уверяю ты это…

Меню Полынь Ориона, Преступление и наказание частной практики, Классический Marvel Forever Pdf, Hearts Of Iron IV Cadet Edition Vs Colonel Edition, Etoro не может внести средства, Madrid Open 2021, женщины, Наружное штанговое оборудование, Баскетбольная площадка Вашингтон-Парк Бруклин, Шринки Динкс Walmart, Даты испытаний чая 2021 Грузия,

Картофель с приводом от лошади, часть 2 - Дневник мелкого фермера

Культиватор с дисковыми окучниками.

Fjordworks: Картофель на лошадях, часть вторая

Стивеном Лесли при технической помощи Керри Гоуолт, оба из Cedar Mountain Farm в совместном жилом доме Cobb Hill в Хартленде, штат Вирджиния.

Введение

На нашей ферме все культуры в нашем огороде площадью 4 акра высаживаются и выращиваются на равнине (без грядки или гребня). Такой упрощенный подход позволяет нам выращивать зерновые культуры с минимальными изменениями, необходимыми для установки навесного оборудования на культиваторе.Такая оптимизация важна, потому что мы являемся диверсифицированной фермой, управляющей интенсивно пасущимися молочными коровами и обширными сенокосными угодьями, поэтому кадровый резерв иногда может быть очень мал. У нас есть второй культиватор, предназначенный для окучивания кукурузы, лука-порея и картофеля. Каждый год мы передаем картофелю участок площадью 1/4 акра (в этом году 18 рядов на участке размером примерно 60 x 180 футов). В прошлом мы обнаружили, что картофельная секция такого размера может быть очень эффективно окучена окучником, запряженным одной лошадью (также известный как средний плуг или картофельный плуг).Совсем недавно мы перешли на использование дисковых окучников на культиваторе. Преимущество такой настройки состоит в том, что насадки можно устанавливать на более широкое расстояние для второго и даже третьего окучивания. Наш картофель высаживается с междурядьями в 36 дюймов, чтобы разместить картофелекопалку, запряженную лошадьми. Культиватор, который мы используем для окучивания картофеля, оснащен колесной базой 48 дюймов, что дает нам достаточную зону комфорта для работы, позволяя оставить поля в 24 дюйма с каждой стороны ряда картофеля, на котором можно установить группы культиватор с дисками, лопатками и уборщиками.В конце первой части мы закончили первое дисковое окучивание с помощью культиватора. Затем последовали еще два последовательных подъема с интервалом в 7-10 дней. Для 2-го и 3-го окучивания мы переместили стойки дисковых окучников из переднего и крайнего внутреннего положения на ряды в более дальнее заднее среднее положение (от 24 дюймов до 32 дюймов), чтобы приспособиться к растущей листве и убедиться, что диски были не врезаться в корневую зону.

Дисковые окучники на картофельном грядке на ферме Орчард-Хилл - фото любезно предоставлено Кеном Лэйнгом

Примерно через неделю после окончательного окучивания в корыте между рядами проросли цветы.Мы подумали, что верховой культиватор может быть слишком агрессивным и снимать склоны холмов, поэтому мы прошли через участок, установив одиночную прогулку за культиватором на самую узкую ширину (около 15 дюймов). Этот инструмент отлично справился с обработкой желоба, не нарушая холмы и не «обрезая» корневую зону побегов. На данный момент мы сделали все возможное, чтобы создать оптимальные условия для выращивания картофеля. Теперь успех нашего урожая зависел от превратностей погоды.

Инструмент Энн Сири «Все в одном», используемый для окучивания картофеля - фото любезно предоставлено Уолтом Бернардом

Вода

Примечательно то, что даже такой концентрированный по питательной ценности основной продукт питания, как картофель, примерно на 90% состоит из воды. Как и большинство овощных культур, картофель требует около 1 дюйма дождя (или дополнительного орошения) в неделю для поддержания оптимального роста. В идеале эта вода будет применяться постепенно, а не в виде одного (потенциально разрушающего почву) взрыва, как при грозовом ливне со скоростью 1 дюйм в час.Из-за наших ограниченных возможностей орошения мы изо всех сил пытаемся правильно поливать наш огород в засушливый год. Так было в этом сезоне, к середине июля мы были в агонии из-за мини-засухи с перспективами хорошей второй обрезки сена, начало казаться тусклым, пастбища выглядели выжженными, а овощные культуры хромали вместе с едва достаточной влажностью почвы. (за исключением наших 1/2 акра тыкв и ночных оттенков на пластике с капельницей, которые любили всю жару и солнечный свет).

Установка культиватора с культиватором Lely для слепого выращивания - фото любезно предоставлено Уолтом Бернардом

В цикле роста картофеля наиболее критическая точка для обеспечения адекватного полива наступает вскоре после цветения растений, потому что именно на этом стыке они начинают вкладывать свою энергию в развитие клубней.В этом сезоне нам посчастливилось поймать ровно столько периодических дождевых дождей, сколько усилить наш полив и подать достаточное количество воды к почвам (в отличие от многих фермеров, которые пострадали в условиях сильной засухи). В другие засушливые годы мы ввели капельное орошение после окончательной обработки. У нас нет строки для каждой строки, вместо этого мы вручную поднимаем строки с одной строки на другую. Самым большим фактором, повлиявшим на урожайность картофеля в этом году, были более высокие, чем «нормальные», температуры с самого начала сезона и в течение всего лета.

Картофелекопалка

Старый инструмент, который до сих пор широко используется для выкапывания картофеля на многих современных небольших фермах, приводимых в движение лошадьми, - это инструмент среднего размера, который может тянуть бригада. Многие фермерские музеи имеют прекрасные примеры таких инструментов для выкапывания почв, в которых двухсторонний лемех движется за колесом ограничителя глубины и сопровождается длинными зубьями для захвата поднятых почв и укладки их на поверхность, свободную от грязи. Эти типы орудий труда для выкапывания картофеля были первой крупной инновацией в области уборки картофеля с помощью лошади в середине XIX века.До землекопа, запряженного лошадьми, ограничение на количество картофеля, которое фермер мог посадить, заключалось в том, сколько фермерская бригада могла выкопать вручную. Базовая конструкция этих ранних экскаваторов работает настолько хорошо, что новые модели экскаваторов этого типа снова производятся современными поставщиками конного оборудования. Как обсуждалось в Части 1, помимо версии для ходьбы сзади, в настоящее время часто можно увидеть на тележке с инструментальной тележкой, предназначенной для буксировки двух лошадей и для преодоления ряда препятствий.

Следующим крупным нововведением в области уборки картофеля стал двухколесный однорядный картофелекопатель. Экскаватор Hoover был прототипом, который отличался большим передним отвалом, закрепленным между двумя тяжелыми железными колесами с шипами, с сиденьем водителя, установленным над осью. Картофель поднимается ножом, а затем перемещается на элеватор с приводной от земли цепной перемычкой, состоящей из прямых стальных стержней, соединенных вместе с зазорами, чтобы позволить вытряхнуть почву, мелкие камни и мусор, чтобы они упали обратно на поле (более крупные камни обычно откладываются в сторону или переносятся по элеватору вместе с урожаем).Затем картофель укладывается в узкий ряд за копателем для облегчения сбора вручную. Картофелекопалки такого типа стали очень популярными и выпускались тысячами. Иссак Гувер был фермером из Огайо, который специализировался на выращивании картофеля. Он стал одним из крупнейших производителей картофеля в своем округе, но обнаружил, что крупномасштабная выкапывание почв вручную является препятствием для получения прибыли. Он также был человеком с изобретательным умом и полагал, что должен быть способ использовать силу его рабочих лошадей, чтобы вытащить урожай из земли.Он разработал свой первый прототип экскаватора-элеватора в 1885 году. Экскаватор был разработан для того, чтобы его тянула бригада (для больших площадей или на тяжелых почвах нередко было использовать третью лошадь), и он мог собирать до 500 бушелей с 8 акров земли. один день. Его соседи сразу же оценили полезность машины, и в следующем году вместе со своим зятем он основал компанию Hoover & Prout Co. для производства и продвижения нового экскаватора. К 1915 году в компании работало около 100 человек, а годовой объем производства составлял 5000 машин.На заре эпохи тракторов компания Hoover выпустила экскаватор с подвеской двигателя, чтобы облегчить нагрузку на лошадей. Компания была выкуплена компанией John Deere в 1926 году (Deere была единственным дистрибьютором землеройных машин с 1914 года), которая начала производство собственной линейки экскаваторов на базе Hoover. Эти экскаваторы имели дополнительную насадку, которая отделяла картофель от лозы. Пригодные к эксплуатации образцы этих экскаваторов до сих пор используются на многих небольших фермах по всей стране и, как правило, продаются.

Однорядный картофелекопатель с наземным приводом просуществовал вплоть до середины 20 века, после чего компания John Deere выпустила версию с приводом от вала отбора мощности. В последующие годы были разработаны тракторные и самоходные вертушечные комбайны, которые укладывали чистый картофель на прицеп или упаковочную платформу. Для небольших хозяйств все еще производятся новые линейки однорядных картофелекопателей элеваторного типа, которые иногда используются на фермах с приводом от лошади, но они работают от ВОМ, и поэтому для работы требуется моторизованная передняя тележка.

Мы заплатили 50 долларов за наш однорядный картофелекопатель Hoover и вложили еще 125 долларов в восстановление (в основном для замены отсутствующих или изношенных участков приводной цепи). Как и многие другие образцы старинного оборудования, запряженного лошадьми, который, вероятно, можно встретить, наш картофелекопатель был модернизирован, чтобы его можно было тянуть за трактором. К сожалению, было очевидно, что машина продолжала использоваться даже после того, как одна из цепей ходового привода вышла из строя. Это привело к тому, что крутящий момент был брошен на всю раму и треснул картер моста на стороне без приводной цепи.Несмотря на эти недостатки, с помощью нашего соседа, Бада, мы смогли отремонтировать экскаватор в достаточной степени, чтобы он выполнил замечательную работу по выкапыванию окорочков и оставлению их на поверхности аккуратной линией, готовой к подъему. . Для нас, привыкших выкапывать весь наш картофель из земли с помощью лопат, работа этого почти заброшенного антиквариата казалась не чем иным, как новой сельскохозяйственной революцией.

Бад живет через дорогу от фермы, и, будучи бывшим фермером и вышедшим на пенсию механиком-дизелем, который работал на сельскохозяйственной технике, он не может удержаться от того, чтобы на утренней прогулке взглянуть на его соседей по ферме. вплоть до.Если в моей мастерской не ведутся реставрационные или ремонтные работы, Бад немного разочаровывается. Он помог нам справиться с бесчисленными заторами оборудования и никогда не хочет ничего для своего времени (хотя при предложении он возьмет мешок сладкой кукурузы или половину кусочка картофеля). Единственная плата, необходимая для экспертной помощи Бада по машинному оборудованию, - это готовность слушать его рассказы во время работы, и это бесплатно, поскольку они всегда поучительны и занимательны. Примерно в тот момент, когда его отец (который держал лошадей на этом месте еще долго после того, как все соседи продали их на тракторы) пришел с поля с командой, ведущей телегу, груженную сыпучим сеном, как раз в тот момент, когда посетители въезжали на ферму. из города.Папа Бада спрыгнул с повозки и вошел с гостями внутрь, чтобы выпить прохладительного напитка и обменяться новостями. Все они сидели в гостиной, когда в небе треснула молния и пошел дождь. Его отец выбежал, чтобы забрать повозку в сарай, но обнаружил, что команда и повозка исчезли. Раздвижные двери большого сарая были закрыты. Он искал этих лошадей повсюду, кроме того небольшого сарая в переулке, в который приходится загонять груз, потому что подъезд был очень крутым, а расстояние до центрального переулка составляло несколько дюймов с каждой стороны (он всегда гордился его собственное умение поддерживать команду с груженым фургоном в этом узком месте - никто на ферме даже не хотел его пробовать).Исчерпав все другие возможности, он побежал по переулку к небольшому сараю и обнаружил, что команда и фургон благополучно попали в сарай, ожидая шторма.

Элеватор на переднюю тележку для буксировки картофелекопалки.

После освобождения всех замерзших деталей и замены сломанных и отсутствующих приводных цепей следующей проблемой, с которой мы столкнулись, было то, как вытащить экскаватор. Эти экскаваторы изначально были оснащены грузовиком, который обеспечивал стабильную точку сцепки для команды, а также устанавливал экскаватор на правильную высоту, с которой можно было использовать рычаг ограничителя глубины спереди для режима транспортировки и для настройки глубины для отвала экскаватора. .У нас есть друг-коневод, у которого есть экскаватор с оригинальным грузовиком. Грузовик имеет форму песочных часов из прочной стали, установленной на боку - такая форма позволяет колесу грузовика катиться по рядам окученного картофеля с наименьшим сопротивлением. Это редкая и удачная находка - обнаружить экскаватор, у которого все еще есть навесное оборудование для грузовика, поскольку большинство из них было отправлено на свалку после того, как экскаватор был адаптирован для буксировки за трактором. Столкнувшись с аналогичной дилеммой с нашей дисковой бороной на конной тяге, мы решили попробовать то же решение - тянуть орудие за передней тележкой.Проблема заключалась в том, что дышло на нашей передней тележке было установлено слишком низко для транспортировки экскаватора, лезвие могло царапаться о землю. Мы решили попробовать изготовить приподнятую сцепку над существующей. Когда вы какое-то время находитесь на одном и том же месте, вы склонны накапливать небольшие груды сокровищ, странное оборудование и куски металлолома, которые вы храните только потому, что «они могут когда-нибудь пригодиться». И хотя для некоторых такие тайники могут показаться хламом, именно в таких случаях, как этот, что-то, о чем вы даже не догадывались, почему хранил, оказывается именно тем, что вам нужно.

Картофелекопалка прицеплена к передней тележке.

Изготовленная нами приподнятая навеска состоит из тягово-сцепного устройства трактора (того типа, который используется в качестве проставки на трехточечной навеске), двух отрезков стальной трубы, обрезанных до нужного размера (6 дюймов), и двух стальных болтов для продевания через трубу, чтобы удерживать дышло на месте, и небольшой отрезок цепи, чтобы прикрепить дышло к тележке (см. прилагаемую фотографию). Используя вилку для сцепления экскаватора с этим приподнятым дышлом, мы теперь можем безопасно транспортировать экскаватор в поле.Высота навески также идеально подходила для установки рычага глубиномера.

Чтобы использовать картофелекопалку, нам пришлось увеличить междурядье с 32 до 36 дюймов. Причина более широкого междурядья заключается в том, чтобы приспособить экскаватор с колесной базой 44 дюйма. Если бы мы пошли с нашим обычным расстоянием в 32 дюйма, колеса экскаватора с фланцами измельчали ​​бы картофель в рядах рядом с копаемым. Картофелекопалка лучше всего работает на рыхлой рыхлой почве (хотя и хорошо обрабатывает каменистую почву).Перед посадкой картофеля почву необходимо глубоко обработать, чтобы обеспечить высокие урожаи. Острие подъемного отвала экскаватора будет двигаться по земле с меньшим сопротивлением тяге, если вы немного заточите его с помощью ручной шлифовальной машины. Вы не хотите переусердствовать и создать лезвие, похожее на нож, просто слегка заточите его, чтобы удалить тупость, которая является результатом тех многих лет работы, которые видел старый экскаватор.

Перед тем, как вывести экскаватор на переднюю тележку с лошадьми, мы опробовали его на тракторе.В этом случае, чтобы закрепить экскаватор, я использовал ту же тягу на трехточечной навеске, которую мы использовали для изготовления приподнятой навески на тележке. Мы провели пробный ряд и обнаружили, что экскаватор работает достаточно хорошо, но картофель не выходит чисто сзади, а как бы снова закапывается позади экскаватора, его легче найти, чем копать вручную, но не совсем то, что мы ожидали. Но тестовый запуск действительно вселил в нас уверенность в том, что мы можем безопасно опробовать орудие на телеге с лошадьми. К нашему большому удивлению, экскаватор работал намного лучше при живой лошади; почти весь картофель был оставлен на поверхности чисто для облегчения сбора.Разница была в скорости. Когда я ездил на тракторе (27,5 л.с. Kubota), я переключал его на пониженную передачу. Лошади фьорда не могли справиться с этим натяжением в их версии «бабушкиного снаряжения», им приходилось выдерживать его на быстрой прогулке, но машина работала намного лучше на этой скорости (вероятно, около 3 миль в час).

На каждом колесе экскаватора есть по две шпонки, которые поворачиваются так, чтобы зацепиться за стопоры, чтобы колеса включили передачу. Я счел полезным, чтобы помощник повернул эти ключи вместо меня, вместо того, чтобы садиться и выходить из тележки.Как только мы начали копать, мы обнаружили, что имеет смысл держать колеса включенными до тех пор, пока мы не закончим, и только вынули их из строя, чтобы транспортировать экскаватор обратно в сарай для оборудования. Первоначально машина была установлена ​​с сиденьем на поперечной распорке, расположенной более или менее над осью. За несколько дней до того, как были установлены стандарты OSHA (Управление по безопасности и гигиене труда), производители создали сельскохозяйственные орудия, в которых возницы располагались и балансировали во множестве громоздких мест и в непосредственной близости от движущихся частей.Я лично знаю высококвалифицированных погонщиков и исключительных лошадей, которые до сих пор используют эти орудия в соответствии со схемой, но, со своей стороны, я был счастлив сидеть на сиденье передней тележки, пока экскаватор делал свое дело.

Когда я сказал своему другу (который всю свою жизнь работал на лошадях), что я использовал один из этих экскаваторов с нашими фьордскими лошадьми, он скептически приподнял бровь, и не зря, так как копатель картофеля - трудная задача. В большинстве ситуаций вам, вероятно, потребуется тяжелая упряжка лошадей или три упряжных пони, чтобы справиться с этим.Здесь нам это сойдет с рук, потому что у нас такая легкая супесь. Тем не менее, к тому времени, когда они достигают конца ряда, фьорды зарываются, как пони на ярмарке графства, чтобы заставить эту машину работать. Мой сосед Бад был достаточно впечатлен, чтобы заметить, что «эти маленькие лошадки кое-что мне показали». Кроме того, мы разработали стратегию копания только четырех 180-футовых рядов за раз. Это имело смысл по нескольким причинам. Во-первых, для того, чтобы копать последовательные ряды, вам необходимо иметь достаточное количество сельскохозяйственных рабочих, собирающих картофель позади экскаватора, чтобы расчистить путь, иначе, когда вы переходите от одного ряда к другому, колеса экскаватора с фланцами будут измельчать часть выкопанного картофеля. .Во-вторых, копать каждый второй ряд и только четыре ряда за раз было «выполнимым» для нашей маленькой команды (примерно 14 рук и 900 фунтов) и не испортило их на машине. В-третьих, даже когда экскаватор выкопает их, одному человеку по-прежнему требуется около 20-30 минут, чтобы собрать 180-футовый ряд в ящики, поэтому четырех рядов было достаточно, чтобы занять нашу рабочую силу в напряженный день сбора урожая, оставляя время для сбора урожая. на уборку других культур для нашего CSA. В итоге мы вытащили землекоп в четырех разных случаях, чтобы выкопать четыре ряда за раз, и к первой неделе сентября вытащили весь картофель из земли (первый ряд ранних красных норландцев был выкопан вручную, как и последний ряд. пурпурных перуанцев - большая часть нашего урожая состояла из восково-желтой Каролы и стандартного белого Кеннебека).

Раньше мы сталкивались с необъятным выкапыванием картофеля вручную, делая это постепенно. Вскоре после 4 июля мы начнем копать новый красный картофель для наших членов CSA и других рынков. С этого момента картофель будет выкапывать каждую неделю как часть регулярного сбора урожая. Даже в этом случае у нас всегда было несколько рядов, ожидающих, чтобы их выкопали сразу в конце сезона. Что еще хуже, после того, как виноградные лозы снова умрут, сорняки возьмут верх, а оставшиеся побеги будут потеряны в джунглях, заросших свиными травами и ягненками.Не раз мне приходилось прибегать к кустарнику, вычищающему сорняки, прежде чем мы могли забраться внутрь и начать копать. С другой стороны, у нас также не было холодильника, поэтому казалось, что пока не возникнет опасность замерзания земли, картофель будет оставаться в земле, а также где угодно (кроме одного исключительно засушливого года, когда клубни начали обезвоживаться в почве. и рыть пришлось сразу). Пару лет назад мы приобрели холодильный агрегат CoolBot (1) и установили его в изолированной холодильной камере, построенной в сарае.CoolBot - это запатентованное изобретение, которое адаптирует стандартный кондиционер для работы в качестве компрессора холодильника. Теперь мы можем хранить продукцию при температуре 40-44 градусов круглый год. Это позволило нам выкопать картофель, когда он был готов (когда кожица больше не соскользнет), вместо того, чтобы ждать, пока погода станет достаточно прохладной, чтобы позволить нам хранить его в корневом погребе.

Без сомнения, мы продолжим экспериментировать и оптимизировать производство картофеля, но в этом году мы почувствовали удовлетворение, сделав несколько изменений, которые позволили нам заменить интенсивную человеческую энергию живой лошадиной силой.Фактически, бороздить, боронить, культивировать, окучивать и выкапывать наш картофель с помощью орудий, запряженных лошадьми, единственная ручная работа, которая требовалась, заключалась в том, чтобы засеять семена вместе с учениками и собрать выкопанные побеги во время сбора урожая. Такие маленькие успехи в фермерской жизни могут стать источником глубокой радости, уходящей корнями в душу фермера, и побудить нас мечтать о других возможностях…

Изготовление картофелекопалки для мотоблока своими руками. Картофелекопатель самодельный для мотоблока

Сысоев Кирилл

Черствые руки не знают скуки!

Содержимое

Профессиональное оборудование для выкопки картофеля стоит внушительных денег.Однако процесс сбора урожая очень утомителен, поэтому фермерам приходится идти на хитрости, чтобы облегчить себе работу. Изготавливают самодельные картофелекопалки для трактора или мотоблока.

Разновидности и принцип работы картофелекопалки

Все типы устройств работают по одному принципу: плуг определенной конструкции вспахивает землю, а насадки вытягивают клубни на поверхность почвы. После этого рабочие вручную собирают урожай. Промышленные устройства делятся на следующие типы:

  • Картофелекопалка элеваторная.Оборудован лемехами для выкапывания двух рядов картофеля и тремя элеваторами для рыхления и просеивания почвы. Часть земли проходит через вибрирующую решетку, а на поверхности остаются отобранные вручную клубни, ботва, примеси.
  • Ревущий картофелекопатель. Конструкция практически такая же, как и у предыдущего типа, только вместо барных элеваторов работают двуситовые грохоты.
  • Картофелекопалка метательная. Однорядная металлическая приставка оснащена лемехом и вращающимся ротором.Он подбирает выкопанный ряд и рассыпает землю и картофель по полю.

Картофелекопалка своими руками несколько отличается от профессиональной техники и существенно уступает ей по производительности, но облегчает работу фермеров. Самый простой экскаватор для мотоблока - пассивного типа (ланцет). Это модернизированная вогнутая лопата с длинными стержнями. Фермеру нужно установить картофелекопалку под правильным углом и начать движение.

Конструкция погружается в землю на 5-10 см ниже уровня зарослей клубней и поднимает их на поверхность. Пассивная картофелекопалка к мотоблоку своими руками также обеспечивает рыхление участка. Сбор урожая требует больше физических усилий, чем активный сбор урожая. Однако такие неудобства компенсируются простотой и дешевизной изготовления.

Картофелекопалка вибрационная

Это навесное оборудование часто используется с мотоблоками Нева.Картофелекопалка с ревом своими руками крепится к машине с помощью муфты в сборе. В отличие от других самодельных картофелекопателей эта практически не повреждает клубни, извлекает практически весь урожай, ничего не оставляя в земле. Этот вид адаптации оптимален для легких и средних почв.

Как сделать картофелекопалку своими руками

Чтобы сделать самодельные картофелекопалки и картофелесажалки, вам понадобятся материалы и инструменты. Также важно определиться, для какого вида транспорта вы создадите помощника - мотоблок, микротрактор (МТЗ-80, МТЗ-82, Т-25 и др.). Внимательно изучите чертежи, так вам будет понятнее, как сконструировать картофелекопалку. Из инструментов вам понадобится сварочный аппарат, молоток, кувалда, храповые головки или гаечные ключи, дрель, сверла по металлу, ножницы или пила по металлу.

Самодельная картофелекопалка для мотоблока

Для пассивного снаряжения потребуются следующие материалы:

  • Листовой металл для лемеха из прочной стали. Толщина - 3-5 миллиметров.
  • Арматура диаметром 8-10 мм.Из него будет сделана экранирующая сетка.
  • Полоса стальная, швеллер толщиной 10 мм. Элемент нужен для подвесного устройства.
  • Уголок 30 мм.

Картофелекопалка для мотоблока должна быть изготовлена ​​в следующем виде:

  1. Ознакомьтесь с чертежами.
  2. Изготовить лемех культиватора типа «ласточкин хвост». Два варианта действия:
    • Можно согнуть целый лист железа по прямой. Разогрейте металл газовой горелкой; для большей жесткости выковать рабочую кромку.Когда деталь приобретет окончательную форму, закалите ее.
    • Используйте старые дисковые пилы. Вырезать болгаркой два сектора, соединить их под углом с помощью сварочного аппарата, закалить. Такая деталь прослужит дольше и сохранит резкость.
  3. Приварите стержни сзади. После этой манипуляции часть металла может просесть, что никак не отразится на жесткости рабочей поверхности.
  4. Используйте классический держатель плуга в качестве подставки для картофелекопалки. В противном случае используйте стальную полосу.
  5. Сделайте подвеску из швеллера. Предусмотрена возможность регулировки угла атаки и глубины пикирования.

Картофелекопалка своими руками для минитрактора

Изготовить такое устройство даже по детальным чертежам и алгоритму намного сложнее, чем в предыдущем варианте. Как сделать более совершенную картофелекопалку своими руками? Материалы:

  • Уголки 63х40 мм. Нужен для изготовления металлического каркаса.
  • Железный швеллер (# 8) или трубы длиной около 130 см.
  • Листовой металл для стен и лемехов (толщиной от 7 мм).
  • Фитинги диаметром 10 мм.
  • Цепь для передачи вращательных движений.
  • Металлические стеллажи различных размеров.
  • Колеса из металла или резины.
  • Болты крепления вала (размер 10).
  • Оборудование.
  1. Сварить каркас из швеллера / трубы и металлических уголков. Длина изделия примерно 120 см.
  2. Сойдите с рамы и присоедините другой канал или трубу для установки регулирующих элементов.
  3. Начиная с края рамы приварите металлические стойки в вертикальном положении. Сначала будет подставка длиной 50 см, затем 40 и 30 см. Расстояние между ними - 10 см.
  4. Приварите основу для стержней - решетку к стойкам.
  5. С остатками швеллера соединить металлические стойки между собой. Они должны образовать треугольник.
  6. Приварите металлический лист (шириной 30 см) к одному из треугольников. Когда деталь остынет, согните ее кувалдой, зафиксируйте у треугольника №2.
  7. Сделайте лемех из двух острых металлических пластин, старого плуга или трубы (20 см), заостренной и изогнутой как плуг. Прикрепите лемех к элеватору болтами.
  8. Со стороны металлического слоя приварите арматуру к основанию на расстоянии 4-4,5 см. Вторая сторона должна свободно ходить. Чтобы клубни не выпадали, по бокам стержней прикрепите толстый металлический лист.
  9. Поместите валы на получившийся лифт. Когда колеса двигаются, они входят в зацепление с сеткой.
  10. Прикрепите редуктор к штоку с помощью подшипников.
  11. Своими руками собрать роликовые цепи, штангу, металлические диски и колеса - опорно-транспортную единицу картофелекопалки.

Работа в поле - не самая легкая работа. И владельцы собственных сайтов прекрасно это понимают. Поэтому они стремятся максимально облегчить эту работу за счет использования технологий. Такой процесс, как копание картофеля, очень сложно выполнить вручную.На помощь приходит картофелекопалка ревущего типа, собранная вручную. Поможет максимально упростить задачу, отделив клубни от почвы.

What is

Выкопать клубни картофеля и отделить их от земли поможет картофелекопалка ревущего типа, собранная или купленная в магазине своими руками. Первый вариант предпочтительнее для многих садоводов. Связано это в первую очередь с экономией средств на его строительство.

Такое устройство отличается высокой производительностью.Основными элементами являются привод, лемех и ствол. Принцип работы прост. Ножи режут почву, которая вместе с корнями поднимается на вибростол. Из-за вибрации почва просыпается обратно сквозь трещины. Картофель большой, поэтому не проходит через щель. Корнеплоды падают с обратной стороны на поверхность земли. Осталось только собрать их в корзину.

Размеры грохотного картофелекопателя позволяют выкапывать клубни с одного ряда.Устройство имеет длину около 70 см и ширину чуть более 40 см; точные размеры можно увидеть на чертеже, представленном на картинке ниже.

Особенности устройства

Картофелекопалка ревущего типа своими руками может работать в связке с большим количеством самых распространенных мотоблоков, например «Нева». Важно правильно выбрать и изготовить муфту в сборе.

Отличие экскаватора этого типа в том, что почти все клубни извлекаются из земли.Количество, оставшееся в почве, минимально. При этом клубни не повреждаются (не срезаются), так как все части круглые.

Картофелекопалка подходит для работы на легких и средних почвах. Это может быть не только приусадебный участок, но и поле.

Устройство картофелекопалки

Самодельная картофелекопалка грохотного типа состоит из следующих основных элементов:

  • Рама. Это элемент, на который устанавливаются все остальные детали.
  • Решетка из металлических стержней.Во время работы он вибрирует, отбрасывая почву.
  • Вал, приводящий в движение решетку.
  • Транспортный узел, благодаря которому устройство может двигаться. В него входят диски, звездочки, цепи, стержни и другие предметы.

Это основные элементы для правильной работы, которые могут потребовать других мелких деталей.

Необходимые материалы и инструмент

Для изготовления экскаватора помимо теоретических знаний необходимо подготовить материалы, из которых будет собираться устройство.К ним относятся:

  • Металлический швеллер (достаточно 8-10 мм).
  • Арматура (прутки металлические 10 мм).

Картофелекопалку ревущую своими руками невозможно собрать без специальных инструментов и приспособлений. Из инструментов вам понадобится болгарка, дрель, сварочный аппарат и некоторые другие мелочи (гаечные ключи, молоток, рулетка и так далее).

Сборка конструкции

Картофелекопалка ревущего типа своими руками собирается в определенной последовательности.Для этого нужно пройти несколько этапов.

Первый - изготовление каркаса. Для этого металлический уголок распиливается на 4 части. Два из них должны быть длиной 120 см, а два других - 80 см. С помощью сварочного аппарата из кусков подготавливается прямоугольная основа.

Далее прикрепляются перемычки, на которые будут установлены вертикальные стержни для управления аппаратурой. Перемычки следует прикреплять на четверть длины основания каркаса. Вал колеса установлен с другой стороны рамы.Светильник состоит из двух трубок длиной 15 см и шириной 3 мм.

После этого устанавливаются вертикальные стойки. Для этого делаются два квадрата. Их крепят на расстоянии примерно полсантиметра от края каркаса со стороны перемычек. Следующий столб длиной 4 см устанавливается на расстоянии 20 см. Отойдя еще на 40 см, прикрепляют столбы длиной 30 см, столбики соединяют между собой металлической пластиной.

Второй этап - изготовление раля.Для этого отрезается металлический прямоугольник 40х40 см, проделываются отверстия для крепления к стойкам. С обратной стороны прикрепляется такой же лист железа. После этого к первому элементу приваривается лист размером 70х70 см. С помощью кувалды он сгибается в форму конуса.

Следующий этап - изготовление сетки. Для этого к готовой рейке крепятся стержни. Их длина должна быть немного больше длины каркаса.

На последнем этапе крепятся колеса и тяги управления.На этом картофелекопалка гремучая готова. Ее можно привлекать к работе. Благодаря этому приспособлению тяжелая работа по выкапыванию корней станет максимально легкой.

Картофелекопалка для мотоблока "Нева"

Для жителей сельской местности осенняя уборка картофеля остается трудоемкой задачей. Конечно, сегодня мало кто выполняет такую ​​работу вручную, используя лопату. Многие покупают для этого различные механические приспособления, а некоторые, так называемые «Кулибины», своими руками делают различные приспособления, чтобы избавить себя и своих близких от тяжелого труда.Особым спросом у сельских тружеников пользуется картофелекопалка, которая функционирует с помощью мотоблока любой модификации, будь то любимая модель «Нева» или устройство другого производителя. Здесь главное иметь четкое представление о том, что такое самодельная картофелекопалка, и уметь создавать чертежи по необходимым расчетам.

Конструктивные особенности и типы

Стоит сразу напомнить, что это механическое устройство, как видно на фото, цепляется за мотоблок для выполнения своей работы.Такой землекоп ручной работы, как показано на видео, способен обрабатывать земельный участок не только возле дома, но и в поле.

Основное назначение картофелекопалки - отделить клубни картофеля от почвы и разложить их на земельном участке. Такой агрегат прост в эксплуатации и имеет простую конструкцию. Поэтому соорудить его своими руками обычно не составляет труда. Самое главное, что этот навесной механизм подходит для любой модели мотоблока, будь то всем известная «Нева» или другая модификация.

Многие читатели скажут, что такую ​​картофелекопалку можно купить в торговой точке по продаже сельхозтехники и приспособлений и зачем делать это самому. Это утверждение верно, но не полностью. Любой опытный садовод скажет, что экскаватор, сконструированный в домашней мастерской, будет более практичным, так как он будет рассчитан на уже известные характеристики почвы, а также будет сделан конкретным человеком. Здесь также стоит добавить цену. Самодельное устройство обойдется намного дешевле, чем покупка его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки, необходимо помнить, что она приспособлена для работы на почвах со средней и низкой плотностью. Для изготовления агрегатов, приспособленных для работы на тяжелых грунтах, необходимо иметь глубокие знания физики и механики.

Картофелекопалка виброкопалка


Картофелекопалка ланцетная
Картофелекопалка Transporter

Картофелекопалка, приспособленная к мотоблоку, как показано на фото, бывает следующих типов:

  • Грохочущий или вибрационный механизм - состоит в основном из лемеха и вибросита... Принцип работы картофелекопалки, работающей с мотоблоком, прост. Почва вместе с картофелем подтачивается лемехом. Затем неподвижная решетка транспортера оставляет клубни на своей поверхности, а почва стряхивается, как через сито, обратно. Такая модель эффективна в работе, но достаточно сложна в изготовлении.
  • Конвейерная установка для выкапывания картофеля - может работать свободно, например, на базе такого мотоблока, как «Нева».Конструктивно конвейерный экскаватор состоит из лемеха и движущегося конвейера, который имеет специальное крюковое устройство для удержания клубней на платформе и очистки почвы. Конвейерная конструкция для выкапывания картофеля более практична, чем картофелекопалка вибрационного типа. Но на почвах с небольшой плотностью применять данный вид устройства нецелесообразно.
  • Стрелочный тип - по конструкции это простейший механизм, который легко адаптируется к любой модели минитрактора, например, такой как «Нева».Он не содержит подвижных частей. Как показано на видео, почва с клубнями подрезается ножом. Далее срез попадает на поверхность специальных стержней, куда насыпают землю, а чистые плоды ложатся поверх почвы. Этот экскаватор эффективен на земле с низкой плотностью, где нецелесообразно использовать другие типы устройств.

Прежде чем приступить к проектированию такого устройства, в первую очередь необходимо точно определить плотность почвы, на которой он будет использоваться.Стоит помнить, что там, где идеально подходит конвейерная конструкция со стрельчатым видом, работать будет сложно.

Чертежи самодельных и заводских картофелекопалок

Для небольшой фермы, чтобы удобно собирать картошку, нужно сделать небольшой прибор. Он должен быть удобен при эксплуатации и легко подвешиваться на мотоблок.

Конструкция картофелекопалки: 1-сварная рама, 2 - нож, 3 - транспортер, 4 - шкив, 5 - шатун, 6 - шкив конической шестерни... 7 - ремень, 8 - стойка, 9 - переходник, 10 - опорное колесо, 11 - пружина натяжителя.

Для изготовления рассматриваемого устройства необходимо иметь:

  • Швеллер стальной.
  • Сошник отлит из высококачественного металлического сплава толщиной не менее 5 мм. Для его изготовления можно использовать пилу от циркуляционного станка.
  • Металлические уголки размером 40 и 63 мм.
  • Стальной стержень. Их требуется для изготовления устройства, как показано на фото, не менее 8 штук.

Для изготовления устройства для копания картофеля вибрационного типа необходимо, прежде всего, изготовить каркас. Он должен легко стыковаться, например, с минитрактором «Нева» или другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих компонентов:

  • Рамная конструкция.
  • Подвесные элементы.
  • Вертикальные регулировочные стержни.
  • Шасси.

Для проектирования такого агрегата необходимо произвести точные расчеты и создать на их основе чертежи.Без соблюдения этого правила процесс изготовления своими руками будет затруднен.

Этапы изготовления картофелекопалки ревущего типа

Как видно из видео, перед началом работы необходимо подготовить следующий инструмент:

  • угловая шлифовальная машина;
  • сварочный аппарат;
  • гравер или дрель.

Также для изготовления приспособления нужно подготовить болты и гайки.

  1. этап - изготовление каркаса. Для этого, как показано на фото, труба разрезается на четыре части.квадратная форма ... Две штуки должны быть по 1200 мм, а две по 800 мм. Размер трубы 40 * 40 мм. Подготовленные детали соединяются сваркой в ​​прямоугольник.
  2. этап - Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных стержней управления. Крепится этот элемент, примерно на четверть длины основания каркаса. На другом конце крепятся два элемента крепления колеса. Аналогичный элемент следует сделать из двух трубок диаметром 30 мм и длиной 150 мм.
  3. этап - установка вертикальных стоек. На стороне, где устанавливаются перемычки, на расстоянии 5 мм от края рамки вертикально монтируются два квадрата размером 30 * 30 мм и длиной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длиной 40 мм. Затем нужно отступить еще на 400 мм и закрепить стойки длиной 300 мм. Стойки соединяем между собой полосой 0,4 мм.
  4. этап - Изготовление раля. Сначала на металлическом листе 400 * 400 мм, имеющем толщину 0.3 мм, а внизу стоек подготовлены два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка прикреплена с другой стороны. Другой квадратный металлический лист 700 * 700 мм и толщиной 0,4 мм, его приваривают встык к первому элементу, а затем с помощью кувалды загибают в нужную коническую форму.
  5. этап - решетчатая конструкция. Для этого к готовому раллу снизу прикрепляется штанга диаметром 10 мм, а другой конец выступает за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Любому дачнику хочется максимально упростить свою работу на приусадебном участке. Механизированные агрегаты могут стать хорошими помощниками в решении этой проблемы. Сегодня в магазинах есть навесное оборудование для мотоблоков разного типа, но некоторые из них имеют простую конструкцию и могут быть изготовлены самостоятельно. Если домовладелец выращивает много картофеля, то есть смысл задуматься о создании картофелекопалки.

Типы и особенности конструкции

Картофелекопалка предназначена для отделения почвы от клубней с последующим их раскладыванием на земле.После этого урожай можно быстро собрать с минимальными усилиями. Поскольку конструкция этого агрегата достаточно проста, изготовить его будет довольно просто.

Самодельная картофелекопалка для мотоблока - агрегат практичный, а стоимость его по сравнению с фирменной техникой будет значительно ниже.

Наиболее популярные конструкции этого агрегата :

  1. Ланцет - состоит только из лемеха, который после погружения в землю извлекает клубни наружу.
  2. Вибрационная (грохоченная) - более сложная конструкция, в которой лемеха дополнена вибрационным устройством.
  3. Конвейер - уже из названия конструкции понятно, что он содержит механизм подачи клубней к устройству для очистки их от почвы.

В домашних условиях проще всего сделать своими руками картофелекопалку первых двух типов.

Инструкция по производству

Указательные инструменты можно использовать только на легких почвах. Вибрационное устройство сделать сложнее, но оно окажется более производительным.Для начала следует сделать своими руками чертежи картофелекопалки ревущего типа и нанести на них все необходимые размеры.

На другом конце рамы, снаружи рамы, прикреплены два отрезка трубы длиной 150 мм и диаметром 30 мм. Они должны располагаться в вертикальной плоскости и составлять основу колесной базы. Следующим шагом будет установка на каркас нескольких вертикальных стоек. Они устанавливаются с двух сторон и должны располагаться следующим образом:

  • первая пара находится на расстоянии 50 мм от переборки, ее длина составляет 500 мм;
  • две другие стойки длиной 400 мм крепятся с отступом 200 мм;
  • Последние пары устанавливаются на расстоянии 400 мм, а их длина составляет 300 мм.

Для изготовления стоек подойдет труба квадратного сечения 30х30 мм. После установки их необходимо соединить под углом 45 градусов с помощью металлической полосы толщиной не менее 0,4 мм.

В результате должна получиться треугольная форма.

Рало и доска скатная

Картофелекопалка для мотоблока своими руками должна иметь рабочие элементы. Ralo предназначен для выкапывания клубней из почвы и последующей их подкормки на скатную платформу.Деталь может быть изготовлена ​​из двух листов металла размером 400х400 мм и толщиной не менее 0,3 мм.

Выбор усилителя сигнала сотовой связи для дачи

В каждом листе необходимо просверлить отверстие для крепления к столбам. Также потребуется согнуть центральную часть пластины 30х70 мм в форме конуса, а затем приварить ее встык к боковым листам. Такая конструкция рал около обеспечивает быстрое проникновение орудия в почву.

Для изготовления скатной доски можно использовать от 8 до 10 штук арматуры, длина которой составляет 1,2 м. Один конец стержня приваривается к ралю, а второй выходит за границы агрегата и может относительно свободно перемещаться. Стержни расположены параллельно друг другу на расстоянии 40 см.

Для усиления конструкции к задней части рамы можно приварить швеллер длиной 300 мм. Именно к нему затем монтируются стержни скатной доски на уровне 2/3 их длины.

Во время движения агрегата свободные концы арматуры будут вибрировать, очищая клубни от почвы.

Колесная база

Приобретать колеса для самодельного агрегата вовсе не обязательно. Отличным выбором может стать готовая продукция от вышедшей из строя сельхозтехники. Однако при их выборе следует ориентироваться на особенности грунта :

  • металл отлично подходят для работы на твердом грунте, они утяжеляют всю конструкцию агрегата, тем самым повышая эффективность ралли;
  • простая резина может быть наиболее эффективной при обработке рыхлой сухой почвы;
  • резина с протектором позволит агрегату двигаться без скольжения по влажной почве.

Многие мастера предпочитают тракторные шины за их универсальность. Колеса можно закрепить на оси шпилькой.

Для тех, кто не понаслышке знает, что работают в поле, выращивая свой урожай картофеля, а тем более собирая его, понимает, насколько это сложно. Ну что за давно такая практика, человек придумал простое изобретение для облегчения уборки картофеля - картофелекопалку своими руками ... В этом случае наши деды использовали обыкновенную лопату, а это механическое устройство было создан специально для автоматизации сбора картофеля.Картофелекопалка предназначена для отделения клубней от почвы и укладки их на поверхность поля.

Конечно, есть заводские варианты этого устройства, но для более-менее опытного садовода не составит труда самому собрать картофелекопалку, которая не будет уступать этим образцам.

Картофелекопалка, конструкция

Несложный дизайн значительно упрощает задачу. В его основе - сварной каркас, который собирается из специального уголка размером 63х40 мм, железного швеллера № 8, металлических пластин 8 мм.Из пластин делают лемех, который в принципе можно изготовить и обычной дисковой пилой. Лемех крепится к корпусу элеватора 4-мя болтами, стянутыми гайками. Благодаря круглой заточке детали клубни картофеля с трудом подрезаются.

Наклон элеватора можно изменить, изменив крепление крышки к раме, одновременно изменив угол, под которым копает сошник. Редакция состоит из двух металлических корпусов цилиндрической формы.Они имеют форму стакана и втулки и соединяют два стальных вала - ведущий и ведомый. Эти валы должны беспрепятственно вращаться, а на призматические шпонки устанавливаются специальные звездочки с приваренными ступицами. Как правило, их делают из участка газопровода размером примерно 25 мм.

Чистящий барабан не укомплектован. Картофелекопалка для минитрактора , однако создать ее - самое сложное в изготовлении картофелекопалки. В его конструкцию входят две роликовые цепи по 94 звена, надетые на тяги.Из-за формы эта конструкция получила название «беличье колесо». Это колесо закреплено на двух изогнутых дисках для прочности. В некоторых случаях вместо дисков используется обод велосипедного колеса. «Беличье колесо» приваривается к дискам и закрепляется на двух неподвижных сварных осях, на которых оно затем вращается. Вал вращается на подшипниках, а вместе с ним вращаются ведомые звездочки, от которых зависит вращение самого барабана.

Лучшим материалом для слайдера, чтобы лента цепной шины легко скользила по нему, является фторопласт.Сама лента похожа на «беличье колесо», но стержни на ней короче и их меньше. Слайдеры также нужны для защиты цепи от повреждений и служат опорой.

Самая простая часть сборки картофелекопалки - это опорно-транспортная тележка. Каждый человек делает это по собственному расчету. Обычно особых сложностей в его создании не возникает. Кстати, аналогичные механизмы используются в.

Что касается первичного вала экскаватора, то он вставлен в левое боковое отверстие кожуха.Похоже на болт с резьбой. После того, как ось вставлена, крепится звездочка с подшипником, распорная и распорная втулки, проставочное кольцо. Затем входной вал вставляется в правое отверстие в кожухе.

Сейчас существует множество способов выращивания картофеля, один из которых имеет свою уникальную специфику и позволяет получать отличные урожаи картофеля даже в неблагоприятных погодных условиях. Современные методы, конечно же, предполагают большую экономию времени и энергии при уборке картофеля, для чего и предназначена картофелекопалка.

Чертежи картофелекопалки

Часто задаваемые вопросы - Earth Tools

По большей части: НЕТ , так как БОЛЬШИНСТВО компонентов одинаковы:

  1. 750 и 749/852/853 имеют одинаковый корпус главной передачи и внутренние шестерни / валы;
  2. Стандартные газовые двигатели такие же;
  3. Руль такой же;
  4. Сцепления на 749 и 750 одинаковы.

Отличия 750 от 749/852/853 заключаются в следующем:

  • 750 имеет более тяжелую опору ВОМ: негабаритная встроенная система быстрого соединения, которая поддерживает почвообрабатывающее оборудование с высокой вертикальной тягой (а именно, возвратно-поступательный культиватор и 33-дюймовый культиватор).

  • 750 имеет более крупные стандартные колеса по сравнению с моделями 749/852/853 с газовым двигателем (конечно, колеса 749/852/853 можно обновить за номинальную плату).

  • 750 имеет внешние редукторы на осях для уменьшения путевой скорости. Сравнивая 749/852/853 со стандартными колесами и 750 со стандартными колесами, 750 примерно на 20% медленнее. Более низкие скорости желательны для некоторых почвообрабатывающих орудий, в частности, для культиватора… однако более низкие скорости НЕ являются преимуществом для кошения / сенокошения любого размера!

  • 750 спроектирован так, чтобы принимать заводские чугунные передние грузы (устанавливаемые непосредственно за двигателем) для уравновешивания тяжелых почвообрабатывающих орудий, таких как культиватор и роторные бороны.(Вес, указанный для 750-го на сайте BCS America, ВКЛЮЧАЕТ эти дополнительные веса, поэтому он кажется намного тяжелее, чем 749/852/853 !! и все внутренние шестерни имеют ИДЕНТИЧНЫЙ РАЗМЕР на BCS 749 и 750)

Эти различия приводят к следующим преимуществам / недостаткам 750:

Преимущество: Модель 750 будет работать с возвратно-поступательным культиватором и 33-дюймовыми культиваторами (стандартными или тяжелыми).749/852/853 не будет работать с лопаткой и может работать с культиватором максимум 30 дюймов.

Недостаток: Встроенная система быстрого соединения на 750 является уникальной только для этой модели трактора. Это означает, что орудия, сконфигурированные для работы с любой другой машиной BCS, не подойдут к ней без адаптера или, возможно, двух адаптеров. Кроме того, хотя мы предлагаем навесное оборудование от нескольких производителей с «встроенным быстросъемным соединением» для BCS 749/852/853, ни один производитель оборудования не производит навесное оборудование с «встроенным быстроразъемным соединением» для 750.(Поскольку мировые продажи модели 750 настолько низки, производителям навесного оборудования нецелесообразно производить специальную муфту ВОМ.) Поэтому, даже если вы покупаете у нас новое навесное оборудование, их установка может стоить дороже. BCS 750, потому что может потребоваться адаптер (или два). ОДНАКО, если навесное оборудование, приобретаемое с 750, является навесным оборудованием марки BCS, существует акция на «Бесплатные» компоненты быстрого сцепления для навесного оборудования этой модели, как и для многих других моделей BCS (см. Страницу со специальными предложениями)

Недостаток: 750 довольно медленная машина для кошения любого размера.Зубчатая передача, которой оснащен 750, предназначена для обработки почвы (особенно для лопаты, которая требует очень низкой скорости движения).

Недостаток: Два 38фунт. дополнительные передние противовесы, если они установлены, необходимо снимать практически со всех орудий с передним ВОМ (косилки, снегоочистители и т. д.), потому что они делают часть двигателя машины слишком тяжелой для надлежащего баланса с этими орудиями. Заводские гири также довольно дороги: около 125 долларов за пару. (В отличие от этого, мы предлагаем наши собственные недорогие системы с передним противовесом для других моделей тракторов, которые мы продаем, которые также подходят для 750 и служат для достижения той же цели ... см. Нашу Принадлежности, стр. )

Короче говоря, есть причина, по которой наше соотношение продаж 749/852/853 к 750 составляет примерно 100: 1.Для правильного приложения (работающего с разбрасывателем и, возможно, других орудий) 750 является правильной машиной. Но в подавляющем большинстве случаев в линейке BCS 749/852/853 - лучший универсальный выбор.

WNC CRAFT - Малое сельскохозяйственное оборудование


WNC CRAFT - 4 октября 2015 г. - Ферма Full Sun - «Малое сельскохозяйственное оборудование»


Наш последний тур в сезоне 2015 CRAFT был проведен на одной из наших основателей фермы - Full Sun Farm.Ванесса Кэмпбелл и Алекс Браун уже 15 лет занимаются сельским хозяйством в районе Сэнди Муш в Лестере, выращивая однолетние и многолетние фрукты, овощи и срезанные цветы. За эти 15 лет Ванесса и Алекс расширили и адаптировали свои инструменты, оборудование и масштабы производства по мере того, как они учились и росли как ферма и как фермеры. В рамках этого тура CRAFT они познакомили нас с «графиком работы с оборудованием» и процессом принятия решений.

Ванесса купила и начала обрабатывать их землю в 2000 году, после того как с 1997 года арендовала землю в WNC.Изначально она продавала оптовую продукцию ныне несуществующей Carolina Organic Growers, кооперативному агрегатору и дистрибьютору. В 2001 году Алекс присоединился к ней на ферме, и они основали CSA (возможно, первое в Эшвилле!) С 23 акциями, помогли запустить в среду рынок задних дверей French Broad Co-op и полностью отказались от оптовой торговли. Эти новые рынки сбыта сильно изменили подходы к финансам и производству. С тех пор их продажи ежегодно увеличиваются на 10-15%, что свидетельствует о росте спроса, несмотря на растущую конкуренцию, и за 15 лет они увеличили свою ротацию всего на 3 акра.

Ферма постоянно развивается, и времени на выполнение всей работы всегда не хватает. Что касается Ванессы и Алекса, они попытались стратегически добавить части к своему сельскохозяйственному оборудованию, которые сэкономят им время и / или рабочую силу. Когда Ванесса начинала, она купила трактор Massey Ferguson , диск и плуг . Затем они добавили роторный культиватор , кустовой культиватор , картофельный плуг и Jaderloon Greenhouse , чтобы охватить основы стрижки, дисковой обработки, обработки почвы и закрытых площадей для выращивания.Колесная культиватор и сеялка также были важными ручными инструментами. Когда Алекс оказался на борту, он привез свой роторный спайдер , и вместе они купили трактор 2nd Massey Ferguson с фронтальным погрузчиком.

Хотя все это оборудование, безусловно, изменило их производство и системы, Ванесса отметила, что переход с верхнего раздражения алюминиевыми трубами на новый оросительный насос и капельную ленту был ключом к их расширению.При надземном орошении им пришлось перемещать трубы по всей ферме, чтобы подавать воду туда, где они были нужны, что требовало большого планирования, времени и труда. Переключатель изменил то, что и сколько они могли фармить. Другим поворотным моментом в игре стал трактор , часто используемый для пересадки табака. Механическая пересадка повысила их способность высаживать растения в землю, экономя время и труд. И это было уже давно, говорит Алекс.

В следующий раунд закупки оборудования они вошли: культиватор Allis-Chalmers Model G , рассадопосадочная машина с водяным колесом, и система быстрой навески Delta для усовершенствования производственных систем.Allis G оснащен культиваторами, установленными на брюхе, поэтому вы можете видеть, что выращиваете, во время движения, в отличие от традиционных тракторов, где все орудия находятся позади вас. Рассадопосадочная машина с водяным колесом, безусловно, является усовершенствованной версией машины для перетаскивания. Delta Hitch, хотя и кажется дорогим, по цене 250 долларов за агрегат, сэкономила им много времени и более безопасна для стажеров, поскольку они впервые учатся пользоваться тракторами.

Совсем недавно они добавили картофелекопалку Checchi e Magli для замены картофельного плуга, косилку с цепом , борону бороны и трактор Kubota с гидравлическим подъемником.Они не используют Kubota так, как предполагали, и все еще думают, как использовать его на ферме.

Слова мудрости о сельскохозяйственном оборудовании от Алекса и Ванессы:

  • Лучше потратить время на то, чтобы обдумать и настроить свои системы таким образом, чтобы они работали надолго. Проведите предварительное исследование, чтобы знать, что вы хотите купить в следующий раз, когда что-то не удается, чтобы вы не вздрагивали в экстренной ситуации и не принимали поспешных решений.
  • Подумайте о том, что вам нужно сейчас и в будущем, постарайтесь получить то, что вам нужно, не обязательно то, что вы можете себе позволить.Алекс объяснил, что сначала у них не было трактора с фронтальным погрузчиком, потому что они думали, что не могут себе этого позволить, но, оглядываясь назад, они хотели бы, чтобы они взяли небольшую ссуду, чтобы покрыть его, вместо того, чтобы бороться без одного на несколько годы.
  • Было бы неплохо иметь резервные системы, если это возможно. Есть чем отступить, если что-то пойдет не так. Например, у них возникла проблема с их новым ирригационным насосом. Алекс вытащил старую и смог соединить разные части, чтобы она заработала.
  • Постарайтесь держать свой кредит в хорошей форме. Помогает с дорогими товарами,
  • Не бойтесь финансировать оборудование. Важно продумать и действовать стратегически, чтобы получить инструменты, необходимые для выполнения нужной работы.
  • Хорошо сделанная машина прослужит вам 10-20 лет - возможно, всю вашу жизнь в сельском хозяйстве. С этой точки зрения то, что может быть большой предоплатой, может обойтись всего в 250 долларов в год.
  • Обратите внимание на размеры оборудования. Убедитесь, что ширина ваших колес одинакова, чтобы можно было использовать взаимозаменяемые орудия.
  • Никогда не покупайте ничего, что вы не видели в действии, и желательно использовать на своей ферме. Убедитесь, что это работает с вашей землей и почвой. Разные машины работают по-разному в разных почвах и сценариях.
  • Вы, вероятно, никогда не купите что-то, и оно заработает при первом использовании. Может потребоваться некоторое время, чтобы выяснить, как это работает в вашей системе, чтобы она лучше всего работала для вас. Будьте терпеливы с кривой обучения.
  • Знайте свои навыки и улучшайте их, или знайте, кто может сделать это за вас; сварка, ремонт двигателей и др.Тратить время и трудиться труднее, чем платить тому, кто уже знает, как это сделать, за то, чтобы это было сделано, может оказаться более затратным.
  • Большинству малых хозяйств для большинства задач нужен трактор мощностью 34-45 л.с. Обычно нет необходимости переходить на более крупные тракторы, если только сено не является для вас важным предприятием.
  • Вы можете установить гидравлику на трактор, если она вам нужна для определенных агрегатов
  • Рассмотрите все свои ресурсы перед покупкой оборудования. Сможете ли вы закупить запчасти для него (этой марки) рядом? Где отремонтировать?

Дождь продержал нас весь день для еще одного замечательного и вдохновляющего тура по ферме WNC CRAFT и обеда.Это действительно был праздник года и переход в осень. Спасибо Ванессе и Алексу и их фермерской команде за то, что они приняли нас и поделились своим честным опытом.

Еще раз спасибо всем нашим хозяйствам-членам КРАФТ и организаторам туров. CRAFT не имел бы такого влияния без вашей приверженности и готовности делиться и выращивать следующее поколение органических фермеров. Ваша самоотдача вдохновляет! СПАСИБО!


Пришло время присоединиться к КРАФТ на 2016 год! WNC CRAFT - это круглогодичное совместное обучение фермеров, которое предлагает фермерам, сельскохозяйственным рабочим и начинающим фермерам возможности для общения и обучения.Чтобы получить дополнительную информацию или присоединиться, нажмите здесь . Или свяжитесь с Кэмероном Фарлоу, координатором фермерских программ Школы органических производителей по телефону 828.338.9465 или [email protected]

Автор: Кэмерон Фарлоу

Кэмерон Фарлоу - исполнительный директор Школы органических производителей. Она родом из Гринсборо, штат Северная Каролина, у нее в крови было молочное животноводство, а теперь она поселилась в западном штате Северная Каролина. После получения степени бакалавра в Университете Северной Каролины в Чапел-Хилл, Кэмерон с головой окунулась в сферу устойчивого сельского хозяйства и местных продовольственных систем, а позже получила степень магистра Аппалачских исследований и устойчивого развития в Государственном университете Аппалачей.Она также привносит опыт в области сохранения сельскохозяйственных угодий, продовольственной безопасности, фермерского хозяйства в университет и доступа к земле для фермеров. Она присоединилась к OGS в апреле 2012 года. Помимо работы в OGS, Кэмерон - танцор, пекарь и заядлый искатель приключений.

Самодельная сеялка для мотоблока. Моторизованные самоходные машины

Что такое мотоблок?

Мотоблок - мобильный инструмент, изготовленный на базе одноосного шасси, одной из разновидностей малогабаритного трактора.Это понятие появилось в России в восьмидесятых годах прошлого века. Он заменил неудобные термины, которые использовались раньше. Человек, который управляет этим устройством, называется оператором. Он идет за машиной, держа ее за поручни.

Бывают мотокультиваторы и культиваторы. Их отличие обусловлено движением корпуса станка. В первом варианте выполнения этой задачи служат колеса, а в культиваторе движение осуществляется благодаря инструменту, который установлен на оси колеса.Есть еще такой вид техники, как самодельный тяжелый мотоблок, как правило, это более мощные и неподвижные колеса. Этот вид необходим для выполнения большого объема работ. Мотоблоки предназначены для вспашки территории и окучивания, скашивания травы, а также для перевозки различных видов грузов на короткие расстояния.

Преимущества использования мотоблока

1) Мотоблоки позволяют сэкономить силы человека, выполняя за него тяжелую работу, а также защитить его здоровье от возможных травм, полученных при выполнении тяжелых трудовых работ.

2) Сэкономьте время, которое можно потратить на выкопку сада вручную. Приобретая такую ​​технику, вы можете проводить драгоценное время с большей пользой: заниматься любимыми делами, проводить время с семьей и так далее.

3) Самодельные мотоблоки не будут стоить дорого, так как их можно создать из подручных материалов.

В состав мотоблока входят несколько основных частей:

Двигатель

На ходовых блоках используются два типа двигателей: двухтактный и четырехтактный.Также есть два типа, которые различаются по типу используемого топлива: дизельное и бензиновое. В легких беговых дорожках мощность достигает 5 лошадиных сил, а в тяжелых - до 10. На мотоблоках используются двигатели более мощного типа.

Коробка передач

Этот параметр имеет большое разнообразие технических решений. Первый тип - шестеренчатая трансмиссия. Для него характерно наличие нескольких зубчатых передач. Этот тип обычно используется на тяжелых культиваторах. Второй по распространенности тип трансмиссии - червячная передача. Применяется на мотоблоках с небольшой грузоподъемностью, что позволяет быть максимально компактным.Зубчато-цепной тип трансмиссии отличается тем, что приводной вал получает крутящий момент за счет ременной передачи, которая одновременно выполняет функцию сцепления.

Система управления

Поскольку при работе с машинистом шагающего впереди находиться на земле за бегущей машиной, то все системы управления этого типа техники должны быть расположены так, чтобы человек мог дотянуться до них рукой, то есть на руках мотоблок. Итак, наиболее часто используемые системы управления двигателем и трансмиссией располагаются на рулевых тягах.Также некоторые из редко используемых регуляторов, например, воздушная заслонка карбюратора, располагаются непосредственно на соответствующих узлах. Но не каждый может позволить себе купить дорогой заводской мотоблок. Для таких людей есть два выхода. Первый - отказаться от этого типа технологий. Второй - сделать самодельный мотоблок.

Как сделать самодельный ходунок

В этом пункте мы рассмотрим один из вариантов ответа на вопрос: «Как сделать самодельный мотоблок?» Двигатель можно взять от аппарата под названием «Муравей» Т-200.Затем создайте каркас из листового железа и трубу размером 40 миллиметров. На нем следует закрепить двигатель - хотя бы на трех опорах. Затем следует установить карбюратор, глушитель, воздушный фильтр. В этом примере валы с фланцами были взяты из комбайна. Привод от двигателя к валам - цепная передача. Колесо можно сделать из трубы, предварительно рассчитав оптимальный для вас размер. В этом агрегате три передачи, но, как правило, для работы хватает первой, а две другие предназначены для езды.Тип переключения передач в рассматриваемом агрегате - ручной. Также к мотоблоку необходимо прикрепить колесо. Также он будет регулировать глубину вспашки, а также нагрузку на руки. Минус рассматриваемого аппарата в его неповоротливости, но если обрабатываемый участок сплошной и на нем нет насаждений, то проблем не возникнет.

Самодельное оборудование

Купив или изготовив мотоблок своими руками, люди в большинстве своем используют его очень узко, то есть выполняют какую-то работу, что, несомненно, очень неэффективно, потому что это устройство можно приспособить для чего угодно, просто немного, чтобы его улучшить.Конечно, в магазине можно купить дополнительные устройства для мотоблока, но это будет очень дорого. Также самодельное оборудование для мотоблока даст возможность сделать его максимально удобным для вас.

Переходник

Очень удобное приспособление для таких устройств, как самодельные мотоблоки, - переходник. Адаптер - это тележка или приспособление для перевозки людей и водителя. Он позволяет сделать удобный мотоблок удобным средством передвижения и перевозки грузов на небольшие расстояния, которым удобно пользоваться в деревне или за городом.Но часто бывает сложно найти такой товар в магазине, поэтому лучше всего будет использовать самодельный переходник для мотоблока.

Сажалка для картофеля

Многие люди, покупая ходунки, рассчитывают на его помощь в период посадки картофеля. В конце концов, это помогает сэкономить время, когда приходит время обрабатывать землю. Многие думают, что это конец работы мотоблока. Но это не так. Дело в том, что за счет такого устройства, как картофелесажалка, можно сэкономить время и силы в процессе посадки картофеля.Но, купив его в магазине, придется потратиться довольно много денег, так как это оборудование дорогое, несмотря на простое устройство. Поэтому самодельная сеялка для мотоблока будет просто незаменима в хозяйстве и поможет не только сэкономить, но и узнать, как работает этот прибор.

Результат

Итак, теперь вы понимаете, насколько ходунки незаменимы в хозяйстве. Особенно хороши самодельные мотоблоки. Они позволят вам с минимальными затратами получить устройство, которое вам подходит.Благодаря тому, что вы сделали его своими руками, будет возможность всевозможных апгрейдов, которые позволят максимально использовать пользу, которую приносит мотоблок, и использовать его не только при посадке картофеля, но и при кошении. трава. Как вы понимаете, при сборке мотоблока своими руками могут возникнуть проблемы с поиском запчастей, но если перебрать другую старую технику (например, мотоциклы), можно решить эту проблему. Также ходунки могут служить отличным средством передвижения в сельской местности.Мотоблок - незаменимый технический инструмент в сельском хозяйстве, часто рассчитанный на небольшие объемы. Нет необходимости покупать ходунки, потому что вы можете сделать это самостоятельно с гораздо меньшими затратами.

Купить каскад навесной для мотоблока. В чем ценность мотоблока Каскад

Мотоблоки

приобрели огромную популярность благодаря широкому спектру выполняемых работ. Их универсальность достигается с помощью навесного оборудования. Потому что они минимизируют трудозатраты на выполнение определенных задач.

Мотоблок «Каскад» разработан в Советском Союзе. Его конструкция проста, надежна и проверена временем.

Основным фактором при выборе фаркопа является их фаркоп. На Каскаде сцепление мотоблока с навесным оборудованием такое же, как у Нева и Ока. Таким образом, вы можете легко использовать оборудование, предназначенное для этих машин.

Рассмотрим подробнее каждый тип навесного оборудования для мотоблока «Каскад».

Плуг

Этот механизм используется для вспашки земли после уборки урожая или перед посевом.Его основное предназначение - перевернуть верхний плодородный слой земли, чтобы увеличить ее плодородие, удалить сорняки и придать однородность верхнему слою почвы.

Раньше для выполнения этой задачи использовались лошади и деревянные плуги, сейчас, в век индустрии, появились мотоблоки, которые с этим справляются.

Есть несколько модификаций плугов. Например, они могут быть одно-, двух- и трехрядными. Все зависит от мощности вашего мотоблока Cascade и от того, сколько плугов он может приводить в движение одновременно.

Плуг оборотный двухкорпусный

Плуги бывают стандартные и оборотные.

  • Standard погружается в почву и при движении сгибает землю в сторону
  • Плуги оборотные улучшают качество вспашки за счет того, что почва не просто отбрасывается в сторону, а поднимается вдоль лапы, перемешивается и только потом перемещается в сторону.

При работе с мотоблоком «Каскад» сделайте первую грядку как можно ровнее, затем поместите одно колесо в эту колею и продолжайте вспашку.Это значительно упростит работу.

Фрезы

Если плуг не справляется и предстоит работа на твердой целине, где обнаружено большое количество сорняков и твердых предметов, лучше использовать фрезы для перемешивания почвы. Они глубже погружаются в землю, и в процессе их работы верхний слой земли перемешивается намного лучше.

Стандартная форма резцов - саблевидные. Это считается классическим вариантом. Вместо колес устанавливаются 2 специальных фрезы.Большим преимуществом данной модели является высокая прочность и ремонтопригодность. Если резак сломан или вышел из строя, то можно купить новый и легко заменить.

Фрезы для саблей

Более новая версия резака "гусиные лапки". Они обрабатывают почву на большую глубину, чем саблевидные.

Их конструкция состоит из вала и приваренных к ним ножек с треугольниками на концах. Внешне они очень похожи на лапы гусей. Однако они менее долговечны.При столкновении с твердым тяжелым предметом они отламываются. Их можно просто приварить. Однако эта конструкция продержится до первого прочного камня.

Окучники

Картофель требует тщательного ухода. Одним из основных факторов ухода при выращивании картофеля является окучивание.

Мотоблок «Каскад» поможет в проведении этих работ с помощью окучников.

Они могут быть дисковыми, роторными или выполненными в виде плуга.

Последний вариант - самый простой окучник.Принцип его работы заключается в том, что плуг просто перекидывает землю с двух сторон от междурядья.

Дисковый окучник

Дисковые окучники позволяют лучше окучивать. Они выглядят как два диска, закрепленные на перекладине. Во время движения диски вращаются, подбирают почву с двух сторон грядки и высыпают ее на картофель.

Роторные окучники более совершенные, чем дисковые модели. Внешне они похожи на них, но имеют зубцы только по краям.

Благодаря этим усовершенствованиям роторные окучники не просто засыпают картофель почвой, но и предварительно измельчают ее. При такой технологии стебли картофеля не повреждаются при окучивании, а остаются целыми.

Сажалки для картофеля

Картофель перед окучиванием необходимо посадить. Вручную сделать это сложно.

Сажалки для мотоблоков Каскад помогут в проведении этих работ.

Это целый механизм для посадки картофеля.

Перед сеялкой расположен плуг, который делает борозду для дальнейшего посева картофеля.За ним находится резервуар с ленточной системой подачи фруктов.

На этой ленте через равные промежутки времени устанавливаются корзины для захвата и подачи картофеля в борозду. То есть корнеплоды подкармливают с равным интервалом.

А сзади два диска (по принципу окучника) закапывают борозду с картошкой.

Картофелекопалки

Картофелекопалка вибрационная грохота КМ-1 Картофелекопалка

Это навесное оборудование для мотоблока, Каскад позволяет без проблем выкапывать картошку.

Самым простым вариантом картофелекопалки является плуг. Он без проблем справляется с этой задачей. Однако он режет большое количество клубней.

Картофелекопалка

позволяет сделать это более эффективно. Это устройство, закапывающееся в землю передней частью примерно на 15-17 см (клубни картофеля расположены выше), режет землю и подает ее на специальную решетку. Это, в свою очередь, вибрирует, просеивает землю и оставляет корнеплоды на поверхности.

Косилки

Каскадные косилки для мотоблоков позволяют очистить территорию от сорняков и мелких кустарников. Их часто используют не только на садовых участках, но и в коммунальном хозяйстве.

Косилки бывают двух типов: роторные и сегментные.

Роторные косилки для мотоблоков Cascade косят траву вращающимися ножами. Ротор раскручивает их, и они косят траву. При ударе о твердый предмет нож поворачивается в другую сторону и не ломается.Если он потускнел или вышел из строя, то его легко заменить на новый.

Поворотные модификации эффективны с мелкими и средними сорняками на любой поверхности за счет маневренности.

Сегментные косилки - более тяжелая техника. Они режут траву, как пилу. В горизонтальном положении вплотную друг к другу устанавливаются два ряда стоек, которые могут срезать крупные сорняки и кусты.

Однако они работают только на плоской поверхности. Так как длина такой косилки больше 1 метра.При работе на наклонной поверхности резать не получится. Сегментная косилка Cascade для мотоблока не предназначена для работы с молодой тонкой травой. Потому что такие сорняки просто пройдут под косилкой, не коснувшись.

Роторная косилка в работе на следующем видео:

Снегоуборочная техника

Зимой большая часть мотоблоков простаивает в гараже, так как земляные работы закончены.

Однако с помощью снегоуборочной техники можно использовать мотоблок «Каскад» в холодное время года для уборки снега.

Устройство представляет собой шнек, который собирает снег, направляет его в ротор, где он вращается и отбрасывается в сторону. При этом владельцу нужно следить за тем, чтобы в шнек не попали посторонние предметы, так как при попадании в ротор камни могут вылететь намного дальше снега и нанести ущерб здоровью или имуществу.

Снегоуборочная техника

Такая насадка способна справиться не только со свежим снегом, но и с застрявшим снегом, так как шнек раздавливает его до того, как он попадет в ротор.

Дальность выброса снегоочистителя с мотоблоком «Каскад» может составлять от 7 до 15 м. В зависимости от мощности двигателя и направления ветра.

Снегоуборочная техника просто незаменима в сельской местности или на дачном участке, где нет надежды на коммунальные услуги, а уборку снега нужно проводить самостоятельно.

Дамп

Более дешевый вариант снегоуборочной техники - отвал. Это просто ведро под углом, которое ставится перед мотоблоком и позволяет отбрасывать снег в сторону и расчищать проезжую часть.

Основная характеристика отвала - рабочая ширина. Это определит площадь территории, которую можно убрать за один раз.

Отвалы также используются в строительстве, при разравнивании насыпных материалов (песок, мелкий щебень и др.).

Гусеничные модули

При проведении зимних работ основная проблема - тяга. Часто пробуксовывают обычные колеса и пробуксовывает мотоблок Каскад. Поэтому для улучшения эффекта можно заменить пневматические шины гусеницами.

Они позволяют надежно сцепляться с землей и управлять мотоблоком вместе со снегоуборщиками.

При выборе гусениц нужно обращать внимание на их ширину. Чем он больше, тем лучше будет хватка. Однако из-за этого двигателю будет труднее приводить его в действие, поскольку гусеницы представляют собой очень тяжелое оборудование.

Адаптеры

Основным неудобством для оператора при работе с мотоблоком «Каскад» является то, что управлять техникой приходится стоя, а постоянно двигаться за ней и направлять ее.

Чтобы сделать этот процесс более комфортным, дизайнеры придумали переходники.

Представляют собой каркас с установленным сиденьем. Затем все насадки прикрепляются к адаптеру. То есть переходники являются промежуточным звеном между сцепкой мотоблока Каскад и сцепкой к нему.

Такое навесное оборудование значительно увеличивает скорость работы и снижает физическую нагрузку на оператора.

Сцепное устройство

Основным фактором правильного использования навесного оборудования с мотоблоком «Каскад» является его правильное сцепление с устройством.

Чаще всего используется универсальная сцепка, которая подходит на 90% сцепки от официального производителя.

Если по каким-то причинам вы решили приобрести технику другого производителя, то обязательно уточните у продавца, нужна ли дополнительная навеска, если устройство будет работать с мотоблоком «Каскад».

Основная проблема при использовании мотоблоков с мощными двигателями - это их скорость.

Потому что для большинства работ не требуется высокая скорость, и оператору приходится постоянно бегать за оборудованием.И часто такие действия приводят к травмам.

Специальные ходоуменьшители снижают скорость коробки передач, тем самым позволяя оператору держать ее под контролем.

В связи с тем, что скорость уменьшается, мощность мотоблока Каскад увеличивается. С помощью лианы можно качественно проводить работы даже с самыми сложными грунтами.

Купить новый или сделать самому?

Этим вопросом задаются многие владельцы мотоблоков «Каскад».С одной стороны, заводское навесное оборудование надежнее, качественнее и с гарантией. С другой стороны, они довольно дорогие.

Практически все насадки можно изготовить своими руками. Для этого на различных форумах есть большое количество разных чертежей и схем сборки, придерживаясь которых можно все сделать самому.

Необходимо понимать, что здесь вы несете ответственность за качество и дальнейшее использование приставки.

Видеообзоры

На видео показана работа мотоблока Каскад с различным навесным оборудованием:

На следующем видео показана работа мотоблока Каскад при фрезеровании почвы сабельной фрезой:

И гусиные лапки:

А вот работа мотоблока Каскад зимой с отвалом:

Мотоблоки Cascade смело можно назвать одними из самых распространенных «технических помощников» в нашей стране.Производители постарались на славу и оснастили свой продукт всем необходимым для получения многофункционального устройства на все случаи жизни.

Многие владельцы отмечают высокое качество сборки, компактность техники и ее конструктивную доступность. Сам процесс создания модели происходит на пермском заводе «Редуктор», поэтому мотоблок полностью соответствует специфике стандарта ISO 9002.


Каждая версия устройства состоит из 4-х основных узлов: трансмиссии, силовой. завод, шасси и органы управления.Агрегат часто оснащается самыми разными двигателями.

Ходовая часть состоит из рамы с установленными в ней ведущими колесами и агрегатами. Линейки мотоблоков Каскад отличаются возможностью самостоятельно определять межколесное расстояние.
Причем зачастую агрегат сопровождается мощными пневмоколесами с агрессивным протектором. Создатели техники предусмотрели особенности хранения предмета и дополнили конструкцию специальными металлическими упорами.Они могут быть очень полезны, если вам нужно остановить устройство во время рабочего процесса.

Надежность трансмиссии не вызывает сомнений, и ее основная задача - качественная передача крутящего момента на колеса от самого двигателя. Это также неотъемлемая часть процесса определения скорости и вращения устройства. Цепной редуктор, сцепление и 4-ступенчатая коробка передач относятся к основным компонентам трансмиссии и часто размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей переднего и заднего хода для отличной маневренности.Выходной вал усиленного редуктора установлен на подшипниках значительного диаметра, устойчиво реагирующих на механические повреждения и негативное воздействие разного рода вибраций. Специализированная ременная передача позволяет владельцу мотоблока Каскад установить необходимое навесное оборудование.




1 - Стопорное кольцо, 2 - Регулировочное кольцо, 3 - Коническая шестерня, 4 - Регулировочные кольца, 5 - Подшипник, 6 - Вал промежуточной шестерни, 7 - Верхний корпус, 8 - Выходной вал, 9 - Регулирующие кольца, 10 - Подшипник, 11 - Коническая шестерня, 12 - Стопорное кольцо, 13 - Сильфон, 14 - Пыльник, 15 - Манжета, 16 - Регулировочные кольца, 17 - Нижний корпус, 18 - Регулировочная шайба, 19 - Подшипник, 21 - Крышка, 22 - Шестерня, 23 - Шестерня, 24 - Вал.


Стоит отметить, что управление системой осуществляется с помощью рукоятки сцепления, шестерни тяги, рулевого колеса, двигателя, регулятора мощности и воздушной заслонки карбюратора. Сам руль легко регулируется по росту оператора, а центр тяжести расположен относительно низко.

Благодаря указанным моментам управлять мотоблоком становится легко. Этому также способствует расположение большинства органов управления прямо на рулевом колесе.Особое внимание нужно уделить рулевой колонке, которая быстро регулируется, позволяя человеку даже после нескольких часов активной работы с мотоблоком Каскад не так утомляться и адаптировать основные элементы управления под личные пожелания.

Важно сразу после покупки прибора провести правильную обкатку, проконтролировать уровень масла и топлива и не перегружать автомобиль, иначе он часто начнет выходить из строя и вскоре выйдет из строя.


Не секрет, что двигатель - это «сердце» всего механизма, и от него зависит производительность машины, ее мощность и эффективность. Чтобы понять все особенности функциональной части, необходимо ознакомиться с ее устройством, которое правильно описано на следующих чертежах:



На этом чертеже под номером

  • показан блок цилиндров;
  • 2 - газораспределительный механизм;
  • 3 - кривошипная конструкция;
  • 4 - система расхода топлива;
  • 5 - система зажигания;
  • 6 - пусковая установка;
  • 7 - система охлаждения.

Аналогичный дисплей (вид слева)


На этой схеме показано в разрезе:

  1. Пробка;
  2. Крышка блока цилиндров;
  3. Пробка зонда;
  4. Штифт;
  5. Фильтр отстойник;
  6. Шланг соединительный;
  7. Топливный кран;
  8. Винт;
  9. Болт;
  10. Зажим резервуара и т. Д.

Благодаря детальному отображению конструктивных деталей, каждый владелец станка может заменить поврежденные детали и разобраться в особенностях столь важного «органа» устройства.


В стандартной комплектации агрегаты комплектуются двигателями российского производства ДМ-66 и ДМ-68.

Но зачастую большой срок эксплуатации приводит к необходимости замены «сердца» мотоблока. Проблема выбора двигателя актуальна еще и потому, что российские двигатели указанного плана больше не производятся. В результате появляется интерес к подходящим устройствам иностранного производства.

Самым популярным является двигатель Briggs & Stratton I / C, который известен своей превосходной совместимостью с машинами и более высокой мощностью (7 л.с.).К преимуществам выбора можно отнести усиленную трансмиссию и возможность более глубокого погружения фрезы при обработке почвы.

Другой довольно распространенной заменой собственного двигателя Cascade является продукт Briggs & Stratton Vanguard OHV американского производства. Модель известна невероятной мощностью (7,5 л.с.), поэтому подходит для владельцев больших площадей с тяжелым грунтом.


Вариант Лифан 168 Ф-2 тоже неплох. Объем двигателя 196 см 3.Разработка относится к классу бензиновых четырехтактных моделей, известных своими практическими свойствами (мощность - 6,5 л. С.). Воздушное охлаждение позволит работать непрерывно довольно продолжительное время.

Subaru EX17 тоже успела завоевать признание у отечественных пользователей и показать себя только в лучшем свете ... Вмещает 6 литров. с. и отличается горизонтальным коленвалом.

Естественно, очень многое зависит от пожеланий владельца мотоблока Каскад, его финансовых возможностей и специфики самой машины.Для того, чтобы разобраться, что к чему, необходимо ознакомиться с текущими сериями бренда и узнать об их технических характеристиках.

Мотоблок Cascade: технические характеристики серий (модификаций)


На данный момент семейство Cascade включает огромное количество моделей, которые имеют различную конструкцию рамы, типы коробок передач и другие характеристики. Что касается габаритных моментов, то все они практически идентичны: длина

  • - 830 мм;
  • ширина - 480 мм;
  • высота - 740 мм;
  • Ширина колеи - с удлинением - 610 мм, без - 350 мм.

Стоит отметить, что распределение мотоблоков по сериям происходит по типу мотора.

Серия

Каскад МБ6-06

  • МБ6-06-02-01 отличается базовой рулевой колонкой и коробкой передач усиленного типа;
  • МБ6-06-07-02 известна поворотной колонкой и наличием автоматической разблокировки колес;
  • МБ6-06-06-01 радует владельцев увеличенным числом скоростей и т. Д.

Всего серия состоит из 10 моделей, каждая из которых весит около 105 кг и может развивать скорость до 10 км в час.

Технические характеристики моделей данной группы:

  • 4-х тактный бензиновый двигатель;
  • Мощность - 6 л.с. с .;
  • Глубина погружения в землю - 320 мм;
  • Максимальный крутящий момент - 14,2 Нм;
  • Рабочий объем - 317 куб. см;
  • Стартерное устройство - ручной стартер и шнурок.

Что касается топлива, то расходуется 1,9-2 л / час.

Каскад серии

MB6-08

  • MB6-08-02-01;
  • МБ6-08-02-02;
  • МБ6-08-04-01;
  • МБ6-08-04-02 и др.

Отличия между этими моделями аналогичны моделям предыдущей серии.

Технические характеристики:

  • Двигатель бензиновый 4-тактный ДМ-68;
  • Наличие масляного насоса;
  • Поставка декомпрессора;
  • Запуск осуществляется вручную;
  • Количество цилиндров - 1;
  • Емкость топливного бака - 3,3 литра;
  • Масса двигателя - 25 кг.
Серия

Каскад MB61-12

  • MB61-12-02-01;
  • МБ61-12-02-02;
  • МБ61-12-04-01;
  • МБ61-12-04-02 и др.

Все модели оснащены ременной муфтой и качественной коробкой передач. При необходимости они могут развивать скорость до 13 км в час.

Технические характеристики:

  • Масса - 94,5 кг;
  • Максимальная глубина обработки - 260 мм;
  • Мощность двигателя - 6,5 л. с.;
  • Емкость топливного бака - 3,6 литра;
  • Диаметр цилиндра 68 мм.

Бензины АИ-92 и АИ-95 подходят для заправки мотоблоков Каскад указанной серии.
Абсолютно все агрегаты марки имеют важную особенность: огромное разнообразие навесного оборудования, которое с годами только совершенствуется.


Поскольку мотоблоки относятся к числу универсальных помощников агрономов, они могут выполнять множество различных операций. Естественно, без качественных образцов не обойтись.

  • Прицеп. Отлично подходит для работы с тяжелыми грузами. Его часто используют для перевозки строительного мусора, травы, собранного урожая и т. Д.Рассчитан на максимальный вес 500 кг;
  • Сажалка для картофеля. Добавка формирует необходимые борозды для укладки клубней и эффективно их заглубляет. Тем, кто делает акцент на выращивании картофеля, такое средство значительно облегчит жизнь;
  • Плуг. Это важнейший инструмент при вспашке целинных земель и тяжелых почв;
  • Grousers. Создадут условия для большего сцепления агрегата с землей во время работы, ведь устойчивость гарантирует качество и безопасность оператора;
  • Хиллер.Хорошо справляется с задачей перекопки участка и подсыпки земли под корни растений;
  • Косилка. Этот прибор - незаменимый помощник в том случае, если у человека есть домашний скот. Он позволяет заготовить сено на зиму и содержать участок в порядке.

Естественно, на перечисленных инструментах список доступного навесного оборудования не заканчивается, поэтому владельцы мотоблока «Каскад» наверняка смогут найти для себя весьма любопытные и выгодные объекты.

Чтобы всегда пользоваться максимальной функциональностью устройства, за ним необходимо не только правильно ухаживать, но и уметь проводить элементарные ремонтные операции.

Краткая инструкция по ремонту мотоблока Cascade


Если человек заметил, что его технический помощник немного "заболел", следует внимательно изучить информацию ниже.

Что делать, если:

  • Мотоблок не запускается. Необходимо проверить свечу, если она мокрая, значит, дело в избытке бензина и без просушивания баллона не обойтись;
  • Двигатель потерял былую мощность.Причиной может быть элементарное засорение фильтра карбюратора, ведь часто это приводит к переобогащению топлива и прекращению работоспособности двигателя;
  • Двигатель работает с перебоями. Скорее всего, дело в забитом глушителе, который нужно снять с лишнего и промыть бензином;
  • Неисправна система зажигания. Очистите свечи зажигания и отрегулируйте зазор между электродами.


Эти проблемы встречаются чаще всего, поэтому ремонт можно легко провести вручную или, при отсутствии инструментов и малейших знаний в технике, обратиться к специалисту.

Следующие видеоролики, снятые владельцами мотоблоков Cascade, которые имеют значительный опыт работы с устройством и делятся им с миром, могут стать отличными вспомогательными источниками информации.


Среди специальной сельхозтехники, облегчающей выполнение больших объемов работ на участке, мотоблок - самый доступный и простой инструмент. Есть много возможностей для их улучшения, например, для многих способов обработки почвы - нужно лишь правильно подобрать добавку.Для мотоблоков «Каскад» насадки существуют в довольно широком ассортименте. Многие модели допускают подключение как родного, так и универсального навесного оборудования. Некоторые виды навесного оборудования для мотоблоков «Каскад» часто идут в комплекте с моделью при покупке, но этого не всегда бывает достаточно для полноценной работы агрегата. Кроме того, имея достаточный опыт работы с таким оборудованием, дополнительные детали для апгрейда можно собрать самостоятельно, но в этом случае точно гарантировать высокий уровень качества не удастся.

Виды навесного оборудования для мотоблока

Все зависит от конкретных видов работ, которые вы планируете выполнять. Кроме того, есть различия между навесным оборудованием для тяжелой и более легкой техники.

Из дополнительных полезных гаджетов пригодится следующий мотоблок, установленный на «Каскаде»:

  1. Окунь дисковая, одно- или двухрядная. Последнее, конечно, позволяет выполнять гораздо больший объем работ по нарезке борозд для посева различных культур.
  2. Землекоп или сеялка для картофеля. Названия этих дополнений говорят сами за себя - они помогают упростить и ускорить процесс как посадки, так и сбора урожая.
  3. Фрезы. В стандартную комплектацию «Каскад» обычно входят культиваторы диаметром 360 мм, обрабатывающие почву глубиной до 200 мм и шириной 930 мм. Их используют для рыхления почвы.
  4. Плуг, лемеха плуга. Устройство, необходимое для вспашки земельного участка, настолько же полезно, насколько и просто.
  5. Grousers.Для лучшего сцепления орудия с землей и максимальной тяги.
  6. Видер-рыхлитель. Используется для удаления сорняков.
  7. Снегоуборщик, щетка. Это дополнение значительно упростит расчистку дорожек на площадке и у входа.
  8. Прицеп. В него можно добавить как убранный урожай, так и необходимую при работе технику.
  9. Косилка сегментная или роторная. «Каскад» способен нести любой вес, особенно хорошо сочетается с КН-1,1, КН-1,2, «Стриж» или «Заря».

Навесное оборудование к мотоблоку "Каскад" подобрать намного проще, чем к импортным. Например, для стандартной обработки легких почв ему будет достаточно плуга без сцепки. Если вы хотите использовать действительно тяжелую артиллерию, при наличии фаркопа вполне можно будет поставить двухрядный окунь, землекоп или все тот же плуг для более эффективной работы с почвенным покровом. Но перед тем, как нарезать борозды с помощью окуня, необходимо будет рыхлить почву культиваторами.Комбинируя мотоблок «Каскад» с навесным оборудованием и проушинами, можно обеспечить лучшее сцепление мотоблока с почвой. Это происходит из-за изогнутых шпилек, приваренных непосредственно к ободу или ободу колеса. Надстройка типа переходника с прицепом никогда не будет лишней.

Как сделать переходник к мотоблоку вручную

Если у вас есть особая тяга к такому техническому творчеству и пара умелых рук, некоторые виды навесного оборудования для мотоблока «Каскад» можно сконструировать в домашних условиях.Это даст вам возможность значительно сэкономить средства, которые можно было бы потратить на готовый продукт.

Адаптер для мотоблока представляет собой довольно простую конструкцию, состоящую из прицепа с сиденьем на базе двухколесной рамы. Это позволяет значительно облегчить работу с оборудованием, сделав его функционально близким к минитрактору, перевозящему грузы. Адаптеры по подтипам делятся на тяжелые и легкие, корпусные и безбелковые. На менее мощных мотоблоках обычно устанавливается переходник с коротким дышлом, на более мощных - с длинным.Кроме того, есть модели с дополнительным функционалом, например подъемом доп оборудования или увеличением колеи.

Для того, чтобы своими руками создать переходник на мотоблок, нужно действовать по следующему алгоритму:

  1. Берется прямоугольная труба длиной 180 см. Поперек него нужно будет приварить еще одну, длиной 60 см, к которой крепятся колесные стойки. Их высота от осей колес до верхней точки самих стоек должна быть 40 см.Колеса можно позаимствовать у обычной садовой тележки, расточив на токарном станке внутренние втулки и установив подшипники нужного диаметра.
  2. Откосы приварены от центральной трубы к ступицам переходных колес. Они могут быть разной длины, все будет зависеть от угла, который необходимо выдерживать. Затем можно рассчитать и сварить раму для мотоблока «Каскад», установленного на мотоблок. Трубки боковой рамы прикручены к стойкам колес. Конфигурацию болтов следует выбирать с учетом того, что им придется выдерживать разную степень механических нагрузок.
  3. К задней стороне рамы приварен швеллер №10. Чтобы он имел квадратную форму, канал и боковые трубы должны быть одинаковой длины - 40 см. Кроме того, к раме необходимо приварить рычаг с тремя коленями длиной 40, 60 и 28 см соответственно. Еще 80 см прикреплено сбоку от рычага для увеличения прилагаемой силы.
  4. Устанавливаем сиденье, для этого к центральной трубе сверху приваривается металлическая ножка, на которой ее можно закрепить. Завершая изделие, можно сделать перед переходником узел сцепления, либо больше не заморачиваться и просто купить готовую деталь.

Это надстройка ручной работы едет по земле так же уверенно, как и в магазине. Однако на уровень надежности муфты придется обратить особое внимание. Также он может быть укомплектован специальной снежной отвалом, что сделает ваш самодельный адаптер абсолютно незаменимым помощником в хозяйстве.

Самодельный или купленный в магазине, что лучше?

Решив поставить навесное оборудование на свой мотоблок «Каскад», не в последнюю очередь этот вопрос будет для вас озадачен.Дополнения необходимы абсолютно ко всем моделям. Итак, оборудование для тяжелых мотоблоков должно быть профессиональным. Тем не менее, для большинства моделей «Каскад» допускается использование навесных деталей. ручная работа ... Здесь главное качество изделий, отсутствие малейших ошибок при их изготовлении.

Также в целях экономии можно беспрепятственно брать б / у оборудование, но, конечно, внимательно проверяя его состояние и пригодность для работы. Рынок готовой продукции предоставит вам на выбор множество вариантов цен, как новых, так и уже имеющихся в рабочей среде, дополнений к вашему мотоблоку.Главное - иметь достаточное представление о том, что вам нужно, а также точно знать все особенности той конкретной модели, которой вы владеете.

Каскад МБ-6 - мотоблок универсального назначения, один из лидеров продаж на российском рынке ... Машина имеет ряд преимуществ, которые практически не уступают более дорогим аналогам. Данная модель пользуется повышенным спросом во многом благодаря хорошим ходовым качествам и надежности. Доверие к мотоблоку Каскад МБ-6, как и ко всей продукции этой марки, подтверждают положительные отзывы реальных автомобилистов.Автомобиль широко востребован у дачников России, а также находит применение в коммунальной и хозяйственной сферах. Востребованность модели МБ-6 наблюдается также у фермеров и огородников. Рассмотрим основные преимущества техники, обратим внимание на правила первого использования, а также выделим основные технические параметры мотоблока.

Каскад МБ-6 производства компании «Редуктор». Модель была разработана в 2006 году и за столь короткое время успела завоевать доверие руководителей российского бизнеса.По своим возможностям мотоблок может конкурировать с машинами более высокого класса, так как оснащен мощным двигателем и дополнительными функциями, делающими работу эффективной и удобной вне зависимости от сложности поставленных задач. Возможность установки различного навесного оборудования значительно расширяет возможности Каскада МБ-6 и тем самым делает его еще более универсальным.

Производительность мотоблока рассчитана на обработку участка до 40 соток.

Конструктивные особенности техники:

  • Долговечный цепной привод и сухое сцепление
  • Механическая 4-ступенчатая коробка передач с оптимальной скоростью
  • Рулевая колонка с регулируемой высотой и горизонтальной регулировкой.Все органы управления мотоблоком вынесены на ручку. Они расположены максимально удобно и эргономично
  • Функция блокировки ходовой части при необходимости
  • Пневматические колеса большие - для повышенной геометрической проходимости

Правила первого использования

Мотоблок Cascade MB-6 необходимо запустить сразу после покупки товара. Эта процедура необходима для того, чтобы обеспечить приработку внутренних деталей и их адаптацию к местным погодным и дорожным факторам.Благодаря этому машина прослужит намного дольше. При этом частота непредсказуемых поломок значительно сократится, а техническое обслуживание нужно будет проводить только в соответствии с регламентом. Итак, для правильного взлома важно выполнить следующие шаги:

  • Перед тем, как приступить к процедуре, следует помнить, что обкатка не предусматривает работу мотоблока в режиме максимальной нагрузки ... Допускается только частичная нагрузка - считается, что этот режим является наиболее подходящим. благоприятен для обкатки деталей
  • В первую очередь заводим двигатель, даем ему поработать 40-50 минут на холостом ходу.На данный момент также необходимо провести профилактическое обслуживание коробки передач - включать каждую передачу по очереди и так повторять не менее 5-10 минут
  • Во время обкатки допускаются различные виды работ, в том числе окучивание, культивация, вспашка, транспортировка грузов, откачка воды и другие хозяйственные работы. Важно, чтобы в период обкатки нагрузка на мотоблок не превышала половины максимально допустимого значения. Например, при перевозке грузов разрешается перевозить до 250-300 кг при разрешенных 500-550 кг
  • Обкатку можно считать завершенной через 8-10 часов.Загоняем технику в гараж, приступаем к обслуживанию ... В первую очередь нужно обратить внимание на состояние наружных панелей, а также нижней части мотоблока и расходных материалов ... При необходимости , можно доливать топливо, менять фильтры, колеса и т. д.
  • На следующий день мотоблок можно подвергнуть максимальной нагрузке.

Вложения

Производитель не предусмотрел в базовой комплектации мотоблока единого варианта навесного оборудования, что можно считать достоинством, а не недостатком.Ведь в этом случае у покупателя есть возможность самому выбрать необходимый комплект, и при этом сэкономить на ненужных опциях. Выделим наиболее популярные варианты Пахаря МБ-6:

.
  • Картофелекопалка, сеялка для картофеля - необходима для посадки и выкапывания всех видов сельскохозяйственных культур
  • Культиватор - бережно ухаживает за посевами
  • Плуг - средство для первичной обработки земной поверхности. Усиленная трансмиссия вместе с плугом позволяет справиться даже с самой сложной целинной почвой
  • Лопата-отвал - снегоуборочный модуль, жестко закрепленный на мотоблоке
  • Сенокосилка - для заготовки сена, а также для работы на территории около дома
  • Водяной насос - средство откачки воды из резервуаров для полива сельскохозяйственных культур
  • Тележка, прицеп - транспортное средство для перевозки грузов массой до 500 кг
  • Косилка - это устройство для стрижки травы, стрижки газонов и т. Д.

Как видите, мотоблок «Каскад МБ-6» адаптирован для работы в любой климатической зоне. Этому способствует большой ассортимент навесного оборудования, что делает технику более универсальной и подходящей для широкого круга задач.

Технические характеристики и двигатель

Габаритные размеры: длина - 830 мм, ширина - 480 мм, ширина - 740 мм. Масса устройства 103 кг.

Двигатель - DM66, четырехтактный одноцилиндровый, объемом 0,3 л.Мощность - 6 лошадиных сил. Есть поддержка бензина АИ-92 и АИ-95. Редуктор - цепной, с игольчатыми подшипниками. Емкость бака 4,5 литра. Трансмиссия - четырехступенчатая, с двумя передними и двумя задними скоростями

Расход топлива

Мотоблок Каскад МБ-6 потребляет в среднем 1-1,5 литра в час. Расход топлива может незначительно увеличиться, например, при транспортировке тяжелых грузов, при движении в гору или при использовании крюков для почвы и обработке почвы на большой глубине.

Цены в России

Средняя стоимость мотоблока Каскад МБ-6 на внутреннем рынке - 35 тысяч рублей. В базовую цену дополнительное оборудование не входит. Набор навесных опций можно приобрести отдельно за 10-12 тысяч рублей в зависимости от набора опций.

Конкуренты: Neva MB-2B-6.0, Favorite MB Honda GX160 5.5, Caiman Vario 60S TWK +, Ugra NMB-1h22, Cascade MB61-25-02-01, Pubert Vario 55B TWK +.

Если у вас мотоблок «Каскад» или «Нева», то для того, чтобы он работал у вас в любое время года, предлагаем использовать навесное оборудование.Дополнительное оборудование можно использовать не только для вспашки земли, но и в зимний период для уборки снега, летом для скашивания травы, осенью для уборки урожая и т. Д. Различные тягово-сцепные устройства позволят сделать из мотоблока универсального помощника круглый год.

Навесное оборудование Каскад, Нева

Каждый мотоблок имеет выходной вал, к которому крепится разное прицепное или навесное оборудование.

Самая важная часть оборудования - это плуг, так как он выполняет самую сложную задачу - вспашку целинных земель.Особенно хорошо с этим справляются тяжелые мотоблоки, например, Нева или Каскад. Гусиные лапки и фрезы обрабатывают почву, измельчают сорняки и формируют однородную почву. Окучник, или как его еще называют культиватор, поможет сделать борозды для посадки картофеля. Экскаватор будет собирать урожай, например, картофель или другие корнеплоды, а прицеп-адаптер доставит груз в нужное место ... Для лучшего сцепления и устойчивости мотоблока используйте проушины, покупайте грузы.
