Как использовать плоскорез?

У каждого опытного дачника в сарае множество инвентаря – мотыги, культиваторы, тяпки. Все эти хитроумные приспособления можно с успехом заменить одним – плоскорезом. Основное преимущество инструмента – многофункциональность. Без особых физических усилий им можно рыхлить землю, формировать грядки, окучивать растения, нарезать борозды, уничтожать сорняки.



Однако, некоторые садоводы, попробовав воспользоваться изобретением В.В. Фокина, ничего, кроме разочарования не испытывают. Сложности при работе у многих, одни и те же, значит, вызваны они типичными просчетами. Как использовать плоскорез правильно, расскажем в этой статье.



1. Привыкнув работать тяпкой, мы становимся в ту же позу, что и при прополке. Согнувшись в пояснице, тюкаем плоскорезом по поверхности почвы, держа его как тяпку. Это первое заблуждение. Принимая такую позу, мы лишаем себя основного преимущества – возможности работать, не сгибаясь.

Правильное положение – чуть подавшись вперед. Приспособление надо держать, как ручную косу, и неширокими движениями, как бы скашивать верхний слой почвы на небольшую глубину, не более 5 см. Таким образом, за один проход, мы имеем возможность выполнить две операции – срезаем сорняки и рыхлим почву.



2. Следующая причина неудовлетворения результатами использования инструмента – неправильное его положение на ручке. Важно подобрать высоту черенка под свой рост. Если вы возьмете инструмент, предназначенный для человека ниже вас, придется сгибаться. При обратной ситуации, плоскорез, подобранный под высокорослого садовода, пусть и очень хорошо заточенный и качественный, как Jardin или Sneeboer, не даст ожидаемого результата. Лезвие будет глубоко врезаться в землю, создавая ощущение, что оно затупилось. Испробуйте несколько вариантов крепления, чтобы подобрать самый удобный.



Если вы заняли правильную позу, то просто не сможете действовать плоскорезом, как тяпкой, ударяя по поверхности почвы широкой частью приспособления. Тяпка рубит сверху вниз и немного в горизонтальной плоскости. Лезвие плоскореза, двигаясь только в горизонтальной плоскости, более эффективно борется с сорняками.

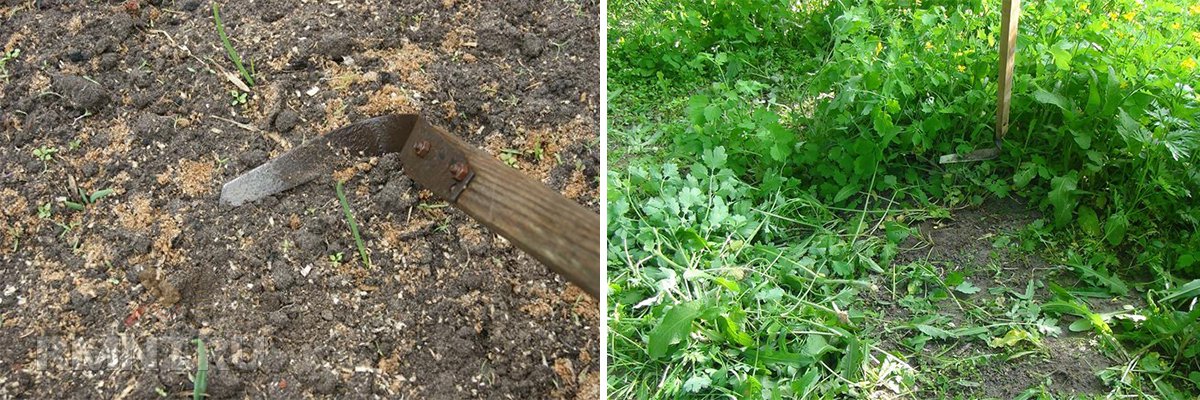

Инструмент должен входить в почву под небольшим углом и двигаться практически параллельно поверхности.



3. Еще один важный момент – форма черенка. Многие по привычке крепят плоскорез на черенок круглого сечения, ведь именно такие обычно у лопат, тяпок и грабель. Между тем не будем забывать, что совершать движения плоскорезом следует так же, как косой. Круглая ручка будет вращаться в руках, и инструмент не станет входить в землю так, как нам нужно для достижения максимальной эффективности.



Плоскорез – это, без всяких сомнений, удобное, многофункциональное приспособление для обработки почвы и борьбы с сорняками. Удобство и легкость в работе возможны лишь тогда, когда все лезвия инструмента, будут хорошо заточены.



Точим плоскорез правильно

Если вы не успели вовремя уничтожить сорняки, и они перешагнули стадию «ниточки», потребуется очень качественная заточка.



Стачивать нужно только фаску, четко повторяя ее угол, таким образом, затачивается режущая часть. Если обрабатывать точильным камнем только переднюю поверхность, работать плоскорезом становится сложнее. Инструменты из дешевого металла, придется точить часто. В каталоге интернет-магазина кадо.ру вы найдете инструменты известных европейских брендов. Лезвия из полированной нержавеющей стали безупречно справляются с поставленной задачей и не требуют частой заточки.



6 соток за день? Зная, как использовать плоскорез, легко!

Плоскорез Фокина — незаменимый помощник в саду и на огороде

Многочисленная армия российских огородников и садоводов уже более двадцати лет с успехом использует для обработки своих участков земли плоскорез Фокина — инструмент, прототипом которого стала старая добрая тяпка.

История изобретения

Сконструировал инновационный огородный инструмент В.В. Фокин — человек, попробовавший себя в самых разных ипостасях. Был в его багаже и опыт работы конструктором на машиностроительном заводе, но потом Владимир Васильевич перебрался в сельскую местность, увлекся огородничеством, стал интересоваться проблемами агротехники, сам выращивал овощи на своем участке.

К изобретению плоскореза его подтолкнуло печальное событие — Владимир Васильевич перенес обширный инфаркт, и о возврате после него к прежней физической активности не могло быть и речи — врачи строго запретили интенсивные физические нагрузки. Но мириться с этим Фокин не собирался, как и отказываться от выращивания на огороде домашних, экологически чистых овощей. Он решил придумать инструмент, который позволит выполнять работу в огороде быстро, не прикладывая чрезмерных усилий. К этому времени изобретатель поневоле уже был на пенсии, поэтому взялся за дело с энтузиазмом, которым впоследствии заразил и все свое семейство.

Но до получения патента было еще далеко. Работа над плоскорезом затянулась на несколько лет, пока он приобрел тот вид, который сегодня известен не только российским дачникам, но и огородникам стран СНГ и дальнего зарубежья. Сначала изобретатель показал новый инструмент близким и друзьям, поработать им попробовали и соседи Владимира Васильевича. И у всех плоскорез получил высокую оценку. Только после этого Фокин запатентовал свое изобретение и наладил выпуск инновационного инструмента. В 2002 г. Владимир Васильевич умер, но изобретенный им плоскорез по-прежнему пользуется активным спросом у любителей садово-огородных работ, облегчает их нелегкий труд.

В отличие от обычной тяпки плоскорезом Фокина можно выполнить самые разные виды работ, он способен заменить целый ряд садово-огородных инструментов. Однако есть немало людей, которые не смогли использовать весь потенциал плоскореза Фокина. Одним не хватило знаний, другим — терпения. Начиная пользоваться любым новым инструментом, выводы о его достоинствах и недостатках можно сделать только после того, как у вас выработаются определенные навыки эксплуатации. Плоскореза Фокина это касается в большей степени, чем любого другого инструмента. К работе с ним нужно подготовиться, настроить его в соответствии со своим ростом, научиться изменять параметры регулировки режущей части в зависимости от вида выполняемой работы.

Только тогда вы сможете полностью использовать потенциал, заложенный конструктором в этом изобретении.

Плоскорез Фокина комбинированный, модернизированный

Чем уникален плоскорез Фокина

В его внешнем виде заметно сильное сходство этого инструмента с обычной тяпкой, но он легче, гораздо уже, рабочая часть особым образом изогнута, положение на черенке может регулироваться. Плоскорез — это изогнутая под углом металлическая пластина, у которой очень остро заточены все три режущие кромки. Чем качественнее их заточка, тем легче работать этим инструментом, прилагая минимум усилий. Все изгибы плоскореза тщательно рассчитаны, выверены с точностью до градуса, чтобы работа им была максимально эффективной. Предусмотрено 4 положения плоскореза на черенке, причем на смену их затрачивается всего пара минут. Положение меняют в зависимости от вида работы, которую предстоит выполнить. Плоскорез проектировался как универсальный инструмент, способный заменить собой и лопату, и мотыгу, и косу, и еще множество других орудий труда, используемых садоводами и огородниками.

Основное предназначение инструмента понятно уже по его названию — им выполняют плоский рез почвы, заглубляя режущую часть на 2-5 см в землю, срезая либо выдергивая все попадающиеся сорняки. С его помощью землю рыхлят без переворачивания пласта, верхняя часть сорняков уничтожается, корни их, оставшиеся в почве, погибают и перегнивают. Такая техника обработки почвы не разрушает ее структуры, не губит микроорганизмы, так необходимые для повышения плодородности почвы. Человек, действуя плоскорезом грамотно, не напрягает спины, затрачивает меньше физических усилий, справляется с поставленной задачей быстро.

Этот инструмент чаще всего реализуют в наборе, предлагая покупателям сразу и большой, и малый плоскорезы. При помощи большого плоскореза можно быстро сформировать грядки, подготовить их к посадке растений, прополоть и окучить растущие овощные культуры, скосить сорную траву. Малый плоскорез можно, помимо прополки, успешно использовать для прореживания загущенных посадок, делать им бороздки на грядке для высева семян.

Плоскорез Фокина, малый, модернизированный

Большой плоскорез оснащен дополнительным отверстием, благодаря чему можно менять наклон режущих кромок при креплении инструмента на черенке. Он также регулируется для работы правой или левой рукой. Черенок для них выполняется из дерева, может идти в комплекте или продаваться отдельно. Для него характерно не круглое, а плоское сечение со скругленными краями. Выбрана подобная форма черенка не случайно — инструментом с таким необычным черенком легче работать, можно держать его в любом комфортном для вас положении, и не надо бояться, что он натрет мозоли. Реализуются плоскорезы Фокина часто в разобранном виде, к комплекту прилагаются средства крепежа — надежные болты и гайки. Собирается плоскорез легко, достаточно всего лишь завернуть два болта на плоском черенке.

Важные особенности эксплуатации

Если орудовать плоскорезом грамотно, то потребуется минимум физической нагрузки, и усталость долго не будет ощущаться. Спина при работе этим инструментом должна быть прямой, слегка наклоненной вперед. Если черенок захвачен правильно, то большие пальцы должны смотреть вниз.

Режущую часть инструмента, погруженную в почву, следует перемещать параллельно поверхности земли. Если при этом плоскость лезвия отклоняется кверху, а вернуть его в нормальное положение можно, только если наклониться, значит, инструмент отрегулирован неверно. В этом случае требуется уменьшить угол наклона крепления относительно черенка, используя для этого предусмотрительно проделанное дополнительное отверстие. Если же режущая часть отклоняется вниз, то угол, наоборот, увеличивают. При выполнении заточки плоскореза не стоит допускать перегрева — это может заметно снизить качество лезвия.

Плоскорез Фокина, большой, модернизированный

Что можно сделать плоскорезом

  1. Разрыхлить почву и прополоть грядки. Для этой работы используется широкая часть лезвия. Нужно на расстоянии примерно метр от себя заглубить режущую часть в почву и подтянуть ее к себе. Чтобы работа была максимально эффективной, важно не упустить момент, полоть траву, когда она только поднялась, а не набрала полную силу.

  2. Сформировать гряды. Для этого грунт из междурядий перемещается на размеченную и подготовленную к посадке грядку, бортики накидывают перевернутым плоскорезом. Его направляют короткой режущей кромкой вниз, а затем подтягивают к себе, при этом земля нагребается на нужное место. Выполняется подобное действие поочередно с двух сторон.

  3. Выровнять почву на грядах. Выровнять грядку плоскорезом можно, опустив инструмент режущей частью на гряду и волоча по поверхности, не прикладывая усилий для углубления. Так же заделывают и посеянные в бороздки семена.

  4. Выполнить глубокое рыхление. Для этого нужно производить ударные движения по земле узкой режущей кромкой, погружая ее на всю длину вглубь почвы.

  5. Проложить борозды для высева семян или посадки рассады.

    Воткнув плоскорез узким краем в разрыхленную землю на желаемую глубину, его тянут в поперечном гряде направлении, прокладывая посадочную борозду. Если сеять нужно семена, можно использовать малый плоскорез, борозды для рассады лучше формировать большим.

  6. Окучить посадки. Выполняется окучивание так же, как формируют грядки — почву подгребают к растению с двух сторон.

  7. Проредить загущенные посевы. Такие овощные культуры, как, например, морковь или петрушка, часто нуждаются в прореживании взошедших растений. Выполняют его, используя малый плоскорез — им проводят поперек рядов, удаляя таким способом лишние всходы.

  8. Распределить органические удобрения по всей поверхности гряд.

Отвечаем скептикам

Плоскорез Фокина в ходу у российских дачников и жителей села, имеющих усадьбы, уже более двух десятилетий, но споры о его полезности и эффективности ведутся до сих пор. Те, кому не хватило терпения освоить плоскорез, научиться правильно им работать, чтобы оценить все преимущества, выступают против его применения. Они приводят самые разные доводы для оправдания своей позиции. Мы приведем ниже наиболее часто встречающиеся претензии и критику и попробуем ответить оппонентам.

Часто от них можно услышать, что плоскорез — лишний инструмент, что для каждого вида огородных работ с давних пор используются тяпки, грабли, вилы, лопаты и косы, а в наше время в арсенал огородника добавилось много специальной малогабаритной техники, прекрасно обрабатывающей участки любой площади. Но не каждый может себе позволить приобрести множество инструментов и техники, да они и ни к чему, если у вас всего каких-то 10 соток земли.

Плоскорез Фокина создан для обработки сравнительно небольших площадей, он решает сразу две задачи — заменяет целый список инструментов и не позволяет вам быстро уставать, рационально распределяя физические усилия при работе в огороде. Без него трудно обойтись и тогда, когда нужно обработать узкие междурядья, грядки-короба, цветники с многолетниками. С помощью других инструментов решить эту задачу затруднительно.

Ряд оппонентов убеждены, что применение плоскореза при обработке земли приводит к засилью сорняков на участке. Они считают, что семена сорняков, лежащие на земле, должны во время перекапывания участка лопатой попасть в нижние слои грунта, где они и потеряют всхожесть. Если же участок не перекапывать, они неминуемо прорастут все. Это суждение ошибочно. Перекапывание не мешает прорастанию семян сорных растений. Рассмотрим, например, лебеду. За один дачный сезон от нее получаются три вида семян – одни полноценные, готовы прорасти уже в текущем сезоне, другие взойдут следующей весной, а львиная доля будет ждать своего часа в почве, сохраняя всхожесть в течение 10 лет. Перекапывая участок лопатой, мы вытаскиваем эти глубинные семена «на свет божий», где они благополучно прорастают. Обрабатывая почву плоскорезом, можно победить сорняки. Нужно примерно раз в неделю подрезать поднимающуюся траву, уничтожая наземную часть сорняков. Инструмент этот позволяет проделать такую работу легко и быстро. В отсутствии наземной части большинство корней сорных растений погибнет. А срезанная трава улучшит структуру почвы, насытит ее органикой и минералами.

Противники плоскореза не унимаются и твердят, что работая этим инструментом, мы разрезаем корневую систему особенно злостных многолетних сорняков на множество отдельных сегментов, каждый из которых дает новое растение. На самом деле все не так. Корни сорных многолетников, готовые к размножению, расположены на глубине 5-10 см, плоскорез же при рыхлении заглубляется всего на 2-5 см.

Как мы уже говорили, обработка почвы плоскорезом, выполняемая как альтернатива обычной копке, носит безотвальный характер. Агротехниками признано, что безотвальная подготовка почвы к посадке сохраняет все полезные для нее микроорганизмы. Сторонники вскапывания земли лопатой на глубину штыка утверждают, что если делать это при хорошо прогретой почве, то нельзя навредить жизнедеятельности полезных земле микроорганизмов. Мы считаем, что лучше использовать плоскорез. И дело тут не только в температуре разных слоев почвы. Огромную роль играет еще и кислород. Ближе к поверхности почвы обитают микроорганизмы-аэробы, которым он жизненно необходим. С их помощью растительные остатки перерабатываются в полезные для почвы соединения. В нижних ее слоях живут анаэробы — они тоже вносят свой вклад в плодородность земли. Так вот этим микроорганизмам-анаэробам кислород губителен. При перекапывании лопатой пласты земли выворачиваются, гибнут в результате и аэробы, и анаэробы. При обработке же плоскорезом они продолжают свою полезную для почвы жизнедеятельность.


Концевые фрезы. Основное руководство для начинающих.

Концевые фрезы, сверла для пазов, фрезеры, фрезы, сверла, V-образные биты и борфрезы — что все это значит?

А какая бита нужна для какой работы? Например, какие концевые фрезы самые лучшие? и какие концевые фрезы лучше всего подходят для алюминия и какие концевые фрезы лучше всего подходят для нержавеющей стали.

В этой статье представлена ​​краткая информация о фрезах и инструментах с ЧПУ.

Фрезы или концевые фрезы используются в станках с ЧПУ: с компьютерным цифровым управлением.

Специализированное программное обеспечение используется для отправки автоматических инструкций по фрезерованию или «траектории» на станок, который затем вырезает рисунок из исходного материала.

В последнее время рынок ремесленных изделий буквально взорвался замечательными компактными настольными фрезерными станками с ЧПУ и мини-фрезерными станками. Фрезерные станки с ЧПУ теперь достаточно доступны, чтобы дать энтузиастам-любителям доступ к этому высокоточному фрезерному инструменту для резьбы и гравировки.

Концевые фрезы, маршрутизаторы и фрезы используются на станке с ЧПУ, но если у вас нет станка с ЧПУ, вы можете использовать борфрезы на вращающемся инструменте.

Борфрезы доступны из карбида, стали и алмаза.

Практически любой материал можно разрезать на станке с ЧПУ. Популярными материалами являются металлы, пластмассы и дерево.

Так почему же использовать концевую фрезу, а не сверло? Короче говоря, сверло движется вверх и вниз, концевая фреза перемещается из стороны в сторону (Примечание: доступны концевые фрезы, которые перемещаются во всех направлениях).

1. Концевые фрезы режут с вращением в горизонтальном или боковом (из стороны в сторону) направлении, в то время как сверло врезается в материал только вертикально вниз.

2. Концевые фрезы доступны в широком диапазоне длин, диаметров, канавок и типов, и выбираются в зависимости от материала, который они режут, и чистоты поверхности, требуемой для проекта.

3. Концевые фрезы являются фрезами в мире фрезерования и используются для прорезания пазов, профилирования, контурной обработки, зенковки и развертывания.

4. Концевые фрезы позволяют резать прецизионные детали: детали машин, ювелирные изделия, гравюры на дереве, изготовление вывесок, резка пластика, изготовление пресс-форм и печатных плат.

1. Сверла вырезают круглые отверстия прямо в материале, вращая их во вращающемся сверле.

2. Большинство сверл имеют спиральные канавки (канавки), которые придают сверлам скрученный вид и помогают срезать материал при движении вверх и вниз в отверстии.

3. Сверла из быстрорежущей стали и твердого сплава имеют рифление. (спиральные сверла)

4. Исключением из этого правила являются алмазные сверла, которые имеют плоский конец, а не заостренный или рифленый. (Если только это не спиральное алмазное сверло, которое используется не для сверления, а для расширения уже существующих отверстий, например, в бусинах)

Спиралевидные режущие кромки на боковой стороне концевой фрезы называются канавками.

Канавки обеспечивают свободный проход для выхода стружки, когда концевая фреза вращается в заготовке.

Концевые фрезы имеют 2, 3 или 4 зуба на фрезу. 2 и 4 флейты являются наиболее популярными.

  • Для обработки дерева и алюминия
  • Меньшее количество канавок лучше подходит для отвода стружки, охлаждая фрезу, но оставляя более шероховатую поверхность реза.
  • 2 канавки лучше всего подходят для обработки дерева и алюминия, так как они дают очень большую стружку по сравнению с другими материалами.
  • Концевые фрезы с двумя канавками также называются шлицевыми сверлами.

  • Для использования на большинстве других материалов
  • 4 зуба используются на большинстве других материалов, могут резать более твердые материалы, чем 2 зуба, и создают более гладкую поверхность.

Существует несколько типов концевых фрез, каждый из которых разработан с учетом различных факторов, чтобы вы могли выбрать правильную концевую фрезу, соответствующую материалу, с которым вы работаете, и типу проекта, который вы собираетесь выполнять. использовать его для.

Наконечники типа «рыбий хвост» предотвращают расщепление и разрывы и погружаются прямо в материал, образуя плоскую поверхность.

Эти концевые фрезы идеально подходят для врезной фрезеровки и создания точных контуров, что делает их идеальными для изготовления вывесок и формовки металла .

Для отличной отделки выберите бриллиант с верхней огранкой, так как он имеет множество режущих кромок.

Щелкните здесь, чтобы купить Концевые фрезы для фрезерования

V-образные фрезы обеспечивают проход в форме буквы «V» и используются для гравировки, в частности, для изготовления знаков.

Они бывают разных углов и диаметров наконечника. Небольшие углы и кончики этих V-образных гравировальных фрез обеспечивают узкие прорези и мелкую деликатную гравировку букв и линий.

Щелкните здесь, чтобы купить V-образные насадки для гравировки

Сферические фрезы имеют закругление в нижней части, что обеспечивает более качественную обработку поверхности обрабатываемой детали, что означает меньше работы для вас, поскольку деталь не нужно будет дорабатывать. дальше.

Используются для контурного фрезерования, обработки неглубоких пазов, обработки карманов и обработки контуров.

Сферические фрезы идеально подходят для 3D контурной обработки, поскольку они менее склонны к выкрашиванию и оставляют красивую закругленную кромку.

Совет: сначала используйте черновую концевую фрезу для удаления больших участков материала, а затем используйте концевую фрезу со сферическим концом.

Щелкните здесь, чтобы купить концевые фрезы со сферическим концом

Концевые фрезы для черновой обработки отлично подходят для обработки больших площадей, имеют многочисленные насечки (зубья) на канавках для быстрого удаления большого количества материала, оставляя шероховатую поверхность.

Иногда их называют измельчителями кукурузных початков или свиными мельницами, названными так в честь свиньи, которая «перемалывает» или съедает все на своем пути.

Обычно называемые плоскими концевыми фрезами, квадратные концевые фрезы создают острую кромку в нижней части пазов и карманов заготовки.

Они используются для общего фрезерования, включая прорезание пазов, профилирование и врезное резание.

Щелкните здесь, чтобы купить концевые фрезы

Похожи на квадратные концевые фрезы/плоские концевые фрезы, но имеют круглую режущую кромку, также известную как выпуклая (не путать со сферической, как упоминалось выше).

Они менее склонны к сколам и обычно имеют более длительный срок службы.

Большинство концевых фрез изготавливаются либо из сплавов кобальтовой стали, называемой HSS (высокоскоростной сталью), либо из карбида вольфрама.

Выбор материала выбранной вами концевой фрезы будет зависеть от твердости вашей заготовки и максимальной скорости вращения шпинделя вашего станка.

Концевые фрезы из быстрорежущей стали продаются по более низкой цене, но не обеспечивают такой же срок службы или скорость, как цельные твердосплавные концевые фрезы.

Кобальтовые концевые фрезы стоят дороже, чем быстрорежущие, но обеспечивают лучшую износостойкость и прочность.

Цельные твердосплавные концевые фрезы значительно тверже, жестче и более износостойкие, чем другие.

Твердосплавные концевые фрезы чрезвычайно термостойкие и используются для высокоскоростной обработки некоторых из самых твердых материалов, таких как чугун, цветные металлы, сплавы и пластмассы.

Концевые фрезы с дополнительным химическим покрытием также популярны сегодня.

Эти покрытия, часто более дорогие, наносятся на долото для уменьшения износа и трения. Однако не все покрытия подходят для всех материалов, и хотя конкретное покрытие может быть эффективным для одного материала, оно может не подходить для другого.

Популярными покрытиями являются нитрид алюминия-титана (AlTiN) и диборид титана (TiB2)

  • Концевые фрезы с центральной режущей кромкой можно погружать прямо в материал. Они могут фрезеровать, и они могут сверлить. (У них есть режущие кромки на торце и по бокам). Обычно это концевые фрезы с 2 или 3 канавками, а иногда можно встретить и 4-канавочные концевые фрезы с центральной режущей кромкой.
  • Концевые фрезы с нецентровой режущей кромкой относятся к фрезам, они не сверлят. (имеют режущие кромки только по бокам)
  • Концевые фрезы с прямым резом отбрасывают стружку к верхней части заготовки, оставляя чисто срезанную нижнюю поверхность внутри материала.
  • Концевые фрезы делают обратное, они оставляют гладкую верхнюю поверхность на вашем материале.
  • Концевые фрезы сочетают в себе лучшее из обоих миров и обеспечивают гладкую поверхность на обоих концах заготовки при резке.

Итак, какие концевые фрезы вам нужны для общего фрезерования? 9№ 0003

  • Для твердой древесины, фанеры и алюминия: Высококачественные 2-зубые (шлицевые сверла) концевые фрезы с прямым и прямым резом.
  • Для 3D-контуров и профилирования: концевые фрезы со сферическим концом с двумя канавками
  • Для изготовления вывесок и фрезерования пластика, акрила и металла: концевые фрезы для фрезерования твердого сплава. и твердосплавные гравировальные V-образные биты

Щелкните здесь, чтобы купить все концевые фрезы

  • Выбор правильного инструмента для вашего материала и проекта повысит качество вашей работы и снизит потребность в чрезмерной ручной чистовой обработке.
  • Скорость подачи материала должна соответствовать оптимальной скорости концевой фрезы.
  • Снижение рабочей скорости на 50 % может удвоить срок службы вашей концевой фрезы.
  • Выберите правильное количество канавок для конкретного применения – надлежащее удаление стружки имеет решающее значение, так как нагретые фрезы могут привести к низкому качеству резания (пригорание материала, заусенцы на кромках и затупление инструмента).
  • Используйте твердосплавные концевые фрезы для обработки твердых материалов и высокопроизводительных операций.
  • Иногда необходимо использовать концевые фрезы увеличенной длины, но для борьбы с отклонением (изгибом долота) работайте с надлежащей скоростью и скоростью подачи и всегда используйте самую жесткую (самую короткую и самую широкую) концевую фрезу, доступную для данного применения.
  • Используйте охлаждающую жидкость или сжатый воздух для предотвращения образования стружки.
  • Используйте всю сторону режущих кромок, а не небольшую часть ближе к кончику. Это увеличит срок службы вашей концевой фрезы, так как тепло и работа распределяются по большей площади поверхности.

RPM (количество оборотов в минуту) = 3,82 x SFM (футов поверхности в минуту) ÷ диаметр концевой фрезы

SFM = диаметр концевой фрезы x RPM ÷ 3,82

IPM (дюймов в минуту) = RPM x количество зубьев x нагрузка на стружку

Нагрузка на стружку = IPM ÷ RPM x количество канавок.

Фрезы и цанги — Shapeoko с ЧПУ от A до Z

Поначалу легко растеряться от разнообразия фрез и их характеристик. Грубо говоря, концевая фреза характеризуется:

  • его тип/геометрия, который относится к его предполагаемому использованию:

    • квадратные концевые фрезы используются для резки плоских поверхностей например. , для обработки карманов и контуров, а также для быстрого удаления материала (черновая обработка).

    • Концевые фрезы со сферическим концом обычно используются для фрезерования трехмерных поверхностей.

    • V-образные насадки используются для вырезания канавок переменной глубины на основе двухмерных элементов.

    • Ниже описаны несколько других типов, но для них могут потребоваться специальные функции CAM.

  • диаметр хвостовика (часть, которая входит в цангу/держатель инструмента)

    • большой хвостовик лучше подходит для уменьшения прогиба.

    • выбор диаметра хвостовика ограничен доступными цангами.

  • диаметр режущей части

    • наиболее распространенные размеры, используемые на Shapeoko: 1/4 дюйма (6,35 мм), 1/8 дюйма (3,175 мм), 1/16 » (1,5875 мм) и 1/32» (~ 0,8 мм), а также их метрические собратья (6, 3, 2 и 1 мм).

    • наименьший размер элемента в конструкции определяет наименьший необходимый диаметр концевой фрезы.

    • Концевые фрезы меньшего размера более хрупкие и более чувствительны к биению (подробнее об этом ниже).

  • длина его режущей части ( Длина отреза / LOC) и его общая длина ( OAL ).

    • короткий LOC лучше для жесткости, но, очевидно, ограничивает максимальную глубину резания.

    • длинный OAL обеспечивает больший радиус действия за счет жесткости/деформации.

    • На концевых фрезах наименьшего диаметра длина резания очень короткая, иначе инструмент был бы очень хрупким и слишком сильно отклонялся бы Подачи и скорости для воздействия количества флейт.

    • Чем меньше канавок, тем лучше эвакуация стружки.

    • чем больше канавок, тем лучше жесткость и отделка.

  • материал из которого он сделан:

    • карбид в наши дни является королем для фрезерования с ЧПУ, но он хрупкий.

    • Быстрорежущая сталь (HSS) дешевле и прочнее, но имеет более ограниченные скорости.

  • его покрытие , если есть:

    • Как правило, для резки дерева и пластика покрытие не требуется.

    • Покрытие ZrN (нитрид циркония) подходит для цветных металлов напр. , алюминий, латунь, медь, титан.

    • Покрытие AlTiN (нитрид алюминия-титана) хорошо подходит для стали/черных металлов.

  • независимо от того, является ли это центральной режущей кромкой или нет:

    • большинство, это означает, что они могут погружаться в материал (вертикально), как это делает сверло.

    • нецентральные режущие инструменты чаще используются на ручных электроинструментах, например, на фрезах. Возможно использовать их на Shapeoko, но это требует очень тщательного проектирования CAM.

  • угол наклона , если это спиральная концевая фреза:

    • в зависимости от угла наклона, силы резания будут по-разному ориентированы между осевым и радиальным направлениями: это не то, о чем вам следует беспокоиться.

  • Направление вращения

    • На практике практически все конечные мельницы предназначены для . Концевые фрезы Square — это рабочие лошадки фрезерных станков с ЧПУ. Они поставляются в нескольких вариантах:

      • вертикальный рез : направление спирали канавки таково, что она отводит стружку от режущей поверхности, что позволяет эффективно удалять стружку. Это позволит получить красивую отделку в нижней части карманов, но может привести к разрывам на верхних краях некоторых материалов.

      • прямой рез : при резании отталкивает стружку вниз, поэтому ее удаление из зоны резания неэффективно. Он имеет тенденцию делать обратное, как вертикальный разрез, т. Е. Оставляя чистый разрез на верхних краях разрезов, но потенциальный разрыв на дне карманов.

      • сжатие : геометрия канавки такова, что она сочетает в себе восходящий участок в нижней части инструмента и направленный вниз участок на другом конце режущей части, поэтому при определенной глубине кармана это может дать хорошую чистовую обработку. как в нижней, так и в верхней части карманов.

      Вот пример 3-зубой, 1/4-дюймовой, прямоугольной концевой фрезы (кодовое название «#201» в магазине Carbide 3D). риск заедания при резке цветных металлов:

      Вот пример концевой фрезы 1/4 дюйма только с 2 канавками:

      , а вот фреза 1/4 дюйма с одной канавкой (также известной как «О-образная канавка» ), что обеспечивает превосходный отвод стружки:

      Врезка В концевых фрезах спиральная канавка(и) ориентирована в другую сторону, как в этом 1/4» 1-канавом врезании:

      Вот еще одна коническая фреза с двумя зубьями и 1/8 дюйма:

      А еще есть забавно выглядящие концевые фрезы сжатия , которые начинаются с восходящей части на конце и имеют нижнюю часть выше вала. , вот 1/4-дюймовая версия с 2 зубьями:

      и меньшая 1/8-дюймовая, 1-зубая компрессионная концевая фреза:

      Концевые фрезы с угловым радиусом

      Квадратные концевые фрезы имеют слабое место, и это острый кончик каждой из их флейт. В требовательных материалах (таких как металл) это может сколоться, поэтому можно использовать 9Вместо этого используются концевые фрезы с угловым радиусом 0465 (также известные как «выпуклые»): они ведут себя очень похоже на квадратные концевые фрезы, но гораздо менее склонны к сколам на кончике, поэтому их можно использовать при более агрессивных настройках. Обратите внимание, что на двух рисунках ниже закругленные углы (вверху: с покрытием TiCN, внизу: с керамическим покрытием)

      Концевые фрезы со сферическим концом

      Концевые фрезы со сферическим концом лучше подходят для обработки гладких трехмерных кривых (но совершенно неэффективны для обработки плоские карманы), вот шаровой наконечник 1/4 дюйма с 2 канавками:

      Вот 0,032-дюймовая сферическая фреза:

      Для обработки мелких 3D-деталей очень полезна коническая сферическая концевая фреза : наконечник может быть очень маленьким, но конические канавки делают его гораздо более прочным, чем прямая концевая фреза . того же диаметра наконечника, поэтому он может поддерживать гораздо более агрессивные подачи и скорости. Вот коническая концевая фреза со сферическим наконечником 0,5 мм (0,02 дюйма):

      V-образные насадки

      V-образные насадки поставляются с разными углами, они обычно используются для вырезания текста или крошечных канавок (подробнее об этом см. раздел Траектории):

      Долото для наплавки

      Обычно они имеют очень большой диаметр, чтобы иметь возможность обрабатывать большую площадь за один (очень неглубокий) проход:

      Долото для гравировки

      Другое специализированное долото используется для гравировки 3 3 очень мелкие детали, в основном это очень острые детали, и их можно использовать, например, для вырезания очень узких дорожек на верхней части печатной платы с медным покрытием.

      Алмазное сверло

      Алмазное сверло имеет крошечный алмаз на конце и предназначено для перемещения по поверхности материала (при ВЫКЛЮЧЕННОМ фрезере!) для гравировки 2D-рисунка на поверхности. Наконечник обычно подпружинен, так что наконечник всегда находится в контакте с поверхностью с контролируемым давлением, в то время как сверло перемещается:

      Резьбовая фреза

      Специальные резьбовые фрезы используются в сочетании со специфическими спиральными траекториями для нарезания резьбы внутри отверстия:

      И многое другое, но они должны охватывать большую часть случаев использования/ проекты.

      Цанги

      О цангах особо нечего сказать, кроме того, что «они бывают разных размеров и качества». Вот пример набора цанг для фрезера Makita:

      Слева направо:

      • Цанга Makita 1/4 дюйма (поставляется с фрезером в версии для США)

      • Цанга Makita 6 мм (поставляется с фрезером в версии для Европы) со вставленным переходником с 6 мм на 3,175 мм

      • 1/8» (3,175 мм) дешевая цанга без торговой марки

      • Прецизионная цанга 1/4» (6,35 мм) от Elaire Corp

      • Прецизионная цанга 1/8» (3,175 мм) от Elaire Corp

      Обязательно используйте цангу с размером, соответствующим диаметру хвостовика концевой фрезы. Ошибочное использование цангового патрона 1/4 дюйма (6,35 мм) для удержания 6-миллиметровой концевой фрезы, скорее всего, плохо закончится, поскольку концевая фреза проскользнет в цанге во время работы. Покачивание концевой фрезы диаметром 6 мм в цанге 1/4 дюйма трудно не заметить, но будьте осторожны.

      Типичные размеры цанг для фрезерных станков: 4 мм, 6 мм, 8 мм, 1/8 дюйма, 3/16 дюйма, 1/4 дюйма, 3/8 дюйма, поэтому диапазон доступных размеров ограничен, особенно в сторону большего диаметра хвостовика. Пользователи шпинделей имеют доступ к специализированным цангам, например, к цангам типа «ER», ставшим отраслевым стандартом, которые доступны во многих других размерах:

      Использование адаптера/переходника для цанг обычно не рекомендуется, поскольку он имеет тенденцию к увеличению runout , но для большинства заданий он все равно будет работать нормально.

      Ниже приведен краткий обзор того, что такое биение, но в целом это не то, о чем должны беспокоиться новые пользователи.

      Биение

      В идеале ось вращения вала фрезера (черная), ось цангового патрона (синяя) и ось концевой фрезы (зеленая) точно выровнены:

      Но на практике , допуски на изготовление таковы, что на всех уровнях есть мелкие дефекты:

      • сам вал фрезера может не идеально вращаться вокруг своей оси

      • геометрия цанги может быть не идеальной, что приводит к смещению оси между внешней поверхностью (прикрепленной к валу фрезера) и внутренней поверхностью (удерживающей концевую фрезу)

      • сама концевая фреза может не иметь идеальной цилиндрическая форма

      Конечный эффект заключается в том, что перемещение вершины концевой фрезы в материале является комбинацией вращения вокруг собственной оси и других непреднамеренных отклонений. Вот очень (очень) преувеличенное представление о том, что происходит при резке одного паза с большим биением:

      Ожидаемая ширина канавки равна диаметру концевой фрезы, но фактическая ширина канавки (эффективный диаметр резания) представляет собой сумму диаметра концевой фрезы и величины отклонения (биения). Это отклонение может быть охарактеризовано максимальным смещением, измеренным в заданном положении на поверхности концевой фрезы при ее вращении (опять же, сильно преувеличено на изображении ниже):

      Подробнее о том, как измерять, см. биения, и исправить его (или хотя бы учесть).

      Стартовый набор концевых фрез и цанг

      Часто задаваемый вопрос при покупке Shapeoko: «Какие концевые фрезы и цанги выбрать?»

        ответ, конечно, «это зависит» (от характера ваших проектов)

      • Shapeoko поставляется с концевой фрезой 1/4 дюйма (#201 из магазина Carbide 3D) и фрезером с цангой 1/4 дюйма: этого достаточно, чтобы начать работу и сделать много проектов для начинающих.

      • приобрести пару запасных квадратных концевых фрез 1/4» — хорошая идея: рано или поздно оригинальная #201 изнашивается (или откалывается, или даже ломается в случае действительно серьезной ошибки)

      • Обычный следующий шаг — осознать, что 1/4 дюйма слишком велик для обработки мелких деталей: пара квадратных концевых фрез 1/8 дюйма в любом случае не пропадет зря.

        • 8-дюймовая цанга или, по крайней мере, цанговый адаптер.

      • Если вы собираетесь использовать 3D-траектории и криволинейные поверхности, приобретите концевую фрезу со сферическим концом (1/4 дюйма или 1/8 дюйма или меньше, в зависимости от размер/точность ваших целевых проектов)

      • получите один V-бит: V-образная резьба довольно проста и приятна, вы, вероятно, захотите попробовать, и это очень распространенный способ гравировки текста. Они бывают разной формы (углы), наиболее распространенными являются 60 градусов и 90 градусов. Убедитесь, что вы инвестируете в качественную V-образную фрезу, это имеет большое значение (в то время как легче обойтись без использования дешевых концевых фрез с квадратным сечением)

      • , если вы собираетесь резать в основном пластик, приобретите квадратную канавку с круглой канавкой. концевая фреза.

      • , если вы собираетесь резать в основном алюминий, вам помогут концевые фрезы с покрытием ZrN.

      • насадка для наплавки полезна для сокращения времени на наплавку доски, но, честно говоря, она не требуется в стартовом наборе, концевая фреза 1/4 дюйма вполне подойдет.

      • другие типы очень специфичны, поэтому, если вы точно не знаете, что они вам понадобятся, они могут подождать.
