Элементы стропильной системы двухскатной крыши: устройство, монтаж своими руками, схема, чертеж

Posted on 21.06.202128.04.2021 by alexxlab

Содержание

устройство, монтаж своими руками, схема, чертеж

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
Лежни — опоры для стоек и фиксации подкосов.
Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Содержание статьи

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.

Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Конструкция двухскатной крыши

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.

Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.

Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Видео-инструкция

Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают кровельный материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того, чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружает стропильную систему двускатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные или металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двускатных крыш, по техническим признакам и способу укладки подразделяются на:

Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног, сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двускатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы с висячими или наслонными стропилами, а также комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так делают, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без сложных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. У прораба будет необходимая документация с четким расчетом нагрузок на 1 м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7 м, а для монтажа металлочерепицы и профлиста допустимо 1,5 — 2 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропил согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двускатной крыши, который возможно вам поможет при строительстве.

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы кровли.

Отличительные конструктивные особенности:

Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двускатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
Размечаем точки установки стропильных ног.
Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен выходить за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двускатной стропильной основы своими руками:

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

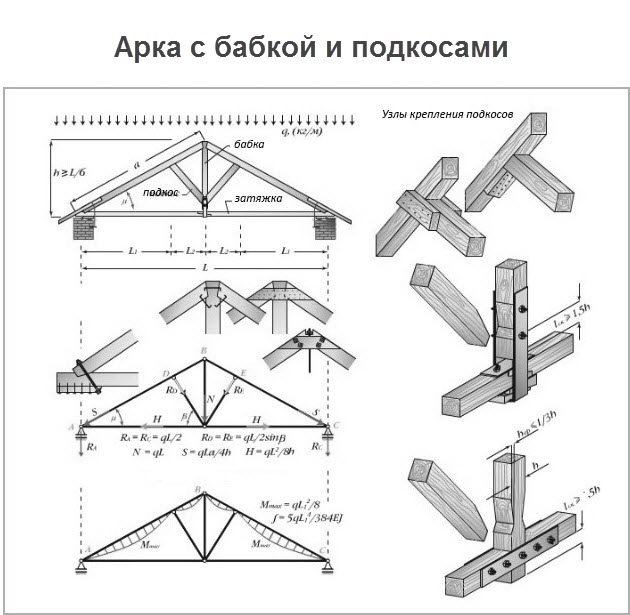

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал второго сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется первый сорт. В изготовлении менее ответственных деревянных накладок может применяться третий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

металлические сложно изменить, но этот материал долговечен;
деревянные просты в использовании и изменении, но требуют дополнительной обработки;
деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

1-3 сорта. Без сколов, сучков и трещин.
Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
Свес. Защищает основные конструкции здания от различных природных осадков.
Конек. Место, в котором закрепляются скаты.
Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

Любая конструкционная часть такой системы не должна быть толще 5 см.
Поверхности элементов должны быть максимально гладкими и обработанными.
Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
Симметрии нужно придерживаться и при монтаже подкосов со стойками.
Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

Небольшой расход на одну единицу древесины.
Простота монтажа.
Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

устройство, монтаж своими руками, виды

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Виды стропильной системы двухскатной крыши:

Симметричная. Она считается простой, поэтому встречается наиболее часто. Может создаваться такая стропильная система двухскатной крыши своими руками, так как надо пользоваться только стандартными элементами. Если установка будет выполнена правильно, то гарантируется получение прочной и долговечной конструкции. В ней присутствует симметрия, поэтому все нагрузки распределяются равномерно по мауэрлату и несущим стенам строения. При грамотном определении сечения бруса обеспечивается получение запаса прочности крыши. Стропила не будут пригибаться, а также допускается в разных участках конструкции устанавливать подпорки и распорки.
Ассиметричная. Здесь один угол обладает наклоном больше 45 градусов. Такое устройство позволяет снизить площадь жилой недвижимости, которая остается неиспользованной во время проживания. Такое устройство считается достаточно сложным, так как за счет наличия асимметрии нагрузки распределяются неравномерно. Поэтому прежде, чем построить такую крышу, следует выполнить точные расчеты.
Ломаная. В ней излом может располагаться снаружи или внутри. Используется этот вариант при необходимости получить второй этаж, располагающийся под крышей, подробнее читайте: мансардная ломаная крыша. Сложности в процессе создания такой конструкции заключаются в необходимости осуществлять трудные и специфические расчеты.

Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

Как выбрать материал для создания системы?

При выборе материала учитываются правила:

стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
для формирования обрешетки приобретаются обрезные доски;
вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

Висячие. Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.

Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.

Видео по теме:

Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.

Посмотрите еще статьи:

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2. Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

Устройство стропильной системы двухскатной крыши своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу.После вы освоили простую двускатную крышу, а затем переходите к сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если сделаете это. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете строителем кровли.

Детали каркаса односкатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации.После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плашмя. верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем будет передан наверх для установки на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу — это другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил. достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т. д. Всегда используйте красивый ровный брус для коньковой доски, это сделает установку стропила легче, а также сделать линию гребня более прямой.

Чтобы плотникам было проще возводить крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасада, чтобы он не мешал потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок потолка так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую по крайней мере трех плотников для установки коньковой доски, двух в центре и одного для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

Начните с одного стропила от фронтальной стены с одним человеком в центре и одним на внешней стене.

тянуть вверх по стропилам на одну отметку от торца фронтона и передайте его до человек в центре. Держите верх стропила рядом с тем местом, где оно будет идти, и Прикрепив заднюю часть рта птицы к внешней стене, прибейте ее вниз к двойной верхней пластине. Не прибивайте стропила к потолку балки пока нет. Перейдите на другую сторону и проделайте то же самое с противостоящие стропила.

Как только дно противостоящего к верхней плите прибиты стропила, они будут упираться друг в друга и поддерживаем себя.Оставьте там одного плотника, чтобы уравновесить их, особенно если ветрено.

Спуститесь на одно стропило от конца коньковой доски и повторите процесс.

Сейчас вставьте коньковую доску между двумя комплектами стропил из снизу и прибейте стропила по правильным отметкам разметки. Это часто гвоздем за восемь пенни в верхней части стропила легче удерживать это на месте, пока не будут вставлены шестнадцать гвоздей за пенни.

К Выровнять коньковую доску с балками потолка, нанять одного плотника стабилизируйте гребень в его приблизительном положении.Отмерьте, отрежьте и установите центральную стойку фронтона между верхом фронтона стены и низом коньковой доски.

отвес вверх по шпильке фронтона и гвоздь к скобе, чтобы удерживать квадрат конька, взять старайтесь не ставить его там, где в конечном итоге уйдет стропила. После хребта был закреплен, теперь вы можете прикрепить четыре стропила к потолку балки.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой гвоздями центральной шпильки.

После того, как первая коньковая доска установлена и закреплена на месте Продолжайте укладывать оставшийся конек до другого конца здания. достигается.

С помощью соединительного блока вы можете просто прибейте конец второго гребня к первому и сдвиньте другой конец вверх между двумя общими стропилами установить высоту.

Как только вы дойдете до другого конца здания, вам нужно будет обрезать дальний конец гребня, чтобы он соответствовал выступу.

После того, как вся коньковая доска будет поднята, можно залить остальные общие стропила.

Кому держите коньковую доску ровно, на одну сторону положите два стропила а затем два с противоположной стороны, прибив их к верхней пластине, потолочные балки и конек по ходу.

Страницы, относящиеся к обрамлению двускатной крыши

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы устройства крыши, от макета до установки.

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной.В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки.Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания — гипотенуза.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от небольшого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свеса. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без впадин и слуховых окон, потому что это самый распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролёт, прогон, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с узором для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

Схема стропил с угольником

Этот пример для крыши с уклоном 8/12

Поместите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила в угольник называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошла встроенная прогиба. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадрата, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что на инструменте также отмечается шаг в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй вертикальный разрез по длине линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый угол. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отрезок отвесом завершил пасть птицы и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан по ровной линии. Разложите их, как показано.

Для возведения стропил использовать временные распорки коньковой доски.

Перед началом обрамления определите расположение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Компоненты крыши, которые должен знать каждый домовладелец — DaVinci Roofscapes

Бад Дитрих, Houzz

После того, как вы установили фундамент, положили конструкцию перекрытия и возвели стены, самое время построить крышу — один из важнейших архитектурных элементов.На самом деле, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем представить себе стиль дома, который не имеет соответствующей конфигурации крыши. Чтобы получить желаемый вид, необходимо согласовать форму и конфигурацию крыши с общей эстетикой, которую вы хотите.

Связанный: Словарь дизайна: жаргон крыш

Крыша также влияет на интерьер.Проще говоря, если все внутренние помещения имеют плоский потолок одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из промышленных ферм. Если вы ищете различную высоту потолка и сводчатый потолок в некоторых комнатах, вы, скорее всего, выберете решетчатую крышу, которая допускает такую гибкость. Или вы можете комбинировать эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те особые пространства, которые вам нужны.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.
