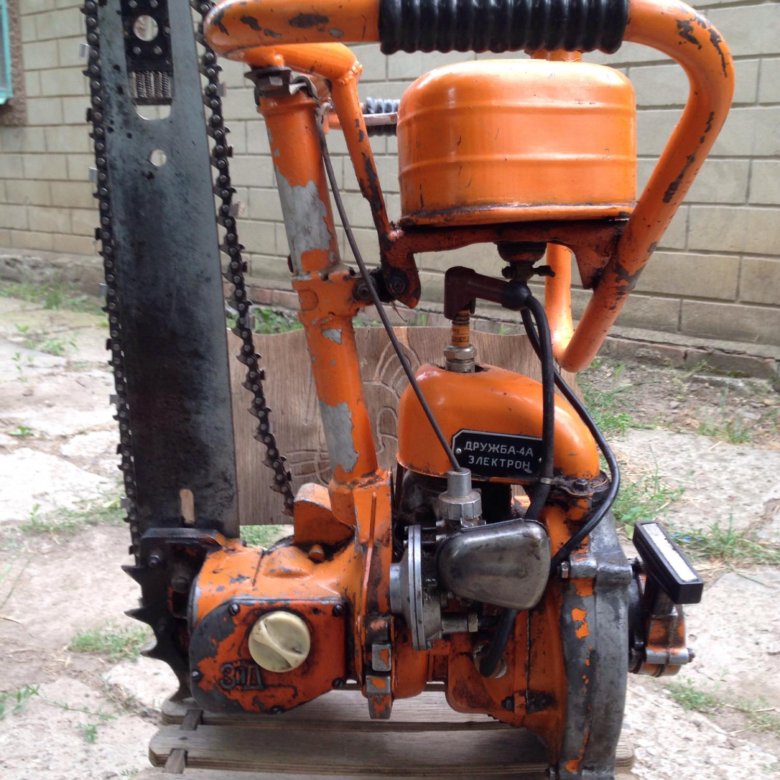

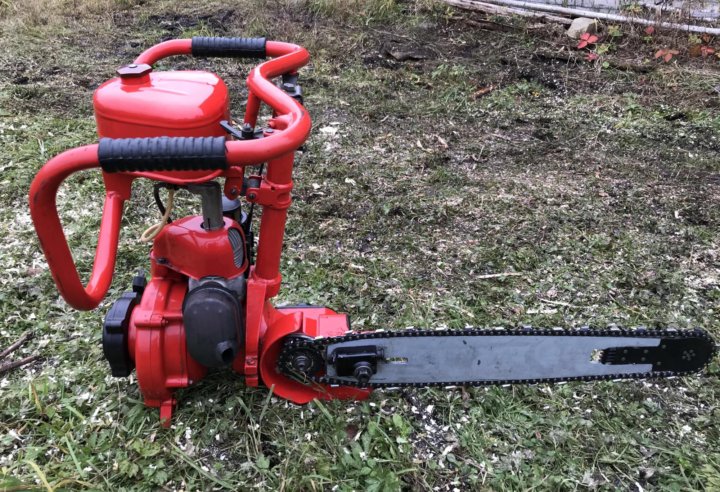

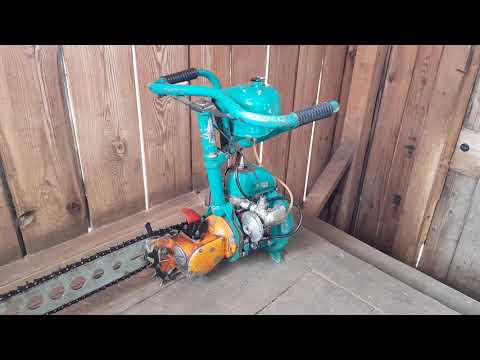

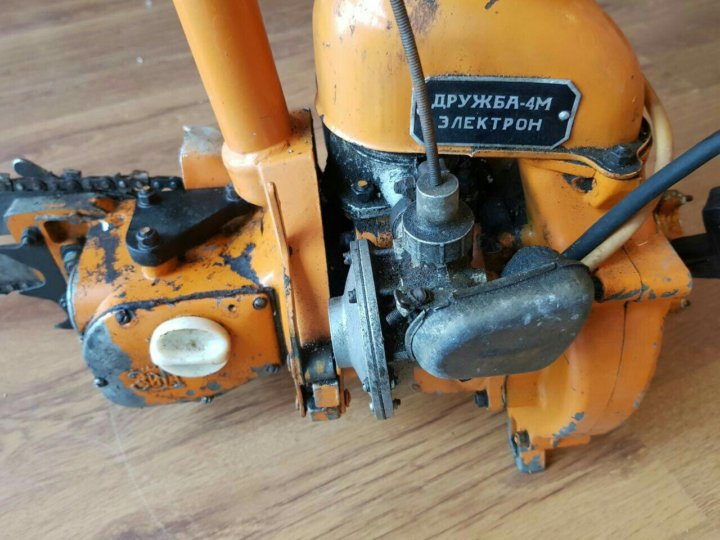

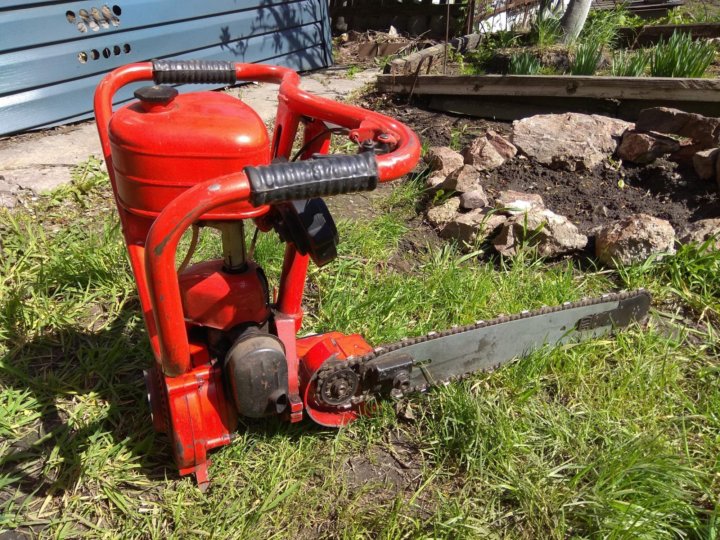

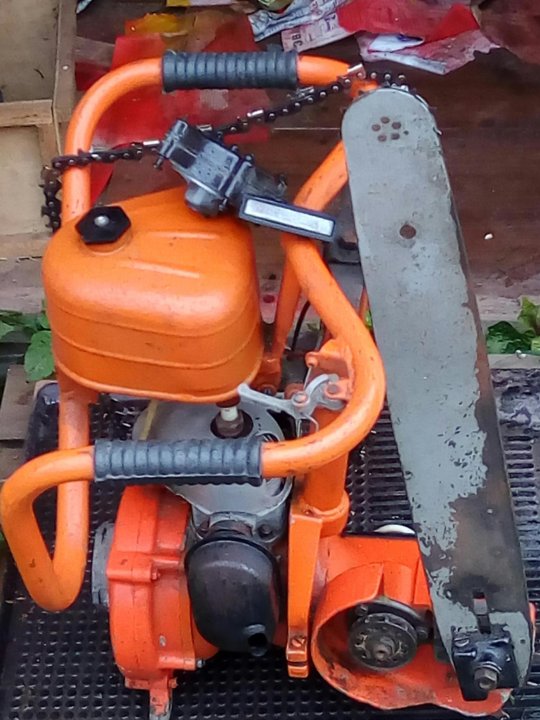

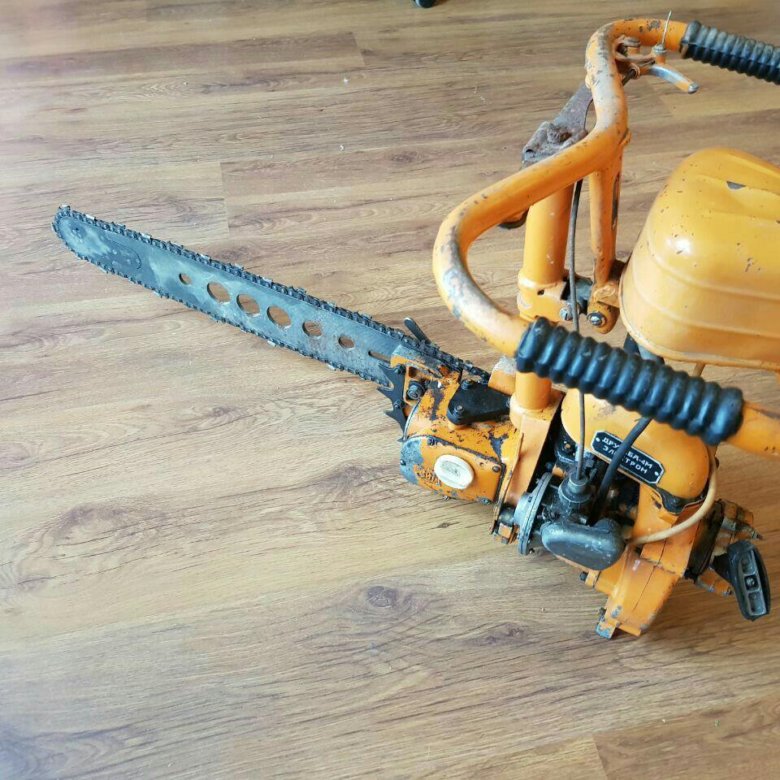

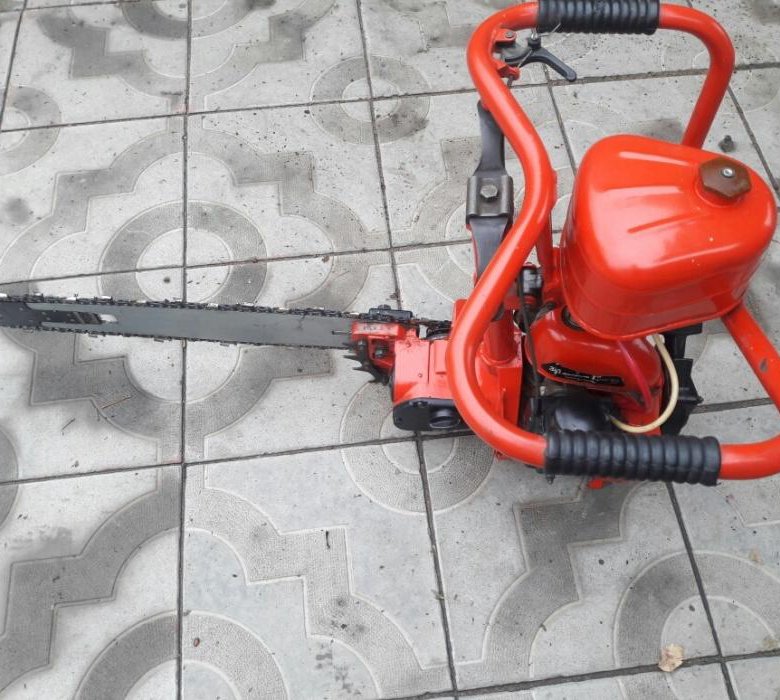

Легендарная бензопила Дружба 4М Электрон – это отличный пример того, как старый добрый садовый инструмент с более чем 2-летней историей, в наши дни может легко дать фору современные высокотехнологичным агрегатам. В чем заключаются преимущества советской бензопилы и где она используется – рассмотрим более подробно.

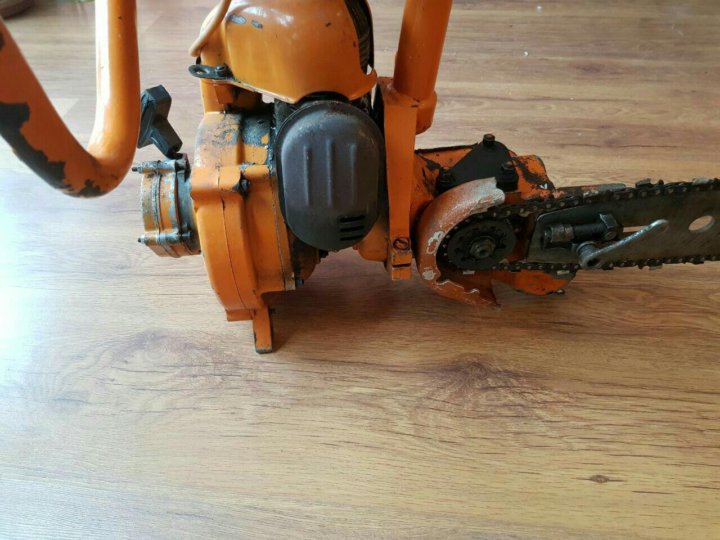

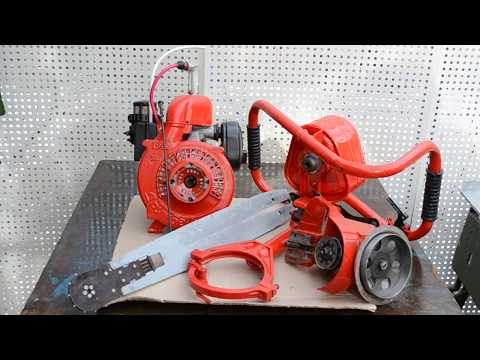

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

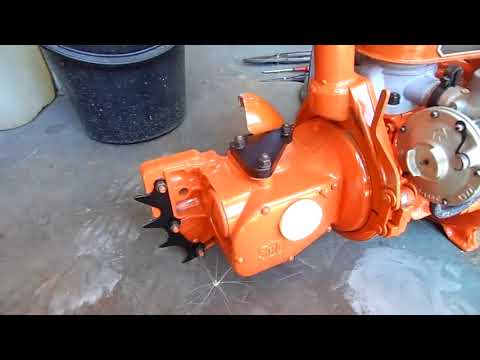

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Технические характеристики бензопилы Дружба

Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей. Среди конструктивных параметров советского инструмента следует выделить:

  • Мощность двигателя – 3,5 л. с./2600 Ватт;
  • Размер рекомендуемой для работы шины – 45 см;
  • Шаг пильной цепи – 0,325 “;
  • Резервуар для заливки горючего – 550 мл;
  • Бачок для смазочного средства – 260 мл;
  • Вес – 7 кг.

Представители 4-ого поколения бензопилы Дружба обладают самыми высокими техническими характеристиками среди всей линейки бензопил данной марки. К слову, их предшественница – бензопила Дружба 2 имеет мощность в 2,8 л. с., что значительно снижает способности инструмента при практическом использовании.

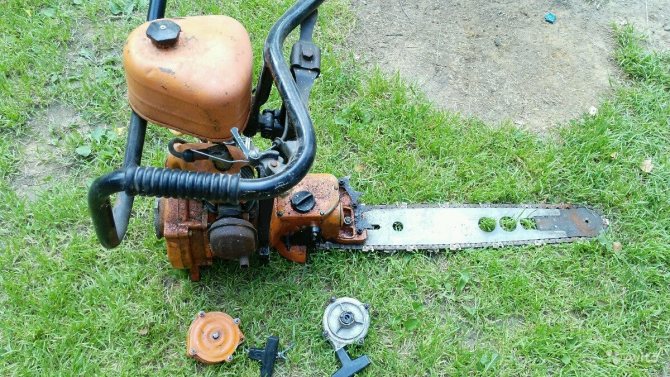

Ремонт и обслуживание бензопилы Дружба

Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба

Если вы заметили, что бензопила Дружба заводится и глохнет – причина этому, скорее всего, кроется в нарушении заводских настроек карбюратора. В таком случае требуется немедленно отрегулировать карбюратор. Для процедуры потребуется задействовать 3 регулировочных винта, имеющие маркировку «H», «L» и «T». Как указывает инструкция по эксплуатации, выполнять настройку карбюратора нужно в таком порядке:

  1. Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
  2. Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
  3. Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?

Если при запуске мотора нет искры на бензопиле Дружба, то, в первую очередь, нужно проверить состояние свечи. В случае появления на ней следов масла и нагара, деталь нужно тщательно очистить от засорений и почистить пространство под ней. Если и после этого бензопила Дружба не заводиться, значит, необходимо проверить положение магнето в переходнике. Изначально и на переходнике, и на магнето бензопилы Дружба присутствует отметки. Если магнето правильно установлено в переходник, то положение отметок совпадает, и бензопила работает исправно. Однако если положение отметок нарушено, значит, бензопила не запуститься.

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

Снегоход своими руками из бензопилы Дружба

Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.

В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.

С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.

Лебедка из бензопилы Дружба

Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.

В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.

Самодельная пилорама из бензопилы Дружба

Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.

Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.

Лодочный мотор из бензопилы Дружба

Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.

Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.

причины, по которым инструмент заводится, но сразу глохнет

Бензопила является относительно несложным устройством, к помощи которого время от времени прибегают дачники, монтажники, строители и спасатели. Строительные магазины предлагают массу моделей бензопил, которые различаются по мощности и качеству выполнения работ. Однако и эта практичная и уникальная техника может выйти из строя.

Если такая неприятность произошла, то очень важно найти причину неисправности и как можно быстрее ее устранить. Для этого необязательно обращаться в сервисы, где технику приведут в порядок за определенную плату. Иногда поломка может быть настолько незначительной, что справиться с ней несложно самостоятельно.

Содержание

  • 1 Как устроен завод инструмента?

  • 2 Причины неисправностей и способы их устранения

    • 2.1 Почему бензопила заводится и сразу глохнет?

    • 2.2 Сбой в работе бензопилы на холостых оборотах

    • 2.3 Бензопила не работает на больших оборотах

    • 2.4 Двигатель инструмента не выдерживает нагрузок

    • 2.5 Не хочет работать новая бензопила

    • 2.6 Поломки цилиндропоршневой группы

Как устроен завод инструмента?

Бензопила оборудована карбюраторным двухтактным двигателем, который практически является ее основным элементом. Его мощность зависит от модели техники и ее прямого назначения.

В пильную гарнитуру бензопилы входит:

  • режущая цепь;
  • цепное колесо;
  • звездочки;
  • шины.

Чем большим шагом обладает гарнитура, тем мощнее и продуктивнее она будет, а значит и глубже будет надрез. Поэтому двигатель не должен уступать ей по мощности, иначе работа инструмента будет неполноценной.

Смазка бензопилы производится специальным маслом непосредственно из находящегося на ручном блоке второго бака. Его масса имеет такие особенности, что предназначенное для двигателя топливо и масло заканчиваются одновременно.

С основными элементами инструмента ознакомились, теперь будет легче разобраться в причинах, по которым бензопила может перестать работать и как их устранить.

Причины неисправностей и способы их устранения

Практически каждый владелец бензопилы хоть раз сталкивался с тем, что инструмент или совсем не заводится, когда нажимаешь на газ, или заводится и через некоторое время глохнет. Причин сбоя в работе устройства может быть множество. Некоторые из них являются довольно простыми и легко устраняются. Поэтому стоит изучить основные причины, чтобы при элементарной поломке не нести инструмент в сервис по ремонту бензопил.

Почему бензопила заводится и сразу глохнет?

Причин этому может быть несколько:

  1. Недостаточно топлива в бензобаке. Если инструмент сразу после завода перестал работать, то в первую очередь необходимо проверить наличие в бензобаке топлива. Если его недостаточно, то нужно долить топливную смесь, которая готовится строго по приложенной к инструменту инструкции. Состоит топливо для бензопилы из бензина с максимально возможным октановым числом и масла, марка которого должна быть прописана в техпаспорте инструмента.
  2. Плохой контакт между свечей и высоковольтным проводом. Зазор между наконечником свечи и проводом должен быть не более 0,5 мм. Если на свече образовался нагар, то ее необходимо почистить и высушить. Специалисты рекомендуют периодически обновлять свечи, даже если старые еще исправно работают.
  3. Заливание свечи. Большое количество топлива собирается между электродами свечи, поэтому если свеча будет залита, искра не образуется. Чтобы устранить такую поломку, достаточно вынуть свечу и просушить ее. Нелишним будет с помощью газовой горелки произвести накалку.
  4. Загрязнение жиклера карбюратора или топливного фильтра. Почистить бензофильтр достаточно просто самостоятельно, а чистку карбюратора лучше доверить специалистам.

Сбой в работе бензопилы на холостых оборотах

Причиной такой неисправности может стать грязный глушитель. Поэтому чтобы инструмент нормально заработал, иногда просто нужно очистить глушитель от выхлопных смоляных отложений.

Довольно часто в инструменте засоряется воздушный фильтр, поступление воздуха в систему засоряется и это приводит к тому, что устройство глохнет на холостых оборотах.

Чтобы очистить воздушный фильтр, его необходимо аккуратно вытащить, следя за тем, чтобы пыль с него не попала на карбюратор. Далее фильтр тщательно промывают с применением моющих средств, сушат и устанавливают на место.

Перестать работать на холостом ходу бензопила может из-за неполадки топливного фильтра. Чтобы его проверить, необходимо отсоединить бензопровод от карбюратора. Если при подкачке топливо почти не вытекает из шланга и поступает к карбюратору слабо, то, скорее всего фильтр забит мусором.

Чтобы его очистить, в первую очередь следует слить все топливо, а затем извлечь фильтр из бака. Делается это с помощью крючка из проволоки через заливную головку бака. Затем фильтр отсоединяется от шланга и чистится.

Для нормальной эксплуатации бензопилы воздушные и топливные фильтры рекомендуется менять каждые три месяца.

Глохнуть на холостом ходу бензопила может тогда, когда у нее поврежден топливопровод. Поэтому каждый раз перед началом работ рекомендуется осматривать механизм, его узлы и блоки на возможные механические повреждения корпуса и топливопривода, потеки жидкостей.

Если инструмент долгое время хранился в сыром месте или подвергался перепадам температур, то трубка могла просто потрескаться. В этом случае ее необходимо заменить на новую.

Если бензопила не хочет работать на холостых оборотах, то причиной тому может быть несоблюдение соотношения бензина и масла при приготовлении топливной смеси. Пропорции должны строго соответствовать прилагаемой к бензопиле инструкции. Если их не соблюдать, то двигатель не будет достаточно смазываться, в результате чего механизм начнет глохнуть.

Бензопила не работает на больших оборотах

На высоких оборотах инструмент может начать глохнуть из-за неисправностей:
  • бензинового насоса;
  • топливного фильтра;
  • воздушного фильтра.

Чтобы поверить бензиновый насос, нужно посмотреть, просачивается сквозь него топливо или нет. Если он поврежден, то скорей всего бензопила на полном ходу глохнет из-за этого, и насос нужно заменить на новый.

Чтобы проверить топливный фильтр, достаточно от карбюратора отсоединить шланг и посмотреть вытекает из него бензин или нет. Если он течет полной струей, то все нормально. В противном случае топливный фильтр нужно прочистить или заменить на новый.

Чтобы почистить воздушный фильтр, его нужно просто помыть под проточной водой и затем хорошенько высушить.

Двигатель инструмента не выдерживает нагрузок

Если бензопила часто стала глохнуть при разрезании толстых бревен, то неполадки следует искать в воздушных фильтрах или системе подачи топлива.

Работая с сильной нагрузкой, двигатель может просто не получать достаточно топлива и останавливаться. Поэтому устранить эту проблему можно чисткой воздушного фильтра или заменой топлива, которое должно быть приготовлено строго по рекомендациям инструкции.

Не хочет работать новая бензопила

В принципе проблем с новым инструментом быть не должно, но если он все же не заводится, то скорей всего это заводской брак или не соблюдены все предписания инструкции.

Для устранения этой проблемы сначала следует посмотреть все ли прикручено и подключено, как того требует инструкция.

Причиной неисправности может быть и неправильно приготовленная топливная смесь. На работу бензопилы могут влиять ингредиенты низкого качества, из которых делалось топливо. Лучше всего масло для инструмента выбирать известного производителя, чтобы потом при работе не возникали проблемы.

Если же было сделано все строго по инструкции, но бензопила все равно не работает, то придется обратиться в сервисную мастерскую.

Поломки цилиндропоршневой группы

Если устранены все вышеописанные неисправности, а бензопила при нажатии на газ все равно глохнет, то причину нужно будет искать в двигателе, а точнее, в его цилиндре.

Иногда определить работоспособность цилиндропоршневой группы можно просто визуально. Завести пилу не получится, если на цилиндре будут задиры, сколы и другие дефекты. В этом случае запчасти необходимо заменить.

Инструмент при нажатии на газ может не заводиться или вообще перестать работать, если повреждены поршневые кольца. Поэтому, если других очевидных причин нет, необходимо исследовать кольца, повреждение которых приводит к потере мощности двигателя. О том, что кольца пора менять, говорит их свободный ход в канавках цилиндра.

Однако чтобы полностью понять каково техническое состояние цилиндропоршневой группы, следует полностью разобрать двигатель. Работа эта трудоемкая и под силу только специалисту.

Несомненно, поломка техники способна огорчить ее владельца. Но раньше времени отчаиваться не стоит, ведь некоторые поломки можно устранить своими силами. Если бензопила не заводится при нажатии на газ, это не означает что ее сразу нужно нести в мастерскую. В некоторых случаях достаточно будет просто следовать советам специалистов, которые описаны в этой статье.

  • Автор: Максим Анатольевич Ермаков

Параметры и характеристики «Дружба-2» «Дружба-4М Электрон» «Дружба-5Э»
Питание устройства 2,2 кВт 2,94 кВт 3,7 кВт
Индикаторы скорости вращения 3200 об/мин 5200 об/мин 6200 об/мин
Наличие автоматической смазки цепи Нет Подарок Подарок
Электронное зажигание № Подарок Подарок
Объем бака системы смазки 240 мл 240 мл 240 мл
Длина шины 45 см 45 см 45 см
Масса 12,5 кг 12,5 кг 11,7 кг
размеры 46х50х86,5 см.
 46х50х86,5 см. 46х56х88 см.
