Чертеж беседки из металла с размерами: Беседки из металла своими руками

Posted on by

Содержание

чертежи, фото и подсказки по возведению

Беседка, изготовленная из металла, имеет ряд плюсов – малый бюджет, не сложная сборка и на правильно сделанную беседку приятно смотреть. Помимо этого, при должном уходе за металлом она прослужит вам очень долго. За счет этих преимуществ беседки из металлоконструкций встречаются часто встречаются как на даче, так и в своих домах. Весь процесс может занять не больше трех дней, не считая проработки проекта.

Содержание:

  • Виды используемых материалов для сборки
  • Выбор формы конструкции
  • Типы конструкций
  • Рекомендуем также прочитать
  • Составление и расчет проекта
  • Особенности сборки беседки
  • Выбор материалов и инструмента
  • Заливка фундамента и стяжки
  • Монтаж каркаса
  •  Сборка ферм крыши и их монтаж
  • Обшивка беседки из металла своими руками
  • Заключение

Показать все содержание

Основные плюсы:

  • Беседка может быть металлическая сборная и переносная без ущерба для конструкции.
  • Если у вас не самый подходящий грунт для стройки, это не проблема – конструкция это предусматривает и не создает сложностей при монтаже на любом грунте.
  • Выбор дизайна зависит только от фантазии строителя и хозяина, тем более если они в одном лице.

Вы можете выбрать абсолютно любой вид, взяв пример, посмотрев садовые беседки из металла на фото:

Перед началом стройки следует учесть некоторые детали:

  1. Место для строительства
  2. Форма постройки и ее габариты
  3. Способ сборки конструкции
  4. Выбор материала для облицовки

Рассмотрим все в порядке очереди и что нужно, для возведения беседки из металлопрофиля своими руками.

Виды используемых материалов для сборки

Используемый материал может быть довольно разнообразным учитывая вид металла и обшивки. Для каркаса чаще всего используют следующие профили: тубы круглой или квадратной формы, металлопрофиль или уголок.

Работать лучше с неокрашенным металлом дабы избежать вредных испарений во время работ сваркой. Лакокрасочными материалами можно покрыть беседку по завершении работ.

Для крыши и стенок существует широкий выбор материала. Наиболее популярны, поликарбонат, листы металлопрофиля или вагонки, при желании могут быть решетки из дерева или сварные парапеты. Если для вас это лишнее или нужно сократить бюджет, то можно сделать и без ограды, получится не менее красиво.

Крыша и стенки беседки накрыты поликарбонатом

Если позволяет бюджет, то можно заказать кованную ограду. Такое решение не заставит вас разочароваться и будет смотреться очень красиво. Пример на фото ниже.

Красивая кованная беседка

Кроме прочего можно украсить интерьер беседки плетущимися растениями. Они будут органично смотреться и не требуют большого ухода, нужно только следить чтобы побеги не разрослись куда не надо.

Выбор формы конструкции

При этом шаге всё опять же упирается в фантазию проектировщика, но есть и стандартные решения. Наиболее часто беседка металлическая встречается четырехугольного типа, так как они проще в сборке, но не менее популярны и многогранные сооружения, так как в них легко можно уместить большое количество народа, да и выглядят они эстетичнее.

Стеклянная беседка выполненная в виде купола

На фото выше мы видим оригинальную куполообразную форму. Выполнена беседка из металла и поликарбоната, так как этот материал легко гнется и принимает нужную форму. Но будьте осторожны и не переусердствуйте.

Типы конструкций

Вида всего два: открытый и закрытый. Но вариантов реализации очень много.

Выбирая закрытый тип обычно зашивают стены беседки от пола до потолка. От капризов матушки природы они конечно защищают, но стоит учесть, что в жаркую понадобится достаточная вентиляция.

Закрытая от непогоды беседка

Открытое же сооружение преимущественно удобно в летнее время. Имея достаточно света и хороший обзор окружающей среды, вы сможете полностью почувствовать дыхание природы. К тому же этот вариант требуем меньшего бюджета ввиду отсутствия стен.

Бюджетный вариант беседки – открытая

Также металлические беседки для дачи или дома разделяют на стационарные и переносные. Переносные можно разобрать и вне сезона хранить в сарае. Общий каркас конечно состоит из сваренных между собой деталей, но для скрепления между собой своего рода модулей обычно используют болты.

Рекомендуем также прочитать

    Для стационарной беседки делают стойки, зарытые в землю и укрепленные фундаментом. Для этого типа можно пристроить мангал или барбекю. В своих габаритах такие беседки конечно значительно больше мобильных.

    На примере фото можно увидеть, что для дизайна беседки из металлопрофиля одинаково подойдут и минимализм, и богатый экстерьер.

    Простая металлическая беседка, при этом красиваяИзящная кованная беседка открытого типа

    Составление и расчет проекта

    Перед началом нужно есть и просчитать все детали. Строительство не должно доставить сюрпризов. Поэтому обратите внимание на особенности почвы для постройки здания и мангала в беседке, метраж необходимых труб или профиля для скелета, вид обшивки, украшения и растения, наличие дополнительных сооружений.

    И конечно стоит составить мини смету и выбрать те материалы, которые впишутся в имеющийся бюджет. После этого составьте чертежи и постарайтесь зарисовать постройку. Если нет времени на составление чертежей, то их можно найти в интернете, где таковых сотни. Вот пример:

    Если вы строите беседку для себя это может показаться не нужным. Но если вы делаете для клиента, то схемы, макеты и планы можно дополнить 3D моделью.

    Размеры составляются в зависимости от наличия проживающих людей на участке. Стоит учитывать, чтобы было удобно находится внутри людям разной комплекции. Ссылаясь на нормы СНиП рекомендуется строить беседку для дачи не меньше чем 3 на 3 метра.

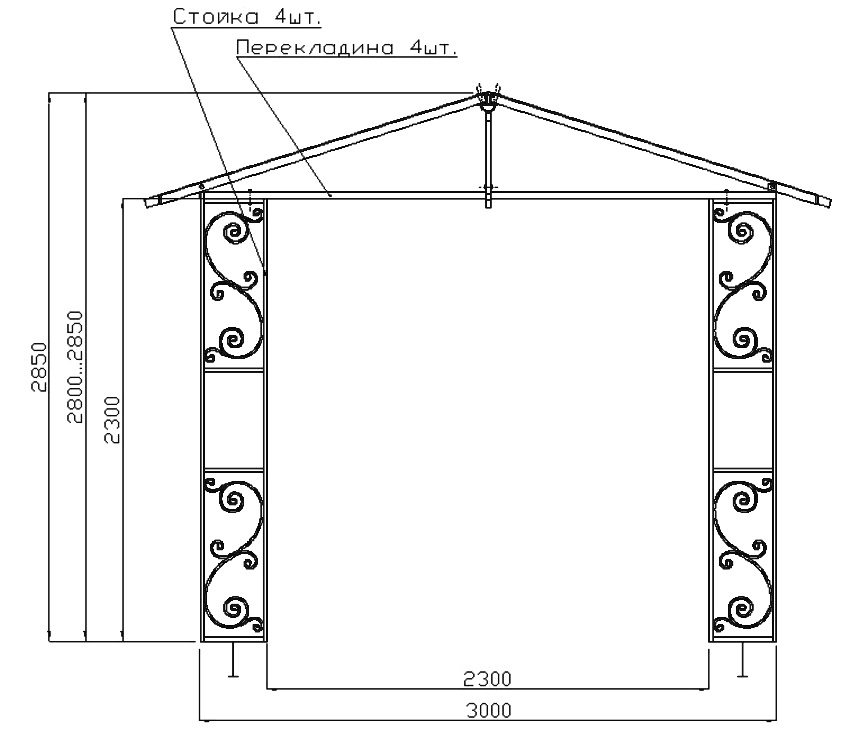

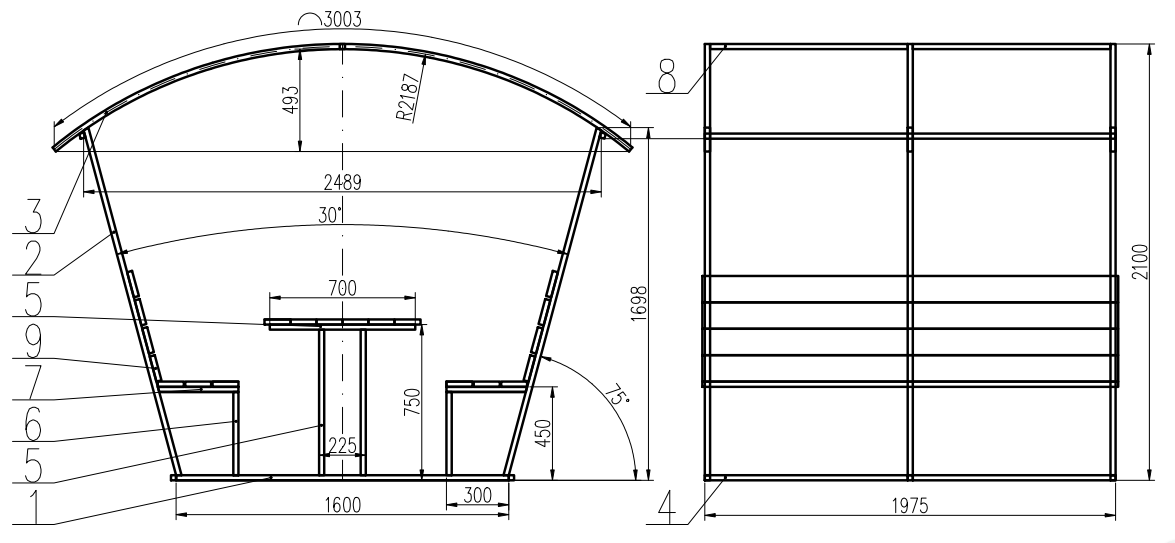

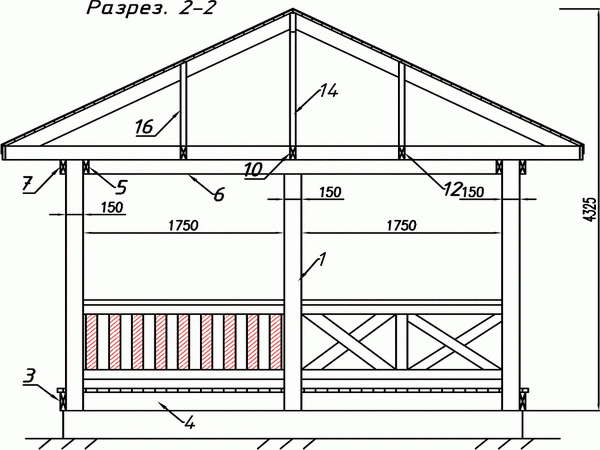

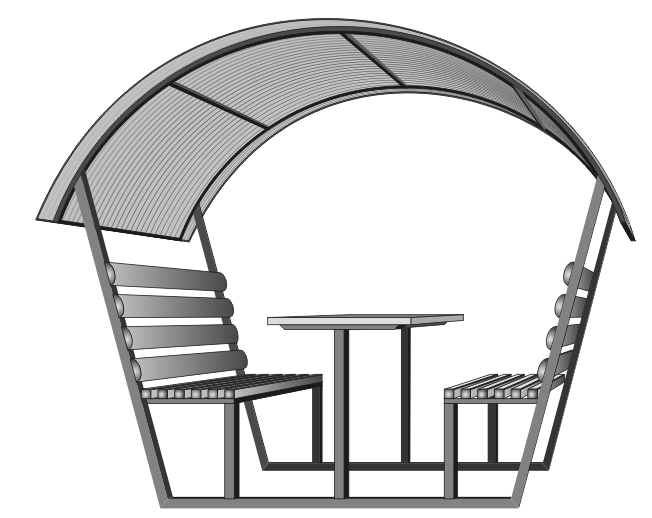

    Пример схемы для строительства беседки

    Особенности сборки беседки

    Составив проект перейдем к практике. Разделим весь процесс на несколько этапов

    1. Подготовка площадки: земельные работы, заливка бетона
    2. Сборка каркаса: сварочные работы, монтаж, малярные работы
    3. Облицовка. Зависит от типа беседки: полная упаковка включаю окна и двери или только обшивка парапета и крыши

    Выбор материалов и инструмента

    Рассмотрим перечень материалов для обычной беседки:

    • Профильная труба. При чем размеры варьируются от размеров самой беседки
    • Обшивочный материал. Дешевле всего использовать поликарбонат, но при желании можно использовать другой какой понравится
    • Лакокрасочные материалы. Желательно выбирать специализированную краску для металла
    • Материалы для замеса бетона: цемент, песок и щебень
    • Если вы решите заливать стяжку для пола, то вам потребуется арматура сечением в 12 мм.

    Так как сваривать метал все равно придется вам понадобится сварочный аппарат. Если в конструкции есть изогнутые детали, то еще понадобится трубогиб. Из обычных инструментов пригодятся: молоток, пила и/или ножовка, кисточки для краски, болгарка, уголок и рулетка.

    Заливка фундамента и стяжки

    Для того чтобы беседка из металлопрофиля была удобна в эксплуатации нужно сделать качественный пол и выполнить следующие шаги:

    • Обозначаются границы площадки для фундамента
    • Ровным слоем убирается примерно 20 сантиметров земли
    • Пятисантиметровый слой песка и грануляции утрамбовывается при помощи воды
    • Установка опалубки 15 – 20 сантиметров над землей.
    • Распределение арматуры по котловану в виде решетки(как на фото). Помните, что для долговечности сетки нужно стягивать прутья проволокой, а не сваривать.
    • Все это заливается бетоном чтобы над сеткой было минимум 15 сантиметров бетона. Стяжка должна быть ровной под уровень – это будущий пол.
    • Сняв опалубку, по краям стяжки выкапываются ямы в глубину до метра и количеством равным тому сколько будет опорных стоек.
    • Под уровень в центр ям ставятся столбы из выбранного металла.
    • Ямы также заливаются бетоном

    Монтаж каркаса

    После завершения работ с бетоном наступает очередь сборки каркаса. На высоте 5-10 сантиметров от пола по периметру приваривается одна жила и вторая на высоте примерно 100 – 1500 сантиметров. Естественно, в месте расположения дверей остается проем. Третьим уровнем обвязки становится монтаж балок верхнего пояса(тут уже проем не оставляем).

     Сборка ферм крыши и их монтаж

    Даже если помещение планируется не большое двускатная крыша поможет упростить его обслуживание в будущем. Фермы лучше всего сваривать на земле предварительно рассчитав их размер. После сборки модулей, они поочередно устанавливаются на крышу. По возможности выполняйте работу с напарником, который будет контролировать правильность сборки в то время как вы будете выполнять сварку. Полностью все элементы крыши соединяются между собой посредством сварки. Если у вас беседка с мангалом постарайтесь позаботится о том, чтобы вытяжка для мангала не испортила эстетику крыши и качество ее сборки.

    При раскройке кровельного материала также важно это учитывать.

    Обшивка беседки из металла своими руками

    После того как каркас полностью в сборе его нужно погрунтовать и покрасить. Когда краска высохнет можно переходить к финальной стадии – облицовке или креплении поликарбоната своими руками. Решив работать с поликарбонатом, заранее нужно просверлить отверстия для крепления. Разметив и разрезав на нужные куски обшивку, высверливаются отверстия для монтажа. Для этого также нужно рассчитать расположение отверстий. В итоге все скрепляется при помощи болтов. Помните, что при монтаже поликарбоната важно оставлять тепловой зазор, чтобы при расширении материала, когда на улице будет жарко, он не лопнул от чрезмерной затяжки. Шестигранные беседки из металла имеют крышу из треугольников по количеству углов. Их монтаж отличается от обычной, только формой поликарбоната. Металлическая беседка хоть и сложнее в таком виде, но за то гораздо красивее. На крышу и парапет можно поместить узоры, которые будут добавлять эстетичности и настроения общей постройке.

    Заключение

    Это и есть весь «секрет» того, как построить беседку своими руками из металла и поликарбоната от основания и до конца.

    Не забывайте соблюдать при строительстве правила техники безопасности заботясь о своей жизни и о жизни других людей, используйте защитные очки, маски, перчатки и другие средства защиты.

    Беседка из металла своими руками

    Беседка уместна на любом загородном участке, так как позволяет отдохнуть с комфортом. Металлическая конструкция обеспечит наслаждение отдыхом в течение многих лет. Изготовить дачную беседку можно своими руками. Для этого нужно подобрать технологию монтажа, вариант беседки и метод обработки сооружения.

    Содержание

    • 1 Металл как материал для беседки

    • 2 Подготовительные работы

      • 2.1 Материалы и советы по их выбору

      • 2. 2 Расчёт количества материалов

      • 2.3 Инструменты для монтажа

    • 3 Пошаговое строительство

      • 3.1 Фундамент: да или нет

      • 3.2 Монтаж беседки

        • 3.2.1 Видео: создание металлической беседки

      • 3.3 Установка мангала

        • 3.3.1 Видео: монтаж кирпичного мангала своими руками

      • 3.4 Обшивка беседки

      • 3.5 Фотогалерея: готовые проекты беседок

    Металл как материал для беседки

    Сооружения из металла практичны в эксплуатации и всегда отличаются прочностью и долговечностью. Для создания беседки используют определённые варианты металла и изделий из него. Существует два основных типа конструкций: облегчённые алюминиевые и устойчивые железные. В любом случае для изготовления беседки используют только качественные металлические элементы, позволяющие сооружению прослужить как можно дольше.

    Металлическая беседка может быть минималистичной, без излишества кованых деталей

    Самостоятельное изготовление конструкции из металла довольно трудоёмкое, но такая беседка имеет ряд преимуществ по сравнению с другими вариантами. Плюсы металла как материала для беседки выражены в следующем:

    • обеспечение надёжности сооружения и возможность его установки даже на неустойчивых, болотистых грунтах;
    • высокая механическая прочность и небольшой вес по сравнению с каменными сооружениями;
    • длительный срок службы, при котором не требуется серьёзный ремонт или замена элементов конструкции;
    • эстетичный внешний вид, а также разнообразие моделей в любом архитектурном стиле;
    • невысокая стоимость сооружения по сравнению с кирпичными вариантами или беседками из клеёного бруса.

    При этом беседки из металла обладают более высокой стоимостью по сравнению с деревянными моделями. Материал требует правильной обработки для предотвращения коррозии, а также важно подобрать детали, обладающие оптимальными параметрами.

    Беседка с мангалом — удобная и практичная конструкция

    Если для строительства беседки используются алюминиевые профильные трубы, то стоит учесть недостаточную прочность и жёсткость этого материала. Предпочтительнее сталь или другой металл, так как они выдерживают большие нагрузки.

    Подготовительные работы

    Изделие из металла должно быть долговечным и удобным в эксплуатации. Поэтому следует подобрать или создать чертёж, на котором указываются размеры, методы соединения элементов. Планирование предполагает определение формы конструкции. Для самостоятельного возведения удобнее прямоугольные или квадратные варианты, не требующие профессионального расчёта и вычисления углов. Таким образом, для создания прямоугольной беседки нужно определить её высоту, которая должна быть больше 2,2 м. Ширина и длина зависят от площади участка, на котором будет установлена конструкция. Оптимально сооружение размером 2х3 м, которое позволит отдыхать с удобством.

    Односкатная кровля имеет простую конструкцию

    От беседки с мангалом требуются большие размеры, чем от простого укрытия для отдыха. Для барбекю отводится специальный угол, а сидения при этом находятся на удалённом расстоянии от места приготовления пищи. Для мангала достаточно 1,5 м2, что позволит с комфортом готовить и отдыхать. Мангал можно приобрести готовый, переносной. В таком случае нет необходимости отделять большое пространство для его установки.

    Материалы и советы по их выбору

    Для создания каркаса беседки больше всего подходит профильная железная труба. Алюминиевые изделия не слишком надёжны, а арматурные прутья и другие тонкие изделия не подходят для беседки. Толщина стенки профильной трубы должна составлять не менее 2 мм. Могут использоваться и круглые трубы, но работа с ними требует некоторых навыков. Поэтому профильные элементы часто являются основой для беседки из металла.

    Профильные трубы удобны в работе и не требуют профессиональных навыков

    Сооружение лучше установить на фундамент, но возможен и монтаж на грунт. В первом случае понадобятся песок и цемент, с помощью которых создают основание для каркаса. При простом углублении в грунт необходимы песок и щебень, которые засыпают в ямки для опорных стоек каркаса, устанавливают столбы и утрамбовывают почву. Бетонирование столбов беседки является универсальным методом и подходит для любого грунта и размеров конструкций.

    Ленточный фундамент подходит для большой беседки на мягкой почве

    Кровлю можно сделать из профнастила или поликарбоната. Первый вариант оптимален для кровли угловой формы, а поликарбонат подойдёт для полукруглых, односкатных видов. Профнастил для кровли должен иметь маркировку «НС» (универсальный) или «Н» (для несущих конструкций), ведь такой материал обладает высокими характеристиками и выдерживает большие нагрузки.

    Параметры кровельного и стенового профнастила отличаются

    Поликарбонат для кровли должен иметь толщину от 8 до 16 мм. Материал бывает цветным или прозрачным, это зависит от личных предпочтений владельца. Для монтажа сотового поликарбоната необходимы термошайбы, обеспечивающие аккуратную и надёжную фиксацию листов.

    Поликарбонат крепят к металлическому каркасу беседки

    Стенки металлической беседки обшиваются поликарбонатом, деревянными планками, профнастилом. Древесина нуждается в обработке антисептиками, а поликарбонат и профнастил могут быть такими же, как и для кровли. Для открытых конструкций обшивка стенок не нужна, но такая беседка менее комфортна в эксплуатации.

    Расчёт количества материалов

    После определения формы беседки, требующихся материалов и места установки, нужно провести расчёт количества всех компонентов. При этом учитывают размер сооружения, так как опорные элементы должны быть цельными, а не сваренными из нескольких частей. Таким образом, для каркаса рассчитывают количество труб определённой длины и сечения. Для односкатной кровли полукруглой формы используют поликарбонат, количество которого должно быть равно площади крыши.

    Простую беседку легко сделать более уютной с помощью деревянной обшивки стенок

    Для сооружения металлической конструкции необходимы качественные материалы. Перечень включает в себя следующие элементы:

    • песок и цемент для бетонирования опор;
    • профильные трубы для опор сечением 40х40 или 50х50;
    • трубы сечением 40х25 для стенок и каркаса кровли;
    • кровельный материал.

    Трубы с наибольшим сечением нарезают на элементы необходимой длины, равной высоте беседки и 40 см для углубления. Таким образом, понадобятся опоры длиной около 2,8 м. Длина труб для поперечин рассчитывается исходя из расстояния между опорами, которое определяется индивидуально, но столбы следует устанавливать через каждые 1,5–2 м.

    Инструменты для монтажа

    Работа с металлом требует наличия сварочного аппарата и электродов к нему. Приборы должны быть надёжными и работоспособными, ведь от этого зависит качество скрепления труб каркаса. Понадобятся следующие дополнительные инструменты и материалы:

    • рулетка;
    • строительный уровень;
    • верёвка и колышки для разметки;
    • лопата, ёмкость для замешивания раствора;
    • арматурные прутья, садовый бур;
    • дрель и свёрла по металлу, ножовка;
    • саморезы, гвозди.

    Для установки металлической беседки лучше сделать столбчато-ленточный фундамент. Поэтому необходимы инструменты для замешивания раствора, создания арматурного каркаса.

    Пошаговое строительство

    Сооружение комфортной беседки из металлических труб требует наличия чертежа, на котором указаны размеры всех элементов конструкции. Это делает монтаж простым и быстрым, но при сварке следует соблюдать осторожность и использовать средства индивидуальной защиты. Предварительно проводится разметка, при которой определяют расположение опор. Они должны находиться на одной линии, на расстоянии, указанном в чертеже. Для этого на одном углу устанавливают колышек, протягивают от него верёвку, следя за ровностью линии, устанавливают колышек на другом углу. Таким образом, отмечают ключевые точки конструкции.

    Разметка позволяет определить расположение ключевых точек

    После разметки начинается основной комплекс работ. Стоит помнить, что разметка необходима как перед сооружением фундамента, так и при отсутствии основания. В последнем случае происходит бетонирование столбов в углубления.

    Фундамент: да или нет

    Простая беседка, имеющая размеры менее 4х6 м, не требует создания фундамента. В этом случае стоит забетонировать столбы, что сделает конструкцию надёжной. Столбчато-ленточный фундамент потребуется на грунте болотистого типа или для конструкций очень больших размеров.

    Надежный фундамент нужен для большой беседки на мягком грунте

    В любом случае необходимо с помощью садового бура сделать углубления в 40–50 см на углах беседки. В них будут установлены и забетонированы столбы. При таком методе на дно насыпают песок слоем 5 см. Затем устанавливают опоры, на концах которых приварены небольшие арматурные прутья. Углубления заливают бетоном, но важно учитывать то, что опоры должны сохранить своё вертикальное положение. После установки опор нужно подождать 2 дня до полного высыхания бетона и фиксации столбов.

    Монтаж беседки

    Строительство беседки осуществляется после закрепления опор. Монтаж предполагает следующие этапы:

    1. На высоте 800 мм крепятся методом сварки к опорам нижние перемычки. На высоте около 100 мм над уровнем земли вываривают такой же пояс из труб сечением 40х25 мм. Эти два ряда будут служить основой для создания обшивки беседки.

      Нижние перемычки нужны для создания напольного покрытия

    2. К торцам столбов приваривают верхний ряд перемычек, который является основой для крыши. При этом стоит убедиться в том, что все опоры имеют одинаковую длину. Затем укладывают трубы 40х25 мм. Их приваривают к торцам.

      Каркас крыши служит основанием для кровельного материала

    3. После того, как все металлические элементы приварены, можно крепить кровельный материал. Если полукруглая крыша состоит из металлических арок, то нужно уложить лист поликарбоната на каркас, ровно зафиксировать, а затем прикрутить к металлу с помощью термошайб. Предварительно дрелью и свёрлами по металлу создают отверстия в местах крепления.

      Правильное крепление нацелено на сохранение целостности поликарбоната

    4. К нижним горизонтальным элементам каркаса приваривают поперечные лаги для пола. Расстояние между ними должно быть около 50 см. Затем в них проделывают отверстия через каждые 30 см, укладывают и закрепляют саморезами доски для пола толщиной 30–40 мм. Доски предварительно обрабатывают морилкой, шлифуют, а после монтажа наносят лак для наружных работ.

      Доски пола следует покрыть морилкой и стойким лаком

    Монтаж металлической простой беседки не требует сложного расчёта, но важно проверять ровность каждого элемента строительным уровнем. Это позволит создать надёжную конструкцию без перекосов в какую-либо сторону.

    Видео: создание металлической беседки

    Установка мангала

    В простой беседке уместен переносной готовый мангал. Перед установкой определяют место расположения конструкции и прикрепляют к полу металлический лист размером около 1х1 м. Затем мангал фиксируют с помощью болтов.

    Готовый мангал закрепляют на полу

    Для создания кирпичного стационарного мангала потребуются:

    • строительный уровень;
    • мастерок;
    • огнеупорный кирпич;
    • сухая смесь для монтажа печей;
    • шлакоблок;
    • стальные уголки 5х5 см.

    Последовательность работ:

    1. Для нижней части нужно из шлакоблока или кирпича выложить три стенки на цементном растворе, оставляя открытой переднюю часть, по размерам схемы или произвольно. Поднять основание на высоту около 70 см или выложить 9 рядов кирпичной кладки. Для возведения топки и дымохода использовать порядовку.

      Первый и второй ряд кирпичной кладки делаются сплошными

    2. Выложить уголки, и, опирая на них кирпичи, сделать перекрытие нижней части (ряды 12–13) на растворе для кладки печей (глиняно-песчаный). Начиная с 14 ряда, корпус мангала станет немного меньше основания. Стенки внутри топки надо выложить огнеупорным кирпичом (жёлтый на схеме), устанавливая его на длинное ребро. На высоте около 20 см от пола печи установить опоры для шампуров и решётки.

      Стенки внутри топки укладываются огнеупорным кирпичом

    3. Доведя строительство до 20-го ряда, над устьем печи установить уголок. Начиная с 22-го ряда сужать отверстие дымохода, выдвигая ½ часть ширины кирпича внутрь него. С 23-го ряда уменьшать и внешнюю часть колпака дымохода согласно порядовке.

      Труба крепится на опорные колонны и постепенно сужается

    4. Столешницу перед устьем можно отделать кафельной плиткой или натуральным камнем на растворе из цемента или плиточном клее. Декорируются дачные беседки с мангалом по желанию: щитами из вагонки или фигурными балясинами, перегородками из кирпича или поликарбоната.

    Кирпичный мангал более надёжен и прочен, чем другие варианты. Его сооружение требует навыков в печной кладке, а также подготовки места. Для этого нужно на полу беседки закрепить металлический лист, который обеспечит пожаробезопасность конструкции.

    Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решётки. Он менее сложен в кладке и не потребует много места и материалов.

    Простой мангал без дымохода будет оптимальным вариантом для небольшой компании или семьи

    Видео: монтаж кирпичного мангала своими руками

    Обшивка беседки

    Для декорирования и обустройства беседки часто используют деревянные планки. Они удобны для внешней обшивки конструкции, но материал следует предварительно обработать морилкой и стойким лаком. Для монтажа планок следует прикрепить к горизонтальным нижним планкам каркаса бруски 20х30, предварительно сделав отверстия дрелью в металле. После этого на бруски крепят окрашенные планки, соблюдая ровность и тщательно избегая щелей между элементами. Подобным образом крепятся и листы поликарбоната для обшивки беседки.

    Полупрозрачные стенки придают красоту беседке

    Профнастил также может служить для обшивки беседки. Для этого подходит стеновой тип профилированных листов, которые крепят снаружи конструкции. Монтаж элементов предполагает фиксацию деревянных брусков, к которым и прикручивают профнастил.

    Фотогалерея: готовые проекты беседок

    Кованые элементы нельзя сделать своими руками, но такие детали украшают беседку
    Для беседки стоит выложить тротуарной плиткой площадку
    Прямоугольная беседка с железным мангалом — практичное решение
    Кованые готовые конструкции украшают загородный участок
    Мини-беседка и готовый переносной мангал — бюджетный вариант для отдыха
    Готовые изделия необычной формы выглядят очень стильно на загородном участке

    Беседка с металлическим каркасом является надёжным и практичным сооружением. Переносной или стационарный мангал добавит отдыху дополнительный комфорт, а разнообразие современных вариантов металлических конструкций позволит изготовить беседку самостоятельно.

    • Автор: Ольга Новикова
