Бензопилы Husqvarna — устройство, ремонт, обзор моделей

Бензиновые пилы Husqvarna пользуются огромным спросом, как среди начинающих садовников, так и среди опытных вальщиков леса. Модели шведской марки обладают рядом таких важных преимуществ, как надежность, сбалансированность и высокий рабочий ресурс. При этом каждая бензопила Husqvarna имеет простую конструкцию, что позволяет легко обслуживать ее и оперативно устранить возникшую поломку.

Устройство бензопилы Хускварна

В отличие от бензопил других, не менее известных производителей, модели шведской компании Husqvarna имеют довольно простую конструкцию, что существенно упрощает их самостоятельный ремонт. В собранном виде на бензопилах шведского бренда можно увидеть:

  • Корпус, который включает в себя защитные крышки, предотвращающие повреждение основных деталей и механизмов пилы;
  • Рукоятки – с передней и задней стороны, а также рукоятку на шнуре стартера;
  • Кнопки управления, переключатели и рычаг цепного тормоза;
  • Глушитель, снижающий уровень шума при работе;
  • Шину и пильную цепь;
  • 2 отдельных пластиковых резервуары – для топливной смеси и для масла;
  • Щиток, защищающий правую руку оператора.

Под усиленным корпусом бензопилы Husqvarna помещен силовой агрегат, карбюратор, стартер и система зажигания. В зависимости от модели и ее стоимости, в конструкцию бензопилы также может быть включен ряд дополнительных опций.

Инструкция по эксплуатации бензопил марки Husqvarna

Для того, что продлить сроки эксплуатации бензопилы и уменьшить износ ее основных деталей, необходимо внимательно изучить и придерживаться всех советов, указанных производителем в руководстве по применению. Ниже перечислим ряд наиболее распространенных вопросов, связанных с эксплуатацией китайской и шведской бензопилы производства Husqvarna, и дадим детальные ответы на них.

Какой бензин заливать в бензопилу Хускварна?

Чтобы приготовить заправочную смесь для бензопил Хускварна, следует использовать топливо марки АИ-92. Крайне редко в инструкциях по эксплуатации к более новым моделям данной марки указывается, что для приготовления смеси можно использовать 95-ый бензин.

Как показывает практика, лучше этого не делать, так как страна-производитель садовых инструментов Хускварна – Швеция, бензин в которой гораздо лучше по качеству, чем в странах постсоветского пространства.

Какое масло подходит для бензопилы Хускварна?

Запчасти в конструкции бензопил компании Husqvarna могут прослужить достаточно длительное время при условии, что владелец инструмента не будет экономить на моторном масле.

Для разбавления заправочной смеси можно использовать масло на основе минералов или синтетики. Второй вариант всегда будет стоить дороже, но и эффект от его применения будет в разы лучше.

Соотношение бензина и масла для бензопилы Хускварна

На соотношение используемого бензина и масла влияет мощность имеющейся в распоряжении бензопилы. Если мощность инструмента меньше 2 л. с., – то пропорция бензина и масла будет составлять 1:40. Иными словами, в 1 литре горючего нужно разбавлять 25 мл моторного масла. Если мощность бензопилы Husqvarna составляет более 2 л. с., то разводить бензин для бензопилы Хускварна потребуется в пропорции 1:50, то есть, в 1 литре топлива разбавлять 20 мл масла.

Правильная обкатка бензопилы Хускварна


Производить обкатку следует не только перед первым применением агрегата марки Husqvarna, но после каждого длительного хранения инструмента. Выполняется эта процедура в таком порядке:
  1. Заведите бензопилу и дайте ей поработать в течении 2–3 минут. При этом распиливать ветки или бревна категорически запрещено;
  2. После этого переходите к спиливанию мелкие сучья;
  3. Еще через полчаса можно начинать распиловку крупных бревен.

Обязательно придерживайтесь указанных инструкций – это поможет вам продлить сроки эксплуатации мотора и карбюратора.

Типичные неисправности и ремонт бензопил бренда Husqvarna

Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.

Как отрегулировать карбюратор на бензопиле Хускварна?

На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».

Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:

  1. Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
  2. Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
  3. После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.


Устройство карбюратора бензопилы Хускварна довольно простое, благодаря чему с его настройкой сможет справиться даже новичок.

Как снять сцепление на бензопиле Хускварна?


Если бензопила не заводиться на горячую или глохнет при нажатии на газ, то причина этой типичной проблемы кроется в износе сцепления. Чаще всего восстановить его оказывается невозможным, поэтому для ремонта потребуется полностью заменить испорченный механизм. Замена сцепления выглядит следующим образом:
  1. Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
  2. На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
  3. Катушка сцепления выкручивается по направлению стрелки часов.
    Под ней расположена прижимная шайба, которую также нужно извлечь;
  4. В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.

Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение


Если вы не знаете, почему не связывается цепь, то первое, что от вас требуется – это проверить масляный насос. В некоторых случаях, когда не крутиться цепь – причина может крыться в нарушении герметичности масляных шлангов. В любом из этих случаев нужно действовать в таком порядке:
  1. Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
  2. Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
  3. Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.

Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.

Бензопилы Хускварна – модельный ряд шведской компании

Компания Хускварна известна огромным ассортиментом представленных на рынке фирменных бензопил. Предлагаем вашему вниманию обзор бензопил Хускварна с подробным описанием наиболее популярных моделей.

Husqvarna 61

Эта бензопила Husqvarna эффективно и быстро спиливает старые толстые ветки и помогает заготовить большое количество дров. Технические параметры этой популярной модели включают:

  • Мощность – 3,9 л. с./2900 Ватт;
  • Размер штатной шины – 45 см;
  • Резервуар для пополнения горючего – 750 мл;
  • Масляный резервуар – 400 мл;
  • Вес в готовом к применению виде – 6,6 кг.

Данная бензопила Хускварна обладает небольшими размерами, благодаря чему для ее транспортировки подойдет даже небольшая сумка.

Husqvarna 136

Эта полупрофессиональная бензопила Husqvarna применяется преимущественно в целях ухода за большими садовыми территориями. Технические характеристики данной бензопилы Хускварна включают:

  • Мощность – 2,2 л. с./1600 Ватт;
  • Длина шины з комплекта – 45 см;
  • Резервуар для пополнения топлива – 410 мл;
  • Масляный резервуар – 175 мл;
  • Вес в эксплуатационном виде – 4 кг.

В основу конструкции данной бензопилы Husqvarna вложена кованая поршневая группа, что существенно повышает износостойкость и увеличивает выносливость модели.

Husqvarna 235

Эта профессиональная бензопила Хускварна получила высочайший спрос благодаря грамотно продуманной конструкции и сбалансированности. Технические параметры данной модели Husqvarna включают:

  • Мощность – 1,7 л. с./1300 Ватт;
  • Размер заводской шины – 30 см;
  • Резервуар для пополнения горючего – 300 мл;
  • Резервуар для смазочного состава – 200 мл;
  • Эксплуатационный вес – 3,5 кг.

Скромные размеры бензопилы позволяют легко поместить ее в кейс для перевозки.

Бензопилы Husqvarna 257 XP и Husqvarna 455 Rancher

Эти бензопилы Хускварна на отлично справляются с распиловкой небольших бревен и спиливанием старых сучьев. Эксплуатационные параметры бензопил описаны ниже в таблице.

Модель бензопилы Husqvarna 257 XP Husqvarna 455 Rancher
Мощность 3,7 л. с./2700 Ватт 3,5 л. с./2600 Ватт
Размер штатной шины 45 см 45 см
Резервуар для пополнения топливной смеси 600 мл 440 мл
Резервуар для смазочного состава 350 мл 320 мл
Масса в готовом к использованию виде 5,5 кг
6,1 кг

Мощности этих моделей вполне достаточно для того, чтобы собственноручно изготовить ледобур из бензопилы или другие полезные хозяйственные агрегаты.

Бензопилы Husqvarna 262 XP и Husqvarna 576 XP

Эти бензопилы Husqvarna изначально предназначены в целях применения в наиболее тяжелых условиях и легко справляются с распиловкой довольно толстых брусьев и длительным спиливанием больших деревьев. Конструктивные параметры данных агрегатов описаны ниже в таблице.

Модель бензопилы Husqvarna 262 XP Husqvarna 576 XP
Мощность 4,7 л. с./3400 Ватт 5,6 л. с./4200 ватт
Размер штатной шины 50 см 50 см
Резервуар для пополнения горючего 600 мл 700 мл
Масляный резервуар 300 мл 400 мл
Масса в готовом к применению виде 5,8 кг 7,2 кг

Каждая из этих бензопил Husqvarna снабжена выносливым 2-таткным мотором цепным тормозом и регулируемым масляным насосом.

Бензопилы Husqvarna 268 и Husqvarna 562 XP

Основная область применения этих бензопил – интенсивная валка леса и строительство. Параметры моделей описаны в таблице.

Модель бензопилы Husqvarna 268 Husqvarna 562 XP
Мощность 4,4 л. с./3200 Ватт 4,7 л. с./3500 Ватт
Размер заводской шины 45 см 45 см
Резервуар для заливки горючего 600 мл 650 мл
Резервуар для масла 270 мл 290 мл
Масса в готовом к работе виде 5,7 кг 6,3 кг

Данные бензопилы Husqvarna комплектуются надежным цепным тормозом и регулируемым насосом подкачки масла.

Бензопилы Husqvarna 272 XP и Husqvarna 372 XP

Эти бензопилы Husqvarna применяются для валки лесных деревьев и распиливания толстых бревен для строительства. Параметры моделей подробно описаны в таблице.

Модель бензопилы Husqvarna 272 XP Husqvarna 372XP
Мощность 4,9 л. с./3600 Вт 5,5 л. с./3900 Ватт
Размер штатной шины 45 см 50 см
Резервуар для топливной смеси 750 мл 770 мл
Масляный резервуар 500 мл 400 мл
Эксплуатационная масса 6,7 кг 7 кг

Технические показатели этих моделей позволяют использовать для работы с ними фирменные насадки для бензопилы Хускварна.

Бензопилы Husqvarna 339 XP и Husqvarna 353

Обе эти модели практически не отличаются собой по конструкции. Основная разница состоит только в том, что модель Husqvarna 339XP обладает более скромными техническими параметрами. Показатели бензопил детально описаны в таблице.

Модель бензопилы Husqvarna 339 XP Husqvarna 353
Мощность 2,45 л. с./1800 Ватт 3,26 л. с./2400 Ватт
Размер штатной шины 35 см 40 см
Резервуар для заливки топлива 360 мл 500 мл
Масляный резервуар 200 мл 300 мл
Эксплуатационная масса 5 кг 5,6 кг

Обе модели отлично подходят для распиловки бревен, а также спиливания небольших и средних веток.

Husqvarna 345E

Эта модель попала в наш обзор благодаря наличию ряда полезных фирменных опций и высокой выносливости. Среди параметров бензопилы Хускварна 345 следует выделить:

  • Мощность – 2,7 л. с./2000 Ватт;
  • Размер шины из комплекта – 35 см;
  • Резервуар для заливки горючего – 500 мл;
  • Резервуар для масла – 270 мл;
  • Масса в готовом к применению виде – 5,1 кг.

Данная бензопила Husqvarna активно используется в целях удаления толстых веток и спиливания небольших садовых деревьев.

Бензопилы Husqvarna 440E II и Husqvarna 445E II

Обе бензопилы Хускварна обладают практически одинаковой конструкцией и показателями производительности. Параметры моделей детально описаны ниже в таблице.

Модель бензопилы Husqvarna 440E II Husqvarna 445E II
Мощность 2,2 л. с./1600 Ватт 2,2 л. с./1600 Ватт
Размер штатной шины 40 см 40 см
Резервуар для заливки горючего 370 мл 370 мл
Масляный резервуар 250 мл 250 мл
Эксплуатационный вес 4,8 кг 5 кг

Модели Husqvarna 440 и Husqvarna 445 хорошо показали себя при спиливании средних и небольших деревьев, а также обработке бревен для обогрева.

Бензопилы Husqvarna 357 XP и Husqvarna 365H


Эти бензопилы Хускварна нашли применение в коммунальных предприятиях. Благодаря своей экономичности и длительным срокам службы они также пользуется спросом среди владельцев больших садовых участков. Параметры моделей Husqvarna 357 и Husqvarna 365H подробно описаны ниже в таблице.

Модель бензопилы Husqvarna 357 Husqvarna 365H
Мощность 4,3 л. с./3200 Ватт 4,6 л. с./3900 Ватт
Размер штатной шины 45 см 45 см
Резервуар для пополнения топливной смеси 680 мл 770 мл
Резервуар для масла 380 мл 420 мл
Эксплуатационная масса 6 кг 6,5 кг

Данные бензопилы Хускварна обладают завидной надежностью и хорошим качеством сборки.

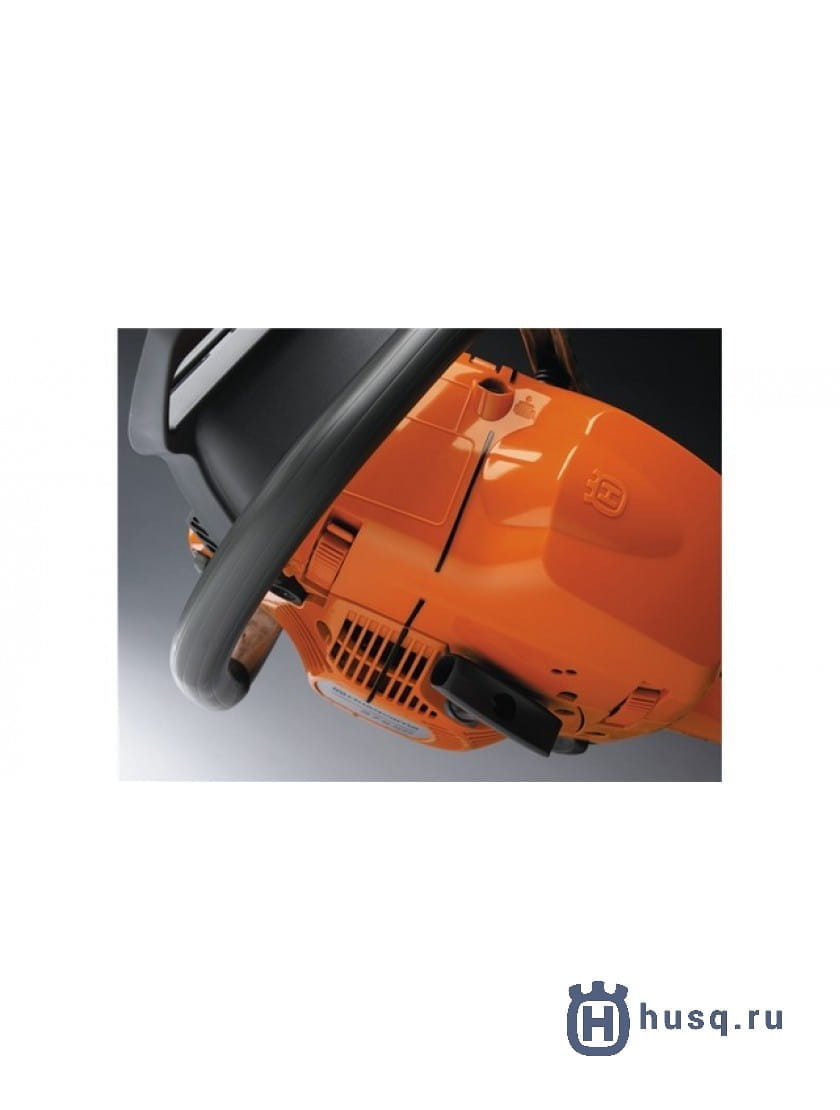

Бензопилы Husqvarna 359 и Husqvarna 395XP

Эта бензопилы Хускварна предназначены для ухода за большими садовыми территориями и интенсивной вырубки леса. Технические параметры моделей описаны в таблице.

Модель бензопилы Husqvarna 359 Husqvarna 395XP
Мощность 3,9 л. с./2900 Ватт 6,66 л. с./5200 Ватт
Размер заводской шины 40 см 60 см
Резервуар для заливки топлива 680 мл 900 мл
Резервуар для смазочного средства 380 мл 500 мл
Эксплуатационная масса 5,8 кг 8, 1 кг

Данные модели комплектуются надежными моторами, существенно расширенными карбюраторами и улучшенными системами зажигания.

Бензопилы Husqvarna 545 и Husqvarna 555

Данные бензопилы хорошо и быстро справляются с распиловкой достаточно толстых брусьев и оперативным спиливанием мелких и средних деревьев. Характеристики моделей описаны ниже в таблице.

Модель бензопилы Husqvarna 545 Husqvarna 555
Мощность 3,4 л. с./2500 Ватт 4,3 л. с./3200 Ватт
Размер рекомендуемой шины 45 см 50 см
Резервуар для заливки горючего 520 мл 650 мл
Резервуар для смазочного материала 270 мл 330 мл
Масса в готовом к применению виде 5,4 кг 6 ег

В конструкции данного инструмента присутствует качественная система гашения вибраций и мгновенный инерционный тормоз.

Инструкция и руководство на русском

36 страниц подробных инструкций и пользовательских руководств по эксплуатации

ХР Руководство по эксплуатации ш Прежде чем приступить к раб...1Условные обозначения на бензопиле, Условные обозначения в руководстве, Условные обозначения2СОДЕРЖАНИЕ Перед использованием новой нпилы следует: ...3Индивидуальные средства защиты, Устройства безопасности бензопилы, Инструкция по технике безопасности41 тормоз цепи и рукоятка тормоза цепи, Инструкция по технике безопасности52 блокирующий рычаг газа, 3 уловитель цепи, 4 защита для правой руки65 система виброгашения, 6 выключатель, 7 глушитель71 тормоз цепи и защитная ручка, Инструкция по технике безопасности82 блокировочный рычаг ручки газа, 3 уловитель цепи, 4 приспособление для защиты правой руки9Пильныи механизм, 5 основных правил, Пильный механизм10

04:23

Husqvarna 395XP vs. Stihl MS661C (same bar/same chain)

06:15

Husqvarna 395 XP Brutale !!!????????????

07:05

Одна из самых мощных бензопил Husqvarna. Обзор и ТО

09:52

Husqvarna 395XP vs Stihl MS660 Comparison

29:03

Husqvarna 395xp going beast mode on some large loblolly pines #husqvarna

09:57

Husqvarna 395 XP, egy "kis" darabolás.

03:01

Husqvarna 395 XP Bükk fa hosszába!

ХР Руководство по эксплуатации ш Прежде чем приступить к раб...

395хр

395ХР

Руководство по эксплуатации

ш

Прежде чем приступить к работе с бензопилой
внимательно прочитайте инструкцию и

убедитесь, что вам все понятно.

101 89 92-56

Условные обозначения на бензопиле, Условные обозначения в руководстве, Условные обозначения

Страница 2

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Условные обозначения на бензопиле:

А

ш

С €

ПРЕДУПРЕЖДЕНИЕ! Цепные пилы могут

быть опасны. Небрежное или неправильное
обращение с ними может привести к
серьезным травмам или даже травмам со
смертельным исходом для оператора или

других лиц.

Прежде чем приступить к работе с

бензопилой внимательно прочитайте

инструкцию и убедитесь, что вам все
понятно.

Всегда одевайте:
• Утвержденный шлем
• Утвержденное приспособление для

защиты слуха

• Защитные очки или

предохранительное стекло

Эта продукция отвечает требованиям
соответствующих нормативов ЕС.

Другие указанные на машине символы отвечают

специальным требованиям сертификатов на
соответствующих рынках.

Условные обозначения в руководстве:

18Т0Р1

Перед проведением осмотра или

обслуживанием выключите пилу,

передвинув выключатель в положение
СТОП.

Всегда надевайте утвержденные
защитные перчатки.

Регулярно проводите чистку.

Визуальный осмотр.

Должны быть одеты защитные очки или

предохранительное стекло.

2 - р

СОДЕРЖАНИЕ Перед использованием новой нпилы следует: ...

Страница 3

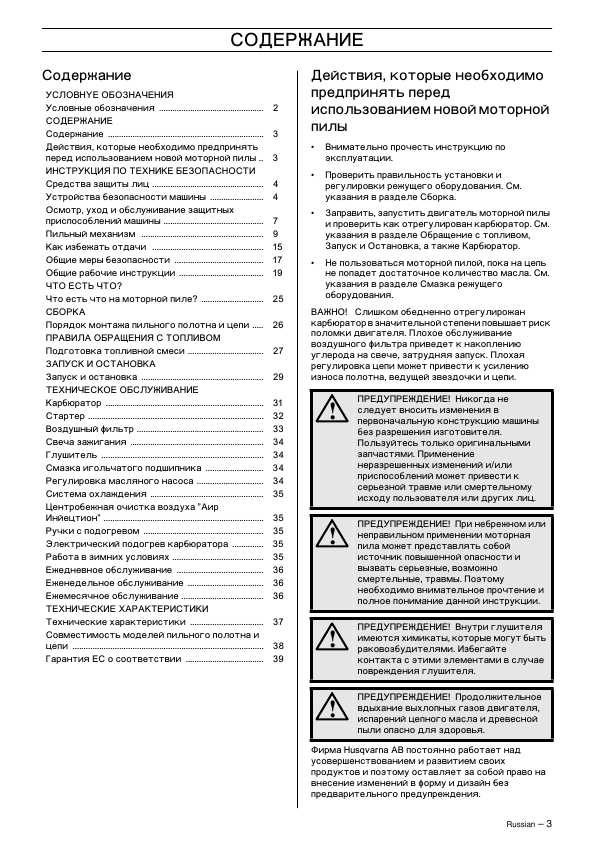

СОДЕРЖАНИЕ

Перед использованием новой нпилы

следует:

• Внимательно прочесть инструкцию по эксплуатации.
• Проверить правильность установки и регулировки режущего

оборудования. См. стр. 25.

• Дозаправьте топливом и включите пилу. Проверьте режимы

работы карбюратора. См. стр. 26-29.

• Не пользоваться пилой, пока на цепь не попадет достаточное

количество масла, см. стр. 14.

ВАЖНО! Слишком обедненная рабочая смесь в значительной

степени повышает риск поломки двигателя. Плохое обслуживание

воздушного фильтра приведет к накоплению углерода на свече,
затрудняя запуск.
Плохая регулировка цепи может привести к усилению износа
планки, ведущей звездочки и цепи.

А

Ни при каких обстоятельствах не следует
вносить изменения в первоначальную
конструкцию пилы без разрешения
изготовителя. Пользуйтесь только запасными
частями, предназначенными для этой
модели. Применение неразрешенных
изменений и/или приспособлений может
привести к серьезной травме или
смертельному исходу.

Фирма Хусяжарна AB постоянно работает над

усовершенствованием и развитием своей продукции и поэтому
оставляет за собой право на внесение изменений в форму и
дизайн без предварительного предупреждения.

Содержание

Условные обозначения......................................................................... 2

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ИНДИВИДУАЛЬНЫЕ СРЕДСТВА ЗАЩИТЫ...............................................4

УСТРОЙСТВА БЕЗОПАСНОСТИ БЕНЗОПИЛЫ.......................................... 4

ОСМОТР, УХОД И ОБСЛУЖИВАНИЕ ЗАЩИТНЫХ
ПРИСПОСОБЛЕНИЙ БЕНЗОПИЛЫ ...................................................8

ПИЛЬНЫЙ МЕХАНИЗМ.......................... ............................................... 10

КАК ИЗБЕЖАТЬ ОТДАЧИ..................................................................... 16

ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ........................................................... 18

ОБЩИЕ РАБОЧИЕ ИНСТРУКЦИИ.......................................................... 19

Что есть что?

Что есть что?................................................................................24

Сборка

Порядок монтажа пильного полотна и цепи................................. 25

ПРАВИЛА ОБРАЩЕНИЯ С ТОПЛИВОМ

Подготовка топливной смеси........................................................26
Заправка....................................................................................... 27

ЗАПУСК И ОСТАНОВКА

Запуск и остановка....................................................................... 28

Техническое обслуживание

Карбюратор........................ .......................................................... 29
Стартер.........................................................................................30
Воздушный фильтр...................................................................... 31
Свеча зажигания..........................................................................31
Глушитель....................................................................................31
Регулировка масляного насоса.....................................................31
Техническое обслуживание игольчатого подшипника.................. 31
Система охлаждения.................................................................... 32
Центробежная очистка воздуха.................................................... 32
Подогрев ручек бензопилы ......................................................... 32
Работа в зимних условиях............................................................ 32
Ежедневное техническое обслуживание. ......................................33
Еженедельное обслуживание....................................................... 33
Ежемесячное обслуживание ....................................................... 33

Технические характеристики

395XP........................................................................................... 34

1 - 3

Индивидуальные средства защиты, Устройства безопасности бензопилы, Инструкция по технике безопасности

Страница 4

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

А

При небрежном или неправильном
применении цепная бензопила может
представлять собой источник повышенной
опасности и вызвать серьезные, возможно
смертельные, травмы. Поэтому необходимо
внимательное прочтение и полное
понимание данной инструкции.

ИНДИВИДУАЛЬНЫЕ

СРЕДСТВА

ЗАЩИТЫ

А

БОЛЬШИНСТВО НЕСЧАСТНЫХ СЛУЧАЕВ
ПРОИСХОДИТ ПРИ ПРИ СОПРИКОСНОВЕНИИ
ЧЕЛОВЕКА С ДВИЖУЩЕЙСЯ ЦЕПЬЮ. Во
время работы с пилой вы должны одевать
спецыальные средства защиты.
Индивидуальные средства защиты не могут
полностью исключить риск получения

травмы, но при несчастном случае они

снижают тяжесть травмы. Для правильного
подбора соответствующей экипировки
следует обратиться к поставщику
инструмента.

Защитный шлем

Предохраняющие наушники

Защитные очки или стекло

Специальные

защитные

перчатки

Защитные брюки с защитой
от пилы

Защитные сапоги с

предохранением от цепи с
металлической вставкой и
нескользящей подошвой

В общем случае спецодежда

должна быть плотно подогнана,

и в то же время не стеснять

свободы движения.

Всегда имейте при себе
аптечку для оказания первой
медицинской помощи.

УСТРОЙСТВА БЕЗОПАСНОСТИ

БЕНЗОПИЛЫ

В данном разделе рассматриваются различные защитные
приспособления пилы, их работа, и приведены основные принципы
и правила, которые необходимо соблюдать для обеспечения

безопасной работы. (Для того, чтобы найти, где расположены
элементы и механизмы пилы, см. раздел

"Что есть что?’).

А

НИКОГДА НЕ

пользуйтесь

пилои

с

НЕИСПРАВНЫМИ

элементами

ЗАЩИТЫ!

Постоянно проводите проверку, уход и
обслуживание инструмента в соответствии с
правилами, приведенными в данном разделе.

4

- Russian

1 тормоз цепи и рукоятка тормоза цепи, Инструкция по технике безопасности

Страница 5

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

1 Тормоз цепи и рукоятка тормоза цепи

Ваша бензопила оборудована специальным тормозом цепи,
который предназначен для моментальной остановки цепи в

случае возникновения толчка отдачи.

Будьте внимательны при
работе с пилой и следите,
чтобы зона отдачи пильного
полотна не касалась никаких

объектов.

Тормоз цепи (А)

включается вручную (левой
рукой), или автоматически,

с помощью инерционного

механизма (в виде
маятникового рычага). В

большинстве

предлагаемых моделей
рукоятка тормоза цепи

действует как противовес в

момент отдачи.

Тормоз срабатывает, когда

рукоятка (В) сдвигается
вперед.

Данное движение

приводит в действие
пружинный механизм,
который зажимает ленту

тормоза (С) вокруг
барабана муфты
сцепления (О) (привода

цепи).

В

А'

В

пГ

с

Рукоятка тормоза
предназначена не только

для приведения в действие
тормоза цепи. Другое её

важное свойство
заключается в том, что она
не допускает попадания

левой руки на цепь при
соскальзывании с

передней ручки.

Тормоз цепи можно также

использовать для
временной остановки пилы
при смене положения или
когда нужно опустить пилу
на короткое время. Всегда

следует включать тормоз

цепи вручную, если есть
риск, что цепь случайно
коснется кого-нибудь или
какого-нибудь объекта,
находящегося поблизости.

4 Для разблокировки

тормоза сдвиньте

защитный предохранитель

обратно, по направлению к

передней ручке.

Как уже упомянуто в
разделе А, толчок при

отдаче может быть очень
сильным и неожиданным.

В большинстве случаев

отдача минимальна, и

тормоз цепи срабатывает

не всегда. Если это
происходит, вы должны
крепко держать пилу и не

дать ей вырваться из рук.

2

3

5

2 блокирующий рычаг газа, 3 уловитель цепи, 4 защита для правой руки

Инструкция по технике безопасности

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

Способ срабатывания тормоза пильной цепи, вручную или
автоматически, зависит от силы отдачи и положения

бензопилы по отношению к объекту, которого коснулось

пильное полотно своей зоной отдачи.

При возникновении удара

отдачи, в случае, когда

зона отдачи пильного
полотна находится далеко

от вас, тормоз цепи
сработает автоматически,

под действием
перемещения противовеса
(ИНЕРЦИОННЫЙ
МЕХАНИЗМ
СРАБАТЫВАНИЯ).

Если удар отдачи не очень

сильный и зона отдачи

полотна недалеко от вас,

тормоз цепи срабатывает

от движения левой руки.

При валке дерева ваша

левая рука держит

переднюю ручку таким

образом, что она не
сможет включить тормоз

цепи. В этой ситуации

тормоз цепи может

включиться только под

действием инерционного

эффекта противовеса.

Тормоз цепи,
срабатывающий под

действием инерционного

механизма, повышает
вашу безопасность, однако

есть определенные
факторы, о которых всегда
следует помнить (см. п.6

выше).

2 Блокирующий рычаг газа

Блокирующий рычаг газа

служит для предотвращения
случайного включения газа.

При нажатии на
предохранительный рычаг (А)
(т.е. когда вы сжимаете ручку)

он отпускает рычаг газа (В).

Когда вы освобожддаете
ручку,предохранительный рычаг
и рычаг газа перемещаются в их
первоначальное положение.

Это перемещение
осуществляется двумя

независимыми возвратными
пружинами. Такое устройство

обеспечивает автоматическую
блокировку газового дросселя

на холостом ходу, когда вы

отпускаете ручку.

3 Уловитель цепи

Уловитель цепи предназначен
для улавливания цепи при ее

обрыве или соскакивании. На
самом деле этого не должно

происходить, если цепь
натянута правильно (см. раздел
"Сборка"), и если пильное
полотно и цепь правильно
поддерживаются в рабочем

состоянии и обслужиаются.

(см. раздел

"Общие правила

Эксплуатации").

4 Защита для

правой руки

Кроме зашиты вашей правой
руки при соскальзывании или

обрыве цепи, защитное

приспособление предохраняет
руку, сжимающую заднюю
ручку, от случайного
попадания веток и сучьев.

6 - р

6

7

5 система виброгашения, 6 выключатель, 7 глушитель

Инструкция по технике безопасности

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

5 Система виброгашения

Ваша цепная пила оборудована

системой виброгашения,

которая предназначена для

уменьшения вибраций и
облегчения работы.

При работе с пилой вибрации
возникают вследствие
неравномерного контакта цепи
и распиливаемого дерева.

Пиление тяжелых пород дерева

(большинство

широколиственных деревьев)
вызывает более сильную
вибрацию, чем пиление мягких
пород. Работа затупившейся
или неисправной цепью

(неправильная или плохая

заточка, см. раздел Г) приводит
к повышению уровня вибрации.

Система виброгашения

снижает уровень вибрации,

передаваемый от двигателя или
цепи на ручки бензопилы.
Корпус пилы, включая пильный
механизм, отделен от ручек
виброгасящими элементами.

Ж

Длительное воздействие вибрации может

привести к нарушению кровообращения или
расстройствам нервной системы у людей с
нарушенным кровообращением. В случае
появления симптомов перегрузки от
вибрации следует обратиться к врачу.
Такими симптомами могут быть онемение,
потеря чувствительности, покалывания,
боли, слабость, изменнение цвета и
состояния кожи. Обычно подобные
симптомы проявляются на пальцах, руках,
запястьях.

6 Выключатель

Данный выключатель

используется для полной

остановки двигателя.

7 Глушитель

Глушитель предназначен для снижения уровня шума и отвода в

сторону от работающего человека выхлопных газов.

А

Выхлопные газы двигателя - горячие; в них
могут быть искры, которые могут вызвать
пожар. Никогда не включайте пилу в
помещении или вблизи горючих материалов!

В странах с жарким климатом

существует повышенная
опасность возникновения
лесных пожаров. Предписания
техники безопасности для
таких регионов обычно требуют
установки искрогасящего
фильтра.

При наличии глушителя такого

типа очень важно строго
соблюдать инструкции по

проверке, уходу и

обслуживанию вашей
бензопилы (см. раздел

"Проверка, уход и

обслуживание защитных
приспособлений бензопилы").

А

Во время работы глушитель очень сильно
разогревается и остается горячим некоторое
время спустя после выключения. НЕ
ПРИКАСАЙТЕСЬ К ГЛУШИТЕЛЮ ПОКА ОН НЕ
ОСТЫЛ!

1 - 7

1 тормоз цепи и защитная ручка, Инструкция по технике безопасности

Страница 8

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

ОСМОТР, УХОД И ОБСЛУЖИВАНИЕ
ЗАЩИТНЫХ ПРИСПОСОБЛЕНИЙ
БЕНЗОПИЛЫ

А

Для обслуживания и ремонта бензопилы
требуется специальная подготовка. Особенно

важно это для работы с защитными
приспособлениями. Если у бензопилы
обнаружатся любые из описанных ниже
неисправностей, немедленно свяжитесь с
вашим СПЕЦИАЛИСТОМ ПО ОБСЛУЖИВАНИЮ.
При покупке любого из наших изделий мы
гарантируем обеспечение профессионального
ремонта и обслуживания. Если поставщик,
продающий вам пилу, не является ДИ

л

Е

р

О

м

ПО ОБСЛУЖИВАНИЮ, спросите у него адрес
вашего ближайшего СПЕЦИАЛИСТА ПО
ОБСЛУЖИВАНИЮ.

1 Тормоз цепи и защитная ручка

1 Проверка износа тормозной ленты

Очистите щеткой опилки,

остатки смолы и пыль с

поверхности тормоза цепи и

барабана муфты. Грязь и износ

могут нарушить работу

тормоза.

Регулярно проверяйте, чтобы

лента тормоза была по крайней

мере толщиной 0.6 мм в самом
изношенном месте.

2 Проверка ручки тормоза

<ж>

А

Проверьте, чтобы ручка

тормоза не была

повреждена и чтобы не

было видимых дефектов,

таких, как трещины.

Сдвиньте ручку тормоза
вперед и назад,

удостоверьтесь, что она

перемещается свободно, и
надежно фиксируется на
крышке сцепления.

3 Проверка автоматического тормоза

Поднимите пилу над пнем
или другим твердым
предметом. Выпустите
переднюю ручку, так чтобы
пила повернулась вокрук
задней рукоятки и

ударилась пильным

полотном о пень.

При прикосновении
пильного полотна к
пню должен сработать
тормоз.

4 Проверка предохранителя тормоза

Запустите бензопилу и
положите ее на твердое
основание. Проверьте,
чтобы цепь не касалась
грунта или любого другого

твердого объекта.

Твердо возьмите пилу,
обхватив ручки всей
ладонью.

Дайте полный газ и

приведите в действие

тормоз цепи, нажав

кистью на ручку тормоза.

Цепь при этом должна
немедленно
остановиться.

8 - р

В

2 блокировочный рычаг ручки газа, 3 уловитель цепи, 4 приспособление для защиты правой руки

5 система виброгашения, 6 выключатель, Инструкция по технике безопасности

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

2 Блокировочный рычаг ручки газа

То1

1 Проверьте, чтобы рычаг

газа в момент отпускания

блокировочного рычага
стоял на холостом ходу.

Нажмите блокировочный
рычаг газа и

удостоверьтесь, сто он

возвращается в
первоначальное положе­
ние при его отпускании.

Проверьте, чтобы ручка
газа и блокировочный
рычаг перемещались

свободно и чтобы

возвратные пружины
работали соответствующим

образом.

Запустите пилу и дайте

полный газ. Отпустите
ручку газа и проверьте,
чтобы цепь остановилась и

оставалась неподвижной.

Если цепь продолжает
вращаться при положении
ручки газа на холостом

ходу, то нужно проверить

регулировку карбюратора.
См. раздел
"Обслуживание".

3 Уловитель цепи

4 Приспособление для защиты правой руки

5 Система виброгашения

6 Выключатель

У

Запустите двигатель и

проверьте, чтобы он

остановился при переводе

выключателя в положение
"СТОП".

1 - 9

2

3

4

Пильныи механизм, 5 основных правил, Пильный механизм

Инструкция по технике безопасности

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

7 Глушитель

Никогда не используйте

бензопилу с неисправным

глушителем.

Периодически проверяйте,
чтобы глушитель был
надежно закреплен на
корпусе пилы.

Если глушитель на вашей

бензопиле дополнительно
оборудован искрогасящим
фильтром, его следует

регулярно прочищать.

Забившийся фильтр

может вызвать перегрев

двигателя и привести к

серьезным повреждениям.

Никогда не работайте с
глушителем, у
которого отсутствует
или поврежден
искрогасящий фильтр.

А

НИКОГДА НЕ РАБОТАЙТЕ ПИЛОЙ С
НЕИСПРАВНЫМИ ЭЛЕМЕНТАМИ ЗАЩИТНОГО
ОБОРУДОВАНИЯ. ПРОИЗВОДИТЕ ПРОВЕРКУ И
ВЫПОЛНЯЙТЕ ВСЕ МЕРЫ ПО ОБСЛУЖИВАНИЮ,
ОПИСАННЫЕ В ДАННОМ РАЗДЕЛЕ. ЕСЛИ В
РЕЗУЛЬТАТЕ ЭТИХ ПРОВЕРОК БУДУТ
ОБНАРУЖЕНЫ НЕИСПРАВНОСТИ, НЕМЕДЛЕННО
ВЫЗОВИТЕ СПЕЦИАЛИСТА ДЛЯ РЕМОНТА.

ПИЛЬНЫИ МЕХАНИЗМ

в данном разделе описывается, как правильно подобрать и
поддерживать в рабочем состоянии пильный механизм бензопилы

для того, чтобы:

• Снизить риск отдачи
• Снизить риск обрыва или сброса цепи
• Достичь максимального эффекта при пилении
• Продлить срок службы оборудования

5 ОСНОВНЫХ ПРАВИЛ

Применяйте только
рекомендованный нами
пильный механизм! См.
раздел

"Технические

характеристики"

Следите за тем, чтобы
зубья пильной цепи
были правильно
заточены! Соблюдайте
наши инструкции и
используйте
рекомендованный нами
шаблон. Поврежденная
или плохо заточенная цепь
повышает риск
несчастного случая.

Следите за
поддержанием
правильного снижения
высоты
ограничительного

выступа! Соблюдайте
наши инструкции и
применяйте
рекомендованный нами

шаблон ограничителя.
Слишком большой зазор

увеличивает риск отдачи.

Следите за
правильным
натяжением пильной
цепи! Если цепь плохо
натянута, то это повышает
риск ее соскакивания и
ведет к повышенному
износу пильного полотна,
звездочек привода и цепи.

Следите за тем, чтобы
пильный механизм был
хорошо смазан и
поддерживался в
соответствующем
рабочем состоянии!
Плохо смазанная цепь
может легко оборваться и
быстрее изнашивается, а

также ускоряет износ

полотна и звездочек.

10 - F

2

3

4

5

Выделить → Я нашла инструкцию для своего бензоинструмента здесь! #manualza

Макгруп

McGrp.Ru

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети

  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте
  • Контакты

    • © 2015 McGrp.Ru

    Бензопилы Husqvarna (Хукварна), модели — ремонт и характеристики

    Бензиновые пилы Husqvarna относятся к классу профессиональной садовой техники. Они успешно применяется для валки леса и подготовки древесины с целью возведения различных построек. Вместе с тем, любая бензопила Husqvarna поможет в ведении сельского хозяйства, уходе за садом и распиливании дров на зиму. Каждая из бензопил этой компании известна своим высоким качеством и длительными сроками применения.

    Неисправности и ремонт моделей марки бензопил Хускварна

    Как и большинство садовой техники для ухода за садом, бензопилы Хускварна, модельный ряд которых насчитывает более 70 представителей, обладают стандартной конструкцией. Устройство бензопилы Хускварна состоит из таких элементов, как двигатель и топливный бак. Снаружи корпуса расположены рукоять, стартер и шина с цепью. Принцип работы пил Husqvarna также стандартный – резкий рывок троса стартера приводит в действие мотор, а тот, в свою очередь, начинает раскручивать шину с цепью.

    Даже такие надежные инструменты, как пилы Husqvarna, иногда выходят из строя. Особенно, если покупателю попалась китайская копия инструмента. Связано это с неправильной обкаткой, эксплуатацией или несвоевременным обслуживанием агрегатов.

    Правильная обкатка бензопилы Хускварна – с чего начать работу?

    Этот достаточно распространенный вопрос вполне типичен для новичков. Нужно отметить, что каких-либо проблем с обкаткой не возникнет. Тем не менее, если проигнорировать необходимость ее выполнения, владельца пилы ждет масса проблем в дальнейшем, к примеру, потребуется часто менять свечи, топливный и воздушный фильтры, а также массу других важных деталей.


    Вся суть обкатки заключается в минимальной нагрузке на пилу при ее эксплуатации в первые несколько часов работы. Имеется в виду, что первые два полных бака с горючим должны быть использованы при обрезке небольших сухих веток или распиливании бревен, диаметром не более 10 см.

    Как отрегулировать карбюратор на бензопиле Хускварна – советы экспертов

    Пожалуй, это один из самых распространенных вопросов, возникающих не только у новичков, но и у опытных владельцев. В случае появления этой проблемы мотор пилы глохнет при нажатии на газ. Отрегулировать узел достаточно просто, однако перед тем, как настроить бензопилу Husqvarna, следует подробно изучить инструкцию по эксплуатации инструмента.

    В устройство карбюратора бензопилы Хускварна входят три винта с маркировкой L, H и T. При помощи первых двух винтов владелец может настроить пропорцию смазочно-горючей смеси, а также воздуха, подаваемого через дроссель. Если прокрутить винты по часовой стрелке, то смесь станет «беднее», то есть обороты мотора будут падать. Если провернуть винты в противоположную сторону, то обороты будут расти.


    Посредством винта T можно отрегулировать обороты холостого хода мотора. Проворачивание его по часовой стрелке заставит количество оборотов вырасти, а в противоположную сторону – снизит количество оборотов.

    Чтобы выполнить регулировку карбюратора, нужно действовать по такому алгоритму:

    1. Сначала заведите пилу, после чего проворачивайте винт T против часовой стрелки до момента, пока цепь не будет полностью остановлена;
    2. Далее проворачивается винт L, пока пила Husqvarna не дойдет до самых высоких оборотов;
    3. Сразу же после этого поверните этот же винт в противоположную сторону на четверть оборота;
    4. Если при этом цепь начала вращаться, то проверните винт T против часовой стрелки до момента остановки цепи;
    5. Далее проверните винт H против часовой стрелки на четверть оборота.

    При условии, что вы все сделали строго по инструкции, карбюратор вашей пилы Husqvarna будет настроен правильно.

    Как снять сцепление на бензопиле Хускварна – самостоятельный ремонт узла

    Для ремонта этой части пилы Husqvarna потребуется специальный комплект из поршневого стопора, универсального ключа и съемника сцепления. Он поможет быстро заменить ведущую звездочку и другие неисправные детали пилы.

    Дальнейший порядок работ выглядит следующим образом:

      1. Вначале демонтируйте гарнитуру инструмента, вытащите цепь и шину;
      2. Отсоедините воздушный фильтр;
      3. Отверните свечу, а на ее место вставьте поршневой стопор;

    1. Установите съемник сцепления в разъем ключа и выверните муфту сцепления;
    2. Перед тем, как снять звездочку с бензопилы Хускварна, осмотрите детали рядом и освободите проход к неисправным запчастям;
    3. Снимите старые детали и замените их новыми;
    4. После этого соберите конструкцию в обратном порядке.

    Замена звездочки выполняется достаточно просто, однако при этом следует быть крайне внимательным, чтобы не повредить катушку и мелкие запасные части внутри инструмента.

    Приготовление топливной смеси для бензопилы – определяем ингредиенты и пропорции

    Прежде, чем заправить бензопилу, нужно разобраться в том, какое масло подходит для бензопилы Хускварна. Как показывает практика, лучше всего покупать синтетической масло – оно продлевает срок эксплуатации мотора, однако стоит гораздо дороже минеральных масел. Тем не менее, не нужно забывать, что если вы уже длительное время используете минеральные масла, то менять их на синтетику нельзя, чтобы не повредить узлы топливной системы.


    Многие новички не знают, как разводить бензин для бензопилы Хускварна. В этом также нет ничего сложного. Достаточно постоянно придерживаться определенной пропорции. Для бензопил, мощностью менее 1500 Ватт она составляет 1 к 40, то есть в 1 литр бензина нужно добавлять 25 грамм масла. Соотношение бензина и масла для бензопилы Хускварна большей мощности будет ровно 1 к 50, то есть 20 мл масла на литр бензина.

    Не менее важный вопрос заключается в том, какой бензин заливать в бензопилу Хускварна. Производитель советует заливать горючее, октановое число которого не ниже 90. На практике лучше всего себя зарекомендовал бензин марки АИ-92, так как 95-ое топливо в нашей стране по-прежнему оставляет желать лучшего. Более того, длительное использование такого бензина повредит поршневую группу и может вызвать ряд других неисправностей.

    Не поступает масло на цепь бензопилы Husqvarna – как решить проблему своими руками?

    Если не крутиться цепь – причина может крыться в вытекании масла с бачка, его недостаточном поступлении на цепь, а также образовании трещин в гидронасосе. Чтобы начать ремонт, следует точно определиться с тем, почему не смазывается цепь.


    В первых двух случаях ремонт будет заключаться в полной замене бачка. Если вы обнаружили, что суть проблемы кроется в трещинах гидронасоса, то потребуется заменить конкретно его. Для этого потребуется выкрутить пружину стартера и отсоединить воздушный фильтр. Затем установите новый гидронасос и соберите конструкцию в обратном порядке.

    Самостоятельный ремонт топливной системы

    Если вы не знаете, почему не заводится бензопила Хускварна, то причину следует поискать в топливной системе агрегата. Зачастую, если пила не заводится на горячую, то предпосылкой к этому может стать засор сапуна – отверстия внутри колпачка бака для горючего. Очистить это небольшое отверстие можно при помощи шила или иглы.


    Если пила не развивает обороты – причина, скорее всего, кроется в засоре топливного фильтра. Отремонтировать бензопилу Хускварна в таком случае можно путем снятия и проверки топливного шланга. Если по нему проходит слабая струя масла, то придется демонтировать топливный фильтр, протянув его через отверстие, в которое заливается топливо. Если фильтр пришел в негодность, то его нужно заменить новым элементом.

    Мы перечислили наиболее распространенные поломки моделей шведских бензопил и варианты их ремонта. Ниже сделаем обзор бензопил Хускварна, рассмотрим конструктивные особенности и характеристики самых популярных моделей.

    Бензопилы Husqvarna 61 и 136 – особенности и преимущества

    Данные бензопилы из нашего обзора создавались для работы под высокими нагрузками, длящимися от нескольких часов до полного рабочего дня. Их объединяет простая конструкция, в которую входит эффективная система гашения вибраций, объемные емкости для заправки топлива и масла, а также мощный мотор.

    Среди главных особенностей инструментов нужно выделить прочный кованный коленчатый вал, изготовленный из трех прочных частей. К техническим характеристикам пил относится:

    • высокая мощность моделей – более 4 л. с. каждая;
    • Максимальный показатель крутящего момента – 8250 об./мин при частоте на холостом ходу в 2400 об./мин.;
    • Объем бачка для топливной смеси – 745 мл в каждой модели;
    • Вес в собранном для эксплуатации виде – не более 7 кг.

    Среди преимуществ агрегата нужно выделить эффективный инерционный тормоз, низкое потребление топлива и невысокую цену.

    Особенности и области применения бензопил Husqvarna 235 и 257

    Эти модели обладают скромным весом и легкостью в управлении, что делает их оптимальными вариантами для садовода-новичка. Благодаря новой технологии X-TORQ двигатели инструментов выбрасывают почти в 3 раза меньше переработанных газов, чем аналоги из этой же ценовой категории.

    Среди других особенностей моделей выделяется:

    • Мощность пил – не более 2 л. с. каждая;
    • Емкость бачка для масла – 210 и 250 мл. соответственно;
    • Объем бачка для горючего – по 305 мл в каждой модели;
    • Вес в собранном для работы виде – 5,2 и 5,5 кг соответственно.

    Данные пилы хорошо подходят для распиливания бревен, диаметром не более 20 см, срезания сухих веток, а также могут использоваться для валки небольших деревьев.

    Области применения и комплектация бензопилы Husqvarna 262 XP и 268-18

    Данные инструменты пользуются спросом благодаря быстрому набору оборотов и возможности без усилий поворачивать пильный элемент при максимальных оборотах мотора. В конструкцию моделей входят прочные ручки с подогревом, благодаря чему их можно использовать зимой.

    Характеристики пил включают:

    • Мощность моделей – 4,7 л. с. или 3400 Ватт;
    • Объем бачка для горючего – 590 мл;
    • Емкость бачка для масла – 500 мл;
    • Вес в готовом для эксплуатации виде – 7,2 и 7,5 кг. соответственно.

    Эти бензопилы применяются при заготовке толстых брусьев и бревен, а также для валки средних и больших деревьев. Кроме того, высокая мощность и простая конструкция позволяют изготовить ледобур из бензопилы или другой необходимый инвентарь.

    Конструкция и области применения бензопилы Husqvarna 272 XP

    Этот профессиональный инструмент разрабатывался для работы в экстремальных условиях. Данная пила отличается надежностью, мощностью и простотой в эксплуатации. В конструкцию пилы входит устройство для управления дросселем, система гашения вибрации и масляный насос, который можно регулировать.

    • Объем цилиндра мотора – 72,6 см3;
    • Мощность пилы – 3600 Ватт или 4,92 л. с.;
    • Емкость бачка – 440 мл;
    • Объем бачка для топлива – 760 мл;
    • Вес в собранном для работы виде – 7,4 кг.

    Данный инструмент хорошо подходит для валки крупных лесных деревьев, заготовки толстых брусьев для строительства, и срезания больших ветвей.

    Описание и характеристики бензопилы Husqvarna 339 XP

    Эта пила относится к наиболее легким профессиональным агрегатам. Она отличается способностью работать под высокими нагрузками в местах, где требуется эффективность и компактность инструмента.

    Среди других отличительных особенностей модели 339XP нужно выделить:

    • Объем мотора – 39,1 см3;
    • Мощность пилы – 2,4 л. с. или 1800 Ватт;
    • Масляный бачок, емкостью 200 мл;
    • Объем топливного бака – 405 мл;
    • Вес в готовом к использованию виде – 5,3 кг.

    Пила успешно эксплуатируется при длительной работе на высоте, а также для распиливания бревен и заготовки брусьев для строительства.

    Бензопила Husqvarna 345E – плюсы и минусы модели

    Среди достоинств этого инструмента стоит выделить наличие быстросъемного фильтра, эффективный инерционный тормоз, качественный мотор и низкое потребление топлива.

    К минусам пилы относится отсутствие пружинного стартера, комбинированного управления заслонкой дросселя и фирменной системы пуска Smart Start. Технические особенности 345-ой модели включают:

    • Объем цилиндра двигателя – 45 см3;
    • Мощность пилы – 2200 Ватт или 3 л. с.;
    • Емкость бачка для горючего – 510 мл;
    • Объем бачка для масла – 400 мл.
    • Страна-производитель – Швеция;
    • Вес в готовом для работы виде – 6,9 кг.

    Данная модель предназначена для эксплуатации в лесу с целью валки средних по размерам деревьев, а также для ухода за садом и заготовки бревен перед дальнейшим строительством.

    Области применения и особенности бензопилы Husqvarna 353

    Данный инструмент хорошо зарекомендовал себя при работе в саду, а также при спиливании небольших лесных деревьев. Высокая мощность и отличное качество сборки позволяют эксплуатировать пилу в тяжелых условиях, когда от инструмента требуется скорость и эффективность.

    К особенностям пилы относится:

    • Объем цилиндра мотора – 51,8 см3;
    • Мощность пилы – 2,4 кВт или 3,21 л. с.;
    • Емкость бачка для горючего – 680 мл;
    • Объем бачка для масла – 480 мл;
    • Вес в собранном для работы виде – 6,5 кг.

    Этот инструмент пользуется большой популярностью за счет небольшого веса и надежности. Прочный корпус хранит элементы пилы от механических повреждений и коррозии. Для более эффективной защиты владелец может дополнительно приобрести кейс или сумку.

    Бензопила Husqvarna 357 XP – характеристики и комплектация

    Этот инструмент отличается высокой надежностью и износостойкостью основных элементов. Бензопила полностью готова к продолжительной интенсивной работе в лесу и саду. Вместе с тем, эта модель достаточно легкая и простая в управлении.

    К основным характеристикам Хускварна 357 относится:

    • Объем цилиндра – 56,6 см3;
    • Мощность пилы – 3,2 кВт или 4,31 л. с.;
    • Топливный бак, объемом 670 мл;
    • Емкость бачка для масла – 500 мл;
    • Правильный угол заточки цепи;
    • Вес с цепью и шиной – 7 кг.

    В штатной комплектации пила поставляется вместе с цепью, шиной, комбинированным ключом и руководством по эксплуатации.

    Плюсы и минусы бензопил Husqvarna 359 и 365H

    Данные модели отличаются надежным корпусом повышенной прочности и большим диапазоном рабочих скоростей. Это действительно надежные инструменты, которые помогают в решении различных хозяйственных задач.

    Среди минусов пил нужно отметить достаточно высокое потребление топлива при работе под высокими нагрузками.

    К основным характеристикам пил относится:

    • Мощность двигателя – 2,9 кВт или 3, 9 л. с.;
    • Объем бачка для горючего – 680 мл;
    • Объем бака для масла – 370 мл;
    • Вес с цепью и шиной – 7,1 и 7,3 кг. соответственно.

    Единственное отличие меду пилами заключается в наличии высоких рукоятей в модели 365 H.

    Модель Husqvarna 372XP – комплектация и области применения

    Данная пила получила спрос благодаря возможности интенсивно работать под высокими нагрузками практически без перерывов. Модель отличается высокой износостойкостью деталей, надежным мотором и прочным корпусом.

    К основным характеристикам модели относится:

    • Объем цилиндра – 70,6 см3;
    • Мощность мотора – 3,9 кВт или 5,3 л. с.;
    • Объем бачка для горючего – 775 мл;
    • Емкость бака для масла – 450 мл;
    • Возможность использовать оригинальные насадки для бензопилы Хускварна;
    • Рабочий вес пилы – 7 кг.

    Данный инструмент хорошо показал себя в лесозаготовительной отрасли и строительстве. Модель комплектуется длинной шиной, цепью, чехлом, инструкцией и гарантийным талоном.

    Плюсы и минусы пилы Husqvarna 395XP

    Конструкция этой модели состоит из надежных и прочных деталей, позволяющих эксплуатировать пилу в экстремальных условиях с небольшими перерывами на дозаправку. Модель отличается невысоким потреблением горючего и скромным расходом смазывающего материала.

    К другим особенностям относится:

    • Объем цилиндра – 93,7 см3;
    • Мощность модели – 5200 Ватт или 7,2 л. с.;
    • Объем бачка для горючего – 900 мл;
    • Емкость бака для масла – 490 мл;
    • Эксплуатационный вес – 9,8 кг.

    Пила комплектуется прочной шиной и цепью, а также защитным чехлом, инструкцией и гарантийным талоном на 1 год.

    Husqvarna T435 – отличительные особенности пилы

    Эта модель относится к наиболее легким в эксплуатации садовым агрегатам. Она обладает небольшим весом и скромными габаритами, что позволяет использовать ее на высоте, не чувствуя усталости.

    К эксплуатационным характеристикам пилы Хускварна Т435 относится:

    • Объем цилиндра – 35,1 см3;
    • Мощность пилы – 1,5 кВт или 2 л. с.;
    • Емкость топливного бачка – 310 мл;
    • Объем бачка для подачи смазки – 210 мл;
    • Эксплуатационный вес – 5 кг.

    Пила используется для бытовых нужд: распилки бревен, удаления сухих веток и заготовки древесины на зиму.

    Бензопила Husqvarna 440 E II – области применения и комплектация

    440-ая модель бензопилы от шведского производителя заслужила популярность благодаря простоте конструкции и высокому качеству сборки. Инструмент применяется для валки небольших и средних деревьев, заготовки древесины для возведения хозяйственных построек, а также для ухода за садами больших размеров.

    Основные характеристики пилы включают в себя:

    • Объем цилиндра – 41,2 см3;
    • Мощность пилы – 2,41 л. с., или 1,8 кВт;
    • Емкость бачка для горючего – 370 мл;
    • Объем бака для масла – 255 мл;
    • Вес вместе с шиной и цепью – 7,5 кг.

    Отличительной особенностью этой модели является наличие доработанного сцепления, существенно облегчающего старт мотора.
    Комплект пилы состоит из шины, цепи, чехла, ключа и руководства по эксплуатации.

    Особенности и характеристики бензопилы Husqvarna 445 E II

    Эта модель относится к разряду профессиональной садовой техники, которую с одинаковым успехом можно использовать в любое время года, независимо от условий и нагрузки. Новейший мотор потребляет минимум горючего и масла, легко заводиться и набирает большие обороты.

    Среди других особенностей 445-ой модели нужно выделить:

    • Объем цилиндра – 45,8 cv3;
    • Мощность пилы – 2100 Ватт или 2,81 л. с.;
    • Топливный бак, объемом 455 мл;
    • Емкость бачка для масла – 270 мл;
    • Вес вместе с цепью и шиной – 8 кг.

    Пила хорошо справляется с заготовкой большого количества брусьев и бревен, Она часто используется для нерегулярной валки лесных деревьев, а также для ухода за ореховыми садами больших размеров.

    Модели Husqvarna 455 Rancher и 545

    Данные инструменты оборудуются удобными эргономичными ручками и прочными корпусами. Внутри расположены мощные 2-тактный моторы, которые успешно справляются с различными бытовыми и промышленными задачами.

    Модели хорошо подходят для валки деревьев, заготовки брусьев и ухода за садом. К характеристикам пил относится:

    • Мощность моделей – 2,6 кВт или 3,4 л. с.;
    • Емкость топливного бачка – 445 мл;
    • Объем бака для масла – 315 мл;
    • Вес в рабочем виде – 6,8 кг и 7 кг. соответственно.

    В штатную комплектацию бензопил входит комбинированный ключ, цепь на 64 звена, шина, защитный чехол и гарантийный талон на 1 год.

    Комплектация и области применения бензопилы Husqvarna 555

    Отличительной особенностью этой модели служит улучшенная топливная система, потребляющая минимум горючего при работе. Благодаря современному двигателю, пила выбрасывает незначительное количество переработанных газов, что делает ее одной из наиболее экологичных моделей на рынке.

    К основным характеристикам пилы относится:

    • Объем цилиндра – 60 см3;
    • Мощность пилы – 3,1 кВт или 4,22 л. с.;
    • Емкость бачка для горючего – 650 мл;
    • Объем бака для масла – 450 мл;
    • Вес в рабочем виде – 7,2 кг.

    Данная модель с успехом применяется в лесозаготовке, при уходе за садами с большими деревьями, а также с целью подготовки древесины для строительных работ.

    Бензопила Husqvarna 562 XP – отличительные особенности инструмента

    Данная модель оснащается уникальной системой X-TORQ, которая почти в 3 раза снижает количество выбрасываемых в атмосферу газов. Благодаря наличию системы воздушной очистки Air Injection, регулярность замены воздушного фильтра сводится к минимуму.

    Среди других особенностей пилы нужно выделить:

    • Объем цилиндра – 59,9 см3;
    • Мощность модели – 3,5 кВт или 4,72 л. с.;
    • Емкость бачка для горючего – 650 мл;
    • Объем масляного бачка – 335 мл;
    • Вес в собранном для использования виде – 7,5 кг.

    Данная пила успешно справляется с заготовкой бревен для строительства, а возможность использовать разные насадки позволяет очищать доски и другие деревянные изделия.

    Бензопила Husqvarna 576XP – области эксплуатации и характеристики

    Этот инструмент способен выдерживать значительные продолжительные нагрузки при работе на лесозаготовке и строительстве. Пила имеет высокий центр тяжести, а правильная дистанция между рукоятками дает возможность работать с инструментом по несколько часов без перерыва.

    Среди отличительных характеристик Хукварна 576 нужно выделить:

    • Объем мотора – 73,6 см3;
    • Мощность мотора – 4200 Ватт или 5,7 л. с.;
    • Топливный бачок, емкостью 710 мл;
    • Объем масляного бака – 375 мл;
    • Максимальный показатель крутящего момента – 9500 об./мин.;
    • Эксплуатационный вес – 8 кг.

    В комплектацию пилы входит цепь, шина, инструкция, гарантийный талон на 1 год и комбинированный ключ.

    Сборка бензопилы Хускварна 137/142 - Подробный фотоотчет

    4.9 / 5 ( 22 голоса )




    Итак, после того как мы разобрали бензопилу Хускварна 137 (142), определяем перечень запасных частей требующих замены. Отмываем все пластиковые детали и прочие узлы от загрязнений, очистили ребра цилиндра и отмыли поддон и прилегающую к нему поверхность цилиндра от старого герметика.












    Начнем собирать бензопилу:








    Подробнее почитать про инструмент, необходимый при ремонте бытовых бензопил и бензокос












    Поверхность поддона и прилегающая к нему поверхность цилиндра обязательно отмываем от старого герметика и обезжириваем.




















    Монтируем сальникоподшипники на коленвал, а также привод маслонасоса (контролируем посадку в паз)


















    Поскольку клиент отказался от установки оригинальных, установили сальникоподшипники аналог от компании IGP (но на сальнике указан производитель ACME).

    В идеальном варианте использовать оригинальные запчасти.














    А также заменили кольцо на поршне (был большой зазор)

    Обратите внимание, если меняете поршень на новый — «разрез» кольца смотрит в сторону карбюратора.


















    Обратите внимание, максимально допустимый зазор кольца — 1 мм.


















    Внимательно осмотрите состояние цилиндра — не допускается использование цилиндра с наличием тепловых задиров на поверхности (в результате перегрева, использования не качественного масла или бензосмеси с низкой долей масла), либо стиранием «хона» в зоне впуска (в результате работы без воздушного фильтра)








    На поверхности поршня также не должно быть тепловых задиров, либо повреждений от посторонних предметов (развалившийся игольчатый подшипник коленчатого вала).

    Паз под кольцо очистить от нагара и отложений.








    Подробнее почитать о причинах выхода из строя поршневой группы на бензопилах и бензокосах.










    На поверхность поршня наносим небольшое количество масла и аккуратно поджимая кольцо одеваем в цилиндр.

    Важно контролировать положение сальникоподшипников в посадочные места.
















    На поверхность поддона наносим высокотемпературный герметик (обычно красного цвета)

    Настоятельно не рекомендуем использовать обычные или некачественные герметики.


















    Аккуратно монтируем поддон на цилиндр и затягиваем четырьмя винтами с хорошим усилием.


















    Хотелось бы отметить, что прежде чем установить двигатель в картер установим на него теплоизолятор с резиновыми патрубками.

    Такой вариант сборки гораздо легче.

    Патрубки не должны иметь повреждений — трещин или перетираний.










    Подробнее посмотреть фотоотчет о замене трубке ипульсного канала
















    Итак, монтируем теплоизолятор на цилиндр
























    Контролируем посадку резиновых патрубков.






















    Далее устанавливаем двигатель в картер пилы.

    Укладываем проводку в посадочное место.




















    Снизу фиксируем двигатель к картеру четырьмя винтами (головкой на 8мм)






















    Сразу закрепим теплоизолятор на два самореза (шестигранником на 4мм)






















    Далее устанавливаем маслонасос, закрепляем его на два винта.

    Монтируем шайбу.


















    Перед установкой маслонасоса внимательно осмотрите плунжер, резьба не должна быть «слизанной» (иначе будет плохая маслоподача на цепь с шиной)








    Подробнее посмотреть фотоотчет о ремонте системы маслоподачи Хускварна 137














    Далее монтируем ведущую звезочку с подшипником и шайбу муфты сцепления.




















    При использовании ведущей звездочки с сильным износом высока вероятность выхода из строя пильной гарнитуры (разрыв цепи, разбитие паза в шине)












    Подробнее почитать о частых неисправностях бензопил Хускварна 137/142














    Блокируем движение поршня в цилиндре и закручиваем ключом (против часовой стрелки)
















    Стопор поршня используется для блокировки хода поршня в цилиндре, при снятии маховика, либо муфты сцепления. Может быть как пластиковым, так и металлическим.

    Альтернативным вариантом является канат с накрученными узлами






    Съемник муфты сцепления подойдет к известным бытовым моделям производителя Husqvarna: 137,142, 236, 240, Partner B250B,  350-420, Poulan 2150, 2250 и пр.

    Артикул – 5300311-12








    Ключ для разборки автомобильных амортизаторов может подойти почти для всех видов сцеплений (ключ регулируется). При периодических ремонтах можно приобрести, стоимость весьма демократичная.












    Далее установим  маховик на коленвал — шпонкой в посадочное место.






















    Блокируем стопором движение поршня в цилиндре.






















    Одеваем шайбу и накручиваем гайку (при наличии разъемного фиксатора можно нанести небольшое количество)

    Закручиваем ключом или головкой на 13мм


















    Если менялся цилиндр — монтируем катушку зажигания, фиксируем ее на два винта, но не закручиваем до конца.

    Необходимо выставить зазор зажигания.


















    Для этого между катушкой зажигания и магнитом на маховике необходимо выставить зазор (в домашних условиях — обычной «визиткой»)

    И до конца затянуть винты крепления катушки зажигания к цилиндру.


















    Далее монтируем заднюю часть глушителя с прокладкой и охлаждающим листом, фиксируем винтом к цилиндру.


















    Затем закрепляем сетку искрогасителя и переднюю часть глушителя (болтами — головкой на 8мм)

    Обратите внимание на сетке искрогасителя имеется надпись «ТОР» — вверх и стрелка с указанием направления к цилиндру.














    Далее можно установить заднюю рукоятку на картер.

    Не забываем продеть топливный шланг в отверстие в картере (контролируйте, чтобы шланг весь «вышел» наружу и не прижался картером.)


















    Контролируем посадку аммортизаторов и предварительно закрепляем заднюю рукоятку.






















    Фиксируем накладку винтом к рукоятке.
























    А также уловитель цепи (которого здесь нет) к правому амортизатору снизу.
























    Монтируем воздухонаправляющий патрубок
























    И кожух стартера (в пазы на картере)






















    Устанавливаем стартер и фиксируем его в четырех точках — обратите внимание красные стрелки — для винтов (крепятся к амортизатору), белые стрелки — для саморезов (крепятся к картеру пилы)




















    Подводим топливный шланг к карбюратору (с прокладкой)


















    Подробнее почитать о возможных неисправностях карбюратора бензопил и методах их устранения










    Фиксируем передний экран-карбюратор с прокладкой к теплоизолятору шпильками (головкой на 7мм). А также двумя винтами снизу.






















    Устанавливаем верхний уплотнитель и защитный колпак карбюратора.
























    Устанавливаем адаптер воздушного фильтра и фиксируем его двумя гайками (головкой на 10мм)




















    Устанавливаем (предварительно промытый и продутый) воздушный фильтр

    Монтируем верхний кожух на три самореза.






















    Закрепляем круговую рукоятку двумя винтами справа
























    И двумя винтами снизу.

    Пила собрана.




















    После сборки заправляем пилу свежей бензосмесью.

    Предварительно проверяем состояние топливного фильтра (при необходимости меняем его)

    Заводим бензопилу.

    Проверяем обороты холостого газа и при нажатии на газ.





    Перечень ходовых запчастей производителей аналогов:





    Поршневая группа аналог от компании IGP

    Артикул: 1400026












    Подшипники + сальники (комплект 2шт) аналог от компании IGP

    Артикул: 1400023










    Карбюратор Husqvarna 137-142 аналог от компании IGP

    Артикул: 1400041












    Ремкомплект карбюратора аналог от компании IGP

    Артикул: 1400085










    Набор прокладок аналог от компании IGP

    Арикул: 1400071












    Модуль зажигания аналог от компании IGP

    Артикул: 1400080












    Маслонасос в сборе аналог от компании IGP

    Артикул: 1400028










    Уплотнение импульсного канала аналог от компании IGP

    Артикул: 1400029










    Муфта сцепления аналог от компании IGP

    Артикул: 1400011












    Звездочка ведущая аналог от компании IGP

    Артикул: 1000020










    Фильтр воздушный аналог от компании IGP

    Артикул: 1400016












    Фильтр топливный аналог от компании IGP

    Артикул: 1400013










    Стартер в сборе аналог от компании IGP

    Артикул: 1400088










    Крышка шины в сборе аналог от компании IGP

    Артикул: 1400082














    5 1 голос

    Рейтинг статьи

    Husqvarna Service Repair Manual - Husqvarna Service Manual Скачать PDF

    Начиная с самой первой бензопилы в 1959 году, бензопилы Husqvarna производят одни из лучших в мире оборудования и машин. Бензопилы Husqvarna, известные своими эффективными двигателями и прочными деталями, заслужили репутацию надежных и долговечных. Но даже самая лучшая и надежная бензопила Husqvarna потребует обслуживания, ремонта и регулярного обслуживания. Заводское руководство по обслуживанию бензопилы Husqvarna - единственный реальный выбор.При покупке новой бензопилы Husqvarna вы получаете бесплатное руководство Husqvarna, в котором описываются только работа и график обслуживания вашей Husqvarna. Эти бесплатные руководства не содержат реальной информации и подробностей, которые вы найдете в подлинном заводском руководстве по обслуживанию Husqvarna, или сокращенно FSM. Иногда его называют Руководством по ремонту Husqvarna или WSM. Подлинное руководство по обслуживанию бензопилы Husqvarna является обязательным элементом как для профессионала, так и для механика-самодельщика. Вы уже знаете это, если являетесь лицом, ответственным за ремонт оборудования Husqvarna для магазина, фермы или строительной компании.

    Руководства по обслуживанию Husqvarna - это технические руководства, которые содержат подробные инструкции по основным ремонтным компонентам вашего оборудования Husqvarna. В 1918 году после приобретения Norrahammars Ironworks компания сделала первый шаг к становлению бренда уличной и садовой техники. Так увидела первая газонокосилка Husqvarna. В 1947 году Husqvarna построила свою первую газонокосилку и по сей день является одним из ведущих разработчиков руководства по ремонту и эксплуатации газонокосилок Husqvarna.

    Поскольку лесное хозяйство является одной из крупнейших отраслей Швеции, казалось логичным, что Husqvarna начнет производить бензопилы, которые легко ремонтировать с помощью руководства по обслуживанию Husqvarna. Благодаря огромному успеху своих легких и надежных двигателей для мотоциклов, Husqvarna оказалась в идеальной позиции для выхода на этот рынок, создав руководство для мотоциклов Husqvarna. В 1959 году началось производство бензопил Husqvarna. Вскоре Husqvarna стала одним из самых уважаемых производителей бензопил в мире с новаторскими концепциями дизайна.В 1969 году Husqvarna была первым производителем бензопил, который представил гасители вибрации для улучшения эргономики бензопилы. Они остались мировым лидером в области руководства по ремонту Husqvarna.

    До 1980-х годов бензопилы Husqvarna производились исключительно в Швеции. Затем Husqvarna начала расширять свое присутствие в США за счет приобретения Poulan (включая бренд Weed Eater) и Roper Corporation. После успеха в производстве бензопил Husqvarna в 1968 году начала производство резчиков.И многие люди знакомы с успехом руководства по ремонту мотоциклов Husqvarna.

    Позже были созданы другие руководства по ремонту Husqvarna, в том числе ряд газонных и садовых тракторов и грузовых автомобилей. В настоящих руководствах по обслуживанию Husqvarna используются иллюстрированные схемы. Информация о диагностике, тестировании, настройке, теории работы и ремонте представлена ​​на подробных иллюстрациях.

    Еще одна веха в развитии руководства по ремонту Husqvarna наступила в 2002 году, когда была приобретена компания Diamant Boart International.За этим последовало огранка алмазов и расширение их сектора строительной техники. В 2007 году в результате еще большей экспансии в Японию в портфель Группы добавилось больше брендов. Это были руководство Gardena, руководство Zenoah и руководство Klippo. В 2009 году Husqvarna представила первого робота для сноса с дистанционным управлением. В 2006 году группа приобрела Flymo, а в 2008 году - компанию McCulloch. Благодаря тому, что руководство Husqvarna в формате PDF доступно во всем мире, можно предложить клиентам возможность сразу загрузить и получить свое руководство Husqvarna.Руководства по обслуживанию Husqvarna, доступные в Интернете, являются лучшим стандартным справочником по всем видам ремонта Husqvarna. Это руководство по техническому обслуживанию представляет собой предельно ясное и подробное руководство, изначально предназначенное для механиков магазина у дилера Husqvarna. Каждое руководство по ремонту, содержащее от 600 до 900 страниц, имеет смысл только в том, что это подлинное заводское руководство по обслуживанию окупится в несколько раз при первом взгляде на него. Большинство веб-сайтов в Интернете и публикаций службы технической поддержки ссылаются именно на эти руководства по обслуживанию Husqvarna в формате PDF при ответах на технические вопросы на форумах и в статьях.На все мыслимые технические вопросы «как сделать» даны ответы и объяснения. Это лучшее и самое современное руководство по ремонту Husqvarna из имеющихся. Это руководство по обслуживанию Husqvarna является обязательным для каждой машины.

    За последние годы Husqvarna получила несколько наград за свою продукцию, дизайн и инновационные особенности. Недавно корпорация Husqvarna получила рейтинг номер один и награду «Выбор дилера» среди крупных производителей бензопил согласно опросу Североамериканской ассоциации дилеров по продаже оборудования (NAEDA) за 2013 год.Теперь команда разработчиков и разработчиков Husqvarna предлагает вам мгновенно загружаемый файл PDF. В загружаемом руководстве по обслуживанию Husqvarna содержится…

    Полностью ЗАПИСАННЫЕ главы для удобной навигации, позволяющие определить точные процедуры сервисного ремонта в кратчайшие сроки.

    Полностью ПОИСКОВЫЙ - так что вы можете легко найти то, что ищете.

    Подробные иллюстрации, покомпонентные схемы, чертежи и фотографии помогут вам в каждой процедуре сервисного ремонта.

    Это руководство по обслуживанию Husqvarna совместимо со всеми системами ПК и Mac, а также его легко использовать на любом смартфоне, таком как Android или iPhone

    .

    Хотите узнать о качестве интерактивного руководства Husqvarna? У нас есть бесплатный образец, доступный для скачивания онлайн! НАЖМИТЕ ЗДЕСЬ (щелкните правой кнопкой мыши, сохранить как), чтобы загрузить полное руководство по обслуживанию Husqvarna. Вы увидите, насколько просто загрузить руководство Husqvarna в формате PDF. Затем посмотрите, насколько легко его можно просмотреть на любом компьютере, а также увеличить и распечатать.Вы можете распечатать все руководство, или большинство механиков любят распечатывать только те разделы, которые им нужны в данный момент. Бумага, вероятно, все равно испортится, поэтому просто выбросьте ее, когда работа будет завершена! Найдите свое конкретное руководство по обслуживанию Husqvarna прямо сейчас, указав модель в поле поиска вверху страницы. Это действительно так просто!

    Запчасти и аксессуары для бензопил | Ремонтные комплекты и оборудование | Stihl | Йонсеред | Пулан

    Создано с помощью Sketch.Создано с помощью Sketch. Переключить меню
    • Войдите или зарегистрируйтесь
    • 0
    Поиск ×
      Поиск ×

        Главное меню

      • COVID-19
      • политика конфиденциальности
      • Условия и положения
      • О нас
      • Запросить запчасти
      • часто задаваемые вопросы
      • Отзывы
      • Как делать видео и советы
        • Рабочий стол Wizmo (видео и советы)
        • Как проверить вашу пилу под давлением / вакуумом
        • Как очистить воздушный фильтр.
        • Как отремонтировать карбюратор Stihl MS 200T
        • Как выбрать правильный размер файла для вашей пилы
        • Узнайте, как восстановить вашу пилу
        • Как восстановить карбюратор вашей пилы
      • Связаться с нами
      • Схема деталей пилы
        • Диаграммы деталей Dolmar также Sachs Dolmar
        • Схема деталей Makita
        • Makita Electric
        • Makita беспроводной
        • Макита Долмар Бетон
        • MAKITA / DOLMAR MM4 4-ТАКТНЫЕ ТРИММЕРЫ / ЩЕТКА И Т.Д.
        • Схема частей эха
        • Схема запчастей Homelite
        • Схемы запчастей Husqvarna
        • Схемы запчастей Jonsered
        • Диаграммы деталей Redmax
        • Диаграммы деталей McCulloch
        • Схемы деталей партнеров
        • Пилы по бетону Stihl
        • Схема запчастей бензопил Stihl
      • Перевозка
      • Возврат
      • Сортировать по категориям

      • ДОЛМАР
      • ШИНДАЙВА
      • EFCO
      • HUSQVARNA
      • ECHO ЦЕПНЫЕ ПИЛЫ
      • ЭХО ЧАСТИ
      • ЛИНИЯ ТРИММЕРА
      • JONSERED
      • МАКИТА
      • РЕДМАКС
      • STIHL
      • ЦЕПНЫЕ ПИЛЫ
      • КАВАСАКИ
      • ПИЛЫ OREGON
      • McCULLOCH
      • ДОМАШНИЙ
      • HONDA
      • ПОУЛАН
      • ПАРТНЕР
      • ОЛИМПИК
      • ЛЕДЯНЫЕ ШНУРЫ
      • ПРИНАДЛЕЖНОСТИ ДЛЯ РЕЗКИ
      • СВЕЧИ ЗАЖИГАНИЯ
      • АКСЕССУАРЫ
      • ОДЕЖДА
      • БАР И ЦЕПЬ КОМБО
      • ЦЕПЬ
      • БАРЫ
      • КОМПЛЕКТЫ ДЛЯ ВОССТАНОВЛЕНИЯ CARB
      • ИНСТРУМЕНТЫ ДЛЯ ВОССТАНОВЛЕНИЯ ПИЛ
      • АППАРАТУРА / ВИНТЫ
      • БЕСПРОВОДНОЙ
      • ОБРАЗОВАТЕЛЬНЫЕ РЕСУРСЫ
      • Сортировать по марке

      • ECHO OEM
      • ПОСЛЕМАРКЕТНЫЙ
      • ЭХО
      • HYWAY
      • STIHL OEM
      • ДОЛМАР / МАКИТА OEM
      • ОРЕГОН
      • Лесник
      • МАКИТА
      • ПЕРЕСЕКАТЬ
      • STENS
      • OEM
      • HUSQVARNA OEM
      • РАЙСМАН
      • ЛУЧНИК
      • МЕТЕОР
      • ЦУМУРА
      • HUSQVARNA / JONSERED OEM
      • JONSERED OEM
      • ГОЛЬФ
      • HLS
      • NGK
      • ДОЛМАР
      • КАБЕР
      • EFCO / OEM
      • FARMERTEC
      • Роторный
      • ДОЛМАР / МАКИТА
      • РЕДМАКС
      • OEM WALBRO
      • STIHL ORIGINAL (OEM)
      • ЭХО / ВАЛЬБРО
      • JONSERED
      • TECOMEC
      • WALBRO
      • WARHAWK
      • ЭХО / ШИНДАЙВА
      • ШИНДАЙВА
      • TIMBERSAVAGE
      • Кавасаки
      • OEM HUSQVARNA
      • ТИЛЛОТСОН
      • HUSQVARNA
      • Новый Запад
      • ZAMA
      • JONSERED / REDMAX
      • Timber Savage
      • ФАРМТЕК
      • ФАЗИНОЛ
      • OEM TILLOTSON
      • OEM / ПОСЛЕ РЫНКА
      • OREGON / AFTERMARKET
      • Виндзор
      • ДОЛМАР / АФТЕРМАРКЕТ
      • ПОДЛИННЫЕ ЧАСТИ ECHO
      • HERR
      • OEM (NOS)
      • Орегон / Арчер
      • Pherd
      • Размножение
      • STENS / NGK
      • STIHL ZAMA
      • STIHL / ECHO
      • STOEKEL STACKS
      • Ткачиха
      • WIHA
      • ZAMA OEM
      • Просмотреть все бренды
        • Подарочные сертификаты
        • Войдите или зарегистрируйтесь
      Поиск ×

        Главное меню

      • COVID-19
      • политика конфиденциальности
      • Условия и положения
      • О нас
      • Запросить запчасти
      • часто задаваемые вопросы
      • Отзывы
      • Как делать видео и советы
        • Рабочий стол Wizmo (видео и советы)
        • Как проверить вашу пилу под давлением / вакуумом
        • Как очистить воздушный фильтр.
        • Как отремонтировать карбюратор Stihl MS 200T
        • Как выбрать правильный размер файла для вашей пилы
        • Узнайте, как восстановить вашу пилу
        • Как восстановить карбюратор вашей пилы
      • Связаться с нами
      • Схема деталей пилы
        • Диаграммы деталей Dolmar также Sachs Dolmar
        • Схема деталей Makita
        • Makita Electric
        • Makita беспроводной
        • Макита Долмар Бетон
        • MAKITA / DOLMAR MM4 4-ТАКТНЫЕ ТРИММЕРЫ / ЩЕТКА И Т.Д.
        • Схема частей эха
        • Схема запчастей Homelite
        • Схемы запчастей Husqvarna
        • Схемы запчастей Jonsered
        • Диаграммы деталей Redmax
        • Диаграммы деталей McCulloch
        • Схемы деталей партнеров
        • Пилы по бетону Stihl
        • Схема запчастей бензопил Stihl
      • Перевозка
      • Возврат
      • Сортировать по категориям

      • ДОЛМАР
      • ШИНДАЙВА
      • EFCO
      • HUSQVARNA
      • ECHO ЦЕПНЫЕ ПИЛЫ
      • ЭХО ЧАСТИ
      • ЛИНИЯ ТРИММЕРА
      • JONSERED
      • МАКИТА
      • РЕДМАКС
      • STIHL
      • ЦЕПНЫЕ ПИЛЫ
      • КАВАСАКИ
      • ПИЛЫ OREGON
      • McCULLOCH
      • ДОМАШНИЙ
      • HONDA
      • ПОУЛАН
      • ПАРТНЕР
      • ОЛИМПИК
      • ЛЕДЯНЫЕ ШНУРЫ
      • ПРИНАДЛЕЖНОСТИ ДЛЯ РЕЗКИ
      • СВЕЧИ ЗАЖИГАНИЯ
      • АКСЕССУАРЫ
      • ОДЕЖДА
      • БАР И ЦЕПЬ КОМБО
      • ЦЕПЬ
      • БАРЫ
      • КОМПЛЕКТЫ ДЛЯ ВОССТАНОВЛЕНИЯ CARB
      • ИНСТРУМЕНТЫ ДЛЯ ВОССТАНОВЛЕНИЯ ПИЛ
      • АППАРАТУРА / ВИНТЫ
      • БЕСПРОВОДНОЙ
      • ОБРАЗОВАТЕЛЬНЫЕ РЕСУРСЫ
      • Сортировать по марке

      • ECHO OEM
      • ПОСЛЕМАРКЕТНЫЙ
      • ЭХО
      • HYWAY
      • STIHL OEM
      • ДОЛМАР / МАКИТА OEM
      • ОРЕГОН
      • Лесник
      • МАКИТА
      • ПЕРЕСЕКАТЬ
      • STENS
      • OEM
      • HUSQVARNA OEM
      • РАЙСМАН
      • ЛУЧНИК
      • МЕТЕОР
      • ЦУМУРА
      • HUSQVARNA / JONSERED OEM
      • JONSERED OEM
      • ГОЛЬФ
      • HLS
      • NGK
      • ДОЛМАР
      • КАБЕР
      • EFCO / OEM
      • FARMERTEC
      • Роторный
      • ДОЛМАР / МАКИТА
      • РЕДМАКС
      • OEM WALBRO
      • STIHL ORIGINAL (OEM)
      • ЭХО / ВАЛЬБРО
      • JONSERED
      • TECOMEC
      • WALBRO
      • WARHAWK
      • ЭХО / ШИНДАЙВА
      • ШИНДАЙВА
      • TIMBERSAVAGE
      • Кавасаки
      • OEM HUSQVARNA
      • ТИЛЛОТСОН
      • HUSQVARNA
      • Новый Запад
      • ZAMA
      • JONSERED / REDMAX
      • Timber Savage
      • ФАРМТЕК
      • ФАЗИНОЛ
      • OEM TILLOTSON
      • OEM / ПОСЛЕ РЫНКА
      • OREGON / AFTERMARKET
      • Виндзор
      • ДОЛМАР / АФТЕРМАРКЕТ
      • ПОДЛИННЫЕ ЧАСТИ ECHO
      • HERR
      • OEM (NOS)
      • Орегон / Арчер
      • Pherd
      • Размножение
      • STENS / NGK
      • STIHL ZAMA
      • STIHL / ECHO
      • STOEKEL STACKS
      • Ткачиха
      • WIHA
      • ZAMA OEM
      • Просмотреть все бренды
        • Подарочные сертификаты
        • Войдите или зарегистрируйтесь

      Сортировать по категориям

    • ДОЛМАР
    • ШИНДАЙВА
    • EFCO
    • HUSQVARNA
    • ECHO ЦЕПНЫЕ ПИЛЫ
    • ЭХО ЧАСТИ
    • ЛИНИЯ ТРИММЕРА
    • JONSERED
    • МАКИТА
    • РЕДМАКС
    • STIHL
    • ЦЕПНЫЕ ПИЛЫ
    • КАВАСАКИ
    • ПИЛЫ OREGON
    • McCULLOCH
    • ДОМАШНИЙ
    • HONDA
    • ПОУЛАН
    • ПАРТНЕР
    • ОЛИМПИК
    • ЛЕДЯНЫЕ ШНУРЫ
    • ПРИНАДЛЕЖНОСТИ ДЛЯ РЕЗКИ
    • СВЕЧИ ЗАЖИГАНИЯ
    • АКСЕССУАРЫ
    • ОДЕЖДА
    • БАР И ЦЕПЬ КОМБО
    • ЦЕПЬ
    • БАРЫ
    • КОМПЛЕКТЫ ДЛЯ ВОССТАНОВЛЕНИЯ CARB
    • ИНСТРУМЕНТЫ ДЛЯ ВОССТАНОВЛЕНИЯ ПИЛ
    • АППАРАТУРА / ВИНТЫ
    • БЕСПРОВОДНОЙ
    • ОБРАЗОВАТЕЛЬНЫЕ РЕСУРСЫ
    • Сортировать по марке

    • ECHO OEM
    • ПОСЛЕМАРКЕТНЫЙ
    • ЭХО
    • HYWAY
    • STIHL OEM
    • ДОЛМАР / МАКИТА OEM
    • ОРЕГОН
    • Лесник
    • МАКИТА
    • ПЕРЕСЕКАТЬ
    • Просмотреть все бренды
    • купить сейчас купить сейчас купить сейчас купить сейчас

      Рекомендуемые товары

      • Быстрый просмотр Детали
        АРЧЕР
        |
        артикул: SAA0005
        Лучник 12 ".043 1/4 шага мини-прутка и цепи подходит для Stihl Msa 120 C-B, 140 C-B, 160 C-B, 160-T аккумуляторной бензопилы, Ms 150 Tce, 151 Tce заменяет OEM 30050083405, 36700050064

        Рекомендуемая производителем розничная цена:

        В настоящее время: 34 доллара.99

        добавить в корзину
      • Быстрый просмотр Детали
        АРЧЕР
        |
        артикул: SAA0024
        Лучник 10 ".043 1/4 шага мини-пила и цепи подходит для бензопилы Stihl Msa 120 C-B, 140 C-B, 160 C-B, 160-T, Ms 150 Tce, 151 Tce

        Рекомендуемая производителем розничная цена:

        В настоящее время: 24,99 доллара США

        добавить в корзину
      • Быстрый просмотр Детали
        ОРЕГОН
        |
        артикул: SAS1163
        Набор для резьбы по бензопиле Oregon Dime 12 дюймов для Echo Cs-2511T

        Рекомендуемая производителем розничная цена:

        В настоящее время: 141 доллар.99

        Нет на складе
      • Быстрый просмотр Детали
        ОРЕГОН
        |
        артикул: SAS1164
        Набор для резьбы по бензопиле Oregon Dime 10 дюймов подходит для Echo Cs-2511T

        Рекомендуемая производителем розничная цена:

        В настоящее время: 135 долларов.99

        Нет на складе
      • Быстрый просмотр Детали
        STIHL / ECHO
        |
        артикул: SAS1879
        12 дюймов, шаг 1/4, цепь, комплект барабанов сцепления, подходит для Echo CS-2511T

        Рекомендуемая производителем розничная цена:

        В настоящее время: 110 долларов.99

        добавить в корзину

      Husqvarna Chainsaw Instructions - Husqvarna Chainsaw Manuals

      Husqvarna Chainsaw Manuals

      Руководство бензопилы Husqvarna 55 Rancher

      Husqvarna 136 Руководство бензопилы

      Husqvarna 137 Руководство бензопилы

      Husqvarna 141 Руководство бензопилы

      Husqvarna 142 Руководство бензопилы

      Husqvarna 325P4 Руководство бензопилы

      Husqvarna 326P4 Руководство бензопилы

      Husqvarna 326P5 Бензопила Руководство

      Husqvarna 327P4 бензопила Руководство

      Husqvarna 327P5x бензопила Руководство

      Husqvarna 339XP Руководство бензопилы

      Husqvarna 340 Руководство бензопилы

      Husqvarna 345 Руководство бензопилы

      Husqvarna 346XP Руководство бензопилы

      Husqvarna 346XPG Руководство бензопилы

      Husqvarna 350 Руководство бензопилы

      Husqvarna 353 Руководство бензопилы

      Husqvarna 353G Руководство бензопилы

      Husqvarna 357XP Руководство бензопилы

      Husqvarna 357XPG Руководство бензопилы

      Husqvarna 359 Руководство бензопилы

      Husqvarna 365 Руководство бензопилы

      Husqvarna 372XP Руководство бензопилы

      Husqvarna 380XP Руководство бензопилы

      Husqvarna 385XP Руководство бензопилы

      Husqvarna 385XPG Руководство бензопилы

      Husqvarna 390XP Руководство бензопилой

      Husqvarna 390XPG Руководство бензопилы

      Husqvarna 395XP Руководство бензопилы

      Husqvarna 395XPG Руководство бензопилы

      Husqvarna 445 Руководство бензопилы

      Husqvarna 445E Руководство бензопилы

      Husqvarna 450E Руководство бензопилы

      Husqvarna 455 Руководство бензопилы

      Husqvarna 455E Rancher Руководство бензопилой

      Husqvarna 460 Руководство бензопилы

      Husqvarna 570 Руководство бензопилы

      Husqvarna 576XP Руководство бензопилы

      Husqvarna 576XPG Руководство бензопилы

      Husqvarna 3120XP Руководство по бензопиле

      Руководство по бензопиле Husqvarna 3120 XP

      Руководство по бензопиле Husqvarna 338 XP T

      Husqvarna 346 XP E-TECH бензопила Руководство
      Husqvarna 346 XP G Бензопила Руководство
      Husqvarna 353 E-TECH бензопила Руководство
      Husqvarna 372 XP G Руководство бензопилы
      Husqvarna 372 XP W Руководство для бензопилы
      Husqvarna 390 XP W Руководство для бензопилы
      Husqvarna 395 XP Руководство бензопилы
      Husqvarna 395 XP G Руководство бензопилой
      Husqvarna 395 XP W Руководство для бензопилы

      Husqvarna 576 XP AutoTune Chainsaw Manual
      Husqvarna 576 XP G Chainsaw Manual
      Husqvarna 576 XP W Руководство для бензопилы
      Husqvarna 576 XP W AutoTune Chainsaw Manual
      Руководство бензопилы Husqvarna T435

      Husqvarna Бензопила Запчасти

      Вернуться на страницу Husqvarna

      Не могу найти ваше руководство - попробуйте здесь

      Инструкции по эксплуатации - Singer

      inger 909 909 909 909 909 909 909 909 401

      4 Начало

      Singer 9013 909 909 909 909 909 909 909 909 909 Singer 413 909 909 909 909 909 909 909 909 909 909 16 28 45906 909, 6215 6215 62 , 6606, 7015 Певица 9013 909 909 909 909 909 909

      4 909 909 909 909 909 Singer 9014 6213 909 909 909

      Певица
      Модель Ссылка для скачивания
      Singer 15k, 66k, 201k, 99k, 185k, 327k, 328k, 329k и 404k
      Singer 89 и 15-90
      Singer 66k
      Singer 99 и 99K
      Singer 117 полулегкий вес 909 909 909
      Singer 132k6, 132K10, 132K12 (части)
      Singer 936
      Singer 160
      Певица 631
      Певица 1007
      Певица 1014
      Певица 1108/8280
      Певица 1120
      909 909
      Singer 1408 Promise
      Singer 1409 Promise
      Singer 1412 Promise
      Singer 2000 Athena
      Singer 2000 Touch-Tronic
      Singer 201K
      Singer14 210K 9016 909 909 909 229 909 Певица 247, 3102, 547
      Певица 2250 Традиция
      Певица 2263 Традиция
      Певица 1414 9013 909 909 909 909 Певица 2273 Традиция
      Певица 2282 Традиция
      Певица 2808
      Певица 290 909 909 909 307
      Singer 3000/3014
      Singer 3002-3012 серии
      Singer 319K Swing Needle Machine 360916 9014 909 909 909 909 909
      Singer 3116
      Singer 3210 Simple
      Singer 3221 Simple
      Singer 3214 Simple
      Singer 3214 Simple
      Певец 3232 Простой
      Певец 3321 Талант
      Певец 3323 Талант
      Певица 3333 Модный Mate
      909
      Singer 34L и 38L
      Singer 3800/20
      Singer 3860
      Singer 4012/4022
      Singer 4220, 4228
      Singer 4423 Heavy Duty
      Singer 4432 Heavy Duty
      Singer 478 Stylist
      Singer 478 9014 9014 909 909 4814 9014 909 909
      Певица 5040
      Певица 5528 Певица 5400
      Певица 5565 и 5525
      Певица 656, 676
      Singer 6160 Brilliance
      Singer 6180 Brilliance
      Singer 6199 Brilliance
      Певица 6234
      Певица 6201/6211
      Певица 6660 Звездочка
      Певица 6613 909 909 909 909
      Singer 7140 Fashion Mate
      Singer 7100 Series
      Singe
      .
